SyncMaster 1100p
SyncMaster 1100p
Monitor a Color
PG21LS / PG21MS
Instrucciones de
Usuario
IMPORTANTE:
PARA PREVENIR CUALGUIER MAL FUNCIONAMIENTO Y EVITAR DANOS, LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR EL APARATO, CONSERVE EL MANUAL PARA FUTURAS REFERENOIAS, GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES DE OPERAR EL APARATO Y GUÁRDELO PARA REFERENCIAS FUTURAS.
Las informaciones en este documento están sujetos a cambios sin previo aviso. © 1999 Samsung Electronics Co., Ltd. Todos los derechos reservados.
La reproducción en cualquier forma del producto sin el permiso escrito de Samsung Electronics Co., Ltd es estrictamente prohibido.
Samsung Electronics Co., Ltd. no será responsible de los errores contenidos aquí o de los incidentes o daños consecuenciales en relación con el amoblaje, funcionamiento, o el uso de este material.
El logo Samsung y SyncMaster son marcas comerciales registrados de Samsung Electronics Co., Ltd.; Microsoft, Windows y Windows NT son marcas comerciales registrados de Microsoft Corporation; VESA, DPMA y DDC son marcas comerciales registradas de Video Electronics Standard Association; El nombre de ENERGY STAR y logo son marcas comerciales registrados de U.S. Environmental Protection Agency (EPA). Como un asociado de ENERGY STAR, Samsung Electronics Co., Ltd. ha determinado que este producto se une a los principios de la eficiencia de energía de ENERGY STAR. Todos los nombres de los productos mencionados aquí podrán ser marcas comerciales o marcas registradas de los repectivos propietarios.
Tabla de Contenido |
|
Instrucciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
. 2 |
Desempacar su monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
3 |
Armar su monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
4 |
Conectar su monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
4 |
Enchufar y operar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
5 |
Instalación del controlador de video . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
5 |
Windows® 2000 y Windows® 98 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
5 |
Windows®95 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
6 |
Auto Comprobación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
6 |
Recibir Ayuda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
7 |
Tiempo de Calentamiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
7 |
Ajustar su monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Controles de usuario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Memoria automática de ajuste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
9 |
Acceso-Directo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
9 |
Bloquear/Desbloquear el OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
9 |
Información . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
10 |
Menú . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
11 |
Posición . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
11 |
Tamaño . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
12 |
Zoom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
12 |
Paralelo / Rotación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
13 |
Cojín / Trapecio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
13 |
Equilibrio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
14 |
Linealidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
14 |

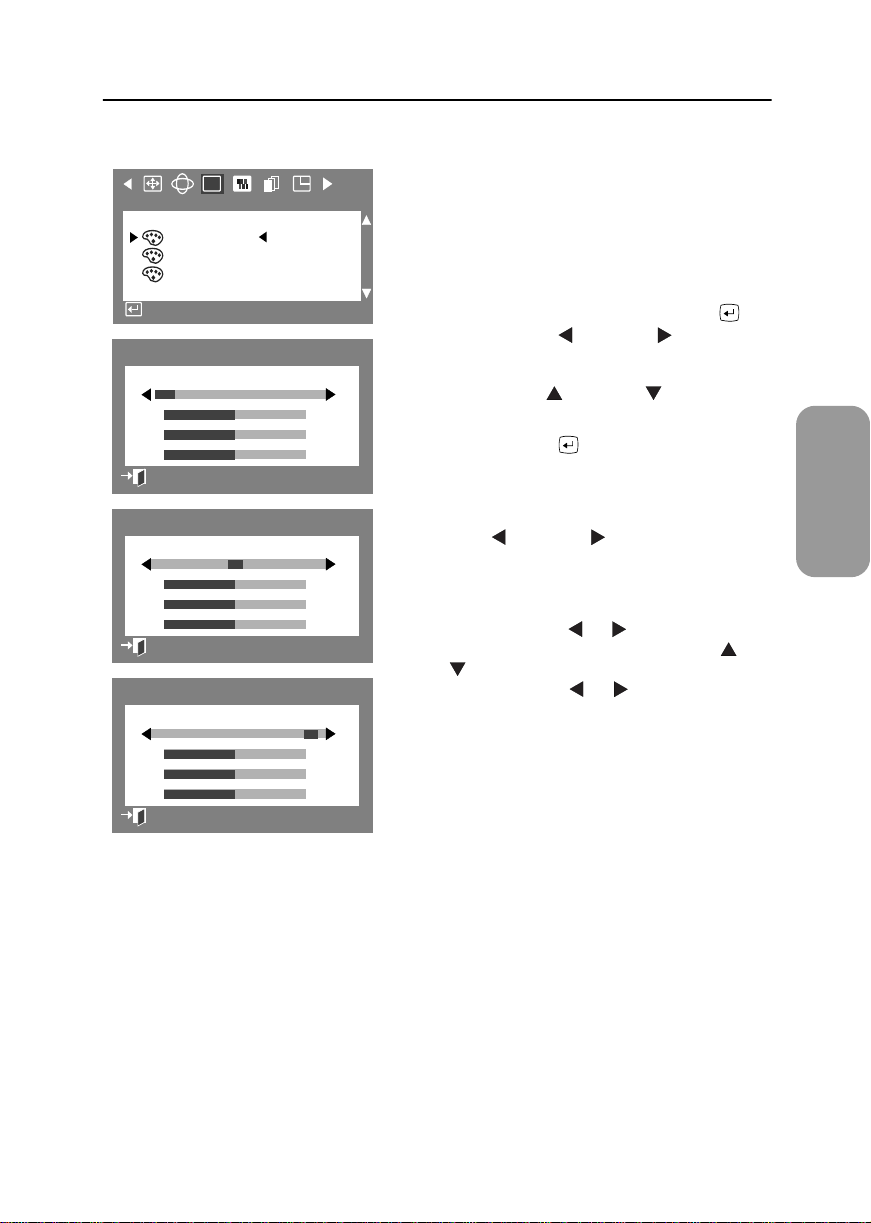

Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
15 |
Limpiar Muaré . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
16 |
Focus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
16 |
Convergence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
17 |
Desmagnetización . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
17 |
Recuperar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
18 |
Borrado del usuario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
18 |
Tipo entrada señal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
19 |
Nivel entrada vídeo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
19 |
D-SUB/BNC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
20 |
Posición de Menú . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
20 |
Duración de Menú . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
21 |
Idiomas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
21 |
Apéndice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
22 |
PowerSaver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
22 |
Resolución de Problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
23 |
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
24 |

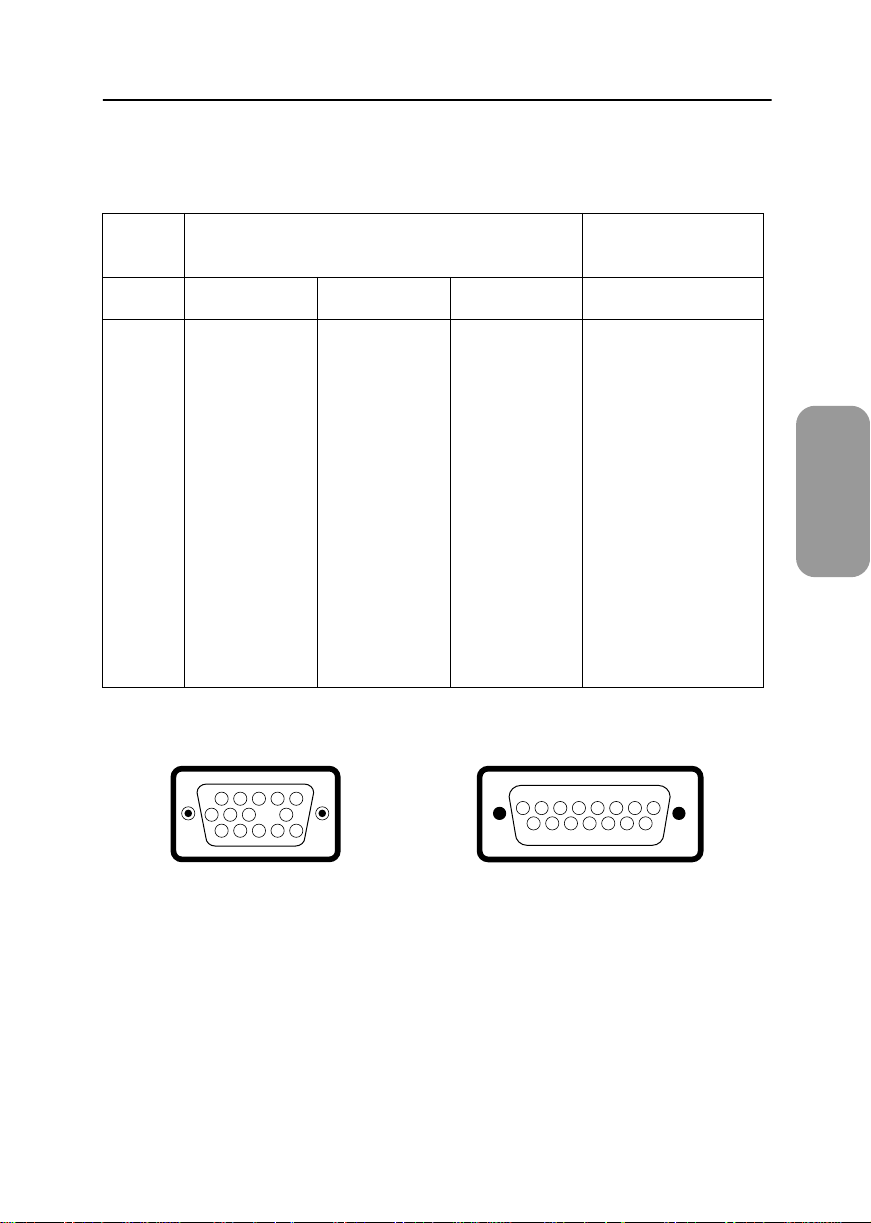

Asignación de pines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
25 |
Modos de Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
26 |
Español
1
Instrucciones de seguridad
1
2
3
4
5
6
Antes de conectar el cable de energía AC a la salida del adaptador DC, asegurarse de que la designación de voltaje al adaptador DE corresponda al suministro eléctrico local.
Nunca insertar algo metálico dentro de las aperturas del monitor. Al hacerlo, creará el peligro del choque eléctrico.
Para evitar el choque eléctrico, nunca tocar el interior del monitor. Sólo un técnico calificado deberá abrir la caja del monitor.
Nunca usar su monitor si el cable de energía ha sido dañado. No dejar nada sobre el cable de energía y mentener el cable lejos de las áreas donde la gente pueda tropezarse con él.
Asegurarse de sujetar el enchufe y no del cable al desconectar el monitor de la tomacorriente eléctrica.
Las aperturas de la cómoda del monitor son proveídos para la ventilación. Para prevenir el sobrecalentamiento, estas aperturas no deben ser bloqueadas o cubiertas. También, evitar el uso del monitor sobre las superficies suaves como la cama, sofá, alfombras, etc. Al hacerlo bloquerá las aperturas de ventilación ubicados en el piso de la cómoda. Si usted coloca el monitor en un estante de libros o en un espacio cerrado, asegurarse de proveer la ventilación adecuada.
7
8
Colocar su monitor en un lugar de poca humedad y un mínimo de polvo.
No exponer el monitor a la lluvia o usarlo cerca del agua (en la cocina, cerca de la piscina, etc.). Si accidentalmente se llaga a mojar el monitor, desenchufarlo e inmediátamente contactar al distribuidor autorizado. Usted puede limpiar el monitor con un paño húmedo cuando sea necesario, pero asegurarse de desconectar primero el monitor.
9
10
11
12
13
14
Conectar el monitor sobre una superficie sólida y tratalo con cuidado. La pantalla está hecha de cristal y se podrá dañar si se deja caer o si lo golpea agudamente.
Ubicar su monitor cerca de un acceso fácil de la salida de AC.
Si su monitor no funciona normalmente –particularmente si existe algún sonido u olor inusual, desenchufarlo inmediátamente y contactar a un distribuidor autorizado o un centro de servicio.
Alta temperatura puede causar problema. No usar su monitor bajo la luz solar directa, y mantenerlo alejado de los calentadores, estufas, chimeneas, y otras fuentes de calor.
Desenchufar su monitor cuando no se va a usar por un período de tiempo largo.
Desenchufar su monitor de la salida de AC antes de cualquier servicio.
PRECAUCION
RIESGO DE CHOQUE ELECTRICO
NO ABRIR
PRECAUCION: PARA REDUCIR EL RIESGO DE CHOQUE ELECTRICO,
NO QUITAR LA CUBIERTA ( O RESPALDO ).
NO PIEZAS SERVIBLES POR EL USUARIO EN SU INTERIOR. CONSULTAR EL SERVICIO A PERSONAL DE SERVICIO CALIFICADO
2
Desempacar su monitor
Por favor, asegurarse de que los siguientes artículos estén incluídos con su monitor. Si hace falta algún artículo, contactar a su distribuidor.
|
|
CD-ROM |
Manual |
|
|
|
|
Cable de energía |
Tarjeta de garantía |
Monitor y el soporte |
Cable de señal |
(No disponible en todas |
las áreas)
Español
3
Armar su monitor
Conectar su monitor
5 |
3 |
B |
G |
R |
2 |
6 |
7 |
Figura 1. Conexiones de cable
1
2
3
Apagar su computador y desenchufar su cable de energía.
CConectar el cable de señal al puerto de señal de D-SUB o BNC en el respaldo de su computador.
Si usted está utilizando un computador compatible a IBM, pasar al paso 5. SI usted está utilizando un computador Macintosh, conectar el otro extremo del cable de señal al adaptador de Macintosh.
4
5
Seguir las instrucciones incluídas con su adaptador para ajustar los pines en su adaptador, si fuera necesario.
Conectar el cable de señal (Con un adaptador, si fuera necesario) al puerto en el respaldo de su computador. Esto puerto puede ser unido directamente a su computador, o puede ser parte de un adaptador de video, tarjeta de video o tarjeta de gráfica.
6
7
8
Conectar el cable de energía para su monitor al puerto de energía en el respaldo de su monitor.
Enchufar los cables de energía de su computador y de su monitor en una salida a mamo.
Encender su cmputador y monitor. Si su monitor muestra un imagen, la instalación está completa.
4
Armar su monitor
Enchufar y operar
Nuestra adopción de la nueva solución VESA® “Encender Y Operar” elimina la inicialización complicada y el tiempo de demora. Esto le permite instalar su monitor en un sistema compatible a “Encender Y Operar” sin dificultad y confusión usual. Su sistema de PC puede identificar fácilmente y configurarse por si misma automáticamente sobre el sistema de PC sus Datos de Identificación de Display Extendido (EDID) usando protocolos de Canal de Datos de Display (DDC), entonces el sistema de PC puede configurar automáticamente a si mismo para el display de panel plano. Si su sistema de PC necesita un controlador de videos, seguir las instrucciones dados abajo de acuerdo al sistema de operación de los usos de su computador.
Instalación del controlador de video
Cuando sienta la necesidad de un controlador de video al operar el sistema, insertar el diskette del conductor incluido con este monitor. La instalación del conductor es ligeramente diferente de un sistema de operación a otro. Seguir las orientaciones como las apropiadas para el sistema de operación que usted tiene.
Windows® 2000 y Windows® 98
1 |
Windows® 2000 y Windows® 98 detectará automáticamente su nuevo monitor y |
arrancará el “Sumar El Mago Del Nuevo Harware” si el controlador no está instalado |
|
|
aún. Haga clic en el botón SIGUIENTE para buscar los controladores. |
2 |
Comprobar la caja de la unidad de diskette para instalar los controladores del diskette |
proporcionada con su monitor y haga clic en SIGUIENTE. |
|
3 |
Confirmar que Windows haya encontrado el controlador en el diskette y haga clic en |
SIGUIENTE una vez más para instalar el controlador. |
Para instalar manualmente o para poner al día el controlador, seguir las siguientes orientaciones :
1 |
Haga clic en el tab de ARRANQUE, AJUSTE, PANEL DE CONTROL, AJUSTE DE |
DISPLAY, el tab de AVANZADO, el tab de MONITOR, CAMBIO. Esto arrancará el |
|
|
“Sumar El Mago Del Nuevo Hardware” |
2 |
Seguir las orientaciones dados en los pasos en la sección de arriba. |
Español
5
Armar su monitor
Windows®95
Para determinar la versión de Windows® 95 que su computador usa, haga clic en el ícono de Mi Computador sobre el desktop de windows y seleccione Propiedades. El número de la versión puede ser visto en la sección General bajo “Sistema”. Seguir las orientaciones dados abajo de acuerdo a la versión de su sistema de operación de Windows® 95.
Vesión 4.00.950A
1 |
Haga clic en el tab de ARRANQUE, AJUSTES, PANEL DE CONTROL, AJUSTES |
DE DISPLAY, TIPO DE CAMBIO DE DISPLAY, CAMBIO, HAVE DISK. |
|
2 |
Escribir la carta de la unidad de diskette en la caja y haga clic en OK. |
Versión 4.00.950B |
|
1 |
Haga clic en el tab de ARRANQUE, AJUSTES, PANEL DE CONTROL, AJUSTES |
DE DISPLAY, TIPO DE CAMBIO DE DISPLAY, CAMBIO, HAVE DISK. |
|
2 |
Escribir la carta de diskette en la caja y haga clic en OK. |
Auto Comprobación
Su monitor proporciona una función de auto comprobación que le permite verificar si su monitor esta funcionando apropiadamente. Si su monitor y su computador están apropiadamente conectados pero la pantalla del monitor queda obscuro, y el indicador de encendido está parpadeando, permitir el funcionamiento de auto-comprobación de su monitor ejecutando los siguiente pasos:
1
2
3
Apagar su minitor y el camputador
Desenchufar el cable de video del respaldo del computador
Encender el monitor
Si el monitor es operado normalmente, verificar la caja blanca con el borde rojo y texto negro en el interior como se muestra en la siguiente ilustración :
6
Armar su monitor
Sin Conexión
C o m p r o b a r C a b l e D e S e ñ a l
Figura 2. Pantalla de auto-comprobación del monitor
Las tres cajas del interior son de borde rojo, verde y azul. La falta de alguno de las cajas para aparecer indica un problame con su monitor. Esta caja también aparece durante la operación normal si el cable de video es desconectado o dañado.
4 |
Apagar su minitor y reconectar el cable de video; luego encender su computador y el monitor. |
Si la pantalla de su monitor queda en blanco después de realizar los procedimientos anteiores, comprobar el controlador de video y el sistema de computador; su monitor está funcionando apropiadamente.
Recibir Ayuda
Si su monitor no muestra un imagen, verificar las conexiones de cable y referirse a la Resolución de problemas en la pág. 23
Tiempo de Calentamiente
Todos los monitores necesita tiempo para quedar termalmente estables en la primera encendida de cada día. Por lo tanto, para realizar los ajustes de forma más exactos, permitir que el monitor se caliente (estando encendido) por lo menos 30 minutos antes de llevar a cabo cualquier ajuste en la pantalla.
Español
7
