SAMSUNG CLP-610ND, CLP-610ND-SEE, CLP-610ND-XAA, CLP-660N-SEE, CLP-660ND-SEE User Manual

Guide de l’utilisateur

de l’imprimante laser couleur

CLP-610 Series
CLP-660 Series

© 2007 Samsung Electronics Co., Ltd. Tous droits réservés.

Le présent guide de l’utilisateur n’est fourni qu’à titre informatif. Toutes les informations communiquées ci-après sont sujettes à modifications sans préavis.
Samsung Electronics ne peut être tenue pour responsable des changements éventuels, des dommages directs ou indirects, provenant de ou relatifs à
l’utilisation de ce guide.

• CLP-610ND, CLP-660N et le logo CLP-660ND sont des marques de Samsung Electronics Co., Ltd.

• Samsung et le logo Samsung sont des marques commerciales de Samsung Electronics Co., Ltd.

• PCL et PCL6 sont des marques de Hewlett-Packard Company.

• Microsoft, Windows et Windows Vista sont soit des marques déposées soit des marques commerciales de Microsoft Corporation.

• PostScript 3 est une marque commerciale d’Adobe System, Inc.

• UFST® et MicroType™ sont des marques déposées de Monotype Imaging, Inc.

• TrueType, LaserWriter et Macintosh sont des marques commerciales d’Apple Computer, Inc.

• Les autres noms de produit et de marque sont des marques commerciales de leurs propriétaires respectifs.

CONTACT SAMSUNG WORLDWIDE

If you have any comments or questions regarding Samsung products,
contact the Samsung customer care center.

Country Customer Care Center Web Site

ARGENTINE 0800-333-3733 www.samsung.com/ar

AUSTRALIA 1300 362 603 www.samsung.com/au

AUSTRIA

BELGIUM 0032 (0)2 201 24 18 www.samsung.com/be

BRAZIL 0800-124-421

CANADA 1-800-SAMSUNG (7267864) www.samsung.com/ca

CHILE 800-726-7864 (SAMSUNG) www.samsung.com/cl

CHINA 800-810-5858

COLOMBIA 01-8000-112-112 www.samsung.com/co

COSTA RICA 0-800-507-7267 www.samsung.com/latin

CZECH
REPUBLIC

DENMARK 70 70 19 70 www.samsung.com/dk

ECUADOR 1-800-10-7267 www.samsung.com/latin

EL SALVADOR 800-6225 www.samsung.com/latin

ESTONIA 800-7267 www.samsung.ee

KAZAHSTAN 8-10-800-500-55-500 www.samsung.kz

KYRGYZSTAN

FINLAND 030-6227 515 www.samsung.com/fi

FRANCE 3260 SAMSUNG or

GERMANY 01805 - 121213

GUATEMALA 1-800-299-0013 www.samsung.com/latin

HONG KONG 3698 4698 www.samsung.com/hk

HUNGARY 06-80-SAMSUNG (7267864) www.samsung.com/hu

INDIA 3030 8282

INDONESIA 0800-112-8888 www.samsung.com/id

ITALIA 800-SAMSUNG(7267864)

0800-SAMSUNG (726-7864)

4004-0000

010- 6475 1880

844 000 844 www.samsung.com/cz

Distributor pro Českou republiku : Samsung Zrt., česka
organizační složka Vyskočilova 4, 14000 Praha 4

00-800-500-55-500

08 25 08 65 65 (€ 0,15/min)

(€ 0,14/min)

1800 110011

800-048989

www.samsung.com/at

www.samsung.com/br

www.samsung.com.cn

www.samsung.com/fr

www.samsung.de

www.samsung.com/in/

www.samsung.com/it

Country Customer Care Center Web Site

JAMAICA 1-800-234-7267 www.samsung.com/latin

JAPAN 0120-327-527 www.samsung.com/jp

LATVIA 800-7267 www.samsung.com/lv/

index.htm

LITHUANIA 8-800-77777 www.samsung.com/lt

LUXEMBURG 0035 (0)2 261 03 710 www.samsung.com/be

MALAYSIA 1800-88-9999 www.samsung.com/my

MEXICO 01-800-SAMSUNG (7267864) www.samsung.com/mx

NETHERLANDS

NEW ZEALAND

NORWAY 815-56 480 www.samsung.com/no

PANAMA 800-7267 www.samsung.com/latin

PHILIPPINES 1800-10-SAMSUNG

POLAND 0 801 801 881

PORTUGAL 80 8 200 128 www.samsung.com/pt

PUERTO RICO 1-800-682-3180 www.samsung.com/latin

REP.
DOMINICA

REPUBLIC OF
IRELAND

RUSSIA 8-800-555-55-55 www.samsung.ru

SINGAPORE 1800-SAMSUNG (7267864) www.samsung.com/sg

SLOVAKIA 0800-SAMSUNG (726786) www.samsung.com/sk

SOUTH
AFRICA

SPAIN 902 10 11 30 www.samsung.com/es

SWEDEN 0771-400 200 www.samsung.com/se

SWITZERLAND 0800-7267864 www.samsung.com/ch/

TAIWAN 0800-329-999 www.samsung.com/tw

THAILAND 1800-29-3232

TRINIDAD &
TOBAGO

TURKEY 444 77 11 www.samsung.com.tr

0900 20 200 88 (€ 0,10/min) www.samsung.com/nl

0800SAMSUNG(726-7864) www.samsung.com/nz

www.samsung.com/ph

(7267864)

www.samsung.com/pl

022-607-93-33

1-800-751-2676 www.samsung.com/latin

0818 717 100 www.samsung.com/uk

0860 726 7864 (SAMSUNG) www.samsung.com/za

www.samsung.com/th

02-689-3232

1-800-7267-864 www.samsung.com/latin

Country Customer Care Center Web Site

U.A.E 800-SAMSUNG (7267864) www.samsung.com/mea

U.K 0870 SAMSUNG (7267864) www.samsung.com/uk

U.S.A. 1-800-SAMSUNG (7267864) www.samsung.com

UKRAINE 8-800-502-0000 www.samsung.ua

UZBEKISTAN 8-800-120-0400 www.samsung.com.uz

VENEZUELA 0-800-100-5303 www.samsung.com/latin

VIETNAM 1 800 588 889 www.samsung.com/vn

CONTENU

1. Introduction

2. Présentation du logiciel

À propos de ce guide de l’utilisateur ............................................................................................................................i

Recherche d’autres informations .................................................................................................................................i

Informations relatives à la sécurité et à la réglementation ..........................................................................................ii

Fonctions spéciales ................................................................................................................................................. 1.1

Description de l’appareil .......................................................................................................................................... 1.2

Vue avant ............................................................................................................................................................ 1.2

Vue arrière .......................................................................................................................................................... 1.3

Vue d’ensemble du panneau de commande ........................................................................................................... 1.4

Signification des voyants Status (Statut) ................................................................................................................. 1.5

Voyant Status (Statut) avec les messages de cartouche d’impression .............................................................. 1.5

Comprendre la structure des menus ....................................................................................................................... 1.6

Accès aux menus ............................................................................................................................................... 1.6

Présentation des menus ..................................................................................................................................... 1.6

Description de chaque menu .............................................................................................................................. 1.7

Logiciel fourni .......................................................................................................................................................... 2.1

Fonctions du pilote d’imprimante ............................................................................................................................ 2.1

Configuration requise .............................................................................................................................................. 2.2

3. Instructions de démarrage

Configuration du matériel ........................................................................................................................................ 3.1

Configuration du réseau .......................................................................................................................................... 3.1

Systèmes d’exploitation pris en charge .............................................................................................................. 3.1

Configuration du protocole réseau via l’appareil ................................................................................................. 3.2

Installation du logiciel .............................................................................................................................................. 3.3

Réglages de base de l’imprimante .......................................................................................................................... 3.4

Configuration de l’altitude après l’installation du logiciel ..................................................................................... 3.4

Modification de la langue d’affichage langue ...................................................................................................... 3.5

Réglage du délai d’expiration de la tâche ........................................................................................................... 3.5

Utilisation de la fonctiond’économie d’énergie .................................................................................................... 3.5

Réglage du bac par défaut ................................................................................................................................. 3.5

Modification du paramètre de police ................................................................................................................... 3.6

Utilisation du programme SetIP .......................................................................................................................... 3.6

4. Sélection et chargement des supports d’impression

Sélection du support d’impression .......................................................................................................................... 4.1

Instructions pour le choix et le stockage des supports d’impression .................................................................. 4.1

Spécifications des supports d’impression ........................................................................................................... 4.2

Formats de support pris en charge dans chaque mode ..................................................................................... 4.3

Consignes pour les supports d’impression spéciaux .......................................................................................... 4.3

Chargement du papier ............................................................................................................................................ 4.4

Dans le bac ......................................................................................................................................................... 4.4

Sur l’imprimante bac papier polyvalent ............................................................................................................... 4.6

Réglage du type et du format de papier .................................................................................................................. 4.7

5. Impression de base

Impression d’un document ...................................................................................................................................... 5.1

Annulation d’une impression ................................................................................................................................... 5.1

6. Maintenance

Impression d’une configuration de la machine rapport ........................................................................................... 6.1

Impression d’un rapport réseau .............................................................................................................................. 6.1

Suivi de la durée de vie des consommables ........................................................................................................... 6.1

Nettoyage de l’appareil ........................................................................................................................................... 6.1

Nettoyage de l’extérieur ...................................................................................................................................... 6.1

Nettoyage de l’intérieur ....................................................................................................................................... 6.2

Entretien de la cartouche ........................................................................................................................................ 6.3

Stockage de la cartouche d’impression .............................................................................................................. 6.3

Durée de vie d’une cartouche ............................................................................................................................. 6.3

Redistribution du toner ............................................................................................................................................ 6.3

Remplacement de la cartouche d’imprimante ......................................................................................................... 6.5

Remplacement de la courroie de transfert du papier .............................................................................................. 6.6

Pièces de maintenance ........................................................................................................................................... 6.8

Gestion de votre appareil à partir du site Web ........................................................................................................ 6.8

7. Dépannage

Astuces pour éviter les bourrages papier ................................................................................................................ 7.1

Suppression de bourrages papier ........................................................................................................................... 7.1

Au niveau des bacs d’alimentation ..................................................................................................................... 7.1

Au niveau du bac polyvalent ............................................................................................................................... 7.3

Dans la zone de l’unité de chauffe ...................................................................................................................... 7.4

Au niveau du bac de sortie ................................................................................................................................. 7.5

Au niveau du bac optionnel ................................................................................................................................ 7.6

Comprendre afficher messages .............................................................................................................................. 7.7

Résolution d’autres problèmes .............................................................................................................................. 7.11

Problèmes d’alimentation papier ...................................................................................................................... 7.11

Problèmes d’impression ................................................................................................................................... 7.12

Problèmes de qualité d’impression ................................................................................................................... 7.14

Général problèmes Windows ............................................................................................................................ 7.17

Général problèmes PostScript .......................................................................................................................... 7.18

Général problèmes Linux .................................................................................................................................. 7.18

Général problèmes Macintosh .......................................................................................................................... 7.19

8. Commande de fournitures et d’accessoires

Fournitures .............................................................................................................................................................. 8.1

Accessoires ............................................................................................................................................................. 8.1

Comment commander ............................................................................................................................................. 8.1

9. Installation d’accessoires

Précautions avant l’installation d’accessoires ......................................................................................................... 9.1

Installation d’une barrette mémoire ......................................................................................................................... 9.1

Activation de la mémoire additionnelle dans les propriétés de l’imprimante PS ................................................. 9.2

10. Spécifications

Modèle CLP-610 ................................................................................................................................................... 10.1

Modèle CLP-660 ................................................................................................................................................... 10.2

11. Glossaire

Index

À propos de ce guide de l’utilisateur

Recherche d’autres informations

Ce guide de l’utilisateur offre une description succincte de l’appareil, ainsi
que des explications détaillées sur chaque étape de son fonctionnement.
Les novices comme les utilisateurs professionnels peuvent s’y reporter
pour l’installation et l’utilisation de l’appareil.

Ce guide repose essentiellement sur le système d’exploitation Microsoft
Windows.

Certains termes sont utilisés de manière interchangeable dans ce guide.

• Document est synonyme d’original.

• Papier est synonyme de support ou de support d’impression.

•

Le nom du modèle tel que
l’appareil.

Vous trouverez les conventions utilisées dans ce guide récapitulées dans
le tableau ci-dessous.

Convention Description Exemple

Gras Utilisé pour les textes

apparaissant sur
l’affichage ou les
impressions réelles sur
l’appareil.

Remarque Utilisé pour fournir des

informations supplé­mentaires ou des spécifi­cations détaillées des
fonctions et fonction­nalités de l’appareil.

CLP-6xx Series

Démarrer

est synonyme de

Remarque

Le format de la
date peut varier
d’un pays à
l’autre.

Les ressources suivantes vous proposent, soit à l’écran, soit sous forme
imprimée, des informations concernant la configuration et l’utilisation de
votre appareil.

Guide d’installation
rapide

Guide de
l’utilisateur en ligne

Fournit des informations sur la configuration
de l’appareil. Vous devez suivre les
instructions de ce guide pour préparer
l’appareil.

Fournit des instructions pas à pas pour
utiliser toutes les fonctions de l’appareil, et
contient des informations pour l’entretien et
le dépannage, ainsi que pour l’installation
des accessoires.

Ce guide de l’utilisateur contient également

Section Logiciel

la
informations sur l’impression de documents
avec l’appareil sous divers systèmes
d’exploitation, ainsi que sur l’utilisation des
utilitaires logiciels inclus.

. Vous y trouverez des

Remarque

Vous pouvez accéder au guide de
l’utilisateur dans d’autres langues depuis le
dossier Manual du logiciel d’impression.

Mise en
garde

Note de bas
de page

(Reportez­vous à la
page 1.1 pour
de plus
amples
informations.)

Utilisé pour informer les
utilisateurs des risques
éventuels de dommages
mécaniques ou de
dysfonctionnements de
l’imprimante.

Utilisé pour fournir des
informations détaillées
sur certains mots ou
certaines expressions.

Utilisé pour renvoyer les
utilisateurs à une page
de référence pour des
informations détaillées
supplémentaires.

Mise en garde

Évitez de toucher
la partie inférieure
verte de la
cartouche.

a. pages par minute

(Reportez-vous à la
page 1.1 pour de plus
amples informations)

Aide du pilote
d’impression

Site Internet
Samsung

Fournit une assistance au sujet des
propriétés du pilote d’impression et des
instructions concernant la configuration des
propriétés pour l’impression. Pour accéder à
l’écran d’aide du pilote d’impression, cliquez
sur Aide depuis la boîte de dialogue de
propriétés d’imprimante.

Si vous avez accès à Internet, vous pouvez
obtenir l’aide, le support, les pilotes
d’imprimante, les manuels ou les informations
de commande nécessaires sur le site Web
Samsung, www.samsungprinter.com

.

i

Informations relatives à la sécurité et à la

réglementation

Précautions importantes et informations en
matière de sécurité

Lorsque vous utilisez cette appareil, veillez à respecter les mesures de
sécurité de base suivantes afin de réduire les risques d'incendie, de
décharge électrique et de blessures :

1 Lisez et assimilez l'ensemble des instructions.

2 Faites preuve de bon sens à chaque fois que vous utilisez des appareils

électriques.

3 Respectez l'ensemble des avertissements et des instructions inscrits

sur l'appareil et dans la brochure qui accompagne l'appareil.

4 Si des instructions d'utilisation semblent contredire les informations en

matière de sécurité, privilégiez ces dernières. Il se peut que vous ayez
mal compris les instructions d'utilisation. Si la contradiction demeure,
demandez l'aide de votre chargé de clientèle ou de votre technicien de
maintenance.

5 Débranchez la machine de la prise électrique murale avant le

nettoyage. Evitez d'utiliser des nettoyants liquides ou en bombe.
N'utilisez qu'un chiffon humide pour le nettoyage.

6 Evitez de placer l'appareil sur un chariot, un pupitre ou une table

instables. Il pourrait tomber et causer des dégâts importants.

7 Ne placez jamais votre appareil sur, près ou au dessus d'un radiateur,

d'un appareil de chauffage ou d'air conditionné, ou d'une conduite
d'aération.

8 Ne laissez rien traîner sur l'alimentation. Evitez de placer votre appareil

dans des endroits où les câbles risquent d'être piétinés.

9 Evitez de surcharger les prises murales et les rallonges de câbles. Cela

peut diminuer les performances et entraîner des risques d'incendie et
de décharge électrique.

10 Ne laissez pas vos animaux familiers s’approcher du cordon

d’alimentation électrique ou du câble d’interface PC.

11 N'introduisez jamais d'objets quels qu'ils soient dans l'appareil au

travers des ouvertures du coffre ou du boîtier. Ils pourraient entrer en
contact avec des composants fortement chargés, d'où des risques
d'incendie ou de décharge électrique. Ne répandez jamais de liquide
quel qu'il soit sur ou dans l'appareil.

12 Pour réduire les risques de décharge électrique, évitez de démonter

l'appareil. Confiez-la à un technicien de maintenance qualifié lorsque
des réparations s'avèrent nécessaires. Le fait d'ouvrir ou d'enlever les
capots présente de nombreux risques, notamment électriques. Un
remontage défectueux peut entraîner une décharge électrique lors
d'une utilisation ultérieure.

13 Débranchez la machine du PC et de la prise murale électrique, et

confiez l’entretien à du personnel qualifié dans les conditions
suivantes :

• En cas d'endommagement ou d'usure du câble d'alimentation, de la
prise ou du câble de connexion.

• Si du liquide a été répandu dans l'appareil.

• Si l'appareil a été exposée à la pluie ou à l'eau.

• Si l'appareil ne fonctionne pas correctement malgré l'observation
stricte des instructions d'utilisation.

• Si l'appareil a subi un choc à la suite d'une chute ou si le boîtier
semble endommagé.

• Si les performances de l'appareil changent radicalement et de façon
soudaine.

14 Effectuez uniquement les réglages prévus dans les instructions

d'utilisation. Le mauvais réglage d'autres paramètres peut entraîner des
dommages et obliger à d'importants travaux de réparation de la part
d'un technicien de maintenance qualifié avant de pouvoir réutiliser
l'appareil de façon normale.

15 Evitez d'utiliser l'appareil pendant un orage. Quoique peu probable, il

existe un risque de décharge électrique lié à la foudre. Si possible,
débranchez l’alimentation électrique pendant un orage.

16 Si vous imprimez de façon continue un nombre de pages important, la

température de la surface du bac de sortie peut augmenter. Évitez de
toucher cette surface (en particulier les enfants).

17 Utilisez le cordon d'alimentation fourni avec votre machine pour utiliser

celle-ci en toute sécurité. Si vous branchez un cordon d'alimentation de
2 m à une machine fonctionnant sous 110 V, vous devez utiliser un

cordon AWG

18 CONSERVEZ CES INSTRUCTIONS.

1

16 ou supérieur.

Environnement et sécurité

Avertissement relatif à la sécurité laser

Cette imprimante est certifiée conforme aux spécifications DHHS 21 CFR,
chapitre 1, sous-chapitre J pour les produits laser de classe I(1) aux
Etats-Unis, et certifiée dans les autres pays en tant que produit laser de
classe I, conformément aux spécifications IEC 825.

Les produits laser de classe I ne sont pas considérés comme dangereux.
Le système laser et l'imprimante sont conçus de manière à interdire toute
exposition aux rayonnements laser au-dessus d'un niveau de classe I
pendant l'utilisation normale, les opérations d'entretien utilisateur ou les
interventions de maintenance dans des conditions conformes aux
spécifications.

1 AWG : American Wire Gauge

ii

Avertissement

N'utilisez jamais l'imprimante après avoir retiré le capot protecteur du module
laser/scanner. Le faisceau lumineux, bien qu'invisible, pourrait endommager
vos yeux. Lorsque vous utilisez ce produit, veillez à respecter les mesures de
sécurité de base afin de réduire le risque d'incendie, de décharge électrique
et de blessures.

Recyclage

Veuillez recycler ou éliminer l'emballage de ce produit
dans le respect de l'environnement.

Comment éliminer ce produit (déchets
d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européen et aux autres
pays européens disposant de systémes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique
qu'il ne doit pas être éliminé en fin de vie avec les autres
déchets ménagers. L'élimination incontrôlée des déchets
pouvant porter préjudice à l'environnement ou à la santé
humaine, veuillez le séparer des autres types de déchets
et le recycler de façon responsable. Vous favoriserez ainsi
la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le
produit ou à se renseigner auprès de leur mairie pour savoir où et comment
ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant
l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les
conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec
les autres déchets commerciaux.

Consignes de sécurité relatives à l'ozone

En fonctionnement normal, cet appareil produit de
l'ozone. Cette production ne présente aucun risque pour
l'utilisateur. Toutefois, il est préférable d'utiliser
l'imprimante dans un local correctement aéré.

Pour obtenir plus d'informations sur l'ozone et
l'environnement, contactez votre distributeur Samsung.

Économie d'énergie

Cet appareil est doté d'un dispositif perfectionné
d'économie d'énergie réduisant la consommation
électrique pendant les périodes d'inactivité.

En effet, lorsque l'appareil ne reçoit pas de données
pendant un certain temps, la consommation électrique
est réduite automatiquement.

ENERGY STAR et la marque ENERGY STAR sont des marques déposées
aux Etats-Unis.

Pour plus d'informations sur le programme ENERGY STAR, reportez-vous
au site http://www.energystar.gov.

Émission de fréquences radio

Réglementation FCC

Cet appareil a été testé et s'est avéré conforme aux limites imposées à un
périphérique numérique de classe B, définies à l'alinéa 15 des
réglementations FCC. Ces limites sont conçues pour assurer une protection
raisonnable contre les interférences dans une installation domestique. Cet
appareil génère, utilise et peut émettre de hautes fréquences radio et, s'il
n'est pas installé et utilisé conformément aux instructions, peut provoquer
des perturbations dans les communications radio. Cependant, nous ne
pouvons garantir l'absence d'interférence dans une installation particulière.
Si cet appareil provoque des interférences au niveau de la réception radio ou
télévision lors de sa mise sous tension et hors tension, essayez de corriger
le problème en utilisant une des mesures suivantes :

• Réorientez ou repositionnez l'antenne de réception.

• Éloignez l'imprimante et le récepteur.

• Branchez l'appareil sur une prise ou un circuit différent(e) de celui/
celle du récepteur.

• Consultez votre distributeur ou un technicien radio/télévision qualifié
pour obtenir de l'aide.

Mise en garde :

Tout changement ou modification effectué sans l'accord explicite du fabricant
pourrait annuler la capacité de l'utilisateur à utiliser cet équipement.

Réglementation canadienne relative aux interférences radio

iii

This digital apparatus does not exceed the Class B limits for radio noise
emissions from digital apparatus as set out in the interference-causing
equipment standard entitled « Digital Apparatus », ICES-003 of the Industry
and Science Canada.

Cet appareil numérique respecte les limites de bruits radioélectriques
applicables aux appareils numériques de Classe B prescrites dans la norme
sur le matériel brouilleur : « Appareils Numériques », ICES-003 édictée par
l’Industrie et Sciences Canada.

Déclaration de conformité CE

Approbations et certifications

Le marquage CE apposé sur ce télécopieur signifie que
Samsung Electronics Co., Ltd. a déclaré l'appareil
conforme aux directives 93/68/EEC de l'Union Européenne
respectives suivantes :

1er janvier 1995 : Directive 73/23/CEE du Conseil Européen Rapprochement
des lois des états membres relatives aux équipements basse tension.

1er janvier 1996 : Directive 89/336/CEE (92/31/CEE) du Conseil Européen
Rapprochement des lois des états membres relatives à la compatibilité
électromagnétique.

9 mars 1999 : Directive 1999/5/CE relative à la conformité des équipements
radios et des terminaux de télécommunications.

Vous pouvez vous procurer le texte complet de la déclaration, décrivant en
détail ces différentes directives et les normes correspondantes, auprès de
votre distributeur Samsung.

• Marron : Courant électrique
Si les fils de votre système électrique ne correspondent pas aux couleurs

indiquées sur la fiche, procédez comme suit :
Connectez le fil vert et jaune à la broche portant la lettre « E » (symbole de

la terre), la couleur verte, ou la couleur jaune et verte.
Connectez le fil bleu à la broche signalée par la lettre « N » (neutre) ou par

la couleur noire.
Connectez le fil marron à la broche signalée par la lettre « L » ou par la

couleur rouge.
Vous devez disposer d'un fusible de 13 A dans la fiche ou l'adaptateur, ou au

niveau du tableau électrique.

Remplacement de la prise (Royaume-Uni
uniquement)

Important

Les fils électriques de cet appareil sont équipés d'une fiche électrique
standard de 13 A (BS 1363) et d'un fusible de 13 A. Lorsque vous changez
ou examinez le fusible, vous devez replacer le fusible de 13 A approprié.
Vous devez ensuite replacer le capot du fusible. Si vous avez perdu le capot
du fusible, n'utilisez pas la prise avant d'avoir replacé un autre capot.

Veuillez prendre contact avec le détaillant qui vous a vendu l'appareil.
La fiche électrique la plus utilisée au Royaume-Uni est la prise de 13 A.

Cependant, certains bâtiments (particulièrement les plus anciens) ne
disposent pas de prises de courant de 13 A. Vous devez alors vous procurer
un adaptateur approprié. Ne retirez pas la fiche moulée d'origine.

Attention

Si vous retirez la fiche moulée, jetez-la immédiatement.
Vous ne pourrez pas la reconnecter et vous risquez de recevoir un choc

électrique si vous la branchez sur la prise.

Important !

Le code de couleurs suivant est appliqué aux fils des branchements
électriques :

• Vert et jaune : Terre

• Bleu : Neutre

Cet appareil doit être mis à la terre.

iv

v

1Introduction

Merci d’avoir choisi cette imprimante couleur Samsung.
Ce chapitre contient les sections suivantes :

• Fonctions spéciales

• Description de l’appareil

• Vue d’ensemble du panneau de commande

• Signification des voyants Status (Statut)

• Comprendre la structure des menus

Remarque

Certaines fonctions sont en option. Reportez-vous à la section
relative aux spécifications. (Reportez-vous à « Spécifications » à
la page 10.1.)

Fonctions spéciales

Votre nou vel appareil intègre des fonctions spéciales.

Impression rapide et de haute qualité

• Impression dans une gamme complète de couleurs à
partir du cyan, du magenta, du jaune et du noir.

• Vous pouvez imprimer avec une résolution pouvant
atteindre 2 400 x 600 ppp (en sortie effective).

• Votre appareil imprime des feuilles de format A4 à une
vitesse maximale de 20 ppm
24 ppm (modèle CLP-660) et des feuilles au format
Letter US à une vitesse maximale de 21 ppm (modèle
CLP-610), 25 ppm (modèle CLP-660).

Gestion souple de plusieurs options papier

•Le bac polyvalent vous permet d’imprimer sur
différents types de supports, tels que les papiers à
en-tête, les enveloppes, les étiquettes, les formats
personnalisés, les cartes et les papiers épais. Le bac
papier polyvalent peut contenir jusqu’à 100 feuilles
de papier ordinaire pour le modèle CLP-610ND et le
modèle CLP-660.

•Le bac 1 de 250 feuilles et le bac optionnel de
500 feuilles prennent en charge différents formats
de papier ordinaire.

a

(modèle CLP-610),

Création de documents professionnels

• Impression de
vos documents avec des mots tels que
« Confidentiel ». Voir la Section Logiciel.

• Impression d’affiches. Le texte et les images de
chaque page de votre document sont agrandis et
imprimés sur plusieurs feuilles de papier qui peuvent
être collées ensemble pour former une affiche. Voir la
Section Logiciel

• Vous pouvez utiliser des formulaires pré-imprimés et
des papiers à en-tête avec du papier ordinaire. Voir la
Section Logiciel

Gain de temps et d’argent

• Afin d’économiser le papier, vous pouvez imprimer
plusieurs pages sur une même feuille.

• Cet appareil économise l’électricité en réduisant
considérablement la consommation électrique lorsqu’il
n’est pas utilisé.

• Afin d’économiser le papier, vous pouvez imprimer sur
les deux faces de chaque feuille (impression recto
verso). Cette fonctionnalité est prise en charge selon
les modèles. Voir la

Extension des fonctions de l’appareil

• Votre appareil possède un emplacement mémoire
supplémentaire pour étendre sa mémoire. (Page 8.1)

• Zoran IPS Emulation* compatible avec PostScript 3
Emulation* (PS) permet l’impression PS.

* Zoran IPS Emulation compatible avec PostScript 3

© Copyright 1995-2005, Zoran Corporation. Tous
droits réservés. Zoran, le logo Zoran, IPS/PS3 et
OneImage sont des marques déposées de Zoran
Corporation.

* 136 polices PS3

Dont UFST et MicroType de Monotype Imaging Inc.

Impression sous différents environnements

• Vous pouvez imprimer sous les systèmes

2000

/

Windows XP/2003/Vista

Macintosh

• Votre appareil est équipé d’une interface USB et
d’une interface réseau.

filigranes

.

.

.

. Vous pouvez personnaliser

Section Logiciel

ainsi que

.

Windows

Linux

et

a. pages par minute
b. images par minute

1.1 <Introduction>

Description de l’appareil

Les principaux composants de l’appareil sont indiqués sur l’illustration ci-dessous.

Vue avant

• L’illustration ci-dessus présente votre appareil avec les accessoires disponibles. (Reportez-vous à la page 8.1 pour de plus amples informations.)

• Le symbole

1
2
3
4
5
6

* indique un dispositif en option.

bac de sortie
support de sortie papier
panneau de configuration
capot avant
poignée du capot avant
poignée du bac papier polyvalent

7

bac papier polyvalent

8

bac 1

9

bac optionnel

10

indicateur de niveau de papier

11

guides de largeur papier du bac polyvalent

*

Remarque

• Toutes les illustrations de ce guide d’utilisation peuvent être différentes de votre appareil en fonction de ses options ou du modèle.

• La surface du bac de sortie peut devenir chaude si vous imprimer un grand nombre de pages en une fois. Veillez à ne pas toucher la surface, et
ne laissez pas des enfants y accéder.

1.2 <Introduction>

Vue arrière

• L’illustration ci-dessus présente votre appareil avec les accessoires disponibles.

• Le symbole * indique un dispositif en option.

1

port USB

2

port réseau

3

connexion à 15 broches du bac optionnel*

4

poignée (Utilisez ces poignées pour déplacer votre appareil.)

5

interrupteur de marche/arrêt

6

prise d’alimentation

7

capot du panneau de commande (Barrette mémoire, voir

page 9.1 Pour de plus amples informations.)

1.3 <Introduction>

Vue d’ensemble du panneau de commande

1

Affichage : Permet d’afficher l’état de la tâche en cours et des

messages.

2

Couleurs de toner : Les couleurs de toner affichées en dessous de

l’écran fonctionnent conjointement avec les messages d’affichage.
Voir le témoin d’état avec les messages de cartouche d’impression
à la page 1.5.

3

Status (Statut)

voyants Status (Statut) » à la page 1.5 pour de plus amples
informations.)

4

Menu : Permet d’accéder aux menus et de les faire défiler. (Voir

« Signification des voyants Status (Statut) » à la page 1.5 pour de
plus amples informations.)

: Indique l’état de l’appareil. (Voir « Signification des

5

Flèche gauche/droite : Permet de parcourir les valeurs disponibles

en se déplaçant aux options suivantes ou précédentes.

6

OK : Permet de confirmer la sélection à l’écran.

7

Back (Retour) : Permet de revenir au menu supérieur.

8

Stop (Arrêt) : Permet d’interrompre une opération à tout moment.

1.4 <Introduction>

Signification des voyants Status (Statut)

La couleur du voyant Status (Statut) indique l’état actuel de l’appareil.

État Description

Desactive • L’appareil est éteint.

Vert Clignotant • Lorsque le voyant clignote lentement, cela

signifie que l’appareil est en train de
recevoir des données de l’ordinateur.

• Lorsque le voyant clignote rapidement, cela
signifie que l’appareil est en train d’imprimer
des données.

Activé • L’appareil est en marche et peut être utilisé.

• L’appareil est en mode Économie d’énergie.
Une fois les données reçues, le système
passe automatiquement en mode prêt.

Rouge Clignotant

• Une erreur mineure est apparue et l’appareil
attend qu’elle soit corrigée. Vérifiez le
message affiché, et résolvez le problème en
vous reportant à « Comprendre afficher
messages » à la page 7.7.

• Le niveau de la cartouche est bas.
Commandez une nouvelle cartouche
d’impression, reportez-vous à « Commande
de fournitures et d’accessoires » à la
page 8.1. Vous pouvez améliorer
provisoirement la qualité d’impression en
secouant la cartouche afin de redistribuer le
reste de le toner. Reportez-vous à
« Remplacement de la cartouche
d’imprimante » à la page 6.5.

Voyant Status (Statut) avec les messages de
cartouche d’impression

Le statut des cartouches d’impression est indiqué par le voyant d’état et
l’écran. Si la cartouche d’impression est pratiquement vide ou doit être
changée, le voyant d’état devient rouge et l’affichage indique le message.
Cependant le repère fléché (ou les repères) indique le toner couleur qui
est concerné qui peut être remplacé par une nouvelle cartouche.

Exemple :

L’exemple ci-dessus indique le statut des cartouches d’impression de la
couleur indiquée par les flèches. Vérifiez le message pour trouver quel
est le problème et comment le résoudre. Voir la page 7.7 pour parcourir
les informations détaillées concernant les messages d’erreur.

Activé • Un problème s’est produit de type bourrage

papier, capot ouvert ou pas de papier dans
le bac, et l’appareil ne peut pas poursuivre
le travail. Vérifiez le message affiché, et
reportez-vous à Comprendre les messages
affichés, à la page 7.7 pour résoudre le
problème.

• La cartouche d’impression est presque
vide, vide, ou doit être changée. Reportez­vous à « Comprendre afficher messages »
à la page 7.7.

Remarque

Vérifiez toujours le message affiché pour résoudre le problème.
Les instructions de la section Dépannage vous aideront à faire
fonctionner correctement l’appareil. Reportez-vous à la
page 7.1 pour de plus amples informations.

1.5 <Introduction>

Comprendre la structure des menus

Le panneau de commande permet d’accéder à différents menus pour
configurer l’appareil ou utiliser ses fonctions. Reportez-vous au schéma
ci-dessous.

Accès aux menus

Les étapes suivantes indiquent comment imprimer le schéma des menus
de cet appareil, et il s’agit de la manière générale pour sélectionner des
menus et configurer votre appareil.

Présentation des menus

INFORMATIONS

STRUCT. MENUS
CONFIGURATION
PAG E DEMO
LISTE POL. PCL
LISTE POL PS

MISE EN PAGE

ORIENTATION
MARGE RECTO
RECTO-VERSO
MARGE REC-VER

1 Assurez-vous que votre appareil est correctement connecté avec

tous les câbles nécessaires, puis mettez l’appareil sous tension.

2 Appuyez sur Menu du panneau de commande, jusqu’à ce que vous

voyez le menu (ex. INFORMATIONS) souhaité sur la ligne en bas
de l’affichage.

3 Appuyez sur OK pour accéder au menu.

4 Appuyez sur la flèche gauche/droite jusqu’à ce que l’article de menu

(ex. STRUCT. MENUS) souhaité s’affiche sur la ligne du bas.

5 Appuyez sur la touche OK pour confirmer votre choix.

Remarque

Si l’option sélectionnée comporte des sous-options, répétez
les étapes 4 et 5.

6 Appuyez sur la flèche gauche/droite jusqu’à ce que l’article de menu

(ex. Imprimer ?) souhaité s’affiche sur la ligne du bas.

7 Appuyez sur OK pour exécuter votre sélection, sauvegarder votre

saisie ou sélection.

Un astérisque (*) apparaît à côté de votre sélection sur l’écran,
indiquant que cette option est désormais définie par défaut.

8 Pour sortir du menu, appuyez à plusieurs reprises sur Back

(Retour), ou sur Stop (Arrêt).

GRAPHIQUE

RESOLUTION

CONFIG SYST.

LANGUE
ECO ENERGIE
CONTINUER AUTO
ALTITUDE
RC AUTO
EXPIR. IMPR.
MAINTENANCE
EFFACER REGL.

RESEAU

TCP/IP
VIT. ETHERNET
EFFACER REGL.
INFO. RESEAU

PAPIER

COPIES
FORMAT PAPIER
TYPE PAPIER
ALIM. PAPIER
BAC MULTIPLES

EMULATION

TYPE EMULATION
CONFIG

COULEUR

COUL. PERSON.
ENR. AUTO COUL

Remarque

• Si aucune touche n’est enfoncée pendant 1 minute, l’appareil
retourne automatiquement au mode prêt.

• Les paramètres d’impression saisis à partir d’un pilote
d’imprimante sur un ordinateur connecté l’emportent sur les
paramètres saisis à l’aide du panneau de commande.

1.6 <Introduction>

Description de chaque menu

Le tableau suivant détaille chaque menu.

Remarque

Le symbole * indique un menu optionnel dépendant des
appareils.

INFORMATIONS

Menu Description

STRUCT. MENUS Vous pouvez imprimer la structure des menus

qui présente la disposition et les paramètres en
cours de cet appareil.

CONFIGURATION Vous pouvez imprimer la configuration actuelle

de l’appareil.

PAGE DEMO Vous pouvez imprimer la page démo pour

vérifier l’impression correcte ou non de votre
appareil.

LISTE POL. PCL* Vous pouvez imprimer la liste des polices PCL.

LISTE POL PS* Vous pouvez imprimer la liste des polices PS.

Menu Description

RECTO-VERSO* Pour imprimer des deux côtés du papier,

choisissez la reliure comme suit.

• BORD LONG : Retournement sur le bord

long.

• BORD COURT : Retournement sur le bord

court.

Sélectionnez DESACTIVE pour n’imprimer
que sur une seule face.

Bord long en
orientation Portrait

Bord long en orientation
Paysage

MISE EN PAGE

Menu Description

ORIENTATION Ce menu permet de choisir le sens de

l’impression des informations. On peut
sélectionner PAYSAGE et PORTRAIT.

PAYS AGEPORTRAIT

MARGE RECTO Définissez les marges pour l’impression recto.

Vous pouvez augmenter ou diminuer la valeur
par incrément de 1 mm (ou pouce).

• MARGE SUP. : Définissez la marge du haut.

• MARGE GAUCHE : Définissez la marge de

gauche.

Bord court en
orientation Portrait

Bord court en
orientation Paysage

MARGE REC-VER* Ce menu permet de définir les marges pour

l’impression recto verso. Vous pouvez
augmenter ou diminuer la valeur par
incréments de 0,1 mm.

• MARGE SUP. : Définissez la marge du haut.

• MARGE GAUCHE : Définissez la marge de

gauche.

• REL. COURTE : Définissez la marge du bas

au verso de la page pour une reliure courte.

• REL. LONGUE : Définissez la marge de

droite au verso de la page pour une reliure
longue.

PAPIER

Menu Description

COPIES Vous pouvez sélectionner le nombre maximum

de copies.

FORMAT
PAPIER

Vous pouvez sélectionner le format de papier
par défaut. (Reportez-vous à la page 3.5 pour de
plus amples informations.)

1.7 <Introduction>

Menu Description

TYPE PAPIER Vous pouvez sélectionner le type de papier par

défaut pour le support d’impression.

ALIM. PAPIER Vous pouvez sélectionner le bac pour le

traitement du travail d’impression. Si vous
sélectionnez Auto, votre machine commence par
utiliser le papier du bac polyvalent, puis celui du
bac 1, et finalement celui du bac 2. Par
conséquent, si un des bacs est vide, la machine
passe au bac suivant jusqu'à ce qu'elle trouve
du papier. (Reportez-vous à la page 3.5 pour de
plus amples informations.)

BAC
MULTIPLES

Quand vous sélectionnez n’importe quelle autre
fonction, à l’exception de AUTO dans ALIM.
PAPIER et que le bac sélectionné est vide, vous
pouvez faire en sorte que l’imprimante imprime
automatiquement à partir d’un autre bac.

Si cet article de menu est réglé sur DESACTIVE,
l’appareil ne fonctionne pas avant d’avoir inséré
du papier dans le bac spécifié.

GRAPHIQUE

Menu Description

RESOLUTION Vous pouvez sélectionner la résolution par

défaut. Si la résolution est élevée, les
impressions sont plus nettes, mais le temps
d’impression peut être plus long.

• Brouillon : Si la langue de l'imprimante est

PCL et que vos travaux d'impression
contiennent du texte, sélectionnez cette option
pour une rapidité et une qualité d'impression
optimums. Cette option n'est disponible
qu'avec le pilote PCL.

• Normal : Si vos travaux d'impression

contiennent essentiellement du texte,
sélectionnez cette option pour obtenir un
résultat optimal.

• Optimale : Sélectionnez cette option si votre

document contient des images bitmap, telles
que des photos numérisées ou des
graphiques professionnels, afin d’en
augmenter la netteté.

CONFIG SYST.

Menu Description

LANGUE Le réglage de langue d’affichage sur le panneau

de commande détermine la langue du texte qui
apparaît sur l’écran du panneau de commande
et des informations d’impression. (Reportez­vous à la page 3.5 pour de plus amples
informations.)

ECO ENERGIE En effet, lorsque l’appareil ne reçoit pas de

données pendant un certain temps, la
consommation électrique est réduite
automatiquement. Définissez le délai d’attente
avant que l’appareil ne passe en mode
d’économie d’énergie. (Reportez-vous à la
page 3.5 pour de plus amples informations.)

CONTINUER
AUTO

ALTITUDE Vous pouvez optimiser la qualité d’impression en

RC AUTO Cette option vous permet d’ajouter le retour

Cette option détermine si l’appareil doit
continuer ou non une impression lorsque le
format de papier défini dans les réglages ne
correspond pas à celui du papier chargé.

• DESACTIVE : En cas de disparité, le

message correspondant s’affiche et l’appareil
reste hors ligne jusqu’à ce que vous insériez
du papier au format adéquat.

• ACTIVE : Un message d’erreur apparaît si le

format de papier défini dans les réglages ne
correspond pas à celui du papier chargé.
L’appareil se met hors ligne pendant
30 secondes, puis supprime automatiquement
le message et reprend l’impression.

fonction de votre altitude.

chariot nécessaire à chaque saut de ligne, ce qui
est utile pour les utilisateurs Unix ou DOS.

Consultez les exemples suivants :

AA

BB

CC

SL SL+RC

AA
BB
CC

1.8 <Introduction>

Menu Description

Menu Description

EXPIR. IMPR. Vous pouvez définir une période de temps

pendant laquelle une seule tâche d’impression
reste active avant de devoir imprimer. L’appareil
gère les données entrantes comme s’il s’agissait
d’une tâche unique, si elles arrivent pendant la
période de temps spécifiée. Si une erreur se
produit pendant le traitement des données
envoyées par l’ordinateur, entraînant un arrêt du
flux de données, l’appareil attend pendant le
délai spécifié, puis annule l’impression si le flux
de données ne reprend pas. (Reportez-vous à la
page 3.5 pour de plus amples informations.)

MAINTENANCE Ce menu vous permet de suivre les

consommables dans l’appareil et de vérifier la
durée de vie des fournitures. Vous pouvez
nettoyer les composants de l’unité de chauffe.
(Reportez-vous à la page 6.1 pour de plus
amples informations.)

EFFACER
REGL.

Permet de restaurer les réglages par défaut de
l’imprimante tels que définis en usine.

EMULATION

Menu Description

TYPE
EMULATION

Vous pouvez sélectionner la langue de l’appareil. Si
la langue de l’ordinateur et celle de l’appareil sont
différentes, la qualité d’impression ne peut pas être
confirmée. Il est recommandé de régler ce menu sur
Auto pour passer à la langue correcte.

CONFIG PCL

Ce menu permet de configurer l’émulation PCL. Vous
pouvez définir le type de police, le type de symbole, le
nombre de lignes par page et la taille de la police.

• TYPE CARACT. : Vous pouvez sélectionner la

police standard à utiliser avec l’émulation PCL.
L’intervalle entre les lettres des polices PCL1 à
PCL7 est fixe. L’intervalle entre les lettres des
polices PCL8 à PCL45 est fonction du type et de la
taille de la police. Vous pouvez régler la taille des
polices PCL1 à PCL7 à l’aide de l’option
ESPACEMENT, et des polices PCL8 à PCL45 au
moyen de l’option CORPS. L’intervalle et la taille
des polices PCL8 à PCL56 sont fixes.

• SYMBOLE : Cette option permet de sélectionner

le jeu de symboles à utiliser avec l’émulation PCL.
Un jeu de symboles regroupe les chiffres, les
marques de ponctuation et les signes spéciaux
utilisés pour l’impression de lettres. Les jeux de
symboles disponibles varient en fonction du type
de caractères.

• CORPS : Quand vous sélectionnez une police
PCL8 à PCL45 à partir du menu TYPE CARACT.,
vous pouvez déterminer sa taille en définissant la
hauteur des caractères de la police.

• COURIER : Cette option permet de sélectionner la
version de la police Courier à utiliser.

• ESPACEMENT : Quand vous sélectionnez une
police PCL1 à PCL7 à partir du menu TYPE
CARACT., vous pouvez déterminer sa taille en
définissant le nombre de caractères imprimé sur
2,5 cm de saisie (à l’horizontale). Par défaut, cette
option est réglée sur 10 (taille optimale).

• LIGNES : Cette option permet de définir le nombre
de lignes, compris entre 5 et 128, à imprimer sur le
format de papier par défaut. Le nombre de lignes
par défaut peut varier en fonction du format de
papier et de l’orientation.

POSTSCRIPT*
Ce menu vous permet d’accéder à l’option d’erreur

d’impression PS. Cette option permet de déterminer si
l’imprimante doit imprimer ou non un avis d’erreur en
cas de problème PS. Sélectionnez
imprimer les erreurs d’émulation PS 3. Si une erreur
survient, le traitement de la tâche est arrêté, le
message d’erreur est imprimé et l’imprimante supprime
la tâche. Si ce menu est réglé sur
tâche est supprimée sans indication de l’erreur.

ACTIVE

DESACTIVE

pour

, la

1.9 <Introduction>

COULEUR

Menu Description

COUL.
PERSON.

ENR. AUTO
COUL

Ce menu vous permet d’ajuster le contraste,
couleur par couleur.

• PAR DEFAUT : Permet un réglage

automatique optimal des couleurs.

• REGL. MANUEL : Permet de régler

manuellement le contraste de couleur pour
chaque cartouche.

Il est recommandé d’utiliser le réglage PAR
DEFAUT pour la meilleure qualité de couleur.

Vous pouvez régler la position des textes ou
graphiques en couleur pour faire correspondre la
position des couleurs imprimées à celle de votre
écran.

Remarque

Si vous avez déplacé l’appareil, il est
fortement recommandé d’utilisé ce
menu manuellement.

RESEAU

Menu Description

TCP/IP Si vous utilisez le protocole TCP/IP pour la mise

en réseau, sélectionnez ce menu.

• DHCP : C’est le serveur DHCP qui vous

attribue automatiquement une adresse IP.

• BOOTP : C’est le serveur BOOTP qui vous

attribue automatiquement une adresse IP.

• STATIQUE : Vous pouvez entrer

manuellement une adresse IP, un masque de
sous-réseau et une passerelle.

VIT. ETHERNET Cette option vous permet de sélectionner la

vitesse de communication pour la connexion
ethernet.

EFFACER
REGL.

INFO. RESEAU Vous pouvez imprimer le rapport de

Vous pouvez effacer le réglage réseau que vous
avez défini.

configuration réseau.

1.10 <Introduction>

2 Présentation du logiciel

Fonctions du pilote d’imprimante

Ce chapitre vous présente le logiciel fourni avec votre appareil. Des
informations complémentaires concernant l’utilisation du logiciel sont
expliquées dans la

Ce chapitre contient les sections suivantes :

• Logiciel fourni

• Fonctions du pilote d’imprimante

• Configuration requise

Section Logiciels

.

Logiciel fourni

Une fois l’appareil configuré et connecté à votre ordinateur, vous devez
installer le logiciel d’impression à l’aide des CD fournis.

Chacun des CD-ROM contient les logiciels suivants

:

CD-ROM Contenu

CD-ROM
du
logiciel
d’impress
ion

Windows • Pilote d’imprimante : Il permet d’exploiter

toutes les fonctions de votre appareil.

• Fichier de description de l’imprimante

PostScript (PPD)

PostScript pour imprimer des documents
contenant des polices et des graphiques
complexes en langage PS.

• Smart Panel : Ce programme vous

permet de surveiller l’état de l’appareil et
vous avertit lorsqu’une erreur se produit
en cours d’impression.

• Guide de l’utilisateur au format PDF

SetIP

•

: Utilisez ce programme pour
paramétrer les adresses TCP/IP de votre
appareil.

a

: Utilisez le pilote

Les pilotes d’impression de votre imprimante disposent des fonctions
standard suivantes :

• Sélection de la source d’alimentation papier

• Format de papier, orientation et type de support

• Nombre de copies

Remarque

Le symbole * indique un menu optionnel dépendant des
appareils.

Vous pouvez en outre utiliser diverses fonctions d’impression spéciales.
Le tableau suivant fournit une présentation générale des fonctions prises
en charges par les pilotes de votre imprimante :

Pilote d’imprimante (modèle CLP-610 uniquement)

Caractéristiques

Langue d’imprimante

Mode couleur O O O

Option de qualité de
l’appareil

Impression d’affiches O X X

Plusieurs pages par feuille
(N-up)

Ajustement à la page O X X

Impression à l’échelle O X O

Source différente pour la
première page

Windows Linux Macintosh

SPL,

PCL5c,

PCL6

OO O

O O (2, 4) O (2, 4, 6,

OX O

SPL SPL

9, 16)

Linux • Description d’imprimante PostScripta:

Utilisez ce pilote pour faire fonctionner
votre appareil à partir d’un ordinateur
Linux et imprimer des documents.

Macintosh • Fichier de description de l’imprimante

PostScript (PPD)a: Utilisez ce fichier

pour faire fonctionner votre appareil à
partir d’un ordinateur Macintosh et
imprimer des documents.

• Smart Panel : Ce programme vous

permet de surveiller l’état de l’appareil et
vous avertit lorsqu’une erreur se produit
en cours d’impression.

a. Cette fonctionnalité est disponible avec le modèle CLP-660 uniquement.

Filigrane O X X

Surimpression O X X

Recto verso O O O

Remarque

Si vous souhaitez modifier la langue d’imprimante, accédez aux
propriétés de l’imprimante et modifiez la langue dans l’onglet
Imprimante.

2.1 <Présentation du logiciel>

Pilote d’imprimante (modèle CLP-660 uniquement)

Caractéristiques

Langue d’imprimante

Mode couleur O O O

Windows Linux Macintosh

SPL,

PCL5c,

PCL6

(PS)

PS PS

Configuration requise

Avant de commencer, assurez-vous que votre système correspond aux
configurations requises :

Windows

Votre appareil prend en charge les système d’exploitation Windows
suivants.

Option de qualité de
l’appareil

Impression d’affiches O (X) X X

Plusieurs pages par feuille
(N-up)

Ajustement à la page O X X

Impression à l’échelle O X O

Source différente pour la
première page

Filigrane O (X) X X

Surimpression O (X) X X

Recto verso* O O O

OO O

O O (2, 4) O (2, 4, 6,

9, 16)

O (X) X O

Remarque

Si vous souhaitez modifier la langue d’imprimante, accédez aux
propriétés de l’imprimante et modifiez la langue dans l’onglet
Imprimante.

Exigence (recommandé)

SE

Windows 2000 Pentium II 400 MHz

Windows XP Pentium III 933 MHz

Windows 2003
Server

Windows Vista Pentium 4,3 GHz 512 Mo

Processeur RAM

(Pentium III 933 MHz)

(Pentium IV 1 GHz)

Pentium III 933 MHz
(Pentium IV 1 GHz)

64 Mo
(128 Mo)

128 Mo
(256 Mo)

128 Mo
(512 Mo)

(1024 Mo)

Remarque

• Internet Explorer 5.0 ou version supérieure est l’exigence
minimale pour tous les systèmes d’exploitation Windows.

• Pour Windows 2000/XP/2003/Vista, les utilisateurs ayant les
droits d’administrateur peuvent installer le logiciel.

Espace

disponible

sur le disque

dur

300 Mo

1,5 Go

1,25 Go à
2Go

15 Go

2.2 <Présentation du logiciel>

Linux

Élément Configuration requise

Système
d’exploitation

Processeur Pentium IV 1 GHz ou supérieur

RAM 256 Mo ou supérieur

Espace disponible
sur le disque dur

Logiciel • Linux Kernel 2.4 ou supérieur

• Red Hat 8 ~ 9

• Fedora Core 1 ~ 4

• Mandrake 9.2 ~ 10.1

• SuSE 8.2 ~ 9.2

1 Go ou supérieur

• Glibc 2.2 ou supérieur

• CUPS

Macintosh

Élément Configuration requise

Système d’exploitation Macintosh 10.3 ~ 10.5 (modèle CLP-610)

Macintosh 10.1 ~ 10.5 (modèle CLP-660)

Processeur Processeur Intel

Power-PC G4 /G5

RAM 512 Mo pour un Mac Intel,

128 Mo pour un Mac Power-PC

Espace disponible sur le
disque dur

Connexion Interface USB ou interface réseau

1Go

2.3 <Présentation du logiciel>

3 Instructions de démarrage

Ce chapitre vous guide pas-à-pas dans le processus de configuration de
l’appareil.

Ce chapitre contient les sections suivantes :

• Configuration du matériel

• Configuration du réseau

• Installation du logiciel

• Réglages de base de l’imprimante

Configuration du matériel

Placez la machine sur une surface plane et stable, en évitant toute
inclinaison supérieure à 2 mm (0,08 pouces). Sinon, la qualité
d'impression risque d'être affectée.

Cette section présente les étapes de configuration du matériel qui est
expliquée dans le Guide d’installation rapide. Veillez à lire le Guide
d’installation rapide et exécutez les étapes suivantes.

1 Choisissez un emplacement approprié.

Installez votre copieur sur un support horizontal et stable en laissant
suffisamment d’espace pour la circulation de l’air. Laissez
également de l’espace pour l’ouverture du capot et des bacs.

Cet emplacement doit être bien aéré et à l’abri de toute exposition
directe à la lumière du soleil, ou de toute source de chaleur, de froid
et d’humidité. Évitez d’installer votre appareil près du bord de votre
plan de travail.

2 Déballez l’appareil et assurez-vous que tous les éléments sont bien

inclus.

3 Retirez les bandes adhésives d’emballage de l’appareil.

4 Installez les quatre cartouches de toner.

5 Chargez du papier. (Reportez-vous à « Chargement du papier » à la

page 4.4.)

6 Vérifiez que les câbles sont correctement branchés à l’appareil.

7 Mettez l’appareil sous tension.

Mise en garde

Quand vous déplacez la machine, ne l’inclinez pas et ne la
mettez pas à l’envers. Dans le cas contraire, l’intérieur de la
machine peut-être contaminé par du toner, ce qui peut
endommager la machine ou altérer la qualité d’impression.

Configuration du réseau

Vous devez configurer les protocoles réseau sur l’appareil afin de l’utiliser
comme imprimante réseau.

Systèmes d’exploitation pris en charge

L’impression est appropriée pour des altitudes en dessous de
1 000 m. Reportez-vous au réglage d’altitude pour optimiser votre
impression. Reportez-vous à la page 3.4 pour de plus amples
informations.

Le tableau suivant indique les environnements réseaux compatibles avec
l’appareil :

Élément Configuration requise

Interface réseau 10/100 Base-TX

Système
d’exploitation réseau

3.1 <Instructions de démarrage>

Windows 2000/XP/2003/Vista
Différents systèmes d’exploitation Linux
Macintosh 10.3 ~ 10.5 (modèle CLP-610)
Macintosh 10.1 ~ 10.5 (modèle CLP-660)

Élément Configuration requise

Protocoles réseau TCP/IP

Serveur d’adressage
dynamique

DHCP, BOOTP

Configuration du protocole réseau via l’appareil

Suivez les étapes décrites ci-dessous pour configurer les paramètres
réseau TCP/IP.

Remarque

Si vous souhaitez configurer le protocole réseau DHCP,
accédez à http://developer.apple.com/networking/bonjour/
download/, sélectionnez le programme Bonjour for Windows
adapté au système d’exploitation de votre ordinateur et
installez-le. Ce programme vous permettra de corriger
automatiquement le paramètre réseau. Suivez les instructions
qui s’affichent dans la fenêtre d’installation. Ce programme ne
prend pas en charge Linux.

1 Vérifiez que votre appareil est connecté au réseau via un câble

Ethernet RJ-45.

2 Assurez-vous que l’appareil est sous tension.

3 Appuyez sur Menu sur le panneau de commande, jusqu’à ce que

RESEAU apparaisse sur la ligne du bas de l’affichage.

4 Appuyez sur OK pour accéder au menu.

5 Appuyez sur la flèche gauche/droite jusqu’à ce que TCP/IP

apparaisse.

6 Appuyez sur la touche OK.

7 Appuyez sur la flèche gauche/droite jusqu’à ce que STATIQUE

apparaisse.

8 Appuyez sur la touche OK.

9 Appuyez sur la flèche gauche/droite jusqu’à ce que ADRESSE IP

apparaisse.

c. Répétez ces étapes pour terminer le Masque de sous-réseau.

15 Appuyez sur la flèche gauche/droite jusqu’à ce que PASSERELLE

apparaisse.

16 Appuyez sur la touche OK.

17 Saisissez la Passerelle.

a. Appuyez sur la flèche gauche/droite pour saisir un nombre

entre 0 et 255.

b. Appuyez sur la touche OK.
c. Répétez ces étapes pour terminer la Passerelle.

Remarque

Contactez l’administrateur réseau en cas de doute relatif à
la configuration.

Remarque

Vous pouvez également configurer les paramètres réseau via les
programmes d’administration réseau. Reportez-vous au guide de
l’utilisateur inclus sur le CD-ROM des utilitaires réseau fourni
avec votre appareil.

SyncThru™ Web Admin Service

•
d’imprimantes destinée aux administrateurs réseau.

SyncThru™ Web Admin Service

de gérer des appareils réseau et vous permet de les surveiller
à distance et de résoudre tout problème lié à ceux-ci depuis
n’importe quel endroit de l’Intranet d’entreprise. Téléchargez
ce programme sur le site http://solution.samsungprinter.com.

SyncThru™ Web Service

•
serveur d’impression réseau, vous permettant de :

- Configurer les paramètres réseau nécessaires à la

connexion de l’appareil à divers environnements réseau.

- Personnaliser les paramètres de l’appareil.

SetIP

•

: programme utilitaire vous permettant de sélectionner
une interface réseau et de configurer manuellement les
adresses IP à utiliser avec le protocole TCP/IP. Reportez-vous
au chapitre Utilisation du programme SetIP à la page 3.6.

: solution Web de gestion

vous offre un moyen efficace

: serveur Web intégré dans votre

10 Appuyez sur la touche OK.

11 Saisissez l’adresse IP.

a. Appuyez sur la flèche gauche/droite pour saisir un nombre

entre 0 et 255.

b. Appuyez sur la touche OK.
c. Répétez ces étapes pour terminer l’adresse.

12 Appuyez sur la flèche gauche/droite jusqu’à ce que MASQUE SS

RES. apparaisse.

13 Appuyez sur la touche OK.

14 Saisissez le Masque de sous-réseau.

a. Appuyez sur la flèche gauche/droite pour saisir un nombre

entre 0 et 255.

b. Appuyez sur la touche OK.

3.2 <Instructions de démarrage>

Installation du logiciel

Vous devez installer le logiciel de l’appareil pour l’impression. Le logiciel
comprend des pilotes, des applications, ainsi que d’autres programmes
conviviaux.

Remarque

• La procédure suivante s’applique lorsque vous utilisez
l’appareil en réseau. Si vous souhaitez connecter un appareil
avec un câble USB, reportez-vous à la

• Les instructions suivantes font référence au système
d’exploitation Windows XP. Il se peut que la procédure et les
fenêtres contextuelles apparaissant pendant l’installation
varient selon le système d’exploitation utilisé, les fonctions de
l’imprimante ou l’interface activée. (Voir la

1 Assurez-vous que la configuration réseau de votre appareil a bien

été effectuée. (Reportez-vous à « Configuration du réseau » à la
page 3.1.) Avant de commencer l’installation, fermez toutes les
applications sur votre ordinateur.

2 Insérez le CD-ROM du logiciel de l’imprimante dans le lecteur.

Le CD-ROM se lance automatiquement et une fenêtre d’accueil
s’affiche.

Si la fenêtre d’installation ne s’affiche pas, cliquez sur Démarrer >
Exécuter. Saisissez X:\Setup.exe, en remplaçant « X » par la lettre
représentant le lecteur, puis cliquez sur OK.

Si vous utilisez Windows Vista, cliquez sur Démarrer > Tous les
programmes > Accessoires > Exécuter, et saisissez
X:\Setup.exe.

Section Logiciel

Section Logiciel

.

.)

4 Sélectionnez Installation standard sur imprimante réseau et

cliquez sur Suivant.

5 La liste des appareils disponibles sur le réseau apparaît.

Sélectionnez dans la liste l’imprimante à installer, puis cliquez sur

Suivant.

3 Cliquez sur Suivant.

• La fenêtre ci-dessus peut varier légèrement si vous réinstallez le
pilote.

• Afficher le guide d’utilisateur : permet d’afficher le guide de
l’utilisateur. Si Adobe Acrobat n’est pas installé sur votre
ordinateur, cliquez sur cette option ; l’installation d’Adobe Acrobat
Reader se fera automatiquement, puis le guide de l’utilisateur
s’affichera.

• Si votre imprimante ne figure pas dans la liste, cliquez sur
pour actualiser la liste ou sélectionnez

jour

pour ajouter l’imprimante au réseau. Pour ajouter l’imprimante au
réseau, entrez le nom de port et l’adresse IP de l’imprimante.
Pour vérifier l’adresse IP de l’imprimante ou l’adresse MAC,
imprimez une page de configuration réseau. (Reportez-vous à
« Impression d’une configuration de la machine rapport » à la
page 6.1.)

• Pour rechercher une imprimante réseau partagée (chemin UNC),

sélectionnez Imprimante partagée [UNC] et saisissez
manuellement le nom de l’imprimante partagée, ou cliquez sur la
touche Parcourir.

Remarque

Si vous n’êtes pas certain de l’adresse IP, contactez votre
administrateur réseau ou imprimez les informations réseau.
(Reportez-vous à « Impression d’une configuration de la
machine rapport » à la page 6.1.)

3.3 <Instructions de démarrage>

Mise à

Ajouter un port TCP/IP.

6 Une fois l’installation terminée, un message vous demande

d’imprimer une page de test et de vous inscrire en tant qu’utilisateur
d’appareil Samsung afin de recevoir des informations du fabricant.
Si tel est votre choix, cochez les cases correspondantes et cliquez
sur Terminer.

Remarque

•Si votre appareil ne fonctionne pas correctement une fois
l’installation terminée, essayez d’installer à nouveau le
pilote d’imprimante. Voir la

•Lorsque le pilote d’imprimante est en cours d’installation,
le programme d’installation du pilote détecte les paramètres
régionaux de votre système d’exploitation et définit le
format de papier par défaut pour votre appareil. Si vous
utilisez des paramètres régionaux différents sous Windows,
vous devez modifier le format de papier de votre appareil
pour qu’il corresponde au format de papier que vous utilisez
habituellement. Accédez aux propriétés de l’imprimante
pour modifier le format de papier une fois l’installation
terminée.

Section Logiciel

.

Réglages de base de l’imprimante

Une fois l’installation terminée, vous devez définir les paramètres par
défaut de l’imprimante. Consultez la section suivante si vous souhaitez
définir ou modifier des valeurs.

Configuration de l’altitude après l’installation du logiciel

La qualité d’impression est affectée par la pression atmosphérique, celle­ci étant déterminée par la hauteur de l’appareil au-dessus du niveau de
la mer. Les informations suivantes vous indiqueront comment paramétrer
votre appareil de façon à obtenir la qualité d’impression optimale.

Avant de fixer la valeur d'altitude, déterminez l'altitude à laquelle vous
envisagez d'utiliser la machine.

Élevé 3

1

Élevé 2

2

Élevé 1

3

Normal

4

1 Vérifiez que vous avez bien installé le pilote d’impression inclus

dans le CD-ROM du logiciel d’impression fourni.

2 Double-cliquez sur l'icône Smart Panel de la barre des tâches

(sous Windows) ou de la zone de notification (sous Linux). Vous
pouvez aussi cliquer sur l'icône Smart Panel de la barre d'état
(sous Mac OS X).

3 Cliquez sur Configuration de l’imprimante.

4 Cliquez sur Paramètres > Ajustement altitude. Sélectionnez la

valeur appropriée dans la liste déroulante, puis cliquez sur

Appliquer.

Remarque

Si votre appareil est connecté à un réseau, l’écran SyncThru
Web Service apparaît automatiquement. Cliquez sur

Configuration de l’imprimante > Installation (ou sur
Configuration de l’imprimante) > ALTITUDE. Sélectionnez la
valeur d’altitude appropriée, et cliquez ensuite sur Appliquer.

3.4 <Instructions de démarrage>

Modification de la langue d’affichage langue

Suivez les étapes suivantes pour modifier la langue apparaissant à
l’écran.

1 Appuyez sur Menu sur le panneau de commande, jusqu’à ce que

CONFIG SYST. apparaisse sur la ligne du bas de l’affichage.

2 Appuyez sur OK pour accéder à CONFIG SYST..

Réglage de papier par défaut

Vous pouvez sélectionner le format de papier que vous souhaitez utiliser
de manière récurrente pour les tâches d’impression.

Remarque

Pour plus d’informations sur le paramètre format de papier
personnalisé et le paramètre type de papier, reportez-vous à
« Réglage du type et du format de papier » à la page 4.7.

3 Appuyez sur la flèche gauche/droite jusqu’à ce que LANGUE

apparaisse.

4 Appuyez sur la touche OK.

5 Appuyez sur la flèche gauche/droite jusqu’à ce que la langue

souhaitée s’affiche.

6 Appuyez sur la touche OK.

7 Appuyez sur Stop (Arrêt) pour revenir au mode prêt de l’appareil.

Réglage du délai d’expiration de la tâche

1 Appuyez sur Menu sur le panneau de commande, jusqu’à ce que

CONFIG SYST. apparaisse sur la ligne du bas de l’affichage.

2 Appuyez sur OK pour accéder à CONFIG SYST..

3 Appuyez sur la flèche gauche/droite jusqu’à ce que EXPIR. IMPR.

apparaisse.

4 Appuyez sur la touche OK.

5 Appuyez sur la flèche gauche/droite pour sélectionner la durée

d’attente de l’appareil.

6 Appuyez sur la touche OK.

7 Appuyez sur Stop (Arrêt) pour revenir au mode prêt de l’appareil.

1 Appuyez sur Menu sur le panneau de commande, jusqu’à ce que

PAPIER apparaisse sur la ligne du bas de l’affichage.

2 Appuyez sur OK pour accéder à la configuration du papier.

3 Appuyez sur la flèche gauche/droite jusqu’à ce que FORMAT

PAPIER apparaisse.

4 Appuyez sur la touche OK.

5 Appuyez sur la flèche gauche/droite pour sélectionner le format de

papier, par exemple A4, LETTER ou PERSO.

6 Appuyez sur la touche OK.

7 Appuyez sur Stop (Arrêt) pour revenir au mode prêt de l’appareil.

Réglage du bac par défaut

Si vous souhaitez sélectionner un bac particulier pour le travail
d’impression, utilisez la fonctionnalité Alim. papier.

1 Appuyez sur Menu sur le panneau de commande, jusqu’à ce que

PAPIER apparaisse sur la ligne du bas de l’affichage.

2 Appuyez sur OK pour accéder à la configuration du papier.

3 Appuyez sur la flèche gauche/droite jusqu’à ce que Alim. papier

apparaisse.

4 Appuyez sur la touche OK.

Utilisation de la fonctiond’économie d’énergie

L’appareil offre des fonctions d’économie d’énergie. Vous pouvez
effectuer des économies d’énergie grâce au mode Économie d’énergie
fourni lorsque vous n’utilisez pas l’appareil. Définissez le temps
spécifique pour que l’appareil passe en mode d’économie d’énergie.

1 Appuyez sur Menu sur le panneau de commande, jusqu’à ce que

CONFIG SYST. apparaisse sur la ligne du bas de l’affichage.

2 Appuyez sur OK pour accéder à CONFIG SYST..

3 Appuyez sur la flèche gauche/droite jusqu’à ce que ECO ENERGIE

apparaisse.

4 Appuyez sur la touche OK.

5 Appuyez sur la flèche gauche/droite pour sélectionner la durée.

6 Appuyez sur la touche OK.

7 Appuyez sur Stop (Arrêt) pour revenir au mode prêt de l’appareil.

5 Appuyez sur la flèche gauche/droite pour sélectionner le bac

d’alimentation papier, par exemple BAC 1, BAC 2, BAC POLY,
CHARGEUR MAN. ou AUTO.

Remarque

Si vous réglez ce menu sur AUTO, un menu
supplémentaire, BAC MULTIPLES apparaît. Avec le
Chaînage de bac, l’appareil trouve un bac secondaire
disponible pour continuer le travail d’impression dans le cas
ou le bac principal, généralement le bac 1, est vide.

6 Appuyez sur la touche OK.

7 Appuyez sur Stop (Arrêt) pour revenir au mode prêt de l’appareil.

3.5 <Instructions de démarrage>

Modification du paramètre de police

Votre appareil a prédéfini la police en fonction de votre région ou pays. Si
vous souhaitez choisir une police qui vous plaît davantage ou définir la
police selon une condition spécifique, telle que l'environnement DOS,
procédez comme suit :

1 Appuyez sur Menu sur le panneau de commande jusqu'à ce que la

fonction EMULATION s'affiche.

2 Appuyez sur OK pour accéder au paramètre de police.

3 Appuyez sur la flèche gauche/droite jusqu'à ce que CONFIG

s'affiche.

4 Appuyez sur la flèche gauche/droite jusqu'à ce que PCL s'affiche.

5 Appuyez sur la flèche gauche/droite jusqu'à ce que SYMBOLE

s'affiche.

6 Appuyez sur la flèche gauche/droite jusqu'à ce que votre police

préférée s'affiche.

7 Appuyez sur OK.

8 Appuyez sur Stop (Arrêt) pour retourner en mode appareil prêt à

l'impression.

Remarque

Les informations suivantes indiquent la liste de polices
correspondant à chacune des langues répertoriées.

•Russe : CP866, Cyrillic

•Hébreu : 15Q, 8H, 0H (Israël uniquement)

•Grec : GREEK, PC737

•Arabe et farsi : ARABIC8, WINARABIC, PC864, FARSI,
ISOARABIC

•OCR : OCR-A, OCR-B

Remarque

Si vous ne trouvez pas le nom de votre imprimante, cliquez sur
« » pour actualiser la liste.

8 Saisissez l’adresse MAC de la carte réseau, l’adresse IP, le masque

de sous-réseau, la passerelle par défaut, puis cliquez sur

Appliquer.

Remarque

Si vous ne connaissez pas l’adresse MAC de la carte réseau,
imprimez le rapport sur les informations réseau.

9 Cliquez sur OK pour confirmer les paramètres.

10 Cliquez sur Quitter pour fermer le programme SetIP.

Utilisation du programme SetIP

Ce programme est utilisé pour le paramètre IP réseau utilisant l’adresse
MAC qui correspond au numéro de série matériel de l’interface ou de la
carte d’imprimante réseau. Il permet notamment à l’administrateur
réseau de définir simultanément plusieurs IP réseau.

1 Insérez le CD de pilotes fourni avec votre appareil.

2 Lancez l’Explorateur Windows et ouvrez le lecteur X. (X représente

votre lecteur de CD-ROM.)

3 Double-cliquez sur Application > SetIP.

4 Ouvrez le dossier de langue que vous souhaitez utiliser.

5 Double-cliquez sur Setup.exe pour installer ce programme.

6 Dans le menu Démarrer de Windows, sélectionnez Programmes >

Samsung Network Printer Utilities > SetIP.

7 Sélectionnez le nom de votre imprimante et cliquez sur « ».

3.6 <Instructions de démarrage>

4 Sélection et chargement des

supports d’impression

Ce chapitre explique comment sélectionner et installer les supports
d’impression dans votre appareil.

Ce chapitre contient les sections suivantes :

• Sélection du support d’impression

• Chargement du papier

• Réglage du type et du format de papier

Sélection du support d’impression

Vous pouvez imprimer sur différents supports, par exemple du papier
ordinaire, des enveloppes, et des étiquettes. N’utilisez que des supports
d’impression compatibles avec l’appareil. L’utilisation d’un support
d’impression non conforme aux spécifications décrites dans ce mode
d’emploi peut provoquer des problèmes, par exemple :

• Une qualité d’impression médiocre

• Des bourrages fréquents

• Une usure prématurée de l’appareil.

Certaines caractéristiques comme le grammage, la composition, le grain
et la teneur en humidité constituent des facteurs importants, qui ont une
incidence sur les performances de l’appareil et sur la qualité d’impression.
Lorsque vous choisissez un support d’impression, tenez compte des
points suivants :

• Le type, la taille et le poids des médias d’impression pour votre
machine sont décrits ultérieurement dans cette section.

• Résultat recherché : choisissez un support d’impression adapté à
votre travail.

• Luminosité : plus le support d’impression est blanc, plus les couleurs
paraissent éclatantes.

• Satinage : le satinage du papier améliore la netteté de l’impression.

Remarque

• Il arrive que certains supports d’impression répondant aux
conditions décrites dans cette section ne fournissent
cependant pas des résultats satisfaisants. Cela peut être dû à
une manutention inadéquate, à des niveaux de température et
d’humidité inacceptables ou à d’autres conditions variables sur
lesquelles Samsung n’a aucun contrôle.

• Avant d’acheter un support d’impression en grande quantité,
vérifiez qu’il répond aux spécifications indiquées.

Instructions pour le choix et le stockage des supports d’impression

Lorsque vous choisissez ou que vous chargez du papier, des enveloppes
ou d’autres supports d’impression, tenez compte des spécifications
suivantes :

• Utilisez toujours un support d’impression répondant aux spécifications
répertoriées à la page 4.2.

• L’utilisation de papier humide, ondulé, froissé ou déchiré peut
provoquer des bourrages et nuire à la qualité d’impression.

• Pour la meilleure qualité d’impression, utilisez exclusivement du
papier pour copieur de haute qualité, précisément recommandé pour
une utilisation dans des appareils laser.

• Évitez d’utiliser les types de support suivants :

- Du papier gaufré, perforé ou dont la texture est trop lisse ou trop

rugueuse

- Du papier épais effaçable

- Du papier en plusieurs pages

- Du papier synthétique et thermosensible

- Du papier autocopiant et du papier-calque.
Ces types de papier risqueraient de provoquer des bourrages, de

dégager des odeurs chimiques et d’endommager votre appareil.

• Conservez le support d’impression dans son emballage jusqu’au
moment de son utilisation. Déposez les cartons d’emballage sur des
palettes ou des étagères, mais pas à ras le sol. Ne posez pas d’objets
lourds sur le papier, qu’il soit encore dans son emballage ou non.
Conservez le papier à l’abri de l’humidité ou d’autres conditions qui
risquent de le faire se plisser ou onduler.

• Conservez les supports d’impression inutilisés à des températures
entre 15 °C et 30 °C. L’humidité relative doit être comprise entre 10 %
et 70 %.

• Conservez les supports d’impression inutilisés dans un emballage
étanche, tel qu’un conteneur ou un sac en plastique, afin d’éviter que
la poussière et l’humidité ne nuisent à la qualité de votre papier.

• Dans le cas des supports spéciaux, insérez les feuilles une à une
dans le bac polyvalent pour éviter les bourrages papier.

• Pour éviter que les supports d’impression, tels que les planches
d’étiquettes, ne se collent les uns aux autres, enlevez-les du bac de
sortie au fur et à mesure de leur impression.

Mise en garde

L’utilisation d’un support d’impression non conforme aux
spécifications peut provoquer des problèmes de fonctionnement
de l’imprimante, allant jusqu’à nécessiter l’intervention d’un
réparateur. Ces réparations ne sont pas couvertes par la garantie
technique Samsung ou les contrats d’entretien.

4.1 <Sélection et chargement des supports d’impression>

Spécifications des supports d’impression

Type Format Dimensions Poids

Papier ordinaire Letter 216 x 279 mm • 60 à 105 g/m2 pour le bac

• 60 à 163 g/m

Legal 216 x 356 mm

papier polyvalent

a

2

pour le bac

Folio 216 x 330 mm

A4 210 x 297 mm

Oficio 216 x 343 mm

JIS B5 182 x 257 mm

ISO B5 176 x 250 mm

Executive 184 x 267 mm

2

A5 148 x 210 mm • 60 à 105 g/m

• 60 à 163 g/m

Statement 140 x 216 mm

papier polyvalent

pour le bac

2

pour le bac

A6 105 x 148 mm

Enveloppes Enveloppe Monarch 98 x 191 mm 75 à 105 g/m

2

Enveloppe N° 9 98 x 225 mm

Enveloppe N° 10 105 x 241 mm

Capacité

• 250 feuilles de papier

• 100 feuilles de papier

75 g/m

75 g/m

2

pour le bac

2

pour le bac papier

b

polyvalent

• 500 feuilles de papier
75 g/m

2

pour le bac

optionnel

• 150 feuilles de papier

• 100 feuilles de papier

75 g/m

75 g/m

2

pour le bac

2

pour le bac papier

polyvalent

• 10 feuilles de papier
75 g/m

2

pour le bac papier

polyvalent

Enveloppe DL 110 x 220 mm

Enveloppe C5 162 x 229 mm

Enveloppe C6 114 x 162 mm

Enveloppe 6 3/4 92 x 165 mm

Étiquettes Letter, Legal, Folio,

A4, JIS B5, ISO B5,

Reportez-vous à la section Papier
ordinaire

120 à 150 g/m

2

Executive, A5, A6,
Oficio, Statement

Papier cartonné Letter, Legal, Folio,

A4, JIS B5, ISO B5,

Reportez-vous à la section Papier
ordinaire

90 à 163 g/m

2

Executive, A5, A6,
Oficio, Statement

Format minimal (personnalisé) 76 x 127 mm 60 à 163 g/m

2

Format maximal (personnalisé) 216 x 356 mm

a. Si le grammage du support est supérieur à 105 g/m2, utilisez le bac papier polyvalent.
b. La capacité des bacs peut varier en fonction du grammage et de l’épaisseur des supports, ainsi que de l’environnement d’utilisation.

10 feuilles de papier 75 g/m2
pour le bac papier polyvalent

10 feuilles de papier 75 g/m2
pour le bac papier polyvalent

4.2 <Sélection et chargement des supports d’impression>

Formats de support pris en charge dans chaque mode

Type de
support

Instructions

Mode Format Poids Alimentation

Impression
simple face

Impression
recto verso

a. 75 à 105 g/m2 uniquement, et cette fonctionnalité est prise en charge avec le

modèle CLP-6xxND.

Tous les
formats pris
en charge
par l’appareil

Letter, A4,

a

Legal, Folio,
Oficio

Tou s le s
grammages
pris en charge
par l’appareil

75 à 90 g/m2•bac1

•bac1

• bac optionnel

• bac papier
polyvalent

• bac optionnel

• bac papier
polyvalent

Consignes pour les supports d’impression spéciaux

Type de
support

Enveloppes

• La qualité d’impression sur les enveloppes dépend
de la qualité des pliures. Lorsque vous choisissez des
enveloppes, tenez compte des facteurs suivants :

- Poids : le poids du papier de l’enveloppe ne doit

pas dépasser 90 g/m
de se produire.

- Qualité de fabrication : les enveloppes doivent

être stockées à plat, avec moins de 6 mm de
plissement. Elles ne doivent pas contenir d’air.

- Situation : les enveloppes ne doivent pas être

froissées, éraflées ni autrement endommagées.

- Température : utilisez des enveloppes résistant à

la température de fusion utilisée et à la pression
exercée dans l’appareil durant le fonctionnement.

• Utilisez uniquement des enveloppes de bonne
qualité, dotées de rabats bien découpés et bien pliés.

• N’utilisez pas d’enveloppes timbrées.

• N’utilisez pas d’enveloppes à agrafes, à boutons­pression, à fenêtres, préencollées, à bandes
autocollantes ou comportant d’autres matériaux
synthétiques.

• Évitez d’utiliser des enveloppes endommagées ou
non conformes.

• Vérifiez que la bande collée aux deux extrémités de
l’enveloppe se termine bien aux coins de
l’enveloppe.

Acceptable

Instructions

2

sinon un bourrage risque

Enveloppes
(suite)

Étiquettes • Pour éviter d’endommager l’imprimante, n’utilisez

Papiers
cartonnés
ou supports
aux formats
personnalisés

• Les enveloppes avec une bande adhésive ou avec
plusieurs rabats se superposant doivent utiliser des
adhésifs compatibles avec la température de fusion
pendant 0,1 seconde. Vérifiez les spécifications de
votre appareil pour connaître la température de
fusion, reportez-vous à la page 10.1. Les rabats et
les bandes risquent de se plier, de se froisser, de
provoquer des bourrages ou même d’endommager
le module de fusion.

• Pour une meilleure qualité d’impression, laissez une
marge d’au moins 15 mm à partir du bord de
l’enveloppe.

• Évitez d’imprimer sur les pliures.

que des étiquettes conçues pour les appareils laser.

• Lorsque vous choisissez des étiquettes, tenez
compte des facteurs suivants :

- Substance adhésive : l’adhésif doit être stable à

la température de fusion de votre appareil.
Vérifiez les spécifications de votre appareil pour
connaître la température de fusion, reportez-vous
à la page 10.1.

- Disposition : n’utilisez pas de planches

partiellement décollées ce qui risquerait de
provoquer des bourrages. Les étiquettes
pourraient se décoller et provoquer des
bourrages importants.

- Ondulations : avant l’impression, les étiquettes

doivent être stockées à plat, avec moins de
13 mm de plissement quel que soit le sens.

- Situation : n’utilisez pas d’étiquettes froissées,

présentant des bulles d’air ou d’autres signes de
décollement.

• Vérifiez que la substance adhésive ne dépasse pas
des étiquettes. Les zones exposées risqueraient de
provoquer le détachement des étiquettes durant
l’impression, entraînant des bourrages papier. De
plus, la substance adhésive pourrait endommager
certains composants de l’imprimante.

• N’utilisez pas plusieurs fois la même planche
d’étiquettes. Le revêtement adhésif n’est prévu que
pour un seul passage dans l’imprimante.

• N’utilisez pas d’étiquettes décollées de la planche
ou encore froissées, gondolées ou abîmées.

• N’imprimez pas sur un support inférieur à 76 mm de
large ou 356 mm de long.

• Dans votre application, définissez des marges d’au
moins 6,4 mm à partir des bords du support.

Inacceptable

4.3 <Sélection et chargement des supports d’impression>

Type de
support

Instructions

Chargement du papier

Papier pré­imprimé

• Les encres utilisées sur le papier à en-tête doivent
être thermostables ; elles ne doivent ni fondre, ni
s’évaporer, ni émettre de substances toxiques
lorsqu’elles sont soumises à la température de fusion
pendant un 0,1 seconde. Vérifiez les spécifications
de votre appareil pour connaître la température de
fusion, reportez-vous à la page 10.1.

• Ces encres ne doivent pas être inflammables ni
endommager les rouleaux de l’imprimante.

• Les formulaires et papiers à en-tête doivent être
conservés dans un emballage étanche pour éviter
toute altération pendant la période de stockage.

• Avant d’insérer du papier pré-imprimé, tel que des
formulaires ou du papier à en-tête dans
l’imprimante, vérifiez que l’encre est bien sèche.
Durant le processus de fusion, une encre encore
humide risquerait de s’effacer du support pré­imprimé, diminuant ainsi la qualité de l’impression.

Remarque

L’utilisation de papier photo ou de papier couché peut provoquer
des problèmes de fonctionnement de l’imprimante et nécessiter
l’intervention d’un technicien. Ce type d’intervention n’est pas
couvert par notre garantie ni par nos contrats de maintenance.

Dans le bac

Placez dans le bac 1 le support d’impression que vous utilisez pour la
plupart de vos tâches d’impression. Le bac 1 peut contenir un maximum
de 250 feuilles de papier ordinaire 75 g/m

Vous pouvez faire l’acquisition d’un bac optionnel et le fixer sous le bac
standard pour disposer de 500 feuilles supplémentaires. (Reportez-vous
à Accessoires à la page 8.1.)

Chargement du papier dans le bac 1 ou le bac optionnel

1 Pour mettre du papier, ouvrez le bac en le tirant vers vous et insérez

le papier face à imprimer vers le haut.

2

.

Plein

Vide

2 Après chargement du papier, réglez le type et le format de papier

pour le bac 1. Reportez-vous à la
à partir du PC.

Section Logiciel

Remarque

• En cas de problème d’alimentation papier, insérez les feuilles
une à une dans le bac papier polyvalent.

• Vous pouvez utiliser du papier pré-imprimé. La face imprimée
doit être orientée vers le haut et le côté introduit en premier doit
reposer bien à plat. Si vous rencontrez des problèmes
d’alimentation papier, retournez la pile. Nous ne garantissons
pas la qualité d’impression.

4.4 <Sélection et chargement des supports d’impression>

pour l’impression

Modification du format de papier dans le bac d’alimentation

Pour charger des formats de papier plus longs, comme des feuilles au
format Légal, vous devez régler les guides du papier de façon à accroître
la taille du bac d’alimentation.

levier

1

d'agrandissement
du bac

guide longueur

2

papier
guide largeur papier

3

1 Ajustez le guide papier à la longueur de papier souhaitée. Selon les

pays, il est préréglé sur Letter ou A4.

2 Après avoir inséré le papier dans le bac, tout en pinçant le guide de

largeur comme indiqué, déplacez-le vers la pile de papier jusqu’à ce
qu’il touche légèrement le bord de la pile. Prenez soin néanmoins
de ne pas trop serrer le guide contre le papier, car celui-ci risquerait
de se gondoler.

Si vous utilisez du papier Legal, vous devez augmenter la longueur
du bac.

3 Appuyez sur le levier vert situé à l'arrière du bac puis, tout en

maintenant votre pression, ajustez la taille du bac en fonction de
vos besoins.

levier
d'agrandisseme
nt du bac

4 Chargez du papier dans le bac d’alimentation.

5 Introduisez le bac dans la machine.

6 Définissez le format de papier sur votre ordinateur. (Reportez-vous

à Réglage du type et du format de papier)

Remarque

• Évitez de trop pousser les guides de largeur du papier. Vous
risqueriez de froisser les feuilles.

• Si vous n’ajustez pas les guides, vous risquez de provoquer
des bourrages papier.

4.5 <Sélection et chargement des supports d’impression>

Sur l’imprimante bac papier polyvalent

Le bac polyvalent peut contenir des supports de types et de formats
spéciaux, tels que des cartes postales, des cartes de correspondance et
des enveloppes. Il s’avère très pratique pour réaliser des impressions sur
une seule feuille de papier à en-tête ou de papier de couleur.

Conseils pour l’utilisation du bac papier polyvalent

• Ne chargez que des supports de même type et de même format à la
fois dans le bac polyvalent.

• Pour éviter les bourrages papier, n’ajoutez pas de papier tant que le
bac n’est pas vide. Cela s’applique également aux autres types de
support.

• Le support d’impression doit être chargé face imprimée vers le bas
avec le bord supérieur entrant d’abord dans le bac polyvalent et placé
au centre du bac.

• Utilisez uniquement les supports d’impression répertoriés pour éviter
les bourrages papier ou les problèmes de qualité d’impression.
(Reportez-vous à Sélection du support d’impression à la page 4.1.)

• Lissez les cartes, enveloppes et étiquettes pliées avant de les insérer
dans le bac polyvalent.

Pour charger du papier dans le bac polyvalent :

1 Tenez la poignée du bac papier polyvalent et tirez-le vers le bas

pour l’ouvrir.

3 Chargez le papier.

Remarque

Si vous souhaitez charger une feuille dont une face a déjà
été imprimée, le côté imprimé doit être orienté vers le haut.

2 Si vous utilisez du papier, déramez ou ventilez le bord de la pile de

papier afin de séparer les pages avant de la charger.s

4 Appuyez sur les guides de largeur papier du bac polyvalent et

ajustez-les à la largeur du papier. Ne forcez pas trop sous peine de
plier le papier et de provoquer un bourrage papier ou une mise de
travers du papier.

4.6 <Sélection et chargement des supports d’impression>

Remarque

En fonction du type de support utilisé, suivez les consignes de
chargement suivantes :

• Enveloppes : Placez une enveloppe avec le côté rabat vers le
haut et la zone à affranchir en bas à droite.

• Étiquettes : Chargez les étiquettes face à imprimer vers le haut,
en introduisant d’abord le bord court supérieur.

• Papier préimprimé : Placez la face préimprimée orientée vers le
bas, le bord supérieur orienté vers l’imprimante.

• Papier cartonné : Chargez le papier cartonné face à imprimer
vers le haut, en introduisant d’abord le bord court.

• Papier précédemment imprimé : Chargez le papier face
imprimée vers le haut, en l’insérant bien à plat dans l’appareil.

5 Une fois le papier chargé, vous devez définir le type et le format de

papier du bac polyvalent. Reportez-vous à la
l’impression à partir du PC.

Section Logiciel

pour

Remarque

Les réglages effectués à partir du pilote d’impression sont
prioritaires par rapport à ceux effectués à partir du panneau
de commande.

6 Après impression, fermez le bac papier polyvalent.

Réglage du type et du format de papier

Les paramètres modifiés ne restent en vigueur que le temps d’utilisation
du programme en cours. Pour que vos modifications deviennent
permanentes, entrez-les dans le dossier Imprimantes.

Remarque

La procédure suivante se rapporte à Windows XP. Pour les
autres systèmes d’exploitation Windows, reportez-vous au
mode d’emploi Windows correspondant ou à l’aide en ligne.

1 Cliquez sur le bouton Démarrer sur l’ordinateur.

2 Sélectionnez Imprimantes et autres périphériques.

3 Sélectionnez Imprimantes et télécopieurs.

4 Cliquez avec le bouton droit de la souris sur l’icône du pilote

d’impression et sélectionnez Options d’impression.

5 Cliquez sur l’onglet Papier, et changez le réglage de Options

papier.

6 Cliquez sur OK.

4.7 <Sélection et chargement des supports d’impression>

5 Impression de base

Ce chapitre décrit les tâches courantes d’impression.

Impression d’un document

Votre appareil vous permet d’imprimer à partir de diverses applications
Windows, Macintosh ou Linux. Les étapes exactes peuvent varier
légèrement d’une application à l’autre.

1 Ouvrez le document à imprimer.

2 Sélectionnez Imprimer dans le menu Fichier. La fenêtre

d’impression s’affiche. Il se peut qu’elle soit légèrement différente
selon l’application utilisée.

3 Sélectionnez le pilote d’impression dans la liste déroulante

Sélection de l’imprimante.

4 Pour lancer l’impression, cliquez sur OK ou sur Imprimer dans la

fenêtre Imprimer.

Pour de plus amples informations sur l’impression, reportez-vous à la
Section Logiciels

.

Annulation d’une impression

Si l’impression se trouve dans une file d’attente ou dans un spouleur
d’impression comme le groupe d’imprimantes dans Windows,
supprimez-la comme suit :

1 Sous Windows, cliquez sur le menu Démarrer.

2 Pour Windows 2000, sélectionnez Paramètres puis Imprimantes.

Sous Windows XP/2003, sélectionnez Imprimantes et
télécopieurs.

Pour Windows Vista, sélectionnez Panneau de configuration >
Matériel et audio > Imprimantes.

3 Double-cliquez sur l’icône Samsung CLP-6xx Series

(ou Samsung CLP-6xx Series PS).

4 Dans le menu Document, sélectionnez Annuler.

Remarque

Vous pouvez également accéder à cette fenêtre en double­cliquant sur l’icône de l’imprimante située dans le coin inférieur
droit du bureau Windows.

Vous pouvez également annuler la tâche en cours en appuyant sur Stop

(Arrêt) sur le panneau de commande.

5.1 <Impression de base>

6 Maintenance

Suivi de la durée de vie des consommables

Le présent chapitre fournit des informations sur la maintenance de votre
appareil et de la cartouche d’impression.

Ce chapitre contient les sections suivantes :

• Impression d’une configuration de la machine rapport

• Impression d’un rapport réseau

• Suivi de la durée de vie des consommables

• Nettoyage de l’appareil

• Entretien de la cartouche

• Redistribution du toner

• Remplacement de la cartouche d’imprimante

• Remplacement de la courroie de transfert du papier

• Pièces de maintenance

• Gestion de votre appareil à partir du site Web

Impression d’une configuration de la machine

rapport

Vous pouvez imprimer les informations de l’appareil.

1 Appuyez sur Menu sur le panneau de commande, jusqu’à ce que

INFORMATIONS apparaisse sur la ligne du bas de l’affichage.

2 Appuyez sur la touche OK.

3 Appuyez sur la flèche gauche/droite jusqu’à ce que Configuration

apparaisse.

4 Appuyez sur la touche OK.

5 L’affichage indique IMPRIMER ?, appuyez ensuite sur OK pour

imprimer le rapport de configuration.

Impression d’un rapport réseau

Vous pouvez imprimer les informations réseau de l’appareil, par exemple
le type de protocole défini, l’adresse IP, etc.

1 Appuyez sur Menu sur le panneau de commande, jusqu’à ce que

RESEAU apparaisse sur la ligne du bas de l’affichage.

2 Appuyez sur la touche OK.

3 Appuyez sur la flèche gauche/droite jusqu’à ce que INFO. RESEAU

apparaisse.

Si vous souhaitez visualiser les indicateurs de durée de vie des
consommables, suivez les étapes suivantes.

1 Appuyez sur Menu sur le panneau de commande, jusqu’à ce que

CONFIG SYST. apparaisse sur la ligne du bas de l’affichage.

2 Appuyez sur la touche OK.

3 Appuyez sur la flèche gauche/droite jusqu’à ce que

MAINTENANCE apparaisse.

4 Appuyez sur la touche OK.

5 Appuyez sur la flèche gauche/droite jusqu’à ce que DUR VIE

CONSO apparaisse.

6 Appuyez sur la touche OK.

7 L’affichage indique deux options lorsque vous appuyez sur la flèche

gauche/droite.

• TOTAL : affiche le nombre total de pages imprimées.

• TONER RESTANT : affiche la quantité de toner restant dans la

cartouche.

8 Lorsque vous sélectionnez l’option, appuyez sur OK pour parcourir

la durée de vie.

Nettoyage de l’appareil

Pour maintenir une bonne qualité d’impression, suivez les procédures de
nettoyage ci-après chaque fois que vous remplacez la cartouche.

Mise en garde

• Le nettoyage du boîtier de l’appareil à l’aide de produits
d’entretien contenant d’importantes quantités d’alcool, de
solvant ou d’autres substances fortes risque de décolorer ou
d’endommager le boîtier.

• Si votre machine ou son environnement comporte un excès
de toner, il est conseiller d'utiliser un chiffon humide pour le
nettoyage. Avec un aspirateur, vous risquez de faire voler le
toner et d'être incommodé par le nuage ainsi formé.

Nettoyage de l’extérieur

Nettoyez le boîtier de l’imprimante avec un chiffon doux non pelucheux.
Vous pouvez humidifier légèrement le chiffon avec de l’eau, mais faites
attention à ne pas laisser couler de liquide sur ou dans l’appareil.

4 Appuyez sur la touche OK.

5 L’affichage indique IMPRIMER ?, appuyez ensuite sur OK pour

imprimer le rapport de configuration.

6.1 <Maintenance>

Nettoyage de l’intérieur

Lors de l'impression, des particules de poussière, de toner et de papier
peuvent s'accumuler à l'intérieur de l'appareil. Cette accumulation risque
d'entraîner des problèmes de qualité d'impression, tels que la présence
de taches ou de traînées de toner. Le fait de nettoyer l’intérieur de
l’appareil permet de supprimer ou de diminuer ce genre de problèmes.
Contactez le service de maintenance pour nettoyer les pièces à l’intérieur
de l’appareil.

1 Éteignez l’appareil et débranchez le câble d’alimentation.

2 Utilisez la poignée pour ouvrir en grand le capot avant.

3 Saisissez la cartouche d'impression par ses poignées et tirez-la

pour l'extraire entièrement de l'appareil.

Mise en garde

Si vous ouvrez le capot avant, évitez de toucher la partie
inférieure du panneau de commande (le dessous de l'unité de
chauffe). L'unité de chauffe peut être très chaude et vous
risquez de vous brûler.

Mise en garde

• Ne touchez pas la surface verte, le tambour OPC, située à
l’avant de la cartouche d’impression, avec la main ou un
matériau quelconque. Utilisez la poignée de la cartouche
pour éviter de toucher la zone en question.

• Veillez à ne pas abîmer la surface de la courroie de transfert
du papier.

•

Si vous laissez le capot avant ouvert pendant plusieurs
minutes, le tambour OPC risque d’être exposé à la lumière.
Cela risque de l’endommager. Recouvrir le tambour OPC de
la cartouche d'impression avec un papier propre pourrait lui
éviter d'être endommagé par une exposition à la lumière
lorsque vous nettoyez l'intérieur.

Remarque

Si vous ouvrez le capot avant et que vous travaillez à l'intérieur
de la machine, nous vous conseillons fortement de retirer tout
d'abord la courroie de transfert du papier. Car le travail que
vous effectuez risque de contaminer la courroie de transfert du
papier.

6.2 <Maintenance>

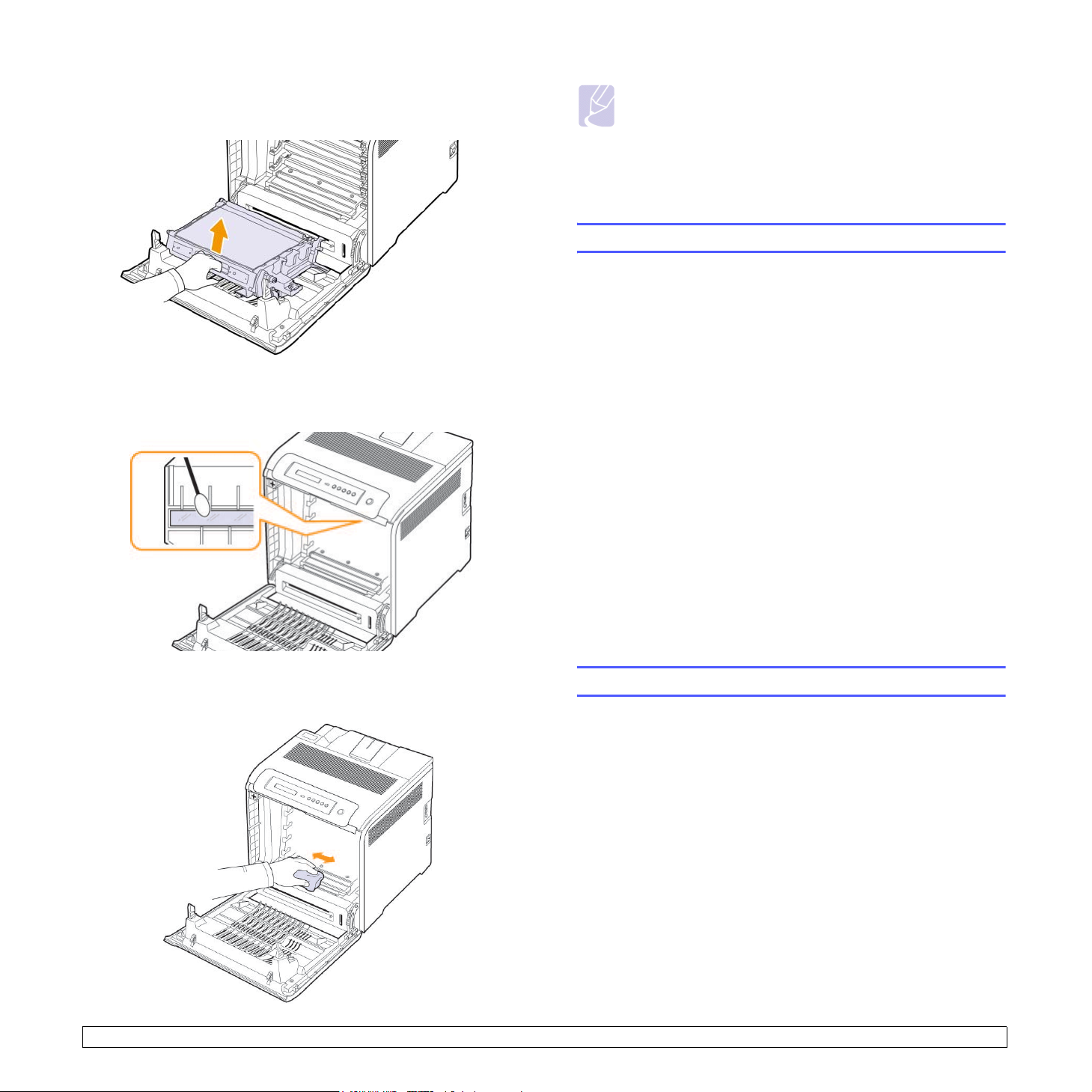

4 Appuyez sur le levier de dégagement vert pour libérer la courroie de

transfert papier. En maintenant la poignée de la courroie de
transfert, sortez cette dernière de l’appareil.

5 Repérez la vitre (unité de numérisation laser) dans le compartiment

de la cartouche, puis essuyez-la délicatement avec un morceau de
coton.

Remarque

Si vous recevez du toner sur vos vêtements, essuyez-les avec
un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le
toner sur le tissu.

7 Réinsérez tous les compartiments dans l’appareil et refermez le

capot avant.

Entretien de la cartouche

Stockage de la cartouche d’impression

Pour une utilisation optimale de la cartouche d’impression, respectez les
quelques conseils suivants :

• Évitez de retirer la cartouche d’impression de son emballage avant
d’avoir à l’utiliser.

• Ne rechargez pas la cartouche. La garantie ne couvre pas les
dommages dus à l’utilisation de cartouches rechargées.

• Stockez les cartouches dans le même environnement que l’appareil.

• Pour éviter d’endommager la cartouche, ne l’exposez pas à la lumière
plus de quelques minutes.

Durée de vie d’une cartouche

6 Avec un chiffon sec et non pelucheux, essuyez la poussière et les

particules de toner au niveau du logement des cartouches
d'impression et tout autour.

La durée d’utilisation d’une cartouche dépend de la quantité de toner
utilisée pour chaque travail d’impression. Le nombre réel de pages peut
également être différent selon la densité de l’impression, et peut être
affecté également par l’environnement de travail, les intervalles entre
les impressions, le type et le format du support d’impression. Si vous
imprimez beaucoup de graphiques, la cartouche se videra plus
rapidement.

Redistribution du toner

Lorsqu’une cartouche de toner est presque vide, des zones floues ou
claires peuvent apparaître. Si le niveau de l’une des cartouches
d’impression est bas, il est possible que le rendu des couleurs des
impressions en couleur d’images colorées soit incorrect en raison d’un
mélange défectueux des couleurs de toner. Vous pouvez améliorer
provisoirement la qualité d’impression en secouant la cartouche afin de
redistribuer le reste de le toner.

• Le message relatif au toner indiquant que le niveau est bas peut
apparaître sur l’affichage.

• La fenêtre du programme SmartPanel apparaît sur votre ordinateur
pour vous indiquer quelle cartouche couleur dispose d’un niveau de
toner bas.

6.3 <Maintenance>

1 À l’aide de la poignée, ouvrez complètement le capot avant.

Mise en garde

Si vous ouvrez le capot avant, évitez de toucher la partie
inférieure du panneau de commande (le dessous de l'unité de
chauffe). L'unité de chauffe peut être très chaude et vous
risquez de vous brûler.

Mise en garde

• Ne touchez pas la surface verte, le tambour OPC, située à
l’avant de la cartouche d’impression, avec la main ou un
matériau quelconque. Utilisez la poignée de la cartouche
pour éviter de toucher la zone en question.

• Veillez à ne pas abîmer la surface de la courroie de transfert
du papier.

• Si vous laissez le capot avant ouvert pendant plusieurs minutes,
le tambour OPC risque d’être exposé à la lumière. Cela risque
de l’endommager. Refermez le capot avant si vous devez
interrompre l’installation pour une raison quelconque.

2 Saisissez la cartouche d’impression par ses poignées et tirez-la

pour l’extraire de l’appareil.

Remarque

Si vous ouvrez le capot avant et que vous travaillez à l'intérieur
de la machine, nous vous conseillons fortement de retirer tout
d'abord la courroie de transfert du papier. Car le travail que vous
effectuez risque de contaminer la courroie de transfert du papier.

3 Tenez la cartouche d’impression par ses poignées et remuez-la

énergiquement pour répartir le toner.

Remarque

Si vous recevez du toner sur vos vêtements, essuyez-les avec
un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le
toner sur le tissu

4 Remettez la cartouche d’impression en place dans l’appareil.

5 Fermez le capot avant. Assurez-vous qu’il est bien fermé.

Mise en garde

Si le capot avant n’est pas complètement fermé, l’appareil ne
fonctionne pas.

6.4 <Maintenance>

Remplacement de la cartouche d’imprimante

L’appareil utilise quatre couleurs et une cartouche d’impression différente
pour chaque couleur : jaune (J), magenta (M), cyan (C) et noir (N).

• Le voyant d’état et le message relatif au toner de l’affichage indiquent
lorsqu’il faut remplacer chaque cartouche d’impression individuelle.

Vous devez alors remplacer la cartouche d’impression. Vérifiez le type de
cartouche d’impression pour votre appareil. (Reportez-vous à
« Fournitures » à la page 8.1.)

1 Mettez l’appareil hors tension, puis attendez quelques minutes qu’il

ait refroidi.

2 À l’aide de la poignée, ouvrez complètement le capot avant.

3 Saisissez la cartouche d’impression vide par ses poignées et

tirez-la pour l’extraire de l’appareil.

Mise en garde

Si vous ouvrez le capot avant, évitez de toucher la partie
inférieure du panneau de commande (le dessous de l'unité de
chauffe). L'unité de chauffe peut être très chaude et vous
risquez de vous brûler.

Mise en garde

• Ne touchez pas la surface verte, le tambour OPC, située à
l’avant de chaque cartouche, avec la main ou un matériau
quelconque. Utilisez la poignée de la cartouche pour éviter de
toucher la zone en question.

• Veillez à ne pas abîmer la surface de la courroie de transfert
du papier.

• Si vous laissez le capot avant ouvert pendant plusieurs
minutes, le tambour OPC risque d’être exposé à la lumière.
Cela risque de l’endommager. Refermez le capot avant si
vous devez interrompre l’installation pour une raison
quelconque.

Remarque

Si vous ouvrez le capot avant et que vous travaillez à l'intérieur
de la machine, nous vous conseillons fortement de retirer tout
d'abord la courroie de transfert du papier. Car le travail que vous
effectuez risque de contaminer la courroie de transfert du papier.

4 Sortez une nouvelle cartouche d’impression de son emballage.

6.5 <Maintenance>

Mise en garde

• N’utilisez pas d’objets pointus comme un couteau ou des
ciseaux pour enlever l’emballage de la cartouche d’impression.
Vous risqueriez d’endommager la surface de la cartouche
d’impression.

• Évitez d’exposer la cartouche d’impression à la lumière plus
de 2 ou 3 minutes. Couvrez-la avec une feuille de papier pour
la protéger, si nécessaire.

5 Saisissez les deux poignées de la cartouche d’impression et

remuez celle-ci énergiquement afin de répartir le toner de façon
uniforme à l’intérieur.

Remplacement de la courroie de transfert du

papier

La durée de vie de la courroie de transfert est d’environ 50 000 pages en
noir et blanc et d’environ 12 500 pages en couleur. Lorsque la courroie
de transfert papier a atteint la fin de sa durée de vie, vous devez la
remplacer.

• Le message relatif à la courroie de transfert s’affiche, indiquant que le
moment est venu de la remplacer.

• La fenêtre du programme SmartPanel apparaît sur votre ordinateur
pour vous indiquer que la courroie de transfert doit être remplacée.

Remarque

La durée de vie de la courroie de transfert peut dépendre de
l’environnement de fonctionnement, des intervalles d’impression,
du type et de la taille des supports utilisés.

1 Mettez l’appareil hors tension, puis attendez quelques minutes qu’il

ait refroidi.

6 Placez la cartouche d’impression sur une surface plane, comme

indiqué, et retirez le papier d’emballage en enlevant la bande
adhésive.

Remarque

Si vous recevez du toner sur vos vêtements, essuyez-les avec
un chiffon sec et lavez-les à l’eau froide. L’eau chaude fixe le
toner sur le tissu

7 Vérifiez que la couleur de la cartouche d’impression correspond

bien à la couleur de l’emplacement puis saisissez les poignées de la
cartouche. Insérez la cartouche jusqu’à entendre un déclic.

8 Fermez le capot avant. Vérifiez que le capot est bien fermé, puis

remettez l’appareil sous tension.

Mise en garde

Si le capot avant n’est pas complètement fermé, l’appareil ne
fonctionne pas.

2 À l’aide de la poignée, ouvrez complètement le capot avant.

Mise en garde

• Ne touchez pas la surface verte, le tambour OPC, située à
l’avant de chaque cartouche, avec la main ou un matériau
quelconque. Utilisez la poignée de la cartouche pour éviter de
toucher la zone en question.

• Si vous laissez le capot avant ouvert pendant plusieurs
minutes, le tambour OPC risque d’être exposé à la lumière.
Cela risque de l’endommager. Refermez le capot avant si
vous devez interrompre l’installation pour une raison
quelconque.

6.6 <Maintenance>

3 Appuyez sur le levier de dégagement vert pour libérer la courroie de

transfert papier. En maintenant la poignée de la courroie de
transfert, sortez cette dernière de l’appareil.

6 Abaissez la courroie de transfert papier jusqu’à ce qu’elle soit

parallèle avec le capot avant et bien en place.

4 Sortez une nouvelle courroie de transfert de son emballage.

Mise en garde

• Veillez à ne pas abîmer la surface de la courroie de transfert
du papier.

5 Tout en maintenant la poignée de la nouvelle courroie, alignez-la sur

les emplacements situés sur la paroi interne du capot avant.

7 Fermez le capot avant fermement.

Mise en garde

Si le capot avant n’est pas complètement fermé, l’appareil ne
fonctionne pas.

8 Mettez l’appareil sous tension.

6.7 <Maintenance>

Pièces de maintenance

Pour éviter des problèmes de qualité d’impression et d’alimentation
papier causés par des pièces usagées et maintenir votre appareil dans
un excellent état de fonctionnement, remplacez les éléments suivants
lorsque le nombre de pages indiqué est atteint ou que la durée de vie de
chaque élément est arrivée à échéance.

Éléments Feuilles imprimées (en moyenne)

Plaquette de frottement
FCF du bac multi-fonctions

Rouleau de prise papier du
bac papier polyvalent

Unité de chauffe Environ 100 000 pages

Rouleau de prise papier Environ 70 000 pages

plaquette de frottement
FCF

Il est recommandé de faire effectuer ces opérations de maintenance par
un fournisseur agréé, un distributeur ou le revendeur auprès duquel vous
avez acquis l’appareil. La garantie ne couvre pas le remplacement des
pièces détachées arrivées en fin de vie.

Environ 70 000 pages

Environ 70 000 pages

Environ 70 000 pages

Gestion de votre appareil à partir du site Web

Si vous avez connecté votre appareil à un réseau et que les paramètres
réseau TCP/IP sont corrects, vous pouvez administrer votre appareil par
l’intermédiaire de SyncThru™ Web Service de Samsung, un serveur
Web intégré. SyncThru™ Web Service vous permet de :

• voir les informations concernant l’appareil et vérifier son état actuel.

• modifier les paramètres TCP/IP et définir d’autres paramètres réseau.

• modifier les propriétés de l’imprimante.

• paramétrer l’appareil afin qu’il envoie des notifications par e-mail pour
vous informer de l’état de l’appareil.

• obtenir de l’aide pour l’utilisation de l’appareil.

Pour accéder à SyncThru™ Web Service :

1 Lancez un navigateur Web, comme Internet Explorer, depuis

Windows.

2 Saisissez l’adresse IP de votre appareil (http://xxx.xxx.xxx.xxx)

dans le champ d’adresses et appuyez sur la touche Entrée ou

Aller

cliquez sur

Le site Web intégré de votre appareil s’ouvre.

.

6.8 <Maintenance>

7 Dépannage

Ce chapitre fournit des informations utiles en cas de problème.

Ce chapitre contient les sections suivantes :

• Astuces pour éviter les bourrages papier

• Suppression de bourrages papier

• Comprendre afficher messages

• Résolution d’autres problèmes

Astuces pour éviter les bourrages papier

La plupart des bourrages papier peuvent être évités en sélectionnant des
types de matériel adaptés. Lorsqu’un bourrage papier se produit, suivez
les étapes présentées à la page 7.1.

• Suivez la procédure décrite à la page 4.4. Assurez-vous que les
guides papier sont correctement positionnés.

• Ne remplissez pas trop le bac d’alimentation. Vérifiez que le niveau de
papier ne dépasse pas le trait indiquant la capacité de papier à
l’intérieur du bac.

• Évitez de retirer le papier du bac pendant une impression.

• Déramez le papier, ventilez-le et remettez-le bien à plat avant de le
charger dans le bac.

• N’utilisez pas de papier froissé, humide ou ondulé.

• Ne mélangez pas les types de papier dans le bac.

• Utilisez uniquement des supports d’impression recommandés.

Reportez-vous à « Réglage du type et du format de papier »

(

à la page

4.7.

Message Emplacement du bourrage Voi r

BOURR PAPIER 2
VERIF. INTERIEUR

BOURR REC-VER 0
VERIF. INTERIEUR*

À l’intérieur de l’appareil et
dans la zone de sortie

À l’intérieur de l’appareil Page 7.1

Page 7.1,
Page 7.5

Remarque

Le symbole * indique un fonctionnalité optionnelle dépendant
des appareils.

Mise en garde

Pour éviter que le papier ne se déchire, tirez dessus avec
précaution et lentement. Suivez les instructions des sections
suivantes pour supprimer le bourrage.

Au niveau des bacs d’alimentation

Si du papier est bloqué dans la zone d’alimentation papier, suivez les
étapes suivantes pour libérer le papier bloqué.

1 À l’aide de la poignée, ouvrez complètement le capot avant.

)

Suppression de bourrages papier

Lorsqu’un bourrage papier se produit, un message d’avertissement
apparaît à l’écran. Reportez-vous au tableau ci-dessous pour localiser et
supprimer le bourrage.

Message Emplacement du bourrage Voi r

BOURRAGE 0
BAC POLYVALENT

BAC 2
BOURR PAPIER 0

BOURR PAPIER 0
OUV./FERM. CAPOT

BOURR PAPIER 1
OUV./FERM. CAPOT

Au niveau du bac polyvalent Page 7.3

Au niveau du bac optionnel Page 7.6

Dans la zone d’alimentation
papier et à l’intérieur de
l’appareil

À l’intérieur de l’appareil Page 7.1,

Page 7.1,
Page 7.4

Page 7.4

7.1 <Dépannage>

2 Retirez délicatement la feuille en tirant dans la direction indiquée

ci-après. Passez à l’étape 7.

Si vous ne parvenez pas à trouver le papier coincé ou en cas de
difficulté pour le retirer, cessez de tirer et passez à l’étape 3.

Mise en garde

• Ne touchez pas la surface verte, le tambour OPC, située à
l’avant de chaque cartouche, avec la main ou un matériau
quelconque. Utilisez la poignée de la cartouche pour éviter de
toucher la zone en question.

• Veillez à ne pas abîmer la surface de la courroie de transfert
du papier.

• Si vous laissez le capot avant ouvert pendant plusieurs
minutes, le tambour OPC risque d’être exposé à la lumière.
Cela risque de l’endommager. Refermez le capot avant si
vous devez interrompre l’installation pour une raison
quelconque.

3 Fermez le capot avant.

4 Ouvrez le bac.

5 Retirez la feuille bloquée en tirant doucement dessus comme

indiqué ci-dessous.

6 Pour remettre le bac en place, abaissez la face arrière, alignez le

bac sur l’emplacement prévu et introduisez-le dans l’appareil.

7 Ouvrez le capot avant puis refermez-le. L'imprimante est prête à

imprimer de nouveau.

7.2 <Dépannage>

Au niveau du bac polyvalent

Lorsque vous imprimez à l’aide du bac papier polyvalent et que l’appareil
détecte soit qu’il n’y a pas de papier soit que le papier a été chargé de
manière incorrecte, suivez les étapes suivantes pour libérer le papier
bloqué.

1 Vérifiez si le papier est immobilisé dans la zone d’alimentation, et si

c’est le cas, tirez-le délicatement et lentement.

5 Sortez le papier avec précaution.

6 Fermez le couvercle intérieur.

7 Remplacez le bac.

Si vous ne parvenez pas à trouver le papier coincé ou en cas de
difficulté pour le retirer, cessez de tirer et passez à l’étape 8.

8 À l’aide de la poignée, ouvrez complètement le capot avant.

Si vous ne parvenez pas à trouver le papier coincé ou en cas de
difficulté pour le retirer, cessez de tirer et passez à l’étape 2.

2 Fermez le bac papier polyvalent.

3 Sortez le bac 1.

4 Ouvrez le couvercle intérieur tout en le déverrouillant de chaque

côté du bac 1 avec vos deux mains.

7.3 <Dépannage>

9 Retirez le papier coincé en tirant dans la direction indiquée. Pour

éviter que le papier ne se déchire, tirez-le délicatement et
lentement.

Dans la zone de l’unité de chauffe

Si du papier est bloqué dans la zone de l’unité de chauffe, suivez les
étapes suivantes pour libérer le papier bloqué.

1 Ouvrez le capot supérieur.

Mise en garde

• Ne touchez pas la surface verte, le tambour OPC, située à
l’avant de chaque cartouche, avec la main ou un matériau
quelconque. Utilisez la poignée de la cartouche pour éviter
de toucher la zone en question.

• Veillez à ne pas abîmer la surface de la courroie de transfert
du papier.

• Si vous laissez le capot avant ouvert pendant plusieurs
minutes, le tambour OPC risque d’être exposé à la lumière.
Cela risque de l’endommager. Refermez le capot avant si vous
devez interrompre l’installation pour une raison quelconque.

10 Fermez le capot avant fermement. L’appareil est prêt à imprimer de

nouveau.

Mise en garde

Si le capot avant n’est pas complètement fermé, l’appareil ne
fonctionne pas.

2 Ouvrez le couvercle intérieur à l'aide de sa poignée.

Mise en garde

Ne touchez pas le four situé sous le capot interne. Il est chaud et
vous risquez de vous brûler ! La température de fonctionnement
du module de fusion est de 180 °C. Procédez avec prudence
lorsque vous retirez le papier bloqué dans l’appareil.

7.4 <Dépannage>

3 Poussez le levier de bourrage papier vers le haut pour desserrer

l'élément de chauffe de l'unité de chauffe et retirez délicatement le
papier bloqué de la machine.

4 Poussez le levier de bourrage papier vers le bas pour resserrer

l'élément de chauffe.

5 Fermez le capot intérieur.

6 Après avoir retiré le papier coincé, vérifiez qu’il n’y a aucun

bourrage à un autre endroit.

7 Fermez le capot supérieur. Assurez-vous qu’il est bien fermé.

Mise en garde

Si le capot supérieur n’est pas complètement fermé, l’appareil
ne fonctionne pas.

Au niveau du bac de sortie

Si du papier est bloqué dans la zone de sortie papier, suivez les étapes
suivantes pour libérer le papier bloqué.

1 Si la feuille est presque entièrement sortie, tirez-la vers vous.

Ouvrez et refermez correctement le capot avant. L’appareil est prêt
à imprimer de nouveau.

2 Ouvrez le capot supérieur.

3 Ouvrez le couvercle intérieur à l'aide de sa poignée.

Mise en garde

Ne touchez pas le four situé sous le capot interne. Il est chaud et
vous risquez de vous brûler ! La température de fonctionnement
du module de fusion est de 180 °C. Procédez avec prudence
lorsque vous retirez le papier bloqué dans l’appareil.

4 Poussez le levier de bourrage papier vers le haut pour desserrer

l'élément de chauffe de l'unité de chauffe et retirez délicatement le
papier bloqué de la machine.

Si vous ne parvenez pas à trouver le papier coincé ou en cas de
difficulté pour le retirer, cessez de tirer et passez à l’étape 2.

5 Poussez le levier de bourrage papier vers le bas pour resserrer

l'élément de chauffe.

6 Fermez le capot intérieur.

7.5 <Dépannage>

7 Après avoir retiré le papier coincé, vérifiez qu’il n’y a aucun

bourrage à un autre endroit.

8 Fermez le capot supérieur. Assurez-vous qu’il est bien fermé.

Mise en garde

Si le capot supérieur n’est pas complètement fermé, l’appareil
ne fonctionne pas.

Au niveau du bac optionnel

Si du papier est bloqué dans la zone du bac optionnel, suivez les étapes
suivantes pour libérer le papier bloqué.

1 Ouvrez le bac optionnel. Une fois le bac ouvert, soulevez

légèrement sa partie avant pour dégager le bac de l’imprimante.

2 Si vous localisez le papier coincé, retirez-le de l’appareil en tirant

doucement dessus, comme indiqué ci-après.

3 Remettez le bac en place dans l’appareil et fermez les deux trappes

d’accès aux bourrages papier.

4 Ouvrez le capot avant.

7.6 <Dépannage>

5 Sortez le papier coincé en tirant dessus dans la direction indiquée.

Pour éviter que le papier ne se déchire, tirez-le délicatement et
lentement.

6 Fermez le capot avant fermement. L’appareil est prêt à imprimer de

nouveau.

Mise en garde

Si le capot avant n’est pas complètement fermé, l’appareil ne
fonctionne pas.

Comprendre afficher messages

Des messages apparaissent dans la fenêtre du programme Smart Panel
ou sur l’écran du panneau de commande pour indiquer l’état de l’appareil
ou des erreurs. Reportez-vous aux tableaux ci-dessous pour connaître la
signification de ces messages et, le cas échéant, résoudre le problème.
Les messages et leur signification sont classés par ordre alphabétique.

Remarque

• Notez le contenu du message à l’écran afin de pouvoir
l’indiquer si vous appelez le service de maintenance.

• Si le message n'apparaît pas dans le tableau, réinitialisez le
courant et essayez de relancer la tâche d'impression. Si le
problème persiste, contactez le service de maintenance.

• Certains messages peuvent ne pas apparaître à l'écran en
fonction des options ou des modèles. Dans ce cas, votre
appareil ne les prend pas en charge.

* xxx indique le type de support.
* yyy indique le type de bac.

Message Description Solution

[yyy]
BAC VIDE

[yyy]
CASSETTE

SORTIE

BAC 2
BOURR PAPIER 0

Le bac est vide. Insérez du papier

dans le bac.
(Page 4.4)

La cassette n’est pas
correctement fermée.

Un bourrage papier
s’est produit au
niveau du bac
optionnel.

Pour fermer le bac en
place, abaissez la
face arrière, alignez le
bac sur l’emplacement
prévu et introduisez-le
dans l’imprimante.

Supprimez le
bourrage.
(Page 7.6)

BOURR PAPIER 0
OUV./FERM.
CAPOT

BOURR PAPIER 1
OUV./FERM.
CAPOT

BOURR PAPIER 2
VERIF. INTERIEUR

7.7 <Dépannage>

Un bourrage papier
s'est produit dans la
zone d'alimentation
du papier et à
l'intérieur de la
machine.

Du papier est coincé
à l’intérieur de
l’appareil.

Un support
d'impression spécial
est bloqué au niveau
du bac de sortie.

Supprimez le
bourrage.
(Page 7.1)

Supprimez le
bourrage.
(Page 7.1)

Supprimez le
bourrage.
(Page 7.5)

Message Description Solution

Message Description Solution

BOURR REC-VER 0
VERIF. INTERIEUR

BOURRAGE 0
BAC POLYVALENT

Capot ouv/Vérif.
courroie transf

CHARG. MANUEL.
APP. SUR STOP

CHARGER
A6 DS MP

CONFLIT IP L’adresse IP réseau

Courroie transf.
incorrecte

ERR TEMP INSUF.
REINIT. COURANT

Erreur ADC
non confirme

Le papier s’est
bloqué pendant
l’impression recto
verso. Applicable
uniquement aux
machines disposant
de cette
fonctionnalité.

Un bourrage papier
s’est produit au
niveau du bac papier
polyvalent.

Le capot avant ou le
capot supérieur n’est
pas bien fermé.

Le bac papier
polyvalent est vide en
mode d’alimentation
manuelle.

Il n’y a pas de papier
correspondant dans
le bac correspondant.

que vous avez définie
est utilisée par
quelqu’un d’autre.

La courroie de
transfert n'est pas
adaptée à votre
appareil.

L’unité de chauffe
n’est pas assez
chaude.

Il y a un problème
avec l’ADC (con­vertisseur analogique­numérique) de votre
machine.

Supprimez le
bourrage.
(Page 7.1)

Supprimez le
bourrage.
(Page 7.3)

Refermez le capot
jusqu’à ce qu’un déclic
indique qu’il est bien
en place.

Insérez du papier
dans le bac papier
polyvalent.

Chargez le papier
correspondant dans le
bac correspondant.
(Page 4.4)

Vérifiez l’adresse IP et
réinitialisez-la si
nécessaire.
(Page 3.2)

Réinstallez la courroie
de transfert deux ou
trois fois. Assurez­vous que la courroie
est un produit
Samsung. Si le
problème persiste,
contactez le service
de maintenance.

Débranchez, puis
rebranchez le cordon
d’alimentation. Si le
problème persiste,
contactez le
technicien.

Débranchez, puis
rebranchez le cordon
d’alimentation. Si le
problème persiste,
contactez le
technicien.

Erreur pente ADC
Réinit. alim.

Erreur
nouveau four

INSTAL.
COURROIE
DE TRANSFERT

Installer toner La cartouche

LASER AUTO­DIAGNOSTIC

MOTEUR DEV.
VERROUILLE

MOTEUR OPC
VERROUILLE

Réglage...
Enregistrement

REMPL.
COURROIE
TRANSF. BIENTOT

La pente de
température pour
l’ADC (convertisseur
analogique­numérique) montre
une valeur en dehors
de la plage normale.

Le problème s’est
produit dans l’unité
de chauffe qui vient
d’être installée.

La courroie de
transfert n’est pas
installée.

d’impression est
installée de manière
incorrecte, ou n’est
pas installée.

La LSU (Laser
Scanning Unit = unité
de numérisation laser)
de votre appareil
vérifie certains
problèmes détectés.

Il y a un problème
avec le moteur deve
pour des appareils qui
déplacent le dispositif
d’alimentation en
toner.

Il y a un problème
avec le moteur
principal de l’appareil.

L’appareil ajuste le
cadrage de couleur.

La durée de vie de la
courroie de transfert
est sur le point
d’expirer.

Débranchez, puis
rebranchez le cordon
d’alimentation. Si le
problème persiste,
contactez le
technicien.

Débranchez, puis
rebranchez le cordon
d’alimentation. Si le
problème persiste,
contactez le
technicien.

Installez une courroie
de transfert
authentique Samsung.
(Page 8.1, Page 6.6)

Réinstallez la
cartouche d’impression
deux ou trois fois. Si le
problème persiste, la
cartouche d’impression
n’est pas détectée.
Veuillez contacter le
technicien.

Veuillez patienter
quelques minutes.

Débranchez, puis
rebranchez le cordon
d’alimentation. Si le
problème persiste,
contactez le
technicien.

Débranchez, puis
rebranchez le cordon
d’alimentation. Si le
problème persiste,
contactez le
technicien.

Veuillez patienter
quelques minutes.

Remplacez la courroie
de transfert. Veuillez
contacter le technicien.

7.8 <Dépannage>

Message Description Solution

Message Description Solution

REMPL.
COURROIE
TRANSFERT

Remplac. [yyy]
de levage du bac

REMPLACER
FOUR

REMPLACER
FOUR BIENTOT

Remplacer toner Ce message apparaît

TEMPERATURE
AUTO­DIAGNOSTIC

TONER EPUISE La cartouche

La courroie de
transfert a atteint sa
durée limite
d’utilisation.

La durée de vie du
rouleau de transfert
est atteinte.

La durée de vie de
l’unité de chauffe est
atteinte.

La durée de vie de
l’unité de chauffe est
sur le point d’expirer.

entre Toner faible et
Toner vide.

Le moteur de votre
appareil vérifie des
problèmes qu’il a
détectés.

d'impression couleur
indiquée par la flèche
est arrivée en fin de
vie.

Remplacez la courroie
de transfert du papier.
Veuillez contacter le
technicien.

Remplacez le rouleau
d'entraînement.
Veuillez contacter le
service de
maintenance.

Remplacez l’unité de
chauffe par une
nouvelle. Veuillez
contacter le
technicien.

Remplacez l’unité de
chauffe par une
nouvelle. Veuillez
contacter le
technicien.

Remplacez la
cartouche d’impression
correspondante par
une cartouche
authentique Samsung.
(Page 6.5) La flèche
indique la cartouche
d’impression couleur
qui doit être remplacée.

Veuillez patienter
quelques minutes.

Ce message s'affiche
lorsque le toner est
complètement vide et
l'appareil arrête
l'impression.
Remplacez la
cartouche
d'impression
correspondante par
une cartouche
Samsung. (Page 6.5)

Toner faible La cartouche

d’impression couleur
indiquée par la flèche
est pratiquement
vide.

TONER NON ORIG. La cartouche

d’impression couleur
indiquée par la flèche
doit être du toner
recyclé.

Toner Non
SAMSUNG

La cartouche
d'impression couleur
indiquée par la flèche
n'est pas une
cartouche Samsung.

STOP

Retirez la cartouche
d’impression
correspondante et
secouez-la à plusieurs
reprises. Vous pourrez
ainsi reprendre
temporairement les
impressions.
(Page 6.3)

Installez la cartouche
d’impression corres­pondante avec une
cartouche authentique
Samsung. (Page 6.5)

Vous pouvez
sélectionner STOP ou
CONTINUER avec la
flèche gauche/droite.

Si vous sélectionnez
STOP en appuyant
sur OK sur le panneau
de commande,
l'appareil arrête
l'impression. Si vous
sélectionnez
CONTINUER,
l'appareil poursuit
l'impression, mais la
qualité ne pourra pas
être garantie.

Si vous ne
sélectionnez aucune
option, l'appareil
considère que l'option
STOP a été
sélectionnée.

Remplacez la
cartouche
d'impression
correspondante par
une cartouche
Samsung. (Page 6.5)

7.9 <Dépannage>

Message Description Solution

Message Description Solution

Toner vide La cartouche de

toner couleur
indiquée par la flèche
est épuisée.

STOP

Remarque

Si la cartouche de
toner noire est vide,
le message Noir
uniqu. ne s’affiche
pas.

VEILLE... L’imprimante est en

mode Économie
d’énergie.

VENTILATEUR
FOUR
VERROUILLE

Il y a un problème
avec le ventilateur
pour l’unité de
chauffe.

Vous pouvez
sélectionner l’option
STOP, CONTINUER
ou Noir uniqu. avec
les flèches gauche/
droite. Si vous
sélectionnez STOP en
appuyant sur OK sur
le panneau de
commande, l’appareil
arrête l’impression. Si
vous sélectionnez
CONTINUER,
l’appareil poursuit
l’impression, mais la
qualité ne pourra pas
être garantie. Si vous
sélectionnez Noir
uniqu. l’appareil
imprime les données
en noir. Dans ce cas,
la fonction
d’impression
monochrome est
prédéfinie dans les
propriétés de
l’imprimante.

Si vous ne
sélectionnez aucune
option, l'appareil
considère que l'option
STOP a été
sélectionnée.

Remplacez la
cartouche d’impression
correspondante par
une cartouche
authentique Samsung.
(Page 6.5)

L’imprimante repasse
en ligne dès qu’elle
reçoit des données.

Débranchez, puis
rebranchez le cordon
d’alimentation. Si le
problème persiste,
contactez le
technicien.

Ventilateur syst
verrouillé

Il y a un problème
avec le ventilateur
principal de l’appareil.

Débranchez, puis
rebranchez le cordon
d’alimentation. Si le
problème persiste,
contactez le
technicien.

7.10 <Dépannage>

Résolution d’autres problèmes

Le tableau suivant dresse la liste des problèmes que vous pouvez
rencontrer et des solutions recommandées correspondantes. Appliquez
les solutions proposées jusqu’à ce que le problème soit résolu. Si le
problème persiste, contactez le service de maintenance.

Problèmes d’alimentation papier

Situation Solutions éventuelles

Un bourrage
papier survient
lors de
l’impression.

Plusieurs feuilles
sont collées les
unes aux autres.

Éliminez le bourrage papier. (Reportez-vous à
« Suppression de bourrages papier » à la
page 7.1.)

• Assurez-vous qu’il n’y a pas trop de papier dans
le bac d’alimentation. Le bac d’alimentation peut
contenir 250 feuilles de papier au maximum, en
fonction de l’épaisseur du papier.

• Vérifiez que vous utilisez un type de papier
adéquat. (Reportez-vous à « Spécifications
des supports d’impression » à la page 4.2.)

• Retirez le papier du bac d’alimentation, et
déramez-le ou ventilez-le.

• Dans un environnement humide, les feuilles
risquent de se coller les unes aux autres.

Situation Solutions éventuelles

Le papier ne
cesse de se
bloquer.

Les enveloppes
s’impriment de
travers ou ne sont
pas entraînées
correctement.

• Il y a trop de papier dans le bac d’alimentation.
Enlevez le surplus de papier. Si vous imprimez
sur des supports spéciaux, utilisez le bac
polyvalent.

• Le type de papier utilisé n’est pas correct.
N’utilisez que du papier conforme aux
spécifications de l’appareil. (Reportez-vous à
« Spécifications des supports d’impression »
à la page 4.2.)

• Des particules se sont accumulées dans
l’appareil. Ouvrez le capot avant de
l’imprimante et retirez-les.

Assurez-vous que les guides papier appuient
bien sur les deux côtés des enveloppes.

Impossible
d’insérer plusieurs
feuilles de papier.

Le papier n’est
pas entraîné dans
l’appareil.

• Il se peut que différents types de papier soient
empilés dans le bac d’alimentation. Chargez
des feuilles de type, de format et de grammage
identiques.

• En cas de bourrage dû à la présence de
différents types de feuilles, retirez les feuilles
bloquées. (Reportez-vous à « Suppression de
bourrages papier » à la page 7.1.)

• Le papier n’a pas été chargé correctement.
Retirez le papier du bac d’alimentation et
rechargez-le correctement.

• Il y a trop de papier dans le bac d’alimentation.
Enlevez le surplus de papier.

• Le papier est trop épais. N’utilisez que du
papier conforme aux spécifications de
l’appareil. (Reportez-vous à « Spécifications
des supports d’impression » à la page 4.2.)

• Retirez tout ce qui fait obstruction à l’intérieur
de l’appareil.

7.11 <Dépannage>

Problèmes d’impression

Situation Cause possible Solutions éventuelles

Situation Cause possible Solutions éventuelles

L’appareil
n’imprime pas.

L’appareil n’est pas
sous tension.

Vous n’avez pas défini
votre appareil en tant
qu’imprimante par
défaut.

Vérifiez les éléments ci-contre sur l’appareil :

• Le capot n’est pas fermé. Fermez le capot.

• Du papier est bloqué. Éliminez le bourrage papier.
(Reportez-vous à « Suppression de bourrages
papier » à la page 7.1.)

• Il n’y a pas de papier dans le bac. Chargez du
papier. (Reportez-vous à « Chargement du
papier » à la page 4.4.)

• La cartouche n’est pas installée correctement.
Installez correctement la cartouche.

Si une erreur système se produit, contactez le
service de maintenance.

Le câble de
connexion qui relie
l’ordinateur à
l’imprimante n’est
pas raccordé
correctement.

Le câble de
connexion qui relie
l’ordinateur à
l’imprimante est
défectueux.

La configuration du
port n’est pas
correcte.

L’imprimante est peut­être mal configurée.

Vérifiez que le cordon
d’alimentation est branché
correctement. Vérifiez le
bouton marche/arrêt et
l’alimentation électrique.

Sélectionnez un nom
d’imprimante comme
imprimante par défaut pour
Windows.

Déconnectez le câble
d’imprimante, puis
reconnectez-le.

Si possible, raccordez le
câble à un autre ordinateur
en état de marche et
imprimez un document.
Vous pouvez également
utiliser un autre câble
d’imprimante.

Vérifiez les réglages de
l’imprimante sous
Windows pour voir si la
tâche d’impression est
envoyée au bon port. Si
l’ordinateur comporte
plusieurs ports, assurez­vous que l’appareil est
raccordé au port adéquat.

Vérifiez dans les propriétés
de l’imprimante que tous
les paramètres
d’impression sont corrects.

L’appareil
n’imprime pas.
(suite)

La qualité
d’impression
n’est pas
bonne ou n’est
pas nette.

La couleur
noire de
l’impression
n’est pas du
noir absolu ou
s’estompe.

L’imprimante
n’utilise pas la
bonne source
d’alimentation
papier.

Une tâche
d’impression
est très lente.

Le pilote d’impression
est peut-être mal
installé.

L’imprimante ne
fonctionne pas
correctement.

La température de
l’environnement
d’impression est
basse et le taux
d’humidité est faible.
Cet environnement
peut être la cause de
la mauvaise qualité
d’impression.

Lorsque la cartouche
d’impression noire est
vide, l’appareil génère
du noir à partir des
trois cartouches
d’impression couleur
restantes. Cette
couleur ressemblant à
du noir n’est pas
exactement identique
à du noir pur. En
outre, si les trois
cartouches
d’impression couleur
restantes s’épuisent,
la couleur peut
s’estomper.

Il se peut que l’option
papier sélectionnée
dans les propriétés de
l’imprimante soit
incorrecte.

L’impression est peut­être très complexe.

Réparez le logiciel
d’impression. Voir la
Section Logiciel

Vérifiez le message affiché
à l’écran pour déterminer
s’il s’agit d’une erreur du
système. Contactez le
service de maintenance.

Accédez aux propriétés de
l’imprimante et modifiez la
langue de l’imprimante
dans l’onglet Imprimante.

Pour de nombreuses
applications, la sélection
de l’alimentation en papier
s’effectue dans l’onglet
Papier de la fenêtre des
propriétés de l’imprimante.
Sélectionnez la source
d’alimentation papier
adéquate. Consultez l’aide
du pilote d’impression.

Simplifiez la ou les pages
ou modifiez les paramètres
de qualité d’impression,
par exemple en ajustant la
résolution.

.

7.12 <Dépannage>

Situation Cause possible Solutions éventuelles

Situation Cause possible Solutions éventuelles

La moitié de la
page est
blanche.

L’orientation de la
page n’est peut-être
pas correcte.

Le format papier et les
paramètres de format
ne correspondent pas.

Changez l’orientation de la
page dans votre
application. Consultez
l’aide du pilote
d’impression.

Assurez-vous que le
format de papier défini
dans les paramètres du
pilote d’imprimante
correspond au format du
papier se trouvant dans le
bac d’alimentation.

Vérifiez également que le
format de papier défini
dans les paramètres du
pilote d’impression
correspond au papier
sélectionné dans les
paramètres de
l’application.

L’appareil
imprime mais
le texte est
erroné,
tronqué ou
incomplet.

Le câble d’imprimante
est mal raccordé ou
défectueux.

Vous avez
sélectionné le
mauvais pilote
d’impression.

L’application ne
fonctionne pas
correctement.

Le système
d’exploitation ne
fonctionne pas
correctement.

Débranchez le câble de
l’imprimante, puis
rebranchez-le. Essayez
d’imprimer un document
ayant déjà été imprimé
correctement. Si possible,
reliez le câble et l’appareil
à un autre ordinateur, et
lancez l’impression d’un
document ayant déjà été
correctement imprimé. Si
ces solutions n’aboutissent
pas, remplacez le câble de
l’imprimante.

Vérifiez que votre appareil
est sélectionné dans le
menu de sélection de
l’imprimante de
l’application.

Essayez d’imprimer un
document à partir d’une
autre application.

Quittez Windows, puis
redémarrez l’ordinateur.
Mettez l’appareil hors
tension, puis sous tension.

Les pages
s’impriment,
mais elles sont
blanches.

Si vous travaillez sous
DOS, le paramètre de
police de votre
appareil est peut-être
défini de façon
incorrecte.

La cartouche est
défectueuse ou vide.

Le fichier contient
peut-être des pages
blanches.

Certains éléments,
comme le contrôleur
ou la carte, sont peut­être défectueux.

Modifiez le paramètre de
police. Consultez la
page 3.6.

Secouez la cartouche de
toner, si besoin est.

Le cas échéant, remplacez
la cartouche.

Vérifiez que le fichier ne
contient pas de pages
blanches.

Contactez le service de
maintenance.

7.13 <Dépannage>

Situation Cause possible Solutions éventuelles

Le fichier PDF
ne s’imprime
pas correcte­ment ­certaines
parties
manquent
dans les
graphiques,
le texte ou les
illustrations.

La qualité
d’impression
des photos
n’est pas
bonne. Des
images ne
sont pas
supprimées.

Votre
imprimante a
une odeur
bizarre au
début de son
utilisation.

Avant
l’impression,
de la vapeur
s’échappe de
l’appareil au
niveau du bac
de sortie.

Incompatibilité entre
le fichier PDF et les
produits Acrobat.

La résolution est
réglée sur Normal.

La résolution des
photos est très faible.

L’huile utilisée pour
protéger l’unité de
fusion est en cours
d’évaporation.

L’utilisation d’un
papier humide peut
provoquer de la
vapeur pendant
l’impression.

L’impression du fichier
PDF en tant qu’image peut
permettre au fichier de
s’imprimer. Activez

As Image

d’impression d’Acrobat.

dans les options

Remarque : l’impression

d’un fichier PDF en tant
qu’image demande plus de
temps qu’une impression
ordinaire.

Mettez la résolution sur
Optimale dans la fenêtre
des propriétés
d’imprimante, puis
réessayez d’imprimer.

Réduisez la taille de la
photo. Plus vous
augmentez la taille des
photos dans le
programme, plus la
résolution diminuera.

Une fois imprimées une
centaine de pages en
couleur, cette odeur
disparaîtra. Il s’agit d’un
problème temporaire.

Il ne s’agit pas d’un
problème. Vous pouvez
poursuivre l’impression.

Print

Problèmes de qualité d’impression

Si l’intérieur de l’appareil est encrassé ou si le papier a été mal chargé,
vous constaterez probablement une baisse de la qualité d’impression.
Reportez-vous au tableau ci-dessous pour résoudre le problème.

Situation Solutions éventuelles

Impression claire
ou floue

Taches de toner • Le papier n’est pas conforme aux

Si une strie blanche verticale ou une zone
floue apparaît sur la page :

• Le niveau de toner est insuffisant. Essayez
de secouer la cartouche pour redistribuer le
reste de toner et prolonger son utilisation. Si
la qualité ne s’améliore pas, remplacez la
cartouche.

• Le papier n’est pas conforme aux
spécifications (papier humide ou rugueux,
par exemple). (Reportez-vous à
« Spécifications des supports
d’impression » à la page 4.2.)

• Si toute la page est claire, la résolution
d’impression choisie est trop basse ou le
mode Économie de toner est activé. Réglez
la résolution et désactivez le mode
Économie de toner. Reportez-vous à l’aide
du pilote d’impression et à la section
Logiciel, respectivement.

• Si des zones floues et des traînées de toner
apparaissent, la cartouche devra peut-être
être nettoyée. Contactez le service de
maintenance.

• La surface du module de numérisation laser
(LSU) du côté intérieur à la machine peut
être sale. Nettoyez l’unité électrostatique,
contactez le service de maintenance.

spécifications (papier humide ou rugueux,
par exemple). (Reportez-vous à
« Spécifications des supports
d’impression » à la page 4.2.)

• La courroie de transfert papier est peut-être
sale. Nettoyez l’intérieur de l’appareil.
Contactez le service de maintenance.

• Le circuit d’entraînement du papier a besoin
d’être nettoyé. Contactez le service de
maintenance.

7.14 <Dépannage>

Situation Solutions éventuelles

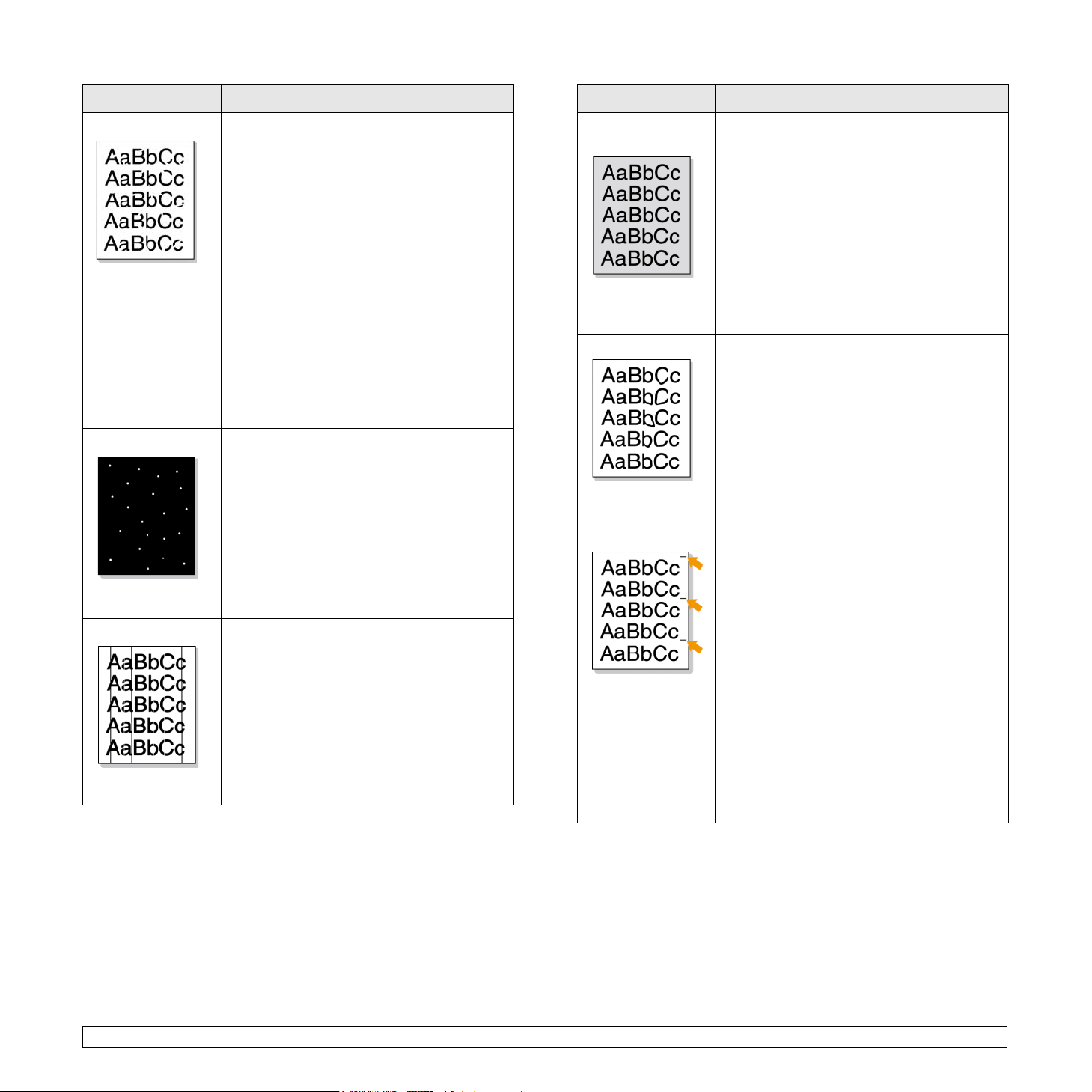

Situation Solutions éventuelles

Zones vides Si des zones vides, généralement au niveau

des arrondis des caractères, apparaissent sur
la page :

• Il se peut qu’une feuille de papier soit de
mauvaise qualité. Essayez de réimprimer la
page.

• Le taux d’humidité du papier n’est pas
homogène ou certaines zones du papier
sont humides. Changez de type de papier.
(Reportez-vous à « Spécifications des
supports d’impression » à la page 4.2.)

• La rame de papier est peut-être de
mauvaise qualité. Le processus de
fabrication du papier est à l’origine du
problème et empêche le toner de se fixer
sur certaines zones. Changez de marque
ou de type de papier.

• Si le problème persiste, contactez le service
de maintenance.

Taches blanches Des taches blanches apparaissent sur la

page :

• Le papier est trop rugueux et de la
poussière provenant du papier se dépose à
l’intérieur de l’appareil, ce qui signifie que le
rouleau de transfert est peut-être sale.
Nettoyez l’intérieur de l’appareil. Contactez
le service de maintenance.

• Le circuit d’entraînement du papier a besoin
d’être nettoyé. Contactez le service de
maintenance.

Lignes verticales Si des stries verticales noires apparaissent sur

la page :

• La cartouche d’impression a probablement
été rayée. Retirez l’ancienne cartouche et
installez-en une nouvelle.

Si des stries verticales blanches apparaissent
sur la page :

• Nettoyez l’intérieur de l’appareil. Contactez
le service de maintenance pour le nettoyage
de l’intérieur de l’appareil.

Fond couleur ou
noir

Traînées de toner • Nettoyez l’intérieur de l’appareil. Contactez

Défauts verticaux
répétitifs

Si la quantité de toner déposée sur la page
crée un fond grisé inacceptable :

• Choisissez du papier de grammage
inférieur. (Reportez-vous à « Spécifications
des supports d’impression » à la page 4.2.)

• Vérifiez les conditions ambiantes : un air
trop sec (peu d’humidité) ou trop humide
(plus de 80 % d’humidité relative) peut avoir
une incidence sur l’ombrage du fond.

• Retirez l’ancienne cartouche d’impression
et installez-en une nouvelle. (Reportez-vous
à « Remplacement de la cartouche
d’imprimante » à la page 6.5.)

le service de maintenance pour le nettoyage
de l’intérieur de l’appareil.

• Vérifiez le format et la qualité du papier.
(Reportez-vous à « Spécifications des
supports d’impression » à la page 4.2.)

• Retirez la courroie de transfert du papier,
puis installez-en une nouvelle. (Reportez­vous à « Remplacement de la cartouche
d’imprimante » à la page 6.5.)

Si des marques apparaissent plusieurs fois
sur une page, à intervalles réguliers :

• Nettoyez l’intérieur de l’appareil. Contactez
le service de maintenance pour le nettoyage
de l’intérieur de l’appareil. Si les mêmes
problèmes persistent après avoir nettoyé
l’intérieur de l’appareil, installez une
nouvelle cartouche de toner de la couleur
concernée. Reportez-vous à
« Remplacement de la cartouche
d’imprimante » à la page 6.5.

• Certains éléments de l’imprimante
comportent peut-être des dépôts de toner.
Si le défaut apparaît au dos de la page, le
problème se résoudra sans doute de lui­même au bout de quelques pages.

• L’unité de chauffe est peut-être
endommagée. Contactez le service de
maintenance.

7.15 <Dépannage>

Situation Solutions éventuelles

Situation Solutions éventuelles

Fond moucheté Les fonds mouchetés apparaissent lorsque

des particules de toner se déposent
aléatoirement sur la page.

• Le papier peut être trop humide. Essayez
une autre rame de papier. N’ouvrez les
rames qu’au dernier moment afin d’éviter
que le papier n’absorbe l’humidité de l’air.

• Si le fond moucheté apparaît sur une
enveloppe, changez la mise en page pour
éviter l’impression sur des zones de pliure.
L’impression sur une zone de pliure peut
causer des problèmes.

• Si le fond moucheté recouvre la totalité de
la page, réglez la résolution à partir de
l’application ou des propriétés de
l’imprimante.

Caractères mal
formés

Impression
oblique

Pages gondolées • Assurez-vous que le papier est

• Si des caractères sont mal formés et
semblent creusés par endroits, le papier est
peut-être trop lisse. Changez de type de
papier. (Reportez-vous à « Spécifications
des supports d’impression » à la page 4.2.)

• Assurez-vous que le papier est
correctement chargé.

• Vérifiez le format et la qualité du papier.
(Reportez-vous à « Spécifications des
supports d’impression » à la page 4.2.)

• Assurez-vous que le papier ou tout autre
support est correctement chargé, et que les
guides ne sont ni trop proches ni trop
éloignés des bords du papier.

correctement chargé.

• Vérifiez le format et la qualité du papier. Une
température et une humidité élevées
peuvent provoquer une ondulation du
papier. (Reportez-vous à « Spécifications
des supports d’impression » à la page 4.2.)

• Retournez la pile de papier dans le bac
d’alimentation. Essayez également de
changer le sens du papier (rotation à
180 degrés) dans le bac.

Pages pliées ou
froissées

Dos de la page
taché

Pages noires

Toner non fixée

• Assurez-vous que le papier est
correctement chargé.

• Vérifiez le format et la qualité du papier.
(Reportez-vous à « Spécifications des
supports d’impression » à la page 4.2.)

• Retournez la pile de papier dans le bac
d’alimentation. Essayez également de
changer le sens du papier (rotation à
180 degrés) dans le bac.

Vérifiez que le toner ne coule pas. Nettoyez
l’intérieur de l’appareil. Contactez le service
de maintenance.

• La cartouche n’est sans doute pas installée
correctement. Enlevez-la, puis réinstallez-la.

• La cartouche est peut-être défectueuse et
doit être remplacée. Retirez l’ancienne
cartouche et installez-en une nouvelle.
(Reportez-vous à « Remplacement de la
cartouche d’imprimante » à la page 6.5.)

• L’appareil a peut-être besoin d’une révision.
Contactez le service de maintenance.

• Nettoyez l’intérieur de l’appareil. Contactez le
service de maintenance pour le nettoyage de
l’intérieur de l’appareil. Si vous rencontrez
toujours les mêmes problèmes après avoir
nettoyé l’intérieur de l’appareil, contactez un
technicien.

• Vérifiez le format et la qualité du papier.
(Reportez-vous à « Spécifications des
supports d’impression » à la page 4.2.)

• Retirez la cartouche d’impression et
installez-en une nouvelle. (Reportez-vous à
« Remplacement de la cartouche
d’imprimante » à la page 6.5.)

• Si le problème persiste, il se peut que
l’appareil ait besoin d’une révision.
Contactez le service de maintenance.

7.16 <Dépannage>

Situation Solutions éventuelles

Général problèmes Windows

Caractères tachés
de blanc

Stries horizontales Des stries noires horizontales ou des traînées

Ondulations Si le papier imprimé est ondulé ou s’il n’est

Un caractère devant être noir contient des
taches blanches :

• Il se peut que vous imprimiez du mauvais
côté du papier. Retournez-le.

• Le papier n’est peut-être pas conforme
aux spécifications. (Reportez-vous à
« Spécifications des supports
d’impression » à la page 4.2.)

de toner apparaissent :

• La cartouche est peut-être mal installée.
Enlevez-la, puis réinstallez-la.

• La cartouche est peut-être défectueuse.
Retirez l’ancienne cartouche et installez-en
une nouvelle. (Reportez-vous à
« Remplacement de la cartouche
d’imprimante » à la page 6.5.)

• Si le problème persiste, il se peut que
l’appareil ait besoin d’une révision.
Contactez le service de maintenance.

pas entraîné dans l’appareil :

• Retournez la pile de papier dans le bac
d’alimentation. Essayez également de
changer le sens du papier (rotation à
180 degrés) dans le bac.

Situation Solutions éventuelles

Le message
« Fichier utilisé »
s’affiche durant
l’installation.

Le message
« Erreur d’écriture
sur LPTx »
apparaît.

Le message
« Erreur de
protection
générale »,
« Exception OE »,
« Spool32 » ou
« Opération non
conforme »
apparaît.

Les messages
« Échec
d’impression »
et « Erreur de
temporisation
de l’imprimante »
s’affichent.

Fermez tous les programmes ouverts. Effacez
tous les programmes du group Démarrage,
puis redémarrez Windows. Réinstallez le pilote
d’impression.

• Assurez-vous que les câbles sont
correctement branchés et que l’appareil est
sous tension.

• Ce message peut également apparaître
lorsque l’option de transmission
bidirectionnelle n’est pas activée dans le
pilote.

Fermez toutes les applications, redémarrez
Windows et recommencez l’impression.

Ces messages sont susceptibles d’apparaître
en cours d’impression. Attendez simplement
que l’appareil ait terminé l’impression. Si le
message apparaît en mode veille ou une fois
l’impression achevée, vérifiez le branchement
et/ou l’existence d’une erreur éventuelle.

Image inconnue
apparaissant de
manière répétitive
sur plusieurs pages
qui se suivent, de
toner non fixée sur
le papier, document
très pâle ou
problème de
contamination.

Votre appareil est probablement utilisé à une
altitude de 1 000 m ou plus. Une altitude
élevée peut altérer la qualité d’impression : le
toner ne se fixe pas correctement sur le papier
ou le document est très pâle. Vous pouvez
régler cette option à l’aide de l’utilitaire de
paramétrage d’imprimante ou de l’onglet
Imprimante dans les propriétés du pilote
d’imprimante. Reportez-vous à
« Configuration de l’altitude après l’installation
du logiciel » à la page 3.4.

Remarque

Pour plus d’informations sur les messages d’erreur Windows,
reportez-vous à la documentation de Microsoft Windows 2000/
XP/2003/Vista fournie avec votre ordinateur.

7.17 <Dépannage>

Général problèmes PostScript

Général problèmes Linux

Les problèmes présentés ci-dessous sont propres au langage PostScript
et peuvent survenir lorsque différents langages d’impression sont utilisés
en même temps.

Remarque

Pour que les messages d’erreur PostScript s’impriment ou
s’affichent en cas de problème, ouvrez la fenêtre des options
d’impression et cliquez sur l’option souhaitée en regard de la
section des erreurs PostScript.

Problème Cause possible Solution

Impossible
d’imprimer un
fichier
PostScript.

Le message
« Erreur contrôle
de valeur
limite » s’affiche.

Une page
d’erreur
PostScript
s’imprime.

Le bac optionnel
n’est pas
sélectionné
dans le pilote.

Le pilote
PostScript est
peut-être mal
installé.

La tâche
d’impression est
trop complexe.

La tâche
d’impression
n’était peut-être
pas de type
PostScript.

Le pilote
d’impression n’a
pas été configuré
pour reconnaître
le bac optionnel.

• Installez le pilote
PostScript, en vous
référant à la
Logiciel

• Imprimez une page de
configuration et vérifiez
que la version PostScript
est disponible pour
impression.

• Si le problème persiste,
contactez un technicien
de maintenance.

Vous devez simplifier la
page ou installer de la
mémoire supplémentaire.

Assurez-vous que la tâche
d’impression est de type
PostScript. Vérifiez si
l’application attendait
l’envoi d’un fichier de
configuration ou d’en-tête
PostScript à l’appareil.

Ouvrez la fenêtre des
propriétés du pilote
PostScript, sélectionnez
l’onglet

périphérique

paramétrez l’option
la section

installables

Section

.

Paramètres du

, puis

Bac

Options

sur

Installé

de

.

Problème Causes et solutions éventuelles

L’appareil n’imprime
pas.

• Vérifiez que le pilote d’impression est
installé. Ouvrez l’outil de configuration
Unified Driver et sélectionnez l’onglet
Printers dans la fenêtre Printers
configuration pour afficher la liste des
imprimantes disponibles. Vérifiez que
votre appareil figure dans la liste. Si ce
n’est pas le cas, utilisez l’assistant Add
new printer pour paramétrer l’appareil.

• Vérifiez que l’appareil est sous tension.
Ouvrez la boîte de dialogue Printers
configuration et sélectionnez votre
appareil dans la liste. Vérifiez la
description indiquée dans la zone
Selected printer. Si l’état contient la
chaîne « (stopped) », cliquez sur la
touche Start. Une fois que vous avez
effectué ces étapes, l’appareil devrait
reprendre son fonctionnement normal.
Le statut « stopped » peut avoir été
activé à la suite de certains problèmes
d’impression.

• Vérifiez si votre application comporte
une option d’impression spéciale de type
« -oraw ». Si « -oraw » figure dans le
paramètre de ligne de commande,
supprimez-le pour imprimer
correctement. Dans le cas du terminal
Gimp, sélectionnez « print » -> « Setup
printer » et modifiez le paramètre de
ligne de commande dans l’élément de
commande.

• La version du système CUPS (Common
Unix Printing System) intégrée à SuSE
Linux 9.2 (cups-1.1.21) n’est pas
compatible avec l’impression IPP
(Internet Printing Protocol). Utilisez
l’impression par socket au lieu d’IPP ou
installez une version ultérieure de CUPS
(cups-1.1.22 ou une version supérieure).

Lors de
l’impression sur
un Macintosh
d’un document
dans Acrobat
Reader 6.0 ou
plus, les
couleurs ne
s’impriment pas
correctement.

La résolution
définie dans le
pilote d’imprimante
ne correspond
peut-être pas à
celle d’Acrobat
Reader.

Vérifiez que la résolution
définie dans le pilote
d’imprimante correspond à
celle d’Acrobat Reader.

7.18 <Dépannage>

Problème Causes et solutions éventuelles

Général problèmes Macintosh

Certaines images en
couleur sortent dans
une couleur
inattendue.

L’appareil n’imprime
pas des pages entières
et seule une moitié de
page apparaît sur la
sortie.

Je rencontre l’erreur
« Impossible d’ouvrir le
fichier du dispositif du
port » lors de
l’impression d’un
document.

Il s’agit d’un bogue connu dans
Ghostscript (jusqu’à la version 7.xx de
GNU Ghostscript) lorsque la zone couleur
de base du document est la zone couleur
indexée RVB et qu’elle est convertie par le
biais de la zone couleur CIE. Étant donné
que Postscript utilise la zone couleur CIE
en tant que système de contretypage des
couleurs, vous devez mettre à jour
Ghostscript sur votre système, et utiliser
les versions 8.xx et suivantes de GNU
Ghostscript. La dernière version de
Ghostscript est disponible sur
www.ghostscript.com.

Il s’agit d’un problème connu qui se produit
lorsqu’une imprimante couleur est utilisée
sur la version 8.51 ou une version
antérieure de Ghostscript, le système
d’exploitation 64 bits de Linux. Il est
signalé à l’adresse bugs.ghostscript.com
sous l’intitulé Ghostscript Bug 688252. Le
problème est résolu dans AFPL
Ghostscript v. 8.52 ou une version
supérieure. Téléchargez la dernière
version de AFPL Ghostscript à l’adresse
http://sourceforge.net/projects/ghostscript/
et installez-la pour résoudre ce problème.

Il n’est pas conseillé de modifier les
paramètres de la tâche d’impression (via
l’interface LPR, par exemple) pendant
l’impression d’une tâche. Les versions
connues du serveur CUPS interrompent la
tâche d’impression si les options
d’impression sont modifiées, puis tentent
de relancer la tâche depuis le début. Étant
donné que le pilote unifié pour Linux
verrouille le port pendant l’impression, ce
port reste verrouillé en cas d’interruption
soudaine du pilote et, par conséquent,
n’est pas disponible pour les tâches
d’impression suivantes. Si cette situation
se produit, essayez de libérer le port.

Problème Solutions éventuelles

Le fichier PDF ne
s’imprime pas
correctement - certaines
parties manquent dans
les graphiques, le texte
ou les illustrations.

Incompatibilité entre le fichier PDF et les
produits Acrobat.

L’impression du fichier PDF en tant
qu’image peut permettre au fichier de
s’imprimer. Activez
les options d’impression d’Acrobat.

Remarque : l’impression d’un fichier

PDF en tant qu’image demande plus de
temps qu’une impression ordinaire.

Le document a été
imprimé, mais le travail
d’impression n’a pas
disparu de la file
d’attente sous
Mac OS 10.3.2.

Certaines lettres ne sont
pas affichées
correctement lors de
l’impression de la
Couverture.

Certaines polices ne sont
pas imprimées
correctement dans le
programme Adobe
Illustrator.

Mettez à jour votre système d’exploitation
Mac et passez au système 10.3.3. ou
plus.

Le problème survient car le SE Mac ne
peut pas trouver la police lors de
l’impression de la page de couverture.
L’alphabet anglais et les numéros sont
affichés correctement sur la page de
couverture.

Ces polices ne sont peut-être pas prises
en charge par votre machine. Démarrez
le programme Adobe Illustrator, cliquez
sur l’onglet Fichier > Imprimer >

Illustrator. Ensuite, vérifiez Force
Fonts to Download, et réessayez.

Print As Image

dans

7.19 <Dépannage>

8 Commande de fournitures et

Accessoires

d’accessoires

Ce chapitre fournit des informations sur l’achat des cartouches et des
accessoires disponibles pour votre appareil.

Ce chapitre contient les sections suivantes :

•Fournitures

• Accessoires

• Comment commander

Fournitures

Lorsque le toner est épuisée, vous pouvez commander le type de
cartouche d’impression suivant pour votre appareil :

Type

Cartouche
d’impression
à haute
capacité

Cartouche
d’impression à
capacité
standard

Courroie de
transfert du
papier

a. Capacité moyenne d’une cartouche conformément à la norme ISO/IEC 19798.

Mise en garde

Lors de tout achat d'une nouvelle cartouche d'impression ou de
fournitures, veillez à acheter le modèle correspondant au pays
dans lequel vous avez acheté votre machine. Sinon, la cartouche
d'impression ou les fournitures en question ne seront pas
compatibles avec votre machine étant donnés que la
configuration de la cartouche varie en fonction des pays.

Nombre de pages

(moyenne)

Environ 5 500 (noir),
5 000 (couleur)

Environ 2 500 (noir),
2 000 (couleur)

Lorsque la courroie
de transfert est usée
par l’abrasion, vous
devez la changer. À
ce moment, vous
pouvez être averti par
le message relatif à la
courroie de transfert
sur l’affichage.

a

Numéro de pièce

CLP-K660B (Noir)
CLP-C660B (Cyan)
CLP-M660B (Magenta)
CLP-Y660B (Jaune)

CLP-K660A (Noir)
CLP-C660A (Cyan)
CLP-M660A (Magenta)
CLP-Y660A (Jeu)

CLP-T660B

Vous pouvez acheter et installer des accessoires pour améliorer les
performances et les capacités de votre appareil.

Accessoire Description Numéro de pièce

Barrette
mémoire

Bac 2
optionnel

Module
recto verso :

Étend la capacité
mémoire de votre
appareil.

Si vous rencontrez
souvent des problèmes
d’approvisionnement de
papier, vous pouvez
ajouter un bac
supplémentaire de
500 feuilles. Vous
pouvez imprimer des
documents sur des
supports d’impression
de formats et de types
différents.

Permet d'économiser le
papier lors de
l'impression recto
verso.

• Modèle CLP-660
CLP-MEM101 : 128 Mo
CLP-MEM102 : 256 Mo
CLP-MEM103 : 512 Mo

• Modèle CLP-610
CLP-MEM201 : 128 Mo
CLP-MEM202 : 256 Mo

CLP-S660A

CLP-U660A

Remarque

Si vous souhaitez utiliser
la fonction recto verso,
contactez le point de
vente le plus proche afin
d'acheter cette option.

Remarque

Votre appareil peut avoir deux emplacements mémoire avec
une barrette mémoire préinstallée en usine dans un
emplacement. Lorsque vous étendez la capacité mémoire, vous
pouvez ajouter une barrette mémoire dans l’emplacement libre,
suivant le tableau ci-dessus. Il est fortement recommandé
d’installer une barrette mémoire dans l’emplacement mémoire
libre sans retirer une barrette mémoire préinstallée. Si votre
appareil a une capacité mémoire de 128 Mo et que vous
souhaitez ajouter 512 Mo, la capacité mémoire passe à 640 Mo.

Comment commander

Pour commander des consommables ou des accessoires agréés
Samsung, contactez votre revendeur Samsung local ou le magasin où
vous avez acheté l’appareil ou visitez le site www.samsungprinter.com
sélectionnez votre pays/région pour obtenir plus d’informations
concernant le support technique.

et

8.1 <Commande de fournitures et d’accessoires>

9 Installation d’accessoires

Votre appareil est un modèle multifonction, optimisé pour répondre à la
plupart de vos besoins d’impression. Afin de répondre aux besoins
spécifiques de chaque utilisateur, Samsung propose toutefois plusieurs
accessoires en option pour accroître les capacités de l’appareil.

Ce chapitre contient les sections suivantes :

• Précautions avant l’installation d’accessoires

• Installation d’une barrette mémoire

Précautions avant l’installation d’accessoires

2 Ouvrez la trappe d’accès à la carte électronique. Libérez la vis, puis

soulevez légèrement le capot et tirez-le vers la droite.

• Débranchez le câble d’alimentation électrique

Ne retirez jamais le capot du panneau de commande lorsque
l’imprimante est alimentée.

Pour éviter tout risque de choc électrique, débranchez toujours le câble
d’alimentation électrique avant d’installer ou de retirer TOUT accessoire
à l’intérieur ou à l’extérieur de l’imprimante.

• Éliminez l’électricité statique

La carte électronique et les accessoires internes (carte d’interface réseau
ou barrette de mémoire) sont sensibles à l’électricité statique. Avant
d’installer ou de retirer tout accessoire à l’intérieur de l’imprimante,
éliminez l’électricité statique présente sur vous en touchant un objet
métallique comme le panneau arrière d’un appareil relié à la terre.
Répétez l’opération si vous vous déplacez avant de terminer l’installation
pour éliminer à nouveau l’électricité statique.

Installation d’une barrette mémoire

Votre appareil comporte une barrette DIMM. Utilisez cet emplacement
pour barrette mémoire pour installer de la mémoire supplémentaire.

Votre appareil peut avoir deux emplacements mémoire avec une barrette
mémoire préinstallée en usine dans un emplacement. Lorsque vous
étendez la capacité mémoire, vous pouvez ajouter une barrette mémoire
dans l’emplacement libre. Il est fortement recommandé d’installer une
barrette mémoire dans l’emplacement mémoire libre sans retirer une
barrette mémoire préinstallée. Si votre appareil a une capacité mémoire
de 128 Mo et que vous souhaitez ajouter 512 Mo, la capacité mémoire
passe à 640 Mo.

Pour des informations sur la commande d’une barrette mémoire en
option. (Reportez-vous à « Accessoires » à la page 8.1.)

capot du panneau de

1

commande

Remarque

Si vous souhaitez retirer une barrette mémoire existante,
poussez les deux pattes aux extrémités du module vers
l’extérieur.

3 Sortez une nouvelle barrette du sachet en plastique.

4 En tenant la barrette mémoire par les bords, alignez la barrette

mémoire sur l’emplacement à un angle d’environ 30 degrés.
Assurez-vous que les encoches du module et les rainures de
l’emplacement s’adaptent bien les unes par rapport aux autres.

Remarque

Les encoches et rainures illustrées ci-dessus peuvent ne
pas correspondre à celles d’une barrette réelle et à son
emplacement.

1 Mettez l’appareil hors tension et débranchez tous les câbles.

9.1 <Installation d’accessoires>

5 Poussez la barrette mémoire dans l’emplacement avec soin jusqu’à

ce que vous entendiez un « déclic ».

Mise en garde

Ne forcez pas sur la barrette mémoire sous peine de
l’endommager. Si la barrette ne semble pas rentrer dans
correctement dans l’emplacement, recommencez
soigneusement la procédure précédente.

Activation de la mémoire additionnelle dans les propriétés de l’imprimante PS

Après avoir installé la barrette mémoire, vous devez la sélectionner dans
les propriétés d’imprimante du pilote d’impression PostScript pour
l’utiliser. Cette activation n'est nécessaire que pour les machines
compatibles avec le lecteur PostScript.

1 Assurez-vous que le pilote d’impression PostScript est installé sur

votre ordinateur. Pour de plus amples informations sur l’installation
du pilote d’imprimante PS, reportez-vous à la

2 Sous Windows, cliquez sur le menu Démarrer.

3 Pour Windows 2000, sélectionnez Paramètres puis Imprimantes.

Sous Windows XP/2003, sélectionnez Imprimantes et
télécopieurs.

Pour Windows Vista, sélectionnez Panneau de configuration >
Matériel et audio > Imprimantes.

Section Logiciel

.

6 Remettez le capot du panneau de commande et vissez-le.

7 Rebranchez le cordon d’alimentation et les câbles de l’appareil, puis

mettez celui-ci sous tension.

Remarque

Pour libérer la barrette mémoire, tirez les deux taquets sur
les côtés de l’emplacement vers l’extérieur, puis la barrette
sort toute seule.

4 Sélectionnez l’imprimante Samsung CLP-6xx Series PS.

5 À l’aide du bouton droit de la souris, cliquez sur l’icône de

l’imprimante, puis sélectionnez Propriétés.

6 Sélectionnez Paramètres du périphérique.

7 Sélectionnez la quantité de mémoire installée sous

l’imprimante

8 Cliquez sur OK.

dans la section

Options installables

Mémoire de

.

9.2 <Installation d’accessoires>

10Spécifications

Ce chapitre contient les sections suivantes :

• Modèle CLP-610

• Modèle CLP-660

Remarque

Les chiffres donnés ici sont sujets à modifications selon
l’environnement d’installation.

Modèle CLP-610

Élément Spécifications et description

Vitesse
d’impression

Vitesse d’impression
recto verso

Résolution
d’impression

Temps de
préchauffage

Délai avant la
première impression

a

Jusqu’à 20 ppmb (A4), 21 ppm (Lettre US)

Jusqu’à 9.86 ipmc (A4, Lettre US)

Max. 2 400 x 600 ppp en sortie effective

Moins de 40 secondes

20 secondes (à partir du mode prêt)

Élément Spécifications et description

Vie des
consommables

Niveau sonore

e

Cartouche
d’impression à
capacité
standard

Cartouche
d’impressionà
haute capacité

Courroie de
transfert du
papier

• Moins de 29 dBA (à partir du mode prêt)

• Moins de 51 dBA (à partir du mode

d

impression)

• Capacité continue
moyenne de la
cartouche couleur :
Environ 2 500 pages
standard (Noir)

• Capacité continue
moyenne de la
cartouche couleur :
Environ 2 000 pages
standard (Jaune/
Magenta/Cyan)

• Capacité continue
moyenne de la

d

cartouche couleur :
Environ 5 500 pages
standard (Noir)

• Capacité continue
moyenne de la
cartouche couleur :
Environ 5 000 pages
standard (Jaune/
Magenta/Cyan)

• 50 000 pages
(Noir, A4, Lettre US)

• 50 000 pages
(Jaune/Magenta/Cyan,
A4, Lettre US)

Alimentation

Consommation
électrique

Dimensions externes
(Larg. x Prof. x Haut.)

Poids

Poids de l’emballage

10.1 <Spécifications>

CA 110 - 127 V ou CA 220 - 240 V
Voir l’étiquette de spécifications sur la
machine pour plus de détails sur la
puissance, la fréquence (Hertz) et le type de
courant appropriés pour votre appareil.

• Mode d’impression : inférieur à 550 W

• Mode prêt : inférieur à 120 W

• Mode économie d’énergie : inférieur à 17 W

432 x 432 x 424 mm
(sans le bac optionnel)

25,6 kg
(consommables inclus)

Papier 3,8 kg

Plastique 1,1 kg

Élément Spécifications et description

Environnement
d’exploitation

Température de
fonctionnement

Température

10 à 32,5 °C

15 à 30 °C

recommandée

Humidité de

20 à 80 % HR

fonctionnement

Humidité recom

20 à 80 % HR

mandée

Mémoire

128 Mo (extensible jusqu’à 384 Mo)
DDR2 uniquement, 2 emplacements

Polices SPL-C Polices du système

d’exploitation

PCL6 1 police bitmap,

45 polices
proportionnelles

Interface

USB 2.0
Ethernet 10/100 Base-TX

Compatibilité
système
d’exploitation et
pilote

Windows 2000/
2003/ XP/ Vista

Pilote SPL-C (Samsung
Printer Language Color ­Langage imprimante
couleur Samsung)

Pilote PCL6

Différents

Pilote SPL-C
systèmes
d’exploitation
Linux

Mac 10.3 ~ 10.5 Pilote SPL-C

Langage d’émulation PCL5c, PCL6, SPL-C

Option Bac 500 feuilles

Capacité d’utilisation Jusqu’à 65 000 pages (par mois)

Température de

180 °C

fusion

a. Vitesse d’impression : peut varier en fonction du système d’exploitation utilisé,

du fonctionnement de votre ordinateur, logiciel d’application, méthode de

connexion, type et format du support et complexité du travail.
b. ppm : page par minute.
c. ipm : image par minute.
d. Capacité moyenne d’une cartouche conformément à la norme ISO/IEC 19798.
e. Niveau sonore : niveau de pression sonore, ISO 7779.

Modèle CLP-660

Remarque

Le symbole * indique un fonctionnalité optionnelle dépendant
des appareils.

Élément Spécifications et description

Vitesse
d’impression

a

Vitesse d’impression
recto verso*

Résolution
d’impression

Temps de
préchauffage

Délai avant la
première impression

Vie des
consommables

Niveau sonore

e

Jusqu’à 24 ppmb (A4), 25 ppm (Lettre US)

Jusqu’à 11.8 ipmc (A4, Lettre US)

Max. 2 400 x 600 ppp en sortie effective

Moins de 30 secondes

14 secondes (à partir du mode prêt)

Cartouche
d’impression à
capacité
standard

d

• Capacité continue
moyenne de la
cartouche couleur :
Environ 2 500 pages
standard (Noir)

• Capacité continue
moyenne de la
cartouche couleur :
Environ 2 000 pages
standard (Jaune/
Magenta/Cyan)

Cartouche
d’impression à
haute capacité

• Capacité continue
moyenne de la
cartouche couleur :
Environ 5 500 pages
standard (Noir)

• Capacité continue
moyenne de la
cartouche couleur :
Environ 5 000 pages
standard (Jaune/
Magenta/Cyan)

Courroie de
transfert du
papier

• 50 000 pages
(Noir, A4, Lettre US)

• 50 000 pages
(Jaune/Magenta/Cyan,
A4, Lettre US)

• Moins de 29 dBA (à partir du mode prêt)

• Moins de 53 dBA (à partir du mode
impression)

10.2 <Spécifications>

Élément Spécifications et description

Élément Spécifications et description

Alimentation CA 110 - 127 V ou CA 220 - 240 V

Voir l’étiquette de spécifications sur la
machine pour plus de détails sur la
puissance, la fréquence (Hertz) et le type de
courant appropriés pour votre appareil.

Consommation
électrique

• Mode d’impression : inférieur à 700 W

• Mode prêt : inférieur à 120 W

• Mode économie d’énergie : inférieur à
17 W

Dimensions externes
(Larg. x Prof. x Haut.)

432 x 432 x 424 mm
(sans le bac optionnel)

Poids 25,6 kg

(consommables inclus)

Poids de l’emballage Papier 3,8 kg

Plastique 1,1 kg

Environnement
d’exploitation

Température de
fonctionnement

Température

10 à 32,5 °C

15 à 30 °C

recommandée

Humidité de

20 à 80 % HR

fonctionnement

Langage d’émulation PCL5c, PCL6, PostScript 3, SPL-C

Option

Capacité d’utilisation

Température de

Bac 500 feuilles

Jusqu’à 80 000 pages (par mois)

180 °C

fusion

a. Vitesse d’impression : peut varier en fonction du système d’exploitation utilisé,

du fonctionnement de votre ordinateur, logiciel d’application, méthode de

connexion, type et format du support et complexité du travail.
b. ppm : page par minute.
c. ipm : image par minute.
d. Capacité moyenne d’une cartouche conformément à la norme ISO/IEC 19798.
e. Niveau sonore : niveau de pression sonore, ISO 7779.

Humidité recom

20 à 80 % HR

mandée

Mémoire 128 Mo (extensible jusqu’à 640 Mo)

DDR1 uniquement, 2 emplacements

Polices

SPL-C Polices du système

d’exploitation

PCL6 1 police bitmap,

45 polices
proportionnelles

PS 136

Interface

USB 2.0
Ethernet 10/100 Base-TX

Compatibilité
système

Windows 2000/
2003/ XP/ Vista

Pilote SPL-C, PCL6c,

PostScript
d’exploitation et
pilote

Différents

pilote PostScript

systèmes
d’exploitation
Linux

Mac 10.1 ~ 10.5 pilote PostScript

10.3 <Spécifications>

11 Glossaire

Adresse IP

Une adresse de protocole Internet (adresse IP) est un nombre unique
que des périphériques utilisent pour s’identifier et communiquer l’un
avec l’autre sur un réseau utilisant la norme de protocole Internet (IP).

Barrette de mémoire DIMM

Module mémoire double en ligne (Dual Inline Memory Module), une
petite carte électronique qui contient de la mémoire. Une DIMM Stocke
toutes les données de l’appareil, par exemple des données
d’impression, des données de télécopie reçue, ou des données
numérisées.

DHCP

Un protocole de configuration d’hôte dynamique (Dynamic Host
Configuration Protocol - DHCP) est un protocole réseau client-serveur.
Un serveur DHCP fournit des paramètres de configuration spécifiques à
l’hôte client DHCP demandant, généralement, des informations requises
par l’hôte client pour participer à un réseau IP.

DNS

Le serveur de nom de domaine (Domain Name Server - DNS) est un
système qui stocke des informations associées au nom de domaine
dans une base de donnée répartie sur des réseaux.

Défaut

Les premières valeurs définies.

BOOTP

Signifie Protocole Bootstrap, un protocole réseau utilisé par un client
réseau pour obtenir automatiquement son adresse IP. Ceci s’effectue
généralement dans le processus bootstrap d’ordinateurs ou de
systèmes d’exploitation les exécutant. Les serveurs BOOTP attribuent
l’adresse IP à partir d’un ensemble d’adresses à chaque client.

Capacité d’utilisation

La capacité de traitement est la quantité mensuelle en pages qui n’affecte
pas les performances de l’imprimante. Généralement, l’imprimante
possède une limitation de rendement en pages par année. Le rendement
désigne la capacité moyenne d’impression, habituellement au cours de la
période de garantie. Par exemple, si la capacité de traitement est
48 000 pages par mois en supposant 20 jours de travail, une imprimante
est limitée à 2 400 pages par jour, ce qui n’est pas peu.

Cartouche d’impression

C’est une sorte de bouteille qui contient du toner, dans un appareil de
type imprimante. Le toner est une poudre utilisée dans les imprimantes
laser et les photocopieurs ; celui-ci forme le texte et les images sur le
papier imprimé. Le toner peut être fondu par la chaleur de l’unité de
chauffe, ce qui l’oblige à se lier aux fibres du papier.

Couverture

Il s’agit du terme d’impression utilisé pour la mesure d’utilisation du toner
lors de l’impression et il est généralement utilisé comme 5 % de
couverture. 5 % de couverture signifie qu’une face de papier de format
A4 a environ 5 % d’image ou de texte dessus. Donc, si la feuille ou
l’original présente des images compliquées ou une quantité importante
de texte, la couverture sera supérieure à 5 % et en même temps,
l’utilisation du toner sera proportionnelle à la couverture.

Demi-teinte

Il s’agit d’un type d’image qui simule une échelle des gris en faisant
varier le nombre de points. Les zones fortement colorées sont
constituées d’un grand nombre de points, tandis que les zones plus
claires sont constituées d’un plus petit nombre de points.

Échelle des gris

Des nuances de gris qui représentent des parties claires et sombres
d’une image lorsque des images couleur sont converties en échelle des
gris; les couleurs sont représentées par diverses nuances de gris.

Ethernet

Ethernet est une technologie de réseau informatique basée sur des
trames, pour des réseaux locaux (LAN). Il définit le câblage et la
transmission de signaux pour la couche physique, et les formats de
trame et les protocoles pour la couche contrôle d’accès du support
(MAC)/lien de données du modèle OSI. Il est devenu la technologie de
réseau local la plus répandue actuellement utilisée.

Fichier PRN

Une interface pour un pilote de périphérique ; celle-ci permet au logiciel
d’interagir avec le pilote de périphérique à l’aide d’appels système
standard d’entrée/sortie, ce qui simplifie de nombreuses tâches.

Intranet

Il s’agit d’un réseau privé qui utilise des protocoles Internet, une
connectivité réseau, et éventuellement le système public de
télécommunications pour partager de manière sûre une partie des
informations ou opérations d’une organisation avec ses employés.
Parfois, le terme désigne seulement le service le plus visible, le site
Web interne.

IPM

Les images par minute.

ISO

L’organisation internationale de normalisation (International Organization
for Standardization - ISO) est une instance internationale de définition de
normes, composée de représentants d’instances normatives nationales.
Elle produit des normes industrielles et commerciales dans le monde
entier.

11.1 <Glossaire>

LED

Une diode électroluminescente (LED) est un dispositif à semi­conducteur qui indique le statut d’un appareil.

Masque de sous-réseau

Un masque de bits utilisé pour indiquer le nombre de bits d’un ou
plusieurs octet(s) qui identifient le sous-réseau, et le nombre de bits qui
laissent de la place pour les adresses d’hôte.

Panneau de configuration

Un panneau de commande est une zone plane où des instruments de
contrôle ou de surveillance sont affichés. On les trouve généralement en
haut ou à l’avant de l’appareil.

Passerelle

Il s’agit d’une connexion entre des réseaux informatiques, ou entre un
réseau informatique et une ligne téléphonique. Celle-ci est très
répandue lorsque c’est un ordinateur ou un réseau qui autorise l’accès à
un autre ordinateur ou réseau.

PDF

Le format de document portable (Portable Document Format - PDF) est
un format de fichier propriétaire développé par Adobe Systems pour
représenter des documents à deux dimensions dans un format
indépendant du périphérique et indépendant de la résolution.

Point par pouce

Il s’agit de la mesure de résolution qui est utilisée pour l’impression ou la
numérisation. Généralement, plus il y a de points par pouce, plus la
résolution est élevée, plus les détails de l’image sont visibles, et plus la
taille des fichiers est grande.

PostScript

PostScript (PS) est un langage de description de page et un langage de
programmation utilisé principalement dans les domaines de l’électronique
et de la publication assistée par ordinateur ; il exécute un interpréteur pour
générer une image.

Recto verso

Il s’agit d’un mécanisme qui retourne automatiquement une feuille de
papier afin que la machine puisse imprimer (ou numériser) sur les deux
faces du papier. Une imprimante équipée de recto-verso peut imprimer
sur les deux faces.

Résolution

La netteté d’une image, mesurée en points par pouce (ppp). Plus le ppp
est élevé, plus la résolution est bonne.

Support d’impression

Un support comme du papier, des enveloppes, des étiquettes et des
transparents qui peut être utilisé sur une imprimante, un scanner, un
télécopieur ou un copieur.

Tambour OPC

Un mécanisme qui fabrique une image virtuel en vue d’une impression à
l’aide d’un faisceau laser émis à partir d’une imprimante laser, et il est
généralement de couleur verte ou grise et de forme cylindrique.
L’utilisation de l’imprimante use lentement l’unité d’exposition d’un
tambour, et elle doit être remplacée de façon appropriée car elle se raye
avec l’abrasion du papier.

TCP/IP

Le protocole de contrôle de transmission (Transmission Control
Protocol - TCP) et le protocole Internet (Internet Protocol - IP). Il s’agit
du jeu des protocoles de communication qui mettent en oeuvre la pile de
protocole sur laquelle Internet et la plupart des réseaux commerciaux
s’exécutent.

Unité de chauffe

Il s’agit de la partie d’une imprimante laser qui fond le toner sur le
support d’impression. Elle est constituée de deux rouleaux chauffants.
Après transfert du toner sur le papier, l’unité de chauffe applique de la
chaleur et de la pression pour faire en sorte que le toner reste sur le
papier de manière permanente. C’est la raison pour laquelle le papier
est chaud lorsqu’il sort d’une imprimante laser.

PPM

Pages par minute. Le PPM indique la vitesse de l’imprimante, le nombre
de pages qu’une imprimante peut réellement imprimer par minute.

Protocole

Il s’agit d’une convention ou norme qui contrôle ou permet la connexion,
la communication, et le transfert de données entre deux points finaux de
calcul.

PS

Voir PostScript.

URL

Le localisateur de ressource unforme (Uniform Resource Locator - URL)
est l’adresse globale de documents et de ressources sur Internet. La
première partie de l’adresse indique quel protocole utiliser, la deuxième
partie spécifie l’adresse IP ou le nom de domaine où se trouve la
ressource.

USB

Le bus série universel (Universal serial bus - USB) est une norme qui a
été développée par le USB Implementers Forum, Inc., pour relier des
ordinateurs et des périphériques. À l’inverse du port d’interface parallèle,
le port USB est conçu pour relier simultanément un seul port USB
d’ordinateur à plusieurs périphériques.

11.2 <Glossaire>

INDEX

A

Affichage 1.4
affichage 1.4

B

bac

bac optionnel 1.2
bac 1 1.2

réglage de la largeur et de la longueur 4.5
bac de sortie 1.2
bac optionnel 1.2, 8.1
bac papier polyvalent 1.2
barrette mémoire

commande 8.1

installation 9.1
bourrage papier

astuces pour éviter les bourrages

papier 7.1

retrait du papier du bac 1 7.1

C

capot avant 1.2
CD-ROM du logiciel d’impression 2.1
commande de consommables 8.1

D

dépannage 7.1

E

économie d’énergie 3.5

utilisation du mode d’économie

d’énergie 3.5
écran tactile 1.4
état 1.4

F

flèches gauche/droite 1.4
fournitures

commande de consommables 8.1
durée de vie estimée d’une cartouche de

toner 6.3

suivi de la durée de vie des

consommables 6.1

I

impression 5.1

résolution des problèmes 7.12

impression/journal

depuis le site Web 6.8

Interrupteur de marche/arrêt 1.3

L

langue 3.5
LED

état 1.5

Linux

configuration requise 2.3
problèmes 7.18

logiciel fourni 2.1

M

Macintosh

configuration requise 2.3
problèmes 7.19

Maintenance

cartouche de toner 6.3

pièces de maintenance 6.8
maintenance 6.1
menu 1.4
message à l’écran 7.7
message d’erreur 7.7

N

nettoyage

extérieur 6.1

intérieur 6.2

O

OK 1.4

P

panneau de configuration 1.2, 1.4
papier

chargement dans le bac optionnel 4.4
chargement dans le bac polyvalent 4.6
chargement dans le bac 1 4.4
définition du format papier du bac 4.7
modification du format 4.5
problèmes d’alimentation papier 7.11
suppression d’un bourrage papier 7.1

paramètres par défaut

chargement du papier 3.5
paramètres du bac 3.5

pilote

installation 3.3
poignée du bac papier polyvalent 1.2
poignée du capot avant 1.2
PostScript

problèmes 7.18
problèmes

chargeur de papier 7.11

impression 7.12

Linux 7.18

Macintosh 7.19

message à l’écran 7.7

PostScript 7.18

qualité d’impression 7.14

Windows 7.17

Q

qualité

résolution des problèmes

d’impression 7.14

R

remplacement de composants

cartouche de toner 6.5
réseau

configuration 3.1

configuration requise 3.1

port 1.3
retour 1.4

S

Stop (Arrêt) 1.4
support d’impression

formats de support 4.3

instructions 4.1

1

sélection du support d’impression 4.1
spécifications 4.2

SyncThru Web Service 6.8

U

USB

port 1.3

W

Windows

configuration requise 2.2
problèmes 7.17

2

Imprimante Samsung

Section Logiciel

SECTION LOGICIEL -

T

ABLE DES MATIÈRES

Chapitre 1:

Chapitre 2:

INSTALLATION DU LOGICIEL D'IMPRESSION SOUS WINDOWS

Installation du logiciel d'impression .................................................................................................................................. 4

Installation du logiciel pour une impression en mode local ................................................................................... 4

Installation du logiciel pour une impression en réseau .......................................................................................... 7

Réinstallation du logiciel d'impression ............................................................................................................................ 10

Suppression du logiciel d'impression ............................................................................................................................. 11

Installation du pilote d'imprimante mono ........................................................................................................................ 11

IMPRESSION DE BASE

Impression d'un document ............................................................................................................................................. 13

Impression dans un fichier (PRN) .................................................................................................................................. 14

Paramètres de l'imprimante ........................................................................................................................................... 14

Onglet Mise en page ........................................................................................................................................... 15

Onglet Papier ....................................................................................................................................................... 15

Onglet Graphiques .............................................................................................................................................. 16

Onglet Autres options .......................................................................................................................................... 17

Onglet À propos ................................................................................................................................................... 18

Chapitre 3:

Onglet Imprimante ............................................................................................................................................... 18

Utilisation d'un paramétrage favori ...................................................................................................................... 18

Utilisation de l'aide ............................................................................................................................................... 18

OPTIONS D'IMPRESSION AVANCÉES

Impression de plusieurs pages sur une feuille (pages multiples) ................................................................................... 19

Impression d'affiches ...................................................................................................................................................... 20

Impression de documents reliés ................................................................................................................................... 20

Impression recto/verso ................................................................................................................................................... 21

Modification de l'échelle d'un document ......................................................................................................................... 21

1

Impression d'un document sur un format de papier donné ............................................................................................ 21

Impression de filigranes ................................................................................................................................................. 22

Utilisation d'un filigrane existant .......................................................................................................................... 22

Création d'un filigrane .......................................................................................................................................... 22

Modification d'un filigrane .................................................................................................................................... 22

Suppression d'un filigrane ................................................................................................................................... 22

Utilisation de surimpressions .......................................................................................................................................... 23

Définition de la surimpression ............................................................................................................................. 23

Création d'une surimpression de page ................................................................................................................ 23

Utilisation d'une surimpression de page .............................................................................................................. 23

Suppression d'une surimpression de page .......................................................................................................... 23

Chapitre 4:

Chapitre 5:

Chapitre 6:

UTILISATION DU PILOTE POSTSCRIPT POUR WINDOWS

Paramètres de l'imprimante ............................................................................................................................................ 24

Avancée ............................................................................................................................................................... 24

Utilisation de l'aide ............................................................................................................................................... 24

PARTAGE LOCAL DE L'IMPRIMANTE

Configuration d'un ordinateur hôte ................................................................................................................................. 25

Configuration d'un ordinateur client ................................................................................................................................ 25

UTILISATION DE SMART PANEL

Présentation de Smart Panel ......................................................................................................................................... 26

Ouverture du guide de dépannage ................................................................................................................................. 27

Utilisation de l'utilitaire de paramétrage d'imprimante .................................................................................................... 27

Utilisation du fichier d'aide à l'écran ..................................................................................................................... 27

Modification des paramètres du programme Smart Panel ............................................................................................. 27

Chapitre 7:

UTILISATION DE L’IMPRIMANTE SOUS LINUX

Instructions de démarrage .............................................................................................................................................. 28

Installation du pilote Linux unifié .................................................................................................................................... 28

Installation du pilote Linux unifié .......................................................................................................................... 28

Désinstallation du pilote Linux unifié ................................................................................................................... 29

2

Utilisation du configurateur de pilote unifié ..................................................................................................................... 30

Ouverture du configurateur de pilote unifié ......................................................................................................... 30

Volet Printers Configuration ................................................................................................................................. 30

Ports Configuration .............................................................................................................................................. 31

Configuration des propriétés de l'imprimante ................................................................................................................. 31

Impression d’un document ............................................................................................................................................. 32

Impression à partir d'applications ........................................................................................................................ 32

Impression de fichiers .......................................................................................................................................... 32

Chapitre 8:

UTILISATION DE L’IMPRIMANTE AVEC UN MACINTOSH

Installation du logiciel sur Macintosh .............................................................................................................................. 33

Pilote d’imprimante .............................................................................................................................................. 33

Configuration de l'imprimante ......................................................................................................................................... 34

Avec une connexion réseau ................................................................................................................................ 34

Avec une connexion USB .................................................................................................................................... 34

Impression ...................................................................................................................................................................... 35

Impression d'un document ................................................................................................................................... 35

Modification des paramètres d'impression .......................................................................................................... 35

Impression de plusieurs pages sur une seule feuille ........................................................................................... 37

Impression recto verso ........................................................................................................................................ 37

3

Installation standard

1 Installation du logiciel

d'impression sous Windows

Ce chapitre contient les sections suivantes :

• Installation du logiciel d'impression

• Réinstallation du logiciel d'impression

• Suppression du logiciel d'impression

• Installation du pilote d'imprimante mono

Installation du logiciel d'impression

Vous pouvez installer le logiciel d'impression pour une impression
en mode local ou en réseau. Pour installer le logiciel d'impression sur
l'ordinateur, effectuez la procédure d'installation appropriée en fonction
de l'imprimante utilisée.

Un pilote d'imprimante est un logiciel permettant à votre ordinateur
de communiquer avec votre imprimante. La procédure d'installation
des pilotes dépend du système d'exploitation que vous utilisez.

Avant de commencer l'installation, fermez toutes les applications.

Il s'agit de la procédure recommandée pour la plupart des utilisateurs.
Tous les composants nécessaires aux opérations de l'imprimante seront
installés.

1

Assurez-vous que l'imprimante est connectée à votre réseau et
qu'elle est sous tension.

2

Insérez le CD-ROM fourni dans le lecteur.
Le CD-ROM se lance automatiquement et une fenêtre d'accueil

apparaît.
Si la fenêtre d'installation ne s'affiche pas, cliquez sur

puis sur
la lettre représentant le lecteur, puis cliquez sur

Si vous utilisez Windows Vista, cliquez sur

programmes → Accessoires → Exécuter
X:\Setup.exe

Si la fenêtre
cliquez sur

exécuter un programme
Contrôle de compte d’utilisateur

Exécuter

. Entrez

.

Lecture automatique

Exécuter Setup.exe

X:\Setup.exe

apparaît dans Windows Vista,

dans le champ

puis sur

Continuer

.

, en remplaçant «X» par

Démarrer → Tous les

, puis saisissez

dans la fenêtre

Démarrer

OK

.

Installer or

,

Installation du logiciel pour une impression en mode local

Une imprimante locale est une imprimante directement reliée à
l'ordinateur à l'aide du câble d'imprimante fourni avec l'imprimante (par
exemple, un câble USB ou parallèle). Si votre imprimante est reliée à un
réseau, sautez cette étape et passez à « Installation du logiciel pour une
impression en réseau », page 7.

Vous pouvez installer le logiciel d'impression à l'aide de la méthode
standard ou personnalisée.

REMARQUE

durant la procédure d'installation, fermez-la en cliquant sur , en haut
à droite, ou sur

: Si la fenêtre Assistant Ajout de nouveau matériel apparaît

Annuler

.

3

Cliquez sur

• Si nécessaire, sélectionnez une langue dans la liste déroulante.

•

Afficher le guide d'utilisateur

l'utilisateur. Si Adobe Acrobat n'est pas installé sur votre ordinateur,
cliquez sur cette option pour l'installer automatiquement.

Suivant

.

: permet d'afficher le guide de

4

Installation du logiciel d'impression sous Windows

4

Sélectionnez
Cliquez sur

Installation standard sur imprimante locale

Suivant

.

.

7

Pour vous inscrire en tant qu'utilisateur d'imprimante Samsung
et recevoir des informations du fabricant, cochez la case
correspondante et cliquez sur
au site Web de Samsung.

Sinon, contentez-vous de cliquer sur

Terminer

. Vous accédez alors

Terminer

.

REMARQUE

la fenêtre suivante apparaî

• Une fois l'imprimante connectée, cliquez sur

• Si vous ne souhaitez pas connecter l'imprimante pour l'instant, cliquez
sur
d'installation commence alors. Une fois l'opération terminée, aucune
page de test ne sera imprimée.

• La fenêtre d'installation présentée dans ce mode d'emploi
peut différer de celle qui apparaît sur votre écran. Cela
dépend de l'imprimante et de l'interface utilisées.

: Si l'imprimante n'est pas déjà connectée à l'ordinateur,

t.

Suivant

Suivant

, puis sur

Non

dans l'écran qui apparaît. La procédure

.

REMARQUE

d'impression ne fonctionne pas correctement, réinstallez-le.
Reportez-vous à « Réinstallation du logiciel d'impression », page 11.

: Une fois la configuration terminée, si votre pilote

Installation personnalisée

Vous pouvez installer divers composants.

1

Assurez-vous que l'imprimante est reliée à votre ordinateur
et qu'elle est sous tension.

2

Insérez le CD-ROM fourni dans le lecteur.
Le CD-ROM se lance automatiquement et une fenêtre d'accueil

s'affiche.
Si la fenêtre d'installation ne s'affiche pas, cliquez sur

puis sur
la lettre représentant le lecteur, puis cliquez sur OK.

Si vous utilisez Windows Vista, cliquez sur

programmes → Accessoires → Exécuter
X:\Setup.exe

Exécuter

.

. Entrez

X:\Setup.exe

, en remplaçant «X» par

Démarrer → Tous les

, puis saisissez

Démarrer

,

5

Une fois l'installation terminée, une fenêtre vous demandant
d'imprimer une page de test apparaît. Si vous choisissez
d'imprimer une page de test, cochez la case correspondante
et cliquez sur

Sinon, cliquez sur

6

Si la page s'imprime correctement, cliquez sur

Sinon, cliquez sur

Suivant

.

Suivant

Non

et passez à l'étape 7.

pour relancer l'impression.

Oui

.

Installation du logiciel d'impression sous Windows

5

Si la fenêtre
cliquez sur

exécuter un programme
Contrôle de compte d’utilisateur

Lecture automatique

Exécuter Setup.exe

puis sur

dans le champ

apparaît dans Windows Vista,

Installer or

Continuer

.

dans la fenêtre

5

Sélectionnez l'imprimante, puis cliquez sur

Suivant

.

3

Cliquez sur

• Si nécessaire, sélectionnez une langue dans la liste déroulante.

•

Afficher le guide d'utilisateur

l'utilisateur. Si Adobe Acrobat n'est pas installé sur votre ordinateur,
cliquez sur cette option pour l'installer automatiquement.

4

Sélectionnez

Suivant

.

: permet d'afficher le guide de

Installation personnalisée

. Cliquez sur

Suivant

REMARQUE

la fenêtre suivante apparaît.

.

• Une fois l'imprimante connectée, cliquez sur

• Si vous ne souhaitez pas connecter l'imprimante pour l'instant,
cliquez sur
procédure d'installation commence alors. Une fois l'opération
terminée, aucune page de test ne sera imprimée.

• La fenêtre d'installation présentée dans ce mode d'emploi
peut différer de celle qui apparaît sur votre écran. Cela dépend
de l'imprimante et de l'interface utilisées.

: Si l'imprimante n'est pas déjà connectée à l'ordinateur,

Suivant

, puis sur

Suivant

Non

dans l'écran qui apparaît. La

.

6

Installation du logiciel d'impression sous Windows

6

Sélectionnez les composants à installer, puis cliquez sur

REMARQUE

sur [

7

8

9

: Vous pouvez changer de dossier d’installation en cliquant

Parcourir

Une fois l'installation terminée, une fenêtre vous demandant
d'imprimer une page de test apparaît. Si vous choisissez
d'imprimer une page de test, cochez la case correspondante
et cliquez sur

Sinon, cliquez sur

Si la page s'imprime correctement, cliquez sur

Sinon, cliquez sur

Pour vous inscrire en tant qu'utilisateur d'imprimante Samsung
et recevoir des informations du fabricant, cochez la case
correspondante et cliquez sur
au site Web de Samsung.

Sinon, contentez-vous de cliquer sur

].

Suivant

Suivant

Non

.

et passez à l'étape 9.

Oui

pour relancer l'impression.

Terminer

. Vous accédez alors

Ter mine r

.

.

Suivant

.

Installation du logiciel pour une impression en réseau

Lorsque vous reliez votre imprimante à un réseau, vous devez d'abord
configurer les paramètres TCP/IP de l'imprimante. Après avoir attribué
et vérifié les paramètres TCP/IP, vous pouvez installer le logiciel sur
chaque ordinateur du réseau.

Vous pouvez installer le logiciel d'impression à l'aide de la méthode
standard ou personnalisée.

Installation standard

Il s'agit de la procédure recommandée pour la plupart des utilisateurs.
Tous les composants nécessaires aux opérations de l'imprimante seront
installés.

1

Assurez-vous que l'imprimante est reliée à votre ordinateur et qu'elle
est sous tension. Pour plus de détails sur la connexion au réseau,
reportez-vous au mode d'emploi de l'imprimante.

2

Insérez le CD-ROM fourni dans le lecteur.
Le CD-ROM se lance automatiquement et une fenêtre d'accueil

s'affiche.
Si la fenêtre d'installation ne s'affiche pas, cliquez sur

puis sur
la lettre représentant le lecteur, puis cliquez sur OK.

Si vous utilisez Windows Vista, cliquez sur

programmes
X:\Setup.exe

Si la fenêtre
cliquez sur

exécuter un programme
Contrôle de compte d’utilisateur

Exécuter

. Entrez

→

Accessoires → Exécuter, puis saisissez

.

Lecture automatique

Exécuter Setup.exe

X:\Setup.exe

apparaît dans Windows Vista,

dans le champ

puis sur

Continuer

.

, en remplaçant «X» par

Démarrer → Tous les

dans la fenêtre

Démarrer

Installer or

,

3

Cliquez sur

• Si nécessaire, sélectionnez une langue dans la liste déroulante.

•

Afficher le guide d'utilisateur

l'utilisateur. Si Adobe Acrobat n'est pas installé sur votre ordinateur,
cliquez sur cette option pour l'installer automatiquement.

7

Installation du logiciel d'impression sous Windows

Suivant

.

: permet d'afficher le guide de

4

Sélectionnez
Cliquez sur

5

La liste des imprimantes disponibles sur le réseau apparaît.
Sélectionnez dans la liste l'imprimante à installer, puis cliquez
sur

Suivant

Installation standard sur imprimante réseau

Suivant

.

.

.

6

Une fois l'installation terminée, un message vous demande
d'imprimer une page de test et de vous inscrire en tant qu'utilisateur
d'imprimante Samsung afin de recevoir des informations du fabricant.
Si tel est votre choix, cochez les cases correspondantes, puis
cliquez sur

Sinon, contentez-vous de cliquer sur

Terminer

.

Terminer

.

• Si votre imprimante ne figure pas dans la liste, cliquez sur
pour actualiser la liste ou sélectionnez

jour

pour ajouter l'imprimante au réseau. Pour ajouter l'imprimante

IP

au réseau, entrez le nom de port et l'adresse IP de l'imprimante.

Pour vérifier l'adresse IP de l'imprimante ou l'adresse MAC,
imprimez une page de configuration du réseau.

• Pour rechercher une imprimante réseau partagée (chemin UNC),

sélectionnez
manuellement le nom de l'imprimante partagée, ou cliquez sur le
bouton

Imprimante partagée (UNC)

Parcourir

.

Ajouter un port TCP/

et entrez

Mise à

REMARQUE

d'impression ne fonctionne pas correctement, réinstallez-le.
Reportez-vous à « Réinstallation du logiciel d'impression », page 11.

: Une fois la configuration terminée, si votre pilote

Installation personnalisée

Vous pouvez installer divers composants et définir une adresse
IP spécifique.

1

Assurez-vous que l'imprimante est reliée à votre ordinateur et
qu'elle est sous tension. Pour plus de détails sur la connexion
au réseau, reportez-vous au mode d'emploi de l'imprimante.

2

Insérez le CD-ROM fourni dans le lecteur.
Le CD-ROM se lance automatiquement et une fenêtre d'accueil

s'affiche.
Si la fenêtre d'installation ne s'affiche pas, cliquez sur

puis sur
la lettre représentant le lecteur, puis cliquez sur

Si vous utilisez Windows Vista, cliquez sur

les programmes → Accessoires → Exécuter
X:\Setup.exe

Exécuter

.

. Entrez

X:\Setup.exe

, en remplaçant «X» par

Démarrer

OK

.

Démarrer → Tou s

, puis saisissez

,

REMARQUE

votre pare-feu et cliquez sur

: Si votre machine n’apparaît pas sur le réseau, désactivez

Mettre à jour

.

8

Installation du logiciel d'impression sous Windows

Si la fenêtre
Vista, cliquez sur

Installer or exécuter un programme

la fenêtre

Lecture automatique

Exécuter Setup.exe

Contrôle de compte d’utilisateur

apparaît dans Windows

dans le champ

puis sur

Continuer

.

dans

5

La liste des imprimantes disponibles sur le réseau apparaît.
Sélectionnez dans la liste l'imprimante à installer, puis cliquez
sur

Suivant

.

3

Cliquez sur

• Si nécessaire, sélectionnez une langue dans la liste déroulante.

•

Afficher le guide d'utilisateur

l'utilisateur. Si Adobe Acrobat n'est pas installé sur votre ordinateur,
cliquez sur cette option pour l'installer automatiquement.

4

Sélectionnez

Suivant

.

: permet d'afficher le guide de

Installation personnalisée

. Cliquez sur

Suivant

• Si votre imprimante ne figure pas dans la liste, cliquez sur

jour

pour actualiser la liste ou sélectionnez

IP

pour ajouter l'imprimante au réseau. Pour ajouter l'imprimante

au réseau, entrez le nom de port et l'adresse IP de l'imprimante.

Pour vérifier l'adresse IP de l'imprimante ou l'adresse MAC,
imprimez une page de configuration du réseau.

.

• Pour rechercher une imprimante réseau partagée (chemin UNC),
sélectionnez
manuellement le nom de l'imprimante partagée, ou cliquez sur le
bouton

REMARQUE

votre pare-feu et cliquez sur

Démarrer

Windows et désactivez cette option. Pour les autres systèmes
d’exploitation, reportez-vous au guide en ligne correspondant.

CONSEIL

imprimante réseau donnée, cliquez sur le bouton
La fenêtre Configuration d'adresse IP apparaît. Procédez comme suit :

: Si vous souhaitez définir une adresse IP spécifique sur une

Imprimante partagée (UNC)

Parcourir

: Si votre machine n’apparaît pas sur le réseau, désactivez

->

Panneau de configuration

.

Mettre à jour

Ajouter un port TCP/

et entrez

. Sous Windows, cliquez sur

, démarrez le pare-feu

Définir l'adresse IP

Mise à

.

9

Installation du logiciel d'impression sous Windows

a. Sélectionnez dans la liste l'imprimante à définir avec une adresse

IP spécifique.

b. Configurez manuellement l'adresse IP, le masque de sous-réseau et

la passerelle de l'imprimante, puis cliquez sur
définir l'adresse IP spécifique de l'imprimante réseau.

c. Cliquez sur

6

Sélectionnez les composants à installer. Une fois que vous avez
sélectionné les composants, la fenêtre suivante apparaît. Vous
pouvez également modifier le nom de l'imprimante, définir l'imprimante
à partager sur le réseau, définir l'imprimante en tant qu'imprimante
par défaut et modifier le nom de port de chaque imprimante.
Cliquez sur

Suivant

Suivant

.

.

Configurer

pour

REMARQUE

d'impression ne fonctionne pas correctement, réinstallez-le.
Reportez-vous à « Réinstallation du logiciel d'impression », page 11.

: Une fois la configuration terminée, si votre pilote

Pour installer ce logiciel sur un serveur, cochez la case

de cette imprimante sur un serveur

7

Une fois l'installation terminée, un message vous demande
d'imprimer une page de test et de vous inscrire en tant qu'utilisateur
d'imprimante Samsung afin de recevoir des informations du fabricant.
Si tel est votre choix, cochez les cases correspondantes, puis
cliquez sur

Sinon, contentez-vous de cliquer sur

Ter mine r

.

.

Ter mine r

Installation

.

10

Installation du logiciel d'impression sous Windows

Réinstallation du logiciel d'impression

Vous pouvez réinstaller le logiciel en cas d'échec de l'installation.

1

Démarrez Windows.

2

Dans le menu

les programmes
Maintenance

3

Sélectionnez

4

La liste des imprimantes disponibles sur le réseau apparaît.
Sélectionnez dans la liste l'imprimante à installer, puis cliquez
sur

Suivant

Démarrer

.

Réparer

.

, sélectionnez

→

le nom du pilote d'impression

, puis cliquez sur

Programmes

Suivant

ou

Tous

→

.

REMARQUE

la fenêtre suivante apparaît.

•

Une fois l'imprimante connectée, cliquez sur

•

Si vous ne souhaitez pas connecter l'imprimante pour l'instant, cliquez
sur
d'installation commence alors. Une fois l'opération terminée, aucune
page de test ne sera imprimée.

• La fenêtre de réinstallation présentée dans ce mode d'emploi

peut différer de celle qui apparaît sur votre écran. Cela dépend
de l'imprimante et de l'interface utilisées.

: Si l'imprimante n'est pas déjà connectée à l'ordinateur,

Suivant

Suivant

, puis sur

Non

dans l'écran qui apparaît. La procédure

.

• Si votre imprimante ne figure pas dans la liste, cliquez sur

jour

pour actualiser la liste ou sélectionnez

pour ajouter l'imprimante au réseau. Pour ajouter l'imprimante

IP

au réseau, entrez le nom de port et l'adresse IP de l'imprimante.

• Pour rechercher une imprimante réseau partagée (chemin UNC),
sélectionnez
manuellement le nom de l'imprimante partagée, ou cliquez sur le
bouton

Une liste de composants apparaît : elle vous permet de réinstaller
le composant de votre choix.

Imprimante partagée (UNC)

Parcourir

.

Ajouter un port TCP/

et entrez

Mise à

5

Sélectionnez les composants à réinstaller, puis cliquez sur

Si vous avez installé le logiciel d'impression pour une impression
locale et que

la fenêtre vous demandant d'imprimer une page de test apparaît.
Procédez comme suit :

a. Pour imprimer une page de test, cochez la case correspondante

et cliquez sur

b. Si la page s'imprime correctement, cliquez sur

Dans le cas contraire, cliquez sur

6

Une fois la réinstallation terminée, cliquez sur

vous sélectionnez

Suivant

.

le nom du pilote d'impression

Oui

.

Non

pour l'imprimer à nouveau.

Ter mine r

.

Suivant

.

,

11

Installation du logiciel d'impression sous Windows

Suppression du logiciel d'impression

1

Démarrez Windows.

2

Dans le menu

programmes

3

Sélectionnez
Une liste de composants apparaît : elle vous permet de supprimer

le composant de votre choix.

4

Sélectionnez les composants à supprimer, puis cliquez sur

5

Lorsque l'ordinateur vous demande de confirmer la sélection,
cliquez sur

Le pilote sélectionné et tous ses composants sont supprimés
de l'ordinateur.

6

Une fois le logiciel supprimé, cliquez sur

Démarrer

→

le nom du pilote d'impression → Maintenance

Supprimer

Oui

.

, sélectionnez

, puis cliquez sur

Programmes

Suivant

Terminer

ou

.

.

Tous les

Suivant

Installation du pilote d'imprimante mono

Cette imprimante comprend des pilotes, dont un pilote mono vous
permettant de l'utiliser comme imprimante monochrome. Vous devez
installer le pilote mono sur votre ordinateur. Pour ce faire, procédez
comme suit.

1

Assurez-vous que l'imprimante est connectée à votre réseau et
qu'elle est sous tension ou que votre ordinateur et votre imprimante
sont connectés au réseau.

2

Insérez le CD-ROM fourni dans le lecteur correspondant. Le CD­ROM se lance automatiquement et une fenêtre d’accueil s’affiche.

3

Cliquez sur

Annuler

.

6

Une fois l'

Suivant

7

Sélectionnez

ordinateur
l’imprimante Plug-and-Play

.

.

l'étape 13.
Si votre ordinateur ne trouve pas l'imprimante, passez à l'étape

suivante.

8

Sélectionnez
d'imprimante.

9

Dans la fenêtre Sélectionner un port d'imprimante, choisissez

Disque fourni...

10

Cliquez sur
imprimante.

Exemple : Windows XP 32 bits
Sélectionnez Lecteur de CD-ROM

WINXP_2000_VISTA-32

11

Sélectionnez le fichier

12

Cliquez sur OK dans la fenêtre

13

Sélectionnez un pilote mono dans le champ
cliquez sur

REMARQUE

fenêtre
instructions de la fenêtre et cliquez sur
de la configuration de votre ordinateur, la fenêtre de partage
d'imprimante ou d'impression de page de test peut s'afficher ; effectuez
votre choix.

14

Entrez le nom de votre imprimante et cliquez sur

15

Cliquez sur
d'imprimante mono.

Assistant Ajout d’imprimante

.

Une imprimante locale connectée à cet

et

Détection et installation automatique de

puis cliquez sur

Suivant

Parcourir

Suivant

: Si vous avez déjà installé un pilote mono, utilisez la

Utiliser un pilote existant

Ter mine r

dans la fenêtre Sélectionner un port

.

pour trouver un pilote mono pour votre

***.inf

et cliquez sur

Installer à partir du disque

.

. Faites votre choix en fonction des

pour commencer à installer un pilote

ouvert, cliquez sur

Suivant

→ Printer → PC_MONO →

Ouvrir

Imprimantes

Suivant

. En outre, en fonction

Suivant

. Allez à

.

.

et

.

Si la fenêtre de confirmation apparaît, appuyez sur

4

Cliquez sur

5

Sélectionnez

Démarrer →

Ajouter une imprimante

Imprimantes et télécopieurs

.

REMARQUE

l'option
cliquez sur
nouveau port de connexion à l'imprimante. Pour créer un nouveau port,
suivez la procédure indiquée dans la fenêtre de l'assistant.

Ter mine r

.

12

Installation du logiciel d'impression sous Windows

: Si votre imprimante est connectée à un réseau, allez à

Propriétés

de l'imprimante et sélectionnez l'onglet

Ajouter un port

et

Port TCP/IP standard

et créez un

Ports

puis

2 Impression de base

Ce chapitre décrit les options d'impression et présente les tâches
d'impression Windows les plus courantes.

Ce chapitre contient les sections suivantes :

• Impression d'un document

• Impression dans un fichier (PRN)

• Paramètres de l'imprimante

- Onglet Mise en page

- Onglet Papier

- Onglet Graphiques

- Onglet Autres options

- Onglet À propos

- Onglet Imprimante

- Utilisation d'un paramétrage favori

- Utilisation de l'aide

Impression d'un document

R

EMARQUE

•

La fenêtre du pilote d'impression
mode d'emploi peut différer de celle qui apparaît sur votre écran. Cela
dépend de l'imprimante utilisée. Néanmoins, elle conserve une fonction
similaire.

• Vérifiez quels systèmes d'exploitation sont compatibles avec

l'imprimante. Reportez-vous à la section relative à la compatibilité
des systèmes d'exploitation, dans la partie du mode d'emploi
consacrée aux spécifications de l'imprimante.

• Le nom exact de l'imprimante figure sur le CD-ROM fourni.

:

Propriétés

présentée dans ce

1

Ouvrez le document à imprimer.

2

Sélectionnez
d'impression apparaît. Son apparence peut légèrement varier

selon les applications.
Cette fenêtre permet de sélectionner les options d'impression de base,

parmi lesquelles le nombre de copies et les pages à imprimer.

Sélectionnez votre
imprimante.

3

Sélectionnez le
Pour exploiter pleinement les fonctions du pilote d'impression, cliquez
sur

Propriétés

l'application. Pour plus d'informations, reportez-vous à « Paramètres de
l'imprimante », page 14.

Si la fenêtre d'impression contient l'option

Imprimante

Propriétés

sur
Cliquez sur OK pour fermer la fenêtre des propriétés
de l'imprimante.

4

Pour lancer l'impression, cliquez sur OK ou sur
la fenêtre d'impression.

Imprimer

pilote d'impression

ou

ou

dans l'écran suivant.

dans le menu

Préférences

Options

, cliquez dessus. Cliquez alors

Fichier

. La fenêtre

dans la liste déroulante

dans la fenêtre d'impression de

Configuration

Imprimer

Nom

,

dans

.

La procédure ci-dessous décrit les étapes à suivre pour imprimer à partir
de diverses applications Windows. Les étapes peuvent légèrement varier
d'une application à l'autre. Pour connaître la procédure exacte, reportez­vous au mode d'emploi de votre application.

Impression de base

13

Impression dans un fichier

Paramètres de l'imprimante

(PRN)

Vous pouvez être amené à enregistrer les données d'impression dans
un fichier.

Pour créer un fichier :

1

Dans la fenêtre

fichier

.

2

Sélectionnez un dossier, nommez le fichier, puis cliquez sur OK.

R

EMARQUE

Pour imprimer le fichier prn, vous devez posséder l’utilitaire permettant
d’envoyer le fichier prn vers le port USB à l’invite DOS.

:

Imprimer

, cochez la case

Imprimer dans un

La fenêtre des propriétés de l'imprimante permet d'accéder à toutes les
options nécessaires à l'utilisation de l'imprimante. Une fois les propriétés
de l'imprimante affichées, vous pouvez consulter les paramètres et les
modifier en fonction de l'impression à réaliser.

La fenêtre des propriétés de l'imprimante peut varier d'un système d'exploitation
à l'autre. Ce mode d'emploi présente la fenêtre des propriétés telle qu'elle
apparaît sous Windows XP.

La fenêtre du pilote d'impression
d'emploi peut différer de celle qui apparaît sur votre écran. Cela dépend
de l'imprimante utilisée.

Si vous accédez aux propriétés de l'imprimante via le dossier Imprimantes,
d'autres onglets Windows sont disponibles (reportez-vous au mode d'emploi
de Windows), ainsi que l'onglet Imprimante (voir « Onglet Imprimante »,
page 18).

R

EMARQUE

•

Généralement, les paramètres définis au niveau des applications
Windows écrasent ceux spécifiés via le pilote d'impression. Commencez
donc par modifier les paramètres d'impression proposés dans l'application,
puis les paramètres restants dans le pilote d'impression.

•

Les paramètres modifiés ne restent en vigueur que le temps d'utilisation
du programme en cours.

permanentes

• La procédure suivante se rapporte à Windows XP. Pour les autres
systèmes d'exploitation Windows, reportez-vous au guide de l'utilisateur
Windows correspondant ou à l'aide en ligne.

1. Cliquez sur le bouton

2. Sélectionnez

3. Cliquez sur l'icône du pilote d'impression.

4. Cliquez avec le bouton droit de la souris sur l'icône du pilote

5. Modifiez les paramètres souhaités dans chaque onglet, puis

:

, entrez-les dans le dossier Imprimantes.

Imprimantes et télécopieurs

d'impression et sélectionnez

cliquez sur OK.

Propriétés

Pour que vos modifications soient

Démarrer

présentée dans ce mode

de Windows.

.

Options d'impression

.

14

Impression de base

Onglet Mise en page

Les options de l'onglet
du document imprimé. La zone
options

Plusieurs pages par face

d'informations sur l'accès aux propriétés de l'imprimante, reportez-vous
à « Impression d'un document », page 13.

Mise en page

Options de mise en page

et

permettent de déterminer l'aspect

comporte les

Impression d’affiche

. Pour plus

Onglet Papier

Les options suivantes permettent de définir les spécifications de base
relatives à la gestion du papier. Pour plus d'informations sur l'accès
aux propriétés de l'imprimante, reportez-vous à « Impression d'un
document », page 13.

Cliquez sur l'onglet
au papier.

Papier

pour accéder à différentes options relatives

Orientation du papier

L'option

Orientation du papier

• L'option

• L'option

• L'option

Portrait

le style d'une lettre.

Paysage

dans le style d'une feuille de calcul.

Rotation

indiqué.

Portrait

imprime les données sur la largeur de la page, dans

imprime les données sur la longueur de la page,

permet de faire pivoter la page du nombre de degrés

permet de choisir le sens de l'impression.

Paysage

Options de mise en page

L'option

Options de mise en page

d'impression avancées. Vous pouvez choisir l'option

face

ou

Impression d’affiche

Pour plus d'informations, reportez-vous à

•
pages sur une feuille (pages multiples) », page 19.

•

Pour plus d'informations, reportez-vous à
Pour plus d'informations, reportez-vous à

•

reliés », page 20

permet de sélectionner des options

Plusieurs pages par

.

« Impression de plusieurs

« Impression d'affiches », page 20.
« Impression de documents

Impression recto-verso

La fonction
d’une feuille de papier.

votre imprimante n’en dispose pas.

• Pour plus d'informations, reportez-vous à « Impression recto/verso », page 21.

Impression recto-verso

Si cette option n’est pas visible, c’est que

permet d’imprimer sur les deux faces

Copies

L'option
pouvez sélectionner une valeur comprise entre 1 et 999.

Copies

permet de définir le nombre de copies à imprimer. Vous

Assembler

Cette option trie automatiquement les copies (si vous en faites plus de
deux). Par exemple, si vous faites 2 copies d'un document de 5 pages,
l'imprimante imprime les pages dans l'ordre de pages 1 à 5 de la première
copie et dans l'ordre 1 à 5 de la deuxième copie. Si vous ne sélectionnez
pas cette option, l'imprimante imprime le document dans l'ordre 1 à 1, 2 à 2,

...., 5 à 5 et vous devez trier les pages vous même à la fin de l'impression.

Si cette option n’est pas visible, c’est que votre imprimante n’en dispose

Si cette option n’est pas visible, c’est que votre imprimante

pas.

n’en dispose pas.

Format

L'option
Si le format souhaité n'apparaît pas dans la zone

Personnalisé

apparaît, définissez le format du papier, puis cliquez sur
défini apparaît alors dans la liste et vous pouvez le sélectionner.

Format

permet d'indiquer le format du papier chargé dans le bac.

Format

, cliquez sur

. Lorsque la fenêtre

Réglage papier personnalisé

OK

. Le format

Alimentation

Vérifiez que l'option
Utilisez

Manuelle

enveloppes et des transparents. Vous devez insérer les feuilles une par une
dans le bac manuel ou dans le bac polyvalent.
Si l'alimentation papier est paramétrée sur
l'imprimante sélectionne automatiquement les supports d'impression dans
l'ordre suivant : Bac manuel ou polyvalent, Bac 1, Bac 2 optionnel.

Alimentation

pour imprimer sur des supports spéciaux, tels que des

est paramétrée sur le bac approprié.

Sélection automatique

,

15

Impression de base

Type

Réglez

Type

pour faire correspondre le papier inséré dans le bac avec
celui voulu pour l'impression. Vous obtenez ainsi la meilleure qualité
d'impression. Sinon, vous risquez de ne pas avoir la qualité d'impression
souhaitée.

Coton

: papier en fibre de coton de 75 à 90 g/m2, comme Gilbert 25 % et

Gilbert 100 %.

Papier ordinaire

papier, si votre imprimante est monochrome et que vous imprimez sur du
papier en fibre de coton de 60 g/m

Papier recyclé
Papier couleur

Papier Epais
Papier Fin
Papier a Lettere

à lettres.

Archive

période, des archives par exemple, sélectionnez cette option.

: si vous devez conserver des imprimés pendant une longue

: papier ordinaire normal. Sélectionnez ce type de

2

.

: papier recyclé de 75 à 90 g/m2.

: papier avec fond de couleur de 75 à 90 g/m2.

: papier épais (de 90 à 105 g/m2).

: papier fin (60 à 70 g/m2).

: sélectionnez cette option lorsque vous utilisez du papier

Première page

Cette option permet d'utiliser un type de papier différent pour la première
page d'un document. Vous pouvez sélectionner l'alimentation papier pour
la première page.
Par exemple, chargez du papier épais pour la première page dans le bac
polyvalent et du papier ordinaire dans le bac 1. Sélectionnez ensuite
dans

Alimentation

option n’est pas visible, c’est que votre imprimante n’en
dispose pas.

et

Bac polyvalent

dans

Première page. Si cette

Bac 1

Mise à l’échelle de l’impression

L'option

Mise à l’échelle de l’impression

l'impression à l'échelle sur une page, automatiquement ou manuellement.
Vous pouvez choisir l'option

•

Pour plus d'informations, reportez-vous à
d'un document », page 21.
Pour plus d'informations, reportez-vous à

•

sur un format de papier donné », page 21.

Aucun, Réduire/Agrandir

vous permet de mettre

ou

Ajuster à la page

« Modification de l'échelle

« Impression d'un document

Onglet Graphiques

Les options de l'onglet Graphiques permettent de régler la qualité d'impression
en fonction de vos besoins. Pour plus d'informations sur l'accès aux propriétés
de l'imprimante, reportez-vous à « Impression d'un document », page 13.
Cliquez sur l'onglet

Qualité

Les options de résolution que vous pouvez sélectionner varient
d'un modèle d'imprimante à un autre.

les caractères et les graphiques imprimés sont nets. Toutefois, une
résolution élevée peut augmenter le temps d'impression d'un document.

Graphiques

Mode Couleur

.

Vous pouvez choisir des options de couleur. L'option
généralement la meilleure qualité d'impression qui soit pour les documents
couleur. Pour imprimer un document couleur en échelle de gris, sélectionnez

Échelle de gris

sélectionnez

Contretypage

•

Param. copies

souhaitez en imprimer certaines en couleur et d'autre en échelle de gris,
utilisez cette option et sélectionnez le nombre de copies en échelle de
gris.

Réglage couleur

•
en modifiant les paramètres de l'option

•

Paramètres des copies

que vous souhaitez en imprimer certaines en couleur et d'autre en
échelle de gris, utilisez cette option et sélectionnez le nombre de copies
en échelle de gris.

. Pour régler manuellement les options de couleur,

Manuel

, puis cliquez sur le bouton

.

: Lorsque vous effectuez plusieurs copies et que vous

: Vous pouvez régler l'apparence des images

pour afficher les options ci-dessous.

Plus la valeur est élevée, plus

Couleur

Réglage couleur

Niveaux

: Lorsque vous effectuez plusieurs copies et

.

offre

16

Impression de base

Options avancées

Vous pouvez effectuer des réglages avancés en cliquant sur le bouton

Options avancées
Options TrueType:

graphiquement le texte d'un document. Sélectionnez le paramètre
convenant à votre document.

Compression des données tramées

•
niveau de compression des images pour le transfert de données d'un
ordinateur à une imprimante. Si vous réglez cette option sur Maximum, la
vitesse d'impression augmente mais la qualité d'impression est réduite.

Télécharger en tant que contour

•
sélectionnée, le pilote télécharge toutes les polices TrueType utilisées dans
votre document et non enregistrées sur votre imprimante. Si, après
l'impression d'un document, vous constatez que les polices ne sont pas
imprimées correctement, choisissez l'option Télécharger en tant qu'image
binaire, puis relancez votre impression. L'option Télécharger en tant
qu'image binaire est souvent utile lorsque vous imprimez des documents

Cette option est disponible uniquement lorsque vous

Adobe.

utilisez le pilote d'impression PCL.

-

Télécharger en tant que bitmap

le pilote télécharge les polices utilisées sous forme d'images bitmap.
Vous pouvez ainsi imprimer plus rapidement les documents
comportant des polices complexes (caractères coréens ou chinois,
par exemple), ainsi que diverses autres polices.

Imprimer en tant que graphique

­le pilote télécharge les polices utilisées sous forme de graphiques. Cette
option permet d'améliorer la vitesse d'impression des documents

comportant de nombreux graphiques et relativement peu de polices
TrueType.

Imprimer tout le texte en noir:

•

texte en noir

en noir uni, quelle que soit la couleur dans laquelle ils apparaissent à l'écran.

Imprimer tout le texte en foncéa:

•

texte en foncéa

foncés qu'en mode d'impression normal.

prennent pas en charge cette fonction.

•

Amélioration des niveaux de gris
intelligente

photos naturelles, ainsi que d’améliorer le contraste et la lisibilité des
couleurs en niveaux de gris lors de l’impression de documents couleur en
échelle de gris.

Bord fin

•
utilisateurs d’accentuer les bords des textes et d’affiner les lignes pour
une meilleure lisibilité et aussi d’aligner chaque déclaration de canal de
couleur en mode impression en couleur.

.

cette option détermine la façon dont l'imprimante traite

: Cette option détermine le

: Lorsque cette option est

: si vous sélectionnez cette option,

: si vous sélectionnez cette option,

lorsque la case

est cochée, les textes de vos documents sont imprimés

lorsque la case

est cochée, les textes de vos documents sont plus

Certaines imprimantes ne

: Appuyez sur l’onglet

. Il permet aux utilisateurs de préserver les détails des

: Appuyez sur l’onglet

Couleur intelligente

Imprimer tout le

Imprimer tout le

. Ceci permet aux

Couleur

Onglet Autres options

Cet onglet permet de sélectionner les options de sortie du document.
Pour plus d'informations sur l'accès aux propriétés de l'imprimante,
reportez-vous à « Impression d'un document », page 13.

Cliquez sur l'onglet

Filigrane

Vous pouvez créer un texte d'arrière-plan à imprimer sur chaque page de
votre document.
de filigranes », page 22.

Surimpression

Les surimpressions remplacent souvent les formulaires préimprimés et les
papiers à en-tête.
de surimpressions », page 23.

Options de sortie

•

Ens. impr.

Sélectionnez l'ordre d'impression souhaité dans la liste déroulante.

Normal

-

-

Ordre inversé (3, 2, 1)

l'ordre inverse.

Pages impaires

­de votre document.

Pages paires

­de votre document.

Utilisation des polices de l’imprimante

•
polices de l’imprimante est sélectionnée, l’imprimante utilise les polices
enregistrées dans sa mémoire pour imprimer votre document, au lieu de
télécharger les polices du document. Le téléchargement de polices étant
très long, cette option permet d'accélérer l'impression. Lorsque vous
utilisez les polices de l’imprimante, celle-ci essaie de faire correspondre les
polices utilisées dans votre document avec celles enregistrées dans sa
mémoire. Cependant, si vous utilisez dans votre document des polices
très différentes de celles enregistrées dans l’imprimante, le résultat
imprimé ne ressemblera pas à ce qui est affiché à l’écran.

est disponible uniquement lorsque vous utilisez le pilote
d'impression PCL.

Autres options

Pour plus d'informations, reportez-vous à

Pour plus d'informations, reportez-vous à

: vous pouvez définir l'ordre d'impression des pages.

: permet d'imprimer les pages de la première à la dernière.

: permet d'imprimer uniquement les pages impaires

: permet d'imprimer uniquement les pages paires

pour accéder à la fonction suivante :

« Impression

« Utilisation

: permet d'imprimer toutes les pages dans

: Lorsque l’option Utiliser les

Cette option

17

Impression de base

Onglet À propos

Utilisez l'onglet
numéro de version du pilote. Si vous disposez d'un navigateur Internet, vous
pouvez vous connecter à Internet en cliquant sur l'icône du site Web. Pour
plus d'informations sur l'accès aux propriétés de l'imprimante, reportez­vous à « Impression d'un document », page 13.

À propos

pour afficher les informations de copyright et le

Onglet Imprimante

Si vous accédez aux propriétés de l'imprimante via le dossier

Imprimantes

y configurer l'imprimante.
La procédure suivante se rapporte à Windows XP. Pour les autres

systèmes d'exploitation Windows, reportez-vous au guide de l'utilisateur
Windows correspondant ou à l'aide en ligne.

1

Dans Windows, cliquez sur le menu

2

Sélectionnez

3

Cliquez sur l'icône

4

Cliquez avec le bouton droit de la souris sur l'icône du pilote
d'impression et sélectionnez

5

Cliquez sur l'onglet

, l'onglet

Imprimante

Imprimantes et télécopieurs

du pilote d'impression

Imprimante

est disponible. Vous pouvez

Propriétés

et définissez les options.

Démarrer

.

.

.

.

Utilisation d'un paramétrage favori

L'option

Favoris

permet d'enregistrer les paramètres actuels en vue d'une utilisation ultérieure.
Pour enregistrer un paramétrage

1

Dans chaque onglet, modifiez les paramètres selon vos préférences.

2

Entrez un nom dans la zone de saisie

3

Cliquez sur
Lorsque vous enregistrez un paramétrage

paramètres actuels du pilote sont enregistrés.

Pour utiliser un paramétrage enregistré, sélectionnez le nom correspondant
dans la liste déroulante
en fonction du paramétrage favori choisi.

Pour supprimer un paramétrage enregistré, sélectionnez le nom correspondant
dans la liste, puis cliquez sur

Vous pouvez également restaurer les paramètres par défaut du pilote
d'impression en sélectionnant

, présente sur chaque onglet des propriétés de l'imprimante,

Enregistrer

Favoris

Favoris

.

. L'imprimante est à présent prête à imprimer

Supprimer

Automatique

:

Favoris

Favoris

.

dans la liste.

.

, tous les

Utilisation de l'aide

L'imprimante dispose d'un écran d'aide accessible à partir du bouton
de la fenêtre des propriétés de l'imprimante. Les différents écrans d'aide
donnent des indications détaillées sur les fonctions d'impression offertes
par le pilote.

Vous pouvez également cliquer sur , en haut à droite, puis sur
le paramètre souhaité.

Aide

18

Impression de base

3 Options d'impression

Impression de plusieurs pages

avancées

Ce chapitre décrit les options d'impression et présente les tâches
d'impression avancées.

R

EMARQUE

•

La fenêtre du pilote d'impression
ce mode d'emploi peut différer de celle qui apparaît sur votre écran.
Cela dépend de l'imprimante utilisée. Néanmoins, elle conserve une
fonction similaire.

•

Le nom exact de l'imprimante figure sur le CD-ROM fourni.

Ce chapitre contient les sections suivantes :

• Impression de plusieurs pages sur une feuille (pages multiples)

• Impression d'affiches

• Impression de documents reliés

• Impression recto/verso

• Modification de l'échelle d'un document

• Impression d'un document sur un format de papier donné

• Impression de filigranes

• Utilisation de surimpressions

:

Propriétés

présentée dans

sur une feuille (pages multiples)

Vous pouvez sélectionner le nombre de pages à imprimer sur une même
feuille. Si vous choisissez d'imprimer plusieurs pages par feuille, les pages
sont réduites et organisées dans l'ordre indiqué. Vous pouvez imprimer
jusqu'à 16 pages sur une même feuille.

1

Pour changer les paramètres d'impression à partir de votre application,
accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous
à « Impression d'un document », page 13.

2

Sélectionnez

Mise en p.

3

Sélectionnez le nombre de pages à imprimer par feuille (1, 2, 4, 6,
9 ou 16) dans la liste déroulante

4

Sélectionnez l'ordre des pages dans la liste déroulante

des pages

Cochez la case
page imprimée sur la feuille.

5

Cliquez sur l'onglet
et le type du papier.

6

Cliquez sur OK, puis imprimez le document.

Plusieurs pages par face

de l'onglet

, si nécessaire.

Mise en page

Bordures

Papier

Pages par face

pour qu'une bordure encadre chaque

, et sélectionnez la source, le format

dans la liste déroulante

.

.

Ordre

19

Options d'impression avancées

Impression d'affiches

Cette fonction vous permet d'imprimer un document d'une seule page
sur 4, 9 ou 16 pages que vous pouvez coller ensemble pour former
une affiche.

1

Pour changer les paramètres d'impression à partir de votre application,
accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous

à « Impression d'un document », page 13.

2

Cliquez sur l'onglet

d’affiche

3

Configurez l'option Affiche.
Vous pouvez sélectionner la mise en page dans

Affiche<3x3>, Affiche<4x4>

sélectionnez
agrandi pour occuper quatre feuilles. Si l'option est configurée sur

Personnalisé, vous pouvez agrandir l'original de 150 à 400 %.
En fonction du niveau d'agrandissement, la mise en page est
automatiquement réglée sur

Affiche<4x4>

Définissez un chevauchement en millimètres ou en pouces pour
reconstituer plus aisément l'affiche.

dans la liste déroulante

Mise en page,

Affiche<2x2>

.

puis sélectionnez

Mise en p.

ou

Personnalisé

, le document sera automatiquement

Affiche<2x2>, Affiche<3x3>

3,81 mm

Impression

Affiche<2x2>

. Si vous

,

,

Impression de documents reliés

Cette fonction vous permet d'imprimer votre document en recto/verso
et d'organiser les pages imprimées afin de pouvoir les relier en les pliant
par leur milieu.

1

Pour changer les paramètres d'impression à partir de votre application,
accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous
à « Impression d'un document », page 13.

2

Sélectionnez
de l'onglet

R

EMARQUE

les formats papier. Pour connaître les formats disponibles pour cette
option, sélectionnez le format dans l'option
puis vérifiez que l'option Document relié de la liste déroulante

p.

de l'onglet

3

Cliquez sur l'onglet
de papier, ainsi que la source d'alimentation.

4

Cliquez sur OK, puis imprimez le document.

5

Une fois le document imprimé, pliez, puis agrafez les pages.

Document relié

Mise en page

: L'option

Mise en page

Document relié

Papier

dans la liste déroulante

.

n'est pas disponible pour tous

Format

de l'onglet

est activée.

, puis sélectionnez le format et le type

Mise en p.

Papier

Mise en

3,81 mm

4

Cliquez sur l'onglet
et le type du papier.

5

Cliquez sur OK, puis imprimez le document. Vous pouvez reconstituer
l'affiche en collant les feuilles ensemble.

Papier

, et sélectionnez la source, le format

Options d'impression avancées

20

Impression recto/verso

Modification de l'échelle d'un

Vous pouvez imprimer manuellement sur les deux faces d'une feuille.
Avant d'imprimer, décidez de l'orientation de vos documents.

Les choix suivants sont disponibles :

•

Configuraion de l’imprimante

paramétrage de cette fonction dépend des paramètres définis via le
panneau de commande de l'imprimante. Si cette option n’est pas
visible, c’est que votre imprimante n’en dispose pas.

imprimantes ne prennent pas en charge cette fonction.

•

Aucun

•

Bord long, qui est la mise en page traditionnelle utilisée pour la reliure

des livres.

•

Bord court, qui est le type souvent utilisé avec les calendriers

▲

Grand côté

•

Recto-verso inversé: Cette option vous permet de sélectionner un

ordre d'impression normal au lieu d'un ordre d'impression recto verso. Si
cette option n’est pas visible, c’est que votre imprimante n’en dispose

Certaines imprimantes ne prennent pas en charge cette

pas.

fonction.

R

EMARQUE

étiquettes, des transparents, des enveloppes ou du papier épais, sous
peine de provoquer des bourrages et d'endommager l'imprimante.

1

Pour changer les paramètres d'impression à partir de votre
application, accédez à la fenêtre des propriétés de l'imprimante.
Reportez-vous à « Impression d'un document », page 13.

2

Dans l'onglet

3

Dans la section
reliure recto verso souhaitée.

4

Cliquez sur l'onglet
de papier, ainsi que la source d'alimentation.

5

Cliquez sur OK, puis imprimez le document.

: N'effectuez pas d'impression recto/verso sur des

Mise en page

Impression recto-verso

Papier

, si vous sélectionnez cette option, le

Certaines

.

▲

Petit côté

, sélectionnez l'orientation du papier.

, sélectionnez l'option de

, puis sélectionnez le format et le type

document

Vous pouvez modifier la taille du contenu d'une page pour l'agrandir
ou le réduire sur la page imprimée.

1

Pour changer les paramètres d'impression à partir de votre application,
accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous

à « Impression d'un document », page 13.

2

Sélectionnez

impr.

de l'onglet

3

Entrez le taux de mise à l'échelle dans la zone de saisie
Vous pouvez également cliquer sur le bouton ou .

4

Sélectionnez la source, le format et le type du papier dans la zone

Options du papier

5

Cliquez sur OK, puis imprimez le document.

Réduire/Agrandir

Papier

.

.

dans la liste déroulante

Typ e

Facteur

.

Impression d'un document sur un format de papier donné

Cette fonction vous permet d'adapter votre travail d'impression à n'importe
quel format de papier, quelle que soit la taille du document enregistré.
Elle peut s'avérer utile pour vérifier les détails d'un petit document.

1

Pour changer les paramètres d'impression à partir de votre application,
accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous

à « Impression d'un document », page 13.

2

Sélectionnez
de l'onglet

3

Sélectionnez le format adéquat dans la liste déroulante

4

Sélectionnez la source, le format et le type du papier dans la zone

Options du papier

5

Cliquez sur OK, puis imprimez le document.

Ajuster à la page

Papier

.

.

dans la liste déroulante

Type impr.

Papier

.

R

EMARQUE

verso, vous devez terminer le travail d'impression manuellement.
L'imprimante imprime d'abord une page sur deux du document. Une fois
que la première face de votre travail est imprimée, la fenêtre Conseil pour
l'impression apparaît. Suivez les instructions à l'écran pour terminer la
tâche d'impression.

: Si votre imprimante ne dispose pas d'un module recto

Options d'impression avancées

21

Impression de filigranes

L'option Filigrane vous permet d'imprimer du texte sur un document existant.
Par exemple, vous pouvez imprimer en grandes lettres grises le texte
« BROUILLON » ou « CONFIDENTIEL » en diagonale sur la première
page ou sur toutes les pages d'un document.

Votre imprimante est fournie avec plusieurs filigranes prédéfinis que vous
pouvez modifier et auxquels il est possible d'ajouter vos propres créations.

Utilisation d'un filigrane existant

1

Pour changer les paramètres d'impression à partir de votre application,
accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous

à « Impression d'un document », page 13.

2

Cliquez sur l'onglet
voulu dans la liste déroulante

apparaît dans l'image d'aperçu.

3

Cliquez sur OK, puis lancez l'impression.

R

EMARQUE

: l'image d'aperçu présente la page telle qu'elle sera imprimée.

Autres options

Filigrane

, puis sélectionnez le filigrane

. Le filigrane sélectionné

Modification d'un filigrane

1

Pour changer les paramètres d'impression à partir de votre application,
accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous

à « Impression d'un document », page 13.

2

Cliquez sur l'onglet
zone

Filigrane.

3

Sélectionnez le filigrane à modifier dans la liste
puis modifiez le message et les options du filigrane.

4

Cliquez sur

5

Cliquez sur OK jusqu'à ce que vous quittiez la fenêtre d'impression.

Autres options

La fenêtre

Mettre à jour

, puis sur le bouton

Modifier filigranes

pour enregistrer les modifications.

Modifier

apparaît.

Filigranes actuels

Suppression d'un filigrane

1

Pour changer les paramètres d'impression à partir de votre application,
accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous
à « Impression d'un document », page 13.

2

Cliquez sur l'onglet
zone Filigrane. La fenêtre

3

Sélectionnez le filigrane à supprimer dans la liste

actuels

, puis cliquez sur

4

Cliquez sur OK jusqu'à ce que vous quittiez la fenêtre d'impression.

Autres options

Modifier filigranes

Supprimer

, puis sur le bouton

apparaît.

Filigranes

.

Modifier

de la

,

de la

Création d'un filigrane

1

Pour changer les paramètres d'impression à partir de votre application,
accédez à la fenêtre des propriétés de l'imprimante. Reportez-vous

à « Impression d'un document », page 13.

2

Cliquez sur l'onglet
zone

Filigrane

3

Saisissez le texte voulu dans le champ
pouvez entrer jusqu'à 40 caractères. Le texte s'affiche dans la fenêtre
d'aperçu.

Si la case
est uniquement imprimé sur la première page.

4

Définissez les options du filigrane.
Vous pouvez choisir la police, le style, la taille ou l'échelle de gris

du filigrane dans la zone

Angle du texte

la zone

5

Pour ajouter un filigrane à la liste, cliquez sur

6

Une fois que vous avez défini le filigrane souhaité, cliquez sur OK
et lancez l'impression.

Pour ne pas imprimer de filigrane, sélectionnez
dans la liste déroulante

Autres options

. La fenêtre

Première page seulement

Attributs de police

.

Filigrane

, puis sur le bouton

Modifier filigranes

.

Modifier

apparaît.

Texte du filigrane

est cochée, le filigrane

et son angle dans

Ajouter

<Pas de filigrane>

. Vous

.

de la

22

Options d'impression avancées
