Серия 3710
Реверсивный усилитель тип 3710

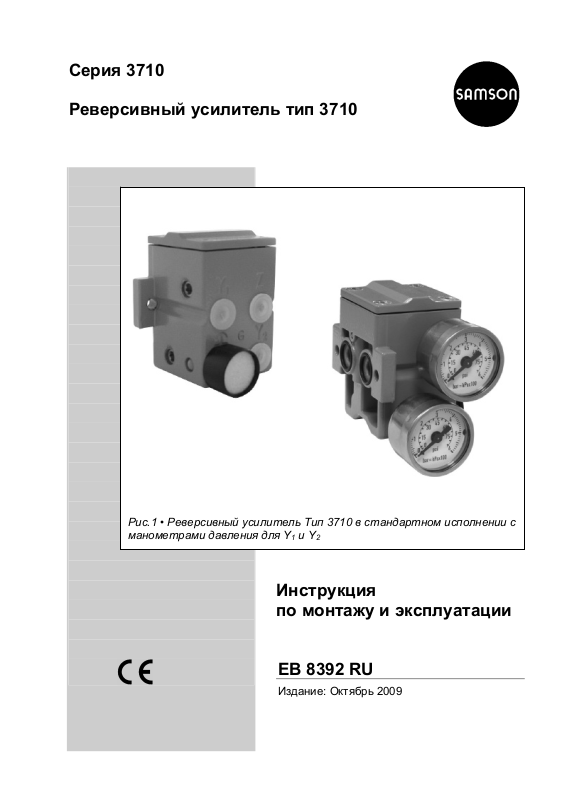

Рис.1 • Реверсивный усилитель Тип 3710 в стандартном исполнении с
манометрами давления для Y
и Y2
1
Инструкция
по монтажу и эксплуатации
EB 8392 RU
Издание: Октябрь 2009
Содержание
Содержание
Страница
1 Конструкция и принцип действия…………………………………………….
1.1. Исполнения…………………………………………………………………………. 4
1.2 Технические характеристики…………………………………………………….. 5
2 Монтаж на позиционер…………………………………………………………..
2.1 Монтаж на позиционеры Тип 3767, 3766, 3780 и Тип 3730 (угол
поворота > 90ºС) и на концевой выключатель Тип 3768, установленный
на поворотном приводе согласно
VDI/VDE3845………………………………………………………………………..
2.2 Монтаж регулятора давления воздуха питания……………………………… 8
3 Пневматические оединения…………………………………………………..
3.1 Манометры давления…………………………………………………………….. 9
4 Неисправности и их устранение……………………………………………...
5 Аксессуары для типа 3710………………………………..

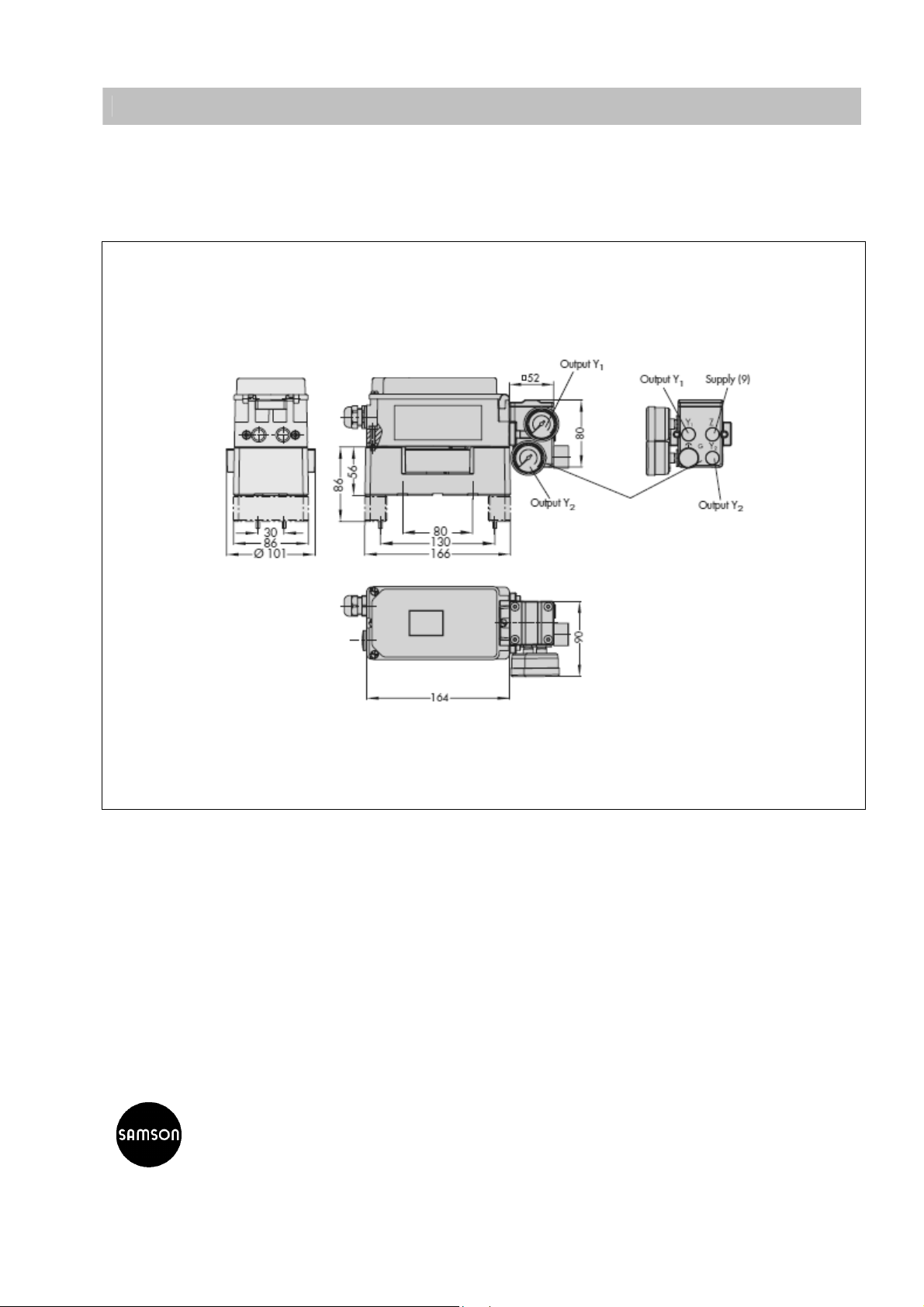

6 Размеры в мм……………………………………………………………………...
10
11
12
3
6
6
9
2 ЕВ 8392 RU
Монтаж и пуск в эксплуатацию реверсивного усилителя
могут осуществлять только специалисты, имеющие право на
проведение монтажных, пусконаладочных работ и
эксплуатацию такого оборудования.
Под специалистами настоящей инструкцией
подразумеваются лица, которые на основе своего
специального образования и опыта, а также знаний
действующих норм и стандартов, регламентирующих их
работу, могут предусмотреть возможные угрозы
безопасности персонала.
Должна быть обеспечена правильная транспортировка и
хранение.
у
1. Конструкция
и принцип действия
Реверсивный усилитель предназначен
для работы с пневматическими
приводами двойного действия с
использованием пневматических или
электропневматических позиционеров
одностороннего действия или конечных
выключателей.
Позиционер выдает управляющий сигнал
Y1, к которому добавляется давление Y2.
В реверсивный усилитель подается в
качестве питания воздух КИП Z.
Позиционер Реверсивный усилитель Воздух питания (КИП) (макс. 6 бар)
Конструкция и принцип действия
Применяется следующая формула:
Y1 + Y2 = Z
Пример
Y1 от позиционера 1 бар
Давление питания Z 6 бар
Дополнительное Y2 5 бар
Сброс воздуха (IP 65)
Обозначения
Z
Y
Y
1)
2)
1
2
Давление питания
Давление сигнала на выходе
Дополнительное давление
Воздушная камера 1 открывает клапан, когда давление увеличивается
Воздушная камера 2 закрывает клапан, когда давление увеличивается
Давление
добавляется к Y
пол
чения 6 бар
1
для
Рис.2 • Схематическая диаграмма
1)
Пневматический
поворотный привод
двойного действия
2)
ЕВ 8392 RU
3
Конструкция и принцип действия
1.1 Исполнения
Реверсивный усилитель Тип 3710- 1 0 х 1 0 0 2 0
Присоединительная резьба
ISO 228/1-G ¼ 1
¼-18 NPT12 2
4
ЕВ 8392 RU
Конструкция и принцип действия
1.2 Технические характеристики
Реверсивный усилитель Тип 3710
Допустимое входное давление 6 бар
Коэффициент Kv Питание 0,11
Сброс 0,12
Протечка от Z до Y2 ≤ 20 л / ч при Y2 = 0 бар и Z = 6 бар
от Y2 до сброса ≤ 40 л / ч при Y1 = 0 бар и Y2 = 6 бар
Присоединения ¼ 18 NPT ISO 228/1-G ¼
Степень защиты IP 65
Допустимая температура окружающей среды - 25…80 ºC · - 58…185 ºF
Вес 0.5 кг
Опция
Манометр давления Ø 40 мм
Диапазон От 0 до 6 бар · От 0 до 90 psi
Соединение G 1/8
Материалы
Корпус и крышка Алюминий, покрытие из порошковой краски
Тарелка мембраны Алюминий, желтое хроматирование
Седло и конус Латунь
Мембрана Силиконовая прокладка FVMQ
Манометр давления, опция
Корпус Нержавеющая сталь, исполнение без меди
Измерительное устройство и присоединение
Нержавеющая сталь, исполнение без меди
Присоединение из никелированной латуни
ЕВ 8392 RU
5
Монтаж на позиционер
2. Монтаж на позиционер
Реверсивный усилитель монтируется
напрямую на позиционеры Тип 3730,
3731, 3767* и 3766* или на конечный
выключатель Тип 3768 (*индекс
исполнения 05 и выше).
Реверсивный усилитель крепится
напрямую на вышеперечисленные
позиционеры или конечный выключатель
с помощью винтов М5.
___________________________________
Примечание: При монтаже
реверсивного усилителя убедитесь,
что оба О-кольца (Рис.3, а) правильно
вставлены в отверстия.
___________________________________

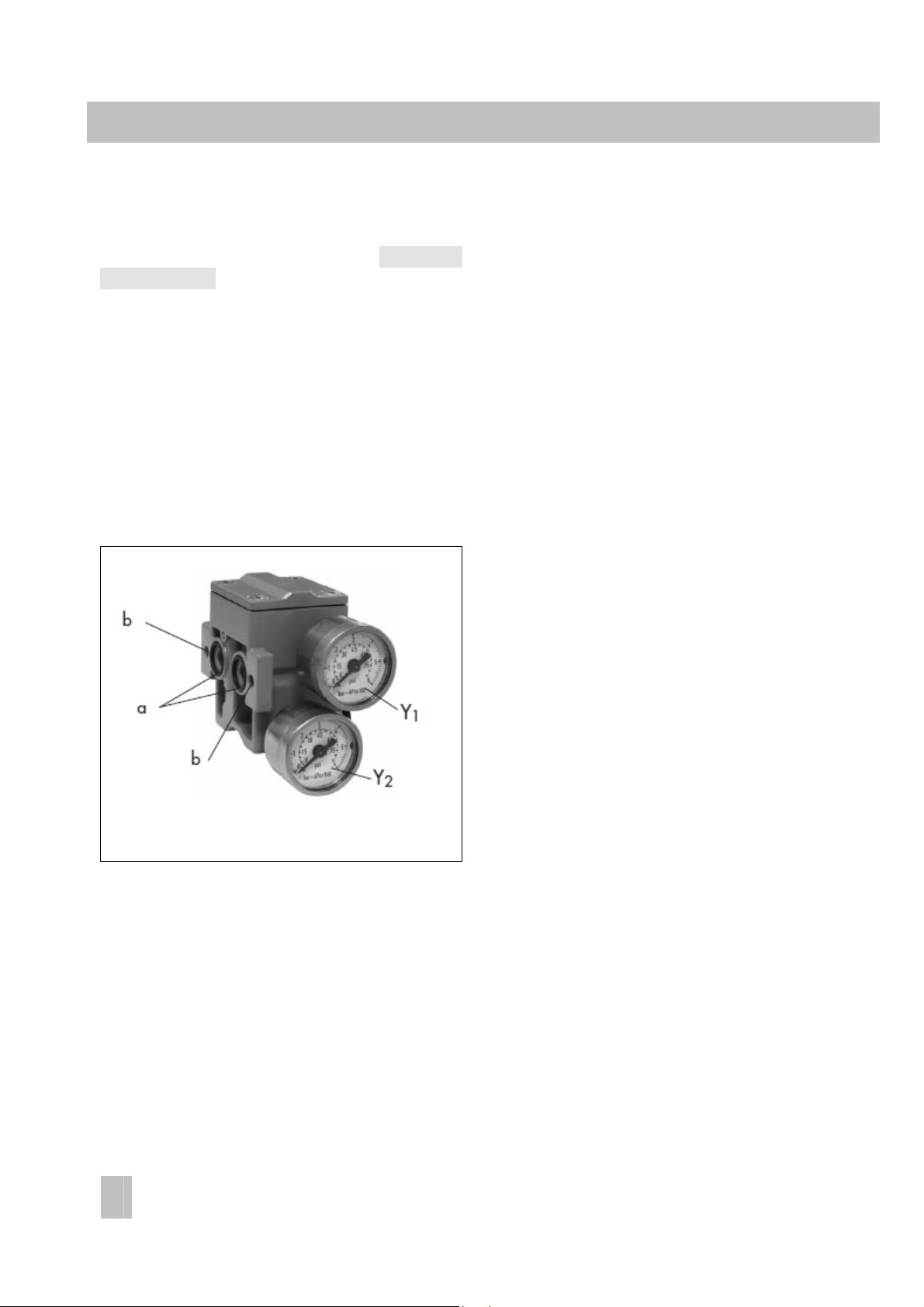

Рис.3 • О-кольца (а) и винтовые
отверстия (b)
___________________________________
Примечание: Используйте старый
вариант реверсивного усилителя для
управления предыдущими версиями
перечисленных позиционеров и
выключателем конечного положения
(индекс модели меньше 0.5). Чтобы
узнать номера заказов (Zax No)
см.таблицу дополнительного
оснащения в TV-SK 9890 RU.
___________________________________
6
ЕВ 8392 RU
2.1 Монтаж на позиционеры Тип 3767,
3766 и Тип 3730 (угол поворота > 90ºС)
и на конечный выключатель,
установленный на поворотном
приводе
согласно VDI/VDE3845
При монтаже реверсивного усилителя на
перечисленные позиционеры или
конечный выключатель с помощью
монтажного комплекта 1400-8815
направление сброса воздуха должно быть
изменено на участке от адаптерной платы
до позиционера. В этом случае штуцер
сброса в адаптерной плате должен быть
закрыт пробкой (1). Контрольный клапан
(1991-0451), включенный в поставку,
должен быть переустановлен в свободное
отверстие для кабельного ввода в
позиционере с помощью направляющей
втулки (2) (Рис.4).
1. Наденьте О-кольцо (3) на пробку
(1).
2. Вкрутите пробку (1) в штуцер
сброса адаптерной платы.
3. Вкрутите направляющую втулку (2)
с шайбой (4) в свободное отверстие
для кабельного ввода в
позиционере.
4. Вкрутите контрольный клапан
(1991-0451) в направляющую
втулку (2).
___________________________________
Примечание: Контрольный клапан в
монтажном наборе 1400-8815
обеспечивает степень защиты IP 54.
Выберете из дополнительного
оборудования подходящий контрольный
клапан для достижения наибольшей
степени защиты.
____________________________________
р
Монтаж согласно VDI/VDE 3845
Сброс воздуха
Монтаж на позиционер
Направляющая втулка
Шайба
Обозначения
1 Пробка
3 О-кольцо
4 Направляющая втулка
5 Шайба
Для дополнительного оборудования см.раздел 5
Адаптерная плата
О-кольцо
П
обка

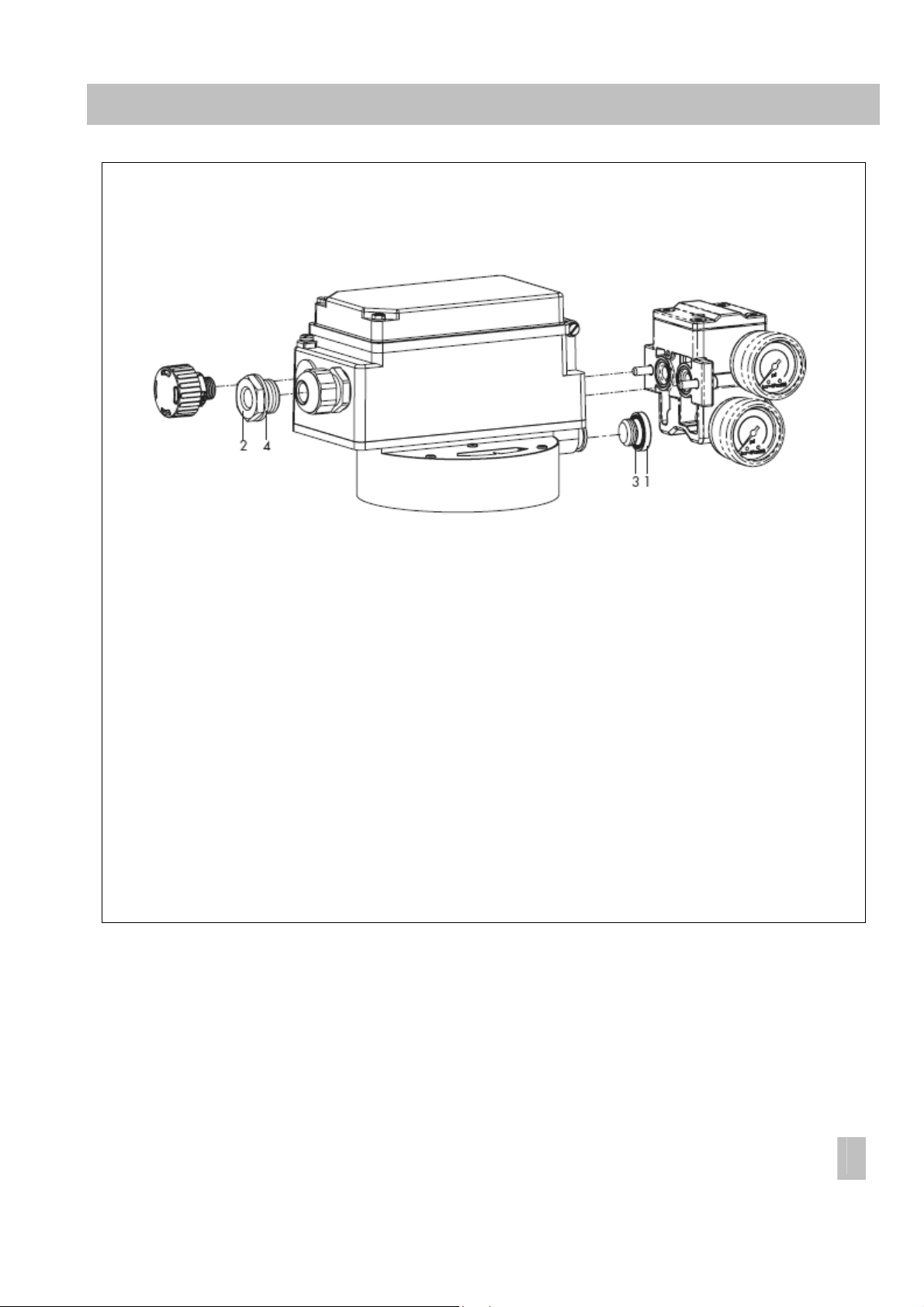

Рис.4 • Приспособления к позиционеру для монтажа на поворотные приводы
ЕВ 8392 RU
7
Монтаж на позиционер
2.2 Монтаж регулятора давления
воздуха питания Тип 4708-54
Регулятор давления воздуха питания
Тип 4708-54 монтируется на
реверсивный усилитель с помощью
специальных гаек и винтов (Рис.5).
1. Вкрутите специальные гайки (1) из
дополнительного оборудования
регулятора в отверстия в
реверсивном усилителе.
2. Уложите прокладку (3) в углубление
регулятора и введите специальные
полые винты (2) в отверстия для
Выхода и Питания.
3. Установите реверсивный усилитель
и закрепите его с помощью
специальных винтов (2).
Рис.6 Реверсивный усилитель с
регулятором давления воздуха
питания, смонтированный на
позиционер и поворотный привод
Обозначения
1 Специальные гайки
2 Полые винты
3 Уплотнение

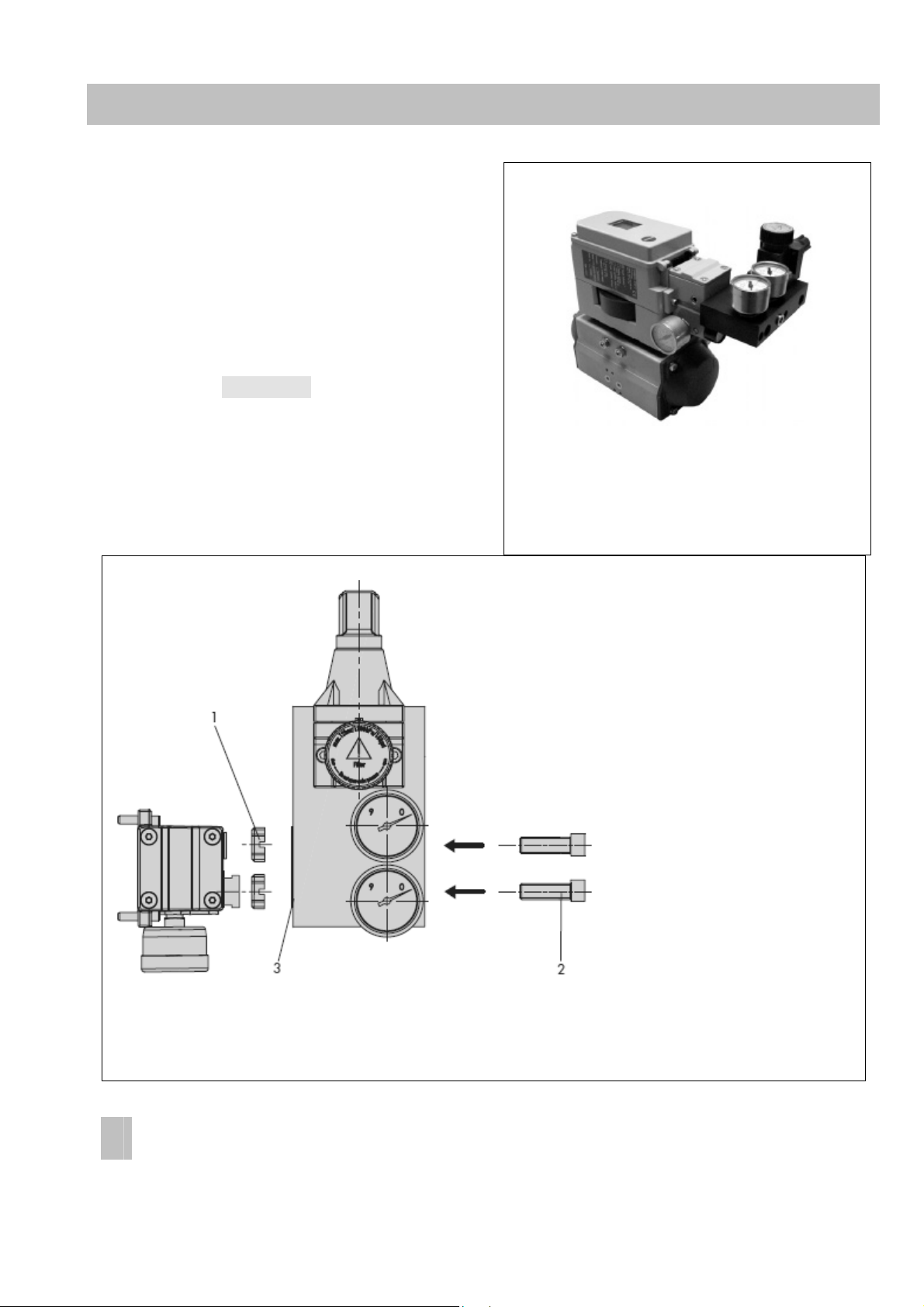

Рис.5 • Монтаж реверсивного усилителя на регулятор давления воздуха питания
Тип 4708-54
8
ЕВ 8392 RU
Примечание относительно поршневого
привода Тип 3275
При монтаже реверсивного усилителя с
регулятором давления Тип 4708-54 и
позиционера на поршневой привод Тип
3275 позиционер должен монтироваться с
воздушными отверстиями слева. Только в
таком положении может монтироваться
регулятор к реверсивному усилителю.

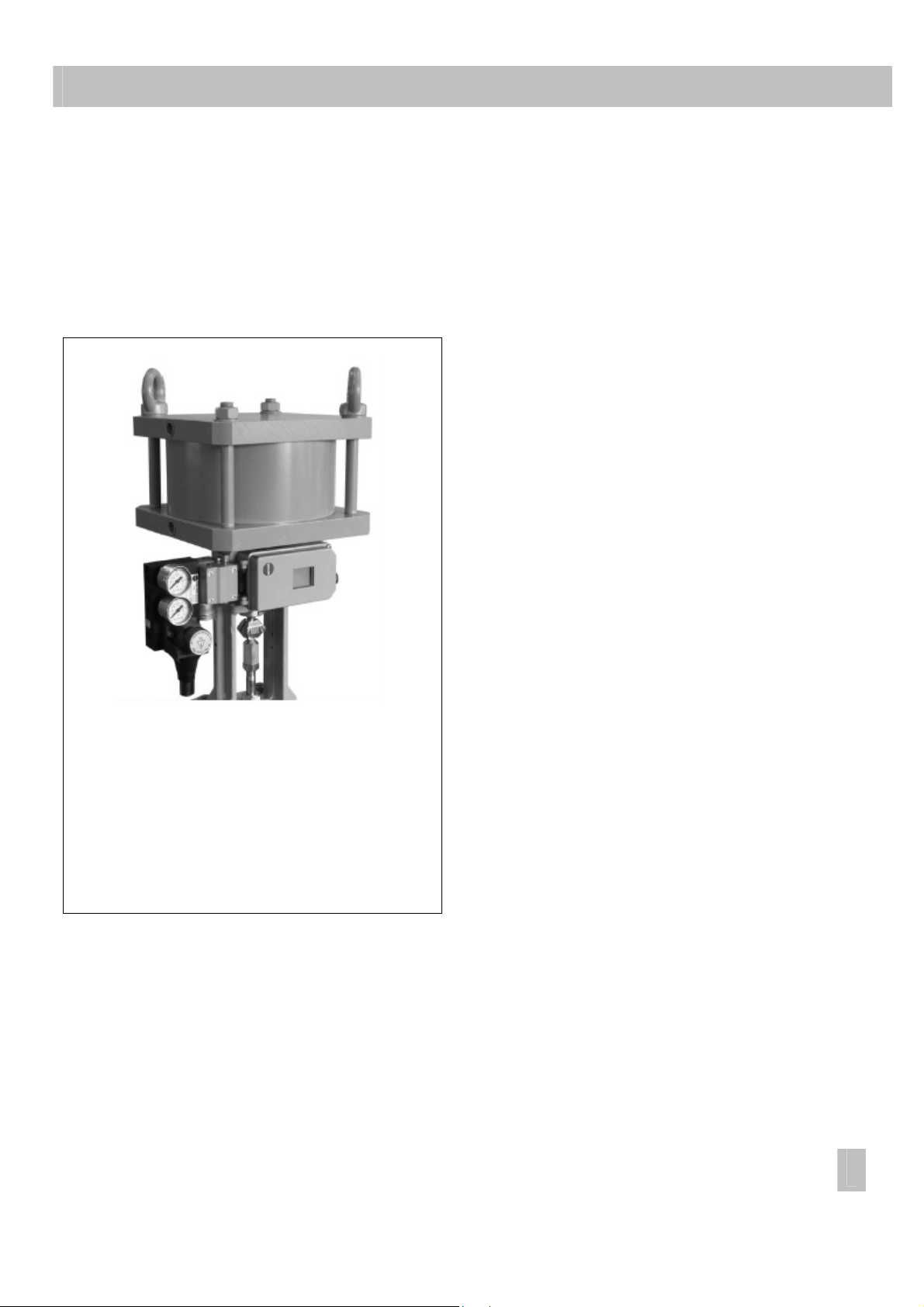

Рис.7 • Реверсивный усилитель Тип
3710, регулятор Тип 4708-54 с
позиционером Тип 3730,
смонтированным на
поршневой привод Тип 3275
Пневматическое соединение
3 Пневматическое соединение
Пневматические соединения в зависимости
от выбора выполняются с резьбой G¼ или
¼ NPT-18.
Для металлических или медных труб, или
пластиковых шлангов могут использоваться
обычная гарнитура.
Соединения показаны на рис.8.
Соединения управляющего сигнала
Y1: подключите управляющий сигнал
Y1 к пневматическому присоединению
на приводе, которое открывает
клапан при возрастании давления.
Y2: подключите управляющий сигнал
Y2 к пневматическому присоединению
на приводе, которое закрывает
клапан при возрастании давления.
______________________________________
Примечание: При использовании
реверсивного усилителя с позиционерами
Типов 3730-х и 3731-х должны быть
соблюдены точные настройки во время
запуска в эксплуатацию. См.раздел,
посвященный реверсивному усилителю, в
соответствующей инструкции по
монтажу и эксплуатации.
______________________________________
3.1 Манометры давления
Реверсивный усилитель Тип 3710
выпускается с присоединениями для двух
манометров спереди и сзади (Рис.1).
Перед монтажом манометров сначала
удалите резьбовые штифты G 1/8 из
реверсивного усилителя. Вставьте
уплотнения, входящие в поставку с
реверсивным усилителем, в эти отверстия.
Манометры давления обеспечивают вывод
данных на экран для управляющих сигналов
Y1 (наверху) и Y2 (внизу).
ЕВ 8392 RU
9
Неисправности и их устранение
____________________________________________
Примечание: При монтаже
манометров давления убедитесь, что
расстояние между контргайкой и
краем квадрата манометра давления
не меньше 2-3 мм.
__________________________________
Если манометр давления монтируется
сзади реверсивного усилителя, удалите
сначала пробку (винт с цилиндрической
головкой и шестигранным углублением
под ключ G 1/8) и ввинтите ее в
свободное соединения манометра
давления спереди для герметичности.
10 ЕВ 8392 RU
4 Неисправности и их устранение
Реверсивный усилитель не требует
особого ухода при эксплуатации. В
случае неисправности свяжитесь с
представительством SAMSON.
Протечка между реверсивным
усилителем и пневматическими
соединениями -> Проверьте
гарнитуру на предмет протечки.
Протечка между реверсивным
усилителем и позиционером ->
Проверьте О-кольца и замените их
на новые при необходимости.
Аксессуары для Типа 3710
5 Дополнительное оснащение
Таблица 1• Аксессуары для монтажа на позиционеры Тип 3766 / 3767 и
конечный выключатель Тип 3768, также специальное применение
позиционера Тип 3730 на поворотных приводах согласно VDI/VDE
3845
Пробка 0070-0799
О-кольцо 8421-0070
Направляющая втулка 0310-2619
Шайба 8392-2314
Таблица 2 • Манометр давления (заданные величины)
Манометр давления 0…6 бар/psi/кПа; полностью из нерж.стали 1400-9945
Манометр давления 0…6 бар/psi/кПа; нерж.сталь/присоединение
1400-9946
из никелированной латуни
Уплотнители 1099-4305
Таблица 3 • Монтажный комплект для регулятора давления Тип 4708-54
Винты со специальными гайками 1400-7806
Таблица 4 • Вентиляционная пробка для высокой степени защиты
IP 65, 1.4305 1790-7253
NEMA 4, полиамид 1790-9645
NEMA 4, 1.4305 1790-9646
IP 65, полиамид 1790-7408
Таблица 5 • Монтажные детали для предыдущих моделей Тип 3766/3767 и
конечного выключателя Тип 3768
Присоединение G ¼ 1079-1118
Реверсивный усилитель
Присоединение ¼ NPT 1079-1119
Манометрический блок
Набор манометров для Y1 и Z
Присоединение G ¼ 1400-7106
Присоединение ¼ NPT 1400-7107
Нерж.сталь/присоединение из
1400-6950
никелированной латуни
Полностью из нерж.стали 1400-6951
ЕВ 8392 RU
11
Размеры в мм
6 Размеры в мм
Рис.8 • Габаритные чертежи Тип 3710
SAMSON AG · MESS- UND REGELTECHNIK
Weismüllerstraße 3 · 60314 Frankfurt am Main · Germany
Phone: +49 69 4009-0 · Fax: +49 69 4009-1507
Internet: http://www.samson.de
ЕВ 8392 RU
Loading...
