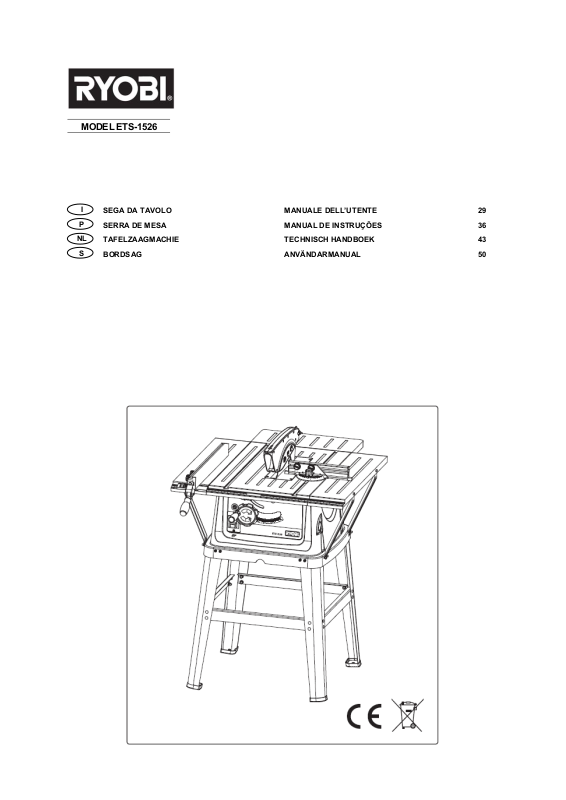

MODEL ETS-1526

SEGA DA TAVOLO MANUALE DELL’UTENTE 29

SERRA DE MESA MANUAL DE INSTRUÇÕES 36

TAFELZAAGMACHIE TECHNISCH HANDBOEK 43

BORDSAG ANVÄNDARMANUAL 50

MISURE GENERALI DI SICUREZZA

ATTENZIONE!

Quando si usano utensili elettrici si dovrebbero sempre rispettare le misure di sicurezza per ridurre i rischi d’incendio, scosse elettriche e danni alle persone. Leggete inte ramente queste istruzioni prima di utilizzare il vostro prodotto. Conservate queste istruzioni per riferimento futur.

 Mantenete la vostra aerea di lavoro pulita e

ben illuminata. Banchi da lavoro ingombri e zone oscure provocano incidenti.

 Non utilizzate utensili elettrici in atmosfere

potenzialmente esplosive, come ad esempio alla presenza di liquidi infiammabili, gas o polvere. Gli utensili elettrici generano delle scintille che possono dar fuoco a polvere o fumi.

 Bambini, estranei ed animali domestici

dovrebbero essere tenuti a distanza di sicurezza dall’area di la voro.

 Evitate di indossare abiti ampi, gioielleria o

qualsiasi cosa che potrebbe impigliarsi nelle parti in movimento. I capelli lunghi dovrebbero essere raccolti sul capo. E’ raccomandato l’utilizzo di occhiali di protezione (i normali occhiali non sono sufficienti a proteggere gli occhi). Si dovrebbero utilizzare delle maschere integrali o delle mascherine quando si produce polvere o si lavora dal basso verso l’alto. Per periodi d'utilizzo prolungato si consiglia anche la protezione per le orecchie.

 Non sporgetevi. Mantenete sempre un

appoggio adeguato per i vostri piedi ed il vostro equilibrio, indossate calzature di gomma antiscivolo. Mantenete il pavimento libero da olio, frammenti ed altri detriti.

 Non sforzate l’utensile. Non tentate di

adoperare l’utensile per uno scopo diverso da quello per il quale è stato disegnato. L’utensile lavorerà meglio se non applicherete una forza eccessiva.

 Staccate la spina quando non lo utilizzate, o

quando cambiate gli accessori, fate delle regolazioni, pulite o lavorate sull’utensile. Staccate sempre la spina quando lasciate l’utensile incustodito. Quando non sono utilizzati, tutti gli utensili dovrebbero essere tenuti fuori della portata dei bambini. Non esponete l’utensile alla pioggia od all’umidità.

 Utilizzate solo accessori raccomandati dal

produttore del vostro modello. Accessori che sono adatti per un utensile possono creare un rischio di lesioni quando utilizzati su un altro utensile.

 State attenti ad evitare scosse elettriche –

evitate di toccare con il vostro corpo superfici messe a terra (per es. radiatori, tubi, lavapiatti, frigoriferi). Quando effettuate un lavoro dove l’utensile da taglio potrebbe incontrare dei fili elettrici nascosti, impugnate l’utensile utilizzando superfici isolanti.

 Assicuratevi che il cordone elettrico sia messo

in modo che non vi camminiate sopra, non v’inciampiate o lo sottoponiate in alcun modo a danno od a sforzo.

 Evitate accensioni accidentali, assicuratevi

che l’interruttore sia nella posizione "OFF" (spento) prima di inserire la presa.

 Abbiate cura degli utensili. Tenete sempre gli

utensili puliti ed in buon ordine. Rispettate le Istruzioni per la lubrificazione e la sostituzione degli accessori.

 Controllate se vi sono parti danneggiate.

Controllate l’allineamento delle parti in movimento, il collegamento delle parti in movimento, se vi sono parti rotte, montate incorrettamente o qualsiasi altra condizione che possa influire sul funzionamento dell’utensile. Ogni parte danneggiata dovrebbe essere riparata adeguatamente o sostituita.

 Non utilizzate mai solventi per pulire parti di

plastica. I solventi possono sciogliere od altrimenti danneggiare il materiale. Per pulire parti di plastica dovrebbe essere utilizzato solo un panno soffice inumidito.

 Gli utensili dovrebbero essere semp re utilizzati

in un'area ben aerata. Togliete frequentemente la segatura. Pulite la segatura dell’interno della sega per evitare un pericolo d’incendio.

 Anche se l’attrezzo viene utilizzato in

conformità alle condizioni d'uso previste ed osservando tutti i relativi regolamenti di sicurezza, a causa del disegno richiesto dalla natura del lavoro che deve essere effettuato con lo stesso, è sempre possibile che vi siano rischi residui. Questi rischi includono il contatto con la lama rotante nella zona da taglio, reazione del pezzo da lavorare o di sue parti, rottura della lama ed espulsione violenta delle parti rotte, contatto con parti sotto tensione quando si controllano componenti elettrici aperti per ispezione, emissione di segatura di legno nociva quando l’utensile viene utilizzato senza un raccoglitore di segatura.

ULTERIORI MISURE DI SICUREZZA PER LA SEGA DA TAVOLO

 Non usate la sega con lame danneggiate o

deformate

 Sostituite il tassello della tavola quando è

consumato.

 Usate solo lame raccomandate dal fabbricante.  Quando cambiate la lama siate consapevoli che

la il taglio sarà più largo dello spessore della lama, che a sua volta non dovrebbe essere più larga dello spessore del cuneo.

 Assicuratevi che la lama scelta sia adatta al

materiale da tagliare

 Quando necessario indossate equipaggiamento

protettivo personale, tra cui:

- protezione acustica per ridurre il rischio di perdita d’udito indotta,

- protezione respiratoria per ridurre il rischio d’inalazione di polvere dannosa,

- indossate guanti quando maneggiate le lame e materiale grezzo. Le lame dovrebbero essere trasportate in un contenitore quando possibile

 La polvere che si crea durante l’utilizzo della

sega potrebbe essere dannosa alla vostra salute, infiammabile od esplosiva. Non tagliate mai metalli o materiali che potrebbero creare polvere pericolosa.

 Non usate lame d’acciaio ad alta velocità.  Quando necessario usate l’asta-guida. Usate

sempre un’asta-guida per segare se condo la fibra dei pezzi di legno sottili. Fate riferimento alla sezione di questo Manuale d'Istruzione per il taglio secondo la fibra, dove viene spiegato in dettaglio l’uso dell’asta-guida. L’asta-guida dovrebbe essere sempre riposta con la macchina quando non è in uso.

 Usate sempre il guarda-lama ed il cuneo per ogni

operazione, incluso quella di taglio passante. Le operazioni di taglio passante sono quelle in cui la lama attraversa da parte a parte il pezzo da lavorare quando si eseguono tagli secondo la fibra o tagli trasversali

 Tenete sempre saldamente il pezzo da lavorare

contro il calibro o l'appoggio per il taglio a 45°.

 Non effettuate mai alcuna operazione a

“mano libera”.

 Usate sempre l’appoggio od il calibro per il taglio

a 45° per mettere in posizione e guidare il pezzo da lavorare

 Non si dovrebbero mai effettuare incavi o

scanalature.

 Non si dovrebbe utilizzare la sega per

stozzatura (scanalatura parziale).

 Usate solo lame per le quali la velocità massima

possibile non sia inferiore alla vel ocità ma ssima dell’alberino dell’utensile e del materiale da tagliare.

 Non state mai davanti al percorso della sega, né

con il vostro corpo né con qualsiasi parte di esso. Tenete le mani lontane dalla linea di taglio della sega.

 Quando eseguite tagli trasversali spostate

l’appoggio per il taglio secondo la fibra fu ori del percorso.

 Spingete il pezzo da lavorare solo CONTRO

la direzione di rotazione della sega o seghetto.

 Quando eseguite tagli trasversali non u sa te mai

l’appoggio come calibro per il taglio.

 Non tentate mai di liberare una lama incastrata

senza aver prima spento la sega. Spegnete immediatamente l’interruttore per evitare danni al motore.

 Non usate mai il guarda-lama od altre

protezioni per maneggiare o trasportare l’utensile. Durante il trasporto, la parte superiore della lama dovrebbe essere coperta, possibilmente dal guarda-lama.

 Durante il trasporto, la parte superiore della

lama dovrebbe essere coperta, possibilmente dal guarda-lama.

 Usate una prolunga del tavolo per sostenere

dei lunghi pezzi da lavorare durante le operazioni di taglio.

 Assicuratevi di aver rimosso l’imballaggio di

polistirolo prima di usare la sega.

 Assicuratevi di aver rimosso dal tavolo

l’etichetta gialla di pericolo, prima di usarlo.

DESCRIZIONE (FIG. 0)

1. Corpo

2. Interruttore ACCESO/SPENTO (ON/OFF)

3. Maniglia di blocco dell’appoggio per tagliare secondo la fibra

4. Prolunga sinistra del tavolo

5. Prolunga destra del tavolo

6. Appoggio per tagliare secondo la fibra

7. Guarda-lama

8. Ripiano del tavolo

9. Calibro per il taglio a 45°

10. Blocco per il calibro a 45°

11. Manopola di blocco per smussatura

12. Indicatore d’angolazione della smussatura

13. Maniglia d’inclinazione

14. Bottone di Ripristino

15. Lama

16. Asta-guida

17. Tassello della tavola/placca d’ingresso

18. Prolunga posteriore del tavolo

19. Pattino

20. Cuneo

21. Cavalletto (opzionale)

22. Apertura per la polvere

23. Barre di supporto

24. Manopola di blocco de ll’appoggio per tagliare secondo la fibra

25. Maniglia per l’inclinazione (Fig, 11&15)

26. Spia acceso/spento

ELENCO DELLE P AR TI SCIOL TE

A: Braccio di sostegno (6 pz) B: gruppo appoggio per tagliare secondo la fibra C: Gambe del cavalletto (4 pz.) D: Gruppo guarda-lama E: Prolunga sinistra del tavolo F: Prolunga destra del tavolo

G: Gruppo del calibro a 45° H: Prolunga posteriore del tavolo I: Supporto a crociera (4 pz.) J: Confezione a vescica con viti K: Asta-guida

SPECIFICHE

Voltaggio in ingresso Watts Diametro della lama Dimensione del taglio Velocità senza carico Profondità del taglio a 90° Profondità del taglio a 45° Dimensione del tavo lo principale

Dimensioni della prolunga destra/sinistra del tavolo Livello della pressione del suono Peso netto

230 V ~ 50 Hz 1500W 254mm 30mm 4500min-1 80mm 55mm 638mm x 430mm 638mm x 150mm (x2) 99dB(A)

23.5 kg

A TTENZIONE!

Il rumore può essere nocivo alla salute. Quando il livello del rumore supera gli 85 db (A) assicuratevi di indossare protezioni per le orecchie.

USO APPROPRIATO DELLA MACCHINA

 Questa macchina è progettata per tagliare il

legno sia secondo la fibra sia trasversalmente esclusivam ente fino ad un o spessore massimo di

80mm. Per un corretto uso della macchina

essa deve essere fissata ed utilizzata secondo le spiegazioni contenute in questo manuale.

RESTRIZIONI D’USO

 NON tagliate legno più spesso di 80 mm  NON tagliate metallo, pietre, gomma, oss a

di plastica, ecc.

 NON tagliate tronchi o legno rotondo.  NON usatela per realizzare incavi, modellar e

o scavare canali.

 NON accoppiatela a nessun altro attrezzo o

combinazione di lame.

 NON usatela come banco da lavoro o come

appoggio.

 NON saldate la macchina.

 NON modificate la macchina, le sue

protezioni o controlli

 NON accendete la macchina prima di aver

rimosso tutto l’imballaggio.

 NON usatela senza le sue

coperture/protezioni.

 NON usate lame d’acciaio ad alta velocità

(HSS).

 NON utilizzate la sega per stozzature

(scanalature parziali).

MONTAGGIO DELLE LEVE PER ALZARE/ABBASSARE

E PER INCLINARE (FIG. 1)

 Montate la leva per alzare (13) sull’albero

sul lato sinistro della sega e fissatela con

l’apposita vite pre-inserita (fig. 1).

MONTAGGIO DELLA LAMA (FIG. 1, 2&3)

 Togliete il tassello della tavola (17) svitando le

8 vite con testa piatta a croce

 Girate la leva di sollevamento (13) (Fig. 1) in

direzione antioraria per sollevare l’albero della lama nella sua posizione più elevata (fig. 3). Togliete il dado che tiene ferma la lama girandolo in direzione antioraria, quindi estraete la flangia esterna dall’albero e mandrino esterno. Mon t ate la lama (15) (assicuratevi che i denti siano rivolti all’ingiù nella parte anteriore della sega). Sostituite la flangia esterna e

MONTAGGIO DEL CUNEO (FIG. 4&5)

 Se si trova al suo posto, togliete il tassello

della tavola (17) svitando le otto viti con testa piatta a croce.

 inserite il cuneo (20), così che le scanalature

lunghe del cuneo si adattino alle viti esagonali dell’attacco (Fig. 4). Regolate il cuneo (20) così che la distanza tra il cuneo (20) e la lama (15) sia tra i 2 ed i 5 mm (fig.

5); quindi stringete le viti dell’attacco esagonale.

MONT AGGIO DELLA PROLUNGA DEL T A VOLO (Fig. 6&7)

 Sarà più facile eseguire il montaggio se tutti i

bulloni sono inseriti prima di stringerli a fondo. Stingete a mano i bulloni durante il montaggio, stringeteli bene quando il montaggio è completo.

 Allineate i tre fori della prolunga

sinistra/destra (4&5) con i tre fori nelle due ali del tavolo principale (Fig. 6), usate due dadi M6, rondelle piatte e rondelle elastiche per bloccare i due fori esterni & un bullone M6x16, rondella elastica e rondella piatta per fissare il foro centrale.

 Allineate i due fori della prolunga posteriore

del tavolo (18) e fissatela con due viti M6x16 e rondella piatta, rondella elastica e dado N6 per fissare la prolunga posteriore (18) al tavolo principale (Fig.7).

rimettere il dado di fissaggio. Controllate che la lama sia correttamente piazzata prima di stringere il dado.

 Controllate di nuovo che la lama (15) sia

fissata in modo sicuro e riaggiustate il cuneo se necessario, prima di rimontare la guida della tavola (17).

ATTENZIONE!

Sostituite il tassello della tavola quando

questa è consumata

Controllate che il cuneo (20) e la lama (15) siano allineati. Quindi controllate di nuovo che la lama sia ben stretta e rimontate il tassello della tavola.

 Quindi montate il guarda-lama (7) (Fig. 5)

 Per montare le barre di supporto (23) alle

prolunghe (4, 5 & 18) ed al corpo (1), utilizzate viti M6, rondelle piatte, rondelle elastiche e dadi M6. Assicuratevi che le prolunghe siano in linea e che le superfici siano a livello con il tavolo principale.

 Stringete bene i bulloni quando il

montaggio è completo. Se montate l'utensile sul cavalletto, montatelo e fissatelo prima di stringere i bulloni.

MONTAGGIO DELLA GUIDA PER IL TAGLIO S ECONDO LA FIBRA

(FIG. 8&9)

 Allentate la manopola di blocco della guida

per il taglio secondo la fibra (24) sul pattino (19), quindi fate scivolare la guida (6) sulla testa dei bulloni e stringete la manopola di blocco (24) (Fig. 8)

 Per bloccare la guida (6), fate scivolare il gruppo

della guida fino a che l’indicatore punta nella

posizione desiderata. Quindi spingete la maniglia di blocco della guida (3) all’ingiù (Fig. 9), per fermare la guida in quella posizione.

 Assicuratevi che la guida sia bloccata

prima di utilizzar e la seg a.

REGOLAZIONE DELLA LAMA (FIG. 10, 11&12)

A TTENZIONE!

•Non usate la sega con lame danneggiate o deformate.

•Usate solo lame raccomandate dal fabbricante.

•Assicuratevi che la lama scelta sia adatta al materiale da tagliare

 La lama (15) è stata regolata alla fabbrica,

usate una squadra per controllare che la lama sia a 90° rispetto al tavolo (Fig. 10)

 Se è necessaria una regolazione, per

fissare la nuova regolazione girate il dado di fissaggio (mentre tenete ferma la posizione raggiunta).

 Quindi allentate la vite dell’indicatore,

posizionate l’indicatore sulla scala (12) sul segno dello “0°” , quindi stringete le viti di fissaggio (Fig. 11)

 Dopo il posizionamento a 90° della lama

girate la leva di inclinazione a 45° (Fig. 12) e regolate l’angolo a 45°

 Girate il dado di fissaggio così che la lama

sia nella posizione a 45° e quindi stringete il dado.

Indicatore di acceso/spento (FIG. 11)

 Quando la macchina è collegata alla rete

elettrica, la spia (26) sarà accesa.

Se non fosse accesa, controllate se la spina è ben connessa.

FUNZIONAMENTO DELL’INTERRUTT ORE MA GNETICO (FIG. 13)

 L’interruttore magnetico è una misura di

sicurezza dell'utensile. Nel caso che venisse a mancare la corrente, l’interruttore si sposta automaticamente nella posizione di SPENTO ("OFF"), impedendo che al ritorno della corrente l'utensile si accenda in modo inaspettato.

 Premete il tasto 'ON' (ACCESO) per

avviare l'utensile.

 Premete il tasto 'OFF' (SPENTO) per

spegnere l'utensile..

ATTENZIONE: Prima di accendere l'utensile, assicuratevi che il guarda-lama sia installato e che funzioni in modo corretto.

T AST O DI RIPRISTINO DA SO VRACCARICO (FI G. 13)

 La vostra sega da tavolo ha un tasto di

ripristino del sovraccarico (14). Nel caso ch e la vostra sega si spenga durante l'uso, spegnetela e lasciate che il motore si raffreddi per circa 3 minuti. Premete il tasto di ripristino (14) e cercate di far ripartire la sega. Se la sega non si accende, spegnetela e

controllate tutti i cavi per verificare che siano correttamente collegati e riprovate. Se si accende e quindi si ferma mentre sta te lavorando, forse state alimentando il pezzo da lavorare in modo troppo veloce o state usando una lama spuntata o state cercando di lavorare con un volt aggio insu fficiente.

MANIGLIA DI SOLLEV AMENT O (FIG. 14)

 La maniglia di sollevamento (13) è usata per

sollevare ed abbassare la lama. Giratela in senso orario per abbassarla ed in senso antiorario per alzarla.

MANIGLIA DI INCL (FIG. 15)

 La maniglia d'inclinazione viene usata per

inclinare la lama per lavori di smussatura. Giratela in senso orario per inclinarla verso

CALIBRO A 45° (FIG. 16)

 La testa viene bloccata nella posizione

desiderata per tagli trasversali od a 45° stringendo il blocco del calibro a 45°(10). Bloccatela sempre bene quando la usate

TAGIO TRASVERSALE (FIG. 16)

 Si parla di taglio trasversale quando si taglia il

legno a 90° della direzione della fibra o squadrato dal bordo e dal lato piatto del legno. Questo si ottiene con il calibro a 45° (9) posizionato a “0”. Prima di usarlo, assicuratevi che sia bloccato (10). Il calibro a

TAGLIO TRASVERSALE A 45° (FIG. 17)

 Effettuare tagli trasversali a 45° vuol dire

tagliare il legno ad un angolo diverso da 0° con il bordo del legno sul calibro a 45° (fig,

17). Seguite la stessa

SMUSSATURA (FIG. 18)

 La smussatura è simile al taglio trasversale

salvo che il legno è tagliato con un angolo diverso da 90° con il lato piatto del legno o

TAGLIO COMPOSTO A 45° (FIG. 19)

 Il taglio composto a 45° è la combinazione del

taglio a 45° ed il taglio trasversale smussato. Il taglio è fatto ad un angolo diverso da 90° sia nel bordo e nel lato piatto del legno. Regolate

TAGLIO RIPETITIVO (FIG. 20&21)

 Il taglio ripetitivo è il taglio di un certo

numero di pezzi alla stessa lunghezza senza dover marcare ogni pezzo. Non alimentate il pezzo da lavorare con la mano (Fig. 20). Guidatelo ed assicuratevi che non pieghi o pinzi la lama della sega (Fig.21).

 Nota bene – questa maniglia si muoverà

lateralmente se viene regolata l’inclinazione o la smussatura.

sinistra ed in senso antiorario per inclinarla verso destra.

avvitando il blocco del calibro(10).

45° (9) può essere usato su entrambe le scanalature della tavola. Per cambiare la scanalatura, fate scivolare il gruppo del calibro a 45° fuori da una scanalatura e dentro l’altra. Regolatela nella posizione desiderata prima di utilizzarla.

procedura che usereste per il taglio trasversale. Regolate la misura a 45° (9) all’angolo desiderato..

table (fig.18). Adjust the blade to the desired angle.

il calibro a 45° (9) e la lama (15) all’angolo desiderato ed assicuratevi che il calibro a 45° sia stato bloccato con l’apposito fermo (10).

Non utilizzate mai la guida per il taglio secondo la fibra (6) come misura della lunghezza poiché il pezzo di scarto potrebbe bloccarsi tra l'appoggio (6) e la lama (15) causando una reazione

USO DELLA DELLA GUIDA PER IL TAGLIO SECONDO LA FIBRA

(FIG. 21&22)

 La guida per il taglio secondo la fibra (6)

viene usata per tutte le operazioni di questo tipo di taglio.

 Non fate mai questi tipi di taglio senza la

guida installata e bloccata. Questo tipo di taglio vuol dire tagliare un pezzo di legno secondo la fibra o la lunghezza (21). Questo viene fatto utilizzando l’apposita guida. Posizionate la guida alla larghezza desiderata del taglio e fissatela.

 Prima di iniziare questo tipo di taglio

assicuratevi che la

guida sia parallela alla lama (15) e che il cuneo sia correttamente allineato con la lama. Quando tagliate secondo la fibra delle lunghe tavole o dei grandi pannelli, utilizzate sempre un supporto di lavoro. Tenete il pezzo contro la guida (6) ed alimentatelo attraverso lama (15) con una pressione uniforme e costante. Usate sempre l’asta guida (16) per alimentare il pezzo da lavorare fino a che è uscito dal tavolo. (Fi g. 22)

T A GLIO S ECONDO LA FIBRA CON SMUSSATURA (FIG. 22)

 Usate sempre l’asta guida (16) per alimentare

il pezzo da lavorare quando tagliate secondo

la fibra materiale di larghezza uguale od inferiore a 6” (150mm)

RACCOL TA DELLA SEGATURA (FIG. 23)

 Fissate il vostro raccogli-serratura sul lato

posteriore del tavolo al foro per la serratura.

23).

 La misura d’efficienza della serratura è 45%.

ATTENZIONE!

La segatura di alcuni tipi di legni può essere nociva.

Per esempio, le segature del faggio e della quercia sono particolarmente nocive alla salute e perciò dovrebbero essere lavorate solo con il raccogli-segatura.

MANUTENZIONE

 Non fate regolazioni mentre il motore è in

moto. Assicuratevi sempre che la spina dell'utensile sia stata staccata dalla presa di corrente prima di cambiare le spazzole, lubrificare o fare altri lavori di manutenzione all'utensile. Dopo ogni uso controllate il vostro utensile per riscontrare eventuali danni o rotture e tenetelo in perfetto ordine riparando o sostituendo immediatamente le parti. Pulite

MONTAGGIO DELLA SEGA DA TAVOLO SUL TREPPIEDE (FIG. 24, 25&26)

 Mettete il cavalletto (21) in piedi come

mostrato nella figura.

 Inserite le viti a testa crociate, le rondelle

elastiche e le rondelle piatte per unire prima le quattro gambe ed i supporti a crociera. (Fig. 24) stringete a mano tutti I dadi, non stringeteli a fondo fino a che il montaggio non sia terminato.

ATTENZIONE: Il sostegno ha 4 fori per il fissaggio al suolo. Assicuratevi sempre che la vostra sega da tavolo con sostegno sia ben fissata al suolo. Se scegliete di non montare il il sostegno, anch e sul ripiano della sega vi sono 4 fori per fissarla al tavolo da lavoro. Assicuratevi s empre che la vostra sega da tavolo sia ben fissata al tavolo da lavoro o ad un sostegno approvato. In caso contrario potrebbe verificarsi un incidente con conseguenti gravi lesio ni personali.

la segatura accumulata. Per garantire la sicurezza ed affidabilità, tutte le riparazioni, ad eccezione deile spazzole che sono accessibili dall’esterno, dovrebbero essere effettuate da un CENTRO SERVIZI AUTORIZZATO. Difetti dell'utensile, inclusi quelli delle protezioni o delle lame, dovrebbero essere notificati appena scoperti.

 Togliete i bulloni delle prolunghe inferiori.

Mettete accuratamente il ripiano superiore sopra il cavalletto. Allineate i fori nella base del tavolo con i fori nel cavalletto (Fig. 25).

 Stringete a fondo tutti i bulloni del cavalletto

prima di utilizzare la macchina

PRECAUÇÕES GERAIS DE SEGURANÇA

AVISO!

Quando usar ferramentas eléctricas, deve seguir sempre as precauções de segurança básicas para reduzir o risco de choque eléctrico e ferimentos pessoais. Leia estas instruções antes de tentar utilizar o produto. Guarde estas instruções para consulta futura.

 Mantenha a sua área de trabalho limpa e

bem iluminada. As bancadas atravancadas e as áreas escuras atraem os acidentes.

 Não utilize ferramentas eléctricas em

atmosferas explosivas, tais como a presença de líquidos inflamáveis, gases ou pó. As ferramentas eléctricas produzem faíscas que podem incendiar o pó ou fumo.

 As crianças, visitantes e animais de

estimação devem manter-se a uma distância segura da área de trabalho.

 Evite usar roupas largas, jóias ou qualquer

coisa que possa ser apanhada pelas peças móveis. Os cabelos compridos devem ser atados atrás da cabeça. Recomenda-se o uso de óculos de segurança (os óculos normais não são suficientes para protecção dos olhos). Devem ser usadas máscaras de rosto ou de pó se for produzido pó ou se trabalhar acima do nível da cabeça. Aconselha-se o uso de protecção de ouvidos durante os períodos de utilização prolongada.

 Não se estique. Mantenha sempre uma

posição apropriada e o equilíbrio. Use calçado de borracha resistente a óleo. Mantenha o chão limpo de óleo, aparas e outros detritos.

 Não force a ferramenta. Não tente usar a

ferramenta para fins a que não tenha sido destinada. A ferramenta funcionará muito melhor se não usar força excessiva.

 Desligue a ficha quando não usar, ou quando

mudar os acessórios, efectuar regulações, limpar ou trabalhar na ferramenta. Desligue-a sempre quando a deixar sem vigilância. Todas as ferramentas devem ser mantidas fora do alcance das crianças quando não estiverem a ser usadas. Não exponha a ferramenta à chuva ou à humidade.

 Use apenas acessórios recomendados pelo

fabricante do seu modelo. Acessórios que possam ser apropriados para uma ferramenta poderão constituir um risco quando usadas noutra ferramenta.

 Proteja-a contra choques eléctricos – evite o

contacto físico com superfícies ligadas à terra (exemplos: radiadores, tubos, máquinas de lavar louça, frigoríficos). Agarre na ferramenta pelas superfícies absorventes isoladas quando executar operações em que a ferramenta de corte possa entrar em contacto com fios escondidos.

 Certifique-se de que o cabo é colocado de

forma que não seja calcado, tropeçado ou de qualquer outra forma sujeito a danos ou tensões.

 Evite arranques acidentais; certifique-se de

que o interruptor de corrente está na posição "OFF" antes de ligar à corrente.

 Mantenha as ferramentas de forma

adequada. Mantenha as ferramentas sempre limpas e em boas condições de funcionamento. Siga as instruções de lubrificação e de substituição de acessórios.

 Examine as peças danificadas. Verifique o

alinhamento das peças móveis, a fixação das peças móveis, a ruptura de peças, a montagem inadequada ou qualquer outra condição que possa afectar o funcionamento das peças. Qualquer peça que esteja danificada deve ser devidamente reparada ou substituída.

 Nunca use solventes para limpar peças de

plástico. Os solventes poderiam eventualmente dissolver ou de qualquer outra forma danificar o material. Só deve usar um pano molhado para limpar as peças de plástico.

 Use sempre em área bem ventilada. Retire

frequentemente o pó da serra. Limpe o pó da serra do interior da serra para evitar o risco de potencial incêndio.

 Independentemente de a máquina ser

utilizada em conformidade com as condições de uso pretendidas e com o cumprimento de todos os regulamentos de segurança relevantes, devido à concepção exigida pela natureza do trabalho a ser executado com ela, mantém-se a possibilidade de riscos residuais. Estes riscos incluem o contacto com a lâmina giratória na área de corte, ricochete da peça de trabalho ou de partes dela, quebra da lâmina da serra com as partes quebradas a serem projectadas da máquina, contacto com peças com corrente quando examina componentes eléctricos abertos para inspecção, emissão de pó de madeira perigoso quando utilizada sem colector de pó.

PRECAUÇÕES DE SEGURANÇA ADICIONAIS PARA A SERRA DE MESA

 Não use lâminas de serra danificadas ou

deformadas

 Substitua a inserção da mesa quando gasta.  Use apenas lâminas de serra recomendadas

pelo fabricante.

 Quando mudar a lâmina da serra, certifique-se

de que a largura de corte será superior ao corpo da lâmina. Que, por sua vez, não deve ser mais largo do que a faca separadora.

 Tenha cuidado para que a selecção da lâmina

de corte seja apropriada para o material a ser cortado.

 Use equipamento de protecção pessoal quando

necessário, o que pode incluir:

- protecção auditiva para reduzir o risco de perda de audição induzida,

- protecção respiratória para reduzir o risco de inalação de pó perigoso.

- use luvas quando manusear lâminas de serra e matéria-prima; as lâminas de serra devem ser transportadas num fixador sempre que seja praticável.

 O desenvolvimento de pó durante a utilização

pode ser perigoso para a sua saúde, inflamável ou explosivo. Nunca corte metais ou materiais que possam produzir pó perigoso.

 Não use lâminas de aço de alta velocidade.  Use o empurrador quando for necessário. Use

sempre um empurrador para cortar longitudinalmente a madeira delgada. Consulte as aplicações de corte longitudinal no Manual de instruções onde o uso do empurrador é tratado detalhadamente. O empurrador deve ser sempre armazenado com a máquina quando não estiver a ser usado.

 Use sempre a protecção da lâmina da serra e a

faca separadora em todas as operações, incluindo durante a serragem de atravessamento. As operações de serragem de atravessamento são aquelas em que a lâmina corta totalmente através da peça de trabalho, quando corta longitudinal ou transversalmente.

 Segure sempre a peça de trabalho com

firmeza contra a serra angular ou guia.

 Nunca execute qualquer operação com "mãos

livres”.

 Use sempre a guia ou a guia inclinável para

posicionar e guiar.

 Não deve fazer aberturas de caneluras ou

ranhuras.

 As serras não devem ser usadas para

aplainamento (ranhura interrompida).

 Use apenas lâminas de serra cuja velocidade

máxima não seja inferior à velocidade máxima da haste da ferramenta e do material a ser cortado.

 Nunca se coloque nem tenha qualquer parte

do seu corpo alinhada com o caminho da lâmina da serra. Mantenha as suas mãos afastadas da linha da lâmina da serra.

 Mova a guia de corte longitudinal para fora do

caminho quando efectuar cortes transversais.

 Alimente o trabalho para dentro da lâmina ou

cortador apenas CONTRA a direcção da rotação.

 Nunca tente libertar uma lâmina bloqueada

sem ter primeiramente rodado a serra para fora. Desligue imediatamente o interruptor de corrente para evitar danos no motor.

 Quando transportar a máquina, use apenas

dispositivos de transporte e nunca use protecções para manusear ou transportar.

 Durante o transporte, a parte superior da

lâmina da serra deve estar coberta.

 Por exemplo, pela protecção.  Use a mesa de prolongamento para apoiar

peças de trabalho compridas durante a operação de corte.

 Certifique-se de que a embalagem de espuma

é retirada antes de usar.

 Certifique-se de que a etiqueta de aviso

amarela é retirada da mesa antes de a usar.

DESCRIÇÃO (FIG. 0)

1. Corpo

Interruptor ON/ OFF

Pega de Bloqueio de Guia de Corte Longitudinal

5. Mesa de Prolongamento Direita

Guia de Corte Longitudinal

Protecção da Lâmina

Cimo da Mesa

Guia Inclinável

Bloqueio da Guia Inclinável

10.

Botão de Bloqueio de Chanfre

11.

Indicador de Ângulo de Chanfre

12.

Pega de Elevação

13.

Botão de Reposição

14.

Lâmina da Serra

15.

Empurrador

16.

Inserção da Mesa/Placa de Garganta

17.

18. Mesa de Prolongamento Traseira

Bloco de Deslize

19.

Faca Separadora

20.

Bancada (Opcional)

21.

Porta do Pó

22.

Barras de Apoio

23.

Botão de Bloqueio da Guia de Corte Longitudinal

24.

25. Pega de Inclinação (Fig. 11&15)

Indicador de Corrente

26.

LISTA DAS PEÇAS SOLTAS

A: Braço de apoio (6 peças) B: Montagem de guia de corte longitudinal C: Bancada de Pernas (4 peças) D: Montagem da protecção da lâmina E: Mesa de prolongamento esquerda F: Mesa de prolongamento direita

G: Montagem da serra angular H: Mesa de prolongamento traseira I: Abraçadeira de Cruzeta (4 peças) J: Embalagem blister com parafusos K: Empurradores

ESPECIFICAÇÕES

Voltagem de Entrada Watts Diâmetro da lâmina Tamanho do Furo Sem Velocidade de Carga Profundidade de corte a 90 Profundidade de corte a 45 Tamanho da mesa principal Tamanho da Mesa de Prolongamento Esquerda/Direita Nível de pressão do som Peso líquido

O O

230 V ~ 50 Hz 1500W 254mm 30mm 4500min-1 80mm 55mm 638mm x 430mm 638mm x 150mm (x2) 99dB(A)

23.5 kg

AVISO!

O ruído pode ser um perigo para a saúde. Quando o nível do ruído ultrapassar 85 db (A) deve usar protecção auditiva.

USO APROPRIADO DA MÁQUINA

 Esta máquina foi exclusivamente

concebida para corte longitudinal e transversal de madeira até uma espessura

máxima de 80mm. Para um funcionamento

correcto deve ser fixada e utilizada como se explica neste material.

RESTRIÇÃO DE USO

 NÃO corte madeira com mais de 80mm.  NÃO corte metal, pedra, borracha, objectos

plásticos, etc.

 NÃO corte troncos ou madeira redonda.  NÃO use para fazer ranhuras, moldar ou abrir

caneluras.

 NÃO encaixe nenhuma ferramenta ou

combinação de lâminas.

 NÃO use como bancada ou teste de trabalho.  NÃO solde a máquina

 NÃO modifique a máquina ou as suas

protecções

 NÃO ponha a máquina em funcionamento

antes de remover todas as embalagens.

 NÃO use com nenhuma

cobertura/protecção removida.

 NÃO use lâminas de Aço de Alta

Velocidade (HSS).

 NÃO use a serra para aplainamento

(ranhura interrompida).

MONTE A PEGA DE ELEVAÇÃO E ABAIXAMENTO

E A PEGA DE INCLINAÇÃO (FIG. 1)

 Monte a pega de elevação (13) na haste do

lado esquerdo da serra e fixe-a apertando

o parafuso de fixação à pega (fig 1).

MONTE A PEGA DE ELEVAÇÃO E ABAIXAMENTO (FIG. 1, 2&3)

 Remova a inserção da mesa (17) removendo

os oito parafusos Philips de cabeça chata.

 Rode a pega de elevação (13) (Fig. 1) no

sentido anti-horário para elevar a haste da lâmina para a posição mais elevada (Fig. 3). Remova a porca de fixação da lâmina no sentido anti-horário e depois puxe o rebordo exterior da haste e o eixo exterior. Monte a lâmina (15) (certifique-se de que os dentes ficam virados para baixo no lado frontal da serra. Substitua a haste exterior e eleve novamente a

lâmina encaixe a cavilha de fixação da lâmina. Verifique se a lâmina está correctamente posicionada antes de aliviar a cavilha.

 Verifique novamente se a lâmina está (15)

firmemente apertada e eleve novamente ou regule a lâmina separadora se for necessário, antes de montar novamente a inserção da mesa (17).

AVISO!

Substitua a inserção da mesa quando gasta.

MONTE A LÂMINA SEPARADORA (FIG. 4&5)

 Se estiver no devido lugar, remova a inserção

da mesa (17) removendo os oito parafusos Philips de cabeça chata.

 Insira a faca separadora (20), de maneira que

as ranhuras compridas na faca separadora se encaixem à volta dos parafusos hexagonais de cabeça oca do bocal (Fig. 4). Regule a faca separadora (20) de maneira que a folga entre a faca separadora (20) e a lâmina (15) fique entre 2 e

5 mm (Fig. 5), e depois aperte os parafusos hexagonais de cabeça oca. Certifique-se de que a faca separadora (20) e a lâmina da serra (17) estão alinhadas e depois verifique novamente se a lâmina está firmemente apertada e monte novamente a inserção da mesa.

 Em seguida monte a protecção da lâmina

(7) (Fig. 5)

MONTAGEM DA MESA DE PROLONGAMENTO (FIG. 6&7)

 A montagem será mais fácil se todos os

parafusos forem encaixados antes de as cavilhas serem totalmente apertadas. Encaixe as cavilhas à mão, apertando-as durante a montagem, aperte-as todas totalmente quando a montagem estiver concluída.

 Alinhe os três furos das mesas de

prolongamento esquerda/direita (4 e 5) com os três furos nas duas secções da mesa principal (Fig. 6), use duas porcas M6. As cavilhas e as anilhas de mola para bloquear os dois furos extremos e uma cavilha M6x 16 para fixar o furo central.

 Alinhe os dois furos da mesa de

prolongamento traseira (18) e com dois parafusos M6x 12, a anilha plana, a anilha de mola e a porca M6 fixe a mesa de prolongamento traseira (18) na mesa principal (Fig. 7).

 Para montar as barras de suporte (23) nas

mesas de prolongamento (4,5 &18) e no corpo (1), use parafusos M6, anilha plana, anilha de mola e porcas M6. Certifique-se de que as mesas de prolongamento estão alinhadas e de que as superfícies estão ao nível da mesa principal.

 Aperte totalmente as cavilhas quando toda

a montagem estiver concluída; se encaixar a máquina no suporte da perna, monte e encaixe esta antes de apertar as cavilhas.

MONTAGEM DA GUIA DE CORTE LONGITUDINAL (FIG. 8&9)

 Desaperte os botões de bloqueio da guia de

corte longitudinal (24) do bloco de deslize (19), e depois faça deslizar a guia (6) para cima das cabeças das cavilhas e aperte os botões de bloqueio da guia de corte longitudinal (24) (Fig. 8)

 Para bloquear a guia de corte longitudinal (6),

faça deslizar o conjunto da guia de corte longitudinal até

que o indicador fique a apontar para a regulação desejada. Em seguida, pressione a pega de bloqueio da guia de corte longitudinal (3) para baixo (Fig. 9), para bloquear a guia na devida posição.

 Certifique-se de que a guia é bloqueada

antes de utilizar a serra.

AJUSTE DA LÂMINA DA SERRA (FIG. 10, 11&12)

AVISO!

•Não use lâminas de serra que estejam danificadas ou deformadas.

•Use apenas lâminas de serra recomendadas pelo fabricante.

•Tenha em atenção que a selecção das lâminas de serra depende do material a cortar.

 A Lâmina (15) foi regulada de fábrica; use um

esquadro para verificar se a lâmina está em ângulo de 90º com a mesa (Fig.10)

 Se for necessário algum ajuste, rode a

porca de bloqueio da inclinação (enquanto mantém o ajuste na devida posição) para fixar o ajuste.

 Em seguida, desaperte o parafuso de

fixação indicador, regule o indicador da escala (12) para a marca "0º" e depois aperte o parafuso de fixação (Fig. 11)

 Depois de ter feito o ajuste da lâmina para

90º, rode as pegas de inclinação para o lado dos 45º (fig. 12) e ajuste o ângulo de 45º.

 Rode a porca de regulação de maneira que

a lâmina fique na posição de 45º e depois aperte a porca de bloqueio.

Indicador de Corrente (FIG. 11)

 Quando a máquina está ligada à corrente, o

indicador de corrente (26) acende-se.

Se isso não acontecer, por favor verifique se a ficha de corrente está bem ligada.

INTERRUPTOR MAGNÉTICO DE FUNCIONAMENTO ON/ OFF (FIG. 13)

 O interruptor magnético é uma característica

de segurança da máquina. Se a alimentação for interrompida, por predefinição o interruptor passará para a posição "OFF", evitando um arranque perigoso e inesperado da máquina quando a alimentação for reposta.

 Pressione o botão ‘ON’ para arrancar

com a máquina.

 Pressione o botão ‘OFF’ para parar a

máquina.

AVISO: Antes de ligar a máquina para ON, certifique-se de que a protecção da lâmina está bem instalada e a funcionar correctamente.

BOTÃO DE REPOSIÇÃO DE SOBRECARGA (FIG. 13)

 A sua serra de mesa tem um botão de

reposição de sobrecarga (14). Caso a sua serra se vire durante o funcionamento, rode a serra para fora e deixe que o motor arrefeça durante cerca de 3 minutos. Empurre o botão de reposição (14) e tente ligar novamente a serra. Se a serra não funcionar, regule o interruptor para OFF e examine todos os cabos

para verificar se a ligação está correcta e tente novamente. Se ela funcionar e depois cortar enquanto está a trabalhar, poderá estar a tentar alimentar a peça de trabalho com muita rapidez, ou poderá estar a utilizar uma lâmina embotada ou poderá estar a tentar utilizar uma voltagem insuficiente.

PEGA DE ELEVAÇÃO (FIG. 14)

 A pega de elevação (13) é usada para elevar e

baixar a lâmina. Rode-a no sentido horário para baixar e no sentido anti-horário para a elevar

PEGA DE INCLINAÇÃO (FIG. 15)

 A pega de inclinação é usada para inclinar a

lâmina para corte de chanfres. Rode-a no sentido horário

GUIA INCLINÁVEL (FIG. 16)

 A cabeça é bloqueada na posiç ão desejada para

corte transversal ou corte angular apertando a guia inclinável (10). Bloqueie-a sempre com firmeza

CORTE TRANSVERSAL (FIG. 16)

 O corte transversal é o corte da madeira no

sentido das fibras a 90º ou em esquadria com a margem e o lado plano da madeira. Isto é feito com a guia inclinável (9) regulada para "0". Antes de a usar, certifique-se de que está bloqueada (10). A guia inclinável (9) pode ser usada em qualquer uma das

CORTE TRANSVERSAL COM GUIA (FIG. 17)

 O corte transversal com guia consiste em cortar

a madeira em ângulo diferente de 0º com a borda da madeira sobre a guia inclinável (fig.

17). Siga os

CORTE EM CHANFRO (FIG. 18)

 O corte transversal em chanfro é semelhante ao

corte transversal, à excepção do facto de a madeira ser cortada em ângulo diferente de 90º

CORTE ANGULAR COMPOSTO (FIG. 19)

 O corte angular composto é uma combinação

de corte angular e corte em chanfro. O corte é feito em ângulo diferente de 90º em relação à borda e ao lado plano da madeira. Regule a guia inclinável (9) e a lâmina (Fig. 21). Nunca use a guia de corte

REPETITIVE CUTTING (FIG. 20&21)

 O corte repetitivo consiste em cortar um certo

número de peças com o mesmo comprimento sem ter de marcar cada uma das peças. Não alimente a peça de trabalho com a mão (Fig.

20). Guie-a e certifique-se de que não fica presa

nem comprime a lâmina (Fig. 21).

 Por favor note que esta pega mover-se-á

lateralmente enquanto a inclinação ou chanfro é ajustado.

para inclinar para a esquerda e no sentido anti-horário para inclinar para a direita.

quando em funcionamento, rodando o bloqueio da guia inclinável (10).

ranhuras da mesa. Para mudar de ranhura, faça deslizar o conjunto da guia inclinável para fora da ranhura em que está e para dentro da outra ranhura. Regule-a para a definição desejada antes de utilizar.

mesmos procedimentos que seguiria para o corte transversal. Regule a guia inclinável (9) para o ângulo desejado.

com o lado plano da madeira ou mesa (fig.

18). Regule a lâmina para o ângulo desejado.

longitudinal (6) como batente longitudinal porque a peça cortada poderia ficar presa entre a guia (6) e a lâmina (15) provocando um ricochete (10).

Nunca use a guia de corte longitudinal (6) como batente longitudinal porque a peça cortada poderia ficar presa entre a guia (6) e a lâmina (15) provocando um ricochete.

USO DA GUIA DE CORTE LONGITUDINAL (FIG. 21&22)

 A guia de corte longitudinal (6) é usada para

todas as operações de corte longitudinal. Nunca efectue cortes de mãos livres sem a guia no devido lugar e bloqueada.

 Cortar transversalmente consiste em cortar

uma peça de madeira no sentido das fibras ou do comprimento (Fig. 21). Isto é feito usando a guia de corte longitudinal (6). Coloque a guia com a largura desejada de corte longitudinal e bloqueie-a.

 Antes de iniciar o corte, certifique-se de que a

guia

de corte está paralela à lâmina da serra (15) e a faca separadora devidamente alinhada com a lâmina da serra. Quando efectuar cortes longitudinais de tábuas compridas ou painéis grandes, use sempre um suporte de trabalho. Segure a peça contra a guia (6) e alimente-a através da lâmina (15) com uma pressão leve e firme. Use sempre o empurrador (16) para alimentar a peça de trabalho até que fique livre da mesa (Fig. 22).

CORTE EM CHANFRO (FIG. 22)

 Quando efectuar cortes em chanfro de 6"

(150mm) ou menos, use apenas o empurrador (16) para

alimentar a peça de trabalho a seguir à lâmina da serra.

RECOLHA DO PÓ (FIG. 23)

 Aperte o colector de pó na parte posterior da

mesa à porta de (22) (Fig. 23).

 A medição da eficiência do pó é de 45%.

AVISO!

O pó de alguns tipos de madeira pode ser perigoso.

Por exemplo, o pó de faia e de carvalho são especialmente prejudiciais para a saúde e, por isso, só podem ser trabalhados com colector de pó.

MANUTENÇÃO

 Não faça nenhum ajuste enquanto o motor

estiver em movimento. Certifique-se sempre de que a ficha da máquina foi retirada da fonte de alimentação antes de mudar as escovas, lubrificar ou efectuar qualquer trabalho na, ou manutenção da máquina. Depois de cada utilização, verifique se a máquina está danificada ou tem peças partidas e mantenha-a em condições de funcionamento excelentes, reparando ou

substituindo as peças de imediato. Limpe o pó acumulado. Para garantir a segurança e a fiabilidade, todas as reparações, à excepção das escovas acessíveis a partir do exterior, devem ser executadas por um CENTRO DE ASSISTÊNCIA AUTORIZADO. As falhas na máquina, incluindo as protecções ou lâminas da serra, devem ser comunicadas logo que descobertas.

MONTE A SERRA DE MESA NA BANCADA (FIG. 24, 25&26)

 Rode a bancada (21) para cima, como se

mostra.

 Insira os parafusos de cabeça oca, as anilhas

de mola e a anilha plana para montar as quatro pernas e as cruzetas em primeiro lugar. (Fig. 24) deixe todas as cavilhas apertadas à mão - não aperte totalmente enquanto a montagem não estiver concluída.

AVISO: O suporte tem 4 furos para montagem no chão. Certifique-se sempre de que a sua serra de mesa com bancada está firmemente montada no chão. Se a bancada não tiver sido cuidadosamente escolhida para montar a sua serra de mesa, há mais 4 furos na serra de mesa para montagem na bancada de trabalho. Certifique-se sempre de que a serra de mesa está firmemente montada numa bancada de trabalho ou num suporte de trabalho aprovado. Se não o fizer, poderá ocorrer algum acidente que provoque ferimentos pessoais graves.

 Retire as cavilhas de abraçadeira da mesa

de prolongamento inferior. Coloque cuidadosamente a serra de mesa em cima da bancada. Alinhe os furos da base da serra de mesa com os furos da bancada (Fig. 25).

 Aperte totalmente todas as cavilhas à

bancada antes de pôr em funcionamento.

ALGEMENE VEILIGHEIDS VOORZORGSMAATREGELEN

WAARSCHUWING!

Bij gebruik van elektrisch gereedschap dient u een aantal algemene veiligheidsmaatregelen uit voorzorg te nemen om het risico te verkleinen van letsel door elektrische schokken. Lees deze gebruiksaanwijzing aandachtig en geheel door voordat u het product gebruikt en bewaar de gebruiksaanwijzing bij het product.

 Houd uw werkplek schoon en goed verlicht.

Overvolle werktafels en donkere gebieden vragen om ongelukken.

 Gebruik geen elektrische gereedschappen in

ruimtes waar brandbare vloeistoffen, gas of stof aanwezig is of kan zijn. Elektrische gereedschappen kunnen een bron van vonken zijn die stof of dampen kunnen doen ontbranden

 Kinderen, bezoekers en huisdieren behoren op

een veilige afstand van de werkplek gehouden te worden

 Vermijd het dragen van loszittende kleding,

sieraden of zaken die verward kunnen raken in bewegende onderdelen. Lange haren dienen opgestoken te worden. Het gebruik van een veiligheidsbril wordt aangeraden (normale brillen bieden niet genoeg bescherming). Een stofmasker wordt aangeraden als er bij het werken stof vrijkomt of als er aan plafonds wordt gewerkt. Gehoorbescherming wordt aangeraden bij langdurig gebruik.

 Werk niet boven uw macht. Zorg ervoor dat u uw

evenwicht altijd kan bewaren, draag werkschoenen met een anti-slip laag. Houd de vloer van de werkplek schoon en droog.

 Forceer het gereedschap niet. Gebruik het

gereedschap niet voor werkzaamheden waar het niet voor is ontworpen. Het gereedschap zal beter functioneren als u niet teveel kracht gebruikt.

 Haal de stekker uit het stopcontact als het

apparaat niet wordt gebruikt, bij het verwisselen van onderdelen, het instellen van het apparaat en bij het schoonmaken of onderhoud van het apparaat. Alle gereedschappen dienen buiten bereik van kinderen te worden gehouden. Stel het gereedschap niet bloot aan regen en vocht.

 Gebruik alleen originele onderdelen zoals deze

worden aanbevolen door de fabrikant van het apparaat. Onderdelen die geschikt zijn voor een apparaat kunnen letsel veroorzaken als zij op een ander apparaat worden gemonteerd.

 Voorkom elektrische schokken. Vermijd

lichaamscontact met geaarde oppervlaktes zoals radiatoren, buizen, afwasmachines of koelkasten. Houd het gereedschap vast bij de geïsoleerde handgrepen als er een kans bestaat op contact met verborgen elektrische bedrading.

 Controleer of het elektrische snoer veilig

genoeg ligt om beschadiging door struikelen, stuktrappen of anderszins te voorkomen.

 Zet de schakelaar van het apparaat op “UIT”

voordat u de stekker in het stopcontact steekt.

 Voer regelmatig onderhoud uit aan het

gereedschap of laat dit doen. Gebruik alleen goed werkend en schoon gereedschap. Volg de aanwijzingen op om het apparaat te smeren en vervang versleten onderdelen.

 Controleer op beschadigde onderdelen. Kijk of

bewegende onderdelen niet krom lopen, beschadigd zijn of het goed functioneren van uw apparaat nadelig beïnvloeden. Als een onderdeel beschadigd is, dient deze te worden gerepareerd of vervangen

 Gebruik nooit oplosmiddelen om plastic

onderdelen schoon te maken. Oplosmiddelen kunnen het plastic aantasten en het apparaat onbruikbaar maken. Een vochtige doek is voldoende om plastic onderdelen schoon te maken

 Gebruik het apparaat alleen in goed

geventileerde ruimtes. Verwijder zaagsel- en stofresten regelmatig. Verwijder ook zaagselresten die zich in de zaagmachine opgehoopt hebben om een mogelijk brandgevaar te voorkome

 Ondanks dat dit apparaat gebruikt wordt voor

de werkzaamheden waarvoor dit apparaat geschikt is, met toepassing van alle mogelijke veiligheidsmaatregelen, blijft er altijd een risico van ongeval en letsel bestaan door de aard van de werkzaamheden die worden uitgevoerd met behulp van dit apparaat. Deze risico’s kunnen o.a. bestaan uit letsel door contact met een draaiend zaagblad, terugslag veroorzaakt door het te zagen object of een deel daarvan, het breken van (een deel van) het zaagblad, elektrische schokken door contact met onder elektrische spanning staande onderdelen tijdens onderhoud aan het apparaat en/of uitstoot van schadelijke houtstofdeeltjes als er geen gebruik gemaakt van een stofzak.

SPECIFIEKE VEILIGHEIDSMAATREGELEN VOOR DE

TAFELZAAGMACHINE

 Gebruik geen beschadigde of vervormde

zaagbladen.

 Vervang een versleten t afelinzetstuk.  Gebruik uitsluitend zaagbladen zoals

aanbevolen door de fabrikant.

 Als u van zaagblad wisselt, houdt er dan

rekening mee dat er meer wordt gezaagd dan de breedte van het zaagblad, of, analoog hieraan, het gezaagde is niet breder dan de dikte van het spouwmes.

 Het soort zaagblad dient overeen te komen met

het soort materiaal dat u wilt zagen.

 Draag geschikte persoonlijke

beschermingsmaterialen zoals:

- Oorbescherming om gehoorbeschadiging te voorkomen,

- Mondbescherming om schade aan de luchtwegen te voorkomen,.

- Handschoenen tijdens het gebruik van zaagbladen en ruw materiaal, zaagbladen dienen tevens zo lang mogelijk te worden bewaard in de beschermende verpakking.

 Stofdeeltjes die vrij komen tijdens het zagen

kunnen schadelijk zijn voor uw gezondheid, maar ook brandbaar of explosief. Zaag geen metaal of ander materiaal dat schadelijke stofdeeltjes kan veroorzaken.

 Gebruik geen High Speed zaagbladen.  Gebruik een drukstaaf indien mogelijk. Gebruik

een drukstaaf altijd bij het zagen van smalle planken. Zie ook het betreffende hoofdstuk in deze gebruiksaanwijzing. Bewaar de drukstaaf bij de tafelzaagmachine.

 Gebruik altijd de beschermkap en het

spouwmes bij het zagen met deze machine, ook als iets volledig wordt doorgezaagd.

 Houdt het te zagen materiaal altijd stevig de  Zaag nooit “uit de losse hand”.

 Gebruik altijd de langsgeleider of  Deze machine is niet geschikt voor  Gebruik de zagen niet om sleuven te frezen.

 Gebruik uitsluitend zaagbladen waarvan de

 Vermijd dat uw lichaam of vingers recht op het

 Gebruik de langsgeleider niet bij het  Voer het te zagen materiaal altijd TEGEN de  Gebruik de langsgeleider nooit als

 Zet de machine altijd direct UIT als u een

 Gebruik bij het verplaatsen van de

 Bij het verplaatsen van de machine moet het

 Gebruik de verlengingstafel als u langere  Verwijder alle verpakkingsmaterialen voordat  Verwijder de gele waarschuwingssticker

verstekgeleider of langsgeleider.

verstekgeleider. sponningen en sleuven frezen.

maximale snelheid niet kleiner is dan de maximale snelheid van het apparaat en het te zagen materiaal.

zaagblad staan. Vermijd direct contact met een draaiend zaagblad.

kruiszagen. draairichting van het zaagblad in. afsluiter(CUT-OFF GAUGE) bij het

dwarszagen. vastgelopen zaagblad wilt vrijmaken, ter

voorkoming van letsel en beschadiging van de motor.

tafelzaagmachine nooit de beschermkappen, het zaaghuis of andere losse onderdelen om de machine op te tillen, maar gebruik een steekwagen of een ander vervoermiddel

zaagblad altijd voorzien zijn van een beschermkap.

voorwerpen wilt zagen u de machine gaat gebruiken. voordat u de machine gaat gebruiken.

BESCHRIJVING (FIG. 0)

1. Zaagtafel

2. AAN/UIT Schakelaar

3. Langsgeleider blokkeer hendel

4. Verlengingstafel links

5. Verlengingstafel rechts

6. Langsgeleider

7. Zaagblad beschermkap

8. Zaagwerkblad

9. Verstekgeleider

10. Vastzetpunt van de verstekgeleider

11. Zaaghoek vergrendel knop

12. Zaaghoek indicator

13. verstelbare hoogtehendel

14. Reset knop

15. Zaagblad

16. Drukstaaf

17. Tafelinzetstuk

18. Verlengingstafel achter

19. Schuifblok

20. Spouwmes

21. Statief (optioneel)

22. Stofpoort

23. Draagbalken

24. Langsgeleider vastzetpunt

25. Zaaghoek hendel (Fig. 11&15)

26. AAN/UIT indicator

LIJST VAN ONDERDELEN

A: Draagbalk (6 stuks) B: Langsgeleider onderdeel C: Poot (4 stuks) D: Zaagbladbeschermkap onderdeel E: Verlengingstafel links F: Verlengingstafel rechts

G: Verstekgeleider onderdeel H: Verlengingstafel achter I: Kruisbalk (4 stuks) J: Zakje schroeven K: Drukstaaf

SPECIFICATIES

Input voltage Wattage Diameter zaagblad Kerndiameter Snelheid zonder belasting Zaagdiepte bij 90° Zaagdiepte bij 45° Afmeting zaagtafel Afmeting verlengingstafel Links/Rechts Geluidsniveau Nettogewicht

230V ~ 50Hz 1500W 254mm 30mm 4500min-1 80mm 55mm 638mm x 430mm 638mm x 150mm (x2) 99 dB (A)

23.5 kg

WAARSCHUWING!

Sterke geluiden kunnen gevaarlijk zijn voor de gezondheid. Als het geluid een sterkte heeft van meer dan 85 dB (A), wordt het gebruik van gehoorbescherming aanbevolen.

OPTIMAAL MACHINEGEBRUIK

 Deze machine is bedoeld om hout te zagen

tot een maximale dikte van

80mm. Voor correcte werking dient dit

apparaat conform deze gebruiksaanwijzing in elkaar gezet en bediend te worden.

GEBRUIKSRESTRICTIES

Deze machine is NIET

 te zagen dat dikker is dan 80mm.  Het zagen van metaal, steen, rubber, plastic

etc.

 Het zagen van boomstammen.  Het zagen van sponningen, frezen of

sleuven.

 Met ander gemonteerd gereedschap of met

een combinatie van zaagbladen te gebruiken.

 Als werkbank of werktestbank te dienen.  Las deze machine of onderdelen NIET.

geschikt om:

 Verander deze machine of de

beschermmiddelen NIET

 Gebruik deze machine NIET voordat alle

verpakkingsmaterialen zijn verwijderd.

 Gebruik deze machine NIET zonder de

bijgeleverde en gemonteerde beschermingskappen.

 Gebruik GEEN Hoge Snelheid Stalen

(HSS) zaagbladen.

 Gebruik deze machine NIET voor het

frezen van sleuven.

BEVESTIGING VAN DE DRAAIHOEK / HOOGTE VERSTELLINGS

HENDEL (FIG. 1)

 Zet de draaiknop (13) op de schacht

links en zet deze vast door

De schroeven vast te draaien in de hendel

(fig 1).

BEVESTIGING VAN HET ZAAGBLAD (FIG. 1, 2&3)

 Verwijder het tafelinzetstuk (17) door het

losschroeven van de 8 kruiskopschroeven.

 Draai de knop voor verstelbare hoogte (13)

(Fig. 1) anti-klokwijs om de zaagbladschacht naar de hoogste positie te krijgen (Fig.

3).Verwijder de borgschroef door deze

anti-klokwijs te draaien en dan de opstaande rand uit de schacht te trekken met de cilinder. Bevestig het zaagblad (15) (Controleer of de tanden van het zaagblad naar beneden uitsteken aan de voorkant van de zaag). Zet de cilinder met de opstaande rand terug en draai de borgschroef handvast

Controleer of de positie van het zaagblad correct is en draai de borgschroef vast.

 Controleer nogmaals dat het zaagblad (15)

goed vastzit en stel in of installeer het spouwmes indien nodig voordat het tafelinzetstuk (17) weer teruggeplaatst wordt.

Vervang het tafelinzetstuk als dit versleten is.

WAARSCHUWING!

BEVESTIGING VAN HET SPOUWMES (FIG. 4 & 5)

 Verwijder het tafelinzetstuk (17) door het

losschroeven van de 8 kruiskopschroeven.

 Bevestig het spouwmes (20). Draai de

zeshoekige kopschroeven handvast in de lange gleuven van het spouwmes (Fig. 4). Stel het spouwmes (20) zodat de ruimte tussen het spouwmes (20) en het zaagblad (15) tussen 2 en 5 mm bedraagt (Fig. 5) en draai de schroeven vast.

Controleer of het spouwmes (20) en het zaagblad (15) op één lijn staan en controleer nogmaals of het zaagblad (15) goed vastzit. Monteer het tafelinzetstuk (17).

 Bevestig het zaagblad beschermkap (7)

(Fig. 5)

MONTAGE VAN DE VERLENGINGSTAFEL (FIG. 6&7)

 Montage van de verlengingstafel wordt

makkelijker indien in eerste instantie de schroeven handvast worden gedraaid. Nadat de verlengingstafel volledig is gemonteerd, dienen de schroeven vastgedraaid te worden.

 Bevestig de verlengingstafels aan de linker-

(4) en aan de rechterzijde (5) van het zaagwerkblad (8) door de 3 verbindingsgaatjes aan beide kanten uit te lijnen en schroeven te bevestigen. Gebruik bouten en verende sluitringen, M6, voor de buitenste gaatjes en een M6 bout voor het middelste gaatje.

 Bevestig de verlengingstafel achter (18) door

de twee gaatjes uit te lijnen op het zaagwerkblad (8) en gebruik2 M6 schroeven, platte ringen, verende sluitring en een M6 moer om de verlengingstafel achter (18) aan het zaagwerkblad (18) te bevestigen (Fig. 7).

 Gebruik M6 schroeven, platte ringen,

verende sluitringen en M6 moeren om de draagbalken (23) aan de zaagtafel (1) te bevestigen. Controleer of de oppervlakte van het zaagwerkblad (8), de verlengingstafels (4, 5 en 18) en het zaagwerkblad (18) egaal is.

 Bevestig, indien gewenst, de tafelpoten en

draai vervolgens alle schroeven goed vast.

BEVESTIGING VAN DE LANGSGELEIDER (FIG. 8 & 9)

 Draai het langsgeleider vastzetpunt (24) los

op het schuifblok (19) en schuif de langsgeleider (6) op de moerkoppen. Draai het langsgeleider vastzetpunt (24) weer vast.(Fig. 8)

positie en druk de langsgeleider blokkeer hendel (3) naar beneden (Fig. 9).

 Controleer of de langsgeleider vergrendeld

is voordat de machine wordt gebruikt.

 Om de langsgeleider (6) te vergrendelen,

schuif de langsgeleider naar de

gewenste

AFSTELLEN VAN HET ZAAGBLAD (FIG. 10, 11 & 12)

WAARSCHUWING!

•Gebruik geen beschadigde of vervormde zaagbladen.

•Gebruik alleen zaagbladen die worden aanbevolen door de fabrikant.

•Controleer of het zaagblad geschikt is voor het zagen van het materiaal.

 Het zaagblad (15) is reeds afgesteld door de

fabrikant. Gebruik een winkelhaak om te controleren of het zaagblad in een hoek van

staat ten opzichte van de zaagtafel (1)

(Fig.10).

 Als er nog een fijnere afstelling nodig is,

dient de borgschroef gedraaid te worden, terwijl u het zaagblad in de gewenste positie blijft vasthouden.

 Draai vervolgens de indicator schroef los,

zet de zaaghoek indicator (12) op 90 draai de indicator schroef weer vast (Fig.

11).

 Nadat de 90

voor verstelbare hoogte (13) naar 45

12).

is gedaan draai de draaiknop

 Draai de afstellingschroef zodat het

zaagblad (15) zich op 45 de borgschroef weer vast.

AAN/UIT INDICATOR (FIG. 11)

 Als de machine op het lichtnet is aangesloten

dan zal het AAN/UIT indicator (26) lampje(26) opbranden.

Als het lampje niet brandt: controleer dan of de machine op het licht net is aangesloten.

MAGNETISCHE AAN/UIT SCHAKELAAR (FIG. 13)

 De magnetische aan/uit schakelaar is een

ingebouwde veiligheidsvoorziening. Als de elektriciteit onverwacht uitvalt dan zal deze voorziening de machine terugzetten naar de UIT stand zodat wordt voorkomen dat de machine meteen weer aangaat op het moment dat de elektriciteit weer terugkomt.

 Druk op de ‘AAN’ knop om de machine

aan te zetten.

 Druk op de ‘UIT’ knop om de machine

uit te zetten.

WAARSCHUWING: Voordat u de machine aanzet, controleer of het zaagblad beschermkap (7) goed zit en werkt.

RESET KNOP (FIG. 13)

 Deze tafelzaagmachine beschikt over een

resetknop (14) bij overbelasting. Als de machine ophoudt met werken tijdens het zagen, schakel de zaag uit en wacht ongeveer 3 minuten om de motor af te laten koelen. Druk dan op de reset knop (14) en probeer de machine weer aan te zetten. Als de machine dan nog niet begint te werken, druk op de ‘UIT’ knop en controleer of de machine is aangesloten op het lichtnet

en probeer het nogmaals. Als de machine werkt en dan weer uitgaat tijdens het zagen dan is er wellicht sprake dat het te zagen object te snel door het zaagblad wordt gevoerd, het zaagblad bot is of dat de netspanning niet voldoende is

(Fig.

bevindt en draai

DRAAIKNOP VOOR VERSTELBARE HOOGTE (FIG. 14)

 De verstelbare hoogtehendel (13) wordt gebruikt

om de hoogte van het zaagblad in te stellen. Draai met de wijzers van de klok mee om het blad te verlagen en tegen de wijzers van de klok in om het blad te verhogen.

ZAAGHOEK HENDEL (FIG. 15)

 De zaaghoek hendel wordt gebruikt om schuin te

kunnen zagen. Draai de hendel met de wijzers van de klok mee om de zaaghoek

VERSTEKGELEIDER (FIG. 16)

 De verstekgeleider wordt vastgezet in de

gewenste positie en wordt gebruikt om het te zagen materiaal door het zaagblad te geleiden Maak de verstekgeleider altijd veilig

DWARSZAGEN (FIG. 16)

 Dwarszagen is de techniek waarbij hout, dwars

of recht, met de nerf mee, in een hoek van 90° wordt gezaagd. Dit gebeurt wanneer de verstekgeleider (9) wordt gezet op “0”. Voordat het zagen begint controleer of de verstekgeleider is vastgezet(10).

DWARSZAGEN ONDER VERSTEK (FIG. 17)

 Dwarszagen onder verstek is dwarszagen van

recht hout onder een andere hoek dan 0° met de rand van het hout tegen de verstekgeleider (fig.

17). Gebruik dezelfde procedure als voor

dwarszagen.

SCHUIN ZAGEN (FIG. 18)

 Schuin dwarszagen is eender als dwarszagen

behalve dat het hout wordt gezaagd onder een andere hoek dan 90°

SAMENGESTELD VERSTEKZAGEN (FIG. 19)

 Samengestelde verstekzagen is een combinatie

van dwarszagen onder verstek en schuin zagen. Gezaagd wordt onder een andere hoek dan 90º op recht en plat hout. Stel zowel de verstekgeleider (9) als het

HERHAALZAGEN (FIG. 20 & 21)

 Herhaalzagen is het op gelijke breedte zagen

van gelijke lengtes hout. Gebruik geen handen maar de drukstaaf om het hout in de zaagmachine te voeren (Fig. 20).Controleer of het hout niet vastloopt of wordt beschadigd tijdens het zagen (Fig. 20).

 Opmerking: De knop beweegt van links naar

rechts (en omgekeerd) bij het verstellen van de hoek.

naar links te laten gaan en tegen de wijzers van de klok in om de zaaghoek naar rechts te laten gaan

vast door de draaiknop op het vastzetpunt vast te draaien (10).

De verstekgeleider (9) kan op elke gewenste groef op de zaagtafel worden ingesteld. Om de verstekgeleider op een andere groef in te stellen, volstaat het om de verstekgeleider naar een andere groef te schuiven en daar vast te zetten.

Stel de verstekgeleider (9) in op de gewenste hoek.

met plat hout.(Fig. 18). Stel het zaagblad in op de gewenste hoek.

zaagblad (15) in op de gewenste hoeken. Controleer of de verstekgeleider (9) vastgezet is op het vastzetpunt van de verstekgeleider (10).

Gebruik de langsgeleider in dit geval NIET het hout tegen te houden omdat er dan de kans bestaat op beschadiging of vastlopen van het hout tijdens het zagen tussen de langsgeleider (6) en het zaagblad (15).

GEBRUIK VAN DE LANGSGELEIDER (FIG. 21 & 22)

 De langsgeleider (6) wordt gebruikt voor alle

vormen van zagen. Zaag NOOIT hand” zonder dat de langsgeleider op zijn plek veilig vergrendeld is.

“uit de losse

 Verstekzagen is het zagen van hout met de nerf

mee of in de lengte (Fig. 21). Gebruik de langsgeleider (6) en plaats de langsgeleider op de gewenste hoogte en vergrendel vervolgens.

 Voordat het zagen begint, controleer of de

langsgeleider parallel loopt aan het zaagblad (15) en dat het spouwmes uitgelijnd is met het zaagblad. Indien grote of lange stukken hout gezaagd worden, zorg dan voor extra ondersteuning van het materiaal. Houd het te zagen materiaal tegen de langsgeleider (6) aan en duw het onder gelijkmatige druk door het zaagblad (15). Gebruik altijd de drukstaaf (16) om het materiaal door de zaagmachine te leiden totdat alles is gezaagd (Fig.22).

SCHUIN ZAGEN ONDER VERSTEK (FIG. 22)

 Als het schuin te zagen materiaal 150 mm of

minder breed is, dient uitsluitend de drukstaaf

(16) te worden gebruikt om materiaal langs het zaagblad te geleiden.

STOF OPVANG (FIG. 23)

 Maak de stofcontainer vast aan de achterkant

van de zaagtafel en sluit aan op de stofpoort (22) (Fig. 23).

 De stof efficiency meting bedraagt 45%.

Zaagsel van beuken- en eikenhout staan bekend om hun slechte eigenschappen voor de gezondheid en mogen daarom alleen gezaagd worden indien de stof direct wordt opgevangen en opgeslagen.

WAARSCHUWING!

Stof en zaagsel van sommige houtsoorten kunnen gevaarlijk zijn voor de gezondheid.

ONDERHOUD

 Verander NOOIT instellingen terwijl de machine

aanstaat. Controleer of de stekker uit het stopcontact is gehaald voordat borstels worden vervangen, de motor wordt gesmeerd of bij iedere reparatie- en/of onderhoudswerkzaamheden aan de machine. Controleer na elk gebruik de machine op beschadigde of gebroken onderdelen. Vervang of repareer versleten en kapotte onderdelen meteen. Reinig de binnenkant

van de zaagmachine regelmatig van opgehoopte stof- en zaagselresten. Voor uw veiligheid dienen alle reparaties, met uitzondering van de van buitenaf bereikbare borstels, uitgevoerd te worden door personeel van GEAUTORISEERDE SERVICE CENTRA. Defecten in de machine, inclusief beschadiging aan beschermkappen en zaagbladen dienen onmiddellijk gerapporteerd te worden.

BEVESTIGING VAN DE ZAAGTAFELPOTEN (FIG. 24, 25 & 26)

 Keer het statief (21) om zoals afgebeeld.  Gebruik kruiskopschroeven, verende sluitringen

en platte ringen om de poten en de 4 kruisbalken vast te zetten (Fig. 24). Draai de schroeven handvast.

 Draai de onderste schroeven van de zaagtafel

los en plaats de zaagtafel voorzichtig op de tafelpoten.

WAARSCHUWING : De poten hebben 4 gaten om de tafelzaagmachine aan de grond te bevestigen. De tafelzaagmachine dient altijd aan de grond gemonteerd en met 4 schroeven goed vastgezet te worden. Als u echter de bijgeleverde tafelpoten niet wenst te gebruiken maar de tafelzaagmachine op een werkbank monteert, dan kunt u de vier gaten gebruiken om de machine aan de werkbank met 4 schroeven vast te zetten. U dient de machine altijd met 4 schroeven vast te zetten. Als u de tafelzaagmachine niet vastzet, dan kan dat tot ernstige verwondingen leiden indien de t afelzaagmachine dan gebruikt wordt.

Controleer of de gaten van de zaagtafel overeenkomen met de gaten op de tafelpoten(Fig. 25) en draai alle schroeven handvast.

 Draai tenslotte alle schroeven vast aan.

ALLMÄNA SÄKERHERTSFÖRESKRIFTER

VARNING! Vid bruket av elverktyg måste de

säkerhetsföreskrifterna alltid följas för att minska risken för brand, elektriska stötar och personskada. Läs igenom samtliga föreskrifter innan produkten tas i bruk. Spara föreskrifterna.

 Håll arbetsområdet rent och väl upplyst.

Ostädade områden och bänkar inbjuder till olyckor.

 Använd inte elverktyg i farliga miljöer,

t.e. i närheten av lättändiga vätskor, gaser eller damm. Elverktyg kan skapa gnistor som skulle tända damm eller gaser.

 Håll barn, besökarna och smådjur borta

från arbetsområdet.

 Bär inte lost hängande kläder eller

smycken som riskerar att fastna i verktygets rörliga delar. Binda ihop långa hår. Skyddsglasögon rekommenderas (vanliga glasögon skyddar inte tillräckligt ögonen). Bär ansiktsmask elle andningsskydd om arbetet orsakar damm eller utförs i höjden. Öronskydd rekommenderas under långsiktiga perioder.

 Sträck dig inte för långt. Se alltid att du

står stadigt och har god balans. Håll golvet rent av olja, träbit eller skräp.

 Pressa inte verktyget för hart vid

andvändning. Använd inte verktyget till annat än det verktyget är avsett för. Resultatet blir bättre om du inte pressar verktyget för mycket.

 Använd bara delar som är

rekommenderade av tillverkaren av er modell. Delar som kan vara lämpliga för ett verktyg kan skapa en risk av skada när de används på ett annat verktyg.

 Var på vakt mot elektriska shocker –

undvik kroppskontakt med jordade ytor (t.e.x. radiatorer, rör, diskmaskiner, kylkskåp). Håll verktyget med isolerade grip ytor, när man utför arbete där kapverktyget kan komma i kontakt med gömda lindningar.

 Var övertygad att kabeln är placerad så

att man inte kan trampa på den, snubbla över den, eller på annat sätt utsätta den för skada eller stress.

 Undvik tillfälliga starter, försäkra att

strömbrytaren är i en avkopplad position innan man ansluter kontakten till strömmen.

 Underhåll verktygen väl. Håll alltid

verktygen rena och i ett gott arbets skick. Följ instruktionerna gällande smörjning och byte av delar.

 Kontrollera skadade delar. Kontrollera

ordningen av rörliga delar, anslutning av rörliga delar, brytningar av delar, inte korrekt samansättning, eller andra konditioner som kan påverka verktygens arbete. Varje del som är skadad skall bli ordentligt reparerad eller utbytt.

 Använd aldrig lösningar för att rengöra

plastik delar. Lösningar kan möjligen lösa upp eller på annat sätt skada materialet. Bara ett mjukt blött tyg skall användas för att rengöra plastik delar.

 Arbeta alltid i ventilerad plats.

Avlägsna damm ofta. Rengör damm från insidan av sågen. För att hindra en möjlig brand risk.

 Trots att maskinen används i enlighet

med de avsiktliga konditionerna och under beaktning av alla relevanta säkerhets föreskrifterna. Hänsyn till arten av arbete som skall utföras förb lir existerande risker fortfarande möjliga. Dessa risker inkluderar kontakt med den roterande klingan i såg ytan, bakslag av arbetsmaterialet eller delar därav, brytning av klingan brytna del ar slungande från maskinen, kontakt med levande delar när man kontrollerar elektriska komponenter öppnade för inspektion, tömning av icke hälsamma trädamm när man arbetar utan en damm uppsamlare.

TILLÄGGS SÄKERHETS ÅTGÄRDER FÖR BORDS SÅG

 Använd inte såg klingor som är skadade eller

deformerade.

 Byt ut bordet när det är förbrukat.  Använd bara såg klingor som är

rekommenderade av tillverkaren.

 När man byter såg klingor var medveten om

att bredden av spåret kommer att bli bredare än klingan. Som i sin tur skall inte vara bredare än tjockleken av klyv kniven.

 Viktigt att valet av såg klingan är lämpligt för

det material som skall klyvas.

 Bär lämplig personlig skydds utrusning, när

det är nödvändigt, detta kan bestå av

- skydd som minskar risken för hörsel skador,

- inandnings skydd för att minska risken för inandning av skadlig damm

- bär handskar när ni arbetar med såg klingor och tufft material. Såg klingorna skall bäras i en hållare när det är möjligt, Damm som uppkommer under arbetet kan vara farligt för er hälsa, brandfarligt eller explosivt.

 Klyv aldrig metaller eller materialer som kan

göra farligt damm.

 Använd aldrig hög hastighets klingor.  Använd frammatnings staken när det behövs.

Använd alltid frammatnings staken för att klyva smalt trä. Refererad till klyvnings användningen i denna manuella instruktion där användningen av denna frammatnings staken är täckt i detalj. Frammatnings staken skall alltid bevaras tillsammans med maskinen när den inte används.

 Använd alltid såg klingans skydd och klyv

kniven för varje arbetsmoment inklusive under sågning. Genom sågningarna är dessa i vilken klingan klyver komplett genom arbets stycket sågas eller tvärklyvs.

 Håll alltid arbetet fast mot mät punkten eller

skyddet.

 Utför aldrig något arbete på „fri hand”.  Använd alltid antingen skyddet eller mät

punkten för position och styrning.

 Avtrubbning och urholkning får inte utföras.  Klingor ska inte användas för urholkning.  Använd bara såg klingor för vilka den

maximala möjliga hastighet inte är mindre än den maximala spindel hastigheten av verktyget och materialet som skall klyvas.

 Stå aldrig eller ha någon del av din kropp i

linje med såg klingans spår. Håll dina händer utanför såg klingans linje.

 Flytta såg staketet ur vegen när man tvär

klyver.

 Mata arbetstycket i klingan eller kuttern

MOT bara i rotations riktningen.

 Använd aldrig skyddet som klyvpunkt vid

tvär klyvning.

 Försök aldrig att fria en fastnad klinga utan

först stängt av sågen AV. Stäng av strömbrytaren genast för att hindra motor skada.

 Vid transport av maskinen använd bara

transport medel och använd aldrig skydd för handling eller transport.

 Under transporten skall den övre delen av

såg klingan vara täckt; till exempel med skyddet.

 Använd ett förlängnings bord för att stödja

långa arbetsstycken under klyvningen.

 Försäkra att polyfoam packningen är

avlägsnad innan andvändning.

 Försäkra att den gula varnings etikett är

avlägsnad frän bordet innan användning.

1. Kropp

2. Onkopplare

3. Rivning Skyd d Lås Handtag

4. Förlängnings Bord Vänster

5. Förlängnings B ord Hö ger

6. Rivnings Skydd

7. Kling Skydd

8. Bords Ovansida

9. Mät Punkt

10. Mät Punkts Lås

11. Lutnings Lås Knapp

12. Lutnings Vinkel indikator

13. Lyft Handtag

BESKRIVNING (FIG. 0)

14. Inställnings Knapp

15. Såg Klinga

16. Frammatnings Staken

17. Bords Insatts/ Hals Platta

18. Bakre Förlängnings Bord

19. Slid Block

20. Riv Kniv

21. Placering (Godtycklig)

22. Damm Öppning

23. Stöd Ställningar

24. Riv Skydds Lås Knapp

25. Stjälp Handtag (Fig. 11&15)

26. Levande Indikator

LISTA LÖSA DELAR

A: Stödarm (6st) B: Rivskydd C: Fotstöd (4st) D: Klingskydd E: Vänster förlängningsbord F: Höger förlängningsbord

G: Vinkelmått H: Bakre förlängningsbord I: Snedstöd (4st) J: Påse med skruvar K: Skjutkäpp

TEKNISK DATA

Spänning Watt Klingdiameter Hålstorlek obelastad Sågningsdjup vid 90 Sågningsdjup vid 45 Sågbordets storlek Storlek Vänster/Höger förlangningsbord Ljudnivå Nettovikt

O O

230 V ~ 50 Hz 1500W 254mm 30mm 4500min-1 80mm 55mm 638mm x 430mm 638mm x 150mm (x2) 99dB(A)

23.5 kg

VARNING!

Buller kan vara hälsovådligt. När bullernivån överskrider 85 db (A) använd hörselsk ydd.

ANVÄ NDNING AV MASKINEN

 Denna maskin är avsedd för sågning och

kapning av trä upp till 80 mm djup. För

korrekt bruk måste maskinen fästas och

andändas enligt handboken.

ANVÄNDNINGSRESTRIKTIONER

 KAPA EJ träd som är tjockare än 80

mm.

 KAPA EJ metall, sten, gummi, plast,

etc.

 KAPA EJ ved eller runda träd.  ANVÄND EJ till annat än vad

maskinen är avsedd för.

 INSTALLERA EJ andra verktyg

eller klingor.

 ANVÄND EJ som arbetsbord eller

avlastningsyta.

 SVETSA EJ maskinen.

 MODIFIERA EJ maskinen eller dess

skydd/kontroller

 ANVÄND EJ maskinen innan all

pakningsmaterial avlägsnats.

 ANVÄND EJ utan att

höljen/skydden är på plats.

 ANVÄND EJ High Speed Steel

(HSS) klingor.

 ANVÄND EJ sågen för spårning

(stoppad skåra).

FÄSTNING AV HÖJNINGS OCH SÄNKNINGS

OCH TIPPHANDTAGET (FIG. 1)

 Fäst höjningshandtaget (13)

på axeln på vänster sida av sågen

och dra åt skruvarna i handtag

MONTERING AV SÅGKLINGA (FIG. 1, 2&3)

 Ta bort bordsinsatsen (17) genom att

skruva bort åtta stjärnskruvar.

 Vänd höjningshandtaget (13) (Fig.1)

motsols för att lyfta klingaxeln till högsta positionen (Fig.3). Montera bort klingans fästbult genom att vrida den motsols, dra sedan bort yttre plattjärnet och ankaret från axeln. Montera klingan (15) (se till att klingans tänder pekar nedåt på sågens framsida). Montera yttre

MONTERING AV RIVNINGSKNIVEN (FIG. 4&5)

 Om monerad, ta bort bordsinsatsen

(17) genom att skruva bort åtta stjärnskruvar.

 Montera spaltkniven(20), så att dess

långa skåror passar runt de sexkantiga skruvarna(Fig.4). Justera spaltkniven(20) så att spelrummet mellan spaltkniven(20) och

MONTERA FÖRLÄNGNINGSBORDET (FIG. 6&7)

 Monteringen underlättas om alla

bultar är på plats innan de dras åt. Dra åt bultarna fingerhårt och dra åt dem helt när monteringen är färdig.

 Ställ in de tre hålen i båda

förlängningsborden(4&5) med hålen i sågbordets förlängningsvingar (Fig.6), använd två M6 muttrar, flatbricka och två fjäderbrickor för att låsa de yttre hålen & en M6 x 16 bult, fjäderbricka och flatbricka för att fästa det mellersta hålet.

 Ställ in hålen i det bakre

förlängningsbordet(18) och fäst det med två M6 x 16 skruvar, flatbricka, fjäderbricka och M6 mutter i sågbordet (Fig .7).

(fig 1).

plattjärn och klingans fästbult. Kontrollera att klingan är rätt monterad innan du drar åt bulten.

 Kontrollera igen att klingan(15) är

åtdragen och justera rivningskniven vid behov innan du monterar bordsinsatsen (17).

Byt bordsinsatsen om den utsliten.

VARNING!

klingan(15) år mellan 2 till 5mm (Fig.5); Dra sedan åt sexkantsskruvarna. Kontrollera att spaltkniven(20) och sågklingan(15) är i linje. Kontrollera sedan att klingan år åtdragen och montera bordsinsatsen.

 Montera sedan klingskyddet (7) (Fig.

 För att montera

stödställ-ningarna(23) i förlängnings-borden(4,5 &18) och sågbordet(1), använd M6 skruvar, flatbrickor, fjäderbrickor och M6 muttrar. Se till att förlängningsborden är i linje och att ytorna är i höjd med sågbordet.

 Dra åt skruvarna när

monteringen är färdig. Om maskinen monteras på stödben, montera dessa innan skruvarna dras åt.

MONTERING AV KLYVSÅGNINGSSTAKET (FIG. 8&9)

 Lossa klyvsågningsstaketets lås-knapp(24)

på glidblocket(19), dra sedan staketet(6) över bultarna och dra åt låsknapparna (24) (Fig. 8)

 Lås klyvsågningsstaketet(6), skjut staketet

tills indikatorn pekar på rätt ställe. Tryck

sedan klyvsågnings-staketets låshandtag (3) nedåt (Fig.9), för att låsa staketet på plats.

 Kontrollera att staketet är låst innan du

använder sågen.

JUSTERING AV SÅGKLINGAN (FIG. 10, 11&12)

VARNING!

•Använd ej klingor som är skadade eller deformerade.

•Använd endast av tilleverkaren godkända klingor.

•Kom ihåg att val av klinga beror på materialet som skall sågas.

 Klingan(15) har justerats i fabriken, använd

vinkelhake till att kontrollera att klingan är i 90o vinkel jämfört med bordet (Fig.10)

 Om justering krävs, vrid tippnings-låsets

mutter (medans justeringen är i position) för att justera.

 Lossa sedan på indikatorns skruv, och ställ

skalans indikator(12) på " 0°" märket och dra åt fästskruvarna (Fig. 11)

 Efter att klingans 90° justering är ställd,

vrid tippningshandtaget till 45o (Fig.12) sidan och justera 45o vinkeln.

 Vrid justeringsskruven tills klingan är i 45o

position och dra åt låsskruven.

Strömindikatorn (FIG. 11)

 När maskinen är kopplad till

strömuttag, tänds strömindikatorn (26).

Om detta ej sker, kontrollera att kontakten är i ordentligt.

ANVÄNDNING ON/OFF MAGNETISK OMKOPPLARE (FIG. 13)

 Magnetomkopplaren är en

säkerhetsfunktion. Om strömtillförseln skulle avbrytas kopplas brytaren automatiskt till “OFF” läge, och förhindrar därmed oväntad start av maskinen när strömmen kommer tillbaka.

 Tryck på ‘ON’ knappen för att starta

maskinen.

 Tryck på ‘OFF’ knappen för att stanna

maskinen.

VARNING!: Innan maskinen startas se till att klingskyddet är på plats och

fungerar på rätt sätt

ÖVERBELASTNINGSSKYDDKNAPP (FIG. 13)

 Bordssågen innehåller en knapp för

återställning av överbelastning(14). Om sågen stannar under användning, stäng av sågen och låt den kallna för ca. 3 minuter. Tryck på återställningsknappen (14) och försök att starta sågen igen. Om sågen inte

fungerar, stäng av den och kontrollera alla anslutningar. On sågen startar men stannar igen, kan det bero på att du matar in materialet för fort, sågklingan är slö eller att nätspänningen är otillräcklig.

HÖJNINGSHANDTAG (FIG. 14)

 Höjningshandtaget (14) används till

höjning och sänkning av klingan. Vrid den medsols för att höja och motsols

för att sänka.

 OBS - handtaget rör sig sidleds om

tippningen eller vinkeln justeras.

TIPPHANDTAG (FIG. 15)

 Tipphandtaget används för att luta

klingan vid vinkelsågning. Vrid det

medsols för lutning åt vänster och motsols för lutning åt höger.

VINKELMÅTT (FIG. 16)

 Huvudet låses i önskad position för

kapning eller geringssågning genom att dra åt geringslikarens lås (10).

Lås det alltid ordentligt vid använding genom att dra åt geringslikarens lås(10).

KAPNING (FIG. 16)

 Klyvning betyder kapning av trä i 90°

vinkel. Detta utförs när geringslikaren (9) är i position “0”. Innan använding se till att den är låst (10). Geringslikaren (9) kan

änvandas i båda spåren i tabellen. Ändra spår genom att dra geringslikaren ur spåret och in i det nya. Justera till önskad läge innan användning.

SNEDKAPNING (FIG. 17)

 Snedkapning betyder kapning av trä i

en annan vinkel än 0° med trädets ända på geringslikaren (fig.17).

Följ samma instrukstioner som för kapning. Justera geringslikaren (9) i önskad vinkel.

SNEDSÅGNING (FIG. 18)

 Snedsågning är lik snedkapning till

skillnad från att träet kapas i annan vinkel än 90° över träets plana sida

(fig.18). Justera klingan i önskad vinkel.

KOMPOUNDSÅGNING (FIG. 19)

 Kompoundsågning är en

kombination av snedkapning och -sågning. Kapnin gen utförs i en annan vinkel än 90° på både träets

kant och plana sida. Justera geringslikaren(9) och klingan(15) till önskad vinkel och kontrollera att geringslikaren(9) är låst(10).

ANVÄNDING AV KLYVSÅGNINGSSTAKETET (FIG. 20&21)

 Upprepande sågning betyder

sågning av bitar i lika långa stycken utan att behöva mätä varje bit. Mata inte stycket för hand (Fig. 20). Styr den och se till att den inte fastnar i sågklingan (Fig.21).

Håll stycket mot staketet (6) och mata det genom klingan (15) med en jämnt tryck. Använd alltid skjutkäppen (6) för att mata på stycket tills den är utanför sågbordet.

ANVÄNDING AV KLYVSÅGNINGSSTAKETET (FIG. 21&22)

 Klyssågningsstaketet (6) används

vid klyvning. Klyv aldrig utan att staketet är på plats och låst ordentligt.

 Klyvning betyder kapning av trä på

längeden eller bredden (Fig.21). Detta utförs genom att använda klyvsågningsstaketet (6). Placera staketet enligt materialets bredd och lås det på plats.

paralellt med sågklingan (15) och att spaltkniven är anpassad med sågklingan. När låmga eller breda paneler klyvs bör stödytor användas. Håll stycket mot staketet (6) och mata det genom klingan (15) med en jämnt tryck. Använd alltid skjutkäppen (16) för att mata på stycket tills den är utanför sågbordet. (Fig. 22)

 Innan klyning, se till att staketet är

SNEDKAPNING (FIG. 22)

 Vid snedkapning av material som är

6” (150mm) eller smalare, änvänd

endast skjutkäppen(16) till att mata stycket förbi klingan.

DAMMUPPSAMLARE (FIG. 23)

 Montera dammuppsamlaren i

dammöppningen (22) på bordets baksida(Fig. 23).

Damm från bok och ek är speciellt hälsofarligt och skall bearbetas endast när dammuppsamlaren är monterad.

 Uppsamlingseffektiviteten är 45 %.

VARNING!

All damm fråm trä kan vara skadligt.

UNDERHÅLL

 Utför inga justeringar när maskinen

är igång. Kontrollera altid att strömkabeln är urkopplad innan byte av kolborstar, smörjning eller annan underhåll utförs. Kontrollera maskinen efter varje användning för skador eller trasiga delar, och försäkra dess funktion genom att reparera eller byta skadade delar

omedelbart. Ta bort uppsamlad damm. För att säkerheten och pålitligheten betryggas, bör en AUKTORISERAD VERKSTAD utföra alla reparationer, med undantag för byte av kolborstarna. Fel i maskinen inklusive klinga och skydd, bör rapporteras omedelbart.

MONTERA BORDSSÅGEN PÅ STÖDBENEN (FIG. 24, 25&26)

 Vänd stödet (21) upprätt enligt

bilden.

 Montera stjärnskruvarna,

fjäderbrickorna och flat brickorna för att montera benen och stödkorsen först. (Fig. 24) lämna skruvarna åtdragna fingerhårt - dra inte helt åt innan monteringen är färdig.

 Ta bort nedre förlängningsbordets

stödbultar och placera sågen försiktigt på stödet.

VARNING: Stå har 4 spela golfboll i hål för montering till det slipat. Se till alltid att ditt att bordlägga såga med står monteras säkert till det slipat. Om stå inte är att vara choiced för at t montera till ditt bordlägger sågar, där är 4 spela golfboll i hål också på bordlägga sågar för montering till workbenchen. Se till alltid att ditt att bordlägga såga monteras säkert till en workbench eller en godkänd workstand. Fel att göra så kunde resultera i en olycka orsaka allvarlig personlig skada.

Ställ hålen i sågens botten med hålen i stället (Fig. 25).

 Dra åt skruvarna helt innan

användning.

GARANTIE - CONDITIONS

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final. Les détériorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc. En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

WARRANTY - STATEMENT

All Ryobi products are guaranteed against manufacturing defects and defective parts for a period of twenty four (24) months from the date stated on the original invoice drawn up by the retailer and given to the end user. Deterioration caused by normal wear and tear, unauthorised or improper use or maintenance, or overload are excluded from this guarantee as are accessories such as battery packs, light bulbs, blades, fittings, bags, etc. In the event of malfunction during the warranty period, please take the NON-DISMANTLED product, along with the proof of purchase, to your retailer or nearest Authorised Ryobi Service Centre. This warranty in no way affects your legal rights concerning defective products.

GARANTIE - BEDINGUNGEN

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung. Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw. Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICHT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an Ihren Händler oder Ihr nächstes RyobiKundendienstzentrum zurück. Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

GARANTÍA - CONDICIONES

Este producto Ryobi está garantizado contra los defectos de fabricación y las piezas defectuosas por un período de veinticuatro (24) meses, a partir de la fecha que figura en el original de la factura establecida por el distribuidor al usuario final. Se excluyen de la presente garantía los deterioros provocados por un desgaste normal, una utilización o mantenimiento incorrecto o no autorizado, y una sobrecarga, así como los diversos accesorios: baterías, bombillas, hojas, puntas, bolsas, etc. En caso de funcionamiento incorrecto durante el período de la garantía, envíe el producto SIN DESMONTAR con la prueba de compra a su proveedor o al Centro de Servicio Acreditado Ryobi más cercano a su domicilio. Los derechos legales relacionados con los productos defectuosos no son cuestionados por la presente garantía.

GARANZIA - CONDIZIONI

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi difettosi per una durata di ventiquattro (24) mesi, a partire dalla data indicata sull’originale della fattura compilata dal rivenditore e consegnata all’utente finale. Il deterioramento provocato dall’usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso dalla presente garanzia. La garanzia è esclusa anche per gli accessori come batterie, lampadine, lame, punte, borse, ecc. In caso di malfunzionamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d’acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi. I diritti legali relativi ai prodotti difettosi non sono rimessi in causa dalla presente garanzia.

GARANTIA - CONDIÇÕES

Este produto Ryobi está garantido contra os vícios de fabrico e as peças defeituosas por um prazo de vinte e quatro (24) meses, a contar da data que faz fé no original da factura emitida pelo vendedor ao utilizador final. As deteriorações provocadas pelo desgaste normal, por uma utilização ou uma manutenção anormal ou não autorizada, ou por uma sobrecarga ficam excluídas da presente garantia assim como os acessórios tais como baterias, lâmpadas, lâminas, ponteiras, sacos, etc. No caso de mau funcionamento durante o período de garantia, queira enviar o produto NÃO DESMONTADO com a prova de compra ao seu fornecedor ou ao Centro de Serviço Autorizado Ryobi mais próximo. Os seus direitos legais relativos aos produtos defeituosos não são prejudicados pela presente garantia.

GARANTIEVOORWAARDEN

Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op het origineel van de door de wederverkoper aan de eindgebruiker uitgeschreven rekening. Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz. In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen. Deze garantie doet niet af aan uw wettelijke rechten met betrekking tot defecte producten.

GARANTI - VILLKOR

Ryobi garanterar denna produkt mot fabrikationsfel och defekta delar under tjugofyra (24) månader, räknat från det datum som anges på originalfakturan fastställd av återförsäljaren och överlämnad till slutanvändaren. Denna garanti täcker inte skador som förorsakas av normalt slitage, av onormal eller otillåten användning eller skötsel, eller av överbelastning. Den täcker inte heller tillbehör som batterier, glödlampor, blad, ändstycken, påsar, osv. I händelse av felaktig funktion medan garantin är i kraft skall produkten sändas UTAN ATT DEMONTERAS tillsammans med inköpsbeviset till leverantören eller till närmaste servicecenter som auktoriserats av Ryobi. De rättigheter som lagen ger i förhållande till defekta produkter ifrågasätts inte av denna garanti.

GARANTI - REKLAMATIONSRET

Der er reklamationsret på dette Ryobi produkt for fabrikationsfejl og defekte dele i fireogtyve (24) måneder fra gyldighedsdatoen på originalfakturaen udstedt af forhandleren til slutbrugeren. Skader opstået på grund af almindeligt slid, unormal eller ikke tilladt anvendelse, forkert vedligeholdelse eller overbelastning er ikke dækket af denne reklamationsret, det samme gælder tilbehør som batterier, pærer, klinger, indsatser, poser osv. I tilfælde af driftsfejl i garantiperioden skal produktet afleveres IKKE DEMONTERET med købebevis til forhandleren eller nærmeste autoriserede Ryobi serviceværksted. De lovbestemte rettigheder i forbindelse med defekte produkter forringes ikke af denne reklamationsret.

GARANTI - VILKÅR

Dette Ryobi produktet er garantert mot fabrikasjonsfeil og defekte deler i tjueogfire (24) måneder fra datoen som står på fakturaen utstedt av forhandleren til sluttbrukeren. Garantien bortfaller dersom skadene er forårsaket av normal slitasje, unormal eller uautorisert bruk, eller overbelastning, og gjelder ikke tilbehør som batterier, lyspærer, blad, bits, poser, osv. I tilfelle funksjonsfeil under garantiperioden, skal produktet leveres i UDEMONTERT tilstand sammen med kjøpsbeviset til forhandler eller til nærmeste autoriserte Ryobi servicesenter. Dine lovmessige rettigheter med hensyn til defekte produkter er ikke påvirket av denne garantien.

TAKUUEHDOT

Tällä Ryobi-tuotteella on valmistusviat ja vialliset osat kattava vuoden (24 kk) takuu alkuperäiseen ostokuittiin tai laskuun merkitystä ostopäivästä lukien. Takuu ei kata normaalista kulumisesta, epänormaalista tai kielletystä käytöstä tai ylikuormituksesta aiheutuneita vahinkoja eikä lisävarusteita kuten akkuja, polttimoita,teriä, pusseja jne. Mikäli takuuaikana ilmaantuu toimintahäiriöitä, vie PURKAMATON tuote ostotodistuksineen myyjäliikkeeseen tai lähimpään Ryobi-keskushuoltamoon. Tämä takuu ei vaikuta viallisia tuotteita koskeviin lakiperusteisiin oikeuksiin.

ΟΡΟΙ ΕΓΓΥΗΣΗ

Αυτ το προϊν Ryobi φέρει εγγύηση κατά των κατασκευαστικών ελαττωµάτων και των ελαττωµατικών τµηµάτων για µια διάρκεια εικοσιτεσσάρων (24) µηνών, απ την ηµεροµηνία που αναφέρεται στο πρωττυπο του τιµολογίου που καταρτίστηκε απ τον µεταπωλητή για τον τελικ χρήστη. Οι φυσιολογικές φθορές ή εκείνες που θα προκληθούν απ µη φυσιολογική ή µη επιτρεπτή χρήση ή συντήρηση, ή απ υπερφρτιση δεν καλύπτονται απ την παρούσα εγγύηση καθώς και τα εξαρτήµατα πως µπαταρίες, λάµπες, µύτες, σακούλες κλπ. Σε περίπτωση κακής λειτουργίας κατά την περίοδο εγγύησης, παρακαλείστε να απευθύνετε το προϊν ΧΩΡΙΣ ΝΑ ΤΟ ΑΝΟΙΞΕΤΕ, µε την απδειξη αγοράς, στον προµηθευτή σας ή στο κοντιντερο Κέντρο Τεχνικής Εξυπηρέτησης Ryobi. Τα νµιµα δικαιώµατά σας που αφορούν στα ελαττωµατικά προϊντα δεν αµφισβητούνται απ την παρούσα εγγύηση.

A GARANCIA FELTÉTELEI

Ezt a Ryobi terméket huszonnégy (24) hónapig garantáljuk a gyártáshibák, valamint a készülékben található alkatrészek miatt jelentkező meghibásodás ellen. A garancia az eladó által, a vásárló számára készített, eredeti adás-vételi szerződésen feltüntetett dátumtól érvényes. A normális igénybevételből fakadó elhasználódás, a nem rendeltetésnek megfelelő használat vagy karbantartási művelet miatt fellépő, túlterhelés által okozott meghibásodásra nem terjed ki a garancia. A tartozékokra, mint például az akkumulátorra, izzókra, fúrófejekre, táskára, stb., a garancia szintén nem vonatkozik. A garancia periódus alatt fellépő meghibásodás esetén, juttassa el NEM SZÉTSZERELT ÁLLAPOTBAN a Ryobi terméket a vásárlást és annak dátumát igazoló dokumentum kíséretében az eladóhoz vagy az Önhöz legközelebbi Ryobi Szerviz Központba. A jelen garancia nem zárja ki a fogyasztási eszközökre vonatkozó jogszabályok által elrendelteket.

ZÁRUKA - ZÁRUČNÍ PODMÍNKY

Na tento výrobek značky Ryobi se poskytuje záruka po dobu 24 (dvaceti čtyř) měsíců od data uvedeného na faktuře nebo pokladním bloku, který koncový uživatel obdržel v prodejně při nákupu výrobku. Záruka se vztahuje na výrobní vady a vadné díly. Záruka se nevztahuje na poškození výrobku způsobené jeho běžným opotřebením, nesprávným nebo neschváleným používáním, nesprávnou údržbou nebo přetížením. Uvedené záruční podmínky se plně vztahují i na příslušenství, jako akumulátory, žárovky, pilové listy, nástavce, vaky apod. V případě provozních problémů u výrobku v záruce kontaktuje nejbližší autorizovanou servisní opravnu výrobků Ryobi. K opravě je nutné předložit NEDEMONTOVANÝ výrobek spolu s fakturou nebo pokladním blokem. Tato záruka nevylučuje případná další Vaše spotřebitelská práva týkající se výrobních závad, v souladu s platnými legislativními předpisy.

ЙДкДзнаь - млгйЗаь

з‡ТЪУﬂ˘‡ﬂ ФУ‰ЫНˆЛﬂ RYOBI „‡‡МЪЛУ‚‡М‡ УЪ ‰ВЩВНЪУ‚ ФУЛБ‚У‰ТЪ‚‡ Л ‰ВЩВНЪУ‚ ЛБ‰ВОЛИ М‡ 2 „У‰‡ ТУ ‰Мﬂ УЩЛˆЛ‡О¸МУ„У УЩУПОВМЛﬂ ФУНЫФНЛ, ЫН‡Б‡ММУ„У М‡ УЛ„ЛМ‡ОВ Т˜ВЪ‡, ‚˚ФЛТ‡ММУ„У ФУ‰‡‚ˆУП ФУНЫФ‡ЪВО˛. иУ‚ВК‰ВМЛﬂ, ФУОЫ˜ВММ˚В ‚ ВБЫО¸Ъ‡ЪВ У·˚˜МУ„У ЛБМУТ‡, МВМУП‡О¸МУ„У ЛОЛ Б‡ФВ˘ВММУ„У ЛТФУО¸БУ‚‡МЛﬂ ЛОЛ У·ТОЫКЛ‚‡МЛﬂ, ‡ Ъ‡НКВ ФВВ„ЫБНУИ,- МВ ФУН˚‚‡˛ЪТﬂ М‡ТЪУﬂ˘ВИ „‡‡МЪЛВИ, Ъ‡НКВ Н‡Н Л ‡НТВТТЫ‡˚, Ъ‡НЛВ Н‡Н ·‡Ъ‡ВЛ, О‡ПФУ˜НЛ, ˆУНОЛ, Ф‡ЪУМ˚, ПВ¯НЛ Л Ъ.‰. З ТОЫ˜‡В ФУОУПНЛ ЛОЛ МВЛТФ‡‚МУТЪЛ ‚ „‡‡МЪЛИМ˚И ФВЛУ‰ УЪУ¯ОЛЪВ ФУ‰ЫНˆЛ˛ зЦкДбйЕкДззйвТ ФУ‰Ъ‚ВК‰ВМЛВП ФУНЫФНЛ З‡¯ВПЫ ФУ‰‡‚ˆЫ ЛОЛ ‚ ·ОЛК‡И¯ЛИ

сВМЪ нВıМЛ˜ВТНУ„У й·ТОЫКЛ‚‡МЛﬂ

Ryobi. з‡ТЪУﬂ˘‡ﬂ „‡‡МЪЛﬂ МВ ‚ОЛﬂВЪ М‡ З‡¯Л Б‡НУММ˚В Ф‡‚‡, ФУ УЪМУ¯ВМЛ˛ Н ‰ВЩВНЪМУИ ФУ‰ЫНˆЛЛ.

GARANŢIE - CONDIŢII

Acest produs Ryobi este garantat în cazul viciilor de fabricaţie şi pieselor cu defecte pentru o durată de douăzecişipatru (24) de luni, începând cu data facturii originale emisă de către comerciant utilizatorului final. Deteriorările provocate prin uzură normală, printr-o utilizare sau întreţinere anormală sau neautorizată, sau prin forţarea utilajului sunt excluse din prezenta garanţie acestea aplicându-se şi accesoriilor ca baterii, becuri, lame, capete, saci, etc. În caz de funcţionare defectuoasă în perioada de garanţie, vă rugăm să trimiteţi produsul NEDEMONTAT împreună cu factura de cumpărare furnizorului dumneavoastră sau la Centrul Service Agreat Ryobi cel mai apropiat de dumneavoastră. Drepturile dumneavoastră legale privind produsele defectuoase nu sunt alterate prin prezenta garanţie.

WARUNKI GWARANCJI

Na niniejszy produkt Ryobi udzielona jest dwuletnia gwarancja na ukryte wady fabryczne oraz na zdefektowane części. Okres gwarancji dwudziestu czterech (24) miesięcy, zaczyna się od wiążącej daty widniejącej na oryginale faktury wystawionej przez sprzedawcę dla ostatecznego nabywcy. Gwarancja ta nie obejmuje zniszczenia wynikającego z normalnego zużycia, czy też uszkodzeń spowodowanych nadmierną eksploatacją, lub niewłaściwą konserwacją, czy nieodpowiednim użytkowaniem niezgodnym z przeznaczeniem. Wyłączone są z niej również akcesoria tj. akumulatory, żarówki, ostrza, końcówki, worki, itd. W wypadku stwierdzenia złego funkcjonowania podczas okresu gwarancyjnego, prosimy o skierowanie NIE ZDEMONTOWANEGO produktu, wraz z dowodem zakupu do waszego dostawcy lub do najbliższego Autoryzowanego Punktu Serwisowego Ryobi. Niniejsza gwarancja nie podważa przysługujących Państwu uprawnień dotyczących wadliwych produktów.

FIN

Ryobi ETS-1526 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
