Renault Twingo, Express, Kangoo, Clio, Clio II Service Manual

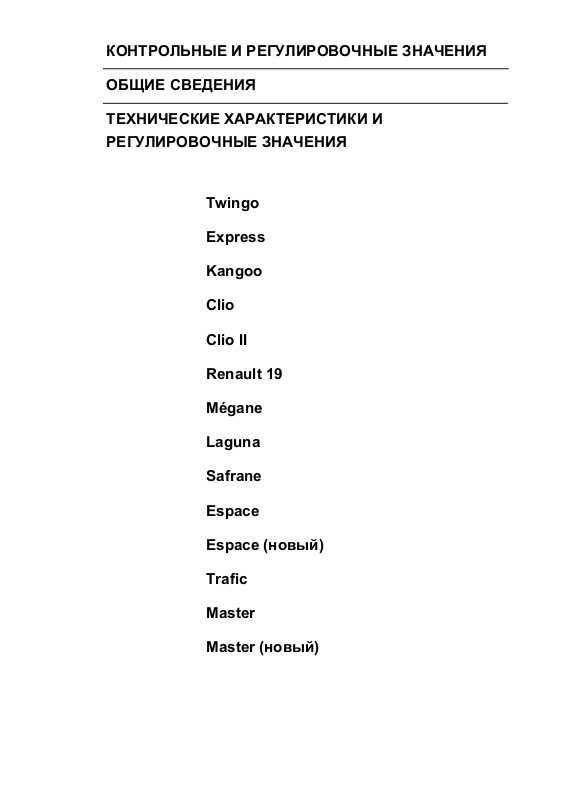

КОНТРОЛЬНЫЕ И РЕГУЛИРОВОЧНЫЕ ЗНАЧЕНИЯ

ОБЩИЕ СВЕДЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И
РЕГУЛИРОВОЧНЫЕ ЗНАЧЕНИЯ

Twingo

Express

Kangoo

Clio

Clio II

Renault 19

Mégane

Laguna

Safrane

Espace

Espace (новый)

Trafic

Master

Master (новый)

Данный документ объединяет основные регулировочные
значения для автомобилей RENAULT моделей от 1996 г.
до 1999 г.

Документ предназначен для работников ремонтных
мастерских

приемщиков, помощников техников...)

(механиков, руководителей бригад,

всей сети In

RENAULT. Его использование требует знания методов

выполнения ремонтных операций, описанных в
РУКОВОДСТВАХ ПО РЕМОНТУ, выпускаемых нами.

ВНИМАНИЕ: данный документ D.S. 1271 аннулирует

предыдущее издание реферанс 77 11 200 375

Если вас интересуют прежние документы, касающиеся
технических характеристик и регулировочных значений, то
вы можете заказать их по адресу:

EURODISPATCH

M. DALOIN
13, Avenue Albert Einstein
Z.I. du Coudray
93155 LE BLANC MESNIL

с 1975 г. до 1980 г.
с 1981 г. до 1985 г.
с 1986 г. до 1990 г.
с 1991 г. до 1995 г.

Все авторские права принадлежат Renault.
Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

©

RENAULT 1975.
Методика ремонта - Отдел 0422

2, Avenue Denis Papin
92350 LE PLESSIS-ROBINSON

77 01 445 625
77 11 077 011
77 11 087 578
77 11 173 404

ОБЩИЕ СВЕДЕНИЯ

ИСПОЛЬЗУЕМЫЕ СОКРАЩЕНИЯ И УСЛОВНЫЕ
ОБОЗНАЧЕНИЯ

ИСПОЛЬЗУЕМЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

ИДЕНТИФИКАЦИЯ ДВИГАТЕЛЯ

ИДЕНТИФИКАЦИЯ ТАБЛИЧКИ ДВИГАТЕЛЯ ПРИ
СТАНДАРТНОЙ ЗАМЕНЕ

ИДЕНТИФИКАЦИЯ КОРОБКИ ПЕРЕДАЧ

ИДЕНТИФИКАЦИЯ МОСТА

ИДЕНТИФИКАЦИЯ ТОПЛИВНОГО НАСОСА ВЫСОКОГО
ДАВЛЕНИЯ (Дизельный двигатель)

КОНЦЕНТРАЦИЯ АНТИФРИЗА

СМАЗОЧНЫЕ МАТЕРИАЛЫ

ТЕХНОЛОГИЧЕСКИЕ МАТЕРИАЛЫ

РАСХОД ТОПЛИВА ЛЕГКОВЫХ АВТОМОБИЛЕЙ

КОЛЕСА

МАРКИРОВКА ШИН

ИЗМЕРЕНИЕ CO И CO

ДЫМНОСТЬ ВЫХЛОПНЫХ ГАЗОВ (французская норма)

2

(французская норма)

ИСПОЛЬЗУЕМЫЕ СОКРАЩЕНИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ABS

ACEA

API

AR

AV

BVM

CA

CEE

COA

CS 90
CS 120
D а D

DA

IO

MR

:

Антиблокировочная система (FC)

:

Стандарт качества моторного масла (Европа)

:

Стандарт качества масла (США)

:

Задние колеса

:

Передние колеса

:

Механическая коробка передач

:

Система кондиционирования воздуха

:

Европейское Экономическое Сообщество (ЕЭС)

:

Система поддержания высоты кузова

:

Расход при скорости 90 км/час

:

Расход при скорости 120 км/час

:

Правостороннее управление

:

Усилитель рулевого управления

:

Октановое число

:

Руководство по ремонту

MIL-L

NT

PG

ВМТ

MTMA

MTR

TA

-

≥
≤

MOD

:

Качество масла

:

Техническая нота

:

Максимальная скорость

:

Верхняя мертвая точка (ВМТ) (коленчатый вал)

:

Максимальная разрешенная масса автомобиля

:

Максимальная разрешенная масса автомобиля с прицепом

:

Автоматическая трансмиссия

:

Нет значения

:

Больше или равно

:

Меньше или равно

:

Модель

:

Предупредительный знак (особая осторожность при выполнении
работ)

G/2

ОБЩИЕ СВЕДЕНИЯ

ИСПОЛЬЗУЕМЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ

Все размеры даны в

Моменты затяжки выражены в декаНьютон на метр

Значения давлений указаны в

Электрическое сопротивление измеряется в Омах

Напряжение в вольтах

ДОПУСКИ

Указанные без допусков моменты затяжки должны соблюдаться с точностью:

в градусах: ±3 º

–

(мм)

если не указано иное.

барах

(В)

.

(даН.м)

(1 бар = 100 000 Па)

(

)

ΩΩΩΩ

.

.

в даН.м: ±10 %

–

G/3

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

Идентификационная металлическая табличка для всех

моделей (кроме Matra)

Указано:

A
B
C

наименование изготовителя,

:

номер сертификата ЕЭС

:

национальный тип автомобиля, перед которым указан международный

:

идентификационный код изготовителя (VF1 соответствует RENAULT FRANCE),

D
E
F
G
H

1

2

номер кузова,

:

максимальная разрешенная масса автомобиля,

:

максимальная разрешенная масса автомобиля с прицепом,

:

максимальная допустимая нагрузка на переднюю ось,

:

максимальная допустимая нагрузка на заднюю ось,

:

тип автомобиля,

:

первая цифра означает тип коробки передач или наличие дополнительного

:

оборудования, вторая цифра обозначает уровень комплектации,

3
4
5
6
7
8

код варианта технической комплектации,

:

код дополнительного оборудования, установленного на заводе,

:

код обивки салона,

:

код краски,

:

код уровня комплектации,

:

буква обозначает код завода-изготовителя, цифры - заводской номер.

:

ВАЖНАЯ ИНФОРМАЦИЯ:

семь знаков заводского номера не могут быть разделены. У

автомобилей, выпущенных до этой даты, заводской номер состоит из 7 цифр.

ПРИМЕЧАНИЕ:

в зависимости от страны, куда поставляется автомобиль, некоторые
данные могут отсутствовать; представленная выше табличка
является наиболее полной.

G/4

ОБЩИЕ СВЕДЕНИЯ

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

Идентификационная наклейка для всех моделей (кроме Matra)

1я версия

G/5

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

Идентификационная наклейка для всех моделей (кроме Matra)

Указано:

A

В
В

В

В
В
В
В
В
В

В
В
В
В
В
В
В

наименование изготовителя,

:

B

номер сертификата ЕЭС

:

1

Национальный тип автомобиля, перед которым указан международный

:

идентификационный код изготовителя (VF1 соответствует RENAULT FRANCE),

2

номер кузова,

:

3

максимальная разрешенная масса автомобиля,

:

4

максимальная разрешенная масса автомобиля с прицепом,

:

5

максимальная допустимая нагрузка на переднюю ось,

:

6

максимальная допустимая нагрузка на заднюю ось,

:

7

первая цифра обозначает тип коробки передач или наличие дополнительного

:

оборудования,
вторая цифра обозначает код варианта комплектации,

8

обозначение послепродажного обслуживания автомобиля,

:

9

код дополнительного оборудования,

:

10

код дополнительного оборудования, установленного на заводе,

:

11

уровень электрооснащенности,

:

12

код краски,

:

13

буква обозначает код завода-изготовителя, цифры - заводской номер,

:

14

код обивки салона.

:

ПРИМЕЧАНИЕ:

в зависимости от страны, куда поставляется автомобиль, некоторые данные

могут отсутствовать; представленная выше табличка является наиболее полной.

НАЗНАЧЕНИЕ КОДОВ ТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ

Код дополнительного оборудования, состоящий из трех букв (9), должен быть
задокументирован при необходимости идентификации автомобиля (заказ запасных
частей, гарантийный талон и т.д.)

G/6

ОБЩИЕ СВЕДЕНИЯ

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

Идентификационная наклейка для всех моделей (кроме Matra)

2я версия

Указано:

A

:

наименование изготовителя,

B

:

номер сертификата ЕЭС

1

:

национальный тип автомобиля и номер кузова,

2

:

PTMA (Максимальная разрешенная масса автомобиля),

3

:

PTR (Максимальная разрешенная масса автомобиля с прицепом),

4

:

Максимальная допустимая нагрузка на переднюю ось,

5

:

Максимальная допустимая нагрузка на заднюю ось,

6

:

код обивки салона,

7

:

вариант исполнения,

8

:

обозначение послепродажного обслуживания автомобиля,

9

:

код краски,

10

:

код уровня комплектации,

11

:

заводской номер,

12

:

дополнительное оборудование,

13

:

варианты,

14

:

заводской номер.

G/7

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

Идентификационная наклейка для всех моделей (кроме Matra)

3я версия

Указано:

1

:

национальный тип автомобиля и номер кузова,

2

:

MTMA (Максимальная разрешенная масса автомобиля),

3

:

MTR (Максимальная разрешенная масса автомобиля с прицепом),

4

:

Максимальная допустимая нагрузка на переднюю ось,

5

:

Максимальная допустимая нагрузка на заднюю ось,

6

:

технические характеристики автомобиля,

7

:

код краски,

8

:

уровень электрооснащенности,

9

:

Тип автомобиля,

10

:

код обивки салона,

11

:

дополнительная комплектация,

12

:

заводской номер,

13

:

код отделки салона.

G/8

ОБЩИЕ СВЕДЕНИЯ

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

Идентификационная табличка для Matra J63

Указано:

A

:

наименование изготовителя,

B

:

номер сертификата ЕЭС

C

:

национальный тип автомобиля, перед которым указан международный
идентификационный код изготовителя (VF8 соответствует MATRA AUTOMOBILE),

D

:

номер кузова,

E

:

максимальная разрешенная масса автомобиля,

F

:

максимальная разрешенная масса автомобиля с прицепом,

G

:

максимальная допустимая нагрузка на переднюю ось,

H

:

максимальная допустимая нагрузка на заднюю ось,

1

:

тип автомобиля,

2

:

первая цифра обозначает тип коробки передач или наличие дополнительного
оборудования,

3

:

код дополнительного оборудования,

4

:

код дополнительного оборудования, установленного на заводе

5

:

код обивки салона,

6

:

код краски,

7

:

уровень электрооснащенности,

8

:

буква, обозначающая завод-изготовитель, цифры - заводской номер

ПРИМЕЧАНИЕ

:

в зависимости от страны, куда поставляется автомобиль, некоторые
данные могут отсутствовать.

G/9

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

Идентификационная табличка для Matra JE0X

Указано:

A
B
C

наименование изготовителя,

:

номер сертификата ЕЭС

:

национальный тип автомобиля, перед которым указан международный

:

идентификационный код изготовителя (VF8 соответствует MATRA AUTOMOBILE),

D
E
F
G
H

1

2
3
4
5
6
7
8
9-10

11

ПРИМЕЧАНИЕ

номер кузова,

:

максимально разрешенная масса автомобиля,

:

максимальная разрешенная масса автомобиля с прицепом,

:

максимальная допустимая нагрузка на переднюю ось,

:

максимальная допустимая нагрузка на заднюю ось,

:

тип автомобиля,

:

уровень электрооснащенности,

:

качество окраски и реферанс или каталожный номер краски,

:

специальная или ограниченная серия,

:

буква - завод-изготовитель, цифры - заводской номер,

:

код дополнительного оборудования, установленного на заводе,

:

код отделки салона,

:

код материала обивки сидений,

:

Идентификация пиктограммы каталога P.R.,

:

Технические особенности.

:

: в зависимости от страны, куда поставляется автомобиль, некоторые

данные могут отсутствовать.

G/10

ОБЩИЕ СВЕДЕНИЯ

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

Код завода-изготовителя автомобиля

A

B

C

D

E

F

G

G

H

J

K

N

P

Q

R

S

T

Португалия
Батийи
Крей
Дуэ
Испания
Флинс
Гран Куронн
Югославия
Арен
Биланкур
Дьеп
Мексика
Мексика

A.M.C.

Турция
Сандувиль
Роморантэн

U

V

W

X

Y

Z

Мобеж
Испания
Испания Валладолид
Эльез
Югославия
США

G/11

ИДЕНТИФИКАЦИЯ ДВИГАТЕЛЯ

Двигатель RENAULT и завода FRANCAISE DE MECANIQUE

Приклепанная или выгравированная на блоке
цилиндров табличка.
Указано:

A
B
D

тип двигателя,

:

код сертификации двигателя,

:

идентификационный код по системе

:

РЕНО,

E
F
G

индекс двигателя,

:
:

заводской порядковый номер двигателя,

:

значения букв идентификации см. ниже:

A

для CACIA

B

для Choisy le Roi

C

для Cléon

D

для Fasa

E

для Fasa CKD

F

для Française de Mécanique

G

для Grand Couronne

H

для Renault Marine (MECAGIR)

I

для Renault Mexique

J

для Billancourt

K

для Южной Африки

L

для Аргентины

M

для Колумбии

N

для Мексики

P

для Тайваня

R

для Турции

S

для Уругвая
для Венесуэлы

T

H

: цифра указывает только сборочное

предприятие

G/12

Указано:

ОБЩИЕ СВЕДЕНИЯ

ИДЕНТИФИКАЦИЯ ДВИГАТЕЛЯ

Дизельный двигатель (S8U - S9U - S9W)

A

a
b
c

d

e

f

B
C

G
H
I
J

тип двигателя,

:

(8) комплектация двигателя

:

(14) порядковый номер конструкции

:

(0) грузовой

:

(4) легковой автомобиль
(2) дизельный двигатель с

:

непосредственным впрыском топлива
с турбокомпрессором
(6) дизельный двигатель с
непосредственным впрыском топлива
(9) дизельный двигатель с непрямым
впрыском топлива
с турбокомпрессором

(1) ход 90

:

(7) ход 92
Код варианта

:

Номер двигателя

:

Идентификационный код по системе

:

Рено
тип двигателя

:

код сертификации двигателя

:

обозначение по системе Рено

:

индекс двигателя

:

G/13

ИДЕНТИФИКАЦИЯ ДВИГАТЕЛЯ

Для замены дизельного двигателя (S8U - S9U - S9W)

Каждая клеточка данной таблички соответствует одному узлу, каждый узел имеет номер,
т.е.0,1,2.

0

1 или 2

КОРЕННАЯ ШЕЙКА (A) ШАТУННАЯ ШЕЙКА (B)

Начальный размер
Ремонтный размер

0 Коренная шейка
начального размера

1 ø Коренная шейка ­0,25 мм

ПОРШЕНЬ (C)

0 Шатунная шейка
начального размера

0 ø Шатунная шейка ­0,25 мм

ВЫСОТА БЛОКА ЦИЛИНДРОВ

(D)

ОБРАБОТКА ПРИВАЛОЧНОЙ

ПОВЕРХНОСТИ ГОЛОВКИ

БЛОКА ЦИЛИНДРОВ (E)

0 Поршень
номинального размера

0 Номинальная
высота

0 Номинальная
высота

2 ø Поршень + 0,4 мм 1 Высота - 0,2 мм 1 Высота - 0,2 мм

G/14

ОБЩИЕ СВЕДЕНИЯ

ИДЕНТИФИКАЦИЯ ДВИГАТЕЛЯ

Идентификация первых трех букв двигателя

1я буква

модельная серия двигателя

A

Алюминиевый блок
съемные гильзы
распределительный вал с
боковым расположением

B

Чугунный блок, съемные
гильзы, 3 подшипника

C

Чугунный блок, съемные
гильзы, 5 подшипников

D

Чугунный блок,
алюминиевая головка блока
цилиндров, съемные гильзы

E

Чугунный блок
съемные гильзы
верхнее расположение
распределительного вала

F

Чугунный блок, несъемные

гильзы цилиндра

G

Чугунный блок, несъемные
гильзы цилиндров

J

Алюминиевый блок

съемные гильзы цилиндров
верхнее расположение
распределительного вала

я

2

тип головки блока цилиндров

1

Параллельные клапаны

буква

однокамерный карбюратор

2

Параллельные клапаны

двухкамерный карбюратор

3

Параллельные клапаны

впрыск топлива

4

Шестнадцатиклапанная

головка блока цилиндров

5

Полусферическая головка

блока цилиндров
однокамерный карбюратор
или непосредственный
впрыск топлива

6

Полусферическая головка

блока цилиндров
двухкамерный карбюратор

я

3

буква

объем двигателя (см

A
B
C
D
E
F
G
H
J
K
L
M
N
P
Q
R
S
T
U
V
W
X
Y
Z

1 051 →
1 126 →
1 201 →
1 276 →
1 351 →
1 426 →
1 501 →
1 576 →
1 651 →
1 751 →
1 851 →
1 951 →

2 051 →
2 151 →
2 301 →
2 501 →
2 701 →
2 951 →
3 201 →
4 001 →

→

826 →
901 →

976 →

3

)

825
900
975

1 050
1 125
1 200
1 275
1 350
1 425
1 500
1 575
1 650
1 750
1 850
1 950

2 050
2 150
2 300
2 500
2 700
2 950
3 200
4 000

K

Чугунный блок, несъемные
гильзы цилиндров

L

Алюминиевый блок

6 цилиндров, несъемные
гильзы цилиндров

N

Алюминиевые блок и
головка блока цилиндров
несъемные гильзы
цилиндров

S

Дизельный двигатель

Diesel (S8U - S9U - S9W)

несъемные гильзы
цилиндров

Z

Алюминиевый блок

6 цилиндров

съемные гильзы цилиндров

Пример: Алюминиевый блок

съемные гильзы

цилиндров верхнее

расположение

распределительного

вала

7

Полусферическая головка

блока цилиндров впрыск
топлива

8

Дизельный двигатель с

форкамерой (Ricardo)

9

Дизельный двигатель с

непосредственным
впрыском топлива

Полусферическая головка

блока цилиндров

впрыск топлива

J 7 R

1 995 см

3

G/15

ИДЕНТИФИКАЦИЯ КОРОБКИ ПЕРЕДАЧ

Механическая коробка передач (кроме PK)

На закрепленной на картере табличке указано:

A

:

тип коробки передач,

B

:

индекс коробки передач,

C

:

заводской номер,

D

:

завод-изготовитель,

E

:

кернение, когда коробка передач
агрегатирована с двигателем C или E

F

:

буква, которая ставится перед заводскими
номерами выше 999 999

Механическая коробка передач PK

Идентификация этих коробок передач выполнена в виде гравировки на картере.

или

G/16

ОБЩИЕ СВЕДЕНИЯ

ИДЕНТИФИКАЦИЯ КОРОБКИ ПЕРЕДАЧ

Механическая коробка передач VM1

Наклейка на картере указывает:

A

:

тип коробки передач,

B

:

индекс коробки передач,

C

:

код поставщика,

D

:

завод-изготовитель,

E

:

заводской номер.

G/17

ИДЕНТИФИКАЦИЯ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

(КРОМЕ SUO И LMO)

На закрепленной на коробке передач
табличке указано:

A

:

тип коробки передач

B

:

индекс коробки передач

C

:

заводской номер.

D

:

завод-изготовитель

DP0

Гравировка на задней части картера:

A

:

тип коробки передач

B

:

индекс коробки передач

C

:

завод-изготовитель

D

:

заводской номер

Завод-изготовитель (МКП и АКП)

A
B
C
J
M
N
P
R
S
M/T
V
X
TT
D
F
Z

КАСИА

:

ЧИЛИ

:

КЛЕОН

:

БИЛАНКУР

:

КОЛУМБИЯ

:

МЕКСИКА

:

ТАЙВАНЬ

:

ТУРЦИЯ

:

СЕВИЛЬЯ

:

S.T.A. - RUITZ

:

LE MANS

:

R.V.I. BLAINVILLE

:

ТАИЛАНД

:

AISIN WARNER

:

ZF

:

ВОЛЬВО

:

G/18

ОБЩИЕ СВЕДЕНИЯ

ИДЕНТИФИКАЦИЯ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

SUO

На закрепленной на коробке табличке указано:

A

:

изготовитель (Aisin Warner)

B

:

год выпуска

C

:

месяц выпуска (Напр. A=1, B=2....M=12, кроме I)

D

:

модель коробки передач (50-42 LE)

E

:

порядковый номер для выпуска за месяц

F

:

тип и индекс автоматической коробки передач

LM0

На закрепленной на коробке передач табличке указано:

A

:

номер серии

B

:

номер по номенклатуре ZF

C

:

тип и индекс автоматической коробки передач

G/19

ИДЕНТИФИКАЦИЯ ГЛАВНОЙ ПЕРЕДАЧИ

Главная передача OT

На закрепленной на коробке передач
табличке указано:

A

:

тип главной передачи и ее индекс

B

:

заводской номер.
(V: LE MANS)

G/20

ОБЩИЕ СВЕДЕНИЯ

ИДЕНТИФИКАЦИЯ ТОПЛИВНОГО НАСОСА ВЫСОКОГО

ДАВЛЕНИЯ

Топливный насос высокого давления BOSCH

На литой табличке с выбитыми цифрами
указано:

A

:

тип насоса,

B

:

год и месяц выпуска,

C

:

заводской номер,

D

:

указание, для какого двигателя и
автомобиля предназначен.

Топливный насос высокого давления LUCAS DIESEL

На приклепанной к картеру насоса
табличке указано:

A
B

C

тип насоса,

:

заводской номер (буквы

:

указывают год, месяц и страну,
где был изготовлен насос),

:

для какого двигателя и
автомобиля предназначен.

G/21

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Двигатель

Страны Европейского Сообщества и Турция Остальные страны

Когда отсутствуют смазочные материалы,
рекомендованные для стран Европейского
сообщества, следует руководствоваться
следующими спецификациями:

БЕНЗИН БЕНЗИН

Норма ACEA A1-98
Кроме моделей с турбокомпрессором - с
двойным турбокомпрессором - F7R - F7P

*

Масло для снижения расхода топлива

Масло для снижения расхода топлива:

Норма API SJ-IL SAC GF2

Дизельный двигатель (Все типы) ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

Запрещается использовать масла ACEA B1 для
дизельных двигателей.

G/22

ОБЩИЕ СВЕДЕНИЯ

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Коробки передач, главные передачи, автоматические

трансмиссии

АВТОМОБИЛИ

Super 5 TRX 75W80W (JBx)

Express

(двигатель

внутреннего

сгорания)

Express

(электромобиль)

KANGOO TRX 75W80W (JBx)

TWINGO TRX 75W80W (JBx)

CLIO (двигатель

внутреннего

сгорания)

МЕХАНИЧЕСКАЯ

КОРОБКА ПЕРЕДАЧ

TRX 75W80W (JBx)

ELF RENAULTMATIC D2

или MOBIL ATF 220

(JB9)

TRX 75W80W

(JBx/JC5)

Коробка

передач и

главная

передача МКП.

Автоматическая

трансмиссия

ELF RENAULTMATIC D2

или MOBIL ATF 220

(MBx)

ELF RENAULTMATIC D2

или MOBIL ATF 220

(MBx)

ELF RENAULTMATIC D2

или MOBIL ATF 220

(MBx)

ELF RENAULTMATIC D2

или MOBIL ATF 220

(MBx/AD4)

Главная

передача АТ

кроме АТ MB,

MJ

TRX 80W

CLIO

(электромобиль)

CLIO II

RENAULT 19

MЙGANE

LAGUNA

ELF RENAULTMATIC D2

или MOBIL ATF 220

(JB9)

TRX 75W80W

(JBx/JC5)

TRX 75W80W

(JBx/JC5)

TRX 75W80W

(JBx/JC5)

TRX 75W80W

(JBx/JC5)

(PK1 (1))

ELF RENAULTMATIC

D3 SYN (DP0)

ELF RENAULTMATIC D2

или MOBIL ATF 220

(MBx/AD4)

ELF RENAULTMATIC D2

или OBIL ATF 220 (MBx/

AD4)

ELF RENAULTMATIC D3

SYN (DP0)

ELF RENAULTMATIC D2

или MOBIL ATF 220

(AD4/AD8)

ESSO ATF LT 71141

(LM0)

ELF RENAULTMATIC

D3 SYN (DP0)

TRX 80W

TRX 80W

TRX 80W (AD4)

TRX 75W80W

(AD8)

ПРИМЕЧАНИЕ:

(1) См. в таблице на следующей странице соответствующий индекс коробки передач PK1.

главные передачи автоматических трансмиссий AD4 заполняются маслом 80 W B на заводе

G/23

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Коробки передач, главные передачи, автоматические

трансмиссии

АВТОМОБИЛИ

SAFRANE

ESPACE J11 - J63

ESPACE (новый)

ALPINE TRX 80W (UNx)

SPIDER

TRAFIC TRX 80W (NEx/NOx)

Механическая

коробка передач

TRZ 75W80W

(VM1, PK7, PK9)

(PK1 (1))

TRX 80W

(NGx/UNx)

TRX 75W80W

(JC5)

(PK1 (1))

TRX 75W80W

(JC5)

Коробка

передач и

главная

передача МКП

TRX 75W80W

(OT2)

TRX 75W80W

(OT2)

TRX 80W140

(OT1)

Автоматическая

трансмиссия

ELF RENAULTMATIC D2

или MOBIL ATF 220

(AD8)

KUWAIT PETROLEUM

ATF 97337 (SU0)

ELF RENAULTMATIC D2

или MOBIL ATF 220

(AR4/AD8)

ELF RENAULTMATIC D2

или MOBIL ATF 220 или

TEXAMATIC 4011(AD8)

ELF RENAULTMATIC D2

или MOBIL ATF 220

(MLx)

Главная

передача АТ

кроме АТ MB, MJ

TRX 75W80W

TRX 80W

TRX 75W80W

TRX 80W140

MASTER TRX 80W (UNx)

MASTER (новый) TRX 75W80W (PF1)

MASTER

(электромобиль)

ПРИМЕЧАНИЕ:

заводе.

(1) См. в следующей таблице соответствующий индекс коробки передач PK1.

Автомобили Типы Двигатели

SAFRANE

LAGUNA

главные передачи автоматических трансмиссий AD4 заполняются маслом 80 W B на

TRX 80W (UN3)

Индексы коробок

передач PK1

ВСЕ

КРОМЕ B54G

B54G G8T 043 TRX 75W80W

B56E Z7X

B/K 569 G8T

ВСЕ

КРОМЕ G8T

015/017/030/032 TRZ 75W80W

046/047 TRX 75W80W

037/038 TRZ 75W80W

048/049 TRX 75W80W

Рекомендованное

масло

TRZ 75W80W

B/K 56V L7X 051 TRX 75W80W

ПРИМЕЧАНИЕ:

передач которых не указан в помещенной выше таблице, рекомендуется использовать масло

для всех остальных автомобилей, оснащенных коробкой передач PK1, индекс коробок

G/24

TRX 75W80W

.

ОБЩИЕ СВЕДЕНИЯ

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Коробки передач, главные передачи, автоматические

трансмиссии

Наименование Нормы Реферанс Упаковка

TRANSELF тип TRX80W

TRANSELF или TRX 75W80W

TRANSELF тип TRZ 75W80W

TRANSELF тип TRX 80W140

ELF RENAULTMATIC D2

или MOBIL ATF 220

ESSO ATF LT 71141

(LM0)

KUWAIT PETROLEUM

ATF 97337 (SU0)

ELF RENAULTMATIC D3 SYN

(DP0)

APIGL5

MIL-L-2105 C или D

APIGL5

MIL-L-2105 C или D

APIGL4

MIL-L-2105 C или D

APIGL5

MIL-L-2105 C или D

- 77 01 402 037 2 л

- 77 11 172 226 2 л

- 77 11 172 225 1 л

DEXRON III

77 01 422 306 5 л

77 11 143 534 5 л

77 01 419 289 1 л

77 01 422 230 0,5 л

Заказывайте у

фирмы ELF

-

КОЛИЧЕСТВО ЗАПОЛНЯЕМЫХ ОБЪЕМОВ В РАЗЛИЧНЫХ КОРОБКАХ ПЕРЕДАЧ

Тип механической

коробки передач

HA, JB, JC, UN,

NG, PK, NO, AX5,

VM1, PF1

NE

(Trafic передний

привод)

Количество

1

2

Тип трансмиссии Количество

3 передачи MB, MJ 1

4 передачи

AWA (JEEP), SU0,

LM0, DP0

4 передачи

AD4, AR4, AD8

3 передачи ML 2

1

2

G/25

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Коробка передач PK1 - Стандартная замена

ИДЕНТИФИКАЦИЯ МАСЛА КОРОБОК ПЕРЕДАЧ PK1 "СТАНДАРТНАЯ ЗАМЕНА"

Тип масла коробок передач

на желтой этикетке (A),

–

выбитой буквой (M или T), расположенной под этикеткой:

–

M = коробка передач с синхронизатором MONO-CONE,

●

T = коробка передач с синхронизатором MULTI-CONE.

●

PK1

стандартной замене

при

указан:

Этикетка для коробок передач с

синхронизатором MULTI-CONE

Внимание

Caution

Коробка передач

Gear Box

Без масла
Without oil

Используйте

масло

use oil

TRX 75 W 80W

Этикетка для коробок передач с

синхронизатором MONO-CONE

Внимание

Caution

Коробка передач

Gear Box

Без масла

Without oil

Используйте

масло

use oil

TRZ 75 W 80W

G/26

ОБЩИЕ СВЕДЕНИЯ

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Перечень материалов, рекомендованных для ремонта механической части

автомобиля

НАИМЕНОВАНИЕ УПАКОВКА РЕФЕРАНС

СМАЗКИ

MOLYKOTE "BR2"

●

для опорной поверхности шейки
коренного подшипника
коленвала, направляющей втулки
упорного подшипника, опор вилки
сцепления, сайлент-блоков
нижнего рычага, шлицов
торсионов, рулевого механизма,
шлицов приводного вала.

MOLYKOTE "33 Medium"

●

игольчатые подшипники
трубчатой балки заднего моста
кольца стабилизаторов
поперечной устойчивости.

ANTI-SEIZE

●

(высокотемпературная смазка)
Турбокомпрессор и т.д.

"MOBIL CVJ" 825 Black star

●

или MOBIL EXF57C

для уплотнительной манжеты
приводного вала (полуоси)

Банка 1 кг 77 01 421 145

Тюбик 100 гр. 77 01 028 179

Пузырек 80 мл 77 01 422 307

Упаковка 180 гр. 77 01 366 100

МНОГОФУНКЦИОНАЛЬНАЯ СМАЗКА

●

колесный датчик

УПЛОТНЯЮЩИЕ СОСТАВЫ ДЛЯ МЕХАНИЧЕСКИХ СОЕДИНЕНИЙ

Мастика

●

для уплотнения соединений
выхлопной системы.

RHODORSEAL 5661

●

НАБОР ОТВЕРДИТЕЛЕЙ

●

(RHODORSEAL 5661)

для уплотнения боковых
поверхностей крышек
подшипников.

AUTO joint bleu

●

герметик.

AUTO joint or

●

герметик для крышки привода
ГРМ V6.

Аэрозольный баллон

77 01 422 308

400 мл

Банка 1,5 кг 77 01 421 161

Емкость 310 мл

Тюбик 100 гр.

77 01 421 042
77 01 404 452

Набор 77 01 421 080

Тюбик 100 гр. 77 01 396 227

Тюбик 100 гр.77 01 422 751

G/27

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Перечень материалов, рекомендованных для ремонта механической части

автомобиля

НАИМЕНОВАНИЕ УПАКОВКА РЕФЕРАНС

УПЛОТНЯЮЩИЕ СОСТАВЫ ДЛЯ МЕХАНИЧЕСКИХ СОЕДИНЕНИЙ

AUTO joint gris

●

герметик.

LOCTITE 518

●

для герметизации корпуса
коробки передач.

Состав для определения места

●

протечки

"LOCTITE - FRENETANCH"

●

предупреждает отворачивание
винтов и обеспечивает их
отворачивание.

"LOCTITE - FRENBLOC"

●

обеспечивает стопорение винтов,
болтов.

"LOCTITE SCELBLOC"

●

для клеевой посадки
подшипников.

Тюбик 100 гр. 77 01 422 750

Тюбик 24 мл 77 01 421 162

Аэрозольный баллон 400 мл 77 11 143 071

КЛЕИ

Флакон 24 мл 77 01 394 070

Флакон 24 мл 77 01 394 071

Флакон 24 мл 77 01 394 072

"LOCTITE AUTOFORM"

●

для клеевой посадки маховика на
коленвале.

СОСТАВЫ ДЛЯ СМАЗКИ И ОЧИСТКИ

"NETELEC"

●

предотвращающий заедание и
для смазки. Средство для очистки
электрических контактов

Средство для очистки (промывки)

●

карбюратора

Высококонцентрированный

●

состав против заедания

"DECAPJOINT"

●

для очистки привалочных
поверхностей алюминиевой
головки блока цилиндров

Очиститель тормозов

●

Флакон 50 мл 77 01 400 309

Аэрозольный баллон 150 мл 77 11 171 287

Банка 250 мл

Аэрозольный баллон 300 мл

77 11 170 667
77 11 171 437

Аэрозольный баллон 500 мл 77 01 408 466

Аэрозольный баллон 77 01 405 952

Аэрозольный баллон 600 мл
Аэрозольный баллон 150 мл

77 11 171 911
77 11 171 910

G/28

ОБЩИЕ СВЕДЕНИЯ

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Перечень материалов, рекомендованных для ремонта механической части

автомобиля

НАИМЕНОВАНИЕ УПАКОВКА РЕФЕРАНС

ЛАКИ

"CIRCUIT PLUS"

●

лак для ремонта
электрообогревателя заднего
стекла

"CONTACT PLUS"

●

Лак для ремонта
электрообогревателя заднего
стекла

МАСЛО ДЛЯ КОМПРЕССОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Хладагент

●

МАСЛО ДЛЯ КОМПРЕССОРА:

–

ELF RIMA 100

Хладагент

●

Компрессорное масло

–

SANDEN PAG SP10

Компрессорное масло

–

HARISON:
PLANETELF PAG 488

R12

R134a

SANDEN:

DELPHI

Флакон 77 01 421 135

Набор 77 01 422 752

250 мл 77 01 417 655

250 мл

-

77 01 419 313

77 11 172 668

G/29

РАСХОД ТОПЛИВА АВТОМО БИЛЯМИ

Новая европейская норма 93/116

С 1 января 1997 г. вступила в силу новая норма расчета расхода топлива легковыми
автомобилями.

Речь идет о европейской норме 93/116, которая основывается на новой методике замера.

Городской цикл (ECE)*

●

замер произво дится на участке 4 км, движение по которому начинается при

двигателе

(вместо прогретого двигателя, как это было раньше)

непрогретом

* ECE: ЕЭК

Цикл Вне города (EUDC)*

●

замер производится на участке 7 км, при прогретом двигателе.
* EUDC: Extra Urbain Driving Cycle.

Смешанный цикл (MVEG)*

●

замер производится по городскому и внегородскому циклам, то есть на участке 11 км.
* MVEG: Motor Vehicle Emission Group.

Содержание CO2 в гр/км

●

(Данная информация не внесена в настоящий документ).

G/30

ОБЩИЕ СВЕДЕНИЯ

РАСХОД ТОПЛИВА АВТОМО БИЛЯМИ

Новая европейская норма 93/116

КОНТРОЛЬНЫЙ ЦИКЛ

В приведенной ниже таблице скорость указана в км/ч, а время в секундах для каждого из
этапов замера.
Данный вид измерения отдает предпочтение городскому циклу перед ездой по
автодорогам (скорость в 120 км/ч была достигнута однократно и поддерживалась в течение
нескольких секунд).

Скорость км/час

Время (с)

Городской цикл (ECE) - 4,052 км Цикл вне города (EUDC) - 6,955 км

Смешанный цикл (MVEG) - 11,007 км

G/31

Основные технические характеристики колеса

РАЗМЕРЫ КОЛЕСА

Пример: 4 1/2 J 15 - 3 - 35 - FH.

КОЛЕСА

A B C D F E

Ширина

(в дюймах)

Профиль

борта

колесного

диска

Ø

номинальный

в дюймах

(замерен под

количество

отверстий

вылет

колеса

в мм

Устройство

безопасности.

Для камерных шин

бортом шины)

4 1/2 J 15 3 35 FH = FLAT HUMP

Колеса одинакового размера могут иметь различный по величине вылет (F). На оси одного и того же
автомобиля вылет должен быть одинаковым.

G/32

ОБЩИЕ СВЕДЕНИЯ

КОЛЕСА

Основные технические характеристики колеса

1) Идентификационная маркировка может быть двух
видов для одного и того же типа шины.

Пример: 175/70 S R 13 (*)
или 175/70 R 13 80 S (*)

175

6,70

70

S

R

Ширина шины: Выражена в миллиметрах ( или в дюймах) и

замеряется в наиболее широком месте
шины
l = 175 мм l = 6,70 дюймов

Серия или отношение
высоты к ширине:

Максимальная
скорость:

Тип корда: Диагональный

h/l = 0,8 (нормальный)
h/l = 0,7
(низкопрофильное)
h/l = 0,6
(сверхнизкопрофиль-

ное)
до 160 км/час

до 170 км/час
до 180 км/час
до 190 км/час
до 210 км/час
до 240 км/час
свыше 240 км/час

Радиальный
Диагональный с
усилительным
бандажом

без маркировки

70

60

Q
R
S
T
H
V
ZR

Без маркировки
R
B (Blas belted)

13

80 Показатель возможной нагрузки на шину (450 кг).

* Иногда после имеется дополнительная маркировка.
Tube type : шина с камерой
Tube less : безкамерная шина
M + S : шина для снега и грязи (Mud and Snow)

ПРИМЕЧАНИЕ

эти шины предназначены для использования только на сельскохозяйственной технике.
Шины MICHELIN TRX: это специальные шины, сверхнизкопрофильные,
– которые должны устанавливаться только на специальные колесные диски (профиль и

диаметр),

– которые нельзя использовать с камерой.

: никогда не устанавливайте шины с маркировкой: 27 км/час, TA - Agri, Agro:

Диаметр колесного
диска

Выражен в дюймах или в миллиметрах.

c = 13 дюймов

G/33

Основные технические характеристики колеса

2) Идентификация маркировки

Пример: Master

КОЛЕСА

205 Ширина шины (P), мм.

75

R Радиальная конструкция

16 Номинальный диаметр колесного диска Ø (дюйм)

C

8PR

110/108 Индекс нагрузки шины (от 1000 до 1060 кг макс.)

L Код скорости (120 км/ч макс.)

Серия или отношение
высоты к ширине:

Технические характеристики шины для автомобиля-фургона на
легковом шасси

Идентификация различных вариантов (нагрузка на шину / давление
воздуха) шин одного и того же типа

высота
ширина

G/34

Некоторые символы скорости

Максимальная скорость. км/ч

ОБЩИЕ СВЕДЕНИЯ

ШИНЫ

J 100

K 110

L 120

M 130

N 140

P 150

некоторые индексы нагрузки

Максимальная нагрузка на колесо кг

102 850

104 900

106 950

108 1000

110 1060

112 1120

G/35

ИЗМЕРЕНИЕ CO и CO2 (французская норма)

ПОДГОТОВКА АВТОМОБИЛЯ

– Двигатель должен быть обкатан.
– Двигатель должен быть прогрет до нормальной рабочей температуры (80ºC).
– Устройство запуска холодного двигателя должно быть отключено (проверьте это)

(карбюраторный двигатель).
– Система выпуска отработавших газов должна быть герметична.
– Частота вращения двигателя на холостом ходу должна соответствовать техническим

характеристикам.
– Двигатель не должен быть загрязнен вследствие длительной городской эксплуатации.
– Если автомобиль оснащен системой кондиционирования воздуха или ветровым стеклом

с электроподогревом, то они должны быть отключены.

ЗАМЕР (автомобиль без каталитического нейтрализатора)

– Вставьте датчик в выхлопную трубу.
– После стабилизации стрелок запишите значения CO и CO2.
– Сложите CO + CO2

1й вариант:

Если сумма выше или равна 15, считанное с прибора значение CO
соответствует истинному значению.

2й вариант:

Сумма меньше 15, процент истинного содержания CO рассчитывается
по следующей формуле:

15

CO истинное = CO считанное x

2

считанное

пример:

CO считанное + CO

CO считанное = 3,6 CO2 считанное = 10CO + CO2 = 3,6 + 10 = 13,6

15

CO истинное = 3,6 x

= 3,97

13,6

Регулировка должна выполняться в соответствии с определенными в Руководствах по
ремонту методиками и значениями. Мы напоминаем вам, что законодательство не
допускает превышения 3,5 % для автомобилей, впущенных после 1 октября 1986 года, и
4,5 % для автомобилей, выпущенных в период с 1 октября 1972 года до 30 сентября
1986 года.

G/36

ОБЩИЕ СВЕДЕНИЯ

ИЗМЕРЕНИЕ CO и CO2 (французская норма)

АМЕР (автомобиль с каталитическим нейтрализатором)

З

– Вставьте датчик в выхлопную трубу.
– После стабилизации стрелок запишите значения CO и CO2.
– На холостом ходу CO не должно превышать 0,5 и CO2 не должно быть менее 14,5.
– На 2500 об/мин значение CO не должно превышать 0,3.

Мы напоминаем вам, что приведенные выше данные являются официальными и что
владелец автомобиля, не соответствующего этим требованиям, может быть оштрафован
начиная с 01.01.1997.

G/37

ДЫМНОСТЬ ВЫХЛОПНЫХ ГАЗОВ (европейская норма)

Нормативные документы по предупреждению загрязнения окружающей среды,
относящиеся к дизельным двигателям, затрагивают только выбросы дыма, уровень
которых проверяется с помощью приборов замера дымности отработавших газов.

Дымность исправного и правильно отрегулированного дизельного двигателя ниже
максимально разрешенного государственными органами уровня.

Контрольные приборы используются только для констатации ненормального уровня
дымности вследствие неисправности или неправильной регулировки двигателя и не могут
использоваться для диагностики или регулировки.

В моторном отсеке нанесена маркировка,
указывающая максимальное значение
дымности отработавших газов (в m-1),
полученного во время сертификации
автомобиля.

(A)

Автомобиль.

(B)

Дымности отработавших газов при
сертификации автомобиля.

(C)

Нормативные документы ECE - R24.

(D)

Страна сертификации (Франция)

(E)

Обозначение выхлопной трубы

Мы напоминаем вам, что по европейскому законодательству эта величина не должна
превышать:

-1

–2,5 m
–3 m

(или 64 %) для двигателей без турбокомпрессора,

-1

(или 70 %) для двигателей с турбокомпрессором.

Введение данного законодательства предусмотрено с 1.01.1996 г. для всех автомобилей,
выпущенных после 1 января 1980 г.

G/38
