Руководство пользователя

FM/УКВ-стереомагнитола со

съемной откидывающейся

передней панелью, автореверсом и

высокой выходной мощностью

Модель KX-4000R

Руководство пользователя определяет порядок установки и эксплуатации автомагнитолы в
автомобиле с напряжением бортовой сети 12 В. Установку автомагнитолы рекомендуется
производить с привлечением специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие автомагнитолы или съемной панели, механические повреждения и
нарушение порядка эксплуатации могут привести к неисправностям автомагнитолы или
подключенных к ней динамиков.
В связи с постоянной работой по совершенствованию автомагнитолы, повышающей ее надежность и
улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные
изменения, не отраженные в настоящем Руководстве.

Назначение

Автомагнитола Prology KX-4000R предназначена для прослушивания радиостанций в диапазонах FM,
УКВ, а также стереофонических звукозаписей, записанных на компакт-кассеты типа С-90, через
внешние динамики.

Функции автомагнитолы

♦ Полностью съемная откидывающаяся передняя панель с футляром
♦ Высокая выходная мощность (4x35 Вт)
♦ Высокоскоростной цифровой PLL тюнер
♦ Память на 18 станций (12 FM, 6 УКВ)
♦ Автоматический и ручной поиск
♦ Автоматическое занесение наиболее мощных станций в память
♦ Режим сканирования занесенных в память станций
♦ Автореверс
♦ Выбор типа ленты
♦ Многоцветный вакуумный люминесцентный дисплей
♦ Регулируемая яркость свечения дисплея
♦ Графический индикатор уровня выходного сигнала
♦ Режим приглушения звука
♦ Электронная регулировка параметров
♦ Четыре предустановленные характеристики эквалайзера (Flat/Rock/Class/Pop)
♦ Линейные выходы RCA
♦ Переключатель режимов стерео/моно
♦ Переключаемый режим местного/дальнего приема
♦ Тонкомпенсация
♦ Возможность беспроводного дистанционного управления
♦ Цифровые кварцевые часы
♦ Стандартный монтажный размер DIN

Хранение, транспортирование, ресурс, утилизация

Автомагнитолу рекомендуется хранить в складских или домашних условиях и при необходимости
транспортировать любым видом гражданского транспорта в имеющейся индивидуальной
потребительской таре. Место хранения (транспортировки) должно быть недоступным для попадания
влаги, прямого солнечного света и должно исключать возможность механических повреждений.
Автомагнитола может эксплуатироваться до полной потери работоспособности и
ремонтопригодности.
Автомагнитола не содержит опасных компонент и содержит незначительное количество драгоценных
и цветных металлов в радиоэлементах, на печатных платах и в элементах конструкции.

Гарантии поставщика

Автомагнитола Prology KX-4000R соответствует утвержденному образцу.
Изготовитель гарантирует соответствие автомагнитолы требованиям ГОСТ 22505-97 и ГОСТ 28279­89 в части 2.2.
Автомагнитола имеет гарантийные сроки хранения 12 месяцев со дня поставки розничному продавцу,
эксплуатации – 12 месяцев с момента покупки без учета времени пребывания в ремонте при
соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого
гарантийного талона.

2

Основные технические характеристики

Радиоприемник

Диапазон частот УКВ, МГц 65 - 74
Диапазон частот FM, МГц 87,5 - 108
Промежуточная частота, МГц 10,7
Чувствительность (при отношении С/Ш 30 дБ), мкВ 2,5
Глубина подавления зеркального канала, дБ 45
Глубина разделения стереоканалов, дБ 30

Кассетный плейер

Система воспроизведения Четырехдорожечная,
двухканальная
стереофоническая

Скорость перемещения пленки, см/с 4,75
Время ускоренной перемотки в прямом
или обратном направлении, с 180
Коэффициент детонации, % 0,3
Глубина разделения каналов, дБ 35
Перекрестные помехи, дБ 40
Диапазон воспроизводимых частот, Гц 50 – 12500

Общие

Напряжение питания, предельные значения 11 – 15 В постоянного тока
Полярность источника питания Только системы с заземлением

отрицательного полюса батареи
Полное сопротивление динамиков, Ом 4 - 8
Максимальная выходная мощность, Вт 4 x 35
Регулировка тональности звучания:

Низкие частоты (на частоте 100 Гц), дБ ± 10
Высокие частоты (на частоте 10 кГц), дБ ± 10

Потребляемый ток (максимум), А 10
Установочные размеры (Ш x В x Г), мм 178 x 50 x 155

Комплект поставки

Автомагнитола Prology KX-4000R 1 шт.
Панель передняя съемная 1 шт.
Футляр панели передней съемной 1 шт.
Крепежные принадлежности 1 комплект
Ключ-съемник 2 шт.
Кожух 1 шт.
Соединительный кабель 1 шт.
Настоящее руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект

3

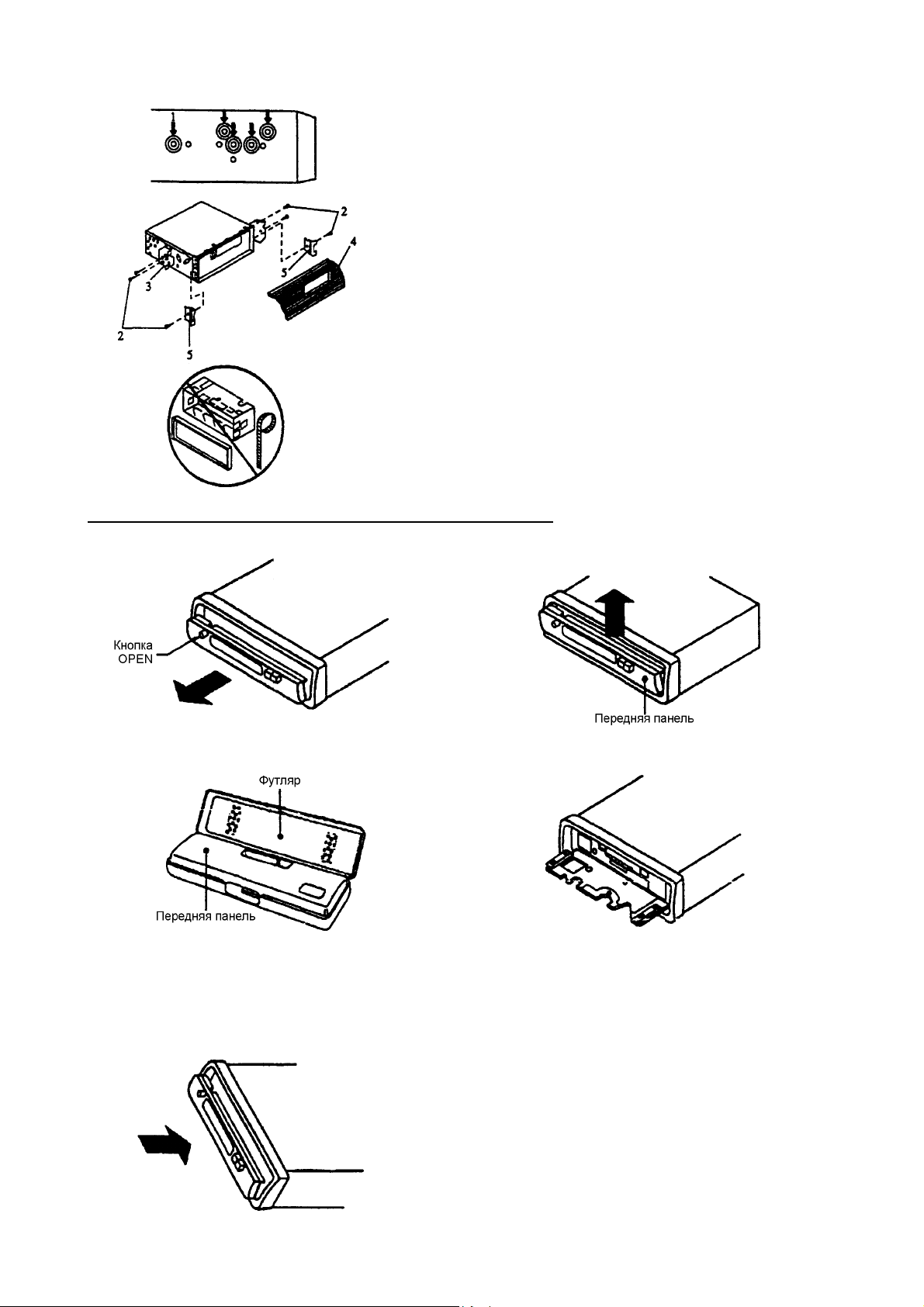

Установка автомагнитолы

Примечания:

• Для установки автомагнитолы выберите такое место, где она не будет мешать водителю

нормально управлять автомобилем.

• Перед окончательной установкой автомагнитолы временно подключите к ней все провода и

убедитесь, что все соединения сделаны правильно и система работает нормально.

• Используйте только прилагающиеся к автомагнитоле крепежные изделия. Только в этом случае

установка будет надежной и безопасной. Использование деталей, не входящих в комплект
автомагнитолы, может привести к нарушению ее нормальной работы.

• Если установка автомагнитолы требует сверления отверстий или любого другого изменения

штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

• Устанавливайте автомагнитолу таким образом, что она не могла стать причиной ранения

водителя или пассажиров во время внезапной остановки или резкого торможения.

прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте
мест, в которых автомагнитола будет подвергаться воздействию сильной вибрации или на нее
будет попадать пыль или грязь.

• При установке отклонение автомагнитолы от
горизонтальной плоскости не должно превышать 30°. В
противном случае технические характеристики
автомагнитолы могут быть далеки от оптимальных.

• Никогда не устанавливайте автомагнитолу там, где она
будет сильно нагреваться, например, от воздействия

Схема подключения проводов автомагнитолы
