Руководство пользователя
FM/УКВ/СВ/ДВ-стереомагнитола со
съемной откидывающейся
передней панелью, автореверсом и
высокой выходной мощностью
Модель KX-1200R
Руководство пользователя определяет порядок установки и эксплуатации автомагнитолы в
автомобиле с напряжением бортовой сети 12 В. Установку автомагнитолы рекомендуется
производить с привлечением специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие автомагнитолы или съемной панели, механические повреждения и
нарушение порядка эксплуатации могут привести к неисправностям автомагнитолы или
подключенных к ней динамиков.
В связи с постоянной работой по совершенствованию автомагнитолы, повышающей ее надежность и
улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные
изменения, не отраженные в настоящем Руководстве.
Назначение
Автомагнитола Prology KX-1200R предназначена для прослушивания радиостанций в диапазонах FM,
УКВ, СВ и ДВ, а также стереофонических звукозаписей, записанных на компакт-кассеты типа С-90,
через внешние динамики.
Функции автомагнитолы
♦ Полностью съемная откидывающаяся передняя панель с футляром.
♦ Высокая выходная мощность (4x35 Вт).
♦ Высокоскоростной цифровой PLL тюнер.
♦ Память на 30 станций (12 FM, 6 УКВ, 6 СВ, 6 ДВ).
♦ Автоматический и ручной поиск.
♦ Автоматическое занесение наиболее мощных станций в память.
♦ Режим сканирования занесенных в память станций.
♦ Переключаемый режим местного/дальнего приема.
♦ Автореверс.
♦ Выбор типа ленты.
♦ Электронная регулировка параметров.
♦ Линейные выходы RCA.
♦ Переключатель режимов стерео/моно.
♦ Тонкомпенсация.
♦ Возможность беспроводного дистанционного управления.
♦ Цифровые кварцевые часы.
♦ Стандартный монтажный размер DIN.
Хранение, транспортирование, ресурс, утилизация
Автомагнитолу рекомендуется хранить в складских или домашних условиях и при необходимости
транспортировать любым видом гражданского транспорта в имеющейся индивидуальной
потребительской таре. Место хранения (транспортировки) должно быть недоступным для попадания
влаги, прямого солнечного света и должно исключать возможность механических повреждений.
Автомагнитола может эксплуатироваться до полной потери работоспособности и
ремонтопригодности.
Автомагнитола не содержит опасных компонент и содержит незначительное количество драгоценных
и цветных металлов в радиоэлементах, на печатных платах и в элементах конструкции.
Гарантии поставщика
Автомагнитола Prology KX-1200R соответствует утвержденному образцу.
Изготовитель гарантирует соответствие автомагнитолы требованиям ГОСТ 22505-97 и ГОСТ 2827989 в части 2.2.
Автомагнитола имеет гарантийные сроки хранения 12 месяцев со дня поставки розничному продавцу,
эксплуатации – 12 месяцев с момента покупки без учета времени пребывания в ремонте при
соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого
гарантийного талона.
2
Основные технические характеристики
Радиоприемник
Диапазон частот УКВ, МГц 65 - 74
Диапазон частот FM, МГц 87,5 - 108
Промежуточная частота, МГц 10,7
Чувствительность (при отношении С/Ш 30 дБ), мкВ 6
Глубина подавления зеркального канала, дБ 45
Глубина разделения стереоканалов, дБ 25
Диапазон частот СВ, кГц 522 – 1620
Чувствительность (при отношении С/Ш 20 дБ), дБ 35
Глубина подавления зеркального канала, дБ 45
Диапазон частот ДВ, кГц 144 – 290
Чувствительность (при отношении С/Ш 20 дБ), дБ 38
Глубина подавления зеркального канала, дБ 45
Кассетный плейер
Система воспроизведения Четырехдорожечная,
двухканальная
стереофоническая
Скорость перемещения пленки, см/с 4,75
Время ускоренной перемотки в прямом
или обратном направлении, с 180
Коэффициент детонации, % 0,25
Глубина разделения каналов, дБ 40
Отношение сигнал/шум, дБ 48
Диапазон воспроизводимых частот, Гц 50 – 12500
Общие
Напряжение питания, предельные значения 11 – 16 В постоянного тока
Полярность источника питания Только системы с заземлением
отрицательного полюса батареи
Полное сопротивление динамиков, Ом 4 - 8
Максимальная выходная мощность, Вт 4 x 35
Регулировка тональности звучания:
Низкие частоты (на частоте 100 Гц), дБ ± 10
Высокие частоты (на частоте 10 кГц), дБ ± 10
Потребляемый ток (максимум), А 10
Установочные размеры (Ш x В x Г), мм 178 x 50 x 150
Комплект поставки
Автомагнитола Prology KX-1200R 1 шт.
Панель передняя съемная 1 шт.
Футляр панели передней съемной 1 шт.
Крепежные принадлежности 1 комплект
Ключ-съемник 2 шт.
Кожух 1 шт.
Соединительный кабель 1 шт.
Настоящее руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
3
Установка автомагнитолы
Примечания:
• Для установки автомагнитолы выберите такое место, где она не будет мешать водителю
нормально управлять автомобилем.
• Перед окончательной установкой автомагнитолы временно подключите к ней все провода и
убедитесь, что все соединения сделаны правильно и система работает нормально.
• Используйте только прилагающиеся к автомагнитоле крепежные изделия. Только в этом случае
установка будет надежной и безопасной. Использование деталей, не входящих в комплект
автомагнитолы, может привести к нарушению ее нормальной работы.
• Если установка автомагнитолы требует сверления отверстий или любого другого изменения
штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
• Устанавливайте автомагнитолу таким образом, что она не могла стать причиной ранения
водителя или пассажиров во время внезапной остановки или резкого торможения.
прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте
мест, в которых автомагнитола будет подвергаться воздействию сильной вибрации или на нее
будет попадать пыль или грязь.
• При установке отклонение автомагнитолы от
горизонтальной плоскости не должно превышать 30°. В
противном случае технические характеристики
автомагнитолы могут быть далеки от оптимальных.
• Никогда не устанавливайте автомагнитолу там, где она
будет сильно нагреваться, например, от воздействия
Схема подключения проводов автомагнитолы
4
Два варианта установки автомагнитолы
Существует два варианта установки автомагнитолы. При использовании первого варианта
автомагнитола устанавливается в приборную панель автомобиля спереди, а при использовании
второго варианта автомагнитола устанавливается сзади передней панели (автомагнитола
устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются
резьбовые отверстия на боковых панелях автомагнитолы). Более подробно оба варианта установки
автомагнитолы описываются в данном руководстве ниже.
Первый вариант установки автомагнитолы
Установка автомагнитолы
1. Приборная панель автомобиля.
2. Кожух.
После установки кожуха
автомагнитолы в приборную панель
автомобиля, выберите на кожухе те
металлические язычки, которые
соответствуют толщине приборной
панели, и отогните их, чтобы
зафиксировать кожух на месте.
3. Винт.
1. Приборная панель автомобиля.
2. Гайка (5 мм).
3. Пружинная шайба.
4. Винт (5 х 25 мм).
5. Винт.
6. Металлическая планка.
Для закрепления задней части автомагнитолы
обязательно используйте металлическую планку.
Металлическая планка может быть согнута руками под
желаемым углом.
7. Плоская шайба.
Удаление автомагнитолы
1. Декоративная рамка.
2. Вставьте пальцы в выемки на передней стороне
рамки и вытяните рамку на себя. (При установке
декоративной рамки на место направьте сторону
с выемками вниз и установите рамку.)
3. Съемник.
Вставьте съемники, входящие в комплект
автомагнитолы, в пазы на обеих сторонах
устройства, как показано на рисунке, чтобы они
зафиксировались со щелчком. Для того, чтобы
вынуть автомагнитолу из приборной панели
автомобиля, потяните за съемники на себя.
Второй вариант установки автомагнитолы
Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся
на боковых панелях автомагнитолы.
5
Закрепите автомагнитолу на крепежных кронштейнах
штатного радиоприемника.
1. Выберите положение кронштейнов, при котором будут
совмещены резьбовые отверстия на кронштейнах и
резьбовые соединения на корпусе автомагнитолы.
Закрепите кронштейны с обеих сторон автомагнитолы
не менее чем в двух местах. Для этого используйте
либо крепежные винты (5 х 8 мм), либо винты с
потайной головкой (4 х 8 мм), в зависимости от типа
резьбовых отверстий на кронштейне.
2. Винт.
3. Крепежные кронштейны штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Скоба (необходимо удалить).
Примечание:
При установке автомагнитолы по второму методу кожух,
декоративная внешняя рамка и металлическая планка не
используются.
Съемная передняя панель автомагнитолы
Отсоединение передней панели
Нажмите на кнопку открывания передней панели
(OPEN). Передняя панель откинется вниз.
Для хранения снятой с автомагнитолы передней
панели используйте входящий в комплект
футляр.
Установка передней панели на место
1. Прижмите переднюю панель к корпусу
автомагнитолы. Вы услышите характерный щелчок.
2. Имейте в виду, что в случае неправильной установки
автомагнитолы, могут не функционировать кнопки
управления автомагнитолой, а также полностью или
частично отсутствовать индикация на
жидкокристаллическом дисплее. Нажмите кнопку
открывания передней панели (OPEN) и установите
переднюю панель правильно.
Снимите переднюю панель, взяв ее за середину
и вытянув вверх.
Прижмите металлическую панель к корпусу
автомагнитолы. Вы услышите характерный
щелчок.
6
Осторожно
1. Никогда не роняйте переднюю панель автомагнитолы.
2. Никогда не нажимайте на дисплей или кнопки при отсоединении или установке передней панели
автомагнитолы.
3. Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и автомагнитоле. Это
может привести к загрязнению разъемов и плохому электрическому контакту.
4. В случае загрязнения контактов, их можно очищать сухой и чистой тканью.
5. Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных
лучей.
6. Следите за тем, чтобы на переднюю панель автомагнитолы не попали бензин, растворители или
другие летучие жидкости.
7. Никогда даже не пытайтесь разобрать переднюю панель автомагнитолы.
Элементы управления и их функции
Расположение элементов управления автомагнитолой
(1) Кнопка POWER.
Для включения автомагнитолы нажмите кнопку POWER. Для выключения автомагнитолы нажмите
кнопку POWER еще раз.
(2) Кнопка SEL.
Данная кнопка используется для выбора режима настройки звучания автомагнитолы. Режимы

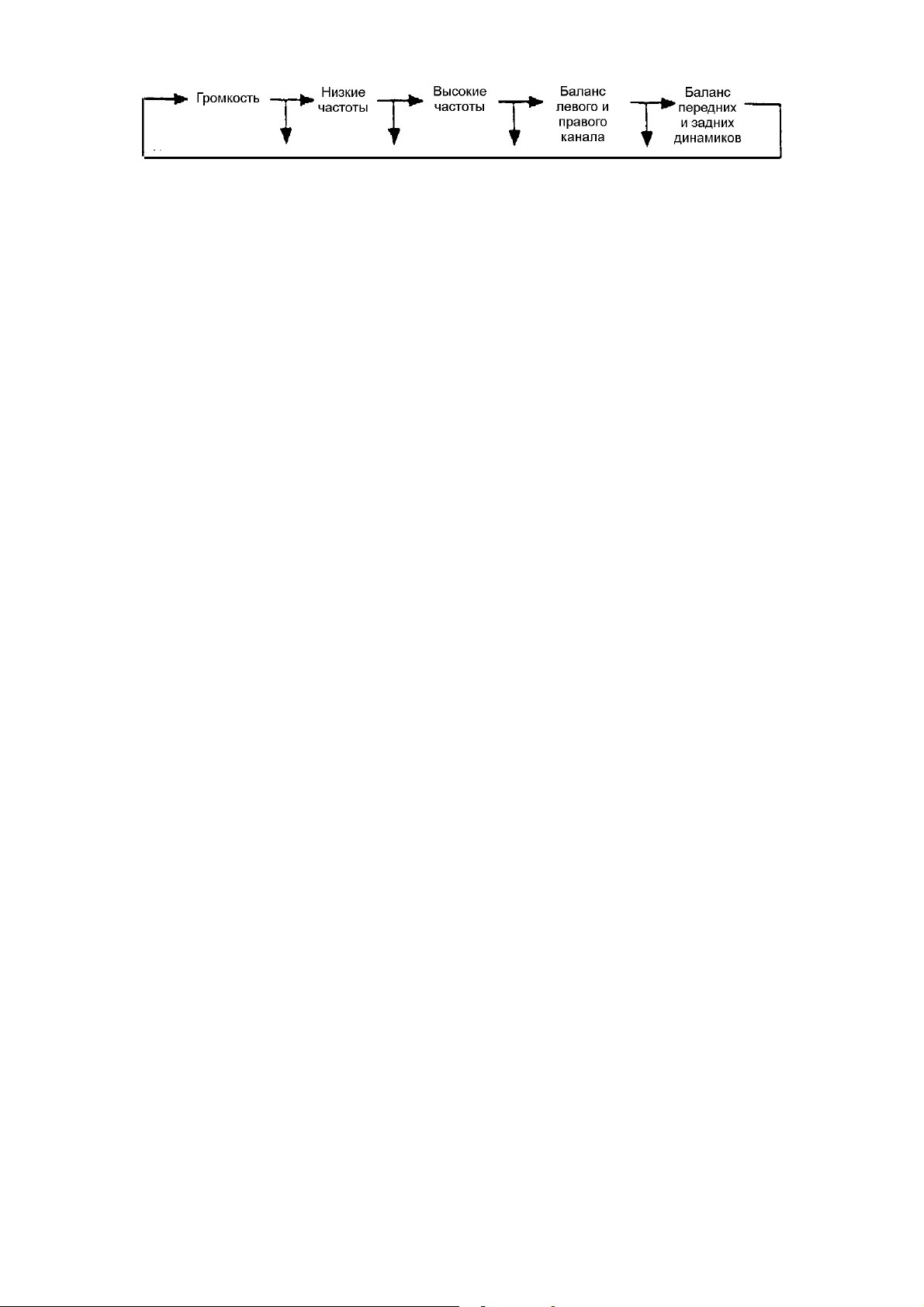

выбираются в следующем порядке:
7
Индикация каждого режима настройки выводится на дисплей автомагнитолы. Начальным состоянием
является режим регулировки уровня громкости. Нажмите кнопку и удержите ее в нажатом положении
на три секунды, чтобы система вернулась в режим регулировки громкости.
(3) Регулятор уровня громкости VOL (!/").
Данный переключатель используется для настройки звучания автомагнитолы в том режиме, который
выбран с помощью кнопки SEL. Настройка звучания осуществляется следующим образом.
В режиме регулировки уровня громкости:
Нажимайте сторону "!" переключателя для увеличения уровня громкости или сторону """
переключателя для уменьшения уровня громкости. Уровень громкости изменяется в соответствии с
нажатиями на переключатель; значение уровня громкости выводится на дисплей автомагнитолы.
В режиме регулировки низких частот:
Когда на дисплее автомагнитолы имеется индикация "BAS", нажимайте сторону "!" переключателя
для увеличения уровня низких частот или сторону """ переключателя для уменьшения уровня низких
частот. Уровень низких частот изменяется в соответствии с нажатиями на переключатель; значение
уровня низких частот выводится на дисплей автомагнитолы
В режиме регулировки высоких частот:
Когда на дисплее автомагнитолы имеется индикация "TRE", нажимайте сторону "!" переключателя
для увеличения уровня высоких частот или сторону """ переключателя для уменьшения уровня
высоких частот. Уровень высоких частот изменяется в соответствии с нажатиями на переключатель;
значение уровня высоких частот выводится на дисплей автомагнитолы
В режиме регулировки баланса правого и левого канала:
Когда на дисплее автомагнитолы имеется индикация "BL С", нажимайте сторону "!" переключателя
для смещения звучания в сторону динамиков правого канала или сторону """ переключателя для
смещения звучания в сторону динамиков левого канала. Смещение звучания осуществляется в
соответствии с нажатиями на переключатель, что отражается на дисплее автомагнитолы.
В режиме регулировки баланса передних и задних динамиков:
Данная функция позволяет изменять баланс звучания передних и задних динамиков, если передние и
задние динамики подключены к автомагнитоле.
Когда на дисплее автомагнитолы имеется индикация "FA С", нажимайте сторону "!" переключателя
для смещения звучания в сторону передних динамиков или сторону """ переключателя для
смещения звучания в сторону задних динамиков. Смещение звучания осуществляется в соответствии
с нажатиями на переключатель, что отражается на дисплее автомагнитолы.
(4) Кнопка удаления кассеты (
Нажимайте данную кнопку для удаления кассеты из автомагнитолы.
(5) Сенсор дистанционного управления (IR).
Данный сенсор предназначен для приема сигналов дистанционного управления автомагнитолой.
Для управления автомагнитолой нажимайте кнопки на пульте дистанционного управления.
(6) Кнопка DSP.
Нажимайте данную кнопку для переключения дисплея на часы автомагнитолы. Для восстановления
на дисплее индикации значения частоты нажмите данную кнопку еще раз.
В режиме часов:
Установка значения часа: Удерживая в нажатом положении кнопку DSP, когда на дисплее
автомагнитолы имеется индикация часов, нажмите кнопку TUN (
единицу. При удержании данной кнопки в нажатом положении значение часа на дисплее
автомагнитолы будет изменяться быстро.
Установка значения минут: Удерживая в нажатом положении кнопку DSP, когда на дисплее
автомагнитолы имеется индикация часов, нажмите кнопку TUN (
на единицу. При удержании данной кнопки в нажатом положении значение минут на дисплее
автомагнитолы будет изменяться быстро.
#
)
) для увеличения значения часа на
$
) для увеличения значения минут
%
8
(7) Кнопка OPEN.
Нажимайте данную кнопку для открывания передней панели автомагнитолы.
(8) Жидкокристаллический дисплей автомагнитолы.
На жидкокристаллический дисплей выводится значение частоты принимаемой станции, часы и
индикация включенных функций.
(9) Кнопка выбора диапазона BND.
Нажимайте данную кнопку для циклического переключения диапазонов радиоприемника в
следующем порядке: … ! FM1 ! FM2 ! FM3 ! MW (СВ) ! LW (ДВ) ! …
(10) Кнопки настройки радиоприемника TUN (
Режим ручной настройки:
) или кнопку TUN (%) для настройки на радиостанции со
Повторно нажимайте кнопку TUN (
слабым сигналом, уровень которого не позволяет использовать для настройки режим поиска.
Режим поиска:
Нажмите кнопку TUN (
1 секунду, чтобы настроиться на следующую радиостанцию с большим или меньшим значением
несущей частоты, которая имеет достаточно сильный сигнал.
(11) Отсек кассеты.
Данный отсек предназначен для загрузки кассеты в автомагнитолу. После загрузки кассеты
автоматически начнется ее воспроизведение.
(12) Кнопки М1, М2, М3, М4, М5/MTL, М6.
Данные кнопки используются для программирования в память автомагнитолы настройки на
определенные радиостанции. Шесть кнопок позволяют сохранить в памяти автомагнитолы настройку
на 30 радиостанций, по шесть радиостанций в диапазонах FM1, FM2, FM3, MW и LW. Сохранение
настройки на радиостанции в памяти автомагнитолы и использование данных кнопок для быстрой
настройки на нужные радиостанции производятся следующим образом.
Сохранение настройки на радиостанцию в памяти автомагнитолы:
Нажмите кнопку желаемой ячейки памяти предварительной настройки и удержите ее в нажатом
положении не менее чем на 2 секунды (или до звукового сигнала). В память данной кнопки будет
запрограммирована радиостанция, на которую настроен радиоприемник.
Прослушивание радиостанции, настройка на которую сохранена в памяти
автомагнитолы:
Нажмите на кнопку предварительной настройки (1 – 6), в памяти которой хранится настройка на
желаемую радиостанцию. Номер нажатой кнопки появится на дисплее автомагнитолы.
(13) Кнопка AMS (кнопка автоматического сохранения настройки на радиостанции в памяти
автомагнитолы и сканирования предварительно настроенных радиостанций).
Для включения функции сканирования предварительно настроенных радиостанций нажмите данную
кнопку кратковременно.
Для включения функции автоматической настройки на радиостанции с сохранением в памяти
автомагнитолы нажмите кнопку более чем на 2 секунды. Если радиоприемник обнаружит менее
шести радиостанций с сильным сигналом, данная функция отключится автоматически. После
завершения каждого цикла автоматического программирования радиостанций в память
автомагнитолы включится функция сканирования предварительно настроенных радиостанций,
которая продемонстрирует, какие радиостанции были заложены в память кнопок М1 – М6.
Сканирование предварительно настроенных радиостанций
Для сканирования предварительно настроенных радиостанций нажмите кнопку AMS не более чем на
2 секунды. Во время сканирования радиоприемник будет последовательно на пять секунд
настраиваться на каждую радиостанцию, хранящуюся в памяти автомагнитолы. Порядковый номер
каждой радиостанции в памяти автомагнитолы будет мигать на дисплее. Для остановки сканирования
нажмите еще раз кнопку AMS или нажмите любую из кнопок 1 - 6. Сканирование предварительно
настроенных станций осуществляется в следующем порядке: …! FM1 ! FM2 ! FM3 ! MW ! LW…
Примечание
кнопок М1 – М6, слишком слаб для функции сканирования, данная радиостанция при сканировании
будет пропущена.
: Если сигнал радиостанции, настройка на которую хранится в памяти какой-либо из
) или кнопку TUN (%) и удержите ее в нажатом положении не менее чем на
$
$
$/%
).
9
Автоматическая настройка на радиостанции с сохранением в памяти автомагнитолы
Нажатие кнопки AMS более чем на 2 секунды приведет к включению функции автоматической
настройки на радиостанции в выбранном диапазоне и сохранению в памяти автомагнитолы первых
шести обнаруженных радиостанций с сильным сигналом. Сначала радиоприемник настраивается на
радиостанции и закладывает их в память в режиме местного приема. Если же в данном режиме будут
заняты не все 6 ячеек памяти данного диапазона, поиск будет продолжен в режиме дальнего приема.
(14) Кнопка LO/MO.
Кратковременное нажатие данной кнопки позволяет переключать режим приема "местный/дальний".
Местный режим предназначен для приема радиостанций, имеющих сильный сигнал, а дальний режим
предназначен для приема радиостанций, имеющих слабый сигнал. Данная кнопка также позволяет
выбирать стереофоническое или монофоническое звучание при приеме радиовещания. Для
переключения между монофоническим и стереофоническим режимом приема нажмите данную кнопку
и удержите ее в нажатом положении не менее чем на 2 секунды. В некоторых случаях можно
улучшить прием дальних радиостанций, выбрав монофонический режим приема.
(15) Кнопка MTL.
Данная кнопка позволяет включить систему частотной коррекции при воспроизведении кассет с
пленкой типа "Metal". Для отключения данной системы нажмите кнопку еще раз.
(16) Кнопки управления перемещением пленки PROGRAM (
Данные кнопки позволяют не только управлять ускоренной перемоткой пленки в прямом и обратном
направлении, но и изменять направление воспроизведения кассеты (переключаться на
воспроизведение другой стороны кассеты).
Изменение направления воспроизведения (воспроизведение другой стороны кассеты)
Для воспроизведения другой стороны кассеты нажмите обе кнопки одновременно.
Ускоренная перемотка пленки в прямом и обратном направлении
Для ускоренной перемотки пленки в прямом направлении нажмите кнопку с двойной стрелкой,
совпадающей по направлению с индикатором направления воспроизведения на
жидкокристаллическом дисплее автомагнитолы. Для ускоренной перемотки пленки в обратном
направлении нажмите кнопку с двойной стрелкой, противоположной по направлению индикатору
направления воспроизведения на жидкокристаллическом дисплее автомагнитолы.
Примечание
направление и наоборот напрямую. Сначала нажмите вместе обе кнопки перемотки для включения
режима воспроизведения, а затем переключитесь в нужный режим перемотки.
(17) Кнопка TC.
Нажимайте данную кнопку для переключения автомагнитолы с кассетного плейера на
радиоприемник. На жидкокристаллическом дисплее автомагнитолы появится индикация "TC". Для
возвращения в предыдущий режим нажмите кнопку еще раз.
Примечание
(18) Кнопка LOU.
Данная кнопка используется для включения функции тонкомпенсации. При прослушивании с низким
уровнем громкости нажимайте кнопку LOU для увеличения уровня низких частот. Для отключения
режима тонкомпенсации нажмите кнопку LOU еще раз.
(19) Кнопка RESET.
Кнопка RESET находится на корпусе автомагнитолы и для ее нажатия следует воспользоваться
шариковой ручкой или другим подобным металлическим инструментом. Кнопка утоплена внутрь
корпуса автомагнитолы, что позволяет избежать ее случайного нажатия. После нажатия данной
кнопки из памяти автомагнитолы будут стерты все запрограммированные радиостанции.
Следовательно, данная кнопка должна быть нажата при установке автомагнитолы после
подключения всех проводов.
(20) Мигающий светодиод.
Данный светодиодный индикатор мигает, когда на автомагнитолу не установлена передняя панель.
: Никогда не переключайте перемотку пленки с прямого направления на обратное
Перемотка вперед "! Воспроизведение "! Перемотка назад
: Данная функция будет отменяться при каждом выключении и включении питания.
&/'
).
Обслуживание
Обслуживание автомагнитолы
Ниже приводятся рекомендации, которые позволят Вам успешно использовать данную автомагнитолу
многие годы.
10
1. Защищайте автомагнитолу от попадания влаги. В случае попадания влаги на автомагнитолу
немедленно вытрите ее досуха. Жидкости, содержащие минеральные вещества, могут привести к
коррозии электронных схем.
2. Защищайте автомагнитолу от попадания на нее пыли и грязи, которые могут привести к
преждевременному износу ее деталей.
3. При переноске автомагнитолы будьте предельно внимательны и аккуратны. Падение
автомагнитолы может привести к повреждению печатных плат и корпуса, что, в свою очередь,
может привести к тому, что автомагнитола будет работать неправильно или не будет работать
совсем.
4. Время от времени протирайте автомагнитолу влажной тряпкой, что позволит ей всегда выглядеть
как новой. Для очистки автомагнитолы никогда не используйте едкие химические вещества,
чистящие жидкости или сильнодействующие моющие средства.
5. Используйте и храните автомагнитолу только при нормальной температуре. Высокая температура
способствует сокращению срока службы электронных устройств, а также деформации и
повреждению пластиковых деталей.
Обслуживание кассетного плейера
Периодическая очистка воспроизводящей головки и ведущих валов кассетного плейера позволит
гарантировать хорошее воспроизведение музыки и бесперебойную работу автомагнитолы.
Воспроизводящую головку необходимо очищать каждые 20 – 30 часов работы кассетного плейера
или тогда, когда вы почувствуете ухудшение звучания высоких частот.
1. Если возможно, воспользуйтесь чистящей кассетой. Если у Вас нет чистящей кассеты,
используйте ватный тампон, смоченный в изопропиловом спирте.
2. Удерживая дверцу отсека кассеты в открытом состоянии, найдите воспроизводящую головку. Она
должна находится справа в
середине устройства.
3. Очистите воспроизводящую
головку ватным тампоном.
4. Также ватным тампоном очистите ведущие валы и
прижимные ролики лентопротяжного механизма.
5. Перед использованием кассетного плейера подождите,
пока воспроизводящая головка, ведущие валы и
прижимные ролики не высохнут.
6. Никогда не дотрагивайтесь до пленки пальцами. При
ослаблении натяжения пленки в кассете устраните его,
поворачивая рулон с пленкой с помощью шестигранного
карандаша.
Осторожно
1. Для подачи питания на данную автомагнитолу может использоваться только источник питания
напряжением 12 В постоянного тока (при условии заземления отрицательного полюса
аккумуляторной батареи). Ни в коем случае не устанавливайте данную автомагнитолу на
автомобили, у которых заземлен положительный полюс аккумуляторной батареи.
2. Никогда не дотрагивайтесь до отполированной поверхности воспроизводящей головки
автомагнитолы любым металлическим или намагниченным инструментом.
3. Данная автомагнитола имеет специальный фильтр, позволяющий практически исключить помехи
по питанию. Однако, на некоторых автомобилях (в частности, на старых моделях), могут быть
слышны щелчки или другие нежелательные помехи.
Помехи, вносимые системой зажигания и другими внешними источниками
Помехи, вносимые системой зажигания
Наиболее часто основные помехи приему радиовещательных программ вносит система зажигания
автомобиля. Это не является чем-то необычным, если учитывать, что автомагнитола находится на
относительно небольшом расстоянии от системы зажигания (двигателя). Помехи такого типа очень
легко определить, потому что характер помех (высота тона) изменяется с изменением числа
оборотов двигателя.
Обычно помехи, вносимые системой зажигания, могут быть в значительной мере подавлены
благодаря использованию высоковольтных проводов системы зажигания и специального резистора,
11
обеспечивающих подавление радиопомех. (На большинстве автомобилей установлены такие
высоковольтные провода и резистор, но может потребоваться проверка правильности их работы.)
Другим методом подавления помех этого типа является использование дополнительных подавителей
помех. Такие подавители можно приобрести в магазинах, торгующих радиоэлектронными товарами.
Помехи, вносимые внешними источниками
Прием радиовещательных программ в движущемся автомобиле в значительной мере отличается от
стационарного приема (например, в доме). Очень важно уяснить эту разницу.
Прием радиовещательных программ в диапазоне АМ (СВ) ухудшается, когда автомобиль находится в
туннеле или проезжает под высоковольтной линией. Также определенные помехи могут вносить
проезжающие мимо автомобили. Хотя прием радиопрограмм в диапазоне АМ (СВ) и ухудшается из-за
шумов окружающей среды, радиостанции данного диапазона могут приниматься на значительном
расстоянии. Это происходит потому, что радиовещательные сигналы отражаются от верхних слоев
атмосферы и таким образом преодолевают кривизну земной поверхности.
Прием радиовещательных программ в диапазоне FM прямо противоположен приему в диапазоне АМ.
Он не подвержен шумам окружающей среды, но прием не может осуществляться на большом
расстоянии (обычно не более 50 километров). Также радиовещательные сигналы диапазона FM могут
блокироваться высокими зданиями, горами и возвышенностями.
Для снижения вероятности ухудшения качества приема радиопрограмм всегда точно настраивайтесь
на радиостанцию и, если это возможно, используйте антенну, имеющую высоту не менее 75
сантиметров.
Эксплуатационные ограничения и текущий ремонт
Автомагнитола предназначена для эксплуатации в салоне автомобилей с напряжением бортовой
сети 12 В. Не следует эксплуатировать автомагнитолу, имеющую повреждения корпуса, съемной
передней панели, соединительных кабелей и динамиков.
Ниже приводится таблица, в которой сведены простые проверки, способные помочь Вам устранить
большую часть проблем, возникающих при использовании автомагнитолы.
При отсутствии видимых причин неисправности автомагнитолу следует демонтировать, отсоединить
кабели 9- и 6-контактного разъемов, линейного выхода и антенны, и обратиться на предприятие
розничной торговли (установочный центр) по месту приобретения автомагнитолы.
Осторожно: Металлические детали автомагнитолы (особенно ее задняя панель) во время работы
сильно нагреваются, поэтому не дотрагивайтесь до этих поверхностей руками сразу же после того,
как вынете автомагнитолу.
Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте
правильность подключения автомагнитолы.
Симптом Вероятная причина Устранение
Нет питания.
Нет звука.
Кассета не
загружается в
автомагнитолу
или не
удаляется из
автомагнитолы.
Плохое качество
звучания.
Радиоприемник
не работает.
Не работает
функция
автоматической
настройки на
радиостанции.
Ключ не повернут в замке
зажигания автомобиля в
положение ON (зажигание).
Перегорел предохранитель. Замените предохранитель питания.
Автомагнитола неправильно
подключена к источнику питания.
Соединительные кабели
подключены неправильно.
В автомагнитоле уже есть кассета. Выньте кассету из автомагнитолы, затем загрузите в
Внутри автомобиля слишком
высокая температура.
Конденсация влаги. В течение часа не пользуйтесь автомагнитолой, затем
Дефектная кассета. Попробуйте воспроизводить другую кассету. Если
К автомагнитоле не подключен
кабель антенны.
Радиостанции имеют слишком
слабый сигнал.
Если в качестве источника питания выбрана
дополнительная цепь питания, но двигатель не
работает, поверните ключ в замке зажигания в
положение "ACC" (дополнительное).
Перепроверьте правильность подключения
автомагнитолы к источнику питания.
Проверьте правильность подключения динамиков и
других соединительных проводов.
нее новую кассету.
Подождите, пока температура внутри автомобиля
понизится, затем повторите попытку.
повторите попытку.
новая кассета воспроизводится нормально, значит,
предыдущая кассета имела дефект.
Надежно подключите кабель антенны к автомагнитоле.
Настраивайтесь на станции вручную.
12
Loading...
