PROLOGY iMap-3100 User Manual

Содержание

УСТАНОВКА

Выбрать место для установке на лобовом стекле.

Избегайте мест, мешающих обзору.

Протрите место для установки салфеткой.

Не устанавливайте IMAP-3100 в местах, которые при аварии могут причинить травмы водителю.

Установите держатель и отрегулируйте угол обзора.

Поверните держатель, чтобы водитель видел

изображение.

Не устанавливайте держатель во время движения.

Нажать на держатель, чтобы вышел воздух из

места крепления.

Вставить кабель питания в прикуриватель.

Навигация начинает работать сразу после подачи напряжения.

УСТАНОВКА

Установка системного блока.

Нажать на системный блок до щелчка.

Снятие системного блока.

Нажав кнопку на держателе потянуть системный блок

вверх.

Пожалуйста, устанавливайте системный блок после установки держателя на лобовом

стекле иначе системный блок может разбится.

Комплект Поставки

I Комплект поставки

Блок IMAP-3100

Шнур питания

SD Карта 512Mb

Держатель

Инструкция

Стилус

USB кабель

Сетевой адаптер

ВНИМАНИЕ!

После включения навигатора следует подождать 10-15 минут, чтобы навигатор обнаружил не менее 3 спутников.

Не рекомендуется пользоваться IMAP-3100 во время движения автомобиля. Это может привести к ДТП.

РАБОТА С НАВИГАЦИОННОЙ СИСТЕМОЙ

ПЕРЕД НАЧАЛОМ РАБОТЫ С НАВИГАЦИОННОЙ СИСТЕМОЙ ПРОЧТИТЕ ДАННЫЙ ПАРАГРАФ

Навигационный комплекс IMAP-3100 является высокотехнологичным и сложным электронным изделием.

Никогда самостоятельно не модернизируйте и не ремонтируйте данное устройство. При наличии следов вскрытия фирма не несет перед Вами гарантийных обязательств.

Карта, прилагаемая к каждому навигационному комплексу, будет работать только с данным аппаратом.

Все действия с копированием карты незаконны! Данный аппарат работает только с прилагаемой картой. При использовании карт иного производителя фирма не несет перед Вами гарантийных обязательств.

ПЕРЕД НАЧАЛОМ РАБОТЫ С НАВИГАЦИОННОЙ СИСТЕМОЙ ПРОЧТИТЕ ДАННЫЙ ПАРАГРАФ

Мы не рекомендуем самостоятельно настраивать программу! Все рекомендации разработчика карты обязательны к исполнению.

Меню/Функциональные клавиши

Основное меню навигатора

При включении аппарата на экране появится заставка с активными кнопками:

NAVI (Запуск навигации) (слева вверху)

OPTION (Настройки) (справа вверху)

MUSIC (Воспроизведение MP3 файлов)

MOVIE (Воспроизведение фильмов)

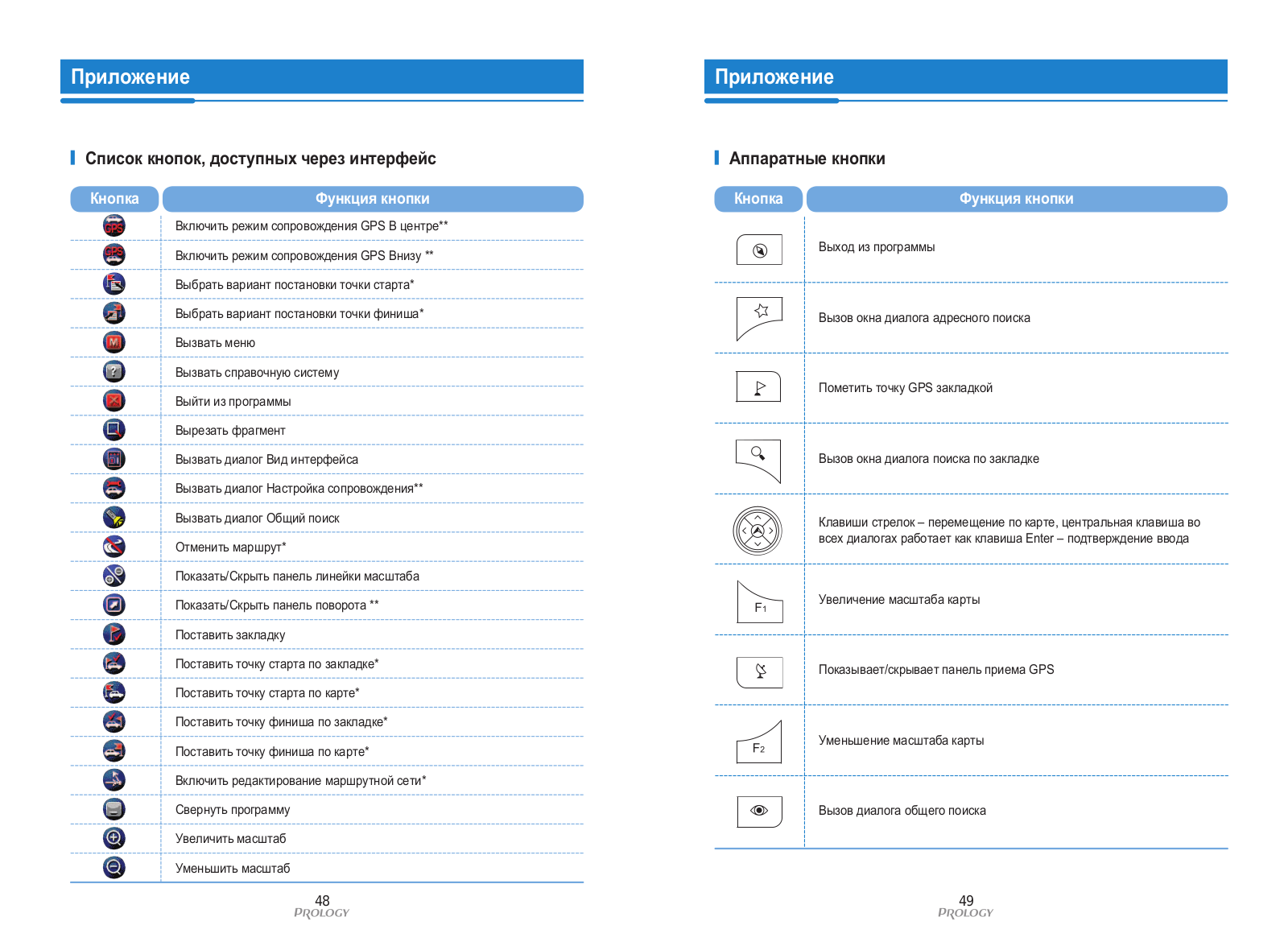

Функциональные клавиш и в программе PalmGis

Верхний блок из 4 кнопок

«Компас» - клавиша выхода из Программ. «Флаг» - пометить точку GPS закладкой.

«Звездочка» - вызов диалога адресного поиска. «Лупа» - вызов диалога поиска по закладке.

Центральные клавиши

Клавиши вверх - вниз - перемещение карты вверх – вниз.

Клавиши влево - вправо - перемещение карты влево – вправо

Центральная круглая клавиша во всех

диалогах работает как клавиша Enter – подтверждение ввода.

Нижний блок из 4 кнопок

«Клавиша F1» – увеличение масштаба отображения карты.

«Клавиша F2» – уменьшение масштаба отображения карты.

«Антенна» – показать/скрыть панель приема GPS.

«Глаз» – вызов диалога общего поиска.

Основные характеристики GPS приема

При инициализации IMAP-3100, пожалуйста, избегайте территории с низким качеством GPS приема, например подземные парковки, либо комплексы близко стоящих зданий. При эксплуатации прибора на такой территории в течение некоторого времени (более пяти минут) время инициализации приема может возрасти.

В случае первого использования, либо использования после продолжительного перерыва при нажатии кнопки инициализации в окне программы IMAP-3100 время инициализации приема может возрасти.

Во время использования прибора в первый раз, либо при эксплуатации после перерыва (более 3 дней) потребуется больше времени для распознавания текущего местоположения, поскольку данные, хранящиеся в GPS приемнике, настроены стандартно. Пожалуйста, оставайтесь подальше от высотных построек в течение 10 минут и продолжайте движение после того, как текущее местоположение определено.

1.Невозможно распознать GPS приемник из-за некорректных GPS установок

GPS установки могут варьироваться в зависимости от типа PDA и GPS приемника. Обратитесь к руководству пользователя и правильно осуществите настройки.

2.Плохой прием GPS, либо отсутствие приема вообще могут наблюдаться на территориях, где антенна приемника не обращена непосредственно к небу.

Внутри здания или туннеля, под эстакадой или на плотно застроенной территории.

GPS приемник, установленный в машине, не может быть обращен непосредственно к небу.

Если на верхушке антенны приемника находится посторонний предмет.

3.На территории, близкой к высотным зданиям, скорость GPS приема может упасть, либо текущее местонахождение будет найдено некорректно.

На дороге рядом с высотными зданиями

Между высотными зданиями

При прохождении лесистой местности из-за невозможности увидеть небо

4.Плохая скорость GPS приема, либо отсутствие приема вообще могут наблюдаться, если другой прибор в машине становится помехой для GPS приема.

В последних моделях автомобилей на приборной панели могут быть установлены различные приборы, чьи микроволны становятся помехой для GPS приема.

Другие GPS приборы: GPS терминал для антирадара, GPS приемник встроенной в машину системы навигации.

Беспроводные приборы, такие как беспроводное зажигание, предупреждающее оборудование, переносная рация и т.д.

Приборы, способные влиять на частоты GPS приема, например, определенные виды MP3 CD плееров и другие встроенные аксессуары.

Если Вы не знаете, почему прием слабый, проверьте влияние каждого прибора, выключив его.

Если Вы обнаружили прибор, влияющий на прием GPS, при использовании IMAP-3100 просто отключайте его.

Что касается беспроводных приборов, например, Bluetooth, Вы можете решить проблему, изменив положение приемника.

Основные характеристики GPS приема

5.Если батарея GPS приемника разряжена или повреждена, время приема может возрасти.

Если время приема длиннее обычного, проверьте состояние батареи.

В нормальных условиях срок ее годности 1-2 года в зависимости от частоты использования.

6.Скорость приема GPS постепенно может снизиться, так как зависит от GPS спутников.

Т.к. GPS спутники находятся в воздушном пространстве, их размещение может меняться. Иногда может быть обнаружено до 10 спутников, в другой раз – только 4 или еще меньше. Естественно количество спутников влияет на скорость приема.

ВАЖНО! ►Упомянутые выше проблемы приема GPS, в частности влияние других приборов и аксессуаров, нормальны и могут быть отнесены к природе GPS сигналов. Это совсем не означает, что IMAP-3100, либо сам автомобиль неисправны.

Вышеперечисленные проблемы не означают, что GPS и IMAP-3100 неисправны. Когда GPS прием плохой, остановите Ваш автомобиль подальше от высотных домов и подождите 15-30 минут пока условия приема не улучшаться.

Если, не смотря на это, скорость приема продолжает падать, перезагрузите GPS приемник.

Правила безопасности I

I Это надо помнить

Правила безопасности

В целях Вашей безопасности и воизбежании финансового риска внимательно

прочитайте положения данной инструкции.

Внимание!!! ►Несоблюдение положений данной инструкции может повлечь за собой серьезные ранения и даже смерть.

Во время вождения

Не используйте прибор во время вождения это может вызвать аварийную ситуацию.

Не смотрите постоянно на экран IMAP-3100 во время вождения – это может

привести к аварийной ситуации

Во время использования прибора в автомобиле, прежде чем включить прикуриватель, заведите двигатель машины.

Высокое напряжение, возникающее при работе двигателя, может повредить прибор.

Кроме того

Прибор должен быть установлен так, чтобы не загораживать обзор водителя.

■ В противном случае может возникнуть авария.

Не трогайте шнур питания мокрыми руками.

■ Может произойти поломка, либо удар электрическим током.

Используйте только оригинальный продукт и его запчасти.

На поломки и несчастные случаи, вызванные неофициальными изделиями, гарантия не распространяется.

Правила безопасности II

Внимание!!! ►Несоблюдение данной инструкции может привести к ранениям и повреждениям

GPS приемник

При использовании прибора впервые, либо при эксплуатации после длительного перерыва (более трех дней), возможно, потребуется больше времени для распознавания текущего местоположения.

■ Потребуется от 5 до 30 минут (возможно и больше, в зависимости от типа GPS приемника)

Воизбежании уменьшения скорости GPS приема не останавливайтесь вблизи высотных зданий.

В следующих ситуациях время GPS приема может возрасти (В случае если все

нормально с самим прибором):

Когда на GPS антенне находится посторонний предмет Когда ветровое стекло покрыто тонировкой

Когда в машине установлены приборы, вырабатывающие электромагнитные волны,

мешающие GPS сигналу (например, MP3 CD плеер, антирадар, использующий GPS и т.д.)

Если менять положение GPS антенны, которая подсоединена к прибору, сигнал от

спутников может меняться.

Впасмурные дни при облачном небе

Вслучае, если машина расположена в месте, где антенна не обращена к небу, например, под мостом, эстакадой, в туннеле, на подземной дороге или парковке.

Когда машина находится в здании или окружена высотными сооружениями.

Когда GPS сигнал слабый, понадобиться больше времени на распознание текущего

местоположения.

В большей степени когда машина двигается, а не стоит.

GPS антенна должна быть установлена параллельно. Когда антенна установлена под углом 90˚

Правила безопасности III

Внимание!!! ►Несоблюдение данной инструкции может привести к ранениям и повреждениям

IMAP-3100 (сам прибор)

Использование сторонних программных и аппаратных средств могут вызвать проблемы.

■ Проверьте продукт перед тем, как купить его.

Пожалуйста, избегайте попадания солнечных лучей на IMAP-3100, они затрудняют

просмотр экрана.

Комплект IMAP-3100 включает в себя разъем для прикуривателя. Рекомендуется использовать только авторизованный разъем. Производитель и продавец не несут

ответственности за повреждения или неправильную работу IMAP-3100, связанную с

использованием неавторизованного разъема.

Не нажимайте кнопки прибора слишком сильно.

■ Это может вызвать поломку (нажимайте клавиши слегка).

LCD экран IMAP-3100 может быть поврежден, если положить на него тяжелые предмет, либо ударить по нему.

■ Это может вызвать повреждение или поломку.

GPS антенна является неотъемлемой частью IMAP-3100. Не дергайте ее слишком сильно.

■ Это может вызвать повреждение или поломку.

Наклеивание стикеров, либо рисование, как на самом приборе, так и на антенне могут вызвать поломку IMAP-3100, либо искажение сигнала.

■ Это может вызвать поломку.

Используйте только специальный стилус (палочка), когда Вы дотрагиваетесь до экрана IMAP-3100.

■ Использование острых предметов, таких как шило или игла, может повредить прибор.

10

11

Правила безопасности IV

Внимание!!! ►Несоблюдение данной инструкции может привести к ранениям и повреждениям

Не применяйте к прибору химические вещества и очистители.

■ Слегка протирайте прибор чистой водой.

Не демонтируйте и не ударяйте прибор. Ни в коем случае не используйте острые предметы в отношении разъемов и кнопки reset.

■ Это может вызвать повреждение или поломку.

Держите IMAP-3100 и стилус подальше от детей. Опасно помещать резиновый

наконечник стилуса в рот.

■ Это может привести к удушению или блокировать пищевод.

Не трогайте разъемы прибора влажными руками.

■ Это может вызвать поражение электрическим током, либо привести к повреждению.

Не используйте в местах с высокой температурой и повышенной влажностью.

Если прибор промок под дождем или на него вылили жидкость, он поврежден в бассейне или сауне, починка невозможна, а всю ответственность за неисправность несет владелец.

Правила безопасности V

Внимание!!! ►Несоблюдение данной инструкции может привести к ранениям и повреждениям

Держатель

Перед началом движения убедитесь, что держатель и сам прибор надежно зафиксированы.

Внимание!!! ►Существует вероятность повреждения прибора, если держатель закреплен ненадежно.

Не используйте IMAP-3100 во время движения.

■ Это может вызвать аварийную ситуацию.

Приемник должен располагаться так, чтобы не загораживать обзор водителю.

Обратитесь к инструкции для установки держателя воизбежании несчастных случаев.

Владелец будет ответственен за любые повреждения, возникшие в результате вибрации автомобиля.

Перед установкой держателя удалите весь мусор и посторонние предметы с

поверхности, на которую будет крепиться прибор.

■ Вибрация, возникающая при движении автомобиля, может вызвать падение прибора.

Перед движением убедитесь, что и держатель, и прибор зафиксированы надежно.

■ Вибрация автомобиля во время движения может вызвать падение прибора.

Если продукт поврежден из-за падения во время езды, ответственным за

повреждение станет владелец.

Держатель, закрепленный на стекле с помощью присоски, с течением времени во время езды может самопроизвольно упасть.

Время использования присоски может быть увеличено, если снимать прибор, когда он не нужен.

12

13

Правила безопасности VI

Внимание!!! ►Несоблюдение данной инструкции может привести к ранениям и повреждениям

Батарея

Срок службы батареи тем меньше, чем интенсивнее используется прибор. Не храните батарею:

В очень жарких местах (вблизи источников огня, летом в машине и т.д.)

В очень холодных местах

При отсутствии необходимости использовать IMAP-3100, выключите переключатель

батареи, который находится на задней стороне прибора.

Перед началом использования аппарата после длительного перерыва, зарядите

батарею.

Благодаря тому, что в приборе используется литиевая батарея, дозарядка батареи

не влияет на ее долговечность. Гарантийный срок для батареи 6 месяцев.

По истечении шести месяцев с момента покупки прибора замена его батареи происходит на платной основе.

Если шесть месяцев еще не истекли, батарея меняется бесплатно.

Срок годности батареи может варьироваться в зависимости от условий, в которых

эксплуатируется прибор.

Ремонт или замена батареи происходит только в авторизованном сервисном центре

IMAP-3100.

Производитель и продавец не несут никакой ответственности за поломки, возникшие

в результате несанкционированных попыток владельца прибора самостоятельно вынуть, либо заменить батарею.

Правила безопасности VII

Внимание!!! ►Несоблюдение данной инструкции может привести к ранениям и повреждениям

Установка и поддержка/Обслуживание прибора.

Перед установкой убедитесь, что кабели, соединяющие прибор ничем не загружены.

Вибрация, возникающая во время езды, может вызвать повреждение.

Особое внимание необходимо обратить на место соединения IMAP-3100 с кабелем. Удостоверьтесь, что кабель не касается приборной панели и не слишком натянут.

Если возникли проблемы с прибором, либо с его использованием, пожалуйста, немедленно обратитесь в сервисный центр. Если, в случае неисправности, Вы продолжаете использовать прибор, проблема может стать более серьезной и,

возможно, не сможет быть устранена.

Убедитесь, что в GPS приемник, кабель, держатель и сам прибор не попали

посторонние предметы.

■ Это может вызвать поломку, либо прекращение функционирования.

Совместимость неавторизированных компонентов или аксессуаров (например, GPS

приемник) не гарантируется, и на любые проблемы, вызванные этой причиной,

сервисное обслуживание не распространяется.

Гарантия аннулируется, если прибор модифицирован, либо разобран владельцем самостоятельно.

Оптимальная температура для функционирования GPS приемника от 0˚С до 50˚С.

■ Как летом, так и зимой поддерживайте подходящую температуру в салоне автомобиля.

Летом могут возникнуть проблемы с креплением держателя к приборной панели,

либо к ветровому стеклу.

Рекомендуется отсоединять IMAP-3100 от приборной панели или ветрового стекла,

когда прибор не используется.

Производитель и продавец не берут на себя ответственности за послепродажное обслуживание приборов, не являющихся авторским продуктом. В этом случае обслуживание становится платным (распространяется на аппаратное, программное

обеспечение и аксессуары).

14

15

Loading...
+ 19 hidden pages
