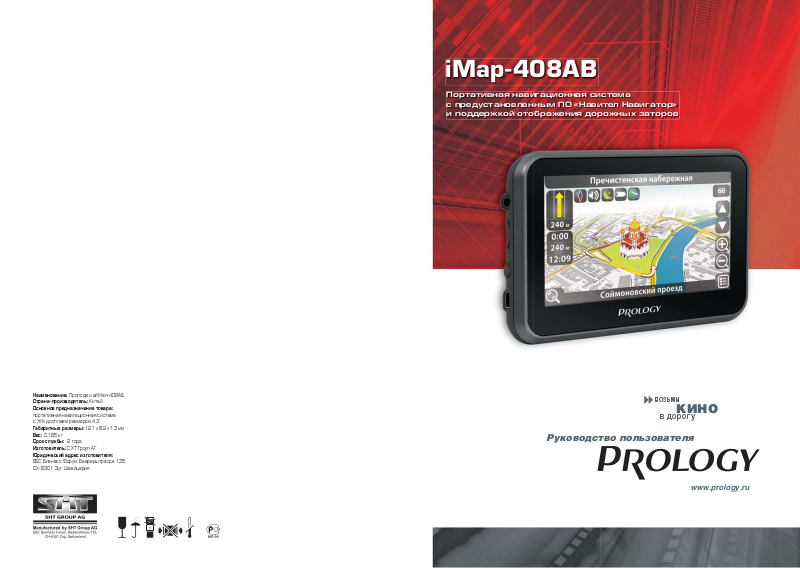

Наименование: Пролоджи айМап-408АБ
Страна-производитель: Китай
Основное предназначение товара:
портативная навигационная система с ЖК-дисплеем размером 4,3"
Габаритные размеры: 121 x 82 x 13 ìì
Âåñ: 0,165 êã
Срок службы: 2 ãîäà Изготовитель: СХТ Гроуп АГ
Юридический адрес изготовителя:
ЕБС Бизнесс Форум, Баарерштрассе 135, СХ-6301 Зуг, Швейцария
iMap-408AB
Портативная навигационная система с предустановленным ПО «Навител Навигатор»
и поддержкой отображения дорожных заторов
возьмиêèíî
в дорогу
Руководство пользователя
www.prology.ru
Содержание
Назначение устройства.................................................................................................................. |
2 |
Функции устройства......................................................................................................................... |
3 |
Комплект поставки............................................................................................................................ |
3 |
Рекомендации по эксплуатации и меры предосторожности............................... |
4 |
Встроенный аккумулятор............................................................................................................ |
5 |
Особенности использования системы GPS .................................................................... |
6 |
Внешний вид устройства и элементы управления...................................................... |
6 |
Передняя панель............................................................................................................................. |
6 |
Задняя/верхняя панель.............................................................................................................. |
7 |
Боковая панель................................................................................................................................ |
7 |
Процесс заряда аккумулятора................................................................................................. |
8 |
Установка устройства...................................................................................................................... |
9 |
Использование кронштейна..................................................................................................... |
9 |
Использование автомобильного адаптера .................................................................... |
10 |
Основные операции....................................................................................................................... |
10 |
Начало работы.............................................................................................................................. |
10 |
Выключение устройства / переход в спящий режим................................................ |
10 |
Основные операции по управлению устройством....................................................... |
10 |
Главное меню .................................................................................................................................... |
11 |
Использование карты памяти microSD .......................................................................... |
12 |
Навигация............................................................................................................................................. |
12 |
Приложения ........................................................................................................................................ |
13 |
GPS-приемник............................................................................................................................... |
13 |

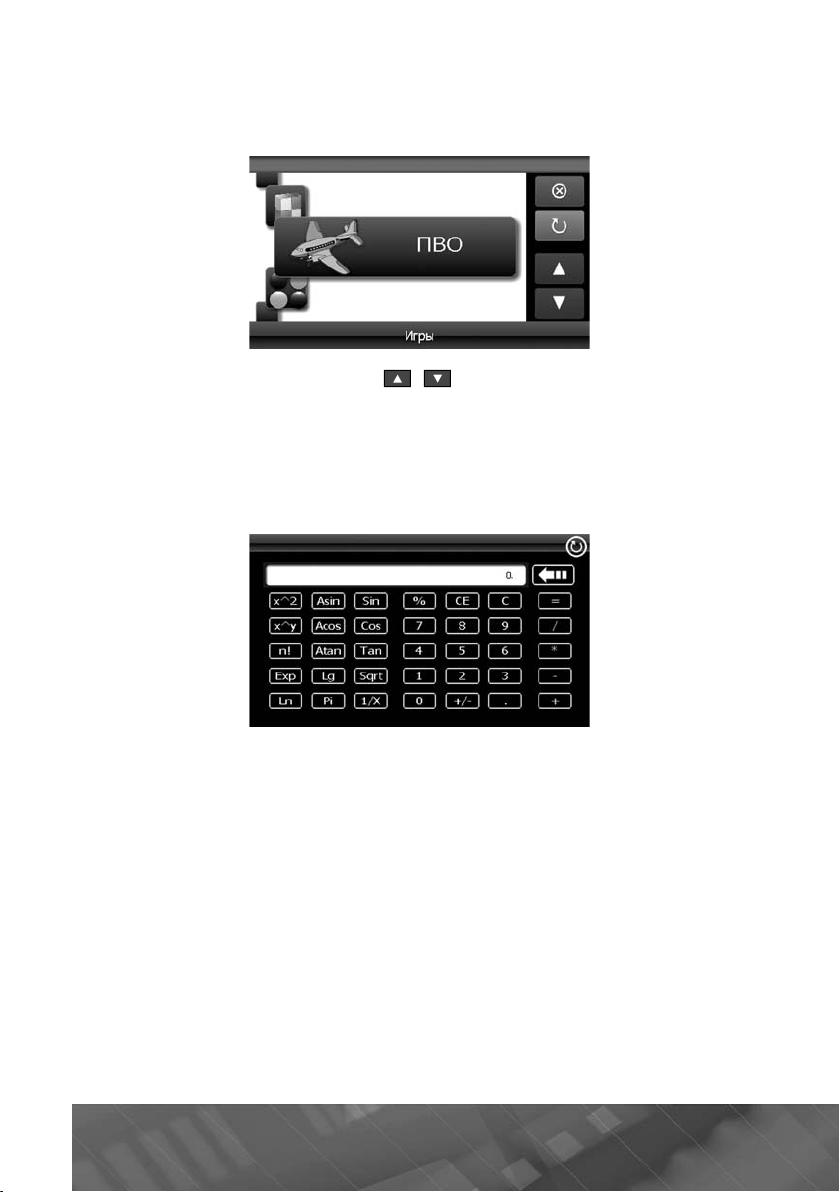

Èãðû ................................................................................................................................................... |
14 |
Калькулятор.................................................................................................................................... |
14 |
Настройки устройства .................................................................................................................. |
15 |
Меню настроек устройства..................................................................................................... |
15 |
Громкость ........................................................................................................................................ |
15 |
Дата/Время................................................................................................................................... |
16 |
Настройка подсветки ЖК-дисплея.................................................................................... |
16 |
ßçûê ................................................................................................................................................... |
17 |
Калибровка сенсорного экрана............................................................................................ |
17 |
О системе ........................................................................................................................................ |
18 |
Заводские настройки................................................................................................................. |
18 |
Выбор каталога навигационного программного обеспечения............................. |
18 |
Настройки USB ............................................................................................................................ |
19 |
Часовой пояс ................................................................................................................................ |
20 |
Функция экономии энергии/информация о заряде аккумулятора................... |
20 |
Развлечения ....................................................................................................................................... |
21 |
Воспроизведение аудиофайлов............................................................................................ |
21 |
Воспроизведение видеофайлов............................................................................................ |
23 |
Просмотр изображений............................................................................................................... |
24 |
Просмотр текстовых документов......................................................................................... |
25 |
Режим Bluetooth ............................................................................................................................. |
25 |
Включение/отключение Bluetooth..................................................................................... |
26 |
Режим Hands-Free ................................................................................................................ |
28 |
Режим DUN..................................................................................................................................... |
33 |
Список мобильных телефонов, совместимых с модулем Bluetooth® |
|
и поддерживающих режимы Hands-Free и DUN........................................................ |
35 |
Технические характеристики................................................................................................... |
36 |
Основные ........................................................................................................................................ |
36 |
Подключение внешних устройств и карт памяти......................................................... |
36 |
Экран ................................................................................................................................................. |
36 |
Аккумулятор ................................................................................................................................... |
36 |
Воспроизводимые форматы и типы файлов............................................................... |
37 |
Технические допуски на возможные незначительные дефекты |
|
изображения....................................................................................................................................... |
38 |
Эксплуатация устройства, неисправности и их устранение.............................. |
39 |
Перезагрузка системы ............................................................................................................. |
39 |
Для безопасного управления автомобилем................................................................ |
40 |
Хранение, транспортирование, ресурс, утилизация .............................................. |
42 |
Гарантии поставщика................................................................................................................... |
42 |
Расшифровка даты выпуска устройства, |
|
указанной в серийном номере............................................................................................... |
43 |
Руководство пользователя определяет порядок установки и эксплуатации портативной навигационной системы (далее устройства) в автомобиле с напряжением бортовой сети 12 В. Отрицательная клемма аккумуляторной батареи должна быть соединена с «массой».
Самостоятельное вскрытие устройства, механические повреждения и нарушение правил эксплуатации могут привести к его неисправностям и лишению права на гарантийное обслуживание.
При покупке устройства требуйте проверки его работоспособности. Убедитесь, что в гарантийном талоне на устройство поставлен штамп магазина, разборчивая подпись и дата продажи.
В связи с постоянной работой по совершенствованию устройства, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию и меню управления могут быть внесены изменения, не отраженные в настоящем Руководстве и не влияющие на работу устройства.
Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством по эксплуатации.
Назначение устройства
Устройство PROLOGY iMap-408AB оснащено жидкокристаллическим дисплеем с размером экрана по диагонали 109 мм. Такой дисплей обеспечивает минимальное потребление энергии.
Устройство обеспечивает:
•прокладывание маршрута и определение местоположения с использованием сигналов спутников системы GPS в режиме реального времени благодаря встроенному навигационному программному обеспечению Навител Навигатор Автоверсия;
•чтение карт памяти microSD;
•совместимость с форматами MP3/MP4/AVI/JPEG;
•воспроизведение аудио-, видеофайлов, файлов изображений, текстовых файлов.
2 |
PROLOGY iMap-408AB |
Функции устройства
Интерактивный сенсорный ЖК-монитор 109 мм (4,3") Программное обеспечение «Навител Навигатор» Отображение дорожных заторов в реальном времени*
Картографическое покрытие более 118 000 населенных пунктов Более 1150 населенных пунктов с HD-картографией Отображение карт в режимах 2D/3D
Поддержка беспроводной технологии Bluetooth® для управления мобильным телефоном и возможностью выхода в Internet
Мультимедиаплеер
Слот расширения для карт памяти microSD Интерфейс Mini-USB
Процессор Atlas V 533MHz Объем внутренней памяти 2GB Встроенный аккумулятор Встроенный динамик Выход на наушники
*Для реализации этой функции к устройству в режиме DUN должен быть подключен Bluetooth-совместимый мобильный телефон, поддерживающий технологию GPRS.
Настройки режима Bluetooth/DUN указаны на страницах 25 – 34.
Список мобильных телефонов, совместимых с модулем Bluetooth® и поддер живающих режимы Hands-Free и DUN, указан на cтранице 35.
Комплект поставки
Портативная навигационная система PROLOGY iMap-408AB |
1 øò. |
Кронштейн |
1 øò. |
Автомобильный адаптер 12 В для подключения к разъему прикуривателя 1 |
øò. |
|
USB-кабель |
1 |
øò. |
Документация к навигационному ПО |
1 комплект. |
|
Настоящее Руководство пользователя |
1 |
øò. |
Гарантийный талон |
1 |
øò. |
Индивидуальная потребительская тара |
1 комплект |
3
Рекомендации по эксплуатации и меры предосторожности
Портативная навигационная система iMap-408AB является персональным компьютером с дисплеем 4,3" (процессор Atlas V 533 МГц, оперативная память
– 128 МБ SDRAM, внутренняя память – 2 ГБ FLASH EEPROM, установленное лицензированное программное обеспечение – Microsoft WinCE 6.0). Данное изделие является технически сложным товаром и в соответствии с Постановлением Правительства Российской Федерации от 13 мая 1997 г. ¹575 попадает в перечень технически сложных товаров, в отношении которых требования потребителя об их замене подлежат удовлетворению в случае обнаружения в товарах существенных недостатков.
Монтаж и эксплуатация данного сложного электронного устройства должны осуществляться в соответствии с настоящим Руководством. Эксплуатация устройства, подключение и настройка изложены в данном Руководстве и могут быть произведены потребителем в полном объ¸ме самостоятельно.
Для подачи питания на данное устройство при его эксплуатации в автомобиле может использоваться только источник питания с напряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с «массой».
Перед установкой устройства, пожалуйста, полностью прочитайте данное Руководство.
Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать его самостоятельно. Если устройство не работает правильно, обратитесь к разделу «Эксплуатация устройства, неисправности и их устранение» (стр. 39). Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Если неисправность не устранена, обратитесь в сервисный центр.
При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так как это может привести к его повреждению. Недопустимо попадание жидкостей в устройство, т.к. это может привести к его выходу из строя.
После эксплуатации автомобиля в летний период на открытом воздухе необходимо пылесосить салон в целях сбора возможных трупов насекомых и предотвращения попадания их внутрь устройства. Попадание внутрь устройства насекомых НЕДОПУСТИМО.
Избегайте длительного воздействия на устройство пыли и повышенной влажности.
При попадании в устройство жидкости и/или посторонних предметов немедленно отключите питание.
Устройство должно быть установлено в проветриваемом или вентилируемом месте, недоступном для попадания прямых солнечных лучей, таким образом, чтобы оно не перекрывало обзор дорожного движения.
Перед очисткой корпуса устройства его питание должно быть отключено. Используйте для очистки слегка влажную мягкую безворсовую ткань. Запрещается использовать для этой цели какие-либо моющие или чистящие жидкости.
Для очистки сенсорного экрана используйте специальные чистящие салфетки, имеющиеся в продаже в магазинах электроники.
4 |
PROLOGY iMap-408AB |
Избегайте воздействия высоких температур и механических воздействий на кабели питания и USB-кабель устройства.
Не подвергайте устройство сильным ударам.
При резких перепадах температуры окружающего воздуха возможно появление конденсата внутри устройства. В этом случае необходимо отключить питание устройства и дождаться полного исчезновения конденсата
Не прилагайте чрезмерных усилий при нажатии на сенсорные иконки во избежание повреждения ЖК-экрана.
Для защиты сенсорного экрана от царапин рекомендуется использовать специальные защитные пленки и стилусы, имеющиеся в продаже в магазинах лектроники
При возникновении неисправностей в работе устройства не пытайтесь устранить их самостоятельно. Обратитесь в сертифицированный сервисный центр.
Производитель не несет ответственность:
за ошибки, допущенные при эксплуатации устройства и приведшие к его выходу из строя; за ущерб, прямо или косвенно причиненный в процессе эксплуатации устрой-
ства его владельцу, третьим лицам и/или их имуществу и недвижимости; за проблемы, возникшие вследствие самостоятельной установки устройства.
Встроенный аккумулятор
Никогда не разбирайте устройство, не подвергайте его сильному нагреванию и не кладите его в воду, так как это может привести к нагреванию встроенного аккумулятора с большим выделением тепла.
Когда ресурс аккумулятора израсходован, он должен быть утилизирован в соответствии с местными законами
Запрещается разбирать устройство для замены встроенного аккумулятора. Если аккумулятор необходимо заменить, обращайтесь в сертифицированный сервисный центр
5
Особенности использования системы GPS
Точность определения координат с использованием GPS (Global Positioning System – глобальная система позиционирования) составляет около 15 метров. Причем высотные здания, деревья вдоль дорог, движение в тоннеле создают так называемую радиотень и снижают точность до 100 метров и более.
После включения питания устройства может потребоваться несколько минут для того, чтобы получить сигнал с GPS-спутников и определить текущее местоположение.
Во время работы устройства не используйте приборы, работающие в частотном диапазоне, близком к диапазону GPS, во избежание снижения точности определения координат местоположения.
Ниже указаны причины, по которым отображение координат может быть не совсем точным или отсутствовать:
•дорога имеет очень крутые повороты;
•сильная облачность, туман, дождь;
•тонировка ветрового стекла над местом крепления устройства;
•устройство установлено слишком высоко и находится непосредственно под потолком салона автомобиля;
•дорога, идущая в гору, имеет много поворотов;
•автомобиль разворачивается на ограниченном пространстве проезжей части или парковки;
•автомобиль движется среди высоких зданий или по заснеженной местности.
Внешний вид устройства и элементы управления
Передняя панель
1.Индикатор подключения к зарядному устройству. В процессе зарядки аккумулятора индикатор светится красным цветом.
2.Сенсорный экран. Предназначен для отображения информации. Нажмите на экран для выбора команд меню и управления основными функциями.
6 |
PROLOGY iMap-408AB |
Задняя/верхняя панель
1. Встроенный динамик.
2. Кнопка перезагрузки системы RESET.
3. Кнопка включения/выключения устройства ON/OFF (верхняя панель).
Боковая панель
1. Аудиовыход mini-jack 3,5 мм (стерео).
2. Разъем для подключения карт памяти microSD. 3. Разъем mini-USB.
7
Процесс заряда аккумулятора
При первой зарядке аккумулятор необходимо заряжать не менее 24 часов. Подключите кабель mini-USB к устройству, а затем к персональному компьютеру. Или используйте автомобильный адаптер для подключения устройства к прикуривателю, в этом случае время заряда полностью разряженного аккумулятора составит 4–5 часов. Максимальная емкость встроенного аккумулятора достигается после 10 циклов «заряд-разряд».
В процессе зарядки индикатор подключения к зарядному устройству
(1) (стр. 6) светится красным цветом.
- необходима зарядка аккумулятора;
- индикация подключения к зарядному устройству.
Примечание.
При отключении от зарядного устройства отображается уровень заряда аккумулятора.
ВНИМАНИЕ!
Для оптимального использования литиевого аккумулятора следуйте нижеуказанным рекомендациям:
не заряжайте аккумулятор при высокой температуре окружающей среды; нет необходимости полностью разряжать аккумулятор перед подзарядкой.
Вы можете производить подзарядку даже в случае, когда аккумулятор разряжен не полностью; если устройство не используется в течение длительного времени, необхо-
димо производить полную зарядку аккумулятора один раз в две недели.
8 |
PROLOGY iMap-408AB |
Установка устройства
Устройство поставляется с кронштейном и автомобильным адаптером для установки в автомобиле.
Использование кронштейна
ВНИМАНИЕ!
Выберите в автомобиле подходящее место для установки устройства. Никогда не устанавливайте его в тех местах, где оно может перекрыть обзор водителю.
•Протрите поверхность ветрового стекла или передней панели в том месте, где будет установлен кронштейн, мягкой тканью с использованием чистящего средства.
•Удалите защитную пленку с присоски кронштейна.
•Установите кронштейн, подняв рычажок фиксатора присоски и плотно прижав присоску кронштейна к ветровому стеклу или передней панели автомобиля.
•Опустите рычажок фиксатора присоски.
•Плотно затяните фиксирующие винты на кронштейне, избегая чрезмерных усилий.
•Установите навигатор на кронштейн.
•Перепады температуры и влажности могут вызвать отсоединение присоски от ветрового стекла или приборной панели автомобиля.
•Чтобы исключить возможность хищения устройства, не оставляйте его в автомобиле на ночь или когда надолго оставляете автомобиль на стоянке.
•Для снятия устройства выполните следующие действия: удерживая кронштейн, поднимите рычажок фиксатора присоски; а затем потяните за язычок присоски и снимите кронштейн с места установки.
Убедитесь, что для устройства обеспечен беспрепятственный обзор неба для надежного приема сигналов спутников системы GPS. Определение местоположения будет произведено в течение нескольких минут.
9
Использование автомобильного адаптера
Устройство снабжено автомобильным адаптером для зарядки аккумулятора и питания устройства при эксплуатации в автомобиле.
ВНИМАНИЕ!
Для защиты устройства от резких бросков напряжения бортовой сети всегда подключайте автомобильный адаптер только при запущенном двигателе.
1.Подключите автомобильный адаптер к разъему mini-USB (3) (ñòð. 7).
2.Подключите адаптер к гнезду прикуривателя автомобиля. Свечение индикатора автомобильного адаптера сигнализирует об электропитании устройства.
Основные операции
Начало работы
Для включения устройства нажмите и удерживайте в нажатом положении кнопку ON/OFF на верхней панели устройства (3) (стр. 7) не менее 2 секунд.
Устройство включится. На экране появится логотип Prology, затем главное меню устройства (стр. 11).
Выключение устройства / переход в спящий режим
Если Вы хотите выключить устройство, нажмите и удерживайте в течение нескольких секунд кнопку ON/OFF на верхней панели устройства (3) (стр. 7).
На экране появится меню выключения устройства. Для выключения устройства нажмите сенсорную иконку PowerOff . Для перехода в спящий режим нажмите сенсорную иконку Sleep .
Для выхода из спящего режима повторно нажмите и удержите в течение нескольких секунд кнопку ON/OFF на верхней панели устройства (3) (стр. 7). На экране отобразится режим, в котором устройство находилось перед переходом в спящий режим.
Для возврата к предыдущему окну нажмите сенсорную иконку Return .
Основные операции по управлению устройством
Для взаимодействия с устройством касайтесь сенсорного экрана кончиком пальца или стилусом. Вы можете выполнять следующие действия:
Быстрое касание (щелчок)
Коснитесь экрана кончиком пальца/стилусом для открытия различных опций и нажатия сенсорных иконок.
Касание с удержанием
Коснитесь и удерживайте область экрана кончиком пальца/стилусом до тех пор, пока требуемое действие не завершится.
Примечание.
Рекомендуется использовать стилус.
10 |
PROLOGY iMap-408AB |
Главное меню
Когда устройство будет включено, на экране появится главное меню. Главное меню является «стартовой точкой» для решения последующих различных задач. Нажимайте сенсорные иконки для выполнения операции или открытия другого меню.
В главном меню отображены сенсорные иконки следующих режимов и меню устройства:
•Приложения (стр. 13);
•Навигация (стр. 12);
•Настройки (стр. 15);
•Развлечения (стр. 21).
11
Использование карты памяти microSD
Устройство оснащено слотом для карт памяти microSD, который расположен на левой боковой панели (стр. 7) .
Для того, чтобы воспользоваться картой памяти, вставьте ее в слот таким образом, чтобы указательная стрелка на карте памяти была направлена в сторону слота, а лицевая сторона карты памяти совпадала с лицевой стороной устройства:
Перед извлечением карты памяти убедитесь, что ни одно из приложений программного обеспечения не обращается к карте в этот момент. Если какие-либо приложения или файлы на ней используются – закройте их. Затем аккуратно нажмите на карту памяти и извлеките ее из слота.
Примечание.
Не допускайте попадания в слот карт памяти посторонних предметов. Карта памяти microSD не входит в комплект поставки.
Навигация
Нажмите сенсорную иконку Навигация в главном меню устройства (стр. 11) для запуска навигационного программного обеспечения. Навигационное ПО по умолчанию находится во внутренней памяти устройства.
Информацию о серийном номере устройства и лицензионном ключе навигационного ПО вы можете просмотреть, запустив программу навигации и последовательно нажав сенсорные иконки Меню/Информация/О программе.
Примечание.
•В случае, если после обновления навигационного программного обеспече- ния, режим навигации не работает, то следует повторно установить пути для исполняемых файлов с расширением .exe. Смотрите раздел «Выбор каталога навигационного программного обеспечения» на стр. 18.
•Для обновления информации о дорожных заторах в режиме реального времени необходимо включить режим DUN в меню настроек режима Bluetooth. См. описание режима Bluetooth на стр. 25, а также описание режима DUN на стр. 33.
•Если во время работы в режиме навигации устройство было переведено в спящий режим (стр. 10), а после этого вновь был включен режим навигации, то необходимо заново включить режим DUN в меню настроек режима Bluetooth. См. описание режима Bluetooth на стр. 25, а также описание режима DUN на стр. 33.
12 |
PROLOGY iMap-408AB |
Приложения
Для открытия меню приложений устройства нажмите сенсорную иконку Приложения в Главном меню (стр. 11):
С помощью сенсорных кнопок /
выберите желаемое приложение и далее нажмите на сенсорную иконку данного приложения.
Для выхода из выбранной настройки и возврата в меню выбора приложений/в Главное меню нажмите сенсорную иконку . Для возврата в Главное меню устройства нажмите сенсорную иконку
GPS-приемник
Примечание.
Сведения на данной странице даны исключительно для наглядности. Вы можете видеть несколько спутниковых сигналов, принимаемых устройством, а также мощность принимаемых сигналов.
Нажмите сенсорную иконку GPS в меню приложений устройства. На экране отобразится меню GPS-приемника:
Âданном окне представлена информация о вашем местоположении: координаты широты и долготы в градусах.
Âправой части экрана показаны спутники, сигнал от которых принимает устройство, а гистограмма в левой части экрана показывает мощность принимаемого сигнала каждого из спутников.
13
