Настоящее Руководство пользователя предназначено для информирования покупателя о технических характеристиках и условиях
использования телевизионного приемника Prology HDTV-810XS,
именуемого в дальнейшем "телевизор", об основных правилах и
порядке установки, взаимных обязательствах между изготовителем,
продавцом и владельцем. Самостоятельное вскрытие телевизора,
механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям телевизора.
При покупке телевизора требуйте проверки его работоспособности
путем демонстрации качества изображения и звукового сопровождения. Убедитесь, что в гарантийном талоне на телевизор поставлен штамп магазина, разборчивая подпись и дата продажи. Проверьте комплектность телевизора.
Прежде чем включить телевизор, внимательно ознакомьтесь с настоящим Руководством по эксплуатации, с элементами управления. В связи с постоянной работой по совершенствованию телевизора, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.
Назначение
Телевизор Prology HDTV-810XS - малогабаритный переносной телевизионный приемник. Телевизор имеет жидкокристаллический дисплей с
размером экрана по диагонали 203 мм. Такой дисплей обеспечивает
минимальное потребление энергии и полное отсутствие вредного для
здоровья гамма-излучения.
Телевизор Prology HDTV-810XS обеспечивает:
- прием телевизионных передач цветного изображения в системах
PAL, NTSC или SECAM в зоне уверенного приема телевизионного
центра или ретрансляционной станции. В зоне неуверенного
приема качество изображения и звукового сопровождения не гарантируется;
- прослушивание звукового сопровождения через встроенный динамик или внешние наушники;
- возможность подключения видеомагнитофона или видеокамеры
для воспроизведения изображения и звука.
Максимальная выходная мощность аудиоканала 300 мВт
Напряжение питания 11-13 В постоянного тока
Размеры (Ш x В x Г), мм 196 x 160 x 28
Вес, г 620
Хранение, транспортирование, ресурс, утилизация
Телевизор рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся
индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150
с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки)
должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений.
Срок службы телевизора 2 года. Телевизор не содержит вредных
материалов и безопасен при эксплуатации и утилизации (кроме
сжигания в неприспособленных условиях).
· Никогда не устанавливайте телевизор там, где он будет сильно
нагреваться, например, от воздействия прямых солнечных лучей. Также избегайте мест, в которых телевизор будет подвергаться воздействию сильной вибрации или на него будет попадать пыль, грязь или влага.
· После хранения телевизора в холодном помещении или после пе-
ревозки в зимних условиях перед подключением провода питания
надо дать ему прогреться до комнатной температуры в течение 2-3
часов.
· Используйте только прилагающиеся к телевизору крепежные
изделия. Только в этом случае установка будет надежной и
безопасной. Использование деталей, не входящих в комплект
телевизора, может привести к нарушению его нормальной работы.
· Устанавливайте телевизор в наименее освещенной части по-
мещения для получения наиболее яркого и насыщенного изображения.
Требования при установке в автомобиль
· Для установки телевизора выберите такое место, где он не бу-
дет мешать водителю управлять автомобилем.
· Если установка телевизора требует сверления отверстий или
любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
· Устанавливайте телевизор таким образом, чтобы он не мог
стать причиной травмы водителя или пассажиров во время
внезапной остановки или резкого торможения.
Указания по технике безопасности
· Телевизор тщательно настроен и проверен на заводе-
изготовителе и не требует никаких дополнительных регулировок. Никогда не пытайтесь разобрать телевизор во избежание
его поломок.
· Никогда не вставляйте и не роняйте посторонние предметы
внутрь корпуса телевизора сквозь имеющиеся отверстия.
· При переноске телевизора будьте предельно внимательны и
аккуратны. Падение телевизора может привести к повреждению печатных плат, жидкокристаллического дисплея и корпуса,
что, в свою очередь, может привести к тому, что телевизор будет работать неправильно или не будет работать совсем.
· Для очистки телевизора никогда не используйте едкие химиче-
ские вещества, чистящие жидкости или сильнодействующие
моющие средства.
· Отключайте питание телевизора, если он остается нерабо-
тающим длительное время.
Подключение
Вставьте разъем сетевого источника питания (или шнура прикуривателя автомобиля) в разъем питания на телевизоре до упора, а
вилку сетевого источника питания в розетку электросети (автомобильный шнур - в гнездо прикуривателя). Телевизор перейдет в режим ожидания и на лицевой панели загорится красный светодиод.
13.Кнопка “MODE” используется для переключения режимов рабо-
ты (TV/AV).
14. Разъем подключения внешней антенны “ANT”.
15. Разъем подключения наушников. Для прослушивания звукового
сопровождения через наушники необходимо штекер наушников
вставить в данное гнездо. При этом встроенный громкоговоритель телевизора отключается. Чтобы громкоговоритель телевизора опять включился, необходимо вынуть штекер наушников
из телевизора.
12. Кнопка "CALE". Нажимайте данную кнопку для вывода на экран
календаря.
-Для выбора года нажимайте кнопки w и x.
-Для выбора месяца нажимайте кнопки k и l.
-Для отключения режима календаря нажмите повторно на
кнопку "CALE" или не выполняйте никаких действий по
управлению телевизором в течение 10 секунд.
13. Кнопка приглушения звука "MUTE". Нажмите данную кнопку для
понижения уровня звука до минимума. Для восстановления
прежнего уровня громкости нажмите кнопку "MUTE" еще раз или
кнопки регулировки громкости.
14. Кнопка зеркального разворота изображения.
15. Кнопка "TIMER". Последовательно нажимайте данную кнопку
для управления таймером автоматического отключения питания. На экране появится время в минутах до отключения питания: 120, 105, 90, 75, 60, 45, 30, 15 или --- (таймер отключен).
Для того, чтобы узнать, сколько времени осталось до выключения телевизора, нажмите кнопку "TIMER" один раз.
16. Кнопка "LANG" выбора языка экранного меню. Нажимайте дан-
ную кнопку для выбора одного из следующих языков экранного
меню: русский, китайский, английский, немецкий, французский,
испанский, португальский, итальянский.
17. Кнопка "AUTO". Нажмите и удерживайте нажатой данную кнопку
в течение 5 с для включения режима автоматической настройки
телевизора.
18. Кнопка возврата к предыдущей просматриваемой программе.
Опция "КАЛЕНДАРЬ" предназначена для вывода на экран кален-
даря.
§ При помощи кнопок "CH–" и "CH+" выберите необходимый год.
§ При помощи кнопок "VOL–" и "VOL+" выберите месяц из сле-
дующего списка: JAN (январь), FEB (февраль), MAR (март), APR
(апрель), MAY (май), JUN (июнь), JUL (июль), AUG (август), SEP
(сентябрь), OCT (октябрь), NOV (ноябрь), DEC (декабрь).
§ Для выхода из режима календаря нажмите кнопку MENU.
Опция "ИГРА" предназначена для вывода на экран игры «Тетрис».
§ При помощи кнопок "VOL–" и "VOL+" вы можете двигать фигуры
влево и вправо соответственно.
§ При помощи кнопки "CH–" фигуру можно быстро опустить, а при
помощи кнопки "CH+" фигуру можно вращать против часовой
стрелки.
§ Для выхода из режима игры и переключения в режим TV/AV на-

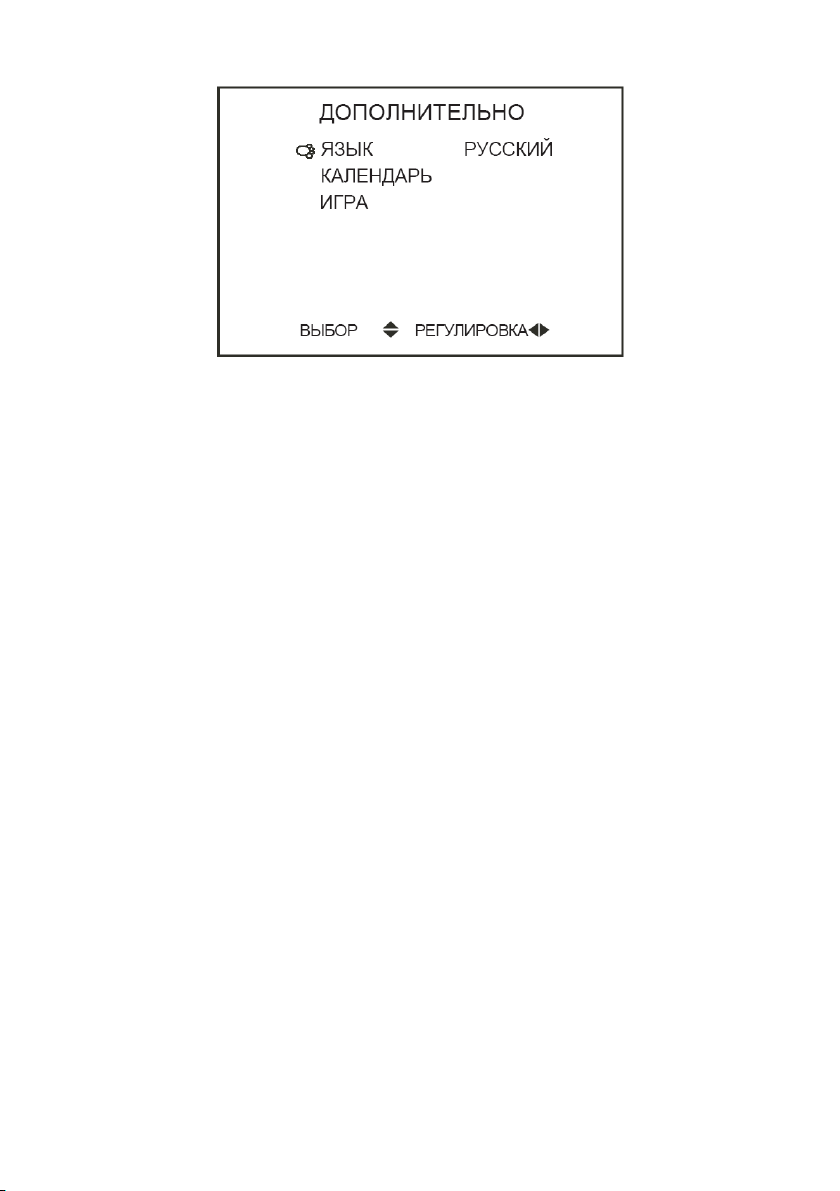

Для вызова экранного меню специальных настроек нажмите кнопку
MENU три раза. На экране появится меню, как показано на рисунке:
Данное меню предназначено для установки текущего времени,
времени включения, времени выключения, напоминания, предустановки времени и номера программы.
Для изменения времени используйте кнопки "VOL+" и "VOL-", для
перехода к времени включения, времени выключения, напоминанию, предустановки времени и номеру программы используйте
кнопки "CH+" и "CH-". С помощью тех же кнопок можно установить
программу, на которую будет настроен телевизор при включении.
Опция "ВРЕМЯ". Установка текущего времени.
Опция "ВРЕМЯ ВКЛ.". Установка времени включения телевизора.
Опция "ВРЕМЯ ВЫКЛ.". Установка времени выключения телеви-
зора.
Опция "НАПОМИНАНИЕ". Установка времени срабатывания пре-
дупреждения.
Опция "ПРЕДУСТАНОВКА ВРЕМЕНИ". При помощи данной опции
можно задать время, в которое телевизор автоматически переключится с любого канала на канал, заданный следующей опцией "НОМЕР ПРОГРАММЫ".
Опция "НОМЕР ПРОГРАММЫ" задает номер канала, на который
произойдет автоматическое переключение телевизора по достижении времени, заданного в опции "УСТАНОВКА ВРЕМЕНИ".
Примечание. Без установки текущего времени, настроить другие
параметры невозможно.
Для вызова экранного меню специальных настроек нажмите кнопку
MENU четыре раза. На экране появится меню, как показано на рисунке:
Данное меню предназначено для выбора системы цветности, системы звучания, фона и способа отображения картинки.
Опция "СИСТЕМА ЦВЕТА" предназначена для выбора системы
кодирования цвета: АВТО, PAL, NTSC, или SECAM. Рекомендуемое состояние данной опции - автоопределение системы ("АВТО").
Принудительная установка системы цветности может понадобиться, если сигнал телевизионной станции слаб настолько, что система цветности не определяется автоматически.
Опция "СИСТ. ЗВУКА" предназначена для выбора системы модуляции звука из следующего списка: DK, I, BG.
Примечание. В России и странах СНГ принята система DK.
Опция "СИНИЙ ФОН" устанавливает режим синего экрана, если
на выбранном канале телевизор не обнаруживает телевизионного
сигнала (сигналов синхронизации).
Опция "ЗЕРКАЛЬНО" предназначена для разворота изображения
по горизонтали. "Зеркальный" режим может понадобиться, если к
телевизору подключена видеокамера заднего вида автомобиля.
Опция "ПЕРЕВОРОТ" предназначена для разворота изображения
по вертикали и может использоваться при установке телевизора
под поверхность.
Для вызова экранного меню специальных настроек нажмите кнопку
MENU пять раз. На экране появится меню, как показано на рисунке:
Автоматическая настройка телеканалов
Телевизор имеет функцию автоматической настройки на каналы.
Выберите опцию "АВТОПОИСК" и нажмите кнопку VOL+, VOL–.
Произойдет автоматическая настройка и запись каналов в память.
Шкала настройки на экране телевизора будет автоматически заполняться, индицируя состояние режима поиска. После каждой
найденной телепрограммы поиск приостанавливается. Данная телепрограмма будет запомнена на текущем канале, после чего произойдет переключение на следующий канал, и автоматическая настройка продолжится.
Ручная настройка
Кроме автоматической настройки, вы можете настраивать каналы
вручную. Для этого выполните следующие действия:
1. Выберите номер программы от 0 до 255, которую хотите
настроить, при помощи опции "НОМЕР ПРОГРАММЫ
".
2. Выберите частотный диапазон, в котором хотите проводить
поиск при помощи опции "ДИАПАЗОН": МВ-1, МВ-2 или
ДМВ.
3. Затем выберите опцию "ПОИСК
" и нажмите кнопку VOL+,
VOL–. Шкала настройки на экране телевизора будет автоматически заполняться, индицируя состояние режима поиска. Как только будет найдена телепрограмма, поиск прекратится.
4. Повторите описанную процедуру с начала для записи в
память других каналов.
Коррекция результатов настройки
Если телепрограмма имеет слабый сигнал, то может потребоваться точная подстройка частоты. Для изменения настройки отдельного канала, когда указатель меню находится на опции "ПОД-
СТРОЙКА", нажимайте кнопки VOL+, VOL–.
Пропуск канала
Если при настройке были найдены одинаковые каналы или каналы
со слишком слабым сигналом, то их можно пометить для пропуска
во время последовательного переключения каналов при помощи
кнопок CH– /CH+. Для этого выбирайте значение "ВЫКЛ." опции
"ПАМЯТЬ
"
Примечание. Независимо от того, включен пропуск программы
или нет, любую программу можно выбрать при помощи прямого
ввода номера программы цифровыми клавишами пульта ДУ.
Перестановка каналов
Для того чтобы поменять местами два канала, выполните следующие действия:
1. Выберите один из каналов при помощи опции "НОМЕР
ПРОГРАММЫ"
Ниже приводятся рекомендации, которые позволят Вам успешно
использовать данный телевизор многие годы.
1. Не прилагайте чрезмерных усилий при нажатии на кнопки телевизора и пульта, а также при наклоне и вращении телескопической антенны.
2. Не нажимайте на экран, не касайтесь экрана предметами, которые могут повредить его.
3. В пульте дистанционного управления используется 2 элемента
питания типа «ААА». При уменьшении радиуса действия пульта
или прекращении его работы следует аккуратно вынуть элементы питания из нижнего торца пульта ДУ и вставить новые, при
этом соблюсти полярность элементов питания.
4. Закончив просмотр передач, не забудьте выключить телевизор
кнопкой выключения и вынуть вилку сетевого кабеля (автомобильного шнура питания) из розетки электросети (гнезда прикуривателя автомобиля).
5. Для подачи питания на данный телевизор рекомендуется использовать только входящие в комплект сетевой источник питания с выходным напряжением 12 В постоянного тока или специальный кабель, имеющий разъем для включения в гнездо
прикуривателя автомобиля. Внутренний контакт разъема питания телевизора должен быть подключен к положительному потенциалу источника питания, внешний - к отрицательному.
6. Данный телевизор имеет специальный фильтр, позволяющий
практически исключить помехи по питанию. Однако, на некоторых автомобилях (в частности, на старых моделях), могут быть
слышны щелчки или другие нежелательные помехи, а также горизонтальные полосы на изображении.
Помехи, вносимые внешними источниками
Качество телевизионного приема определяется не только величиной полезного сигнала телецентра, но и наличием внешних помех,
проникающих через приемную антенну вместе с телевизионным
сигналом и проявляющихся на экране телевизора в виде сетки,
перемещающихся темных или светлых полос, ряби, многоконтурности изображения и т.п.
Источниками помех являются промышленные и бытовые электроустановки, электромедицинское оборудование, автотранспорт и
электротранспорт, линии электропередачи высокого напряжения и
пр. Для уменьшения воздействия помех следует точнее ориентировать телескопическую антенну или применять наружную антенну.
Прием не может осуществляться на большом расстоянии (обычно
не более 40 километров от радиопередатчика). Также телевизионные сигналы могут блокироваться высокими зданиями, горами и
возвышенностями.
Помехи, вносимые системой зажигания
Зачастую основные помехи приему телевизионных программ в автомобиле вносит система зажигания автомобиля. Это не является
чем-то необычным, если учитывать, что телевизор находится на
относительно небольшом расстоянии от системы зажигания (двигателя). Помехи такого типа очень легко определить, потому что
характер помех изменяется с изменением числа оборотов двигателя.
Обычно помехи, вносимые системой зажигания, могут быть в значительной мере подавлены благодаря использованию высоковольтных проводов системы зажигания и специального резистора,
обеспечивающих подавление радиопомех. (На большинстве автомобилей установлены такие высоковольтные провода и резистор,
но может потребоваться проверка правильности их работы). Другим методом подавления помех этого типа является использование дополнительных подавителей помех. Такие подавители можно
приобрести в магазинах, торгующих радиоэлектронными товарами.
Телевизор Prology HDTV-810XS соответствует утвержденному образцу.
Изготовитель гарантирует соответствие телевизора требованиям
ГОСТ 12.2.006-87 (МЭК 65-68), ГОСТ 22505-97 (Р. 1), ГОСТ 1819889 (Табл. 1, поз. 2, 19, 20, 22) и ГОСТ 28002-88 (Р. 1). При соблюдении владельцем правил эксплуатации, изложенных в настоящем
Руководстве, телевизор обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих
обязательной сертификации в системе ГОСТ Р, не оказывает
вредного воздействия на окружающую среду и человека и признан
годным к эксплуатации.
Телевизор имеет гарантийные сроки эксплуатации – 12 месяцев с
момента покупки без учета времени пребывания в ремонте при
соблюдении правил эксплуатации. Право на гарантию дается при
заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия.
· на пульт дистанционного управления, элементы питания (батарейки), сетевой источник питания;
· соединительный аудио/видео кабель, провод для подключения
к гнезду прикуривателя;
· антенну, переходник для кабельной антенны, наушники;
Технические допуски на возможные незначительные
дефекты изображения
Панель телевизора условно разделяется на две зоны, "А" и "Б", как
показано на рисунке справа. ЖК-панель подлежит бесплатной замене в течение гарантийного срока, если число пикселей, постоянно
светящихся одним цветом, превышает любое число пикселей, указанное в таблице.
Не следует эксплуатировать телевизор, имеющий повреждения
корпуса, соединительных кабелей и источника питания. При отсутствии видимых причин неисправности телевизор следует демонтировать и обратиться в сервисный центр. Ниже приводится таблица, в которой сведены простые проверки, способные помочь Вам
устранить большую часть проблем, возникающих при использовании телевизора. Перед тем, как перейти к проверкам, описанным в
данной таблице, тщательно проверьте правильность подключения
телевизора.
СимптомВероятная
причина
Нет питания
Не подключен
источник питания
Источник питания не
включен в
розетку (прикуриватель)
Нет изображения
Телевизор не
включен
Телевизор
находится в
режиме монитора и неверно подключен
A/V кабель
На изображении
видны
Слабый сигнал телепро-
граммы
сильные
искажения
Сильные
внешние по-
мехи
Устранение
Подключите источник питания к разъему.
Проверьте, подключен ли источник
питания к электросети или автомобильный шнур к гнезду прикуривателя и работает ли прикуриватель
Включите телевизор кнопкой
"POWER".
Для просмотра телепрограмм нажимайте кнопку AV
Подключите внешний источник видео
к желтому RCA-разъему, звука – к
белому или красному RCA-разъему
Добейтесь лучшего приема поворотом и вращением антенны
