Prology HX-555 User Manual [ru]

Руководство пользователя

FM/УКВ приемник, проигрыватель CD и кассет с

полным логическим управлением,

съемной передней панелью и высокой

выходной мощностью

Модель HX-555

Настоящее Руководство пользователя предназначено для информирования покупателя о технических характеристиках и условиях использования комбинированного кассетного и CD-ресивера FM/УКВ Prology HX-555, именуемого далее "ресивер", об основных правилах и порядке установки, взаимных обязательствах между изготовителем, продавцом, установщиком и владельцем транспортного средства, на котором он используется. Установку ресивера рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей. Самостоятельное вскрытие ресивера, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям ресивера или подключенных к нему динамиков. В связи с постоянной работой по совершенствованию ресивера, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Комбинированный кассетный и CD-ресивер Prology HX-555 предназначен для работы в автомобиле с напряжением бортовой сети 12 В с заземленным минусовым полюсом батареи и обеспечивает:

- воспроизведение стереофонических звукозаписей на компакт-кассетах типа C-60;

- воспроизведение записей на аудио компакт дисках, а также на записываемых компакт-дисках CD-R;

- прослушивание радиостанций в диапазонах FM, УКВ; в некоторых ресиверах может быть также установлен СВ-тюнер.

Функции ресивера

• Полностью съемная передняя панель с футляром

• Высокая выходная мощность (4x45 Вт)

• Высокоскоростной цифровой PLL тюнер

• Память на 30 станций (12 FM, 6 УКВ, 12СВ) или на 18 станций (12 FM, 6 УКВ)

• Автоматический и ручной поиск

• Автоматическое занесение наиболее мощных станций в память

• Режим сканирования занесенных в память станций

• Сдвоенный однобитный ЦАП

• Цифровой фильтр с восьмикратной передискретизацией

• Повышенная виброустойчивость CD-транспорта

• Повторное/случайное/сканирующее воспроизведение, пауза

• Ускоренное воспроизведение в обоих направлениях

• Выбор дорожки в прямом и обратном направлениях

• Полностью электронное управление кассетной декой

• Автореверс, поиск по паузам

• Выбор типа ленты

• Электронная регулировка параметров

• Тонкомпенсация

• Линейный стереовыход RCA, линейный выход на сабвуфер

• Монтажный размер DIN

Комплект поставки

Ресивер комбинированный Prology HX-555 1 шт. Панель передняя съемная 1 шт. Крепежные принадлежности 1 комплект Футляр передней панели 1 шт. Настоящее Руководство пользователя 1 шт. Гарантийный талон 1 шт. Индивидуальная потребительская тара 1 комплект

Хранение, транспортирование, ресурс, утилизация

Ресивер рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений. Ресивер может эксплуатироваться до полной потери работоспособности и ремонтопригодности. Ресивер не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).

Основные технические характеристики

Общие

Напряжение питания, предельные значения 11 – 16 В постоянного тока Полярность источника питания Только системы с заземлением

отрицательного полюса батареи Максимальная выходная мощность, Вт 4 х 45 Размеры (Ш х В х Г), мм 178 х 50 х 167

Секция тюнера УКВ/FM

Диапазон принимаемых частот, МГц 64 - 108 Полезная чувствительность, дБ (фВт) 10 Диапазон воспроизводимых частот (+/- 3 дБ), Гц 50 - 12500 Подавление промежуточной частоты, дБ 100 Подавление помех по зеркальному каналу, дБ 65 Отношение сигнал-шум, дБ 60 Разделение стереоканалов, дБ 30 Полное сопротивление антенны, Ом 75

Секция тюнера СВ

Диапазон принимаемых частот, кГц 522 - 1620 Полезная чувствительность (при отношении сигнал-шум 20 дБ), мкВ 20 Подавление промежуточной частоты, дБ 80 Подавление помех по зеркальному каналу, дБ 75 Полное сопротивление антенны, Ом 75

Секция кассетного плеера

Коэффициент детонации, % 0,1 Отношение сигнал-шум, дБ 52 Разделение стереоканалов, дБ 50 Диапазон воспроизводимых частот, Гц 50 – 15000

Секция проигрывателя компакт-дисков

Размер дисков, дюймы 5 Каналы 2 канала, стерео Частота дискретизации, кГц 44,1 Цифро-аналоговый преобразователь Сдвоенный 1-битный Звукосниматель Оптический 3-лучевой полупроводниковый лазер Диапазон воспроизводимых частот, Гц 5 - 20000 Полный коэффициент гармоник (1 кГц), % 0,03 Отношение сигнал шум, дБ 90 Низкочастотные и высокочастотные детонационные искажения Ниже предела измерения Разделение стереоканалов (1кГц) , дБ 85

Гарантии поставщика

Ресивер Prology HX-555 соответствует утвержденному образцу. Изготовитель гарантирует соответствие ресивера требованиям ГОСТ 22505-97 и ГОСТ 28279-89 в части 2.2. При квалифицированной установке ресивер обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека и признан годным к эксплуатации. Ресивер имеет гарантийные сроки хранения 12 месяцев со дня поставки розничному продавцу при соблюдении условий хранения, эксплуатации – 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

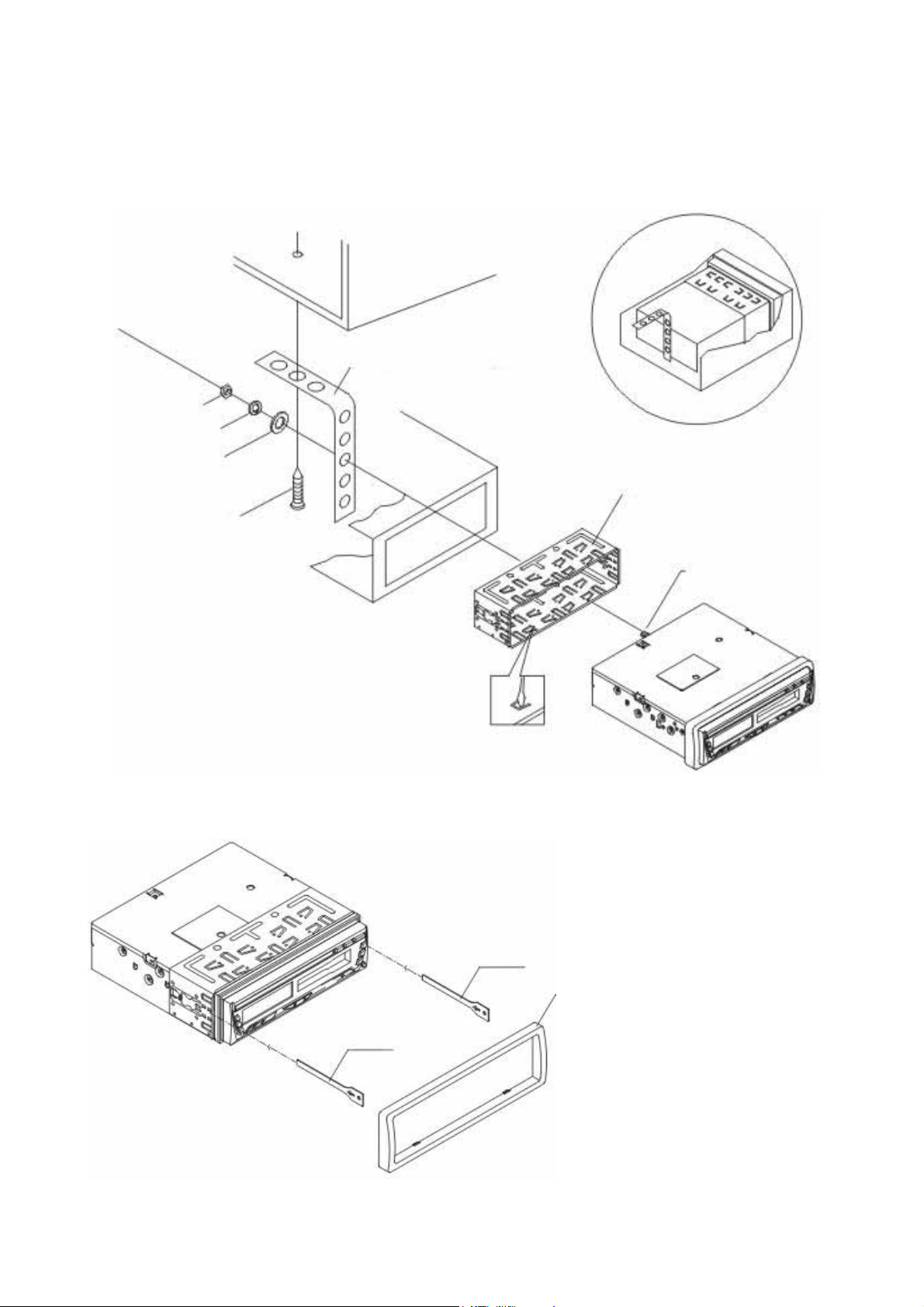

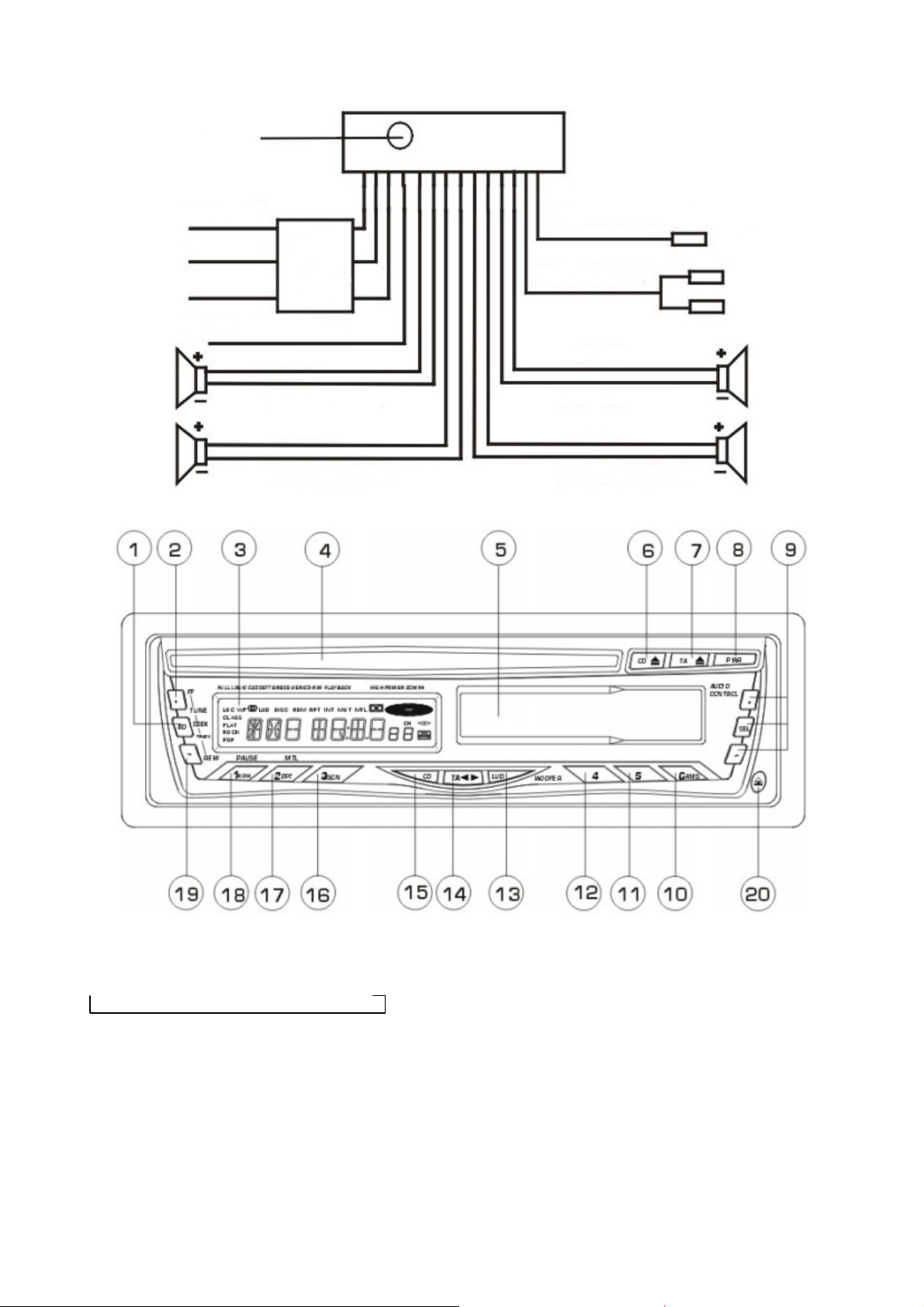

Установка ресивера

Примечания:

• Для установки ресивера выберите такое место, где она не будет мешать водителю нормально

управлять автомобилем.

• Перед окончательной установкой ресивера временно подключите к нему все провода и

убедитесь, что все соединения сделаны правильно и система работает нормально.

• Если установка ресивера требует сверления отверстий или любого другого изменения штатных

деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

• Устанавливайте ресивер таким образом, чтобы он не мог стать причиной ранения водителя или

пассажиров во время внезапной остановки или резкого торможения.
