Модель: HDTV-845XS
Цветной мультисистемный переносной
телевизор с TFT ЖК-экраном
размером 213 мм
Руководство пользователя
Настоящее Руководство пользователя предназначено для информирования покупателя о технических
характеристиках и условиях использования приемника телевизионного Prology HDTV-845XS, именуемого
в дальнейшем "телевизор", об основных правилах и порядке установки, взаимных обязательствах между
изготовителем, продавцом и владельцем. Самостоятельное вскрытие телевизора, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям телевизора.
При покупке телевизора требуйте проверки его работоспособности путем демонстрации качества изображения и звукового сопровождения. Убедитесь, что в гарантийном талоне на телевизор поставлен
штамп магазина, разборчивая подпись и дата продажи. Проверьте комплектность телевизора.
Прежде чем включить телевизор, внимательно ознакомьтесь с настоящим Руководством по эксплуатации, с элементами управления. В связи с постоянной работой по совершенствованию телевизора, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть
внесены незначительные изменения, не отраженные в настоящем Руководстве.
Назначение
Телевизор Prology HDTV-845XS - малогабаритный переносной телевизионный приемник. В телевизоре
применен жидкокристаллический дисплей с размером экрана по диагонали 213 мм. Такой дисплей
обеспечивает минимальное потребление энергии и полное отсутствие вредного для здоровья гаммаизлучения.
Телевизор Prology HDTV-845XS обеспечивает:
- прием телевизионных передач цветного изображения в системах PAL или SECAM на любом из 12 каналов (1...12) диапазона метровых волн (МВ) и 40 каналов (21...60) дециметровых волн (ДМВ) в зоне
уверенного приема телевизионного центра или ретрансляционной станции. В зоне неуверенного приема
качество изображения и звукового сопровождения не гарантируется;
- прослушивание звукового сопровождения через встроенный динамик или внешний головной телефон;
- возможность подключения видеомагнитофона или видеокамеры для воспроизведения изображения и
звука.
Функции телевизора
· Мультисистемный PAL/SECAM телеприемник с высокой чувствительностью
· Память на 256 телепрограмм
· Дистанционное управление
· Встроенный динамик
· Русскоязычное экранное меню
· Аудио/видеовход
· Аудио/видеовыход
· Выход на наушники
· Часы, таймер включения/выключения
· Календарь, игра
· Провод питания с разъемом для подключения к гнезду прикуривателя и сетевой источник пита-
ния
Комплект поставки
Телевизор Prology HDTV-845XS 1 шт.
Пульт дистанционного управления 1 шт.
Переходник для входа антенны 1 шт.
Переходник для AV-входа/выхода 1 шт.
Кабель AV стерео 1 шт.
Сетевой источник питания 1 шт.
Провод питания для подключения к гнезду прикуривателя автомобиля 1 шт.
Наушники 1 шт.
Подставка с шарнирным соединителем 1 шт.
Настоящее руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
Prology HDTV-845XS © Saturn Marketing, Ltd.1
Основные технические характеристики
Диагональ экрана, мм 213
Разрешение (Гор. x Верт.) 1440 x 234
Размер пикселя, мм 0, 129 x 0,447
Системы цветности PAL, SECAM
Системы звука DK, BG, I
Принимаемые каналы МВ / ДМВ 1 - 12 / 21 - 60
Максимальная выходная мощность канала звукового сопровождения, Вт 0,3
Максимальная контрастность 350 : 1
Максимальная яркость, кд/м
2
300
Угол обзора по вертикали (вверх/вниз), ° 15/35
Угол обзора по горизонтали (вправо/влево), ° 55/55
Чувствительность видеовхода, В (пиковое значение) 1
Входное сопротивление видеовхода, Ом 75
Питание может осуществляться:
от сети переменного тока 220 В с допустимым отклонением от +5% до -10% и частотой 50 Гц
от аккумулятора автомобиля напряжением от 11 до 13 В
Потребляемая мощность, Вт, не более 12
Размеры (Ш x В x Г), мм 220 x 145 x 29
Вес, г 598
Порядок установки телевизора
Общие требования
· Никогда не устанавливайте телевизор там, где он будет сильно нагреваться, например, от воздей-
ствия прямых солнечных лучей. Также избегайте мест, в которых телевизор будет подвергаться
воздействию сильной вибрации или на него будет попадать пыль, грязь или влага.
· После хранения телевизора в холодном помещении или после перевозки в зимних условиях перед под-
ключением провода питания надо дать ему прогреться до комнатной температуры в течение 2-3 часов.
· Используйте только прилагающиеся к телевизору крепежные изделия. Только в этом случае уста-
новка будет надежной и безопасной. Использование деталей, не входящих в комплект телевизора,
может привести к нарушению его нормальной работы.
· Устанавливайте телевизор в наименее освещенной части помещения для получения наиболее яр-
кого и насыщенного изображения.
Требования при установке в автомобиль
· Для установки телевизора выберите такое место, где он не будет мешать водителю нормально
управлять автомобилем.
· Если установка телевизора требует сверления отверстий или любого другого изменения штатных
деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
· Устанавливайте телевизор таким образом, чтобы он не мог стать причиной ранения водителя или
пассажиров во время внезапной остановки или резкого торможения.
Указания по технике безопасности
· Телевизор тщательно настроен и проверен на заводе-изготовителе и не требует никаких дополни-
тельных регулировок. Никогда не пытайтесь разобрать телевизор во избежание его поломок.
· Никогда не вставляйте и не роняйте посторонние предметы внутрь корпуса телевизора сквозь
имеющиеся отверстия.
· При переноске телевизора будьте предельно внимательны и аккуратны. Падение телевизора может
привести к повреждению печатных плат, жидкокристаллического дисплея и корпуса, что, в свою
очередь, может привести к тому, что телевизор будет работать неправильно или не будет работать
совсем.
· Для очистки телевизора никогда не используйте едкие химические вещества, чистящие жидкости
или сильнодействующие моющие средства.
· Отключайте питание телевизора, если телевизор остается неработающим длительное время.
Подключение
Вставьте разъем сетевого источника питания (или шнура прикуривателя автомобиля) в разъем питания
на телевизоре (стр. 3, рис. 1, поз. 12) до упора, а вилку сетевого источника питания в розетку электросети (автомобильный шнур - в гнездо прикуривателя). Телевизор включится в дежурный режим.
Prology HDTV-845XS © Saturn Marketing, Ltd.2
Элементы управления и их функции
Внешний вид телевизора, расположение элементов управления на телевизоре и на пульте дистанционного управления показаны на рис. 1, 2.
Элементы управления на телевизоре:
1. Кнопка включения/вы-
ключения телевизора
"ON/OFF".
2. Кнопка получения дос-
тупа к экранному меню
"MENU".
3. Кнопка "CH–" для
переключения на
предыдущий канал и для
перехода к следующей
функции экранного меню.
4. Кнопка "CH+" для
переключения на
следующий канал и для
перехода к предыдущей
функции экранного меню.
5. Кнопка понижения уровня
громкости "VOL–", в
режиме экранного меню –
кнопка уменьшения выбранного параметра.
Нажмите и удерживайте
данную кнопку несколько
секунд для отключения
звука. Для
восстановления прежнего
уровня громкости
нажмите кнопку VOL+.
6. Кнопка повышения уров-
ня громкости "VOL+", в
режиме экранного меню –
кнопка увеличения
выбранного параметра.
7. Кнопка "AV/TV"
переключения видеовходов.
8. Приемник сигналов
дистанционного
управления.
9. Выдвижная
телескопическая антенна.
10. Разъем для подключения
внешней антенны. В
комплект входит переходник с разъема "миниджек" на стандартный антенный разъем. Используйте
данный переходник по мере необходимости.
11. Разъем для подключения наушников. Для прослушивания звукового сопровождения через наушники
необходимо штекер наушников вставить в данное гнездо. При этом встроенный громкоговоритель
телевизора отключается. Чтобы громкоговоритель телевизора опять включился, необходимо вынуть
штекер наушников из телевизора.
12. Разъем для подключения кабеля питания.
13. Встроенный динамик.
14. Разъем аудио/видеовхода. Для подключения внешнего источника AV-сигнала используйте переход-
ник "миниджек" x 3RCA, который входит в комплект.
15. Разъем аудио/видеовыхода. Для подключения дополнительного монитора используйте переходник
"миниджек" x 3RCA, который входит в комплект.
Prology HDTV-845XS © Saturn Marketing, Ltd.3
Элементы управления на пульте дистанционного управления:
1. Кнопка включения/выключения телевизора "POWER".
2. Кнопка получения доступа к экранному меню "MENU".
3. Кнопка "w CH" для переключения на предыдущий канал и для
перехода к следующей функции экранного меню.
4. Кнопка "x CH" для переключения на следующий канал и для
перехода к предыдущей функции экранного меню.
5. Кнопка понижения уровня громкости "VOL– k", в режиме экран-
ного меню – кнопка уменьшения выбранного параметра.
Нажмите и удерживайте данную кнопку несколько секунд для
отключения звука. Для восстановления прежнего уровня громкости нажмите кнопку VOL+.
6. Кнопка повышения уровня громкости "VOL+ l", в режиме экран-
ного меню – кнопка увеличения выбранного параметра.
7. Кнопка "VIDEO" переключения между видеовходом и телепри-
емником.
8. Цифровые кнопки (0 – 9) для непосредственного выбора номе-
ра канала.
9. Кнопка "–/––" для ввода одно-, двух- или трехзначного номера
канала. Всего в памяти телевизора может быть записано до 256
каналов (0 – 255).
10. Кнопка "CALL"вывода информации о текущем канале. Нажмите
данную кнопку для вывода на экран номера, систем цветности
и звука текущего канала.
11. Кнопка "MODE". Нажимайте данную кнопку последовательно
для автоматической настройки изображения в следующем порядке: МЯГКОЕ ® ЯРКОЕ ® СВЕТЛОЕ
® ТЕКУЩЕЕ СОСТОЯНИЕ ® СТАНДАРТ.
12. Кнопка "CALE". Нажимайте данную кнопку для вывода на экран календаря.
- Для выбора года нажимайте кнопки w и x.
- Для выбора месяца нажимайте кнопки k и l.
- Для отключения режима календаря нажмите повторно на кнопку "CALE" или не выполняйте ника-
ких действий по управлению телевизором в течение 10 секунд.
13. Кнопка приглушения звука "MUTE". Нажмите данную кнопку для понижения уровня звука до миниму-
ма. Для восстановления прежнего уровня громкости нажмите кнопку "MUTE" еще раз или кнопки регулировки громкости.
14. Кнопка зеркального разворота изображения.
15. Кнопка "TIMER". Последовательно нажимайте данную кнопку для управления таймером автоматиче-
ского отключения питания. На экране появится время в минутах до отключения питания: 120, 105, 90,
75, 60, 45, 30, 15 или --- (таймер отключен). Для того, чтобы узнать, сколько времени осталось до выключения телевизора, нажмите кнопку "TIMER" один раз.
16. Кнопка "LANG" выбора языка экранного меню. Нажимайте данную кнопку для выбора одного из сле-
дующих языков экранного меню: русский, китайский, английский, немецкий, французский, испанский,
португальский, итальянский.
17. Кнопка "AUTO". Нажмите и удерживайте нажатой данную кнопку в течение 5 с для включения режима
автоматической настройки телевизора.
18. Кнопка возврата к предыдущей просматриваемой программе.
19. Кнопка переворота изображения по вертикали.
20. Кнопка выбора формата изображения 4:3, 16:9.
Prology HDTV-845XS © Saturn Marketing, Ltd.4
Система экранных меню
1. Меню "ИЗОБРАЖЕНИЕ"
Для вызова экранного меню регулировки параметров изображения нажмите кнопку MENU (поз.2, рис. 1
и 2). На экране появится меню, как показано на рисунке:
Þ КОНТРАСТНОСТЬ 80
ЯРКОСТЬ 80
ЦВЕТНОСТЬ 60
РЕЗКОСТЬ 50
ВЫБОР à РЕГУЛИРОВКА Û
При помощи кнопок "CH–" и "CH+" или w и x (поз. 4 и 3 на рис. 1 и 2) выберите необходимый параметр
регулировки изображения. При помощи кнопок "VOL+" и "VOL–" или k и l (поз. 5 и 6 на рис. 1 и 2) от-
регулируйте выбранный параметр по своему усмотрению.
Для выхода из экранного меню нажмите кнопку MENU (поз.2, рис. 1 и 2) еще 5 раз или не производите
никаких действий в течение 10 с.
2. Меню "УЧРЕЖДЕНИЕ"
Для вызова экранного меню нажмите кнопку MENU (поз.2, рис. 1 и 2) два раза. На экране появится меню, как показано на рисунке:
ДОПОЛНИТЕЛЬНО
Þ ЯЗЫК РУССКИЙ
КАЛЕНДАРЬ
ИГРА
ВЫБОР à РЕГУЛИРОВКА Û
При помощи кнопок "CH–" и "CH+" или w и x (поз. 4 и 3 на рис. 1 и 2) выберите интересующую опцию.
Меняйте состояние опции при помощи кнопок "VOL+" и "VOL–" или k и l (поз. 5 и 6 на рис. 1 и 2).
Опция "ЯЗЫК" предназначена для выбора русского, английского, немецкого, китайского или арабского языка
экранных меню.
Примечание. Для выбора языка экранного меню может также использоваться кнопка "LANG" пульта ДУ (поз.
16, рис. 2).
Опция "КАЛЕНДАРЬ".
- Для выбора года нажимайте кнопки w и x.
- Для выбора месяца нажимайте кнопки k и l.
- Для отключения режима календаря нажмите на кнопку "CALE" или кнопку "MENU".
Примечание. Для вызова календаря может также использоваться кнопка "CALE" пульта ДУ (поз. 12, рис. 2).
Опция "ИГРА" предназначена для включения игры "тетрис". Цель игры - заполнение строк на дне ста-
кана фигурами, которые "падают" сверху вниз. Заполненные строки исчезают. За это начисляются очки.
Нажимайте кнопки "VOL+" и "VOL–" или k и l (поз. 5 и 6 на рис. 1 и 2) для перемещения фигуры по
горизонтали. Нажимайте кнопку x (поз. 4 на рис. 1 и 2) для вращения фигуры. Нажимайте кнопку w
(поз. 3 на рис. 1 и 2) для ускоренного падения фигуры. Для выхода из игры нажмите кнопку POWER на
пульте ДУ или на передней панели телевизора (поз. 1, рис. 1 и 2).
Для выхода из экранного меню нажмите кнопку MENU (поз.2, рис. 1 и 2) еще четыре раза или не произ-
водите никаких действий в течение 10 с.
Prology HDTV-845XS © Saturn Marketing, Ltd.5
3. Меню "ЧАСЫ"
СИСТЕМА
ЧАСЫ
Для вызова экранного меню часов нажмите кнопку MENU (поз.2, рис. 1 и 2) три раза:
Þ ВРЕМЯ 03:47
ВРЕМЯ ВКЛ. ––:––
ВРЕМЯ ВЫКЛ. ––:––
НАПОМИНАНИЕ ––:––
УСТАНОВКА ВРЕМЕНИ ––:––
НОМЕР ПРОГРАММЫ 1
ВЫБОР à РЕГУЛИРОВКА Û
После выбора необходимой опции установите время следующим образом:
- Нажимайте кнопку "VOL–" или k (поз.5 на рис. 1 и 2) для установки значения часов.
- Нажимайте кнопку "VOL+" или l (поз. 6 на рис. 1 и 2) для установки значения минут.
Опция "ВРЕМЯ". Установка текущего времени.
Опция "ВРЕМЯ ВКЛ.". Установка времени включения телевизора.
Опция "ВРЕМЯ ВЫКЛ.". Установка времени выключения телевизора.
Опция "НАПОМИНАНИЕ". Установка времени срабатывания предупреждения. Когда значение текуще-
го времени совпадет со значением, установленным в данной опции, на экране будет мигать предупреждающая надпись.
Опция "УСТАНОВКА ВРЕМЕНИ". При помощи данной опции можно задать время, в которое телевизор автоматически переключится с любого канала на канал, заданный следующей опцией "НОМЕР ПРОГРАММЫ".
Опция "НОМЕР ПРОГРАММЫ" задает номер канала, на который произойдет автоматическое переклю-
чение телевизора по достижении времени, заданного в опции "УСТАНОВКА ВРЕМЕНИ".
Для выхода из экранного меню нажмите кнопку MENU (поз.2, рис. 1 и 2) еще 3 раза или не производите
никаких действий в течение 10 с.
4. Меню специальных настроек "СИСТЕМА"
Для вызова экранного меню специальных настроек нажмите кнопку MENU (поз.2, рис. 1 и 2) четыре
раза. На экране появится меню, как показано на рисунке:
Þ ЦВЕТ АВТО
ЗВУК 6.5М
СИНИЙ ФОН ВЫКЛ.
ГОРИЗОНТАЛЬНО D
ПЕРЕВОРОТ E
УВЕЛИЧЕНИЕ 0
ВЫБОР à РЕГУЛИРОВКА Û
При помощи кнопок "CH–" и "CH+" или w и x (поз. 4 и 3 на рис. 1 и 2) выберите интересующую опцию.
Меняйте состояние опции при помощи кнопок "VOL+" и "VOL–" или k и l (поз. 5 и 6 на рис. 1 и 2).
Опция "ЦВЕТ" предназначена для выбора системы кодирования цвета: АВТО, PAL или SECAM. Реко-
мендуемое состояние данной опции - автоопределение системы ("АВТО"). Принудительная установка
системы цветности может понадобиться, если сигнал телевизионной станции слаб настолько, что система цветности не определяется автоматически.
Опция "ЗВУК" предназначена для выбора частоты модуляции звука: 5,5 МГц (система B/G), 6,0 МГц
(система I) или 6,5 МГц (система D/K).
Опция "СИНИЙ ФОН" устанавливает режим синего экрана, если на выбранном канале телевизор не
обнаруживает телевизионного сигнала (сигналов синхронизации).
Опция "ГОРИЗОНТАЛЬНО" предназначена для разворота изображения по горизонтали. "Зеркальный"
режим может понадобиться, если к телевизору подключена видеокамера заднего вида автомобиля.
Примечание. Для разворота изображения по горизонтали может также использоваться кнопка пульта
ДУ поз. 14, рис. 2.
Опция "ПЕРЕВОРОТ" предназначена для разворота изображения по вертикали и может использовать-
ся при установке телевизора под поверхность.
Примечание. Для разворота изображения по вертикали может также использоваться кнопка пульта ДУ
поз. 19, рис. 2.
Prology HDTV-845XS © Saturn Marketing, Ltd.6
Опция "УВЕЛИЧЕНИЕ" предназначена для выбора одного из трех форматов изображения: 4:3, 16:9.
НАСТРОЙКА
ВЫБОР
à
РЕГУЛИРОВКА
Û
Примечание. Для выбора формата изображения может также использоваться кнопка пульта ДУ поз. 20,
рис. 2.
Для выхода из экранного меню нажмите кнопку MENU (поз.2, рис. 1 и 2) еще два раза или не произво-
дите никаких действий в течение 10 с.
5. Меню "НАСТРОЙКА"
Для вызова экранного меню настройки нажмите кнопку MENU (поз.2, рис. 1 и 2) пять раз. На экране появится меню, как показано на рисунке:
Þ НОМЕР ПРОГРАММЫ 1
ПАМЯТЬ ВКЛ.
ДИАПАЗОН UHF
ПЕРЕКЛЮЧЕНИЕ 1
ПОДСТРОЙКА
ПОИСК
АВТОПОИСК
– ------------+
Автоматическая настройка на каналы
Данная модель телевизора снабжена системой автоматической настройки на каналы. Выберите опцию
"АВТОПОИСК" и нажмите кнопку "VOL+", "VOL–", k или l(поз. 5 и 6 на рис. 1 и 2). Произойдет автома-
тическая настройка и запись каналов в память. Шкала настройки на экране телевизора будет автоматически заполняться, индицируя состояние режима поиска. Как только будет найдена телепрограмма, поиск приостановится. Эта телепрограмма будет запомнена на текущем канале, после чего произойдет
переключение на следующий канал, и автоматическая настройка продолжится.
Ручная настройка
Кроме автоматической настройки, вы можете настраивать каналы вручную. Для этого выполните следующие действия:
А) Выберите номер программы от 0 до 254, которую хотите настроить, при помощи опции "НОМЕР
ПРОГРАММЫ".
Б) Выберите частотный диапазон, в котором хотите проводить поиск при помощи опции "ДИАПАЗОН": "V-L"
(МВ-1), "V-H" (МВ-2)или "UHF" (ДМВ).
В) Затем выберите опцию "ПОИСК" и нажмите кнопку "+", "–", k или l(поз. 5 и 6 на рис. 1 и 2). Шкала
настройки на экране телевизора будет автоматически заполняться, индицируя состояние режима поиска. Как только будет найдена телепрограмма, поиск прекратится.
Г) Повторите описанную процедуру с начала для записи в память других каналов.
Коррекция результатов настройки
Если телепрограмма имеет слабый сигнал, то может потребоваться точная подстройка частоты. Для
изменения настройки отдельного канала, когда указатель меню находится на опции "ПОДСТРОЙКА",
нажимайте кнопки "+", "–", k или l (поз. 5 и 6 на рис. 1 и 2).
Пропуск канала
Если при настройке были найдены одинаковые каналы или каналы со слишком слабым сигналом, то их
можно пометить для пропуска во время последовательного переключения каналов при помощи кнопок
"CH–" и "CH+" или w и x (поз. 4 и 3 на рис. 1 и 2). Для этого выбирайте значение "ВЫКЛ." опции "ПА-
МЯТЬ"
Примечание. Независимо от того, включен пропуск программы или нет, любую программу можно вы-
брать при помощи прямого ввода номера программы цифровыми клавишами пульта ДУ.
Перестановка каналов
Для того, чтобы поменять местами два канала, выполните следующие действия:
А) Выберите один из каналов при помощи опции "НОМЕР ПРОГРАММЫ"
Б) Выберите второй канал при помощи опции "ПЕРЕКЛЮЧЕНИЕ"
В) Нажмите кнопку "CH–", "CH+", w или x (поз. 4 и 3 на рис. 1 и 2).
Выход из экранного меню
Для выхода из экранного меню нажмите кнопку MENU (поз.2, рис. 1 и 2) один раз или не производите
никаких действий в течение 10 с.
Prology HDTV-845XS © Saturn Marketing, Ltd.7
Обслуживание телевизора
Ниже приводятся рекомендации, которые позволят Вам успешно использовать данный телевизор многие годы.
1. Телевизор требует внимательного к себе отношения. Не прилагайте чрезмерных усилий при нажатии
на кнопки телевизора и пульта, а также при наклоне и вращении телескопической антенны.
2. Не нажимайте на экран, не касайтесь экрана предметами, которые могут повредить его.
3. В пульте дистанционного управления используется литиевый элемент питания типа CR2025. При
уменьшении радиуса действия пульта или прекращении его работы следует аккуратно вынуть элемент питания из нижнего торца пульта ДУ и заменить на новый такого же типа, внимательно следя за
соблюдением полярности элемента питания.
4. Закончив просмотр передач, не забудьте выключить телевизор кнопкой выключения (поз. 1, рис. 1 и
2) и вынуть вилку сетевого кабеля (автомобильного шнура питания) из розетки электросети (гнезда
прикуривателя автомобиля).
5. Для подачи питания на данный телевизор рекомендуется использовать только входящие в комплект
сетевой источник питания с выходным напряжением 12 В постоянного тока или специальный кабель,
имеющий разъем для включения в гнездо прикуривателя автомобиля. Внутренний контакт разъема
питания телевизора (рис. 1, поз. 12) должен быть подключен к положительному потенциалу источника питания, внешний - к отрицательному.
6. Данный телевизор имеет специальный фильтр, позволяющий практически исключить помехи по пи-
танию. Однако, на некоторых автомобилях (в частности, на старых моделях), могут быть слышны
щелчки или другие нежелательные помехи, а также горизонтальные полосы на изображении.
Помехи, вносимые внешними источниками
Качество телевизионного приема определяется не только величиной полезного сигнала телецентра, но
и наличием внешних помех, проникающих через приемную антенну вместе с телевизионным сигналом и
проявляющихся на экране телевизора в виде сетки, перемещающихся темных или светлых полос, ряби,
многоконтурности изображения и т.п.
Источниками помех являются промышленные и бытовые электроустановки, электромедицинское оборудование, автотранспорт и электротранспорт, линии электропередачи высокого напряжения и прочие
помехи. Для уменьшения воздействия помех следует точнее ориентировать телескопическую антенну
или применять наружную антенну.
Прием не может осуществляться на большом расстоянии (обычно не более 40 километров от радиопередатчика). Также телевизионные сигналы могут блокироваться высокими зданиями, горами и возвышенностями.
Помехи, вносимые системой зажигания
Наиболее часто основные помехи приему телевизионных программ в автомобиле вносит система зажигания автомобиля. Это не является чем-то необычным, если учитывать, что телевизор находится на
относительно небольшом расстоянии от системы зажигания (двигателя). Помехи такого типа очень легко определить, потому что характер помех изменяется с изменением числа оборотов двигателя.
Обычно помехи, вносимые системой зажигания, могут быть в значительной мере подавлены благодаря
использованию высоковольтных проводов системы зажигания и специального резистора, обеспечивающих подавление радиопомех. (На большинстве автомобилей установлены такие высоковольтные
провода и резистор, но может потребоваться проверка правильности их работы). Другим методом подавления помех этого типа является использование дополнительных подавителей помех. Такие подавители можно приобрести в магазинах, торгующих радиоэлектронными товарами.
Prology HDTV-845XS © Saturn Marketing, Ltd.8
Гарантии поставщика
Телевизор Prology HDTV-845XS соответствует утвержденному образцу.
Изготовитель гарантирует соответствие телевизора требованиям ГОСТ 12.2.006-87 (МЭК 65-68), ГОСТ
22505-97 (Р. 1), ГОСТ 18198-89 (Табл. 1, поз. 2, 19, 20, 22) и ГОСТ 28002-88 (Р. 1). При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве, телевизор обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной
сертификации в системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека
и признан годным к эксплуатации.
Телевизор имеет гарантийный срок эксплуатации 36 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении
сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия,
если их замена предусмотрена конструкцией и не связана с разборкой изделия:
· на пульт дистанционного управления, элементы питания (батарейки), сетевой источник питания;
· соединительные антенные и аудио/видео кабели, шнур для подключения к гнезду прикуривателя;
· наушники, монтажные приспособления, документацию, прилагаемую к изделию.
Технические допуски на возможные незначительные дефекты изображения

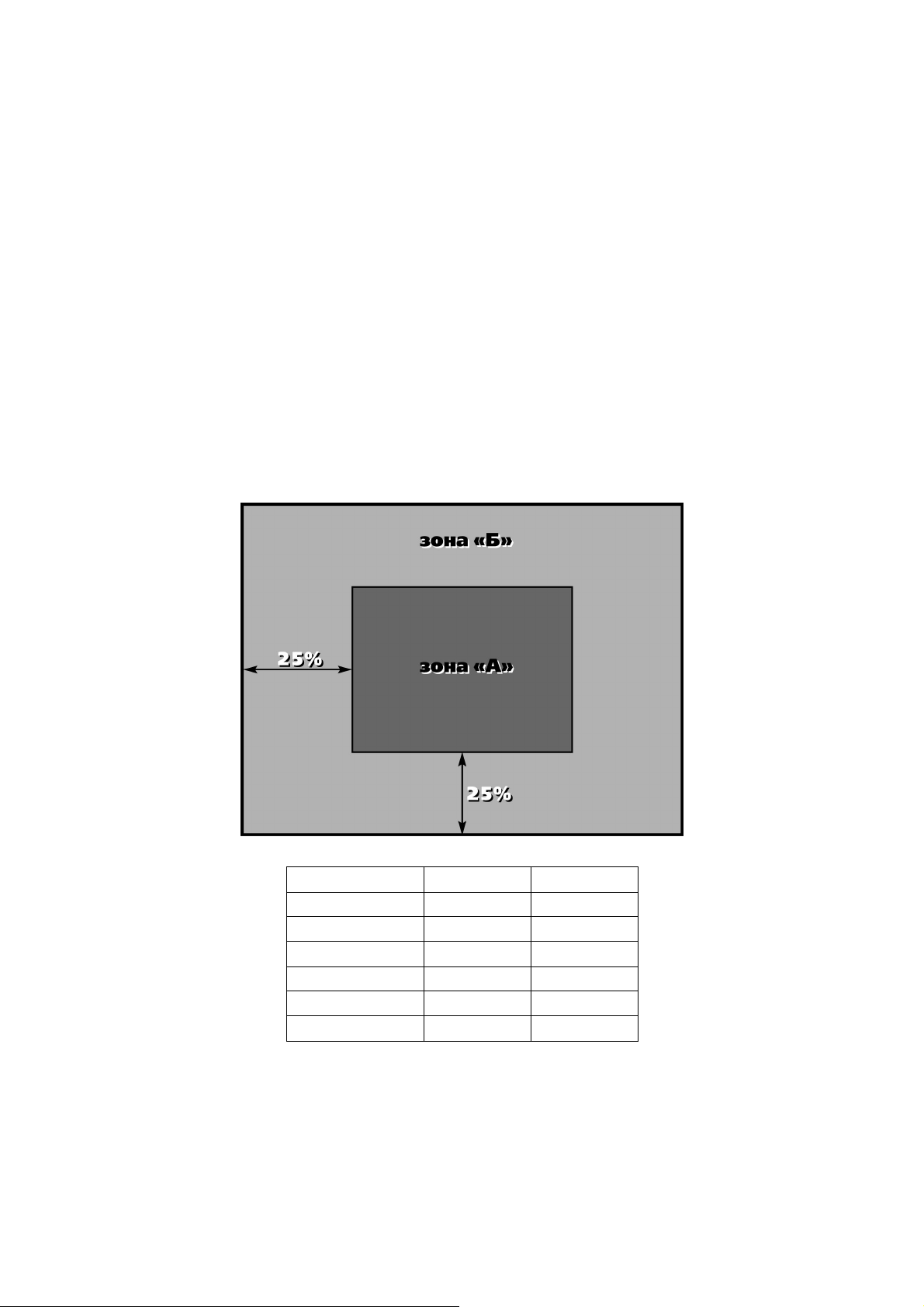

Панель телевизора условно разделяется на две зоны, "А" и "Б", как показано на рисунке. ЖК-панель
подлежит бесплатной замене в течение гарантийного срока, если число пикселей, постоянно светящихся одним цветом, превышает любое число пикселей, указанное в таблице.
Цвет пикселя Зона "А" Зона "Б"
Белый 0 0
Черный 3 6
Синий 3 6
Красный 3 6
Зеленый 3 6
Всего 3 6
Хранение, транспортирование, ресурс, утилизация
Телевизор рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при
необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения
(транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно
исключать возможность механических повреждений.
Срок службы телевизора 4 года. Телевизор не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
Prology HDTV-845XS © Saturn Marketing, Ltd.9
Эксплуатационные ограничения и текущий ремонт
Не следует эксплуатировать телевизор, имеющий повреждения корпуса, соединительных кабелей и источника питания. При отсутствии видимых причин неисправности телевизор следует демонтировать и
обратиться в сервисный центр. Ниже приводится таблица, в которой сведены простые проверки, способные помочь Вам устранить большую часть проблем, возникающих при использовании телевизора.
Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте правильность
подключения телевизора.
Симптом Вероятная причина Устранение
Нет питания
Нет изображения
На изображении видны сильные
искажения
Нет звука
Телевизор
не реагирует на команды
пульта ДУ
Не подключен источник
питания
Источник питания не
включен в розетку (прикуриватель)
Телевизор не включен Включите телевизор кнопкой "ON/OFF" (поз. 1, рис. 1 и
Телевизор находится в
режиме монитора и неверно подключен A/V
кабель
Слабый сигнал телепрограммы
Сильные внешние помехи
При работе в автомобиле сильные помехи в
бортовой сети
В режиме монитора неверно подключен A/V
кабель
Включен режим "MUTE" Отключите режим "MUTE" кнопкой 13 (рис. 2)
Пульт находится слиш-
ком далеко
Пульт направлен не
точно на телевизор
Сел элемент питания
пульта
Подключите источник питания к разъему (рис. 1, поз. 12) с
учетом полярности (внутренний контакт +12 В, внешний контакт - "земля")
Проверьте, подключен ли источник питания к электросети
или автомобильный шнур к гнезду прикуривателя и работает
ли прикуриватель
рис.2)
Для просмотра телепрограмм нажимайте кнопку "VIDEO" (или
"TV/AV")
Подключите внешний источник видео к желтому RCAразъему, звука – к белому или красному RCA-разъему
Добейтесь лучшего приема поворотом и вращением антенны
Используйте внешнюю антенну
Используйте внешнюю антенну
Используйте дополнительный фильтр питания
Проверьте помехоподавительный резистор датчика-распре-
делителя зажигания
Проверьте высоковольтные провода
Проверьте конденсатор генератора
Источник звука должен быть подключен к белому и/или крас-
ному RCA-разъему
Подойдите ближе к телевизору и повторите попытку
Направьте светодиодный излучатель пульта на ИК-сенсор
телевизора (рис. 1, поз. 8). Ничто не должно заслонять ИКсенсор
телевизора
Проверьте и при необходимости замените элемент питания
пульта ДУ
Наименование: Пролоджи АшДТВ-845 ИксС
Страна производитель: Китай.
Изготовитель: Сатурн Хай Тек Груп ЛТД.
Основное предназначение товара:
Цветной мультисистемный переносной телевизор
1А Кроун Лайн, Лондон, СВ16 3ДЖ, Великобритания.
Prology HDTV-845XS © Saturn Marketing, Ltd.10
Юридический адрес изготовителя:
Loading...
