2/3-полосные автомобильные акустические системы

PROLOGY EX-462, EX-522, EX-572, EX-652, EX-823, EX-693

Руководство по эксплуатации

Руководство по эксплуатации определяет порядок установки и эксплуатации автомо-

бильных акустических систем Prology EX-462, EX-522, EX-572, EX-652, EX-823, EX-693

рии “ECSTASY”

.

Установка автомобильных акустических систем требует наличия у установщика из­вестного опыта работы с механическими инструментами, а также некоторых навыков про­ведения электрических соединений. Помимо этого, данная инструкция описывает обоб­щенный способ установки, а не конкретный метод для Вашего конкретного автомобиля. В
связи с этим, если Вы не обладаете необходимым опытом, установку динамиков Prology
рекомендуется производить с привлечением специалиста соответствующего профиля.
Это обеспечит надежную и эффективную работу динамиков в течение длительного срока.

Самостоятельное вскрытие динамиков, механические повреждения и нарушение по­рядка эксплуатации могут привести к неисправностям динамиков, а также в устройстве
(автомагнитоле или усилителе), к которому подключаются динамики Prology.

Технические характеристики

се-

EX-462 EX-522 EX-572 EX-652 EX-823 EX-693

Диаметр диффузо­ра, дюйм / см

Максимальная
мощность, Вт

Номинальная мощ­ность, Вт

Материал диффу­зора

Диаметр звуковой
катушки, мм

Магнит НЧ­динамика, г

Диффузор ВЧ/
СЧ-динамиков,
диаметр, мм

Магнит ВЧ/СЧ ­динамиков

Диапазон частот, Гц 60 - 24000 55 - 24000 35 - 24000 40 - 24000 30 - 25000 30 - 25000

Чувствительность,
дБ

Сопротивление, Ом 4

Монтажная глубина,
мм

4 x 6

10 x 15

100 120 130 130 230 220

30 40 50 50 60 60

25 25 25 25 38 35

283 368 368 368 566 566

19 / – 19 / – 19 / – 25 / – 19 / 25 19 / 25

91 92 92 92 91 92

51 62 63 71 83 79

5,25

13

Композитный материал, усиленный стекловолокном

Стронциевый

Купольный из полимера с микропористой структурой

5 x 7

13 x 18

Неодимовый сверхтонкий

6,5

16,5

8

20

Ферритовый высокой

плотности

6 x 9

15,2 x 23

PROLOGY ECSTASY 1 © 2002 Saturn High-Tech, Inc.

Состав

Динамик двух- или трехполосный, шт. ................................................................. 2

Рамка декоративной решетки, шт. ........................................................................ 2

Декоративная решетка, шт. ................................................................................... 2

Монтажный комплект, шт. ..................................................................................... 1

Соединительные провода, компл. ........................................................................ 1

Шаблон для установки, шт. ................................................................................... 1

Настоящая инструкция по эксплуатации, шт. ...................................................... 1

Индивидуальная потребительская тара, компл. ................................................. 1

Рекомендации по размещению динамиков

Всегда стремитесь к тому, чтобы динамики были обращены в сторону слушателя. Ни­когда не устанавливайте динамики так, чтобы они оказались направлены в пол автомо­биля. Единственным исключением ненаправленной установки может быть задняя панель
(полка, расположенная за задними сидениями). Естественная кривизна заднего стекла
автомобиля в сочетании со слабо выраженной направленностью распространения низких
звуков (басов) позволяют добиться от НЧ-динамиков, установленных в этом месте, хоро­шего качества звучания. Это не относится к высоким тонам, которые будут в значитель­ной степени поглощаться крышей автомобиля, прежде чем достигнут ушей слушателя.

Звуки высокой и средней частоты имеют ярко выраженную направленность (чем вы­ше частота, тем звук становится более направленным). Проще говоря, СЧ- и ВЧ­динамики будут звучать наиболее верно в зоне, куда они направлены. По этой причине
важно, чтобы СЧ- и ВЧ-динамики были установлены как можно выше в салоне автомоби­ля и были направлены на слушателей.

Для установки динамиков выбирайте жесткие поверхности. Старайтесь избегать уста­новки динамиков в детали обшивки кузова, которые крепятся при помощи пластиковых
зажимов («пистонов»). Это может привести к вибрации панели во время работы динами­ка. Данная рекомендация тем более важна, чем больше размер динамика. Крепите дина­мик к панели насколько можно крепче. Если динамик предусматривает четыре точки кре­пления, старайтесь использовать все.

НЧ-динамик требует объем для «дыхания». Для получения максимальной отдачи ди­намик должен иметь возможность «раскачивать» большой объем воздуха. Если Вы огра­ничиваете объем (пытаетесь установить большой динамик в место с малым объемом), вы
не получите от динамика должной отдачи. То место, куда установлен динамик, должно
быть, кроме того, акустически изолированным (закрытым) от пространства, в котором на­ходятся слушатели. Это значит, что панель, в которой установлен динамик, не должна
иметь никаких дополнительных незаглушенных отверстий.

Для ВЧ-динамиков можно найти такие места для установки, в которые другие динами­ки установлены быть не могут. ВЧ-динамики не требуют изолированного пространства
для «дыхания» или усиленных панелей для установки. Все что требуется – это направ­ленная установка (см. выше).

Никогда не допускайте, чтобы любые части динамика, кроме фланца крепления, ка­сались любой части автомобиля. Вы будете неприятно удивлены тем, какие звуки может
издавать динамик и Ваш автомобиль, когда касаются друг друга.

Не экономьте время при прокладке и подключении проводов к динамикам. Провода,
прилагаемые ко всем динамикам Prology, предназначены для корректной передачи мощ­ности, на которую рассчитаны динамики.

Подготовка к установке динамиков

Выключите аудиосистему и остальные электрические устройства. Отключите отрица­тельную («–») клемму аккумулятора автомобиля.

Держите динамики в оригинальной упаковке вплоть до окончательной установки. Ни­когда не прикладывайте к динамику излишнюю силу при установке.

PROLOGY ECSTASY 2 © 2002 Saturn High-Tech, Inc.

В районе мест, выбранных к установке, заметьте, проходят ли рядом бензопровод,
трубки гидросистемы тормозов, электропроводка. Будьте особо осторожны при выпили­вании и сверлении вблизи них.

Перед сверлением, вырезанием или завинчиванием саморезов убедитесь, что под
поверхностью, в которую будет установлен динамик, есть достаточно места. Помните, что
саморезы могут выйти с обратной стороны панели на расстояние до 30 мм.

Установка динамиков

Динамики рассчитаны на установку с лицевой стороны панели автомобиля, однако
большинство динамиков допускает также крепление к панели изнутри.

I. Установка динамика снаружи (с лицевой стороны панели автомобиля).

1. Прикрепите имеющийся в комплекте шаблон к месту, куда планируете установить ди-

намик. Обведите контур шаблона маркером, отметьте места для сверления отверстий.

2. Используйте тот же шаблон для разметки места под второй динамик.

3. Вырежьте отверстие для динамика по разметке.

4. Просверлите 4 отверстия в обозначенных по п.1 местах диаметром, указанным в шаб-

лоне.

5. Вставьте в панель прилагаемые металлические клипсы таким образом, чтобы они

наложились на просверленные отверстия.

6. Проложите провод от магнитолы к динамику и подключите, соблюдая полярность.

Обратитесь к инструкции на магнитолу для определения полярности проводов
магнитолы. Полярность клемм динамика указана на самом динамике.

7. Вставьте динамик в вырезанное под него отверстие, приложите к нему рамку декора-

тивной решетки и аккуратно привинтите саморезами из комплекта.

8. Вставьте декоративную решетку в рамку. Обратите внимание, чтобы логотип на деко-

ративной решетке был сориентирован правильно.

II. Установка динамика с обратной стороны панели.

1. Прикрепите имеющийся в комплекте шаблон к месту, куда планируете установить ди-

намик. Обведите контур шаблона маркером, отметьте места для сверления отверстий.

2. Используйте тот же шаблон для разметки места под второй динамик.

3. Вырежьте отверстие для динамика по разметке.

4. Просверлите 4 отверстия в обозначенных по п.1 местах диаметром, указанным в шаб-

лоне.

5. Проложите провод от магнитолы к динамику и подключите, соблюдая полярность. Об-

ратитесь к инструкции на магнитолу для определения полярности проводов магнитолы.
Полярность клемм динамика указана на самом динамике.

6. Приложите рамку декоративной решетки к вырезанному отверстию с лицевой стороны

панели, а динамик – с обратной стороны так, чтобы совпали все четыре отверстия.

7. Аккуратно свинтите конструкцию при помощи 4-х саморезов и 4-х клип, входящих в ком-

плект поставки.

8. Вставьте декоративную решетку в рамку. Обратите внимание, чтобы логотип на деко-

ративной решетке был сориентирован правильно.

Техническое обслуживание

При правильной установке динамики не требуют никакого технического обслуживания
в течение всего срока службы, однако не лишним будет периодический осмотр крепле­ний, жгутов, соединений и удаление накопившейся грязи.

PROLOGY ECSTASY 3 © 2002 Saturn High-Tech, Inc.

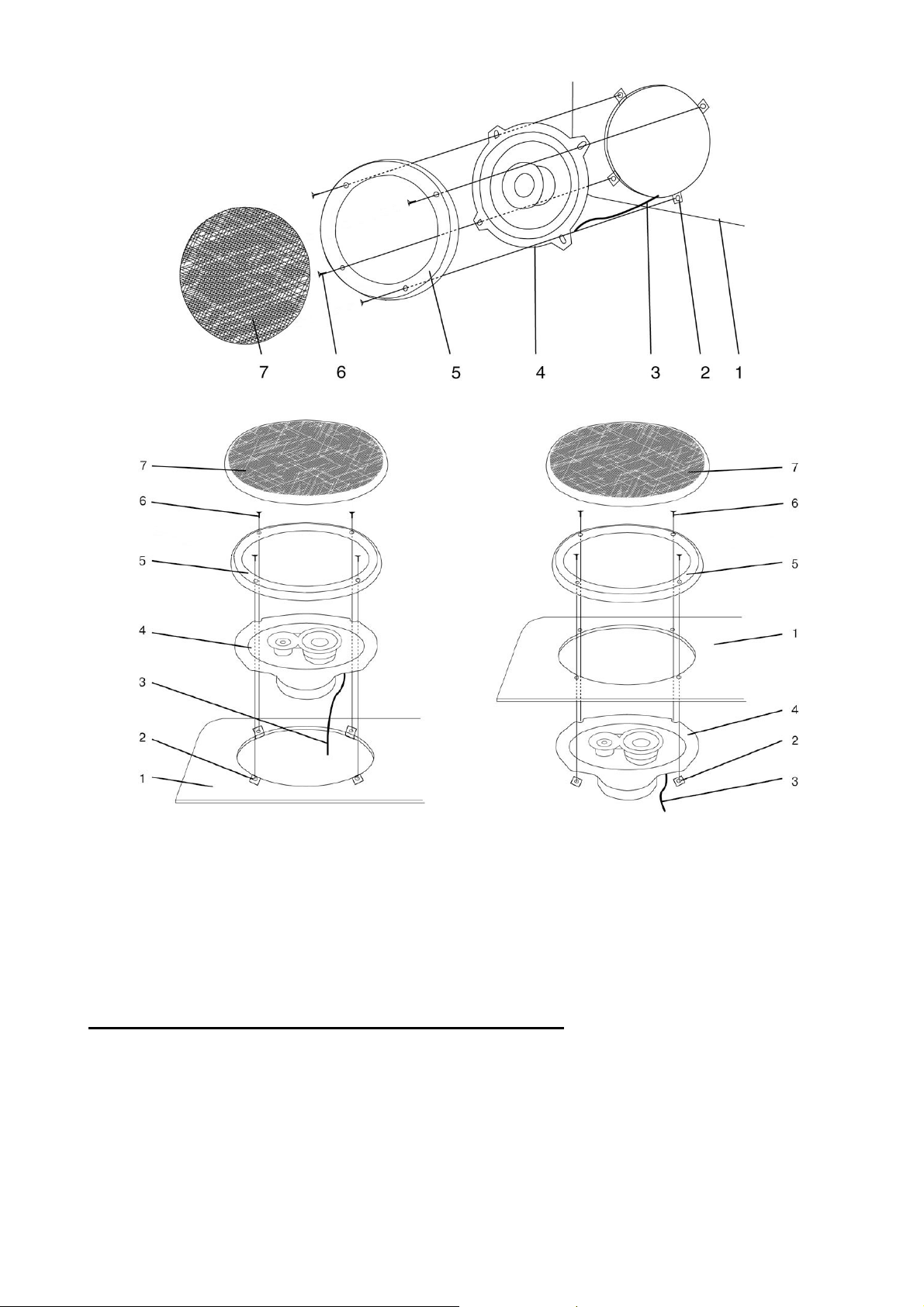

Основной вариант установки круглых динамиков:

Оба варианта установки овальных динамиков:

Условные обозначения:

1. Панель автомобиля

2. Клипа

3. Провода

4. Динамик

5. Рамка декоративной решетки

6. Саморезы

7. Декоративная решетка

Хранение, транспортирование, ресурс, утилизация

Ограничений при перевозке динамиков в ручной клади владельцем и при длительном
хранении в домашних условиях нет, кроме соблюдения диапазона температур от минус
45 до плюс 85°С, отсутствия грубых механических воздействий, прямого попадания влаги,
пыли и солнечного света.

Динамики могут эксплуатироваться до полной потери работоспособности и ремонто­пригодности.

Динамики не содержит вредных материалов и безопасны при эксплуатации и утилиза­ции (кроме сжигания в неприспособленных условиях).
