PROLOGY CLUB CA-200 User Manual
Автомобильные усилители
мощности
CLUB CA-200
CLUB CA-400
Руководство пользователя
Содержание
Назначение усилителей ........................................................................................................ 2
Функции усилителей .............................................................................................................. 2
Основные технические характеристики ............................................................................... 2
Комплект поставки ................................................................................................................. 2

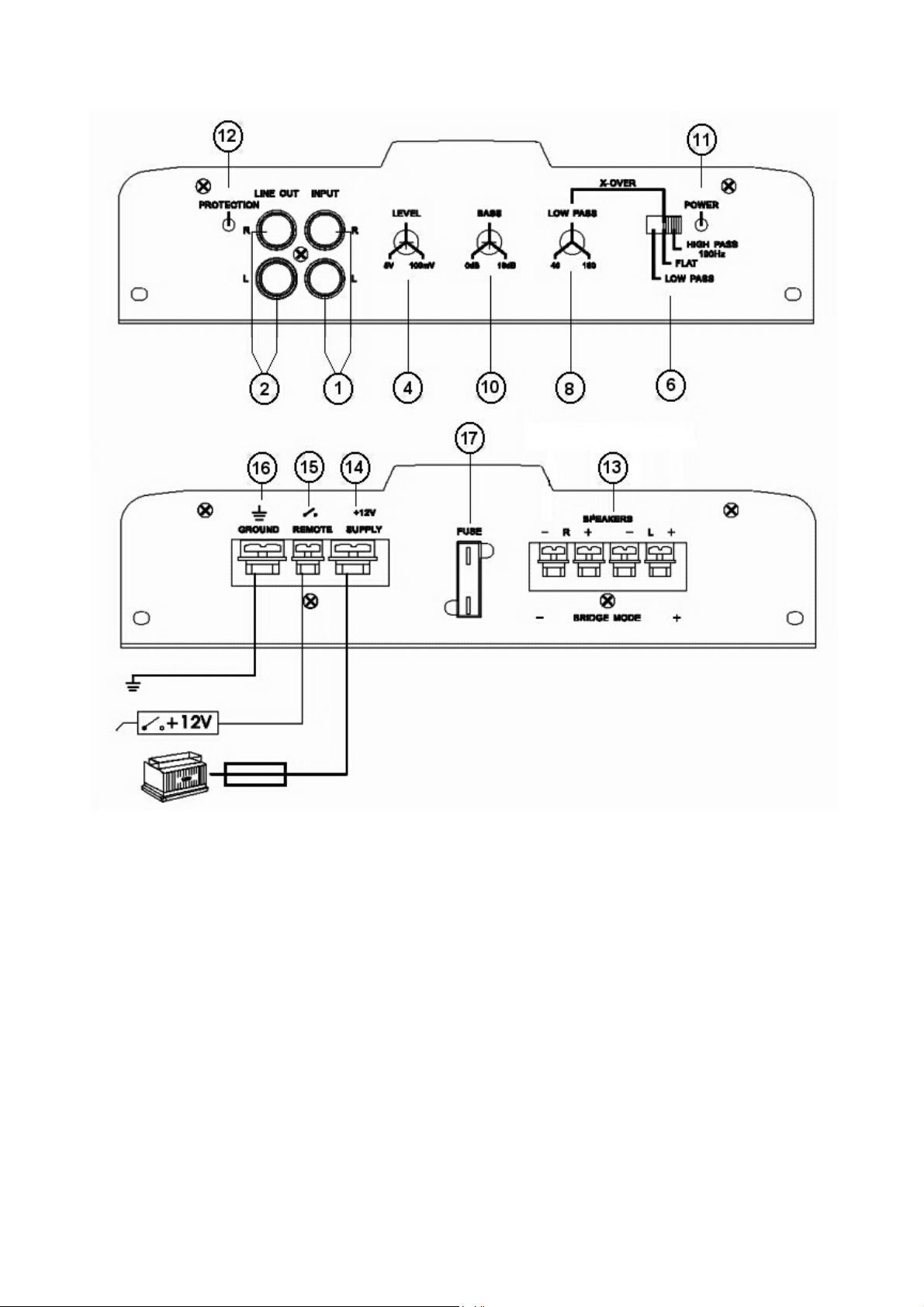

Элементы управления и их функции.................................................................................... 3
Установка и подключение усилителя ................................................................................... 5
Указания по технике безопасности .............................................................................. 5
Установка усилителя..................................................................................................... 5
Подключение проводов питания усилителя ................................................................ 5
Подключение динамиков в режиме стерео ................................................................. 6
Подключение динамиков по мостовой схеме.............................................................. 7
Настройка усилителя............................................................................................................. 7
Обслуживание ........................................................................................................................ 8
Хранение, транспортирование, ресурс, утилизация .......................................................... 8
Гарантии поставщика ............................................................................................................ 8
Эксплуатационные ограничения и текущий ремонт ............................................................ 8
Обнаружение и устранение неисправностей....................................................................... 8
Prology CA-200 & CA-400 © Saturn Marketing, Ltd.
1
Настоящее Руководство пользователя предназначено для информирования покупателя о технических характеристиках и условиях использования усилителя, об основных правилах и порядке установки, взаимных обязательствах между изготовителем, продавцом, установщиком и владельцем транспортного средства, на котором он используется. Установку усилителя рекомендуется производить с
привлечением специалиста по электрооборудованию автомобилей. При самостоятельной установке
необходимо
тщательно выполнять все рекомендации настоящей инструкции. Самостоятельное
вскрытие усилителя, механические повреждения и нарушение порядка эксплуатации могут привести к
неисправностям усилителя или подключенных к нему динамиков.
В связи с постоянной работой по совершенствованию усилителя, повышающей его надежность и
улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные
изменения, не отраженные в
настоящем Руководстве.
Назначение
Усилители мощности автомобильные Prology CLUB предназначены для усиления и воспроизведения
фонограмм через внешние динамики в автомобиле с напряжением бортовой сети 12 В с заземленным минусовым полюсом батареи.
Функции усилителей
Быстродействующий импульсный источник питания
Электронный кроссовер с плавной регулировкой частоты среза
Позолоченные входные, выходные разъемы, а также разъемы питания
Стабильная работа на нагрузку 2 Ом
Возможность подключения по мостовой схеме на 4 Ом
Защита от перегрева и короткого замыкания
Светодиодные индикаторы режимов работы
Основные технические характеристики
CLUB
CA-200
CLUB
CA-400
Номинальная выходная мощность (4 Ом), Вт 65 x 2 55 x 4
Максимальная выходная мощность (4 Ом), Вт 80 x 2 60 x 4
Номинальная выходная мощность (2 Ом), Вт 80 x 2 65 x 4
Максимальная выходная мощность (2 Ом), Вт 100 x 2 75 x 4
Номинальная выходная мощность при мостовом включении (4 Ом), Вт 160 x 1 130 x 2
Максимальная выходная мощность при мостовом включении (4 Ом), Вт 200 x 1 150 x 2
Отношение сигнал/шум, дБА 85 85
Диапазон воспроизводимых частот, Гц 10 – 55k 10 – 55k
Коэффициент гармоник (1 Вт, 1 кГц), % 0,1 0,1
Частота среза фильтра высоких частот, Гц 100 100
Частота среза фильтра низких частот, Гц 40 – 160 40 - 160
Усиление низких частот (60Hz), дБ 0, 9, 18 0, 9, 18
Входное сопротивление, кОм 10 10
Входная чувствительность, В 0,1 – 8,0 0,1 – 8,0
Глубина разделения стереоканалов, дБ 80 80
Номинал предохранителей, А 30 40
Размеры (Ш x В x Д), мм 328 x 60 x 246 328 x 60 x 246
Комплект поставки
Усилитель мощности 1 шт.
Монтажный комплект 1 шт.
Настоящее руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
Prology CA-200 & CA-400 © Saturn Marketing, Ltd.
2
