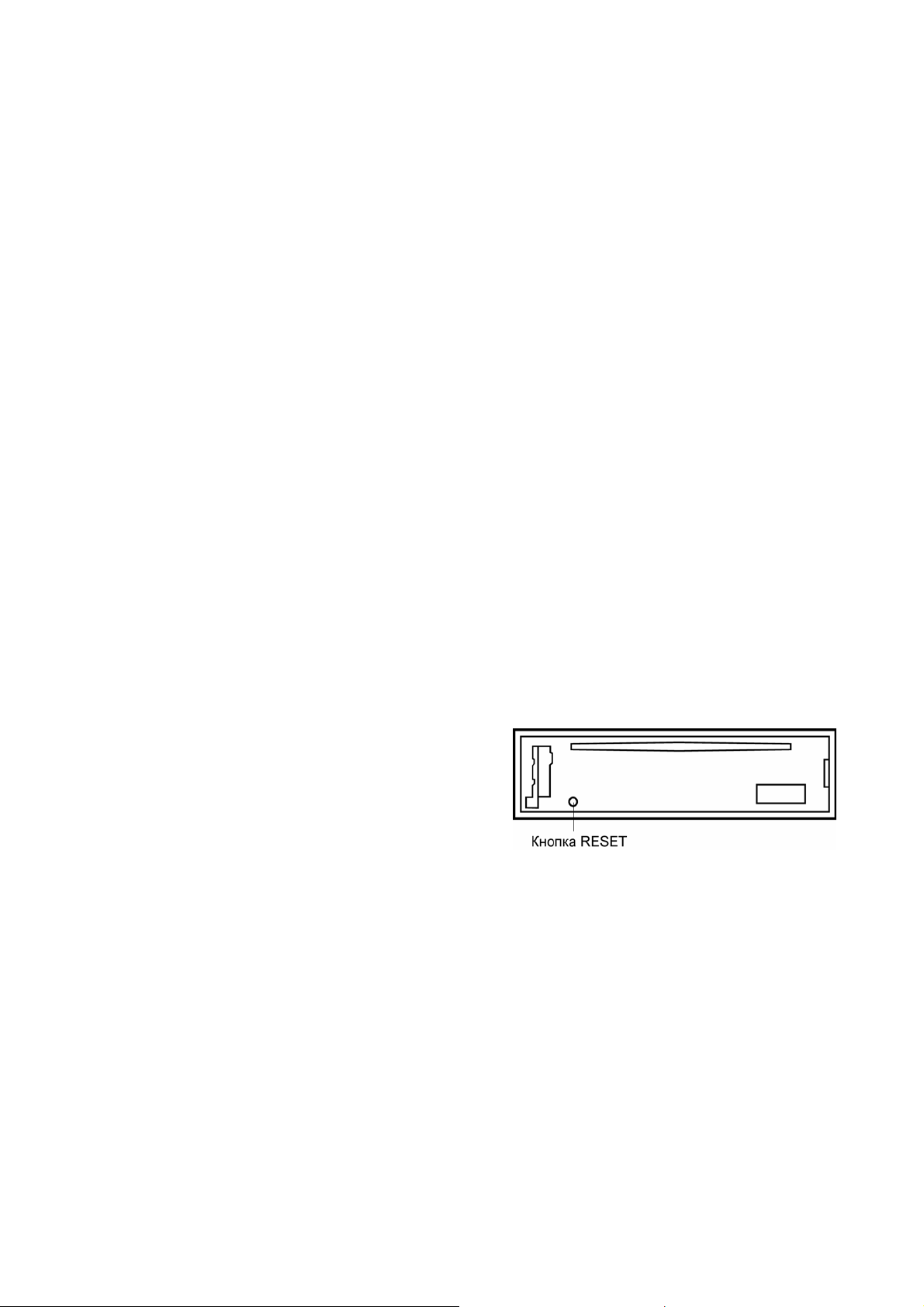

Модель CDD-100
FM/УКВ-приемник и CD-проигрыватель со съемной передней панелью и высокой выходной мощностью
Руководство пользователя
Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВприемника и проигрывателя компакт-дисков (далее CD-ресивера) в автомобиле с напряжением бортовой сети 12 В. Установку CD-ресивера рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие CD-ресивера или съемной панели, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям ресивера или подключенных к нему динамиков.
В связи с постоянной работой по совершенствованию CD-ресивера, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.
Назначение
CD-ресивер Prology CDD-100 предназначен для прослушивания радиостанций в диапазонах FM и УКВ, а также для воспроизведения стереофонических звукозаписей на аудио компакт-дисках, через внешние динамики.
Функции CD-ресивера
• Полностью съемная передняя панель с футляром
• Высокая выходная мощность (4x40 Вт)
• Высокоскоростной цифровой PLL тюнер
• Память на 24 станции
• Графический индикатор уровня выходного сигнала
• Электронная регулировка параметров
• Четыре предустановленные характеристики эквалайзера
• Линейные выходы RCA
• Цифровые кварцевые часы
• Стандартный монтажный размер DIN
Основные технические характеристики
Радиоприемник |
|
Диапазон частот УКВ, МГц |
65 - 74 |
Диапазон частот FM, МГц |
87,5 - 108 |
Промежуточная частота, МГц |
10,7 |
Полезная чувствительность (при отношении С/Ш 30 дБ), дБ (мкВ) 8 |
|
Диапазон воспроизводимых частот, Гц |
30 - 15000 |
Отношение сигнал/шум, дБ |
55 |
Глубина разделения стереоканалов (1 кГц), дБ |
30 |
Проигрыватель CD |
|
Размер дисков, дюймы |
5 |
Каналы |
2 канала, стерео |
Цифро-аналоговый преобразователь |
Сдвоенный 1-битный |
Диапазон воспроизводимых частот, Гц |
20 - 20000 |
Полный коэффициент гармоник (1 кГц), % |
0,2 |
Отношение сигнал шум, дБ |
86 |
Глубина разделения стереоканалов (1 кГц), дБ |
60 |
Низкочастотные и высокочастотные детонационные искажения |
Ниже предела измерения |
Общие |
|
Напряжение питания, предельные значения |
11 – 16 В постоянного тока |
Полярность источника питания |
Только системы с заземлением от- |
|
рицательного полюса батареи |
Максимальная выходная мощность, Вт |
4 х 40 |
Размеры установочные (Ш х В х Г), мм |
178 х 50 х 155 |
Вес, кг |
1,7 |
Prology CDD-100 |
2 |
© 2004 Saturn High-Tech, Inc. |
Комплект поставки
CD-ресивер Prology CDD-100 |
1 |
шт. |
Панель передняя съемная |
1 |
шт. |
Футляр панели передней съемной |
1 |
шт. |
Крепежные принадлежности |
1 |
комплект |
Ключ-съемник |
2 |
шт. |
Кожух |
1 |
шт. |
Соединительные кабели |
1 |
комплект |
Настоящее Руководство пользователя |
1 |
шт. |
Гарантийный талон |
1 |
шт. |
Индивидуальная потребительская тара |
1 |
комплект |
Хранение, транспортирование, ресурс, утилизация
CD-ресивер рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений.
CD-ресивер может эксплуатироваться до полной потери работоспособности и ремонтопригодности. CD-ресивер не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
Гарантии поставщика
CD-ресивер Prology CDD-100 соответствует утвержденному образцу.
Изготовитель гарантирует соответствие CD-ресивера требованиям ГОСТ 22505-97 и ГОСТ 28279-89 в части 2.2.
CD-ресивер имеет гарантийные сроки хранения 12 месяцев со дня поставки розничному продавцу, эксплуатации – 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.
Установка CD-ресивера
Примечания:
•Для установки CD-ресивера выберите такое место, где он не будет мешать водителю нормально управлять автомобилем.
•Перед окончательной установкой CD-ресивера временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.
•Используйте только прилагающиеся к CD-ресиверу крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект CDресивера, может привести к нарушению его нормальной работы.
•Если установка CD-ресивера требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
•Устанавливайте CD-ресивер таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.
•При установке отклонение CD-ресивера от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики CD-ресивера могут быть далеки от оптимальных.
•Никогда не устанавливайте CD-ресивер там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или го-
рячего воздуха, поступающего от отопителя. Также избегайте мест, в которых CD-ресивер будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.
Prology CDD-100 |
3 |
© 2004 Saturn High-Tech, Inc. |
Процедура установки
Существует два варианта установки CD-ресивера. При использовании первого варианта CD-ресивер устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта CD-ресивер устанавливается сзади передней панели (CD-ресивер устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях CD-ресивера). Более подробно оба варианта установки CD-ресивера описываются в данном руководстве ниже.
Первый вариант установки CD-ресивера
1.Приборная панель автомобиля.
2.Кожух.
После установки кожуха CD-ресивера в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.
3.Винт.
1.Приборная панель автомобиля.
2.Гайка (5 мм).
3.Пружинная шайба.
4.Винт (5 х 25 мм).
5.Винт.
6.Металлическая планка.
Для закрепления задней части CD-ресивера обязательно используйте металлическую планку. Металлическая планка может быть согнута руками под желаемым углом.
7.Плоская шайба.
Удаление CD-ресивера
1.Удалите декоративную рамку: Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя.
2.Вставьте съемники, входящие в комплект CDресивера, в пазы на обеих сторонах устройства, как показано на рисунке, чтобы они зафиксировались со щелчком. Для того, чтобы вынуть CD-ресивер из приборной панели автомобиля, потяните за съемники на себя.
