Акустическая система
PDP-S40B
Инструкции по эксплуатации
Спасибо за покупку продукта Pioneer.
Пожалуйста прочтите данные инструкции по эксплуатации
перед использованием вашей акустической системы, так
чтобы использовать ее самым оптимальным образом.
После того как вы прочли инструкции, положите их в
надежное место для дальнейших справок.
ВНИМАНИЕ
ПРОВЕРКА АКСЕССУАРОВ
• Кабели громкоговорителей × 2
Информация о совместимости
Этот продукт сконструирован исключительно для
использования с плазменным телевизором Pioneer.
Для дополнительной информации по совместимости,
пожалуйста проконсультируйтесь с ближайщим
лицензированным дилером Pioneer или сервисным центром.
Об установке и настройке
• Если вы хотите переместить плазменный телевизор,
удостоверьтесь, что сначала отсоединили
громкоговоритель. Вдобавок, не передвигайте дисплей,
держась за фиттинги для установки. Это может привести к
физическим повреждениям или нанести вред уствойству.
• Громкоговоритель широкий, и может быть
неустойчивым, если установку производит один
человек. Это может повлечь за собой повреждение
продукта. Таким образом, их сборку и установку
должны осуществлять по меньшей мере два человека.
• При установке громкоговорителя не используйте
какие-либо винты, кроме тех, которые имеются в
комплекте, в противном случае громкоговоритель
может отделиться от основного корпуса и упасть.
• При установке громкоговорителя крепко завинтите винты.
• Пожалуйста обращайтесь с громкоговорителем с
надлежащей заботой, так как защитная сетка и корпус
могут повредиться или разбиться при сильном внешнем
воздействии.
• При расположении компьютерного экрана CRT или
монитора CRT возле громоговорителя могут возникнуть
помехи или искажение цветов. В таких случаях
отодвиньте монитор от громкоговорителя.
Информация о входе
• Для предотвращения повреждений акустической системы
от перегрузки входа пожалуйста соблюдайте следующие
меры предосторожности:
• Не используйте громкоговоритель с каким-либо
устройством, кроме указанного плазменного телевизора
Pioneer. Это может привести к повреждению или пожару.
• Удостоверьтесь, что подключенные устройства отключены
и заранее выньте кабель питания из стенной розетки при
смене соединения или метода установки.
• При использовании функции контролирования звука,
чтобы очень усилить высокие звуковые частоты не
чрезмерно завышайте громкость усилителя.
• Фиттинги для установки громкоговорителей
Держатель, для левой и правой сторон
Центральные держатели
• Винты для установки громкоговорителей
(M5 × 10 мм: Черного цвета) × 9
• Инструкции по эксплуатации
Установка
• Проконсультируйтесь с вашим дилером в случае
трудностей при установке.
• Pioneer не несет ответственности за любые повреждения,
возникшие по причине ненадлежащей установки,
ненадлежащего использования, модификации или
стихийных бедствий.
2
УСТАНОВКА НА ПЛАЗМЕННОМ ТЕЛЕВИЗОРЕ
Плазменный телевизор с установленным громкоговорителем
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Фиттинг для установки
громкоговорителя
(правосторонний)
Кабель
громкоговорителя
Громкоговоритель
Фиттинги для установки
громкоговорителей
Бандаж
(Аксессуары плазменного телевизора)
(центральные)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Фиттинг для установки
громкоговорителя
(левосторонний)
При использовании подставки-столика:
ВНИМАНИЕ:
До того как прикрепить громкоговоритель, пожалуйста прикрепите столик-подставку модели PDK-TS28 (или другой
столик-подставку Плазменного телевизора Pioneer) к плазменному телевизору.
1. Прикрепите фиттинги для установки громкоговорителей к задней части
плазменного телевизора.
• Прикрепите фиттинги к правой и левой сторонам внизу- с
левой и правой стороны задней панели плазменного
телевизора при помощи имеющихся в комплекте винтов.
• Прикрепите центральный фиттинг к нижнему
центральному отверстию на задней панели плазменного
телевизора при помощи двух, имеющихся в комплекте,
винтов.
Винты для установки
громкоговорителей
(M5 × 10 мм)
Имеется отметка "L" (ЛЕВЫЙ)
(отметка "R" написана на
фиттинге, который
предназначается для правой
стороны).
1. Сначала завинтите
винт в верхнем
винтовом отверстии.
2. Затем завинтите винт в
винтовом отверстии
прямо под верхним
отверстием.
Левосторонний фиттинг для
установки громкоговорителя
(метод установки тот же, что и при
установке справа)
2. Затем ввинтите
винт в овальное
отверстие.
Винты для установки
громкоговорителей
(M5 × 10 мм)
1. Сначала ввинтите винт в
круглое отверстие.
Центральный фиттинг
для установки
громкоговорителя
3
2. Уравняйте громкоговоритель с фиттингами в правильном направлении.
• Убедитесь, что не устанавливаете громкоговоритель вверх дном.
Защитная
упаковка
Передняя сторона
громкоговорителя
Верхняя часть громкоговорителя
не имеет круглых углов.
В нижней части громкоговорителя есть круглый угол, из
которого спереди можно видеть плазменный экран.
На картинке
подставка-столик
не представлена.
Поместите паз на задней
стороне громкоговорителя
Внимание
• Во избежания повреждений громкоговорителя и/или столика-подставки из-за соударения друг о друга, уравняйте
громкоговоритель с фиттингами установки при их совпадении. Так как вы легко можете ударить поставку,
используйте защитную упаковку, в которую был упакован громкоговортель, между громкоговорителем и подставкой.
• Когда фиттинги для установки громкоговорителей не совпадают с пазами сзади громкоговорителя, уравняйте угол фиттингов
для установки громкоговорителей.
в фиттинг для установки
громкоговорителя.
3. Сзади ввинтите прилагающиеся в комплекте винты (в трех местах).
• Ввинтите три винта в порядке 1, 2, 3 как показано в диаграмме.
ВНИМАНИЕ
Если вы хотите переместить плазменный
телевизор, удостоверьтесь, что сначала
отсоединили громкоговоритель. Вдобавок,
3
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
1
При использовании
подставки-столика не
используйте эти отверстия.
2
Винты для установки
громкоговорителей (M5 × 10 мм)
не передвигайте дисплей, держась за
фиттинги для установки. Это может
привести к физическим повреждениям или
нанести вред уствойству.
Винтовое отверстие на нижней
поверхности фиттинга для установки
фиттинга, предназначенного для установки
громкоговорителя используется, когда
плазменный телевизор установлен на стену.
Оно не используется если устанавливается
вместе с подставкой.
ВНИМАНИЕ:
Если после установки громкоговорителя
его положение надо горизонтально или
вертикально выравнять, сначала ослабьте
винты для установки громкоговорителей,
повторно их расположите и затем вновь
ввинтите винты в надлежащем положении:
4
4. Подсоедините имеющиеся в
комплекте кабели
громкоговорителей к задней части
плазменного телевизора.
• Правильно соедините кабели, соблюдая полярность
терминалов громкоговорителей плазменного телевизора,
то есть кабель (Серый) к терминалам (Красный) и
кабель (Черный) к терминалам (Черный).
5. Подсоедините другой конец
кабелей громкоговорителей к
громкоговорителю.
• Правильно соедините кабели, соблюдая полярность
терминалов громкоговорителей, то есть кабель
(Серый) к терминалам (Красный) и кабель
(Черный)к терминалам (Черный).
Серый Серый
Красный
Терминал громкоговорителя
ВНИМАНИЕ:
• Нажмите на рычаг и воткните
конец кабеля.
• Когда вы отпустите рычаг, то он
зафиксирует кабель
громкоговорителя.
Внимание
• Удостоверьтесь, что вы заранее отключили
подсоединенные устройства и отсоединили кабель
питания от стенной розетки при изменении
подсоединения или метода установки.
• Если вы погрузите кабель
громкоговорителя слишком глубоко, так
чтобы изоляция касалась терминала
громкоговорителя, возможно звук не
будет воспроизводиться.
Пожалуйста поместите его так, чтобы
был виден медный провод.
• Проверьте надежно ли подсоединены
кабели громкоговорителей к
терминалам, слегка потянув за кабель после
подсоединения. Неплотное подсоединение может
привести к прерыванию звука или помехам.
• Если в и кабелях происходит короткое
замыкание в результате оголенного подводящего
провода, плазменный телевизор может оказаться под
чрезмерной нагрузкой, что может привести к
прекращению функционирования или неисправной
работе.
Черный
Черный
Красный
Терминал
громкоговорителя
Кабель
громкоговорителя
Черный
Черный
Терминал громкоговорителя
• Неправильные подсоединения кабеля громкоговорителя к
правой или левой стороне терминалов плазменного
телевизора по полярности может привести к
недостаточным эффектам стереозвука, плохим нижним
звуковым частотам или нестабильному звуковому образу.
• Смотайте кабель, не натягивая его.
Красный
Серый
6. Связывание кабелей.
• Бандажи входят в комплект плазменного телевизора.
• Используйте их по необходимости.
• При аккуратном расположении кабелей
громкоговорителей, удостоверьтесь, что вы связали
их так, что они не подвергаются давлению.
Кабель громкоговорителя
Задняя сторона
дисплея
Бандаж
5

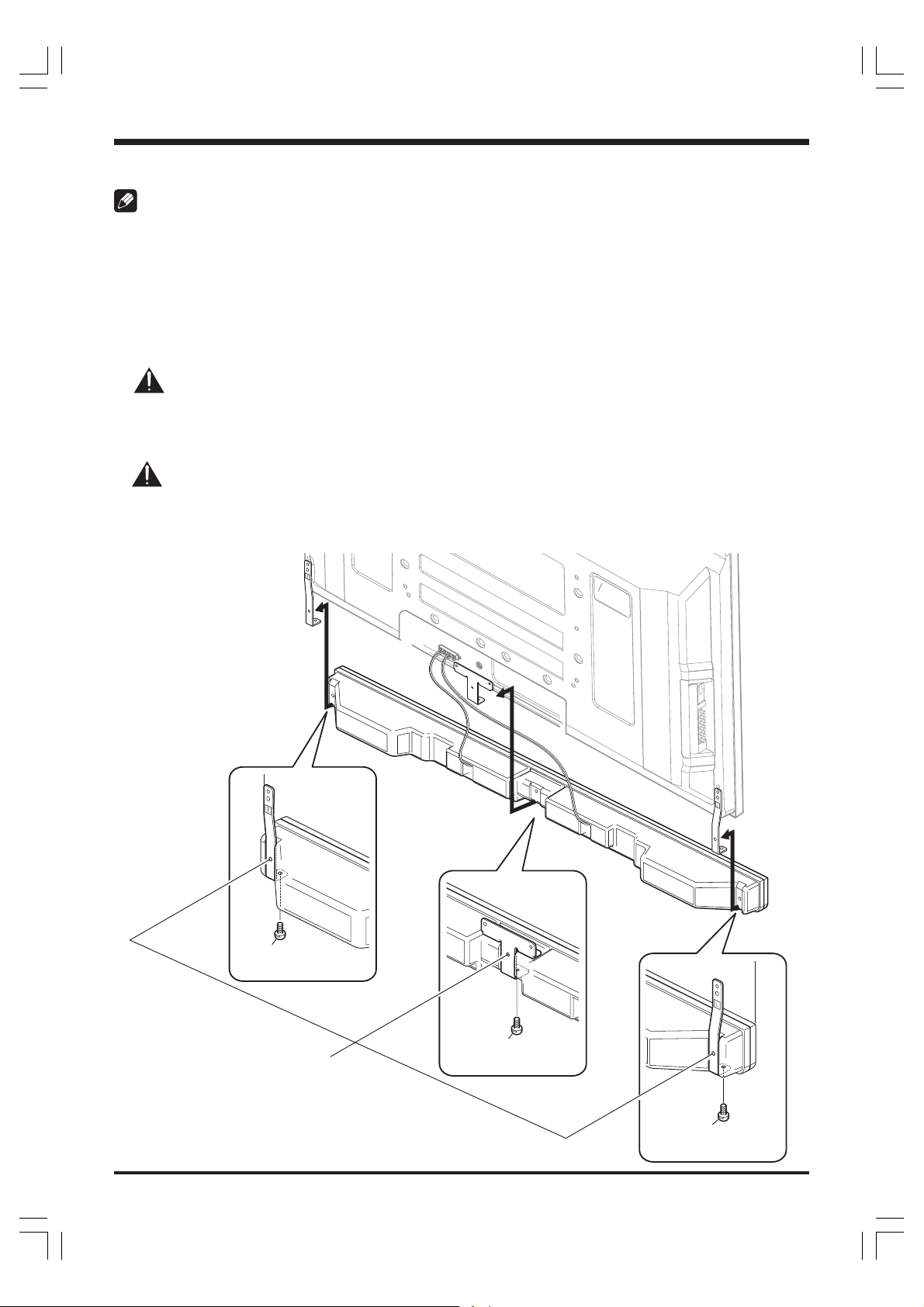

При использовании настенного устройства:
ВНИМАНИЕ:
Сначала поставьте плазменный телевизор на мягкую поверхность, затем прикрепите громкоговорители.
1. Прикрепите фиттинги для установки громкоговорителей к задней части
плазменного телевизора (смотрите пункт 1 на странице 3).
2. Соедините имеющиеся в комплекте кабели громкоговорителей с задней
частью плазменного телевизора (Смотрите процедуру 4 на стр. 5).
3. Расположите плазменый телевизор на фиттинги для крепления настенного
устройства.
• Для подробной информации смотрите инструкции по эксплуатации, которые поступили вместе с настенным устройством.
Внимание
Будьте осторожны с фиттингами для установки динамиков при установке или подсоединении. Это может привести к
физическим повреждениям.
4. Подсоедините другой конец кабелей громкоговорителя к громкоговорителю
(Смотрите процедуру 5 на странице 5).
Внимание
Пусть эту процедуу выполнят два человека.
5. Выравняйте громкоговоритель с фиттингами для установки в правильном
направлении.
• Удостоверьтесь, что не поместили громкоговоритель вверх дном.
3
Винты для установки
громкоговорителей
(M5 × 10 мм)
1
Винты для установки
громкоговорителей
При применении настенного
устройства не используется.
(M5 × 10 мм)
2
Винты для установки
громкоговорителей
(M5 × 10 мм)
6
6. Ввинтите винты снизу, используя
имеющиеся в комплекте винты (в
трех местах).
• Ввинтите три винта в порядке 1, 2, 3 как показано на
рисунке (см. Стр. 6). Винтовое отверстие на задней стороне
фиттинга для установки Громкоговорителя используется,
когда плазменный телевизор устанавливается на подставке.
Она не используется, когда оно установлено на стену.
ВНИМАНИЕ:
Если после установки громкоговорителя его положение
надо горизонтально или вертикально выравнять,
сначала ослабьте винты для установки
громкоговорителей, повторно их расположите и
затем вновь ввинтите винты в надлежащем положении:
7. Сматывание кабелей (смотрите
процедуру 6 на странице 5).
УХОД ЗА КОРПУСОМ
• Используйте ткань для полировки или сухую ткань для
стирания пыли и грязи.
• Когда корпус очень грязный, протрите его мягкой тканью,
смоченной водорастворимым очистителем, затем вновь
протрите сухой тканью. Не используйте полироль для
мебели или очистители. Они могут повредить поверхность
корпуса.
• Никогда не используйте растворители, бензин, спреи
и другие химикаты на поверхности или вблизи
корпусов, так как они повредят поверхность.
• При использовании химической ткани, внимательно
прочитайте меры предосторожности для химической
ткани.
СПЕЦИФИКАЦИИ
Корпус. .......... С фронтальным излучением звуковой волны
Используемые громкоговорители (двухканальная система):
Вуфер (для низкочастотных звуков)
........................................ 4,8 см × 13 см конусообразный
Твитер (для высокачастотных звуков)
.................................................. 2,5 см полукупольного типа
Номинальное сопротивление ........................................... 6 Ом
Диапазон частот. .................................. от 60 Гц до 30 000 Гц
Чувствительность (1 м, 1 ватт) .............................. 80 децибел
Допустимая мощность:
Максимальная мощность ........................................... 18 ватт
Номинальная потребляемая мощность ...................... 6 ватт
Частота разделения каналов ............................................ 3 кГц
Наружные размеры
................................ 1 224 мм (Ш) × 77 мм (В) × 115 мм (Г)
Вес ...................................................................................... 2,9 кг
Аксессуары
.............................................. кабели громкоговорителей × 2
................................................................................ Держатели
Правый × 1
Левый × 1
центральные × 1
.......................................................... винты (M5 × 10 мм) × 9
.......................................... Инструкции по эксплуатации × 1
ВНИМАНИЕ:
Спецификации и конструкции могут быть
модифицированы без предупреждения, вследствие
усовершенствований.
ВАЖНО – ЗАПИШИТЕ ПРИВЕДЕННЫЙ НИЖЕ НОМЕР МОДЕЛИ И СЕРИЙНЫЙ НОМЕР ДАННОГО
УСТРОЙСТВА.
НОМЕРА НАХОДЯТСЯ НА ОБОРОТНОЙ СТОРОНЕ.
НОМЕР МОДЕЛИ
СЕРИЙНЫЙ НОМЕР
СОХРАНИТЕ ЭТИ НОМЕРА ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ.
Издано Pioneer Corporation.
Защищено авторским правом ©. 2007 Pioneer Corporation.
Все права сохранены.
7
<SRD1344-A>
Loading...
