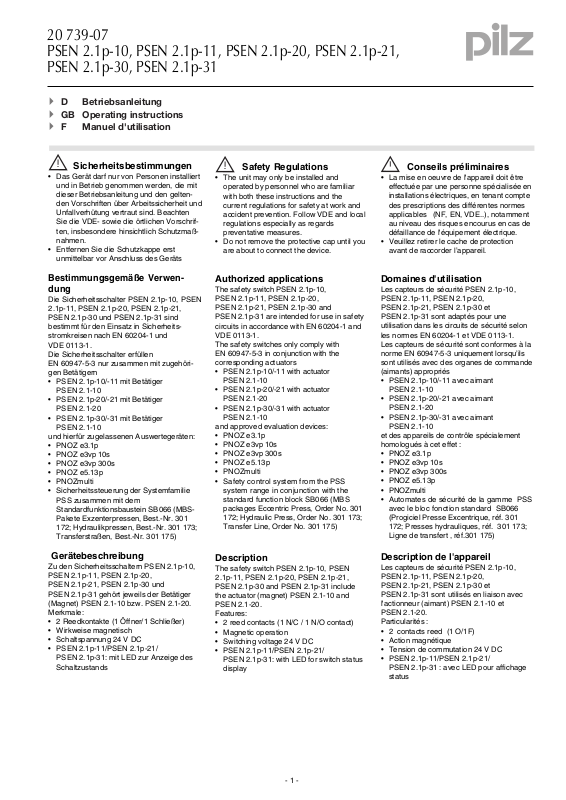

Pilz PSEN 2.1p-21 User Manual [en, de, fr]
20 739-07
PSEN 2.1p-10, PSEN 2.1p-11, PSEN 2.1p-20, PSEN 2.1p-21,
PSEN 2.1p-30, PSEN 2.1p-31
4
D Betriebsanleitung
4
GB Operating instructions
4
F Manuel d'utilisation
Sicherheitsbestimmungen
• Das Gerät darf nur von Personen installiert
und in Betrieb genommen werden, die mit
dieser Betriebsanleitung und den geltenden Vorschriften über Arbeitssicherheit und
Unfallverhütung vertraut sind. Beachten
Sie die VDE- sowie die örtlichen Vorschriften, insbesondere hinsichtlich Schutzmaßnahmen.
• Entfernen Sie die Schutzkappe erst
unmittelbar vor Anschluss des Geräts
Bestimmungsgemäße Verwendung
Die Sicherheitsschalter PSEN 2.1p-10, PSEN
2.1p-11, PSEN 2.1p-20, PSEN 2.1p-21,
PSEN 2.1p-30 und PSEN 2.1p-31 sind
bestimmt für den Einsatz in Sicherheitsstromkreisen nach EN 60204-1 und
VDE 0113-1.
Die Sicherheitsschalter erfüllen
EN 60947-5-3 nur zusammen mit zugehörigen Betätigern
• PSEN 2.1p-10/-11 mit Betätiger
PSEN 2.1-10
• PSEN 2.1p-20/-21 mit Betätiger
PSEN 2.1-20
• PSEN 2.1p-30/-31 mit Betätiger
PSEN 2.1-10
und hierfür zugelassenen Auswertegeräten:
• PNOZ e3.1p
• PNOZ e3vp 10s
• PNOZ e3vp 300s
• PNOZ e5.13p
• PNOZmulti
• Sicherheitssteuerung der Systemfamilie
PSS zusammen mit dem
Standardfunktionsbaustein SB066 (MBSPakete Exzenterpressen, Best.-Nr. 301
172; Hydraulikpressen, Best.-Nr. 301 173;
Transferstraßen, Best.-Nr. 301 175)
Safety Regulations
• The unit may only be installed and
operated by personnel who are familiar
with both these instructions and the
current regulations for safety at work and
accident prevention. Follow VDE and local
regulations especially as regards
preventative measures.
• Do not remove the protective cap until you
are about to connect the device.
Authorized applications
The safety switch PSEN 2.1p-10,
PSEN 2.1p-11, PSEN 2.1p-20,
PSEN 2.1p-21, PSEN 2.1p-30 and
PSEN 2.1p-31 are intended for use in safety
circuits in accordance with EN 60204-1 and
VDE 0113-1.
The safety switches only comply with
EN 60947-5-3 in conjunction with the
corresponding actuators
• PSEN 2.1p-10/-11 with actuator
PSEN 2.1-10
• PSEN 2.1p-20/-21 with actuator
PSEN 2.1-20
• PSEN 2.1p-30/-31 with actuator
PSEN 2.1-10
and approved evaluation devices:
• PNOZ e3.1p
• PNOZ e3vp 10s
• PNOZ e3vp 300s
• PNOZ e5.13p
• PNOZmulti
• Safety control system from the PSS
system range in conjunction with the
standard function block SB066 (MBS
packages Eccentric Press, Order No. 301
172; Hydraulic Press, Order No. 301 173;
Transfer Line, Order No. 301 175)
Conseils préliminaires
• La mise en oeuvre de l'appareil doit être
effectuée par une personne spécialisée en
installations électriques, en tenant compte
des prescriptions des différentes normes
applicables (NF, EN, VDE..), notamment
au niveau des risques encourus en cas de
défaillance de l'équipement électrique.
• Veuillez retirer le cache de protection
avant de raccorder l’appareil.
Domaines d'utilisation
Les capteurs de sécurité PSEN 2.1p-10,
PSEN 2.1p-11, PSEN 2.1p-20,
PSEN 2.1p-21, PSEN 2.1p-30 et
PSEN 2.1p-31 sont adaptés pour une
utilisation dans les circuits de sécurité selon
les normes EN 60204-1 et VDE 0113-1.
Les capteurs de sécurité sont conformes à la
norme EN 60947-5-3 uniquement lorsqu’ils
sont utilisés avec des organes de commande
(aimants) appropriés
• PSEN 2.1p-10/-11 avec aimant
PSEN 2.1-10
• PSEN 2.1p-20/-21 avec aimant
PSEN 2.1-20
• PSEN 2.1p-30/-31 avec aimant
PSEN 2.1-10
et des appareils de contrôle spécialement
homologués à cet effet :
• PNOZ e3.1p
• PNOZ e3vp 10s
• PNOZ e3vp 300s
• PNOZ e5.13p
• PNOZmulti
• Automates de sécurité de la gamme PSS
avec le bloc fonction standard SB066
(Progiciel Presse Excentrique, réf. 301
172; Presses hydrauliques, réf. 301 173;
Ligne de transfert , réf.301 175)
Gerätebeschreibung
Zu den Sicherheitsschaltern PSEN 2.1p-10,
PSEN 2.1p-11, PSEN 2.1p-20,
PSEN 2.1p-21, PSEN 2.1p-30 und
PSEN 2.1p-31 gehört jeweils der Betätiger
(Magnet) PSEN 2.1-10 bzw. PSEN 2.1-20.
Merkmale:
• 2 Reedkontakte (1 Öffner/1 Schließer)
• Wirkweise magnetisch
• Schaltspannung 24 V DC
• PSEN 2.1p-11/PSEN 2.1p-21/
PSEN 2.1p-31: mit LED zur Anzeige des
Schaltzustands
Description
The safety switch PSEN 2.1p-10, PSEN
2.1p-11, PSEN 2.1p-20, PSEN 2.1p-21,
PSEN 2.1p-30 and PSEN 2.1p-31 include
the actuator (magnet) PSEN 2.1-10 and
PSEN 2.1-20.
Features:
• 2 reed contacts (1 N/C / 1 N/O contact)
• Magnetic operation
• Switching voltage 24 V DC
• PSEN 2.1p-11/PSEN 2.1p-21/
PSEN 2.1p-31: with LED for switch status
display
- 1 -
Description de l'appareil
Les capteurs de sécurité PSEN 2.1p-10,
PSEN 2.1p-11, PSEN 2.1p-20,
PSEN 2.1p-21, PSEN 2.1p-30 et
PSEN 2.1p-31 sont utilisés en liaison avec
l'actionneur (aimant) PSEN 2.1-10 et
PSEN 2.1-20.
Particularités :
• 2 contacts reed (1 O/1F)
• Action magnétique
• Tension de commutation 24 V DC
• PSEN 2.1p-11/PSEN 2.1p-21/
PSEN 2.1p-31 : avec LED pour affichage
status
Montage
• Die Montagelage ist beliebig. Sicherheitsschalter und Betätiger müssen jedoch
parallel gegenüberliegend montiert
werden.
• Sicherheitsschalter und Betätiger möglichst nicht auf ferromagnetisches Material
montieren. Es sind Änderungen der
Schaltabstände zu erwarten. Benutzen Sie
in diesem Fall die Distanzplatte mit der
Bestell-Nr. 534 310.
• Befestigen Sie Sicherheitsschalter und
Betätiger ausschließlich mit Schrauben M4
mit flacher Kopfunterseite (z.B. M4Zylinderkopf- oder -Flachkopfschrauben).
Anzugsdrehmoment max. 1 Nm. Verwenden Sie Schrauben aus nicht magnetischem Material (z. B. Messing).
• Der Abstand zwischen zwei Systemen aus
Sicherheitsschalter und Betätiger muss
mindestens 25 mm betragen.
Sicherheitsschalter und Betätiger
• von Eisenspänen fernhalten
• keinen starken Magnetfeldern aussetzen
• keinen starken Stößen oder Schwingungen aussetzen
• nicht als Anschlag benutzen
Justage
• Der Sicherheitsschalter darf nur mit dem
zugehörigen Betätiger PSEN 2.1-10 bzw
PSEN 2.1-20 verwendet werden.
• Prüfen Sie die Funktion immer mit einem
der zugelassenen Auswertegeräte.
• Beim PSEN 2.1p-11, PSEN 2.1p-21,
PSEN 2.1p-31 leuchtet die LED bei
unbetätigten Reed-kontakten (Schutzeinrichtung geöffnet oder Sicherheitsschalter
und Betätiger falsch justiert). Die LED
befindet sich im Öffnerkreis des
Sicherheitsschalter. Bei betätigten
Reedkontakten erlischt die LED.
• Die angegebenen Schaltabstände (siehe
technische Daten) gelten nur, wenn
Sicherheitsschalter und Betätiger parallel
gegenüberliegend montiert sind. Andere
Anordnungen können zu abweichenden
Schaltabständen führen. Beachten Sie den
maximal zulässigen Seiten- und Höhenversatz (siehe "Schaltabstände" und
"Max. Seiten- und Höhenversatz").
Anschlüsse
Wichtig: Die Farbkennzeichnung für
die Anschlussleitung gilt nur für die als
Zubehör erhältlichen Kabel von Pilz.
Installation
• The mounting position can be freely
selected. Safety switch and actuator must
be installed parallel and opposite each
other.
• If possible, do not install the safety switch
and actuator on ferromagnetic material.
Changes of the switch offsets are to be
anticipated. In this case, use the distance
plate order no. 534 310.
• The safety switch and actuator should only
be secured using M4 screws on which the
underside of the screw head is flat (e.g.
M4 cheese head or pan head screws).
Torque setting max. 1 Nm. Use screws
that are made from non-magnetic material
(e.g. brass).
• Two systems consisting of a safety sensor
and a actuator must have a distance of at
least 25 mm.
Safety switch and actuator:
• keep away from iron cuttings
• do not expose to strong magnetic fields
• do not expose to strong shocks or vibration
• do not use as dead stop
Adjustment
• The safety switch must only be used in
conjunction with its respective actuator
PSEN 2.1-10 and PSEN 2.1-20.
• Always check the functions with one of the
approved evaluation devices.
• On PSEN 2.1p-11, PSEN 2.1p-21 and
PSEN 2.1p-31 the LED lights when the
reed contacts are not operated (safety
device is open or safety switch and
actuator are adjusted incorrectly). The
LED is in the N/C contact circuit of the
safety sensor. When the reed contacts
are operated, the LED will go out.
• The stated switch offsets (see technical
data) are only valid, when safety switch
and actuator are installed parallel and
opposite each other. Different layouts may
lead to deviating switching gaps. Please
note the maximum permissible lateral and
height offset (see "Switching distances"
and "Max. lateral and height offset").
Connections
Notice: The colour marking of the
connection cables only applies to
cables available from Pilz as an
accessory.
Installation
• Le sens de montage est indifférent. Le
capteur de sécurité et l'aimant doivent être
montés face à face de façon parallèle.
• Si possible, évitez d'installer le capteur et
l'aimant sur du matériel ferromagnétique.
Les distances de commutation peuvent
être modifiées. Utilisez dans ce cas un
support séparateur de réf. 534 310.
• Pour fixer le capteur de sécurité et
l’aimant, utilisez uniquement des vis M4
dont la tête présente une face inférieure
plate (par ex. une vis M4 cylindrique ou à
tête plate).
Couple de serrage maxi 1 Nm.
Utiliser des vis en métal non magnétiques
(par ex. laiton).
• La distance minimale entre 2 systèmes
complets( capteur et aimant) doit être d'au
moins 25 mm.
Le capteur de sécurité et l'actionneur :
• doivent être éloignés des copeaux
métalliques
• ne doivent pas être exposés à des champs
magnétiques élevés
• ne doivent pas subir des chocs et
vibrations importants
• ne doivent pas être utilisés comme butée
Ajustement
• Le capteur de sécurité ne peut être utilisé
qu'avec l'actionneur (aimant) PSEN 2.1-10
et PSEN 2.1-20.
• Testez la fonction uniquement avec une
des unités de contrôle autorisées.
• Sur le PSEN 2.1p-11, PSEN 2.1p-21 et
PSEN 2.1p-31, la LED est allumée quand
les contacts reed ne sont pas actionnés
(protecteur ouvert ou mauvais alignement
du capteur et de l'actionneur). La LED est
insérée dans le contact à ouverture du
capteur de sécurité. Quand les contacts
Reed sont actionnés, la LED s'éteint.
• Les distances de commutation indiquées
(voir caractéristiques techniques) ne sont
valables que si le capteur et l'actionneur
sont montés parallèlement face à face. Un
autre montage peut entraîner la
modfication des distances de
commutation. Veuillez noter les valeurs
des décalages latéraux et en hauteur
toléréés (voir "Distances de commutation"
et "décalage latéral max. et décalage en
hauteur max.").
Raccordement
Important : Les repérages des
couleurs ne sont valables que pour les
câbles fournis par Pilz.
Der Sicherheitsschalter ist in unbetätigtem
Zustand dargestellt
Belegung des
4pol. M8-Stiftsteckers/
Configuration of the 4pin M8 connector/
Repérage du
connecteur M8 4 br.
2
1
34
The safety switch is shown in not operated
mode.
ohne/without/sans LED mit/with/avec LED
1
2
3
4
- 2 -
Le capteur de sécurité est représenté en
position non actionnée.
1
2
3 +
4
Loading...
