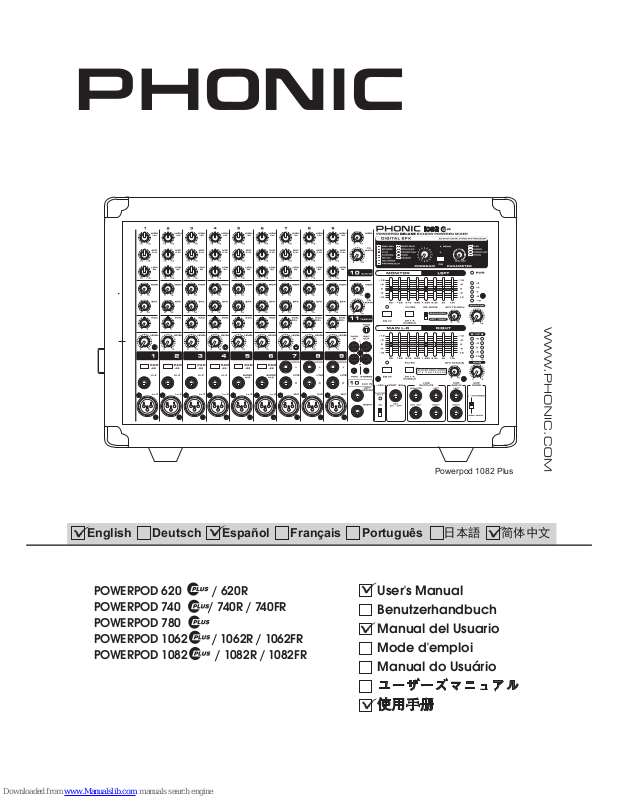

Phonic POWERPOD 620, POWERPOD 1062, Powerpod 1062 R, Powerpod 1062 FR, POWERPOD 1082 User Manual [en, es, zh]

Powerpod 1082 Plus

English Deutsch Español Français Português 日本語 简体中文

User's Manual
Benutzerhandbuch
Manual del Usuario
Mode d'emploi
Manual do Usuário

ユーザーズマニュアル
使用手册

POWERPOD 620 / 620R
POWERPOD 740 / 740R / 740FR
POWERPOD 780
POWERPOD 1062 / 1062R / 1062FR
POWERPOD 1082 / 1082R / 1082FR

POWERED MIXERS

MEZCLADORAS AMPLIFICADAS
MIXERS AMPLIFICADOS

功放调音台

ENGLISH .....................................I

ESPAÑOL .....................................II

简体中文 .....................................IV

V1.2 09/09/2011

English Deutsch Español Français Português 日本語 简体中文

POWERPOD 620 / POWERPOD 620R

POWERPOD 740 / POWERPOD 740R / POWERPOD 740FR

POWERPOD 780

POWERPOD 1062 / POWERPOD 1062R / POWERPOD 1062FR

POWERPOD 1082 / POWERPOD 1082R / POWERPOD 1082FR

1

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

INTRODUCTION......................................................................1

FEATURES...............................................................................1

BASIC SETUP...........................................................................2

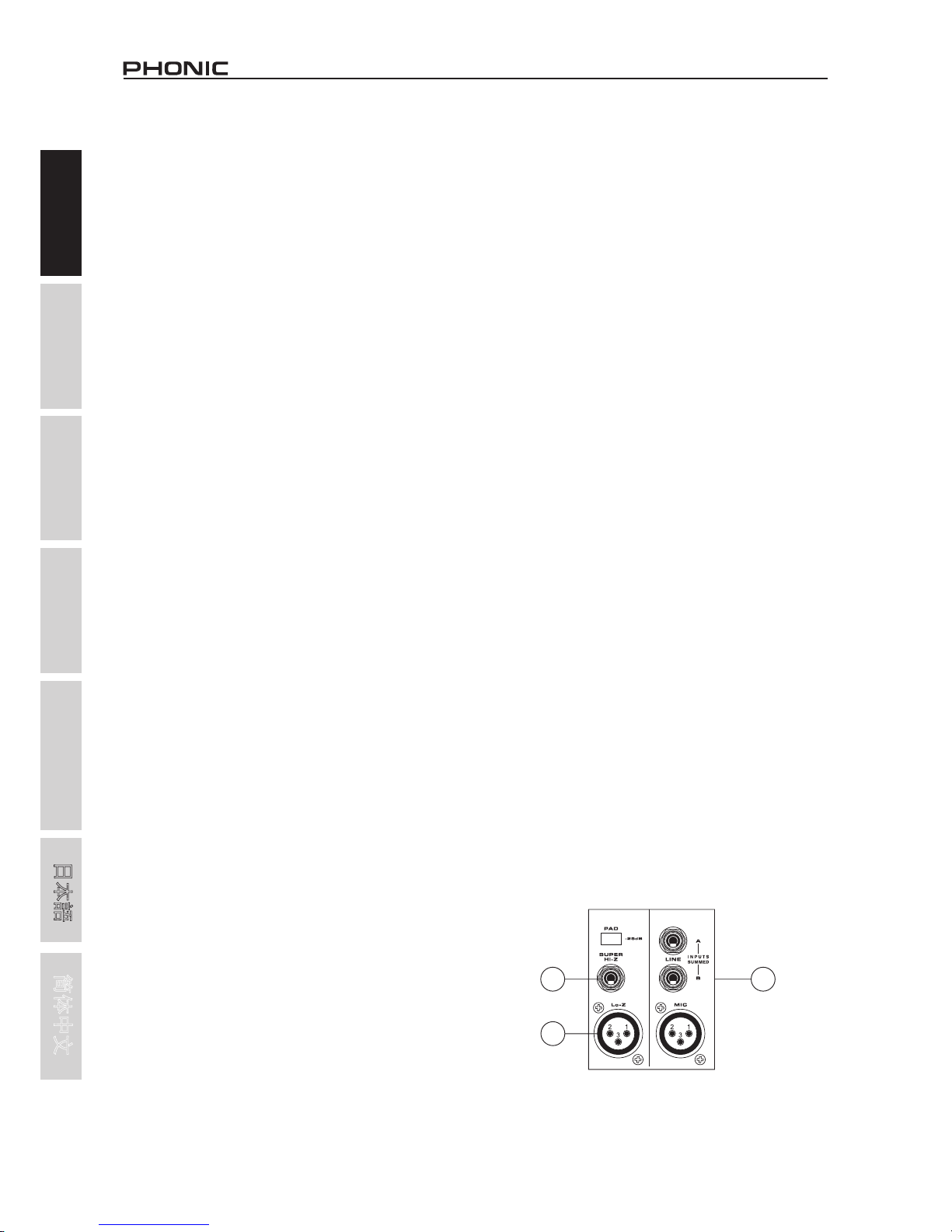

MAKING CONNECTIONS........................................................2

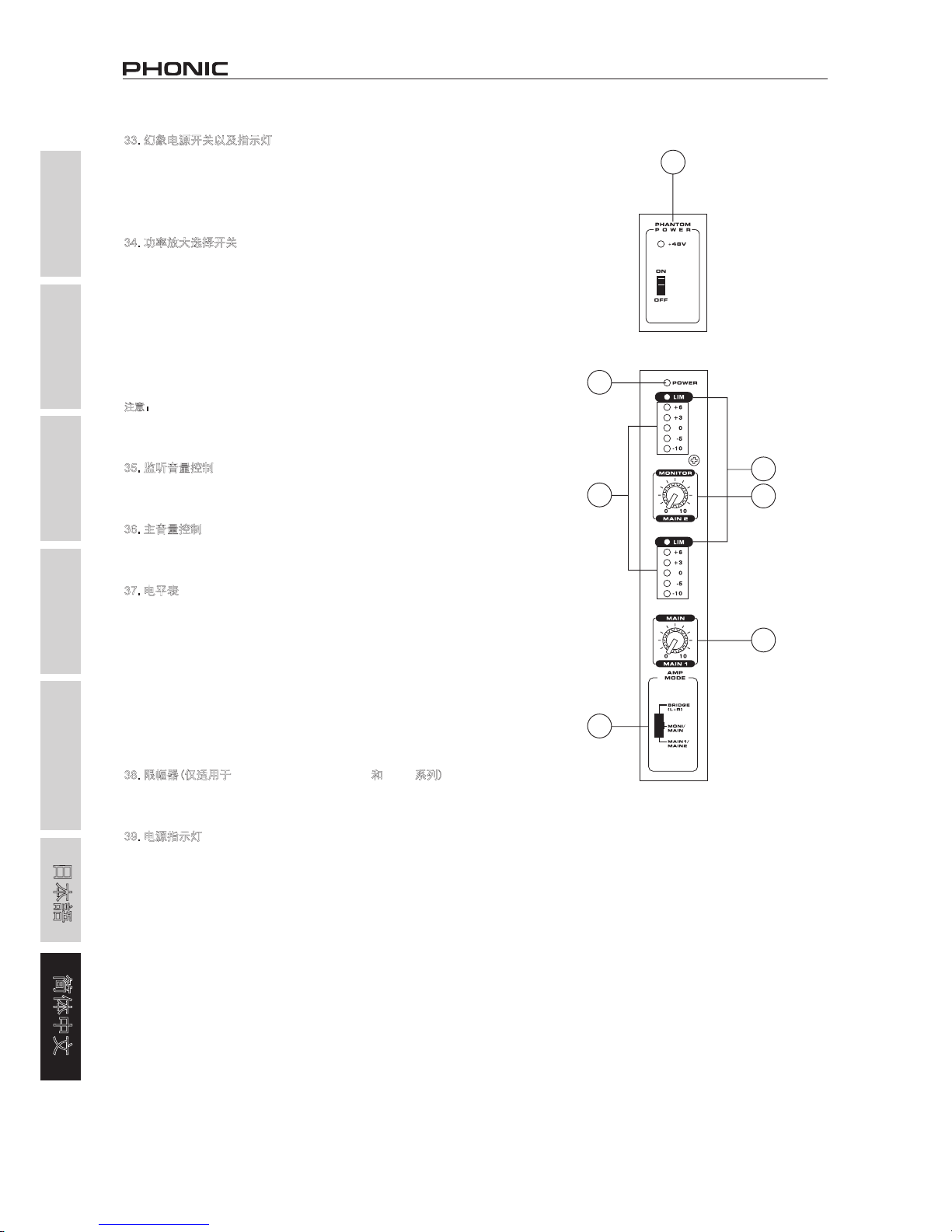

CONTROLS AND SETTINGS...................................................5

SPECIFICATIONS...................................................................10

APPENDIX

DIGITAL EFFECTS TABLE.......................................................1

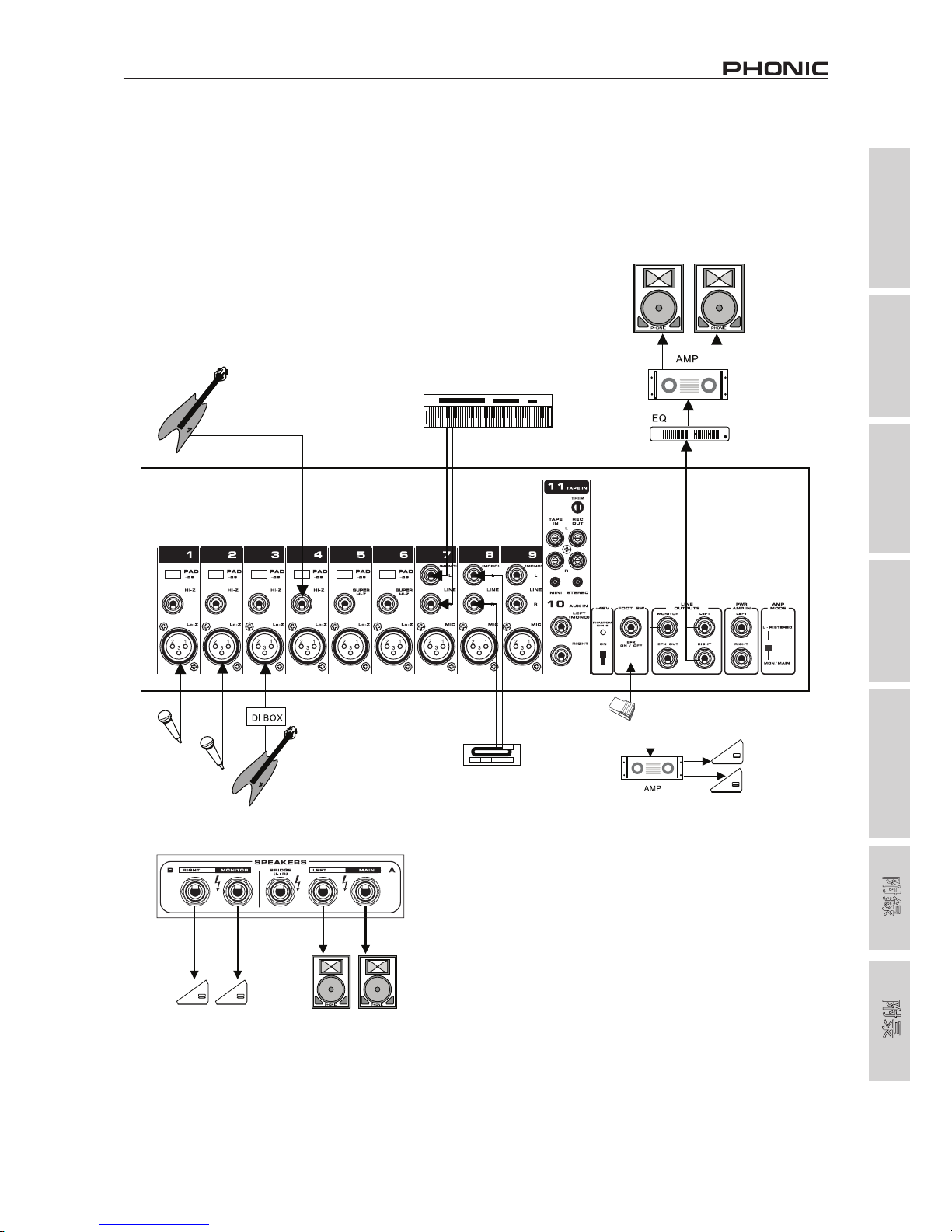

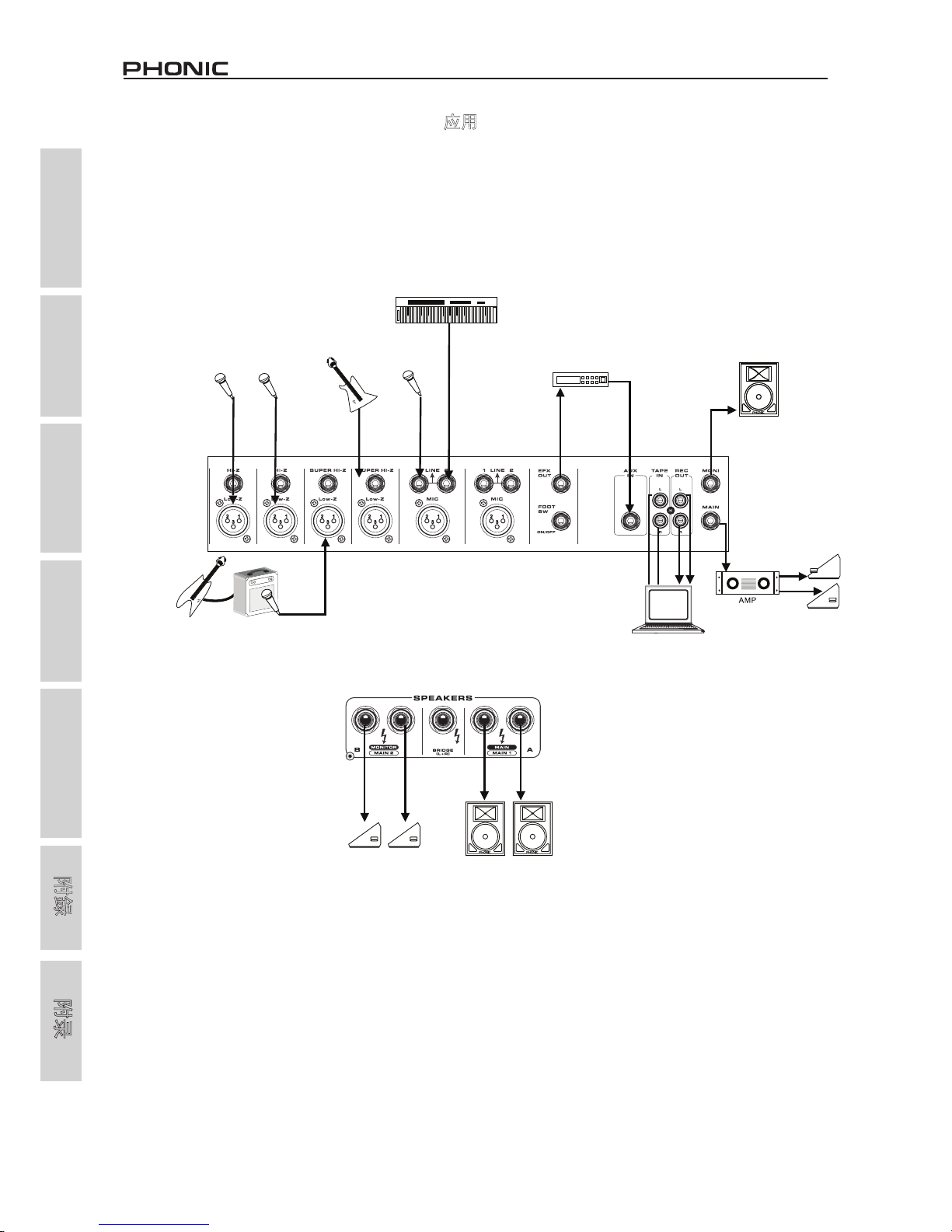

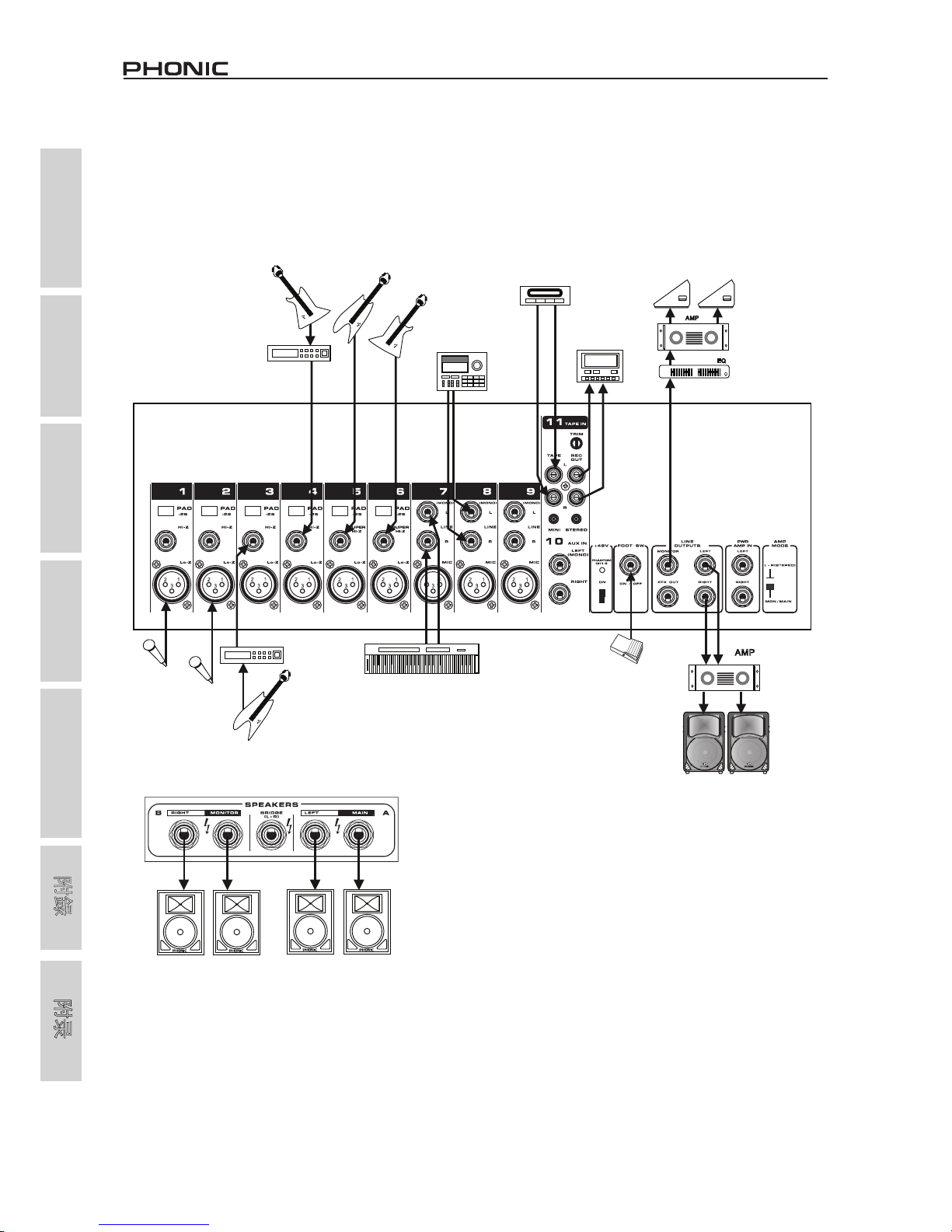

APPLICATIONS.........................................................................2

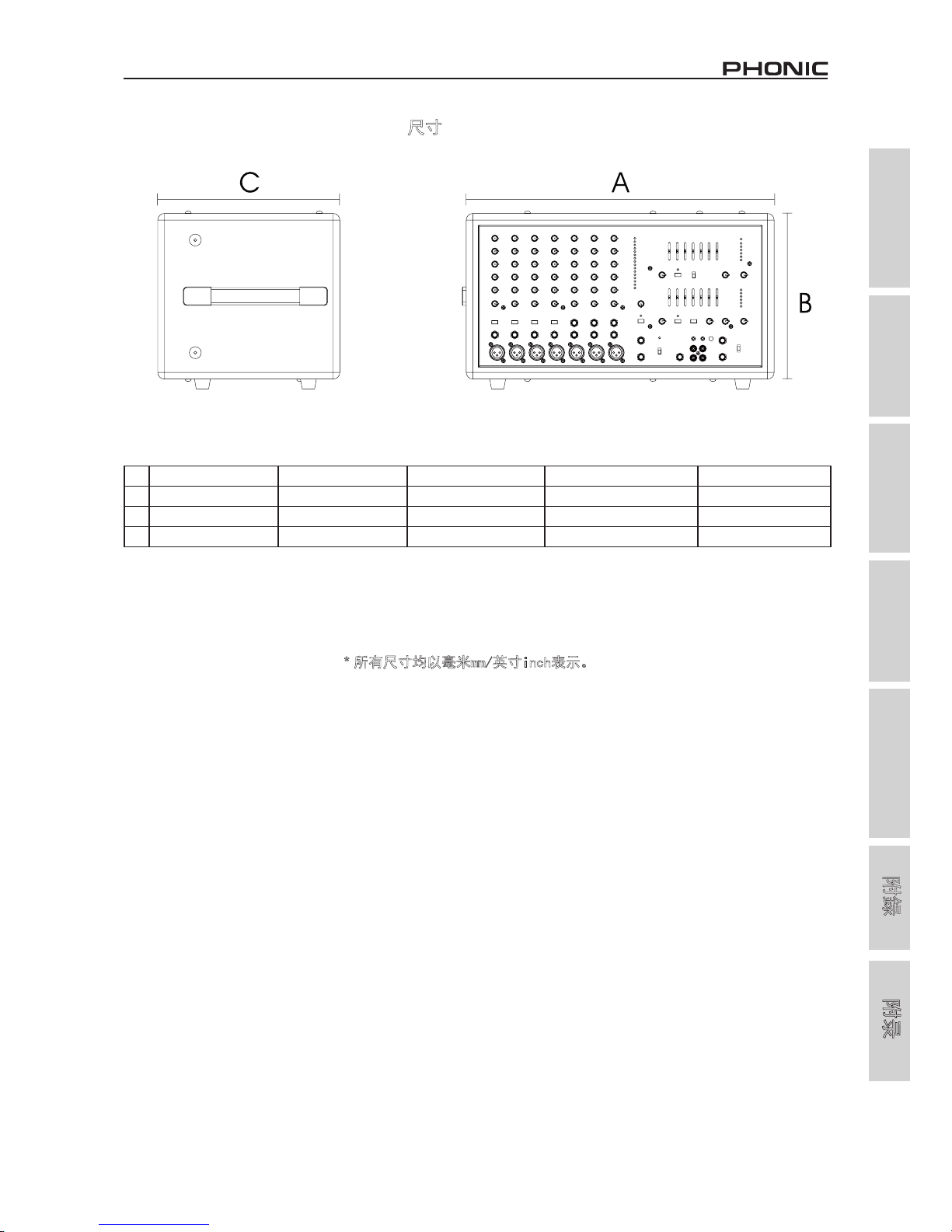

DIMENSIONS............................................................................7

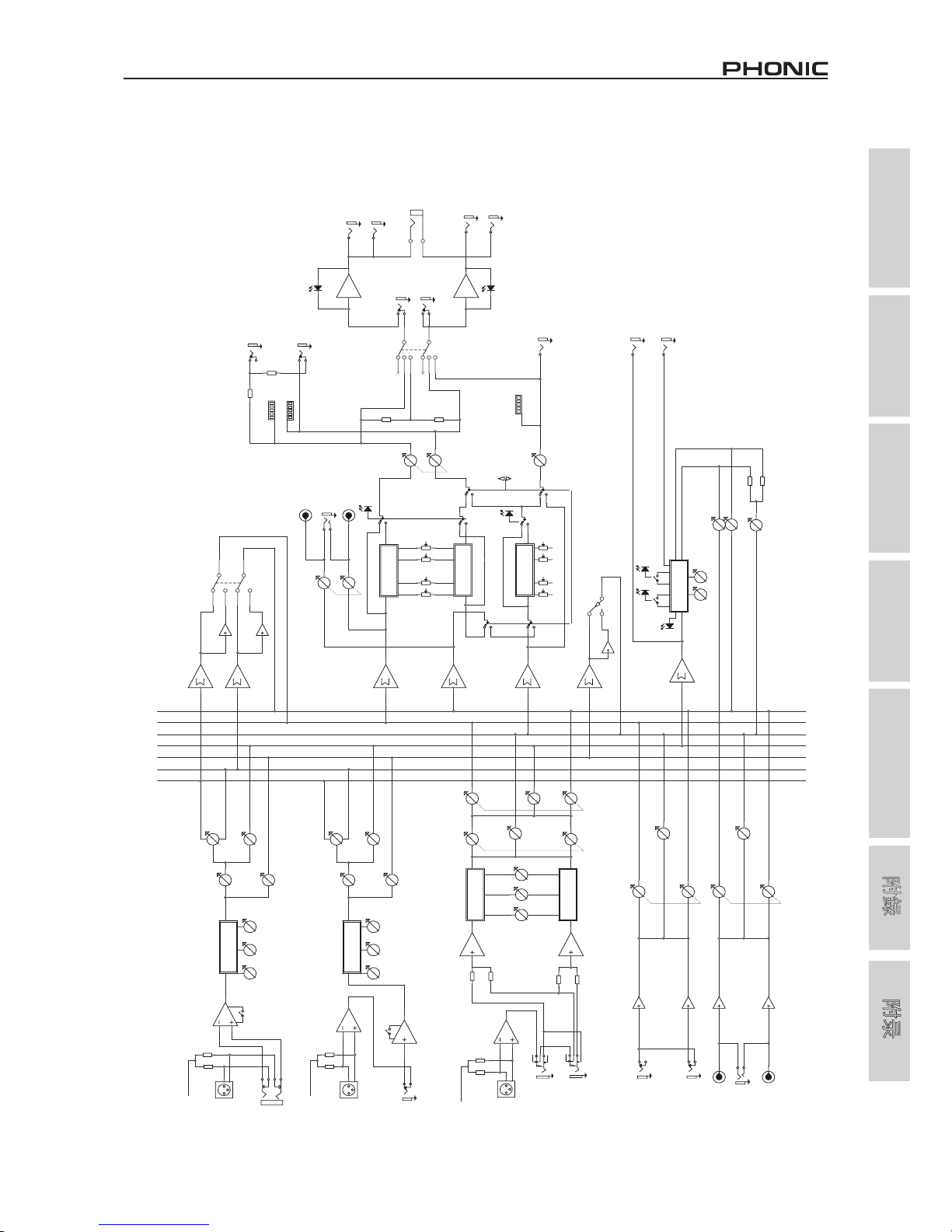

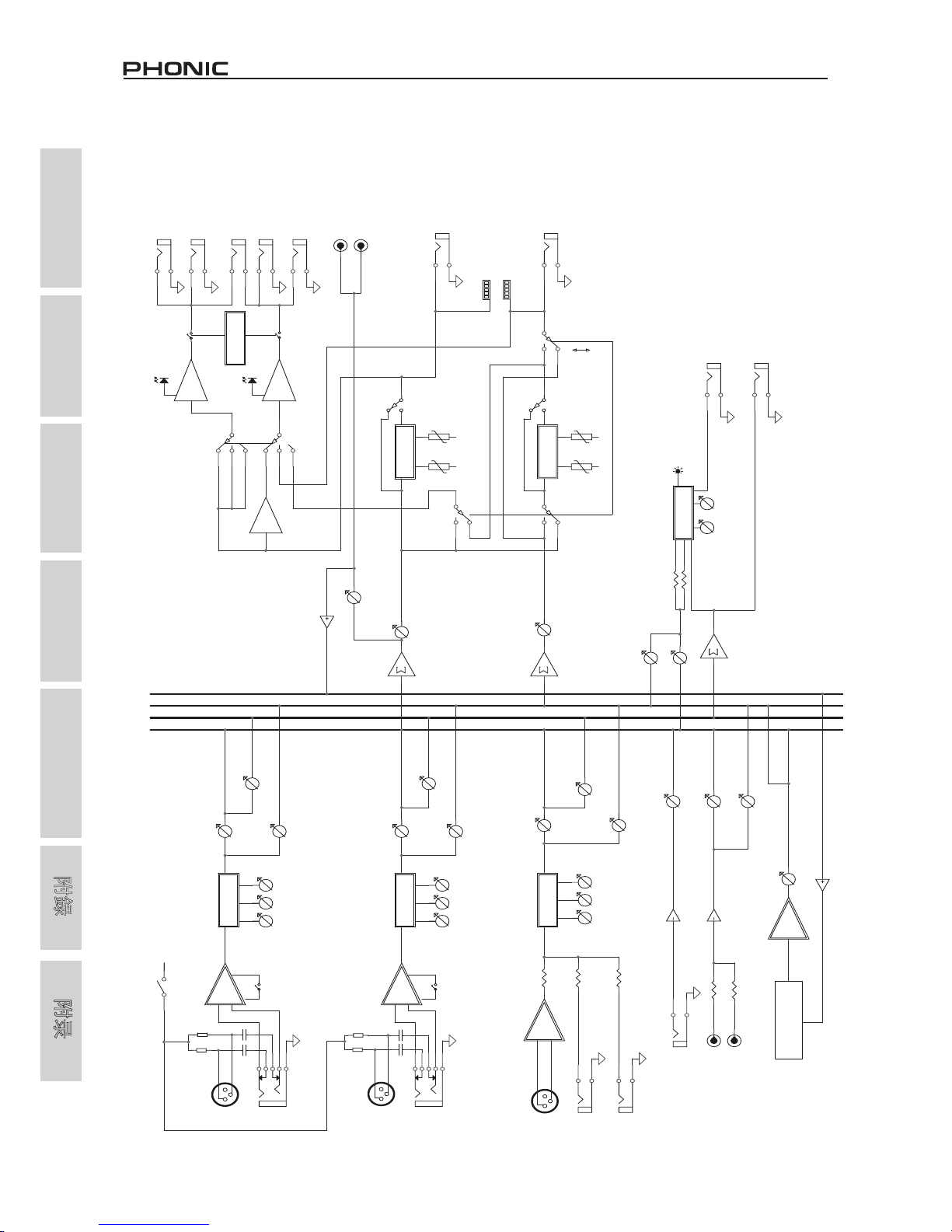

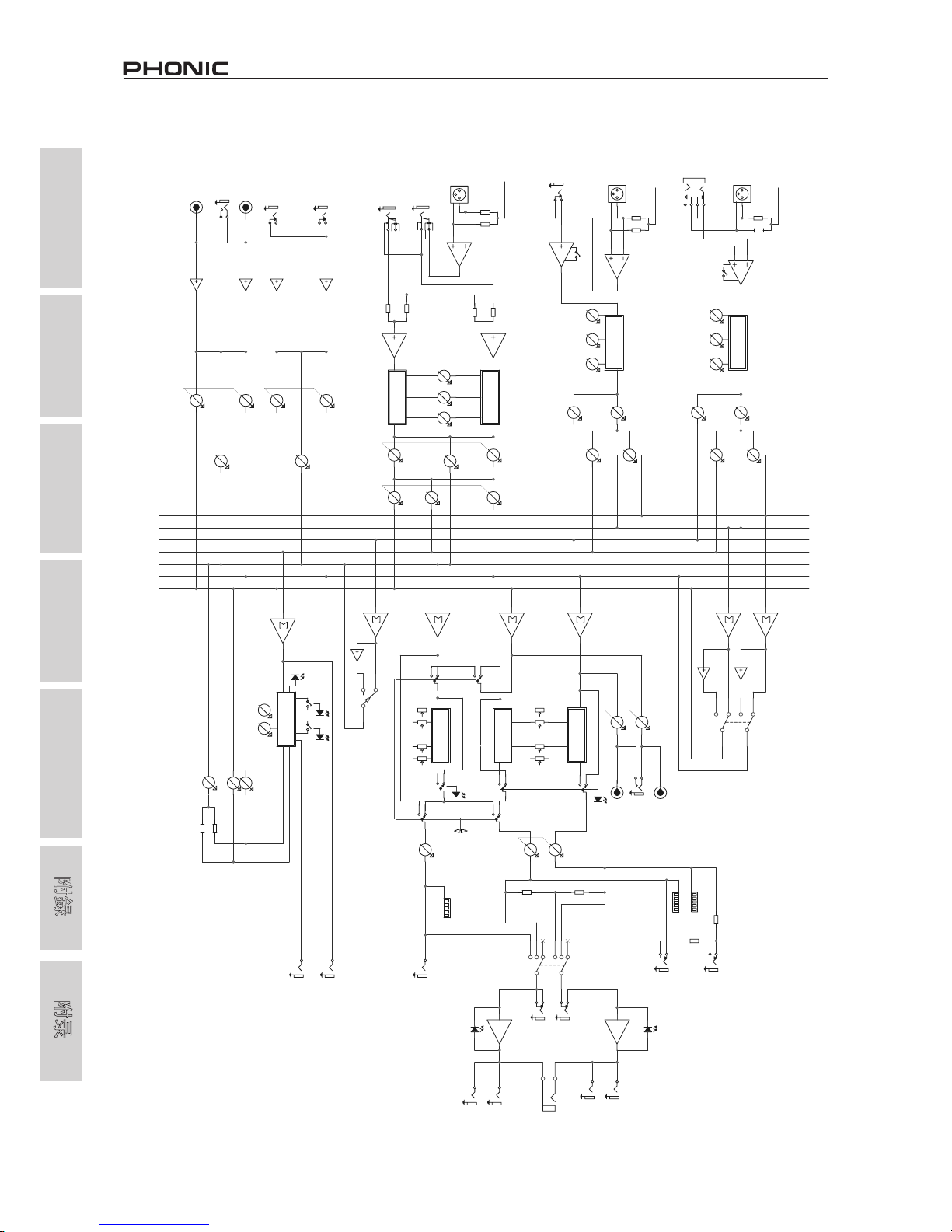

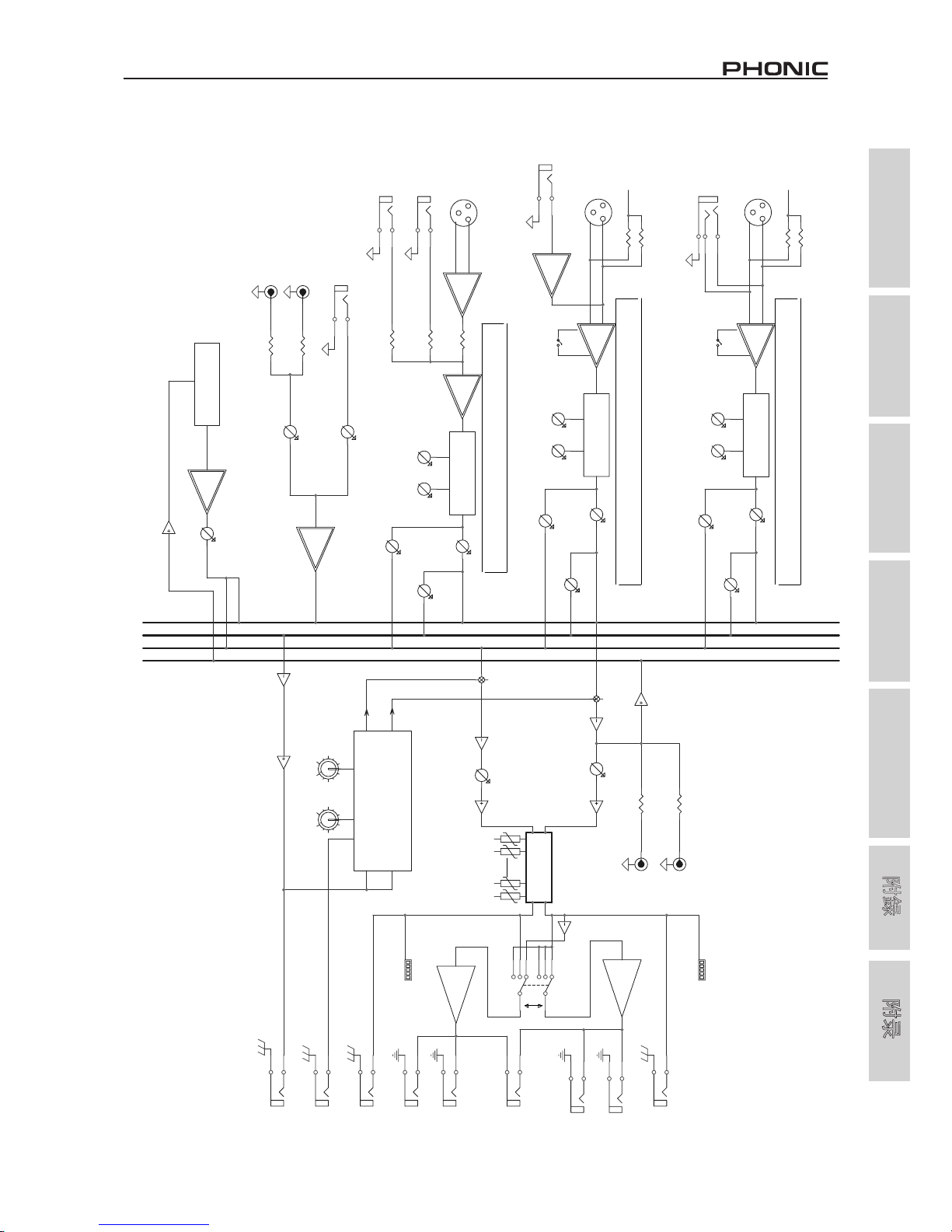

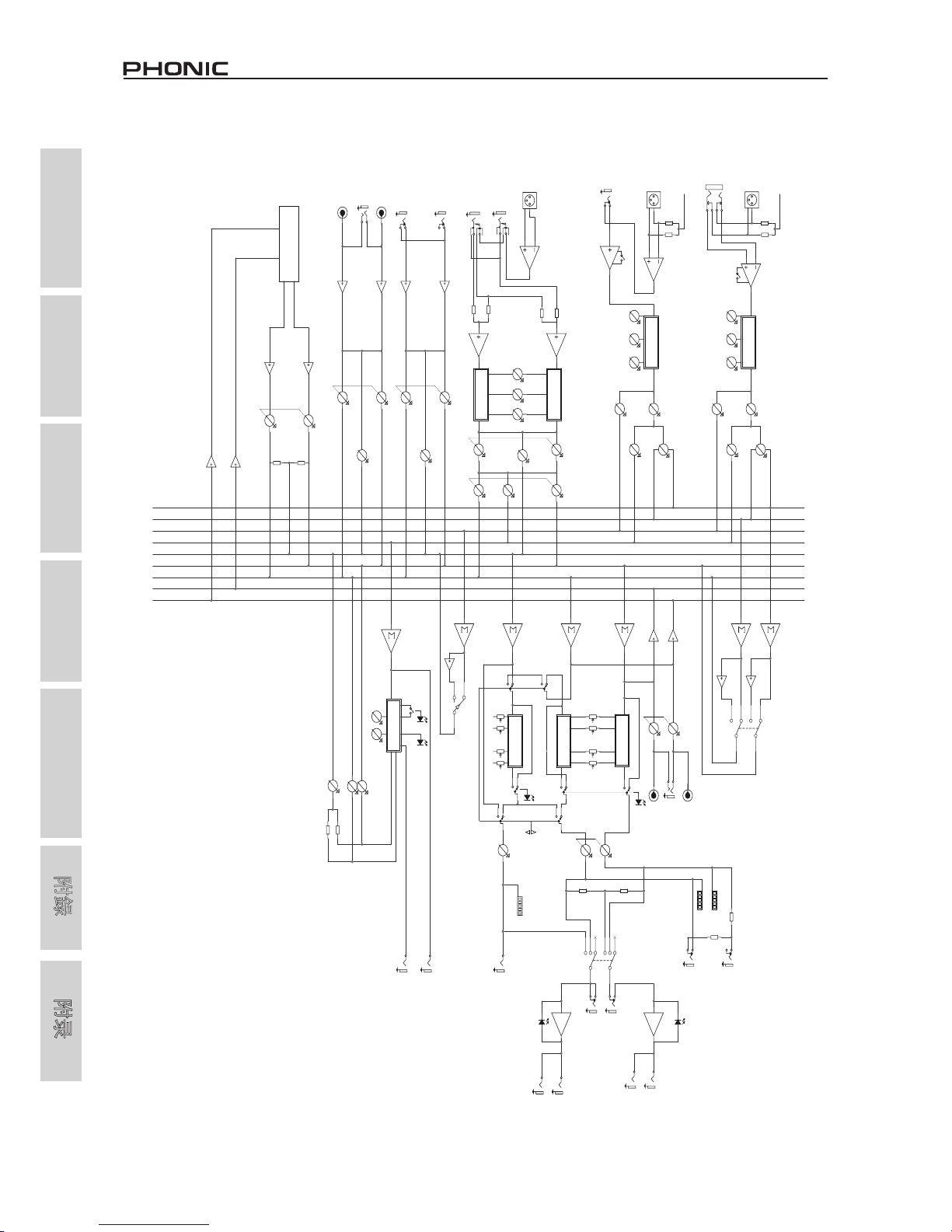

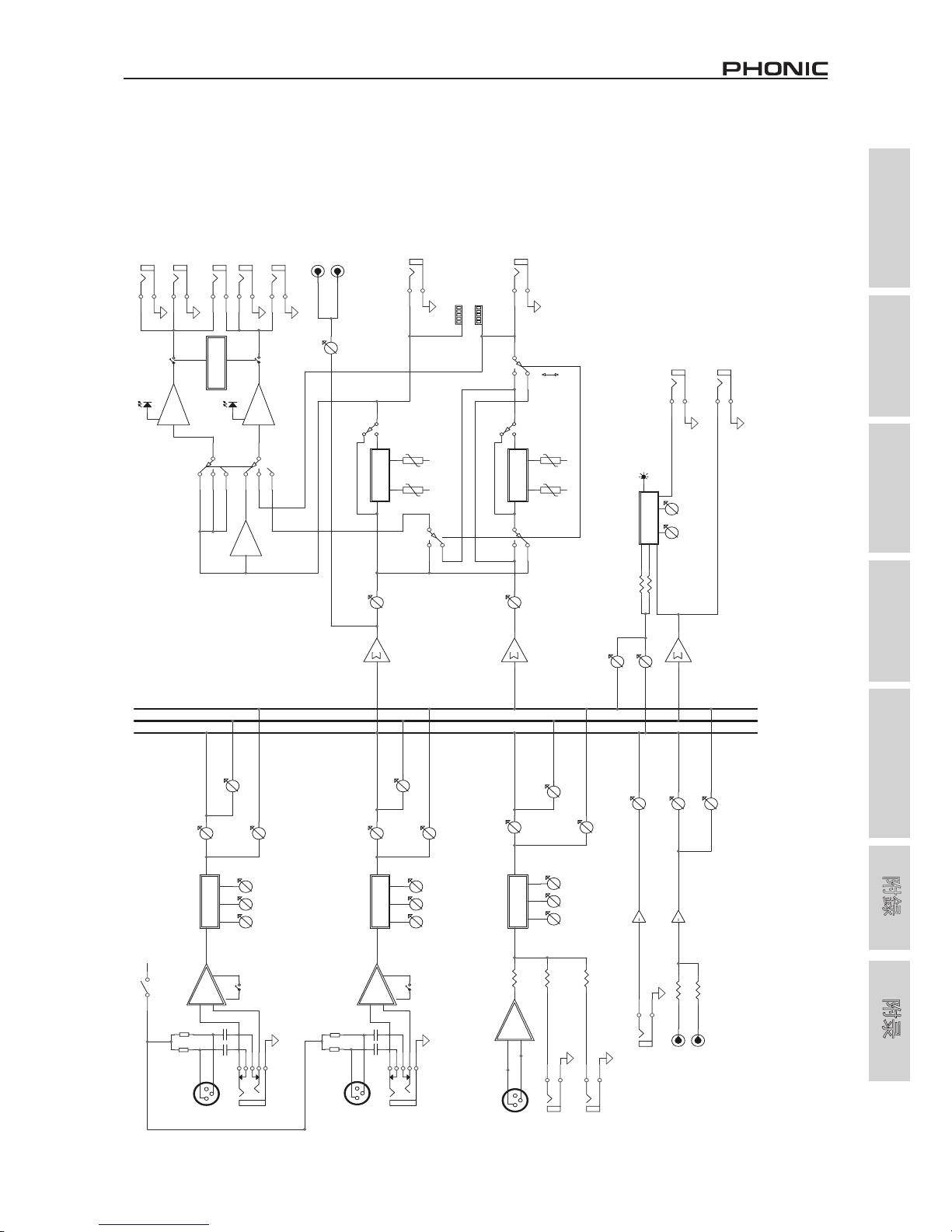

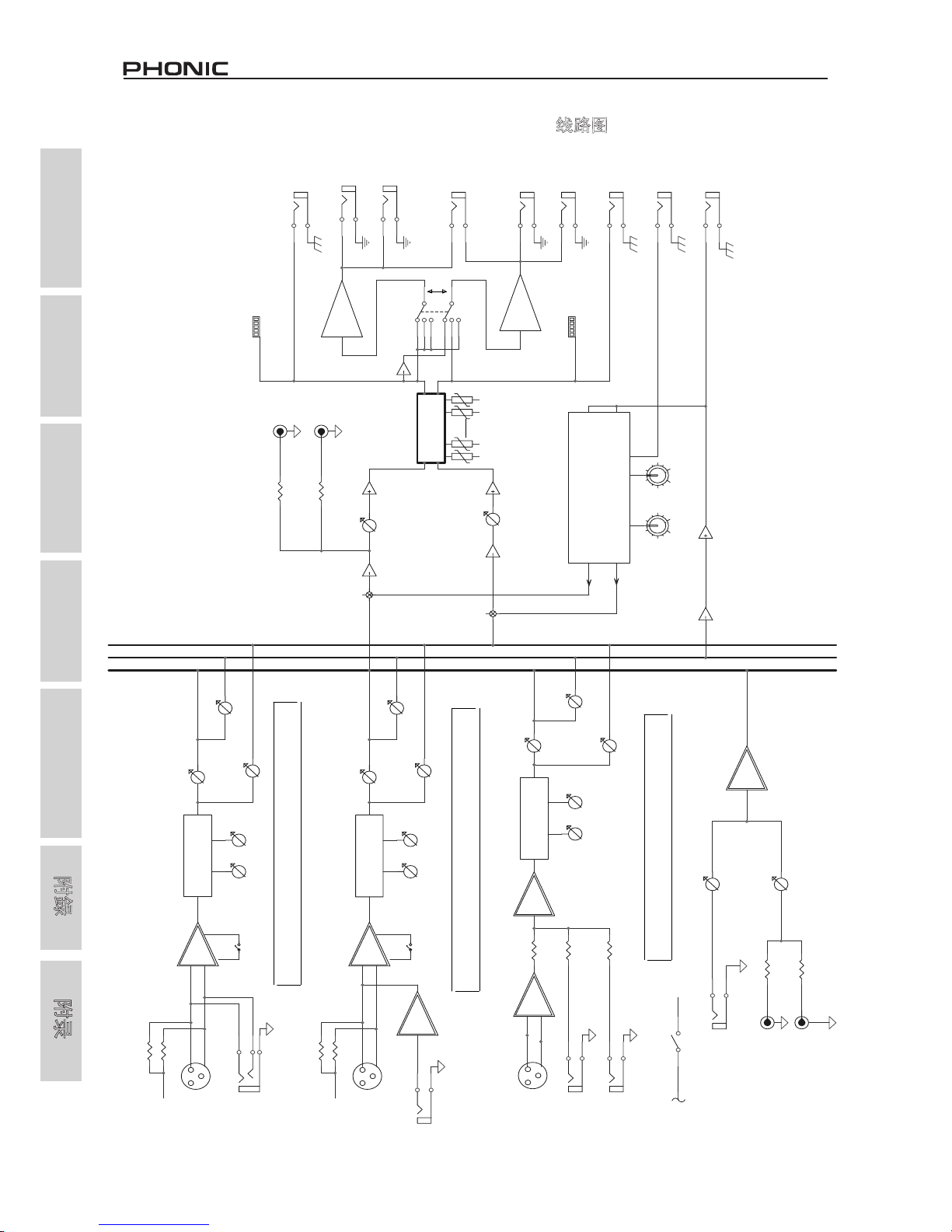

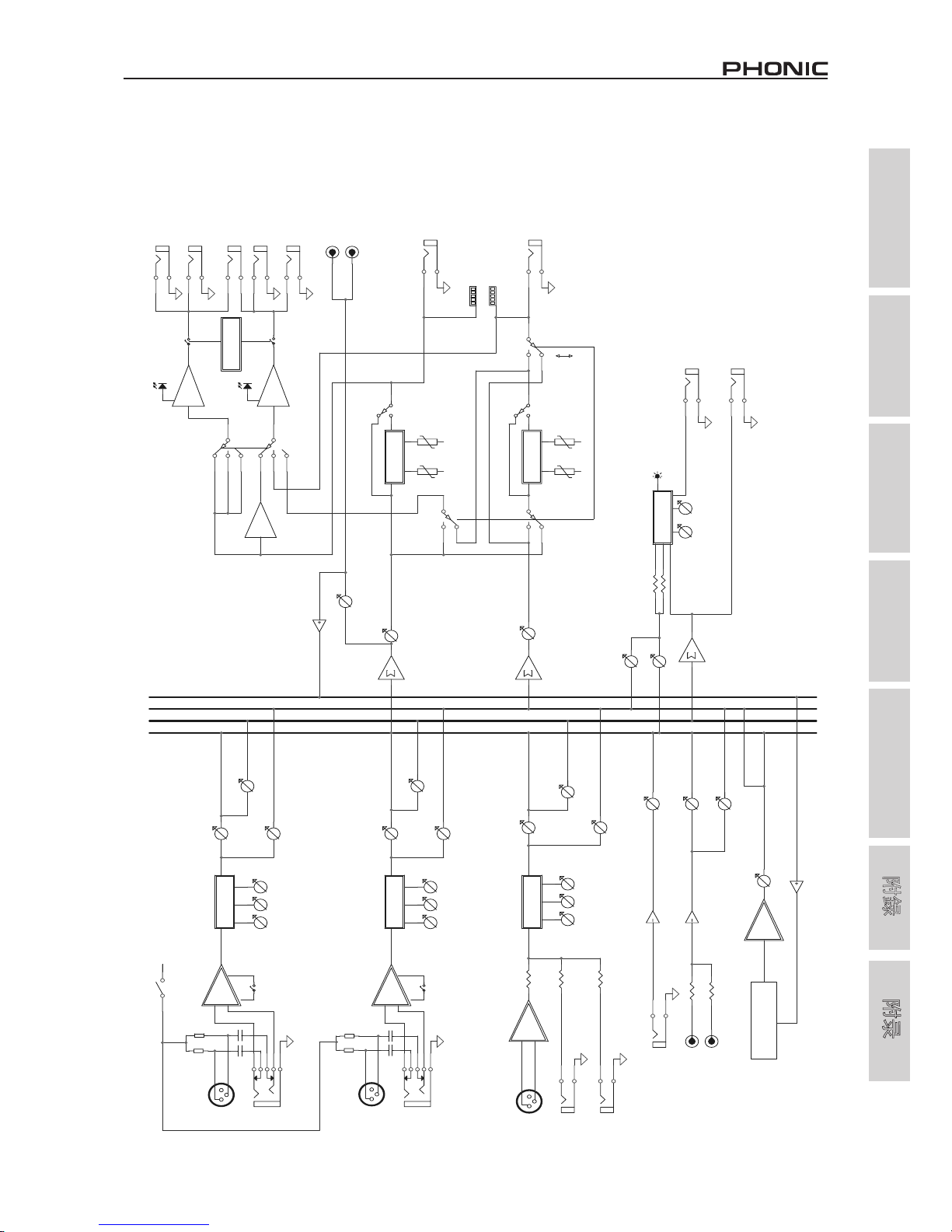

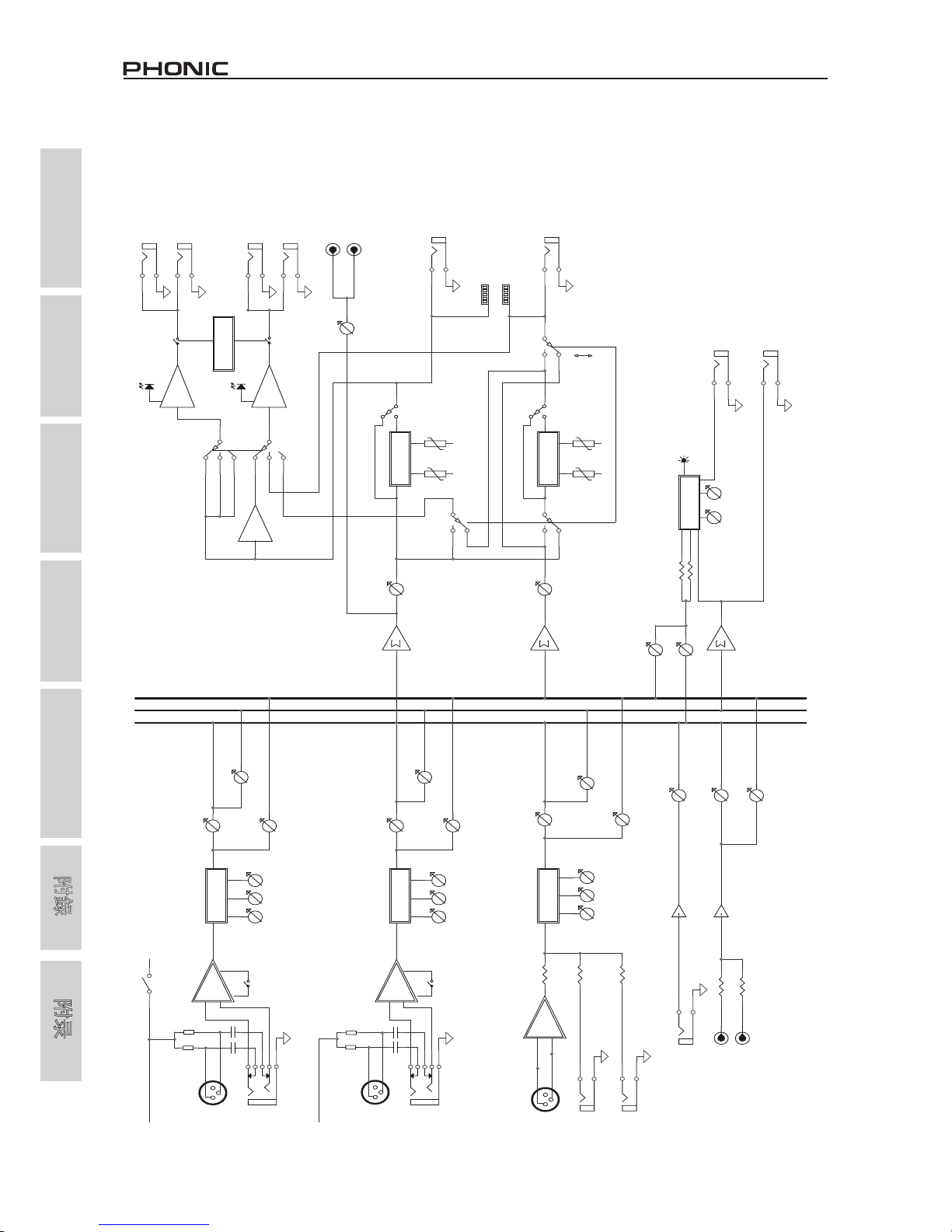

BLOCK DIAGRAMS..................................................................8

CONTENTS

USER'S MANUAL

Phonic preserves the right to improve or alter any information within this
document without prior notice.

2

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

1. Read these instructions before operating this
apparatus.

2. Keep these instructions for future reference.

3. Heed all warnings to ensure safe operation.

4. Follow all instructions provided in this document.

5. Do not use this apparatus near water or in locations
where condensation may occur.

6. Clean only with dry cloth. Do not use aerosol or liquid
cleaners. Unplug this apparatus before cleaning.

7. Do not block any of the ventilation openings. Install
in accordance with the manufacturer

’

s instructions.

8. Do not install near any heat sources such as radiators,
heat registers, stoves, or other apparatus (including

.

9. Do not defeat the safety purpose of the polarized or
grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding type plug
has two blades and a third grounding prong. The wide
blade or the third prong is provided for your safety. If
the provided plug does not

into your outlet, consult

an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or
pinched particularly at plug, convenience receptacles,
and the point where they exit from the apparatus.

11. Only use attachments/accessories

by the

manufacturer.

12. Use only with a cart, stand, tripod, bracket, or
table

by the manufacturer, or sold with
the apparatus. When a cart is used, use caution
when moving the cart/apparatus
combination to avoid injury from tip­over.

13. Unplug this apparatus during lighting
storms or wh en unused for long
periods of time.

14. Refer all servicing to

service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or
plug is damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus has
been exposed to rain or moisture, does not operate
normally, or has been dropped.

IMPORTANT SAFETY INSTRUCTIONS

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK)

NO USER SERVICEABLE PARTS INSIDE

REFER SERVICING TO QUALIFIED PERSONNEL

The lightning flash with arrowhead symbol, within an

equilateral triangle, is intended to alert the user to the

presence of uninsulated

“

dangerous voltage” within the

product

’

magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is in-

tended to alert the user to the presence of important operat-

ing and maintenance (servicing) instructions in the literature

accompanying the appliance.

WARNING: To reduce the risk of or electric shock, do

not expose this apparatus to rain or moisture.

CAUTION: Use of controls or adjustments or performance

of procedures other than those

may result in

hazardous radiation exposure.

The apparatus shall not be exposed to dripping or splashing and that no objects

with liquids, such as vases,
shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall
remain readily operable.

Warning: the user shall not place this apparatus in the

area during the operation so that the mains switch

can be easily accessible.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

1

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

INTRODUCTION

Phonic would like to congratulate you on the purchase of one of

their extraordinary Powerpod mixers, powered mixers that provide

more than the average. Since its introduction, the entire Powerpod

series has given other powered mixer lines a run for their money.

With fantastically low noise levels, high signal handling abilities,

exceptional output levels, simplied signal routing abilities, and

ultra-smooth controls, the Powerpods 620, 740, 780, 1062 and

1082 models all provide a level of dependability not often found in

powered mixers as of late.

We know how eager you are to get started – getting the mixer out

and hooking all your gear up is probably your number one priority

right now – but before you do, we strongly urge you to take a look

through this manual. Inside, you will nd important facts and gures

on the set up, use and applications of your brand new mixer. If

you do happen to be one of the many people who atly refuse

to read user manuals, then we just urge you to at least glance at

the Instant Setup section. After glancing at or reading through the

manual (we applaud you if you do read the entire manual), please

store it in a place that is easy for you to nd, because chances are

there’s something you missed the rst time around.

FEATURES

Powerpod 620 Plus / 620 FR / 620 R

● 100W + 100W / 4 ohms amplier for main 1 / main 2 or main/monitor

(Bridge mono, 200W / 8 ohms)

● 32-bit digital stereo multi-effect processor with 16 programs

plus foot switch

● Stereo 7-band graphic equalizers

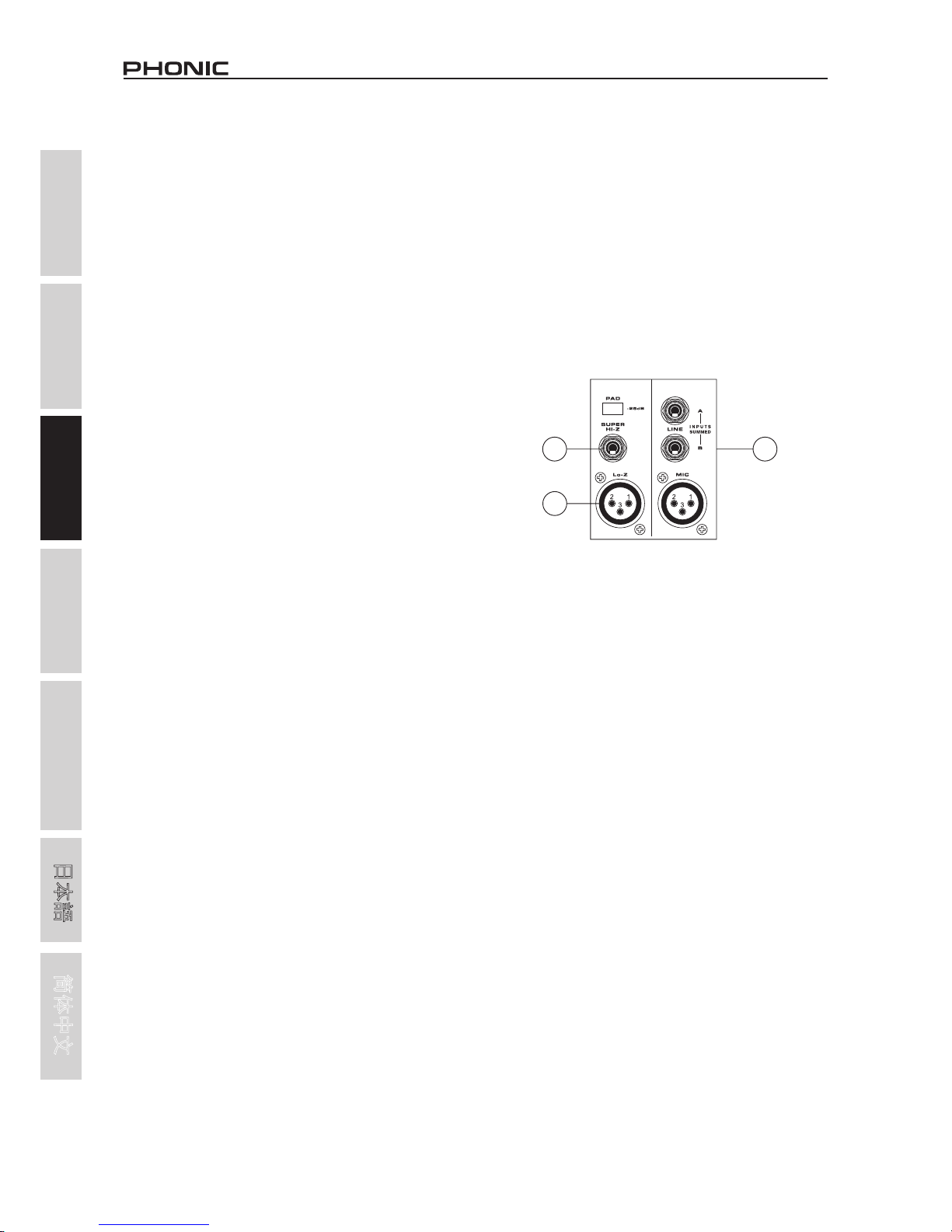

● 6 balanced mic inputs through XLR jacks

● 8 line inputs through 1/4" jacks

● 2 Super Hi-Z inputs optimized for direct input of acoustic electric

guitars and electric guitars or basses

● 2 built-in limiters

● 2-band channel EQ

● Pad control on channel 1~4

● Monitor and effect sends on each input channel

● 1 Aux input

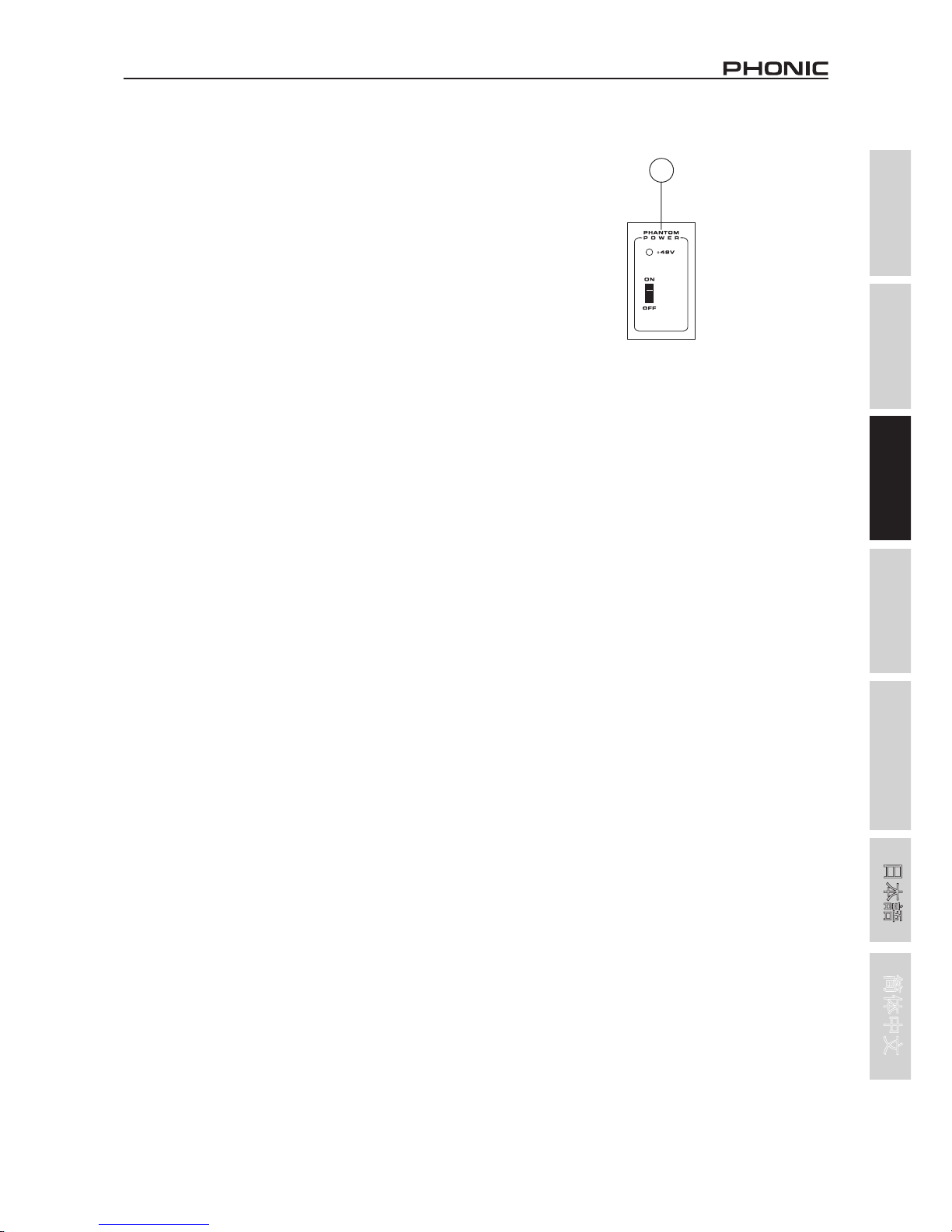

● +48V phantom power

● Record output with trim control for recording level matching

● Mains power switchable between 115VAC and 230VAC

Powerpod 740 Plus / 740 FR / 740 R / 780 Plus

● Powerpod 740 Plus/FR/R: 200W + 200W/4 ohms amplier for

main L & R or main / monitor (Bridge mono, 400W / 8 ohms)

● Powerpod 780 Plus: 300W + 300W / 4 ohms amplier for main

L & R or main / monitor

● 32-bit digital stereo multi-effect processor with 16 programs

plus foot switch

● Dual 7-band graphic equalizers with In / Out switches for main

(stereo)/monitor or main L/R

● 7 balanced mic inputs through XLR jacks

● 10 line inputs through 1/4" jacks

● 2 Super Hi-Z inputs optimized for direct input of acoustic electric

guitars and electric guitars or basses

● 2 built-in limiters

● Rumbling lters for mic inputs

● 3-band channel EQ

● Pad control on channel 1~4

● Monitor and effect sends on each input channel

● 1 Aux input

● +48V phantom power

● Record output with trim control for recording level matching

● Mains power switchable between 115VAC and 230VAC

Powerpod 1062 Plus / 1062 FR / 1062 R
Powerpod 1082 Plus / 1082 FR / 1082 R

● Powerpod 1062 Plus/FR/R: 300W + 300W / 4 ohm amplier for

main L & R or main / monitor

● Powerpod 1082 Plus/FR/R: 400W + 400W / 4 ohm amplier for

main L & R or main / monitor

● 32-bit digital stereo multi-effect processor with 16 programs

plus one main parameter control, tap control and foot switch

● Dual 10-band graphic equalizers with In / Out switches for main

(stereo)/monitor or main L/R

● 9 balanced mic inputs through XLR jacks

● 12 line inputs through 1/4" jacks

● 2 Super Hi-Z inputs optimized for direct input of acoustic electric

guitars and electric guitars or basses

● 2 built-in limiters

● Rumbling lters for mic inputs

● 3-band channel EQ

● Pad control on channel 1~6

● Monitor and effect sends on each input channel

● Stereo aux input

● +48V phantom power

● Record output with trim control for recording level matching

● Mains power switchable between 115VAC and 230VAC

Powerpod ‘R’ Models Add:

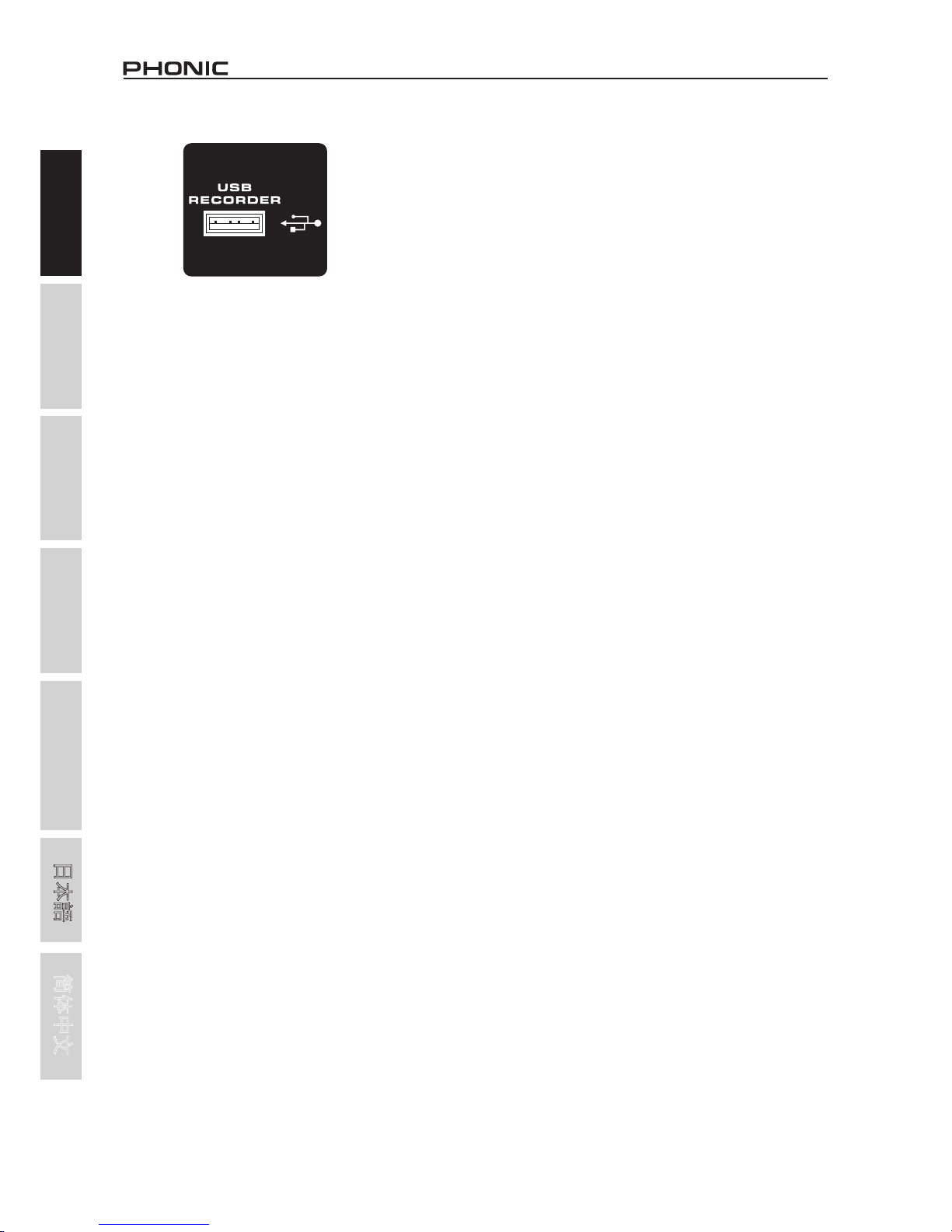

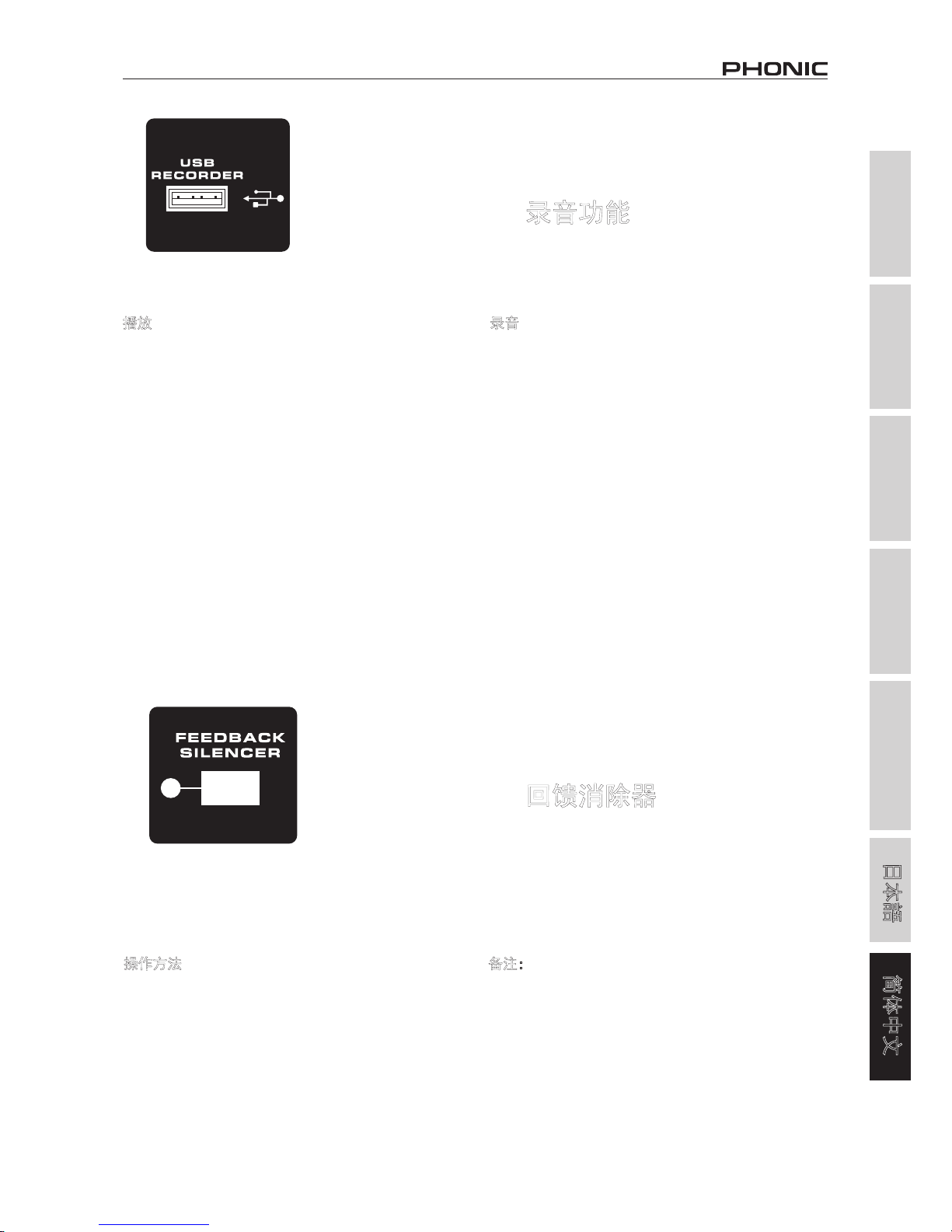

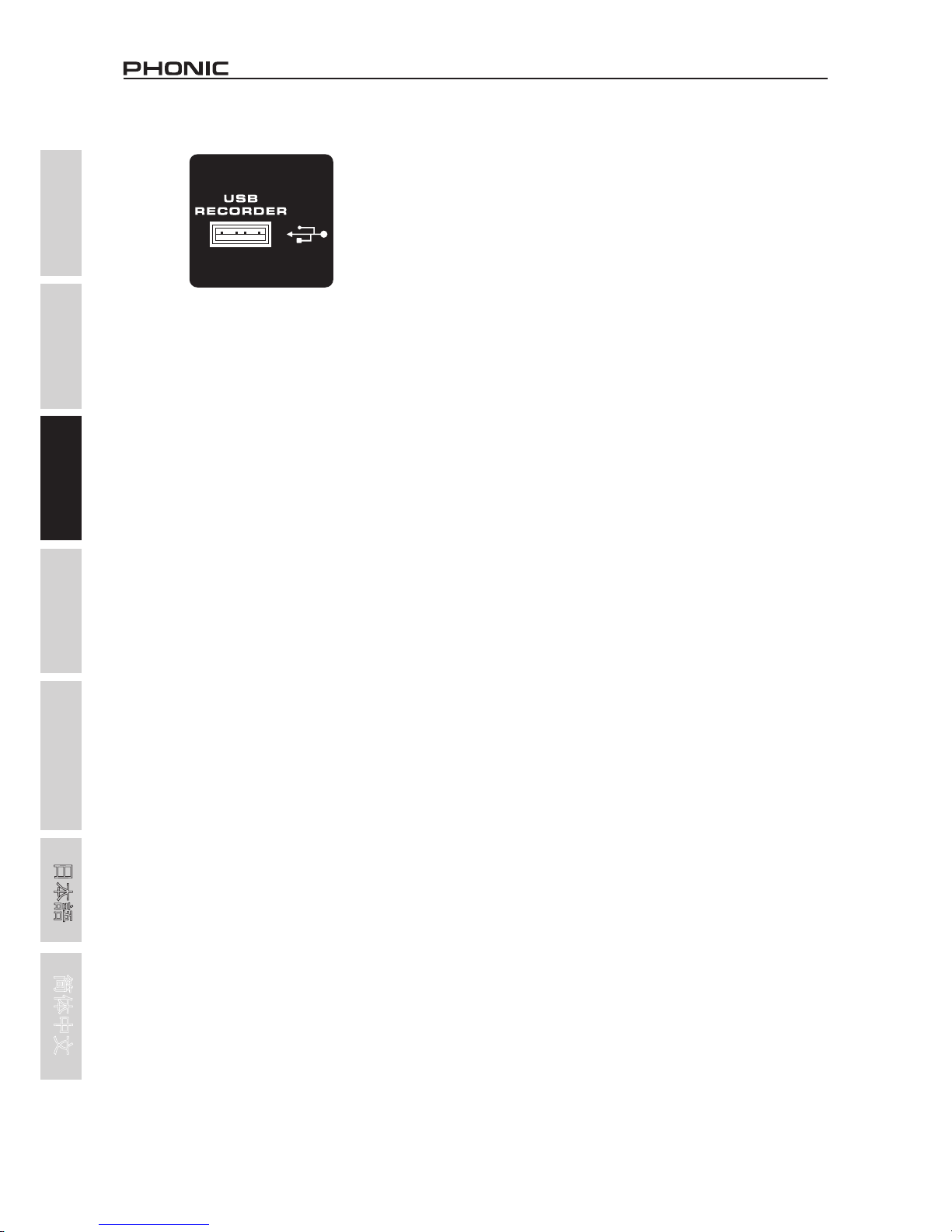

● USB recorder and playback device for capturing all performances with

ease

Powerpod ‘FR’ Models Add:

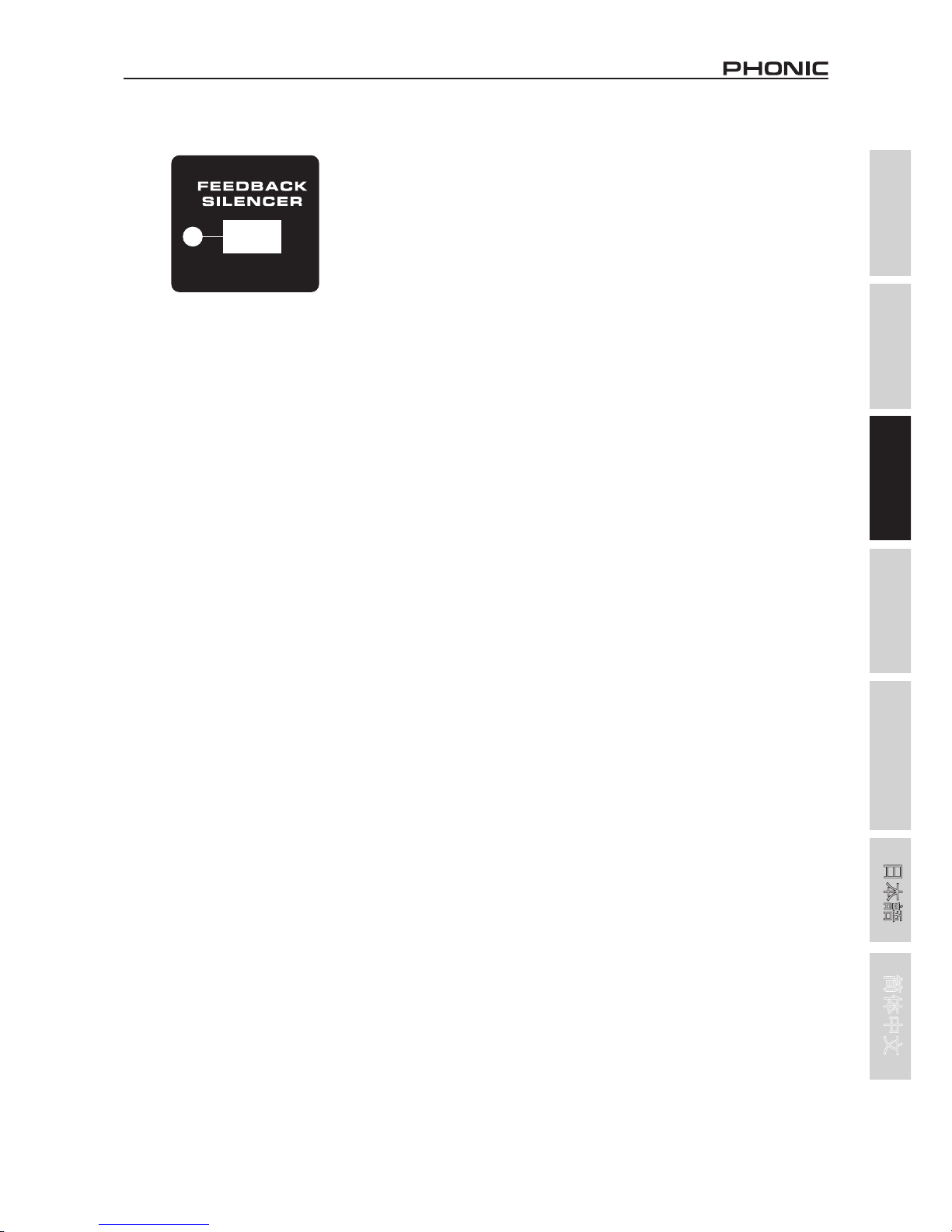

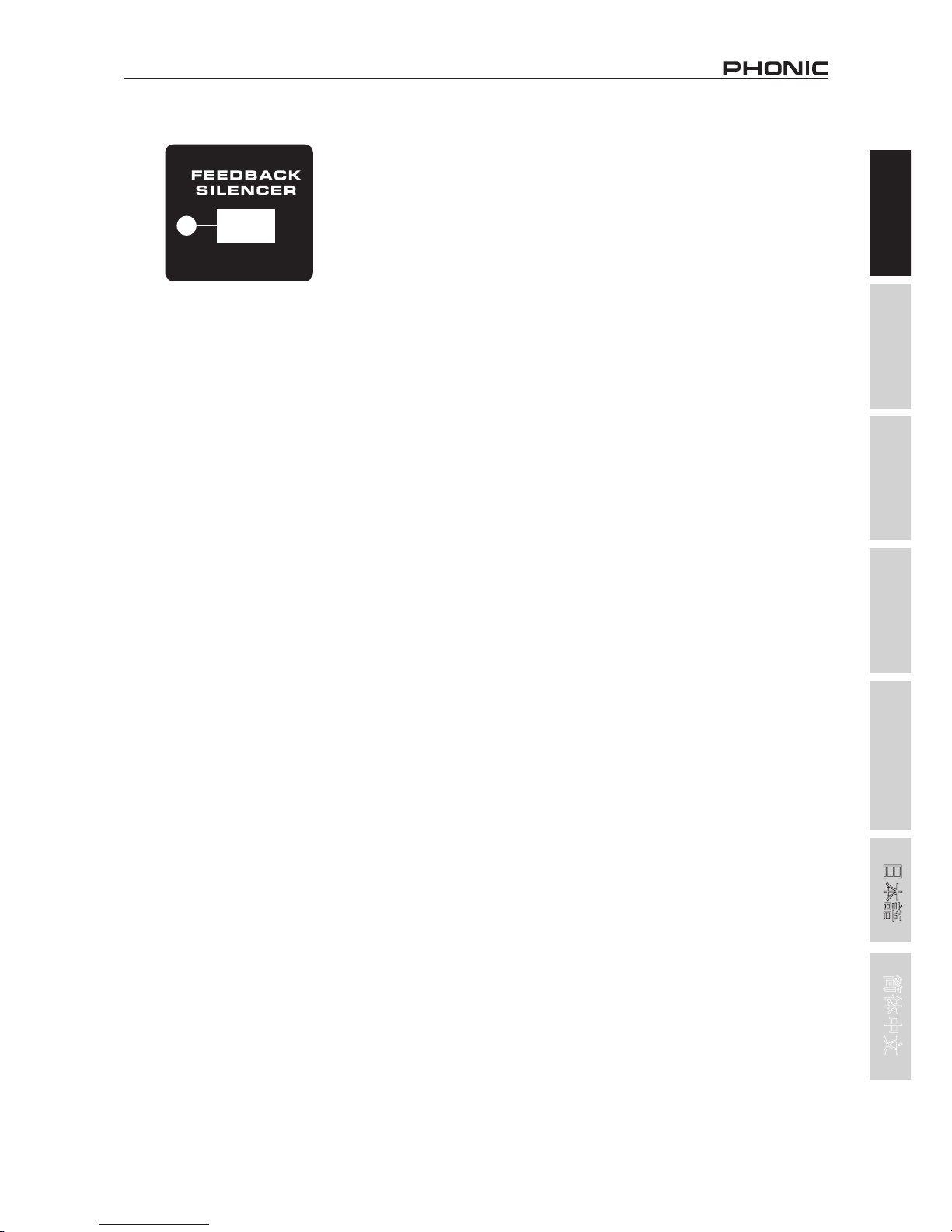

● Built-in one-touch feedback elimination circuitry for destroying

feedback in live performances

● USB recorder and playback device for capturing all performances with

ease

2

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

BASIC SETUP

Getting Started

1. Turn all power off on the Powerpod mixer. To ensure this, the

AC cable should not be connected to the unit.

2. All faders and level controls should be set at the lowest level

to ensure no sound is inadvertently sent through the outputs

when the device is switched on. All levels should be altered to

acceptable degrees after the device is turned on.

3. Plug all necessary instruments and equipment into the device's

various inputs as required. This may include line signal devices,

as well as microphones and/or guitars, keyboards, etc.

4. Plug any necessary equipment into the device's various outputs.

This could include speakers, monitors, signal processors, and/

or recording devices.

NB. No devices other than speakers should be connected to the power amp

outputs. Plugging inappropriate devices into the mixer will likely cause

damage to the device. Also, guitar cables should not be used to connect

ampliers to speakers.

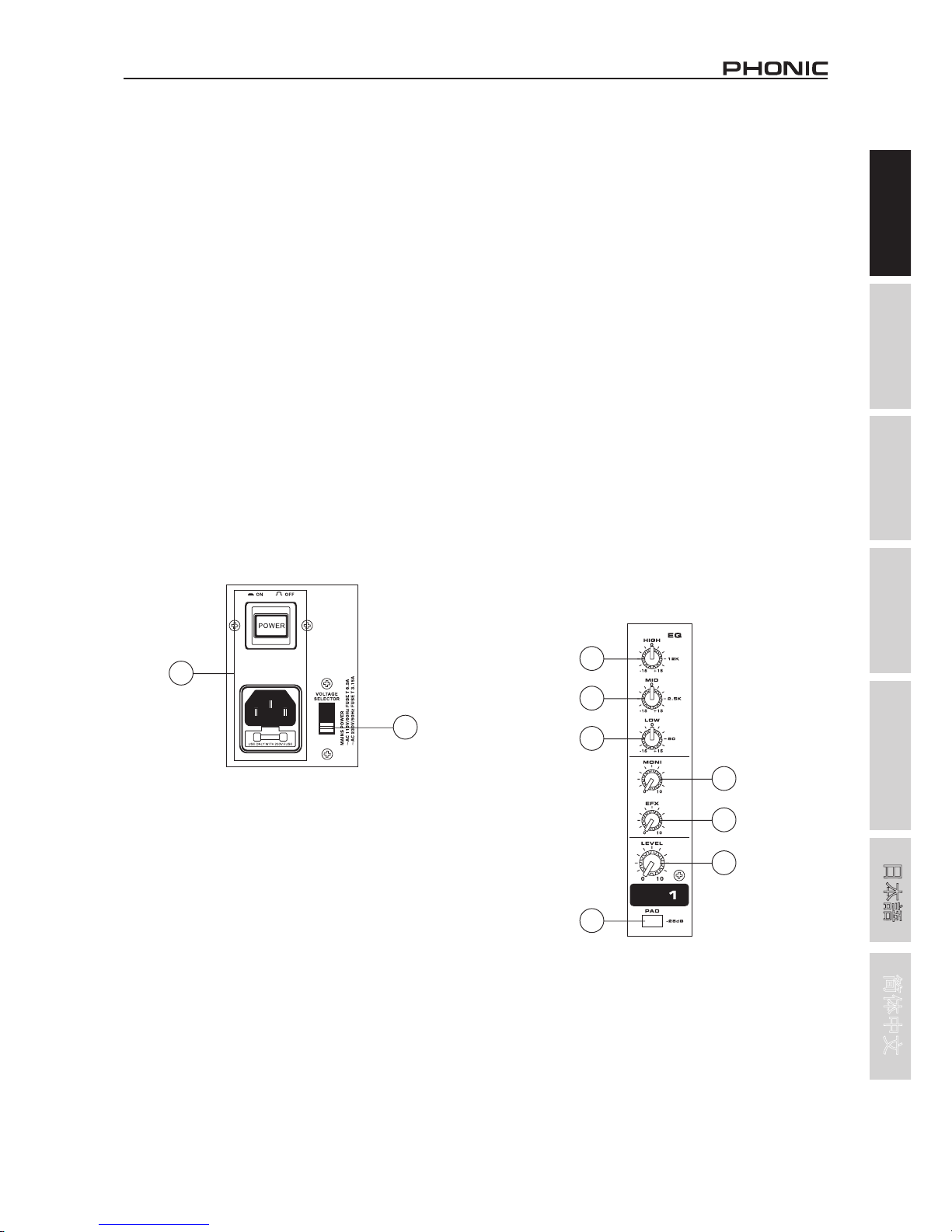

5. Plug the supplied AC cable into the AC inlet on the back of the

device, ensuring local voltage level is identical to that selected

by the Voltage Selector on the rear of your device.

6. Plug the supplied AC cable into a power outlet of a suitable

voltage.

7. Turn the power switch on.

Channel Setup

1. To ensure the correct audio levels of each input channel is

selected, every channel faders should rst be set to 0.

2. Choose the channel that you wish to set the level of, and ensure

that channel has a signal sent to it similar to the signal that will

be sent when in common use. For example, if the channel is

using a microphone, then you should speak or sing at the same

level the performer normally would during a performance. If a

guitar is plugged into that channel, then the guitar should also

be used as it normally would be.

NB. It is probably best to have nothing plugged into channels which are

not being set, just to ensure no signal is inadvertently sent through the

channel.

3. This channel is now ready to be used; you can stop making the

audio signal.

4. You should now select the next channel to set and go back to

follow steps 1 through 3.

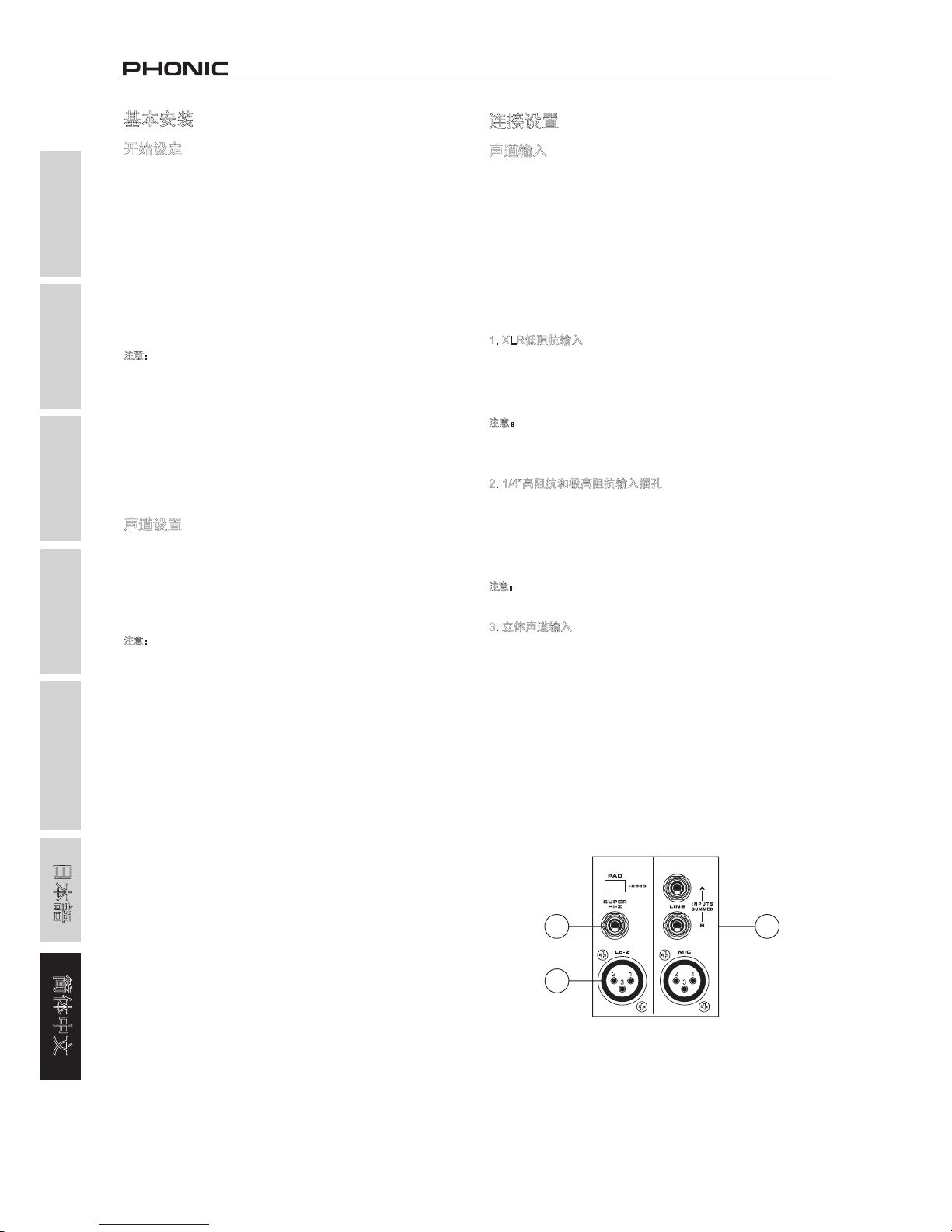

MAKING CONNECTIONS

Channel Inputs

The Powerpod 620, 740, 1062 and 1082 model mixers supply

various numbers input channels. The 620 models feature a total

of 6 channels, 2 of which accept stereo signals. The 740 and 780

models, on the other hand, features a total of 7 input channels, 3

of which accept stereo signals. The Powerpod 1062 and 1082

models both feature a total on 10 input channels, including 3 that

feature stereo inputs. Each channel features a microphone XLR

jack and at least one 1/4” Phone Jack for balanced and unbalanced

connections. Each stereo channel features different inputs jacks,

accepting either microphone inputs or stereo line inputs.

1. XLR Lo-Z Inputs

These XLR microphone inputs can be used in conjunction with

a wide range of microphones, such as professional condenser,

dynamic or ribbon microphones, with standard XLR male

connectors. With low noise preampliers, these inputs serve for

crystal clear sound replication.

NOTA. When using an unbalanced microphone, please ensure phantom
power is switched off. However, when using condenser microphones the

phantom power should be activated.

2. 1/4" Hi-Z and Super Hi-Z Input Jacks

These inputs accept typical 1/4” TRS or TS unbalanced inputs. The

Hi-Z inputs accept balanced TRS inputs, and are for Microphone

to line-level device (such as synthesizers and drum machines),

where the Super Hi-Z inputs accept TS unbalanced sources, and

can be used in conjunction with devices with higher impedance

levels (including electric guitars and basses).

NB.When using a line-level device on your mixer, the PAD -25 button should

be initiated.

3. Stereo Channel Inputs

Each of the Powerpod 740, 780, 1062 and 1082 model powered

mixers provide 3 stereo input channels (the Powerpod 620 models

have 2), the inputs of which differ slightly to the mono channels.

The 3-pin XLR inputs featured are for the addition of microphones

with typical XLR male inputs, where the 2 Line 1/4" TS jacks are

for the addition of various stereo line level input devices, such

as keyboards. If you wish to use a monaural device on a stereo

return input, simply plug the device’s 1/4" phone jack into the left

(mono) stereo input and leave the right input bare. The signal will

be duplicated to the right due to the miracle of jack normalizing.

1

23

3

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

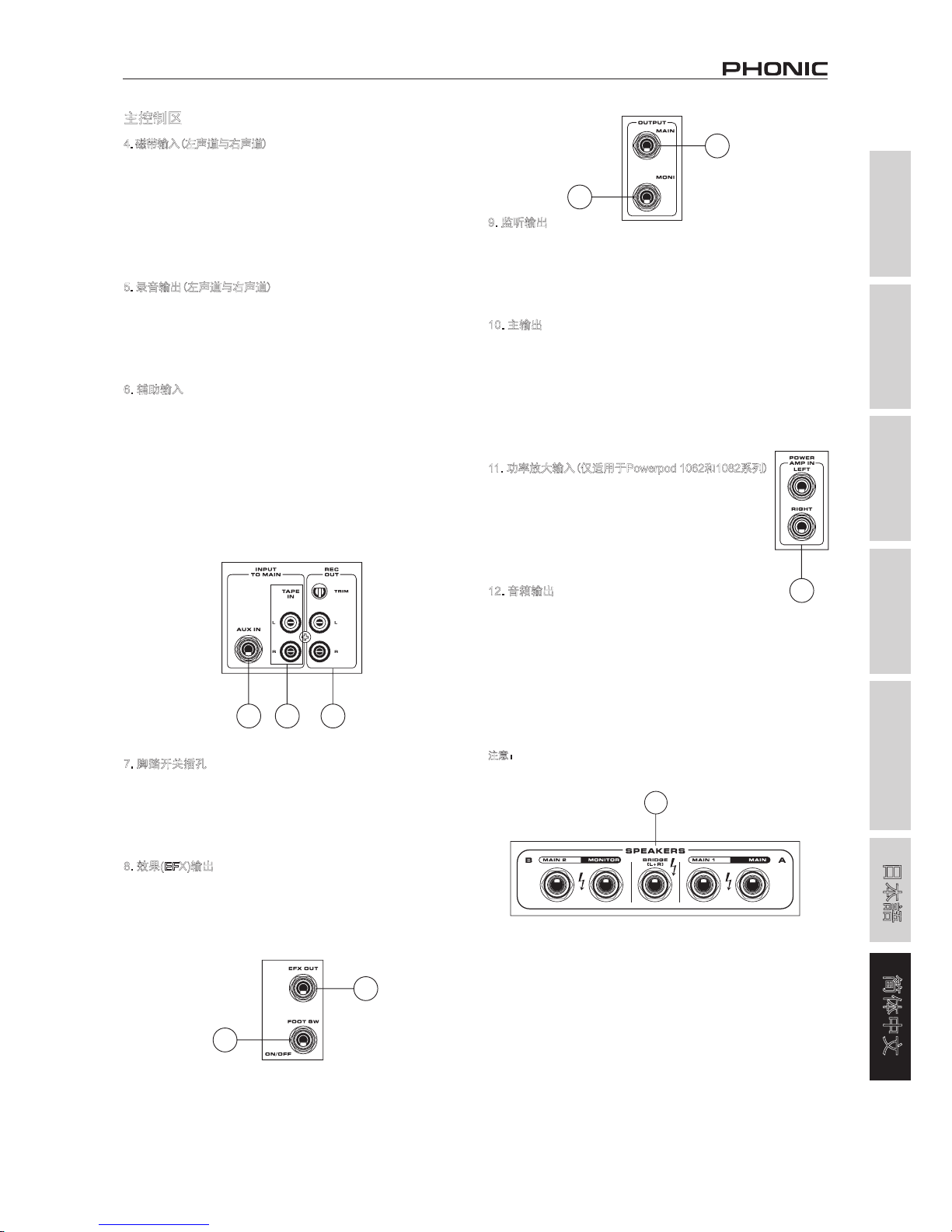

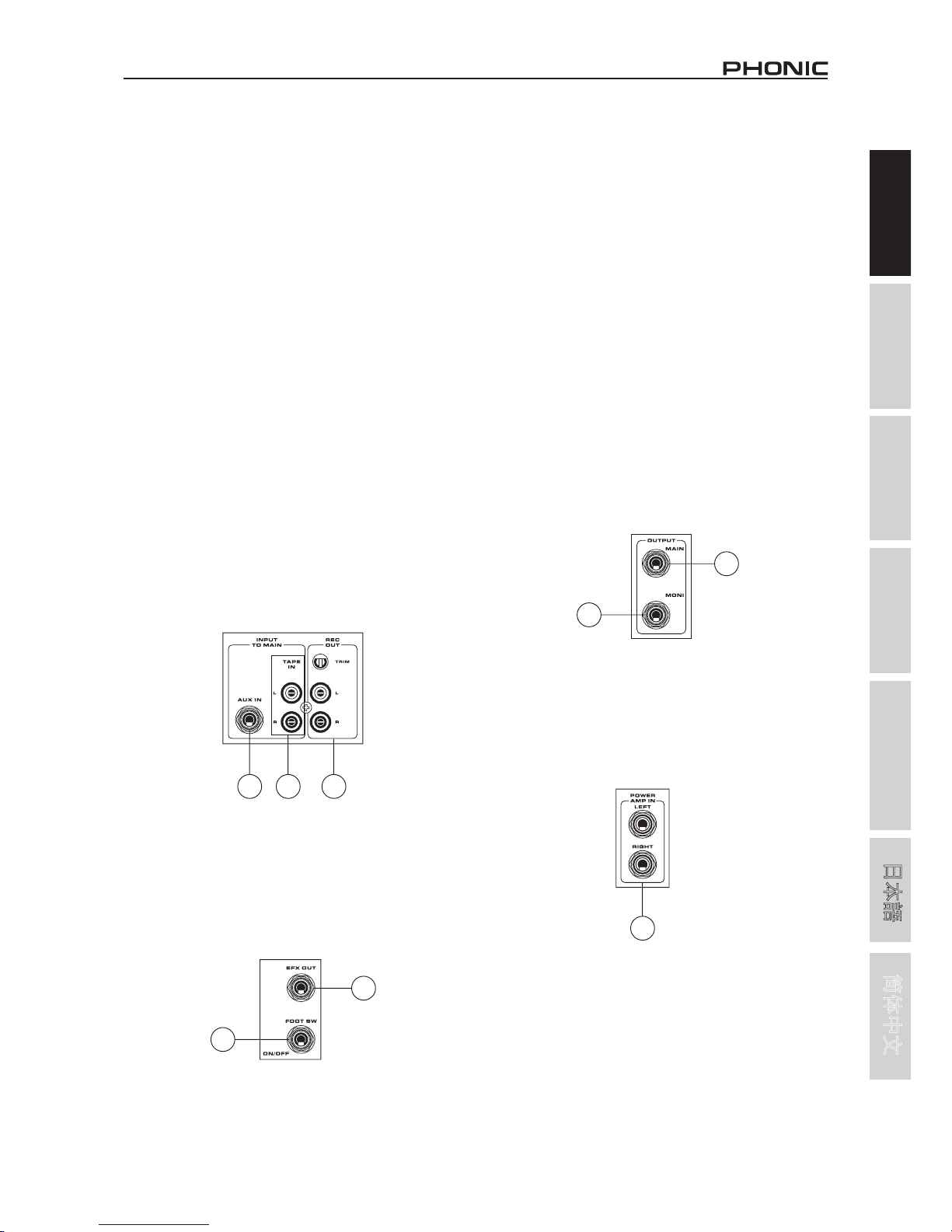

Master Section

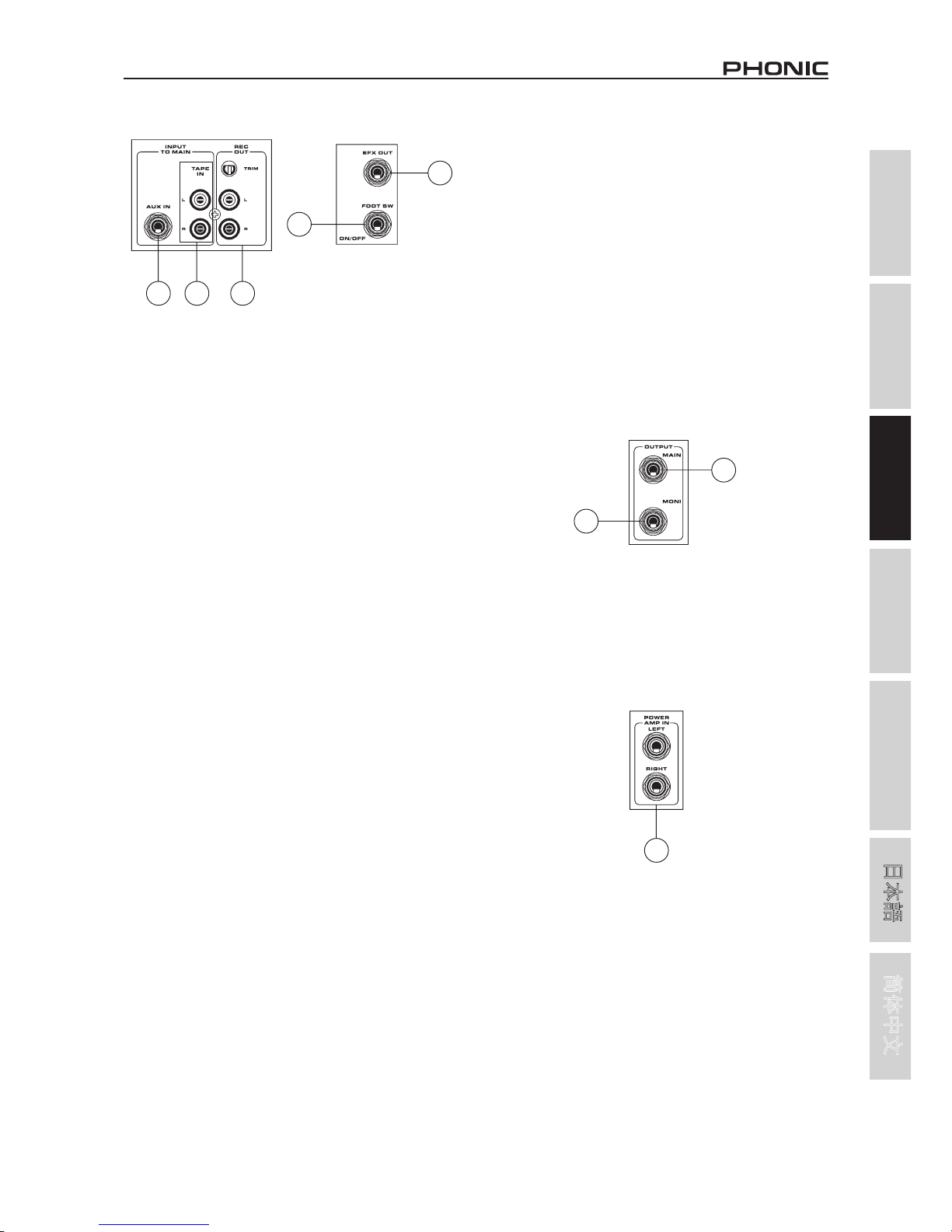

4. Tape In (L and R)

The rst of these inputs accommodates RCA cables from such

devices as tape and CD players. In addition to these inputs,

however, Phonic has incorporated a mini stereo jack for the

inclusion of such devices as mini disc (MD), portable CD, and MP3

players (such as the Apple iPod), as well as laptop computers. The

line from this feed is directed to the Tape In mixing bus, before

being fed through to the Main L/R mixing bus.

5. Record Outputs (L and R)

As with the Tape In ports, these outputs will accommodate RCA

cables, able to be fed to a variety of recording devices. Also, similar

to the Tape In ports, included are mini stereo jacks for the addition

of recording devices such as MD players and laptop computers.

A trim control is featured on these outputs to accommodate for

devices with different recording levels.

6. AUX Inputs

These TS inputs (which are mono inputs on the Powerpods 620,

740 and 780 models; stereo on the Powerpod 1062 and 1082

models) connect the mixer with parallel external devices, such as

sub mixers or external effect processors, receiving the processed

signal from another source and feeding it to the AUX mixing buses.

The stereo AUX inputs (featured on the Powerpod 1062 and 1082

models only) can be used as monaural inputs by simply plugging

the device’s 1/4" phone jack into the left (mono) stereo input and

leave the right input bare. Your good friend, Jack Normalizing, will

take care of the rest.

7. Foot Switch Jack

This port is for the inclusion of a non-latching foot switch, used to

remotely adjust properties of the built-in Digital Effect processor.

The Powerpods 620, 740, 780, 1062 and 1082 models all feature

a single foot switch jack, which allows the user to remotely turn on

and off the digital effects.

8. EFX (Effect) Outputs

These 1/4" TS outputs are the nal output from the EFX send

mixing bus. This feed may be used to connect to an external digital

effect processor, or even to an amplier and speakers, depending

on your desired settings.

9. Monitor Outputs

These 1/4" TS outputs are the nal output from the Monitor send

mixing bus. This feed may be used to connect to an amplier and

speaker. Feeding the output from the Monitor out to an amplier

(and possibly an equalizer) and then to a oor monitor speaker

allows artists to monitor their own instruments or vocals whilst

performing, or an engineer to monitor the mix.

10. Main Outputs

These jacks will output the nal stereo line level signal sent from

the main mixing bus. The primary purpose of these jacks is to send

the Main output to external devices that may run in parallel with

the mixer. This may include additional power ampliers, mixers,

PA systems, as well as a wide range of other possible signal

processors. Powerpods 620, 740 and 780 models all feature

monaural main outputs, where the Powerpod 1062 and 1082

models feature stereo main output jacks.

11. Power Amp Inputs (Powerpod 1062 and 1082 models only)

These inputs support 1/4" TS plugs and can be used for the

inclusion of an external line level stereo signals to the built-in

power amplier. If a device is connected to the power amp inputs,

the main feed will automatically bypass the power amp and the

inserted feed will be amplied and sent to the Speaker Outputs

instead.

546

7

8

9

10

1 1

4

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

Rear Panel

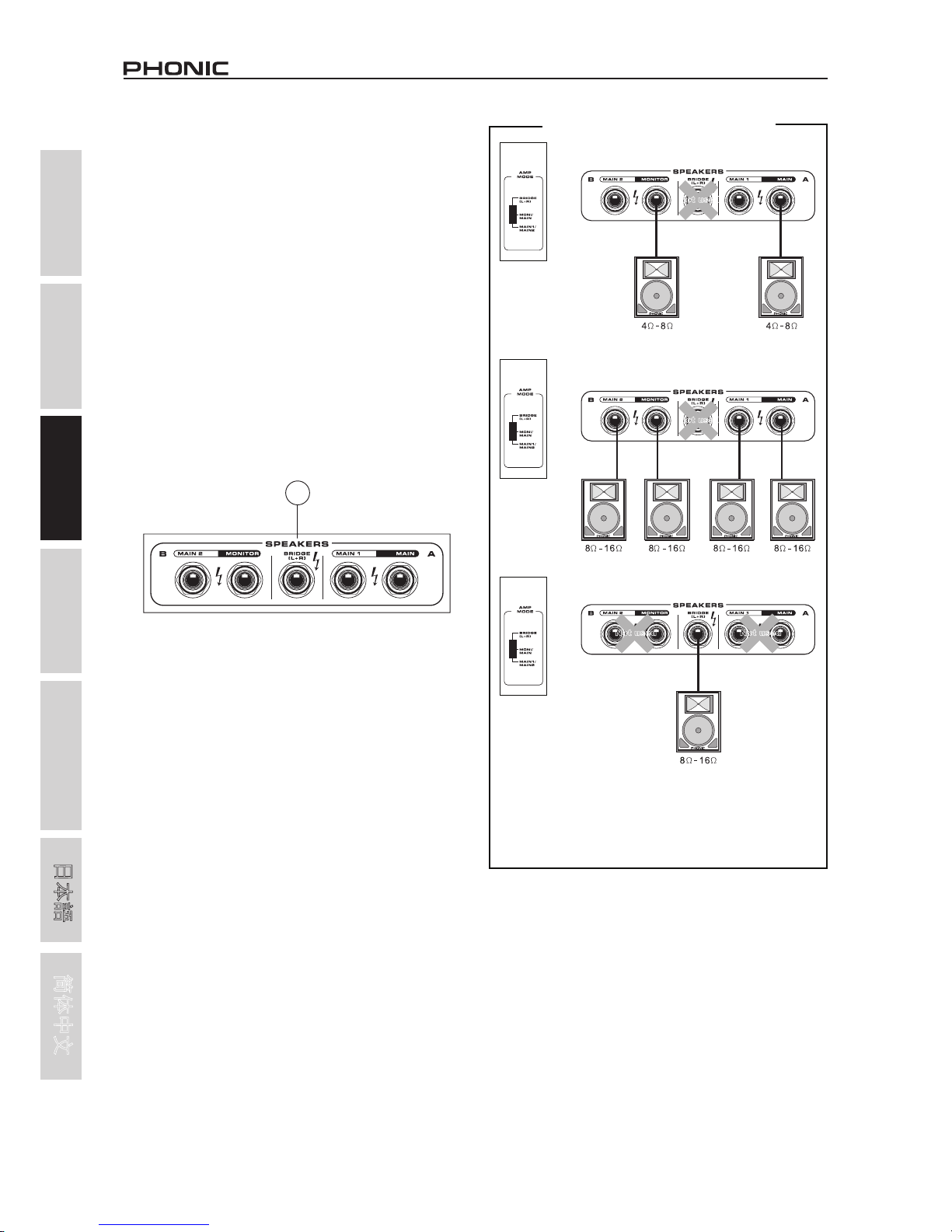

12. Speaker Outputs

These jacks are used to connect to speakers, fed from the internal

power amp. On all models, they consist of 1/4" Phone Jacks. The

Amp Select switch determines the operation of these jacks. If the

Amp Select switch is set to "Main L-R (Stereo)" or "Main / Moni"

- or "Main 1 / Main 2" on the Powerpods 620, 740 and 780 models -

a single speaker with a 4 to 8 ohm load can be connected to jack A

on both the left and right - or Main 1 and Main 2 - Speaker Outputs.

You can also connect two speakers with impedances between 8

and 16 ohms to both jacks A and B of the left and right (Main 1/

2) Speaker Outputs. When using Bridge Mono mode, use the

Speaker Output labeled "(L+R) Bridge" only to connect a Speaker

with a loading between 8 and 16 ohms. Refer to the Speaker

set up chart to the right for a more detailed indication of how to

connect speakers.

NB. Due to the fact that the signal has been processed by the power amp,

these ports should be used in conjunction with passive speakers only to

avoid damaging any other equipment.

12

Not used

Not used

Not used

Not used

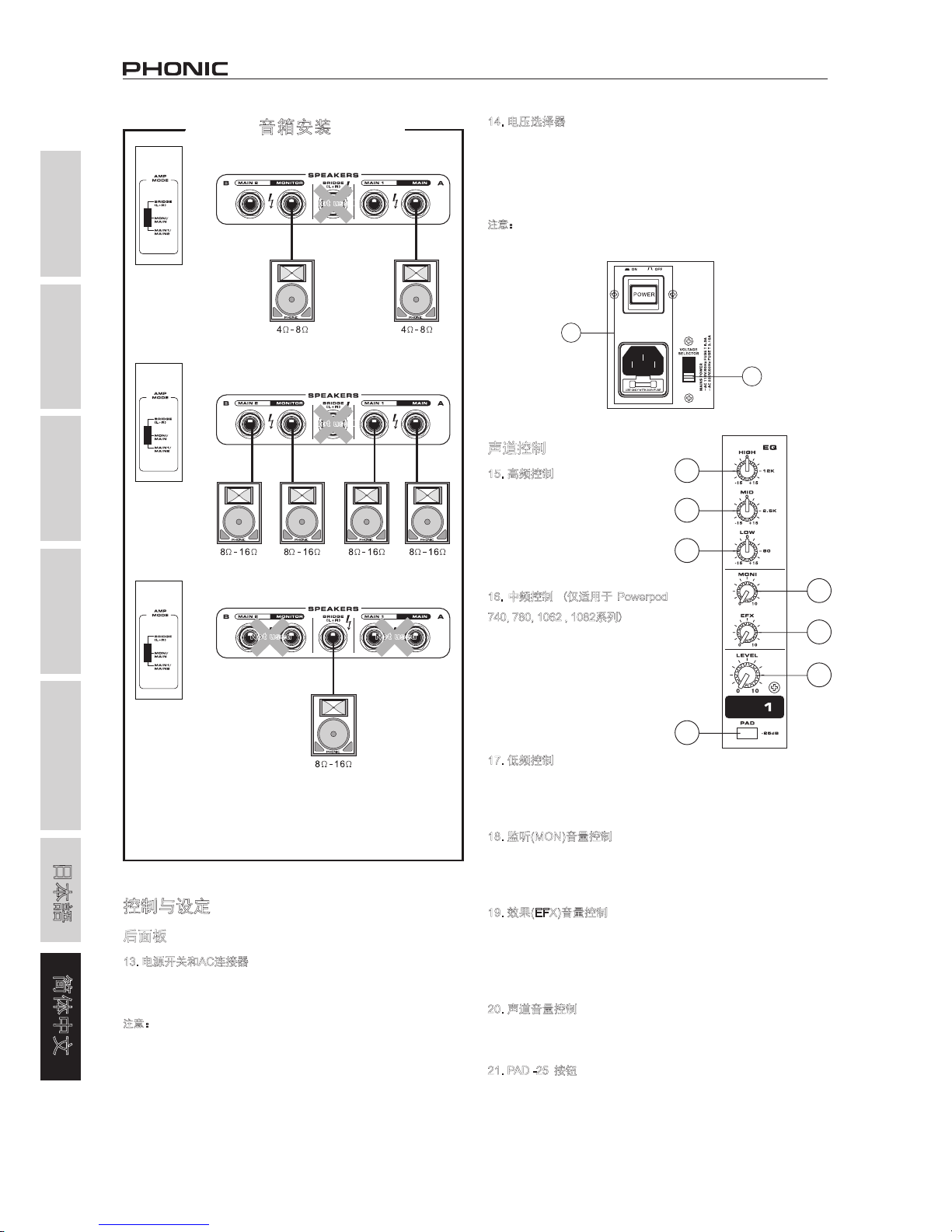

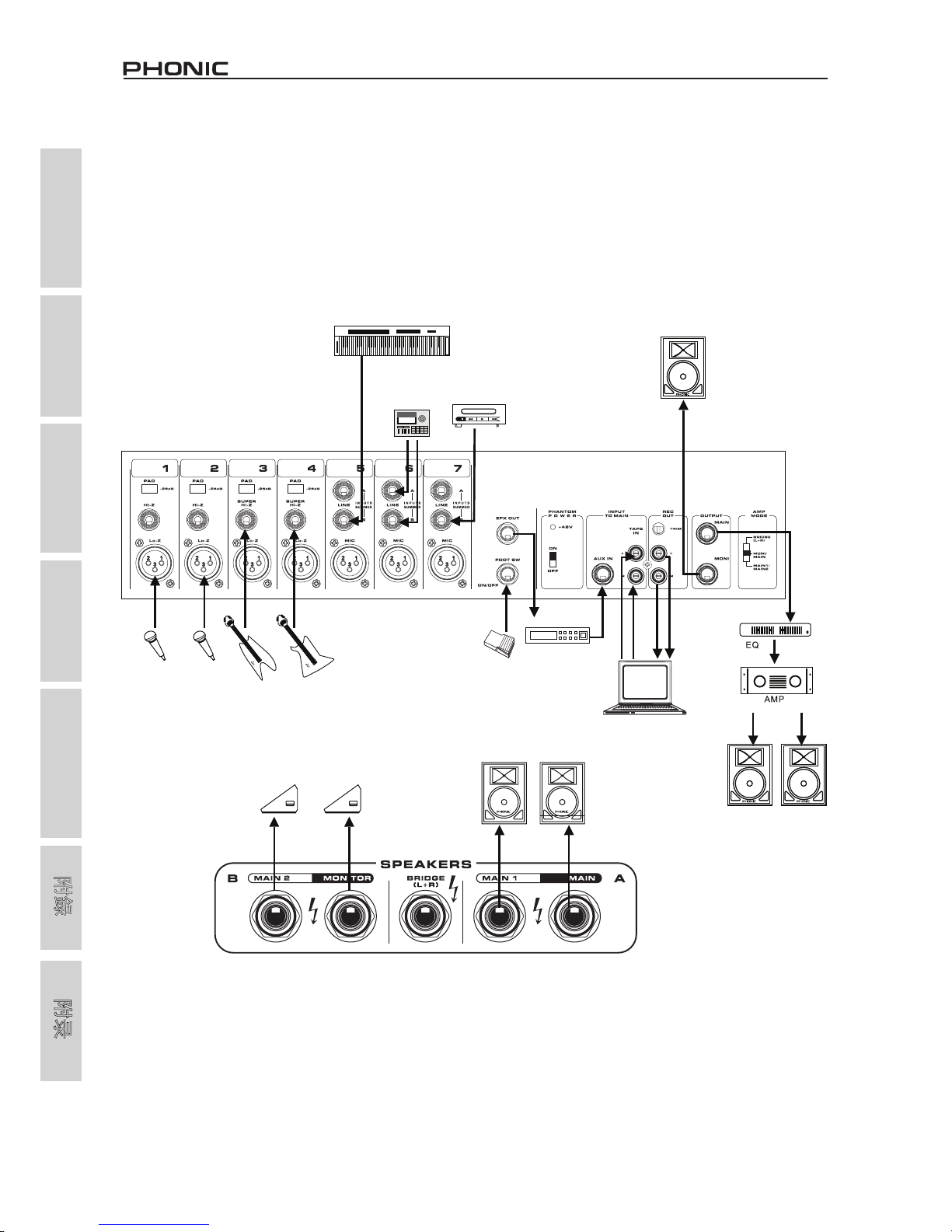

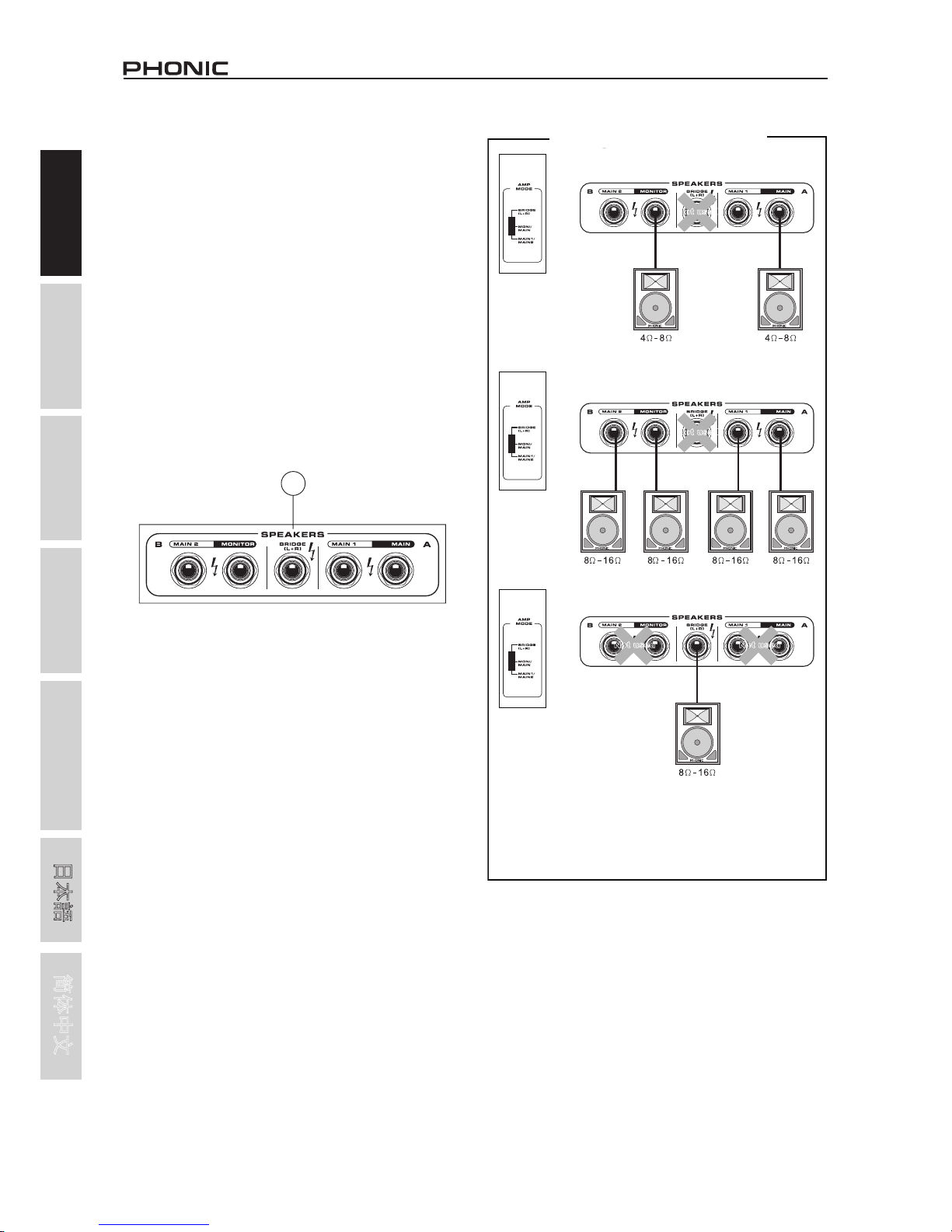

SPEAKER SETUP

Using speakers with an incorrect loading can not only cause
distortion, but also irreversible damage to the powered mixer.
Please ensure the loadings of your speakers are consistent
with those shown above.

Please note that the Bridge Mono function is only available on

the Powerpod 620 and 740 models, and is not available on the

Powerpod 780, 1062 and 1082 model. With this in mind, we ask

customers that own these models to ignore the Bridge connection

found in the following speaker setup diagrams.

5

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

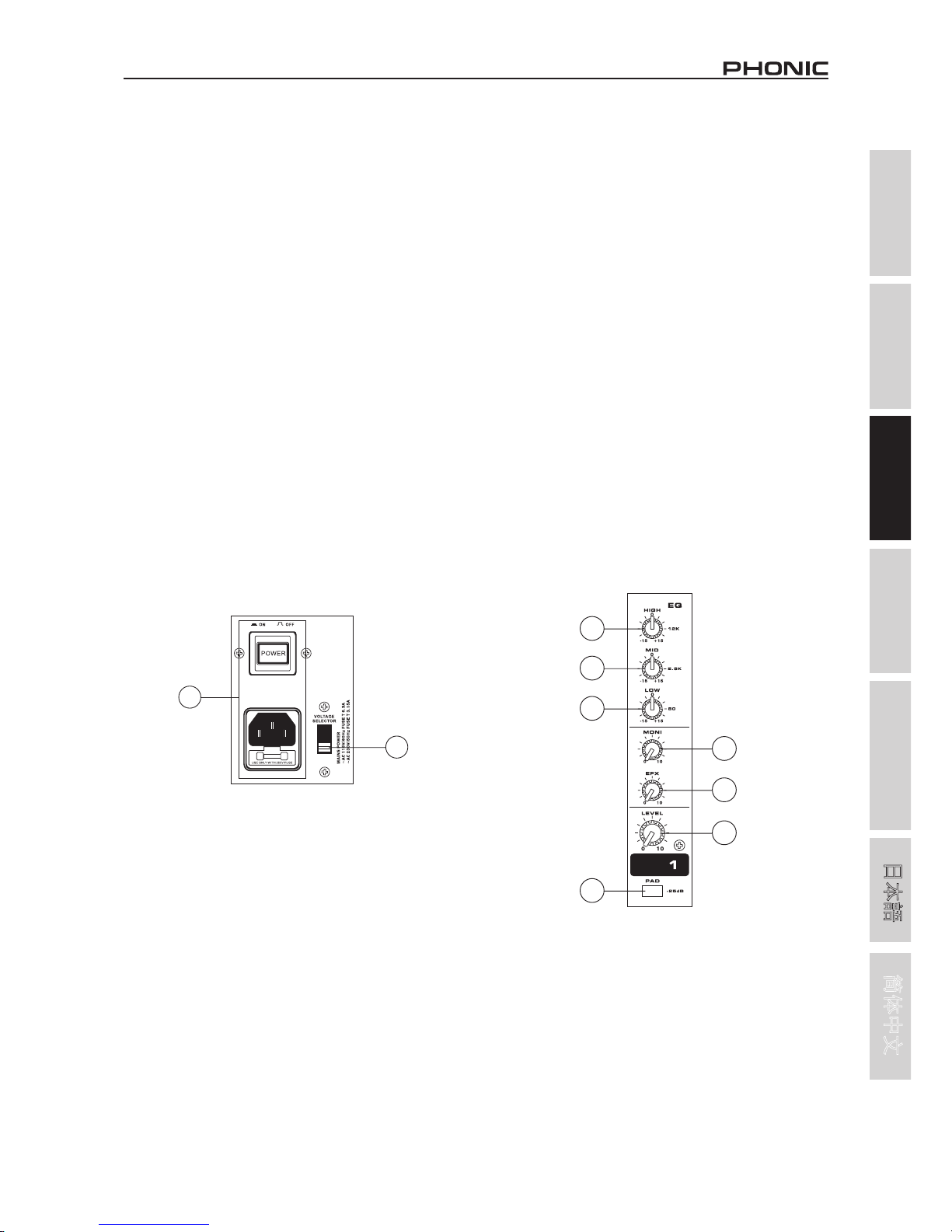

CONTROLS AND SETTINGS

Rear Panel

13. Power Button and AC Connector

The power button, located on the rear of the mixer, is used to

activate the mixer. Of course, there’s no point in activating the

mixer if there’s no power, therefore an AC connector has been

included to ensure your Mixer gets the power it needs. Please use

the power cable that is included with this mixer only.

NB. Before connecting the AC cable to the Powerpod Mixer, please ensure
the local voltage levels are identical to those chosen by the Voltage Selector
switch.

14. Voltage Selector

This switch allows you to select from 2 mains power modes, 115

VAC / 60 Hz (Allowing you to use the device in Countries with

voltages between 100V and 120V) or 230 VAC / 50 Hz (Allowing

you to use the device in Countries with voltages between 220V and

240V). To change the Voltage Selector, you must rst unscrew and

remove the plastic cover that protects the switch. After changing

the Voltage, please replace the plastic cover to ensure the voltage

level is not inadvertently altered.

NB. Using incorrect voltages can cause irreversible damage to the mixer.
All care must be taken in selecting the voltage appropriate to your zone. If
unsure of local voltage levels, contact a knowledgeable source before using
this mixer.

17. LOW (Low Frequency) Control

This control is used to give a shelving boost or cut of ±15 dB to
low frequency (80 Hz) sounds. This will adjust the amount of bass
included in the audio of the channel, and bring more warmth and
punch to drums, bass guitars and Isaac Hayes.

18. MON (Monitor) Level Control

This control alters the signal level that is being sent to the Monitor
mixing buses, the signal of which is suitable for connecting stage
monitors, allowing artists to listen to the music that is being
playing.

19. EFX (Effect) Level Control

This control alters the signal level that is sent to the EFX output,
which can be used in conjunction with external signal processors
(this signal of which can be returned to mixer via the stereo return
inputs), or simply as additional auxiliary outputs for any means
required. These controls also adjust the level of audio that is sent
to the built-in digital effect panel.

20. Channel Level Control

This control will alter the signal level that is sent from the

corresponding channel to the Main mixing bus.

21. PAD -25 Button

The PAD -25 button, located above the 1/4” Phone Jack of mono

channels, is used to attenuate the input signal by 25 dB. This

should only be pushed in when using line-level input devices.

15

16

17

21

18

19

20

14

13

Channel Controls

15. HIGH (High Frequency) Control

This control is used to give a shelving boost or cut of ±15 dB to
high frequency (12 kHz) sounds. This will adjust the amount of
treble included in the audio of the channel, adding strength and
crispness to sounds such as guitars, cymbals, synthesizers and
Michael Jackson.

16. MID (Middle Frequency) Control
(Powerpods 740, 780, 1062 and 1082 models only)

This control is used to provide a peaking style of boost and cut to the
level of middle frequency sounds at a range of ±15 dB. Changing

middle frequencies of an audio feed can be rather difcult when

used in a professional audio mix, as it is usually more desirable
to cut middle frequency sounds rather than boost them, soothing
overly harsh vocal and instrument sounds in the audio.

6

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

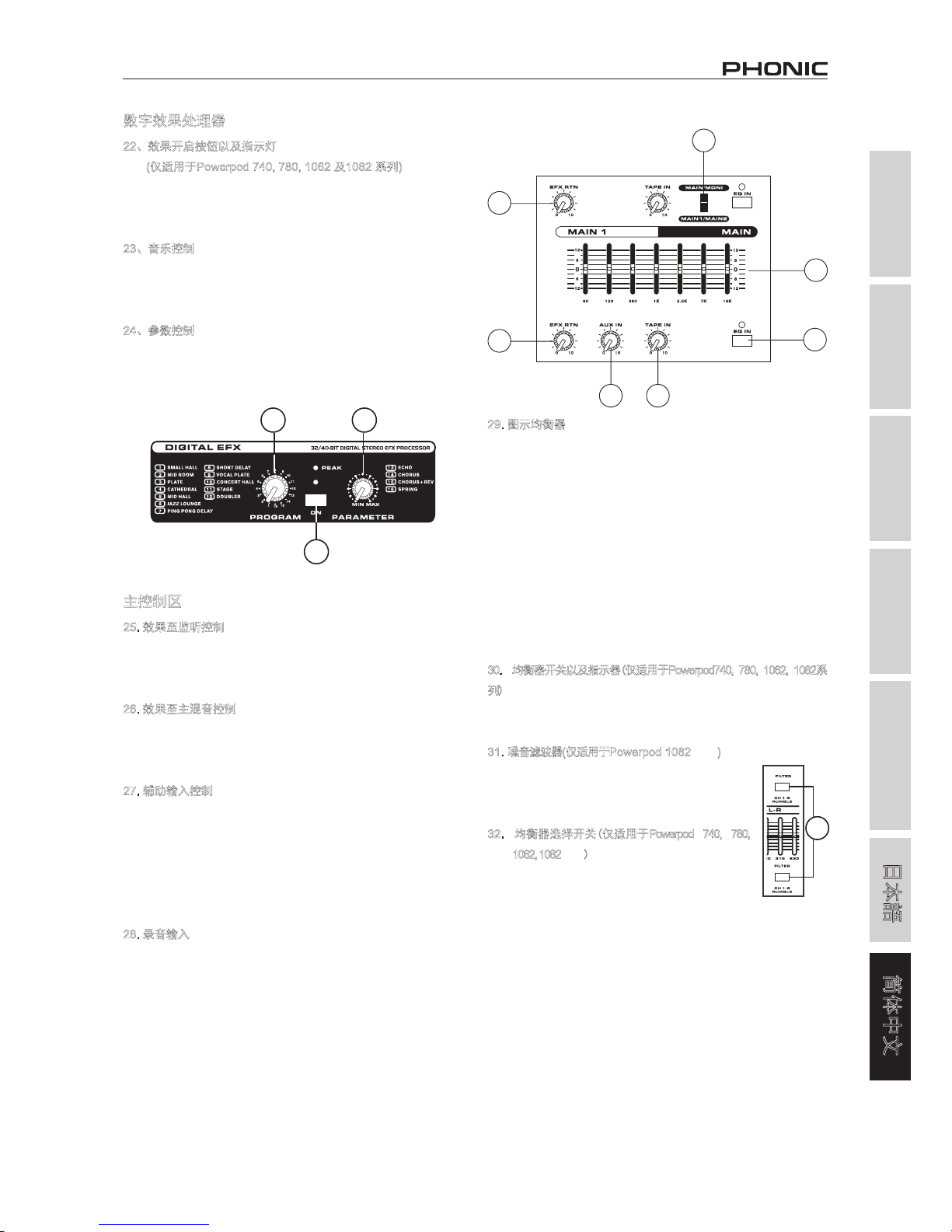

Digital Effect Processor

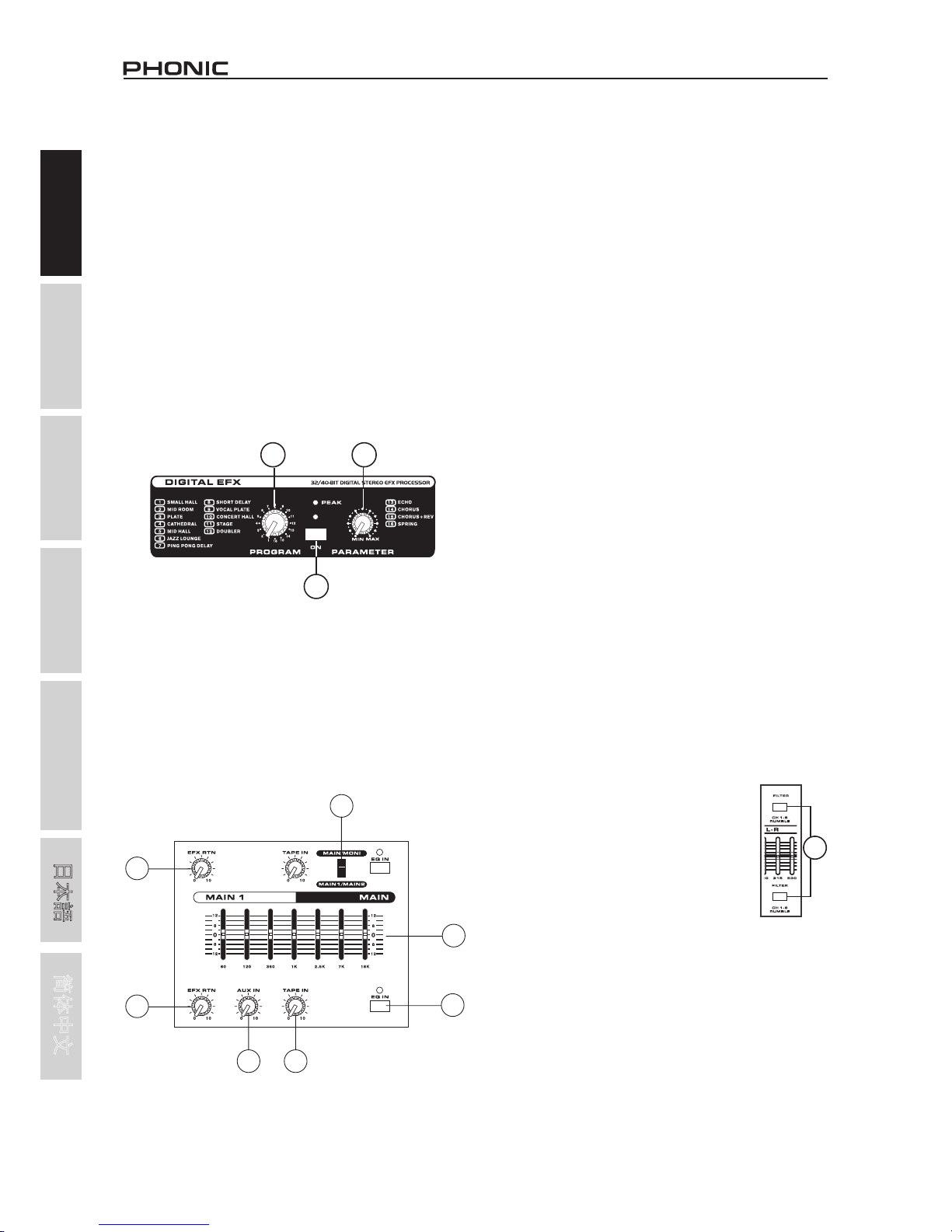

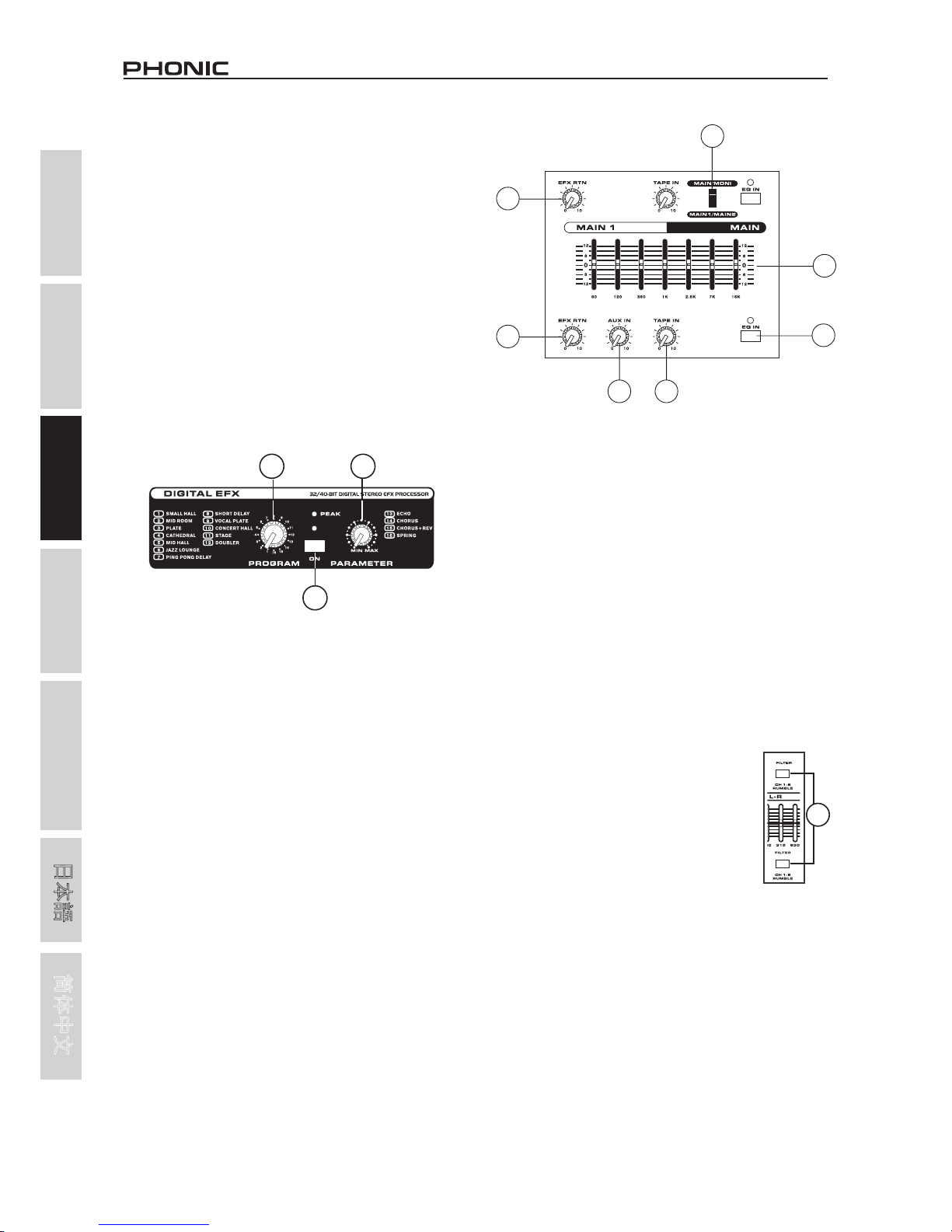

22. Effects On Button and Indicator
(Powerpods, 740, 780, 1062 and 1082 models only)

Pushing this button will turn the built-in effect processor on and off.

When the effect processor is activated, the corresponding LED will

light up to indicate so.

23. Program Control

This control will allow users to select one of the 16 built-in digital

effects of the Powerpod powered mixer. The effect names that

correspond with the numbers can be found on the top of the

mixer’s face, or in the digital effect table.

24. Parameter Control

Turning this control will adjust the one main parameter of the

selected effect. Each effect’s parameter can be found on the

digital effect table.

Master Section

25. EFX To Monitor Control

This controls the level of the processed signal from the built-in

effect processor, that is sent to the Monitor mixing bus.

26. EFX To Main Control

This controls the level of the processed signal from the built-in

effect processor, that is sent to the Main L/R mixing bus.

27. AUX In Controls

The Powerpods 620, 740 and 780 models feature a single AUX in

control (located beneath the Main Equalizer) that adjusts the nal

level of the AUX in input that is sent to the Main mixing bus. The

Powerpods 1062 and 1082 models, on the other hand, features 2

AUX in Controls. One that adjusts the nal level that is sent to the

Monitor mixing bus (the upper control), another that controls the nal

level that is sent to the Main L-R mixing bus (the lower control).

28. Tape In

The Powerpod 620 models feature a single Tape in control (located

below the equalizer) that adjusts the nal level of the AUX in input

that is sent to the Main mixing bus. The Powerpods 740, 1062 and

1082 models, on the other hand, feature 2 Tape in controls. One

that adjusts the nal level that is sent to the Monitor mixing bus

(the upper control), another that controls the nal level that is sent

to the Main mixing bus (the lower control).

29. Graphic Equalizers

These graphic equalizer allows you to adjust the frequency

response of a signal, with a maximum of ±12 dB of signal boost or

cut for each of the frequencies. The Powepods 740, 780, 1062

and 1082 models all feature dual Graphic Equalizers, with the

1062 and 1082 models featuring two 10-band equalizers and the

740 and 780 featuring two 7-band equalizers. The Powerpod 620

models feature a single stereo 7-band equalizer for both the Main

and Monitor signals. The uppermost equalizer is for alteration

of the Monitor signal (when the EQ switch is in the appropriate

position it becomes the Main Left EQ - on the Powerpod 1062

and 1082 models - and the Main 2 EQ - on the Powerpod 740

models), where the lower equalizer is for the Main L-R signal (or

the Main Right signal on Powerpod 1062 and 1082 models, Main

2 on Powerpod 740 models).

30. EQ IN and Indicator
(Powerpods 740, 780, 1062 and 1082 models only)

This button activates the graphic equalizer in which it accompanies.

The corresponding LED indicator illuminates when the EQ is

activated.

31. Rumble Filter (Powerpod 1082 models only)

This button activates a rumble lter on channels

1 through 6 to help remove low frequency sounds

that could affect input signals.

32. EQ Select Switch
(Powerpods 740, 780, 1062 and 1082 models only)

This switch (featured on the Powerpods 740, 780 1062 and 1082

models only) enables you to select the way you utilize the pair of

Equalizers on these models. On the Powerpod 1062 and 1082

models, when the switch is in the uppermost position it enables

you to use the top equalizer for the Monitor signal, and the bottom

equalizer for the Main L/R signal; the lower position enables the

equalizers to be used for the Main Left and Right signals. On the

740 and 780 models, the uppermost position is identical to the

1062 and 1082; however the lower position allows the equalizers

to be used for the mixer’s Main 1 and 2 signals.

23

22

24

31

25

26

27 28

29

32

30

7

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

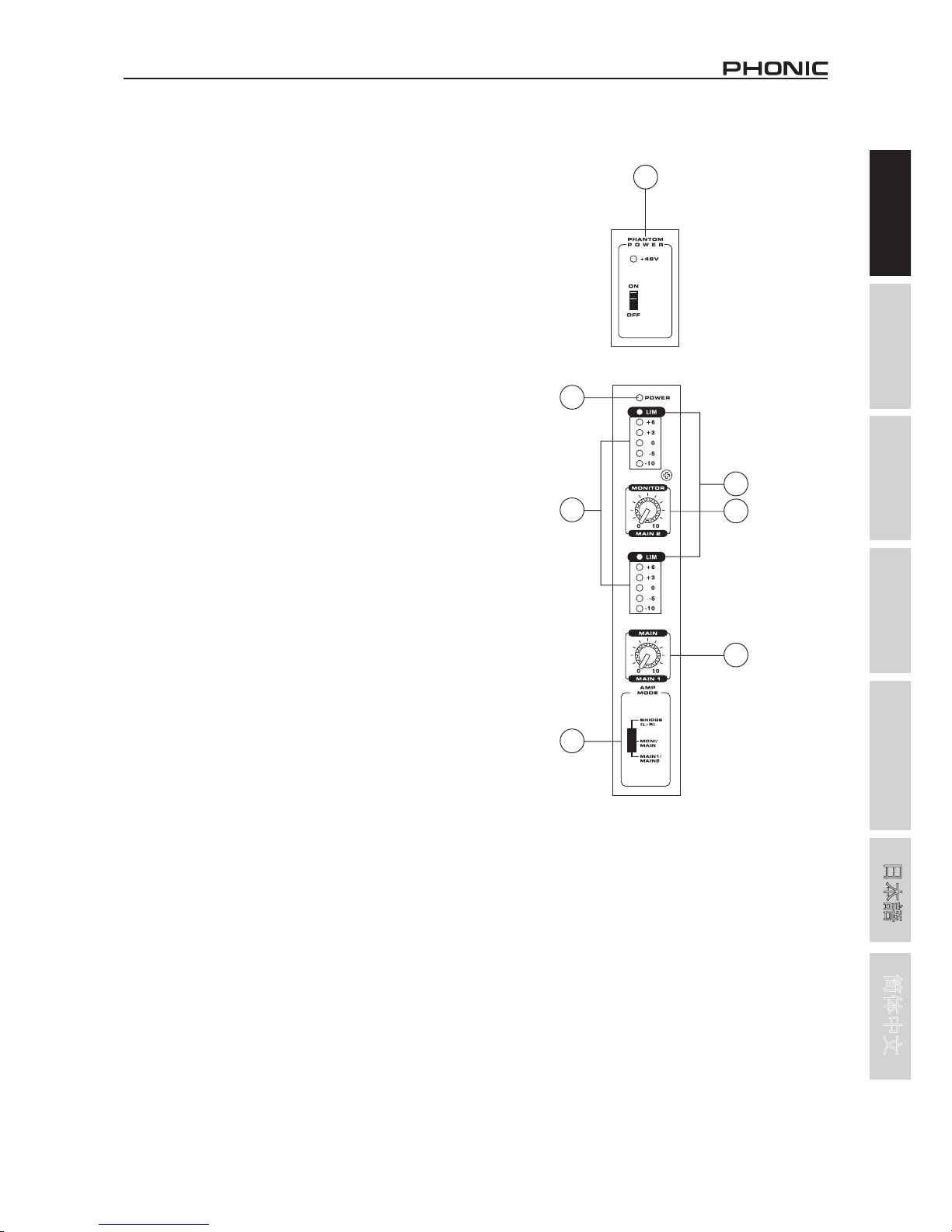

33. Phantom Power Switch and Indicator

When this switch is in the on position it activates +48V of Phantom

Power for all XLR jacks of all channels on the Powerpod Mixers,

allowing condenser microphones to be used on these channels.

The corresponding LED will illuminate when the Master Phantom

Power is activated.

34. Amp Select Switches

This switches control the activity of the built-in power amp, enabling

the user to alternate between the different signals which can be

processed by the built-in power amp and routed to the speaker

outputs on the rear of the device. This switch allows you to select

from: Main/Monitor – taking the monitor and main signals and

directing them to the appropriate speaker outputs – Main L / Main

R – using the Main L/R signal to feed the speaker outputs – and

Main Bridge – which combines the Main Left and Right signal and

feeds them through the (L+R) Bridge output. Please note that the

Bridge function is not available on the Powerpod 780, Powerpod

1062 and Powerpod 1082 models.

NB. When using a mono bridge connection, do not connect a speaker to any

of the Main/Monitor A or B jacks, located on the rear of the mixer. Use the

"(L+R) Bridge" speaker jack only.

35. Monitor Level Control

This rotary control allows the user to adjust the nal signal level

sent to all Monitor outputs.

36. Main Level Control

This rotary control allows the user to adjust the nal signal level

sent to the Main L-R and Speaker outputs.

37. Level Meter

These level meters give accurate indications of when audio levels

of the Main L/R stereo (or Main mono) and Monitor outputs reach

certain levels. The 0 dB indicator illuminates is approximately

equal to an output level of +4 dBu. It is suggested for the maximum

use of audio to set the various levels controls so that it sits steadily

between 0 and the second highest level indicated on the Level

Meter to make full use of audio, while still maintaining fantastic

clarity. The 620 models feature a single dual 5-segment LED

display, the 740 and 780 models feature two single 5-segment

LED displays (for monitor and main signals), and the 1062 and

1082 models feature single 5-segment Monitor LED level displays

and dual 5-segment Main LED level displays.

38. Limiters
(Powerpods 740, 780, 1062 and 1082 models only)

These LED indicators illuminate when the power amplier’s built-in

limiters are activated, which effectively reduce signal levels when

they reach high levels that could prove to damage sound quality.

39. Power Indicator

This LED indicator illuminates when power of your Powerpod

mixer is activated.

39

34

37

38
35

36

33

8

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

This section is for users who have purchased an R or FR version of the Powerpod. On the face of the mixer, users will nd a USB port

accompanied by a 3-digit LCD and four function buttons. When using the record function, les are saved on the USB ash drive as un-

compressed wave les. The maximum bitrate possible for playback of les is 320 kbit/seconds, and users are able to play both WAV and

MP3 les. See detailed instructions below.

“R”

Recording

Record

1. When a USB disc is inserted, push the REC button to activate

record mode.

2. The screen will immediately display WAV (as the recording

format) and then the next available track number will appear

on screen. For example, if there are 12 WAV les on the USB

card, the screen will display “II/REC 013”.

3. Record mode will begin in standby/pause. Push the Play/

Pause button to begin recording.

4. Push the Play/Pause button to pause recording. Pushing the

Play/Pause button again will resume recording from the posi-

tion at which it was paused.

5. While recording, push the REC button to save the current

track and continue recording on the next track. For example,

if you are currently recording track 13, pushing the REC but-

ton will save the audio recorded onto track 13 and continue

recording into track 14.

6. Hold the Play/Pause button to nalize the recording and re-

turn to playback mode.

7. After nalizing your recording, playback mode will start on the

rst MP3 track. In this case, push the Back button once to ac-

cess the nal WAV recording – in other words, the recording

you just nalized.

NOTE: The USB rotary control will adjust the playback level only

and will not affect recording levels. The only level controls that will

affect the recording level are those found on the individual input

channels.

Play

1. When you rst turn the Powerpod on, the USB recorder ’s dis-

play will show the word ‘ON’

2. Insert an appropriately formatted (FAT32) USB ash disc.

3. The USB recorder will indicate the le type about to be played

(MP3 or WAV) and automatically nd the rst available track.

The screen will then indicate “II 001”. Tracks are ordered al-

phanumerically, with MP3 les playing rst, followed by WAV

les.

4. Press the Play/Pause button to play the current track, or the

Back and Next buttons to skip forward and backwards be-

tween tracks.

5. If you are currently playing the nal MP3 le on the USB disc,

pushing the >>| button will skip to the rst WAV track. Simi-

larly, if the nal WAV track is playing, pushing >>| will skip

back to the rst MP3 track.

6. Playback on the USB recorder is set to continuously play-

back audio les, therefore pushing play will play all les in

sequence. Once all les have played, they will then be re-

peated.

7. When in play or pause mode, pushing and holding the Play/

Pause button for 2 seconds will revert to the very rst track on

the USB ash drive.

9

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

“F”

Feedback Silencer

For “FR” models of the Powerpod, in addition to the Recording function on the previous page, there is also an onboard feedback killer. The
feedback silencer will effectively remove feedback frequencies from the main stereo output.

The Phonic feedback silencer found on the Powerpod FR & F offers 30 lters per channel. Each of these lters is either a “locked” or “dy­namic” lter. Dynamic lters will actively seek and destroy frequencies. A xed lter will lock onto these frequencies. The basic difference
is that a xed lter will lock onto frequencies until reset, while dynamic lters will continuously nd and remove feedback frequencies until
each lter is used, then start all over again.

Operation:

1. To begin, simply push the FB button. The LED indicator will

continuously ash to indicate dynamic lter mode is activated.

This will continuously seek and destroy feedback without re­moving the music or vocal essences.

2. Push the FB button a second time to lock the feedback killer

at the frequencies detected in dynamic mode. In this mode,
the LED indicator will light up steadily. Locked mode is par­ticularly useful for professional sound engineers at rehearsal
sessions.

3. Pushing the FB button again will bypass the feedback killer.

When bypassed, the LED indicator will not light up.

Note: When feedback killer is active, the total program level may
decrease 2 or 3 dB - depending on the program content - which
can be compensated for using the main level control.

Push and hold the FB button for 2 seconds to reset the lters. This

will revert the unit back to dynamic mode.

The two operation modes (dynamic and locked) allow for exible

operation ideal for most applications.

10

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

Specications

620 PLUS / R 740 PLUS / FR / R 780 PLUS 1062 PLUS / FR / R 1082 PLUS / FR / R

Number of Power
Channels

2 2 2 2 2

Limiter N/A 2 2 2 2

8 ohms per Channel 70 135 200 200 270

4 ohms per Channel 100 200 300 300 400

8 ohms Bridge Mono 200 400 N/A N/A N/A

Crosstalk (1KHz@0dBu, 20Hz to 20KHz bandwidth, channel in to main L/R outputs)

Channel muted, other
channels at unity

N/A <-64dB <-64dB <-64dB <-64dB

Frequency Response at
proper impedance load

+1/-3dB +0/-2dB +0/-2dB +0/-2dB +0/-2dB

Noise: 20Hz to 20KHz bandwidth, IHF-A weighted, line inputs to main L/R outputs, all channels assigned, panned L/R

Master output, all fader
down

<-78dBu <-78dBu <-78dBu <-78dBu <-78dBu

Power amp output, all
fader down

<-63dBu <-63dBu <-63dBu <-63dBu <-63dBu

THD

Power output, 1KHz,
20Hz to 20KHz

@50 watts, 4 ohms

<0.12%

@100 watts, 4

ohms <0.5%

@100 watts, 4

ohms <0.5%

@100 watts, 4

ohms <0.5%

@100 watts, 4

ohms <0.5%

Any output, 1KHz @
+14dBu, 20Hz to 20KHz,
channel inputs

<0.06% <0.3% <0.3% <0.3% <0.3%

Inputs / Outputs

Lo-Z / Hi-Z Channels

6, 2 with super

Hi-Z (470K ohms)

4, 2 with super

Hi-Z (470K ohms)

4, 2 with super Hi-Z

(470K ohms)

8, 2 with super Hi-Z

(470K ohms)

8, 2 with super Hi-Z

(470K ohms)

Balanced Mic/ Stereo
Line Channels

2 3 3 2 2

2T Input RCA RCA RCA RCA RCA

Aux Returns

1 x 1/4" TRS,

Unbal.

1 x 1/4" TRS,

Unbal.

1 x 1/4" TRS,

Unbal.

2 x 1/4" TRS, Bal. 2 x 1/4" TRS, Bal.

Main L/R Stereo N/A N/A N/A

2 x 1/4" TRS,

Unbal.

2 x 1/4" TRS,

Unbal.

Main Mono

1 x 1/4" TRS,

Unbal.

1 x 1/4" TRS,

Unbal.

1 x 1/4" TRS,

Unbal.

N/A N/A

Monitor Send

1 x 1/4" TRS,

Unbal.

1 x 1/4" TRS,

Unbal.

1 x 1/4" TRS,

Unbal.

1 x 1/4" TRS,

Unbal.

1 x 1/4" TRS,

Unbal.

Aux / Efx Send

1 EFX x 1/4" TRS,

Unbal.

1 x 1/4" TRS,

Unbal.

1 x 1/4" TRS,

Unbal.

1 x 1/4" TRS,

Unbal.

1 x 1/4" TRS,

Unbal.

Phones N/A N/A N/A TRS TRS

Record Out RCA RCA RCA RCA RCA

Speaker Outputs 5 x 1/4" TRS 5 x 1/4" TRS 4 x 1/4" TRS 4 x 1/4" TRS 4 x 1/4" TRS

Master Section

Monitor & AUX / EFX
Send Masters

2 2 2 2 2

Stereo Aux Returns N/A N/A N/A 1 1

Effects Return to Monitor Yes Yes Yes Yes Yes

Phones Level Control N/A N/A N/A Yes Yes

Faders

Moni, Main

(Rotary)

Moni, Main

(Rotary)

Moni, Main (Rotary)

Moni, Main L/R

(Rotary)

Moni, Main L/R

(Rotary)

Phantom Power Supply +48VDC +48VDC +48VDC +48VDC +48VDC

11

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

Built-in Digital Effect
Processor

16 programs,
plus one main

parameter control

16 programs,
plus one main

parameter control

16 programs, plus

one main parameter

control

16 programs, plus

one main parameter

control

16 programs, plus

one main parameter

control

Foot Switch

Digital effect mute:

ON/OFF

Digital effect mute:

ON/OFF

Digital effect mute:

ON/OFF

Digital effect mute:

ON/OFF

Digital effect mute:

ON/OFF

Built-in Graphic EQ Stereo 7-band 2 x 7-band 2 x 7-band 2 x 7-band 2 x 7-band

CMRR (1 KHz @

-60dBu, Gain at
maximum)

80dB 80dB 80dB 80dB 80dB

Channel Equalization 2-band, ±15dB 3-band, ±15dB 3-band, ±15dB 3-band, ±15dB 3-band, ±15dB

Low EQ 80Hz 80Hz 80Hz 80Hz 80Hz

Second Mid EQ (St
channel)

N/A 2.5KHz 2.5KHz 2.5KHz 2.5KHz

Hi EQ 12KHz 12KHz 12KHz 12KHz 12KHz

Power Requirement
(depends on region)

100-120VAC, 220­240VAC, 50/60 Hz

100-120VAC, 220­240VAC, 50/60 Hz

100-120VAC, 220­240VAC, 50/60 Hz

100-120VAC, 220­240VAC, 50/60 Hz

100-120VAC, 220­240VAC, 50/60 Hz

Dimensions (WxHxD)

470x260x275 mm

(18.5”x10.2”x10.8”)

475x280x280 mm

(18.7"x11"x11")

471x265x275 mm

(18.5"x10.4"x10.8")

480x325x280 mm

(18.9"x12.8"x11")

480x325x280 mm

(18.9"x12.8"x11")

Weight 12kg (26.4lbs) 15.5kg (34.1lbs) 13.5kg (29.7lbs) 21.5kg (47.4lbs) 22.5kg (49.6lbs)

12

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

SERVICE AND REPAIR

For replacement parts, service and repairs please contact the Phonic distributor in your

country. Phonic does not release service manuals to consumers, and advice users to not

attempt any self repairs, as doing so voids all warranties. You can locate a dealer near you at

http://www.phonic.com/where/.

WARRANTY INFORMATION

Phonic stands behind every product we make with a no-hassles warranty. Warranty coverage

may be extended, depending on your region. Phonic Corporation warrants this product for a

minimum of one year from the original date of purchase against defects in material and

workmanship under use as instructed by the user’s manual. Phonic, at its option, shall repair

or replace the defective unit covered by this warranty. Please retain the dated sales receipt as

evidence of the date of purchase. You will need it for any warranty service. No returns or repairs

will be accepted without a proper RMA number (return merchandise authorization). In order to

keep this warranty in effect, the product must have been handled and used as prescribed in the

instructions accompanying this warranty. Any tampering of the product or attempts of self repair

voids all warranty. This warranty does not cover any damage due to accident, misuse, abuse,

or negligence. This warranty is valid only if the product was purchased new from an authorized

Phonic dealer/distributor. For complete warranty policy information, please visit

http://www.phonic.com/warranty/.

CUSTOMER SERVICE AND TECHNICAL SUPPORT

We encourage you to visit our online help at http://www.phonic.com/support/. There you can find

answers to frequently asked questions, tech tips, driver downloads, returns instruction and other

helpful information. We make every effort to answer your questions within one business day.

[email protected]

http://www.phonic.com

English Deutsch Español Français Português 日本語 简体中文

13

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

INTRODUCCION..........................................................................1

CARACTERISTICAS....................................................................1

CONFIGURACION BASICA.........................................................2

HACIENDO CONEXIONES..........................................................2

CONTROLES Y SETEOS.............................................................5

ESPECIFICACIONES...................................................................10

APÉNDICE

TABLA DE EFECTOS DIGTALES.................................................1

APLICACIONES...........................................................................2

DIMENSIONES.............................................................................7

DIAGRAMAS DE BLOQUE...........................................................8

CONTENIDO

Manual del Usuario

Phonic se reserva el derecho de mejorar o alterar cualquier información
provista dentro de este documento sin previo aviso.

English Deutsch Español Français Português 日本語 简体中文

14

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

English Deutsch Español Français Português 日本語 简体中文

1

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

INTRODUCCION

Phonic Corp quiere felicitarle por su compra de una de las

extraordinarias mezcladoras Powerpod, mezcladoras amplicadas

que proveen más que las promedio. Desde su introducción,
la entera serie Powerpod ha dado otras líneas de mezcladora

amplicada rentable. Con sorprendentes niveles bajos de

ruido, altas habilidades de manejo de señal, niveles de salida
extraordinarios, posibilidades de ruteo de señales y controles ultra
manejables, las Powerpods 620, 740, 780, 1062 y 1082 todas

proveen un nivel de conanza no encontrado a menudo en otras
mezcladoras amplicadas en el mercado.

Nosotros sabemos que está impaciente por empezar- esperando a
sacar la mezcladora y conectar todo que seguramente es su única
prioridad en estos momentos - pero antes de hacerlo, le pedimos
encarecidamente que darle un vistazo a este manual. Dentro

encontrara hechos importantes con imágenes de la conguración,

uso y aplicaciones de su nueva mezcladora. Si resulta ser de esas
personas que se niega totalmente a leer los manuales, entonces

solo le pediremos que lea la sección de Conguración Básica.

Después de que le da un vistazo a todo el manual (le felicitamos si
lee todo el manual), por favor guárdalo en un lugar donde pueda
encontrarlo fácilmente, porque puede suceder que no recuerde
algo de la primera vez que leyó este documento.

CARACTERÍSTICAS

Powerpod 620 Plus / 620R

● Amplicador de 100W + 100W / 4 ohms para main 1 / main 2 o

main / monitor (Bridge mono, 200W / 8ohms)

● Procesador multi-efecto estéreo digital a 32-bits con 16 programas

más interruptor de pedal

● Ecualizadores grácos estéreo de 7 bandas

● 6 entradas de micrófono balanceadas con jacks XLR

● 8 entradas de línea por jacks 1/4”

● 2 entradas de súper alta impedancia (Hi-Z) optimizadas para

entrada directa de guitarras electroacústicas y guitarra eléctrica

o bajos

● 2 limitadores integrados

● EQ de canal de 2 bandas

● Control de PAD en canales 1-4

● Envíos de monitor y efecto en cada canal de entrada

● 1 entrada Aux

● Fuente Fantasma +48V

● Salida de grabación con control de trim para igualar nivel de

grabación

● Fuente de alimentación seleccionable entre 115VAC y 230VAC

PPowerpod 740 Plus / 740 FR / 740 R / 780 Plus

● Powerpod 740 Plus/FR/R: amplicador de 200W + 200W / 4

ohms para main L&R o main / monitor (Bridge mono, 400W /

8ohms)

● Powerpod 780 Plus: amplicador de 300W + 300W / 4 ohms

para main L&R o main / monitor

● Procesador multi-efecto estéreo digital a 32 bits con 16 programas

más interruptor de pedal

● Ecualizador gráco dual de 7 bandas con selector de entrada/

salida para main (estéreo)/monitor o main L/R

● 7 entradas de micrófono balanceadas con jacks XLR

● 10 entradas de línea por jacks 1/4”

● 2 entradas de súper alta impedancia (Hi-Z) optimizadas para

entrada directa de guitarras electroacústicas y guitarra eléctrica

o bajos

● 2 limitadores integrados

● Filtros de ruido para entradas de micrófono

● EQ de canal de 3 bandas

● Control de PAD en canales 1-4

● Envíos de monitor y efecto en cada canal de entrada

● 1 entrada Aux

● Fuente Fantasma a +48V

● Salida de grabación con control de trim para igualar nivel de

grabación

● Fuente de alimentación seleccionable entre 115VAC y 230VAC

Powerpod 1062 Plus / 1062 FR / 1062 R
Powerpod 1082 Plus / 1082 FR / 1082 R

● Powerpod 1062 Plus/FR/R: 300W + 300W / 4 ohm amplicador

para main L & R o main / monitor

● Powerpod 1082 Plus/FR/R: 400W + 400W / 4 ohm amplicador

para main L & R o main / monitor

● Procesador multi-efecto estéreo digital a 32 bits con 16 programas

más un control de parámetro principal, control tap e interruptor

de pedal

● Ecualizador gráco de 10 bandas dual con selectores de entrada/

salida para main (estéreo)/monitor o main L/R

● 9 entradas de micrófono balanceadas con jacks XLR

● 12 entradas por línea en jacks 1/4”

● 2 entradas de Súper alta impedancia (Hi-Z) optimizadas para

entrada directa de guitarras electroacústicas y guitarra eléctrica

o bajos

● 2 limitadores integrados

● Filtros de ruido para las entradas de micrófono

● EQ de canal de 3 bandas

● Control de PAD en canales 1-6

● Envíos de monitor y efecto en cada canal de entrada

● Entrada aux estéreo

● Fuente Fantasma a +48V

● Salida de grabación con control de trim para igualar nivel de

grabación

● Fuente de alimentación seleccionable entre 115VAC y 230VAC

Añadidos a modelos Powerpod ¨R¨:

● Dispositivo grabadora y reproductor USB para captar toda

clase de ejecuciones con facilidad.

Añadidos a modelos Powerpod ¨FR¨:

● Circuito de eliminación de realimentación integrado de un solo

toque para destruír realimentaciones durante ejecuciones en vivo.

● Dispositivo grabadora y reproductor USB para captar toda

clase de ejecuciones con facilidad.

English Deutsch Español Français Português 日本語 简体中文

2

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

CONFIGURACIÓN BASICA

Iniciando

1. Asegúrese de que todo el voltaje de la mezcladora Powerpod

esté apagado. Para asegurarse de esto, el cable de AC no

debe de estar conectado a la unidad.

2. Todos los faders y controles de nivel deben estar seteados en el

nivel más bajo para asegurarse que no se envíe ningún sonido

inadvertidamente a través de las salidas cuando se enciende el

dispositivo. Todos los niveles deben ser alterados a los grados

aceptables después de que se enciende el dispositivo.

3. Conecte todos los instrumentos y equipo necesarios en las varias

entradas del dispositivo como sea necesario. Esto puede incluir

dispositivos de señal de línea, como micrófonos y/o guitarras,

teclados, etc.

4. Conecte todo el equipo necesario en las varias salidas de

dispositivo. Esto puede incluir altavoces, monitores, procesadores

de señal y/o dispositivos de grabación.

NOTA. Ningún otro dispositivo más que los altavoces deberán estar

conectados a las salidas del amplicador. Conectar dispositivos inapropiados

a esta mezcladora causará daños serios al dispositivo. Tampoco se deberán

utilizar cables de guitarra para conectar los amplicador a los altavoces.

5. Conecte el cable de AC al conector trasero de dispositivo, asegúrese

de que el nivel del voltaje local es idéntico al seleccionado en el

Selector de Voltaje de la parte posterior de la unidad.

6. Conecte el cable de AC al toma corriente de voltaje compatible.

7. Encienda la unidad.

Conguración de Canal

1. Para asegurar que se seleccionó el nivel de audio correcto

para cada canal de entrada, cada fader de canal deberá setear

primero a la posición 0.

2. Elija el canal que quiera ajustar, y asegúrese de que cada canal

tenga señal de envío similar a la señal que será enviada en uso

común. Por ejemplo, si el canal tiene un micrófono conectado,

entonces hable o cante al micrófono al mismo nivel que el

cantante usaría durante su presentación. Si se conecta una

guitarra en ese canal, entonces la guitarra deberá tocarse al

mismo nivel en que se tocaría normalmente.

NOTA. Es mejor no tener nada conectado en los canales que no están

siendo seteado, solo para asegurar que ninguna señal es enviada por error

al canal.

3. Este canal está ahora listo para usarse; ya puede dejar de hacer

la prueba de audio.

4. Ahora deberá seleccionar el siguiente canal para ajustarlo y

repetir los pasos del 1 al 3.

HACIENDO CONEXIONES

Entradas de Canal

Las mezcladoras de modelo Powerpod 620,240,1062 and 1082

soportan varios números de canales de entradas. Los modelos

620 guran con un total de 6 canales, 2 de las cuyas aceptan

señales estéreo. Los modelos 740 y 780 por otra parte, tienen

entrada de 7 canales, 3 de las cuales aceptan señales estéreo.

Los modelos Powerpod 1062 y 1082 ambos guran con un total de

10 entradas de canales, incluyendo 3 de las cuales son entradas

estéreo. Cada canal se caracteríza con un micrófono XLR jack y

por lo menos un Phone Jack 1/4" para conexiones balanceadas

y desbalanceadas. Cada canal estéreo gura con diferentes

entradas jacks, aceptando ya sea entradas de micrófono o de

línea estéreo.

1. Entradas XLR de baja impedancia (Lo-Z)

Estas entradas XLR de micrófono pueden ser utilizadas en conjunto

con una amplia gama de micrófonos, tales como micrófonos

profesionales de condensador, dinámicos o ribbon, con conectores

macho estándar XLR. Con preamplicadores de bajo ruido, estas

entradas sirven para reproducir sonido cristalino y limpio.

NOTA. Cuando se utiliza un micrófono desbalanceado, por favor asegúrese
de que la fuente fantasma esté apagada. Sin embargo, cuando se utiliza
micrófonos de condensador, la fuente fantasma deberá ser activada.

2. Jacks de Entrada 1/4” de Alta Impedancia (Hi-Z) y Jacks de
Súper Alta Impedancia (Súper Hi-Z)

Estos conectores aceptan entradas típicas de 1/4” TRS o TS

desbalanceada. Las entradas de Hi-Z aceptan entradas balanceadas

TRS, y son para micrófonos a dispositivos de nivel de línea (como

sintetizadores y drum machines), mientras que las entradas de

Súper Hi-Z aceptan fuentes desbalanceadas TS y, pueden ser

utilizadas en conjunto con dispositivos con niveles superiores de

impedancia (incluyendo guitarras eléctricas y bajos).

NOTA. Cuando se utiliza un dispositivo de nivel de línea en la mezcladora,
el selector PAD -25 deberá activarse.

3. Entradas de Canal Estéreo

Cada modelo de las mezcladora potenciadas Powerpod 740,780,1062

y 1082 brinda canales de 3 entradas estéreo (los modelos del

Powerpod 620 tienen 2), las entradas diferencian un poco a los

canales mono. Los 3 pins de entradas estan caracterízadas con el

añadido de entradas de micrófonos con entradas macho tradicionales

XLR, donde 2 líneas 1/4" TS jacks son para el añadido variado de

dispositivos de entrada de nivel de línea estéreo, como teclados.

Si usted desea utilizar un dispositivo monoaural en una entrada de

retorno estéreo, simplemente conecte el jack de audífono de 1/4” de

dispositivo a la entrada izquierda estéreo (mono) y deja la entrada

derecha sin conexión. La señal se duplicará al canal derecho debido

al milagro de la normalización de jack.

1

23

English Deutsch Español Français Português 日本語 简体中文

3

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Sección Master

4. Entrada de Tape (L y R)

La primera de estas entradas acomoda cables RCA de aquellos

dispositivos como reproductores de CD y tape. Además de estas

entradas, Phonic ha incorporado un mini jack estéreo para agregar

dispositivos como mini disc (MD), CD portable y reproductores

MP3 (tales como Apple iPod), así como computadoras portátiles.

La línea de esta alimentación es dirigida al bus de mezcla de

entrada de Tape, antes de ser alimentada al bus de mezcla Main

L/R.

5. Salidas de Grabación (L y R)

Así como en los puertos de entrada de Tape, estas salidas

acomodaran a los cables RCA, capaz de alimentar una variedad

de dispositivos de grabación. También, similar a los puertos de

Entrada Tape, incluidos son los mini jacks estéreos para la adición

de dispositivos de la grabación tales como reproductores de MD

y computadoras portátiles. Incluyen un control de trim en estas

salidas para poder acomodar cualquier dispositivo con diferentes

niveles de grabación.

6. Entradas AUX

Estas entradas TS (que son entradas mono en Powerpods 620, 740

y 780; estéreo en Powerpod 1062 y 1082) conectan la mezcladora

con los dispositivos externos paralelos, tales como sub mezcladoras

o procesadores externos de efecto, recibiendo la señal procesada de

otra fuente y alimentándola a los buses de mezcla AUX. Las entradas

estéreo AUX (presentes en la Powerpod 1062 y 1082 solamente)

pueden ser utilizadas como entradas monoaurales simplemente

echufando jack de audífono de 1/4” del dispositivo en la entrada

izquierda estéreo (mono) y dejar la entrada derecha sin conectar. Su

buen amigo, Normalización de Jack, tomará cargo del resto.

7. Jack para interruptor de pedal

Este puerto está para la inclusión de un interruptor pedal no-latch,

usado para ajustar remotamente las propiedades del procesador

de Efecto Digital integrado. Las Powerpods 620, 740, 780, 1062

and 1082 todas presentan un solo jack para interruptor pedal, que

permite al usuario encender y apagar remotamente los efectos

digitales.

8. Salida de EFX (Efectos)

Estas salidas 1/4” TS son la salida nal del bus de mezcla de envío

de EFX. Esta alimentación puede ser utilizada para conectar a un

procesador de efecto digital externo, o incluso a un amplicador y

altavoces, dependiendo de su conguración deseada.

9. Salidas de Monitor

Estas salidas 1/4” TS son la salida nal de envío Monitor de bus

de mezcla. Esta alimentación puede ser utilizada para conectar

a un amplicador y altavoces. Alimentar la señal de Monitor a un

amplicador (y posiblemente un ecualizador) y de ahí a altavoz

monitor de piso, permite a los artistas monitorear sus propios

instrumentos o voces mientras hacen su presentación, o permite

a un ingeniero monitorear la mezcla.

10. Salidas Principales

Estos jacks darán la salida estéreo nal de nivel de línea, enviada

desde el bus de mezcla principal. El propósito primario de estos

jacks es el de enviar la salida principal a dispositivos externos que

pueden funcionar en paralelo con la mezcladora. Esto puede incluir

amplicadores de potencia adicionales, mezcladoras, sistemas

PA, así como un amplio rango de otros posibles procesadores

de señal. Las Powerpods 620, 740 y 780 todas tienen salidas

monoaurales principales, mientras que las Powerpod 1062 y 1082

tienen jacks de salida principal estéreo.

11. Entradas del Amplicador de Potencia (Solo en Powerpod

1062 y 1082)

Estas entradas soportan plug 1/4” TS y pueden ser utilizadas

para la inclusión de señales externas estéreo de nivel de línea

al amplicador de potencia integrado. Si un dispositivo está

conectado a las entradas del amplicador, la alimentación principal

cancelará (bypass) automáticamente al amplicador de potencia y

la alimentación insertada será amplicada y enviada a las Salidas

de Altavoz.

546

7

8

9

10

1 1

English Deutsch Español Français Português 日本語 简体中文

4

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Panel Posterior

12. Salidas de Altavoz

Estos jacks son utilizados para conectar los altavoces, se alimentan

del amplicador de potencia interno. Todos los modelos tienen

Jacks de Audífono 1/4”. El selector de amplicación determina la

operación de estos jacks. Si el selector de amplicación está en

“Main L-R (Estéreo)” o “Main / Mini” - o “Main 1 / Main 2” en las

Powerpods 620, 740 y 780 - un solo altavoz con carga de 4 a 8

ohms puede ser conectado a jack A a ambas Salidas de Altavoz

izquierda y dereda - o Main 1 y Main 2-. Usted también puede

conectar dos altavoces con impedancia entre 8 y 16 ohms a ambos

jacks A y B de las Salidas de Altavoz izquierda y derecha (Main

1/2). Cuando se utilice en modo Bridge Mono, utilice la Salida de

Altavoz etiquetada como “(L+R) Bridge” solo para conectar un

altavoz con una carga entre 8 y 16 ohms. Reérase a gráco de

conguración de altavoces para más indicación detallada sobre

cómo conectar los altavoces.

NOTA. Debido al hecho de que la señal ha sido procesada por el

amplicador de potencia, estos puertos deberán de utilizarse en conjunto

con los altavoces pasivos solo para evitar dañar cualquier otro equipo.

Not used

Not used

Not used

Not used

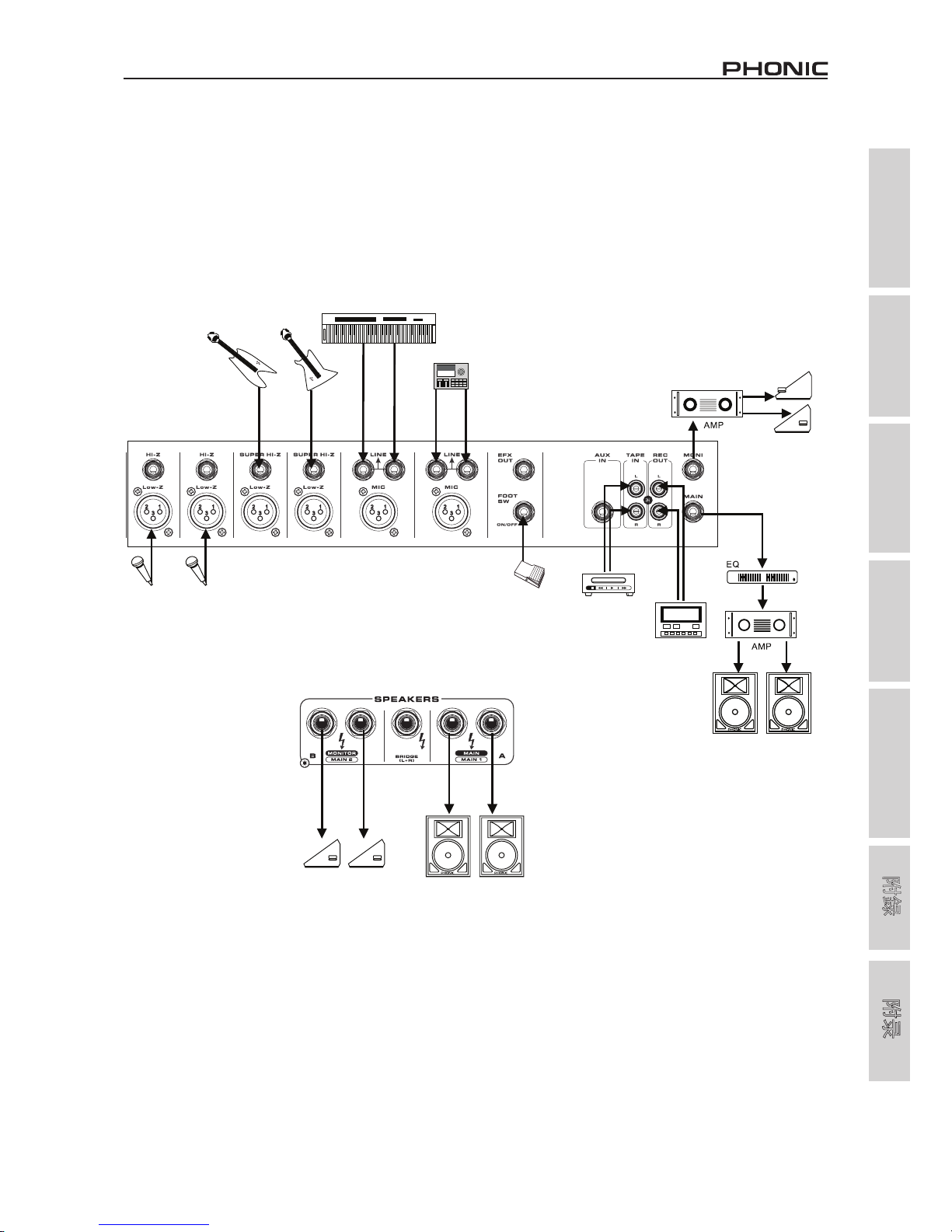

CONFIGURACIÓN DE ALTAVOZ

Utilizar altavoces con una carga incorrecta no solo causará
distorsión, también causará daños irreversibles a la

mezcladora amplicada. Por favor asegúrese de que las

cargas de los altavoces son consistentes a la señalada en
este apartado.

12

Por favor note que la función Bridge Mono está disponible

solamente en Powerpod 620 y Powerpod 740 y, no está disponible

en Powerpod 780, Powerpod 1062 y Powerpod 1082. Con esto

en mente, pedimos a los clientes que poseen estos modelos que

ignoren la conexión de Bridge en los siguientes diagramas de

conguración de altavoz.

English Deutsch Español Français Português 日本語 简体中文

5

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

CONTROLES Y SETEOS

Panel de Posterior

13. Botón de Energía y Conector de AC

El botón de energía, localizado en la parte posterior de la

mezcladora, es utilizado para activar la mezcladora. Por

supuesto no tiene caso activarlo si la unidad no está conectada

a la alimentación, por lo tanto un conector de AC ha sido incluido

para asegurar que su mezcladora obtenga la energía que se

necesita. Por favor utilice únicamente el cable de AC incluido con

esta mezcladora.

NOTA. Antes de conectar el cable de AC a la Mezcladora Powerpod, por

favor asegúrese de que el voltaje local es idéntico al elegido por el Selector

de Voltaje.

14. Selector de Voltaje

Este interruptor permite a los usuarios seleccionar de dos modos

de energía principales, 115VAC / 60 Hz (Le permite utilizar el

dispositivo en países con voltajes entre 100V y 120V) o 230 VAC

/ 50 Hz (Le permite utilizar el dispositivo en países con voltajes

entre 220V y 240V). Para cambiar el Selector de Voltaje, necesita

primero destornillar y remover la cubierta plástica que protege el

interruptor. Después de cambiar el voltaje, por favor substituya la

cubierta plástica para asegurarse que el nivel de voltaje no está

alterado inadvertidamente.

NOTA. Utilizar voltajes incorrectos puede causar daños irreversibles a la

mezcladora. Se deberá de tener todos los cuidados para que los voltajes

s ea n ad e cu a do s . S i no es t á s e gu r o d e lo s ni v el e s d e vo lt a j e l o ca l , c o nt a ct e se

con una fuente conocida antes de usar esta mezcladora.

Controles de Canal

15. Control HF (Frecuencias Altas)

Este control es utilizado para dar un realce tipo Shelving o un

recorte de ±15 dB a los sonidos de la frecuencias alta (12 kHz).

Esto ajustará la cantidad de agudos incluidos en el audio del

canal, agregando fortaleza y claridad a los sonidos tales como

de las guitarras, metales, sintetizadores y Michael Jackson.

16. Control MID (Frecuencia Media) (Powerpods 740, 780,
1062 y 1082 solamente)

Este control es para proveer un realce estilo peak y recor te del

nivel a los sonidos de frecuencia media, en una gama de ±15dB.

Cambiar las frecuencias medias de un audio puede ser difícil

cuando se utiliza en una mezcla de audio profesional ya que es

más deseable cortar los sonidos de la frecuencia media en lugar

de realzarlos, calmando excesivamente voz áspera y sonidos de

instrumento en el audio.

17. Control LOW (Frecuencia Grave)

Este control es utilizado para dar un realce tipo Shelving o un recorte
de ±15dB a los sonidos de frecuencia baja (80 Hz). Esto ajustará
la cantidad de graves incluidos en el audio del canal y, dará más
calidez y fuerza a las baterías, guitarras bass e Issac Hayes.

18. Control de Nivel de MON (Monitor)

Este control altera el nivel de señal que es enviado a buses de
mezcla de Monitor, cuya señal es apta para conectar monitores
de escenario, permitiendo a los artistas escuchar la música que se
está ejecutando.

19. Control de Nivel de EFX (Efecto)

Este control altera el nivel de la señal que es enviada a la salida
de EFX, que puede ser utilizada junto con procesadores de señal
externos (esta señal puede ser retornada a la mezcladora vía
las entradas de retorno estéreo), o simplemente como salidas
auxiliares adicionales como se requieran. Estos controles también
ajustan el nivel del audio que es enviado al panel de efecto digital
integrado.

20. Control de Nivel de Canal

Este control alterará el nivel de la señal que es enviada desde el
canal correspondiente al bus de mezcla principal.

21. Botón PAD -25

El botón PAD -25, localizado arriba del jack de audífono de 1/4” de
los canales mono, es utilizado para atenuar la señal de entrada en
25dB. Esto solo deberá activarse cuando se utilizan dispositivos de
entrada de nivel de línea.

14

13

15

16

17

21

18

19

20

English Deutsch Español Français Português 日本語 简体中文

6

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Procesador de Efecto Digital

22. Botón de Encendido de Efectos e Indicador

(Powerpods 740, 780, 1062 y 1082 solamente)

Presionando este botón encenderá y apagará el procesador de

efecto integrado. Cuando el procesador de efecto está activado, el

LED correspondiente se iluminará para indicarlo.

23. Control de Programa

Este control pertimirá a los usuarios a seleccionar uno de los

16 efectos digitales integrados de la mezcladora amplicada

Powerpod. Los nombres de efecto que corresponden con los

números se pueden encontrar en la parte superior de la cara frontal

de la mezcladora, o en la tabla de efecto digital.

24. Control de Parámetro

Girando este control ajustará el parámetro principal de efecto

seleccionado. Cada parámetro de efeco puede ser encontrado en

la tabla de efecto digital.

Sección Master

25. Control de EFX a Monitor

Controla el nivel de la señal procesada por el procesador de

efectos integrado, esta es enviada al bus de mezcla de monitor.

26. Control de EFX a Main

Controla el nivel de la señal procesada por el procesador de

efectos integrado, esta es enviada al bus de mezcla Main L/R.

27. Controles de Entrada AUX

Las Powerpods 620, 740 y 780 presentan un control de entrada

AUX solo (localizado debajo de Ecualizador Principal) que ajusta el

nivel nal de la entrada de AUX in que es enviada a bus de mezcla

principal. Las Powerpod 1062 y 1082, por otro lado, presentan 2

Controles de AUX in. Uno ajusta el nivel nal que es enviado a bus

de mezcla Monitor (el control de arriba), el otro controla el nivel nal

que es enviado a bus de mezcla Main L-R (el control de abajo).

28. Entrada de Tape

La Powerpod 620 tiene un control simple de entrada de Tape

(localizado por debajo del ecualizador) que ajusta el nivel nal de

la entrada AUX in que es enviada al bus de mezcla principal. Las

Powerpods 740, 1062 y 1082, por otro lado, tienen 2 controles de

entrada de Tape. Uno ajusta el nivel nal que es enviado al bus de

mezcla de monitor (el control superior) y, el otro controla el nivel

nal enviado al bus de mezcla principal (el control inferior).

29. Ecualizadores Grácos

Estos ecualizadores grácos le permiten ajustar la respuesta en

frecuencia de la señal, con un máximo de ±12 dB de realce o

corte de señal para cada una de las frecuencias. Las Powerpod

740, 780, 1062 y 1082 todas tienen ecualizador gráco dual, las

Powerpod 1062 y 1082 tienen dos ecualizadores de 10 bandas y,

las 740 y 780 presentan ecualizadores de 7 bandas. La Powerpod

620 tiene un solo ecualizador estéreo de 7 bandas para las señales

Main y Monitor. El ecualizador superior es para la alteración de la

señal de Monitor (cuando el interruptor EQ está en la posición

apropiada se convierte en Main Left EQ –en las Powerpod 1062

y 1082 – y Main 2 EQ- en la Powerpod 740), mientras que el

ecualizador inferior es para la señal Main L-R (o señal Main Right

en Powerpod 1062 y 1082, Main 2 en Powerpod 740).

30. EQ IN e Indicador
(Solo en Powerpod 740, 780, 1062 y 1082)

Este botón activará el ecualizador gráco. El indicador LED

correspondiente se iluminará cuando el EQ está activado.

31. Filtro de Ruido
(Powerpod 1082 solamente)

Este botón activa un ltro de ruido en los canales 1 a

6 para ayudar a remover los sonidos de frecuencia

baja que afecta las señales de entrada.

32. Selector de EQ
(Solo en Powerpod 740, 780, 1062
y 1082)

Este interruptor (presentado en Powerpods 740,

780, 1062 y 1082 solamente) le permite seleccionar la manera

en cómo utilizar el par de ecualizadores en estos modelos. En

las Powerpod 1062 y 1082, cuando el selector está en la posición

superior le permitirá utilizar el ecualizador superior para la señal

de Monitor y, el ecualizador inferior para la señal Main L/R; la

posición inferior permite a los ecualizadores ser utilizados para las

señales Main Left y Right. En los modelos Powerpod 740 y 780,

la posición superior es idéntica a las 1062 y 1082; sin embargo, la

posición inferior permite a los ecualizadores ser utilizados para las

señales Main 1 y 2 de la mezcladora.

33. Interruptor de Fuente Fantasma e Indicador

23

22

24

31

25

26

27 28

29

32

30

English Deutsch Español Français Português 日本語 简体中文

7

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Cuando este selector está en la posición de encendido, activa la

Fuente Fantasma a +48V para todos los jacks XLR de todos los

canales en las mezcladoras Powerpod, permitiendo así que los

micrófonos de condensador sean utilizados en estos canales. El

LED correspondiente se iluminará cuando la Fuente Fantasma

Principal está activada.

34. Selectores de Amplicador (Amp)

Estos interruptores controlan la actividad del amplicador de

potencia integrado, permitiendo al usuario alternar entre las

diferentes señales que pueden ser procesadas por el amplicador

de potencia integrado y ruteadas a las salidas de altavoz en la parte

posterior del dispositivo. Este selector le permite seleccionar de:

Main/Monitor- tomando las señales monitor y main y las direcciona

a las salidas del altavoz apropiadas - Main L / Main R - utilizando

la señal Main L/R para alimentar las salidas de altavoz – y Main

Bridge - que combina la señal Main Left y Right y las alimenta

a través de la salida Bridge (L+R). Por favor note que la función

Bridge no está disponible en Powerpod 780, Powerpod 1062 y

Powerpod 1082.

NOTA. Cuando se utiliza una conexión mono bridge, no conecte el altavoz

a cualquiera de los jacks Main/Monitor A o B, localizado en la parte posterior

de la mezcladora. Utilice solo el jack de altavoz “(L+R) Bridge”.

35. Control de Nivel de Monitor

Este control giratorio permite al usuario ajustar el nivel de la señal

nal enviada a todas las salidas de Monitor.

36. Control de Nivel Principal

Este control giratorio permite al usuario ajustar el nivel de la señal

nal enviada a las salidas de Altavoz y Main L-R.

37. Medidor de Nivel

Estos medidores de nivel ofrecen indicaciones precisas de cuando

los niveles de audio de Main L/R estéreo (o Main mono) y las

salidas de Monitor alcanzan ciertos niveles. El indicador de 0 dB

se ilumina a un nivel aproximado de +4 dBu. Se sugiere que para

uso máximo de audio se debe setear los diferentes controles de

niveles de tal manera que estén rmemente entre 0 y el segundo

nivel más alto indicado en el Medidor de Nivel para obtener lo

mejor del audio y seguir manteniendo fantástica claridad. La 620

tiene un display LED dual de 5 segmentos, la 740 y 780 tiene dos

displays LED de 5 segmentos (para las señales de monitor y main)

y, las Powerpod 1062 y 1082 tienen un display singular de nivel

LED de 5 segmentos para Monitor y uno dual de 5 segmentos

para Main.

38. Lmitadores (solo en Powerpod 740, 780, 1062 y 1082)

Estos indicadores LED se iluminaran cuando los limitadores

integrados del amplicador de potencia son activados, estos

reducen efectivamente los niveles de la señal cuando alcanzan

a niveles altos que pueden ocasionar distorsiones en la calidad

de sonido.

39. Indicador de Energía

Este indicador LED se iluminará cuando se enciende la Mezcladora

Powerpod.

33

English Deutsch Español Français Português 日本語 简体中文

8

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

“R”

Esta sección es para los usuarios quienes han comprado un Powerpod versión R o FR. En la supercie de la mezcladora, los usuarios

encontrarán un puerto USB que es acompañada por un LCD de 3 dígitos y cuatro botones de función. Al usar la función de grababación,

los archivos son almacenados en un USB ash drive como un dato wave sin comprimir. El máximo bitrate posible para reproducción de

archivos es de 320 kbit/seconds, y los usuarios pueden reproducir ambos archivos WAV y MP3. Lea las instrucciones detalladas.

Grabación

Reproducir

1. Cuando usted encienda por primera vez su Powerpod, la

pantalla de la grabadora USB aparecerá con en ¨ON¨.

2. Inserte un USB ash disc (FAT32) formateado.

3. La grabadora USB le indicará el tipo de archivo que está

por ejecutar (MP3 o WAV) y automáticamente encontrará la

primera pista disponible. En la pantalla aparecerá “II 001”.

Las pistas están en orden alfanumérica, con reproducción de

archivos MP3 seguido de WAV.

4. Presione el botón Play/Pause para reproducir la pista actual,o

botones Back y Next para saltar a adelanto o retorno entre

pistas.

5. Si usted actulmente está ejecutando la última pista del archivo

MP3 en el USB disc, presiione el botón >>| para saltar a la

primera pista WAV. Igualmente,si ahora esta ejecutando

la pista nal del archivo WAV, presione >>| para saltar a la

primera pista del MP3.

6. Reproducción en la grabadora USB es envida continuamente

para reproducción de archivos audio, por lo tanto, al presionar

play todo los archivos se reproducirán en secuencia. Una

vez que todos los archivos hayan sido reproducidos, estos

mismos se repetirán.

7. Cuando está en el modo play o pause,presione y mantenga

dicho botón Play/Pause por 2 segundos y regresará a la

primera pista en su USB ash drive.

Grabación

1. Cuando el disco USB insertado,pulse el botón REC para

activar el modo de grabación.

2. La pantalla inmediatamente mostrará WAV (como formato de

grabación) y el número de la siguiente pista aparecerá en la

pantalla. Por ejemplo, si hay 12 archivos WAV en la tarjeta

USB, la pantalla mostrará “II/REC 013”.

3. El modo de Grabación comenzará en standby/pause. Presione

el botón Play/Pause para comenzar la grabación.

4. Presione el botón Play/Pause para detener grabado. Presione

dicho botón nuevamente y continúe desde el lugar donde hizo

la pausa la grabación.

5. Mientras en grabación, presione el botón REC para guardar

la pista actual y continuar grabación en la pista siguiente.

Por ejemplo, si usted está actualmente grabando la pista 13,

presione el botón REC para guardar el grabado audio en la

pista 13 y continuar grabando en la pista 14.

6. Mantenga el botón Play/Pausa para terminar con la grabación

y volver al modo de reproducción.

7. Después de terminar con su grabación, el modo de reproducción

comenzará en la primera pista de MP3, en este caso, presione

el botón BACK una vez para acceder al grabado WAV nal. En

otras palabras, el grabado que usted acaba de terminar.

NOTE: El control USB giratorio ajustará el nivel de reproducción

solamente y no afectará los niveles de grabado. Solamente los

controles de nivel que afecte el nivel de grabado se encuentran

en los canales de entrada individuales.

English Deutsch Español Français Português 日本語 简体中文

9

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

“F”

Para los modelos Powerpod ¨FR¨, en adición de la función de Grabación en la página anterior, también está abordo un eliminador de

realimentación. El silenciador de realimentación eliminará efectivamente las refecuencias de realimentación desde la salida estéreo

principal.

Este silenciador de realimentación se encuentra el Powerpod FR & F que ofrecen 30 ltros por canal. Cada uno de estos ltros pueden

ser un ltro ¨locked¨ o ¨dinámico¨. Los ltros dinámicos localizarán activamente y destruirá frecuencias. Un ltro arreglado cerrará estas

frecuencias. La diferencia básica es que el ltro arreglado se ajustará a las frecuencias hasta que sea reprogramada, mientras que los

ltros dinámicos continuarán buscando y removerá realimentaciones de frecuencia hasta que cada ltro es usado, luego comenzará

nuevamente.

Silenciador de
Realimentación

Operación:

1. Para comenzar, simplemente presione el botón FB. El indicador

LED continuará iluminando para indicar que el modo de ltro

dinámico está activad. Estará continuamente buscando

y destruyendo realimentaciones sin remover la música o

esencia vocal.

2. Presione el botón FB por segunda vez franquear el killer de

realimentación de las frecuencias detectadas en el modo

dinámico. En este modo, el indicador LED se iluminará

solidamente. El modo franqueado (Locked) es particularmente

útil para ingenieros profesionales de sonido para sesiones de

ensayo.

3. Presione el botón FB nuevamente y el bypass del killerde

realimentación. Cuando el bypass, el indicador de LED no se

iluminará.

Nota: Cuando el killer de realimentación es activado, el total

de nivel de programas puede descender 2 o 3 dB – depende el

contenido del programa- que puede ser compensado en usar el

control central de nivel.

Presione y sostenga el botón FB por 2 segundos para reactivar

los ltros. Esto retornará la unidad al modo dinámico.

Los dos modos de operaciones (dinámico y locked) permite más

exibilidad operativa que es ideal para aplicaciones.

English Deutsch Español Français Português 日本語 简体中文

10

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

ESPECIFICACIONES

620 PLUS / R 740 PLUS / FR / R 780 PLUS 1062 PLUS / FR / R 1082 PLUS / FR / R

Número de Canales
de Energía

2 2 2 2 2

Limitador N/A 2 2 2 2

8 ohms por Canal 70 135 200 200 270

4 ohms por Canal 100 200 300 300 400

8 ohms Bridge Mono 200 400 N/A N/A N/A

Crosstalk (1KHz@0dBu, 20Hz a 20KHz ancho de banda, entrada de canal a salidas main L/R)

Canal mute, otros
canales en unidad

N/A <-64dB <-64dB <-64dB <-64dB

Respuesta en
Frecuencia en carga
de impedancia
apropiada

+1/-3dB +0/-2dB +0/-2dB +0/-2dB +0/-2dB

Ruido: 20Hz a 20KHz ancho de banda, IHF-A ponderado, entradas de línea a salidas main L/R, todos los canales asignados, paneados
L/R

Salida master, todo
fader bajo

<-78dBu <-78dBu <-78dBu <-78dBu <-78dBu

Salida de amp de
potencia, todo fader
bajo

<-63dBu <-63dBu <-63dBu <-63dBu <-63dBu

THD

Salida de energía,
1KHz, 20Hz a 20KHz

@50 watts, 4 ohms

<0.12%

@100 watts, 4

ohms <0.5%

@100 watts, 4

ohms <0.5%

@100 watts, 4 ohms

<0.5%

@100 watts, 4 ohms

<0.5%

Cualquier salida,
1KHz @ +14dBu,
20Hz a 20KHz,
entradas de canal

<0.06% <0.3% <0.3% <0.3% <0.3%

Entradas / Salidas

Canales Lo-Z / Hi-Z 6, 2 con super Hi-Z

(470K ohms)

4, 2 con super Hi-Z

(470K ohms)

4, 2 con super Hi-Z

(470K ohms)

8, 2 con super Hi-Z

(470K ohms)

8, 2 con super Hi-Z

(470K ohms)

Canales de Mic
Balanceado/ Línea
Estéreo

2 3 3 2 2

Entrada 2T RCA RCA RCA RCA RCA

Retornos Aux 1 x 1/4" TRS,

Desbal.

1 x 1/4" TRS,

Desbal.

1 x 1/4" TRS,

Desbal.

2 x 1/4" TRS, Bal. 2 x 1/4" TRS, Bal.

Main L/R Estéreo

N/A N/A N/A

2 x 1/4" TRS,

Desbal.

2 x 1/4" TRS,

Desbal.

Main Mono 1 x 1/4" TRS,

Desbal.

1 x 1/4" TRS,

Desbal.

1 x 1/4" TRS,

Desbal.

N/A N/A

Envío Monitor 1 x 1/4" TRS,

Desbal.

1 x 1/4" TRS,

Desbal.

1 x 1/4" TRS,

Desbal.

1 x 1/4" TRS,

Desbal.

1 x 1/4" TRS,

Desbal.

Envío Aux / Efx 1 EFX x 1/4" TRS,

Desbal.

1 x 1/4" TRS,

Desbal.

1 x 1/4" TRS,

Desbal.

1 x 1/4" TRS,

Desbal.

1 x 1/4" TRS,

Desbal.

Audífonos N/A N/A N/A TRS TRS

Salida de Grabación RCA RCA RCA RCA RCA

Salidas de Altavoz 5 x 1/4" TRS 5 x 1/4" TRS 4 x 1/4" TRS 4 x 1/4" TRS 4 x 1/4" TRS

Sección Master

Monitor & AUX / EFX
Envío Masters

2 2 2 2 2

Retornos Estéreo
Aux

N/A N/A N/A 1 1

English Deutsch Español Français Português 日本語 简体中文

11

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Retorno Efectos a
Monitor

Sí Sí Sí Sí Sí

Control de Nivel de
Audífonos

N/A N/A N/A Sí Sí

Faders Moni, Main

(Giratorio)

Moni, Main

(Giratorio)

Moni, Main

(Giratorio)

Moni, Main L/R

(Giratorio)

Moni, Main L/R

(Giratorio)

Alimentación de
Fuente Fantasma

+48VDC +48VDC +48VDC +48VDC +48VDC

Procesador de Efecto
Digital Integrado

16 programas

más un control de

parámetro principal

16 programas

más un control de

parámetro principal

16 programas

más un control de

parámetro principal

16 programas

más un control de

parámetro principal

16 programas

más un control de

parámetro principal

Interruptor de Pedal

Efecto digital mute:

ENCENDIDO/

APAGADO

Efecto digital mute:

ENCENDIDO/

APAGADO

Efecto digital mute:

ENCENDIDO/

APAGADO

Efecto digital mute:

ENCENDIDO/

APAGADO

Efecto digital mute:

ENCENDIDO/

APAGADO

EQ Gráco Integrado Estéreo 7-bandas 2 x 7-bandas 2 x 7-bandas 2 x 7-bandas 2 x 7-bandas

CMRR (1 KHz @

-60dBu, Ganancia a
máximo)

80dB 80dB 80dB 80dB 80dB

Ecualización de
Canal

2-bandas, ±15dB 3-bandas, ±15dB 3-bandas, ±15dB 3-bandas, ±15dB 3-bandas, ±15dB

EQ Bajo 80Hz 80Hz 80Hz 80Hz 80Hz

Segundo EQ
Medio(Canal
Estéreo)

N/A 2.5KHz 2.5KHz 2.5KHz 2.5KHz

EQ Alto 12KHz 12KHz 12KHz 12KHz 12KHz

Requisito de Energía
(depende de la
región)

100-120VAC, 220­240VAC, 50/60 Hz

100-120VAC, 220­240VAC, 50/60 Hz

100-120VAC, 220­240VAC, 50/60 Hz

100-120VAC, 220­240VAC, 50/60 Hz

100-120VAC, 220­240VAC, 50/60 Hz

Dimensiones
(AnxAlxP)

470x260x275 mm

(18.5”x10.2”x10.8”)

475x280x280 mm

(18.7"x11"x11")

471x265x275 mm

(18.5”x10.4”x10.8”)

480x325x280 mm

(18.9"x12.8"x11")

480x325x280 mm

(18.9"x12.8"x11")

Peso 12kg (26.4lbs) 15.5kg (34.1lbs) 13.5kg (29.7lbs) 21.5kg (47.4lbs) 22.5kg (49.6lbs)

English Deutsch Español Français Português 日本語 简体中文

12

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

SERVICIO Y REPARACIÓN

Para refacciones de reemplazo y reparaciones, por favor póngase en contacto con nuestro

distribuidor de Phonic en su país. Phonic no distribuye manuales de servicio directamente a los

consumidores y, avisa a los usuarios que no intenten hacer cualquier reparación por si mismo,

haciendo ésto invalidará todas las garantías del equipo. Puede encontrar un distribuidor cerca

de usted en http://www.phonic.com/where/.

INFORMACIÓN DE LA GARANTIA

Phonic respalda cada producto que hacemos con una garantía sin enredo. La cobertura de

garantía podría ser ampliada dependiendo de su región. Phonic Corporation garantiza este

producto por un mínimo de un año desde la fecha original de su compra, contra defectos en

materiales y mano de obra bajo el uso que se instruya en el manual del usuario. Phonic, a su

propia opinión, reparará o cambiará la unidad defectuosa que se encuentra dentro de esta

garantía. Por favor, guarde los recibos de venta con la fecha de compra como evidencia de la

fecha de compra. Va a necesitar este comprobante para cualquier servicio de garantía. No se

aceptarán reparaciones o devoluciones sin un número RMA apropiado (return merchandise

autorization). En orden de tener esta garantía válida, el producto deberá de haber sido

manejado y utilizado como se describe en las instrucciones que acompañan esta garantía.

Cualquier atentado hacia el producto o cualquier intento de repararlo por usted mismo,

cancelará completamente esta garantía. Esta garantía no cubre daños ocasionados por

accidentes, mal uso, abuso o negligencia. Esta garantía es válida solamente si el producto fue

comprado nuevo de un representante/distribuidor autorizado de Phonic. Para la información

completa acerca de la política de garantía, por favor visite http://www.phonic.com/warranty/.

SERVICIO AL CLIENTE Y SOPORTE TÉCNICO

Le invitamos a que visite nuestro sistema de ayuda en línea en www.phonic.com/support/. Ahí

podrá encontrar respuestas a las preguntas más frecuentes, consejos técnicos, descarga de

drivers, instrucciones de devolución de equipos y más información de mucho interés. Nosotros

haremos todo el esfuerzo para contestar sus preguntas lo antes posible.

[email protected]

http://www.phonic.com

English Deutsch Español Français Português 日本語 简体中文

13

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

简介............................................................................1

特色............................................................................1

基本设定....................................................................2

连接设置....................................................................2

控制与设定.................................................................5

规格............................................................................10

附录

数字效果表.................................................................1

应用............................................................................2

尺寸............................................................................7

线路图........................................................................8

目录

使用说明书

PHONIC保留不预先通知即可更新本文件的权利。

English Deutsch Español Français Português 日本語 简体中文

14

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

重要安全说明

1. 请在使用本机前，仔细阅读以下说明。

2. 请保留本使用手册，以便日后参考。

3. 为保障操作安全，请注意所有安全警告。

4. 请遵守本使用手册内所有的操作说明。

5. 请不要在靠近水的地方，或任何空气潮湿的地点操作本机。

6. 本机只能用干燥布料擦拭，请勿使用喷雾式或液体清洁剂。清洁本机前请先将电源插头拔掉。

7. 请勿遮盖任何散热口。确实依照本使用手册来安装本机。

8. 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率

扩大机)。

9. 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式
电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支
接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符，
请在更换不符的插座前，先咨询电工人员。

10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。

11. 本机只可以使用生产商指定的零件/配件。

12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架

或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒
造成身体伤害。

13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。

14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插

头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾
掉落等。

这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触
电的危险性。

这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修
说明。

警告: 为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。

注意: 任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁幅射。

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

PHONIC CORPORATION

English Deutsch Español Français Português 日本語 简体中文

1

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

简介

感谢您购买Phonic 的Powerpod 620 Plus / R , 740 Plus / FR / R ,

780 Plus, 1062 Plus / FR / R, 1082 Plus / FR / R 便携式调音台。

此系列产品优良的品质，超低的噪音，超常的输出电平，极平滑的

控制，绝对是您物超所值的选择。

您一定早已迫不及待地想一试为快，尽情的摆弄这台设备可能是您

的首选——但是，我们强烈恳请您先仔细阅读此手册。其中包括一

些重要的安装，使用，以及应用说明。如果碰巧您刚好是那种不喜

欢大篇幅的阅读使用手册的用户，我们提请您至少浏览一下快速安

装部分。读完后请妥善保管，以便日后参阅。

特色

Powerpod 620 Plus / 620 R

● Main 1/Main 2或Main/Monitor(桥接单通道，200W/8Ω) 100W

+ 100W/4Ω功率放大器

● 32位数字立体多重效果处理器，16种音乐和脚踏开关

● 立体7段图示均衡器

● 6 路XLR平衡麦克风输入

● 8路1/4"高电平输入

● 用于乐器的2路高阻抗输入

● 2个内建限幅器

● 2段声道均衡

● 声道1~4极PAD音量衰减控制

● 各输入声道设有监听和效果輸出

● 1路辅助输入

● +48V幻象电源

● 录音输出带录音音量匹配微调控制

● 可切换电源115VAC~230VAC

Powerpod 740 Plus / 740 FR / 740 R / 780 Plus

● Powerpod 740 Plus / FR / R：Main L & R或Main/Monitor(桥接

单通道，400W/8Ω)200W+200W/4Ω功率放大器

● Powerpod 780 Plus：Main L & R或Main/Monitor

300W+300W/4Ω功率放大器

● 32位数字立体多重效果处理器，16种音乐和脚踏开关

● 双7段图示均衡器，Main(立体)/Moitor或Main L/R输入/输出开关

● 7路平衡麦克风输入

● 10路高电平输入

● 用于乐器的2路高阻抗输入

● 2个内建限幅器

● 麦克风输入滤波器

● 3段声道均衡

● 声道1~4PAD音量衰减控制

● 各输入声道设有监听和效果輸出

● 1路辅助输入

● +48V幻象电源

● 录音输出带录音音量匹配微调控制

● 可切换电源115VAC~230VAC

Powerpod 1062 Plus / 1062 FR / 1062 R

Powerpod 1082 Plus / 1082 FR / 1082 R

● Powerpod 1062 Plus / FR / R：Main L & R或Main / Monitor

300W+300W / 4Ω功放

● Powerpod 1082 Plus / FR / R：Main L & R或Main /Monitor

400W + 400W / 4Ω功放

● 32位数字立体多重效果处理器，16种音乐，主参数控制,节拍控

制和脚踏开关

● 双10段图示均衡器，Main(立体)/Moitor或Main L/R输入/输出

开关

● 9 路XLR平衡麦克风输入

● 12路高电平输入

● 用于乐器的2路高阻抗输入

● 2个内建限幅器

● 麦克风输入滤波器

● 3段声道均衡

● 声道1~6 PAD音量衰减控制

● 各输入声道设有监听和效果輸出

● 立体辅助输入

● +48V幻象电源

● 录音输出带录音音量匹配微调控制

● 可切换电源115VAC~230VAC

English Deutsch Español Français Português 日本語 简体中文

2

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

基本安装

开始设定

1. 确保关闭所有电源，断开AC电源连接线。

2. 将所有音量推杆和音量控制调至最低，关闭所有声道，以确保

开启时输出端口不会产生噪音。打开调音台之后，再将音量调

到理想位置。

3. 将所需乐器和设备接入相应的输入端口，如吉它，麦克风，电子琴，

信号处理器等。

4. 将所需设备接入相应的输出端口，如音箱，监听器，录音设备和信号

处理器。

注意：只有音箱才能与功率放大器输出端口相连接。不正当将设备连接至调音台

将造成设备损伤。请勿使用吉它连接线连接放大器和音箱。

5. 将AC电源线插入设备后侧的AC电源插孔，并保电压与当地额定

电压一致。

6. 将AC电源线接入适配的电源输出端口。

7. 打开电源。

声道设置

1. 为确保所选择的声道有正确的音压, 所有声道推杆须先设置在0。

2. 选择您要设定音压的声道, 并确认输出输入信号一致. 当您以麦

克风测试时, 请以表演者于表演中的音压测试; 当您以吉他测试

时亦同。

注意：除正在设定的声道外，为确保正确的信号测试，请勿使用其它声道。

3. 声道设置完成，可停止测试信号。

4. 按以上步骤设置其它声道。

连接设置

声道输入

The Powerpod 620, 740, 1062 和 1082 含有许多的输入声

道。Powerpod 620系列有6路输入声道，其中两路可接收立体信

号。Powerpod 740和780系列有7路输入声道，其中三路可接收立

体信号。Powerpod 1062和1082系列一共设有10路输入声道，其

中三路可接收立体信号。每声道含有一个麦克风XLR插孔和至少一

个可进行平衡和非平衡连接的1/4”Phone型插孔。每立体声道含有

不同的输入插孔，可连接麦克风或立体高电平输入。

1. XLR低阻抗输入

这些XLR麦克风输入可连接多种带XLR公座连接器的麦克风，如专

业电容式，动圈式或铝带式麦克风。这些输入经前置放大处理，可

为您带来高保真，水晶般清丽的音质。

注意：使用非平衡式麦克风时，请关闭幻象电源。使用电容式麦克风时，请

开启幻象电源。

2. 1/4”高阻抗和极高阻抗输入插孔

这些输入可连接1/4”TRS或TS非平衡输入。高阻抗输入可连接平衡

TRS输入，如麦克风至于高电平的设备（如合成器和鼓声产生器），

极高阻抗输入可连接TS非平衡声源，连接高阻抗电平的设备（如电吉

它和低音吉它）。

注意：将高电平设备连接至调音台，应开启PAD-25按钮。

3. 立体声道输入

Powerpod 740, 780, 1062, 1082 系列調音台各含三个立体声输入

声道( Powerpod 620 系列含有两个)，与单通道Mono输入略有不

同。3芯XLR输入可连接带XLR公座输入端口的麦克风，两个高电

平1/4”TS插孔可连接各种立体高电平输入设备，如电子琴。如果您

想将非立体声设备接入立体输入，只需简单地将设备的1/4”耳机插

孔插入左(单通道Mono)立体输入，将右边的输入插孔空出来。信

号将自动复制至右声道。

1

23

English Deutsch Español Français Português 日本語 简体中文

3

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

主控制区

4. 磁带输入(左声道与右声道)

这些输入插孔可连接经RCA接线的磁带驱动器和CD播放器。除此之

外，Phonic还设有一个迷你立体输入端口，连接迷你唱片disc(MD)

，便携式CD，MP3播放器(如苹果Apple iPod)，以及手提电脑。此

输入信号在输往Main L/R混音总线前，将直接输送至录音输入Tape

In混音总线。

5. 录音输出(左声道与右声道)

与录音输入端子相似，这些输出可经RCA连接线连接各种录音设

备。此外还包括迷你立体端子，连接MD播放器和手提电脑等附加

录音设备。这些输出端口的微调控制可进行不同的录音音量调节。

6. 辅助输入

这些TS输入(Powerpod 620, 740, 780 系列为单通道输

入，Powerpod 1062, 1082系列为立体输入)可将调音台与外部设

备并联起来，如另外的调音台或外部效果处理器，接收其它声源

的处理信号后输往辅助AUX混音总线。立体辅助AUX输入(仅适用于

Powerpod 1062和1082系列)可用于立体输入，只需简单的将设备

的1/4”耳机插孔插入左(单通道Mono)立体输入，将右边的输入插

孔空出来。

7. 脚踏开关插孔

这个端子包含非闭合脚踏开关，可远程调节内建数字效果处理

器。Powerpod Powerpod 620, 740, 780, 1062, 及1082系列均有一个脚

踏开关插孔，可远程控制数字效果处理器的开/关。

8. 效果(EFX)输出

这些1/4”TS输出可输送效果EFX输入混音总线的最终输出信号。这

些输出可根据您的需要连接外部数字效果处理器，或功放和音箱。

9. 监听输出

这些1/4”输出可输出监听输出混音总线的最终信号，可连接功放或

音箱。并允许表演者听见自己的乐器或歌声, 工程师亦可听见自

己的混音

10. 主输出

这两个端子可输出主混音总线的最终立体高电平信号。这些插孔的

主要的作用是将主输出Main Output的信号输送至与调音台并联的

外部设备，如调音台，PA系统，功率放大器，以及其它一系列的

信号处理器。Powerpod 620, 740, 780 均拥有单声道主输出，而

Powerpod 1062, 1082系列则是立体声输出端子。

11. 功率放大输入(仅适用于Powerpod 1062和1082系列)

这些输入可连接1/4”TS插头，将外部高电平立体信号输

往内建功率放大器。若将一设备接入功率放大输入，主

输入将自动旁通功率放大，插入的输入信号将被放大，

并输往音箱输出。

12. 音箱输出

这些插孔可连接音箱，传送内置功率放大器的信号。

输出端口均为1/4”耳机型插孔，功率选择开关可调节这些插孔的操

作模式。若将功率选择设置在“Main L-R ( Stereo 立体 )” 或 “Main/

Monitor” -或“Main 1/Main 2”(Powerpod 620, 740, 780系列)，即可

将4~8ohms的单个音箱接入左右边的插孔A；或Main 2和Main 2-

音箱输出。您还可将阻抗为8~16ohms的两个音箱接入左边和右边

(Main 1/ 2)的音箱输出插孔A和B。

注意：只可将无源音箱接入音箱输出，以免对设备造成严重损伤。

546

7

8

9

10

1 1

12

请注意，只有 Powerpod 620 和 740 系列具备桥接单声道功能，

Powerpod 780, 1062, 1082 系列並不具备。 基于这一点，如果是

购买后述三种型号的Powerpod的用户，可跳过随后音箱连接示意

图中的桥接连接部分。

English Deutsch Español Français Português 日本語 简体中文

4

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

控制与设定

后面板

13. 电源开关和AC连接器

后面板上的电源开关可开启和关闭调音台的电源。AC连接器可接

入AC电源。

注意：将AC连接线接入调音台时，请确保电压选择器选择的电压与当地电

压一致。

14

13

14. 电压选择器

此开关可在两个主电源模式间进行选择，115VAC/60Hz(可在额定

电压为100~120V的地区使用)或230VAC/50Hz(可在额定电压为

200~230V的地区使用)。预切换时请先拆开保护选择器的塑料盖,

切换完成后请记得锁回塑料盖

注意：使用不正确的电压将对调音台造成严重的损伤，选择电压时请务必核

对当地的额定电压。若不确定当地电压，请查询相关资讯。

声道控制

15. 高频控制

此旋钮可对高频(12KHz)进行

±15dB的增强或削减，可调节声音

的高频部分，增加钹，吉它，合成

器等声音的力度和劲道。

16. 中频控制 (仅适用于 Powerpod

740, 780, 1062 , 1082系列)

此控制可对中频进行15 dB的增强

或衰减调节。要调节中频并非易

事，人们通常希望对中频进行削弱

而非增强，缓和音频中刺耳的人声

和乐器声。

17. 低频控制

此旋钮可对低频(80Hz)进行15dB的增强或削减，可调节声音的低

频部分，柔和并增加鼓，低音电吉它等的力道。

18. 监听(MON)音量控制

此控制可调节输往监听混音总线的信号的音量，可连接舞台监听音

箱，让表演者听见播放中的音乐。

19. 效果(EFX)音量控制

此控制可调节输往效果输出的信号的音量，可连接外部信号处理器

(信号可经立体倒送输入返回调音台)，或用于外部辅助输出。这些

控制还可调节输往内建数字效果面板的信号的音量。

20. 声道音量控制

此控制可调节对应声道输往主混音总线的信号的音量。

21. PAD -25 按钮

PAD -25dB按钮位于1/4”耳机插孔的下方,可对输入信号进行25 dB

的削减。此功能只适用于高电平输入设备。

15

16

17

21

18

19

20

Not used

Not used

Not used

Not used

音箱安装

连接非正确负载的音箱，不但会引起信号失真，还会对调音台

造成损伤。请务必确保严格遵照上述图示所示音箱阻抗连接。

English Deutsch Español Français Português 日本語 简体中文

5

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

数字效果处理器

22、效果开启按钮以及指示灯

(仅适用于Powerpod 740, 780, 1062 及1082 系列)

按动此按钮即可开启或关闭内建效果处理器。效果处理器开启时，

相应的LED指示灯将变亮。

23、音乐控制

此控制可选择任一16种内建数字效果。相应数字所对应的效果名

称请查看调音台面板的标示或数字效果表。

24、参数控制

旋转此控制可调节被选效果的一个主参数。有关各效果的参数请参

考数字效果表。

主控制区

25. 效果至监听控制

此旋钮可调节经内建数字效果处理器处理，输往Monitor监听混音

总线的信号的音量。

26. 效果至主混音控制

此旋钮可调节经内建数字效果处理器处理，输往Main L/R主左/右

混音总线的信号的音量。

27. 辅助输入控制

Powerpod 620, 740和780系列含一个辅助输入控制(在均衡器下方),

可调节辅助输入至主混音总线的的信号的最终音量。Powerpod

1062和1082系列含两个AUX辅助输入控制，一个(位于上方的)调

节输往Monitor监听混音总线的信号的最终音量，另一个(位于下方

的)调节输往Main L-R混音总线的信号的最终音量。

28. 录音输入

Powerpod 620 系列含一个录音输入控制(均衡器下方),可调节辅助

AUX输入输往主Main混音总线的信号的最终音量。Powerpod 740,

1062和1082系列有两个辅助输入控制，一个(处于上方的)调节输往

Monitor监听混音总线的信号的最终音量，另一个(处于下方的)调节

输往Main主混音总线的信号的最终音量。

29. 图示均衡器

这些图示均衡器可对信号的频率响应进行±12dB的增强或衰减

调节。Powerpod 740, 780, 1062和1082系列均含有双图示均衡

器，Powerpod 1062和1082系列为双10段图示均衡器，Powerpod

740和780系列为双7段图示均衡器。Powrpod 620 系列可对主信号

和监听信号进行立体7段均衡(Powerpod 620系列仅有一组可对应

主信号和监听讯号的立体均衡器)。最上方的均衡器可处理监听信

号(当均衡器选择开关在对应位置时这将变成1062和1082系列的主

输出左声道均衡器,或740系列的主输出2号声道均衡器)。下方的均

衡器为可处理主输出左右声道信号(或是1062及1082系列的主输出

右声道用;或740系列的主输出2号声道)

30. 均衡器开关以及指示器(仅适用于Powerpod740, 780, 1062, 1082系

列)

此开关可开启伴随的图示均衡器，开启EQ时对应的LED指示灯为亮。

31. 噪音滤波器(仅适用于Powerpod 1082 系列)

按下此按钮可开启声道1至声道6的噪音滤波器，有

效地消除影响输入信号音质的低频杂音。

32. 均衡器选择开关(仅适用于Powerpod 740, 780,

1062, 1082系列)

此开关可选择开启均衡器的模式。将Powerpod

1062和1082系列的均衡器选择开关调节至最高的位

置，即可使用最高的均衡器调节监听信号，使用底部的均衡器调节

主左/右Main L/R信号；调节在较低的位置即可调节主左和主右Main

Left和Right信号。对Powerpod 740和780系列来说,最高的位置与

Powerpod 1062和1082系列一致；调节在较低的位置即可调节调音

台主要输出1号和2号的信号。

23

22

24

31

25

26

27 28

29

32

30

English Deutsch Español Français Português 日本語 简体中文

6

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

33. 幻象电源开关以及指示灯

将此开关推至on的位置时即可开启所有声道的XLR插孔幻象电

源，可接入电容式麦克风。幻象电源开启时，对应的LED指示灯将

变亮。

34. 功率放大选择开关

此开关可调节内建功率放大器，可在不同的信号间进行选择，决定

哪些信号将被内建功率放大器处理并输往音箱输出。此开关可选择

的范围为：Main/Monitor-将Monitor监听和Main主信号直接输往对应

的音箱输出；Main L/Main R主左和主右-通过Main L/R主左/右输往

音箱输出；Main主桥接-桥接Main Left主左和Main Right主右输出信

号输往(L+R)桥接输出。请注意Powerpod 780, 1062, 1082系列并不

具备桥接功能。

注意：采用Mono桥接式连接时，请勿将音箱接至Main/Monitor主/监听A或B

插孔，应使用“(L+R)”桥接音箱插孔。

35. 监听音量控制

此旋钮可调节输往所有监听Monitor输出的最终信号音量。

36. 主音量控制

此旋钮可调节输往主左—右Main L-R和音箱输出的最终信号的音量。

37. 电平表

这些电平表可精确的指示主左/右Main L/R立体(或主单通道Main

Mono)和Monitor监听输出信号的电平。0dB指示器变亮时相当于

+4dBu的输出电平。请将电平设置在0至第二最高电平间，以确保

最佳的使用音频，并保证音质清晰。Powerpod 620 系列为双5段

LED显示，Powerpod 740和780系列为两个5段LED显示(监听和主

信号)，Powerpod 1062和1082系列为5段监听LED电平显示和一

个双5段主LED电平显示。

38. 限幅器(仅适用于 Powerpod 740, 780, 1062和1082 系列)

开启功率放大器的内建限幅，这些LED指示灯将变亮。

39. 电源指示灯

调音台开启时，LED指示灯将变亮。

39

34

37

38
35

36

33

English Deutsch Español Français Português 日本語 简体中文

7

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

该部分功能仅限于采购R或FR系列Powerpod的使用者. 使用者在混音器的面板上可以发现一个3数字LCD及4个功能按键, 按下录音键档案

将以未压缩的WAV档案储存于USB随身碟上. 最高的支持档案拨放解析为320 k(位/秒), WAV文件及MP3檔都可以播放.

在Powerpod产品中的FR系列, 除了有上一页里提到的录音功能外, 还有一个内建的回馈消除器, 可消除主要立体声输出里引起回馈的频

率.FR和F系列里的回馈消除器在每一声道有30个滤波器,锁定滤波器或是动态滤波器, 动态滤波器会主动寻找并催毁频率. 一个锁定的滤波

器将锁住这些频率, 主要的差别是锁定滤波器将锁定频段直至重设, 而动态滤波器将持续寻找并移除回馈频率, 直到所有滤波器皆以应用, 则

将重新搜寻

录音功能

回馈消除器

“R”

“F”

播放

1.首先当您开启Powerpod的电源后, USB接口的显示屏上将显示

ON

2.插入一个适当格式的(FAT 32)USB随身碟

3.USB录音接口将显示出将拨放的档案格式, 并自动搜寻第一首歌

曲,并显示"II 001" 歌曲将依字母顺序排列, 先拨放MP3檔, 然后才

是WAVE檔

4.按下播放/暂停钮可拨放曲目, 按下上一曲/下一曲即可在曲目间进

行倒带或快转

5.如果您正在播放的档案是USB随身碟里的最后一首MP3檔,按下

>>I 将跳至第一曲的WAVE檔。相对的, 如果您正在播 放的档案

是最后一首WAVE檔时, 按下>>I 将跳至第一曲的MP3檔

6.USB录音接口的的播放模式是自动循环的,按下播放键后将依序

拨放檔弹并循环播放

7.在播放或暂停的情形之下, 压住播放/暂停键2秒后将回到USB随

身碟里的第一首歌曲

录音

1.当连接了USB随身碟后, 按下REC键启动录音功能

2.显示屏上将马上显示WAV(即是录音格式)及下一个可用之档案编

号. 例如您有12首WAV档案在随身碟里, 则将显示"II / REC 013"

3.先按下待机/暂停键, 再按下播放/暂停键开始录音

4.按下播放/暂停键即停止录音, 再按下播放/暂停键将由停止位置继

续录音

5.录音时, 按下REC键以储存目前档案,并继续下一曲目录音. 例如,

您正在录第13首, 按下REC键即可储存第13首曲子并继续录制第14

首

6.压住播放/暂停键以综结录音模式, 回到播放模式

7. 综结录音模式后, 播放模式会由第一首MP3开始拨放, 按下>>II键

后即切换至刚录音下来的档案

备注:USB 功能旋钮仅能控制播放输出的音压, 无法控制录音音量,

仅有各独立输入之旋钮能控制

操作方法

1. 按下FB钮, 持续闪烁的LED灯表示已启动了动态滤波器模式, 在

不影响音乐及人声音质下, 持续寻找并移除回馈频率

2. 再按一次FB钮, 即锁定了在动态模式下侦测到的频率, 该模式下

LED灯将持续亮着. 锁定模式通常会由工程师在彩排时使用

3.再按一次FB钮, 将旁通回馈消除器. (旁通时, LED灯将不会发亮)

备注:

当回亏消除器启动时, 整体输出音压将视输入讯号而异降低2至3dB,

当然可由总输出音压的增加达到补偿的作用

持续压着FB钮2秒即可重置滤波器, 并将重新回到动态模式

动态模式及锁定模式可对各种不同的应用情形做最弹性的操控

English Deutsch Español Français Português 日本語 简体中文

8

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

规格

620 PLUS / R 740 PLUS / FR / R 780 PLUS 1062 PLUS / FR / R 1082 PLUS / FR / R

功放声道数

2 2 2 2 2

限幅器

N/A 2 2 2 2

8Ω/声道 70 135 200 200 270

4Ω/声道 100 200 300 300 400

8Ω桥接单通道 200 400 N/A N/A N/A

串音(1KHz@0dBu,频宽20Hz~20KHz,声道输入至主左/右输出

任一声道削减,其余声
道一致

N/A <-64dB <-64dB <-64dB <-64dB

一定阻抗下频率响应

+1/-3dB +0/-2dB +0/-2dB +0/-2dB +0/-2dB

噪音:频宽20Hz~20KHz,权值IHF-A,高电平输入至主左/右输出,所有声道分配,电场L/R

主输出,所有输出均
衰减

<-78dBu <-78dBu <-78dBu <-78dBu <-78dBu

功率放大输出,所有输
出均衰减

<-63dBu <-63dBu <-63dBu <-63dBu <-63dBu

总谐波失真

功率输
出,1KHz,20Hz~20KHz

@50 watts, 4

ohms <0.12%

@100 watts, 4

ohms <0.5%

@100 watts, 4

ohms <0.5%

@100 watts,

4 ohms <0.5%

@100 watts, 4

ohms <0.5%

任一输出,1KHz
@ +14dBu,
20Hz~20KHz,声道输入

<0.06% <0.3% <0.3% <0.3% <0.3%

输入/输出

低阻抗/高阻抗声道

6,2个含极高阻抗

(470Ω)

4,2个含极高阻抗

(470Ω)

4,2个含极高阻抗

(470Ω)

8,2个含极高阻抗

(470Ω)

8,2个含极高阻抗

(470Ω)

平衡麦克风/立体高电
平声道

2 3 3 2 2

2T输入 RCA RCA RCA RCA RCA

辅助倒送

1 x 1/4"TRS,

非平衡

1 x 1/4"TRS, 非

平衡

1 x 1/4"TRS,非平衡 2 x 1/4"TRS, 平衡 2 x 1/4"TRS, 平衡

主 左/右 立体

N/A N/A N/A

2 x 1/4" TRS, 非

平衡式.

2 x 1/4" TRS,

非平衡式.

主单通道

1 x 1/4"TRS,

非平衡

1 x 1/4"TRS, 非

平衡

1 x 1/4"TRS,非平衡 N/A N/A

监听输出

1 x 1/4"TRS,

非平衡

1 x 1/4"TRS, 非

平衡

1 x 1/4"TRS,非平衡

1 x 1/4"TRS, 非平衡1 x 1/4"TRS, 非

平衡

辅助/效果输出

1 EFX x 1/4" TRS,

非平衡

1 x 1/4"TRS, 非

平衡

1 x 1/4"TRS,非平衡

1 x 1/4"TRS, 非平衡1 x 1/4"TRS, 非

平衡

耳机

N/A N/A N/A TRS TRS

录音输出

RCA RCA RCA RCA RCA

音箱输出

5 x 1/4" TRS 5 x 1/4" TRS 4 x 1/4" TRS 4 x 1/4" TRS 4 x 1/4" TRS

主控制区

监听&辅助/效果输出
控制

2 2 2 2 2

立体辅助倒送

N/A N/A N/A 1 1

效果倒送至监听 是 是 是 是 是

耳机/控制室音量控制

N/A N/A N/A

是 是

衰减器 监听,主(旋钮) 监听,主(旋钮) 监听,主(旋钮) 监听,主(旋钮) 监听,主(旋钮)

幻象电源

+48VDC +48VDC +48VDC +48VDC +48VDC

内建数字效果处理器

16种效果, 外加一

个主参数控制

16种效果, 外加一个

主参数控制乐

16种效果, 外加一个

主参数控制

16种效果, 外加一个

主参数控制

16种效果, 外加一个

主参数控制

English Deutsch Español Français Português 日本語 简体中文

9

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

脚踏开关

数字效果削减:

开/关

数字效果削减:开/关

数字效果削减:

开/关

数字效果削减:开/关 数字效果削减:开/关

内建图形均衡器

立体声 7段 2 x 7段 2 x 7段 2 x 7段 2 x 7段

共模抑制比(1KHz@-60­dBu,增益最大)

80dB 80dB 80dB 80dB 80dB

声道均衡

2段, ±15dB 3段, ±15dB 3段, ±15dB 3段, ±15dB 3段, ±15dB

低频频率均衡

80Hz 80Hz 80Hz 80Hz 80Hz

第二中频均衡(立体
声道)

N/A 2.5KHz 2.5KHz 2.5KHz 2.5KHz

高频均衡

12KHz 12KHz 12KHz 12KHz 12KHz

电源要求(取决于所在
地区)

100-120VAC, 220­240VAC, 50/60 Hz

100-120VAC, 220­240VAC, 50/60 Hz

100-120VAC, 220­240VAC, 50/60 Hz

100-120VAC, 220­240VAC, 50/60 Hz

100-120VAC, 220­240VAC, 50/60 Hz

尺寸(宽x高x深)

470x260x275 mm
(8.5”x10.2”x10.8”)

475x280x280 mm

(18.7"x11"x11")

471x265x275 mm

(18.5"x10.4"x10.8")

480x325x280 mm

(18.9"x12.8"x11")

480x325x280 mm

(18.9"x12.8"x11")

重量

12kg (26.4lbs) 15.5kg (34.1lbs) 13.5kg (29.7lbs) 21.5kg (47.4lbs) 22.5kg (49.6lbs)

English Deutsch Español Français Português 日本語 简体中文

10

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

服务与维修

如需更换零件，服务和维修，请联系您所在国家的Phonic代理商。Phonic不向
用户提供维修手册，且建议用户不要擅自维修机器，否则将无法获得任何保修
服务。您可登录http://www.phonic.com/where/查找离您最近的代理商。

保修

Phonic承诺对每件产品提供完善的保修服务。根据所在地区的不同，保修时间
或有延长。自原始购买之日起，Phonic即对在严格遵照使用说明书的操作规范
下，因产品材质和做工所产生的问题提供至少1年的保修服务。Phonic可根据保
修条例自行选择维修或更换缺陷产品。请务必妥善保管购买凭证，以此获得保
修服务。对未获得RMA编号(退货授权)的申请，Phonic将不予办理退货或维修
服务。保修服务只适用于正常使用下所产生的问题。用户需严格遵照使用说明
书正确使用产品，任何因肆意损坏，擅自维修，意外事故，错误使用或人为疏
忽所造成的问题，都不在保修受理范围之内。此外，担保维修只适用于在授权
代理商处的有效购买。如需了解全部的保修信息，请登录
http://www.phonic.com/warranty/。

客户服务和技术支持

敬请访问http://www.phonic.com/support/。从该网站上，您可获得各种常见问
题的解答，技术指导，并可下载产品驱动，获得有关退货指导以及其它有用的
信息。我们将竭尽全力在两个工作日内回复您的问题。

[email protected]

http://www.phonic.com

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

1

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

DIGITAL EFFECTS TABLE
TABLA DE EFECTOS DIGITALES

数字效果表

Program Parameter Variable Range

1 Hall Reverb Time 0.3 - 10 sec

2 Room Reverb Time 0.3 - 3.2 sec

3 Plate Reverb Time 0.3 - 10 sec

4 Cathedral Reverb Time 0.3 - 10 sec

5 Arena Reverb Time 0.3 - 10 sec

6 Spring Reverb Time 0.3 - 10 sec

7 Opera Reverb Time 0.3 - 10 sec

8 Rev Vocal Reverb Time 0.3 - 10 sec

9 Slap Delay Delay Time 0 - 800 ms

10 Echo Delay Time 0 - 800 ms

11 Multi-Pong Delay Time 0 - 800 ms

12 Karaoke Delay Time & Feedback Delay Time: 160 - 260 ms; Feedback: 45-65

13 Chorus + Rev Depth 0 - 100%

14 Flange + Rev Modulation Frequency 0.05 - 4.00 Hz

15 Phaser + Rev Modulation Frequency 0.05 - 4.00 Hz

16 Tap Delay Feedback Gain 0 - 99%

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

2

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Powerpod 620 Plus / 620 R

APPLICATIONS APLICACIONES

应用

VOCAL MICROPHONE

MICROPHONE

PC

ELECTRIC GUITAR

MICRÓFONOS DE VOZ

䈣丩哜ށ伄

VOCAL MICROPHONE

MICRÓFONOS DE VOZ

䈣丩哜ށ伄

BASS GUITAR

GUITARRA BASS

ք丩Ԍ

MICRÓFONO

哜ށ伄

EFX PROCESSOR

PROCESADOR DE EFECTO

᭾󰵳༺⨼ಞ

SIDE FILL ACTIVE SPEAKER
OR ANOTHER PA SYSTEM

ALTAVOZ ACTIVO DE RELLENO
LATERAL U OTRO SISTEMA PA

䗯ם᧛ޛᴿⓆ丩㇧ᡌжѠPA㌱㔕

GUITARRA ELÉCTICA

⭫Ԍ

GUITAR AMP

AMPLIFICADOR
DE GUITARRA

Ԍࣕ⦽᭴ཝಞ

MICROPHONE

MICRÓFONO

哜ށ伄

FLOOR MONITORS
MONITORES DE PISO

ѱⴇ丩㇧

FLOOR MONITORS
MONITORES DE PISO

ѱⴇ丩㇧

FOH MAIN SPEAKERS
ALTAVOCES PRINCIPALES FOH
FOHѱⴇ丩㇧

KEYBOARD

TECLADO

⭫ᆆ⩪

DRUM MACHINE

VOCAL MICROPHONE

MICRÓFONOS DE VOZ

䈣丩哜ށ伄

VOCAL MICROPHONE

MICRÓFONOS DE VOZ

䈣丩哜ށ伄

GUITAR
GUITARRA

Ԍ

BASS
BAJO

ք丩Ԍ

KEYBOARD
TECLADO

⭫ᆆ⩪

CAJA DE RITMO

啉༦Եⵕಞ

FOOT SWITCH

INTERRUPTOR DE PEDAL

㝐䑅ᔶީ

CD PLAYER

REPRODUCTOR DE CD

CD 󰪄᭴ಞ

DAT RECORDER

GRABADORA DE DATO

DAT ᖋ丩ᵰ

SIDE FILL ACTIVE SPEAKER OR ANOTHER PA SYSTEM

ALTAVOZ ACTIVO DE RELLENO LATERAL U OTRO SISTEMA PA

䗯ם᧛ޛᴿⓆ丩㇧ᡌжѠPA㌱㔕

FLOOR MONITORS
MONITORES DE PISO

ѱⴇ丩㇧

FOH MAIN SPEAKERS
ALTAVOCES PRINCIPALES FOH
FOHѱⴇ丩㇧

FLOOR MONITORS
MONITORES DE PISO

ѱⴇ丩㇧

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

3

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Powerpod 740 Plus / 740 FR / 740 R / 780 Plus

DRUM MACHINE

VOCAL MICROPHONE

MICRÓFONOS DE VOZ

䈣丩哜ށ伄

VOCAL MICROPHONE

MICRÓFONOS DE VOZ

䈣丩哜ށ伄

GUITAR

GUITARRA

Ԍ

BASS
BAJO

ք丩Ԍ

KEYBOARD
TECLADO

⭫ᆆ⩪

CAJA DE RITMO

啉༦Եⵕಞ

FOOT SWITCH

INTERRUPTOR DE PEDAL

㝐䑅ᔶީ

CD PLAYER

REPRODUCTOR DE CD

CD 󰪄᭴ಞ

DAT RECORDER

GRABADORA DE DATO

DAT ᖋ丩ᵰ

SIDE FILL ACTIVE SPEAKER OR ANOTHER PA SYSTEM

ALTAVOZ ACTIVO DE RELLENO LATERAL U OTRO SISTEMA PA

䗯ם᧛ޛᴿⓆ丩㇧ᡌжѠPA㌱㔕

FLOOR MONITORS
MONITORES DE PISO

ѱⴇ丩㇧

FOH MAIN SPEAKERS
ALTAVOCES PRINCIPALES FOH
FOHѱⴇ丩㇧

FLOOR MONITORS
MONITORES DE PISO

ѱⴇ丩㇧

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

4

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Powerpod 740 Plus / 740 FR / 740 R / 780 Plus

PC

ACTIVE SPEAKER

MICROPHONE

MICRÓFONO

哜ށ伄

MICROPHONE

MICRÓFONO

哜ށ伄

ELECTRIC GUITAR

GUITARRA ELÉCTICA

⭫Ԍ

BASS
BAJO

BAIXO

ք丩Ԍ

FLOOR MONITORS
MONITORES DE PISO

ѱⴇ丩㇧

DRUM MACHINE

KEYBOARD
TECLADO

⭫ᆆ⩪

CAJA DE RITMO

啉༦Եⵕಞ

CD PLAYER
REPRODUCTOR DE CD
CD 󰪄᭴ಞ

ALTAVOZ ACTIVO

ᴿⓆⴇ丩㇧

SIDE FILL ACTIVE SPEAKER OR ANOTHER PA SYSTEM

ALTAVOZ ACTIVO DE RELLENO LATERAL U OTRO SISTEMA P

A

䗯ם᧛ޛᴿⓆ丩㇧ᡌжѠPA㌱㔕

FOH MAIN SPEAKERS
ALTAVOCES PRINCIPALES FOH
FOHѱⴇ丩㇧

FOOT SWITCH

INTERRUPTOR DE PEDAL

FOOTSWITCH

㝐䑅ᔶީ

EFX PROCESSOR

EQUALIZADOR

AMPLIFICADOR

PROCESADOR
DE EFECTO

᭾󰵳༺⨼ಞ

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

5

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Powerpod 1062 Plus / 1062 FR / 1062 R / 1082 Plus / 1082 FR / 1082 R

ELECTRIC GUITAR

GUITARRA ELÉCTICA

⭫Ԍ

SIDE FILL ACTIVE SPEAKER OR ANOTHER PA SYSTEM

ALTAVOZ ACTIVO DE RELLENO LATERAL U OTRO SISTEMA PA

䗯ם᧛ޛᴿⓆ丩㇧ᡌжѠPA㌱㔕

MICROPHONE

MICRÓFONO

哜ށ伄

MICROPHONE

MICRÓFONO

哜ށ伄

BASS GUITAR
GUITARRA BASS

ք丩Ԍ

CD PLAYER

REPRODUCTOR DE CD

CD 󰪄᭴ಞ

FOOT SWITCH

INTERRUPTOR DE PEDAL

㝐䑅ᔶީ

FLOOR MONITORS
MONITORES DE PISO

ѱⴇ丩㇧

FLOOR MONITORS
MONITORES DE PISO

ѱⴇ丩㇧

FOH MAIN SPEAKERS

ALTAVOCES PRINCIPALES FOH

FOHѱⴇ丩㇧

KEYBOARD

TECLADO

⭫ᆆ⩪

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

6

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Powerpod 1062 Plus / 1062 FR / 1062 R / 1082 Plus / 1082 FR / 1082 R

BASS GUITAR

GUITARRA BASS

ք丩Ԍ

BASS GUITAR
GUITARRA BASS

ք丩Ԍ

ELECTRIC GUITAR

GUITARRA ELÉCTICA

⭫Ԍ

PROCESSOR

PROCESADOR

༺⨼ಞ

DRUM MACHINE

CAJA DE RITMO

啉༦Եⵕಞ

CD PLAYER
REPRODUCTOR DE CD

CD 󰪄᭴ಞ

FLOOR MONITORS
MONITORES DE PISO

ѱⴇ丩㇧

MICROPHONE

MICRÓFONO

哜ށ伄

MICROPHONE

MICRÓFONO

哜ށ伄

PROCESSOR

PROCESADOR

༺⨼ಞ

ELECTRIC GUITAR

GUITARRA ELÉCTICA

⭫Ԍ

KEYBOARD
TECLADO

⭫ᆆ⩪

FOOT SWITCH
INTERRUPTOR DE PEDAL

㝐䑅ᔶީ

SIDE FILL ACTIVE SPEAKER OR ANOTHER PA SYSTEM
ALTAVOZ ACTIVO DE RELLENO LATERAL U OTRO SISTEMA P

A

䗯ם᧛ޛᴿⓆ丩㇧ᡌжѠPA㌱㔕

LEFT
IZQUIERDO

ᐜ

RIGHT SPEAKERS

ALTAVOCES DERECHOS

ם丩㇧

LEFT SPEAKERS

ALTAVOCES IZQUIERDOS

ᐜם丩㇧

DAT RECORDER

GRABADORA DE DATO

DAT ᖋ丩ᵰ

RIGHT

DERECHO



Appendix Anhang Apéndice Annexe Apêndice 附録 附录

7

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

620 Plus / R 740 Plus / FR / R 780 Plus 1062 Plus / FR / R 1082 Plus / FR / R
A 440 mm (17.3" ) 471 mm (18.5") 471 mm (18.5") 471 mm (18.5") 471 mm (18.5")
B 245 mm (9.6") 265 mm (10.4") 265 mm (10.4") 285 mm (11.2") 285 mm (11.2")
C 275 mm (10.8") 275 mm (10.8") 275 mm (10.8") 275 mm (10.8") 275 mm (10.8")

DIMENSIONS DIMENSIONES 尺寸

* All measurements are shown in mm/inches.

* Todas las medidas están mostradas en mm/pulgadas.

*

所有尺寸均以毫米mm/英寸inch表示。

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

8

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

BLOCK DIAGRAMS DIAGRAMAS DE BLOQUE 线路图

Powerpod 620 Plus

MAIN

MAIN1 MAIN2

REC. OUT

DUAL G.EQ

EFFECT

MONI

PAD SW.

CHANNEL_4 AS SAM AS CHANNEL_3

CHANNEL3

EFFECT

POWERPOD620t1 BLOCK DIAGRAM

CHANNEL_2 AS SAM AS CHANNEL_1

MAIN

MONI SPK

MAIN BRIDGE

CHANNEL5

CHANNEL_6 AS SAM AS CHANNEL_5

PAD SW.

CHANNEL1

MAIN MONITOR

MAIN SPK.

MONI

16-EFX

MAIN-

MAIN+

MONI

+48V

+48V

+48V

B

LINE1

TAPE IN_LEVEL

HIGH

LOW-Z

EQ

SUM

LEVEL

+

60

PA1

A

120

PA2

MONITOR

MONITOR

LOW

7K

BRIG.SPK.

PROGRAM(PUSH SEL.)

16K

EFFECT

PARAMETER

MASTER

MON

A

LEVEL

LINE2

EQ

LOW

HIGH

B

HIGH

EFFECT

EQ

LEVEL

GBL+48V

MASTER

MAIN

EFFECT

DISPLAY

MONITOR

DISPLAY

GLOBAL SW.

MONITOR OUT

AUX/IN

HA

MAIN OUT

HA

+

AUX IN_LEVEL

HA

EFFECT OUT

1

TAPE/IN

2

LOW-Z

FOOT SW

LOW

LOW-Z

Hi-Z

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

9

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Powerpod 740 Plus

CHANNEL 1&2

CHANNEL 3&4

CHANNEL 5,6&7

MAIN

MONI
EFX

MONITOR/MAIN

MAIN1/MAIN2

POD740 BLOCK DIAGRAM

AMP MODE

~ ~

~ ~

LIMITER

LIMITER

ON/OFF

TONE

MAIN OUT

PROTECTOR

EFX OUT

7-BAND GEQ

DISPLAY

TONE

INV

AUX IN

MIC

LOW

Lo-Z

16-EFFECT

MAIN

EQ IN

LINE2

TO MAIN

BRIDGE

7-BAND GEQ

AUX IN LEVEL

HA

MID

A

MAIN / MAIN1

MONITOR

MID

Lo-Z

REC OUT

MONITOR

HA

HIGH

EQ IN

-10dB~+10dB

LOW

TONE

PA2

LINE1

PAD(-25dB)

PA1

PHANTOM

+48V

MAIN

HIGH

PARAMETER

PAD(-25dB)

16KHz

EFX

MAIN

B

MONITOR

DISPLAY

MASTER

MAIN

MONITOR OUT

TO MONITOR

TAPE IN LEVEL

FOOT/SW

MID

60Hz

EFX

HA

B

PROGRAM

16KHZ

SUPER Hi_Z

EFX RTN

DRIDGE

MAIN1/MAIN2

MAIN/MONI

HIGH

TAPE IN

EFX RTN

60Hz

EFX

MASTER

MONITOR

LOW

A

MONITOR / MAIN2

Hi_Z

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

10

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Powerpod 780 Plus

CHANNEL 1&2

CHANNEL 3&4

CHANNEL 5,6&7

MAIN

MONI
EFX

MONITOR/MAIN

MAIN1/MAIN2

POD780 BLOCK DIAGRAM

AMP MODE

~ ~

~ ~

LIMITER

LIMITER

ON/OFF

MAIN OUT

TONE

PROTECTOR

EFX OUT

7-BAND GEQ

DISPLAY

TONE

INV

AUX IN

MIC

LOW

Lo-Z

16-EFFECT

MAIN

LINE2

EQ IN

TO MAIN

AUX IN LEVEL

7-BAND GEQ

HA

MID

A

MAIN / MAIN1

MONITOR

MID

Lo-Z

REC OUT

MONITOR

HIGH

HA

EQ IN

LOW

-10dB~+10dB

PA2

TONE

PAD(-25dB)

LINE1

PHANTOM

+48V

PA1

PARAMETER

HIGH

MAIN

16KHz

PAD(-25dB)

MAIN

EFX

B

MONITOR

DISPLAY

MASTER

MAIN

MONITOR OUT

FOOT/SW

TO MONITOR

TAPE IN LEVEL

MID

EFX

60Hz

HA

B

PROGRAM

16KHZ

EFX RTN

SUPER Hi_Z

DRIDGE

MAIN1/MAIN2

MAIN/MONI

TAPE IN

HIGH

EFX RTN

EFX

60Hz

MASTER

MONITOR

LOW

Hi_Z

A

MONITOR / MAIN2

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

11

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Powerpod 1062 Plus

CHANNEL_1/2/3/4

CHANNEL_7/8/9

CHANNEL_5/6

EFX

MON

STEREO

MAIN/MON

MAIN L

MAIN R

MAIN L

EFX

MON

MAIN R

CH1_6 L

CH1_6 RCH1_6 R

CH1_6 L

160 10K5K

~

~

10K5K160

~

~

POD1062XII BLOCK DIAGRAM

80

CH1_6 MONCH1_6 MON

80

MON

+48V

MON

TO MON

DIGITAL ECHO

HIGH

MON

LEVEL

Hi_Z

R

HPF

Lo_Z

SPK_L B

AMP IN/R

SPK_R A

RIGHT

LINE R

TAPE IN

EQ

BAL

EQ

HA

DISPLAY

8-BAND GEQ

HPF

ON/OFF

CH1~6

RUMBLE FILTER

EQ

L

TO MAIN

HIGH

EQ

-10~+10dB

Lo_Z

MID

EFX

MAIN OUT

L (MONO)

R

L

LEVEL

PARAMETER

HA

LEFT/RIGHT

MAIN/MON

L

R

PAN

LOW

EQ IN

Peak

MIC

AMP

SUPER Hi-Z

L

R

PAN

R

L

AMP

PAD (-25)

R

LINE L

(MONO)

TAP DELAY

EFX

+48V

8-BAND GEQ

EFX OUT

MON LEVEL

HPF

REC OUT

LIMITER

8-BAND GEQ

LEVEL

SPK_R B

AMP IN/L

LOW

EQ IN

LOW

BAL

AUX_IN

(MONO) L

MAIN LEVEL

BRIDGE

LEVEL

HA

R

LEVEL

16/PROGRAM

+48V

SPK_L A

LEFT

DISPLAY

MID

LEVEL

AMP SELECT

LIMITER

RUMBLE FILTERA

CH1_6

PAD (-25)

EFX

MON

FOOT SW

HIGH

MON

MON OUT

MID

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

12

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

CHANNEL_1/2/3/4

CHANNEL_7/8/9

CHANNEL_5/6

EFX

MON

STEREO

MAIN/MON

MAIN L

MAIN R

MAIN L

EFX

MON

MAIN R

CH1_6 L
CH1_6 RCH1_6 R

CH1_6 L

160 10K5K

~

~

10K5K160

~

~

80

CH1_6 MONCH1_6 MON

80

MON

+48V

TO MON

MON

HIGH

DIGITAL ECHO

MON

Hi_Z

LEVEL

R

Lo_Z

HPF

SPK_L B

AMP IN/R

SPK_R A

RIGHT

EQ

TAPE IN

LINE R

BAL

EQ

HA

8-BAND GEQ

DISPLAY

HPF

ON/OFF

CH1~6

RUMBLE FILTER

EQ

HIGH

TO MAIN

L

EQ

-10~+10dB

Lo_Z

MID

MAIN OUT

L (MONO)

EFX

R

LEVEL

L

PARAMETER

HA

L

R

PAN

LEFT/RIGHT

MAIN/MON

LOW

EQ IN

Peak

MIC

AMP

L

R

PAN

SUPER Hi-Z

R

L

PAD (-25)

AMP

R

LINE L

(MONO)

EFX

TAP DELAY

+48V

8-BAND GEQ

EFX OUT

MON LEVEL

REC OUT

HPF

LIMITER

8-BAND GEQ

SPK_R B

LEVEL

AMP IN/L

LOW

LOW

EQ IN

BAL

AUX_IN

(MONO) L

LEVEL

BRIDGE

MAIN LEVEL

HA

LEVEL

R

+48V

16/PROGRAM

SPK_L A

LEFT

DISPLAY

MID

LEVEL

AMP SELECT

LIMITER

EFX

PAD (-25)

RUMBLE FILTERA

CH1_6

HIGH

FOOT SW

MON

MON

MID

MON OUT

Powerpod 1082 Plus

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

13

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Powerpod 620 R

MAIN

MAIN1 MAIN2

REC. OUT

DUAL G.EQ

EFFECT

MONI

PAD SW.

CHANNEL_4 AS SAM AS CHANNEL_3

CHANNEL3

EFFECT

POWERPOD620R BLOCK DIAGRAM

CHANNEL_2 AS SAM AS CHANNEL_1

MAIN

MONI SPK

MAIN BRIDGE

CHANNEL5

CHANNEL_6 AS SAM AS CHANNEL_5

PAD SW.

CHANNEL1

MAIN MONITOR

MAIN SPK.

MONI

16-EFX

RECREC

MAIN-

MAIN+

MONI

+48V

+48V

PLAY

REC

B

SD/MP3 IN_LEVEL

LINE1

HIGH

LOW-Z

EQ

TAPE IN_LEVEL

LEVEL

+

60

PA1

A

120

PA2

MONITOR

MONITOR

LOW

7K

BRIG.SPK.

SUPER HI-Z

PROGRAM(PUSH SEL.)

16K

EFFECT

PARAMETER

MASTER

MON

A

LEVEL

LINE2

EQ

+

LOW

HIGH

B

HIGH

EFFECT

EQ

+

LEVEL

MASTER

MAIN

EFFECT

DISPLAY

MONITOR

DISPLAY

SD/MP3/USB

MONITOR OUT

AUX/IN

HA

MAIN OUT

HA

+

AUX IN_LEVEL

HA

EFFECT OUT

1

TAPE/IN

2

LOW-Z

FOOT SW

LOW

LOW-Z

Hi-Z

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

14

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Powerpod 740 R

CHANNEL 1&2

CHANNEL 3&4

CHANNEL 5,6&7

MAIN

MONI
EFX

MONITOR/MAIN

MAIN1/MAIN2

POD740R BLOCK DIAGRAM

AMP MODE

~ ~

~ ~

LIMITER

LIMITER

ON/OFF

REC

REC

PLAY

16-EFFECT

MONITOR

HIGH

16KHZ

DISPLAY

B

REC OUT

EFX RTN

PAD(-25dB)

MASTER

MAIN

7-BAND GEQ

MAIN

LOW

SUPER Hi_Z

HA

TO MONITOR

TAPE IN LEVEL

TONE

PARAMETER

MONITOR

PA1

-10dB~+10dB

LOW

AUX IN LEVEL

EQ IN

TONE

B

FOOT/SW

MID

EFX RTN

PAD(-25dB)

+

INV

MONITOR

LOW

60Hz

PHANTOM

+48V

LINE2

HA

MAIN OUT

16KHz

MID

DRIDGE

MAIN1/MAIN2

MAIN/MONI

SD/MP3/USB

HA

AUX IN

DISPLAY

TONE

EFX

SD/MP3 IN_LEVEL

MAIN

A

MONITOR / MAIN2

MONITOR OUT

MID

PROGRAM

60Hz

7-BAND GEQ

PROTECTOR

EFX

HIGH

TAPE IN

PA2

Lo-Z

TO MAIN

Hi_Z

MASTER

MONITOR

MAIN / MAIN1

HIGH

EFX

MAIN

EQ IN

Lo-Z

LINE1

MIC

EFX OUT

BRIDGE

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

15

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Powerpod 780 R

CHANNEL 1&2

CHANNEL 3&4

CHANNEL 5,6&7

MAIN

MONI
EFX

MONITOR/MAIN

MAIN1/MAIN2

POD740R BLOCK DIAGRAM

AMP MODE

~ ~

~ ~

LIMITER

LIMITER

ON/OFF

REC

REC

PLAY

16-EFFECT

MONITOR

HIGH

16KHZ

DISPLAY

B

REC OUT

EFX RTN

PAD(-25dB)

MASTER

MAIN

7-BAND GEQ

MAIN

LOW

SUPER Hi_Z

HA

TO MONITOR

TAPE IN LEVEL

TONE

PARAMETER

MONITOR

PA1

-10dB~+10dB

LOW

AUX IN LEVEL

EQ IN

TONE

B

FOOT/SW

MID

EFX RTN

PAD(-25dB)

+

INV

MONITOR

LOW

60Hz

PHANTOM

+48V

LINE2

HA

MAIN OUT

16KHz

MID

DRIDGE

MAIN1/MAIN2

MAIN/MONI

SD/MP3/USB

HA

AUX IN

DISPLAY

TONE

EFX

SD/MP3 IN_LEVEL

MAIN

A

MONITOR / MAIN2

MONITOR OUT

MID

PROGRAM

60Hz

7-BAND GEQ

PROTECTOR

EFX

HIGH

TAPE IN

PA2

Lo-Z

TO MAIN

Hi_Z

MASTER

MONITOR

MAIN / MAIN1

HIGH

EFX

MAIN

EQ IN

Lo-Z

LINE1

MIC

EFX OUT

BRIDGE

Appendix Anhang Apéndice Annexe Apêndice 附録 附录

16

POWERPOD 620Plus/620R/740Plus/740R/740FR/780Plus/1062Plus/1062R/1062FR/1082Plus/1082R/1082FR

Powerpod 1062 / 1082 R

CHANNEL_1/2/3/4

CH1_6 L
CH1_6 RCH1_6 R

CH1_6 L

CHANNEL_7/8/9

CHANNEL_5/6

EFX EFX

CH1_6 MON CH1_6 MON

5K

STEREO

~

~

MAIN R

MAIN L

POD1062R/1082R BLOCK DIAGRAM

MAIN R

5K

~

~

MON

MAIN/MON

MON

160

80

10K

10K160

80

MAIN L

REC L

REC R

REC L
REC R

PLAY L

PLAY R

REC L

REC R

SPK_L B

MP3 IN_LEVEL

DIGITAL ECHO

SUPER Hi-Z

AMP SELECT

BAL

LOW

LEVEL

LIMITER

Peak

TO MON

R

MON

ON/OFF

+48V

MON

LINE L

(MONO)

REC OUT

EFX

LIMITER

SPK_L A

LEFT

MON

LEVEL

HA

HA

8-BAND GEQ

EQ IN

LEVEL

R

HIGH

DISPLAY

16/PROGRAM

HA

L

Lo_Z

HPF

8-BAND GEQ

R

L

PAD (-25)

L

AMP

AMP

AUX_IN

(MONO) L

HIGH

LOW

RUMBLE FILTERA

CH1_6

MIC

LOW

EFX

HPF

MON OUT

Lo_Z

MID

EQ IN

-10~+10dB

LEVEL

DISPLAY

MAIN LEVEL

LEVEL

+48V

CH1~6

RUMBLE FILTER

SPK_R B

EQ

PARAMETER

MON LEVEL

LINE R

MP3/USB

SPK_R A

RIGHT

FOOT SW

EFX

MID

LEFT/RIGHT

MAIN/MON

MID

R

BAL

EQ

TO MAIN

HPF

Hi_Z

MAIN OUT

L (MONO)

EQ

AMP IN/L

EFX OUT

LEVEL

HIGH

L

R

PAN

R

L

R

PAN

PAD (-25)

MON

EQ

MON

AMP IN/R

8-BAND GEQ

TAPE IN

MP3 IN_LEVEL
