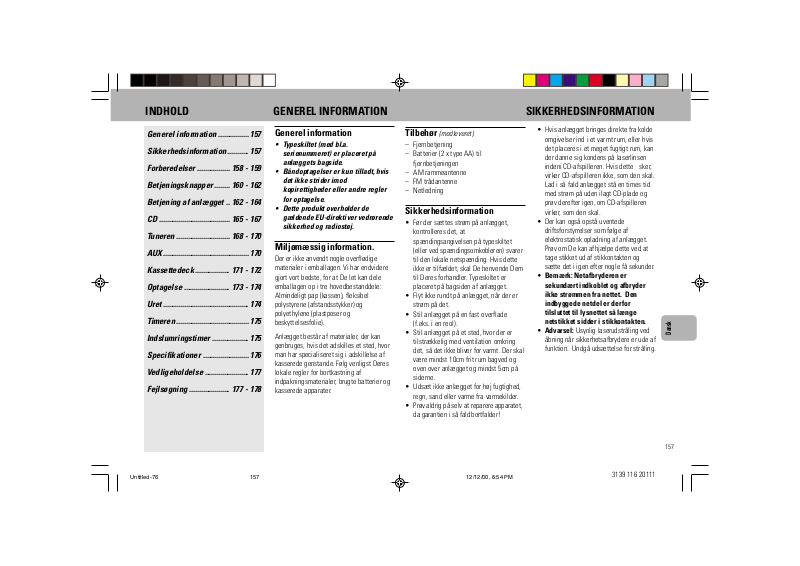

INDHOLD GENEREL INFORMATION SIKKERHEDSINFORMATION
Generel information ................ 157
Sikkerhedsinformation ...........157
Forberedelser ................. 158 - 159
Betjeningsknapper ........ 160 - 162
Betjening af anlægget .. 162 - 164
CD ..................................... 165 - 167
Tuneren ............................ 168 - 170
AUX............................................. 170
Kassettedeck .................. 171 - 172
Optagelse ........................ 173 - 174
Uret .............................................174
Timeren...................................... 175
Indslumringstimer ................... 175
Specifikationer ........................ 176
Vedligeholdelse .......................177
Fejlsøgning ..................... 177 - 178
Generel information
• Typeskiltet (med bl.a.
serienummeret) er placeret på
anlæggets bagside.
• Båndoptagelser er kun tilladt, hvis
det ikke strider imod
kopirettigheder eller andre regler
for optagelse.
• Dette produkt overholder de
gældende EU-direktiver vedrørende
sikkerhed og radiostøj.
Miljømæssig information.
Der er ikke anvendt nogle overflødige
materialer i emballagen. Vi har endvidere
gjort vort bedste, for at De let kan dele
emballagen op i tre hovedbestanddele:
Almindeligt pap (kassen), fleksibel
polystyrene (afstandsstykker) og
polyethylene (plastposer og
beskyttelsesfolie).
Anlægget består af materialer, der kan
genbruges, hvis det adskilles et sted, hvor
man har specialiseret sig i adskillelse af
kasserede genstande. Følg venligst Deres
lokale regler for bortkastning af
indpakningsmaterialer, brugte batterier og
kasserede apparater.
Tilbehør
– Fjernbetjening
– Batterier (2 x type AA) til
– AM rammeantenne
– FM trådantenne
– Netledning
(medleveret)
fjernbetjeningen
Sikkerhedsinformation
• Før der sættes strøm på anlægget,
kontrolleres det, at
spændingsangivelsen på typeskiltet
(eller ved spændingsomkobleren) svarer
til den lokale netspænding. Hvis dette
ikke er tilfældet, skal De henvende Dem
til Deres forhandler. Typeskiltet er
placeret på bagsiden af anlægget.
• Flyt ikke rundt på anlægget, når der er
strøm på det.
• Stil anlægget på en fast overflade
(f.eks. i en reol).
• Stil anlægget på et sted, hvor der er
tilstrækkelig med ventilation omkring
det, så det ikke bliver for varmt. Der skal
være mindst 10cm frit rum bagved og
oven over anlægget og mindst 5cm på
siderne.
• Udsæt ikke anlægget for høj fugtighed,
regn, sand eller varme fra varmekilder.
• Prøv aldrig på selv at reparere apparatet,
da garantien i så fald bortfalder!
• Hvis anlægget bringes direkte fra kolde
omgivelser ind i et varmt rum, eller hvis
det placeres i et meget fugtigt rum, kan
der danne sig kondens på laserlinsen
indeni CD-afspilleren. Hvis dette sker,
virker CD-afspilleren ikke, som den skal.
Lad i så fald anlægget stå en times tid
med strøm på uden ilagt CD-plade og
prøv derefter igen, om CD-afspilleren
virker, som den skal.
• Der kan også opstå uventede
driftsforstyrrelser som følge af
elektrostatisk opladning af anlægget.
Prøv om De kan afhjælpe dette ved at
tage stikket ud af stikkontakten og
sætte det i igen efter nogle få sekunder.
• Bemærk: Netafbryderen er
sekundært indkoblet og afbryder
ikke strømmen fra nettet. Den
indbyggede netdel er derfor
tilsluttet til lysnettet så længe
netstikket sidder i stikkontakten.
• Advarsel: Usynlig laserudstråling ved
åbning når sikkerhetsafbrydere er ude af
funktion. Undgå udsættelse for stråling.
Dansk
Untitled-76 12/12/00, 6:54 PM157
157
3139 116 20111
Page 2
FORBEREDELSER
Tilslutninger på bagsiden
Dansk
158
Untitled-76 12/12/00, 6:54 PM158
3139 116 20111
Page 3
FORBEREDELSER
+
-
+
-
A Tilslutning af AM-
antennen
Tilslut den medleverede rammeantenne til
klemmen mærket AM ANTENNA. Anbring
rammeantennen så langt væk fra anlægget
som muligt og flyt og drej på den, til De får
den bedste modtagelse.
B Tilslutning af FM-
trådantennen
Tilslut den medleverede FM-trådantenne til
klemmen mærket FM AERIAL (FM
ANTENNA) 75 Ω. - Flyt rundt på
trådantennen til De får den bedste
modtagelse.
Udendørs FM-antenne
De kan få bedre modtagelse på FM ved at
tilslutte en udendørs FM-antenne med 75Ω
koaxialkabel til FM AERIAL (FM ANTENNA)
75 Ω bøsningen.
FM AERIAL 75Ω
FM ANTENNA 75Ω
ELLER
C Tilslutning til DIGITAL OUT
Ved at bruge denne bøsning kan De optage
digital lyd fra CD-afspilleren på ethvert
udstyr, der har en digital lydindgang (f.eks.
en CD-optager, en digital båndoptager
(DAT), en digital/analog-konverter eller en
digital lydprocessor).
Tilslut den ene ende af et cinch-kabel (ikke
medleveret) til DIGITAL OUT bøsningen på
anlægget og den anden ende af kablet til
den digitale indgangsbøsning på det
eksterne apparat. Sørg for at stikkene på
cinch-kablet er sat helt ind i bøsningerne.
D Højttaler-tilslutninger
• Tilslut højre højttaler til Front-
klemmerne R. Den farvede
højttalerledning tilsluttes + og den sorte
ledning +.
• Tilslut venstre højttaler til Front-
klemmerne L. Den farvede
højttalerledning tilsluttes + og den
sorte ledning -.
• "Klips" det afisolerede stykke af
højttalerledningerne fast i klemmerne
som vist.
12 mm
lås fastfrigør
ÅRSAG:
– For at få optimal lydgengivelse
anbefales det at bruge de medleverede
højttalere.
– Tilslut ikke mere end én højttaler til et
sæt +/- højttalerklemmer.
– Tilslut ikke højttalere der har en lavere
impedans end de medleverede
højttalere. Læs venligst afsnittet
”SPECIFIKATIONER” i denne
brugsanvisning.
E Tilslutning af andet
eksternt udstyr
Man kan forbinde venstre og højre OUTbøsninger på et TV, en video, en Laser Discafspiller, en DVD-afspiller eller en CDoptager til AUX IN bøsningerne på
anlæggets bagside.
F Tilslutning af subwoofer-
højttaler
Som ekstra udstyr (ikke medleveret) kan
der tilsluttes en aktiv subwoofer-højttaler
til SUBWOOFER OUT bøsningen.
Subwooferen gengiver kun de dybeste
baslyde (f.eks. eksplosioner, rumlen fra
rumskibe etc.). Følg nøje de instruktioner
der følger med subwoofer-højttaleren.
G Tilslutning til lysnettet
Når alle andre forbindelser er udført,
sættes det lille stik på netledningen til slut
i anlægget og netstikket i en stikkontakt,
som tændes.
Isætning af batterier i
fjernbetjeningen
• Sæt batterierne (type R06 eller AA) i
fjernbetjeningen som vist i
batterirummet.
• For at undgå beskadigelse forårsaget af
eventuel batterilækage skal opbrugte
batterier straks tages ud af
fjernbetjeningen. Det samme gælder,
hvis fjernbetjeningen ikke skal bruges i
længere tid. Udskift kun batterierne med
nye batterier af type R06 eller AA.
Dansk
159
Untitled-76 12/12/00, 6:54 PM159
3139 116 20111
Page 4
BETJENINGSKNAPPER
3 CD ROTARY CHANGER SYSTEM
CD SYNCHRO RECORDING
Dansk
@
!
0
1
2
3
4
5
6
7
8
9
§
∞
STANDBY-ON
B
B
D
C
E
V
C
S
D
PLAY/REC
▲
OPEN
TAPE 1
FW-
JOG
CONTROL
3
C10
DISC CHANGE
DC
CHANGER
MINI HIFI SYSTEM
CD 1 • 2 • 3 BAND
L
A
M
I
T
P
O
Z
Z
A
J
K
C
PROGRAM DIM
O
R
O
N
H
C
E
T
SOUND NAVIGATION - JOG
DISC 1
▲▲▲
TUNING
SEARCH
▲
RECORD
DISC 2
STOP•CLEAR
DUBBING A.REPLAY
DISC 3
TAPE 1 • 2
TAP ECD TUNER
▲
PRESET
PLAY• PAUSE PREV NEXT
RDS
INCREDIBLE
SURROUND
NEWS CLOCK•TIMER
OPEN•CLOSE
3 CD ROTARY CHANGER SYSTEM
CD SYNCHRO RECORDING
CDR/VIDEO
AUX
▲
VOLUME
#
•
•
PLAYBACK
▲
OPEN
TAPE 2
$
%
^
&
*
(
)
¡
™
£
%
*
$
≥
&
^
^
5
CD DIRECT
PAUSE
REPEAT
VOLUME
í
à
DSC VEC
Å
É
Ç
DBB
2
TUNERTAPE 1/2CD
SLEEP AUXINC.SURR.
º
ª
21
3
SHUFFLE
•
^
&
ë
á
^
3
4
≤
160
Untitled-76 12/12/00, 6:54 PM160
3139 116 20111
Page 5
BETJENINGSKNAPPER
Betjeningsknapper på anlægget
og på fjernbetjeningen
1 STANDBY ON
– Tænder for anlægget eller sætter det i
standby.
– Bruges også ved EASY SET.
2 DISPLAYPANEL VED VALG AF
DIGITAL LYD
– Viser den valgte DSC-funktion.
3 DYNAMIC BASS BOOST (DBB)
– Tænder eller slukker for ekstra
basgengivelse.
4 VEC
- Valg af den lydeffekt der giver den
ønskede rumvirkning: HALL, CINEMA
eller CONCERT.
5 DIGITAL SOUND CONTROL (DSC)
– Valg af ønsket lydeffekt: OPTIMAL,
JAZZ, ROCK eller TECHNO.
6 JOG CONTROL
– Valg af den ønskede DSC-indstilling.
Vælg først DSC og derefter DSCindstilling.
– Valg af den ønskede VEC-indstilling.
Vælg først VEC og derefter VECindstilling.
7 PROG (PROGRAM)
CD ................. Indprogrammering af
CD-melodinumre.
TUNER .......... Indprogrammering af
radiostationer i
forvalget.
CLOCK ........... Valg af 12 eller 24
timers-visning.
8 RECORD (OPTAGELSE)
– Starter båndoptagelse i tapedeck 2.
9 DUBBING (KOPIERING)
– Båndkopiering med normal eller hurtig
hastighed.
0 DISPLAY
– Viser anlæggets øjeblikkelige
indstillinger.
! CD KARUSSELSKUFFE
@ DISC CHANGE
– Udskiftning af CD-plade(r).
# OPEN•CLOSE
–Åbner eller lukker for CD-
karusselskuffen.
$ CD DIRECT PLAY (AFSPILNING AF
EN BESTEMT CD-PLADE)
– Valg af en bestemt CD-skuffe hvori
pladen ønskes afspillet.
% SOURCE – Valg af følgende mulige
lydkilder:
CD / (CD 1•2•3)
– Valg af CD. Når CD-afspilning er
stoppet: Tryk for at vælge CD-skuffe 1,
2 eller 3.
TUNER / (BAND)
– Valg af radiolytning. Ved radiolytning:
Tryk for at vælge bølgeområde FM,
MW eller LW.
TAPE / (TAPE 1•2)
– Valg af TAPE. Når afspilning er
stoppet: Tryk for at vælge tapedeck 1
eller 2.
AUX (CDR/VIDEO)
– Valg af ekstern lydkilde (f.eks. lyd fra
TV, VCR, Laser Disc-afspiller, DVDafspiller eller CD-optager).
^ FUNKTIONSVALG
SEARCH à á (TUNING à á)
CD ................. Søge tilbage eller frem
TUNER .......... Opsøge lavere eller
TAPE.............. Hurtig tilbage- eller
CLOCK ........... Indstilling af timetal
på pladen.
højere radiofrekvens.
fremspoling af båndet.
(kun på anlægget)
STOP•CLEAR 9
CD ................. Stoppe CD-afspilning
TUNER .......... Stoppe indlæsning af
TAPE.............. Stoppe båndafspilning
DEMO ...........
PLAY 2 / PAUSE Å
CD ................. Starte eller afbryde
TAPE.............. Starte afspilning.
PREV ¡ / SIDE / NEXT ™
(PRESET 4 3)
CD ................. Komme tilbage til
eller slette et CDprogram.
stationer.
eller båndoptagelse.
(Kun på anlægget)
Starte eller stoppe
demonstrationsfunktionen.
afspilning (midlertidigt).
begyndelsen af den
igangværende melodi
eller springe hen til den
foregående eller den
næste melodi.
TUNER .......... Valg af radiostation i
CLOCK ........... Indstilling af minuttal
anlæggets
hukommelse.
(kun på anlægget)
& VOLUME
– For regulering af lydstyrken (op eller
ned).
* INCREDIBLE SURROUND
.
– Tænder eller slukker for surround-
lydeffekt.
( ;
– Bøsning for tilslutning af
hovedtelefon.
) CLOCK•TIMER
– Viser uret (klokken) samt indstilling af
ur og timer.
RDS
– Valg af RDS-data i flg. rækkefølge:
Stationsnavn, programtype og
radiotekst.
NEWS
– For at automatisk høre nyheds-.
¡ DIM
– For valg af forskellige lysstyrker i
displayet : DIM 1, DIM 2, DIM 3 eller
DIM OFF (slukket).
™ AUTO REPLAY
– Valg af afspilningsmetode: Enten
kontinuerlig afspilning (AUTO REPLAY)
eller kun EEN gang afspilning.
.
Dansk
161
Untitled-76 12/12/00, 6:54 PM161
3139 116 20111
Page 6
BETJENINGSKNAPPER BETJENING AF ANLÆGGET
£ OPEN
–Åbne for tapedeck 2.
≤ TAPEDECK 2
∞ TAPEDECK 1
§ OPEN
–Åbne for tapedeck 1.
≥ REPEAT
– Gentagelse af en CD-melodi, en CD-
plade eller alle CD-plader i CDkarussellen.
• SHUFFLE
– Afspilning af pladerne og melodierne
på disse i en tilfældig rækkefølge.
ª SLEEP
– Sætter anlægget i standby på et
forudbestemt tidspunkt.
º 2
– Sætter anlægget i standby.
Dansk
Bemærkninger angående
fjernbetjeningen:
– Vælg først den lydkilde, De ønsker
at betjene, ved at trykke på en af
lydkildetasterne på
fjernbetjeningen (f.eks. CD, TUNER,
etc.).
– Vælg derefter funktion ( 2 , ¡, ™,
etc.).
162
Vigtigt:
Før De begynder at bruge anlægget,
skal alle forberedelser være afsluttet
(se afsnittet “Forberedelser”).
Demonstrations-funktion
Anlægget har en indbygget
demonstrations-funktion, der viser
anlæggets forskellige finesser.
der sættes strøm på anlægget - d.v.s.
når netstikket er sat i stikkontakten,
og der tændes for stikkontakten starter demonstrations-funktionen
automatisk.
Bemærkninger:
– Hvis der under demonstrationen trykkes
på en lydkildetast (eller på standby-on),
skifter anlægget over til den valgte
lydfunktion (eller går i standby).
Så snart
– Hvis anlægget sættes i standby,
aktiveres demonstrations-funktionen
igen efter 5 sekunder.
Sådan stoppes demonstrationsfunktionen
• Når demonstrationen pågår trykkes der i
mindst
5 sekunder
anlægget.
™ Demonstrationen stopper.
™ Displayet viser "DEMO OFF".
™ Anlægget går i standby.
på 9 knappen på
Bemærkninger:
– Selvom netstikket tages ud af
stikkontakten og sættes i igen, er der
fortsat slukket for demonstrationsfunktionen, indtil der igen tændes for
den.
Untitled-76 12/12/00, 6:54 PM162
3139 116 20111
Page 7
BETJENING AF ANLÆGGET
Sådan tænder man for
demonstrations-funktionen
• Anlægget skal være i standby. Tryk
derefter i mindst
knappen på anlægget.
™ Demonstrationen begynder.
5 sekunder
på 9
Easy Set
EASY SET- funktionen gør det muligt
automatisk at få indlæst og lagret alle til
rådighed værende radio- og RDS-stationer i
anlægget.
1 Anlægget skal være i standby eller sat
til at vise demonstration. Tryk så i
mindst
5 sekunder
knappen på anlægget.
™ Displayet viser først "EASY SET",
derefter "TUNER" og "AUTO".
™ EASY SET begynder nu at opsøge alle
RDS-stationer med tilstrækkelig
styrke og derefter stationer i
henholdsvis FM-, MW- og LWbåndet. Svage RDS-stationer kan
indlæses på senere forvalgsnumre.
™ Alle de fundne RDS-stationer og
andre stationer med tilstrækkelig
styrke indlæses i anlægget. Der kan
indlæses og lagres op til 40 stationer
i anlæggets hukommelse.
2 Anlægget fortsætter med automatisk
indlæsning af den RDS-tid, som
udsendes fra den lagrede RDS-station i
forvalget.
på STANDBY ON
• Hvis der ikke er en RDS-station på det
første forvalgsnummer, forlades
programmet automatisk.
™ Når den første RDS-station er fundet,
viser displayet "EASY SET"
efterfulgt af "TIME".
• Når anlægget søger efter RDS-tid, sker
følgende;
™ Displayet viser "SEARCH RDS
TIME".
™ Når anlægget registrerer en RDS-tid,
viser displayet "RDS TIME". Den
aktuelle tid (klokken) ses så i
displayet i 2 sekunder og indlæses
derefter automatisk i anlægget.
Bemærkninger:
– EASY SET starter med RDS-stationer.
Hvis der stadig er ledig plads i
anlæggets hukommelse, vil funktionen
fortsætte med at indlæse og lagre FM-,
MW (mellembølge)- og LW (langbølge)–
stationer i hukommelsen.
– Når EASY SET-søgningen aktiveres,
erstattes alle tidligere indlæste
stationer i hukommelsen.
– Når EASY SET-søgningen er færdig,
viser displayet enten den sidst indlæste
station i hukommelsen eller den først
indlæste RDS-station.
– Hvis RDS-stationen ikke udsender RDS-
tid indenfor 90 sekunder forlades
funktionen automatisk, og displayet
viser “
NO RDS TIME
”.
Sådan tænder man for
anlægget
• Tryk på CD, TUNER, TAPE eller AUX.
De kan også tænde for anlægget ved at
trykke på en af CD DIRECT PLAY
knapperne.
Sådan sætter man anlægget i
standby-stilling
• Tryk igen på STANDBY ON eller på 2
på fjernbetjeningen.
™ Anlægget går i standby.
Valg af lydkilde
• Tryk på den ønskede lydknap: CD,
TUNER, TAPE eller AUX.
™ Displayet viser den valgte lydkilde.
Bemærk:
– Hvis der vælges en ekstern lydkilde
(AUX), skal venstre og højre OUT
bøsningerne på det eksterne udstyr (TV,
VCR, Laser Disc-afspiller, DVD-afspiller
eller CD-optager) være forbundet til
AUX IN bøsningerne på anlægget.
DIM-funktion
De kan vælge den ønskede lysstyrke i
displayet.
• Lyset i displayet kan ændres ved
gentagne tryk på DIM : DIM 1, DIM 2,
DIM 3 eller DIM OFF (slukket).
™ DIM displayet lyser.
™ Afhængig af den valgte lysstyrke
viser displayet enten ”DIM 1”,
”
DIM 2”, ”DIM 3” eller ”DIM
OFF” (slukket).
DIM OFF - Normal lysstyrke og tændt
Spectrum Analyzer
DIM 1 - Normal lysstyrke og slukket
Spectrum Analyzer
Dansk
163
Untitled-76 12/12/00, 6:54 PM163
3139 116 20111
Page 8
BETJENING AF ANLÆGGET
VEC Selection
HALL
CONCERT
CINEMA
DBB
On
Off
Off
IS
On
On
On
DIM 2 - Halv lysstyrke og tændt
Spectrum Analyzer
DIM 3 - Halv lysstyrke og slukket
Sprectrum Analyzer. Alle LEDkontrollamper på anlægget er også
slukket.
Lydkontroller
Regulering af lydstyrken:
Dansk
Lydstyrken reguleres op og ned ved at
bruge VOLUME knapperne.
Personlig lytning
Sæt stikket på et par hovedtelefoner ind i
; jackbøsningen på forsiden af
anlægget. Når stikket sættes ind, bliver
anlæggets højttalere tavse.
DIGITAL LYDKONTROL (DSC)
DSC-funktionen gør det muligt at opnå og
nyde de specielle lydeffekter, som fra
fabrikkens side er indlæst i anlæggets
equalizer, og dermed giver bedst
musikgengivelse.
1 Tryk på DSC for at aktivere DSC-
funktionen.
2 Vælg den ønskede digitale lydindstilling
ved at dreje på JOG CONTROL
knappen: OPTIMAL, JAZZ, ROCK eller
TECHNO.
™ Displayet viser en ikon for den valgte
digitale lydeffekt.
™ Displayet viser endvidere
“OPTIMAL, JAZZ, ROCK eller
TECHNO”.
Bemærk:
-Når der vælges ”OPTIMAL”, tændes der
samtidig også automatisk for DBB
(ekstra basfremhævning).
DYNAMIC BASS BOOST (DBB):
DBB-funktionen øger basgengivelsen.
• Tryk på DBB for at få kraftigere
basgengivelse.
™ Der kommer lys i DBB-knappen.
™ Displayet viser ”DBB ON” samt
DBB-ikonen.
Sådan slukker man for DBB:
• Tryk igen på DBB.
™ Lyset i DBB-knappen slukker.
™ Displayet viser “DBB OFF”.
™ I displayet forsvinder DBB ikonen.
Bemærk:
– Visse CD’er eller kassettebånd kan være
indspillet med ekstra høj styrke, hvilket
kan forårsage forvrænget gengivelse af
lyden ved højere lydstyrker. Hvis dette
sker, skal man slukke for og DBB, eller
man kan reducere lydstyrken.
LYDEFFEKT MED RUMVIRKNING (VEC).
VEC-finessen gør det muligt at indstille
anlægget til at afgive lyd med en bestemt
rumvirkning.
1 Tryk på VEC for at aktivere VEC-
funktionen.
2 Drej på JOG CONTROL for at vælge
den ønskede rumvirkning: HALL,
CINEMA eller CONCERT.
™ Displayet viser endvidere “HALL,
CINEMA eller CONCERT”.
Incredible Surroundlyd
Gengivelse af normal stereolyd afhænger
af afstanden mellem de forreste højttalere.
Hvis man tænder for Incredible Surround
(utrolig god lyd), føles det, som om
afstanden mellem højttalerne er større og
lyden spredt ud, så man får en udvidet
stereoeffekt.
• Tænd for funktionen ved at trykke på
INCREDIBLE SURROUND.
™ Der kommer lys i INCREDIBLE
SURROUND-knappen.
™ Displayet viser “INC SURR”samt
INCR. SURR-ikonen.
Sådan slukker man for Incredible
Surround
• Tryk igen på INCREDIBLE
SURROUND.
™ Lyset i INCREDIBLE SURROUND-
knappen slukker.
™ Displayet viser “IS OFF”.
™ I displayet forsvinder INCR. SURR
ikonen.
164
Untitled-76 12/12/00, 6:54 PM164
3139 116 20111
Page 9
CD
DISC 2
DISC 3
TAPE 1 • 2
TAPECD TUNER
▲
PRESET
PLAY• PAUSE PREV NEXT
RDS
INCREDIBLE
SURROUND
NEWS CLOCK•TIMER
OPEN•CLOSE
3 CD ROTARY CHANGER SYSTEM
CD SYNCHRO RECORDING
CDR/VIDEO
AUX
▲
VOLUME
•
•
STANDBY-ON
C
E
V
C
S
D
DISC CHANGE
DC
3
CHANGER
MINI HIFI SYSTEM
FW-
C10
JOG
CONTROL
B
B
D
L
C
E
T
DISC 1
CD1 • 2 • 3 BAND
▲▲▲
▲
TUNING
A
M
I
T
P
O
Z
Z
SEARCH
A
J
K
C
O
R
O
N
H
STOP•CLEAR
RECORD
DUBBING A.REPLAY
PROGRAM DIM
SOUND NAVIGATION - JOG
Advarsel!
1) Anlæggets CD-afspiller er kun konstrueret til afspilning af almindelige CD-
plader. Brug derfor ikke stabiliseringsringe eller andet ekstra tilbehør, da det
kan ødelægge CD-afspillerens mekaniske dele.
2) Læg aldrig mere end én CD-plade i hver CD-skuffe.
3) Flyt ikke rundt på anlægget og udsæt det ikke for stød, når der er lagt CDplader i CD-skifteren, da dette kan ødelægge CD-skiftemekanismen.
Der kan lægges op til 3 CD-plader i CD-skifteren. Man kan derefter få afspillet
alle de ilagte plader uden afbrydelse.
CD-plader der kan afspilles
Dette anlæg kan afspille alle digitale lydCD’er, færdiggjorte digitale lyd-CDRecordables (CDR éngangsplader) og
færdiggjorte digitale lyd-CD-Rewritables
(CDRW flergangsplader).
Ilægning af CD-plader i CDskifteren
1 Vælg CD ved at trykke på CD knappen.
2 Tryk på OPEN•CLOSE.
™ CD-karusselskuffen skydes ud.
3 Læg den første CD-plade i højre skuffe
med den trykte side opad.
• Derefter kan næste plade lægges i den
venstre skuffe.
• Hvis De vil lægge endnu en CD-plade i den tredie - skal De trykke på DISC
CHANGE knappen.
™ CD-karussellen drejer nu rundt, så De
kan komme til at lægge den tredie
CD-plade i den sidste tomme skuffe.
4 Luk CD-karussellen i igen ved at trykke
på OPEN•CLOSE.
™ Displayet viser antallet af melodier
på den sidst valgte plade samt dens
totale spilletid.
Bemærk:
– For at sikre at afspilningen bliver
korrekt, skal De vente med at starte
afspilning, indtil CD afspilleren har
“registreret” den/de ilagte CD-plade(r).
Direkte afspilning af en plade i
en bestemt CD-skuffe
• De kan vælge at få afspillet en CD-plade
i en bestemt skuffe ved at trykke på
DISC 1, DISC 2 eller DISC 3 knappen. Afspilleren stopper, når den valgte plade
er spillet færdig.
™ Når der er lys i en knap, betyder det,
at der er en CD-plade i den tilhørende
skuffe.
™ Når en knap blinker, betyder det, at
der afspilles en CD-plade.
Sådan afspilles en CD-plade
1 Start afspilning ved at trykke på 2.
™ Displayet viser skuffenummer,
melodinummer og forbrugt spilletid
af den igangværende melodi.
• Man kan afbryde afspilningen
midlertidigt ved at trykke på ;.
™ Spilletiden blinker i displayet.
• Afspilningen genoptages ved igen at
trykke på 2.
2 Afspilningen stoppes helt ved at trykke
på 9.
Dansk
Untitled-76 12/12/00, 6:54 PM165
165
3139 116 20111
Page 10
CD
Bemærk:
– Alle ilagte CD-plader bliver afspillet én
gang, derefter stopper CD-afspilleren.
Udskiftning af CD-plader
De kan udskifte de to plader i de yderste
CD-skuffer, medens pladen i den tredie
inderste skuffe enten er stoppet eller bliver
afspillet.
1 Tryk på DISC CHANGE.
™ CD-karussellen skydes ud.
2 Udskift pladerne i venstre og højre
skuffe.
• Hvis De underafspilning igen trykker på
DISC CHANGE, stopper CDafspilningen.
™ CD-karussellen drejer rundt, indtil
den inderste skuffe er drejet ud, så
man kan lægge en plade i den.
3 Luk CD-karussellen i igen ved at trykke
Dansk
på OPEN•CLOSE.
Valg af en bestemt melodi
Valg af en bestemt melodi når CDafspilningen er stoppet
1 Tryk på ¡ eller ™ indtil displayet viser
det ønskede melodinummer.
2 Start afspilning ved at trykke på 2.
™ I displayet ses det valgte
melodinummer og forbrugt spilletid.
Opsøgning af en anden melodi under
afspilning
• Tryk på ¡ eller ™ til det ønskede
melodinummer ses i displayet.
™ I displayet ses det valgte
melodinummer og forbrugt spilletid.
• Ved at trykke én gang på ¡ kan man få
den igangværende melodi spillet forfra
igen.
Bemærk:
– Ved at trykke på ¡ under afspilning i
tilfældig rækkefølge (shuffle) kan man
kun komme tilbage til begyndelsen af
den igangværende melodi.
Opsøgning af en bestemt
passage under afspilning
• Tryk på à eller á og hold knappen
indtrykket, indtil den ønskede passage
høres.
™ Under søgningen er lydstyrken
reduceret.
• Afspilningen genoptages på normal
måde, så snart à eller á knappen
slippes.
Indprogrammering af
melodinumre
I stop-stilling er det muligt at
indprogrammere bestemte melodier på en
ilagt CD-plade i et CD-program. Displayet
viser det totale antal melodier, der er
indlæst i CD-programmet. Der kan indlæses
op til 40 melodier i hukommelsen. De kan
indlæses i en vilkårlig rækkefølge. Hvis der
er indlæst 40 melodier, og De prøver på at
indlæse endnu et melodinummer, viser
displayet ordet "PROGRAM FULL".
1 Læg de ønskede CD-plader i CD-
skufferne.
2 Indprogrammeringen startes ved at
trykke på PROGRAM.
™ Ikonen PROG blinker i displayet.
™ Enhver tidligere valgt
gentagelsesfunktion vil blive slettet.
3 Vælg ønsket CD-plade ved at trykke på
CD (CD 1•2•3) eller DISC 1/2/3.
4 Vælg den melodi (melodinummer), De
ønsker at få indlæst i programmet ved
at trykke på ¡ eller ™.
5 Tryk på PROGRAM for at få indlæst
melodien.
• Gentag trin 3 til 5 for at indlæse og
lagre andre CD-plader og melodinumre i
CD-programmet.
6 Når alle ønskede melodier er indlæst og
lagret, afsluttes indprogrammeringen
ved at trykke én gang på 9.
™ Displayet viser det totale antal
indlæste melodinumre og deres
totale spilletid.
Bemærkninger:
– Hvis den totale spilletid er mere end
“
99:59
”, eller hvis en af de indlæste
melodier har et nummer, der er over 30,
viser displayet “
--:--
” i stedet for
total spilletid.
– Så længe anlægget indlæser en CD-
plade, er det ikke muligt at foretage
indprogrammering. Displayet viser da
”
READING
” efterfulgt af ”
DISC X
”,
hvor ”X” er nummeret på den plade, der
bliver indlæst.
– Hvis der under indlæsningen ikke trykkes
på en knap indenfor 20 sekunder, går
anlægget automatisk ud af
indprogrammeringsfunktionen.
Kontrol af et CD-program
Når afspilning er stoppet, er det muligt at
kontrollere, hvilke melodinumre, der er
indlæst i et CD-program.
• Ved gentagne tryk på ¡ eller ™
knappen ses de indlæste melodinumre i
displayet.
• Kontrollen stoppes ved at trykke på 9.
166
Untitled-76 12/12/00, 6:54 PM166
3139 116 20111
Page 11
CD
Afspilning af CD-programmet
1 Afspilning af CD-programmet startes
ved at trykke på 2.
™ Displayet viser "PLAY PROGRAM".
™ Displayet viser melodinummer og
forbrugt spilletid af den
igangværende melodi.
• Hvis der under afspilningen af et CD-
program trykkes på REPEAT, vil den
igangværende melodi blive spillet forfra
igen og igen.
™ Displayet viser "TRACK" eller
"PROGRAM".
™ I displayet blinker ordene REPEAT og
PROG.
2 Afspilningen af CD-programmet kan
stoppes ved at trykke på 9.
Bemærkninger:
– Hvis De trykker på en af de tre CD
DIRECT PLAY-knapper, afspilles den
valgte plade eller melodi, og CDprogrammet sættes midlertidigt ud af
funktion. Ordet PROG forsvinder også i
displayet, men kommer tilbage, når den
valgte CD-plade er spillet færdig.
– Når afspilning af et program begynder,
vil REPEAT DISC-funktionen (gentaget
afspilning af en melodi) være annulleret.
Sletning af et CD-program
(i stop-stilling)
• Tryk på 9.
™ Displayet viser "PROGRAM
CLEARED".
Bemærk:
– Et indlæst CD-program slettes også,
hvis der slukkes for anlægget, eller hvis
CD-karussellen åbnes.
Shuffle
Alle ilagte CD-plader og melodierne på
dem kan blive afspillet i en tilfældig
rækkefølge, hvis shuffle-funktionen
aktiveres. Man kan også bruge shufflefunktionen ved afspilning af et CD-program.
Sådan får man afspillet alle ilagte CDplader og melodier i en tilfældig
rækkefølge
1 Tryk på SHUFFLE.
• CD-pladerne og melodierne bliver
(kun på fjernbetjeningen)
™ Displayet viser "SHUFFLE".
™ Displayet viser SHUFFLE ikonen
samt det CD-pladenummer og
melodinummer, der afspilles i den
tilfældige rækkefølge.
afspillet i den tilfældige rækkefølge,
indtil der trykkes på 9.
• Hvis man under afspilningen i den
tilfældige rækkefølge trykker på
REPEAT, vil alle melodier eller alle
ilagte CD-plader blive spillet forfra igen
og igen.
™ Displayet viser "TRACK" eller "ALL
DISC".
™ Displayet viser ikonerne REPEAT og
SHUFFLE.
2 Man kommer igen tilbage til normal
afspilning ved at trykke på SHUFFLE.
™ I displayet forsvinder SHUFFLE-
ikonen.
Bemærk:
– Når afspilning i tilfældig rækkefølge
begynder, slettes REPEAT MODEfunktionen (gentaget afspilning).
Gentaget afspilning
(kun ved brug
af fjernbetjeningen)
De kan få afspillet en igangværende
melodi, en CD-plade eller alle ilagte CD’er
igen og igen ved at gøre følgende:
1 Tryk under afspilning på REPEAT for at
vælge en af mulighederne.
™ Displayet viser "TRACK", "DISC",
"ALL DISC" eller "OFF".
™ Displayet viser også ordet REPEAT.
• Den valgte melodi, plade eller alle ilagte
plader afspilles nu forfra igen og igen,
indtil der trykkes på 9.
2 Man kommer igen tilbage til normal
afspilning ved at trykke på REPEAT,
indtil displayet viser "OFF".
™ Ordet REPEAT forsvinder i displayet.
Bemærkninger:
– Ved afspilning af et CD-program eller
afspilning i tilfældig rækkefølge, kan
REPEAT DISC-funktionen (gentaget
afspilning af pladen) ikke aktiveres.
– De kan også Får gentaget afspilning af
et program i tilfældig rækkefølge.
™
Displayet viser “
“
PROGRAM
™
Displayet viser REPEAT, PROG og
”.
TRACK
” eller
SHUFFLE-ikonerne.
Dansk
Untitled-76 12/12/00, 6:54 PM167
167
3139 116 20111
Page 12
TUNEREN
Bemærk:
– Angående “EASY SET”-funktionen se
side 163.
Opsøgning af radiostationer
Dansk
1 Tryk på TUNER (BAND) for at få
radiomodtagelse.
™ Displayet viser ordet "TUNER". Få
sekunder efter vises stationens
frekvens.
2 Vælg bølgeområde ved igen at trykke på
TUNER (BAND): FM, MW
(mellembølge) eller LW (langbølge).
3 Tryk i mindst ét sekund på à eller á
og slip derefter knappen.
™ Så længe anlægget søger efter en
station med tilstrækkelig styrke, viser
displayet "SEARCH".
168
• Gentag proceduren indtil De har fundet
den ønskede station.
• En svag station findes ved kortvarige
tryk på à eller á knappen, indtil
displayet viser den ønskede stations
frekvens, og/eller der opnås den bedste
modtagelse af stationen.
Indlæsning af stationer i
forvalgshukommelsen
Der kan indlæses og lagres op til 40
stationer i tunerens hukommelse. Når der
derefter vælges en station, der er indlæst i
hukommelsen, viser displayet stationens
frekvens og forvalgsnummeret.
Automatisk indlæsning af stationer
1 Tryk på TUNER (BAND).
2 Tryk i mindst ét sekund på PROGRAM
knappen.
™ I displayet blinker PROG ikonen, og
ordet "AUTO" ses.
™ Anlægget begynder at søge efter alle
stationer, der udsender RDS-signaler
og derefter andre stationer i
henholdsvis FM-, MW (mellembølge)og LW (langbølge)-området.
™ Alle til rådighed værende
radiostationer indlæses og lagres
automatisk i anlæggets hukommelse.
Hver gang anlægget har fundet en
station ses dens frekvens og dens
nummer i forvalgshukommelsen
kortvarigt i displayet.
™ Søgningen stopper, når alle stationer
er fundet, eller når der er indlæst 40
stationer i hukommelsen.
™ Tuneren er efter opsøgningen af
radiostationer stillet ind på den sidst
fundne station.
Bemærkninger:
– Den automatiske søgning kan stoppes
ved at trykke på PROGRAM eller 9 (på
systemet).
– Hvis De ønsker at “reservere” en række
forvalgsnumre til senere indlæsning f.eks. numrene 1 til 9 - skal De vælge
forvalgsnummer 10, før den automatiske
indlæsning startes. Der vil da kun blive
indlæst stationer i numrene 10 til 40.
Manuel indlæsning af stationer.
1 Tryk på TUNER (BAND).
2 Tryk igen på TUNER (BAND) for at
vælge det ønskede bølgeområde: FM,
MW eller LW.
3 Tryk i mindst ét sekund på PROGRAM
knappen.
™ PROG ikonen blinker i displayet.
™ Derefter viser displayet det næste
ledige forvalgsnummer.
4 Opsøg den ønskede frekvens ved at
trykke på à eller á.
• Hvis De vil have indlæst stationen på et
andet forvalgsnummer (end det der ses i
displayet), trykkes der på 4 eller 3 til
det ønskede nummer ses i displayet.
5 Tryk igen på PROGRAM knappen.
™ PROG ikonen forsvinder i displayet,
og stationen indlæses i anlæggets
hukommelse.
• Gentag
trinene 3
og lagret andre stationer i
hukommelsen.
til 5 for at få indlæst
Untitled-76 12/12/00, 6:54 PM168
3139 116 20111
Page 13
TUNEREN
Bemærkninger:
– Hvis der er indlæst 40 stationer i
anlæggets hukommelse, og De prøver
på at indlæse endnu en station, viser
displayet “
PROGRAM FULL
”.
– Hvis De vil ændre på et eksisterende
forvalgsnummer, gentages trinene 3 og 5.
– Man kan stoppe den manuelle
indlæsning ved at trykke på 9 på
anlægget.
– Hvis der under indlæsningen af stationer
ikke trykkes på en knap indenfor 20
sekunder, går anlægget automatisk ud
af indprogrammerings-funktionen.
Opsøgning af stationer i
forvalgshukommelsen
• Vælg det ønskede forvalgsnummer ved
at trykke på 4 eller 3.
™ Displayet viser forvalgsnummer,
stationsfrekvens og bølgeområde.
Modtagelse af RDS-stationer
Ç
RDS (Radio Data System) er et
transmissionssystem, der gør det muligt for
FM-stationer at udsende visse
informationer samtidig med det normale
FM-radiosignal. Disse informationer kan
f.eks. være:
• STATIONSNAVN: Displayet viser
navnet på den station, der lyttes på
• PROGRAMTYPE: Der eksisterer
følgende programtyper, der kan
registreres af anlægget: News
(nyheder), Affairs (erhverv), Info
(information), Sport, Educate
(uddannelse), Drama (dramatik), Culture
(kultur), Science (videnskab), Varied
(diverse), Pop M (popmusik), Rock M,
M.O.R. (“middle of the road” musik),
Light M (let musik), Classics (klassisk),
Other M (anden musik) og No type
(ingen programtype).
• RADIOTEKST (RT): Displayet viser
tekstmeddelelser.
Når man har stillet ind på en RDS-station,
viser displayet RDS-logoet (Ç) og
stationens navn.
• Displayet viser normalt stationsnavn,
hvis det udsendes.
Ved gentagne tryk på RDS knappen kan
man skifte mellem at få vist følgende
forskellige informationer i displayet:
™ Displayet viser skiftevis:
STATIONSNAVN ™
PROGRAMTYPE ™
RADIOTEKST ™ FREKVENS ™
STATIONSNAVN .....
Bemærk:
– Hvis De har trykket på RDS-knappen, og
displayet viser “
NO RDS
”, betyder det,
at den valgte station ikke udsender
noget RDS-signal eller ikke er en RDSstation.
RDS-uret
Nogle RDS-stationer udsender med et
minuts mellemrum den rigtige tid på dagen
(klokken).
Indstilling af tiden (klokken) ved hjælp
af RDS-uret
1 Tryk på CLOCK•TIMER.
™ Displayet viser "--:--" eller
tidspunktet på dagen (klokken).
2 Aktivér urindstillings-funktionen ved
igen at trykke på CLOCK•TIMER.
™ I displayet blinker nu tallene
"00:00" eller tidspunktet på dagen
(klokken).
3 Tryk på RDS.
™ Displayet viser "SEARCH RDS
TIME".
™ Hvis den valgte station ikke udsender
RDS-tid, viser displayet "NO RDS
TIME".
™ Når RDS-tiden indlæses i anlægget,
viser displayet "RDS TIME". Den
aktuelle tid (klokken) ses i displayet i
2 sekunder og indlæses derefter
automatisk i anlæggets hukommelse.
™ Hvis anlægget ikke har registreret
RDS-tid, inden der er gået 90
sekunder, viser displayet "NO RDS
TIME".
Bemærk:
– Visse RDS-stationer udsender RDS-tid
med et minuts mellemrum. Hvor korrekt,
den udsendte tid er, afhænger af RDSstationen.
News - Nyheder
(modtages kun fra
stationer, der udsender RDS-signaler)
NEWS-funktionen kan både aktiveres, når
anlægget er i standby, eller der lyttes på en
lydkilde (undtaget tuner). Så snart en RDSstation udsender en nyhedsmeddelelse
(News PTY), skifter anlægget automatisk
over til TUNER.
Sådan aktiveres NEWS-funktionen
1 Tryk på NEWS.
• I displayet ses NEWS-ikonen og “NEWS”.
• Anlægget søger efter de første 5
indlæste stationer og venter derefter på,
at de udsender News
(nyhedsmeddelelser) eller TA
(trafikmeldinger). Under søgningen sker
følgende:
™ Man hører fortsat den igangværende
lydkilde.
™ Hvis der under søgning ikke findes
nogen RDS-station, slukker anlægget
for News-funktionen. Displayet viser
“NO RDS NEWS” og NEWS ikonen
forsvinder.
• Når anlægget registrerer en NEWStransmission, skifter det over til TUNER.
™ NEWS ikonen blinker i displayet.
Sådan slukker man for NEWS
funktionen
• Tryk igen på NEWS.
™ I displayet forsvinder NEWS ikonen, og
displayet viser “NEWS OFF”.
Dansk
169
Untitled-76 12/12/00, 6:54 PM169
3139 116 20111
Page 14
TUNEREN AUX
Bemærkninger:
– Hvis De lytter på en station, der ikke
udsender RDS, men gerne vil høre
nyheds- eller trafikmeldinger, skal De
først vælge en anden lydkilde (CD, TAPE
eller AUX) og derefter trykke på NEWS.
– Før De beslutter Dem til at modtage
nyheds-, skal De kontrollere, at der er
indlæst RDS-stationer på de første 5
forvalgsknapper i anlæggets
hukommelse.
– Når der lyttes på en nyhedsmeddelelse,
kan man ved at trykke på en
lydkildeknap slukke for meddelelsen og i
stedet for lytte til den pågældende
lydkilde.
– En nyhedsmeddelelse udsendes kun én
gang.
– Hvis anlægget sættes til radiolytning
(tuner), slukkes der samtidig for NEWSfunktionen. Når displayet har vist
Dansk
“
TUNER
”, viser det “
NEWS OFF
” .
Valg af eksternt tilsluttet
udstyr
Hvis der er tilsluttet audiolyd fra andet
eksternt udstyr (f.eks. fra TV, Video, Laser
Disc, DVD-afspiller eller CD-optager) til
anlæggets AUX IN-bøsninger, vil anlægget
kunne gengive lyden fra det eksterne
udstyr.
• Vælg ekstern lydfunktion ved at trykke
på AUX (CDR/VIDEO).
™ Displayet viser “AUX1 CDR”.
Bemærkninger:
– Alle anlæggets lydfinesser (f.eks. DSC,
DBB etc.) kan stadig bruges.
170
Untitled-76 12/12/00, 6:54 PM170
3139 116 20111
Page 15
KASSETTEDECK
Ilægning af kassettebånd
1 Tryk på OPEN.
2 Kassetteholderen lukker op.
3 Læg kassettebånd i med den åbne side
nedad og fuld spole til venstre.
4 Luk kassetteholderen i.
Auto Replay
• Vælg under afspilning enten
kontinuerlig afspilning (AUTO REPLAY)
eller kun én gang afspilning af båndet
ved at trykke på A. REPLAY.
™ Displayet viser enten “AUTO
REPLAY” ( ) eller “ONCE” (È).
Bemærkninger:
– Man kan kun vælge denne finesse under
afspilning af båndet.
(kun i tapedeck 2).
– Hvis der er valgt “
spoles den valgte båndside automatisk
tilbage til begyndelsen igen, når båndet
er spillet færdigt. Derefter spilles
båndsiden forfra igen. Afspilningen vil
blive gentaget igen og igen op til 20
gange, medmindre der forinden trykkes
på STOP Ç.
– Hvis der er valgt “
båndside blive afspillet én gang.
Derefter stopper afspilningen.
AUTO REPLAY
ONCE
”, vil den valgte
”,
Afspilning af kassettebånd
1 Vælg TAPE-funktion ved at trykke på
TAPE (TAPE 1•2).
™ Displayet viser "TAPE 1" eller
"TAPE 2" efterfulgt af "T1 222
eller T2 222".
2 Læg et kassettebånd i det valgte
kassettedeck.
3 Start afspilning ved at trykke på 2.
™ Displayet viser "T1 eller T2", og
symbolet "2" ruller til højre i
displayet.
• Vælg de forskellige muligheder for
afspilningsmetode ved at trykke på A.
REPLAY
(se afsnittet ”Auto Replay-
afspilning”).
4 Afspilningen stoppes ved at trykke på 9.
™ Displayet viser "T1 eller T2" samt
"222".
Dansk
Untitled-76 12/12/00, 6:54 PM171
171
3139 116 20111
Page 16
KASSETTEDECK
Hurtig tilbage/fremspoling
Når afspilningen er stoppet
1 De kan spole båndet hurtigt tilbage eller
frem ved at trykke på henholdsvis à
eller á.
™ Hvis båndet spoles tilbage, viser
displayet "T1 1 eller T2 1", hvor
"1" ruller til venstre.
™ Hvis båndet spoles frem, viser
displayet "T1 2 eller T2 2", hvor
"2" ruller til højre.
™ Så snart båndet når ud til enden,
stopper hurtigspolingen automatisk.
2 Hurtigspolingen kan stoppes undervejs
ved at trykke på 9.
Under afspilning
• Tryk på à eller á og hold knappen
indtrykket, indtil De kommer til den
ønskede passage.
™ Afhængig af hvilken knap der trykkes
Dansk
på, viser displayet enten "T1 eller
T2", og "11 eller 22" ruller
henholdsvis til venstre eller højre i
displayet.
™ Under søgningen er lydstyrken
reduceret.
™ Så snart à eller á knappen
slippes, genoptages normal
afspilning.
Bemærkninger:
– Det er under hurtigspoling også muligt
at vælge en anden lydkilde (f.eks. CD,
TUNER eller AUX).
– Kontroller og stram eventuelt løst bånd i
kassetten op med en blyant eller lign. Løst bånd kan knække eller blive
ødelagt af båndoptagerens indvendige,
mekaniske dele.
– C-120 bånd er meget tynde og bliver
derfor meget let krøllede eller ødelagt.
Vi anbefaler Dem derfor ikke at bruge C120 bånd i dette anlæg.
– Opbevar altid kassettebånd ved
stuetemperatur og læg dem ikke for tæt
ved magnetiske genstande (som f.eks.
transformatorer, TV-apparater eller
højttalere).
172
Untitled-76 12/12/00, 6:54 PM172
3139 116 20111
Page 17
OPTAGELSE
Bemærkninger:
– Brug kun bånd af IEC type I (normalbånd)
eller IEC type II (chromebånd) til
optagelser.
– Kassettebånd er i hver ende forsynet
med et tomt stykke indløbstape. I de
første 6-7 sekunder på hver side af
båndet vil der derfor ikke blive indspillet
noget.
– Anlægget indstiller selv automatisk
optagestyrken uanset indstilling eller
valg af Volume, DBB, Incredible
Surround, DSC eller VEC.
– De kan sikre en båndside mod at blive
slettet eller overspillet ved en
fejltagelse ved at brække den lille tap af
i venstre side af kassettens bagkant, når
båndet holdes opad.
– Hvis displayet viser “
betyder det, at beskyttelsestappen er
brækket af. Optagebeskyttelsen kan
fjernes ved at sætte et lille stykke tape
over det hul, hvor tappen er brækket af.
Pas på ikke at tildække det hul, der gør
det muligt for anlægget at identificere
CrO2 bånd.
CHECK TAPE
”,
Optagelse ved tryk på kun én
knap
• Ved tryk på kun én knap - RECORD -
startes optagelsen af den ønskede
lydkilde (CD, TUNER eller AUX) på
båndet i tapedeck 2.
1 Læg et tomt bånd i tapedeck 2.
2 Start optagelse ved at trykke på
RECORD.
™ I displayet blinker REC ikonen.
3 Optagelsen stoppes ved at trykke på 9.
Bemærk:
– Hvis anlægget er sat i TAPE stilling, og
De trykker på RECORD, viser displayet
“
SELECT SOURCE
LYDKILDE). I denne stilling er det ikke
muligt at starte optagelse ved kun at
trykke på én knap.
” (VÆLG
Synkroniseret start af CDoptagelse
1 Læg et tomt bånd i tapedeck 2 og den
CD-plade, der skal optages, i en CDskuffe.
2 Tryk på CD.
• De kan indprogramme de melodier, De
vil have optaget, i en hvilken som helst
rækkefølge (se afsnittet
“Indprogrammering af melodier“). Hvis
De ikke ønsker indspilning i en bestemt
rækkefølge, vælges den plade der skal
båndoptages ved at trykke på CD (CD
1•2•3). Melodierne vil så blive
optaget i den rækkefølge, de er
indspillet på CD-pladen.
3 Start optagelse ved at trykke på
RECORD.
™ I displayet blinker REC ikonen.
• CD-afspilningen starter automatisk.
4 Optagelsen stoppes ved at trykke på 9.
Dansk
173
Untitled-76 12/12/00, 6:54 PM173
3139 116 20111
Page 18
OPTAGELSE URET
Kopiering af bånd
(fra tapedeck 1 til
tapedeck 2)
1 Vælg tapedeck 2 ved at trykke på TAPE
(TAPE 1•2).
2 Læg det bånd der skal kopieres i
tapedeck 1 med fuld spole til venstre, og
læg et tomt bånd i tapedeck 2 med fuld
spole ud mod siden af anlægget.
3 Båndkopiering med normal hastighed
fås ved at trykke
DUBBING.
™ Displayet viser "DUB", og symbolet
"2" ruller til højre i displayet.
• Båndkopieringen starter øjeblikkeligt.
™ I displayet blinker REC ikonen.
4 Båndkopieringen stoppes ved at trykke
på 9.
én gang
på
Bemærkninger:
– Når båndside A er optaget færdig,
“vendes” båndene til side B, og
Dansk
proceduren gentages.
– Det er kun muligt at kopiere bånd i
tapedeck 1 over på bånd i tapedeck 2.
– For at få korrekt båndkopiering skal
begge bånd have samme længde.
– Under båndkopiering kan man godt lytte
på en anden lydkilde.
Optagelse af andre lydkilder
(kun i tapedeck 2)
1 Vælg tapedeck 2 ved at trykke på TAPE
(TAPE 1•2).
2 Læg et tomt bånd i tapedeck 2 med den
åbne side nedad.
3 Tryk på CD, TUNER eller AUX (d.v.s.
den lydkilde De vil optage).
• Start optagelse af den valgte lydkilde.
4 Start optagelsen ved at trykke på
RECORD.
™ I displayet blinker REC ikonen.
5 Optagelsen stoppes ved at trykke på 9.
Bemærkninger:
– Under optagelse er det ikke muligt at
lytte på andre lydkilder.
Digital optagelse via Digital
Out bøsningen
Angående digital optagelse af en CD-plade
se venligst i brugsanvisningen for CDoptageren, det digitale lydapparat etc.
Sådan ser man, hvad klokken
er
De kan se, hvad klokken er (hvis uret er
rigtigt indstillet), når anlægget er i standby,
eller hvis der er valgt en lydkilde (CD,
TUNER etc.). Tiden vises i ca. 7 sekunder.
• Tryk kortvarigt på CLOCK•TIMER
™ Displayet viser f.eks. enten
::
"10
:38 PM" eller "22
::
øjeblikkelige tid) afhængig af,
om De har valgt at få 12 timers- eller
24 timers-visning.
™ Hvis uret ikke er indstillet, viser
displayet "--
::
:--".
::
::
:38" (den
::
.
Indstilling af uret
Når man ser, hvad klokken er, kan uret
sættes til enten 12 timers- eller 24 timersvisning, f.eks. "12
1 Aktivér ur-funktionen ved at trykke på
CLOCK•TIMER.
2 Vælg 12 timers- eller 24 timers-visning
ved at trykke på PROGRAM
™ Er der valgt 12 timers-visning, blinker
"12
AM-knappen.
™ Er der valgt 24 timers-visning, blinker
"00
3 Indstil timetallet med à eller á
knappen på anlægget.
4 Indstil minuttallet med ¡ eller ™
knappen på anlægget.
::
:00 AM" eller "00
::
::
:00 ".
::
.
::
:00" i displayet, der kommer lys i
::
::
:00" i displayet.
::
174
Untitled-76 12/12/00, 6:54 PM174
3139 116 20111
Page 19
TIMEREN INDSLUMRINGSTIMER
5 Bekræft og indlæs den indstillede tid
ved igen at trykke på CLOCK•TIMER.
™ Uret begynder at gå.
• Hvis De vil ud af indstillings-funktionen
uden at indlæse tiden, trykkes der på 9
på anlægget.
Bemærkninger:
– Hvis der under indstilling af uret ikke
trykkes på en knap indenfor 90 sekunder,
går anlægget automatisk ud af
indstillings-funktionen.
– Hvis der opstår strømafbrydelse, slettes
uret.
– Angående indstilling af uret ved hjælp
af RDS-tid se afsnittet “Modtagelse af
RDS-stationer” i kapitlet “TUNEREN”.
Indstilling af timeren
• Anlægget kan sættes til at tænde
automatisk for CD, TUNER eller TAPE 2
på et forudvalgt tidspunkt. Dermed kan
anlægget f.eks. fungere som vækkeur.
• Før man indstiller timeren, kontrolleres
det, at uret går rigtigt.
• Timeren virker kun én gang for hver
indstilling.
• Når timeren tænder for anlægget,
vil lydstyrken blive den samme, som
da anlægget blev sat i standby.
1 Aktivér timer-funktionen ved at trykke på
CLOCK•TIMER og hold knappen
indtrykket i mindst
2 sekunder
.
™ I displayet blinker enten "12
™ TIMER ikonen blinker i displayet.
™ Den valgte lydkilde lyser konstant i
2 Vælg ønsket lydkilde ved at trykke på
CD, TUNER eller TAPE.
• Hvis der vælges CD eller TAPE,
kontrolleres det, at der er lagt en CD i
CD-skuffen eller et kassettebånd i
tapedeck 2.
3 Timetallet for det starttidspunkt, hvor
timeren skal tænde for anlægget,
indstilles ved at trykke på à eller á
knappen på anlægget.
4 Minuttallet indstilles derefter ved at
trykke på ¡ eller ™ knappen på
anlægget.
5 Indlæs det indstillede starttidspunkt ved
at trykke på CLOCK•TIMER.
™ Timeren er nu aktiveret.
™ TIMER ikonen ses fortsat i displayet.
• Timeren aktiveres på det indstillede
tidspunkt.
™ Den valgte lydkilde høres.
::
eller "00
:00 " (afhængig af om der er
::
valgt 12 timers- eller 24 timersvisning) eller den sidst indstillede
timertid.
displayet, alle øvrige lydkilder blinker.
::
:00 AM"
::
Bemærkninger:
– Hvis der under indstilling af timeren ikke
trykkes på en knap indenfor 90 sekunder,
forlader anlægget automatisk
timerindstillings-funktionen.
– Hvis der er valgt TUNER som lydkilde, vil
radioen blive indstillet på den station,
der blev lyttet til, da anlægget blev sat i
standby.
– Hvis der er valgt CD som lydkilde, vil
den første melodi på den sidst valgte
CD-plade begynde at blive afspillet. Hvis
CD-skuffen er tom, skifter anlægget
over til TUNER.
– Hvis der pågår båndoptagelse, aktiveres
timeren ikke.
Sådan slukkes der for timeren
1 Tryk på CLOCK•TIMER og hold
knappen indtrykket i mindst
sekunder
2 Sluk for timeren ved at trykke på 9
Sådan tændes der igen for timeren
.
knappen på anlægget.
™ Timeren er nu slukket.
™ Displayet viser "CANCEL", og
TIMER ikonen forsvinder i displayet.
2
(med samme starttidspunkt og samme
lydkilde)
1 Tryk på CLOCK•TIMER og hold
knappen indtrykket i mindst
sekunder
2 Tryk igen på CLOCK•TIMER for at få
.
indlæst starttidspunktet.
™ Der er nu tændt for timeren.
™ I displayet ses TIMER ikonen.
2
Indslumringstimer
(kun på
fjernbetjeningen)
Denne finesse gør det muligt at få
anlægget til automatisk at gå i standby
efter en nærmere, forudbestemt
tidsperiode.
1 Tryk gentagne gange på SLEEP på
fjernbetjeningen for at vælge
tidsperiode.
™ Der er følgende muligheder (tid i
minutter):
60 ™ 45 ™ 30 ™ 15 ™ OFF
™ 60 ...
™ Displayet viser enten "SLEEP XX"
eller "OFF", hvor "XX" er tiden i
minutter.
2 Når De ser den ønskede tidsperiode i
displayet, skal der ikke længere trykkes
på SLEEP tasten.
™ Når den valgte tidsperiode er
udløbet, går anlægget i standby.
Sådan slukker man for indslumrings-
timeren
• Tryk gentagne gange på SLEEP , indtil
displayet viser "OFF", eller tryk på
STANDBY ON knappen.
Dansk
Untitled-76 12/12/00, 6:54 PM175
175
3139 116 20111
Page 20
SPECIFIKATIONER
Specifikationer
FORSTÆRKEREN
Udgangseffekt .................. 2 x 70 W MPO / 2 x 30 W RMS
Signals/tøjforhold .......................................... ≥ 67 dBA (IEC)
Frekvensområde ............................................. 50 – 15000Hz
Indgangsfølsomhed:
AUX In ................................................................... 700 mV
Udgang
Højttalere.................................................................. ≥ 6 Ω
Hovedtelefoner ......................................... 32 Ω – 1000 Ω
Subwoofer Out ........................................................... 1,5V
Digital Out ............................................... IEC 958, 44,1kHz
(1) (6Ω, 1kHz, 10% THD)
CD-AFSPILLEREN
Maksimum antal melodinumre i et CD-program ...............40
Frekvensområde ............................................. 20 – 20000Hz
Signal/støjforhold .................................................. ≥ 80 dBA
Kanaladskillelse ............................................ ≥ 60 dB (1kHz)
Total harmonisk forvrængning .............................. < 0,003%
Dansk
TUNEREN
FM-område .................................................. 87,5 – 108 MHz
MW-område (mellembølge) ......................... 531 – 1602 kHz
LW-område (langbølge) ..................................153 – 279 kHz
Antal forvalgsnumre ..........................................................40
Antenner
FM ........................................................ 75 Ω trådantenne
AM ............................................................ Rammeantenne
TAPEDECKENE
Frekvensgang:
CrO2 bånd (type II) .............................. 80 – 12500Hz (8 dB)
(1)
Normalbånd (type I) ........................... 80 – 12500Hz (8 dB)
Signal/støjforhold:
CrO2 bånd (type II) ............................................... ≥ 52 dBA
Normalbånd (type I) ............................................ ≥ 48 dBA
Wow og flutter .................................................. ≤ 0,4% DIN
HØJTTALERE
System ............................................ 2 vejs dobbelt basreflex
Impedans ........................................................................ 6 Ω
Woofer .................................................................... 1 x 5,25"
Tweeter..................................................................... 1 x 2,5"
Dimensioner (bredde x højde x dybde) . 210 x 310 x 240 (mm)
Vægt ............................................................................ 2,8 kg
GENEREL INFORMATION
Materialer ...........................................................Polystyrene
Netspænding .........................................220 – 230 V / 50 Hz
Strømforbrug:
Aktiv.......................................................................... 75 W
Standby .................................................................. < 25 W
Dimensioner (bredde x højde x dybde) . 265 x 310 x 340 (mm)
Vægt (uden højttalere) ................................................ 6,6 kg
Med forbehold for ændringer
176
Untitled-76 12/12/00, 6:54 PM176
3139 116 20111
Page 21
VEDLIGEHOLDELSE FEJLSØGNING
Vedligeholdelse
Rengøring af kabinettet
• Brug en blød klud, eventuelt dyppet i et
mildt rengøringsmiddel. Brug aldrig
sprit, benzin, ammoniak eller andre
skrappe midler.
Rengøring af CD-plader
• Hvis en CD-plade er
blevet snavset, rengøres
den med en blød
rengøringsklud. Bevæg
kluden i lige linier fra
plademidten og ud mod
kanten af pladen.
• Brug ikke opløsningsmidler som f.eks.
benzin, fortynder o.lign. - Brug heller
ikke de antistatiske midler, der bruges til
almindelige grammofonplader.
Rengøring af CD-laserlinsen
• Efter lang tids brug kan der have afsat
sig snavs eller støv på CD-afspillerens
laserlinse. For fortsat at sikre god
afspilningskvalitet, kan man rense linsen
med Philips CD laserlinserenser eller
anden egnet rensevæske. Følg de
instruktioner der følger med
rensevæsken.
Rengøring af tonehoveder,
kapstanaksler og trykruller
• For til stadighed at sikre god
optagelses- og afspilningskvalitet skal
tonehovederne, kapstanakslerne og
trykrullerne renses for hver 50 timers
driftstid.
• Brug en ulden klud dyppet i lidt
rensevæske eller sprit.
• Tonehovederne kan også renses ved at
køre et rensekassettebånd igennem.
Afmagnetisering af tonehovederne
• Brug et specielt afmagnetiseringsbånd,
der kan købes hos Deres forhandler.
Advarsel! - Forsøg aldrig under nogen
omstændigheder på selv at reparere
anlægget, da garantien derved
bortfalder. Luk ikke anlægget op, da
der da vil være stor fare for elektrisk
stød.
• Hvis der opstår en fejl i anlægget,
beder vi Dem kontrollere nedenstående
punkter, før De sender anlægget til
reparation.
• Hvis der derefter stadig er problemer
med anlægget, beder vi Dem kontakte
Deres forhandler eller Philips.
Ved CD-afspilning
Displayet viser “NO DISC”.
• CD-pladen er lagt i med den forkerte
side opad.
™
Læg CD-pladen i med den trykte side
opad.
• Kondensvand på laserlinsen.
™
Vent til laserlinsen har fået normal
stuetemperatur.
• Der er ingen plade i nogen af CDskufferne.
™
Læg en CD-plade i.
• CD-pladen er snavset, meget ridset
eller skæv.
™
Rens eller udskift CD-pladen.
• Der er snavs eller støv på CDlaserlinsen.
™
Se i afsnittet “Vedligeholdelse” (side
177).
Displayet viser “DISC NOT
FINALIZED”.
• CD-pladen (for gentagne optagelser
eller kun én optagelse) er ikke korrekt
færdigoptaget, så den kan afspilles i
en almindelig CD-afspiller.
™
Læs i brugsanvisningen for den
optagebare CD-plade hvordan
optagelsen skal afsluttes, for den er
korrekt udført.
• CD-pladen er meget ridset eller
snavset.
™
Rens eller udskift CD-pladen.
Radiomodtagelse
Dårlig radiomodtagelse.
• Radiosignalet er for svagt.
™
Prøv at justere på antennen.
™
Få bedre modtagelse ved at tilslutte en
udendørs-antenne.
• Deres TV-apparat eller
videobåndoptager står for tæt ved
anlægget.
™
Lav større afstand mellem anlægget og
TV’et eller video’en.
Displayet viser “NO RDS TEXT”.
• Den station, der er stillet ind på,
udsender ikke RDS-tekst.
™
Opsøg en anden station, der udsender
RDS.
Dansk
177
Untitled-76 12/12/00, 6:54 PM177
3139 116 20111
Page 22
FEJLSØGNING
Kassettedeckene
Displayet viser “RECORDING
ACTIVE”.
• Der foregår båndoptagelse.
™
Stop båndoptagelsen eller vent, til den
er færdig.
Displayet viser “TAPE DUBBING
ONLY”.
• Båndkopiering er kun mulig, når
anlægget er sat til TAPE.
™
Vælg TAPE-funktion i anlægget.
Optagelse eller afspilning er ikke
mulig, eller der er reduceret lydstyrke.
• Snavsede tonehoveder, kapstanaksler
eller trykruller.
™
Se afsnittet “Vedligeholdelse”,
“Rengøring af tonehoveder,
kapstanaksler og trykruller” (side 177).
• Optage/afspillehovedet er blevet
magnetiseret.
Dansk
™
Kør et afmagnetiseringsbånd igennem.
Kassetteholderen kan ikke lukke op.
• Under afspilningen kommer der
strømafbrydelse, eller netstikket er
faldet ud af stikkontakten.
™
Sæt stikket i stikkontakten og tænd
igen for anlægget.
Generelt
Anlægget reagerer ikke, når der
trykkes på knapperne.
• Anlægget er elektrostatisk opladet.
™
Sæt anlægget i standby ved at trykke
på STANDBY ON. Træk stikket ud af
stikkontakten eller sluk for
stikkontakten. Tænd igen efter et par
sekunder.
Ingen eller dårlig lyd.
• Der er ikke drejet op for lydstyrken.
™
Drej op for VOLUME-knappen.
• Der er tilsluttet hovedtelefoner.
™
Tag hovedtelefonstikket ud.
• Der er ikke tilsluttet højttalere, eller de
er forkert tilsluttet.
™
Kontroller at højttalerne er rigtigt
tilsluttet.
™
Kontroller at de afisolerede dele af
højttalerledningerne har rigtig kontakt i
klemmerne.
Lyden i venstre og højre kanal er byttet
om.
• Højttalerne er forkert forbundet.
™
Kontroller højttalerforbindelserne og
deres placering.
Der mangler bas i lyden, eller man har
indtryk af en forkert placering af de
enkelte musikinstrumenter.
• Højttalerne er forkert forbundet.
™
Kontrollér at højttalerne er tilsluttet i
korrekt fase, farvede/sorte ledninger til
farvede/sorte tilslutningsklemmer.
Anlægget reagerer ikke, når der
trykkes på tasterne på
fjernbetjeningen.
• Der er valgt forkert lydkilde.
™
Vælg korrekt lydkilde (CD, TUNER etc.)
før De trykker på andre funktionsknapper
(f.eks. 2, ¡, ™, etc.).
• Afstanden mellem anlæg og
fjernbetjening er for stor.
™
Gør afstanden mindre.
• Batterierne er sat forkert i
fjernbetjeningen.
™
Sæt batterierne rigtigt i (+ og - som
vist i batterirummet).
• Batterierne er brugt op.
™
Udskift batterierne.
Timeren virker ikke.
• Uret (klokken) er ikke indstillet.
™
Indstil uret.
• Der er ikke tændt for timeren.
™
Tænd for timeren ved at trykke på
CLOCK•TIMER.
• Der foregår båndoptagelse.
™
Stop båndoptagelsen.
Uret (klokken) er slettet.
• Der har været strømafbrydelse.
™
Indstil uret.
Systemet viser hele tiden dets
finesser, og betjeningsknapperne
blinker.
• Der er tændt for anlæggets
demonstrations-funktion.
™
Sluk for funktionen ved at trykke i
mindst 5 sekunder på 9 knappen (på
anlægget).
Der er ikke lys i alle de knapper, der
skal lyse.
• Der er valgt DIM 3-lysdæmperfunktion i
displayet.
™
Tryk på DIM indtil displayet viser DIM
OFF (slukket).
178
Untitled-76 12/12/00, 6:54 PM178
3139 116 20111
Loading...
