Page 1
57
Polski

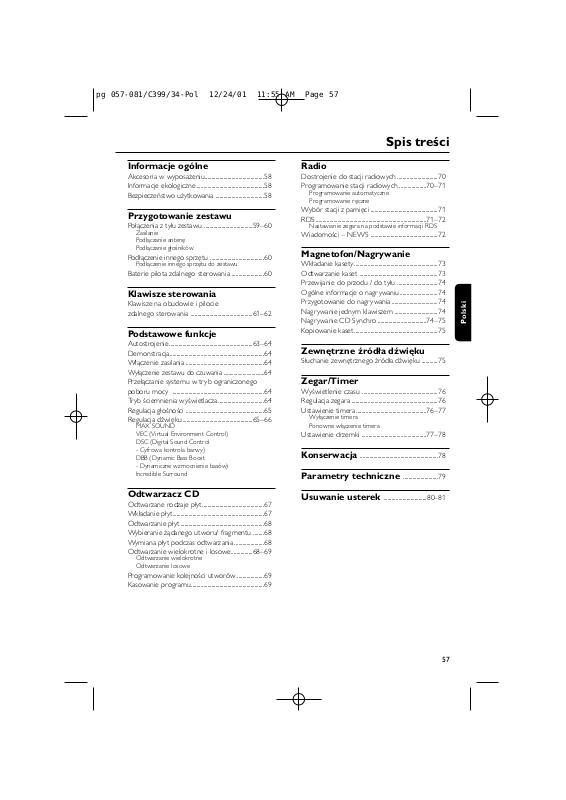

Spis treści
Informacje ogólne
Akcesoria w wyposażeniu............................................58
Informacje ekologiczne ..................................................58
Bezpieczeństwo użytkowania ....................................58
Przygotowanie zestawu
Połączenia z tyłu zestawu ....................................59–60
Zasilanie
Podłączanie antenę
Podłączanie głośników
Podłączenie innego sprzętu ........................................60
Podłączenie innego sprzętu do zestawu
Baterie pilota zdalnego sterowania ........................60
Klawisze sterowania
Klawisze na obudowie i pilocie
zdalnego sterowania ..............................................61–62
Podstawowe funkcje
Autostrojenie..............................................................63–64
Demonstracja......................................................................64
Włączenie zasilania ..........................................................64
Wyłączenie zestawu do czuwania ................................64
Przełączanie systemu w tryb ograniczonego
poboru mocy ....................................................................64
Tryb ściemnienia wyświetlacza..................................64
Regulacja głośności ..........................................................65
Regulacja dźwięku ....................................................65–66
MAX SOUND
VEC (Virtual Environment Control)
DSC (Digital Sound Control
- Cyfrowa kontrola barwy)
DBB (Dynamic Bass Boost
- Dynamiczne wzmocnienie basów)
Incredible Surround
Odtwarzacz CD
Odtwarzane rodzaje płyt..............................................67
Wkładanie płyt....................................................................67
Odtwarzanie płyt ..............................................................68
Wybieranie żądanego utworu/ fragmentu ........68
Wymiana płyt podczas odtwarzania ......................68
Odtwarzanie wielokrotne i losowe................68–69
Odtwarzanie wielokrotne
Odtwarzanie losowe
Programowanie kolejności utworów ....................69
Kasowanie programu ......................................................69
Radio
Dostrojenie do stacji radiowych ..............................70
Programowanie stacji radiowych ....................70–71
Programowanie automatyczne
Programowanie ręczne
Wybór stacji z pamięci ..................................................71
RDS ..................................................................................71–72
Nastawianie zegara na podstawie informacji RDS
Wiadomości – NEWS ..................................................72
Magnetofon/Nagrywanie
Wkładanie kasety..............................................................73
Odtwarzanie kaset ..........................................................73
Przewijanie do przodu / do tyłu ..............................74
Ogólne informacje o nagrywaniu............................74
Przygotowanie do nagrywania ..................................74
Nagrywanie jednym klawiszem ................................74
Nagrywanie CD Synchro ....................................74–75
Kopiowanie kaset..............................................................75
Zewnętrzne źródła dźwięku
Słuchanie zewnętrznego źródła dźwięku ............75
Zegar/Timer
Wyświetlenie czasu ........................................................76
Regulacja zegara ................................................................76
Ustawienie timera ....................................................76–77
Wyłączenie timera
Ponowne włączenie timera
Ustawienie drzemki ................................................77–78
Konserwacja ..........................................................78
Parametry techniczne ..........................79
Usuwanie usterek ................................80–81
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 57
Page 2
58
Polski
Informacje ogólne
Akcesoria w wyposażeniu
– 2 kolumny głośnikowe
– Pilot zdalnego sterowania
– Baterie (2 sztuki typu AA) dla pilota zdalnego
sterowania
– Pętla anteny AM
– Kabel anteny FM
– Kabel zasilania
Informacje ekologiczne
Nie używamy żadnych zbędnych opakowań.
Opakowanie można łatwo rozdzielić na trzy
odrębne materiały: karton (pudło), styropian
(wypełniacz) i polietylen (torby, pianka ochronna).
Zestaw składa się z materiałów, które można
poddać procesowi odzysku, o ile przeprowadzi to
wyspecjalizowana firma. Prosimy o przestrzeganie
miejscowych przepisów dotyczących składowania
opakowań, wyczerpanych baterii oraz przestarzałych
urządzeń.
Bezpieczeństwo użytkowania
●
Przed rozpoczęciem użytkowania należy sprawdzić,
czy poziom napięcia na tabliczce znamionowej
zestawu (lub na wskaźniku przy przełączniku napięcia)
jest identyczny z napięciem w sieci wysokiego
napięcia.W innym wypadku należy zasięgnąć porady
sprzedawcy.
● Zestaw powinien znajdować się na płaskim,
twardym i stabilnym podłożu.
● Należy pozostawić wystarczającą ilość miejsca
wokół zestawu dla zapewnienia odpowiedniej
wentylacji – przynajmniej 10 cm z tyłu i po
5 cm po bokach obudowy.
● Nie wolno narażać urządzenia, baterii ani płyt na
działanie wilgoci, kropli deszczu,piasku, silnych
źródeł ciepła (np. grzejników) ani bezpośrednich
promieni słonecznych.
● Jeżeli zestaw przeniesiono z chłodnego do
ciepłego pomieszczenia, lub znajduje się
w miejscu o dużej wilgotności, na soczewce
lasera wewnątrz odtwarzacza CD może skroplić
się wilgoć. Jeżeli do tego dojdzie, odtwarzacz nie
będzie działał. Należy pozostawić zestaw
włączony na przynajmniej godzinę bez wkładania
płyty do środka, aż normalne odtwarzanie stanie
się możliwe.
● Mechaniczne elementy urządzenia posiadają
powierzchnie samosmarujące, dlatego nie wolno
ich smarować ani oliwić.
● Po wyłączeniu zestawu do czuwania wciąż
zużywana jest niewielka ilość energii. Dla
całkowitego odłączenia zestawu od
zasilania należy wyjąć kabel zasilania AC
z gniazdka wysokiego napięcia.
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 58
Page 3
59
Polski
Połączenia z tyłu zestawu
Tabliczka znamionowa znajduje się z tyłu
zestawu.
A Zasilanie
Przed podłączeniem kabla zasilania AC do sieci,
należy upewnić się, że wszystkie inne połączenia
zostały dokonane.
OSTRZEŻENIE!
– Dla optymalnego działania urządzenia
należy korzystać wyłącznie z oryginalnego
kabla sieciowego.
– Przy włączonym zasilaniu nie wolno
dokonywać żadnych połączeń kablowych
ani zmian w połączeniach.
Zestaw posiada wbudowany automatyczny
układ bezpieczeństwa, zapobiegający
przegrzaniu.W skrajnych warunkach może
dojść do samoczynnego wyłączenia
urządzenia. Jeżeli do tego dojdzie, przed
ponownym włączeniem zasilania należy
pozostawić zestaw do wystygnięcia
(układ dostępny w niektórych wersjach).
B Podłączanie antenę
Podłączyć oryginalne anteny AM i FM do
odpowiednich gniazdek. Pozycję anten należy
dobrać dla uzyskania optymalnego odbioru.
Antena AM
● Pętlę anteny należy umieścić jak najdalej od
telewizora, magnetowidu i innych źródeł
zakłóceń.
Antena FM
● Dla poprawy odbioru fal FM stereo, do gniazdka FM
ANTENNA należy podłączyć antenę zewnętrzną.
Przygotowanie zestawu
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 59
kabel anteny FM
głośnik
(prawy)
AUX/
CDR
IN
LR
C
+
R
—
—
L
+
SPEAKERS 6Ω
FM AERIAL
AM ANTENNA
75Ω
B
pętla
anteny AM
AC
MAINS
głośnik
(lewy)
A
kabel zasilania
Page 4
60
Polski
C Podłączanie głośników
Kolumny przednie
Kable głośnikowe kolumn przednich należy
podłączyć do gniazdek SPEAKERS: prawa kolumna
do „R“, lewa kolumna do „L“, wkładając przewód
kolorowy (z oznaczeniem) do „+“, przewód
czarny (bez oznaczenia) do „-“.
● Przycisnąć nieosłonięty koniec przewodu zgodnie
z rysunkiem.
Uwagi:
– Należy korzystać z fabrycznych kolumn
głośnikowych dla uzyskania optymalnej jakości
dźwięku.
– Nie wolno podłączać więcej, niż jedną kolumnę
głośnikową do każdej pary łączy +/-.
– Nie wolno używać kolumn głośnikowych
o impedancji niższej, niż kolumny w wyposażeniu.
Dokładne informacje znajdują się w rozdziale
Parametry Techniczne.
Podłączenie innego sprzętu
Wyposażenie zestawu nie obejmuje innych
przewodów połączeniowych ani dodatkowych
urządzeń. Przy korzystaniu z opcjonalnego
sprzętu należy postępować zgodnie
z instrukcją obsługi urządzeń zewnętrznych.
Podłączenie innego sprzętu do zestawu
Do gniazdek AUX/CDR IN można podłączyć
prawy i lewy sygnał wyjściowy OUT telewizora,
magnetowidu, odtwarzacza płyt laserowych,
odtwarzacza DVD lub nagrywarki CDR.
Uwaga:
– Jeżeli podłączamy sprzęt z wyjściem
monofonicznym (jednym wyjściem audio out), należy
korzystać z lewego gniazdka AUX/CDR IN. Możemy
również skorzystać z kabla-przejściówki
„pojedynczy-podwójny“ cinch (będziemy jednak
wciąż słyszeć dźwięk monofoniczny).
Baterie pilota zdalnego
sterowania
Do kieszeni bateryjnej pilota należy włożyć dwie
baterie (typu R06 lub AA), zachowując
biegunowość baterii
„+“
oraz
„-“
, zgodnie ze
schematem wewnątrz.
OSTRZEŻENIE!
– Należy wyjąć baterie, jeżeli ulegną
wyczerpaniu lub zestaw nie będzie
użytkowany przez dłuższy okres.
– Nie wolno mieszać baterii nowych ze
starymi ani używać różnych rodzajów
baterii.
– Baterie zawierają trujące związki
chemiczne, dlatego należy wyrzucać je
wyłącznie do specjalnych kontenerów.
Przygotowanie zestawu
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 60
1
2
2
1
Page 5
61
Polski
Klawisze sterowania(rysunek zestawu na stronie 3)
Klawisze na obudowie i pilocie
zdalnego sterowania
1 STANDBY ON B
– włączenie zasilania lub trybu czuwania.
2 ECO POWER
– włączenie zasilania lub wyłączenie do
energooszczędnego stanu czuwania.
3 DISC 1/2/3 (CD DIRECT 1/2/3)
– wybór krążka w szufladzie odtwarzacza.
4 Źródło – wybór następujących funkcji :
CD (CD 1•2•3)
– 1, 2 lub 3 krążek w szufladzie odtwarzacza.
TUNER (BAND)
– pasmo radiowe: FM lub MW.
TAPE (TAPE 1• 2)
– 1 lub 2 kieszeń magnetofonu.
AUX (VIDEO/CDR)
– zewnętrzne źródło dźwięku :AUX lub CDR.
5 Wybór funkcji
àá SEARCH•TUNING
CD ......................przeszukiwanie do przodu/do tyłu.
TUNER ............wybór niższej lub wyższej
częstotliwości.
TAPE ..................przewijanie kasety do tyłu/do
przodu.
CLOCK ............(tylko na zestawie) ustawienie
godziny.
Ç STOP•CLEAR (DEMO STOP)
CD ......................zakończenie odtwarzania lub
kasowanie programu.
TUNER ............(tylko na zestawie) zakończenie
programowania.
TAPE ..................zakończenie odtwarzania lub
nagrywania.
DEMO ..............(tylko na zestawie) włączenie lub
wyłączenie demonstracji.
CLOCK ............(tylko na zestawie) zakończenie
regulacji zegara lub kasowanie
timera.
PLUG & PLAY…(tylko na zestawie) wyjście
z trybu Autostrojenia.
ÉÅ PLAY•PAUSE
CD ......................odtwarzanie lub pauza.
TAPE ..................odtwarzanie kaset.
PLUG & PLAY…(tylko na zestawie) uruchomienie
funkcji Autostrojenia.
í PREV / ë NEXT (4 PRESET3)
CD ......................przeskok do początku aktualnego,
poprzedniego lub do kolejnego
utworu.
TUNER ............wybór stacji radiowej z pamięci.
CLOCK ............
(tylko na zestawie) ustawienie minuty.
6 REGULACJA DZWIEKU
– wybór i uaktywnianie pokrętła JOG dla żądanej
funkcji dźwięku : DBB, DSC lub VEC.
7 Pokrętło JOG
– wybór trybu oraz efektu dźwiękowego.
DBB....................DBB 1, DBB 2 lub DBB 3.
DSC....................OPTIMAL, JAZZ, ROCK lub
TECHNO.
VEC ....................CINEMA, HALL lub CONCERT.
8 INCREDIBLE SURROUND (INC. SURR.)
– włączenie lub wyłączenie przestrzenności
dźwięku.
9 CLOCK•TIMER
– wskazania zegara, ustawienie zegara lub timera.
0 Klawisze magnetofonu
RECORD ●
– rozpoczęcie nagrywania w 2 kieszeni
magnetofonu.
DUBBING
– kopiowanie kasety.
A. REPLAY
– odtwarzanie wielokrotne AUTO REPLAY lub
jednokrotne ONCE.
! 1 kieszeń manetofonu
@ 2 kieszeń manetofonu
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 61
Page 6
62
Polski
Klawisze sterowania
# DIM MODE
– zmiana jasności wyświetlacza : DIM 1,DIM 2,
DIM 3 lub DIM OFF.
$ # OPEN
– otwarcie kieszeni magnetofonu.
% PROGRAM
CD ....................
programowanie utworów na płycie.
TUNER ............zapisanie stacji w pamięci
odbiornika.
CLOCK ............wyświetlenie czasu w trybie 12- lub
24-godzinnym.
^ MAX SOUND (MAX)
– włączanie lub wyłączanie optymalnego połączenia
różnorodnych funkcji dźwięku.
& n
– gniazdko słuchawek.
* VOLUME (VOLUME +/-)
– ustawienie siły głosu.
( NEWS
– automatyczny odsłuch wiadomości.
) RDS
– wyświetlenie informacji RDS.
¡ Szuflada odtwarzacza
™ OPEN•CLOSE
– otwarcie lub zamknięcie szuflady odtwarzacza.
£ DISC CHANGE
– zmiana płyty.
≤ Wyświetlacz
– wyświetlenie aktualnego stanu urządzenia.
∞ REPEAT
– odtwarzanie wielokrotne: jednego utworu,
wszystkich utworów,jednej płyty, wszystkich płyt
lub programu.
§ SLEEP
– włączenie, wyłączenie lub regulacja
wyłącznika-drzemki.
≥ SHUFFLE
– odtwarzanie utworów na płytach lub programu w
przypadkowej kolejności.
• B
– wyłączenie zestawu do czuwania.
– wyłączenie zestawu do energooszczędnego stanu
czuwania.
Korzystanie z pilota zdalnego sterowania:
– Najpierw wybieramy źródło dźwięku,
którym zamierzamy sterować pilotem przez
naciśnięcie jednego z klawiszy źródła
dźwięku (np. CD lub TUNER).
– Dopiero potem należy wcisnąć przycisk
żądanej funkcji (np.É,í,ë).
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 62
Page 7
63
Polski
Podstawowe funkcje
WAŻNE!
Przed rozpoczęciem użytkowania zestawu
należy zakończyć wszystkie czynności
wstępne.
Autostrojenie
Funkcja Plug & Play umożliwia zapamiętanie
wszystkich dostępnych stacji RDS i stacji
radiowych.
Pierwsze włączenie urządzenia
1 Po włączeniu urządzenia wyświetlony zostanie
komunikat “AUTO INSTALL – PRESS PLAY”.
2 Nacisnąć ÉÅ na zestawie dla rozpoczęcia
programowania.
➜ Pojawi się „INSTALL“, następnie „TUNER“
oraz „AUTO“.
➜ PROG zacznie migać.
➜ Stacje radiowe nadające wystarczająco silny
sygnał zostaną zaprogramowane
automatycznie. Jako pierwsze zapisane zostaną
stacje RDS, a następnie stacje z zakresów FM i
MW. Stacje RDS nadające słabszy sygnał mogą
zostać zaprogramowane w późniejszym czasie.
➜ Po zapisaniu w pamięci tunera wszystkich
dostępnych stacji (maksymalnie 40)
automatycznie wybrana zostanie ta, która
została zaprogramowana jako ostatnia (lub
pierwsza w kolejności stacja RDS).
3 Jeśli pierwszą zaprogramowaną stacją jest stacja
RDS, urządzenie przystąpi do nastawiana zegara na
podstawie informacji przesyłanych w sygnale RDS.
➜ Na wyświetlaczu pojawi się napis “INSTALL”,
a za nim “TIME”i “SEARCH RDS TIME”.
➜ Po odczytaniu czasu z sygnału RDS zostanie
on zapisany w pamięci urządzenia, a na
wyświetlaczu pojawi się komunikat
“RDS TIME”.
➜ Jeśli w ciągu 90 sekund stacja RDS nie prześle
informacji o godzinie, program automatycznie
zakończy działanie, a na wyświetlaczu pojawi
się napis “NO RDS TIME”.
● Jeśli pierwsza zapamiętana stacja nie jest stacją RDS.
➜ Program automatycznie zakończy działanie.
Ponowne uruchomienie Autostrojenia
1 W trybie czuwania lub podczas demonstracji
należy nacisnąć i przytrzymać ÉÅ na zestawie,
aż „AUTO INSTALL - PRESS PLAY“ pojawi
się na wyświetlaczu.
2 Nacisnąć ponownie ÉÅ dla rozpoczęcia
programowania.
➜ Wszystkie wcześniej zapisane stacje zostaną
zastąpione przez nowo odnalezione stacje.
Przerywanie działania funkcji
Autostrojenia bez zapisywania zmian
● Naciśnij przycisk 9 na panelu systemu.
➜ W przypadku anulowania funkcji Autostrojenia
zostanie ona uaktywniona następnym razem,
gdy włączone zostanie zasilanie.
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 63
STANDBY-ON
ECO
POWER
DISC 1
DISC 2
DISC 3
JOG
B
B
D
C
S
D
C
E
V
ALBMUTE TITLEDIM 1 NEWS
VIDEO/CDR
CD1 • 2 • 3 BAND
CD TUNER TAPE AUX
SEARCH•TUNING
D
N
U
O
R
R
U
RECORD
S
E
L
B
I
D
CLOCK•TIMER DUBBING A. REPLAY PROGRAM
E
R
C
N
I
SOUND NAVIGATION - JOG
TAPE 1 • 2
DEMO STOP
PLAY• PAUSE PREV NEXT
STOP•CLEAR
▲
PRESET
▲
VOLUME
DIM MODE
NEWS
2
CD DIRECT
21
SLEEP
VOLUME
Å
É
í
Ç
DBB 1/2/3
DSC VEC
ë
TUNERTAPE 1/2CD
MAXAUXINC.SURR.
SHUFFLE
á
3
RDS
REPEAT
à
Page 8
64
Polski
Podstawowe funkcje
Uwagi:
– Po włączeniu zasilania szuflada odtwarzacza
może samoczynnie otworzyć się i zamknąć
ponownie dla sprawdzeniu zawartości szuflady.
– Jeśli podczas programowania Autostrojenia nie
zostanie wykryty sygnał stereo z anteny, wyświetlacz
wskaże „CHECK ANTENNA“.
– Jeżeli podczas programowania Autostrojenia
w ciągu 15 sekund nie zostanie naciśnięty żaden
klawisz, zestaw samoczynnie opuści tryb
Autostrojenia.
Demonstracja
Zestaw dysponuje funkcją prezentacji różnych
możliwości oferowanych dla słuchacza.
Włączenie demonstracji
● W trybie czuwania, nacisnąć i przytrzymać Ç na
zestawie, aż pojawi się „DEMO ON“.
➜ Rozpocznie się demonstracja.
Wyłączenie demonstracji
● Nacisnąć i przytrzymać Ç na zestawie, aż pojawi
się „DEMO OFF“.
➜ Zestaw powróci do czuwania.
Włączenie zasilania
Podczas czuwania/demonstracji
● Naciśnij przycisk STANDBY ON w celu
włączenia ostatnio wybranego źródła.
● Naciśnij przycisk CD, TUNER,
TAPE (TAPE 1/2) lub AUX.
● Naciśnij przycisk OPEN•CLOSE.
➜ Włączy się odtwarzacz CD.
W trybie ograniczonego poboru mocy
(Eco Power Standby)
● Naciśnij przycisk ECO POWER w celu
włączenia ostatnio wybranego źródła.
● Naciśnij przycisk CD, TUNER, TAPE 1/2 lub
AUX na pilocie.
Wyłączenie zestawu do czuwania
Podczas demonstracji
● Nacisnąć i przytrzymać Ç na zestawie.
Przy aktywnym dowolnym źródle
(z wyjątkiem trybu ograniczonego
poboru mocy)
● Naciśnij przycisk STANDBY ON (lub B na
pilocie).
➜ W trybie gotowości (Standby) na
wyświetlaczu widoczny jest zegar.
Przełączanie systemu w tryb
ograniczonego poboru mocy
(< 1 wata)
● Naciśnij przycisk ECO POWER (albo naciśnij i
przytrzymaj przycisk B na pilocie).
➜ Na wyświetlaczu pojawi się napis “ECO PWR”,
a następnie wyświetlacz zgaśnie.
➜ Dioda ECO POWER LED będzie świecić.
Uwaga:
– Jeśli nie wyłączono demonstracji, zostanie ona
wznowiona po pięciu sekundach od przełączenia
systemu w tryb gotowości (Standby) lub
ograniczonego poboru mocy (Eco Power Standby).
Tryb ściemnienia wyświetlacza
Możesz wybrać poziom jasności wyświetlacza.
● Podczas słuchania dowolnego źródła dźwięku
(z wyjątkiem trybu czuwania lub ograniczonego
poboru mocy), naciskaj przycisk DIM MODE,
aby wybrać tryb ściemnienia wyświetlacza :
DIM 1, DIM 2,DIM 3 lub DIM OFF.
➜ Na wyświetlaczu zapali się wskaźnik DIM,że
wybrano tryb DIM OFF (pełna jasność).
DIM
mode
1
2
3
OFF
Podświetlenie
zwyk
łe
połowiczne
po
ł
owiczne
zwyk
łe
Analizator
Spektrum
wył
świecą
wył
świecą
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 64
Page 9
65
Polski
Podstawowe funkcje
Regulacja głośności
Pokrętło VOLUME pozwala na zwiększenie
(obrót w prawo lub naciśnięcie VOLUME +) lub
zmniejszenie siły głosu (obrót w lewo lub
naciśnięcie VOLUME -).
Słuchanie przez słuchawki
● Wtyczkę słuchawek należy
podłączyć do gniazdka n z
przodu zestawu.
➜ Kolumny głośnikowe zostaną
wyciszone.
Regulacja dźwięku
W celu optymalnego odbioru dźwięku
należy za każdym razem wybrać jeden z
poniższych systemów jego regulacji: MAX
sound, DSC lub VEC.
MAX SOUND
MAX sound zapewnia optymalne połączenie
różnych funkcji dźwięku (np. DSC,VEC, DBB).
● Naciśnij kilkakrotnie nacisnąć przycisk
MAX SOUND (lub MAX na pilocie).
➜ Po włączeniu funkcji, na wyświetlaczu pojawia
się wskaźnik MAX SOUND, a przycisk MAX
SOUND zostaje podświetlony.
➜ Po wyłączeniu funkcji, na wyświetlaczu pojawi
się informacja “MAX OFF” (Funkcja MAX
SOUND wyłączona).
Uwaga:
– W przypadku wybrania funkcji MAX sound
wszystkie inne funkcje regulacji dźwięku zostają
automatycznie wyłączone.
VEC (Virtual Environment Control)
Funkcja VEC pozwala na dobranie charakteru
przestrzeni dźwiękowej.
1 Nacisnąć VEC.
➜ Wybrana korekcja VEC pojawi się na
wyświetlaczu.
2 Za pomocą pokrętła JOG (lub przycisku VEC
na pilocie) wybierz korekcję CINEMA, HALL lub
CONCERT.
Uwaga:
– Po wybraniu VEC, efekt dźwięku przestrzennego
włączy się samoczynnie.
DSC (Digital Sound Control - Cyfrowa
kontrola barwy)
Funkcja DSC, dzięki specjalnie dobranej regulacji
korektora graficznego, pozwala na korzystanie ze
wspaniałych efektów dźwiękowych.
1 Nacisnąć DSC.
➜ Wybrana korekcja DSC pojawi się na
wyświetlaczu.
2 Za pomocą pokrętła JOG (lub przycisku DSC
na pilocie) wybierz korekcję OPTIMAL, JAZZ,
ROCK lub TECHNO.
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 65
=
=
1
=
=
1
1
JOG
D
C
S
D
C
E
V
=
=
B
B
D
N
2
U
O
R
R
U
S
E
L
B
I
D
E
R
C
N
I
Page 10
66
Polski
DBB (Dynamic Bass Boost - Dynamiczne
wzmocnienie basów)
Funkcja DBB pozwala na wzmocnienie dźwięków
niskich.
1 Nacisnąć DBB.
➜ Na wyświetlaczu zapali się wskaźnik DBB,że
wybrano tryb DBB OFF.
2 Za pomocą pokrętła JOG (lub przycisku
DBB 1/2/3 na pilocie) wybierz korekcję DBB 1,
DBB 2, DBB 3 lub DBBOFF.
Uwaga:
– Niektóre płyty CD zostały nagrane z wysoką
modulacją. Może to powodować zniekształcenia
przy dużej sile głosu.W przypadku zniekształceń
zalecamy wyłączenie funkcji wybranie mniejszego
poziomu DBB lub zmniejszenie siły głosu.
Automatyczny poziom DSC-DBB
Optymalny poziom DBB ustawiany jest
samoczynnie dla każdego trybu DSC. Możemy
również ręcznie dopasować poziom DBB.
Incredible Surround
Efekt dźwięku przestrzennego Incredible
Surround polega na pozornym powiększeniu
odległości między przednimi głośnikami, co
pozwala uzyskać wrażenie niezwykle szerokiego,
otaczającego słuchacza dźwięku stereofonicznego.
● Naciśnij kilkakrotnie przycisk INCREDIBLE
SURROUND (lub INC. SURR. na pilocie).
➜ Gdy efekt jest aktywny, na wyświetlaczu zapala
się wskaźnik INC
. SUR
i pojawia się napis
“INCR SURROUND”.
➜ Po wyłączeniu efektu na wyświetlaczu pojawia
się napis “IS OFF”.
DSC
JAZZ
ROCK
TECHNO
OPTIMAL
DBB
wył.
świecą
(3)
świecą
(3)
świecą
(2)
Podstawowe funkcje
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 66
Page 11
67
Polski
Odtwarzacz CD
WAŻNE!
–
Urządzenie przeznaczone do odtwarzania
normalnych płyt kompaktowych. Nie wolno
stosować żadnych akcesoriów, dostępnych
w sklepach, np. krążki centrujące płytę lub
warstwy ochronne, gdyż mogą zablokować
mechanizm odtwarzacza CD.
– Nie wolno wkładać więcej niż jedną płytę
kompaktową do każdego wgłębienia w
szufladzie odtwarzacza.
Odtwarzane rodzaje płyt
Zestaw umożliwia odtwarzanie wszelkich
rodzajów płyt digital audio CD,sfinalizowanych
płyt digital audio CD-Recordable (CDR), oraz
sfinalizowanych płyt digital audio
CD-Rewritable (CDRW).
Wkładanie płyt
1 Nacisnąć OPEN•CLOSE dla otwarcia szuflady.
2 Włożyć po jednej płycie do każdego wgłębienia
w szufladzie. Dla włożenia trzeciej płyty należy
nacisnąć DISC CHANGE.
➜ Szuflada obróci się do momentu, aż puste
wgłębienie będzie gotowe do włożenia płyty.
3
Nacisnąć OPEN•CLOSE dla zamknięcia szuflady.
➜ Pojawi się „READING“, następnie numer
wybranej płyty,ogólna liczba utworów
i całkowity czas odtwarzania płyty.
➜ Podświetlenie klawisza wskazuje, że we
wgłębieniu szuflady znajduje się płyta.
Uwagi:
– Płyty należy wkładać stroną z nadrukiem ku
górze.
– Dla zapewnienia właściwego działania zestawu
należy poczekać, aż odtwarzacz odczyta zawartość
wszystkich płyt.
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 67
DISC CHANGE
OPEN•CLOSE
3
VOLUME
CHANGER
DC
DISC 1
DISC 2
DISC 3
STANDBY-ON
C
S
D
C
E
MINI HIFI SYSTEMFW-
ECO
POWER
CD1 • 2 • 3 BAND
JOG
B
B
D
V
CD TUNER TAPE AUX
SEARCH•TUNING
D
N
U
O
R
R
U
RECORD
S
E
L
B
I
D
CLOCK•TIMER DUBBING A. REPLAY PROGRAM
E
R
C
N
I
ALBMUTE TITLEDIM 1 NEWS
TAPE 1 • 2
DEMO STOP
PLAY• PAUSE PREV NEXT
STOP•CLEAR
DIM MODE
SOUND NAVIGATION - JOG
CD/CD-R/CD-RW COMPATIBLE
VIDEO/CDR
▲
PRESET
▲
NEWS
2
TUNERTAPE 1/2CD
MAXAUXINC.SURR.
CD DIRECT
21
3
SLEEP
RDS
REPEAT
VOLUME
Å
É
í
Ç
à
DBB 1/2/3
DSC VEC
SHUFFLE
ë
á
2
CLOCK.TIMER
2
CD TAPE
RECORD
TIMER SET
DUBBING
BAND
SHUFFLE
TIMER
SHUFFLE
1
FMMW
LWSW
2
STEREO
3
PRESET TUNING
CD CHANGER
RECORD
FRONT
BACK
HSD
NR
PROGRAM
DBB
AMPM
3
PLAY
MODE
PROGRAM
SET CLOCK
TIMER
SIDE
RDS
MODE
CLEAR
1
OPEN•CLOSE
1
VOLUME
DEMO
Page 12
68
Polski
Odtwarzacz CD
Odtwarzanie płyt
Odtworzenie wszystkich płyt w szufladzie
● Nacisnąć ÉÅ.
➜ Wszystkie płyty w szufladzie odtwarzacza
zostaną odtworzone jednokrotnie, następnie
odtwarzacz zatrzyma się.
➜ Podczas odtwarzania na wyświetlaczu pojawi
się numer płyty, numer aktualnego utworu
oraz czas od początku utworu.
Odtworzenie jednej płyty
● W trybie CD naciśnij przycisk DISC 1/2/3 (lub
CD DIRECT 1/2/3 na pilocie).
➜ Wybrana płyta zostanie odtworzona jeden
raz, następnie odtwarzacz zatrzyma się.
Chwilowe wstrzymanie odtwarzania
● Nacisnąć ÉÅ.
➜ Czas bieżącego utworu zacznie migać.
● Powrót do odtwarzania po ponownym
naciśnięciu ÉÅ.
Zakończenie odtwarzania
● Nacisnąć Ç.
Wybieranie żądanego utworu/
fragmentu
Szukanie fragmentu w utworze podczas
odtwarzania
● Nacisnąć i przytrzymać à lub á do momentu
znalezienia szukanego fragmentu.
➜
Podczas szukania siła głosu ulegnie zmniejszeniu.
Wybór utworu na płycie
● Naciskać í lub ë do momentu, aż numer
szukanego utworu pojawi się na wyświetlaczu.
● Przy zatrzymanym odtwarzaczu należy nacisnąć
ÉÅ dla rozpoczęcia odtwarzania.
Uwaga:
– W trybie Shuffle naciśnięcie íspowoduje
przeskok do początku aktualnego utworu.
Przeskok do początku aktualnego utworu
podczas odtwarzania
● Nacisnąć jeden raz í.
Wymiana płyt podczas
odtwarzania
1 Nacisnąć DISC CHANGE.
➜ Szuflada otworzy się, lecz odtwarzanie nie
zostanie przerwane.
2 Dla wymiany wewnętrznej płyty należy ponownie
nacisnąć DISC CHANGE.
➜ Pojawi się „DISC CHANGE“ i płyta zatrzyma
się.
➜ Szuflada zamknie się dla wyjęcia wewnętrznej
płyty, następnie otworzy ponownie z płytą
gotową do wyjęcia.
Odtwarzanie wielokrotne i losowe
Tryb odtwarzania można wybrać/zmienić
zarówno w trakcie, jak i przed rozpoczęciem
odtwarzania.
Odtwarzanie wielokrotne
1 Naciśnij kilkakrotnie przycisk REPEAT na
pilocie, aby wybrać jeden z następujących
trybów:
➜ „TRACK“ – wielokrotne odtwarzanie
bieżącego utworu.
➜ „DISC“ – wielokrotne odtwarzanie bieżącej
płyty.
➜ „ALL DISC“ lub „PROGRAM“ – wielokrotne
odtwarzanie wszystkich płyt lub programów.
2 Aby powrócić do normalnego sposobu
odtwarzania, naciskaj przycisk REPEAT tak
długo, dopóki nie zostanie wybrany tryb „OFF”.
➜ Pojawi się
REP, że wybrano tryb REPEAT OFF.
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 68
Page 13
69
Polski
Odtwarzacz CD
Odtwarzanie losowe
1 Naciśnij przycisk SHUFFLE na pilocie.
➜ „SHUFFLE“ oraz SHUF pojawi się na
wyświetlaczu.
➜ Wszystkie płyty lub wszystkie
zaprogramowane utwory (jeśli program jest
aktywny) zostaną odtworzone w kolejności
losowej.
2 Aby powrócić do normalnego trybu odtwarzania
ponownie naciśnij przycisk SHUFFLE.
➜ Wskaźnik SHUF zgaśnie.
Uwagi:
– W trybie odtwarzania programowanego lub
losowego funkcja odtwarzania wielokrotnego działa
wyłącznie w odniesieniu do bieżącej płyty (tryb
powtarzania całej płyty).
– Naciśnięcie przycisku OPEN•CLOSE spowoduje
anulowanie wszystkich trybów odtwarzania
wielokrotnego i losowego.
Programowanie kolejności
utworów
Programowanie kolejności utworów jest możliwe
przy zatrzymanym odtwarzaczu.W pamięci można
zapisać do 40 utworów w dowolnej kolejności.
1 Włożyć płyty kompaktowe do odtwarzacza
(rozdział: „Wkładanie płyt“).
2
Nacisnąć PROGRAM dla rozpoczęcia
programowania.
➜ PROG zacznie migać.
3 Wybrać płytę klawiszem CD lub DISC 1/2/3.
4 Naciskając kilkakrotnie í lub ë wybrać utwór
do programu.
5 Nacisnąć
PROGRAM
dla zapisania utworu
w programie.
● Powtórzyć punkty 3–5 dla zapisania
w pamięci pozostałych utworów.
6 W celu zakończenia programowania naciśnij
przycisk Ç (raz).
➜ Wskaźnik PROG nie zgaśnie, informując że
tryb odtwarzania programowanego jest nadal
aktywny.
➜ Na wyświetlaczu pojawi się ogólna liczba
utworów zapisanych w pamięci i ogólny czas
odtwarzania.
7 Nacisnąć ÉÅ dla odtworzenia programu.
➜ Pojawi się „PLAY PROGRAM“.
Uwagi:
– Jeżeli ogólny czas odtwarzania przekroczy
„99:59“, lub jeżeli jeden z wybranych utworów ma
numer wyższy od 30, na wyświetlaczu zamiast
ogólnego czasu odtwarzania pojawi się „--:--“.
– Przy próbie zaprogramowania ponad 40
utworów na wyświetlaczu pojawi się „
FULL
“.
– Jeżeli naciśniemy jeden z klawiszy CD DIRECT
1/2/3, zestaw odtworzy daną płytę lub utwór,
ignorując program. Symbol PROG zniknie przejściowo
z wyświetlacza, lecz pojawi się ponownie po
zakończeniu odtwarzania wybranej płyty.
– Podczas programowania, jeżeli żaden z klawiszy
nie zostanie naciśnięty w ciągu 20 sekund, zestaw
samoczynnie opuści tryb programowania.
Przegląd programu
● Naciskać í lub ë przy zatrzymanym
odtwarzaczu.
● Przegląd programu można zakończyć klawiszem
Ç.
Kasowanie programu
● Naciśnij przycisk Ç raz,gdy odtwarzanie jest
zatrzymane, lub dwa razy w trakcie odtwarzania.
➜ Wskaźnik PROG zgaśnie i wyświetlony
zostanie komunikat „PROGRAM CLEARED".
Uwaga:
– Program zostanie usunięty z pamięci również po
odłączeniu zasilania sieciowego lub po otwarciu
szuflady odtwarzacza.
Wskazówki odnośnie nagrywania podano w
rozdziale „Magnetofon/Nagrywanie“.
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 69
Page 14
70
Polski
Radio
Dostrojenie do stacji radiowych
1 Naciśnij przycisk TUNER, aby przejść w tryb
TUNERA.
➜ Na wyświetlaczu pojawi się napis "TUNER", a
po kilku sekundach - aktualna częstotliwość
radiowa.
2 Ponownie naciśnij przycisk TUNER wybierz
żądany zakres fal : FM (UKF) lub MW (średnie).
3 Naciśnij i przytrzymaj przycisk à lub á, dopóki
częstotliwość nie zacznie się zmieniać, a następnie
zwolnij przycisk.
➜ Na wyświetlaczu widoczny będzie napis
"SEARCH", dopóki nie zostanie znaleziona
stacja nadająca wystarczająco silny sygnał.
4 Powtórzyć w razie potrzeby punkt 3 dla
dostrojenia do szukanej stacji.
● W celu dostrojenia do stacji o słabym
sygnale należy krótko naciskać à lub á do
uzyskania optymalnego odbioru.
Programowanie stacji radiowych
W pamięci odbiornika możemy zapisać do
40 stacji radiowych.
Programowanie automatyczne
●
Możemy skorzystać z funkcji
Autostrojenia
(rozdział:
„Podstawowe Funkcje -
Autostrojenie
“).
LUB
1 Naciśnij przycisk TUNER, aby przejść w tryb
TUNERA.
Dla rozpoczęcia programowania od
konkretnego numeru
● Wybrać numer klawiszami í lub ë.
➜ Stacje zapisane wcześniej w pamięci nie
zostaną ponownie zapisane pod innym
numerem pamięci.
2 Nacisnąć i przytrzymać PROGRAM, aż pojawi
się „AUTO“.
➜ PROG zacznie migać.
➜ Stacje radiowe nadające wystarczająco silny
sygnał zostaną zaprogramowane
automatycznie. Jako pierwsze zapisane zostaną
stacje RDS, a następnie stacje z zakresów FM i
MW. Stacje RDS nadające słabszy sygnał mogą
zostać zaprogramowane w późniejszym czasie.
➜ Po zapisaniu w pamięci tunera wszystkich
dostępnych stacji (maksymalnie 40)
automatycznie wybrana zostanie ta, która
została zaprogramowana jako ostatnia (lub
pierwsza w kolejności stacja RDS).
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 70
DISC 1
DISC 2
DISC 3
C
S
D
STANDBY-ON
ECO
POWER
JOG
C
E
V
2
CD DIRECT
21
SLEEP
VOLUME
Å
É
í
Ç
DBB 1/2/3
DSC VEC
SHUFFLE
ë
TUNERTAPE 1/2CD
MAXAUXINC.SURR.
3
á
ALBMUTE TITLEDIM 1 NEWS
VIDEO/CDR
DEMO STOP
PLAY• PAUSE PREV NEXT
STOP•CLEAR
TAPE 1 • 2
DIM MODE
▲
PRESET
▲
VOLUME
CD1 • 2 • 3 BAND
B
B
D
CD TUNER TAPE AUX
SEARCH•TUNING
D
N
U
O
R
R
U
RECORD
S
E
L
B
I
D
CLOCK•TIMER DUBBING A. REPLAY PROGRAM
E
R
C
N
I
SOUND NAVIGATION - JOG
RDS
NEWS
REPEAT
à
Page 15
71
Polski
Radio
Zakończenie automatycznego
programowania
● Nacisnąć PROGRAM lub Ç na zestawie.
Uwaga:
– Jeżeli nie wybraliśmy żadnego numeru
początkowego, programowanie automatyczne
rozpocznie się od numeru (1) i wszystkie
wcześniejsze stacje zostaną nadpisane.
Programowanie ręczne
1 Dostroić odbiornik do szukanej stacji (patrz
"Dostrojenie do stacji radiowych").
2 Nacisnąć PROGRAM.
➜ PROG zacznie migać.
➜ Pojawi się kolejny wolny numer pamięci.
Zapisanie stacji radiowej pod innym
numerem pamięci
● Nacisnąć í lub ë dla wybrania numeru.
3 Nacisnąć ponownie PROGRAM dla zapisania
stacji w pamięci.
➜ PROG zniknie z wyświetlacza.
● Powtórzyć punkty 1–3 dla zaprogramowania
innych stacji radiowych.
Zakończenie programowania ręcznego
● Nacisnąć Ç na zestawie.
Uwagi:
– Przy próbie zaprogramowania ponad 40 stacji
na wyświetlaczu pojawi się „FULL“.
– Podczas programowania stacji, jeżeli w ciągu 20
sekund żaden z klawiszy nie zostanie naciśnięty,
zestaw samoczynnie opuści tryb programowania.
Wybór stacji z pamięci
● Po zaprogramowaniu stacji radiowych, możemy
wybrać numer stacji klawiszami í lub ë.
➜ Na wyświetlaczu pojawia się numer stacji
i jej częstotliwość, oraz symbol pasma
radiowego.
Wskazówki odnośnie nagrywania podano w
rozdziale „Magnetofon/Nagrywanie“.
RDS
RDS (Radio Data System) to usługa radiowa
umożliwiająca stacjom nadającym w paśmie FM
(UKF) przesyłanie dodatkowych informacji wraz
ze standardowym sygnałem radiowym.
Dodatkowe informacje mogą obejmować:
NAZWĘ STACJI: Na wyświetlaczu będzie
widoczna nazwa stacji.
TYP AUDYCJI: Tuner rozpoznaje następujące
typy audycji: News (wiadomości), Affairs
(wydarzenia), Info (informacje), Sport, Educate
(program edukacyjny), Drama (słuchowisko),
Culture (tematyka kulturalna), Science (tematyka
naukowa),Varied (tematyka zróżnicowana), Pop
M (muzyka pop), Rock M (muzyka rockowa),
M.O.R.(muzyka dla kierowców), Light M (muzyka
lekka), Classic (muzyka klasyczna), Other M (inna
muzyka), No type (typ niezdefiniowany).
RADIO TEXT (RT): Na wyświetlaczu będą
widoczne komunikaty tekstowe.
Odbiór sygnału ze stacji RDS
● Dostrój tuner do stacji w paśmie FM.
➜ Jeśli wybrana stacja nadaje sygnał RDS, na
wyświetlaczu pojawi się logo systemu RDS
(RDS) oraz nazwa stacji.
Odczyt informacji RDS
● Naciskając wielokrotnie klawisz RDS możemy
zmienić wskazania na wyświetlaczu (jeżeli są
dostępne):
NAZWA STACJI ™ TYP AUDYCJI ™ RADIO
TEXT ™ CZĘSTOTLIWOŚĆ ™ NAZWA
STACJI...
Uwagi:
– Jeśli stacja radiowa, do której dostrojony jest
tuner, nie nadaje sygnału RDS lub nie jest stacją
RDS, na wyświetlaczu pojawi się napis ”NO RDS”.
– Jeśli stacja RDS nie nadaje komunikatu
tekstowego, na wyświetlaczu pojawi się napis
”NO RDS TEXT”.
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 71
Page 16
72
Polski
Nastawianie zegara na podstawie
informacji RDS
Niektóre stacje RDS nadają w odstępach
minutowych informacje o aktualnym czasie.
Informacje te można wykorzystać do nastawienia
zegara.
1 Nacisnąć dwa razy CLOCK•TIMER.
2 Naciśnij przycisk RDS.
➜ Na wyświetlaczu pojawi się napis
“SEARCH RDS TIME”.
➜ Po odczytaniu czasu z sygnału RDS zostanie
on zapisany w pamięci urządzenia, a na
wyświetlaczu pojawi się komunikat
“RDS TIME”.
➜ Jeśli w ciągu 90 sekund stacja RDS nie prześle
informacji o godzinie, na wyświetlaczu pojawi
się napis “NO RDS TIME”.
Uwaga:
– Niektóre stacje RDS co minutę nadają
informację o aktualnej godzinie. Dokładność, z jaką
podawana jest godzina, zależy od stacji.
Wiadomości – NEWS (funkcja
dostępna tylko w przypadku stacji RDS)
Gdy system stwierdzi, że audycja nadawana przez
stację RDS to wiadomości (typ programu: News),
automatycznie włączy tuner.
WAŻNE!
Funkcję NEWS można włączyć podczas
czuwania, demonstracji lub słuchając
dowolnego źródła dźwięku,za wyjątkiem
Tunera oraz ograniczonego poboru mocy.
Aby uaktywnić funkcję NEWS
1 Naciśnij i przytrzymaj przycisk NEWS, dopóki na
wyświetlaczu nie pojawi się napis "NEWS".
➜ Na wyświetlaczu pojawi się wskaźnik NEWS.
➜ Odbiornik rozpocznie nasłuchiwanie
pierwszych 5 zaprogramowanych stacji,
czekając na sygnał
Wiadomości radiowe
stacji
RDS.
➜ Monitorowanie wiadomości nie przerywa
działania bieżącego źródła.
2 Gdy system stwierdzi, że nadawane są
wiadomości, automatycznie włączy tuner.
➜ NEWS zacznie migać.
Uwagi:
– Przed włączeniem funkcji NEWS musimy wyjść z
trybu Tuner.
– Przed włączeniem funkcji NEWS należy upewnić
się, że w pierwszych 5 miejscach pamięci
zaprogramowano stacje RDS.
– Po każdej aktywacji funkcja NEWS zadziała
tylko raz.
– Funkcja NEWS nie zadziała w trakcie
nagrywania.
– Jeśli żadna ze stacji nie będzie nadawać sygnału
RDS, wyświetlony zostanie komunikat
”NO RDS NEWS”.
Aby wyłączyć funkcję NEWS
● Nacisnąć ponownie NEWS lub nacisnąć
TUNER dla włączenia radia.
● W trakcie wiadomości naciśnij przycisk
aktywujący dowolne inne źródło.
Radio
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 72
Page 17
73
Polski
WAŻNE!
– Przed włożeniem kasety do kieszeni
magnetofonu należy sprawdzić i naciągnąć
trzonkiem ołówka luźną taśmę w kasecie.
Luźna taśma może zaplątać się lub uszkodzić
mechanizm magnetofonu.
–
Taśma w kasecie C-120 jest bardzo cienka i
łatwo ulega uszkodzeniu lub deformacji.Ten
rodzaj kasety nie jest zalecany do stosowania w
niniejszym magnetofonie.
–
Kasety należy przechowywać w temperaturze
pokojowej, z dala od silnych pól magnetycznych
(np.transformatora,telewizora lub głośnika).
Wkładanie kasety
1 Naciśnij przycisk OPEN,
aby otworzyć kieszeń
magnetofonu.
2 Wkładaj kasetę otwartą
stroną do dołu, tak aby
pełna szpulka znajdowała
się po lewej stronie.
3 Zamknąć kiesze
ń
z kasetą.
Odtwarzanie kaset
Odtwarzanie kasety w wybranym
magnetofonie
1 Nacisnąć TAPE (lub TAPE 1/2 na pilocie) dla
wybrania 1 lub 2 kieszeni magnetofonu.
2 Naciśnij przycisk ÉÅ.
Zakończenie odtwarzania
● Nacisnąć Ç.
Aby wybrać automatyczne lub
jednokrotne odtwarzanie:
● Nacisnąć kilkakrotnie A. REPLAY dla wybrania
trybu odtwarzania.
➜ Pojawi się „AUTO REPLAY“ ( ) lub
„ONCE“ ( ) na wyświetlaczu.
AUTO REPLAY …po dotarciu do końca strony
kasety kierunek odtwarzania zmieni
się automatycznie i usłyszymy drugą
stronę kasety. Obie strony będą
odtworzone maksimum 20 razy.
ONCE ..............wybrana strona kasety zostanie
odtworzona tylko jeden raz, potem
magnetofon zatrzyma się.
Magnetofon/Nagrywanie
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 73
STANDBY-ON
ECO
POWER
DISC 1
DISC 2
DISC 3
JOG
B
B
D
C
S
D
C
E
V
OPEN OPEN
CD1 • 2 • 3 BAND
CD TUNER TAPE AUX
SEARCH•TUNING
D
N
U
O
R
R
U
RECORD
S
E
L
B
I
D
CLOCK•TIMER DUBBINGA. REPLAY PROGRAM
E
R
C
N
I
ALBMUTE TITLEDIM 1 NEWS
VIDEO/CDR
TAPE 1 • 2
▲
DEMO STOP
STOP•CLEAR
SOUND NAVIGATION - JOG
PRESET
PLAY• PAUSE PREV NEXT
DIM MODE
VOLUME
▲
TAPE 2TAPE 1
RDS
CD DIRECT
21
SLEEP
VOLUME
Å
É
í
Ç
DBB 1/2/3
DSC VEC
ë
TUNERTAPE 1/2CD
SHUFFLE
á
2
MAXAUXINC.SURR.
3
NEWS
REPEAT
à
Page 18
74
Polski
Przewijanie do przodu / do tyłu
1
Naciskać à lub á przy zatrzymanym
odtwarzaczu.
➜ Przewijanie zatrzyma się samoczynnie na
ko
ń
cu taśmy.
2 Zatrzymanie przewijania przyciskiem Ç.
Uwaga:
– Podczas przewijania taśmy w kasecie można
wybrać inne źródło dźwięku (np. CD lub TUNER).
Ogólne informacje o nagrywaniu
● Do nagrywania należy używać kaset typu
IEC I (normal).
● Poziom nagrywania dobierany jest
automatycznie, niezależnie od ustawienia siłę
głosu, DBB, DSC itd.
● Taśma w kasecie jest chroniona na końcach przez
taśmę rozbiegową. Na początku i
na końcu kasety przez 6–7
sekund nagrywanie nie jest
możliwe.
●
Dla zapobieżenia przypadkowemu
nagraniu na kasecie należy wyłamać
fiszkę w lewym górnym rogu
zabezpieczanej strony kasety.
● Jeżeli pojawi się napis „CHECK TAPE“, fiszka
zabezpieczająca została już wyłamana. Należy
zakleić otwór po fiszce taśmą samoprzylepną.
WAŻNE!
– Nagrywanie jest dopuszczalne, o ile
prawa autorskie lub inne prawa osób
trzecich nie zostaną naruszone.
– Nagrywanie jest możliwe jedynie
w 2 kieszeni magnetofonu.
Przygotowanie do nagrywania
1 Nacisnąć TAPE dla wybrania TAPE 2.
2 Włożyć kasetę przeznaczoną do nagrania do 2
kieszeni magnetofonu.
3 Wybrać źródło dźwięku do nagrania.
CD – włożyć płytę (płyty).
TUNER – dostroić odbiornik do stacji radiowej.
TAPE – włożyć nagraną kasetę do 1 kieszeni
magnetofonu, szpulka z nawiniętą taśmą po lewej
stronie.
AUX – podłączyć urządzenie zewnętrzne.
Podczas nagrywania
➜ REC zacznie migać.
●
Podczas nagrywania (za wyjątkiem kopiowania) nie
jest możliwe słuchanie innego źródła dźwięku.
● Uaktywnienie timera w trakcie nagrywania lub
kopiowania kasety nie jest możliwe.
Nagrywanie jednym klawiszem
1 Nacisnąć CD, TUNER lub AUX dla wybrania
źródła nagrywanego dźwięku.
2 Rozpocząć słuchanie wybranego źródła dźwięku.
3 Nacisnąć RECORD dla rozpoczęcia nagrywania.
Zakończenie nagrywania
● Nacisnąć Ç na zestawie.
Uwaga:
– W trybie TAPE nagrywanie jednym klawiszem
nie jest możliwe, pojawi się „SELECT SOURCE“.
Nagrywanie CD Synchro
1 Nacisnąć CD dla wybrania płyty.
● Nacisnąć í lub ë dla wybrania utworu na
płycie.
● Możemy zaprogramować kolejność utworów na
płycie („Odtwarzacz CD – Programowanie
kolejnośći utworów“).
2 Nacisnąć RECORD dla rozpoczęcia nagrywania.
➜ Odtwarzanie utworu rozpocznie się
samoczynnie.
Magnetofon/Nagrywanie
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 74
Page 19
75
Polski
Wybór innego utworu podczas
nagrywania
1 Nacisnąć ÉÅ dla wstrzymania nagrywania.
2 Nacisnąć í lub ë dla wybrania innego utworu.
3 Kontynuujemy nagrywanie naciskając ÉÅ.
Zakończenie nagrywania
● Nacisnąć Ç.
➜ Magnetofon i odtwarzacz zatrzymają się
jednocześnie.
Kopiowanie kaset
1 Włożyć nagraną kasetę do 1 kieszeni
magnetofonu.
● Możemy ustawić punkt początkowy nagrywania.
2 Nacisnąć DUBBING.
➜ Odtwarzanie i nagrywanie rozpocznie się
równocześnie.
➜ Pojawi się „DUB“.
● Możliwe jest kopiowanie tylko jednej strony kasety.
Dla skopiowania drugiej strony kasety, po dotarciu
do końca strony A należy zmienić kierunek na
stronę B i powtórzyć powyższe czynności.
Zakończenie kopiowania
● Nacisnąć Ç.
Uwagi:
– Kopiowanie taśm jest możliwe jedynie z kieszeni
1 do kieszeni 2 magnetofonu.
– Dla zapewnienia odpowiedniej jakości
kopiowania należy korzystać z kaset o tym samym
czasie nagrywania.
– Podczas kopiowania można słuchać innych
źródeł dźwięku.
Magnetofon/Nagrywanie
Słuchanie zewnętrznego źródła
dźwięku
1
Urządzenie zewnętrzne (TV,VCR, odtwarzacz
Laser Disc, DVD lub nagrywarka CDR) należy
podłączyć do gniazdek AUX/CDR IN zestawu.
2 Nacisnąć AUX do wybrania trybu CDR lub
trybu AUX.
➜ Pojawi się „AUX“ lub „CDR“.
Uwagi:
– Możemy korzystać ze wszystkich opcji regulacji
dźwięku (np. DSC lub DBB).
– Urządzenia zewnętrzne należy obsługiwać
zgodnie z ich instrukcją obsługi.
Wskazówki odnośnie nagrywania podano w
rozdziale „Magnetofon/Nagrywanie“.
Zewnętrzne źródła dźwięku
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 75
STANDBY-ON
ECO
POWER
JOG
D
CD1 • 2 • 3 BAND
B
B
CD TUNER TAPE AUX
SEARCH•TUNING
ALBMUTE TITLEDIM 1 NEWS
VIDEO/CDR
TAPE 1 • 2
▲
PRESET
DEMO STOP
PLAY• PAUSE PREV NEXT
STOP•CLEAR
▲
Page 20
76
Polski
WAŻNE!
Podczas ograniczonego poboru mocy nie
można regulować zegara ani timera.
Wyświetlenie czasu
Podczas czuwania wyświetlacz wskazuje aktualny
czas (o ile został ustawiony).
Wyświetlenie czasu w innych trybach (np.
CD lub TUNER)
● Nacisnąć CLOCK•TIMER.
➜ Na kilka sekund pojawią się wskazania czasu.
➜ Jeżeli zegar nie został ustawiony, pojawi się
„--:--“.
Regulacja zegara
Wskazania zegara wyświetlane są w trybie 12lub 24-godzinnym (np. „AM 12:00“ lub
„00:00“)
1 W trybie czuwania lub wyświetlenie czasu,
nacisnąć jeden raz CLOCK•TIMER. Podczas
słuchania dowolnego źródła dźwięku, nacisnąć
dwa razy CLOCK•TIMER.
2 Nacisnąć kilkakrotnie PROGRAM dla wybrania
zegara.
➜ Na wyświetlaczu zacznie migać „AM 12:00“
lub „00:00“.
3 Ustawić godzinę za pomocą à oraz á na
zestawie.
4 Ustawić minutę za pomocą í oraz ë na
zestawie.
5 Nacisnąć ponownie CLOCK•TIMER dla
zapamiętania czasu.
➜ Zegar rozpocznie odliczanie czasu.
W celu przerwania bez zapisywania
zmian
● Nacisnąć Ç na zestawie.
Uwagi:
– Po odłączeniu kabla zasilania lub w przypadku
przerwy w zasilaniu ustawienie zegara ulegnie
skasowaniu.
– Podczas regulacji zegara, jeżeli żaden z klawiszy
nie zostanie naciśnięty przez 90 sekund, zestaw
samoczynnie opuści tryb regulacji zegara.
– Automatyczna regulacja zegara przez RDS
została opisana w rozdziale: „Radio – Nastawianie
zegara na podstawie informacji RDS“.
Ustawienie timera
Zestaw może włączyć się samoczynnie
w trybie CD,TUNER lub TAPE 2
w uprzednio zaprogramowanym czasie. Funkcję
można wykorzystać jako alarm-budzik.
WAŻNE!
– Przed ustawieniem timera należy
sprawdzić,czy zegar jest dobrze ustawiony.
– Timer po ustawieniu pozostanie zawsze
włączony.
–
Timer nie włączy się podczas nagrywania.
– Poziom siły głosu po samoczynnym
włączeniu zestawu będzie stopniowo
narastał, aż do osiągnięcia poziomu
w chwili wyłączenia.
Zegar/Timer
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 76
DISC 1
DISC 2
DISC 3
STANDBY-ON
C
S
D
C
2
ECO
POWER
CD1 • 2 • 3 BAND
JOG
B
B
D
E
V
CD TUNER TAPE AUX
SEARCH•TUNING
D
N
U
O
R
R
U
RECORD
S
E
L
B
I
D
CLOCK•TIMER DUBBING A. REPLAY PROGRAM
E
R
C
N
I
ALBMUTE TITLEDIM 1 NEWS
TAPE 1 • 2
DEMO STOP
PLAY• PAUSE PREV NEXT
STOP•CLEAR
DIM MODE
SOUND NAVIGATION - JOG
▲
PRESET
VIDEO/CDR
▲
VOLUME
NEWS
RDS
REPEAT
à
TUNERTAPE 1/2CD
MAXAUXINC.SURR.
CD DIRECT
21
3
SLEEP
SHUFFLE
VOLUME
Å
É
ë
í
Ç
á
DBB 1/2/3
Page 21
77
Polski
1 Nacisnąć i przytrzymać CLOCK•TIMER przez
ponad dwie sekundy dla wejścia w tryb timera.
➜ Na wyświetlaczu zacznie migać
„AM 12:00“ lub „00:00“ albo ostatni
ustawiony czas włączenia timera.
➜ TIMER zacznie migać.
➜ Ostatnie wybrane źródło dźwięku dla timera
będzie podświetlone, pozostałe źródła
dźwięku będą migać.
2 Naciśnij przycisk CD, TUNER lub TAPE w
celu wybrania żądanego źródła dźwięku.
● Przed ustawieniem timera należy upewnić się, że
źródło dźwięku zostało odpowiednio
przygotowane.
CD – włożyć płytę (płyty). Dla rozpoczęcia od
konkretnego utworu należy utworzyć program
(patrz rozdział: „Odtwarzacz CD –
Programowanie kolejnośći utworów“).
TUNER – dostroić odbiornik do stacji radiowej.
TAPE – włożyć nagraną taśmę do 2 kieszeni
magnetofonu.
3 Ustawić godzinę włączenia zestawu za pomocą
à lub á na zestawie.
4 Ustawić minutę włączenia zestawu za pomocą
í lub ë na zestawie.
5 Nacisnąć CLOCK•TIMER dla potwierdzenia
ustawień.
➜ TIMER pozostanie na wyświetlaczu.
● W ustawionym czasie włączy się wybrane źródło
dźwięku.
W celu przerwania bez zapisywania
zmian
● Nacisnąć Ç na zestawie.
Uwagi:
– Jeżeli wybrane źródło dźwięku (CD) będzie
niedostępne w chwili aktywacji timera, włączy się
TUNER.
– Podczas regulacji timera, jeżeli żaden z klawiszy
nie zostanie naciśnięty przez 90 sekund, zestaw
samoczynnie opuści tryb regulacji timera.
Wyłączenie timera
1 Nacisnąć i przytrzymać CLOCK•TIMER przez
ponad 2 sekundy.
2 Wyłączyć timer klawiszem Ç na zestawie.
➜ Pojawi się „OFF“, TIMER zniknie z
wyświetlacza.
Ponowne włączenie timera (na to samo
źródło dźwięku i tę samą porę)
1 Nacisnąć i przytrzymać CLOCK•TIMER przez
ponad 2 sekundy.
2 Nacisnąć CLOCK•TIMER dla potwierdzenia
ustawień.
➜ TIMER pojawi się na wyświetlaczu.
Ustawienie drzemki
Funkcja drzemki umożliwia samoczynne
wyłączenie zasilania po upływie określonego
czasu.
1 Nacisnąć kilkakrotnie SLEEP na pilocie dla
wybrania czasu wyłączenia zestawu.
➜ Możemy wybrać spośród poniższych (czas w
minutach):
15 ™ 30 ™ 45 ™ 60 ™ OFF ™ 15 …
➜ Pojawi się „SLEEP XX“ lub „OFF“. „XX“
oznacza czas w minutach.
2 Po wybraniu czasu wyłączenia nie trzeba dalej
naciskać SLEEP.
➜ Pojawi się SLEEP, o ile nie wybraliśmy „OFF“.
➜ Funkcja drzemki została włączona. Przed
wyłączeniem zasilania na wyświetlaczu nastąpi
odliczenie ostatnich 10 sekund.
„SLEEP 10“ ™ „SLEEP 9“.... ™
„SLEEP 1“ ™ „SLEEP“
Zegar/Timer
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 77
Page 22
78
Polski
Zegar/Timer
Sprawdzanie czasu pozostałego do
automatycznego wyłączenia urządzenia
● Naciśnij jeden raz przycisk SLEEP.
Zmiana czasu wyłączenia urządzenia
● Naciśnij ponownie przycisk SLEEP, gdy
wyświetlany jest czas pozostały do wyłączenia
urządzenia.
➜ Na wyświetlaczu wyświetlone zostaną kolejne
opcje wyłącznika czasowego.
Aby dezaktywować wyłącznik czasowy
● Naciskaj przycisk SLEEP, dopóki nie pojawi się
napis „OFF”, albo naciśnij przycisk
STANDBY ON.
Konserwacja
Czyszczenie obudowy
● Obudowę zestawu należy czyścić miękką
ściereczką zwilżoną roztworem łagodnego
detergentu. Nie wolno używać środków
czyszczących zawierających alkohol, spirytus,
amoniak lub materiały ścierne.
Czyszczenie płyt
● Płytę w wypadku zabrudzenia należy
czyścić miękką ściereczką, ruchem
od środka ku brzegom. Nie wolno
czyścić powierzchni płyt ruchem
okrężnym.
● Nie wolno używać rozpuszczalników, takich jak
benzyna, rozcieńczalnik,ani środków czyszczących
lub aerozolu antystatyzującego przeznaczonego
dla płyt analogowych.
Czyszczenie soczewek odtwarzacza CD
● Po długotrwałym użytkowaniu odtwarzacza CD
na soczewkach lasera może zebrać się kurz lub
brud. Dla osiągnięcia dobrej jakości odtwarzania
należy przeczyścić soczewki odtwarzacza płynem
czyszczącym Philips CD Lens Cleaner, lub innym
płynem czyszczącym dostępnym w sklepach.
Należy przestrzegać instrukcji załączonych do
płynów czyszczących.
Czyszczenie głowic magnetofonu
i ścieżek przesuwu taśmy
● Dla osiągnięcia najlepszej jakości nagrywania
i odtwarzania, po każdych 50 godzinach
użytkowania należy przeczyścić głowice
A,
trzonki B, oraz gumowe rolki dociskowe C.
● Czyścić należy wacikiem lekko zwilżonym
w specjalnym płynie czyszczącym lub alkoholu.
● Czyszczenia głowic można dokonać również
przez jednorazowe odtworzenie taśmy
czyszczącej.
Demagnetyzacja głowic magnetofonowych
● Do demagnetyzacji należy używać specjalnych
kaset dostępnych w sklepach.
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 78
C CB
B
A
Page 23
79
Polski
Parametry techniczne
WZMACNIACZ
Moc wyjściowa ..................................2 x 240 W MPO
.................................................... 2 x 120 W RMS
(1)
Stosunek sygnału do szumów ......≥ 67 dBA (IEC)
Zakres częstotliwości....................................50 – 15 000 Hz
Czułość wejściowa
AUX In / CDR In ..................................500 mV / 1V
Wyjścia
Głośniki przednie..................................................≥6 Ω
Słuchawki............................................32 Ω – 1 000 Ω
(1) (6 Ω, 1 kHz,10% THD)
ODTWARZACZ CD
Ilość programowalnych utworów............................40
Zakres częstotliwości ........................20 – 20 000 Hz
Stosunek sygnału do szumów....................≥80 dBA
Separacja kanałów..............................≥ 60 dB (1 kHz)
Zniekształcenia harmoniczne
w sumie ..................................................................< 0,003%
RADIO
Zakres częstotliwości FM
(siatka 50 kHz) ....................................87,5 – 108 MHz
Zakres częstotliwości MW
(siatka 9 kHz) ......................................531 – 1 602 kHz
Ilość stacji w pamięci ......................................................40
Antena
FM......................................................................75 Ω kabel
AM ..........................................................Pętla antenowa
MAGNETOFON
Zakres częstotliwości
Taśma Normal (type I) ..........80 – 12 500 Hz (8 dB)
Stosunek sygnału do szumów
Taśma
Normal (type I) ..............................≥ 48 dBA
Kołysanie i drżenie dźwięku....................≤ 0,4% DIN
GŁOŚNIKI
System ................3-droņny,double port bass reflex
Impedancja ........................................................................6 Ω
Niskotonowy............................................................1 x 6,5"
Wysokotonowy......................................................1 x 2,5"
Wymiary (szer. x wys. x dług.) ........................................
..........................................................210 x 315 x 235 mm
Waga..................................................................2,5 kg kaņdy
INFORMACJE OGÓLNE
Material/wykończenie ....................................Polystyren
Zasilanie..........................................220 – 230 V / 50 Hz
Zużycie energii
Aktywne .................................................................. 175 W
Czuwanie................................................................< 25 W
Czuwanie Eco Power ........................................< 1 W
Wymiary (szer. x wys. x dług.) ..............................................
..............................................................265 x 310 x 381 (mm)
Waga (bez głośników) .......................................... 8,5 kg
Prawa do zmiany parametrów technicznych i
wyglądu zewnętrznego zastrzeżone.
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 79
Page 24
80
Polski
Usuwanie usterek
OSTRZEŻENIE
W żadnym wypadku nie wolno naprawiać zestawu we własnym zakresie,oznacza to bowiem
utratę gwarancji. Nie wolno otwierać obudowy, gdyż grozi to porażeniem elektrycznym.
W przypadku zaistnienia problemu,przed oddaniem zestawu do naprawy należy sprawdzić
poniższą listę. Jeżeli problemu nie udało się zlikwidować,należy skontaktować się
z najbliższym sprzedawcą lub serwisem.
Problem Rozwiązanie
OBSŁUGA ODTWARZACZA CD
„NO DISC“ na wyświetlaczu. – Włożyć płytę.
– Sprawdzić, czy płytę włożono stroną
z nadrukiem ku górze.
– Poczekać, aż wyparuje wilgoć na soczewkach
odtwarzacza.
– Wymienić lub wyczyścić płytę kompaktową,
patrz: „Konserwacja“.
„DISC NOT FINALIZED“ na wyświetlaczu. – Włożyć sfinalizowaną płytę CD-RW lub CD-R.
RADIO
Słaba jakość odbioru. – Przy słabym sygnale radiowym należy ustawić
antenę lub dołączyć antenę zewnętrzną dla
zapewnienia lepszego odbioru.
– Zwiększyć odległość mini-wieży HiFi od
telewizora lub magnetowidu.
MAGNETOFON/NAGRYWANIE
Nie można dokonać nagrania ani – Oczyścić części magnetofonu, patrz „Konserwacja“.
odtworzyć kasety. – Do nagrywania należy używać wyłącznie kaset
NORMAL (IEC I).
– Zakleić otwór blokujący taśmą klejącą.
Kieszeń magnetofonu nie otwiera się. – Wyjąć kabel zasilania z gniazdka, po chwili
włożyć z powrotem i włączyć zasilanie.
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 80
Page 25
81
Polski
Usuwanie usterek
INFORMACJE OGÓLNE
Zestaw nie reaguje na operowanie – Wyjąć wtyczkę kabla zasilania z gniazdka, po chwili
przyciskami. włożyć z powrotem i włączyć ponownie zasilanie.
Brak dźwięku lub słaba jakość dźwięku. – Wyregulować siłę głosu.
– Odłączyć słuchawki.
– Sprawdzić połączenia kolumn głośnikowych.
– Sprawdzić, czy przewody kolumn są
odpowiednio włożone do gniazdek.
Odwrócony dźwięk prawego i lewego – Sprawdzić podłączenie i rozmieszczenie kolumn
kanału. głośnikowych.
Pilot zdalnego sterowania działa – Najpierw wybrać źródło dźwięku (np. CD lub
z usterkami. TUNER), następnie nacisnąć klawisz (É,í,ë).
– Zmniejszyć odległość pilota od zestawu.
– Włożyć baterie zgodnie z polaryzacją
(bieguny +/-).
– Wymienić baterie.
– Skierować pilota w kierunku czujnika
podczerwieni zestawu.
Timer nie działa. – Ustawić zegar.
– Nacisnąć i przytrzymać CLOCK•TIMER dla
włączenia timera.
– Przerwij nagrywanie/kopiowanie kasety.
Brak podświetlenia niektórych klawiszy. – Nacisnąć DIM MODE dla wybrania DIM OFF.
Wskazania zegara/timera uległy – Nastąpiła przerwa w zasilaniu lub odłączono
skasowaniu. kabel zasilania. Ponownie ustawić zegar/timer.
Wskazania na wyświetlaczu zmieniają – Nacisnąć i przytrzymać Ç na
się samoczynnie, migają klawisze. zestawie dla wyłączenia demonstracji.
Producent zastrzega możliwość wprowadzania zmian technicznych.
pg 057-081/C399/34-Pol 12/24/01 11:55 AM Page 81
Loading...
