Betriebsanleitung
XPS - XR6 - XP6
Inhalt
Informationen................................................................. 2-3
Ausrüstung.........................................................................4
Instrumententafel ...............................................................5
Anordung der Bedienelemente ......................................... 6
Fahrkomfort........................................................................6
Anlassen des Motors .........................................................7
Einfahren / Fahren..............................................................7
Reifen / Kupplung .............................................................. 8
Kraftstoff / Öl ......................................................................9
Batterie / Sicherungen .....................................................10
Beleuchtung / Anzeigen ...................................................11
Bremsen ..........................................................................12
Kette.................................................................................13
Kühlflüssigkeit..................................................................14
Technische Daten ............................................................1 5
XPS-XR6
1
Nehmen Sie sich die Zeit,
dieses Dokument zu lesen.
Informationen
Die Erläuterungen in dieser Betriebsanleitung sollen
Ihnen als Richtlinie für die Bedienung des PEUGEOT-Fahrzeuges dienen.
Darüber hinaus geben wir Ihnen auch Hinweise über die
erforderliche Wartung und Pflege,die bei Beachtung dazu
beitragen werden, daß Ihnen Ihr Fahrzeug immer Freude
bereitet und jahrelang zuverlässig dient. Ihr PEUGEOTFachhändler wird Sie gerne beraten um Ihr Fahrzeug in
einem technisch einwandfreien Zustand zu erhalten. Jede
Veränderung des serienmäßigen Fahrzeuges kann zum
Erlöschen der ABE führen. Bevor Sie eine Veränderung
vornehmen, fragen Sie Ihren Fachhändler, ob dies
zulässig ist. Ihr PEUGEOT-Fachhändler kennt alle
Besonderheiten Ihres Fahrzeuges. Er verfügt außerdem
über Original-Peugeot-Ersatzteile und das notwendige
Spezialwerkzeug, um den Kundendienst an Ihrem
Fahrzeug unter den besten Bedingungen durchzuführen.
Wir freuen uns, daß Sie ein PEUGEOT-Fahrzeug gewählt
haben und danken Ihnen für Ihr Vertrauen; wir versichern
Ihnen, daß Sie für lange Jahre ein sicheres und
angenehmes Transportmittel besitzen.
Sicherheitshinweise
Wir erlauben uns, Ihnen nachfolgend einfache
Ratschläge für die sichere Handhabung Ihres Fahrzeuges
zu geben. Zu hohe Geschwindigkeit ist sehr oft ein
ausschlaggebender Faktor bei Unfällen. Beachten Sie
Geschwindigkeitsbegrenzungen, fahren Sie nie schneller
als es die Verkehrslage zuläßt.
Vorsicht, auf Straßenmarkierungen kann man leicht
ausrutschen. Vor jeder Verwendung des Fahrzeuges,
überprüfen Sie kurz, ob das Fahrzeug alle
Sicherheitsbedingungen erfüllt.
Vor Fahrtantritt müssen der Fahrer und der Beifahrer
einen Helm aufsetzen und den Verschluss korrekt
Schließen. Es ist außerdem empfohlen, Hände und
Augen zu schützen und farbige Kleidung zu tragen. Ein
ungeübter Fahrer sollte sich zuerst mit seinem Fahrzeug
vertraut machen, bevor er am Verkehr teilnimmt. Ein
Rollerfahrer muß den anderen Verkehrsteilnehmern seine
Anwesenheit wie folgt anzeigen:
- Beleuchtung einschalten
- Vermeiden von schlecht sichtbaren Stellen
- Besonders vorsichtig sein an Kreuzungen,
Parkplatz-einfahrten. Das Fahrzeug ist nur für den
Straßenverkehr vorgesehen.
Der Gepäckträger und Koffer sind für den Transport von
leichten Objekten vorgesehen. Achten Sie darauf, daß
das Gewicht gleichmäßig verteilt und gut befestigt ist.
Max. Beladung : 3 kg
Ihr Fahrzeug ist so gebaut, daß es den gesetzlichen
Vorschriften entspricht, bitte ändern Sie nichts daran,
vorallem nicht an der Auspuffanlage. Verwenden Sie nur
Kraftstoffe, Öle und Schmiermittel, die von PEUGEOT
getestet und empfohlen sind. Verwenden Sie zu Ihrer
Sicherheit nur PEUGEOT-Original-Ersatzteile und
Zubehörprodukte. Diese sind speziell für PEUGEOT-
Roller entwickelt und freigegeben.
PEUGEOT übernimt keine Haftung für Ersatzteile und
Zubehörprodukte, die von PEUGEOT nicht freigegeben
wurden. Es ist nicht auzuschliessen, daß bei Verwendung
ungeeigneter T eile die Fahrsicherheit beeinträchtigt wird.
Diese Gewähr kann ihnen auch eine TÜV-Abnahme oder
eine behördiche Genehmigung nicht in allen Fällen geben,
da der Prüfumfang nicht immer ausreicht.
Wartungsratschlag
Damit die Sicherheit und Zuverlässigkeit Ihres Fahrzeugs
gewährleistet bleiben, benutzen Sie bitte nur echte
Peugeot-Ersatzteile für Wartung und Reparatur und ändern Sie diese nicht ab. Die Benutzung anderer Ersatzteile
könnte die einwandfreie Funktion des Fahrzeuges
verhindern. Lassen Sie Ihr Fahrzeug sorgfältig überprüfen, wenn Sie damit einen Auffahrunfall hatten. Beispielsweise alle Teile, die zum Rahmen, zur Aufhängung und zur
Lenkung gehören. Diese Inspektion ermöglicht die Wiederherstellung der unabdingbaren Sicherheitsbedingungen.
Nach längerer Stillegung wird empfohlen, eine allgemeine
Überprüfung des Fahrzeugs vorzunehmen.
Um körperlichen Schäden vorzubeugen, achten Sie
immer darauf, daß der Motor abgestellt ist und das
Fahrzeug fest auf seinem Ständer, auf ebener Fläche
steht bevor Sie irgendeine Wartungsarbeit
durchführen.
Für alle Eingriffe, Überprüfungen, Einstellungen,
Wartungsarbeiten oder Benutzungsratschläge vertrauen
Sie Ihren Motorroller einem Peugeot-Händler an.
Die Karosserie besteht aus Plastikteilen, diese sind
lackiert und bedürfen keiner besonderen Pflege.
Reinigen Sie die schmutzigen Teile mit Seifenlauge oder
einem milden Reinigungsmittel, wobei der Motorroller mit
klarem Wasser nachgespült und mit einem Fensterleder
getrocknet werden sollte.
Allgemein ist die Benutzung von Hochdruckreinigungsgeräten, Lösungsmitteln wie Benzin, Erdöl oder
aggressiven Reinigungsmitteln nicht empfohlen (wie z.B.
Felgenreiniger), dies kann zu Beschädigungen am
Fahrzeug führen.
Falls nötig, wenden Sie sich an einen Peugeot-Händler. Er
berät Sie über die Benutzung von Wartungsprodukten und
die Reparatur von zerkratzten oder verschrammten
Teilen.
Längere Stillegung des Fahrzeuges *
Bei längeren Standzeiten des Fahrzeuges (über 1 Monat)
empfehlen wir folgende Maßnahmen :
- Batterie* ausbauen und an einem trockenen,
frostfreien Ort gerade lagern. Batterie vor und nach
Stillegung aufladen (siehe Seite 21) wenn nötig,
Anlassen des Motors nach einer Standzeit :
Nach einer Standzeit des Fahrzeugs von mehr als
einem Monat den Kraftstofftank leeren, schwimmer des
Vergasers entleeren und wieder mit neuem Kraftstoff
befüllen.
- Den Anlasser betätigen, ohne Gas zu
geben. Der Anlasser kann bis zu 7 Sekunden lang
betätigt werden.
- Wenn der Motor nicht innerhalb von 7
Sekunden startet, 3 bis 5 Sekunden warten und den
obigen Vorgang noch einmal ausführen.
2
XPS-XR6
- Diese Vorgänge wiederholen, bis der Motor
anspringt (wie oft dies nötig ist, ist von der Standzeit
des Fahrzeugs abhängig).
Nachdem der Motor angesprungen ist, langsam Gas
geben und dabei bremsen, bis der Motor warmgelaufen
ist (die Warmlaufzeit ist von der Dauer der Standzeit
des Fahrzeugs abhängig). Der Motor kann seine volle
Leistung erst nach einer gewissen Laufzeit erbringen,
die von der Außentemperatur abhängt.
* Je nach typ
Kontrolle vor der Abfahrt
Von dem Fahrer.
Kontrollieren
- Kraftstoffstand
- Ölstand
- Die Dichtigkeit
- Die Reifen und den Reifendruck
- Zustand der Bremsflüssigkeit
- Kühflüssigkeitsstand
- Zustand der Bremsklötze
- Scheinwerfer, Leuchten und Kennzeichen auf
Sauberkeit prüfen *
Überprüfen
- Funktion dem Bremsanlage
- Gasdrehgriff auf Leichtgängigkeit prüfen
- Beleuchtungs und Signalanlage prüfen
- Bremsleuchte und Blinker prüfen
Umweltschutz
Allgemeines
- Eine alte Zündkerze, ein unsachgemäß
montierter Störschutz, ein verschmutzter Luftfilter
oder verunreinigter Kraftstoff können die
Lebensdauer des Katalysators und des
Abgassystems stark beeinträchtigen.
- Falls der Katalysator ausgebaut wird, muß
der Zylinderkopf nach dem Wiedereinbau auf
Dichtheit geprüft werden (die Dichtung muß
unbedingt ausgetauscht werden).
- Jegliche Änderung an den Motorkennwerten
(Zündung, Vergasung, Steuerung usw.) kann
sehr schnell zur Zerstörung des Abgassystems
führen.
Kraftstoff / Schmiermittel
- Verwenden Sie ausschließlich bleifreien
Kraftstoff
- Fahren Sie den Kraftstofftank nie ganz leer
- Verwenden Sie die empfohlenen
Schmiermittel
- Verwenden Sie weder Kraftstoff- noch
Ölzusätze (Additive)
Zündung
- Bei Zündaussetzern oder Leistungsabfall
während der Fahrt sollte die Geschwindigkeit
verringert werden und der Motor wie hiernach
beschrieben abgestellt werden. Bei Fortdauer
des Problems lassen Sie den Antrieb Ihres
Fahrzeuge sobald als möglich überprüfen.
* Je nach typ
Für ein einwandfreies Arbeiten Ihres
Motors benutzen Sie ausschließlich :
Super Bleifrei roz 95 oder 98.
Peugeot Motocycles behält sich das
Recht vor, ohne Ankündigung
technische Daten oder Ausführungen
zu ändern.
XPS-XR6
Motor ausstellen
- Schalten Sie die Zündung erst aus, wenn
der Motor im Leerlauf läuft
Startverhalten
- Bei Startschwierigkeiten lassen Sie den
Antrieb Ihres Fahrzeuges überprüfen
Gebrauch des Fahrzeuges
- Vermeiden Sie das Fahren oder Abstellen
des Fahrzeuges auf entflammbarem Untergrund
(z.B. trockenes Laub o.ä.)
3
11
16
4
21
Beschreibung
5
3
17
18
12
15
8
7
19
2
14
20
9
10
4
16
19
5
6
8
15
18
14
21
1
13
- Scheinwerfer
1
- Blinkanlage vorne und
2
hinten
- Werkzeugkasten *
3
- Haltegurt für Beifahrer
4
- Heckleuchte
5
- Auspuffschalldämpfer
2
6
2
6
- Beifahrerfußstütze
7
- Fahrerfußstütze
8
- Schalthebel
9
- Ständer
10
- Scheibenbremse vorne
11
- Kickstarter *
12
- Fahrgestellnummer
13
- Kühlmittelbehälter
14
- Hinterradbremspedal
15
- Bremsflüssigkeitsbehälter
16
Hinterradbremse
17
- Zweitakt-Motorölbehälter
- Scheibenbremse hinten
18
- Batterie *
19
20
- Kühler (Flüssigkeitskühlung)
20
- Bremsflüssigkeitsbehälter
21
Vorderradbremse
17
3
11
1
2
7
9
10
4
* Je nach typ
XPS-XR6
1
10
6
10
3
2
Instrumententafel
- Kontrollleuchte Leerlaufstellung
- Fernlichtkontrolle
- Blinkeranzeige
- Ölstandwarnleuchte
- Warnleuchte Kühlmitteltemperatur *
- Motortemperaturanzeige *
Achtung, Verbrennungsgefahr
- Tachometer
- Drehzahlmesser *
- Warnleuchte Kraftstoffstand *
- Kupplungshebel
- Zündschloss
- Bremsflüssigkeitsstand
- Vorderradbremshebel
- Gasgriff
- Griff rechts
- Griff links
16
7
1
2
3
4
5
9
8
7
1
3
4
2
9
12
11
15
13
14
12
4
Wenn die Ölanzeige leuchtet, muß umgehend Öl
nachgefüllt werden. Ohne Öl geht der Motor kaputt, ein
Schaden, der nicht in den Garantiebereich fällt.
5
Wenn die Warnleuchte der Kühlmitteltemperatur
aufleuchtet, Motor unbedingt abstellen und abkühlen
lassen (Kühlmittelstand prüfen und zu einem
Vertragshändler fahren).
6
Sollte die Anzeige in den roten Bereich kommen, muß der
Motor zum Abkühlen abgestellt werden (überprüfen Sie den
Kühlmittelstand und wenden Sie sich an eine
Vertragswerkstatt)
Den Ausgleichsbehälterdeckel niemals bei heißem
Motor abschrauben. Das Kühlmittel könnte
schlagartig austreten und dadurch schwere
Verbrennungen verursachen.
Ausgediente Kühlflüssigkeit muß fachgerecht
entsorgt werden.
7
Die Digitalanzeige gibt die Fahrgeschwindigkeit des
Fahrzeugs in km/h oder mph an. Gibt die Summe der
gefahrenen Kilometer wieder.
8
Gibt die Motordrehzahl in Umdrehungen pro Minute an
9
10
11
12

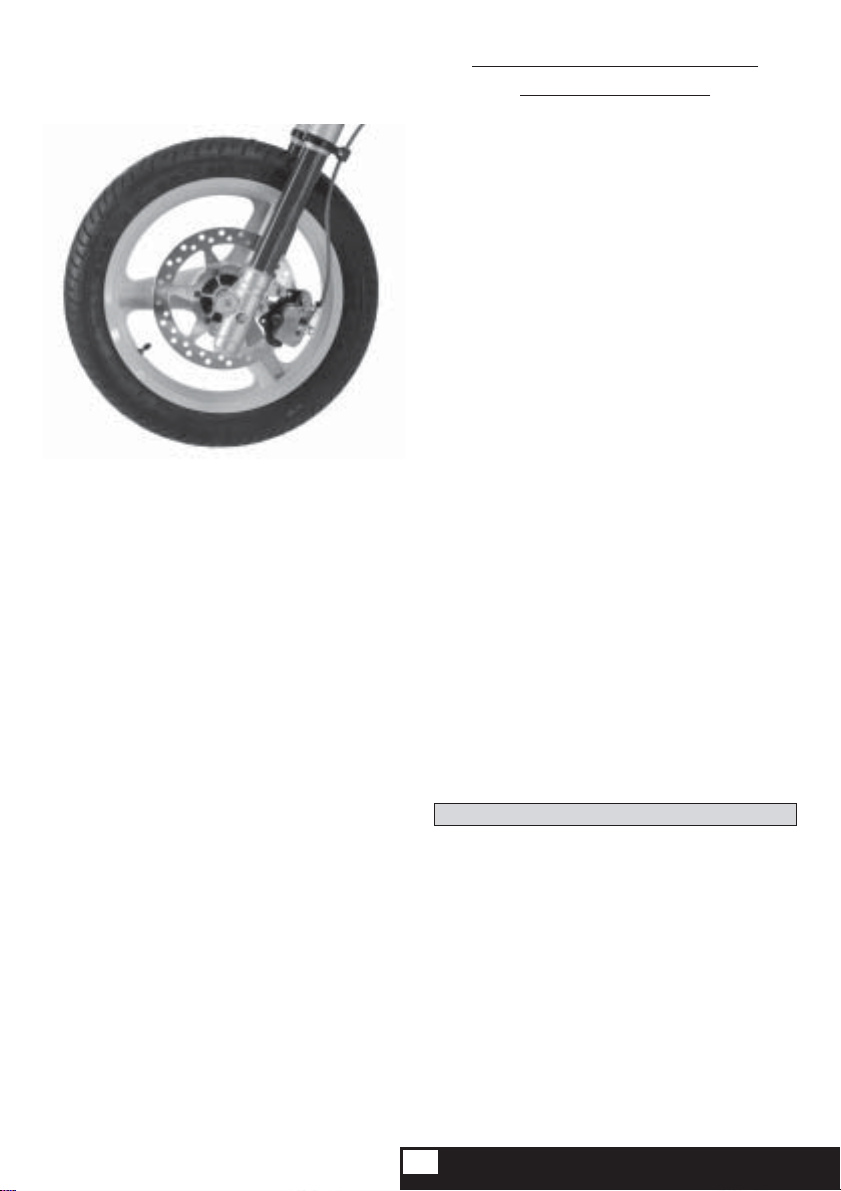

Vorderradbremse
13
14
15
16
13
16
XPS-XR6
11
15
14
* Je nach Modell
5
A
B
Bedienelemente
1
C
A
B
1
2
3
1
- Zündschalter *
A
- Motor ausgeschaltet / Position OFF *
- Position Zündung ein.
B
Die Start- und Signalfunktionen * sind
betriebsbereit. Position ON
- Lenkschloss *
C
2
- Beleuchtungs-schalter
Um der neuen europäischen Gesetzgebung zu
entsprechen ist Ihr Fahrzeug von jetzt an mit
Dauerlicht ausgestattet.
- Zündschloss *
3
Das auf Seite 15 beschriebene Startverfahren
befolgen.
- Abblend/Fernlichtschalter
4
5
- Blinkerschalter
Zum Anzeigen eines Fahrtrichtung-wechsels :
- Nach rechts, schieben Sie den Schalter auf (D)
- Nach links, schieben Sie den Schalter auf (E)
Die Blinkerrückstellung erfolgt durch Betätigen des
mittleren Knopfes (F)
6
- Hupenknopf
7
- Choke
Fahrkomfort
Der Fahrer kann folgende Elemente individuell
4
F
E
D
5
einstellen:
- Lenker
- Kombischalter rechts und links
- Kupplungshebel
- Vorderradbremshebel
- Schalthebel
- Hinterradbremspedal
Wir empfehlen, diese Einstellungen von einem
Händler durchführen zu lassen.
6
7
* Je nach Modell
6
XPS-XR6
Motor starten
- Mit Kickstarter *
- Schalthebel in Leerlaufstellung
- Zündschlüssel in Position ON stellen
- Benzinhahn öffnen *: Position ON
- Bei kaltem Motor: Den Choke nach links und den
Gasgriff dabei nicht betätigen.
- Ständer einklappen
- Kickstarter mit einer schnellen und kontinuierlichen
Bewegung betätigen
- Mit elektrischem Anlasser *
- Schalthebel in Leerlaufstellung
- Zündschlüssel in Position ON stellen
- Bei kaltem Motor: Choke betätigen und Gasgriff
nicht drehen
- Startknopf drücken
- Sobald der Motor läuft den Knopf loslassen
Dann schrittweise den Gasgriff betätigen.
Sobald der Motor warm ist den Choke ausschalten.
- Anfahren
Bei laufendem Motor im Leerlauf :
- Kuppeln : Kupplungshebel anziehen
- Ersten Gang einlegen: Schalthebel nach unten
drücken
- Leicht beschleunigen: Gasgriff leicht betätigen
- Kupplungshebel langsam loslassen und gleichzeitig
langsam die Motordrehzahl erhöhen.
- Schalten
- Leerlaufstellung: zwischen 1. und 2. Gang oder 2.
und 1. Gang.
- 1. Gang: Schalthebel nach unten
- 2. – 3. – 4. – 5. und 6. Gang: Schalthebel nach oben
Herunterschalten: Schalthebel nach unten drücken.
XPS-XR6
- Einfahren
Das Einfahren hat wesentlichen Einfluss auf die
Funktion, Leistung und Lebensdauer des Motors.
Während der ersten 500 Kilometer das Fahrzeug nicht mit
maximaler Drehzahl fahren, vor allem bei kaltem Motor
oder beim Bergabfahren.
Während der ersten 3000 Kilometer müssen dem
Kraftstoff 2 % Öl zugesetzt werden (direkt in den
Kraftstoffbehälter).
Die maximalen Leistungswerte des Fahrzeugs können
erst nach der Einfahrperiode erreicht werden.
Motor ausschalten und Fahrzeug
abstellen
Nach dem Anhalten und im Leerlauf :
- Zündschlüssel in Position OFF stellen
- Fahrzeug auf dem Ständer abstellen
- Benzinhahn schließen *: Position OFF
- Schlüssel abziehen, um einen Diebstahl zu vermeiden
* Je nach typ
7
Aufbocken auf dem Ständer
Das Fahrzeug ist mit einem Ständer mit automatischem
Einklappsystem ausgerüstet; es wird eine vorsichtige
Handhabung empfohlen.
- Seitenständer mit dem Fuß nach außen drücken
- Fahrzeug vorsichtig auf dem Ständer abstellen
Wichtig
Nach dem Aufbocken sicherstellen, dass das
Fahrzeug sicher steht; ein Umfallen könnte zu
Körperschäden bzw. Schäden am Fahrzeug führen.
Reifen
Überprüfen Sie öfters den Reifendruck und gleichen
Sie ihn wenn nötig an.
Befolgen Sie die folgenden Angaben :
Reifen
XP6 T
XP6 S
XR6
XPS T
XPS SM
XPS ST
Bem. : 2 bar = 0,2 Mégapascal
Ein falscher Reifendruck führt zur ungewöhnlichen Abnutzung der Lauffläche und beeinträchtigt die Sicherheit.
Es ist gefährlich und verboten, mit abgefahrenen Reifen
zu fahren. Abgefahrene Reifen beeinträchtigen die
Lenkung, das Bremsen, den Antrieb und die Straßenlage
und können zu Unfällen führen.
- XP6: Die «Tube Type»-Reifen sind mit Schläuchen
ausgerüstet.
- XR6: Die «Tubeless»-Reifen sind schlauchlose Reifen.
1
A
2
Einstellen des Kupplungsspiels.
Es muss regelmäßig die Spannung des Kupplungskabels
geprüft werden:
- 3 bis 4 mm Spiel, gemessen an der Öffnung des
Kupplungshebels (Kennzeichen A).
Zur Einstellung die Mutter (1) lösen und am Spanner (2)
drehen.
Vorn
2,5x21
100/80x17
90/90x16
90/90x21
100/80x17
90/90x16
Kupplung
Hinten
110/80x18
130/70x17
120/80x16
120/80x18
130/70x17
120/80x16
Kalte Reifen
Vorn Hinten
1,5 2,3
1,7 2,3
2,3 2,7
1,5 2,3
1,7 2,3
1,5 2,3
8
XPS-XR6
Kraftstoff
Für ein einwandfreies Arbeiten Ihres Motors
benutzen Sie ausschließlich : Super Bleifrei ROZ 98
oder 95
Achten Sie beim Auftanken darauf, daß kein Wasser
oder andere Verunreinigungen in den Tank gelangen.
Benutzen Sie keine Benzin-Öl-Mischung.
Achtung
Benzin ist eine äußerst brennbare Substanz, die
1
1
unter bestimmten Bedingungen explodieren kann.
Es darf nur an einem gut gelüfteten Ort, mit
ausgeschaltetem Motor aufgetankt werden. Rauchen
Sie nicht, bringen Sie keine Flammen oder Funken
in die Nähe des Motorrades oder der Lagerstelle des
Benzins.
Füllen Sie den Tank nicht zu weit auf. Das Benzin
soll den Rand der Einfüllöffnung nicht erreichen.
Nachdem Sie vollgetankt haben, sollten Sie sich
vergewissern, daß der Deckel fest verschlossen ist.
Benzin ist eine gefährliche Substanz und sogar
tödlich, wenn sie verschluckt wird. Vermeiden Sie
wiederholten oder längeren Hautkontakt und das
Einatmen von Dämpfen. Bewahren Sie Benzin nicht
in der Reichweite von Kindern auf. Wurde Benzin
verschluckt, nicht zum Erbrechen bringen. Rufen
Sie sofort einen Arzt.
- Benzinhahn *
Der Benzinhahn befindet sich unter dem
Kraftstoffbehälter und weist 3 Positionen auf:
- ON : ............ geöffnet
- OFF : .......... geschlossen
- RES : .......... Reserve
Um Leckagen zu vermeiden, muss der Benzinhahn nach
dem Abstellen des Fahrzeugs auf OFF gestellt werden.
XPS-XR6
Ölstand
Überprüfen Sie regelmäßig den Ölstand.
Füllen Sie ausschließlich halbsynthetisches 2-Takt Öl für
Getrenntschmierung auf.
Wichtig
Füllen Sie empfohlenes Öl nach.
Die Benutzung anderer Öle kann zu einer
überhöhten Ansammlung von Verbrennungsrückständen im Motor und der Auspuffeinrichtung führen,
was einen Leistungsverlust und eine mögliche
Beeinträchtigung des Motors mit sich bringt.
Füllen Sie den Tank nicht zu weit auf. Das Öl soll
den Rand der Einfüllöffnung nicht erreichen.
Nachdem Sie aufgefüllt haben, sollten Sie sich
vergewissern, daß der Deckel fest verschlossen ist.
War der Öltank vollkommen leer, kann der laufende
Motor beschädigt werden. Bringen Sie das Fahrzeug
zu einem PEUGEOT-Händler, um die notwendige
1
Entlüftung des Schmiersystems durchführen zu
lassen. Bringen Sie das Fahrzeug zu einem
PEUGEOT-Händler, falls ein Neustart des
Schmiersystems erforderlich ist.
* Je nach typ
9
Batterie *
Wartungsfreie Batterie
Eine wartungsfreie Batterie darf niemals geöffnet werden; kein Wasser
oder Elektrolyt nachfüllen.
Gewöhnliche Batterie
Batterielektrolyt
Überprüfen Sie den Stand und halten Sie ihn zwischen «UPPER»
(Höchstgrenze) und «LOWER» (Mindestgrenze).
Vergewissern Sie sich nach der Überprüfung des
Batterieelektrolytstandes oder der Zugabe von destilliertem Wasser, daß
der Entlüftungsschlauch wieder richtig an die Batterie angeschlossen
ist. Benutzen Sie für die Batterie ausschließlich destilliertes Wasser
oder spezielles Wasser für Bleiakkumulatoren, Leitungswasser verkürzt
ihre Lebensdauer.
Bei dem Wiedereinbau der Batterie muß überprüft werden, ob der
Entlüftungsschlauch richtig sitzt und nicht verstopft ist oder abgedrückt
wird.
Ist der Elektrolytverlust zu groß, ziehen Sie einen PEUGEOT-Händler
zu Rate.
Anschluß der Kabel an die Batterie :
- Schließen Sie das rote Kabel an den (+)Pol der Batterie an.
- Schließen Sie das grüne Kabel an den (-)Pol der Batterie an.
- Aufladen der Batterie
Bevor Sie die Batterie laden muß der Wasserstand überprüft werden.
Das Aufladen der Batterie muß mit einem passenden Ladegerät
durchgeführt werden, das höchstens 0,4 bis 1 Ampère abgibt.
Überlassen Sie das Aufladen einer Fachwerkstatt.
Anmerkung : die Benutzung eines zu starken Batterieladegerätes
kann die Batterie zerstören.
Vorsicht!
Die Batterie enthält Schwefelsäure. Haut-, Augen- und Kleiderkontakt unbedingt vermeiden.
A
Erste-Hilfe-Leistung bei Unfall :
- Äußerlich: mit Wasser spülen und sofort einen Arzt
aufsuchen
- Innerlich: nichts trinken und keinen Brechreiz hervorrufen.
Unverzüglich einen Arzt oder das nächste Entgiftungsinstitut
aufsuchen.
- Augen: mit Wasser spülen und sofort einen Arzt
aufsuchen
Keine Funken, Flammen oder Zigaretten in die Nähe kommen
lassen. Sichern Sie eine ausreichende Belüftung während des
Aufladens oder der Benutzung in einem geschlossenen Raum.
Schützen Sie die Augen, wenn Sie in der Nähe einer Batterie
arbeiten.
Batterie immer von Kindern fern halten.
Leere Batterien müssen ordnungsgemäß entsorgt werden
(Recycling).
XPS
- Schutzkappe unter dem Sitz (A) entfernen, die beiden Schraube
- Sitz durch leichtes Ziehen nach hinten entfernen
- Haltegurt der Batterie entfernen
Eine Sicherung schützt die elektrische Anlage gegen Kurzschlüsse
Sicherungen *
oder Überlastung des Str omkreislaufs.
Sie steckt in einem Sicherungshalter neben der Batterie.
Sie schmilzt und schaltet den Stromkreislauf im Falle einer Anomalie in
der elektrischen Anlage ab.
Vorsicht
Sollte eine Sicherung durchbrennen, so ist wahrscheinlich ein
Fehler im Betrieb aufgetreten. Wenden Sie sich in solchen Fällen
an Ihren Peugeot Motocycles Händler.
Nur Standartsicherungen verwenden. Ersetzen Sie eine
durchgebrannte Sicherung immer durch eine gleichwertige.
* Je nach typ
10
XPS-XR6
Beleuchtung und Anzeigen
Der einwandfreie Betrieb der Beleuchtungs- und
Anzeigenvorrichtung ist für die Fahrtsicherheit
unabdingbar.
Vor der Abfahrt und während der Benutzung des
Motorrollers muß der Fahrer darauf achten, daß
die verschiedenen Leuchten ordnungsgemäß
funktionieren.
Eigenschaften der Leuchten
Abblendlicht/Fernlicht............................ S2 35/35W
Schlußleuchte und Bremsleuchte ...............P21/5W
Blinker..............................................................R10 W
Tachobeleuchtung ....................................... W 1,2 W
Kontrollleuchten .......................................... W 1,2 W
- Glühbirnenwechsel
Scheinwerfer
- Die 4 Gummielemente aus der
Scheinwerferkappe entfernen
- Gummischutz des Lampenträgers entfernen
- Halteklammer des Lampenträgers lösen
- Glühlampe auswechseln
- Wiedereinbau: in umgekehrter Reihenfolge
A
vorgehen
Einstellen des Scheinwerfers *
- Einstellschraube (A) auf der
Scheinwerferkappe unter dem Scheinwerfer
betätigen (nach links bzw. rechts drehen).
Heckleuchte
- Die beiden Schrauben und das Glas entfernen
- Glühlampe auswechseln
Blinker
- Schraube und Glas entfernen
- Glühlampe auswechseln
Scheinwerfer
- Rückspiegel entfernen
- 8 Schrauben an Spritzwand entfernen
- Verkleidung nach vorne klappen
- Glühlampe auswechseln
Heckleuchte
- Die beiden Schrauben und das Glas
entfernen
- Glühlampe auswechseln
Blinker
- Schraube und Glas entfernen
- Glühlampe auswechseln
XPS / XP6
XR6
XPS-XR6
* Je nach typ
11
Hydraulische Vorder- und
Hinterradbremse
Für Ihre SICHERHEIT empfiehlt Ihnen
PEUGEOT :
- Bremsflüssigkeitsstand kontrollieren
- Die Bremsbeläge auf Abnutzung zu
kontrollieren
- Die Bremsbeläge auf Abnutzung zu
kontrollieren
- Das Funktionieren der Vorderrad- und
Hinterradbremse zu überprüfen. Hierzu sind
folgende Punkte zu beachten :
- Wenn ein Eingriff notwendig wird, die
Einstell- und Wartungsarbeiten einem
PEUGEOT-Händler überlassen.
- Ausschließlich PEUGEOTOriginalersatzteile verwenden.
Die hydraulische Bremsanlage ist mit einer
Flüssigkeit gefüllt, die den Normen Peugeot
entspricht.
Die Bremswirkung ist abhängig von :
- Der Flüssigkeitsstand in der hydraulischen
Bremsanlage
- Die Dichtheit des Systems
- Dem Zustand der Bremsbeläge.
Wenn der Bremshebel bei Betätigung zu weit
nachgibt, sofort eine Überprüfung des
Bremssystems beim PEUGEOT-Händler
durchführen lassen.
- Bremsen
Eine abgestimmte Betätigung von Gasdrehgriff
und VORDERRAD- sowie HINTERRADBREMSE ist
sehr wichtig.
- Verringern Sie Ihre Geschwindigkeit, indem
Sie den Gasdrehgriff zurückdrehen.
- Betätigen Sie die VORDERRAD- und
HINTERRAD-BREMSE gleichzeitig.
Wichtig
Der Einsatz nur einer Bremse vermindert
die Bremsleistung.
Zu starkes Bremsen mit nur einer Bremse
kann das Blockieren des jeweiligen Rades
hervorrufen. Sie könnten die Kontrolle über
das Fahrzeug verlieren und stürzen.
Beim Bergabfahren mit starkem Gefälle
kein Gas geben und beide Bremsen
betätigen, um die Geschwindigkeit zu
reduzieren und das Fahrzeug unter
Kontrolle zu behalten. Die Bremsen nicht
ständig betätigen; dies kann zur Überhitzung führen, die Bremswirksamkeit
beeinträchtigen und somit zu Unfällen
führen.
12
XPS-XR6
Kette
Die Kette muss stets einwandfrei sauber und
geschmiert sein.
Regelmäßig die Kettenspannung kontrollieren:
- Getriebe in Leerlauf
- Das Fahrzeug auf den Ständer stellen und den
30mm
2
1
3
Durchhang der Kette prüfen; dieser muss 30 mm
betragen, wenn die unten verlaufende Kette nach
oben gedrückt wird.
- Falls erforderlich: Spannung der Kette einstellen
- Mutter an der Hinterradachse (1) lösen
- Gegenmuttern der Kettenspanner (2)
links und rechts lösen
- Die beiden Stellmuttern (3) die gleiche
Anzahl an Umdrehungen nach links bzw. rechts
drehen
- Hinterradausrichtung prüfen und
gegebenenfalls korrigieren und Kettenspannung
kontrollieren
- Gegenmuttern der Kettenspanner
anziehen
- Mutter an der Hinterradachse anziehen
XPS-XR6
13
Kühlmittel *
Der Kühlmittelstand muss bei ausgeschaltetem
kaltem Motor kontrolliert werden.
Zum Nachfüllen:
- Fahrzeug auf dem Ständer waagerecht
abstellen
XPS / XP6
- Kühlerdeckel abnehmen
XR6
- Deckel am Expansionsgefäß lösen
- Der Füllstand muss immer über dem
Mindeststand liegen.
- Mindeststand : Das Kühlmittel ist am
Behälterboden (Expansionsgefäß) sichtbar.
- Höchststand : Kühlerdeckel entfernen
und den Füllstand kontrollieren, der bis zum
unteren Rand des Einfüllstutzens reichen muss.
Kühlmittel
- 20 °C, PROCOR 3000 oder gleichwertiges
Kühlmittel; alle 2 Jahre wechseln. Gegebenenfalls
ein ähnliches Kühlmittel mit denselben
Eigenschaften nachfüllen.
Achtung, Verbrennungsgefahr
Den Ausgleichsbehälterdeckel niemals bei
heißem Motor abschrauben. Das Kühlmittel
könnte schlagartig austreten und dadurch
schwere Verbrennungen verursachen.
Ausgediente Kühlflüssigkeit muß
fachgerecht entsorgt werden.
Achtung
Das Fahrzeug nicht benutzen wenn :
- Sich die Kühlflüssigkeit unterhalb der
Min. Markierung befindet.
- Wenn das System eine Undichtigkeit
aufweist
- Wenn das Fahrzeug die Kühlflüssigkeit
“ verbraucht ”
Bei Nichtbeachtung können schwere
Motorschäden entstehen.
Wenden Sie sich für Wartungs- und
Reparaturarbeiten am besten an Ihren
Peugeot Motocycles Händler.
* Alle 2 Jahre erneuern
14
XPS-XR6
Technische Daten
XP6
Motorblock
Hubraum (cm3) .........................................................................
Bohrung x Hub (mm)................................................................
Abmessungen (mm)
Gesamtlänge *..........................................................................
Gesamtbreite * .........................................................................
Gesamthöhe * ..........................................................................
Radstand * ...............................................................................
Gewicht (kg)
------
Getriebe
Schaltgetriebe
Schalten
Kupplung
----Kuppeln
Füllmengen (L)
Kraftstofftank...........................................................................
Öltank .......................................................................................
Kühlflüssigkeitsstand...............................................................
Getriebeöl .................................................................................
Elektrische Anlage
Generat * ..................................................................................
Batterie * ..................................................................................
1995
750
1350
1330
85
6
1,3
Wechselstromlichtmaschine
XPS XR6
49,7 cm³
40,3 x 39 mm
1980 1865
845 750
1170 1100
1370 1265
90 90
6-Gang-Schaltgetriebe
Schaltpedal links
Mehrscheibenkupplung im Ölbad
Manuell
7,8 13,5
1 1,1
0,7
0,75
12V 4Ah 12V 4Ah
Vermeiden Sie :
- Lärm, elektromagnetische Störungen, Rauchentwicklung,....
Ändern Sie deshalb nicht die Kennwerte Ihres Fahrzeugs (Beispiel: Abgasanlage oder
Zündkerze).
Jede Änderung der technischen Kennwerte des Fahrzeugs führt zur Aufhebung der Garantie und gilt als Verstoß gegen die Zulassungbescheinigung (Fahrzeugzulassung
durch die befugten Stellen) . Bei Unfällen übernimmt die V ersicherung keinerlei
Haftung.
Denken Sie daran, daß ein PEUGEOT-Motorroller bei einem PEUGEOT -Händler
gewartet werden sollte.
Aus seiner Berufserfahrung kennt nur er alle Besonderheiten und verfügt über
PEUGEOT-Ersatzteile und die besonderen PEUGEOT-W erkzeuge.
* Je nach typ
XPS-XR6
15
D
E
U
S
C
H
Dans un souci constant d’amélioration Peugeot Motocycles se réserve le droit de modifier, supprimer ou ajouter toute référence citée
DC/PS/DOC/SH Imp. en U.E. I3R 02/09/2003 ed1 (photos non contractuelles)
T
N° 11.762914.00
recommande
Loading...
