INHALT
Inhalt.............................................................................1
Hinweise.......................................................................1
Sicherheitshinweise....................................................1
Technische Daten .......................................................2
Einzusetzende Produkte..............................................2
Informationen zur Anleitung ......................................3
Beschreibung des Fahrzeugs....................................4
Instrumente..................................................................5
Funktionen der Anzeige...............................................6
Bedienelemente...........................................................6
Zündschlossfunktionen..............................................7
Ausstattungselemente................................................7
Seitenständerschalter..................................................7
Kontrollen vor der Benutzung....................................7
Überprüfung vor Fahrtantritt ........................................7
Hinweise zur Inbetriebnahme und zum Fahren........8
Warnhinweis ................................................................8
Einschalten des Motors ...............................................8
Fahren .........................................................................8
Treibstoff - Sparsames Fahren....................................8
Einfahren des Motors...................................................8
Abschalten des Motors und Parken.............................9
Kontrolle der Flüssigkeitsstände...............................9
Reifen ...........................................................................9
Batterie.......................................................................10
Laden der Batterie .....................................................10
Sicherungen ..............................................................10
Wechsel der Leuchtmittel.........................................10
Einstellung der Scheinwerfer...................................
Mitfahrer vor, die im Falle eines Unfalls bei Schäden
HINWEISE
Sie haben ein Fahrzeug von Peugeot erworben.
Wir freuen uns über Ihre Wahl und bedanken uns für Ihr
Vertrauen.
Bitte lesen Sie diese Anleitung vor der ersten Benutzung
Ihres Fahrzeugs gründlich durch.
Bewahren Sie diese Bedienungsanleitung stets im
Staufach des Fahrzeugs auf. Neben Anweisungen zur
Verwendung, Kontrolle und Wartung des Fahrzeugs
enthält sie ebenfalls wichtige Sicherheitshinweise zum
Schutz des Fahrzeugführers sowie Dritter vor Unfällen.
In der Anleitung finden Sie zahlreiche Hinweise, um das
Fahrzeug in perfektem Betriebszustand zu halten.
Ihr Vertragshändler verfügt über genaueste Kenntnisse
des Fahrzeugs, über die Original-Ersatzteile und das
passende Werkzeug. Dadurch kann er Sie besonders
gut beraten und Ihr Fahrzeug gemäß dem vorgesehen
Wartungsplan unter optimalen Bedingungen warten,
damit Sie immer hohen Fahrspaß bei maximaler
Sicherheit genießen können.
SICHERHEITSHINWEISE
Unerfahrene Zweiradfahrer sollten sich vor der Teilnahme
am Straßenverkehr unbedingt genauestens mit ihrem
Fahrzeug vertraut machen. Es wird daher ausdrücklich
davon abgeraten, das Fahrzeug an Personen ohne
Erfahrung mit Krafträdern zu verleihen.
Nach der Verkehrsordnung ist gemäß der geltenden
Gesetzgebung zum Führen eines Kraftrads je nach
Hubraum ein Führerschein oder eine spezifische
Fahrausbildung bei einem Fachanbieter erforderlich.
11
Der Fahrzeugführer und der Beifahrer sind zum Trag
eines zugelassenen Helms verpflichtet. Es wird
empfohlen, Schutzhand
anzulegen und helle oder reflektierende Kleidung zu
tragen, die für das Führen eines Kraftrads geeignet ist.
Die geltende Gesetzgebung verbietet in einigen Ländern
den Transport eines Mitfahrers, andere Länder
schreiben den Nutzern von Motor-Krafträdern eine
Haftpflichtversicherung zum Schutz für Dritte und
schuhe und Schutzbrille
eintritt.
Fahren in alkoholisiertem Zustand oder unter Einfluss von
Betäubungsmitteln oder bestimmten Medikamenten ist
strafbar und gefährdet die Sicherheit des Fahrers und
anderer Personen.
Überhöhte Geschwindigkeit ist
bei zahlreichen Unfällen. Die Verkehrszeichen sind zu
beachten und die Geschwindigkeit an die
Wetterbedingungen anzupassen.
Zugelassene Gepäckträger und Koffer stehen als Option
zur Verfügung. (modellabhängig). Die Montagehinweise
sind einzuhalten und das zulässige Transportgewicht
beträgt je nach Ausstattung 3 bis 5 kg.
Der Motor und die Auspuffteile können sehr hohe
Temperaturen erreichen, folglich muss bei dem Parken
des Fahrzeugs ein Kontakt mit brennbaren Materialien
oder mit Körperteilen vermieden werden, da ansonsten
ein Brand verursacht werden oder Verbrennungen
entstehen könnten.
Der Einbau von nicht durch den Hersteller zugelassenen
Teilen, der eine Änderung der technischen Daten oder
der Leistungen des Fahrzeugs nach sich zieht, ist nicht
gestattet.
Änderungen führen zu einem Verlust der Garantie und
das Fahrzeug entspricht nicht mehr den legalen
Zulassungsrichtlinien.
Die durch die Richtlinie 97/24/CE verlangten
Fahrzeugdaten befinden sich auf dem Kontrollschild auf
dem Fahrzeug. Dies ist eine Maßnahme gegen die
Manipulation von Kleinkrafträdern und leichten
Motorrädern.
en
ein entscheidender Faktor
FR
GB
DE
IT
ES
NL
GR
SE
PT
FI
DK
Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles 1/11
Page 3
TECHNISCHE DATEN
FR
GB
DE
ES
Typencode
LW1AAA
LW1BAA
LW2AAA
LW2BAA
Länge 2000
Breite 690
IT
Höhe 1125
Radstand 1330
In fahrbereitem Zustand
4-Taktmotor. 50 cc. Luftkühlung. 45 km/h
4-Taktmotor. 50 cc. Luftkühlung. 25 km/h
4-Taktmotor. 125 cc. Luftkühlung
4-Taktmotor. 151 cc. Luftkühlung
Abmaße in mm
Gewicht in kg
NL
Zulässiges Maximum.
Gesamtgewicht des
Fahrzeugs mit Fahrer,
GR
Beifahrer, Zubehör und
Gepäck
Fassungsvermögen in Liter
SE
Motoröl
Getriebeöl 0.18
PT
Kraftstofftank Bleifreies
Benzin
FI
Typ
Motor
DK
Version
Version
50 cc 100
125 cc
151 cc
50 cc 250
125 cc
151 cc
50 cc 0.7
125 cc
151 cc
Einzylinder 4-Takt
0.95
5.7
Luftkühlung
mit Katalysator
109
260
Hubraum in cc 50/125/151
Reifengrößen
Vorne 90/80-16
Tragfähigkeitsindex und
Geschwindigkeitsindex
Hinten
Tragfähigkeitsindex und
Geschwindigkeitsindex
Vorne 1.75
Hinten 2.25
Scheinwerferleuchte 12V - 35/35W
Standlichtleuchte 12V - 5W
Blinkerleuchten
Rücklicht/Bremslicht 12V - 5/21W
Glühlampe der
Kennzeichenbeleuchtung
Zündkerze entstört
LW1AAA NGK CR6HSA
LW1BAA NGK CR6HSA
LW2AAA NGK CR7HSA
LW2BAA
50 cc 90/80-16
125 cc
151 cc
50 cc 51N
125 cc
151 cc
Druck in bar
Beleuchtung
NGK CR7HSA
51N
110/70-16
52P
12V - 10W (2)
12V - 2.3W (8)
12V - 5W
Batterie
50 cc 12V - 4Ah
125 cc
151 cc
12V - 6Ah
EINZUSETZENDE PRODUKTE
Getriebeöl
SAE 80W90 API GL4
Bremsflüssigkeit
DOT 4
Motoröl
50 cc SAE 5W40 Synthetiköl API SL/SJ
125 cc
151 cc
SAE 5W40 Synthetiköl API SL/SJ
SAE 10W40 Halbsynthetisches Öl API SL/SJ
Batterie
Demineralisiertes Wasser
2/11 Reproduktion oder Übersetzung - auch auszugsweise - n
ur mit schriftlicher Erlaubnis von Peugeot Motocycles
Page 4
INFORMATIONEN ZUR ANLEITUNG
Die besonderen Hinweise werden durch folgende
Symbole gekennzeichnet:
Recycling-Symbol
Wiederverwertbar.
Zeigt an, dass das Produkt oder seine
Verpackung wiederverwertbar ist.
Reizend
Das Produkt übt eine Reizwirkung auf Haut,
Augen und Atmungsorgane aus.
Handschuhe, Schutzbrille und angepasste Kleidung,
z.B. Baumwollkittel, tragen. Dämpfe nicht einatmen. Bei
Berührung gründlich mit Wasser spülen.
Berührung mit Haut und Kleidung vermeiden.
Handschuhe, Schutzbrille und angepasste Kleidung,
z.B. Baumwollkittel, tragen. Dämpfe nicht einatmen. Bei
Berührung gründlich mit Wasser spülen.
Berührung mit Haut und Kleidung vermeiden.
Entzündlich
Von offenen Flammen oder Wärmequellen
(Grill, Heizgerät, Heizung, etc) fernhalten.
Direkte Sonneneinwirkung vermeiden.
Ätzend
Lebendes Gewebe und auch viele Materialien
werden bei Kontakt mit diesen Substanzen
zerstört.
Explosionsgefährlich
Stoß, Reibung, Funkenbildung und
Hitzeeinwirkung vermeiden.
Giftig
Nach Einatmen, Verschlucken oder Aufnahme
durch die Haut treten meist
ein. Jeglichen Kontakt mit dem menschlichen Körper,
einschließlich dem Einatmen der Dämpfe vermeiden.
Bei Unwohlsein sofort einen Arzt aufsuchen.
Händler zurückbringen oder in einem dafür
vorgesehenen Sammelbehälter entsorgen.
Vorschriften kann die Sicherheit von Personen stark
gefährden.
Vermeidung von Beschädigungen am Fahrzeug
durchzuführen sind.
Gesundheitsschäden erheblichen Ausmaßes
Nicht in den Hausmüll werfen
Einer der Bestandteile des Produkts ist giftig
und kann die Umwelt schädigen. Gebrauchtes
Produkt nicht in den Müll werfen , sondern zum
Sicherheit von Personen
Maßnahme, die die Sicherheit von Personen
gefährden kann.
Teilweise oder völlige Nichtbeachtung dieser
Wichtig
Maßnahme, die Schäden am Fahrzeug
herbeiführen kann.
Zeigt an, welche spezifischen Vorgänge zur
FR
GB
DE
IT
ES
NL
GR
SE
Umweltgefährlich
Das Produkt kann eine Schädigung des
Ökosystems herbeiführen. Weder in den
oder in die Natur entsorgen. Bringen Sie das Pr
besten zu einem Wertstoffhof in Ihrer Nähe.
Hausmüll werfen noch über die Kanalisation
Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles 3/11
odukt am
PT
FI
DK
Page 5
FR
GB
DE
IT
ES
NL
GR
SE

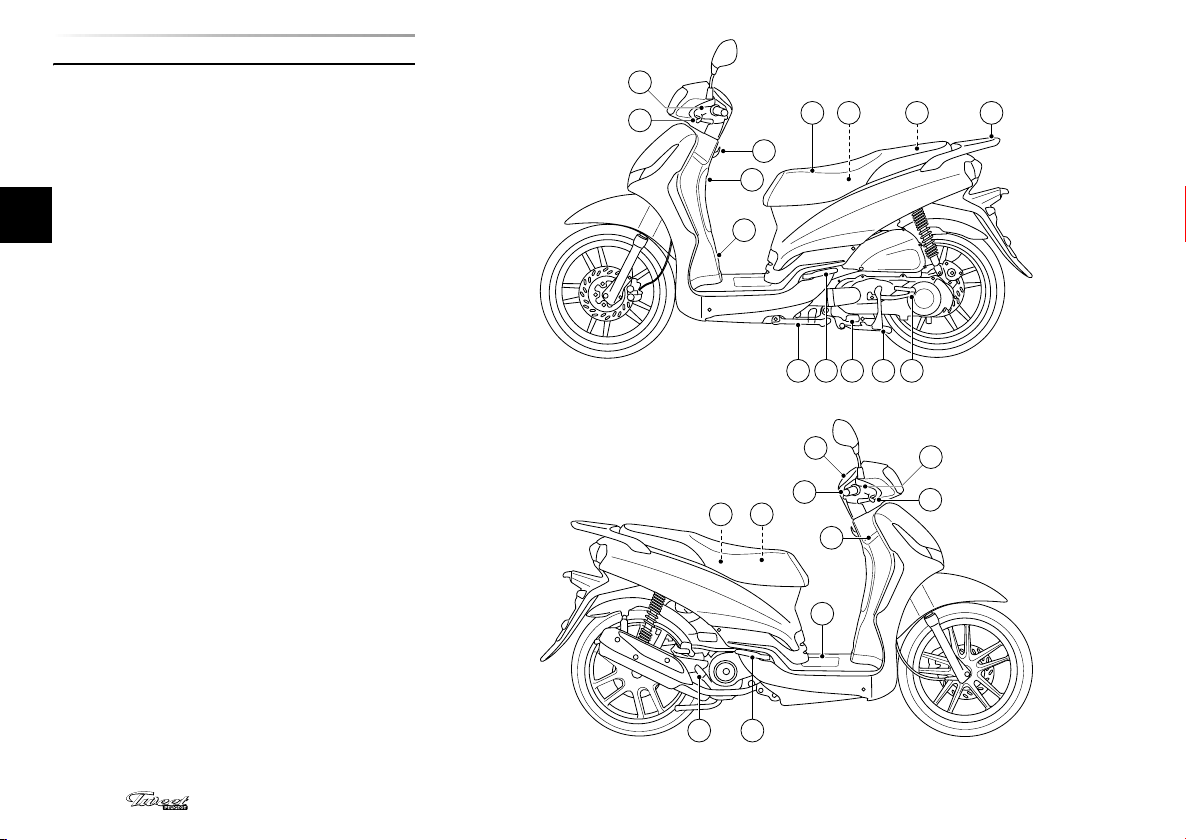

BESCHREIBUNG DES FAHRZEUGS
1. Cockpit
2. Zündschalter / Sitzbanköffner
3. Taschenhaken
4. Kraftstoffklappe
5. Bremsflüssigkeitsstand
6. Bremshebel
7. Gasgriff
8. Batterie / Sicherungen
9. Sitzbank
10. Staufach
11. Haltegriff
12. Typenschild / Rahmen-Kennzeichnung
13. Seitenständer
14. Mittelständer
15. Beifahrer-Fußstützen
16. Motornummer
17. Seitenständerschalter
18. Kickstarter
19. Staufach vorn
20. Motorölstand
21. Sicherungsetikett
5
10
6
19
12
17
9
3
16
13
15
1
7
21
2
4
14
18
11
5
6
PT
FI
DK
4/11 Reproduktion oder Übersetzung - auch auszugsweise - n
8
15
20
ur mit schriftlicher Erlaubnis von Peugeot Motocycles
Page 6
INSTRUMENTE
50 cc
2
3
4
3
FR

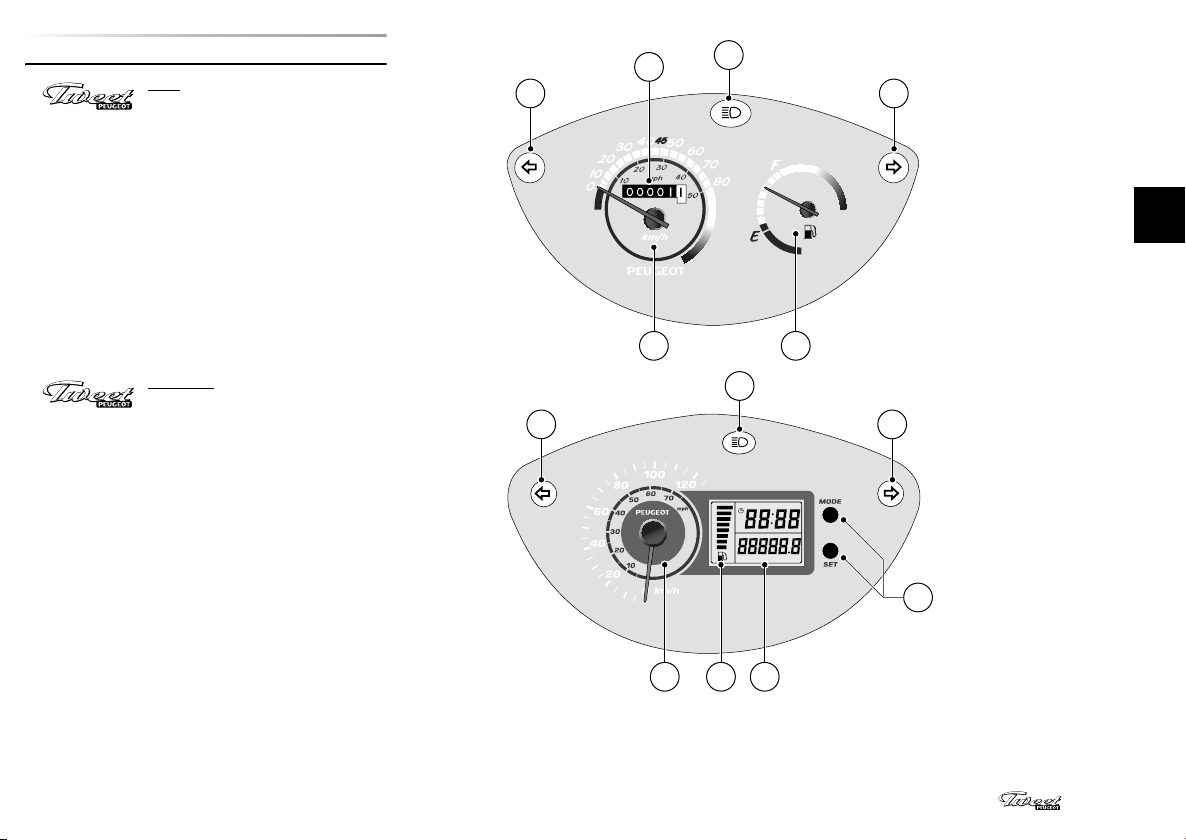

1. Geschwindigkeitszähler
Anzeige der Geschwindigkeit mit Doppelangabe Kilometer/
Miles.
2. Gesamtkilometerzähler
3. Blinkkontrolle
4. Fernlicht-Kontrollleuchte
5. Kraftstoffstandgeber
125/151 cc
Das Cockpit initialisiert sich bei jedem Einschalten der
Zündung.
1. Geschwindigkeitszähler
Anzeige der Geschwindigkeit mit Doppelangabe Kilometer/
Miles.
Beim Einschalten der Zündung wandert der Zeiger einmal
komplett über das Zifferblatt und kehrt dann auf
Nullstellung zurück.
2. Kraftstoffstandgeber
3. Blinkkontrolle
Wenn eine Blinkerlampe ausfällt blinkt die andere Lampe
schneller um dem Fahrer den Vorfall zu melden.
4. Fernlicht-Kontrollleuchte
5. Multifunktions-Anzeige
6. Steuertaste der Anzeige
GB
DE
1a
IT
1
3
5
ES
4
3
NL
GR
TIME
ODO TRIP
SE
6
PT
1
5
2
FI
Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles 5/11
DK
Page 7
FR
GB
DE
IT
ES
NL
GR
SE
PT
FI

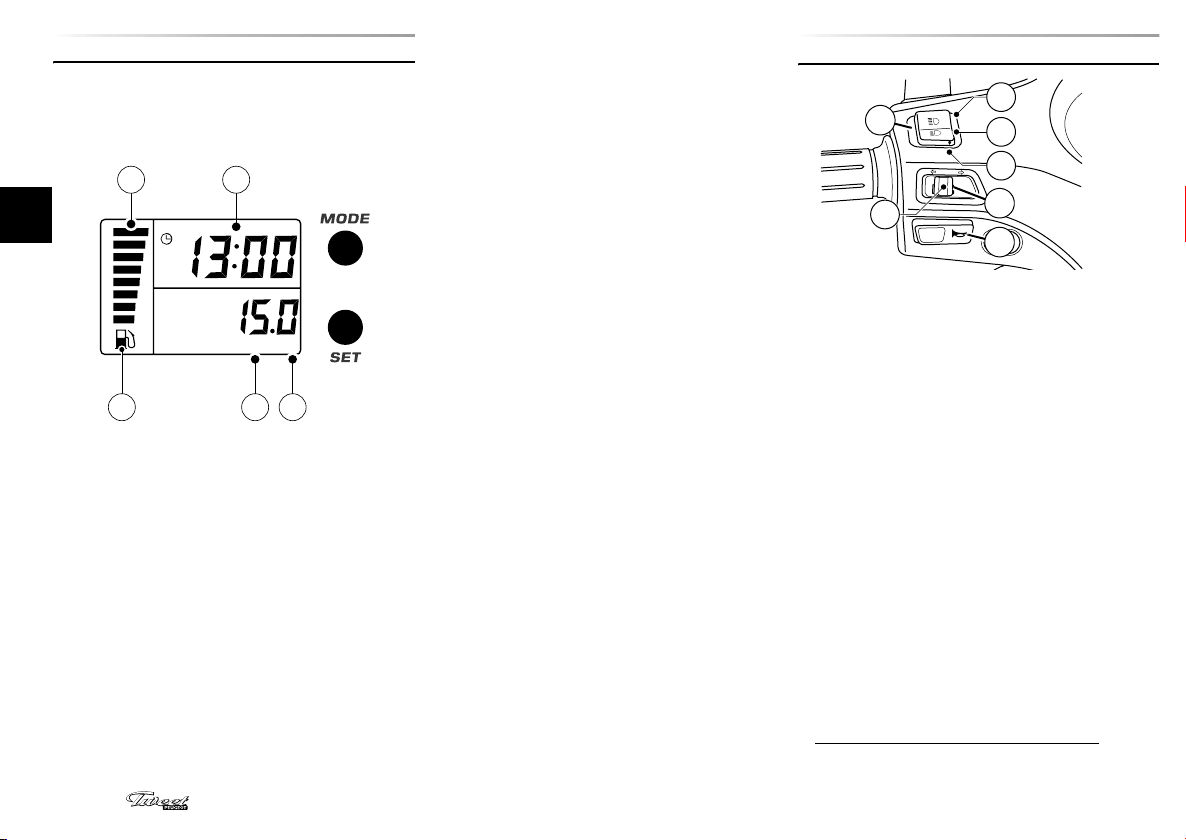

FUNKTIONEN DER ANZEIGE
A.Gesamtkilometerzähler
Der Kilometerzähler zeigt und speichert die gesamte
durch das Fahrzeug gefahrene Wegstrecke. Die
gesamte Kilometerzahl des Fahrzeugs bleibt
gespeichert, auch wenn die Batterie abgeklemmt wird.
D
TIME
C
ODO TRIP
AgB
B.Kurzstreckenzähler (TRIP)
Der Kurzstreckenzähler zeigt und speichert eine während
einer gegebenen Zeitdauer gefahrene Wegstr
Umstellen von Gesamtkilometerzähler auf
Kurzstreckenzähler
• Das Umstellen vom Gesamtkilometerzähler zum
Tageskilometerzähler und umgekehrt erfolgt nach
dem Einschalten durch kurzes Drücken auf die
Steuertaste. (MODE)
Nullstellen des Kurzstreckenzählers
Der Tageskilometerzähler wird von der Position TRIP aus
auf Null zurückgestellt.
• Bei eingeschalteter Zündung erfolgt die Rückstellung
des Kurzstreckenzählers durch kurzes Drücken der
Steuertaste. (SET)
ecke.
C.Uhrzeit-Einstellung
Die Uhr kann nur in der Position des
Gesamtkilometerzählers und bei abgeschaltetem Motor
eingestellt werden.
• Zündung einschalten und die Uhr stellen.
• Die Steuertaste drücken (kurze Impulse) bis die Zahlen
der Uhr blinken. (SET)
• Durch wiederholtes Drücken der Steuertaste die
Stunden einstellen. (MODE)
Durch ein kurzes Drücken der Steuertaste blinkt die erste
Minutenzahl. (SET)
• Durch wiederholtes Drücken der Steuertaste die
Minuten einstellen. (MODE)
Durch ein kurzes Drücken der Steuertaste blinkt die
zweite Minutenzahl. (SET)
• Durch wiederholtes Drücken der Steuertaste die
Minuten einstellen. (MODE)
Durch Drücken der Steuertaste wird der Wert bestätigt.
(SET)
D.Kraftstoffstandanzeiger. Reservetankanzeiger.
Bei vollem Tank:
• Es leuchten sämtliche Segmente des
Kraftstoffstandanzeigers.
Bei leerem Kraftstofftank blinken das letzte Segment der
Füllstandanzeige und das Tankstellensymbo
l. (g)
BEDIENELEMENTE
A
2
PASSING
B
C
D
3
1
1. Hupenschalter
2. Umschaltung Abblendlicht/Fernlicht
Der Schalter zur Umschaltung Abblendlicht/Fernlicht
3 Funktionen:
A.Fernlicht
B.Abblendlicht
C.Lichthupe/Offnung der Sitzbank
3. Blinkerschalter
Zum Anzeigen eines Richtungswechsels den Schalter zur
Seite schieben (D):
• nach rechts.
• oder nach links.
Zum Stoppen des Blinklichts auf den Schalter drücken.
(D)
1
hat
DK
6/11 Reproduktion oder Übersetzung - auch auszugsweise - n
1. Je nach Modell
ur mit schriftlicher Erlaubnis von Peugeot Motocycles
Page 8
F
E
5
4
4. Starterknopf
5. Not-Aus-Schalter
Diese Vorrichtung ermöglicht das Abschalten des Motors
im Notfall.
E.Position Starten
F. Position Abstellen des Motors

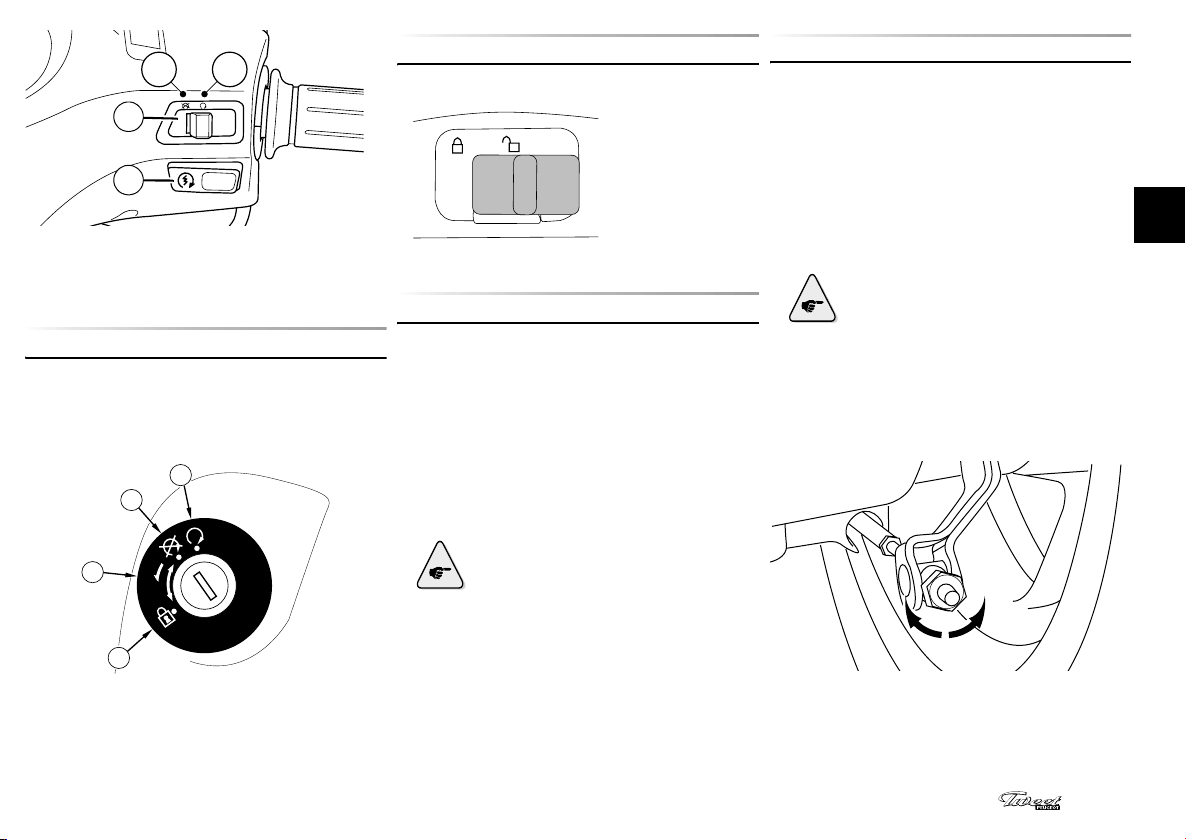

ZÜNDSCHLOSSFUNKTIONEN
A.Der Motor ist abgeschaltet. Die Zündung und die
Stromversorgung ist abgeschaltet. Der Schlüssel kann
abgezogen werden.
B.Die Zündung und die Stromversorgung ist
eingeschaltet. Der Motor kann starten. Der Schlüssel
darf nicht abgezogen werden.
B
A
D
C.Die Zündung und die Stromversorgung ist
abgeschaltet. Der Lenker ist links eingeschlagen.
Lenkung ist blockiert. Der Schlüssel kann abgezogen
werden.
D.Das Drehen des Schlüssels auf diese Position
ermöglicht das Öffnen der Sitzbank mithilfe einer
Zugvorrichtung.
PEN
SEAT O
N
O
I
I
G
T
I
N
C
Die
Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles 7/11
AUSSTATTUNGSELEMENTE
Seitenständerschalter
UNLOCK
LOCK
Ein Schalter für die
Neutralisierung des
Zündkreislaufs ist im
Staufach unter der
Sitzbank eingebaut.
Position LOCK. Der
Motor darf nicht starten.
Position UNLOCK. Der
Motor kann starten.
KONTROLLEN VOR DER BENUTZUNG
Der Benutzer muss sich persönlich vom
ordnungsgemäßen Zustand seines Fahrzeugs
überzeugen. Bestimmte sicherheitsrelevante Teile
können Anzeichen von Beschädigung aufweisen, selbst
wenn das Fahrzeug nicht benutzt wird. Ist das Fahrzeug
z. B. längere Zeit Witterungseinflüssen ausgesetzt, kann
dies zur Oxydierung des Bremssystems oder zu einem
Abfall des Reifendrucks führen. Dies kann schwere
Folgen für die Fahrzeugsicherheit haben. Neben einer
einfachen Sichtprüfung sind daher vor jeder Benutzung
unbedingt die unten aufgeführten Kontrollen
auszuführen.
Die Kontrollen nehmen nur wenig Zeit in
Anspruch. Sie tragen jedoch wirksam zur
Bewahrung eines guten Fahrzeugzustands
und damit zu einer zuverlässigen und
sicheren Verwendung des Fahrzeugs bei.
Funktioniert ein Element aus der Liste der
durchzuführenden Kontrollen nicht ordnungsgemäß,
muss es von Ihrem Vertragshändler überprüft und ggf.
vor Verwendung des Fahrzeugs repariert werde
n.
ÜBERPRÜFUNG VOR FAHRTANTRITT
• Kraftstoffstand überprüfen.
• Motorölstand kontrollieren.
• Die Lichtanlage, die Blinker, die Hupe und das
Bremslicht auf Funktion prüfen.
• Abnutzung und Zustand der Reifen kontrollieren.
• Luftdruck der Reifen kontrollieren.
• Ordnungsgemäßes Funktionieren des Gasgriffs
überprüfen.
• Leichtgängiges Funktionieren von Mittel- und
Seitenständer überprüfen.
• Einstellung der Rückspiegel überprüfen.
• Funktion und Weg der Bremshebel überprüfen.
Wenn ein Bremshebel bei der Betätigung
ohne Druck ist:
• Wenn es sich um eine hydraulische Steuerung handelt,
dann ist es unbedingt erforderlich, diese unverzüglich
durch einen Vertragshändler überprüfen zu lassen.
• Wenn es sich um eine mechanische Steuerung
handelt, dann ist es unbedingt erforderlich, diese
unverzüglich durch einen Vertragshändler überprüfen
zu lassen.
1
FR
GB
DE
IT
ES
NL
GR
SE
PT
FI
DK
Page 9
HINWEISE ZUR INBETRIEBNAHME UND ZUM
FAHREN
FR
WARNHINWEIS
GB
GR
Machen Sie sich vor der ersten Verwendung unbedingt mit
allen Schaltern und Instrumenten und ihren Funktionen
vertraut. Bei Zweifeln zur Funktion bestimmter Schalter oder
Instrumente wenden Sie sich an Ihren Vertragshändler. Dieser
DE
ES
NL
SE
PT
wird Ihnen Ihre Fragen gern beantworten..
Auspuffgase sind giftig. Der Motor darf daher nur an gut
belüfteten Orten gestartet werden. Den Motor in keinem Fall in
geschlossenen Räumen starten, auch nicht für eine ku
IT
Zur Gewährleistung der Sicherheit das Fahrzeug vor dem
Einschalten des Motors auf den Mittelständer stellen.
• Den Zündschlüssel auf "ON" stellen.
• Sicherstellen, dass der Gasgriff in geschlossener S
• Bei betätigtem Bremshebel den Starterknopf drücken. Den
• Der Starterknopf loslassen, sobald der Motor anspringt.
• Den Zündschlüssel auf "ON" stellen.
• Sicherstellen, dass der Gasgriff in geschlossener Stellung ist.
• Mit der rechten Hand den Haltegriff fassen.
• Den Kickstarter betätigen, bis der Motor anspringt.
EINSCHALTEN DES MOTORS
•Stellen Sie sicher, dass der Notstoppschalter
auf dem Lenker in Startposition steht.
•Sicherstellen, dass der Schalter unter der
Sitzbank auf Position UNLOCK steht.
Starter maximal 10 Sekunden betätigen.
Falls der Motor nicht anspringt, den Starterknopf
und den Bremshebel loslassen, einige Sekunden
warten und erneut versuchen zu starten.
Bei Starten per Kickstarter das Fahrzeug auf den
Mittelständer stellen.
FI
rze Zeit.
tellung ist.

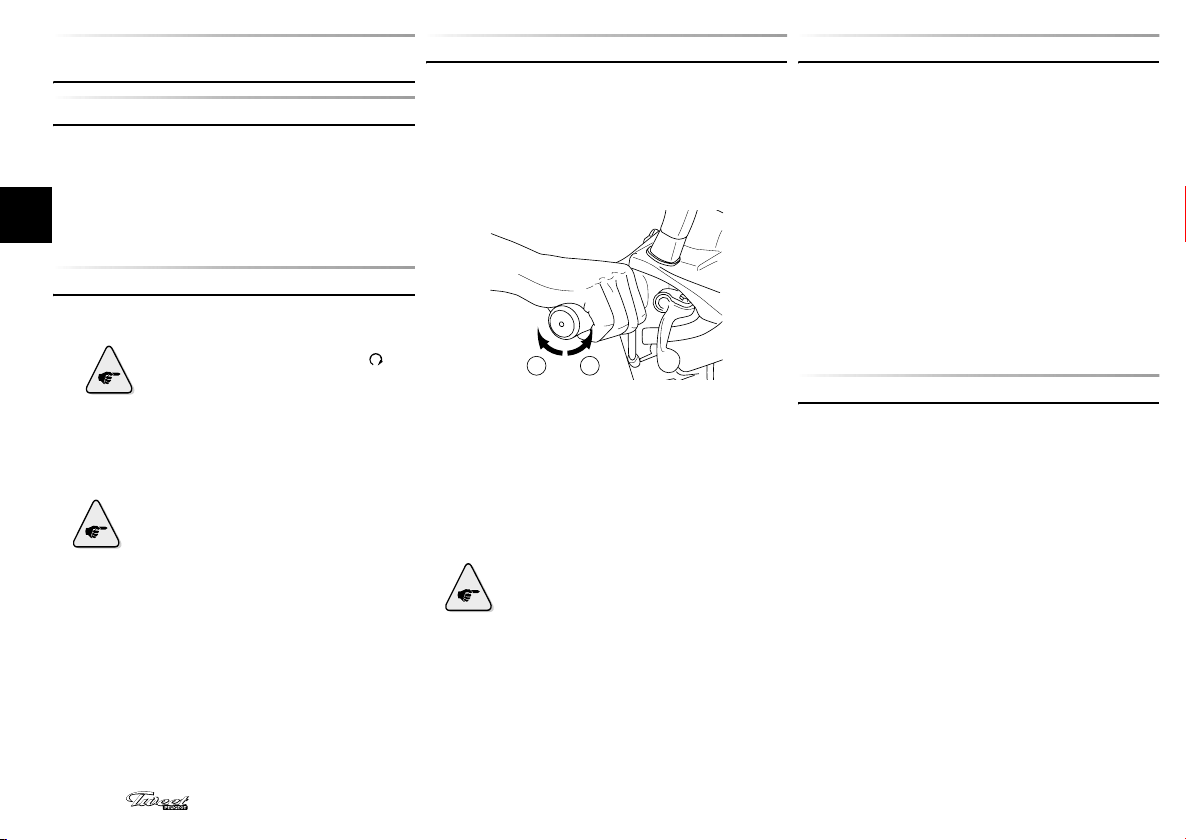

FAHREN
Starten
Das Fahrzeug steht auf dem Ständer bei laufendem Motor.
• Den Bremshebel mit der linken Hand festhalten, mit der
rechten Hand den Haltegriff fassen und das Fahrzeug nach
vorne schieben, damit der Mittelständer einklappt.
• Auf das Fahrzeug setzen.
• Den linken Bremshebel loslassen und zum Anfahren m
rechten Hand den Gasgriff drehen.
Beschleunigen und Verlangsamen
B
A
Zum Erhöhen der Geschwindigkeit den Gasgriff in Richtung (A)
drehen. Zum Verringern der Geschwindigkeit den Gasgriff in
Richtung (B) drehen.
Bremsen
Der rechte Hebel steuert die Vorderradbremse, der linke Hebel
steuert die Hinterradbremse,.
Für eine hohe Bremswirkung müssen die folgenden Aktionen
gleichzeitig durchgeführt werden:
• Den Gasgriff schnell zurückdrehen.
• Gleichzeitig den linken und rechten Bremshebel betätigen.
Den Druck dabei schrittweise erhöhen.
Die Verwendung einer einzelnen Bremse kann
die Bremswirkung beeinträchtigen und ein
Blockieren des Rads sowie den Sturz des Fahrers
zur Folge haben
Bremsen zu vermeiden.
In starkem Gefälle die Geschwindigkeit verringern, um längeres
Bremsen zu vermeiden, da starke Erhitzung die Bremswirkung
beeinträchtigt.
Auf nassen Straßen und in Kurven ist abruptes
TREIBSTOFF - SPARSAMES FAHREN
Das Befüllen mit Kraftstoff erfolgt immer nur dann, wenn der
Motor vollständig ausgestellt ist, dabei ist ein Überlaufen des
Tanks zu vermeiden. Eventuell Übergelaufenes sollte sofort
abgewischt werden.
Zum Senken des Kraftstoffverbrauchs und um Verschleiß an
den mechanischen Teilen Ihres Fahrzeugs vorzubeugen.
it der
• Vermeiden Sie, sehr kurze, starke Steigungen mit hoher
Drehzahl zu fahren.
• Durchdrehen des Motors im Leerlauf vermeiden.
• Sicherstellen, dass das Gesamtgewicht von F
Beifahrer, Gepäck und Zubehör die zulässige Höchstlast
nicht überschreiten.
• Motor auch bei kurzem Anhalten abstellen.
Auf niedrigen Kraftstoffverbrauch achten. So können Sie
außerdem ganz persönlich zum Schutz unserer Umwelt
beitragen.
EINFAHREN DES MOTORS
Während der ersten 500 km wird die Fahrt mit gleichmäßiger
Geschwindigkeit empfohlen. Die Fahrzeuggeschwindigkeit
sollte höchstens 80 % der Höchstgeschwindigkeit betragen.
Nach den ersten 500 km kann die Geschwindigkeit schrittweise
bis auf Höchstgeschwindigk
Höchstgeschwindigkeit sollte nicht über einen längeren
Zeitraum beibehalten werden.
Während des Einfahrens sollte das Fahrzeug nicht zu stark
beladen werden, damit die Motortemperatur den
Normalbetriebswert nicht übersteigt.
Die Motorhöchstleistung wird erst nach Fahren einiger tausend
Kilometer erreicht.
eit erhöht werden
ahrer,
. Die
DK
8/11 Reproduktion oder Übersetzung - auch auszugsweise - n
ur mit schriftlicher Erlaubnis von Peugeot Motocycles
Page 10
ABSCHALTEN DES MOTORS UND PARKEN
Zum Abschalten des Motors wird der Zündschlüssel auf "OFF"
gestellt, während sich der Motor im Leerlauf befindet.
Das Fahrzeug zum Parken auf ebenen flachen Untergrund
abstellen.
• Auf dem Mittelständer.
• Oder auf dem Seitenständer.
Bei jedem Parken muss die Lenkung verriegelt und der
Zündschlüssel abgezogen werden. Der Zündkreislauf kann
neutralisiert werden, indem der Schalter unter der Sitzbank
auf LOCK gestellt wird.
KONTROLLE DER FLÜSSIGKEITSSTÄNDE
Motoröl
B
A
Vor jeder Fahrt ist der Motorölstand zu überprüfen.
Bremsflüssigkeit
Bremskreis überprüft und gegebenfalls nachfüllt.
Der Bremsflüssigkeitsstand muss regelmäßig über
das Kontrollfenster (A) der Bremssender überprüft
werden. Befindet sich der Stand nahe der
Minimummarkierung, dann sollte ein
Vertragshändler aufgesucht werden, der den
MAX
MIN
A
REIFEN
Der Reifendruck muss regelmäßig bei kalten Reifen überprüft
werden.
Nicht korrekter Reifendruck kann zu anormalem Verschleiß
führen und das Fahrverhalten gefährlich beeinträchtigen.
Sind die Verschleißgrenzen der Lauffläche erreicht (B), sollten
Sie den Reifen bei einem Vertragshändler ausw
lassen.
echseln
B
A
TWI
Beim Reifenwechsel wird die Verwendung neuer
Reifen derselben Marke und von gleichwertiger
Qualität empfohlen. Es darf bei einem defekten
Reifen kein Schlauch in einen schlauchlosen
Reifen eingebaut werden.
Reifen enthalten umweltgefährdende Stoffe. Ihr
Vertragshändler verfügt über die erforderliche
Ausrüstung zur umweltgerechten Entsorgung von
Altreifen gemäß den geltenden Vorschriften.
FR
GB
DE
IT
ES
NL
GR
SE

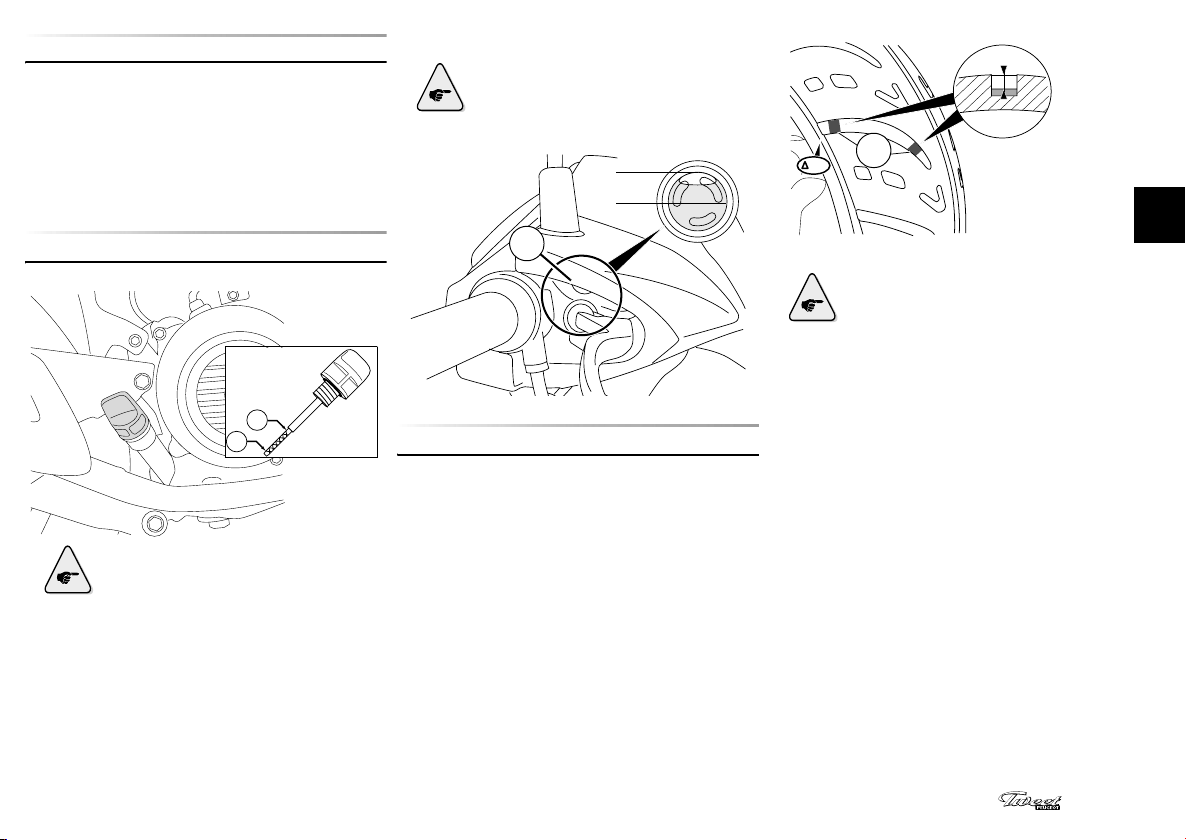

• Auf ebenem Untergrund das Fahrzeug auf den Mittelständer
stellen.
• Den Verschlussstopfen ausdrehen und das Öl abwisch
• Den Verschlussstopfen einsetzen und vollständig
eindrehen.
• Den Öleinfüllverschluss/Messstab herausnehmen und
Ölstand überprüfen.
Der Ölstand muss sich zwischen den Ölstandsmarkierungen
Minimum A und Maximum B befinden und darf diese nicht
überschreiten.
Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles 9/11
en.
den
PT
FI
DK
Page 11
BATTERIE
SICHERUNGEN
WECHSEL DER LEUCHTMITTEL
FR
GB
DE
werden. Batterien enthalten schädliche Stoffe. Wenden
Sie sich bei Auslaufen der Batterie an Ihren
Vertragshändler. Dieser verfügt über die erforderliche
Ausrüstung zur umweltgerechten Auswechselung und
Entsorgung von Batterien gemäß den geltenden
Vorschriften.
IT
Das Laden der Batterie muss an einem gut gelüfteten Ort
erfolgen. Es ist ein geeignetes Ladegerät mit ein
ES
NL
GR
SE
PT
Ladeleistung von einem Zehntel der Batteriekapazität zu
verwenden, um den vorzeitigen Ausfall der Batterie zu
vermeiden. Daher wird empfohlen, das Laden der
Batterie von einem Vertragshändler durchführen zu
lassen.
Batterien enthalten Schwefelsäure. Kontakt mit den
Augen oder der Haut daher unbedingt vermeiden.
Während des Ladens kann die Batterie explosive Gase
erzeugen, daher von Funken, offenem Feuer oder
glühenden Stoffen fernhalten.
Der Flüssigkeitsstand der Batterie darf nur nach
vollständigem Laden der Batterie und nur mit
demineralisiertem Wasser aufgefüllt werden.
Wartungsfreie Batterie
Eine wartungsfreie Batterie darf niemals zum Auffüllen
des Batteriestands geöffnet werden.
Wartungsbatterie
Füllstand zwischen den Markierungen "UPPER"
(Maximum) und "LOWER" (Minimum) kontrollieren und
ggf. nachfüllen.
FI
Vor Arbeiten an der Batterie ist unbedingt
sicherzustellen, dass die Zündung
ausgeschaltet ist. Die Batteriekabel dürfen
niemals bei laufendem Motor abgeklemmt
LADEN DER BATTERIE
er

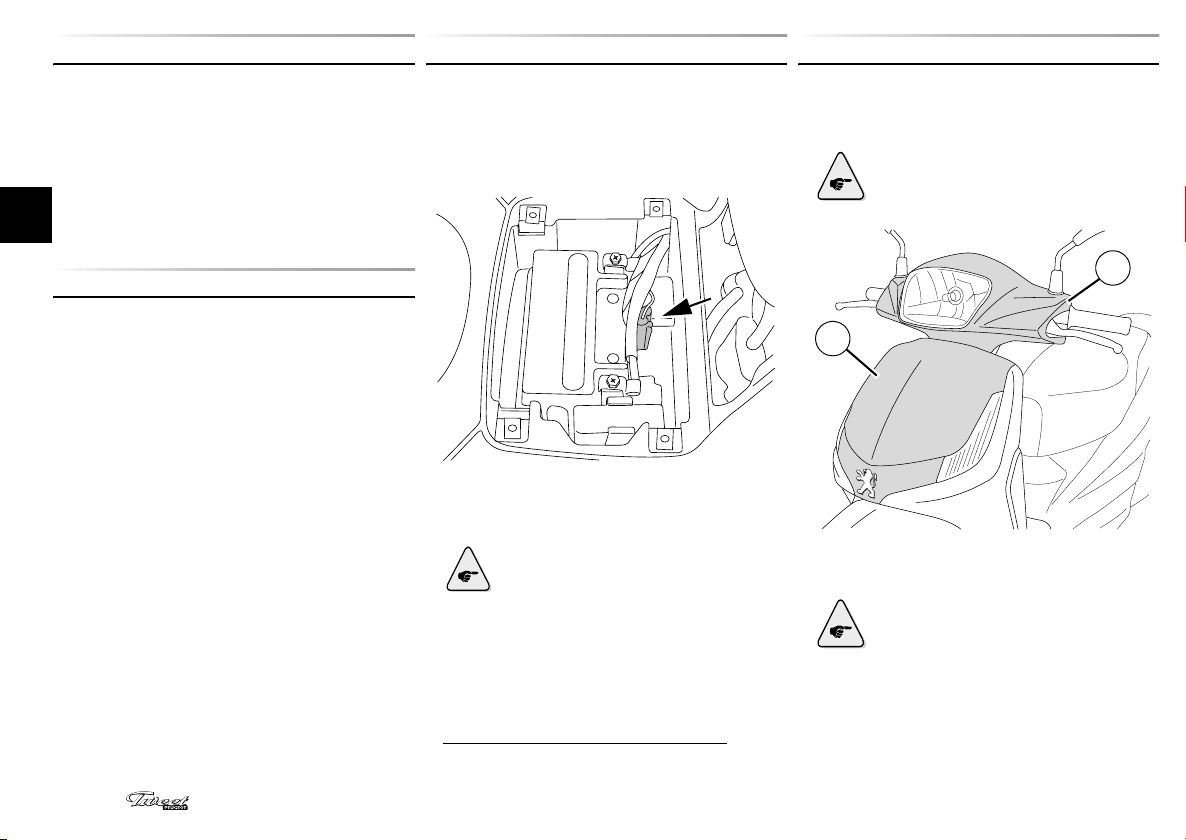

Die elektrische Anlage ist durch Sicherungen geschützt,
die im Batteriekasten verbaut sind.
1
Sicherungen
Hauptsicherung: 15A
Sicherung. Nach Kontakt: 5A
Häufiges Durchbrennen der Sicherung weist in der Regel
auf einen Kurzschluss im Stromkreis hin. Es wird
empfohlen, den Stromkreis von einem Vertragshändler
überprüfen zu lassen.
oder sogar einen Brand des Stromkreises zur Folge
haben.
:
Vor dem Wechsel einer Sicherung die
Zündung ausschalten und eine Sicherung mit
identischer Leistung verwenden.
Nichtbeachtung kann eine Beschädigung
Scheinwerferleuchte
• Die Rückspiegel demontieren.
• Scheinwerferverkleidung entfernen (1).
Es wird empfohlen, sich für die Durchführung
dieser Arbeiten an einen Vertragshändler zu
wenden.
2
Blinkerleuchten
• Die obere Frontverkleidung abnehmen (2).
Es wird empfohlen, sich für die Durchführung
dieser Arbeiten an einen Vertragshändler zu
wenden.
1
DK
1. Je nach Modell
10/11 Reproduktion oder Übersetzung - auch auszugsweise - n
ur mit schriftlicher Erlaubnis von Peugeot Motocycles
Page 12

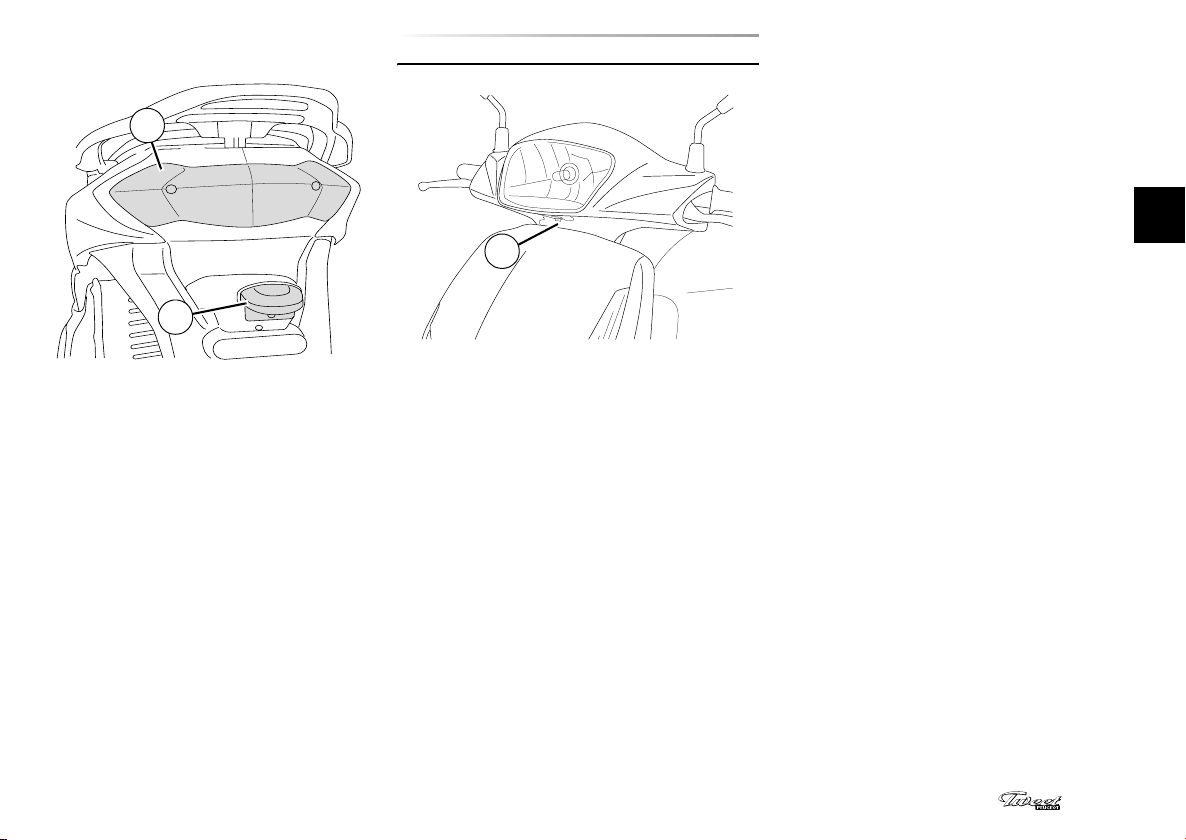

Rücklicht und Blinkerleuchten hinten
• Das Deckglas abnehmen (3).
3
4
Glühlampe der Kennzeichenbeleuchtung
• Das Deckglas abnehmen (4).
EINSTELLUNG DER SCHEINWERFER
1
• Die Halteschraube (1) lösen.
• Den Scheinwerfer mit der Hand ausrichten.
• Die Befestigungsschraube anziehen.
FR
GB
DE
IT
ES
NL
GR
SE
PT
Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles 11/11
FI
DK
Page 13
C
ERTIFIÉ
ISO 9001
Peugeot Motocycles SA
Rue du 17 Novembre
F-25350 Mandeure
Tél. +33(0)3 81 36 80 00
Fax +33(0)3 81 36 80 80
RCS Montbéliard B 875 550 667
Peugeot Motocycles
recommande
www.peugeotscooters.fr
www.peugeotscooters.com
N° 11.778835.00-01
Dans un souci constant d’amélioration Peugeot Motocycles se réserve le droit de modifier, supprimer ou ajouter toute référence citée.
DC/APV du 3/2010 (photos non contractuelles).
Loading...
