INSTALLATION MANUAL

MANUEL DINSTALLATION

INSTALLATIONS-HANDBUCH

MANUALE DI INSTALLAZIONE

MANUAL DE INSTALACIÓN

MANUAL DE INSTALAÇÃO

INSTALLATIEHANDLEIDING

ЕГЧЕЙСЙДЙП ЕГКБФБУФБУЗУ

SUPER MODULAR MULTI SYSTEM SMMS SMMS SMMS SMMS SMMS SMMS

CLIMATISEUR KLIMAGERÄT CONDIZIONATORE D'ARIA APARATO DE AIRE ACONDICIONADO AR CONDICIONADO AIRCONDITIONER

SMMS КЛЙМБФЙУФЙКП

SMMS

Indoor Unit Unité intérieure Raumeinheit Unità interna Unidad interior Unidade interior

Voor commercieel gebruik (niet geschikt voor huishoudelijk gebruik)

Binnenunit

ЕущфесйкЮ mпнЬдб

AIR CONDITIONER

For commercial use

Pour usage commercial

Nur für gewerbliche Nutzung

Per uso commer ciale

Para uso comercial Para uso comercial

Гйб емрпсйкЮ чсЮуз

<High-Wall Type> <Type mural haut> <Wandmodell> <Tipo per mura alte> <Tipo montaje en pared alta> <Tipo Mural> <Hogewandmodel>

<Фэрпт енфпйчйжьменпх шзлЬ>

MMK-AP0071H, AP0091H, MMK-AP0121H, AP0151H, MMK-AP0181H, AP0241H

ADOPTION OF NEW REFRIGERANT

This Air Conditioner is a new type which adopts a new refrigerant HFC (R410A) instead of the conventional refrigerant R22 in order to prevent destruction of the ozone layer.

Thank you very much for purchasing TOSHIBA Air Conditioner. Please read this owner's manual carefully before using your Air

Conditioner.

• Be sure to obtain the “Owner’s manual” and “Installation manual” from constructor (or dealer).

Request to constructor or dealer Please clearly explain the contents of the Owner’s manual and hand over it.

UTILISATION DU NOUVEAU REFRIGERANT

Ce climatiseur est d’un type inédit qui utilise le nouveau réfrigérant HFC (R410A) au lieu du réfrigérant traditionnel R22, afin d’éviter la destruction de la couche d’ozone.

EINFÜHRUNG EINES NEUEN KÜHLMITTELS

Dies ist ein neuartiges Klimagerät. Anstatt des herkömmlichen Kühlmittels R22 verwendet es das neue ozonschicht-schonende HFC Kühlmittel R410A.

ADOZIONE DI UN NUOVO REFRIGERANTE

Questo condizionatore d'aria è di un tipo nuovo che adotta un nuovo refrigerate HFC (R410A) al posto del refrigerante convenzionale R22, per prevenire la distruzione dello strato di ozono dell'atmosfera terrestre.

ADOPCIÓN DE NUEVO REFRIGERANTE

Este aparato de aire acondicionado es un modelo reciente que incorpora el nuevo refrigerante HFC (R410A) en lugar del refrigerante convencional R22 para así evitar daños en la capa de ozono.

Nous vous remercions pour avoir choisi un climatiseur TOSHIBA. Veuillez lire attentivement ce Manuel du propriétaire avant d’utiliser votre

climatiseur.

• Assurez-vous que le constructeur (ou le revendeur) vous remette le “Manuel du propriétaire” et le “Manuel d’installation”.

Demande au constructeur ou au revendeur Veuillez expliquer clairement le contenu du Manuel du propriétaire et le

remettre au client.

Wir danken Ihnen, dass Sie sich für ein TOSHIBA Klimagerät entschieden haben. Bitte lesen Sie diese Betriebsanleitung, bevor Sie Ihr Klimagerät benutzen, sorgfältig.

• Lassen Sie sich die “Betriebsanleitung” und das “Installations-Handbuch” unbedingt vom Installateur oder vom Lieferanten aushändigen.

Eine Bitte an den Installateur oder Lieferanten: Bitte erklären Sie dem Käufer den Inhalt der Betriebsanleitung und händigen sie ihm aus.

Grazie di aver acquistato un condizionatore d'aria TOSHIBA. Prima di usare il condizionatore d'aria, leggere con attenzione questo

manuale del proprietario.

• Si raccomanda di tenere a portata di mano il “Manuale del proprietario” e il “Manuale di installazione” ricevuti dal produttore (o dal rivenditore).

Richiesta al produttore o al rivenditore Spiegare chiaramente il contenuto del Manuale del proprietario e

consegnarne una copia all'utente.

Muchas gracias por haber adquirido el aparato de aire acondicionado TOSHIBA. Lea atentamente este manual del propietario antes de utilizar el aparato de aire

acondicionado.

• Asegúrese de que el fabricante (o distribuidor) le proporcione el “Manual del propietario” y el “Manual de instalación”.

Solicitud al fabricante o distribuidor Explique con claridad el contenido del Manual del propietario y entréguelo al

cliente.

ADOPÇÃO DO NOVO REFRIGERANTE

Este ar condicionado é um modelo novo que adopta um novo refrigerante HFC (R410A) em vez do refrigerante convencional R22 para evitar a destruição da cama de ozono.

TOEPASSING VAN EEN NIEUW KOELMIDDEL

Deze airconditioner is een nieuwe type dat werkt met een nieuw koelmiddel HFC (R410A) in plaats van met het conventionele koelmiddel R22, als bijdrage om de aantasting van de ozonlaag te reduceren.

ХЙПИЕФЗУЗ НЕПХ ШХКФЙКПХ

Фп рбсьн Клймбфйуфйкь еЯнбй нЭпт фэрпт рпх хйпиефеЯ нЭп шхкфйкь HFC (R410A) уфз иЭуз фпх ухмвбфйкпэ шхкфйкпэ R22 рспкеймЭнпх нб впзиЮуей уфзн рспуфбуЯб фпх ьжпнфпт.

HFC

R410A R22

Muito obrigada por adquirir o Ar Condicionado TOSHIBA. Leia atentamente este manual do utilizador antes de utilizar o seu ar

condicionado.

• Não se esqueça de receber o “Manual do utilizador” e o “Manual de inslatação” do fabricante (ou agente).

Pedido ao fabricante ou agente Explique por favor o conteúdo do Manual do utilizador e entregue-o.

Hartelijk dank voor uw keuze voor een airconditioner van TOSHIBA. Lees deze gebruiksaanwijzing zorgvuldig door voordat u de

airconditioner gaat gebruiken.

• Zorg ervoor dat u zowel de ‘gebruiksaanwijzing’ als de ‘installatiehandleiding’ van de installateur (of leverancier) krijgt.

Verzoek aan de installateur of de leverancier Leg de inhoud van de gebruiksaanwijzing duidelijk uit en overhandig de

gebruiksaanwijzing nadien aan de klant.

Убт ехчбсйуфпэме рплэ рпх рспфймЮубфе гйб фзн бгпсЬ убт Энб Клймбфйуфйкь TOSHIBA. Рбсбкблпэме дйбвЬуфе рспуечфйкЬ фйт пдзгЯет чсЮузт рсйн брь фз чсЮуз фпх Клймбфйуфйкпэ.

• ВевбйщиеЯфе ьфй п кбфбукехбуфЮт (Ю п рщлзфЮт) убт рбсЭдщуе кбй фйт “ПдзгЯет ЧсЮузт” кбй фп “ЕгчейсЯдйп ЕгкбфЬуфбузт”.

РбсЬклзуз гйб фпн кбфбукехбуфЮ Ю фпн рщлзфЮ Рбсбкблю еозгЮуфе ме убцЮнейб фб ресйечьменб фщн Пдзгйюн ЧсЮузт кбй рбсбдюуфе фп.

Accessory parts and Parts to be procured locally ........................... 1

PRECAUTIONS FOR SAFETY ........................................................2

SELECTION OF INSTALLATION PLACE ........................................ 3

INSTALLATION OF INDOOR UNIT ................................................. 5

DRAIN PIPING WORK .....................................................................8

SOMMAIRE

Pièces accessoires et pièces non fournies ........................................ 23

MESURES DE SECURITE .............................................................. 24

SELECTION DU LIEU D’INSTALLATION .. ........ ....... ....... ........ ....... .. 25

INSTALLATION DE L’UNITE INTERIEURE ...................................... 27

INSTALLATION DES TUYAUX D’EVACUATION ...............................30

INHALT

Zubehör und bauseits bereitzustellende Teile ..................................... 45

SICHERHEITSVORKEHRUNGEN................................................... 46

AUSWAHL DES AUFSTELLUNGSORTES ...................................... 47

INSTALLATION DER RAUMEINHEIT .............................................. 49

INSTALLATION DES KONDENSWASSER-ABLAUFS ..................... 52

INDICE

Accessori e parti da acquistare sul posto .......................................... 67

PRECAUZIONI PER LA SICUREZZA .............................................. 68

SCELTA DEL POSTO D’INSTALLAZIONE ....................................... 69

INSTALLAZIONE DELL’UNITÀ INTERNA . ...... ....... ....... ....... ............71

LAVORO PER LA TUBAZIONE DI SCARICO .................................. 74

REFRIGERANT PIPING................................................................... 9

ELECTRIC WORK ..........................................................................11

APPLICABLE CONTROLS ............................................................ 14

TEST RUN ......................................................................................16

TROUBLESHOOTING ................................................................... 18

TUYAUX DE RÉFRIGÉRANT ..........................................................31

TRAVAUX D’ÉLECTRICITÉ .............................................................33

COMMANDES UTILISABLES ......................................................... 36

ESSAI DE FONCTIONNEMENT ...................................................... 38

DÉPANNAGE ..................................................................................40

KÜHLMITTELLEITUNGEN ..............................................................53

ELEKTROARBEITEN ......................................................................55

STEUERUNGSMÖGLICHKEITEN ................................................... 58

TESTLAUF ...................................................................................... 60

FEHLERSUCHE ..............................................................................62

TUBAZIONI DEL REFRIGERANTE ................................................. 75

COLLEGAMENTI ELETTRICI .......................................................... 77

COMANDI APPLICABILI ................................................................. 80

FUNZIONAMENTO DI PROVA ......................................................... 82

RISOLUZIONE DEI PROBLEMI ....................................................... 84

ENGLISH

FRANCAIS

DEUTSCH

ITALIANO

CONTENIDO

Componentes accesorios y componentes de suministro local ......... 89

PRECAUCIONES PARA SU SEGURIDAD ...................................... 90

SELECCIÓN DEL LUGAR DE INSTALACIÓN ................................. 91

INSTALACIÓN DE LA UNIDAD INTERIOR...................................... 93

INSTALACIÓN DE LA CANALIZACIÓN DE DESAGÜE ................... 96

ÍNDICE

Acessórios e peças adquiridas localmente ......................................111

PRECAUÇÕES DE SEGURANÇA ................................................ 112

SELECÇÃO DO LOCAL DE INSTALAÇÃO ................................... 113

INSTALAÇÃO DA UNIDADE INTERIOR ....................................... 115

INSTALAÇÃO DA TUBAGEM DE DRENAGEM ............................. 118

INHOUD

Accessoires en niet meegeleverde onderdelen ............................... 133

VOORZORGSMAATREGELEN VOOR UW VEILIGHEID ................. 134

KEUZE VAN DE LOCATIE VOOR DE INSTALLATIE .......................135

INSTALLATIE VAN DE BINNENUNIT ............................................ 137

AFVOERLEIDINGEN ..................................................................... 140

РЕСЙЕЧПМЕНБ

Рбселкьменб бнфбллбкфйкЬ кбй ЕобсфЮмбфб брь фзн фпрйкЮ бгпсЬ .. . 1 55

1 РСПЦХЛБОЕЙУ БУЦБЛЕЙБУ ......................................................... 156

2 ЕРЙЛПГЗ ФПХ ЧЩСПХ ЕГКБФБУФБУЗУ ....................................... 157

3 ЕГКБФБУФБУЗ ФЗУ ЕУЩФЕСЙКЗУ МПНБДБУ .............................. 159

4 ЕСГБУЙБ УЩЛЗНЩУЗУ БРПУФСБГГЙУЗУ ..................................... 162

TUBERÍA DE REGRIGERANTE ...................................................... 97

INSTALACIÓN ELÉCTRICA ............................................................ 99

CONTROLES APLICABLES ......................................................... 102

PRUEBA DE FUNCIONAMIENTO ................................................. 104

RESOLUCIÓN DE PROBLEMAS .................................................. 106

TUBAGEM DE REFRIGERANTE ................................................... 119

TRABALHOS DE ELECTRICIDADE ............................................. 121

CONTROLOS APLICÁVEIS .......................................................... 124

TESTE DE FUNCIONAMENTO ...................................................... 126

RESOLUÇÃO DE PROBLEMAS ................................................... 128

KOELMIDDELLEIDINGEN ............................................................ 141

ELEKTRISCHE BEDRADING ....................................................... 143

BEDIENINGSELEMENTEN ........................................................... 146

WERKINGSTEST .......................................................................... 148

STORINGEN VERHELPEN ............................................................ 150

5 УЩЛЗНЩУЗ ШХКФЙКПХ МЕУПХ ................................................... 163

6 ЗЛЕКФСЙКЗ ЕСГБУЙБ .................................................................... 165

7 ЕЦБСМПУЙМПЙ ЕЛЕГЧПЙ .............................................................. 168

8 ДПКЙМЗ ЛЕЙФПХСГЙБУ .................................................................. 170

9 БНФЙМЕФЩРЙУЗ РСПВЛЗМБФЩН ................................................ 172

ESPAÑOL

PORTUGUÊS

NEDERLANDS

ЕЛЛЗНЙКБ

....................................................................... 177

1 2 3 4

............................................................................. 178

......................................................................... 179

............................................................................. 181

................................................................................. 184

5 6 7 8 9

................................................................................. 185

..................................................................................... 187

..................................................................................... 190

......................................................................................... 192

..................................................................................... 194

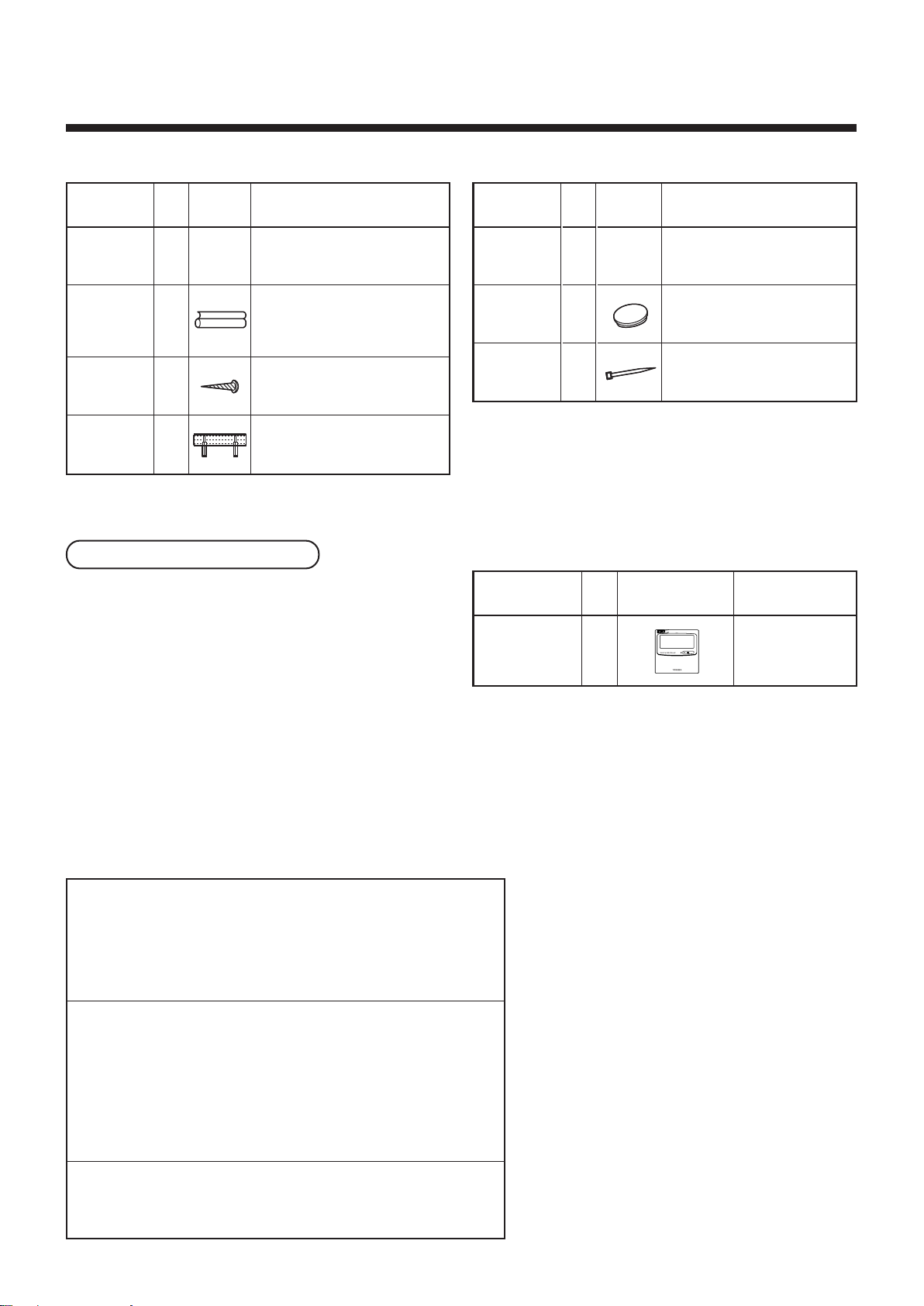

Accessory parts and Parts to be procured locally



 Accessory parts



Part name

Installation Manual

Heat insulating pipe

Wood screw M4 × 35L

Installation plate

Q’ty

Shape

This

manual

(Be sure to hand over to customers)

For heat insulation of pipe connecting section

For attach the installation plate

Used install indoor unit wall unit

Usage

Refrigerant piping

• Piping material used for the conventional refrigerant cannot be used.

• Use copper pipe with 0.8 mm or more thickness for Ø6.4, Ø9.5, Ø12.7.

Use copper pipe with 1.0 mm or more thickness for Ø15.9.

• Flare nut and flare works are also different from those of the conventional refrigerant. Take out the flare nut attached to the indoor unit of the air conditioner, and use it.

Part name

Installation pattern

Screw cap

Banding band

Q’ty

Shape

—

Part name

Standard wired remote controller

Q’ty

Usage

For confirmation of piping hole and indoor unit position

Cover on fixing screw at side plate

Used to fix attached pipe heat insulating material

Shape Usage

Model

RBC-AMT21E



 Parts to be procured locally



Connecting pipe (Liquid side) (6.4mm (diam.), Nominal (diam.) 1/4” thick 0.8mm) MMK-AP0071H to MMK-AP0181H

(9.5mm (diam.), Nominal (diam.) 3/8” thick 0.8mm) MMK-AP0241H

Connecting pipe (Gas side) (9.5mm (diam.), Nominal (diam.) 3/8” thick 0.8mm) MMK-AP0071H to MMK-AP0121H

(12.7mm (diam.), Nominal (diam.) 1/2” thick 0.8mm) MMK-AP0151H to MMK-AP0181H

(15.9mm (diam.), Nominal (diam.) 5/8” thick 1.0mm) MMK-AP0241H

Power supply cord Cable 3-core 2.5mm2, in conformity with Design 60245 IEC57

PRECAUTIONS FOR SAFETY

• Ensure that all Local, National and International regulations are satisfied.

• Read this “PRECAUTIONS FOR SAFETY” carefully before Installation.

• The precautions described below include the important items regarding safety. Observe them without fail.

• After the installation work, perform a trial operation to check for any problem. Follow the Owner’s Manual to explain how to use and maintain the unit to the customer.

• Turn off the main power supply switch (or breaker) before the unit maintenance.

• Ask the customer to keep the Installation Manual together with the Owner’s Manual.

CAUTION New Refrigerant Air Conditioner Installation

• THIS AIR CONDITIONER ADOPTS THE NEW HFC REFRIGERANT (R410A) WHICH DOES NOT

DESTROY OZONE LAYER.

The characteristics of R410A refrigerant are ; easy to absorb water, oxidizing membrane or oil, and its pressure is approx. 1.6 times higher than that of refrigerant R22. Accompanied with the new refrigerant, refrigerating oil has also been changed. Therefore, during installation work, be sure that water, dust, former refrigerant, or refrigerating oil does not enter the refrigerating cycle.

To prevent charging an incorrect refrigerant and refrigerating oil, the sizes of connecting sections of charging port of the main unit and installation tools are charged from those for the conventional refrigerant.

Accordingly the exclusive tools are required for the new refrigerant (R410A). For connecting pipes, use new and clean piping designed for R410A, and please care so that water or dust does

not enter. Moreover, do not use the existing piping because there are problems with pressure-resistance force and impurity in it.

ENGLISH

CAUTION To Disconnect the Appliance from Main Power Supply.

This appliance must be connected to the main power supply by means of a switch with a contact separation of at least 3 mm.

WARNING

• Ask an authorized dealer or qualified installation professional to install/maintain the air conditioner.

Inappropriate installation may result in water leakage, electric shock or fire.

• Turn off the main power supply switch or breaker before attempting any electrical work.

Make sure all power switches are off. Failure to do so may cause electric shock.

• Connect the connecting wire correctly.

If the connecting wire is connected in a wrong way, electric parts may be damaged.

• When moving the air conditioner for the installation into another place, be very careful not to

enter any gaseous matter other than the specified refrigerant into the refrigeration cycle.

If air or any other gas is mixed in the refrigerant, the gas pressure in the refrigeration cycle becomes abnormally high and it as a result causes pipe burst and injuries on persons.

• Do not modify this unit by removing any of the safety guards or by by-passing any of the safety

interlock switches.

• Exposure of unit to water or other moisture before installation may cause a short-circuit of

electrical parts.

Do not store it in a wet basement or expose to rain or water.

• After unpacking the unit, examine it carefully if there are possible damage.

• Do not install in a place that might increase the vibration of the unit.

• To avoid personal injury (with sharp edges), be careful when handling parts.

• Perform installation work properly according to the Installation Manual.

Inappropriate installation may result in water leakage, electric shock or fire.

• When the air conditioner is installed in a small room, provide appropriate measures to ensure that

the concentration of refrigerant leakage occur in the room does not exceed the critical level.

PRECAUTIONS FOR SAFETY

• Install the air conditioner securely in a location where the base can sustain the weight adequately.

• Perform the specified installation work to guard against an earthquake.

If the air conditioner is not installed appropriately, accidents may occur due to the falling unit.

• If refrigerant gas has leaked during the installation work, ventilate the room immediately.

If the leaked refrigerant gas comes in contact with fire, noxious gas may generate.

• After the installation work, confirm that refrigerant gas does not leak.

If refrigerant gas leaks into the room and flows near a fire source, such as a cooking range, noxious gas might generate.

• Electrical work must be performed by a qualified electrician in accordance with the Installation

Manual. Make sure the air conditioner uses an exclusive power supply.

An insufficient power supply capacity or inappropriate installation may cause fire.

• Use the specified wires for wiring connect the terminals securely fix. To prevent external forces

applied to the terminals from affecting the terminals.

• Conform to the regulations of the local electric company when wiring the power supply.

Inappropriate grounding may cause electric shock.

• Do not install the air conditioner in a location subject to a risk of exposure to a combustible gas.

If a combustible gas leaks, and stays around the unit, a fire may occur.

SELECTION OF INSTALLATION PLACE

WARNING

• Install the air conditioner where there is sufficient strength to weight of the unit.

If strength is insufficient, the unit may fall down resulting in human injury.

• Perform a specified installation work to guard against an earth quake.

An incomplete installation can cause accidents by the units failing and dropping.

CAUTION

• Do not install the air conditioner in a location subject to a risk of exposure to combustible gas.

Should the combustible gas leak and collect near the unit, fire may occur.

Upon approval of the customer, install the air conditioner in a place that satisfies the following conditions.

• Place where the unit can be installed horizontally.

• Place where a sufficient servicing space can be ensured for safe maintenance and check.

• Place where drained water will not cause any problem.

Avoid installing in the following places.

• Place exposed to air with high salt content (seaside area), or place exposed to large quantities of sulfide gas

(hot spring). (Should the unit be used in these places, special protective measures are needed.)

• Place exposed to oil, vapor, oil smoke or corrosive gas.

• Place where organic solvent is used nearby.

• Place close to a machine generating high frequency.

• Place near door or window where may come to contact with the outside air of high humidity. (Dewing may be caused.)

• Place where special spray is frequently used.

• Place with poor ventilation.

Installation space

300 or more300 or more

300 or more

Transport bracket (Right)

Installation plate

Transport bracket (Left)

Transport bracket (Center)

(Including installation plate)

Installation plate (Accessory)

Refrigerant pipe connecting port gas side A

Refrigerant pipe connecting port liquid side B

Drain pipe connecting port

Left and right side piping (Knockout hole)

110

368

Ø20

210

450

480

380

Top end of installation plate

Liquid side

Gas side

Drain pipe

Liquid pipe 540

Drain pipe 560

Gas pipe 440

Shipping from factory (Left side piping)

Reserve space required to install the indoor unit and for service work.

Keep 300mm or more for clearance between top plate of the indoor unit and the ceiling surface.

The transport brackets are provided. Following to the table, remove the brackets according to direction of pipe. (Left, right, center) (For AP0071H to AP0181H, (left) and (right) transport brackets only are provided.)

Pipe side piping

Parts to be removed

Right side piping

Remove transport bracket (right) only.

Rear side piping

Left side piping

Remove all transport brackets.

REQUIREMENT

After removing of the transport brackets, do not apply force on the lower cabinet. It is to prevent deformation and breakage.

Pipe connecting position

• Remove the installation plate.

Model MMK-

AP0071H to AP0121H

AP0151H, AP0181H

AP0241H

Ø9.5 Ø6.4

Ø12.7 Ø6.4

Ø15.9 Ø9.5

8m or less

Screen

Good installation place Cooled well all over.

Bad installation place : Not cooled well.

SELECTION OF INSTALLATION PLACE

The lighting time setup of the filter sign (Notification of filter cleaning) of the remote controller can be changed according to the condition of installation. If the room is not heated due to the installation place or construction of the room, the detection temperature of heating can be raised.

For setup method, refer to “Change of lighting time of filter sign” and “To secure better effect of heating” in the Applicable controls of this Manual.

In case of wireless type

The sensor of indoor unit with wireless remote controller can receive a signal within approx. 8m. Based upon it, determine a place where the remote controller is operated and the installation place of the indoor unit.

• To prevent a malfunction, select a place where is not influenced by a florescent light or direct sunlight.

• Two or more (Up to 6 units) indoor units with wireless remote controller can be installed in the same room.

Install the air conditioner certainly to sufficiently withstand the weight. If the strength is insufficient, the unit may fall down resulting in human injury. Perform a specified installation work to guard against strong wind or earthquake. An incomplete installation can cause accidents by the units falling and dropping.

Strictly comply with the following rules to prevent damage of the indoor units and human injury.

• Do not put a heavy article on the indoor unit. (Even units are packaged)

• Carry in the indoor unit as it is packaged if possible. If carrying in the indoor unit unpacked by necessity, be

• To move the indoor unit, do not apply force to the refrigerant pipe, drain pan, foamed parts, or resin parts, etc.

• Carry the package by two or more persons, and do not bundle it with PP band at positions other than specified.

Be careful to the following items when installing the unit.

• Considering air discharge direction, select an installation place where discharge air can circulate evenly in a room. Avoid to install the unit at place with × mark in the following figure.

INSTALLATION OF INDOOR UNIT

sure to use buffering cloth, etc. to not damage the unit.

WARNING

REQUIREMENT

• To increase effect of drain, confirm the unit is

Lowering rightward viewed from the front side

Lowering leftward viewed from the front side

Horizontal installation

Indoor unit

Side plate fixing screws

Square hole

Hook

Screw cap

Grip anchor

Hole-in anchor

Bolt

Installation plate

Concrete

wall

Concrete

wall

Nut screw dia. Ø8

10mm or less

installed horizontally or slightly lowering rightward viewed from the front side.

• The mass including installation plate of the indoor unit is shown in the following table. Check whether the wall has sufficient intensity.

• Do not install the unit by plugging in the wall.

Model MMK-

0071H to 0121H

0151H to 0181H

0241H

Mass (kg)

• When installing the side plate, check the status that hook is inserted in square hole. Push in the side plate until it is stuck closely to the indoor unit.

Installation of installation plate

• Using the installation pattern, determine the installation position of the indoor unit, and drill the pipe hole matching with the position indicated in the installation pattern. When passing the refrigerant pipe through wall using metal mesh, be sure to use insulation sleeve such as polyvinyl chloride pipe.



 In case of wooden construction (Wide wall)



(1) Determine vertical position of the installation plate by interval (height) between the indoor unit and the ceiling. (2) Determine the position so that screw hole of installation plate locates at the center of pillar or stud by adjusting

left/right position without changing height of the installation plate.

(3) Tighten the screws (accessory parts) after bore preholes with a gimlet in the stud to prevent the crack.



 In case of reinforced concrete construction



(1) After drilling holes with interval by 150mm at the selected

positions on the concrete wall, strike in grip anchor or hole-in anchor.

(2) Fix the installation plate to the anchor with bolt or nut.

However, when using hole-in anchor, adjust drilling depth so that screw head-out is 10mm or less.

• Conduit tube may be buried in the concrete wall. Ask the constructor it.

• Before installation of the indoor unit, be sure to check whether the installation plate has been completely

installed.

REQUIREMENT



 In case of rear direction piping



Using the installation pattern, determine the pipe hole position, and drill a pipe hole slightly lowering downward.

Lower cabinet

Hang up

Installation plate

Screwing

Side plate fixing screws

Square hole

Screw cap

Hook

Be sure to support A part with hands while pipe is formed.

Knockout of right side plate

Be sure to support A part with hands while pipe is formed.

Side face

Do not turn horizontally.

Turn it upward/downward.

Knockout of left side plate

Open

INSTALLATION OF INDOOR UNIT

Installation of indoor unit



 In case of rear and right direction piping



(1) Pass the drain pipe through the wall hole, and hang the indoor unit

to the top end of the installation plate.

(2) Check that top end of the installation plate is inserted in by moving

the indoor unit to left and right sides.

(3) Fix bottom end of the installation plate and the lower cabinet with

screw so that the indoor unit does not move.



 Removing of indoor unit right side plate



Remove the right side plate as the following procedure. (1) Remove two side plate fixing screws. (2) Remove the side plate by turning the gray colored part counter-

clockwise to remove hooks in the square hole of the suction grille.

(3) When piping is in direction from right side, cut off the knockout of

the side plate with knife, etc, and finish the end face.



 In case of rear direction piping



 In case of left direction piping



Work after removing the lower cabinet. (1) Remove the left/right side plates. (2) Remove two screws of the lower cabinet. (3) Pull the lower cabinet toward you lowering a little.



 In case of right direction piping



• Insert the right side plate observing click of the side plate. (Refer to right side plate installation drawing.)

• Fix the side plate, and cover the screw head with attached cap.

Do not leave any undulations in the drain pipe.

Do not let the drain pipe slope upwards.

Do not leave the end of the drain hose in water.

Heat insulator

Hard polyvinyl chloride pipe

Drain pan

Adhesion for hard polyvinyl chloride pipe used

Drain hose

Pipe hole (Grading downward to outdoor side)

Indoor side

Outdoor side

Communication wires for control

Pipe (Liquid side)

Tape

Pipe (Gas side)

Lower cabinet

Drain hose

DRAIN PIPING WORK

CAUTION

Install the drain pipe in accordance with the Installation Manual so that the water is drained completely, and insulate the pipes so that no condensation forms them.

Improper pipe installation could result in water leaking indoors on furniture, etc.

REQUIREMENT

• Insulate indoor drain pipes completely.

• Insulate the connection with the indoor unit. Incomplete insulation could result in condensation forming.

• Make sure that the drain pipe slopes downwards at a rate of 1/100 or more, do not route the drain pipe over another pipe, and do not create a trap. These can all cause unusual sounds.

• Do not apply undue force to the drain pipe connection.

Piping and Insulation

Arrange for the following materials on site for the pipe installation and insulation work.

Piping

Heat insulator

• When extending the drain hose, make the connection as shown in the figure at right.

Hard polyvinyl chloride pipe :nominal dia. (inner dia.) ; Ø20mm

Vesicant polyethylene : Thickness ; 10mm

REQUIREMENT

• Using adhesive agent for vinyl chloride, connect the hard vinyl

chloride pipes certainly so that water does not leak.

• It requires several times to dry and harden the adhesive agent.

(Refer to Guide Manual of the adhesive agent.) In this time, be sure not to apply force to the connecting section with the drain pipes.

• Because the drain is a gravity drain, the pipes outside of the unit must have a downward slope.

• Once the piping work is complete, pour water in the drain pan and make sure that the water drains completely.

Pipe and Drain hose formation

The drain pipe can be routed out of the rear, left, or right side of the unit.

When routing the drain pipe out the left or right side, align the pipe and drain hose as shown in the figure at right. Make sure that the hose does not stick out the rear of the unit.

Installation of remote controller (Sold separately)

For installation of the wired remote controller, follow the Installation Manual attached with the remote controller. For installation of the wireless remote controller, follow to the Installation Manual attached to the remote controller.

• Do not put the woreless remote controller on the place where is exposed to direct sunlight or near a stove, etc.

• Operate the remote controller, check the indoor unit surely receives the signal, and then install the remote controller. (Wireless type)

• Install the remote controller 1m apart from the devices such as TV or stereo. (Image may be disturbed or noise may be output.) (Wireless type)

90˚

Obliquity Roughness Warp

REFRIGERANT PIPING

WARNING

• If refrigerant gas has leaked during the installation work, ventilate the room immediately.

• If the leaked refrigerant gas comes in contact with fire, noxious gas may generate.

• After the installation work, confirm that refrigerant gas does not leak.

• If refrigerant gas leaks into the room and flows near a fire source, such as a cooking range, noxious gas may

generate.

REQUIREMENT

When the refrigerant pipe is long, set the support brackets to fix the pipe with 2.5 to 3m intervals. If the pipe is not fixed, abnormal sound may generate.

Be sure to use the flare nuts attached to the indoor unit or those for R410A.

Permissible pipe length and permissible height difference

They are different according to the used outdoor unit. For details, refer to the Installation Manual attached to the outdoor unit.

Piping material and dimensions

Piping material

Model MMK-

Pipe size (mm)

• Use a clean and new pipe, and check that impurity such as dust, oil, moisture, etc. does not adhere in the pipe.

Gas side

Liquid side

Pipe Forming/End Positioning

Phosphor deoxidization joint-less pipe for air conditioner

AP0071H to AP0121H AP0151H, AP0181H AP0241H

Ø9.5 Ø12.7 Ø15.9

Ø6.4 Ø6.4 Ø9.5

• Flaring diam. meter size : A (Unit : mm)

Flaring

1. Cut the pipe with a pipe cutter.

Outer diam. of copper pipe

6.4

9.5

12.7

- 0.4

R410A

9.1

13.2

16.6

2. Insert a flare nut into the pipe, and flare the pipe. As the flaring sizes of R410A differ from those of

refrigerant R22, the flare tools newly manufactured for R410A are recommended. However, the conventional tools can be used by adjusting projection margin of the copper pipe.

15.9

In case of flaring for R410A with the conventional

flare tool, pull it out approx. 0.5 mm more than that for R22 to adjust to the specified flare size. The copper pipe gauge is useful for adjusting projection margin size.

19.7

Work using double spanner

• Projection margin in flaring :

Fix the pipe with vinyl tape.

Set the notched part to upper side.

Attached thermal insulation pipe

Field-supplied pipe side

Indoor

unit

Heat

insulator

B (Unit : mm)

Rigid (Clutch type)

Outer diam. of

copper pipe

6.4

R410A tool used

R410A R22

0 to 0.5 (Same as left)

Conventional tool used

R410A R22

1.0 to 1.5 0.5 to 1.0

Airtight test/Air purge, etc.

For airtight test, air purge, addition of refrigerant, and gas leak check, follow the Installation Manual attached to the outdoor unit.

Open fully valves of the outdoor unit

9.5

12.7

15.9

0 to 0.5 (Same as left)

1.0 to 1.5 0.5 to 1.0

Imperial (Wing nut type)

Outer diam. of copper pipe

6.4

9.5

12.7

15.9

R410A R22

1.5 to 2.0 1.0 to 1.5

2.0 to 2.5 1.5 to 2.0

Connection of refrigerant pipe

Connect all the refrigerant pipes with flare connecting work.

• Since the atmospheric pressure only is sealed as the

sealing gas, it is not abnormal that “Pushu…” sound is not heard when the flare nut is removed.

• Be sure to use a double spanner for pipe connecting

work of the indoor unit.

Gas leak check

Check with a leak detector or soap water whether gas leaks or not, from the pipe connecting section or cap of the valve.

REQUIREMENT

Use a leak detector manufactured exclusively for HFC refrigerant (R410A, R134a, etc.).

Heat insulating process

Perform heat insulating for pipes at liquid side and gas side separately. In cooling time, temperature at both liquid and gas sides becomes lower. Therefore, perform heat insulating process sufficiently to avoid dewing.

• Apply heat insulator from the outside of the indoor unit. (In cases of drawing pipes from the rear side and from the right side)

• Refer to the following table for tightening torque.

Connecting pipe

outer dia. (mm)

Ø6.4

Ø9.5

Ø12.7

Ø15.9

Tightening torque

(N•m)

14 to 18

(1.4 to 1.8 kgf•m)

33 to 42

(3.3 to 4.2 kgf•m)

50 to 62

(5.0 to 6.2 kgf•m)

68 to 82

(6.8 to 8.2 kgf•m)

Re-tightening

torque (N•m)

(1.8 kgf•m)

(4.2 kgf•m)

(5.0 kgf•m)

(6.8 kgf•m)

• For heat insulator of pipe at gas side, be sure to use one with heat-resisting temp.120°C or more.

• Using the attached heat insulating pipe, perform heat insulating process securely for pipe connecting part of the indoor units without clearance.

ELECTRIC WORK

WARNING

1. Using the specified wires, ensure to connect the wires, and fix wires securely so that the external strength of the wires do not transmit to the connecting part of the terminals.

Incomplete connection or fixation may cause a fire, etc.

2. Be sure to connect earth wire. (Grounding work)

Do not connect the earth wire to gas pipe, city water pipe, lightning rod, or the earth wire of telephone. Incomplete grounding causes an electric shock.

3. For electric work, strictly follow to the Local Regulation in each country and the Installation Manual, and use an exclusive circuit.

Capacity shortage of power circuit or incomplete installation may cause an electric shock or a fire.

CAUTION

Be sure to install an earth leakage breaker.

If an earth leakage breaker is not installed, an electric shock may be caused.

REQUIREMENT

• For power supply wiring, strictly conform to the Local Regulation in each country.

• For wiring of power supply of the outdoor units, follow to the Installation Manual of each outdoor unit.

• Never connect 220–240V power to the terminal blocks (A, B, U1, U2, X, Y, etc.) for control wiring.

(Otherwise, the system will be failed.)

• Perform the electric wiring so that it does not come to contact with the high-temperature part of the pipe.

The coating may melt resulted in an accident.

• After connecting wires to the terminal blocks, provide a trap and fix wires with the wire clamp.

• Store the refrigerant piping line and control wiring line in the same line.

• Do not turn on the power of the indoor unit until vacuuming of the refrigerant pipes completes.

Power supply specifications

Cables and remote controller wires are procured locally. For the power supply specifications, follow to the table below. If capacity is little, it is dangerous because overheat or

seizure may be caused. For specifications of the power capacity of the outdoor unit and the power supply cables, refer to the Installation

Manual attached to the outdoor unit.

220–240V ~ 50Hz

220V

Twist wire : 2.0 mm² Twist wire : 3.5 mm²

Twist wire : 0.5 to 2.0 mm²

~ 60Hz

Indoor unit power supply (*1)

Communication line

Power supply

Power supply switch/Earth leakage breaker or power supply wiring/fuse rating for indoor units should be selected by the accummulated total current values of the indoor units.

Power supply wiring

Indoor/Outdoor inter-unit wiring (*2)

Central control line wiring (*3)

Remote controller wiring (*4)

20m or less 50m or less Q’ty

Wire size

Q’ty

Wire size

Q’ty Wire size

(Up to 1000m) Twist wire : 1.25 mm² (Up to 2000m) Twist wire : 2.00 mm²

Indoor unit power supply (*1)

Remote controller inter-unit wiring

Indoor unit

Remote

controller

Indoor unit

L1 L2 Ln

(Max. 8 units)

Indoor unit Indoor unit

Remote controller wiring

(L)

(N)

Earth line

Connecting cord

R(L)

S(N)

Main P.C. board

Power supply terminal block 2P

Cord clamp

Inter-unit cable between indoor and outdoor units

A B X Y

U1 U2

Cord clamp

Power supply cable

Remote controller cable

• For the power supply of the indoor unit, prepare the exclusive power supply separated from that of the outdoor unit.

• Arrange the power supply, earth leakage breaker, and main switch of the indoor unit connected to the same outdoor unit so that they are commonly used.

• Power supply cord specification : Cable 3-core 2.5mm², in conformity with Design 60245 IEC 57.

Indoor/Outdoor inter-unit wiring, Central controller wiring (*2) (*3)

• 2-core with polarity wires are used for the Indoor/Outdoor inter-unit wiring and Central controller wiring.

• To prevent noise trouble, use 2-core shield wire.

• The length of the communication line means the total length of the inter-unit wire length between indoor and outdoor units added with the central control system wire length.

Remote controller wiring (*4)

• 2-core with non-polarity wire is used for wiring of the remote controller wiring and group remote controllers wiring.

Remote controller wiring, remote controller inter-unit wiring

Total wire length of remote controller wiring and remote controller inter-unit wiring = L + L1 + L2 + … Ln

Total wire length of remote controller inter-unit wiring = L1 + L2 + … Ln

Twist wire: 0.5mm2 to 2.0mm2 × 2

In case of wired type only

In case of wireless type included

Up to 500m

Up to 400m

Up to 200m

Cable connection

REQUIREMENT

• Be sure to pass the cable through the cable connection port of the indoor unit.

• The low-voltage circuit is provided for the remote controller.

• Tighten the screws of the terminal block, and fix the cables with cord clamp attached to the electric parts box. (Do not apply tension to the connecting section of the terminal block.)

CAUTION

The remote controller wire (Communication line) and AC220–240V wires cannot be parallel to contact each other and cannot be stored in the same conduits. If doing so, a trouble may be caused on the control system due to noise, etc.

Terminal block for remote controller wiring of indoor unit

A B

Approx. 200mm

W : White B : Black

Remote controller wire (Local procure)

Wire from remote controller unit or sensor

Connecting part

Remote controller unit or sensor part

Wire from remote controller or sensor

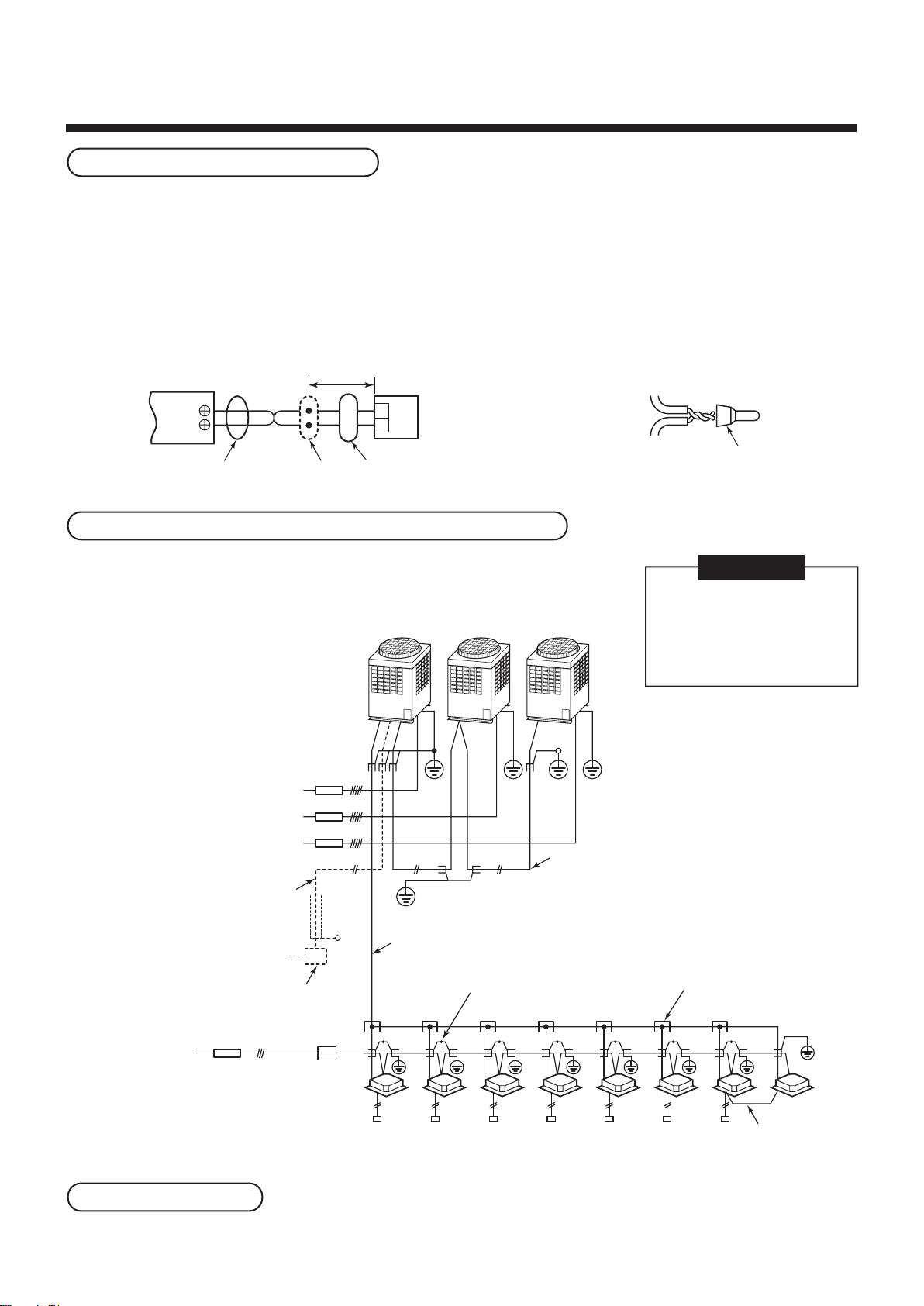

Remote controller wiring

Wire joint

Header unit Follower unit

Earth leakage breaker

Switch

(Earth)

(Open)

Earth

Outdoor power supply 3-phase 380–415V, 50Hz 380V, 60Hz

Central control line wire

Power supply 220–240V

50Hz

220V ~ 60Hz

Remote controller, for central control, etc.

Connection of shield wire closed terminal

Inter-unit wire between outdoor units

Indoor/Outdoor inter-unit wire

Indoor power supply 220–240V

50Hz

220V

60Hz

(Earth)

Connection of shield wire closed terminal

(Remote controller group operation)

Pull box

Indoor unit

ELECTRIC WORK

Remote controller wiring

• Strip off approx. 14mm cover of the wire to be connected.

• Twist wire of the remote controller to be connected with wire of the remote controller unit (or sensor), and press-fit them with a wire joint. (Wire joints (White: 2 pieces) are included in the accessory of the main remote controller (sold separately) or wireless remote controller kit (sold separately).)

• As the remote controller wire has no polarity, there is no problem if connections to indoor unit terminal blocks A and B are reversed.

Wiring between indoor and outdoor units

NOTE

An outdoor unit connected with indoor/outdoor inter-unit wire becomes automatically the header unit.

Address setup

Set up the addresses according to the Installation Manual attached to the outdoor unit.

SET

UNIT

SET

UNIT

SET

UNIT No.

CODE No.

R.C. No.

2 3

UNIT No.

CODE No.

R.C. No.

UNIT No.

CODE No.

R.C. No.

** **

APPLICABLE CONTROLS

NOTIFICATION

When using the equipment at the first time, it will take a lot of time that the remote controller accepts an operation after power was on. However, it is not a trouble.

• Automatic address

• While automatic addressing, the operation cannot be performed on the remote controller.

• For automatic addressing, Max. 10 minutes (generally, approx. 5 minutes) are required.

• When power will be turned on after finish of automatic addressing;

• It will require Max. 10 minutes (generally, approx. 3 minutes) that outdoor unit starts operation after power was on.

As all have been set to [Standard] at the shipment, change the setup of the indoor unit if necessary. To change the setup, use the main remote controller (wired remote controller). * The setup change for wireless remote controller, sub remote controller, or remote controller-less system

(Central control remote controller only is provided.) is impossible. In these cases, prepare and mount a separate main remote controller.

Exchange of applicable control setup

Basic operation procedure for setup exchange

Change the setup while operation of the equipment stops. (Be sure to stop the operation of a set.)

Procedure

When pushing flashes as shown in the figure.

Check that the displayed item code is [10].

• If the item code indicates other than [10], push the display, and then retry the operation from the first step. (For some time after button has been pushed, the operation of the remote controller cannot be accepted.)

(In a group control, the firstly displayed indoor unit No. becomes the header unit.)

Every pushing indoor unit of which setup to be changed.

In this time, the position of the indoor unit of which setup to be changed can be confirmed because the fan and the flap of the selected indoor unit work.

Using , buttons of set temperature, specify the item code [**].

, CL, and buttons simultaneously for 4 seconds or more, after a while, the display part

button, the indoor unit No. in the group control is displayed successively. Select an

Description

button to erase

(* The display changes according to the indoor unit model.)

Using , buttons of timer time, select set data [

Push

• To change the setup of an indoor unit other than the selected one, start operation from Procedure 2.

• To change the setup of another setup in the selected indoor unit, start operation from Procedure

Pushing CL button clears the set up contents which have been already set. In this case, retry from Procedure 2.

When the setup finished, push button. (The setup is determined.) Pushing button deletes the display and returns the status to

normal stop status. (For some time after button has been pushed, the operation of the remote controller cannot be accepted.)

button. In this time, if the display changes from flashing to lighting, the setup completes.

****

APPLICABLE CONTROLS

Change of lighting time of filter sign

According to the installation condition, the lighting time of the filter sign (Notification of filter cleaning) can be changed.

Follow to the basic operation procedure (1 → 2 → 3 → 4 → 5 → 6 ).

• For the item code in Procedure 3 , specify [01].

• For the [Set data] in Procedure 4 , select the setup data of filter sign lighting time from the following table.

Setup data

0000

0001

0002

0003

0004

Filter sign lighting time

None

150H (At shipment from factory)

2500H

5000H

10000H

To secure better effect of heating

When it is difficult to obtain satisfactory heating due to installation place of the indoor unit or structure of the room, the detection temperature of heating can be raised. Also use a circulator, etc. to circulate heat air near the ceiling.

Follow to the basic operation procedure (1 → 2 → 3 → 4 → 5 → 6 ).

• For the item code in Procedure 3 , specify [06].

• For the set data in Procedure 4 , select the setup data of shift value of detection temperature to be set up from the table below.

Adjustment of air direction

1. Using the remote controller switch, change the up/ down air direction by moving the horizontal flap.

2. Adjust the right/left air direction by bending the vertical grille inside of the air outlet port with hands.

REQUIREMENT

Do not touch the horizontal flap directly with hands; otherwise a trouble may be caused.

For handling of the horizontal flap, refer to “Owner’s Manual” attached to the outdoor unit.

Group control

In a group control, a remote controller can control up to maximum 8 units.

• For cabling procedure and cables of the individual

line (Identical refrigerant line) system, refer to “Electric work” in this Manual.

• Cabling between indoor units in a group is performed

in the following procedure. Connect the indoor units by connecting the remote

controller inter-unit cables from the remote controller terminal blocks (A, B) of the indoor unit connected with a remote controller to the remote controller terminal blocks (A, B) of the other indoor unit. (No polarity)

• For address setup, refer to the Installation Manual

attached to the outdoor unit.

Setup data

0000

0001

0002

0003

0004

0005

0006

Detection temp shift value

No shift

+1°C

+2°C (At shipment from factory)

+3°C

+4°C

+5°C

+6°C

UNIT

SET

1, 5

2, 4

TEST

TEST RUN

Before test operation

• Before turning on the power supply, carry out the following items.

1) Using 500V-megger, check there is 1MΩ or more between the terminal block of the power supply and the earth. If 1MΩ or less is detected, do not run the unit.

2) Check that all the valves of the outdoor unit are fully opened.

• Never push the electromagnetic contactor to carry out a forced test operation. (It is very dangerous because a protective device does not work.)

How to execute test operation

• To carry out a fan operation in a single indoor unit, turn off the power once, short CN72 on P.C. board, and then turn on the power again. (Start the unit in FAN mode.) In this case, do not forget to clear short-circuit of CN72 after test operation.

• Using the remote controller, check the operation in the usual operation. For the operation procedure, refer to the attached Owner’s Manual.

A forced test operation can be executed in the following procedure under condition of thermo-OFF of room temperature.

In order to prevent a serial operation, the forced test operation is released after 60 minutes and returns to the usual operation.

To protect the compressor at starting time, keep power-ON condition before 12 hours or more.

WARNING

NOTE

Do not use a forced operation in cases other than test operation because it applies an excessive load to the air conditioner.

In case of wired remote controller

Procedure

Keep button pushed for 4 seconds or more. [TEST] is displayed

on the display part and the selection of mode in the test mode is permitted.

Push button.

Using button, select the operation mode, [COOL] or [HEAT].

• Do not run the air conditioner in a mode other than [COOL] or [HEAT].

• The temperature controlling function does not work during test operation.

• The detection of error is performed as usual.

Description

After the test operation, push button to stop the operation.

(Display part is same as procedure 1 )

Push button to cancel (release from) the test operation mode.

([TEST] disappears on the display part and the status returns to a normal stop status.)

Receiver unit

M4 × 25 screw (2 pieces)

Small screw

Spacer

Notch

Nameplate

TEST RUN

In case of wireless remote controller

Procedure

Description

Remove a small screw which fixes the nameplate of the receiver unit.

Remove the nameplate of the sensor section by inserting a minus screwdriver, etc into the notch at the bottom of the plate, and set the Dip switch to [TEST RUN ON].

Execute a test operation with button on the wireless remote controller.

• , , and LED flash during test operation.

• Under status of [TEST RUN ON], the temperature adjustment from the wireless remote controller is invalid.

Do not use this method in the operation other than test operation because the equipment is damaged.

Use either COOL or HEAT operation mode for a test operation.

* The outdoor unit does not operate approx. 3 minutes after power-ON and operation stop.

After the test operation finished, stop the air conditioner from the wireless remote controller, and return Dip switch of the receiver section as before. (A 60-minutes timer clearing function is attached to the receiver section in order to prevent a continuous test operation.)

SET

UNIT No.

CODE No.

R.C. No.

Check code

Indoor unit No. in which an error occurred

UNIT

SET

UNIT No.

CODE No.

R.C. No.

TROUBLESHOOTING

Confirmation and check

When a trouble occurred in the air conditioner, the check code and the indoor unit No. appear on the display part of the remote controller.

The check code is only displayed during the operation. If the display disappears, operate the air conditioner

according to the following “Confirmation of error history” for confirmation.

Confirmation of error history

When a trouble occurred on the air conditioner, the error history can be confirmed with the following procedure. (The error history is stored in memory up to 4 errors.)

This history can be confirmed from either operating status or stop status.

Procedure

Description

When pushing more, the right display appears.

If [Service Check] is displayed, the mode enters in the error history mode.

• [01: Order of error history] is displayed in CODE No. window.

• [Check Code] is displayed in CHECK window.

• [Indoor unit address in which an error occurred] is displayed in

UNIT No.

Every pushing , buttons, the error history stored in the memory is displayed in order. The numbers in CODE No. indicates CODE No. [01] (Latest) → [04] (Oldest).

CAUTION

Do not push

After confirmation, push button to return to the usual display.

and buttons simultaneously for 4 seconds or

button because all the error history of the indoor unit will be deleted.

TROUBLESHOOTING

Check method

On the remote controller (Main remote controller, Central control remote controller) and the interface P.C. board of the outdoor unit (I/F), a check display LCD (Remote controller) or 7-segment display (on the outdoor interface P.C. board) to display the operation is provided. Therefore the operation status can be known. Using this self-diagnosis function, a trouble or position with error of the air conditioner can be found as shown in the table below.

Check code list

The following list shows each check code. Find the check contents from the list according to part to be checked.

• In case of check from indoor remote controller: See “Main remote controller display” in the list.

• In case of check from outdoor unit: See “Outdoor 7-segment display” in the list.

• In case of check from AI-NET central control remote controller: See “AI-NET central control display” in the list.

• In case of check from indoor unit with wireless remote controller: See “Sensor block display of receiving unit” in the list.

AI-NET : Artificial Intelligence. IPDU : Intelligent Power Drive Unit

{ : Lighting,

ALT. : Flashing is alternately when there are two flashing LED.

: Flashing, z : Goes off

SIM : Simultaneous flashing when there are two flashing LED.

Wireless remote controller

Sensor block display

of receiving unit

Operation

Timer Ready Flash

Communication error between indoor and remote controller (Detected at remote controller side)

Remote controller transmission error

Communication error between indoor and remote controller (Detected at indoor side)

¤ ¤

¤ ¤ ¤ ¤

Communication circuit error between indoor/ outdoor (Detected at indoor side)

Decrease of No. of indoor units

Communication circuit error between indoor/ outdoor (Detected at outdoor side)

Duplicated indoor addresses

Duplicated main remote controllers

Communication error between indoor MCU

Automatic address start error

Indoor is nothing during automatic addressing

Capacity over / No. of connected indoor units

Communication error between indoor units

Outdoor header units quantity error

Other line connected during automatic address

Sending error in communication between outdoor units

Duplicated follower outdoor addresses

Decrease of No. of connected outdoor units

Follower outdoor unit error

IPDU communication error

Check code name

Judging device

Remote controller

Indoor

I/F

Indoor / I/F

Remote controller

Indoor

I/F

Indoor

I/F

Main

remote

controller

display

E01

E02

E03

E04

E06

—

E08

E09

E10

E12

E15

E16

E18

E19

E20

E23

E25

E26

E28

E31

Terminology

Check code

Outdoor 7-segment display

Auxiliary code

——

No. of indoor units in which

E06

sensor has been normally received

E07 —

E08 Duplicated indoor addresses

——

01: Indoor/Outdoor

E12

E15 —

E16

E19

E20

E23 —

E25 —

E26

E28 Detected outdoor unit number

E31 04: Fan IPDU error

communication

02: Communication between

outdoor units

00: Capacity over

~:No. of connected units

——

00: Header is nothing 02: Two or more header units

01: Outdoor of other line

connected

02: Indoor of other line

connected

No. of outdoor units which received signal normally

01: IPDU1 error 02: IPDU2 error 03: IPDU1, 2 error

05: IPDU + Fan IPDU error 06: IPDU2 + Fan IPDU error 07: All IPDU error

AI-NET central control display

—

97, 99

Main

remote

controller

display

F01

F02

F03

F04

F05

F06

F07

F08

F10

F12

F13

F15

F16

F23

F24

F29

F31

H01

H02

H03

H04

H06

H07

H08

H14

H16

L03

L04

L05

L06

L07

L08

L09

L10

L20

L28

L29

L30

—

Check code

Outdoor 7-segment display

Auxiliary code

——

F04 —

F05 —

F06 —

F07 —

F08 —

——

F12 —

01: Comp. 1 side

F13

02: Comp. 2 side

F15 —

F16 —

F23 —

F24 —

——

F31 —

01: Comp. 1 side

H01

02: Comp. 2 side

01: Comp. 1 side

H02

02: Comp. 2 side

01: Comp. 1 side

H03

02: Comp. 2 side

H04 —

H06 —

H07 —

01: TK1 sensor error 02: TK2 sensor error

H08

03: TK3 sensor error 04: TK4 sensor error

H14 —

01: TK1 oil circuit system error 02: TK2 oil circuit system error

H16

03: TK3 oil circuit system error 04: TK4 oil circuit system error

——

L04 —

——

L06 No. of indoor units with priority

——

L08 —

——

L10 —

L20 —

L28 —

01: IPDU1 error 02: IPDU2 error 03: IPDU3 error

L29 04: Fan IPDU error

05: IPDU1 + Fan IPDU error 06: IPDU2 + Fan IPDU error 07: All IPDU error

L30 Detected indoor address

L31 —

AI-NET central control display

—

Wireless remote controller

Sensor block display

of receiving unit

Operation

Timer Ready Flash

ALT

¤ ¤

{

z z z

{ { {

{

ALT

{

ALT

{

ALT

{

ALT

{

ALT

{

ALT

{

ALT

{

ALT

{

ALT

{

ALT

{

ALT

{

SIM

{

z z z

SIM

—

¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤

¤¤ ¤¤

¤¤ ¤¤ ¤¤ ¤¤ ¤¤

z z z

¤ ¤

¤ ¤ ¤ ¤ ¤

Check code name

Indoor TCJ sensor error

Indoor TC2 sensor error

Indoor TC1 sensor error

TD1 sensor error

TD2 sensor error

TE1 sensor error

TL sensor error

TO sensor error

Indoor TA sensor error

TS1 sensor error

TH sensor error

Outdoor temp. sensor miscabling (TE, TL)

Outdoor pressure sensor miscabling (Pd, Ps)

Ps sensor error

Pd sensor error

Indoor other error

Indoor EEPROM error

Compressor break down

Magnet switch error Overcurrent relay operation Compressor trouble (lock)

Current detect circuit system error

Comp 1 case thermo operation

Low pressure protective operation

Oil level down detective protection

Oil level detective temp sensor error

Comp 2 case thermo operation

Oil level detective circuit error Magnet switch error Overcurrent relay operation

Indoor center unit duplicated

Outdoor line address duplicated

Duplicated indoor units with priority (Displayed in indoor unit with priority)

Duplicated indoor units with priority (Displayed in unit other than indoor unit with priority)

Group line in individual indoor unit

Indoor group/Address unset

Indoor capacity unset

Outdoor capacity unset

Duplicated central control addresses

Over No. of connected outdoor units

No. of IPDU error

Indoor outside interlock

Extended I/C error

Judging device

Indoor

I/F

Indoor

I/F

IPDU

I/F

Indoor

I/F

IPDU

MG-SW

Overcurrent relay

IPDU

I/F

MG-SW

Overcurrent relay

Indoor

I/F

Indoor

Indoor, I/F

Indoor

I/F

AI-NET, Indoor

I/F

Indoor

I/F

TROUBLESHOOTING

Main

remote

controller

display

P01

P03

P04

P05

P07

P10

P12

P13

P15

P17

P19

P20

P22

P26

P29

P31

—

Check code

Outdoor 7-segment display

Auxiliary code

——

P03 —

01: Comp. 1 side

P04

02: Comp. 2 side

01: Phase-missing detection

P05

02: Phase error

01: Comp. 1 side

P07

02: Comp. 2 side

P10 Detected indoor address

——

P13 —

01: TS condition

P15

02: TD condition

P17 —

P19 Detected outdoor unit number

P20 —

0 : IGBT short

: Fan motor position

detective circuit error

: Fan motor trouble

P22

P26

P29

P31 —

——

: TH sensor temp. error

(Heat sink overheat)

: TH sensor error

: Vdc output error

01: Comp. 1 side 02: Comp. 2 side

AI-NET central control display

Wireless remote controller

Sensor block display

of receiving unit

Operation

Timer Ready Flash

¤¤

By alarm device ALT

—

ALT

Check code name

Indoor fan motor error

Discharge temp. TD1 error

High-pressure SW system operation

Phase-missing detection /Phase error

Heat sink overheat error

Indoor overflow error

Indoor fan motor error

Outdoor liquid back detection error

Gas leak detection

Discharge temp. TD2 error

4-way valve inverse error

High-pressure protective operation

Outdoor fan IPDU error

G-TR short protection error

Comp position detective circuit system error

Other indoor unit error (Group terminal unit error)

Error in indoor group

AI-NET communication system error

Duplicated network adaptors

Judging device

Indoor

I/F

IPDU

I/F

IPDU, I/F

Indoor

I/F

IPDU

Indoor

AI-NET

Error detected by TCC-LINK central control device

Central control

device

indication

C05

C06

C12

P30

Check code

Outdoor 7-segment display

Auxiliary code

——

Differs according to error contents of unit with occurrence of alarm

——

AI-NET central control display

—

Wireless remote controller

Sensor block display

of receiving unit

Operation

Timer Ready Flash

(L20 is displayed.)

Terminology

TCC-LINK : TOSHIBA Carriea Cominication Link.

Check code name

—

Sending error in TCC-LINK central control device

Receiving error in TCC-LINK central control device

Batch alarm of general-purpose equipment control interface

Group control branching unit error

Duplicated central control addresses

Judging device

TCC-LINK

General-purpose equipment

I/F

TCC-LINK

New check code

AI-NET WORK bus

Indoor unit

AI-NET central control

remote controller

Main

remote controller

F10

Network

adaptor

1. Difference between the new check code and the current system

The displaying method of the check code changes in this model and after.

Used characters

Characteristics of code classification

Block display

Check code in current system

Hexadecimal notation, 2 digits

Few classification of communication/incorrect setup system

Indoor P.C. board, Outdoor P.C. board, Cycle, Communication

Alphabet + Decimal notation, 2 digits

Many classification of communication/incorrect setup system

Communication/Incorrect setup (4 ways), Indoor protection, Outdoor protection, Sensor, Compressor protection, etc.

New check code

 

•[ ] goes on.

• [UNIT No.] + Check code + Operation lamp (Green) flash

• Block display of combination of [ ] [ ] [ ]

• Unit No. and check code are displayed.

        

→

Display

Classification

Unused

Central control system error

Communication system error

Each sensor error (Failure)

Compressor protective system error

Unused

Setup error, Other errors

• In a case of error with auxiliary code, check code and

auxiliary code are displayed alternately.

Protective device operation

2. Special mention

1) If this model is connected to AI-NET by network adaptor, the different check codes are displayed on the main remote controller (New check code display on new remote controller) and AI-NET central control remote controller (Current system check code display on the current system central control remote controller).

2) The check code is displayed only while the air conditioner is operating (Remote controller start button ON).

When the air conditioner stops and the error is cleared, the check code display on the remote controller also

disappears. However, if the error continues after stop of the operation, the check code is immediately displayed with restarting.

Pièces accessoires et pièces non fournies



 Pièces accessoires



Nom de la pièce

Manuel d’installation

Isolant thermique pour tuyau

Vis à bois M4 × 35L

Plaque d’installation

Quantité

Forme

manuel

Utilisation

(Veillez à le remettre aux utilisateurs)

Pour l’isolation thermique des sections de raccordement des tuyaux

Pour fixer la plaque d’installation

Utilisé pour installer l’unité intérieure sur le mur

Tuyaux de réfrigérant

• Le kit de tuyaux utilisé pour le réfrigérant traditionnel ne peut pas être utilisé.

• Utilisez un tuyau en cuivre de 0,8 mm ou plus d’épaisseur pour Ø 6.4, Ø 9.5, Ø 12.7.

Utilisez un tuyau en cuivre de 1.0 mm ou plus d’épaisseur pour Ø 15.9.

• Les écrous évasés et l’évasement diffèrent également de ceux des tuyaux du réfrigérant traditionnel.

Retirez l’écrou évasé fourni avec l’unité principale du climatiseur et utilisez-le.

Nom de la pièce

Gabarit d’installation

Bouchon de vis

Ruban adhésif

Quantité

Forme

—

Utilisation

Pour vérifier du trou de la tuyauterie et la position de l’unité intérieure

Couvrez la vis de fixation de la plaque latérale

Utilisé pour fixer l’isolant thermique pour tuyau fourni

<Pièces vendues séparément>

Nom de la pièce

Télécommande avec fil standard

Quantité

Forme Emploi

Modèle

RBC-AMT21E



 Pièces non fournies



Tuyau de raccordement (côté liquide) (6.4 mm (diam.), (diam.) épaisseur nominale 1/4 pouces (0.8 mm)

MMU-AP0091H à MMU-AP0181H

(9.5 mm (diam.), (diam.) épaisseur nominale 3/8 pouces (0.8 mm) MMU-AP0241H à MMU-AP0561H

Tuyau de raccordement (côté gaz) (9.5 mm (diam.), (diam.) épaisseur nominale 3/8 pouces (0.8 mm)

MMU-AP0091H à MMU-AP0121H (12.7 mm (diam.), (diam.) épaisseur nominale 1/2 pouces (0.8 mm)

MMU-AP0151H à MMU-AP0181H (6.4 mm (diam.), (diam.) épaisseur nominale 5/8 pouces (1.0 mm)

MMU-AP0241H à MMU-AP0561H

Cordon d’alimentation Câble 3-fils 2.5 mm

, conformément au Plan 60245 IEC57

• Assurez-vous de respecter toutes les règles locales, nationales et internationales.

• Lisez attentivement ces “MESURES DE SÉCURITÉ” avant l’installation.

• Les mesures décrites ci-après comprennent des points importants concernant la sécurité. Observez-les scrupuleusement.

• Après l’installation, faites un essai de fonctionnement pour vous assurer de l’absence de problèmes. Reportez-vous au Manuel du propriétaire pour expliquer au client comment utiliser l’unité et effectuer son entretien.

• Mettez l’interrupteur général (ou le disjoncteur) hors tension avant d’effectuer l’entretien de l’unité.

• Demandez au client de conserver le Manuel d’installation avec le Manuel du propriétaire.

MESURES DE SECURITE

ATTENTION Installation d’un climatiseur utilisant le nouveau réfrigéran

• Ce climatiseur utilise le nouveau réfrigérant HFC (R410A) qui ne détruit pas la couche d’ozone.

Les caractéristiques du réfrigérant R410A sont les suivantes : absorption aisée de l’eau, membrane oxydante ou huile et sa pression, d’environ 1.6 fois plus élevée que celle du réfrigérant R22. L’huile réfrigérante a elle aussi été changée. Par conséquent, durant l’installation, assurez-vous que l’eau, la poussière, le réfrigérant précédent ou l’huile réfrigérante n’entrent pas dans le circuit de réfrigération.

Pour éviter de remplir avec du réfrigérant et de l’huile réfrigérante inappropriés, la taille des sections de raccordement de l’orifice de remplissage de l’unité principale et les outils d’installation sont différents de ceux qui sont utilisés pour le réfrigérant traditionnel.

En conséquence, les outils exclusifs sont requis pour le nouveau réfrigérant (R410A). Quant aux tuyaux de raccordement, utilisez des tuyaux neufs et propres conçus pour le R410A et veillez à ce que l’eau ou

la poussière n’y entrent pas. En outre, n’utilisez pas la tuyauterie existante, qui pose des problèmes de résistance à la pression et d’impureté.

FRANCAIS

ATTENTION Pour déconnecter l’appareil du secteur.

Cet appareil doit être connecté au secteur via un interrupteur ayant une séparation de contact d’au moins 3 mm.

AVERTISSEMENT

• Demandez à un revendeur autorisé ou à un installateur professionnel d’installer le climatiseur /

d’effectuer son entretien.

Une installation inadéquate peut se solder par une fuite d’eau, une électrocution ou un incendie.

• Mettez l’interrupteur général ou le disjoncteur hors tension avant d’entreprendre l’installation électrique.

Assurez-vous que tous les interrupteurs soient hors tension. La non-observation de cet avertissement peut se solder par une électrocution.

• Branchez correctement le câble de raccordement.

Si le câble de raccordement est mal branché, les composants électriques peuvent s’endommager.

• Lorsque vous déplacez le climatiseur pour l’installer ailleurs, faites très attention à ce qu’aucun corps

gazeux autre que le réfrigérant spécifié n’entre dans le circuit de réfrigération.

Si l’air ou tout autre gaz se mélange au réfrigérant, la pression gazeuse du circuit de réfrigération augmente de façon anormale et risque de faire éclater les tuyaux et blesser quelqu’un.

• Ne modifiez pas cette unité en démontant ses carters de protection ou en by-passant ses verrous de

sûreté.

• Exposer l’unité à l’eau ou à l’humidité avant l’installation peut provoquer un court-circuit.

Ne la rangez pas dans un sous-sol humide et ne l’exposez pas à la pluie ou à l’eau.

• Après avoir déballé l’unité, examinez-la attentivement pour vous assurer qu’elle n’est pas

endommagée.

• Ne l’installez pas dans un endroit susceptible d’augmenter ses vibrations.

• Afin d’éviter de vous blesser (avec des bords tranchants), faites attention lorsque vous manipulez les

pièces.

• Effectuez l’installation conformément au Manuel d’installation.

Une installation inadéquate peut se solder par une fuite d’eau, une électrocution ou un incendie.

• Si le climatiseur est installé dans une petite pièce, prenez les mesures appropriées pour garantir que

la concentration de fuite de réfrigérant dans la pièce ne dépasse pas le niveau critique.

MESURES DE SECURITE

• Installez solidement le climatiseur dans un endroit qui supporte son poids de manière adéquate.

• Effectuez l’installation spécifiée pour protéger le climatiseur contre un tremblement de terre.

Si le climatiseur n’est pas installé de manière appropriée, il peut tomber et provoquer des accidents.

• Si le gaz réfrigérant a fui durant l’installation, aérez immédiatement la pièce.

Si le gaz réfrigérant qui a fui entre en contact avec le feu, un gaz nocif peut se dégager.

• Après l’installation, assurez-vous que le gaz réfrigérant ne fuit pas.

Si le gaz réfrigérant fuit dans la pièce et s’écoule près d’une source de chaleur, comme une cuisinière, un gaz nocif peut se dégager.

• L’installation électrique doit être effectuée par un électricien professionnel conformément au Manuel

d’installation. Assurez-vous que le climatiseur utilise une alimentation qui lui est réservé.

Une alimentation électrique insuffisante ou une installation inappropriée peuvent provoquer un incendie.

• Utilisez les câbles indiqués et raccordez-les bien aux bornes. Evitez qu’une pression externe ne

s’exerce sur les bornes et ne les affecte.

• Observez les règles du fournisseur d’électricité local lorsque vous raccordez les câbles

d’alimentation.

Une mise à la terre inappropriée peut provoquer une électrocution.

• N’installez pas le climatiseur dans un endroit susceptible d’être exposé à des gaz inflammables.

Si un gaz inflammable fuit et stagne autour de l’unité, il peut provoquer un incendie.

SELECTION DU LIEU D’INSTALLATION

AVERTISSEMENT

• Installez le climatiseur dans un endroit suffisamment robuste pour supporter son poids.

Si l’endroit n’est pas assez robuste, l’unité peut tomber et provoquer des blessures.

• Effectuez l’installation spécifiée pour protéger le climatiseur contre un tremblement de terre.

Une unité mal installée peut tomber et provoquer des accidents.

ATTENTION

• N’installez pas le climatiseur dans un endroit susceptible d’être exposé à un gaz inflammable.

Si le gaz inflammable fuyait et s’accumulait près de l’unité, un incendie pourrait avoir lieu.

Si le client l’autorise, installez le climatiseur dans un endroit remplissant les conditions suivantes.

• Un endroit où l’unité puisse être installée à l’horizontale.

• Un endroit ayant assez d’espace pour effectuer son entretien et son inspection en toute sécurité.

• Un endroit où l’eau évacuée ne posera aucun problème.

Evitez d’installer le climatiseur dans les endroits suivants.

• Un endroit où l’air est riche en sel (zone de bord de mer) ou en gaz sulfureux (source chaude).

(Si l’unité doit être utilisée dans ces endroits, des mesures de protection particulières s’avèrent nécessaires.)

• Un endroit exposé à l’huile, à la vapeur, aux fumées d’huile ou aux gaz corrosifs.

• Un endroit à proximité duquel un solvant organique est utilisé.

• Un endroit proche d’une machine génératrice de hautes fréquences.

• Un endroit où l’air refoulé souffle directement sur la fenêtre de la maison voisine. (Pour l’unité extérieure)

• Un endroit où le bruit de l’unité extérieure se transmet facilement. (Lorsque vous installez le climatiseur dans un

endroit confinant avec votre voisinage, prêtez attention au niveau sonore.)

• Un endroit peu ventilé.

Espace requis pour l’installation

Prévoyez l’espace nécessaire pour installer l’unité à l’extérieur et pour en assurer l’entretien.

Laissez au moins 300 mm entre le haut de l’unité intérieure et le plafond.

300 mm ou davantage

Les équerres de transport sont fournies. Procédez de la façon indiquée sur le tableau ci-dessous, enlevez les équerres conformément à la direction du tuyau. (gauche, droite, milieu) (For AP0071H to AP0181H, les seules les équerres de transport (gauche) et (droite) sont fournies.)

300 mm ou davantage

Tuyauterie côté tuyau

Tuyauterie droite

Enlevez l’équerre de transport (droite)

Pièces à enlever

uniquement.

Tuyauterie arrière

Tuyauterie gauche

Enlevez toutes les équerres de transport.

CONDITIONS REQUISES

Après avoir enlevé les équerres de transport, ne forcez pas sur le coffret inférieur. Cela, afin d’éviter de le déformer ou de le casser.

Position de raccordement de tuyau

Extrémité supérieure de la plaque de montage

(y compris la plaque de montage)

Côté liquide

Côté gaz

• Enlevez la plaque de montage

Plaque de montage

Equerre de transport (gauche)

Equerre de transport (milieu)

Equerre de transport (droite)

Plaque de montage (accessoire)

Tuyau du réfrigérant raccordant la bouche du

côté liquide B Tuyau du réfrigérant raccordant la bouche du côté gaz A

Départ d’usine (tuyauterie gauche)

Tuyau d’évacuation

Tuyau de liquide 540 Tuyau d’évacuation 560

Tuyau de gaz 440

Tuyauterie droite et gauche (trou défonçable)

Modèle MMK-

De AP0071H à AP0121H

AP0151H, AP0181H

AP0241H

Bouche de raccordement du tuyau d’évacuation

Ø9.5 Ø6.4

Ø12.7 Ø6.4

Ø15.9 Ø9.5

SELECTION DU LIEU D’INSTALLATION

Vous pouvez modifier la configuration de la minuterie d’alarme du filtre (Indiquant de nettoyer le filtre) sur la télécommande en fonction de l’installation. Si la pièce n’est pas suffisamment chauffée à cause de l’endroit de l’installation ou de la configuration de la pièce, vous pouvez augmenter le seuil de température.

Pour savoir comment procéder, consultez les paragraphes “Modification de la configuration de la minuterie du filtre” et “Comment améliorer le chauffage” de ce Manuel.

Sur les types sans-fil

Le capteur de l’unité extérieure à télécommande sans-fil peut recevoir le signal jusqu’à environ 8 mètres. Choisissez en fonction de cette donnée où placer la télécommande et l’unité intérieure.

• Pour éviter les dysfonctionnement, choisissez un endroit à l’abri de la lumière solaire directe et des lumières fluorescentes.

• Vous pouvez installer dans la même pièce deux unités intérieures ou davantage (6 au maximum) à télécommande.

Dans les 8 mètres

INSTALLATION DE L’UNITE INTERIEURE

AVERTISSEMENT

Installez solidement le climatiseur dans un endroit suffisamment résistant pour supporter son poids. Si l’endroit n’est pas assez résistant, l’unité peut tomber et provoquer des blessures. Effectuez l’installation spécifiée pour protéger le climatiseur contre les vents forts et les tremblements de terre. Une unité mal installée peut tomber et provoquer des accidents.

CONDITIONS REQUISES

Observez scrupuleusement les règles suivantes pour éviter d’endommager les unités intérieures et de vous blesser.

• Ne posez aucun objet lourd sur l’unité intérieure. (Les unités sont emballées à plat.)

• Si possible, transportez l’unité intérieure telle qu’elle est emballée. Si vous êtes obligé de transporter l’unité

intérieure déballée, assurez-vous d’utiliser des chiffons, etc. pour ne pas l’endommager.

• Pour déplacer l’unité intérieure, tenez seulement les crochets métalliques (4 points).

N’exercez aucune force sur les autres pièces (tuyau de réfrigérant, bac d’évacuation, pièces expansées ou pièces en résine, etc.).

• Portez l’emballage à deux personnes ou plus et ne l’empaquetez pas avec du ruban adhésif sur des points

autres que ceux qui sont spécifiés.

Faites attention aux éléments suivants lorsque vous installez l’unité.

• Selon la direction de refoulement de l’air, sélectionnez un lieu d’installation d’où l’air refoulé peut circuler de façon uniforme dans toute la pièce. Evitez d’installer l’unité dans un endroit indiqué par × sur la figure suivante.

Lieu d’installation correct Refroidissement uniforme.

Lieu d’installation incorrect

: Mauvais refroidissement.

Ecran

• Pour accroître l’évacuation, vérifiez sir l’unité est installée horizontalement ou légèrement inclinée vers la droite, vue de l’avant.

• La masse comprenant la plaque d’installation de l’unité intérieure est indiquée sur le tableau suivant. Vérifiez si le mur est suffisamment robuste.

Inclinaison vers la droite vue de l’avant

Installation horizontale

Inclinaison vers la gauche vue de l’avant

• N’installez pas l’unité en la branchant au mur.

Unité intérieure

Installation de la plaque d’installation

Modèle MMK-

De 0071H à 0121H

De 0151H à 0181H

0241H

Masse (kg)

• Lorsque vous installez la plaque latérale, vérifiez si le crochet est introduit dans le trou carré. Poussez sur la plaque latérale jusqu’à ce qu’elle adhère à l’unité intérieure.

Crochet

Trou carré

Bouchon de vis

Vis de fixation de la plaque latérale

• Utilisez le gabarit d’installation pour définir la position d’installation de l’unité intérieure et percez le tour du tuyau en face de la position indiquée par le gabarit d’installation. Lorsque vous faites passer le tuyau de réfrigérant à travers le mur avec un filet métallique, veillez à utiliser comme manchon isolant une gaine en chlorure de polyvinyle.



 Dans une construction en bois (mur large)



(1) Déterminez la position verticale de la plaque d’installation en laissant une intervalle (hauteur) entre l’nité

intérieure et le plafond.

(2) Déterminez la position de façon à ce que le trou pour la vis de la plaque d’installation se trouve au milieu du

pilier ou de la cheville en ajustant la position droite/gauche sans modifier la hauteur de la plaque d’installation.

(3)

Serrez les vis (pièces accessoires) après avoir amorcé les trous à la vrille dans la cheville pour éviter les fissures.



 Sur les construction en béton armé



(1) Percez les trous à des intervalles de 150 mm aux

endroits choisis sur le mur en béton, frappez sur la cheville de serrage ou sur la cheville trouée.

(2) Fixez la plaque d’installation sur la cheville avec un

boulon et un écrou. Cependant, si vous utilisez une cheville trouée, réglez la profondeur du trou de façon à ce que la tête de la vis sorte de 10 mm ou moins.

Cheville de serrage

Boulon

Plaque d’installation

Diamètre de la vis à écrou Ø8

Mur en béton

Cheville trouée

Plaque d’installation

10 mm ou moins

Mur en béton

CONDITIONS REQUISES

• Le gaine peut être enfouie dans le mur en béton. Demandez au constructeur.

• Avant d’installer l’unité intérieure, vérifiez soigneusement si la plaque d’installation a été correctement montée.



 Lorsque la tuyauterie est orientée vers l’arrière



Avec le gabarit d’installation, déterminez la position du trou du tuyau et percez un trou pour le tuyau légèrement incliné vers le bas.

INSTALLATION DE L’UNITE INTERIEURE

Installation de l’unité intérieure



 Lorsque la tuyauterie est orientée vers l’arrière et vers la



droite

(1) Passez le tuyau d’évacuation à travers le trou du mur et

suspendez l’unité intérieure à l’extrémité supérieure de la plaque d’installation.

(2) Vérifiez si l’extrémité supérieure de la plaque d’installation est

introduite en déplaçant l’unité intérieure de droite à gauche.

(3) Fixez l’extrémité inférieure de la plaque d’installation et le coffret

inférieur avec la vis afin que l’unité intérieure ne se déplace pas.



 Enlèvement de la plaque droite de l’unité intérieure



Enlevez la plaque droite en procédant de la sorte. (1) Enlevez les deux vis de fixation de la plaque latérale. (2) Enlevez la plaque latérale en faisant tourner la partie grise en sens

anti-horaire pour enlever les crochets du trou carré de la grille d’aspiration.

(3) Lorsque la tuyauterie provient de droite, découpez le passage sur

la plaque latérale avec un couteau, etc., et finissez l’extrémité.

Suspendu

Plaque d’installation

Visser

Coffret inférieur

Crochet

Trou carré

Bouchon de vis

Vis de fixation de la plaque latérale



 Lorsque la tuyauterie est orientée vers



l’arrière

Faites attention à soutenir la partie A avec les mains lorsque le tuyau est formé.



 Lorsque la tuyauterie est orientée vers la



gauche.

Avant de travailler enlevez le coffret inférieur. (1) Enlevez les plaques latérales gauche/droite. (2) Enlevez deux vis du coffret inférieur. (3) Tirez le coffret inférieur vers vous en l’inclinant un

peu vers le bas,



 Lorsque la tuyauterie est orientée vers la



droite

• Introduisez la plaque latérale droite en écoutant le déclic de la plaque latérale. (Prenez comme référence le dessin de montage de la plaque latérale droite).

• Fixez la plaque latérale et couvrez la tête de la vis avec le bouchon.

Faites attention à soutenir la partie A avec les mains lorsque le tuyau est formé.

Trou défoncé de la plaque droite

Face latérale

Ne tournez pas horizontalement.

Tournez-le vers le haut/le bas

Trou défoncé de la plaque gauche

Ouvert

INSTALLATION DES TUYAUX D’EVACUATION

PRUDENCE

Installez le tuyau d’évacuation conformément au Manuel d’installation de façon à ce que l’eau soit complètement évacuée et isolez les tuyaux de façon à éviter la formation de condensats à leur surface.

Si les tuyaux sont mal installés, des fuites d’eau peuvent se produire à l’intérieur sur les meubles, etc..

CONDITIONS REQUISES

• Calorifugez complètement les tuyaux d’évacuation intérieurs.

• Isolez le raccord sur l’unité extérieure. Si l’isolation n’est pas correcte des condensats peuvent se former.

• Vérifiez si le tuyau d’évacuation est inclinée vers le bas avec un débit de 1/100 ou davantage, n’acheminez pas le tuyau d’évacuation par dessus un autre et ne créez pas de piège. Cela provoquerait des bruits anormaux.

• N’exercez une force excessive sur le raccordement du tuyau d’évacuation.

Ne laissez pas le tuyau d’évacuation s’incliner vers le haut.

Tuyauterie et isolation

Procurez-vous le matériel suivant pour installer la tuyauterie et l’isolation.

Tuyauterie

Isolant thermique

• Lorsque vous étirez le tuyau flexible d’évacuation faites le raccordement de la façon illustrée sur al figure de droite.

Tuyau en chlorure de vinyle dur : diamètre nominal (diamètre intérieur) ; Ø20 mm

Polyéthylène vésicant : Epaisseur : 10 mm

CONDITIONS REQUISES

• A l’aide d’un adhésif pour tuyau en chlorure de vinyle, raccordez bien

les tuyaux en chlorure de vinyle dur de sorte qu’ils ne fuient pas.

• L’adhésif sèche et durcit très lentement. (Consultez le Mode

d’emploi de l’adhésif) Evitez de forcer sur la section de raccordement sur les tuyaux d’évacuation.

Ne laissez pas l’extrémité du tuyau flexible d’évacuation dans l’eau.

Bac d’évacuation

Côté intérieur

Tuyau en chlorure de vinyle dur

Isolant thermique

Tuyau d’évacuation flexible

Ne laissez aucune ondulation sur le tuyau d’évacuation.

Adhérence du tuyau en chlorure de vinyle dur utilisé

Côté extérieur

• L’évacuation s’effectuant par gravité, les tuyauteries en dehors de l’unité doivent être inclinés vers le bas.

• Lorsque la tuyauterie est installée, versez de l’eau dans le bac d’évacuation et vérifiez si l’eau s’écoule complètement.

Formation du tuyau et du tuyau flexible d’évacuation

Vous pouvez acheminer le tuyau d’évacuation vers l’arrière, la gauche ou la droite de l’unité.

Lorsque vous acheminez le tuyau par le côté droit ou gauche, alignez le tuyau et le tuyau flexible d’évacuation de la façon illustrée sur la figure de droite. Vérifiez si le tuyau flexible n’adhère pas à l’arrière de l’unité.

Installation de la télécommande (vendue séparément)

Pour l’installation de la télécommande avec fil, suivez le Manuel d’installation fourni avec la télécommande. Pour l’installation de la télécommande sans-fil, suivez le Manuel d’installation fourni avec la télécommande.

• Ne placez pas la télécommande dans un endroit exposé à la lumière directe du soleil, près d’un poêle, etc.

• Actionnez la télécommande, contrôlez si l’unité intérieure reçoit correctement le signal puis installez la télécommande. (Type sans-fil)

• Installez la télécommande à 1 mètre des dispositifs comme les postes de télé ou les chaînes stéréo. (Risque de recevoir des images brouillées ou des bruits parasites) (Type sans-fil)

Trou du tuyau (descendant vers l’extérieur)

Fils de communication pour la commande

Tuyau flexible

Ruban

Tuyau (côté liquide)

Tuyau (côté gaz)

Coffret inférieur

90˚

Biais Rugosité Gauchissement

TUYAUX DE RÉFRIGÉRANT

AVERTISSEMENT

• Si le gaz réfrigérant a fui durant l’installation, aérez immédiatement la pièce.

• Si le gaz réfrigérant qui a fui entre en contact avec le feu, un gaz nocif peut se dégager.

• Après l’installation, assurez-vous que le gaz réfrigérant ne fuie pas.

• Si le gaz réfrigérant fuit dans la pièce et s’écoule près d’une source de chaleur, comme une cuisinière, un gaz

nocif peut se dégager.

CONDITIONS REQUISES

Si le tuyau de réfrigérant est long, placez des supports pour immobiliser le tuyau tous les 2.5 à 3 mètres. Si le tuyau n’est pas immobilisé, il risque de faire du bruit.

Assurez-vous d’utiliser les écrous évasés fournis avec l’unité extérieure ou ceux pour R410A.

Longueur de tuyau autorisée et différence de hauteur autorisée

Elles varient selon le type d’unité extérieure. Pour en savoir davantage, consultez le Manuel de montage fourni avec l’unité extérieure.

Tuyauterie et dimensions

Matériau de tuyauterie

Modèle MMU-

Taille des tuyaux (mm)

• Utilisez un tuyau neuf et propre et vérifiez si les saletés, comme la poussière, l’huile et l’humidité n’adhèrent pas au tuyau.

Côté gaz Côté liquide

Mise en forme/Pose définitive des tuyaux

Evasement

1. Coupez le tuyau avec un coupe-tube.

Tuyau sans raccord désoxydé au phosphore pour climatiseur

De AP0071H à AP0121H

Ø9.5 Ø12.7 Ø15.9 Ø6.4 Ø6.4 Ø9.5

AP0151H, AP0181H AP0241H

• Dimension en mètres du diamètre de l’évasement : A (Unité mm)

Diam. extérieur du tuyau en cuivre

6.4

9.5

12.7

- 0.4

R410A

9.1

13.2

16.6

2. Insérez un écrou évasé dans le tuyau et évasez le tuyau.

La taille de l’évasement des tuyaux du réfrigérant R410A différant de celui du R22, il est recommandé d’utiliser les outils d’évasement récemment fabriqués pour le R410A.

Cependant, les outils traditionnels peuvent être utilisés en réglant la marge de saillie du tuyau en cuivre.

15.9

En cas d’évasement pour le R410A avec l’outil

d’évasement traditionnel, retirez environ 0.5 mm de plus que pour le R22 afin d’obtenir la taille d’évasement spécifiée.

Le calibre du tuyau en cuivre est utile au réglage de la marge de saillie.

19.7

Exécution avec double clé

• Marge de projection de

l’évasement : B (Unité : mm)

Rigide (de type à clabot)

Diam. extérieur

du tuyau en cuivre

6.4

9.5

Outil pour le R410A

R410A R22

0 à 0.5

(Comme à gauche)

Outil traditionnel

R410A R22

1.0 à 1.5 0.5 à 1.0

Test d’étanchéité/Purge d’air, etc.

Pour effectuer le test d’étanchéité, la purge d’air, la mise à niveau du réfrigérant, le contrôle des fuites de gaz, suives les instructions du Manuel de montage fourni avec l’unité extérieure.

Ouvrez complètement les vannes de l’unité extérieure

12.7

15.9

0 à 0.5

(Comme à gauche)

1.0 à 1.5 0.5 à 1.0

Impérial (de type à papillon)

Diam. extérieur du tuyau en cuivre

6.4

9.5

12.7

15.9

R410A R22

1.5 à 2.0 1.0 à 1.5

2.0 à 2.5 1.5 à 2.0

Raccordement du tuyau de réfrigérant

Raccordez tous les tuyaux de réfrigérant avec des évasements.

• La pression atmosphérique et la pression du gaz

scellé sont égales le “pushu… ” que vous entendez lorsque vous retirez l’écrou évasé est normal.

• Assurez-vous d’utiliser une double clé pour

raccorder les tuyaux sur l’unité intérieure.

Vérification des fuites de gaz

A l’aide d’un détecteur de fuites ou d’eau savonneuse, vérifiez si le gaz fuit ou non au niveau de la section de raccordement des tuyaux ou du bouchon de la vanne.

CONDITIONS REQUISES

Utilisez un détecteur de fuites fabriqué exclusivement pour les réfrigérants HFC (R410A, R134A, etc.).

Procédé de calorifugeage

Appliquez séparément l’isolant thermique sur les tuyaux de liquide et de gaz. Pendant la période de refroidissement, la températures du liquide et celle du gaz baissent Appliquez donc assez d’isolant thermique pour éviter la formation de condensats.

• Posez l’isolant thermique à l’extérieur de l’unité intérieure. (Si les tuyaux sortent par l’arrière et par la droite)

• Pour le couple de serrage, reportez-vous au tableau ci-dessous.

Diamètre extérieur du tuyau

de raccordement (mm)

Ø6.4

Ø9.5

Ø12.7

Ø15.9

Couple de serrage

(N•m)

14 à 18

(1.4 à 1.8 kgf•m)

33 à 42

(3.3 à 4.2 kgf•m)

50 à 62

(5.0 à 6.2 kgf•m)

68 à 82

(6.8 à 8.2 kgf•m)

Couple de resserrage

(N•m)

(1.8 kgf•m)

(4.2 kgf•m)

(5.0 kgf•m)

(6.8 kgf•m)

Isolant thermique

Unité

intérieure

• Assurez-vous d’utiliser un isolant thermique résistant à une température de 120°C ou davantage pour isoler les tuyaux de gaz.

• Avec la gaine de calorifugeage fournie effectuez le calorifugeage des raccordements des unités intérieures sans laisser de jeu.

Fixez le tuyau avec du ruban adhésif.

Isolant thermique fourni

Placez l’encoche dans le haut.

Côté tuyau fourni sur place

TRAVAUX D’ÉLECTRICITÉ

AVERTISSEMENT

1. Utilisez les câbles spécifiés et assurez-vous de raccorder les fils, de bien les fixer de sorte que la force extérieure des câbles n’affecte pas la section de raccordement des bornes.

Tout raccordement ou fixation incomplète peut provoquer un incendie, etc.

2. Assurez-vous de raccorder le fil de terre. (Mise à la terre)

Ne raccordez le fil de terre ni sur le tuyau de gaz, ni sur le tuyau de distribution d’eau, ni sur le paratonnerre ou sur le fil de terre du téléphone. Toute mise à la terre incomplète provoque une électrocution.

3. En ce qui concerne l’installation électrique, respectez scrupuleusement la réglementation locale de chaque pays et le Manuel d’installation, et utilisez un circuit exclusif.

Si la puissance du circuit d’alimentation est insuffisante ou l’installation incomplète vous pouvez provoquer une électrocution ou un incendie.

ATTENTION

Assurez-vous d’installer un disjoncteur détectant la dispersion à la terre.

En n’installant pas un disjoncteur de fuite à terre vous pouvez provoquer une électrocution.

CONDITIONS REQUISES

• Pour les câbles d’alimentation, respectez scrupuleusement la réglementation locale de chaque pays.

• Pour les câbles d’alimentation des unités extérieures, suivez le Manuel d’installation de chaque unité extérieure.

• Ne raccordez jamais du 220-240 V sur les borniers (A, B, U1, U2, X, Y, etc.) destinés aux câbles de commande.

(Autrement, le système tombera en panne.)

• Raccordez les câbles électriques de façon à ce qu’ils n’entrent pas en contact avec la partie à haute température

des tuyaux. Le revêtement pourrait fondre et provoquer un accident.

• Après avoir raccordé les câbles sur les borniers, pratiquez une ouverture et fixez les câbles avec le serre-fils.

• Placez les tuyaux de réfrigérant et les câbles de commande dans la même ligne.

• Ne mettez pas l’unité intérieure sous-tension sans avoir terminé de chasser l’air des tuyaux de réfrigérant.

Caractéristiques de l’alimentation électrique

Les câbles et les câbles de la télécommande ne sont pas fournis. Pour connaître les caractéristiques de l’alimentation électrique, consultez le tableau ci-dessous. Une puissance

faible est dangereuse car elle risque de provoquer surchauffe ou grippage. Pour connaître la puissance de l’unité extérieure et celle des câbles d’alimentation, consultez le manuel

d’installation fourni avec l’unité extérieure.

220–240V ~ 50Hz

220V

Fil torsadé : 2.0 mm² Fil torsadé : 3.5 mm²

Fil torsadé : de 0.5 à 2.0 mm²

~ 60Hz

Alimentation électrique de l’unité intérieure (*1)

Ligne de communication

Alimentation électrique

Vous devez choisir le commutateur électrique/disjoncteur ou câblage d’alimentation/calibre du fusible des unités intérieures en fonction du courant nominal total transmis aux unités intérieures.

Câbles d’alimentation

Câblage de liaison entre unités extérieure/intérieure (*2)

Câblage du système de commande central (*3)

Câblage de la télécommande (*4)

20 m ou moins 50 m ou moins Quantité

Dimension des câbles

Quantité

Dimension des câbles

Quantité Dimension des câbles

(Jusqu’à 1000 m) Fil torsadé : 1.25 mm² (Jusqu’à 2000 m) Fil torsadé : 2.00 mm²

Alimentation électrique de l’unité intérieure (*1)

Câblage de liaison entre la télécommande et les unités

Unité intérieure

Télécommande

Unité intérieure

L1 L2 Ln

(Maxi 8 unités)

Unité intérieure Unité intérieure

Câblage de la télécommande

• Pour l’alimentation électrique de l’unité intérieure, préparez une alimentation électrique séparée de celle de l’unité extérieure.

• Faites en sorte que l’alimentation électrique, le disjoncteur de dispersion à la terre et le commutateur principal de l’unité intérieure soient branchés sur la même unité extérieure afin de les utiliser couramment.

• Caractéristiques du cordon d’alimentation électrique : Câble 3-fils 2.5 mm², conformément au Plan 60245 IEC57.

Câblage de liaison entre unités extérieure/intérieure, câblage du système de commande central

(*2) (*3)

• Le câblage de liaison entre les unités extérieure/intérieure et celui du système de commande central s’effectuent à l’aide de câbles à polarité à deux fils.

• Pour éviter les bruits, utilisez des câbles blindés à 2 fils.

• La longueur de la ligne de communication est égale à la longueur totale du câble entre les unités intérieure et extérieure plus la longueur du câble du système de commande central.

Câbles de la télécommande (*4)

• Le câblage de la télécommande et celui des systèmes de commandes à distance s’effectuent avec des câbles sans polarité à 2 fils.

Câblage de la télécommande, câblage de liaison entre la télécommande et les unités

Longueur totale du câblage de la télécommande

Fil torsadé : de 0.5 à 2.0 mm² × 2

Avec un type câblé uniquement

Jusqu’à 500 m

et du câblage de la télécommande sur les unités = L + L1 + L2 +…Ln

Avec un type sans-fil compris

Longueur totale du câblage de la télécommande sur les unités = L + L1 + L2 +…Ln

Jusqu’à 400 m

Jusqu’à 200 m

ATTENTION

Le fil de la télécommande (ligne de communication) et les fils de 220-240V CA ne doivent pas être parallèles et entrer en contact et ne doivent pas être placés dans les mêmes gaines. En cas contraire, les bruits, etc. gênent le fonctionnement du système de commande.

Raccordement des câbles

• Assurez-vous de faire passer le câble à travers l’orifice de raccordement de l’unité intérieure.

• Le circuit basse tension est destiné à la télécommande.

• Serrez les vis du bornier et fixez les câbles avec le serrefils qui accompagne le boîtier électrique. (N’exercez aucune pression sur la section de raccordement du bornier.)

Ligne de terre

Cordon de connexion

CONDITIONS REQUISES

Borne d’alimentation 2P

Serre-fils

Circuit imprimé PC principal

R(L)

S(N)

R(L)

S(N)

Câble de liaison entre les unités intérieures et extérieures

U1 U2

A B X Y

Câble de télécommande

Serre-fils

Câble d’alimentation électrique

Bornier de raccordement de la télécommande de l’unité intérieure

A B

Environ. 200 mm

W : Blanc B : Noir

Câble de télécommande (non fourni)

Câble provenant de la télécommande ou du capteur

Pièce de raccordement

Télécommande ou détecteur

Câble provenant de la télécommande ou du capteur

Raccordement de la télécommande

Raccord de câbles

Unité De tête Unité suiveuse

Disjoncteur de dispersion à la terre

Commutateur

(

Terre)

(Ouvert)

Terre Alimentation électrique extérieure, triphasée 380–415V, 50Hz 380V, 60Hz

Câblage du système de commande central

Alimentation électrique 220–240V

50Hz

220V ~ 60Hz

Télécommande, pour le système de commande, etc.

Connexion du bornier du câble blindé

Câble de liaison entre les unités extérieures

Câblage de liaison entre unités extérieure/intérieure

Alimentation électrique intérieure 220–240V

50Hz

220V ~ 60Hz

(

Terre)

Connexion du bornier du câble blindé

(Fonctionnement du groupe de la télécommande)

Boîte de tirage

Unité intérieure

TRAVAUX D’ÉLECTRICITÉ

Raccordement des télécommandes

• Dénudez d’environ 14 mm les câbles à raccorder.

• Entortillez le câble de la télécommande à raccorder avec le câble de la télécommande (ou du détecteur) et raccordez-les par pression avec un raccord de câbles. (Les raccords des câbles (Blanc : 2 pièces) sont fournis avec les accessoires de la télécommande principale (vendue séparément) ou du kit de télécommande sans fil (vendu séparément)

• Le câble de la télécommande n’ayant pas de polarité, les connexions des borniers A et B de l’unité intérieure peuvent être inversées.

<Schéma de câblage>

Câblage de liaison entre unités intérieure et extérieure

Configuration de l’adresse

Configurez les adresses conformément au Manuel d’installation fourni avec l’unité extérieure.

REMARQUE

Une unité extérieure branchée avec un câble de connexion entre unités intérieure et extérieure devient automatiquement l’unité De tête.

SET

UNIT

SET

UNIT

SET

UNIT No.

CODE No.

R.C. No.

2 3

UNIT No.

CODE No.

R.C. No.

UNIT No.

CODE No.

R.C. No.

** **

COMMANDES UTILISABLES

NOTIFICATION

Lorsque vous utilisez cet appareil pour la première fois, il faut un certain temps pour que la télécommande accepte de fonctionner une fois mise sous-tension. Mais cela n’est pas un problème.

• Adresses automatiques

• Pendant l’adressage automatique, la télécommande ne peut pas fonctionner.

• Il faut généralement 10 minutes au maximum pour effectuer 5 l’adressage automatique.

• Lorsque l’appareil est mis sous-tension au terme de l’adressage automatique :

• Il faut attendre au maximum 10 minutes (généralement, environ 3 minutes) pour que l’unité extérieure commence à fonctionner après la mise sous-tension.

Il n’est pas nécessaire de modifier la configuration de l’unité intérieure car elle a été faite de façon [Standard] en usine.

Pour modifier la configuration, utilisez la télécommande principale (télécommande câblée). * Il est impossible de modifier la configuration de la télécommande sans-fil, de la sous-télécommande, ou du

système de télécommande sans-fil (seule la télécommande de commande centrale est fournie). Dans ces cas, préparez et montez séparément la télécommande principale.

Modification de la configuration de la commande possible

Procédure de base pour modifier la configuration

Modifie la configuration lorsque l’appareil cesse de fonctionner. (Assurez-vous d’arrêter le fonctionnement d’un jeu).

Procédure

3 4

Si vous appuyez en même temps sur les touches

clignote de la façon illustrée par la figure. Contrôlez si les code affiché est [10].

• Si le code n’est pas [10], appuyez sur la touche l’affichage et recommencez par le début. (Si vous attendez trop longtemps après avoir appuyé sur la touche le fonctionnement de la télécommande n’est plus accepté)

(Dans un groupe de commande, le premier n° d’unité intérieure qui s’affiche devient l’unité de tête). (*L’afficheur change selon le modèle d’unité intérieure).

A chaque pression de la touche autres. Sélectionnez l’unité intérieure dont la configuration a été modifiée.

La position de l’unité intérieure dont vous avez modifié la configuration peut être confirmée car le ventilateur et le volet de l’unité intérieure sélectionnée fonctionne.

A l’aide des touches , de la température configurée, spécifiez le code de rubrique [**].

A l’aide des touches , de la minuterie, sélectionnez le paramètre configuré [

Appuyez sur la touche

• Pour modifier la configuration d’une autre unité intérieure que celle sélectionnée, recommencez en partant de la procédure

• Pour modifier la configuration d’une autre configuration de l’unité intérieure sélectionnée, recommencez en partant de la procédure

Si vous appuyez sur la touche partir de la procédure

****

. Si l’afficheur cesse de clignoter et s’éclaire fixement, la configuration est achevée.

les n° des unités intérieures de la commande du groupe s’affichent les uns après les

vous effacer la configuration que vous venez de faire. Dans ce cas, recommencez à

Description

, CL, et pendant 4 secondes ou davantage, l’afficheur

pour effacer

Lorsque la configuration est achevée, appuyez sur la touche, . (La configuration est achevée).

Si vous appuyez sur la touche l’état d’arrêt normal.

(Si vous attendez trop longtemps après avoir appuyé sur la touche le fonctionnement de la télécommande n’est plus accepté)

vous effacez l’affichage et revenez à

COMMANDES UTILISABLES

Modification du temps d’éclairage de la minuterie du filtre

Vous pouvez modifier la configuration de la minuterie d’alarme du filtre (Indiquant de nettoyer le filtre) sur la télécommande en fonction de l’installation.

Agissez conformément à la procédure de base (1 → 2 → 3 → 4 → 5 → 6 ).

• Pour le code de procédure 3 précisez [01].

• Pour le [Paramètre configuration] de la procédure 4 ; sélectionnez le paramètre de configuration du temps d’éclairage de la minuterie du filtre sur le tableau suivant.

Paramètres

de réglage

0000 0001 0002 0003 0004

Temps d’éclairage de

la minuterie du filtre

Aucun 150H 2500H (au départ de l’usine) 5000H 10000H

Pour garantir un meilleur chauffage

Lorsqu’il est difficile d’obtenir un chauffage satisfaisant à cause du lieu d’installation de l’unité extérieure ou de la structure de la pièce, vous pouvez augmenter le seuil de température. Utilisez aussi un circulateur, etc.. pour faire circuler l’air près du plafond.

Agissez conformément à la procédure de base (1 → 2 → 3 → 4 → 5 → 6 ).

• Pour le code de procédure 3 précisez [06].

• Pour le [Paramètre configuration] de la procédure 4 ; sélectionnez le paramètre de configuration de la valeur-seuil de la température sur le tableau cidessous.

Réglage de la direction de l’air

1. Utilisez l’interrupteur de la télécommande pour changer la direction de l’air, vers le haut/ le bas en déplaçant le volet horizontal.

2. Réglez al direction de l’air vers la droite/gauche en pliant avec les mains la grille verticale dans la bouche de refoulement.

CONDITIONS REQUISE

Ne touchez pas le volet horizontal directement avec les mains pour ne pas provoquer de dysfonctionnement.

Pour manipuler le volet horizontal, consultez le manuel de l’utilisateur fourni avec l’unité extérieure.

Commande de groupe

Une télécommande peut commander un maximum de 8 unités appartenant à un même groupe.

• Pour la procédure de câblage de chaque ligne (ligne

de réfrigérant identique), consultez le chapitre Câblage électrique de ce Manuel.

• Pour effectuer le câblage entre les unités intérieure

d’un groupe procédez de la sorte. Raccordez les unités intérieures en branchant les

câbles de connexion des unités sur la télécommande provenant du bornier de la télécommande (A, B) de l’unité intérieure branchée par une télécommande sur le bornier de la télécommande (A, B) de l’autre unité intérieure. (Pas de polarité)

• Pour configurez les adresses, reportez-vous au

Manuel d’installation de l’unité extérieure.

Paramètres

de réglage

0000 0001 0002 0003 0004 0005 0006

Modification du seuil de température

Pas de changement +1°C +2°C (au départ de l’usine) +3°C +4°C +5°C +6°C

TEST

UNIT

SET

1, 5

2, 4

ESSAI DE FONCTIONNEMENT

Avant d’effectuer l’essai de fonctionnement

• Avant de mettre le système sous tension, suivez la procédure ci-après.

1) Avec un megohmmètre vérifiez s’il y a 1 MΩ ou davantage entre la borne de l’alimentation électrique et la terre. S’il y a 1 MΩ ou moins, ne faites pas fonctionner l’unité.

2) Vérifiez si toutes les vannes de l’unité extérieure sont complètement ouvertes.

• Ne poussez jamais le contacteur électromagnétique pour effectuer un essai de marche forcé. (Cela est très dangereux car le dispositif de protection ne marche pas).

AVERTISSEMENT

Pour protéger le compresseur lors de l’activation, laissez le système sous tension pendant 12 heures ou plus avant sa mise en marche.

Mode d’exécution d’un essai de fonctionnement

• Pour faire fonctionner le ventilateur d’une unité extérieure, coupez le courant une fois, court-circuitez CN72 de la carte à circuits imprimés, puis remettez sous-tension. (Démarrez l’unité en mode VENTILATEUR). Dans ce cas, n’oubliez pas de rétablir le court-circuit de CN72 après l’essai de fonctionnement.

• Avec la télécommande, vérifiez si le fonctionnement ordinaire s’effectue correctement. Pour la procédure de fonctionnement, reportez-vous au Manuel du propriétaire fourni. Vous pouvez effectuer un essai de fonctionnement forcé de la façon suivante si le thermostat de la pièce est désactivé (OFF). Afin d’éviter tout fonctionnement en série, l’essai de fonctionnement forcé est désactivé après 60 minutes et le système retourne au mode de fonctionnement normal.

REMARQUE

N’utilisez pas l’essai de fonctionnement forcé dans des cas autres que l’essai de fonctionnement car il applique une charge excessive au climatiseur.

En cas de télécommande avec fil

Procédure

Maintenez la touche enfoncée pendant 4 secondes ou davantage. [TEST] apparaît dans l’afficheur et la sélection du mode Test est

autorisée.

Appuyez sur la touche .

A l’aide de la touche , sélectionnez le mode de fonctionnement [COOL (FROID)] ou HEAT (CHAUD)].

• Ne faites pas fonctionner le climatiseur dans un mode autre que [COOL (FROID)] ou [HEAT (CHAUD)].

• La fonction de commande de température est désactivée durant l’essai de fonctionnement.

• La détection de pannes est exécutée comme d’habitude.

Description

Après l’essai de fonctionnement, appuyez sur la touche pour arrêter l’essai de fonctionnement. (L’affichage est identique à celui de la procédure

Appuyez sur la touche pour annuler (désactiver) le mode Essai de fonctionnement. ([TEST] disparaît de l’afficheur et l’état retourne à la normale.)

)

ESSAI DE FONCTIONNEMENT

Avec une télécommande sans-fil

Procédure

Description

Enlevez toutes les petites vis de fixation de la plaque du constructeur du récepteur. Enlevez la plaque du constructeur du capteur en introduisant un petit tournevis dans l’encoche au bas de la

plaque et placez l’interrupteur Dip sur [TEST RUN IN].

Exécutez un essai de fonctionnement à l’aide de la touche de la télécommande.

• Les DEL , , et clignotent pendant l’essai de fonctionnement.

• En [TEST RUN ON], le règlement de la température à partir de la télécommande est désactivé. N’utilisez pas cette méthode dans un mode autre que l’essai de fonctionnement pour ne pas endommager

l’appareil.

Utilisez le mode de fonctionnement COOL ou HEAT pour effectuer un essai de fonctionnement. * L’unité extérieure ne fonctionne pas pendant environ. 3 minutes après l’allumage et l’arrêt du

fonctionnement.

A la fin de l’essai de fonctionnement, arrêtez le climatiseur à partir de la télécommande sans-fil et remettez en place l’interrupteur Dip du récepteur. (Le récepteur dispose d’une fonction effacement avec minuterie de 60 minutes pour empêcher que l’essai de fonctionnement soit continu)

Récepteur

Entretoise

Vis M4 × 25 (2 pièces)

Petite vis

Encoche

Plaque du constructeur

UNIT No.

CODE No.

R.C. No.

UNIT No.

CODE No.

R.C. No.

Code de vérification N˚ de l’unité intérieure dans

laquelle une panne s’est produite

SET

UNIT

SET

DÉPANNAGE

Confirmation et vérification

En cas de panne du climatiseur, le code de vérification et le n° d’unité intérieure apparaissent dans l’afficheur de la télécommande.

Le code de vérification ne s’affiche que lors du fonctionnement.

Si l’affichage disparaît, faites fonctionner le climatiseur conformément au paragraphe suivant, Confirmation de l’historique de pannes afin de confirmer.

Confirmation de l’historique de pannes

En cas de panne du climatiseur, l’historique de pannes peut être confirmé avec la procédure suivante. (L’historique de pannes est stocké en mémoire jusqu’à un maximum de 4 pannes).

L’historique peut être confirmé à l’état de marche ou à l’état d’arrêt.

Procédure

Description

Lorsque vous appuyez simultanément sur les touches pendant 4 secondes ou davantage, l’affichage de droite apparaît.

Si [Vérification de service] s’affiche, le mode passe au mode Historique de pannes.

• [01: Ordre de l’historique de pannes] s’affiche sur la fenêtre du n°

de CODE.

• [Code de vérification] s’affiche dans la fenêtre VERIFICATION.

• [Adresse de l’unité intérieure liée à la panne] s’affiche dans la

fenêtre N° D’UNITE.

Chaque fois que vous appuyez sur la touche , , l’historique de pannes mémorisé s’affiche dans l’ordre.

Les chiffres de N° CODE indiquent le n° de CODE [01] (dernier) → [04] (plus ancien).

ATTENTION

N’appuyez pas sur la touche

Après confirmation, appuyez sur la touche pour retourner à l’affichage habituel.

ou tout l’historique de pannes de l’unité intérieure sera supprimé.

DÉPANNAGE

Liste des codes de vérification

La liste ci-dessous montre tous les codes de vérification. Trouvez sur la liste la vérification à effectuer sur la pièce à vérifier.

• Dans le cas d’une vérification à partir de la télécommande intérieure : Consultez Affichage de la télécommande principale sur la liste.

• Dans le cas d’une vérification à partir de l’unité extérieure : Consultez sur la liste “Afficheur extérieur à 7 segments”.

• Dans le cas d’une vérification à partir de la Télécommande de la commande centrale AI-NET : Consultez Affichage commande centrale AI-NET sur la liste.

• Dans le cas d’un vérification à partir de l’unité intérieure avec télécommande sans-fil : Consultez Affichage capteur du récepteur sur la liste.

Terminologie

AI-NET : Intelligence artificielle. IPDU : Bloc d’entraînement intelligent

: S’éclaire, ¤ : Clignote, z : S’éteint

{

ALT. : le clignotement est alternatif lorsque deux voyants à diode (LED) clignotent SIM : Clignotement simultané lorsque deux voyants à diode (LED) clignotent.

Afficheur de la télécommande

principale

E01

E02

E03

E04

E06

—

E08

E09

E10

E12

E15

E16

E18

E19

E20

E23

E25

E26

E28

E31

Code de vérification

Afficheur extérieur à 7 segments

Code auxiliaire

—

N° d’unités intérieures où signal du

E06

capteur a été reçu normalement

E07

E08

Adresses unité intérieure doublées

—

01: Communication intèrieur/extérieur

E12

02: Communication entre unités

extérieures

E15

00: Capacité dépassée

E16

01 ~: N° d’unités branchées

—

00: Unité centrale est nulle

E19

02: Deux unités centrales ou davantage

01: U. extérieure autre ligne connectée

E20

02: U. intérieure d’autre ligne connectée

E23

E25

N° unités extérieures recevant signal

E26

normalement

E28

N° unité extérieure détecté

01: Panne IPDU1 02: Panne IPDU2 03: 2 pannes IPDU1,

E31

04: Panne IPDU ventilateur 05: IPDU + Panne IPDU ventilateur 06: IPDU2 + Panne IPDU ventilateur 07: Pannes tous IPDU

—

Affichage de la

commande

centrale AI NET

—

97, 99

Télécommande sans fil

Afficheur du bloc

capteur du récepteur

Fonctionnement

Minuterie

zz zz zz zz

Prête

¤ ¤ ¤

¤ ¤

¤ ¤ ¤

Nom du code de vérification

Clignote

Panne de communication entre unité intérieure et télécommande (Détection au niveau de la télécommande)

Panne de transmission de la télécommande

Panne de communication entre unité intérieure et télécommande (Détection au niveau l’unité intérieure)

Panne de communication entre unités intérieure et extérieure (Détection au niveau l’unité intérieure)

Diminuer le n° d’unité intérieures

Panne de communication entre unités intérieure et extérieure (Détection au niveau l’unité extérieure)

Adresses unité intérieure doublées

Télécommandes principale doublées

Erreur de communication entre MCU unité intérieure

Panne démarrage adressage automatique

L’unité intérieure est nulle pendant l’adressage automatique

Capacité dépassée / N° d’unités intérieures branchées

Erreur de communication entre unités intérieures

Erreur du nombre d’unités de tête extérieures

Autre ligne connectée pendant adressage automatique

Envoi panne de communication entre unités extérieures

Adresses unités extérieures suiveuses doublées

Diminuer n° de unités extérieures branchées

Panne d’unité extérieure suiveuse

Panne de communication IPDU

Dispositif

d’appréciation

Télécommande

Unité intérieure

I/F

Unité intérieure/

I/F

Télécommande

Unité intérieure

I/F

Unité intérieure

I/F

Afficheur de la télécommande

principale

F01

F02

F03

F04

F05

F06

F07

F08

F10

F12

F13

F15

F16

F23

F24

F29

F31

H01

H02

H03

H04

H06

H07

H08

H14

H16

L03

L04

L05

L06

L07

L08

L09

L10

L20

L28

L29

L30

—

Code de vérification

Afficheur extérieur à 7 segments

Code auxiliaire

—

F04

F05

F06

F07

F08

—

F12

01: Niveau comp. 1

F13

02: Niveau comp 2

F15

F16

F23

F24

—

F31

01: Niveau comp. 1

H01

02: Niveau comp. 2

01: Niveau comp. 1

H02

02: Niveau comp. 2

01: Niveau comp. 1

H03

02: Niveau comp. 2

H04

H06

H07

01: Panne capteur TK1 02: Panne capteur TK2

H08

03: Panne capteur TK3 04: Panne capteur TK4

H14

01: Panne circuit huile TK1

H16

02: Panne circuit huile TK2 03: Panne circuit huile TK3 04: Panne circuit huile TK4

—

L04

—

L06

N° Unité intérieures avec priorité

—

L08

—

L10

L20

L28

01: Panne IPDU1 02: Panne IPDU2 03: Panne IPDU3

L29

04: Panne IPDU ventilateur 05: IPDU1 + panne IPDU ventilateur 06: IPDU2 + panne IPDU ventilateur 07: Pannes tous IPDU

L30

Adresse Unité intérieure détectée

L31

—

Affichage de la

commande

centrale AI NET

—

Télécommande sans fil

Afficheur du bloc

capteur du récepteur

Fonctionnement

Minuterie

¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤

¤¤ ¤¤ ¤¤

¤¤ ¤¤ ¤¤ ¤¤

{

—

Prête

z z z

{ { { { {

{

{ {

{

z z z

¤ ¤

¤ ¤ ¤ ¤ ¤

Nom du code de vérification

Clignote

ALT

Panne capteur TCJ Unité intérieure

ALT

Panne capteur TC2 Unité intérieure

ALT

Panne capteur TC1 Unité intérieure

ALT

Panne capteur TD1

ALT

Panne capteur TD2

ALT

Panne capteur TE1

ALT

Panne capteur TL

ALT

Panne capteur TO

ALT

Panne capteur TA Unité intérieure

ALT

Panne capteur TS1

ALT

Panne capteur TH

ALT

Erreur câblage capteur temp. Unité extérieure (TE, TL)

ALT

Erreur câblage capteur pression. Unité extérieure (Pd, Ps)

ALT

Panne capteur Ps

ALT

Panne capteur Pd

SIM

Autre panne Unité intérieure

SIM

Panne EEPROM Unité intérieure

Panne compresseur

Panne du disjoncteur magnétique Fonctionnement du relais en surintensité Panne de compresseur (coincé)

Panne circuit détection courant

Fonctionnement thermo boîtier comp. 1

Fonctionnement protection basse pression

Protection détection niveau huile bas

Panne capteur temp. détection niveau huile Panne du disjoncteur magnétique Fonctionnement du relais en surintensité

Fonctionnement thermo boîtier comp. 2

Panne circuit détection niveau huile

SIM

Unité centrale intérieure doublée

SIM

Adresse ligne extérieure doublée

Unités intérieures doublées avec priorité

SIM

(Affichage sur unité intérieure avec priorité)

Unités intérieures doublées avec priorité

SIM

(Affichage sur unité autre qu’unité intérieure avec priorité)

SIM

Ligne de groupe dans chaque unité intérieure

SIM

Groupe intérieur/adresse non config.

SIM

Capacité intérieure non config.

SIM

Capacité extérieure non config.

SIM

Adresses commande centrale doublées

SIM

N° de unités extérieures branchées trop grand

SIM

N° de pannes IPDU

SIM

Verrouillage extérieur Unité intérieure

Panne I/C élargie

Dispositif

d’appréciation

Unité intérieure

I/F

Unité intérieure

I/F

IPDU

I/F

Unité intérieure

I/F

IPDU

MG-SW

Surintensité du relais

IPDU

I/F

MG-SW

Surintensité du relais

I/F

Unité intérieure

I/F

Unité intérieure

Unité intérieure, I/F

Unité intérieure

I/F

AI-NET,

Unité intérieure

I/F

Unité intérieure

I/F

DÉPANNAGE

Afficheur de la télécommande

principale

P01

P03

P04

P05

P07

P10

P12

P13

P15

P17

P19

P20

P22

P26

P29

P31

—

Code de vérification

Afficheur extérieur à 7 segments

Code auxiliaire

—

P03

P04

01: Niveau comp. 1 02: Niveau comp. 2

P05

01: Détection phase absente 02: Panne phase

P07

01: Niveau comp. 1 02: Niveau comp. 2

P10

Adresse Unité intérieure détectée

—

P13

P15

01: Condition TS 02: Condition TD

P17

P19

N° unité extérieure détecté

P20

0 : Court-circuit transistor

1 : Panne du circuit de détection

3 : Panne du moteur du

P22

C :Panne de temp. du capteur

D :Panne du capteur de

E : Panne sortie CC V

P26

01: Niveau comp. 1 02: Niveau comp. 2

P29

01: Niveau comp. 1 02: Niveau comp. 2

P31

—

bipolaire (IGBT)

du moteur du ventilateur

ventilateur

de température (surchauffe du puits de chaleur)

température

—

Affichage de la

commande

centrale AI NET

Télécommande sans fil

Afficheur du bloc

capteur du récepteur

Fonctionnement

Minuterie

¤¤

Dispositif alarme

—

Prête

¤ ¤

¤ ¤ ¤

Nom du code de vérification

Clignote

ALT

Panne moteur ventilateur intérieur

ALT

Panne temp. soufflage TD1

Fonctionnement logiciel haute pression

ALT

Détection phase absente/Panne phase

ALT

Panne surchauffe dissipateur thermique

ALT

Panne dépassement capacité Unité intérieure

ALT

Panne moteur ventilateur intérieur

ALT

Panne détection retour liquide intérieur

Détection fuite de gaz

ALT

Panne temp. soufflage. TD2

ALT

Panne inversion vanne 4 voies

ALT

Fonctionnement protection haut pression

Panne IPDU ventilateur extérieur

ALT

Panne protection court-circuit G-TR

ALT

Panne circuit détection position comp.

ALT

Autre panne Unité intérieure

ALT

(Panne terminal groupe)

Pane groupe Unité intérieures

Panne communication AI-NET

Adaptateurs réseau doublés

Dispositif

d’appréciation

Unité intérieure

I/F

IPDU

I/F

IPDU, I/F

Unité intérieure

I/F

IPDU

Unité intérieure

AI-NET

Code de vérification

Indication du

dispositif de

commande central

C05

C06

C12

P30

Afficheur extérieur à 7 segments

Code auxiliaire

—

Différent selon le contenu de la panne de l’unité en état d’alarme

—

Affichage de la

commande

centrale AI NET

—

Terminologie

TCC-LINK : TOSHIBA Carriea Cominication Link.

Télécommande sans fil

Afficheur du bloc

capteur du récepteur

Fonctionnement

Minuterie

(L20 s’affiche.)

Nom du code de vérification

Prête

Clignote

—

Envoi panne détectée par le dispositif de commande central TCC-LINK

Réception panne détectée par le dispositif de commande central TCC-LINK

Alarme de groupe interface de commande appareils génériques

Panne branchement commande de groupe

Adresses commande centrale doublées

Dispositif

d’appréciation

TCC-LINK

Appareils génériques

I/F

TCC-LINK

Nouveau code de vérification

AI-NET WORK bus

Télécommande de la

commande centrale

AI-NET

Télécommande

principale

F10

Adaptateur

réseau

Unité

intérieure

1. Différence entre le nouveau code de vérification et le système courant

La méthode d’affichage des codes de vérification varie sur ce modèle et par la suite.

Code de vérification du système en cours

Caractères utilisés

Caractéristiques du classement des codes

Affichage de bloc

Notation héxadécimale, 2 chiffres

Quelques classements de communication/ système configuration erroné

Carte à circuits imprimés intérieure, carte à circuits imprimés extérieure, cycle, communication

•[ ] s’éclaire.

• [UNIT No. (N° UNITÉ)] + Code de vérification + lampetémoin fonctionnement (verte) clignote

• Affichage par bloc de combinaison de [ ] [ ] [ ]

• N° unité et code de vérification sont affichés.

• En cas de panne avec code auxiliaire, le code de vérification et le code auxiliaire s’affichent alternativement.

Nouveau code de vérification

Alphabet + notation décimale, 2 chiffres

Nombreux classements de communication/système configuration erroné

Communication/configuration erronée (4 voies), protection intérieure, protection extérieur, capteur, protection compresseur, etc.

          

→

Afficheur

Non-utilisé

Panne commande centrale

Panne de communication

Panne chaque capteur (panne)

Panne protection compresseur

Non-utilisé

Erreur configuration, Autres pannes

Fonctionnement dispositif de protection

Classement

2. Mention spéciale

1) Si cet appareil est branché sur AI-NET via un adaptateur réseau, les différents codes de vérification s’affichent sur la télécommande principale (Affichage nouveaux codes de vérification sur la nouvelle télécommande) et sur la télécommande de la commande centrale AI-NET (Affichage codes de vérification système courant sur la télécommande de la commande centrale du système courant).

2) Les codes de vérification s’affichent uniquement lorsque le climatiseur fonctionne (Touche de démarrage de la télécommande sur ON).

Lorsque le climatiseur s’arrête et que la panne s’efface, l’affichage du code de vérification sur la

télécommande disparaît aussi. Cependant, si la panne continue après l’arrêt du climatiseur, le code de vérification s’affiche à nouveau dès le redémarrage.

Zubehör und bauseits bereitzustellende Teile



 Zubehör



Teilebezeichnung

InstallationsHandbuch

Wärmeisolierung

Holzschraube M4 × 35L

Montageplatte

Anzahl

Form

Dieses

Handbuch

Anwendung

(

Händigen Sie es dem Kunden aus)

Zur Isolierung der Rohrverbindungen

Zum Befestigen der Installationsvorlage

Zur Montage des Wandmodells

Kühlmittel-Leitungssystem

• Rohrleitungsmaterial für herkömmliches Kühlmittel kann nicht verwendet werden.

• Verwenden Sie Kupferrohr mit einer Wandstärke von mindestens 0.8 mm oder dicker für Ø6.4, Ø9.5, Ø12.7.

Verwenden Sie Kupferrohr mit einer Wandstärke von mindestens 1.0 mm oder dicker für Durchmesser von

15.9 mm.

• Sie werden sehen, dass Bördelmuttern und Bördelungen anders ausgebildet sind als die für konventionelle Kühlmittel. Entfernen Sie die am Hauptgerät angebrachte Bördelmutter, und verwenden Sie diese für den Anschluß.

Teilebezeichnung

Installationsvorlage

Schraubenkappe

Klebeband

Anzahl

Form

—

Zur Bestimmung der Rohrleitungsöffnung und der Position der Inneneinheit

Als Abdeckung der Befestigungsschrauben des Seitenteils

Zur Befestigung der Wärmeisolierung

Teilebezeichnung

Verdrahtete Standardfernbedienung

Anzahl

Form Anwendung

Anwendung

DEUTSCH

Modell

RBC-AMT21E



 Bauseits bereitzustellende Teile



Anschlussrohr (Flüssigkeitsseite) (6.4 mm Durchmesser nominal) 1/4” Wanddicke 0.8 mm)

MMU-AP0091H bis MMU-AP0181H (9.5 mm Durchmesser nominal) 3/8” Wanddicke 0.8 mm)

MMU-AP0241H bis MMU-AP0561H

Gasseitige Rohrleitung (9.5 mm Durchmesser nominal) 3/8” Wanddicke 0.8 mm)

MMU-AP0091H bis MMU-AP0121H (12.7 mm Durchmesser nominal) 1/2” Wanddicke 0.8 mm)

MMU-AP0151H bis MMU-AP0181H (15.9 mm Durchmesser nominal) 5/8” Wanddicke 1.0 mm)

MMU-AP0241H bis MMU-AP0561H

Stromversorgungskabel 3-adrig 2.5 mm², entsprechend 60425 IEC57

• Stellen Sie sicher, dass alle lokalen, nationalen und internationalen Vorschriften eingehalten werden.

• Lesen Sie diese “Sicherheitsvorkehrungen” sorgfältig, bevor Sie mit der Installation beginnen.

• Alle nachfolgend beschriebenen Punkte enthalten wichtige Informationen zu Ihrer Sicherheit. Sie müssen unbedingt eingehalten werden.

• Führen Sie nach der Installation einen Testlauf durch, um das System auf Fehler zu prüfen. Erklären Sie dem Kunden anhand der Betriebsanleitung, wie das Gerät bedient und gewartet wird.

• Ehe Sie mit der Wartung beginnen, schalten Sie den Hauptschalter (oder die Sicherung) ab.

• Bitten Sie den Kunden, dass er Installationshandbuch und Bedienungsanleitung zusammen aufbewahrt.

SICHERHEITSVORKEHRUNGEN

VORSICHT Installation von Klimageräten mit modernen Kühlmitteln

• Dieses Klimagerät arbeitet mit dem neuen HFC Kühlmittel R410A. Dieses Kühlmittel greift die

Ozonschicht nicht an.

Kühlmittel R410A hat die folgenden Eigenschaften: Es absorbiert Wasser sehr schnell, kann Membrane oder Öl oxidieren und der Druck von R410A liegt etwa 1.6 mal höher, als der von R22 Kühlmittel. Gleichzeitig mit dem Einsatz des neuen Kühlmittels, wurde auch das bisher verwendete Kühlmaschinenöl gewechselt. Stellen Sie daher sicher, dass bei den Installationsarbeiten kein Wasser oder Staub und kein altes Kühlmittel oder Kühlmaschinenöl in den Kühlkreislauf mit dem neuen Kühlmittel gelangen kann.

Um zu verhindern, das Kühlmittel und Kühlmaschinenöl gemischt werden können, wurden, verglichen mit Systemen, die mit konventionellen Kühlmitteln arbeiten, die Größe der Anschlüsse zur Befüllung der Haupteinheit geändert und komplett neue Installationswerkzeuge konzipiert, so dass eine Verwechslung ausgeschlossen werden kann.

Daher sind für die Installation von Systemen, die mit dem R410A Kühlmittel arbeiten, die in der Tabelle am Ende des Handbuches dargestellten Spezialwerkzeuge erforderlich.

Um zu verhindern, dass Wasser und Staub in das Rohrsystem eindringt, verwenden Sie für die Anschlussleitungen ausschließlich neue, saubere und hochdruckfeste Rohre, die eigens für R410A gefertigt sind.

Um Probleme mit der Druckfestigkeit und Sauberkeit zu vermeiden, verwenden Sie niemals ein vorhandenes Rohrsystem.

DEUTSCH

VORSICHT Trennen des Geräts von der Hauptstromversorgung

Das Gerät muss über eine Sicherung oder einen Schalter, dessen Anschlüsse einen Mindestabstand von 3 mm haben, an die Hauptstromversorgung angeschlossen werden.

WARNUNG

• Zur Installation und Wartung des Klimagerätes wenden Sie sich an einen autorisierten Händler oder

einen qualifizierten Installateur.

Durch eine nicht fachgerechte Installation kann es zu Wasserschäden, Stromschlägen oder sogar zu Bränden kommen.

• Ehe Sie irgendwelche Arbeiten an der Elektrik ausführen, schalten Sie die Hauptstromzufuhr oder die

Sicherung ab.

Vergewissern Sie sich, dass alle Stromschalter abgeschaltet sind. Beachten Sie dies nicht, kann ein Stromschlag die Folge sein.

• Achten Sie beim Anschluss des Kabels auf die richtige Polung.

Wurden Anschlüsse vertauscht, kann dies zu einer Beschädigung der elektrischen Teile führen.

• Wenn Sie das Klimagerät zur Installation an einen anderen Ort bringen, achten Sie darauf, dass keine

Luft oder andere Gase in den Kühlkreislauf eindringen können.

Dringen Luft oder andere Gase in den Kreislauf ein, kann hierdurch der Druck im Kühlkreislauf über die normalen Verhältnisse steigen. Hierdurch besteht die Gefahr, dass Leitungen platzen und dadurch Personen verletzt werden.

• Nehmen Sie niemals Änderungen an dem Gerät vor, indem Sie Schutzvorrichtungen entfernen oder

Sicherheitsschalter kurz schließen.

• Kommt das Gerät vor der Installation mit Wasser oder Feuchtigkeit in Berührung, kann dies zu

Kurzschlüssen führen.

Lagern Sie das Gerät nie in einem feuchten Keller oder so, dass Regen oder Wasser eindringen kann.

• Nachdem Sie das Gerät ausgepackt haben, untersuchen Sie es sorgfältig auf mögliche

Beschädigungen.

• Installieren Sie das Gerät nicht an einer Stelle, an der die Eigenschwingungen des Gerätes verstärkt

werden können.

• Um Verletzungen zu vermeiden, seien Sie vorsichtig, wenn Sie scharfkantige Teile handhaben müssen.

• Installieren Sie das Gerät genau nach den Anweisungen des Installationshandbuches.

Durch eine nicht fachgerechte Installation kann es zu Wasserschäden, Stromschlägen oder sogar zu Bränden kommen.

• Wenn Sie das Klimagerät in einem kleinen Raum installieren, treffen Sie entsprechende

Vorkehrungen, damit es in dem Raum bei einem Leck nicht zu einer übermäßigen Konzentration von Kühlmitteldämpfen kommt.

SICHERHEITSVORKEHRUNGEN

• Installieren Sie das Klimagerät sicher an einer Stelle, wo das Gewicht des Geräts entsprechend

aufgefangen werden kann.

• Falls Sie in einem erdbebengefährdeten Gebiet leben, achten Sie bei der Installation auf eine

entsprechende Auslegung der Befestigung.

Ist das Klimagerät nicht richtig montiert, kann es herunter stürzen und so Verletzungen verursachen.

• Ist während der Installation Kühlmittel ausgetreten, lüften Sie den Raum umgehend.

Kommen Kühlmitteldämpfe in Kontakt mit Feuer, können sich gesundheitsschädliche Gase bilden.

• Vergewissern Sie sich daher nach der Installation noch einmal, das kein Kühlmittel austreten kann.

Treten Kühlmitteldämpfe aus und gelangen in einen Raum mit einem Herd oder Ofen, kann es bei einer offenen Flamme zur Bildung von gesundheitsschädlichen Gasen kommen.

• Die im Installationshandbuch beschriebenen Elektroarbeiten müssen von einem ausgebildeten

Elektriker ausgeführt werden. Stellen Sie sicher, dass das Klimagerät eine eigene Versorgungsleitung hat.

Eine nicht ausreichende Kapazität der Leitung oder eine nicht fachgerecht ausgeführte Installation kann zu einem Brand führen.

• Verwenden Sie die angegebenen Kabeltypen und schließen Sie diese sicher an. Sorgen Sie dafür,

dass keine Zugkräfte auf die Anschlüsse wirken können.

• Beachten Sie beim Anschluss der Stromversorgung immer die lokalen Vorschriften.

Eine nicht fachgerechte Erdung kann einen elektrischen Schlag zur Folge haben.

• Installieren Sie das Klimagerät nie an einer Stelle, an der es in Kontakt mit brennbaren Gasen kommen

kann.

Wenn das entzündliche Gas ausströmt und sich im Bereich des Gerätes sammelt kann es sich entzünden.

AUSWAHL DES AUFSTELLUNGSORTES

WARNUNG

• Installieren Sie das Klimagerät nur an einem Ort, der stabil genug ist, um das Gewicht des Gerätes

aufzunehmen.

Ist dies nicht der Fall, kann das Gerät herabstürzen und Verletzungen verursachen.

• Falls Sie in einem erdbebengefährdeten Gebiet leben, achten Sie bei der Installation auf eine

entsprechende Auslegung der Befestigung.

Von einer nicht vollständigen Installation kann Gefahr ausgehen. Das Gerät kann herabstürzen und Verletzungen verursachen.

VORSICHT

• Installieren Sie das Klimagerät nie an einer Stelle, an der es in Kontakt mit brennbaren Gasen

kommen kann.

Sollte dieses Gas ausströmen und sich in der Nähe des Gerätes sammeln, kann dies zu einem Brand führen.

Nach Abstimmung mit dem Kunden installieren Sie das Klimagerät an einer Stelle, welche die folgenden Voraussetzungen erfüllt:

• Eine Stelle, an der das Gerät waagerecht ausgerichtet werden kann.

• Eine Stelle, an der soviel Platz ist, dass das Gerät auch nach dem Einbau sicher und ohne Probleme gewartet und geprüft

werden kann.

• Eine Stelle, an der das ablaufende Kondenswasser keine Probleme verursacht.

Vermeiden Sie es, das Gerät an den folgenden Stellen zu installieren:

• Eine Stelle, an der es mit sehr salzhaltiger Luft (in Strandnähe) oder mit großen Mengen schwefelhaltiger Dämpfe (heiße

Quellen) in Kontakt kommt. (Soll das Gerät in einem solchen Bereich eingesetzt werden, müssen zusätzliche Schutzmaßnahmen vorgesehen werden.)

• Eine Stelle, an der es mit Öl, Wasserdampf, Öldämpfen oder korrosiven Gasen in Kontakt kommt.

• Eine Stelle, in deren Nähe organische Lösungsmittel benutzt werden.

• Eine Stelle, die in der Nähe von Maschinen liegt, die hohe Frequenzen erzeugen.

• Eine Stelle, an der die Abluft direkt in das Fenster eines benachbarten Hauses geblasen wird. (bei der Außeneinheit)

• Eine Stelle, an der die Geräusche der Außeneinheit leicht übertragen werden. (Wenn Sie ein Klimagerät direkt an der Grenze zu

Ihrem Nachbarn installieren, achten Sie unbedingt auf den Geräuschpegel.)

• Eine Stelle mit schlechter Lüftung.

Platzbedarf

Achten Sie darauf, dass zur Installation des Raumgeräts und für Servicearbeiten genügend Platz ist.

Sorgen Sie dafür, dass zwischen dem Deckel des Raumgeräts und der Decke mindesten 300 mm Platz sind.

300 oder größer

Das System ist mit Transportsicherungen vor Schäden gesichert. Entfernen Sie die Transportsicherungen anhand der Tabelle entsprechend der Ausrichtung der Rohrleitung. (Links, Rechts, Mitte) (Für AP0071H bis AP0181H, nur die Sicherungen (links) und (rechts) werden mitgeliefert.)

300 oder größer

Anschlussrichtung

der Rohrleitung

Anschluss rechts

Anschluss hinten

Anschluss links

Alle Transportsicherungen entfernen.

Zu entfernende Teile

Nur rechte Transportsicherung

entfernen.

VORAUSSETZUNGEN

Üben Sie nach dem Ausbau der Transportsicherungen keine Kraft auf den unteren Teil des Geräts aus. So stellen Sie sicher, dass das Gerät nicht verformt wird.

Rohrleitungsanschluss

Oberkante der Montageplatte

(einschließlich Montageplatte)

Flüssigkeitsseite

Gasseite

• Montageplatte entfernen

Montageplatte

Transportsicherung (Links)

Transportsicherung (Mitte)

Transportsicherung (Rechts)

Montageplatte (Zubehör)

Kältemittelleitungsanschluss Flüssigkeitsseite B

Kältemittelleitungsanschluss Gasseite A

Kondensatleitung

Werkseinstellung Leitungsanschluss links

Gasseitige Rohrleitung 440

Flüssigkeitsseitige Rohrleitung 540

Kondensatleitung 560

Rohrleitungsöffnung rechte und linke Seite

Model MMK-

AP0071H bis AP0121H

AP0151H, AP0181H

AP0241H

Kondensatleitungsanschluss

Ø9.5 Ø6.4

Ø12.7 Ø6.4

Ø15.9 Ø9.5

AUSWAHL DES AUFSTELLUNGSORTES

Die Zeitvorgabe für die Filterwarnleuchte (Hinweis auf Filterreinigung) der Fernbedienung kann den jeweiligen Installationsbedingungen angepasst werden. Wenn es aufgrund der Installationsbedingungen oder der Raumgegebenheiten schwierig ist, eine ausreichende Erwärmung zu erzielen, kann die Vorgabetemperatur erhöht werde.

Details zur Einstellung finden Sie unter “Änderung der Zeitvorgabe für die Filterwarnleuchte” und “Verbesserung der Heizleistung” in den entsprechenden Beschreibungen dieses Handbuchs.

Für drahtlose Fernbedienungen

Das Signal der Infrarot-Fernbedienung kann bis zu einer Distanz von etwa 8 m empfangen werden. Wählen Sie eine entsprechende Position zur Installation der Fernbedienung und der zu bedienenden Raumeinheit.

• Um Fehlfunktionen zu verhindern, suchen Sie eine Stelle, an der die Fernbedienung nicht von direktem Sonnenlicht oder Leuchtstofflampen beeinflusst werden kann.

• In einem Raum können zwei oder mehr (bis zu 6) Einheiten mit einer Infrarot-Fernbedienung installiert werden.

Bis zu 8m

INSTALLATION DER RAUMEINHEIT

WARNUNG

Installieren Sie das Klimagerät nur dort, wo genügend Platz ist und die Stabilität für das Gewicht ausreicht. Ist dies nicht der Fall, kann das Gerät herabstürzen und Verletzungen verursachen. Falls Sie in einem erdbebengefährdeten Gebiet leben oder mit einer hohen Windlast rechnen müssen, achten

Sie bei der Installation auf eine entsprechende Auslegung der Befestigung. Von einer nicht vollständigen Installation kann ebenfalls Gefahr ausgehen. Auch hier kann das Gerät

herabstürzen und Verletzungen verursachen.

VORAUSSETZUNGEN

Halten Sie sich genau an die folgenden Anweisungen, um Schäden an der Raumeinheit und Verletzungen zu vermeiden.

• Legen Sie keine schweren Gegenstände auf die Raumeinheit. (Auch dann nicht, wenn sie noch verpackt ist.)

• Transportieren Sie die Raumeinheit möglichst verpackt. Ist dies nicht möglich, verwenden Sie beim Transport

Decken, um eine Beschädigung der Einheit zu vermeiden.

• Heben Sie die Raumeinheit nur an den 4 Metallösen an.

Üben Sie keine Kraft auf die Kühlmittelleitungen, die Ablaufleitung oder auf Plastikteile am Gerät aus.

• Tragen Sie die Einheit mit mindestens 2 Personen und legen Sie Bänder nur an den spezifizierten Stellen an.

Beachten Sie vor der Installation folgende Punkte:

• Wählen Sie unter Berücksichtigung der Zuluftrichtung einen Platz, der sicher stellt, dass die Luft gleichmäßig im Raum zirkuliert. Installieren Sie das Gerät nicht an Stellen, die in der folgenden Darstellung mit

bezeichnet sind.

Gute Platzwahl. Überall erfolgt eine ausreichende Kühlung.

Schlechte Platzwahl

: Schlechte Kühlung

Trennwand.

• Um einen guten Ablauf des Kondensats zu erreichen, installieren Sie das Gerät waagerecht oder von vorn gesehen mit einer leichten Neigung nach rechts.

• In der nachfolgenden Tabelle finden Sie das Gewicht einschl. der Montageplatte. Prüfen Sie, ob die Wand die entsprechende Festigkeit aufweist.

Neigung nach rechts, von vorn gesehen

Horizontale Montage

Neigung nach links, von vorn gesehen

• Bauen Sie das Gerät nicht in die Wand ein.

Inneneinheit

Installation der Montageplatte

Modell MMK-

0071H bis 0121H

0151H bis 0181H

0241H

Gewicht (kg)

• Achten Sie bei der Installation der Seitenplatte darauf, dass die Haken in das rechteckige Loch einrasten. Drücken Sie gegen das Seitenteil, bis es bündig mit dem Gerät abschließt.

Haken

Rechteckiges Loch

Schraubenkappe

Befestigungsschrauben Seitenteil

• Legen Sie mit Hilfe der Installationsvorlage die Position der Inneneinheit fest und bohren Sie die Durchführung der Rohrleitung, wie auf der Installationsvorlage angezeigt. Wenn Sie das Rohr durch eine Wand mit Metallarmierung führen, verwenden Sie eine Isolierung wie beispielsweise PVC-Rohr.



 Bei Holzkonstruktionen (Holzständerwand)



(1) Legen Sie die Position der Montageplatte anhand des Abstands (Höhe) zwischen Inneneinheit und Decke fest. (2) Legen Sie die Positionen der Bohrungen für die Montageplatte so fest, dass sie sich in der Mitte eines Ständers

befinden, indem Sie die Position nach rechts oder links verschieben, die Höhe jedoch beibehalten.

(3) Bohren Sie die Löcher mit einem Handbohrer vor, um ein Reißen des Ständers zu verhindern, und ziehen Sie

die Schrauben (Zubehör) fest.

Einschlaganker

Montageplatte

10 mm oder weniger



 Bei Stahlbetonwänden



(1) Nachdem Sie an den ausgewählten Positionen Löcher im

Abstand von 150 mm in die Betonwand gebohrt haben, setzen Sie die entsprechenden Anker.

(2) Befestigen Sie die Montageplatte an den Ankern. Wenn

Sie einschlaganker verwenden, legen Sie die Bohrungstiefe so fest, dass die Schrauben maximal 10 mm herausragen.

Greifanker

Bolzenschraube

Montageplatte

Mutter, Durchmesser Ø 8

Betonwand Betonwand

VORAUSSETZUNGEN

• In der Wand können Kabel verlegt sein. Fragen Sie den Architekten.

• Überprüfen Sie, bevor Sie die Inneneinheit installieren, ob die Montageplatte fest montiert ist.



 Rohrleitungsführung nach hinten



Legen Sie die Rohrleitungsöffnung unter Verwendung der Schablone fest, und bohren Sie das Loch mit einer leichten Neigung nach unten.

INSTALLATION DER RAUMEINHEIT

Installation der Inneneinheit



 Rohrleitungsführung nach hinten oder rechts



(1) Führen Sie das Rohr durch das Loch in der Wand, und haken Sie

die Inneneinheit an der Oberkante der Installationsplatte ein.

(2) Prüfen Sie, ob die Inneneinheit eingerastet ist, indem Sie sie nach

links und rechts verschieben.

(3) Verschrauben Sie die Montageplatte und das Unterteil des

Gehäuses, so dass sich die Inneneinheit nicht bewegt.



 Ausbau der rechten Seitenplatte der Inneneinheit



Gehen Sie wie folgt vor: (1) Entfernen Sie die Befestigungsschrauben des Seitenteils (2) Nehmen Sie die Seitenplatte ab, indem Sie das graue Teil nach

links drehen und so die Haken in den rechteckigen Löchern des Ansauggitters freigeben.

(3) Bei einer Rohrverlegung von rechts schneiden Sie den Ausbruch

mit einem Messer aus dem Seitenteil und glätten Sie die Oberfläche des Ausbruchs.

Aufhängung

Montageplatte

Verschraubung

Unterteil

Haken

Rechteckiges Loch

Schraubenkappe

Befestigungsschrauben Seitenteil



 Rohrleitungsführung nach hinten



Stützen Sie Teil A, während die Rohrleitung ausgerichtet wird.



 Rohrverlegung nach links



Nach dem Ausbau des Unterteils: (1) Entfernen Sie die rechte und linke Seitenplatte des

Geräts.

(2) Entfernen Sie die beiden Schrauben des

Unterteils,

(3) Ziehen Sie das Unterteil etwas nach unten.



 Rohrverlegung nach rechts



• Setzen Sie das Seiten teil ein und beachten Sie, dass es hörbar einrastet. (Details finden Sie in der Montagezeichnung für das rechte Seitenteil.)

• Verschrauben Sie das Seitenteil und decken Sie die Schrauben mit den Kappen ab.

Stützen Sie Teil A, während die Rohrleitung ausgerichtet wird.

Ausbruch des rechten Seitenteils

Seitenteil

Nicht horizontal drehen

Nach oben/unten drehen

Ausbruch des linken Seitenteils

Öffnen

INSTALLATION DES KONDENSWASSER-ABLAUFS

VORSICHT

Montieren Sie die Kondensatleitung wie im Installationshandbuch beschrieben, damit das gesamte Wasser ablaufen kann, und isolieren Sie die Leitung, damit sich auf ihr kein Kondenswasser bildet.

Eine nicht fachmännische Installation der Kondensatleitung kann zu Wasserschäden führen.

VORAUSSETZUNGEN

• Isolieren Sie die ganze Kondensatleitung.

• Isolieren Sie den Anschluss zur Inneneinheit. Durch eine schlechte Isolierung kann sich Kondenswasser bilden.

•

Vergewissern Sie sich, dass die Kondensatleitung ein Gefälle von mindestens 1% aufweist. Führen Sie die Leitung nicht über eine andere Leitung und bauen Sie keine Senken ein. Hierdurch können Geräusche entstehen.

•

Achten Sie darauf, das keine übermäßige Kraft auf die Verbindungen der Kondensatleitung wirken kann.

Die Kondensatleitung darf nicht nach oben ausgerichtet sein.

Die Öffnung des Ablaufschlauchs darf nicht ins Wasser ragen.

Verdrehen Sie den Schlauch nicht.

Rohrleitungen und Isolierung

Sorgen Sie dafür, dass die folgenden Materialien zur Leitungsmontage und Isolierung bauseits vorhanden sind:

Rohrleitungen

Wärmeisolierung

• Bei einer Verlängerung des Kondensatschlauchs schließen Sie ihn wie dargestellt an.

PVC-Rohr VP20 (Innendurchmesser : Ø 20 mm

Polyethylenschaum Stärke 10 mm

VORAUSSETZUNGEN

• Verkleben Sie die PVC-Rohre fest mit einem geeigneten Kleber, so

dass kein Wasser austreten kann.

• Es dauert einige Zeit, bis der Kleber getrocknet und ausgehärtet ist.

(Details finden Sie in der Beschreibung des Klebers.) Achten Sie darauf, dass in dieser Zeit keine Kräfte auf die Anschlüsse der Ablaufrohre wirken können.

Wärmeisolierung

Kondensatschale

Ablaufschlauch

Innen

PVC-Rohr

Kleber für PVCRohr

Außen

• Da das Kondenswasser nicht abgepumpt wird, muss die außen liegende Leitung mit Gefälle verlegt werden.

• Füllen Sie Wasser in die Kondensatschale und vergewissern Sie sich, daß das Wasser nach außen abgeleitet wird.

Anordnung von Rohrleitungen und Kondensatschlauch

Die Kondensatleitung kann nach hinten, nach links oder nach rechts herausgeführt werden.

Bei einer Führung nach rechts oder links, ordnen Sie Rohrleitungen und Kondensatschlauch wie in der Abbildung dargestellt an. Vergewissern sie sich, dass der Schlauch nicht über die Rückseite herausragt.

Installation der Fernbedienung (getrennt erhältlich)

Einzelheiten zur Verkabelung der Fernbedienung finden Sie in dem der Fernbedienung beiliegenden Installationshandbuch.

Einzelheiten zur Installation der Infrarot-Fernbedienung finden Sie in dem der Fernbedienung beiliegenden Installationshandbuch.

• Installieren Sie die Fernbedienung nicht in direktem Sonnenlicht oder in der Nähe einer Wärmequelle.

• Montieren Sie die Fernbedienung, nachdem Sie überprüft haben, ob das Raumgerät das Signal empfängt. (Drahtloses System)

• Installieren Sie die Fernbedienung mindestens 1 m entfernt von Fernseh- oder Stereogeräten. (Anderenfalls kann es zu Bild- oder Tonstörungen kommen.) (Drahtloses System)

Leitungsdurchführung (mit Neigung nach Außen)

Fernbedienungskabel

Ablaufschlauch

Band

Rohrleitung (Flüssigkeitsleitung)

Rohrleitung (Gasleitung)

Unterteil

90˚

Unregelmäßig Rau Verbogen

KÜHLMITTELLEITUNGEN

WARNUNG

• Ist während der Installation Kühlmittel ausgetreten, lüften Sie den Raum umgehend.

• Kommen Kühlmitteldämpfe in Kontakt mit Feuer, können sich gesundheitsschädliche Gase bilden.

• Vergewissern Sie sich daher nach der Installation noch einmal, das kein Kühlmittel austreten kann.

• Treten Kühlmitteldämpfe aus und gelangen in einen Raum mit einem Herd oder Ofen, kann es bei einer

offenen Flamme zur Bildung von gesundheitsschädlichen Gasen kommen.

VORAUSSETZUNGEN

Ist die Kühlmittelleitung lang, stützen Sie sie mit Halterungen in Abständen von 2.5 bis 3 m ab. Wird die Leitung nicht befestigt, können sich Geräusche entwickeln.

Verwenden Sie nur die an der Raumeinheit befestigten Bördelmuttern oder solche für R410A.

Erlaubte Rohrleitungslängen und erlaubte Höhendifferenzen

Sie unterscheiden sich, abhängig von der verwendeten Außeneinheit. Details finden Sie im Installationshandbuch der Außeneinheit.

Rohrmaterial und Abmessungen

Rohrmaterial

Modell MMU-

Rohrleitungsabmessung (mm) Flüssigkeitsseite

• Verwenden Sie saubere, neue Rohrleitungen. Stellen Sie sicher, dass sich kein Staub, Öl, Feuchtigkeit usw. in den Rohren befinden.

Gasseite

AP0071H bis AP0121H AP0151H, AP0181H AP0241H

Biegen und Positionieren

Phosphorfreie, anschlusslose Rohre für Klimageräte

Ø9.5 Ø12.7 Ø15.9 Ø6.4 Ø6.4 Ø9.5

• Bördeldurchmesser: A (Maßeinheit: mm)

Bördeln

1. Trennen Sie das Rohr mit einem Rohrschneider.

Außendurchmesser

des Kupferrohrs

6.4

9.5

12.7

- 0.4

R410A

9.1

13.2

16.6

2. Führen Sie eine Bördelmutter in das Rohr ein und bördeln sie es damit auf. Da die Größe des Bördelanschlusses für R410A von der für R22 abweicht, verwenden Sie falls eben möglich die speziell für R410A hergestellten Bördelwerkzeuge. Sie können trotzdem die herkömmlichen Werkzeuge benutzen. In diesem Fall müssen Sie jedoch die Bördelhöhe des Kupferrohres entsprechend einstellen.

15.9

Wenn Sie Leitungen für R410A mit einem

herkömmlichen Bördelwerkzeug aufbördeln, ziehen Sie es etwa 0.5 mm weiter heraus als bei R22, um so die erforderliche Größe der Bördelverbindung zu erreichen.

Die Kupferrohrlehre hilft Ihnen, die erforderliche Größe der Aufbördelung richtig einzustellen.

19.7

Arbeiten sie mit zwei Schraubenschlüsseln

• Bördelhöhe: B (Einheit: mm)

Starr (Kupplung)

Außendurchmesser

des Kupferrohrs

6.4

9.5

12.7

15.9

Spezielles R410A

Werkzeug

R410A R22

0 bis 0.5 (wie links)

Englisch (flügelmutterartig)

Außendurchmesser des Kupferrohrs

6.4

9.5

12.7

15.9

Herkömmliches

Werkzeug

R410A R22

1.0 bis 1.5 0.5 bis 1.0

R410A R22

1.5 bis 2.0 1.0 bis 1.5

2.0 bis 2.5 1.5 bis 2.0

Dichtetest/Entlüftung usw.

Details zum Dichtetest, zur Entlüftung, zur Überprüfung auf Gaslecks und zum Auffüllen von Kühlmittel finden Sie im Installationshandbuch der Außeneinheit.

Öffnen Sie das Ventil der Außeneinheit ganz

Prüfen auf Gaslecks

Prüfen Sie mit einem Prüfgerät oder mit Seifenlauge, ob Gas aus den Rohrverbindungen oder an der Kappe des Ventils austritt.

VORAUSSETZUNGEN

Benutzen Sie den ausschließlich für HFC Kühlmittel (R410A, R134a etc.) hergestellte Prüfgeräte.

Wärmeisolierung

Anschluss der Kühlmittelleitung

Verbinden Sie alle Kühlmittelleitungen mit Bördelverbindungen.

• Aufgrund des atmosphärischen Drucks ist es

normal, dass beim entfernen der Bördelmutter kein “Zischen” zu hören ist.

• Benutzen Sie zur Montage der Rohranschlüsse der

Raumeinheit zwei Schraubenschlüssel.

• Angaben über das jeweilige Drehmoment finden Sie

in der folgenden Tabelle.

Außendurchmesser

Anschlussrohr (mm)

Ø6.4

Ø9.5

Ø12.7

Ø15.9

Drehmoment

(N•m)

14 bis 18

(1.4 bis 1.8 kgf•m)

33 bis 42

(3.3 bis 4.2 kgf•m)

50 bis 62

(5.0 bis 6.2 kgf•m)

68 bis 82

(6.8 bis 8.2 kgf•m)

Nachzugs-

Drehmoment (N•m)

(1.8 kgf•m)

(4.2 kgf•m)

(5.0 kgf•m)

(6.8 kgf•m)

Versehen Sie die gasseitigen und flüssigkeitsseitigen Rohrleitungen jeweils mit einer Wärmeisolierung.

Im Kühlbetrieb sinkt die Temperatur sowohl auf der Flüssigkeits- als auch auf der Gasseite.

Sorgen Sie daher für eine ausreichende Isolierung, um die Bildung von Kondenswasser zu verhindern.

• Bringen Sie die Isolierung von außen an. (Bei einer Rohrleitungsführung nach hinten oder von rechts)

Wärmeisolierung

Inneneinheit

• Verwenden Sie für die gasseitigen Rohre Isoliermaterial, das für Temperaturen von 120°C und mehr ausgelegt ist.

• Verkleiden Sie mit dem beiliegenden Isoliermaterial die Rohre bis zu den Anschlüssen an der Raumeinheit lückenlos.

Mit Vinylklebeband befestigen

Angebrachte Wärmeisolierung

Richten Sie die Stoßstellen nach oben aus.

Bauseitige Rohrleitung

ELEKTROARBEITEN

WARNUNG

1. Verwenden Sie nur spezifizierte Kabel und schließen Sie sie sicher an die Kontakte an. Achten Sie auf eine Zugentlastung, damit die Kontakte nicht belastet werden.

Unvollständig ausgeführte Anschlüsse oder Befestigungen können einen Brand zur Folge haben.

2. Verlegen Sie auch eine Masseleitung. (Masse anschließen)

Schließen Sie das Erdungskabel nicht an Gas- oder Wasserrohre beziehungsweise Blitzableiter oder die Erdung der Telefonleitung an.

Eine fehlerhafte Erdung kann einen elektrischen Schlag zur Folge haben.

3. Beachten Sie bei den Elektroarbeiten die nationalen Vorschriften und die Angaben im Installationshandbuch. Verwenden Sie zum Anschluss einen getrennten Stromkreis.

Ein Kurzschluss oder eine nicht ordnungsgemäße Installation kann zu einem Stromschlag oder zu einem Brand führen.

VORSICHT

Vergessen Sie nicht, eine Erdschluss-Sicherung zu installieren.

Ist kein Schutzschalter installiert, kann dies zu einem Stromschlag führen.

VORAUSSETZUNGEN

• Achten Sie bei der Verlegung der Stromversorgung auf nationale Vorschriften.

• Zum Anschluss der Versorgungsleitungen der Außeneinheiten, befolgen Sie die Anweisungen des

Handbuchs, das der Außeneinheit beiliegt.

• Schließen Sie niemals die Kabel der Netzstromversorgung an die Anschlüsse (A, B, U1, U2, X, Y usw.) der

Fernbedienung an. (Dies kann zu einem Ausfall des gesamten Systems führen.)

• Verlegen Sie die Elektroleitungen so, dass sie nicht mit heißen Rohren in Kontakt kommen.

Hierdurch kann die Isolierung schmelzen und einen Unfall verursachen.

• Nachdem Sie die Kabel angeschlossen haben, verlege Sie einen Bogen und fixieren die Kabel mit Hilfe von

Kabelbindern.

• Verlegen Sie Kühlmittelleitung und Steuerleitung zusammen.

• Schalten Sie die Raumeinheit erst dann ein, wenn Sie alle Kühlmittelleitungen entlüftet haben.

Spezifikation der Stromversorgung

Versorgungs- und Fernbedienungskabel sind bauseits beizustellen. Die Spezifikation der Stromversorgungskabel finden Sie in der nachfolgenden Tabelle. Ist der Querschnitt zu gering

kann es zu einer Überhitzung und zu einer Beschädigung der Kabel kommen. Details zur Stromaufnahme und zu den Stromversorgungskabeln der Außeneinheit finden Sie im

Installationshandbuch der Außeneinheit.

220–240V ~ 50Hz

220V

Verdrillte Kabel: 2.0 mm² Verdrillte Kabel: 3.5 mm²

Verdrillte Kabel: 0.5 bis 2.0 mm²

~ 60Hz

Stromversorgung Raumeinheit (*1)

Kommunikationskabel

Stromversorgung

Hauptschalter und Erdschluß-Sicherung oder Stromversorgungs-Kabelquerschnitt und Absicherung müssen entsprechend der Stromaufnahme der Inneneinheit gewählt werden.

Netzstromkabel

Verkabelung zwischen Raumgerät/Außeneinheit (*2)

Zentrales Steuerungskabel (*3)

Verkabelung der Fernbedienung (*4)

20m oder weniger 50m oder weniger Anzahl Kabelquerschnitt

Anzahl Kabelquerschnitt

(bis 1000 m) Verdrillte Kabel: 1.25 mm² (bis 1000 m) Verdrillte Kabel: 2.00 mm²

Fernbedienungsverkabelung zwischen den Geräten

Raumeinheit

Fernbedienung

Raumeinheit

L1 L2 Ln

(Max. 8 Geräte)

Raumeinheit Raumeinheit

Verkabelung der Fernbedienung

Stromversorgung Raumeinheit (*1)

• Bereiten Sie für die Versorgung der Raumeinheit einen von der Versorgung der Außeneinheit getrennten Stromkreis vor.

• Ordnen Sie die Versorgungsleitung, die Erdschluss-Sicherung und den Hauptschalter von Raumeinheiten, die an eine Außeneinheit angeschlossen sind, so an, dass sie gemeinsam benutzt werden können.

• Spezifikation der Stromversorgungskabel: Kabel 3-adrig 2.5mm², konform zu 60245 IEC 57

Verkabelung zwischen Raumgerät/Außeneinheit, Verkabelung zentrale Steuerung (*2) (*3)

• Für die Verbindung zwischen Raum- und Außeneinheit sowie für die zentrale Steuerung werden 2-adrige, gepolte Kabel verwendet.

• Um Störungen zu vermeiden, verwenden Sie 2-adriges, abgeschirmtes Kabel.

• Die Gesamtlänge der Kommunikationsleitungen des Systems ergibt sich aus der Kabellänge zwischen Raum- und Außeneinheit zuzüglich der Kabellänge für die zentrale Steuerung.

Verkabelung der Fernbedienung (*4)

• Zum Anschluss der Fernbedienung und der Gruppen-Fernbedienung wird ein 2-adriges Kabel ohne Polarität verwendet.

Fernbedienungsverkabelung, Fernbedienungsverkabelung zwischen den Geräten

Die Gesamtkabellänge für die Fernbedienungsverdrahtung

Verdrillte Kabel: 0.5 bis 2.0 mm² × 2

Bei verdrahteter Fernbedienung

und die Fernbedienungsverdrahtung zwischen den Geräten = L + L1 + L2 +…Ln

Bei drahtloser Fernbedienung

Die Gesamtkabellänge für die Fernbedienungsverdrahtung zwischen den Geräten = L1 + L2 +…Ln

Die Kabel der Fernbedienung (Kommunikation) und die Kabel der Stromversorgung (Wechselstrom, 220 240 V) müssen im Abstand zueinander verlegt werden und dürfen nicht durch die gleichen Kabelkanäle gezogen werden. Beachten Sie dies nicht, kann es aufgrund elektrischer Störungen zu Fehlfunktionen usw. kommen.

Kabelanschlüsse

VORAUSSETZUNGEN

• Führen Sie die Kabel durch die entsprechenden Öffnungen der Raumeinheit.

• Die Fernbedienung wird mit Niederspannung betrieben.

bis 500 m

bis 400 m

bis 200 m

VORSICHT

• Ziehen Sie die Schrauben der Klemmen fest und fixieren Sie die Kabel innerhalb des Schaltkastens. Achten Sie darauf, dass kein Zug auf die Klemmen wirkt.

Erdleitung

Anschlusskabel

NetzstromKlemmleiste (2P)

R(L)

Kabelklemme

HauptLeiterplatte

S(N)

Verbindungskabel zwischen Innen- und Außeneinheiten

U1 U2

A B X Y

Fernbedienungskabel

Kabelklemme

Netzkabel

Klemmleiste für das Fernbedienungskabel der Raumeinheit

A B

etwa 200mm

W : Weiß B : Schwarz

Fernbedienungskabel (lokal verlegt)

Kabel von Fernbedienung oder Sensor

Verbindungsteil

Fernbedienungseinheit oder Sensor

Kabel von Fernbedienung oder Sensor

Verkabelung der Fernbedienung

Kabelhülse

Haupteinheit Untereinheit

Erdschluss-Sicherung

Schalter

(

Erde

)

(Offen)

Erde

Außeneinheits-Versorgung, 3 Phasen 380–415V, 50Hz 380V, 60Hz

Zentrales Steuerungskabel

Stromversorgung 220–240V

50Hz

220V ~ 60Hz

Fernbedienung für zentrale Steuerung usw.

Anschlussklemme für abgeschirmtes Kabel

Verbindungskabel zwischen Außeneinheiten

Verbindungskabel Raum-/Außeneinheit

Stromversorgung Raumeinheit 220–240V

50Hz

220V ~ 60Hz

(

Erde

)

Anschlussklemme für abgeschirmtes Kabel

(Gruppen-Fernbedienung)

Anschlusskasten

Raumeinheit

ELEKTROARBEITEN

Verkabelung der Fernbedienung

• Isolieren Sie die anzuschließenden Kabel auf etwa 14 mm Länge ab.

• Verdrillen Sie die Kabel der Fernbedienung mit den Kabeln der Fernbedienungseinheit (oder Sensor) und verpressen Sie die verdrillten Enden mit einer Kabelhülse. (2 Kabelhülsen - weiß - sind der Haupt-Fernbedienung oder der drahtlosen Fernbedienung (beide gesondert erhältlich) beigefügt.)

• Da die Fernbedienungskabel keine Polarität haben, spielt es keine Rolle, wenn die Anschlussklemmen A und B vertauscht werden.

Verbindungskabel zwischen Raum- und Außeneinheit

Adress-Einstellung

Richten Sie die Adressen, wie im Installationshandbuch der Außeneinheit beschrieben, ein.

HINWEIS

Eine Außeneinheit die mit anderen Außen- und Raumeinheiten verbunden ist, wird automatisch zur Haupteinheit.

UNIT

SET

UNIT No.

CODE No.

R.C. No.

2 3

UNIT No.

CODE No.

R.C. No.

UNIT No.

CODE No.

R.C. No.

** **

SET

UNIT

SET

STEUERUNGSMÖGLICHKEITEN

HINWEISE

Wenn Sie die Geräte das erste Mal verwenden, dauert es längere Zeit, ehe die Fernbedienung nach dem Einschalten den ersten Befehl akzeptiert. Dies ist kein Fehler.

• Automatische Adressierung

• Während die automatische Adressierung durchgeführt wird, kann die Fernbedienung nicht benutzt werden.

• Die automatische Adressierung nimmt maximal 10 Minuten (in der Regel 5 Minuten) in Anspruch.

• Wird die Stromversorgung nach der automatischen Adressierung eingeschaltet,

• dauert es maximal 10 Minuten (in der Regel 3 Minuten), bis die Außeneinheit die Arbeit aufnimmt.

Alle Einstellungen wurden bei der Auslieferung auf [Standard] gesetzt. Falls erforderlich, ändern Sie die Einstellungen der Raumeinheiten.

Hierzu verwenden Sie die Haupt-Fernbedienung (verkabelte Fernbedienung). * Die Einstellung der kabellosen Fernbedienung, Neben-Fernbedienungen und Untergruppen (nur die zentrale

Fernbedienung wird mitgeliefert) ist möglich. Installieren Sie hierzu eine separate Haupt-Fernbedienung.

Änderung der Steuerungsvorgaben

Grundlegende Vorgehensweise für Änderungen

Ändern Sie die Einstellungen, wenn die Geräte nicht arbeiten. (Vergewissern Sie sich, dass die Geräte gestoppt wurden.)

Vorgehensweise

3 4

Wenn Sie Anzeige wie dargestellt.

Prüfen Sie, ob unter der Code-Nr. [10] angezeigt wird.

• Wird eine andere Zahl als [10] angezeigt, drücken Sie Anzeige zu löschen und beginnen Sie noch einmal mit dem ersten Schritt. (Eine Betätigung der Fernbedienung ist für eine kurze Zeit, nachdem gedrückt wurde, nicht möglich.)

(Bei einer Gruppensteuerung wird die erste angezeigte Raumeinheit-Nummer zur Haupteinheit.) (*Die Anzeige wechselt je nach Modell der Raumeinheit.)

Jedes Mal, wenn Sie Wählen Sie eine Raumeinheit, deren Einstellungen Sie ändern wollen.

Sie erkennen jetzt die Position der Raumeinheit, die eingestellt werden soll, daran, dass Ihr Gebläse und die Lüftungslamellen arbeiten.

Geben Sie mit Hilfe der Tasten zur Temperatureinstellung

, den Code [**] ein.

Wählen Sie mit Hilfe der Tasten zur Zeiteinstellung , die Einstelldaten [

Drücken Sie

• Um die Einstellungen einer anderen Raumeinheit zu ändern, beginnen Sie mit Vorgehensweise 2.

• Um für die Raumeinheit eine andere Einstellungen als die derzeit ausgewählte zu ändern, beginnen Sie mit Vorgehensweise 3.

Drücken Sie CL, so werden die vorgenommenen Änderungen wieder gelöscht. Beginnen Sie in diesem Fall neu mit der Vorgehensweise 2.

, CL und für mindestens 4 Sekunden gleichzeitig drücken, blinkt nach einer Weile die

drücken, schaltet die Anzeige von der einen Geräte-Nummer der Gruppe zur nächsten.

****

. Die Eingabe wurde übernommen, wenn die Anzeige nicht mehr blinkt, sondern konstant leuchtet.

Beschreibung

, um die

Sind Sie fertig, drücken Sie . (Setup wird beendet.) Drücken Sie , so wird die Anzeige gelöscht und das System kehrt in

den normalen Stop-Status zurück. (Eine Betätigung der Fernbedienung ist für eine kurze Zeit, nachdem

gedrückt wurde, nicht möglich.)

STEUERUNGSMÖGLICHKEITEN

Änderung der Zeitvorgabe für die Filterwarnleuchte

Die Zeitvorgabe für die Filterwarnleuchte (Hinweis auf Filterreinigung) kann den jeweiligen Installationsbedingungen angepasst werden.

Folgen Sie den Vorgehensweisen

→ 2 → 3 → 4 → 5 → 6 ).

(

• Für den Code in Vorgehensweise ein.

• Zum Einrichten der Daten [Set data] in Vorgehensweise 4 wählen Sie die Werte für die Anzeigezeit der Filterwarnung aus der untenstehenden Tabelle.

Einstelldaten

0000

0001

0002

0003

0004

Zeitvorgabe

150H

2500H (bei Auslieferung)

5000H

10000H

geben Sie [01]

Ohne

Verbesserung der Heizleistung

Wenn es aufgrund der Installationsbedingungen oder der Raumgegebenheiten schwierig ist, eine ausreichende Erwärmung zu erzielen, kann die Vorgabetemperatur erhöht werde. Verwenden Sie auch die Umlufteinrichtung, um die warme Luft in Deckenhöhe umzuwälzen.

Folgen Sie den Vorgehensweisen (1 → 2 → 3 → 4 → 5 → 6 ).

• Für den Code in Vorgehensweise 3 geben Sie [06] ein.

• Zum Einrichten der Daten in Vorgehensweise wählen Sie die Werte um die Vorgabetemperatur zu verschieben aus der untenstehenden Tabelle.

Einstellung der Lüftungsrichtung

1. Ändern Sie die Lüftungsrichtung, indem Sie die Lüftungsklappen mit der Fernbedienung nach oben oder unten ausrichten.

2. Justieren Sie die Lüftungsrichtung nach rechts/ links, indem Sie das vertikale Zuluftgitter entsprechend von Hand einstellen.

VORAUSSETZUNGEN

Verstellen Sie die Klappen nicht von Hand, da hierdurch Fehler auftreten können.

Details zu den horizontalen Klappen finden Sie im der Bedienungsanleitung der Außeneinheit.

Gruppensteuerung

Bei der Gruppensteuerung kann eine Fernbedienung bis zu 8 Einheiten regeln.

• Details zur Verkabelung und zu den Kabeln der

individuellen Systeme (identische Kühlmittelleitung) finden Sie unter “Elektroverdrahtung” in diesem Handbuch.

• Die Verkabelung der Raumeinheiten einer Gruppe

erfolgt wie nachstehend beschrieben. Verbinden Sie Raumeinheiten, indem Sie die

Fernbedienungskabel von den Fernbedienungsanschlüssen (A, B) des Raumgeräts, das mit einer Fernbedienung verbunden ist mit den entsprechenden Anschlüssen (A, B) der anderen Raumeinheit. (keine Polung)

• Details zur Einstellung der Adressen finden Sie im

Installationshandbuch der Außeneinheit.

Einstelldaten

0000

0001

0002

0003

0004

0005

0006

Temperatur-Schaltwert

Keine Verschiebung

+1°C

+2°C (bei Auslieferung)

+3°C

+4°C

+5°C

+6°C

UNIT

SET

1, 5

2, 4

TEST

TESTLAUF

Vorbereitung

• Ehe Sie die Stromversorgung einschalten, prüfen Sie folgendes:

1) Prüfen Sie mit einem 500V Multimeter, ob zwischen den

Anschlüssen 1 bis 3 und Masse 1 MΩ oder mehr gemessen werden. Schalten Sie das Gerät nicht eine, wenn weniger als 1 MΩ gemessen werden.

2) Prüfen Sie, ob alle Ventile der Außeneinheit ganz geöffnet sind.

• Drücken Sie nie den elektromagnetischen Schütz, um den Test vorzeitig zu starten. (Dies ist gefährlich, da so die Schutzvorrichtung nicht korrekt arbeitet.)

Um den Kompressor beim Start zu schützen, lassen Sie das Gerät mindestens 12 Stunden eingeschaltet, ehe Sie es in Betrieb setzen.

WARNUNG

Ablauf des Tests

• Um eine einzelne Raumeinheit im Lüftermodus laufen zu lassen, schalten Sie das Gerät ab, schließen Sie CN72 auf der Leiterplatte kurz und starten Sie das Gerät wieder. (Starten des Geräts im FAN (Lüfter) - Modus Vergessen Sie nicht, nach dem Test den kurzgeschlossenen CN72 wieder zurückzusetzen.

• Bedienen Sie das Gerät über die Fernbedienung und prüfen Sie die üblichen Funktionen. Details zur Bedienung finden Sie im Benutzerhandbuch.

Sie können auch einen Testlauf erzwingen, wenn die Raumtemperatur das Thermostat abgeschaltet hat. Um eine ständige Wiederholung des Tests zu verhindern schaltet diese Funktion nach 60 Minuten automatisch

wieder in den normalen Betrieb um.

HINWEIS

Verwenden Sie den Testlauf nur zum Test, nicht für den normalen Betrieb, da er das System besonders belastet.

Verdrahtete Standardfernbedienung

Vorgehensweise

Halten Sie die Taste für 4 Sekunden oder länger gedrückt.

[TEST] wird angezeigt und es kann zwischen verschiedene Betriebsarten umgeschaltet werden.

Drücken Sie .

Wählen Sie mit der Taste die Betriebsart [COOL] oder [HEAT].

• Wählen Sie keinen anderen Betriebsmodus.

• Während des Testlaufs wird die Temperatur nicht geregelt.

• Fehler werden wie im Normalbetrieb erkannt.

Nach Beendigung des Tests drücken Sie , um den Test anzuhalten.

(Es erscheint wieder eine Anzeige wie unter Punkt

Beschreibung

)

Um den Testmodus zu verlassen, drücken Sie die Taste . Die Anzeige [TEST] erlischt. Die Fernbedienung kehrt in den normalen

Status zurück.

TESTLAUF

Infrarot-Fernbedienung

Vorgehensweise

Entfernen Sie alle Schrauben des Typenschilds des Signalempfängers.

Entfernen Sie das Typenschild des Sensors, indem Sie einen kleinen Schraubenzieher in die Nut unten auf der Platte drücken. Stellen Sie den DIP-Schalter auf [TEST RUN ON] ein.

Führen Sie mit Hilfe der Taste auf der Infrarot-Fernbedienung einen Testlauf durch.

• Die LEDs , und blinken während des Testlaufs.

• Während des Testlaufs kann die Temperatur nicht über die Infrarot-Fernbedienung geregelt werden. Verwenden Sie den Testlauf nicht für den normalen Betrieb, da hierdurch das Gerät beschädigt wird.

Wählen Sie für den Test sowohl den COOL-(Kühl)- als auch den HEAT-(Heiz)-Modus. * Die Außeneinheit arbeitet nach dem Einschalten und bei einem Neustart die ersten 3 Minuten nicht.

Nach Ende des Testlaufs schalten Sie das Klimagerät über die Fernbedienung aus und schalten Sie den DIPSchalter wieder in die ursprüngliche Position. (Im Empfängerteil ist ein 60-Minuten-Zeitgeber installiert. Dieser schaltet den Testlauf nach dieser Zeit automatisch ab.)

Beschreibung

Empfänger

Abstandshalter M4 x 25 Schrauben (2 Stück)

Kleine Schraube

Nut

Typenschild

UNIT No.

CODE No.

R.C. No.

Prüfcode Nr. der fehlerhaften

Raumeinheit

UNIT

SET

UNIT No.

CODE No.

R.C. No.

SET

FEHLERSUCHE

Bestätigung und Prüfung

Tritt ein Fehler auf, erscheint in der Anzeige der Fernbedienung eine entsprechende Kennziffer und die Nummer der betroffenen Raumeinheit.

Die Kennziffer wird nur während des Betriebs angezeigt.

Erlischt die Anzeige, gehen Sie wie in dem Absatz “Aufruf des Fehlerspeichers” beschrieben vor.

Aufruf des Fehlerspeichers

Tritt ein Fehler auf, kann der Fehlerspeicher wie im folgenden beschrieben aufgerufen werden.

(Es können bis zu 4 Fehler gespeichert werden.) Der Fehlerspeicher kann während des Betriebs oder,

wenn das System angehalten wurde, aufgerufen werden.

Vorgehensweise

Beschreibung

Wenn Sie gleichzeitig länger drücken, erscheint die rechts stehende Anzeige:

Wird [Service Check] angezeigt, wechselt die Fernbedienung in die Fehlertabelle.

• [01: Reihenfolge der Fehler] wird im Fenster CODE NO. angezeigt.

• [Kennziffer] wird im Fenster [CHECK] angezeigt.

• [Die Nummer der fehlerhaften Raumeinheit] erscheint unter UNIT NO.

Jedesmal, wenn Sie die Tasten , drücken, wechseln Sie zum nächsten Fehler im Speicher. Die Zahlen unter CODE NO. zeigen den letzten [01] bis zum ältesten [04] Fehler an.

VORSICHT

Drücken Sie nicht die Taste CL, da Sie dann den Fehlerspeicher löschen.

Um den Fehlerspeicher zu verlassen, drücken Sie auf die Taste .

und für 4 Sekunden oder

FEHLERSUCHE

Liste der Fehlercodes

In der folgenden Liste finden Sie alle Fehlercodes. Finden Sie anhand der Liste den jeweiligen Prüfinhalt für die einzelnen Teile.

• Prüfung mit der Fernbedienung für die Raumeinheit: Siehe “Anzeige Hauptfernbedienung” in der Liste.

• Prüfung über Außeneinheit: Siehe “7-Segment-Anzeige, Außeneinheit” in der Liste.

• Prüfung mit der zentralen AI-NET-Fernbedienung: Siehe “Anzeige zentrale AI-NET-Fernbedienung” in der Liste.

• Prüfung mit einer Infrarot-Fernbedienung für die Raumeinheit: Siehe „Sensorblock-Anzeige der Empfangseinheit“ in der Liste.

Terminologie

AI-NET : Künstliche Intelligenz IPDU : Intelligente Treibereinheit

: Leuchtend, ¤ : Blinkend, z : AUS

{

ALT. : Abwechselndes Blinken von zwei LEDs SIM : Gleichzeitiges Blinken von zwei LEDs Fehler durch zentrale Überwachung TCC-LINK erkannt

Hauptfernbedienungs-

E01

E02

E03

E04

E06

—

E08

E09

E10

E12

E15

E16

E18

E19

E20

E23

E25

E26

E28

E31

Prüfcode

7-Segmentanzeige, Außeneinheit

Hilfscode

—

Nr. des Raumgeräts, dessen

E06

Sensor empfangen hat

E07

Doppelte Raumgeräteadresse

E08

—

01: 02 Kommunikation

E12

02: Kommunikation zwischen

E15

00: Überkapazität 01~:

E16

—

00: Keine Haupteinheit 02: Zwei oder mehr

E19

01: Außeneinheit mit anderer

E20

02: Raumgerät mit anderer

E23

E25

Nr. der Außeneinheiten mit

E26

normalem Signalempfang

Erkannte Anzahl

E28

Außeneinheiten

01: IPDU1-Fehler 02: IPDU2-Fehler 03: IPDU1 2 Fehler 04: Lüfter IPDU-Fehler

E31

05: IPDU + Lüfter IPDU-Fehler 06: IPDU2 + Lüfter IPDU-Fehler 07: Fehler alle IPDUs

—

Raumgerät/Außeneinheit

Außeneinheiten

—

Anzahl der

angeschlossenen Einheiten

—

Haupteinheiten

Leitung angeschlossen

—

AI-NET-

Fernbedienungsanzeige

—

97, 99

Infrarot-Fernbedienung

Sensorblockanzeige an

Empfänger

Funktion

Uhr Bereit Blinken

Fehlercode-Bezeichnung

Kommunikationsfehler zwischen Raumgerät und Fernbedienung (erkannt durch Fernbedienung)

Übertragungsfehler Fernbedienung

Kommunikationsfehler zwischen Raumgerät und Fernbedienung (erkannt durch Raumgerät)

¤ ¤ ¤

¤ ¤

¤ ¤ ¤

Kommunikationsfehler zwischen Raumgerät und Außeneinheit (erkannt durch Raumgerät)

Senken der Anz. der Raumeinheiten

Kommunikationsfehler zwischen Raumgerät und Außeneinheit (erkannt durch Außeneinheit)

Doppelte Raumgeräteadresse

Doppelte Hauptfernbedienung

Kommunikationsstörung zwischen MCU

Startfehler automatische Adressen

Keine Raumeinheit während automatischer Adressierung

Überkapazität \ Anzahl der angeschlossenen Einheiten

Kommunikationsstörung zwischen Raumgeräten

Fehler bei der Anzahl der Haupt-Außeneinheiten

Bei automatischer Adressierung andere Leitung angeschlossen

Sendefehler bei Kommunikationen zwischen Außeneinheiten

Doppelte Adresse bei Unter-Außeneinheiten

Senken der Anz. der Außeneinheiten

Fehler bei Unter-Außeneinheit

IPDU-Kommunikationsfehler

Anzeigendes

Gerät

Fernbedienung

Raumgerät

I/F

Raumgerät/

I/F

Fernbedienung

Raumgerät

I/F

Raumgerät

I/F

Hauptfernbedienungs-

F01

F02

F03

F04

F05

F06

F07

F08

F10

F12

F13

F15

F16

F23

F24

F29

F31

H01

H02

H03

H04

H06

H07

H08

H14

H16

L03

L04

L05

L06

L07

L08

L09

L10

L20

L28

L29

L30

—

Prüfcode

7-Segmentanzeige, Außeneinheit

Hilfscode

—

F04

F05

F06

F07

F08

—

F12

01: Comp. 1 Seite

F13

02: Comp. 2 Seite

F15

F16

F23

F24

—

F31

01: Comp. 1 Seite

H01

02: Comp. 2 Seite

01: Comp. 1 Seite

H02

02: Comp. 2 Seite

01: Comp. 1 Seite

H03

02: Comp. 2 Seite

H04

H06

H07

01: TK1 Sensorfehler 02: TK2 Sensorfehler

H08

03: TK3 Sensorfehler 04: TK4 Sensorfehler

H14

01: TK1 Ölkreislauf-Systemfehler 02: TK2 Ölkreislauf-Systemfehler

H16

03: TK3 Ölkreislauf-Systemfehler 04: TK4 Ölkreislauf-Systemfehler

—

L04

—

Anzahl der Raumgeräte mit

L06

Priorität

—

L08

—

L10

L20

L28

01: IPDU1-Fehler 02: IPDU2-Fehler 03: IPDU3-Fehler 04: Lüfter IPDU-Fehler

L29

05: IPDU1 + Lüfter IPDU-Fehler 06: IPDU2 + Lüfter IPDU-Fehler 07: Fehler alle IPDUs

Erkannte Raumgeräteadresse

L30

L31

—

AI-NET-

Fernbedienungsanzeige

—

Infrarot-Fernbedienung

Sensorblockanzeige an

Empfänger

Funktion

Uhr Bereit Blinken

¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤

¤¤ ¤¤

¤¤ ¤¤ ¤¤ ¤¤ ¤¤

{

—

z z z

{ { { { {

{

{ { { {

{

z z z

¤ ¤

¤ ¤ ¤

Fehlercode-Bezeichnung

ALT

Raumgerät TCJ-Sensorfehler

ALT

Raumgerät TC2-Sensorfehler

ALT

Raumgerät TC1-Sensorfehler

ALT

TD1-Sensorfehler

ALT

TD2-Sensorfehler

ALT

TE1-Sensorfehler

ALT

TL-Sensorfehler

ALT

TO-Sensorfehler

ALT

Raumgerät TA-Sensorfehler

ALT

TS1-Sensorfehler

TH-Sensorfehler

ALT

Versagen des Außentemperatursensors (TE, TL)

ALT

Versagen des Außendrucksensors (TE, TL)

ALT

Ps-Sensorfehler

ALT

Pd-Sensorfehler

SIM

Raumgerät anderer Fehler

SIM

Raumgerät EEPROM-Fehler

Kompressor-Ausfall

Fehler Magnetschalter Überspannungsrelais geschaltet Verdichterproblem (gesperrt)

Systemfehler Stromaufnahme

Comp 1 Thermo-Funktion

Überdruckentlastung

Ölfilmschutz

Ölfilmschutz Temperatursensorfehler

Comp 2 Thermo-Funktion

Ölfilmschutz Kreislauffehler Fehler Magnetschalter

Überspannungsrelais geschaltet

SIM

Doppelte Raumgeräte-Haupteinheit

SIM

Doppelte Außeneinheitsadresse

Doppelte Raumgeräte mit Priorität

SIM

(Anzeige in Raumgerät mit Priorität)

SIM

Doppelte Raumgeräte mit Priorität (Anzeige nicht in Raumgerät mit Priorität)

SIM

Gruppenleitung bei einzelner Raumeinheit

SIM

Raumgerätegruppe/Adresse nicht gesetzt

SIM

Kapazität Raumgerät nicht gesetzt

SIM

Kapazität Außengerät nicht gesetzt

SIM

Doppelte Adressierung Zentralsteuerung

SIM

Zu hohe Anzahl der angeschlossenen Außeneinheiten

SIM

Nr. des IPDU-Fehlers

SIM

Raumgerät von außen gesperrt

Erweiterter I/C-Fehler

Anzeigendes

Gerät

Raumgerät

I/F

Raumgerät

I/F

IPDU

I/F

Raumgerät

I/F

IPDU

MG-Schalter

Überspannungsrelais

IPDU

I/F

MG-Schalter

Überspannungsrelais

Raumgerät

I/F

Raumgerät

Raumgerät /

I/F

Raumgerät

I/F

AI-NET,

Raumgerät

I/F

Raumgerät

I/F

FEHLERSUCHE

Hauptfernbedienungs-

P01

P03

P04

P05

P07

P10

P12

P13

P15

P17

P19

P20

P22

P26

P29

P31

—

Prüfcode

7-Segmentanzeige, Außeneinheit

Hilfscode

P01

P03

01: Comp. 1 Seite

P04

02: Comp. 2 Seite

01: Fehler fehlende Phase

P05

02: Phasenfehler

01: Comp. 1 Seite

P07

02: Comp. 2 Seite

Erkannte Raumgeräteadresse

P10

P12

P13

01: TS-Bedingung

P15

02: TD-Bedingung

P17

Erkannte Anzahl Außeneinheiten

P19

P20

0 : IGBT-Kurzschluss 1 : Fehler Schaltkreis

3 : Lüftermotorproblem

P22

C :Temperaturfehler

D :TH-Sensorfehler E : VDC-Ausgangsfehler

01: Comp. 1 Seite

P26

02: Comp. 2 Seite

01: Comp. 1 Seite

P29

02: Comp. 2 Seite

P31

—

Positionserkennung Lüftermotor

TH-Sensor (Kühlkörperüberhitzung)

—

AI-NET-

Fernbedienungsanzeige

Infrarot-Fernbedienung

Sensorblockanzeige an

Empfänger

Funktion

Uhr Bereit Blinken

¤¤

Durch Alarmmelder

—

Fehlercode-Bezeichnung

ALT

Fehler Raumgerät Lüftermotor

ALT

¤ ¤

Zufuhrtemperatur TD1 Fehler

Überdruck SW-System

ALT

Fehler fehlende Phase/Phasenfehler

ALT

Fehler Kühlkörperüberhitzung

ALT

Raumgerät Überlauf-Fehler

ALT

Fehler Raumgerät Lüftermotor

ALT

Fehler Flüssigkeitserkennung Außeneinheit

Gasleck-Erkennung

ALT

Zufuhrtemperatur TD2 Fehler

ALT

4-Wege-Ventil-Fehler

ALT

Überdruck-Schutzfunktion

IPDU-Fehler Außeneinheits-Lüfter

ALT

Fehler Kurzschlusssicherung G-TR

ALT

Systemfehler Comp Position

ALT

Anderer Fehler an Raumeinheit (Gruppenfehler)

Fehler in Raumgerätegruppe

AI-NET-Kommunikationsfehler

Doppelter Netzwerkadapter

Anzeigendes

Gerät

Raumgerät

I/F

IPDU

I/F

IPDU, I/F

Raumgerät

I/F

IPDU

Raumgerät

AI-NET

Fehler durch zentrale Überwachung TCC-LINK erkannt

Anzeige zentrale

Steuerung

C05

C06

C12

P30

Prüfcode

7-Segmentanzeige, Außeneinheit

Hilfscode

—

Unterscheidet sich, abhängig vom Fehlerinhalt der fehlerhaften Einheit

—

AI-NET-

Fernbedienungsanzeige

—

Infrarot-Fernbedienung

Sensorblockanzeige an

Empfänger

Funktion

Uhr Bereit Blinken

(L20 wird angezeigt.)

—

Terminologie

TCC-LINK : TOSHIBA Carrier Communication Link.

Fehlercode-Bezeichnung

Sendefehler in zentrale Überwachung TCC-LINK

Empfangsfehler in zentrale Überwachung TCC-LINK

Allgemeiner Batch-Alarm durch Überwachungsschnittstelle

Gruppen-Überwachungsfehler

Doppelte Adressierung Zentralsteuerung

Anzeigendes

Gerät

TCC-LINK

Allgemeine Geräte

I/F

TCC-LINK

AI-NETZWERK-Bus

Raumeinheit

AI-NET-Zentral-Fernbedienung Hauptfernbedienung

F10

Netzwerk-Adapter

Neuer Prüfcode

1. Unterschied zwischen dem neuen Prüfcode und dem bisherigen System

Die Anzeige des Prüfcodes ändert sich mit diesem Modell und für zukünftige Modelle.

Verwendete Zeichen

Charakteristik der Code-Klassifizierung

Block-Anzeige

Prüfcode bei bisherigen Systemen

Hexadezimal, 2 Zeichen

Geringe Klassifizierungen bei Kommunikation/ falscher Systemeinrichtung

Raumgeräte-Leiterplatte, AußeneinheitsLeiterplatte, Zyklus, Kommunikation

Alphanumerisch, 2 Zeichen

Zahlreiche Klassifizierungen bei Kommunikation/falscher Systemeinrichtung

Kommunikation/falsche Einrichtung (4 Wege), Raumgeräteschutz, Außeneinheits-Schutz, Sensor, Verdichterschutz usw.

Neuer Prüfcode



•[ ] schaltet ein.

• [UNIT No. (GERÄTE No.)] + Prüfcode + Betriebsanzeige (grün) blinkt

• Blockanzeige als Kombination von [ ] [ ] [ ]

• Geräte No. und Prüfcode wird angezeigt.

• Bei einem Fehler mit Hilfscode werden der Prüfcode und der

        

→

Klassifizierung

Unbenutzt

Fehler zentrales Steuersystem

Kommunikationsfehler

Jeder Sensorfehler (Fehlfunktion)

Verdichterschutzfehler

Unbenutzt

Einrichtfehler, andere Fehler

Schutzfunktion

Hilfscode abwechselnd angezeigt.

2. Spezielle Bemerkung

1) Ist dieses Modell mit einem Netzwerk-Adapter an ein AI-NET angeschlossen, werden andere Prüfcodes auf der Haupt-Fernbedienung (neue Prüfcodeanzeige auf neuer Fernbedienung) und der AI-NET-ZentralFernbedienung angezeigt (aktuelle Systemprüfcode-Anzeige auf aktuelle zentrale Fernbedienung).

2) Der Prüfcode wird nur angezeigt, wenn das Klimagerät in Betrieb ist (Start-Taste auf Fernbedienung ON).

Stoppt das Klimagerät und wird der Fehler beseitigt, erlischt auch die Anzeige auf der Fernbedienung. Tritt

der Fehler nach dem Neustart sofort wieder auf, wird auch der Prüfcode bei einem Neustart sofort wieder angezeigt.

Accessori e parti da acquistare sul posto



 Accessori



Nome delle parti

Manuale di installazione

Tubo per isolamento da riscaldamento

Vite da legno M4 × 35L

Piastra d’installazione

Q.tà

Forma

Questo

manuale

(Non mancare di consegnarlo al cliente.)

Per isolamento da riscaldamento della sezione di connessione dei tubi

Per fissare la piastra di installazione

Usato per l’installazione dell’unità interna a muro

Utilizzo

Tubazioni del refrigerante

• Non è possibile usare il kit per tubazioni usato per il refrigerante tradizionale.

• Usare tubo di rame di spessore di 0.8 mm o più per Ø6.4, Ø9.5, Ø12.7.

Usare tubo di rame di spessore di 1.0 mm o più per Ø15.9.

• I dadi svasati e i lavori di svasatura sono diversi da quelli per refrigerante tradizionale.

Rimuovere il dado svasato installato sull’unità principale del condizionatore d’aria e usarlo.

Nome delle parti

Sagoma per l’installazione

Tappo a vite

Fascetta di blocco

Q.tà

SForma

—

Per confermare il foro per il tubo e la posizione dell’unità interna

Copertura sulla vite di fissaggio nella piastra laterale

Utilizzata per fissare il materiale isolante per riscaldamento del tubo

Nome delle parti

Telecomando standard da collegare via cavo

Q.tà

Forma Utilizzo

Utilizzo

Modello

RBC-AMT21E



 Parti da acquistare sul posto



Tubo di collegamento (Lato del liquido) (6.4mm (diam.), Nominale (diam.) 1/4” spessore 0.8mm)

Tipi da MMU-AP0091H a MMU-AP0181H (9.5mm (diam.), Nominal (diam.) 3/8” spessore 0.8mm)

Tipi da MMU-AP0241H a MMU-AP0561H

Tubo di collegamento (Lato del gas) (9.5mm (diam.), Nominale (diam.) 3/8” spessore 0.8mm)

Tipi da MMU-AP0091H a MMU-AP0121H (12.7mm (diam.), Nominale (diam.) 1/2” spessore 0.8mm)

Tipi da MMU-AP0151H a MMU-AP0181H (15.9mm (diam.), Nominale (diam.) 5/8” spessore 1.0mm)

Tipi da MMU-AP0241H a MMU-AP0561H

Cavo di alimentazione elettrica Cavo a 3 conduttori di 2.5 mm², in conformità con Progetto 60245

IEC57

• Accertarsi che siano rispettate tutte le disposizioni vigenti a livello locale, nazionale e internazionale.

• Prima dell’installazione, leggere attentamente questo paragrafo di “PRECAUZIONI PER LA SICUREZZA”.

• Le precauzioni descritte sotto includono articoli importanti ai fini della sicurezza. Non mancare di osservarli, scrupolosamente.

• Completato il lavoro d’installazione, eseguire un funzionamento di prova per accertarsi che non ci siano problemi. Spiegare ai clienti l'uso e i metodi di manutenzione in base al Manuale del proprietario.

• Prima di eseguire la manutenzione dell'unità, spegnere l'interruttore d’alimentazione principale (o l'interruttore generale).

• Richiedere al cliente di conservare il manuale d’installazione insieme al manuale del proprietario.

PRECAUZIONI PER LA SICUREZZA

AVVERTENZA Installazione del condizionatore d’aria che impiega il nuovo refrigerante

• Questo condizionatore d’aria impiega il nuovo refrigerante HFC (R410A) che non distrugge lo strato

d’ozono.

Le caratteristiche del refrigerante R410A sono: facile ad assorbire acqua, olio o membrana di ossidazione, e la sua pressione è 1.6 volte più alta di quella del refrigerante R22. Insieme al nuovo refrigerante, anche l’olio di refrigerazione è stato cambiato. Per questo motivo si raccomanda di fare attenzione a che acqua, polvere, refrigerante precedente o olio di refrigerazione non penetrino nel circuito di refrigerazione.

Per evitare di caricare olio di refrigerazione e refrigerante non idonei, la grandezza delle sezioni di connessione dell’attacco di carico dell’unità principale e gli attrezzi d’installazione sono stati cambiati rispetto a quelli per il refrigerante tradizionale.

Conseguentemente, per il nuovo refrigerante (R410A) sono necessari attrezzi speciali. Per la connessione di tubi, usare tubazioni nuove e pulite progettate per R410A, e fare attenzione a che acqua e polvere

non penetrino. Inoltre, non usare la tubazione esistente in quanto sarebbe causa di problemi dovuti a forza di pressione-resistenza e impurità contenute.

ITALIANO

AVVERTENZA Per scollegare l’apparecchio dall’alimentazione di rete.

Questo apparecchio deve essere collegato alla rete elettrica per mezzo di un interruttore con una separazione dei contatti di almeno 3 mm.

ATTENZIONE

• Per installare/riparare il condizionatore d’aria, rivolgersi a un rivenditore autorizzato o a un tecnico

d’installazione qualificato.

Un’installazione errata può causare perdite d’acqua, folgorazioni o incendi.

• Prima di eseguire qualsiasi lavoro sull’impianto elettrico, spegnere l'interruttore di alimentazione

principale o l'interruttore generale.

Accertarsi che tutti gli interruttori d’alimentazione elettrica siano spenti. Non farlo può essere causa di folgorazioni.

• Collegare il cavo di connessione in modo corretto.

L’errato collegamento del cavo di collegamento potrebbe essere causa di danni alle parti elettriche.

• Quando si sposta il condizionatore per installarlo in un altro posto, fare molta attenzione a non far

penetrare nel circuito di refrigerazione nessun gas, a parte il refrigerante specificato.

Se dell’aria o un altro gas si miscelasse con il refrigerante, la pressione gassosa nel circuito di refrigerazione aumenterebbe in modo anomalo e potrebbe essere causa di scoppio di tubi e infortuni alle persone.

• Non modificare quest’unità rimovendo una delle parti di sicurezza o cortocircuitando uno degli

interruttori di blocco di sicurezza.

• Esporre l’apparecchio ad acqua o umidità prima dell’installazione, può essere causa di corto circuito

in impianto elettrico.

Non immagazzinare in un locale interrato umido e non esporre ai rischi di pioggia o acqua.

• Dopo aver disimballato l’apparecchio, controllare attentamente che non abbia subito danni.

• Non installare in un posto che procurare vibrazioni dell’apparecchio.

• Per evitare infortuni alle persone (sulle parti taglienti), fare attenzione durante il maneggiamento

• Eseguire l’installazione correttamente, in conformità con il presente manuale di installazione.

Un’installazione errata può causare perdite d’acqua, folgorazioni o incendi.

• Quando il condizionatore d’acqua è installato in un locale piccolo, prendere le misure necessarie

perché la concentrazione di refrigerante disperso nel locale non superi il livello critico.

PRECAUZIONI PER LA SICUREZZA

• Installare il condizionatore d’aria saldamente in un posto in cui la base possa sostenerne

adeguatamente il peso.

• Eseguire il lavoro d’installazione specificato osservando le misure antisismiche.

Se il condizionatore non è installato correttamente, l’apparecchio potrebbe cadere ed essere causa d’infortuni.

• In caso di perdite di gas refrigerante durante l’installazione, ventilare immediatamente l’area interessata.

Il contatto fra il gas refrigerante, in caso di perdite, e il fuoco può produrre gas tossici.

• Completato il lavoro d’installazione, accertarsi che non ci siano perdite di gas refrigerante.

La dispersione di gas refrigerante, in caso di perdite, in un locale dove ci sono delle fiamme, ad esempio in una cucina, può determinare la produzione di gas tossici.

• Il lavoro per l’impianto elettrico deve eseguirlo un tecnico qualificato secondo le istruzioni del

manuale d’installazione. Il condizionatore d’aria deve essere collegato a una presa della rete elettrica ad esso dedicata.

Una capacità di alimentazione elettrica insufficiente o un’installazione non corretta possono essere causa d’incendio.

• Utilizzare i fili specificati e collegarli saldamente ai terminali. Per evitare che forze esterne applicate ai

terminali li danneggino.

• Per il collegamento alla presa della rete elettrica, osservare le raccomandazioni dell’azienda fornitrice

di energia elettrica.

Una messa a terra non corretta può causare scosse elettriche.

• Non installare il condizionatore d’aria in un locale con rischi di esposizione a gas combustibili.

In caso di perdita di gas combustibile in vicinanza dell’apparecchio c’è rischio d’incendio.

SCELTA DEL POSTO D’INSTALLAZIONE

ATTENZIONE

• Installare il condizionatore d’aria dove il peso dell’apparecchio possa essere sostenuto bene.

Se il sostegno non è sufficientemente forte, l’apparecchio potrebbe cadere e provocare infortuni.

• Eseguire il lavoro d’installazione specificato osservando le misure antisismiche.

Un’installazione incompleta può essere causa d’incidenti dovuti a cadute dell’apparecchio.

AVVERTENZA

• Non installare il condizionatore d’aria in un posto soggetto a rischio di esposizione a gas

combustibili.

In caso di perdita, l’addensarsi di gas combustibile vicino all’apparecchio può essere causa d’incendio.

Con l’approvazione del cliente, installare il condizionatore d’aria in un posto che soddisfi le condizioni seguenti.

• Metterlo dove l’apparecchio possa essere installato in orizzontale.

• Metterlo dove ci sia abbastanza spazio per la sicurezza dei lavori di controllo e manutenzione.

• Metterlo dove l’acqua di scarico non sia causa di problemi.

Evitare l’installazione nei posti seguenti.

• Posto esposto ad aria salina (vicino al mare) o posto esposto a grandi quantità di gas solforosi (terme).

(Se l’apparecchio dovesse essere usato in questi posti, sono necessarie misure protettive speciali.)

• Posto esposto a petrolio, vapore, fumo di petrolio o gas corrosivo.

• Posto vicino a dove siano usati solventi organici.

• Posto vicino a una macchina che generi disturbi di alta frequenza.

• Posto dove il soffio d’aria di mandata finisca direttamente nella finestra di un vicino. (Per l’unità esterna)

• Posto dove il rumore prodotto dall’unità esterna sia trasmesso facilmente. (Quando l’installazione del condizionatore

d’aria avviene ai confini con un vicino, fare attenzione al livello di rumore.)

• Posto con poca ventilazione.

Spazio per l’installazione

Assicurarsi che ci sia lo spazio necessario all’installazione dell’unità interna e agli interventi di assistenza tecnica.

Lasciare almeno 300 mm di spazio tra la piastra superiore dell'unità interna e la superficie del soffitto.

300 o più

Vengono fornite anche le staffe per il trasporto. Facendo riferimento alla tabella, rimuovere le staffe in base alla direzione del tubo. (Sinistra, destra, centro) (Per i modelli da AP0071H a AP0181H, vengono fornite solo le staffe di trasporto (sinistra) e (destra).

300 o più

Tubazione sul

lato anteriore

Tubazione sul lato

destro

Tubazione sul retro

Tubazione sul lato

sinistro

Rimuovere solo la staffa di trasporto

Rimuovere tutte le staffe di trasporto.

Parti da rimuovere

(destra).

REQUISITI

Dopo la rimozione delle piastra di trasporto, non applicare forza sull’armadietto inferiore.

Altrimenti

si possono provocare deformazioni e rotture.

Posizione di connessione del tubo

Estremità superiore della piastra di installazione

(Compresa la piastra di installazione)

Lato del liquido

Lato del gas

• Rimuovere la piastra di installazione.

Piastra di installazione

Staffa di trasporto (centrale)

Staffa di trasporto (destra)

Piastra di installazione (accessorio)

Lato del liquido B dell’attacco di

Lato del gas A dell’attacco di connessione del tubo del refrigerante

connessione del tubo del refrigerante

Staffa di trasporto (sinistra)

Tubo di scarico

Spedizione dalla fabbrica (tubazione del lato sinistro)

Tubo del gas 440

Tubo del liquido 540 Tubo di scarico 560

Tubo sul lato sinistro e sul lato destro (foro di espulsione)

Model MMK-

Da AP0071H a AP0121H

AP0151H, AP0181H

AP0241H

Attacco di connessione del tubo di scarico

Ø9.5 Ø6.4

Ø12.7 Ø6.4

Ø15.9 Ø9.5

SCELTA DEL POSTO D’INSTALLAZIONE

A seconda delle condizioni di installazione, è possibile modificare il tempo di accensione sul telecomando del simbolo del filtro (avviso per la pulizia del filtro). Quando è difficile ottenere un riscaldamento soddisfacente a causa del sito di installazione o della struttura del locale, è possibile aumentare la temperatura di rilevamento per il riscaldamento.

Per il metodo d’impostazione, fare riferimento alle voci dei Comandi utilizzabili “Modifica del tempo di accensione del simbolo del filtro” e “Per garantire una resa migliore del riscaldamento” in questo Manuale.

Nel caso del tipo via radio

Il sensore dell’unità interna con telecomando via radio può ricevere un segnale in un raggio di circa 8 m. Determinare di conseguenza un posto adatto all’installazione dell’unità interna dove il telecomando sia operativo.

• Per evitare problemi di funzionamento, scegliere un posto dove la luce diretta del sole o di lampade fluorescenti non disturbino.

• È possibile installare nello stesso locale due o più unità interne (Fino a 6 unità) provviste di telecomando via radio.

Entro 8m

INSTALLAZIONE DELL’UNITÀ INTERNA

ATTENZIONE

Installare il condizionatore d’aria dove il peso dell’apparecchio possa essere sostenuto bene. Se il sostegno non è sufficientemente forte, l’apparecchio potrebbe cadere e provocare infortuni. Eseguire il lavoro d’installazione specificato osservando le misure antisismiche e anti-forti venti. Un’installazione incompleta può essere causa d’incidenti dovuti a cadute dell’apparecchio.

REQUISITI

Osservare scrupolosamente le seguenti indicazioni per prevenire rischi di danni alle unità interne e infortuni alle persone.

• Non appoggiare nulla di pesante sull’unità interna. (Le unità sono imballate come si deve.)

• Se possibile, trasportare dentro l’unità interna senza disimballarla. Se fosse necessario disimballare l’unità

interna per trasportarla dentro, usare panni come tamponi di protezione, ecc. per evitare di danneggiarla.

• Per spostare l’unità interna, afferrarla solo usando i metalli di sostegno (in 4 posti).

Non esercitare alcuna forza su altre parti (tubo del refrigerante, vaschetta di scarico o componenti di plastica).

• L’imballo deve essere trasportato da due persone e se fosse necessario usare delle reggette PP non

applicarle in posti diversi da quelli specificati.

Durante l’installazione dell’unità, fare attenzione agli elementi seguenti.

• Considerando la direzione di scarico dell’aria, selezionare un luogo di installazione dal quale l’aria di scarico possa circolare uniformemente nel locale. Evitare di installare l’unità nei luoghi contrassegnati da una × nella figura seguente.

Buon luogo per l’installazione - Ottimo raffreddamento in tutte le direzioni.

Pessimo luogo per l’installazione

: Raffreddamento scarso.

Schermo

• Per aumentare l’efficacia dello scarico, controllare che l’unità sia installata in orizzontale o leggermente inclinata verso destra, se vista dal lato anteriore.

• Nella tabella seguente viene mostrata la massa dell’unità interna, compresa la piastra di installazione. Controllare che il muro sia solido a sufficienza.

Pendenza verso destra, vista dal lato anteriore

Installazione in orizzontale

Pendenza verso sinistra, vista dal lato anteriore

• Non installare l’unità inserendola nel muro.

Unità interna

Installazione della piastra per l’installazione

Modello MMK-

Da 0071H a 0121H

Da 0151H a 0181H

0241H

Peso (kg)

• Quando si installa la piastra laterale, controllare che il gancio sia inserito nel foro quadrato. Spingere la piastra laterale fino a quando aderisce all’unità interna.

Gancio

Foro quadrato

Tappo a vite

Viti di fissaggio della piastra laterale

• Utilizzando la sagoma per l’installazione, determinare la posizione in cui installare l’unità interna e creare un foro per il tubo facendo corrispondere la posizione con quella indicata nella sagoma di installazione. Se si instrada il tubo del refrigerante attraverso il muro tramite una maglia di metallo, utilizzare un manicotto isolante, come ad esempio un tubo di cloruro di polivinile.



 Nel caso di una costruzione di legno (muro laterale)



(1)

Determinare la posizione verticale della piastra di installazione tramite l’intervallo (l’altezza) intercorrente tra l’unità interna e il soffitto.

(2)

Regolando la posizione a sinistra/a destra senza cambiare l’altezza della piastra di installazione, determinare la posizione in modo che il foro per la vite della piastra di installazione sia situato al centro del pilastro o della colonna.

(3)

Serrare le viti (accessori) dopo aver eseguito fori preliminari nella colonna con un succhiello per prevenire la rottura.



 Nel caso di una costruzione di cemento rinforzato



(1)

Dopo aver eseguito i fori a intervalli di 150 mm, nelle posizioni selezionate sul muro di cemento, inserire un dispositivo di ancoraggio con arresto di sicurezza o a vuoto.

(2)

Fissare la piastra di installazione al dispositivo di ancoraggio con un bullone o un dado. Tuttavia, se si usa un dispositivo di ancoraggio a vuoto, regolare la profondità di foratura in modo

Dispositivo di ancoraggio con arresto di sicurezza

Bullone

Piastra d’installazione

Muro di cemento

Dispositivo di ancoraggio a vuoto

Dia. vite con dado Ø8

Piastra d’installazione

10 mm o meno

Muro di cemento

che la testa sporgente della vite sia di 10 mm o meno.

REQUISITI

• Il tubo del condotto può essere incassato nel muro di cemento. Chiedere al costruttore di eseguire il lavoro.

• Prima di installare l’unità interna, verificare che la piastra di installazione sia stata installata completamente.



 Nel caso di tubo in direzione posteriore



Utilizzando la sagoma per l’installazione, determinare la posizione del foro per il tubo ed eseguire il foro per il tubo leggermente abbassato.

INSTALLAZIONE DELL’UNITÀ INTERNA

Installazione dell’unità interna



 Nel caso di tubo in direzione posteriore e destra



(1) Instradare il tubo di scarico attraverso il foro nel muro e

sospendere l’unità interna all’estremità superiore della piastra di installazione.

(2) Controllare che l’estremità superiore della piastra di installazione

sia inserita, spostando l’unità interna verso sinistra e verso destra.

(3) Fissare l’estremità inferiore della piastra di installazione e

l’armadietto inferiore con viti, in modo che l’unità interna non si muova.



 Rimozione della piastra del lato destro dell’unità interna



Rimuovere la piastra del lato destro in base alla procedura seguente. (1) Rimuovere le due viti di fissaggio della piastra laterale. (2) Rimuovere la piastra laterale ruotando in senso antiorario le parti

colorate in grigio, in modo da rimuovere i ganci situati nel foro quadrato della griglia di aspirazione.

(3) Se il tubo va nella direzione del lato destro, tagliare la sporgenza

della piastra laterale con un coltello, ecc., e rifinire la superficie terminale.

Sospensione

Piastra d’installazione

Avvitare

Armadietto inferiore

Gancio

Foro quadrato

Tappo a vite

Viti di fissaggio della piastra laterale



 Nel caso di tubo in direzione posteriore



Mentre si dispone il tubo, sostenere la parte A con le mani.



 Nel caso di tubo in direzione sinistra



Eseguire il lavoro dopo aver rimosso l’armadietto inferiore.

(1) Rimuovere le piastre laterali sinistra/destra. (2) Rimuovere le due viti dell’armadietto inferiore. (3) Tirare l’armadietto inferiore verso di sé e

abbassarlo leggermente.



 Nel caso di tubo in direzione destra



• Inserire la piastra del lato destro fino a quando scatta in posizione. (Fare riferimento al disegno di installazione della piastra del lato destro).

• Fissare la piastra laterale e coprire la testa della vite con il tappo in dotazione.

Mentre si dispone il tubo, sostenere la parte A con le mani.

Espulsione della piastra del lato destro

Superficie laterale

Non disporre in orizzontale.

Disporre verso l’alto/verso il basso.

Espulsione della piastra del lato sinistro

Aperto

LAVORO PER LA TUBAZIONE DI SCARICO

AVVERTENZA

Installare la tubazione di scarico in base al Manuale di installazione, in modo che l’acqua venga scaricata completamente e isolare i tubi in modo che non vi si formi alcuna condensa.

Un’installazione non corretta dei tubi può provocare perdite d’acqua sui mobili, ecc.

REQUISITI

• Isolare completamente i tubi di scarico interni.

• Isolare la connessione con l’unità interna. Un isolamento non completo può causare la formazione di condensa.

• Verificare che il tubo di scarico sia in pendenza verso il basso di 1/100 o più, non far passare il tubo di scarico su un altro tubo e non creare un sifone intercettore. Tutti questi fattori possono provocare rumori anomali.

•

Non applicare troppa forza alla connessione del tubo di scarico.

Tubazione e isolamento

Non valido

Non permettere che il tubo di scarico si disponga in pendenza verso l’alto.

Non lasciare l’estremità del tubo flessibile di scarico nell’acqua.

Non valido

Non lasciare nessuna ondulazione nel tubo di scarico.

Non valido

Procurarsi localmente il materiale seguente per il lavoro di installazione e isolamento dei tubi.

Tubazioni

Isolante per

riscaldamento

Tubo rigido di cloruro di polivinile: Diametro nominale (dia. interno) ; Ø20 mm

Polietilene vescicante: Spessore 10 mm

Isolante per riscaldamento

Tubo rigido in cloruro di polivinile

• Quando si dispone il tubo flessibile di scarico, eseguire la connessione nel modo mostrato nella figura a destra.

REQUISITI

•

Usando un agente adesivo per cloruro di polivinile, connettere saldamente i tubi in cloruro di polivinile in modo che non ci siano perdite d’acqua.

•

Ci vogliono molte ore perché l’agente adesivo si asciughi e solidifichi. (Consultare il manuale d’istruzioni dell’agente adesivo.) Durante questo tempo, non fare pressione sulla parte di connessione con i tubi di scarico.

Vaschetta di scarico

Lato unità interna

Tubo flessibile di scarico

Adesione per l’uso del tubo rigido in cloruro di polivinile

Lato unità esterna

• Poiché lo scarico avviene grazie alla forza di gravità, è necessario che i tubi all’esterno dell’unità siano disposti in pendenza verso il basso.

•

Dopo aver completato il lavoro di posa in opera dei tubi, versare acqua nella vaschetta di scarico e verificare che l’acqua venga scaricata completamente.

Disposizione della tubazione e del tubo flessibile di scarico

È possibile instradare il tubo flessibile di scarico sul retro, sul lato sinistro o sul lato destro dell’unità.

Quando si instrada il tubo di scarico sul lato sinistro o sul lato destro, allineare il tubo e il tubo flessibile di scarico come mostrato nella figura a destra. Verificare che il tubo non aderisca al retro dell’unità.

Installazione del pannello del soffitto (in vendita a parte)

Foro del tubo (che scende verso il lato esterno)

Fili di comunicazione per il controllo

Nastro

Tubo (lato del liquido)

Tubo (lato del gas)

Armadietto inferiore

Tubo flessibile di scarico

Per l’installazione del telecomando da collegare via cavo, fare riferimento al manuale di installazione fornito con il telecomando.

Per l’installazione del telecomando via radio, fare riferimento al manuale di installazione fornito con il telecomando.

• Non installare il telecomando in un luogo esposto alla luce diretta del sole o accanto a un forno, ecc.

• Usare il telecomando, controllare che l’unità interna riceva bene il segnale, dopo di che installare il telecomando. (Tipo via radio)

• Installare il telecomando a 1 metro da apparecchi TV o stereo. (Sia le immagini che l’audio potrebbero risultare disturbati.) (Tipo via radio)

90˚

Obliquità Ruvidezza Distorsione

TUBAZIONI DEL REFRIGERANTE

ATTENZIONE

• In caso di perdite di gas refrigerante durante l’installazione, ventilare immediatamente l’area

interessata.

• Il contatto fra il gas refrigerante, in caso di perdite, e il fuoco può produrre gas tossici.

• Completato il lavoro d’installazione, accertarsi che non ci siano perdite di gas refrigerante.

• La dispersione di gas refrigerante, in caso di perdite, in un locale dove ci sono delle fiamme, ad esempio in

una cucina, può determinare la produzione di gas tossici.

REQUISITI

Quando il tubo per il refrigerante è lungo, sistemare le staffe di sostegno per fissare il tubo a intervalli da 2.5 a 3 m. Il tubo non è fissato può essere causa di rumore anomalo.

Bisogna usare i dadi svasati in doitazione all’unità interna o quelli per R410A.

Differenza tra lunghezza tubo accettabile e altezza accettabile

A seconda dell’unità esterna usata, sono differenti. Per i dettagli, fare riferimento al manuale d’installazione fornito con l’unità esterna.

Materiale per tubature e dimensioni

Materiale per tubature

Modello MMU-

Sezione dei tubi (mm)

• Usare un tubo nuovo e pulito, e controllare che nel tubo non ci siano depositi d’impurità quali polvere, olio, muffa, ecc.

Lato del gas Lato del liquido

Formatura tubi/Posizionamento estremità

Tubo senza giunture con disossidazione al fosforo per condizionatori d’aria

Da AP0071H a AP0121H Da AP0151H, AP0181H AP0241H

Ø9.5 Ø12.7 Ø15.9 Ø6.4 Ø6.4 Ø9.5

• Dimensione misuratore dia. svasatura: A (Unità mm)

Svasatura

1. Tagliare il tubo usando un utensile da taglio per tubi.

2. Inserire un dado svasato nel tubo e svasare il tubo. Siccome le dimensioni di svasatura di R410A

differiscono da quelle per il refrigerante R22, si raccomanda di usare gli attrezzi di svasatura recentemente fabbricati per R410A. Gli attrezzi tradizionali possono invece essere ancora usati per regolare il margine di protezione del tubo in rame.

Diam. Esterno del tubo di rame

6.4

9.5

12.7

15.9

In caso di svasatura per R410A con attrezzo di

svasatura tradizionale, estrarlo di circa 0.5mm in più rispetto a R22 per adattamento alla dimensione di svasatura specificata.

Lo strumento per tubi di rame è utile per adattare la dimensione del margine di proiezione.

- 0.4

R410A

9.1

13.2

16.6

19.7

Lavoro da fare con due chiavi inglesi

• Margine di protezione

in svasatura: B (Unità mm]

Rigido (Tipo a innesto)

Diam.

Esterno

del tubo di

rame

6.4

9.5

12.7

15.9

R410A,

attrezzo usato

R410A R22

Da 0 a 0.5

(Stesso

di sinistra)

(Stesso

di sinistra)

(Stesso

di sinistra)

(Stesso

di sinistra)

Attrezzo

tradizionale usato

R410A R22

Da 1.0 a 1.5 Da 0.5 a 1.0

Prove di tenuta d’aria/Sfiato aria, ecc.

Per le prove di tenuta d’aria, per lo spurgo dell’aria, aggiungere refrigerante, e controllare che non ci siano perdite di gas, fare riferimento al manuale d’installazione fornito insieme all’unità esterna.

Aprire completamente le valvole delle unità esterna

Controllare che non ci siano perdite di gas

Usando uno strumento di rivelazione perdite, o dell'acqua saponata, controllare che non ci siano perdite di gas dalla sezione di connessione dei tubi o dal coperchio della valvola.

Imperial (Tipo con dado ad alette)

Diam. Esterno del tubo di rame

6.4

9.5

12.7

15.9

R410A R22

Da 1.5 a 2.0 Da 1.0 a 1.5 Da 1.5 a 2.0 Da 1.0 a 1.5 Da 2.0 a 2.5 Da 1.5 a 2.0 Da 2.0 a 2.5 Da 1.5 a 2.0

Connessione del tubo del refrigerante

Collegare tutti i tubi del refrigerante eseguendo lavori di connessione a svasatura

• Siccome solo la pressione atmosferica è

ermeticamente limitata come gas sigillante, non è anomalo che si senta un rumore quale “Pushu…” alla rimozione del dado svasato.

• Bisogna usare due chiavi per il lavoro di

connessione dei tubi dell’unità interna.

REQUISITI

Usare uno strumento di rivelazione perdite fabbricato esclusivamente per il refrigerante HFC (R410A, R134a, ecc.).

Procedura per isolamento termico

Realizzare l’isolamento termico dei tubi sul lato del liquido e sul lato del gas, separatamente.

Nella stagione d’impiego per raffreddamento, sia lato liquido che lato gas la temperatura si abbassa.

Pertanto bisogna eseguire bene l’isolamento termico per evitare formazione di condensa.

• Applicare l’isolante per riscaldamento dall’esterno dell’unità interna. (Nel caso si instradino i tubi dal lato posteriore o da quello destro)

Isolante per riscaldamento

Unità interna

• Per i valori della coppia di serraggio fare riferimento alla tabella sotto.

Dia. Esterno del

tubo di collegamento

(mm)

Ø6.4

Ø9.5

Ø12.7

Ø15.9

(Da 1.4 a 1.8 kgf•m)

(Da 3.3 a 4.2 kgf•m)

(Da 5.0 a 6.2 kgf•m)

(Da 6.8 a 8.2 kgf•m)

Coppia di serraggio

(N•m)

Da 14 a 18

Da 33 a 42

Da 50 a 62

Da 68 a 82

Coppia di

ri-serraggio

(N•m)

(1.8 kgf•m)

(4.2 kgf•m)

(5.0 kgf•m)

(6.8 kgf•m)

• Come isolante termico per i tubi sul lato del gas, utilizzarne uno dotato di una resistenza al calore fino a 120° C o più.

• Utilizzando l’isolante termico in dotazione, eseguire con precisione l’isolamento termico della parte di collegamento del tubo dell’unità interna senza lasciare spazi non coperti di isolate.

Fissare il tubo con nastro di vinile.

Tubo di isolamento termico in dotazione

Impostare la parte con l’intaglio sul lato superiore.

Lato del tubo da acquistare sul posto

COLLEGAMENTI ELETTRICI

ATTENZIONE

1. Usando cavi da specifiche, fare i collegamenti e fissare i cavi in modo che se sollecitati da forze esterne non danneggino le parti di connessione dei terminali.

Collegamenti o fissaggi incompleti possono causare incendi, ecc.

2. Non mancare di collegare il filo di messa a terra elettrica. (Collegamento elettrico di messa a terra)

Non collegare il filo di messa terra a un tubo del gas o dell’acqua, al conduttore di un parafulmini o al filo di messa a terra dell’impianto telefonico.

Una messa a terra incompleta può causare scosse elettriche.

3. Per tutti i collegamenti elettrici, osservare scrupolosamente le direttive della normativa locale vigente e del manuale d’installazione ed eseguire un impianto elettrico dedicato.

La carenza di capacità del circuito elettrico o un'installazione non completa possono provocare folgorazioni o incendi.

AVVERTENZA

Installare un interruttore di collegamento a terra.

Se non s’installa un interruttore generale per casi di perdite si corre il rischio di folgorazioni.

REQUISITI

• Per il collegamento di connessione alla rete d’alimentazione elettrica osservare scrupolosamente le direttive della normativa

in vigore nel paese.

• Per il collegamento di connessione alla rete d’alimentazione elettrica delle unità esterne, fare riferimento al manuale

d’installazione di ciascuna unità esterna.

• Non collegare mai corrente a 220-240V alle morsettiere (A, B, U1, U2, X, Y, ecc.) per collegamenti elettrici di controllo.

(Altrimenti, il sistema si guasta.)

• Eseguire collegamenti elettrici in modo che nessun filo possa toccare la parte ad alta temperatura del tubo.

Il rivestimento potrebbe sciogliersi con il rischio d’incidenti.

• Dopo aver collegato i cavi alla morsettiera, installare un sifone intercettatore e fissare i cavi con fascette fermacavi.

• Far passare la tubatura di refrigerante e i collegamenti elettrici di controllo nella stessa struttura.

• Non accendere l’alimentazione elettrica dell’unità interna prima del completamento dello spurgo dei tubi di refrigerante.

Dati tecnici per alimentazione elettrica

I cavi e i cavi di telecomando sono da acquistare sul posto. Per i dati tecnici per i collegamenti d’alimentazione elettrica, vedere la tabella riportata qui sotto. Se la capacità è

insufficiente si corrono i rischi di surriscaldamento o grippaggio. Per i dati tecnici per la capacità di energia elettrica dell’unità esterna e per i cavi di alimentazione elettrica, fare

riferimento al manuale d’installazione fornito insieme all’unità esterna.

Alimentazione elettrica dell’unità interna (*1)

Linea di comunicazioni

Alimentazione elettrica

Interruttore principale di accensione/Interruttore generale per scarica a terra o cablaggio di alimentazione elettrica/capacità di fusibile per le unità interne devono essere selezionati in funzione dei valori di corrente totali applicati alle unità interne.

Collegamenti elettrici di alimentazione

Cablaggio inter-unità dell’unità interna (*2)

Collegamenti elettrici per linea dei controlli centralizzati (*3)

Collegamenti elettrici di telecomando (*4)

20 m o meno 50 m o meno Q.tà

Formato fili elettrici

Q.tà

Formato fili elettrici

Q.tà Formato fili elettrici

(Fino a 1000 m) Filo ritorto: 1.25 mm² (Fino a 2000 m) Filo ritorto: 2.00 mm²

220–240V

220V

Filo ritorto : 2.0 mm² Filo ritorto : 3.5 mm²

Filo ritorto : da 0.5 a 2.0 mm²

~ 50Hz ~ 60Hz

Collegamenti elettrici inter-unità per il telecomando

Unità interna

Telecomando

Unità interna

L1 L2 Ln

(Max. 8 unità)

Unità interna Unità interna

Collegamenti elettrici del telecomando

Alimentazione elettrica dell’unità interna (*1)

• Per l’alimentazione elettrica dell’unità interna, preparare un impianto di alimentazione elettrica dedicato e separato dall’unità esterna.

• L’impianto di alimentazione elettrica. l’interruttore per dispersioni a terra e l’interruttore principale dell’unità interna devono essere tutti collegati alla stessa unità esterna così da essere usati regolarmente.

• Dati tecnici per cavi d’alimentazione elettrica: Cavo a 3 conduttori di 2.5 mm², in conformità con Progetto 60245 IEC57

Cablaggio inter-unità interna/esterna, cablaggio per sistema di controllo centrale (*2) (*3)

• Per i collegamenti elettrici inter-unità interna/esterna e per i collegamenti elettrici per il sistema di controllo centrale bisogna usare cavi polarizzati a 2 conduttori.

• Per evitare problemi di rumore, utilizzare fili schermati a due conduttori.

• Per lunghezza del circuito di comunicazioni elettriche s’intende la lunghezza totale somma di quella della linea di collegamento elettrico inter-unità tra unità interna e unità esterna e di quella del collegamento del sistema di controllo.

Collegamenti elettrici del telecomando (*4)

• Per i collegamenti elettrici del telecomando e per quello di gruppo si usano cavi a 2 conduttori non polarizzati.

Collegamenti elettrici di telecomando e di telecomando inter-unità Filo ritorto : da 0.5 a 2.0 mm² × 2

Lunghezza totale dei fili di collegamento del telecomando e di collegamento inter-unità per il telecomando = L + L1 + L2 +…Ln

In coso di telecomando solo via cavo In caso di telecomando anche via radio

Lunghezza totale dei fili di collegamento inter-unità per il telecomando = L + L1 + L2 +…Ln

Collegamento dei cavi

REQUISITI

• Il cavo deve passare attraverso l’attacco per i collegamento dei cavi dell’unità interna.

• Il circuito a bassa tensione è destinato al telecomando.

• Stringere le viti della cassettiera e fissare i cavi con la fascetta fermacavi fornita con la cassetta dei componenti elettrici. (Non mettere sotto tensione la parte di connessione della morsettiera.)

Fino a 500 m Fino a 400 m Fino a 200 m

AVVERTENZA

Il filo di collegamento del telecomando (Linea di comunicazioni) e i fili di alimentazione elettrica a 220–240 Vca non devono essere posati parallelamente con il rischio di contatto diretto e non devono passare nelle stesse canaline per cavi elettrici. Se così fosse, ci sarebbero rischi di guasto al sistema di controllo per disturbi e rumori, ecc.

Linea di messa a terra elettrica

Cavo di connessione

Morsettiera dell’alimentazione elettrica 2P

Fascetta per cavi elettrici

Scheda a circuiti stampati principale

R(L)

S(N)

R(L)

S(N)

Cavo di collegamento inter-unità tra unità interne ed esterne

U1 U2

A B X Y

Cavo del telecomando

Fascetta per cavi elettrici

Cavo di alimentazione

Morsettiera per i collegamenti elettrici del telecomando dell’unità interna

A B

Circa 200mm

W : Bianco B : Nero

Cavo del telecomando (da acquistare sul posto)

Cavo da unità di telecomando o sensore

Parte di collegamento

Unità di telecomando o parte sensore

Cavo da telecomando o sensore

Posa in opera dei cavi per il telecomando

Giunto REFNET

Unità principale Unità secondaria

Interruttore per perdite a terra

Interruttore

(Messa a terra)

(Aperto)

Messa a terra

(Messa a terra)

Alimentazione elettrica unità esterna, trifase 380–415V, 50Hz 380V, 60Hz

Cavo per linea dei controlli centralizzati

Alimentazione elettrica 220–240V

50Hz

220V ~ 60Hz

Telecomando, per comando centralizzato, ecc.

Connessione di terminale chiuso per cavo schermato

Cavo di collegamento inter-unità tra unità esterne

Cablaggio inter-unità interna/esterna

Alimentazione elettrica unità interna 220–240V

50Hz

220V ~ 60Hz

Connessione di terminale chiuso per cavo schermato

(Funzionamento di gruppo da telecomando)

Cassetta a trazione

Unità interna

COLLEGAMENTI ELETTRICI

Posa in opera dei cavi per il telecomando

• Spelare la guaina del cavo da collegare di circa 14 mm.

• Torcere assieme il cavo del telecomando da collegare con il cavo dell’unità di telecomando (o sensore) e unirli con un giunto REFNET. (Giunti REFNET (Bianco: 2 pezzi) sono inclusi insieme agli accessori del telecomando (da acquistare a parte) o del kit del telecomando via radio (da acquistare a parte).

• Siccome il cavo di telecomando non è polarizzato, non ci sono rischi di guasti per inversione nelle connessioni alle morsettiere A e B dell’unità interna.

Collegamenti elettrici fra unità interna e esterna

Impostazione d'indirizzamento

Stabilire gli indirizzi con riferimento al manuale d’installazione fornito con l’unità esterna.

NOTA

Un’unità esterna collegata con cavo per collegamento inter-unità interna/esterna diventa automaticamente unità principale.

UNIT

SET

UNIT No.

CODE No.

R.C. No.

2 3

UNIT No.

CODE No.

R.C. No.

UNIT No.

CODE No.

R.C. No.

** **

SET

UNIT

SET

COMANDI APPLICABILI

AVVISO

Quando si utilizza l’apparecchio per la prima volta, dopo l’accensione dell’alimentazione è necessario molto tempo prima che il telecomando possa inviare i comandi. Tuttavia, non si tratta di un malfunzionamento.

• Indirizzamento automatico

• Mentre è in corso l’indirizzamento automatico, non è possibile eseguire nessuna operazione sul telecomando.

• Per l’indirizzamento automatico sono necessari al massimo 10 minuti (in genere, circa 5 minuti).

• Quando si accende l’alimentazione dopo la fine dell’indirizzamento automatico.

• Dopo l’accensione dell’alimentazione, prima che l’unità esterna inizi a funzionare sono necessari al massimo 10 minuti

(in genere, circa 5 minuti).

Poiché al momento della spedizione tutte le impostazioni sono su [Standard], se necessario, modificare l’impostazione dell’unità interna.

Per modifica l’impostazione, utilizzare il telecomando principale (telecomando via cavo). * Non è possibile modificare l’impostazione con il telecomando via radio, il telecomando secondario o nel caso di sistemi

senza telecomando (è possibile solo tramite il telecomando centrale). In questi casi, predisporre e installare un telecomando principale separato.

Scambio di impostazioni dei comandi applicabili

Procedura operativa di base per lo scambio di impostazioni

Cambiare l’impostazione mentre l’apparecchio è in stato di arresto. (Arrestare il funzionamento del sistema).

Procedura

3 4

Quando si premono simultaneamente i tasti zona del display lampeggia, come mostrato nella figura.

Controllare che il codice di voce visualizzato sia [10].

• Se il codice di voce visualizzato è diverso da [10], premere il tasto per cancellare il display e poi ripetere l’operazione a partire dal

primo punto. (Per un certo tempo, dopo la pressione del tasto , non vengono accettati i comandi inviati dal telecomando).

(Nel caso di controllo di gruppo, l’unità interna il cui numero viene (* Il display cambia a seconda visualizzato per primo diventa l’unità principale). del modello dell’unità interna).

A ogni pressione del tasto controllo di gruppo. Selezionare l’unità interna della quale si desidera modifica l’impostazione.

In questo momento, è possibile verificare la posizione dell’unità interna della quale si desidera modificare l’impostazione, perché la ventola e il deflettore dell’unità interna selezionata sono in funzione.

Usando i tasti , della temperatura impostata, specificare il codice di voce [**].

Usando i tasti , dell’orologio del timer, selezionare i dati impostati [

Premere il tasto completata.

• Per modificare l’impostazione di un’unità interna diversa da quella selezionata, iniziare la procedura dal passo 2.

• Per modificare nuovamente l’impostazione dell’unità interna selezionata, iniziare la procedura dal passo 3.

La pressione del tasto dal passo 2.

Quando si è terminata l’impostazione, premere il tasto . (L’impostazione è terminata).

La pressione del tasto normale di arresto.(Per un certo tempo, dopo la pressione del tasto

, non vengono accettati i comandi inviati dal telecomando).

****

. Ora, se il display cambia da lampeggiante a acceso con luce fissa, l’impostazione è

, vengono visualizzati in successione i numeri delle unità interne comprese nel

cancella il contenuto dell’impostazione già eseguita. In questo caso, iniziare di nuovo

cancella il display e riporta lo stato a quello

Descrizione

, CL, e per 4 secondi o più a lungo, dopo breve tempo la

COMANDI APPLICABILI

Modifica del tempo di accensione del simbolo del filtro

A seconda delle condizioni di installazione, è possibile modificare il tempo di accensione del simbolo del filtro (avviso per la pulizia del filtro).

Eseguire la procedura operativa di base (1 → 2 → 3 → 4 → 5 → 6 ).

• Per il codice di voce del passo 3 , specificare [01].

• Per i [Dati dell’impostazione] al punto 4 della procedura, selezionare i dati di impostazione del tempo di accensione del simbolo del filtro da incorporare traendoli dalla tabella riportata qui sotto.

Dati da

impostare

0000

0001

0002

0003

0004

(Nel momento della spedizione dalla fabbrica)

Tempo di accensione

del simbolo del filtro

None

150H

2500H

5000H

10000H

Per garantire una resa migliore del riscaldamento

Quando è difficile ottenere un riscaldamento soddisfacente a causa del sito di installazione dell’unità interna o della struttura del locale, è possibile aumentare la temperatura di rilevamento per il riscaldamento. Inoltre, è possibile utilizzare un dispositivo di diffusione, ecc. per far circolare aria calda a livello del soffitto.

Eseguire la procedura operativa di base (1 → 2 → 3 → 4 → 5 → 6 ).

• Per il codice di voce del passo 3 , specificare [06].

• Per i dati impostati al passo 4 , selezionare i dati dell’impostazione dei valori di variazione delle temperatura di rilevamento traendoli dalla tabella riportata qui sotto.

Regolazione della direzione dell’aria

1. Utilizzando l’interruttore del telecomando, cambiare la direzione dell’aria verso l’alto/verso il basso spostando il deflettore orizzontale.

2. Regolare la direzione dell’aria verso destra/verso sinistra piegando con le mani la griglia verticale all’interno della porta di uscita dell’aria.

REQUISITI

Non toccare il deflettore orizzontale direttamente con le mani; altrimenti si potrebbero causare problemi.

Per la gestione del deflettore orizzontale, fare riferimento al “Manuale del proprietario”, in dotazione con l’unità esterna.

Controllo di gruppo

In un controllo di gruppo, un telecomando può comandare fino a max. 8 unità interne

• Per la procedura di cablaggio e i cavi del sistema di

collegamenti elettrici singoli (Stessa linea di flusso refrigerante), fare riferimento a “Cablaggi elettrici” in questo manuale.

• Per i collegamenti elettrici tra unità interne

appartenenti a un gruppo vedere la procedura seguente.

Collegare le unità interne eseguendo il collegamento dei cavi inter-unità del sistema di controllo dalle morsettiere di telecomando (A, B) dell’unità interna collegata con un telecomando alle morsettiere di telecomando (A, B) dell’altra unità interna. (nessuna polarità)

• Per impostare gli indirizzi, fare riferimento al

manuale d’installazione fornito con l’unità esterna.

Dati da

impostare

0000

0001

0002

0003

0004

0005

0006

Valore cambio

rilevazione temp

Nessuna variazione

+1°C

+2°C

(Nel momento della spedizione dalla fabbrica)

+3°C

+4°C

+5°C

+6°C

UNIT

SET

1, 5

2, 4

TEST

FUNZIONAMENTO DI PROVA

Prima del funzionamento di prova

• Prima di accendere l’alimentazione elettrica, eseguire la procedura seguente.

1) Usando un megger da 500 V, controllare che ci sia 1 MΩ o più tra

la morsettiera dell’alimentazione elettrica e la messa a terra. Se si misura 1 MΩ o meno, non far funzionare l’unità.

Controllare che le valvole dell’unità esterna siano aperte completamente.

• Non bisogna premere il contattore elettromagnetico per forzare l’avviamento del funzionamento di prova. (È molto pericoloso perché non è operativo un dispositivo di protezione.)

Per proteggere il compressore all’attivazione del funzionamento, lasciare l’alimentazione elettrica accesa per 12 ore o più.

ATTENZIONE

Come avviare il funzionamento di prova

• Per avviare un funzionamento della ventola solo in un’unità interna, spegnere una volta, cortocircuitare CN72 sulla scheda a circuiti integrati e poi riaccendere. (Avviare l’unità in modalità VENTOLA.) In questo caso, non dimenticare di elimanre il cortocircuito di CN72 a fine funzionamento di prova.

• Usando il telecomando, controllare il funzionamento dell’unità nella modalità abitualmente usata. Per la procedura di funzionamento, fare riferimento al manuale del proprietario, fornito in dotazione.

Se il funzionamento s’interrompe per Thermo-OFF della temperatura d’ambiente, è possibile eseguire un funzionamento di prova forzato seguendo la procedura seguente.

Per impedire la continuazione ininterrotta del funzionamento, dopo 60 minuti il funzionamento di prova forzato cessa e riprende il funzionamento abituale.

NOTA

A parte la necessità di operare un funzionamento di prova, non avviare il funzionamento di prova forzato in quanto sottopone il condizionatore d’aria a un carico eccessivo.

In caso di telecomando collegato via cavo

Procedura

Premere i tasti e mantenerli premuti per 4 secondi o più Sul display appare [TEST] ed è possibile selezionare la modalità di funzionamento

di prova.

Premere il tasto .

Usando il tasto , selezionare la modalità di funzionamento, [COOL (RAFFREDDAMENTO)] o [HEAT (RISCALDAMENTO)].

• Non far funzionare il condizionatore d’aria in modalità di funzionamento diversa da [COOL (RAFFREDDAMENTO)] o [HEAT (RISCALDAMENTO)].

• Nel funzionamento di prova la funzione di controllo della temperatura non è operativa.

• L’autodiagnostica degli errori di funzionamento viene eseguita come al solito.

Descrizione

Completato il funzionamento di prova, premere il tasto per arrestare il funzionamento di prova. (Le indicazioni visualizzate sono le stesse della procedura

Premere il tasto per arrestare (disattivare) la modalità di funzionamento di prova. ([TEST] scompare dal display e viene ripristinata la modalità di arresto normale.)

FUNZIONAMENTO DI PROVA

In caso di telecomando via radio

Procedura

Descrizione

Rimuovere la piccola vite che fissa la targhetta dell’unità ricevente. Rimuovere la targhetta della sezione del sensore inserendo un cacciavite a testa piatta, ecc. nell’intaglio in

fondo alla piastra e impostare il microinterruttore su [TEST RUN ON].

Eseguire un funzionamento di prova tramite il tasto del telecomando via radio.

• Durante il funzionamento di prova, i LED , , e lampeggiano.

• Nello stato [TEST RUN ON], non è possibile eseguire la regolazione della temperatura tramite il telecomando via radio.

Non utilizzare questo metodo se non durante il funzionamento di prova, altrimenti si potrebbe danneggiare l’apparecchio.

Per il funzionamento di prova, utilizzare la modalità COOL o la modalità HEAT. * Dopo l’accensione e dopo l’arresto del funzionamento, l’unità esterna non funziona per circa 3 minuti.

Dopo il termine del funzionamento di prova, arrestare il condizionatore d’aria con il telecomando via radio e riportare il microinterruttore della sezione ricevente nella posizione precedente. (La sezione ricevente è dotata della funzione di azzeramento del timer a 60 minuti, per impedire l’esecuzione di un funzionamento di prova continuato).

Unità ricevente

Viti M4 x 25 (2 pezzi)

Distanziatore

Vite piccola

Intaglio

Targhetta identificativa

UNIT No.

CODE No.

R.C. No.

Codice di controllo No. d’unità interna dove

si è verificato un errore di funzionamento.

UNIT

SET

UNIT No.

CODE No.

R.C. No.

SET

RISOLUZIONE DEI PROBLEMI

Conferma e controllo

In caso di problema di funzionamento, sul display del telecomando appaiono il codice di controllo e il No. d’unità interna.

Il codice di controllo viene visualizzato solo durante il funzionamento.

Se le indicazioni visualizzate scompaiono, far funzionare il condizionatore d’aria secondo la seguente “Conferma della casistica di errori” per conferma.

Conferma della casistica di errori

In caso di errore di funzionamento del condizionatore d’aria, la casistica di errori può essere confermata seguendo la seguente procedura.

(In memoria vengono memorizzati fino a 4 guasti occorsi in precedenza.)

La casistica può essere confermata sia in modalità di funzionamento che in modalità di arresto.

Procedura

Descrizione

Quando si premono contemporaneamente i tasti 4 secondi o più appare il display a destra.

Se appare [Controllo d’assistenza tecnica], si attiva la modalità di casistica dei guasti.

• [01: L’ ordine di casistica dei guasti viene visualizzato nella finestra CODE No. (No. DI CODICE).

• [Codice di controllo] viene visualizzato nella finestra CHECK (CONTROLLO).

• In UNIT No. (No. DI UNITÀ) viene visualizzato [Indirizzo d’unità interna dove si è verificato un errore di funzionamento].

Ad ogni pressione dei tasti , , vengono visualizzati in sequenza i casi di guasto memorizzati. I numeri in CODE No. (No. DI CODICE) indicano CODE No. (No. DI CODICE) [01] (più recente) →

[04] (più vecchio).

AVVERTENZA

Non premere il tasto CL altrimenti tutti i casi di guasto dell’unità interna vengono cancellati dalla memoria.

Dopo la conferma, premere il tasto per ripristinare la visualizzazione normale.

e e per

RISOLUZIONE DEI PROBLEMI

Lista dei codici di controllo

La tabella seguente presenta i singoli codici di controllo. Individuare i contenuti dei controlli dalla lista in funzione della parte da controllare.

• In caso di controllo da telecomando di unità interna: Vedere la voce dell’elenco “Display del telecomando principale”.

• In caso di controllo da unità esterna: Vedere la voce dell’elenco “Display a 7 segmenti d’unità esterna”.

• In caso di controllo da telecomando di controllo centralizzato AI-NET: Vedere la voce dell’elenco “Display di comando centralizzato AI-NET”.

• In caso di controllo da unità interna con telecomando via radio: Vedere la voce dell’elenco “Display del blocco sensore di unità ricevente”.

Terminologia

AI-NET: Intelligenza Artificiale. IPDU: Unità di comando intelligente dell’alimentazione elettrica

: Acceso, ¤ : Lampeggiante, z : Si spegne

{

ALT. : Se ci sono due LED, lampeggiano alternativamente. SIM: Se ci sono due LED, lampeggiano contemporaneamente. Errore ravvisato dal dispositivo di controllo centralizzato TCC-LINK

Display del

telecomando

principale

E01

E02

E03

E04

E06

—

E08

E09

E10

E12

E15

E16

E18

E19

E20

E23

E25

E26

E28

E31

Codice di controllo

Display a 7 segmenti d’unità esterna

Codice ausiliare

—

No. d’unità interna in cui il sensore

E06

sta ricevendo normalmente.

E07

E08

Indirizzi di unità interna ripetuti

—

01: Comunicazioni unità

interna/esterna

E12

02: Comunicazioni tra unità

esterne

E15

00: Capacità superata

E16

01 ~: N. di unità collegate

—

00: L’unità principale è nulla

E19

02: Due o più unità principali:

01: Unità esterne di altri circuiti

collegati

E20

02: Unità interne di altri circuiti

collegati

E23

E25

N. di unità esterne che ricevevano

E26

segnale normalmente

E28

Numero unità esterne rilevate

01: Errore IPDU1 02: Errore IPDU2 03: Errore IPDU1, 2 02: Errore IPDU ventola

E31

05: Errore IPDU1 + IPDU ventola 05: Errore IPDU2 + IPDU ventola 05: Errore IPDU totale

—

Display di

comando

centralizzato

AI-NET

—

97, 99

Telecomando via radio

Display del blocco sensore

di unità ricevente

Funzionamento

Timer Pronto

¤ ¤ ¤

¤ ¤

¤ ¤ ¤

Nome del codice di controllo

Lampeggiante

Errore di comunicazioni tra il telecomando e l’unità interna (Rilevato dal telecomando)

Errore di trasmissione del telecomando

Errore di comunicazioni tra il telecomando e l’unità interna (Rilevato da unità interna)

Errore di comunicazioni tra unità interna/esterna (Rilevato da unità interna)

Diminuisce il No. di unità interne

Errore di comunicazioni tra unità interna/esterna (Rilevato da unità esterna)

Indirizzi di unità interna ripetuti

Telecomandi principali ripetuti

Errore di trasmissione tra MCU unità interne

Errore di avvio indirizzamento automatico

L’unità interna è nulla durante indirizzamento automatico

Capacità superata / N. di unità interne collegate

Errore di comunicazioni tra unità interne

Errore quantità d’unità principali esterne

Altri circuiti collegati durante indirizzamento automatico

Invio errore durante comunicazioni tra unità esterne

Indirizzi di unità esterne secondarie ripetuti

Diminuisce il No. di unità esterne collegate

Guasto unità esterna secondaria

Errore comunicazioni IPDU

Dispositivo di

valutazione

Telecomando

Unità interna

I/F

I/F unità interna

Telecomando

Unità interna

I/F

Unità interna

I/F

Display del

telecomando

principale

F01

F02

F03

F04

F05

F06

F07

F08

F10

F12

F13

F15

F16

F23

F24

F29

F31

H01

H02

H03

H04

H06

H07

H08

H14

H16

L03

L04

L05

L06

L07

L08

L09

L10

L20

L28

L29

L30

—

Codice di controllo

Display a 7 segmenti d’unità esterna

Codice ausiliare

—

F04

F05

F06

F07

F08

—

F12

01: Lato Comp. 1

F13

02: Lato Comp. 2

F15

F16

F23

F24

—

F31

01: Lato comp. 1

H01

02: Lato comp. 2

01: Lato comp. 1

H02

02: Lato comp. 2

01: Lato comp. 1

H03

02: Lato comp. 2

H04

H06

H07

01: Errore sensore TK1 02: Errore sensore TK2

H08

02: Errore sensore TK3 02: Errore sensore TK4

H14

01: Errore sistema circuito olio TK1 02: Errore sistema circuito olio TK2

H16

02: Errore sistema circuito olio TK3 02: Errore sistema circuito olio TK4

—

L04

—

N. di unità interne collegate con

L06

priorità

—

L08

—

L10

L20

L28

01: Errore IPDU1 02: Errore IPDU2 03: Errore IPDU3 04: Errore IPDU ventola

L29

05: Errore IPDU1 + IPDU ventola 06: Errore IPDU2 + IPDU ventola 07: Errore tutti IPDU

L30

Indirizzo unità interna trovato

L31

—

Display di

comando

centralizzato

AI-NET

—

Telecomando via radio

Display del blocco sensore

di unità ricevente

Funzionamento

Timer Pronto

{

{ {

{

¤ ¤ ¤

z z z

{ { { { {

{

{ {

{

z z z

¤ ¤

¤ ¤ ¤

¤ ¤

—

¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤ ¤¤

¤¤ ¤¤ ¤¤

¤¤ ¤¤ ¤¤ ¤¤

z z z

¤ ¤

¤ ¤ ¤

¤ ¤

Nome del codice di controllo

Lampeggiante

ALT

Errore sensore TCJ unità interna

ALT

Errore sensore TC2 unità interna

ALT

Errore sensore TC1 unità interna

ALT

Errore sensore TD1

ALT

Errore sensore TD2

ALT

Errore sensore TE1

ALT

Errore sensore TL

ALT

Errore sensore TO

ALT

Errore sensore TA unità interna

ALT

Errore sensore TS1

Errore sensore TH

ALT

Errore di cablaggio sensore temp. unità

ALT

esterna (TE, TL)

Errore di cablaggio sensore temp. unità

ALT

esterna (Pd, Ps)

ALT

Errore sensore Ps

ALT

Errore sensore Pd

SIM

Errore diverso unità interna

SIM

Errore EEPROM unità interna

Guasto compressore

Guasto interruttore elettromagnetico Funzionamento relé di sovracorrente Guasto al compressore (blocco)

Errore sistema circuito rilevazione corrente

Funzionamento termo cassa comp 1

Operazione protezione di bassa pressione

Protezione rilevamento sotto faccia olio

Errore sensore temp. rilevamento sotto faccia olio

Funzionamento termo cassa comp 2

Oil face detective circuit error Guasto interruttore elettromagnetico Funzionamento relé di sovracorrente

SIM

Unità interna centralizzata ripetuta

SIM

Indirizzi circuiti unità esterne ripetuti

Unità interne con priorità ripetute

SIM

(Visualizzate in unità interna con priorità)

Unità interne con priorità ripetute (Visualizzate

SIM

in unità diversa da unità interna con priorità)

SIM

Circuito di gruppo in unità interna individuale

Gruppo unitàinterne/Indirizzamento non

SIM

impostato

SIM

Capacità unità interna non impostata

SIM

Capacità unità esterna non impostata

SIM

Indirizzi di controllo centralizzati ripetuti

SIM

N. di unità collegate superato

SIM

Errore di IPDU

SIM

Blocco incrociato fuori unità interna

Errore I/C esteso

Dispositivo di

valutazione

Unità interna

I/F

Unità interna

I/F

IPDU

I/F

Unità interna

I/F

IPDU

MG-SW

Relé di sovracorrente

IPDU

I/F

MG-SW

Relé di sovracorrente

Unità interna

I/F

Unità interna

Unità interna,

I/F

Unità interna

I/F

AI-NET,

Unità interna

I/F

Unità interna

I/F

RISOLUZIONE DEI PROBLEMI

Display del

telecomando

principale

P01

P03

P04

P05

P07

P10

P12

P13

P15

P17

P19

P20

P22

P26

P29

P31

—

Codice di controllo

Display a 7 segmenti d’unità esterna

Codice ausiliare

P01

P03

01: Lato Comp. 1

P04

02: Lato Comp. 2

01: Trovata mancanza fase

P05

02: Errore fase

01: Lato Comp. 1

P07

02: Lato Comp. 2

P10

Indirizzo unità interna trovato

P12

P13

01: Condizione TS

P15

02: Condizione TD

P17

P19

Numero unità esterne rilevate

P20

0 : Corto IGBT 1

: Guasto circuito rilevazione

: Guasto al motore della

P22

: Errore temp. sensore TH

D : Errore sensore TH E

: Errore uscita Vcc

01: Lato Comp. 1

P26

02: Lato Comp. 2

01: Lato Comp. 1

P29

02: Lato Comp. 2

P31

—

posizione motore ventola

ventola

(Surriscaldamento dissipatore calore)

—

Display di

comando

centralizzato

AI-NET

Telecomando via radio

Display del blocco sensore

di unità ricevente

Funzionamento

Timer Pronto

¤¤

¤ ¤

z z z

¤ ¤

¤ ¤ ¤

Da dispositivo allarme

¤¤ ¤¤ ¤¤

—

Nome del codice di controllo

Lampeggiante

ALT

Errore motore ventola unità interna

ALT

Temp. scarico TD1 error

Operazione sistema SW alta pressione

ALT

Trovata mancanza fase/Errore fase

ALT

Errore surriscaldamento dissipatore calore

ALT

Errore traboccamento in unità interna

ALT

Errore motore ventola unità interna

ALT

Errore scoperta ritorno liquido in unità esterna

Trovata perdita gas

ALT

Errore temp. scarico TD2

ALT

Errore inversione valvola a 4 vie

ALT

Operazione di protezione alta pressione

Errore IPDU ventola unità esterna

ALT

Errore protezione corto G-TR

ALT

Errore sistema circuito rilevazione posizione

ALT

comp.

Errore unità interna diverso

ALT

(Errore unità terminale gruppo)

Errore in gruppo unità interne

Errore sistema comunicazioni AI-NET

Adattatori rete duplicati

Dispositivo di

valutazione

Unità interna

I/F

IPDU

I/F

IPDU, I/F

Unità interna

I/F

IPDU

Unità interna

AI-NET

Errore ravvisato dal dispositivo di controllo centralizzato TCC-LINK

Indicazione

dispositivo

controlli

centralizzati

C01

C06

C12

P30

Codice di controllo

Display a 7 segmenti d’unità esterna

Codice ausiliare

—

Diverso in funzione di contenuti di errore di unità con evento di allarme

—

Display di

comando

centralizzato

AI-NET

—

Telecomando via radio

Display del blocco sensore

di unità ricevente

Funzionamento

Timer Pronto

—

(L20 è visualizzato..)

Nome del codice di controllo

Lampeggiante

Invio errore in dispositivo controlli centralizzati TCC-LINK

Ricevimento errore in dispositivo controlli centralizzati TCC-LINK

Allarme gruppo di interfaccia controllo equipaggiamento uso generico

Errore unità raggruppante controllo di gruppo

Indirizzi di controllo centralizzati ripetuti

Terminologia

TCC-LINK : TOSHIBA Carriea Cominication Link.

Dispositivo di

valutazione

TCC-LINK

I/F

equipaggiamento

uso generico

TCC-LINK

Bus AI-NET WORK

Unità interna

Telecomando per

controlli centralizzati

AI-NET

Telecomando

principale

F10

Adattatore

di rete

Nuovo codice di controllo

1. Differenza tra codice di controllo nuovo e sistema corrente

Il metodo di visualizzazione del codice di controllo cambia in questo modello e dopo.

Codici di controllo in sistema corrente

Caratteri usati

Caratteristiche di classificazione codici

Display di blocco

Nota esadecimale, 2 cifre

Alcune classificazioni di sistema impostazione incorretta/comunicazioni

Scheda a circuiti stampati per unità interna, Ciclo, Comunicazioni

Alfabeto + Nota decimale, 2 cifre

Molte classificazioni di sistema impostazione incorretta/comunicazioni

Comunicazioni/Impostazione incorretta (4 vie), Protezione unità interna, Protezione unità esterna, Sensore, Protezione compressore, ecc.

•[ ] si accende.

• [UNIT No. (No. UNITÀ)] + Codice controllo + Spia funzionamento (verde) lampeggiante

• Display blocco di combinazione di [ ] [ ] [ ]

• No. unità e codice di controllo sono visualizzati.

• In a caso di errore in codice ausiliare, codice di controllo e codice ausiliare sono visualizzati alternativamente.

Nuovo codice di controllo

 

Display

      

→

Classification

Inutilizzato

Errore sistema controlli centralizzati

Errore sistema comunicazioni

Errore singolo sensore (Guasto)

Errore sistema protezione compressore

Inutilizzato

Errore impostazione, Errori diversi

Funzionamento dispositivo protezione

2. Nota speciale

1) Se questo modello è collegato a AI-NET mediante adattatore di rete, i codici di controllo differenti sono visualizzati sul telecomando principale (Display codice di controllo nuovo su nuovo telecomando) e telecomando di controllo centralizzato AI-NET (Display codice di controllo del sistema corrente sul telecomando di controllo centralizzato del sistema corrente).

2) Il codice di controllo è visualizzato solo quando il condizionatore d’aria sta funzionando (Tasto di avvio telecomando ON).

Quando il condizionatore d’aria si ferma e l’errore è cancellato, scompare anche il display di codice di

controllo sul telecomando. Comunque, se l’errore permane anche dopo l’arresto del funzionamento, il codice di controllo è immediatamente visualizzato al riavvio.

Componentes accesorios y componentes de suministro local



 Componentes accesorios



Nombre del

componente

Manual de instalación

Tubo de aislamiento térmico

Tornillo de madera M4 × 35L

Placa de instalación

Cantidad

Forma

Este

manual

Utilización

(Asegúrese de entregarlo a los clientes)

Para el aislamiento térmico de la sección de conexión de la manguera

Para conectar la placa de instalación

Utilizado para instalar la unidad de pared de interior

Tubería de refrigerante

• No se puede utilizar el juego de tuberías que se utiliza para el refrigerante convencional.

• Utilice tubos de cobre con un grosor de 0.8mm o superior para Ø6.4, Ø9.5 y Ø12.7. Utilice tubos de cobre con un grosor de 1.0 mm o superior para Ø15.9.

• La tuerca abocardada y los trabajos de abocardado difieren de los del sistema de refrigerante convencional. Localice la tuerca abocardada suministrada con la unidad principal del aparato de aire acondicionado y utilícela.

Nombre del

componente

Esquema de instalación

Tapón para tornillo

Abrazadera

Cantidad

Forma

—

Utilización

Para confirmar las posiciones del orificio para tubos y la unidad interior

Tapón para tornillo de fijación en placa lateral

Utilizado para fijar el material de aislamiento térmico del tubo conectado

Nombre del

componente

Mando a distancia con cable estándar

Cantidad

Forma Utilización

Modelo

RBC-AMT21E



 Componentes que deberán suministrarse localmente



Tubo de conexión (lado del líquido)

(diámetro 6.4 mm; diámetro nominal 1/4"; grosor 0.8 mm) De MMU-AP0091H a MMU-AP0181H

(diámetro 9.5 mm; diámetro nominal 3/8"; grosor 0.8 mm) De MMU-AP0241H a MMU-AP0561H

Tubo de conexión (lado del gas)

(diámetro 9.5 mm; diámetro nominal 3/8"; grosor 0.8 mm) De MMU-AP0091H a MMU-AP0121H

(diámetro 12.7 mm; diámetro nominal 1/2"; grosor 0.8 mm) De MMU-AP0151H a MMU-AP0181H

(diámetro 15.9 mm; diámetro nominal 5/8"; grosor 1.0 mm) De MMU-AP0241H a MMU-AP0561H

Cable de alimentación eléctrica Cable de 2 núcleos, 2.5mm², en conformidad con el diseño

60245 IEC57

• Asegúrese de que se cumplan todas las leyes locales, nacionales e internacionales.

• Lea atentamente estas “PRECAUCIONES PARA SU SEGURIDAD” antes de la instalación.

• Las precauciones descritas a continuación incluyen aspectos importantes relacionados con la seguridad. Siga las instrucciones en todo momento.

• Una vez finalizada la instalación, efectúe una prueba de funcionamiento para comprobar si existe algún problema. Con ayuda del Manual del propietario, explique al cliente cómo debe utilizar y realizar el mantenimiento de la unidad.

• Desconecte el interruptor (o disyuntor) principal de alimentación eléctrica antes de efectuar el mantenimiento de la unidad.

• Diga al cliente que guarde el Manual de instalación junto con el Manual del propietario.

PRECAUCIONES PARA SU SEGURIDAD

PRECAUCIÓN Instalación del aparato de aire acondicionado con nuevo refrigerante

Este aparato de aire acondicionado utiliza el nuevo refrigerante HFC R410A que no daña la capa de ozono.

•

Las características del refrigerante R410A son las siguientes: absorbe con facilidad el agua, las membranas oxidantes o el aceite, y su presión es aproximadamente 1.6 veces superior a la del refrigerante R22. Junto con el uso del nuevo líquido refrigerante, también se ha sustituido el aceite refrigerante. Por lo tanto, durante las labores de instalación, asegúrese de que no penetre agua, polvo, líquido refrigerante del tipo anterior o aceite refrigerante en el ciclo de refrigeración del aparato de aire acondicionado. Para evitar la inserción de líquido refrigerante o aceite refrigerante incorrectos, los tamaños de las secciones de conexión del puerto de carga de la unidad principal y de las herramientas de instalación son diferentes de los utilizados en los aparatos que funcionan con refrigerante convencional. Por lo tanto, necesitará las herramientas especiales para el nuevo refrigerante (R410A). Para conectar los tubos de deberá utilizar el nuevo y limpio sistema diseñado para el refrigerante R410A; asegúrese de que no entre agua o polvo en su interior. Asimismo, no utilice los componentes de canalización existentes, ya que presentan problemas con su capacidad de resistencia a la presión y pueden contener impurezas.

PRECAUCIÓN Para desconectar el aparato de la red eléctrica

Este aparato deberá conectarse a la red eléctrica mediante un interruptor con una separación de contacto de como mínimo 3 mm.

ADVERTENCIA

• Solicite a un concesionario autorizado o a un instalador profesional cualificado que instale y/o realice

el mantenimiento del aparato de aire acondicionado.

Si la instalación es incorrecta pueden producirse fugas de agua, descargas eléctricas o un incendio.

• Desconecte el interruptor (o disyuntor) principal de alimentación eléctrica antes de efectuar cualquier

trabajo en el sistema eléctrico.

Compruebe que todos los interruptores estén desconectados. De lo contrario, podría producirse una descarga eléctrica.

• Conecte el cable de conexión correctamente.

Si el cable de conexión se conecta de manera incorrecta, podrían dañarse los componentes eléctricos.

• Si desplaza el aparato de aire acondicionado para instalarlo en otro lugar, asegúrese de que ningún

gas ni ningún líquido refrigerante diferente del especificado entre en el ciclo de refrigeración.

Si el aire o cualquier otro gas se mezclan con el refrigerante, la presión del gas en el ciclo de refrigeración ascenderá de manera anormal y, como consecuencia, ocasiona la explosión del conducto y daños personales.

• No realice modificaciones en la unidad que impliquen eliminar alguna de las protecciones de

seguridad o eludir cualquiera de los interruptores de seguridad.

• La exposición de la unidad al agua o a otros tipos de humedad antes de la instalación podría

ocasionar un cortocircuito en los componentes eléctricos.

No la almacene en un sótano húmedo ni en un lugar expuesto a la lluvia o al agua.

• Tras desembalar la unidad, inspecciónela atentamente por si presenta desperfectos.

• No instale la unidad en un lugar que pueda aumentar su vibración.

• Para evitar daños personales, tenga cuidado cuando manipule componentes con bordes afilados.

• Realice la instalación correctamente, siguiendo las instrucciones del Manual de instalación.

Si la instalación es incorrecta pueden producirse fugas de agua, descargas eléctricas o un incendio.

• Si instala el aparato de aire acondicionado en una habitación pequeña, adopte las medidas oportunas

para garantizar que la concentración de refrigerante en la habitación no supere niveles perjudiciales en caso de que se produzca una fuga.

ESPAÑOL

PRECAUCIONES PARA SU SEGURIDAD

• Instale el aparato de aire acondicionado de manera segura, en una ubicación en la que la base pueda

aguantar perfectamente el peso de la unidad.

• Realice las tareas de instalación específicas para proteger el aparato ante terremotos.

Si el aparato de aire acondicionado no se instala correctamente, podrían producirse accidentes al caer la unidad.

• Si se produce un escape de gas refrigerante durante la instalación, ventile la zona de inmediato.

Si el gas refrigerante del escape entra en contacto con fuego, podría generarse un gas nocivo.

• Una vez finalizadas las tareas de instalación, asegúrese de que no hay escapes de gas refrigerante.

Si se detectan escapes de gas refrigerante en la habitación y hay una fuente de fuego próxima, como una cocina, podría generarse gas nocivo.

• Los trabajos en el sistema eléctrico deberá realizarlos un electricista cualificado, siguiendo las

instrucciones del Manual de instalación. Asegúrese de que el aparato de aire acondicionado utilice una fuente de alimentación eléctrica exclusiva.

Una alimentación eléctrica con capacidad insuficiente o una instalación inapropiada podría provocar un incendio.

• Utilice los cables especificados para conectar con seguridad y firmeza los cables a los terminales

adecuados. Así se evitará que fuerzas externas puedan dañar los terminales.

• Cumpla las normas de la empresa local encargada del suministro eléctrico cuando conecte el

cableado a la red eléctrica.

Una conexión a tierra incorrecta puede producir descargas eléctricas.

• No instale el aparato de aire acondicionado en una ubicación con riesgo de estar expuesta a gas

combustible.

Si hay escapes de gas combustible, y éste se concentra alrededor de la unidad, podría producirse un incendio.

SELECCIÓN DEL LUGAR DE INSTALACIÓN

ADVERTENCIA

• Instale el aparato de aire acondicionado en un lugar suficientemente resistente que soporte el peso de

la unidad.

Si no es suficientemente fuerte, la unidad podría caer y provocar lesiones.

• Realice las tareas de instalación específicas para proteger la instalación frente a un terremoto.

Una instalación incompleta podría provocar accidentes a causa de la caída de la unidad.

PRECAUCIÓN

• No instale el aparato de aire acondicionado en un lugar en el que esté expuesto a gases

combustibles.

Si hay algún escape de gas combustible y éste se concentra cerca de la unidad, podría producirse un incendio.

Previa aprobación del cliente, instale el aparato de aire acondicionado en un lugar que cumpla las siguientes condiciones:

• Ubicación donde la unidad pueda instalarse horizontalmente.

• Ubicación donde pueda garantizarse un espacio suficiente para un mantenimiento y revisión seguros.

• Ubicación donde el agua drenada no ocasione problemas.

Evite la instalación en los siguientes lugares:

• Ubicación expuesta a aire con elevado contenido salino (zona costera) o ubicación expuesta a grandes cantidades de

gas sulfuroso (manantial térmico). Si la unidad se utiliza en estas ubicaciones, deberán adoptarse medidas de protección especiales.

• Ubicación expuesta al aceite, vapor, humo de aceite o gas corrosivo.

• Ubicación cerca de la cual se utiliza algún disolvente orgánico.

• Ubicación cercana a una máquina que genera altas frecuencias.

• Ubicación donde el aire descargado va directamente hacia la ventana de una vivienda contigua.

(Para la unidad exterior)

• Ubicación donde el ruido de la unidad exterior se transmite fácilmente. Cuando instale el aparato de aire acondicionado

cerca de una vivienda contigua, preste especial atención al nivel de ruido.

• Ubicación con ventilación escasa.

Espacio de instalación

Reserve espacio suficiente para instalar la unidad interior y para llevar a cabo las tareas de mantenimiento y reparación.

Deje 300 mm o más de espacio entre la parte superior de la unidad interior y la superficie del techo.

300 o superior

Se incluyen los soportes de transporte. Siguiendo lo indicado en la tabla, retire los soportes según la dirección del tubo. (Izquierdo, derecho, centro) (Para AP0071H a AP0181H, solamente se incluyen los soportes de transporte (izquierdo) y (derecho)).

o superior

300

300 o superior

Tubería del lado

Piezas que deben retirarse

de la tubería

Tubería del lado

derecho

Retire únicamente el soporte de

transporte (derecho).

Tubería trasera

Tubería del lado

izquierdo

Retire todos los soportes de

transporte.

REQUISITOS

Tras retirar los soportes de transporte, aplique fuerza únicamente al armario inferior para prevenir deformaciones o rupturas.

Posición de conexión de la tubería

Extremo superior de la placa de instalación

(Incluida placa de instalación)

Lado del líquido

Lado del gas

• Retire la placa de instalación.

Placa de instalación

Soporte de transporte (Central)

Soporte de transporte (Derecho)

Placa de instalación (Accesorio)

Tubo de refrigerante

Tubo de refrigerante que conecta el lado A del puerto de gas

que conecta el lado B del puerto de líquido

Soporte de transporte (Izquierdo)

Tubo de desagüe

Transporte de fábrica (tubería izquierda)

Tubo de gas 440

Tubo de líquido 540

Tubo de desagüe 560

Tuberías del lado izquierdo y derecho (Orificio prepunzonado)

Model MMK-

De AP0071H a AP0121H

AP0151H, AP0181H

AP0241H

Puerto de conexión del tubo de desagüe

Ø9.5 Ø6.4

Ø12.7 Ø6.4

Ø15.9 Ø9.5

SELECCIÓN DEL LUGAR DE INSTALACIÓN

La configuración del momento de encendido de la señal de filtro (notificación de necesidad de limpiar el filtro) del mando a distancia se puede modificar según las condiciones de instalación. Si la habitación no está atemperada debido a la estructura de la misma o al lugar de instalación, se puede elevar la temperatura de detección del modo de calefacción.

Para más detalles acerca del modo de configuración, consulte los puntos "Cambiar momento de encendido de la señal de filtro" y "Para mejorar el efecto calefactor" en la sección Controles aplicables de este manual.

En el caso de mando a inalámbrico

El sensor de la unidad interior con mando a distancia inalámbrico puede recibir señales dentro de un radio aproximado de 8 metros. En base a esto, defina un lugar desde el que utilizar el mando a distancia, así como la ubicación de la unidad interior.

• Para evitar que haya problemas, seleccione un lugar en el que el mando a distancia no se vea afectado por la luz de un fluorescente o por la luz directa del sol.

• Se pueden instalar dos o más (hasta seis) unidades interiores con mando a distancia inalámbrico en una misma habitación.

Dentro de un

radio de 8 m

INSTALACIÓN DE LA UNIDAD INTERIOR

ADVERTENCIA

Asegúrese de instalar el aparato de aire acondicionado con firmeza, para que soporte su peso. Si no es suficientemente resistente, la unidad podría caer y provocar lesiones. Realice las tareas de instalación específicas para proteger la instalación frente a un terremoto o a un viento fuerte. Una instalación incompleta podría provocar accidentes a causa de la caída de la unidad.

REQUISITOS

Cumpla estrictamente las reglas siguientes para evitar daños en la unidad interior, así como daños personales.

• No coloque ningún objeto pesado encima de la unidad interior (incluso si la unidad está aún empaquetada).

• Si es posible, traslade la unidad interior con el embalaje aún colocado. Si debe mover la unidad interior ya sin

el embalaje, asegúrese de utilizar trapos para amortiguar, etc. para evitar daños en la unidad.

• Al mover la unidad interior, aguántela sólo por las piezas metálicas de agarre (4 posiciones).

No haga fuerzas en otros componentes (tubo de refrigerante, bandeja de drenaje, componentes de espuma o de resina, etc.).

• La unidad deberá ser trasladada por dos o más personas, y no utilice cinta PP en lugares que no sean los

indicados.

Ponga especial atención a los elementos que se enumeran a continuación a la hora de instalar la unidad.

• Considerando la dirección de descarga del aire, seleccione un lugar de instalación desde el que pueda circular de forma homogénea por la habitación. Evite instalar la unidad en lugares marcados con una ×, de conformidad con la siguiente figura.

Lugar de instalación adecuado Buena refrigeración en todos los puntos.

Lugar de instalación incorrecto

: No ofrece buena refrigeración.

Pantalla

• Para mejorar el efecto de desagüe, observe la unidad desde el lateral derecho y confirme que se ha instalado horizontalmente o ligeramente inclinada.

• El conjunto, incluida la placa de instalación de la unidad de interior, aparece en la siguiente tabla. Compruebe que la pared ofrece la consistencia adecuada.

Inclinación derecha vista desde la parte frontal

Instalación horizontal

Inclinación izquierda vista desde la parte frontal

• No instale la unidad directamente en la pared.

Unidad de interior

Montaje de la placa de instalación

Modelo MMK-

De 0071H a 0121H

De 0151H a 0181H

0241H

Masa (Kg.)

• Cuando instale la placa lateral, compruebe que el gancho se inserta en el orificio cuadrado. Empuje la placa lateral hacia dentro hasta que se encuentre firmemente encajada en la unidad de interior.

Gancho

Orificio cuadrado

Tapa para tornillo

Tornillos de fijación de la placa lateral

• Con el esquema de instalación, determine la posición de la unidad de interior, y taladre un orificio para tubos en la posición indicada en dicho esquema. Al pasar el tubo de refrigerante con la rejilla metálica a través de la pared, asegúrese de utilizar un manguito de aislamiento, como por ejemplo un tubo de cloruro de polivinilo.



 En casos de construcciones en madera (Muro ancho)



(1)

Determine la posición vertical de la placa de instalación con el intervalo (altura) existente entre la unidad de interior y el techo.

(2)

Determine la posición de modo que el orificio para tornillo de la placa de instalación se encuentre en el centro del pilar o travesaño ajustando la posición izquierda / derecha sin modificar la altura de dicha placa de instalación.

(3)

Apriete los tornillos (piezas accesorias) tras perforar unos orificios previos con una barrena en el travesaño para evitar grietas.



 En caso de construcciones de hormigón armado



(1)

Tras taladrar los orificios con una separación de 150mm en las posiciones seleccionadas en el muro de hormigón, introduzca a presión el anclaje de sujeción o de inserción en orificio.

(2)

Monte la placa de instalación sobre el anclaje con pernos o tuercas. No obstante, cuando utilice el anclaje de inserción en orificio, ajuste la profundidad de taladro de modo que la cabeza del tornillo sobresalga 10mm como máximo.

Anclaje de sujeción

Perno

Placa de instalación

Muro de hormigón

Anclaje de inserción en orificio

Diámetro de la tuerca y tornillo Ø8

Placa de instalación

10mm o inferior

Muro de hormigón

REQUISITOS

• El tubo de conducto puede enterrarse en el muro de hormigón. Consulte con el constructor.

• Antes de instalar la unidad de interior, asegúrese de comprobar si la placa de instalación se encuentra

completamente montada.



 Para los tubos posteriores



Con el esquema de instalación, determine la posición del orificio para tubos, y taladre un orificio para éstos que se incline ligeramente hacia abajo.

INSTALACIÓN DE LA UNIDAD INTERIOR

Instalación de la unidad de interior



 Para los tubos posteriores y del lado derecho



(1) Pase el tubo de desagüe a través del orificio de la pared y cuelgue la

unidad de interior en el extremo superior de la placa de instalación.

(2)

Compruebe la inserción del extremo superior de la placa de instalación moviendo la unidad de interior hacia la izquierda y la derecha.

(3) Fije el extremo inferior de la placa de instalación y el armario inferior

con un tornillo de modo que la unidad de interior no se mueva.

Soporte para colgar la unidad

Placa de instalación

Tornillería

Armario inferior



 Desmontaje de la placa lateral derecha de la unidad de



interior

Retire la placa lateral derecha siguiendo el procedimiento que se detalla a continuación.

(1) Retire los dos tornillos de fijación de la placa lateral. (2) Retire la placa lateral girando la pieza de color gris en sentido

antihorario para retirar los ganchos que se encuentran en el orificio cuadrado de la rejilla de aspiración.

(3) Cuando los tubos provengan del lado derecho, recorte el

prepunzonado de la placa lateral con un cuchillo o similar y remate la cara del extremo.



 Para los tubos posteriores



Asegúrese de sostener la pieza A con las manos mientras se da forma al tubo.



 Para los tubos laterales derechos



• Inserte la placa lateral derecha hasta que haga clic. (Consulte el esquema de instalación de la placa lateral derecha).

• Fije la placa lateral y cubra la cabeza del tornillo con el tapón.

Asegúrese de sostener la pieza A con las manos mientras se da forma al tubo.

Gancho

Orificio cuadrado

Tapón para tornillo

Tornillos de fijación de la placa lateral

Lateral



 Para los tubos laterales izquierdos



Deberá retirar el armario inferior antes de poder empezar a trabajar.

(1) Retire las placas izquierda / derecha. (2) Retire los dos tornillos del armario inferior. (3) Tire hacia fuera del armario inferior inclinándolo

ligeramente hacia abajo.

Prepunzonado de la placa lateral izquierda

No lo gire horizontalmente

Gírelo hacia arriba o abajo.

Prepunzonado de la placa lateral derecha

Abrir

INSTALACIÓN DE LA CANALIZACIÓN DE DESAGÜE

PRECAUCIÓN

Instale el tubo de desagüe de conformidad con el Manual de instrucciones de modo que pueda evacuarse completamente el agua, y los tubos de aislamiento para evitar que se forme condensación en ellos.

Una instalación incorrecta de los tubos puede provocar fugas interiores de agua sobre muebles, etc.

REQUISITOS

•

Aísle completamente los tubos de desagüe de interior.

•

Aísle la conexión a la unidad de interior. Un aislamiento incompleto puede provocar la formación de condensación.

•

Asegúrese de que el tubo de desagüe se inclina hacia abajo con

No deje el extremo del tubo de desagüe sumergido en agua.

una relación de 1/100 o superior. No encamine este tubo sobre otro, y evite una disposición que facilite la retención de líquidos. Todos estos casos pueden provocar la aparición de ruidos inusuales.

•

No aplique una presión indebida a la conexión del tubo de desagüe.

No deje que el tubo de desagüe se incline hacia arriba.

Tuberías y aislamiento

Deberá contar con los materiales que se enumeran a continuación en el emplazamiento para la instalación del tubo y los trabajos de aislamiento.

Tubería

Aislante térmico

Tubo rígido de cloruro vinílico: diámetro nominal (diámetro interno) ; Ø20mm

Polietileno vesicante: Espesor; 10mm.

Aislante térmico

o deje ondulaciones en el tubo de desagüe.

Tubo rígido de cloruro vinílico

• Cuando extienda el tubo de desagüe, realice la conexión tal y como se muestra en la figura de la derecha.

REQUISITOS

•

Utilice un agente adhesivo para el cloruro vinílico y conecte los tubos rígidos de cloruro vinílico de modo que no existan fugas de agua.

•

El agente adhesivo requiere varias aplicaciones para secarse y endurecerse.

Rejilla de desagüe

Manguera de desagüe

Adhesivo para el tubo rígido de cloruro vinílico utilizado

(Consulte el manual del agente adhesivo). Llegado a este punto, asegúrese de que no se aplica ninguna presión a la sección de conexión con los tubos de desagüe.

•

Dado que se trata de un desagüe de gravedad, los tubos que se encuentran en la

Lado interior

Lado exterior

parte externa de la unidad deben presentar una inclinación hacia abajo.

•

Una vez terminado el trabajo con los tubos, vierta agua en la rejilla de desagüe para comprobar que se vacía completamente.

Formación del tubo y el desagüe

El tubo de desagüe puede encaminarse por la parte posterior, izquierda o derecha de la unidad.

Al encaminar el tubo de desagüe por los laterales izquierdo o derecho, alinee los tubos tal y como se muestra en la figura de la derecha. Asegúrese de que el tubo no sobresale por la parte posterior de la unidad.

Instalación del mando a distancia (vendido por separado)

Orificio para tubo (con inclinación hacia abajo en dirección al lado exterior)

Cables de comunicación para control

Cinta

Tubo (lado del líquido)

Tubo (lado del gas)

Armario inferior

Tubo de desagüe

Para instalar el mando a distancia con cable, consulte el Manual de instalación del mando a distancia. Para instalar el mando a distancia inalámbrico, consulte el Manual de instalación del mando a distancia.

• No coloque el mando a distancia en un lugar en el que esté expuesto a la luz directa del sol, cerca de una estufa, etc.

• Pruebe el mando a distancia, confirme que la unidad interior recibe correctamente la señal y, a continuación, instálelo. (Modelo inalámbrico)

• Instale el mando a distancia a 1 metro de distancia de dispositivos como un televisor o un equipo de sonido. (La imagen podía distorsionarse o podría generarse ruido.) (Modelo inalámbrico)

90˚

Oblicuidad Irregularidad Deformación

TUBERÍA DE REGRIGERANTE

ADVERTENCIA

• Si se produce un escape de gas refrigerante durante la instalación, ventile la zona de inmediato.

• Si el gas refrigerante del escape entra en contacto con fuego, podría generarse un gas nocivo.

• Una vez finalizadas las tareas de instalación, asegúrese de que no hay escapes de gas refrigerante.

• Si se detectan escapes de gas refrigerante en la habitación y hay una fuente de fuego próxima, como una

cocina, podría generarse gas nocivo.

REQUISITOS

Si la línea de refrigerante es larga, coloque las abrazaderas de soporte de manera que sujeten el tubo a intervalos de entre 2.5 y 3 metros. Si el tubo no se sujeta correctamente pueden generarse sonidos anormales.

Asegúrese de utilizar las tuercas abocardadas incluidas con la unidad interior o las específicas para el refrigerante R410A.

Longitud del tubo y diferencia de altura permisibles

Difieren según la unidad exterior que se utilice. Para más detalles, consulte el Manual de instalación de la unidad exterior.

Material y dimensiones de la tubería

Material de la tubería

Modelo MMK-

Tamaño del tubo (mm)

• Utilice un tubo nuevo y limpio, y asegúrese de que no se adhieran impurezas (como polvo, aceite, humedad, etc.) al tubo.

Lado del gas

Lado del líquido

Moldeado de los tubos / Posición final

Tubo para aire acondicionado sin juntas de desoxidación de fósforo

De AP0071H a AP0121H

Ø9.5 Ø12.7 Ø15.9

Ø6.4 Ø6.4 Ø9.5

AP0151H, AP0181H AP0241H

• Tamaño del diámetro del abocinado: A (unidad: mm)

Abocinado

1. Corte el tubo con un cortatubos.

Diámetro externo del tubo de cobre

6.4

9.5

12.7

- 0.4

R410A

9.1

13.2

16.6

2. Introduzca una tuerca abocardada en el tubo y abocine el tubo. Como los tamaños de abocinamiento del refrigerante R410A difieren de los del refrigerante R22, se recomienda utilizar las herramientas de abocinado de nueva fabricación para el refrigerante R410A. No obstante, puede utilizar las herramientas convencionales ajustando el margen de proyección del tubo de cobre.

15.9

En el caso de realizar el abocinado para el

refrigerante R410A con la herramienta de abocinado convencional, sáquela aproximadamente 0.5 mm más que en el R22 para ajustarse al tamaño de abocinado especificado. El calibre del tubo de cobre es útil para ajustar el tamaño de los márgenes de proyección.

19.7

Pentax MMK-AP0181H, MMK-AP0071H, MMK-AP0121H User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

CONTENTS

DEUTSCH
