AKKU-WINKELSCHLEIFER PWSA 20-Li C3
AKKU-WINKELSCHLEIFER
Originalbetriebsanleitung
IAN 360196_2007
Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
DE / AT / CH Originalbetriebsanleitung Seite 1
A
B
DC
8a
E E
X
20V max.
18V
Alle Parkside Geräte und die Lade geräte PLG 20 A1/PLG 20 A2/PLG 20 A3/ PLG 20 A4/
PDSLG 20 A1 der X20V Team Serie sind mit dem Akku-Pack PAP 20 A1/PAP 20 A2/
PAP 20 A3/ PAP 20 B1/ PAP 20 B3 kompatibel.
Ladezeiten
Ladeströme
max. 2,4 A
Ladegerät PLG 20 A1/A4
max. 3,5 A
Ladegerät PLG 20 A2
max. 4,5 A
Ladegerät PLG 20 A3
max. 4,5 A
Ladegerät PDSLG 20 A1
2 Ah
Akku
PAP 20 A1/B1
60 min
2,4 A
45 min
3,5 A
35 min
3,8 A
35 min
3,8 A
3 Ah
Akku
PAP 20 A2
90 min
2,4 A
60 min
3,5 A
45 min
4,5 A
45 min
4,5 A
4 Ah
Akku
PAP 20 A3/B3
120 min
2,4 A
80 min
3,5 A
60 min
4,5 A
60 min
4,5 A
Inhaltsverzeichnis
Einleitung .............................................................. 2
Bestimmungsgemäßer Gebrauch ........................................................2
Ausstattung .........................................................................2
Lieferumfang ........................................................................3
Technische Daten ....................................................................3
Allgemeine Sicherheitshinweise für Elektrowerkzeuge ........................4
1. Arbeitsplatz-Sicherheit ..............................................................4
2. Elektrische Sicherheit ...............................................................4
3. Sicherheit von Personen .............................................................4
4. Verwendung und Behandlung desElektrowerkzeugs ......................................5
5. Verwendung und Behandlung desAkkuwerkzeugs ........................................5
Sicherheitshinweise für alle Anwendungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Rückschlag und entsprechende Sicherheitshinweise ..........................................7
Besondere Sicherheitshinweise zumSchleifen und Trennschleifen ...............................8
Weitere besondere Sicherheits hinweise zum Trennschleifen ...................................8
Sicherheitshinweise für Ladegeräte ......................................................9
Zulässiges Zubehör .................................................................10
Aufbewahrung und Handhabung derempfohlenen Einsatzwerkzeuge ..........................10
Arbeitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Vor der Inbetriebnahme ................................................12
Akku-Pack laden (siehe Abb. A) ........................................................12
Akku-Pack in das Gerät einsetzen/entnehmen .............................................12
Akkuzustand prüfen .................................................................12
Schutzabdeckung zum Trennen montieren ................................................12
Schutzhaube verstellen ...............................................................13
Zusatz-Handgriff montieren ...........................................................13
Schrupp- /Trennscheibe montieren/wechseln .............................................13
Inbetriebnahme .......................................................14
Ein-/ausschalten ....................................................................14
Drehzahl einstellen ..................................................................14
Wartung und Reinigung .................................................15
Entsorgung ...........................................................15
Garantie der Kompernaß Handels GmbH .................................. 16
Service ............................................................... 17
Importeur ............................................................17
Original-Konformitätserklärung ..........................................18
Ersatz-Akku Bestellung ................................................. 19
Telefonische Bestellung ...............................................................19
PWSA 20-Li C3
DE│AT│CH
│
1 ■
AKKU-WINKELSCHLEIFER
8a
PWSA 20-Li C3
Sicherheitsschuhe tragen!
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise
für Sicherheit, Gebrauch und Entsorgung. Machen
Sie sich vor der Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für
die angegebenen Einsatzbereiche. Händigen Sie
alle Unterlagen bei Weitergabe des Produkts an
Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist zum Trennen, Schruppen von Metall,
Beton oder Fliesen ohne Verwendung von Wasser
geeignet. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß
und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung ent standene Schäden übernehmen wir keine Haftung. Das Gerät ist
nicht für den gewerblichen Einsatz bestimmt.
Erklärung der Symbole
Lesen Sie die Original-Betriebsanleitung und die Sicherheitshinweise
vor der Inbetriebnahme.
Die Verwendung von beschädigten
Trenn- oder Schruppscheiben ist gefährlich und kann zu schwerwiegenden Verletzungen führen!
Durchmesser der Scheibe
Akku-Winkelschleifer
Schutzbrille tragen!
Gehörschutz tragen!
Schutzhandschuhe tragen!
Staubschutzmaske tragen!
Nicht zulässig für Nassschleifen
Nicht zulässig für Seitenschleifen
Vorgesehen für Metallschleifen
Ausstattung
EIN-/AUS-Schalter
Taste zur Entriegelung des Akku-Packs
Akku-Pack*
Taste Akkuzustand
Akku-Display-LED
Stellrad für die Drehzahlvorwahl
Zusatz-Handgriff
Schutzhaube
Schutzabdeckung
Spindel-Arretiertaste
Gewinde (3 x) für Zusatz-Handgriff
Montagering
Schrauben
Schutzhaubenfixierung
Schnell-Ladegerät (siehe Abb. A)*
Rote Ladekontroll-LED (siehe Abb. A)
Grüne Ladekontroll-LED (siehe Abb. A)

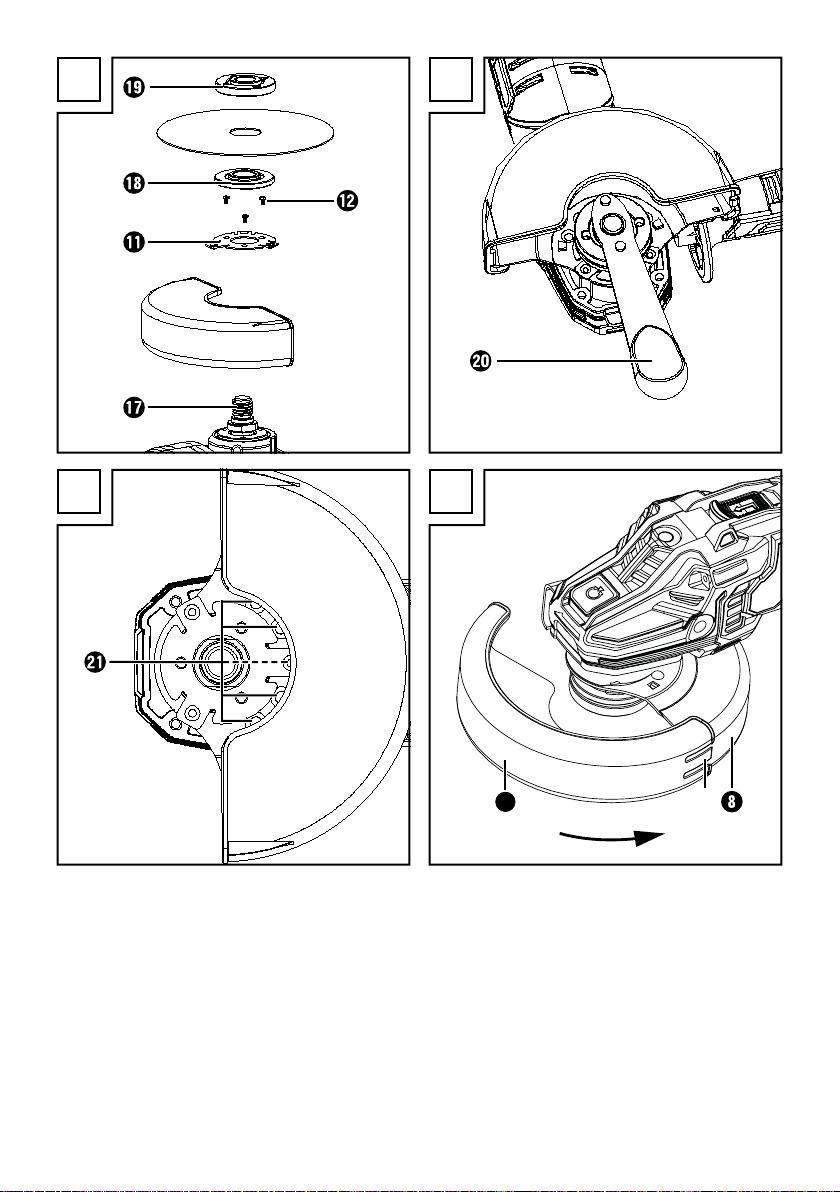

Aufnahmespindel (siehe Abb. C)
Aufnahmeflansch (siehe Abb. C)
Spannmutter (siehe Abb. C)
Zweiloch-Montage-Schlüssel (siehe Abb. D)
Auswölbungen
■ 2 │ DE
│AT│
CH
PWSA 20-Li C3
Lieferumfang
T3.15A
1 Winkelschleifer
1 Zusatz-Handgriff
1 Schutzhaube (vormontiert)
1 Zweiloch-Montage-Schlüssel
1 Trennscheibe (vormontiert)
1 Betriebsanleitung
Technische Daten
Akku-Winkelschleifer PWSA 20-Li C3
Bemessungsspannung 20 V
Bemessungsdrehzahl n 2500–10000 min
Scheibenmaß Ø 125 mm
Gewindemaß M14
Akku PAP 20 A3*
Typ LITHIUM-IONEN
Bemessungsspannung 20 V
Kapazität 4 Ah
Zellen 10
Akku-Schnellladegerät PLG 20 A3*
EINGANG/Input
Bemessungsspannung 230–240 V ∼ 50 Hz
Bemessungsaufnahme 120 W
Sicherung (innen) 3,15 A
AUSGANG/Output
Bemessungsspannung 21,5 V
Bemessungsstrom 4,5 A
Ladedauer ca. 60 min
Schutzklasse II/
* AKKU UND LADEGERÄT SIND NICHT IM
LIEFERUMFANG ENTHALTEN
(Gleichstrom)
-1
(Gleichstrom)
(Wechselstrom)
(Gleichstrom)
(Doppelisolierung)
Geräusch- und Vibrationsinformationen
Messwert für Geräusch ermittelt entsprechend
EN60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Geräuschemissionswert
Schalldruckpegel L
= 83 dB (A)
PA
Unsicherheit K = 3 dB
Schallleistungspegel L
= 94 dB (A)
WA
Unsicherheit K = 3 dB
Gehörschutz tragen!
Schwingungsgesamtwert
Oberflächenschleifen
Hauptgriff a
= 2,698 m/s
h, AG
Unsicherheit K = 1,5 m/s
Oberflächenschleifen
Zusatz-Handgriff a
= 3,284 m/s
h, AG
Unsicherheit K = 1,5 m/s
HINWEIS
► Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und
kann für den Gerätevergleich verwendet
werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
WARNUNG!
► Der Schwingungspegel wird sich entspre-
chend dem Einsatz des Elektrowerkzeugs
verändern und kann in manchen Fällen über
dem in diesen Anweisungen angegebenen
Wert liegen. Die Schwingungsbelastung
könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise
verwendet wird. Versuchen Sie, die Belastung
durch Vibrationen so gering wie möglich zu
halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen
von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus
zu berücksichtigen (beispielsweise Zeiten, in
denen das Elektrowerkzeug abgeschaltet ist,
und solche, in denen es zwar eingeschaltet
ist, aber ohne Belastung läuft).
2
2
2
2
PWSA 20-Li C3
DE│AT│CH
│
3 ■
Allgemeine
Sicherheitshinweise für
Elektrowerkzeuge
WARNUNG!
► Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht
in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Elektrowerkzeuge erzeugen
Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen
während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die
Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam
mit schutzgeerdeten Elektrowerkzeugen. Un-
veränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein er-
höhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in ein
Elek trogerät erhöht das Risiko eines elektrischen
Schlages.
Zweckentfremden Sie das Kabel nicht, um das
d)
Elektrowerkzeug zu tragen, aufzuhängen oder
um den Stecker aus der Steckdose zu ziehen.
Halten Sie das Kabel fern von Hitze, Öl,
scharfen Kanten oder sich bewegenden Geräte
teilen. Beschädigte oder verwickelte Kabel er-
höhen das Risiko eines elektrischen Schlages.
e)
Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungs
kabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außen-
bereich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
-
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie dar-
auf, was Sie tun und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie
müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Gebrauch
des Elektrowerk zeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und
b)
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
-
■ 4 │ DE
│AT│
CH
PWSA 20-Li C3
c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-
nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es
an die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges
den Finger am Schalter haben oder das Gerät
bereits eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Geräteteil befindet,
kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhal-
tung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere Klei-
dung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtun-
gen montiert werden können, vergewissern
Sie sich, dass diese angeschlossen sind und
richtig verwendet werden. Die Verwendung
einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
4. Verwendung und Behandlung
desElektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden
Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerk-
zeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektro-
werkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen,
ob Teile gebrochen oder so beschädigt sind,
dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile
vor dem Einsatz des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
5. Verwendung und Behandlung
desAkkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf,
die vom Hersteller empfohlen werden. Für ein
Ladegerät, das für eine bestimmte Art von Akkus
geeignet ist, besteht Brandgefahr, wenn es mit
anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzungen und
Brandgefahr führen.
PWSA 20-Li C3
DE│AT│CH
│
5 ■
c) Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte
verursachen könnten. Ein Kurzschluss zwischen
den Akkukontakten kann Verbrennungen oder
Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus
dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe
in Anspruch. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen führen.
VORSICHT! EXPLOSIONSGEFAHR!
Laden Sie nicht aufladbare Batterien
niemals auf.
Schützen Sie den Akku
vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.
Es Besteht Explosionsgefahr.
Sicherheitshinweise für alle
Anwendungen
Gemeinsame Sicherheitshinweise zum
Schleifen und Trennschleifen
a) Dieses Elektrowerkzeug ist zu verwenden als
Schleifer und Trennschleifmaschine. Beachten
Sie alle Sicherheitshinweise, Anweisungen,
Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anwei-
sungen nicht beachten, kann es zu elektrischem
Schlag, Feuer und/oder schweren Verletzungen
kommen.
b) Dieses Elektrowerkzeug ist nicht geeignet
zum Sandpapierschleifen, Arbeiten mit Drahtbürsten und Polieren. Verwendungen, für die das
Elektrowerkzeug nicht vorgesehen ist, können
Gefährdungen und Verletzungen verursachen.
c) Verwenden Sie kein Zubehör, das vom Her-
steller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur
weil Sie das Zubehör an Ihrem Elektrowerkzeug
befestigen können, garantiert das keine sichere
Verwendung.
d) Die zulässige Drehzahl des Einsatzwerkzeugs
muss mindestens so hoch sein wie die auf
dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zuläs-
sig dreht, kann zerbrechen und umherfliegen.
e) Außendurchmesser und Dicke des Einsatz-
werkzeugs müssen den Maßangaben Ihres
Elektrowerkzeugs entsprechen. Falsch be-
messene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
f) Einsatzwerkzeuge mit Gewindeeinsatz
müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die
mittels Flansch montiert werden, muss der
Lochdurchmesser des Einsatzwerkzeuges zum
Aufnahmedurchmesser des Flansches passen.
Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können
zum Verlust der Kontrolle führen.
g) Verwenden Sie keine beschädigten Einsatz-
werkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse,
Schleifteller auf Risse, Verschleiß oder starke
Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug
oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug.
Wenn Sie das Einsatzwerkzeug kontrolliert
und eingesetzt haben, halten Sie und in der
Nähe befindliche Personen sich außerhalb
der Ebene des rotierenden Einsatzwerkzeuges auf und lassen Sie das Gerät eine Minute
lang mit Höchstdrehzahl laufen. Beschädigte
Einsatzwerkzeuge brechen meist in der Testzeit.
■ 6 │ DE
│AT│
CH
PWSA 20-Li C3
h) Tragen Sie persönliche Schutzausrüstung. Ver-
wenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit
angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialartikel von
Ihnen fernhalten. Die Augen sollen vor herum-
fliegenden Fremdkörpern geschützt werden, die
bei verschiedenen Anwendungen entstehen.
Staub- oder Atemschutzmaske müssen den bei
der Anwendung entstehenden Staub filtern.
Wenn Sie lange lautem Lärm ausgesetzt sind,
können Sie einen Hörverlust erleiden.
i) Achten Sie bei anderen Personen auf siche-
ren Abstand zu Ihrem Arbeitsbereich. Jeder,
der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen.
Bruchstücke des Werkstücks oder gebrochene
Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
j) Halten Sie das Elektrowerkzeug nur an den
isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der
Kontakt mit einer spannungsführenden Leitung
kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag
führen.
k) Halten Sie das Netzkabel von sich drehenden
Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre
Hand oder Arm in das sich drehende Einsatzwerkzeug geraten.
l) Legen Sie das Elektrowerkzeug niemals ab,
bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Ein-
satzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über
das Elektrowerkzeug verlieren können.
m) Lassen Sie das Elektrowerkzeug nicht laufen,
während Sie es tragen. Ihre Kleidung kann
durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das
Einsatzwerkzeug sich in Ihren Körper bohren.
n) Reinigen Sie regelmäßig die Lüftungsschlitze
Ihres Elektrowerkzeugs. Das Motorgebläse
zieht Staub in das Gehäuse, und eine starke
Ansammlung von Metallstaub kann elektrische
Gefahren verursachen.
o) Verwenden Sie das Elektrowerkzeug nicht in
der Nähe brennbarer Materialien. Funken
können diese Materialen entzünden.
p) Verwenden Sie keine Einsatzwerkzeuge, die
flüssige Kühlmittel erfordern. Die Verwendung
von Wasser oder anderen flüssigen Kühlmitteln
kann zu einem elektrischen Schlag führen.
Rückschlag und entsprechende
Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines
hakenden oder blockierten drehenden Einsatzwerkzeuges, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem
abrupten Stopp des rotierenden Einsatzwerkzeugs.
Dadurch wird ein unkontrolliertes Elektrowerkzeug
gegen die Drehrichtung des Einsatzwerkzeugs an
der Blockierstelle beschleunigt.
Wenn z.B. eine Schleifscheibe im Werkstück hakt
oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und
dadurch die Schleifscheibe ausbrechen oder einen
Rückschlag verursachen. Die Schleifscheibe bewegt
sich dann auf die Bedienperson zu oder von ihr
weg, je nach Drehrichtung der Scheibe an der
Blockierstelle. Hierbei können Schleifscheiben auch
brechen.
Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs des Elektrowerkzeugs. Er
kann durch geeignete Vorsichtsmaßnahmen, wie
nachfolgend beschrieben, verhindert werden.
a) Halten Sie das Elektrowerkzeug gut fest und
bringen Sie Ihren Körper und Ihre Arme in
eine Position, in der Sie die Rückschlagkräfte
abfangen können. Verwenden Sie immer den
Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte
oder Reaktionsmomente beim Hochlauf zu
haben. Die Bedienperson kann durch geeignete
Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
PWSA 20-Li C3
DE│AT│CH
│
7 ■
b) Bringen Sie Ihre Hand nie in die Nähe sich
drehender Einsatzwerkzeuge. Das Einsatz-
werkzeug kann sich beim Rückschlag über Ihre
Hand bewegen.
c) Meiden Sie mit Ihrem Körper den Bereich, in
den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das
Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der
Blockierstelle.
d) Arbeiten Sie besonders vorsichtig im Bereich
von Ecken, scharfen Kanten usw. Verhindern
Sie, dass Einsatzwerkzeuge vom Werkstück
zurückprallen und verklemmen. Das rotieren-
de Einsatzwerkzeug neigt bei Ecken, scharfen
Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust
oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes
Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust
der Kontrolle über das Elektrowerkzeug.
Besondere Sicherheitshinweise
zumSchleifen und Trennschleifen
a)
Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper
und die für diese Schleifkörper vorgesehene
Schutzhaube. Schleifkörper, die nicht für das
Elektrowerkzeug vorgesehen sind, können nicht
ausreichend abgeschirmt werden und sind unsicher.
b)
Gekröpfte Schleifscheiben müssen so montiert
werden, dass ihre Schleiffläche nicht über der
Ebene des Schutzhaubenrandes hervorsteht.
Eine unsachgemäß montierte Schleifscheibe,
die über die Ebene des Schutzhaubenrandes
hinausragt, kann nicht ausreichend abgeschirmt
werden.
c) Die Schutzhaube muss sicher am Elektrowerk-
zeug angebracht und für ein Höchstmaß an
Sicherheit so eingestellt sein, dass der kleinstmögliche Teil des Schleifkörpers offen zum
Bediener zeigt. Die Schutzhaube hilft, die
Be dienperson vor Bruchstücken, zufälligem
Kontakt mit dem Schleifkörper sowie Funken,
die Kleidung entzünden könnten, zu schützen.
d) Schleifkörper dürfen nur für die empfohlenen
Einsatzmöglichkeiten verwendet werden.
Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind
zum Materialabtrag mit der Kante der Scheibe
bestimmt. Seitliche Krafteinwirkung auf diese
Schleifkörper kann sie zerbrechen.
e) Verwenden Sie immer unbeschädigte Spann-
flansche in der richtigen Größe und Form für
die von Ihnen gewählte Schleifscheibe. Ge-
eignete Flansche stützen die Schleifscheibe und
verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich
von den Flanschen für andere Schleifscheiben
unterscheiden.
f) Verwenden Sie keine abgenutzten Schleif-
scheiben von größeren Elektrowerkzeugen.
Schleifscheiben für größere Elektrowerkzeuge
sind nicht für die höheren Drehzahlen von
kleineren Elektrowerkzeugen ausgelegt und
können brechen.
Weitere besondere Sicherheitshinweise zum Trennschleifen
a) Vermeiden Sie ein Blockieren der Trennscheibe
oder zu hohen Anpressdruck. Führen Sie
keine übermäßig tiefen Schnitte aus. Eine
Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit
eines Rückschlags oder Schleifkörperbruchs.
b) Meiden Sie den Bereich vor und hinter der
rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen,
kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt
auf Sie zugeschleudert werden.
■ 8 │ DE
│AT│
CH
PWSA 20-Li C3
c) Falls die Trennscheibe verklemmt oder Sie die
Arbeit unterbrechen, schalten Sie das Gerät
aus und halten Sie es ruhig, bis die Scheibe
zum Stillstand gekommen ist. Versuchen Sie
nie, die noch laufende Trennscheibe aus dem
Schnitt zu ziehen, sonst kann ein Rückschlag
erfolgen. Ermitteln und beheben Sie die Ur-
sache für das Verklemmen.
d) Schalten Sie das Elektrowerkzeug nicht wieder
ein, solange es sich im Werkstück befindet.
Lassen Sie die Trennscheibe erst ihre volle
Drehzahl erreichen, bevor Sie den Schnitt
vorsichtig fortsetzen. Andernfalls kann die
Scheibe verhaken, aus dem Werkstück springen
oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder große Werkstücke
ab, um das Risiko eines Rückschlags durch
eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter
ihrem eigenen Gewicht durchbiegen. Das
Werkstück muss auf beiden Seiten der Scheibe
abgestützt werden, und zwar sowohl in der
Nähe der Trennscheibe als auch an der Kante.
Seien Sie besonders vorsichtig bei „Tauch-
f)
schnitten“ in bestehende Wände oder andere
nicht einsehbare Bereiche. Die eintauchende
Trennscheibe kann beim Schneiden in Gas- oder
Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.
Sicherheitshinweise für Ladegeräte
■ Dieses Gerät kann von Kindern ab
8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und
Benutzer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung
durchgeführt werden.
■ Wenn die Netzanschlussleitung die-
ses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden,
um Gefährdungen zu vermeiden.
Das Ladegerät ist nur für den
Betrieb im Innenbereich geeignet.
PWSA 20-Li C3
WARNUNG!
■ Wenn die Netzanschlussleitung dieses Ge-
rätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdungen zu vermeiden.
ACHTUNG!
♦ Dieses Ladegerät kann nur die folgenden
Batterien laden: PAP 20 A1/PAP 20 A2/
PAP20 A3/PAP 20 B1/PAP 20 B3.
♦ Eine aktuelle Liste der Akkukompatibilität
finden Sie unter www.Lidl.de/Akku.
DE│AT│CH
│
9 ■
Zulässiges Zubehör
)
-1
(mm)
Max. Durchmesser Ø
Trennscheiben 125 3 M14 12250 80
Schrupp scheiben 125 6 M14 12250 80
Max. Dicke (mm)
Gewindemaß (mm)
Drehzahl (min
Aufbewahrung und Handhabung
derempfohlenen Einsatzwerkzeuge
■ Schleifwerkzeuge sind mit Vorsicht zu be-
handeln und zu transportieren.
■ Schleifwerkzeuge sind so zu lagern, dass sie
keinen mechanischen Beschädigungen oder
Umwelt einflüssen (z.B.Feuchtigkeit) ausgesetzt
sind.
Arbeitshinweise
HINWEIS
► Schleifkörper dürfen nur für die empfohlenen
Einsatzmöglichkeiten verwendet werden. Andernfalls könnten sie zerbrechen, beschädigt
werden und Verletzungen verursachen.
■ Bewegen Sie den Winkelschleifer mit mäßigem
Druck über das Werkstück hin und her.
■ Führen Sie bei weichem Material die
Schruppscheibe in einem flachen Winkel über
das Werkstück, bei hartem Material in einem
etwas steileren Winkel.
■ Verwenden Sie nur geprüfte faserstoffver-
stärkte Trenn- oder Schleifscheiben, die für
eine Umfangsgeschwindigkeit von nicht weniger
als 80 m/s zugelassen sind.
keit (m/s)
Umfangsgeschwindig-
Zweiloch-Montage-
Zweiloch-Montage-
Schruppschleifen
Verwenden Sie niemals
Trennscheiben zum Schruppen!
Trennschleifen
Verwenden Sie niemals
Schruppscheiben zum Trennen!
Werkzeug
Schlüssel
Schlüssel
Schutzhaube
Ja
Ja
■ 10 │ DE
│AT│
CH
PWSA 20-Li C3
VORSICHT!
► Das Schleifwerkzeug läuft nach dem Aus-
schalten nach. Bremsen Sie es nicht durch
seitliches Gegendrücken ab.
■ Sichern Sie das Werkstück. Benutzen Sie
Spannvorrichtungen/Schraubstock, um das
Werkstück festzuhalten. Es ist damit sicherer
gehalten, als mit Ihrer Hand.
■ Schalten Sie das Gerät vor dem Ablegen
immer aus und warten Sie, bis das Gerät zum
Stillstand gekommen ist.
■ Verwenden Sie das Gerät nur für Trocken-
schnitt bzw. Trockenschliff.
■ Der Zusatz-Handgriff
ten mit dem Gerät montiert sein.
■ Asbesthaltiges Material darf nicht bearbeitet
werden. Asbest gilt als krebserregend.
■ Führen Sie das Gerät immer eingeschaltet
■ Halten Sie das Gerät während der Arbeit
■ Für die beste Schleifwirkung bewegen Sie das
Tipp! So verhalten Sie sich richtig.
GEFAHR! FÜHREN SIE DAS GERÄT
IMMER IM GEGENLAUF DURCH DAS
WERKSTÜCK.
► Bei entgegengesetzter Richtung besteht die
Gefahr eines Rückschlags. Das Gerät kann
aus dem Schnitt gedrückt werden.
gegen das Werkstück. Heben Sie das Gerät
nach der Bearbeitung vom Werkstück ab und
schalten Sie es erst dann aus.
immer fest mit beiden Händen. Sorgen Sie für
einen sicheren Stand.
Gerät gleichmäßig in einem Winkel von 15°
bis 30° (zwischen Schleifscheibe und Werkstück) auf dem Werkstück hin und her.
muss bei allen Arbei-
■ Beim Bearbeiten von schrägen Flächen darf
das Gerät nicht mit großer Kraft auf das
Werkstück gedrückt werden. Wenn die Dreh-
zahl stark abfällt, müssen Sie die Andruckkraft
reduzieren, um sicheres und effektives Arbeiten
zu ermöglichen. Sollte das Gerät plötzlich vollkommen gebremst oder blockiert sein, muss das
Gerät sofort ausgeschaltet werden.
■ Trennen: Arbeiten Sie mit mäßigem Vorschub
und verkanten Sie die Trennscheibe nicht.
■ Schrupp- und Trennscheiben werden beim
Arbeiten sehr heiß – lassen Sie sie vor dem
Berühren vollständig abkühlen.
■ Verwenden Sie das Gerät niemals zweckent-
fremdet.
■ Achten Sie immer darauf, dass das Gerät
ausgeschaltet ist, bevor Sie den Akku in das
Gerät stecken.
■ Schalten Sie bei Gefahr sofort das Gerät aus
und entfernen Sie den Akku. Sorgen Sie dafür,
dass das Gerät leicht zugänglich und im Notfall
problemlos erreichbar ist.
■ Entfernen Sie bei Arbeitspausen, vor allen
Arbeiten am Gerät und bei Nichtgebrauch
immer den Akku. Das Gerät muss stets sauber,
trocken und frei von Öl oder Schmierfetten sein.
■ Seien Sie stets aufmerksam! Achten Sie immer
darauf, was Sie tun, und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall,
wenn Sie unkonzentriert sind oder sich unwohl fühlen.
WARNUNG!
Tragen Sie immer eine Schutzbrille.
WARNUNG!
Tragen Sie immer eine Staubschutzmaske.
PWSA 20-Li C3
DE│AT│CH
│
11 ■
Vor der Inbetriebnahme
8a
8a
8a
Akku-Pack laden (siehe Abb. A)
VORSICHT!
► Ziehen Sie immer den Netzstecker, bevor Sie
den Akku-Pack
men bzw. einsetzen.
HINWEIS
► Laden Sie den Akku-Pack nie, wenn die Um-
gebungstemperatur unterhalb 10 °C oder
oberhalb 40 °C liegt. Soll ein Lithium-IonenAkku längere Zeit gelagert werden, muss
regelmäßig der Ladezustand kontrolliert
werden. Der optimale Ladezustand liegt zwischen 50 % und 80 %. Das Lagerungsklima
soll kühl und trocken sein in einer Umgebungstemperatur zwischen 0 °C und 50 °C.
♦ Stecken Sie den Akku-Pack
Ladegerät (siehe Abb. A).
♦ Stecken Sie den Netzstecker in die Steckdose.
Die Kontroll-LED
♦ Die grüne Kontroll-LED
dass der Ladevorgang abgeschlossen und der
Akku-Pack einsatzbereit ist.
ACHTUNG!
♦ Sollte die rote Kontroll-LED
ist der Akku-Pack überhitzt und kann nicht
aufgeladen werden.
♦ Sollte die rote und grüne Kontroll-LED
gemeinsam blinken, dann ist der AkkuPack defekt.
♦ Schalten Sie das Ladegerät zwischen aufein-
anderfolgenden Ladevorgängen für mindestens
15Minuten ab. Ziehen Sie dazu den Netzstecker.
aus dem Ladegerät neh-
in das Schnell-
leuchtet rot.
signalisiert Ihnen,
blinken, dann
Akku-Pack in das Gerät
einsetzen/entnehmen
Akku-Pack einsetzen
♦ Lassen Sie den Akku-Pack
einrasten.
Akku-Pack entnehmen
♦ Drücken Sie die Taste zur Entriegelung
entnehmen Sie den Akku-Pack
in den Griff
und
.
Akkuzustand prüfen
♦ Drücken Sie zum Prüfen des Akkuzustands
die Taste
abbildung).
Der Zustand bzw. die Restleistung wird in der
Akku-Display-LED
ROT/ORANGE/GRÜN = maximale Ladung
ROT/ORANGE = mittlere Ladung
ROT = schwache Ladung – Akku aufladen
Akkuzustand (siehe auch Haupt-
wie folgt angezeigt:
Schutzabdeckung zum Trennen
montieren
Verwenden Sie beim Trennen mit gebundenen
Schleifmitteln immer die Schutzabdeckung 8a zum
Trennen.
♦ Schieben Sie die Schutzabdeckung
Schutzhaube (siehe Abb. E), bis diese am
Ende mit dem Plastikbügel „X“ einrastet.
♦ Beim demontieren der Schutzabdeckung
müssen Sie den Plastikbügel „X“ leicht hineindrücken, um die Schutzabdeckung
auf die
zu lösen.
■ 12 │ DE
│AT│
CH
PWSA 20-Li C3
Schutzhaube verstellen
WARNUNG! VERLETZUNGSGEFAHR!
► Schalten Sie vor allen Arbeiten am Gerät das
Gerät aus und entnehmen Sie den Akku.
VERLETZUNGSGEFAHR!
► Verwenden Sie den Winkelschleifer immer mit
der Schutzhaube
sicher am Winkelschleifer angebracht werden. Stellen Sie diese so ein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. der
kleinstmögliche Teil des Schleifkörpers zeigt
offen zur Bedienperson. Die Schutzhaube
soll die Bedienperson vor Bruchstücken und
zufälligem Kontakt mit dem Schleifkörper
schützen.
VERLETZUNGSGEFAHR!
► Achten Sie darauf, dass die Schutzhaube
mindestens im gleichen Winkel wie der Zusatz-Handgriff
B). Andernfalls können Sie sich an der
Schrupp- bzw. Trennscheibe verletzen.
♦ Drehen Sie die Schutzhaube
liche Stellung (Arbeitsposition). Achten Sie dabei darauf, dass die Schutzhaube so platziert wird, dass die Schutzhaubenfixierung
über einer der 5 Auswölbungen der Schutzhaube liegt (s. Abb. E Ausklappseite).
♦ Achten Sie darauf, dass die Schutzhaubenfixie-
rung
fest in der jeweiligen Auswölbung
sitzt.
. Die Schutzhaube muss
montiert wird (siehe Abb.
in die erforder-
Schrupp- /Trennscheibe
montieren/wechseln
Tragen Sie beim Wechseln von Trenn-/
Schruppscheiben immer Schutzhandschuhe.
Die Abmessungen der Schrupp- oder Trennscheiben beachten. Der Lochdurchmesser muss ohne
Spiel zum Aufnahmeflansch
duzierstücke oder Adapter verwenden.
HINWEIS
► Verwenden Sie unbedingt nur schmutzfreie
Scheiben.
■ Verwenden Sie nur Schleifwerkzeuge, deren
zulässige Drehzahl mindestens so hoch ist wie
die Leerlaufdrehzahl des Gerätes.
■ VERLETZUNGSGEFAHR! Betätigen Sie die
Spindel-Arretiertaste
Aufnahmespindel .
♦ Drücken Sie die Spindel-Arretiertaste
Blockieren des Getriebes.
♦ Lösen Sie die Spannmutter
loch-Montage-Schlüssels (siehe Abb. D).
♦ Setzen Sie die Schrupp- oder Trennscheibe, mit
der beschrifteten Seite zum Gerät, auf den
Aufnahmeflansch
♦ Setzen Sie anschließend die Spannmutter
mit der erhobenen Seite nach oben, wieder auf
die Aufnahmespindel .
passen. Keine Re-
nur bei stillstehender
mit Hilfe des Zwei-
.
zum
,
Zusatz-Handgriff montieren
VORSICHT!
► Aus Sicherheitsgründen darf dieses Gerät nur
mit dem Zusatz-Handgriff
den. Andernfalls können Verletzungen die
Folge sein. Der Zusatz-Handgriff kann je
nach Arbeitsweise links, rechts oder oben am
Gerätekopf eingeschraubt werden.
verwendet wer-
PWSA 20-Li C3
DE│AT│CH
│
13 ■
Bei dünnen Schleifscheiben
12
12
≤ 3,2 mm
(siehe Abbildung1)
♦ Der Bund der Spannmutter
zeigt nach oben,
damit eine dünne Schleifscheibe sicher gespannt werden kann.
♦ Überprüfen Sie, ob alle Befestigungsteile korrekt
angebracht sind.
♦ Achten Sie darauf, dass der Drehrichtungspfeil
(falls vorhanden) auf den Trenn-, oder Schruppscheiben (auch Diamant-Trennscheiben) und die
Drehrichtung des Gerätes (Drehrichtungspfeil
auf dem Gerätekopf) übereinstimmen.
≤ 3,2 mm
Abb. 1
♦ Drücken Sie die Spindel-Arretiertaste
zum
Blockieren des Getriebes.
♦ Ziehen Sie die Spannmutter
Zweiloch-Montage-Schlüssel
mit dem
wieder fest.
Bei dicken Schleifscheiben
(siehe Abbildung 2)
> 3,2 mm
Abb. 2
Der Bund der Spannmutter
zeigt nach unten,
damit die Schleifscheibe sicher auf der Aufnahmespindel angebracht werden kann.
♦ Aufnahmespindel
♦ Die Spannmutter
arretieren.
mit dem Zweiloch-Montage-
Schlüssel im Uhrzeigersinn festziehen.
HINWEIS
► Wenn die Scheibe nach dem Wechsel un-
ruhig läuft oder schwingt, muss diese Scheibe
sofort wieder ausgewechselt werden.
♦ Lassen Sie das Gerät nach einem Scheiben-
wechsel sicherheitshalber 60 Sekunden auf
Höchstdrehzahl laufen. Achten Sie auf ungewöhnliche Geräusche und Funkenentwicklung.
Inbetriebnahme
Ein-/ausschalten
Überprüfen Sie das eingesetzte Werkzeug vor
Gebrauch, ob alle Befestigungsteile korrekt angebracht sind.
HINWEIS
► Schalten Sie den Winkelschleifer immer vor
Materialkontakt ein und führen Sie das Gerät
erst dann auf das Werkstück.
Einschalten
♦ Drücken Sie den
nach rechts, um ihn dann nach vorne zu schieben.
Ausschalten
♦ Lassen Sie den EIN-/AUS-Schalter
los.
Dauerbetrieb einschalten:
♦ Drücken Sie den
nach rechts, um ihn dann nach vorne zu schieben. Drücken Sie den
dann zusätzlich vorne herunter, bis er einrastet.
Dauerbetrieb ausschalten
♦ Drücken Sie den
herunter und lassen ihn dann los.
Drehzahl einstellen
Mit dem Stellrad für die Drehzahlvorwahl
können Sie die Drehzahl vorwählen:
(1 = geringere Drehzahl, 6 = größere Drehzahl).
Wir empfehlen Ihnen, sie durch praktische Tests zu
ermitteln.
Die Drehzahl kann auch während des Betriebs
verändert werden.
EIN-/AUS-Schalter erst
wieder
EIN-/AUS-Schalter erst
EIN-/AUS-Schalter
EIN- /AUS-Schalter hinten
■ 14 │ DE
│AT│
CH
PWSA 20-Li C3
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und entnehmen
Sie den Akku.
Der Akku-Winkelschleifer ist wartungsfrei.
■ Verwenden Sie keine scharfen Gegenstände
zur Reinigung des Gerätes. Es dürfen keine
Flüssigkeiten in das Innere des Gerätes gelangen. Andernfalls kann das Gerät beschädigt
werden.
■ Reinigen Sie das Gerät regelmäßig, am besten
immer direkt nach Abschluss der Arbeit.
■ Reinigen Sie das Gehäuse mit einem trockenen
Tuch – verwenden Sie auf keinen Fall Benzin,
Lösungsmittel oder Reiniger, die Kunststoff angreifen.
■ Zur gründlichen Reinigung des Gerätes wird
ein Staubsauger benötigt.
■ Lüftungsöffnungen müssen immer frei sein.
■ Entfernen Sie anhaftenden Schleifstaub mit
einem Pinsel.
HINWEIS
► Nicht aufgeführte Ersatzteile (wie z. B. Kohle-
bürsten, Schalter) können Sie über unsere
Service-Hotline bestellen.
WARNUNG!
■ Verwenden Sie kein Zubehör welches nicht
von PARKSIDE empfohlen wurde. Dies kann
zu elektrischem Schlag und Feuer führen.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über
die örtlichen Recyclingstellen entsorgen
können.
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß Europäischer Richtlinie
2012/19/EU müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden.
Werfen Sie Akkus nicht in den
Hausmüll!
Entfernen Sie die Akkus vor der Ent-
sorgung aus dem Gerät. Defekte oder
verbrauchte Akkus müssen gemäß Richtlinie
2006/66/EG recycelt werden. Geben Sie AkkuPack und/oder das Gerät über die angebotenen
Sammeleinrichtungen zurück.
Über Entsorgungsmöglichkeiten für ausgediente
Elektrowerkzeuge/Akku-Pack informieren Sie sich
bitte bei Ihrer Gemeinde- oder Stadtverwaltung.
Entsorgen Sie die Verpackung umwelt-
gerecht. Beachten Sie die Kennzeich-
nung auf den verschiedenen Verpack-
ungsmaterialien und trennen Sie diese
gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekenn zeichnet mit Abkürzungen (a)
und Ziffern (b) mit folgender Bedeutung:
1–7: Kunststoffe, 20–22: Papier und Pappe,
80–98: Verbundstoffe.
PWSA 20-Li C3
Möglichkeiten zur Entsorgung des aus-
gedienten Produkts erfahren Sie bei
Ihrer Gemeinde- oder Stadtverwaltung
DE│AT│CH
│
15 ■
Garantie der
Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab
Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Kassenbon gut auf. Dieser wird
als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfehler
auf, wird das Produkt von uns – nach unserer Wahl
– für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus,
dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und
schriftlich kurz beschrieben wird, worin der Mangel
besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt
sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Teile, die aus Glas
gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Für eine sachgemäße Benutzung des Produkts sind
alle in der Bedienungsanleitung aufgeführten
Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für
den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Serviceniederlassung
vorgenommen wurden, erlischt die Garantie.
Garantiezeit gilt nicht bei
■ normaler Abnutzung der Akkukapazität
■ gewerblichen Gebrauch des Produktes
■ Beschädigung oder Veränderung des Produktes
durch den Kunden
■ Missachtung der Sicherheits- und Wartungs-
vorschriften, Bedienungsfehler
■ Schäden durch Elementarereignisse
■ 16 │ DE
│AT│
CH
PWSA 20-Li C3
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu
gewährleisten, folgen Sie bitte den folgenden Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassen-
bon und die Artikelnummer (z.B.IAN123456)
als Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem
Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung
(unten links) oder dem Aufkleber auf der Rückoder Unterseite des Produktes.
■ Sollten Funktionsfehler oder sonstige Mängel
auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch
oder per E-Mail.
■ Ein als defekt erfasstes Produkt können Sie dann
unter Beifügung des Kaufbelegs (Kassenbon)
und der Angabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Serviceanschrift übersenden.
Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher,
Produktvideos und Installationssoftware herunterladen.
Service
Service Deutschland
Tel.: 0800 5435 111 (kostenfrei
aus dem dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
IAN 360196_2007
Importeur
Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie zunächst
die benannte Servicestelle.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
DEUTSCHLAND
www.kompernass.com
Mit diesem QR-Code gelangen Sie direkt auf die
Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN)
360196_2007 Ihre Bedienungsanleitung öffnen.
PWSA 20-Li C3
DE│AT│CH
│
17 ■
Original-Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen,
normativen Dokumenten und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie (2006/42/EG)
EG-Niedersapnnungsrichtlinie (2014/35/EU, nur Ladegerät)
Elektromagnetische Verträglichkeit (2014/30/EU)
RoHS Richtlinie (2011/65/EU)*
* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben be-
schriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments
und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten.
Angewandte harmonisierte Normen
EN 60745-1:2009/A11:2010
EN 60745-2-3:2011/A13:2015
EN 55014-1:2017
EN 55014-2:2015
EN 55014-1:2006/A2:2011
EN 55014-2:1997/A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A2:2019
EN 62233:2008
EN 50581:2012
Typbezeichnung der Maschine: Akku-Winkelschleifer PWSA 20-Li C3
Herstellungsjahr: 10–2020
Seriennummer: IAN 360196_2007
Bochum, 15.10.2020
Semi Uguzlu
- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
■ 18 │ DE
│AT│
CH
PWSA 20-Li C3
Ersatz-Akku Bestellung
Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder
bequem im Internet unter www.kompernass.com oder telefonisch abwickeln.
Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.
HINWEIS
► Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden.
Kontaktieren Sie in diesem Fall bitte die Service-Hotline.
Telefonische Bestellung
Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)
Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.)
Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)
Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die
Artikelnummer (z. B. IAN 360196) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.
PWSA 20-Li C3
DE│AT│CH
│
19 ■
■ 20 │ DE
│AT│
CH
PWSA 20-Li C3
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
Stand der Informationen:
11 / 2020 · Ident.-No.: PWSA20 -LiC3-102020-1
IAN 360196_2007
Loading...
