CORDLESS ANGLE GRINDER PWSA 20-Li B2

BATTERIDREVEN VINKELSLIBER

Oversættelse af den originale driftsvejledning

MEULEUSE D’ANGLE SANS FIL

Traduction des instructions d’origine

ACCU-HAAKSE SLIJPER

Vertaling van de originele gebruiksaanwijzing

IAN 290756

AKKU-WINKELSCHLEIFER

Originalbetriebsanleitung

Før du læser, vend begge sidene med billeder frem og bliv bekendt med alle apparatets funktioner.

Avant de lire le mode d’emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l’appareil.

Vouw vóór het lezen de beide pagina‘s met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DK Oversættelse af den originale driftsvejledning Side 1 FR / BE Traduction des instructions d’origine Page 19 NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 39 DE / AT / CH Originalbetriebsanleitung Seite 57

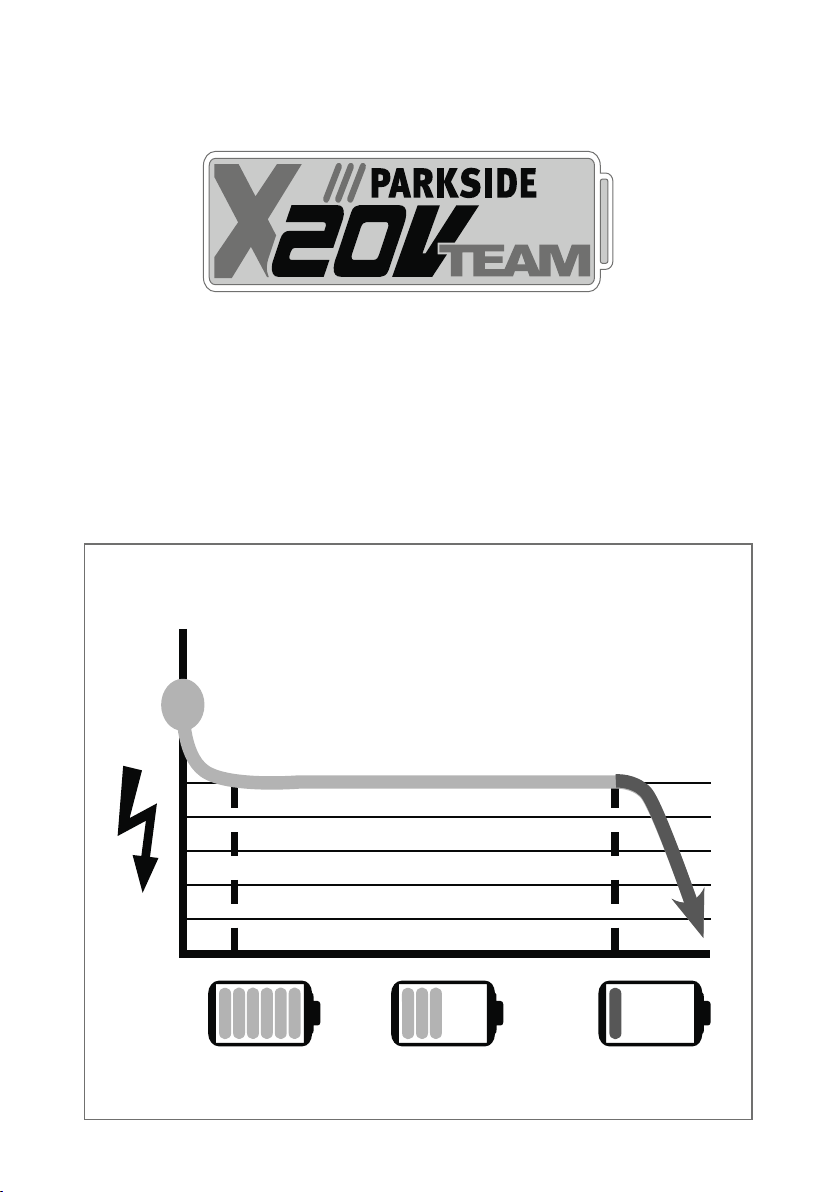

BATTERY COMPATIBLE WITH ALL DEVICES OF THE SERIES

„PARKSIDE X 20V TEAM“

20V max.

18V

Indholdsfortegnelse

Indledning .......................................................2

Anvendelsesområde .......................................................... 2

Udstyr ..................................................................... 2

Pakkens indhold ............................................................. 3

Tekniske data ............................................................... 3

Generelle sikkerheds anvisninger til elværktøjer .......................4

1. Sikkerhed på arbejdspladsen ................................................ 4

2. Elektrisk sikkerhed ......................................................... 4

3. Personsikkerhed ........................................................... 4

4. Anvendelse og behandling af elværktøjet ....................................... 5

5. Anvendelse og behandling af det batteridrevne værktøj ............................ 5

6. Service .................................................................. 6

Sikkerhedsanvisninger for alle anvendelser ........................................ 6

Tilbageslag og tilhørende sikkerhedsanvisninger .................................... 7

Særlige sikkerhedsanvisninger for slibning og afskæring .............................. 8

Øvrige sikkerhedsanvisninger for afskæring ........................................ 8

Sikkerhedsanvisninger for opladere .............................................. 9

Tilladt tilbehør .............................................................. 10

Opbevaring og anvendelse af de anbefalede indsatsværktøjer ....................... 10

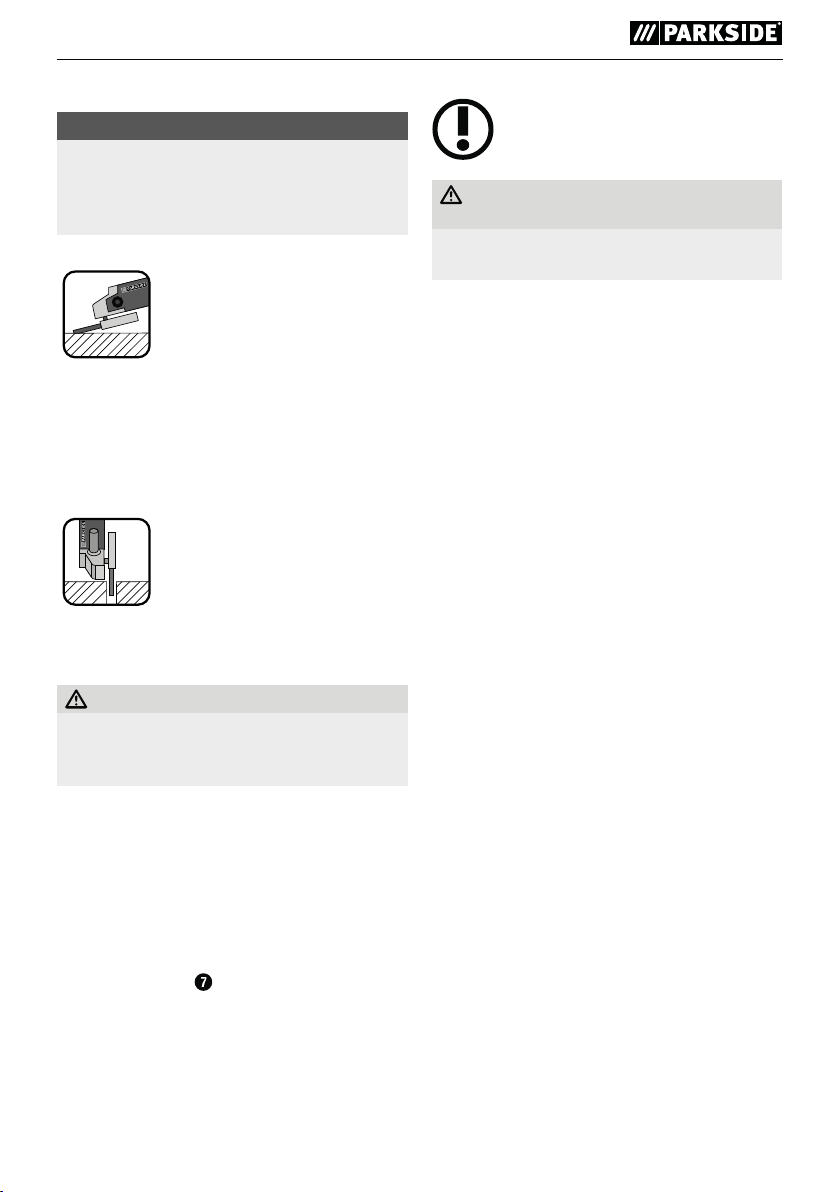

Arbejdsanvisninger .......................................................... 11

Før ibrugtagning .................................................12

Opladning af batteripakken (se ﬁg. A) ..........................................12

Indsætning/udtagning af den genopladelige batteripakke ........................... 12

Kontrol af batteriets tilstand ................................................... 12

Montering af beskyttelsesafdækning med hurtig lukkemekanisme ...................... 12

Montering af ekstra greb .....................................................13

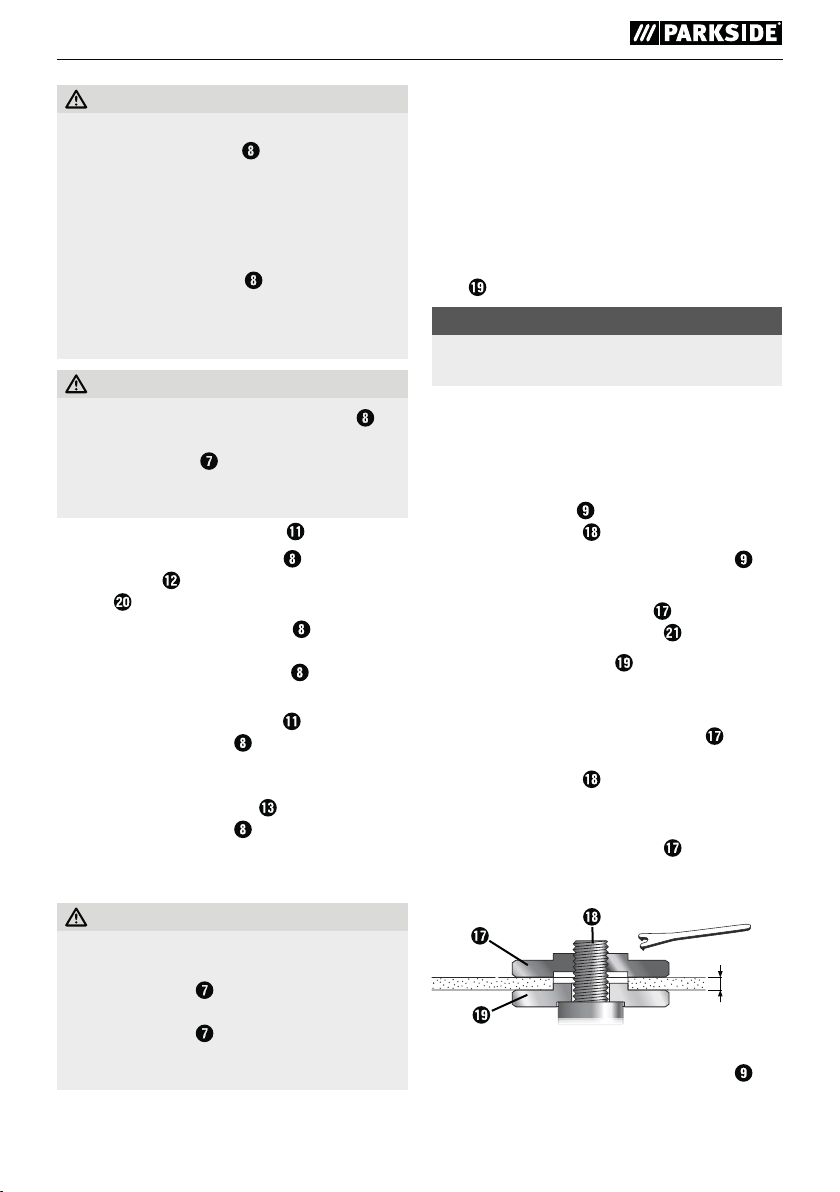

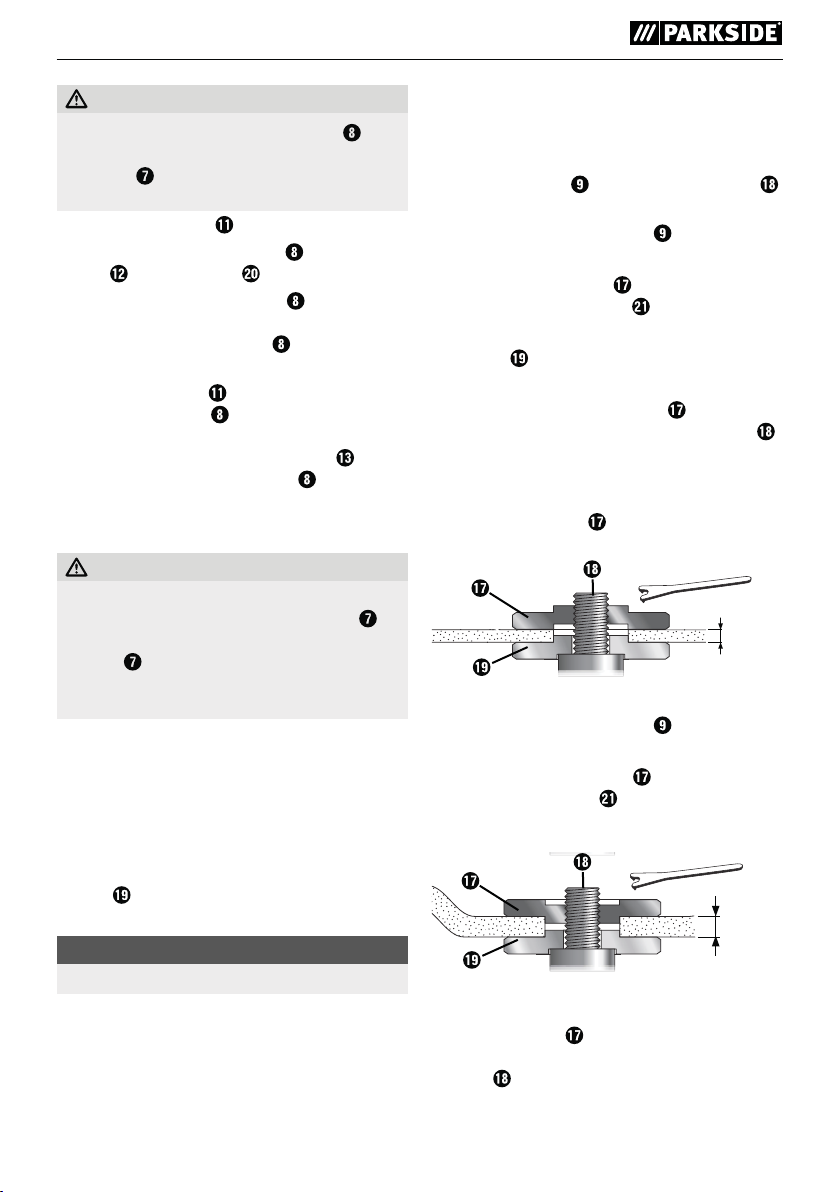

Montering/udskiftning af skrubbe-/skæreskive .................................... 13

Første brug .....................................................14

Tænd/sluk ................................................................ 14

Indstilling af omdrejningstal ................................................... 14

Vedligeholdelse og rengøring ......................................14

Bortskaﬀelse ....................................................15

Garanti for Kompernass Handels GmbH .............................15

Service .........................................................16

Importør .......................................................16

Oversættelse af den originale overensstemmelseserklæring ............17

Bestilling af reservebatteri ........................................18

Online-bestilling ............................................................ 18

Telefonisk bestilling .......................................................... 18

PWSA 20-Li B2

│

1 ■

BATTERIDREVEN VINKELSLIBER PWSA 20-Li B2

Indledning

Tillykke med købet af dit nye produkt. Du har valgt et produkt af høj kvalitet. Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bortskaﬀelse. Du bør sætte dig ind i alle produktets betjenings- og sikkerhedsanvisninger før brug. Brug kun produktet som beskrevet og kun til de angivne anvendelsesområder. Lad alle dokumenter til produktet følge med, hvis du giver det videre til andre.

Anvendelsesområde

Produktet er beregnet til afskæring, skrubning og børstning af metal, beton og ﬂiser uden anvendelse af vand. Enhver anden anvendelse eller ændring af produktet anses for at være uden for anvendelsesområdet og indebærer betydelige farer for uheld. Vi påtager os intet ansvar for skader, der opstår som følge af anvendelse uden for anvendelsesområdet. Produktet er ikke beregnet til erhvervsmæssig brug.

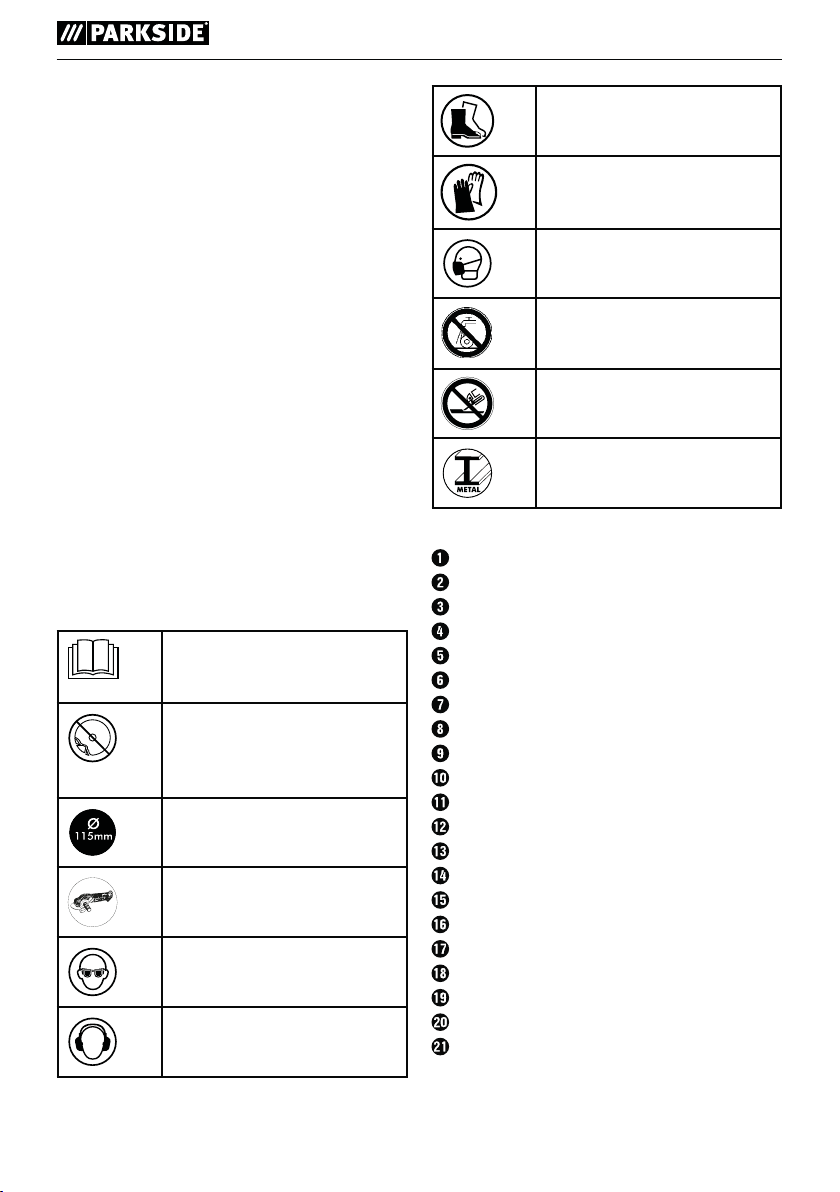

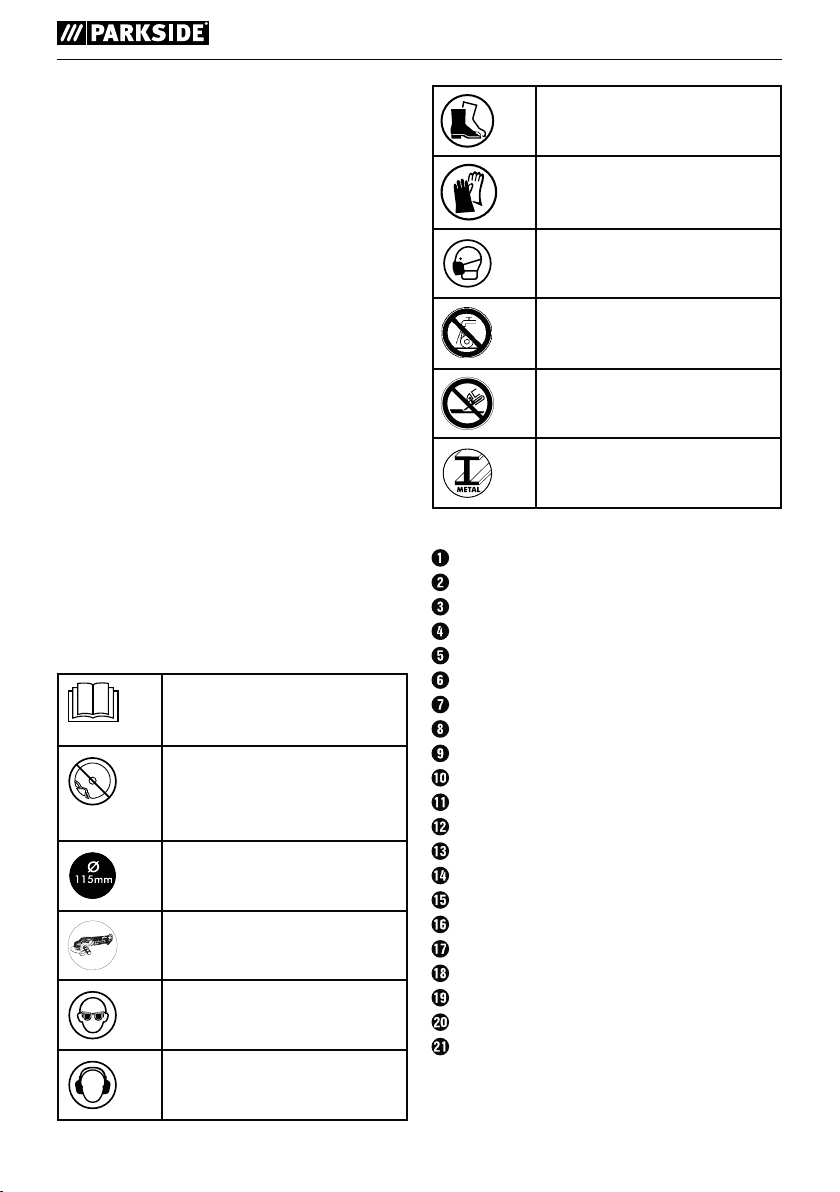

Forklaring til symbolerne:

Læs den originale betjeningsvejledning og sikkerhedsanvisningerne igennem før første brug.

Anvendelse af beskadigede skære- eller skrubbeskiver er farligt og kan føre til alvorlige kvæstelser!

Skivens diameter

Batteridrevet vinkelsliber

Bær beskyttelsesbriller!

Bær høreværn!

Bær sikkerhedssko!

Bær beskyttelseshandsker!

Bær støvmaske!

Ikke tilladt til vådslibning

Ikke tilladt til sideslibning

Beregnet til metalslibning

Udstyr

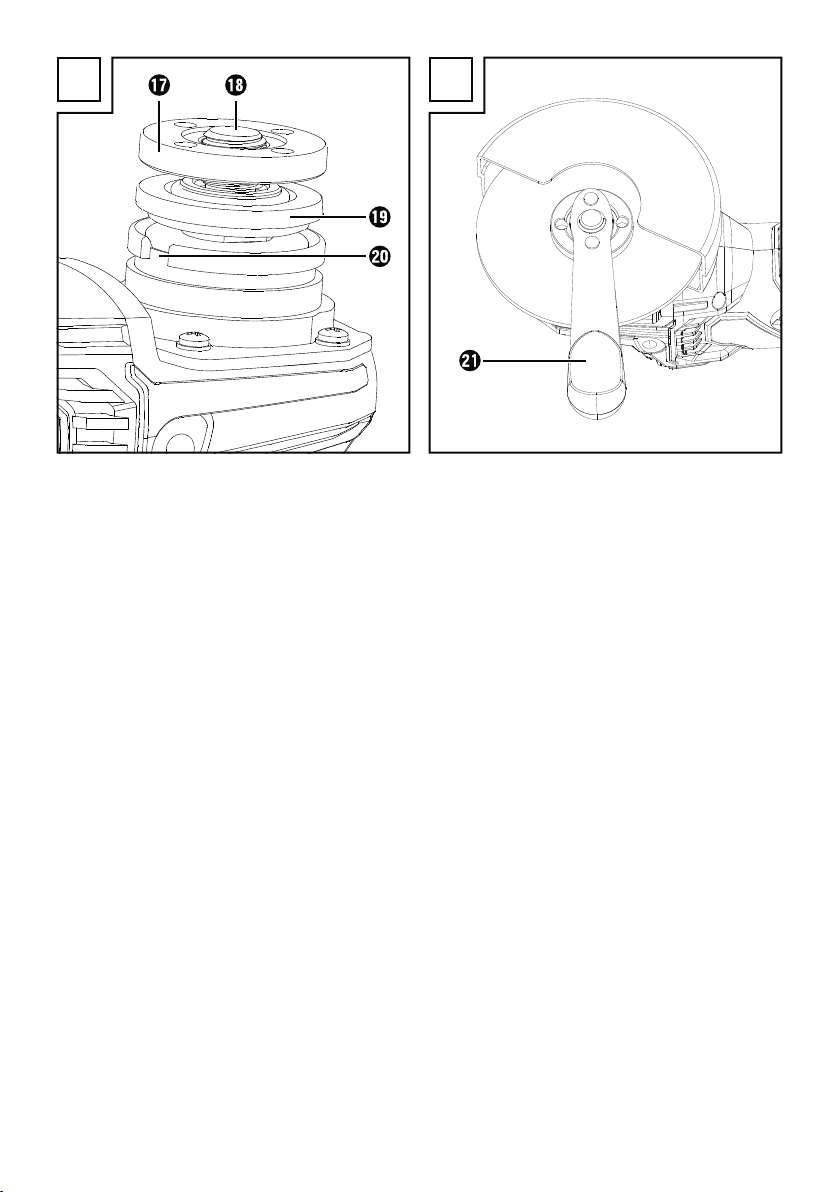

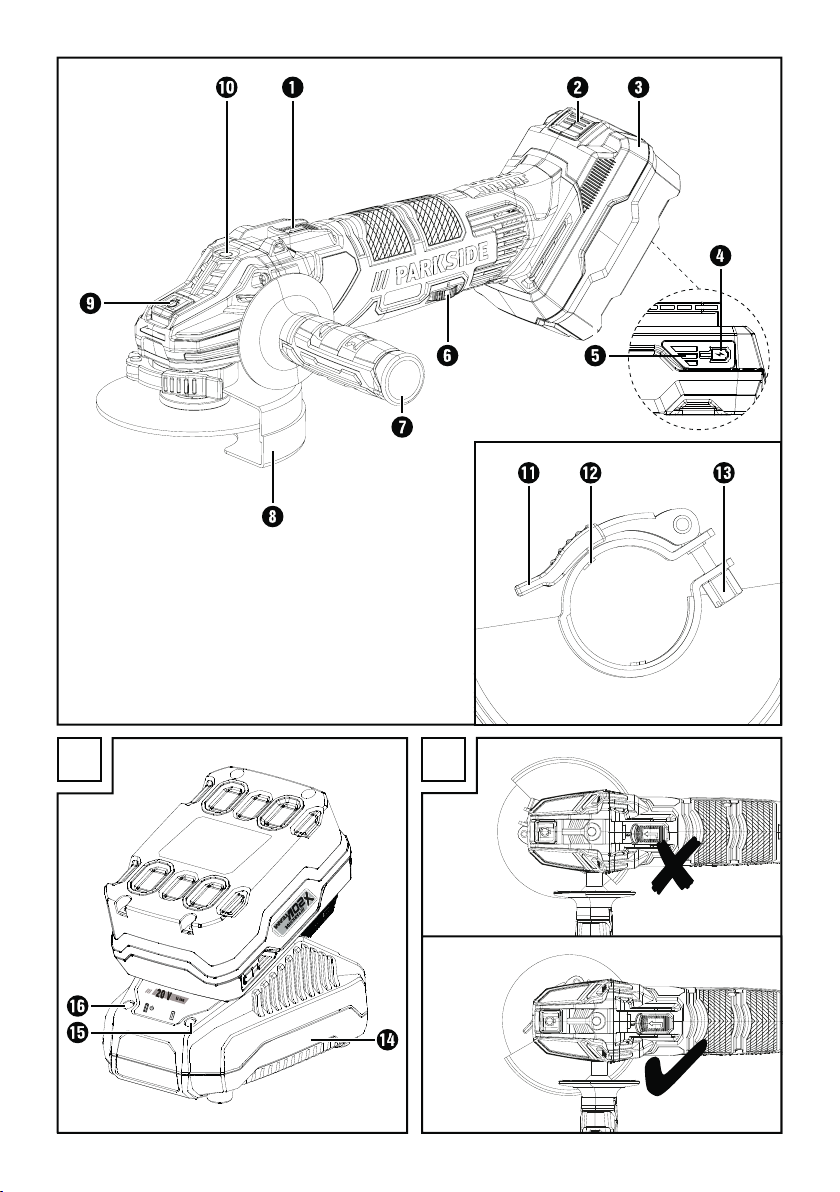

TÆND-SLUK-knap Knap til frigørelse af batteripakken Batteripakke Knap batteritilstand Display-LED for batteriet Indstillingshjul til forvalg af omdrejningstal Ekstra greb Beskyttelsesafdækning Spindel-låseknap Gevind (3 x) til ekstra greb Spændearm Kodetap Justeringsmøtrik Hurtigoplader (se ﬁg. A) Rød ladekontrol-LED (se ﬁg. A) Grøn ladekontrol-LED (se ﬁg. A) Spændemøtrik (se ﬁg. C) Monteringsspindel (se ﬁg. C) Monteringsﬂange (se ﬁg. C) Kodenot (se ﬁg. C) Monteringsnøgle med to huller(se ﬁg. D)

■ 2 │ DK

PWSA 20-Li B2

Pakkens indhold

1 batteridreven vinkelsliber PWSA 20-Li B2 1 hurtigoplader til batteri PLG 20 A2 1 batteripakke PAP 20 A3 1 ekstra greb 1 beskyttelsesafdækning (formonteret) 1 monteringsnøgle med to huller 1 skæreskive (formonteret) 1 betjeningsvejledning

Tekniske data

Batteridreven vinkelsliber: PWSA 20-Li B2

Mærkespænding: 20 V Nominel hastighed: n 2500-10000/min Skivemål: Ø 115 mm Gevindets mål: M14

Brug kun følgende batteri til værktøjet: PAP 20 A3

Type: LITHIUM-ION Mærkespænding: 20 V Kapacitet: 4 Ah Celler: 10

Brug kun følgende hurtigoplader til hurtig opladning af den genopladelige batteripakke: PLG 20 A2

INDGANG/input:

Mærkespænding: 230 - 240 V ~, 50 Hz

Nominelt eﬀektforbrug: 85 W Sikring (intern): 3,15 A

UDGANG/output:

Mærkespænding: 21,5 V Mærkestrøm: 3,5 A

Opladningstid: ca. 80 min Beskyttelsesklasse: II /

(jævnstrøm)

(vekselstrøm)

T3.15A

(dobbeltisolering)

-1

(jævnstrøm)

Støj- og vibrationsoplysninger:

Måleværdi for støj beregnet iht. EN60745. Det A-vægtede støjniveau for elværktøjet er normalt som følger:

Støjemissionsværdi:

Lydtryksniveau: LPA = 84 dB (A) Usikkerhed: K = 3 dB Lydeﬀektniveau: L

= 95 dB (A)

Usikkerhed: K = 3 dB

Bær høreværn! Samlet vibrationsværdi:

Overﬂadeslibning hovedgreb: a Usikkerhed: K = 1,5 m/s Overﬂadeslibning ekstra greb: a Usikkerhed: K = 1,5 m/s

= 1,83 m/s

h, AG

= 1,224 m/s

h, AG

BEMÆRK

► Vibrationsniveauet, som er angivet i disse

anvisninger, er målt med en standardmålemetode, som kan anvendes til sammenligning af elværktøj. Den angivne vibrationsemissionsværdi kan også anvendes til en indledende vurdering af faren ved vibrationsniveauet.

ADVARSEL!

► Vibrationsniveauet ændrer sig afhængigt

af elværktøjets anvendelse og kan i mange tilfælde ligge over værdien, der er angivet i disse anvisninger. Vibrationsbelastningen kan undervurderes, hvis elværktøjet jævnligt anvendes på denne måde. Prøv at holde belastningen forårsaget af vibrationer så lav som muligt. Vibrationsbelastningen kan f.eks. reduceres ved brug af handsker ved anvendelse af værktøjet samt ved nedsættelse af den tid, værktøjet bruges. Her skal der tages hensyn til hele driftscyklussen (f.eks. perioder, hvor elværktøjet er slukket, og perioder, hvor det er tændt, men kører uden belastning).

PWSA 20-Li B2

│

3 ■

Generelle sikkerheds-

anvisninger til elværktøjer

ADVARSEL!

► Læs alle sikkerhedsanvisninger og instruktio-

ner. Hvis de angivne sikkerhedsanvisninger og -instruktioner ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar sikkerhedsanvisningerne og

-instruktionerne til senere brug.

Begrebet "elværktøj", der anvendes i sikkerhedsanvisningerne, henviser både til elværktøj, der anvendes med ledning til lysnettet, og batteridrevet elværktøj (uden strømledning).

1. Sikkerhed på arbejdspladsen

a) Hold arbejdspladsen ren og godt oplyst. Rod

og dårligt oplyste arbejdspladser kan resultere i uheld.

b) Arbejd aldrig med elværktøj i eksplosions-

farlige omgivelser, hvor der beﬁnder sig brændbare væsker, gasser eller støv. Elværk-

tøj danner gnister, som kan antænde støvet eller dampene.

c) Hold børn og andre personer på afstand, når

elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over produktet.

2. Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stik-

kontakten. Stikket må ikke ændres på nogen måde. Der må ikke bruges adapterstik sammen med beskyttelsesjordet elværktøj. Uændrede stik

og de rigtige stikkontakter reducerer risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne

overﬂader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk

stød, hvis din krop har jordforbindelse.

c) Hold elværktøjet væk fra regn og fugt. Hvis

der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.

Brug ikke ledningen til noget, den ikke er beregnet til, f.eks. til at bære eller hænge værktøjet op i eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller produktets bevægelige dele. Beskadigede eller sammenﬁl-

trede ledninger øger risikoen for elektrisk stød.

Hvis du anvender elværktøjet udendørs, skal du bruge en forlængerledning, som også er egnet til udendørs brug. Når du anvender en

forlængerledning, der er beregnet til udendørs brug, reduceres risikoen for elektrisk stød.

f) Hvis det ikke er muligt at undgå at bruge

elværktøjet i fugtige omgivelser, skal der installeres en fejlstrømsafbryder. Installation

af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3. Personsikkerhed

a) Vær altid opmærksom og bevidst om, hvad du

laver, og arbejd fornuftigt med elværktøjet. Brug ikke elværktøjet, hvis du er ukoncentreret eller påvirket af narkotika, alkohol eller medicin. Selv et øjebliks uopmærksomhed ved brug

af elværktøjet kan medføre alvorlige kvæstelser. Brug personligt beskyttelsesudstyr, og bær

altid beskyttelsesbriller. Når du bruger personligt beskyttelsesudstyr som f.eks. støvmaske, skridsikre sikkerhedssko, beskyttelseshandsker, sikkerhedshjelm og høreværn afhængigt af elværktøjets type og anvendelse, reduceres risikoen for kvæstelser.

c) Undgå utilsigtet igangsætning. Kontrollér, at

elværktøjet er slukket, før du forbinder det med strømforsyningen og/eller tilslutter batteriet, tager elværktøjet op eller bærer det. Hvis

du bærer elværktøjet rundt med ﬁngeren på kontakten, eller hvis elværktøjet sluttes til strømforsyningen, mens det er tændt, kan der opstå uheld.

■ 4 │ DK

PWSA 20-Li B2

d) Fjern indstillingsværktøj eller skruenøgler, før

du tænder for elværktøjet. Hvis der sidder et

værktøj eller en skruenøgle på en roterende del af elværktøjet, kan det medføre personskader.

e) Undgå unormale kropsstillinger. Sørg for,

at du står sikkert, og hold altid balancen. Derved kan du bedre kontrollere elværktøjet i uventede situationer.

f) Bær velegnet påklædning. Bær ikke løst-

siddende tøj eller smykker. Hold hår, tøj og handsker på afstand af dele, der bevæger sig. Løst tøj, smykker eller hår kan komme ind i

dele, der bevæger sig.

g) Hvis der monteres opsugnings- og opsam-

lingsanordninger, skal disse tilsluttes og anvendes korrekt. Anvendelse af denne type

anordninger nedsætter støvrisikoen.

4. Anvendelse og behandling af elværktøjet

a) Overbelast ikke elværktøjet. Brug et elværk-

tøj, der er egnet til arbejdet. Med et velegnet

elværktøj arbejder du bedre og mere sikkert i det angivne eﬀektområde.

b) Brug ikke elværktøj med defekt kontakt.

Elværktøj, som ikke længere kan tændes og slukkes, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/eller fjern

det genopladelige batteri, før du indstiller elværktøjet, tilbehørsdelene eller lægger elværktøjet fra dig. Disse forholdsregler forhin-

drer, at elværktøjet starter ved en fejl.

d) Opbevar elværktøj uden for børns rækkevid-

de, når værktøjet ikke anvendes. Personer, som ikke kender produktet, eller som ikke har læst disse anvisninger, må ikke bruge produktet. Elværktøj er farligt, hvis det anvendes af

uerfarne personer.

e) Vedligehold elværktøjet omhyggeligt.

Kontrollér, om bevægelige dele fungerer, som de skal og ikke sætter sig fast, om dele er defekte eller så beskadigede, at elværktøjets funktion er påvirket. Få beskadigede dele repareret, inden du bruger produktet. Mange

uheld skyldes dårligt vedligeholdt elværktøj.

f) Hold skærende værktøj skarpt og rent. Om-

hyggeligt vedligeholdt værktøj med skarpe skær sætter sig ikke så ofte fast og er lettere at styre.

g) Brug elværktøj, tilbehør, udskiftelige dele osv.

i henhold til disse anvisninger. Tag hensyn til arbejdsbetingelserne og det arbejde, der skal udføres.

Anvendelse af elværktøj til andet end de tiltænkte anvendelsesområder kan føre til farlige situationer.

5. Anvendelse og behandling af det batteridrevne værktøj

a) Oplad kun batterierne i opladere, som produ-

centen har anbefalet. Hvis der bruges andre

batterier til opladeren, end dem opladeren er beregnet til, er der fare for brand.

b) Brug kun genopladelige batterier, der er

beregnet til elværktøj. Anvendelse af andre genopladelige batterier kan medføre personskader og brandfare.

c) Når det genopladelige batteri ikke benyttes,

skal det holdes borte fra kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, som kan forårsage en kortslutning mellem kontakterne. En kortslutning mellem det

genopladelige batteris kontakter kan medføre forbrændinger og brand.

d) Ved forkert anvendelse kan der trænge væ-

ske ud af det genopladelige batteri. Undgå kontakt med denne væske. Skyl efter med vand, hvis du alligevel kommer i kontakt med væsken. Hvis væsken kommer i øjnene, skal du søge læge. Batterivæske, der løber ud, kan

medføre hudirritationer eller forbrændinger.

PWSA 20-Li B2

│

5 ■

FORSIGTIG! EKSPLOSIONSFARE!

Oplad aldrig batterier, der ikke er beregnet til det.

Beskyt batteriet mod varme på grund

af f.eks. konstant sollys, ild, vand og fugt. Fare for eksplosion.

6. Service

a) Lad kun en kvaliﬁceret reparatør reparere dit

elværktøj og kun med originale reservedele.

Derved garanteres det, at elværktøjets sikkerhed bevares.

Sikkerhedsanvisninger for alle anvendelser

Fælles sikkerhedsanvisninger for slibning og afskæring:

a) Dette elværktøj kan anvendes som slibe-

maskine og skæremaskine. Overhold alle sikkerhedsanvisninger, instruktioner, visninger og data, som følger med produktet. Hvis de

følgende anvisninger ikke overholdes, kan det medføre elektrisk stød og/eller alvorlige kvæstelser.

b) Dette elværktøj er ikke egnet til slibning

med sandpapir, arbejde med stålbørster og polering. Anvendelser, som elværktøjet ikke er

beregnet til, kan være årsag til fare og personskader.

c) Brug ikke tilbehør, som ikke er beregnet og

anbefalet specielt af producenten til dette elværktøj. Selv om tilbehøret kan sættes på

elværktøjet, er det ingen garanti for, at anvendelsen af det er sikker.

d) Indsatsværktøjets tilladte omdrejningstal skal

mindst være så højt som det angivne maksimale omdrejningstal for elværktøjet. Tilbehør,

som roterer hurtigere end tilladt, kan gå i stykker og ﬂyve omkring.

e) Indsatsværktøjets udvendige diameter og

tykkelse skal svare til de angivne mål for elværktøjet. Forkert dimensionerede indsatsværk-

tøjer kan ikke afskærmes eller kontrolleres i tilstrækkelig grad.

f) Indsatsværktøjer med gevindindsats skal passe

nøjagtigt til slibespindlens gevind. Ved indsatsværktøjer, som monteres med ﬂange, skal indsatsværktøjernes huldiameter passe til monteringsdiameteren. Indsatsværktøjer,

som ikke kan fastgøres nøjagtigt på elværktøjet, roterer uensartet, vibrerer meget og kan medføre tab af kontrol.

g) Brug ikke beskadigede indsatsværktøjer.

Kontrollér indsatsværktøjer som f.eks. slibeskiver for afskalning og revner, slibetallerkner for revner og voldsomt slid, stålbørster for løse eller defekte tråde før anvendelse. Hvis elværktøjet eller indsatsværktøjet tabes på gulvet, skal du kontrollere, om det er gået i stykker eller bruge et ubeskadiget indsatsværktøj. Når du har kontrolleret værktøjet og monteret det, skal du holde personer i nærheden borte fra det roterende indsatsværktøjs område og lade produktet køre et minut ved maksimalt omdrejningstal. Beska-

digede indsatsværktøjer går som regel i stykker i testperioden.

h) Bær personligt beskyttelsesudstyr. Brug

helmaske, øjenbeskyttelse eller beskyttelsesbriller afhængigt af anvendelsen. Bær støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, som holder små slibeog materialepartikler på afstand af dig, hvis anvendelsesområdet kræver det. Øjnene

skal beskyttes mod omkringﬂyvende fremmedlegemer, som opstår ved mange forskellige anvendelser. Støv- og åndedrætsmasken skal bortﬁltrere støvet, der opstår ved anvendelsen. Hvis du udsættes for støj i længere tid, kan du få nedsat hørelse.

■ 6 │ DK

PWSA 20-Li B2

i) Hold andre personer på sikker afstand af

arbejdsområdet. Alle, som betræder arbejdsområdet, skal bære personligt beskyttelsesudstyr.

Dele af emnerne eller ødelagte indsatsværktøjer kan ﬂyve omkring og være årsag til kvæstelser uden for det direkte arbejdsområde.

j) Hold kun på elværktøjets isolerede gribe-

ﬂader, når du arbejder på steder, hvor indsatsværktøjet kan ramme skjulte el-ledninger.

Kontakt med en spændingsførende ledning kan også sætte produktdele af metal under spænding og medføre elektrisk stød.

k) Hold ledningen på afstand af roterende ind-

satsværktøjer. Hvis du mister kontrollen over produktet, kan ledningen skæres over, eller din hånd eller arm kan komme ind i det roterende indsatsværktøj.

l) Læg aldrig elværktøjet ned, før indsatsværk-

tøjet er standset helt. Det roterende indsatsværktøj kan komme i kontakt med underlaget, og du kan derved miste kontrollen over elværktøjet.

m) Lad ikke elværktøjet køre, mens du bærer

rundt på det. Dit tøj kan hænge fast ved tilfældig kontakt med det roterende indsatsværktøj, så dette borer sig ind i din krop.

n) Rengør regelmæssigt ventilationsåbningen på

elværktøjet. Motorblæseren trækker støv ind i huset, og en større ansamling af metalstøv kan være årsag til elektriske risici.

o) Brug ikke elværktøjet i nærheden af brandfar-

lige materialer. Disse materialer kan antændes af gnister.

p) Brug ikke indsatsværktøj, som kræver ﬂyden-

de kølemidler. Anvendelse af vand og andre ﬂydende kølemidler kan medføre elektrisk stød.

Tilbageslag og tilhørende sikkerhedsanvisninger

Tilbageslag er den pludselige reaktion som følge af et fastsiddende eller blokeret roterende indsatsværktøj som f.eks. slibeskive, slibetallerken, stålbørste osv. Fastsiddende eller blokerende indsatsværktøjer fører til, at det roterende indsatsværktøj stopper meget pludseligt. Det kan medføre, at elværktøjet (hvis der ikke er kontrol over det) bevæger sig i den modsatte retning af indsatsværktøjets rotationsretning på blokeringsstedet.

Hvis en slibeskive f.eks. sidder fast eller blokerer, kan slibeskivens kant, som er gået ned i emnet, sætte sig fast, og derved kan slibeskiven knække af eller forårsage et tilbageslag. Slibeskiven bevæger sig hen imod eller væk fra betjeningspersonen afhængigt af skivens omdrejningsretning på blokeringsstedet. Herved kan slibeskiven også gå i stykker.

Tilbageslag sker på grund af forkert brugaf elværktøjet. Det kan forhindres med de nødvendige forholdsregler, som beskrives efterfølgende.

a) Hold godt fast i elværktøjet, og hold kroppen

og armene i en stilling, så du kan afværge tilbageslagskræfterne. Brug altid det ekstra greb, hvis det ﬁndes, så du har bedst mulig kontrol over tilbageslagskræfterne eller reaktionsmomenterne ved opstart. Med egnede

forholdsregler kan betjeningspersonen kontrollere tilbageslags- og reaktionskræfterne.

b) Hold aldrig hånden i nærheden af de rote-

rende indsatsværktøjer. Indsatsværktøjet kan bevæge sig hen over hånden ved tilbageslag.

c) Undgå at holde kroppen inde i det område,

elværktøjet bevæges ind i ved et tilbageslag. Tilbageslaget tvinger elværktøjet i den modsatte retning af slibeskivens bevægelse på blokeringsstedet.

PWSA 20-Li B2

│

7 ■

d) Arbejd særligt forsigtigt ved hjørner, skarpe

kanter osv. Undgå, at indsatsværktøjet springer tilbage fra emnet og sætter sig fast. Det

roterende indsatsværktøj har tendens til at sætte sig fast i hjørner, ved skarpe kanter, eller hvis det springer tilbage fra disse. Det medfører tab af kontrol eller tilbageslag.

e) Brug ikke klinger til kædesave eller fortan-

dede savklinger. Denne type indsatsværktøjer er ofte årsag til tilbageslag eller tab af kontrol over elværktøjet.

Særlige sikkerhedsanvisninger for slibning og afskæring

Brug udelukkende de slibelegemer, som er tilladt til elværktøjet og den beskyttelsesafdækning, der passer til disse slibelegemer. Slibele-

gemer, som ikke er beregnet til elværktøjet, kan ikke afskærmes tilstrækkeligt og er derfor usikre.

Krøppede slibeskiver skal monteres, så slibe-

ﬂaden ikke rager ud over beskyttelsesafdækningens kant. Hvis slibeskiven monteres forkert

og rager ud over beskyttelsesafdækningens kant, kan slibeskiven ikke afskærmes korrekt.

c) Beskyttelsesafdækningen skal være anbragt

sikkert på elværktøjet og være indstillet, så den yder maksimal sikkerhed, og så den mindst mulige del af slibelegemet vender ubeskyttet mod betjeningspersonen. Beskyttelsesafdæk-

ningen skal beskytte betjeningspersonen mod småstykker og utilsigtet kontakt med slibelegemet samt mod gnister, som kan antænde tøjet.

d) Slibelegemer må kun anvendes til de anbe-

falede anvendelsesmuligheder. For eksempel: Slib aldrig med den ﬂade side af skæreskiven. Skæreskiver er beregnet til

materialefjernelse med skivens kant. Hvis der presses kraftigt på disse slibelegemer fra siden, kan de ødelægges.

e) Brug altid en ubeskadiget spændeﬂange med

den rigtige størrelse og form til den valgte skæreskive. Egnede ﬂanger støtter skæreskiven

og nedsætter risikoen for brud på skæreskiven. Flanger til skæreskiver kan adskille sig fra ﬂanger til andre slibeskiver.

f) Brug ikke slidte slibeskiver til større elværk-

tøjer. Slibeskiver til større elværktøjer er ikke beregnet til de mindre elværktøjers højere omdrejningstal og kan derfor gå i stykker.

Øvrige sikkerhedsanvisninger for afskæring

a) Undgå at blokere skæreskiven, og tryk ikke

for hårdt. Udfør ikke snit, der er alt for dybe.

Ved for dybe snit øges belastningen på skæreskiven samt tendensen til fasthængning eller blokering og dermed risikoen for tilbageslag eller brud på slibelegemet.

b) Undgå området foran og bag den roterende

skæreskive. Hvis du bevæger skæreskiven på arbejdsemnet væk fra dig selv, kan elværktøjet og den roterende skive slynges direkte mod dig i tilfælde af et tilbageslag.

c) Hvis skæreskiven sidder fast, eller hvis du

afbryder arbejdet, skal produktet slukkes og holdes i ro, til skiven står helt stille. Prøv ikke at tage den kørende skæreskive ud af snittet, da det vil medføre et tilbageslag. Find og

afhjælp årsagen til fastklemningen.

d) Tænd ikke for elværktøjet, så længe det sidder

fast i emnet. Lad først skæreskiven komme op på det fulde omdrejningstal, før snittet fortsættes med forsigtighed. Ellers kan skiven sætte

sig fast, hoppe ud af emnet eller forårsage et tilbageslag.

e) Støt plader eller store emner, så risikoen for

tilbageslag på grund af en fastklemt skæreskive formindskes. Store emner kan bøje sig på

grund af deres egen vægt. Emnet skal støttes på begge sider af skiven – både i nærheden af skæreskiven og ved kanten. Vær særligt forsigtig ved udskæring af »dyk-

snit« i eksisterende vægge eller andre områder, hvor man ikke kan se, hvad man skærer i.

Hvis skæreskiven går ind i væggen, kan den forårsage tilbageslag, hvis den skærer i gas- eller vandledninger, elektriske ledninger eller andre genstande.

■ 8 │ DK

PWSA 20-Li B2

Sikkerhedsanvisninger for opladere

■ Dette produkt kan bruges af børn

fra 8år og derover og af personer med nedsatte fysiske, motoriske eller mentale evner eller manglende erfaring og/eller viden, hvis de er under opsyn eller undervises i sikker brug af produktet og de farer, der kan være forbundet med det. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

■ Hvis dette produkts tilslutningsled-

ning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en person med tilsvarende kvaliﬁkationer, så farlige situationer undgås.

Opladeren er kun beregnet til indendørs

brug.

ADVARSEL!

■ Hvis dette produkts tilslutningsledning be-

skadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en person med tilsvarende kvaliﬁkationer, så farlige situationer undgås.

PWSA 20-Li B2

│

9 ■

Tilladt tilbehør

Skæreskiver

Skrubbeskiver

Maks.

diameter

Ø (mm)

115 3 M14 13300 80

115 6 M14 13300 80

Maks.

tykkelse

(mm)

Gevindets

mål (mm)

Maks. omdrejningstal

-1

(

)

Maks.

omfangs-

hastighed

(m/s)

Værktøj

Monte-

ringsnøgle

med to

huller

Monte-

ringsnøgle

med to

huller

Opbevaring og anvendelse af de anbefalede indsatsværktøjer

■ Slibeværktøjer skal behandles og transporteres med stor forsigtighed.

■ Slibeværktøjer skal opbevares, så de ikke udsættes for mekaniske skader eller miljøpåvirkning

(f.eks. fugt).

Beskyttelses-

afdækning

■ 10 │ DK

PWSA 20-Li B2

Arbejdsanvisninger

BEMÆRK

► Slibelegemer må kun anvendes til de

anbefalede anvendelsesmuligheder. Ellers kan de gå i stykker, beskadiges og forårsage personskader.

Skrubbeslibning:

■ Bevæg vinkelsliberen hen over emnet med et

moderat tryk.

■ Hold skrubbeskiven i en ﬂad vinkel hen over

emnet ved blødt materiale og i en lidt stejlere vinkel ved hårdt materiale.

Skæreskiver:

■ Brug kun kontrollerede ﬁberforstærkede

skære- eller slibeskiver, som er godkendt til

en omfangshastighed på mindst 80 m/s.

FORSIGTIG!

Slibeværktøjet fortsætter med at køre, efter at der slukkes for det. Brems det ikke ved at trykke imod på siden.

■ Sørg for at fastgøre emnet. Brug fastspæn-

dingsanordninger/skruestik til fastgørelse af emnet. Derved holdes det bedre fast, end hvis du holder det med hånden.

■ Sluk altid for vinkelsliberen, før du lægger

den fra dig, og vent, til den er standset helt.

■ Brug kun produktet til tørskæring eller tørs-

libning.

■ Det ekstra greb

ved arbejde med vinkelsliberen.

■ Asbestholdigt materiale må ikke bearbejdes.

Asbest regnes for at være kræftfremkaldende.

Brug aldrig skæreskiver til skrubning!

Brug aldrig skrubbeskiver til afskæring!

skal altid være monteret

Tip! Sådan gør du det rigtigt.

FARE! BEVÆG ALTID VINKELSLIBEREN

I MODLØB GENNEM EMNET.

► Der er fare for tilbageslag i den modsatte

retning. Produktet kan presses ud af snittet.

■ Produktet skal altid være tændt, når du bevæ-

ger det hen mod emnet. Tag produktet ud af

emnet efter bearbejdningen, og sluk derefter for produktet.

■ Hold altid produktet fast med begge hænder

under arbejdet. Sørg for at stå sikkert.

■ For at opnå den bedste slibeeﬀekt skal vinkelsli-

beren bevæges med en vinkel på 15° til 30° (mellem slibeskiven og emnet) frem og tilbage hen over emnet.

■ Ved bearbejdning af skrå ﬂader må vinkelsli-

beren ikke presses mod emnet med stor kraft.

Hvis omdrejningstallet falder voldsomt, skal pressekraften nedsættes, så det er muligt at arbejde sikkert og eﬀektivt. Hvis produktet pludselig bremses eller blokeres fuldstændigt, skal det slukkes med det samme.

■ Afskæring: Arbejd med moderat fremføring,

så skæreskiven ikke sætter sig fast.

■ Skrubbe- og skæreskiver bliver meget varme

under arbejdet – lad dem køle helt af før berøring.

■ Brug aldrig produktet til formål, det ikke er

beregnet til.

■ Sørg altid for, at produktet er slukket, før

stikket sættes i stikkontakten.

■ Sluk omgående produktet ved fare, og tag

batteriet ud. Sørg for, at der er let adgang til

produktet, så det i nødstilfælde er inden for rækkevidde.

PWSA 20-Li B2

│

11 ■

■ Tag altid batteriet ud, når du holder pause,

før du arbejder med produktet, og når det ikke bruges. Produktet skal altid være rent, tørt

og fri for olie og smørefedt.

■ Vær altid opmærksom! Hold altid øje med,

hvad du laver, og arbejd fornuftigt. Brug

aldrig produktet, hvis du er ukoncentreret eller føler dig dårligt tilpas.

ADVARSEL!

Brug altid beskyttelsesbriller.

ADVARSEL!

Brug altid en støvmaske.

Før ibrugtagning

Opladning af batteripakken (se ﬁg. A)

FORSIGTIG!

► Træk altid strømstikket ud, før du tager batteri-

pakken ind.

■ Oplad aldrig batteripakken

givende temperatur er under 10 °C eller over 40 °C.

♦ Sæt batteripakken

(se ﬁg. A).

♦ Sæt stikket i stikkontakten. Kontrol-LED'en

lyser rødt.

♦ Den grønne kontrol-LED

gen er afsluttet, og at batteripakken anvendes.

OBS!

♦ Hvis den røde ladekontrol-LED

batteripakken overophedet og kan ikke oplades.

♦ Hvis den røde og grønne ladekontrol-LED

defekt.

♦ Sluk opladeren i mindst 15 minutter mellem

opladninger, der foretages lige efter hinanden. Træk derefter stikket ud.

ud af opladeren eller sætter den

, hvis den om-

i hurtigopladeren

viser, at opladnin-

kan

blinker, er

blinker samtidigt, er batteripakken

Indsætning/udtagning af den genopladelige batteripakke

Indsæt den genopladelige batteripakke:

♦ Sæt batteripakken

på plads.

Udtagning af batteripakken:

♦ Tryk på knappen til frigørelse

pakken

ud.

ind i grebet, til den klikker

, og tag batteri-

Kontrol af batteriets tilstand

♦ Tryk på knappen batteritilstand for at kontrol-

lere den (se endvidere hovedbilledet). Tilstanden eller resteﬀekten vises på følgende måde på display-LED for batteriet

♦ RØD/ORANGE/GRØN = maksimal opladning

RØD/ORANGE = mellem-opladning RØD = svag opladning – oplad batteriet

Montering af beskyttelsesafdækning med hurtig lukkemekanisme

ADVARSEL! FARE FOR PERSON-

SKADER

► Sluk altid produktet før arbejdet, og tag

batteriet ud.

FARE FOR PERSONSKADER

► Brug altid vinkelsliberen sammen med

beskyttelsesafdækningen dækningen skal være anbragt sikkert på vinkelsliberen. Indstil den, så der opnås optimal sikkerhed, dvs. så den mindst mulige del af slibelegemet vender ubeskyttet mod betjeningspersonen. Beskyttelsesafdækningen skal beskytte betjeningspersonen mod småstykker og tilfældig kontakt med slibelegemet.

. Beskyttelsesaf-

■ 12 │ DK

PWSA 20-Li B2

FARE FOR PERSONSKADER

► Sørg for, at beskyttelsesafdækningen

som minimum monteres i samme vinkel som ekstragrebet (se ﬁg. B). I modsat fald kan du komme til skade på skrubbe- og skæreskiven.

♦ Åbn spændearmen . ♦ Sæt beskyttelsesafdækningen

med kodetap-

pen ind i kodenoten .

♦ Drej beskyttelsesafdækningen til den kræve-

de stilling (arbejdsposition). Den lukkede side af beskyttelsesafdækningen skal altid vende mod betjeningspersonen.

♦ Luk spændearmen til fastklemning af beskyt-

telsesafdækningen . Ved behov kan låsemekanismens spændekraft ændres ved løsning eller spænding af justeringsmøtrikken . Sørg for, at beskyttelsesafdækningen sidder forsvarligt fast på spindellejet.

Montering af ekstra greb

FORSIGTIG!

► Af sikkerhedsgrunde må dette elværktøj kun

anvendes sammen med det ekstra greb

. Ellers er der fare for personskader. Det ekstra greb kan skrues i til højre og venstre eller foroven på vinkelsliberens hoved afhængigt af arbejdsformen.

Montering/udskiftning af skrubbe-/ skæreskive

Bær altid beskyttelseshandsker ved skift af skære-/skrubbeskiver.

Vær opmærksom på målene på skrubbe- og skæreskiverne. Hullets diameter skal passe til monteringsﬂangen eller adapter.

BEMÆRK

uden slør. Brug ikke reduktionsmuﬀe

► Brug altid helt rene skiver.

■ Brug kun slibeværktøj, hvis tilladte omdrejnings-

tal som minimum er så højt som værktøjets omdrejningstal i tomgang.

■ FARE FOR PERSONSKADER! Aktivér kun spin-

del-låseknappen

, når monteringsspindlen

står stille.

♦ Tryk på spindel-låseknappen for at blokere

drevet.

♦ Løsn spændemøtrikken

ved hjælp af monte-

ringsnøglen med to huller (se ﬁg. D).

♦ Sæt skrubbe- eller skæreskiven på monterings-

ﬂangen

, så siden med tekst vender mod

vinkelsliberen.

♦ Sæt derefter spændemøtrikken

med den forhøjede side opad på monteringsspindlen igen.

Ved tynde slibeskiver (se ﬁgur 1):

♦ Spændemøtrikkens bund vender opad, så

den tynde slibeskive kan spændes sikkert.

≤ 3,2 mm

Fig. 1

♦ Tryk på spindel-låseknappen

for at blokere

drevet.

♦ Spænd spændemøtrikken

med monterings-

nøglen med to huller igen.

Ved tykke slibeskiver (se ﬁgur 2):

> 3,2 mm

Fig. 2

PWSA 20-Li B2

Spændemøtrikkens

bund vender nedad, så slibeskiven kan anbringes sikkert på monteringsspindlen .

│

13 ■

♦ Lås monteringsspindlen ♦ Spænd spændemøtrikken

nøglen med to huller igen i urets retning.

BEMÆRK

Hvis skiven kører uroligt eller vibrerer efter

►

skift, skal den udskiftes med det samme igen.

♦ Lad vinkelsliberen køre i 60 sekunder på højeste

omdrejningstal for en sikkerheds skyld efter skift af skiven. Vær opmærksom på udsædvanlig støj og gnistdannelse.

♦ Kontrollér, om alle fastgøringsdele er anbragt

korrekt.

♦ Sørg for, at omdrejningspilen (hvis en sådan

ﬁndes) på skære- eller skrubbesiderne (også diamantskiver) og omdrejningsretningen på vinkelsliberen (omdrejningspilen på vinkelsliberhovedet) stemmer overens.

med monterings-

Første brug

Tænd/sluk

Kontrollér, at alle fastgøringsdele er anbragt korrekt, før det indsatte værktøj anvendes.

BEMÆRK

► Tænd altid vinkelsliberen, før den får kontakt

med materialet, og hold den først derefter hen til emnet.

Sådan tænder du:

♦ Tryk først TÆND-/SLUK-knappen til højre,

og skub den derefter frem.

Sådan slukker du:

♦ Slip TÆND-/SLUK-knappen

igen.

Indstilling af omdrejningstal

Med indstillingshjulet til forvalg af omdrejningstallet

kan du forvælge omdrejningstallet:

(1 = lavt omdrejningstal, 6 = højt omdrejningstal). Vi anbefaler, at du ﬁnder frem til omdrejningstallet

med praktiske forsøg. Omdrejningstallet kan også ændres under driften.

Vedligeholdelse og rengøring

ADVARSEL! FARE FOR PERSON-

SKADER! Sluk altid produktet før arbejdet, og tag batteriet ud.

Den batteridrevne vinkelsliber kræver ikke vedligeholdelse.

■ Brug ikke skarpe genstande til rengøring af

produktet. Der må ikke komme væske ind i produktet. Ellers kan produktet blive beskadi-

get.

■ Rengør regelmæssigt produktet og helst lige

efter, at du er færdig med arbejdet.

■ Rengør huset med en tør klud – brug under ingen

omstændigheder benzin, opløsningsmidler eller rengøringsmidler, som angriber plast.

■ Til grundig rengøring af produktet skal der

bruges en støvsuger.

■ Ventilationsåbningerne må aldrig dækkes til.

■ Fjern fastsiddende slibestøv med en pensel.

BEMÆRK

► Reservedele, som ikke er angivet (som f.eks.

kulbørster, kontakter), kan bestilles hos vores service-hotline.

Tænd for permanent drift:

♦ Tryk først

og skub den derefter frem. Tryk SLUK-knappen indgreb.

Sluk for permanent drift:

♦ Tryk

og slip den så igen.

TÆND-/SLUK-knappen til højre,

ned foran, indtil den går i

TÆND-/SLUK-knappen ned bagved,

■ 14 │ DK

TÆND-/

PWSA 20-Li B2

Bortskaﬀelse

Emballagen består udelukkende af miljø-

venlige materialer. Den kan bortskaﬀes i de lokale containere til genbrugsmateriale.

Bortskaf ikke elværktøj sammen med

husholdningsaﬀaldet!

I henhold til det europæiske direktiv 2012/19/EU skal kasseret elværktøj indsamles særskilt og aﬂeveres til miljøvenligt genbrug.

Smid ikke batterier ud sammen med

husholdningsaﬀald!

Fjern batteriet fra produktet, før det bortskaﬀes. Defekte eller kasserede batterier skal genanvendes i henhold til direktiv 2006/66/EC. Aﬂever batteripakken og/eller produktet på de lokale genbrugspladser. Du kan få oplysninger om bortskaﬀelsesmuligheder for brugt elværktøj/batteripakker hos kommunens tekniske forvaltning.

Bortskaf emballagen miljøvenligt. Vær opmærksom på mærkningen på de forskellige emballagematerialer, og aﬂever dem sorteret til bortskaﬀelse. Emballagematerialerne er mærket med forkortelserne (b) og tallene (a) med følgende betydning:

1–7: Plast, 20–22: Papir og pap, 80–98: Kompositmaterialer
