WINKELSCHLEIFER / ANGLE GRINDER MEULEUSE D’ANGLE PWS 230 D4

WINKELSCHLEIFER

Originalbetriebsanleitung

MEULEUSE D’ANGLE

Traduction des instructions d’origine

SZLIFIERKA KĄTOWA

Tłumaczenie oryginalnej instrukcji obsługi

UHLOVÁ BRÚSKA

Preklad originálneho návodu na obsluhu

IAN 331943_1907

ANGLE GRINDER

Translation of the original instructions

HAAKSE SLIJPER

Vertaling van de originele gebruiksaanwijzing

ÚHLOVÁ BRUSKA

Překlad originálního provozního návodu

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.

Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil.

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

DE / AT / CH Originalbetriebsanleitung Seite 1 GB/IE Translation of the original instructions Page 15 FR / BE Traduction des instructions d’origine Page 29 NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 47 PL Tłumaczenie oryginalnej instrukcji obsługi Strona 61 CZ Překlad originálního provozního návodu Strana 77 SK Preklad originálneho návodu na obsluhu Strana 91





Inhaltsverzeichnis

Einleitung ............................................................2

Bestimmungsgemäßer Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Ausstattung ..................................................................... 2

Lieferumfang .................................................................... 2

Technische Daten ................................................................. 2

Allgemeine Sicherheitshinweise für Elektrowerkzeuge ......................3

1. Arbeitsplatz-Sicherheit ........................................................... 3

2. Elektrische Sicherheit ............................................................ 3

3. Sicherheit von Personen .......................................................... 4

4. Verwendung und Behandlung des Elektrowerkzeugs ................................... 4

5. Service ....................................................................... 5

Sicherheitshinweise füralleAnwendungen ............................................. 5

Rückschlag und entsprechende Sicherheitshinweise ......................................6

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen ............................ 7

Weitere besondere Sicherheits hinweise zum Trennschleifen ................................ 7

Zulässiges Zubehör ............................................................... 8

Aufbewahrung und Handhabung der empfohlenen Einsatzwerkzeuge ....................... 8

Arbeitshinweise .................................................................. 8

Bedienung ..........................................................10

Schutzhaube montieren/verstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Zusatz-Handgriﬀ montieren ........................................................10

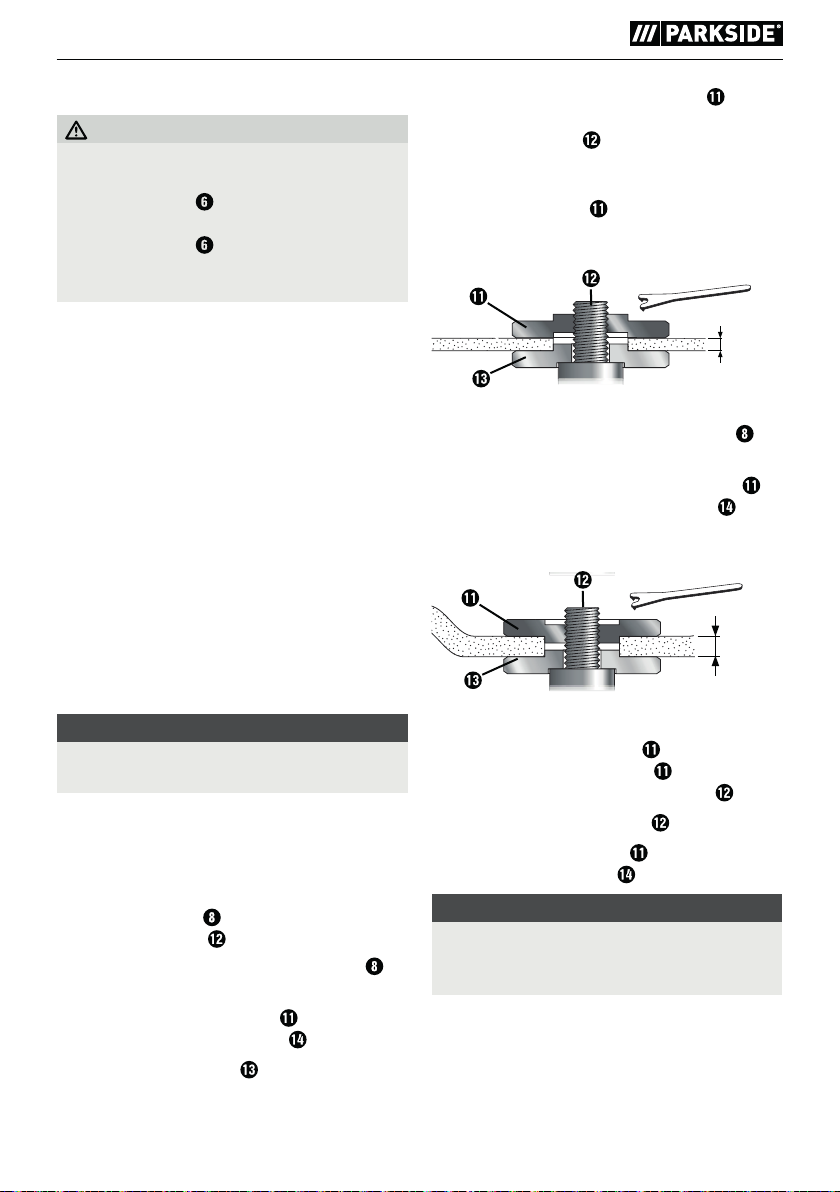

Schrupp- /Trennscheibe montieren/wechseln ..........................................10

Ein- und ausschalten .............................................................11

Gerätegriﬀ drehen ...............................................................11

Wartung und Reinigung ...............................................12

Entsorgung .........................................................12

Garantie der Kompernaß Handels GmbH ................................12

Service .............................................................13

Importeur ..........................................................13

Original-Konformitätserklärung ........................................14

PWS 230 D4

DE│AT│CH

│

1 ■

WINKELSCHLEIFER PWS 230 D4 Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Trennen, Schruppen von Metallwerkstoﬀen, Beton und Fliesen ohne Verwendung von Wasser geeignet. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

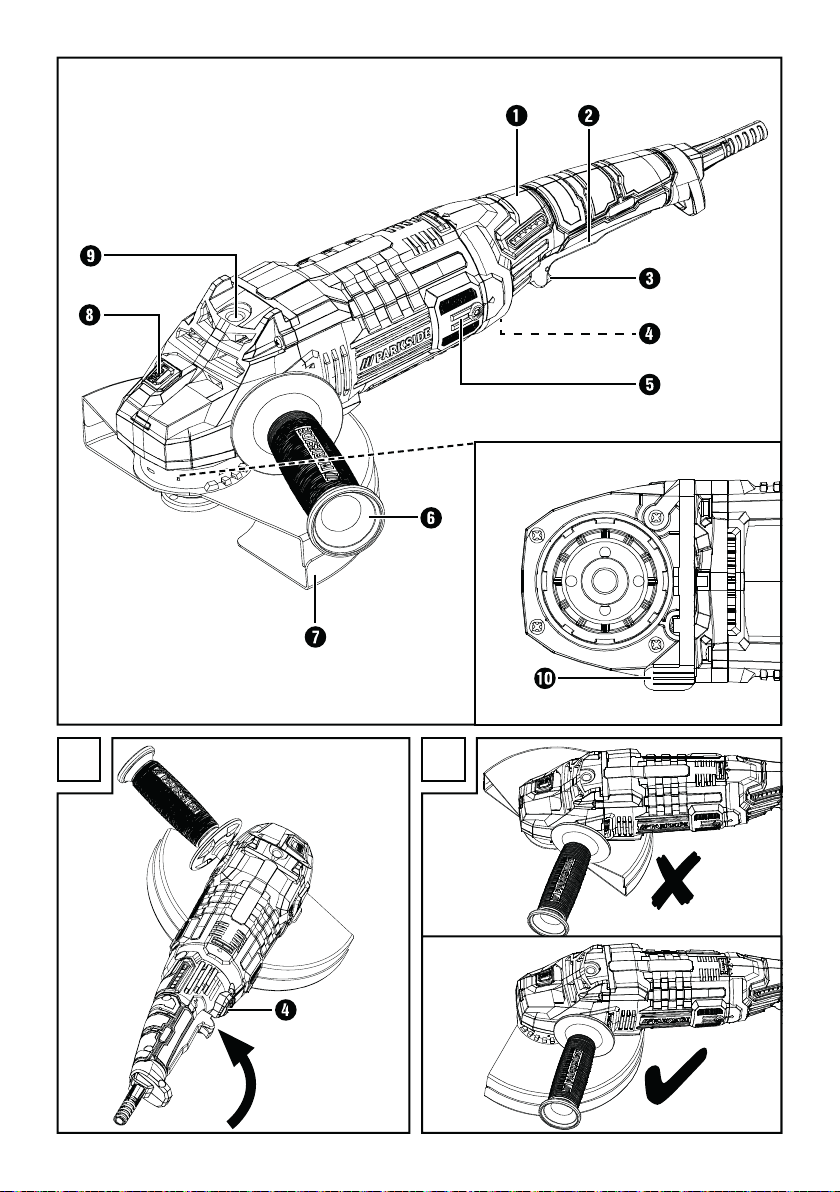

Ausstattung

Gerätegriﬀ (drehbar) EIN-/AUS-Schalter Einschaltsperre Entriegelungstaste Abdeckung Kohlebürsten Zusatz-Handgriﬀ Schutzhaube Spindel-Arretiertaste Gewinde (3 x) für Zusatz-Handgriﬀ Hebel Spannmutter (siehe Abb. C) Aufnahmespindel (siehe Abb. C) Aufnahmeﬂansch (siehe Abb. C) Zweiloch-Montage-Schlüssel (siehe Abb. D)

Lieferumfang

1 Winkelschleifer PWS 230 D4 1 Zusatz-Handgriﬀ 1 Schutzhaube 1 Zweiloch-Montage-Schlüssel 1 Betriebsanleitung

Technische Daten

Bemessungsspannung 230 V ∼ 50 Hz

(Wechselstrom) Bemessungsaufnahme 2000 W Bemessungsdrehzahl n 6500 min Scheibenmaß Ø 230 mm Gewindemaß M14 Schutzklasse II / (Doppelisolierung)

Geräusch- und Vibrationsinformationen

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Geräuschemissionswert

Schalldruckpegel L Unsicherheit K = 3 dB Schallleistungspegel L Unsicherheit K = 3 dB

Gehörschutz tragen!

Schwingungsgesamtwert

Oberﬂächenschleifen a Unsicherheit K = 1,5 m/s

-1

= 94 dB (A)

= 105 dB (A)

= 16,4 m/s

h, AG

■ 2 │ DE

│AT│

PWS 230 D4

HINWEIS

► Der in diesen Anweisungen angegebene

Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

WARNUNG!

► Der Schwingungspegel wird sich entspre-

chend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

► Lesen Sie alle Sicherheitshinweise und Anwei-

sungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriﬀ „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung und unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht

in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen wäh-

rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges

muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberﬂächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder

Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Kabel nicht, um das

Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den

Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

PWS 230 D4

DE│AT│CH

│

3 ■

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie dar-

auf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeuges kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetrieb nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerk-

zeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Geräteteil beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhal-

tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Klei-

dung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auﬀangeinrichtun-

gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung

einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des

Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektro-

werkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge mit Sorgfalt.

Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepﬂegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Ein-

satzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit.

■ 4 │ DE

│AT│

PWS 230 D4

Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von quali-

ﬁziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

b) Lassen Sie den Austausch des Steckers oder

der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführen. Damit wird sichergestellt,

dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise füralleAnwendungen

Gemeinsame Sicherheitshinweise zum Schleifen und Trennschleifen:

a) Dieses Elektrowerkzeug ist zu verwenden als

Schleifer und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anwei-

sungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

b) Dieses Elektrowerkzeug ist nicht geeignet

zum Sandpapierschleifen, Arbeiten mit Drahtbürsten und Polieren. Verwendungen,

für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

c) Verwenden Sie kein Zubehör, das vom Her-

steller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur

weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

d) Die zulässige Drehzahl des Einsatzwerkzeugs

muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zuläs-

sig dreht, kann zerbrechen und umherﬂiegen.

e) Außendurchmesser und Dicke des Einsatz-

werkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemes-

sene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

f) Einsatzwerkzeuge mit Gewindeeinsatz

müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am

Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

g) Verwenden Sie keine beschädigten Ein-

satzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe beﬁndliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeuges auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte

Einsatzwerkzeuge brechen meist in der Testzeit.

h) Tragen Sie persönliche Schutzausrüstung.

Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialartikel von Ihnen fernhalten. Die Augen sollen

vor herumﬂiegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub ﬁltern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf siche-

ren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen.

PWS 230 D4

DE│AT│CH

│

5 ■

Bruchstücke des Werkstücks oder gebrochene Einsatzwerkzeuge können wegﬂiegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

j) Halten Sie das Elektrowerkzeug nur an den

isolierten Griﬀﬂächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das Netzkabel treﬀen kann. Der Kontakt mit einer

spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

k) Halten Sie das Netzkabel von sich drehen-

den Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Arm in das sich drehende Einsatzwerkzeug geraten.

l) Legen Sie das Elektrowerkzeug niemals

ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende

Einsatzwerkzeug kann in Kontakt mit der Ablageﬂäche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

m) Lassen Sie das Elektrowerkzeug nicht laufen,

während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.

n) Reinigen Sie regelmäßig die Lüftungsschlitze

Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

o) Verwenden Sie das Elektrowerkzeug nicht

in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

p) Verwenden Sie keine Einsatzwerkzeuge, die

ﬂüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen ﬂüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeuges, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem

abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z.B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und

bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriﬀ, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeig-

nete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe sich

drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.

c) Meiden Sie mit Ihrem Körper den Bereich, in

den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das

Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

d) Arbeiten Sie besonders vorsichtig im Bereich

von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotieren-

de Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

■ 6 │ DE

│AT│

PWS 230 D4

e) Verwenden Sie kein Ketten- oder gezähntes

Sägeblatt. Solche Einsatzwerkzeuge verursa-

chen häuﬁg einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerk-

zeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.

Gekröpfte Schleifscheiben müssen so montiert

werden, dass ihre Schleiﬄäche nicht über der Ebene des Schutzhaubenrandes hervorsteht.

Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.

c) Die Schutzhaube muss sicher am Elektro-

werkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinstmögliche Teil des Schleifkörpers oﬀen zum Bediener zeigt. Die Schutzhaube hilft,

die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden könnten, zu schützen.

d) Schleifkörper dürfen nur für die empfohlenen

Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenﬂäche einer Trennscheibe. Trennscheiben sind

zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

e) Verwenden Sie immer unbeschädigte Spann-

ﬂansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe.

Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.

f) Verwenden Sie keine abgenutzten Schleif-

scheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Weitere besondere Sicherheitshinweise zum Trennschleifen

a) Vermeiden Sie ein Blockieren der Trennscheibe

oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine

Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter der

rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.

c) Falls die Trennscheibe verklemmt oder Sie die

Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursa-

che für das Verklemmen.

d) Schalten Sie das Elektrowerkzeug nicht

wieder ein, solange es sich im Werkstück beﬁndet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Andernfalls kann

die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.

e) Stützen Sie Platten oder große Werkstücke

ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter

ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe der Trennscheibe als auch an der Kante. Seien Sie besonders vorsichtig bei „Tauch-

schnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende

Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

PWS 230 D4

DE│AT│CH

│

7 ■

Zulässiges Zubehör

Trennscheiben

Schruppscheiben

Max.

Durchmesser

Ø (mm)

230 3 M14 6500 80

230 6 M14 6500 80

Max. Dicke (mm)

Gewinde-

maß (mm)

Drehzahl

-1

(min

)

Umfangsge-

schwindigkeit

(m/s)

Werkzeug

Zweiloch-Montage-

Schlüssel

Zweiloch-Montage-

Schlüssel

Aufbewahrung und Handhabung der empfohlenen Einsatzwerkzeuge

■ Schleifwerkzeuge sind mit Vorsicht zu behandeln und zu transportieren.

■ Schleifwerkzeuge sind so zu lagern, dass sie keinen mechanischen Beschädigungen oder Umwelt-

einﬂüssen (z. B. Feuchtigkeit) ausgesetzt sind.

Arbeitshinweise

HINWEIS

► Schleifkörper dürfen nur für die empfohlenen

Einsatzmöglichkeiten verwendet werden. Andernfalls könnten sie zerbrechen, beschädigt werden und Verletzungen verursachen.

Schruppschleifen:

■ Bewegen Sie den Winkelschleifer mit mäßi-

gem Druck über das Werkstück hin und her.

■ Führen Sie bei weichem Material die

Schruppscheibe in einem ﬂachen Winkel über das Werkstück, bei hartem Material in einem etwas steileren Winkel.

Trennschleifen:

■ Verwenden Sie nur geprüfte faserstoﬀver-

stärkte Trenn- oder Schleifscheiben, die für

eine Umfangsgeschwindigkeit von nicht weniger als 80 m/s zugelassen sind.

Verwenden Sie niemals Trennscheiben zum Schruppen!

Verwenden Sie niemals Schruppscheiben zum Trennen!

VORSICHT!

► Das Schleifwerkzeug läuft nach dem Aus-

schalten nach. Bremsen Sie es nicht durch seitliches Gegendrücken ab.

■ Sichern Sie das Werkstück. Benutzen Sie

Spannvorrichtungen/Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand.

■ Schalten Sie das Gerät vor dem Ablegen

immer aus und warten Sie, bis das Gerät zum Stillstand gekommen ist.

■ Entriegeln Sie bei einem Stromausfall oder

wenn der Netzstecker gezogen wird, sofort den EIN-/AUS-Schalter. Bringen Sie ihn in

AUS-Position. Dies verhindert einen unkontrollierten Wiederanlauf.

■ Verwenden Sie das Gerät nur für Trocken-

schnitt bzw. Trockenschliﬀ.

■ Der Zusatz-Handgriﬀ

beiten mit dem Gerät montiert sein.

■ Asbesthaltiges Material darf nicht bearbeitet

werden. Asbest gilt als krebserregend.

Tipp! So verhalten Sie sich richtig.

muss bei allen Ar-

Schutz-

haube

■ 8 │ DE

│AT│

PWS 230 D4

GEFAHR! FÜHREN SIE DAS GERÄT

IMMER IM GEGENLAUF DURCH DAS WERKSTÜCK.

► Bei entgegengesetzter Richtung besteht die

Gefahr eines Rückschlags. Das Gerät kann aus dem Schnitt gedrückt werden.

■ Führen Sie das Gerät immer eingeschaltet

gegen das Werkstück. Heben Sie das Gerät

nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus.

■ Halten Sie das Gerät während der Arbeit

immer fest mit beiden Händen. Sorgen Sie für

einen sicheren Stand.

■ Für die beste Schleifwirkung bewegen Sie das

Gerät gleichmäßig in einem Winkel von 15 bis 30° (zwischen Schleifscheibe und Werkstück) auf dem Werkstück hin und her.

■ Beim Bearbeiten von schrägen Flächen darf

das Gerät nicht mit großer Kraft auf das Werkstück gedrückt werden. Wenn die Dreh-

zahl stark abfällt, müssen Sie die Andruckkraft reduzieren, um sicheres und eﬀektives Arbeiten zu ermöglichen. Sollte das Gerät plötzlich vollkommen gebremst oder blockiert sein, muss der Netzstrom sofort ausgeschaltet werden.

■ Trennen: Arbeiten Sie mit mäßigem Vorschub

und verkanten Sie die Trennscheibe nicht.

■ Schrupp- und Trennscheiben werden beim

Arbeiten sehr heiß – lassen Sie sie vor dem Berühren vollständig abkühlen.

■ Verwenden Sie das Gerät niemals zweckent-

fremdet.

■ Achten Sie immer darauf, dass das Gerät

ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.

■ Ziehen Sie bei Gefahr sofort den Netzstecker

aus der Steckdose. Sorgen Sie dafür, dass das

Gerät und der Netzstecker leicht zugänglich und im Notfall problemlos erreichbar sind.

■ Ziehen Sie bei Arbeitspausen, vor allen

Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.

■ Seien Sie stets aufmerksam! Achten Sie immer

darauf, was Sie tun, und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem

Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

WARNUNG!

Tragen Sie immer eine Schutzbrille.

WARNUNG! Tragen Sie immer eine Staubschutzmaske.

PWS 230 D4

DE│AT│CH

│

9 ■

Bedienung

Schutzhaube montieren/verstellen

WARNUNG! VERLETZUNGSGEFAHR!

► Ziehen Sie vor allen Arbeiten am Gerät den

Netzstecker aus der Steckdose!

VERLETZUNGSGEFAHR!

► Verwenden Sie den Winkelschleifer immer

mit der Schutzhaube muss sicher am Winkelschleifer angebracht werden. Stellen Sie diese so ein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. der kleinstmögliche Teil des Schleifkörpers zeigt oﬀen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.

VERLETZUNGSGEFAHR!

► Achten Sie darauf, dass die Schutzhaube

mindestens im gleichen Winkel wie der Zusatz-Handgriﬀ Abb. B). Andernfalls können Sie sich an der Schrupp- bzw. Trennscheibe verletzen.

♦ Setzen Sie die Schutzhaube in der gezeigten

Stellung auf (siehe Abb. F). Die Schutzhaube lässt sich nur in dieser Position aufsetzen oder entnehmen. Drehen Sie die Schutzhaube bis diese das erste mal hörbar einrastet.

♦ Ziehen Sie nun den Hebel

die Schutzhaube in die erforderliche Stellung (Arbeitsposition), bis diese hörbar einrastet.

♦ Überprüfen Sie den sichern Sitz der Schutz-

haube. Der Hebel die Schutzhaube lassen.

. Die Schutzhaube

montiert wird (siehe

und drehen Sie

muss eingerastet sein und

darf sich nicht verdrehen

Zusatz-Handgriﬀ montieren

VORSICHT!

► Aus Sicherheitsgründen darf dieses Gerät

nur mit dem Zusatz-Handgriﬀ werden. Andernfalls können Verletzungen die Folge sein. Der Zusatz-Handgriﬀ nach Arbeitsweise links, rechts oder oben am Gerätekopf eingeschraubt werden.

verwendet

kann je

Schrupp- /Trennscheibe montieren/wechseln

Tragen Sie beim Wechseln von Trenn-/Schruppscheiben immer Schutzhandschuhe. Schrupp- und

Trennscheiben werden beim Arbeiten sehr heiß. Fassen Sie diese nicht an, bevor sie abgekühlt sind.

Die Abmessungen der Schrupp- oder Trennscheiben beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeﬂansch passen. Keine Reduzierstücke oder Adapter verwenden.

■ Überprüfen Sie die Schrupp- oder Trenn-

scheibe. Sie darf weder beschädigt noch feucht sein oder Risse aufzeigen. Andernfalls

könnten sie beim Gebrauch zerbrechen und Verletzungen verursachen.

HINWEIS

► Verwenden Sie unbedingt nur schmutzfreie

Scheiben.

■ Verwenden Sie nur Schleifwerkzeuge, deren

zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.

■ VERLETZUNGSGEFAHR! Betätigen Sie die

Spindel-Arretiertaste Aufnahmespindel .

♦ Drücken Sie die Spindel-Arretiertaste zum

Blockieren des Getriebes.

♦ Lösen Sie die Spannmutter

Zweiloch-Montage-Schlüssels (siehe Abb. D).

♦ Setzen Sie die Schrupp- oder Trennscheibe,

mit der beschrifteten Seite zum Gerät, auf den Aufnahmeﬂansch

♦ Setzen Sie anschließend die Spannmutter

mit der erhobenen Seite nach oben, wieder auf die Aufnahmespindel .

nur bei stillstehender

mit Hilfe des

■ 10 │ DE

│AT│

PWS 230 D4

Bei dünnen Schleifscheiben (siehe Abbildung 1):

♦ Der Bund der Spannmutter zeigt nach

oben, damit eine dünne Schleifscheibe sicher gespannt werden kann.

≤ 3,2 mm

Abb. 1

♦ Drücken Sie die Spindel-Arretiertaste

zum

Blockieren des Getriebes.

♦ Ziehen Sie die Spannmutter

Zweiloch-Montage-Schlüssel

mit dem

wieder fest.

Bei dicken Schleifscheiben (siehe Abbildung 2):

> 3,2 mm

♦ Überprüfen Sie, ob alle Befestigungsteile korrekt

angebracht sind.

♦ Achten Sie darauf, dass der Drehrichtungspfeil

(falls vorhanden) auf den Trenn-, oder Schruppscheiben (auch Diamant-Trennscheiben) und die Drehrichtung des Gerätes (Drehrichtungspfeil auf dem Gerätekopf) übereinstimmen.

Ein- und ausschalten

Überprüfen Sie das eingesetzte Werkzeug vor Gebrauch. Es muss einwandfrei montiert sein, darf weder beschädigt noch feucht sein oder Risse aufweisen und sich frei drehen. Führen Sie einen 60 Sekunden dauernden Probelauf durch. Verwenden Sie keine unrunden oder vibrierenden Werkzeuge. Achten Sie auf ungewöhnliche Geräusche und Funkenentwicklung. Überprüfen Sie danach, ob alle Befestigungsteile korrekt angebracht sind.

HINWEIS

► Schalten Sie den Winkelschleifer immer vor

Materialkontakt ein und führen Sie das Gerät erst dann auf das Werkstück.

Abb. 2 Der Bund der Spannmutter

zeigt nach unten, damit die dicke Schleifscheibe sicher auf der Aufnahmespindel angebracht werden kann.

♦ Aufnahmespindel ♦ Die Spannmutter

arretieren.

mit dem Zweiloch-Montage-

Schlüssel im Uhrzeigersinn festziehen.

HINWEIS

► Wenn die Scheibe nach dem Wechsel unru-

hig läuft oder schwingt, muss diese Scheibe sofort wieder ausgewechselt werden.

♦ Lassen Sie das Gerät nach einem Scheiben-

wechsel sicherheitshalber 60 Sekunden auf Höchstdrehzahl laufen. Achten Sie auf ungewöhnliche Geräusche und Funkenentwicklung.

PWS 230 D4

Einschalten:

♦ Betätigen Sie die Einschaltsperre

(siehe Abb. E).

♦ Drücken Sie anschließend den EIN- /AUS-

Schalter

Ausschalten:

♦ Lassen Sie den EIN- /AUS-Schalter

wieder los.

Gerätegriﬀ drehen

■ Der Gerätegriﬀ lässt sich um 90° nach

rechts oder nach links drehen (siehe Abb. A).

■ Dadurch kann der EIN-/AUS-Schalter je

nach Arbeitsbedingung in eine günstigere Position gebracht werden.

♦ Drücken Sie die Entriegelungstaste und

drehen Sie den Gerätegriﬀ nach rechts oder links.

♦ Lassen Sie den Gerätegriﬀ

einrasten.

DE│AT│CH

│

11 ■

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker.

■ Verwenden Sie keine scharfen Gegenstände

zur Reinigung des Gerätes. Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Andernfalls kann das Gerät beschädigt

werden.

■ Lassen Sie den Austausch der Kohlebürsten

ausschließlich durch die Servicestelle oder eine anerkannte Fachwerkstatt durchführen. Ansonsten ist das Gerät wartungsfrei.

■ Reinigen Sie das Gerät regelmäßig, am besten

immer direkt nach Abschluss der Arbeit.

■ Reinigen Sie das Gehäuse mit einem trockenen

Tuch – verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoﬀ angreifen.

■ Zur gründlichen Reinigung des Gerätes wird ein

Staubsauger benötigt.

■ Lüftungsöﬀnungen müssen immer frei sein.

■ Entfernen Sie anhaftenden Schleifstaub mit

einem Pinsel.

HINWEIS

► Nicht aufgeführte Ersatzteile (wie z. B. Kohle-

bürsten, Schalter) können Sie über unsere Service - Hotline bestellen.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien. Sie kann in den örtlichen Recyclebehältern entsorgt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie

2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpack-

ungsmaterialien und trennen Sie diese gegebenenfalls ge sondert. Die Verpackungsmaterialien sind gekenn zeichnet mit Abkürzungen (a) und Ziﬀern (b) mit folgender Bedeutung: 1–7: Kunststoﬀe, 20–22: Papier und Pappe, 80–98: Verbundstoﬀe.

Möglichkeiten zur Entsorgung des aus-

gedienten Produkts erfahren Sie bei Ih-

rer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recycelbar, unterliegt

einer erweiterten Herstellerverantwor-

tung und wird getrennt gesammelt.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab

Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

■ 12 │ DE

│AT│

PWS 230 D4

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vor handene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpﬂichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriﬀen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassen-

bon und die Artikelnummer (z.B.IAN123456) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Ty-

penschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel

auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

■ Ein als defekt erfasstes Produkt können Sie dann

unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 123456 Ihre Bedienungsanleitung öﬀnen.

HINWEIS

► Bei Parkside und Florabest Werkzeugen

senden Sie bitte ausschließlich den defekten Artikel ohne Zubehör (z. B. Akku, Aufbewahrungskoﬀer, Montagewerkzeuge, etc) ein.

Service

Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de

Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

IAN 331943_1907

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 · 44867 BOCHUM GERMANY www.kompernass.com

PWS 230 D4

DE│AT│CH

│

13 ■

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EG)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS Richtlinie

(2011/65/EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschrie-

bene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoﬀe in Elektro- und

Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 60745-1:2009/A11:2010 EN 60745-2-3:2011/A13:2015 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

Typbezeichnung der Maschine: Winkelschleifer PWS 230 D4

Herstellungsjahr: 11 - 2019

Seriennummer: IAN 331943_1907

Bochum, 12.11.2019

Semi Uguzlu

- Qualitätsmanager Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

■ 14 │ DE

│AT│

PWS 230 D4

Contents

Introduction ........................................................16

Intended use ................................................................... 16

Features .......................................................................16

Package contents ................................................................16

Technical data ..................................................................16

General Power Tool Safety Warnings ...................................17

1. Work area safety .............................................................17

2. Electrical safety ...............................................................17

3. Personal safety ...............................................................18

4. Power tool use and care ........................................................ 18

5. Service ......................................................................19

Safety instructions for all applications ................................................19

Kickback and corresponding safety instructions ........................................20

Special safety instructions for grinding and abrasive cutting ............................... 21

Additional special safety instructions for abrasive cutting .................................21

Permissible accessories ........................................................... 22

Storage and handling of the recommended accessory tools ..............................22

Working procedures .............................................................22

Use ................................................................24

Mounting/adjusting the blade guard ................................................24

Fitting the additional handle ....................................................... 24

Fitting/changing the roughing/ cutting disc ............................................ 24

Switching on and oﬀ .............................................................25

Turning the appliance handle ......................................................25

Maintenance and cleaning ............................................26

Disposal ............................................................26

Kompernass Handels GmbH warranty ..................................26

Service .............................................................27

Importer ...........................................................27

Translation of the original Conformity Declaration .........................28

PWS 230 D4

GB│IE

│

15 ■

ANGLE GRINDER PWS 230 D4 Introduction

Congratulations on the purchase of your new appliance. You have chosen a high-quality product. The operating instructions are part of this product. They contain important information about safety, usage and disposal. Before using the product, please familiarise yourself with all operating and safety instructions. Use the product only as described and for the range of applications speciﬁed. Please also pass these operating instructions on to any future owner.

Intended use

The appliance is intended for the cutting and rough cutting of metal materials, concrete and tiles without the use of water. Any other usage of or modiﬁcation to the appliance is deemed to be improper and carries a signiﬁcant risk of accidents. The manufacturer accepts no responsibility for damage(s) resulting from improper usage. The appliance is not intended for commercial use.

Features

Appliance handle (rotatable) ON/OFF switch Safety lock-out Release button Cover for carbon brushes Additional handle Blade guard Spindle locking button Screw thread (3 x) for the additional handle Lever Clamping nut (see ﬁg. C) Attachment spindle (see ﬁg. C) Attachment ﬂange (see ﬁg. C) Two-hole mounting spanner (see ﬁg. D)

Package contents

1 angle grinder PWS 230 D4 1 additional handle 1 blade guard 1 two-hole mounting spanner 1 operating manual

Technical data

Rated voltage 230 V ∼, 50 Hz

(AC) Rated power consumption 2000 W Rated speed n 6500 rpm Disc width Ø 230 mm Thread size M14 Protection class II /

Noise and vibration data

Noise measurement value determined in accordance with EN 60745. The A-rated noise level of the power tool is typically as follows:

Noise emission value

Sound pressure level L Uncertainty K= 3 dB Sound power level L Uncertainty K= 3 dB

Wear hearing protection!

Total vibration value

Surface sanding A Uncertainty K = 1.5 m/s

(double insulation)

= 94 dB(A)

= 105 dB(A)

= 16.4 m/s

h, AG

■ 16 │ GB

│

PWS 230 D4

NOTE

► The vibration level speciﬁed in these instruc-

tions has been measured in accordance with a standardised measuring procedure and can be used for equipment comparisons. The speciﬁed vibration emission value can also be used to make an initial exposure estimate.

WARNING!

► The vibration level will vary according to the

use of the power tool and may sometimes be higher than the value speciﬁed in these instructions. Regular use of the power tool in this way may cause the user to underestimate the vibration. Try to keep the vibration loads as low as possible. Measures to reduce the vibration load are, e.g. wearing gloves and limiting the working time. Wherein all states of operation must be included (e.g. times when the power tool is switched oﬀ and times where the power tool is switched on but running without load).

General Power Tool Safety Warnings

WARNING!

► Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1. Work area safety

a) Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of ﬂammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can cause you to lose control.

2. Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodiﬁed plugs

and matching outlets will reduce risk of electric shock.

Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entan-

gled cords increase the risk of electric shock.

e) When operating a power tool outdoors, only

use an extension cable suitable for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD

reduces the risk of electric shock.

PWS 230 D4

GB│IE

│

17 ■

3. Personal safety

a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂuence of drugs, alcohol or medication. A moment of inattention while op-

erating power tools may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools

with your ﬁnger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust-related hazards.

4. Power tool use and care

a) Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and oﬀ. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are

dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalign-

ment or binding of moving parts, breakage of parts and any other condition that may aﬀect the power tools operation. If damaged, have the power tool repaired before use. Many

accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

Use the power tool, accessories and tool

bits, etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the

power tool for operations diﬀerent from those intended could result in a hazardous situation.

■ 18 │ GB

│

PWS 230 D4

5. Service

a) Have your power tool serviced by a qualiﬁed

repair person using only identical replacement parts. This will ensure that the safety of

the power tool is maintained.

b) Always arrange for the replacement of the

plug or the power cord to be carried out by the manufacturer of the appliance or by his approved customer services. This will ensure

that the safety of the power tool is maintained.

Safety instructions for all applications

Special safety instructions for grinding and abrasive cutting:

a) This power tool is to be used as a grinder and

abrasive cutting appliance. Please follow all safety instructions, instructions, diagrams and data that you receive with the appliance. If

you do not observe the following instructions, this can lead to an electrical shock, ﬁre and/or serious injuries.

b) This power tool is not suitable for sandpaper

sanding, working with a steel brush or burnishing. Using the power tool for applications

for which it is not designed can lead to hazards and injuries.

c) Do not use any accessories that have not

been speciﬁcally provided or recommended by the manufacturer for this power tool. Just

because you can attach the accessories to your power tool does not guarantee they are safe to use.

d) The maximum speed of the accessory tool

used must be at least as high as the maximum speed speciﬁed for the power tool. Accesso-

ries that rotate faster than the permissible rate can break and throw pieces into the air.

e) The external diameter and thickness of the

accessory tool used must comply with the dimensions of the power tool. Incorrectly

dimensioned accessory tools cannot be suﬃciently shielded or controlled.

f) Attachment tools with a thread insert must

match the thread of the grinding spindle exactly. For attachment tools that are mounted using a ﬂange, the diameter of the hole on the attachment tool must correspond to the width of the ﬁtment on the ﬂange. Accessory

tools that do not exactly ﬁt on the grinding spindle rotate unevenly, vibrate severely and can lead to a loss of control.

g) Never use damaged accessory tools. Check

accessory tools such as grinding discs before each use for chips or cracks, grinding plates for cracks, wearing or excessive wear and tear and wire brushes for loose or broken wires. If the power tool or the accessory tool in use is dropped, check to see if it is damaged or use an undamaged accessory tool. When you have checked and inserted the accessory tool, ensure that you and any other persons in the vicinity remain outside of the level of the rotating accessory tool and allow the tool to rotate at maximum speed for one minute. Damaged accessories usually break

during the test period.

h) Wear personal protective equipment. De-

pending on the application, ensure that you use full face protection, eye protection or goggles. Use a dust mask, hearing protection, protective gloves or special apron that protect you from grindings and material particles as required. Protected your eyes from ﬂy-

ing debris that may be created during certain applications. Dust or ﬁlter masks must be used to ﬁlter any dust created by the application. If you are exposed to loud noise for any length of time, you may suﬀer hearing loss.

i) Ensure that other people remain at a safe dis-

tance to your workspace. Anyone who enters the workspace must wear personal protective equipment. Fragments of the workpiece or broken

accessory tools can ﬂy oﬀ and cause injury – even outside the immediate working area.

PWS 230 D4

GB│IE

│

19 ■

j) Hold the power tool only by the insulated

handles when you are carrying out work in which the accessory tool may come into contact with concealed power cables or the tool’s own power cord. Contact with a live ca-

ble can also make metal parts of the appliance live and could result in an electric shock.

k) Keep the power cord away from any rotating

accessories. If you lose control of the appliance, the cord may get caught or cut and your hand or arm could get caught in the rotating accessory tool.

l) Never put the power tool down until the ac-

cessory tool being used has come to a complete standstill. The rotating accessory tool can

come into contact with the surface and cause you to lose control of the power tool.

m) Do not leave the power tool running whilst

carrying it. Accidental contact between your clothing and the rotating accessory tool could lead to physical injury.

n) Clean the ventilation slits of your power tool

regularly. The engine fan draws dust into the housing and a strong accumulation of metal dust can cause electrical hazards.

o) Never use the power tool in the vicinity of in-

ﬂammable materials. Sparks can ignite these materials.

p) Do not use any accessory tools which require

liquid coolant. The use of water or other liquid coolants may lead to electric shock.

Kickback and corresponding safety instructions

Kickback is a sudden reaction caused when a rotating accessory tool, e.g. grinding disc, grinding plate, wire brush, etc., catches or jams. Catching or jamming leads to an abrupt stop of the rotating accessory tool. If this happens, an uncontrolled power tool turns rapidly against the direction of rotation of the accessory tool caught in the blockage.

If, for example, a grinding disc catches or jams in a workpiece, the edge of the grinding disc projecting into the workpiece can get caught and break oﬀ the grinding disc or cause a kickback. The grinding disc can then ﬂy in the direction of the operator or away from him, depending on the direction of rotation of the disc at the blockage. This can also break grinding discs.

A kickback is caused by incorrect use or misuse of the power tool. This can be avoided by taking proper precautions as described below.

a) Hold the power tool ﬁrmly in both hands and

position your body and arms so they can absorb the force of a kickback. Always use the additional handle, if available, so that you have the maximum possible control over the kickback force or reaction forces at full speed. By taking adequate precautions, the op-

erator can stay in control of the kickback and reaction torques.

b) Never hold your hand close to a rotating ac-

cessory tool. The accessory tool could hit your hand in the event of a kickback.

c) Avoid having any part of your body in the

region in which the power tool is likely to move in event of a kickback. The kickback will

force the power tool in the opposite direction to the direction of rotation of the grinding disc at the blockage.

d) Take special care when working near cor-

ners, sharp edges, etc. Avoid allowing the accessory tool to bounce back from the workpiece or jam. The rotating accessory tool is

more likely to jam in corners or sharp edges or if it rebounds oﬀ them. This can cause a loss of control or kickback.

e) Do not use chains or toothed saw blades.

Such accessories often cause a kickback or loss of control over the power tool.

■ 20 │ GB

│

PWS 230 D4

Special safety instructions for grinding and abrasive cutting

a) Use only the grinding accessories approved

for your power tool and the appropriate blade guard for these grinding tools. Grind-

ing tools that are not designed for the power tool cannot be suﬃciently shielded and are unsafe.

b) Oﬀset grinding discs must be ﬁtted so that the

grinding surface does not protrude over the level of the blade guard edge. An improperly

ﬁtted grinding disc which protrudes over the level of the blade guard edge cannot be properly guarded.

c) The blade guard must be securely mounted

on the power tool and adjusted to ensure maximum safety so that the smallest possible amount of the grinding tool is open to the operator. The blade guard is designed to protect

the operator from fragments, accidental contact with the grinding tool and sparks that could ignite clothing.

d) Grinding tools should only be used for the

recommended applications. For example: Never grind with the side surface of a cutting disc. Cutting discs are de-

signed to remove material with the edge of the disc. Any lateral application of force on these grinding tools can lead to breakage.

e) Always use an undamaged clamping ﬂange

of the correct size and shape for the selected grinding disc. Suitable ﬂanges support the

grinding disc and reduce the risk of disc breakage. Flanges for cutting discs can be diﬀerent to ﬂanges for other grinding discs.

f) Do not use worn grinding discs from larger

power tools. Grinding discs for larger power tools are not designed for the higher rotational speeds of smaller power tools and can break.

Additional special safety instructions for abrasive cutting

a) Avoid causing blockages to the cutting disc or

high contact pressure. Do not make any excessively deep cuts. Overloading the cutting

disc increases the stress and likelihood of tilting or jamming and thus the possibility of kickback or breakage of the grinding tool.

b) Avoid the area in front of and behind the ro-

tating cutting disc. When you move the cutting disc away from yourself in the workpiece, it is possible, in the event of a kickback, that the power tool along with the rotating disc might be thrown out directly towards you.

b) If the cutting disc jams or you stop working,

switch the tool oﬀ and hold it steadily in the workpiece until the disc has completely stopped turning. Never attempt to pull a rotating cutting disc out of a cut. This could lead to kickback. Identify and remove the cause of

the jam.

d) Do not switch the power tool back on while it

is located in the workpiece. Allow the cutting disc to reach its full speed before you carefully continue the cut. Otherwise, the disc can

jam, jump out of the workpiece or cause kickback.

e) Support boards or large workpieces to re-

duce the risk of the cutting disc jamming and causing a kickback. Large workpieces can

bend under their own weight. The workpiece must be supported on both sides of the disc: both in the vicinity of the cutting disc and also at the edge.

f) Be particularly careful when making "pocket

cuts" into existing walls or other obscured areas. The inserted cutting disc may cut into

gas or water pipes, electrical wiring or other objects that can cause kickback.

PWS 230 D4

GB│IE

│

21 ■

Permissible accessories

Max.

diameter

Ø (mm)

Cutting disc 230 3 M14 6500 80

Roughing disc 230 6 M14 6500 80

Max.

thickness

(mm)

Thread

size (mm)

Speed

(rpm)

Circumfer-

ential speed

(m/s)

Tool

Two-hole mounting

spanner

Two-hole mounting

spanner

Storage and handling of the recommended accessory tools

■ Grinding tools are to be treated with care and transported carefully.

■ Grinding tools should be stored in such a way that they are not exposed to mechanical damage or

environmental inﬂuences (e.g. moisture).

Working procedures

NOTE

► Grinding tools should only be used for the

recommended applications. Otherwise, they can break, be damaged or cause injuries.

Rough grinding:

■ Move the angle grinder with moderate

pressure back and forth over the workpiece.

■ For soft material, move the rough grinding

disc at a shallow angle over the workpiece; for hard material at a slightly steeper angle.

Abrasive cutting:

■ Use only tested ﬁbre-reinforced cutting or

grinding discs that are approved for a circum-

ferential speed of not less than 80 m/s.

Never use cutting discs

for rough grinding!

Never use rough grinding discs for cutting!

CAUTION!

► The grinder continues running after being

turned oﬀ. Do not try to brake it by applying lateral counterpressure.

■ Secure the workpiece! Use clamps/a vice to

hold the workpiece ﬁrmly in place. This is much safer than simply holding it in your hand.

■ Always switch oﬀ the appliance before

putting it away and wait for the appliance to come to a complete standstill.

■ Release the ON/OFF switch immediately in

the event of a power failure or when the plug is pulled out. Move it into the OFF position. This

prevents an uncontrolled restart.

■ Use the appliance only for dry cutting or

sanding.

■ The additional handle

the appliance for all work.

■ Materials containing asbestos may not be

processed. Asbestos is a known carcinogen.

Tip! This symbol indicates proper

behaviour.

must be mounted on

Blade

guard

Yes

■ 22 │ GB

│

PWS 230 D4

HAZARD! ALWAYS GUIDE THE

APPLIANCE THROUGH THE WORKPIECE IN REVERSE ROTATION.

► In the opposite direction there is a risk of kick-

back. The appliance can be pushed out of the cut.

■ Always switch the appliance on before

applying it to the workpiece. After completing

the task, lift the appliance from the workpiece and then switch it oﬀ.

■ Always hold the appliance ﬁrmly with two

hands while working. Ensure that your stance

is secure and stable.

■ For an optimum grinding eﬀect, move the

appliance evenly at an angle of 15° to 30° (between grinding disc and workpiece) backwards and forwards.

■ When working on angled surfaces, do not

exert great force on the workpiece. If the rota-

tional speed drops signiﬁcantly, you must reduce the pressure exerted to allow safe and effective working. If the appliance suddenly brakes completely or jams, it must be switched oﬀ immediately.

■ Cutting: Work at a moderate feed rate and

do not tilt the cutting disc.

■ Roughing and cutting discs become very

hot – let them cool down completely before touching them.

■ Never use the appliance for purposes other

than the ones for which it was designed.

■ Always make sure that the appliance is

turned oﬀ before plugging it into the wall socket.

■ In case of danger, remove the plug from the

socket immediately. Ensure that the appliance

and the power socket are easily and quickly accessible in the event of an emergency.

■ Always remove the plug from the power sock-

et during work breaks, when adjusting the appliance and when it is no longer in use.The

appliance must be kept clean, dry and free of oil and grease at all times.

■ Remain alert at all times! Always pay atten-

tion to what you are doing and act with common sense. Do not use the appliance if you are

distracted or feeling unwell.

WARNING!

Always wear safety googles.

WARNING!

Always wear a dust mask!

PWS 230 D4

GB│IE

│

23 ■

Use

Mounting/adjusting the blade guard

WARNING! RISK OF INJURY!

► Always remove the plug from the power

socket before working on the appliance.

RISK OF INJURY!

► Always use the angle grinder with the blade

guard securely. Set it so that the highest possible degree of safety is achieved, i.e. the smallest possible part of the grinding disc is open to the operator. The blade guard is designed to protect the operator from fragments and accidental contact with the grinding tool.

RISK OF INJURY!

► Make sure that the blade guard

least at the same angle as the additional handle (see ﬁg. B). Otherwise, you could cut injure yourself on the roughing disc or cutting disc.

♦ Put the protective cover in the position shown

(see Fig. F). The protective cover can only be put on or removed in this position. Turn the protective cover until it clicks into place for the ﬁrst time.

♦ Now pull the lever

cover into the required position (working position) until it clicks into place.

♦ Check the secure seat of the protective

cover. The lever guard must not twist.

. The blade guard should be ﬁtted

is ﬁtted at

and turn the protective

must be engaged and the

Fitting the additional handle

CAUTION!

► For safety reasons, this appliance may only

be used with the additional handle Failure to do this can lead to serious injury. The additional handle onto the left or the right depending on the job at hand.

can be screwed

Fitting/changing the roughing/ cutting disc

Always wear protective gloves when changing cutting/rough grinding discs. Roughing and

cutting discs become very down completely before touching them. Pay attention to the dimensions of the roughing/

cutting disc. The diameter of the hole must ﬁt the mounting ﬂange without any play. Do not use a reducer or adapter.

■ Check the roughing/cutting disc. It should not

be damaged or damp, and it should have no cracks. Otherwise, it could break during use

and cause injuries.

NOTE

► Use only discs which are free of dirt.

■ Use only grinding discs whose permissible

speed rating is at least as high as that on the type plate on the power tool.

■ RISK OF INJURY! Press the spindle locking

button at a complete standstill.

♦ Press the spindle locking button

spindle.

♦ Undo the clamping nut

mounting spanner

♦ Place the rough grinding or cutting disc with the

label side towards the appliance on the mounting ﬂange

only when the mounting spindle is

hot. Allow them to cool

to lock the

using the two-hole

(see ﬁg D).

■ 24 │ GB

│

PWS 230 D4

♦ Then replace the clamping nut with the raised

side facing up on the mounting spindle .

With thin grinding discs (see ﬁg. 1):

♦ The collar of the clamping nut

faces upwards

so that a thin grinding disc can be ﬁtted safely.

♦ Check whether all the fastening elements are

correctly ﬁtted.

♦ Make sure that the arrow showing the direction

of rotation (if any) on the cutting or rough grinding discs (including diamond cutting discs) and the direction of rotation of the appliance (arrow showing the direction of rotation on the head) match.

≤ 3,2 mm

Fig. 1

♦ Press the spindle locking button

to lock the

spindle.

♦ Tighten the clamping nut

using the two-hole

mounting spanner .

With thick grinding discs (see ﬁg. 2):

> 3,2 mm

Fig. 2 The collar of the clamping nut

faces downwards so that a thick grinding disk can be ﬁtted securely onto the mounting spindle .

♦ Lock the mounting spindle ♦ Tighten the clamping nut

in a clockwise

direction using the two-hole mounting spanner .

NOTE

► If the disc does not turn smoothly or vibrates

after the change, the disc must be replaced immediately.

♦ For safety’s sake run the appliance at maximum

speed for 60 seconds after every disc change. Be aware of unusual noises and sparks.

Switching on and oﬀ

Check the inserted tool before use. It must be properly installed, may not be damaged or damp, should have no cracks and turn freely. Carry out a 60 second test run. Do not use non-circular or vibrating tools. Be aware of unusual noises and sparks. Check whether all the fastening elements are correctly installed.

NOTE

► Always switch on the angle grinder before

making contact with the material, then apply it to the workpiece.

Switching on:

♦ Press the safety lock-out

♦ Then press the ON/OFF switch

(see ﬁg. E).

Switching oﬀ:

♦ Let go of the ON/OFF switch

Turning the appliance handle

■ The handle can be turned by 90° to the

right or left (see ﬁg. A).

■ This allows the ON/OFF switch to be moved

to the most suitable position depending on the working conditions.

♦ Press the release button and turn the appli-

ance handle to the right or left.

♦ Allow the appliance handle

place.

to click into

PWS 230 D4

GB│IE

│

25 ■

Maintenance and cleaning

WARNING! RISK OF INJURY! Switch the appliance oﬀ and remove the power plug before starting any work on the appliance.

■ Do not use any sharp objects to clean the

appliance. Never permit liquids to enter inside the appliance. Otherwise the appliance

could be damaged.

■ The carbon brushes should only be replaced by

the service centre or an authorised specialist workshop. Apart from this, the appliance is maintenance-free.

■ Clean the appliance regularly, preferably

immediately after completion of the work.

■ Clean the housing with a dry cloth – do NOT

use petrol, solvents or cleaners which can attack the plastic.

■ A vacuum cleaner is required for thorough

cleaning of the appliance.

■ Ventilation openings must never be obstructed.

■ Remove any sanding dust stuck to the appliance

with a brush.

NOTE

► Replacement parts not listed (such as carbon

brushes, switch) can be ordered via our service hotline.

Disposal

The packaging consists of environmentally friendly material. It can be disposed of in the local recycling containers.

Do not dispose of power tools in your normal domestic waste!

European Directive 2012/19/EU

requires that worn-out power tools be collected separately and recycled in an environmentally compatible manner.

Your local community or municipal authorities can provide information on how to dispose of the appliance.

Dispose of the packaging in an environmentally friendly manner. Note the labelling on the packaging

and separate the packaging material components for disposal if necessary. The packaging material is labelled with abbreviations (a) and numbers (b) with the following meanings: 1–7: Plastics, 20–22: Paper and cardboard, 80–98: Composites.

Your local community or municipal

authorities can provide information on

how to dispose of the worn-out

product.

The product is recyclable, subject to

extended producer responsibility and

is collected separately.

Kompernass Handels GmbH warranty

Dear Customer, This appliance has a 3-year warranty valid from the

date of purchase. If this product has any faults, you, the buyer, have certain statutory rights. Your statutory rights are not restricted in any way by the warranty described below.

Warranty conditions

The warranty period starts on the date of purchase. Please keep your receipt in a safe place. This will be required as proof of purchase.

If any material or manufacturing fault occurs within three years of the date of purchase of the product, we will either repair or replace the product for you or refund the purchase price (at our discretion). This warranty service requires that you present the defective appliance and the proof of purchase (receipt) within the three-year warranty period, along with a brief written description of the fault and of when it occurred.

If the defect is covered by the warranty, your product will either be repaired or replaced by us. The repair or replacement of a product does not signify the beginning of a new warranty period.

■ 26 │ GB

│

PWS 230 D4

Warranty period and statutory claims for defects

The warranty period is not prolonged by repairs eﬀected under the warranty. This also applies to replaced and repaired components. Any damage and defects present at the time of purchase must be reported immediately after unpacking. Repairs carried out after expiry of the warranty period shall be subject to a fee.

Scope of the warranty

This appliance has been manufactured in accordance with strict quality guidelines and inspected meticulously prior to delivery.

The warranty covers material faults or production faults. The warranty does not extend to product parts subject to normal wear and tear or to fragile parts which could be considered as consumable parts such as switches, batteries or parts made of glass.

The warranty does not apply if the product has been damaged, improperly used or improperly maintained. The directions in the operating instructions for the product regarding proper use of the product are to be strictly followed. Uses and actions that are discouraged in the operating instructions or which are warned against must be avoided.

This product is intended solely for private use and not for commercial purposes. The warranty shall be deemed void in cases of misuse or improper handling, use of force and modiﬁcations / repairs which have not been carried out by one of our authorised Service centres.

Warranty claim procedure

To ensure quick processing of your case, please observe the following instructions:

■ Please have the till receipt and the item number

(e.g.IAN12345) available as proof of purchase.

■ You will ﬁnd the item number on the type plate

on the product, an engraving on the product, on the front page of the operating instructions (below left) or on the sticker on the rear or bottom of the product.

■ If functional or other defects occur, please

contact the service department listed either by telephone or by e-mail.

■ You can return a defective product to us free of

charge to the service address that will be provided to you. Ensure that you enclose the proof of purchase (till receipt) and information about what the defect is and when it occurred.

You can download these instructions along with many other manuals, product videos and installation software at www.lidl-service.com.

This QR code will take you directly to the Lidl service page (www.lidl-service.com) where you can open your operating instructions by entering the item number (IAN) 123456.

NOTE

► For Parkside and Florabest tools, please send

us only the defective item without the accessories (e.g. battery, storage case, assembly tools, etc.).

Service

Service Great Britain

Tel.: 0800 404 7657 E-Mail: kompernass@lidl.co.uk

Service Ireland

Tel.: 1890 930 034 (0,08 EUR/Min., (peak)) (0,06 EUR/Min., (oﬀ peak)) E-Mail: kompernass@lidl.ie

IAN 331943_1907

Importer

Please note that the following address is not the service address. Please use the service address provided in the operating instructions.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

PWS 230 D4

GB│IE

│

27 ■

Translation of the original Conformity Declaration

We, KOMPERNASS HANDELS GMBH, document oﬃcer: Mr. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, GERMANY, hereby declare that this product complies with the following standards, normative documents and EC directives:

Machinery Directive

(2006/42/EC)

EMC (Electromagnetic Compatibility)

(2014/30/EU)

RoHS Directive

(2011/65/EU)*

* The manufacturer bears the full responsibility for compliance with this conformity declaration. The object of the

declaration described above complies with the requirements of the Directive 2011/65/EU of the European Parliament and Council of 8 June 2011 on the limitations of use of certain dangerous substances in electrical and electronic appliances.

Applied harmonised standards:

EN 60745-1:2009/A11:2010 EN 60745-2-3:2011/A13:2015 EN 55014-1:217 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

Type designation of machine: Angle grinder PWS 230 D4

Year of manufacture: 11 - 2019

Serial number: IAN 331943_1907

Bochum, 12/11/2019

Semi Uguzlu

- Quality Manager We reserve the right to technical changes in the context of further product development.

■ 28 │ GB

│

PWS 230 D4

Table des matières

Introduction ........................................................30

Utilisation conforme à l'usage prévu .................................................30

Équipement ....................................................................30

Matériel livré ...................................................................30

Caractéristiques techniques ........................................................ 30

Avertissements de sécurité généraux pour l'outil ..........................31

1. Sécurité de la zone de travail ....................................................31

2. Sécurité électrique .............................................................31

3. Sécurité des personnes .........................................................32

4. Utilisation et entretien de l'outil ................................................... 32

5. Service après-vente ............................................................33

Avertissements de sécurité pour toutes les utilisations ....................................33

Recul brutal et consignes de sécurité correspondantes ...................................34

Avertissements de sécurité spéciaux pour le meulage et le tronçonnage ..................... 35

Autres avertissements de sécurité spéciaux concernant le tronçonnage ......................35

Accessoires admis ...............................................................36

Stockage et maniement des outils d'intervention recommandés ............................36

Consignes de travail .............................................................37

Utilisation ..........................................................38

Monter/régler le capot de protection ................................................38

Monter la poignée supplémentaire ..................................................39

Monter/changer la meule à dégrossir/le disque à tronçonner .............................39

Allumer et éteindre ...............................................................40

Tourner la poignée de l'appareil .................................................... 40

Entretien et nettoyage ................................................40

Mise au rebut .......................................................41

Garantie pour Kompernass Handels GmbH pour la Belgique ................41

Garantie pour Kompernass Handels GmbH pour la France ..................42

Service après-vente ..................................................44

Importateur ........................................................44

Traduction de la déclaration de conformité originale .......................45

PWS 230 D4

FR│BE

│

29 ■

MEULEUSE D’ANGLE PWS 230 D4

Introduction

Nous vous félicitons pour l'achat de votre nouvel appareil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'usage et la mise au rebut. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. Si vous cédez le produit à un tiers, remettez-lui également tous les documents.

Utilisation conforme à l'usage prévu

L’appareil est destiné à tronçonner et dégrossir des matériaux métalliques, le béton et le carrelage sans employer d’eau. Toute utilisation autre ou modiﬁcation de l'appareil est considérée comme non conforme et s'accompagne de risques d'accident non négligeables. Nous déclinons toute responsabilité pour les dommages causés résultant d'une utilisation uniforme. L'appareil n'est pas conçu pour un usage commercial.

Équipement

Poignée de l'appareil (tournante) Interrupteur MARCHE/ARRÊT Verrouillage de sécurité Touche de déverrouillage Cache brosses à charbon Poignée supplémentaire Capot de protection Touche d’arrêt de la broche Filetage (3 x) pour poignée supplémentaire Levier Écrou de serrage (voir ﬁg. C) Broche de ﬁxation (voir ﬁg. C) Bride de ﬁxation (voir ﬁg. C) Clé de montage à deux ergots (voir ﬁg. D)

Matériel livré

1 meuleuse d'angle PWS 230 D4 1 poignée supplémentaire 1 capot de protection 1 clé de montage à deux ergots 1 mode d'emploi

Caractéristiques techniques

Tension nominale 230 V ∼ 50 Hz

(Courant alternatif)

Puissance nominale absorbée 2000W

Vitesse nominale n 6500 min Ø du disque 230 mm Filetage M14 Classe de protection II / (double isolation)

Informations relatives aux bruits et aux vibrations:

Valeur de mesure du bruit déterminée conformément à la norme EN60745. Le niveau de bruit A pondéré typique de l'outil électrique est de:

Valeurs d'émissions sonores:

Niveau de pression acoustique L Imprécision K = 3 dB Niveau de puissance acoustique L Imprécision K = 3 dB

Porter une protection auditive!

Valeur totale des vibrations:

Meulage superﬁciel a Imprécision K = 1,5 m/s

-1

= 94 dB (A)

= 105 dB (A)

= 16,4 m/s

h, AG

■ 30 │ FR

│

PWS 230 D4

REMARQUE

► Le niveau de vibrations indiqué dans les

présentes instructions a été mesuré conformément à une méthode de mesure normée et peut être utilisé pour comparer des appareils. La valeur d'émission des vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

AVERTISSEMENT!

► Le niveau des vibrations varie en fonction

de l'usage de l'outil électrique et peut, dans certains cas, excéder la valeur indiquée dans ces instructions. La sollicitation vibratoire pourrait être sous-estimée si l'outil électrique est utilisé régulièrement de cette manière. Essayez de garder la sollicitation par vibrations aussi faible que possible. Des mesures d‘exemple de réduction de la sollicitation des vibrations sont le port de gants lors de l‘utilisation de l‘outil et la limitation du temps de travail. Pour cela, toutes les parts du cycle de travail doivent être prises en compte (par exemple les durées pendant lesquelles l‘outil électrique est éteint et celles pendant lesquels il est allumé mais fonctionne sans charge).

Avertissements de sécurité généraux pour l'outil

AVERTISSEMENT!

► Lire tous les avertissements de sécurité et

toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil" dans les consignes de sécurité fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1. Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres

sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques

en atmosphère explosive, par exemple en présence de liquides inﬂammables, de gaz ou de poussières. Les outils électriques produisent

des étincelles qui peuvent enﬂammer les poussières ou les fumées.

c) Maintenir les enfants et les personnes pré-

sentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2. Sécurité électrique

a) La ﬁche de l'outil doit être adaptée à la prise

secteur. Ne jamais modiﬁer la ﬁche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des ﬁches non modi-

ﬁées et des socles adaptés réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec des surfaces

reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de choc électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des

conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser

le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubriﬁant, des arêtes ou des parties en mouvement. Des cordons endommagés ou

emmêlés augmentent le risque de choc électrique.

e) En cas d'utilisation d'un outil électrique à

l'extérieur, utiliser une rallonge adaptée à l'utilisation extérieure. L'utilisation d'un cordon

adapté à l'utilisation extérieure réduit le risque de choc électrique.

PWS 230 D4

FR│BE

│

31 ■

f) Si l'usage d'un outil dans un emplacement

humide est inévitable, utiliser une alimentation protégée par un dispositif à courant diﬀérentiel résiduel (RCD). L'usage d'un RCD réduit

le risque de choc électrique.

3. Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes

en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'uti-

lisation d'un outil peut entraîner des blessures graves des personnes.

b) Utiliser un équipement de sécurité. Toujours

porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S'assurer

que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter.

Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

d) Retirer toute clé de réglage avant de mettre

l'outil en marche. Une clé laissée ﬁxée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.

e) Ne pas se précipiter. Garder une position

et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

S'habiller de manière adaptée. Ne pas porter

de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements

amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le raccor-

dement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils

sont connectés et correctement utilisés. Utiliser

des collecteurs de poussière peut réduire les risques dus aux poussières.

4. Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à

votre application. L'outil adapté réalisera mieux

le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l'outil si l'interrupteur ne per-

met pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être

commandé par l'interrupteur est dangereux et il faut le réparer.

c) Débrancher la ﬁche de la source d'alimen-

tation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De

telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

d) Conserver les outils à l'arrêt hors de la portée

des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les

outils sont dangereux entre les mains d'utilisateurs novices.

e) Observer la maintenance de l'outil. Vériﬁer

qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant aﬀecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser.

De nombreux accidents sont dus à des outils mal entretenus.

f) Garder aﬀûtés et propres les outils permet-

tant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l'outil, les accessoires et les lames etc.,

conformément à ces instructions. en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opé-

rations diﬀérentes de celles prévues pourrait donner lieu à des situations dangereuses.

■ 32 │ FR

│

PWS 230 D4

5. Service après-vente

a) Faire entretenir l'outil par un réparateur

qualiﬁé utilisant uniquement des pièces de rechange identiques. Cela assurera que la

sécurité de l'outil est maintenue.

b) Conﬁez toujours le remplacement de la ﬁche

ou du cordon d'alimentation au fabricant de l'outil ou à son service après-vente. Cela assu-

rera que la sécurité de l'outil est maintenue.

Avertissements de sécurité pour toutes les utilisations

Avertissements de sécurité conjoints pour le meulage et le tronçonnage:

a) Cet outil électrique est destiné à fonctionner

comme meuleuse, et tronçonneuse. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les spéciﬁcations fournies avec cet outil électrique.Si vous ne respectez pas les

instructions suivantes, un choc électrique, un incendie et/ou des blessures graves peuvent survenir.

b) Cet outil électrique ne convient pas pour pon-

cer avec du papier abrasif, des brosses à crins métalliques et pour lustrer. Les utilisations pour

lesquelles cet outil électrique n'est pas prévu peuvent engendrer des risques et des blessures.

c) N'utilisez pas d'accessoires qui ne sont pas

spécialement prévus ou recommandés par le fabricant pour cet outil électrique. Le simple

fait de pouvoir ﬁxer l'accessoire à l'outil électrique ne garantit pas une utilisation sûre.

d) Le nombre de tours autorisé de l'outil d'inter-

vention doit être au moins aussi élevé que le nombre de tours maximal indiqué sur l'outil électrique. Les accessoires qui tournent plus ra-

pidement qu'autorisé peuvent se briser et voler en éclats.

e) Le diamètre extérieur et l'épaisseur de l'outil

d'intervention doivent correspondre aux dimensions indiquées de votre outil électrique. Les

outils d'intervention mal dimensionnés ne peuvent pas être suﬃsamment protégés ou contrôlés.

f) Les outils d'intervention à insert ﬁleté doivent

être exactement adaptés au ﬁletage de la broche porte-meule. Pour les outils d'intervention montés au moyen d'une bride, le dia-

mètre du trou de l'outil d'intervention doit être adapté au diamètre du réceptacle de la bride. Les outils d'intervention qui ne corres-

pondent pas parfaitement à la broche portemeule tournent de manière irrégulière, vibrent fortement et peuvent entraîner une perte de contrôle.

g) N'utilisez pas d'outils endommagés. Contrôlez

avant chaque utilisation les outils tels que les meules en vue de détecter des éclats et ﬁssures, le patin d'appui en vue de détecter ﬁssures, usure ou forte usure, les brosses métalliques en vue de détecter des ﬁls détachés ou cassés. Si l'outil électrique ou l'outil d'intervention tombe par terre, contrôlez s'il est endommagé ou bien utilisez un outil d'intervention qui n'est pas abîmé. Après avoir contrôlé et mis en place l'outil d'intervention, ne séjournez, vous et des personnes à proximité, qu'en dehors du plan de rotation de l'outil d'intervention et laissez tourner l'appareil une minute à la vitesse maximale.

Les outils d'intervention endommagés cassent la plupart du temps durant la période de test.

h) Portez un équipement de protection indivi-

duelle. En fonction de l'utilisation, utilisez une protection faciale intégrale, une protection oculaire ou des lunettes de protection. Dans la mesure du nécessaire, portez un masque anti-poussière, une protection auditive, des gants de protection ou un tablier spécial qui tiennent éloignées les particules de meulage et de matériau. Les yeux doivent être protégés

des projections de corps étrangers engendrées lors de diﬀérentes utilisations. Un masque antipoussière ou respiratoire doit ﬁltrer la poussière créée lors de l'utilisation. Si vous êtes exposé à un bruit important durant une longue période, vous risquez d'être atteint d'une perte auditive.

i) Veillez à ce que d'autres personnes respectent

une distance de sécurité par rapport à votre périmètre de travail. Toute personne pénétrant dans le périmètre de travail doit porter un équipement de protection individuelle.

Des fragments de la pièce à usiner ou des outils d'intervention brisés peuvent voler et causer des blessures également en dehors du périmètre de travail direct.

PWS 230 D4

FR│BE

│

33 ■

j) Ne tenez l'outil électrique que par ses surfaces

de préhension isolées lorsque vous eﬀectuez des travaux dans lesquels l'outil d'intervention risque de toucher des lignes électriques invisibles ou le propre cordon d'alimentation de l'appareil. Le contact avec une ligne électrique

peut également mettre les parties métalliques de l'appareil sous tension et provoquer un choc électrique.

k) Maintenez le cordon d'alimentation loin d'outils

d'intervention rotatifs. Si vous perdez le contrôle de l'appareil, le cordon d'alimentation peut être séparé ou saisi et votre main ou bras peut être pris dans l'outil d'intervention en rotation.

l) Ne déposez jamais l'outil électrique tant que

l'outil d'intervention ne s'est pas entièrement immobilisé. L'outil d'intervention rotatif peut en-

trer en contact avec la surface d'appui et vous perdre ainsi le contrôle de l'outil électrique.

m) Attendez toujours que l'outil électrique ait ces-

sé de tourner avant de le transporter. Vos vêtements peuvent être happés par l'outil d'intervention rotatif suite à un contact aléatoire et l'outil d'intervention peut transpercer votre corps.

n) Nettoyez régulièrement les fentes de ventila-

tion de votre outil électrique. La souﬄerie moteur attire la poussière dans le carter et une accumulation importante de poussière métallique peut causer des risques électriques.

o) N'utilisez pas l'outil électrique à proximité de

matériaux combustibles. Les étincelles peuvent enﬂammer ces matériaux.

p) N'utilisez pas d'outils d'intervention qui né-

cessitent des liquides réfrigérants. L'utilisation d'eau ou d'autres liquides réfrigérants peut entraîner un choc électrique.

Recul brutal et consignes de sécurité correspondantes

Le recul est la réaction soudaine d'un outil d'intervention (comme une meule, un patin d'appui, une brosse métallique etc.) qui s'accroche ou se bloque. Un accrochage ou un blocage entraîne un arrêt abrupt de l'outil d'intervention en rotation. De ce fait, l'outil électrique, s'il n'est pas fermement tenu en main, subit une accélération brutale en sens opposé de celui de l'outil d'intervention.

Si par exemple une meule abrasive accroche ou se bloque dans la pièce à usiner, le bord de la meule plongeant dans pièce au point de coincement va creuser le matériau, avec risque d'ébrécher le disque ou d'un recul brutal. Le disque peut sauter en direction de l'opérateur ou s'en éloigner, ceci selon le sens de rotation du disque au point d'accrochage/blocage. Les disques abrasifs peuvent également se rompre dans ces conditions.

Un recul résulte d'une utilisation incorrecte ou inappropriée de l'outil électrique. Des mesures de prudence adaptées, comme celles décrites ci-dessous, permettent de l'éviter.

a) Saisir fermement l'outil électrique et positionner

votre corps et vos bras de manière à pouvoir résister à un recul brutal. Utilisez toujours la poignée supplémentaire, si présente, pour maîtriser le mieux possible les forces de recul ou les couples de réaction au démarrage.

L'opérateur peut maîtriser les forces de recul et de réaction grâce à des mesures de prudence adaptées.

b) Ne placez jamais les mains à proximité d'outils

d'intervention en rotation. En cas de recul, l'outil d'intervention peut se déplacer au-dessus de votre main.

c) Évitez avec votre corps la zone dans laquelle

l'outil électrique se déplace lors d'un rebond. Au point de blocage, le recul entraîne l'outil électrique dans la direction opposée à celle de rotation du disque.

d) Travaillez de manière particulièrement pru-

dente au niveau des angles, des arêtes vives, etc. Évitez que les outils d'intervention rebondissent de la pièce à usiner et se coincent.

L'outil d'intervention en rotation a tendance à se coincer dans les angles, sur des arêtes vives ou lorsqu'il rebondit. Ceci entraîne une perte de contrôle ou un recul brutal.

e) N'utilisez pas de chaîne coupante ni de lame

de scie dentées. De tels outils d'intervention causent souvent un recul ou la perte du contrôle de l'outil électrique.

■ 34 │ FR

│

PWS 230 D4

Avertissements de sécurité spéciaux pour le meulage et le tronçonnage

a) Utilisez exclusivement les meules/disques

homologués pour votre outil électrique et le capot de protection prévu pour ces meules/ disques. Les meules/disques qui ne sont pas

prévus pour l'appareil électrique peuvent ne pas être suﬃsamment protégés et ne sont pas sûrs.

b) Les meules abrasives à bord coudé doivent

être montées de telle manière que leur surface de meulage ne fasse pas saillie au dessus du plan du bord du capot de protection. Un

disque abrasif incorrectement monté et qui fait saillie au dessus du plan du bord du capot de protection ne peut pas être suﬃsamment protégé.

c) Le capot de protection doit être placé de ma-

nière sûre sur l'outil électrique et, pour obtenir un niveau maximum de sécurité, être réglé de sorte que la plus petite partie à nu possible de la meule/du disque regarde vers l'opérateur. Le capot de protection aide à protéger

l'opérateur des fragments et d'un contact aléatoire avec la meule/le disque ainsi que des étincelles susceptibles d'enﬂammer les vêtements.

d) Les meules/disques ne doivent être utilisés

que dans le cadre des possibilités d'utilisation recommandées. Par exemple: ne meulez jamais avec la surface latérale d'une disque à tronçonner. Les

disques à tronçonner sont conçus pour enlever du matériau au contact de la tranche du disque. L'exercice d'une force latérale sur ces meules/ disques risque de les briser.

e) Utilisez toujours des brides de serrage in-

tactes, de taille et de forme adaptées au disque abrasif que vous avez choisi. Des brides

adaptées soutiennent le disque abrasif et réduisent ainsi le risque d'une cassure du disque. Les brides pour disques à tronçonner peuvent être diﬀérents des brides pour autres meules.

f) N'utilisez jamais de meules/disques abrasifs

usés provenant d'outils électriques de plus grande taille. Les meules abrasives des outils

électriques de plus grande taille ne sont pas conçues pour les vitesses élevées d'outils électriques de plus petite dimension et risquent de casser.

Autres avertissements de sécurité spéciaux concernant le tronçonnage

a) Évitez que le disque à tronçonner se bloque

et de lui imposer une pression d'applique excessive. N'eﬀectuez pas de coupes trop profondes. Une surcharge du disque à tronçon-

ner en augmente la sollicitation, la sensibilité au coincement ou au blocage, donc l'éventualité d'un recul brutal ou d'un bris de cet outil abrasif.

b) Évitez la zone située devant et derrière le

disque à tronçonner en rotation. Si vous éloignez de vous le disque à tronçonner dans la pièce à usiner, l'outil électrique risque en cas de rebond d'être projeté directement sur vous avec le disque en rotation.

c) En cas de coincement du disque à tronçon-

ner ou d'interruption des travaux, éteindre l'appa reil et le maintenir tranquillement jusqu'à l'arrêt complet du disque. N'essayez jamais de retirer la disque à tronçonner en rotation du trait de scie ; il y a sinon un risque de recul brutal. Identiﬁer la cause du coince-

ment et l'éliminer.

d) Ne rallumez pas l'outil électrique tant qu'il se

trouve dans la pièce. Laissez le disque à tronçonner atteindre sa pleine vitesse de rotation avant de poursuivre la coupe avec prudence.

Sans quoi la meule risque de s'accrocher, de sauter en dehors de la pièce à usiner ou de causer un rebond.

e) Étayez les panneaux ou les grandes pièces

à usiner aﬁn de réduire le risque de rebond dû à un coincement du disque à tronçonner.

Les grandes pièces à usiner peuvent ﬂéchir sous leur propre poids. La pièce à usiner doit être étayée des deux côtés du disque, autant au niveau du disque à tronçonner que du bord.

Soyez particulièrement prudent au moment de pratiquer des coupes plongeantes dans des murs existants ou des zones sans visibilité. Le

disque à tronçonner peut en plongeant reculer brutalement en tranchant des conduites d'eau ou de gaz, des lignes électriques ou d'autres objets.

PWS 230 D4

FR│BE

│

35 ■

Accessoires admis

Disques à tronçonner

Meules à dégrossir

Diamètre

max. Ø

(mm)

230 3 M14 6500 80

230 6 M14 6500 80

Épaisseur

max.

(mm)

Dimension du ﬁletage

(mm)

Vitesse de

rotation

(min-1)

Vitesse

périphé-

rique(m/s)

Outil

Clé de

montage à

deux ergots

Clé de

montage à

deux ergots

Capot de

protection

Oui

Stockage et maniement des outils d'intervention recommandés

■ Les outils à meuler doivent être traités et transportés avec prudence.

■ Les outils à meuler doivent être stockés de manière à n'être exposés à aucune détérioration mécanique

ou inﬂuence météorologique (par ex. humidité).

■ 36 │ FR

│

PWS 230 D4

Consignes de travail

REMARQUE

► Les meules/disques ne doivent être utilisés

que dans le cadre des possibilités d'utilisation recommandées. Ils risquent sinon de se briser, d'être endommagés et de causer des blessures.

Meulage de dégrossissement :

N'utilisez jamais de disques à tronçonner pour dégrossir!

■ En cas de panne de courant, ou lorsque la

ﬁche secteur est débranchée, déverrouillez immédiatement l'interrupteur MARCHE/ ARRÊT. Amenez-le en position ARRÊT. Ceci

prévient une remise en marche incontrôlée.

■ Utilisez l'appareil uniquement pour une

coupe ou un meulage à sec.

■ La poignée supplémentaire

montée pour tous les travaux eﬀectués avec l'appareil.

■ Les matériaux contenant de l'amiante ne

doivent pas être usinés.L'amiante est cancéri-

gène.

doit être

■ Déplacez la meuleuse d'angle en eﬀectuant

un mouvement de va et vient et en exerçant une pression modérée sur la pièce à usiner.

■ Si le matériau est souple, passez la meule à

dégrossir selon un angle plat sur de la pièce à usiner, et selon un angle un peu plus incliné en présence d'un matériau dur.

Tronçonnage :

■ N'utilisez que des disques à tronçonner ou

meules homologuées, renforcées de ﬁbres,

adaptées à une vitesse périphérique non inférieure à 80 m/s.

ATTENTION!

L'outil de meulage continue à tourner après la mise à l'arrêt. Ne le freinez pas en exerçant une pression latérale dessus.

■ Sécurisez la pièce à traiter. Utilisez des dispo-

sitifs de serrage/un étau pour retenir la pièce à usiner. Elle sera ainsi mieux tenue qu'avec la main.

■ Débranchez toujours l'appareil avant de le

déposer sur une surface et attendez qu'il s'immobilise.

N'utilisez jamais de meules à dégrossir pour tronçonner!

Conseil! Voici le bon comportement recommandé.

DANGER! DANS LA PIÈCE À USINER,

GUIDEZ TOUJOURS L'APPAREIL EN SENS INVERSE DE CELUI DE ROTATION DU DISQUE.

► Il y a risque de recul brutal dans l'autre sens.

L'appareil risque d'être chassé brutalement hors du trait de coupe.

■ Toujours guider l'appareil en marche contre

la pièce usinée. Après l'usinage, soulevez

l'appareil pour au dessus de la pièce à usiner et ne l'éteignez qu'ensuite.

■ En cours d'utilisation, maintenez toujours

fermement l'appareil des deux mains.

Veillez à vous tenir bien en équilibre.

■ Pour un meilleur résultat de meulage, déplacez

l'appareil de manière régulière dans un angle de 15 à 30°C (entre la meule et la pièce à usiner) en eﬀectuant un mouvement de va et vient sur la pièce à usiner.

■ Lors de l'usinage de surfaces obliques, l'appa-

reil ne doit pas être appuyé avec une force extrême sur la pièce à usiner. Si le nombre de

tours chute fortement, vous devez alors réduire la pression de contact pour permettre un usinage sûr et eﬃcace. Si l'appareil est soudainement bloqué ou freiné, le courant secteur doit être immédiatement coupé.

PWS 230 D4

FR│BE

│

37 ■

■ Tronçonner: travaillez avec une avance

modérée et ne coincez jamais le disque à tronçonner.

■ Les disques à tronçonner et les meules à

dégrossir deviennent brûlantes pendant le travail. Laissez-les entièrement refroidir avant de les toucher.

■ Ne jamais utiliser l'appareil à d'autres ﬁns

que celles prévues.

■ Veillez toujours à ce que l'appareil soit éteint

avant de brancher la ﬁche secteur dans la prise de courant.

■ En cas de danger, débrancher immédia-

tement la ﬁche secteur de la prise secteur.

Veillez à ce que l'appareil et la ﬁche secteur soient facilement accessible et accessibles sans problème en cas d'urgence.

■ Lors de pauses de travail, avant toute manipu-

lation sur l'appareil et lorsque l'appareil est inutilisé, toujours débrancher la ﬁche secteur de la prise. L'appareil doit toujours être propre,

sec et exempt d'huile ou de graisse.

■ Soyez toujours attentif! Veillez toujours à

ce que vous faites et agissez avec raison.

N'utilisez en aucun cas l'appareil lorsque vous n'êtes pas concentré ou lorsque vous vous sentez mal.

AVERTISSEMENT!

Portez toujours des lunettes de protection.

AVERTISSEMENT! Portez toujours un masque anti-poussière.

Utilisation

Monter/régler le capot de protection

 AVERTISSEMENT!

RISQUE DE BLESSURE !

► Retirer la ﬁche secteur de la prise de courant

avant tous travaux sur l'appareil!

RISQUE DE BLESSURES !

► Utilisez toujours la meuleuse d'angle avec

le capot de protection tion doit être placé en toute sécurité sur la meuleuse d'angle. Réglez-le de manière à atteindre un summum de sécurité, c'est-à-dire que la plus petite surface à nu possible de la meule/du disque regarde vers l'opérateur. Le capot a pour but de protéger l'opérateur contre les fragments et une entrée en contact aléatoire avec la meule/le disque.

RISQUE DE BLESSURES !

► Veillez à monter le capot de protection

de sorte que son bord arrive au minimum à hauteur de la poignée supplémentaire (voir ﬁg. B). Vous risquez sinon de vous brûler au contact de la meule à dégrossir ou du disque à tronçonner.

♦ Mettez le couvercle de protection dans la positi-

on indiquée (voir Fig. F). Le capot de protection ne peut être mis ou retiré que dans cette position. Tournez le capot de protection jusqu‘à ce qu‘il s‘enclenche pour la première fois.

♦ Tirez maintenant le levier

de protection dans la position souhaitée (position de travail) jusqu‘à ce qu‘il s‘enclenche.

♦ Vériﬁez le siège sécurisé du couvercle de

protection. Le levier protection ne doit pas tourner.

. Le capot de protec-

et tournez le capot

doit être engagé et la

■ 38 │ FR

│

PWS 230 D4

Monter la poignée supplémentaire

ATTENTION !

► Pour des raisons de sécurité, cet appareil

doit être uniquement utilisé avec la poignée supplémentaire vous risquez de vous blesser. La poignée supplémentaire peut être vissée à gauche, à droite ou en haut sur la tête de l'appareil en fonction du mode de travail.

. Dans le cas contraire,

♦ Ensuite, replacez l’écrou de serrage,

, avec le côté surélevé regardant vers le haut, sur la broche de ﬁxation .

En présence de disques minces (voir ﬁgure 1):

♦ Le collet de l’écrou

regarde vers le haut aﬁn de pouvoir serrer une meule mince de manière sûre.

Monter/changer la meule à dégrossir/le disque à tronçonner

Portez toujours de gants de protection lors du changement de disques à tronçonner/meules à dégrossir à dégrossir. Les meules à dégrossir et

disques à tronçonner deviennent brûlants pendant le travail. Ne les touchez pas tant qu'ils n'ont pas refroidi.

Tenir compte des dimensions des meules à dégrossir ou disques à tronçonner. Le diamètre du trou doit correspondre sans jeu à la bride réceptacle. N'utilisez aucun réducteur ou adaptateur.

■ Vériﬁez la meule à dégrossir ou le disque à

tronçonner. Ils ne doivent ni être humides ni présenter des ﬁssures. Ils risquent sinon de se

briser, d'être endommagés et de causer des blessures.

REMARQUE

► Les disques/meules que vous utilisez doivent

être obligatoirement propres.

■ N'utilisez que des outils abrasifs dont la vitesse

de rotation admissible est au minimum aussi élevée que la vitesse de rotation à vide de l'appareil.

■ RISQUE DE BLESSURES! Actionnez la touche

d’arrêt de broche broche de ﬁxation est immobile.

♦ Appuyez sur la touche d’arrêt de broche

pour bloquer l’engrenage.

♦ Desserrez l’écrou de serrage

clé de montage à deux ergots (voir ﬁg. D).

♦ Sur la bride de ﬁxation

à dégrossir ou le disque à tronçonner avec la face marquée regardant l’appareil.

uniquement lorsque la

à l’aide de la

, placez la meule

≤ 3,2 mm

Fig. 1

♦ Appuyez sur la touche d’arrêt de broche

pour bloquer l’engrenage.

♦ Serrez à nouveau bien l’écrou de serrage

avec la clé de montage à deux ergots .

En présence de meules (voir ﬁgure 2):

> 3,2 mm

Fig. 2 Le collet de l’écrou de serrage regarde vers le

bas, aﬁn que l’écrou de serrage puisse être ﬁxé de manière sûre sur la broche de ﬁxation .

♦ Arrêter la broche de ﬁxation ♦ Vissez l’écrou de serrage

avec la clé de

montage à deux ergots dans le sens horaire.

REMARQUE

► Si la meule tourne de manière irrégulière

ou oscille, elle doit être immédiatement remplacée.

♦ Suite à un changement de meule, faites tourner

l'appareil à vide pendant 60 secondes à la plus haute vitesse pour des raisons de sécurité. Soyez attentif à des bruits inhabituels ou à une formation d'étincelles.

PWS 230 D4

FR│BE

│

39 ■

♦ Vériﬁez si toutes les pièces de ﬁxation sont

correctement positionnées.

♦ Veillez à ce que la ﬂèche de sens de rotation

(si présente) sur les disques à tronçonner et les meules à dégrossir (ainsi que sur les disques à tronçonner diamantés) et le sens de rotation de l'appareil (ﬂèche de sens de rotation sur la tête de l'appareil) correspondent.

Allumer et éteindre

Vériﬁez l'outil utilisé avant utilisation. Il doit être parfaitement monté, ne doit pas être endommagé ni humide, ni présenter de ﬁssures et tourner librement. Eﬀectuez un essai de fonctionnement pendant 60 secondes. N'utilisez pas d'outils vibrants ou ovalisés. Soyez attentif à des bruits inhabituels ou à une formation d'étincelles. Vériﬁez ensuite si toutes les pièces de ﬁxation sont correctement positionnées.

REMARQUE

► Allumez toujours la meuleuse d'angle avant

qu'elle entre en contact avec le matériau, et ensuite seulement guidez-la sur la pièce.

Mise en marche:

♦ Actionnez le verrouillage de sécurité

(voir ﬁg. E).

♦ Appuyez ensuite sur l'interrupteur MARCHE/

ARRÊT

Éteindre :

♦ Relâchez l'interrupteur MARCHE/ARRÊT

Entretien et nettoyage

AVERTISSEMENT! RISQUE DE BLESSURES! Avant d'eﬀectuer tous travaux sur l'appareil, éteignez-le et débranchez-le de la prise secteur.

■ N'utilisez pas d'objets pointus pour nettoyer

l'outil. Aucun liquide ne doit pénétrer à l'intérieur de l'appareil.L'appareil risque sinon d'être

endommagé.

■ Ne faites eﬀectuer le remplacement des brosses

à charbon que par le service après-vente ou un atelier de service après-vente homologué. À part cela, l'appareil ne demande pas d'entretien.

■ Nettoyez régulièrement l'outil, de préférence

directement une fois le travail terminé.

■ Nettoyez le corps avec un chiﬀon doux, n'uti-

lisez en aucun cas de l'essence, du dissolvant ou des produits nettoyants qui agressent le plastique.

■ Utilisez un aspirateur pour le nettoyage complet

de l'appareil.

■ Les ouïes de ventilation doivent toujours être

dégagées.

■ Éliminez la poussière de ponçage qui adhère à

l'aide d'un pinceau.

REMARQUE

► Vous pouvez commander des pièces déta-

chées non listées (comme les balais de charbon, les interrupteurs par ex.) auprès de notre hotline du service après-vente.

Tourner la poignée de l'appareil

■ La poignée de l'appareil peut être tournée à

90° vers la droite ou vers la gauche (voir ﬁg. A).

■ L'interrupteur MARCHE/ARRÊT

être amené en une position plus favorable en fonction des conditions de travail.

♦ Appuyez sur la touche de déverrouillage

et tournez la poignée de l'appareil vers la droite ou la gauche.

♦ Laissez la poignée de l'appareil

■ 40 │ FR

│

peut ainsi

s'encranter.

PWS 230 D4

Mise au rebut

L'emballage se compose de matières recyclables. Il peut être éliminé dans les conteneurs de recyclage locaux.

Ne jetez pas les outils électriques dans les ordures ménagères!

Conformément à la directive euro-

péenne 2012/19/EU, les outils électriques usagés doivent faire l'objet d'un tri et d'un recyclage respectueux de l'environnement.

Renseignez-vous auprès de votre mairie ou des services de votre commune pour connaître les possibilités de mise au rebut de votre appareil usagé.

Éliminez l‘emballage d‘une manière

respectueuse de l‘environnement.

Observez le marquage sur les

diﬀérents matériaux d‘emballage et triez-les séparé ment si nécessaire. Les matériaux d‘emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signiﬁcation suivante : 1–7 : Plastiques, 20–22 : Papier et carton, 80–98 : Matériaux composites

Renseignez-vous auprès de votre

commune pour connaître les possibil-

ités de mise au rebut de votre appareil

usagé.

Garantie pour Kompernass Handels GmbH pour la Belgique

Chère cliente, cher client, Cet appareil est garanti 3 ans à partir de la date

d’achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date d’achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d’achat.

Si dans un délai de trois ans suivant la date d’achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé, remplacé gratuitement par nos soins ou le prix d’achat remboursé, selon notre choix. Cette prestation sous garantie nécessite, dans le délai de trois ans, la présentation de l’appareil défectueux et du justiﬁcatif d’achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.

Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l’échange du produit.

Le produit récyclable doit être trié ou

rapporté dans un point de collecte

pour être recycle.

PWS 230 D4

Période de garantie et réclamation légale pour vices cachés

L’exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s’applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l’achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l’objet d’une facturation.

Étendue de la garantie

L’appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.

FR│BE

│

41 ■

La prestation de la garantie s’applique aux vices de matériel et de fabrication. Cette garantie ne s’étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d’usure, ni aux détériorations de pièces fragiles, par ex. interrupteurs, batteries ou pièces en verre.

Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d’utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d’utilisation et actions qui sont déconseillés dans le manuel d’utilisation, ou dont vous êtes avertis doivent également être évités.

Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d’entretien incorrect et inapproprié, d’usage de la force et en cas d’intervention non réalisée par notre centre de service après-vente agréé.

Procédure en cas de garantie

Aﬁn de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes

questions le ticket de caisse et la référence article (par ex.IAN12345) en tant que justiﬁcatif de votre achat.

■ Vous trouverez la référence sur la plaque signa-

létique sur le produit, une gravure sur le produit, sur la page de garde du mode d’emploi (en bas à gauche) ou sur l’autocollant au dos ou sur le dessous du produit.

■ Si des erreurs de fonctionnement ou d’autres

vices venaient à apparaître, veuillez d’abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.

■ Vous pouvez ensuite retourner un produit enre-

gistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l’aﬀranchir à l’adresse de service après-vente communiquée.

Sur www.lidl-service.com, vous pourrez télécharger ce mode d’emploi et de nombreux autres manuels, vidéos produit et logiciels d’installation.

Grâce à ce code QR, vous arriverez directement sur le site Lidl service après-vente (www.lidl-service.com) et vous pourrez ouvrir votre mode d’emploi en saisissant votre référence (IAN)

123456.

REMARQUE

► Pour outils Parkside et Florabest, veuillez

ne renvoyer que l'article défectueux, sans accessoire (par ex. sans accu, mallette de rangement, outil de montage, etc.).

Garantie pour Kompernass Handels GmbH pour la France

Chère cliente, cher client, Cet appareil est garanti 3 ans à partir de la date

Conditions de garantie

La période de garantie débute à la date d’achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d’achat.

■ 42 │ FR

│

PWS 230 D4

Période de garantie et réclamation légale pour vices cachés

Étendue de la garantie

L’appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.

Article L217-16 du Code de la consommation

Lorsque l‘acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l‘acquisition ou de la réparation d‘un bien meuble, une remise en état couverte par la garantie, toute période d‘immobilisation d‘au moins sept jours vient s‘ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d‘intervention de l‘acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d‘intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L21713 du Code de la consommation et aux articles

1641 à 1648 et 2232 du Code Civil.

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l‘emballage, des instructions de montage ou de l‘installation lorsque celleci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L217-5 du Code de la consommation

Le bien est conforme au contrat : 1° S´il est propre à l‘usage habituellement attendu

d‘un bien semblable et, le cas échéant :

– s‘il correspond à la description donnée

par le vendeur et posséder les qualités que celui-ci a présentées à l‘acheteur sous forme d‘échantillon ou de modèle ;

– s‘il présente les qualités qu‘un acheteur peut

légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l‘étiquetage ;

2° Ou s‘il présente les caractéristiques déﬁnies

d‘un commun accord par les parties ou être propre à tout usage spécial recherché par l‘acheteur, porté à la connaissance du vendeur

et que ce dernier a accepté.

PWS 230 D4

FR│BE

│

43 ■

Article L217-12 du Code de la consommation

L‘action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l‘usage auquel on la destine, ou qui diminuent tellement cet usage que l‘acheteur ne l‘aurait pas acquise, ou n‘en aurait donné qu‘un

moindre prix, s‘il les avait connus.

Article 1648 1er alinéa du Code civil

L‘action résultant des vices rédhibitoires doit être intentée par l‘acquéreur dans un délai de deux ans à compter de la découverte du vice.

Les pièces détachées indispensables à l’utilisation du produit sont disponibles pendant la durée de la garantie du produit.

Procédure en cas de garantie

Aﬁn de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes

questions le ticket de caisse et la référence article (par ex. IAN 12345) en tant que justiﬁcatif de votre achat.

■ Vous trouverez la référence sur la plaque signa-

létique sur le produit, une gravure sur le produit, sur la page de garde du mode d’emploi (en bas à gauche) ou sur l’autocollant au dos ou sur le dessous du produit.

■ Si des erreurs de fonctionnement ou d’autres

vices venaient à apparaître, veuillez d’abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.

■ Vous pouvez ensuite retourner un produit enre-

Sur www.lidl-service.com, vous pourrez télécharger ce mode d’emploi et de nombreux autres manuels, vidéos produit et logiciels d’installation.

Grâce à ce code QR, vous arriverez directement sur le site Lidl service après-vente (www.lidl-service.com) et vous pourrez ouvrir votre mode d’emploi en saisissant votre référence (IAN)

123456.

REMARQUE

► Pour outils Parkside et Florabest, veuillez

ne renvoyer que l'article défectueux, sans accessoire (par ex. sans accu, mallette de rangement, outil de montage, etc.).

Service après-vente

Service France

Tel.: 0800 919270 E-Mail: kompernass@lidl.fr

Service Belgique

Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be

IAN 331943_1907

Importateur

Veuillez tenir compte du fait que l’adresse suivante n’est pas une adresse de service après-vente. Veuillez d’abord contacter le service mentionné.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM ALLEMAGNE www.kompernass.com

■ 44 │ FR

│

PWS 230 D4

Traduction de la déclaration de conformité originale

Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document: M. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants:

Directive relative aux machines

(2006/42/CE)

Compatibilité électromagnétique

(2014/30/EU)

Directive RoHS

(2011/65/EU)*

* La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant. L'objet de la

déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du Conseil en date du 8juin 2011 visant la restriction de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.

Normes harmonisées appliquées:

EN 60745-1:2009/A11:2010 EN 60745-2-3:2011/A13:2015 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

Désignation du modèle de la machine: Meuleuse d'angle PWS 230 D4

Année de fabrication: 11 - 2019

Numéro de série: IAN 331943_1907

Bochum, le 12/11/2019

Semi Uguzlu

-Responsable qualitéSous réserve de modiﬁcations techniques à des ﬁns de perfectionnement.

PWS 230 D4

FR│BE

│

45 ■

■ 46 │ FR

│

PWS 230 D4

Inhoud

Inleiding ...........................................................48

Gebruik in overeenstemming metbestemming ......................................... 48

Uitrusting ......................................................................48

Inhoud van het pakket ............................................................ 48

Technische gegevens .............................................................48

Algemene veiligheidsvoorschriften voor elektrische gereedschappen ........49

2. Elektrische veiligheid ...........................................................49

3. Veiligheid van personen ........................................................ 50

4. Gebruik en behandeling van het elektrische gereedschap ..............................50

5. Service ......................................................................51

Veiligheidsvoorschriften voor alle toepassingen ........................................51

Terugslag en bijbehorende veiligheidsvoorschriften ..................................... 52

Bijzondere veiligheidsvoorschriften voor slijpen en doorslijpen .............................53

Verdere bijzondere veiligheidsvoorschriften voor doorslijpen ..............................53

Toegestane accessoires ...........................................................54

Opbergen en onderhoud van aanbevolen hulpstukken ..................................54

Werkvoorschriften ...............................................................54

Bediening ..........................................................56

Beschermkap monteren/verstellen ...................................................56

Hulphandgreep monteren .........................................................56

Afbraam-/doorslijpschijf monteren/verwisselen ........................................56

In- en uitschakelen ...............................................................57

Handgreep van het apparaat draaien ...............................................57

Onderhoud en reiniging ..............................................58

Afvoeren ...........................................................58

Garantie van Kompernaß Handels GmbH ................................58

Service .............................................................59

Importeur ..........................................................59

Vertaling van de oorspronkelijke conformiteitsverklaring ..................60

PWS 230 D4

NL│BE

│

47 ■

HAAKSE SLIJPER PWS 230 D4 Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming metbestemming

Het apparaat is geschikt voor het doorslijpen en afbramen van metalen, beton en tegels zonder gebruik van water. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. Voor schade die voortvloeit uit oneigenlijk gebruik aanvaarden wij geen aansprakelijkheid. Het apparaat is niet bestemd voor bedrijfsmatig of commercieel gebruik.

Uitrusting

Handgreep van het apparaat (draaibaar) Aan-/uitknop Inschakelblokkering Ontgrendelingsknop Afdekplaatje koolborstels Hulphandgreep Beschermkap Asvergrendelknop Schroefdraad (3 x) voor hulphandgreep Hefboom Spanmoer (zie afb. C) As (zie afb. C) Flens (zie afb. C) Pensleutel (zie afb. D)

Inhoud van het pakket

1 haakse slijper PWS 230 D4 1 hulphandgreep 1 beschermkap 1 pensleutel 1 gebruiksaanwijzing

Technische gegevens

Nominale spanning 230 V ∼, 50 Hz

(wisselstroom) Nominaal vermogen 2000 W Nominaal toerental n 6500 min Schijfmaat Ø 230 mm Schroefdraad M14 Beschermingsklasse II /

(dubbel geïsoleerd)

Geluids- en trillingsgegevens

Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch:

Geluidsemissiewaarde

Geluidsdrukniveau L Onzekerheid K = 3 dB Geluidsvermogensniveau L

Onzekerheid K = 3 dB

Draag gehoorbescherming!

Totale trillingswaarde

Vlakslijpen a

h, AG

Onzekerheid K = 1,5 m/s

-1

= 94 dB (A)

= 105 dB (A)

= 16,4 m/s

■ 48 │ NL

│

PWS 230 D4

OPMERKING

► Het in deze gebruiksaanwijzing vermelde

trillingsniveau is gemeten conform een genormeerde meetprocedure en ze kan worden gebruikt voor apparaatvergelijking. De vermelde trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.

WAARSCHUWING!

► Het trillingsniveau verandert afhankelijk van

het gebruik van het elektrische gereedschap en kan in bepaalde gevallen hoger zijn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke manier wordt gebruikt. Probeer de belasting door trillingen zo klein mogelijk te houden. U kunt bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken om de trillingsbelasting te reduceren. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast).

Algemene veiligheidsvoorschriften voor elektrische gereedschappen

WAARSCHUWING!

► Lees alle veiligheidsvoorschriften en aanwij-

zingen. Het niet-naleven van de veiligheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en

-aanwijzingen voor toekomstig gebruik.

De in de veiligheidsvoorschriften gebruikte term “elektrisch gereedschap” heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed

ver licht. Wanorde en een niet verlichte werkom-

geving kunnen leiden tot ongelukken.

b) Werk met het elektrische gereedschap niet in

explosiegevaarlijke omgevingen waarin zich brandbare vloeistoﬀen, gassen of stof bevinden. Elektrisch gereedschap geeft vonken af

die stof of dampen kunnen doen ontvlammen.

c) Houd kinderen en andere personen uit de

buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de

controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen.

Onveranderde stekkers en passende stopcontacten verminderen het risico op een elektrische schok.

b) Voorkom lichamelijk contact met geaarde

oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een ver-

hoogd risico op een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van

regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoogde kans op een elektrische schok.

d) Gebruik het snoer niet voor een ander doel,

bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hittebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigde

of verwarde snoeren verhogen de kans op een elektrische schok.

e) Gebruik bij het werken met elektrisch gereed-

schap buitenshuis alleen verlengsnoeren die geschikt zijn voor gebruik buitenshuis. Het

gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.

PWS 230 D4

NL│BE

│

49 ■

f) Gebruik een aardlekschakelaar als het ge-

bruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het ge-

bruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en ge-

bruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij

het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.

b) Draag persoonlijke beschermingsmiddelen

en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, veiligheidshelm of gehoorbescherming, al naar gelang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.

c) Voorkom onbedoelde inschakeling. Zorg

ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt.

Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.

d) Verwijder het afstelgereedschap of de sleutel

voordat u het elektrische gereedschap aanzet. Gereedschap of een sleutel die zich in een

draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.

e) Voorkom een abnormale lichaamshouding.

Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische

gereedschap in onverwachte situaties beter controleren.

f) Draag geschikte kleding. Draag geen wijde

kleding of sieraden. Houd haar, kleding en handschoenen ver van bewegende onderdelen. Los zittende kleding, sieraden of haren

kunnen door bewegende onderdelen gegrepen worden.

g) Als stofafzuigings- en opvangvoorzieningen

kunnen worden bevestigd, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan

risico's door stof beperken.

4. Gebruik en behandeling van het

elektrische gereedschap

a) Voorkom overbelasting van het apparaat.

Gebruik voor uw werkzaamheden het daarvoor bedoelde elektrisch gereedschap. Met

een passend elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waar-

van de aan-/uitknop defect is. Elektrisch gereedschap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of ver-

wijder de accu, voordat u instellingen aan het apparaat verricht, accessoires verwisselt of het apparaat weglegt. Deze voorzorgsmaat-

regel voorkomt dat het elektrische gereedschap onbedoeld wordt ingeschakeld.

d) Berg elektrisch gereedschap buiten het bereik

van kinderen op als het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt gebruikt door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is

gevaarlijk als het door onervaren personen worden gebruikt.

e) Onderhoud elektrisch gereedschap zorgvul-

dig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderdelen vóór de ingebruikname van het apparaat repareren. Veel ongelukken zijn het gevolg van

slecht onderhoud van elektrisch gereedschap.

f) Houd snijgereedschappen scherp en schoon.

Met zorg onderhouden snijgereedschappen met scherpe snijkanten lopen minder vaak vast en zijn gemakkelijker te sturen.

■ 50 │ NL

│

PWS 230 D4

g) Gebruik elektrisch gereedschap, accessoires,

hulpstukken en dergelijke in overeenstemming met deze instructies. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van

elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.

5. Service

a) Laat uw elektrisch gereedschap alleen door

gekwaliﬁceerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren.

Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

b) Laat de vervanging van de stekker of het

netsnoer altijd over aan de fabrikant van het elektrische apparaat of aan zijn klantenservice. Op die manier blijft de veiligheid van het

elektrische gereedschap gewaarborgd.

Veiligheidsvoorschriften voor alle toepassingen

Gemeenschappelijke veiligheidsvoorschriften voor slijpen en doorslijpen:

a) Dit elektrische gereedschap moet worden ge-

bruikt als slijper en doorslijpmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens in acht die bij het apparaat worden meegeleverd. Als u de vol-

gende aanwijzingen niet opvolgt, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

b) Dit elektrische gereedschap is niet geschikt

voor schuren met schuurpapier, werkzaamheden met staalborstels en polijsten. Gebruik

waarvoor het elektrische gereedschap niet geschikt is, kan leiden tot gevaar en letsel.

c) Gebruik geen accessoires die niet speciaal

door de fabrikant voor dit elektrische gereedschap zijn voorzien en aanbevolen. Het feit

dat accessoires op uw elektrische gereedschap kunnen worden bevestigd, garandeert nog geen veilig gebruik.

d) Het toegestane toerental van het hulpstuk

moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereed-

schap is vermeld. Accessoires die sneller

draaien dan toegestaan, kunnen breken waarbij brokstukken worden weggeslingerd.

e) Buitendiameter en dikte van het hulpstuk moe-

ten overeenkomen met de speciﬁcaties van uw elektrische gereedschap. Verkeerd beme-

ten hulpstukken kunnen niet voldoende worden afgeschermd of gecontroleerd.

f) Hulpstukken met schroefdraad dienen precies

op de schroefdraad van de slijpas te passen. Bij hulpstukken die met een ﬂens worden gemonteerd, dient de gatdiameter van het hulpstuk te passen op de asdiameter van de ﬂens. Hulpstukken die niet precies op de slijpas

passen, draaien ongelijkmatig, trillen hevig en kunnen leiden tot een verlies aan controle.

g) Gebruik geen beschadigde hulpstukken.

Controleer voor elk gebruik hulpstukken zoals slijpschijven op splinters en barsten, afbraamschijven op barsten en (ernstige) slijtage, en staalborstels op losse of gebroken staaldraden. Als het elektrische gereedschap of het hulpstuk valt, dient u te controleren of het beschadigd is, of een onbeschadigd hulpstuk te gebruiken. Als u het hulpstuk hebt gecontroleerd en geplaatst, dient u het apparaat een minuut lang op maximaal toerental te laten draaien waarbij u ervoor zorgt dat iedereen, ook uzelf, buiten het vlak van het roterende hulpstuk blijft. Beschadigde hulp-

stukken breken meestal in de testperiode.

Draag persoonlijke beschermingsmiddelen. Gebruik al naar gelang de toepassing een volledig gelaatsmasker, oogbescherming of een veiligheidsbril. Indien relevant draagt u een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort, die u beschermt tegen kleine slijp- en materiaaldeeltjes. Ogen moeten worden beschermd tegen

rondvliegende deeltjes, die bij verschillende toepassingen ontstaan. Een stof- of ademhalingsmasker moet het stof ﬁlteren dat bij de toepassing ontstaat. Als u lange tijd bent blootgesteld aan lawaai, kunt u gehoorverlies lijden.

i) Let op dat anderen een veilige afstand tot

uw werkomgeving houden. Eenieder die de werkomgeving betreedt, moet persoonlijke

PWS 230 D4

NL│BE

│

51 ■

beschermingsmiddelen dragen. Afgebroken stukken van het werkstuk of gebroken hulpstukken kunnen worden weggeslingerd en verwondingen veroorzaken, ook buiten het directe werkgebied.

j) Pak het elektrische gereedschap alleen vast

aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het hulpstuk verborgen elektriciteitsleidingen of het stroomsnoer kan raken. Bij contact met een

leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok tot gevolg hebben.

k) Houd het snoer weg van roterende hulpstuk-

ken. Als u de controle verliest over het apparaat, kan het snoer worden doorgesneden of gegrepen en kan uw hand of arm in het roterende hulpstuk terechtkomen.

l) Leg het elektrische gereedschap nooit neer

voordat het hulpstuk volledig tot stilstand is gekomen. Het roterende hulpstuk kan in contact

komen met het vlak waarop het wordt neergelegd, zodat u de controle kunt verliezen over het elektrische gereedschap.

m) Laat het elektrische gereedschap niet draaien

terwijl u het draagt. Uw kleding kan door toevallig contact met het roterende hulpstuk worden gegrepen en het hulpstuk kan zich in uw lichaam boren.

n) Reinig regelmatig de ventilatiespleten van uw

elektrische gereedschap. De motorventilator zuigt stof in de behuizing, en een sterke opeenhoping van metaalstof kan elektrische gevaren veroorzaken.

o) Gebruik het elektrische gereedschap niet in

de buurt van brandbare materialen. Vonken kunnen deze materialen doen ontvlammen.

p) Gebruik geen hulpstukken die vloeibare koe-

ling nodig hebben. Het gebruik van water of andere vloeibare koelstoﬀen kan leiden tot een elektrische schok.

Terugslag en bijbehorende veiligheidsvoorschriften

Een terugslag is een plotselinge reactie door een hulpstuk dat blijft haken of blokkeert, zoals een slijpschijf, slijpplaat, staalborstel enz. Het vasthaken of blokkeren leidt tot een abrupte stopzetting van het roterende hulpstuk. Daardoor schiet het elektrische gereedschap weg tegen de draairichting van het hulpstuk op het blokkeerpunt in.

Als bijv. een slijpschijf in het werkstuk haakt of blokkeert, kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf draait dan naar de gebruiker toe of van hem weg, al naar gelang de draairichting van de schijf. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van onjuist gebruik van het elektrische gereedschap. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hieronder beschreven.

a) Houd het elektrische gereedschap goed vast

en breng uw lichaam en armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om een zo groot mogelijke controle te hebben over terugslagkrachten of reactiemomenten wanneer het apparaat op volle toeren draait. De bediener kan door pas-

sende veiligheidsmaatregelen de terugslag- en reactiekrachten beheersen.

b) Breng uw hand nooit in de buurt van rote-

rende hulpstukken. Het hulpstuk kan bij een terugslag uw hand raken.

c) Vermijd met uw lichaam de zone waarin het

elektrische gereedschap schiet bij een terugslag. Door de terugslag schiet het elektrische

gereedschap in de tegengestelde richting van de draaibeweging van de slijpschijf op het blokkeerpunt.

d) Werk bijzonder voorzichtig in de buurt van

hoeken, scherpe randen enz. Voorkom dat het hulpstuk uit het werkstuk terugslaat en vastloopt. Het roterende hulpstuk heeft de nei-

ging vast te lopen bij hoeken, scherpe randen of wanneer hij afketst. Dit veroorzaakt controleverlies of een terugslag.

■ 52 │ NL

│

PWS 230 D4

e) Gebruik geen kettingzaagblad of getand

zaagblad. Dergelijke hulpstukken veroorzaken

vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere veiligheidsvoorschriften voor slijpen en doorslijpen

a) Gebruik uitsluitend de voor uw elektrische

gereedschap toegelaten slijpmiddelen en de voor deze slijpmiddelen bestemde beschermkap. Slijpmiddelen die niet bedoeld zijn voor

het elektrische gereedschap, kunnen niet voldoende worden afgeschermd en zijn onveilig.

b) Gekropte slijpschijven moeten zodanig wor-

den gemonteerd, dat het slijpvlak niet uitsteekt over de rand van de beschermkap. Een

ondeskundig gemonteerde slijpschijf, die over de rand van de beschermkap uitsteekt, kan niet afdoende worden afgeschermd.

c) De beschermkap moet veilig zijn aange-

bracht op het elektrische gereedschap en voor een maximale veiligheid zodanig zijn ingesteld dat een zo klein mogelijk deel van de slijpschijf vrij ligt naar de gebruiker toe.

De beschermkap moet de gebruiker beschermen tegen afbrekend materiaal, toevallig contact met de slijpschijf en vonken die de kleding kunnen doen ontbranden.

d) Slijpschijven mogen alleen worden gebruikt

voor de aanbevolen toepassingen. Bijvoorbeeld: Slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn be-

stemd voor het doorslijpen van materiaal met de rand van de schijf. Door zijdelingse krachtinwerking op deze slijpschijven kunnen ze breken.

e) Gebruik altijd onbeschadigde spanﬂenzen

van de juiste grootte en vorm voor de door u gekozen slijpschijf. Geschikte ﬂenzen steunen

de slijpschijf en beperken zo het risico van breken van de slijpschijf. Flenzen voor doorslijpschijven kunnen verschillend zijn van de ﬂenzen voor andere slijpschijven.

f) Gebruik geen versleten slijpschijven van grotere

elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn niet ontworpen voor de hogere toerentallen van kleinere elektrische gereedschappen en kunnen breken.

Verdere bijzondere veiligheidsvoorschriften voor doorslijpen

a) Voorkom dat de doorslijpschijf blokkeert of er

te hard op wordt gedrukt. Slijp niet te diep.

Overbelasting van de doorslijpschijf verhoogt de kans op scheeftrekken of blokkeren en daarmee het gevaar op een terugslag of een breuk van de slijpschijf.

b) Mijd de zone voor en achter de roterende

doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan in geval van een terugslag het elektrische gereedschap met de roterende schijf direct naar u toe schieten.

b) Als de doorslijpschijf vastloopt of als u het

werk onderbreekt, schakel dan het apparaat uit en houd het stil tot de schijf stil staat. Probeer nooit de nog draaiende doorslijpschijf uit de snede te trekken, anders kan er een terugslag plaatsvinden. Stel de oorzaak van

het vastlopen vast en los het probleem op.

d) Schakel het elektrische gereedschap niet

opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken, alvorens voorzichtig verder te gaan met het snijden. Anders kan de

schijf zich vasthaken, uit het werkstuk schieten of een terugslag veroorzaken.

e) Ondersteun platen of grote werkstukken om

het risico op een terugslag door een vastgelopen doorslijpschijf te verminderen. Grote

werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden worden ondersteund, zowel in de buurt van de doorslijpschijf als aan de rand.

f) Wees bijzonder voorzichtig bij “invalsnedes”

in bestaande wanden of andere materialen waarvan de samenstelling onbekend is. De

doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken wanneer hij ingebracht wordt.

PWS 230 D4

NL│BE

│

53 ■

Toegestane accessoires

Max.

diameter

Ø (mm) Doorslijpschijven 230 3 M14 6500 80 Pensleutel Ja Afbraamschijven 230 6 M14 6500 80 Pensleutel Ja

Max.

dikte

(mm)

Schroef-

draad

(mm)

Toerental

-1

(min

)

Omwente-

lingssnel-

heid (m/s)

Gereed-

schap

Beschermkap

Opbergen en onderhoud van aanbevolen hulpstukken

■ Slijpgereedschappen moeten voorzichtig worden behandeld en vervoerd.

■ Slijpgereedschappen moeten zodanig worden opgeslagen dat ze niet worden blootgesteld aan

mechanische beschadigingen of omgevingsinvloeden (bijv. vocht).

Werkvoorschriften

OPMERKING

► Slijpschijven mogen alleen worden gebruikt

voor de aanbevolen toepassingen. Anders kunnen ze breken, worden beschadigd en verwondingen veroorzaken.

Afbramen:

■ Beweeg de haakse slijper met gematigde

druk heen en weer over het werkstuk.

■ Beweeg bij zacht materiaal de afbraamschijf

in een vlakke hoek over het werkstuk, bij hard materiaal in een iets steilere hoek.

Doorslijpen:

■ Gebruik alleen gekeurde vezelversterkte

doorslijp- of slijpschijven, die zijn toegelaten

voor een omwentelingssnelheid van niet minder dan 80 m/s.

Gebruik nooit doorslijpschijven

voor het afbramen!

Gebruik nooit afbraamschijven voor het doorslijpen!

VOORZICHTIG!

► Het slijpgereedschap loopt nog verder nadat

het is uitgeschakeld. Rem het niet af door zijdelingse tegendruk uit te oefenen.

■ Zet het werkstuk vast. Gebruik lijmklemmen/

een bankschroef om het werkstuk vast te zetten. Het blijft dan beter op zijn plaats dan wanneer u het met de hand vasthoudt.

■ Schakel het apparaat altijd uit voordat u het

neerlegt en wacht tot het apparaat tot stilstand is gekomen.

■ Ontgrendel bij een stroomstoring of wan-

neer de stekker wordt uitgetrokken, meteen de aan-/uitknop. Zet hem op de stand UIT.

Hierdoor wordt voorkomen dat het apparaat ongecontroleerd opnieuw start.

■ Gebruik het apparaat alleen voor droog

(door-)slijpen.

■ De extra handgreep

zaamheden op het apparaat gemonteerd zijn.

■ Asbesthoudend materiaal mag niet worden

bewerkt. Asbest geldt als kankerverwekkend.

Tip! Zo handelt u correct.

moet bij alle werk-

■ 54 │ NL

│

PWS 230 D4

GEVAAR! BEWEEG HET APPARAAT

ALTIJD TEGEN DE DRAAIRICHTING IN DOOR HET WERKSTUK.

► Bij tegenovergestelde richting bestaat het

risico op een terugslag. Het apparaat kan uit de snede worden geduwd.

■ Beweeg het apparaat altijd ingeschakeld

tegen het werkstuk. Til het apparaat na de

bewerking van het werkstuk op en schakel het pas dan uit.

■ Houd het apparaat tijdens de werkzaamhe-

den altijd met beide handen vast. Zorg ervoor

dat u stevig staat.

■ Voor het beste slijpresultaat beweegt u het ap-

paraat gelijkmatig in een hoek van 15° tot 30° (tussen slijpschijf en werkstuk) op het werkstuk heen en weer.

■ Bij het bewerken van schuine oppervlakken

mag het apparaat niet met grote kracht op het werkstuk worden geduwd. Als het toeren-

tal sterk afneemt, moet u de aandrukkracht beperken, zodat veilig en eﬃciënt werken mogelijk is. Als het apparaat plotseling volledig remt of blokkeert, moet de elektrische stroom meteen worden uitgeschakeld.

■ Loskoppelen: Werk met matige voorwaartse

beweging en kantel de doorslijpschijf niet.

■ Afbraam- en doorslijpschijven worden zeer

heet bij werkzaamheden - laat ze volledig afkoelen alvorens ze aan te raken.

■ Gebruik het apparaat nooit voor doeleinden

waarvoor het niet bestemd is.

■ Let er altijd op dat het apparaat is uitgescha-

keld, alvorens de stekker in het stopcontact te steken.

■ Trek bij gevaar direct de stekker uit het stop-

contact. Zorg ervoor dat het apparaat en de

stekker goed toegankelijk zijn en in geval van nood probleemloos bereikbaar zijn.

■ Haal tijdens pauzes, voor alle werkzaamhe-

den aan het apparaat en als het apparaat niet wordt gebruikt, de stekker uit het stopcontact. Het apparaat moet altijd schoon,

droog en vrij van olie of smeervet zijn.

■ Blijf altijd alert! Let altijd op wat u doet en

gebruik uw gezond verstand. Gebruik het

apparaat in geen geval wanneer u niet geconcentreerd bent of als u zich niet lekker voelt.

WAARSCHUWING!

Draag altijd een veiligheidsbril.

WAARSCHUWING!

Draag altijd een stofmasker.

PWS 230 D4

NL│BE

│

55 ■

Bediening

Beschermkap monteren/verstellen

WAARSCHUWING! LETSELGEVAAR!

► Trek voorafgaand aan alle werkzaamheden

aan het apparaat de stekker uit het stopcontact!

LETSELGEVAAR!

► Gebruik de haakse slijper altijd met de be-

schermkap worden vastgezet op de haakse slijper. Bevestig de kap zodanig dat een maximum aan veiligheid wordt bereikt, zodat het kleinst mogelijke deel van de slijpschijf onbeschermd naar de gebruiker wijst. De beschermkap moet de gebruiker beschermen tegen afbrekend materiaal en toevallig contact met de slijpschijf.

LETSELGEVAAR!

► Zorg dat de beschermkap

dezelfde hoek als de hulphandgreep wordt gemonteerd (zie afb. B). Anders kunt u zich verwonden aan de slijpschijf of afbraamschijf.

♦ Plaats de beschermkap in de getoonde positie

(zie Fig. F). De beschermhoes kan alleen in deze positie worden geplaatst of verwijderd. Draai de beschermkap totdat deze voor de eerste keer op zijn plaats klikt.

♦ Trek nu aan de hefboom

schermkap in de gewenste positie (werkpositie) totdat deze op zijn plaats klikt.

♦ Controleer de veilige zitting van de bescherm-

kap. De hefboom keld en de bescherming mag niet draaien.

. De beschermkap moet stevig

altijd onder

en draai de be-

moet worden ingescha-

Hulphandgreep monteren

VOORZICHTIG!

► Om veiligheidsredenen mag dit apparaat

alleen met de hulphandgreep bruikt. Zonder gebruik van de hulphandgreep bestaat gevaar voor letsel. De hulphandgreep

kan al naar gelang de werkwijze

links, rechts of boven op de kop van het apparaat worden vastgeschroefd.

worden ge-

Afbraam-/doorslijpschijf monteren/ verwisselen

Draag bij het verwisselen van de doorslijp-/ afbraamschijven altijd veiligheidshandschoenen.

Afbraam- en doorslijpschijven worden zeer heet bij werkzaamheden. Raak ze pas aan als ze helemaal afgekoeld zijn.

Neem de afmetingen van de afbraam-/doorslijpschijven in acht. De gatdiameter moet zonder speling op de ﬂens passen. Gebruik geen verloopringen of adapters.

■ Controleer de afbraam- of doorslijpschijf. De

schijf mag niet beschadigd of vochtig zijn of barsten vertonen. Als dat wel het geval is, kun-

nen ze breken en verwondingen veroorzaken.

OPMERKING

► Gebruik uitsluitend schone schijven.

■ Gebruik alleen schijven en borstels waarvan het

toegelaten toerental minstens zo hoog is als het op het typeplaatje van het elektrische gereedschap aangegeven toerental.

■ LETSELGEVAAR! Gebruik de asvergrendel-

knop

alleen wanneer de slijpas stilstaat .

♦ Druk op de asvergrendelknop om de aan-

drijving te blokkeren.

♦ Maak de spanmoer

(zie afb. D).

♦ Zet de afbraam- of doorslijpschijf met de be-

drukte kant naar het apparaat op de ﬂens

♦ Plaats vervolgens de spanmoer

hoogde kant naar boven weer op de as .

los met de pensleutel

met de ver-

■ 56 │ NL

│

PWS 230 D4

Bij dunne slijpschijven (zie afbeelding 1):

♦ De rand van de spanmoer

wijst omhoog, zodat een dunne slijpschijf stevig vastgezet kan worden.

≤ 3,2 mm

Afb. 1

♦ Druk op de asvergrendelknop

om de

aandrijving te blokkeren.

♦ Draai de spanmoer

weer vast met de

pensleutel .

Bij dikke slijpschijven (zie afbeelding 2):

> 3,2 mm

Afb. 2 De rand van de spanmoer

wijst omlaag, zodat de dikke slijpschijf stevig op de as kan worden vastgezet.

♦ Vergrendel de as ♦ Draai de spanmoer

met de wijzers van de

klok mee weer vast met de pensleutel .

OPMERKING

► Als de schijf na de vervanging onrustig draait

of trilt, moet deze schijf meteen weer worden vervangen.

♦ Laat het apparaat na een vervanging van de

schijf voor de zekerheid 60 seconden op het hoogste toerental draaien. Let op ongewone geluiden en vonkvorming.

♦ Controleer of alle bevestigingsonderdelen cor-

rect zijn aangebracht.

♦ Zorg ervoor dat de draairichtingspijl (indien

aanwezig) op de doorslijp-, of afbraamschijf (ook bij diamant-doorslijpschijven) en de draairichting van het apparaat (draairichtingspijl op de kop van het apparaat) overeenstemmen.

In- en uitschakelen

Controleer het gemonteerde hulpstuk voor gebruik. Het moet perfect gemonteerd zijn, mag niet beschadigd of vochtig zijn of barsten vertonen en moet vrij draaien. Voer een testrun uit die 60 seconden duurt. Gebruik geen vervormde of vibrerende gereedschappen. Let op ongewone geluiden en vonkvorming. Controleer daarna of alle bevestigingsonderdelen correct zijn aangebracht.

OPMERKING

► Zet de haakse slijper altijd aan voordat deze

contact maakt met het materiaal en plaats het apparaat pas daarna op het werkstuk.

Inschakelen:

♦ Druk op de inschakelblokkering

♦ Druk daarna op de aan-/uitknop

(zie afb. E).

Uitschakelen:

♦ Laat de aan-/uitknop

weer los.

Handgreep van het apparaat draaien

■ De handgreep kan 90° naar rechts of links

worden gedraaid (zie afb. A).

■ Daardoor kan de aan-/uitknop afhankelijk

van de werksituatie in een betere positie worden gebracht.

♦ Druk op de ontgrendelingsknop en draai de

handgreep naar rechts of links.

♦ Laat de handgreep

klikken.

in de nieuwe stand vast-

PWS 230 D4

NL│BE

│

57 ■

Onderhoud en reiniging

WAARSCHUWING! LETSELGEVAAR! Schakel voorafgaand aan alle werkzaamheden aan het apparaat het apparaat uit en haal de stekker uit het stopcontact.

■ Gebruik geen scherpe voorwerpen om het

apparaat te reinigen. Er mogen geen vloeistoﬀen binnendringen in het apparaat.

Anders kan het apparaat beschadigd raken.

■ Zorg ervoor dat de koolborstels uitsluitend

worden vervangen door het servicepunt of een erkende speciaalzaak. Verder is het apparaat onderhoudsvrij.

■ Maak het apparaat regelmatig schoon, bij

voorkeur direct na de werkzaamheden.

■ Reinig de behuizing met een droge doek - ge-

bruik in geen geval benzine, oplosmiddelen of reinigingsmiddelen die kunststof aantasten.

■ Voor een grondige reiniging van het apparaat

hebt u een stofzuiger nodig.

■ Ventilatieopeningen moeten altijd vrij zijn.

■ Verwijder vastzittend slijpstof met een kwastje.

OPMERKING

► Niet vermelde reserveonderdelen (zoals

koolborstels, schakelaars) kunt u bestellen via onze service-hotline.

Afvoeren

De verpakking bestaat uit milieuvriendelijke materialen. De verpakking kan in de plaatselijke kringloopcontainers worden gedeponeerd.

Deponeer elektrisch gereedschap niet bij het huisvuil!

Conform de Europese richtlijn

2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled.

Informatie over mogelijkheden voor het afvoeren van het afgedankte apparaat krijgt u bij uw gemeentereinigingsdienst.

Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmateri-

alen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1–7: kunststoﬀen, 20–22: papier en karton, 80–98: composietmaterialen.

Mogelijkheden voor het afvoeren van

het afgedankte product vindt u bij uw

gemeente.

Het product is recycleerbaar; er is een

uitgebreide producentenverantwoorde-

lijkheid op van toepassing en het afval

wordt gescheiden ingezameld.

Garantie van Kompernaß Handels GmbH

Geachte klant, U hebt op dit apparaat 3 jaar garantie vanaf

de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie jaar worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.

Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.

■ 58 │ NL

│

PWS 230 D4

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na aﬂoop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars, accu‘s of onderdelen die van glas zijn gemaakt.

Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend serviceﬁliaal zijn uitgevoerd, vervalt de garantie.

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

■ Houd voor alle aanvragen de kassabon en het

artikelnummer (bijv.IAN12345) als aankoopbewijs bij de hand.

■ Het artikelnummer vindt u op het typeplaatje

van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product.

■ Als er fouten in de werking of andere gebreken

optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of viae-mail.

■ Een als defect geregistreerd product kunt u dan

zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo‘s en installatiesoftware downloaden.

Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 123456 de gebruiksaanwijzing openen.

OPMERKING

► Bij gereedschap van Parkside en Florabest:

retourneer a.u.b. uitsluitend het defecte artikel zonder accessoires (bijv. accu, opbergkoﬀer, montagegereedschap, enz.).

Service

Service Nederland

Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl

Service België

Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be

IAN 331943_1907

Importeur

Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM DUITSLAND www.kompernass.com

PWS 230 D4

NL│BE

│

59 ■

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

* De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven

beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoﬀen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 60745-1:2009/A11:2010 EN 60745-2-3:2011/A13:2015 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

Typeaanduiding van het apparaat: Haakse slijper PWS 230 D4

Productiejaar: 11 - 2019

Serienummer: IAN 331943_1907

Bochum, 12-11-2019

Semi Uguzlu

- Kwaliteitsmanager Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

■ 60 │ NL

│

PWS 230 D4

Spis treści

Wstęp .............................................................62

Użytkowanie zgodne z przeznaczeniem .............................................62

Wyposażenie ..................................................................62

Zakres dostawy .................................................................62

Dane techniczne ................................................................62

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi ...................63

1. Bezpieczeństwo na stanowisku pracy .............................................. 63

2. Bezpieczeństwo elektryczne .....................................................63

3. Bezpieczeństwo osób ..........................................................64

4. Użytkowanie iobsługa elektronarzędzia ........................................... 64

5. Serwis ......................................................................65

Wskazówki bezpieczeństwa dla wszystkich zastosowań .................................65

Odrzut narzędzia i odpowiednie wskazówki bezpieczeństwa .............................66

Szczególne wskazówki bezpieczeństwa do szlifowania i cięcia ........................... 67

Dalsze wskazówki bezpieczeństwa dotyczące cięcia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Dopuszczalny osprzęt ............................................................68

Przechowywanie i obsługa zalecanych narzędzi roboczych .............................. 68

Wskazówki dotyczące pracy ......................................................68

Obsługa ...........................................................70

Montaż/demontaż osłony .........................................................70

Montaż dodatkowej rękojeści ...................................................... 70

Montaż/wymiana tarczy do zdzierania/cięcia ........................................ 70

Włączanie i wyłączanie ..........................................................71

Obracanie rękojeści urządzenia .................................................... 71

Konserwacja iczyszczenie ............................................72

Utylizacja ..........................................................72

Gwarancja Kompernaß Handels GmbH .................................73

Serwis .............................................................74

Importer ...........................................................74

Tłumaczenie oryginalnej deklaracji zgodności ............................75

PWS 230 D4

│

61 ■

SZLIFIERKA KĄTOWA PWS 230 D4

Wstęp

Gratulujemy zakupu nowego urządzenia. Wybrany produkt charakteryzuje się wysoką jakością. Instrukcja obsługi stanowi część niniejszego produktu. Zawiera ona ważne informacje na temat bezpieczeństwa, użytkowania iutylizacji. Przed rozpoczęciem użytkowania produktu należy zapoznać się ze wszystkimi informacjami dotyczącymi obsługi ibezpieczeństwa. Produkt należy użytkować wyłącznie zgodnie zzamieszczonym tu opisem oraz wpodanym zakresie zastosowań. Wprzypadku przekazania urządzenia osobie trzeciej należy dołączyć do niego również całą dokumentację.

Użytkowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone do cięcia, zdzierania materiałów metalicznych, betonu i płytek ceramicznych bez użycia wody. Jakiekolwiek inne użycie lub modyﬁkacje urządzenia uważane są za niezgodne zprzeznaczeniem iniosą za sobą poważne niebezpieczeństwo wypadku. Producent nie ponosi odpowiedzialności za szkody powstałe wskutek używania urządzenia w sposób niezgodny z jego przeznaczeniem. Urządzenie nie nadaje się do zastosowań komercyjnych.

Wyposażenie

Rękojeść urządzenia (obrotowa) Włącznik/wyłącznik Blokada włączania Przycisk odblokowujący Osłona szczotek węglowych Dodatkowa rękojeść Osłona Przycisk blokady wrzeciona Gwint (3 x) na dodatkową rękojeść Dźwignia Nakrętka mocująca (patrz rys. C) Wrzeciono mocujące (patrz rys. C) Kołnierz mocujący (patrz rys. C) Klucz widełkowy (patrz rys. D)

Zakres dostawy

1 szliﬁerka kątowa PWS 230 D4 1 dodatkowa rękojeść 1 osłona ochronna 1 klucz widełkowy 1 instrukcja obsługi

Dane techniczne

Napięcie znamionowe 230 V ∼ 50 Hz

(prąd przemienny) Znamionowy pobór mocy 2000 W Znamionowa prędkość

obrotowa n 6500 min Rozmiar tarczy Ø 230 mm Rozmiar gwintu M14 Klasa ochrony II /

(podwójna izolacja)

Informacje dotyczące poziomu hałasu idrgań:

Wartość pomiarowa hałasu określona zgodnie znormą EN 60745. Korygowany współczynnikiem Apoziom hałasu elektronarzędzia wynosi zreguły:

Wartość emisji hałasu

Poziom ciśnienia akustycznego L Niepewność pomiarów K = 3 dB Poziom mocy akustycznej L

Niepewność pomiarów K = 3 dB

Nosić ochronniki słuchu!

Wartość całkowita drgań

Szlifowanie powierzchni a

h, AG

Niepewność pomiarów K = 1,5 m/s

-1

= 94 dB (A)

= 105 dB (A)

= 16,4 m/s

■ 62 │ PL

PWS 230 D4

WSKAZÓWKA

► Poziom drgań podany w tych instrukcjach

został zmierzony znormalizowaną metodą pomiarową i może być użyty do porównywania urządzeń. Podana wartość emisji drgań może posłużyć także do wstępnej oceny stopnia narażenia.

OSTRZEŻENIE!

► Poziom drgań będzie zmieniał się wzależno-

ści od rodzaju zastosowania elektronarzędzia iwniektórych przypadkach może przekraczać wartość podaną wniniejszych instrukcjach. Narażenie na drgania mogłoby zostać nieprawidłowo ocenione, gdyby elektronarzędzie było regularnie wykorzystywane wtaki sposób. Należy starać się, aby obciążenie drganiami było jak najmniejsze. Przykładowe środki mające na celu zmniejszenie narażenia na drgania to noszenie rękawic w trakcie korzystania z narzędzia i ograniczenie czasu pracy. Należy przy tym uwzględnić wszystkie części cyklu pracy (na przykład czas, przez jaki elektronarzędzie pozostaje wyłączone, oraz takie, w których jest ono wprawdzie włączone, ale nie pracuje pod obciążeniem).

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

OSTRZEŻENIE!

► Przeczytaj wszystkie wskazówki bezpieczeństwa

oraz instrukcje. Nieprzestrzeganie poniższych wskazówek bezpieczeństwa oraz instrukcji może być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała.

Wszystkie wskazówki bezpieczeństwa oraz instrukcje należy zachować do późniejszego wykorzystania.

Użyte we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie“ dotyczy narzędzi elektrycznych zasilanych zsieci (przez kabel sieciowy) oraz narzędzi elektrycznych zasilanych akumulatorami (bez kabla sieciowego).

1. Bezpieczeństwo na stanowisku

pracy

a) Stanowisko pracy należy utrzymywać wczy-

stości idbać ojego dobre oświetlenie. Niepo-

rządek i niedostateczne oświetlenie mogą być przyczyną wypadków.

b) Nigdy nie używaj elektronarzędzia woto-

czeniu zagrożonym wybuchem, wktórym znajdują się łatwopalne ciecze, gazy lub pyły.

Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.

c) Wczasie użytkowania elektronarzędzia

zwróć uwagę na to, aby wpobliżu nie przebywały dzieci ani żadne inne osoby. Wprzy-

padku odwrócenia uwagi od pracy możesz stracić kontrolę nad urządzeniem.

2. Bezpieczeństwo elektryczne

a) Wtyk przyłączeniowy elektronarzędzia musi

pasować do gniazda zasilania. Dokonywanie zmian we wtyku jest zabronione. Nigdy nie używaj adapterów wtyków wpołączeniu zelektronarzędziami mającymi uziemienie.

Oryginalne wtyki oraz pasujące gniazda wtykowe zmniejszają ryzyko porażenia prądem elektrycznym.

b) Unikaj kontaktu zuziemionymi powierzch-

niami, takimi jak rury, grzejniki, kuchenki lub lodówki. Zetknięcie się z uziemionym przed-

miotem zwiększa ryzyko porażenia prądem elektrycznym.

c) Nigdy nie narażaj elektronarzędzia na dzia-

łanie deszczu lub wilgoci. Przedostanie się wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

d) Nigdy nie chwytaj za kabel, np. wcelu prze-

niesienia bądź zawieszenia elektronarzędzia lub wyciągnięcia wtyku zgniazda zasilania. Trzymać kabel z dala od źródeł gorąca, oleju, ostrych krawędzi lub poruszających się części urządzenia. Uszkodzone lub poskręca-

ne kable zwiększają ryzyko porażenia prądem elektrycznym.

PWS 230 D4

│

63 ■

e) Podczas pracy zelektronarzędziem na ze-

wnątrz stosuj wyłącznie przedłużacze, które są dopuszczone również do użytku na zewnątrz.

Stosowanie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

f) Jeśli nie da się uniknąć pracy zelektrona-

rzędziem wwilgotnym otoczeniu, zastosuj wyłącznik różnicowo-prądowy. Zastosowanie

wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem elektrycznym.

3. Bezpieczeństwo osób

a) Zawsze zachowuj ostrożność iuważaj na to,

co robisz. Praca zelektronarzędziem wymaga także zachowania zasad zdrowego rozsądku. Nie korzystać z elektronarzędzia w przypadku przemęczenia, bycia pod wpływem narkotyków, alkoholu lub lekarstw. Nawet chwila

nieuwagi podczas korzystania z elektronarzędzia może spowodować poważne obrażenia ciała.

Wczasie pracy noś środki ochrony indywidualnej iobowiązkowo okulary ochronne. Noszenie

środków ochrony indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia roboczego, kasku lub ochronników słuchu - w zależności od rodzaju zastosowania elektronarzędzia zmniejsza ryzyko odniesienia obrażeń.

c) Unikaj sytuacji prowadzących do przypadko-

wego uruchomienia urządzenia. Przed podłączeniem do zasilania sieciowego i/lub akumulatora, chwyceniem lub przeniesieniem urządzenia upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku w

trakcie przenoszenia elektronarzędzia lub podłączenie elektronarzędzia do zasilania z wciśniętym już wyłącznikiem może doprowadzić do wypadku.

d) Przed włączeniem elektronarzędzia usuń

wszystkie przyrządy regulacyjne lub klucze. Narzędzie lub klucz pozostawiony w obracającej się części urządzenia może spowodować obrażenia ciała.

e) Unikaj nienaturalnej postawy ciała. Zadbać

o utrzymanie stabilnej postawy i przez cały czas utrzymywać równowagę. Dzięki temu bę-

dzie można lepiej kontrolować elektronarzędzie w przypadku nieoczekiwanych sytuacji.

f) Noś odpowiednią odzież. Nie zakładać luź-

nych ubrań ani biżuterii. Włosy, odzież irękawice trzymaj zdala od ruchomych części urządzenia. Ruchome części urządzenia mogą

chwycić luźną, odstającą odzież, biżuterię lub długie włosy.

g) Jeżeli możliwe jest podłączenie odciągu

izbiornika pyłu, upewnij się, że są one podłączone iużywane wsposób prawidłowy. Za-

stosowanie odciągu pyłowego może zmniejszyć zagrożenia związane zzapyleniem.

4. Użytkowanie iobsługa

elektronarzędzia

a) Nie przeciążaj urządzenia. Elektronarzędzia

używać zawsze do ściśle określonego zakresu użytkowania. Z odpowiednim elektronarzę-

dziem pracuje się lepiej i bezpieczniej w podanym zakresie mocy.

b) Nie używaj elektronarzędzia zuszkodzonym

wyłącznikiem. Elektronarzędzie, którego nie można włączyć ani wyłączyć, stanowi zagrożenie i musi zostać niezwłocznie przekazane do naprawy.

c) Przed dokonaniem ustawień urządzenia,

zmianą akcesoriów lub odłożeniem urządzenia na bok wyciągnij wtyk z gniazda wtykowego i/lub wyjmij akumulator. Uniemożliwi to

przypadkowe uruchomienie elektronarzędzia.

d) Nieużywane elektronarzędzia przechowuj

wmiejscu niedostępnym dla dzieci. Nie pozwalać na używanie urządzenia przez osoby, które nie wiedzą, jak się z nim obchodzić lub nie przeczytały niniejszych instrukcji. Elektro-

narzędzia w rękach niepowołanych osób stanowią duże zagrożenie.

e) Elektronarzędzia wymagają starannej pie-

lęgnacji. Należy sprawdzić, czy ruchome elementy działają prawidłowo i nie blokują się, czy żaden z elementów nie pękł lub nie jest uszkodzony w stopniu uniemożliwiającym prawidłowe działanie elektronarzędzia. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypad-

ków z elektronarzędziami jest ich niewłaściwa konserwacja.

■ 64 │ PL

PWS 230 D4

f) Dbaj oto, aby narzędzia skrawające były

ostre iczyste. Zadbane narzędzia skrawające

zostrymi ostrzami rzadziej się blokują ipozwalają się lepiej prowadzić.

g) Korzystaj zelektronarzędzia, akcesoriów,

narzędzi roboczych itd. zgodnie ztymi instrukcjami. Uwzględnij przy tym warunki pracy oraz specyﬁkę wykonywanej czynności.

Używanie elektronarzędzi do celów innych, niż przewiduje to ich przeznaczenie, może doprowadzić do niebezpiecznych sytuacji.

5. Serwis

a) Naprawę urządzenia należy zlecać tylko

wykwaliﬁkowanemu specjaliście istosować do tego oryginalne części zamienne. Dzięki temu

zapewnione jest bezpieczeństwo użytkowania elektronarzędzia.

b) Wymianę wtyku lub przewodu przyłącze-

niowego zlecaj zawsze producentowi elektronarzędzia lub jego serwisowi. Dzięki temu

zapewnione jest bezpieczeństwo użytkowania elektronarzędzia.

Wskazówki bezpieczeństwa dla wszystkich zastosowań

Wspólne wskazówki bezpieczeństwa dla szlifowania i cięcia:

a) To elektronarzędzie może być użytkowane

jako szliﬁerka i maszyna do cięcia. Należy przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, rysunków i danych, otrzymanych wraz z urządzeniem. Nieprzestrzega-

nie poniższych wskazówek może spowodować porażenie prądem elektrycznym, pożar i/lub poważne obrażenia.

b) To elektronarzędzie nie jest przystosowane do

szlifowania papierem ściernym, pracy z użyciem szczotek drucianych oraz do polerowania. Zastosowania, dla których elektronarzędzie

nie zostało przewidziane, mogą powodować niebezpieczeństwo i obrażenia.

Nie używaj żadnego osprzętu, który nie został przewidziany specjalnie do tego urządzenia i nie jest zalecany przez producenta. Sam fakt,

że jakieś narzędzie daje się zamocować na urządzeniu nie gwarantuje bezpiecznej pracy.

d) Dopuszczalna prędkość obrotowa narzędzia

musi odpowiadać co najmniej maksymalnej prędkości obrotowej podanej na urządzeniu.

Narzędzie, które obraca się z prędkością większą od dozwolonej, może się rozpaść na części i może zostać wyrzucone w powietrze.

e) Średnica zewnętrzna i grubość narzędzia

roboczego muszą być zgodne z danymi elektronarzędzia. Narzędzia robocze o niewłaści-

wych wymiarach uniemożliwiają ich odpowiednie osłonięcie lub kontrolę.

f) Narzędzia z wkładką gwintowaną muszą

dokładnie pasować do gwintu wrzeciona szliﬁerskiego. W przypadku narzędzi, które są montowane za pomocą kołnierza, średnica otworu narzędzia musi pasować do średnicy mocowania kołnierza. Narzędzia robocze,

które nie pasują dokładnie do wrzeciona szliﬁerskiego, obracają się nieregularnie, wpadają w silne drgania i mogą prowadzić do utraty kontroli nad narzędziem.

g) Nie wolno używać uszkodzonych narzędzi.

Przed każdym użyciem kontroluj narzędzia takie jak tarcze szliﬁerskie pod kątem rozwarstwień i pęknięć, talerze szliﬁerskie pod kątem pęknięć, zużycia lub nadmiernego zużycia, szczotki druciane pod kątem obluzowanych lub obłamanych drutów. W razie upadku elektronarzędzia lub narzędzia obróbkowego należy sprawdzić, czy nie zostało ono wskutek tego uszkodzone lub użyć narzędzia nieuszkodzonego. Po skontrolowaniu i zamontowaniu narzędzia roboczego, użytkownik oraz osoby znajdujące się w pobliżu muszą przebywać poza płaszczyzną wirującego narzędzia roboczego. Wówczas należy na minutę uruchomić narzędzie na maksymalnych obrotach. Uszkodzone narzędzia pękają

najczęściej w czasie testowania.

h) Stosuj środki ochrony indywidualnej. Zależnie

od potrzeb, nosić pełną maskę na twarz, osłonę oczu lub okulary ochronne. O ile zachodzi taka potrzeba, nosić maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne, które uchronią przed opiłkami czy małymi cząstkami materiału. Oczy należy chronić przed lata-

jącymi w powietrzu ciałami obcymi, które mogą się pojawić w trakcie wykonywania różnych prac.

PWS 230 D4

│

65 ■

Podczas prac powodujących powstawanie pyłu nosić maskę przeciwpyłową lub maskę do ochrony dróg oddechowych. Długotrwałe narażanie się na duży hałas może spowodować uszkodzenie słuchu. i) Dopilnuj, aby inne osoby znajdowały się

w bezpiecznej odległości od miejsca pracy elektronarzędzia. Każdy, kto wchodzi w obszar roboczy urządzenia, musi nosić środki ochrony indywidualnej. Odłamki obrabianego

przedmiotu lub pęknięte narzędzia mogą zostać wyrzucone w powietrze i spowodować obrażenia także poza bezpośrednim obszarem pracy.

j) Podczas prac, w trakcie których można na-

traﬁć na ukryte przewody elektryczne lub na własny kabel zasilający, trzymaj elektronarzędzie zawsze za izolowane uchwyty. Kontakt

z przewodem przewodzącym prąd może być przyczyną pojawienia się napięcia również w metalowych elementach urządzenia i spowodować porażenie prądem.

k) Kabel sieciowy trzymaj z dala od obracają-

cych się narzędzi. Jeżeli stracisz kontrolę nad narzędziem, może ono przeciąć kabel sieciowy lub wciągnąć go. W takiej sytuacji dłoń lub ramię może wejść w kontakt z obracającym się narzędziem.

l) Nigdy nie odkładaj elektronarzędzia, dopóki

obracające się narzędzie całkowicie się zatrzyma. Obracające się narzędzie obróbkowe

może zetknąć się z powierzchnią w miejscu odłożenia i spowodować utratę kontroli nad elektronarzędziem.

Nie przenoś pracującego elektronarzędzia.

Obracające się narzędzie robocze może zetknąć się z ubraniem i spowodować obrażenia ciała.

n) Regularnie czyść szczeliny wentylacyjne elek-

tronarzędzia. Dmuchawa silnika wciąga pył do obudowy, a duże nagromadzenie pyłu metali może spowodować zagrożenia elektryczne.

o) Nigdy nie używaj elektronarzędzia w pobliżu

łatwopalnych materiałów. Iskry mogą spowodować zapłon.

p) Nigdy nie używaj narzędzi roboczych, które

wymagają chłodzenia cieczą. Użycie wody lub innych ciekłych chłodziw może spowodować porażenie prądem elektrycznym.

Odrzut narzędzia i odpowiednie wskazówki bezpieczeństwa

Odbicie jest nagłą reakcją spowodowaną zaczepieniem się, zaklinowaniem obrotowego narzędzia, na przykład tarczy szliﬁerskiej, talerza szliﬁerskiego, szczotki drucianej itd. Zaczepienie lub zaklinowanie powoduje nagłe zatrzymanie obracającego się narzędzia. Na skutek tego elektronarzędzie zostaje w niekontrolowany sposób odrzucone w kierunku przeciwnym do kierunku obrotów.

Gdy np. tarcza szliﬁerska zatnie lub zablokuje się w obrabianym przedmiocie, krawędź tarczy szliﬁerskiej, zagłębiona w obrabianym przedmiocie może w nim utknąć i w ten sposób wyłamać tarczę lub spowodować odbicie. Tarcza szliﬁerska zostanie wówczas odrzucona w kierunku do lub od użytkownika , zależnie od kierunku obrotów w miejscu zablokowania. W takiej sytuacji tarcze szliﬁerskie mogą też pękać.

Odbicie jest skutkiem nieodpowiedniego lub wadliwego użytkowania elektronarzędzia. Można mu zapobiec stosując odpowiednie, opisane poniżej środki bezpieczeństwa.

Elektronarzędzie trzymać mocno oburącz, cia-

ło i ramiona ustawić w pozycji umożliwiającej przyjęcie siły odrzutu. Używaj zawsze dodatkowego uchwytu, o ile jest zamontowany, aby mieć możliwie największą kontrolę nad siłą odrzutu narzędzia lub momentami cofającymi podczas rozruchu. Użytkownik może opanować

siły odrzutu narzędzia i siły cofające stosując odpowiednie środki ostrożności.

b) Nigdy nie zbliżaj dłoni do obracających się

narzędzi roboczych. W razie odrzutu narzędzia roboczego może ono przejść po dłoni i spowodować obrażenia.

c) Unikaj ustawiania się w miejscu, w którym

znajdzie się elektronarzędzie w razie odrzutu. Odrzut powoduje odbicie elektronarzędzia

w kierunku przeciwnym do kierunku ruchu tarczy szliﬁerskiej w miejscu zablokowania.

d) Pracuj szczególnie ostrożnie w obszarach

narożników, ostrych krawędzi itp. Unikaj odrzucania lub zakleszczenia się narzędzi roboczych w obrabianych przedmiotach. Ob-

racające się narzędzie robocze ma tendencję

■ 66 │ PL

PWS 230 D4

do zakleszczania się w narożnikach, na ostrych krawędziach lub w chwili jego odrzutu. Powoduje to utratę kontroli lub odrzut.

e) Nie używaj brzeszczotów łańcuchowych ani

zębatych. Takie narzędzia często powodują odbicie lub utratę kontroli nad elektronarzędziem.

Szczególne wskazówki bezpieczeństwa do szlifowania i cięcia

a) Używaj wyłącznie ściernic dopuszczonych do

stosowania z elektronarzędziem oraz przewidzianej dla nich osłony ochronnej. Ściernice,

które nie są przeznaczone do stosowania z elektronarzędziem nie pozwalają się odpowiednio osłonić i nie są bezpieczne.

b) Zagięte tarcze muszą być montowane w taki

sposób, aby ich powierzchnia szlifowania nie wychodziła poza płaszczyznę krawędzi osłony. Nieprawidłowo zamontowana tarcza

szliﬁerska, która wystaje poza krawędź osłony, nie może być dostatecznie osłaniana.

Osłona musi być bezpiecznie zamocowana na elektronarzędziu i dla maksymalnego bezpieczeństwa musi być ustawiona w taki sposób, by w stronę użytkownika skierowana była możliwie jak najmniejsza część ściernicy. Osłona

pomaga chronić użytkownika przed odłamkami, przypadkowym kontaktem ze ściernicą oraz iskrami, które mogłyby zapalić odzież.

d) Ściernic można używać tylko do przewidzia-

nych dla nich zastosowań. Na przykład: Nigdy nie należy szlifować boczną powierzchnią tarczy do cięcia. Tarcze do cięcia są przeznaczo-

ne do skrawania materiału krawędzią tarczy. Oddziaływanie sił na boczne powierzchnie ściernicy może spowodować jej pęknięcie.

e) Do wybranej tarczy szliﬁerskiej używaj za-

wsze tylko nieuszkodzonych kołnierzy mocujących o odpowiedniej wielkości i kształcie.

Odpowiednie kołnierze zapewniają tarczy szliﬁerskiej właściwe podparcie i w ten sposób zmniejszają ryzyko pęknięcia tarczy. Kołnierze do tarcz do cięcia mogą się różnić od kołnierzy do innych rodzajów tarcz szliﬁerskich.

f) Nie używaj zużytych tarcz szliﬁerskich pocho-

dzących z większych elektronarzędzi. szliﬁerskie z większych elektronarzędzi nie są

Tarcze

przystosowane do wyższych prędkości obroto wych mniejszych elektronarzędzi i mogą pękać.

Dalsze wskazówki bezpieczeństwa dotyczące cięcia

a) Unikaj blokowania się tarczy tnącej lub stoso-

wania zbyt dużego nacisku. Nie wykonywać zbyt głębokich cięć. Przeciążenie tarczy tnącej

zwiększa jej obciążenie oraz podatność na przekoszenie lub blokowanie, a tym samym zwiększa możliwość odrzutu narzędzia lub pęknięcia tarczy.

b) Unikaj obszaru przed i za obracającą się

tarczą. Gdy podczas cięcia obrabianego przedmiotu przesuwasz tarczą tnącą w kierunku od siebie, w razie odrzutu narzędzia elektronarzędzie wraz z obracającą się tarczą zostanie odrzucone bezpośrednio w Twoim kierunku.

Jeśli tarcza tnąca ulegnie zakleszczeniu lub

jeśli przerywasz pracę, wyłącz urządzenie i odczekaj, aż tarcza całkowicie się zatrzyma. Nigdy nie próbować wyjmowania obracającej się tarczy tnącej z rzazu, gdyż mogłoby to spowodować jej odrzut. Ustalić i usunąć przy-

czynę zakleszczenia się tarczy w materiale.

d) Nie włączaj ponownie elektronarzędzia,

dopóki znajduje się ono w obrabianym przedmiocie. Zanim możliwe będzie ostrożne kontynuowanie cięcia odczekać, aż tarcza tnąca osiągnie pełną prędkość obrotową.

W przeciwnym razie tarcza może się zaciąć, wyskoczyć z obrabianego przedmiotu lub spowodować odbicie.

e) Duże płyty lub duże przedmioty obrabiane

należy podeprzeć, by zmniejszyć ryzyko odbicia przez zakleszczenie się tarczy tnącej.

Duże elementy obrabiane mogą wyginać się pod własnym ciężarem. Przedmiot obrabiany musi być podparty z obydwu stron tarczy, zarówno w pobliżu tarczy tnącej jak i przy jego krawędziach.

f) Należy zachować szczególną ostrożność

podczas „cięcia wgłębnego” w istniejących ścianach oraz innych miejscach o ograniczonej widoczności. Zagłębiana w ścianę tarcza

może traﬁć na przewody gazowe, wodne lub elektryczne lub na inne obiekty i może spowodować odrzut.

PWS 230 D4

│

67 ■

Dopuszczalny osprzęt

Maks.

średnica Ø

(mm)

Tarcze tnące 230 3 M14 6500 80

Tarcze do zdzierania

230 6 M14 6500 80

Maks.

grubość

(mm)

Rozmiar

gwintu

(mm)

Prędkość

obrotowa

(min-1)

Prędkość

obwodowa

(m/s)

Narzędzie Osłona

Klucz

widełkowy

Klucz

widełkowy

Przechowywanie i obsługa zalecanych narzędzi roboczych

■ Podczas obchodzenia się z narzędziami szliﬁerskimi i ich transportu należy zachować ostrożność.

■ Narzędzia szliﬁerskie należy tak składować, by nie były narażone na uszkodzenia mechaniczne lub

wpływy środowiska (np. wilgoć).

Wskazówki dotyczące pracy

WSKAZÓWKA

► Ściernic można używać tylko do przewidzia-

nych dla nich zastosowań. W przeciwnym razie może dojść do uszkodzenia lub pęknięcia ściernicy, co może być przyczyną obrażeń.

Zdzieranie:

Nigdy nie używaj tarcz do

cięcia do prac polegających na zdzieraniu!

■ Prowadź szliﬁerkę po obrabianej po-

wierzchni tam i z powrotem, stosując przy tym umiarkowany nacisk.

■ W przypadku miękkiego materiału tarczę do

zdzierania prowadź pod płaskim kątem, twarde materiały wymagają nieco większego kąta.

Cięcie:

Nigdy nie używaj tarcz do zdzierania do zadań związanych z cięciem!

PRZESTROGA!

► Po wyłączeniu urządzenia narzędzie szliﬁer-

skie obraca się jeszcze ruchem bezwładnym. Nie hamuj go przez nacisk na bok tarczy.

■ Zabezpieczyć obrabiany przedmiot. Do

zamocowania obrabianego przedmiotu użyj mocowań/imadła. W ten sposób przedmiot obrabiany jest unieruchomiony pewniej, niż przy użyciu siły rąk.

■ Przed odłożeniem zawsze wyłącz urządze-

nie i odczekaj, aż całkowicie się zatrzyma.

■ W razie zaniku napięcia zasilania lub wycią-

gnięcia wtyku z gniazda natychmiast odblokuj włącznik/wyłącznik. Ustaw go w położe-

niu WYŁ. Zapobiegnie to niekontrolowanemu ponownemu uruchomieniu.

■ Używaj urządzenia tylko do cięcia lub szlifo-

wania na sucho.

■ Dodatkowa rękojeść

wana podczas wszystkich prac z użyciem urządzenia.

■ Obróbka materiału zawierającego azbest

jest zabroniona. Azbest jest rakotwórczy.

musi być zamonto-

Tak

■ Używaj tylko atestowanych tarcz do cięcia

i szlifowania wzmocnionych włóknem, które

są dopuszczone do prędkości obwodowej co najmniej 80 m/s.

■ 68 │ PL

Wskazówka! Zasady prawidłowego postępowania.

PWS 230 D4

NIEBEZPIECZEŃSTWO! PROWADŹ

URZĄDZENIE PO OBRABIANEJ POWIERZCHNI ZAWSZE W KIERUNKU PRZECIWNYM DO KIERUNKU OBROTU NARZĘDZIA.

► W przeciwnym razie istnieje niebezpieczeń-

stwo odrzutu narzędzia. Urządzenie może zostać wypchnięte z rzazu.

■ Prowadź urządzenie po obrabianej po-

wierzchni zawsze w stanie włączonym. Po

zakończeniu obróbki unieś urządzenie znad obrabianego elementu i dopiero wtedy je wyłącz.

■ Podczas pracy trzymaj urządzenie zawsze

pewnie oburącz. Zapewnij sobie stabilną

pozycję.

■ Aby uzyskać optymalne wyniki szlifowania,

prowadź urządzenie równomiernie pod kątem 15° do 30° (między przedmiotem obrabianym a tarczą szliﬁerską) tam i z powrotem.

■ Podczas obrabiania powierzchni skośnych nie

wolno mocno dociskać urządzenia do obrabianego przedmiotu. Gdy prędkość obrotowa

mocno spada, należy zmniejszyć siłę docisku, by umożliwić bezpieczną i efektywną pracę. W przypadku nagłego całkowitego wyhamowania lub zablokowania urządzenia, należy natychmiast odłączyć urządzenie od sieci.

■ Odłączanie: Pracuj z umiarkowanym po-

suwem i nie dopuszczaj do przekoszenia tarczy.

■ Tarcze do zdzierania i do cięcia bardzo moc-

no się nagrzewają – przed ich dotknięciem odczekaj, aż całkowicie ostygną.

■ Nigdy nie używaj urządzenia do celów

innych niż te, do których jest ono przeznaczone.

■ Przed włożeniem wtyku przewodu sieciowe-

go do gniazda upewnij się, że urządzenie jest wyłączone.

■ W przypadku zagrożenia natychmiast wy-

ciągnąć wtyk z gniazda sieciowego. Dopilnuj,

aby urządzenie i wtyk były łatwo dostępne, umożliwiając szybkie wyłączenie urządzenia w sytuacji awaryjnej.

■ Podczas przerw w pracy, przed wykona-

niem wszelkich prac przy urządzeniu oraz gdy urządzenie nie jest używane, zawsze wyciągaj wtyk sieciowy z gniazda zasilania.

Urządzenie musi być zawsze czyste, suche i niezabrudzone olejem ani smarem.

■ Zawsze zachowuj ostrożność! Zawsze

koncentruj się na tym, co robisz i postępuj rozsądnie. Nigdy nie używaj urządzenia,

gdy masz trudności z koncentracją lub źle się czujesz.

OSTRZEŻENIE! Należy zawsze

nosić okulary ochronne.

OSTRZEŻENIE! Zawsze noś

maskę przeciwpyłową.

PWS 230 D4

│

69 ■

Obsługa

Montaż/demontaż osłony

OSTRZEŻENIE!

NIEBEZPIECZEŃSTWO ZRANIENIA!

► Przed przystąpieniem do jakichkolwiek czyn-

ności przy urządzeniu wyjmij wtyk z gniazda!

NIEBEZPIECZEŃSTWO OBRAŻEŃ!

► Zawsze używaj szliﬁerki kątowej z założoną

osłoną ochronną zamocowana na szliﬁerce. Należy ją ustawić tak, by uzyskać maksymalny możliwy poziom bezpieczeństwa, tzn. tak, by nieosłonięta od strony użytkownika pozostała jak najmniejsza część ściernicy. Osłona ochronna powinna chronić użytkownika przed odłamkami i przed przypadkowym kontaktem ze ściernicą.

NIEBEZPIECZEŃSTWO OBRAŻEŃ!

► Osłona ochronna

towana co najmniej pod tym samym kątem, jak dodatkowa rękojeść (patrz rys. B). W przeciwnym razie istnieje ryzyko zranienia się tarczą do zdzierania lub tarczą tnącą.

♦ Ustaw osłonę ochronną w pokazanej pozycji

(patrz rys. F). Pokrowiec ochronny można zakładać lub zdejmować tylko w tej pozycji. Obróć pokrywę ochronną, aż zatrzaśnie się na swoim miejscu po raz pierwszy.

♦ Teraz pociągnij dźwignię

ochronną w żądane położenie (położenie robocze), aż zaskoczy na swoje miejsce.

♦ Sprawdź bezpieczne gniazdo osłony ochron-

nej. Dźwignia osłona

nie może się przekręcać.

. Osłona musi być pewnie

powinna być zamon-

i obróć pokrywę

musi być zablokowana, a

Montaż dodatkowej rękojeści

PRZESTROGA!

► Ze względów bezpieczeństwa to urządzenie

może być użytkowane tylko z dodatkową rękojeścią wego stwarza ryzyko obrażeń. W zależności od sposobu pracy rękojeść dodatkową można przykręcić z lewej lub z prawej strony bądź na głowicy urządzenia.

. Praca bez uchwytu dodatko-

Montaż/wymiana tarczy do zdzierania/cięcia

Podczas wymiany tarczy do cięcia/do zdzierania zawsze nosić rękawice ochronne. Podczas

pracy tarcze do zdzierania i cięcia bardzo mocno się nagrzewają. Nie dotykaj tarczy przed jej ostygnięciem.

Przestrzegać wymiarów tarcz do zdzierania/ cięcia. Średnica otworu musi pasować bez luzu do kołnierza mocującego. Nie stosować żadnych elementów redukcyjnych ani adapterów.

■ Sprawdzić tarczę do zdzierania/ cięcia.

Tarcza nie może być wilgotna, nie może też posiadać żadnych pęknięć. W przeciwnym

razie tarcza może ulec w trakcie pracy uszkodzeniu lub pęknięciu i spowodować obrażenia.

WSKAZÓWKA

► Stosować wyłącznie niezanieczyszczone

tarcze.

■ Stosować wyłącznie narzędzia szliﬁerskie,

których dopuszczalna prędkość obrotowa jest co najmniej taka , jak prędkość obrotowa biegu jałowego elektronarzędzia.

■ NIEBEZPIECZEŃSTWO OBRAŻEŃ! Przycisk

blokowania wrzeciona wrzeciono jest w stanie spoczynku .

♦ Naciśnij przycisk blokowania wrzeciona , by

zablokować przekładnię.

♦ Odkręć nakrętkę mocującą

(patrz rys. D).

wym

♦ Założyć tarczę do zdzierania lub tarczę do

cięcia na kołnierz mocujący z opisem była skierowana do urządzenia.

wciskać tylko, gdy

kluczem widełko-

tak, aby strona

■ 70 │ PL

PWS 230 D4

♦ Następnie nakręć nakrętkę mocującą na

wrzeciono mocujące stroną wypukłą skierowaną do góry

W przypadku cienkich tarcz szliﬁerskich (patrz rysunek 1):

♦ Kołnierz nakrętki zabezpieczającej

jest skierowany do góry, aby cienka ściernica mogła zostać należycie zamocowana.

≤ 3,2 mm

Rys. 1

♦ Naciśnij przycisk blokowania wrzeciona

by zablokować przekładnię.

♦ Dokręć nakrętkę mocującą

kluczem widełko-

wym do oporu.

W przypadku grubych tarcz szliﬁerskich (patrz rysunek 2):

> 3,2 mm

♦ Ze względów bezpieczeństwa po wymianie

tarczy wykonaj próbne uruchomienie elektronarzędzia na 60 sekund z maksymalną prędkością obrotową. Zwracaj uwagę na nietypowe odgłosy i iskrzenie.

♦ Sprawdź, czy wszystkie elementy mocujące są

poprawnie zamontowane.

♦ Sprawdź, czy strzałka kierunku obrotów (o ile

jest) na tarczy do cięcia lub zdzierania (także na diamentowej tarczy do cięcia) i kierunek obrotów urządzenia (strzałka na głowicy urządzenia) są zgodne.

Włączanie i wyłączanie

Przed użyciem sprawdź zastosowane narzędzie. Musi ono być poprawnie zamontowane, nie może być uszkodzone ani wilgotne, nie może posiadać

pęknięć i musi swobodnie się obracać. Wykonaj próbne uruchomienie przez 60 sekund. Nie używaj narzędzi, których bieg jest niespokojny lub które wpadają w drgania. Zwracaj uwagę na nietypowe odgłosy i iskrzenie. Następnie sprawdź, czy wszystkie elementy mocujące są poprawnie zamontowane.

WSKAZÓWKA

► Szliﬁerkę kątową włączaj zawsze przed kon-

taktem z materiałem i dopiero po włączeniu prowadź ją po obrabianej powierzchni.

Rys. 2 Kołnierz nakrętki mocującej

wskazuje do dołu, aby można było nakrętkę mocującą należycie założyć na wrzeciono mocujące .

♦ Zablokuj wrzeciono mocujące ♦ Dokręć nakrętkę mocującą

wym w prawo.

WSKAZÓWKA

► Jeżeli po wymianie tarcza ma niespokojny

bieg lub wpada w drgania, tarczę należy natychmiast wymienić.

PWS 230 D4

kluczem widełko-

Włączanie:

♦ Wciśnij blokadę włączania

(patrz rys. E).

♦ Następnie wciśnij włącznik/wyłącznik .

Wyłączanie:

♦ Zwolnij ponownie włącznik/wyłącznik

Obracanie rękojeści urządzenia

■ Rękojeść urządzenia można obracać o 90°

w prawo lub w lewo (patrz rys. A).

■ Dzięki temu włącznik/wyłącznik

ustawić w wygodnej pozycji, zależnie od warunków pracy.

♦ Wciśnij przycisk odblokowania

jeść urządzenia w prawo lub w lewo.

♦ Rękojeść musi się prawidłowo zablokować

w wybranym położeniu.

można

i obróć ręko-

│

71 ■

Konserwacja iczyszczenie

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO OBRAŻEŃ! Przed rozpoczęciem jakichkolwiek prac przy urządzeniu należy je wyłączyć oraz wyjąć wtyk sieciowy z gniazda.

■ Do czyszczenia nie wolno używać żadnych

ostrych przedmiotów. Do wnętrza obudowy nie może przedostać się żadna ciecz.

Wprzeciwnym razie urządzenie może ulec uszkodzeniu.

■ Wymianę szczotek węglowych zlecaj wyłącz-

nie w punkcie serwisowym lub w innym specjalistycznym warsztacie. Poza tym wyjątkiem urządzenie nie wymaga konserwacji.

■ Pamiętaj o regularnym czyszczeniu urządzenia,

najlepiej bezpośrednio po każdym użyciu.

■ Czyść urządzenie suchą ściereczką – w żad-

nym przypadku nie używaj benzyny, rozpuszczalników ani innych środków do czyszczenia, które uszkadzają tworzywa sztuczne.

■ W celu starannego oczyszczenia urządzenia

należy użyć odkurzacza.

■ Otwory wentylacyjne muszą być zawsze wolne

od zanieczyszczeń.

■ Usuwaj przywierający pył szliﬁerski pędzlem.

WSKAZÓWKA

► Niewymienione tutaj części zamienne (np.

szczotki węglowe, przełączniki) można zamówić za pośrednictwem naszej infolinii serwisowej.

Utylizacja

Opakowanie składa się w całości z materiałów przyjaznych środowisku naturalnemu. Można je wyrzucić do właściwych pojemników na surowce wtórne.

Urządzeń elektrycznych nie wolno wyrzucać razem z odpadami domowymi!

Zgodnie zdyrektywą europejską 2012/19/EU zużyte elektronarzędzia należy zbierać oddzielnie ipoddawać procesowi odzysku zposzanowaniem zasad ochrony środowiska naturalnego.

O informacje na temat utylizacji zużytego urządzenia należy zapytać w najbliższym urzędzie gminy lub miasta.

Opakowania należy utylizować w

sposób przyjazny dla środowiska.

Przestrzegać oznaczeń na różnych

materiałach opakowaniowych i w razie potrzeby utylizuj je zgodnie z zasadami segregacji odpadów. Materiały opakowaniowe są oznaczone skrótami (a) i cyframi (b) w następujący sposób: 1–7: tworzywa sztuczne, 20–22: papier i tektura, 80–98: kompozyty.

Informacji na temat możliwości utyli-

zacji wyeksploatowanego produktu

udziela urząd gminy lub miasta.

Produkt można poddać recyklingowi,

podlega rozszerzonej odpowiedzial-

ności producenta i jest zbierany w

ramach systemu segregacji odpadów.

■ 72 │ PL

PWS 230 D4

Gwarancja Kompernaß Handels GmbH

Szanowny Kliencie, To urządzenie objęte jest 3-letnią gwarancją, licząc

od daty zakupu. W przypadku wad tego produktu, masz gwarantowane ustawowo prawa w stosunku sprzedawcy. Te ustawowe prawa nie są ograniczone przez nasze opisane poniżej warunki gwarancji.

Warunki gwarancji

Okres gwarancji rozpoczyna się od daty zakupu. Należy zachować paragon. Jest on wymagany jako dowód zakupu.

Jeżeli w ciągu trzech lat od daty zakupu produktu ujawni się w nim wada materiałowa lub produkcyjna, produkt zostanie wedle naszego uznania nieodpłatnie naprawiony, wymieniony na nowy lub zostanie zwrócona jego cena. Warunkiem spełnienia tego świadczenia gwarancyjnego jest dostarczenie w trakcie tego trzyletniego okresu uszkodzonego urządzenia wraz z dowodem zakupu (paragonem) oraz krótkim opisem wady i daty jej wystąpienia.

Jeżeli wada jest objęta naszą gwarancją, otrzymasz z powrotem naprawiony lub nowy produkt.

Okres gwarancji i ustawowe roszczenia gwarancyjne

Wykonanie usługi gwarancyjnej nie przedłuża okresu gwarancji. Dotyczy to również wymienionych i naprawionych części. Wszelkie szkody i wady wykryte w chwili zakupu należy zgłosić bezpośrednio po rozpakowaniu urządzenia. Po upływie okresu gwarancji wszelkie naprawy są wykonywane odpłatnie.

Zakres gwarancji

Urządzenie zostało starannie wyprodukowane i poddane przed wysyłką skrupulatnej kontroli jakości.

Gwarancja obejmuje wady materiałowe lub produkcyjne. Niniejsza gwarancja nie obejmuje części produktu, podlegających normalnemu zużyciu, ani uszkodzeń części łatwo łamliwych, np. przełączników, akumulatorów, lub części wykonanych ze szkła.

Niniejsza gwarancja traci swoją ważność, jeśli produkt został uszkodzony, nie używano go prawidłowo lub nie serwisowano należycie. W celu zapewnienia prawidłowego stosowania produktu należy ściśle przestrzegać wszystkich instrukcji wymienionych w instrukcjach obsługi. Należy bezwzględnie unikać zastosowania oraz postępowania, których odradza się w instrukcji obsługi lub przed którymi się w niej ostrzega.

Produkt przeznaczony jest wyłącznie do użytku domowego, a nie do zastosowań komercyjnych. Niewłaściwe użytkowanie urządzenia, używanie go w sposób niezgodny z jego przeznaczeniem, użycie siły lub ingerencja w urządzenie, dokonywana poza naszymi autoryzowanymi punktami serwisowymi, powodują utratę gwarancji.

PWS 230 D4

│

73 ■

Realizacja zobowiązań gwarancyjnych

W celu zapewnienia szybkiego załatwienia sprawy, postępuj zgodnie z poniższymi wskazówkami:

■ W przypadku wszelkich pytań przygo-

tuj paragon ﬁskalny oraz numer artykułu (np.IAN12345) jako dowód zakupu.

■ Numer artykułu można znaleźć na tabliczce

znamionowej na produkcie, wygrawerowany na urządzeniu, zapisany na stronie tytułowej instrukcji obsługi (w dolnym lewym rogu) lub na naklejce ztyłu bądź na spodzie urządzenia.

■ W przypadku wystąpienia błędów działania

lub innych wad, prosimy o kontakt z odpowiednim działem serwisu telefonicznie lub przez e-mail.

■ Zarejestrowany jako wadliwy produkt możesz

wtedy wraz z dołączonym dowodem zakupu (paragonem) oraz opisem i datą wystąpienia usterki wysłać nieodpłatnie na przekazany wcześniej adres serwisu.

Na stronie www.lidl-service.com możesz pobrać te i wiele innych instrukcji, ﬁlmów o produktach oraz oprogramowanie instalacyjne.

Za pomocą tego kodu QR możesz przejść bezpośrednio na stronę serwisu Lidl (www.lidl-service.com), gdzie możesz otworzyć instrukcję obsługi, wpisując numer artykułu (IAN)

123456.

Serwis

Serwis Polska

Tel.: 22 397 4996 E-Mail: kompernass@lidl.pl

IAN 331943_1907

Importer

Pamiętaj, że poniższy adres nie jest adresem serwisu. Skontaktuj się najpierw z odpowiednim punktem serwisowym.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM NIEMCY www.kompernass.com

WSKAZÓWKA

► W przypadku narzędzi Parkside i Florabest

prosimy przesłać wyłącznie uszkodzony produkt bez akcesoriów (np. akumulatorów, walizek do przechowywania, narzędzi montażowych itp.).

■ 74 │ PL

PWS 230 D4

Tłumaczenie oryginalnej deklaracji zgodności

My, KOMPERNASS HANDELS GMBH, osoba odpowiedzialna za sporządzenie dokumentacji: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, ten jest zgodny znastępującymi normami, dokumentami normatywnymi oraz dyrektywami WE:

Dyrektywa maszynowa

(2006/42/EC)

Dyrektywa wsprawie kompatybilności elektromagnetycznej

(2014/30/EU)

Dyrektywa wsprawie stosowania substancji szkodliwych dla zdrowia

(2011/65/EU)*

* Wyłączną odpowiedzialność za wystawienie niniejszej deklaracji zgodności ponosi producent. Opisany powyżej

przedmiot oświadczenia spełnia wymagania przepisów dyrektywy 2011/65/EU Parlamentu Europejskiego iRady z8 czerwca 2011 wsprawie ograniczenia stosowania określonych substancji niebezpiecznych wurządzeniach elektrycznych ielektronicznych.

Zastosowane normy zharmonizowane:

EN 60745-1:2009/A11:2010 EN 60745-2-3:2011/A13:2015 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

NIEMCY, oświadczamy niniejszym, że produkt

Oznaczenie typu maszyny: Szliﬁerka kątowa PWS 230 D4

Rok produkcji: 11 - 2019

Numer seryjny: IAN 331943_1907

Bochum, 12.11.2019

Semi Uguzlu

- dyrektor ds. jakości Zastrzegamy sobie prawo do wprowadzania zmian technicznych wramach procesu udoskonalania urządzenia.

PWS 230 D4

│

75 ■

■ 76 │ PL

PWS 230 D4

Obsah

Úvod ..............................................................78

Použití vsouladu surčením ........................................................ 78

Vybavení ......................................................................78

Rozsah dodávky ................................................................78

Technické údaje ................................................................. 78

Obecné bezpečnostní pokyny pro elektrické nářadí .......................79

1. Bezpečnost na pracovišti ........................................................79

2. Elektrická bezpečnost ..........................................................79

3. Bezpečnost osob ..............................................................80

4. Manipulace s elektrickým nářadím a jeho použití .....................................80

5. Servis .......................................................................81

Bezpečnostní pokyny pro každé použití ..............................................81

Zpětný ráz a příslušné bezpečnostní pokyny ...........................................82

Speciální bezpečnostní pokyny kbroušení a rozbrušování ................................83

Další speciální bezpečnostní pokyny krozbrušování .....................................83

Schválené příslušenství ............................................................84

Skladování a manipulace s doporučenými pracovními nástroji .............................84

Pracovní pokyny ................................................................84

Obsluha ............................................................86

Montáž/přestavení ochranného krytu ................................................86

Montáž přídavné rukojeti .........................................................86

Montáž/výměna hrubovacího/ dělicího kotouče ........................................86

Zapnutí a vypnutí ................................................................87

Otočení rukojeti přístroje ..........................................................87

Údržba a čištění .....................................................88

Likvidace ...........................................................88

Záruka společnosti Kompernass Handels GmbH ..........................88

Servis ..............................................................89

Dovozce ............................................................89

Překlad originálu prohlášení oshodě ...................................90

PWS 230 D4

│

77 ■

ÚHLOVÁ BRUSKA PWS 230 D4 Úvod

Blahopřejeme Vám kzakoupení Vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi obslužnými a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu sním ityto podklady.

Použití vsouladu surčením

Přístroj je vhodný křezání, hrubování kovových materiálů, betonu a obkládaček bez použití vody. Jakékoli jiné použití nebo úprava přístroje jsou považovány za použití vrozporu surčením a představují značné riziko úrazu. Za škody vzniklé při použití vrozporu surčením neneseme odpovědnost. Přístroj není určen pro podnikatelské účely.

Vybavení

rukojeť přístroje (otočná) vypínač blokovací tlačítko odjišťovací tlačítko kryt uhlíkových kartáčů přídavná rukojeť ochranný kryt tlačítko pro aretaci vřetena závit (3 x) pro přídavnou rukojeť

páka upínací matice (viz obr.C) upínací vřeteno (viz obr.C) upínací příruba (viz obr.C) montážní klíč s dvojitým otvorem (viz obr. D)

Rozsah dodávky

1 úhlová bruska PWS 230 D4 1přídavná rukojeť 1 ochranný kryt 1 montážní klíč s dvojitým otvorem 1 návod kobsluze

Technické údaje

Domezovací napětí 230V ∼ 50Hz

(střídavý proud) Domezovací příkon 2000 W Domezovací počet otáček n 6500 min Rozměr kotouče Ø 230 mm Rozměr závitu M14 Třída ochrany II /

(dvojitá izolace)

Informace ohluku a vibracích

Měřená hodnota zjištěna podle EN 60745. Typická hladina hluku elektrického nářadí shodnocenímA je:

Hodnota emise hluku

Hladina akustického tlaku L

= 94 dB (A)

Nejistota K= 3 dB Hladina akustického výkonu L

= 105 dB (A)

Nejistota K= 3 dB

Používat ochranu sluchu!

Celková hodnota vibrací

Povrchové broušení a

= 16,4 m/s

h, AG

Nejistota K = 1,5 m/s

-1

■ 78 │ CZ

PWS 230 D4

UPOZORNĚNÍ

► Hladina vibrací uvedená vtomto návodu

byla měřena vsouladu se standardizovanou metodou měření a lze ji použít ke srovnání přístrojů. Uvedenou hodnotu emise vibrací lze rovněž použít kpředběžnému posouzení expozice.

VÝSTRAHA!

► Hladina vibrací se mění vzávislosti na použití

elektrického nářadí a může být vněkterých případech vyšší než hodnota uvedená vtomto návodu. Pokud se elektrické nářadí užívá takovým způsobem pravidelně, mohlo by být zatížení vibracemi podceněno. Snažte se udržovat zatížení vibracemi co nejnižší. Příkladem opatření na snížení zatížení vibracemi je použití rukavic při práci snářadím a omezení doby práce snářadím. Je přitom nutno zohlednit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté, a časy, kdy je sice zapnuté, ale běží bez zatížení).

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA!

► Přečtěte si veškerá bezpečnostní upozornění

a pokyny. Nedbalost při dodržování bezpečnostních upozornění a pokynů může vést kúrazu elektrickým proudem, k požáru a/ nebo těžkým zraněním.

Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití.

Pojem „elektrické nářadí“ užívaný vbezpečnostních pokynech se vztahuje na elektrická nářadí napájená ze sítě (síťovým kabelem) a elektrická nářadí provozovaná s akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte včistotě a dobře

osvětlený. Nepořádek a neosvětlený pracovní

prostor mohou vést kúrazům.

b) S elektrickým nářadím nepracujte vprostředí

ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické

nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary.

c) Nedovolte dětem ani jiným osobám, aby se

přibližovaly kelektrickému nářadí vdobě, kdy je používáte. Vpřípadě odvedení pozor-

nosti můžete ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nářadí musí

odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky vkombinaci suzemněným elektrickým nářadím. Ne-

pozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.

b) Zabraňte kontaktu těla suzemněnými povr-

chy jako např. od trubek, topení, sporáků a chladniček. Je-li Vaše tělo uzemněné, hrozí

zvýšené riziko úrazu elektrickým proudem.

c) Elektrická nářadí chraňte před deštěm a vlh-

kostí. Při vniknutí vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem.

d) Nepoužívejte kabel vrozporu sjeho určením

pro přenášení či zavěšování elektrického nářadí nebo kvytahování zástrčky ze zásuvky. Udržujte kabel vdostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené

nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.

e) Pokud pracujete selektrickým nářadím venku,

používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití.

Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.

PWS 230 D4

│

79 ■

f) Pokud nelze zabránit provozu elektrického

nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím ochranného spínače

chybného proudu se snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Buďte stále pozorní, sledujte, co děláte,

a k práci selektrickým nářadím přistupujte s rozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při

používání elektrického nářadí může způsobit vážná zranění.

b) Noste osobní ochranné prostředky a vždy

i ochranné brýle. Nošením osobních ochranných prostředků jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to vzávislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění.

c) Zabraňte neúmyslnému uvedení přístroje do

provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujistěte se, že je vypnuté. Pokud máte při přená-

šení elektrického nářadí prst na vypínači nebo pokud do sítě zapojíte již zapnutý přístroj, může dojít kúrazu.

d) Předtím, než elektrické nářadí zapnete, od-

straňte nastavovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nacházejí

votáčející se části přístroje, může to vést kezraněním.

Vyhýbejte se nepřirozenému držení těla. Zajis-

těte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí vne-

očekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste volné oblečení

ani šperky. Vlasy, oděv a rukavice udržujte vbezpečné vzdálenosti od pohyblivých částí.

Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny.

g) Pokud lze namontovat zařízení pro odsávání

a zachytávání prachu, ujistěte se, zda jsou tato připojena a správně použita. Použitím od-

sávání prachu se může snížit ohrožení prachem.

4. Manipulace s elektrickým nářadím

a jeho použití

a) Přístroj nepřetěžujte. Pro svou práci používej-

te elektrické nářadí vhodné k danému účelu.

Svhodným elektrickým nářadím se Vám bude vuvedeném výkonovém rozsahu pracovat lépe a bezpečněji.

b) Nepoužívejte elektrické nářadí, jehož vy-

pínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit.

c) Před nastavováním nářadí, výměnou dílů

příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumulátor. Toto bezpečnostní opatření zabraňuje

neúmyslnému spuštění elektrického nářadí.

d) Nepoužívaná elektrická nářadí udržujte

mimo dosah dětí. Nedovolte používat přístroj osobám, které sním nejsou obeznámeny nebo které nečetly tento návod. Elektrické

nářadí je nebezpečné, manipulují-li sním nezkušené osoby.

e) Údržbu elektrických nářadí vykonávejte

pečlivě. Zkontrolujte, zda jsou vpořádku pohyblivé části přístroje a zda jim není bráněno vpohybu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezena. Poškozené části přístroje nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné

údržbě elektrického nářadí.

f) Řezné nástroje udržujte vostrém a čistém sta-

vu. Pečlivě udržované řezné nástroje sostrými řeznými hranami se méně zasekávají a snáze se vedou.

g) Elektrické nářadí, příslušenství, vsázecí

nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrických ná-

řadí kjiným než určeným účelům může vést ke vzniku nebezpečných situací.

■ 80 │ CZ

PWS 230 D4

5. Servis

a) Nechte své elektrické nářadí opravovat pou-

ze kvaliﬁkovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůsta-

ne zachována bezpečnost elektrického nářadí.

b) Výměnu zástrčky nebo přípojného kabelu

nechte provádět vždy výrobcem elektrického nářadí nebo jeho zákaznickým servisem. Tím

zajistíte, že zůstane zachována bezpečnost elektrického nářadí.

Bezpečnostní pokyny pro každé použití

Společné bezpečnostní pokyny kbroušení a rozbrušování:

a) Toto elektrické nářadí lze používat jako

brusku a rozbrušovačku. Dodržujte všechny bezpečnostní pokyny, návody, zobrazení a údaje, které obdržíte spolu spřístrojem.

Pokud nebudete dodržovat následující pokyny, může to vést kúrazu elektrickým proudem, k požáru a/nebo k těžkým zraněním.

b) Toto elektrické nářadí není vhodné k broušení

smirkovým papírem, k práci sdrátěnými kartáči a leštění. Aplikace, pro něž toto elektrické

nářadí není určeno, mohou způsobit ohrožení nebo poranění.

c) Nepoužívejte příslušenství, které nebylo vý-

robcem schváleno a doporučeno speciálně pro toto elektrické nářadí. Samotná skuteč-

nost, že příslušenství můžete upevnit na elektrické nářadí, ještě nezaručuje bezpečné použití.

d) Přípustné otáčky vsazeného nástroje musí

být minimálně tak vysoké, jako jsou nejvyšší otáčky uvedené na elektrickém nářadí. Příslu-

šenství, které se otáčí rychleji, než je povoleno, se může rozlomit a odletět od přístroje.

e) Vnější průměr a tloušťka vsazeného nástroje

musí odpovídat rozměrovým údajům Vašeho elektrického nářadí. Nesprávně dimenzované

vsazené nástroje nelze dostatečně odclonit ani kontrolovat.

f) Vsazené nástroje se závitem musí přesně

odpovídat závitu brusného vřetene. U vsazených nástrojů, montovaných pomocí příruby, musí průměr otvoru vložného nástroje odpovídat průměru upínky příruby. Vsazené nástroje,

které nedosedají přesně na brusné vřeteno, se otáčí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly.

g) Nepoužívejte poškozené vsazené nástroje.

Před každým použitím zkontrolujte vsazené nástroje, jako jsou brusné kotouče, zda na nich nejsou odlomená místa a trhliny, brusné talíře, zda nevykazují trhliny, opotřebení a silné opotřebení, drátěné kartáče, zda nemají uvolněné nebo ulomené drátky. Pokud elektrické nářadí nebo vsazený nástroj spadne, zkontrolujte, zda není poškozený, nebo použijte nepoškozený nástroj. Poté, co jste vsazený nástroj zkontrolovali a nasadili, zdržujte se Vy a osoby nacházející se vblízkosti mimo rovinu rotujícího nasazeného nástroje a nechte přístroj běžet jednu minutu na nejvyšší otáčky. Poškozené vsazené nástroje se většinou

zlomí během testovací doby.

h) Noste osobní ochranné prostředky. Vzávis-

losti na způsobu použití noste ochranu celého obličeje, ochranu zraku nebo ochranné brýle. Pokud je to přiměřené, noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás ochrání před drobnými brusnými úlomky a částicemi materiálu. Oči by měly

být chráněny před odletujícími cizími tělesy, která se vyskytují při různých způsobech použití. Prach vznikající za provozu přístroje je třeba ﬁltrovat pomocí ochranné masky proti prachu nebo pomocí ochranné dýchací masky. Pokud jste dlouho vystaveni vysoké intenzitě hluku, může to uVás způsobit ztrátu sluchu.

i) Dbejte na bezpečnou vzdálenost jiných osob

od Vašeho pracoviště. Každý, kdo vstoupí na toto pracoviště, musí nosit osobní ochranné prostředky. Úlomky obrobku nebo zlomené

vsazené nástroje mohou odletět a způsobit zranění i mimo bezprostřední pracovní oblast.

PWS 230 D4

│

81 ■

j) Při práci, ukteré by mohlo dojít ke kontaktu

vsazeného nářadí se skrytými vodiči nebo se síťovým kabelem, držte elektrické nářadí pouze za izolované plochy rukojeti. Kontakt

svedením pod napětím může přenést napětí i na kovové díly přístroje, což může vést kzásahu elektrickým proudem.

k) Udržujte síťový kabel vdostatečné vzdále-

nosti od pohybujících se vsazených nástrojů. Ztratíte-li kontrolu nad přístrojem, může dojít kproříznutí nebo zachycení síťového kabelu a Vaše ruka nebo paže se může dostat do záběru rotujícího vsazeného nástroje.

l) Elektrické nářadí nikdy neodkládejte dříve,

dokud se vsazený nástroj úplně nezastaví. Rotující nástroj se může dostat do kontaktu sodkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.

m) Nenechte elektrické nářadí běžet, když ho

přenášíte. Vaše oblečení může být při náhodném kontaktu zachyceno rotujícím nasazeným nástrojem, který se Vám může zavrtat do těla.

n) Čistěte pravidelně větrací štěrbiny elektric-

kého nářadí. Ventilátor motoru vtahuje prach do krytu a silné nahromadění kovového prachu může vést kohrožení elektrickým proudem.

o) Nepoužívejte elektrické nářadí vblízkosti

hořlavých materiálů. Jiskry mohou způsobit vznícení těchto materiálů.

p) Nepoužívejte vsazené nástroje, která vyža-

dují tekutá chladiva. Použití vody nebo jiných tekutých chladiv může vést kúrazu elektrickým proudem.

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce následkem uvízlého nebo zablokovaného rotujícího vsazeného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Uvíznutí nebo zablokování vede knáhlému zastavení rotujícího vložného nástroje. Tím je nekontrolované elektrické nářadí akcelerováno na zablokovaném místě proti směru otáčení vsazeného nástroje.

Když např. brusný kotouč uvízne nebo se zablokuje vobrobku, může dojít kzachycení hrany brusného kotouče, která se zanořuje do obrobku, a tak kvylomení brusného kotouče nebo ke vzniku zpětného rázu. Brusný kotouč se pak na zablokovaném místě pohybuje směrem kobsluhující osobě nebo naopak směrem od ní, vzávislosti na směru otáčení kotouče. Při tom se mohou brusné kotouče také zlomit.

Zpětný ráz je důsledkem nesprávného nebo chybného použití elektrického nářadí. Vhodnými bezpečnostními opatřeními tomu lze zabránit tak, jak je popsáno níže.

a) Držte elektrické nářadí pořádně pevně a

zaujměte tělem a pažemi takovou polohu, v níž můžete zachytit síly zpětného rázu. Používejte vždy přídavnou rukojeť, je-li kdispozici, abyste při vysokých otáčkách měli co největší kontrolu nad silami zpětného rázu nebo reakčními momenty. Obsluhující osoba může síly

zpětného rázu a reakce zvládat pomocí vhodných bezpečnostních opatření.

b) Nedávejte ruku nikdy do blízkosti rotujících

vsazených nástrojů. Při zpětném rázu může vsazený nástroj přejet přes Vaše ruce.

c) Vyhýbejte se svým tělem oblasti, do níž se

elektrické nářadí pohybuje při zpětném rázu. Zpětným rázem je elektrické nářadí hnáno do směru opačného kpohybu brusného kotouče na zablokovaném místě.

d) Obzvláště opatrně pracujte voblasti rohů,

ostrých hran atd. Zamezte tomu, aby se vsazené nástroje odrazily od obrobku a vzpříčily. Rotující vsazený nástroj má sklon se vzpříčit

voblasti rohů a ostrých hran a při odrazu od obrobku. To vede ke ztrátě kontroly nebo ke zpětnému rázu.

e) Nepoužívejte pilový list určený pro řetězovou

pilu, ani ozubený pilový list. Takové vsazené nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

■ 82 │ CZ

PWS 230 D4

Speciální bezpečnostní pokyny kbroušení a rozbrušování

a) Používejte výlučně brusné nástroje povolené

pro Vaše elektrické nářadí a ochranný kryt určený pro tyto brusné nástroje. Brusné ná-

stroje, jež nejsou určeny pro elektrické nářadí, nelze dostatečně odclonit a jsou nebezpečné.

b) Zalomené brusné kotouče musí být namon-

továny tak, aby jejich brusná plocha nepřesahovala přes rovinu ochranného krytu.

Neodborně namontovaný brusný kotouč, který přesahuje přes rovinu okraje ochranného krytu, není možno dostatečně odstínit.

c) Ochranný kryt musí být bezpečně namonto-

ván naelektrické nářadí a nastaven na maximální bezpečnost tak, aby směrem kobsluhující osobě byla odkryta co nejmenší možná část brusného nástroje. Ochranný kryt má ob-

sluhující osobu chránit před úlomky, náhodným kontaktem sbrusným nástrojem a jiskrami, které by mohly zapálit oděv.

d) Brusné nástroje se smí používat pouze pro

doporučené možnosti použití. Například: Nebruste nikdy boční plochou řezného kotouče. Řezné kotouče jsou určeny

kúběru materiálu hranou kotouče. Působení boční síly na tyto brusné nástroje může vést kjejich zlomení.

e) Pro Vámi zvolený brusný kotouč používejte

vždy nepoškozené upínací příruby správné velikosti a tvaru. Vhodné příruby zajišťují pode-

pření brusného kotouče, čímž snižují riziko jeho zlomení. Příruby dělicích kotoučů se mohou lišit od přírub pro jiné brusné kotouče.

f) Nepoužívejte opotřebované brusné kotouče

určené pro větší elektrická nářadí. Brusné kotouče pro větší elektrická nářadí nejsou dimenzovány na vyšší otáčky menšího elektrického nářadí a mohou se zlomit.

Další speciální bezpečnostní pokyny krozbrušování

a) Zabraňte zablokování dělicího kotouče a

příliš silnému přítlaku. Neprovádějte příliš hluboké řezy. Přetěžováním řezacího kotouče se

zvyšuje jeho namáhání a náchylnost ke vzpříčení nebo zablokování, a tím i možnost zpětného rázu nebo zlomení brusného nástroje.

b) Vyhýbejte se oblasti před a za rotujícím děli-

cím kotoučem. Vedete-li dělicí kotouč vobrobku směrem od sebe, může vpřípadě zpětného rázu dojít kprudkému pohybu elektrického nářadí srotujícím kotoučem přímo kvám.

c) Pokud se dělicí kotouč vzpříčí nebo přerušíte-

-li práci, přístroj vypněte a držte ho klidně, dokud se kotouč úplně nezastaví. Nikdy se nepokoušejte vytáhnout zmísta řezu řezací kotouč, který se ještě pohybuje, protože může dojít kezpětnému rázu. Zjistěte a od-

straňte příčinu vzpříčení.

d) Nezapínejte elektrické nářadí znovu, dokud

se nachází vobrobku. Než budete opatrně pokračovat vřezu, nechte řezací kotouč nejprve rozběhnout na nejvyšší otáčky. Jinak se

kotouč může vzpříčit, vyskočit zobrobku nebo zapříčinit zpětný ráz.

e) Desky nebo velké obrobky podepřete, aby

se snížilo riziko zpětného rázu následkem uvízlého dělicího kotouče. Velké obrobky se

mohou prolomit v důsledku své vlastní hmotnosti. Obrobek musí být podepřen na obou stranách kotouče, a to jak vblízkosti dělicího kotouče, tak i na hraně.

f) Buďte obzvláště opatrní u„ponorných řezů“

do již existujících stěn nebo jiných nepřehledných oblastí. Zanořující se řezací kotouč může

při říznutí do plynového vedení nebo vodovodu, elektrických kabelů nebo jiných předmětů vést kezpětnému rázu.

PWS 230 D4

│

83 ■

Schválené příslušenství

Max.

průměr

Ø (mm)

Řezací kotouče 230 3 M14 6500 80

Hrubovací kotouče

230 6 M14 6500 80

Max.

tloušťka

(mm)

Rozměr

závitu (mm)

Otáčky

(min-1)

Obvodová

rychlost

(m/s)

Nástroj

Montážní klíč

s dvojitým

otvorem

Montážní klíč

s dvojitým

otvorem

Ochranný

Skladování a manipulace s doporučenými pracovními nástroji

■ Při manipulaci sbrusnými nástroji a jejich přepravě je třeba zvláštní opatrnosti.

■ Brusné nástroje je třeba skladovat tak, aby nebyly vystaveny mechanickému poškození nebo vlivům

prostředí (např. vlhkosti).

Pracovní pokyny

UPOZORNĚNÍ

► Brusné nástroje se mohou používat pouze

pro doporučené možnosti použití. Jinak by se mohly zlomit, poškodit a způsobit zranění.

Hrubovací broušení:

■ Pohybujte úhlovou bruskou za použití mírné-

ho tlaku přes obrobek sem a tam.

■ Uměkkého materiálu veďte hrubovací kotouč

přes obrobek vmírném sklonu, utvrdého materiálu v poněkud strmějším sklonu.

Rozbrušování:

Nepoužívejte nikdy dělicí kotouče khrubování!

Nepoužívejte nikdy hrubovací kotouče křezání!

POZOR!

► Brusný nástroj po vypnutí ještě nějakou dobu

dobíhá. Nesnažte se ho zabrzdit bočním protitlakem.

■ Obrobek zajistěte. Kupevnění obrobku použí-

vejte upínací zařízení/svěrák. Obrobek tak zajistíte bezpečněji než rukou.

■ Před odložením přístroj vždy vypněte a

vyčkejte, než se úplně zastaví.

■ Při výpadku proudu nebo vytažení síťové

zástrčky ihned odjistěte zapínač/vypínač.

Uveďte ho do polohy VYPNUTO. Tím zabráníte nekontrolovanému opětovnému rozběhu.

■ Používejte přístroj pouze pro suché řezání,

resp. suché broušení.

■ Přídavná rukojeť

všech pracích spřístrojem.

■ Materiál obsahující azbest se nesmí opraco-

vávat. Azbest je rakovinotvorný.

musí být smontována při

kryt

Ano

■ Používejte pouze vyzkoušené dělicí nebo

brusné kotouče, vyztužené vlákny a povolené

pro obvodovou rychlost minimálně 80m/s.

■ 84 │ CZ

Tip! Tak se zachováte správně.

PWS 230 D4

NEBEZPEČÍ! VEĎTE PŘÍSTROJ PŘES

OBROBEK VŽDY PROTIBĚŽNĚ

► Při opačném směru hrozí nebezpečí zpětného

rázu. Přístroj může být vytlačen zmísta řezu.

■ Veďte přístroj proti obrobku vždy zapnutý.

Po opracování přístroj zobrobku nadzvedněte a až poté jej vypněte.

■ Během práce držte přístroj vždy pevně obě-

ma rukama. Dbejte na to, abyste měli stabilní

postoj.

■ Pro nejlepší brusný účinek pohybujte přístrojem

po obrobku rovnoměrně vúhlu 15° až 30° (mezi brusným kotoučem a obrobkem) sem a tam.

■ Při obrábění šikmých ploch se přístroj nesmí

tlačit na obrobek velkou silou. Když otáčky

silně klesnou, je nutné přítlak snížit, abyste mohli pracovat bezpečně a efektivně. Pokud dojde knáhlému úplnému zabrzdění nebo zablokování přístroje, musí se ihned vypnout přívod proudu.

■ Odpojení: Pracujte za mírného posuvu vpřed

a dbejte na to, aby nedošlo kvzpříčení dělicího kotouče.

■ Hrubovací a dělicí kotouče jsou při práci vel-

mi horké – nedotýkejte se jich, dokud úplně nevychladnou.

■ Přístroj nikdy nepoužívejte způsobem, který

by odporoval účelu použití.

■ Dbejte vždy na to, aby před zasunutím síťové

zástrčky do zásuvky byl přístroj vypnutý.

■ Vpřípadě nebezpečí okamžitě vytáhněte síťo-

vou zástrčku ze zásuvky. Zajistěte, aby přístroj

a síťová zástrčka byly snadno přístupné a bez problémů dosažitelné v nouzové situaci.

■ Při přestávkách vpráci, před všemi pracemi

na přístroji a při nepoužívání přístroje vytáhněte vždy síťovou zástrčku ze zásuvky. Přístroj

musí být vždy čistý, suchý a zbavený oleje a maziv.

■ Buďte vždy pozorní! Vždy dávejte pozor

na to, co děláte, a vždy postupujte rozumně.Vžádném případě přístroj nepoužívejte,

pokud se nemůžete soustředit nebo se necítíte dobře.

VÝSTRAHA!

Vždy noste ochranné brýle.

VÝSTRAHA!

Noste vždy ochrannou masku proti prachu!

PWS 230 D4

│

85 ■

Obsluha

Montáž/přestavení ochranného krytu

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ

► Před všemi pracemi na přístroji vytáhněte

síťovou zástrčku ze zásuvky!

NEBEZPEČÍ ZRANĚNÍ

► Používejte úhlovou brusku vždy sochranným

krytem namontován na úhlovou brusku. Nastavte ho tak, aby se dosáhlo maximální možné bezpečnosti, tzn. že směrem kobsluhující osobě je odkryta co nejmenší možná část brusného nástroje. Ochranný kryt má obsluhující osobu chránit před úlomky a náhodným kontaktem sbrusným nástrojem.

NEBEZPEČÍ ZRANĚNÍ

► Dbejte na to, aby byl ochranný kryt na-

montován minimálně ve stejném úhlu jako přídavná rukojeť (viz obr.B). Jinak se můžete zranit ohrubovací, resp. dělicí kotouč.

♦ Ochranný kryt nasaďte do znázorněné polohy

(viz obr. F). Ochranný kryt lze nasadit nebo odstranit pouze v této poloze. Otáčejte ochranným krytem, až zaklapne poprvé na své místo.

♦ Nyní zatáhněte za páku

kryt do požadované polohy (pracovní poloha), dokud nezaklapne na místo.

♦ Zkontrolujte bezpečné sedadlo ochranného

krytu. Páka nesmí být kroucen.

. Ochranný kryt musí být bezpečně

a otočte ochranný

musí být zajištěna a kryt

Montáž přídavné rukojeti

POZOR!

► Zbezpečnostních důvodů se tento přístroj smí

používat pouze spřídavnou rukojetí Jinak může dojít ke zraněním. Přídavnou rukojeť našroubovat vlevo, vpravo nebo nahoru na hlavu přístroje.

lze vzávislosti na způsobu práce

Montáž/výměna hrubovacího/ dělicího kotouče

Při výměně dělicích/hrubovacích kotoučů noste vždy ochranné rukavice. Hrubovací a dělicí kotou-

če se při práci hodně zahřívají. Nedotýkejte se jich, dokud nevychladnou.

Dodržujte rozměry hrubovacích a dělicích kotoučů. Průměr otvoru musí bez vůle odpovídat upínací přírubě. Nepoužívejte redukce nebo adaptéry.

■ Hrubovací nebo dělicí kotouč zkontrolujte.

Nesmí být ani poškozený či vlhký, ani vykazovat trhliny. Jinak by se mohl při použití zlomit

a způsobit zranění.

UPOZORNĚNÍ

► Používejte bezpodmínečně jen takové

kotouče, na nichž nejsou nečistoty.

■ Používejte jen ty brusné nástroje, jejichž pří-

pustné otáčky jsou minimálně tak vysoké jako otáčky přístroje naprázdno.

■ NEBEZPEČÍ ZRANĚNÍ! Tlačítko pro aretaci

vřetena stiskněte pouze tehdy, je-li upínací vřeteno vklidu.

♦ Kzablokování převodovky stiskněte tlačítko pro

aretaci vřetena .

♦ Povolte upínací matici

klíče s dvojitým otvorem (viz obr.D).

♦ Nasaďte hrubovací nebo dělicí kotouč na upí-

nací přírubu

♦ Poté nasaďte upínací matici

stranou nahoru opět na upínací vřeteno .

popsanou stranou kpřístroji.

pomocí montážního

zvýšenou

■ 86 │ CZ

PWS 230 D4

V případě tenkých brusných kotoučů

(viz obrázek 1):

♦ Nákružek upínací matice

ukazuje směrem nahoru, aby se tenký brusný kotouč mohl bezpečně upnout.

♦ Zkontrolujte, zda jsou všechny upevňovací díly

správně upevněny.

♦ Dbejte na to, aby se šipka směru otáčení

(pokud existuje) na dělicích nebo hrubovacích kotoučích (také na diamantových dělicích kotoučích) shodovala se směrem otáčení přístroje (šipka směru otáčení na hlavě přístroje).

≤ 3,2 mm

Obr.1

♦ Kzablokování převodovky stiskněte tlačítko pro

aretaci vřetena

♦ Utáhněte opět upínací matici

montážním

klíčem s dvojitým otvorem .

V případě tlustých brusných kotoučů (vizobrázek 2):

> 3,2 mm

Obr.2 Nákružek upínací matice

ukazuje směrem dolů, aby se upínací matice mohla bezpečně namontovat na upínací vřeteno .

♦ Upínací vřeteno ♦ Utáhněte opět upínací matici

zaaretujte.

montážním klíčem s dvojitým otvorem ve směru hodinových ručiček.

UPOZORNĚNÍ

► Otáčí-li se kotouč po výměně neklidně nebo

vibruje, musí se tento kotouč ihned znovu vyměnit.

♦ Nechte přístroj po výměně kotouče zbezpeč-

nostních důvodů běžet po dobu 60sekund na nejvyšší otáčky. Dávejte pozor na neobvyklé zvuky a tvorbu jisker.

Zapnutí a vypnutí

Před použitím zkontrolujte vsazený nástroj. Musí být namontován bezvadně, nesmí být poškozený ani vlhký nebo vykazovat trhliny a musí se volně otáčet. Proveďte zkušební chod po dobu 60sekund. Nepoužívejte nekulaté ani vibrující nástroje. Dávejte pozor na neobvyklé zvuky a tvorbu jisker. Potom zkontrolujte, zda jsou všechny upevňovací díly správně upevněny.

UPOZORNĚNÍ

► Úhlovou brusku zapínejte vždy před kontak-

tem smateriálem a teprve poté veďte přístroj na obrobek.

Zapnutí:

♦ Stiskněte blokovací tlačítko

♦ Poté stiskněte vypínač

(viz obr.E).

Vypnutí:

♦ Vypínač

opět pusťte.

Otočení rukojeti přístroje

■ Rukojeť přístroje lze otáčet o90° doprava

nebo doleva (viz obr.A).

■ Tak je možné mít vypínač

podmínek ve výhodnější poloze.

♦ Stiskněte odjišťovací tlačítko a otočte rukojeť

přístroje doprava nebo doleva.

♦ Nechte rukojeť přístroje

dle pracovních

zaaretovat.

PWS 230 D4

│

87 ■

Údržba a čištění

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Před jakoukoli prací na přístroji ho vypněte a vytáhněte síťovou zástrčku ze zásuvky.

■ Kčištění přístroje nepoužívejte ostré před-

měty. Dovnitř přístroje nesmí vniknout žádné tekutiny. Jinak může dojít kpoškození přístroje.

■ Výměnu uhlíkových kartáčů nechte provést vý-

lučně příslušným servisem nebo autorizovanou odbornou dílnou. Jinak je přístroj bezúdržbový.

■ Čistěte přístroj pravidelně, nejlépe ihned po

ukončení práce.

■ Plášť přístroje čistěte suchým hadrem – vžád-

ném případě nepoužívejte benzin, rozpouštědla nebo čisticí prostředky, které mohou poškodit plasty.

■ Kdůkladnému vyčištění přístroje je zapotřebí

vysavač.

■ Větrací otvory musí být vždy volné.

■ Ulpívající brusný prach odstraňte štětcem.

UPOZORNĚNÍ

► Neuvedené náhradní díly (jako např. uhlíkové

kartáče, spínače) můžete objednat přes naši servisní a poradenskou linku.

Likvidace

Obal je zekologických materiálů. Lze ho zlikvidovat vmístních recyklačních kontejnerech.

Nevyhazujte elektrická nářadí do domovního odpadu!

Vsouladu sevropskou směrnicí č.

2012/19/EU musí být opotřebovaná elektrická nářadí shromažďována odděleně a odevzdána kekologické recyklaci.

Informace omožnostech likvidace vysloužilého přístroje Vám poskytne obecní nebo městský úřad.

Balení zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě

potřeby je roztřiďte odděleně. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: Plasty, 20–22: Papír a lepenka, 80–98: Kompozitní materiály.

Informace omožnostech likvidace

vysloužilého výrobku Vám podá

správa Vašeho obecního nebo

městského úřadu.

Výrobek je recyklovatelný, podléhá

rozšířené odpovědnosti výrobce a je

shromažďován odděleně.

Záruka společnosti Kompernass Handels GmbH

Vážená zákaznice, vážený zákazníku, na tento přístroj získáváte záruku v trvání 3let od

data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.

Záruční podmínky

Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz okoupi.

Pokud se do tří let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad okoupi (pokladní doklad) a stručně se popíše, včem závada spočívá a kdy se vyskytla.

Vztahuje-li se na závadu naše záruka, obdržíte zpět buď opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.

■ 88 │ CZ

PWS 230 D4

Záruční doba a zákonné nároky vyplývající ze závad

Záručním plněním se záruční doba neprodlužuje. To platí ipro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.

Rozsah záruky

Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen.

Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače, akumulátory nebo díly, které jsou vyrobeny ze skla.

Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu kobsluze. Účelům použití a úkonům, které se v návodu kobsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.

Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.

■ Pokud by se měly vyskytovat funkční vady

nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.

■ Výrobek, zaevidovaný jako vadný výrobek pak

můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.

Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a instalační software.

Pomocí kódu QR se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN)123456 otevřít svůj návod k obsluze.

UPOZORNĚNÍ

► U nástrojů Parkside a Florabest zašlete,

prosím, výlučně vadnou část bez příslušenství (např. akumulátor, úložný kufřík, montážní nářadí, atd.).

Servis

Servis Česko

Tel.: 800143873 E-Mail: kompernass@lidl.cz

IAN 331943_1907

Vyřízení v případě záruky

Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:

■ Pro všechny dotazy mějte připraven pokladní

lístek a číslo výrobku (např.IAN12345) jako doklad o koupi.

■ Číslo výrobku naleznete na typovém štítku na

výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.

PWS 230 D4

Dovozce

Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM NĚMECKO www.kompernass.com

│

89 ■

Překlad originálu prohlášení oshodě

My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NĚMECKO, prohlašujeme, že tento výrobek je ve shodě s následujícími normami, normativními dokumenty asměrnicemi ES:

Směrnice ostrojních zařízeních

(2006/42/EC)

Směrnice oelektromagnetické kompatibilitě

(2014/30/EU)

Směrnice oomezení používání nebezpečných látek (RoHS)

(2011/65/EU)*

* Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět prohlášení je

v souladu spředpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady ze dne 8. června 2011 oomezení používání určitých nebezpečných látek velektrických a elektronických zařízeních.

Použité harmonizované normy:

EN 60745-1:2009/A11:2010 EN 60745-2-3:2011/A13:2015 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012

Typové označení stroje: Úhlová bruska PWS 230 D4

Rok výroby: 11 - 2019

Sériové číslo: IAN 331943_1907

Bochum, 12.11.2019

Semi Uguzlu

- manažer kvality Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

■ 90 │ CZ

PWS 230 D4

Obsah

Úvod ..............................................................92

Používanie vsúlade surčením ......................................................92

Vybavenie .....................................................................92

Rozsah dodávky ................................................................92

Technické údaje ................................................................. 92

Všeobecné bezpečnostné pokyny pre elektrické náradia ...................93

1. Bezpečnosť na pracovisku. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

2. Elektrická bezpečnosť ..........................................................93

3. Bezpečnosť osôb ..............................................................94

4. Manipulácia s elektrickým náradím a jeho používanie ................................. 94

5. Servis .......................................................................95

Bezpečnostné pokyny pre všetky použitia ............................................. 95

Spätný náraz a príslušné bezpečnostné upozornenia ....................................96

Špeciálne bezpečnostné upozornenia pre brúsenie a rozbrusovanie ........................ 97

Ďalšie špeciálne bezpečnostné upozornenia k rozbrusovaniu .............................97

Schválené príslušenstvo ........................................................... 98

Úschova a manipulácia s odporúčanými nasadzovacími nástrojmi .........................98

Pracovné pokyny ................................................................ 98

Obsluha ...........................................................100

Montáž/prestavenie ochranného krytu ..............................................100

Montáž prídavnej rukoväte .......................................................100

Montáž/výmena hrubovacieho/ rezacieho kotúča .....................................100

Zapnutie a vypnutie .............................................................101

Otočenie rukoväti prístroja ........................................................101

Údržba ačistenie ...................................................102

Likvidácia .........................................................102

Záruka spoločnosti Kompernass Handels GmbH .........................102

Servis .............................................................103

Dovozca ..........................................................103

Preklad originálneho vyhlásenia o zhode ...............................104

PWS 230 D4

│

91 ■

UHLOVÁ BRÚSKA PWS 230 D4 Úvod

Srdečne Vám gratulujeme kukúpe Vášho nového prístroja. Touto kúpou ste sa rozhodli pre výrobok vysokej kvality. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania alikvidácie. Pred používaním výrobku sa oboznámte sovšetkými pokynmi na obsluhu abezpečnostnými pokynmi. Výrobok používajte iba podľa popisu a vuvedených oblastiach použitia. Pri postúpení výrobku tretej osobe odovzdajte spolu sním aj všetky dokumenty.

Používanie vsúlade surčením

Prístroj je vhodný na rezanie a hrubovanie kovových materiálov, betónu a dlaždíc bez použitia vody. Akýkoľvek iný spôsob používania alebo zmeny prístroja sa považujú za používanie v rozpore surčením a prinášajú vážne nebezpečenstvá úrazu. Za škody vzniknuté použitím v rozpore s určením neručíme. Prístroj nie je určený na priemyselné použitie.

Vybavenie

rukoväť prístroja (otočná) spínač zap/vyp blokovanie zapnutia odblokovacie tlačidlo kryt uhlíkových kief prídavná rukoväť ochranný kryt

tlačidlo na aretáciu vretena

závit (3 x) na prídavnú rukoväť páka upínacia matica (pozri obr. C) upínacie vreteno (pozri obr. C) upínacia príruba (pozri obr. C) montážny kľúč s dvomi otvormi (pozri obr. D)

Rozsah dodávky

1 uhlová brúska PWS 230 D4 1 prídavná rukoväť 1 ochranný kryt 1 dvojotvorový montážny kľúč 1 návod na obsluhu

Technické údaje

Dimenzačné napätie 230 V ∼ 50 Hz

(striedavý prúd) Dimenzačný príkon 2000 W Dimenzačné otáčky n 6500 min Rozmer kotúča Ø 230 mm Rozmer závitu M14 Trieda ochrany II / (dvojitá izolácia)

Informácie o hluku avibráciách

Nameraná hodnota hluku zistená podľa EN

60745. Vyhodnotená hodnota hladiny hluku A elektrického náradia je typicky:

Hodnota emisií hluku

Hladina akustického tlaku L Neurčitosť K = 3 dB Hladina akustického výkonu L Neurčitosť K = 3 dB

Nosiť ochranu sluchu!

Celková hodnota vibrácií

Povrchové brúsenie a Neurčitosť K = 1,5 m/s

-1

= 94 dB (A)

= 105 dB (A)

= 16,4 m/s

h, AG

■ 92 │ SK

PWS 230 D4

UPOZORNENIE

► Vibračná hladina, uvedená v týchtopoky-

noch, bola meraná vsúlade suvedeným postupom merania a môže sa použiť na porovnanie náradí. Uvedená hodnota emisií vibrácií sa môže tiež použiť na počiatočné posúdenie prerušenia.

VÝSTRAHA!

► Hladina vibrácií sa zmení podľa používania

elektrického náradia a vniektorých prípadoch môže byť väčšia ako hodnota uvedená vtýchto pokynoch. Zaťaženie vibráciami by sa mohlo podceniť, keď sa elektrické náradie používa pravidelne takýmto spôsobom. Pokúste sa zaťaženie vibráciami udržať na čo najnižšej hodnote. Príkladom opatrení na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní náradia a obmedzenie pracovného času. Pritom sa musia zohľadniť všetky časti prevádzkového cyklu (napríklad časy, v priebehu ktorých je elektrické náradie vypnuté a tie, počas ktorých je síce zapnuté, ale beží bez zaťaženia).

Všeobecné bezpečnostné pokyny pre elektrické náradia

VÝSTRAHA!

► Prečítajte si všetky bezpečnostné pokyny

a upozornenia. Zanedbania pri dodržiavaní bezpečnostných pokynov a upozornení môžu mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenia.

Pre prípad budúceho použitia uschovajte všetky bezpečnostné pokyny a upozornenia.

V bezpečnostných upozorneniach používaný pojem „elektrické náradie“ sa týka elektrického náradia napájaného zo siete (so sieťovým káblom) aelektrického náradia prevádzkovaného s akumulátorom (bez sieťového kábla).

1. Bezpečnosť na pracovisku

a) Udržiavajte svoje pracovisko v čistote adob-

re osvetlené. Neporiadok aneosvetlené pra-

covné oblasti môžu viesť k úrazom.

b) Nepracujte s elektrickým náradím na

miestach s nebezpečenstvom výbuchu, na ktorých sa nachádzajú horľavé kvapaliny, plyny alebo prach. Z elektrického náradia

vychádzajú iskry, ktoré môžu tento prach alebo výpary zapáliť.

c) Počas používaniaelektrického náradia

zabráňte prístupu detí a iných osôb. Pri odvrátení pozornosti môžete stratiť kontrolu nad náradím.

2. Elektrická bezpečnosť

a) Prípojná zástrčka elektrického náradia musí

byť vhodná pre danú zásuvku. Zástrčka sa nesmie žiadnym spôsobom modiﬁkovať. Spolu s elektrickým náradím, ktoré má ochranné uzemnenie, nepoužívajte žiadne sieťové adaptéry. Nezmenené zástrčky

avhodné zásuvky znižujú riziko úrazu elektrickým prúdom.

b) Vyvarujte sa telesnému kontaktu suzemne-

nými povrchmi, ako sú potrubia, vykurovacie telesá, sporáky achladničky. Ak je Vaše telo

uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.

c) Chráňte elektrické náradie pred dažďom

alebo vlhkosťou. Vniknutie vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

d) Nepoužívajte kábel na iné účely, ako napr.

na nosenie, zavesenie elektrického náradia alebo na vyťahovanie zástrčky z elektrickej zásuvky. Udržiavajte kábel mimo zdrojov tepla, oleja, ostrých hrán alebo pohybujúcich sa častí náradia. Poškodené alebo zamotané

káble zvyšujú riziko úrazu elektrickým prúdom.

e) Ak pracujete s elektrickým náradím vonku,

používajte len taký predlžovací kábel, ktorý je schválený aj do vonkajšieho prostredia.

Použitie predlžovacieho kábla vhodného do vonkajšieho prostredia zníži riziko úrazu elektrickým prúdom.

PWS 230 D4

│

93 ■

f) Ak nie je možné zabrániť prevádzke elektric-

kého náradia vo vlhkom prostredí, použite prúdový chránič. Použitie prúdového chrániča

znižuje riziko úrazu elektrickým prúdom.

3. Bezpečnosť osôb

a) Buďte vždy pozorní a dbajte na to, čo robíte

a pri práci s elektrickým náradím postupujte s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Aj okamih ne-

pozornosti pri používaní elektrického náradia môže spôsobiť vážne zranenia.

b) Vždy noste osobné ochranné prostriedky a

ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako je maska proti prachu, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, podľa druhu apoužitia elektrického náradia, znižuje riziko poranení.

c) Zabráňte neúmyselnému uvedeniu do pre-

vádzky. Pred zapojením napájania elektrického náradia do siete a/alebo akumulátora a pred jeho zdvíhaním a prenášaním sa presvedčte, či je vypnuté. Ak máte pri prenášaní

elektrického náradia prst na spínači, alebo ak náradie zapojíte do zdroja elektrického prúdu zapnuté, môže to viesť kúrazom.

d) Skôr než zapnete elektrické náradie, odstráňte

nastavovacie náradie alebo kľúč na skrutky. Náradie alebo kľúč, ktorý sa nachádza na otáčajúcej sa časti náradia, môže spôsobiť zranenia.

e) Vyhýbajte sa neprirodzenému držaniu tela.

Majte pevný postoj a nepretržite udržiavajte rovnováhu. Takto môžete elektrické náradie

lepšie kontrolovať v neočakávaných situáciách.

f) Noste vhodný odev. Nenoste voľný odev ani

šperky. Vlasy, odev arukavice sa musia udržiavať v bezpečnej vzdialenosti od pohyblivých dielov. Voľný odev, šperky alebo dlhé

vlasy môžu byť zachytené pohybujúcimi sa časťami náradia.

g) Ak je možná montáž zariadení na odsávanie

a zachytávanie prachu, presvedčte sa, či sú tieto zapojené a či sú používané správne.

Používanie odsávania prachu môže zredukovať ohrozenie prachom.

4. Manipulácia s elektrickým

náradím a jeho používanie

a) Prístroj nepreťažujte. Pri Vašej práci použí-

vajte len na to určené elektrické náradie.

Sosprávnym elektrickým náradím pracujete lepšie abezpečnejšie v uvedenom rozsahu jeho výkonu.

b) Nepoužívajte elektrické náradie spoškode-

ným spínačom. Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné amusí sa opraviť.

c) Pred akýmkoľvek nastavovaním, výmenou

príslušenstva alebo pred odložením náradia vytiahnite zástrčku z elektrickej zásuvky a/ alebo odstráňte akumulátor. Toto preventívne

opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.

d) Nepoužívané elektrické náradia uschovávaj-

te mimo dosahu detí. Nedovoľte používať náradie osobám, ktoré sním nie sú oboznámené alebo si neprečítali tieto pokyny. Elek-

trické náradie je nebezpečné, ak ho používajú neskúsené osoby.

e) Elektrické náradia starostlivo udržiavajte.

Skontrolujte, či pohyblivé diely fungujú správne, a nie sú zaseknuté, či niektoré diely nie sú zlomené alebo poškodené tak, že je obmedzená funkcia elektrického náradia. Pred použitím náradia nechajte opraviť poškodené časti. Mnohé úrazy sú spôsobené

nedostatočnou údržbou elektrických náradí.

f) Rezné nástroje udržiavajte ostré ačisté.

Starostlivo udržiavané rezné nástroje sostrými reznými hranami sa menej zasekávajú aľahšie sa dajú viesť.

g) Elektrické náradie, príslušenstvo, vsadené

nástroje a pod. používajte v súlade s týmito inštrukciami. Zohľadnite pritom pracovné podmienky ačinnosť, ktorú budete vykonávať. Použitie elektrického náradia za iným, ako

určeným účelom použitia, môže mať za následok nebezpečné situácie.

■ 94 │ SK

PWS 230 D4

5. Servis

a) Elektrické náradie smie opravovať len kvali-

ﬁkovaný odborný personál alen za použitia originálnych náhradných dielov. Takto sa

zabezpečí, že zostane zachovaná bezpečnosť elektrického náradia.

b) Výmenu zástrčky alebo pripojovacieho kábla

môže vykonať iba výrobca elektrického náradia alebo jeho zákaznícky servis. Takto sa

zabezpečí, že zostane zachovaná bezpečnosť elektrického náradia.

Bezpečnostné pokyny pre všetky použitia

Spoločné bezpečnostné upozornenia pre brúsenie a rezanie pomocou brúsky:

a) Toto elektrické náradie sa používa na brúse-

nie a rezanie. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, vyobrazenia a údaje, ktoré získate spolu s náradím. Ak ne-

budete dodržiavať nasledujúce pokyny, môže dôjsť k zásahu elektrickým prúdom, k požiaru a/alebo kvážnym poraneniam.

b) Toto elektrické náradie nie je vhodné na

brúsenie brúsnym papierom, na práce s drôtenými kefami a na leštenie. Spôsoby použitia,

na ktoré nie je elektrické náradie určené, môžu spôsobiť ohrozenia a zranenia.

c) Nepoužívajte príslušenstvo, ktoré nebolo

výrobcom určené a odporúčané špeciálne pre toto elektrické náradie. Samotná možnosť

pripevnenia príslušenstva na Vaše elektrické náradie ešte nie je zárukou bezpečného používania.

d) Prípustné otáčky nasadzovacieho nástroja

musia zodpovedať minimálne maximálnym otáčkam uvedeným na elektrickom náradí.

Príslušenstvo rotujúce nad úrovňou prípustných otáčok sa môže rozlomiť a poletovať okolo.

e) Vonkajší priemer a hrúbka nasadzovacieho

nástroja musia zodpovedať rozmerovým údajom uvedeným vášho elektrického náradia. Nesprávne dimenzované nasadzovacie

nástroje sa nedajú dostatočne zatieniť alebo kontrolovať.

f) Nasadzovacie nástroje so závitovou vložkou

musia presne priliehať na závit brúsneho vretena. Pri nasadzovacích nástrojoch, ktoré sa montujú prostredníctvom príruby, priemer otvoru nasadzovacieho nástroja musí priliehať na upínací priemer príruby. Nasadzova-

cie nástroje, ktoré nedosadajú presne nabrúsne vreteno, sa otáčajú nerovnomerne, veľmi intenzívne vibrujú a môžu spôsobiť stratu kontroly.

f) Nepoužívajte poškodené nástroje. Pred

každým použitím skontrolujte nasadzovacie nástroje, napr. brúsne kotúče, či nie sú vyštrbené a vylomené, na brúsnych tanieroch výskyt trhlín, opotrebovanie alebo miesta intenzívneho opotrebovania. Na drôtených kefách skontrolujte výskyt uvoľnených alebo zlomených drôtov. Ak elektrické náradie alebo nasadzovací nástroj spadne na zem, skontrolujte, či sa nepoškodili alebo použite nepoškodený nástroj. Ak ste nástroj skontrolovali a nasadili, zdržiavajte sa Vy i osoby nablízku mimo roviny rotujúceho nasadzovacieho nástroja a náradie nechajte bežať jednu minútu pri maximálnych otáčkach.

Poškodené nasadzovacie nástroje sa väčšinou zlomia počas tejto doby testovania.

h) Noste osobné ochranné vybavenie. Podľa

druhu použitia používajte celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Pokiaľ je to primerané, používajte protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktoré Vás chránia pred čiastočkami brusiva a obrábaného materiálu. Oči treba chrániť pred odletujúcimi

cudzími telesami, ktoré vznikajú pri rôznom spôsobe použitia. Ochrana proti prachu alebo ochranná dýchacia maska musia odﬁltrovať prach vznikajúci pri použití. Ak ste dlhší čas vystavení veľkému hluku, môžete utrpieť stratu sluchu.

i) Dbajte na bezpečnú vzdialenosť iných osôb

od Vašej pracovnej oblasti. Každý, kto vstupuje do pracovnej oblasti, musí nosiť osobný ochranný výstroj. Úlomky obrobku alebo

zlomené nasadzovacie nástroje môžu odletieť a spôsobiť poranenia aj mimo priamu pracovnú oblasť.

PWS 230 D4

│

95 ■

j) Ak vykonávate práce, pri ktorých môže nasa-

dzovací nástroj naraziť na ukryté elektrické vedenia alebo na sieťový kábel, držte náradie len za izolované plochy rukovätí. Kontakt

selektrickým vedením, ktoré je pod napätím, môže uviesť pod napätie aj kovové časti náradia aspôsobiť úder elektrickým prúdom.

k) Sieťový kábel držte mimo dosahu otáčajúcich

sa nasadzovacích nástrojov. Ak stratíte kontrolu nad náradím, môže dôjsť k pretrhnutiu alebo zachyteniu sieťového kábla a k zachyteniu ruky alebo ramena do rotujúceho nasadzovacieho nástroja.

Nikdy neodkladajte elektrické náradie skôr,

dokiaľ sa nasadzovací nástroj úplne nezastaví. Rotujúci nasadzovací nástroj sa môže dostať do kontaktu sodkladacou plochou, v dôsledku čoho môžete stratiť kontrolu nad elektrickým náradím

m) Nikdy nenechávajte elektrické náradie

zapnuté, keď ho prenášate na iné miesto. Váš odev sa v dôsledku náhodného kontaktu s otáčajúcim sa nasadzovacím nástrojom môže zachytiť a nasadzovací nástroj sa môže zavŕtať do Vášho tela.

n) Pravidelne čistite vetracie štrbiny Vášho elek-

trického náradia. Ventilátor motora vťahuje dotelesa prach a veľké nahromadenie kovového prachu môže spôsobiť nebezpečenstvá úderu elektrickým prúdom.

o) Nepoužívajte elektrické náradie v blízkosti

horľavých materiálov. Iskry môžu tieto materiály zapáliť.

p) Nepoužívajte nástroje, ktoré si vyžadujú

tekuté chladiace prostriedky. Používanie vody alebo iných tekutých chladiacich prostriedkov môže viesť k úderu elektrickým prúdom.

Spätný náraz a príslušné bezpečnostné upozornenia

Spätný náraz je náhla reakcia v dôsledku zaseknutia alebo zablokovania otáčajúceho sa nasadzovacieho nástroja, ako napr. brúsneho kotúča, brúsneho taniera, drôtenej kefy atď. Zaseknutie alebo zablokovanie vedie k náhlemu zastaveniu rotujúceho nasadzovacieho nástroja. V dôsledku toho sa zrýchli pohyb nekontrolovaného elektrického náradia na zablokovanom mieste proti smeru otáčania nasadzovacieho nástroja.

Keď sa napríklad brúsny kotúč zasekne alebo zablokuje v obrobku, môže sa zachytiť hrana brúsneho kotúča, ktorá sa zanára do obrobku, dôsledkom čoho sa brúsny kotúč vylomí alebo vyvolá spätný náraz. Brúsny kotúč sa následne pohybuje smerom k obsluhe alebo smerom od nej, v závislosti od smeru otáčania kotúča na mieste zablokovania. Brúsne kotúče sa pritom môžu aj zlomiť.

Spätný náraz je dôsledkom nesprávneho alebo chybného použitia elektrického nástroja. Môže sa mu predísť vhodnými preventívnymi opatreniami, ktoré sú popísané v nasledujúcom texte.

a) Elektrické náradie držte pevne a telo i ra-

mená uveďte do polohy, v ktorej dokážete zachytiť silu spätného nárazu. Vždy používajte prídavnú rukoväť, ak je k dispozícii, aby ste dosiahli čo najvyšší stupeň kontroly nad silami spätného nárazu alebo nad reakčnými momentmi prirozbehu. Obsluhujúca osoba

dokáže pomocou vhodných preventívnych opatrení zvládnuť sily spätného nárazu asily reakčných momentov.

b) Nikdy nedávajte ruku do blízkosti otáčajúcich

sa nasadzovacích nástrojov. Nasadzovací nástroj môže pri spätnom náraze prejsť cez Vašu ruku.

c) Vyhýbajte sa telom oblasti, do ktorej sa elek-

trické náradie presúva pri spätnom náraze. Spätný náraz vymrští elektrické náradie do smeru oproti pohybu brúsneho kotúča na mieste blokovania.

d) Mimoriadne opatrne pracujte v oblasti rohov,

ostrých hrán atď. Zabráňte vymršteniu nasadzovacích nástrojov od obrobku a zablokovaniu nasadzovacieho nástroja v obrobku.

■ 96 │ SK

PWS 230 D4

PARKSIDE PWS 230 D4 User manual [gb]

Specifications and Main Features

Frequently Asked Questions

User Manual
