Page 1
SIERRA DE CALAR PENDULAR
SEGHETTO A PENDOLO PSTD 800 B1
SIERRA DE CALAR PENDULAR
Traducción del manual de instrucciones original
SERRA DE RECORTES
Tradução do manual de instruções original
PENDELHUBSTICHSÄGE
Originalbetriebsanleitung
SEGHETTO A PENDOLO
Traduzione delle istruzioni d’uso originali
JIGSAW
Translation of the original instructions
IAN 270827
Page 2
Antes de empezar a leer abra las dos páginas que contienen las imágenes y, en seguida, familiarícese
con todas las funciones del dispositivo.
Prima di leggere aprire le due pagine con le immagini e prendere confidenza con le diverse funzioni
dell’apparecchio.
Antes de começar a ler abra as duas páginas com as imagens e, de seguida, familiarize-se com todas as
funções do aparelho.
Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the
device.
Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
ES Traducción del manual de instrucciones original Página 1
IT / MT Traduzione delle istruzioni d’uso originali Pagina 13
PT Tradução do manual de instruções original Página 23
GB / MT Translation of the original instructions Page 33
DE / AT / CH Originalbetriebsanleitung Seite 43
Page 3
Page 4
Ø 30 mm
395 mm110 mm
120 mm65 mm
185 mm
Ø 30 mm
30 mm
205 mm
260 mm150 mm
Ø 30 mm x 400 mm
Page 5
Índice
Introducción .....................................................2
Uso previsto ................................................................ 2
Equipamiento ............................................................... 2
Volumen de suministro ........................................................ 2
Características técnicas ....................................................... 2
Indicaciones generales de seguridad para las herramientas eléctricas .....3
1. Seguridad en el lugar de trabajo ............................................. 3
2. Seguridad eléctrica ........................................................ 3
3. Seguridad de las personas .................................................. 4
4. Uso y manejo de la herramienta eléctrica ....................................... 4
5. Asistencia técnica .......................................................... 5
Indicaciones de seguridad específicas para las sierras de calar ........................ 5
Accesorios/equipos adicionales originales ........................................ 6
Información sobre las hojas de sierra ............................................ 6
Puesta en funcionamiento ..........................................6
Montaje/cambio de la hoja de sierra ............................................ 6
Montaje del tope paralelo ..................................................... 7
Conexión de la aspiración de virutas ............................................. 7
Montaje de la zapata ........................................................ 7
Montaje de la protección antiastillas ............................................. 7
Ajuste preciso del láser ....................................................... 7
Manejo .........................................................7
Ajuste del ángulo de corte ..................................................... 7
Ajuste de la velocidad de corte ................................................. 7
Ajuste de la carrera pendular .................................................. 7
Encendido/apagado ......................................................... 8
Encendido/apagado del láser/luz de trabajo ..................................... 8
Función de soplado de virutas ..................................................8
Mantenimiento y limpieza ..........................................8
Garantía de Kompernass Handels GmbH .............................8
Asistencia técnica ................................................10
Importador .....................................................10
Desecho ........................................................10
Traducción de la Declaración de conformidad original ..................11
PSTD 800 B1
ES
│
1 ■
Page 6
SIERRA DE CALAR PENDULAR
PSTD 800 B1
Introducción
Felicidades por la compra de su aparato nuevo.
Ha adquirido un producto de alta calidad. Las
instrucciones de uso forman parte del producto y
contienen indicaciones importantes acerca de la
seguridad, del uso y del desecho de este aparato.
Antes de usar el producto, familiarícese con todas
las indicaciones de manejo y de seguridad. Utilice
el producto únicamente como se describe y para
los ámbitos de aplicación indicados. Entregue todos los documentos cuando transfiera el producto
a terceros.
Uso previsto
El aparato está previsto para la realización de
cortes rectos y curvos, así como cortes a inglete
de hasta 45° en piezas de trabajo angulares de
plástico, madera y metales ligeros. El aparato está
indicado exclusivamente para su uso privado en
estancias secas. Observe las indicaciones sobre los
tipos de hojas de sierra. La utilización del aparato
para otros fines o su modificación se consideran
usos contrarios al uso previsto y aumentan considerablemente el riesgo de accidentes. El fabricante
no se responsabiliza por los daños derivados de
una utilización contraria al uso previsto.

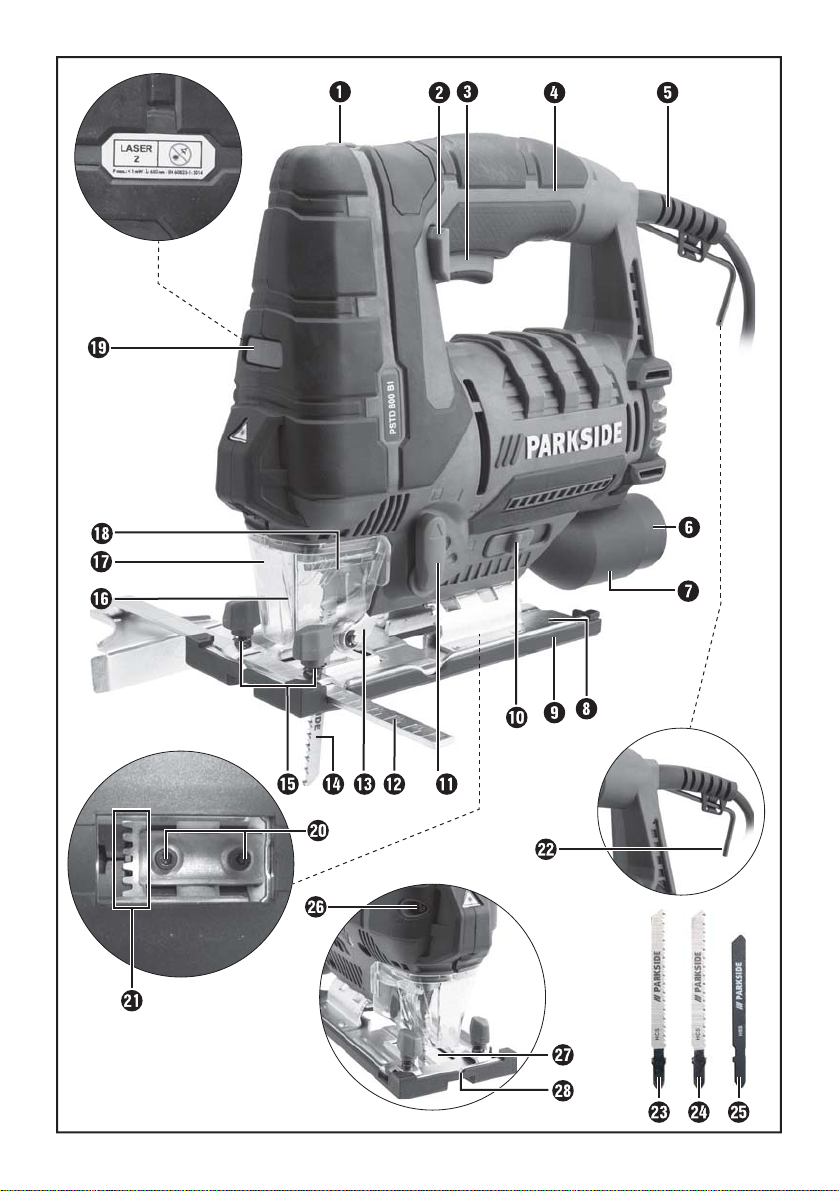

Equipamiento
Rueda de ajuste de la velocidad de corte
Botón de bloqueo del interruptor de
encendido/apagado
Interruptor de encendido/apagado
Carcasa
Cable de red
Manguito reductor
Boquilla de aspiración
Placa base
Zapata (extraíble)
Interruptor del soplador de virutas
Interruptor de carrera pendular
Tope paralelo
Rodillo guía
Hoja de sierra (para madera)
Orificios de inserción (con tornillos de fijación
incluidos)
Asa de protección
Cubierta de protección
Mandril de fijación rápida
Interruptor de encendido/apagado del láser/
luz de trabajo
Tornillos de fijación
Dentado
Llave Allen
Hoja de sierra (para madera)
Hoja de sierra (para madera)
Hoja de sierra (para metales)
Tornillo de ajuste preciso
Protección antiastillas
Muesca
Volumen de suministro
1 sierra de calar pendular con boquilla de
aspiración
1 manguito reductor
1 tope paralelo
3 hojas de sierra para madera
1 hoja de sierra para metales
1 llave Allen
1 instrucciones de uso
Características técnicas
Sierra de calar
pendular: Parkside PSTD 800 B1
Tensión nominal: 230V ∼, 50Hz
(corriente alterna)
Consumo nominal de
potencia: 800W
Velocidad en vacío: n
Profundidad de corte: Madera/metal: 80/8 mm
Carrera pendular: 3 niveles y ajuste de
Cortes a inglete: 0°/15°/30°/45°
Clase de protección: II/
Valor de emisión sonora:
Medición de ruidos según la norma EN 60745.
Valores típicos del nivel sonoro con ponderación A
de la herramienta eléctrica:
Nivel de presión sonora: L
Incertidumbre: KpA = 3dB
Nivel de potencia acústica: L
Incertidumbre: KWA = 3dB
0-3100 r. p. m.
0
corte fino
izquierda/derecha
(aislamiento doble)
= 93dB(A)
pA
= 104dB(A)
WA
■ 2 │ ES
PSTD 800 B1
Page 7
¡Use protección auditiva!
Valores totales de vibraciones:
(suma vectorial de tres líneas) calculados según la
norma EN60745:
Serrado de tableros de aglomerado: a
Incertidumbre K = 1,5m/s
2
Serrado de chapas metálicas: a
Incertidumbre K = 1,5m/s
2
h,B
= 9,8 m/s
h,M
= 7,8 m/s
2
INDICACIÓN
► El nivel de vibraciones especificado en estas
instrucciones de uso se ha calculado según
un proceso de medición estandarizado en
la norma EN60745 y puede utilizarse para
la comparación de aparatos. El valor de
emisión de vibraciones especificado también
puede utilizarse para realizar una valoración preliminar de la exposición. El nivel de
vibraciones varía en función del uso de la
herramienta eléctrica y, en algunos casos,
puede superar los valores especificados en
estas instrucciones. Por este motivo, la carga
de las vibraciones puede estar infravalorada
si se utiliza la herramienta eléctrica regularmente de esta manera.
¡ADVERTENCIA!
► Intente que la carga de las vibraciones sea lo
más reducida posible. Ejemplos de medidas
para reducir la carga de las vibraciones son
el uso de guantes al manejar la herramienta
y la limitación del tiempo de trabajo. Para ello,
deben tenerse en cuenta todas las partes
del ciclo de funcionamiento (por ejemplo,
los momentos en los que la herramienta
eléctrica está desconectada y los momentos
en los que está conectada, pero funciona sin
carga).
Indicaciones generales
de seguridad para las
herramientas eléctricas
2
¡ADVERTENCIA!
► Lea detenidamente todas las indicaciones
de seguridad y las instrucciones. El incumplimiento de las indicaciones de seguridad
y de las instrucciones especificadas puede
provocar descargas eléctricas, incendios y/o
lesiones graves.
Conserve todas las indicaciones de seguridad
y las instrucciones para el futuro.
El término “herramienta eléctrica” utilizado en las
indicaciones de seguridad se refiere a las herramientas eléctricas de accionamiento eléctrico (con
cable de red) y a las de accionamiento por batería
(sin cable de red).
1. Seguridad en el lugar de trabajo
a) Mantenga limpia y bien iluminada la zona
de trabajo. El desorden y la falta de ilumina-
ción en el lugar de trabajo pueden provocar
accidentes.
b) No trabaje con la herramienta eléctrica en un
entorno potencialmente explosivo en el que
haya líquidos, gases o polvos inflamables.
Las herramientas eléctricas generan chispas
que pueden incendiar el polvo o los vapores.
c) Mantenga a los niños y a otras personas ale-
jados durante el manejo de la herramienta
eléctrica. Si se distrae, podría perder el control
del aparato.
2. Seguridad eléctrica
a) La clavija de conexión de la herramienta
eléctrica debe encajar en la base de enchufe.
No debe modificarse la clavija de ninguna
forma. No utilice ningún enchufe adaptador
junto con herramientas eléctricas con conexión
a tierra. El uso de clavijas sin manipular conec-
tadas a una base de enchufe correcta reduce
el riesgo de descarga eléctrica.
PSTD 800 B1
ES
│
3 ■
Page 8
b) Evite el contacto físico con cualquier superfi-
cie que esté conectada a tierra, como tubos,
sistemas de calefacción, cocinas y neveras. Si
su cuerpo hace contacto con la toma de tierra,
existe mayor riesgo de descarga eléctrica.
c) Mantenga el aparato alejado de la lluvia o
de humedades. La penetración de agua en un
aparato eléctrico aumenta el riesgo de descarga eléctrica.
d) No utilice el cable para otros usos, p.ej.,
para transportar y colgar la herramienta
eléctrica o para tirar de la clavija de red y
extraerla de la base de enchufe. Mantenga
el cable apartado del calor, del aceite, de
los bordes cortantes o de las piezas móviles
del aparato. Un cable dañado o enredado
aumenta el riesgo de descarga eléctrica.
e) Si desea utilizar la herramienta eléctrica al aire
libre, utilice exclusivamente los alargadores de
cable homologados para su uso en exteriores.
Su uso reduce el riesgo de descarga eléctrica.
f) Si no puede evitarse el uso de la herramienta
eléctrica en un entorno húmedo, utilice un
interruptor diferencial residual. Su uso reduce
el riesgo de descarga eléctrica.
3. Seguridad de las personas
a) Esté siempre atento, preste atención a lo que
hace y proceda con sensatez a la hora de
trabajar con una herramienta eléctrica. No
utilice ninguna herramienta eléctrica si se
siente cansado o se encuentra bajo la influencia de drogas, alcohol o medicamentos. Un
solo momento de distracción mientras utiliza
la herramienta eléctrica puede causar lesiones
graves.
b) Utilice siempre un equipo de protección
personal y gafas de protección. El uso de un
equipo de protección personal, como, por
ejemplo, mascarilla antipolvo, calzado de
seguridad antideslizante, casco o protecciones
auditivas según el tipo de herramienta eléctrica
en cuestión, reduce el riesgo de lesiones.
c) Evite que el aparato pueda ponerse en mar-
cha accidentalmente. Asegúrese de que la
herramienta eléctrica esté apagada antes de
conectarla a la red eléctrica o a la batería,
asirla o transportarla. Si transporta la herra-
mienta eléctrica con los dedos en el interruptor
o conecta el aparato ya encendido a la red
eléctrica, puede provocar accidentes.
d) Antes de encender la herramienta eléctrica,
retire las herramientas de ajuste o las llaves.
Las herramientas o llaves que se encuentren
dentro del alcance de la pieza giratoria del
aparato pueden producir lesiones.
e) Evite mantener una postura corporal forzada.
Busque una postura segura y mantenga el
equilibrio en todo momento. Así podrá contro-
lar mejor la herramienta eléctrica, especialmente en situaciones inesperadas.
f) Utilice ropa adecuada. No lleve ropa ancha
ni joyas. Mantenga el pelo, la ropa y los
guantes lejos de las piezas móviles. La ropa
holgada, las joyas o el pelo suelto pueden
quedar atrapados en las piezas móviles.
g) Si se admite el montaje de dispositivos de
aspiración y de acumulación de polvo, asegúrese de que estén conectados y cerciórese
de que se utilicen correctamente. El uso de
un dispositivo de aspiración de polvo puede
reducir los riesgos causados por el polvo.
4. Uso y manejo de la herramienta
eléctrica
a) No sobrecargue el aparato. Utilice la herra-
mienta eléctrica adecuada para el trabajo en
cuestión. De esta manera, trabajará mejor y de
forma más segura dentro del rango de potencia
indicado.
b) No utilice ninguna herramienta eléctrica con
el interruptor averiado. Una herramienta que
no pueda encenderse o apagarse es peligrosa
y debe repararse.
■ 4 │ ES
PSTD 800 B1
Page 9
c) Extraiga la clavija de la base de enchufe y/o
retire la batería antes de realizar cualquier
ajuste en el aparato, cambiar los accesorios
o abandonar el aparato. Estas medidas de
seguridad evitan que la herramienta eléctrica
se encienda de forma accidental.
d) Guarde las herramientas eléctricas que no
vaya a utilizar fuera del alcance de los niños.
No permita el uso del aparato a personas
que no estén familiarizadas con su manejo o
que no hayan leído estas indicaciones. Las
herramientas eléctricas son peligrosas cuando
están en manos de personas inexpertas.
e) Mantenga las herramientas eléctricas en
perfecto estado. Compruebe que las piezas
móviles funcionen correctamente y no se
atasquen y asegúrese de que ninguna pieza
se haya roto ni esté dañada de forma que
el funcionamiento del aparato pueda verse
afectado. Encargue la reparación de las
piezas dañadas antes de utilizar el aparato.
Muchos accidentes se deben al mal estado de
las herramientas.
f) Mantenga las herramientas de corte limpias
y afiladas, ya que así se atascan menos y son
más fáciles de guiar.
g) Utilice la herramienta eléctrica, los accesorios,
las herramientas de ajuste, etc. según lo
dispuesto en estas indicaciones. Tenga en
cuenta las condiciones de trabajo y los
procedimientos que deban seguirse. El uso de
las herramientas eléctricas para aplicaciones
distintas a las previstas puede causar situaciones peligrosas.
Indicaciones de seguridad específicas
para las sierras de calar
■ Sujete la herramienta eléctrica por los
mangos aislados si pretende utilizarla
para trabajos en los que la herramienta
eléctrica pueda entrar en contacto con conexiones eléctricas ocultas o con el propio
cable de red. El contacto con cables conduc-
tores de electricidad también puede someter
las piezas metálicas del aparato a la tensión
eléctrica y provocar una descarga eléctrica.
■ Mantenga las manos alejadas de la zona de
corte. No coloque las manos bajo la pieza de
trabajo. Hay peligro de lesiones por el contacto
con la hoja de sierra.
■ Mantenga las manos alejadas del brazo
elevador y del mandril de fijación rápida.
Hay peligro de aplastamiento por el contacto
con los componentes.
■ Ponga en contacto la herramienta eléctrica con
la pieza de trabajo solo cuando esté encendida. De lo contrario, existe peligro de retroceso.
■ Asegúrese de que la placa base
da durante el serrado.
■ Tras finalizar el trabajo, apague la herramienta
eléctrica y retire la hoja de sierra
cio de corte solo cuando se haya detenido.
De esta manera, evitará un retroceso y podrá
posar la herramienta eléctrica con seguridad.
■ Utilice exclusivamente hojas de sierra que
estén en perfecto estado y carezcan de daños.
Las hojas de sierra dobladas y romas pueden
romperse o causar un retroceso.
esté apoya-
del espa-
5. Asistencia técnica
a) Encargue exclusivamente la reparación de
su herramienta eléctrica al personal cualificado especializado y solo con recambios
originales. De esta forma, se garantiza que la
seguridad del aparato no se vea afectada.
PSTD 800 B1
ES
│
5 ■
Page 10
■ Tras el apagado, no trate de frenar la hoja de
sierra
ejerciendo una contrapresión lateral.
La hoja de sierra puede dañarse, romperse
o causar un retroceso.
■ Fije la pieza de trabajo. Sujete la pieza de
trabajo con un dispositivo de sujeción/tornillo
de banco. De esta forma, estará mucho mejor
sujeta que con la mano.
■ Mantenga siempre el cable de red por detrás
del aparato.
■ No trabaje con materiales humedecidos ni
superficies húmedas.
■ ¡Peligro por el polvo! Si se trabaja con
madera durante un tiempo prolongado y,
especialmente, con materiales que produzcan
polvos tóxicos para la salud, debe conectarse
el aparato a un dispositivo externo de aspiración de polvo.
■ ¡Utilice una mascarilla de protección contra el
polvo!
■ Procure que exista suficiente ventilación.

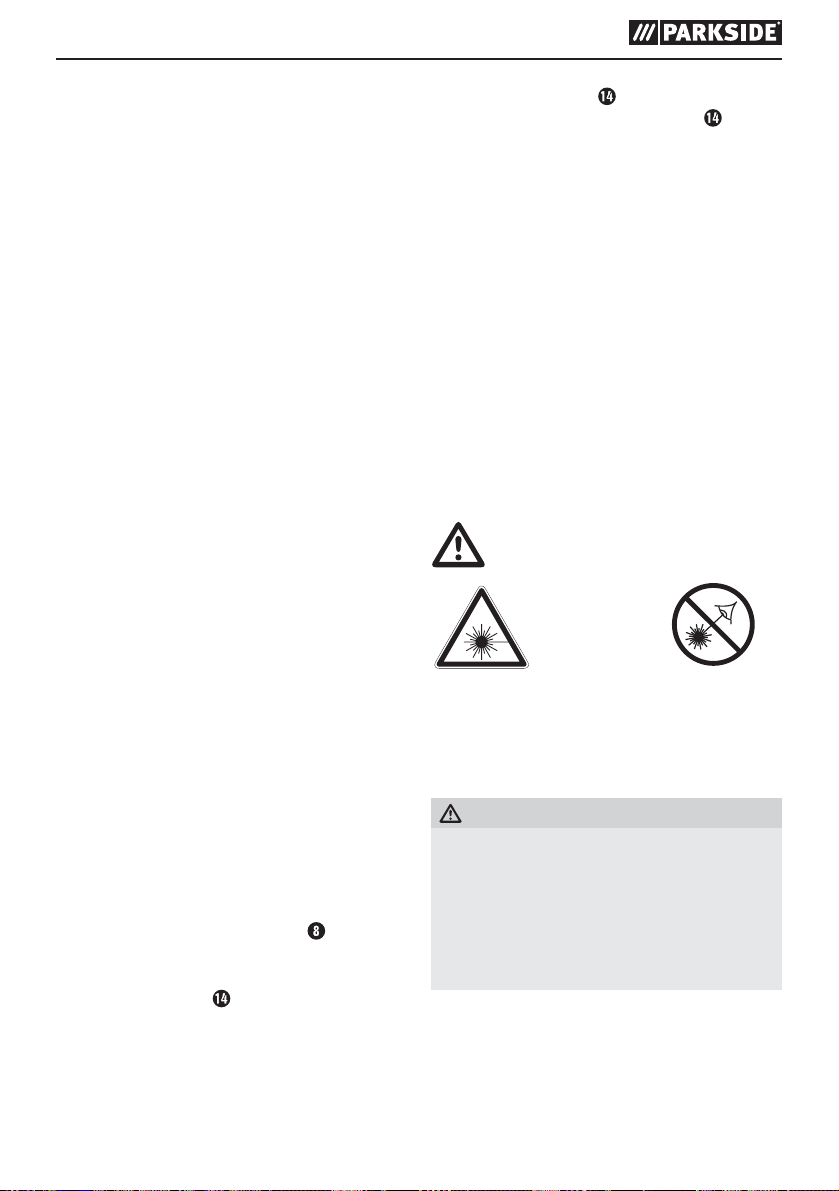

¡ADVERTENCIA! Protéjase de la
radiación láser:
LÁSER
Accesorios/equipos adicionales
originales
■ Utilice exclusivamente los accesorios y
equipos adicionales especificados en las
instrucciones de uso y compatibles con el
aparato.

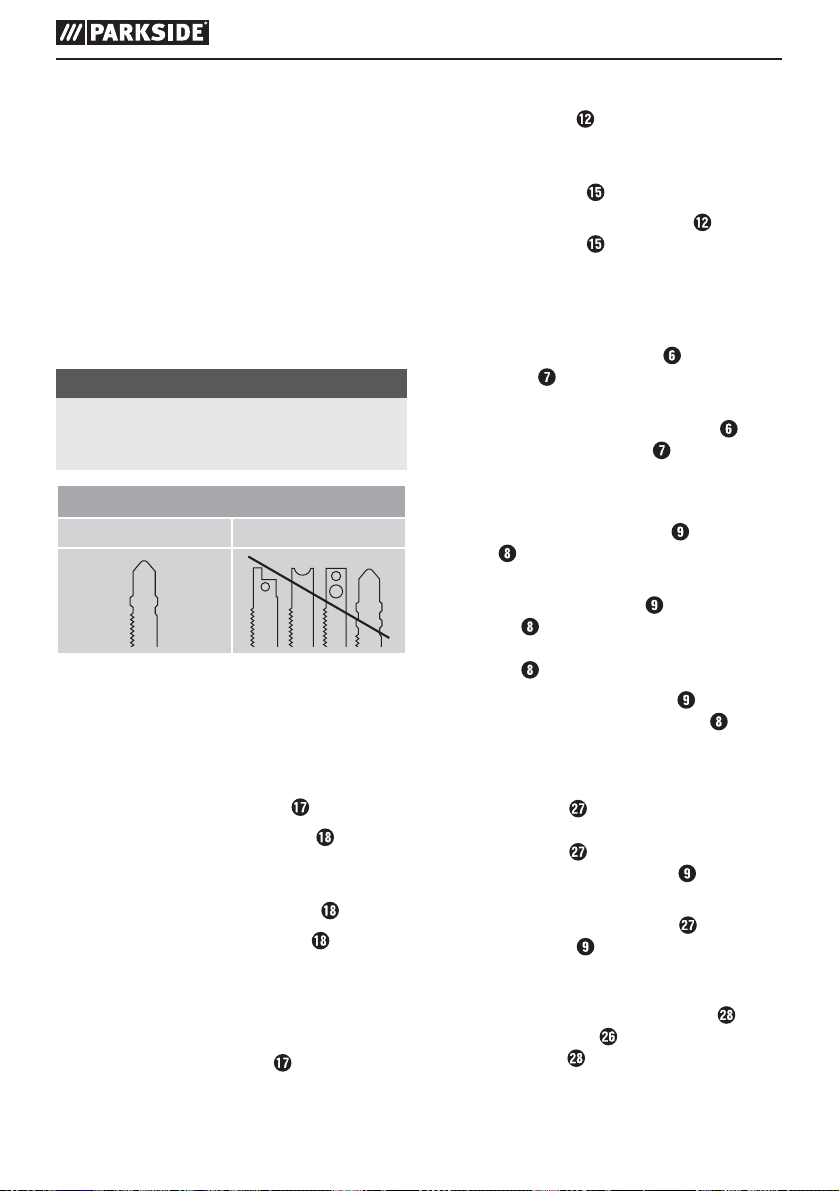

Información sobre las hojas de sierra
El equipamiento básico de Parkside incluye hojas
de sierra para las principales aplicaciones sobre
madera y metal.
▯ 3 hojas de sierra para cortes generales sobre
madera
▯ 1 hoja de sierra para metales de hasta 3 mm
INDICACIÓN
► También pueden utilizarse otras hojas de
sierra siempre que estén provistas del alojamiento adecuado (vástago de una sola leva).

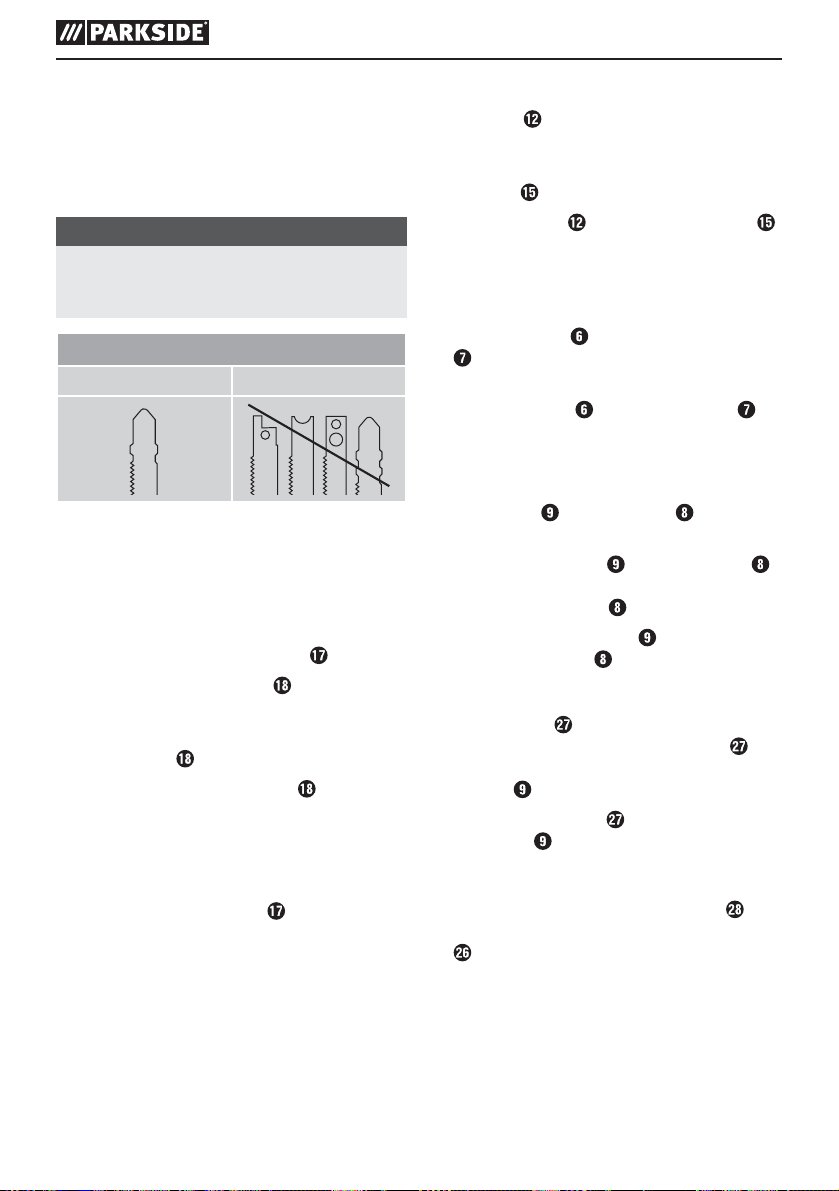

Tipo de hoja de sierra
Apta No aptas
2
1NÈYN8tʄONt&/
1:2014
No mire directamente a la luz láser ni al orificio
desde donde se emite.
¡ADVERTENCIA!
► La observación de la salida de láser con instru-
mentos ópticos (p. ej., lupa, cristales de aumento, etc.) está asociada con riesgos oculares.
► ¡Precaución! Si se utilizan otros equipos de
manejo o de ajuste o se realiza cualquier
otro procedimiento distinto al indicado, pueden producirse radiaciones peligrosas.
■ No dirija nunca el rayo láser hacia superficies
reflectantes, otras personas o animales. Basta
con un breve contacto visual con el rayo láser
para causar lesiones oculares.
■ 6 │ ES
Puesta en funcionamiento
Montaje/cambio de la hoja de sierra
Antes de empezar cualquier tarea en el aparato,
extraiga la clavija de red de la base de enchufe.
♦ Retire la cubierta de protección
♦ Gire el mandril de fijación rápida
galo girado.
♦ Introduzca la hoja de sierra requerida hasta el
tope en el mandril de fijación rápida
♦ Suelte el mandril de fijación rápida
que vuelva a su posición original. La hoja de
sierra quedará bloqueada.
■ ¡ATENCIÓN! Los dientes de la hoja de sierra
deben apuntar hacia delante (consulte la página desplegable).
.
y mantén-
.
y deje
PSTD 800 B1
Page 11
♦ Vuelva a colocar la cubierta de protección
sobre el aparato.
Montaje del tope paralelo
El tope paralelo puede fijarse a la izquierda o
a la derecha del aparato.
♦ Afloje los dos tornillos de fijación de los orifi-
cios de inserción
♦ Desplace el tope paralelo
los orificios de inserción .
♦ Vuelva a apretar los tornillos de fijación.
.
e introdúzcalo en
Conexión de la aspiración de virutas
♦ Coloque el manguito reductor en la boquilla
de aspiración hasta que quede bien fijado.
♦ Conecte un aspirador de polvo y virutas autori-
zado en el manguito reductor
te en la boquilla de aspiración .
o directamen-
Montaje de la zapata
Para trabajos en superficies delicadas, puede montarse la zapata sobre la placa base para
evitar arañar la superficie.
♦ Para ello, coloque la parte delantera de la
zapata
base y presione la parte trasera de la
zapata hacia arriba hasta que encaje en la
placa base .
♦ Para extraer la zapata
ra de la placa base y retírela desplazándola
hacia delante.
en la parte delantera de la placa
, suelte la parte trase-
Montaje de la protección antiastillas
La protección antiastillas puede evitar el astillado de la superficie al serrar materiales de madera.
Solo puede utilizarse la protección antiastillas
con determinados tipos de hojas de sierra, con
zapata y exclusivamente con un ángulo de
corte de 0°.
♦ Presione la protección antiastillas
abajo para insertarla en la zapata .
desde
Ajuste preciso del láser
♦ Si la línea del láser no está en la muesca ,
gire el tornillo de ajuste preciso
línea del láser quede en la muesca .
hasta que la
Manejo
Ajuste del ángulo de corte
♦ Afloje los tornillos de fijación con la llave
Allen y desplace la placa base hacia
atrás.
♦ Ajuste un ángulo de corte de
0°/15°/30°/45° por medio de las marcas
en la placa base
hacia delante para que el perno de bloqueo
encastre en el dentado .
♦ Apriete los tornillos de fijación
Allen .
INDICACIÓN
► Para ajustar un ángulo de corte de 15°/
30°/45°, deben retirarse primero la
cubierta de protección
antiastillas .
Ajuste de la velocidad de corte
♦ Ajuste la velocidad de corte deseada con la
rueda de ajuste de la velocidad de corte .
Ajuste de la carrera pendular
♦ Con el interruptor de carrera pendular , ajuste
el movimiento pendular de la hoja de sierra .
Sin movimiento pendular (ajuste "0"), obtendrá
aristas de corte finas y limpias. Desactive la
carrera pendular para procesar piezas de
trabajo finas. Con la carrera pendular activada
(ajuste 1-3), trabajará a una velocidad cada
vez mayor.
. Desplace la placa base
con la llave
y la protección
PSTD 800 B1
ES
│
7 ■
Page 12
Encendido/apagado
Mantenimiento y limpieza
Encendido del aparato:
Pulse el interruptor de encendido/apagado
Apagado del aparato:
Suelte el interruptor de encendido/apagado
Activación del modo de funcionamiento
continuo:
Mantenga pulsado el interruptor de encendido/
apagado
de bloqueo del interruptor de encendido/apagado .
Desactivación del modo de funcionamiento
continuo:
Pulse el interruptor de encendido/apagado
vuelva a soltarlo.
y fíjelo en esta posición con el botón
.
.
y
Encendido/apagado del láser/luz de
trabajo
Interruptor de encendido/apagado:
Pulse el interruptor de encendido/apagado
hasta activar la función deseada.
LÁSER y LUZ DE TRABAJO → LUZ DE TRABAJO →
LÁSER → APAGADO
Función de soplado de virutas
Encendido de la función de soplado de
virutas:
♦ Ajuste el interruptor del soplador de virutas
en la posición .
Apoyo de la función de aspiración:
♦ Ajuste el interruptor del soplador de virutas
en la posición “0”.
¡ADVERTENCIA! ¡PELIGRO DE
LESIONES! Antes de realizar
cualquier tarea en el aparato, apáguelo y
desenchufe la clavija de red.
■ El aparato debe estar siempre limpio, seco y
sin restos de aceite ni grasas lubricantes.
■ Utilice un paño seco para la limpieza de la
carcasa.
¡ADVERTENCIA!
■ Si el cable de conexión de la herramienta
eléctrica está dañado, debe sustituirse por
un cable de conexión especial disponible a
través del servicio de asistencia técnica.
■ Cambie la hoja de sierra en cuanto el denta-
do esté romo de forma que no pueda volver a
utilizarse para serrar.
■ Limpie el aparato después de cada uso.
■ Elimine los restos de suciedad (p. ej., virutas
de serrado). En caso necesario, limpie el alojamiento de hojas de sierra con un pincel o con
aire comprimido.
Garantía de
Kompernass Handels GmbH
Estimado cliente:
Este aparato cuenta con una garantía de 3 años
a partir de la fecha de compra. Si se detectan defectos en el producto, puede ejercer sus derechos
legales frente al vendedor. Estos derechos legales
no se ven limitados por la garantía descrita a
continuación.
Condiciones de la garantía
El plazo de la garantía comienza con la fecha
de compra. Guarde bien el comprobante de caja
original, ya que lo necesitará como justificante de
compra.
Si dentro de un periodo de tres años a partir de la
fecha de compra de este producto se detecta un
defecto en su material o un error de fabricación,
asumiremos la reparación o sustitución gratuita del
producto a nuestra elección. La prestación de la
■ 8 │ ES
PSTD 800 B1
Page 13
garantía requiere la presentación del aparato defectuoso y del comprobante de caja, así como una
breve descripción por escrito del defecto detectado
y de las circunstancias en las que se haya producido dicho defecto, dentro del plazo de tres años.
Si el defecto está cubierto por nuestra garantía, le
devolveremos el producto reparado o le suministraremos uno nuevo. La reparación o sustitución del
producto no supone el inicio de un nuevo periodo
de garantía.
Duración de la garantía y reclamaciones legales por vicios
La duración de la garantía no se prolonga por
hacer uso de ella. Este principio también se aplica
a las piezas sustituidas y reparadas. Si después
de la compra del aparato, se detecta la existencia
de daños o de defectos al desembalarlo, deben
notificarse de inmediato. Cualquier reparación que
se realice una vez finalizado el plazo de garantía
estará sujeta a costes.
Alcance de la garantía
El aparato se ha fabricado cuidadosamente según
estándares elevados de calidad y se ha examinado en profundidad antes de su entrega.
La prestación de la garantía solo rige para defectos en los materiales o errores de fabricación. Esta
garantía no cubre las piezas del producto normalmente sometidas al desgaste y que, en consecuencia, puedan considerarse piezas de desgaste ni
los daños producidos en los componentes frágiles,
p. ej., interruptores, baterías, moldes de horno o
piezas de vidrio.
Se anulará la garantía si el producto se daña o no
se utiliza o mantiene correctamente. Para utilizar correctamente el producto, deben observarse todas
las indicaciones especificadas en las instrucciones
de uso. Debe evitarse cualquier uso y manejo que
esté desaconsejado o frente al que se advierta en
las instrucciones de uso.
El producto está previsto exclusivamente para su
uso privado y no para su uso comercial. En caso
de manipulación indebida e incorrecta, uso de la
fuerza y apertura del aparato por personas ajenas
a nuestros centros de asistencia técnica autorizados, la garantía perderá su validez.
Proceso de reclamación conforme a
la garantía
Para garantizar una tramitación rápida de su reclamación, le rogamos que observe las siguientes
indicaciones:
▯ Mantenga siempre a mano el comprobante
de caja y el número de artículo (p. ej., IAN
12345) como justificante de compra.
▯ Podrá ver el número de artículo en la placa
de características, grabado en el aparato, en
la portada de las instrucciones (parte inferior
izquierda) o en un adhesivo en la parte trasera
o inferior del aparato.
▯ Si se producen errores de funcionamiento u
otros defectos, póngase primero en contacto
con el departamento de asistencia técnica
especificado a continuación por teléfono o
por correo electrónico.
▯ Podrá enviar el producto calificado como
defectuoso junto con el justificante de compra
(comprobante de caja) y la descripción del defecto y de las circunstancias en las que se haya
producido de forma gratuita a la dirección de
correo proporcionada.
En www.lidl-service.com, podrá
descargar este manual de usuario y
muchos otros más, así como vídeos
sobre los productos y software.
PSTD 800 B1
ES
│
9 ■
Page 14
Asistencia técnica
¡ADVERTENCIA!
■ Encomiende exclusivamente la repara-
ción del aparato al servicio de asistencia
técnica o a un electricista especializado y
solo con los recambios originales. De esta
forma, se garantizará que la seguridad del
aparato no se vea afectada.
■ Encomiende siempre la sustitución del
enchufe o del cable de red al fabricante
del aparato o a su servicio de atención al
cliente. De esta forma, se garantizará que la
seguridad del aparato no se vea afectada.
INDICACIÓN
► Los recambios no especificados (p.ej.,
escobillas de carbón o interruptores) pueden
solicitarse a través de nuestro servicio de
asistencia técnica.
Servicio España
Tel.: 902 59 99 22
(0,08 EUR/Min. + 0,11 EUR/
llamada (tarifa normal))
(0,05 EUR/Min. + 0,11 EUR/
llamada (tarifa reducida))
E-Mail: [email protected]
IAN 270827
Desecho
El embalaje consta de materiales
ecológicos que pueden desecharse a
través de los centros de reciclaje locales.
No deseche las herramientas
eléctricas con la basura doméstica.
Según la Directiva europea 2012/19/EU, las herramientas eléctricas usadas deben recogerse por
separado para someterse a un reciclaje ecológico.
Puede informarse acerca de las posibilidades de
desecho de aparatos usados en la administración
municipal o en su ayuntamiento.
Importador
Tenga en cuenta que la dirección siguiente no
es una dirección de asistencia técnica. Póngase
primero en contacto con el centro de asistencia
técnica especificado.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
■ 10 │ ES
PSTD 800 B1
Page 15
Traducción de la Declaración
de conformidad original
En virtud del presente documento, nosotros,
KOMPERNASS HANDELS GMBH, responsable
de los documentos: Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM (ALEMANIA), declaramos
que este producto cumple con lo dispuesto por
las siguientes normas, documentos normativos y
directivas CE:
Directiva relativa a las máquinas
(2006/42/EC)
Compatibilidad electromagnética
(2014/30/EU)
Directiva sobre las restricciones a la utilización de determinadas sustancias peligrosas
en aparatos eléctricos y electrónicos
(2011/65/EU)
Normas armonizadas aplicadas:
EN 60745-1:2009 / A11: 2010
EN 60745-2-11: 2010
EN 55014-1:2006 / A2: 2011
EN 55014-2:1997 / A2: 2008
EN 55014-2:2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
Denominación de la máquina:
sierra de calar pendular PSTD 800 B1
Año de fabricación: 04-2016
Número de serie: IAN 270827
Bochum, 04/02/2016
Semi Uguzlu
- Responsable de calidad Reservado el derecho de realizar modificaciones
técnicas en relación con el desarrollo tecnológico.
PSTD 800 B1
ES
│
11 ■
Page 16
■ 12 │ ES
PSTD 800 B1
Page 17
Indice
Introduzione ....................................................14
Uso conforme ..............................................................14
Dotazione ................................................................. 14
Dati tecnici ................................................................ 14
Indicazioni generali relative alla sicurezza per elettroutensili ............15
1. Sicurezza sul posto di lavoro ................................................ 15
2. Sicurezza elettrica ........................................................15
3. Sicurezza delle persone ....................................................16
4. Uso e manipolazione dell'elettroutensile .......................................16
5. Assistenza .............................................................. 17
Indicazioni di sicurezza specifiche per i seghetti alternativi ...........................17
Accessori / apparecchi addizionali originali ......................................18
Informazioni sulle lame ......................................................18
Messa in funzione ................................................18
Montaggio / sostituzione della lama ............................................ 18
Montaggio della battuta parallela .............................................. 18
Collegamento dell'aspiratore per trucioli ......................................... 18
Montaggio del pattino ....................................................... 18
Mount frammentazione ......................................................18
Laser regolazione fine .......................................................18
Comando .......................................................19
Impostazione dell'angolo di taglio ..............................................19
Regolazione del numero di corse ...............................................19
Impostazione del movimento alternativo ......................................... 19
Accensione / Spegnimento ................................................... 19
Accensione / spegnimento della luce laser / di lavoro ..............................19
Funzione soffiatura trucioli ....................................................19
Manutenzione e pulizia ...........................................19
Garanzia della Kompernass Handels GmbH ..........................20
Assistenza ......................................................21
Importatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Smaltimento ....................................................21
Traduzione della dichiarazione di conformità originale .................22
PSTD 800 B1
IT│MT
│
13 ■
Page 18
SEGHETTO A PENDOLO
PSTD 800 B1
Introduzione
Ci congratuliamo per l'acquisto del vostro nuovo
apparecchio. È stato scelto un prodotto di alta
qualità. Il manuale di istruzioni è parte integrante
del presente prodotto. Esso contiene importanti
indicazioni per la sicurezza, l'uso e lo smaltimento.
Prima di utilizzare il prodotto, familiarizzare con
tutte le indicazioni relative ai comandi e alla sicurezza. Utilizzare il prodotto solo come descritto e
per i campi d'impiego indicati. In caso di cessione
del prodotto a terze persone, consegnare anche
tutta la relativa documentazione.
Uso conforme
L'apparecchio è adatto per eseguire tagli diritti, curvi
e obliqui fino a 45° su componenti spigolosi in plastica, legno e metallo leggero. Questo apparecchio
è destinato esclusivamente all'uso privato in ambienti
asciutti. Rispettare le indicazioni relative al tipo di
lama. Qualunque altro impiego e qualunque modifica dell'apparecchio è da considerarsi non conforme
alla destinazione e comporta il rischio di infortuni.
Il produttore non si assume alcuna responsabilità
per i danni derivanti da uso non conforme.
Dotazione
Ruota di regolazione preselezione numero di
corse
Tasto di arresto interruttore ON/OFF
Interruttore ON/OFF
Alloggiamento
Cavo di rete
Giunto di riduzione
Bocchetta di aspirazione
Piastra di base
Pattino (rimovibile)
Interruttore dispositivo soffiatura trucioli
Interruttore movimento alternativo
Battuta parallela
Rullo di guida
Lama di taglio
Aperture d’inserimento (ciascuna con vite di
arresto inclusa)
Staffa di protezione
Calotta di protezione
Mandrino ad attacco rapido
Interruttore ON/OFF laser/luce di lavoro
Viti di serraggio
Dentatura
Brugola
Lama di taglio (per la lavorazione del legno)
Lama di taglio (per la lavorazione del legno)
Lama di taglio (per la lavorazione del metallo)
Aggiustamento
Frammentazione
Tacca
Volume della fornitura
1 seghetto a pendolo incl. bocchetta di aspirazione
1 giunto di riduzione
1 battuta parallela
3 lame per la lavorazione del legno
1 lama per la lavorazione del metallo
1 brugola
1 manuale di istruzioni
Dati tecnici
Seghetto pendolo: Parkside PSTD 800 B1
Tensione nominale: 230 V ∼ 50 Hz
(corrente alternata)
Potenza assorbita nominale: 800 W
Numero di corse a vuoto: n
0 - 3100 min
0
Profondità di taglio: legno / metallo: 80/8 mm
Movimento alternativo: 3 livelli e regolazione
taglio di precisione
Tagli obliqui: 0°/15°/30°/45°
sinistra/destra
Classe di protezione: II /
(isolamento doppio)
Valore di emissione acustica:
Valore acustico misurato in conformità alla norma
EN60745. Valori tipici del livello di rumore dell'elettroutensile classificato A:
Livello di pressione acustica: L
= 93 dB (A)
pA
Fattore di convergenza: KpA = 3 dB
Livello di potenza acustica: L
= 104 dB (A)
WA
Fattore di convergenza: KWA = 3 dB
Indossare paraorecchi acustici!
-1
■ 14 │ IT
│
MT
PSTD 800 B1
Page 19
Valori totali di vibrazione:
(somma dei vettori di tre direzioni) rilevati ai sensi
della norma EN60745:
Taglio di pannelli di truciolato a
Fattore di convergenza K = 1,5 m/s
Taglio di lamiere di metallo a
Fattore di convergenza K = 1,5 m/s
= 7,8 m/s
h,B
= 9,8 m/s
h,M
2
2
2
2
NOTA
► Il livello di vibrazioni indicato nelle presenti
istruzioni è stato misurato secondo un procedimento di misurazione conforme alla norma
EN60745 e può essere usato per un confronto tra vari apparecchi. Il coefficiente di emissione delle vibrazioni può anche essere usato per
una stima introduttiva dell'esposizione. Il livello
di vibrazioni cambia in base all'uso dell'elettroutensile e in alcuni casi può essere superiore
al valore indicato nelle presenti istruzioni. La
sollecitazione da vibrazioni potrebbe risultare
sottostimata se l'elettroutensile viene utilizzato
regolarmente in tal modo.
AVVERTENZA!
► Cercare di ridurre il più possibile la sollecita-
zione da vibrazioni. Provvedimenti adeguati
per la riduzione della sollecitazione da vibrazioni sono l’uso di guanti nell’utilizzo dell’elettroutensile e la limitazione della durata
d’impiego. Occorre tenere in considerazione
tutte le componenti del ciclo di esercizio (per
esempio i tempi nei quali l’elettroutensile è
spento e i tempi in cui è acceso ma funziona
senza subire carichi).
Indicazioni generali
relative alla sicurezza
per elettroutensili
AVVERTENZA!
► Leggere tutte le indicazioni relative alla sicu-
rezza e le istruzioni. L'errata applicazione
delle indicazioni relative alla sicurezza e
delle istruzioni può causare scosse elettriche,
incendi e / o gravi lesioni.
Conservare le indicazioni relative alla sicurezza e le istruzioni per il futuro.
Il termine "elettroutensile" utilizzato nelle indicazioni
relative alla sicurezza si riferisce a elettroutensili
collegabili alla rete elettrica (con cavo di rete) e
a elettroutensili a batteria (senza cavo di rete).
1. Sicurezza sul posto di lavoro
a) Mantenere l'area di lavoro pulita e ben illumi-
nata. Il disordine e la scarsa illuminazione dell'a-
rea di lavoro potrebbero dare luogo a infortuni.
b) Non lavorare con elettroutensili in ambienti
a rischio di esplosione, in cui siano presenti
liquidi, gas o polveri infiammabili. Gli elettro-
utensili generano scintille che possono incendiare la polvere o i vapori.
c) Tenere lontani i bambini e altre persone
durante l'uso dell'elettroutensile. In caso di
distrazione, si potrebbe perdere il controllo
dell'apparecchio.
2. Sicurezza elettrica
a) La spina dell'elettroutensile deve essere ido-
nea all'inserimento nella presa. La spina non
deve essere assolutamente modificata.
Non utilizzare connettori adattatori con
elettroutensili collegati a terra. Le spine non
modificate e le prese idonee riducono il rischio
di scosse elettriche.
b) Evitare il contatto corporeo con superfici col-
legate a terra, come tubi, termosifoni, stufe e
frigoriferi. Quando il corpo è a diretto contatto
con la terra sussiste un maggiore pericolo di
scosse elettriche.
c) Tenere gli elettroutensili lontano dalla pioggia
o dall'umidità. La penetrazione di acqua in un
apparecchio elettrico aumenta il rischio di scosse elettriche.
d) Non utilizzare il cavo elettrico per scopi non
conformi, come ad es. per trasportare l'elettroutensile, per appenderlo o per scollegare
la spina dalla presa. Tenere il cavo lontano
dal calore, dall'olio, da angoli acuminati o
da parti dell'apparecchio in movimento. Cavi
danneggiati o aggrovigliati aumentano il rischio
di scosse elettriche.
PSTD 800 B1
IT│MT
│
15 ■
Page 20
e) Se si lavora all'aperto con un elettroutensile,
utilizzare solo una prolunga omologata anche
per uso esterno. L'utilizzo di una prolunga
idonea all'uso esterno riduce il rischio di scosse
elettriche.
f) Se è inevitabile l'uso dell'elettroutensile in
un ambiente umido, utilizzare un circuito di
sicurezza per correnti di guasto. L'uso di un
circuito di sicurezza per correnti di guasto evita
il rischio di scosse elettriche.
3. Sicurezza delle persone
a) Prestare sempre attenzione controllando le
operazioni in corso e procedere con cura
quando si lavora con un elettroutensile. Non
utilizzare l'elettroutensile se non si è concentrati o riposati a sufficienza, o se si è sotto
l'influsso di droghe, alcol o farmaci. Un solo
momento di disattenzione nell'uso dell'elettroutensile può dare luogo a gravi lesioni.
b) Indossare dispositivi di protezione individuale e
sempre occhiali di protezione. L'uso di un dispositivo di protezione individuale come mascherina
antipolvere, scarpe antiscivolo, casco protettivo o
paraorecchi acustici, a seconda dell'uso e dell'impiego dell'elettroutensile, riduce il rischio di
lesioni.
c) Evitare l'accensione involontaria. Accertarsi
che l'elettroutensile sia spento prima di collegarlo all'alimentazione e/o alla batteria,
sollevarlo o movimentarlo. Se si tiene il dito
sull'interruttore mentre si sposta l'elettroutensile o
si collega l'apparecchio alla rete elettrica con l'interruttore su ON, si possono verificare infortuni.
d) Rimuovere gli utensili di regolazione o le
chiavi per dadi prima di accendere l'elettroutensile. Un utensile o una chiave lasciati in
una parte rotante dell'apparecchio possono
provocare lesioni.
e) Evitare posture innaturali. Provvedere a una
posizione sicura e mantenere sempre l'equilibrio. In tal modo si può controllare meglio
l'elettroutensile, soprattutto in situazioni impreviste.
f) Indossare un abbigliamento idoneo. Non
indossare abiti ampi o gioielli. Tenere lontani
i capelli, gli abiti e i guanti dalle parti in movimento. Gli abiti ampi e pendenti, i gioielli o
i capelli lunghi possono impigliarsi nelle parti
mobili.
g) Se è possibile montare aspiratori per polvere
e trucioli, accertarsi che siano collegati e
vengano utilizzati correttamente. L'uso di un
aspiratore per polvere può ridurre i pericoli
associati alla polvere.
4. Uso e manipolazione dell'elettro-
utensile
a) Non sovraccaricare l'apparecchio. Utilizzare
l'elettroutensile idoneo al proprio lavoro. Con
l'elettroutensile adatto si lavora meglio e con
maggiore sicurezza nell'intervallo di potenza
indicato.
b) Non utilizzare elettroutensili con interruttore
difettoso. Un elettroutensile che non si riesce
più a spegnere o ad accendere è pericoloso e
deve essere riparato.
c) Staccare la spina dalla presa di corrente e/o
rimuovere la batteria prima di eseguire impostazioni dell'apparecchio, sostituire gli accessori o riporre l'apparecchio. Questa misura
precauzionale impedisce l'avvio involontario
dell'elettroutensile.
d) Conservare gli elettroutensili non utilizzati fuori
della portata dei bambini. Non consentire l'uso
dell'apparecchio a persone inesperte o che
non hanno letto le presenti istruzioni. Gli
elettroutensili sono pericolosi se utilizzati da
persone inesperte.
e) Trattare gli elettroutensili con cura. Control-
lare che le parti mobili dell'apparecchio
funzionino perfettamente e non si inceppino e
che non vi siano elementi rotti o danneggiati
al punto da compromettere la funzione dell'elettroutensile. Fare riparare le parti danneggiate prima di utilizzare l'apparecchio. Molti
infortuni derivano da una cattiva manutenzione
degli elettroutensili.
■ 16 │ IT
│
MT
PSTD 800 B1
Page 21
f) Mantenere gli utensili da taglio ben affilati e
puliti. Gli utensili da taglio trattati con cura e
con angoli di taglio affilati si inceppano meno
spesso e sono più facili da controllare.
g) Utilizzare elettroutensili, accessori, utensili,
ecc. conformi a queste istruzioni. Tenere conto
delle condizioni di lavoro e dell'attività da
eseguire. L'uso di elettroutensili per applicazioni
diverse da quelle previste può dare luogo a
situazioni di pericolo.
5. Assistenza
a) Fare riparare l'elettroutensile solo da per-
sonale qualificato specializzato e solo con
ricambi originali. In tal modo si garantisce la
sicurezza dell'elettroutensile.
Indicazioni di sicurezza specifiche per
i seghetti alternativi
■ Afferrare sempre l'elettroutensile dal ma-
nico isolato quando si eseguono lavori
nei quali l’elettroutensile potrebbe urtare
cavi elettrici nascosti o il proprio cavo di
alimentazione. Il contatto con una linea che
conduce tensione potrebbe mettere sotto tensione anche le parti dell'apparecchio di metallo e
provocare così una scossa elettrica.
■ Tenere le mani lontano dalla zona di lavoro.
Non introdurre le mani sotto il pezzo in lavorazione. In caso di contatto con la lama sussiste il
pericolo di lesioni.
■ Tenere le mani lontane dalla biella e dal
mandrino ad attacco rapido. In caso di
contatto con i componenti sussiste il pericolo di
schiacciamento.
■ Condurre l'elettroutensile contro il pezzo in lavo-
razione solamente quando è acceso. In caso
contrario sussiste il pericolo di contraccolpo.
■ Assicurarsi che la piastra di base
appoggiata durante il lavoro.
■ Al termine del lavoro spegnere l'elettroutensile
ed estrarre la lama
ferma. In tal modo si evitano contraccolpi e sarà
possibile deporre in modo sicuro l'elettroutensile.
■ Utilizzare solo lame intatte e prive di difetti.
Lame piegate e smussate possono rompersi o
causare contraccolpi.
solo quando questa è
sia ben
■ Non frenare la lama
con contropressioni laterali. La lama
danneggiarsi, rompersi o causare contraccolpi.
■ Fissare il pezzo da lavorare. Utilizzare dispo-
sitivi di fissaggio / morsetti a vite, per fissare
il pezzo da lavorare. In tal modo esso avrà
maggiore stabilità rispetto al fissaggio ottenuto
con le mani.
■ Il cavo di rete deve trovarsi sempre dietro l'ap-
parecchio.
■ Non lavorare materiali o superfici umidi.
■ Pericolo per la presenza di polvere! In caso
di lavorazione prolungata del legno e qualora
vengano lavorati in particolare materiali che
potrebbero produrre polveri pericolose per la
salute, collegare l'apparecchio a un impianto
idoneo di aspirazione delle polveri.
■ Indossare una mascherina antipolvere!
■ Provvedere a un'adeguata aerazione.
ATTENZIONE! Proteggersi dalle
radiazioni laser:
dopo lo spegnimento
può
LASER
2
1NBYN8tʄ: 650 nm
t&/
Non guardare mai direttamente il raggio laser o
nell'apertura da cui esce.
ATTENZIONE!
► L'osservazione dell'uscita del laser con stru-
menti ottici (ad es. lente, lenti di ingrandimento
e simili) comporta pericoli per gli occhi.
► Attenzione! Se si utilizzano dispositivi di
comando o regolazione ovvero procedimenti
diversi da quelli qui indicati, ciò potrebbe
provocare effetti pericolosi dell'irradiazione.
■ Non dirigere mai il raggio laser su superfici
riflettenti, persone o animali. Già solo il breve
contatto visivo con il raggio laser può danneggiare gli occhi.
PSTD 800 B1
IT│MT
│
17 ■
Page 22
Accessori / apparecchi addizionali
originali
■ Utilizzare solo accessori e apparecchi
aggiuntivi che sono indicati nel manuale
o il cui supporto è compatibile con l'apparecchio.
Informazioni sulle lame
La dotazione del seghetto alternativo Parkside
include già lame per applicazioni principali in
legno e metallo.
▯ 3 seghe per la lavorazione generica del legno
▯ 1 lama per metalli leggeri fino a 3 mm
NOTA
► È possibile utilizzare qualsiasi altra lama,
purché sia provvista del supporto adeguato
(albero a una camma).
Tipo di lama
idoneo non idoneo
Messa in funzione
Montaggio / sostituzione della lama
Prima di eseguire qualsiasi tipo di lavoro, staccare
sempre la spina dalla presa.
♦ Rimuovere la cappa di protezione
♦ Ruotare il mandrino ad attacco rapido
mantenerlo ruotato.
♦ Premere la lama nel mandrino ad attacco rapido
fino alla battuta.
♦ Rilasciare il mandrino ad attacco rapido
deve ritornare nella posizione di partenza.
La lama è ora bloccata.
■ ATTENZIONE! I denti della lama di taglio devo-
no essere rivolti in avanti (vedi pagina apribile)!
♦ Rimettere la cappa di protezione
recchio.
.
e
, che
sull’appa-
Montaggio della battuta parallela
La battuta parallela può essere fissata a sinistra
o a destra dell'apparecchio.
♦ Allentare le due viti di arresto dalle aperture
d’inserimento
♦ Inserire la battuta parallela
d’inserimento .
♦ Riavvitare saldamente le due viti di arresto.
.
nelle aperture
Collegamento dell'aspiratore per
trucioli
♦ Inserire il giunto di riduzione nella bocchetta
di aspirazione fino a bloccarlo.
♦ Collegare al giunto di riduzione
re omologato per polveri e trucioli o direttamente all’aspirazione .
un aspirato-
Montaggio del pattino
Nella lavorazione di superfici delicate, per evitare
di graffiarle è possibile collocare il pattino sulla
piastra di base .
♦ Agganciare il pattino
sul davanti e alzarlo premendo da dietro finché
non scatta in posizione sulla piastra di base .
♦ Per rimuovere il pattino
parte posteriore della piastra di base e
prelevarlo dal davanti.
alla piastra di base
, sganciarlo dalla
Mount frammentazione
La frammentazione può impedire lo sfilacciamento della superficie, mentre segatura di legno.
Il dispositivo anti-frammentazione può essere
utilizzato solo con certi tipi di lame, con il pattino
e solo in un angolo di taglio di 0°.
♦ Premere la frammentazione
scarpa .
del fondo della
Laser regolazione fine
♦ Quando la linea laser non è nella tacca , la
vite di regolazione finché la linea laser è
nella tacca .
■ 18 │ IT
│
MT
PSTD 800 B1
Page 23
Comando
Impostazione dell'angolo di taglio
♦ Allentare le viti di serraggio con la brugola
e tirare la piastra di base verso la parte
posteriore.
♦ Impostare l'angolo di taglio
0°/ 15°/ 30°/ 45° con le tacche sulla piastra
di base
avanti, in modo che il perno di arresto si innesti
in posizione nella dentatura .
♦ Serrare le viti di serraggio
NOTA
► Con un angolo di taglio di 15°/30°/45°,
occorre prima rimuovere la cappa di protezione
Regolazione del numero di corse
♦ Preselezionare il numero di corse desiderato
con l'apposita ruota di regolazione .
Impostazione del movimento alternativo
♦ Con l'interruttore movimento alternativo è
possibile impostare il movimento alternativo
della lama . Senza movimento alternativo
(posizione "0") si ottengono bordi di taglio precisi e puliti. In caso di pezzi da lavorare sottili
disattivare il movimento alternativo. A movimento alternativo attivato (posizione 1 - 3) il lavoro
progredisce con rapidità sempre maggiore.
Accensione / Spegnimento
Accensione dell'apparecchio:
Premere l'interruttore ON/OFF .
Spegnimento dell'apparecchio:
Rilasciare l'interruttore ON/OFF
Attivazione del funzionamento in continuo:
Premere l'interruttore ON / OFF
premuto con il tasto di arresto .
Disattivazione del funzionamento in continuo:
Premere l'interruttore ON / OFF
vamente.
. Far scorrere la piastra di base in
con la brugola .
e la frammentazione !
.
e mantenerlo
e rilasciarlo nuo-
Accensione / spegnimento della luce
laser / di lavoro
Interruttore ON/OFF:
Premere l'interruttore ON/OFF
funzione desiderata non è attiva.
LASER e LUCE DI LAVORO → LUCE DI LAVORO →
LASER → SPEGNIMENTO
fino a quando la
Funzione soffiatura trucioli
Attivare la funzione soffiatura trucioli:
♦ Far scorrere all’indietro l’interruttore dispositivo
soffiatura trucioli
Per attivare la funzione di aspirazione:
♦ Far scorrere in avanti l’interruttore dispositivo
soffiatura trucioli
.
“O”.
Manutenzione e pulizia
ATTENZIONE! PERICOLO DI LESIONI!
Prima di qualsiasi lavoro sull'apparecchio, spegnere l'apparecchio e
staccare la spina.
■ L'apparecchio dev'essere sempre pulito, asciutto
e privo di olio o grassi lubrificanti.
■ Per la pulizia dell'alloggiamento, utilizzare un
panno asciutto.
ATTENZIONE!
■ Se il cavo di collegamento del veicolo
elettrico è danneggiato, deve essere sostituito
da un cavo di collegamento appositamente
stabilita, che è disponibile attraverso l’organizzazione servizio clienti.
■ Sostituire la lama
si presenta smussata e non permette di lavorare
correttamente.
■ Eseguire la pulizia dell'apparecchio al termine
del lavoro.
■ Rimuovere le impurità (es. dovute ai trucioli da
segatura). Pulire eventualmente il supporto della
lama con un pennello o con aria compressa.
non appena la dentatura
PSTD 800 B1
IT│MT
│
19 ■
Page 24
Garanzia della
Kompernass Handels GmbH
Egregio Cliente,
Questo apparecchio ha una garanzia di 3 anni
dalla data di acquisto. Qualora questo prodotto
presentasse vizi, Le spettano diritti legali nei confronti
del venditore del prodotto. La garanzia qui di seguito
descritta non costituisce alcun limite a tali diritti
legali.
Condizioni di garanzia
Il periodo di garanzia decorre dalla data dell’acquisto. Si prega di conservare lo scontrino di cassa
originale. Tale documento è necessario come
prova di acquisto.
Qualora entro tre anni a partire dalla data
dell’acquisto di questo prodotto si presentasse un
vizio del materiale o di fabbricazione, provvederemo, a nostra discrezione, a riparare o a sostituire
gratuitamente il prodotto. Questa prestazione di
garanzia ha come presupposto che l’apparecchio
difettoso e la prova di acquisto (scontrino di cassa)
vengano presentati entro il termine di tre anni e
che si descriva per iscritto in cosa consiste il vizio e
quando si è presentato.
Se il vizio rientra nell’ambito della nostra garanzia,
il Suo prodotto verrà riparato o sostituito da uno
nuovo. Con la riparazione o la sostituzione del prodotto non decorre un nuovo periodo di garanzia.
Periodo di garanzia e diritti legali di
rivendicazione di vizi
Il periodo di garanzia non viene prolungato da
interventi in garanzia. Ciò vale anche per le parti
sostituite e riparate. Danni e vizi eventualmente già
presenti al momento dell’acquisto devono venire
segnalati immediatamente dopo che l’apparecchio
è stato disimballato. Le riparazioni eseguite dopo
la scadenza del periodo di garanzia sono a
pagamento.
Ambito della garanzia
L’apparecchio è stato prodotto con cura secondo
severe direttive qualitative e debitamente collaudato
prima della consegna.
La garanzia viene prestata in caso di vizi del materiale o di fabbricazione. Questa garanzia non si estende
a componenti del prodotto che sono esposti al normale logorio e possono pertanto essere considerati
come componenti soggetti a usura o a danni che si
verificano su componenti delicati, per es. interruttori,
batterie, stampi da forno o parti realizzate in vetro.
Questa garanzia decade se il prodotto è stato
danneggiato oppure utilizzato o sottoposto a
interventi di manutenzione in modo non conforme.
Per un utilizzo adeguato del prodotto si devono
rigorosamente rispettare tutte le istruzioni esposte
nel manuale di istruzioni per l’uso. Si devono assolutamente evitare modalità di utilizzo e azioni che
il manuale di istruzioni per l’uso sconsiglia o da cui
esso mette in guardia.
Il prodotto è destinato esclusivamente all’uso domestico e non a quello commerciale. La garanzia
decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti
dalla nostra filiale di assistenza autorizzata.
Trattamento dei casi di garanzia
Per garantire una rapida evasione della Sua richiesta,
La preghiamo di seguire le seguenti istruzioni:
▯ Tenga a portata di mano per qualsiasi richiesta
lo scontrino di cassa e il codice dell’articolo
(per es. IAN 12345) come prova di acquisto.
▯ Il codice dell’articolo è indicato sulla targhetta di
modello, su un’incisione, sul frontespizio del manuale di istruzioni per l’uso (in basso a sinistro) o
come adesivo sul lato posteriore o inferiore.
▯ Qualora si presentassero malfunzionamenti o
altri tipi di vizi, contatti innanzitutto il reparto
assistenza clienti qui di seguito indicato telefo-
nicamente o via e-mail.
▯ Una volta che il prodotto è stato registrato
come difettoso, lo può poi spedire a nostro
carico, provvedendo ad allegare la prova di
acquisto (scontrino di cassa), una descrizione
del vizio e l’indicazione della data in cui si è
presentato, all’indirizzo del servizio di assistenza clienti che Le è stato comunicato.
■ 20 │ IT
│
MT
PSTD 800 B1
Page 25
Al sito www.lidl-service.com si possono
scaricare questo e molti altri manuali di
istruzioni per l’uso, filmati sui prodotti e
software.
Importatore
Badi che il seguente indirizzo non è quello del
servizio di assistenza clienti. Contatti innanzitutto
il servizio di assistenza clienti indicato.
Assistenza
ATTENZIONE!
■ Far riparare gli apparecchi dal centro di
assistenza o da un elettricista specializzato
e solo con pezzi di ricambio originali. In tal
modo si garantisce la sicurezza dell'apparecchio.
■ Fare eseguire sempre la sostituzione della
spina o del cavo dal produttore dell'apparecchio o dal relativo centro di assistenza.
In tal modo si garantisce la sicurezza dell'apparecchio.
NOTA
► I pezzi di ricambio non indicati (come ad es.
spazzole di carbone, interruttori) possono
essere ordinati tramite il nostro call center.
Assistenza Italia
Tel.: 02 36003201
E-Mail: [email protected]
IAN 270827
Assistenza Malta
Tel.: 80062230
E-Mail: [email protected]
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
Smaltimento
L'imballaggio è composto da materiali
ecocompatibili che possono essere smaltiti tramite gli appositi centri di raccolta e
riciclaggio.
Non smaltire gli elettrodomestici
assieme ai normali rifiuti domestici!
In base alla direttiva europea 2012/19/EU, gli
apparecchi elettrici usati devono essere raccolti
separatamente e inviati a un centro per il riciclaggio ecologico.
Per lo smaltimento dell'apparecchio usato, informarsi
presso l'amministrazione comunale o municipale.
IAN 270827
PSTD 800 B1
IT│MT
│
21 ■
Page 26
Traduzione della dichiarazione
di conformità originale
La Società KOMPERNASS HANDELS GMBH,
responsabile della documentazione:
Sig. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM,
GERMANIA, dichiara con la presente che questo
prodotto è conforme alle norme, ai documenti
normativi e alle direttive CE seguenti:
Direttiva macchine
(2006/42/EC)
Compatibilità elettromagnetica
(2014 / 30 / EU)
Direttiva RoHS
(2011 / 65 / EU)
Norme armonizzate utilizzate:
EN 60745-1:2009 / A11: 2010
EN 60745-2-11: 2010
EN 55014-1:2006 / A2: 2011
EN 55014-2:1997 / A2: 2008
EN 55014-2:2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
Denominazione della macchina:
Seghetto a pendolo PSTD 800 B1
Anno di produzione: 04 - 2016
Numero di serie: IAN 270827
Bochum, 04/02/2016
Semi Uguzlu
- Direttore qualità Con riserva di modifiche tecniche volte al migliora-
mento del prodotto.
■ 22 │ IT
│
MT
PSTD 800 B1
Page 27
Índice
Introdução ......................................................24
Utilização correta ........................................................... 24
Equipamento .............................................................. 24
Conteúdo da embalagem ....................................................24
Dados técnicos .............................................................24
Instruções gerais de segurança para ferramentas elétricas .............25
1. Segurança no local de trabalho .............................................25
2. Segurança elétrica ........................................................25
3. Segurança de pessoas .....................................................26
4. Utilização e conservação da ferramenta elétrica ................................ 26
5. Assistência técnica ........................................................ 27
Instruções de segurança específicas do aparelho para serras tico-tico ..................27
Acessórios/aparelhos adicionais de origem ......................................28
Informações relativas a lâminas de serra ......................................... 28
Colocação em funcionamento ......................................28
Montar/substituir a lâmina de serra .............................................28
Montar o encosto paralelo ...................................................29
Ligar o dispositivo de aspiração de aparas .......................................29
Montar a sapata deslizante ...................................................29
Montar a proteção antifragmentação ...........................................29
Ajuste de precisão do laser ................................................... 29
Operação ......................................................29
Ajustar o ângulo de corte ..................................................... 29
Ajustar o número de cursos ................................................... 29
Ajustar o curso pendular ..................................................... 29
Ligar/desligar .............................................................. 29
Ligar/desligar o laser/a luz de trabalho ......................................... 30
Função de sopro de aparas ................................................... 30
Manutenção e limpeza ............................................30
Garantia da Kompernass Handels GmbH ............................30
Assistência Técnica ...............................................31
Importador .....................................................32
Eliminação ......................................................32
Tradução da Declaração de Conformidade original ....................32
PSTD 800 B1
PT
│
23 ■
Page 28
SERRA DE RECORTES
PSTD 800 B1
Introdução
Parabéns pela compra do seu novo aparelho.
Optou por um produto de elevada qualidade.
O manual de instruções é parte integrante deste
produto. Este contém instruções importantes para a
segurança, utilização e eliminação. Antes de utilizar
o produto, familiarize-se com todas as instruções de
operação e segurança. Utilize o produto apenas
como descrito e nas áreas de aplicação indicadas.
Ao transferir o produto para terceiros, entregue
todos os respetivos documentos.
Utilização correta
O aparelho é adequado para cortes retos e curvos,
bem como cortes em meia-esquadria, até 45°, em
peças angulares de plástico, madeira e metais leves.
Este aparelho destina-se exclusivamente ao uso
privado e é permitido apenas em espaços secos.
Tenha em atenção as indicações sobre os tipos
de lâminas de serra. Qualquer outra utilização ou
alteração do aparelho é considerada incorreta e
acarreta perigo de acidentes graves. O fabricante
não se responsabiliza por quaisquer danos causados pela utilização incorreta.
Equipamento
Dispositivo de regulação para pré-seleção do
número de cursos
Botão de fixação para interruptor Ligar/desligar
Interruptor Ligar/desligar
Corpo do aparelho
Cabo de alimentação
Redutor
Tubo de aspiração
Placa base
Sapata deslizante (removível)
Interruptor do dispositivo para soprar aparas
Interruptor para o ajuste do curso pendular
Encosto paralelo
Polia de guia
Lâmina de serra (para trabalhar madeira)
Aberturas de alimentação (cada uma com
parafuso de fixação)
Aro de proteção
Cobertura de proteção
Mandril de aperto rápido
Interruptor LIGAR/DESLIGAR laser/luz de tra-
balho
Parafusos de aperto
Denteado
Chave Allen
Lâmina de serra (para trabalhar madeira)
Lâmina de serra (para trabalhar madeira)
Lâmina de serra (para trabalhar metais)
Parafuso de ajuste de precisão
Proteção antifragmentação
Entalhe
Conteúdo da embalagem
1 Serra de recortes com tubo de aspiração
1 Redutor
1 Encosto paralelo
3 Lâminas de serra para trabalhar madeira
1 Lâmina de serra para trabalhar metais
1 Chave Allen
1 Manual de instruções
Dados técnicos
Serra de recortes: Parkside PSTD 800 B1
Tensão nominal: 230 V ∼ 50 Hz
(corrente alternada)
Consumo de energia: 800 W
Número de cursos em
vazio: n
Profundidade de corte: madeira / metal: 80/8 mm
Curso pendular: 3 níveis e ajuste de corte
Cortes oblíquos: 0°/15°/30°/45°
Classe de proteção: II /
Valor de emissões sonoras:
Valor de medição de ruído, determinado de acordo com a Norma EN 60745. O nível sonoro ponderado A da ferramenta elétrica é, em geral:
Nível de pressão acústica: L
Incerteza: KpA = 3 dB
Nível de potência acústica: L
Incerteza: KWA = 3 dB
Usar protetores auriculares!
Valor total de vibração:
(soma vetorial de três direções) determinado
0 - 3.100 rpm
0
preciso
à esquerda/à direita
(isolamento duplo)
= 93 dB (A)
pA
= 104 dB (A)
WA
■ 24 │ PT
PSTD 800 B1
Page 29
de acordo com a norma EN 60745:
Serrar placas de aglomerado de madeira:
= 7,8 m/s
a
h,B
Incerteza K = 1,5 m/s
Serrar chapas de metal: a
Incerteza K = 1,5 m/s
2
2
2
2
= 9,8 m/s
h,M
NOTA
► O nível de vibração indicado nestas instruções
foi medido de acordo com um processo de
medição normalizado pela norma EN 60745
e pode ser utilizado para a comparação de
aparelhos. O valor da emissão de vibração
indicado também pode ser utilizado para
uma avaliação preliminar da intermitência.
O nível de vibração altera-se de acordo com
a utilização da ferramenta elétrica e pode, em
alguns casos, exceder o valor indicado nestas
instruções. O grau de vibração pode ser
subestimado, caso a ferramenta elétrica seja
utilizada regularmente desta forma.
AVISO!
► Tente manter a pressão exercida por vibra-
ções tão baixa quanto possível. Podem ser
tomadas medidas para reduzir a pressão
exercida pela vibração, como, por exemplo,
o uso de luvas ao utilizar a ferramenta e a
limitação do tempo de trabalho. Ao mesmo
tempo, todas as partes do ciclo de funcionamento têm de ser tidas em conta (por
exemplo, os períodos em que a ferramenta
elétrica está desligada e aqueles em que
está ligada, mas funciona sem carga).
Instruções gerais de
segurança para ferramentas elétricas
AVISO!
► Leia todas as instruções de segurança e indi-
cações. O não cumprimento das instruções
de segurança e indicações pode causar
choque elétrico, incêndio e/ou ferimentos
graves.
Guarde todas as instruções de segurança e
indicações para futuras consultas.
O conceito "ferramenta elétrica", utilizado nas
instruções de segurança, refere-se a ferramentas
elétricas operadas por rede elétrica (com cabo de
alimentação) e a ferramentas elétricas operadas
por acumulador (sem cabo de alimentação).
1. Segurança no local de trabalho
a) Mantenha o seu local de trabalho limpo e
bem iluminado. Desarrumação e áreas de
trabalho pouco iluminadas podem causar acidentes.
b) Não trabalhe com a ferramenta elétrica em
ambientes com perigo de explosão, onde se
encontram líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas originam faíscas
que podem inflamar poeiras e vapores.
c) Durante a utilização da ferramenta elétrica,
mantenha crianças e outras pessoas afastadas. Em caso de distração pode perder o
controlo do aparelho.
2. Segurança elétrica
a) A ficha de ligação da ferramenta elétrica tem
de ser adequada à tomada. A ficha não pode,
de forma alguma, ser alterada. Não utilize
quaisquer fichas de adaptadores em conjunto
com ferramentas elétricas com proteção de
ligação à terra. Fichas inalteradas e tomadas
adequadas reduzem o risco de choque elétrico.
b) Evite o contacto físico com superfícies ligadas
à terra, como tubos, aquecimentos, fogões e
frigoríficos. Existe um risco elevado de choque
elétrico, se o seu corpo estiver ligado à terra.
PSTD 800 B1
PT
│
25 ■
Page 30
c) Mantenha as ferramentas elétricas afastadas
de chuva ou humidade. A infiltração de água
num aparelho elétrico aumenta o risco de choque elétrico.
d) Não utilize o cabo para um fim diferente do
previsto, p. ex. para transportar, pendurar a
ferramenta elétrica ou puxar a ficha da tomada. Mantenha o cabo afastado de calor,
óleo, arestas afiadas ou peças do aparelho
móveis. Cabos danificados ou enrolados au-
mentam o risco de choque elétrico.
e) Se trabalhar com uma ferramenta elétrica ao
ar livre, utilize apenas extensões que também
sejam adequadas para exterior. A utilização
de uma extensão adequada para o exterior
diminui o risco de choque elétrico.
f) Se não for possível evitar a utilização da
ferramenta elétrica num ambiente húmido,
utilize um disjuntor diferencial residual.
A utilização de um disjuntor diferencial residual
reduz o risco de choque elétrico.
3. Segurança de pessoas
a) Esteja sempre atento, observe o que está a
fazer e utilize a ferramenta elétrica de forma
sensata. Não utilize uma ferramenta elétrica
se estiver cansado, com sono ou sob a influência de drogas, álcool ou medicamentos. Um
momento de distração durante a utilização da
ferramenta elétrica pode causar ferimentos
graves.
b) Use o equipamento de proteção individual e
sempre óculos de proteção. O uso do equipamento de proteção individual, como máscaras
de proteção antipoeiras, calçado de segurança
antiderrapante, capacete de proteção ou protetores auriculares, de acordo com o tipo e a aplicação da ferramenta elétrica, reduz o risco de
ferimentos.
c) Evite uma colocação em funcionamento invo-
luntária. Certifique-se de que a ferramenta
elétrica se encontra desligada antes de a
ligar à fonte de alimentação e/ou ao acumulador, bem como antes de a elevar ou transportar. Se, durante o transporte da ferramenta
elétrica, tiver o dedo no interruptor ou ligar o
aparelho a uma fonte de alimentação quando
este já se encontra ligado, podem ocorrer acidentes.
d) Retire as ferramentas de ajuste ou a chave de
parafusos antes de ligar a ferramenta elétrica. Uma ferramenta ou uma chave numa parte
rotativa do aparelho pode causar ferimentos.
e) Evite uma postura corporal incorreta. Assegu-
re uma posição estável e mantenha sempre
o equilíbrio. Desta forma, consegue controlar
melhor a ferramenta elétrica em situações inesperadas.
f) Use vestuário adequado. Não use roupas
largas ou joias. Mantenha o cabelo, o vestuário e as luvas afastados das peças móveis.
Vestuário solto, joias ou cabelos compridos
podem ser recolhidos pelas peças móveis.
g) Se existir a possibilidade de montar dispo-
sitivos de aspiração ou de recolha de pó,
certifique-se de que são ligados e utilizados
corretamente. A utilização de um dispositivo
de aspiração pode reduzir eventuais perigos
devido a poeiras.
4. Utilização e conservação da ferra-
menta elétrica
a) Não sobrecarregue o aparelho. Utilize a
ferramenta elétrica apropriada para o seu
trabalho. Com a ferramenta elétrica adequa-
da, trabalhará melhor e de forma mais segura
na respetiva área de trabalho.
b) Não utilize qualquer ferramenta elétrica,
cujo interruptor esteja avariado. Uma ferramenta elétrica que não se consegue ligar nem
desligar constitui perigo e tem de ser reparada.
c) Retire a ficha da tomada e/ou o acumulador
antes de realizar ajustes no aparelho, substituir acessórios ou se não estiver a utilizar o
aparelho. Esta medida de segurança evita o
arranque involuntário da ferramenta elétrica.
d) Guarde as ferramentas elétricas que não
estão a ser utilizadas fora do alcance das
crianças. Não autorize a utilização do aparelho por pessoas que não estejam familiarizadas com o mesmo ou que não tenham lido
estas instruções.
■ 26 │ PT
PSTD 800 B1
Page 31
As ferramentas elétricas são perigosas, caso
sejam utilizadas por pessoas inexperientes.
e) Faça uma manutenção cuidadosa das ferra-
mentas elétricas. Verifique se as peças móveis
funcionam corretamente e não se encontram
encravadas, se peças estão partidas ou
danificadas a ponto de interferir no bom
funcionamento da ferramenta elétrica. Antes
de utilizar o aparelho, as peças danificadas
devem ser reparadas. Muitos acidentes ocor-
rem devido à má manutenção das ferramentas
elétricas.
f) Mantenha as ferramentas de corte afiadas e
limpas. Ferramentas de corte bem conservadas
e afiadas encravam muito menos e são mais
fáceis de conduzir.
g) Utilize a ferramenta elétrica, os acessórios,
as ferramentas de aplicação, etc., de acordo
com estas instruções. Tenha em consideração
as condições de trabalho e a atividade a
exercer. A utilização de ferramentas elétricas
para utilizações diferentes das previstas pode
levar a situações perigosas.
5. Assistência técnica
a) A sua ferramenta elétrica só pode ser repara-
da por técnicos especializados e com peças
sobresselentes de origem. Desta forma, é
garantida a segurança da ferramenta elétrica.
■ Mantenha as mãos afastadas da barra de
elevação e do mandril de aperto rápido.
Perigo de esmagamento em caso de contacto
com os componentes.
■ Aproxime a ferramenta elétrica apenas ligada
à peça a ser trabalhada. Caso contrário, existe
o perigo de um contragolpe.
■ Certifique-se de que a placa base
pletamente apoiada ao serrar.
■ Desligue a ferramenta elétrica depois de termi-
nar o trabalho e retire a lâmina de serra
corte só quando estiver completamente parada.
Só desta forma evita um contragolpe e pode
pousar com segurança a ferramenta elétrica.
■ Utilize apenas lâminas de serra não danifica-
das e em perfeito estado de funcionamento. As
lâminas de serra deformadas ou não afiadas
podem quebrar ou causar um contragolpe.
está com-
do
Instruções de segurança específicas
do aparelho para serras tico-tico
■ Segure na ferramenta elétrica apenas
pelas superfícies isoladas do punho quando realizar trabalhos em que a ferramenta elétrica possa atingir cabos elétricos
ocultos ou o próprio cabo de alimentação
do aparelho. O contacto com um cabo con-
dutor de tensão também pode colocar peças
metálicas do aparelho sob tensão, levando à
ocorrência de um choque elétrico.
■ Mantenha as mãos fora da área de corte da
serra. Não coloque as mãos por baixo da
peça de trabalho. Perigo de ferimentos em
caso de contacto com a lâmina de serra.
PSTD 800 B1
PT
│
27 ■
Page 32
■ Não trave a lâmina de serra
vação, aplicando contraforça lateral. A lâmina
de serra
causar um contragolpe.
■ Fixe a peça a trabalhar. Utilize tensores / torno
de bancada para fixar a peça a ser trabalhada. Desta forma, fica mais segura do que com
a sua mão.
■ Coloque o cabo de alimentação sempre para
trás do aparelho.
■ Não trabalhe materiais molhados ou superfí-
cies húmidas.
■ Perigo devido a poeiras! Em longos perío-
dos de trabalho com madeira e, especialmente,
quando trabalhar materiais dos quais resultem
poeiras prejudiciais para a saúde, ligue o
aparelho a um dispositivo de aspiração de pó
adequado.
■ Use uma máscara de proteção antipoeiras!
■ Assegure uma ventilação suficiente.
AVISO! Proteja-se contra radiação
pode ser danificada, quebrar ou
laser:
, após a desati-
LASER
2
Acessórios/aparelhos adicionais de
origem
■ Utilize apenas acessórios e aparelhos adi-
cionais indicados no manual de instruções
ou cuja montagem seja compatível com o
aparelho.
Informações relativas a lâminas de
serra
O equipamento básico Parkside é constituído por
lâminas de serra para aplicações principais com
madeira e metais.
▯ 3 Lâminas de serra para cortes gerais em
madeira
▯ 1 Lâmina de serra para metais leves até 3 mm
NOTA
► Pode utilizar qualquer outra folha de serra,
desde que esteja equipada com o encaixe
adequado (encaixe em T).
Tipo de lâmina de serra
apropriado não apropriado
1NBYN8tʄONt&/
1:2014
Não olhe diretamente para o raio laser ou para
a abertura emissora do raio.
AVISO!
► A observação da saída do laser com instru-
mentos óticos (p. ex. lupas ou semelhante) é
perigosa para os olhos.
► Cuidado! Caso utilize dispositivos de co-
mando ou de ajuste diferentes dos mencionados neste documento, ou realize outros
procedimentos, poderá verificar-se um efeito
perigoso de radiação.
■ Nunca direcione o raio laser para áreas refle-
toras, pessoas ou animais. Um breve contacto
visual com o raio laser pode causar danos
oculares.
■ 28 │ PT
Colocação em funcionamento
Montar/substituir a lâmina de serra
Antes de todos os trabalhos com o aparelho, retire
a ficha da tomada.
♦ Remova a capa de proteção
♦ Rode o mandril de aperto rápido
nha-o rodado.
♦ Pressione a lâmina de serra necessária, até ao
encosto, no mandril de aperto rápido
♦ Solte o mandril de aperto rápido
de regressar à sua posição inicial. A lâmina de
serra está agora bloqueada.
.
e mante-
.
; este tem
PSTD 800 B1
Page 33
■ ATENÇÃO! Os dentes da lâmina de serra têm
de estar voltados para a frente (ver página
desdobrável)!
♦ Coloque novamente a capa de proteção
aparelho.
no
Montar o encosto paralelo
O encosto paralelo pode ser fixado no lado
esquerdo ou direito do aparelho.
♦ Solte os dois parafusos de fixação das aberturas
de alimentação
♦ Introduza o encosto paralelo
de alimentação .
♦ Aparafuse novamente os dois parafusos de
fixação.
.
nas aberturas
Ligar o dispositivo de aspiração de
aparas
♦ Insira o redutor no tubo de aspiração até
que encaixe.
♦ Ligue um dispositivo de aspiração de poeiras e
de aparas autorizado ao redutor
mente ao tubo de aspiração .
ou direta-
Montar a sapata deslizante
Durante o processamento de superfícies sensíveis
pode colocar a sapata deslizante sobre a placa
base , para evitar riscos na superfície.
♦ Engate a sapata deslizante
da placa base e pressione-a atrás, para
cima, até que encaixe na placa base .
♦ Para retirar a sapata deslizante
parte de trás da placa base e retire-a,
puxando para a frente.
na parte da frente
, solte-a na
Montar a proteção antifragmentação
A proteção antifragmentação pode evitar uma
fragmentação da superfície ao serrar madeira. A
proteção antifragmentação apenas pode ser
utilizada em determinados tipos de lâminas de
serra, com a sapata deslizante e apenas num
ângulo de corte de 0°.
♦ Pressione a proteção antifragmentação
baixo, para dentro da sapata deslizante .
, por
Ajuste de precisão do laser
♦ Se a linha de laser não se encontrar no entalhe
, rode o parafuso de ajuste de precisão , até
que a linha de laser se encontre no entalhe .
Operação
Ajustar o ângulo de corte
♦ Desaperte os parafusos de aperto com a
chave Allen e puxe a placa base para
trás.
♦ Ajuste o ângulo de corte 0°/ 15°/ 30°/ 45°
com ajuda das marcações na placa base
Desloque a placa base para a frente, para
que o pino de retenção encaixe no denteado .
♦ Tensione os parafusos de aperto
chave Allen .
NOTA
► Num ângulo de corte de 15°/30°/45°, a
capa de proteção
mentação têm de ser removidas primeiramente!
e a proteção antifrag-
Ajustar o número de cursos
♦ Com o dispositivo de regulação para pré-sele-
ção do número de cursos ajuste o número
de cursos pretendido.
Ajustar o curso pendular
♦ Com o interruptor para o ajuste do curso pen-
dular pode ajustar o movimento pendular
da lâmina de serra . Sem movimento pendular (posição "0") consegue cantos de corte
finos e limpos. Desligue o curso pendular em
peças a trabalhar finas. Com o curso pendular
ativo (posição 1 - 3) alcança um processo de
trabalho cada vez mais rápido.
Ligar/desligar
Ligar o aparelho:
Prima o interruptor LIGAR/DESLIGAR .
Desligar o aparelho:
Solte o interruptor LIGAR/DESLIGAR
com a
.
.
PSTD 800 B1
PT
│
29 ■
Page 34
Ligar o funcionamento contínuo:
Prima o interruptor LIGAR/DESLIGAR
na posição premida com o botão de fixação para
o interruptor LIGAR/DESLIGAR .
Desligar o funcionamento contínuo:
Prima o interruptor LIGAR/DESLIGAR
soltá-lo.
e fixe-o
e volte a
Ligar/desligar o laser/a luz de
trabalho
Interruptor ligar/desligar:
Prima o interruptor LIGAR/DESLIGAR até que
a função pretendida esteja ativa.
LASER e LUZ DE TRABALHO → LUZ DE TRABALHO
→ LASER → DESLIGAR
Função de sopro de aparas
Ligar a função de sopro de aparas:
♦ Desloque o interruptor do dispositivo para
soprar aparas
Auxiliar a função de aspiração:
♦ Desloque o interruptor do dispositivo para
soprar aparas
para a posição .
para a posição "O".
Manutenção e limpeza
AVISO! PERIGO DE FERIMENTOS!
Antes de realizar quaisquer trabalhos no aparelho, desligue-o e retire
a ficha da tomada.
■ O aparelho deve estar sempre limpo, seco e
livre de óleos ou lubrificantes.
■ Utilize um pano seco para limpar o corpo do
aparelho.
AVISO!
■ Se o cabo de ligação da ferramenta elétrica
estiver danificado, tem de ser substituído por
um cabo de ligação específico, que pode
ser adquirido através do serviço de apoio ao
cliente.
■ Substitua a lâmina de serra
estejam pouco afiados e não permitam realizar
trabalhos de serrar em perfeitas condições.
■ Realize a limpeza do aparelho após os traba-
lhos de serragem.
■ Remova impurezas (p. ex. aparas). Limpe o alo-
jamento da lâmina de serra, se necessário, com
um pincel ou soprando com ar comprimido.
, caso os dentes
Garantia da
Kompernass Handels GmbH
Estimada Cliente, Estimado Cliente,
Este aparelho tem uma garantia de 3 anos a
contar da data de compra. No caso deste produto
ter defeitos, tem direitos legais contra o vendedor
do produto. Estes direitos legais não são limitados
pela nossa garantia que passamos a transcrever.
Condições de garantia
O prazo de garantia tem início na data da
compra. Por favor, guarde bem o talão de compra
original. Este documento é necessário como comprovativo da compra.
Se dentro de três anos a partir da data de compra
deste produto, ocorrer um defeito de material ou
fabrico, o produto será reparado ou substituído
por nós – consoante a nossa preferência – gratuitamente. Esta garantia parte do princípio que o aparelho defeituoso e o comprovativo da compra (talão
de compra) são apresentados dentro do prazo de
três anos e é descrito brevemente, por escrito, em
que consiste o defeito e quando ocorreu.
Se o defeito estiver coberto pela nossa garantia,
receberá o produto reparado ou um novo produto.
Prazo de garantia e direitos legais
O período de garantia não é prolongado pelo
acionamento da mesma. Isto também se aplica a
peças substituídas e reparadas. Danos e defeitos
que possam eventualmente já existir no momento
da compra devem ser imediatamente comunicados,
após retirar o aparelho da embalagem. Expirado
o período da garantia, quaisquer reparações
necessárias estão sujeitas a pagamento.
■ 30 │ PT
PSTD 800 B1
Page 35
Âmbito da garantia
O aparelho foi fabricado segundo diretivas de
qualidade rigorosas, com o maior cuidado, e testado escrupulosamente antes da sua distribuição.
A garantia abrange apenas defeitos de material
ou de fabrico. Esta garantia não abrange peças
do produto, que estão sujeitas ao desgaste normal
e podem ser consideradas desta forma peças
de desgaste, ou danos em peças frágeis, p. ex.
interruptores, acumuladores, formas para bolos ou
peças de vidro.
Esta garantia perde a validade, se o produto
for danificado, utilizado incorretamente ou se a
manutenção tenha sido realizada indevidamente.
Para garantir uma utilização correta do produto, é
necessário cumprir todas as instruções contidas no
manual de instruções. Ações ou fins de utilização
que são desaconselhados, ou para os quais é
alertado no manual de instruções, têm de ser
impreterivelmente evitados.
O produto foi concebido apenas para uso privado
e não para uso comercial.
A garantia extingue-se em caso de utilização incorreta, uso de força e intervenções que não tenham
sido efetuadas pela nossa Filial de Assistência
Técnica autorizada.
Procedimento em caso de
acionamento da garantia
Para garantir um processamento rápido do seu
pedido, siga, por favor, as seguintes instruções:
▯ Para todos os pedidos de esclarecimento, tenha
à mão o talão de compra e o número do artigo
(p. ex. IAN 12345) como comprovativo da
compra.
▯ O número do artigo consta na placa de ca-
racterísticas, numa impressão, na capa do seu
manual de instruções (em baixo à esquerda) ou,
como autocolante, no verso ou no lado inferior.
▯ Caso ocorram falhas de funcionamento ou
outros defeitos, contacte primeiro o Serviço
de Assistência Técnico, indicado em seguida,
telefonicamente ou por e-mail.
▯ De seguida, pode enviar gratuitamente o
produto registado como defeituoso, incluindo o
comprovativo da compra (talão de compra) e
indique o defeito e quando este ocorreu, para
a morada do Serviço de Assistência Técnica
que lhe foi indicada.
Em www.lidl-service.com poderá
descarregar este manual de instruções e
muitos outros, bem como vídeos sobre os
produtos e software.
Assistência Técnica
AVISO!
■ Solicite a reparação dos seus aparelhos ao
Serviço de Assistência Técnica ou a um eletricista devidamente qualificado e apenas
com peças sobresselentes originais. Desta
forma, é garantida a segurança do aparelho.
■ A substituição da ficha ou do cabo de
alimentação deve ser sempre efetuada
pelo fabricante do aparelho ou pelo seu
serviço de apoio ao cliente. Desta forma, é
garantida a segurança do aparelho.
NOTA
► Peças sobresselentes não especificadas
(como p. ex. escovas de carvão, interruptores) podem ser encomendadas através do
nosso centro de atendimento telefónico.
Assistência Portugal
Tel.: 70778 0005 (0,12 EUR/Min.)
E-Mail: [email protected]
IAN 270827
PSTD 800 B1
PT
│
31 ■
Page 36
Importador
Por favor, observe que a seguinte morada não é a
morada do Serviço de Assistência Técnica. Primeiro
entre em contacto com o Serviço de Assistência
Técnica.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
Eliminação
A embalagem é composta por materiais
recicláveis que pode depositar nos ecopontos locais.
Não coloque ferramentas elétricas
no lixo doméstico!
Em conformidade com a Diretiva Europeia
2012/19/EU, as ferramentas elétricas usadas têm
de ser recolhidas separadamente e submetidas a
reciclagem adequada.
Relativamente às possibilidades de eliminação do
aparelho em fim de vida, informe-se na junta de
freguesia ou câmara municipal da sua área de
residência.
Tradução da Declaração de
Conformidade original
Nós, KOMPERNASS HANDELS GMBH, responsável pela documentação: Sr. Semi Uguzlu,
BURGSTR. 21, 44867 BOCHUM, ALEMANHA,
declaramos que este produto cumpre os seguintes
documentos normativos, normas e diretivas comunitárias:
Diretiva Máquinas
(2006 / 42 / EC)
Compatibilidade Eletromagnética
(2014 / 30 / EU)
Diretiva RSP (Restrição de Substâncias
Perigosas)
(2011 / 65 / EU)
Normas harmonizadas aplicadas:
EN 60745-1:2009 / A11: 2010
EN 60745-2-11: 2010
EN 55014-1:2006 / A2: 2011
EN 55014-2:1997 / A2: 2008
EN 55014-2:2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
Designação de tipo da máquina:
Serra de recortes PSTD 800 B1
Ano de fabrico: 04 - 2016
■ 32 │ PT
Número de série: IAN 270827
Bochum, 04.02.2016
Semi Uguzlu
- Gestor de qualidade Reservado o direito a alterações técnicas no âmbito
do desenvolvimento.
PSTD 800 B1
Page 37
Contents
Introduction .....................................................34
Intended use ............................................................... 34
Features .................................................................. 34
Technical details ............................................................34
General Power Tool Safety Warnings ...............................35
1. Work area safety .........................................................35
2. Electrical safety .......................................................... 35
3. Personal safety ...........................................................36
4. Power tool use and care ................................................... 36
5. Service .................................................................37
Appliance-specific safety instructions for jigsaws ...................................37
Original accessories/auxiliary equipment ........................................37
Information on saw blades .................................................... 38
Initial operation .................................................38
Fitting/changing the saw blade ................................................38
Fitting the rip fence ..........................................................38
Connecting the sawdust extraction device ........................................38
Fitting the sliding shoe ....................................................... 38
Fitting the splinter guard ......................................................38
Adjusting the laser ..........................................................38
Operation ......................................................39
Setting the cutting angle ......................................................39
Setting the stroke rate ........................................................ 39
Adjusting the pendulum stroke .................................................39
Switching ON/OFF ......................................................... 39
Switching the laser/working light ON/OFF .......................................39
Sawdust blowing function .................................................... 39
Maintenance and cleaning .........................................39
Kompernass Handels GmbH warranty ..............................40
Service .........................................................41
Importer .......................................................41
Disposal ........................................................41
Translation of the original Conformity Declaration .....................42
PSTD 800 B1
GB│MT
│
33 ■
Page 38
JIGSAW PSTD 800 B1
Introduction
Congratulations on the purchase of your new appliance. You have selected a high-quality product. The
operating instructions are part of this product. They
contain important information about safety, usage
and disposal. Before using the product, please
familiarise yourself with all operating and safety instructions. Use the product only as described and for
the range of applications specified. Please also pass
these operating instructions on to any future owner.
Intended use
This appliance is suitable for straight and curved
cutting as well as mitre cuts of up to 45° on angular
workpieces made of plastic, wood or light metal. This
appliance is exclusively intended for private use in
dry indoor spaces. Observe the guidelines on saw
blade types. Any other usage of or modification to the
appliance is deemed to be improper and carries a
significant risk of accidents. The manufacturer accepts
no responsibility for damage(s) attributable to misuse.
Features
Stroke rate adjusting wheel
ON/OFF switch lock button
ON/OFF switch
Housing
Power cable
Reducer
Extraction nozzle
Footplate
Sliding shoe (removable)
Switch for sawdust blower
Pendulum stroke switch
Rip fence
Guide roller
Saw blade
Insertion openings (each incl. locking screw)
Protective bracket
Blade guard
Quick-release chuck
ON/OFF switch laser/working light
Clamping screws
Toothing
Hex key
Saw blade (for woodwork)
Saw blade (for woodwork)
Saw blade (for metalworking)
Adjusting screw
Splintering device
Notch
Package contents
1 jigsaw, incl. extraction nozzle
1 reducer
1 rip fence
3 saw blades for woodwork
1 saw blade for metalworking
1 Hex key
1 Operating instructions
Technical details
Jigsaw: Parkside PSTD 800 B1
Rated voltage: 230 V ∼ 50 Hz
(alternating current)
Rated power
consumption: 800 W
Idling stroke rate: n
Cutting capacity: Wood/metal: 80/8 mm
Pendulum stroke: 3 stages and fine-cut setting
Oblique section: 0°/15°/30°/45° left/
Protection class: II /
Noise emission value:
Noise measurement value determined in accordance
with EN 60745. The A-rated noise level of the
power tool is typically as follows:
Sound pressure level: L
Uncertainty: K
Sound power level: L
Uncertainty: K
Wear hearing protection!
Total vibration value:
(Vector total of three directions) determined in
accordance with EN 60745:
Sawing of chipboard: a
Uncertainty K = 1.5 m/s
Sawing of metal plate: a
Uncertainty K = 1.5 m/s
0 - 3100 rpm
0
right
(double insulation)
= 93 dB (A)
pA
= 3 dB
pA
= 104 dB (A)
WA
= 3 dB
WA
= 7.8 m/s
h,B
2
= 9.8 m/s
h,M
2
2
2
■ 34 │ GB
│
MT
PSTD 800 B1
Page 39
NOTE
► The vibration level specified in these instruc-
tions has been measured in accordance
with the standardised measuring procedure
specified in EN 60745 and can be used to
make equipment comparisons. The specified
vibration emission value can also be used to
make an initial exposure estimate. The vibration level varies in accordance with the use of
the power tool and may be higher than the
value specified in these instructions in some
cases. Regular use of the electric tool in such
a way may cause the user to underestimate
the vibration.
WARNING!
► Try to keep the vibration loads as low as pos-
sible. Measures to reduce the vibration load
are, e.g. wearing gloves and limiting the working time. Wherein all states of operation must
be included (e.g. times when the power tool is
switched off and times where the power tool is
switched on but running without load).
General Power Tool
Safety Warnings
WARNING!
► Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future
reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or batteryoperated (cordless) power tool.
1. Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive atmos-
pheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
2. Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of electric
shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces
the risk of electric shock.
PSTD 800 B1
GB│MT
│
35 ■
Page 40
3. Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a power
tool. Do not use a power tool while you are
tired or under the influence of drugs, alcohol
or medication. A moment of inattention while
operating power tools may result in serious
personal injury.
b) Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat,
or hearing protection used for appropriate
conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising
power tools that have the switch on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
4. Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at
the rate for which it was designed.
b) Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous
and must be repaired.
c) Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of
children. Do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
e) Maintain power tools diligently. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation.
If damaged, have the power tool repaired
before use. Many accidents are caused by
poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits,
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
■ 36 │ GB
│
MT
PSTD 800 B1
Page 41
5. Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement parts. This will ensure that the safety of
the power tool is maintained.
Appliance-specific safety instructions
for jigsaws
■ Hold the power tool by the insulated
handles if carrying out work during which
the power tool may come into contact with
concealed power cables or its own power
cable. Contact with a live wire may electrify
exposed metal parts of the power tool and
could give the operator an electric shock.
■ Keep your hands away from the sawing area.
Do not reach underneath the workpiece. Contact with the saw blade may result in injury.
■ Keep your hands away from the stroke
rod and the quick-release chuck. There is
a risk of crushing if contact is made with these
components.
■ Always switch on the power tool before applying
it to the workpiece. Otherwise, there is a risk of
a kickback.
■ When sawing, ensure that the footplate
placed against the workpiece.
■ After completing your work, switch the power
tool off and do not pull the saw blade
the cut until it has come to a complete standstill.
This prevents kickbacks, and allows you to put
the tool down safely.
■ Only use undamaged saw blades that are
in perfect working order. Bent and blunt saw
blades can break or may cause a kickback.
■ Do not try and slow the saw blade
after switching off by applying lateral pressure.
The saw blade might be damaged, break or
cause a kickback.
■ Secure the workpiece. Use clamps/a vice to
hold the workpiece firmly. This is safer than
simply holding it in your hand.
■ Always route the power cable towards the rear,
away from the appliance.
■ Never work on moistened materials or damp
surfaces.
is
out of
down
■ Risks from dust! When working for extended
periods on wood and, in particular, materials
that produce dusts that are hazardous to health,
connect the appliance to an appropriate dust
extraction device.
■ Wear a dust mask!
■ Ensure there is sufficient ventilation.
WARNING! Protect yourself from
laser radiation!
LASER
2
1NBYN8tʄ: 650 nm
t&/
Never look directly into the laser beam or the
opening from which it emerges.
WARNING!
► Looking at a laser beam through optical
instruments (e.g. magnifying glasses etc.) can
cause eye injuries.
► Caution! If operating and adjustment equip-
ment or procedures other than those specified
here are used, this may result in hazardous
radiation exposure.
■ Never aim the laser beam at reflective surfaces,
people or animals. Even brief visual contact
with a laser beam can result in eye injuries.
Original accessories/auxiliary
equipment
■ Only use the accessories and additional
equipment that are specified in the operating instructions and compatible with the
appliance.
PSTD 800 B1
GB│MT
│
37 ■
Page 42
Information on saw blades
Parkside basic equipment includes saw blades
principally for use with wood and metal.
▯ 3 saw blades for general wood cuts
▯ 1 saw blade for light metals up to 3 mm
NOTE
► You can use any saw blade, provided it is
fitted with a suitable mounting (single-lug
shank).
Saw blade type
suitable unsuitable
Initial operation
Fitting/changing the saw blade
Always remove the plug from the power socket
before working on the appliance.
♦ Remove the pivoting blade guard
♦ Turn the quick-release chuck
this position.
♦ Push the required saw blade into the quick-
release chuck
♦ Release the quick-release chuck
returns to its initial position. The saw blade is
now locked.
■ WARNING! The saw blade teeth must point
forwards at this point (see foldout page)!
♦ Replace the pivoting guard
appliance.
as far as the limit stop.
.
and hold it in
so that it
back onto the
Fitting the rip fence
The rip fence can be fitted on the left or right of
the appliance.
♦ Undo both the clamping screws on the insertion
openings
♦ Push the rip fence
♦ Retighten the two locking screws.
.
into the insertion openings .
Connecting the sawdust extraction
device
♦ Push the reducer into the extraction nozzle
until it is secured.
♦ Attach an approved dust and sawdust extrac-
tor to the reducer
directly.
or extraction nozzle
Fitting the sliding shoe
When working on sensitive surfaces, you can fit
the sliding shoe on the footplate to prevent
scratching the surface.
♦ Mount the sliding shoe
and press it up at the back until it clicks into
place on the footplate .
♦ To remove the sliding shoe
rear of the footplate and slide it off the front.
onto the footplate
, unfasten it at the
Fitting the splinter guard
The splinter guard can prevent fraying of the surface while sawing wood . The splinter guard can
only be used for certain saw blade types, with the
sliding shoe and only for cutting angles of 0°.
♦ Press the splinter guard
sliding shoe (arrow facing upwards).
from below into the
Adjusting the laser
♦ If the laser line is not vertical in the notch , you
can adjust it by adjusting the position of screw
.
■ 38 │ GB
│
MT
PSTD 800 B1
Page 43
Operation
Setting the cutting angle
♦ Undo the clamping screws with the hex
key and pull the footplate to the rear.
♦ Adjust the cutting angle to 0°/15°/30°/45°
with the aid of the markings on the footplate
Push the footplate to the front so that the
locking pin engages in the toothing .
♦ Retighten the clamping screws
key .
NOTE
► When using a cutting angle of 15°/30°/45°,
the pivoting blade guard
must be detached beforehand!
Setting the stroke rate
♦ Use the stroke rate adjusting wheel to set the
required stroke rate.
Adjusting the pendulum stroke
♦ You can use the pendulum stroke switch to
adjust the pendular movement of the saw blade
. You can achieve fine, clean-cut edges without pendular movement (setting "0"). Deactivate
pendular movement when working on thin
workpieces. You can achieve an increasingly
fast work rate if the pendulum stroke is activated
(settings 1–3).
Switching ON/OFF
Switching the appliance on:
Press the ON/OFF switch
Switching the appliance off:
Release the ON/OFF switch
Switching to continuous operation:
Press the ON/OFF switch
position with the ON/OFF switch lock button .
with the Hex
and splinter guard
.
.
and lock it in this
Switching the laser/working light
ON/OFF
ON/OFF switch:
Press the ON/OFF switch
required function is active.
LASER and WORKING LIGHT → WORKING
.
LIGHT → LASER → SWITCH OFF
for the until the
Sawdust blowing function
Switching the sawdust blowing function on:
♦ Slide the sawdust blower function switch
the position .
Supporting the extraction function:
♦ Slide the sawdust blower function switch
the position “0”.
Maintenance and cleaning
WARNING! RISK OF INJURY! Switch
the appliance off and remove the
power plug before starting any work on the
appliance.
■ The appliance must always be kept clean, dry
and free from oil or grease.
■ Use a soft, dry cloth to clean the housing.
WARNING!
■ If the supply cord of this power tool is dam-
aged, it must be replaced by a specially
prepared cord available through the service
organization.
■ Replace the saw blade
are too blunt for adequate sawing.
■ Clean the appliance after completing your
sawing work.
■ Remove any dirt (e.g. sawdust). If necessary,
clean the saw blade mount with a brush or
compressed air.
as soon as its teeth
in
in
Switching off continuous operation:
Press the ON/OFF switch
and release it again.
PSTD 800 B1
GB│MT
│
39 ■
Page 44
Kompernass Handels GmbH
warranty
Dear Customer,
This appliance has a 3-year warranty valid from
the date of purchase. If this product has any faults,
you, the buyer, have certain statutory rights. Your
statutory rights are not restricted in any way by the
warranty described below.
Warranty conditions
The validity period of the warranty starts from the
date of purchase. Please keep your original receipt
in a safe place. This document will be required as
proof of purchase.
If any material or production fault occurs within
three years of the date of purchase of the product,
we will either repair or replace the product for you
at our discretion. This warranty service is dependent on you presenting the defective appliance and
the proof of purchase (receipt) and a short written
description of the fault and its time of occurrence.
If the defect is covered by the warranty, your product
will either be repaired or replaced by us. The repair
or replacement of a product does not signify the
beginning of a new warranty period.
Warranty period and statutory
claims for defects
The warranty period is not prolonged by repairs
effected under the warranty. This also applies to
replaced and repaired components. Any damage
and defects present at the time of purchase must
be reported immediately after unpacking. Repairs
carried out after expiry of the warranty period shall
be subject to a fee.
Scope of the warranty
This appliance has been manufactured in accordance with strict quality guidelines and inspected
meticulously prior to delivery.
The warranty covers material faults or production
faults. The warranty does not extend to product
parts subject to normal wear and tear or fragile
parts such as switches, batteries, baking moulds or
parts made of glass.
The warranty does not apply if the product has
been damaged, improperly used or improperly
maintained. The directions in the operating instructions for the product regarding proper use of
the product are to be strictly followed. Uses and
actions that are discouraged in the operating
instructions or which are warned against must be
avoided.
This product is intended solely for private use and
not for commercial purposes. The warranty shall be
deemed void in cases of misuse or improper handling,
use of force and modifications/repairs which have
not been carried out by one of our authorised
Service centres.
Warranty claim procedure
To ensure quick processing of your case, please
observe the following instructions:
▯ Please have the till receipt and the item number
(e.g. IAN 12345) available as proof of purchase.
▯ You will find the item number on the type plate,
an engraving on the front page of the instructions
(bottom left), or as a sticker on the rear or bottom
of the appliance.
▯ If functional or other defects occur, please
contact the service department listed either by
telephone or by e-mail.
▯ You can return a defective product to us free of
charge to the service address that will be provided
to you. Ensure that you enclose the proof of
purchase (till receipt) and information about
what the defect is and when it occurred.
You can download these instructions
along with many other manuals,
product videos and software on
www.lidl-service.com.
■ 40 │ GB
│
MT
PSTD 800 B1
Page 45
Service
WARNING!
■ Have the power tool repaired by the Ser-
vice centre or a qualified electrician and
only using genuine replacement parts.This
will ensure that the safety of the appliance is
maintained.
■ Always ensure that the power plug or
the mains cable is replaced only by the
manufacturer of the appliance or by an
approved customer service provider.This
will ensure that the safety of the appliance is
maintained.
NOTE
► Replacement parts not listed (such as carbon
brushes, switches) can be ordered via our
service hotline.
Service Great Britain
Tel.: 0871 5000 720 (£ 0.10/Min.)
E-Mail: [email protected]
Service Malta
Tel.: 80062230
E-Mail: [email protected]
Disposal
The packaging is made from environmen-
tally friendly material and can be disposed
of at your local recycling plant.
Do not dispose of power tools in
your normal household waste!
European Directive 2012/19/EU requires that
worn-out power tools be collected separately and
recycled in an environmentally compatible manner.
Your local community or municipal authorities can
provide information on how to dispose of the wornout appliance.
IAN 270827
Importer
Please note that the following address is not the
service address. Please use the service address
provided in the operating instructions.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
PSTD 800 B1
GB│MT
│
41 ■
Page 46
Translation of the original
Conformity Declaration
We, KOMPERNASS HANDELS GMBH, documents officer: Mr. Semi Uguzlu, BURGSTR. 21,
44867 BOCHUM, GERMANY, hereby declare that
this product complies with the following standards,
normative documents and EC directives:
Machinery Directive
(2006/42/EC)
EMC (Electromagnetic Compatibility)
(2014/30/EU)
RoHS Directive
(2011/65/EU)
Applied harmonised standards:
EN 60745-1:2009 / A11: 2010
EN 60745-2-11: 2010
EN 55014-1:2006 / A2: 2011
EN 55014-2:1997 / A2: 2008
EN 55014-2:2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
Type designation of machine:
Jigsaw PSTD 800 B1
Year of manufacture: 04 - 2016
Serial number: IAN 270827
Bochum, 04/02/2016
Semi Uguzlu
- Quality Manager The right to effect technical changes in the context
of further development is reserved.
■ 42 │ GB
│
MT
PSTD 800 B1
Page 47
Inhaltsverzeichnis
Einleitung .......................................................44
Bestimmungsgemäßer Gebrauch ...............................................44
Ausstattung ................................................................44
Lieferumfang ............................................................... 44
Technische Daten ...........................................................44
Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..................45
1. Arbeitsplatz-Sicherheit ..................................................... 45
2. Elektrische Sicherheit ...................................................... 45
3. Sicherheit von Personen ....................................................46
4. Verwendung und Behandlung des Elektrowerkzeugs .............................46
5. Service .................................................................47
Gerätespezifische Sicherheitshinweise für Stichsägen ................................47
Originalzubehör / -zusatzgeräte ............................................... 48
Informationen zu Sägeblättern .................................................48
Inbetriebnahme .................................................48
Sägeblatt montieren / wechseln ............................................... 48
Parallelanschlag montieren ................................................... 48
Spanabsaugung anschließen .................................................. 48
Gleitschuh montieren ........................................................ 48
Spanreißschutz montieren ....................................................48
Laser Feinjustierung ......................................................... 48
Bedienung ......................................................49
Schnittwinkel einstellen .......................................................49
Hubzahl einstellen ..........................................................49
Pendelhub einstellen ......................................................... 49
Einschalten / Ausschalten .....................................................49
Laser / Arbeitslicht ein-/ausschalten .............................................49
Spanblasfunktion ........................................................... 49
Wartung und Reinigung ...........................................49
Garantie der Kompernaß Handels GmbH ............................50
Service .........................................................51
Importeur ......................................................51
Entsorgung .....................................................51
Original-Konformitätserklärung ....................................52
PSTD 800 B1
DE│AT│CH
│
43 ■
Page 48
PENDELHUBSTICHSÄGE
PSTD 800 B1
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Gerätes. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit allen Bedienund Sicherheitshinweisen vertraut. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist für gerade und kurvige Schnitte sowie
Gehrungsschnitte bis 45° an kantigen Werkstücken
aus Kunststoff, Holz und Leichtmetall geeignet. Das
Gerät ist ausschließlich für den privaten Gebrauch
in trockenen Räumen zugelassen. Beachten Sie die
Hinweise zu Sägeblatttypen. Jede andere Verwendung
oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für
aus bestimmungswidriger Verwendung entstandene
Schäden übernimmt der Hersteller keine Haftung.
Ausstattung
Stellrad Hubzahlvorwahl
Feststelltaste Ein-/Ausschalter
Ein-/Aus-Schalter
Gehäuse
Netzkabel
Reduzierstück
Absaugstutzen
Fußplatte
Gleitschuh (abnehmbar)
Schalter Späneblasvorrichtung
Pendelhubschalter
Parallelanschlag
Führungsrolle
Sägeblatt (zur Holzbearbeitung)
Einschuböffnungen (jeweils inkl. Feststellschraube)
Schutzbügel
Schutzhaube
Schnellspannfutter
EIN-/AUS-Schalter Laser/Arbeitslicht
Klemmschrauben
Verzahnung
Sechskantschlüssel
Sägeblatt (zur Holzbearbeitung)
Sägeblatt (zur Holzbearbeitung)
Sägeblatt (zur Metallbearbeitung)
Feinstellschraube
Spanreißschutz
Kerbe
Lieferumfang
1 Pendelhubstichsäge inkl. Absaugstutzen
1 Reduzierstück
1 Parallelanschlag
3 Sägeblätter zur Holzbearbeitung
1 Sägeblatt zur Metallbearbeitung
1 Sechskantschlüssel
1 Bedienungsanleitung
Technische Daten
Pendelhubstichsäge: Parkside PSTD 800 B1
Bemessungsspannung: 230 V ∼ 50 Hz
(Wechselstrom)
Bemessungsaufnahme: 800 W
Leerlauf-Hubzahl: n
0 - 3100 min
0
Schnitttiefe: Holz / Metall: 80/8 mm
Pendelhub: 3 Stufen und Feinschnitt-
Einstellung
Schrägschnitte: 0°/15°/30°/45°
links/rechts
Schutzklasse: II /
(Doppelisolierung)
Geräuschemissionswert:
Messwert für Geräusch ermittelt entsprechend
EN 60745. Der A-bewertete Geräuschpegel des
Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel: L
= 93 dB (A)
pA
Unsicherheit: KpA = 3 dB
Schallleistungspegel: LWA = 104 dB (A)
Unsicherheit: K
= 3 dB
WA
Gehörschutz tragen!
Schwingungsgesamtwerte:
(Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:
Sägen von Spannplatten: a
Unsicherheit K = 1,5 m/s
Sägen von Metallblech: a
Unsicherheit K = 1,5 m/s
= 7,8 m/s2
h,B
2
= 9,8 m/s2
h,M
2
-1
■ 44 │ DE
│AT│
CH
PSTD 800 B1
Page 49
HINWEIS
► Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem
in EN 60745 genormten Messverfahren
gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene
Schwingungsemissionswert kann auch zu einer
einleitenden Einschätzung der Aussetzung verwendet werden. Der Schwingungspegel wird
sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen
über dem in diesen Anweisungen angegebenen
Wert liegen. Die Schwingungsbelastung könnte
unterschätzt werden, wenn das Elektrowerkzeug
regelmäßig in solcher Weise verwendet wird.
WARNUNG!
► Versuchen Sie, die Belastung durch Vibrationen
so gering wie möglich zu halten. Beispielhafte
Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim
Gebrauch des Werkzeugs und die Begrenzung
der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug
abgeschaltet ist, und solche, in denen es zwar
eingeschaltet ist, aber ohne Belastung läuft).
Allgemeine
Sicherheitshinweise
für Elektrowerkzeuge
WARNUNG!
► Lesen Sie alle Sicherheitshinweise und Anwei-
sungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die
den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs fern.
Bei Ablenkung können Sie die Kontrolle über
das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
d) Zweckentfremden Sie das Kabel nicht, um
das Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu
ziehen. Halten Sie das Kabel fern von Hitze,
Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte
Kabel erhöhen das Risiko eines elektrischen
Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich
zugelassen sind. Die Anwendung eines für den
Außenbereich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen Schlages.
PSTD 800 B1
DE│AT│CH
│
45 ■
Page 50
f) Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie darauf,
was Sie tun und gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie kein Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der
Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-
nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es
an die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges
den Finger am Schalter haben oder das Gerät
bereits eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der
sich in einem drehenden Geräteteil befindet,
kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht. Dadurch kön-
nen Sie das Elektrowerkzeug in unerwarteten
Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern
von sich bewegenden Teilen. Lockere Kleidung,
Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtun-
gen montiert werden können, vergewissern
Sie sich, dass diese angeschlossen sind und
richtig verwendet werden. Die Verwendung
einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
4. Verwendung und Behandlung des
Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden
Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektro-
werkzeug arbeiten Sie besser und sicherer im
angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/
oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehör teile
wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektro-
werkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die
Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Unfälle
haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
■ 46 │ DE
│AT│
CH
PSTD 800 B1
Page 51
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von quali-
fiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Elektrowerkzeugs
erhalten bleibt.
Gerätespezifische Sicherheitshinweise
für Stichsägen
■ Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen das Elektrowerkzeug
verborgene Stromleitungen oder das eigene
Netzkabel treffen kann. Der Kontakt mit einer
spannungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu einem
elektrischen Schlag führen.
■ Halten Sie die Hände vom Sägebereich fern.
Greifen Sie nicht unter das Werkstück. Bei Kontakt
mit dem Sägeblatt besteht Verletzungsgefahr.
■ Halten Sie die Hände von der Hubstange
und dem Schnellspannfutter fern. Bei Kontakt
mit den Bauteilen besteht Quetschungsgefahr.
■ Führen Sie das Elektrowerkzeug nur eingeschal-
tet gegen das Werkstück. Es besteht sonst die
Gefahr eines Rückschlages.
■ Achten Sie darauf, dass die Fußplatte
Sägen aufliegt.
■ Schalten Sie nach Beendigung des Arbeitsvor-
gangs das Elektrowerkzeug aus und ziehen Sie
das Sägeblatt
wenn dieses zum Stillstand gekommen ist. So
vermeiden Sie einen Rückschlag und können
das Elektrowerkzeug sicher ablegen.
■ Verwenden Sie nur unbeschädigte und einwand-
freie Sägeblätter. Verbogene und stumpfe Sägeblätter können brechen oder einen Rückschlag
verursachen.
erst dann aus dem Schnitt,
beim
■ Bremsen Sie das Sägeblatt
schalten nicht durch seitliches Gegendrücken
ab. Das Sägeblatt
brechen oder einen Rückschlag verursachen.
■ Sichern Sie das Werkstück. Benutzen Sie Spann-
vorrichtungen/Schraubstock, um das Werkstück
festzuhalten. Es ist damit sicherer gehalten, als
mit Ihrer Hand.
■ Führen Sie das Netzkabel immer nach hinten
vom Gerät weg.
■ Bearbeiten Sie keine angefeuchteten Materialien
oder feuchte Flächen.
■ Gefährdung durch Staub! Schließen Sie bei
längerem Bearbeiten von Holz und insbesondere
wenn Materialien bearbeitet werden, bei denen
gesundheitsgefährdende Stäube entstehen,
das Gerät an eine geeignete Staubabsaugvorrichtung an.
■ Tragen Sie eine Staubschutzmaske!
■ Sorgen Sie für ausreichende Belüftung.
WARNUNG! Schützen Sie sich vor
Laserstrahlung:
nach dem Aus-
kann beschädigt werden,
LASER
2
1NBYN8tʄONt&/
Schauen Sie nicht direkt in den Laserstrahl, bzw. in
die Öffnung, aus der er austritt.
WARNUNG!
► Das Betrachten des Laserausgangs mit opti-
schen Instrumenten (z.B. Lupe, Vergrößerungsgläsern, u.ä.) ist mit einer Augengefährdung
verbunden.
► Vorsicht! Wenn andere als die hier angege-
benen Bedienungs- oder Justiereinrichtungen
benutzt oder andere Verfahrensweisen
ausgeführt werden, kann dies zu gefährlicher
Strahlungseinwirkung führen.
■ Richten Sie den Laserstrahl niemals auf reflektie-
rende Flächen, Personen oder Tiere. Bereits ein
kurzer Sichtkontakt mit dem Laserstrahl kann zu
Augenschäden führen.
PSTD 800 B1
DE│AT│CH
│
47 ■
Page 52
Originalzubehör / -zusatzgeräte
■ Benutzen Sie nur Zubehör und Zusatzgeräte,
die in der Bedienungsanleitung angegeben
sind bzw. deren Aufnahme mit dem Gerät
kompatibel ist.
Informationen zu Sägeblättern
Die Parkside-Grundausstattung beinhaltet bereits
Sägeblätter für Hauptanwendungen in Holz und
Metall.
▯ 3 Sägeblätter für allgemeine Holzschnitte
▯ 1 Sägeblatt für Leichtmetalle bis 3 mm
HINWEIS
► Sie können jedes Sägeblatt verwenden,
vorausgesetzt, es ist mit der passenden Aufnahme (Einnockenschaft) versehen.
Sägeblattyp
geeignet ungeeignet
Inbetriebnahme
Sägeblatt montieren / wechseln
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.
♦ Entfernen Sie die Schutzhaube
♦ Drehen Sie das Schnellspannfutter
halten Sie es gedreht.
♦ Drücken Sie das benötigte Sägeblatt bis zum
Anschlag in das Schnellspannfutter
♦ Lassen Sie das Schnellspannfutter
muss in seine Ausgangsposition zurückkehren.
Das Sägeblatt ist nun verriegelt.
■ ACHTUNG! Die Zähne des Sägeblattes müssen
dabei nach vorne zeigen (siehe Ausklappseite)!
♦ Setzen Sie die Schutzhaube
Gerät.
.
und
.
los, es
wieder auf das
Parallelanschlag montieren
Der Parallelanschlag kann links oder rechts am
Gerät befestigt werden.
♦ Lösen Sie die beiden Feststellschrauben der
Einschuböffnungen
♦ Schieben Sie den Parallelanschlag
Einschuböffnungen .
♦ Schrauben Sie die beiden Feststellschrauben
wieder fest.
.
in die
Spanabsaugung anschließen
♦ Stecken Sie das Reduzierstück in den Ab-
saugstutzen bis dieses festklemmt.
♦ Schließen Sie eine zugelassene Staub- und
Spanabsaugung an das Reduzierstück
direkt an den Absaugstutzen an.
oder
Gleitschuh montieren
Bei der Bearbeitung von empfindlichen Oberflächen können Sie den Gleitschuh auf die
Fußplatte aufsetzen, um ein Verkratzen der
Oberfläche zu vermeiden.
♦ Hängen Sie den Gleitschuh
Fußplatte ein.
Drücken Sie ihn hinten hoch, bis er an der
Fußplatte einrastet.
♦ Zum Abnehmen des Gleitschuhs
Sie ihn am hinteren Teil der Fußplatte und
nehmen ihn nach vorne hin ab.
vorne an die
, lösen
Spanreißschutz montieren
Der Spanreißschutz kann ein Ausreißen der
Oberfläche beim Sägen von Holz verhindern.
Der Spanreißschutz kann nur bei bestimmten
Sägeblatttypen, mit dem Gleitschuh und nur bei
einem Schnittwinkel von 0° verwendet werden.
♦ Drücken Sie den Spanreißschutz
in den Gleitschuh ein.
von unten
Laser Feinjustierung
♦ Wenn die Laserlinie nicht in der Kerbe liegt,
die Feinstellschraube drehen, bis die Laserlinie in der Kerbe liegt.
■ 48 │ DE
│AT│
CH
PSTD 800 B1
Page 53
Bedienung
Laser / Arbeitslicht ein-/ausschalten
Schnittwinkel einstellen
♦ Lösen Sie die Klemmschrauben mit dem Sechs-
kantschlüssel und ziehen die Fußplatte
nach hinten.
♦ Stellen Sie den Schnittwinkel 0°/ 15°/ 30°/ 45°
mit Hilfe der Markierungen an der Fußplatte
ein. Schieben Sie die Fußplatte nach vorne, damit der Arretierstift in die Verzahnung einrastet.
♦ Spannen Sie die Klemmschrauben
Sechskantschlüssel .
HINWEIS
► Bei einem Schnittwinkel von 15°/30°/ 45°,
muss die Schutzhaube
schutz vorher entfernt werden!
und der Spanreiß-
mit dem
Hubzahl einstellen
♦ Stellen Sie mit dem Stellrad Hubzahlvorwahl
die gewünschte Hubzahl ein.
Pendelhub einstellen
♦ Sie können mit dem Pendelhubschalter die
Pendelbewegung des Sägeblattes einstellen.
Ohne Pendelbewegung (Stellung „0“) erzielen
Sie feine und saubere Schnittkanten. Stellen Sie
bei dünnen Werkstücken den Pendelhub ab. Mit
aktiviertem Pendelhub (Stellung 1 - 3) erzielen
Sie einen zunehmend schnelleren Arbeitsfortschritt.
Einschalten / Ausschalten
Gerät einschalten:
Drücken Sie den EIN-/AUS-Schalter
Gerät ausschalten:
Lassen Sie den EIN-/AUS-Schalter
Dauerbetrieb einschalten:
Drücken Sie den EIN-/AUS-Schalter
Sie ihn im gedrückten Zustand mit der Feststelltaste
für EIN-/AUS-Schalter fest.
Dauerbetrieb ausschalten:
Drücken Sie den EIN-/AUS-Schalter
Sie ihn wieder los.
.
los.
und stellen
und lassen
Ein-/Ausschalter:
Drücken Sie den EIN-/AUS-Schalter
gewünschte Funktion aktiv ist.
LASER und ARBEITSLICHT → ARBEITSLICHT →
LASER → AUSSCHALTEN
bis die
Spanblasfunktion
Spanblasfunktion einschalten:
♦ Schieben Sie den Schalter Späneblasvorrichtung
in die Position .
Absaugfunktion unterstützen:
♦ Schieben Sie den Schalter Späneblasvorrichtung
in die Position „O“.
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und ziehen Sie den
Netzstecker.
■ Das Gerät muss stets sauber, trocken und frei
von Öl oder Schmierfetten sein.
■ Verwenden Sie zum Reinigen des Gehäuses ein
trockenes Tuch.
WARNUNG!
■ Wenn die Anschlussleitung des Elektrowerk-
zeugs beschädigt ist, muss sie durch eine
speziell vorgerichtete Anschlussleitung ersetzt
werden, die über die Kundendienstorganisation
erhältlich ist.
■ Wechseln Sie das Sägeblatt aus, sobald
dessen Zahnung stumpf ist und damit keine
einwandfreie Sägearbeit mehr durchführbar ist.
■ Führen Sie die Reinigung des Gerätes im
Anschluss an Ihre Sägearbeit durch.
■ Entfernen Sie Verschmutzungen (z.B. durch Säge-
späne). Reinigen Sie die Sägeblattaufnahme ggf.
mit einem Pinsel oder durch Ausblasen mit Druckluft.
PSTD 800 B1
DE│AT│CH
│
49 ■
Page 54
Garantie der
Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab
Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Original Kassenbon gut auf.
Diese Unterlage wird als Nachweis für den Kauf
benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer
Wahl – für Sie kostenlos repariert oder ersetzt.
Diese Garantieleistung setzt voraus, dass innerhalb
der Drei-Jahres-Frist das defekte Gerät und der
Kaufbeleg (Kassenbon) vorgelegt und schriftlich
kurz beschrieben wird, worin der Mangel besteht
und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung
nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen sind
kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt
sind und daher als Verschleißteile angesehen werden
können oder für Beschädigungen an zerbrechlichen
Teilen, z. B. Schalter, Akkus, Backformen oder Teile
die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt,
nicht sachgemäß benutzt oder gewartet wurde. Für
eine sachgemäße Benutzung des Produkts sind alle
in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und
Handlungen, von denen in der Bedienungsanleitung
abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für
den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung,
Gewaltanwendung und bei Eingriffen, die nicht
von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung ihres Anliegens
zu gewährleisten, folgen Sie bitte den folgenden
Hinweisen:
▯ Bitte halten Sie für alle Anfragen den Kassen-
bon und die Artikelnummer (z. B. IAN 12345)
als Nachweis für den Kauf bereit.
▯ Die Artikelnummer entnehmen Sie bitte dem
Typenschild, einer Gravur, auf dem Titelblatt
ihrer Anleitung (unten links) oder als Aufkleber
auf der Rück- oder Unterseite.
▯ Sollten Funktionsfehler oder sonstige Mängel
auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch
oder per E-Mail.
▯ Ein als defekt erfasstes Produkt können Sie dann
unter Beifügung des Kaufbelegs (Kassenbon)
und der Angabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Service Anschrift übersenden.
■ 50 │ DE
│AT│
CH
PSTD 800 B1
Page 55
Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher,
Produktvideos und Software herunterladen.
Importeur
Bitte beachten Sie, dass die folgende Anschrift
keine Serviceanschrift ist. Kontaktieren Sie zunächst
die benannte Servicestelle.
Service
WARNUNG!
■ Lassen Sie Ihre Geräte von der Servicestel-
le oder einer Elektrofachkraft und nur mit
Original-Ersatzteilen reparieren. Damit wird
sichergestellt, dass die Sicherheit des Gerätes
erhalten bleibt.
■ Lassen Sie den Austausch des Steckers
oder der Netzleitung immer vom Hersteller
des Gerätes oder seinem Kundendienst
ausführen. Damit wird sichergestellt, dass die
Sicherheit des Gerätes erhalten bleibt.
HINWEIS
► Nicht aufgeführte Ersatzteile (wie z. B. Koh-
lebürsten, Schalter) können Sie über unsere
Callcenter bestellen.
Service Deutschland
Tel.: 0800 5435 111
E-Mail: [email protected]
Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: [email protected]
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
Entsorgung
Die Verpackung besteht aus umweltfreund-
lichen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht
in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU
müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten
Gerätes erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [email protected]
IAN 270827
PSTD 800 B1
DE│AT│CH
│
51 ■
Page 56
OriginalKonformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR.
21, 44867 BOCHUM, DEUTSCHLAND, erklären
hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien
übereinstimmt:
Maschinenrichtlinie
(2006 / 42 / EC)
Elektromagnetische Verträglichkeit
(2014 / 30 / EU)
RoHS Richtlinie
(2011 / 65 / EU)
Angewandte harmonisierte Normen:
EN 60745-1:2009 / A11: 2010
EN 60745-2-11: 2010
EN 55014-1:2006 / A2: 2011
EN 55014-2:1997 / A2: 2008
EN 55014-2:2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
Typbezeichnung der Maschine:
Pendelhubstichsäge PSTD 800 B1
Herstellungsjahr: 04 - 2016
Seriennummer: IAN 270827
Bochum, 04.02.2016
Semi Uguzlu
- Qualitätsmanager Technische Änderungen im Sinne der Weiterent-
wicklung sind vorbehalten.
■ 52 │ DE
│AT│
CH
PSTD 800 B1
Page 57
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
DEUTSCHLAND / GERMANY
www.kompernass.com
Estado de las informaciones · Versione delle informazioni · Estado
das informações · Last Information Update · Stand der Informationen:
02 / 2016 Ident.-No.: PSTD800B1-022016-1
IAN 270827
5
Loading...
