Regenfasspumpe / Water Barrel Pump / Pompe pour
collecteur d’eau de pluie PRP 400 B1
Regenfasspumpe
Originalbetriebsanleitung
Pompe pour collecteur d’eau de pluie
Traduction des instructions d‘origine
Pompa do deszczówki
Tłumaczenie oryginalnej instrukcji obsługi
Čerpadlo na dažďovú vodu
Preklad originálneho návodu na obsluhu
Bomba para depósitos de aguas pluviales
Traducción del manual de instrucciones original
Esővíz szivattyú
Az originál használati utasítás fordítása
Pumpa za kišni spremnik
Prijevod originalnih uputa za uporabu
Помпа за дъждовна вода
Превод на оригиналното ръководство за експлоатация
IAN 420315_2207
Water Barrel Pump
Translation of the original instructions
Regenton pomp
Vertaling van de originele gebruiksaanwijzing
Čerpadlo do sudu na dešťovou vodu
Překlad originálního provozního návodu
Regnvandspumpe
Oversættelse af den originale driftsvejledning
Pompa per cisterna
Traduzione delle istruzioni d’uso originali
Črpalka za deževnico
Prevod originalnega navodila za uporabo
Pompă pentru butoiul de apă de ploaie
Traducerea instrucţiunilor de utilizare originale
Αντλία νερού βροχή
Μετάφραση των αυθεντικών οδηγιών λειτουργίας
Page 2
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes
vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.
Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de
l‘appareil.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del
dispositivo.
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell’apparecchio.
Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.
Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.
Prije nego što pročitate tekst, otvorite stranicu sa slikama i upoznajte se na osnovu toga sa svim
funkcijama uređaja.
Înainte de a citi instrucţiunile, priviţi imaginile şi familiarizaţi-vă cu toate funcţiile aparatului.
Преди да прочетете отворете страницата с фигурите и след това се запознайте с всички функции
на уреда.
Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της συσκευής.
Page 3
1
2
6
5
3
4
18
7
16
8
10
11
9
19
17
12
20
13 14 15
Page 4
17
17
14
20
8
7
9
7
19
19
18
13
12
19
20
14
11
15
21
19
10
13
18
Page 5
DE / AT / CH Originalbetriebsanleitung Seite XX6
GB / MT Translation of the original instructions Page
FR / BE Traduction des instructions d‘origine Page
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina
PL Tłumaczenie oryginalnej instrukcji obsługi Strona
CZ Překlad originálního provozního návodu Strana
SK Preklad originálneho návodu na obsluhu Strana
DK Oversættelse af den originale driftsvejledning Side
ES Traducción del manual de instrucciones original Página
IT/MT Traduzione delle istruzioni d’uso originali Pagina
HU Az originál használati utasítás fordítása Oldal
SI Prevod originalnega navodila za uporabo Stran
HR Prijevod originalnih uputa za uporabu Stranica
RO Traducerea instrucţiunilor de utilizare originale Pagina
BG Превод на оригиналното ръководство за експлоатация Страница
GR Μετάφραση των αυθεντικών οδηγιών λειτουργίας Σελίδα
X18
X30
X45
X57
X69
X80
X92
103
115
127
139
150
162
174
187
Page 6
DE AT CH
Inhalt
Einleitung .....................................6
Bestimmungsgemäße
Verwendung ................................ 6
Allgemeine Beschreibung ............. 7
Lieferumfang ..................................... 7
Übersicht ......................................... 7
Funktionsbeschreibung ....................... 7
Technische Daten .......................... 7
Leistungsdaten .................................. 8
Sicherheitshinweise ......................8
Symbole und Bildzeichen ................... 8
Allgemeine Sicherheitshinweise .......... 9
Inbetriebnahme .........................11
Montage ........................................ 11
Eintauchen der Pumpe ..................... 12
Netzanschluss ................................ 12
Betrieb ....................................... 12
Einstellen des Schwimmschalters ....... 12
Ein- und Ausschalten ........................ 13
Reinigung/Wartung/Lagerung ...13
Allgemeine Reinigungsarbeiten ......... 13
Reinigung des Filters ........................13
Durchspülen der Pumpe ................... 13
Lagerung ....................................... 14
Entsorgung/ Umweltschutz .........14
Ersatzteile/Zubehör ...................14
Fehlersuche ................................ 15
Garantie ....................................16
Reparatur-Service ......................17
Service-Center ............................ 17
Original-EG-
Konformitätserklärung .............200
Explosionszeichnung ................ 216
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion
auf Qualität geprüft und einer Endkontrolle
unterzogen. Die Funktionsfähigkeit Ihres
Gerätes ist somit sichergestellt.
Es ist deshalb nicht auszuschließen, dass
sich in Einzelfällen am oder im Gerät bzw.
in Schlauchleitungen Restmengen von Was-
ser benden. Dies ist kein Mangel oder
Defekt und kein Grund zur Besorgnis.
Die Betriebsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige
Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie
das Gerät nur wie beschrieben und für die
angegebenen Einsatzbereiche.
Bewahren Sie die Betriebsanleitung gut auf
und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.
Bestimmungsgemäße
Verwendung
Die Regenfasspumpe ist zur Förderung von
Wasser aus einer Regentonne bzw. einem
Regensammelbehälter bestimmt. Sie ist besonders zur Gartenbewässerung geeignet.
Das Gerät ist ausschließlich zur Förderung
von Klarwasser und Regenwasser bis zu ei-
ner Temperatur von max. 35°C vorgesehen.
Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird (z.B. die Förderung von Lebensmitteln, Salzwasser, Motorenkraftstoffen,
chemischen Produkten oder Wasser mit
abrasiven Stoffen), kann zu Schäden am
Gerät führen und eine ernsthafte Gefahr
6
Page 7
ATDE CH
für den Benutzer darstellen.
Das Gerät ist nicht für den Dauerbetrieb
geeignet. Dauerbetrieb verkürzt die Lebensdauer und die Garantie erlischt.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.
Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.
Allgemeine Beschreibung
Die Abbildung der wichtigs-
ten Funktionsteile nden Sie
auf den Ausklappseiten.

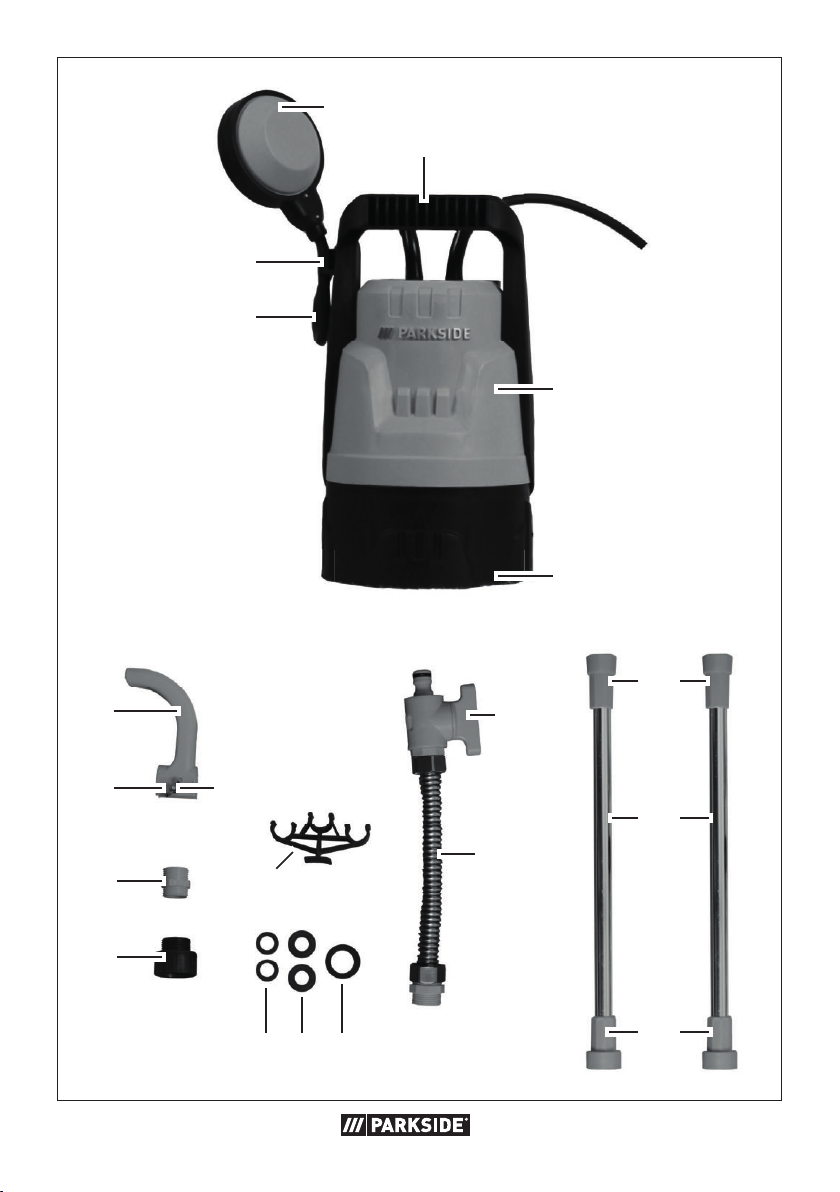

Lieferumfang
Packen Sie das Gerät aus und kontrollieren
Sie, ob es vollständig ist:
- Regenfasspumpe
- 2x
Alu-Rohr
-
biegsames Rohr
- 5x
Dichtungsring
-
Rohr-Halterung
- Kunststoff-Haken
mit Schraube und Flügelmutter
-
Verbindungsstück
- 3/4 und 5/8
- Betriebsanleitung

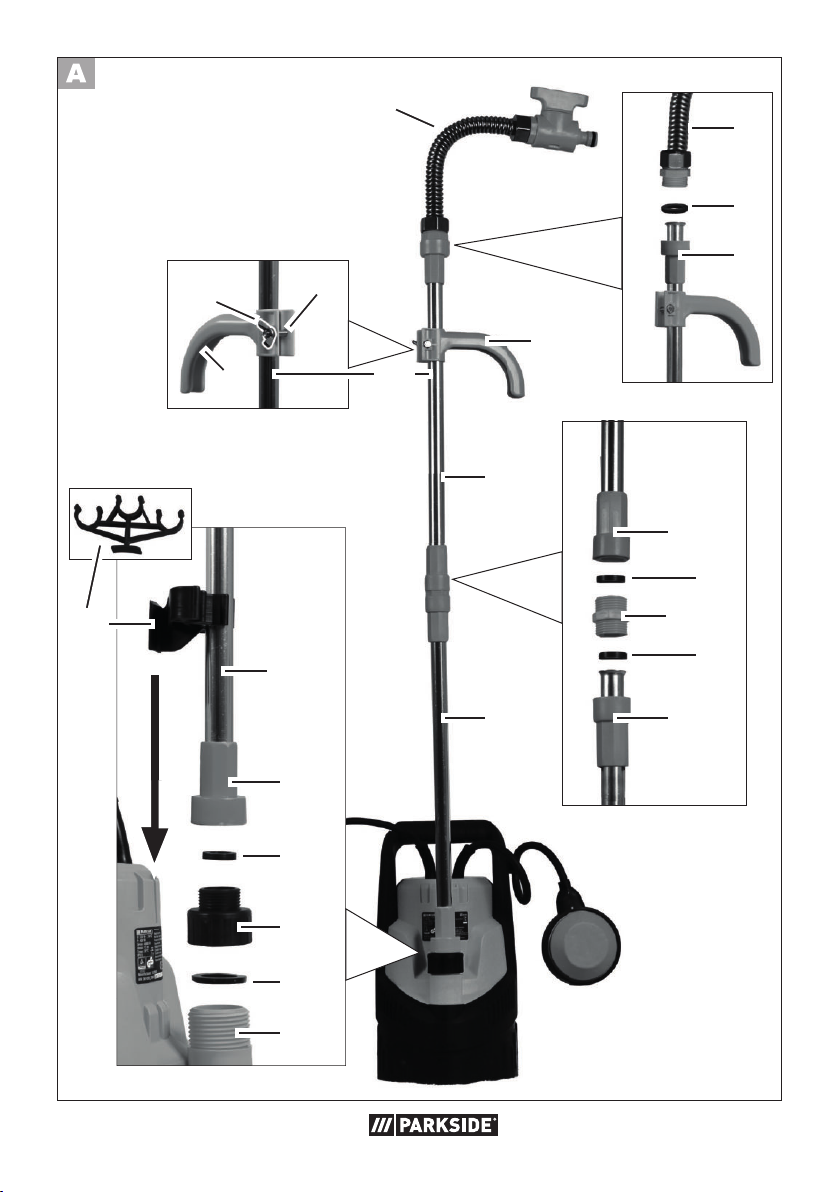

Übersicht
Adapter
Zubehör
7
Kunststoff-Haken
8 Flügelmutter
9 Schaube
10
Verbindungsstück
11
Adapter
12 Rohr-Halterung
13
kleiner Dichtungsring
14 mittlerer Dichtungsring
15 großer
16 Absperrhahn
17 biegsames Rohr
18
19 unteres/oberes Alu-Rohr
20
Dichtungsring
Schraubhülsen
Schraubhülsen
21 Druckanschluss
22 Filter-Abdeckung
23 Filter
Funktionsbeschreibung
Die Pumpe ist mit einem Schwimmschalter ausgestattet, der die Pumpe wasserstandsabhängig automatisch ein- oder
ausschaltet.
Bei Überlastung wird die Pumpe durch den
eingebauten Thermoschutzschalter ausgeschaltet. Nach Abkühlung läuft der Motor
von selbst wieder an.
Ein höhenverstellbarer Kunststoff-Haken am
Alu-Rohr kann in das Regenfass eingehängt
werden und ermöglicht die bequeme Wasserentnahme über einen Wasserschlauch.
Der Absperrhahn hat die Funktion eines
Wasserhahnes.
Pumpe
1
Schwimmschalter
2 Tragegriff
3
Pumpengehäuse
4 Ansaugfuß
5
Kabel
6
Befestigung
Technische Daten
Regenfasspumpe 4000l ..................
.................................... PRP 400 B1
Eingangsspannung (U) .......230 V~; 50 Hz
Leistungsaufnahme (P) ................... 400 W
Schutzklasse .......................................... I
7
Page 8
DE AT CH
7 m
Schutzart ..........................................IPX8
Max. Fördermenge (Qmax) ..........4000 l/h
Max. Förderhöhe (Hmax) ...................13 m
Max. Eintauchtiefe ..............................7 m
Max. Korngröße
(saugbare Schwebstoffe) ...................3 mm
Max. Wassertemperatur (Tmax) ........ 35°C
Länge Netzanschlussleitung ...............10 m

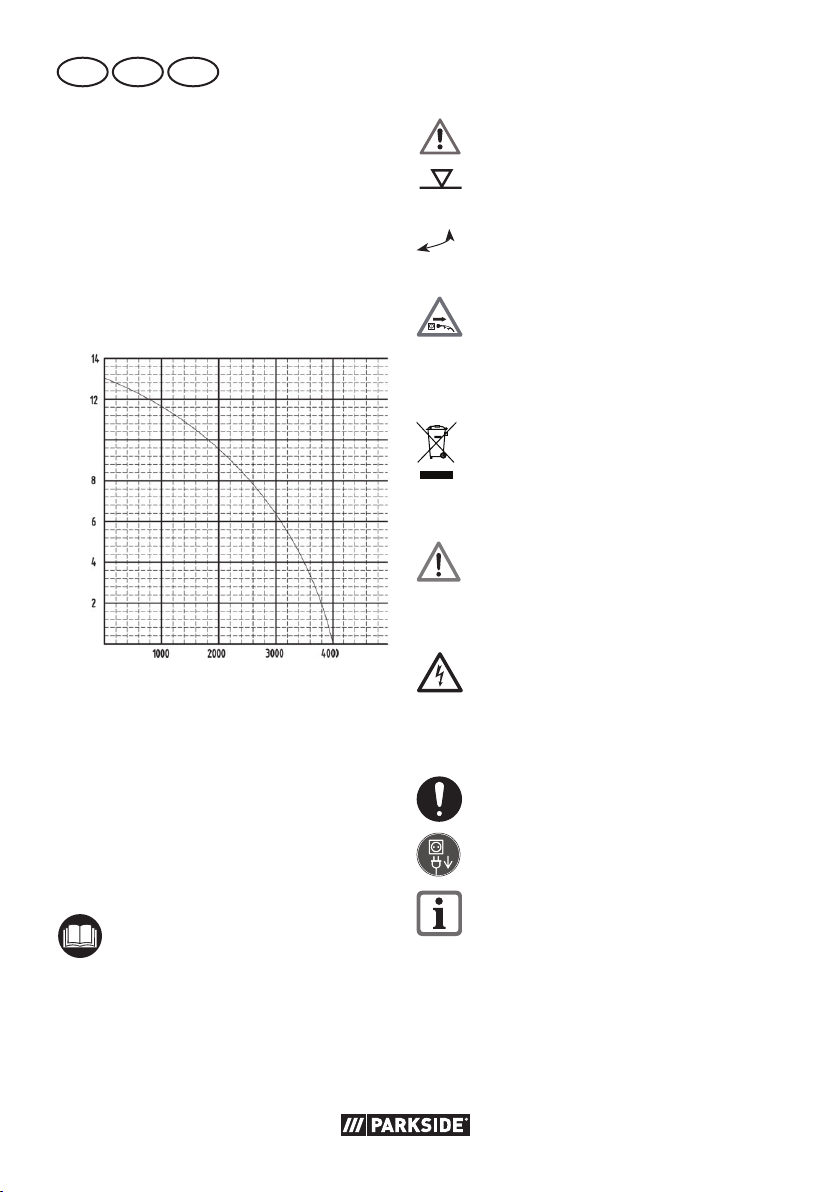

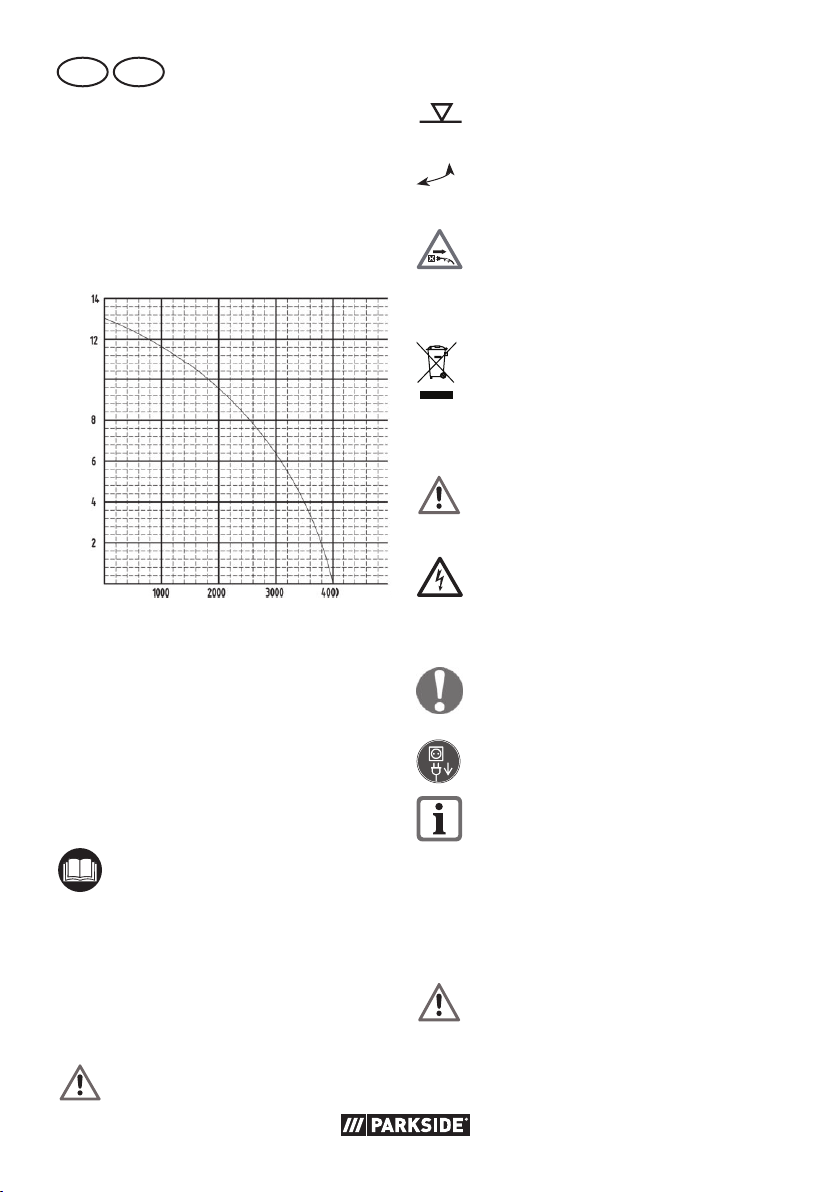

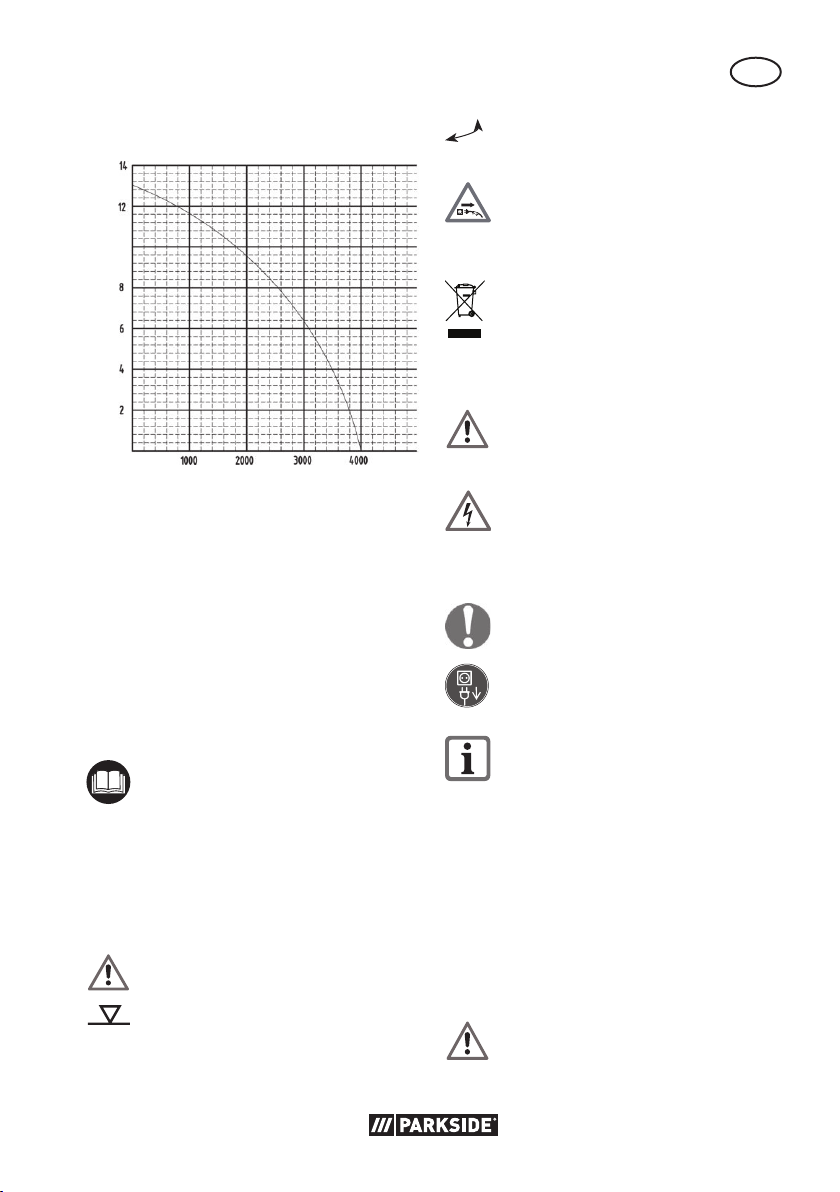

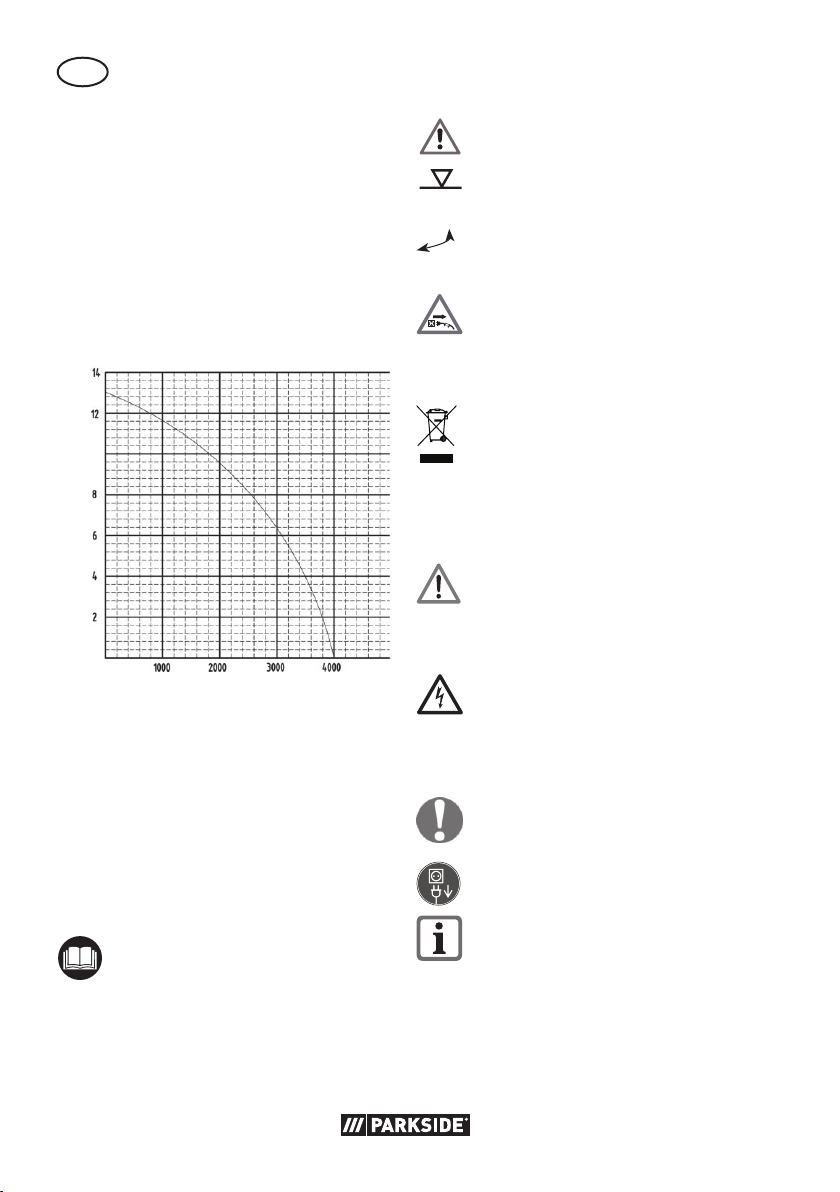

Leistungsdaten
-

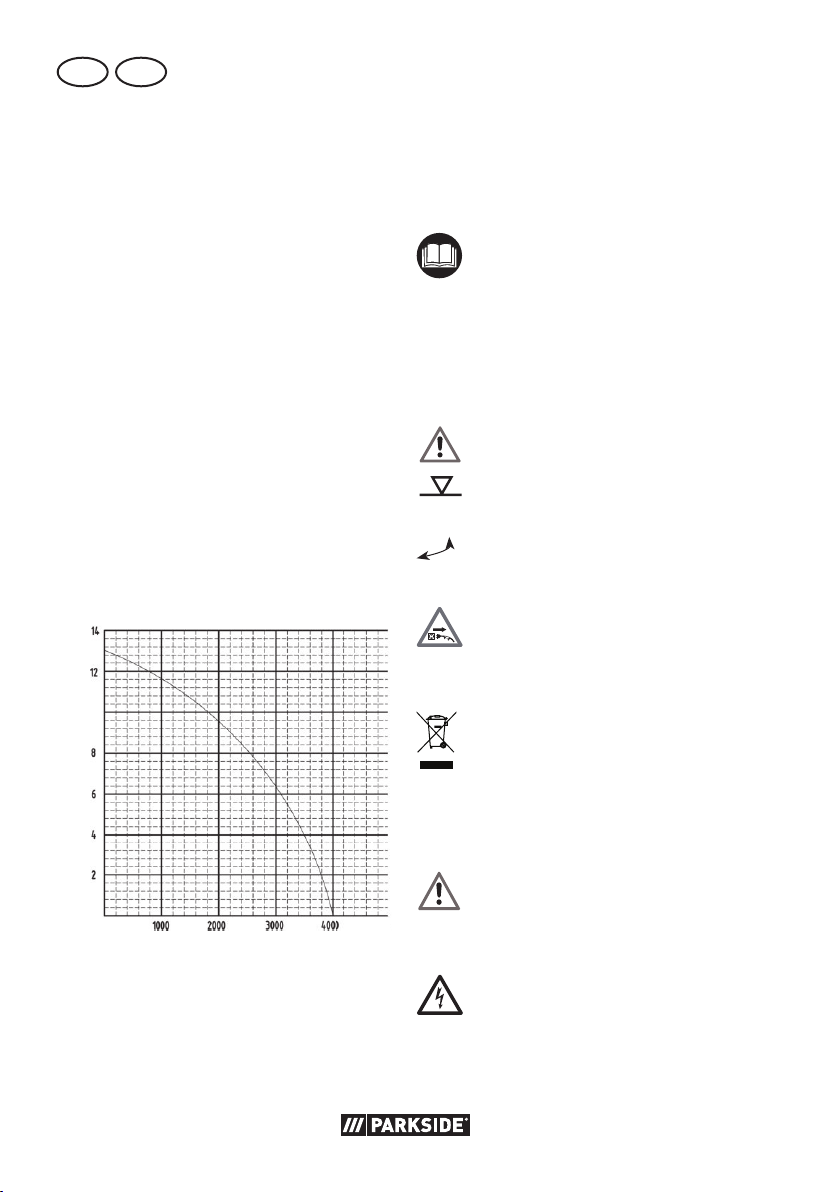

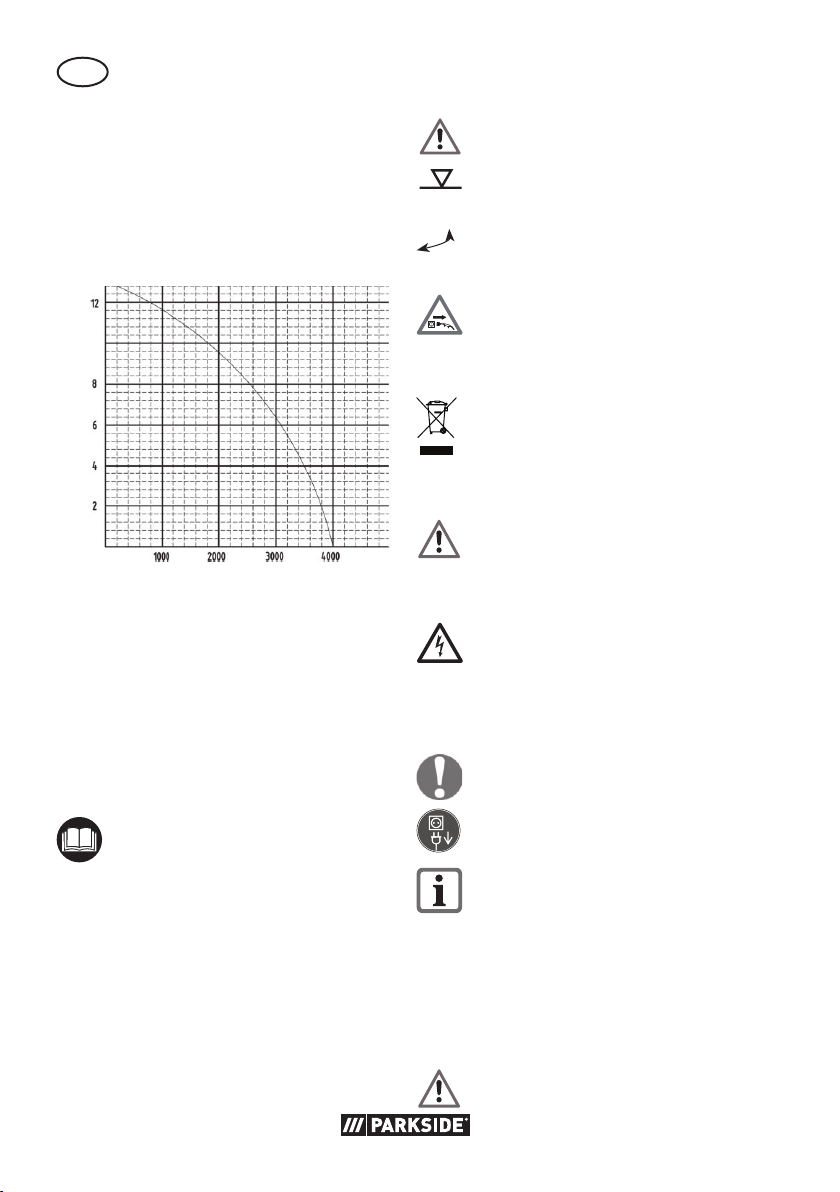

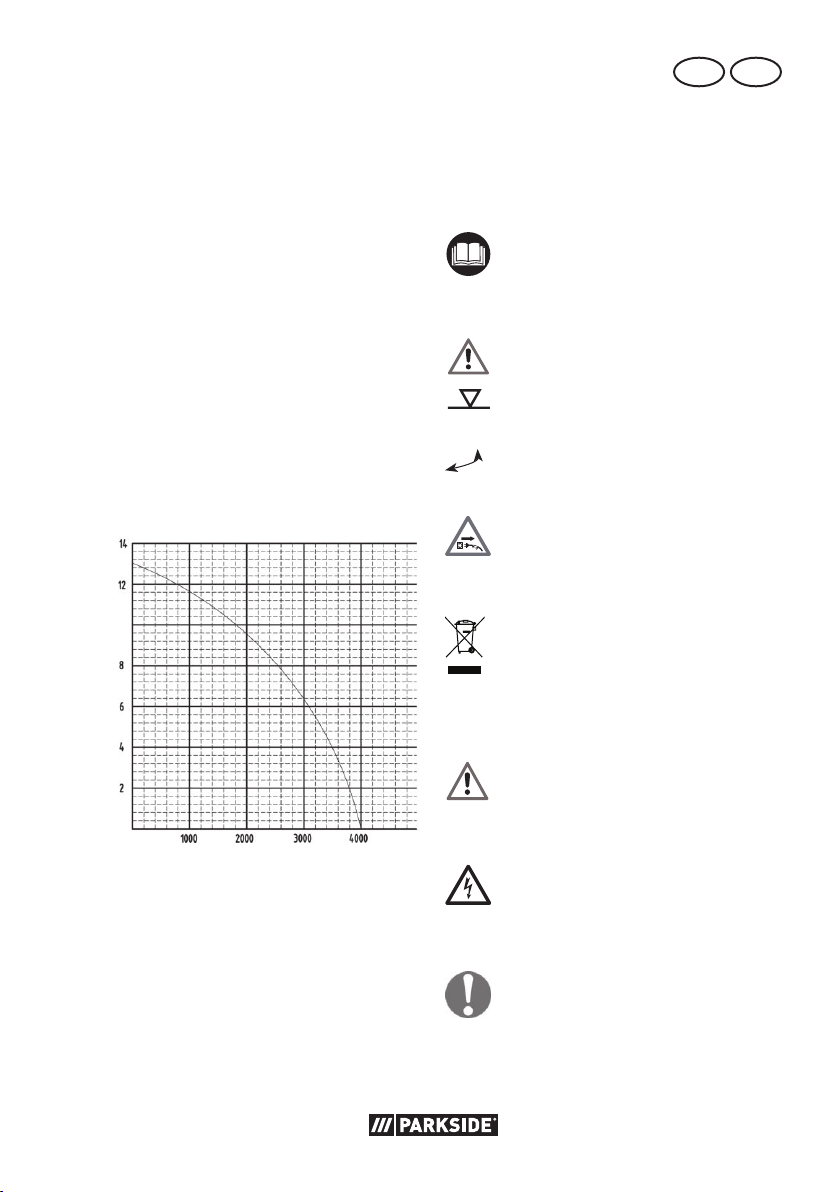

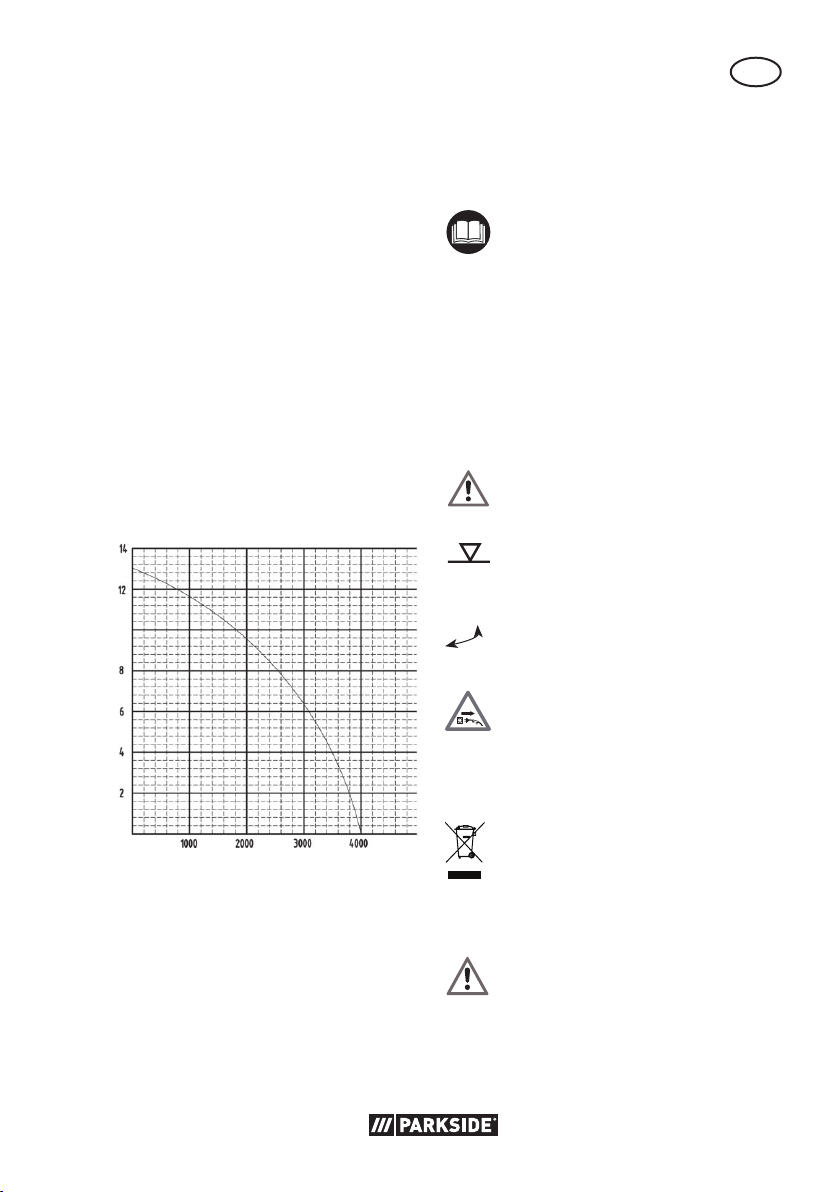

Förderhöhe H (m)
Fördermenge Q (l/h)
Sicherheitshinweise
Beim Gebrauch der Maschine sind
die Sicherheitshinweise zu beachten.
Symbole und Bildzeichen
Bildzeichen auf dem Gerät:
Machen Sie sich vor der Ar-
beit mit allen Bedienelemen-
ten gut vertraut, insbesondere
mit Funktionen und Wirkungs-
weisen. Fragen Sie ggf. eine
Fachkraft.
Lesen und beachten Sie die
zum Gerät gehörende Be-
triebsanleitung!
8
Nicht für reines Sandwasser
benutzen!
Max. Eintauchtiefe
_
Absperrhahn auf- und
+
zudrehen
Achtung! Ziehen Sie bei
Beschädigung oder Durchschneiden der Netzanschlussleitung sofort den Stecker aus
der Steckdose.
Elektrogeräte gehören nicht
in den Hausmüll.
Symbole in der Anleitung:
Gefahrenzeichen mit
Angaben zur Verhütung
von Personen- oder
Sachschäden
Gefahrenzeichen mit
Angaben zur Verhütung
von Personenschäden
durch einen elektrischen
Schlag
Gebotszeichen mit Angaben
zur Verhütung von Schäden.
Ziehen Sie den Netzstecker
Hinweiszeichen mit Informati-
onen zum besseren Umgang
mit dem Gerät
Page 9
ATDE CH
Allgemeine
Sicherheitshinweise
Arbeiten mit dem Gerät:
Vorsicht: So vermeiden Sie
Unfälle und Verletzungen:
• Dieses Gerät ist nicht dafür bestimmt, von Kindern, Personen
mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen
oder Personen, welche mit den
Anweisungen nicht vertraut
sind, benutzt zu werden.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass
sie nicht mit dem Gerät spielen.
Reinigung und Wartung darf
nicht von Kindern durchgeführt
werden.
• Das Gerät darf nicht in Lagen
höher als 2000 m verwendet
werden.
• Erlauben Sie Kindern oder Personen, die mit diesen Anweisungen nicht vertraut sind, niemals
die Maschine zu benutzen. Örtliche Bestimmungen können das
Alter des Bedieners begrenzen.
• Tragen Sie zum Schutz gegen
elektrischen Schlag festes Schuhwerk.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten. Es
besteht Verletzungsgefahr.
• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explo sions gefahr.
• Die Förderung von aggressiven, abrasiven (schleifenden),
ätzenden, brennbaren (z.B.
Motorenkraftstoffe) oder explosiven Flüssigkeiten, Salzwasser,
Reinigungsmitteln und Lebensmitteln ist nicht gestattet. Die
Temperatur der Förderüssigkeit
darf 35°C nicht überschreiten.
Vorsicht! So vermeiden Sie
Geräteschäden und eventuell
daraus resultierende Personenschäden:
• Arbeiten Sie nicht mit einem
beschädigten, unvollständigen
oder ohne die Zustimmung des
Herstellers umgebauten Gerät.
Lassen Sie vor Inbetriebnahme
durch einen Fachmann prüfen,
dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
• Beaufsichtigen Sie das Gerät
während des Betriebs, um automatisches Abschalten oder
Trockenlaufen der Pumpe rechtzeitig zu erkennen. Prüfen Sie
regelmäßig die Funktion des
Schwimmschalters (siehe Kapitel
„Inbetriebnahme“). Bei Nichtbeachtung erlöschen Garantieund Haftungsansprüche.
• Bitte beachten Sie, dass die
Pumpe nicht zum Dauerbetrieb
(z.B. für Wasserläufe in Gartenteichen) geeignet ist. Prüfen
Sie das Gerät regelmäßig auf
einwandfreie Funktion.
• Beachten Sie, dass in dem Gerät Schmiermittel zum Einsatz
kommen, die u.U. durch Aus-
9
Page 10
DE AT CH
ießen Beschädigungen oder
Verschmutzungen verursachen
können. Setzen Sie die Pumpe
nicht in Gartenteichen mit Fischbestand oder wertvollen Panzen ein.
• Tragen oder befestigen Sie
das Gerät nicht an der Netzanschlussleitung oder am
Schlauch.
• Schützen Sie das Gerät vor
Frost und Trockenlaufen.
• Verwenden Sie nur OriginalZubehör und führen Sie keine
Umbauten am Gerät durch.
• Lesen Sie zum Thema „Reinigung, Wartung, Lagerung“ bitte
die Hinweise in der Betriebsanleitung. Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen des Gerätes,
sind von einer Elektrofachkraft
auszuführen. Wenden Sie sich
im Reparaturfall immer an unser
Service-Center.
Elektrische Sicherheit:
Vorsicht: So vermeiden Sie
Unfälle und Verletzungen
durch elektrischen Schlag:
• Benden sich Personen im Wasser, so darf das Gerät nicht betrieben werden. Es besteht Gefahr durch elektrischen Schlag.
• Bei Betrieb des Gerätes muss
nach dem Aufstellen der Netzstecker frei zugänglich sein.
• Bevor Sie Ihre neue Pumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen:
- Erdung, Nullung, Fehlerstrom-
schutzschaltung muss den Si-
cherheitsvorschriften der Energie-Versorgungsunternehmen
entsprechen und einwandfrei
funktionieren,
- Schutz der elektrischen Steckverbindungen vor Nässe.
• Bei Überschwemmungsgefahr
die Steckverbindungen im überutungssicheren Bereich anbringen. Gefahr durch elektrischen
Schlag.
• Achten Sie darauf, dass die
Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Führen Sie die Elektroinstallation
entsprechend der nationalen Vorschriften aus.
• Schließen Sie das Gerät an
eine Steckdose mit FehlerstromSchutzeinrichtung (FI-Schalter)
mit einem Bemessungsfehler-
strom von nicht mehr als 30mA
an; Sicherung mind. 6Ampere.
• Prüfen Sie vor jedem Gebrauch
Gerät, Netzanschlussleitung und
Stecker auf Beschädigungen.
Defekte Netzanschlussleitungen
dürfen nicht repariert werden,
sondern müssen gegen neue
Netzanschlussleitungen ausgetauscht werden. Lassen Sie
Schäden an Ihrem Gerät von
einem autorisierten Fachmann
beseitigen.
• Benutzen Sie die Netzanschlussleitung nicht, um den Stecker
aus der Steckdose zu ziehen.
Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.
• Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und für den Gebrauch
10
Page 11
ATDE CH
im Freien bestimmt sind. Rollen
Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Verlängerungskabel auf Schäden.
• Ziehen Sie vor allen Arbeiten
am Gerät, bei Undichtigkeiten
im Wassersystem, in Arbeitspausen und bei Nichtgebrauch den
Netzstecker aus der Steckdose.
• Netzanschlussleitungen dürfen
keinen geringeren Querschnitt
besitzen als Gummischlauchleitungen mit der Bezeichnung
H07RN8-F. Die Leitungslänge
muss 10m betragen. Der Lit-
zenquerschnitt des Verlängerungskabels muss mindestens
2,5mm
2
betragen.
• Schützen Sie Netzanschlussleitungen und elektrische Anschlüsse vor Feuchtigkeit. Stellen Sie
sicher, dass Netzanschlussleitungen und elektrische Anschlüsse
im über utungssicheren Bereich
liegen.
• Wenn die Netzanschlussleitung
dieses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst oder
eine ähnlich quali zierte Person
ersetzt werden, um Gefährdungen zu vermeiden.
Inbetriebnahme
Montage
Unteres Alu-Rohr montieren
1. Setzen Sie den großen
ring(15) in den Adapter (11) des
Druckanschlusses.
2. Schrauben Sie den
Druckanschluss (21) der Pumpe.
Dichtungs-
Adapter (11) an den
3. Klipsen Sie die Rohr-Halterung (12) mit
der mittleren Halterung an das Alu-Rohr.
Die Befestigungsschiene der Rohr-Halterung (12) muss nach unten zeigen.
4. Setzen Sie einen der beiden
mittleren Dichtungsringe
Schraubhülse(20).
5. Setzen Sie ein Alu-Rohr
auf den Adapter (11) und
verschrauben Sie es mit der
Schraubhülse (20).
6. Schieben Sie die Rohr-Halterung (12)
am Alu-Rohr nach unten, bis sie in die
Aussparung am Gerät greift.
Oberes Alu-Rohr montieren
1. Verbinden Sie die das untere
und das obere Alu-Rohr
mit Hilfe des Verbindungsstücks (10). Setzen Sie zwischen das Verbindungsstück (10) und
die beiden Schraubhülse (18) jeweils einen der kleinen Dichtungsringe (13).
Kunststoff-Haken montieren
1. Lösen Sie die Flügelmutter (8) am Kunststoff-Haken (
2. Nehmen Sie die Schraube (
Kunststoff-Haken.
3. Klipsen Sie den Kunststoff-Haken (
das obere Alu-Rohr (
4. Fixieren Sie den Kunststoff-Haken (
mit der Schraube (
ter (8).
Biegsames Rohr montieren
1. Setzen Sie den mittleren Dichtungs-
ring(14) in die
2. Setzen Sie das biegsame Rohr (
das obere Alu-Rohr (
ben Sie es mit der Schraubhülse (20).
7
).
Schraubhülse (20)
(14) in die
(19)
(19)
9
) aus dem
7
19
).
9
) und der Flügelmut-
.
17
) auf
19) und verschrau-
) an
7
)
11
Page 12
DE AT CH
Eintauchen der Pumpe
Achten Sie darauf, das Gerät
auf keinen Fall an der Netzanschlussleitung zu halten
oder aufzuhängen. Es besteht
die Gefahr eines Stromschlages durch beschädigte Netzanschlussleitungen.
Achten Sie beim Eintauchen der
Pumpe darauf, dass der Absperrhahn (16) geöffnet ist, um das Entlüften der Pumpe zu gewährleisten.
• Verwenden Sie zum Eintauchen oder
Hochziehen der Pumpe den Kunststoffhaken (7) oder befestigen Sie ein Seil
am Tragegriff (2) der Pumpe. Hängen
Sie das Gerät niemals direkt am
gebogenen Rohr oder am Wasserschlauch auf.
• Sie können den Kunststoffhaken nach
Lösen der Flügelmutter (8) in der Höhe
verstellen. So können Sie die Pumpe in
ein Regenfass hängen, ohne dass sie
den Boden berührt und mögliche Ablagerungen einsaugt.
• Bei niedrigem Wasserstand können Sie
die Pumpe auch in das Regenfass stellen. Der Absperrhahn muss dabei über
den Rand des Behälters herausragen.
Achten Sie darauf, dass sich
am Fassboden im Laufe der Zeit
Schmutz und Sand ansammelt, der
die Pumpe beschädigen könnte.
Wir empfehlen, die Pumpe auf einen
Ziegelstein zu stellen.
Netzanschluss
Die von Ihnen erworbene Pumpe ist bereits
mit einem Schutzkontaktstecker versehen.
12
Die Pumpe ist bestimmt für den Anschluss
an eine Schutzkontaktsteckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit
230V~50Hz.
Betrieb
Der Mindestwasserstand bei Inbe-
triebnahme muss 60 mm betragen.
Einstellen des
Schwimmschalters
Automatikbetrieb
Der Ein- bzw. Aus-Schaltpunkt des
Schwimmschalters (
stellt werden.
1. Lösen Sie ggf. das Kabel (
Schwimmschalters (
6
gung (
2. Drücken Sie das Kabel (
gewünschten Position in die Befesti
6
).
gung(
Überprüfen Sie den Schwimmschal-
ter (1). Er muss so positioniert sein,
dass er sich frei heben und senken
kann. Die Schaltpunkthöhe „Ein“
und die Schaltpunkthöhe „Aus“ müs
sen leicht erreicht werden können.
Es besteht die Gefahr des Tro-
ckenlaufens, wenn das Kabel(5)
des Schwimmschalters zu lang
gewählt wird, insbesondere, wenn
Sie das Kabel (
gung (6)
Manueller Betrieb
Im manuellen Betrieb l
ständig.
Positionieren Sie den Schwimmschalter(1),
wie abgebildet, direkt senkrecht in der
Befestigung
).
einhängen.
(6).
1
) kann stufenlos einge-
5
) des
1
) aus der Befesti-
5
) in der
5
) nicht in die Befesti-
äuft die Pumpe
-
-
Page 13
ATDE CH
Ein- und Ausschalten
1. Öffnen Sie den Absperrhahn (16).
→ Richtung + drehen
Über den Absperrhahn regulieren Sie
die Wassermenge, die in den ange-
schlossenen Wasserschlauch ießt.
2. Tauchen Sie die Pumpe vollständig ein.
3. Stecken Sie den Netzstecker in die
Steckdose. Die Pumpe läuft sofort an.
4. Zum Ausschalten ziehen Sie den Stecker
aus der Steckdose. Die Pumpe schaltet
ab.
Bei zu geringem Wasserstand
schaltet der Schwimmschalter die
Pumpe automatisch ab.
Die Pumpe schaltet nicht ab, wenn
Sie den Absperrhahn (
drehen. Schalten Sie die Pumpe ab,
wenn Sie mit der Arbeit fertig sind.
Beaufsichtigen Sie das Gerät wäh-
rend des Betriebs, um automatisches
Abschalten oder Trockenlaufen der
Pumpe rechtzeitig zu erkennen und
Schäden zu vermeiden.
16
) zu
Reinigung/Wartung/
Lagerung
Reinigen und pegen Sie Ihr Gerät regelmäßig. Dadurch wird seine Leistungsfähigkeit
und eine lange Lebensdauer gewährleistet.
Lassen Sie Arbeiten, die nicht
in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.
Es besteht Verletzungsgefahr
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker.
Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr
durch bewegliche Teile.
Allgemeine
Reinigungsarbeiten
• Reinigen Sie die Pumpe nach jedem Gebrauch mit klarem Wasser.
• Entfernen Sie Fusseln und faserige Partikel, die sich an und unter dem Pumpengehäuse (3) eventuell festgesetzt haben,
mit einem Wasserstrahl.
• Reinigen Sie den Schwimmschalter (1)
und den Ansaugfuß (4) von Ablagerungen mit klarem Wasser.
Reinigung des Filters
Die Pumpe besitzt im Ansaugfuß einen herausnehmbaren Filter, der sie vor Verschmutzung schützt. Je nach Verschmutzungsgrad
des Wassers sollte er gelegentlich geprüft
und bei Bedarf gereinigt werden:
1. Ziehen Sie den Netzstecker.
2. Drehen Sie die Filter-Abdeckung (
eine ¼-Drehung im Uhrzeigersinn.
3. Nehmen Sie die Filter-Abdeckung (
ab.
4. Reinigen Sie den Filter (
ßendem Wasser.
5. Montieren Sie den Filter (
Abdeckung (
folge.
Die Pumpe darf nicht ohne Filter(23)
betrieben werden.
22
) in umgekehrter Reihen-
23
23
22
22
) unter ie-
) und Filter-
)
)
Durchspülen der Pumpe
Nach der Förderung von stark verschmutztem Wasser muss die Pumpe durchgespült
13
Page 14
DE AT CH
werden, um Ablagerungen in der Pumpe zu
verhindern.
• Pumpen Sie lauwarmes Wasser
(max.35 °C), bis das gepumpte Was
ser klar ist.
-
Lagerung
• Reinigen Sie die Pumpe vor der Lagerung.
• Bewahren Sie die Pumpe trocken und
frostsicher und außerhalb der Reichweite von Kindern auf.
• Wenn Sie die Pumpe einen längeren
Zeitraum nicht benutzen, dann muss sie
nach dem letzten Einsatz und vor Neueinsatz gründlich gereinigt und durchgespült werden. Infolge von Ablagerungen
und Rückständen kann es ansonsten zu
Anlaufschwierigkeiten kommen.
Platzsparende
Aufbewahrung
1. Demontieren Sie das biegsame
Rohr(17) und das obere Alu-Rohr (19).
2 Klipsen Sie das biegsame Rohr (17) und
das obere Alu-Rohr (19) rechts und links
in die Rohr-Halterung (12).
Bewahren Sie die
(
13/14
) gut auf.
Alle darüber hinausgehenden Maß-
nahmen, insbesondere das Öffnen
der Pumpe, sind von einer Elektrofachkraft auszuführen. Wenden Sie
sich im Reparaturfall immer an das
Service-Center.
Dichtungsringe
Elektrische Geräte gehören nicht in
den Hausmüll.
• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein
getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen
Sie hierzu unser Service-Center.
• Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.
Ersatzteile/Zubehör
Ersatzteile und Zubehör
erhalten Sie unter
www.grizzlytools.shop
Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das
Kontaktformular.
Bei weiteren Fragen wenden Sie sich an
das „Service-Center“ (siehe Seite 17).
7 Kunststoff-Haken
10
11 Adapter
13-15 5x Dichtungsring
17 biegsames Rohr
19 2x Alu-Rohr
Verbindungsstück
91105969
Entsorgung/
Umweltschutz
Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.
14
Page 15
Fehlersuche
Problem Mögliche Ursache Fehlerbehebung
Steckdose, Netzanschlussleitung, Lei-
Pumpe läuft
nicht an
Pumpe läuft,
fördert aber
nicht
Pumpe schaltet
nicht aus
Netzspannung fehlt
Schwimmschalter (1) schaltet
nicht
Wasserspiegel bei Inbetriebnahme zu gering
Thermoschutzschalter hat abgeschaltet
Filter-Abdeckung (
Filter (
Druckleitung geschlossen
Pumpenleistung verringert
durch starke Verschmutzungen
oder schmirgelnde Wasserbeimengungen
Schwimmschalter (1) kann
nicht absinken
Filter-Abdeckung (
Filter (
23) verstopft
23) verstopft
22) /
22) /
tung, Stecker prüfen, ggf. Reparatur
durch Elektrofachmann
Position des Schwimmschalters überprüfen
Pumpe tiefer eintauchen
Warten, bis Motor nach Abkühlung
wieder einschaltet
Netzstecker ziehen und Ansaugfuß/
Schaufelrad reinigen
Filter-Abdeckung/Filter reinigen
Absperrhahn (16) am Verteiler oder
sonstige Hähne, Düsen usw. öffnen.
Netzstecker ziehen und Pumpe reinigen, ggf. Verschleißteile ersetzen
(siehe „Reinigung, Wartung und Lagerung“)
Position des Schwimmschalters überprüfen
Filter-Abdeckung/Filter reinigen
ATDE CH
Fördermenge
ungenügend
Pumpe schaltet
nach kurzer
Laufzeit ab
Pumpenleistung verringert
durch stark verschmutzte und
schmirgelnde Wasserbeimengungen
Motorschutz schaltet die Pumpe wegen zu starker Wasserverschmutzung ab
Wassertemperatur zu hoch,
Motorschutz schaltet Gerät ab
Netzstecker ziehen und Pumpe reinigen, ggf. Verschleißteile ersetzen
(siehe „Reinigung, Wartung und Lagerung“)
Netzstecker ziehen und reinigen.
Auf maximale Wasser-Temperatur von
35°C achten!
15
Page 16
DE AT CH
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.
Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des
Produkts gesetzliche Rechte zu. Diese
gesetzlichen Rechte werden durch unsere
im Folgenden dargestellte Garantie nicht
eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Originalkassenbon gut auf. Diese Unterlage wird
als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem
Kaufdatum dieses Produkts ein Materialoder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie
kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb
der Drei-Jahres-Frist das defekte Gerät und
der Kaufbeleg (Kassenbon) vorgelegt und
schriftlich kurz beschrieben wird, worin der
Mangel besteht und wann er aufgetreten
ist.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder
ein neues Produkt zurück. Mit Reparatur
oder Austausch des Produkts beginnt kein
neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch
für ersetzte und reparierte Teile. Eventuell
schon beim Kauf vorhandene Schäden und
Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der
Garantiezeit anfallende Reparaturen sind
kostenpichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder
Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Produktteile, die normaler
Abnutzung ausgesetzt sind und daher als
Verschleißteile angesehen werden können
(z.B. Filter) oder für Beschädigungen an
zerbrechlichen Teilen (z.B. Schalter).
Diese Garantie verfällt, wenn das Produkt
beschädigt, nicht sachgemäß benutzt oder
nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in
der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in
der Betriebsanleitung abgeraten oder vor
denen gewarnt wird, sind unbedingt zu
vermeiden.
Das Gerät ist lediglich für den privaten
und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung
und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Es besteht insbesondere kein Garantieanspruch beim Fördern von abrasiven Materialien (Sand, Steine) oder aggressiven
Flüssigkeiten, da dadurch Dichtungen, Laufrad, Motor oder andere Teile beschädigt
werden.
Achtung: Die Regenfasspumpe ist nicht
geeignet als Dauerlaufpumpen (z.B.
für Bachläufe oder Teichfontänen). Bei
Zweckentfremdung erlischt der Garantieanspruch.
Der Garantieanspruch erlischt auch beim
Einsatz der Regenfasspumpe ohne Bodenplatte oder bei Beschädigungen, die
durch Halten oder Aufhängen an der Netz-
16
Page 17
ATDE CH
anschlussleitung verursacht werden. Die
Regenfasspumpe darf nicht trocken laufen
oder Frost ausgesetzt werden.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den
folgenden Hinweisen:
• Bitte halten Sie für alle Anfragen den
Kassenbon und die Identikationsnummer (IAN420315_2207) als Nach-
weis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte
dem Typenschild.
• Sollten Funktionsfehler oder sonstige
Mängel auftreten kontaktieren Sie
zunächst die nachfolgend benannte
Serviceabteilung telefonisch oder per
E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer
Reklamation.
• Ein als defekt erfasstes Produkt können
Sie, nach Rücksprache mit unserem
Kundenservice, unter Beifügung des
Kaufbelegs (Kassenbons) und der
Angabe, worin der Mangel besteht
und wann er aufgetreten ist, für Sie
portofrei an die Ihnen mitgeteilte
Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu
vermeiden, benutzen Sie unbedingt nur
die Adresse, die Ihnen mitgeteilt wird.
Stellen Sie sicher, dass der Versand
nicht unfrei, per Sperrgut, Express oder
sonstiger Sonderfracht erfolgt. Senden
Sie das Gerät bitte inkl. aller beim Kauf
mitgelieferten Zubehörteile ein und
sorgen Sie für eine ausreichend sichere
Transportverpackung.
Reparatur-Service
Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von
unserer Service-Niederlassung durchführen
lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die
ausreichend verpackt und frankiert eingesandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an
unsere Service-Niederlassung.
Nicht angenommen werden unfrei, per
Sperrgut, Express oder mit sonstiger Sonderfracht, eingeschickte Geräte.
Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.
Service-Center
Service Deutschland
DE
Tel.: 0800 54 35 111
E-Mail: [email protected]
IAN 420315_2207
Service Österreich
AT
Tel.: 0800 447744
E-Mail: [email protected]
IAN 420315_2207
Service Schweiz
CH
Tel.: 0800 56 44 33
E-Mail: [email protected]
IAN 420315_2207
Importeur
Bitte beachten Sie, dass die folgende
Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte
Service-Center.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
D-63762 Großostheim
GERMANY
www.grizzlytools.de
17
Page 18
GB MT
Content
Introduction ...............................18
Areas of Application ..................18
General Description ....................19
Scope of Delivery ............................19
Overview ....................................... 19
Functional description ......................19
Technical Data ............................19
Performance data ............................20
Notes on Safety .........................20
Explanation of symbols .................... 20
General notes on safety ...................20
Operational start-up ..................23
Assembly .......................................23
Immersing the pump ........................23
Mains connection ............................24
Operation ..................................24
Adjusting the oat switch .................24
Switching on and off .......................24
Maintenance/ Cleaning/
Storage ......................................25
General cleaning instructions ............25
Cleaning the lter............................25
Flushing the pump ........................... 25
Storage ..........................................25
Waste Disposal and Environmental
Protection ..................................26
Replacement parts/Accessories ..26
Troubleshooting .........................27
Guarantee .................................28
Repair Service ............................29
Service-Center ............................29
Importer ....................................29
Translation of the original
EC declaration of conformity ....201
Exploded Drawing ...................216
Introduction
Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
During production, this equipment has
been checked for quality and subjected to
a nal inspection. The functionality of your
equipment is therefore guaranteed.
In some cases, residual amounts of water
may therefore be present on or in the de-
vice or in hose lines. This is not a aw or a
defect and is no cause for concern.
The operating instructions constitute
part of this product. They contain
important information on safety, use
and disposal.
Before using the product, familiarise
yourself with all of the operating
and safety instructions. Use the
product only as described and for
the applications speci ed. Keep this
manual safely and in the event that
the product is passed on, hand over
all documents to the third party.
Areas of Application
The rain barrel pump is designed for
pumping water from a rain barrel or rain
collection tank. It is particularly suitable for
garden irrigation. The device is designed
exclusively for the supply of clari ed water
and rain water up to a temperature of
max. 35°C.
Any other use that is not expressly permit-
ted in this instruction manual (e.g.supply
of food, salt water, motor fuels, chemical
products or water with abrasive substances) may result in damage to the device and
pose a serious hazard to the user.
The device is not suitable for continuous
operation. Continuous operation will short-
18
Page 19
GB MT
en its service life and void the warranty.
This device is not suitable for commercial
use. The warranty is void in the case of
commercial use.
The operator or user is responsible for
any accidents or personal injury and/or
material damage to third parties or their
property.
The manufacturer is not liable for damage
caused by improper use or incorrect operation.
General Description
An illustration of the most
important functional components can be found on the
fold-out pages.
Scope of Delivery
Carefully unpack the appliance and check
that it is complete. Dispose of the packaging material correctly.
- Water Barrel Pump
- 2x
Aluminium pipe
- Flexible pipe
- 5x Sealing ring
-
Pipe holder
- Plastic hook with screw and wing nut
-
Connector
- 3/4 & 5/8 Adapter
- Instructional manual
Accessories
7 Plastic hook
8 Wing nut
9 Screw
10 Connector
11 Adapter
12 Pipe holder
13 Small sealing ring
14
Medium-sized sealing ring
15 Large sealing ring
16 Shut-off valve
17 Flexible pipe
18
Screw sleeve
19 Lower/Upper aluminium pipe
20
Screw sleeves
21 Pressure connection
22 Filter cover
23 Filter
Functional description
The pump is equipped with a oat switch
that automatically switches the pump on or
off depending on the water level.
In case of overload, the pump is switched
off by the built-in thermal protection switch.
After cooling down, the motor starts up
again by itself.
A height-adjustable plastic hook on the
aluminium pipe can be hooked into the
rain barrel and enables convenient water
extraction via a water hose. The shut-off
valve has the function of a water tap.
Overview
Pump
1 Float switch
2 Carrying handle
3 Pump housing
4 Suction foot
5
Cable
6 Fastening
Technical Data
Water Barrel Pump ..................PRP 400 B1
Input voltage (U) .............. 230 V~; 50 Hz
Power consumption (P) ..................400 W
Safety class .......................................... I
Degree of protection ......................... IPX8
Max. discharge rate
(Qmax) ........................approx. 4000 l/h
19
Page 20
GB MT
7 m
Max. discharge head (Hmax) ...........13 m
Max. depth of immersion ...................7 m
Max. foreign body size ................... 3 mm
Max. water temperature (Tmax) ........35°C
Mains cable ...................................10 m
Performance data
-
Max. discharge head H (m)
discharge rate Q (l/h)
Notes on Safety
Follow all safety instructions when
using the machine.
Explanation of symbols
Symbols on the device
Before beginning work, fa-
miliarise yourself thoroughly
with all the operating elements, particularly with how
they function and operate.
Ask a specialist if necessary.
Read and follow the operat-
ing instructions provided for
the device!
Do not use for pure sand
water!
20
Max. immersion depth
_
Open and close the shut-off
+
valve
Attention: Remove the plug
from the socket as soon as
the power lead is damaged
or cut.
Electric appliances should
not be disposed of in the domestic garbage.
Symbols in the manual
Warning symbols with information on damage and
injury prevention
Hazard symbol with infor-
mation on the prevention of
personal injury caused by
electric shock
Instruction symbols with infor-
mation on preventing dam-
age
Remove the mains plug!
Help symbols with informa-
tion on improving tool han-
dling
General notes on safety
Working with the equipment:
Caution: to avoid accidents
and injuries:
• This device is not intended for
use by children, individuals
Page 21
GB MT
with limited physical, sensory or
mental capabilities, those with
insuf cient experience or knowl-
edge or individuals who are not
familiar with the instructions.
Children should be supervised
to ensure that they do not play
with the device.
Cleaning and maintenance must
not be carried out by children.
• The machine must not be used
at altitudes over 2000 m.
• Never let children or persons
who are not familiar with these
instructions use the machine. Local regulations may restrict the
age of the operator.
• This device can be used by children aged 8 years and up as
well as individuals with reduced
physical, sensory or mental abilities or a lack of experience and
knowledge if they are supervised or have been instructed in
the safe use of the device and
understand the resulting haz-
ards. Children must never play
with the device. Cleaning and
user maintenance must not be
carried out by children if they
are not supervised.
• Wear sturdy footwear to protect
against electric shock.
• Should there be people in the
water, do not operate the equipment. Risk of electric shock!
• Take appropriate measures to
keep children away from the
equipment whilst it is running.
There is a risk of injury!
• Do not use the equipment in the
vicinity of ammable liquids or
gases. Non-observance will re-
sult in a risk of re or explosion.
• The transfer of aggressive, abrasive (grinding effect), corrosive,
combustible (e.g. motor fuels)
or explosive liquids, salt water,
cleaning agents and foodstuffs
is not permitted. The temperature of the liquid being trans-
ported must not exceed 35°C.
• Store the equipment in a dry
place and out of reach of children.
Caution! To avoid damage to
the equipment and any possible person injury resulting
from this:
• Do not work with damaged or
incomplete equipment, or with
equipment that has been converted without the approval of
the manufacturer. Before initial
operation, have a specialist
check that the required electrical protection measures are in
place.
• Monitor the equipment during operation (particularly in
residential spaces, in order to
detect automatic switching off
or dry running of the pumps
in time. Regularly check the
function of the oat switch (see
chapter “Operational start-up“).
Non-observance will invalidate all guarantee and liability
claims.
• The pump is not suitable for continuous operation (e.g. for water features in garden ponds).
Check the equipment regularly
for correct functioning.
• Note that the lubricants used in
the equipment may cause dam-
21
Page 22
GB MT
age or contamination if they
escape. Do not use the pump in
garden ponds with sh stocks or
valuable plants.
• Do not carry or x the equip-
ment by the cable or pressure
line.
• Protect the equipment from frost
and from running dry.
• Use only original accessories
and do not carry out conversion
work on the equipment.
• Please read the notes in the operating instructions on the topic
of “Maintenance and Cleaning”
and “Storage”. Any measures
above and beyond these, particularly opening the equipment,
are to be carried out by an electrician. In the case of repairs, always contact our service centre.
Electrical safety:
Caution: to avoid accidents
and injuries from electric
shocks:
• If there are people in the water,
the device must not be operated. Risk of electric shock!
• After installation, the mains plug
must be freely accessible when
the equipment is in operation.
• Before operating your new
pump, have a specialist check:
- The earthing, the protective
multiple earthing; the residual
current circuit breaking must
be compliant with the safety
regulations of the energy supply company and function
without fault,
- The protection of the electri-
cal plug connections from the
wet.
• If there is a risk of ooding, x
the plug connections in an area
that is safe from ooding. Risk
of electric shock.
• Ensure that the mains voltage
matches the speci cations on
the rating plate.
• The electrical installation shall
be according to national wiring
rules.
• Connect the appliance only to
a power socket with a residual
current circuit breaker of rated
residual current no more than
30mA; fuse min. 6 ampere.
• Check the device, power con-
nection cable and plug for damage before each use. Defective
mains connection cables must
not be repaired. They must be
replaced wit new ones. Ensure
that damage to your device is
repaired by an authorised specialist.
• Do not use the mains connection
cable to pull the plug out of the
socket. Protect the mains connection cable from heat, oil and
sharp edges.
• Use only extension cables that
are splash-proof and designed
for outdoor use. Always roll
out the cable drum completely
before use. Check the extension
cable for damage.
• Remove the plug from the mains
socket before carrying out work
on the device, if there is a leak
in the water system, during
work breaks and when not in
use.
• Mains connection cables must
22
Page 23
GB MT
not have a cross-section that
is smaller than those of rubber hoses with the designation
H07RN8-F. The cable length
must total 10 m. The wire cross
section of the extension cable
must be at least 2.5 mm2.
• Protect mains cables and electrical connections from moisture.
Make sure that mains connection cables and electrical con-
nections are located in a ood-
proof area.
• If the cord of this device is damaged, it must be replaced by the
manufacturer or their customer
service or by a similarly quali-
ed person in order to avoid
hazards.
Operational start-up
Assembly
Fitting the lower aluminium pipe
1. Insert the large sealing ring (15) into
the adapter (11) of the pressure connection.
2. Screw the adapter (11) to the pressure
connection (21) of the pump.
3. Clip the pipe holder (12) with the mid-
dle holder to the aluminium pipe. The
mounting rail of the pipe holder (12)
must point downwards.
4. Insert one of the two medium-sized
sealing rings
(20).
5. Place an aluminium pipe (19)
onto the adapter (11) and
screw it with the screw sleeve
(20).
6. Push the pipe holder (12) onto the
aluminium pipe downwards until it engages in the recess on the device.
(14) into the screw sleeve
Fitting the upper aluminium pipe
1. Connect the lower and upper
aluminium pipe (19) using
the connector (10). Place one
of the small sealing rings (13)
between the connector (10)
and each of the two screw sleeves
(18).
Fitting the plastic hook
1 Loosen the wing nut (8) on the plastic
hook (
7).
2. Remove the screw (
handle.
3. Clip the plastic hook (
aluminium pipe (19).
4. Fix the plastic hook (
(
9) and wing nut (8).
Fitting the fl exible pipe
1. Insert the medium-sized sealing ring
(
14) into the screw sleeve (20).
2. Push the exible pipe (
per aluminium pipe (
with the screw sleeve (20).
9) from the plastic
7) onto the upper
7) with the screw
17) onto the up-
19) and screw it
Immersing the pump
Be careful not to hold or
hang the unit by the mains
connection cable. There is a
risk of electric shock due to
damaged mains connection
cables.
When immersing the pump, make
sure that the shut-off valve(16) is
open to ensure that the pump is
vented.
• Use the plastic hook (7) or attach a
rope to the pump‘s carrying handle (2)
to immerse or raise the pump. Never
hang the unit directly from the
23
Page 24
GB MT
bent pipe or water hose.
• You can adjust the height of the plastic
hook after loosening the wing nut (8).
This way you can hang the pump in
a rain barrel without it touching the
ground and sucking in possible sediment.
• When the water level is low, you can
also place the pump in the rain barrel.
The shut-off valve must protrude over
the edge of the container.
Beware of dirt and sand accumu-
lating at the bottom of the barrel
over time, which could damage the
pump.
We recommend placing the pump
on a brick.
Mains connection
The pump you have purchased is already
equipped with a safety plug. The pump
is intended for connection to an earthed
socket with residual current circuit breaker
(RCCB) with 230V~50Hz.
Operation
The minimum water level on initial
start-up must be 60mm.
Adjusting the oat
switch
Check the oat switch (1). It must be
positioned so that it can rise and fall
freely. The switching point height
„On“ and the switching point height
„Off“ must be easily reached.
There is a risk of dry running
if the cable (
chosen too long, especially if the
cable (
tening (
Manual operation
The pump runs continuously in manual
operation.
Position the oat switch (1), as shown,
directly vertically in the
5) of the oat switch is
5) is not hooked into the fas-
6) .
fastening (6).
Switching on and off
1. Open the shut-off valve (16).
→ Turn in + direction
Use the shut-off valve to regulate the
amount of water that ows into the con-
nected water hose.
2. Fully immerse the pump.
3. Insert the mains plug in the socket. The
pump starts immediately.
4. To switch off, pull the plug out of the
socket. The pump switches off.
If the water level is too low, the
oat switch will automatically
switch off the pump.
Automatic operation
The on or off switching point of the oat
switch (
1) can be adjusted continuously.
1. Disconnect the cable (
switch (
1) from the fastening, if neces-
sary (
6).
2. Press the cable (
tion into the fastening (
5) of the oat
5) in the desired posi-
6).
24
Supervise the appliance while it is
in operation in order to be immediately aware if the automatic cut-out
operates or the pump runs dry, to
limit any damage to a minimum.
Page 25
GB MT
Maintenance/
Cleaning/ Storage
Clean and maintain your equipment regu-
larly. This will guarantee its performance
and long durability.
Ask our service centre to car-
ry out any work that is not
described in these instructions. Use only original parts.
There is a risk of injury!
Pull out the power plug before
every maintenance operation. There
is a risk of electrocution or of injury
from moving parts.
General cleaning instructions
• Clean the pump with clean water after
each use.
• Remove any uff and brous particles
that may have become trapped on and
under the pump housing (3) with a water jet.
• Clean the oat switch (1) and the suc-
tion foot (4) of deposits with clear water.
Cleaning the lter
The pump has a removable lter in the
suction foot that protects it from contamination. Depending on the degree of contamination of the water, it should be checked
occasionally and cleaned if necessary:
5. Install the lter (
in reverse order.
The pump must not be operated
with the lter (
23) and lter cover (22)
23).
Flushing the pump
After pumping heavily polluted water, the
pump must be ushed to prevent deposits
in the pump.
• Pump lukewarm water (max. 35 °C)
until the pumped water is clear.
Storage
• Clean the pump before storage.
• Store the appliance in a dry, frost-free
place, and where children cannot gain
access to it.
• When the pump is not to be used for
a longer period, it must be thoroughly
cleaned after its last use, and before it
is next used. Otherwise there may be
problems in starting the pump, caused
by deposits and residues.
Space-saving storage
1. Dismantle the exible pipe (17) and the
upper aluminium pipe (19).
2 Clip the exible pipe (17) and the up-
per aluminium pipe (19) right and left
into the pipe holder (12).
Keep the sealing rings (13/14) in a
safe place.
1. Unplug the mains plug.
2. Turn the lter cover (
wise.
3. Remove the lter cover (
4. Clean the lter (
ter.
22) a ¼ turn clock-
23) under running wa-
22).
All other measures, particularly
opening the pump must be carried
out by a quali ed electrician. Always contact the Service Centre if
repairs are needed.
25
Page 26
GB MT
Waste Disposal and Environmental Protection
Be environmentally friendly. Return the
tool, accessories and packaging to a recy-
cling centre when you have nished with
them.
Electric appliances should not be
disposed of in the domestic garbage.
• Hand the tool in at a recycling centre.
The plastics and metal parts can be
separated and recycled. Ask your Ser-
vice Center about this.
• Defective units returned to us will be
disposed of for free.
Replacement parts/
Accessories
Spare parts and accessories can
be obtained at
www.grizzlytools.shop
If you have issues ordering, please use the
contact form.
If you have any other questions, contact
the ”Service-Center” (see page 29).
7 Plastic hook
10
11 Adapter
13-15 5x Sealing ring
17 Flexible pipe
19 2x Aluminium
Connector
91105969
pipe
26
Page 27
Troubleshooting
Faults Causes Remedies
Check plug socket, cable, line and
Pump does
not start
Mains voltage is not applied
Float switch (1) does not switch Check the position of the oat switch
plug, where appropriate, have repaired through electrical specialist
GB MT
Pumps has
no discharge
Pump operating but not
pumping
Flow rate
insuf cient
Pump switches off after a
short period
Water level too low during commissioning
Thermal protection switch has
switched off
Filter cover (
( 23) blocked
Pressure line closed
Pump performance reduced due
to heavy dirt contamination or
abrasive water impurities
Float switch (1) cannot sink Check the position of the oat switch
Filter cover (
( 23) blocked
Pumping capacity reduced due
to very dirty and abrasive admixtures of water
Motor contactor disconnects the
pumps because of water pollution that is too severe
Water temperature too high, motor contactor breaks
22) / Filter
22) / Filter
Immerse pump deeper
Wait until the motor switches on again
after cooling down
Pull out the mains plug and clean the
suction foot/impeller
Clean the lter cover/ lter
Open the shut-off valve (16) on the distributor or other taps, nozzles, etc.
Pull out the mains plug and clean the
pump, replace consumable parts if
necessary (see “Cleaning, maintenance and storage”)
Clean the lter cover/ lter
Pull out the mains plug and clean the
pump, replace consumable parts if
necessary (see “Cleaning, maintenance and storage”)
Pull out the mains plug and clean.
Note maximum water temperature of
35°C!
27
Page 28
GB MT
Guarantee
Dear Customer,
This equipment is provided with a 3-year
guarantee from the date of purchase.
In case of defects, you have statutory rights
against the seller of the product. These
statutory rights are not restricted by our
guarantee presented below.
Terms of Guarantee
The term of the guarantee begins on the
date of purchase. Please retain the original
receipt. This document is required as proof
of purchase.
If a material or manufacturing defect
occurs within three years of the date of
purchase of this product, we will repair or
replace – at our choice – the product for
you free of charge. This guarantee requires
the defective equipment and proof of purchase to be presented within the three-year
period with a brief written description of
what constitutes the defect and when it occurred.
If the defect is covered by our guarantee,
you will receive either the repaired product
or a new product. No new guarantee period begins on repair or replacement of the
product.
Guarantee Period and Statutory
Claims for Defects
The guarantee period is not extended by
the guarantee service. This also applies for
replaced or repaired parts. Any damages
and defects already present at the time of
purchase must be reported immediately after unpacking. Repairs arising after expiry
of the guarantee period are chargeable.
Guarantee Cover
The equipment has been carefully produced in accordance with strict quality
guidelines and conscientiously checked
prior to delivery.
The guarantee applies for all material and
manufacturing defects. This guarantee
does not extend to cover product parts that
are subject to normal wear and may therefore be considered as wearing parts (e.g.
back ow stop, sealing ring) or to cover
damage to breakable parts (e.g. switches).
This guarantee shall be invalid if the product has been damaged, used incorrectly or
not maintained. Precise adherence to all of
the instructions speci ed in the operating
manual is required for proper use of the
product. Intended uses and actions against
which the operating manual advises or
warns must be categorically avoided.
The product is designed only for private
and not commercial use. The guarantee
will be invalidated in case of misuse or
improper handling, use of force, or interventions not undertaken by our authorised
service branch.
In particular, there is no warranty claim
when pumping abrasive materials (sand,
stones) or aggressive liquids, as this may
damage seals, impeller, motor or other
parts.
Caution: The rain barrel pump is not suitable as a continuous running pump (e.g. for
streams or pond fountains). The warranty
claim will expire in case of misuse.
The warranty claim will also become void
if the rain barrel pump is used without
a baseplate or in the event of damage
caused by holding or hanging on to the
mains connection cable. The rain barrel
pump must not run dry or be exposed to
frost.
28
Page 29
GB MT
Processing in Case of Guarantee
To ensure quick handling of you issue,
please follow the following directions:
• Please have the receipt and identi ca-
tion number (IAN420315_2207)
ready as proof of purchase for all enquiries.
• Please nd the item number on the rat-
ing plate.
• Should functional errors or other de-
fects occur, please initially contact the
service department speci ed below by
telephone or by e-mail. You will then receive further information on the processing of your complaint.
• After consultation with our customer
service, a product recorded as defective
can be sent postage paid to the service
address communicated to you, with the
proof of purchase (receipt) and speci-
cation of what constitutes the defect
and when it occurred. In order to avoid
acceptance problems and additional
costs, please be sure to use only the
address communicated to you. Ensure
that the consignment is not sent carriage
forward or by bulky goods, express or
other special freight. Please send the
equipment inc. all accessories supplied
at the time of purchase and ensure adequate, safe transport packaging.
Equipment sent carriage forward or by
bulky goods, express or other special
freight will not be accepted.
We will dispose of your defective devices
free of charge when you send them to us.
Service-Center
Service Great Britain
GB
Tel.: 0800 404 7657
E-Mail: [email protected]
IAN 420315_2207
Assistenza Malta
MT
IAN 420315_2207
Importer
Please note that the following address is
not a service address. Please initially con-
tact the service centre speci ed above.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
DE-63762 Großostheim,
GERMANY
www.grizzlytools.de
Repair Service
For a charge, repairs not covered by the
guarantee can be carried out by our ser-
vice branch, which will be happy to issue
a cost estimate for you.
We can handle only equipment that has
been sent with adequate packaging and
postage.
Attention: Please send your equipment to
our service branch in clean condition and
with an indication of the defect.
29
Page 30
FR BE
Sommaire
Introduction ...............................30
Fins d’utilisation ......................... 30
Description générale ..................31
Volume de la livraison ..................... 31
Vue synoptique ............................... 31
Description du fonctionnement .......... 31
Détails techniques ...................... 32
Performances ..................................32
Instructions de sécurité ............... 32
Symboles et pictogrammes ............... 32
Consignes générales de sécurité ....... 33
Mise en service ..........................35
Instructions de montage ................... 35
Immersion de la pompe ................... 36
Raccordement au secteur .................36
Fonctionnement ..........................36
Réglage de l’interrupteur à otteur .... 36
Mise en marche et arrêt ................... 37
Entretien/nettoyage/ Stockage ...37
Travaux d’entretien et de nettoyage
généraux ....................................... 37
Nettoyage du ltre .......................... 38
Rinçage de la pompe ...................... 38
Stockage ....................................38
Protection de l’environnement .... 38
Pièces de rechange /
Accessoires ...............................39
Garantie - France .......................39
Garantie - Belgique .................... 41
Service Réparations ...................43
Service-Center ............................ 43
Importateur ............................... 43
Dépannage ................................ 44
Traduction de la déclaration de
conformité CE originale
Vue éclatée ..............................216
............202
Introduction
Toutes nos félicitations pour l’achat de
votre nouvel appareil. Vous avez ainsi
choisi un produit de qualité supérieure.
La qualité de l’appareil a été véri ée pen-
dant la production et il a été soumis à un
contrôle nal. Le fonctionnement de votre
appareil est donc ainsi garanti.
Dans certains cas, il est donc possible que
des résidus d‘eau soient présents sur ou
dans l‘appareil ou dans les exibles. Ce
n’est ni un vice ni un défaut et ne doit pas
être une source d’inquiétude.
La notice d’utilisation fait partie de
ce produit. Elle contient des instructions importantes pour la sécurité, l’utilisation et l’élimination des déchets. Avant
d’utiliser ce produit, lisez attentivement les
consignes d’emploi et de sécurité. N’utilisez le produit que tel que décrit et uniquement pour les domaines d’emploi indiqués.
Conservez cette notice et remettez-la avec
tous les documents si vous cédez le produit
à un tiers.
Fins d’utilisation
La pompe pour collecteur d‘eau de pluie
est destinée à refouler de l‘eau hors d‘un
fût à eau de pluie ou d‘un récupérateur
d‘eau de pluie. Elle est particulièrement
adaptée à l‘arrosage du jardin. L‘appareil
est exclusivement conçu pour le refoulement de l‘eau claire et de l‘eau de pluie
jusqu‘à une température maximale de
35°C.
Toute autre utilisation qui n‘est pas expressément préconisée dans ce mode d‘emploi
(par ex. le refoulement de produits alimentaires, d‘eau salée, de carburants pour
moteur, de produits chimiques ou d‘eau
30
Page 31
BEFR
contenant des substances abrasives) peut
entraîner des dommages à l‘appareil et
constituer un sérieux danger pour l‘utilisateur.
Cet appareil n‘est pas conçu pour une
utilisation permanente. Une utilisation
permanente raccourcit la durée de vie et
annule la garantie.
Cet appareil n‘est pas conçu pour une
utilisation commerciale. Une utilisation
commerciale annule la garantie.
L‘opérateur ou l‘utilisateur est responsable
des accidents ou des dommages causés
aux autres personnes ou à leurs biens.
Le fabricant ne peut être tenu pour responsable des dommages causés par une
utilisation inappropriée ou par une manipulation incorrecte.
Description générale
Vous trouverez la représentation
des fonctions les plus importantes sur les volets rabattables.
Volume de la livraison
Déballez l’appareil et véri ez que la livrai-
son est complète.
Evacuez le matériel d’emballage comme il
se doit.
- Pompe pour collecteur d’eau de pluie
- 2x
tube en aluminium
- 17 Tuyau souple
- 5x joint d‘étanchéité
-
Support de tube
- Crochet en plastique avec vis et écrou
papillon
-
Pièce de liaison
- Adaptateur
- Mode d’emploi
Vue synoptique
Pompe
1 Interrupteur à otteur
2 Poignée de transport
3 Corps de pompe
4 Pied ventouse
5
Câble
6 Fixation
Accessoires
Crochet en plastique
7
8 Écrou papillon
9 Vis
10 Pièce de liaison
11 Adaptateur
12 Support de tube
13 Petit joint d‘étanchéité
14
Joint d‘étanchéité moyen
15 Grand joint d‘étanchéité
16 Robinet d‘arrêt
17 Tuyau souple
18
Douille letée
19 Tube inférieur/supérieur en aluminium
20 Douilles letées
21 Raccord de pression
22 Couvercle du ltre
23 Filtre
Description du
fonctionnement
La pompe est équipée d‘un interrupteur à
otteur qui met automatiquement la pompe
en service ou hors service en fonction du
niveau de l‘eau.
En cas de surcharge, la pompe est arrêtée
par le disjoncteur thermique intégré. Après
refroidissement, le moteur redémarre tout
seul.
Un crochet en plastique réglable en hauteur, présent sur le tube en aluminium, peut
31
Page 32
FR BE
7 m
être accroché dans le fût à eau de pluie
et permet une extraction simple de l‘eau
à l‘aide d‘un tuyau d‘arrosage. Le robinet
d‘arrêt joue le rôle d‘un robinet d‘eau.
Détails techniques
Pompe pour collecteur
d’eau de pluie ........................ PRP 400 B1
Tension d’entrée (U) ......... 230V~; 50Hz
Puissance (P) ............................... 400 W
Classe de protection .............................. I
Mode de protection ..........................IPX8
Max. ux de pompage
(Qmax) ............................. env. 4000 l/h
Max. hauteur de pompage (Hmax) .. 13 m
Profondeur d’immersion max. ............ 7 m
Max. température de l’eau (Tmax) ... 35°C
Corps étrangers max. ..................... 3 mm
Conduite de réseau ........................ 10 m
Performances
-
Symboles et pictogrammes
Explication des symboles et
des avis de sécurité
Veuillez vous familiariser des
éléments de réglage avant
l’utilisation de la pompe.
Surtout de leur but et de leur
fonctionnement. Si néces-
saire, consultez un expert.
Lisez et respectez le mode
d’emploi de l’appareil.
Ne convient pas à de l‘eau
sableuse pure!
Profondeur d‘immersion max.
_
Ouvrir et fermer le robinet
+
d‘arrêt
Attention! Si le câble de ré-
seau est détérioré ou coupé,
tirez immédiatement la che
de la prise de courant.
Les machines n’ont pas leur
place dans les ordures ména-
gères.
hauteur de pompage H (m)
ux de pompage Q (l/h)
Instructions de sécurité
Pendant l’utilisation de la machine,
respecter les consignes de sécurité.
32
Symboles utilisés dans le
mode d’emploi
Symbole de danger et indica-
tions relatives à la prévention
de dommages corporels ou
matériels
Pictogramme de danger avec
informations de prévention
des dommages aux per-
sonnes par décharge élec-
trique
Page 33
BEFR
Symbole d’interdiction et
indications relatives à la prévention de dommages
Débranchez le cordon d‘ali-
mentation!
Symboles de remarque et
informations permettant une
meilleure utilisation de l‘apparei
Consignes générales de
sécurité
Travaux avec l‘appareil :
Prudence : vous éviterez ainsi
accidents et blessures :
• Cet appareil n‘est pas conçu
pour être utilisé par des enfants,
des personnes aux capacités
physiques, sensorielles ou mentales limitées ou manquant d‘expérience ou de connaissances,
ou par des personnes qui ne
sont pas familiarisées avec les
instructions.
Les enfants doivent être surveil-
lés pour véri er qu’ils ne jouent
pas avec l’appareil.
Le nettoyage et les travaux d‘entretien ne doivent pas être effectués par des enfants.
• L’appareil ne doit pas être utilisé
à des altitudes supérieures à
2000m.
• Ne permettez jamais aux enfants ou aux personnes qui ne
sont pas familiarisées avec ces
instructions d‘utiliser la machine. La législation locale peut
restreindre l‘âge de l‘utilisateur.
• Portez des chaussures de sécu-
rité a n d’être isolé des éven-
tuelles décharges électriques.
• Prenez toutes les mesures appropriées pour tenir les enfants
éloignés de l‘appareil lorsque
celui-ci fonctionne. Vous risquez
de vous blesser.
• N‘utilisez pas l‘appareil à proxi-
mité de liquides in ammables
ou de gaz. En cas d‘inobservation de cette consigne, il y a
risque d‘incendie ou d‘explosion.
• L‘utilisation de liquides agressifs,
abrasifs (ayant un effet déclen-
cheur), décapants, in ammables
(par exemple des carburants
pour moteur) ou explosifs, d‘eau
salée, de produits de nettoyage
et alimentaires est interdite. La
température du liquide pompé
ne peut pas dépasser 35 °C.
• Conservez l‘appareil dans un
endroit sec et hors de portée
des enfants.
Prudence! Vous évitez ainsi
d‘endommager l‘appareil et
les éventuelles conséquences
pouvant affecter les personnes :
• Ne travaillez pas avec un appareil endommagé, incomplet
ou sans consentement du fabricant de l‘appareil si celui-ci a
été modi é. Avant la mise en
service, faites contrôler par un
spécialiste que les mesures de
protection électriques exigées
sont disponibles.
• Contrôlez l‘appareil pendant
son exploitation (notamment
33
Page 34
FR BE
dans les locaux d‘habitation)
pour détecter à temps la déconnexion automatique ou un
fonctionnement à vide de la
pompe. Contrôlez régulièrement
le fonctionnement de l‘interrup-
teur ottant (cf. chapitre « Mise
en service »). L‘inobservation de
cette consigne met n aux droits
de garantie et à la responsabilité.
• La pompe ne convient pas à un
usage continu (par ex. pour les
écoulements des eaux dans des
bassins de jardin). Contrôlez
régulièrement le bon fonctionnement de l‘appareil.
• N‘oubliez pas que l‘appareil
utilise des lubri ants, lesquels
en cas de fuite, peuvent s‘écouler et causer des dommages
ou des pollutions. Ne placez
pas la pompe dans des étangs
contenant des poissons ou des
plantes de valeur.
• Ne portez pas ou ne xez pas
l‘appareil par le câble ou le
tuyau de refoulement.
• Protégez l‘appareil du gel et du
fonctionnement à sec.
• Utilisez seulement des acces-
soires d‘origine et ne modi ez
pas l‘appareil.
• En ce qui concerne les thèmes
« Entretien et nettoyage » et
« Stockage », veuillez lire les
instructions du mode d‘emploi.
Toutes les tâches concernant ce
sujet, en particulier l‘ouverture
de l‘appareil, doivent être effecutées par un électricien de
métier. En cas de réparation,
adressez vous toujours à notre
service après-vente.
Sécurité électrique :
Prudence : vous éviterez ainsi
les blessures et les accidents
dus au choc électrique :
• Si des personnes sont présentes
dans l‘eau, l‘appareil ne doit
alors pas être utilisé. Il existe un
risque d‘électrocution.
• Lorsque l‘appareil fonctionne
après avoir été mis en place, la
che de secteur doit être acces-
sible.
• Avant que vous ne mettiez en
service votre nouvelle pompe,
faites contrôler par un professionnel :
- que la mise à la terre, la
liaison au neutre, le circuit
de protection de courant de
défaut correspondent aux
normes de sécurité des entreprises d‘approvisionnement
en énergie et fonctionnent
correctement,
- que les raccordements électriques sont protégés de l‘humidité.
• En cas de risque d‘inondation
les raccordements doivent être
situés dans une zone à l‘abri
des inondations. Danger de décharge électrique.
• Faites attention à ce que la tension de réseau corresponde aux
indications de la plaque signalétique.
• Effectuez l’installation électrique
conforme à la réglementation
nationale.
• Raccordez l‘appareil à une
prise protégée par un dispositif
à courant résiduel (RCD) dont
le courant de défaut nominal ne
34
Page 35
BEFR
dépasse pas 30mA; fusible de
6ampères minimum.
• En cas d‘endommagement
du câble d‘alimentation de
cet appareil, celui-ci doit être
remplacé par le fabricant ou
son service après-vente ou un
spécialiste du même secteur a n
d‘éviter toute mise en danger.
• En cas d‘endommagement
du câble de raccordement de
cet appareil, celui-ci doit être
remplacé par le fabricant ou
son service après-vente ou un
spécialiste du même secteur a n
d‘éviter toute mise en danger.
• N‘utilisez pas le câble d‘alimentation pour retirer la che de
la prise de courant. Protégez
le câble d’alimentation de la
chaleur, de l’huile et des bords
coupants.
• Utilisez uniquement des rallonges protégées contre la projection d‘eau et adaptées à l‘utilisation en extérieur. Déroulez
toujours entièrement un dérou-
leur de câble avant utilisation.
Véri ez si la rallonge présente
des dommages.
• Débranchez la che secteur de
la prise de courant avant tous
travaux sur l‘appareil, en cas
de fuites dans le système d‘eau,
pendant les pauses et si l‘appareil n‘est pas utilisé.
• Les câbles d‘alimentation ne
doivent pas présenter de section transversale inférieure
aux câbles souples sous
caoutchouc portant la désigna-
tionH07RN8-F. Le câble doit
avoir une longueur de 10m. La
section des torons de la rallonge
doit être de 2,5mm2 minimum.
• Protégez les câbles d‘ali-
mentation et raccordements
électriques de l‘humidité.
Assurez-vous que les câbles
d‘alimentation et raccordements
électriques soient posés dans
une zone à l‘abri des inondations.
Mise en service
Instructions de montage
Monter le tube inférieur en alu-
minium
1. Placez le grand joint d‘étanchéité (15)
dans l‘adaptateur (11) du raccord de
pression.
2. Vissez l‘adaptateur (11) sur le raccord
de pression (21) de la pompe.
3. Clipsez le support de tube (12) avec le
support du milieu sur le tube en alumi-
nium. Le rail de xation du support de
tube (12) doit être orienté vers le bas.
4. Placez l‘un des deux joints d‘étanchéité
moyens (14) dans la douille letée
(20).
5. Placez un tube en aluminium
(19) sur l‘adaptateur (11) et
vissez-le avec la douille le-
tée (20).
6. Glissez le support de tube (12) sur le
tube en aluminium vers le bas jusqu‘à
ce qu‘il pénètre dans le creux présent
sur l‘appareil.
Monter le tube supérieur
en aluminium
1. Raccordez les tubes inférieur
et supérieur en aluminium
(19) à l‘aide de la pièce de
liaison (10). Entre la pièce de liaison
(10) et les deux douilles letées (18),
35
Page 36
FR BE
placez respectivement l‘un des petits
joints d‘étanchéité (13).
Monter le crochet en plastique
1. Desserrez les écrous papillon (8) sur le
crochet en plastique (7).
2. Retirez la vis (9) du crochet en plastique.
3. Clipsez le crochet en plastique (7) sur
le tube supérieur en aluminium (19).
4. Fixez le crochet en plastique (7) avec
la vis (9) et l‘écrou papillon (8).
Monter le tuyau fl exible
1. Placez le joint d‘étanchéité moyen (14)
dans la douille letée (20).
2. Placez le tuyau exible (17) sur le tube
supérieur en aluminium (19) et vissez-le
avec la douille letée (20).
Immersion de la pompe
Veillez à ne jamais tenir ou
suspendre l‘appareil par le
câble d‘alimentation. Il existe
un risque d’électrocution lié
aux câbles d‘alimentation
endommagés.
Lors de l‘immersion de la pompe,
veillez à ce que le robinet d‘arrêt
(16) soit ouvert a n de permettre la
purge de la pompe.
• Pour plonger ou relever la pompe, utili-
sez le crochet en plastique (7) ou xez
une corde à la poignée de transport
(2) de la pompe. N‘accrochez ja-
mais l‘appareil directement sur
le tuyau coudé ou sur le tuyau
d‘arrosage.
• Vous pouvez régler la hauteur du crochet en plastique en desserrant l‘écrou
papillon (8). Vous pouvez ainsi accrocher la pompe dans un fût à eau de
pluie sans qu‘elle soit en contact avec
le fond et aspire d‘éventuels dépôts.
• Si le niveau d‘eau est bas, vous pouvez
placer la pompe également dans le fût
à eau de pluie. Le robinet d‘arrêt doit
dans ce cas ressortir au-dessus du bord
du collecteur.
Notez que de la saleté et du sable
s‘accumulent au fond du fût avec le
temps qui pourraient endommager
la pompe.
Nous recommandons de placer la
pompe sur une brique.
Raccordement au secteur
La pompe que vous venez d‘acquérir est
déjà équipée d‘une che à contact de
protection. La pompe est conçue pour un
branchement à une prise à contact de protection avec dispositif à courant résiduel
(RCD) de 230V ~50Hz.
Fonctionnement
Lors de la mise en service, l’eau
doit atteindre un niveau minimal de
60mm.
Réglage de
l’interrupteur à otteur
Mode automatique
Le point de mise en marche ou de mise à
l‘arrêt de l‘interrupteur à otteur (1) peut
être réglé en continu.
1. Détachez le cas échéant le câble (5)
de l‘interrupteur à otteur (1) de la
xation (6).
36
Page 37
BEFR
2. Enfoncez le câble (5) dans la position
souhaitée dans la xation (6).
Véri ez l‘interrupteur à otteur (1).
Il doit être positionné de manière
à pouvoir se relever et s‘abaisser
librement. La hauteur du point d‘enclenchement „Marche“ et la hauteur
du point d‘enclenchement „Arrêt“
doivent pouvoir être facilement
atteintes.
Il y a un risque de fonction-
nement à sec, si le câble (5) de
l‘interrupteur à otteur est trop long,
en particulier si vous n‘accrochez
pas le câble (5) dans la xation (6).
Mode manuel
En mode manuel, la pompe tourne en
permanence.
Positionnez l‘interrupteur à otteur (1)
comme illustré, directement à la verticale,
dans la xation (6).
Mise en marche et arrêt
Si le niveau de l‘eau est trop faible,
le commutateur ottant arrête auto-
matiquement la pompe.
Surveillez l’appareil pendant son
fonctionnement a n de constater,
en temps utile, une marche à sec de
la pompe et éviter ainsi des dommages.
Entretien/nettoyage/
Stockage
La pompe est un produit de qualité ayant
fait ses preuves et qui a été soumis a un
contrôle nal sévère. Toutefois, pour aug-
menter la longévité, nous recommandons
un contrôle et un entretien réguliers.
Si vous faites exécuter des
travaux qui ne sont pas
décrits dans cette directive,
adressez vous à notre service
après-vente. Utilisez seulement des pièces d‘origine.
Vous risquez de vous blesser.
1. Ouvrez le robinet d‘arrêt (16).
→ Tourner dans le sens +
Le robinet d‘arrêt vous permet de réguler la quantité d‘eau qui circule dans le
tuyau d‘arrosage raccordé.
2. Immergez entièrement la pompe.
3. Branchez la che secteur dans la prise
de courant. La pompe démarre immédiatement.
4. Pour éteindre la pompe, débranchez la
che secteur de la prise de courant. La
pompe s‘arrête.
Débrancher la pompe avant
chaque travail d’entretien. Il y danger d’un choc électrique ou le danger de se blesser par des pièces en
mouvement.
Travaux d’entretien et de
nettoyage généraux
• Lavez la pompe après chaque utilisation avec de l‘eau claire.
• Éliminez au jet d‘eau les peluches et
particules breuses qui se sont éventuel-
lement accumulées sur et sous le corps
de pompe (3).
• Lavez les dépôts présents sur l‘interrup-
teur à otteur (1) et le pied ventouse (4)
avec de l‘eau claire.
37
Page 38
FR BE
FRFR
Nettoyage du ltre
La pompe est équipée, dans le pied
ventouse, d‘un ltre amovible qui la pro-
tège de l‘encrassement. Selon le niveau
d‘encrassement de l‘eau, il faudra occa-
sionnellement le véri er et le nettoyer le
cas échéant:
1. Débranchez la che secteur.
2. Tournez le couvercle du ltre (22) d‘un
¼ de tour dans le sens horaire.
3. Retirez le couvercle du ltre (22).
4. Nettoyez le ltre (23) sous l‘eau cou-
rante.
5. Montez le ltre (23) et le couvercle du
ltre (22) dans le sens inverse.
La pompe ne doit pas fonctionner
sans ltre (23).
Rinçage de la pompe
Après le refoulement d‘eau fortement
encrassée, la pompe doit être rincée pour
éviter l‘accumulation de dépôts dans la
pompe.
• Pompez de l‘eau tiède (max. 35°C)
jusqu‘à ce que l‘eau pompée soit claire
Stockage
Stockage peu encombrant
1. Démontez le tuyau exible (17) et le
tube supérieur en aluminium (19).
2. Clipsez le tuyau exible (17) et le tube
supérieur en aluminium (19) à droite et
à gauche dans le support de tube (12).
Rangez correctement les joints
d‘étanchéité (
13/14).
Toutes les mesures allant au-delà
de celles décrites ici, en particulier
l‘ouverture de la pompe, doivent
être effectuées par un électricien.
Adressez-vous au centre de service
après-vente en cas de réparation.
Protection de
l’environnement
Respectez la réglementation relative à la
protection de l’environnement (recyclage)
pour l’élimination de l’appareil, des accessoires et de l’emballage.
Les appareils ne font pas partie des
ordures ménagères.
Portez le carton à un point de recy-
clage.
• Nettoyez la pompe avant de la stocker.
• Conservez la pompe au sec, à l’abri
du gel et hors de portée des enfants.
• Si vous n’avez pas utilisé la pompe
pendant une longue période, il faut
la nettoyer à fond après la dernière
utilisation et avant toute nouvelle utilisation, sinon les dépôts et les résidus
peuvent entraîner des problèmes de
démarrage.
38
Cet appareil et
XXXXXXXXXX
ses accessoires
XXXXXXXXXX
sont recyclables
XXXXXXXXXX
À DÉPOSER
EN MAGASIN
À DÉPOSER
EN DÉCHÈTERIE
OU
• Déposez l’appareil à un point de
recyclage. Les pièces de plastique et
de métal utilisées peuvent être triées
selon leur nature et être ainsi recyclées.
Demandez conseil sur ce point à notre
Page 39
BEFR
centre de services.
• Nous exécutons gratuitement l’élimination des déchets de vos appareils
renvoyés défectueux.
Pièces de rechange /
Accessoires
Vous obtiendrez des pièces de
rechange
et des accessoires à l’adresse
www.grizzlytools.shop
Si vous avez des problèmes lors du
passage de la commande, merci d’utiliser
le formulaire de contact.
Pour toute autre question, adressez-vous
au « Service-Center » (voir page 43).
7 Crochet en plastique
10 Pièce de liaison
11 Adaptateur
13-15 5x joint d‘étanchéité
17 Tuyau souple
19 2x tube en alumi-
nium
91105969
Garantie - France
Chère cliente, cher client,
Ce produit béné cie d’une garantie de
3ans, valable à compter de la date
d’achat.
En cas de manques constatés sur ce
produit, vous disposez des droits légaux
contre le vendeur du produit. Ces droits
légaux ne sont pas limités par notre garantie présentée par la suite.
Article L217-4 du Code de la
consommation
Le vendeur livre un bien conforme au
contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de
conformité résultant de l‘emballage, des
instructions de montage ou de l‘installation
lorsque celle-ci a été mise à sa charge par
le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la
consommation
Le bien est conforme au contrat :
1° S´il est propre à l‘usage habituellement
attendu d‘un bien semblable et, le cas
échéant :
- s‘il correspond à la description donnée
par le vendeur et posséder les qualités
que celui-ci a présentées à l‘acheteur
sous forme d‘échantillon ou de mo-
dèle;
- s‘il présente les qualités qu‘un acheteur
peut légitimement attendre eu égard
aux déclarations publiques faites par le
vendeur, par le producteur ou par son
représentant, notamment dans la publicité ou l‘étiquetage ;
2° Ou s‘il présente les caractéristiques dé nies d‘un commun accord par les parties
39
Page 40
FR BE
ou être propre à tout usage spécial recherché par l‘acheteur, porté à la connaissance
du vendeur et que ce dernier a accepté.
Article L217-16 du Code de la
consommation
Lorsque l‘acheteur demande au vendeur,
pendant le cours de la garantie commerciale qui lui a été consentie lors de
l‘acquisition ou de la réparation d‘un bien
meuble, une remise en état couverte par la
garantie, toute période d‘immobilisation
d‘au moins sept jours vient s‘ajouter à la
durée de la garantie qui restait à courir.
Cette période court à compter de la de-
mande d‘intervention de l‘acheteur ou de
la mise à disposition pour réparation du
bien en cause, si cette mise à disposition
est postérieure à la demande d‘intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des
défauts de conformité du bien et des vices
rédhibitoires dans les conditions prévues
aux articles L217-4 à L217-13 du Code de
la consommation et aux articles 1641 à
1648 et 2232 du Code Civil.
Article L217-12 du Code de la
consommation
L‘action résultant du défaut de conformité
se prescrit par deux ans à compter de la
délivrance du bien.
Conditions de garantie
Le délai de garantie débute avec la date
d’achat. Veuillez conserver soigneusement
le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve
d’achat.
Si un défaut de matériel ou un défaut de
fabrication se présente au cours des trois
ans suivant la date d’achat de ce produit,
nous réparons gratuitement ou remplaçons
ce produit - selon notre choix. Cette ga-
rantie suppose que l’appareil défectueux
et le justi catif d’achat (ticket de caisse)
nous soient présentés durant cette période
de trois ans et que la nature du manque et
la manière dont celui-ci est apparu soient
explicités par écrit dans un bref courrier.
Si le défaut est couvert par notre garantie,
le produit vous sera retourné, réparé ou
remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de
la réparation ou de l’échange du produit.
Durée de garantie et demande légale en
dommages-intérêts
La durée de garantie n’est pas prolongée
par la garantie. Ce point s’applique aussi
aux pièces remplacées et réparées. Les
dommages et les manques éventuellement
constatés dès l’achat doivent immédiatement être signalés après le déballage. A
l’expiration du délai de garantie les réparations occasionnelles sont à la charge de
l’acheteur.
Volume de la garantie
L’appareil a été fabriqué avec soin, selon
de sévères directives de qualité et il a été
entièrement contrôlé avant la livraison.
La garantie s’applique aux défauts de matériel ou aux défauts de fabrication.
Cette garantie ne s’applique pas aux
consommables. Les pièces d’usure sont
remplacées pendant les deux premières
années à compter de la date d’achat.
Cette garantie prend n si le produit en-
dommagé n’a pas été utilisé ou entretenu
d’une façon conforme. Pour une utilisation
appropriée du produit, il faut impérativement respecter toutes les instructions citées
dans le manuel de l’opérateur. Les actions
et les domaines d’utilisation déconseillés
dans la notice d’utilisation ou vis-à-vis des-
40
Page 41
BEFR
quels une mise en garde est émise, doivent
absolument être évités.
Le produit est conçu uniquement pour un
usage privé et non pour un usage industriel. En cas d’emploi impropre et incorrect,
de recours à la force et d’interventions
entreprises et non autorisées par notre
succursale, la garantie prend n.
Les pièces détachées indispensables à
l’utilisation du produit sont disponibles pendant la durée de la garantie du produit.
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison
des défauts cachés de la chose vendue qui
la rendent impropre à l‘usage auquel on
la destine, ou qui diminuent tellement cet
usage que l‘acheteur ne l‘aurait pas acquise, ou n‘en aurait donné qu‘un moindre
prix, s‘il les avait connus.
Article 1648 1er alinéa du Code civil
L‘action résultant des vices rédhibitoires
doit être intentée par l‘acquéreur dans un
délai de deux ans à compter de la découverte du vice.
Marche à suivre dans le cas de garantie
Pour garantir un traitement rapide de votre
demande, veuillez suivre les instructions
suivantes :
• Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro
d’identi cation (IAN 420315_2207)
comme preuve d’achat.
• Vous trouverez le numéro d’article sur
la plaque signalétique.
• Si des pannes de fonctionnement ou
d’autres manques apparaissent, prenez
d’abord contact, par téléphone ou par
e-Mail, avec le service après-vente
dont les coordonnées sont indiquées
ci-dessous. Vous recevrez alors des
renseignements supplémentaires sur le
déroulement de votre réclamation.
• En cas de produit défectueux vous pouvez, après contact avec notre service
clients, envoyer le produit, franco de
port à l’adresse de service après-vente
indiquée, accompagné du justi catif
d’achat (ticket de caisse) et en indiquant quelle est la nature du défaut et
quand celui-ci s’est produit. Pour éviter
des problèmes d’acceptation et des
frais supplémentaires, utilisez absolument seulement l’adresse qui vous est
donnée. Assurez-vous que l’expédition
ne se fait pas en port dû, comme marchandises encombrantes, envoi express
ou autre taxe spéciale. Veuillez renvoyer l’appareil, y compris tous les accessoires livrés lors de l’achat et prenez
toute mesure pour avoir un emballage
de transport suf samment sûr.
Garantie - Belgique
Chère cliente, cher client,
Ce produit béné cie d’une garantie de 3
ans, valable à compter de la date d’achat.
En cas de manques constatés sur ce
produit, vous disposez des droits légaux
contre le vendeur du produit. Ces droits
légaux ne sont pas limités par notre garantie présentée par la suite.
Conditions de garantie
Le délai de garantie débute avec la date
d’achat. Veuillez conserver soigneusement
le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve
d’achat.
Si un défaut de matériel ou un défaut de
fabrication se présente au cours des trois
ans suivant la date d’achat de ce produit,
nous réparons gratuitement ou remplaçons
ce produit - selon notre choix. Cette ga-
41
Page 42
FR BE
rantie suppose que l’appareil défectueux
et le justi catif d’achat (ticket de caisse)
nous soient présentés durant cette période
de trois ans et que la nature du manque et
la manière dont celui-ci est apparu soient
explicités par écrit dans un bref courrier.
Si le défaut est couvert par notre garantie,
le produit vous sera retourné, réparé ou
remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de
la réparation ou de l’échange du produit.
Durée de garantie et demande
légale en dommages-intérêts
La durée de garantie n’est pas prolongée
par la garantie. Ce point s’applique aussi
aux pièces remplacées et réparées. Les
dommages et les manques éventuellement
constatés dès l’achat doivent immédiatement être signalés après le déballage. A
l’expiration du délai de garantie les réparations occasionnelles sont à la charge de
l’acheteur.
Volume de la garantie
L’appareil a été fabriqué avec soin, selon
de sévères directives de qualité et il a été
entièrement contrôlé avant la livraison.
La garantie s’applique aux défauts de ma-
tériel ou aux défauts de fabrication. Cette
garantie ne s’étend pas aux parties du produit qui sont exposées à une usure normale
et peuvent être donc considérées comme
des pièces d’usure (par exemple le clapet
de non-retour, le bague d’étanchéité) ou
pour des dommages affectant les parties
fragiles (par exemple les commutateurs).
Cette garantie prend n si le produit en-
dommagé n’a pas été utilisé ou entretenu
d’une façon conforme. Pour une utilisation
appropriée du produit, il faut impérativement respecter toutes les instructions citées
dans le manuel de l’opérateur. Les actions
et les domaines d’utilisation déconseillés
dans la notice d’utilisation ou vis-à-vis desquels une mise en garde est émise, doivent
absolument être évités.
Le produit est conçu uniquement pour un
usage privé et non pour un usage industriel. En cas d’emploi impropre et incorrect,
de recours à la force et d’interventions
entreprises et non autorisées par notre
succursale, la garantie prend n.
Le droit à la garantie est notamment annulé
en cas de pompage de matières abrasives
(sable, pierres) ou de liquides agressifs,
car cela provoque l’endommagement des
joints, de la turbine, du moteur ou d’autres
composants.
Attention: La pompe pour collecteur d’eau
de pluie ne convient pas au pompage
continu (p. ex. de ruisseaux ou fontaines
de bassin). En cas d’utilisation non
conforme, le droit à la garantie est annulé.
Le droit à la garantie ne peut pas non
plus être exercé en cas d’utilisation de la
pompe pour collecteur d’eau de pluie sans
plaque de fond ou en cas de détériorations
liées au maintien ou à la suspension par
le câble d’alimentation. La pompe pour
collecteur d’eau de pluie ne doit pas fonctionner à sec ou être exposée au gel.
Marche à suivre dans le cas de
garantie
Pour garantir un traitement rapide de votre
demande, veuillez suivre les instructions
suivantes :
• Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro
d’identi cation (IAN 420315_2207)
comme preuve d’achat.
• Vous trouverez le numéro d’article sur
la plaque signalétique.
• Si des pannes de fonctionnement ou
d’autres manques apparaissent, prenez
d’abord contact, par téléphone ou par
e-Mail, avec le service après-vente
42
Page 43
BEFR
dont les coordonnées sont indiquées
ci-dessous. Vous recevrez alors des
renseignements supplémentaires sur le
déroulement de votre réclamation.
• En cas de produit défectueux vous pouvez, après contact avec notre service
clients, envoyer le produit, franco de
port à l’adresse de service après-vente
indiquée, accompagné du justi catif
d’achat (ticket de caisse) et en indiquant quelle est la nature du défaut et
quand celui-ci s’est produit. Pour éviter
des problèmes d’acceptation et des
frais supplémentaires, utilisez absolument seulement l’adresse qui vous est
donnée. Assurez-vous que l’expédition
ne se fait pas en port dû, comme marchandises encombrantes, envoi express
ou autre taxe spéciale. Veuillez renvoyer l’appareil, y compris tous les accessoires livrés lors de l’achat et prenez
toute mesure pour avoir un emballage
de transport suf samment sûr.
Service Réparations
Vous pouvez, contre paiement, faire exécuter par notre service, des réparations
qui ne font pas partie de la garantie. Nous
vous enverrons volontiers un devis estimatif.
Nous ne pouvons traiter que des appareils
qui ont été correctement emballés et qui
ont envoyés suf samment affranchis.
Attention: veuillez renvoyer à notre agence
de service votre appareil nettoyé et avec
une note indiquant le défaut constaté.
Les appareils envoyés en port dû - comme
marchandises encombrantes, en envoi
express ou avec toute autre taxe spéciale
ne seront pas acceptés. Nous exécutons
gratuitement la mise aux déchets de vos
appareils défectueux renvoyés.
Service-Center
Service France
FR
Tel.: 0800 919270
E-Mail: [email protected]
IAN 420315_2207
Service Belgique
BE
Tel.: 0800 12089
E-Mail: [email protected]
IAN 420315_2207
Importateur
Veuillez noter que l’adresse suivante n’est
pas une adresse de service après-vente.
Contactez d’abord le service après-vente
cité plus haut.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Allemagne
www.grizzlytools.de
43
Page 44
FR BE
Dépannage
Pannes Causes Aide
Véri ez l‘alimentation en courant, la
prise de courant, le câble, la rallonge,
La pompe ne
démarre pas
La pompe ne
pompe pas
La pompe est
en état de
marche, mais
ne refoule pas
Flux insuf sant
pas de tension de réseau
L'interrupteur à otteur (1) ne
s'enclenche pas
Le niveau d'eau est trop
faible à la mise en service
Disjoncteur thermique désactivé
Couvercle du ltre (
ltre (
Conduite de pression fermée
La capacité de pompage est
réduite à cause d'un encrassement important ou d'impuretés abrasives dans l'eau
L'interrupteur à otteur (1) ne
peut pas descendre
Couvercle du ltre (
ltre (
23) bouché
23) bouché
22) /
22) /
la prise de courant, le cas échéant,
réparation par un électrotechnicien
spécialisé
Véri er la position de l'interrupteur à
otteur
Immerger davantage la pompe
Attendre que le moteur se remette en
marche après refroidissement
Débrancher la che secteur et nettoyer
le pied ventouse/la roue à aubes
Nettoyer le couvercle du ltre/ ltre
Ouvrir le robinet d'arrêt (16) sur le répartiteur ou d'autres robinets, douilles,
etc.
Débrancher la che secteur et nettoyer
la pompe, le cas échéant remplacer des
pièces d'usure (voir "Nettoyage, entretien et stockage")
Véri er la position de l'interrupteur à
otteur
Nettoyer le couvercle du ltre/ ltre
La pompe
s’arrête après
un bref temps
de marche
44
La capacité de pompage est
réduite à cause d'une eau
fortement encrassée ou d'impuretés abrasives dans l'eau
la protection du moteur
stoppe la pompe à cause de
salissures trop importantes
température de l‘eau trop
élevée, la protection du moteur stoppe
Débrancher la che secteur et nettoyer
la pompe, le cas échéant remplacer des
pièces d'usure (voir "Nettoyage, entretien et stockage")
Débrancher la che secteur et nettoyer.
respecter la température maximale de
35° C!
Page 45
BENL
Inhoud
Inleiding ....................................45
Gebruiksdoel ............................. 45
Algemene beschrij ving ...............46
Omvang van de levering ................. 46
Overzicht ....................................... 46
Toepassingsgebieden ...................... 46
Technische gegevens ..................47
Prestatievermogen ........................... 47
Veiligheidsvoorschriften ............. 47
Symbolen en pictogrammen ............. 47
Algemene veiligheidsvoorschriften ..... 48
Ingebruikname ..........................50
Montagehandleiding ....................... 50
Onderdompelen van de pomp .......... 51
Het apparaat aansluiten op het
stroomnet ....................................... 51
Bedrij f ........................................51
Instellen van de vlotterschakelaar ...... 51
In- en uitschakelen ........................... 52
Onderhoud/Reiniging/ Opslag ... 52
Algemene reinigings- en onderhouds-
werkzaamheden ............................. 52
Reiniging van het lter ..................... 52
Doorspoelen van de pomp ............... 52
Opslag .......................................... 53
Afvalverwerking/
milieubescherming ..................... 53
Reserveonderdelen/accessoires .. 53
Foutopsporing ............................54
Garantie ....................................55
Reparatieservice ........................56
Service-Center ............................ 56
Importeur .................................. 56
Vertaling van de originele
CE-conformiteitsverklaring .......203
Explosietekening ......................216
Inleiding
Hartelij k gefeliciteerd met de aankoop van
uw nieuw apparaat. Daarmee hebt u voor
een hoogwaardig product gekozen.
Dit apparaat werd tij dens de productie op
kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit
van uw apparaat is bij gevolg verzekerd.
Het is derhalve niet uit te sluiten dat er in
individuele gevallen waterresten op of in
het apparaat of in slangen kunnen ach-
terblij ven. Dat is geen manco of defect en
geen reden tot ongerustheid.
De gebruiksaanwij zing vormt een
bestanddeel van dit product. Ze
omvat belangrij ke aanwij zingen voor veiligheid, gebruik en afvalverwij dering.
Maak u vóór het gebruik van het product
met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de
handleiding goed en overhandig alle do-
cumenten bij het doorgeven van het pro-
duct mee aan derden.
Gebruiksdoel
De regentonpomp is ontworpen om water
uit een regenton of regenopvangbak te
pompen. Ze is bij zonder geschikt voor tui-
nirrigatie. Het apparaat is uitsluitend voorzien voor het verpompen van behandeld
water en regenwater met een temperatuur
van max. 35 °C.
Elk ander gebruik dat in deze handleiding
niet expliciet wordt toegestaan (bv.het
pompen van levensmiddelen, zout water,
motorbrandstof, chemische producten of
water met bij tende stoffen) kan leiden tot
schade aan het apparaat en kan een ernstig risico voor de gebruiker inhouden.
45
Page 46
NL BE
Het apparaat is niet geschikt voor ononderbroken gebruik. Ononderbroken gebruik
leidt tot een kortere levensduur en doet de
garantie vervallen.
Dit apparaat is niet bedoeld voor com-
mercieel gebruik. Bij commercieel gebruik
vervalt de garantie.
De bediener of gebruiker is verantwoor-
delij k voor letsel- of materiële schade aan
derde partij en of hun eigendom.
De fabrikant is niet aansprakelij k voor
schade die voortvloeit uit oneigenlij k ge-
bruik of uit een foute bediening.
Algemene beschrij ving
De illustratie van de belangrij kste
functionele onderdelen is te vinden op de uitklapbare pagina‘s.
Omvang van de levering
Pak het apparaat uit en controleer, of de
inhoud volledig is. Zorg voor een regle-
mentair voorgeschreven afvalverwij dering
van het verpakkingsmateriaal.
- Regenton pomp
- 2x
Aluminium buis
- buigzame buis
- 5x dichtingsring
-
Buishouder
- Kunststof haak met schroef en vleugelmoer
-
Verbindingsstuk
- Adapter
- Gebruiksaanwij zing
Overzicht
Pomp
1 Vlotterschakelaar
2 Draaggreep
3 Pompbehuizing
4 Zuigvoet
5
Kabel
6 Bevestiging
Accessoires
Kunststof haak
7
8 Vleugelmoer
9 Schroef
10 Verbindingsstuk
11 Adapter
12 Buishouder
13 kleine dichtingsring
14
medium dichtingsring
15 grote dichtingsring
16 Afsluitkraan
17 buigzame buis
18
Schroefhuls
19 onderste/bovenste aluminium buis
20 Schroefhulzen
21 Drukaansluiting
22 Filterdeksel
23 Filter
Toepassingsgebieden
De pomp is voorzien van een vlotterschakelaar die de pomp automatisch in- of uit-
schakelt afhankelij k van het waterniveau.
Bij overbelasting wordt de pomp uitge-
schakeld door de ingebouwde thermische
beveiligingsschakelaar. Na afkoeling start
de motor vanzelf weer op.
Een in hoogte verstelbare plastic haak
aan de aluminium buis kan in de regenton
worden gehangen en maakt het mogelij k
om gemakkelij k water af te tappen via een
46
Page 47
BENL
waterslang. De afsluitkraan heeft de functie
van een waterkraan.
Technische gegevens
Regenton pomp .......................PRP 400 B1
Ingangsspanning (U) .......... 230 V~ 50Hz
Prestatievermogen (P) ....................400 W
Beschermingsniveau .............................. I
Beschermingsklasse .......................... IPX8
Hoeveelheid water max.
(Qmax) .............................. ca. 4000 l/h
Bereikbare hoogte max. (Hmax) ........13 m
Zo diep mogelij ke ligging ..................7 m
Vreemde voorwerpen max. ............. 3 mm
Watertemperatuur max. (Tmax) ........35° C
Lengte netsnoer ...............................10 m
Prestatievermogen
-
Bereikbare hoogte H (m)
Hoeveelheid water Q (l/h)
Veiligheidsvoorschriften
Bij het gebruik van de machine
moeten de veiligheidsinstructies in
acht genomen worden.
Symbolen en
pictogrammen
Symbolen op het apparaat
Lees aandachtig de bij de
pomp horende bedienings-
aanwij zing en volg de daar-
in vermelde instructies op!
Niet gebruiken voor zuiver
zandwater!
Max. dompeldiepte
_
Afsluitkraan open- en
+
toedraaien
Let op! Trek bij beschadi-
ging of doorsnij den van de
stroomkabel onmiddellij k de
stekker uit het stocontact.
Machines horen niet bij
huishoudelij k afval thuis.
Symbolen in de
gebruiksaanwij zing
Gevaarsymbool met
informatie over de preventie van personen- of
zaakschade
Waarschuwingsbord
met informatie voor het
voorkomen van letsels
door elektrische schok
Gebodsteken met informatie
over de preventie van schade
47
Page 48
NL BE
Trek de stekker uit het stop-
contact.
Aanduidingsteken met infor-
matie over hoe u het apparaat beter kunt gebruiken
Algemene
veiligheidsvoorschriften
Werkzaamheden met het
apparaat:
Opgepast: zo vermij dt u on-
gevallen en verwondingen:
• Dit apparaat is niet bestemd
om te worden gebruikt door
kinderen, personen met vermin-
derde lichamelij ke, zintuiglij ke
of geestelij ke vermogens of met
gebrek aan ervaring en kennis,
of personen die de gebruiksaan-
wij zing niet kennen.
Houd kinderen onder toezicht
om ervoor te zorgen dat ze niet
met het apparaat spelen.
Reinigings- en onderhoudswerkzaamheden mogen niet door
kinderen worden verricht.
• Het apparaat mag niet worden
gebruikt op een hoogte van
meer dan 2000 m.
• Laat nooit toe dat kinderen
of personen, die met deze in-
structies niet vertrouwd zij n, de
machine gebruiken. Plaatselij ke
voorschriften kunnen de leeftij d
van de bediener beperken.
• Draag ter bescherming tegen
een elektrische schok stevige
schoenen.
• Tref gepaste maatregelen om
kinderen op een veilige afstand
van het functionerende apparaat te houden. Gevaar voor
verwondingen!
• Gebruik het apparaat niet in
de nabij heid van ontvlambare
vloeistoffen of gassen. In geval
van veronachtzaming bestaat er
gevaar voor brand of voor een
ontplof ng.
• Het transport van agressieve,
abrasieve (als smeergel uitwer-
kende), bij tende, brandbare
(bij voorbeeld Motorbrandstof-
fen) of explosieve vloeistoffen,
zout water, reinigingsmiddelen
en levensmiddelen is niet toegestaan. De temperatuur van de
persvloeistof mag niet meer dan
35°C bedragen.
• Bewaar het apparaat op een
droge plaats en buiten de reik-
wij dte van kinderen.
Opgepast! Zo vermij dt u
schade aan het apparaat en
eventueel daaruit voortvloei-
ende lichamelij ke letsels:
• Werk niet met een beschadigd,
onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Laat vóór
ingebruikname door een vakman controleren dat de vereiste
elektrische beschermingsmaatregelen getroffen werden.
• Houd tij dens de werking (vooral
in woonruimten) toezicht op het
apparaat om het automatische
uitschakelen of het drooglopen
van de pomp tij dig vast te stellen. Kij k regelmatig de werking
48
Page 49
BENL
van de drij fschakelaar na (zie
hoofdstuk „Ingebruikname“).
In geval van veronachtzaming
vervallen garantie- en aanspra-
kelij kheidclaims.
• De pomp is niet voor continu
gebruik (bij v. voor waterlopen
in tuinvij vers) geschikt. Contro-
leer het apparaat regelmatig op
een foutloze werking.
• Neem in acht dat er in het apparaat smeermiddelen gebruikt
worden, die soms door uit te
sij pelen beschadigingen of ver-
vuiling kunnen veroorzaken. Ge-
bruik de pomp niet in tuinvij vers
met visstand of waardevolle
planten.
• Draag of bevestig het apparaat
niet aan het snoer of aan de
persleiding.
• Bescherm het apparaat tegen
vorst en tegen het drooglopen.
• Maak uitsluitend gebruik van
originele accessoires en voer
geen ombouw van het apparaat
door.
• Gelieve over het onderwerp
„Onderhoud en reiniging“
de in de gebruiksaanwij zing
vermelde instructies te lezen.
Alle daarbuiten ressorterende
maatregelen, in het bij zonder
het openen van het apparaat,
dienen door een vakkundig geschoolde elektricien getroffen.
Richt u in geval van een repara-
tie altij d tot ons servicecenter.
Elektrische veiligheid:
Opgepast: zo vermij dt u on-
gevallen en verwondingen
door een elektrische schok:
• Gebruik het apparaat niet als er
zich mensen in het water bevinden. Er bestaat dan een risico
op een elektrische schok.
• Tij dens de werking van het ap-
paraat moet na de installatie de
netstekker vrij toegankelij k zij n.
• Voordat u uw nieuwe pomp in
gebruik neemt, laat u door een
vakman nakij ken:
- Aardaansluiting, nulstelling,
lekstroombeschermingsschakeling moeten aan de veiligheidsvoorschriften van de
energiebedrij ven voldoen en
foutloos functioneren
- Bescherming van de elektri-
sche geleiderbruggen tegen
natheid.
• Bij overstromingsgevaar de ge-
leiderbruggen in de tegen een
overstroming beveiligde zone
aanbrengen.
• Let erop dat de netspanning met
de gegevens van het typeaanduidingplaatje overeenstemt.
• Voer de elektrische installatie
overeenkomstig de nationale
voorschriften uit.
• Sluit het apparaat slechts aan
op een stopcontact met een
aardlekschakelaar (FI-schakelaar) met een gemeten lekstroom
van niet meer dan 30mA; zeke-
ring minstens 6 ampère.
• Wanneer het netsnoer van dit
apparaat beschadigd is, moet
het door de fabrikant of door
zij n klantenservice of door een
vergelij kbaar gekwali ceerd
persoon worden vervangen, om
gevaar te voorkomen.
• Als het netsnoer van dit apparaat beschadigd is, moet
49
Page 50
NL BE
het worden vervangen door de
fabrikant of diens klantendienst
of een vergelij kbaar gekwali -
ceerd persoon, om gevaren te
voorkomen.
• Gebruik het netsnoer niet om
de stekker uit het stopcontact te
trekken. Bescherm het netsnoer
tegen hitte, olie en scherpe randen.
• Gebruik alleen verlengsnoeren
die spatwaterbestendig zij n en
die voor gebruik in de open-
lucht bedoeld zij n. Rol een ka-
belhaspel vóór gebruik steeds
volledig af. Controleer het ver-
lengsnoer op schade.
• Haal de stekker uit het stopcontact voor alle werkzaamheden
aan het apparaat, bij lekkages
in het watersysteem, tij dens
werkonderbrekingen en als het
niet wordt gebruikt.
• Netsnoeren mogen geen kleinere doorsnede hebben dan
rubberen slangkabels met de
aanduiding H07RN8-F. De ka-
bellengte moet 10 m zij n. De
aderdoorsnede van het verlengsnoer moet minimaal 2,5 mm
2
zij n.
• Bescherm netsnoeren en elektrische aansluitingen tegen vocht.
Zorg ervoor dat de netsnoeren
en elektrische aansluitingen zich
in de tegen overstroming beveiligde zone bevinden.
Ingebruikname
Montagehandleiding
Onderste aluminium buis monteren
1. Plaats de grote dichtingsring (15) in de
adapter (11) van de drukaansluiting.
50
2. Schroef de adapter (11) op de dru-
kaansluiting (21) van de pomp.
3. Klik de buishouder (12) met de middelste houder aan de aluminium buis vast.
De bevestigingsrail van de buishouder
(12) moet naar beneden wij zen.
4. Plaats één van de twee middelste
dichtingsringen
schroefhuls(20).
5. Plaats een aluminium buis
(19) op de adapter (11) en
schroef hem vast met de
schroefhuls (20).
6. Schuif de buishouder (12) op de aluminium buis totdat deze in de uitsparing
op het apparaat vastklikt.
Bovenste aluminium buis monteren
1. Verbind de onderste en
bovenste aluminium buis
(19) met behulp van het
verbindingsstuk (10). Plaats
één van de kleine dichtingsringen (13)
tussen het verbindingsstuk (10) en de
twee schroefhulzen (18).
Kunststof haak monteren
1. Los de vleugelmoer (8) aan de kunststof
haak (7).
2. Neem de schroef (
haak.
3. Klik de kunststof haak vast (
bovenste aluminium buis (
4. Bevestig de kunststof haak (7) met de
schroef (
Buigzame buis monteren
1. Plaats de middelste dichtingsring (14)
in de
schroefhuls (20).
2. Plaats de buigzame buis (
venste aluminium buis (
deze vast met de schroefhuls (20).
(14) in de
9) uit de kunststof
7) aan de
19).
9) en de vleugelmoer (8).
17) op de bo-
19) en schroef
Page 51
BENL
Onderdompelen van de
pomp
Let erop dat u het apparaat
niet aan het netsnoer vasthoudt of ophangt. Beschadigde netsnoeren kunnen een
elektrische schok veroorzaken.
Zorg er bij het onderdompelen van
de pomp voor dat de afsluitkraan
(16) open staat om ervoor te zorgen dat de pomp wordt ontlucht.
• Gebruik de kunststof haak (7) om de
pomp onder te dompelen of omhoog
te trekken of bevestig een touw aan de
draaggreep (2) van de pomp. Hang
het apparaat nooit rechtstreeks
aan de gebogen buis of de waterslang.
• U kunt de hoogte van de kunststof haak
aanpassen door de vleugelmoer (8) los
te draaien. U kunt de pomp dus in een
regenton hangen zonder dat deze de
grond raakt en eventueel vuil opzuigt.
• Als het waterpeil laag is, kunt u de
pomp ook in de regenton plaatsen. De
afsluitkraan moet daarbij over de rand
van de container uitsteken.
Let erop dat er zich na verloop van
tij d vuil en zand op de bodem van
het vat kunnen ophopen, wat de
pomp kan beschadigen.
We raden aan om de pomp op een
steen te plaatsen.
Het apparaat aansluiten op
het stroomnet
De door uw gekochte pomp is reeds van
een veiligheidscontactstekker voorzien.
De pomp is ontworpen om te worden aangesloten op een geaard stopcontact met
een aardlekschakelaar (FI-schakelaar) met
230V~50Hz.
Bedrij f
Het minimale waterpeil bij de inbe-
drij fstelling moet 60 mm bedragen.
Instellen van de
vlotterschakelaar
Automatisch bedrij f
Het in- en uitschakelpunt van de vlotterschakelaar (1) kan traploos worden ingesteld.
1. Los evt. de kabel (5) van de vlotterschakelaar (1) uit de bevestiging (6).
2. Druk de kabel (5) in de gewenste positie in de bevestiging (6).
Controleer de vlotterschakelaar
(1). Hij moet zo worden geplaatst
dat hij vrij kan stij gen en dalen. De
schakelpunthoogte „Aan“ en de
schakelpunthoogte „Uit“ moeten
goed bereikbaar zij n.
Er bestaat het gevaar op drooglopen, als de kabel (5) van de
vlotterschakelaar te lang is, in het
bij zonder als u de kabel (5) niet in
de bevestiging (6) hangt.
Handmatig bedrij f
In het handmatig bedrij f draait de pomp
continu.
Plaats de vlotterschakelaar (1), zoals
afgebeeld, rechtstreeks verticaal in de
bevestiging (6).
51
Page 52
NL BE
In- en uitschakelen
1. Open de afsluitkraan (16).
→ Richting + draaien
Regel met de kraan de hoeveelheid water die in de aangesloten waterslang
stroomt.
2. Dompel de pomp volledig onder.
3. Steek de netstekker in het stopcontact.
De pomp loopt direct aan.
4. Voor het uitschakelen trekt u de netstekker uit het stopcontact. De pomp schakelt uit.
Bij een te gering waterpeil schakelt
de drij fschakelaar de pomp auto-
matisch uit.
Houd het apparaat tij dens de
werking onder toezicht om het
automatische uitschakelen of het
drooglopen van de pomp tij dig vast
te stellen en schade te vermij den.
Onderhoud/Reiniging/
Opslag
Voor een lange levensduur adviseren wij u
regelmatige kontroles en onderhoudsbeurten door te voeren.
Algemene reinigings- en
onderhouds werkzaamheden
• Reinig de pomp na elk gebruik met
schoon water.
• Gebruik een waterstraal om pluisjes
en vezelige deeltjes te verwij deren die
zich mogelij k op en onder het pomp-
huis (3) hebben afgezet.
• Reinig de vlotterschakelaar (1) en de
zuigvoet (44) van afzettingen met
schoon water.
Reiniging van het lter
De pomp heeft een uitneembaar lter in de
zuigvoet die hem beschermt tegen vervui-
ling. Afhankelij k van hoe vuil het water is,
moet hij af en toe worden gecontroleerd en
indien nodig worden schoongemaakt:
1. Haal de stekker van het netsnoer uit het
stopcontact.
2. Draai het lterdeksel (22) een ¼-toer
naar rechts.
3. Verwij der het lterdeksel (22).
4. Reinig het lter (23) onder stromend
water.
5. Monteer de lter (23) en het lterdeksel
(22) in omgekeerde volgorde.
Laat werkzaamheden, die
niet in deze handleiding
beschreven zij n, door ons
servicecenter doorvoeren.
Maak uitsluitend gebruik van
originele onderdelen. Gevaar
voor verwondingen!
Voor begin van de onderhouds-
werkzaamheden de stekker uittrekken. Door beweegbare onderdelen
bestaat er gevaar voor een elektrische schok of voor verwondingen.
52
De pomp mag niet zonder lter
(23) gebruikt worden.
Doorspoelen van de pomp
Na het verpompen van sterk vervuild water
moet de pomp worden doorgespoeld om
afzettingen in de pomp te voorkomen.
• Pomp lauw water (max.35 °C) tot het
gepompte water helder is.
Page 53
BENL
Opslag
• Reinig de pomp vóór de opslag.
• Bewaar de pomp droog en vorstbesten-
dig en buiten de reikwij dte van kinde-
ren.
• Als u de pomp tij dens een langere
periode niet gebruikt hebt, moet ze na
het laatste gebruik en vóór een nieuw
gebruik grondig gereinigd worden. Ten
gevolge van aanslag en residu kan het
anders tot startmoeilij kheden komen.
Plaatbesparende opslag
1. Demonteer de buigzame buis (17) en
de bovenste aluminium buis (19).
2 Klik de buigzame buis (17) en de bo-
venste aluminium buis (19) rechts en
links in de buishouder (12).
Bewaar de dichtingsringen (13/14)
op een veilige plaats.
Alle verdergaande werkzaamhe-
den, met name het openen van de
pomp, moeten door een elektricien
worden verricht. Neem in geval
van reparaties altij d contact op met
ons servicecenter.
gescheiden, zodat ze eenvoudig opnieuw kunnen worden gebruikt. Raadpleeg hiervoor ons servicecenter.
• De afvalverwij dering van uw defecte
ingezonden apparaten voeren wij gra-
tis door.
Reserveonderdelen/
accessoires
Reserveonderdelen en
accessoires verkrij gt u op
www.grizzlytools.shop
Ondervindt u problemen bij het orderpro-
ces, gebruik dan het contactformulier.
Bij andere vragen neemt u contact op met
het “Service-Center” (zie pag. 56).
7 Kunststof haak
10 Verbindingsstuk
11 Adapter
13-15 5x dichtingsring
17 buigzame buis
19 2x Aluminium buis
91105969
Afvalverwerking/
milieubescherming
Breng het apparaat, de toebehoren en de
verpakking naar een geschikt recyclagepunt.
Apparaten horen niet bij
het huisvuil.
• Lever het apparaat in bij een recycle-
punt. De gebruikte kunststof en metalen
onderdelen kunnen nauwkeurig worden
53
Page 54
NL BE
Foutopsporing
Storingen Oorzaken Hulp
stopkontakt, kabel, leiding, stekker
Pomp start
niet
Pomp voert
niet af
Pomp draait,
maar verpompt niet
Hoeveelheid
afgevoerd
water niet
voldoende
Pomp na een
korte looptij d
af
geen stroom
Vlotterschakelaar (1) schakelt niet
Waterspiegel bij inbedrij fstelling
te gering
Thermische beveiligingsschakelaar
is uitgeschakeld
Filterdeksel (
verstopt
Drukleiding gesloten
Pompvermogen verminderd door
sterk vervuilingen of schurende
watertoevoegingen
Vlotterschakelaar (1) kan niet
zinken
Filterdeksel (
verstopt
Pompvermogen verminderd door
sterk vervuilde of schurende watertoevoegingen
motor schakelt de pomp bij te
sterke waterverontreinigingen automatisch uit
temperatuur van het water te
hoog, motor schakelt automatisch
uit
22) / lter ( 23)
22) / lter ( 23)
kontroleren, eventueel reparatie
door elektricien
Positie van de vlotterschakelaar controleren
Pomp dieper indompelen
Wacht tot de motor na afkoeling
weer inschakelt
Trek de stekker uit het stopcontact en
reinig zuigvoet/schoepenrad
Filterdeksel/ lter reinigen
Open afsluitkraan (16) op de verdeler
of andere kranen, mondstukken, etc.
Trek de stekker uit het stopcontact en
reinig de pomp, evt. slij tagedelen
vervangen (zie „Reiniging, onder-
houd en opslag”)
Positie van de vlotterschakelaar controleren
Filterdeksel/ lter reinigen
Trek de stekker uit het stopcontact en
reinig de pomp, evt. slij tagedelen
vervangen (zie „Reiniging, onder-
houd en opslag”)
Trek de stekker uit het stopcontact en
reinig hem.
op een maximale temperatuur van
35° C letten!
54
Page 55
BENL
Garantie
Geachte cliënte, geachte klant,
U krij gt op dit apparaat 3 jaar garantie, te
rekenen vanaf de datum van aankoop.
Ingeval van gebreken aan dit product heeft
u tegenover de verkoper van het product
wettelij ke rechten. Deze wettelij ke rechten
worden door onze hierna beschreven garantie niet beperkt.
Garantievoorwaarden
De garantietermij n begint met de datum
van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt
als bewij s van de aankoop benodigd.
Indien er zich binnen drie jaar, te rekenen
vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar
onze keuze – voor u gratis gerepareerd of
vervangen. Deze garantievergoeding stelt
voorop dat binnen de termij n van drie jaar
het defecte apparaat en het bewij s van
aankoop (kassabon) voorgelegd en dat
schriftelij k kort beschreven wordt, waarin
het gebrek bestaat en wanneer het zich
voorgedaan heeft.
Als het defect door onze garantie gedekt
is, krij gt u het gerepareerde of een nieuw
product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe
garantieperiode.
ties worden tegen verplichte betaling van
de kosten uitgevoerd.
Omvang van de garantie
Het apparaat werd volgens strikte kwali-
teitsrichtlij nen zorgvuldig geproduceerd en
vóór a evering nauwgezet getest.
De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is
niet van toepassing op productonderdelen,
die aan een normale slij tage blootgesteld
zij n en daarom als aan slij tage onderhevi-
ge onderdelen beschouwd kunnen worden
(b.v. terugstroomklep, afdichtring) of op beschadigingen aan breekbare onderdelen
(b.v. schakelaars).
Deze garantie valt weg wanneer het product
beschadigd, niet oordeelkundig gebruikt of
niet onderhouden werd. Voor een vakkundig
gebruik van het product dienen alle in de
gebruiksaanwij zing vermelde aanwij zingen
nauwgezet in acht genomen te worden.
Gebruiksdoeleinden en handelingen, die in
de gebruiksaanwij zing afgeraden worden
of waarvoor gewaarschuwd wordt, dienen
onvoorwaardelij k vermeden te worden.
Het product is uitsluitend voor het privé- en
niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkun-
dige behandeling, toepassing van geweld
en bij ingrepen, die niet door het door ons
geautoriseerde service liaal doorgevoerd
werden, valt de garantie weg.
Garantieperiode en wettelij ke
kwaliteitsgarantie
De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt
ook voor vervangen en gerepareerde
onderdelen. Eventueel al bij de aankoop
bestaande beschadigingen en gebreken
moeten onmiddellij k na het uitpakken gemeld worden. Na het verstrij ken van de
garantieperiode tot stand komende repara-
In het bij zonder kan geen aanspraak worden gemaakt op garantie bij het pompen
van schurende materialen (zand, stenen)
of agressieve vloeistoffen, omdat hierdoor
afdichtingen, loopwiel, motor of andere
onderdelen beschadigd kunnen worden.
Opgelet: De regentonpomp is niet geschikt
als continu draaiende pomp (bij v. voor
beeklopen of vij verfonteinen). In geval van
verkeerd gebruik vervalt de aanspraak op
garantie.
55
Page 56
NL BE
De aanspraak op garantie vervalt eveneens, indien de regentonpomp zonder
grondplaat wordt gebruikt of in geval van
schade, veroorzaakt door het vasthouden
of ophangen aan het netsnoer. De regentonpomp mag niet drooglopen of aan vorst
worden blootgesteld.
Afhandeling ingeval van garantie
Gelieve aan de volgende aanwij zingen
gevolg te geven om een snelle behandeling van uw verzoek te garanderen:
• Gelieve voor alle aanvragen de kas-
sabon en het identi catienummer
(IAN420315_2207) als bewij s van de
aankoop klaar te houden.
• Gelieve het artikelnummer uit het typeplaatje.
• Indien er zich functiefouten of andere
gebreken voordien, contacteert u in
eerste instantie de hierna vernoemde
serviceafdeling telefonisch of per e-
mail. U krij gt dan bij komende informa-
tie over de afhandeling van uw klacht.
• Een als defect geregistreerd product
kunt u, na overleg met onze klantenservice, mits toevoeging van het
bewij s van aankoop (kassabon) en de
vermelding, waarin het gebrek bestaat
en wanneer het zich voorgedaan heeft,
voor u franco naar het u medegedeelde serviceadres zenden. Om proble-
men bij de acceptatie en extra kosten
te vermij den, maakt u onvoorwaardelij k uitsluitend gebruik van het adres,
dat u medegedeeld wordt. Zorg ervoor
dat de verzending niet ongefrankeerd,
als volumegoed, per expresse of via
een andere speciale verzendingswij ze
plaatsvindt. Gelieve het apparaat met
inbegrip van alle bij de aankoop bij -
geleverde accessoires in te zenden en
voor een voldoende veilige transportverpakking te zorgen.
Reparatieservice
U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons
service liaal laten doorvoeren. Zij maakt
graag voor u een kostenraming op.
Wij kunnen uitsluitend apparaten behande-
len, die voldoende verpakt en gefrankeerd
ingezonden werden.
Opgelet: Gelieve uw apparaat gereinigd
en met een aanwij zing op het defect naar
ons service liaal te zenden.
Ongefrankeerd – als volumegoed, per
expresse of via een andere speciale ver-
zendingswij ze – ingezonden apparaten
worden niet geaccepteerd.
De afvalverwerking van uw defecte inge-
zonden apparaten voeren wij gratis door.
Service-Center
Service Nederland
NL
Tel.: 0800 0249630
E-Mail: [email protected]
IAN 420315_2207
Service België
BE
IAN 420315_2207
Importeur
Gelieve in acht te nemen dat het volgende
adres geen serviceadres is. Contacteer in
eerste instantie het hoger vermelde servicecenter.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Duitsland
www.grizzlytools.de
56
Page 57
PL
Spis tresci
Wstęp ........................................ 57
Przeznaczenie ............................ 57
Opis ogólny ............................... 58
Zawartość opakowania ................... 58
Przegląd ........................................ 58
Opis działania ............................... 58
Dane techniczne ......................... 59
Dane wydajnościowe ...................... 59
Zasady bezpieczeństwa ............. 59
Symbole i piktogramy ...................... 59
Ogólne zasady bezpieczeństwa ....... 60
Uruchamianie ............................62
Montaż .......................................... 62
Zanurzanie pompy .......................... 63
Podłączenie do sieci ....................... 63
Eksploatacja ..............................63
Ustawianie przełącznika
pływakowego ................................. 63
Włączanie i wyłączanie .................. 64
Oczyszczani/konserwacja/
przechowywanie .......................64
Ogólne czyszczenie ........................ 64
Czyszczenie ltra ............................ 64
Przepłukiwanie pompy .................... 65
Przechowywanie ............................. 65
Usuwanie i ochrona
środowiska ................................65
Części zamienne/Akcesoria ........ 65
Poszukiwanie błędów ................66
Gwarancja .................................67
Serwis naprawczy .....................68
Service-Center ............................ 68
Importer .................................... 68
Tłumaczenie oryginalnej
deklaracji zgodności WE
Rysunki eksplozyjne ................216
..........204
Wstęp
Gratulujemy zakupu nowego urządzenia.
Zdecydowali się Państwo na zakup wartościowego produktu. Niniejsze urządzenie
sprawdzono w trakcie produkcji pod kątem jakości, a także dokonano jego kontro-
li ostatecznej. W ten sposób zapewniona
jest jego sprawność. Dlatego nie można
wykluczyć sytuacji, w których w pojedynczych przypadkach na lub w urządzeniu
wzgl. w przewodach wężowych będą się
zbierać resztki wody. Nie jest to wada
ani uszkodzenie i nie stanowi powodu do
niepokoju.
Instrukcja obsługi jest częścią skła-
dową produktu. Zawiera ona ważne wskazówki dotyczące bezpieczeństwa,
eksploatacji i utylizacji. Przed rozpoczęciem użytkowania produktu należy się zapoznać ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt
należy użytkować tylko zgodnie z opisem i
podanym przeznaczeniem.
Instrukcję należy przechowywać starannie,
a w przypadku przekazania produktu oso-
bom trzecim należy dostarczyć nabywcy
kompletną dokumentację.
Przeznaczenie
Pompa do beczek z deszczówką jest przeznaczona do tłoczenia wody ze zbiornika
na deszczówkę wzgl. ze zbiornika zbierającego wodę opadową. Jest ona przeznaczona w szczególności do nawadniania
ogrodu. Urządzenie jest przewidziane
jedynie do tłoczenia czystej wody i wody
deszczowej o temperaturze do 35 °C.
Każde inne zastosowanie, które nie jest
jednoznacznie dopuszczone przez ni-
niejszą instrukcję obsługi (np. tłoczenie
środków spożywczych, słonej wody, pa-
57
Page 58
PL
liw, produktów chemicznych lub wody z
dodatkiem środków działających abrazyjnie) może doprowadzić do uszkodzenia
urządzenia i powodować poważne zagrożenie dla użytkownika.
Urządzenie nie jest przystosowane do
pracy w trybie ciągłym. Praca w trybie ciągłym skraca żywotność urządzenia oraz
przyczynia się do wygaśnięcia gwarancji.
To urządzenie nie nadaje się do użytku
profesjonalnego. Użytkowanie urządzenia
do celów komercyjnych powoduje utratę
gwarancji.
Operator lub użytkownik jest odpowie-
dzialny za wypadki lub szkody innych
osób lub ich własności.
Producent nie odpowiada za szkody
spowodowane użyciem niezgodnym z
przeznaczeniem urządzenia lub jego nieprawidłową obsługą.
Opis ogólny
Rysunek z najważniejszymi
elementami funkcjonalnymi
znajduje się na rozkłada-
nych stronach.
Zawartość opakowania
Przegląd
Pompa
1 Przełącznik pływakowy
2 Uchwyt do przenoszenia
3 Obudowa pompy
4 Stopka zasysająca
5
Kabel
6 Mocowanie
Akcesoria
Hak z tworzywa sztucznego
7
8 Nakrętka motylkowa
9 Śruba
10 Łącznik
11 Adapter
12 Uchwyt rury
13 Mały pierścień uszczelniający
14
Średni pierścień uszczelniający
15 Dużypierścień uszczelniający
16 Zawór odcinający
17 Elastyczna rurka
18
Tuleja śrubowa
19 Dolna/górna rura aluminiowa
20 Tuleje śrubowe
21 Przyłącze ciśnienia
22 Pokrywa ltra
23 Filtry
Rozpakuj urządzenie i sprawdź, czy jest
ono kompletne. Prawidłowo posegreguj i
usuń materiały opakowania.
-
Pompa do deszczówki
- 2x aluminiowa rurka
- Elastyczna rurka
- 5x pierścień uszczelniający
-
Uchwyt rury
- Hak z tworzywa sztucznego ze śrubą i
nakrętką motylkową
-
Łącznik
- Adapter
- Instrukcja obsługi
58
Opis działania
Pompa jest wyposażona w przełącznik
pływakowy, który automatycznie załącza i
wyłącza pompę w zależności od poziomu
wody. W przypadku przeciążenia pompa
zostanie wyłączona przez zainstalowany
wyłącznik termiczny. Po ostygnięciu silnik
uruchomi się samoczynnie.
Hak z tworzywa sztucznego z regulo-
waną wysokością można podwieszać
na beczce na deszczówkę, umożliwiając
wygodny pobór wody za pomocą węża.
Zawór odcinający spełnia rolę kurka wod-
nego.
Page 59
PL
7 m
Dane techniczne
Pompa do deszczówki . PRP 400 B1
Napięcie wejściowe (U) .... 230 V~; 50 Hz
Pobór mocy (P) ............................400 W
Typ zabezpieczenia .............................. I
Rodzaj ochrony ...............................IPX8
Maksymalna wydajność
pompowania (Qmax) .......... ok. 4000 l/h
Maks. wysokość pompowania
(Hmax) ..........................................13 m
Maks. głębokość zanurzenia ..............
Maksymalna wielkość cząstek
(zasysanej zawiesiny) .................... 3 mm
Maks. temperatura wody (Tmax). .....35 °C
Długość kabla sieciowego................10 m
Dane wydajnościowe
-
wysokość pompowania H (m)
7 m
Symbole i piktogramy
Symbole na urządzeniu
Przed rozpoczęciem pracy z
pompą zapoznaj się dokład-
nie z wszystkimi elementami
sterującymi, a w szczególności z ich funkcjami i sposobem działania. W razie
potrzeby poproś o pomoc
specjalistę. Przeczytaj należącą do urządzenia instrukcję obsługi i przestrzegaj za-
wartych w niej wskazówek!
Nie wykorzystywać
urządzenia do czystej wody
z piaskiem!
Maks. głębokość zanurze-
nia
_
Odkręcić i zakręcić zawór
+
odcinający
Uwaga! W razie uszkodze-
nia albo przecięcia kabla
sieciowego natychmiast wyj-
mij wtyczkę kabla z gniazd-
ka sieci elektrycznej.
wydajność pompowania Q (l/h)
Zasady bezpieczeństwa
Podczas pracy z maszyną przestrzegaj wskazówek bezpieczeń-
stwa.
Urządzeń elektrycznych
nie należy wyrzucać razem
z odpadami domowymi.
Symbole w instrukcji obsługi
Symbol niebezpieczeń-
stwa z informacjami na
temat ochrony osób i
zapobiegania szkodom
materialnym
59
Page 60
PL
Znak zagrożenia z informacjami dotyczącymi
zapobiegania szkodom
osobowym na skutek
porażenia prądem elek-
trycznym
Znak nakazu z informacjami
na temat zapobiegania szkodom
Wyjąć wtyk sieciowy.
Znak informacyjny ze wska-
zówkami ułatwiającymi posługiwanie się urządzeniem.
Ogólne zasady
bezpieczeństwa
Praca z urządzeniem:
Ostrożnie: Aby uniknąć wy-
padków i obrażeń:
• Urządzenie nie jest przeznczo-
ne do wykorzystywania przez
dzieci, osoby o ograniczonej
sprawności zycznej, czuciowej
lub umysłowej lub nieposiadające wystarczającego doświadczenia i wiedzy lub też przez
osoby, które nie zapoznały się
z instrukcjami.
Dopilnuj, aby dzieci nie bawiły
się urządzeniem.
Czyszczenia i prac konserwacyjnych nie mogą wykonywać
dzieci.
• Urządzenie nie może być użytkowane w miejscach położonych powyżej 2000 m.
• Nigdy nie zezwalać na uży-
wanie maszyny przez dzieci
lub osoby, które nie zapoznały
się z opisanymi tu instrukcjami.
Lokalne przepisy mogą ograniczać wiek użytkownika.
• Dla ochrony przed porażeniem
prądem elektrycznym należy
nosić mocne obuwie.
• Zastosuj odpowiednie środki w
celu uniemożliwienia dzieciom
dostępu do pracującego urządzenia. Istnieje niebezpieczeństwo doznania obrażeń.
• Nie używaj urządzenia w pobliżu palnych cieczy lub gazów.
Nieprzestrzeganie tej wskazów-
ki pociąga za sobą niebezpieczeństwo pożaru lub wybuchu.
• Pompowanie substancji agresywnych chemicznie/powo-
dujących ścieranie, żrących,
palnych (np. paliwa silnikowe)
lub wybuchowych, słonej
wody, środków czyszczących
i środków spożywczych jest
niedozwolone. Temperatura
pompowanej cieczy nie może
przekraczać 35°C.
• Urządzenie przechowuj w suchym miejscu, poza zasięgiem
dzieci.
Ostrożnie! W ten sposób
unikniesz uszkodzeń urządzenia i wynikających stąd
szkód osobowych:
• Nie pracuj uszkodzonym,
niekompletnym lub przebudowanym bez zgody producenta
urządzeniem. Przed uruchomieniem urządzenia zleć wykwali kowanemu specjaliście
sprawdzenie, czy zostały zasto-
sowane wymagane zabezpie-
60
Page 61
PL
czenia elektryczne.
• Urządzenie nadzoruj w trakcie
pracy, aby w porę rozpoznać
automatyczne wyłączenie lub
pracę na sucho pompy. Sprawdzaj regularnie działanie przełącznika pływakowego (patrz
rozdział „Uruchomienie“). Nie-
przestrzeganie tego zalecenia
spowoduje utratę praw gwarancyjnych i rękojmi.
• Pompa nie jest przeznaczona
do pracy ciągłej (np. systemy
przepływu wody w stawach
ogrodowych). Regularnie
sprawdzaj, czy urządzenie prawidłowo pracuje.
• Uwaga – pompa zawiera środki smarne, które w określonych
okolicznościach mogą wyciec
z pompy i spowodować uszko-
dzenia oraz zanieczyszczenia.
Nie używaj pompy w sadzaw-
kach ogrodowych, w których
żyją ryby i/lub cenne rośliny.
• Nie noś i nie mocuj urządzenia
za kabel ani przewód ciśnienio-
wy.
• Chroń urządzenie przed mrozem i pracą bez wody („na
sucho”).
• Używaj tylko oryginalnych
akcesoriów i nie przebudowuj
urządzenia.
• Przeczytaj wskazówki na temat
„Konserwacja i przechowywa-
nie” urządzenia w instrukcji obsługi. Wszystkie wykraczające
poza ten zakres czynności, a
szczególnie otwieranie urządzenia, muszą być wykonywane przez wykwali kowanego
elektryka. Jeżeli urządzenie
wymaga naprawy, zwracaj się
zawsze do naszego Service-
Center.
Bezpieczeństwo elektryczne:
Ostrożnie: W ten sposób
unikniesz wypadków i zra-
nień wskutek porażenia prą-
dem:
• Urządzenia nie wolno używać,
gdy w wodzie znajdują się osoby. Niebezpieczeństwo porażenia prądem elektrycznym.
• Urządzenie musi być ustawione
tak, by podczas pracy był w
każdej chwili zapewniony dostęp do wtyczki sieciowej.
• Przed uruchomieniem nowej
pompy zleć wykwali kowanemu specjaliście sprawdzenie:
- czy uziemienie, przewód
zerowy i bezpiecznik uszko-
dzeniowy spełniają przepisy
dostawcy energii elektrycznej
i bezbłędnie działają,
- czy złącza elektryczne są
zabezpieczone przed wodą i
wilgocią.
• W razie zagrożenia zalaniem
elektryczne złącza wtykowe
należy umieścić w miejscu za-
bezpieczonym przed zalaniem.
Niebezpieczeństwo porażenia
prądem elektrycznym.
• Uważaj, by napięcie sieciowe
było zgodne z danymi znajdującymi się na tabliczce znamio-
nowej.
• Instalację elektryczną wykonaj
zgodnie z przepisami krajowymi.
• Urządzenie należy podłączać
do gniazda chronionego wy-
61
Page 62
PL
łącznikiem różnicowo-prądowym o wartości znamionowego
prądu wyłączającego nie większej niż 30mA; bezpiecznik
min. 6 A.
• Aby uniknąć zagrożeń spowo-
dowanych uszkodzeniem prze-
wodu sieciowego urządzenia,
należy zlecić wymianę prze-
wodu producentowi, w punkcie
serwisowym, lub osobie posia-
dającej podobne kwali kacje.
• Jeżeli przewód zasilający tego
urządzenia jest uszkodzony,
należy zlecić jego wymianę
producentowi, w punkcie serwi-
sowym, lub osobie posiadającej
podobne kwali kacje, aby uniknąć zagrożeń.
• Nie używać kabla zasilającego z gniazdka do wyciągania
wtyczki z gniazdka. Kabel za-
silający należy chronić przed
działaniem wysokich temperatur, olejem i ostrymi krawędzia-
mi.
• Stosować jedynie takie przedłużacze, które są zabezpieczone
przed bryzgającą wodą i są
przeznaczone do zastosowania
na wolnym powietrzu. Przed
użyciem zawsze całkowicie odwiń kabel z bębna. Przedłużacz
należy skontrolować pod kątem
uszkodzeń.
• Przed wykonaniem wszelkich
prac na urządzeniu, w razie
nieszczelności w układzie wod-
nym, podczas przerw w pracy
i na czas nieużywania urządzenia odłącz wtyk od gniazda
sieciowego.
• Przekrój kabli zasilających nie
może być mniejszy niż przekrój
węży gumowych z oznaczeniem H07RN8-F. Długość przewodu musi wynosić 10 m. Przekrój skrętki przedłużacza musi
wynosić co najmniej 2,5 mm2.
• Chronić przewody i przyłącza
elektryczne przed wilgocią. Należy się upewnić, że przewody
zasilające i przyłącza elektryczne znajdują się w dobrze wentylowanej stre e.
Uruchamianie
Montaż
Montaż dolnej rurki aluminiowej
1. Umieścić duży pierścień uszczelniający
(15) w adapterze (11) przyłącza ciśnieniowego.
2. Wkręcić adapter (11) na przyłącze
ciśnieniowe (21) pompy.
3. Wcisnąć uchwyt rury (12) ze środkowym uchwytem na aluminiową rurkę.
Szyna mocująca uchwytu rury (12)
musi być zwrócona w dół.
4. Umieścić obydwa średnie pierścienie
uszczelniające (14) w tulei śrubowej
(20).
5. Osadzić rurkę aluminiową
(19) na adapterze (11) i skręcić ją z tuleją śrubową (20).
6. Przesunąć uchwyt rurki (12)
na aluminiowej rurce w dół, aż wejdzie w wycięcie w urządzeniu.
Montaż górnej rurki aluminiowej
1. Połączyć dolną i górną rurkę
aluminiową (19) mit za po-
mocą łącznika (10). Między
łącznik (10) a obydwie tuleje
śrubowe (18) należy umieścić
po jednym małym pierścieniu uszczelniającym (13).
62
Page 63
PL
Montaż haka z tworzywa
sztucznego
1. Odkręcić śrubę (8) na haku z tworzy-
wa sztucznego (7).
2. Zdjąć śrubę (9) z haka z tworzywa
sztucznego.
3. Wcisnąć hak z tworzywa sztucznego
(7) na górną aluminiową rurkę (19).
4. Zamocować hak z tworzywa sztuczne-
go (7) za pomocą śruby (9) i nakrętki
motylkowej (8).
Montaż elastycznej rurki
1. Umieścić średni pierścień uszczelniający (14) w tulei śrubowej (20).
2. Osadzić elastyczną rurkę (17) na gór-
nej rurce aluminiowej (19) i skręcić ją
z tuleją śrubową (20).
Zanurzanie pompy
Należy pamiętać, aby
w żadnym wypadku nie
trzymać lub nie zawieszać
urządzenia za przewód zasilający. Istnieje
niebezpieczeństwo porażenia
prądem elektrycznym
przez uszkodzony przewód
zasilający.
Podczas zanurzania pompy należy
zwrócić uwagę, aby zawór odcinający był otwarty (16), aby zapewnić odpowietrzanie pompy.
• Do zanurzania lub wyciągania pompy
należy wykorzystywać hak z tworzywa
sztucznego (7) lub mocować linę do
uchwytu (2) do przenoszenia pompy.
Nigdy nie zawieszać urządzenia
na zgiętej rurze lub na wężu
wodnym.
• Po poluzowaniu nakrętki motylkowej
(8) można regulować wysokość haka z
tworzywa sztucznego. Pompę można
zawiesić w beczce na deszczówkę, tak
by pompa nie miała kontaktu z dnem
beczki i nie mogła zasysać osadów.
• W przypadku niskiego poziomu wody
można pompę również wstawiać do
beczki z deszczówką. Zawór odcinający musi wystawać ponad krawędź
zbiornika.
Należy pamiętać, że na dnie becz-
ki mogą z czasem gromadzić się
zanieczyszczenia i piasek, które
mogą uszkodzić pompę. Zalecamy
ustawienie pompy na cegle.
Podłączenie do sieci
Zakupiona przez Państwa pompa jest wyposażona we wtyczkę z zabezpieczonymi
stykami. Pompę jest przeznaczona do podłączania do gniazda ze stykiem ochronnym z wyłącznikiem różnicowoprądowym
230V~50Hz.
Eksploatacja
Poziom minimalny wody w mo-
mencie uruchomienia musi wynosić
60mm.
Ustawianie przełącznika
pływakowego
Tryb automatyczny
Moment załączania lub wyłączania przełącznika pływakowego (1) można płynnie
regulować.
1. W razie potrzeby należy poluzować
kabel (5) przełącznika pływakowego
(1) z mocowania (6).
2. Wcisnąć kabel (5) w żądaną pozycję
w mocowaniu (6).
63
Page 64
PL
Skontrolować przełącznik pływako-
wy (1). Musi być on umieszczony
w taki sposób, aby pozwalał się
swobodnie podnosić i opuszczać.
Wysokość punktu przełączania
„Zał.“ i „Wył.“ musi być łatwo osią-
galna.
Istnieje ryzyko zatarcia, gdy zo-
stanie dobrana zbyt duża długość
kabla (5) przełącznika pływakowe-
go , w szczególności jeśli kabel (5)
nie zostanie podwieszony w mocowaniu (6) .
Tryb ręczny
W trybie ręcznym pompa pracuje
przez cały czas. Ustawić przełącznik
pływakowy (1), jak na rysunku, pionowo i
bezpośrednio w mocowaniu (6).
Włączanie i wyłączanie
1. Otworzyć zawór odcinający (16).
→ kierunek + obracanie
Za pomocą zaworu odcinającego można
regulować ilość wody przepływającej
do podłączonego węża wodnego.
2. Całkowicie zanurzyć pompę.
3. Wetknąć wtyczkę do gniazda. Pompa
natychmiast się uruchamia.
4. W celu wyłączenia pompy należy
wyciągnąć wtyk sieciowy z gniazda.
Pompa się wyłącza.
Oczyszczani/
konserwacja/
przechowywanie
Regularnie czyść i konserwuj urządzenie.
Regularne czyszczenie i pielęgnacja pozwalają utrzymać wydajność i wydłużają
trwałość urządzenia.
Wykonanie prac, które nie
zostały opisane w tej instruk-
cji, powierzaj naszym specja-
listom z działu serwisu. Stosuj tylko oryginalne części.
Niebezpieczeństwo urazu.
Przed wykonaniem wszelkich prac
na urządzeniu wyciągnij wtyk sieciowy. Istnieje niebezpieczeństwo
porażenia prądem elektrycznym
lub niebezpieczeństwo urazu przez
ruchome części.
Ogólne czyszczenie
• Po każdym użyciu należy wyczyścić
pompę czystą wodą.
• Usunąć kłaczki i włókniste cząstki,
które ewentualnie przykleiły się do
obudowy pompy (3). Wykorzystać w
tym celu strumień wody.
• Oczyścić przełącznik pływakowy (1) i
stopkę zasysającą (4) z osadów przy
użyciu czystej wody.
W przypadku zbyt niskiego pozio-
mu wody przełącznik pływakowy
automatycznie wyłączy pompę.
Urządzenie nadzoruj w trakcie
pracy, aby w porę rozpoznać automatyczne wyłączenie lub pracę na
sucho pompy i uniknąć uszkodzeń.
64
Czyszczenie ltra
W stopce zasysającej pompy znajduje
się wyciągany ltr, zabezpieczający
urządzenie przed zanieczyszczeniami. W
zależności od stopnia zabrudzenia wody
należy od czasu do czasu kontrolować ltr
i w razie potrzeby go czyścić:
Page 65
PL
1. Wyciągnąć wtyczkę z gniazda siecio-
wego.
2. Obrócić pokrywę ltra (
w kierunki zgodnym ze wskazówkami
zegara.
3. Zdjąć pokrywę ltra (
4. Wyczyścić ltr (
5. Zamontuj ltr (
w odwrotnej kolejności.
Pompy nie wolno (23) uruchamiać
bez ltra.
23) pod bieżącą wodą.
23) i pokrywę ltra (22)
22) o ¼ obrotu
22).
Przepłukiwanie pompy
Po zakończeniu tłoczenia mocno zanieczyszczonej wody należy przepłukać
pompę w celu wykluczenia powstawania
osadów w pompie.
• Przeprowadzić pompowanie letniej
wody (maks.35 °C), aż pompowana
woda będzie czysta.
Przechowywanie
• Oczyść pompę przed przechowywa-
niem.
• Przechowuj pompę w suchym i zabez-
pieczonym przed mrozem miejscu,
niedostępnym dla dzieci.
• Jeśli pompa nie była używana przez
dłuższy czas, należy ją dokładnie
wyczyścić po ostatnim użyciu i przed
ponownym użyciem. W przeciwnym
razie w wyniku nagromadzenia się
osadów i pozostałości mogą wystąpić
trudności z rozruchem.
Przechowywanie złożonego
urządzenia
1. Zdemontować elastyczną rurkę (17) i
górną rurkę aluminiową (19).
2. Wetknąć elastyczną rurkę (17) i górną
rurkę aluminiową (19) z prawej i z le-
wej strony w uchwyt rurki (12).
Pierścienie uszczelniające (13/14)
należy przechowywać w odpowied-
ni sposób.
Usuwanie i ochrona
środowiska
Přístroj, příslušenství a obal odevzdejte v
souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.
Urządzeń elektrycznych nie należy
wyrzucać razem z odpadami do-
mowymi.
Oddaj urządzenie w punkcie recy-klingu.
Użyte do produkcji urządzenia części
plastikowe i metalowe mogą zostać od
siebie precyzyjnie oddzielone, a następnie
poddane utylizacji. Zwróć się po poradę
do naszego Centrum Serwisowego.
Części zamienne/
Akcesoria
Części zamienne i akcesoria
można zakupić na
www.grizzlytools.shop
W przypadku problemów z zamawianiem
należy skorzystać z formularza kontaktowego. W razie kolejnych pytań należy
zwracać się do „Service-Center”
(patrz strona 68).
7 Hak z tworzywa
sztucznego
10 Łącznik
11 Adapter
13-15 5x pierścień
uszczelniający
17 Elastyczna rurka
19 2x aluminiowa
rurka
91105969
65
Page 66
PL
Poszukiwanie błędów
Problem Możliwa przyczyna Sposób usunięcia problemu
Sprawdź gniazdo wtykowe, kabel zasi-
Pompa nie
uruchamia
się
Pompa nie
pompuje
Pompa jest
włączona,
lecz nie
tłoczy
Niewystar-
czające
natężenie
przepływu
Pompa wy-
łącza się
po krótkiej
chwili
Brak napięcia sieciowego
Przełącznik pływakowy (1) nie
załącza się
Zbyt niski poziom wody podczas uruchamiania
Przełącznik termiczny odłączył
urządzenie
Zapchana pokrywa ltra
(
22)/niedrożny ltr ( 23)
Zamknięta instalacja ciśnie-
niowa
Wydajność pompy jest obniżo-
na wskutek mocno zanieczysz-
czonej wody lub zawartości
cząstek ściernych w wodzie
Przełącznik pływakowy (1) nie
może opaść
Zapchana pokrywa ltra
(
22)/niedrożny ltr ( 23)
Wydajność pompy jest obniżona wskutek mocno zanieczyszczonej wody i obecności
cząstek ściernych w wodzie
System ochrony silnika wyłącza pompę z powodu zbyt dużego zanieczyszczenia wody.
Temperatura wody za wysoka,
system ochrony silnika wyłącza urządzenie.
lający, przewodzenie, wtyk sieciowy, w
razie potrzeby zleć naprawę w punkcie
napraw urządzeń elektrycznych
Skontrolować położenie przełącznika pły-
wakowego
Zanurzyć pompę głębiej
Odczekać, aż silnik załączy się ponownie
po wystudzeniu
Wyciągnąć wtyczkę z gniazdka i oczyścić
stopkę zasysającą/wirnik łopatkowy
Oczyścić pokrywę ltra/ ltr
Otworzyć zawór odcinający (16) na roz-
dzielnicy lub inne zaworki, dysze itp.
Wyjąć wtyczkę z gniazda sieciowego i
oczyścić pompę, w razie potrzeby wymienić części szybko zużywające się
(patrz „Czyszczenie, konserwacja i przechowywanie urządzenia“)
Skontrolować położenie przełącznika pły-
wakowego
Oczyścić pokrywę ltra/ ltr
Wyjąć wtyczkę z gniazda sieciowego i
oczyścić pompę, w razie potrzeby wymienić części szybko zużywające się
(patrz „Czyszczenie, konserwacja i przechowywanie urządzenia“)
Wyciągnąć wtyczkę z gniazdka i oczyścić pompę.
Pamiętaj o maksymalnej temperaturze
wody 35°C!
66
Page 67
PL
Gwarancja
Szanowna Klientko, Szanowny Kliencie,
na zakupione urządzenie otrzymują Pań-
stwo 3 lata gwarancji od daty zakupu.
W przypadku wad tego produktu przysługują Państwu ustawowe prawa w stosunku
do sprzedawcy produktu. Prawa te nie są
ograniczone przez naszą przedstawioną
niżej gwarancję.
Warunki gwarancji
Okres gwarancji rozpoczyna się z datą
zakupu. Prosimy zachować oryginalny paragon. Będzie on potrzebny jako dowód
zakupu.
Jeśli w okresie trzech lat od daty zakupu
tego produktu wystąpi wada materiałowa
lub fabryczna, produkt zostanie – wedle
naszego wyboru – bezpłatnie naprawiony
lub wymieniony. Gwarancja zakłada, że
w okresie trzech lat uszkodzone urządzenie zostanie przesłane wraz z dowodem
zakupu (paragonem) z krótkim opisem,
gdzie wystąpiła wada i kiedy się pojawiła.
Jeśli defekt jest objęty naszą gwarancją,
otrzymają Państwo z powrotem naprawiony lub nowy produkt. Wraz z wymianą
urządzenia lub ważnej części, zgodnie
z art. 581 § 1 aktualnej wersji Kodeksu
cywilnego, okres gwarancji rozpoczyna
się od nowa.
Okres gwarancji i ustawowe
roszczenia z tytułu wad
Okres gwarancji nie wydłuża się z powodu świadczenia gwarancyjnego. Obowiązuje to również dla wymienionych lub
naprawionych części. Ewentualne uszkodzenia i wady istniejące już w momencie
zakupu należy zgłosić bezzwłocznie po
rozpakowaniu. Naprawy przypadające
po upływie okresu gwarancji są odpłatne.
Zakres gwarancji
Urządzenie wyprodukowano z zachowaniem staranności zgodnie z surowymi
normami jakościowymi i dokładnie sprawdzono przed wysyłką.
Gwarancja obowiązuje dla wad materiało-
wych lub fabrycznych. Gwarancja nie roz-
ciąga się na części produktu, które podlegają normalnemu zużyciu i można je uznać
za części zużywalne (np. zabezpieczenie
przeciwzwrotne), oraz na uszkodzenia części delikatnych (np. przełącznik).
Gwarancja przepada, jeśli produkt został
uszkodzony, nie był zgodnie z przeznaczeniem użytkowany i konserwowany.
Użytkowanie zgodnie z przeznaczeniem
wiąże się z przestrzeganiem wszystkich
wskazówek zawartych w instrukcji obsługi.
Należy bezwzględnie unikać zastosowań
i działań, których odradza się lub przed
którymi ostrzega się w instrukcji obsługi.
Produkt jest przeznaczony do użytku
prywatnego, a nie komercyjnego. W przy-
padku niewłaściwego i nieodpowiedniego
obchodzenia się z urządzeniem, stosowania „na siłę” i zabiegów, które nie zostały
przeprowadzone przez nasz autoryzowa-
ny oddział, gwarancja wygasa.
Roszczenia gwarancyjne nie będą rozpatrywane w szczególności w przypadku
tłoczenia materiałów ściernych (piasek,
kamienie) lub agresywnych płynów, ponieważ wówczas uszkodzeniu ulegają
uszczelki, wirnik, silnik lub inne elementy.
Uwaga:Pompa do beczek na deszczówkę
nie jest przeznaczona do pracy w trybie
ciągłym (np. do strumyków lub fontann).
Stosowanie niezgodnie z przeznaczeniem
powoduje utratę praw gwarancyjnych.
Roszczenia gwarancyjne wygasają również w przypadku stosowania pompy do
beczek na deszczówkę bez podstawy lub
67
Page 68
PL
w przypadku uszkodzeń spowodowanych
w wyniku trzymania lub zawieszania
urządzenia za kabel zasilający. Pompa do
beczek na deszczówkę nie może pracować na sucho i nie może być narażana na
działanie mrozu.
Realizacja w przypadkach objętych
gwarancją
Aby zagwarantować szybkie przetworzenie Państwa sprawy, prosimy o przestrzeganie poniższych wskazówek:
• W przypadku wszelkich zapytań prosi-
my o przygotowanie paragonu i nume-
ru identy kacyjnu jako dowodu zakupu
(IAN420315_2207).
• Numer artykułu znajduje się na tablicz-
ce znamionowej.
• W przypadku wystąpienia usterek lub
innych wad prosimy o skontaktowanie
się z wymienionym niżej działem ser-
wisowym telefonicznie lub mailowo.
Uzyskają Państwo wówczas szczegółowe informacje na temat realizacji
reklamacji.
• Uszkodzony produkt mogą Państwo
wysłać po skontaktowaniu się z
naszym działem obsługi klienta, załączając dowód zakupu (paragon) i
określając, na czym polega wada i
kiedy wystąpiła, bezpłatnie na podany
adres serwisu. Aby uniknąć problemów
z odbiorem i dodatkowych kosztów,
prosimy o wysłanie przesyłki na adres,
który Państwu podano. Należy się
upewnić, żeby wysyłka nie nastąpiła
odpłatnie, jako ponadwymiarowa,
ekspresowo lub na innych specjalnych
warunkach. Prosimy o przesłanie
urządzenia wraz ze wszystkimi częściami wyposażenia otrzymanymi przy
zakupie i zadbanie o wystarczająco
bezpieczne opakowanie.
Serwis naprawczy
Naprawy, które nie są objęte gwarancją,
można zlecić odpłatnie w naszym oddziale serwisowym. Serwis sporządzi Państwu
kosztorys naprawy.
Podejmujemy się wyłącznie naprawy urządzeń, które zostały prawidłowo zapako-
wane i ofrankowane.
Uwaga: Prosimy o przesłanie czystego
urządzenia ze wskazaniem usterki.
Urządzenia przesłane dla nas odpłatnie,
jako przesyłka ponadwymiarowa, ekspre-
sowa lub na innych warunkach specjal-
nych, nie zostaną odebrane.
Utylizację przesłanych do nas uszkodzonych
urządzeń przeprowadzamy bezpłatnie.
Service-Center
Serwis Polska
PL
Tel.: 22 397 4996
E-Mail: [email protected]
IAN 420315_2207
Importer
Prosimy mieć na uwadze, że poniższy
adres nie jest adresem serwisu. Prosimy
o kontakt z wymienionym wyżej centrum
serwisowym.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
DE-63762 Großostheim
NIEMCY
www.grizzlytools.de
68
Page 69
CZ
Obsah
Úvod..........................................69
Účel použití ................................ 69
Všeobecný popis ........................ 70
Objem dodávky .............................. 70
Přehled .......................................... 70
Popis funkce ................................... 70
Technická data ........................... 70
Data výkonů ................................... 71
Bezpečnostní pokyny ................. 71
Symboly a piktogramy ..................... 71
Všeobecné bezpečnostní pokyny ...... 71
Uvedení do provozu ................... 74
Montáž .......................................... 74
Ponoření čerpadla ........................... 74
Síťové připojení .............................. 75
Provoz ....................................... 75
Nastavení plovákového spínače ........ 75
Zapnutí avypnutí ............................ 75
Údržba/čištění/ Skladování .......75
Všeobecné čisticí práce ................... 76
Čištění ltru .................................... 76
Propláchnutí čerpadla ...................... 76
Skladování ..................................... 76
Odklízení a ochrana okolí .......... 76
Hledání závad ........................... 77
Náhradní díly/Příslušenství ........ 78
Záruka ......................................78
Opravna .................................... 79
Service-Center ............................ 79
Dovozce ..................................... 79
Překlad originálního
prohlášení o shodě CE .............. 205
Rozvinutý výkres .....................216
Úvod
Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce
kvalitní výrobek.
Kvalita tohoto přístroje byla kontrolována
během výroby a byla provedena také
závěrečná kontrola. Tím je zaručena funkčnost přístroje. Proto nelze vyloučit, že v jednotlivých případech se na nebo v přístroji,
resp. v hadicovém potrubí nachází zbytky
vody. Nejedná se o nedostatek ani o závadu a není důvod k obavám.
Návod k obsluze je součástí tohoto
výrobku. Obsahuje důležité pokyny
týkající se bezpečnosti, používání
a likvidace. Před použitím výrobku
se seznamte se všemi pokyny k
obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v
rámci uvedených oblastí použití.
Návod dobře uschovejte a při pře-
dávání výrobku třetímu předejte i
všechny podklady.
Účel použití
Sudové čerpadlo na dešťovou vodu je určeno k čerpání vody z dešťového sudu resp.
dešťové sběrné nádoby. Je zvláště vhodné
pro zavlažování zahrady. Přístroj je určen
výhradně pro čerpání čisté a dešťové vody
až do max. teploty 35°C.
Jakékoliv jiné použití, které není v tomto
návodu k obsluze výslovně povoleno,
(např.přeprava potravin, slané vody, motorových paliv, chemických výrobků nebo
vody obsahující abrazivní materiály), může
poškodit přístroj a představovat vážné nebezpečí pro uživatele.
Přístroj není vhodný pro nepřetržitý provoz.
Nepřetržitý provoz zkracuje životnost a
zaniká záruka.
69
Page 70
CZ
Tento přístroj není vhodný pro komerční využití. Při řemeslném použití záruka zaniká.
Obsluha nebo uživatel nese zodpovědnost
za nehody či škody na jiných osobách
nebo jejich majetku.
Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou.
Všeobecný popis
Zobrazení nejdůležitějších
funkčních dílů naleznete na
výklopných stránkách.
Objem dodávky
Vybalte nástroj a zkontrolujte, je-li kompletní. Obalový materiál řádně zlikvidujte.
-
Čerpadlo do su na dešťovou vodu
- 2x
hliníková trubka
-
ohebná trubka
- 5x
těsnicí kroužek
-
držák trubky
- plastový hák se šroubem a křídlatou
maticí
-
spojovací kus
-
adaptér
- Návod k obsluze
10
spojovací kus
11
adaptér
12 držák trubky
13
malý těsnicí kroužek
14 střední těsnicí kroužek
15 velký
16 uzavírací kohout
17 ohebná trubka
18
19 spodní/horní hliníková trubka
20
těsnicí kroužek
šroubové pouzdro
šroubová pouzdra
21 výtlačná přípojka
22 kryt ltru
23 l t r
Popis funkce
Čerpadlo je vybaveno plovákovým spínačem, kterým se čerpadlo automaticky zapne
a vypne v závislosti na hladině vody.
V případě přetížení se čerpadlo vypne zabudovaným tepelným ochranným spínačem.
Po ochlazení se motor sám znovu rozběhne.
Výškově nastavitelný plastový hák na hliníkové trubce lze zavěsit do sudu na dešťovou
vodu a umožňuje pohodlný odběr vody
pomocí vodní hadice. Uzavírací kohout má
funkci vodovodního kohoutku.
Přehled
Čerpadlo
1
plovákový spínač
2 rukojeť pro přenášení
3
skříň čerpadla
4 nasávací patka
5
kabel
6
upevnění
Příslušenství
7
plastový hák
8 křídlatá matice
9 šroub
70
Technická data
Čerpadlo do su
na dešťovou vodu ....................PRP 400 B1
Vstupní napětí (U) ..............230 V~; 50 Hz
Ochranná třída ..................................... I
Druh ochrany...................................IPX8
Příkon (P) .....................................400 W
Maximální dopravní množství
(Qmax) ............................. cca. 4000 l/h
Maximální dopravní výška (Hmax) ....13 m
Maximální ponorná hloubka ..............7 m
Maximální zrnění ........................... 3 mm
Délka síťového kabelu ......................10 m
Page 71
CZ
7 m
Data výkonů
-
dopravní výška H (m)
dopravní množství Q (l/h)
Bezpečnostní pokyny
Při používaní stroje je nutné dodržovat bezpečnostní pokyny.
Symboly a piktogramy
Obrázkové znaky na
čerpadle
Před zahájením práce se
dobře seznamte se všemi
ovládacími elementy, zejména s funkcemi a činnosti.
Informujte se případně u
odborníka. Čtěte a dbejte na
příslušný návod k obsluze pří-
stroje!
Není vhodné pro použití čisté
pískové vody!
_
Otevření a zavření
+
uzavíracího kohoutu
Pozor! Při poškození anebo
přeseknutí síťového kabelu
ihned vytáhněte zástrčku ze
síťové zásuvky.
Elektrické přístroje nepatří do
domácího odpadu
Symboly v návodu
Výstražné značky s údaji pro
zabránění škodám na zdraví
anebo věcným škodám
Označení nebezpečí s infor-
macemi o zabránění zranění
osob v důsledku zasažení
elektrickým proudem
Příkazové značky s údaji pro
prevenci škod
Vytáhněte síťovou zástrčku ze
zásuvky!
Informační značky s informa-
cemi pro lepší zacházení s
nástrojem
Všeobecné bezpečnostní
pokyny
Tato kapitola pojednává o základních bezpečnostních předpisech
při práci s ponorným čerpadlem.
Práce s tímto zařízením:
Max. hloubka ponoření
Pozor: Takto zabráníte neho-
dám a poraněním:
71
Page 72
CZ
• Tento přístroj není určen pro použití dětmi, osobami s omezenými fyzickými, smyslovými nebo
duševními schopnostmi nebo
nedostatečnými zkušenostmi a
znalostmi nebo osobami, které
nejsou obeznámeny s pokyny.
Děti musí být pod dohledem,
aby se zajistilo, že si nebudou
hrát spřístrojem.
Čištění a údržbu nesmí provádět děti.
• Přístroj se nesmí používat v polohách vyšších než 2000 m.
• Nikdy nedovolte dětem ani osobám, které nejsou obeznámeny
s těmito pokyny, aby stroj používaly. Místní ustanovení mohou
omezit věk obsluhující osoby.
• Noste pevnou obuv pro ochranu
před úderem elektrickým prou-
dem.
• Proveďte vhodná opatření na to,
aby se děti nepřiblížily k tomuto
zařízení, nacházejícím v provozu. Hrozí nebezpečí úrazu!
• Nepoužívejte toto zařízení v
blízkosti zápalných tekutin anebo plynů. Při nedbání na toto,
existuje nebezpečí požáru ane-
bo exploze.
• Přepravování agresivních, abrazivních (působících jako smirek),
leptavých, hořlavých (např. po-
honné hmoty pro motory) anebo
výbušných tekutin, slané vody,
čisticích prostředků a potravin,
není povolené. Teplota přepravovaných tekutin nesmí překročit
35°C.
• Uložte toto zařízení na suchém
místě a mimo dosahu dětí.
Pozor! Takto zabráníte ško-
dám na zařízení a případně
škodám na osobách, které z
těchto škod vyplývají:
• Nepracujte se zařízením poškozeným, neúplným anebo přestavěným bez souhlasu výrobce.
Nechte před uvedením do provozu odborníkem zkontrolovat
to, jsou-li požadovaná elektrická
ochranná opatření k dispozici.
• Dohlížejte na toto zařízení během jeho provozu (především v
obytných místnostech), aby se
zavčasu spoznalo automatické
vypnutí anebo běh čerpadla
nasucho. Kontrolujte pravidelně
funkci plovákového spínače (viz
kapitolu „Uvedení do provozu“).
Při nedbání na toto zanikají nároky na záruku a na ručení.
• Čerpadlo není určeno pro nepřetržitý provoz (např. pro vodní toky do zahradního jezírka).
Kontrolujte toto zařízení pravidelně ohledně jeho bezvadné
funkce.
• Dbejte na to, že se v tomto zařízení používají maziva, která
za jistých okolností mohou skrze
vytečení způsobit poškození
anebo pošpinění. Nepožívejte
toto čerpadlo v zahradních
jezírkách s rybama anebo se
vzácnými rostlinami.
• Nenoste anebo neupevňujte
toto zařízení za kabel anebo za
tlakové vedení.
• Chraňte toto zařízení před mrazem a před chodem nasucho.
• Používejte pouze originální příslušenství a neprovádějte žádné
přestavby na tomto zařízení.
72
Page 73
CZ
• Přečtěte prosím k tématu „Údržba a čištění“ pokyny v návodu k
použití. Všechna další opatření
mimo tento rámec, obzvlášť otevření tohoto zařízení, je třeba
nechat vykonat elektrotechnic-
kou odbornou sílou. V případě
opravy se vždy obraťte na naše
servisní středisko.
Elektrická bezpečnost:
Pozor: takto se vyhnete ne-
hodám a poraněním skrze
elektrický úder:
• Pokud jsou ve vodě osoby, nesmí se přístroj používat. Hrozí
nebezpečí úrazu elektrickým
proudem.
• Při provozu tohoto zařízení,
musí být po jeho postavení síťová zástrčka volně přístupná.
• Předtím, než uvedete Vaše nové
čerpadlo do provozu, nechte
odborně zkontrolovat:
- zemnění, vybavení nulovým
vodičem, dále pak to, že
zapojení s ochranným vypínačem proti chybovému proudu
musí vyhovovat bezpečnostním předpisům podniků zásobujících elektrickou energií a
musí bezvadně fungovat,
- ochranu elektrických zástrčkových spojení před mokrem.
• Že při nebezpečí zaplavení je
třeba umístit zástrčková spojení v
oblasti bezpečné proti zaplavení.
• Dbejte na to, aby síťové napětí
souhlasilo s údaji na typovém
štítku.
• Proveďte elektrická instalace v
souladu s vnitrostátními předpisy.
• Zapojte přístroj do zásuvky s
ochranným zařízením chybného
proudu (spínač FI) s domezovacím chybným proudem nejvýše
30 mA; pojistka minimálně 6 A.
• Před každým použitím přístroje
zkontrolujte síťový připojovací
kabel a zástrčku, zda nejsou
poškozeny. Vadné síťové připojovací kabely se nesmí opravovat, ale musí se vyměnit za nové
síťové připojovací kabely. Svůj
poškozený přístroj nechte opravit autorizovaným odborníkem.
• Dojde-li kpoškození síťového
připojovacího kabelu tohoto přístroje, musí jej vyměnit výrobce
nebo jeho zákaznický servis či
podobně kvali kovaná osoba,
aby se předešlo nebezpečím.
• Při vytahování zástrčky ze zásuvky netahejte za síťový přípojovací
kabel. Chraňte elektrické připojovací vedení před horkem, olejem
a ostrými hranami.
• Používejte pouze prodlužovací
kabely, které jsou odolné proti
stříkající vodě a jsou určeny pro
venkovní použití. Před použitím
vždy celkem rozviňte kabelový
buben. Zkontrolujte prodlužovací
kabel, zda není poškozen.
• Před jakoukoliv prací na přístroji, v případě netěsností ve vodním systému, během pracovních
přestávek a pokud se nepoužívá, vytáhněte síťovou zástrčku
ze zásuvky.
• Síťové připojovací kabely nesmí
mít menší průřez než gumové
hadicové potrubí s označením
H07RN8-F. Délka potrubí musí
být 10 m. Průřez pramene prodlužovacího kabelu musí být
minimálně 2,5 mm2.
73
Page 74
CZ
• Chraňte síťové připojovací kabely a elektrické přípojky před
vlhkostí. Zajistěte, aby síťové
připojovací kabely a elektrické
přípojky byly v oblasti zabezpečené proti zatopení.
Uvedení do provozu
Montáž
Montáž spodní hliníkové trubky
1. Vložte velký
adaptéru (11) výtlačné přípojky.
2. Našroubujte
přípojku (21) čerpadla.
3. Zaklapněte držák trubice
(12) se středním držákem na
hliníkovou trubku. Upevňovací
kolejnice držáku trubky (12)
musí směřovat dolů.
4. Vložte jeden ze dvou středních
těsnicích kroužků
pouzdra(20).
5. Nasaďte hliníkovou trubku
adaptér (11) a našroubujte ji
na šroubové pouzdro (20).
6. Zatlačte držák trubky (12) na
hliníkové trubce dolů, dokud
nezapadne do vyhloubení na přístroji.
Montáž horní hliníkové trubky
1. Spojte spodní a horní hliníkovou trub-
ku
(19) pomocí spojovacího kusu (10).
Mezi spojovací kus (10) a obě šroubová pouzdra (18) vložte vždy jeden z
malých těsnicích kroužků (13).
Montáž plastového háku
1. Povolte křídlatou matici (8) na plastovém háku (
2. Vyšroubujte šroub (
3. Zaklipněte plastový hák (
hliníkovou trubku (
74
těsnicí kroužek (15) do
adaptér(11) na výtlačnou
(14) do šroubového
(19) na
7
).
9
) z plastového háku.
7
) na horní
19
).
4. Upevněte plastový hák (7) šroubem (9)
a křídlatou maticí (8).
Montáž ohebné trubky
1. Vložte střední těsnicí kroužek (14) do
šroubového pouzdra (20)
2. Nasaďte ohebnou trubku (
hliníkovou trubku (
na šroubové pouzdro (20).
.
17
) na horní
19) a našroubujte ji
Ponoření čerpadla
Dbejte na to, že přístroj se v
žádném případě nesmí držet
ani zavěšovat za síťový připojovací kabel. Poškozené síťové připojovací kabely mohou
způsobit úraz elektrickým
proudem.
K zajištění odvzdušnění čerpadla
dbejte při ponoření čerpadla na to,
aby byl uzavírací kohout (16) otevřený.
• K ponoření nebo vytažení čerpadla použijte plastový hák (7) nebo připevněte
lano k rukojeti pro přenášení (2) čerpa-
dla. Nikdy nezavěšujte přístroj
přímo za ohnutou trubku nebo
vodní hadici.
• Po povolení křídlaté matice (8) můžete
nastavit výšku plastového háku. Takže
můžete čerpadlo pověsit do sudu na
dešťovou vodu, aniž by se dotklo země
a nasávalo případné usazeniny.
• V případě nízké hladiny vody můžete
čerpadlo také umístit do sudu na dešťovou vodu. Uzavírací kohout musí vyčnívat přes okraj nádoby.
Dbejte na to, aby se na dně sudu
časem nenahromadily nečistoty a
písek, které by mohly poškodit čer-
padlo.
Page 75
CZ
Doporučujeme, postavit čerpadlo
na cihlu.
Síťové připojení
Čerpadlo, které jste si zakoupili, je již
vybaveno uzemňovací kontaktní zástrčkou.
Čerpadlo je určeno pro připojení k uzemněné zásuvce s ochranným zařízením chybného proudu (spínač FI) s 230 V ~ 50 Hz.
Provoz
Minimální hladina vody při uvedení
do provozu musí být 60 mm.
Nastavení plovákového
spínače
Automatický provoz
Bod zapnutí nebo vypnutí plovákového spínače (1) lze plynule nastavovat.
1. V případě potřeby uvolněte kabel (5)
plovákového spínače (1) z upevnění
(6).
2. Zatlačte kabel (5) v požadované poloze do upevnění (6).
Manuální provoz
V manuálním provozuběží čerpadlo
nepřetržitě.
Umístěteplovákový spínač (1) tak, jak je
zobrazeno, přímo svisle do upevnění(6).
Zapnutí avypnutí
1. Otevřete uzavírací kohout (16).
→ směr + otočit
Pomocí uzavíracího kohoutu regulujte množ-
ství vody, které teče do připojené vodní
hadice.
2. Čerpadlo zcela ponořte.
3. Zastrčte síťovou zástrčku do zásuvky.
Čerpadlo se okamžitě spustí.
4. K vypnutí vytáhněte síťovou zástrčku ze
zásuvky. Čerpadlo se vypne.
Pťi příliš nízkém stavu vodní hladiny
vypne plovákový spínač čerpadlo
automaticky.
Mějte tento nástroj během jeho
provozu pod dozorem, aby se za-
včasu spoznalo automatické vypnutí
anebo chod čerpadla nasucho a
zabránilo se škodám.
Zkontrolujte plovákový spínač (1).
Tento musí být umístěn tak, aby
mohl volně stoupat a klesat. Výška
spínacího bodu „Zapnuto“ a výška
spínacího bodu „Vypnuto“ musí být
snadno dosažitelná.
Hrozínebezpečí chodu nasu-
cho, pokud se vybere příliš dlouhý
kabel (5) pro plovákový spínač ,
zejména, pokud nezavěsíte kabel
(5) do upevnění (6) .
Údržba/čištění/
Skladování
Čistěte a udržujte Váš přístroj pravidelně.
Tím se zachová jeho výkonnost a zajistí
dlouhá životnost.
Práce, které nejsou v tom-
to návodu popsané, nechte
vykonat našim servisním
střediskem (Service-Center).
Používejte pouze originální
díly.
75
Page 76
CZ
Před jakoukoliv práci na přístroji
vytáhněte síťovou zástrčku. Existuje
nebezpečí elektrického úderu anebo zranění skrz pohyblivé části.
Všeobecné čisticí práce
• Po každém použití vyčistěte čerpadlo
čistou vodou.
• Pomocí proudu vody odstraňte žmolky a
vláknité částice, které se případně usadily na a pod skříní čerpadla (3).
• Plovákový spínač (1) a nasávací patku
(4)očistěte od usazenin čistou vodou.
Čištění ltru
Čerpadlo má v nasávací patce odnímatelný
ltr, který jej chrání před znečištěním. Podle
stupně znečištění vody by se občas měl
zkontrolovat a případně vyčistit:
1. Vytáhněte síťovou zástrčku.
2. Otočte kryt ltru (
ru hodinových ručiček.
3. Sejměte kryt ltru (
4. Vyčistěte ltr (
5. Namontujte ltr (
opačném pořadí.
Čerpadlo se nesmí provozovat bez
ltru (
23
22
) o ¼otáčky ve smě-
22
).
23
) pod tekoucí vodou.
23
) a kryt ltru (22) v
).
Propláchnutí čerpadla
Skladování
• Před uskladněním čerpadlo vyčistěte.
• Čerpadlo uchovávejte na suchém a
nezamrzajícím místě mimo dosah dětí.
• Nebudete-li čerpadlo po delší dobu
používat, pak jej musíte po posledním a
před opětovným použitím pořádně vyčistit. Jinak by kvůli usazeninám a zbytkům
mohlo dojít k problémům při rozběhu.
Prostorově úsporné
skladování
1. Odmontujte ohebnou trubku (17) a hor-
ní hliníkovou trubku (19).
2 Zaklipněte ohebnou trubku (17) a horní
hliníkovou trubku (19) vpravo a vlevo do
držáku trubky (12).
Těsnicí
Všechna opatření, která z toho
kroužky (
vejte.
vycházejí, zejména otevírání čerpadla, musí provést kvali kovaný elektrikář. V případě opravy se vždy
obracejte na servisní středisko.
13/14
) dobře uscho-
Odklízení a ochrana
okolí
Přístroj, příslušenství a obal odevzdejte v
souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.
Po čerpání silně znečištěné vody je nutné
čerpadlo propláchnout, aby se v něm neu-
sazovaly usazeniny.
• Čerpejte vlažnou vodu (max. 35 °C)
tak dlouho, dokud není čerpaná voda
čistá.
76
Elektrické přístroje nepatří do do-
mácího odpadu
• Odevzdejte jej ve sběrně šrotu. Použité
díly z plastu a kovu se tam dle druhu
materiálu roztřídí a mohou se pak zavést do recyklace. Dotažte se k tomuto
tématu ve Vašem servisním středisku.
• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.
Page 77
Hledání závad
Problém Možná příčina Odstranění závady
Kontrolovat zásuvku, kabel, vedení,
Čerpadlo se nerozbíhá
Čerpadlo nečerpá
Chybí síťové napětí
Plovákový spínač (1)se ne-
zapne
Při uvedení do provozu je
příliš nízká hladina vody
Vypnul se tepelný ochranný
spínač
zástrčku, příp. oprava elektroodborníkem
Zkontrolujte polohu plovákového
spínače
Ponořte čerpadlo hlouběji
Vyčkejte, až se motor po ochladnutí
znovu zapne
Vytáhněte síťovou zástrčku a vyčistěte
nasávací patku/lopatkové kolo
CZ
Čerpadlo běží, ale
nečerpá
Nedostatečné dopravní množství
Čerpadlo vypíná
po krátké době
běhu po krátké
době běhu
Ucpaný kryt ltru (
ltr (
23)
Tlakové potrubí zavřeno
Výkon čerpadla snížený
silným znečištěním nebo
příměsemi ve vodě, které
způsobují obrušování
Plovákový spínač (1)nemůže
poklesnout
Ucpaný kryt ltru (
ltr (
23)
Výkon čerpadla snížený silným znečištěním a příměsemi ve vodě, které způsobují
obrušování
Ochrana motoru vypíná čerpadlo kvůlí příliš vysokému
znečištění vody.
Příliš vysoká teplota vody,
ochrana motoru přístroj
vypne.
22)/
22)/
Vyčistěte kryt ltru/ ltr
Otevřete uzavírací kohout (16) na rozdělovači nebo jiné kohouty, trysky atd..
Vytáhněte síťovou zástrčku a vyčistěte
čerpadlo, příp. vyměňte opotřebované díly (viz „Čištění, údržba askladování“)
Zkontrolujte polohu plovákového
spínače
Vyčistěte kryt ltru/ ltr
Vytáhněte síťovou zástrčku a vyčistěte
čerpadlo, příp. vyměňte opotřebované díly (viz „Čištění, údržba askladování“)
Vytáhněte síťovou zástrčku a vyčistěte.
Dbát na maximální teplotu vody
35°C!
77
Page 78
CZ
Náhradní díly/
Příslušenství
Náhradní díly a příslušenství
obdržíte na stránkách
www.grizzlytools.shop
Pokud máte problémy při objednávání,
použijte prosím kontaktní formulář.
V případě jakýchkoliv dalších dotazů se
obraťte na servisní středisko / „ServiceCenter“ (viz strana 79).
7 plastový hák
10 spojovací kus
11 adaptér
13-15 5x těsnicí kroužek
17
19 2x hliníková
ohebná trubka
trubka
91105969
Záruka
Vážení zákazníci,
Na tento přístroj poskytujeme 3letou záruku od data zakoupení.
V případě závady tohoto výrobku vám vůči
prodejci výrobku přináleží zákonná práva.
Tato zákonná práva nejsou omezena naší
následovně uvedenou zárukou.
Záruční podmínky
Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky
pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.
Zjistíte-li během tří let od data koupě u
tohoto výrobku materiálovou nebo výrobní
vadu, bude výrobek námi, podle našeho
výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že
během 3leté lhůty předložíte poškozený
přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem
spočívá závada a kdy k ní došlo.
Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.
Opravou nebo výměnou výrobku nezačíná
záruční doba běžet od začátku.
Záruční doba a zákonné nároky na
odstranění vady
Záruční doba se neprodlužuje poskytnutím
záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení
výrobku. Po uplynutí záruční doby musíte
uhradit náklady za provedené opravy.
Rozsah záruky
Přístroj byl precizně vyroben podle přísných jakostních směrnic a před dodáním
byl svědomitě zkontrolován.
Záruční oprava se vztahuje na materiálové
nebo výrobní vady. Tato záruka se netýká
dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za
spotřební materiál (např. závěrka zpětného
toku, těsnicí kroužek), nebo poškození
křehkých dílů (např. spínače).
Tato záruka neplatí, je-li výrobek poškozen
z důvodu neodborného používání, nebo
pokud u něj nebyla prováděna údržba.
Pro odborné používání výrobku musí být
přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je
třeba zabránit používání a manipulacím s
výrobkem, které nejsou v návodu k obsluze
doporučeny, nebo je před nimi varováno.
Výrobek je určen jen pro soukromé účely
a ne pro komerční využití. Záruka zaniká
v případě zneužívání a neodborné manipulace, používání nadměrné síly a při
zásazích, které nebyly provedeny naším
autorizovaným servisem.
78
Page 79
CZ
Zejména nevzniká nárok na záruku při čerpání abrazivních materiálů (písek, kameny)
nebo agresivních kapalin, protože by tím
došlo k poškození těsnění, oběžného kola,
motoru nebo jiných dílů.
Pozor:Sudové čerpadlo na dešťovou vodu
není vhodné jako čerpadlo s nepřetržitým
provozem (např. pro potoky nebo jezírkové fontány). V případě nesprávného použití záruka zaniká.
Nŕok na záruku zaniká také v případě použití sudového čerpadla na dešťovou vodu
bez základové desky nebo v případě poškození způsobeného držením nebo zavěšením za síťový přípojovací kabel. Sudové
čerpadlo na dešťovou vodu nesmí běžet na
sucho ani se nesmí vystavovat mrazu.
Postup v případě uplatňování
záruky
Pro zajištění rychlého zpracování vaší
žádosti, prosím, postupujte podle následujících pokynů:
• Na důkaz, že jste výrobek zakoupili,
mějte pro jakékoli případné dotazy
připravenou pokladní stvrzenku a identi kační číslo (IAN420315_2207).
• Číslo výrobku je uvedeno na typovém
štítku.
• Pokud by došlo k funkční poruše nebo
jiným závadám, nejdříve telefonicky
nebo e-mailem kontaktujte níže uvede-
né servisní oddělení. Pak získáte další
informace o vyřízení vaší reklamace.
• Výrobek označený jako vadný můžete po domluvě s naším zákaznickým
servisem, s připojením dokladu o koupi
(pokladní stvrzenky) a po uvedení, v
čem závada spočívá a kdy k ní došlo,
přeposlat bez platby poštovného na
vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům
s přijetím a dodatečnými náklady,
bezpodmínečně použijte jen tu adresu,
která vám bude sdělena. Zajistěte, aby
zásilka nebyla odeslána nevyplaceně
jako nadměrné zboží, expres nebo
jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství
dodaných při zakoupení a zajistěte
dostatečně bezpečný přepravní obal.
Opravna
Opravy, které nespadají do záruky, mů-
žete nechat udělat v našem servisu oproti
zúčtování. Rádi vám připravíme předběžný
odhad nákladů.
Můžeme zpracovávat jen ty přístroje, které
byly dostatečně zabalené a odeslány vyplaceně.
Pozor: Prosím, přístroj zašlete našemu
autorizovanému servisu vyčištěný a s upozorněním na závadu. Nepřijmeme přístroje
zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.
Likvidaci vašich poškozených zaslaných
přístrojů provedeme bezplatně.
Service-Center
Servis Česko
CZ
Tel.: 800143873
E-Mail: [email protected]
IAN 420315_2207
Dovozce
Prosím, respektujte, že následující adresa
není adresou servisu. Nejdříve kontaktujte
shora uvedené servisní středisko.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Německo
www.grizzlytools.de
79
Page 80
SK
Obsah
Úvod..........................................80
Účel použitia .............................. 80
Všeobecný popis ........................ 81
Objem dodávky .............................. 81
Prehľad .......................................... 81
Popis funkcie ..................................81
Technické údaje ..........................81
Výkonové údaje .............................. 82
Bezpečnostné pokyny ................ 82
Symboly a gra cké znaky ................ 82
Všeobecné bezpečnostné pokyny ......82
Uvedenie do chodu ....................85
Montážny návod ............................. 85
Ponorenie čerpadla ......................... 85
Sieťová prípojka .............................86
Prevádzka .................................86
Nastavenie plavákového spínača ...... 86
Zapnutie a vypnutie ......................... 86
Údržba/čistenie/ Uskladnenie .... 86
Všeobecné čistiace práce .................87
Čistenie ltra .................................. 87
Prepláchnutie čerpadla .................... 87
Uskladnenie ................................... 87
Odstránenie a ochrana
životného prostredia .................. 87
Náhradné diely/Príslušenstvo .... 88
Zisťovanie závad .......................89
Záruka ......................................90
Servisná oprava ........................91
Service-Center ............................ 91
Dovozca .....................................91
Preklad originálneho
prehlásenia o zhode CE ............ 206
Výkres náhradných dielov .......216
Úvod
Gratulujeme Vám k zakúpeniu Vášho
nového prístroja. Tým ste sa rozhodli pre
kvalitný produkt.
Tento prístroj bol počas výroby testovaný
na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho
prístroja. Nedá sa preto vylúčiť, že sa v
jednotlivých prípadoch na alebo v prístroji,
resp. v hadicových vedeniach nenachádzajú zvyškové množstvá vody. Nejde o
nedostatok alebo poruchu a nie je dôvod k
znepokojeniu.
Návod na obsluhu je súčasťou tohto
produktu. Obsahuje dôležité upozornenia ohľadom bezpečnosti, obsluhy a
likvidácie. Pred používaním produktu sa
oboznámte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len
predpísaným spôsobom a len v uvedených
oblastiach použitia. Návod na obsluhu
uschovajte a v prípade odovzdania produktu tretím osobám odovzdajte aj všetky
podklady.
Účel použitia
Čerpadlo na sud na dažďovú vodu je určené na čerpanie vody zo suda na dažďovú
vodu, resp. zo zbernej nádrže na dažďovú
vodu. Je zvlášť vhodné na zavlažovanie
záhrad. Prístroj je plánovaný výlučne na
čerpanie čistej vody a dažďovej vody až
po teplotu max. 35 °C.
Každé iné používanie, ktoré nie je v tomto
návode na obsluhu výslovne povolené
(napr.napr. čerpanie potravín, slanej
vody, palív motora, chemických výrobkov
alebo vody s abrazívnymi látkami), môže
viesť k poškodeniu prístroja a predstavovať
vážne nebezpečenstvo pre používateľa.
80
Page 81
SK
Prístroj nie je vhodný na trvalú prevádzku.
Trvalá prevádzka skráti životnosť a zanikne záruka.
Tento prístroj nie je vhodný na komerčné
používanie. Pri komerčnom používaní záruka zaniká.
Obsluhujúci alebo používateľ je zodpovedný za zranenia iných ľudí alebo poškode-
nia ich majetku.
Výrobca neručí za škody, ktoré vzniknú
iným používaním než podľa určenia alebo
nesprávnou obsluhou.
Všeobecný popis
Obrázok najdôležitejších
funkčných dielov nájdete na
výklopných stranách.
Objem dodávky
Vybaľte nástroj a skontrolujte, či je kompletný. Baliaci materiál zlikvidujte podľa
predpisov.
- Čerpadlo na dažďovú vodu
- 2x
hliníková rúra
-
Ohýbateľná rúra
- 5x
tesniaci krúžok
- Držiak rúry
- Plastový hák so skrutkou a krídlovou ma-
ticou
-
Spojovací prvok
-
Adaptér
- návod na obsluhu
Prehľad
Čerpadlo
1
Plavákový spínač
2 Držiak
3
Kryt čerpadla
4 Nasávacia noha
5
Kábel
6
Upevnenie
Príslušenstvo
7
Plastový hák
8 Krídlová matica
9 Skrutka
10
Spojovací prvok
11
Adaptér
12 Držiak rúry
13
Malý tesniaci krúžok
14 Stredný tesniaci krúžok
15 Veľký
16 Uzatvárací kohút
17 Ohýbateľná rúra
18
19 Spodná/horná hliníková rúra
20
tesniaci krúžok
Skrutkovacia objímka
Skrutkovacie objímky
21 Tlaková prípojka
22 Kryt ltra
23 Filter
Popis funkcie
Čerpadlo je vybavené plavákovým spínačom, ktoré zapína alebo vypína prístroj v
závislosti od hladiny vody.
Pri preťažení sa čerpadlo vypne prostredníctvom zabudovaného tepelného ochranného spínača. Po vychladnutí sa motor
znova samostatne spustí.
Výškovo prestaviteľný plastový hák na hliníkovej rúre sa môže zavesiť do suda na
dažďovú vodu a umožňuje pohodlný odber vody cez hadicu na vodu. Uzatvárací
kohút má funkciu vodného kohúta.
Technické údaje
Čerpadlo na dažďovú vodu ......PRP 400 B1
Vstupné napätie (U) ...........230 V~; 50 Hz
príkon (P) ....................................400 W
ochranná trieda .................................... I
druh ochrany ................................... IPX8
maximálny čerpací výkon (prietok)
(Qmax) ............................. cca. 4000 l/h
81
Page 82
SK
7 m
maximálny výtlak (Hmax) .................13 m
maximálny ponor ..............................7 m
maximálna zrnitosť ........................ 3 mm
max. teplota vody (Tmax) ................35 °C
dĺžka sieťového kábla ...................... 10 m
Výkonové údaje
-
výtlak H (m)
čerpací výkon (prietok) Q (l/h)
Bezpečnostné pokyny
Pri používaní stroja je nutné
dodržiavať bezpečnostné pokyny.
Symboly a gra cké znaky
Obrázkové znaky na prístroji
Nepoužívajte pre čistú
pieskovú vodu!
Max. hĺbka ponoru
_
Vytočenie a zatočenie
+
uzatváracieho kohúta
Pozor! V prípade poškodenia
alebo prerezania sieťového
kábla ihneď vytiahnite zástrč-
ku zo zásuvky.
Elektrické prístroje nepatria
do domového odpadu
Symboly v návode
Výstražné značky s
údajmi pre zabránenie
škodám na zdraví ale-
bo vecným škodám
Značky nebezpečenstva
s údajmi k zabráne-
niu poškodení zdravia
osôb v dôsledku zásahu
elektrickým prúdom
Príkazové značky s údajmi
pre prevenciu škôd
Pred začatím práce sa dobre
oboznámte so všetkými obsluhovacími prvkami prístroja,
predovšetkým s ich funkciami
a spôsobom ich fungovania.
V prípade potreby sa obráťte
na odborníka.
Prečítajte si a dodržujte ná-
vod na obsluhu patriaci k
tomuto prístroju!
82
Vytiahnite sieťovú zástrčku!
Informačné značky s infor-
máciami pre lepšie zaobchá-
dzanie s nástrojom.
Všeobecné bezpečnostné
pokyny
Práce s týmto zariadením:
Pozor: Takto zabránite neho-
dám a poraneniam:
Page 83
SK
• Tento prístroj nie je určený na
používanie deťmi, osobami s
obmedzenými telesnými, senzorickými alebo duševnými schopnosťami alebo nedostatočnými
skúsenosťami a vedomosťami
alebo osobami, ktoré nie sú
oboznámené s pokynmi.
Deti majú byť pod dohľadom,
aby sa zabezpečilo, že sa nebudú hrať s prístrojom.
Čistenie a údržbu nesmú deti
vykonávať.
• Prístroj nepoužívajte v polohách
vyšších ako 2000 m.
• Nikdy nedovoľte, aby deti
alebo osoby, ktoré nie sú oboznámené s týmito pokynmi, používali prístroj. Miestne predpisy
môžu obmedziť vek obsluhy.
• Kvôli ochrane pred zásahom
elektrickým prúdom noste pevnú
obuv.
• Vykonajte vhodné opatrenia
na to, aby sa deti nepriblížili k
tomuto zariadeniu, nachádzejúcemu sa v prevádzke. Nebezpečenstvo zásahu elektrickým
prúdom!
• Nepoužívajte toto zariadenie v
blízkosti zápalných tekutín alebo plynov. Pri nedbaní na toto,
existuje nebezpečenstvo požia-
ru alebo explózie.
• Prepravovanie agresívnych,
abrazívnych (pôsobiacich ako
šmirgeľ), leptavých, horľavých
(napr. pohonné hmoty pre mo-
tory) alebo výbušných tekutín,
slané vody, čistiacich prostriedkov a potravín, nie je povolené.
Teplota prepravovaných tekutín
nesmie prekročiť 35°C.
• Uložte toto zariadenie na suchom
mieste a mimo dosahu detí.
Pozor! Takto zabránite
škodám na zariadení a prípadne škodám na osobách,
ktoré z týchto škôd vyplývajú:
• Nepracujte so zariadením
poškodeným, neúplným alebo
prestavaným bez súhlasu výrobcu. Nechajte pred uvedením do
prevádzky odborníkom skontrolovať to, či sú požadované
elektrické ochranné opatrenia k
dispozícii.
• Dohliadajte na toto zariadenie
behom jeho prevádzky (predovšetkým v obývacích miestnostiach), aby sa zavčasu spoznalo
automatické vypnutie alebo beh
čerpadla na sucho. Kontrolujte
pravidelne funkciu plavákového
spínača (viď kapitolu „Uvedenie
do chodu“). Pri nedbaní na toto
zanikajú nároky na záruku a na
ručenie.
• Čerpadlo nie je vhodné na trvalú prevádzku (napr. prietoky
vody v záhradných jazierkach).
Kontrolujte toto zariadenie pra-
videlne ohľadne jeho bezvadnej
funkcie.
• Dbajte na to, že sa v tomto zariadení používajú mastivá, ktoré
za istých okolností môžu skrz
vytečenie spôsobiť poškodenia
alebo pošpinenia. Nepožívajte
toto čerpadlo v záhradných
jazierkach s rybami alebo so
vzácnymi rastlinami.
• Nenoste alebo neupevňujte toto
zariadenie pomocou kábla ale-
bo tlakového vedenia.
• Chráňte toto zariadenie pred
mrazom a pred chodom na sucho.
83
Page 84
SK
• Používajte iba originálne príslušenstvo a nevykonávajte žiadne
prestavby na tomto zariadení.
• Prečítajte prosím na tému
„Údržba a čistenie“ pokyny
v návode na použitie. Všetky
ďalšie opatrenia mimo tento rámec, obzvlášť otvorenie tohoto
zariadenia, treba nechať vykonať
elektrotechnickou odbornou silou.
V prípade opravy sa vždy obráťte
na naše servisné stredisko.
Elektrická bezpečnosť:
Pozor: takto sa vyhnete ne-
hodám a poraneniam skrz
elektrický úder:
• Ak sa osoby nachádzajú vo
vode, tak sa prístroj nesmie prevádzkovať. Je nebezpečenstvo
úrazu elektrickým prúdom.
• Pri prevádzke tohoto zariadenia
musí byť po jeho postavení sieťová zástrčka voľne prístupná.
• Predtým, než uvediete Vaše
nové čerpadlo do prevádzky,
nechajte odborne skontrolovať:
- uzemnenie, vybavenie nu-
lovým vodičom, ďalej to,
že zapojenie s ochranným
vypínačom proti chybovému
prúdu musí vyhovovať bezpečnostným predpisom podnikov
zásobujúcich elektrickou energiou a musí bezvadne fungovať,
- ochranu elektrických zástrčkových spojení pred mokrom.
• Že pri nebezpečenstve zaplavenia treba umiestniť zástrčkové
spojenia v oblasti bezpečnej
proti zaplaveniu.
• Dbajte na to, aby sieťové napätie súhlasilo s údajmi na typovom štítku.
• Preveďte elektrickú inštaláciu v
súlade s miestnymi predpismi.
• Prístroj zapojte do zásuvky s
ochranným zariadením proti
chybovému prúdu (FI spínač) s
menovitým chybovým prúdom
nie väčším ako 30mA; poistka
min. 6Ampere.
• Ak sa napájací kábel tohto prístroja poškodí, musí sa vymeniť
výrobcom alebo jeho zákazníc-
kym servisom alebo podobne
kvali kovanou osobou, aby sa
zabránilo ohrozeniam.
• Ak sa pripojovací kábel tohto
prístroja poškodí, musí byť vymenený výrobcom alebo jeho
zákazníckym servisom alebo
podobne kvali kovanou osobou,
aby sa zabránilo ohrozeniam.
• Sieťový pripojovací kábel nepoužívajte na vytiahnutie zástrčky
zo zásuvky. Sieťový pripojovací
kábel chráňte pred horúčavou,
olejom a ostrými hranami.
• Používajte iba predlžovací
kábel, ktorý je chránený pred
striekajúcou vodou a je určený
na používanie vonku. Pred použitím vždy celkom odviňte kábel
z káblového bubna. Predlžovací
kábel skontrolujte vzhľadom na
poškodenia.
• Pred všetkými prácami na prí-
stroji, pri netesnostiach vo vod-
nom systéme, pri prestávkach v
práci a pri nepoužívaní vytiahnite sieťovú zástrčku zo zásuvky.
• Sieťové pripojovacie káble
nesmú mať menší prierez ako
gumové hadicové vedenia s
84
Page 85
SK
označením H07RN8-F. Dĺžka
vedenia musí činiť 10 m. Prierez
prameňa predlžovacieho kábla
musí činiť minimálne 2,5 mm2.
• Sieťový pripojovací kábel chráňte a elektrické prípojky pred
vlhkosťou. Uistite sa, že sieťové
pripojovacie káble a elektrické
prípojky sú v oblasti bezpečnej
proti zaplaveniu.
Uvedenie do chodu
Montážny návod
Montáž spodnej hliníkovej rúry
1. Vložte veľký tesniaci krúžok (15) do
adaptéra (11) tlakovej prípojky.
2. Naskrutkujte adaptér (11) na tlakovej
prípojke (21) čerpadla.
3. Prisvorkujte držiak rúry (12) so stredným držiakom na hliníkovú rúru. Upevňovacia lišta držiaka rúry (12) musí
ukazovať dole.
4. Vložte jeden z oboch stredných
tesniacich krúžkov (14) do skrutkovacej
objímky(20).
5. Hliníkovú rúru (19) nasuňte na adaptér
(11) a zoskrutkujte so skrutkovacou ob-
jímkou (20).
6. Držiak rúry (12) na hliníkovej rúre zasuňte nadol, až bude siahať do vybrania na prístroji.
Montáž hornej hliníkovej rúry
1. Spojte spodnú a hornú hliníkovú rúru
(19) pomocou spojovacieho prvku (10).
Medzi spojovací prvok (10) a
obidve skrutkovacie objímky
(18) vložte vždy jeden z malých tesniacich krúžkov (13).
Montáž plastového háku
1. Uvoľnite krídlovú maticu (8) na plastovom háku (
7
).
2. Zoberte skrutku (
3. Plastový hák (
na hornú hliníkovú rúru (
4. Zaistite plastový hák (
mocou skrutky (
matice (
Montáž ohýbateľnej rúry
1. Vložte stredný tesniaci krúžok (14) do
skrutkovacej objímky(20)
2. Ohýbateľnú hliníkovú rúru (
na hornú hliníkovú rúru (
kujte so skrutkovacou objímkou (20).
8
7
).
9
) z plastového háku.
) prisvorkujte
19
).
7
) po-
9
) a krídlovej
.
17
) nasaďte
19) a zoskrut-
Ponorenie čerpadla
Dávajte pozor na to, aby
ste prístroj v žiadnom prípade nedržali ani nevešali za
sieťový pripojovací kábel.
Existuje nebezpečenstvo zásahu elektrickým prúdom v
dôsledku poškodených sieťových pripojovacích káblov.
Pri ponáraní čerpadla dávajte pozor
na to, aby bol uzatvárací kohút (16)
otvorený, aby bolo možné zaručiť
odvzdušnenie čerpadla.
• Pri ponáraní alebo vyťahovaní čerpadla
použite plastový hák (7) alebo upevnite
lano na držiaku (2) čerpadla. Nikdy
nevešajte prístroj priamo na
ohnutú rúru alebo na hadicu na
vodu.
• Plastový hák môžete po uvoľnení krídlovej matice (8) prestaviť vo výške. Tak
môžete zavesiť čerpadlo do suda na
dažďovú vodu bez toho, aby sa dotýkalo dna a nasalo možné usadeniny.
• Pri nízkom stave vody môžete čerpadlo
tiež postaviť do suda na dažďovú vodu.
Uzatvárací kohút musí pritom vyčnievať
nad okraj nádoby.
85
Page 86
SK
Dávajte pozor na to, že sa na dne
suda v priebehu času nahromadí
špina a piesok, ktoré by mohli poškodiť čerpadlo.
Odporúčame postaviť čerpadlo na
tehlu.
Sieťová prípojka
Vami nadobudnuté čerpadlo je už opatrené
zástrčkou s ochranným kontaktom. Čerpadlo je určené na pripojenie na zásuvku
s ochranným kontaktom s ochranným zariadením proti chybovému prúdu (FI-spínač)
s 230V ~50Hz.
Prevádzka
Minimálny stav vody pri uvedení do
prevádzky musí činiť 60 mm.
Nastavenie
plavákového spínača
Automatické prevádzka
Zapínací, resp. vypínací bod plavákového
spínača (
1. Príp. uvoľnite kábel (
2. Zatlačte kábel (
86
1
) sa môže nastaviť plynulo.
5
) plavákového
spínača (
upevnenia (
1
) z upevnenia (6).
5
) v želanej polohe do
6
).
Skontrolujte plavákový spínač (1).
Musí byť umiestnený tak, aby sa
mohol voľne zdvíhať a spúšťať. Výška spínacieho bodu „Zap“ a výška
spínacieho bodu „Vyp“ sa musia
dať ľahko dosiahnuť.
Existuje nebezpečenstvo chodu
nasucho, keď kábel (
vého spínača sa zvolí príliš dlhý,
zvlášť keď kábel (
upevnenia (
6).
5
) plaváko-
5
) nezavesíte do
Manuálna prevádzka
V manuálnej prevádzke
nepretržite.
Umiestnite plavákový spínač (1), ako je
zobrazené, priamo zvislo v
beží čerpadlo
upevnení
(6).
Zapnutie a vypnutie
1. Otvorte uzatvárací kohút (16).
→ Smer + otočenie
Cez uzatvárací kohút vyregulujte množstvo
vody, ktoré tečie do pripojenej hadice
na vodu.
2. Ponorte úplne čerpadlo.
3. Zastrčte sieťovú zástrčku do zásuvky.
Čerpadlo sa ihneď rozbehne.
4. Na vypnutie vytiahnite zástrčku zo zásuvky. Čerpadlo sa vypne.
Pri príliš nízkom stave vodnej hla-
diny vypne plavákový spínač čer-
padlo automaticky.
Majte tento nástroj behom jeho
prevádzky pod dozorom, aby sa
zavčasu spoznalo automatické vypnutie alebo chod čerpadla nasucho
a zabránilo sa škodám.
Údržba/čistenie/
Uskladnenie
Váš prístroj pravidelne čistite a ošetrujte.
Tým sa zaručí jeho výkonnosť a dlhá životnosť.
Práce, ktoré nie sú v tomto
návode popísané, nechajte
vykonať našim servisným
strediskom (Service-Center).
Používajte iba originálne diely. Existuje nebezpečenstvo
poranenia!
Page 87
SK
Pred začatím akýchkoľvek prác
na prístroji vytiahnite zástrčku zo
zásuvky. Existuje nebezpečenstvo
elektrického úderu alebo zranenia
skrz pohyblivé časti.
Všeobecné čistiace práce
• Po každom použití čerpadlo vyčistite
čistou vodou.
• Pomocou vodného lúča odstráňte chlpy
a vláknité častice, ktoré sa prípadne
usadili na kryte čerpadla (3) alebo pod
ním.
• Plavákový spínač (1) a nasávaciu nohu
(4) vyčistite od usadenín čistou vodou.
Čistenie ltra
Čerpadlo má v nasávacej nohe vyberateľný
lter, ktorý ho chráni pred znečistením.
Podľa stupňa znečistenia vody by sa mal
príležitostne kontrolovať a v prípade potreby vyčistiť:
1. Vytiahnite sieťovú zástrčku.
2. Otočte kryt ltra (
smere hodinových ručičiek.
3. Vyberte kryt ltra (
4. Vyčistite lter (
5. Namontujte lter (
opačnom poradí.
22
) jednu ¼ otáčku v
22
).
23
) pod tečúcou vodou.
23
) a kryt ltra (22) v
Uskladnenie
• Čerpadlo pred uskladnením vyčistite.
• Čerpadlo uskladnite v suchu a na mieste chránenom pred mrazom a mimo
dosahu detí.
• Ak ste čerpadlo nepoužívali dlhší čas,
tak potom sa musí po poslednom použití a pred novým použitím dôkladne
vyčistiť.
V opačnom prípade môže v dôsledku
usadenín a zvyškov dôjsť k ťažkostiam
pri nábehu čerpadla.
Odloženie šetriace miesto
1. Demontujte ohýbateľnú rúru (17) a hornú hliníkovú rúru (19).
2. Prisvorkujte ohýbateľnú rúru (17) a hornú hliníkovú rúru (19) vpravo a vľavo do
držiaka rúry (12).
Tesniace krúžky (
uschovajte.
Všetky opatrenia nad tento rámec,
hlavne otvorenie čerpadla, musí vykonať odborný elektrikár. V prípade
potreby opravy sa vždy obráťte na
servisné centrum..
13/14
) dobre
Odstránenie a ochrana
životného prostredia
Čerpadlo sa nesmie prevádzkovať
bez ltra (
23
).
Prepláchnutie čerpadla
Po čerpaní silne znečistenej vody sa musí
čerpadlo prepláchnuť, aby sa zabránilo
usadeninám v čerpadle.
• Čerpajte vlažnú vodu (max.35 °C),
kým nebude načerpaná voda číra.
Prístroj, príslušenstvo a obal odovzdajte v
súlade s požiadavkami na ochranu životného prostredia do recyklačnej zberne.
Elektrické prístroje nepatria do do-
mového odpadu
Odovzdajte prístroj do recyklačnej zberne.
Použité umelohmotné a kovové časti sa
môžu podľa druhu materiálu roztriediť a
tak odovzdať do recyklačnej zberne. V prí-
87
Page 88
SK
pade otázok sa obráťte na naše servisné
stredisko.
Likvidáciu vašich chybných zaslaných prístrojov uskutočníme bezplatne.
Náhradné diely/
Príslušenstvo
Náhradné diely a príslušenstvo
nájdete na strane
www.grizzlytools.shop
Ak by sa mali vyskytnúť problémy s procesom objednávky, použite, prosím, kontaktný formulár. Pri ďalších otázkach sa obráťte
na „Service-Center“ (pozri stranu 91).
7 Plastový hák
10
11 Adaptér
13-15 5x tesniaci krúžok
17 Ohýbateľná rúra
19 2x hliníková rúra
Spojovací prvok
91105969
88
Page 89
Zisťovanie závad
Problém Možná príčina Odstránenie poruchy
skontrolujte zásuvku, kábel, el.
čerpadlo sa
nechce rozbe-
hnúť
čerpadlo nečerpá
Čerpadlo beží,
ale nečerpá
čerpací výkon
je nedostatočný
čerpadlo sa po
krátkom čase
prevádzky vypne
chýba sieťové napätie
Plavákový spínač (1) nespína
Hladina vody pri uvedení do
prevádzky je príliš nízka
Tepelný ochranný spínač sa
vypol
Kryt ltra (
(
23) sú upchané
Tlakové potrubie je zatvorené
Výkon čerpadla sa znižuje v
dôsledku silných znečistení
alebo abrazívnych prímesí
vody
Plavákový spínač (1) nemôže
klesnúť
Kryt ltra (
(
23) sú upchané
Výkon čerpadla sa znižuje silne znečistenými alebo abrazívnymi prímesami vody
ochrana motora vypína
čerpadlo kvôli príliš silnému
znečisteniu vody
teplota vody je príliš vysoká,
ochrana motora prístroj vypína
22) / lter
22) / lter
wvedenie, zástrčku, príp. nechajte
previesť opravu odborníkom na el.
prístroje
Skontrolujte polohu plavákového
spínača
Čerpadlo ponorte hlbšie
Počkajte, kým sa motor po vychladnutí znova zapne
Vytiahnite sieťovú zástrčku a vyčistite
nasávaciu nohu/lopatkové koleso
Vyčistite kryt ltra/ lter
Otvorte uzatvárací kohút (16) na rozdeľovači alebo ostatné kohúty, dýzy
atď.
Vytiahnite sieťovú zástrčku a vyčistite čerpadlo, príp. vymeňte rýchlo
opotrebované diely (pozri „Čistenie,
údržba a skladovanie“)
Skontrolujte polohu plavákového
spínača
Vyčistite kryt ltra/ lter
Vytiahnite sieťovú zástrčku a vyčistite čerpadlo, príp. vymeňte rýchlo
opotrebované diely (pozri „Čistenie,
údržba a skladovanie“)
Vytiahnite sieťovú zástrčku a vyčistite.
dbajte na to, aby teplota vody
bola max. 35°C!
SK
89
Page 90
SK
Záruka
Vážená zákazníčka, vážený zákazník,
Pre tento prístroj platí záruka 3 roky od
dátumu zakúpenia.
Ak je prístroj poškodený, podľa zákona
máte právo ho reklamovať u výrobcu
produktu. Tieto práva vyplývajúce zo
zákona nie sú našou následne opísanou
zárukou obmedzené.
Záručné podmienky
Záručná lehota začína dňom zakúpenia.
Pokladničný doklad ako originál prosím
starostlivo uschovajte. Je potrebný ako dôkaz o zakúpení.
Ak sa počas troch rokov od dátumu zakúpenia tohto produktu vyskytne materiálna
alebo výrobná chyba, produkt - podľa
nášho rozhodnutia - bezplatne opravíme
alebo nahradíme. Predpokladom záruky
je, že v priebehu trojročnej lehoty bude
predložený poškodený prístroj a pokladničný doklad a stručne opísaná chyba a kedy
sa vyskytla.
Ak sa v rámci našej záruky chyba pokryje,
obdržíte späť opravený alebo nový prístroj.
S opravou alebo výmenou produktu sa
nezačína nová záručná doba.
Záručná doba a nárok na od-
stránenie vady
Záručná doba sa poskytnutím záruky
nepredlžuje. To platí aj pre nahradené
a opravené diely. Prípadné škody a
nedostatky vzniknuté už pri zakúpení sa
musia ihneď po vybalení ohlásiť. Opravy
vykonané po uplynutí záručnej doby sú
spoplatnené.
Rozsah záruky
Prístroj bol vyrobený podľa prísnych smerníc kvality a pred dodaním bol svedomite
kontrolovaný.
Záruka sa týka materiálových alebo výrobných chýb. Táto záruka sa nevzťahuje
na diely produktu, ktoré sú vystavené
normálnemu opotrebeniu a preto sa môžu
považovať za opotrebované diely (napr.
spätný ventil, tesniaci krúžok) alebo na
poškodenia na krehkých dieloch (napr.
vypínač).
Táto záruka zaniká, ak bol produkt používaný poškodený, neodborne alebo
nebola vykonávaná údržba. Pre odborné
používanie produktu je nutné presne dodržiavať všetky návody uvedené v návode
na obsluhu. Bezpodmienečne sa vyhnite
používaniu, ktoré sa v návode na obsluhu
neodporúča alebo pred ktorým ste boli
vystríhaní.
Produkt je určený len pre súkromné použitie a nie v oblasti podnikania. Záruka
zaniká pri nesprávnom a neodbornom
používaní, pri násilnom používaní a pri
zásahoch, ktoré neboli vykonané v našej
servisnej pobočke.
Najmä pri čerpaní abrazívnych materiálov
(piesok, kamene) alebo agresívnych kvapalín nevzniká nárok na záruku, pretože by
tak došlo k poškodeniu tesnení, obežného
kolesa, motora alebo iných dielov.
Pozor:Sudové čerpadlo na dažďovú vodu
nie je vhodné ako čerpadlo s trvalým
chodom (napr. pre toky potokov alebo ja-
zierkové fontány). V prípade nesprávneho
používania záruka zaniká.
Nárok na záruku zaniká pri použití sudového čerpadla na dažďovú vodu bez
základnej dosky alebo pri poškodeniach,
ktoré sú spôsobené držaním alebo zavesením za sieťový pripojovací kábel. Sudové
čerpadlo na dažďovú vodu sa nesmie vystavovať chodu nasucho ani mrazu.
90
Page 91
SK
Postup v prípade reklamácie
Pre zabezpečenie rýchleho spracovania
vašej žiadosti postupujte prosím podľa nasledujúcich pokynov:
• Pri všetkých požiadavkách predložte
pokladničný doklad a číslo identi kačné (IAN420315_2207) ako dôkaz o
zakúpení.
• Číslo artiklu nájdete na typovom štítku.
• Ak sa vyskytnú chyby funkcie alebo
iné nedostatky, kontaktujte najskôr
následne uvedené servisné oddelenie
telefonicky alebo emailom. Následne
obdržíte ďalšie informácie o priebehu
vašej reklamácie.
• Produkt evidovaný ako poškodený môžete po dohode s našim zákazníckym
servisom, s priloženým dokladom o zakúpení (pokladničný doklad) a s údajmi, v čom chyba spočíva a kedy vznikla, zaslať bez poštovného na adresu
servisu, ktorá vám bude oznámená.
Pre zabránenie dodatočných nákladov
a problémov pri prevzatí použite len
tú adresu, ktorá vám bude oznámená.
Nezasielajte prístroj ako nadmerný
tovar na náklady príjemcu, expresne
alebo s iným špeciálnym nákladom.
Prístroj zašlite so všetkými časťami
príslušenstva dodanými pri zakúpení a
zabezpečte dostatočne bezpečné pre-
pravné balenie.
Servisná oprava
Opravy, ktoré nepodliehajú záruke, mô-
žeme nechať vykonať v našej servisnej
pobočke za úhradu. Radi vám poskytneme
predbežnú kalkuláciu nákladov.
Môžeme spracovať len prístroje, ktoré boli
doručené dostatočne zabalené a so zaplateným poštovným.
Pozor: Prístroj zašlite do našej servisnej pobočky vyčistený a s informáciami o chybe.
Neprevezmeme prístroje zaslané ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom.
Likvidáciu vašich poškodených zaslaných
prístrojov vykonáme bezplatne.
Service-Center
Servis Slovensko
SK
Tel.: 0850 232001
E-Mail: [email protected]
IAN 420315_2207
Dovozca
Nasledujúca adresa nie je adresa servisu.
Najskôr kontaktujte hore uvedené servisné
centrum.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Nemecko
www.grizzlytools.de
91
Page 92
DK
Indhold
Introduktion ...............................92
Anvendelsesformål ....................92
Generel beskrivelse ...................93
Leveringsomfang ............................. 93
Oversigt ......................................... 93
Funktionsbeskrivelse ........................93
Tekniske data ............................93
Ydelsesdata .................................... 94
Sikkerhedshenvisninger ............. 94
Symboler og billedtegn .................... 94
Generelle sikkerhedsinformationer .....95
Ibrugtagning ..............................97
Montering ...................................... 97
Neddykning af pumpen ................... 97
Strømtilslutning................................ 98
Drift ........................................... 98
Indstilling af svømmekontakt ............. 98
Tænding og slukning ....................... 98
Rengøring/vedligeholdelse/
opbevaring ................................ 98
Generelt rengøringsarbejde ..............99
Rengøring af lter ........................... 99
Gennemskylning af pumpen ............. 99
Opbevaring ................................... 99
Bortskaffelse/ miljøbeskyttelse ..99
Fejlsøgning ..............................100
Reservedele/Tilbehør ............... 101
Garanti .................................... 101
Reparations-service ..................102
Service-Center .......................... 102
Importør .................................. 102
Oversættelse af den originale
CE-konformitetserklæring .........207
Eksplosionstegning ..................216
Introduktion
Hjertelig tillykke med købet af dit nye apparat.Du har besluttet dig for et produkt af
højeste kvalitet.
Dette apparats kvalitet blev kontrolleret under produktionen og det blev underkastet
en slutkontrol. Dermed er dit apparats funktionsevne garanteret.
Det kan derfor ikke udelukkes, at der i nog-
le tilfælde be nder sig vandrester på eller
i apparatet eller i slangeledningerne. Dette
er ikke en mangel eller en defekt og ingen
anledning til bekymring.
Betjeningsvejledningen er bestanddel af dette produkt. Den indeholder
vigtige informationer vedrørende
sikkerhed, brug, vedligeholdelse og
bortskaffelse. Gør dig inden brugen
af produktet fortrolig med alle betjenings- og sikkerheds-informationer.
Benyt kun produktet som beskrevet
og kun til de anførte indsatsområ-
der. Opbevar vejledningen godt og
lad alle dokumenter følge med ved
videregivelse af produktet til tredje.
Anvendelsesformål
Regnvandspumpen er beregnet til udpumpning af vand fra en regnvandstønde/
regnvandsbeholder. Den er især velegnet
til havevanding. Apparatet er udelukkende
beregnet til pumpning af rent vand og
regnvand med en temperatur på maks.
35°C.
Enhver anden anvendelse, som ikke udtrykkeligt er tilladt i denne betjeningsvej-
ledning (f.eks. pumpning af fødevarer,
saltvand, motorbrændstoffer, kemiske
produkter eller vand med abrasive stoffer),
kan forårsage skader på apparatet og ud-
gøre en alvorlig fare for brugeren.
92
Page 93
DK
Apparatet er ikke beregnet til permanent
brug. Permanent brug medfører kortere
levetid for apparatet og bortfald af garantien.
Dette apparat er ikke egnet til erhvervsmæssig brug. Ved erhvervsmæssig brug
bortfalder garantien.
Brugeren er ansvarlig for ulykker eller
skader på andre mennesker eller disses
ejendom.
Producenten er ikke ansvarlig for skader,
som skyldes anvendelse, der ikke er i over-
ensstemmelse med den formålsbestemte
anvendelse eller som skyldes forkert betjening.
Generel beskrivelse
Afbildninger af de vigtigste
funktionsdele er vist på ud-
foldningssiderne.
Leveringsomfang
Kontrollér indholdet ved udpakningen af
maskinen. Bortskaf indpakningsmaterialet
forskriftsmæssigt.
- Regnvandspumpe
- 2 stk.
-
- 5 stk.
-
- Plastkrog med skrue og vingemøtrik
-
-
- Betjeningsvejledning
aluminiumsrør
Fleksibelt rør
tætningsringe
Rørholder
Forbindelsesstykke
Adapter
4 Sugefod
5
Ledning
6
Fastgørelse
Tilbehør
7
Plastkrog
8 Vingemøtrik
9 Skrue
10
Forbindelsesstykke
11
Adapter
12 Rørholder
13
Lille tætningsring
14 Mellemstor tætningsring
15 Stor
16 Spærrehane
17 Fleksibelt rør
18
19 Nederste/øverste aluminiumsrør
20
tætningsring
Skruehætte
Skruehætter
21 Tryktilslutning
22 Filterafdækning
23 Filter
Funktionsbeskrivelse
Pumpen er udstyret med en svømmekontakt,
som automatisk tænder og slukker for pumpen afhængigt af vandstanden.
Ved overbelastning slukkes pumpen af den
indbyggede termobeskyttelseskontakt. Efter
afkøling starter motoren op af sig selv igen.
En højdejusterbar plastkrog på aluminiums-
røret kan hænges fast i regntønden og gør
det nemt at udtage vand ved hjælp af en
vandslange. Spærrehanen har samme funktion, som en vandhane.
Oversigt
Pumpe
1
Svømmekontakt
2 Bærehåndtag
3
Pumpehus
Tekniske data
Regnvandspumpe ........PRP 400 B1
Indgangsspænding (U) .......230 V~; 50 Hz
Effektforbrug (P) ............................ 400 W
Beskyttelsesklasse ................................... I
93
Page 94
DK
7 m
Kapslingsklasse ................................ IPX8
Maks. pumpemængde (Qmaks) .. 4000 l/h
Maks. pumpehøjde (Hmaks) .............. 13 m
Maks. nedsænkningsdybde................. 7 m
Maks. partikelstørrelse
(opsugelige svømmende partikler) ......3 mm
Maks. vandtemperatur (Tmaks) ........ 35 °C
Længde for strømtilslutningsledning .... 10 m
Ydelsesdata
-
pumpehøjde H (m)
pumpemængde Q (l/h)
Sikkerhedshenvisninger
Ved brug af produktet skal sikkerhedsanvisningerne følges.
Symboler og billedtegn
Billedtegn på apparatet
Gør dig fortrolig med alle be-
tjeningselementer, inden du
påbegynder arbejdet, især
med funktioner og virkemå-
der. Spørg evt. en fagperson.
Læs og overhold betjenings-
vejledningen, som hører til
produktet!
94
Må ikke bruges til
sandholdigt vand!
Maks. nedsænkningsdybde
_
Åbning og lukning af
+
spærrehane
OBS! Tag straks stikket ud af
stikkontakten, hvis strømtilslut-
ningsledningen beskadiges
eller skæres over.
Elektriske apparater må ikke
bortskaffes sammen med det
almindelige husholdningsaf-
fald.
Symboler i vejledningen
Advarselsskilt med in-
formationer til forebyg-
gelse af personskader
eller materielle skader
Advarselsskilt med in-
formationer til forebyg-
gelse af personskader
på grund af elektrisk
stød
Påbudstegn med angivelser
til forebyggelse af skader
Træk strømstikket ud
Informationsskilt med informa-
tioner til bedre håndtering af
apparatet
Page 95
DK
Generelle
sikkerhedsinformationer
Arbejde med apparatet:
Forsigtig: Ulykker og kvæstel-
ser forhindres på følgende
måde:
• Dette apparat er ikke beregnet
til at blive brugt af børn, personer med begrænsede fysiske,
sensoriske eller mentale evner
eller utilstrækkelig erfaring og
viden eller personer, der ikke er
fortrolige med instruktionerne.
Børn skal være under opsyn, så
det sikres, at de ikke leger med
apparatet.
Rengøring og brugervedligehol-
delse må ikke udføres af børn.
• Apparatet må ikke anvendes i
højder over 2000 m.
• Tillad aldrig, at apparatet benyttes af børn eller personer,
der ikke er fortrolige med disse
instruktioner. Der kan være lokale bestemmelser for brugerens
mindstealder.
• Bær fast fodtøj, som beskytter
mod elektrisk stød.
• Sørg for egnede forholdsregler,
så børn holdes på afstand af
apparatet, når det er tændt. Der
er fare for kvæstelser.
• Brug aldrig apparatet i nærheden af antændelige væsker eller
gasser. Hvis dette ikke overholdes, er der fare for brand eller
eksplosioner.
• Pumpning af aggressive,
abrasive (slibende), ætsende,
brændbare (f.eks. motorbrændstoffer) eller eksplosive væsker,
saltvand, rengøringsmidler og
fødevarer er ikke tilladt. Tempe-
raturen for pumpevæsken må
ikke overstige 35°C.
Forsigtig! Hvis du følger
disse anvisninger, undgår
du skader på produktet og
personskader, der kan opstå
som følge heraf:
• Hvis apparatet er beskadiget,
ufuldstændigt eller ændret uden
producentens tilladelse, må der
ikke arbejdes med det. Lad en
fagmand kontrollere, om de
krævede elektriske beskyttelsesforanstaltninger er iværksat før
opstarten.
• Hold øje med apparatet under
driften, så det hurtigt opdages,
hvis pumpen slukkes eller kører
tør. Kontrollér regelmæssigt
svømmekontaktens funktion (se
kapitlet „Ibrugtagning“). Hvis
disse anvisninger ikke overholdes, ophører alle garanti- og
erstatningskrav.
• Vær opmærksom på, at pumpen
ikke er beregnet til permanent
brug (f.eks.til vandløb i have-
bassiner). Kontrollér regelmæssigt, at produktet fungerer korrekt.
• Vær opmærksom på, at der an-
vendes smøremidler i apparatet,
som i visse situationer kan være
årsag til skader eller snavs, hvis
de løber ud. Brug ikke pumpen i
havebassiner med sk eller vær-
difulde planter.
• Apparatet må ikke bæres eller
holdes i strømtilslutningsledningen eller i slangen.
95
Page 96
DK
• Apparatet skal beskyttes mod
frost og mod at køre tør.
• Brug kun originalt tilbehør og
foretag ingen ændringer på
pumpen.
• Læs anvisningerne i betjeningsvejledningen vedrørende
„Rengøring, vedligeholdelse,
opbevaring“. Alle øvrige for-
anstaltninger og især åbning
af produktet skal udføres af en
autoriseret elektriker. Kontakt
altid vores service-center i forbindelse med reparationer.
Elektrisk sikkerhed:
Forsigtig: Ved at følge disse
anvisninger forhindrer du
ulykker og kvæstelser forårsa-
get af elektrisk stød:
• Hvis der er personer i vandet,
må apparatet ikke sættes i
gang. Der er fare for elektrisk
stød.
• Ved drift af apparatet skal der
være fri adgang til strømstikket
efter opstilling.
• Inden du tager din nye pumpe i
brug, skal følgende forholdsregler kontrolleres af en fagperson:
- jordforbindelse, nulleder
og fejlstrømsrelæ skal være
i overensstemmelse med
sikkerhedsforskrifterne fra
energiselskabet og fungere
korrekt,
- de elektriske stikforbindelser
skal være beskyttet mod fugt.
• Ved fare for oversvømmelse skal
stikforbindelserne anbringes i et
område, der er sikret mod oversvømmelse. Fare på grund af
elektrisk stød.
96
• Sørg for, at netspændingen
stemmer overens med angivel-
serne på typeskiltet.
• Udfør elinstallationen efter de nationale forskrifter.
• Tilslut kun produktet i en stikkontakt med fejlstrømsrelæ (HPFIrelæ) med en dimensioneret fejl-
strøm på højst 30mA; sikring
min. 6 ampere.
• Hvis dette produkts strømtilslutningsledning beskadiges, skal
den udskiftes af producenten
eller dennes kundeservice eller
af en tilsvarende kvali ceret person for at undgå fare.
• Hvis strømtilslutningsledningen
til apparatet beskadiges, skal
den udskiftes af producenten
eller dennes kundeservice eller
af en tilsvarende kvali ceret person for at undgå fare.
• Brug ikke strømtilslutningsledningen til at trække stikket ud
af stikkontakten med. Beskyt
strømtilslutningsledningen mod
varme, olie og skarpe kanter.
• Brug kun forlængerledninger,
som er sprøjtevandsbeskyttede,
og som er beregnet til udendørs
anvendelse. En kabeltromle skal
altid rulles helt ud inden brug.
Kontrollér forlængerledningen
for skader.
• Tag altid stikket ud af stikkontakten, før du vedligeholder
apparatet, ved utæthed i vandsystemet, ved arbejdspauser, og
når pumpen ikke anvendes.
• Strømtilslutningsledninger må
ikke have mindre tværsnit end
gummislangeledninger med
betegnelsen H07RN8-F. Ledningens længde skal være 10 m.
Page 97
DK
Forlængerledningens trådgen-
nemsnit skal mindst være
2,5 mm2.
• Beskyt strømtilslutningsledninger
og elektriske tilslutninger mod
fugt. Kontrollér, at strømtilslutningsledninger og elektriske
tilslutninger ligger inden i det
oversvømmelsessikre område.
Ibrugtagning
Montering
Montering af nederste alumini-
umsrør
1. Sæt den store tætningsring (15) i adapteren (11) til tryktilslutningen.
2. Skru adapteren (11) på pumpens tryk-
tilslutning (21).
3. Klips rørholderen (12) på aluminiumsrø-
ret med den midterste holder. Rørholderens fastgøringsskinne (12) skal pege
nedad.
4. Sæt en af de to mellemste
tætningsringe (14) i skruehætten(20).
5. Sæt aluminiumsrøret (19) på adapteren
(11) og skru det fast med
skruehætten (20).
6. Skub rørholderen (12) på
aluminiumsrøret nedad, indtil
den falder på plads i udsnittet på ap-
paratet.
Montering af øverste alumini-
umsrør
1. Forbind det nederste og det
øverste aluminiumsrør (19)
ved hjælp af forbindelsesstyk-
ket (10). Sæt en af de små tætnings-
ringe (13) mellem forbindelsesstykket
(10) og de to skruehætter (18).
Montering af plastkrog
1. Løsn vingemøtrikken (8) på plastkrogen
(7).
2. Tag skruen (9) ud af plastkrogen.
3. Klips plastkrogen (7) på det øverste
aluminiumsrør (19).
4. Fiksér plastkrogen (7) med skruen (9)
og vingemøtrikken (8).
Montering af fl eksibelt rør
1. Sæt den mellemste tætningsring (14) i
skruehætten (20).
2. Sæt det eksible rør (17) på det øverste
aluminiumsrør (19), og skru det sammen med skruehætten (20).
Neddykning af pumpen
Sørg for, at apparatet ikke
holdes eller hænges op i
strømtilslutningsledningen.
Der er fare for elektrisk stød,
hvis strømtilslutningsledningen beskadiges.
Sørg ved neddykning af pumpen
for, at spærrehanen (16) er åben,
så ventilationen af pumpen er sik-
ret.
• Brug plastkrogen (7) til at nedsænke
eller trække pumpen op med, eller fast-
gør et reb i pumpens bærehåndtag (2).
Hæng aldrig apparatet direkte
op i det buede rør eller i vandslangen.
• Du kan justere plastkrogen efter løsning
af vingemøtrikken (8). På den måde
kan du hænge pumpen ned i en regnvandsbeholder, uden at den rører ved
bunden og suger evt. a ejringer op.
• Ved lav vandstand kan du også stille
pumpen ned i regnvandsbeholderen.
Spærrehanen skal så rage ud over kanten på beholderen.
97
Page 98
DK
Vær opmærksom på, at der med
tiden kan samle sig snavs og sand
i bunden af beholderen, som kan
beskadige pumpen. Det anbefales
at stille pumpen på en mursten.
Strømtilslutning
Din nye pumpe er allerede forsynet med
et sikkerhedskontaktstik. Pumpen er beregnet til tilslutning i en beskyttet stikkontakt med fejlstrømsrelæ (HPFI-relæ) med
230V~50Hz.
Drift
Der skal være en minimumsvand-
stand på 60 mm ved ibrugtagning.
Indstilling af
svømmekontakt
Automatisk drift
Tænd- eller slukpunktet for svømmekontakten (1) kan indstilles trinløst.
1. Løsn evt. ledningen (5) til svømmekontakten (1) fra fastgørelsen (6).
2. Tryk ledningen (5) i den ønskede position i holderen (6).
Kontrollér svømmekontakten (1).
Den skal være anbragt, så den frit
kan hæves og sænkes. Koblingspunktets højde for „Tænd“ og koblingspunktets højde for „Sluk“ skal
let kunne nås.
Der er risiko for, at pumpen
kører tør, hvis der ledningen (5)
til svømmekontakten vælges for
lang, især, hvis du ikke hænger ledningen (5) fast i fastgørelsen (6).
98
Manuel drift
I manuel drift k
Positionér svømmekontakten (1), som vist på
billedet, direkte lodret i
ører pumpen konstant.
fastgørelsen
(6).
Tænding og slukning
1. Åbn spærrehanen (16).
→ Drej i retning mod +
Ved hjælp af spærrehanen regulerer
du den vandmængde, der yder ind i
tilsluttede vandslange.
2. Nedsænk pumpen fuldstændigt.
3. Sæt strømstikket i stikkontakten. Pumpen starter med det samme.
4. For at slukke skal du trække stikket ud
af stikkontakten. Pumpen slukkes.
Ved for lav vandstand slukkes pum-
pen automatisk af svømmekontakten.
Pumpen slukker ikke, hvis du lukker spærrehanen (16). Sluk for
pumpen, når du er færdig med
arbejdet.
Hold øje med produktet under drift,
så det hurtigt opdages, hvis pum-
pen slukkes automatisk eller løber
tør, så skader undgås.
Rengøring/
vedligeholdelse/
opbevaring
Rengør og vedligehold apparatet regelmæssigt. Derved sikres dens funktionsevne
og en lang levetid for produktet.
Arbejdsopgaver, som ikke er
beskrevet i denne vejledning,
skal udføres af vores servicecenter. Anvend kun originale
dele. Der er fare for kvæstelser.
Page 99
DK
Træk altid strømstikket ud før ar-
bejde på produktet. Der er fare for
elektrisk stød eller kvæstelser på
grund af bevægelige dele.
Generelt rengøringsarbejde
• Rengør altid pumpen med rent vand
efter brug.
• Fjern fnug og bre, som eventuelt har
sat sig fast i pumpehuset (3), med en
vandstråle.
• Rengør svømmekontakten (1) og suge-
foden (4) for a ejringer med rent vand.
Rengøring af lter
Pumpen har i sugefoden et udtagelige
lter, der beskytter den mod snavs. Alt
efter vandets tilsmudsningsgrad skal det
kontrolleres regelmæssigt og rengøres efter
behov:
1. Træk strømstikket ud.
2. Drej lterafdækningen (
drejning med uret.
3. Tag lterafdækningen (
4. Rengør lteret (
vand.
5. Monter lteret (
gen (
22) i omvendt rækkefølge.
23) under rindende
23) og lterafdæknin-
22) en ¼-om-
22) af.
Opbevaring
• Rengør pumpen før opbevaring.
• Opbevar pumpen på et tørt og frostsik-
kert sted uden for børns rækkevidde.
• Hvis du ikke skal bruge pumpen i længere tid, skal den rengøres grundigt
og skylles igennem efter sidste brug,
og før den bruges igen. Som følge af
a ejringer og rester kan det ellers være
vanskeligt at starte pumpen op igen.
Pladsbesparende opbevaring
1. Afmonter det eksible rør (17) og det
øverste aluminiumsrør (19).
2. Klips det eksible rør (17) og det øver-
ste aluminiumsrør (19) fast i højre og
venstre side af rørholderen (12).
Gem tætningsringene (13/14) et
sikkert sted.
Alle øvrige foranstaltninger og især
åbning af pumpen skal udføres af
en autoriseret elektriker. Kontakt altid vores service-center i forbindelse
med reparation.
Bortskaffelse/
miljøbeskyttelse
Pumpen må ikke anvendes uden
lter (
23).
Gennemskylning af pumpen
Efter pumpning af meget snavset vand skal
pumpen skylles igennem for at forhindre
a ejringer i pumpen.
• Pump lunkent vand (maks.35 °C), indtil
det vand, der pumpes, er rent.
A ever maskine, tilbehør og emballage til
miljøvenligt genbrug.
Apparater må ikke bortskaffes med
husholdningsaffald.
• A ever apparatet på en genbrugssta-
tion. De anvendte plast- og metaldele
kan sorteres efter type og derefter genanvendes. Kontakt vores servicecenter
for nærmere oplysninger.
• Defekte produkter, som du indsender til
os, bortskaffer vi uden vederlag.
99
Page 100
DK
Fejlsøgning
Problem Mulig årsag Fejlafhjælpning
Kontrollér stikkontakt, strømtilslutningsledning, ledning og strømstik,
evt. reparation udføres af en autoriseret elektriker
Kontrollér svømmekontaktens position
Dyk pumpen længere ned
Vent, indtil motoren tændes igen efter
afkøling
Træk strømstikket ud, og rengør sugefoden/skovlhjulet
Rengør lterafdækning/ lter
Åbn spærrehanen (16) på fordeleren
eller andre haner, dyser osv.
Træk strømstikket ud, og rengør
pumpen, udskift evt. sliddele (se
"Rengøring, vedligeholdelse og
opbevaring")
Kontrollér svømmekontaktens position
Rengør lterafdækning/ lter
Træk strømstikket ud, og rengør
pumpen, udskift evt. sliddele (se
"Rengøring, vedligeholdelse og
opbevaring")
Træk strømstikket ud, og rengør.
Sørg for, at vandtemperaturen maksi-
malt er 35°C!
Pumpen starter
ikke
Pumpen kører,
men pumper
ikke
Pumpen slukkes
ikke
Utilstrækkelig
pumpemængde
Pumpen slukkes
efter kort tid
Der er ingen strøm
Svømmekontakten ( 1) reagerer ikke
Vandspejlet er for lavt ved
ibrugtagning
Termobeskyttelsesskontakten
har slået fra
Filteafdækning (
(
23) er tilstoppet
Trykledningen er lukket
Pumpeydelsen falder på grund
af kraftig snavs og slibende
tilsætninger i vandet
Svømmekontakten ( 1) kan
ikke synke
Filteafdækning (
(
23) er tilstoppet
Pumpeydelsen falder på grund
af kraftig snavs og slibende
tilsætninger i vandet
Motorværnet slukker pumpen,
fordi vandet er meget snavset
Vandtemperaturen er for høj,
motorværnet slukker pumpen
22) / lter
22) / lter
100
Loading...
