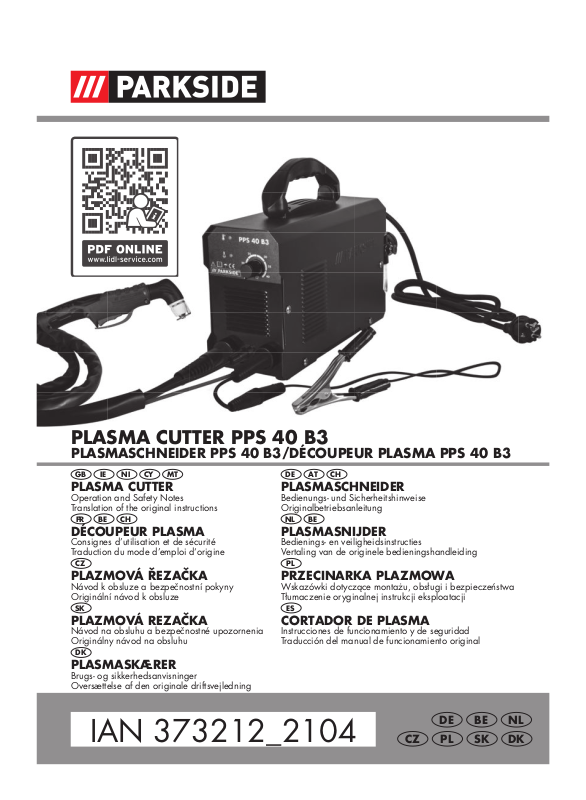

PLASMA CUTTER
Operation and Safety Notes Translation of the original instructions
GB
IECY
PLASMASCHNEIDER
Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung
DE
ATNI
CH
MT
PLASMA CUTTER PPS 40 B3
PLASMASCHNEIDER PPS 40 B3/DÉCOUPEUR PLASMA PPS 40 B3
DEBENL
CZPLSK
DK
Page 2
GB
IENI CY
MT
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.
DE
ATCH
Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
FR
BECH
Avant de lire le document, allez à la page avec les illustrations et étudiez toutes les fonctions de l’appareil.
NL
BE
Klap, voordat u begint te lezen, de pagina met afbeeldingen uit en maak u aansluitend vertrouwd met alle functies van dit apparaat.
CZ
Než začnete číst tento návod k obsluze, rozložte stránku s obrázky a seznamte se se všemi funkcemi zařízení.
PL
Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.
SK
Prv než začnete čítať tento návod, rozložte si stranu s obrázkami a potom sa oboznámte so všetkými funkciami zariadenia.
ES
Antes de leer, abra la página con las ilustraciones y familiarícese con todas las funciones del dispositivo.
DK
Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.
GB / IE / NI / CY / MT Operation and Safety Notes Page 5
DE / AT / CH Montage-, Bedienungs- und Sicherheitshinweise Seite 25 FR / BE / CH Instructions de montage, d’utilisation et consignes de sécurité Page 47 NL / BE Bedienings- en veiligheidsinstructies Pagina 69 CZ Návod k obsluze a bezpečnostní pokyny Strana 89 PL Wskazówki dotyczące montażu, obsługi i bezpieczeństwa Strona 107 SK Návod na obsluhu a bezpečnostné upozornenia Strana 129 ES Instrucciones de funcionamiento y de seguridad Página 149 DK Brugs- og sikkerhedsanvisninger Side 171
Page 3
1
2
2
14
11
4
7
12
5
8
8a
8
6
10
8b
A
BC
DE
13
8f
8b
5b
5a
8c
8 8a
9
3
4
7
5
5a5b6
8a
8b
8c
8e
Page 4
8b
8c
8d
F
G
16
15
H
J
21
21
17
16
18
2
20
19
I
8d 8e
8e
L
K
21
21
8b 8c
Page 5
5
GB/IE/NI/CY/MT
Table of pictograms used ............................................................................... Page 6
Introduction ........................................................................................................... Page 7
Intended use ............................................................................................................... Page 7
Package contents ......................................................................................................... Page 8
Parts description .......................................................................................................... Page 8
Technical specifications ................................................................................................ Page 8
Safety instructions .............................................................................................. Page 9
General plasma explanations ...................................................................... Page 15
Before use .............................................................................................................. Page 16
Installation environment ................................................................................................ Page 16
Connecting compressed air ........................................................................................... Page 16
Connecting the cutting burner ....................................................................................... Page 16
Connecting the earthing cable ...................................................................................... Page 16
Using the device .................................................................................................. Page 17
Operation ................................................................................................................... Page 17
Troubleshooting ................................................................................................... Page 17
Maintenance and care ..................................................................................... Page 19
Maintaining the burner ................................................................................................. Page 19
Maintenance ............................................................................................................... Page 20
Storage ...................................................................................................................... Page 20
Information about recycling and disposal ............................................. Page 20
EU Declaration of Conformity ....................................................................... Page 21
Warranty and service information ............................................................ Page 21
Warranty conditions .................................................................................................... Page 22
Warranty period and statutory claims for defects ............................................................. Page 22
Extent of warranty ........................................................................................................ Page 22
Processing of warranty claims ....................................................................................... Page 22
Page 6
6
GB/IE/NI/CY/MT

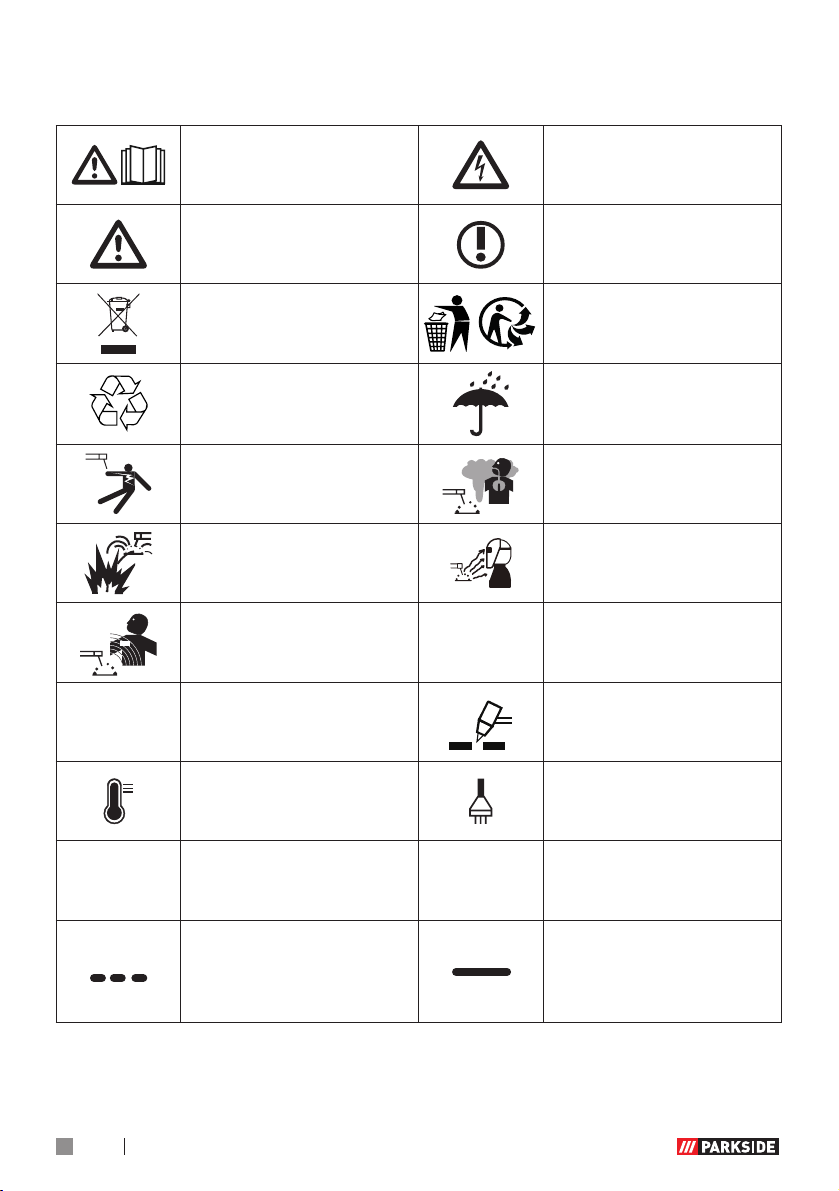

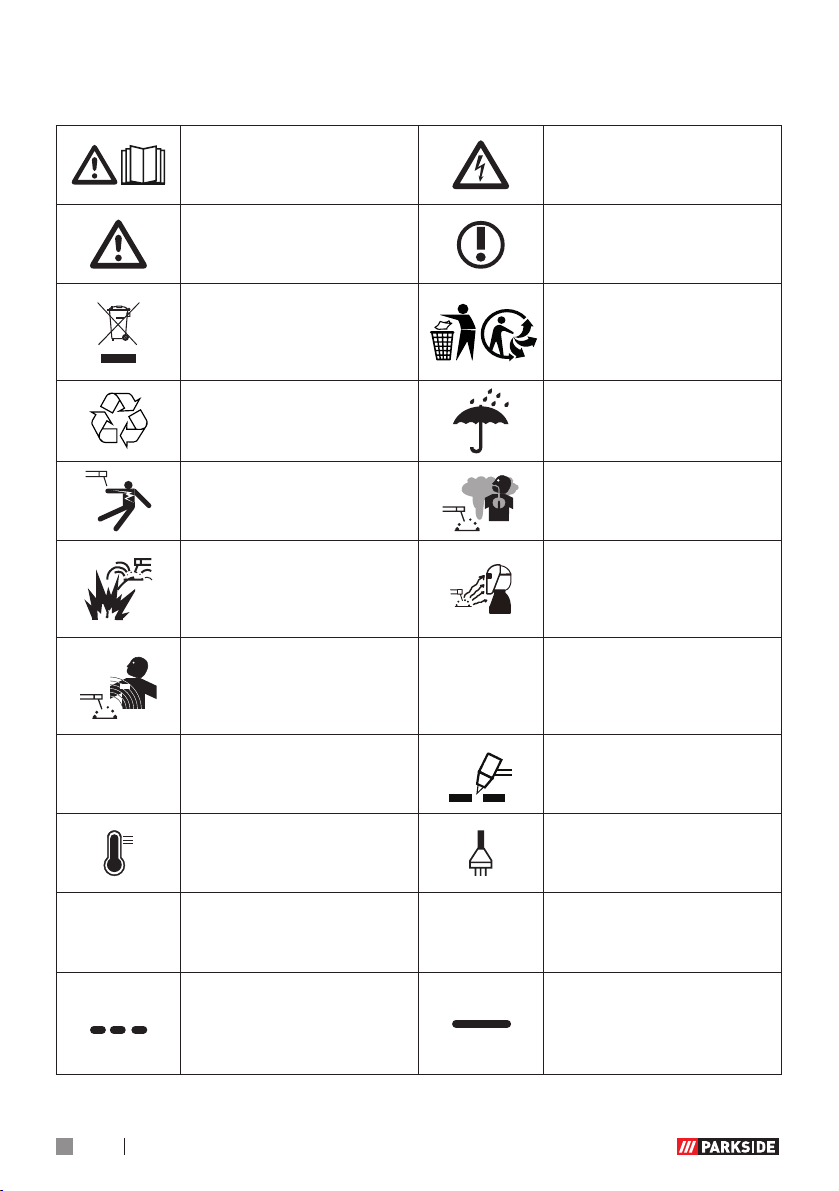

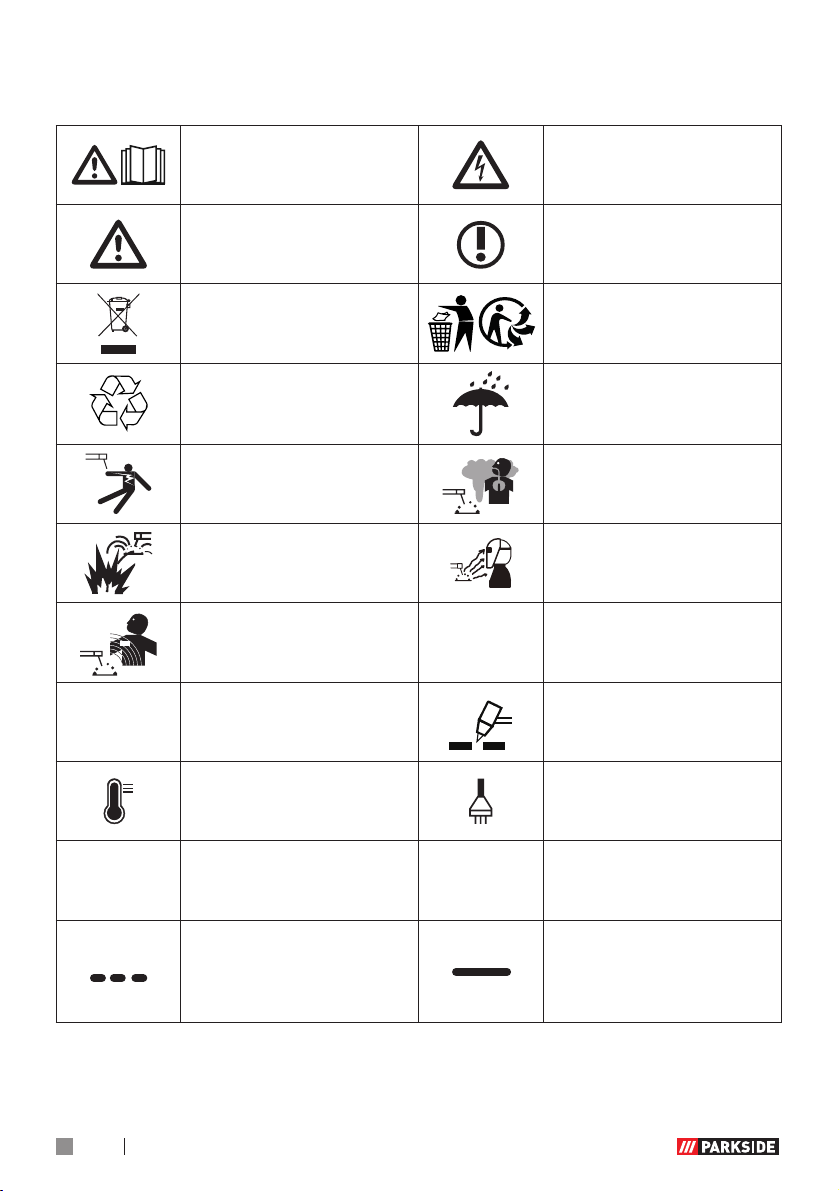

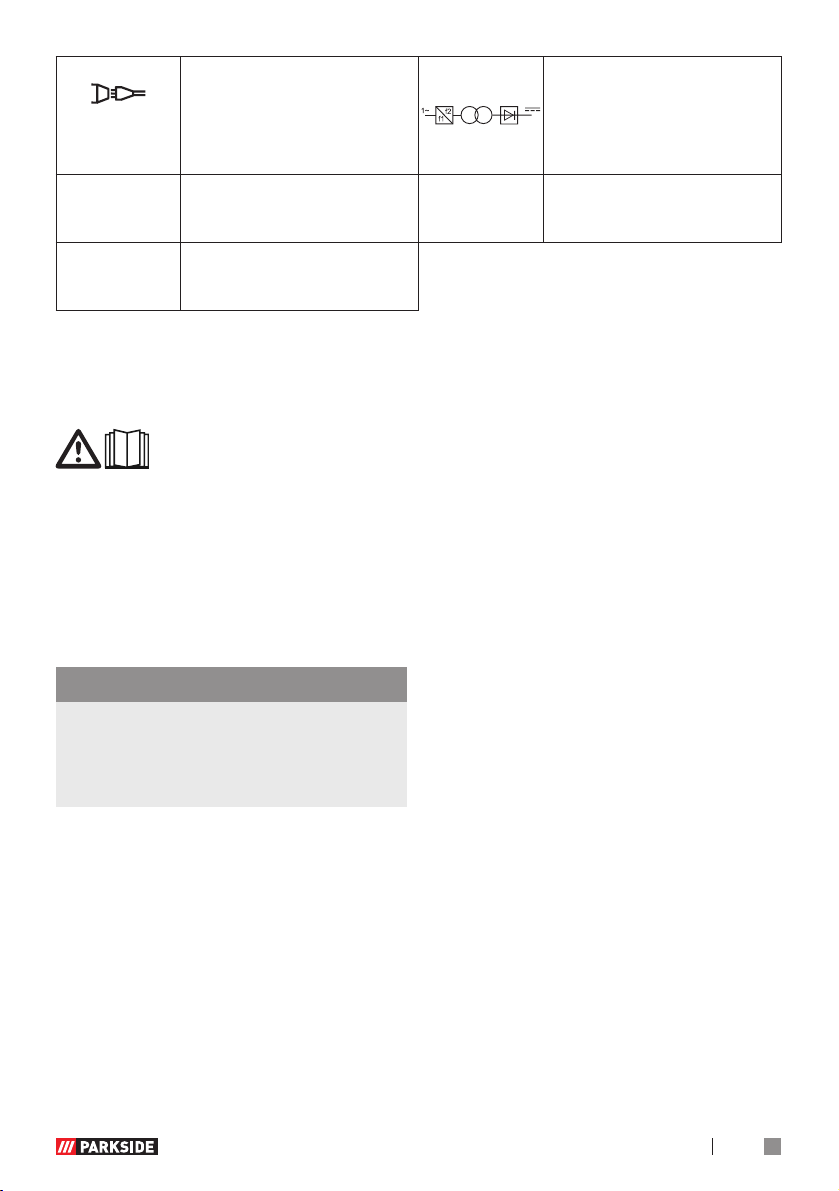

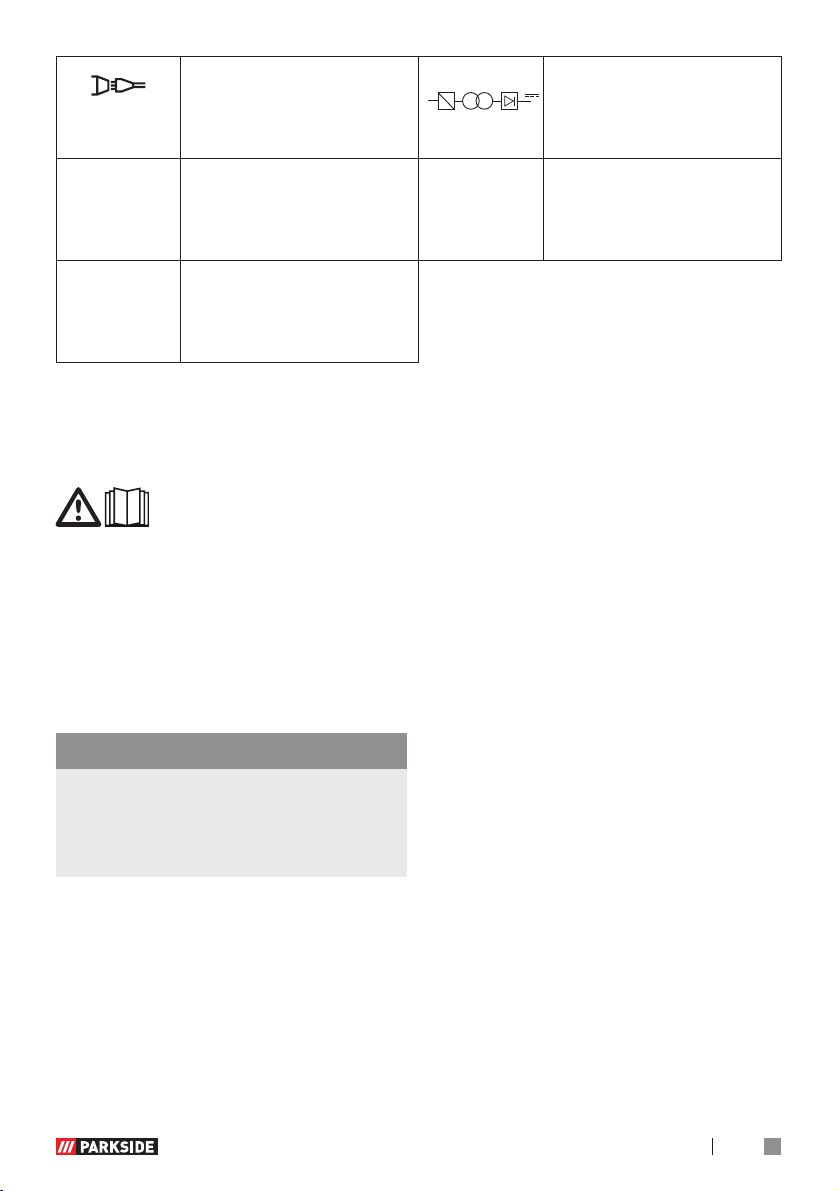

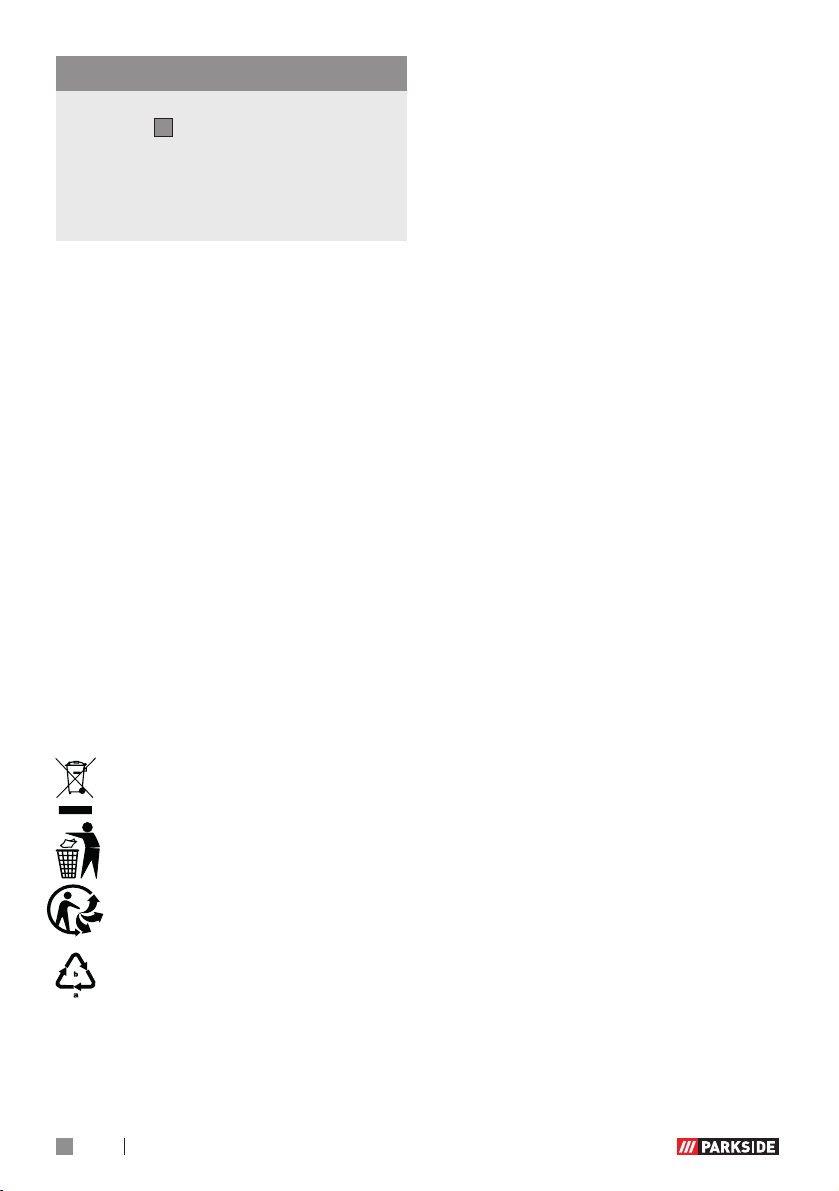

• Table of pictograms used
Caution! Read the operating instructions!
Caution! Risk of electric shock!
Warning: Potential hazards! Important note!
Do not dispose of any electrical devices in domestic waste!
Dispose of the device and packaging in an environ­mentally friendly manner!
Made from recycled material
Never use the device in the open or when it’s raining!
Electric shock from the welding electrode can be fatal!
Inhalation of welding fumes can endanger your health!
Welding sparks can cause an explosion or fire!
Arc beams can damage your eyes and injure your skin!
MV
Electromagnetic fields can disrupt the function of cardiac pacemakers!
I
1 max
Greatest rated value of the mains power
H Insulation class
Cutting with the plasma cutter
Indicator lamp – thermal sensor
Indicator lamp – mains connection
IP21S Protection type I
1 eff
Effective value of the greatest mains power
Greatest rated value of the welding time in intermittent mode Σ
t
ON
Greatest rated value of the welding time in continuous mode Σ
t
ON (max)
Page 7
7
GB/IE/NI/CY/MT
Plasma cutter PPS 40 B3
• Introduction
Congratulations! You have purchased one of our high-quality products. Please familiarise yourself with the product before using it for the first time. Please also read the safety instructions carefully. This product must be set up or used only by people who have been trained to do so.
Keep out of the reach of children!
NOTE!
fThe use of the term ‘product’ or ‘device’ in the following text refers to the plasma cutter named in these operating instructions.
• Intended use
The device is intended for compressed-air plasma cutting of all electrically conductive metals. Observing the safety instructions and assembly instructions and operating information in the instructions for use is also a component of the intended use.
It is imperative to adhere to the applicable accident prevention regulations. The device must not be used:
in insufficiently ventilated rooms,in moist or wet environments,in explosive environments,to defrost pipes,in close proximity to people with cardiac
pacemakers and
in close proximity to easily flammable
materials.
Use the product only as described and only for the specific applications as stated. Keep these instructions in a safe place. Ensure you hand over all documentation when passing the product on to anyone else. Any use that differs to the intended use as stated above is prohibited and potentially dangerous. Damage or injury caused by misuse or dis­regarding the above warning is not covered by the warranty or any liability on the part of the manufacturer. The device is not intended for commercial use. Commercial use will void the guarantee.
RESIDUAL RISK
Even if you operate the device as intended, there will be residual risks.
1 ~ 50 Hz
Mains input; number of phases and alternating current symbol and rated value of the frequency
Single-phase static
frequency converter-
transformer-commutator
U
0
No-load voltage rated value U
1
Rated value of the mains voltage
U
2
Standardised operating voltage
1~
f1
f2
Page 8
8
GB/IE/NI/CY/MT
The following hazards may occur in conjunc­tion with the construction and design of this plasma cutter:
 Eye injuries due to glare,  Touching hot parts of the device or
workpiece (burn injury),
 In case of improper protection, risk of
accident and fire through sparks and slag particles,
 Harmful emissions from smoke and gases
if there is a lack of air or if closed rooms are insufficiently extracted.
Reduce the residual risk by carefully using the device as intended and observing all instruction.
• Package contents

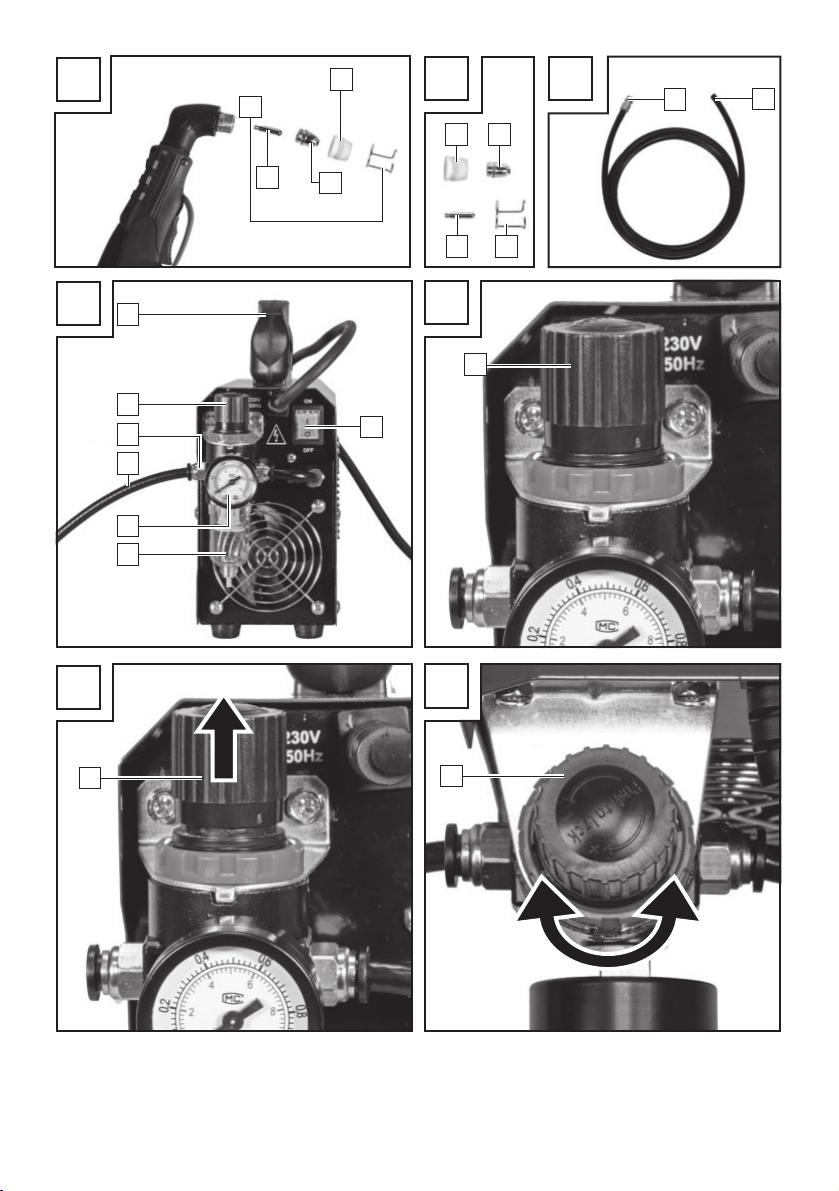

1 plasma cutter 1 earthing cable with clamp 1 cutting cable incl. cutting burner 1 compressed air hose with Quick-Connect 3 electrodes (1 pre-mounted) 1 set of operating instructions 3 burner sleeves (1 pre-mounted)

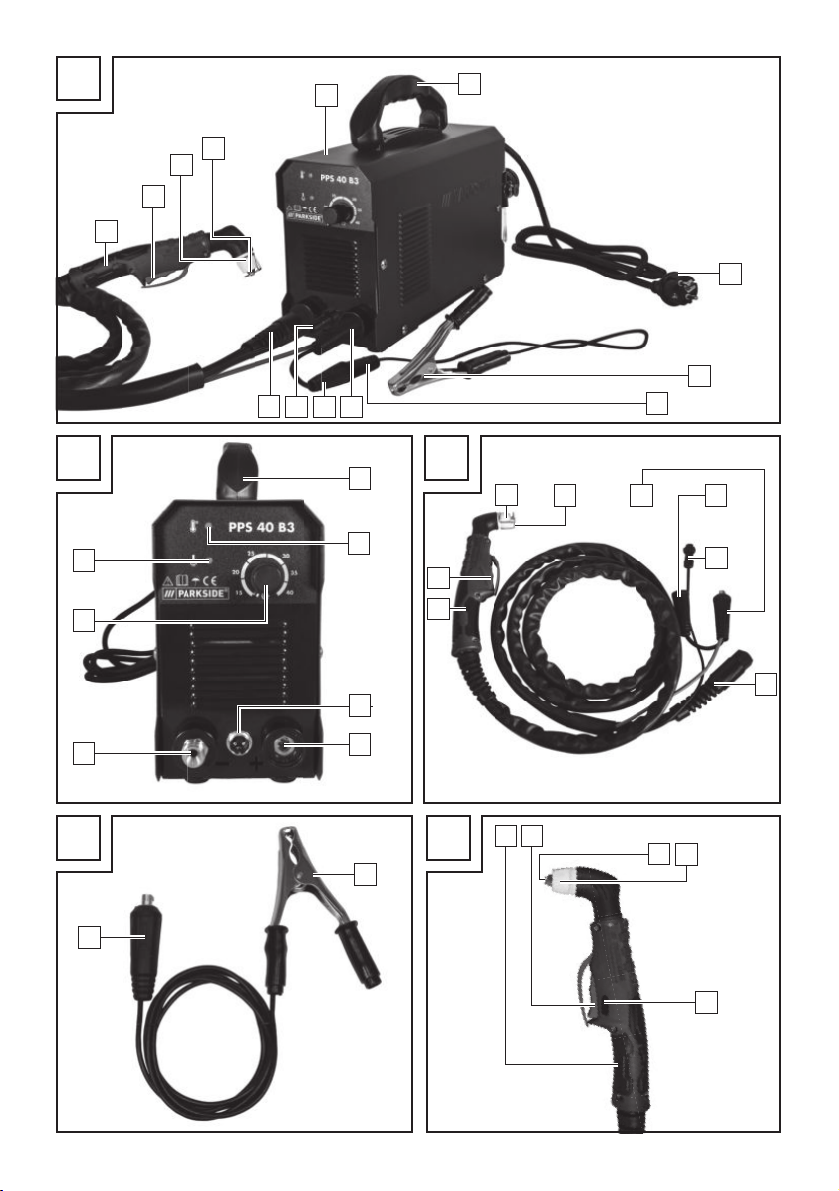

• Parts description
NOTE!
f After unpacking the product, please check that all of the package contents are present and that the device is in perfect condition. Do not use the device if it is defective.
1
Plasma cutter
2
Handle
3
Mains plug
4
Earthing clamp
5
Earthing clamp plug
5a
Earthing clamp device plug
5b
Earthing clamp connecting plug
6
Plasma burner control plug
7
Plasma burner plug
8
Plasma burner
8a
Plasma burner button
8b
Nozzle clamping sleeve
8c
Burner sleeve
8d
Electrode
8e
Spacer
8f
Interlock switch
9
Overheat protection indicator lamp
10
Plasma burner control socket
11
Earthing clamp connection socket
12
Plasma burner connection socket
13
Current controller
14
Mains indicator lamp
15
Quick connector compressed air hose
16
Compressed air hose
17
On/off - switch I switched on O switched off
18
Condensation water tank
19
Manometer
20
Compressed air connection
21
Rotary knob to regulate the pressure
• Technical specifications
Output: 15–40 A Input: 230 V~ 50 Hz Weight: approx. 5.0 kg Dimensions: 341× 116x 237 mm Insulation class: H Cutting performance: Copper:1–4 mm Stainless steel: 1–8 mm Aluminium:1–8 mm Iron: 1–10 mm Steel: 1–12 mm
Working pressure: 4–4.5 bar (4 bar preset)
Page 9
9
GB/IE/NI/CY/MT
Changes to technical and visual aspects of the product may be made as part of future developments without notice. Accordingly, no warranty is offered for the physical dimensions, information and specifications in these operating instructions. The operating instructions cannot therefore be used as the basis for asserting a legal claim.
• Safety instructions
WARNING!
f Please read through the
operating instructions care­fully before use. Familiarise yourself with the device, its proper use and the safety instructions based on these operating instructions. These form part of the product and must be available at all times.
WARNING!
f RISK OF SERIOUS
INJURY OR DEATH FOR INFANTS AND CHILDREN! Never leave
children unsupervised near packaging material. There is a risk of suffocation.
 This device may be used by
children aged 16 years and older, and by persons with
reduced physical, sensory or mental capacities, or a lack of experience and knowledge, if they are supervised or have been instructed in how to use the device safely and under­stand the dangers that may arise when using it. Do not allow children to play with the device. Cleaning and day-to­day maintenance must not be performed by children without supervision.
 Repairs and/or maintenance
work must only be carried out by qualified electricians.
 Only use the cutting cable pro-
vided in the scope of delivery.
 During operation, the device
should not be positioned directly on the wall, covered or jammed between other devices so that sufficient air can be absorbed through the ventila­tion slats. Make sure that the device is correctly connected to the supply voltage. Avoid any form of tensile stress of the power cable. Disconnect the plug from the socket prior to setting up the device in another location.
 If the device is not in opera-
tion, always switch it off by pressing the ON/OFF switch. Place the electrode holder on an insulated surface and only
Page 10
10
GB/IE/NI/CY/MT
remove it from the holder after allowing it to cool down for 15 minutes.
Hot metal and sparks are blown off from the cutting arch. The flying sparks, hot metal as well as hot objects and hot device equip­ment can cause fires or burns. Check the working environment and make sure the workplace is suitable prior to using the device.
 Remove all flammable material
within 10 m of the plasma cutter. If this is not possible, cover the objects meticulously using suitable covers.
 Do not make cuts in places
where flying sparks could come into contact with flamma­ble material.
 Protect yourself and others
from flying sparks and hot metal.
 Please be careful because
sparks and hot materials can easily fall through small gaps and openings while cutting and land on adjacent areas.
 Please be aware that cut-
ting on a ceiling, floor or a partition can cause a fire on the opposite side that is not visible.
 Connect the power cable using
the shortest route with a socket situated close to the workplace
to prevent the power cable from being spread across the whole room and located on a surface which could cause an electric shock, sparks or fire outbreak.
 Do not use the plasma cutter to
defrost frozen tubes.
Risk of electric shock:
WARNING!
f Electric shock from the cutting
electrode can be fatal.
 Do not use the plasma cutter
when it is raining or snowing.
 Wear dry insulating gloves.  Do not touch the electrodes
with bare hands.
 Do not wear wet or damaged
gloves.
 Protect yourself from electric
shock with insulation against
the workpiece.
 Do not open the device housing.  Additional protection against a
shock from the mains power in
the event a fault can be pro-
vided by using a fault-circuit
interrupter, which is operated
with a leakage current of no
more than 30 mA and covers
all mains-powered devices in
close proximity. The fault-circuit
interrupter must be suitable for
all types of current.
Page 11
11
GB/IE/NI/CY/MT
 There must be means of rapid
electrical isolation of the cutting power source or the cutting circuit (e.g. emergency stop device) which are easily accessible.
Danger from smoke emis­sion when plasma cutting:
 Inhalation of fumes which
result from plasma cutting can endanger health.
 Do not keep your head in the
fumes.
 Use the device in open areas.  Only use the device in
well-ventilated spaces.
Danger from flying sparks when plasma cutting:
 Cutting sparks can cause an
explosion or fire.
 Keep flammable substances
away from the cutting location.
 Do not use the plasma cutter
near flammable substances.
 Cutting sparks can cause
fires.
 Keep a fire extinguisher close
by and an observer should
be present to be able to use it
immediately.
 Do not carry out plasma
cutting on drums or any other
closed containers.
Danger from arc beams:
 Arc beams can damage your
eyes and injure your skin.
 Wear a hat and safety
goggles
 Wear hearing protection and
high, closed shirt collars.
 Use a welding safety helmet
and make sure that the filter setting is correct.
 Wear complete body
protection.
Danger from electro­magnetic fields:
 Cutting current generates
electromagnetic fields.
 Do not use if you have a
medical implant.
 Never wrap the cutting cable
around your body.
 Guide cutting cables together.
z Welding mask-specific
safety instructions
With the help of a bright light source (e.g. lighter) examine the proper functioning of the welding shield prior to starting with any cutting work.
 Cut spatters can damage the
protective screen. Immediately replace damaged or scratched protective screens.
Page 12
12
GB/IE/NI/CY/MT
 Immediately replace damaged
or highly contaminated or
splattered components.
 The device must only be
operated by people over the
age of 16.
 Please familiarise yourself with
the cutting safety instructions.
To that end, you must also
observe the safety instructions
of your plasma cutter.
 Always wear a welding helmet
while welding and plasma
cutting. If it is not used, you
could sustain severe lesions to
the retina.
 Always wear protective
clothing during welding and
plasma cutting operations.
 Never use the welding shield
without the protective screen
because this could damage the
optical unit. There is a risk of
damage to the eyes!
 Regularly replace the
protective screen to ensure
good visibility and fatigue-
proof work.
z Environment with
increased electrical
hazard
Environments with increased electrical hazard may be encoun­tered, for example:
 In workplaces where the space
for movement is restricted, such that the operator is work­ing in a forced posture (e.g.: kneeling, sitting, lying) and is touching electrically conductive parts;
 In workplaces which are
restricted completely or in part in terms of electrical conductivity and where there is a high risk through avoidable or accidental touching by the operator;
 In wet, humid or hot work-
places where the air humidity or weld significantly reduces the resistance of human skin and the insulating properties or effect of protective equip­ment.
Even a metal conductor or scaffolding can create an environment with increased electrical hazard.
When using plasma cutters under electrically dangerous conditions, the output voltage of the plasma cutter must be greater than 48volt when idling (effective value). The plasma cutter may not be used in these cases due to the output voltage.
Page 13
13
GB/IE/NI/CY/MT
z Plasma cutting in tight
spaces
When welding and plasma cutting in tight spaces this may pose a hazard through toxic gases (risk of suffocation). In tight spaces the device may only be operated if there are trained indi­viduals in the immediate vicinity who can intervene if necessary. In this case, before starting to use the plasma cutter, an expert must carry out an assessment in order to determine what steps are necessary, in order to guar­antee safety at work and which precautionary measures should be taken during the actual cutting procedure.
z Total of no-load voltages
When more than one plasma power source is operated at the same time, their no-load voltages may add up and lead to an increased electrical hazard. The plasma power sources must be clearly marked with their individual control units and connections, in order to be able to identify which device belongs to which circuit.
z Using shoulder straps
The plasma cutter must not be used if the device is being carried e.g. with a shoulder strap. This is intended to prevent:
 The risk of losing your balance
if the lines or hoses which are connected are pulled.
 The increased risk of an
electric shock as the operator comes into contact with the earth if he/she is using a ClassI plasma cutter, the housing of which is earthed through its conductor.
z Protective clothing
 At work, the operator must
protect his/her whole body by using appropriate clothing and face protection against radia­tions and burns. The following steps must be observed: – Wear protective clothing
prior to cutting work. – Wear gloves. – Open windows to guarantee
air supply. – Wear protective goggles.
 Gauntlet gloves made of a
suitable material (leather) must be worn on both hands. They must be in perfect condition.
Page 14
14
GB/IE/NI/CY/MT
 A suitable apron must be
worn to protect clothing from flying sparks and burns. When specific work, e.g. overhead cutting, is required, a protective suit must be worn and, if neces­sary, even head protection.
z Protection against rays
and burns
Warn of the danger to the eyes by hanging up a sign saying “Caution! Do not look into flames!”. The workplaces must be shielded so that the persons in the vicinity are protected. Unauthorised persons must be kept away from cutting work.
 The walls in the immediate vicin-
ity of fixed workplaces should neither be bright coloured or shiny. Windows up to head height must be protected to prevent rays being transmitted or reflecting through them, e.g. by using suitable paint.
z EMC Device Classification
According to the standard IEC 60974-10, this is a plasma cutter in electromagnetic compat-
ibility Class A. Class A devices are devices that are suitable for use in all other areas except residential areas and areas that are directly connected to a low­voltage supply mains that (also) supplies residential buildings. Class A devices must adhere to the Class A limit values.
WARNING NOTICE: Class A devices are intended for use in an industrial environment. Due to the power-related as well as the radiated interference variables, difficulties might arise in ensuring electromagnetic compatibility in other environments. Even if the device complies with the emission limit values in accordance with the standard, such devices can still cause electromagnetic interference in sensitive systems and devices. The user is responsible for faults caused by the arc while working, and the user must take suitable protective measures. In doing so, the operator must consider the following:
 Power cables, control, signal
and telecommunication lines
 Computer and other micro-
processor controlled devices.
 Television, radio and other
playback devices
Page 15
15
GB/IE/NI/CY/MT
 Electronic and electrical safety
equipment
 Persons with cardiac
pacemakers or hearing aids
 Measurement and calibration
devices
 Noise immunity of other
devices in the vicinity
 The time of day at which the
cutting work is performed.
The following is recommended to reduce possible interference radiation:
 the plasma cutter must be
regularly maintained and kept in good condition
 Cutting cables should be com-
pletely unwound and installed parallel on the floor, if possible
 Devices and systems at risk of
interference radiation must be removed from the cutting area if possible, or shielded.
• General plasma explanations
Plasma cutters are operated by pushing pressurised gas, e.g. air, through a small pipe. In the centre of the pipe, there is a negatively charged electrode that is directly above the nozzle. The vortex ring causes the plasma to
rotate quickly. If you supply the negative electrode with current and make the tip of the nozzle touch the metal, this connection creates a closed, electrical circuit. A powerful spark occurs between the electrode and the metal. While the gas flows into the pipe, the spark heats up the gas until it has reached the plasma condition. This reaction causes a current from the controlled plasma with a temperature of 16,649 ºC or more that moves at speed of 6.096 m/sec and the metal transforms into steam and molten discharge. The plasma itself conducts electrical current. The working circuit that allows the arc to occur remains as long as current is supplied to the electrode and the plasma remains in contact with the metal to be processed. The cutting nozzle has a range of further channels. These chan­nels generate a constant flow of shielding gas around the cutting area. The pressure of the gas flow controls the radius of the plasma jet.
NOTE!
fThis machine is only designed to use compressed air as “gas”.
Page 16
16
GB/IE/NI/CY/MT
• Before use
• Installation environment
Make sure that the working area is suf­ficiently ventilated. If the device is used without sufficient cooling, the power-on time reduces and it can result in overheating.
Additional protection can be required for this purpose:
 The device must be free-standing with a
gap of at least 0.5 m all around.
 Ventilation slots must not be blocked or
covered.
 The device must not be used as a storage
place and tools or other items must not be placed on the device.
 It must be operated in a dry and
well-ventilated working environment.
• Connecting compressed air
NOTE!
fThis device is designed for operating pressure (output pressure at the com­pressor) of up to 6.3 bar. Please bear in mind that the pressure can lower while setting the air pressure. Thus, in a hose length measuring 10 m and an internal diameter of 9 mm it drops by approx.
0.6 bar.
The compressed air source must have a filter and regulator.
 Connect the compressed air hose
16
on
the back of the plasma cutter
1
to the
compressed air connection
20
. To do so,
insert the side of the compressed air hose
16
without quick connector into the
compressed air connection
20
of the
plasma cutter
1
(see Fig. I).
 The pressure can be set via the knob
21
on the condensate separator (see Fig.I–L). Select a pressure of 4–4.5 bar.
 In order to release the compressed air
hose
16
, you must press the locking mechanism of the compressed air connection
20
and pull out the com-
pressed air hose
16
at the same time
(see Fig. I).
• Connecting the cutting burner
 Insert the plasma burner plug 7 into the
plasma burner connection socket
12
and tighten the union nut hand-tight (see Fig. A+B).
 Insert the plasma burner control plug
6
into the plasma burner control socket
10
and tighten the union nut hand-tight (see Fig. A+B).
• Connecting the earthing cable
Connect the earthing clamp device plug 5a with the earthing clamp connecting socket
11
. Then connect the earthing clamp plug 5
with the earthing clamp connecting plug
5b
. Make sure that the connecting shaft is first connected and then turned. The connecting shaft of the earthing clamp device plug
5a
must point upwards when plugging in. After plugging in, the connecting shaft must be rotated in a clockwise direction until it reaches the stop, in order to lock it in place (see Fig. A+B). This does not require force!
Page 17
17
GB/IE/NI/CY/MT
• Using the device
• Operation
1. Set the plasma cutter 1 up in a dry and well ventilated area.
2. Position the machine in the vicinity of the workpiece.
3. Press the on/off switch
17
.
4. Clamp the earthing clamp
4
onto the workpiece to be cut and make sure that there is a good electrical contact.
5. Set the cutting current on the current controller
13
. If the arc beam is inter­rupted the cutting current must be set higher if necessary. If the electrode burns through frequently, then the cutting current must be set lower.
6. Position the plasma burner
8
on the workpiece such that the spacer is in full contact. Push the interlocking switch
8f
forwards to lock the plasma burner button
8a
in place. Press the plasma
burner button
8a
. The cutting arc is
ignited.
7. Start cutting slowly and then increase the speed in order to achieve the desired cutting quality.
8. The speed must be regulated so that a good cutting capacity can be achieved.
9. When the cutting work is complete push the interlocking switch
8f
backwards
again.
To cut in manual cutting mode, pull the overlying spacer across the
workpiece while maintaining a constant speed. To achieve the perfect cut, it is important for the material thickness to comply with the correct cutting speed. If the cutting speed is too low, the cutting edge will be blunt due to the severe heat input. The optimal cutting speed is achieved once the cutting jet is slightly inclined towards the rear
while cutting. If the plasma burner button
8a
is released, the plasma jet goes out and the power source switches off. The gas continues to flow for approx. 5 seconds in order to cool the burner. During the gas post-flow time, the plasma cutter
1
must not be switched off to avoid damaging the plasma burner
8
as a result of overheating.
Explanation of pilot ignition
A pilot arc is ignited by pressing the plasma torch button
8a
. This creates a plasma beam
on the tip of the torch sleeve
8c
. This enables contactless cutting of the workpiece. Mesh and gratings can also be cut in this way.
ATTENTION!
fThe device must be left on for approx. 2–3 minutes once the cutting work has been completed. The cooler cools the electronics.
• Troubleshooting
NOTE!
fWhen the trigger of the burner is pressed, the voltage required for cutting will build up inside the plasma cutter. If the power circuit is then closed, then the voltage which has built up will be discharged through the integrated spark gap. The electrical discharge which re­sults from this within the device does not indicate a malfunction. Check that the device is installed correctly as described in “Using the device”.
Page 18
18
GB/IE/NI/CY/MT
Faults Cause of fault Troubleshooting
Indicator lamp does not light up?
 No electrical connection.  ON/OFF switch set to off.
 Check whether the device is
connected to the socket.
 Set switch to ON.
Ventilator does not work?
 Power line interrupted.  Ventilator power line faulty.  Ventilator faulty.
 Check whether the device is
connected to the socket.
Warning lamp switches on?
 Overheating protection
switched on.
 Input voltage too high.
 Allow device to cool down.  Input voltage according to
type plate.
No output current?
 Machine faulty.  Overvoltage protection
activated.
 Machine must be repaired.  Allow device to cool down.
Output current does not decrease?
 Input voltage too low.  Connection cable cross-section
too small.
 Observe input voltage
according to type plate.
Air flow cannot be regulated?
 Compressed air hose
damaged or faulty.
 Valve/manometer fails.
 New connection of the line.
HF-arc is not created?
 The burner switch is faulty.  Soldering point on the burner
switch or plug loosened.
 Valve/manometer fails.
 Replace electrode.
Bad ignition?
 Burner wear parts damaged
or worn.
 Change wear parts.
Plasma burner
8
is not ready for operation?
 Current switch is switched off.  Air transmission is restricted.  Workpiece is not connected to
the earthing clamp.
 Switch the current switch to
“on”.
 Another indication of this is
a green flame. Check the air supply.
 Check the connections.
Sparks fly upwards, instead of down through the material?
 Burner sleeve 8c does not
penetrate the material.
 Burner sleeve
8c
is too far
away from the material.
 Material was probably not
earthed properly.
 Lifting speed is too quick.
 Increase the current.  Reduce the gap between the
burner sleeve
8c
and material.
 Check the connection for
correct earthing.
 Reduce the speed.
Initial cut but not completely drilled through?
 Potential connection problem.  Check all connections.
Page 19
19
GB/IE/NI/CY/MT
Slag formation on interfaces?
 Tool/material creates heat.  Cutting speed too low or
current too high.
 Plasma burner component
parts
8b, 8c, 8d
are worn.
 Allow the material to cool
down and then continue cutting.
 Increase the speed and/or
reduce the current until the slag has been reduced to a minimum.
 Check and replace worn
parts.
Arc stops during cutting?
 Cutting speed too low.  Plasma burner
8
is held too high and too far away from the material.
 Plasma burner component
parts
8b, 8c, 8d
are worn.
 Workpiece no longer
connected to the earthing cable.
 Increase the cutting speed until
the problem no longer exists.
 Lower the plasma burner
8
to
the recommended height.
 Check and replace worn
parts.
 Check the connections.
Insufficient penetration?
 Cutting speed too fast.  Metal is too thick.  Plasma burner component
parts
8b, 8c, 8d
are worn.
 Slow down the working
speed.
 Several cycles necessary.  Check and replace worn
parts.
Consumables wear quickly?
 Performance was over-
stretched.
 Arc control time exceeded.  Incorrect plasma burner
assembly.
 Insufficient air supply,
pressuretoo low.
 Faulty air compressor.
 Material too thick, increase
the angle to avoid material from being blown back into the tip.
 Do not control the arc for
more than 5 seconds.
 Check the air filter, increase
the air pressure.
 Check the performance of the
air compressor and make sure the inlet pressure is at least 100 PSI (6.8 bar).
• Maintenance and care
• Maintaining the burner
 The consumables displayed in Figure F
are the electrode
8d
and the burner
sleeve
8c
. They can be replaced once
the nozzle clamping sleeve
8b
has been
unscrewed.
 The electrode
8d
must be replaced
if there is a crater of approximately
1.5 mm depth in the centre.
ATTENTION!
fTo unscrew the electrode, do not apply
irregular pressure, gradually increase pressure until the electrode comes out. Then screw in the new electrode into the holder.
Page 20
20
GB/IE/NI/CY/MT
The burner sleeve 8c must be replaced if the central bore is damaged or if it has expanded in comparison to the bore of a new nozzle. If the electrode
8d
or the burner
sleeve
8c
are replaced too late, this can
result in the parts overheating.
Once replaced, make sure the nozzle clamping sleeve
8b
is tightened
sufficiently.
ATTENTION!
fThe nozzle clamp sleeve 8b must only be screwed on to the burner
8
once it
has been fitted with the electrode
8d
and
burner sleeve
8c
.
fIf these parts are missing, the de-
vice may malfunction and it may create a hazard for the operating personnel.
• Maintenance
NOTE!
fThe plasma cutter must be regularly maintained for perfect function and to comply with the safety requirements. Im­proper and wrong operation may cause failures and damage to the device. Have repairs only conducted by qualified specialists.
NOTE!
fIt is not necessary to empty the conden- sation water container
18
. If water collects here then fine droplets will form under the container. The condensation water is then dissipated through evaporation.
Switch off the main power supply and the main switch of the device prior to carrying out maintenance or repair work on the plasma cutter.
Regularly clean the outside of the
plasma cutter and its accessories. Use compressed air, cotton waste or a brush to remove dirt and dust.
In case of a defect or a necessary
replacement of equipment parts, please contact the appropriate qualified personnel.
• Storage
If you will not be using the device for a while, protect it from dust by storing it in a clean and dry place.
• Information about recycling and disposal
Don’t throw away – recycle
Please return this device, accessories and packaging to your local recy­cling depot.
Please note the marking on the packaging materials and separate
them as necessary. The packaging materials are marked with abbreviations (a) and digits (b) with the following definitions: 1–7: Plastics, 20–22: Paper and cardboard, 80–98: Composite materials.
According to European Directive 2012/19/EU, used electrical devices must be collected separately for environmentally compatible recycling or recovery. Please return this device to an approved
Page 21
21
GB/IE/NI/CY/MT
waste management company or use your municipal waste collection service. Please ensure you comply with local regulations. If you have any questions, please contact your local authority or waste management company.
• EU Declaration of Conformity
We,
C.M.C. GmbH
Responsible for documentation: Dr Christian Weyler Katharina-Loth-Str. 15 66386 St. Ingbert Germany
hereby take sole responsibility for declaring that the product
Plasma cutter PPS 40 B3
IAN: 373212_2104 Year of manufacture: 03/22 Art. no.: 2394 Model: PPS 40 B3 meets the basic safety requirements as specified in the European Directives
EC Guideline on Electromagnetic Compatibility
2014 / 30 / EU
RoHS Directive
2011 / 65 / EU
EC low-voltage directive
2014 / 35 / EU
and the amendments to these Directives.
The manufacturer will be solely responsi­ble for the creation of the declaration of conformity.
The object of the declaration described above meets the requirements of Directive 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment. This conformity assessment is based on the following harmonised standards:
EN IEC 60974-6:2016 EN 60974-10:2014/A1:2015 EN IEC 60974-7:2019
St. Ingbert, 20.07.2021
pp Dr. Christian Weyler – Quality Assurance –
• Warranty and service information
Warranty from Creative Marketing & Consulting GmbH
Dear Customer, The warranty for this equipment is 3 years from the date of purchase. In the event of product defects, you have legal rights against the retailer of this product. Your statutory rights are not affected in any way by our warranty conditions, which are described below.
Page 22
22
GB/IE/NI/CY/MT
• Warranty conditions
The warranty period begins on the date of purchase. Please retain the original sales receipt. This document is required as your proof of purchase.
Should this product show any defect in mate­rials or manufacture within 3 years from the date of purchase, we will repair or replace it – at our discretion – free of charge. This warranty service requires that you retain proof of purchase (sales receipt) for the defective device for the three year period and that you briefly explain in writing what the fault entails and when it occurred. If the defect is covered by our warranty, we will repair and return your product or send you a replacement. The original warranty period is not extended when a device is repair or replaced.
• Warranty period and statutory claims for defects
The warranty period is not extended by the guarantee. This also applies to replaced and repaired parts. Any damages or defects detected at the time of purchase must be reported immediately after unpacking. Any incidental repairs after the warranty period are subject to a fee.
• Extent of warranty
This device has been manufactured accord­ing to strict quality guidelines and carefully inspected before delivery.
The warranty applies to material and manufacturing defects only. This warranty does not extend to product parts, which are
subject to normal wear and tear and can thus be regarded as consumable parts, or for damages to fragile parts, e.g. switches, rechargeable batteries or parts made from glass.
This warranty is voided if the product becomes damaged or is improperly used or maintained. For proper use of the product, all of the instructions given in the operating instructions must be followed precisely. If the operating instructions advise you or warn you against certain uses or actions, these must be avoided in all circumstances.
The product is for consumer use only and is not intended for commercial or trade use. The warranty becomes void in the event of misuse and improper use, use of force, and any work on the device that has not been carried out by our authorised service branch.
• Processing of warranty claims
To ensure prompt processing of your claim, please follow the instructions given below.
Please retain proof of purchase and the article number (e.g. IAN) for all inquiries. The product number can be found on the type plate, an engraving, the cover page of your instructions (bottom left), or the sticker on the back or underside of the device. In the event of malfunctions or other defects, please first contact our service department below by phone or email. If your product is found to be defective, you can then send your product with proof of purchase (till receipt) and a statement describing what the fault involves and when it occurred free of charge to the service address given.
Page 23
23
GB/IE/NI/CY/MT
Note:
On www.lidl-service.com you can download this and several other manuals, product videos and software.
With this QR code you can gain imme­diate access to the Lidl Service page (www.lidl-service.com) and you can open your operating instructions by entering the article number (IAN) 373212.
How to contact us:
GB, IE, NI, CY, MT
Name: C. M. C. GmbH Website: www.cmc-creative.de E-mail:
[email protected] Phone: 0-808-189-0652 Registered office: Germany
IAN 373212_2104
Please note that the following address is not a service address. Please first contact the service point given above.
C.M.C. GmbH Katharina-Loth-Str. 15 66386 St. Ingbert GERMANY
Ordering spare parts
www.ersatzteile.cmc-creative.de
Page 24
24
GB/IE/NI/CY/MT
Page 25
25
DE/AT/CH
Tabelle der verwendeten Piktogramme ...................................................Seite 26
Einleitung .................................................................................................................Seite 27
Bestimmungsgemäße Verwendung ..................................................................................Seite 27
Lieferumfang ................................................................................................................Seite 28
Teilebeschreibung .........................................................................................................Seite 28
Technische Daten ..........................................................................................................Seite 29
Sicherheitshinweise ............................................................................................Seite 29
Allgemeine Plasma-Erläuterungen..............................................................Seite 36
Vor der Inbetriebnahme ...................................................................................Seite 37
Aufstellungsumgebung ...................................................................................................Seite 37
Anschluss der Druckluft ..................................................................................................Seite 37
Anschluss des Schneidbrenners ......................................................................................Seite 37
Massekabel anschließen ................................................................................................Seite 37
Inbetriebnahme ....................................................................................................Seite 38
Bedienung ...................................................................................................................Seite 38
Fehlerbehebung....................................................................................................Seite 39
Wartung und Pflege ...........................................................................................Seite 41
Wartung des Brenners ...................................................................................................Seite 41
Wartung ......................................................................................................................Seite 42
Lagerung .....................................................................................................................Seite 42
Umwelthinweise und Entsorgungsangaben ...........................................Seite 42
EU - Konformitätserklärung .............................................................................Seite 43
Hinweise zu Garantie und Serviceabwicklung .....................................Seite 43
Garantiebedingungen ...................................................................................................Seite 43
Garantiezeit und gesetzliche Mängelansprüche ...............................................................Seite 44
Garantieumfang ...........................................................................................................Seite 44
Abwicklung im Garantiefall ...........................................................................................Seite 44
Page 26
26
DE/AT/CH
• Tabelle der verwendeten Piktogramme
Vorsicht! Bedienungsanleitung lesen!
Vorsicht! Gefährdung durch elektrischen Schlag!
Achtung, mögliche Gefahren!
Wichtiger Hinweis!
Entsorgen Sie Elektrogeräte nicht über den Hausmüll!
Entsorgen Sie Verpackung und Gerät umweltgerecht!
Hergestellt aus Recyclingmaterial
Verwenden Sie das Gerät nicht im Freien und nie bei Regen!
Elektrischer Schlag von der Schweißelektrode kann tödlich sein!
Einatmen von Schweiß­rauch kann Ihre Gesundheit gefährden!
Schweißfunken können eine Explosion oder einen Brand verursachen!
Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen!
MV
Elektromagnetische Felder können die Funktion von Herzschrittmachern stören!
I
1 max
Größter Bemessungswert des Netzstroms
H Isolationsklasse
Schneiden mit dem Plasmaschneider
Kontrollleuchte ­Thermowächter
Kontrollleuchte ­Netzanschluss
IP21S Schutzart I
1 eff
Effektivwert des größten Netzstroms
Größter Schweißzeit­Bemessungswert im intermit­tierenden Modus Σ
t
ON
Größter Schweißzeit­Bemessungswert im fortlau­fenden Modus Σ
t
ON (max)
Page 27
27
DE/AT/CH
1 ~ 50 Hz
Netzeingang; Anzahl der Phasen sowie Wechselstromsymbol und Bemessungswert der Frequenz
Einphasiger statischer Frequenzumformer-Transfor­mator-Gleichrichter
U
0
Leerlaufspannungs­Bemessungswert
U
1
Bemessungswert der Netz­spannung
U
2
Genormte Arbeitsspannung
Plasmaschneider PPS 40 B3
• Einleitung
Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die Sicherheits­hinweise. Die Inbetriebnahme dieses Produktes darf nur durch unterwiesene Personen erfolgen.
Nicht in die Hände von Kindern kommen lassen!
HINWEIS!
fDer im folgenden Text verwendete Begriff „Produkt“, oder „Gerät“ bezieht sich auf den in dieser Bedienungsanlei­tung genannten Plasmaschneider.
• Bestimmungsgemäße
Verwendung
Das Gerät ist zum Plasmaschneiden mit Druckluft von allen elektrisch leitfähigen Metallen geeignet. Bestandteil der bestim­mungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise sowie der
Montageanleitung und der Betriebshinweise in der Bedienungsanleitung.
Die geltenden Unfallverhütungsvorschriften sind genauestens einzuhalten. Das Gerät darf nicht verwendet werden:
in nicht ausreichend belüfteten Räumen,in feuchter oder nasser Umgebung,in explosionsgefährdeter Umgebung,zum Auftauen von Rohren,in der Nähe von Menschen mit Herz-
schrittmachern und
in der Nähe von leicht entflammbaren
Materialien.
Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Be­wahren Sie diese Anleitung gut auf. Händi­gen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus. Jegliche Anwendung, die von der bestimmungsgemä­ßen Verwendung abweicht, ist untersagt und potentiell gefährlich. Schäden durch Nicht­beachtung oder Fehlanwendung werden nicht von der Garantie abgedeckt und fallen nicht in den Haftungsbereich des Herstellers. Das Gerät ist nicht für gewerblichen Einsatz bestimmt. Bei gewerblichem Einsatz erlischt die Garantie.
Page 28
28
DE/AT/CH
RESTRISIKO
Auch wenn Sie das Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen.
Folgende Gefahren können im Zusammen­hang mit der Bauweise und Ausführung dieses Plasmaschneiders auftreten:
 Augenverletzungen durch Blendung,  Berühren heißer Teile des Gerätes oder
des Werkstückes (Brandverletzungen),
 Bei unsachgemäßer Absicherung Unfall-
und Brandgefahr durch sprühende Funken oder Schlacketeilchen,
 Gesundheitsschädliche Emissionen von
Rauch und Gasen, bei Luftmangel bzw. ungenügender Absaugung in geschlosse­nen Räumen.
Vermindern Sie das Restrisiko, indem Sie das Gerät sorgfältig und vorschriftsmäßig benut­zen und alle Anweisungen befolgen.
• Lieferumfang
1 Plasmaschneider 1 Massekabel mit Klemme 1 Schneidkabel inkl. Schneidbrenner 1 Druckluftschlauch mit Quick - Connect 3 Elektroden (1 vormontiert) 1 Bedienungsanleitung 3 Brennerhüllen (1 vormontiert)
• Teilebeschreibung
HINWEIS!
f Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. Benutzen Sie das Gerät nicht, wenn dieses defekt ist.
1
Plasmaschneider
2
Tragegriff
3
Netzstecker
4
Masseklemme
5
Masseklemme -Stecker
5a
Masseklemme -Gerätestecker
5b
Masseklemme -Anschlussstecker
6
Plasmabrenner - Kontrollstecker
7
Plasmabrenner - Stecker
8
Plasmabrenner
8a
Plasmabrennertaste
8b
Düsenspannhülse
8c
Brennerhülle
8d
Elektrode
8e
Abstandshalter
8f
Verriegelungsschalter
9
Überhitzungsschutz-Kontrollleuchte
10
Plasmabrenner - Kontrollbuchse
11
Masseklemme - Anschlussbuchse
12
Plasmabrenner - Anschlussbuchse
13
Stromregler
14
Netzkontrolllampe
15
Schnellanschluss Druckluftschlauch
16
Druckluftschlauch
17
Ein / Aus - Schalter I bedeutet eingeschaltet O bedeutet ausgeschaltet
18
Kondenswasserbehälter
19
Manometer
20
Druckluftanschluss
21
Drehknopf zum Regeln des Drucks
Page 29
29
DE/AT/CH
• Technische Daten
Leistung: 15 - 40 A Eingang: 230 V~ 50 Hz Gewicht: ca. 5,0 kg Abmessungen: 341 x 116 x 237 mm Isolationsklasse: H Schnittleistung: Kupfer:1 - 4 mm Edelstahl: 1 - 8 mm Aluminium:1 - 8 mm Eisen: 1 - 10 mm Stahl: 1 - 12 mm
Arbeitsdruck: 4 - 4,5 bar
(4 bar voreingestellt)
Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Ge­währ. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.
• Sicherheitshinweise
WARNUNG!
f Bitte lesen Sie vor dem Ge-
brauch die Bedienungsanlei­tung sorgfältig durch. Ma­chen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dessen richtigem Gebrauch sowie den Sicher­heitshinweisen vertraut. Sie ist Bestandteil des Gerätes und muss jederzeit verfügbar sein!
WARNUNG!
f LEBENS- UND UNFALL-
GEFAHR FÜR KLEIN­KINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Ver­packungsmaterial. Es besteht Erstickungsgefahr.
 Dieses Gerät kann von Kin-
dern ab 16 Jahren und da­rüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unter­wiesen wurden und die dar­aus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reini­gung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durch geführt werden.
 Lassen Sie Reparaturen oder/
und Wartungsarbeiten nur von qualifizierten Elektro-Fachkräf­ten durchführen.
 Verwenden Sie nur die im
Lieferumfang enthaltenen Schneidleitungen.
 Das Gerät sollte während des
Page 30
30
DE/AT/CH
Betriebes nicht direkt an der Wand stehen, nicht abgedeckt oder zwischen andere Geräte eingeklemmt werden, damit immer genügend Luft durch die Lüftungsschlitze aufgenommen werden kann. Vergewissern Sie sich, dass das Gerät richtig an die Netzspannung angeschlossen ist. Vermeiden Sie jede Zugbeanspruchung der Netzleitung. Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät an einem anderen Ort aufstellen.
 Wenn das Gerät nicht im Be-
trieb ist, schalten Sie es immer mittels EIN- / AUS-Schalter aus. Legen Sie den Elektro­denhalter auf einer isolierten Unterlage ab und nehmen Sie erst nach 15 Minuten Abküh­lung die Elektroden aus dem Halter.
Heißes Metall und Funken werden vom Schneidebogen weggebla­sen. Dieser Funkenflug, heißes Metall, sowie der heiße Arbeits­gegenstand und heiße Geräte­ausstattung können Feuer oder Verbrennungen verursachen. Über­prüfen Sie die Arbeitsumgebung und versichern Sie sich vor der Anwendung des Gerätes, dass diese als Arbeitsplatz geeignet ist.
 Entfernen Sie alles brennbare
Material innerhalb von 10 m im Umkreis des Plasmaschnei­ders. Wenn dies nicht möglich ist, decken Sie die Gegenstän­de penibel, mit geeigneten Abdeckungen, ab.
 Schneiden Sie nicht an Orten,
wo Flugfunken brennbares Material treffen könnten.
 Schützen Sie sich selbst und
andere vor Flugfunken und heißem Metall.
 Seien Sie aufmerksam, da
Funken und heiße Materialien beim Schneiden leicht durch kleine Spalten und Öffnungen auf anliegende Bereiche gelan­gen können.
 Seien Sie sich bewusst, dass
das Schneiden an einer De­cke, am Boden oder einem Teilbereich ein Feuer auf der gegenüberliegenden, nicht sichtbaren Seite, verursachen kann.
 Verbinden Sie das Stromkabel,
auf kürzestem Wege, mit einer in der Nähe des Arbeitsplat­zes liegenden Steckdose, um zu vermeiden, dass das Strom­kabel im ganzen Raum ausge­breitet ist und sich auf einem Untergrund befinden könnte, der einen elektrischen Schock, Funken und Feuerausbruch verursachen kann.
Page 31
31
DE/AT/CH
 Benutzen Sie den Plasma-
schneider nicht, um gefrorene Rohre aufzutauen.
Gefährdung durch elektrischen Schlag:
WARNUNG!
f Elektrischer Schlag von einer
Schneidelektrode kann töd­lich sein.
 Nicht bei Regen oder Schnee
plasmaschneiden.
 Trockene Isolierhandschuhe
tragen.
 Die Elektrode nicht mit bloßen
Händen anfassen.
 Keine nassen oder beschädig-
ten Handschuhe tragen.
 Schützen Sie sich vor einem
elektrischen Schlag durch Isolierungen gegen das Werk­stück.
 Das Gehäuse des Geräts nicht
öffnen.
 Zusätzlicher Schutz gegen
einen Schlag durch Netzstrom im Fehlerfall kann durch Ver­wendung eines Fehlerstrom­Schutzschalters vorgesehen sein, der bei einem Ableitstrom von nicht mehr als 30 mA betrieben wird und alle netz­betriebenen Einrichtungen in der Nähe versorgt. Der Fehler­strom-Schutzschalter muss für
alle Stromarten geeignet sein.
 Es müssen Mittel zum schnel-
len elektrischen Trennen der Schneidstromquelle oder des Schneidstromkreises (z.B. Not-Aus-Einrichtung) leicht zu erreichen sein.
Gefährdung durch Rauch­entwicklung beim Plasma­schneiden:
 Das Einatmen des beim Plas-
maschneiden entstehenden Rauchs kann die Gesundheit gefährden.
 Den Kopf nicht in den Rauch
halten.
 Gerät in offenen Bereichen
verwenden.
 Gerät nur in gut belüfteten
Räumlichkeiten verwenden.
Gefährdung durch Funkenflug beim Plasma­schneiden:
 Schneidfunken können eine
Explosion oder einen Brand verursachen.
 Brennbare Stoffe vom Schnei-
den fernhalten.
 Nicht neben brennbaren Stof-
fen plasmaschneiden.
 Schneidfunken können Brände
verursachen.
 Einen Feuerlöscher in der
Nähe bereithalten und einen Beobachter, der ihn sofort
Page 32
32
DE/AT/CH
benutzen kann.
 Nicht auf Trommeln oder
irgendwelchen geschlossenen Behältern plasmaschneiden.
Gefährdung durch Lichtbogenstrahlen:
 Lichtbogenstrahlen können
die Augen schädigen und die
Haut verletzen.
 Hut und Sicherheitsbrille tragen  Gehörschutz und hoch
geschlossenen Hemdkragen
tragen.
 Schweißerschutzhelm ver-
wenden und auf die korrekte
Filtereinstellung achten.
 Vollständigen Körperschutz
tragen.
Gefährdung durch elektromagnetische Felder:
 Schneidstrom erzeugt elektro-
magnetische Felder.
 Nicht zusammen mit medizini-
schen Implantaten verwenden.
 Niemals die Schneidleitungen
um den Körper wickeln.
 Schneidleitungen zusammen-
führen.
z Schweißschirmspezifische
Sicherheitshinweise
Überzeugen Sie sich mit Hilfe
einer hellen Lichtquelle (z. B.
Feuerzeug) immer vor Beginn der Schneidarbeiten von der ordnungsgemäßen Funktion des Schweißschirmes.
 Durch Schneidspritzer kann
die Schutzscheibe beschädigt werden. Tauschen Sie beschä­digte oder zerkratzte Schutz­scheiben sofort aus.
 Ersetzen Sie beschädigte oder
stark verschmutzte bzw. ver­spritzte Komponenten unver­züglich.
 Das Gerät darf nur von Perso-
nen betrieben werden, die das
16. Lebensjahr vollendet haben.
 Machen Sie sich mit den
Sicherheitsvorschriften für das Plasmaschneiden vertraut. Beachten Sie hierzu auch die Sicherheits hinweise Ihres Plas­maschneiders.
 Setzen Sie den Schweißschirm
immer beim Schweißen und Plasmaschneiden auf. Bei Nichtverwendung können Sie sich schwere Netzhautverlet­zungen zuziehen.
 Tragen Sie während des
Schweißens und Plasmaschnei­dens immer Schutzkleidung.
 Verwenden Sie den Schweiß-
schirm nie ohne Schutzschei­be, da sonst die optische Einheit beschädigt werden kann. Gefahr von Augenschä­den besteht!
Page 33
33
DE/AT/CH
 Tauschen Sie für gute Durch-
sicht und ermüdungsfreies
Arbeiten die Schutzscheibe
rechtzeitig aus.
z Umgebung mit erhöhter
elektrischer Gefährdung
Umgebungen mit erhöhter elek­trischer Gefährdung sind zum Beispiel anzutreffen:
 An Arbeitsplätzen, an denen
der Bewegungsraum ein-
geschränkt ist, so dass der
Bediener in Zwangshaltung
(z.B.: kniend, sitzend, liegend)
arbeitet und elektrisch leitfähi-
ge Teile berührt;
 An Arbeitsplätzen, die ganz
oder teilweise elektrisch leit-
fähig begrenzt sind und an
denen eine starke Gefährdung
durch vermeidbares oder
zufälliges Berühren durch den
Bediener besteht;
 An nassen, feuchten oder hei-
ßen Arbeitsplätzen, an denen
Luftfeuchte oder Schweiß den
Widerstand der menschlichen
Haut und die Isoliereigenschaf-
ten oder Schutzausrüstung
erheblich herabsetzt.
Auch eine Metallleiter oder ein Gerüst können eine Umgebung
mit erhöhter elektrischer Gefähr­dung schaffen.
Bei der Verwendung von Plasma­schneidern unter elektrisch ge­fährlichen Bedingungen, darf die Ausgangsspannung des Plasma­schneiders im Leerlauf nicht höher als 48V (Effektivwert) sein. Dieser Plasmaschneider darf aufgrund der Ausgangsspannung in diesen Fällen nicht verwendet werden.
z Plasmaschneiden
in engen Räumen
Beim Schweißen und Plasma­schneiden in engen Räumen kann es zu einer Gefährdung durch toxische Gase (Erstickungsge­fahr) kommen. In engen Räumen darf das Gerät nur dann bedient werden, wenn sich unterwiesene Personen in unmittelbarer Nähe aufhalten, die notfalls eingreifen können. Hier ist vor Beginn der Benutzung des Plasmaschneiders eine Bewertung durch einen Ex­perten vorzunehmen, um zu be­stimmen, welche Schritte notwen­dig sind, um die Sicherheit der Arbeit sicherzustellen und welche Vorsichtsmaßnahmen während des eigentlichen Schneidvor­gangs getroffen werden sollten.
Page 34
34
DE/AT/CH
z Summierung der Leer-
laufspannungen
Wenn mehr als eine Plasmastrom­quelle gleichzeitig in Betrieb ist, können sich deren Leerlaufspan­nungen summieren und zu einer erhöhten elektrischen Gefährdung führen. Die Plasmastromquellen mit ihren seperaten Steuerungen und Anschlüssen müssen deut­lich gekennzeichnet werden, um erkennen zu lassen, was zu welchem Stromkreis gehört.
z Verwendung von
Schulterschlingen
Der Plasmaschneider darf nicht benutzt werden, wenn das Ge­rät getragen wird, z.B. mit einer Schulterschlinge. Damit soll verhindert werden:
 Das Risiko, das Gleichgewicht
zu verlieren, wenn angeschlos-
sene Leitungen oder Schläuche
gezogen werden.
 Die erhöhte Gefährdung eines
elektrischen Schlages, da der
Bediener mit Erde in Berührung
kommt, wenn er einen Plasma-
schneider der Klasse I verwen-
det, dessen Gehäuse durch
seinen Schutzleiter geerdet ist.
z Schutzkleidung
 Während der Arbeit muss der
Bediener an seinem ganzen Körper durch entsprechende Kleidung und Gesichtsschutz gegen Strahlung und Verbren­nungen geschützt sein. Fol­gende Schritte sollen beachtet werden: – Vor der Schneidarbeit die
Schutzkleidung anziehen. – Handschuhe anziehen. – Fenster öffnen, um die Luftzu-
fuhr zu garantieren. – Schutzbrille tragen.
 An beiden Händen sind Stul-
penhandschuhe aus einem geeigneten Stoff (Leder) zu tragen. Sie müssen sich in einem einwandfreien Zustand befinden.
 Zum Schutz der Kleidung
gegen Funkenflug und Verbren­nungen sind geeignete Schür­zen zu tragen. Wenn die Art der Arbeiten, z. B. das Über­kopfschneiden, es erfordert, ist ein Schutzanzug und, wenn nötig, auch ein Kopfschutz zu tragen.
Page 35
35
DE/AT/CH
z Schutz gegen Strahlen
und Verbrennungen
An der Arbeitsstelle durch ei­nen Aushang „Vorsicht! Nicht in die Flammen sehen!“ auf die Gefährdung der Augen hinweisen. Die Arbeitsplätze sind möglichst so abzuschir­men, dass in der Nähe be­findliche Personen geschützt sind. Unbefugte sind von den Schneidarbeiten fern zuhalten.
 In unmittelbarer Nähe orts-
fester Arbeitsstellen sollen die Wände weder hellfarbig noch glänzend sein. Fenster sind mindestens bis Kopfhö­he gegen Transmission oder Reflexion von Strahlung zu sichern, z.B. durch geeigneten Anstrich.
z EMV-Geräteklassifizierung
Gemäß der Norm IEC 60974­10 handelt es sich hier um einen Plasmaschneider mit der elektro­magnetischen Verträglichkeit der Klasse A. Geräte der Klasse A sind Geräte, die sich für den Gebrauch in allen anderen Be­reichen außer dem Wohnbereich und solchen Bereichen eignen, die direkt an ein Niederspan­nungs-Versorgungsnetz ange-
schlossen sind, das (auch) Wohn­gebäude versorgt. Geräte der Klasse A müssen die Grenzwerte der Klasse A einhalten.
WARNHINWEIS: Geräte der Klasse A sind für den Betrieb in einer industriellen Umgebung vorgesehen. Wegen der auftre­tenden leistungsgebundenen als auch gestrahlten Störgrößen kann es möglicherweise Schwierigkei­ten geben, die elektromagneti­sche Verträglichkeit in anderen Umgebungen sicherzustellen. Auch wenn das Gerät die Emis­sionsgrenzwerte gemäß Norm einhält, können entsprechende Geräte dennoch zu elektromag­netischen Störungen in em­pfindlichen Anlagen und Geräten führen. Für Störungen, die beim Arbeiten durch den Lichtbogen entstehen, ist der Anwender verantwortlich und der Anwender muss geeignete Schutzmaßnah­men treffen. Hierbei muss der Anwender besonders berücksich­tigen:
 Netz-, Steuer-, Signal und
Telekommunikationsleitungen
 Computer und andere mikro-
prozessorgesteuerte Geräte
 Fernseh-, Radio- und andere
Wiedergabegeräte
 elektronische und elektrische
Page 36
36
DE/AT/CH
Sicherheitseinrichtungen
 Personen mit Herzschrittma-
chern oder Hörgeräten
 Mess- und Kalibriereinrichtun-
gen
 Störfestigkeit sonstiger Einrich-
tungen in der Nähe
 die Tageszeit, zu der die
Schneidarbeiten durchgeführt werden.
Um mögliche Störstrahlungen zu verringern, wird empfohlen:
 den Plasmaschneider
regelmäßig zu warten und in einem guten Pflegezustand zu halten.
 Schneidleitungen sollten voll-
ständig abgewickelt werden und möglichst parallel auf dem Boden verlaufen
 durch Störstrahlung gefährdete
Geräte und Anlagen sollten möglichst aus dem Schneid­bereich entfernt werden oder abgeschirmt werden.
• Allgemeine Plasma­Erläuterungen
Plasmaschneider funktionieren, indem sie unter Druck gesetztes Gas, wie z.B. Luft, durch eine kleine Röhre pressen. In der Mitte dieser Röhre befindet sich eine negativ aufgeladene Elektrode direkt oberhalb der Düse. Der
Wirbelring bringt das Plasma dazu, sich schnell zu drehen. Wenn Sie die negative Elektro­de mit Strom versorgen und die Spitze der Düse mit dem Metall in Berührung bringen, erzeugt diese Verbindung einen geschlos­senen, elektrischen Kreislauf. Ein kraftvoller Zündfunke entsteht nun zwischen der Elektrode und dem Metall. Während das einströmen­de Gas durch die Röhre fließt, erhitzt der Zündfunke das Gas, bis dieses den Plasma-Zustand erreicht hat. Diese Reaktion verur­sacht einen Strom von gelenktem Plasma, mit einer Temperatur von 16.649ºC, oder mehr, der sich mit 6,096 m/sek fortbe­wegt und Metall zu Dampf und geschmolzenen Absonderungen verwandelt. Das Plasma selbst leitet elektrischen Strom. Der Arbeitskreislauf, der den Bogen entstehen lässt, bleibt so lange bestehen, wie der Strom zur Elekt­rode geführt wird und das Plasma mit dem zu bearbeitenden Metall in Kontakt bleibt. Die Schneiddüse hat eine Reihe weiterer Kanäle. Diese Kanäle erzeugen einen konstanten Fluss an Schutzgas um den Schneide­bereich herum. Der Druck dieses Gasflusses kontrolliert den Radius des Plasmastrahls.
Page 37
37
DE/AT/CH
HINWEIS!
fDiese Maschine ist nur dazu konzipiert, Druckluft als „Gas“ einzusetzen.
• Vor der Inbetriebnahme
• Aufstellungsumgebung
Stellen Sie sicher, dass der Arbeitsbereich ausreichend belüftet ist. Wenn das Gerät ohne ausreichende Kühlung bedient wird, verringert sich die Einschaltdauer und es kann zu Überhitzungen kommen.
Hierzu können zusätzliche Schutzvorkehrun­gen erforderlich werden:
 Das Gerät muss frei aufgestellt werden,
mit einem Abstand rundum von mind. 0,5 m.
 Lüftungsschlitze dürfen nicht zugestellt
oder abgedeckt werden.
 Das Gerät darf nicht als Ablage genutzt
werden, bzw. darf auf das Gerät kein Werkzeug oder sonstiges abgelegt werden.
 Der Betrieb muss in trockenen und gut
belüfteten Arbeitsumgebungen erfolgen.
• Anschluss der Druckluft
HINWEIS!
fDas Gerät ist für einen Betriebsdruck (Ausgangsdruck an Kompressor) von bis zu 6,3 bar bestimmt. Bedenken Sie bitte, dass der Druck beim Einstellen des Luftdrucks absinken kann. So sinkt er bei einer Schlauchlänge von 10 m und einem Innendurchmesser von 9 mm um ca. 0,6 bar ab.
Verwenden Sie nur gefilterte und regulierte Druckluft.
 Schließen Sie den Druckluftschlauch
16
auf der Rückseite des Plasmaschneiders
1
an den Druckluftanschluss 20 an. Stecken Sie dazu die Seite des Druckluft­schlauchs
16
ohne Schnellanschluss in
den Druckluftanschluss
20
des Plasma-
schneiders
1
(siehe Abb. I).
 Über den Drehknopf
21
am Kondensat­abscheider können Sie den Druck einstellen (siehe Abb. I - L). Es ist ein Druck von 4 - 4,5 bar zu wählen.
 Um den Druckluftschlauch
16
wieder zu lösen, müssen Sie die Arretierung des Druckluftanschlusses
20
drücken und
gleichzeitig den Druckluftschlauch
16
herausziehen (siehe Abb. I).
• Anschluss des Schneidbrenners
 Stecken Sie den Plasmabrenner - Stecker
7
in die Plasmabrenner - Anschlussbuch-
se
12
und ziehen Sie die Überwurfmutter
handfest an (siehe Abb. A+B).
 Stecken Sie den Plasmabrenner - Kontroll-
stecker
6
in die Plasmabrenner - Kontroll-
buchse
10
und ziehen Sie die Überwurf-
mutter handfest an (siehe Abb. A+B).
• Massekabel anschließen
Verbinden Sie den Masseklemme-Geräteste­cker
5a
mit der Masseklemme - Anschluss-
buchse
11
. Verbinden Sie dann den Masse-
klemme-Stecker
5
mit dem Masseklemme -
Anschlussstecker
5b
. Achten Sie darauf, dass der Anschlussdorn zuerst gesteckt und dann gedreht werden muss. Der Anschlussdorn des Masseklemme-Gerätesteckers
5a
muss
Page 38
38
DE/AT/CH
beim Einstecken nach oben zeigen. Nach dem Einstecken muss der Anschlussdorn im Uhrzeigersinn bis zum Anschlag gedreht werden, um zu verriegeln (siehe Abb A+B). Hierfür ist keine Gewalt notwendig!
• Inbetriebnahme
• Bedienung
1. Stellen Sie den Plasmaschneider 1 an einem trockenen und gut belüfteten Ort auf.
2. Platzieren Sie die Maschine in der Nähe des Werkstücks.
3. Drücken Sie den Ein / Aus - Schalter
17
.
4. Klemmen Sie die Masseklemme
4
an das zu schneidende Werkstück und stellen Sie sicher, dass ein guter elektri­scher Kontakt besteht.
5. Stellen Sie am Stromregler
13
den Schneidstrom ein. Wenn der Lichtbogen unterbrochen wird, muss der Schneid­strom ggf. höher eingestellt werden. Verbrennt die Elektrode oft, so muss der Schneidstrom niedriger eingestellt werden.
6. Setzen Sie den Plasmabrenner
8
so am Werkstück an, dass der Abstandshalter vollständig aufliegt. Schieben Sie den Verriegelungsschalter
8f
nach vorne um
die Plasmabrennertaste
8a
zu entrie­geln. Drücken Sie die Plasmabrennertas­te
8a
. Der Schneidbogen wird gezün-
det.
7. Beginnen Sie langsam zu schneiden und erhöhen Sie dann die Geschwindigkeit, um die gewünschte Schneidqualität zu erzielen.
8. Die Geschwindigkeit ist so zu regulieren, dass eine gute Schneidleistung erzielt wird.
9. Schieben Sie nach Abschluss der Schneidarbeiten den Verriegelungs­schalter
8f
wieder nach hinten.
Zum Schneiden im Handschneidbe­trieb leicht aufliegenden Abstands-
halter mit konstanter Geschwindig­keit über das Werkstück ziehen. Um einen optimalen Schnitt zu bekommen, ist es wichtig, dass man der Materialdicke entsprechend die richtige Schnittgeschwin­digkeit einhält. Bei einer zu kleinen Schnitt­geschwindigkeit wird die Schnittkante infolge zu starker Wärmeeinbringung unscharf. Die optimale Schnittgeschwindig­keit ist erreicht, wenn der Schneidstrahl sich während des Schneidens leicht nach hinten neigt. Beim Loslassen des Plasmabrennertas­ters
8a
erlischt der Plasmastrahl und die Stromquelle schaltet ab. Das Gas strömt ca. 5 Sekunden nach, um den Brenner zu kühlen. Der Plasmaschneider
1
darf während der Gasnachströmzeit nicht ausgeschaltet werden, um Beschädigungen durch Überhitzung des Plasmabrenners
8
zu vermeiden.
Erläuterung Pilotzündung
Bei Betätigung der Plasmabrennertaste
8a
wird ein Pilotlichtbogen gezündet. Dabei entsteht ein Plasmastrahl an der Spitze der Brennerhülle
8c
. Dies ermöglicht einen berührungslosen Anschnitt des Werkstücks. Auch Gitter und Roste können somit geschnit­ten werden.
ACHTUNG!
fNach der Schneidarbeit das Gerät noch ca 2-3 Minuten eingeschaltet lassen! Der Lüfter kühlt die Elektronik.
Page 39
39
DE/AT/CH
• Fehlerbehebung
HINWEIS!
fWenn der Abzug des Brenners gedrückt wird, wird innerhalb des Plasma­schneiders die zum Schneiden benö­tigte Spannung aufgebaut. Wenn der Stromkreis nun nicht geschlossen wird, so wird die aufgebaute Spannung über die eingebaute Funkenstrecke abgeführt. Die dabei entstehenden elektrischen Entladungen innerhalb des Geräts stellen keine Fehlfunktion dar. Überprüfen Sie die ordnungsgemäße Installation des Geräts wie unter „Inbetriebnahme“ beschrieben.
Fehler Fehlerursache Fehlerbehebung
Kontrolllampe leuch­tet nicht?
 Kein Stromanschluss.  AN/AUS Schalter steht auf Aus.
 Überprüfen Sie, ob das
Gerät an der Steckdose angeschlossen ist.
 Schalter auf ON/AN
stellen.
Ventilator läuft nicht?
 Stromleitung unterbrochen.  Stromleitung Ventilator defekt.  Ventilator defekt.
 Überprüfen Sie, ob das
Gerät an der Steckdose angeschlossen ist.
Warnlampe leuch­tet?
 Überhitzungsschutz eingeschal
-
tet.
 Eingangsspannung zu hoch.
 Ger
ät abkühlen lassen.
 Eingangsspannung laut
Typenschild.
Kein Ausgangs­strom?
 Maschine defekt.  Überspannungschutz aktiviert.
 Maschine reparieren
lassen.
 Gerät abkühlen lassen.
Ausgangsstrom veringert sich?
 Eingangsspannung zu niedrig.  Anschlußkabel Querschnitt zu
gering.
 Eingangsspannung laut
Typenschild beachten.
Luftstrom kann nicht reguliert werden?
 Druckluftleitung beschädigt oder
defekt.
 Ventil/ Manometer fällt aus.
 Neuanschluß der Leitung.
HF- Bogen wird nicht erzeugt?
 Der Schalter des Brenners ist
defekt.
 Lötstelle am Brennerschalter
oder Stecker gelöst.
 Ventil/Manometer fällt aus.
 Elektrode erneuern.
Page 40
40
DE/AT/CH
Schlechte Zündung?
 Brenner Verschleißteile beschä-
digt bzw. verschlissen.
 Verschleißteile wechseln.
Plasmabrenner
8
ist nicht betriebsbereit?
 Stromschalter ist ausgeschaltet.  Luftübertragung ist beeinträch-
tigt.
 Arbeitsgegenstand ist nicht mit
der Erdungsklemme verbunden.
 Schalten Sie den Strom-
schalter auf die Position „on“.
 Ein weiteres Indiz dessen,
ist eine eher grüne Flam­me. Überprüfen Sie die Luftversorgung.
 Überprüfen Sie die Verbin-
dungen.
Funken schießen nach oben, anstatt nach unten durch das Material?
 Brennerhülle
8c
durchbohrt
nicht das Material.
 Brennerhülle
8c
zu weit entfernt
vom Material.
 Material wurde vermutlich nicht
korrekt geerdet.
 Hubgeschwindigkeit ist zu
schnell.
 Erhöhen Sie die Strom-
stärke.
 Verringern Sie den
Abstand von der Brenner­hülle
8c
zum Material.
 Überprüfen Sie die
Verbindungen hinsichtlich korrekter Erdung.
 Reduzieren Sie die Ge-
schwindigkeit.
Anfänglicher Schnitt, aber nicht komplett durch­bohrt?
 Mögliches Verbindungsproblem.  Überprüfen Sie alle Verbin-
dungen.
Schlackebildung an Schnittstellen?
 Werkzeug/Material baut Hitze
auf.
 Schneidegeschwindigkeit ist
zu gering oder Stromstärke zu hoch.
 Abgenutzte Plasmabrennerein-
zelteile
8b, 8c, 8d
.
 Lassen Sie das Material
abkühlen und fahren Sie dann mit dem Schneiden fort.
 Vergrößern Sie die Ge-
schwindigkeit und/oder reduzieren Sie die Strom­stärke, bis die Schlacke auf ein Minimum herabge­mindert wird.
 Überprüfen und ersetzen
Sie abgenutzte Teile.
Page 41
41
DE/AT/CH
Bogen stoppt wäh­rend des Schnei­dens?
 Schneidegeschwindigkeit ist zu
gering.
 Plasmabrenner
8
wird zu hoch, und zu weit vom Material entfernt, gehalten.
 Abgenutzte Plasmabrennerein-
zelteile
8b, 8c, 8d
.
 Arbeitsstück ist nicht mehr mit
Erdungskabel verbunden.
 Erhöhen Sie die Schnei-
degeschwindigkeit bis das Problem nicht mehr vorhanden ist.
 Senken Sie den Plasmab-
renner
8
bis zur empfohle-
nen Höhe.
 Überprüfen und ersetzen
Sie abgenutzte Teile.
 Überprüfen Sie d
ie Verbin-
dungen.
Unzureichende Durchdringung?
 Schneidegeschwindigkeit ist zu
schnell.
 Metall ist zu dick.  Abgenutzte Plasmabrennerein-
zelteile
8b, 8c, 8d
.
 Verlangsamen Sie die
Arbeitsgeschwindigkeit.
 Mehrere Durchläufe sind
notwendig.
 Überprüfen und ersetzen
Sie abgenutzte Teile.
Verbrauchsstücke nutzen schnell ab?
 Leistungsfähigkeit wurde über-
strapaziert.
 Überschreitung der Bogensteue-
rungszeit.
 Inkorrekter Plasmabrennerzu-
sammenbau.
 Unzureichende Luftversorgung,
Druck zu gering.
 Defekter Luftkompressor.
 Zu dickes Material, vergrö-
ßern Sie den Winkel, um zu verhindern das das Material in die Spitze zurück gebla­sen wird.
 Steuern Sie den Bogen nicht
länger als 5 Sekunden.
 Überprüfen Sie den Luftfilter,
vergrößern Sie den Luft­druck.
 Überprüfen Sie die Leistung
des Luftkompressors und stellen Sie sicher, dass der Eingangsluftdruck mindes­tens 100 PSI, (6,8 Bar) beträgt.
• Wartung und Pflege
• Wartung des Brenners
Die in Abbildung F gezeigten Ver­brauchsteile sind die Elektrode
8d
und
die Brennerhülle
8c
. Sie können ersetzt
werden, nachdem die Düsenspannhülse
8b
abgeschraubt wurde.
 Die Elektrode
8d
ist auszutauschen, wenn sie in der Mitte einen Krater von rund 1,5 mm Tiefe aufweist.
ACHTUNG!
fZum Herausschrauben der Elektrode
die Kraft nicht ruckweise aufwenden, sondern allmählich erhöhen, bis sich die Elektrode löst. Die neue Elektrode wird nun in ihre Aufnahme geschraubt.
 Die Brennerhülle
8c
ist auszutauschen, wenn die Mittelbohrung beschädigt ist oder sich im Vergleich zur Bohrung einer neuen Düse erweitert hat. Werden die Elektrode
8d
oder die Brennerhülle 8c zu
Page 42
42
DE/AT/CH
spät ausgetauscht, führt dies zu einer Überhitzung der Teile.
Nach dem Austausch ist sicherzu­stellen, dass die Düsenspannhülse
8b
ausreichend angezogen ist.
ACHTUNG!
fDie Düsenspannhülse 8b darf erst auf den Brenner
8
geschraubt werden,
nachdem dieser mit der Elektrode
8d
und der Brennerhülle
8c
bestückt wurde.
fWenn diese Teile fehlen, kann es
zu Fehlfunktionen des Geräts und insbesondere zu einer Gefähr­dung des Bedienungspersonals kommen.
• Wartung
HINWEIS!
fDer Plasmaschneider muss für eine einwandfreie Funktion sowie für die Einhaltung der Sicherheitsanforderungen regelmäßig gewartet werden. Unsach­gemäßer und falscher Betrieb können zu Ausfällen und Schäden am Gerät führen. Lassen Sie Reparaturen nur von qualifi­zierten Fachkräften durchführen.
HINWEIS!
fEin Entleeren des Kondenswasserbehäl- ters
18
ist nicht erforderlich. Falls sich hier Wasser ansammelt so entsteht unten am Behälter ein feiner Tropfen. Das Kondenswasser wird anschließend durch Verdunstung abgeführt.
Schalten Sie die Hauptstromversorgung sowie den Hauptschalter des Geräts aus, bevor Sie Wartungsarbeiten oder Reparatu­ren an dem Plasmaschneider durchführen.
Säubern Sie den Plasmaschneider und
dessen Zubehör regelmäßig von außen. Entfernen Sie Schmutz und Staub mit Hil­fe von Luft, Putzwolle oder einer Bürste.
Im Falle eines Defektes oder erforderli-
chem Austauschs von Geräteteilen wen­den Sie sich bitte an das entsprechende Fachpersonal.
• Lagerung
Wenn das Gerät nicht genutzt wird, sollten Sie es vor Staub geschützt an einem saube­ren und trockenen Ort lagern.
• Umwelthinweise und Entsorgungsangaben
Rohstoffrückgewinnung statt Müllentsorgung
Gerät, Zubehör und Verpackung sollten einer umweltgerechten
Wiederverwertung zugeführt werden. Beachten Sie die Kennzeichnung auf den Verpackungsmaterialien und trennen Sie diese gegebenfalls gesondert. Die Verpackungsmateriali-
en sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1-7: Kunsstoffe, 20-22: Papier und Pappe, 80-98: Verbundstoffe.
Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Entsorgen Sie das Gerät über einen zu­gelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschrif­ten. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
Page 43
43
DE/AT/CH
• EU - Konformitätserklärung
Wir, die
C.M.C. GmbH
Dokumentenverantwortlicher: Dr. Christian Weyler Katharina-Loth-Str. 15 DE-66386 St. Ingbert Deutschland
erklären in alleiniger Verantwortung, dass das Produkt
Plasmaschneider PPS 40 B3
IAN: 373212_2104 Herstellungsjahr: 03/22 Art.-Nr.: 2394 Modell: PPS 40 B3 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
EU-Richtlinie Elektromagnetische Verträglichkeit
2014 / 30 / EU
RoHS-Richtlinie
2011 / 65 / EU
EU-Niederspannungsrichtlinie
2014/35/EU
und deren Änderungen festgelegt sind.
Die alleinige Verantwortung für die Erstel­lung der Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtli­nie 2011/65/EU des Europäischen Parla­ments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronik­geräten. Für die Konformitätsbewertung wurden folgen­de harmonisierte Normen herangezogen:
EN IEC 60974-6:2016 EN 60974-10:2014/A1:2015 EN IEC 60974-7:2019
St. Ingbert, 20.07.2021
i. A. Dr. Christian Weyler
- Qualitätssicherung -
• Hinweise zu Garantie und Serviceabwicklung
Garantie der Creative Marketing & Consulting GmbH
Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga­rantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
• Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufda­tum. Bitte bewahren Sie den Original - Kas­senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kauf­datum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres­Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder
Page 44
44
DE/AT/CH
Austausch des Produkts beginnt kein neuer Garantiezeitraum.
• Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewähr­leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemel­det werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
• Garantieumfang
Das Gerät wurde nach strengen Qualitätsricht­linien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile an­gesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z.B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt be­schädigt, nicht sachgemäß benutzt oder gewar­tet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
• Abwicklung im Garantiefall
Um eine schnelle Bearbeitung ihres Anli­gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikel­nummer (z.B. IAN) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur oder dem Titelblatt Ihrer Anleitung (unten links) oder dem Auf­kleber auf der Rück- oder Unterseite. Sollten Funktionsfehler oder sonstige Mängel auftre­ten, kontaktieren Sie zunächst die nachfol­gend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Anga­be, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.
Hinweis:
Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunter­laden.
Mit diesem QR-Code gelangen sie direkt auf die Lidl-Service-Seite (www.lidl-service. com) und können mittels der Eingabe der Artikelnummer (IAN) 373212 Ihre Bedienungsanleitung öffnen.
Page 45
45
DE/AT/CH
So erreichen Sie uns:
DE/AT/CH
Name: C.M.C. GmbH Internetadresse: www.cmc-creative.de E-Mail: [email protected] [email protected] [email protected] Telefon: +49 (0) 6894/ 9989750
Normaltarif aus dem dt.
Festnetz Fax: +49 (0) 6894/ 9989729 Sitz: Deutschland
IAN 373212_2104
Bitte beachten Sie, dass die folgende An­schrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle.
C.M.C. GmbH Katharina - Loth - Str. 15 DE-66386 St. Ingbert DEUTSCHLAND
Bestellung von Ersatzteilen
www.ersatzteile.cmc-creative.de
Page 46
46
DE/AT/CH
Page 47
47
FR/BE/CH
Tableau des pictogrammes utilisés ............................................................ Page 48
Introduction ........................................................................................................... Page 49
Utilisation conforme ..................................................................................................... Page 49
Éléments fournis ........................................................................................................... Page 50
Description des pièces .................................................................................................. Page 50
Caractéristiques techniques ........................................................................................... Page 51
Consignes de sécurité ....................................................................................... Page 51
Explications générales sur leplasma ....................................................... Page 58
Avant la mise en service ................................................................................. Page 59
Environnement de montage ........................................................................................... Page 59
Raccordement de l’air comprimé .................................................................................... Page 59
Raccordement du chalumeau de découpe ....................................................................... Page 60
Raccordement du câble de masse .................................................................................. Page 60
Mise en service .................................................................................................... Page 60
Utilisation ................................................................................................................... Page 60
Résolution des pannes ..................................................................................... Page 61
Maintenance et entretien ................................................................................ Page 63
Maintenance du chalumeau .......................................................................................... Page 63
Maintenance ............................................................................................................... Page 64
Stockage .................................................................................................................... Page 64
Indications relatives à l’environnement et à la miseau rebut ..... Page 64
Déclaration de conformitéUE ....................................................................... Page 65
Remarques sur la garantie et le service après-vente ....................... Page 65
Conditions de garantie ................................................................................................. Page 65
Période de garantie et revendications légales pour vices .................................................. Page 66
Étendue de la garantie ................................................................................................. Page 66
Faire valoir sa garantie ................................................................................................ Page 67
Page 48
48
FR/BE/CH
• Tableau des pictogrammes utilisés
Attention! Lire le mode d’emploi!
Attention! Risque de choc électrique!
Attention, dangers potentiels!
Remarque importante!
Les appareils électroniques ne doivent pas être éliminés avec les ordures ménagères!
L’emballage et l’appareil doivent être éliminés dans le respect de l’environnement!
Fabriqué à partir de matériaux recyclés
N’utilisez pas l’appareil à l’extérieur et jamais sous la pluie!
Une décharge électrique de l’électrode de soudage peut être mortelle!
Respirer la fumée de soudage peut nuire à votre santé!
Les étincelles de soudage peuvent provoquer une explosion ou un incendie!
Le rayonnement de l’arc électrique peut provoquer des lésions oculaires et cutanées!
MV
Les champs électromagné­tiques peuvent perturber le fonctionnement des stimulateurs cardiaques!
I
1 max
Valeur maximale de mesure du courant secteur
H Classe d’isolation
Découper avec le découpeur plasma
Témoin de contrôle – Capteur thermique
Témoin de contrôle – Alimentation secteur
IP21S Indice de protection I
1 eff
Valeur efficace du courant secteur maximal
Valeur de mesure maximale de la durée de soudage dans le mode intermittent
Σ
t
ON (max)
Valeur de mesure maximale de la durée de soudage dans le mode continu
Σ
t
ON (max)
Page 49
49
FR/BE/CH
Découpeur plasma PPS 40 B3
• Introduction
Félicitations! Vous avez opté pour un produit de grande qualité. Familiarisez-vous avec le produit avant sa première mise en service. Veuillez lire attentivement les consignes de sécurité. La mise en service de ce produit est réservée à des personnes initiées.
Tenir hors de portée des enfants!
REMARQUE!
fLe terme «produit» ou «appareil» employé dans le texte ci-après se rapporte au découpeur plasma cité dans le présent mode d’emploi.
• Utilisation conforme
L’appareil est adapté à la découpe au plasma avec de l’air comprimé de tous les métaux conducteurs. Pour une utilisation conforme à l’usage prévu, respectez les
consignes de sécurité ainsi que les consignes de montage et les instructions de fonctionne­ment du présent mode d’emploi.
Respectez à la lettre les règles de prévention des accidents. L’appareil ne doit pas être utilisé:
dans des locaux insuffisamment ventilés,dans un environnement humide ou
mouillé,
dans une atmosphère explosible,pour dégeler des tuyaux,à proximité de personnes porteuses
d’un stimulateur cardiaque et
à proximité de matériaux facilement
inflammables.
Utilisez le produit uniquement tel que décrit et pour les domaines d’utilisation indiqués. Conservez soigneusement ce mode d’emploi. Remettez tous les documents en cas de transmission du produit à un tiers. Toute utilisation autre que celle conforme à l’usage prévu est interdite et potentiellement dangereuse. Les dommages découlant du non-respect des consignes ou d’une utilisa­tion inappropriée ne sont pas couverts par la garantie et n’entrent pas dans le domaine de responsabilité du fabricant. Cetappareil
1 ~ 50Hz
Entrée secteur; nombre de phases, symbole du courant alternatif et valeur de mesure de la fréquence
Convertisseur de fréquence
monophasé statique-
transformateur-redresseur
U
0
Valeur de mesure de la tension à vide
U
1
Valeur de mesure de la tension secteur
U
2
Tension de travail normalisée
Page 50
50
FR/BE/CH
n’est pas conçu pour une utilisation commer­ciale. La garantie s’annule en cas d’utilisa­tion commerciale.
RISQUE RÉSIDUEL
Même si vous utilisez l’appareil confor­mément aux instructions, il est impossible d’exclure tout risque. Les dangers suivants peuvent se présenter en fonction de la construction et du modèle de ce découpeur plasma:
 blessure oculaire par éblouissement,  contact avec des parties chaudes
de l’appareil ou de la pièce traitée (brûlures),
 en cas de protection inadéquate, danger
d’accident et d’incendie par projection d’étincelles ou de particules de laitier,
 émissions nocives pour la santé dues aux
fumées et aux gaz, en cas de manque d’air ou d’aspiration insuffisante dans les pièces fermées.
Pour réduire les risques résiduels, utilisez l’appareil avec précaution et conformément à son emploi prévu et à toutes les instructions.
• Éléments fournis
1découpeur plasma 1câble de masse avec borne 1 câble de découpe, y compris chalumeau
de découpe
1 tuyau flexible d’air comprimé
avec raccord rapide 3électrodes (1prémontée) 1mode d’emploi 3tuyères (1prémontée)
• Description des pièces
REMARQUE!
f Contrôlez toujours immédiatement après le déballage que le contenu de la livraison est complet et que l’appareil se trouve en parfait état. N’utilisez pas l’appareil dès lors qu’il présente des défauts.
1
Découpeur plasma
2
Poignée de transport
3
Fiche secteur
4
Borne de masse
5
Connecteur de la borne de masse
5a
Socle de connecteur de la borne de masse
5b
Fiche de raccordement de la borne de masse
6
Connecteur de contrôle du chalumeau plasma
7
Connecteur du chalumeau plasma
8
Chalumeau plasma
8a
Bouton du chalumeau plasma
8b
Douille de serrage de buse
8c
Tuyère
8d
Électrode
8e
Entretoise
8f
Commutateur de sécurité
9
Témoin de contrôle de protection contre la surchauffe
10
Prise de contrôle du chalumeau plasma
11
Prise de raccordement de la borne de masse
12
Prise de raccordement du chalumeau plasma
13
Régulateur de courant
14
Témoin de contrôle du réseau
15
Raccord rapide du tuyau flexible d’air comprimé
16
Tuyau flexible d’air comprimé
17
Interrupteur marche/arrêt I signifie marche O signifie arrêt
Page 51
51
FR/BE/CH
18
Récipient d’eau de condensation
19
Manomètre
20
Raccord d’air comprimé
21
Bouton rotatif pour la régulation de la pression
• Caractéristiques techniques
Puissance: 15–40A Entrée: 230V~ 50Hz Poids: env. 5,0kg Dimensions: 341x116x237mm Classe d’isolation: H Capacité de coupe: Cuivre:1–4mm Acier
inoxydable: 1–8mm Aluminium: 1–8mm Fer: 1–10mm Acier: 1–12mm
Pression de service: 4–4,5bar
(préréglée sur 4bar)
Des modifications techniques et visuelles peuvent être apportées sans préavis dans le cadre du développement continu. Pour cette raison, toutes les dimensions, remarques et indications de ce mode d’emploi sont four­nies sans garantie. Toute prétention légale formulée sur la base de ce mode d’emploi ne pourra donc faire valoir d’aucun droit.
• Consignes de sécurité
AVERTISSEMENT!
f Veuillez lire attentivement le
mode d’emploi avant d’uti­liser le produit. Utilisez le présent mode d’emploi pour vous familiariser avec l’appa­reil, son utilisation conforme et les consignes de sécurité. Il fait partie intégrante de l’appareil et doit être dispo­nible à tout moment!
AVERTISSEMENT!
f DANGER DE MORT ET
RISQUE D’ACCIDENT POUR LES ENFANTS ET ENFANTS EN BAS ÂGE!
Ne laissez jamais les enfants sans surveillance avec du matériel d’emballage. Risque d’étouffement.
 Cet appareil peut être utilisé
par des enfants à partir de 16ans ainsi que par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou manquant d’expérience et de connais­sances, s’ils sont surveillés ou s’ils ont été formés à une utilisation sûre de l’appareil et qu’ils comprennent les risques qui en découlent. Les enfants
Page 52
52
FR/BE/CH
ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
 Les réparations et/ou les tra-
vaux de maintenance doivent être effectués uniquement par des électriciens qualifiés.
 Utilisez uniquement les câbles
de soudage fournis.
 En cours d’utilisation, l’appareil
ne doit pas être posé directe­ment contre un mur ni recouvert ou entouré d’autres appareils, de manière à garantir une aération toujours suffisante par les fentes d’aération. Assurez-vous que l’appareil est correctement raccordé à la tension secteur. Évitez toute traction sur le câble d’alimen­tation. Débranchez la fiche secteur de la prise murale avant de déplacer l’appareil.
 Lorsque l’appareil n’est pas
utilisé, éteignez-le toujours à l’aide de l’interrupteur Marche/Arrêt. Déposez le porte-électrodes sur une surface isolée et attendez 15minutes avant de retirer les électrodes.
Le métal chaud et les étincelles sont soufflés loin de l’arc de découpe. Ces étincelles volantes,
le métal chaud, ainsi que l’objet de travail chaud et l’équipement de l’appareil chaud peuvent cau­ser un incendie ou des brûlures. Vérifiez l’environnement de travail et assurez-vous, avant d’utiliser l’appareil, qu’il convient en tant que poste de travail.
 Enlevez tous les matériaux
inflammables situés à moins de 10m du découpeur plasma. Si cela n’est pas possible, recou­vrez méticuleusement les objets avec des housses appropriées.
 Ne coupez pas dans des
endroits où des étincelles volantes pourraient toucher un matériau inflammable.
 Protégez-vous et protégez les
autres des étincelles volantes et du métal chaud.
 Soyez prudent car les étin-
celles et les matériaux chauds peuvent facilement passer à travers de petites fentes et des ouvertures des zones adjacentes lors de la découpe.
 Soyez conscient que la
découpe d’un plafond, d’un sol ou d’une partie d’une pièce peut provoquer un incendie sur le côté opposé, invisible.
 Raccordez le câble électrique,
dans la mesure du possible, à une prise murale à proximité du poste de travail afin d’éviter
Page 53
53
FR/BE/CH
que le câble électrique ne se répande dans toute la pièce et ne se trouve sur une surface qui pourrait provoquer un choc électrique, des étincelles et un incendie.
 N’utilisez pas le découpeur
plasma pour décongeler des tuyaux gelés.
Risque de choc électrique:
AVERTISSEMENT!
f Le choc électrique d’une
électrode de découpe peut être mortel.
 N’utilisez pas le découpeur
plasma sous la pluie ou la
neige.
 Portez des gants isolants secs.  Ne touchez pas l’électrode à
mains nues.
 Ne portez pas des gants
mouillés ou endommagés.
 Protégez-vous contre les chocs
électriques en vous isolant de
la pièce traitée.
 N’ouvrez pas le boîtier de
l’appareil.
 Pour mieux vous protéger
contre les décharges dues
au courant du secteur en cas
de dysfonctionnement, vous
pouvez utiliser un disjoncteur
différentiel; ce dernier fonc-
tionne avec un courant de fuite
maximal de 30mA et alimente tous les dispositifs environnants sur secteur. Le disjoncteur différentiel doit être adapté à tous les types de courant.
 Les dispositifs permettant de
couper rapidement la source du courant de découpe ou le circuit électrique de découpe (par ex. dispositif d’arrêt d’urgence) doivent être acces­sibles facilement.
Danger dû à la forma­tion de fumée pendant la découpe au plasma:
 Respirer la fumée produite
pendant la découpe au plasma peut nuire à la santé.
 Ne restez pas la tête dans la
fumée.
 Utilisez l’appareil dans des
espaces ouverts.
 Utilisez l’appareil uniquement
dans des pièces bien aérées.
Danger dû à la formation d’étincelles pendant la découpe au plasma:
 Les étincelles de découpe
peuvent provoquer une explosion ou un incendie.
 Tenez les matériaux inflam-
mables à distance.
 N’utilisez pas le découpeur
plasma à proximité de maté­riaux inflammables.
Page 54
54
FR/BE/CH
 Les étincelles de découpe
peuvent provoquer des
incendies.
 Conservez un extincteur à
proximité et demandez à un
observateur de rester à proxi-
mité, afin qu’il puisse l’utiliser
immédiatement si nécessaire.
 N’effectuez pas de travaux
de découpe au plasma sur
des fûts ou autres récipients
fermés.
Danger dû au rayonnement de l’arc électrique:
 Le rayonnement de l’arc
électrique peut provoquer des
lésions oculaires et cutanées.
 Portez une cagoule et des
lunettes de sécurité.
 Portez une protection auditive
et une chemise à col haut et
fermé.
 Portez un casque de soudeur
et vérifiez que vous utilisez un
filtre de bonne taille.
 Portez une protection corpo-
relle complète.
Danger dû aux champs électromagnétiques:
 Le courant de découpe
génère des champs électro-
magnétiques.
 N’utilisez pas l’appareil si
vous portez des implants
médicaux.
 N’enroulez jamais les câbles de
découpe autour de votre corps.
 Regroupez les câbles de
découpe.
z Consignes de sécurité
propres au masque de soudeur
Utilisez toujours une source de lumière vive (par ex. un bri­quet) pour vous assurer du bon fonctionnement du masque de soudeur avant de commencer les travaux de découpe.
 L’écran de protection peut être
endommagé par des éclats. Remplacez immédiatement les écrans de protection endom­magés ou rayés.
 Remplacez immédiatement les
composants endommagés ou très sales.
 L’appareil ne peut être utilisé
que par des personnes âgées de 16ans ou plus.
 Familiarisez-vous avec les
consignes de sécurité concer­nant la découpe au plasma. Respectez également les consignes de sécurité de votre découpeur plasma.
 Portez toujours un masque de
soudeur lors de travaux de soudage et de découpe au
Page 55
55
FR/BE/CH
plasma. Dans le cas contraire,
vous risquez de graves lésions
de la rétine.
 Portez toujours des vêtements
de protection lors de travaux
de soudage et de découpe au
plasma.
 N’utilisez jamais le masque de
soudeur sans l’écran de pro-
tection, sous peine de lésions
oculaires. Danger de lésions
oculaires!
 Remplacez l’écran de protec-
tion en temps utile pour une
bonne visibilité et un travail
sans fatigue.
z Environnement
présentant un danger
électrique accru
Les environnements présentant un danger électrique accru sont notamment:
 les postes de travail confinés,
imposant à l’opérateur une
position contraignante (par
ex. à genou, assis, allongé) et
l’amenant à toucher des pièces
conductrices;
 les postes de travail entière-
ment ou partiellement conduc-
teurs et présentant un risque
accru de contact accidentel
entre l’opérateur et ces pièces;
 les postes de travail en milieu
mouillé, humide ou chaud, l’humidité de l’air ou la sueur étant susceptibles de réduire considérablement la résistance de la peau et les propriétés isolantes de l’équipement de protection.
Une échelle en métal ou un échafaudage peuvent également être considérés comme un envi­ronnement présentant un danger électrique accru.
Lorsque vous utilisez le décou­peur plasma dans un environ­nement présentant un danger électrique accru, la tension de sortie du découpeur plasma ne doit pas dépasser 48V (valeur efficace) en marche à vide. Ce découpeur plasma ne doit pas être utilisé dans ces cas de figure, en raison de la tension de sortie.
z Découpe au plasma dans
des endroits exigus
Lors de travaux de soudage ou de découpe au plasma dans des endroits exigus, vous risquez d’être exposé à des gaz toxiques (risque d’asphyxie). N’utilisez l’appareil dans des endroits
Page 56
56
FR/BE/CH
exigus que lorsque vous êtes entouré de personnes instruites pouvant intervenir en cas de dan­ger. Avant d’utiliser le découpeur plasma, vous devez demander à un expert d’évaluer les étapes nécessaires pour garantir la sécurité du travail et les mesures de sécurité requises pendant le processus de découpe.
z Cumul des tensions
àvide
Si vous utilisez plusieurs sources de courant plasma simulta­nément, leurs tensions à vide peuvent se cumuler et présenter un risque électrique accru. Vous devez identifier clairement les sources de courant plasma avec leurs commandes et branche­ments respectifs afin de pouvoir déterminer à quel circuit élec­trique elles correspondent.
z Utilisation de la
bandoulière
N’utilisez pas le découpeur plasma si vous portez l’appareil, par ex. avec une bandoulière, afin de prévenir les risques sui­vants:
 risque de perte d’équilibre si
vous tirez sur des câbles ou tuyaux branchés;
 risque accru de choc élec-
trique, puisque l’opérateur touche le sol lorsqu’il utilise un découpeur plasma de classeI, dont le boîtier dispose d’un conducteur de protection (mise à la terre).
z Vêtements de protection
 Pour travailler, l’opérateur doit
être protégé des rayonnements et des brûlures sur tout le corps par des vêtements appropriés et une protection faciale. Les étapes suivantes doivent être respectées: – Mettez des vêtements de
protection avant de procéder
à la découpe. – Mettez des gants. – Ouvrez les fenêtres pour
assurer une alimentation en
air suffisante. – Portez des lunettes de
protection.
 Portez des gantelets faits d’un
tissu approprié (cuir) sur les deux mains. Ils doivent être en parfait état.
 Un tablier approprié doit
être porté pour protéger les vêtements contre les étincelles
Page 57
57
FR/BE/CH
volantes et les brûlures. Si la nature du travail, par ex. une découpe en hauteur, l’exige, une combinaison de protec­tion et, si nécessaire, une protection de la tête doivent être portées.
z Protection contre les
rayonnements et les brûlures
Sur le poste de travail, appo­sez une pancarte «Attention! Ne pas regarder les flammes directement!» pour indiquer le risque pour les yeux. Les postes de travail doivent être protégés autant que possible de manière à protéger les personnes à proximité. Les per­sonnes non autorisées doivent rester à distance des travaux de découpe.
 À proximité immédiate des
postes de travail fixes, les murs ne doivent être ni clairs ni bril­lants. Les fenêtres doivent être protégées au moins jusqu’à hauteur de la tête contre la transmission ou la réflexion du rayonnement, par ex. par une peinture appropriée.
z Classification des
appareils CEM
Conformément à la norme IEC60974-10, il s’agit ici d’un découpeur plasma avec une compatibilité électromagnétique de classeA. Les appareils de classeA sont des appareils conçus pour être utilisés dans tous les environnements hormis les habitations et les environne­ments directement reliés à un réseau d’alimentation à basse tension alimentant (également) une habitation. Les appareils de classeA doivent respecter les valeurs seuils de la classeA.
AVERTISSEMENT: les appareils de classeA sont prévus pour être utilisés dans un environnement industriel. Les grandeurs pertur­batrices irradiées mais aussi dues à la performance peuvent rendre difficile le respect de la confor­mité électromagnétique dans d’autres environnements. Même si l’appareil respecte les limites d’émission conformément à la norme, les appareils cor­respondants peuvent néanmoins provoquer des interférences électromagnétiques dans les ins­tallations et appareils sensibles. L’utilisateur est responsable de toute interférence causée par l’arc
Page 58
58
FR/BE/CH
pendant le travail et doit prendre les mesures de protection appro­priées. Pour cela, l’utilisateur doit porter une attention particulière:
 aux câbles secteur, de com-
mande, de signalisation et de télécommunication;
 aux ordinateurs et autres
appareils commandés par microprocesseur;
 aux appareils de télévision,
radios et autres appareils de reproduction sonore ou visuelle;
 aux dispositifs de sécurité
électroniques et électriques;
 aux personnes portant un
stimulateur cardiaque ou un appareil auditif;
 aux dispositifs de mesure et
d’étalonnage;
 à la résistance aux interfé-
rences provenant d’autres dispositifs à proximité;
 à l’heure à laquelle les travaux
de découpe sont effectués.
Pour réduire les éventuels rayon­nements parasites, il est recom­mandé:
 d’effectuer régulièrement la
maintenance du découpeur plasma et de le garder en bon état d’entretien;
 de dérouler complètement
les câbles de découpe et, si possible, parallèlement au sol;
 de retirer les appareils et
installations mis en danger par des rayonnements parasites de la zone de découpe ou de les protéger dans la mesure du possible.
• Explications générales sur leplasma
Les découpeurs plasma fonc­tionnent en forçant du gaz sous pression, tel que l’air, à travers un petit tube. Au milieu de ce tube se trouve une électrode chargée négativement direc­tement au-dessus de la buse. L’anneau vortex fait tourner le plasma rapidement. Lorsque vous alimentez l’électrode négative en courant et que vous mettez la pointe de la buse en contact avec le métal, cette connexion crée un circuit électrique fermé. Une puissante étincelle d’allu­mage est alors générée entre l’électrode et le métal. Lorsque le gaz entrant circule dans le tube, l’étincelle d’allumage chauffe le gaz jusqu’à ce qu’il atteigne l’état plasma. Cette réaction provoque un courant de plasma dirigé, d’une température de 16649°C ou plus, se déplaçant à 6,096m/s, transformant le métal en vapeur et en sécrétions
Page 59
59
FR/BE/CH
fondues. Le plasma lui-même conduit le courant électrique. Le circuit de travail, qui crée l’arc, reste en place tant que le courant est envoyé à l’électrode et que le plasma reste en contact avec le métal à traiter. La buse de découpe dispose d’une autre série de canaux. Cescanaux créent un flux constant de gaz inerte autour de la zone de découpe. La pression de ce flux gazeux contrôle le rayon du jet de plasma.
REMARQUE!
fCette machine est uniquement conçue pour utiliser de l’air comprimé comme «gaz».
• Avant la mise en service
• Environnement de montage
Veillez à ce que la zone de travail soit suffisamment ventilée. Si l’appareil est utilisé sans refroidissement suffisant, la durée d’allumage est réduite et une surchauffe peut se produire.
Cela peut nécessiter des mesures de protec­tion supplémentaires:
 L’appareil doit être installé librement,
avec une distance d’au moins 0,5m tout autour.
 Les fentes d’aération ne doivent pas être
obstruées ou couvertes.
 L’appareil ne doit pas être utilisé comme
dispositif de stockage ou aucun outil ou autre objet ne doit être déposé sur l’appareil.
 Le service doit se dérouler dans un envi-
ronnement de travail sec et bien ventilé.
• Raccordement de l’air comprimé
REMARQUE!
fL’appareil est conçu pour une pression de service (pression de sortie au niveau du compresseur) allant jusqu’à 6,3bar. N’oubliez pas que la pression peut bais­ser lors du réglage de la pression d’air. Avec une longueur de tuyau flexible de 10m et un diamètre intérieur de 9mm, elle baisse d’environ 0,6bar.
Utilisez exclusivement un air comprimé filtré et régulé.
 Raccordez le tuyau flexible d’air com-
primé
16
situé à l’arrière du découpeur plasma 1 au raccord d’air comprimé 20. Pour ce faire, insérez le côté du tuyau flexible d’air comprimé
16
sans le raccord rapide dans le raccord d’air comprimé
20
du découpeur plasma 1
(cf. fig.I).
 Vous pouvez régler la pression à
l’aide du bouton rotatif
21
situé sur le séparateur de condensat (cf. fig.I–L). Choisissez une pression de 4 à 4,5bar.
 Pour desserrer à nouveau le tuyau flexible
d’air comprimé
16
, appuyez sur le dispositif de verrouillage du raccord d’air comprimé
20
tout en retirant le tuyau
flexible d’air comprimé
16
(cf. fig.I).
Page 60
60
FR/BE/CH
• Raccordement du chalumeau de découpe
 Insérez le connecteur du chalumeau
plasma
7
dans la prise de raccorde-
ment du chalumeau plasma
12
et serrez
à la main l’écrou-raccord (cf. fig.A+B).
 Insérez le connecteur de contrôle du
chalumeau plasma
6
dans la prise de
contrôle du chalumeau plasma
10
et serrez à la main l’écrou-raccord (cf. fig.A+B).
• Raccordement du câble de masse
Connectez le socle de connecteur de la borne de masse
5a
à la prise de raccorde-
ment de la borne de masse
11
. Connectez
le connecteur de la borne de masse
5
à la fiche de raccordement de la borne de masse
5b
. Veillez à ce que le mandrin de connexion soit d’abord inséré, puis tourné. Le mandrin de connexion du socle de connecteur de la borne de masse
5a
doit être dirigé vers le haut lors du branchement. Une fois le mandrin de connexion branché, tournez-le dans le sens horaire jusqu’à la butée pour le verrouiller (cf. fig.A+B). Pour ce faire, n’usez pas de force excessive!
• Mise en service
• Utilisation
1. Installez le découpeur plasma 1 dans
un endroit sec et bien ventilé.
2. Placez la machine à proximité de la
pièce.
3. Appuyez sur l’interrupteur marche/arrêt
17
.
4. Serrez la borne de masse
4
sur la pièce à découper et assurez-vous qu’il y a un bon contact électrique.
5. Réglez le courant de découpe sur le régulateur de courant
13
. Si l’arc est interrompu, augmentez le courant de découpe, le cas échéant. Si l’électrode brûle souvent, baissez le courant de découpe.
6. Placez le chalumeau plasma
8
sur la pièce de sorte que l’entretoise soit complètement en place. Poussez le commutateur de sécurité
8f
vers l’avant pour déverrouiller le bouton du chalu­meau plasma
8a
. Appuyez sur le bouton
du chalumeau plasma
8a
. L’arc de
découpe est allumé.
7. Commencez à couper lentement, puis augmentez la vitesse pour obtenir la qualité de découpe souhaitée.
8. La vitesse doit être réglée de manière à obtenir une bonne capacité de coupe.
9. Une fois la découpe terminée, repoussez le commutateur de sécurité
8f
vers
l’arrière.
Pour découper en mode de découpe manuelle, tirez légèrement l’entre-
toise sur la pièce à vitesse constante. Afin d’obtenir une découpe optimale, il est important de maintenir la vitesse de découpe correcte en fonction de l’épaisseur du matériau. Si la vitesse de découpe est trop faible, le bord de découpe devient imprécis en raison d’un apport de chaleur excessif. La vitesse de découpe optimale est atteinte lorsque le jet de découpe s’incline légèrement vers l’arrière pendant la découpe. Lorsque le bouton du chalumeau plasma
8a
est relâché, le jet de plasma s’éteint et la source électrique s’éteint. Le gaz s’écoule pendant env. 5secondes pour refroidir le chalumeau. Ledécoupeur plasma
1
ne doit pas être
Page 61
61
FR/BE/CH
éteint au cours de la période de post-écoule­ment du gaz afin d’éviter tout dommage dû à une surchauffe du chalumeau plasma
8
.
Explication de l’allumage pilote
Lorsque le bouton du chalumeau plasma
8a
est actionné, un arc pilote est allumé. Cela crée un jet de plasma à l’extrémité de la buse
8c
. Cela permet de couper la pièce sans contact. Les grilles et les caillebotis peuvent également être coupés.
ATTENTION!
fAprès le travail de découpe, laissez l’appareil allumé pendant environ 2 à 3minutes! Le ventilateur refroidit l’électronique.
• Résolution des pannes
REMARQUE!
fLorsque vous appuyez sur la gâchette du
chalumeau, le découpeur plasma règle la tension nécessaire à la découpe. Si le circuit électrique n’est pas fermé, la tension est évacuée par le trajet d’étincelles. Les décharges électriques produites dans l’appareil ne corres­pondent pas à un dysfonctionnement. Vérifiez l’installation correcte de l’appa­reil comme décrit dans la section «Mise en service».
Panne Cause des pannes Résolution des pannes
Le témoin de contrôle ne s’allume pas.
 Pas de branchement
électrique.
 L’interrupteur MARCHE/ARRÊT
est réglé sur Arrêt.
 Vérifiez que l’appareil est bien
branché au secteur.
 Mettez l’interrupteur sur
ON/MARCHE.
Le ventilateur ne fonctionne pas.
 Câble électrique interrompu.  Câble électrique du ventilateur
défectueux.
 Ventilateur défectueux.
 Vérifiez que l’appareil est bien
branché au secteur.
Témoin d’avertissement allumé.
 Protection contre la surchauffe
allumée.
 Tension d’entrée trop élevée.
 Laissez refroidir l’appareil.  Respectez la tension d’entrée
indiquée sur la plaque signalétique.
Aucun courant de sortie.
 Machine défectueuse.  Protection contre les
surtensions activée.
 Faites réparer la machine.  Laissez refroidir l’appareil.
Le courant de sortie diminue.
 Tension d’entrée trop basse.  Section du câble de
connexion trop petite.
 Respectez la tension d’entrée
indiquée sur la plaque signalétique.
Le courant d’air ne peut pas être régulé.
 Conduite d’air comprimé
endommagée ou défectueuse.
 Vanne/Manomètre
défaillant(e).
 Rebranchez la conduite.
Page 62
62
FR/BE/CH
L’arc HF n’est pas généré.
 L’interrupteur du chalumeau
est défectueux.
 Point de soudure sur
l’interrupteur du chalumeau ou sur le connecteur enlevé.
 Vanne/Manomètre
défaillant(e).
 Remplacez l’électrode.
Mauvais allumage.
 Pièces d’usure du chalumeau
endommagées ou usées.
 Remplacez les pièces d’usure.
Le chalumeau plasma
8
n’est pas prêt à être utilisé.
 L’interrupteur de courant est
éteint.
 La transmission de l’air est
altérée.
 L’objet de travail n’est pas relié
à la borne de masse.
 Mettez l’interrupteur
de courant en position «marche».
 Un autre indice est une
flamme plutôt verte. Vérifiez l’alimentation en air.
 Vérifiez les connexions.
Les étincelles jaillissent vers le haut, plutôt que vers le bas à travers le matériau.
 La tuyère
8c
ne perfore pas le
matériau.
 La tuyère
8c
est trop éloignée
du matériau.
 Le matériau n’a probablement
pas été mis à la terre correctement.
 La vitesse de levage est trop
rapide.
 Augmentez l’intensité du
courant.
 Réduisez la distance entre la
tuyère
8c
et le matériau.
 Vérifiez les connexions pour
une mise à la terre correcte.
 Réduisez la vitesse.
Découpe initiale, mais pas complètement perforée.
 Problème de connexion
possible.
 Vérifiez toutes les connexions.
Formation de laitier aux interfaces.
 L’outil/Le matériau accumule
de la chaleur.
 Vitesse de découpe trop faible
ou intensité du courant trop élevée.
 Composants usés du
chalumeau plasma
8b, 8c, 8d
.
 Laissez refroidir le matériau,
puis poursuivez la découpe.
 Augmentez la vitesse et/ou
réduisez l’intensité du courant jusqu’à ce que le laitier soit réduit au minimum.
 Vérifiez et remplacez les
pièces usées.
Page 63
63
FR/BE/CH
L’arc s’arrête pendant la découpe.
 Vitesse de découpe trop
faible.
 Le chalumeau plasma
8
est tenu trop haut et trop éloigné du matériau.
 Composants usés du
chalumeau plasma
8b, 8c, 8d
.
 La pièc
e de travail n’est plus reliée au câble de mise à la terre.
 Augmentez la vitesse de
découpe jusqu’à ce que le problème soit résolu.
 Abaissez le chalumeau
plasma
8
à la hauteur
recommandée.
 Vérifiez et remplacez les
pièces usées.
 Vérifiez les connexions.
Pénétration insuffisante
 Vitesse de découpe trop
rapide.
 Le métal est trop épais.  Composants usés du
chalumeau plasma
8b, 8c, 8d
.
 Réduisez la vitesse de travail.  Plusieurs passages sont
nécessaires.
 Vérifiez et remplacez les
pièces usées.
Les pièces d’usure s’usent rapidement.
 La capacité a été surexploitée.  Dépassement du temps de
commande de l’arc.
 Montage incorrect du chalu-
meau plasma.
 Alimentation en air
insuffisante, pression trop basse.
 Compresseur d’air défectueux.
 Si le matériau est trop épais,
augmentez l’angle pour éviter que le matériau ne soit soufflé à nouveau dans la pointe.
 Ne commandez pas l’arc
pendant plus de 5secondes.
 Vérifiez le filtre à air,
augmentez la pression d’air.
 Vérifiez la capacité
du compresseur d’air et assurez-vous que la pression d’air entrant est d’au moins 100PSI (6,8bar).
• Maintenance et entretien
• Maintenance du chalumeau
 Les pièces d’usure illustrées dans la
figureF sont l’électrode 8d et la tuyère 8c. Elles peuvent être remplacées après avoir dévissé la douille de serrage de buse
8b
.
 L’électrode
8d
doit être remplacée si elle présente un cratère d’environ 1,5mm de profondeur au milieu.
ATTENTION!
fPour dévisser l’électrode, n’appliquez
pas la force par à-coups, mais augmentez-la progressivement jusqu’à ce que l’électrode se détache. La nouvelle électrode est maintenant vissée dans son logement.
 La tuyère 8c doit être remplacée si
l’alésage central est endommagé ou s’est élargi par rapport à l’alésage d’une buse neuve. Si l’électrode
8d
ou la tuyère 8c est remplacée trop tard, les pièces surchaufferont.
Page 64
64
FR/BE/CH
Après le remplacement, assurez­vous que la douille de serrage de buse
8b
est suffisamment serrée.
ATTENTION!
fLa douille de serrage de buse 8b ne doit être vissée sur le chalumeau
8
qu’après
le montage de l’électrode
8d
et de la
tuyère
8c
.
fL’absence de ces pièces peut
entraîner un dysfonctionnement de l’appareil et, en particulier, mettre en danger le personnel de commande.
• Maintenance
REMARQUE!
fLa maintenance du découpeur plasma doit être effectuée régulièrement afin de garantir son bon fonctionnement et le respect des exigences de sécurité. Toute utilisation non conforme peut entraîner la défaillance ou l’endommagement de l’appareil. Seul un spécialiste qualifié est habilité à effectuer les réparations.
REMARQUE!
fIl n’est pas nécessaire de vider le récipient d’eau de condensation
18
. Si de l’eau s’accumule, le récipient collecte une toute petite goutte. L’eau de condensation est évacuée par évaporation.
Coupez l’alimentation électrique principale et l’interrupteur principal de l’appareil avant d’effectuer tout travail de maintenance ou toute réparation sur le découpeur plasma.
Nettoyez régulièrement le découpeur
plasma et les accessoires de l’extérieur.
Éliminez la saleté et la poussière avec de l’air, de la laine de nettoyage ou une brosse.
En cas de composants défectueux ou
devant être changés, adressez-vous au personnel spécialisé compétent.
• Stockage
Lorsque vous n’utilisez pas l’appareil, stockez-le à l’abri de la poussière dans un endroit propre et sec.
• Indications relatives à l’environnement et à la miseau rebut
Récupération des matières premières plutôt qu’élimination des déchets
L’appareil, les accessoires et l’embal­lage doivent être recyclés dans le respect de l’environnement.
Respectez le marquage sur les emballages et séparez-les si néces­saire. Les emballages sont identifiés
par des abréviations(a) et des chiffres(b) ayant la signification suivante: 1–7: plastiques, 20–22: papier et carton, 80–98: composites.
Conformément à la directive européenne 2012/19/EU, les appareils électriques usagés doivent être collectés séparément et recyclés dans le respect de l’environnement. Éliminez l’appareil auprès d’une entreprise de recyclage agréée ou du centre de traitement des déchets de votre commune. Respectez les directives en vigueur. En cas de doute, contactez votre centre de traite­ment des déchets.
Page 65
65
FR/BE/CH
• Déclaration de conformitéUE
Nous, la société
C.M.C. GmbH
Responsable des documents : Dr. Christian Weyler Katharina-Loth-Str. 15 DE-66386 St. Ingbert Allemagne
déclarons sous notre responsabilité exclusive que le produit
Découpeur plasma PPS 40 B3
IAN: 373212_2104 Année de fabrication: 03/22 Réf: 2394 Modèle: PPS 40 B3 satisfait aux exigences de protection essentielles indiquées dans les directives européennes
Directive UE compatibilité électromagnétique
2014/30/EU
Directive RoHS
2011/65/EU
Directive UE basse tension
2014/35/EU et leurs modifications.
La présente déclaration de conformité est établie sous la seule responsabilité du fabricant.
L’objet de la déclaration décrit ci-dessus satisfait aux prescriptions de la directive 2011/65/EU du Parlement et du Conseil Européen datées du 8juin2011 et relatives à la limitation de l’utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.
Pour l’évaluation de la conformité, les normes harmonisées suivantes ont été prises comme références:
EN IEC 60974-6:2016 EN 60974
-10:2014/A1:2015
EN IEC 60974-7:2019
St. Ingbert, le 20/07/2021
p. o. Dr. Christian Weyler
- Assurance qualité -
• Remarques sur la garantie et le service après-vente
Garantie de la Creative Marketing Consulting GmbH
Chère cliente, cher client, cet appareil bénéficie d’une période de garantie de 3ans à compter de la date d’achat. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
• Conditions de garantie
Article L217-16 du Code de la consommation
Lorsque l‘acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l‘acquisition ou de la réparation d‘un bien meuble, une remise en état couverte par la garantie, toute période d‘immobilisation d‘au moins sept jours vient
Page 66
66
FR/BE/CH
s‘ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d‘intervention de l‘acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est posté
-
rieure à la demande d‘intervention.
Indépendamment de la garantie commer­ciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article L217-4 du Code de la consommation
Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de confor­mité résultant de l‘emballage, des instruc­tions de montage ou de l‘installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la consommation
Le bien est conforme au contrat : 1° S´il est propre à l‘usage habituellement
attendu d‘un bien semblable et, le cas échéant :
- s‘il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l‘acheteur sous forme d‘échantillon ou de modèle ;
- s‘il présente les qualités qu‘un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publici­té ou l‘étiquetage ;
2° Ou s‘il présente les caractéristiques
définies d‘un commun accord par les
parties ou être propre à tout usage spécial recherché par l‘acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article L217-12 du Code de la consommation
L‘action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l‘usage auquel on la destine, ou qui diminuent tellement cet usage que l‘acheteur ne l‘aurait pas acquise, ou n‘en aurait donné qu‘un moindre prix, s‘il les avait connus.
Article 1648 1er alinéa du Code civil
L‘action résultant des vices rédhibitoires doit être intentée par l‘acquéreur dans un délai de deux ans à compter de la découverte du vice.
• Période de garantie et revendications légales pour vices
La durée de la garantie n’est pas rallon­gée par la prestation de garantie. Ceci s’applique aussi aux pièces remplacées et réparées. Les dommages et les vices que se trouvent déjà éventuellement à l’achat doivent être signalés immédiatement après le déballage. Les réparations dues après la fin de la période de garantie sont payantes.
• Étendue de la garantie
L’appareil a été fabriqué selon des critères de qualité stricts et contrôlé consciencieuse­ment avant sa livraison.
Page 67
67
FR/BE/CH
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s’étend pas aux pièces du produit soumises à une usure normale et qui, par conséquent, peuvent être considérées comme des pièces d’usure, ni aux dommages sur des composants fragiles, comme p. ex. des interrupteurs, des batteries et des éléments fabriqués en verre.
La garantie prend fin si le produit est endom­magé suite à une utilisation inappropriée ou à un entretien défaillant. Toutes les indica­tions fournies dans le manuel d’utilisation doivent être scrupuleusement respectées pour garantir une utilisation conforme du produit. Les utilisations ou manipulations déconseil­lées dans le mode d’emploi ou sujettes à un avertissement dans ce même manuel doivent impérativement être évitées. Le produit est exclusivement destiné à un usage privé et non commercial. Les ma­nipulations incorrectes et inappropriées, l’usage de la force ainsi que les interventions réalisées par toute autre personne que notre centre de service après-vente agréé annulent la garantie.
• Faire valoir sa garantie
Pour garantir la rapidité d‘exécution de la procédure de garantie, veuillez respecter les indications suivantes:
Veuillez conserver le ticket de caisse et le numéro de référence de l’article (par ex. IAN) au titre de preuves d’achat pour toute demande. Le numéro de référence de l’ar­ticle est indiqué sur la plaque signalétique, sur une gravure, sur la couverture de votre manuel (en bas à gauche) ou sur un autocol­lant placé sur la face arrière ou inférieure de l’appareil.
En cas de dysfonctionnement de l’appareil ou de tout autre défaut, contactez en premier lieu le service après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.
Tout produit considéré comme défectueux peut alors être envoyé sans frais de port sup­plémentaires au service après-vente indiqué, accompagné de la preuve d’achat et d’une description écrite du défaut mentionnant également sa date d’apparition.
Remarque: Le site www.lidl-service.com vous permet de télécharger le présent mode d’emploi, ainsi que d’autres manuels, des vidéos sur les produits et des logiciels.
Ce code QR vous permet d’accéder direc­tement à la page du service après-vente de Lidl (www.lidl-service.com). Saisissez la référence de l’article (IAN) 373212 pour ouvrir le mode d’emploi correspondant.
Page 68
68
FR/BE/CH
Comment nous contacter:
FR, BE, CH
Nom : Ecos Office Forbach Site web : www.cmc-creative.de E-mail : [email protected] Téléphone : 0033 (0) 3 87 84 72 34 Siège : Allemagne
IAN 373212_2104
Veuillez noter que les coordonnées fournies ci-après ne sont pas les coordonnées du service après-vente. Contactez d’abord le service après-vente mentionné ci-dessus.
C.M.C. GmbH Katharina-Loth-Str. 15 DE-66386 St. Ingbert ALLEMAGNE
Commande de pièces de rechange
www.ersatzteile.cmc-creative.de
Page 69
69
NL/BE
Tabel van de gebruikte pictogrammen..................................................Pagina 70
Inleiding ................................................................................................................Pagina 71
Beoogd gebruik.........................................................................................................Pagina 71
Leveringsomvang .......................................................................................................Pagina 72
Beschrijving van de onderdelen ................................................................................... Pagina 72
Technische gegevens ..................................................................................................Pagina 73
Veiligheidsinstructies ......................................................................................Pagina 73
Algemene plasma- verklaringen ...............................................................Pagina 80
Voor de ingebruikname ................................................................................Pagina 81
Opstellingsomgeving..................................................................................................Pagina 81
Aansluiting van de perslucht .......................................................................................Pagina 81
Aansluiting van de snijbrander .................................................................................... Pagina 81
Aardingskabel aansluiten ...........................................................................................Pagina 81
Inbedrijfstelling ..................................................................................................Pagina 82
Bediening .................................................................................................................Pagina 82
Probleemoplossing ..........................................................................................Pagina 82
Onderhoud en verzorging ...........................................................................Pagina 85
Onderhoud van de brander ........................................................................................Pagina 85
Onderhoud ...............................................................................................................Pagina 85
Opslag .....................................................................................................................Pagina 86
Milieu-informatie en afvalverwijderingsgegevens .......................... Pagina 86
EU-conformiteitsverklaring ..........................................................................Pagina 86
Aanwijzingen over garantie en afhandelen van de service .......Pagina 87
Garantievoorwaarden ................................................................................................Pagina 87
Garantieperiode en wettelijke garantieclaims ................................................................Pagina 87
Omvang van de garantie ...........................................................................................Pagina 87
Afwikkeling in geval van garantie ................................................................................Pagina 88
Page 70
70
NL/BE
• Tabel van de gebruikte pictogrammen
Voorzichtig! Lees de bedieningshandleiding!
Voorzichtig! Gevaar door elektrische schok!
Let op, mogelijke gevaren! Belangrijke aanwijzing!
Voer elektrische apparaten niet af via het huisvuil!
Voer de verpakking en het apparaat op een milieuvriendelijke wijze af!
Gemaakt van gerecycled materiaal
Gebruik het apparaat niet buiten en nooit in de regen!
Elektrische schok van de laselektrode kan dodelijk zijn!
Het inademen van lasrook kan schadelijk zijn voor de gezondheid!
Lasvonken kunnen een explosie of brand veroorzaken!
Vlamboogstralen kunnen de ogen beschadigen en de huid verwonden!
MV
Elektromagnetische velden kunnen de werking van pacemakers verstoren!
I
1 max
Grootste nominale waarde van de netstroom
H Isolatieklasse
Snijden met de plasmasnijder
Controlelampje – thermozekering
Controlelampje – netaansluiting
IP21S Beschermingsgraad I
1 eff
Effectieve waarde van de grootste netstroom
Grootste nomina­le lastijdwaarde met intermitterende modus Σ
t
ON
Grootste nominale lastijdwaarde in de lopende modus Σ
t
ON (max)
Page 71
71
NL/BE
Plasmasnijder PPS 40 B3
• Inleiding
Hartelijk gefeliciteerd! U hebt gekozen voor een hoogwaardig product. Leer het product voor de eerste ingebruik­name kennen. Lees hiertoe aandachtig de veiligheidsinstructies. De ingebruikname van dit product mag alleen door geïnstrueerde personen gebeuren.
Buiten het bereik van kinderen houden!
OPMERKING!
fHet in de volgende tekst gebruikte begrip “product” of “apparaat” heeft betrekking op de plasmasnijder die in deze handleiding wordt vermeld.
• Beoogd gebruik
Het apparaat is geschikt voor plasmasnijden met perslucht van alle elektrisch geleidende metalen. Bestanddeel van het beoogde gebruik is ook de inachtneming van de veiligheidsaanwijzingen en van de monta­gehandleiding en van de gebruiksaanwijzin­gen in de handleiding.
De geldende ongevallenpreventievoorschriften moeten uiterst nauwgezet worden gerespec­teerd. Het apparaat mag niet worden gebruikt:
 in ruimtes die niet voldoende zijn
geventileerd;
 in een vochtige of natte omgeving;  in een explosiegevaarlijke omgeving;  om buizen te ontdooien;  in de buurt van mensen met een pacema-
ker; en
 in de buurt van licht ontvlambare
materialen.
Gebruik het product alleen zoals beschreven en voor de vermelde toepassingsgebieden. Bewaar deze handleiding goed. Overhandig ook alle documenten bij overdracht van het product aan derden. Elk gebruik dat afwijkt van het gebruik conform de voorschriften, is verboden en is mogelijk gevaarlijk. Schade door niet-inachtneming of verkeerd gebruik, wordt niet door de garantie gedekt en valt niet onder de aansprakelijkheid van de producent. Het apparaat is niet bestemd voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.
RESTRISICO
Ook wanneer u het apparaat volgens de voorschriften gebruikt, blijven er altijd restrisico's bestaan.
1 ~ 50 Hz
Voedingsingang; Aantal fasen alsmede wisselstroomsymbool en nominale waarde van de frequentie
Eenfasige statische frequentieomvormer­transformator- gelijkrichter
U
0
Nullastspanning-nominale waarde
U
1
Nominale waarde van de netspanning
U
2
Gestandaardiseerde bedrijfsspanning
Page 72
72
NL/BE
De volgende gevaren kunnen zich voordoen met betrekking tot de constructie en uitvoe­ring van deze plasmasnijder:
 oogletsels door verblinding;  aanraken van hete onderdelen van
het apparaat of van het werkstuk (brandwonden);
 bij ondeskundige beveiliging tegen onge-
vallen en brandgevaar door vliegende vonken of slakdeeltjes;
 schadelijke emissies van rook en gassen,
bij gebrek aan lucht resp. onvoldoende afzuiging in gesloten ruimtes.
Verminder het restrisico door het apparaat zorgvuldig en volgens de voorschriften te gebruiken en alle aanwijzingen op te volgen.
• Leveringsomvang
1 plasmasnijder 1 aardingskabel met klem 1 snijkabel incl. snijbrander 1 persluchtslang met Quick-Connect 3 elektroden (1 vooraf gemonteerd) 1 handleiding 3 branderhulzen (1 vooraf gemonteerd)
• Beschrijving van de onderdelen
OPMERKING!
f
Controleer altijd onmiddellijk na het uit­pakken of de leveringsomvang compleet is en of het apparaat in perfecte staat is. Gebruik het apparaat niet als dit defect is.
1
Plasmasnijder
2
Draaggreep
3
Stroomstekker
4
Aardingsklem
5
Aardingsklem-connector
5a
Aardingsklem-apparaatconnector
5b
Aardingsklem-aansluitconnector
6
Plasmabrander-controleconnector
7
Plasmabrander-connector
8
Plasmabrander
8a
Plasmabranderknop
8b
Spanhuls straalkop
8c
Branderhuls
8d
Elektrode
8e
Afstandshouder
8f
Vergrendelingsschakelaar
9
Controlelampje beveiliging tegen oververhitting
10
Plasmabrander-controlebus
11
Aardingsklem-aansluitbus
12
Plasmabrander-aansluitbus
13
Stroomregelaar
14
Netcontrolelampje
15
Snelaansluiting persluchtslang
16
Persluchtslang
17
Aan/uit-schakelaar I betekent ingeschakeld O betekent uitgeschakeld
18
Condenswaterreservoir
19
Manometer
20
Persluchtaansluiting
21
Draaiknop om de druk te regelen
Page 73
73
NL/BE
• Technische gegevens
Vermogen: 15 – 40A Ingang: 230V~ 50Hz Gewicht: ca. 5,0 kg Afmetingen: 341 x 116 x 237 mm Isolatieklasse: H Snijvermogen: Koper:1 – 4mm Roestvrij staal: 1 – 8mm Aluminium:1 – 8mm IJzer: 1 – 10mm Staal: 1 – 12mm
Werkdruk: 4 – 4,5 bar
(4 bar vooraf ingesteld)
Technische en visuele wijzigingen kunnen in het kader van de doorontwikkeling zonder aankondiging worden doorgevoerd. Alle maten, aanwijzingen en gegevens van deze handleiding zijn dan ook zonder garantie. Juridische claims die op basis van de hand­leiding worden ingediend, kunnen daarom niet worden opgeëist.
• Veiligheidsinstructies
WAARSCHUWING!
f Lees vóór het gebruik de be-
dieningshandleiding zorgvul­dig door. Maak u met behulp van deze gebruiksaanwijzing vertrouwd met het apparaat, het correcte gebruik ervan en de veiligheidsinstructies. Het is een onderdeel van het apparaat en moet op elk moment beschikbaar zijn!
WAARSCHUWING!
f LEVENS- EN ONGEVAL-
GEVAAR VOOR KLEINE KINDEREN EN KINDEREN!
Laat kinderen nooit zonder toezicht bij het verpakkings­materiaal. Er bestaat verstik­kingsgevaar.
 Dit apparaat kan door kinde-
ren vanaf 16 jaar alsmede door personen met vermin­derde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het appa­raat en ze de hieruit voort­vloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uit­gevoerd zonder dat er toezicht op hen wordt gehouden.
 Laat reparaties en/of onder-
houdswerkzaamheden alleen door gekwalificeerde elektri­ciens uitvoeren.
 Gebruik alleen de meegele-
verde snijkabels.
 Het apparaat mag tijdens
het gebruik niet direct tegen
Page 74
74
NL/BE
de wand staan, niet worden afgedekt of tussen andere apparaten geklemd, zodat altijd voldoende lucht door de luchtsleuven kan worden opgenomen. Controleer of het apparaat juist op de netspan­ning is aangesloten. Vermijd iedere trekbelasting van de voedingskabel. Trek de stroom­stekker uit het stopcontact, voordat u het apparaat op een andere plaats opstelt.
 Wanneer het apparaat niet
wordt gebruikt, schakelt u het altijd met de AAN/ UIT-schakelaar uit. Leg de elektrodehouder op een geïso­leerde ondergrond en haal de elektroden pas na 15 minuten afkoeling uit de houder.
Heet metaal en vonken worden door de snijboog weggeblazen. Deze opspattende vonken, het hete metaal, het hete werkstuk en de hete apparaatuitrusting kunnen brand of verbrandingen veroorzaken. Controleer de wer­komgeving en vergewis u ervan, voordat u het apparaat gebruikt, dat deze geschikt is als werkplek.
 Verwijder alle brandbare
materialen in een omtrek van 10 m rond de plasmasnijder. Wanneer dit niet mogelijk is, dekt u de voorwerpen heel
nauwkeurig af met geschikte afdekkingen.
 Snijd niet op plaatsen waar
rondvliegende vonken brand­baar materiaal kunnen raken.
 Bescherm uzelf en anderen
tegen rondvliegende vonken en heet metaal.
 Wees alert, omdat vonken en
hete materialen bij het snijden gemakkelijk door kleine sple­ten en openingen in ruimtes ernaast terecht kunnen komen.
 Wees u ervan bewust dat het
snijden tegen een plafond, op de grond of een deelbereik, brand kan veroorzaken aan de tegenoverliggende, niet zichtbare zijde.
 Verbind de stroomkabel via
de kortste weg met een stop­contact in de buurt van de werkplek om te vermijden dat de stroomkabel in de volledige ruimte verspreid ligt en zich op een ondergrond kan bevinden, die een elektrische schok, vonken en brand kan veroor­zaken.
 Gebruik de plasmasnijder
niet om bevroren buizen te ontdooien.
Page 75
75
NL/BE
Gevaar door elektrische schok:
WAARSCHUWING!
f Elektrische schok van een
snij-elektrode kan dodelijk zijn.
 Niet bij regen of sneeuw
plasmasnijden.
 Draag droge isolatiehand-
schoenen.
 Pak de elektrode niet met blote
handen vast.
 Draag geen natte of bescha-
digde handschoenen.
 Bescherm uzelf tegen een
elektrische schok door isolaties tegen het werkstuk.
 Open de behuizing van het
apparaat niet.
 Aanvullend bescherming tegen
een schok door netspanning bij een storing kan door het gebruik van een aardlekscha­kelaar zijn voorzien, die bij een lekstroom van niet meer dan 30 mA wordt gebruikt en alle inrichtingen voor het netspanningsbedrijf in de buurt voedt. De aardlekschakelaar moet voor alle stroomtypen zijn geschikt.
 Middelen voor het snel elektrisch
ontkoppelen van de snijstroom­bron of het snij
stroomcircuit
(bijv. noodstopinrichting) moeten gemakkelijk zijn te bereiken.
Gevaarlijke situatie door rookontwikkeling bij het plasmasnijden:
 Het inademen van de rook die
bij het plasmasnijden ontstaat, kan de gezondheid in gevaar brengen.
 Houd het hoofd niet in de
rook.
 Gebruik het apparaat in open
gebieden.
 Gebruik het apparaat alleen in
goed geventileerde ruimten.
Gevaarlijke situatie door rondvliegende vonken bij het plasmasnijden:
 Snijvonken kunnen een explo-
sie of brand veroorzaken.
 Houd brandbare stoffen uit de
buurt van het snijden.
 Niet naast brandbare stoffen
plasmasnijden.
 Snijvonken kunnen brand
veroorzaken.
 Houd een brandblusser in de
buurt klaar en iemand die toe­kijkt en de blusser onmiddellijk kan gebruiken.
 Plasmasnijden mag niet wor-
den uitgevoerd op vaten of andere gesloten containers.
Page 76
76
NL/BE
Gevaar door vlamboogstralen:
 Vlamboogstralen kunnen de
ogen beschadigen en de huid verwonden.
 Draag hoofdbedekking en een
veiligheidsbril.
 Draag gehoorbescherming en
een hoog gesloten overhemd­kraag.
 Gebruik een lashelm en let op
de correcte filterinstelling.
 Draag volledige lichaamsbe-
scherming.
Gevaar door elektromagnetische velden:
 Snijstroom produceert elektro-
magnetische velden.
 Gebruik deze niet samen met
medische implantaten.
 Wikkel de snijkabels nooit
rond het lichaam.
 Leid snijkabels samen.
z Specifieke
veiligheidsinstructies voor lasscherm
Controleer met behulp van een felle lichtbron (bijv. aansteker) altijd, vóór aanvang van de snijwerkzaamheden of het lasscherm correct werkt.
 Door snijspatten kan het
beschermglas worden bescha­digd. Vervang het beschadigd of bekrast beschermglas onmiddellijk.
 Vervang beschadigde of sterk
vervuilde resp. bekraste com­ponenten onmiddellijk.
 Het apparaat mag alleen door
personen worden gebruikt, die 16 jaar of ouder zijn.
 Leer de veiligheidsvoor-
schriften voor plasmasnijden kennen. Neem hierbij ook de veiligheidsaanwijzingen van uw plasmasnijder in acht.
 Zet het lasscherm altijd op,
wanneer u last en plas­masnijdt. Indien u het niet gebruikt, kunt u ernstig net­vliesletsel oplopen.
 Draag altijd beschermende
kleding tijdens het lassen en plasmasnijden.
 Gebruik het lasscherm niet
zonder beschermglas, omdat anders de optische eenheid kan worden beschadigd. Er bestaat gevaar voor oogletsel!
 Vervang het beschermglas
tijdig voor een goed zicht en onvermoeibaar werken.
Page 77
77
NL/BE
z Omgeving met verhoogd
gevaar voor een elektrische schok
Omgevingen met verhoogd gevaar voor een elektrische schok treft u bijvoorbeeld aan:
 op werkplekken waar de
bewegingsruimte is beperkt, zodat de operator in een geforceerde houding (bijv. knielend, zittend, liggend) werkt en elektrisch geleidende delen aanraakt;
 op werkplekken die geheel of
gedeeltelijk elektrisch gelei­dend zijn begrensd en waar een groot gevaar bestaat door vermijdbaar of toevallig aanra­ken door de operator;
 op natte, vochtige of warme
werkplekken, waar de lucht­vochtigheid of transpiratie de weerstand van de menselijke huid en de isolerende eigen­schappen van de bescher­mende uitrusting aanzienlijk verlaagt.
Ook een metalen ladder of een steiger kunnen een omgeving met verhoogd gevaar voor een elektrische schok scheppen.
Bij gebruik van plasmasnijders onder elektrisch gevaarlijke
omstandigheden mag de uitgangs­spanning van de plasmasnijder die stationair draait, niet hoger zijn dan 48 V (effectieve waarde). Deze plasmasnijder mag vanwege de uitgangsspanning in deze gevallen niet worden gebruikt.
z Plasmasnijden in kleine
ruimten
Bij het lassen en plasmasnijden in kleine ruimten kan er een gevaar­lijke situatie ontstaan door toxische gassen (verstikkingsgevaar). In kleine ruimten mag het apparaat alleen worden bediend, wanneer er geïnstrueerde personen in de onmiddellijke nabijheid aanwezig zijn, die in geval van nood kunnen ingrijpen. Hier dient voor aanvang van het gebruik van de plasmasnij­der een analyse door een deskun­dige te worden uitgevoerd om te bepalen welke stappen noodza­kelijk zijn om de veiligheid van het werk te waarborgen en welke voorzorgsmaatregelen er dienen te worden genomen gedurende het eigenlijke snijproces.
z Optellen van
nullastspanningen
Wanneer er meer dan één plasmastroombron tegelijkertijd
Page 78
78
NL/BE
in gebruik is, kunnen de nul­lastspanningen zich optellen en tot een verhoogd gevaar voor een elektrische schok leiden. De plasmastroombronnen met hun aparte besturingen en aanslui­tingen moeten duidelijk worden gemarkeerd, zodat herkenbaar is wat bij welk stroomcircuit hoort.
z Gebruik van
schouderbanden
De plasmasnijder mag niet worden gebruikt, wanneer het apparaat wordt gedragen, bijv. met een schouderband. Daardoor dient het volgende te worden voorkomen:
 Het risico om het evenwicht
te verliezen, wanneer er aan aangesloten leidingen of slangen wordt getrokken.
 Het verhoogde gevaar voor
een elektrische schok, omdat de operator met de aarde in contact komt, wanneer deze een plasmasnijder van klasse I gebruikt, waarvan de behui­zing door zijn randaarde aan de aarde is gelegd.
z Beschermende kleding
Tijdens de werkzaamheden moet de operator over zijn hele lichaam zijn beschermd
tegen straling en verbranding door de juiste kleding en gezichtsbescherming. De volgende stappen dienen in acht te worden genomen: – Trek de beschermende kle-
ding aan voor de snijwerk-
zaamheden. – Trek handschoenen aan. – Open vensters om de lucht-
aanvoer te garanderen. – Draag een veiligheidsbril.
 Aan beide handen moeten
kaphandschoenen van geschikt materiaal (leer) wor­den gedragen. Deze moeten in een perfecte staat zijn.
 Om de kleding te beschermen
tegen rondvliegende vonken en verbranding dienen geschikte schorten te worden gedragen. Wanneer de aard van de werkzaamheden, bijv. snijden boven het hoofd, dat eist, moet een beschermend pak worden gedragen en, indien nodig, een hoofdbe­scherming.
z Bescherming tegen stralen
en verbrandingen
 Wijs op de werkplek met een
affiche “Voorzichtig! Niet in de vlammen kijken!” op het risico voor de ogen.
Page 79
79
NL/BE
De werkplekken dienen moge­lijk zo te worden afgeschermd dat personen in de buurt zijn beschermd. Onbevoegden moeten uit te buurt van de snijwerkzaamheden blijven.
 In de onmiddellijke omgeving
van vaste werkplekken mogen de wanden noch licht van kleur zijn, noch glanzend. Vensters moeten minstens tot op hoofdhoogte worden beveiligd tegen transmissie of reflectie van stralen, bijv. door geschikte verf.
z EMC-apparaatclassificatie
Conform de norm IEC 60974-10 gaat het hier om een plasmasnij­der met de elektromagnetische compatibiliteit van klasse A. Apparaten van klasse A zijn apparaten die zijn geschikt voor het gebruik in alle andere gebieden dan het woongedeelte en die gebieden die direct op een laagspannings-stroomnet zijn aangesloten dat (ook) woningen voorziet. Apparaten van klasse A moeten voldoen aan de grens­waarden van klasse A.
WAARSCHUWING: Apparaten van klasse A zijn voorzien voor het gebruik in een industriële
omgeving. Vanwege de storende invloeden die zich vermogens­gerelateerd en ook gestraald voordoen, kunnen er mogelijker­wijs problemen optreden om de elektromagnetische compatibiliteit in andere omgevingen te waar­borgen. Ook wanneer het apparaat vol­doet aan de emissiegrenswaar­den volgens de norm, kunnen betreffende apparaten toch tot elektromagnetische storingen in gevoelige installaties en appa­raten leiden. De gebruiker is verantwoordelijk voor storingen die door de vlamboog ontstaan en de gebruiker moet geschikte beschermingsmaatregelen nemen. Hierbij dient de gebruiker vooral te letten op:
 net-, bedienings-, signaal en
telecommunicatiekabels;
 computers en andere micropro-
cessorgestuurde apparaten;
 televisie-, radio- en andere
weergaveapparatuur;
 elektronische en elektrische
veiligheidsinstallaties;
 personen met een pacemaker
of hoorapparaat;
meet- en kalibratie-inrichtingen.
 immuniteit tegen storingen
van andere inrichtingen in de buurt;
Page 80
80
NL/BE
 het tijdstip waarop de las-
werkzaamheden worden uitgevoerd.
Om mogelijke storende stralingen te verminderen, wordt aanbevolen:
 De plasmasnijder regelmatig
te onderhouden en ervoor te zorgen dat deze in goede staat blijft.
 Snijkabels moeten volledig
worden afgewikkeld en zo parallel mogelijk op de grond worden gelegd.
 Apparaten en installaties die
gevaar lopen door storende straling, moeten, indien mogelijk, uit het snijgebied worden verwijderd of worden afgeschermd.
• Algemene plasma- verklaringen
Plasmasnijders functioneren doordat ze onder druk gezet gas, bijvoorbeeld lucht, door een kleine buis persen. In het midden van deze buis bevindt zich een negatief geladen elektrode direct boven de straalkop. De wervelring zorgt ervoor dat het plasma snel draait. Wanneer u de negatieve elektrode onder stroom zet en de punt van de straalkop met het metaal in contact brengt, creëert
deze verbinding een gesloten, elektrisch circuit. Nu ontstaat een krachtige ontstekingsvonk tussen de elektrode en het metaal. Terwijl het binnenstromende gas door de buizen stroomt, verhit de ontstekingsvonk het gas, tot dit de plasma-toestand heeft bereikt. Deze reactie veroorzaakt een stroom van gestuurd plasma, met een temperatuur van 16.649ºC, of meer dat zich met 6,096 m/sec voortbeweegt en metaal omzet in damp en gesmolten afschei­dingen. Het plasma zelf geleidt elektrische stroom. Het werkcircuit dat de boog veroorzaakt, blijft zo lang bestaan als de stroom naar de elektrode wordt geleid en het plasma met het te bewerken metaal in contact blijft. De snijkop heeft een reeks andere kanalen. Deze kanalen produ­ceren een constante stroom van beschermgas rondom het snijbe­reik. De druk van deze gasstroom controleert de radius van de plasmastraal.
OPMERKING!
fDeze machine is alleen ontworpen om perslucht als “gas” te gebruiken.
Page 81
81
NL/BE
• Voor de ingebruikname
• Opstellingsomgeving
Zorg ervoor dat de werkplek voldoende geventileerd is. Wanneer het apparaat zon­der voldoende koeling wordt gebruikt, wordt de inschakelduur korter en kan oververhitting ontstaan.
Hiervoor kunnen aanvullende beschermings­maatregelen nodig zijn.
 Het apparaat moet vrij worden opge-
steld, met rondom een afstand van ten minste 0,5 m.
 Ventilatiesleuven mogen niet worden
gesloten of afgedekt.
 Het apparaat mag niet worden gebruikt
als opbergruimte en op het apparaat mag geen gereedschap of iets anders worden gelegd.
 Het moet worden gebruikt in droge en
goed geventileerde werkomgevingen.
• Aansluiting van de perslucht
OPMERKING!
fHet apparaat is alleen bestemd voor een bedrijfsdruk (uitgangsdruk aan compres­sor) van max. 6,3 bar. Houd er rekening mee dat de druk kan dalen tijdens het instellen van de luchtdruk. Zo daalt deze bij een slanglengte van 10 m en een binnendiameter van 9 mm met ongeveer 0,6 bar.
Gebruik alleen gefilterde en gereguleerde perslucht.
 Sluit de persluchtslang aan
16
op de
achterzijde van de plasmasnijder
1
op
de persluchtaansluiting
20
.
Steek daarvoor de zijde van de pers­luchtslang
16
zonder snelaansluiting in
de persluchtaansluiting
20
van de
plasmasnijder
1
(zie afb. I).
 Met de draaiknop
21
op de condensaat­afscheider kunt u de druk instellen (zie afb. I – L). Kies een druk van 4 – 4,5 bar.
 Om de persluchtslang 16 weer los te
maken, moet u de vergrendeling van de persluchtaansluiting
20
indrukken en de
persluchtslang
16
eruit trekken (zie
afb.I).
• Aansluiting van de snijbrander
 Steek de plasmabrander-connector 7 in
de plasmabrander-aansluitbus
12
en trek de wartelmoer stevig met de hand aan (zie afb. A+B).
 Steek de plasmabrander-controleconnec-
tor
6
in de plasmabrander-controlebus
10
en trek de wartelmoer stevig met de
hand aan (zie afb. A+B).
• Aardingskabel aansluiten
Verbind de aardingsklem-apparaatconnector
5a
met de aardingsklem-aansluitbus 11.
Verbind dan de aardingsklem-connector
5
met de aardingsklem-aansluitconnector
5b
. Denk eraan dat de aansluitdoorn eerst moet worden ingestoken en daarna gedraaid. De aansluitdoorn van de aardingsklem-ap­paraatconnector
5a
moet bij het insteken omhoog wijzen. Na het insteken moet de aansluitdoorn met de wijzers van de klok mee tot aan de aanslag worden gedraaid om te vergrendelen (zie afb. A+B). Hiervoor is geen brute kracht nodig!
Page 82
82
NL/BE
• Inbedrijfstelling
• Bediening
1. Stel de plasmasnijder 1 op een droge en goed geventileerde plaats op.
2. Plaats de machine in de buurt van het werkstuk.
3. Druk de Aan/uit- schakelaar
17
in.
4. Klem de aardingsklem
4
aan het werkstuk dat moet worden gesneden, en controleer of er een goed elektrisch contact is.
5. Stel met de stroomregelaar
13
de snijstroom in. Wanneer de vlamboog wordt onderbroken, moet de snijstroom evt. hoger worden ingesteld. Als de elektrode vaak verbrandt, moet de snijstroom lager worden ingesteld.
6. Plaats de plasmabrander
8
zo tegen het werkstuk aan dat de afstandhouder volledig aansluit. Schuif de vergrende­lingsschakelaar
8f
naar voren om ode
plasmabranderknop
8a
te ontgrendelen.
Druk de plasmabranderknop
8a
in. De
snijboog wordt ontstoken.
7. Begin langzaam te snijden en verhoog dan de snelheid om de gewenst snijkwa­liteit te bereiken.
8. De snelheid moet zo worden geregeld dat een goed snijvermogen wordt bereikt.
9. Schuif na afronding van de snijwerk­zaamheden de vergrendelingsschakelaar
8f
weer naar achteren.
Om in de handsnijmodus te snijden, trekt u de afstandhouder met
constante snelheid over het werk­stuk. Om een optimale snede te verkrijgen, is het belangrijk dat u de juiste snijsnelheid volgens de materiaaldikte aanhoudt. Bij een te lage snijsnelheid wordt de snijrand onscherp door te krachtige warmtetoevoer.
De optimale snijsnelheid wordt bereikt, wanneer de snijstraal tijdens het snijden lichtjes achterwaarts neigt. Bij het loslaten van de plasmabranderknop
8a
dooft de plasmastraal en schakelt de stroombron uit. Het gas blijft nog ongeveer 5 seconden stromen om de brander af te koelen. De plasmasnijder
1
mag tijdens de nastroom­tijd van het gas niet worden uitgeschakeld om beschadigingen door oververhitting van de plasmabrander
8
te vermijden.
Toelichting pilot-ontsteking
Bij het bedienen van de plasmabranderknop
8a
wordt een pilot-vlamboog ontstoken. Daarbij ontstaat een plasmastraal aan de punt van de branderhuls
8c
. Daardoor is het mogelijk om het werkstuk contactloos aan te snijden. Daardoor kunnen ook roosters en rasters worden gesneden.
LET OP!
fLaat het apparaat na de snijwerkzaam- heden nog ongeveer 2 – 3 minuten ingeschakeld! De ventilator koelt de elektronica af.
• Probleemoplossing
OPMERKING!
fWanneer er op de trekker van de brander wordt gedrukt, wordt in de plasmasnijder de spanning opgebouwd, die nodig is voor het snijden. Wanneer het stroomcircuit nu niet wordt gesloten, dan wordt de opgebouwde spanning via de ingebouwde vonkbrug afge­voerd. De elektrische ontladingen die daarbij in het apparaat ontstaan, zijn geen storingen. Controleer de reglemen­taire installatie van het apparaat, zoals onder “Inbedrijfstelling” is beschreven.
Page 83
83
NL/BE
Fout Oorzaak van de fout Probleemoplossing
Controlelampje brandt niet?
 Geen stroomaansluiting.  AAN/UIT-schakelaar staat
op Uit.
 Controleer of het apparaat
op het stopcontact is aangesloten.
 Zet de schakelaar op
ON/AAN.
Ventilator draait niet?
 Stroomkabel onderbroken.  Stroomkabel ventilator defect.  Ventilator defect.
 Controleer of het apparaat
op het stopcontact is aangesloten.
Waarschuwings­lampje brandt?
 Beveiliging tegen oververhitting
is ingeschakeld.
 Ingangsspanning is te hoog.
 Laat het apparaat
afkoelen.
 Ingangsspanning volgens
typeplaatje.
Geen uitgangsstroom?
 Machine is defect.  Overspanningsbeveiliging is
geactiveerd.
 Laat de machine
repareren.
 Laat het apparaat
afkoelen.
Uitgangsstroom wordt kleiner?
 Ingangsspanning is te laag.  Aansluitkabeldoorsnede is te
gering.
 Neem de ingangsspanning
volgens het typeplaatje in acht.
Luchtstroom kan niet worden geregeld?
 Persluchtleiding is beschadigd
of defect.
 Ventiel/manometer valt uit.
 Nieuwe aansluiting van
de leiding.
HF-boog wordt niet geproduceerd?
 De schakelaar van de brander
is defect.
 Laspunt op branderschakelaar
of connector is losgekomen.
 Ventiel/manometer valt uit.
 Vernieuw de elektrode.
Slechte ontsteking?  Slijtageonderdelen brander zijn
beschadigd of versleten.
 Vervang de
slijtageonderdelen.
Plasmabrander
8
is niet bedrijfsklaar?
 Stroomschakelaar is
uitgeschakeld.
 Luchtoverdracht wordt
beïnvloed.
 Werkstuk is niet met de
aardingsklem verbonden.
 Schakel de
stroomschakelaar naar de stand “on”.
 Een andere indicatie
daarvan is een eerder groene vlam. Controleer de luchtaanvoer.
 Controleer de verbindingen.
Page 84
84
NL/BE
Vonken schieten omhoog in plaats van omlaag door het materiaal?
 Branderhuls
8c
doorboort het
materiaal niet.
 Branderhuls 8c te ver verwijderd
van het materiaal.
 Materiaal werd vermoedelijk
niet correct geaard.
 Hefsnelheid is te snel.
 Verhoog de stroomsterkte.  Verklein de afstand van de
branderhuls
8c
ten
opzichte van het materiaal.
 Controleer de verbindingen
op correcte aarding.
 Verminder de snelheid.
Begonnen snede, maar niet volledig doorboord?
 Mogelijk verbindingsprobleem.  Controleer alle
verbindingen.
Slakvorming aan sneden?
 Gereedschap/materiaal bouwt
warmte op.
 Snijsnelheid is te gering of
stroomsterkte is te hoog.
 Versleten individuele
plasmabranderdelen 8b, 8c, 8d.
 Laat het materiaal
afkoelen en ga dan verder met snijden.
 Verhoog de snelheid
en/of verminder de stroomsterkte, tot de slak tot een minimum wordt gereduceerd.
 Controleer en vervang
versleten delen.
Boog stopt tijdens het snijden?
 Snijsnelheid is te laag.  Plasmabrander
8
wordt te hoog en te ver van het materiaal gehouden.
 Versleten individuele
plasmabranderdelen 8b, 8c, 8d.
 Werkstuk is niet meer met
aardingskabel verbonden.
 Verhoog de snijsnelheid tot
het probleem is opgelost.
 Laat de plasmabrander
8
zakken tot de aanbevolen hoogte.
 Controleer en vervang
versleten delen.
 Controleer de verbindingen.
Onvoldoende doordringing?
 Snijsnelheid is te snel.  Metaal is te dik.  Versleten individuele
plasmabranderdelen 8b, 8c, 8d.
 Vertraag de werksnelheid.  Meerdere
uitvoeringsprocessen zijn nodig.
 Controleer en vervang
versleten delen.
Page 85
85
NL/BE
Verbruiksstukken slijten snel?
 Prestatievermogen werd
overmatig gebruikt.
 Overschrijding van de
boogregeltijd.
 Verkeerde montage van de
plasmabrander.
 Onvoldoende luchtaanvoer,
druk te laag.
 Defecte luchtcompressor.
 Te dik materiaal, vergroot
de hoek om te voorkomen dat het materiaal wordt teruggeblazen in de punt.
 Regel de boog niet langer
dan 5 seconden.
 Controleer de luchtfilter,
verhoog de luchtdruk.
 Controleer het vermogen
van de luchtcompressor en zorg ervoor dat de ingangsluchtdruk mini­maal 100 PSI (6,8 bar) bedraagt.
• Onderhoud en verzorging
• Onderhoud van de brander
De op afbeelding F getoonde verbruiks­delen zijn de elektrode
8d
en de
branderhuls
8c
. Deze kunnen worden vervangen, nadat de spanhuls van de straalkop
8b
is afgeschroefd.
 De elektrode 8d moet worden vervangen,
wanneer deze in het midden een krater van ongeveer 1,5 mm diepte vertoont.
LET OP!
fGebruik geen brute kracht om de elektrode eruit te schroeven, maar voer de kracht geleidelijk op tot de elektrode losgaat. Nu wordt de nieuwe elektrode in zijn houder geschroefd.
 De branderhuls
8c
moet worden vervangen, wanneer de middenboring is beschadigd of zich in vergelijking met de boring een nieuwe straalkop heeft uitgebreid. Wanneer de elektrode
8d
of
de branderhuls
8c
te laat worden vervangen, leidt dit tot oververhitting van de delen.
Na de vervanging dient te worden gecontroleerd of de spanhuls van de straalkop
8b
voldoende is
aangetrokken.
LET OP!
fDe spanhuls van de straalkop 8b mag
pas op de brander
8
worden ge-
schroefd, nadat de elektrode
8d
en de
branderhuls
8c
zijn aangebracht.
fWanneer deze onderdelen ont-
breken, kunnen defecten aan het apparaat ontstaan, die vooral gevaarlijk zijn voor het bedie­nend personeel.
• Onderhoud
OPMERKING!
fOm perfect te functioneren en voor de
naleving van de veiligheidseisen moet de plasmasnijder regelmatig worden onderhouden. Ondeskundig en foutief gebruik kunnen leiden tot uitvallen van en schade aan het apparaat. Laat de reparaties alleen uitvoeren door gekwali­ficeerde vaklieden.
Page 86
86
NL/BE
OPMERKING!
fHet is niet vereist om het condenswater- reservoir
18
leeg te maken. Als er zich hier water verzamelt, dan ontstaat onder aan het reservoir een druppeltje. Het condenswater wordt vervolgens afgevoerd door verdamping.
Schakel de hoofdvoedingsbron en de hoofdschakelaar van het apparaat uit, voordat u onderhoudswerkzaamheden of reparaties aan de plasmasnijder uitvoert.
Reinig de buitenkant van de plasmasnij-
der en het toebehoren regelmatig. Verwijder vuil en stof met behulp van lucht, poetskatoen of een borstel.
Bij defecte apparaatonderdelen of indien
onderdelen moeten worden vervangen, neemt u contact op met het betreffende vakpersoneel.
• Opslag
Wanneer het apparaat niet wordt gebruikt, dient u het op een schone en droge plaats op te bergen, waar het is beschermd tegen stof.
• Milieu-informatie en afvalverwijderingsgegevens
Recycling van grondstoffen in plaats van afvalverwijdering
Apparaat, accessoires en verpakking dienen op een milieuvriendelijke manier te worden gerecycled.
Let op de markering van de verpak­kingsmaterialen en houd deze, indien nodig, apart. De verpakkingsmateria-
len zijn gemarkeerd met afkortingen (a) en cijfers (b) met de volgende betekenis: 1–7: kunststoffen, 20–22: papier en karton, 80–98: composieten.
Conform de Europese richtlijn 2012/19/EU moet verbruikte elektrische apparatuur gescheiden worden afgevoerd en naar een inzamelpunt voor milieuvriendelijke recycling worden gebracht. Voer het apparaat af via een erkend afvalbe­handelingscentrum of via uw gemeentelijke afvalbehandelingsdienst. Neem de actueel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw afvalver­werkingsdienst.
• EU-conformiteitsverklaring
Wij,
C.M.C. GmbH
Documentverantwoordelijke: Dr. Christian Weyler Katharina-Loth-Str. 15 D-66386 St. Ingbert Duitsland
verklaren alleen verantwoordelijk te zijn voor het feit dat het product
Plasmasnijder PPS 40 B3
IAN: 373212_2104 Bouwjaar: 03/22 Art.nr.: 2394 Model: PPS 40 B3 voldoet aan de essentiële veiligheidsvereis­ten die in de Europese Richtlijnen
EU-richtlijn Elektromagnetische compatibiliteit
2014/30/EU
RoHS-richtlijn
2011/65/EU
EU-laagspanningsrichtlijn
2014/35/EU
en in de wijzigingen hiervan zijn vastgelegd.
De fabrikant is de enige verantwoordelijke voor het opstellen van de conformiteitsver­klaring. Het bovengenoemde object van de Verkla­ring voldoet aan de voorschriften van de
Page 87
87
NL/BE
Richtlijn 2011/65/EU van het Europese Parlement en de Raad d.d. 8 juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektroni­sche apparaten. Voor de conformiteitsbeoordeling werd gebruik gemaakt van de volgende geharmo­niseerde normen:
EN IEC 60974-6:2016 EN 60974-10:2014/A1:2015 EN IEC 60974-7:2019
St. Ingbert, 20-7-2021
i. o. Dr. Christian Weyler
- Kwaliteitswaarborging -
• Aanwijzingen over garantie
en afhandelen van de service
Garantie van Creative Marketing & Consulting GmbH
Geachte klant, U ontvangt 3 jaar garantie op dit apparaat vanaf de aankoopdatum. In geval van schade aan dit product kunt u een rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.
• Garantievoorwaarden
De garantietermijn gaat in op de aankoopda­tum. Bewaar het originele kassabon zorgvul­dig. Dit document geldt als aankoop
bewijs.
Wanneer binnen 3 jaar na aankoopdatum van dit product een materiaal- of produc­tiefout optreedt, dan zullen wij het product – naar ons oordeel – gratis repareren of vervangen. Deze garantie vereist dat het defecte apparaat binnen 3 jaar vanaf uw aankoop (kassabon) wordt ingediend en er schriftelijk kort wordt beschreven wat het gebrek is en wanneer het is opgetreden. Wanneer het defect onder onze garantie valt, ontvangt u het gerepareerde product of een nieuw product terug. Door de reparatie of de vervanging van het product begint geen nieuwe garantietermijn.
• Garantieperiode en wettelijke garantieclaims
De garantieperiode wordt door de waarborg niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Schade en defecten die eventueel al bij de aankoop aanwezig zijn, moeten onmid­dellijk na het uitpakken worden gemeld. Reparaties na afloop van de garantieperi­ode dienen te worden betaald.
• Omvang van de garantie
Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. De garantie geldt voor materiaal- of produc­tiefouten. De garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden, of op breekbare onderdelen, zoals bijv. schakelaars, accu‘s of dergelijke onderdelen, die gemaakt zijn van glas. Deze garantie wordt ongeldig, wanneer het product werd beschadigd, niet correct werd gebruikt of
Page 88
88
NL/BE
werd onderhouden. Voor een deskundig gebruik van het product dienen alleen de in de originele gebruiksaanwijzing genoemde aanwijzingen strikt in acht te worden genomen. Vermijd absoluut toepassings­doelen en handelingen die in de originele gebruiksaanwijzing worden afgeraden of waartegen wordt gewaarschuwd.
Het product is uitsluitend bestemd voor privégebruik en niet voor commerciële doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door een door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie.
• Afwikkeling in geval van garantie
Om een snelle afhandeling van uw recla­matie te waarborgen, dient u de volgende aanwijzingen in acht te nemen: Houd a.u.b. bij alle vragen de kassabon en het artikelnummer (bijv. IAN) als bewijs voor aankoop binnen handbereik. Het artikelnum­mer vindt u op het typeplaatje, een gravure, het titelblad van uw gebruiksaanwijzing (beneden links) of de sticker op de achter- of onderzijde. Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de hierna genoemde serviceafdeling op te nemen.
Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassa­bon) en de vermelding over wat het gebrek is en wanneer het is opgetreden, voor u franco verzenden aan het u meegedeelde serviceadres.
Aanwijzing: Op www.lidl-service.com kunt u deze en nog vele andere gebruiksaanwij­zingen, productvideo’s en software downloaden.
Met deze QR-code komt u direct op de Lidl Service-pagina (www.lidl-service.com) terecht en kunt u uw gebruiksaanwijzing openen door het artikelnummer (IAN) 373212 in te voeren.
Zo kunt u ons bereiken:
NL, BE
Naam: ITSw bv Internetadres: www.cmc-creative.de E-mail: Telefoon: Kantoor:
0031 (0) 900-8724357
Duitsland
IAN 373212_2104
Let erop dat het volgende adres geen serviceadres is. Neem eerst contact op met het hierboven vermelde servicepunt.
C.M.C. GmbH Katharina-Loth-Str. 15 DE-66386 St. Ingbert DUITSLAND
Bestelling van vervangingsonderdelen
www.ersatzteile.cmc-creative.de
Page 89
89
CZ
Tabulka použitých piktogramů.................................................................Strana 90
Úvod ......................................................................................................................Strana 91
Použití v souladu s určeným účelem .............................................................................Strana 91
Rozsah dodávky .......................................................................................................Strana 92
Popis dílů .................................................................................................................Strana 92
Technické údaje ........................................................................................................Strana 92
Bezpečnostní pokyny ....................................................................................Strana 93
Všeobecné vysvětlivky kplazmatu ........................................................Strana 99
Před uvedením do provozu ........................................................................Strana 99
Prostředí instalace .....................................................................................................Strana 99
Připojení stlačeného vzduchu .....................................................................................Strana 100
Připojení řezacího hořáku ..........................................................................................Strana 100
Připojení zemnícího kabelu ........................................................................................Strana 100
Uvedení do provozu .......................................................................................Strana 100
Obsluha ..................................................................................................................Strana 100
Odstraňování závad ......................................................................................Strana 101
Údržba a péče ...................................................................................................Strana 103
Údržba hořáku .........................................................................................................Strana 103
Údržba ...................................................................................................................Strana 104
Skladování ..............................................................................................................Strana 104
Pokyny kochraně životního prostředí alikvidaci ..........................Strana 104
EUprohlášení oshodě ..................................................................................Strana 104
Informace ozáruce a servisních opravách .........................................Strana 105
Záruční podmínky .....................................................................................................Strana 105
Záruční lhůta a zákonné nároky na odstranění vad .......................................................Strana 105
Rozsah záruky .........................................................................................................Strana 105
Postup při záruční reklamaci ......................................................................................Strana 106
Page 90
90
CZ
• Tabulka použitých piktogramů
Pozor! Přečtěte si návod k obsluze!
Pozor! Ohrožení elektrickým proudem!
Pozor, možná nebezpečí! Důležité upozornění!
Elektrická zařízení nelikvidujte s domovním odpadem!
Obal a zařízení zlikvidujte ekologickým způsobem!
Vyrobeno z recyklovaného materiálu
Zařízení nepoužívejte venku a nikdy za deště!
Zasažení proudem ze svařovací elektrody může být smrtelné!
Vdechování svařovacích výparů může ohrozit vaše zdraví!
Svařovací jiskry mohou způsobit výbuch nebo požár!
Paprsky světelného oblouku mohou poškodit oči a poranit pokožku!
MV
Elektromagnetická pole mohou narušit funkci kardiostimulátorů!
I
1 max
Největší jmenovitá hodnota síťového proudu
H Třída izolace
Řezání plazmovou řezačkou
Kontrolka – tepelná pojistka Kontrolka – síťové připojení
IP21S Druh ochrany I
1 eff
Efektivní hodnota nejvyššího síťového proudu
Maximální jmenovitá hodnota doby svařování v přerušovaném režimu Σ
t
ON
Maximální jmenovitá hodnota doby svařování v nepřetržitém režimu Σ
t
ON (max
)
1 ~ 50 Hz
Síťový vstup; počet fází, symbol střídavého proudu a jmenovitá hodnota frekvence
Jednofázový statický měnič frekvence-transformátor­usměrňovač
Page 91
91
CZ
Plazmová řezačka PPS 40 B3
• Úvod
Srdečně blahopřejeme! Rozhodli jste se pro vysoce kvalitní výrobek. Před prvním uvedením do chodu se s výrobkemseznamte. Pečlivě si přečtěte bezpečnostní pokyny. Tento výrobek smí zprovozňovat pouze poučené osoby.
Chraňte před dětmi!
UPOZORNĚNÍ!
fVýrazy „výrobek“ nebo „zařízení“ pou- žívané vnásledujícím textu se vztahují kplazmové řezačce, která je popisová­na vtomto návodu kpoužití.
• Použití v souladu s určeným
účelem
Zařízení je vhodné pro plazmové řezání stlačeným vzduchem všech elektricky vodivých kovů. Součástí používání v souladu s určeným účelem je rovněž dodržování bezpečnostních pokynů, návodu k montáži a provozních pokynů, které jsou obsaženy vnávodu kpoužití.
Musí být přísně dodržovány platné předpisy pro předcházení úrazům. Zařízení se nesmí používat:
 v nedostatečně větraných prostorách,  ve vlhkém nebo mokrém prostředí,
 v prostředí s nebezpečím výbuchu,  k rozmrazování potrubí,  v blízkosti osob s kardiostimulátorem a  vblízkosti lehce vznětlivých materiálů.
Výrobek používejte pouze podle popisu aprouvedené oblasti použití. Tento návod pečlivě uschovejte. Při předávání výrobku třetím osobám jim vždy vydejte iveškerou dokumentaci. Jakékoliv použití zařízení, které je vrozporu surčeným účelem, je zakázáno apotenciálně nebezpečné. Na škody vzniklé vdůsledku nedodržení pokynů nebo chybného použití se nevztahuje záruka avýrobce za ně neručí. Přístroj není určen ke komerčnímu použití. Vpřípadě takového způsobu použití pozbývá záruka platnosti.
ZBYTKOVÉ RIZIKO
I když budete zařízení obsluhovat podle předpisů, stále existují zbytková rizika.
Vsouvislosti skonstrukcí a provedením této plazmové řezačky se mohou vyskytnout následující rizika:
 poranění očí v důsledku oslnění,  při kontaktu s horkými částmi zařízení
nebo obrobku (popáleniny),
 v případě nesprávného zajištění existuje
nebezpečí úrazu a požáru v důsledku odletujících jisker nebo částeček strusky,
 zdraví škodlivé emise kouře a plynů
v případě nedostatku vzduchu, resp. nedostatečného odsávání v uzavřených prostorách.
U
0
Jmenovitá hodnota napětí chodu naprázdno
U
1
Jmenovitá hodnota síťového napětí
U
2
Normované pracovní napětí
Page 92
92
CZ
Zbytkové riziko snížíte tím, když budete zařízení používat svědomitě a v souladu s předpisy a dodržíte veškeré pokyny.
• Rozsah dodávky
1 plazmová řezačka 1 zemnicí kabel se svorkou 1 řezací kabel s řezacím hořákem 1 hadice na stlačený vzduch srychlospojkou 3 elektrody (1 předmontovaná) 1 návod k použití 3 pouzdra hořáku (1 předmontované)
• Popis dílů
UPOZORNĚNÍ!
f Bezprostředně po vybalení zařízení vždy zkontrolujte, zda je obsah dodávky úplný a zda je zařízení vbezvadném stavu. Nepoužívejte spotřebič, jestliže je vadný.
1
Plazmová řezačka
2
Držadlo
3
Síťová zástrčka
4
Zemnicí svorka
5
Konektor zemnicí svorky
5a
Přístrojový konektor zemnicí svorky
5b
Připojovací konektor zemnicí svorky
6
Kontrolní konektor plazmového hořáku
7
Konektor plazmového hořáku
8
Plazmový hořák
8a
Tlačítko plazmového hořáku
8b
Upínací pouzdro trysky
8c
Pouzdro hořáku
8d
Elektroda
8e
Distanční držák
8f
Blokovací spínač
9
Kontrolka ochrany proti přehřátí
10
Kontrolní zásuvka plazmového hořáku
11
Připojovací zdířka zemnicí svorky
12
Připojovací zdířka plazmového hořáku
13
Regulátor proudu
14
Kontrolka napájení
15
Rychlospojka hadice na stlačený vzduch
16
Hadice na stlačený vzduch
17
Vypínač Zap/Vyp I znamená zapnuto O znamená vypnuto
18
Nádoba na kondenzát
19
Manometr
20
Přípojka stlačeného vzduchu
21
Otočný knoflík pro regulaci tlaku
• Technické údaje
Výkon: 15–40 A Vstup: 230 V~ 50 Hz Hmotnost: cca 5,0 kg Rozměry: 341 × 116 × 237 mm Izolační třída: H Řezný výkon: Měď:1–4 mm Ušlechtilá ocel: 1–8 mm Hliník:1–8 mm Železo: 1–10 mm Ocel: 1–12 mm
Pracovní tlak: 4–4,5baru
(přednastaveny 4bary)
V rámci dalšího vývoje může dojít bez ohlášení k technickým a optickým změnám výrobku. Všechny rozměry, upozornění a údaje uvedené v tomto návodu k použití jsou proto bez záruky. Ztoho důvodu nelze na základě návodu kobsluze uplatňovat právní nároky.
Page 93
93
CZ
• Bezpečnostní pokyny
VÝSTRAHA!
f Před použitím si pozorně
přečtěte návod k použití. Na základě tohoto návodu kpoužití se seznamte se zařízením, jeho správným používáním a bezpečnostními pokyny. Ten je součástí spo­třebiče a musí být neustále k dispozici!
VÝSTRAHA!
f NEBEZPEČÍ PORANĚ-
NÍ NEBO SMRTI PRO DĚTI ABATOLATA! Nikdy
nenechte děti bez dozoru sobalovým materiálem. Hro­zí nebezpečí udušení.
 Toto zařízení mohou používat
děti od 16 let a dále osoby se sníženými fyzickými, smyslově pozorovacími a mentálními schopnostmi nebo nedostateč­nými zkušenostmi a znalostmi pouze pod dozorem nebo vpřípadě, že byly obezná­meny sbezpečným používá­ním zařízení a uvědomují si související rizika. Děti si stímto zařízením nesmí hrát. Čištění
a uživatelskou údržbu nesmí provádět děti bez dozoru.
 Opravy a/nebo údržbové
práce nechte provádět pouze kvalifikovanými elektrikáři.
 Používejte pouze řezací
kabely, které jsou součástí dodávky.
 Zařízení by během provozu
nemělo stát těsně u stěny, nesmí být zakryté nebo těsně zasunuté mezi jinými zaříze­ními, aby mohlo ventilačními štěrbinami proudit dostatečné množství vzduchu. Zkontro­lujte, zda je zařízení správně připojeno k síťovému napětí. Zamezte namáhání napáje­cího vedení tahem. Dříve než zařízení postavíte na jiné místo, vytáhněte síťovou zástr­čku ze zásuvky.
 Pokud zařízení není vprovozu,
vypněte jej vždy pomocí spínače ZAP/VYP. Držák elektrody odkládejte na izolo­vanou podložku a elektrody vyndávejte z držáku až po 15minutách ochlazování.
Horký kov a jiskry jsou odfukovány řezacím obloukem. Tyto odletující jiskry, horký kov, stejně jako horký předmět práce a horké vybavení zařízení mohou způsobit požár nebo popáleniny. Před použitím zařízení zkontro
lujte pracovní
Page 94
94
CZ
prostředí a ujistěte se, že je jako pracoviště vhodné.
 Odstraňte všechny hořlavé
materiály vokruhu 10m od plazmového řezačky. Pokud to není možné, velmi pečlivě zakryjte předměty vhodnými kryty.
 Neřežte na místech, kde
mohou odletující jiskry zasáh­nout hořlavý materiál.
 Chraňte sebe a ostatní před
odletujícími jiskrami a horkým kovem.
 Uvědomte si, že jiskry a horké
materiály se mohou při řezání snadno dostat malými škvírami a otvory do přilehlých oblastí.
 Uvědomte si, že řezání na
stropě, na podlaze nebo na dílčí části může způsobit požár na protilehlé straně, kam není vidět.
 Pokud je to možné, zapojte
elektrický kabel nejkratší možnou cestou do elektrické zásuvky poblíž pracovní sta­nice, abyste zabránili vedení napájecího kabelu po celé místnosti a aby se nenacházel na podkladu, který by mohl způsobit úraz elektrickým prou­dem, jiskření a vznik požáru.
 Nepoužívejte plazmovou řeza-
čku krozmrazování zamrzlých trubek.
Ohrožení elektrickým proudem:
VÝSTRAHA!
f Úraz elektrickým proudem
zřezací elektrody může být smrtelný.
 Neprovádějte řezání plazma-
tem v dešti nebo sněhu.
 Používejte suché izolační
rukavice.
 Nedotýkejte se elektrody
holýma rukama.
 Nepoužívejte mokré nebo
poškozené rukavice.
 Před úrazem elektrickým
proudem se chraňte izolací
vůči obrobku.
 Neotvírejte kryt zařízení.  Dodatečnou ochranu proti
úrazu síťovým proudem
vpřípadě poruchy lze zajistit
použitím proudového chrániče,
který se aktivuje při výbojovém
proudu do 30mA a zabezpe-
čuje všechna napájená zaří-
zení vokolí. Proudový chránič
musí být vhodný pro všechny
typy proudů.
 Prostředky pro rychlé elektrické
odpojení zdroje řezacího
proudu nebo okruhu řezacího
proudu (např. zařízení pro
nouzové vypnutí) musí být
snadno přístupné.
Page 95
95
CZ
Ohrožení tvořením kouře při plazmovém řezání:
 Vdechování kouře, který
se uvolňuje při plazmovém
řezání, může ohrozit zdraví.
 Nemějte hlavu v kouři.  Zařízení používejte votevře-
ných prostorách.
 Zařízení používejte pouze
vdobře větraných prostorách.
Ohrožení odletujícími jiskrami při plazmovém řezání:
 Jiskry odletující při řezání
mohou způsobit výbuch nebo
požár.
 Hořlavé materiály chraňte
před řezáním.
 Neprovádějte řezání plazma-
tem vedle hořlavých materiálů.
 Jiskry odletující při řezání
mohou způsobit požáry.
 Mějte v blízkosti připravený
hasicí přístroj a pozorovatele,
který jej může ihned použít.
 Neprovádějte plazmové
řezání sudů nebo jakýchkoliv
uzavřených nádob.
Ohrožení zářením elektrického oblouku:
 Paprsky světelného oblouku
mohou poškodit oči a poranit
pokožku.
 Používejte klobouk a bezpeč-
nostní brýle
 Používejte ochranu sluchu
a límec mějte zapnutý až ke krku.
 Používejte svářečskou helmu
a dbejte na správné nastavení filtru.
 Používejte ochranu celého těla.
Ohrožení elektromagnetickými poli:
 Řezací proud vytváří elektro-
magnetická pole.
 Nepoužívejte společně se
zdravotnickými implantáty.
 Nikdy si neobtáčejte řezací
vedení kolem těla.
 Řezací vedení veďte společně.
z Specifické bezpečnostní
pokyny pro svářečský štít
 Před zahájením řezání se vždy
přesvědčte pomocí jasného zdroje světla (např. zapalo­vače) o správném fungování svářečského štítu.
 Rozstřik při řezání může
poškodit ochranné sklo. Poškozené nebo poškrábané ochranné sklo ihned vyměňte.
 Poškozené nebo silně znečiš-
těné, příp. postříkané součásti ihned vyměňte.
 Zařízení mohou provozovat
pouze osoby, které dovršily 16 let života.
Page 96
96
CZ
 Seznamte se s bezpečnostními
předpisy pro plazmové řezání.
Dodržujte rovněž bezpečnostní
pokyny pro plazmovou řezačku.
 Při svařování a plazmovém
řezání vždy používejte svářeč-
ský štít. Pokud jej nepoužijete,
můžete si způsobit těžká
poranění sítnice.
 Při svařování a plazmovém
řezání vždy používejte
ochranný oděv.
 Nikdy nepoužívejte svářečský
štít bez ochranného skla, jinak
by mohlo dojít k poškození
optické jednotky. Hrozí nebez-
pečí poškození zraku!
 Pro dobrou viditelnost a práci
bez únavy včas vyměňte
ochranné sklo.
z Prostředí se zvýšeným
ohrožením elektrickým
proudem
Prostředí se zvýšeným ohrožením elektrickým proudem se vyskytuje například:
 na pracovištích somezeným
prostorem pro pohyb, kdy
obsluha pracuje vnucené
poloze (např. vkleče, vsedě,
vleže) a dotýká se elektricky
vodivých dílů;
 na pracovištích súplným nebo
částečným elektricky vodivým ohraničením a na pracovištích svelkým nebezpečím odvra­titelného nebo náhodného dotyku obsluhy;
 na mokrých, vlhkých nebo
horkých pracovištích, kde vlhkost vzduchu nebo pot významně snižuje odpor lidské kůže a izolační vlastnosti nebo značně snižuje funkčnost ochranného vybavení.
Prostředí se zvýšeným elektrickým ohrožením může vytvářet i kovový žebřík nebo lešení.
Při použití plazmových řezaček vprostředí selektrickým ohro­žením nesmí výstupní napětí plazmové řezačky naprázdno přesáhnout 48V (efektivní hod­nota). Tato plazmová řezačka se vtěchto případech nesmí použít z důvodu výstupního napětí.
z Plazmové řezání ve
stísněných prostorách
Při svařování a plazmovém řezání ve stísněných prostorách může docházet kohrožení toxic­kými plyny (nebezpečí udušení). Ve stísněných prostorách se smí zařízení používat pouze
Page 97
97
CZ
tehdy, pokud se vbezprostřední blízkosti zdržují poučené osoby, které mohou vpřípadě nouze zasáhnout. Vtakovém případě musí před zahájením používání plazmové řezačky provést odbor­ník posouzení a stanovit, které kroky jsou nezbytné pro zajištění bezpečnosti práce a jaká bez­pečnostní opatření je potřeba přijmout při vlastním procesu řezání.
z Sumarizace napětí
naprázdno
Pokud je současně vprovozu více než jeden zdroj plazmového proudu, mohou se jejich napětí naprázdno sčítat a způsobovat zvýšené ohrožení elektrickým proudem. Plazmové proudové zdroje se samostatnými řídicími jednotkami a přípojkami musí být zřetelně označeny, aby bylo možné identifikovat, co patří ke kterému proudovému okruhu.
z Používání ramenních
závěsů
Plazmová řezačka se nesmí používat během přenášení zaří­zení, např. spoužitím ramenního závěsu.
Tím se eliminuje:
 riziko ztráty rovnováhy při
zatažení za připojené vodiče nebo hadice.
 zvýšené nebezpečí úrazu elek-
trickým proudem, neboť obsluha se dostává do kontaktu se zemí, používá-li plazmovou řezačku třídy I, jejíž kryt je uzemněn příslušným ochranným vodičem.
z Ochranný oděv
Během práce musí být pracov­ník obsluhy po celém těle chrá­něn proti záření a popálení vhodným oděvem a ochranou obličeje. Je nutné dodržovat následující kroky: –
Před řezáním si oblečte
ochranný oděv. – Natáhněte si rukavice. – Otevřete okno pro zajištění
přívodu vzduchu. – Nasaďte si ochranné brýle.
 Na obou rukách je nutné mít
rukavice s manžetami z vhod­ného materiálu (kůže). Musí být v bezvadném stavu.
 Na ochranu oděvu proti odletují-
cím jiskrám a popáleninám pou­žívejte vhodné zástěry. Pokud to charakter práce vyžaduje, např. řezání nad hlavou, používejte ochranný oblek a vpřípadě potřeby i ochranu hlavy.
Page 98
98
CZ
z Ochrana proti záření
apopáleninám
Místo práce označte vývěskou „Pozor! Nedívejte se do plamenů!“, která upozorňuje na ohrožení očí. Pracoviště je nutno podle možností odstínit tak, aby byly chráněny osoby nacházející se v blízkosti. Nepovolané osoby je nutno držet mimo oblast řezání.
 Vbezprostřední blízkosti
stacionárních pracovišť by stěny neměly být světlé ani lesklé. Okna musí být nejméně do výšky hlavy zabezpečena proti propouštění nebo odrazu záření, např. vhodným nátěrem.
z Klasifikace zařízení
z hlediska EMC
Dle normy IEC 60974-10 se jedná o svářečku s elektromag­netickou kompatibilitou třídy A. Přístroje třídy A jsou přístroje, které jsou vhodné pro použití ve všech oblastech s výjimkou obyt­ných zón a oblastí přímo připo­jených na napájecí síť nízkého napětí, která napájí (také) obytné budovy. Přístroje třídy A musí dodržovat mezní hodnoty třídy A.
VÝSTRAŽNÉ UPOZORNĚNÍ:
Přístroje třídy A jsou navrženy pro provoz v průmyslovém prostředí. Z důvodu vyskytujících se výkono­vých i vyzařovaných poruchových veličin mohou eventuálně vznikat potíže se zajištěním elektromag­netické kompatibility v ostatních prostředích. I když zařízení dodržuje mezní emisní hodnoty podle normy, přesto mohou příslušné přístroje způsobovat elektromagnetické rušení citlivých zařízení a pří­strojů. Za rušení, které při práci vzniká následkem elektrického oblouku, odpovídá uživatel, který musí přijmout vhodná opatření. Uživatel musí věnovat pozornost především následujícím oblastem:
 síťová, řídicí, signalizační
a telekomunikační vedení
 počítače a ostatní přístroje
řízené mikroprocesorem
 televizory, rozhlasové při-
jímače a jiná přehrávací zařízení
 elektronická a elektrická
bezpečnostní zařízení
 osoby s kardiostimulátory
nebo naslouchadly
 měřicí a kalibrační zařízení  odolnost proti rušení ostatních
blízkých zařízení
 denní doba, kdy se řezání
provádí.
Page 99
99
CZ
Pro snížení možného rušivého vyzařování doporučujeme:
 provádět pravidelnou údržbu
plazmové řezačky a udržovat ji v dobrém stavu.
 řezací vedení by měla být
kompletně odvinutá a ležet na zemi pokud možno paralelně
 přístroje a zařízení ohrožené
rušením by měly být pokud možno z oblasti řezání odstra­něny nebo odstíněny.
• Všeobecné vysvětlivky kplazmatu
Plazmové řezačky fungují tak, že stlačený plyn, např. vzduch, se tlačí malou trubičkou. Upro­střed této trubičky se nachází přímo nad tryskou záporně nabitá elektroda. Vírový prstenec způsobuje, že se plazma rychle otáčí. Jestliže napájíte zápornou elektrodu proudem a uvedete hrot trysky do styku s kovem, vytvoří toto spojení uzavřený elektrický obvod. Mezi elektrodou a kovem nyní vznikne silná zápalná jiskra. Zatímco vstupující plyn protéká trubičkou, zápalná jiskra plyn zahřívá, dokud nedosáhne plazmového skupenství. Tato reakce způsobuje proud řízené plazmy s teplotou 16649°C nebo vyšší, která se pohybuje rychlostí 6,096m/s a přeměňuje
kov na páru a roztavené vedlejší produkty. Plazma samotná vede elektrický proud. Pracovní cyklus, který vytváří oblouk, trvá tak dlouho, dokud je k elektrodě při­váděn proud a plazma zůstává ve styku se zpracovávaným kovem. Řezací tryska je opatřena řadou dalších kanálků. Tyto kanálky vytvářejí konstantní tok inertního plynu kolem oblasti řezání. Tlak tohoto proudu plynu reguluje poloměr plazmového paprsku.
UPOZORNĚNÍ!
fTento stroj je určen pouze pro použití stlačeného vzduchu jako „plynu“.
• Před uvedením do provozu
• Prostředí instalace
Ujistěte se, že je pracoviště dostatečně větrané. Pokud je zařízení provozováno bez dostatečného chlazení, provozní cyklus se zkracuje a může dojít k přehřátí.
Mohou být nutná další ochranná opatření:
 Zařízení musí být nainstalováno tak, aby
byl kolem volný prostor nejméně 0,5m.
 Ventilační štěrbiny nesmí být zastavěné
nebo zakryté.
 Zařízení se nesmí používat jako
odkládací plocha, např. pro odkládání nástrojů apod.
 Provoz musí probíhat v suchém a dobře
větraném pracovním prostředí.
Page 100
100
CZ
• Připojení stlačeného vzduchu
UPOZORNĚNÍ!
fZařízení je navrženo pro provozní tlak (výstupní tlak na kompresoru) do 6,3baru. Mějte na paměti, že při nasta­vení tlaku vzduchu může dojít k poklesu tlaku. Například při délce hadice 10m a vnitřním průměru 9mm klesne o zhru­ba 0,6baru.
Používejte pouze filtrovaný a regulovaný stlačený vzduch.
 Připojte hadici na stlačený vzduch
16
na zadní straně plazmové řezačky
1
k přípojce stlačeného vzduchu
20
. Zasuňte konec hadice na stlačený vzduch
16
bez rychlospojky do přípojky
stlačeného vzduchu
20
plazmové
řezačky
1
(viz obr. I).
 Otočným knoflíkem
21
na odlučovači kondenzátu můžete nastavit tlak (viz obr.I–L). Je potřeba zvolit tlak 4–4,5baru.
 Pokud chcete hadici na stlačený vzduch
16
opět odpojit, musíte stisknout aretaci
přípojky stlačeného vzduchu
20
a hadici
na stlačený vzduch
16
zároveň
vytáhnout (viz obr. I).
• Připojení řezacího hořáku
 Zapojte konektor plazmového hořáku 7
do připojovací zdířky plazmového hořáku
12
a převlečnou matici ručně
utáhněte (viz obr. A+B).
 Kontrolní konektor plazmového hořáku
6
zastrčte do elektrické zásuvky
plazmového hořáku
10
a rukou utáhněte
převlečnou matici (viz obr. A+B).
• Připojení zemnícího kabelu
Propojte přístrojový konektor zemnicí svorky
5a
s připojovací zdířkou zemnicí svorky 11.
Propojte konektor zemnicí svorky
5
s připojo-
vací zdířkou zemnicí svorky
5b
.
Dbejte na to, že se nejprve musí zasunut spojovací kolík a poté otočit. Spojovací kolík přístrojo­vého konektoru zemnicí svorky
5a
musí při zastrčení směřovat nahoru. Po zasunutí se musí spojovací kolík otočit ve směru hodinových ručiček až na doraz, aby došlo k zajištění (viz obr. A+B). Není nutné použít násilí!
• Uvedení do provozu
• Obsluha
1. Postavte plazmovou řezačku 1 na suché
a dobře větrané místo.
2. Umístěte stroj do blízkosti obrobku.
3. Stiskněte vypínač Zap/Vyp
17
.
4. Připojte zemnicí svorku
4
na řezaný obrobek a ujistěte se, že je dobrý elektrický kontakt.
5. Na regulátoru proudu
13
nastavte řezací proud. Pokud dojde kpřerušení světel­ného oblouku, musí se příp. nastavit vyšší řezací proud. Pokud se elektroda často spálí, je potřeba nastavit nižší řezací proud.
6. Nasaďte plazmový hořák
8
na obrobek tak, aby distanční držák zcela dosedl. Pro odblokování tlačítka plazmového hořáku
8f
posuňte blokovací spínač 8a dopředu. Stiskněte tlačítko plazmového hořáku
8a
. Řezací oblouk se zapálí.
7. Začněte řezat pomalu a poté zvyšujte rychlost, abyste dosáhli požadované kvality řezání.
8. Rychlost je nutno regulovat tak, aby bylo dosaženo dobrého řezného výkonu.
Loading...
