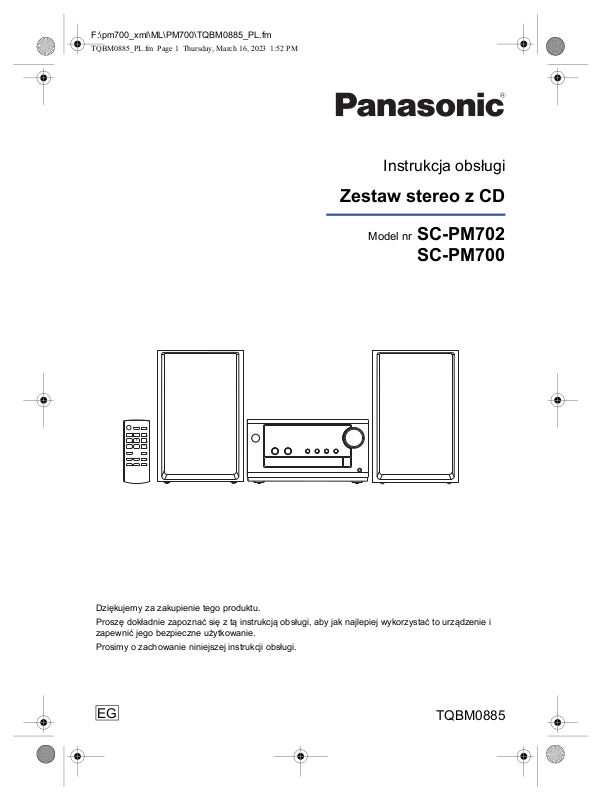

Page 1
Instrukcja obsługi
Zestaw stereo z CD
Model nr SC-PM702
SC-PM700
Dziękujemy za zakupienie tego produktu.
Proszę dokładnie zapoznać się z tą instrukcją obsługi, aby jak najlepiej wykorzystać to urządzenie i
zapewnić jego bezpieczne użytkowanie.
Prosimy o zachowanie niniejszej instrukcji obsługi.
EG
TQBM0885
Page 2
Niniejsza instrukcja obsługi przeznaczona jest dla modeli SC-PM702 oraz SC-PM700.
[PM702]: Oznacza funkcje dostępne w modelach SC-PM702.
[PM700]: Oznacza funkcje dostępne w modelach SC-PM700.
Zestaw SC-PM702 SC-PM700
Urządzenie główne SA-PM702 SA-PM700
Głośniki SB-PM700 SB-PM700
Zakupione urządzenie może różnić się od przedstawionego na ilustracjach.
Symbole na tym produkcie (włącznie z akcesoriami) oznaczają, co następuje:
Prąd przemienny
Prąd stały
Sprzęt klasy II (konstrukcja urządzenia zapewnia podwójną izolację.)
WŁ.
Gotowość
Deklaracja Zgodności (DoC)
Niniejszym, „Panasonic Entertainment & Communication Co., Ltd.” deklaruje, iż niniejszy produkt jest
zgodny z zasadniczymi wymogami i innymi odnośnymi postanowieniami Dyrektywy 2014/53/UE.
Klienci mogą skopiować oryginał Deklaracji Zgodności (DoC) dla naszych produktów radiowych i
końcowych urządzeń teletransmisyjnych (RE) z naszego serwera DoC:
https://www.ptc.panasonic.eu/compliance-documents
Kontakt z autoryzowanym przedstawicielem:
Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg,
Niemcy
Wyprodukowano przez:
Panasonic Entertainment & Communication Co., Ltd.
1-10-12, Yagumohigashi-machi, Moriguchi City, Osaka, Japonia
TQBM0885
Typ łączności
bezprzewodowej
Bluetooth
®
Pasmo częstotliwości Maksymalna moc (dBm EIRP)
2402 – 2480 MHz 4 dBm
2
Page 3
Środki ostrożności
OSTRZEŻENIE
Urządzenie
• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,
– Nie należy wystawiać urządzenia na działanie deszczu, wilgoci, kapanie lub zachlapanie.
– Na urządzeniu nie należy umieszczać żadnych przedmiotów napełnionych płynami, np. dzbanków.
– Należy stosować zalecane akcesoria.
– Nie zdejmować pokrywy.
– Użytkownik nie powinien podejmować się naprawy urządzenia na własną rękę. Serwis należy zlecić
w autoryzowanym punkcie serwisowym.
– Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty.
UWAGA!
Urządzenie
• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,
– Niniejszego urządzenia nie należy instalować lub umieszczać w biblioteczce, wbudowanej szafce lub
innej ograniczonej przestrzeni. Należy zapewnić odpowiednią wentylację urządzenia.
– Nie zasłaniaj otworów wentylacyjnych urządzenia gazetami, obrusami, zasłonami i podobnymi
przedmiotami.
– Nie umieszczać na urządzeniu źródeł otwartego ognia, jak np. zapalone świece.
• Urządzenie jest przeznaczone do używania w klimacie umiarkowanym.
• To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie
zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem
komórkowym.
• Urządzenie wykorzystuje promień lasera. Sterowanie, regulacje lub postępowanie w sposób tutaj nie
określony grozi niebezpiecznym naświetleniem promieniami lasera.
• Urządzenie należy ustawić na równej powierzchni, z dala od miejsc bezpośrednio nasłonecznionych, w
których panuje wysoka temperatura, duża wilgotność lub występują nadmierne drgania.
• W przypadku dłuższego użytkowania system może się nagrzewać. Jest to normalne zachowanie. Nie
ma powodu do obaw.
Przewód zasilania
• Wtyczka przewodu sieciowego umożliwia odłączenie zasilania urządzenia. Urządzenie należy
zamontować w sposób umożliwiający szybkie wyjęcie wtyczki z gniazda zasilania.
Bateria
• Istnieje niebezpieczeństwo wybuchu w przypadku, gdy baterie zostaną nieprawidłowo założone.
Baterie należy wymieniać na takie same lub na baterie równorzędnego typu, zalecane przez
producenta.
• Zużyte baterie należy odpowiednio zutylizować. Właściwą metodę powinny wskazać władze lokalne.
• Nie zbliżać baterii do źródeł ciepła lub ognia.
• Baterii nie należy pozostawiać przez dłuższy czas, w pojeździe z zamkniętymi drzwiami i oknami,
narażonym na bezpośrednie promieniowanie słoneczne.
• Nie wolno zwierać biegunów baterii ani jej rozbierać.
• Nie ładować baterii alkalicznych ani manganowych.
• Nie wolno używać baterii, z których została zdjęta warstwa ochronna.
• Jeśli pilot ma nie być używany przez dłuższy czas, należy wyjąć z niego baterię. Przechowywać w
chłodnym, ciemnym miejscu.
• Unikaj używania w następujących sytuacjach
– Ekstremalnie wysokie lub niskie temperatury podczas użytkowania, przechowywania lub transportu.
– Wymiana baterii na baterię nieprawidłowego typu.
TQBM0885
3
Page 4
– Utylizacja baterii w ogniu lub w piecu, jej mechaniczne zgniecenie lub przecięcie, co może
skutkować wybuchem.
– Ekstremalnie wysoka temperatura oraz/lub ekstremalnie niskie ciśnienie powietrza, co może
skutkować wybuchem albo wyciekiem palnych cieczy lub gazów.
Spis treści
Środki ostrożności . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Dostarczone wyposażenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Rozmieszczenie głośników. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Przygotowanie pilota zdalnego sterowania. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Podłączenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Opis elementów sterowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Przygotowanie multimediów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Odtwarzanie multimediów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Radio FM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
DAB+ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Efekty dźwiękowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Zegar i timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Inne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Rozwiązywanie problemów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Konserwacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Dane techniczne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Odnośniki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Dostarczone wyposażenie
Sprawdzić i znaleźć poszczególne elementy dostarczonego wyposażenia.
1 Przewód zasilania
[PM702]
1 Antena DAB/FM
[PM700]
1 Antena wewnętrzna FM
1 Pilot zdalnego sterowania
(N2QAYB000984)
TQBM0885
4
Page 5
Rozmieszczenie głośników
(Nie należy do wyposażenia)
Zestawy głośnikowe lewy i prawy są identyczne.
Prosimy używać tylko zestawów głośnikowych znajdujących się w wyposażeniu.
Użycie innych zestawów głośnikowych grozi uszkodzeniem urządzenia i pogorszeniem jakości dźwięku.
Uwaga:
• Aby zapewnić odpowiednią wentylację, należy zachować przynajmniej 10 mm odstępu między zestawami
głośnikowymi a urządzeniem głównym.
• Zestawy głośnikowe należy ustawić na płaskim, stabilnym podłożu.
• Niniejsze zestawy głośnikowe nie mają ekranu magnetycznego. Nie należy ich umieszczać w pobliżu
odbiorników telewizyjnych, komputerów ani innych urządzeń wrażliwych na oddziaływanie pola
magnetycznego.
• Długotrwałe odtwarzanie przy dużym poziomie głośności może spowodować uszkodzenia zestawów
głośnikowych i skrócić jego żywotność.
• Aby uniknąć uszkodzenia urządzenia, w następujących przypadkach należy zmniejszyć głośność:
– W przypadku zniekształcenia dźwięku.
– Podczas regulacji brzmienia dźwięku.
UWAGA!
• Zestawów głośnikowych należy używać wyłącznie z zalecanym systemem. W przeciwnym
wypadku może dojść do uszkodzenia wzmacniacza, zestawów głośnikowych i do pożaru. W
przypadku uszkodzenia urządzenia lub nagłej zmiany w jakości odtwarzania należy zwrócić
się po radę do wykwalifikowanego specjalisty.
• Nie należy modyfikować głośnika lub przewodów głośnika, ponieważ mogłoby to doprowadzić
do uszkodzenia systemu.
Przygotowanie pilota zdalnego sterowania
Należy stosować baterie alkaliczne lub manganowe.
Załóż baterię tak, aby jej bieguny (+ i –) były zgodne z oznaczeniami wewnątrz obudowy pilota zdalnego
sterowania.
TQBM0885
5
Page 6
Podłączenie
1
2
3
1
2
3
Taśma klejąca (nie należy
do wyposażenia)
Przewód zasilania podłączyć do gniazdka sieciowego dopiero po wykonaniu wszystkich
pozostałych połączeń.
[PM702]
[PM700]
1 [PM702]
Podłącz antenę DAB/FM.
Należy dokładnie dokręcić nakrętkę.
Obróć antenę w punkcie , aby poprawić odbiór.
Uwaga:
W przypadku słabego odbioru należy zastosować antenę zewnętrzną.
TQBM0885
6
Page 7
[PM700]
Taśma klejąca
(nie należy do
wyposażenia)
Czerwony
Czarny
Do domowego
gniazdka
zasilającego

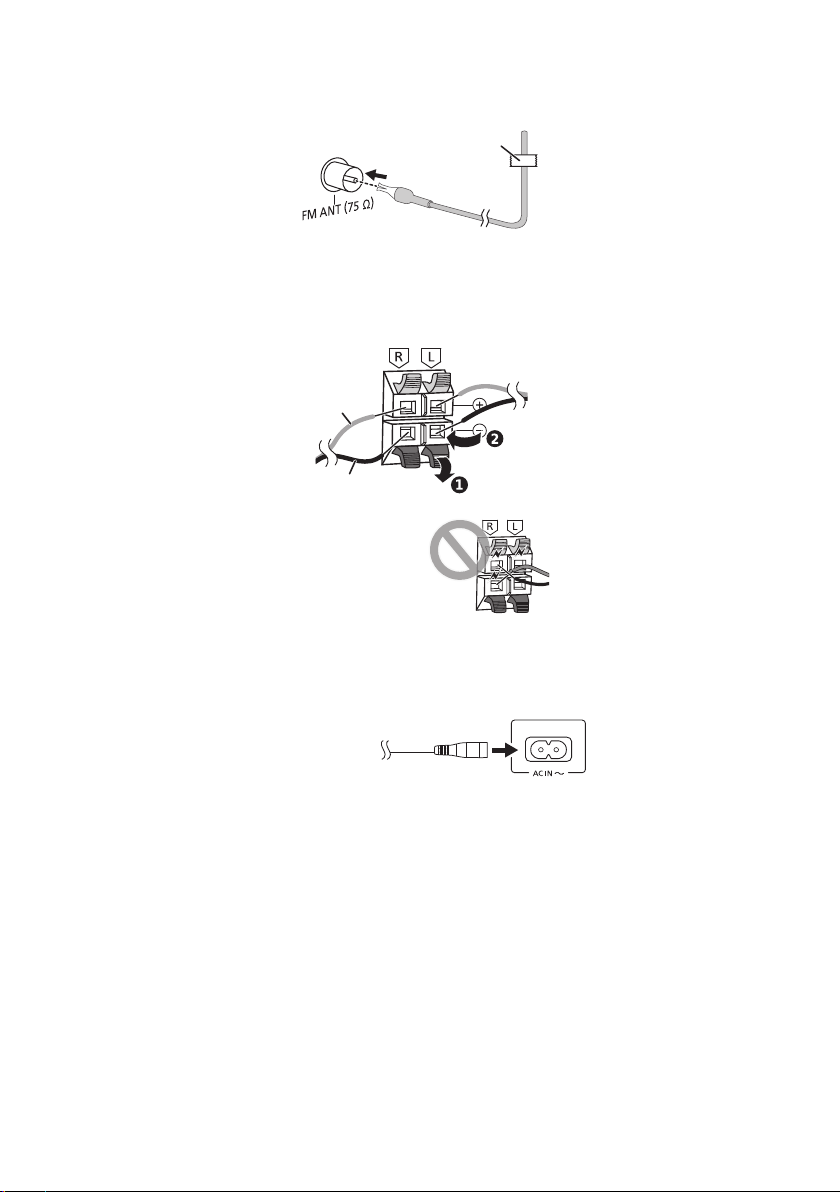

Podłącz antenę wewnętrzną FM.
Antenę należy zainstalować w miejscu zapewniającym najlepszy odbiór.
2 Podłącz głośniki.
Podłącz przewody głośników do odpowiednich złączy.
Uważaj, aby nie krzyżować
(zwierać) lub odwracać
polaryzacji przewodów
głośnikowych, gdyż można w
ten sposób uszkodzić
głośniki.
3 Podłącz przewód zasilania.
Nie należy używać innych przewodów prądu przemiennego za wyjątkiem dołączonego.
Oszczędzanie energii
System pobiera niewielką ilość energii nawet pozostając w trybie spoczynku. Gdy system nie jest
używany, należy go odłączać od zasilania.
Po odłączeniu systemu od zasilania niektóre ustawienia zostaną utracone. Konieczne będzie ich
ponowne ustawienie.
Uwaga:
Anteny należy umieszczać z dala od przewodu zasilania, aby uniknąć przechwytywania szumu.
TQBM0885
7
Page 8

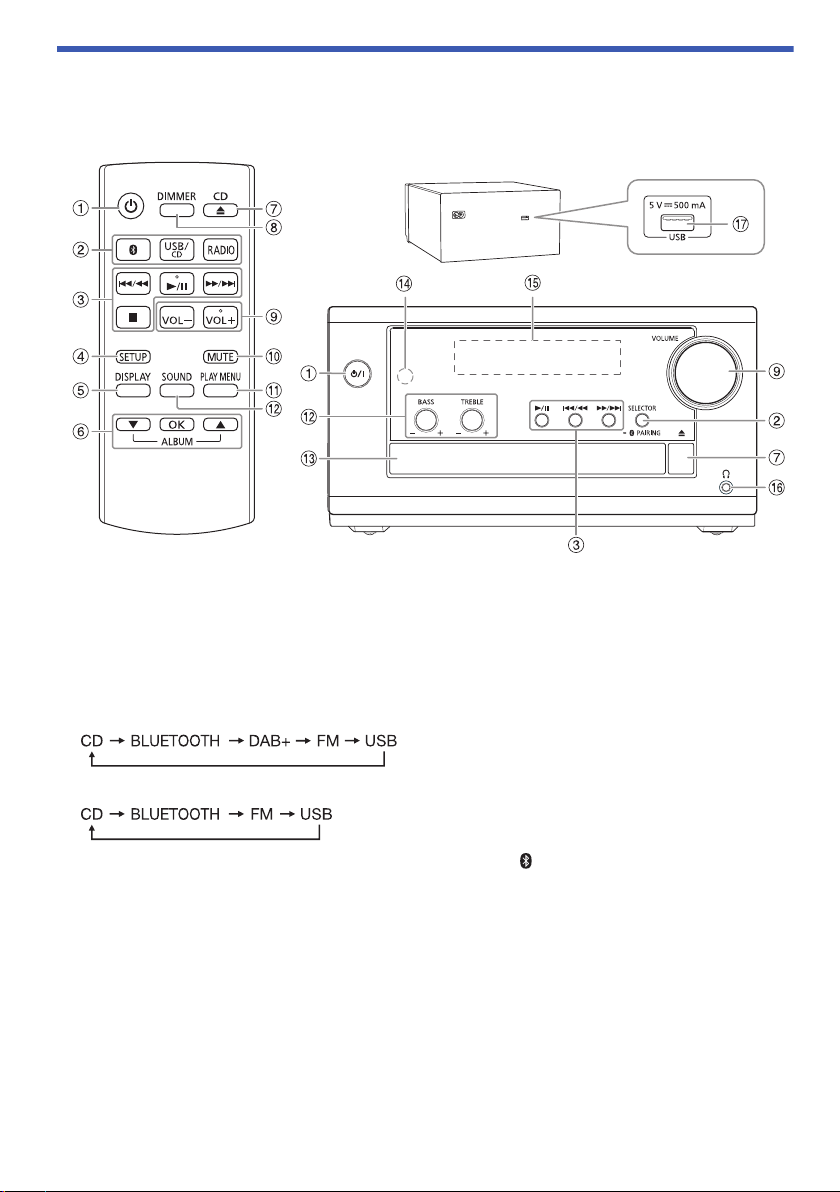

Opis elementów sterowania
Tył
Opisane procedury należy wykonać za pomocą pilota zdalnego sterowania. Można również użyć
przycisków na urządzeniu głównym, jeśli są identyczne.
A Przełącznik „STANDBY/ON” [`], [1]
Naciśnij ten przycisk, aby wyłączyć urządzenie (przełączyć je w stan gotowości) lub włączyć je z
powrotem. W stanie gotowości urządzenie nadal pobiera pewną niewielką moc.
B Wybór źródła audio
Na urządzeniu głównym:
Naciśnij [SELECTOR] wielokrotnie, aby wybrać źródło:
[PM702]
[PM700]
Aby rozpocząć parowanie Bluetooth
C Podstawowe elementy sterowania odtwarzaniem
D Wyświetl menu konfiguracji
E Wyświetl zawartość
F Wybierz lub potwierdź opcję
Pomiń albumy MP3
G Otwieranie lub zamykanie kieszeni napędu płyt
H Zmniejszanie jasności wyświetlacza
Ponownie naciśnij przycisk, aby anulować wybór.
I Dostosuj poziom głośności
TQBM0885
®
, naciśnij i przytrzymaj [– PAIRING].
8
Page 9
J Wycisz dźwięk
Ponownie naciśnij przycisk, aby anulować wybór.
„MUTE” można wyłączyć również przez regulowanie głośności lub wyłączając system.
K Wyświetlenie menu odtwarzania
L Wybór charakterystykę dźwięku
M Kieszeń napędu płyt
N Czujnik zdalnego sterowania
Odległość: W granicach około 7 m
Kąt: W przybliżeniu 10° w pionie, 30° w dół, 30° w lewo i w prawo
O Wyświetlacz
P Gniazdo słuchawek ( )
Typ wtyku: O średnicy Ø 3,5 mm, stereo (nie należy do wyposażenia)
– Nadmierne ciśnienie akustyczne dźwięku wydobywającego się ze słuchawek czy słuchawek
nagłownych może powodować utratę słuchu.
– Głośne słuchanie przez dłuższy okres czasu może doprowadzić do uszkodzeń w uchu
wewnętrznym.
Q Gniazdo USB (DC 5 V 500 mA)
TQBM0885
9
Page 10
Przygotowanie multimediów
Płyty kompaktowe
1 Naciśnij [CD x] (urządzenie główne: [x]), aby otworzyć kieszeń napędu płyt.
Włóż płytę etykietą do góry.
Naciśnij ponownie, aby otworzyć kieszeń napędu płyt.
2 Naciśnij [USB/CD] (urządzenie główne: [SELECTOR]) wielokrotnie, aby wybrać „CD”.
USB
Przygotowanie
Przed podłączeniem zewnętrznego urządzenia USB do systemu pamiętaj, aby wykonać kopię zapasową
danych.
1 Zmniejszyć poziom głośności i podłącz urządzenie USB do gniazda USB.
Przytrzymać główne urządzenie podczas podłączania lub rozłączania urządzenia USB.
2 Naciśnij [USB/CD] (urządzenie główne: [SELECTOR]) wielokrotnie, aby wybrać „USB”.
Uwaga:
Nie należy używać przedłużacza USB. Nie są obsługiwane urządzenia USB podłączane za pomocą przewodu.
Bluetooth
Można podłączyć urządzenie audio bezprzewodowo za pomocą funkcji Bluetooth® i odtwarzać na nim.
Przygotowanie
• Włącz urządzenie główne.
• Włącz funkcję Bluetooth
• Aby uzyskać szczegółowe informacje, patrz instrukcja obsługi.
█
Parowanie urządzenia
Przygotowanie
Jeśli system jest podłączony do urządzenia Bluetooth
®
®
urządzenia i umieść je w pobliżu systemu.
®
, odłącz go (~11).
1 Naciśnij [ ].
W przypadku wyświetlenia komunikatu „PAIRING” przejdź do kroku 3.
2 Naciśnij [PLAY MENU], aby wybrać „PAIRING”, a następnie naciśnij [OK].
3 Wybierz w menu Bluetooth
W przypadku wyświetlenia monitu o hasło wprowadź „0000”.
Urządzenie łączy się automatycznie z tym systemem po zakończeniu parowania.
Nazwa podłączonego urządzenia jest wyświetlona przez kilka sekund.
TQBM0885
®
urządzenia opcję „SC-PM702/PM704” lub „SC-PM700”.
10
Page 11
Korzystanie z urządzenia głównego
1 Naciśnij i przytrzymaj [– PAIRING] do chwili, aż wyświetlony zostanie komunikat
„PAIRING”.
2 Wybierz w menu Bluetooth
Uwaga:
Z systemem można sparować do 8 urządzeń. W przypadku sparowania dziewiątego urządzenia to, które
najdłużej nie było używane zostanie zastąpione.
█
Podłączanie urządzenia
Przygotowanie
Jeśli system jest podłączony do urządzenia Bluetooth
®
urządzenia opcję „SC-PM702/PM704” lub „SC-PM700”.
®
, odłącz go (~11).
1 Naciśnij [ ].
Wyświetlony zostanie symbol „BLUETOOTH READY”.
2 Wybierz w menu Bluetooth
®
urządzenia opcję „SC-PM702/PM704” lub „SC-PM700”.
Nazwa podłączonego urządzenia jest wyświetlona przez kilka sekund.
3 Rozpocznij odtwarzanie na urządzeniu.
Uwaga:
• W celu podłączenia urządzenie należy sparować.
• Urządzenie może połączyć się z tylko jednym urządzeniem w danym momencie.
• W przypadku wybrania jako źródła „BLUETOOTH” system automatycznie próbuje połączyć się z ostatnim
podłączonym urządzeniem. (Podczas tej czynności będzie wyświetlony komunikat „LINKING”.)
█
Rozłączanie urządzenia
Gdy podłączone jest urządzenie Bluetooth
®
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „DISCONNECT?”.
2 Naciśnij [R, T], aby wybrać „OK? YES”, a następnie naciśnij [OK].
Wyświetlony zostanie symbol „BLUETOOTH READY”.
Aby anulować, wybierz „OK? NO”.
Korzystanie z urządzenia głównego
Naciśnij i przytrzymaj [– PAIRING] do chwili, aż wyświetlony zostanie komunikat „PAIRING”.
Uwaga:
Urządzenie zostanie odłączone, gdy:
– Zostanie wybrane inne źródło.
– Urządzenie zostanie przemieszczone poza maksymalny zasięg sygnału.
– Transmisja Bluetooth
– System lub urządzenie zostanie wyłączone.
®
urządzenia zostanie wyłączona.
TQBM0885
11
Page 12
Odtwarzanie multimediów
Numer albumu Numer utworu
Następujące symbole wskazują dostępność funkcji.
CD :
USB :
BLUETOOTH :
Odtwarzanie podstawowe
CD USB BLUETOOTH
Odtwarzanie Naciśnij [4/9].
Zatrzymać Naciśnij [8].
Przerywanie Naciśnij [4/9].
Pomiń Naciśnij [2/3] lub [5/6], aby pominąć utwór.
Szukaj Naciśnij i przytrzymaj [2/3] lub [5/6].
Uwaga:
W zależności od urządzenia Bluetooth® niektóre operacje mogą nie być dostępne.
Wyświetlanie dostępnych informacji
CD USB BLUETOOTH
Możesz wyświetlić dostępne informacje, takie jak album MP3 i numer ścieżki na panelu wyświetlacza.
Nacisnąć [DISPLAY] wielokrotnie.
Przykład: Wyświetlanie albumu MP3 i numeru utworu.
Płyta CD-R/RW w formacie CD-DA lub z plikami MP3.
Urządzenie USB z plikami MP3.
Urządzenie Bluetooth
USB
®
.
Położenie zostanie zapamiętane.
Wyświetlony zostanie symbol „RESUME”.
Naciśnij ponownie, aby całkowicie zatrzymać.
Naciśnij ponownie, aby kontynuować odtwarzanie.
CD USB
Naciśnij [R, T], aby pominąć album MP3.
Uwaga:
• Maksymalna liczba wyświetlanych znaków: Około 32
• Urządzenie obsługuje etykiety w formacie 1.0, 1.1 i 2.3 ID3.
• Dane tekstowe nieobsługiwane przez system mogą być wyświetlane odmiennie.
TQBM0885
12
Page 13
Menu odtwarzania
CD USB
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „PLAYMODE” lub „REPEAT”.
2 Naciśnij [R, T], aby wybrać ustawienie, a następnie naciśnij [OK].
PLAYMODE
OFF PLAYMODE Anuluj ustawienie.
1-TRACK
1
1-ALBUM
1
RANDOM
RND
1-ALBUM RANDOM
1 RND
REPEAT
ON REPEAT Odtwarzanie z powtórzeniem.
OFF REPEAT Anuluj ustawienie.
Uwaga:
• Podczas odtwarzania w losowej kolejności nie można przejść do utworów poprzednio odtworzonych.
• Ustawienie zostanie anulowane po otwarciu kieszeni napędu płyt lub odłączeniu urządzenia USB.
Odtwarzanie jeden wybrany utwór.
Naciśnij [2/3] lub [5/6], aby wybrać utwór.
Odtwarzanie jednego wybranego albumu MP3.
Naciśnij [R, T], aby wybrać album MP3.
Odtwarzanie losowo wszystkich utworów.
Odtwarzanie losowo wszystkich utworów w jednym wybranym albumie MP3.
Naciśnij [R, T], aby wybrać album MP3.
Tryb połączenia
BLUETOOTH
Tryb połączenia można zmienić, aby dostosować do rodzaju połączenia.
Przygotowanie
Jeśli system jest podłączony do urządzenia Bluetooth
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „LINK MODE”.
2 Naciśnij [R, T], aby wybrać tryb, a następnie naciśnij [OK].
®
, odłącz go (~11).
MODE 1 Nacisk położony na możliwość połączenia.
MODE 2
Nacisk położony na jakość dźwięku.
(tryb domyślny)
Uwaga:
• W zależności od urządzenia odtwarzany obraz i dźwięk może nie być zsynchronizowany. W takiej sytuacji
wybierz „MODE 1”.
• W przypadku przerwane dźwięku wybierz „MODE 1”.
TQBM0885
13
Page 14
Poziom sygnału wejściowego
(tryb domyślny)
BLUETOOTH

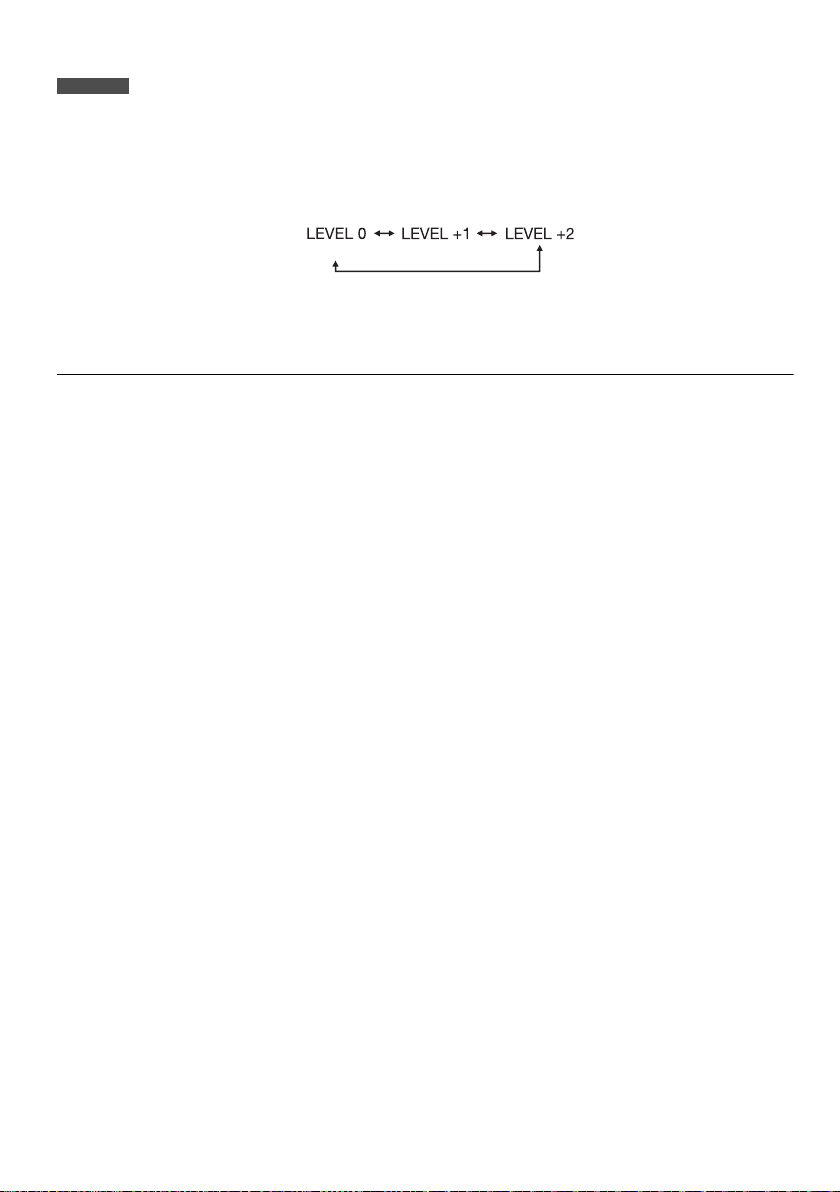

Można zmienić ustawienie poziomu sygnału wejściowego, jeżeli poziom wejścia audio transmisji
Bluetooth
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „INPUT LEVEL”.
2 Naciśnij [R, T], aby wybrać poziom, a następnie naciśnij [OK].
Uwaga:
W przypadku przerwane dźwięku wybierz „LEVEL 0”.
█
• Urządzenie może odtwarzać płyty CD-R/RW z zawartością CD-DA lub MP3.
• Przed odtwarzaniem, należy sfinalizować dysk na urządzeniu, na którym był nagrywany.
• Niektóre płyty CD-R/RW mogą nie być odtwarzane z powodu złego stanu nagrania.
• Ten system nie gwarantuje możliwości odtwarzania wszystkich typów płyt.
█
• To urządzenie nie gwarantuje połączenia ze wszystkimi urządzeniami USB.
• To urządzenie obsługuje tryb pracy USB 2.0 „full speed”.
• To urządzenie może obsługiwać urządzenia USB o pojemności do 32GB.
• Obsługiwany jest tylko system plików FAT 12/16/32.
®
jest zbyt niski.
Uwaga dotycząca płyty
Uwaga dotycząca urządzenia USB
█
Uwaga dotycząca pliku MP3
• Pliki są zdefiniowane jako utwory i foldery są zdefiniowane jako album.
• Utwory powinny mieć rozszerzenie „.mp3” lub „.MP3”.
• Utwory nie zawsze odtwarzane są w kolejności nagrywania.
• Niektóre pliki mogą nie być obsługiwane z powodu wielkości sektora.
• Ten system nie gwarantuje możliwości odtwarzania wszystkich plików MP3.
Plik MP3 na płycie
• Urządzenie może odtwarzać do:
– 255 albumów (włącznie z folderem nadrzędnym)
– 999 utworów
–20 sesji
• Płyty muszą być zgodne ze standardem ISO9660 poziom 1 lub 2 (z wyjątkiem formatów
rozszerzonych).
Plik MP3 na urządzeniu USB
• Urządzenie może odtwarzać do:
– 800 albumów (włącznie z folderem nadrzędnym)
– 8000 utworów
– 999 utworów w jednym albumie
TQBM0885
14
Page 15
Radio FM
Przygotowanie
Naciśnij [RADIO] (urządzenie główne: [SELECTOR]) wielokrotnie, aby wybrać „FM”.
Strojenie ręczne
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „TUNE MODE”.
2 Naciśnij [R, T], aby wybrać „MANUAL”, a następnie naciśnij [OK].
3 Naciśnij [2/3] lub [5/6], aby dostroić radio do żądanej stacji.
Aby uruchomić automatyczne strojenie, należy nacisnąć i przytrzymać ten przycisk, do momentu, gdy
wyświetlana częstotliwość zacznie szybko się zmieniać.
Podczas odbioru stereofonicznego w paśmie, wyświetlany zostanie symbol „STEREO”.
Programowanie stacji
Można zapisać do 30 stacji FM.
█
Automatyczne programowanie
1 Naciśnij [PLAY MENU], aby wybrać „A.PRESET”.
2 Naciśnij [R, T], aby wybrać „LOWEST” lub „CURRENT”, a następnie naciśnij [OK].
LOWEST Strojenie rozpocznie się od najniższej częstotliwości.
CURRENT Strojenie rozpocznie się od aktualnej częstotliwości.
Tuner zaprogramuje na kanałach, w rosnącej kolejności, wszystkie stacje, które zdoła odebrać.
Aby anulować, naciśnij [8].
█
Ręczne programowanie stacji
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „TUNE MODE”.
2 Naciśnij [R, T], aby wybrać „MANUAL”, a następnie naciśnij [OK].
3 Naciśnij [2/3] lub [5/6], aby dostroić radio do żądanej stacji.
4 Naciśnij [OK].
5 Naciśnij [R, T], aby wybrać zapisany numer, a następnie naciśnij [OK].
Aby zaprogramować więcej stacji, wykonaj ponownie kroki od 3 do 5.
Nowa stacja zastąpi wcześniej zaprogramowaną znajdującą się pod tym samym numerem.
█
Wybieranie zaprogramowanej stacji
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „TUNE MODE”.
2 Naciśnij [R, T], aby wybrać „PRESET”, a następnie naciśnij [OK].
3 Naciśnij [2/3] lub [5/6], aby wybrać zaprogramowaną stację.
TQBM0885
15
Page 16
Poprawy brzmienia dźwięku
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „FM MODE”.
2 Naciśnij [R, T], aby wybrać „MONO”, a następnie naciśnij [OK].
Aby anulować, wybierz „STEREO”.
Tryb „MONO” jest również anulowany z chwilą zmiany częstotliwości.
Zapamiętanie nastawy
Przejdź do kroku 4 funkcji „Ręczne programowanie stacji” (~15).
Kontrola sygnału wyjściowego
Naciśnij [DISPLAY].
FM–––– Sygnał FM jest słaby.
System nie jest dostrojony do żadnej stacji.
FM ST Sygnał FM jest w trybie stereo.
FM MONO Tryb „MONO” jest wybrany jako „FM MODE”. Sygnał FM jest w trybie mono.
16
TQBM0885
Page 17
DAB+
[PM702]
Przygotowanie
Naciśnij [RADIO] (urządzenie główne: [SELECTOR]) wielokrotnie, aby wybrać „DAB+”.
Uwaga:
Po wybraniu opcji „DAB+” po raz pierwszy system wykona automatycznie dostrajanie.
Strojenie ręczne
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „MANUAL SCAN”.
2 Naciśnij [R, T], aby wybrać blok częstotliwości, a następnie naciśnij [OK].
Jeśli nie zostanie wykrywa żadna stacja, wyświetlony zostanie komunikat „SCAN FAILED”.
Wyreguluj antenę i spróbuj ponownie.
Automatyczne strojenie
1 Naciśnij [PLAY MENU], aby wybrać „AUTO SCAN”, a następnie naciśnij [OK].
Wyświetlony zostanie symbol „START?”.
2 Naciśnij [OK], aby rozpocząć strojenie.
Wyświetlony zostanie symbol „DAB AUTO SCAN”.
Jeśli nie zostanie wykrywa żadna stacja, wyświetlony zostanie komunikat „SCAN FAILED”.
Wykonaj strojenie ręczne.
Uwaga:
Po wykonaniu automatycznego strojenia zaprogramowane częstotliwości zostają wykasowane.
Programowanie stacji
Można zapisać do 20 stacji.
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „TUNE MODE”.
2 Naciśnij [R, T], aby wybrać „STATION”, a następnie naciśnij [OK].
3 Naciśnij [2/3] lub [5/6], aby dostroić radio do żądanej stacji.
4 Naciśnij [OK].
5 Naciśnij [R, T], aby wybrać zapisany numer, a następnie naciśnij [OK].
Aby zaprogramować więcej stacji, wykonaj ponownie kroki od 3 do 5.
Nowa stacja zastąpi wcześniej zaprogramowaną znajdującą się pod tym samym numerem.
Uwaga:
Nie można zaprogramować stacji, gdy stacja nie nadaje lub jeśli wybrano usługę dodatkową.
█
Wybieranie zaprogramowanej stacji
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „TUNE MODE”.
2 Naciśnij [R, T], aby wybrać „PRESET”, a następnie naciśnij [OK].
3 Naciśnij [2/3] lub [5/6], aby wybrać zaprogramowaną stację.
TQBM0885
17
Page 18
Usługa dodatkowa
Blok częstotliwości Częstotliwość Jakość odbioru
0 (słaby) do 8 (doskonały)
Gdy pokazywany jest komunikat „ ”, możesz słuchać serwisów pomocniczych.
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „DAB SECONDARY”.
2 Naciśnij [R, T], aby wybrać usługę dodatkową, a następnie naciśnij [OK].
Aby anulować, wybierz „PRIMARY”.
Uwaga:
Gdy zostanie wybrana inna stacja, ustawienie zostaje anulowane.
Wyświetlanie dostępnych informacji
Następujące informacje można wyświetlać na panelu wyświetlacza:
• Informacje o transmisji DAB
• Typ programu
• Etykieta zespołu
• Częstotliwość
•Czas
Naciśnij [DISPLAY].
Kontrola jakości sygnału
Możesz sprawdzić jakość sygnału podczas dostosowywania anteny.
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „SIGNAL QUALITY”, a następnie
naciśnij [OK].
Wyświetlane jest pasmo częstotliwości a po nim jakość odbioru.
Aby wybrać inne pasmo częstotliwości, naciśnij [R, T].
2 Naciśnij ponownie [OK], aby zakończyć.
Automatyczne dostosowywanie zegara
Możesz ustawić automatyczną aktualizację zegara.
1 Naciśnij [PLAY MENU] wielokrotnie, aby wybrać „AUTO CLOCK ADJ”.
2 Naciśnij [R, T], aby wybrać „ON ADJUST”, a następnie naciśnij [OK].
Aby anulować, wybierz „OFF ADJUST”.
TQBM0885
18
Page 19
Efekty dźwiękowe
1 Naciśnij [SOUND] wielokrotnie, aby wybrać efekt.
2 Naciśnij [R, T], aby wybrać ustawienie, a następnie naciśnij [OK].
MY SOUND „SOUND 1”, „SOUND 2” lub „SOUND 3” (~19)
PRESET EQ „HEAVY” (tryb domyślny), „SOFT”, „CLEAR”, „VOCAL” lub „FLAT”
BASS –4 do +4 (tryb domyślny: 0)
Korzystanie z urządzenia głównego
Włącz [BASS].
TREBLE –4 do +4 (tryb domyślny: 0)
Korzystanie z urządzenia głównego
Włącz [TREBLE].
D.BASS „ON D.BASS” (tryb domyślny) lub „OFF D.BASS”
SURROUND „ON SURROUND” lub „OFF SURROUND” (tryb domyślny)
Uwaga:
Zmienione ustawienia zostaną, jeśli nie jest wskazane inaczej, utrzymane do czasu kolejnej ich zmiany.
Zapisywanie ustawień dźwięku
Możesz zapisać bieżące efekty dźwiękowe (do 3 kombinacji).
Przygotowanie
Wybór charakterystykę dźwięku.
1 Naciśnij [SETUP] wielokrotnie, aby wybrać „SAVE MY SOUND”.
2 Naciśnij [R, T], aby wybrać numer ustawienia dźwięku, a następnie naciśnij [OK].
Wyświetlony zostanie symbol „SAVED”.
Nowe ustawienie zastępuje już istniejące o tym samym numerze ustawienia.
Przywoływanie ustawienia
1 Naciśnij [SOUND], aby wybrać „MY SOUND”.
2 Naciśnij [R, T], aby wybrać numer ustawienia dźwięku, a następnie naciśnij [OK].
TQBM0885
19
Page 20
Zegar i timer
Ustawianie zegara
Jest to zegar 24-godzinny.
1 Naciśnij [SETUP] wielokrotnie, aby wybrać „CLOCK”.
2 Naciśnij [R, T], aby ustawić godzinę, a następnie naciśnij [OK].
Sprawdzanie godziny
Naciśnij [SETUP] wielokrotnie, aby wybrać „CLOCK”, a następnie naciśnij [OK].
W trybie spoczynku naciśnij [DISPLAY].
Uwaga:
Zegar należy regularnie nastawiać, aby zawsze była ustawiona dokładna godzina.
Timer odtwarzania
(Z wyjątkiem źródła sygnału Bluetooth®)
Timer można ustawić w taki sposób, aby o określonej godzinie urządzenie włączało się i budziło
użytkownika.
Przygotowanie
Ustaw zegar.
1 Naciśnij [SETUP] wielokrotnie, aby wybrać „TIMER ADJ”.
2 Naciśnij [R, T], aby ustawić czas rozpoczęcia, a następnie naciśnij [OK].
3 Powtórz krok 2, aby ustawić godzinę zakończenia.
4 Naciśnij [R, T], aby wybrać źródło, z którego chcesz odtwarzać, a następnie naciśnij
[OK].
Aby uaktywnić timer
1 Przygotuj źródło do odsłuchu (płyta, USB lub radio) i ustaw głośność.
2 Naciśnij [SETUP] wielokrotnie, aby wybrać „TIMER SET”.
3 Naciśnij [R, T], aby wybrać „SET”, a następnie naciśnij [OK].
Wyświetlony zostanie symbol „#”.
Aby anulować, wybierz „OFF”.
Aby timer działał, system musi być wyłączone.
Sprawdzanie ustawienia
Naciśnij [SETUP] wielokrotnie, aby wybrać „TIMER ADJ”, a następnie naciśnij [OK].
W trybie spoczynku naciśnij dwukrotnie [DISPLAY].
Uwaga:
• Timer rozpoczyna odtwarzanie z niskim poziomem głośności, który stopniowo rośnie do ustawionego
poziomu.
• Jeśli timer jest aktywny, zadziała codziennie o ustawionej godzinie.
• W przypadku wyłączenia urządzenia a następnie włączenia go ponownie podczas pracy timera, timer nie
zatrzyma się z chwilą upływu ustawionego czasu.
20
TQBM0885
Page 21
Timer wyłączający
SLEEP 30 SLEEP 60 SLEEP 90 SLEEP 120
OFF
Timer wyłącza system po upływie ustawionego czasu.
1 Naciśnij [SETUP] wielokrotnie, aby wybrać „SLEEP”.
2 Naciśnij [R, T], aby wybrać ustawienie (w minutach), a następnie naciśnij [OK].
Aby anulować, wybierz „OFF”.
Uwaga:
• Co minutę zostaje na kilka sekund wyświetlony pozostały czas. Gdy pozostaje już tylko 1 minuta wyświetlane
jest „SLEEP 1”.
• Timer wyłączający ma zawsze priorytet. Należy pamiętać, aby czasy timerów się nie nakładały.
TQBM0885
21
Page 22
Inne
Automatyczne wyłączanie
Urządzenie automatycznie wyłącza się po około 20 minutach bezczynności.
1 Naciśnij [SETUP] wielokrotnie, aby wybrać „AUTO OFF”.
2 Naciśnij [R, T], aby wybrać „ON”, a następnie naciśnij [OK].
Aby anulować, wybierz „OFF”.
Uwaga:
Funkcja nie działa, gdy źródłem jest radio lub gdy podłączone jest urządzenie Bluetooth
Bluetooth® w trybie spoczynku
Ta funkcja automatycznie włącza urządzenie, gdy zostanie nawiązane połączenie Bluetooth® ze
sparowanym urządzeniem.
1 Naciśnij [SETUP] wielokrotnie, aby wybrać „BLUETOOTH STANDBY”.
2 Naciśnij [R, T], aby wybrać „ON”, a następnie naciśnij [OK].
Aby anulować, wybierz „OFF”.
Uwaga:
W przypadkach niektórych urządzeń odpowiedź może wymagać więcej czasu. W przypadku podłączenia do
urządzenia Bluetooth
podłączeniem tego systemu do urządzenia Bluetooth
®
przed wyłączeniem systemu należy odczekać co najmniej 5 sekund przed ponownym
®
.
Aktualizacja oprogramowania
Od czasu do czasu firma Panasonic może publikować uaktualnione oprogramowanie firmware dla tego
systemu w celu dodania funkcji lub poprawienia ich działania. Aktualizacje udostępniane są bezpłatnie.
Aby uzyskać więcej informacji, zobacz następującą witrynę.
https://panasonic.jp/support/global/cs/
(Witryna jest tylko w języku angielskim.)
®
.
█
Sprawdzanie wersji oprogramowania
1 Naciśnij [SETUP] wielokrotnie, aby wybrać „SW VER.”, a następnie naciśnij [OK].
Wyświetlana jest wersja oprogramowania.
2 Naciśnij ponownie [OK], aby zakończyć.
TQBM0885
22
Page 23
Rozwiązywanie problemów
Przed oddaniem urządzenia do naprawy należy przeprowadzić następujące kontrole. W przypadku
wątpliwości, co do niektórych punktów kontrolnych lub jeśli podane rozwiązania nie eliminują problemu,
należy zwrócić się po wskazówki do sprzedawcy.
W przypadku żądania serwisowego upewnij się, że wysyłasz do centrum serwisowego urządzenie
główne i pilot zdalnego sterowania.
█
Typowe problemy
Urządzenie nie działa.
• Został aktywowany system bezpieczeństwa. Wykonaj następujące czynności:
1. Naciśnij [1] na urządzeniu głównym, aby przełączyć je do trybu gotowości. Jeśli urządzenie nie przełączy
się w tryb uśpienia, odłącz przewód zasilania i podłącz go ponownie.
2. Naciśnij [1] ponownie, aby włączyć urządzenie. Jeśli problem nie ustąpi, skonsultuj się z dystrybutorem.
Nie działa pilot zdalnego sterowania.
• Sprawdź, czy bateria została prawidłowo włożona.
Dźwięk jest zniekształcony lub brak dźwięku.
• Regulacja głośności systemu.
• Wyłącz urządzenie, określ i usuń przyczynę, a następnie włącz urządzenie ponownie. Może to być
spowodowane przeciążeniem głośników wskutek nadmiernego poziomu głośności, zbyt wysokiego zasilania
lub użytkowania systemu w warunkach, w których panuje zbyt wysoka temperatura.
Podczas odtwarzania słychać buczenie.
• Blisko urządzenia znajdują się przewody zasilania prądem przemiennym lub oświetlenie fluorescencyjne.
Utrzymywać przewody zasilania tego urządzenia z dala od innych urządzeń lub przewodów zasilających.
█
Płyty kompaktowe
Błędne informacje na wyświetlaczu.
Nie uruchamia się odtwarzanie.
• Płyta nie została włożona prawidłowo. Włóż prawidłowo płytę.
• Płyta jest zabrudzona. Wyczyść plytę.
• Użyj innej płyty, jeśli jest zarysowana, wygięta lub niestandardowa.
• Nastąpiło skroplenie pary wodnej. Odczekaj 1 - 2 godzin, aż skroplona para wodna odparuje z systemu.
Całkowita liczba wyświetlanych utworów jest nieprawidłowa.
Płyta nie może być odczytywana.
Słyszalny zniekształcony dźwięk.
• Włożona płyta nie jest obsługiwana przez system. Zmień płytę.
• Włożona płyta nie jest sfinalizowana.
█
USB
Nie można odczytać urządzenia USB lub jego zawartości.
• Format urządzenia USB lub jego zawartość nie jest obsługiwana przez urządzenie.
• Urządzenia USB o pojemności większej niż 32 GB nie będą obsługiwane.
• Urządzenia USB mogą nie zostać rozpoznane po podłączeniu do tego systemu za pośrednictwem przewodu
przedłużającego USB lub koncentratora USB.
Powolne działanie urządzenia USB.
• Pliki o dużych rozmiarach lub urządzenia USB z dużą ilością pamięci wymagają dłuższego czasu
wczytywania.
Wyświetlany czas, który upłynął jest inny niż czas rzeczywisty.
• Skopiuj dane do innego urządzenia USB lub utwórz kopię zapasową danych i sformatuj urządzenia USB.
TQBM0885
23
Page 24
█
Radio/DAB+
Odbiór DAB+ jest słaby.
• Trzymaj antenę z dala od komputerów, telewizorów i innych kabli i przewodów.
Zniekształcenia dźwięku.
• Użyj opcjonalnej anteny zewnętrznej. Montaż anteny należy zlecić fachowcowi.
Słychać dudnienie.
• Wyłącz telewizor lub odsuń go od urządzenia.
• W przypadku występowania zakłóceń odsuń telefon komórkowy od systemu.
█
Bluetooth
Nie można wykonać parowania.
• Sprawdź stan urządzenia Bluetooth®.
• Urządzenie znajduje się poza zasięgiem komunikacji wynoszącym 10 m. Przemieść urządzenie bliżej
systemu.
Nie można podłączyć urządzenia.
• Parowanie urządzenia zakończyło się niepowodzeniem. Wykonaj ponownie parowanie.
• Sparowanie urządzenia zostało zastąpione. Wykonaj ponownie parowanie.
• System może być połączony z innym urządzeniem. Odłączyć inne urządzenie i spróbować powtórzyć
łączenie urządzenia.
• System może napotkać problem. Wyłącz urządzenie, a następnie włącz je ponownie.
• Jeśli wybrano opcję „MODE 2” ustawienia „LINK MODE”, wybierz opcję „MODE 1” (~13).
Urządzenie jest podłączone, ale nie można odsłuchiwać dźwięku przez system.
• W przypadku niektórych wbudowanych urządzeń Bluetooth® należy ręcznie ustawić wyjście audio na
„SC-PM702/PM704” lub „SC-PM700”. Aby uzyskać szczegółowe informacje, patrz instrukcja obsługi.
Dźwięk z urządzenia jest przerywany.
• Urządzenie znajduje się poza zasięgiem komunikacji wynoszącym 10 m. Przemieść urządzenie bliżej
systemu.
• Usuń wszystkie przeszkody spomiędzy systemu i urządzenia.
• Zakłócenia powodują inne urządzenia używające pasma częstotliwości 2,4 GHz (router bezprzewodowy,
kuchenki mikrofalowe, telefony bezprzewodowe itp.). Przesuń urządzenie bliżej systemu i oddal je od innych
urządzeń.
• W celu zapewnienia stabilnej komunikacji wybierz „MODE 1” (~13).
Odtwarzany obraz i dźwięk nie są zsynchronizowane.
• Uruchom ponownie aplikację do odtwarzania na urządzeniu.
█
Wyświetlacz urządzenia
„--:--”
• Do urządzenia po raz pierwszy podłączono przewód zasilania lub niedawno wystąpiła przerwa w zasilaniu.
Ustaw zegar.
• Czas odtwarzania utworu wynosi więcej niż 99 minut.
„ADJUST CLOCK”
• Zegar nie jest ustawiony. Wyreguluj zegar.
„ADJUST TIMER”
• Timer odtwarzania nie jest ustawiony. Wyreguluj timer odtwarzania.
„AUTO OFF”
• Urządzenie było nieużywane przez 20 minut i zostanie wyłączone w ciągu minuty. Aby anulować, naciśnij
dowolny przycisk.
„ERROR”
• Wykonano niewłaściwą operację. Przeczytaj instrukcję i spróbuj ponownie.
®
24
TQBM0885
Page 25
„F61”
„F71”
• Odłącz przewód zasilania i skonsultuj się z dystrybutorem.
„F703”
• Sprawdź połączenie Bluetooth
• Odłącz urządzenie Bluetooth
®
.
®
. Wyłącz urządzenie, a następnie włącz je ponownie.
„F76”
• Wystąpił problem z zasilaniem.
• Odłącz przewód zasilania i skonsultuj się z dystrybutorem.
„NO DEVICE”
• Nie podłączono zewnętrznego urządzenia USB. Sprawdź połączenie.
„NO DISC”
• Nie włożono płyty.
„NO PRESET”
• Nie zostało przeprowadzone programowanie pamięci DAB.
„NO PLAY”
• W urządzeniu USB brak zapisanych albumów lub utworów.
• Sprawdź zawartość. Odtwarzać można wyłącznie utwory o obsługiwanym formacie.
• System może napotkać problem. Wyłącz urządzenie, a następnie włącz je ponownie.
„NO SIGNAL”
• Nie można odebrać sygnału stacji. Wyreguluj antenę.
„PLAYERROR”
• Próba odtworzenia nieobsługiwanego pliku MP3. Urządzenie pominie ten utwór i odtworzy następny.
„REMOTE 1”
„REMOTE 2”
• Pilot zdalnego sterowania i urządzenie używają różnych kodów. Zmień kod na pilocie zdalnego sterowania.
– Gdy wyświetlony zostanie komunikat „REMOTE 1”, naciśnij i przytrzymaj [OK] i [ ] na pilocie przynajmniej
przez 4 sekundy.
– Gdy wyświetlony zostanie komunikat „REMOTE 2”, naciśnij i przytrzymaj [OK] i [USB/CD] przynajmniej
przez 4 sekundy.
„SCAN FAILED”
• Odbieranie sygnału stacji niemożliwe. Wyreguluj antenę lub wykonaj ręczne dostrajanie.
„SOUND 1 NOT SET”
„SOUND 2 NOT SET”
„SOUND 3 NOT SET”
• Efekty dźwiękowe nie zostały zapisane z podanym numerem ustawienia.
„USB OVER CURRENT”
• Urządzenie USB pobiera zbyt dużo prądu. Odłącz urządzenie USB, wyłącz urządzenie, a następnie włącz je
ponownie.
• Sprawdź połączenie, być może przewód USB jest uszkodzony.
„VBR”
• Urządzenie nie może wyświetlić pozostałego czasu odtwarzania dla utworów o zmiennej prędkości strumienia
bitów (VBR – Variable Bit Rate).
TQBM0885
25
Page 26
Kod zdalnego sterowania
Jeśli na pilota zdalnego sterowania tego systemu reagują inne urządzenia firmy Panasonic, należy
zmienić kod zdalnego sterowania dla tego systemu.
Przygotowanie
1. Naciśnij [CD x] w celu otworzenia kieszeni napędu płyt, a następnie wyciągnij płytę.
2. Naciśnij [USB/CD], aby wybrać „CD”.
Wyświetlony zostanie symbol „NO DISC”.
█
Aby zmienić kod na „REMOTE 2”
1 Naciśnij i przytrzymaj [2/3] na urządzeniu głównym i [USB/CD] na pilocie zdalnego
sterowania, aż wyświetlony zostanie komunikat „REMOTE 2”.
2 Naciśnij i przytrzymaj [OK] i [USB/CD] przynajmniej przez 4 sekundy.
█
Aby zmienić kod na „REMOTE 1”
1 Naciśnij i przytrzymaj [2/3] na urządzeniu głównym i [ ] na pilocie zdalnego
sterowania, aż wyświetlony zostanie komunikat „REMOTE 1”.
2 Naciśnij i przytrzymaj [OK] i [ ] na pilocie zdalnego sterowani przynajmniej przez
4 sekundy.
Resetowanie pamięci systemu
W przypadku wystąpienia poniższych objawów należy zresetować pamięć urządzenia:
• Brak reakcji po naciśnięciu przycisków.
• Chęć wyczyszczenia i wyzerowania zawartości pamięci.
1 Odłącz przewód zasilania.
2 Naciskając i przytrzymując [1] na urządzeniu głównym, podłącz ponownie przewód
zasilania.
Przytrzymuj wciśnięty przycisk, aż wyświetlony zostanie komunikat „–––––––––”.
3 Zwolnij [1].
Przywrócone zostaną wszystkie ustawiania fabryczne.
Konieczne będzie ponowne zaprogramowanie pamięci.
Konserwacja
Odłączyć zasilanie sieciowe przed przystąpieniem do konserwacji. W celu oczyszczenia
urządzenia przetrzyj je miękką, suchą szmatką.
• Do czyszczenia urządzenia nie należy stosować alkoholu, rozcieńczalnika ani benzyny.
• Przed użyciem chusteczki nasączonej środkiem chemicznym należy zapoznać się z dołączoną do niej
instrukcją.
TQBM0885
26
Page 27
Dane techniczne
█
Dane ogólne
Zasilanie Prąd przemienny 220 V do 240 V, 50 Hz
Pobór mocy 27 W
Pobór mocy w trybie gotowości (około)
Z ustawieniem „BLUETOOTH STANDBY” spoczynku funkcji „OFF” 0,3 W
Z ustawieniem „BLUETOOTH STANDBY” spoczynku funkcji „ON” 0,4 W
Wymiary (szer. x wys. x głęb.)
SA-PM702 210 mm × 114 mm × 266 mm
SA-PM700 210 mm × 114 mm × 261 mm
SB-PM700 145 mm × 226 mm × 195 mm
Masa
SA-PM702/SA-PM700 2,2 kg
SB-PM700 1,8 kg
Zakres temperatur roboczych 0 °C do +40 °C
Zakres wilgotności roboczych 35% do 80% RH (bez kondensacji)
█
Sekcja wzmacniacza
Zasilanie gniazda wyjścia RMS
Kanał przedni (przy użyciu obu kanałów) 40 W na kanał (6 Ω), 1 kHz,
10% całkowitego zniekształcenia harmonicznego (THD)
Łączna moc RMS 80 W
█
Sekcja odtwarzacza płyt CD
Odtwarzane płyty (8 cm lub 12 cm) CD, CD-R/RW
Przechwytywanie
Długość fali 790 nm (CD)
Format CD-DA, MP3*
Maksymalna liczba folderów (albumów) 255
Maksymalna liczba plików (utworów) 999
1
*
MPEG-1 Layer 3, MPEG-2 Layer 3
█
Sekcja tunera
Modulacja częstotliwościowa (FM)
Pamięć zaprogramowanych stacji 30 stacji
Zakres częstotliwości 87,50 MHz do 108,00 MHz (w krokach co 50 kHz)
Gniazda antenowe [PM700] 75 Ω (niezrównoważone)
1
TQBM0885
27
Page 28
█
Sekcja DAB+
Pamięci DAB 20 kanałów
Pasmo częstotliwości (długość fali)
Pasmo III (Wszystkie regiony) 5A do 13F (174,928 MHz do 239,200 MHz)
Czułość *BER 4x10
Minimalne wymagania –98 dBm
Zacisk anteny zewnętrznej DAB Złącze F (75 Ω)
█
Zestawy głośnikowe
Głośnik
Niskotonowy 10 cm typu stożkowego x 1
Wysokotonowy 6 cm typu stożkowego x 1
Impedancja 6 Ω
[PM702]
-4
█
Sekcja Bluetooth
Specyfikacja systemu Bluetooth
Klasyfikacja urządzeń bezprzewodowych Klasa 2 (2,5 mW)
Obsługiwane profile A2DP, AVRCP
Obsługiwany kodek SBC
Pasmo częstotliwości Pasmo 2,4 GHz FH-SS
Odległość robocza Około 10 m w linii widzenia*
*2 Przewidywana odległość komunikacyjna
Środowisko pomiarowe:
Temperatura 25 °C/wysokość 1,0 m
Pomiar w trybie „MODE 1”
█
Sekcja złączy
Gniazdo słuchawek Stereo, gniazdo 3,5 mm
USB Tylne złącze USB typu A
Maksymalna liczba folderów (albumów) 800
Maksymalna liczba plików (utworów) 8000
System plików FAT12, FAT16, FAT32
Pobór mocy portu USB DC OUT (prąd stały) 5 V, 500 mA (maks.)
█
Sekcja formatu
USB
Standard USB USB 2.0 pełnej prędkości
Klasa pamięci masowej USB
Obsługa formatów MP3 (32 kHz, 44,1 kHz, 48 kHz / 16 kbps - 320 kbps)
®
®
Bluetooth® Ver. 4.2
2
Uwaga:
• Dane techniczne mogą ulec zmianie bez powiadomienia.
Masa i wymiary podane są w przybliżeniu.
• Wartość całkowitych zniekształceń harmonicznych została zmierzona przy użyciu cyfrowego analizatora
widma.
TQBM0885
28
Page 29
Odnośniki
Informacje o technologii Bluetooth
®
Firma Panasonic nie ponosi odpowiedzialności za dane ani informacje, które mogą zostać ujawnione
podczas transmisji bezprzewodowej.
Pasmo częstotliwości
• System korzysta z pasma częstotliwości 2,4 GHz.
Certyfikacja
• Niniejszy system jest zgodny z ograniczeniami częstotliwości i otrzymał certyfikat na podstawie
przepisów dotyczących częstotliwości. W związku z tym pozwolenie na transmisję bezprzewodową nie
jest konieczne.
• Wykonywanie poniższych czynności w niektórych krajach jest karalne:
– Demontaż lub modyfikowanie urządzenia głównego.
– Usuwanie etykiet z danymi technicznymi.
Ograniczenia użytkowania
• Nie ma gwarancji, że sprzęt będzie współpracował ze wszystkimi urządzeniami Bluetooth
®
ani że
transmisja bezprzewodowa za ich pomocą będzie możliwa.
• Wszystkie urządzenia muszą być zgodne z normami wyznaczonymi przez firmę Bluetooth SIG, Inc.
• W zależności od danych technicznych urządzenia oraz dostępnych możliwości konfiguracji nawiązanie
połączenia może nie być możliwe lub mogą istnieć różnice w zakresie wykonywania niektórych
operacji.
• System obsługuje funkcje bezpieczeństwa zgodnie ze standardem Bluetooth
®
. Jednak zależnie od
środowiska użytkowania lub ustawień te zabezpieczenia mogą być niewystarczające. Należy
zachować ostrożność podczas bezprzewodowej transmisji danych do systemu.
• System nie oferuje możliwości transmisji danych do urządzenia Bluetooth
®
.
Zasięg użytkowania
• Maksymalny zasięg użytkowania urządzenia to 10 m.
• Zasięg może zmniejszyć się w zależności od warunków otoczenia, istniejących przeszkód i zakłóceń.
Zakłócenia powodowane przez inne urządzenia
• System może nie działać poprawnie lub mogą występować problemy, takie jak skoki dźwięku i
głośności powodowane zakłóceniami fal radiowych, jeśli urządzenie znajdzie się zbyt blisko innych
urządzeń Bluetooth
®
lub sprzętu korzystającego z pasma 2,4 GHz.
• System może nie działać poprawnie, jeśli sygnał radiowy np. z pobliskich stacji nadawczych jest zbyt
silny.
Przeznaczenie
• System jest przeznaczony tylko do ogólnego użytku w normalnych warunkach.
• Nie należy używać urządzenia w pobliżu sprzętu lub miejsc wykazujących wrażliwość na zakłócenia
częstotliwości radiowej (przykład: lotnisk, szpitali, laboratoriów, itd.).
Licencje
Nazwa marki Bluetooth
wszelkie ich użycie przez firmę Panasonic Holdings Corporation jest objęte licencją. Pozostałe znaki
towarowe i nazwy handlowe są własnością ich posiadaczy.
®
i logotypy są zarejestrowanymi znakami towarowymi firmy Bluetooth SIG, Inc. i
TQBM0885
29
Page 30
Utylizacja zużytych urządzeń i baterii
Dotyczy wyłącznie Unii Europejskiej i krajów z systemami recyklingu
Niniejsze symbole umieszczane na produktach, opakowaniach i/lub w dokumentacji
towarzyszącej oznaczają, że nie wolno mieszać zużytych urządzeń elektrycznych i
elektronicznych oraz baterii z innymi odpadami domowymi.
W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych
produktów i baterii, należy oddawać je do wyznaczonych punktów gromadzenia odpadów
zgodnie z przepisami prawa krajowego.
Prawidłowa utylizacja pomaga oszczędzać cenne zasoby naturalne i zapobiegać
potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz stan środowiska
naturalnego.
Więcej informacji o zbiórce oraz recyklingu można otrzymać od władz lokalnych.
Za niewłaściwe pozbywanie się powyższych odpadów mogą grozić kary przewidziane
przepisami prawa krajowego.
Dotyczy symbolu baterii (symbol na dole):
Ten symbol może występować wraz z symbolem pierwiastka chemicznego. W takim
przypadku spełnia on wymagania Dyrektywy w sprawie określonego środka chemicznego.
Infolinia (Polska):
801 003 532 – numer dla połączeń z sieci stacjonarnej
22 295 37 27 – numer dla połączeń z sieci stacjonarnej oraz komórkowej
Produkt Panasonic
Produkt objęty jest E-Gwarancją Panasonic.
Prosimy o zachowanie dowodu zakupu.
Warunki gwarancji oraz informacje o produkcie są
dostępne na stronie www.panasonic.pl
lub pod numerami telefonów:
801 003 532 – numer dla połączeń z sieci
stacjonarnej
22 295 37 27 – numer dla połączeń z sieci
stacjonarnej oraz komórkowej
Dystrybucja w Polsce
Panasonic Marketing Europe GmbH
(Spółka z ograniczoną odpowiedzialnością)
Oddział w Polsce
ul. Wołoska 9A, 02-583 Warszawa
Manufactured by:
Authorized
Representative in EU:
Panasonic Entertainment & Communication Co., Ltd.
1-10-12 Yagumo-higashi-machi, Moriguchi City,
Osaka 570-0021, Japan
Panasonic Marketing Europe GmbH
Panasonic Testing Centre
Winsbergring 15, 22525 Hamburg, Germany
Panasonic Entertainment & Communication Co., Ltd.
Web Site: https://www.panasonic.com
© Panasonic Entertainment & Communication Co., Ltd. 2023
Po
TQBM0885
L0323CH0
Loading...
