Panasonic SCHTB770EG User Manual [de, fr, pl, fi, it +5]

Kurzübersicht

Heimkino-Audiosystem

Guide de démarrage rapide

Système home cinéma

Guida rapida

Sistema audio Home Theater

Skrócony podręcznik uruchomienia

Zestaw audio do kina domowego

Stručná uživatelská příručka

Sestava pro domácí kino

Guía de inicio rápido

Sistema de Cine en Casa

Snelle Startgids

Audiosysteem Home Theater

Guide för snabbstart

Audiosystem för Hemmabio

Guiden Hurtig start

Lydsystem til hjemmebiograf

Pikaopas

Kotiteatterin äänentoistojärjestelmä

Model No. SC-HTB770

Deutsch

EG

Français

Italiano

Polski

Česky

Español

Nederlands

Svenska

Dansk

Suomi

RQCA2150

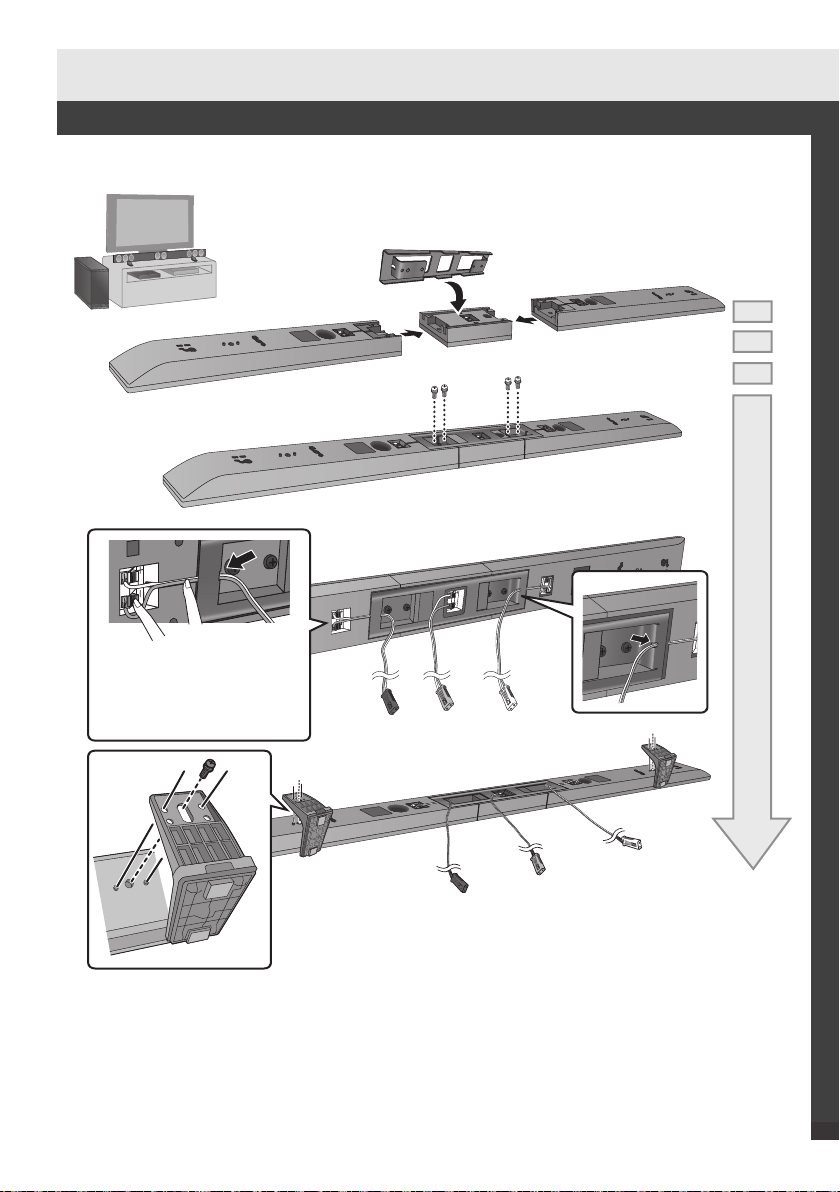

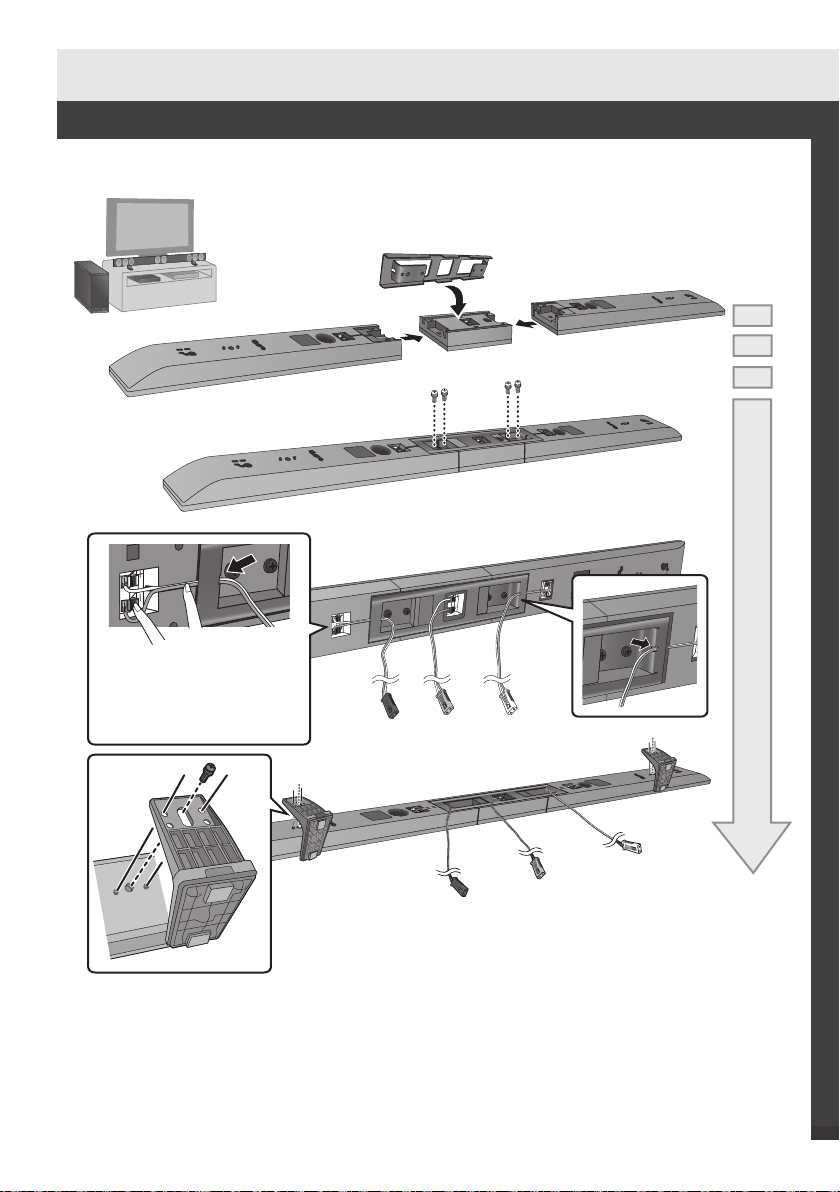

Schritt 1: Wählen Sie die für Sie

Drücken

Kabel vollständig
hineinstecken.

r: Weiß
s: Blau Linie

Weiß

Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.
≥ Ziehen Sie die Schrauben fest an.

Rot

In die Rille
drücken.

Grün

Positionieren Sie die Lautsprecher in der Waagerechten

2

RQCA2150

geeignete Konfiguration









Drücken

Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.
≥ Ziehen Sie die Schrauben fest an.

Aufstellung der
Lautsprecher

Lautsprecher mit
Rotem Anschluss:

Rechts

Weißem Anschluss:

Links

Grünem Anschluss:

Mitte

Grün

Drücken

Rot oder weiß

1 Kabel vollständig

hineinstecken.

r: Weiß
s: Blau Linie

2 Drücken Sie das

Kabel in die
Kabelführung.

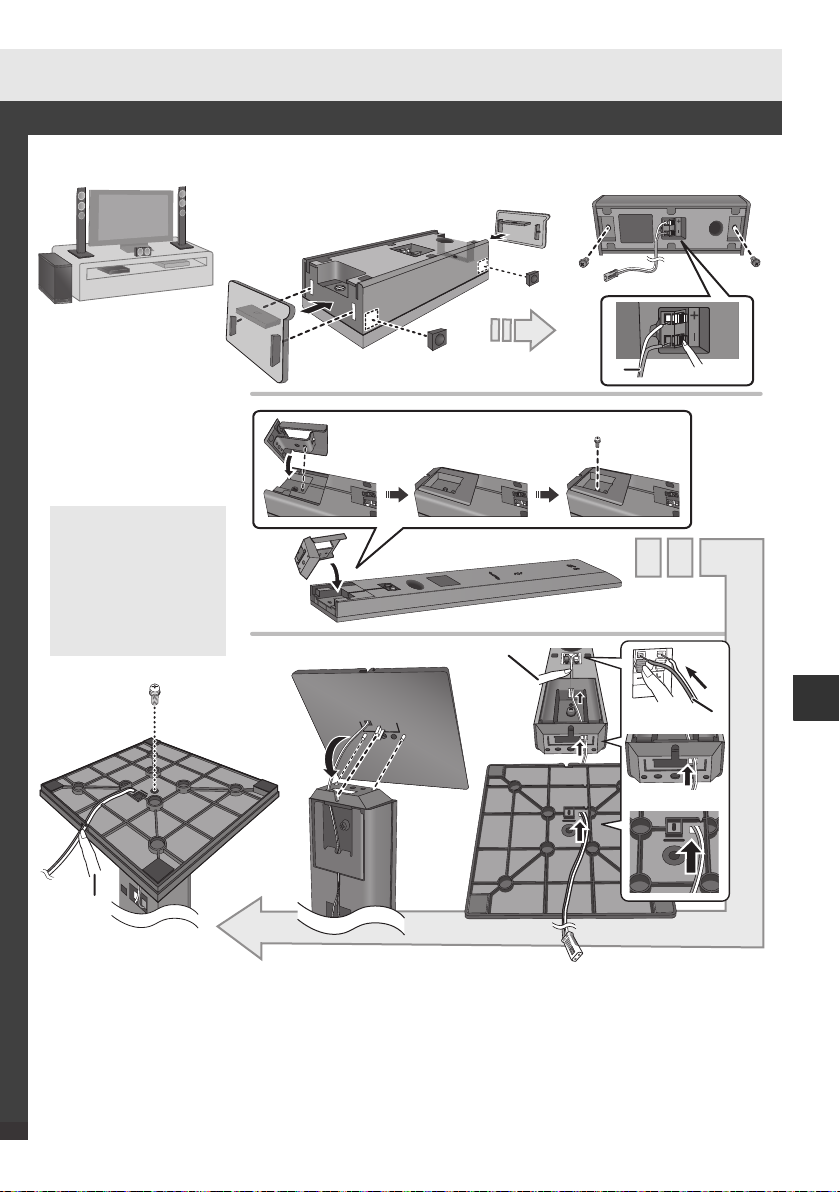

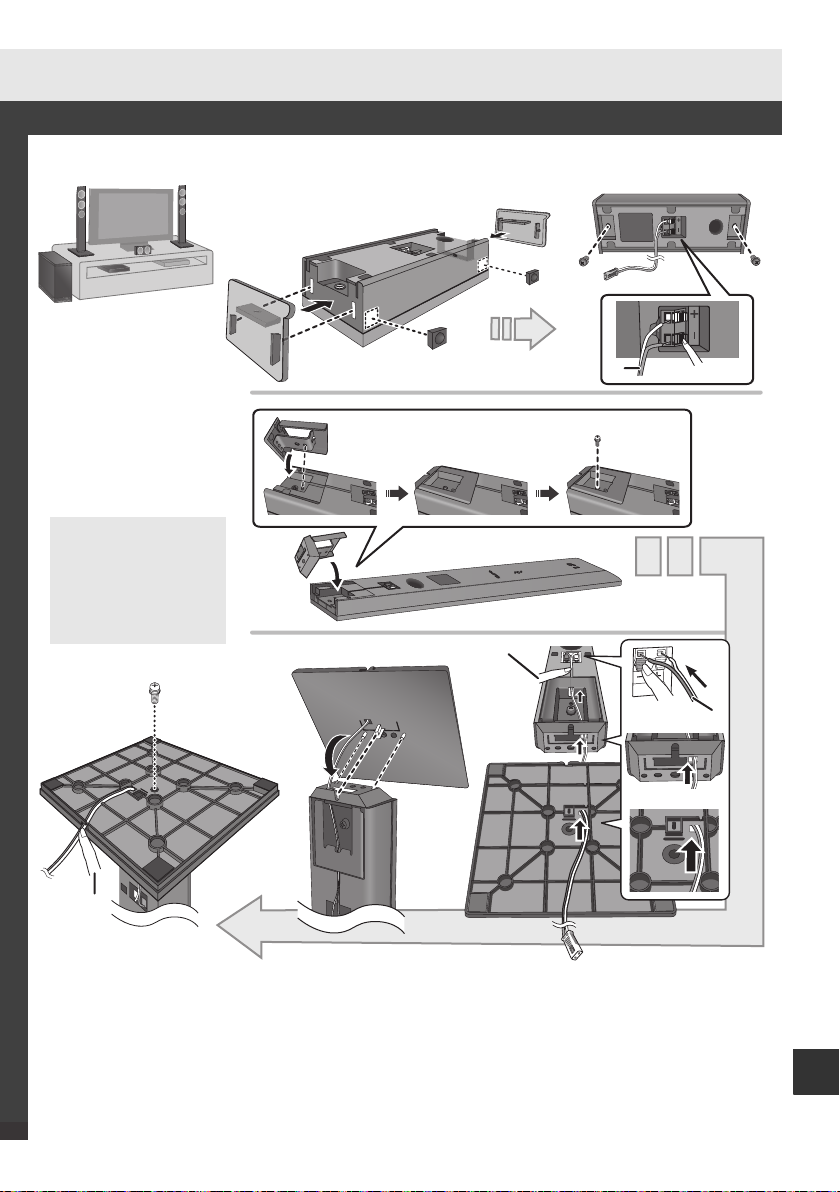

Stellen Sie die Frontlautsprecher vertikal auf

Deutsch

RQCA2150

3

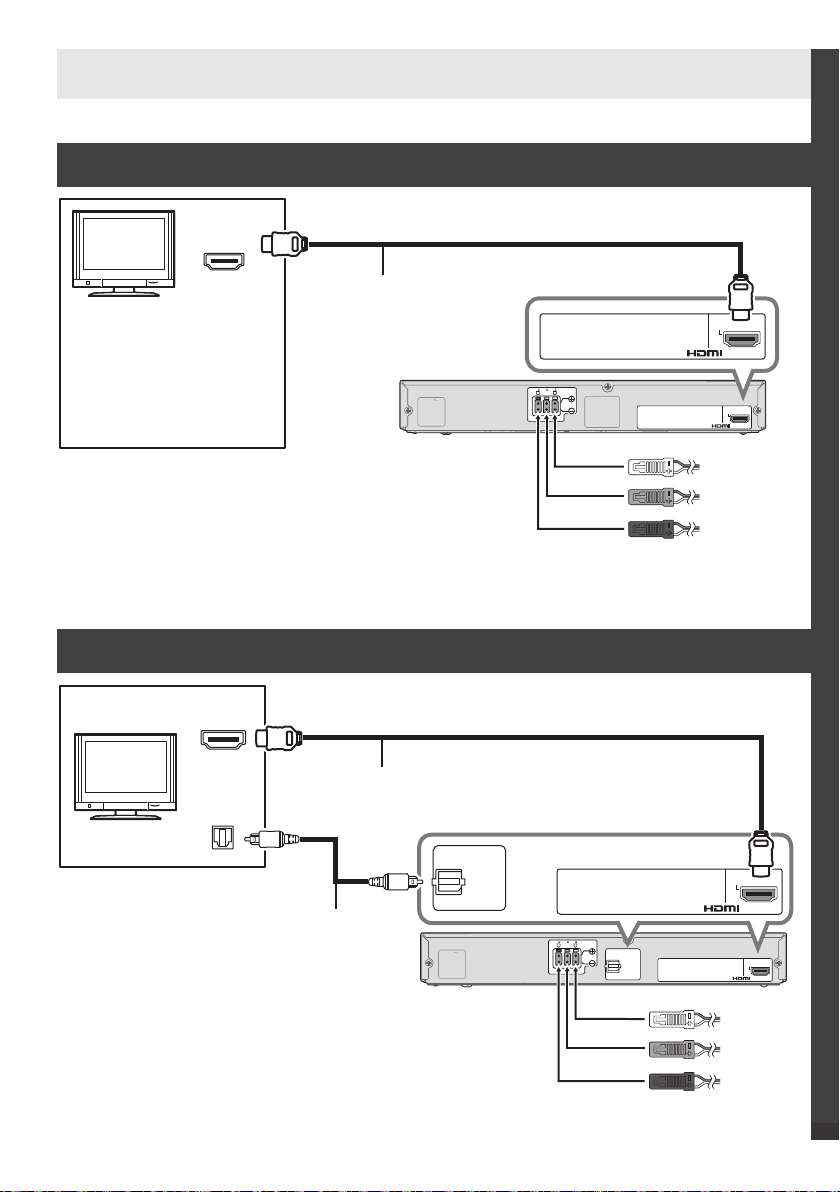

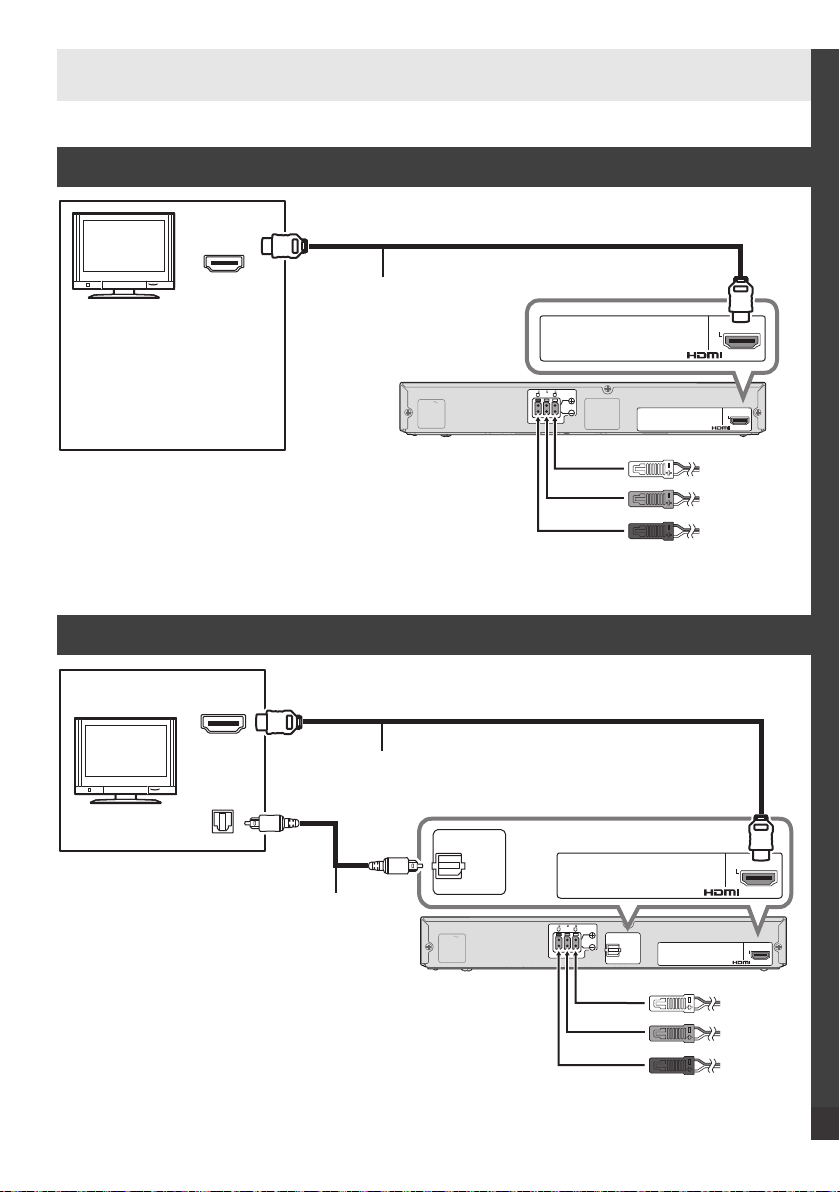

Schritt 2: Schließen Sie die Kabel an.

AC IN

DIGITAL
AUDIO

IN

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

HDMI IN

(ARC)

Fernseher

Hauptgerät

HDMI-Kabel

Achten Sie darauf, die
Verbindung am zum ARC
kompatiblen Anschluss des
Fernsehers herzustellen.
(Siehe in der
Bedienungsanleitung zum
Fernseher.)

Rot

Weiß

Grün

AC IN

DIGITAL
AUDIO

IN

TV

(OPT1)

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

DIGITAL

AUDIO

IN

TV

(OPT1)

HDMI IN

OPTICAL

OUT

Fernseher

Hauptgerät

HDMI-Kabel

Optisches
Digital­Audiokabel

Rot

Weiß

Grün

Verbinden Sie das Netzkabel erst mit dem Hauptgerät und dem aktiven Subwoofer, wenn alle
anderen Anschlüsse erfolgt sind.

Wenn der Fernseher zu HDMI (ARC) kompatibel ist

HDMI (ARC)

Audio Return Channel (Tonrücklaufkanal):
Erlaubt einem Heimkino-System das Empfangen und Wiedergeben von Ton vom Fernseher ohne
zusätzliche Verkabelung über ein HDMI-Kabel.

Wenn der Fernseher nicht zu HDMI (ARC) kompatibel ist

Ein HDMI-Kabel ist erforderlich für VIERA Link “HDAVI Control”.

RQCA2150

4

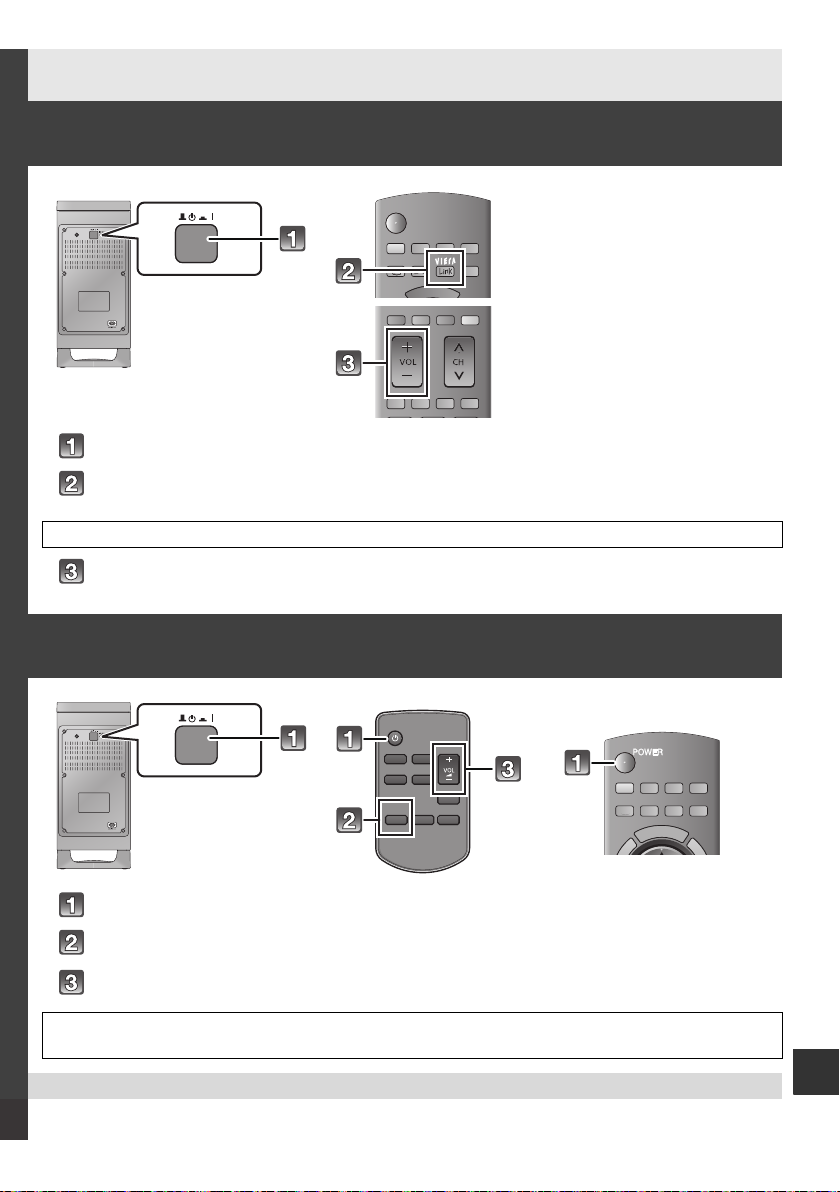

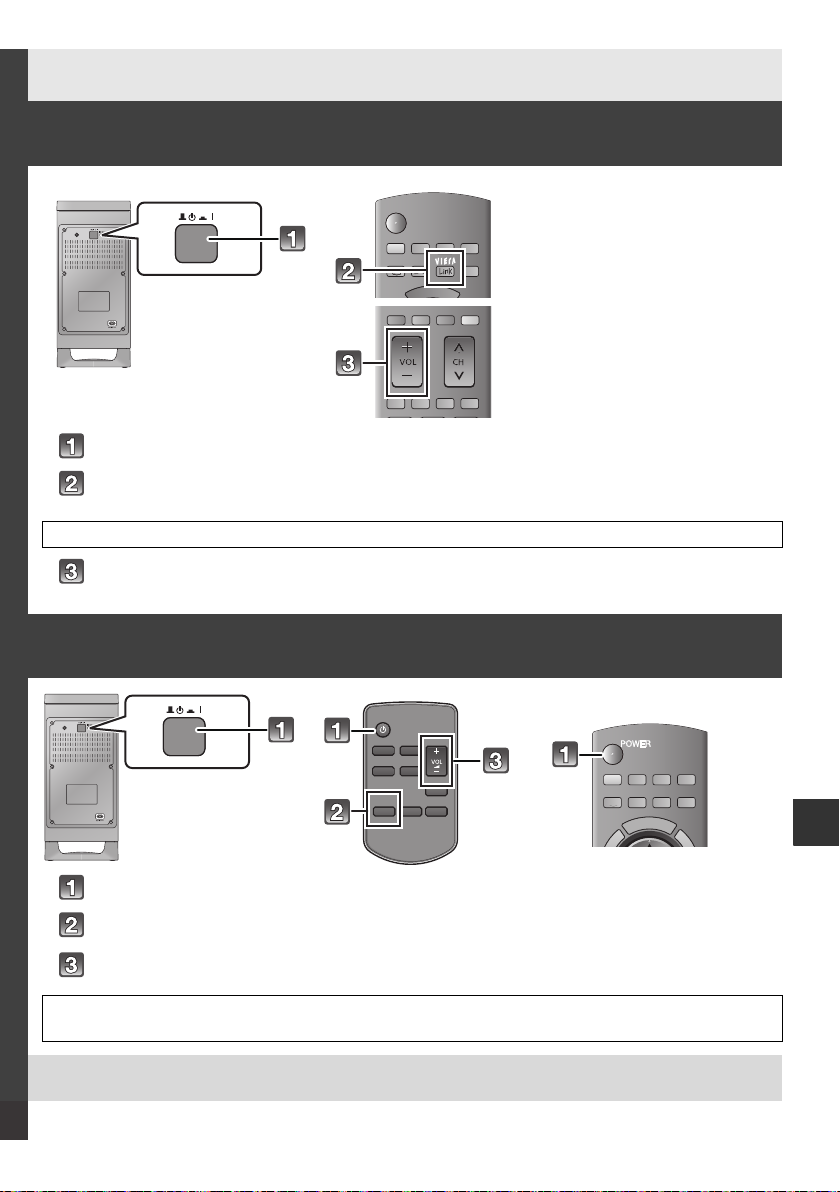

Verwendung dieses Systems

z.B. Fernbedienung des Fernsehers

INPUT

SELECTOR

z.B. Fernbedienung des
Fernsehers

Wenn der Fernseher zu VIERA Link “HDAVI ControlTM” oder HDMI CEC kompatibel ist

Schalten Sie den aktiven Subwoofer ein.

Wählen Sie am Fernseher dieses Heimkino-System als Lautsprecher des
Fernsehers im Menü VIERA Link.

≥Richten Sie, wenn der Fernseher nicht von Panasonic ist, die Option “Receiver” oder “External

speakers” auf “On” ein.

Betätigen Sie [i VOL j] auf der Fernbedienung des Fernsehers, um die
Lautstärke einzustellen.

≥ Der Betrieb mit einer Ausrüstung anderer Hersteller, die HDMI CEC unterstützt, kann nicht garantiert werden.

Wenn der Fernseher nicht zu VIERA Link “HDAVI ControlTM” oder HDMI CEC kompatibel ist

Deutsch

Schalten Sie das Hauptgerät, den aktiven Subwoofer und den Fernseher ein.

Drücken Sie [INPUT SELECTOR], um den Fernsehton auszuwählen.

Drücken Sie [i VOL j], um die Lautstärke anzupassen.

≥Ist auch über die Lautsprecher des Fernsehers ein Ton zu vernehmen, muss die Fernbedienung des

Fernsehers benutzt werden, um die Lautstärke auf ein Minimum zu reduzieren.

Zur Wandmontage und für andere Einzelheiten siehe in der Bedienungsanleitung.

RQCA2150

5

Étape 1: Choisissez la configuration qui

Appuyez

Insérez le fil à fond.

i: Blanc
j: Ligne bleue

Blanc

Pour éviter des dommages et des éraflures, effectuez l’assemblage sur un chiffon doux.
≥ Serrez fermement les vis.

Rouge

Enfoncez dans
la rainure.

Vert

Placez les enceintes horizontalement

6

RQCA2150

vous convient









Appuyez

Pour éviter des dommages et des éraflures, effectuez l’assemblage sur un chiffon doux.
≥ Serrez fermement les vis.

Positionnement de
l'enceinte

Enceinte avec,
Connecteur rouge :

A droite

Connecteur blanc :

A gauche

Connecteur vert :

Au centre

Appuyez

Vert

Rouge ou Blanc

1 Insérez le fil à

fond.

i: Blanc
j: Ligne bleue

2 Pressez le câble

dans la rainure.

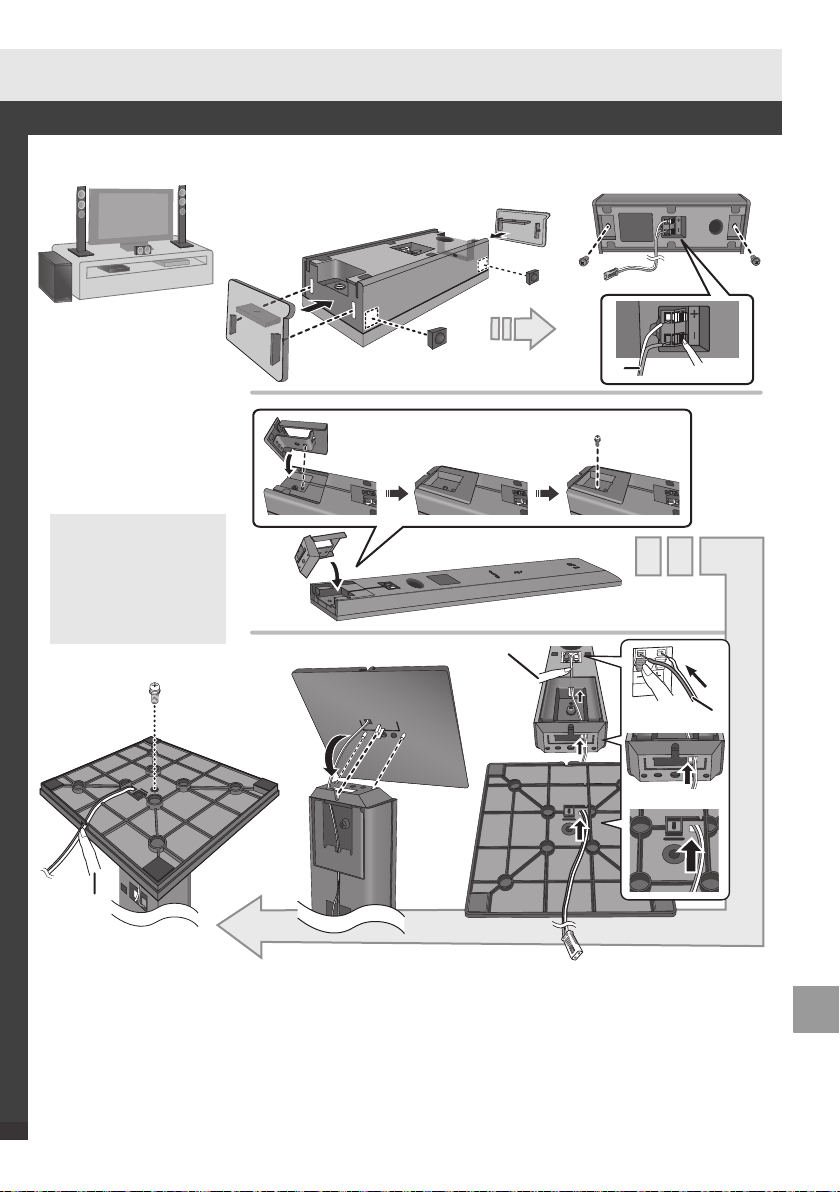

Positionnez les enceintes avant verticalement

Français

RQCA2150

7

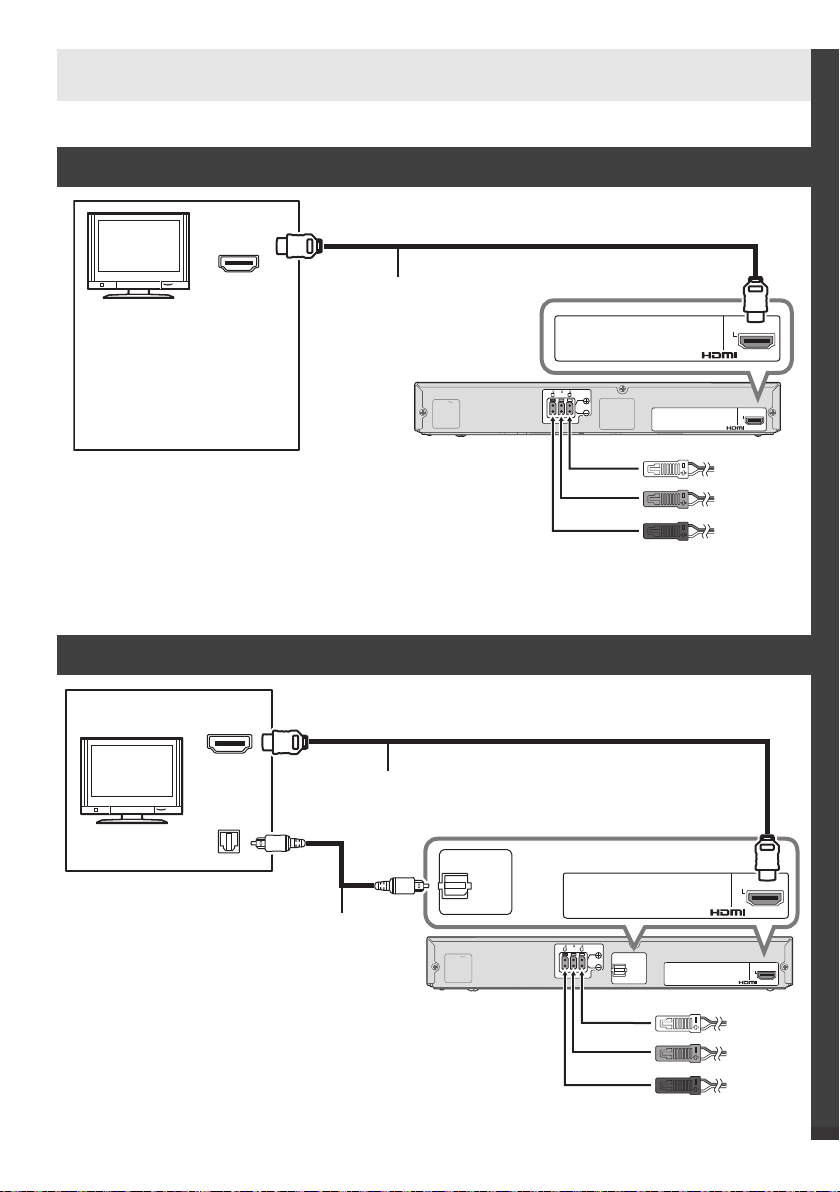

Étape 2: Raccordez les câbles

AC IN

DIGITAL
AUDIO

IN

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

HDMI IN

(ARC)

Téléviseur

Appareil principal

Câble HDMI

Assurez-vous de connecter
la prise compatible ARC du
téléviseur. (Référez-vous au
mode d’emploi du
téléviseur.)

Rouge

Blanc
Vert

AC IN

DIGITAL
AUDIO

IN

TV

(OPT1)

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

DIGITAL

AUDIO

IN

TV

(OPT1)

HDMI IN

OPTICAL

OUT

Téléviseur

Appareil principal

Câble HDMI

Câble audio
numérique
optique

Rouge

Blanc

Vert

Ne branchez pas le cordon d’alimentation secteur de l’appareil principal et du caisson de basse
actif avant que les autres raccordements soient effectués.

Lorsque le téléviseur est compatible HDMI (ARC)

HDMI (ARC)

Audio Return Channel (Canal de Retour Audio):
Permet à un système Home Cinéma de recevoir et de reproduire le son provenant du téléviseur à travers
un câble HDMI sans câblage supplémentaire.

Lorsque le téléviseur n'est pas compatible HDMI (ARC)

Un câble HDMI est nécessaire pour le VIERA Link “HDAVI Control”.

RQCA2150

8

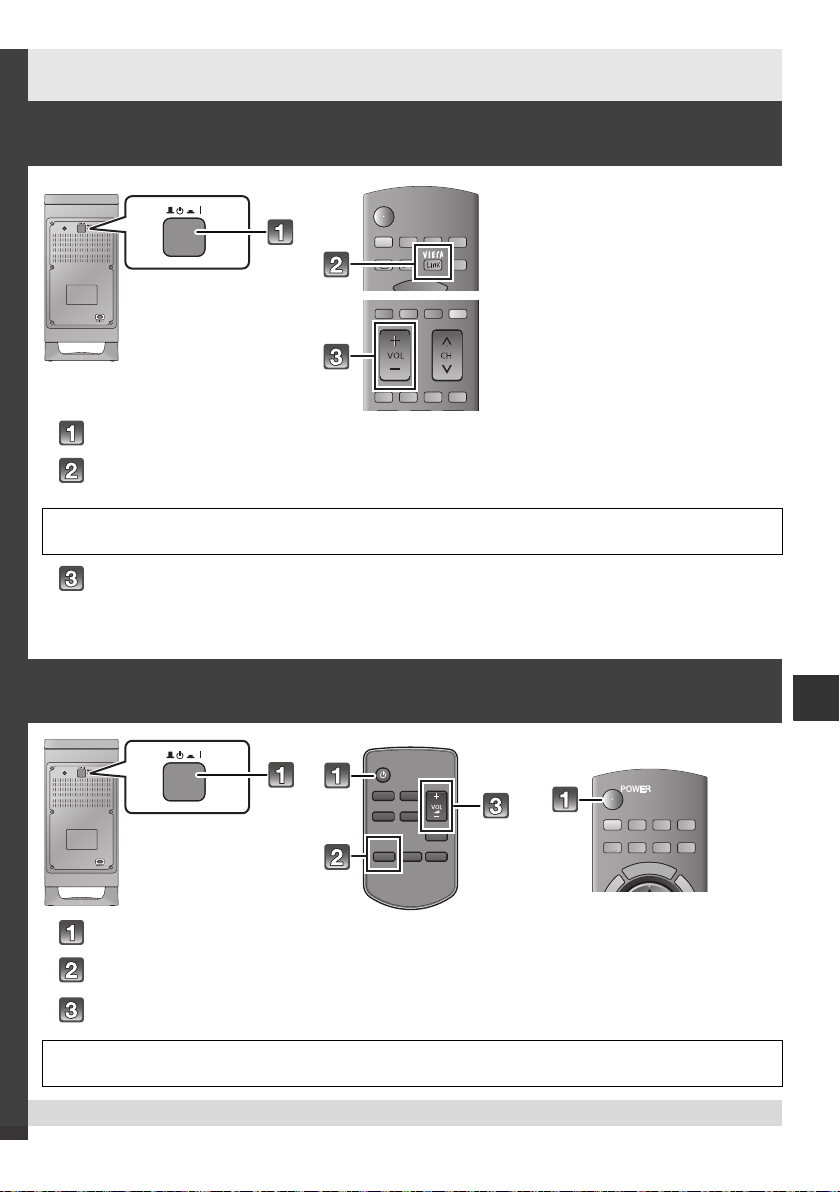

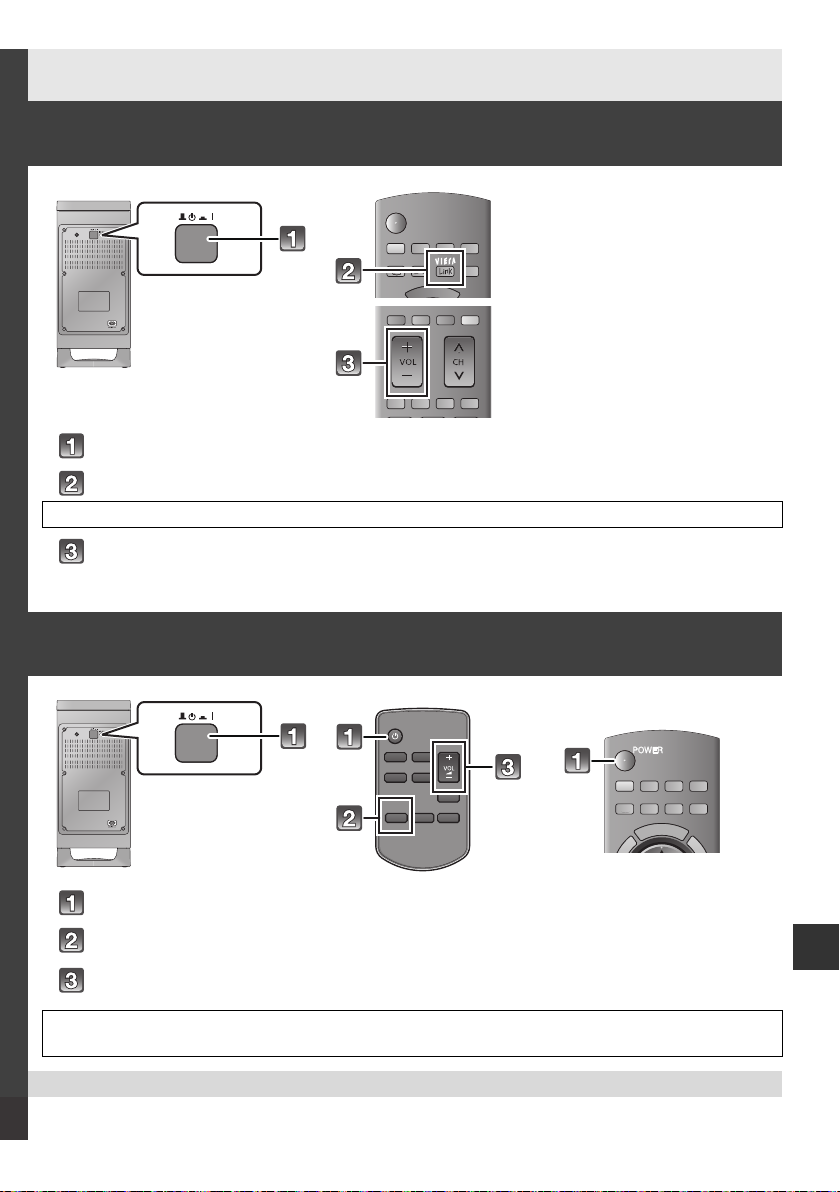

En utilisant ce système

ex. Télécommande du téléviseur

INPUT

SELECTOR

ex. Télécommande du
téléviseur

Lorsque le téléviseur est compatible VIERA Link “HDAVI
ControlTM” ou HDMI CEC

Allumez le caisson de basse actif.

Sur le téléviseur, sélectionnez ce système Home Cinéma comme enceintes du

téléviseur à partir du menu VIERA Link.

≥SI le téléviseur n’est pas un téléviseur Panasonic, paramétrez “Récepteur” ou “Enceintes

extérieures” sur “Marche”.

Français

Appuyez sur [

≥ Le fonctionnement avec l’équipement d’un autre fabricant qui prend en charge le HDMI CEC ne

peut pas être garanti.

i VOL j]

de la télécommande du téléviseur pour régler le volume.

Lorsque le téléviseur n’est pas compatible VIERA Link
“HDAVI ControlTM” ou HDMI CEC

Allumez l’appareil principal, le caisson de basse actif et le téléviseur.

Appuyez sur [INPUT SELECTOR] pour choisir le son du téléviseur.

Appuyez sur [i VOL j] pour régler le volume.

≥Si le son provient également des enceintes du téléviseur, alors utilisez la télécommande du

téléviseur pour baisser le volume au minimum.

Pour le montage mural et les autres détails, assurez-vous de consulter le Mode d’emploi.

RQCA2150

9

Punto 1: Scelta della configurazione

Premere
Inserire il filo a fondo.

i: Bianco
j: Linea blu

Bianco

Per evitare di danneggiare o graffiare l’unità, stendere un panno morbido ed effettuare il montaggio su di esso.
≥ Serrare saldamente le viti.

Rosso

Premere dentro
la fessura.

Verde

Collocazione dei diffusori in orizzontale

10

RQCA2150

più adatta









Premere

Posizionamento
diffusore

Diffusore con,
Connettore rosso:

A destra

Connettore bianco:

A sinistra

Connettore verde:

Al centro

Per evitare di danneggiare o graffiare l’unità, stendere un panno morbido ed effettuare il montaggio su di esso.
≥ Serrare saldamente le viti.

Verde

Premere

Rosso o Bianco

1 Inserire il filo a

fondo.

i: Bianco
j: Linea blu

2 Inserire il cavo

nella
scanalatura.

Posizionare i diffusori anteriori verticalmente

Italiano

RQCA2150

11

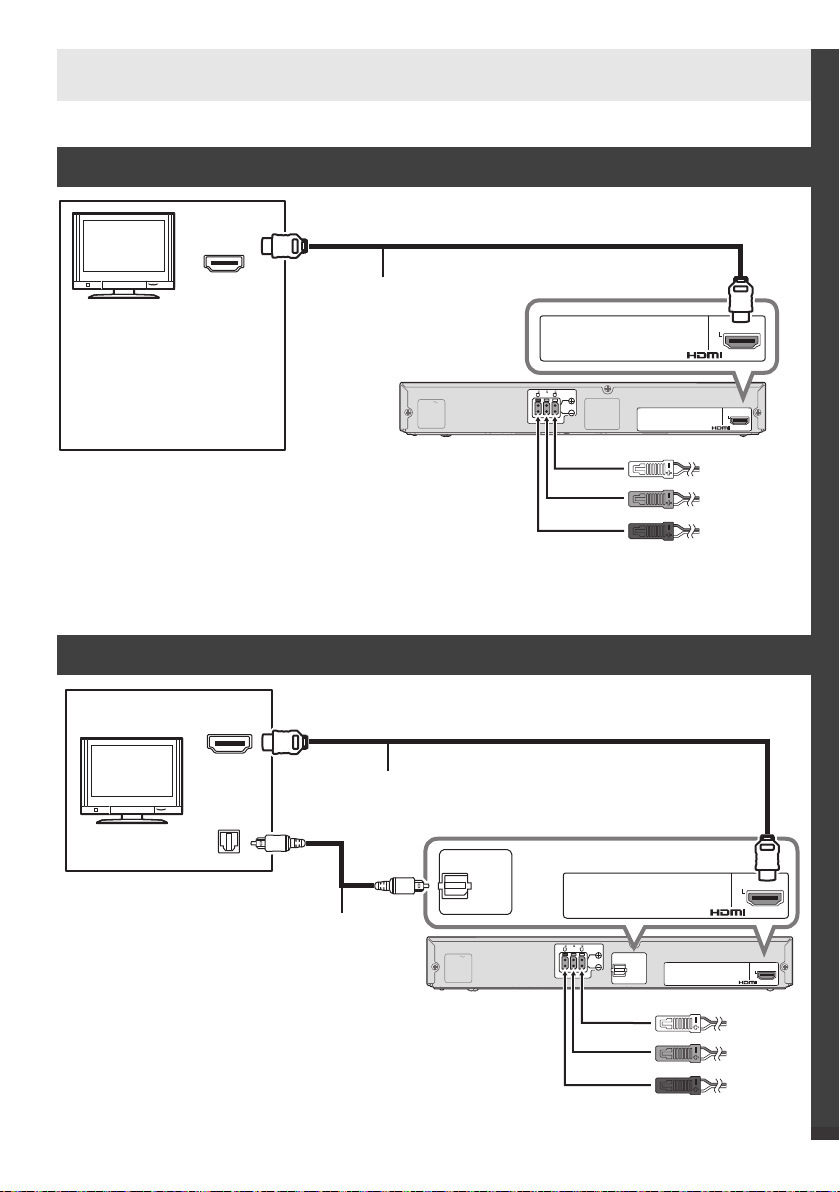

Punto 2: Collegamento dei cavi

AC IN

DIGITAL
AUDIO

IN

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

HDMI IN

(ARC)

Televisore

Unità principale

Cavo HDMI

Accertarsi di collegare l’unità
a un terminale compatibile
con ARC del televisore.
(Vedere le istruzioni per l’uso
del televisore.)

Rosso

Bianco

Verde

AC IN

DIGITAL
AUDIO

IN

TV

(OPT1)

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

DIGITAL

AUDIO

IN

TV

(OPT1)

HDMI IN

OPTICAL

OUT

Televisore

Unità principale

Cavo HDMI

Cavo audio

digitale a fibre

ottiche

Rosso

Bianco

Verde

Non collegare il cavo di alimentazione CA all’unità principale è all’unità subwoofer attivo sino a
che tutti gli altri collegamenti siano stati completati.

Quando la TV è compatibile con HDMI (ARC)

HDMI (ARC)

Audio Return Channel (Canale Ritorno Audio):
Consente ad un sistema home theater di ricevere e riprodurre audio dalla TV attraverso un cavo HDMI
senza cablaggi aggiuntivi.

Quando la TV non è compatibile con HDMI (ARC)

Il cavo HDMI è richiesto per VIERA Link “HDAVI Control”.

RQCA2150

12

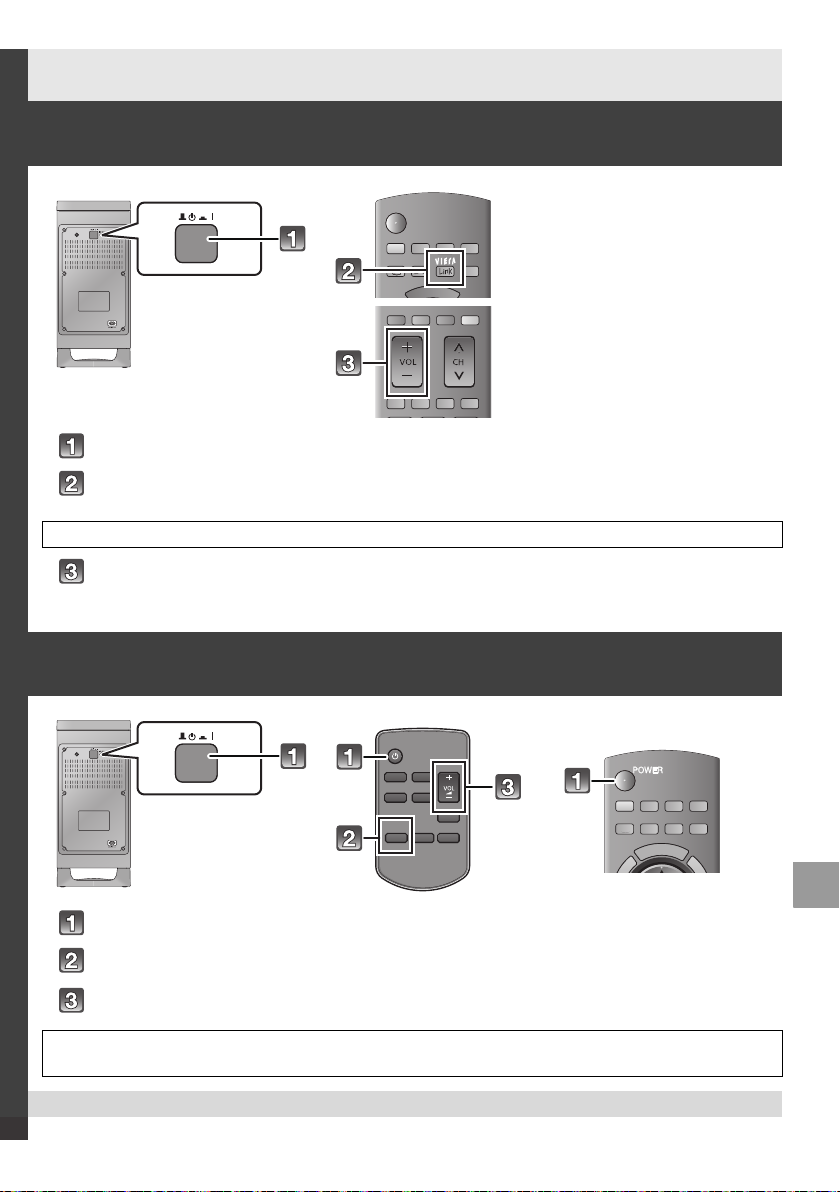

Utilizzo di questo sistema

es. telecomando TV

INPUT

SELECTOR

es. telecomando TV

Quando la TV è compatibile con VIERA Link “HDAVI
ControlTM” o HDMI CEC

Accendere il subwoofer attivo.

Nel menu VIERA Link sulla TV, selezionare questo sistema home theater come
output audio della TV.

≥Se la TV non è una TV Panasonic, impostare “Ricevitore” o “Altoparlanti esterni” su “On”.

Premere [i VOL j] sul telecomando della TV per regolare il volume.

≥ Non si garantisce il funzionamento con apparecchiature di altri produttori che supportano HDMI

CEC.

Quando la TV non è compatibile con VIERA Link “HDAVI
ControlTM” o HDMI CEC

Italiano

Accendere l’unità principale, il subwoofer attivo e la TV.

Premere [INPUT SELECTOR] per selezionare l’audio della TV.

Premere [i VOL j] per regolare il volume.

≥Se l’audio viene emesso anche dagli altoparlanti della TV, usare il telecomando della TV per ridurre

al minimo il volume.

Per il montaggio a parete ed altre informazioni, consultare le Istruzioni per l’uso.

RQCA2150

13

Krok 1: Wybierz odpowiednią

Wciśnij

Włóż kabel do końca.

i: Biały
j

: Niebieski przewód

Biały

Aby uniknąć uszkodzenia lub zarysowania, w trakcie montażu należy podłożyć miękki materiał.
≥ Dokładnie dokręć śruby.

Czerwony

Wcisnąć w
wyżłobienie.

Zielona

Umieść głośniki poziomo

14

RQCA2150

konfigurację









Wciśnij

Aby uniknąć uszkodzenia lub zarysowania, w trakcie montażu należy podłożyć miękki materiał.
≥ Dokładnie dokręć śruby.

Ustawienie głośników

Głośnik posiadający
Czerwone złącze:

Po prawej stronie

Białe złącze:

Po lewej stronie

Zielone złącze:

Na œrodku

Wciśnij

Zielona

1 Włóż kabel do

końca.

i: Biały
j: Niebieski

przewód

2 Wsuń kabel w

rowek.

Czerwony lub biały

Umieść głośniki przednie pionowo

Polski

RQCA2150

15

Krok 2: Podłącz kable

AC IN

DIGITAL
AUDIO

IN

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

HDMI IN

(ARC)

Tel ewizor

Urządzenie główne

Kabel HDMI

Należy podłączyć do złącza
telewizora kompatybilnego z
ARC. (Patrz instrukcja
obsługi telewizora.)

Czerwony

Biały

Zielona

AC IN

DIGITAL
AUDIO

IN

TV

(OPT1)

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

DIGITAL

AUDIO

IN

TV

(OPT1)

HDMI IN

OPTICAL

OUT

Tel ewi zor

Urządzenie główne

Kabel HDMI

Cyfrowy kabel

optyczny audio

Czerwony

Biały

Zielona

Nie podłączaj przewodu sieciowego do urządzenia głównego, ani aktywnego subwoofera do
momentu zakończenia innych połączeń.

Gdy telewizor jest zgodny z system HDMI (ARC)

HDMI (ARC)

Audio Return Channel (Kanał zwrotny audio):
Dzięki tej funkcji system kina domowego może odbierać i odtwarzać dźwięk z telewizora przez kabel
sygnału HDMI, bez potrzeby stosowania dodatkowych kabli.

Gdy telewizor nie jest zgodny z system HDMI (ARC)

Kabel HDMI jest wymagany dla VIERA Link “HDAVI Control”.

RQCA2150

16

Użytkowanie zestawu

np. pilot zdalnego sterowania
telewizora

INPUT

SELECTOR

np. pilot zdalnego
sterowania telewizora

Gdy telewizor jest zgodny z systemem VIERA Link “HDAVI
ControlTM” lub HDMI CEC

Włącz aktywny subwoofer.

Na telewizorze, w menu VIERA Link, wybierz ten zestaw kina domowego jako
głośniki telewizora.

≥Jeżeli posiadany telewizor nie jest marki Panasonic, wybierz ustawienie “On” (Włączony) dla opcji

“Receiver” (Odbiornik) lub “External speakers” (Głośniki zewnętrzne).

Naciśnij przycisk [i VOL j] na pilocie telewizora, aby wyregulować poziom
głośności.

≥ Współpraca ze sprzętem innych producentów zgodnym z systemem HDMI CEC nie jest

gwarantowana.

Gdy telewizor nie jest zgodny z systemem VIERA Link
“HDAVI ControlTM” lub HDMI CEC

Polski

Włącz urządzenie główne, aktywny subwoofer i telewizor.

Naciśnij [INPUT SELECTOR], aby wybrać dźwięk telewizora.

Naciśnij [i VOL j], aby wyregulować poziom głośności.

≥Jeżeli słychać dźwięk również z głośników telewizora, zmniejsz głośność do minimum za pomocą

pilota telewizora.

Informacje dotyczące montażu na ścianie i inne znajdują się w instrukcji obsługi.

RQCA2150

17

Krok 1: Zvolte si

Stiskněte
Vodič zcela zasuňte.

i: Bílý
j: Modrý kabel

Bílý

Aby se předešlo poškození nebo poškrábání, rozložte jemný hadřík a proveďte montáž na něm.
≥ Dotáhněte řádně šrouby.

Červený

Zatlačit do
drážky.

Zelená

Umístěte reproduktory do vodorovné polohy

18

RQCA2150

vyhovující uspořádání









Stiskněte

Aby se předešlo poškození nebo poškrábání, rozložte jemný hadřík a proveďte montáž na něm.
≥ Dotáhněte řádně šrouby.

Umístění reproduktoru

Reproduktor
Červený konektor:

k pravé straně

Bílý konektor:

k levé straně

Zelený konektor:

uprostřed

Zelená

Stiskněte

1 Vodič zcela

zasuňte.

i: Bílý
j: Modrý kabel

2 Zatlaète kabel

do drážky.

Červený nebo bílý

Umístěte čelní reproduktory do svislé polohy

RQCA2150

Česky

19

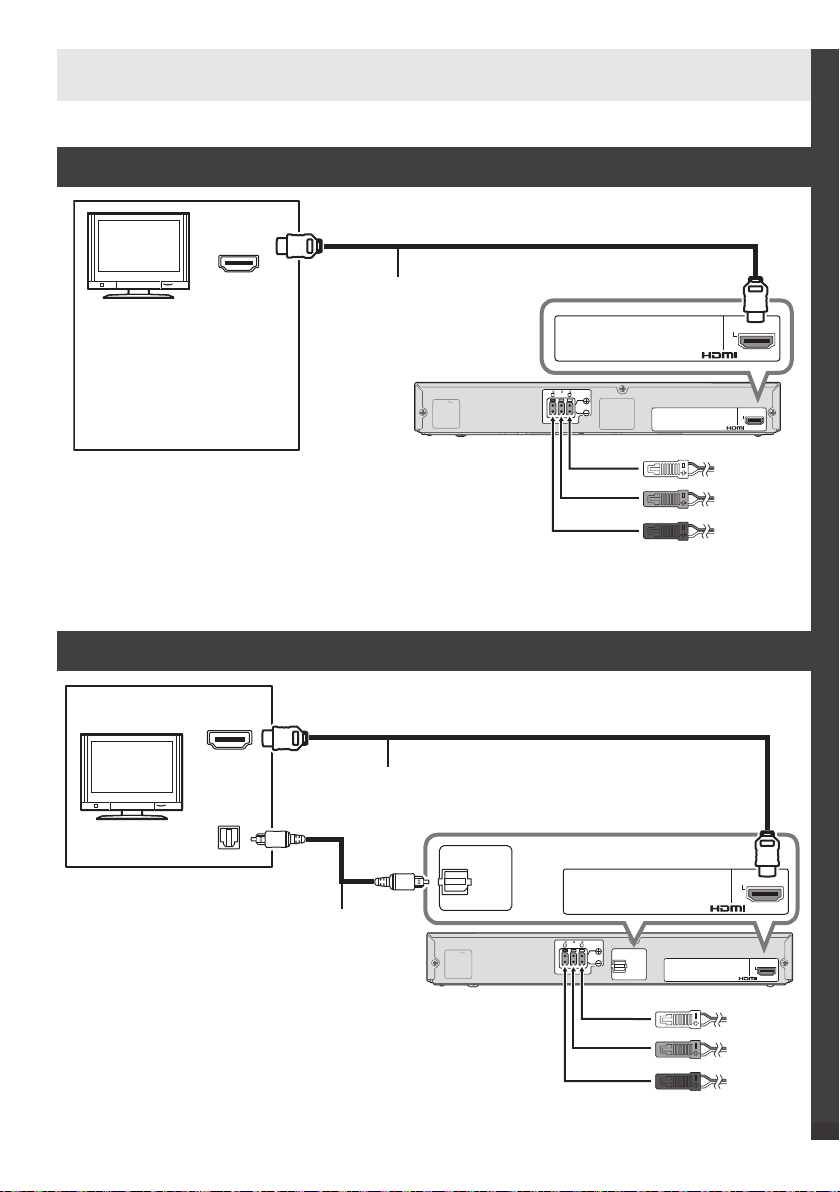

Krok 2: Připojte kabely

AC IN

DIGITAL
AUDIO

IN

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

HDMI IN

(ARC)

Televizor

Hlavní přístroj

Kabel HDMI

Ujistěte se, že provádíte
připojení do zásuvky
televizoru kompatibilního s
ARC. (Přečtěte si návod k
použití televizoru.)

Červený

Bílý
Zelená

AC IN

DIGITAL
AUDIO

IN

TV

(OPT1)

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

DIGITAL

AUDIO

IN

TV

(OPT1)

HDMI IN

OPTICAL

OUT

Televizor

Hlavní přístroj

Kabel HDMI

Optický digitální

audiokabel

Červený

Bílý

Zelená

Nepřipojujte napájecí síťový kabel k hlavnímu přístroji a aktivnímu basovému reproduktoru, dokud
nejsou dokončena všechna ostatní připojení.

Pokud je televizor kompatibilní s HDMI ARC

HDMI (ARC)

Audio Return Channel (Zpětný audio kanál):
Umožňuje systému domácího kina přijímat a přehrávat audio signál z televizoru prostřednictvím kabelu
HDMI bez jakýchkoli dalších kabelů.

Pokud televizor není kompatibilní s HDMI ARC

Pro VIERA Link “HDAVI Control” je vyžadován HDMI kabel.

RQCA2150

20

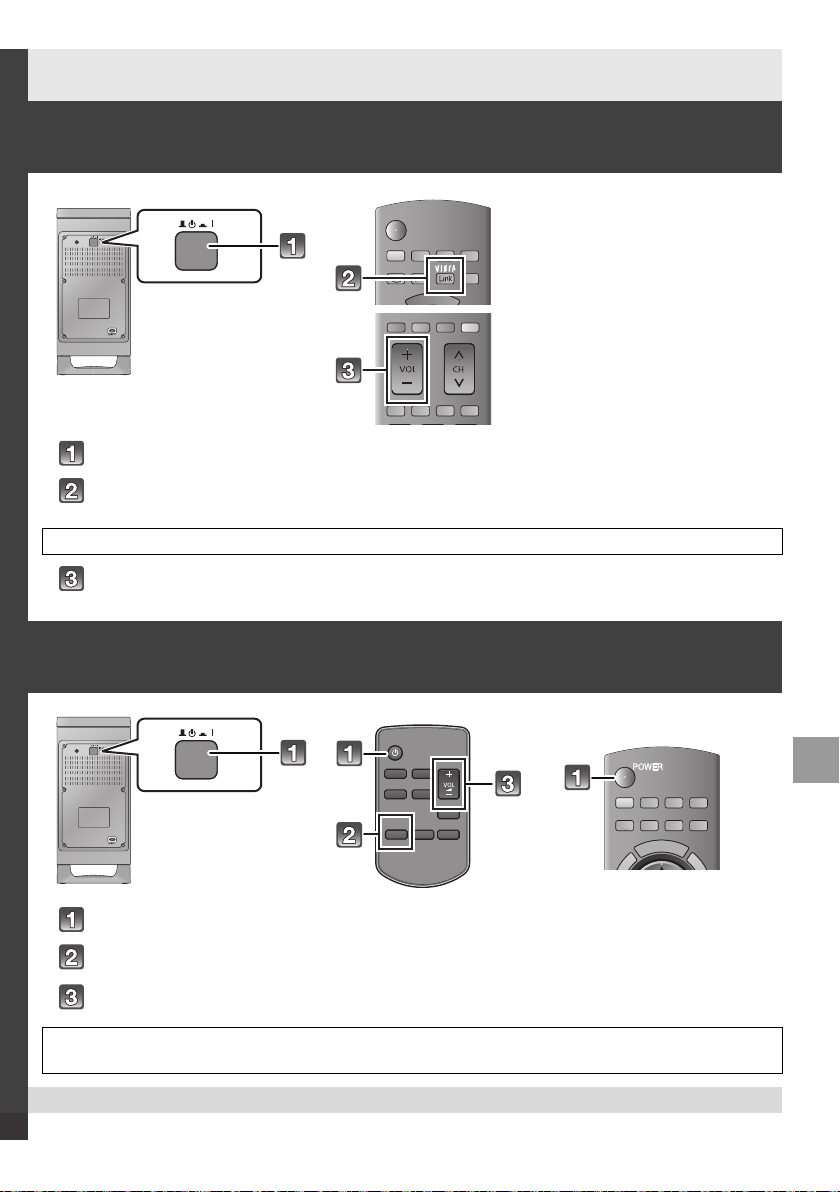

Použití tohoto systému

např. dálkové ovládání televizoru

INPUT

SELECTOR

např. dálkové ovládání
televizoru

Pokud je televizor kompatibilní s VIERA Link “HDAVI

TM

Control

Zapněte aktivní basový reproduktor.

Na televizoru zvolte v menu VIERA Link za reproduktory televizoru tento systém
domácího kina.

≥Pokud televizor není televizor Panasonic, nastavte “Přijímač” či “Externí reproduktory” na “Zapnuto”.

Stiskněte [i VOL j] na dálkovém ovládání televizoru a nastavte hlasitost.

≥ Fungování se zařízením jiných výrobců podporujícím HDMI CEC nelze zaručit.

Pokud televize není kompatibilní s VIERA Link
“HDAVI Control

” nebo HDMI CEC

TM

” nebo HDMI CEC

Zapněte hlavní jednotku, aktivní basový reproduktor a televizor.

Stiskem [INPUT SELECTOR] zvolte zvuk televizoru.

Pro nastavení hlasitosti stiskněte [i VOL j].

≥Pokud zvuk vychází i z reproduktorů televizoru, použijte dálkové ovládání televizoru a snižte

hlasitost na minimum.

Pro montáž na stěnu a další podrobnosti si přečtěte návod k použití.

RQCA2150

Česky

21

Paso 1: Elija la configuración que

Empuje

Inserte completamente
el cable.

i: Blanco
j: Línea azul

Blanco

Para evitar daños o rayones, coloque un paño suave y realice el armado sobre él.
≥ Ajuste los tornillos firmemente.

Rojo

Presione para que
encaje en la ranura.

Verde

Ubique los altavoces de forma horizontal

RQCA2150

22

es correcta para usted









Empuje

Ubicación del
altavoz

Altavoz con,
Conector rojo:

A la derecha

Conector blanco:

A la izquierda

Conector verde:

En el centro

Para evitar daños o rayones, coloque un paño suave y realice el armado sobre él.
≥ Ajuste los tornillos firmemente.

Empuje

Rojo o Blanco

1

Inserte completamente el cable.

i: Blanco
j: Línea azul

2 Presione el

cable en la
ranura.

Verde

Ubique los altavoces delanteros de forma vertical

RQCA2150

Español

23

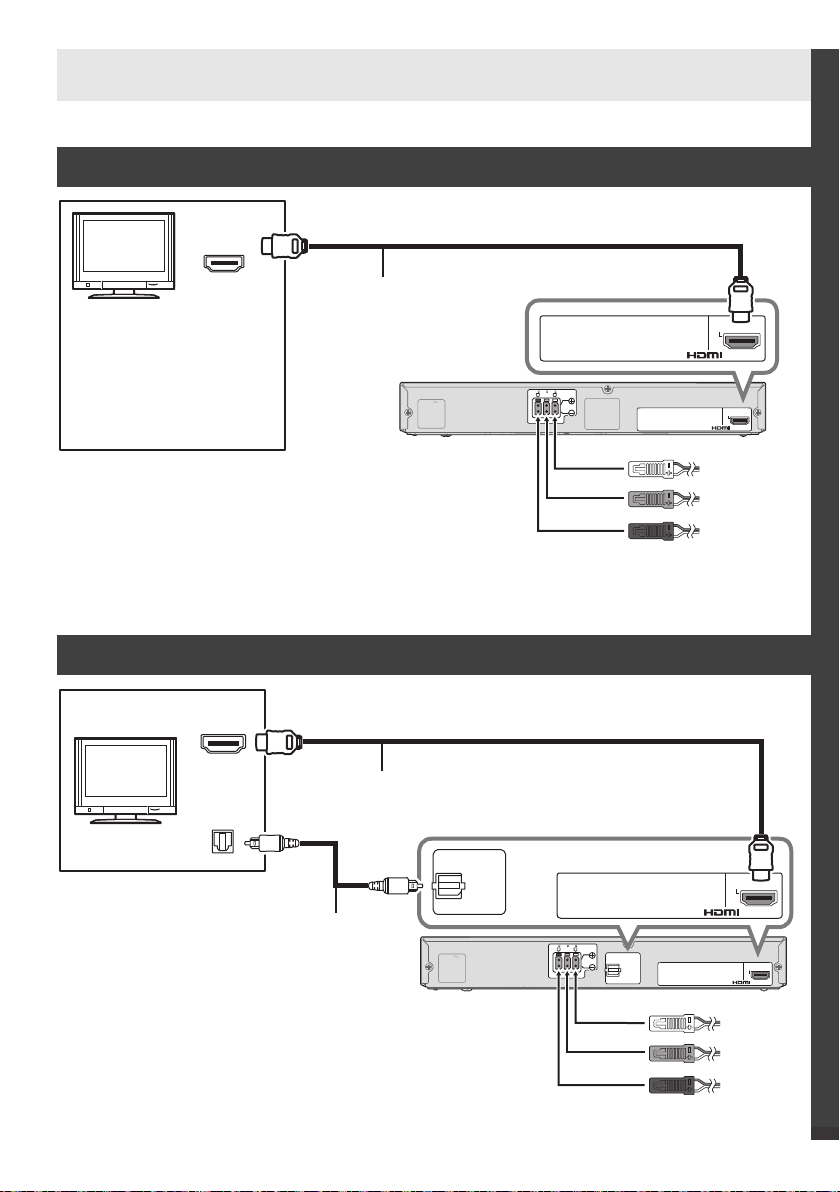

Paso 2: Conecte los cables

AC IN

DIGITAL
AUDIO

IN

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

HDMI IN

(ARC)

Tel evisor

Unidad principal

Cable HDMI

Asegúrese de conectar al
terminal compatible con
ARC del TV. (Consulte las
instrucciones operativas del
TV.)

Rojo

Blanco

Verde

AC IN

DIGITAL
AUDIO

IN

TV

(OPT1)

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

DIGITAL

AUDIO

IN

TV

(OPT1)

HDMI IN

OPTICAL

OUT

Tel evisor

Unidad principal

Cable HDMI

Cable de audio

digital óptico

Rojo

Blanco

Verde

No conecte el cable de alimentación de CA a la unidad principal y el subwoofer activo hasta que
todas las conexiones estén completas.

Cuando el TV es compatible con HDMI (ARC)

HDMI (ARC)

Audio Return Channel (Canal de retorno de audio):
Permite a un sistema “Home Theater” recibir y reproducir audio desde el TV mediante un cable HDMI sin
cableado adicional.

Cuando el TV no es compatible con HDMI (ARC)

Se requiere un cable HDMI para VIERA Link “HDAVI Control”.

RQCA2150

24

Uso de este sistema

por ej. mando a distancia del TV

INPUT

SELECTOR

por ej. mando a
distancia del TV

Cuando el TV es compatible con VIERA Link “HDAVI
ControlTM” o HDMI CEC

Encienda el subwoofer activo.

En el TV, seleccione este sistema “Home Theater” como los altavoces del TV
desde el menú VIERA Link.

≥Si el TV no es un televisor Panasonic, fije “Receptor” o “Altavoces externos” en “Encendido”.

Presione [i VOL j] en el mando a distancia del TV para ajustar el volumen.

≥ No se puede garantizar el funcionamiento con equipo de otros fabricantes que admite HDMI CEC.

Cuando el TV no es compatible con VIERA Link “HDAVI
ControlTM” o HDMI CEC

Encienda la unidad principal, el subwoofer activo y el TV.

Presione [INPUT SELECTOR] para seleccionar el sonido del TV.

Pulse [i VOL j] para ajustar el volumen.

≥Si también hay sonido desde los altavoces del TV, entonces use el mando a distancia del TV para

bajar el volumen al mínimo.

Para el montaje en la pared y otros detalles, asegúrese de consultar las Instrucciones de
funcionamiento.

RQCA2150

Español

25

Stap 1: Kies de configuratie die

Duwen

Draad volledig

insteken.

i: Wit
j: Blauwe streep

Wit

Om schade of krassen te voorkomen, verricht u de assemblage op een zachte doek.
≥ Draai de schroeven stevig vast.

Rood

Druk de kabel
in de groef.

Groen

Plaats de luidsprekers horizontaal

26

RQCA2150

geschikt voor u is









Luidsprekerplaatsing

Luidspreker met
Rode connector:

Op de
rechterkant

Witte connector:

Op de linkerkant

Groene connector:

In het midden

Om schade of krassen te voorkomen, verricht u de assemblage op een zachte doek.
≥ Draai de schroeven stevig vast.

1 Draad volledig

insteken.

i: Wit
j: Blauwe streep

2 Druk de kabel in

de groef.

Groen

Duwen

Rood of Wit

Duwen

Plaats de voorluidsprekers verticaal

RQCA2150

Nederlands

27

Stap 2: Sluit de kabels aan

AC IN

DIGITAL
AUDIO

IN

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

HDMI IN

(ARC)

Tel evisie

Hoofdtoestel

HDMI-kabel

Zorg ervoor dat u op de
ARC-compatibele
aansluiting van de TV
aansluit. (Raadpleeg de
gebruiksaanwijzing voor de
TV.)

Rood

Wit

Groen

AC IN

DIGITAL
AUDIO

IN

TV

(OPT1)

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

DIGITAL

AUDIO

IN

TV

(OPT1)

HDMI IN

OPTICAL

OUT

Tel evisie

Hoofdtoestel

HDMI-kabel

Optische digitale

audiokabel

Rood

Wit

Groen

Sluit de netvoedingskabel niet op het hoofdtoestel en de actieve subwoofer aan tot alle andere
aansluitingen tot stand gebracht zijn.

Als de TV compatibel is met HDMI (ARC)

HDMI (ARC)

Audio Return Channel
Stelt een home theater systeem in staat om audio via de HDMI-kabel van de TV te ontvangen en af te
spelen, zonder dat extra bedrading nodig is.

Als de TV niet compatibel is met HDMI (ARC)

(Audioterugkeerkanaal):

De HDMI-kabel wordt vereist voor VIERA Link “HDAVI Control”.

RQCA2150

28

Gebruik van dit systeem

b.v. afstandsbediening TV

INPUT

SELECTOR

b.v. afstandsbediening
TV

Als de TV compatibel is met VIERA Link “HDAVI ControlTM” of
HDMI CEC

Schakel de actieve subwoofer in.

Selecteer op de TV, in het VIERA Link-menu, dit home theater systeem als
luidsprekers van de TV.

≥Als de TV geen Panasonic TV is, zet dan “Ontvanger” of “Externe luidsprekers” op “On”.

Druk op de afstandsbediening van de TV op [

≥ De werking met apparatuur die HDMI CEC ondersteunt, van andere fabrikanten, kan niet

gegarandeerd worden.

i VOL j]

om het volume te regelen.

Als de TV niet compatibel is met VIERA Link “HDAVI
ControlTM” of HDMI CEC

Schakel het hoofdtoestel, de actieve subwoofer en de TV in.

Druk op [INPUT SELECTOR] om het TV-geluid te selecteren.

Druk op [i VOL j] om het volume te regelen.

≥Als er ook geluid uit de luidsprekers van de TV komt, gebruik dan de afstandsbediening van de TV

om het volume op de minimumstand te zetten.

Raadpleeg de gebruiksaanwijzing voor montage op de muur en voor andere details.

RQCA2150

Nederlands

29

Steg 1: Välj den konfiguration

Tryck
För in kabeln helt.

i: Vit
j: Blå kabel

Vit

Lägg en mjuk duk under och montera på den, för att undvika skada eller repor.
≥ Dra åt skruvarna ordentligt.

Röd

Tryck in i spåret.

Grön

Sätt dem horisontellt

RQCA2150

30

som är rätt för dig









Tryck

Placering av
högtalare

Högtalare med,
Röd kontakt:

till höger

Vit kontakt:

till vänster

Grön kontakt:

i mitten

Lägg en mjuk duk under och montera på den, för att undvika skada eller repor.
≥ Dra åt skruvarna ordentligt.

Röd eller vit

Grön

Tryck

1 För in kabeln

helt.

i: Vit
j: Blå kabel

2 Tryck in kabeln i

spåret.

Placera de främre högtalarna vertikalt

RQCA2150

Svenska

31

Steg 2: Anslut kablarna

AC IN

DIGITAL
AUDIO

IN

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

HDMI IN

(ARC)

TV

Huvudapparat

HDMI-kabel

Kontrollera att du ansluter till
tevens ARC-kompatibla
utgång.
(Se bruksanvisningen för din
TV.)

Röd

Vit

Grön

AC IN

DIGITAL
AUDIO

IN

TV

(OPT1)

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

DIGITAL

AUDIO

IN

TV

(OPT1)

HDMI IN

OPTICAL

OUT

TV

Huvudapparat

HDMI-kabel

Optisk digital

ljudkabel

Röd

Vit

Grön

Anslut inte nätsladden till huvudenheten och den aktiva subwoofern förrän alla andra anslutningar
är slutförda.

När tv:n är HDMI- (ARC-) kompatibel

HDMI (ARC)

Audio Return Channel (Ljudreturkanal):
Gör att ett hemmabiosystem kan ta emot och spela upp ljud från tv:n genom en HDMI-kabel utan
ytterligare kabeldragning.

När tv:n inte är HDMI- (ARC-) kompatibel

En HDMI-kabel krävs för VIERA Link “HDAVI Control”.

RQCA2150

32

Att använda det här systemet

t.ex. tv:ns fjärrkontroll

INPUT

SELECTOR

t.ex. tv:ns fjärrkontroll

När tv:n är VIERA Link “HDAVI ControlTM” eller HDMI CEC­kompatibel

Sätt på den aktiva subwoofern.

På tv:n väljer du detta hemmabiosystem som tv:ns högtalare i VIERA Link-menyn.

≥Om tv:n inte är en Panasonic-tv, ställ in “Mottagare” eller “Externa högtalare” på “På”.

Tryck på [i VOL j] på tv:ns fjärrkontroll för att justera volymen.

≥ Vi garanterar inte funktionen tillsammans med andra tillverkares utrustning som stöder HDMI

CEC.

När tv:n inte är VIERA Link “HDAVI ControlTM” eller HDMI
CEC-kompatibel

Sätt på huvudenheten, den aktiva subwoofern och tv:n.

Tryck på [INPUT SELECTOR] för att välja tv-ljudet.

Tryck på [i VOL j] för att justera volymen.

≥Om det kommer ljud från tv:ns högtalare också, använd tv:ns fjärrkontroll för att sänka volymen till

minimum.

För väggmontering och ytterligare information, se till att du läser bruksanvisningen.

RQCA2150

Svenska

33

Trin 1: Vælg konfigurationen

Tryk

Før ledningen helt ind.

i: Hvid
j: Blå linje

Hvid

Læg en blød klud på gulvet, og udfør monteringen herpå for at undgå beskadigelse og ridser.
≥ Stram skruerne korrekt.

Rød

Tryk højttalerkablet
ind i rillen.

Grøn

Anbring højttalerne vandret

RQCA2150

34

til højre









Tryk

Højttalerplacering

Højttaler med
Rødt stik:

Til højre

Hvidt stik:

Til venstre

Grønt stik:

I midten

Læg en blød klud på gulvet, og udfør monteringen herpå for at undgå beskadigelse og ridser.
≥ Stram skruerne korrekt.

Grøn

Tryk

Rød eller hvid

1 Før ledningen

helt ind.

i: Hvid
j: Blå linje

2 Skub kablet i

rillen.

Anbring fronthøjttalerne lodret

RQCA2150

Dansk

35

Trin 2: Forbind kablerne

AC IN

DIGITAL
AUDIO

IN

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

HDMI IN

(ARC)

Fjernsyn

Hovedapparat

HDMI-kabel

Sørg for at tilslutte det til
TV’ets ARC-kompatible
terminal. (Se TV’ets
betjeningsvejledning.)

Rød

Hvid

Grøn

AC IN

DIGITAL
AUDIO

IN

TV

(OPT1)

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

DIGITAL

AUDIO

IN

TV

(OPT1)

HDMI IN

OPTICAL

OUT

Fjernsyn

Hovedapparat

HDMI-kabel

Optisk, digitalt

lydkabel

Rød

Hvid

Grøn

Tilslut ikke netledningen til hovedapparatet og den aktive subwoofer, før alle andre forbindelser er
udført.

Når TV’et er HDMI (ARC) kompatibelt

HDMI (ARC)

Audio Return Channel (Lydreturkanal):
Gør det muligt for et hjemmebiografsystem at modtage og afspille lyd fra TV’et gennem et HDMI-kabel
uden yderligere ledningsføring.

Når TV’et ikke er HDMI (ARC) kompatibelt

HDMI-kabel kræves til VIERA Link “HDAVI Control”.

RQCA2150

36

Brug af systemet

f.eks. TV’ets fjernbetjening

INPUT

SELECTOR

f.eks. TV’ets
fjernbetjening

Når TV’et er VIERA Link “HDAVI ControlTM” eller HDMI CEC
kompatibelt

Tænd for den aktive subwoofer.

Vælg dette hjemmebiografsystem som TV’ets højttalere i menuen VIERA Link
menu på TV’et.

≥Hvis TV'et ikke er et Panasonic TV, skal du sætte “Modtageren” eller de “Eksterne højttalere” på “On”

(tændt).

Tryk på [i VOL j] på TV’ets fjernbetjening for at indstille lydstyrken.

≥ Der garanteres ikke for driften af andre fabrikanterns udstyr, som understøtter HDMI CEC.

Når TV’et ikke er VIERA Link “HDAVI ControlTM” eller HDMI
CEC kompatibelt

Tænd hovedapparatet, den aktive subwoofer og TV’et.

Tryk på [INPUT SELECTOR] for at vælge TV-lyden.

Tryk på [i VOL j] for at justere volumen.

≥Hvis der også er lyd fra TV’ets højttalere, skal du bruge TV’ets fjernbetjening for at sænke lydstyrken

så meget som muligt.

Læs betjeningsvejledningen vedrørende montering på væg og andre oplysninger.

RQCA2150

Dansk

37

Vaihe 1: Valitse kokoonpano,

Työnnä

Laita johdin kokonaan.

r: Valkoinen
s: Sininen johto

Valkoinen

Vaurioiden tai naarmujen estämiseksi aseta tasolle pehmeä kangas ja suorita kokoaminen sen päällä.
≥ Kiristä ruuvit tiukasti.

Punainen

Paina uraan.

Vihreä

Sijoita kaiuttimet vaakasuoraan

38

RQCA2150

joka sopii sinulle









Työnnä

Kaiuttimen
sijoitustapa

Kaiutin, jossa
Punainen liitin:

Oikealle

Valkoinen liitin:

Vasemmalle

Vihreä liitin:

Keskelle

Vaurioiden tai naarmujen estämiseksi aseta tasolle pehmeä kangas ja suorita kokoaminen sen päällä.
≥ Kiristä ruuvit tiukasti.

Punainen tai valkoinen

Työnnä

Vihreä

1 Laita johdin

kokonaan.

r: Valkoinen
s: Sininen johto

2 Paina johto

uraan.

Sijoita etukaiuttimet pystyasentoon

RQCA2150

Suomi

39

Vaihe 2: Liitä johdot

AC IN

DIGITAL
AUDIO

IN

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

HDMI IN

(ARC)

Tel evisio

Päälaite

HDMI-kaapeli

Varmista, että liität television
ARC-yhteensopivaan
liitäntään. (Katso television
käyttöohjeita.)

Punainen

Valkoinen

Vihreä

AC IN

DIGITAL
AUDIO

IN

TV

(OPT1)

SPEAKERS

66 6

R

L

CENTER

TV

(ARC)

AV OUT

TV

(ARC)

AV OUT

DIGITAL

AUDIO

IN

TV

(OPT1)

HDMI IN

OPTICAL

OUT

Tel evisio

Päälaite

HDMI-kaapeli

Optinen

digitaalinen

audiojohto

Punainen

Valkoinen

Vihreä

Älä liitä verkkokaapelia päälaitteeseen ja aktiiviseen alibassokaiuttimeen ennen kuin kaikki muut
liitännät on suoritettu loppuun.

Kun televisio on HDMI (ARC) -yhteensopiva

HDMI (ARC)

Audio Return Channel (Äänen paluukanava):
Sallii sen, että kotiteatteri vastaanottaa ja toistaa ääntä televisiosta HDMI-kaapelilla ilman lisäjohdotusta.

Kun televisio ei ole HDMI (ARC) -yhteensopiva

Tarvitaan HDMI-kaapeli toiminnolle VIERA Link “HDAVI Control”.

RQCA2150

40

Tämän järjestelmän käyttö

esim. television kaukosäädin

INPUT

SELECTOR

esim. television
kaukosäädin

Kun televisio on VIERA Link “HDAVI ControlTM” tai HDMI CEC

-yhteensopiva

Kytke päälle aktiivinen alibassokaiutin.

Televisiossa valitse tämä kotiteatterijärjestelmä television kaiuttimiksi VIERA
Link -valikosta.

≥Jos televisio ei ole Panasonic televisio, aseta “Vastaanotin” tai “Ulkoiset kaiuttimet” asentoon “On”.

Paina [

i VOL j]

≥ Ei voida taata toimintaa muiden valmistajien laitteilla, jotka tukevat HDMI CEC -toimintoa.

Kun televisio ei ole VIERA Link “HDAVI ControlTM” tai HDMI
CEC -yhteensopiva

television kaukosäätimessä äänenvoimakkuuden säätämiseksi.

Kytke päälaite, aktiivinen alibassokaiutin ja televisio päälle.

Paina [INPUT SELECTOR] valitaksesi television ääni.

Paina [i VOL j] säätääksesi äänenvoimakkuuden.

≥Jos kuulet äänen myös television kaiuttimista, alenna äänenvoimakkuus minimiin television

kaukosäätimellä.

Jos haluat tietoja seinäasennuksesta tai muita tietoja, muista katsoa käyttöohjeita.

RQCA2150

Suomi

41

42

RQCA2150

RQCA2150

43

Panasonic Corporation

tvu{zrwsx

Fi

Web Site: http://panasonic.net

C Panasonic Corporation 2013 RQCA2150

F0213TA0
