INPUT

AC IN

SELECTOR H.BASS PROGRESSIVE CD MODE

Инструкция по эксплуатации

DVD-система домашнего кинотеатра

Модель № SC-HT930

OPENCLOSE DISC EXCHANGE DISC SKIP

VOLUME

5 DISC SELECTOR

TUNE MODE FM MODE MEMORY

PHONES

DOWN UP

TUNING

Усовершенствованное

стр.

прогрессивное сканирование

Обеспечивает более однородное и резкое изображение.

Совместимость с носителями

стр.

разнообразных форматов

DVD-RAM, DVD-Audio, DVD-Video и т.д.

Региональный код

Проигрыватель воспроизводит DVD-диски, имеющие наклейку с региональным кодом “5” или “ALL”.

Например:

Ru Ur

5 ALL

Впечатляющие

стр.

звуковые эффекты

Управление звуковым полем (SFC), усиление басов и т.д.

Перед подсоединением, эксплуатацией или

настройкой данного изделия прочитайте все инструкции.

Сохраните данное руководство для последующего использования.

RQT7988-1R

F0205NK1035

Page 2

Уважаемый покупатель

Благодарим Вас за покупку данного изделия. Для обеспечения его оптимальной функциональности и безопасности, пожалуйста, внимательно прочитайте настоящую инструкцию.

Операции в настоящей инструкции описаны преимущественно для управления с помощью пульта ДУ, но Вы можете выполнять эти операции на основном аппарате, если он имеет соответствующие органы управления.

Система SC-HT930

Основной аппарат SA-HT930 Фронтальные акустические системы Центральная акустическая система Тыловые акустические системы SB-FS880 Активный сабвуфер SB-WA930

SB-FS930

SB-PC930

GPELOCTEPE·EHNE!

B ÍTOM YCTPOÆCTBE NCGOJV„YETCR JA„EP. GPNMEHEHNE PEFYJNPOBOK N HACTPOEK, OTJN¨HSX OT HN·EOGNCAHHSX, MO·ET GPNBECTN K OGACHOMY JA„EPHOMY OøJY¨EHND. HE OTKPSBAÆTE KPSWKY N HE GPON„BOLNTE PEMOHT CAMN—JY¨WE GOPY¨NTV ÍTO KBAJNINUNPOBAHHOMY CGEUNAJNCTY.

ПРЕДУПРЕЖДЕНИЕ:

ДЛЯ УМЕНЬШЕНИЯ РИСКА ВОЗНИКНОВЕНИЯ ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОВРЕЖДЕНИЯ ИЗДЕЛИЯ НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ, ВЛАГИ, БРЫЗГ ИЛИ КАПЕЛЬ, И НЕ СТАВЬТЕ НА АППАРАТ ПРЕДМЕТЫ, НАПОЛНЕННЫЕ ЖИДКОСТЯМИ, ТАКИЕ, КАК ВАЗЫ.

GPELOCTEPE·EHNE!

≥ HE CJELYET YCTAHABJNBATV NJN PA„MEQATV

LAHHSÆ AGGAPAT B KHN·HOM WKAIY, BCTPOEHHOM WKAIY NJN LPYFOM OFPAHN¨EHHOM GPOCTPAHCTBE LJR TOFO, ¨TOøS COXPAHNTV YCJOBNR XOPOWEÆ BEHTNJRUNN. YLOCTOBEPVTECV, ¨TO WTOPS N LPYFNE GOLOøHSE GPELMETS HE GPEGRTCTBYDT HOPMAJVHOÆ BEHTNJRUNN LJR GPELOTBPAQEHNR PNCKA GOPA·EHNR ÍJEKTPN¨ECKNM TOKOM NJN BO„HNKHOBEHNR GO·APA N„-„A GEPEFPEBA.

≥ НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ

АППАРАТА ГАЗЕТАМИ, СКАТЕРТЯМИ, ШТОРАМИ И ПОДОБНЫМИ ПРЕДМЕТАМИ.

≥ НЕ РАЗМЕЩАЙТЕ НА АППАРАТ ИСТОЧНИКИ

ОТКРЫТОГО ПЛАМЕНИ, ТАКИЕ, КАК ГОРЯЩИЕ СВЕЧИ.

≥ ВЫБРАСЫВАЙТЕ БАТАРЕИ В МУСОР, УЧИТЫВАЯ

ОХРАНУ ОКРУЖАЮЩЕЙ СРЕДЫ.

Gpnmep mapknpobkn: ± ± 1 A ± ± ± ± ± ± ±

Íjemehts kola: „-nØ cnmboj–fol nÎfotobjehnr

PacgojoÒehne mapknpobkn: „alhrr, hnÒhrr njn °okobar gahejv

Ljr Poccnn “YctahobjehhsØ gponÎbolntejem b goprlke g. 2 ct. 5 Ielepajvhofo „akoha PI “O Îaqnte gpab gotpe°ntejeØ” cpok cjyÒ°s nÎlejnr pabeh 7 folam c lats gponÎbolctba gpn ycjobnn, ≠to nÎlejne ncgojvÎyetcr b ctpofom cootbetctbnn c hactorqeØ nhctpykuneØ go ˙kcgjyataunn n gpnmehnmsmn texhn≠ecknmn ctahlaptamn.”

Основной аппарат: Сделано в Сингапуре Фронтальные акустические системы: Сделано в Малайзии Центральная акустическая система: Сделано в Малайзии Тыловые акустические системы: Сделано в Малайзии Активный сабвуфер: Сделано в Малайзии

(1±2001 f., 2±2002 f., 3±2003 f., ...); 4-sØ cnmboj–mecru nÎfotobjehnr (A±rhbapv, B±iebpajv, ..., L±leka°pv)

yctpoØctba

(

Внутри аппарата

)

RQT7988

ЭТОТ АППАРАТ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ В КЛИМАТЕ СРЕДНЕЙ ПОЛОСЫ.

Это изделие может принимать радио помехи, обусловленные переносными телефонами. Если такие помехи являются очевидными, увеличьте, пожалуйста, расстояние между изделием и переносным телефоном.

Сетевая вилка должна быть расположена вблизи оборудования и быть легко достижима, а сетевая вилка или переходник прибора должны оставаться быстро доступными.

(Задняя сторона аппарата)

Mauywnta Íjektpnk Nhlactpnaj Ko., Jtl. 1006 Kaloma, Ocaka, Rgohnr

Page 3

Аксессуары

Проверьте комплектность поставки аксессуаров.

∏ 1Пульт ДУ

(EUR7722XE0)

∏ 2 Батарейки для пульта

ДУ

∏ 1 Видеокабель

∏ 1 Системный кабель

∏ 1 Рамочная AM-антенна

∏ 1 Комнатная FM-антенна

∏ 1 Сетевой шнур

Содержание

Перед эксплуатацией

Аксессуары . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Простая установка

ШАГ 1 Сборка акустических систем . . . . . . . . . . 4

ШАГ 2 Расположение . . . . . . . . . . . . . . . . . . . . . . . 6

ШАГ 3 Соединение акустических систем с

ШАГ 4 Подсоединение видео . . . . . . . . . . . . . . . . 7

ШАГ 5

ШАГ 6 Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

ШАГ 7 QUICK SETUP

Справочное руководство по органам управления

Воспроизводимые диски . . . . . . . . . . . . . . . . . . . . . . .11

Основной аппарат и обращение с дисками. . . . . . . .11

Операции с дисками

Основные операции воспроизведения . . . . . . . 12

Удобные функции . . . . . . . . . . . . . . . . . . . . . . . . . .14–17

Информация о дисках/Отображение текущих параметров воспроизведения (QUICK OSD)/Просмотр воспроизводимых заголовков (ADVANCED DISC REVIEW)/Последовательное воспроизведение дисков CD (CD MODE)/Быстрое повторное воспроизведение/ формата изображения/Изменение скорости воспроизведения/Выбор ракурса и поворот/смена кадров неподвижного изображения/Переключение звуковых дорожек/Переключение субтитров/Повторное воспроизведение/ Воспроизведение в произвольном порядке

Другие варианты установки акустических систем

сабвуфером . . . . . . . . . . . . . . . . . . . . . . . . 7

Соединение радиоприемника и системы

(быстрая установка) . . . 9

Использование основного аппарата/ Использование пульта ДУ

Переход на 30 секунд вперед

Программное воспроизведение/

/Изменение

. . 8

. . .10

∏ 1 Лист с наклейками для

акустических кабелей

∏ 1 Акустический кабель

∏ 4 Опоры

∏ 8 Длинные винты

∏ 8 Короткие винты

∏ 4 Трубки

2kтрубки с коротким кабелем

2kтрубки с длинным кабелем

Использование меню навигации . . . . . . . . . . . . . . . . 18

Воспроизведение дисков с данными/Воспроизведение с выбранной дорожки диска CD/Воспроизведение дисков HighMAT

/Воспроизведение дисков RAM

Использование экранных меню . . . . . . . . . . . . . . . . 20

Главное меню/Other Settings (Другие установки)

Изменение установок плеера. . . . . . . . . . . . . . . . . . . 22

Изменение времени задержки (Speaker Settings)

Другие операции

Радиоприемник. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Автоматическая предустановка/Выбор предустановленных каналов/Ручная настpойка/ Подсоединение дополнительной антенны

Звуковое поле и качество звука . . . . . . . . . . . . . . . . 26

Управление звуковым полем/Улучшенное окружающее звучание/Центральный фокус/Dolby Pro Logic II/ Микширование/Усиление басов/Уровень звука сабвуфера/ Регулировки уровня звука акустических систем

Другие полезные функции . . . . . . . . . . . . . . . . . . . . . 27

Таймер сна/Приглушение звука/Использование головных телефонов

Управление другим оборудованием. . . . . . . . . . . . . 28

Управление телевизором и видеомагнитофоном/ Управление кассетной декой

Справочный материал

Руководство по устранению неполадок . . . . . . . . . 30

Технические характеристики . . . . . . . . . . . . . . . . . . . 32

Меры предосторожности . . . . . . . . . . . . . . . . . . . . . . 33

Уход и техническое обслуживание. . . . . . . . . . . . . . 33

Глоссарий. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Аксессуары/Содержание

RQT7988

Page 4

Простая установка

Конструкция опор, входящих в комплект, специально разработана для монтажа фронтальных акустических систем Panasonic SB-FS930 или тыловых акустических

ШАГ1

Подготовка

≥Во избежание повреждений или царапин, подстелите мягкую ткань, и выполняйте сборку на ней. ≥Для сборки используйте крестообразную отвертку. ≥Перед началом сборки, установки и подсоединения, убедитесь в наличии всех указанных компонентов. ≥Правые и левые акустические системы и трубки одинаковые.

Примечание

≥Во избежание вытягивания кабелей из трубок при сборке опор акустических систем, оставьте на трубках пластиковую оболочку. ≥Пары фронтальных и тыловых акустических систем, а также их трубки, отличаются.

–Перед монтажом трубок, сверьтесь с наклейками на тыльной стороне акустических систем (➜ стp. 6). –Трубка с более коротким кабелем предназначена для фронтальной акустической системы.

2 фронтальные и 2тыловые акустические системы

Сборка акустических систем

4 трубки

≥2kтрубки с коротким

кабелем: Для фронтальных акустических систем

≥2kтрубки с длинным

кабелем: Для тыловых акустических систем

Сборка акустических систем

систем Panasonic SB-FS880. Используйте опоры только так, как указано в описании установки.

4 опоры

8 длинных винтов

8 коротких винтов

1 Соберите опоры акустических

систем.

1 Проденьте кабель акустической системы через

отверстие в опоре.

Чтобы облегчить продевание, осторожно сложите кабель посередине (так, чтобы не осталось перегиба), вставьте его петлеобразный участок в отверстие, а затем протяните оставшуюся часть кабеля через отверстие в опоре.

Кабель

Пластиковая оболочка

Оставьте длину кабеля с запасом для последующего подсоединения.

2 Вставьте трубку.

При вставке трубки совместите канавку и эти

Трубка

Канавка

Опора трубки

Вставьте трубку, одновременно осторожно втягивая кабель акустической системы.

отверстия с опорой.

Опора

Закрепите опоры на акустических системах.

Попеременно заворачивая верхний и нижний винты до полной затяжки, добейтесь, чтобы опора установилась прямо.

Длинные винты

Трубка

Акустическая

Трубку можно прикрепить и в нижней задней части акустической системы.

Переставляя опору между верхней и нижней точками крепления с задней стороны акустической системы, можно менять ее высоту.

система

3 Подсоедините кабели к акустическим

системам.

Удалите виниловую изоляцию на концах проводов.

Медный

Серебристый

Вставьте!

Задняя сторона

акустической системы

RQT7988

3 Прикрепите трубку к опоре.

Надежно затяните винты.

Крестообразная отвертка

(не прилагается)

Короткие винты

Перед выполнением следующей операции, снимите пластиковую оболочку с трубки.

Вдавите кабель акустической системы в канавку.

Если на акустической системе остался излишек кабеля, заправьте его в отверстие рядом с верхней частью трубки, одновременно вытянув кабель с нижней стороны опоры.

4 Закрепите кабели акустических

систем на их опорах.

Как можно дальше вдавите кабель акустической системы в канавку в опоре.

Кабель

Канавка

Задняя сторона опоры

Page 5

∫ Предотвращение опрокидывания акустических систем

Подготовка

Вверните в стену шурупы с проушиной (не прилагаются) для прикрепления акустических систем к стене (➜ рисунок справа).

≥Подберите подходящие шурупы с проушинами, которые

соответствуют стенам или колоннам, в которые они вворачиваются.

≥При креплении на бетонной стене или поверхности, которая

может оказаться недостаточно прочной, проконсультируйтесь с квалифицированным специалистом-строителем относительно подходящего метода. Неправильное крепление может привести к повреждению стены или акустических систем.

Бечевка

Задняя сторона акустической системы

Шуруп с проушиной

(не прилагается)

Стена

Примерно 150 мм

1 Пропустите бечевку (не прилагается) через вырез в задней части акустической системы для ее удержания от

опрокидывания.

2 Пропустив бечевку через проушину шурупа, завяжите ее надежным узлом в петлю.

Другие варианты установки акустических систем

∫ Крепление на стене

Все акустические системы допускают настенное крепление.

1 Вверните шуруп (не прилагается) в стену. 2 Закрепите акустические системы на шурупах так, чтобы они надежно

зафиксировались в отверстиях.

≥Стены или колонны, к которым крепятся акустические системы, должны

выдерживать нагрузку, равную 10 кг акустических систем проконсультируйтесь с квалифицированным специалистомстроителем. Неправильный монтаж может привести к повреждению стены и акустических систем.

(Фронтальные и тыловые акустические системы)

≥При настенном монтаже фронтальных или тыловых акустических систем

рекомендуется использовать бечевку (не прилагается) для удержания акустических систем от опрокидывания (➜ выше).

≥

Для подсоединения смонтированных на стенах фронтальных или тыловых акустических систем рекомендуется использовать дополнительные акустические кабели. (Можно также вынуть акустические кабели из трубок, входящих в комплект системы.)

на один шуруп. При настенном монтаже

‰

3,0– 4,0 мм

Стена или колонна

30–35 мм

‰

7,5–9,4 мм

4,0–7,0 мм

Сборка акустических систем

Центральная акустическая система

180 мм

В этом положении акустическая система может упасть, если сдвинуть ее вправо или влево.

Сдвиньте акустическую систему так, чтобы головка шурупа находилась в этом положении.

∫ Крепление акустической системы на стойке

(не прилагается)

(Только центральная акустическая система)

Перед приобретением стоек убедитесь, что они соответствуют данным условиям. Убедитесь, что диаметр/длина винтов и расстояние между ними соответствуют размерам, указанным на рисунке.

≥Стойки должны выдерживать нагрузку более 10 кг. ≥Стойки должны быть устойчивыми, даже при верхнем

положении акустических систем.

Фронтальные и тыловые акустические системы

366 мм

175 мм

Центральная акустическая система

Закрепите

стойки в этих

металлизированных

резьбовых

отверстиях.

5 мм, шаг резьбы 0,8 мм

Толщина пластины плюс 7мм – 10мм

60 мм

Стойка акустической системы

(не прилагается)

RQT7988

Page 6

ШАГ2

Расположение

От правильности установки акустических систем зависит воспроизведение басов и звуковое поле. Обратите внимание на следующие моменты:

≥Размещайте акустические системы на плоских устойчивых опорах. ≥Размещение акустических систем слишком близко к полу, стенам и углам

может привести к излишнему усилению басов. Занавесьте стены и окна толстыми шторами.

≥В парах фронтальных и тыловых акустических систем левая и правая

акустические системы одинаковые.

Пример установки

RQT7988

AC IN

ФРОН-

ТАЛЬНЫЕ

(Л, П)

≥

Разнесите фронтальные, центральную и тыловые акустические системы примерно на одинаковое расстояние от места слушателя. На рисунке указаны приблизительные величины углов.

ТЫЛОВЫЕ

(Л, П)

ЦЕНТРАЛЬНАЯ АКТИВНЫЙ

САБВУФЕР

Основной аппарат

Нельзя использовать фронтальные акустические системы в качестве тыловых и наоборот. Уточните назначение акустической системы по наклейке с задней стороны фронтальной акустической системы.

≥Используйте только прилагаемые акустические

системы

Использование других акустических систем может привести к повреждению аппарата и отрицательно сказаться на качестве звучания.

≥Установите акустические системы на ровную

горизонтальную поверхность, чтобы они не могли упасть. Если размещение акустических систем на ровной горизонтальной поверхности невозможно, следует принять соответствующие меры, предотвращающие их падение.

Основной аппарат

Примечание

Для обеспечения надлежащей вентиляции, акустические системы должны располагаться не ближе 10 мм от системы.

Центральная акустическая система

≥Если расположить центральную акустическую систему

непосредственно на телевизоре, то вибрация, вызванная акустической системой, может привести к искажению изображения на экране. Поставьте центральную акустическую систему на стойку или полку.

≥Во избежание падения акустических систем, не ставьте их

непосредственно на телевизор.

Активный сабвуфер

Поставьте справа или слева от телевизора на полу или на устойчивой полке так, чтобы не возникало вибрации. Оставьте сзади 10 см для вентиляции.

Предупреждение

Не становитесь на опору акустической системы и не трясите акустическую систему. Будьте внимательны, когда поблизости находятся дети.

Наклейки на акустической системе

Примечания по использованию акустических систем

≥

Воспроизведение звука на высокой громкости в течение длительного периода времени может привести к повреждению акустических систем или сокращению их срока службы.

≥Во избежание повреждения, уменьшайте громкость в

следующих случаях: – При воспроизведении искаженного звука. – Если акустические системы воспроизводят звук с

реверберацией из-за проигрывателя, помехи во время приема передач FM, непрерывный сигнал с осциллографа,

тестового диска или электронного инструмента. – При регулировке качества звука. – При включении или выключении аппарата.

При нарушении цветопередачи на экране телевизора

Прилагаемые акустические системы сконструированы специально для установки рядом с телевизором, но они могут вызывать искажения изображения на экране некоторых моделей телевизоров и при использовании отдельных установочных комбинаций.

В этом случае следует отключить телевизор приблизительно на 30 минут.

Функция размагничивания телевизора поможет избавиться от проблемы. Если же неполадки не исчезают, отодвиньте акустические системы подальше от телевизора.

Предупреждение

≥

Активный сабвуфер и прилагаемые акустические системы должны использоваться только согласно описанию в настоящей инструкции. Несоблюдение этого требования может привести к повреждению усилителя и/ или акустических систем, а также к возникновению пожара. В случае повреждения аппаратуры или проявления резких изменений в ее работе, проконсультируйтесь с квалифицированным специалистом по техническому обслуживанию.

≥Не пытайтесь закрепить акустические системы на

стенах каким-либо иным способом, кроме описанного в настоящей инструкции.

Page 7

ШАГ

VIDE O

OUT

Соединение акустических систем с сабвуфером

≥Прикрепите наклейки для акустических кабелей, чтобы облегчить подсоединение. ≥На клеммах сабвуфера присутствует высокое выходное напряжение. Будьте осторожны при подсоединении акустических

кабелей.

АКТИВНЫЙ САБВУФЕР

(для центральной акустической системы)

Наклейка для акустического кабеля

Полностью вставьте проводник.

Щелчок!

Лист с наклейками для акустических кабелейАкустический кабель

ФРОНТАЛЬНАЯ (П)

ФРОНТАЛЬНАЯ (Л)

ТЫЛОВАЯ (П)

i j

ТЫЛОВАЯ (Л)

: Медный : Серебристый

ЦЕНТРАЛЬНАЯ

Примечание

≥Не допускайте короткого замыкания между положительными (i) и отрицательными (j) проводами акустических систем. ≥Будьте внимательно, чтобы подсоединить положительные (медные) проводники только к положительным (i) клеммам, а

отрицательные (серебристые) проводники только к отрицательным (j) клеммам. Неправильное соединение может привести к повреждению акустических систем.

ШАГ 4 Подсоединение видео

Видеокабель

≥Не подсоединяйте аппарат через видеомагнитофон.

Изображение может воспроизводиться с искажениями из-за функции защиты от копирования.

≥Перед подсоединением выключите телевизор. Руководствуйтесь инструкцией по эксплуатации телевизора.

∫ Телевизор с входным гнездом VIDEO IN

Задняя сторона основного аппарата

COMPONENT VIDEO OUT

(

PROGRESSIVE

INTERLACE

)

VIDEO

OUT

S-VIDEO

OUT

Видеокабель

(прилагается)

Телевизор

(не прилагается)

VIDEO IN

∫ Телевизор с входным гнездом S-VIDEO IN

Задняя сторона основного аппарата

COMPONENT VIDEO OUT

(

PROGRESSIVE

INTERLACE

)

VIDEO

OUT

S-VIDEO

Кабель S-video

(не прилагается)

OUT

Выходное гнездо S-VIDEO OUT

За счет разделения сигналов цветности (C) и яркости (Y) при использовании выхода S-VIDEO OUT получается более естественное изображение, чем при использовании выхода VIDEO OUT. (Конечный результат зависит от телевизора.)

Телевизор

(не прилагается)

S-VIDEO

∫

Телевизор с входными гнездами COMPONENT VIDEO IN

Задняя сторона основного аппарата

COMPONENT VIDEO OUT

(

PROGRESSIVE INTERLACE

)

VIDEO

OUT

S-VIDEO

OUT

Видеокабели

(не прилагается)

Выходные гнезда COMPONENT VIDEO OUT

На эти гнезда можно подавать чересстрочные и прогрессивные видеосигналы, обеспечивающие более чистое изображение, чем при использовании входа S-VIDEO OUT. При соединении через эти выходные гнезда выводятся цветоразностные сигналы (P

) и сигнал яркости (Y), благодаря чему достигается более

P высокое качество цветопередачи.

≥

Обозначения входных гнезд компонентного видеосигнала зависит от конкретного телевизора или монитора (например, Y/P

B/CR

Y/R-Y, Y/C

). Соедините гнезда одинакового цвета.

Телевизор

(не прилагается)

COMPONENT

VIDEO IN

B/PR

Воспроизведение прогрессивного видеосигнала

Подсоединитесь к входным гнездам компонентного видеосигнала на телевизоре, совместимом с форматом 625p или 525p. (При соединении с несовместимым телевизором возможно искажение видеоизображения.)

, Y/B-

Соединение акустических систем с сабвуфером/Подсоединение видео

RQT7988

Page 8

ШАГ5 Соединение радиоприемника и системы

AUDI O

VCR

AUDI O

REC OUT

AUX

FM ANTFM ANT

AM ANTAM ANT

(7(75≠)

LOOPLOOP

EXTEXT

Соединение радиоприемника и системы

Системный кабель

Рамочная AM-антенна

Комнатная FM-антенна

≥Подсоедините сетевой шнур после полного завершения подсоединения. ≥Подсоединение дополнительной антенны (➜ стp. 25).

Комнатная FM-антенна

Зафиксируйте другой конец антенны в месте наилучшего приема.

Липкая лента

Щелчок!

Основной аппарат

Сетевой шнур

Рамочная AM-антенна

Установите антенну на ее опоре. Расположите антенну в месте наилучшего приема. Кабель антенны не должен касаться других проводов и кабелей.

Защелкой вверх

Для отсоединения

Надавите на защелку и выньте разъем.

Системный кабель

Активный сабвуфер

Защелкой вверх

Для отсоединения

Надавите на защелку и выньте разъем.

Сетевой шнур

К сетевой розетке

RQT7988

Экономия электроэнергии

Данный аппарат потребляет небольшое количество электроэнергии (около 0,7 Вт), даже когда он выключен. Для экономии электроэнергии отсоединяйте аппарат от сетевой розетки, если он не будет использоваться в течение длительного периода времени. После подсоединения аппарата потребуется восстановление некоторых элементов в памяти.

Примечание

Прилагаемый сетевой шнур предназначен для использования только с данным аппаратом. Не используйте его с другой аппаратурой.

Page 9

ШАГ 6 Пульт ДУ

Нельзя:

Пульт ДУ

Вставьте так, чтобы полюса (i и j) батареек

совпадали с обозначениями на пульте ДУ.

Батарейки

≥использовать старые и новые батарейки вместе. ≥одновременно использовать батарейки разных типов. ≥допускать нагрев или контакт батареек с пламенем. ≥разбирать или замыкать накоротко. ≥пытаться перезаряжать щелочные или марганцевые

батарейки. ≥использовать батарейки со снятой оболочкой. Неправильное обращение с батарейками может привести к протечке электролита, который при попадании на другие предметы может повредить их или вызвать пожар.

Вынимайте батарейки, если пульт ДУ не будет использоваться в течение длительного времени. Храните их в прохладном темном месте.

∫ Использование

Направляйте на датчик сигнала дистанционного управления

➜

стp. 10), избегая препятствий, находясь непосредственно

( перед аппаратом на расстоянии не более 7 м.

R6/LR6, AA, UM-3

≥He ncgojvÎyØte

°atapen gepeÎaprÒaemofo tnga.

ШАГ7 QUICK SETUP (быстрая установка)

Окно быстрой установки QUICK SETUP помогает выполнить необходимые установки.

Включите телевизор и выберите соответствующий видеовход телевизора.

Включите аппарат.

Выберите “DVD/CD”.

Выведите на экран окно QUICK SETUP.

Выполните установки, следуя сообщениям.

3, 4, 2, 1

ENTER

SHIFT

AV SYSTEM

TV/AV

AUX

DISC

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

ZOOM

SLEEP

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

DVD/ CD

TUNER/BAND

VOLUME

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VCR

PLAY LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

CD MODE

PLAY MODE

TEST

CH SELECT

DVD/ CD

RETURN

SETUP

DVD /CD

SHIFT

Выбор

RETURN

ENTER

Ввод

SETUP

MUTING

Пульт ДУ/QUICK SETUP ( быстрая установка)

ENTER

Нажмите, чтобы закончить быструю установку.

SHIFT

SETUP

MUTING

Чтобы изменить эти установки позднее

Выберите “QUICK SETUP” в разделе “Others” (➜стp. 23).

Нажмите для выхода.

RQT7988

Page 10

Справочное руководство по органам управления

В скобках указаны страницы для справок.

Справочное руководство по органам управления

Включение/выключение аппарата

Выбор диска или отображение информации о диске

Переключение видеовходов телевизора

(14) (28)

Переключение телевизионных каналов и номеров

Отмена

или список

(13)

(19)

разделов диска и т.п./ввод номеров

Отображает главное меню

(18)

программ

Выбор или ввод опций меню на экране

(20)

(13)

или

(28)

телевизора, покадровое воспроизведение

Отображение экранного меню

уменьшение громкости телевизора

Для использования функций, отмеченных

оранжевым цветом:

Нажимая кнопку [SHIFT], нажмите

соответствующую кнопку.

Индикатор режима ожидания/включения

Ecjn aggapat golkjd≠eh k cetn gepemehhofo toka, to ˙tot nhlnkatop fopnt b peÒnme oÒnlahnr n fachet gpn bkjd≠ehnn aggapata.

INPUT SELECTOR (24)

DVD/CD#FM#AM#TV#VCR# AUX# Возврат к DVD/CD

(9)

AV SYSTEM

TV/AV

DISC

AUX

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

ZOOM

SLEEP

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

TUNER/BAND

-/--

S10

SLOW/SEARCH

ENTER

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VCR

DVD/ CD

VOLUM E

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

CD MODE

PLAY MODE

TEST

CH SELECT

H.BASS

Кнопка усиления басов вкл./выкл.

Индикатор H.BASS PROGRESSIVE

Воспроизведение прогрессивного видеосигнала

(12)

CD MODE

Последовательное воспроизведение нескольких дисков CD

(14)

Управление телевизором и видеомагнитофоном

Выбор источника

(29)

AUX

Выбор канала

, TUNER/BAND

(24, 28)

Регулировка громкости

Основные операции воспроизведения

Отображает меню диска воспроизведения

Возврат в предыдущее окно громкости телевизора

SUBWOOFER

LEVEL

SUPER SRND

(19)

H.BASS

(24)

(13)

(18)

(28)

C.FOCUS

, DVD/CD

или список

(13)

или увеличение

SFC

(9)

(12, 13)

MIX 2CH

(27) (26) (26) (26)

SLEEP

QUICK OSD

ZOOM

MANUAL SKIP

(14, 27) (14, 15)

FL DISPLAY REPEAT

ANGLE/PAGE

(13)

GROUP

(13, 15)(15)(14, 16)

ADVANCED

DISC REVIEW

(14)

SUBTITLE

AUDI O

(15)

PLAY SPEED

QUICK REPLAY

(14, 15)

SETUP

MUTING

(22, 27)

CD MODE

PLAY MODE

TEST

CH SELECT

(27)

4, 5 /X TUNING W Пропуск или поиск при замедленном

(26)

воспроизведении радиостанции

(24)

(12)

/Выбор

<OPEN/CLOSE

Открыть/закрыть дисковод

(12)

DISC EXCHANGE

Открывает дисковод для замены диска в позиции воспроизведения

(12)

DISC SKIP

Переключение на следующий лоток с диском

OPEN CLOSE DISC EXCHANGE DISC SKIP

(12)

(28)

RQT7988

12345

INPUT

SELECTOR H.BASS PROGRESSIVE CD MODE

Кнопки/индикаторы прямого выбора

Выбор лотка для дисков

(12)

Bkjd≠atejv gntahnr standby/ on [Í/I]

HaÒmnte bkjd≠atejv, ≠to°s gepekjd≠ntv aggapat nÎ peÒnma “bkjd≠eho” b peÒnm oÒnlahnr n hao°opot. B peÒnme oÒnlahnr aggapat tem he mehee gotpe°jret he°ojvwoe kojn≠ectbo ˙jektpo˙hepfnn.

(12)

Nhlnkatop gntahnr [AC IN]

Ítot nhlnkatop fopnt, kofla aggapat golcoelnheh k wtegcejvhoØ poÎetke.

5 DISC SELECTOR

∫/TUNE MODE

Остановка воспроизведения Выбор режима настройки

(24)

;/FM MODE

Приостановка (пауза) приема FM

(24)

(12)

/регулировка параметров

1/MEMORY

Воспроизведение дисков

(12)

принимаемых радиостанций

TUNE MODE FM MODE MEMORY

Кольцевой

(12)

светодиод

/записывание в память

(24)

VOLUME

TUNING

DOWN UP

PHONES

Гнездо для головных телефонов

VOLUME

Повышение/понижение громкости

Датчик сигнала дистанционного управления

(27)

(12)

Page 11

Воспроизводимые диски

Обозначение в

Диск Логотип

DVD-RAM

DVD-Audio

DVD-Video

настоящей

инструкции по

эксплуатации

[RAM]

[JPEG]

[DVD-A]

[DVD-V]

Записанные с использованием Версии 1.1 Формата видеозаписи (унифицированного стандарта видеозаписи) на таких устройствах как видеорекордеры DVD, видеокамеры DVD, персональные компьютеры и т.п.

Записанные в соответствии со стандартом DCF (Design rule for Camera File system) Версии 1.0. ≥Для воспроизведения файлов JPEG выберите “Play as Data Disc” в Other

— Некоторые диски DVD-Audio также содержат записи DVD-Video.

Для воспроизведения содержимого в формате DVD-Video выберите “Play as DVD-Video” в Other Menu (

—

Menu (➜ стp. 21).

Примечания

➜

стp. 21).

DVD-R (DVD-Video)/ DVD-RW (DVD-Video)

R (Видео)/

RW (Видео)

Видео CD

SVCD

CD [CD]

CD-R CD-RW

Процесс, после которого можно воспроизводить диски на совместимом оборудовании.

≥В любом случае воспроизведение вышеуказанных дисков может оказаться невозможным из-за специфических особенностей диска

или параметров записи.

—

[DVD-V]

[VCD]

[WMA]

[MP3]

[JPEG]

[CD]

[VCD]

∫ Невоспроизводимые диски

DVD-ROM, CD-ROM, CDV, CD-G, SACD, DivX Video Discs и Фото CD, DVD-RAM, не вынимаемые из кассеты, 2,6-ГБ и 5,2-ГБ DVD-RAM, и “Chaoji VCD”, имеющиеся в продаже, включая CVD, DVCD и SVCD, которые не соответствуют стандарту IEC62107.

∫ Формат звука на дисках

DVD

Данный аппарат автоматически распознает и декодирует диски с этими символами.

Диски, записанные и завершенные§ на DVD-видеорекордерах или DVDвидеокамерах.

—

Соответствующие стандарту IEC62107

Данный аппарат совместим с форматом HDCD, но не поддерживает функцию Peak Extend (функция, расширяющая динамический диапазон сигналов высокого уровня). HDCD-кодированные диски CD звучат лучше, так как они закодированы с 20-разрядным квантованием, а остальные диски CD с 16-разрядным квантованием.

≥Данный аппарат может воспроизводить диски CD-R/RW (диски со

звукозаписями), записанные в форматах, указанных слева. Закройте сеанс или завершите

≥Диски HighMAT

Только файлы WMA, MP3 или JPEG. Для воспроизведения без функции HighMAT, выберите “Play as Data Disc” в Other Menu (➜ стp. 21).

Данный аппарат не поддерживает формат Multiple Bit Rate (MBR: файлы,

≥[WMA]

которые имеют содержимое, записанное с различной скоростью передачи битов).

диск после записи.

∫ Видеосистемы

– Данный аппарат может воспроизводить видеозаписи в

системах PAL и NTSC, если телевизор совместим с системой, использованной на диске.

– Диски PAL не могут правильно воспроизводиться на экране

телевизора системы NTSC.

– Данный аппарат может преобразовывать сигналы NTSC в

формат PAL 60 для просмотра на экране телевизора системы PAL (➜ стp. 23, “NTSC Disc Output” в разделе “Video”).

Воспроизводимые диски/Основной аппарат и обращение с дисками

Основной аппарат и обращение с дисками

∫ Во избежание повреждения

Нельзя: – загружать в каждый лоток более одного диска. – трогать дисковод или карусельный механизм, пока он

движется. – поворачивать карусельный механизм рукой. – закрывать дисковод рукой.

∫ Для очистки дисков

Протрите влажной салфеткой, а затем вытрите насухо.

∫ Меры предосторожности при обращении с

дисками

≥Не приклеивайте на диски этикетки или наклейки (это может

привести к деформации диска, что сделает его непригодным для использования).

≥Не пишите на этикеточной стороне шариковой ручкой или

другими пишущими принадлежностями.

≥Нельзя использовать аэрозоли для очистки грампластинок,

бензин, разбавители, антистатические жидкости и другие растворители.

≥Не используйте протекторы или футляры, предохраняющие

от царапин.

≥Не используйте следующие диски:

– Диски со следами клея от удаленных этикеток или наклеек

(диски из проката и т.п.). – Сильно деформированные или потрескавшиеся диски. – Диски некруглой формы, например, в форме сердца.

RQT7988

Page 12

Основные операции воспроизведения

1 Включите

аппарат.

Откройте дисковод и вставьте диск(и).

≥Вставляйте двусторонние диски так, чтобы этикетка для

стороны, которую должна воспроизводиться, была сверху.

≥Для загрузки дисков в другие лотки нажмите кнопку

[DISC SKIP] на основном аппарате.

≥Начнется воспроизведение диска, расположенного на

лотке в левой передней позиции.

≥[RAM] Перед использованием

извлеките диски из их кассет.

OPEN/CLOSE

Основные операции воспроизведения

INPUT

2 Выберите

SELECTOR

“DVD/CD”.

12345

INPUT

SELECTOR H.BASS PROGRESSIVE CD MODE

Кнопки/индикаторы выбора диска (5 DISC SELECTOR)

Включите

5 DISC SELECTOR

воспроизведение.

После завершения воспроизведения диска:

Если не начинает воспроизводиться следующий диск, выберите диск при помощи кнопок 5 DISC SELECTOR. ≥Диск можно выбрать и при помощи пульта

ДУ (➜ стp. 14, Информация о дисках).

4 Закройте дисковод.

Индикатор диска светится, если обнаружен диск или лоток не проверен (➜ стp. 14, Информация о дисках).

;

(Приостановить)

∫

(Остановить)

TUNE MODE FM MODE MEMORY

VOLUME

DOWN UP

Отрегулируйте уровень громкости.

PROGRESSIVE

DISC EXCHANGE

DISC SKIP

OPEN CLOSE DISC EXCHANGE DISC SKIP

VOLUME

TUNING

DOWN UP

PHONES

Нажмите для пропуска. Нажмите и удерживайте для – поиска

(во время воспроизведения)

–замедленного

воспроизведения

паузы) (Для кинофильмов)

≥

Нажмите кнопку [1] (воспроизведение), чтобы начать нормальное воспроизведение.

OPEN/CLOSE

(в режиме

RQT7988

Прогрессивный (строчный) видеосигнал

Переключение на следующий лоток с диском

Замена диска в позиции воспроизведения

PROGRESSIVE

DISC SKIP

DISC EXCHANGE

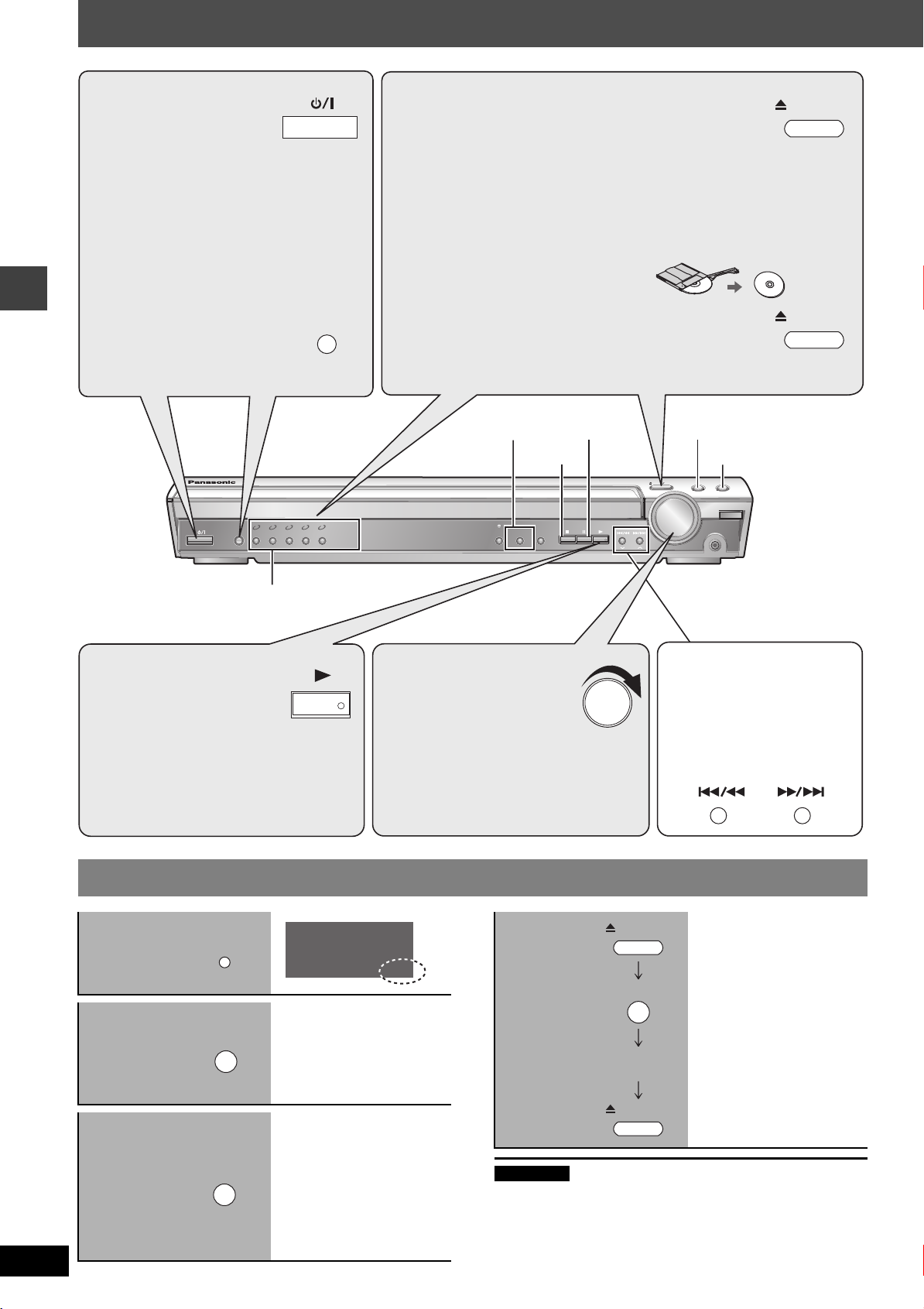

Использование основного аппарата

MIX2CH

MONO

STCT

C R

LS RS

LFE

RND

SLP

PGM

PRG

DTS

≥Пока дисковод закрыт

При каждом нажатии этой кнопки карусельный механизм поворачивается на один лоток против часовой стрелки.

≥Открывается дисковод, и

воспроизводимый диск переходит в левую переднюю позицию.

≥После замены диска в

левой передней позиции, включите воспроизведение повторным нажатием кнопки.

Замена остальных дисков без приостановки воспроизведения

Примечание

≥Диски продолжают вращаться, пока отображаются меню.

После окончания, нажмите кнопку [∫], чтобы сберечь электродвигатель аппарата и экран телевизора.

≥На дисках iR/iRW общее число заголовков может

отображаться неправильно.

OPEN/CLOSE

DISC SKIP

Замените

диски

OPEN/CLOSE

≥Карусельный механизм

поворачивается на один лоток по часовой стрелке, а каждое последующее нажатие кнопки поворачивает его на два лотка в противоположных направлениях.

Page 13

При наличии затруднения, обращайтесь к разделу по устранению неполадок (➜ стp. 30, 31).

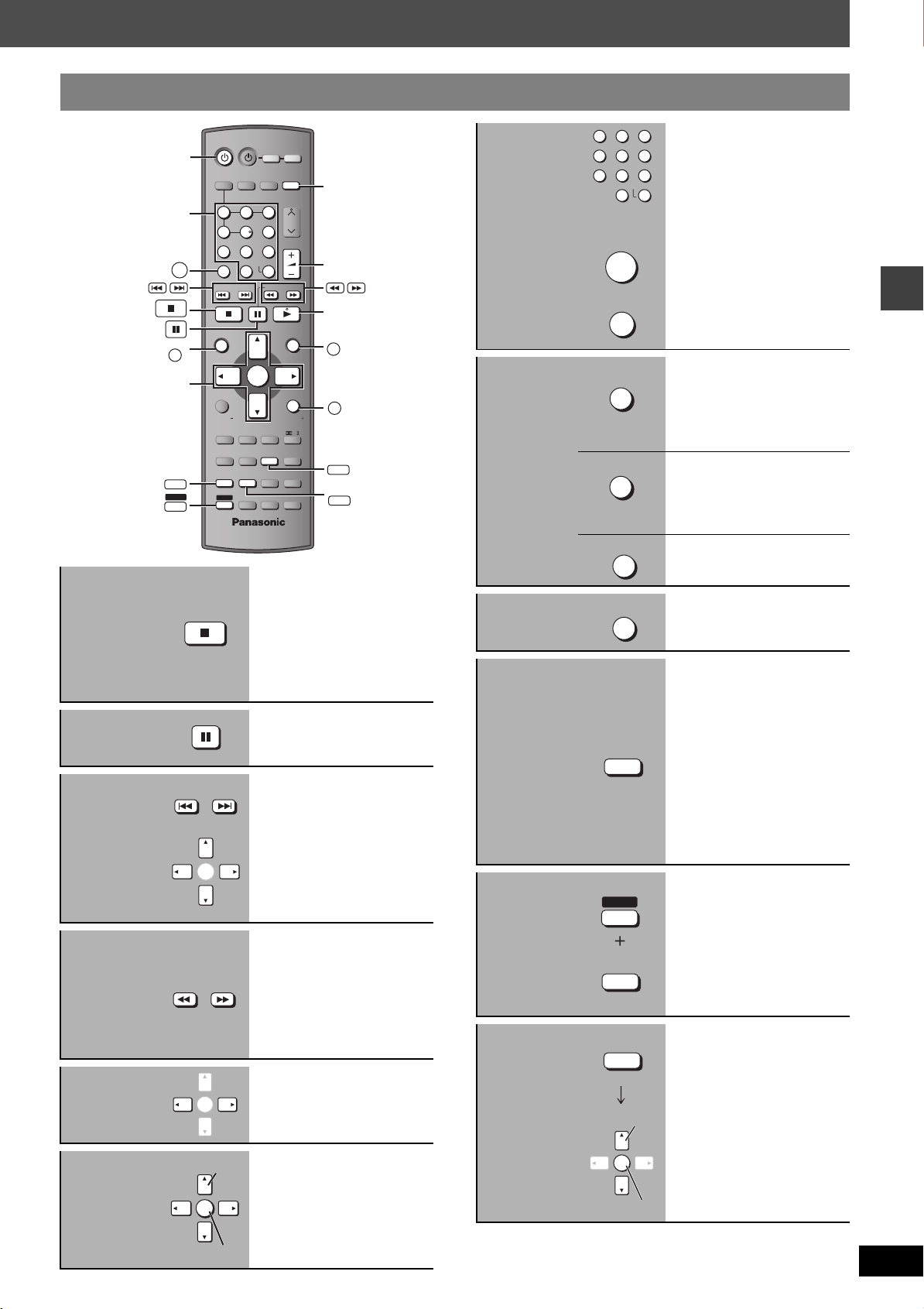

Использование пульта ДУ

Цифровые

кнопки

3, 4, 2, 1

ENTER

Остановить

Пауза

Пропуск

Поиск

(во время воспроизведения)

Замедленное воспроизведение

(в режиме паузы)

Покадровое воспроизведение

(в режиме паузы)

Выбор элемента экранного меню

CANCEL

TOP MENU

DIRECT

NAVIGATOR

FL DISPLAY

SHIFT

SKIP

ENTER

SLOW/SEARCH

ENTER

AV SYSTEM

TV/AV

AUX

DISC

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

ZOOM

SLEEP

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

GROUP

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

Выбор

Ввод

VCR

DVD/ CD

TUNER/BAND

VOLUME

-/--

S10

SLOW/SEARCH

ENTER

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

Положение запоминается, когда на дисплее отображается индикатор “RESUME”. ≥Нажмите кнопку [1]

(воспроизведение) для возобновления воспроизведения.

≥Снова нажмите кнопку [∫],

чтобы очистить позицию.

≥Нажмите кнопку [1]

(воспроизведение) для возобновления воспроизведения.

[WMA] [MP3] [JPEG]

≥

[3, 4]: Пропуск группы во

[2, 1]:

≥5 уровней скорости. ≥Нажмите кнопку [1]

(воспроизведение), чтобы начать нормальное воспроизведение.

≥[VCD] Замедленное

воспроизведение: только в прямом направлении.

[DVD-A] [RAM] [DVD-V] [VCD]

≥[VCD] Только для

воспроизведения вперед.

6 5

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

SUBTITLE

CD MODE

PLAY MODE

CH SELECT

AUDIO

ANGLE/PAGE

GROUP

TEST

время воспроизведения Пропуск содержания во время воспроизведения

(Для кинофильмов)

Ввод номера

Меню диска

Возврат в предыдущее окно

Дисплей основного аппарата

Субтитры/ Информационный дисплей

Пуск воспроизведения с выбранной группы

123

456

7809

-/--

S10

ENTER

CANCEL

TOP MENU

DIRECT

NAVIGATOR

PLAY

LIST

RETURN

FL DISPLAY

SHIFT

SUBTITLE

AUDIO

ANGLE/PAGE

GROUP

Выбор

ENTER

Ввод

[RAM] [DVD-A] [DVD-V] [VCD] [CD]

Например, чтобы выбрать 12:

10] ➜ [1] ➜ [2]

[

[VCD]

с управлением

воспроизведением

∫

Нажмите кнопку [

], чтобы отключить функцию PBC, затем нажимайте цифровые кнопки.

[WMA] [MP3] [JPEG]

Например, чтобы выбрать 123:

➜

[1]

[2] ➜ [3] ➜

[ENTER]

≥Нажмите кнопку [CANCEL],

чтобы отменить цифру(ы).

[DVD-A] [DVD-V]

Отображение главного меню диска

[RAM]

Отображение программ

➜

стp. 19)

(

[DVD-V]

Отображает меню диска

[RAM]

Отображение списка

➜

воспроизведения (

с управлением

[VCD]

стp. 19)

воспроизведением Отображает меню диска

[RAM] [DVD-A] [DVD-V] [VCD] [CD] [WMA] [MP3]

Отображение времени

,-.

Информационный дисплей

[JPEG]

Когда запущено слайд-шоу (➜ стp. 20):

,-.Информационный

SLIDE

дисплей

Когда слайд-шоу выключено: PLAY

,-.

Информационный дисплей

[RAM]

Включение/выключение

➜

субтитров (

стp. 15)

[DVD-V] [VCD] (только SVCD)

Выбор языка субтитров

➜

стp. 15)

(

[JPEG]

Дата

---. Свойства изображения

^-----

Нет данных

(_}

[DVD-A] [WMA] [MP3] [JPEG]

Папки на дисках WMA/MP3 и JPEG обрабатываются как “Group”.

Основные операции воспроизведения

RQT7988

Page 14

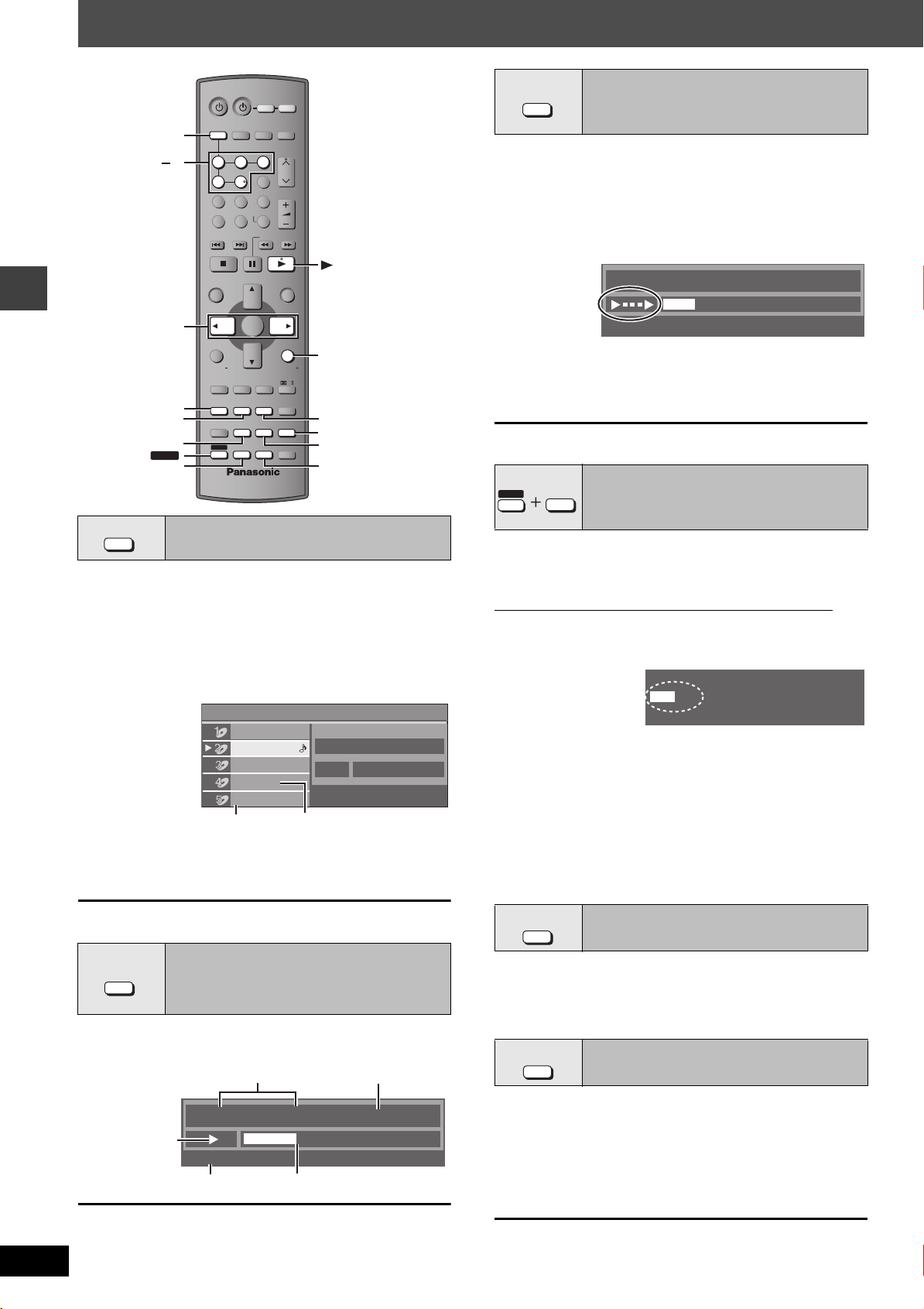

Удобные функции

DISC

1 5

2, 1

QUICK OSD

ZOOM,

MANUAL SKIP

ANGLE/PAGE

SHIFT

ADVANCED

DISC REVIEW

DISC

AV SYSTEM

TV/AV

DISC

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

SLEEP

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

Информация о дисках

AUX

ENTER

ZOOM

TUNER/BAND

VOLUME

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VCR

DVD/ CD

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

CD MODE

PLAY MODE

TEST

CH SELECT

RETURN

SUBTITLE, AUDIO CD MODE

REPEAT

PLAY SPEED, QUICK REPLAY

После проверки загруженных дисков, можно выбрать диск, используя “Окно информации о диске”. ≥Также можно выбирать диски непосредственно при помощи

кнопок 5 DISC SELECTOR на основном аппарате.

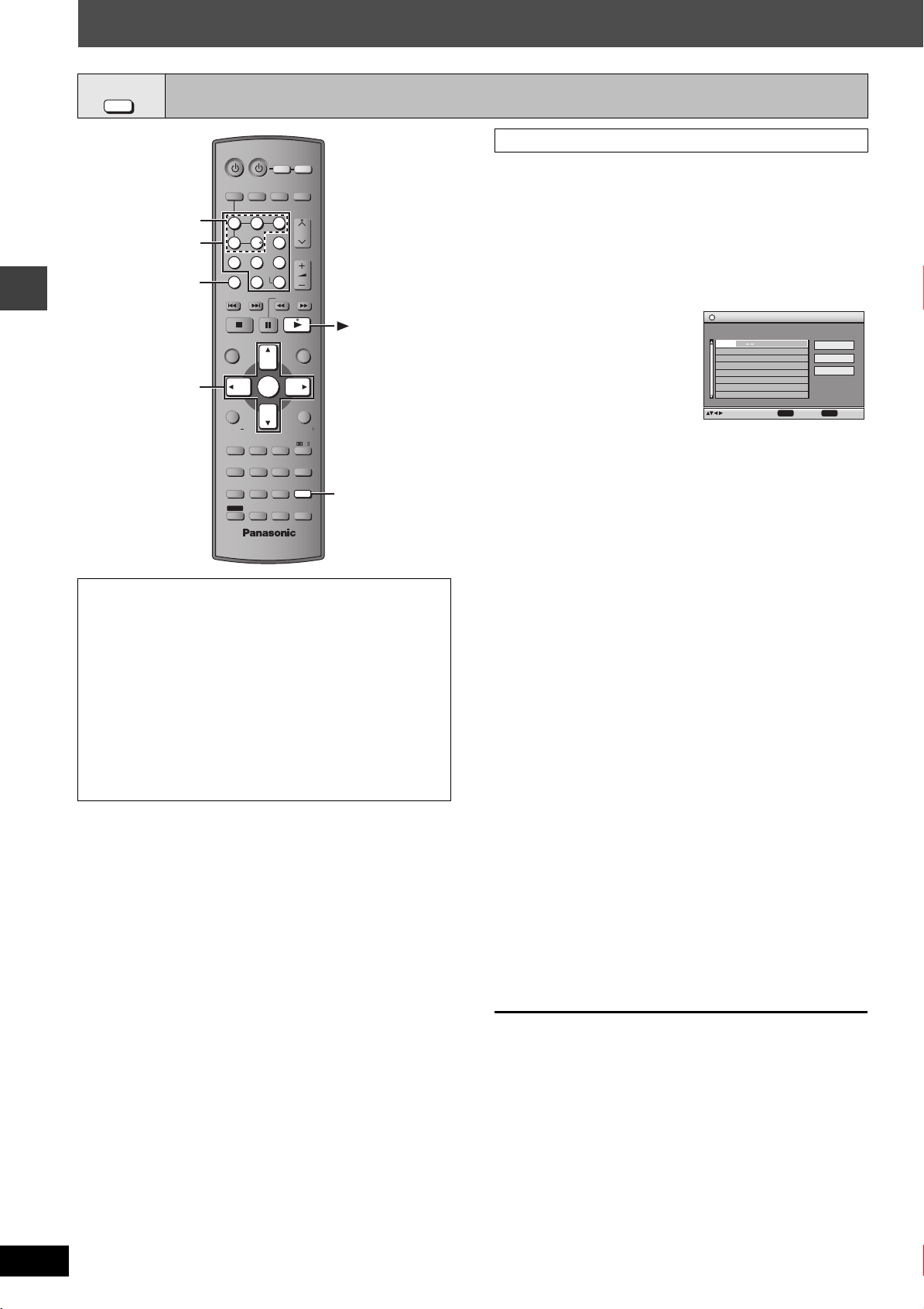

1 Нажмите кнопку [DISC], чтобы

отобразилось “Окно информации о диске”.

Пример

Disc Information

DVD-Video

DVD-Audio

Unchecked

No Disc

Track

10 Time 60:15

Пока не считанПустой

2 Выберите диск при помощи цифровых

кнопок ([1] – [5]).

ADVANCED

DISC REVIEW

Просмотр воспроизводимых заголовков (ADVANCED DISC REVIEW)

[DVD-V]

[RAM]

(Кроме iR/iRW) Позволяет просматривать содержание диска и запускать воспроизведение с выбранного места. Можно выбрать “Intro Mode” или

➜

“Interval Mode” в “Advanced Disc Review” в разделе “Disc” (

стp. 22).

1 Нажимайте кнопку

[ADVANCED DISC REVIEW].

Отображается окно QUICK OSD.

Пример

[RAM]

Нажмите кнопку

Program

4 0:01:06

[1]

(воспроизведение),

Time

когда найдете раздел/программу, которую хотите воспроизвести.

Для некоторых дисков и положений воспроизведения данная функция может не работать.

SHIFT

CD MODE

PLAY MODE

Последовательное воспроизведение дисков CD (CD MODE)

[VCD] [CD] [WMA] [MP3]

Эта функция очень удобна для последовательного воспроизведения нескольких дисков CD со звукозаписями. Перед началом воспроизведения, убедитесь, что нужный диск стоит в позиции для воспроизведения ( Во время воспроизведения пропускаются диски DVD и JPEG.

В режиме остановки

➜

Информация о дисках, слева).

1 Нажмите кнопку [SHIFT]i[CD MODE].

TG S.SRND D.MIX MIX2CH

TUNED

MODE

RAM

DISC

DIGITAL

RDS PS PTY

DVD

Нажимайте кнопку [1] (воспроизведение)

≥Если загружен диск DVD, или диск не проверен, режим CD не

включится, и будет мигать индикатор “[CD] MODE”.

≥Меню HighMAT и управление воспроизведением Video CD

отключены.

≥Невозможно сменить режим во время воспроизведения

программы или воспроизведения в произвольном порядке.

≥Для воспроизведения DVD снова нажмите кнопку

[SHIFT]i[CD MODE], чтобы отменить режим CD. (Режим CD также отменяется при переключении аппарата в режим ожидания и после выбора другого источника.)

RQT7988

Для очистки экрана

Нажимайте кнопку [DISC].

SLEEP

QUICK OSD

Отображение текущих параметров воспроизведения (QUICK OSD)

Отображаются текущие параметры воспроизведения.

Нажимайте кнопку [QUICK OSD].

Пример

[DVD-V]

Состояние

воспроизведения

≥Выход из окна

Нажимайте кнопку [QUICK OSD].

≥[CD] [MP3] [WMA] Окно QUICK OSD отображается

автоматически.

Номер воспроизводимой композиции

Title

Program Playback

Chapter

1 0:41:23

Текущее положениеРежим воспроизведения

Истекшее время воспроизведения

Time

PLAY SPEED QUICK REPLAY

Быстрое повторное воспроизведение

(Только когда может отображаться истекшее время воспроизведения.) (Кроме

Нажмите кнопку [QUICK REPLAY], чтобы вернуть запись на несколько секунд назад.

ZOOM

MANUAL SKIP

Переход на 30 секунд вперед

(Только когда может отображаться истекшее время воспроизведения.)

[RAM] [DVD-V]

(Кроме iR/iRW) Воспроизведение возобновляется после пропуска участка продолжительностью около 30 секунд. Удобная функция для пропуска рекламы и т.п.

Во время воспроизведения

Нажимайте кнопку [MANUAL SKIP].

[RAM]

Пропуск текущей программы невозможен, если следующая программа начинается примерно в течение 30 секунд от момента, с которого Вы включаете пропуск.

iR/i

RW)

Page 15

ZOOM

SHIFT

MANUAL SKIP

Изменение формата изображения

[DVD-A]

(Для кинофильмов) Эта функция растягивает во весь экран изображение формата “почтовый конверт”.

Во время воспроизведения

[RAM] [DVD-V] [VCD]

Нажмите кнопки [SHIFT]i[ZOOM] несколько раз, чтобы выбрать заданный формат (Just Fit Zoom) или режим “Auto”.

Functions

Just Fit Zoom 1.00

Auto

4:3 Standard European Vista 16:9 Standard American Vista Cinemascope1 Cinemascope2

Пример

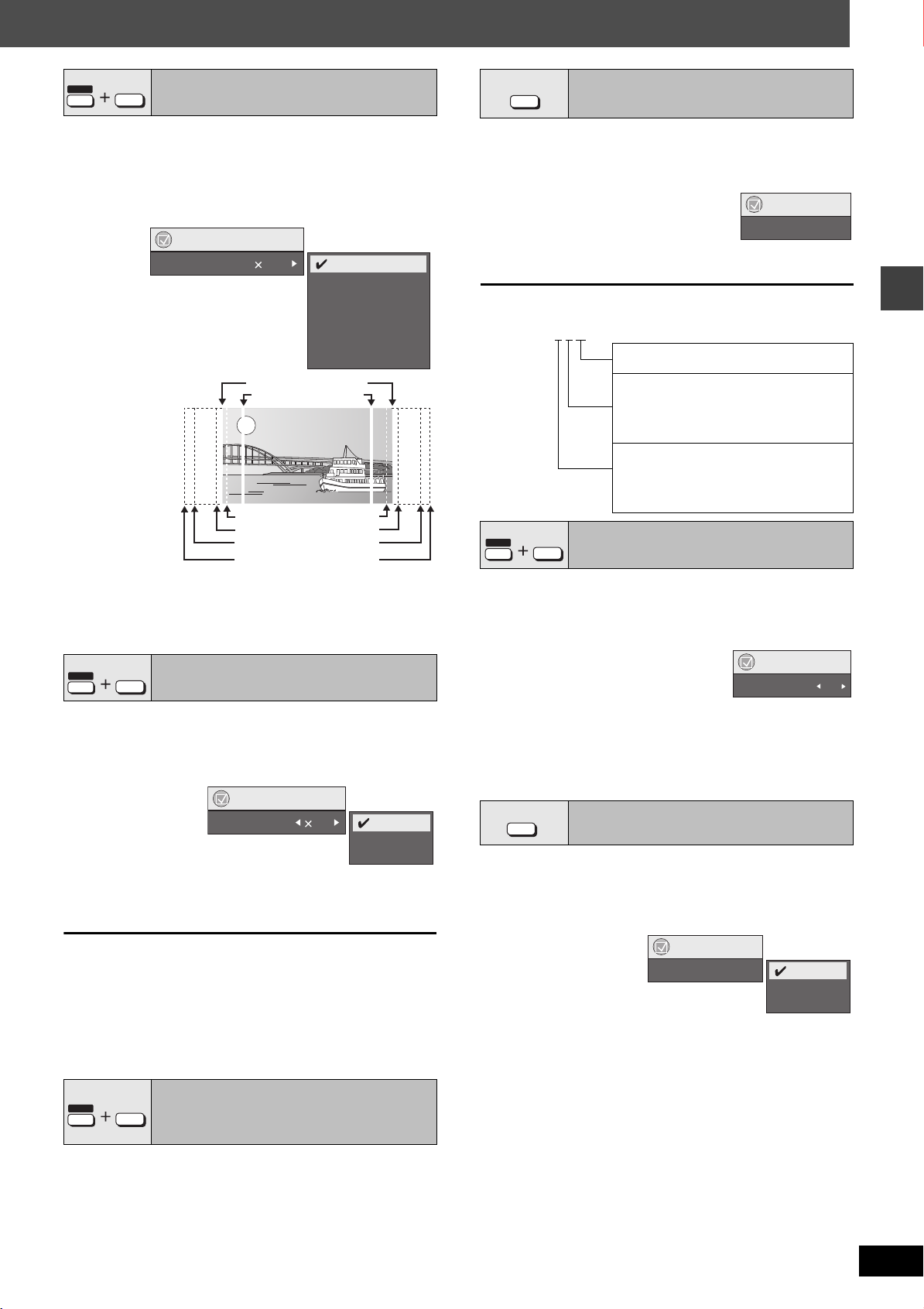

Точная настройка (Manual Zoom)

После выбора заданного формата или режима “Auto”, нажмите

2,1

кнопку [

–от “

≥

Нажмите и удерживайте кнопку

SHIFT

[DVD-A]

Во время воспроизведения

1.00” до “k1.60” (шагами по 0,01 единицы)

1.60” до “k2.00” (шагами по 0,02 единицы)

PLAY SPEED

QUICK REPLAY

Изменение скорости воспроизведения

(Для кинофильмов)

16:9 Standard (16:9)

4:3 Standard (4:3)

European Vista (1.66:1) American Vista (1.85:1) Cinemascope1 (2.35:1) Cinemascope2 (2.55:1)

[2, 1]

, для ускоренного изменения.

[RAM] [DVD-V]

Несколько раз нажмите кнопку [SHIFT]i[PLAY SPEED], чтобы для выбрать “Normal”, “Fast” или “Slow”.

Functions

Play Speed 1.0

Скорость воспроизведения изменяется в диапазоне от “k0.6” до “k1.4” (шагами по 0,1 единицы).

Нажмите кнопку [2,1], пока отображается вышеуказанное сообщение.

≥Нажмите кнопку [1] (воспроизведение) для возврата к

нормальному режиму воспроизведения.

≥После изменения скорости

– Dolby Pro Logic II и функция улучшения звука (Sound

Enhancement) не работают. – Аудиовыход переключается на 2 канала. – Частота дискретизации 96 кГц преобразуется в частоту 48 кГц. – Не работает функция Multi Re-master.

≥Эта функция может быть недоступна для дисков с

некоторыми параметрами записи.

SHIFT

ANGLE/PAGE

Выбор ракурса и поворот/

GROUP

смена кадров неподвижного

Normal

Fast Slow

изображения

Несколько раз нажмите кнопку [SHIFT]i[ANGLE/PAGE], чтобы выбрать ракурс или осуществить поворот/смену кадров неподвижного изображения.

[DVD-V]

(с несколькими ракурсами) – Выбор ракурса

[JPEG]

–Поворот неподвижного изображения

[DVD-A] –Смена кадров неподвижного изображения

(Нажмите кнопку

[RETURN]

, чтобы вернуться на страницу 1.)

SUBTITLE

AUDI O

Переключение звуковых дорожек

[DVD-A] [DVD-V]

Нажмите кнопку [AUDIO] несколько раз, чтобы выбрать звуковую дорожку.

[RAM] [VCD]

При помощи этой кнопки можно выбрать “L” (Л), “R” (П) или “LR” (ЛП).

[DVD-V]

При помощи кнопок [ или “Off” для вокала. Прочитайте дополнительную информацию в инструкции к диску.

Тип сигнала/данных

LPCM/PPCM/ÎDigital/DTS/MPEG: Тип сигнала kHz (Частота дискретизации)/bit/ch (Количество каналов)

Пример: 3/2 .1ch

SHIFT

[DVD-V]

Нажмите кнопку несколько раз, чтобы выбрать язык субтитров.

≥Для дисков iR/iRW могут отображаться номера субтитров,

которые не отображаются на экране.

Для включения/отключения субтитров

При помощи кнопки [2,1] выберите “On” или “Off”.

[RAM] (On/Off только для дисков, которые

содержат информацию о включении/отключении субтитров)

При помощи кнопки [SHIFT]i[SUBTITLE] выберите “On” или “Off”.

≥

Информация о включении/отключении субтитров не может быть записана с помощью Panasonic DVD-рекордеров.

REPEAT

(Только если отображается истекшее время воспроизведения.

[JPEG]

: Работает с любым содержимым в формате JPEG.)

Во время воспроизведения

Нажмите кнопку [REPEAT] несколько раз, чтобы выбрать элемент для повтора.

[RAM]

: Program (Программа)>

≥Во время воспроизведения списка воспроизведения: Scene

(

Сцена)>Playlist (Список воспроизведения)>Off (Выкл.

[DVD-A] [DVD-V]

[VCD] [CD]

≥Когда включен режим CD: Track (Дорожка)>Disc (Диск)>

All CD’s

≥Если включен режим CD, во время воспроизведения

программы или воспроизведения в произвольном порядке: Track

[WMA] [MP3]: ≥Когда включен режим CD:

(

Группа)>All CD’s (Все диски)>Off (Выкл.

≥Если включен режим CD, во время воспроизведения

программы или воспроизведения в произвольном порядке: Content (Содержание)>All CD’s (Все диски)>Off (Выкл.

[JPEG]

: Group (Группа

Во время воспроизведения программы или воспроизведения в произвольном порядке отображается индикатор

(с несколькими звуковыми дорожками)

Пример

(Диски караоке)

SUBTITLE

AUDI O

(с субтитрами на нескольких языках)

2,1

] выберите “On”

.1: Низкочастотный эффект

(не отображается, если нет сигнала)

.0: Нет окружающего звучания .1: Монофоническое окружающее

звучание

.2: Стереофоническое окружающее

звучание (левая/правая)

.1: Центральная .2: Левая фронтальная

фронтальная

.3: Левая фронтальная

фронтальная

Переключение субтитров

Audio 1

Центральная

[VCD] (только SVCD

[SHIFT]i[SUBTITLE]

Subtitle

Повторное воспроизведение

Пример

[DVD-V]

: Track (Дорожка)> : Chapter (Глава)>

: Track (Дорожка)>

(

Все диски)>Off (Выкл.

(

Дорожка)>All CD’s (Все диски)>Off (Выкл.

Content (Содержание)>

Title (Раз дел

)§>

Off (Выкл.

Functions

Repeat Off

Disc (Диск)>

Group (Группа

Disc (Диск

)

Content (Содержание)>

Off (Выкл.

)§>

Off (Выкл.

)§>

Off (Выкл.

)§>

Off (Выкл.

Group (Группа

)

[RAM] [VCD]

[DVD-V]

Functions

Правая

Functions

Off

Chapter Title

)

)§>

Off (Выкл.

Group

“

All”(Все).

Off

)

Удобные функции

)

RQT7988

Page 16

Удобные функции

CD MODE

PLAY MODE

Программное воспроизведение/Воспроизведение в произвольном порядке

Удобные функции

1 _ 5

Цифровые

кнопки

CANCEL

3, 4, 2, 1

ENTER

AV SYSTEM

TV/AV

DISC

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

SLEEP

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

AUX

ENTER

H.BASS

ZOOM

GROUP

TUNER/BAND

VOLUME

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VCR

DVD/ CD

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

CD MODE

PLAY MODE

TEST

CH SELECT

Нажмите кнопку [PLAY MODE] в режиме остановки.

Последовательно отображаются окна программного воспроизведения и воспроизведения в произвольном порядке. Программное

^-----------

“RANDOM 1” и “RANDOM 2” (➜стp. 17) отображаются на

дисплее основного аппарата, если включен режим CD (➜

Для выхода из программного воспроизведения или воспроизведения в произвольном порядке

В режиме остановки несколько раз нажмите кнопку [PLAY MODE].

≥Для использования программного воспроизведения или

воспроизведения в произвольном порядке отмените функцию HighMAT воспроизведения диска. Выберите опцию “Play as Data Disc” в Other Menu (➜ стp. 21).

≥[DVD-A]

Некоторые диски содержат призовые группы. Если после выбора группы появляется окно пароля, введите пароль с помощью цифровых кнопок, чтобы воспроизвести призовую группу. Также см. информацию на обложке диска.

__----------------------------------------------)

выкл. (Нормальное воспроизведение)

стp. 14).

Произвольный

PLAY MODE

(--------}

Программное воспроизведение (до 32 элементов)

∫ Если режим CD выключен

[DVD-A] [DVD-V] [VCD] [CD] [WMA] [MP3] [JPEG]

Можно запрограммировать все элементы для диска, находящегося в позиции воспроизведения.

[DVD-A] [DVD-V]

кнопок выберите группу (

При помощи цифровых

[WMA] [MP3] [JPEG]

затем нажмите кнопку [ENTER]) или на заголовок

≥Для выбора 2-значного номера

Например, чтобы выбрать 25: [S10] ➜ [2] ➜ [5]

При помощи цифровых кнопок выберите главу или дорожку (

[JPEG], затем нажмите кнопку [ENTER]).

≥Повторите операции 1 и 2 для программирования

остальных элементов.

≥[VCD] [CD] Операция 1 не нужна.

Пример

[DVD-V]

Program Playback

Choose a title and chapter.

DiscNo. T/ G C /T

to select and press

ENTER

[WMA] [MP3] [JPEG] [2] ➜ [5] ➜ [ENTER]

[WMA] [MP3]

Play

Clear

Clear all

PLAY

to start

3 Нажмите кнопку [1]

(воспроизведение).

∫ Если включен режим CD (➜ стр. 14)

[VCD] [CD] [WMA] [MP3]

Можно запрограммировать все элементы по всем дискам.

1 Выберите диск при помощи цифровых

кнопок ([1] – [5]).

Нажимая цифровые кнопки, выбирайте элементы (

[WMA] [MP3]

нажимайте кнопку [ENTER]).

≥

Для выбора 2-значного номера

Например, чтобы выбрать 25: [S10] ➜ [2] ➜ [5]

≥

Повторите операции 1 и 2 для программирования остальных элементов.

[WMA] [MP3] [2] ➜ [5] ➜ [ENTER]

, затем

3 Нажмите кнопку [1]

(воспроизведение).

RQT7988

Выбор элементов при помощи кнопок курсора

При помощи кнопок [ENTER] и [3,4] выберите элемент, затем снова нажмите кнопку [ENTER] для ввода.

Для изменения выбранной программы

1 Нажмите кнопку [3, 4] для выбора элемента. 2 Повторите вышеуказанные операции 1 и 2.

Удаление выбранного элемента программы

1 Нажмите кнопку [3, 4] для выбора элемента. 2 Нажмите кнопку [CANCEL] (или при помощи кнопок

[3, 4, 2, 1] выберите “Clear”, затем нажмите [ENTER]).

Удаление всей программы

Выберите “Clear all” при помощи кнопок [3,4,2,1], затем нажмите кнопку [ENTER]. Вся программа удаляется и при перемещении диска из положения воспроизведения, выключении аппарата и после выбора другого источника.

Page 17

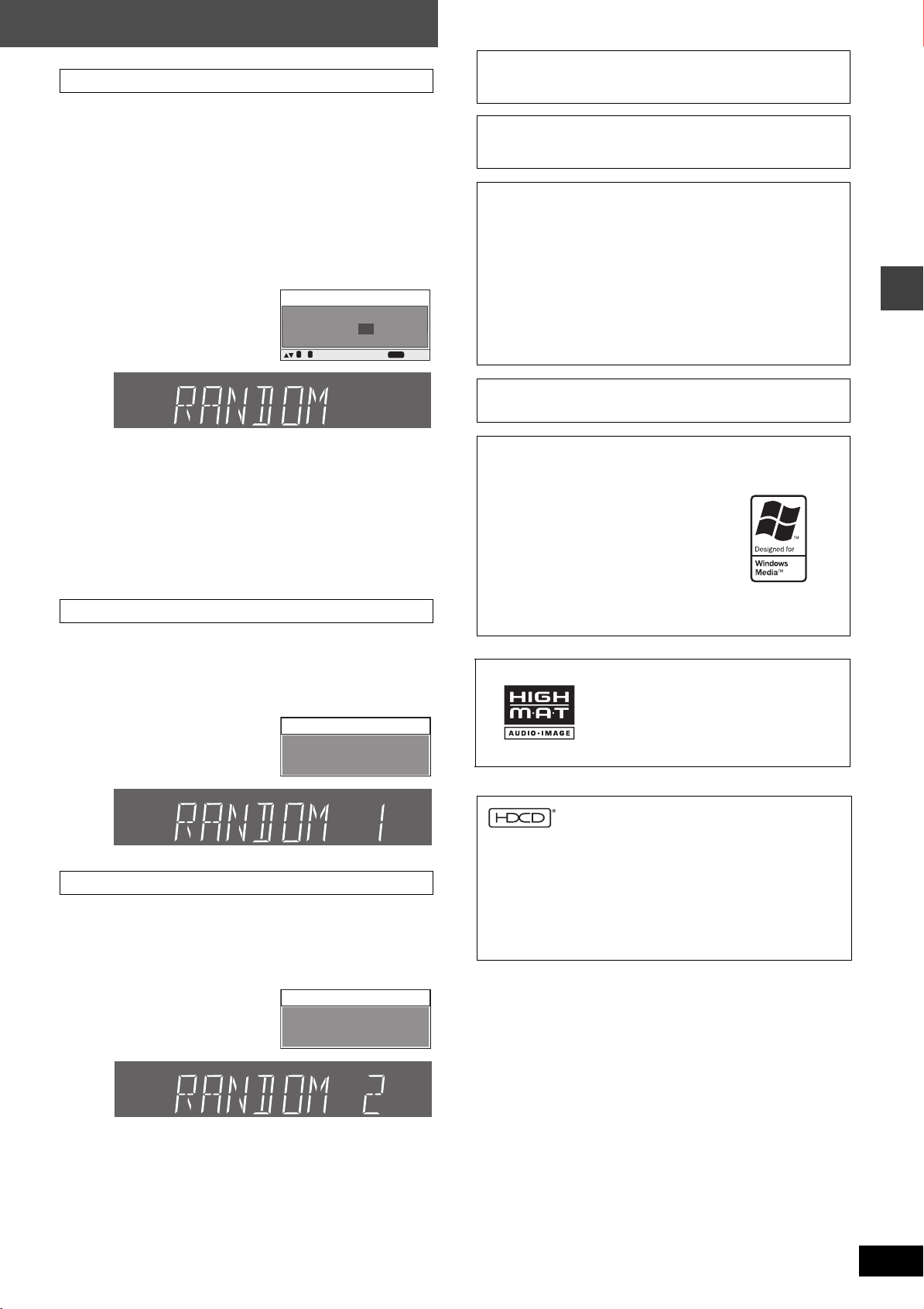

Воспроизведение в произвольном порядке

∫ Если режим CD выключен

[VCD] [CD]

Возможно воспроизведение в произвольном порядке всех элементов диска, находящегося в позиции воспроизведения.

[DVD-A] [DVD-V] [WMA] [MP3] [JPEG]

Возможно воспроизведение в произвольном порядке выбранных элементов диска, находящегося в позиции воспроизведения.

1 [DVD-A] [DVD-V]

[WMA] [MP3] [JPEG]

Выберите группу или раздел при помощи цифровых кнопок.

Пример

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

[DVD-V]

T G S.SRND D.MIX SLP

TUNED

Random Playback

Choose a title.

Title

0 ~ 9

to select

MONO

STCT

PLAY

RND

PGM

to start

LS RS

[DVD-A]

≥Чтобы выбрать все группы, при помощи кнопок [2, 1]

выберите “All”, затем нажмите кнопку [ENTER].

≥Чтобы отменить выбор группы, нажмите цифровые

кнопки, соответствующие группе, которую хотите отменить.

2 Нажмите кнопку [1]

(воспроизведение).

Воспроизведение 1 в произвольном порядке

∫ Если включен режим CD (➜ стр. 14)

[VCD] [CD] [WMA] [MP3]

Можно включить воспроизведение в произвольном порядке всех элементов по всем дискам.

Нажмите кнопку [1] (воспроизведение).

Пример

[CD]

Random Playback

Press PLAY to start

C R

LFE

PRG

Изготовлено по лицензии фирмы Dolby Laboratories. Долби, “Dolby”, “Pro Logic” и символ с двойным “D”товарные знаки фирмы Dolby Laboratories.

“DTS” и “DTS Digital Surround” являются зарегистрированными торговыми марками компании Digital Theater Systems, Inc.

Это изделие включает технологию защиты авторских прав, которая защищена по методу заявок определенных патентов США и других прав интеллектуальной собственности, являющихся собственностью корпорации Macrovision и других владельцев авторских прав. Использование этой технологии защиты авторских прав должно быть одобрено корпорацией Macrovision, и она нацелена для иcпользовании в быту и другого ограниченного иcпользoвания для пpоcмoтра, еcли только иное не одобрено корпорацией Macrovision. Запрещаетcя копирoвание технологии и демонтаж изделия.

Texнолoгия звукoвoгo декoдирования MPEG (Уровень 3), лицензированная у Fraunhofer IIS и Thomson multimedia.

Windows Media и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации Microsoft в Соединенных Штатах и/или других странах.

WMA – это формат сжатия, разработанный корпорацией Microsoft. У этого формата качество звучания такое же, как у формата MP3, однако размер файла меньше, чем файл формата MP3.

HighMAT™ и лoгoтип HighMAT являются торгoвыми знаками или зарегистрированными торговыми знаками компании Microsoft Corporation в Coeдиненных Штатах и/или в других странах.

Удобные функции

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

LS RS

RND

PGM

Воспроизведение 2 в произвольном порядке

∫ Если включен режим CD (➜ стр. 14)

[VCD] [CD] [WMA] [MP3]

Можно включить воспроизведение в произвольном порядке всех элементов диска, находящегося в позиции воспроизведения.

Нажмите кнопку [1] (воспроизведение).

Пример

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

[CD]

T G S.SRND D.MIX SLP

TUNED

Random Playback

Press PLAY to start

MONO

STCT

LS RS

RND

PGM

C R

LFE

C R

LFE

PRG

,HDCD®, High Definition Compatible Digital® и Pacific Microsonics™ являются или

торговыми марками компании Pacific Microsonics, Inc. в

зарегистрированными торговыми марками или

Соединенных Штатах и/или других странах.

Система HDCD произведена по лицензии компании Pacific Microsonics, Inc. При изготовлении этого продукта используются один или несколько патентов: патент Соединенных Штатов № 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, патент Австралии № 669114 и другие заявленные патенты.

RQT7988

Page 18

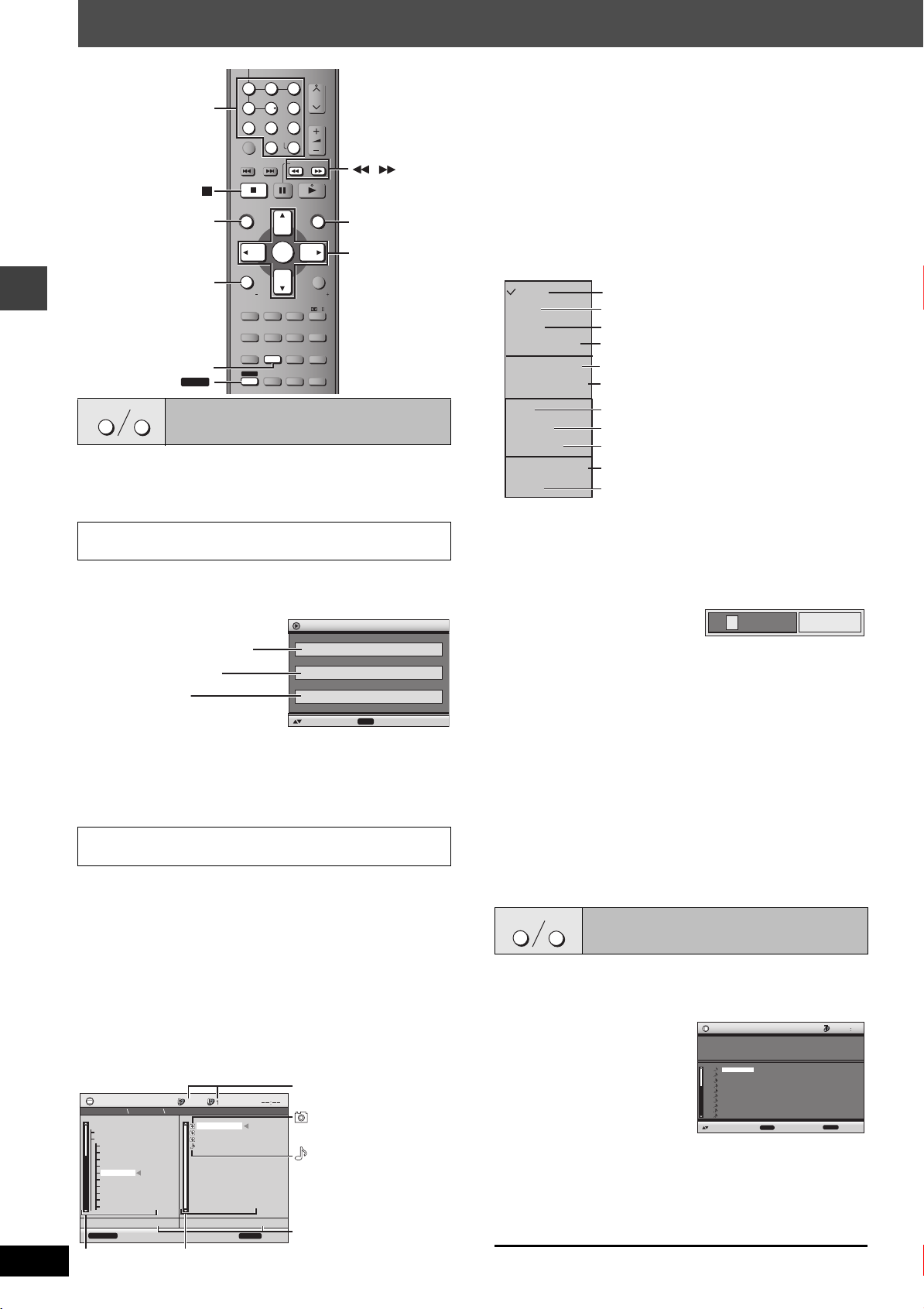

Использование меню навигации

ZOOM

-/--

ENTER

C.FOCUS

SUBTITLE

PLAY SPEED

QUICK REPLAY

VOLUME

S10

SLOW/SEARCH

PLAY

RETURN

TV VOLTV VOL

MIX 2CH

SFC

SETUP

AUDIO

MUTING

CD MODE

PLAY MODE

TEST

CH SELECT

LIST

MENU, PLAY LIST

3, 4, 2, 1 ENTER

Цифровые

кнопки

TOP MENU,

DIRECT NAVIGATOR

FUNCTIONS

ANGLE/PAGE

TOP MENU

Воспроизведение дисков с

SHIFT

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

SLEEP

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

GROUP

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

данными

[WMA] [MP3] [JPEG]

Аппарат может воспроизводить файлы JPEG, записанные на дисках DVD-RAM, или диски HighMAT без использования функции HighMAT ( ≥Воспроизведение дисков HighMAT™ (➜ стp. 19)

Использование меню навигации

➜

стp. 21, “Play as Data Disc” в Other Menu).

Воспроизведение элементов по порядку (Playback Menu)

1 Нажимайте кнопку [TOP MENU].

Пример

Playback Menu

WMA/MP3/JPEG

WMA/MP3

JPEG

All Total 436

Audio Total 7

Picture Total 427

to select and press

ENTER

≥Выход из окна

Нажимайте кнопку [TOP MENU].

2 Нажмите кнопку [3, 4] для выбора

“All”, “Audio” или “Picture” и нажмите кнопку [ENTER].

Воспроизведение с выбранного элемента (Navigation Menu)

1 Нажимайте кнопку [MENU].

≥Нажмите кнопки [SHIFT]i[ANGLE/PAGE] для постраничного

пропуска в поле группы или содержания.

≥Чтобы прослушивать аудиозаписи WMA/MP3 во время

отображения нa экране изображения JPEG

Сначала выберите файл JPEG, а затем выберите аудиозапись. (Обратный порядок выбора не действует.)

≥Выход из окна

Нажимайте кнопку [MENU].

∫ Использование подменю

1 Пока отображается меню

Нажимайте кнопку [FUNCTIONS].

2 Нажмите кнопку [3, 4] для выбора элемента,

затем нажмите [ENTER].

Показанные элементы отличаются у дисков разных типов.

Multi List Tree Thumbnail

Next group Previous group

All Audio Picture

Help display Find

Отображаются группы и содержание. Только содержание Только группы Эскизы изображений

К следующей группе К предыдущей группе

[JPEG]

[WMA] [MP3]

WMA/MP3 и JPEG Только WMA/MP3 Только JPEG Для переключения между сообщениями с рекомендациями

и индикатором истекшего времени воспроизведения Чтобы выполнять поиск по названию

➜

содержания или группы (

ниже)

∫ Поиск по названию содержания или группы

Выделите название группы для поиска группы, или название содержания для поиска содержания.

1 Пока отображается подменю (➜ выше)

При помощи кнопки [3, 4] выберите “Find”, затем нажмите кнопку [ENTER].

Нажмите кнопки [3,4] для выбора символа,

Find

затем нажмите кнопку [ENTER].

≥Повторите для ввода остальных символов. ≥Возможен также поиск строчных букв. ≥Нажимайте кнопки [6, 5] для переключения между

A, E, I, O и U.

≥Нажмите кнопку [2] для удаления символа. ≥Оставьте звездочку (¢) для поиска названий,

включающих введенный символ.

≥Удалите звездочку (¢) для поиска названий,

начинающихся с введенного символа. Чтобы снова добавить звездочку (¢), повторно выведите на дисплей подменю и выберите “Find”.

3 При помощи кнопки [1] выберите “Find”, затем

нажмите кнопку [ENTER].

Отобразится окно результатов поиска.

4 Нажмите кнопки [3, 4] для выбора содержания

или группы, затем нажмите [ENTER].

RQT7988

2 При помощи кнопок [3, 4, 2, 1]

выберите группу, затем нажмите кнопку [ENTER].

Для воспроизведения содержания группы по порядку

Нажимайте кнопку [ENTER].

Для начала воспроизведения с выбранной позиции

Выберите при помощи кнопок [3, 4] ,

затем нажмите [ENTER].

Пример

avigation Menu

002 My favorite2

Perfume

001 My favorite1 002 My favorite2

001 Brazilian 002 Chinese 003 Czech 004 Hungarian 005 Japanese 006 Mexican 007 Philippine 008 Swedish 009 Piano 010 Vocal

FUNCTIONS

Группа

005 Japanese

001 Lady Starfish

Group 005/023

to display the sub menu

JPEG

001 Lady Starfish 002 Metal Glue 003 Life on Jupiter 004 Starperson

Содержание

Content 0001/0004

RETURN

Номер группы и содержания, воспроизводимого в настоящее время

:JPEG

:WMA/MP3

Номер, выбранный в

to exit

данный момент

TOP MENU

[CD]

Воспроизведение с выбранной

дорожки диска CD

Заголовки отображаются при воспроизведении дисков CD с текстом.

Нажмите кнопку [TOP MENU] или [MENU].

Пример: диск CD с текстом

При помощи кнопок [3, 4] выберите

CD Text

Disc Title: All By Artist Disc Artist: Pink Island Track title: Long John Platinum Track Artist: SHIPWRECKED

Ashley at Prom

City Penguin Formura one

Soccer

Baseball

Neanderthal

Cartoons

Trilobites

White Dwarf

Discovery

10.

to select and press

ENTER

группу, затем нажмите кнопку [ENTER]

≥

Нажмите кнопки [SHIFT]i[ANGLE/PAGE] для

RETURN

63 00

1/23

to exit

постраничного пропуска.

≥

Нажмите кнопку [FUNCTIONS] отображения параметров воспроизведения и текущего положения.

Выход из окна

Нажмите кнопку [TOP MENU] или [MENU].

Page 19

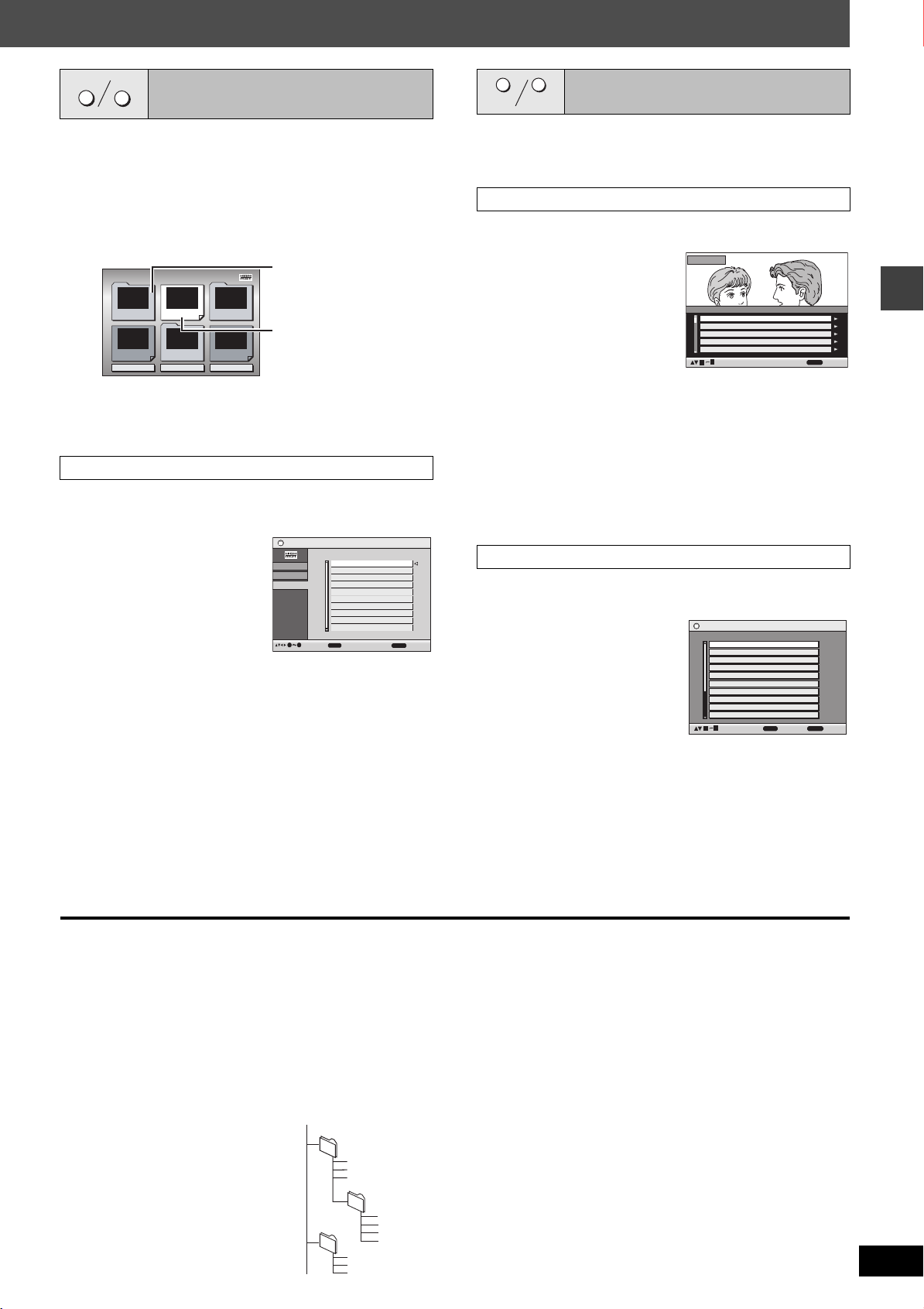

TOP MENU

Воспроизведение дисков HighMAT™

[WMA] [MP3] [JPEG]

1 Нажимайте кнопку [TOP MENU]. 2 Нажмите кнопки [3, 4, 2, 1] для

выбора элемента, затем нажмите кнопку [ENTER].

≥Повторите эту операцию, если нужно.

Пример

New Playlist Item Long Name Display Te

Menu1

Play list2

Play list1

Menu3

Return

PAGE 1/3

Menu2

Play list3

≥Для изменения фона меню

Нажимайте кнопку [FUNCTIONS]. Фон изменяется на фон, записанный на диск.

≥Выход из окна

Нажимайте кнопку [∫].

Выбор из списка

Mеню :

Перемещает в следующее , которое показывает списки воспроизведения, или другое меню.

Список воспроизведения: начинается воспроизведение

1 Во время воспроизведения

Нажимайте кнопку [MENU].

Пример

Нажмите кнопку [2], затем нажмите кнопки [

3,4

] для переключения между

списками “Playlist”, “Group” и “Content”.

Нажмите кнопку [1], затем нажмите кнопки [3, 4] для выбора элемента и нажмите кнопку [ENTER].

≥Нажмите кнопки [SHIFT]i[ANGLE/PAGE] для

постраничного пропуска.

≥Выход из окна

Нажимайте кнопку [MENU].

Playlist

Group

Content

Playlist

All By Artist

No.

Few times in summer

Less and less

And when I was born

Quatre gymnopedies

You've made me sad

I can't quit him

Evening glory

Wheeling spin

Velvet Cuppermine

Ziggy starfish

to playto select

ENTER

Content title

RETURN

to exit

DIRECT

NAVIGATOR

Воспроизведение дисков RAM

PLAY

LIST

[RAM]

≥Заголовки отображается только в том случае, если они

записаны на диск.

≥Редактирование программ, списков воспроизведения и

заголовков невозможно.

Воспроизведение программ

Нажимайте кнопку [DIRECT NAVIGATOR].

Пример

≥Выход из окна

Direct Navigator

No.

11/ 1(WED) 0:05 AM Monday feature1

1/ 1 (MON) 1:05 AM Auto action2

2/ 2 (TUE ) 2:21 AM Cinema3

3/ 3 (WED) 3:37 AM Music4

4/10(THU) 11:05 AM Baseball5

to select

Date

Title Contents

to exit

RETURN

Нажимайте кнопку [DIRECT NAVIGATOR].

2 Нажмите кнопки [3, 4] или цифровые

кнопки для выбора программы.

≥Нажмите кнопки [SHIFT]i[ANGLE/PAGE] для

постраничного пропуска.

≥Для выбора 2-значного номера

Например, 23: [S10] ➜ [2] ➜ [3]

≥Нажмите кнопку [1], чтобы показать содержание

программы и диска.

3 Нажимайте кнопку [ENTER].

Воспроизведение списков воспроизведения

(Только если диск содержит список воспроизведения)

Использование меню навигации

1 Нажимайте кнопку [PLAY LIST].

Пример

≥Выход из окна

Нажимайте кнопку [PLAY LIST].

Нажмите кнопки [3, 4] или кнопки с цифрами, чтобы выбрать список

воспроизведения.

≥Нажмите кнопки [SHIFT]i[ANGLE/PAGE] для

постраничного пропуска.

≥Для выбора 2-значного номера

Например, 23: [S10] ➜ [2] ➜ [3]

Playlist

DateNo. Length Ti t le

11/11 0:00:01 City Penguin1

12/ 1 0:01:20 Ashley at Prom2

1/ 2 1:10:04 Special3

2/ 3 0:10:20 Soccer4

2/10 0:25:01 Baseball5

3/12 0:06:13 Home6

3/ 1 0:01:20 Drama7

4/ 2 1:00:12 Goodbye8

4/ 3 0:30:20 Soccer 29

4/10 1:00:01 Baseball 210

to select and press

ENTER

RETURN

to exit

Советы по созданию дисков WMA/MP3 и JPEG (для CD-R, CD-RW)

≥Диски должны соответствовать стандарту ISO9660 уровень 1

или 2 (за исключением расширенных форматов).

≥Данный аппарат совместим с многосеансной записью, но если

имеется множество сеансов, потребуется больше времени, чтобы начать воспроизведение. Чтобы избежать этого, используйте минимальное количество сеансов.

≥При наличии более 8 групп, группы, начиная с восьмой, будут

отображаться на одной вертикальной линии в окне меню.

≥Порядок отображения в экранном меню и на экране

компьютера может отличаться.

≥Данный аппарат не может воспроизводить файлы,

записанные с использованием пакетной записи.

Присваивание имен папкам и файлам (На данном аппарате файлы обрабатываются как содержимое, а папки как группы).

Во время записи присваивайте папкам и файлам имена с 3-значным числовым префиксом в порядке, в котором хотите их воспроизводить (это срабатывает не всегда). Файлы должны иметь расширение: “.WMA” или “.wma” “.MP3” или “.mp3” “.JPG”, “.jpg”, “.JPEG” или “.jpeg”

Пример

[MP3]

корневой каталог

001 group

001

001 track.mp3 002 track.mp3 003 track.mp3 002 group

003 group

001 track.mp3 002 track.mp3 003 track.mp3

001 track.mp3 002 track.mp3 003 track.mp3 004 track.mp3

3 Нажимайте кнопку [ENTER].

[WMA]

≥Аппарат не воспроизводит файлы WMA, которые имеют

защиту от копирования.

≥Данный аппарат не поддерживает формат Multiple Bit Rate

(MBR).

[MP3]

≥Данный аппарат не поддерживает тэги ID3. ≥Совместимые частоты дискретизации: 8, 11,02, 12, 16, 22,05,

24, 32, 44,1 и 48 кГц.

[JPEG]

≥Для воспроизведения на данном аппарате файлов JPEG:

– Снимайте с помощью цифрового фотоаппарата, который

соответствует стандарту DCF (Design rule for Camera File system) Версия 1.0. Некоторые цифровые фотоаппараты имеют функции, не поддерживаемые стандартом DCF Версия 1.0, например, автоматический поворот изображения, что может привести к тому, что изображение будет невозможно просмотреть.

– Не изменяйте файлы и не сохраняйте их под другими

именами.

≥Данный аппарат не может воспроизводить движущиеся

изображения, изображения в формате MOTION JPEG и т.п., неподвижные изображения, отличные от JPEG (например, TIFF), или изображения с прикрепленным звуком.

RQT7988

Page 20

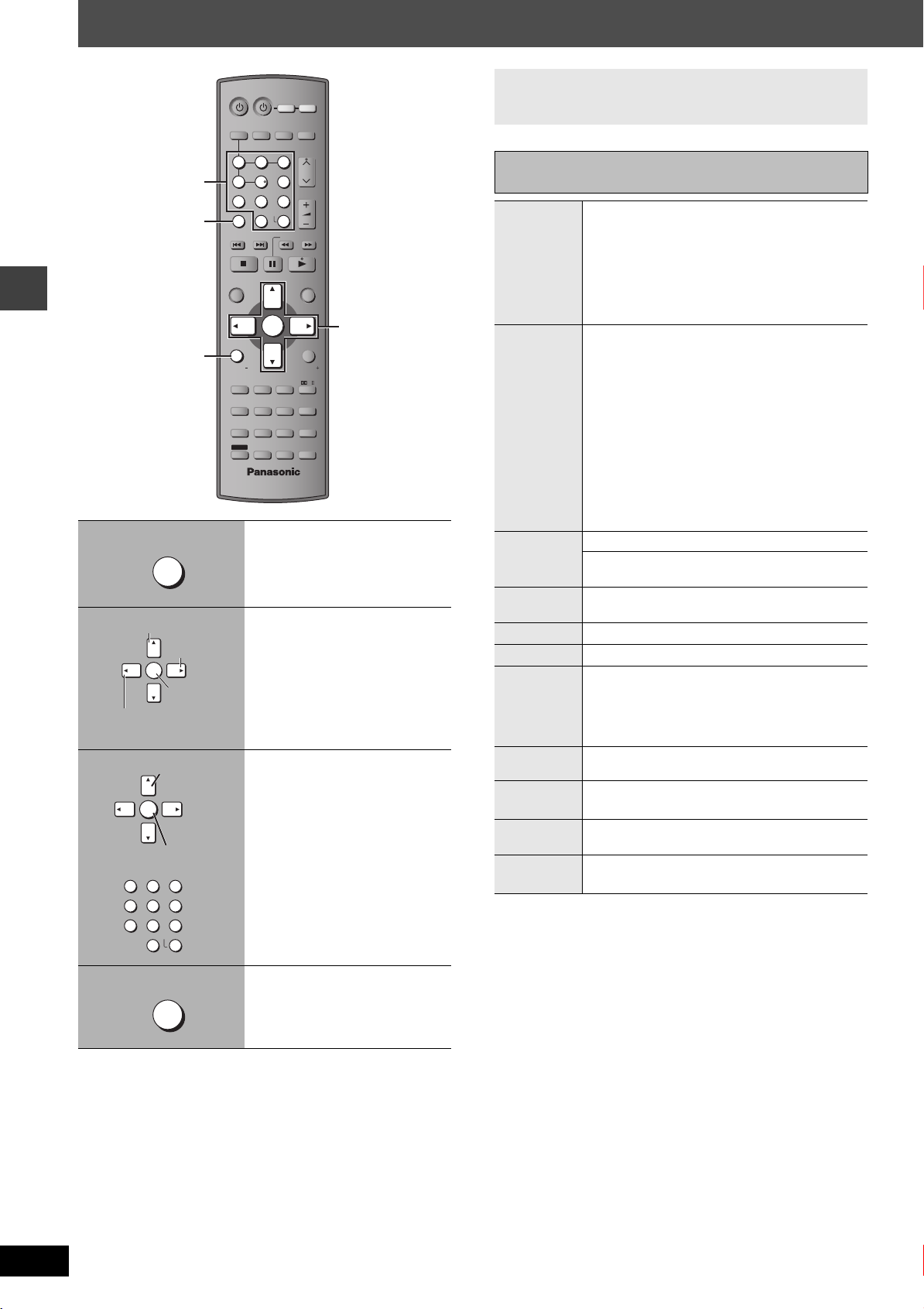

Использование экранных меню

Цифровые

FUNCTIONS

Выбор

Возврат к предыдущему меню

123

456

7809

кнопки

CANCEL

FUNCTIONS

Переход к следующему меню

ENTER

Ввод

Выбор

ENTER

Ввод

-/--

S10

AV SYSTEM

TV/AV AUX

DISC

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

SLEEP

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

ENTER

ZOOM

DVD/CD

TUNER/BAND

VOLUME

-/--

S10

SLOW/SEARCH

RETURN

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY MODE

PLAY SPEED

CH SELECT

QUICK REPLAY

VCR

PLAY

LIST

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

CD MODE

TEST

3, 4, 2, 1 ENTER

Нажмите один раз.

Выберите меню.

Выполните установки.

Показанные элементы отличаются у дисков разных типов.

Главное меню

Program Group Title Chapter Track Playlist Content

Time

Кроме iR/

Audio

Still Picture

Thumbnail Subtitle

Marker (VR)

Angle

Rotate Picture

Slideshow

Other Settings

Чтобы начать с определенного элемента

Для пропуска по нарастающей или по убывающей

(Time Slip только для

воспроизведения)

1 Нажмите кнопку [ENTER] два раза, чтобы

отобразился индикатор Time Slip.

2 Выберите время при помощи кнопок [3, 4],

затем нажмите кнопку [ENTER]. ≥Нажмите и удерживайте кнопку [3, 4],

для ускоренного изменения.

Для пуска с определенного времени

(Time Search) Для изменения индикации оставшегося/ истекшего времени

(➜стp. 15, Переключение звуковых дорожек) [WMA] [MP3]

Для отображения типа данного диска Для переключения неподвижных

изображений Для отображения эскизов изображений

(➜стp. 15, Переключение субтитров)

[RAM]

Чтобы вызвать маркер, записанный на рекордерах DVD-Video

Для вызова маркера: Нажмите кнопку [3,4] ➜

Нажмите кнопку [ENTER]

(с несколькими ракурсами)

Для выбора ракурса Чтобы повернуть изображение

Для включения/выключения слайд-шоу Для изменения интервала слайд-шоу (0–30 с)

(➜стp. 21)

RQT7988

FUNCTIONS

Нажмите для выхода.

Page 21

Other Settings (Другие установки)

(Для кинофильмов)

Play Speed

∫ Play Menu

(Только если отображается истекшее время воспроизведения.

[JPEG]

Работает с любым содержимым в формате JPEG.)

Repeat

A-B Repeat

Marker

Advanced Disc Review

∫ Picture Menu

Picture Mode

[DVD-A]

Для изменения скорости воспроизведения

– от “k0.6” до “k1.4” (с шагом по 0,1 единицы)

(

Меню воспроизведения

(➜стp. 15, Повторное воспроизведение) За исключением [JPEG] [RAM]

изображения)

Для повтора определенного фрагмента

Нажмите кнопку [ENTER] в начальной и конечной точках. Еще раз нажмите кнопку [ENTER] для отмены.

За исключением [RAM]

Чтобы отметить до 5 позиций для повторного воспроизведения

Нажмите кнопку [ENTER] (Устройство готово к приему маркеров.) Чтобы отметить позицию:

Нажмите кнопку [ENTER] (в нужной точке)

Чтобы отметить другую позицию:

Нажмите кнопку [2, 1] для выбора“¢” ➜ Нажмите кнопку [ENTER]

Для вызова маркера: Нажмите кнопку [2,1] ➜

≥Эта функция не работает во время

программного воспроизведения и воспроизведения в произвольном порядке.

[➜стp. 14, Просмотр воспроизводимых заголовков (ADVANCED DISC REVIEW)]

(

Меню изображения

Normal Cinema1

Cinema2:Делает изображения более резкими и

Animation Dynamic User

“

: Придает изображению больше

насыщенности и выделяет детали в темных сценах.

выделяет детали в темных сценах.

(Выберите при помощи кнопок [ENTER]

Picture Adjustment

”) (➜ниже)

[RAM] [DVD-V]

)

(Для неподвижного

Нажмите кнопку [ENTER]

Нажмите кнопку [CANCEL]

)

Picture Adjustment

Contrast Brightness Sharpness Colour Gamma: Регулировка яркости темных частей. Depth Enhancer

Уменьшает грубые фоновые помехи, чтобы усилить ощущение глубины.

≥Диск PAL

625i

Video Output Mode

Transfer Mode

(Чересстрочный)

≥Диск NTSC

525i

(Чересстрочный) Если выбран “625p” или “525p”, отображается окно подтверждения. Выберите “Yes”, если аппарат подключен к телевизору, совместимому с прогрессивным (строчным) сигналом.

Если выбран “625p” или “525p” (➜выше), выберите метод преобразования выходного видеосигнала в соответствии с типом материала.

При воспроизведении дисков PAL

Auto: Определяет 25 кадров фильма в секунду и

соответственно преобразует его.

Video

: Выберите при использовании Auto и в

случае искажения воспроизводимого видеоизображения.

При воспроизведении дисков NTSC

Auto1 (Определяет): 24 кадра фильма в секунду и

Auto2: Помимо кинофильмов с 24 кадрами в

секунду, 30 кадрами в секунду.

Video

: Выберите при использовании Auto1

Auto2 и в случае искажения воспроизводимого видеоизображения.

,------.

625p (Строчный)

,------.

525p (Строчный)

соответственно преобразует его.

совместим с кинофильмами с

∫ Audio Menu

Dolby Pro Logic II

Dialogue Enhancer

Multi Re-master

Sound Enhancement

(➜стp. 26, Dolby Pro LogicII)

Чтобы лучше слышать диалоги в фильмах

[DVD-V]

звук или с большим количеством каналов, если диалоги записаны в центральном канале)

On ,------. Off

[RAM] [DVD-V] (Только диски, записанные с частотой

48 кГц)

[DVD-A]

44,1 кГц или 48 кГц)

[VCD] [CD]

≥При 2-канальном воспроизведении таких

дисков эта функция обеспечивает более естественное звучание посредством добавления сигналов высокой частоты, которые не записаны на диск, например, воспроизводя диск DVD-Video, записанный с частотой 48 кГц, на частоте 96 кГц. (Частота дискpeтизaции

≥Во время многоканального воспроизведения

таких дисков эта функция воспроизводит частоты, которые были утеряны во время записи, чтобы приблизить звучание к оригинальному.

[WMA] [MP3]

отличной от 8 кГц, 16 кГц, 32 кГц) Эта функция воспроизводит высокие частоты, которые были утеряны во время записи, чтобы приблизить звучание к оригинальному.

[DVD-A]

1 Быстрый темп (например, поп- и рок-

музыка) 2 Разные темпы (например, джаз) 3 Медленный темп (например, классическая

музыка)

Другие диски

1 Слабый эффект 2 Средний эффект 3 Сильный эффект ≥Можно подтвердить частоту дискретизации

на дисплее.

Улучшает звучание, придавая ему теплые акустические тона концертного зала.

On ,------. Off

∫ Display Menu

Information Subtitle Position Subtitle Brightness

Just Fit Zoom

Manual Zoom

Bit Rate Display

GUI See-through GUI Brightness

∫ Other Menu

Setup Play as DVD-Video

или

Play as DVD-Audio Play as DVD-VR,

Play as HighMAT

или

Play as Data Disc

(Другие меню

(

Меню звука

(Dolby Digital, DTS, MPEG, 3-канальный

(Только диски, записанные с частотой

)

➜ стp. 33)

(Диски, записанные с частотой,

1,------. 2,------.3,------.Off ^---------------------------------------J

[DVD-V] [CD]

(

Меню дисплея

[JPEG]

от 0 до s60 (с шагом по 2 единицы) Auto, от 0 до s7 Чтобы выбрать размер

изображения в соответствии с экраном телевизора

Для увеличения и уменьшения изображения вручную

[RAM] [DVD-V] [VCD] [DVD-A] (Для кинофильмов)

On ,------. Off Off, On, Auto

от s3 до r3

(LPCM/PPCM)

)

Off, Date, Details

)

(➜ стp. 22) Выберите “Play as DVD-Video”, чтобы

воспроизводить записи DVD-Video, содержащиеся на дисках DVD-Audio.

Выберите “Play as Data Disc” для воспроизведения файлов JPEG на дисках DVD-RAM или для воспроизведения дисков HighMAT без использования функции HighMAT.

Использование экранных меню

RQT7988

Page 22

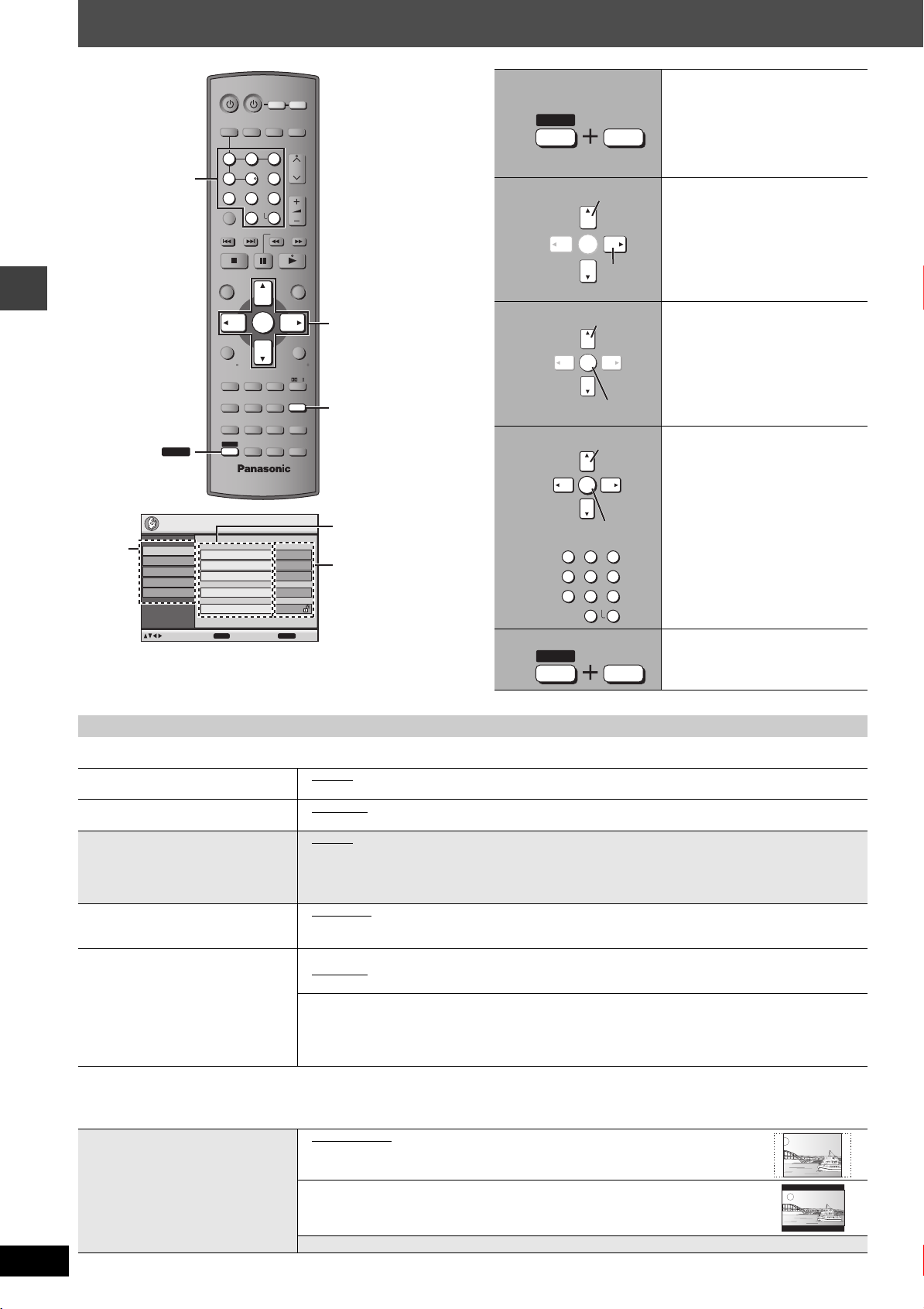

Изменение установок плеера

AV SYSTEM

TV/AV

AUX

DISC

Цифровые

кнопки

SHIFT

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

SLEEP

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

Setup

Раздел

Изменение установок плеера

Disc Video Audio Display Others

to select and press

Audio Subtitle Menus

Advanced Disc Review

Ratings

ENTER

ZOOM

TUNER/BAND

VOLUME

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

English

Automatic

English

Intro Mode

Level 8

RETURN

VCR

DVD/ CD

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

CD MODE

PLAY MODE

TEST

CH SELECT

to exit

3, 4, 2, 1 ENTER

SETUP

Элемент

Установка

≥Установки сохраняются, даже после переключении аппарата

в режим ожидания.

≥Элементы, подчеркнутые в следующей таблице, являются

заводскими установками.

SHIFT

123

456

7809

SHIFT

Выбор

ENTER

Переход вправо

Выбор

ENTER

Ввод

Выбор

ENTER

Ввод

-/--

SETUP

MUTING

S10

SETUP

MUTING

Отображает меню установки Setup.

Если не выбран режим QUICK SETUP (➜ стp. 9), отображается окно QUICK SETUP.

Выберите вкладку.

Выберите элемент.

Выполните установки.

Нажмите для выхода.

RQT7988

QUICK SETUP (БЫСТРАЯ УСТАНОВКА) позволяет выполнять последовательную установку элементов в затененной области.

∫ Раздел “Disc”

Audio

Выберите язык озвучивания.

Subtitle

Выберите язык субтитров.

Menus

Выберите язык для меню диска. Изменение языка меню в QUICK SETUP изменяет также эту установку.

Advanced Disc Review

(➜стp. 14)

Ratings

Установка уровня ограничений воспроизведения дисков DVD-Video.

Выбирается оригинальный язык, заданный для диска.

§2

Введите числовой код, руководствуясь таблицей на стр. 25.

∫ Раздел “Video”

TV Aspect

Выберите установку в соответствие с используемым телевизором и Вашими предпочтениями.

≥English ≥French ≥German ≥Italian ≥Spanish ≥Portuguese ≥Russian ≥Dutch ≥Original

≥Automatic§3≥English ≥ French ≥German ≥Italian ≥Spanish ≥Portuguese ≥Russian ≥Dutch ≥ Other¢¢¢¢

≥English ≥French ≥German ≥Italian ≥Spanish ≥Portuguese ≥Russian ≥Dutch ≥ Other¢¢¢¢

§1

≥Other¢¢¢¢

§2

≥Intro Mode: Просмотр каждого заголовка/программы. ≥Interval Mode:

Просмотр не только каждого заголовка/программы, но также содержания каждого раздела/программы с 10-минутным интервалом.

Установка уровня (когда выбран уровень 8) ≥8 No Limit ≥1 – 7 ≥0 Lock All: Чтобы запретить воспроизведение дисков без

информации об уровне ограничений.

При установке уровня ограничений отображается окно пароля. Следуйте инструкциям на экране.

Не забудьте свой пароль.

Если в аппарат вставлен диск DVD-Video, уровень ограничений которого превышает установленный уровень, отображается окно с сообщением. Введите свой пароль и следуйте инструкциям на экране.

§3

Если язык, выбранный для “Audio”, недоступен, субтитры будут отображаться на этом языке (если они имеются на диске).

≥4:3 Pan&Scan: телевизор обычного формата (4:3)

Боковые края широкоэкранного изображения обрезаются так, что оно заполняет экран (при отсутствии соответствующего запрета на диске).

≥4:3 Letterbox: телевизор обычного формата (4:3)

Широкоэкранное изображение отображается в формате “почтовый конверт”.

≥16:9: Широкоэкранный телевизор (16:9)

Page 23

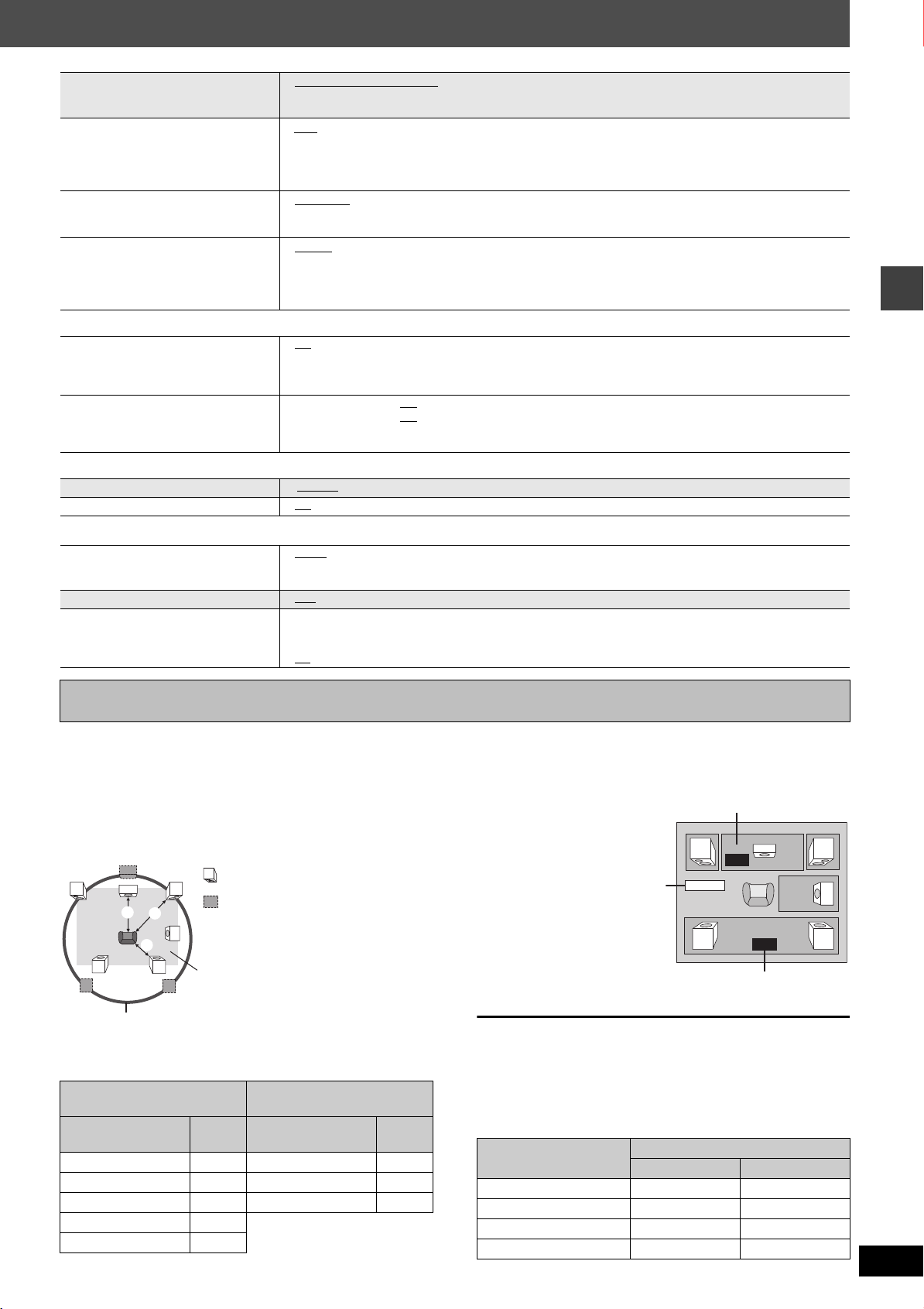

TV Type

Выберите в соответствии с типом телевизора.

Time Delay

При соединении с плазменным дисплеем, выполните регулировку, если заметно, что аудиосигнал не синхронизирован с видеосигналом.

Still Mode

Определяет тип изображения, показываемого во время паузы.

NTSC Disc Output

Выберите тип выходного сигнала: PAL 60 или NTSC при воспроизведении дисков NTSC

➜

стp. 11, Видеосистемы)

(

∫ Раздел “Audio”

Dynamic Range Compression

Speaker Settings (➜ ниже)

Установите время задержки для центральной и тыловых акустических систем.

∫ Раздел “Display”

Menu Language On-Screen Messages

≥Standard (Direct View TV) ≥CRT Projector ≥LCD TV/Projector ≥Projection TV ≥Plasma TV

≥0ms ≥20ms ≥ 40ms ≥60ms ≥ 80ms ≥100ms

≥Automatic ≥Field: Изображение не размыто, однако качество изображения ниже. ≥Frame:

Общее качество высокое, но изображение может выглядеть нерезким.

≥PAL60: Если подсоединен телевизор системы PAL . ≥NTSC: Если подсоединен телевизор системы NTSC.

≥Off ≥On: Выбирается, чтобы отчетливо слышать звук даже при низком уровне громкости. Это

реализуется посредством сжатия диапазона от самого тихого до самого громкого звука. Удобно для ночных просмотров. (Работает только с Dolby Digital)

≥Центральная: 0.0/1.0/2.0/3.0/4.0/5.0 ms ≥Тыловые (Л/П): 0.0

≥

English ≥Français≥Deutsch ≥Italiano ≥Español ≥Português ≥Pycc

/5.0/10.0/15.0 ms

кий ≥

Nederlands

≥On ≥Off

∫ Раздел “Others”

FL Dimmer

Изменение яркости дисплея аппарата и кольцевого светодиода.

QUICK SETUP Re-initialise Setting

Возвращает все значения Setup к установкам по умолчанию.

в меню

≥Bright ≥Dim (Кольцевой светодиод выключен.) ≥Auto: Дисплей затемнен, но подсвечивается при выполнении некоторых операций.

Кольцевой светодиод начинает светиться при выполнении некоторых операций.

≥Yes ≥No ≥Yes: Окно пароля отображается, если установлен уровень ограничений “Ratings” (➜ стp. 22).

Введите тот же пароль. После исчезновения с дисплея индикатора “INIT”, выключите и снова включите аппарат.

≥No

Изменение времени задержки (Speaker Settings)

(Дает эффект при воспроизведении многоканального звука)

(Только центральная и тыловые акустические системы) Для оптимального прослушивания 5.1-канального звука все акустические системы, за исключением сабвуфера, должны находиться на одинаковом расстоянии от слушателя. Если центральная или тыловые акустические системы расположены ближе к слушателю, подрегулируйте время задержки, чтобы компенсировать разность расстояний.

: Реальное положение

акустических систем

: Идеальное положение

акустических систем

: Первичное расстояние до

слушателя

Приблизительные размеры комнаты

1 Нажмите кнопки [3, 4] , чтобы выбрать окно времени

2 Выберите время задержки при помощи кнопок [3, 4] ,

задержки, затем нажмите кнопку [ENTER].

затем нажмите кнопку [ENTER].

Время задержки для центральной акустической системы

0.0

Выход

Exit

Время задержки для тыловой акустической системы

0.0

Изменение установок плеера

Окружность постоянного расстояния до слушателя

Если расстояние

или b меньше c, найдите разность в

таблице, и выберите рекомендованную установку.

a Центральная

акустическая система

Разность

(примерно)

30 см 60 см

90 см 120 см 150 см

Уста-

новка

1.0 ms 150 см 5.0 ms

2.0 ms 300 см 10.0 ms

3.0 ms 450 см 15.0 ms

4.0 ms

5.0 ms

b Тыловая акустическая

система

Разность

(примерно)

Установка

Завершение настройки акустических систем

При помощи кнопки [2] выберите “Exit”, затем нажмите кнопку [ENTER].

При изменении настроек тыловых акустических систем для Dolby Digital, также меняются настройки для Dolby Pro Logic

II.

Например, настройки для MUSIC будут такими же, как для Dolby Digital.

Dolby Digital

Dolby Pro Logic

MUSIC MOVIE

0ms 0ms 10ms

5ms 5ms 15ms 10 ms 10 ms 20 ms 15 ms 15 ms 25 ms

RQT7988

Page 24

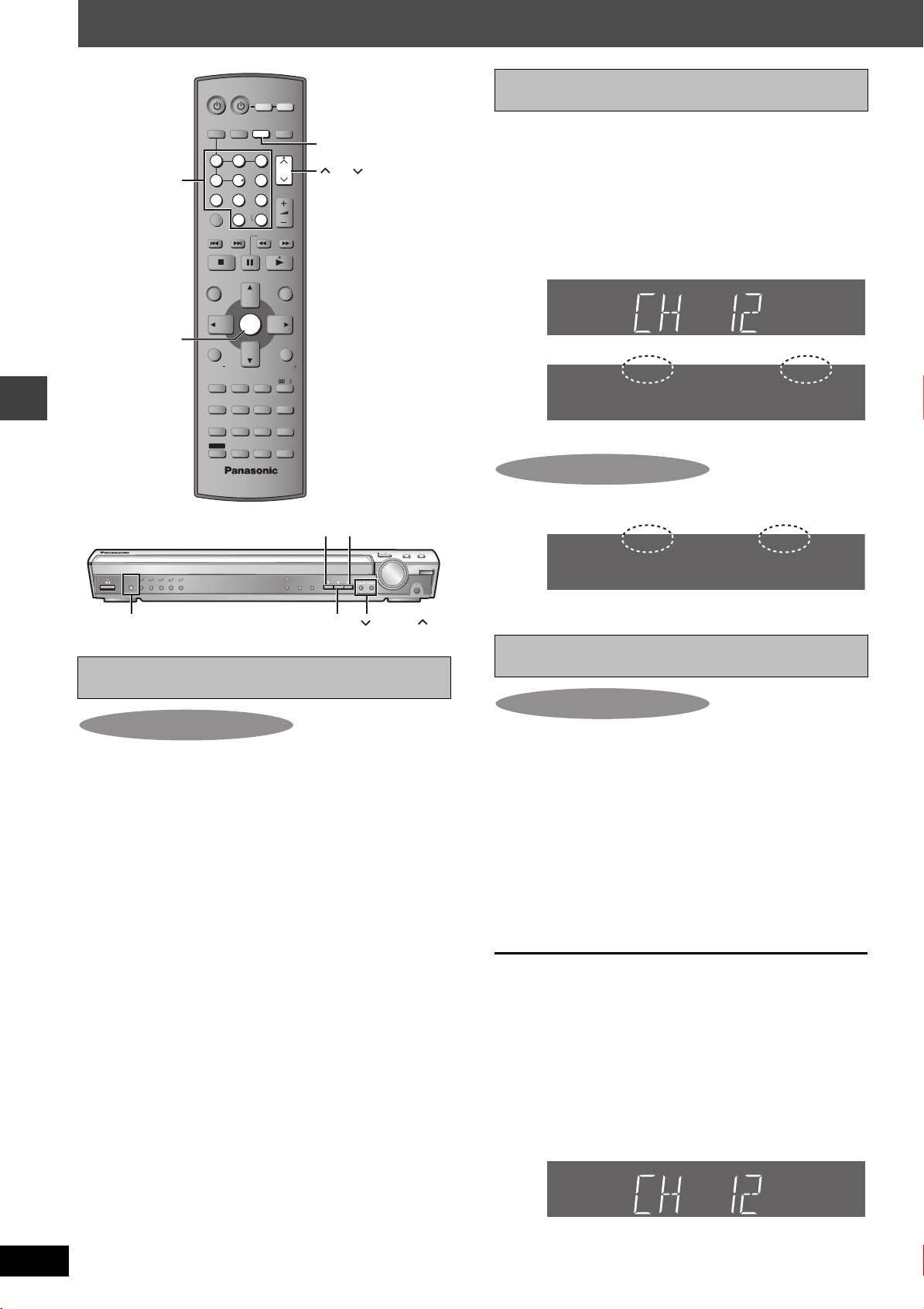

Радиоприемник

DISC

AV SYSTEM

TV/AV

AUX

DVD/ CD

TUNER/BAND

VCR

TUNER/BAND

Цифровые

кнопки

ENTER

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

ZOOM

SLEEP

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

GROUP

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VOLUME

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

CD MODE

PLAY MODE

TEST

CH SELECT

TUNE MODE MEMORY

12345

INPUT

SELECTOR H.BASS PROGRESSIVE CD MODE

5 DISC SELECTOR

TUNE MODE FM MODE MEMORY

INPUT SELECTOR FM MODE

OPENCLOSE DISC EXCHANGE DISC SKIP

VOLUME

DOWN UP

TUNING

Выбор предустановленных каналов

1 При помощи кнопки [TUNER/BAND]

выберите “FM” или “AM”.

2 Выберите канал при помощи

цифровых кнопок.

Или нажмите кнопку [W CH X].

Для выбора 2-значного номера

Например, 12: [S10] ➜ [1] ➜ [2]

DTS

MODE

RAM

DISC

DIGITAL

RDS PS PTY

DVD

Когда в FM-диапазоне принимается стереопередача.

DTS

MODE

RAM

DISC

DIGITAL

RDS PS PTY

DVD

∫ Если в FM-диапазоне слышен сильный шум

Только основной аппарат

Нажмите кнопку [FM MODE], чтобы отобразился индикатор “MONO”.

DTS

MODE

RAM

DISC

DIGITAL

PHONES

RDS PS PTY

DVD

Еще раз нажмите кнопку [FM MODE] для отмены этого режима. Этот режим также отменяется, когда Вы переключаете частоту.

T G S.SRND D.MIX SLP

TUNED

T G S.SRND D.MIX SLP

TUNED

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

C R

LS RS

LFE

RND

PRG

PGM H.BASS

C R

LS RS

LFE

RND

PRG

PGM H.BASS

RQT7988

Автоматическая предустановка

Только основной аппарат

Для каждого FM- и АМ-диапазона можно задать настройки до 15 станций.

При помощи кнопки выберите “FM” или “AM

[INPUT SELECTOR]

”.

2 При помощи кнопки [TUNE MODE]

выберите “MANUAL”.

При каждом нажатии кнопок: MANUAL()PRESET

3 Нажмите кнопку [X TUNING W], чтобы

настроиться на самую низкую частоту (FM: 87,50, AM: 522).

4 Нажмите и удерживайте кнопку

[MEMORY].

Отпустите кнопку, когда отобразится индикатор “FM AUTO” или “AM AUTO”.

Приемник выполнит предварительную установку всех радиостанций, которые он принимает, на каналы в возрастающем порядке. ≥“После установки радиостанций, отображается

индикатор “SET OK”, и радиоприемник настраивается на последнюю предустановленную радиостанцию.

≥“Если автоматическая предустановка заканчивается

безуспешно, отображается индикатор “ERROR”. Выполните предустановку вручную (➜ справа).

Ручная настpойка

Только основной аппарат

1 При помощи кнопки [INPUT SELECTOR]

выберите “FM” или “AM”.

2 При помощи кнопки [TUNE MODE]

выберите “MANUAL”.

3 Нажимайте кнопку [X TUNING W] для

выбора частоты.

Нажмите и удерживайте кнопку [XTUNINGW], пока частота не начнет меняться при выполнении автоматической настройки. Настройка остановится, когда будет найдена радиостанция.

∫ Предустановка каналов

Для каждого FM- и АМ-диапазона можно задать настройки до 15 станций.

1 Во время прослушивания радиопередачи

Нажимайте кнопку [ENTER].

Пока на дисплее мигает значение частоты и индикатор “PGM”

Выберите канал при помощи цифровых кнопок.

Или же нажмите кнопку [W CH X], а затем нажмите кнопку [ENTER].

≥Для выбора 2-значного номера

Например, 12: [S10] ➜ [1] ➜ [2].

DTS

MODE

RAM

DISC

DIGITAL

RDS PS PTY

DVD

Радиостанция, занимающая канал, стирается, если этому каналу назначается другая радиостанция.

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

Page 25

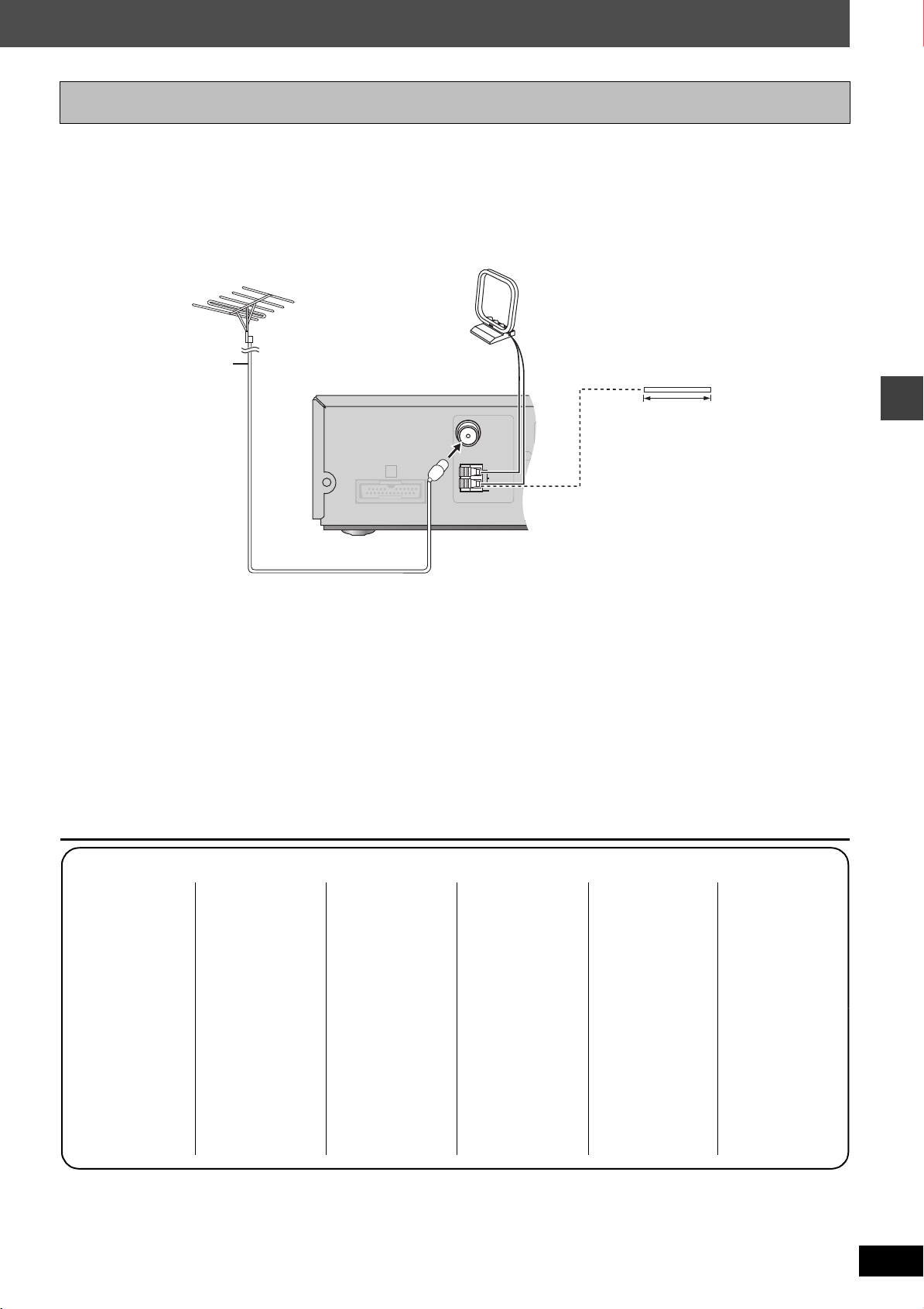

Подсоединение дополнительной антенны

FM ANTFM ANT

AM ANTAM ANT

(7(75≠)

LOOPLOOP

EXTEXT

(

Если качество приема радиостанций плохое, используйте наружную антенну.

≥Отсоединяйте наружную антенну, когда аппарат не используется. ≥Нельзя использовать наружную антенну во время грозы.

Наружная FM-антенна (использование телевизионной антенны)

≥Отсоедините комнатную FM-антенну. ≥Антенна должна устанавливаться квалифицированным специалистом.

5 ≠ коаксиальный кабель

не прилагается)

Оставьте рамочную АМ-антенну подсоединенной.

Наружная АМ-антенна (использование провода в виниловой изоляции)

Протяните отрезок провода в виниловой изоляции горизонтально вдоль окна или в другом удобном месте.

5–12м

Радиоприемник

Список кодов языков

Абхазский: 6566 Аварский: 6565 Африкаанс: 6570 Албанский: 8381 Амехарский: 6577 Арабский: 6582 Армянский: 7289 Ассамский: 6583 Аймара: 6588 Азербайджанский:

Башкирский: 6665 Баскский: 6985 Бенгали; Бангла:6678 Бутани: 6890 Бихари: 6672 Бретонский: 6682 Болгарский: 6671 Бирманский: 7789 Белорусский: 6669 Камбоджийский: 7577 Каталанский: 6765

Китайский: 9072 Корсиканский: 6779 Хорватский: 7282 Чешский: 6783 Датский: 6865 Голландский: 7876 Английский: 6978 Эсперанто: 6979 Эстонский: 6984 Фарейский: 7079

6590

Фиджи: 7074 Финский: 7073 Французский: 7082 Фризский: 7089 Галисийский: 7176 Грузинский: 7565 Немецкий: 6869 Греческий: 6976 Гренландский: 7576 Гуарани: 7178 Гуджарати: 7185 Хауса: 7265

Иврит: 7387 Хинди: 7273 Венгерский: 7285 Исландский: 7383 Индонезийский: 7378 Интерлингва: 7365 Ирландский: 7165 Итальянский: 7384 Японский: 7465 Яванский: 7487 Каннада: 7578 Кашмирский: 7583 Казахский: 7575 Киргизский: 7589 Корейский: 7579 Курдский: 7585 Лаосский: 7679 Латинский: 7665 Латышский: 7686 Лингала: 7678 Литовский: 7684 Македонский: 7775

Малагасийский: 7771 Малайский: 7783 Малаяльский: 7776 Мальтийский: 7784 Маори: 7773 Маратхи: 7782 Молдавский: 7779 Монгольский: 7778 Науру: 7865 Непальский: 7869 Норвежский: 7879 Ория: 7982 Пашто, пушто: 8083 Персидский: 7065 Польский: 8076 Португальский: 8084 Пенджаби: 8065 Кечуа: 8185 Ретороманский: Румынский: 8279 Русский: 8285 Самоанский: 8377

Санскрит: 8365 Шотландский гаэльский: 7168 Сербский: 8382 Сербскохорватский:

Шона: 8378 Синдхи: 8368 Сингальский: 8373 Словацкий: 8375 Словенский: 8376 Сомали: 8379 Испанский: 6983 Суданский: 8385 Суахили: 8387 Шведский: 8386 Тагальский: 8476 Таджикский: 8471

8277

Тамильский: 8465 Татарский: 8484 Телугу: 8469 Тайский: 8472

Тибетский: 6679 Тигриния: 8473 Тонга: 8479 Турецкий: 8482 Туркменский: 8475

8372

Тви: 8487 Украинский: 8575 Урду: 8582 Узбекский: 8590 Вьетнамский: 8673 Волапюк: 8679 Валлийский: 6789 Волоф: 8779 Кхоса: 8872 Идиш: 7473 Йоруба: 8979 Зулусский: 9085

RQT7988

Page 26

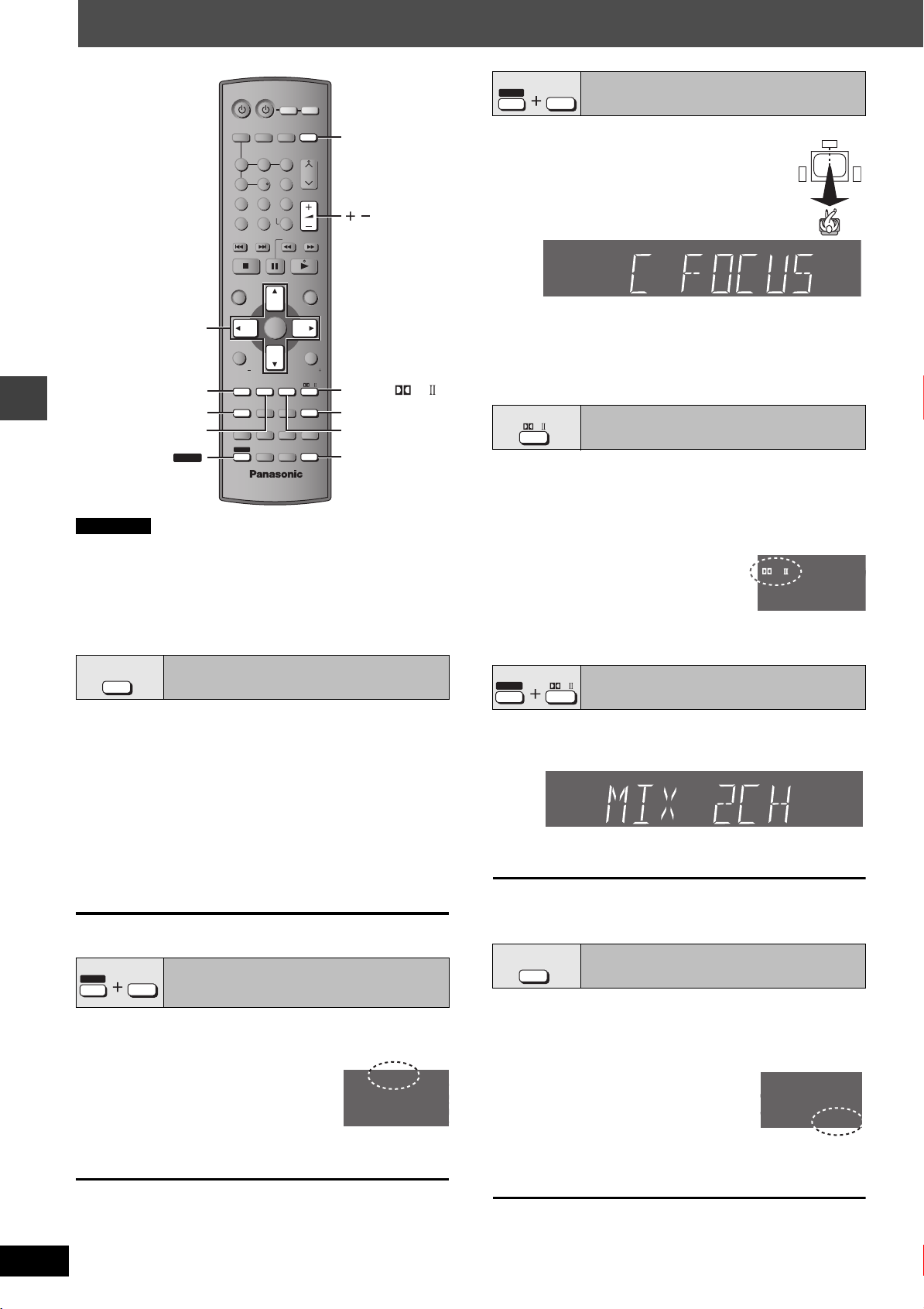

Звуковое поле и качество звука

RQT7988

Звуковое поле и качество звука

SHIFT

(Диски, на которых диалоги записаны в центральном канале)

Можно настроить звук центральной акустической системы так, как будто он исходит из телевизора.

Нажимайте кнопку [SHIFT]i[C.FOCUS].

При каждом нажатии кнопок: C FOCUS ON

≥Эта функция не действует, когда включен режим

улучшенного окружающего звучания.

≥Данная функция действует, когда включен режим Dolby Pro

Logic II .

MIX 2CH

Dolby Pro LogicII представляет собой усовершенствованный декодер, который получает 5-канальное окружающее звучание (левый и правый фронтальные, центральный, левый и правый тыловые каналы) из любого стереофонического материала, независимо от того, был ли он специально кодирован в формат Dolby Surround.

Нажимайте кнопку [ÎPLII].

При каждом нажатии кнопок:

MOVIE:

MUSIC: OFF:

≥Эта функция действует только в режиме DVD/CD. ≥Если функция действует, светится индикатор “ÎPLII”.

SHIFT

При необходимости можно сводить многоканальный звук в 2канальный выходной сигнал.

Нажмите кнопку [SHIFT]i[MIX 2CH].

При каждом нажатии кнопок: MIX 2CH ON

≥Если на дисплее мигает индикатор “D.MIX”, диск содержит

многоканальные сигналы, которые не могут быть микшированы. [DVD-A]

SUPER SRND

H.BASS

Эта функция позволяет усилить низкочастотные звуковые сигналы, чтобы более отчетливо слышать басы, даже если Ваша комната имеет неоптимальную акустику. Аппарат автоматически выбирает наиболее подходящую установку в соответствии с типом воспроизводимого источника.

Нажмите кнопку [H.BASS].

На дисплее основного аппарата отображается индикатор H.BASS.

≥Если выбран DVD-Video или DVD-RAM

H.BASS ON (заводская установка)

≥Если выбран другой источник

H.BASS OFF (заводская установка)

Эта установка сохраняется и будет восстанавливаться каждый раз, когда будет воспроизводиться источник такого же типа.

3, 4, 2, 1

SUBWOOFER LEVEL

SLEEP

SUPER SRND, H.BASS

SHIFT

AV SYSTEM

TV/AV

AUX

DISC

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

ZOOM

SLEEP

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

GROUP

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

-/--

ENTER

DVD/ CD

TUNER/BAND

VOLUME

S10

SLOW/SEARCH

RETURN

TV VOLTV VOL

C.FOCUS

SFC

SUBTITLE

AUDIO

CD MODE

PLAY MODE

PLAY SPEED

CH SELECT

QUICK REPLAY

VCR

DVD/ CD

VOLUME

PLAY

LIST

MIX 2CH

MIX 2CH, PL

SETUP MUTING

MUTING

C.FOCUS, SFC

TEST

TEST, CH SELECT

Примечание

≥Когда подсоединены головные телефоны, следующие схемы

звукового поля не могут использоваться. (Исключая управление звуковым полем)

≥

Возможно заметное ухудшение качества звука при использовании этих схем звукового поля с некоторыми источниками. В этом случае, выключите схему звукового поля.

≥При включении режима “Улучшенное окружающее звучание”

отключается Dolby Pro Logic II и наоборот.

C.FOCUS

SFC

Управление звуковым полем

Изменяет характеристику звука.

Нажимайте кнопку [SFC].

При каждом нажатии кнопок:

FLAT:

Отменена (все эффекты отключены) (заводская предварительная установка).

HEAVY: CLEAR: SOFT: DISCO:

Добавляет энергию рок-музыке. Делает высокие звуки более чистыми. Для фоновой музыки. Посредством реверберации звука, создает эффект присутствия на дискотеке.

LIVE: HALL:

Делает вокал более живым. Расширяет звуковую панораму и создает эффект присутствия в концертном зале.

Для проверки текущей установки

Нажимайте кнопку [SFC].

SHIFT

SUPER SRND

Улучшенное окружающее

H.BASS

звучание

Добавляет эффект окружающего звучания к стерео звуку.

Нажимайте кнопку [SHIFT]i[SUPER SRND].

При каждом нажатии кнопок:

MUSIC:

MOVIE:

PARTY:

OFF:

≥Для получения наилучшего эффекта окружающего звучания

можно подрегулировать тыловые акустические системы (➜ стp. 27, Регулировки уровня звука акустических систем).

≥Режим улучшенного окружающего звучания недоступен при

воспроизведении дисков DVD, записанных с многоканальным источником.

Добавляет эффект окружающего звучания к стерео звуку. Используйте этот режим, когда воспроизводите видео материалы. Звук остается стереофоническим, в какую бы сторону не повернуться. Отмена

T G S.SRND D.MI X S

C.FOCUS

SFC

Центральный фокус

DTS

MODE

RAM

,------.

C FOCUS OFF

DISC

DIGITAL

RDS PS PTY

DVD

Dolby Pro Logic II

T G S.SRND D.MIX SLP

TUNED

Видео материалы, записанные в формате Dolby Surround. Стереофонический звук Отмена

MIX 2CH

Микширование

DIGITAL

RDS PS PTY

DVD

,------.

DISC

DTS

MODE

RAM

MIX 2CH OFF

T G S.SRND D.MIX SLP

TUNED

Усиление басов

,------.

H.BASS OFF

,------.

RDS PS PTY

DVD

H.BASS ON

MONO

DIGITAL

MONO

STCT

DTS

MODE

RAM

STCT

LS RS

RND PGM H.BASS

DISC

LS RS

RND PGM H.BASS

LS RS

RND PGM

H.BASS

C R

LFE

C R

PRG

TUNE

LFE

PRG

LFE

PRG

Page 27

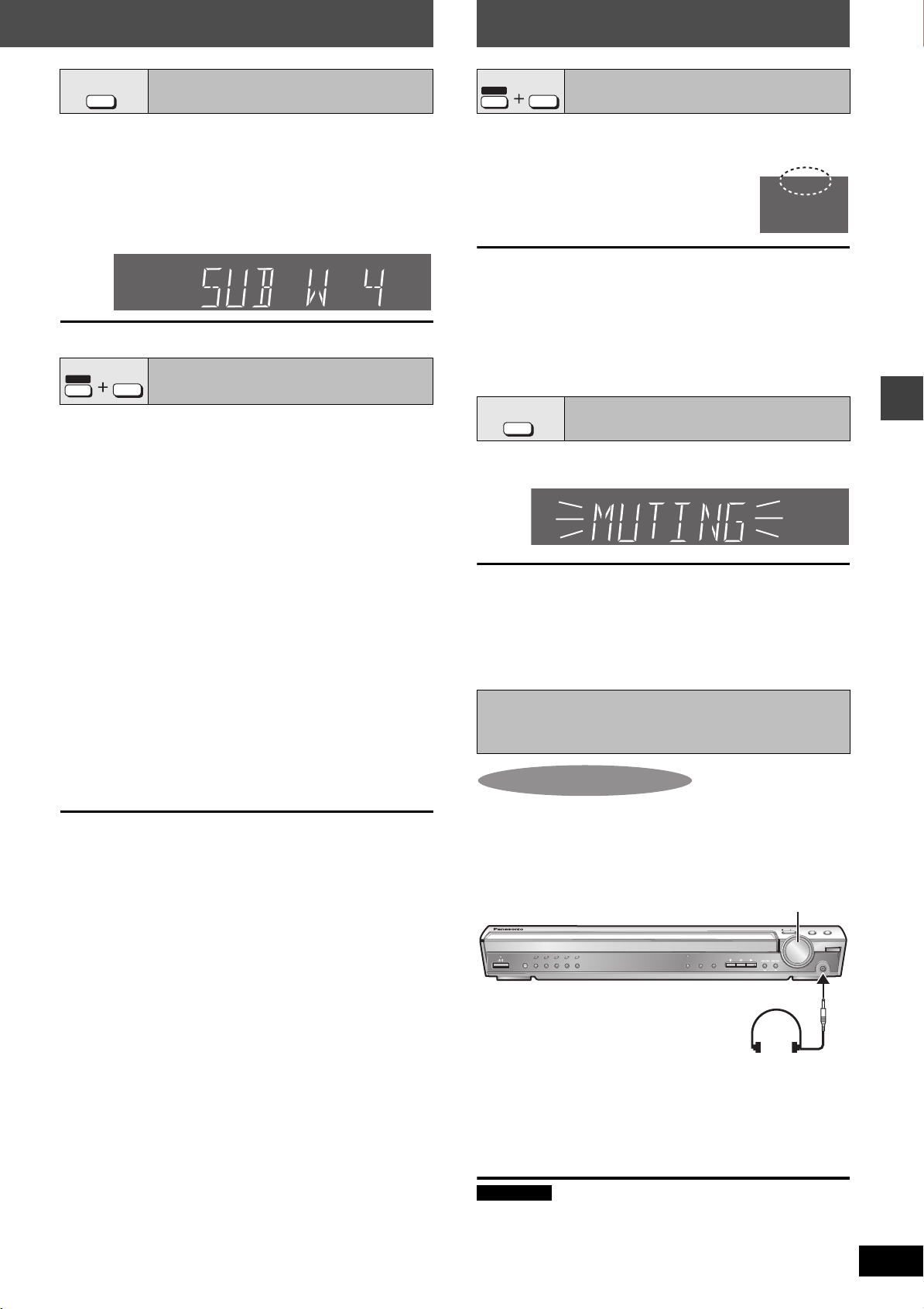

Другие полезные функции

SUBWOOFER

LEVEL

Уровень звука сабвуфера

Можно отрегулировать уровень низкочастотной составляющей звука. Аппарат автоматически выбирает наиболее подходящую установку в соответствии с типом воспроизводимого источника.

Нажимайте кнопку [SUBWOOFER LEVEL].

≥Если выбран DVD-Video или DVD-RAM

SUB W 4 (заводская установка)>SUB W 1>SUB W 2>SUB W 3

≥Если выбран другой источник

^-------------------------------------------------------------------------------------------------}

SUB W 2 (заводская установка)>SUB W 3>SUB W 4>SUB W 1

^-------------------------------------------------------------------------------------------------}

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

TEST

SHIFT

CH SELECT

Регулировки уровня звука акустических систем

Это один из способов добиться нужного эффекта окружающего звучания.

Подготовка

Нажимайте кнопку [DVD/CD].

В режиме остановки и без отображения экранного меню

нажмите кнопки [SHIFT]i[TEST] чтобы подать на выход тестовый сигнал.

Левая фронтальная

Центральная R:Правая фронтальная RS: Правый тыловой LS: Левый тыловой ≥По каналу SW (сабвуфера) сигнал не подается.

При помощи кнопки кнопки [

] установите уровень громкости,

[VOLUME, r

] или

обычно используемый при прослушивании.

3 При помощи кнопки [3] (увеличить)

или кнопки [4] (уменьшить) подрегулируйте уровень звука каждой акустической системы.

C, RS, LS: `6dB – i6dB (L, R: Регулируется только баланс.)

≥Чтобы подрегулировать баланс фронтальных

акустических систем

Пока выводится тестовый сигнал, нажмите кнопки

≥Установите для акустических систем такой же уровень

звука, как и для фронтальных акустических систем.

[2, 1]

SHIFT

Таймер сна

SLEEP

QUICK OSD

Нажимайте кнопки [SHIFT]i[SLEEP], чтобы выбрать время (в минутах).

SLEEP 30

Для отмены таймера

При помощи кнопки [SHIFT]i[SLEEP] выберите “OFF”.

Чтобы проверить оставшееся время

Снова нажмите кнопки [SHIFT]i[SLEEP].

Для изменения установки

Повторите процедуру с начала.

_----)

SLEEP 60

_----)

SLEEP 90

^""""" OFF(_ SLEEP 120(__}

SETUP

MUTING

Приглушение звука

D.MIX SLP

Нажимайте кнопку [MUTING].

На дисплее аппарата мигает индикатор “MUTING”.

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

Для отмены

≥Еще раз нажмите кнопку [MUTING], или уменьшите громкость

до минимума (– – dB), а затем снова увеличьте ее до нужного уровня.

≥Приглушение звука отключается при переключении аппарата

в режим ожидания.

Использование головных телефонов

Только основной аппарат

Чтобы отключить тестовый сигнал

Снова нажмите кнопки [SHIFT]i[TEST].

∫ Регулировка уровня звука акустических

систем во время воспроизведения

(Эффективна, если воспроизводится многоканальный звук, включен режим Dolby Pro Logic II или улучшенное окружающее звучание.)

1 Выберите акустическую систему при помощи

кнопки [CH SELECT].

L #C #R #RS #LS #SW

^---------------------------------------------}

SW: Сабвуфер ≥Канал SW регулируется, только если диск содержит

канал сабвуфера.

≥Индикатор сабвуфера “SW” не отображается на

дисплее, и регулировка уровня звука сабвуфера будет невозможной, если включен режим Dolby Pro Logic II.

≥Индикатор “S” отображается на дисплее, если режим

“MUSIC” или “MOVIE” выбран с улучшенным окружающим звучанием (➜ стp. 26). В этом случае можно одновременно подрегулировать уровни обеих тыловых акустических систем при помощи кнопок [3, 4]. S: `6dB – i6dB

2 При помощи кнопки [3] (увеличить) или кнопки

[4] (уменьшить) подрегулируйте уровень звука каждой акустической системы.

C, RS, LS, SW: `6dB – i6dB (L, R: Регулируется только баланс.)

≥

Чтобы подрегулировать баланс фронтальных акустических систем

Выбрав “L” или “R”, нажимайте кнопки [2, 1].

1 Уменьшите уровень громкости и

подсоедините головные телефоны (не прилагаются).

Тип штекера головных телефонов: 3,5 мм, стерео

VOLUME

OPENCLOSE DISC EXCHANGE DISC SKIP

12345

INPUT

SELECTOR H.BASS PROGRESSIVE CD MODE

5 DISC SELECTOR

TUNE MODE FM MODE MEMORY

VOLUME

TUNING

DOWN UP

2 Отрегулируйте громкость головных

телефонов с помощью регулятора [VOLUME].

≥Звук автоматически переключится в режим стерео

(2-канальный).

Примечание

Во избежание повреждения органов слуха, не следует использовать головные телефоны в течение продолжительного времени.

Звуковое поле и качество звука/Другие полезные функции

PHONES

RQT7988

Page 28

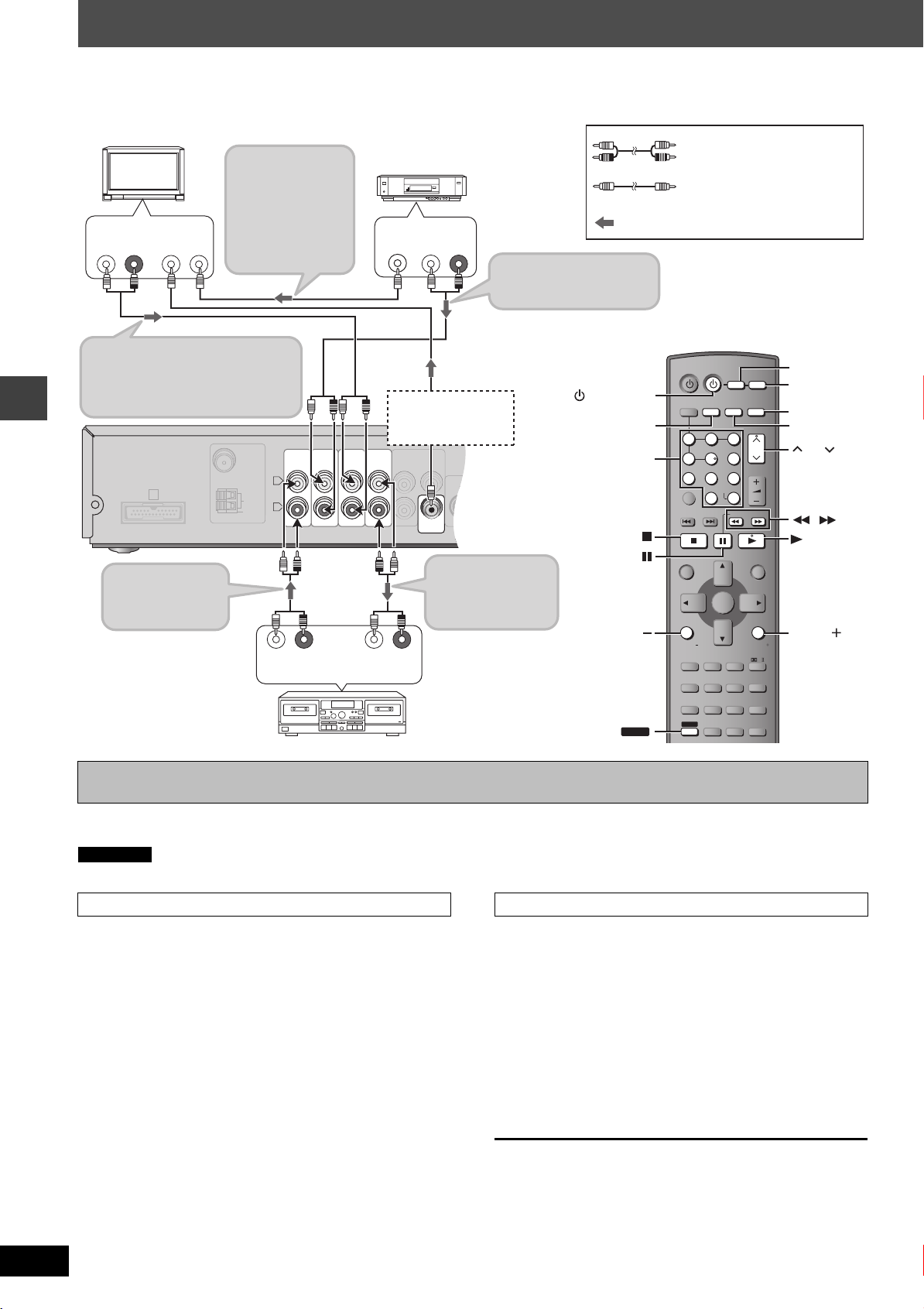

Управление другим оборудованием

FM ANT

AM ANT

LOOP

EXT

COMPONENT VIDEO OUT

(

PROGRESSIVE

INTERLACE

)

S-VIDEO

OUT

VIDEO

VID EO

OUT

∫ Пример соединения

Телевизор

(не прилагается)

Для воспроизведения видео с видеомагнитофона

В этом примере

AUDIO OUTRLVIDEO IN

выберите вход “VIDEO 2”

телевизора.

Для воспроизведения звука с телевизора

Уменьшите громкость на телевизоре до минимума, и регулируйте громкость на данном аппарате.

(75≠)

VCR

AUDI O

AUX

Видеомагнитофон

(не прилагается)

VIDEO

OUT

Уже подсоединены

(➜ стp. 7)

REC

AUDI O

OUT

AUDIO OUT

Для воспроизведения звука с видеомагнитофона

: Поток сигналов

AV SYSTEM

TV/AV, AUX

Цифровые

кнопки

Аудиокабель

(не прилагается)

Видеокабель (не прилагается)

AV SYSTEM

TV/AV

DISC

CANCEL

SKIP

AUX

TUNER/BAND

VOLUME

-/--

S10

SLOW/SEARCH

VCR

DVD/CD

TV VCR

DVD/ CD TUNER/BAND

Управление другим оборудованием

RQT7988

H.BASS

ZOOM

GROUP

ENTER

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

CD MODE

PLAY MODE

TEST

CH SELECT

Для воспроизведения звука с кассетной деки

Кассетная дека

(не прилагается)

PLAY OUT REC IN

Для записи на кассетную деку дисков, радиопередач и т.п.

TV VOL

SHIFT

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

SLEEP

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

Управление телевизором и видеомагнитофоном

При помощи пульта ДУ можно управлять телевизорами или видеомагнитофонами Panasonic. Подсоедините аппаратуру, руководствуясь схемой “Пример соединения” (➜ выше).

ПримечаниеПримечание

Возможна несовместимость пульта ДУ с некоторыми моделями.

Телевизор Видеомагнитофон

Подготовка

Направив пульт ДУ на аппарат, нажмите кнопку [TV], чтобы она подсветилась, а затем, направив пульт на телевизор, выполняйте следующие операции:

Включение/выключение телевизора

Нажимайте кнопку [Í AV SYSTEM].

Переключение видеовходов телевизора

Нажимайте кнопку [SHIFT]i[TV/AV].

Переключение каналов

Нажимайте кнопку [W CH X].

Регулировка громкости

Нажмите кнопку [TV VOLs] или [TV VOLr].

Подготовка

≥Переключите телевизор в режим входа видео (”VIDEO 2” в

примере).

≥Направив пульт ДУ на аппарат, нажмите кнопку [VCR], чтобы

она подсветилась, а затем, направив пульт на видеомагнитофон, выполняйте следующие операции:

Включение/выключение видеомагнитофона

Нажимайте кнопку [Í AV SYSTEM].

Воспроизведение, приостановка и остановка

Нажмите кнопку [1] (воспроизведение), [;] или [∫].

Перемотка вперед и назад

Нажмите кнопку [6] или [5].

Подсоединение лазерного проигрывателя дисков или проигрывателя грампластинок

Подсоедините вместо видеомагнитофона (➜ выше) и выберите “VCR” в качестве источника.

Рекомендуется использовать проигрыватель грампластинок со встроенным эквалайзером. Если проигрыватель не имеет встроенного эквалайзера, подсоедините его к данному аппарату через отдельный эквалайзер.

TV VOL

Page 29

Изменение кода пульта ДУ

Данный пульт ДУ может управлять некоторыми телевизорами и видеомагнитофонами других марок. Для управления этой аппаратурой необходимо сменить код ДУ (➜ справа).

Направьте пульт ДУ на аппаратуру.

Удерживайте в нажатом положении кнопку [TV] или [VCR]

При помощи цифровых кнопок введите первую цифру, затем вторую цифру.

Пульт ДУ посылает сигнал включения/выключения. Если код правильный, аппаратура включается или выключается. Если этого не происходит, попробуйте ввести другой код.

ПримечаниеПримечание

Вводите коды повторно после замены батареек.

Управление кассетной декой

Запись на кассетную деку

1 При помощи кнопки [DVD/CD]

выберите “DVD/CD”.

или

При помощи кнопки [TUNER/BAND] выберите “FM” или “AM”.

Список кодов телевизоров

PANASONIC: 01, 29, 30, 31 AKAI: 07, 11, 28, 36,

37 ALBA: 05, 11, 12 BAUR: 32 BLAUPUNKT: 28, 36 BRANDT: 26, 41 BUSH: 02, 05, 10, 11,

12, 32, 38 DAEWOO: 11, 12, 32 DUAL: 32 FERGUSON: 11, 12 FINLUX: 11, 12, 22, 23,

24, 25, 40 FISHER: 37 FUNAI: 02, 38 GOLDSTAR: 11, 12 GOODMANS: 11, 12, 25, 32 GRUNDIG: 28, 36 HITACHI: 01, 09, 26, 41 ICE: 21, 39 INNO HIT: 34 ITT/NOKIA: 05, 07, 37 JVC: 18 KENDO: 40 LOEWE: 14, 33 LOEWE OPTA: 32 LUXOR: 37 MATSUI: 02, 05, 06, 07,

10, 11, 12, 25,

37, 38

MITSUBISHI: 14, 19, 28, 36 NOKIA: 05, 07, 37 NORDMENDE: OCEANIC: 27, 35 ORION: 02, 03, 05, 10,

PHILIPS: 11, 12, 13, 15 PHONOLA 11, 12 RADIOLA: 11, 12 ROADSTAR: 39 SABA: 26, 41 SALORA: 07, 37 SAMSUNG: 11, 12, 15, 21,

SANYO: 07, 17, 25, 37 SCHNEIDER: 11, 12 SEG: 39, 40 SELECO: 11, 24 SHARP: 17, 20 SIEMENS: 11, 12, 17, 28,

SINUDYNE: 02, 05, 11, 12,

SONY: 16 THOMSON: 05, 26, 41 THORN: 06, 08, 11, 12,

TOSHIBA: 03, 04, 06, 08 UNIVERSUM: 39 WHITE WESTING HOUSE:

26, 41

11, 12, 38

25, 34, 39

22, 24, 38, 40

14, 16, 25, 32

11, 12, 22, 40

2 Включите запись и воспроизведение.

Прослушивание звукозаписей с кассетной деки

При помощи кнопки [AUX] выберите “AUX” в качестве источника звука.

Список кодов видеомагнитофонов

PANASONIC: 01, 29, 30 AKAI: 06, 08, 16,

17, 19, 37 ALBA: 02, 06, 23 BAIRD: 08, 10, 37 BLAUPUNKT: 01, 26, 29,

30, 33 BUSH: 02, 09, 23 DAEWOO: 15 FERGUSON: 31 FISHER: 05, 07, 10,

11, 12 GOLDSTAR/LG: 03, 04, 36, 37 GOODMANS: 02, 03, 18,

23, 27, 33 GRUNDIG: 02, 23, 26,

28, 32, 33 HCM: 02, 23 HITACHI: 13, 14 ITT: 08, 10, 11, 37 ITT/NOKIA: 18, 27, 37 JVC: 20, 21 KENDO: 08, 09, 37 LOEWE: 03, 32 LUXOR: 08, 10, 11,

17, 19, 37 MATSUI: 03, 05, 09 METZ: 01 MITSUBISHI: 17, 19, 21, 32

NEC: 04, 21, 36, 37 NOKIA: 08, 10, 11,

NORDMENDE: 20, 21 OKANO: 06 ORION: 05, 09 PHILIPS: 22, 32, 33,

PHONOLA: 32 RFT: 33 ROADSTAR: 02, 03, 18,

SABA: 21 SALORA: 08, 11, 17,

SAMSUNG: 15, 16, 18, 27 SANYO: 07, 10, 11 SCHAUB LORENZ: SCHNEIDER: 02, 03, 18,

SEG: 02, 18, 23, 27 SHARP: 22 SIEMENS: 03, 10, 11, 32 SONY: 24, 25, 26 THOMSON: 21 THORN: 10 TOSHIBA: 15, 17, 19, 32 UNIVERSUM: 03, 08, 32, 37

18, 22, 27, 37

34, 35

23, 27

19, 37

23, 27, 32

Управление другим оборудованием

RQT7988

Page 30

Руководство по устранению неполадок

RQT7988

Руководство по устранению неполадок

Перед обращением к специалисту по техобслуживанию, выполните следующие проверки. При отсутствии уверенности в отношении какихлибо пунктов проверки, или, если указанные в таблице меры не помогли избавиться от неполадок, проконсультируйтесь у дилера.

Питание Стр.

Питание отсутствует. ≥Надежно вставьте сетевой шнур и системный кабель. Устройство автоматически

переключается в режим ожидания.

≥Включен таймер сна, и наступило время, установленное на таймере.

Отсутствие реакции или неуправляемость функции

Аппарат не реагирует на нажатие любой кнопки.

Аппарат не реагирует на нажатие кнопок не пульте ДУ.

Не воспроизводятся диски DVD Нет изображения или звука. ≥Проверьте соединения видео или аудио.

Забылся пароль для уровня ограничений.

Верните все установки к заводским предустановкам.

≥Данный аппарат не может воспроизводить диски, отличные от указанных в настоящей

инструкции по эксплуатации.

≥Возможны неполадки в работе аппарата из-за освещения, статического электричества

или каких-либо других внешних факторов. Выключите и снова включите аппарат. Или же выключите аппарат, отсоедините сетевой шнур, а затем снова подсоедините его.

≥Образовался конденсат: Подождите 1–2 часа, пока он не испарится. ≥Проверьте правильность установки батареек.

≥Разряжены батарейки. Замените батарейки. ≥Для управления направьте пульт ДУ на датчик сигнала ДУ.

≥Включен режим CD. Выключите режим CD при помощи кнопки [SHIFT]i[CD MODE].

≥Проверьте питание или входные установки подключенной аппаратуры. ≥Убедитесь в наличии записи на диске DVD-RAM.

≥В режиме остановки, когда источником является “DVD/CD”, нажмите и удерживайте

кнопку [∫] на основном аппарате и кнопку [S10] на пульте ДУ до тех пор, пока с экрана телевизора не исчезнет индикатор “Initialised”. Выключите и снова включите аппарат. Все установки вернутся к установкам по умолчанию.

Нежелательное или неожиданное функционирование

Воспроизведение начинается с некоторой задержкой. [MP3]

Папки на диске CD с данными, расположенные ниже восьмого уровня, отображаются неправильно.

Во время пропуска или поиска появляется окно меню.

Не отображается меню управления воспроизведением.

[VCD]

с управлением

воспроизведением

Не действуют функции программного воспроизведения и воспроизведения в произвольном порядке.

[DVD-V]

Запрограммированные элементы не воспроизводятся. [DVD-V]

При нажатии кнопки экранном меню отображается “2” для варианта звуковой дорожки, но звуковая дорожка не переключается.

При переключении звуковых дорожек воспроизведение возобновляется с начала дорожки. [DVD-A]

Периодический пропуск сцен.

[DVD-V]

[RAM]

[WMA] [MP3] [JPEG]

[VCD]

[AUDIO]

[DVD-A]

≥

Если дорожка MP3 содержит данные неподвижного изображения, то для начала воспроизведения может потребоваться некоторое время. Даже после начала воспроизведения дорожки, возможно отображение неправильного времени воспроизведения. Это нормальное явление.

≥Папки, расположенные ниже восьмого уровня, отображаются в восьмом уровне.

≥Это нормальное явление для дисков Video CD.

≥Дважды нажмите кнопку [∫], затем нажмите кнопку [1] (воспроизведение).

≥Эти функции недоступны на некоторых дисках DVD-Video.

≥Некоторые элементы не могут воспроизводиться, даже если они запрограммированы.

≥Даже если вторая звуковая дорожка не записана, обычно отображаются два номера.

≥Это нормальное явление для дисков DVD-Audio.

≥Если изменить громкость или установку звукового поля/качества звука в режиме

ADVANCED DISC REVIEW, функционирование продолжается без экранного дисплея. Для отмены этой функции нажмите кнопку [ADVANCED DISC REVIEW] еще раз.

Субтитры

Неправильное положение субтитров.

Отсутствуют субтитры. ≥Выведите субтитры на экран.

≥Отрегулируйте положение. (“Subtitle Position” в Display Menu)

Маrкеr

Невозможно добавить маркеры.

≥Невозможно добавлять маркеры для дисков DVD-RAM. ≥Невозможно добавить маркеры, если на дисплее аппарата не отображается истекшее

время воспроизведения диска.

A-B Repeat

Точка B устанавливается автоматически.

А-В Repeat автоматически отменяется.

≥Если достигается конец элемента, в этом месте ставится точка B.

≥Режим А-В Repeat отменяется при нажатии кнопки [QUICK REPLAY].

Анормальный или несоответствующий звук

Искажение звука. ≥Воспроизведение файлов WMA может сопровождаться шумом. Не действуют эффекты.

При воспроизведении слышен гул.

Нет звука ≥При изменении скорости воспроизведения может возникать беззвучная пауза.

≥

Для отдельных дисков некоторые звуковые эффекты не действуют или проявляются слабее.

≥Функция Multi Re-master и Dolby Pro Logic II не действуют после изменения скорости

воспроизведения.

≥Рядом с сабвуфером находится сетевой шнур или флуоресцентная лампа.

Располагайте другие устройства и кабели подальше от сабвуфера.

—

9 9

10 14

4, 7,

28 — —

—

— —

—

— —

—

Page 31

Меню Cтp.

Меню Setup недоступно. ≥ Выберите в качестве источника “DVD/CD”.

≥Отмените программное воспроизведение и воспроизведение в произвольном порядке.

— 16

Изображение анормальное или не отображается

Изображение искажено. ≥Убедитесь, что аппарат подсоединен к телевизору напрямую, а не через

Размер изображения не соответствует экрану.

Телевизор отображает искаженное изображение или цвета выглядят блеклыми.

Меню отображается неправильно.

Функция автоматического масштабирования работает неудовлетворительно.

На экране телевизора исчезает изображение или появляются полосы.

видеомагнитофон.

≥Измените параметр “TV Aspect” в разделе “Video”. ≥Измените установку увеличения.

≥Аппарат и телевизор работают в разных видеосистемах.

Используйте мультисистемный телевизор или телевизор PAL.

≥Система, используемая на диске, не соответствует системе телевизора.

– Диски PAL не могут правильно воспроизводиться на экране телевизора системы NTSC. – Данный аппарат может преобразовывать сигналы NTSC в формат PAL 60 для

просмотра на экране телевизора системы PAL (“NTSC Disc Output” в разделе “Video”).

≥Восстановите коэффициент увеличения “a1.00”. ≥Установите параметр “Subtitle Position” в Display Menu на “0”.

≥Выключите функцию масштабирования у телевизора. ≥Используйте другие предустановленные форматы или ручную регулировку. ≥Функция масштабирования может работать неудовлетворительно, особенно на темных

сценах, и может не работать на дисках некоторых типов.

≥Некоторые помехи могут создавать зарядные устройства мобильных телефонов. ≥Если используется комнатная телевизионная антенна, смените ее на наружную антенну. ≥Телевизионная антенна расположена слишком близко к аппарату. Отодвиньте антенну

телевизора подальше от аппарата.

22 15

—

— 23

15 21

— 15 —

— — —

Прогрессивный (строчный) видеосигнал

При включении вывода строчного сигнала наблюдается раздвоение изображения.

Изображение выводится не в строчном формате.

≥Причина данной проблемы связана с методом редактирования или параметрами

материала на диске DVD-Video, но переключение на чересстрочный сигнал не поможет избавиться от этой проблемы. Смените значение параметра “Video Output Mode” в Picture Menu на “625i” или “525i”.

≥Нажмите кнопку [PROGRESSIVE] на основном аппарате, чтобы отобразился индикатор

“PRG”. Или выберите “625p” или “525p” в “Video Output Mode” в Picture Menu.

≥Если аппарат подключен к телевизору через гнездо VIDEO OUT или S-VIDEO OUT,

выходной сигнал будет иметь чересстрочный формат, даже если отображается индикатор “PRG”.

12, 21

Прослушивание радиоприемника

Слышен шум. Индикатор “ST” мигает или не светится. Звук искажен.

Слышен пульсирующий звук. ≥ Выключите телевизор или отодвиньте его его подальше от аппарата.

Во время приема радиостанций АМ-диапазона слышен низкочастотный гул.

≥Отрегулируйте положение FM- или АМ-антенны. ≥Используйте наружную антенну.

≥Удалите от антенны другие кабели.

— 25

—

Управление телевизором

Телевизор не реагирует на управление.

≥Чтобы управлять телевизором, сначала нажмите кнопку [TV]. ≥Проверьте код пульта ДУ для изготовителя телевизора.

— 29

Индикаторы на дисплее аппарата

Дисплей не светится. ≥Выберите опцию “Bright” в “FL Dimmer” в разделе “Others”.

“NOPLAY” ≥Вставлен диск, который не может воспроизводиться аппаратом. Вставьте подходящий

“NODISC” ≥Диск не вставлен. Вставьте диск.

“F61” ≥Проверьте и поправьте соединения кабелей акустических систем.

“DVD U11” ≥Диск загрязнен. Протрите его начисто.

“ERROR” ≥Выполнена неправильная операция. Прочитайте инструкцию и повторите попытку.

“DVD H∑∑”

∑∑ означает номер.

диск.

≥Вставлен чистый диск (болванка).

≥Диск вставлен неправильно. Вставьте диск правильно.

Если это не помогает избавиться от неполадок, существует проблема с питанием. Проконсультируйтесь с дилером.

≥Возможно возникли неполадки. Номер после буквы “H” зависит от состояния аппарата.

Выключите и снова включите аппарат. Или же выключите аппарат, отсоедините сетевой шнур, а затем снова подсоедините его.

≥

Если сервисный номер не исчезает, запишите его и обратитесь к квалифицированному специалисту по техническому обслуживанию.

—

— 12

4, 7

—

На экране телевизора

“/” ≥Это запрещенная операция для аппарата или диска.

“Cannot display group xx, content xx”

“This disc may not be played in your region”

Экранные сообщения отсутствуют.

≥Вы пытаетесь воспроизвести несовместимые содержания.

≥Аппарат может воспроизводить только те диски DVD-Video, которые имеют или

включают такой же региональный код, как и сам аппарат, или диски DVD-Video с маркировкой “ALL”. Проверьте региональный код аппарата на его тыльной панели.

≥Выберите опцию “On” в “On-Screen Messages” в разделе “Display”.

—

Обложка

Руководство по устранению неполадок

RQT7988

Page 32

Технические характеристики

RQT7988

СЕКЦИЯ УСИЛИТЕЛЯ

Выходная мощность RMS: Pe

Фронт. кан. 170 Вт на канал (6 ≠), 1 кГц, 10 % THD Тылов. кан. 70 Вт на канал (4 ≠), 1 кГц, 10 % THD Центр. кан. 260 Вт на канал (4 ≠), 1 кГц, 10 % THD Кан. сабвуфера 260 Вт на канал (4 ≠), 100 Гц, 10 % THD Полная среднеквадр. мощность в режиме Dolby Digital 1000 Вт

Выходная мощность DIN: Pe

Фронт. кан. 140 Вт на канал (6 ≠), 1 кГц, 1 % THD Тылов. кан. 55 Вт на канал (4 ≠), 1 кГц, 1 % THD Центр. кан. 180 Вт на канал (4 ≠), 1кГц, 1 % THD Кан. сабвуфера 180 Вт на канал (4 ≠), 100 Гц, 1 % THD Полная мощность DIN в режиме Dolby Digital 750 Вт

жим

Dolby Digital

жим

Dolby Digital

СЕКЦИЯ ПРИЕМНИКА FM/AM, СЕКЦИЯ РАЗЪЕМОВ

Предустановка станций FM 15 станций

Частотная модуляция (FM)

Диапазон частот Чувствительность Отношение сигнал/шум 26 дБ 2,2 µВ Гнезда антенны 75 ≠ (несимметричные)

Амплитудная модуляция (AM/MW)

Диапазон частот 522–1629 кГц (шагами по 9-кГц) Чувствительность AM, отношение сигнал/шум 20 дБ на 999 кГц

Гнездо телефонов

РазъемСтерео, штекер 3,5 мм

87,50 –108,00 МГц (шагами по 50-кГц)

AM/MW 15 станций

2,5 µВ (IHF)

560 µВ/м

СЕКЦИЯ ДИСКА

Воспроизводимые диски (8 см или 12 см)

DVD-RAM (DVD-VR-совместимые, форматированные диски JPEG)

(1) (2) DVD-Audio (3) DVD-Video (4) DVD-R, DVD-RW (DVD-Video-совместимые)

iR, iRW (Video-совместимые)

(5) CD-Audio (CD-DA) (6) Video CD (7) SVCD (соответствующие стандарту IEC62107) (8) CD-R/RW (CD-DA, Video-CD, SVCD, MP3, WMA,

форматированные диски JPEG)

(9) MP3/WMA

≥Совместимая степень сжатия:

MP3: от 32 кбит/с до 320 кбит/с WMA: от 48 кбит/с до 320 кбит/с

(10) JPEG

≥Файлы Exif Ver 2.1 JPEG Baseline ≥Разрешение изображения: от 320k240 до

(11) HighMAT Level 2 (Звук и изображение)

§1

Максимальное общее количество распознаваемых элементов и групп звука и изображения: 4000 элементов звука и изображения и 400 групп.

Считывающее устройство

Длина волны CD 785 нм

Мощность лазера CLASS 2/CLASS 3A

Аудио выход (диск)

Число каналов 5.1 кан. (FL, FR, C, SL, SR, SW)

Характеристики звука

(1) Частотная характеристика

DVD (линейное аудио) 4 Гц–22 кГц (дискретизация 48 кГц)

≥

≥DVD-Audio 4 Гц–88 кГц (дискретизация 192 кГц) ≥CD-Audio 4 Гц–20 кГц

(2) Отношение С/Ш

≥CD-Audio 95 дБ

(3) Динамический диапазон

≥DVD (линейное аудио) 95 дБ ≥CD-Audio 93 дБ

(4) Суммарный коэффициент гармоник

≥CD-Audio 0,005 %

§1

6144k4096 пикселов (субдискретизация 4:2:2 или 4:2:0)

DVD 662 нм

4 Гц–44 кГц (дискретизация 96 кГц)

СЕКЦИЯ ВИДЕО

Видеосистема

Система сигнала PAL625/50, PAL525/60, NTSC

Выход композитного видеосигнала

Выходной уровень 1 Впик. (75 ≠) Разъем Гнездо штырькового типа (1 система)

Выход S-video

Выходной уровень Y 1 Впик. (75 ≠) Выходной уровень C PAL; 0,3 Впик. (75 ≠)

Разъем Разъем S (1 система)

NTSC; 0,286 Впик. (75 ≠)

Выход компонентного видеосигнала

[NTSC: 525 (480) p/525 (480) i, PAL: 625 (576) p/625 (576) i]

Выходной уровень Y 1 Впик. (75 ≠) Выходной уровень P Выходной уровень P Разъем Гнездо штырькового типа

B 0,7 Впик. (75 ≠) R 0,7 Впик. (75 ≠)

(Y: зеленый, P

B: синий, PR: красный) (1 система)

СЕКЦИЯ САБВУФЕРА

Активный сабвуфер SB-WA930

Ти п 1-полосная система с 2 динамиками (с фазоинвертором) Блок динамиков

1. Низкочастотный динамик 15 см конического типа

2. Низкочастотный динамик 15 см конического типа

Звуковое давление на выходе 84 дБ/Вт (1,0 м) Диапазон частот 34 Гц–220 Гц (j16 дБ)

Размеры (ШtВtГ) 202 ммk410 ммk500 мм Масса 13,7 кг

38 Гц–190 Гц (j10 дБ)

СЕКЦИЯ АКУСТИЧЕСКИХ СИСТЕМ

Фронтальные акустические системы SB-FS930

Ти п 2-полосная система с 3 динамиками (с фазоинвертором) Блок динамиков Импеданс 6 ≠

1. Низкочастотный динамик 8 см конического типа

2. Низкочастотный динамик 8 см конического типа Высокочастотный динамик 6 см кольцевого купольного типа

Входная мощность (IEC) 170 Вт§2 (Макс.) Звуковое давление на выходе 84 дБ/Вт (1,0 м)

Переходная частота 7 кГц

Диапазон частот 75 Гц–50 кГц (j16 дБ)

Размеры (ШtВtГ) 260 ммk1234 ммk270 мм Масса 4,35 кг

Тыловые акустические системы SB-FS880

Ти п 2-полосная система с 2 динамиками (с фазоинвертором) Блок динамиков Импеданс 4 ≠

1. Низкочастотный динамик 8 см конического типа Высокочастотный динамик 6 см кольцевого купольного типа

Входная мощность (IEC) 70 Вт (Макс.) Звуковое давление на выходе 81 дБ/Вт (1,0 м)

Переходная частота 7 кГц

Диапазон частот 78 Гц–50 кГц (j16 дБ)

Размеры (ШtВtГ) 260 ммk1234 ммk270 мм Масса 3,92 кг

Центральная акустическая система SB-PC930

Ти п 2-полосная система с 3 динамиками (с фазоинвертором) Блок динамиков Импеданс 4 ≠

1. Низкочастотный динамик 6,5 см конического типа

2. Низкочастотный динамик 6,5 см конического типа Высокочастотный динамик 6 см кольцевого купольного типа

Входная мощность (IEC) 260 Вт§2 (Макс.) Звуковое давление на выходе 82 дБ/Вт (1,0 м)

Переходная частота 5 кГц

Диапазон частот 110 Гц–50 кГц (j16 дБ)

Размеры (ШtВtГ) 320 ммk88 ммk96 мм Масса 1,36 кг

90 Гц–45 кГц (j10 д Б)

140 Гц–45 кГц (j10 дБ)

ОБЩИЕ ХАРАКТЕРИСТИКИ

Электропитание Переменный ток 230 В, 50 Гц Расход электроэнергии Основной аппарат 25 Вт

Размеры (ШtВtГ) 430 ммk 68 ммk423 мм Масса Основной аппарат 4 кг Рабочий диапазон температур r5 oC – r35 oC Рабочий диапазон влажности

Расход электроэнергии в режиме ожидания

§2

Измерено с усилителем, оснащенным фильтром верхних частот.

ПримечаниеПримечание

1. Технические характеристики могут быть изменены без предварительного уведомления. Вес и размеры указаны приблизительно.

2. Суммарный коэффициент гармоник измерен с помощью цифрового анализатора спектра.

5% – 90 % отн. влажности (без конденсации)

Сабвуфер 390 Вт

около 0,7 Вт

Page 33

Меры предосторожности

Глоссарий

Размещение

Аппарат должен устанавливаться на ровной горизонтальной поверхности в местах, защищенных от воздействия прямых солнечных лучей, высоких температур, высокой влажности и сильной вибрации. Влияние вышеуказанных факторов может привести к повреждению корпуса и других компонентов аппарата, сократив тем самым срок службы аппарата.

Не ставьте на аппарат тяжелые предметы.

Напряжение

Не используйте источники питания высокого напряжения. Это может привести к перегрузке аппарата и возгоранию.

Нельзя использовать источники питания постоянного тока. Тщательно проверьте источник питания, прежде чем установить аппарат на корабле или в другом месте, где используется постоянный ток.

Меры предосторожности при обращении с сетевым шнуром

Убедитесь в том, что сетевой шнур правильно подсоединен и не поврежден. Ненадежное подсоединение и повреждение сетевого шнура может привести к возгоранию или поражению электрическим током. Не тяните и не сгибайте шнур, не ставьте на него тяжелые предметы.

При вынимании вилки из розетки крепко держитесь за вилку. Если тянуть за шнур, возможно поражение электрическим током.

Не прикасайтесь к сетевой вилке влажными руками. Это может привести к поражению электрическим током.

Посторонние предметы

Следите, чтобы металлические предметы не попали внутрь аппарата. Это может привести к поражению электрическим током или неполадкам.

Следите, чтобы внутрь аппарата не пролилась жидкость. Это может привести к поражению электрическим током или неполадкам. Если пролилась жидкость, немедленно отсоедините аппарат от сетевой розетки и свяжитесь с Вашим дилером.

Не распыляйте на аппарат или внутрь аппарата инсектициды. В их состав входят горючие газы, которые могут воспламениться при попадании внутрь аппарата.

Техническое обслуживание

Не пытайтесь ремонтировать аппарат самостоятельно. Если прерывается звук, не светятся индикаторы, идет дым, или Вы столкнулись с другими неполадками, не описанными в настоящей инструкции, отсоедините сетевой шнур и свяжитесь с Вашим дилером или с авторизованным сервисным центром. Выполнение ремонта, разборки или восстановления функций аппарата некомпетентными лицами может привести к поражению электрическим током или к возгоранию.

Продлите срок службы аппарата, отсоединяя его от сети, если не собираетесь использовать аппарат в течение длительного периода времени.

Уход и техническое обслуживание

Протирайте аппарат мягкой сухой тканью.

≥Нельзя использовать для очистки данного аппарата спирт,

разбавитель для красок или бензин.

≥Перед использованием салфеток, обработанных

химическими составами, внимательно прочитайте инструкции по их применению.

Не используйте имеющиеся в продаже очистители линз, так как это может привести к неполадкам. (Обычно линза

не нуждается в очистке, однако это зависит от условий эксплуатации.)

Декодер

Декодер служит для обратного преобразования в нормальный формат кодированных звуковых сигналов, записанных на дисках DVD. Этот процесс называется декодированием.

Dolby Digital

Метод кодирования цифровых сигналов, разработанный компанией Dolby Laboratories. Помимо стереофонического (2-канального) звука, эти сигналы могут нести многоканальный звук. Данный метод позволяет записывать на диск большое количество аудиоданных.

DTS (Digital Theater Systems) (Системы домашнего театра)

Это система окружающего звучания, которая используется во многих кинотеатрах по всему миру. Благодаря хорошему разделению каналов, она позволяет добиться эффекта реалистичного звучания.

Динамический диапазон

Динамический диапазон – это разность между самым низким уровнем звучания, которое слышится сквозь шум аппаратуры, и высшим уровнем звучания до появления искажений.

Кадры и поля

Кадры – это сменяющие друг друга неподвижные изображения (снимки), из которых состоит кинофильм. Каждую секунду сменяется около 30 кадров. Каждый кадр состоит из двух полей. Чередование этих полей формирует кадры обычного телевизионного изображения. Если приостановить воспроизведение движущегося изображения (пауза), отображается стоп-кадр. Кадр образуется из двух чередующихся полей, поэтому изображение может быть нерезким, но общее качество будет высоким. Поле обладает высокой резкостью, но поскольку в одном поле содержится лишь половина всей информации кадра, качество такого изображения ниже.

Типы изображения I/P/B

MPEG 2 – стандартный формат сжатия видеоданных, применяемый для записи на диски DVD-Video, кодирует кадры, используя 3 типа изображения. I: Изображение, кодированное только на основании

имеющейся в нем информации Такое изображение имеет наивысшее качество, и его лучше всего использовать при настройке изображения.

P: Изображение, кодирование с предсказанием на основе

предыдущих кадров Это изображение рассчитывается на основе ряда предыдущих I- или Р-изображений.

B: Изображение, кодированное с предсказанием на основе

предыдущих и/или следующих кадров Это изображение рассчитывается посредством сравнения предыдущих и будущих I- и P-изображений, поэтому оно содержит самый малый объем информации.

Линейная PCM (импульсно-кодовая модуляция)

Это несжатые цифровые сигналы, подобные сигналам на дисках CD.

Управление воспроизведением (PBC)

Если диск Video CD имеет функцию управления воспроизведением, она позволяет выбирать сцены и информацию при помощи меню.

Частота дискpeтизa

Дискретизация – это процесс преобразования значений амплитуды звуковой волны (аналогового сигнала), которые берутся с определенной периодичностью, в цифровой формат (цифровое кодирование). Частота дискретизации показывает, сколько значений берется за одну секунду. Чем выше частота дискретизации, тем меньше отличается исходный и воспроизводимый звук.

ции

Меры предосторожности/Уход и техническое обслуживание/Глоссарий

Не двигайте аппарат, не убедившись, что в лотках нет дисков.

повреждения дисков и аппарата.

В противном случае возможны серьезные

RQT7988

Page 34

RQT7988

Matsushita Electric Industrial Co., Ltd. Web Site: http://www.panasonic.co.jp/global/
