Page 1

Instrucciones de funcionamiento

Instrukcja obsługi Návod k obsluze

Sistema DVD de cine en casa Zestaw kina domowego z odtwarzaczem DVD Systém zvuku domácího kina s DVD pâehrávaçem

Model No. SC-HT870/SC-HT520

La ilustración muestra el modelo SC-HT520. Rysunki pokazują model SC-HT520. Ilustrace zobrazuje model SC-HT520.

Número de región compatible con este reproductor

Los números de región se asignan a los reproductores DVD y a los DVDs de vídeo según el área donde son vendidos. ≥El número de región de este reproductor es el

“2”.

≥El reproductor reproducirá discos DVD de

vídeo marcados con etiquetas que tengan “2” o “ALL”.

Numer regionalny obsługiwany przez ten odtwarzacz

Numery regionalne są przypisywane odtwarzaczom DVD i nagraniom w zależności od miejsca sprzedaży.

≥Numer regionalny tego odtwarzacza to “2”. ≥Odtwarzacz pozwala odtwarzać płyty DVD-

Wideo oznaczone etykietą zawierającą numer

“2” lub opis “ALL” (WSZYSTKIE).

Tento přehrávač podporuje regionální čísla

Podle místa prodeje je přehrávačům DVD a softwaru přidělováno regionální číslo.

≥Regionální číslo tohoto přehrávače je “2”. ≥Tento přehrávač je schopen reprodukovat

DVD-Video označené nálepkou s “2” nebo “ALL”.

Ejemplo:

Przykład: Přiklad:

Antes de conectar, operar o ajustar este producto, sírvase leer estas instrucciones completamente. Guarde este manual.

Przed uruchomieniem sprzętu prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji. Prosimy o zachowanie niniejszej instrukcji obsługi.

Niniejsza instrukcja została opracowana na podstawie oryginalnej publikacji firmy MATSUSHITA ELECTRIC INDUSTRIAL CO., LTD.

Dříve než začnete jakékoli zapojování, operace nebo nastavování tohoto výrobku, prostudujte si prosím celý tento návod. Uschovejte si prosím tento návod k obsluze.

ALL

RQT7428-2R

Page 2

Estimado cliente

Muchísimas gracias por haber adquirido este aparato. Lea con atención estas instrucciones para obtener las máximas prestaciones y seguridad.

[HT870]: indica las funciones aplicables al modelo SC-HT870 solamente.

[HT520]: SC-HT520 solamente.

Sistema SC-HT870 SC-HT520 Aparato principal SA-HT870 SA-HT520 Altavoces delanteros SB-PF921 SB-FS520 Altavoz central SB-PC920 SB-PC520 Altavoces de sonido ambiental SB-PS921 SB-FS520 Altavoz de subgraves activo SB-WA870 SB-WA520

≥Estas instrucciones de funcionamiento sirven para los

modelos SC-HT870 y SC-HT520.

≥A menos que se indique especialmente, las ilustraciones

de estas instrucciones de funcionamiento corresponden al modelo SC-HT520.

≥Las operaciones descritas en estas instrucciones se

realizan principalmente con el mando a distancia, pero también puede realizarlas en el aparato principal si los controles son los mismos.

¡ADVERTENCIA!

ESTE APARATO UTILIZA UN LÁSER. EL USAR LOS CONTROLES, HACER LOS REGLAJES O LOS PASOS REQUERIDOS EN FORMA DIVERSA DE LA AQUÍ EXPUESTA PUEDE REDUNDAR EN EXPOSICIÓN PELIGROSA A LA RADIACIÓN. NO ABRA LAS TAPAS NI HAGA REPARACIONES USTED MISMO. EN CASO DE PRODUCIRSE ANOMALÍAS SOLICITE AYUDA DE PERSONAL CUALIFICADO.

(Parte interior del aparato)

AVISO:

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O DAÑOS EN ESTE APARATO, NO LO EXPONGA A LA LLUVIA, HUMEDAD, GOTEO NI SALPICADURAS, Y NO COLOQUE ENCIMA DE ÉL OBJETOS QUE CONTENGAN LÍQUIDOS COMO, POR EJEMPLO, FLOREROS.

¡ADVERTENCIA!

≥PARA MANTENER BIEN VENTILADA ESTA UNIDAD, NO

LA INSTALE NI PONGA EN UN ESTANTE DE LIBROS, MUEBLE EMPOTRADO U OTRO ESPACIO DE DIMENSIONES REDUCIDAS. ASEGÚRESE QUE CORTINAS Y OTROS MATERIALES NO OBSTRUYAN LAS CONDICIONES DE VENTILACIÓN PARA PREVENIR EL RIESGO DE SACUDIDAS ELÉCTRICAS O INCENDIOS DEBIDOS AL RECALENTAMIENTO.

≥NO OBSTRUYA LAS ABERTURAS DE VENTILACIÓN DE

LA UNIDAD CON PERIÓDICOS, MANTELES, CORTINAS U OBJETOS SIMILARES.

≥NO COLOQUE OBJETOS CON LLAMA DESCUBIERTA,

UNA VELA POR EJEMPLO, ENCIMA DE LA UNIDAD.

≥TIRE LAS PILAS DE FORMA QUE NO CONTAMINE EL

MEDIO AMBIENTE.

ESTA UNIDAD HA SIDO DISEÑADA PARA SER UTILIZADA EN CLIMAS MODERADOS.

CLASS 1 LASER PRODUCT

(Lado posterior del aparato)

RQT7428

El equipo deberá colocarse cerca de la toma de CA, y a la clavija del cable de alimentación deberá poder accederse fácilmente en el caso de que se produzca un problema.

Este producto puede tener interferencias causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre el producto y el teléfono móvil.

Page 3

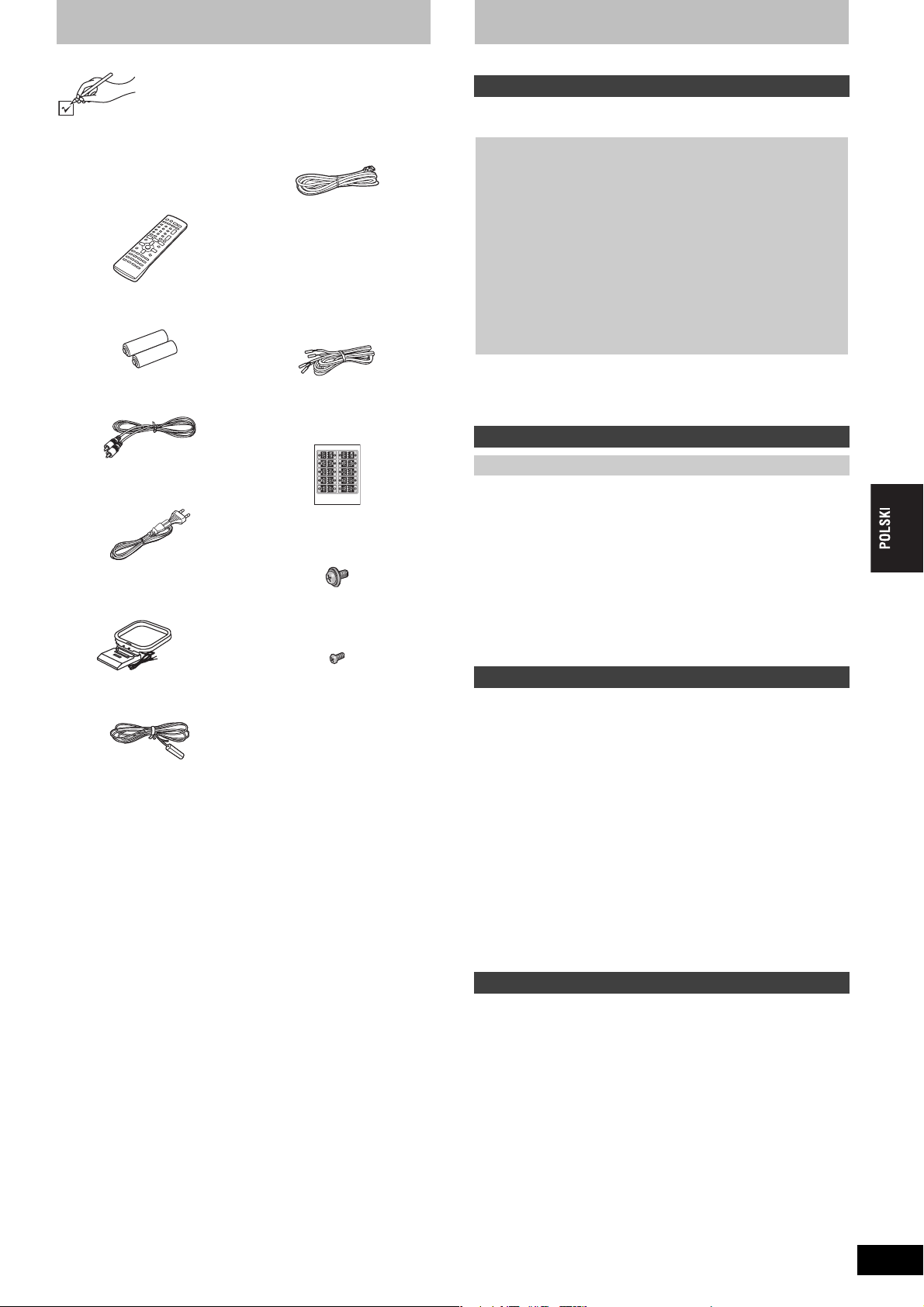

Accesorios

Índice

Verifique e identifique los accesorios suministrados.

∏ 1 Mando a distancia

[HT870]

(EUR7722X30)

[HT520]

(EUR7722X10)

∏ 2 Pilas del mando a

distancia

∏ 1 Cable de vídeo

∏ 1 Cable de alimentación de

∏ 1 Antena de cuadro de AM

∏ 1 Cables del sistema

∏ Cables de altavoces

[HT870]

1kCable de 4 m

[HT520]

3kCables de 4 m 2kCables de 10 m

∏ 1 Hoja de pegatinas para

cables de altavoces

∏ 4 Tornillos con arandelas

grandes

[HT870]

∏ 8 Tornillos pequeños

[HT870]

Para empezar

Accesorios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Instalación sencilla

PASO 1 Ensamblaje de altavoces delanteros

y de sonido ambiental . . . . . . . . . . . . . . . .4

PASO 2 Localización . . . . . . . . . . . . . . . . . . . . . . . .6

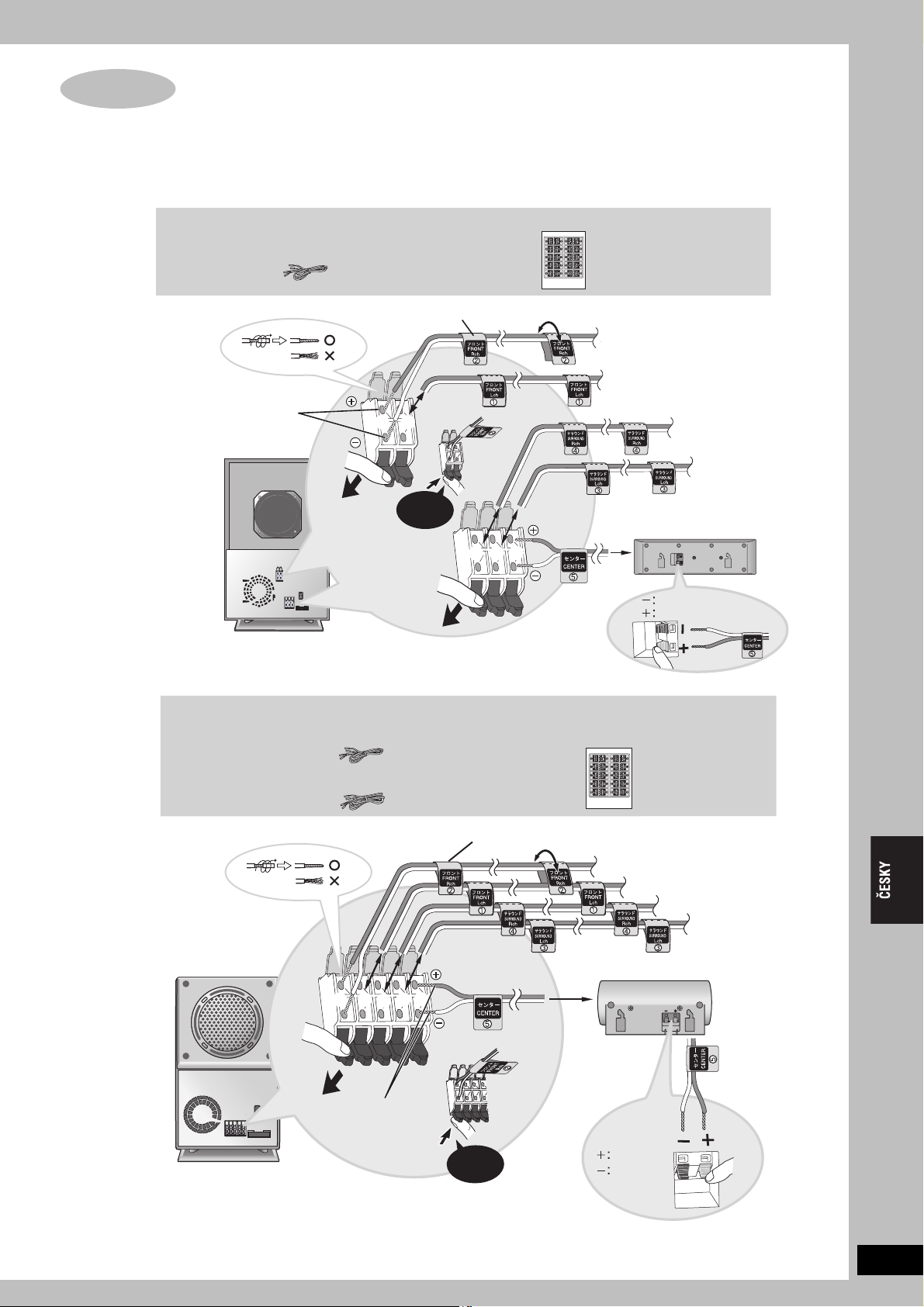

PASO 3 Conexión de altavoces con el altavoz

de subgraves. . . . . . . . . . . . . . . . . . . . . . . .7

PASO 4 Conexiones de vídeo . . . . . . . . . . . . . . . . .8

PASO 5 Radio y conexión del sistema . . . . . . . . . .9

PASO 6 El mando a distancia . . . . . . . . . . . . . . . . .9

PASO 7 QUICK SETUP

(PREPARACIÓN RÁPIDA) . . . . . . . . . . . . 10

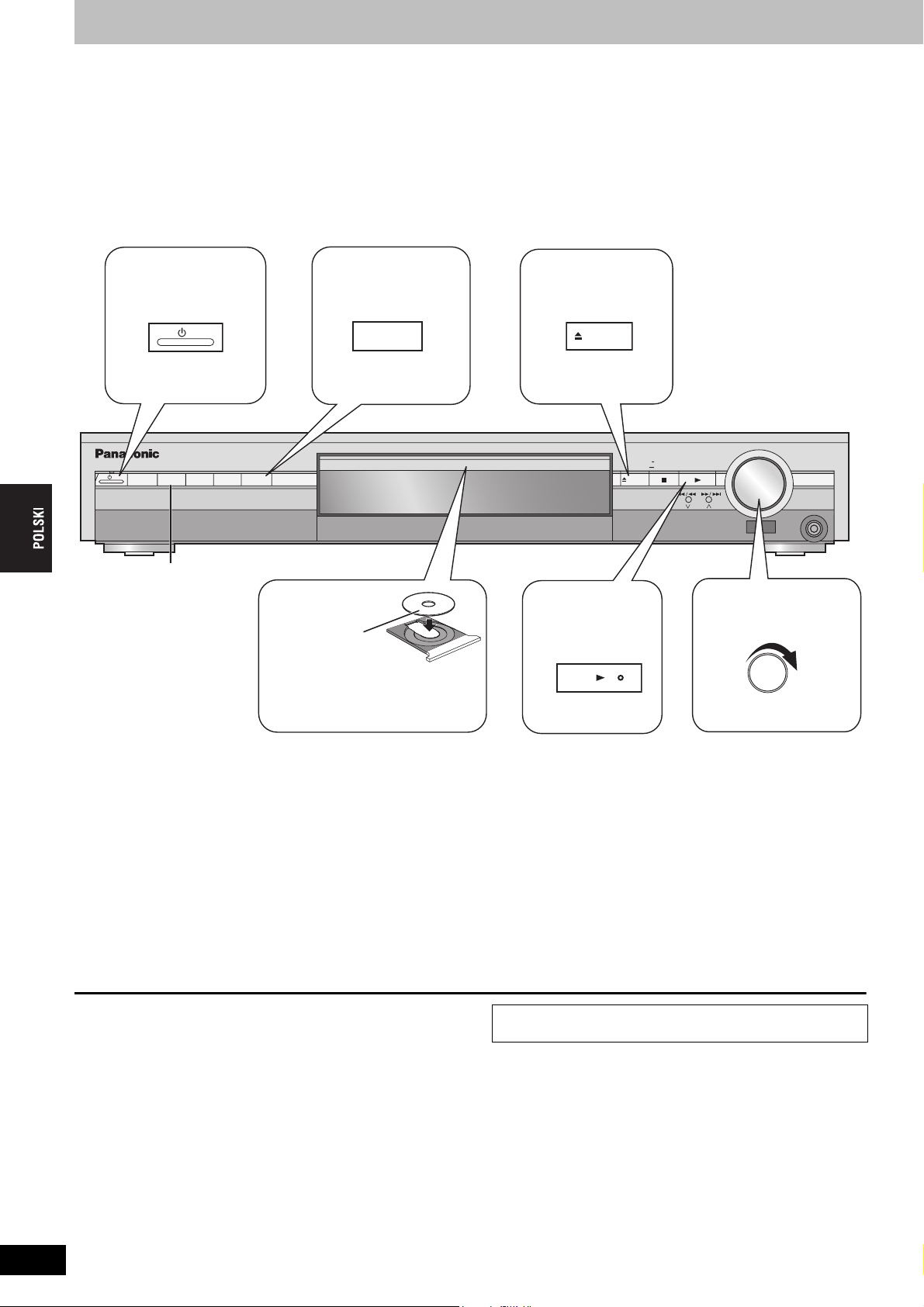

Guía de referencia de controles . . . . . . . . . . . . . . . . . . 10

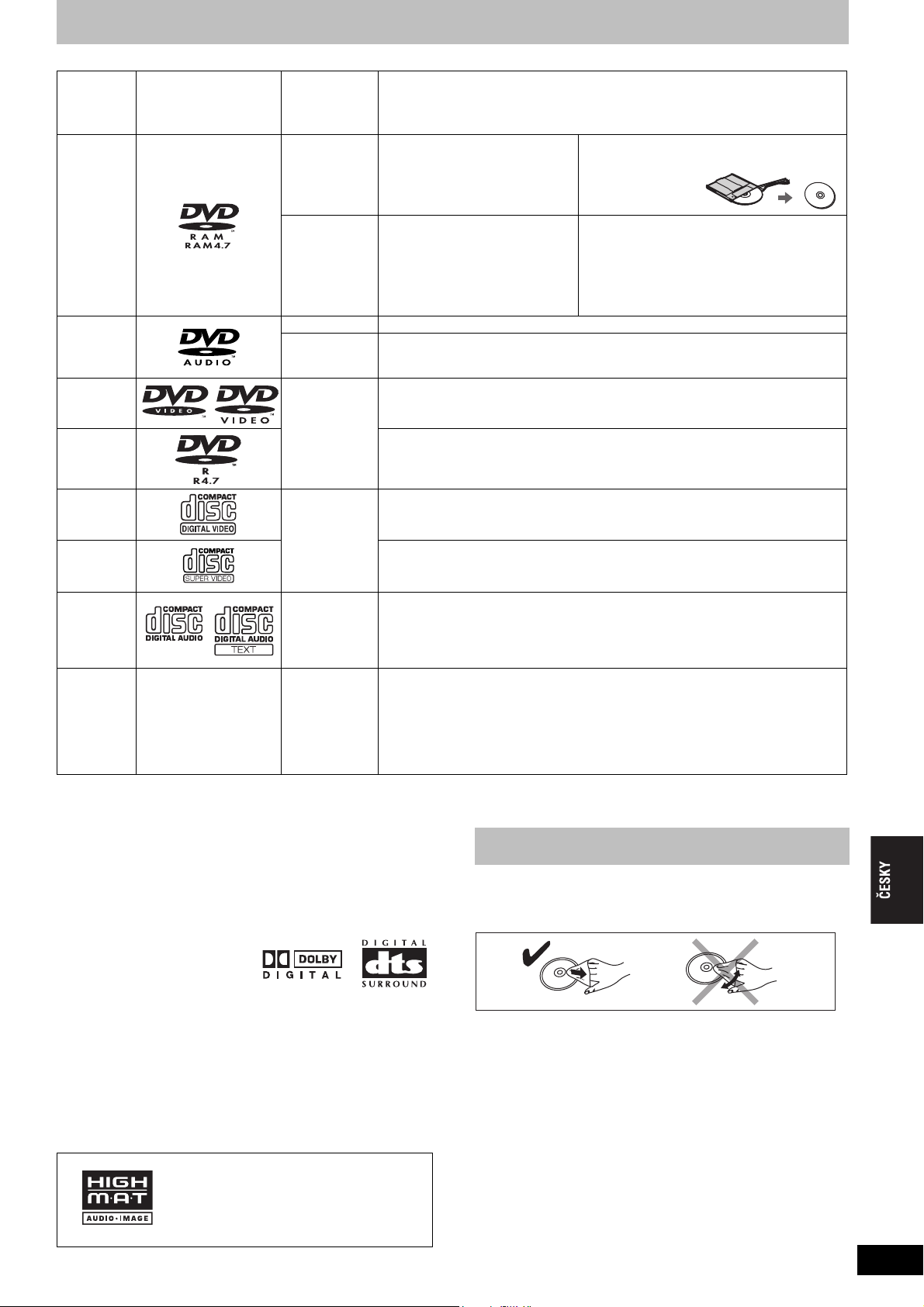

Discos que pueden reproducirse . . . . . . . . . . . . . . . . . 11

Manejo de discos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Utilización de los discos

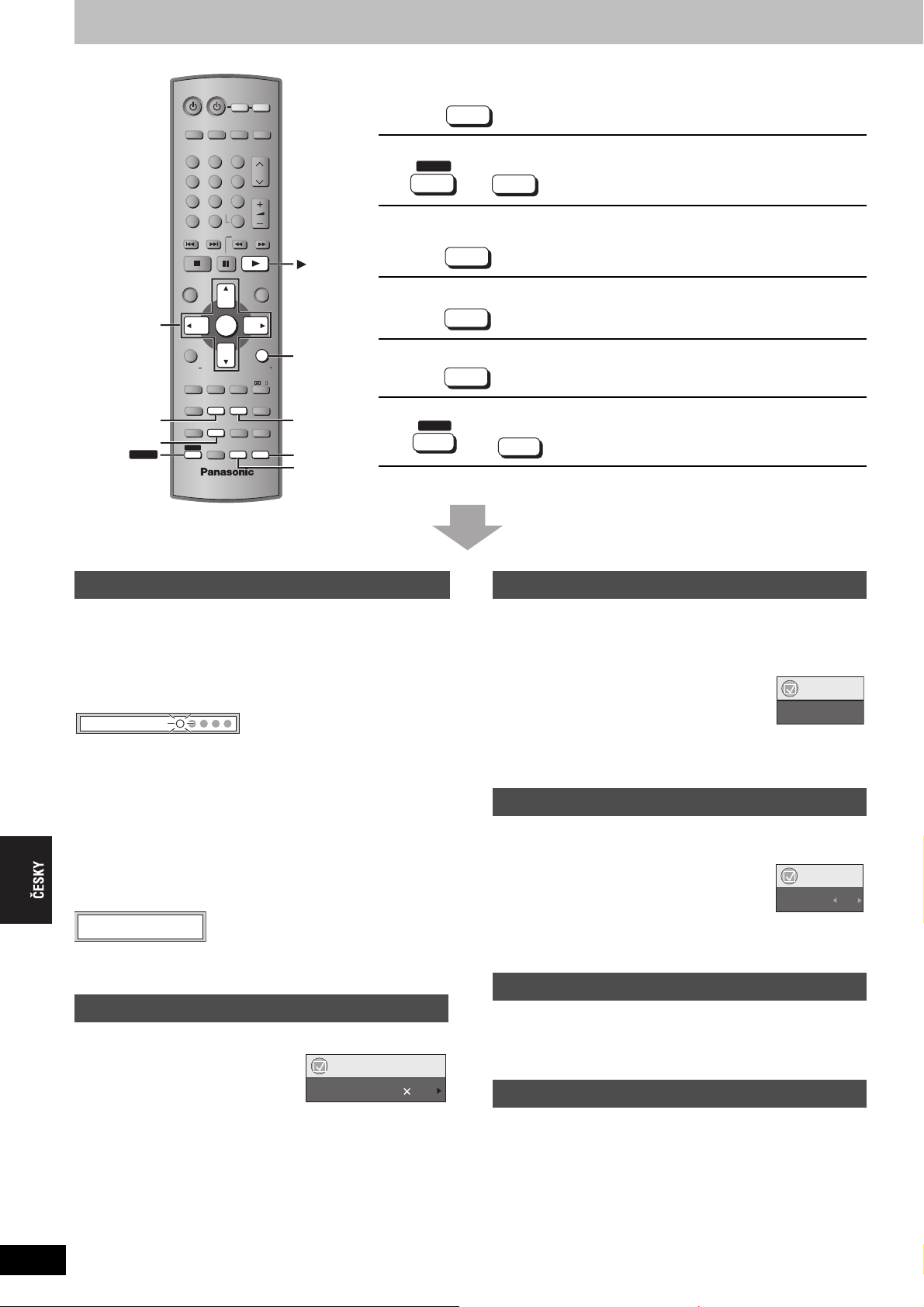

Reproducción básica. . . . . . . . . . . . . . . . . . . . . . . .12

Funciones convenientes . . . . . . . . . . . . . . . . . . . . . . . . 14

Memoria de posiciones/Zoom/Audio/Subtítulo/ Reproducción rápida/Salto de página/ Repetición de reproducción/ Reproducción de todos los grupos, aleatoria y programada

Utilización de los menús de navegación . . . . . . . . . . . 16

Reproducción de discos de datos/ Reproducción de discos HighMAT™/ Reproducción de programas/ Reproducción de una lista de reproducción

Utilización de los menús en pantalla . . . . . . . . . . . . . . 18

Cambio de los ajustes del reproductor . . . . . . . . . . . . 20

∏ 1 Antena interior de FM

[Nota]

El cable de alimentación de CA suministrado es para ser utilizado con este aparato solamente. No lo utilice con ningún otro equipo.

Otras operaciones

La radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Presintonización automática/ Selección de canales de presintonización/ Sintonización manual/Emisiones RDS/ Conexiones de antena opcional

Campo acústico y calidad del sonido. . . . . . . . . . . 24–26

Control de campo acústico/Super Surround/ Enfoque central/Dolby Pro Logic II/ Ajustes de nivel de los altavoces/Mezcla descendente/ Nivel de subgraves/Memoria de sonido personalizado

Otras funciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Temporizador para dormir/Silenciamiento/ Utilización de auriculares

Control de otro equipo . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Otras opciones de instalación de altavoces . . . . . . . . 30

Referencia

Medidas de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Mantenimiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Glosario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Especificaciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Guía para solucionar problemas. . . . . . . . . . . . . . . . . . 34

RQT7428

Page 4

Instalación sencilla

Asegúrese de tener todos los componentes indicados antes de empezar el ensamblaje, la instalación y la conexión.

4 Bases

4 Tubos

2 Altavoces delanteros y 2 de sonido ambiental

4 Tornillos con arandelas grandes

4 Placas de montaje

PASO 1 [HT870]

8 Tornillos pequeños

Ensamblaje de altavoces delanteros y de sonido ambiental

[Nota]

Los pares de altavoces delanteros y de sonido ambiental así como también los pares de tubos son diferentes. – Compruebe la etiqueta de la parte posterior del altavoz antes de

colocar el tubo (‹ página 6).

– El tubo con el cable más corto es para el altavoz delantero.

Preparación

≥Para impedir dañarlos o arañarlos, póngalos sobre un paño

suave para ensamblarlos encima de él.

≥Para el Ensamblaje, utilice un destornillador de punta Phillips.

1 Coloque el tubo en la base.

1 Pase el cable del altavoz a través de la base.

Reduzca el exceso de cable de altavoz.

Pase el cable

Cable

Agujero para tornillo

Ranura

2 Introduzca el tubo.

del altavoz por aquí.

2 Coloque la placa A en el altavoz.

Asegúrese de que la placa A esté bien colocada apretando poco a poco los tornillos superior e inferior de forma alternativa hasta que queden completamente apretados.

Altavoz

Espuma de poliuretano

También puede colocarlo en la parte trasera superior del altavoz.

La altura del altavoz se indica en el diagrama (‹ página 5) cuando se coloca la placa A en la parte trasera superior o trasera inferior del altavoz.

3 Ponga el tubo en la chapa A y coloque la chapa B.

Placa B

Tornillos pequeños

Gire el tubo para que el lado plano quede en sentido contrario a la parte trasera del altavoz.

Placa A

Introduzca el tubo mientras tira ligeramente del cable de altavoz.

3 Asegure el tubo a la

base.

Asegúrese de que el tornillo esté firmemente apretado.

Los soportes suministrados han sido diseñados especialmente para colocarlos en los altavoces delanteros SB-PF921 y en los altavoces de sonido ambiental SB-PS921 de Panasonic. Úselos solamente como se indica en estas instrucciones de instalación.

Lado trasero de la base

Tornillo con arandela grande

Cable

2 Coloque el soporte en el altavoz

delantero y de sonido ambiental.

≥No hay diferencias entre los altavoces y soportes derechos e

izquierdos.

≥Puede ser conveniente utilizar la espuma de poliuretano

suministrada con este aparato.

1 Quite el tornillo y separe la placa de montaje en dos partes.

Placa B

Placa A

Coloque el resalto en la ranura y deslice hacia adentro la placa B, hacia la posición en que queda bloqueada.

Placa B

Resalto

Ranura

4 Asegure la placa con el mismo tornillo quitado en el

procedimiento 1.

Tornillo pequeño

RQT7428

Tornillo pequeño

Page 5

∫

Altura de los altavoces delanteros y de sonido ambiental

(Diagrama del ensamblaje)

Altavoz

1.160 mm

Coloque en la parte trasera inferior del altavoz.

750 mm

Tub o

Base

Puede ajustar dentro de esta gama.

704 mm

818 mm

575 mm

Coloque en la parte trasera superior del altavoz.

Tornillo de tope

No quitar.

4 Conecte los cables de los altavoces.

1 Quite el vinilo de los extremos de los

cables de los altavoces.

Inserte completamente el cable.

_: Cobre `: Plata

¡Empuje!

Panel trasero del altavoz

3 Ajuste la altura del altavoz.

≥Compruebe los tornillos que apretó en la página 4.

Ej.: Colocación de la base en la parte inferior trasera

1 Afloje el tornillo de la chapa de montaje

del altavoz colocado hasta que este altavoz quede un poco flojo y se pueda ajustar.

Tenga cuidado para no aflojar excesivamente el tornillo o el altavoz podría caer.

2 Con una mano en la base y la otra

sujetando el altavoz ajuste la altura del altavoz hacia arriba o hacia abajo.

≥Después de ajustar la altura apriete

firmemente el tornillo de la chapa de montaje.

Destornillador de punta Phillips

Tornillo de tope

Atornille para que la chapa de montaje deje de moverse o deslizarse por debajo de este punto.

Para su referencia

También puede disfrutar de unas buenas características acústicas ajustando la altura del altavoz a la altura del televisor de forma que las posiciones centrales de ambos sean aproximadamente las mismas.

2 Meta el cable del altavoz en la ranura.

Si hay un exceso de cable de altavoz, separe la tapa de goma de la parte superior del tubo y pase el cable del altavoz por la abertura mientras tira del cable del altavoz hacia abajo desde el fondo de la base.

5 Apriete el cable del altavoz a la base.

Fije el cable de

1 Empuje el cable

del altavoz y páselo entre los ganchos.

Lado trasero de la base

altavoz en la ranura de la cubierta de la base en lo posible.

Cable

∫ Para impedir que se caigan los altavoces (Altavoces delanteros y de sonido ambiental)

Preparación

Coloque las armellas roscadas (no incluidas) para asegurar los altavoces a la pared (‹ diagrama de la derecha).

≥Necesitará obtener las armellas roscadas apropiadas para las

paredes o columnas en las que vaya a colocarlas.

≥Consulte a un constructor de viviendas cualificado para conocer

el procedimiento apropiado cuando coloque los altavoces en una pared o superficie de hormigón que tal vez no proporcione el apoyo suficiente. La colocación incorrecta puede causar daños en la pared o en los altavoces.

1 Pase la cuerda (no incluida) por la ranura de la parte

trasera del altavoz para impedir que éste se caiga.

2 Pase la cuerda por la armella roscada y apriétela

firmemente.

P. ej.:

Armella roscada (no incluida)

Cuerda (no incluida)

150 mm aproximadamente

Parte trasera del altavoz

Pared

RQT7428

Page 6

PASO 2 Localización

[HT870] [HT520]

La manera de la instalaci campo acústico. Tenga en cuenta los puntos siguientes.

≥Coloque los altavoces en bases firmes y planas. ≥Colocar los altavoces muy próximos al suelo, paredes y esquinas puede producir

un sonido grave excesivo. Tape las paredes y las ventanas con cortinas gruesas.

≥Coloque los altavoces delanteros, central y de sonido ambiental a

aproximadamente la misma distancia de la posición de escucha. Los ángulos del diagrama son aproximados.

≥Consulte la página 30 para conocer otras opciones de instalación de altavoces.

n de sus altavoces puede afectar a los graves y al

(Izq, Der)

≥Los altavoces delanteros derecho e izquierdo son iguales, lo

mismo que los altavoces de sonido ambiental.

No utilice un altavoz delantero como altavoz de sonido ambiental ni viceversa. Verifique el tipo de altavoz con la etiqueta de la parte trasera del altavoz.

Etiqueta de altavoz

SONIDO

AMBIENTAL

(Izq, Der)

Ejemplo de instalación

Aparato principal

CENTRAL

SUBGRAVESDELANTEROS

≥Utilice solamente los altavoces suministrados

La utilización de otros altavoces puede dañar el aparato y la calidad del sonido se verá afectada negativamente.

≥Instale los altavoces en una superficie nivelada para impedir que

se caigan. Tome las precauciones apropiadas para impedir que los altavoces se caigan si usted no puede instalarlos en una superficie nivelada.

Aparato principal

[Nota]

Mantenga sus altavoces a unos 10 mm como mínimo del sistema para que la ventilación sea apropiada.

Altavoz central

≥La vibración causada por el altavoz central puede distorsionar la

imagen si éste se coloca directamente encima del televisor. Ponga el altavoz central en una estantería.

≥Para impedir que se caigan los altavoces, no los ponga

directamente encima del televisor.

Subgraves

Póngalos a la derecha o a la izquierda del televisor, en el suelo o en un estante fuerte para que no produzcan vibraciones. Deje unos 10 cm en la parte trasera para la ventilación.

Precaución

Sujete los altavoces por los lados. Presionar la red delantera puede dañar el altavoz.

RQT7428

P. ej .: [HT520]

12 3

DELANTEROS

(Izq, Der)

≥Los altavoces delanteros derecho e izquierdo y los de

sonido ambiental son todos iguales.

Ejemplo de instalación

SONIDO

AMBIENTAL

(Izq, Der)

Aparato principal

CENTRAL

SUBGRAVES

Notas acerca de la utilización de los altavoces

≥Si reproduce el sonido con niveles altos durante largos periodos

de tiempo podrá dañar los altavoces y reducir su duración.

≥Reduzca el volumen para evitar daños en los casos siguientes.

– Cuando reproduzca sonido distorsionado. – Cuando los altavoces reciban ruido de aullido procedente de un

reproductor de discos, ruido de emisiones de FM o señales continuas de un oscilador, disco de prueba o instrumento

electrónico. – Cuando ajuste la calidad del sonido. – Cuando encienda o apague el aparato.

Si el televisor muestra unos colores irregulares

Los altavoces suministrados han sido diseñados para ser utilizados cerca de un televisor, pero la imagen podrá verse afectada con algunos televisores y combinaciones de instalación.

Si ocurre esto, apague el televisor durante unos 30 minutos.

La función de desmagnetización del televisor deberá corregir el problema. Si esto persiste, separe más los altavoces del televisor.

Advertencia

≥El aparato principal y los altavoces suministrados sólo

deberán utilizarse como se indica en estas instrucciones de instalación. De lo contrario, el amplificador y/o los altavoces podrán dañarse, y podrá correrse el riesgo de que se produzca un incendio. Consulte al personal de servicio cualificado si se producen daños o si nota algún cambio en el rendimiento.

≥No intente colocar estos altavoces en paredes utilizando

otros métodos diferentes de los descritos en este manual.

Page 7

PASO 3 Conexión de altavoces con el altavoz de subgraves

[HT870]

Coloque las pegatinas de cables de altavoces para facilitar la conexión.

[Nota]

≥No cotocircuite nunca los cables positivos (i) y negativos (j) de los altavoces. ≥Asegúrese de conectar solamente los cables positivos (cobre) a los terminales positivos (i) y los cables negativos (plata) a los terminales

negativos (j). La conexión incorrecta pueda dañar los altavoces.

Cable de altavoz

≥Cable de 4 m:

Para altavoz central

Pegatina para cable de altavoz

Hoja de pegatinas para cables de altavoces

2 DELANTEROS (Der)

1 DELANTEROS (Izq)

[HT520]

Inserte completamente el cable.

SUBGRAVES

5 Cables de altavoces

≥3kCables de 4 m:

Para los altavoces delanteros y central

≥2kCables de 10 m:

Para altavoces de sonido ambiental

¡Clic!

Hoja de pegatinas para cables de altavoces

Pegatina para cable de altavoz

4 SONIDO AMBIENTAL

(Der)

3 SONIDO AMBIENTAL

(Izq)

5 CENTRAL

Plata Cobre

2 DELANTEROS (Der)

1 DELANTEROS (Izq)

4 SONIDO AMBIENTAL (Der)

3 SONIDO AMBIENTAL

(Izq)

SUBGRAVES

Inserte completamente el cable.

¡Clic!

5 CENTRAL

Cobre Plata

RQT7428

Page 8

PASO 4 Conexiones de vídeo

≥No haga la conexión a través de una videograbadora.

Debido a la protección contra el copiado, la imagen puede que no se visualice correctamente.

≥Apague el televisor antes de hacer la conexión y consulte las

instrucciones de funcionamiento del mismo.

Cable de vídeo

∫ Televisor con terminal VIDEO IN

Televisor

(no incluido)

Parte posterior del aparato principal

VIDEO IN

COMPONENT

VIDEO OUT

(480P/480I)

VIDEO

OUT

S-VIDEO

Cable de vídeo

(incluido)

OUT

∫ Televisor con un terminal S-VIDEO IN

Televisor

(no incluido)

Parte posterior del aparato principal

Cable de S-vídeo

(no incluido)

COMPONENT

VIDEO OUT

(480P/480I)

VIDEO

OUT

S-VIDEO

OUT

∫

Televisor con terminales COMPONENT VIDEO IN

Televisor

(no incluido)

COMPONENT

VIDEO IN

Cables de vídeo

(no incluidos)

COMPONENT

VIDEO OUT

(480P/480I)

Parte posterior

del aparato

principal

VIDEO

OUT

S-VIDEO

OUT

∫ Televisor con terminal SCART

Televisor

(no incluido)

Parte posterior

del aparato

principal

Cable Scart

(no incluido)

RQT7428

Terminal S-VIDEO OUT

El terminal S-VIDEO OUT logra una imagen más viva que la del terminal VIDEO OUT separando las señales de crominancia (C) y luminanacia (Y). (Los resultados reales dependen del televisor.)

Terminales COMPONENT VIDEO OUT

Estos terminales se pueden utilizar para la salida entrelazada o progresiva, y proporcionan una imagen más pura que la del terminal S-VIDEO OUT. La conexión utilizando estos terminales da salida separadamente a las señales de diferencia de colores (P

B/PR) y a la señal de luminancia (Y) para lograr una alta fidelidad

en los colores de la reproducción. ≥La descripción de los terminales de entrada de vídeo

componente depende del televisor o monitor (p. ej. Y/P Y/B-Y/R-Y, Y/C

B/CR). Haga la conexión a los terminales del

mismo color.

≥Cuando haga esta conexión, seleccione “Video/Y PB PR” o

“S-Video/Y PB PR” desde QUICK SETUP (‹ página 10).

Terminal SCART (AV)

Para mejorar la calidad de la imagen puede cambiar la salida de la señal de vídeo procedente del terminal SCART (AV) de “Video” a “S-Video” o “RGB” según el tipo de televisor que esté utilizando. Seleccione “S-Video/Y PB PR” o “RGB /No Output” desde QUICK

SETUP (‹ página 10).

B/PR,

Para disfrutar de vídeo progresivo

≥Conecte al terminal de entrada de vídeo componente de un

televisor compatible con 480P. (La imagen no se visualizará correctamente si se hace la conexión a un televisor incompatible.)

≥Cuando reproduzca discos NTSC, cambie el modo de salida

de vídeo a “480P” (‹ página 19) o pulse [PROGRESSIVE] en el aparato principal para que aparezca “PROG.” en el visualizador.

Todos los televisores Panasonic que tienen conectores de entrada 480P son compatibles. Si tiene un televisor de otra marca, consulte al fabricante del mismo.

[Nota]

La salida de este aparato es entrelazada si usted ha hecho la conexión al televisor a través del terminal VIDEO OUT, SVIDEO OUT o SCART (AV) o reproduce discos PAL, aunque “PROG.” se encuentre encendido en la pantalla.

Page 9

PASO 5 Radio y conexión del sistema

AUDIO

VCR

AUDIO

AUX

LINE OUT

AM ANT

LOOP

EXT

FM ANT (75

Cable del sistema

≥Conecte el cable de alimentación de CA después de haber terminado todas las demás conexiones. ≥Conexiones de antena opcional (‹ página 23).

Antena interior de FM

Cinta adhesiva Fije el otro extremo de la antena donde la recepción sea mejor.

Antena de cuadro de AM

Ponga la antena en posición vertical sobre su base. Coloque la antena donde la recepción sea mejor. Mantenga el cable de la antena alejado

Antena interior de FM

Cable de alimentación de CA

de otros cables.

¡Clic!

Subgraves

Aparato principal

Cierre

Para desconectar

Presione el cierre y tire hacia afuera.

Cable del sistema

Para desconectar

Presione el cierre y tire hacia afuera.

Cierre

Cable de alimentación de CA

A la fuente de alimentación de CA

Conservación de energía

El aparato principal consume una pequeña cantidad de corriente aunque esté apagado (0,7 W aproximadamente). Para ahorrar energía cuando no utiliza el aparato durante mucho tiempo, desenchúfelo de la toma de CA. Después de enchufar el aparato tendrá que reponer algunos elementos de la memoria.

PASO 6 El mando a distancia

Mando a distancia

Introdúzcalas de forma que los polos (i y j)

concuerden con los del mando a distancia.

R6/LR6, AA, UM-3

Pilas

≥No utilice baterías

recargables.

No:

≥Mezcle pilas viejas y nuevas. ≥Utilice tipos diferentes al mismo tiempo. ≥Las caliente ni exponga a las llamas. ≥Las desarme ni cortocircuite. ≥Intente cargar pilas alcalinas o de manganeso. ≥Utilice pilas que tengan la cubierta pelada.

El manejo incorrecto de las pilas puede causar fugas de electrólito que a su vez puede estropear los objetos con los que entre en contacto y tal vez cause un incendio.

Retire las pilas si el mando a distancia no va a ser utilizado durante mucho tiempo. Guárdelas en un lugar fresco y oscuro.

∫ Utilización

Apunte al sensor (‹ página 10), evitando los obstáculos, a una distancia máxima de 7 m directamente enfrente del aparato.

RQT7428

Page 10

PASO 7 QUICK SETUP (PREPARACIÓN RÁPIDA)

La pantalla QUICK SETUP le ayudará a realizar los ajustes necesarios.

Encienda el televisor y seleccione la entrada de vídeo apropiada en el televisor.

123 4 56

Seleccionar

ENTER

Registrar

RETURN

ENTER

SHIFT

SETUP

MUTING

DVD/CD

SHIFT

SETUP MUTING

Encienda el aparato.

Seleccionne “DVD/CD”.

Muestra la pantalla QUICK SETUP.

Para cambiar estos ajustes más tarde

Seleccione “QUICK SETUP” en la ficha “Others” (‹ página 21).

Guía de referencia de controles

Consulte las páginas de referencia entre paréntesis.

(29)

Encienda el aparato.

(27)

Cambie el mode de entrada de vídeo del televisor (29).

(13)

(13, 16, 17)

(10)

(18, 29)

Para utilizar las funciones etiquetadas en anaranjado:

Mientras pulsa [SHIFT], pulse el botón correspondiente.

AV SYSTEM

SLEEP

TV/AV

123

456

7809

LEVEL

SKIP

CH SELECT

ENTER

SFC

POSITION MEMORY

PAG E

GROUP

TEST

-/--

CANCEL

TOP MENU

DIRECT

NAVIGATOR

DISPLAY

TV VOL

SUBWOOFER

C.S.M

FL DISPLAY

SHIFT

VCR/AUX

TUNER/BAND

VOLUME

S10

SLOW/SEARCH

RETURN

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

PLAY MODE

QUICK REPLAY

SUBTITLE

DVD /CD

PLAY

LIST

TV VOL

MIX 2CH

SETUP MUTING

Seleccione la fuente (10, 22, 29).

(22, 29)

Ajuste el volumen.

(13)

(13, 16, 17)

(13, 29)

SUBWOOFER

LEVEL

(26) (24) (24)

C.S.M

(26) (14) (14)

FL DISPLAY

(13)

Siga los mensajes y haga los ajustes.

PROGRESSIVE

RDS, Botón progresivo (13, 23)

C.FOCUS

SFC

SUPER SRND

(24, 26)

POSITION MEMORY

ZOOM

AUDI O

SETUP MUTING

(20, 27)

PAG E

REPEAT

GROUP

(13, 14)

TEST

CH SELECT

QUICK REPLAY

PLAY MODE

(15) (15)

SUBTITLE

(25) (14) (14)

Pulse para

Pulse para salir. finalizar QUICK SETUP.

Indicador de alimentación en espera/conectada

Cuando se conecte el aparato a la red de CA, este indicador se encenderá en el modo de alimentación en espera y se apagará cuando se conecte la alimentación del aparato.

Botón selector de fuente [INPUT SELECTOR] (22)

DVD/CD # FM # AM # TV # VCR # AUX # Vuelta a DVD/CD

VOLUME

TUNE MODE

MEMORY

RDS

INPUT SELECTOR

SUBWOOFER LEVEL

SFC

Interruptor de alimentación en espera/conectada [Í/I]

Púlselo para conmutar el aparato del mode de encendido en el modo de espera o viceversa. En el modo de espera, el aparato aún consume una pequeña cantidad de corriente.

MIX 2CH

Indicador de alimentación de CA (AC IN)

Este indicador se enciende cuando el aparato está conectado a la fuente de alimentación de CA.

FM MODE

OPEN/CLOSE

DOWN

TUNING

Sensor de señal del mando a distancia

PHONES

RQT7428

Page 11

Discos que pueden reproducirse

Indicación

Disco Logotipo

DVD-RAM

DVD-Audio

DVD-Video

utilizada en las

instrucciones de

funcionamiento

[RAM]

[JPEG]

[DVD-A] —

[DVD-V]

Observaciones

Grabado utilizando la versión 1.1 del Formato de Grabación de Vídeo (una norma unificada de grabación de vídeo).

Grabados con la norma DCF (Design rule for Camera File system).

Algunos discos DVD-Audio tienen contenido de DVD-Vídeo. Para reproducir DVD-Vídeo, seleccione “Play as DVD-Video” en Other Menu (‹ página 19)

—

≥Grabados con grabadoras DVD-Vídeo,

cámaras DVD-Vídeo, ordenadores personales, etc.

≥Retire los discos

TIPO 2 y 4 de sus cartuchos antes de usarlos.

≥Grabados con grabadoras DVD-Vídeo de

Panasonic.

≥

Para reproducir archivos JPEG, seleccione “Play as Data Disc” en Other Menu

(‹ página 19).

[DVD-V]

DVD-R

Video CD

[VCD]

SVCD

CD [CD]

[WMA]

CD-R CD-RW

Un proceso que permite la reproducción en un equipo compatible.

≥Puede que no sea posible reproducir los discos de arriba en todos los casos debido al tipo del disco o a la condición de la grabación.

—

[MP3]

[JPEG]

[CD]

[VCD]

Los DVD-R Panasonic grabados y finalizados cámaras DVD-Vídeo Panasonic se reproducen como DVD-Vídeo en este aparato.

—

Conforme a la directiva IEC62107

Este aparato es compatible con HDCD, pero no soporta la función Peak Extend. (Una función que expande la gama dinámica de las señales de nivel alto) Los CDs codificados con HDCD suenan mejor porque están codificados con 20

bits, en comparación con los 16 bits de otros CDs.

≥

Durante la reproducción HDCD, “HDCD” se enciende en el visualizador del aparato.

≥

Esta unidad puede reproducir CD-R/RW (discos de grabación de audio) grabados con los formatos de la izquierda. Cierre las sesiones o finalice

≥Discos HighMAT

Archivos WMA, MP3 o JPEG solamente. Para reproducir sin utilizar la función HighMAT, seleccione “Play as Data Disc” en Other Menu (‹ página 19).

en grabadoras DVD-Vídeo y

el disco después de grabar.

∫ Discos que no se pueden reproducir

DVD-ROM, CD-ROM, CDV, CD-G, DVD+R, iRW, DVD-RW, SACD, Divx Video Discs y Photo CD, DVD-RAM que no pueden sacarse de sus cartuchos, DVD-RAM de 2,6 GB y 5,2 GB, y “Chaoji VCD” disponibles de venta en el mercado, incluyendo CVD, DVCD y SVCD que no cumplan con la norma IEC62107.

∫ Formato de audio de

Manejo de discos

∫ Para limpiar discos

[DVD-A] [DVD-V] [VCD] [CD]

Límpielos pasando un paño húmedo y luego séquelos pasando un paño seco.

los DVDs

Este aparato reconoce y decodifica automáticamente los discos que tienen estos símbolos.

∫ Sistemas de vídeo

– Este aparato puede reproducir PAL y NTSC, pero su televisor

deberá ser compatible con el sistema utilizado en el disco.

– Los discos PAL no se pueden ver correctamente en un televisor

NTSC.

– Este aparato puede convertir las señales NTSC en señales PAL 60

para verlas en un televisor PAL (‹ página 20, “NTSC Disc Output” en la ficha “Video”).

HighMAT™ y el logotipo HighMAT son marcas de fábrica o marcas registradas de Microsoft Corporation en los Estados Unidos y/o en otros países.

[RAM] [DVD-R]

≥Límpielos con un limpiador de discos DVD-RAM/PD opcional

(LF-K200DCA1, donde esté disponible).

≥No utilice nunca paños ni limpiadores para CDs, etc.

∫ Precauciones para manejar los discos

≥No coloque etiquetas ni pegatinas en los discos (esto puede

deformar el disco y luego no podrá utilizarse).

≥No escriba en la cara de la etiqueta con un bolígrafo u otro

instrumento de escritura.

≥No utilice aerosoles de limpieza de discos analógicos, bencina,

diluyente, líquidos para la prevención de la electricidad estática ni ningún otro disolvente.

≥No utilice protectores a prueba de rayas ni cubiertas. ≥No utilice los discos siguientes:

– Discos con adhesivo expuesto que ha quedado al quitar

pegatinas o etiquetas (discos de alquiler, etc.) – Discos muy deformados o agrietados. –

Discos de forma irregular como, por ejemplo, en forma de corazón.

RQT7428

Page 12

Reproducción básica

1 Encienda

el aparato.

RDS

SFC

PROGRESSIVE

INPUT SELECTOR

SUBWOOFER LEVEL

2 Seleccione

“DVD/CD”.

INPUT SELECTOR

4 Cargue el

disco.

≥Cargue los discos

de dos caras de forma que la etiqueta de la cara que quiera reproducir quede hacia arriba.

3 Abra la

bandeja del disco.

OPEN/CLOSE

Inicie la

reproducción.

TUNE MODE FM MODE

OPEN/CLOSE

VOLUME

MEMORY

DOWN

TUNING

6Ajuste el

volumen.

DOWN

PHONES

RQT7428

[Nota[

Los discos continúan girando mientras se visualiza el menú. Pulse [∫] cuando termine para conservar el motor del aparato y la pantalla de su televisor.

Si tiene problemas, consulte la guía para la solución de problemas (‹ páginas 34, 35).

Page 13

Parada

Botones numerados

CANCEL

TOP MENU

342 1

ENTER

FL DISPLAY

GROUP

AV SYSTEM

SLEEP

TV/AV

123

456

7809

-/--

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

VCR/AUX

TUNER/BAND

DVD/ CD

VOLUME

S10

SLOW/SEARCH

DVD/CD

VOLUME

PLAY

LIST

RETURN

TV VOL

C.FOCUS

MIX 2CH

SUPER SRND

ZOOM

SETUP

AUDIO

MUTING

REPEAT

PLAY MODE

QUICK REPLAY

SUBTITLE

La posición se memoriza mientras “RESUME” está en la pantalla. ≥Pulse [1] (reproducción)

para reanudar.

[DVD-V] Para revisar los capítulos anteriores

(‹ página 14, Memoria de posiciones)

≥Pulse [∫] para cancelar la

posición.

Cuadro a cuadro

(durante la pausa)

Selección de elementos en la pantalla

Introducción del número

Inicio de la reproducción desde un grupo seleccionado

Vuelta a la pantalla anterior

≥[VCD] Dirección de avance

solamente.

Seleccionar

ENTER

Registrar

123

456

7809

[RAM] [DVD-A] [DVD-V] [VCD] [CD] Ej.: Para seleccionar 12: [S10]‹[1]‹[2]

[VCD] con control de

-/--

S10

reproducción Durante la parada, pulse los botones numerados.

ENTER

[WMA] [MP3] [JPEG] Ej.: Para seleccionar 123: [1]‹[2]‹[3]‹[ENTER]

CANCEL

≥Pulse [CANCEL] para

cancelar el (los) número(s).

[DVD-A] [WMA] [MP3] [JPEG] Una carpeta de los discos WMA/MP3 y JPEG se considera como un “Group”.

PAG E

GROUP

Seleccionar

ENTER

Registrar

RETURN

[RAM] [DVD-A] [DVD-V] [WMA] [MP3]

Visualización de tiempo

Visualización de números

Pausa

Salto

Búsqueda

(durante la reproducción)

Cámara lenta

(durante la pausa)

Vídeo progresivo

SKIP

SLOW/SEARCH

Aparato principal

solamente

RDS

PROGRESSIVE

≥Pulse [1] (reproducción)

para iniciar la reproducción.

≥[WMA] [MP3] [JPEG]

[34]: Salto de grupos

durante la reproducción

[21]: Salto del contenido

durante la reproducción

≥Hasta 5 pasos. ≥Pulse [1] (reproducción)

para iniciar la reproducción.

≥[VCD] Cámara lenta, sentido

de avance solamente.

TUNED

MONO RDS PS

MP3

ST L R PTY

DISC

PGM

SLEEP

D.MIX

PROG.

TTL GRP

WMA CSM RND HDCD SFC SEQ DVD-

AVRCD

Visualizador de la unidad principal

Pantalla de información

Menú de disco

FL DISPLAY

SUBTITLE

TOP MENU

RETURN

[JPEG]

Cuando la presentación de imágenes está encendida:

()

SLIDE

Visualización de

números Cuando la presentación de imágenes está apagada:

PLAY

()

Visualización de números

[WMA] [MP3] [JPEG] [CD] (CD de texto solamente)

Enciende/apaga la pantalla de información

[DVD-A] [DVD-V] Muestra el menú inicial de un disco

[DVD-V]

Muestra un menú de disco

[VCD]

Muestra un menú de disco

RQT7428

Page 14

Funciones convenientes

342 1

ENTER

POSITION

MEMORY

PAG E

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

RETURN

ZOOM AUDIO

SUBTITLE QUICK

REPLAY

POSITION

SHIFT

MEMORY

ZOOM

AUDIO

Memoria de posiciones

Memoriza la posición par reanudar la reproducción.

Zoom

Expande la imagen tipo buzón para que quepa en la pantalla.

ZOOM

AUDIO

Audio

Cambia la pista de sonido.

SUBTITLE

Subtítulo

Cambia el idioma de los subtítulos.

QUICK REPLAY

Reproducción rápida

Repite una escena.

PA GE

GROUP

Salto de página

Selecciona imágenes fijas.

SHIFT

Consulte abajo para tener más detalles.

RQT7428

Memoria de posiciones

(

Sólo cuando puede visualizarse el tiempo de reproducción transcurrido.

[JPEG] : Funciona con todo el contenido JPEG.)

Esta posición se memoriza incluso después de apagar el aparato, cambiar la fuente o cambiar el disco.

Pulse [POSITION MEMORY].

Position memorized

≥Hasta 5 discos. ≥Cuando se memoriza el sexto disco, la posición más antigua se

reemplaza. Cuando se enciende el aparato y se selecciona de nuevo “DVD/CD”, o se inserta el disco, se visualiza “RESUME”.

Pulse [1] (reproducción) para iniciar la reproducción desde esa posición.

Para revisar los capítulos anteriores [DVD-V]

Pulse [1] (reproducción) mientras se visualiza el mensaje siguiente.

Press PLAY to Chapter Review

Se reproducen los comienzos de cada capítulo hasta el capítulo actual. ≥No pulse [1] (reproducción) si quiere cancelar la revisión.

Zoom

[RAM]

[DVD-V] [VCD]

Pulse [SHIFT]i[ZOOM] varias veces para seleccionar la relación de aspecto preajustada o “Auto”. (Just Fit Zoom)

Ajustes finos (Manual Zoom)

Pulse [21]. –de k1,00 a k1,60 (en unidades de 0,01) –de k1,60 a k2,00 (en unidades de 0,02) ≥Mantenga pulsado [21] para cambiar más rápidamente.

Just Fit Zoom 1.00

Audio

[DVD-A]

[DVD-V] (con pistas de sonido

múltiple) [RAM] [VCD]

Pulse [AUDIO] varias veces para seleccionar la pista de sonido.

[RAM] [VCD]

Puede utilizar este botón para seleccionar “L”, “R” o “LR”.

[DVD-V] (Discos de karaoke) Pulse [21] para seleccionar “On” u “Off” para las voces. Lea las instrucciones del disco para conocer detalles.

Audio 1

Subtítulo

[DVD-V] (con múltiples subtítulos) [VCD] (SVCD solamente) [RAM] (Encendido/apagado solamente)

Pulse [SUBTITLE] varias veces para seleccionar el idioma de los subtítulos.

Para cancelar/visualizar subtítulos

Pulse [21] para seleccionar “On” u “Off”.

Subtitle Off

Reproducción rápida

(Sólo cuando se puede visualizar el tiempo de reproducción transcurrido)

Pulse [QUICK REPLAY] para saltar hacia atrás unos pocos segundos.

Salto de página

[DVD-A]

Durante la reproducción o la pausa

Pulse [SHIFT]i[PAGE].

Esta página cambia cada vez que usted hace esto. ≥Pulse [RETURN] para volver a la página 1.

Page 15

Botones numerados

CANCEL

342 1

ENTER

PAG E

REPEAT

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

PLAY MODE

REPEAT

Repetición de reproducción

Reproducción de todos los grupos, aleatoria y programada

[DVD-A] [DVD-V] [WMA] [MP3] [JPEG]

[VCD]

[CD] (No hay visualización en pantalla.)

Cada vez que pulsa el botón durante la parada: Todos los grupos ([DVD-A])>programada> aleatoria

^-------- apagado (reproducción normal) ,--------}

Para salir del modo de reproducción de todos los

PLAY MODE

Consulte abajo para tener más detalles.

grupos, programada y aleatoria

Pulse [PLAY MODE] varias veces durante la parada. ≥Desactive la reproducción del disco HighMAT para utilizar

la reproducción aleatoria y programada. Seleccione “Play as Data Disc” en Other menu (‹ página 19).

≥[DVD-A] Algunos discos contienen grupos extra. Si aparece

una pantalla de contraseña después de seleccionar un grupo, introduzca la contraseña con los botones numerados para reproducir los grupos extra. Consulte también la carátula del disco.

Repetición de reproducción

(

Sólo cuando puede visualizarse el tiempo de reproducción transcurrido.

[JPEG]: Funciona con todo el contenido JPEG.)

Durante la reproducción

Pulse [REPEAT] varias veces para seleccionar un elemento que va a repetir.

Repeat Off

[RAM]

PG REPEAT # ALL REPEAT (Todo el disco) # REPEAT OFF ≥Durante la reproducción de la lista de reproducción

SCENE REPEAT # PL REPEAT # REPEAT OFF

[DVD-A]

TRACK REPEAT # GROUP REPEAT

[DVD-V]

CHAPTER REPEAT # TITLE REPEAT

# REPEAT OFF

[VCD] [CD] (No hay visualización en pantalla.)

TRACK REPEAT # ALL REPEAT (Todo el disco) # REPEAT OFF [WMA] [MP3] (No hay visualización en pantalla.) CONTENT REPEAT # GROUP REPEAT [JPEG] (No hay visualización en pantalla.) GROUP REPEAT

Durante la reproducción de todos los grupos ([DVD-A]), programada

# REPEAT OFF

y aleatoria se visualiza “ALL REPEAT”.

Reproducción de todos los grupos, aleatoria y programada

∫ Reproducción de todos los grupos

[DVD-A]

Pulse [1] (reproducción).

∫ Reproducción aleatoria

1 [DVD-A]

[DVD-V] [WMA] [MP3] [JPEG]

Pulse los botones numerados para seleccionar un título o un grupo (

[WMA] [MP3] [JPEG]

luego pulse [ENTER]).

[DVD-A]

≥Para introducir todos los grupos, pulse [21] para

seleccionar “All” y pulse [ENTER].

≥Para deseleccionar un grupo, pulse los botones numerados

correspondientes al grupo que desea cancelar.

All Group Playback

Press PLAY to start

Ej.: [DVD-V]

Random Playback

Choose a title.

Title

0 ~ 9

to select

to start

PLAY

2 Pulse [1] (reproducción).

≥Puede reproducir un máximo de 999 contenidos de sonido/

imagen en orden aleatorio.

∫ Reproducción programada (hasta 24 elementos)

1 Pulse los botones

numerados para seleccionar los elementos (

[WMA] [MP3] [JPEG]

Ej.: [DVD-V]

Program Play

Choose a title and chapter.

TitleNo. Chapter Ti me

Play

Clear

Clear all

y luego pulse [ENTER]).

to select and press

ENTER

≥Para seleccionar un número de 2 dígitos

Ej. Para selectionar el element 25: [S10]‹[2]‹[5]

[WMA] [MP3] [JPEG] [2]‹[5]‹[ENTER]

≥Repita este paso para programar otros elementos.

Ej.: [CD]

TUNED

MONO RDS PS

MP3

ST L R PTY WMA CSM RND HDCD SFC SEQ DVD-

AVRCD

DISC

SLEEP

D.MIX PROG.

PGM

TTL GRP

S.SRND TRCK C.F CHAPDTS

PL DIGITAL

L C

LS SRSLFE

N.° de programaN.° de pista

to exit

PLAY

2 Pulse [1] (reproducción).

Para seleccionar todos los elementos [DVD-A] [DVD-V] [WMA] [MP3] [JPEG]

(en el disco o en el título o grupo) Pulse [ENTER] y [34] para seleccionar “ALL”, y luego pulse de nuevo [ENTER] para registrarlo.

Para cambiar el programa

[DVD-A] [DVD-V] [WMA] [MP3] [JPEG] Pulse [34] para seleccionar un elemento. –Para cambiar un elemento, repita el paso 1. –Para cancelar un elemento, pulse [CANCEL] (o seleccione “Clear”

y pulse [ENTER]).

≥Pulse [SHIFT]i[PAGE] para saltar 8 líneas cada vez.

[VCD] [CD]

Cada vez que pulse [CANCEL], el elemento visualizado se cancelará.

Para cancelar todo el programa

[DVD-A] [DVD-V] [WMA] [MP3] [JPEG] Pulse [3421] para seleccionar “Clear all” y pulse [ENTER].

[VCD] [CD]

Durante la parada, pulse [∫] para cancelar todo.

El programa completo también se cancela cuando se apaga el aparato, se abre la bandeja del disco o se selecciona otra fuente.

[VCD] [CD] El programa se retiene en la memoria.

RQT7428

Page 16

Utilización de los menús de navegación

RQT7428

Botones numerados

TOP MENU

DIRECT NAVIGATOR

342 1

ENTER

DISPLAY

PAG E

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

LEVEL

SFC

POSITION MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

SUBTITLE

MENU PLAY LIST

TOP MENU

Consulte más abajo y la página siguiente para conocer detalles.

Reproducción de discos de datos

[WMA] [MP3] [JPEG] Puede reproducir archivos JPEG de un disco DVD-RAM o discos HighMAT sin tener que utilizar la función HighMAT (‹ página 19, “Play as Data Disc” en Other Menu).

∫ Utilización de menús de reproducción (excepto archivos

JPEG en DVD-RAM)

1 Pulse [TOP MENU]. 2

Pulse [

] para seleccionar “All”, “Audio”

o “Picture” y luego pulse [ENTER].

≥Para salir de la pantalla

Pulse [TOP MENU].

∫Utilización de los menús de navegación

1 Pulse [MENU]. 2 Pulse [34 2 1] para seleccionar el

grupo o el contenido de audio/imagen y luego pulse [ENTER].

Número de grupo y contenido

avigation Menu

002 My favorite2

Perfume

001 My favorite1 002 My favorite2

001 Brazilian 002 Chinese 003 Czech 004 Hungarian 005 Japanese 006 Mexican 007 Philippine 008 Swedish 009 Piano 010 Vocal

DISPLAY

Grupo

005 Japanese

001 Lady Starfish

Group 005/023

to display the sub menu

Contenido de audio/imagen

001 Lady Starfish 002 Metal Glue 003 Life on Jupiter 004 Starperson

JPEG

Content 0001/0004

RETURN

≥Para disfrutar escuchando el contenido de WMA/MP3

mientras muestra una imagen JPEG en la pantalla

Seleccione primero un archivo JPEG y luego seleccione las pistas. (El orden opuesto no es efectivo.)

≥Para salir de la pantalla

Pulse [MENU].

Para utilizar la pantalla de contenido y encontrar una pista [CD] (CD Text solamente)

1 Pulse [TOP MENU] o

[MENU].

2 Pulse [34] para

moverse por las pistas y pulse [ENTER].

≥Pulse [SHIFT]+[PAGE] para saltar 10 líneas cada vez.

que está reproduciéndose

: Archivos JPEG

: Archivos WMA/MP3

Número actualmente

to exit

seleccionado

CDText

Disc Title: All By Artist Disc Artist: Pink Island Track title: Long John Platinum Track Artist: SHIPWRECKED

Ashley at Prom

City Penguin Formura one

Soccer Baseball

Neanderthal

Cartoons

Trilobites

White Dwarf

Discovery

10.

to select and press

ENTER

RETURN

201

1/23

to exit

DIRECT

NAVIGATOR

Reproducción de discos de datos

Reproducción de discos HighMAT

Reproducción de programas

Reproducción de una lista de

PLAY

LIST

Utilización del submenú [WMA] [MP3] [JPEG]

reproducción

1 Mientras se visualiza el menú

Pulse [DISPLAY].

Los elementos mostrados cambian según el tipo de software.

Multi List Tree Thumbnail Next group Previous group

All Audio Picture

Help display Find

Grupos y contenido

Contenido solamente

Grupos solamente Imágenes miniatura [JPEG]

Para ir a los grupos siguientes [WMA] [MP3]

Para ir a los grupos anteriores

Archivos WMA/MP3 y JPEG Archivos WMA/MP3 solamente Archivos JPEG solamente

Para cambiar entre los mensajes guía y el indicador del tiempo de reproducción transcurrido

Para buscar por título de grupo o contenido (‹ abajo)

2 Pulse [3 4] para seleccionar el submenú

y luego pulse [ENTER].

∫

Búsqueda por título de grupo o contenido

[WMA] [MP3] [JPEG]

Ponga el cursor en los títulos de grupos para buscar un grupo, o ponga el cursor en los títulos de contenido para buscar contenido.

1 Seleccione “Find” (‹ arriba).

2 Pulse [3 4] para seleccioanr un carácter y pulse

[ENTER].

≥Repita para introducir otros caracteres. ≥También se buscan las minúsculas. ≥Pulse [6 5] para saltar entre A, E, I, O y U. ≥Pulse [2] para borrar un carácter. ≥Borre el asterisco (¢) para buscar los títulos que empiezan

por ese carácter.

3 Pulse [1] para seleccionar “Find” y luego pulse [ENTER].

Aparece la pantalla del resultado de la búsqueda.

4 Pulse [3 4] para seleccionar el contenido o grupo y pulse

[ENTER].

Find

[WMA] [MP3]

Page 17

Reproducción de discos HighMAT

Reproducción de programas

[WMA] [MP3] [JPEG]

1 Durante la parada

Pulse [TOP MENU].

2 Pulse [3421] para seleccionar el

elemento siguiendo las instrucciones de la pantalla.

Ej.:

New Playlist Item Long Name Display Te

Menu1

Play list2

2 Prev

Play list1

Menu3

Return

PAGE 1/3

Menu2

Play list3

≥Para cambiar el fondo del menú

Pulse [DISPLAY]. El fondo cambia al que está grabado en el disco.

≥Para salir de la pantalla

Pulse [∫].

∫ Selección desde la lista

1 Durante la reproducción

Pulse [MENU].

2 Pulse [2] y luego

[34] para cambiar entre listas de

Menú:

Le lleva al siguiente menú que muestra listas de reproducción u otro menú

Lista de reproducción: Empieza la reproducción

Playlist

All By Artist

No.

ENTER

Playlist

Group

Content

Content title

Few times in summer

Less and less

And when I was born

Quatre gymnopedies

You've made me sad

I can't quit him

Evening glory Wheeling spin

Velvet Cuppermine

Ziggy starfish

to playto select

RETURN

to exit

reproducción, de grupos y de contenido.

3 Pulse [1] y luego [34] para seleccionar

un elemento y pulse [ENTER].

≥Pulse [SHIFT]i[PAGE] para saltar 10 líneas cada vez.

≥Para salir de la pantalla

Pulse [MENU].

[RAM]

1 Pulse [DIRECT NAVIGATOR].

≥Los títulos sólo aparecen si

usted los ha introducido

≥No puede cambiar títulos

de programas ni de discos.

2 Pulse [34] o los

botones numerados para seleccionar el programa.

≥Pulse [SHIFT]i[PAGE] para saltar 5 líneas cada vez. ≥Para seleccionar un número de 2 dígitos

Ej. 23: [S10]‹[2]‹[3]

≥Pulse [1] para mostrar el contenido del programa y el disco.

Direct Navigator

Date

No.

11/ 1(WED) 0:05 Monday feature1 1/ 1 (MON) 1:05 Auto action2 2/ 2 (TUE ) 2:21 Cinema3 3/ 3 (WED) 3:37 Music4 4/10(THU) 11:05 Baseball5

to select and press

ENTER

3 Pulse [ENTER].

≥Para salir de la pantalla

Pulse [DIRECT NAVIGATOR].

Reproducción de una lista de reproducción

[RAM]

(Sólo cuando el disco contiene una lista de reproducción)

1 Pulse [PLAY LIST]. 2 Pulse [34] o los

botones numerados para seleccionar la lista de reproducción.

≥Pulse [SHIFT]i[PAGE]

para saltar 10 líneas cada vez.

≥Para seleccionar un número de 2 dígitos

Ej. 23: [S10]‹[2]‹[3]

Playlist

to select and press

DateNo. Length Title

11/1 0:00:01 City Penguin1 1/ 1 0:01:20 Ashley at Prom2 2/ 2 1:10:04 Formula one3 3/ 3 0:10:20 Soccer4 4/10 0:00:01 Baseball5 4/11 0:00:01 City Penguin6 4/ 15 0:01:10 Ashley at Prom7 4/ 17 0:13:22 Formula one8 4/ 20 0:05:30 Soccer9 4/22 0:07:29 Baseball10

ENTER

3 Pulse [ENTER].

Title Contents

to exit

RETURN

to exit

RETURN

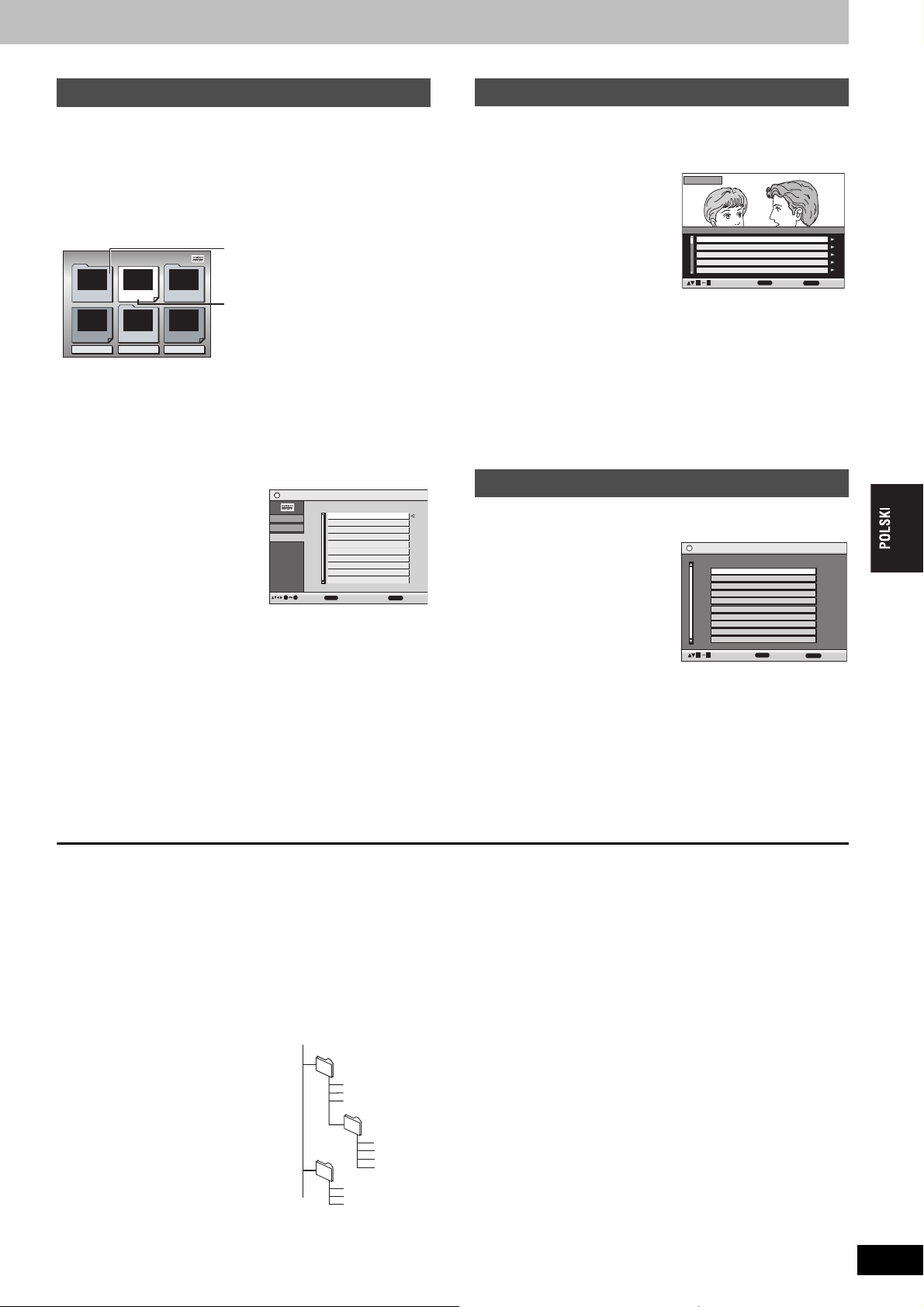

Consejos para hacer discos WMA/MP3 y JPEG (Para CD-R, CD-RW)

≥Los discos deben cumplir con el nivel 1 ó 2 de ISO9660 (excepto

para los formatos extendidos).

≥Este aparato es compatible con múltiples sesiones, pero si hay

muchas, la reproducción tardará más en empezar. Mantenga el número de sesiones al mínimo para evitar esto.

Puesta de nombres a carpetas y archivos

Al hacer la grabación, ponga prefijos en los nombres de las carpetas y los archivos con números de 3 dígitos para establecer el orden en que quiera reproducirlos (esto puede que no funcione algunas veces). Los archivos deberán tener la extensión: “.WMA” o “.wma” “.MP3” o “.mp3” “.JPG”, “.jpg”, “.JPEG” o “.jpeg”

Ej.: [MP3]

raíz

001 group

001

003 group

001 track.mp3 002 track.mp3 003 track.mp3 002 group

001 track.mp3 002 track.mp3 003 track.mp3 004 track.mp3

001 track.mp3 002 track.mp3 003 track.mp3

≥Para salir de la pantalla

Pulse [PLAY LIST].

[WMA]

≥No puede reproducir archivos WMA que están protegidos contra el

copiado.

[MP3]

≥Este aparato no es compatible con fichas ID3. ≥Frecuencia de muestreo compatible: 8, 11,02, 12, 16, 22,05, 24,

32, 44,1 y 48 kHz

[JPEG]

≥Para ver archivos JPEG en este aparato:

– Tómelos en una cámara digital que cumpla con la norma DCF

(Design rule for Camera File system) Versión 1.0. Algunas cámaras digitales tienen funciones como, por ejemplo, el giro de imágenes, que no son soportadas por la norma DCF Versión 1.0, por lo que este tipo de imagen tal vez no pueda verse.

– No altere los archivos de ninguna forma ni los guarde bajo

nombres diferentes.

≥Esta unidad no puede visualizar imágenes en movimiento,

MOTION JPEG y otros formatos similares, imágenes fijas que no son JPEG (ej.: TIFF) o sonido asociado con la reproducción.

RQT7428

Page 18

Utilización de los menús en pantalla

(Consulte la página 10 para conocer las posiciones de los botones del mando a distancia.)

1234

DISPLAY

Pulse una vez.

(Cuando pulsa dos veces, aparece el indicador del tiempo de reproducción transcurrido

Los elementos mostrados cambian según el tipo de software.

‹

abajo.)

Menú principal

Program Group Title Chapter Track Playlist Content

Time

Para empezar desde un elemento específico

Para saltar en incrementos o decrementos (Time Slip)

1 Pulse [ENTER] dos veces para mostrar el

indicador de salto de tiempo.

2Pulse [34] para seleccionar el tiempo y

pulse [ENTER]. ≥Mantenga pulsado [34] para cambiar

más rápidamente.

Para empezar desde un tiempo especificado (Time Search) Para cambiar la visualización del tiempo restante/transcurrido

Seleccionar

Ir al siguiente menú

ENTER

Registrar

Volver al menú anterior

Seleccionar

ENTER

Registrar

Seleccione el menú. Haga los ajustes. Pulse para salir.

Audio

Still Picture Thumbnail Subtitle

Marker (VR)

Angle

Rotate Picture

Slideshow

123

456

7809

-/--

S10

(‹ página 14)

[WMA] [MP3]

Para visualizar la velocidad de transferencia de bits o la frecuencia de muestreo

Para cambiar la imagen fija

Para mostrar imágenes en miniatura

(‹ página 14)

[RAM]

Para recuperar un marcador grabado con grabadoras DVD-Vídeo

Para recuperar un marcador: [ (con múltiples ángulos)

Para seleccionar el ángulo Para girar imágenes

Para encender/apagar la muestra tipo diapositiva Para cambiar la temporización de la muestra tipo diapositiva (0–30 s)

DISPLAY

] ‹ [ENTER]

RQT7428

∫ Indicador de tiempo de reproducción transcurrido

(Excepto [JPEG])

Condición—reproducción, pausa o cámara lenta/búsqueda

Elemento de reproducción actual

Otros ajustes

[DVD-A] (Parte de imagen en movimiento) [RAM] [DVD-V]

Para cambiar la velocidad de reproducción

Play Speed

∫ Menú de reproducción

(

Sólo cuando puede visualizarse el tiempo de reproducción transcurrido.

[JPEG]: Funciona con todo el contenido JPEG.)

Repeat

A-B Repeat

– desde k0,6 a k1,4 (en pasos de 0,1

unidades)

≥Después de cambiar la velocidad

– La salida es estéreo. – La frecuencia de muestreo de 96 kHz se

convierte en 48 kHz.

(‹ página 15) Excepto [JPEG] [RAM] (Parte de imagen fija)

Para repetir una sección especificada

Pulse [ENTER] en los puntos de inicio y finalización. Pulse de nuevo [ENTER] para cancelar.

Posición actual

Pulse [34] para seleccionar el tiempo de reproducción transcurrido o el tiempo restante.

Excepto [RAM]

Para marcar hasta 5 posiciones y reproducir de nuevo

[ENTER] (El aparato está ahora listo para aceptar marcadores.)

Marker

Para marcar una posición: [ENTER] (en el punto deseado) Para marcar otra posición: [21] ‹ [ENTER] Para recuperar un marcador: [ Para borrar un marcador: [21] ‹ [CANCEL] ≥Esta función no se activa durante la

reproducción programada o aleatoria.

] ‹ [ENTER]

Page 19

∫ Picture Menu (menú de imagen)

Normal

Picture Mode

Video Output Mode

Transfer Mode

Cinema1: Mejora las imágenes y realza

Cinema2: Hace que las imágenes sean más

Animation Dynamic User (Pulse [ENTER] para seleccionar “Picture Adjustment”) (‹ abajo)

Picture Adjustment

Contrast Brightness Sharpness Colour Gamma (Ajusta el brillo de las partes oscuras.) Depth Enhancer

Reduce el ruido de fondo para dar una sensación de mayor profundidad. Esto no funciona mientras se utiliza Cinema1 ó 2 (‹ arriba)

Cuando se reproducen discos NTSC ≥480I (Entrelazado) ,------. 480P (Progresivo)

Si ha elegido “480P” (‹ arriba), seleccione el método de conversión para la salida progresiva que sea apropiado para el tipo de material de reproducción.

Auto1(normal): Para ver películas Auto2: Para ver películas (lo mismo que

Video: Para material de vídeo

los detalles de las escenas oscuras.

nítidas y realza los detalles de las escenas oscuras.

Auto1, pero se puede convertir vídeo progresivo de 30 cuadros por segundo)

∫ Audio Menu (menú de audio)

Dolby Pro

(‹ página 24)

Logic II

Para escuchar más fácilmente el diálogo

Dialogue Enhancer

Multi Re-master

de las películas

[DVD-V] (Dolby Digital, DTS, MPEG, 3 canales o más, con diálogo grabado en el canal central)

On ,------. Off

[RAM] [DVD-V] solamente) [DVD-A] (Discos grabados con 44,1 kHz y 48 kHz solamente)

[VCD] [CD]

≥Durante la salida de 2 canales de estos

discos, esta función le proporciona un sonido más natural agregando las señales de frecuencia más alta que no están grabadas en el disco, por ejemplo, reproduciendo DVD-Vídeo grabado con 48 kHz a 96 kHz. (Frecuencia de muestreo ‹ página 31)

≥Durante la salida de múltiples canales de

estos discos, esta función reproduce las frecuencias perdidas durante la grabación para ofrecerle un sonido más parecido al original.

[WMA] [MP3] (La grabación del disco no es de 8 kHz, 16 kHz, 32 kHz) Esta función reproduce las frecuencias más altas perdidas durante la grabación para ofrecerle un sonido más parecido al original.

1 # 2 # 3 # Off ^______--}

[DVD-A] [DVD-V] [CD] (LPCM/PPCM)

1 Tempo alto (Ej.: música popular y rock) 2 Varios tempos (Ej., jazz) 3 Tempo bajo (Ej.: música clásica) Otros discos 1 Efecto suave 2 Efecto medio 3 Efecto fuerte

(Discos grabados con 48 kHz

∫ Display Menu (menú de visualización)

Information

Subtitle Position Subtitle Brightness

4:3 Aspect

Just Fit Zoom

Manual Zoom

Bitrate Display

GUI See-through GUI Brightness

On ,------. Off ([JPEG] : Off, Date, Details)

0 a s60 (en pasos de 2 unidades) Auto, 0 a s7 Para seleccionar cómo mostrar

imágenes hechas para pantallas con aspecto 4:3 en un televisor con aspecto 16:9

Normal: Alarga horizontalmente las

Auto: Expande las imágenes de

Shrink: Las imágenes aparecen en el

Zoom: Expande todas las imágenes

Si su televisor tiene una función similar utilícela en lugar de estas funciones para obtener un efecto mejor.

Para seleccionar el tamaño de pantalla apropiado para la pantalla de su televisor

Para acercar y alejar manualmente la imagen

[RAM] [DVD-V] [VCD] [DVD-A]

On ,------. Off On ,------. Off

s3 a r3

imágenes.

buzón 4:3 para llenar más de la pantalla. Otras imágenes aparecen al completo en el centro de la pantalla.

centro de la pantalla.

para que llenen la pantalla.

(Parte de imagen en movimiento)

∫ Other Menu (menú de otras functiones)

Play as DVD-Video

Play as DVD-Audio

Play as DVD-VR, Play as HighMAT

Play as Data Disc

Tipo de señal/datos

LPCM/PPCM/ÎDigital/DTS/MPEG: Tipo de señal kHz(Frecuencia de muestreo)/bit/ch(Número de canales)

Ejemplo:

3/2 .1ch

Durante la parada ≥Seleccione “Play as DVD-Video” para

reproducir el contenido DVD-Vídeo de DVD-Audio.

Durante la parada ≥Seleccione “Play as Data Disc” para

reproducir archivos JPEG de DVDRAM o para reproducir un disco HighMAT sin utilizar la función HighMAT.

.1: Efecto de baja frecuencia

(no se visualiza si no hay señal)

.0: No hay sonido ambiental .1: Sonido ambiental mono .2: Sonido ambiental estéreo (izquierda/

derecha)

.1: Central .2: Delantero izquierdoiDelantero

derecho

.3: Delantero izquierdoiDelantero

derechoiCentral

RQT7428

Page 20

Cambio de los ajustes del reproductor

(Consulte la página 10 para conocer las posiciones de los botones del mando a distancia.)

1234 5

Seleccionar

ENTER

Registrar

123

456

7809

-/--

S10

SHIFT

SETUP MUTING

SHIFT

SETUP MUTING

Seleccionar

Ir a la derecha

Seleccionar

ENTER

Registrar

Muestra el menú de

Seleccione la ficha. Seleccione el

preparación

Elemento

Setup

Ficha

Disc Video Audio Display Others

to select and press

Audio Subtitle Menus

Ratings

ENTER

English

Automatic

English

Level 8

RETURN

Ajuste

to exit

∫Ficha “Disc”

Audio

≥English

Elija el idioma de audio.

Subtitle

≥Automatic

Elija el idioma de los subtítulos.

Menus

≥English ≥(Opciones de idioma)§1≥Other¢¢¢¢ Elija el idioma para los menús del disco. Al cambiar el idioma del menú desde QUICK SETUP también cambia este ajuste.

Ratings

Ajuste un nivel de calificación para

Ajuste de calificaciones (Cuando se seleccione el nivel 8)

≥8 No Limit limitar la reproducción de DVD-Vídeo. ≥Siga las instrucciones de la

pantalla.

§1

Opciones de idioma French, German, Italian, Spanish, Portuguese, Swedish y Dutch

§2

Se selecciona el idioma original designado en el disco.

Cambio de calificaciones (Cuando se seleccione el nivel 0–7)

≥Unlock Player ≥Change Password ≥Change Level ≥Temporary Unlock

≥(Opciones de idioma)§1≥Original

§4

≥English ≥(Opciones de idioma)

≥1 a 7 ≥0 Lock All: Para impedir la reproducción de discos sin niveles de

elemento.

Haga los ajustes. Pulse para salir.

≥Los ajustes permanecen intactos aunque usted ponga la unidad

en el modo de espera.

≥Los elementos subrayados han sido preajustados en la fábrica.

QUICK SETUP permite hacer ajustes sucesivos de los elementos del área sombreada.

§2

≥Other¢¢¢¢

§1

≥Other¢¢¢¢

§3

calificación.

§3

Introduzca un número de código consultando la tabla de la página

31.

§4

Si el idioma seleccionado para “Audio” no se encuentra disponible, aparecen subtítulos en ese idioma (si se encuentra disponible en el disco).

§3

RQT7428

∫Ficha “Video”

TV Aspect

Elija el ajuste adecuado a su televisor y a sus preferencias.

TV Type

Haga la sección adecuada al tipo de su televisor.

Time Delay

Cuando conecte a una pantalla de plasma, ajuste si nota que el audio no está sincronizado con el vídeo.

Video Out (AV/Component)

Elija el formato de señal de vídeo que va a salir por el terminal SCART (AV) y el de componente.

Still Mode

Especifique el tipo de imagen que se va a mostrar cuando se haga una pausa.

NTSC Disc Output

Elija la salida PAL 60 o NTSC cuando reproduzca discos NTSC (‹ página 11).

≥4:3 Pan&Scan

: Televisor de aspecto convencional (4:3) Los lados de la imagen de pantalla panorámica se cortan para poder caber en la pantalla (a menos que lo prohíba el disco).

≥4:3 Letterbox: Televisor de aspecto convencional (4:3)

La imagen de la pantalla panorámica se muestra en el estilo de buzón.

≥16:9: Televisor de pantalla panorámica (16:9) ≥Standard (Direct View TV)

≥CRT Projector ≥LCD TV/Projector ≥Projection TV ≥Plasma TV

≥0ms

≥20ms ≥40ms ≥60ms ≥80ms ≥100ms

≥Video/Y PB PR ≥S-Video/Y PB PR ≥RGB/No Output

≥Automatic ≥Field: La imagen no está borrosa, pero la calidad de la misma es inferior. ≥Frame:

≥PAL60

La calidad general es alta, pero la imagen puede aparecer borrosa.

: Cuando se conecte a un televisor PAL

≥NTSC: Cuando se conecte a un televisor NTSC

Page 21

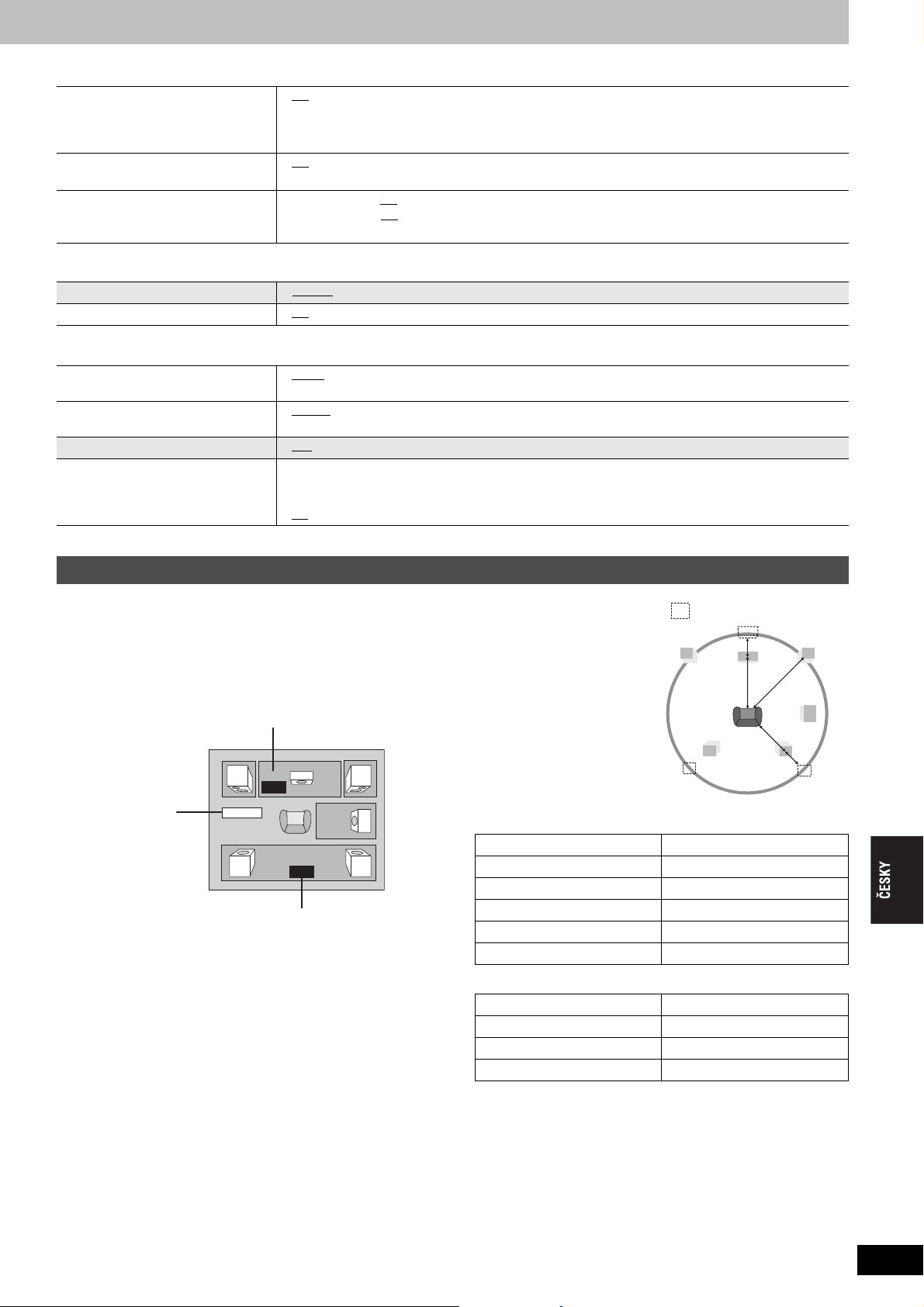

∫Ficha “Audio”

Dynamic Range Compression

Audio during Search

Speaker Setting (‹ abajo)

Ajuste el tiempo de retardo para sus altavoces central y de sonido ambiental.

∫Ficha “Display”

Menu Language On-Screen Messages

∫Ficha “Others”

FL Dimmer

HighMAT

QUICK SETUP Re-initialize Setting

Esto hace que todos los valores de los menús de preparación cambien a los ajustes predeterminados.

≥Off ≥On: Ajuste para mayor claridad incluso cuando el volumen esté bajo comprimiendo la gama entre

el nivel de sonido más bajo y el nivel de sonido más alto. Conveniente para ver tarde por la noche. (Sólo funciona con Dolby Digital)

≥On ≥Off

≥Central: 0.0 ≥Sonido ambiental (L/R): 0.0

/1.0/2.0/3.0/4.0/5.0 ms /5.0/10.0/15.0 ms

≥English ≥ Français ≥Deutsch ≥Italiano ≥Español ≥Português ≥Svenska ≥Nederlands ≥On ≥Off

≥Bright ≥Dim ≥Auto: La visualización pierde intensidad durante la reproducción, pero la recupera cuando usted

hace algunas operaciones.

≥Enable ≥Disable (No se puede utilizar la función HighMAT)

≥Ye s ≥No ≥Yes: La pantalla de contraseña se muestra si se ha establecido “Ratings” (‹ página 20). Introduzca

la misma contraseña. Después de desaparecer “INIT” del visualizador, apague el aparato y vuelva a encenderlo.

≥No

Cambie el tiempo de retardo (Speaker Setting)

(Es efectivo cuando se reproduce audio de múltiples canales)

(Altavoces central y de sonido ambiental solamente) Para escuchar de forma óptima el sonido de 5,1 canales, todos los altavoces, a excepción del altavoz de subgraves, deberán estar a la misma distancia de la posición de escucha. Si tiene que colocar el altavoz central o los altavoces de sonido ambiental más cerca de la posición de escucha, ajuste el tiempo de retardo para compensar la diferencia.

Tiempo de retardo del altavoz central

0.0

Salir

Exit

Tiempo de retardo de los altavoces de sonido ambiental

1 Pulse [34] para seleccionar el cuadro del tiempo de

retardo y pulse [ENTER].

2 Pulse [34] para ajustar el tiempo de retardo y pulse

[ENTER].

Si la distancia a o b es inferior a c, encuentre la diferencia en

: Colocación recomendada

la tabla correspondiente y cambie al ajuste recomendado.

a Altavoz central

Diferencia Ajuste 34 cm aproximadamente 1.0 ms 68 cm aproximadamente 2.0 ms 102 cm aproximadamente 3.0 ms 136 cm aproximadamente 4.0 ms 170 cm aproximadamente 5.0 ms

b Altavoz de sonido ambiental

Diferencia Ajuste 170 cm aproximadamente 5.0 ms 340 cm aproximadamente 10.0 ms 510 cm aproximadamente 15.0 ms

Para terminar con el ajuste de los altavoces

Pulse [2] para seleccionar “Exit” y pulse [ENTER].

RQT7428

Page 22

La radio

TUNER/BAND

Botones numerados

ENTER

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

LEVEL

SFC

POSITION MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

WCH XCH

RDS

PROGRESSIVE

INPUT SELECTOR

RDS

INPUT SELECTOR

SUBWOOFER LEVEL

SFC

-TUNE MODE

−FM MODE

MEMORY

TUNE MODE

MEMORY

FM MODE

OPEN/CLOSE

TUNING

X TUNING W

VOLUME

DOWN

PHONES

Presintonización automática Selección de canales de

Se puede presintonizar un máximo de 15 emisoras de cada banda: FM y AM.

Aparato principal solamente

presintonización

1 Pulse [TUNER/BAND] para seleccionar

Pulse

[INPUT SELECTOR]

“FM” o “AM”

2 Pulse [-TUNE MODE] para seleccionar

“MANUAL”.

Cada vez que usted pulse el botón: MANUAL()PRESET

3 Pulse [X TUNING] o [TUNING W] para

sintonizar la frecuencia más baja (FM: 87.50, AM: 522).

4 Mantenga pulsado [MEMORY].

Suelte el botón cuando se visualice “FM AUTO” o “AM AUTO”.

El sintonizador presintoniza todas las emisoras que puede recibir en canales en orden ascendente. ≥Cuando se presintonizan las emisoras se visualiza “SET

OK”. Luego se reproduce la última emisora establecida.

≥Cuando la presintonización automática no se hace bien se

visualiza “ERROR”. Presintonice manualmente los canales (‹ página 23).

para seleccionar

“FM” o “AM”.

2 Pulse los botones numerados para

seleccionar el canal.

De otra forma, pulse [XCH] o [WCH].

Para seleccionar un número de 2 dígitos

Ej. 12: [S10] ‹ [1] ‹ [2]

S.S

SLEEP

D.MIX PROG.

TTL GRP

Cuando está recibiéndose una emisión FM estéreo.

TUNED

MONO RDS PS

MP3

ST L R PTY

WMA CSM RND JPEG SFC DVD-

AVRCD

SEQ PGM

DISC

∫ Si el ruido es excesivo en el

modo de FM

Aparato principal solamente

Mantenga pulsado [−FM MODE] para visualizar “MONO”.

Mantenga pulsado de nuevo [−FM MODE] para cancelar el modo. El modo también se cancela cuando usted cambia la frecuencia.

TRCK CHAP

P D

MONO RDS PS

TUNED

MP3

ST L R PTY WMA CSM RND JPEG SFC DVD-

AVRCD

SEQ PGM

DISC

RQT7428

Page 23

Sintonización manual

N C

AUDIO

VCR

AUDIO

AUX

LINE OUT

AM ANT

LOOP

EXT

FM ANT

(75

Aparato principal solamente

1 Pulse [INPUT SELECTOR] para

seleccionar “FM” o “AM”.

2 Pulse [-TUNE MODE] para seleccionar

“MANUAL”.

3 Pulse [X TUNING] o [TUNING W] para

seleccionar la frecuencia.

Mantenga pulsado [X TUNING] o [TUNING W] hasta que la frecuencia empiece a desplazarse para iniciar la sintonización automática. La sintonización se detiene cuando se encuentra una emisora.

Presintonización en los canales uno a uno

1 Sintonice la emisora (‹ arriba). 2 Pulse [ENTER]. 3 Mientras parpadea “PGM” en el visualizador

Pulse los botones numerados para seleccionar un canal.

O, pulse [X CH] o [W CH] y luego pulse [ENTER].

DS PS TY

DISC

SLEEP

D.MIX

PROG.

TTL GRP

La emisora que ocupa un canal se borra si se presintoniza otra en ese canal.

TRCK CHAP

S.SR

PL DI

Emisiones RDS

Aparato principal solamente

El aparato puede visualizar los datos de texto transmitidos por el sistema de datos de radio (RDS) disponible en algunas zonas. Si la emisora que está escuchando está transmitiendo señales RDS, “RDS” se encenderá en el visualizador.

Pulse [RDS] para visualizar los datos de texto.

Cada vez que usted pulse el botón: PS > PTY > Visualización de frecuencia

^--------------------------------------}

Visualizaciones PTY

NEWS VARIED FINANCE COUNTRY

AFFAIRS POP M CHILDREN NATIONAL

INFO ROCK M SOCIAL A OLDIES

SPORT

M.O.R. M

EDUCATE LIGHT M PHONE IN DOCUMENT

DRAMA CLASSICS TRAVEL TEST

CULTURE OTHER M LEISURE ALARM

SCIENCE WEATHER JAZZ

“M.O.R. M”=Música para todos los gustos

[Nota]

La visualización de RDS puede que no esté disponible si la recepción es mala.

RELIGION FOLK M

Conexiones de antena opcional

Utilice antenas exteriores si la recepción de la radio es mala.

≥Desconecte la antena cuando no utilice el aparato. ≥No utilice la antena exterior durante una tormenta eléctrica.

Antena exterior de FM (Utilizando una antena de televisión)

≥Desconecte la antena interior de

FM.

≥La antena deberá ser instalada

por un técnico competente.

75 ≠ cable coaxial

(no incluido)

Deje conectada la antena de cuadro.

Antena exterior de AM (Utilizando un cable cubierto de vinilo)

Coloque el cable cubierto de vinilo a lo largo de una ventana u otro lugar conveniente.

5–12 m

RQT7428

Page 24

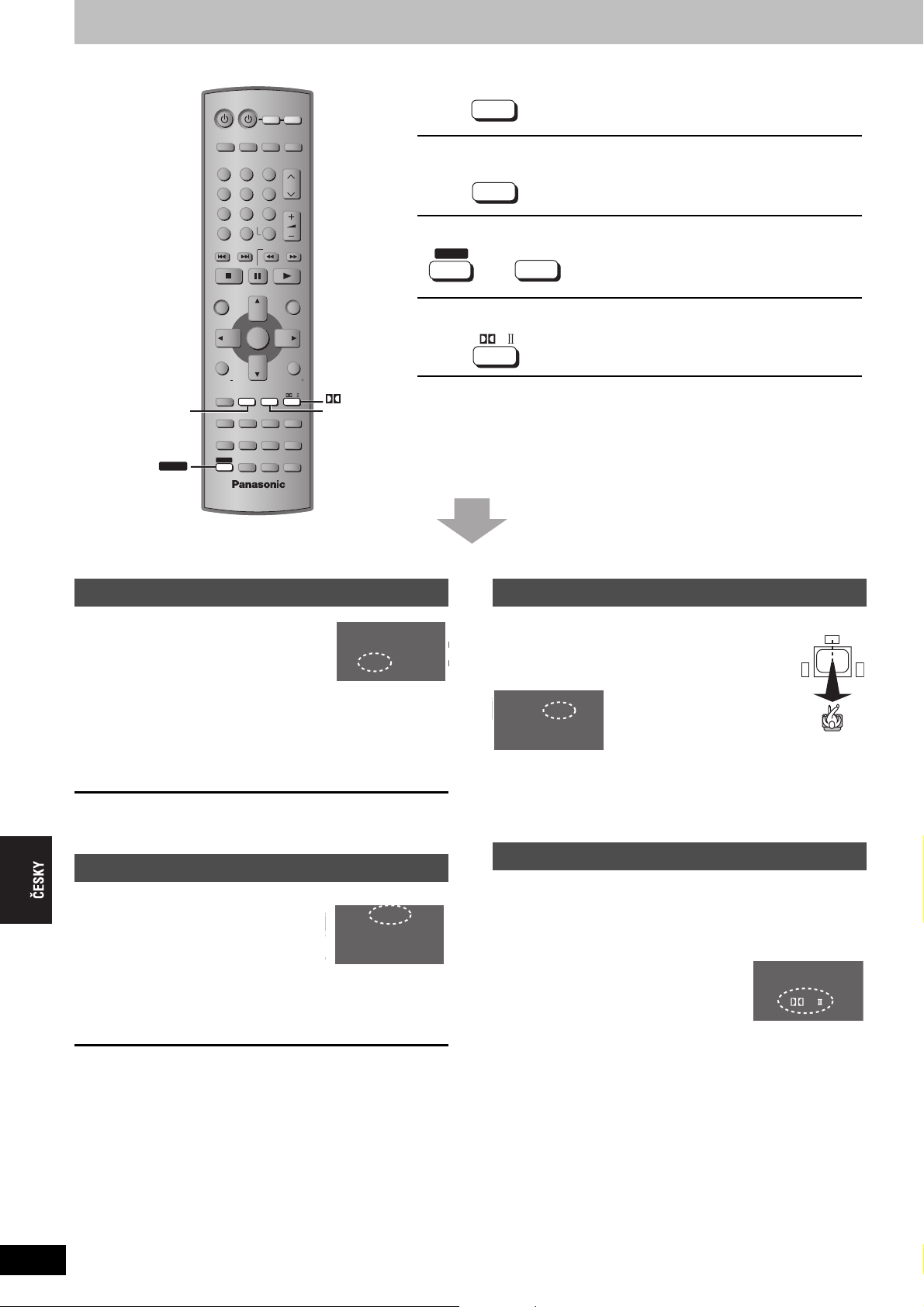

Campo acústico y calidad del sonido

C.F

SFC

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION

MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

C.FOCUS SUPER SRND

SFC

Control de campo acústico

Cambia la calidad de audio.

C.FOCUS

SUPER SRND

Super Surround

Añade efectos de sonido ambiental al sonido estéreo.

C.FOCUS

SHIFT

SUPER SRND

MIX 2CH

Enfoque central

Para diálogos más claros.

Dolby Pro Logic II

Cambia de sonido estéreo a sonido ambiental.

[Nota]

≥Cuando conecte auriculares no podrá utilizar el sistema de campo de sonido

siguiente. (Excluyendo el control de campo de sonido)

≥Cuando estos sistemas de campos acústicos se utilizan con algunas fuentes

puede que usted experimente una reducción en la calidad del sonido. Si pasa esto, apague el sistema del campo acústico.

Consulte abajo para tener más detalles.

Control de campo acústico

Pulse [SFC].

Cada vez que usted pulse el botón:

HEAVY: Añade fuerza a la música rock. CLEAR: Aclara los sonidos más altos. SOFT: Para música de fondo. DISCO: El sonido reverbera para que usted se sienta como si

estuviese en una discoteca.

LIVE: Hace que las voces sean más vivas. HALL: Expande el sonido para que usted se sienta como si

estuviese en una sala de conciertos.

FLAT: Cancelación (no se añade efecto) (ajuste de fábrica).

Para comprobar el ajuste actual

Pulse [SFC].

TUNED

MONO RDS PS

MP3

ST L R PTY WMA CSM RND JPEG SFC DVD-

AVRCD

SEQ PGM

DISC

Super Surround

Pulse [SUPER SRND].

S.SRND

Cada vez que usted pulse el botón: MUSIC: Añade efectos de sonido

ambiental a las fuentes estéreo.

MOVIE: Utilice este modo cuando

reproduce películas.

PA RT Y: El sonido es estéreo independientemente del sentido en

que usted mire.

(apagado): Cancelación

≥Puede ajustar el volumen de los altavoces de sonido ambiental

para obtener el mejor efecto de los mismos (‹ página 25, Ajustes de nivel de los altavoces).

≥Super Surround no funciona cuando se reproduce un DVD

grabado con Dolby Digital o DTS.

≥Cuando Super Surround esté encendido, Dolby Pro Logic II

(‹ derecha) se apagará.

TRCK C.F CHAP DTS

PL DIGITAL

L C

SRSLFE

Enfoque central

(Discos donde el diálogo está grabado en el canal central)

Puede hacer que el sonido del altavoz central parezca que procede del interior del televisor.

Pulse [SHIFT]i[C. FOCUS].

S.SRND

TRCK C.F

CHAP DTS

CENTER FOCUS ON

PL DIGITAL

LLC

SRSLFE

CENTER FOCUS OFF

TTL

D P

≥Esto no funciona cuando está encendido Super Surround. ≥

Esto también funcionará cuando esté encendido Dolby Pro Logic II.

Dolby Pro Logic II

Dolby Pro Logic II es un decodificador avanzado que extrae 5canales de sonido ambiental (derecho e izquierdo delanteros, central y derecho e izquierdo de sonido ambiental) de cualquier

programa estéreo, tanto si ha sido codificado específicamente con Dolby Surround como si no.

Pulse [ÎPLII].

Cada vez que usted pulse el botón: MOVIE: Software de película, grabado en

Dolby Surround.

MUSIC: Fuentes estéreo

S.SRND TRCK C.F CHAP DTS

DIGITAL

L C

LS SRSLFE

OFF: Cancelación

≥Esto sólo funciona en el modo DVD/CD. ≥“ÎPLII” se enciende cuando hay efecto.

RQT7428

Page 25

SLEEP

AV SYSTEM

TV/AV

VCR/AUX

TUNER/BAND

DVD/ CD

DVD/CD

SHIFT

TEST

CH SELECT

Ajustes de nivel de los altavoces

342 1

SHIFT

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

DISPLAY

TV VOL

SUBWOOFER

LEVEL

POSITION MEMORY

C.S.M

FL DISPLAY

SHIFT

CH SELECT

SFC

PAG E

GROUP

TEST

-/--

S10

SLOW/SEARCH

ENTER

C.FOCUS

SUPER SRND

ZOOM AUDIO

REPEAT

QUICK REPLAY

VOLUME

PLAY LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

i j

Consulte abajo para tener más detalles.

VOLUME

TEST

CH SELECT

Ajustes de nivel de los altavoces

Ésta es una de las formas de obtener los efectos ambientales apropiados. Ajuste el nivel de los altavoces para que sea el mismo que el de los altavoces delanteros.

Preparación

Pulse [DVD/CD].

1 Durante la parada

Pulse [SHIFT]i[TEST] para dar salida a la señal de prueba.

L: Delantero izquierdo C: Central R: Delantero derecho RS: Ambiental derecho LS: Ambiental izquierdo

2 Pulse [VOLUME, r] o [s] para poner el

volumen utilizado normalmente para escuchar.

3 Pulse [3] (aumento) o [4] (disminución)

para ajustar el nivel de cada altavoz.

C, RS, LS: `6 dB a + 6 dB (L, R: Sólo se puede ajustar el equilibrio.)

≥Para ajustar el balance de los altavoces delanteros

Mientras sale la señal de prueba, pulse [21].

Para detener la señal de prueba

Pulse de nuevo [SHIFT]i[TEST].

∫ Para ajustar el nivel de los altavoces durante la

reproducción

(Eficaz cuando se reproduce audio de múltiples canales o Dolby Pro Logic II.)

1 Pulse [CH SELECT] para seleccionar el

altavoz.

L #C #R #RS #LS #SW

^------------------------------------------------}

SW: Subgraves ≥Puede ajustar SW sólo si el disco incluye un canal de

subgraves.

≥SW no aparece en el visualizador, y no puede ajustarse,

cuando se activa Dolby Pro Logic II.

≥Cuando se selecciona “MUSIC” o “MOVIE” con Super

Surround (‹ página 24) aparece S en lugar de RS o LS. En este caso, usted puede ajustar ambos altavoces de sonido ambiental al mismo tiempo. S: `6 dB a +6 dB

2 Pulse [3] (aumento) o [4] (disminución)

para ajustar el nivel de cada altavoz.

C, RS, LS, SW: `6 dB a + 6 dB (L, R: Sólo se puede ajustar el equilibrio.)

≥Para ajustar el balance de los altavoces delanteros

Durante la reproducción, pulse [21].

[Nota]

No hay salida del canal SW (subgraves).

RQT7428

Page 26

Campo acústico y calidad del sonido

SUBWOOFER

LEVEL

C.S.M

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

MIX 2CH

SHIFT

SUBWOOFER

LEVEL

MIX 2CH

Mezcla descendente

Mezcla de señales de múltiples canales a 2 canales.

Nivel de subgraves

Ajusta la cantidad de graves.

C.S.M

Memoria de sonido personalizado

Guarda un máximo de 30 ajustes de sonido (un ajuste por disco).

Consulte abajo para tener más detalles.

Mezcla descendente

Puede dar salida a la señal de 2 canales mezclada cuando sea necesario (ej.: cuando intente grabar sonido de 5,1 canales en otro equipo de grabación).

Pulse [SHIFT]i[MIX 2CH].

TUNED

MONO RDS PS

MP3

ST L R PTY

DISC

AVRCD

SLEEP

D.MIX PROG.

PGM

TTL GRP

WMA CSM RND HDCD SFC SEQ DVD-

MIX 2CH ON !# MIX 2CH OFF

[Nota]

Cuando “D.MIX” parpadea en el visualizador, el disco contiene señales multicanales que no pueden mezclarse. [DVD-A]

S.SRND TRCK C.F CHAPDTS

PL DIGITAL

L C

LS SRSLFE

Nivel de subgraves

Pulse [SUBWOOFER LEVEL].

SUB W 1>SUB W 2>SUB W 3>SUB W 4 (preajuste en fábrica)

^--------------------------------------------------------------}

TUNED

MONO RDS PS

MP3

ST L R PTY WMA CSM RND HDCD SFC SEQ DVD-

AVRCD

DISC

SLEEP

D.MIX PROG.

PGM

TTL GRP

S.SRND TRCK C.F CHAPDTS

DIGITAL

L C

LS SRSLFE

Memoria de sonido personalizado

[DVD-A] [DVD-V] [VCD] [CD]

Ajuste de sonido disponible:

Nivel de subgraves, Enfoque central, Control de campo acústico, Super Surround

Después de hacer los ajustes del campo acústico o de la calidad del sonido

Mantenga pulsado [C.S.M].

MONO RDS PS

TUNED MP3

ST L R PTY WMA CSM RND JPEG SFC DVD-

AVRCD

∫ Recuperación de los ajustes

El aparato recupera los ajustes cuando usted vuelve a reproducir el disco.

≥Los ajustes son reemplazados si usted los cambia. ≥Cuando guarde ajustes para el disco 31, los ajustes del disco más

antiguo se borrarán.

≥Pulse [C.S.M] mientras se visualiza “CSM” para cancelar el ajuste

de sonido para el disco.

≥Pulse [C.S.M] mientras “CSM” está apagado para recuperar el

ajuste de sonido para el disco.

SEQ PGM

DISC

SLEEP

D.MIX PROG.

TTL GRP

RQT7428

Page 27

Otras funciones

AV SYSTEM

VCR/AUX

SLEEP

TUNER/BAND

DVD/ CD

SLEEP

TV/AV

123

456

7809

-/--

CANCEL

SKIP

S10

SLOW/SEARCH

VOLUME

i j

VOLUME

Temporizador para dormir

SLEEP

SETUP MUTING

Consulte más abajo para conocer detalles.

Apaga el aparato después de pasar un tiempo establecido.

Silenciamiento

SFC

PAG E

GROUP

TEST

ENTER

SUPER SRND

QUICK REPLAY

C.FOCUS

ZOOM AUDIO

REPEAT

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

MUTING

TOP MENU

DIRECT

NAVIGATOR

DISPLAY

TV VOL

SUBWOOFER

LEVEL

C.S.M

FL DISPLAY

SHIFT

POSITION

MEMORY

CH SELECT

Temporizador para dormir

Pulse [SLEEP] para seleccionar el tiempo (en minutos).

DS PS

DISC

SLEEP

D.MIX

PROG.

TTL GRP

SLEEP 30_----)SLEEP 60_----)SLEEP 90

^""""" OFF(_ SLEEP 120(__}

Para cancelar el temporizador

Pulse [SLEEP] para seleccionar “OFF”.

Para confirmar el tiempo restante

Pulse de nuevo [SLEEP].

Para cambiar el ajuste

Repita el procedimiento desde el principio.

Silenciamiento

Pulse [MUTING].

“MUTING” parpadea en el visualizador del aparato.

TUNED

MONO RDS PS

MP3

ST L R PTY

DISC

AVRCD

SLEEP

D.MIX

SEQ

PROG.

PGM

TTL GRP

WMA CSMCSM RND JPEG SFC DVD-

Para cancelar

≥

Pulse de nuevo [MUTING] o reduzca el volumen al mínimo (–– dB), y luego súbalo hasta alcanzar el nivel requerido.

≥El silenciamiento se cancela cuando usted pone el aparato en el

modo de espera.

S.SRNDS.SRND TRCK C.F CHAPDTS

PL DIGITAL

L C

SRSLFE

Utilización de auriculares

1 Reduzca el volumen y conecte los

auriculares (no incluidos).

Tipo de clavija de auricular: 3,5 mm, estéreo

VOLUME

TUNE MODE

MEMORY

RDS

PROGRESSIVE

INPUT SELECTOR

SUBWOOFER LEVEL

SFC

OPEN/CLOSE

FM MODE

PHONES

DOWN

TUNING

2 Ajuste el volumen de los auriculares con

[VOLUME].

≥ El audio cambia automáticamente a estéreo (2 canales).

[Nota]

Evite escuchar durante mucho tiempo para no dañarse los oídos.

RQT7428

Page 28

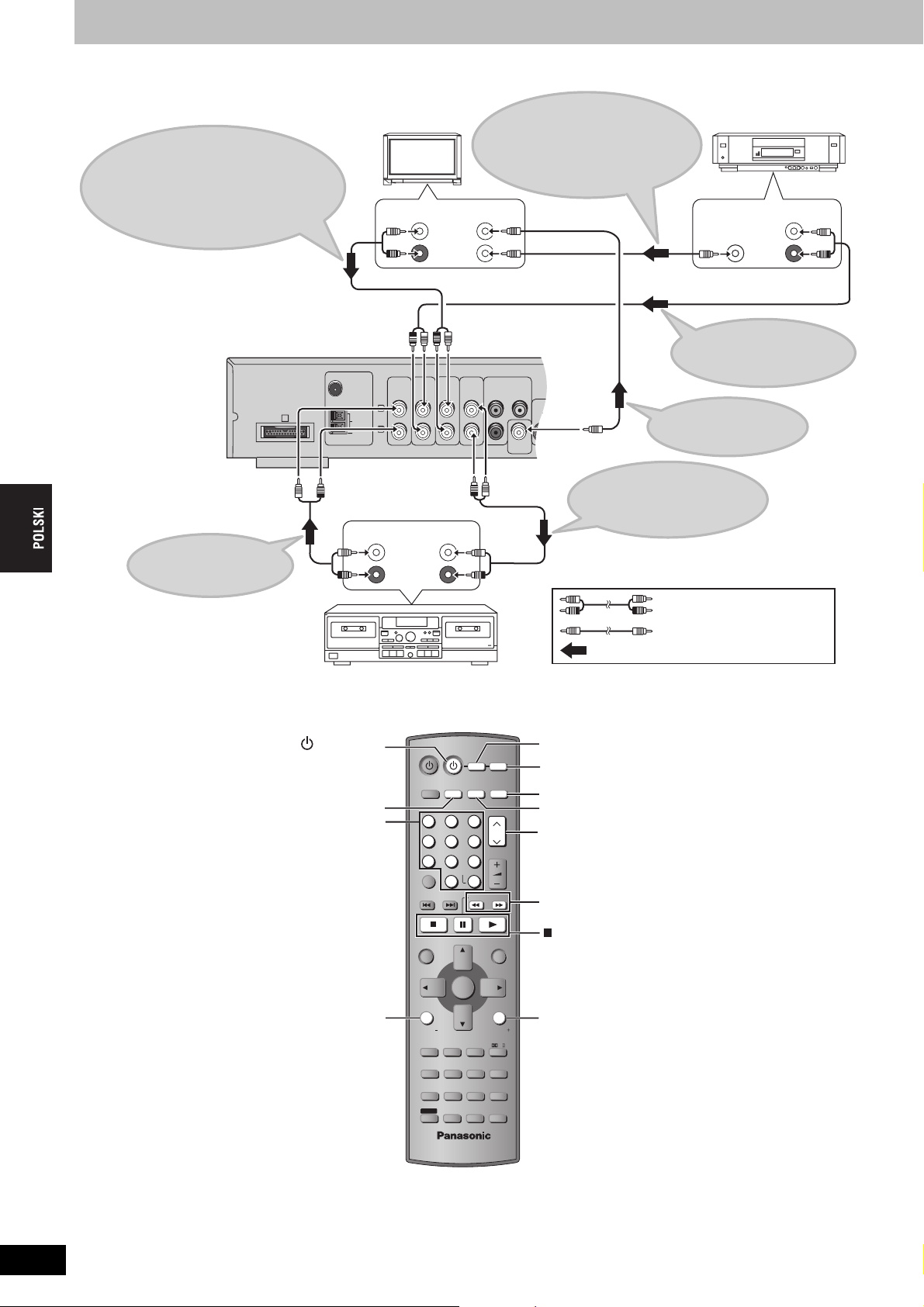

Control de otro equipo

COMPONENT

S-VIDEO

OUT

VIDEO

OUT

VIDEO OUT

AUDIO

VCR

AUDIO

AUX

LINE OUT

(480P/480I)

AM ANT

LOOP

EXT

FM ANT (75

∫ Ejemplo de conexión

Para reproducir sonido del televisor

Reduzca el volumen del televisor al mínimo y controle el volumen en este aparato.

Para reproducir el sonido de una platina de casete

Platina de casete

(no incluidos)

Televisor

(no incluidos)

AUDIO OUT

PLAY OUT

L R

REC IN

L R

Para ver imágenes procedentes de la videograbadora

Seleccione la entrada “VIDEO 2” en su televisor en este ejemplo.

VIDEO IN

1 2

Para grabar discos, emisiones de radio, etc. en una platina de casete

: Circulación de las señales

Videograbadora

(no incluidos)

VIDEO OUT AUDIO OUT

Para reproducir el sonido de una videograbadora

Ya está conectado

(‹ página 8)

Cable de audio (no incluido)

Cable de vídeo (no incluido)

RQT7428

AV SYSTEM

SLEEP

AV SYSTEM

TV/AV

VCR/AUX

TUNER/BAND

DVD/ CD

TV/AV

Botones numerados

TV VOL `

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

LEVEL

SFC

POSITION MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VOLUME

PLAY

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

VCR/AUX

DVD/CD TUNER/BAND

WCH XCH

6, 5

, ;, 1

LIST

TV VOL _

Page 29

Control del televisor y la videograbadora

Puede utilizar el mando a distancia para controlar un televisor o videograbadora Panasonic. Conecte su equipo consultando “Ejemplo de conexión” (‹ página 28).

[Nota]

El mando a distancia puede que no funcione correctamente con algunos modelos.

Televisor

Preparación

≥Apunte el mando a distancia al aparato y pulse [TV] para encender

el botón.

≥Apunte el mando a distancia al televisor para hacer las

operaciones siguientes.

Encendido/apagado del televisor

Pulse [Í AV SYSTEM].

Cambio del modo de entrada de vídeo del televisor

Pulse [TV/AV].

Cambio de canales

Pulse [X CH] o [W CH].

Ajuste del volumen

Pulse [TV VOLs] o [TV VOLr].

Cambio del código del mando a distancia

[HT870]

Este mando a distancia también puede controlar otras marcas de televisores y videograbadoras. Cambie el código para controlar tal equipo (‹abajo).

Apunte el mando a distancia al equipo.

Mientras pulsa [TV] o [VCR/AUX]

Pulse un botón numerado para introducir el primer dígito y luego el segundo.

El mando a distancia da salida a la señal de encendido/apagado. Si el código es correcto, el equipo se enciende o se apaga. Si no, intente introducir otro código.

[Nota]

Vuelva a introducir los códigos después de cambiar las pilas.

Videograbadora

Preparación

≥Cambie el modo de entrada de vídeo del televisor (“VIDEO 2” en el

ejemplo).

≥Apunte el mando a distancia al aparato y pulse [VCR/AUX] para

encender el botón.

≥Apunte el mando a distancia a la videograbadora para hacer las

operaciones sigueintes.

Encendido/apagado de la videograbadora

Pulse [Í AV SYSTEM].

Reproducción, pausa y parada

Pulse [1] (reproducción), [;] o [∫].

Avance rápido y rebobinado

Pulse [6] o [5].

Conexión de un reproductor de discos láser o un reproductor de discos de vinilo

Conéctelo en lugar de una videograbadora (‹ página 28) y seleccione “VCR” como fuente.

Recomendamos utilizar un reproductor de discos de vinilo con ecualizador fonográfico incorporado. Si su reproductor no tiene un ecualizador incorporado, conéctelo primero a un ecualizador separado y luego al aparato.

Utilización de la platina de casete

Escucha de la platina de casete

Pulse [VCR/AUX] varias veces para seleccionar “AUX” como fuente.

Grabación en la platina de casete

1 Pulse [DVD/CD] para seleccionar “DVD/CD”.

Pulse [TUNER/BAND] para seleccionar “FM” o “AM”.

2 Inicie la grabación y la reproducción.

[HT870]

Lista de códigos de TV Lista de códigos de videograbadoras

PANASONIC: 01, 29, 30, 31 AKAI: 07, 11, 28, 36, 37 ALBA: 05, 11, 12 BAUR: 32 BLAUPUNKT: 28, 36 BRANDT: 26, 41 BUSH: 02, 05, 10, 11, 12,

DAEWOO: 11, 12, 32 DUAL: 32 FERGUSON: 11, 12 FINLUX: 11, 12, 22, 23, 24,

FISHER: 37 FUNAI: 02, 38 GOLDSTAR: 11, 12 GOODMANS: 11, 12, 25, 32 GRUNDIG: 28, 36 HITACHI: 01, 09, 26, 41 ICE: 21, 39 INNO HIT: 34 ITT/NOKIA: 05, 07, 37 JVC: 18 KENDO: 40 LOEWE: 14, 33 LOEWE OPTA: 32 LUXOR: 37 MATSUI: 02, 05, 06, 07, 10,

MITSUBISHI: 14, 19, 28, 36

32, 38

25, 40

11, 12, 25, 37, 38

NOKIA: 05, 07, 37 NORDMENDE: OCEANIC: 27, 35 ORION: 02, 03, 05, 10, 11,

PHILIPS: 11, 12, 13, 15 PHONOLA 11, 12 RADIOLA: 11, 12 ROADSTAR: 39 SABA: 26, 41 SALORA: 07, 37 SAMSUNG: 11, 12, 15, 21, 25,

SANYO: 07, 17, 25, 37 SCHNEIDER: 11, 12 SEG: 39, 40 SELECO: 11, 24 SHARP: 17, 20 SIEMENS: 11, 12, 17, 28, 36 SINUDYNE: 02, 05, 11, 12, 22,

SONY: 16 THOMSON: 05, 26, 41 THORN: 06, 08, 11, 12, 14,

TOSHIBA: 03, 04, 06, 08 UNIVERSUM: 39 WHITE WESTING HOUSE:

26, 41

12, 38

34, 39

24, 38, 40

16, 25, 32

11, 12, 22, 40

PANASONIC: 01, 29, 30 AKAI: 06, 08, 16, 17, 19,

ALBA: 02, 06, 23 BAIRD: 08, 10, 37 BLAUPUNKT: 01, 26, 29, 30, 33 BUSH: 02, 09, 23 DAEWOO: 15 FERGUSON: 31 FISHER: 05, 07, 10, 11, 12 GOLDSTAR/LG: 03, 04, 36, 37 GOODMANS: 02, 03, 18, 23, 27,

GRUNDIG: 02, 23, 26, 28, 32,

HCM: 02, 23 HITACHI: 13, 14 ITT: 08, 10, 11, 37 ITT/NOKIA: 18, 27, 37 JVC: 20, 21 KENDO: 08, 09, 37 LOEWE: 03, 32 LUXOR: 08, 10, 11, 17, 19,

MATSUI: 03, 05, 09 METZ: 01 MITSUBISHI: 17, 19, 21, 32 NEC: 04, 21, 36, 37 NOKIA: 08, 10, 11, 18, 22,

27, 37

NORDMENDE: 20, 21 OKANO: 06 ORION: 05, 09 PHILIPS: 22, 32, 33, 34, 35 PHONOLA: 32 RFT: 33 ROADSTAR: 02, 03, 18, 23, 27 SABA: 21 SALORA: 08, 11, 17, 19, 37 SAMSUNG: 15, 16, 18, 27 SANYO: 07, 10, 11 SCHAUB LORENZ: SCHNEIDER: 02, 03, 18, 23, 27,

SEG: 02, 18, 23, 27 SHARP: 22 SIEMENS: 03, 10, 11, 32 SONY: 24, 25, 26 THOMSON: 21 THORN: 10 TOSHIBA: 15, 17, 19, 32 UNIVERSUM: 03, 08, 32, 37

RQT7428

Page 30

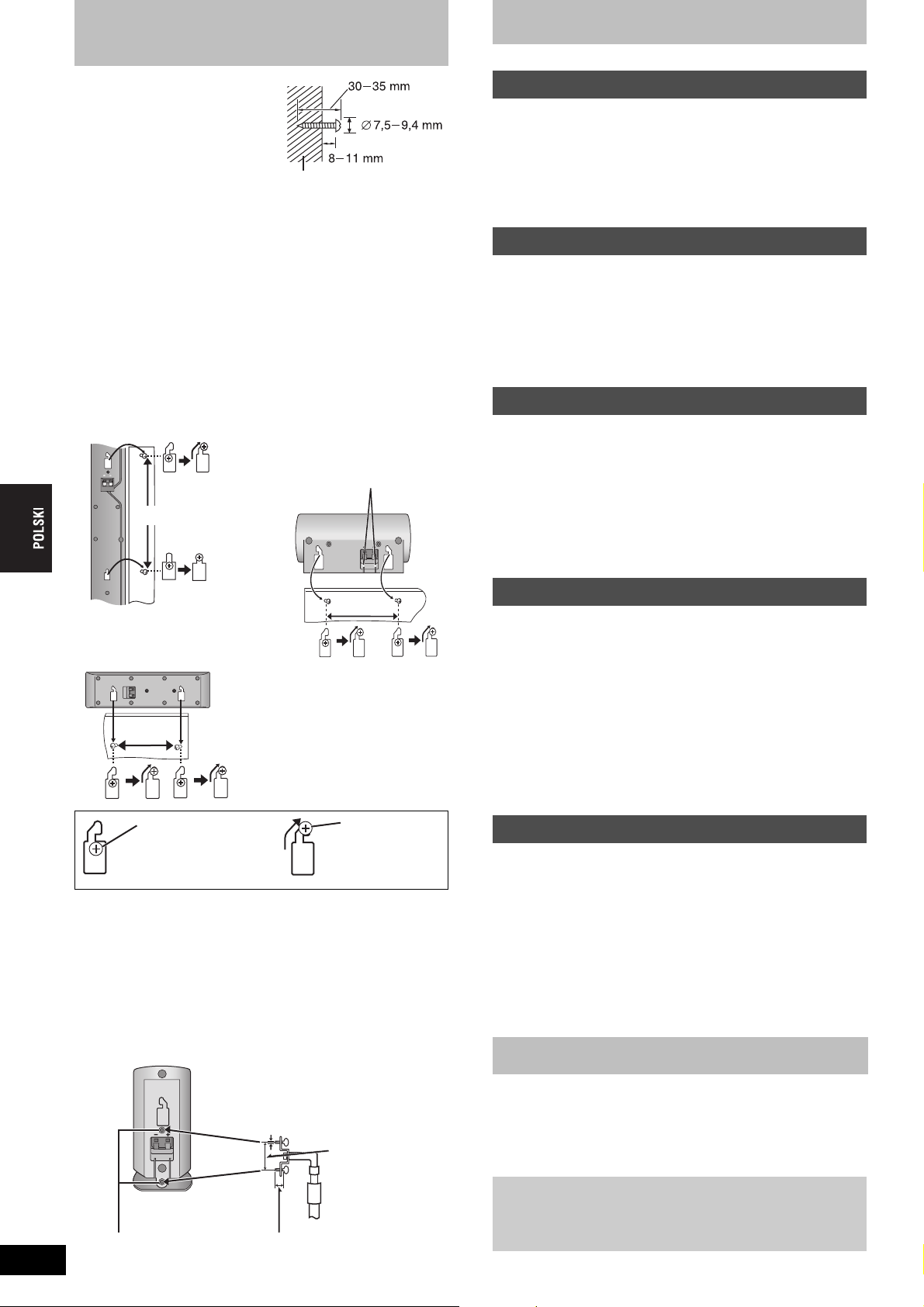

Otras opciones de instalación de altavoces

Medidas de seguridad

∫

Colocación en una pared

1 Meta un tornillo (no incluido) en

la pared.

2 Fije firmemente el altavoz en

el(los) tornillo(s) con el(los) agujero(s).

≥La pared o columna en la que vaya

a colocar los altavoces deberá ser capaz de aguantar un peso de 10 kg por tornillo. Consulte a un constructor de viviendas cualificado cuando coloque los altavoces en una pared. La colocación mal hecha puede dañar la pared y los altavoces.

[HT870]

≥Cuando monte el altavoz delantero en una pared, le

recomendamos utilizar una cuerda (no incluida) para impedir que se caiga (‹ página 5).

≥Para los altavoces delanteros y de sonido ambiental montados en

una pared se recomienda utilizar los cables de altavoces opcionales. (También puede quitar los cables de altavoces de los tubos suministrados con este sistema.)

Altavoces delanteros y de sonido ambiental [HT870]

230 mm

Pared o columna

Altavoz central

Para que el altavoz se coloque bien contra la pared, asegúrese de meter el cable

del altavoz en la ranura.

]HT520\

Colocación

Coloque el aparato en una superficie plana lejos de la luz directa del sol, temperatura y humedad altas, y vibración excesiva. Estas condiciones pueden dañar la caja y otros componentes, reduciendo por lo tanto la duración del aparato.

No ponga objetos pesados encima del aparato.

Tensión

No utilice fuentes de alimentación de alta tensión. Esto puede sobrecargar el aparato y causar un incendio.

No utilice fuentes de alimentación de CC. Compruebe cuidadosamente la fuente de alimentación cuando instale el aparato en una embarcación o en otro lugar donde se utilice CC.

Protección del cable de alimentación de CA

Asegúrese de que el cable de alimentación de CA esté conectado correctamente y no dañado. Una mala conexión y daños en el cable pueden causar un incendio o una descarga eléctrica. No tire del cable ni lo doble, y no ponga objetos pesados encima de él.

Sujete firmemente el enchufe cuando desconecte el cable. Tirar del cable de alimentación de CA puede causar una descarga eléctrica.

No maneje el enchufe con las manos mojadas. Esto puede causar una descarga eléctrica.

86 mm

Altavoz central [HT870]

150 mm

En esta posición, el altavoz caerá posiblemente si se mueve hacia la derecha o hacia la izquierda.

∫

Colocación de soportes de los altavoces

[HT870] (Altavoz central solamente) [HT520] Asegúrese de que los soportes cumplan estas condiciones antes de adquirirlos. El diámetro y la longitud de los tornillos y la distancia entre los mismos deberán ser los mostrados en el diagrama.

≥Los soportes deberán ser capaces de aguantar más de 10 kg. ≥Los soportes deberán quedar estables aunque los altavoces estén

en una posición alta. P. ej.: [HT520] Altavoz delantero

Mueva el altavoz para que el tornillo quede en esta posición.

(no incluidas)

Materias extrañas

No permita que objetos de metal caigan dentro del aparato. Esto puede causar una descarga eléctrica o un fallo en el funcionamiento.

No permita que entren líquidos en el aparato. Esto puede causar una descarga eléctrica o un fallo en el funcionamiento. Si ocurre esto, desconecte inmediatamente el aparato de la fuente de alimentación y póngase en contacto con su concesionario.

No rocíe insecticidas sobre o dentro del aparato. Contienen gases inflamables que pueden encenderse si son rociados dentro del aparato.

Servicio

No intente reparar este aparato usted mismo. Si el sonido se interrumpe, los indicadores no se iluminan, aparece humo o se produce cualquier otro problema que no está tratado en estas instrucciones, desconecte el cable de alimentación de CA y póngase en contacto con su concesionario o centro de servicio autorizado. Si el aparato es reparado, desarmado o reconstruido por personas que no están cualificadas para ello pueden producirse descargas eléctricas o daños en el mismo.

Extienda la duración del aparato desconectándolo de la fuente de alimentación si no lo va a utilizar durante mucho tiempo.

Mantenimiento

Limpie el aparato con un paño blando y seco.

≥No utilice nunca alcohol, diluyente de pintura o bencina para limpiar

este aparato.

≥Antes de utilizar un paño tratado químicamente, lea atentamente

las instrucciones que acompañan al paño.

RQT7428

Coloque los soportes con estos orificios metálicos.

5 mm, paso de 0,8 mm

60 mm

Base de altavoz (no incluida)

Grosor de la chapa más 7 a 10 mm

Antes de mover el aparato, asegúrese de que la bandeja del disco esté vacía.

Si no lo hace correrá el riesgo de dañar el disco y el aparato.

Page 31

Glosario

Descodificador

Un descodificador restablece las señales de audio codificadas en DVDs y las convierte en señales normales. A esto se le llama descodificación.

Dolby Digital

Es un método de codificación de señales digitales desarrollado por Dolby Laboratories. Además del audio estéreo (2 canales), estas señales también pueden ser audio multicanal. Utilizando este método se puede grabar en un disco una gran cantidad de información de audio.

DTS (Digital Theater Systems)

Este sistema de sonido ambiental se utiliza en muchos cines. La separación entre los canales es muy buena, por lo que es posible obtener resultados muy reales.

Gama dinámica

La gama dinámica representa la diferencia entre el nivel más bajo de sonido que se puede oír por encima del ruido producido por el aparato y el nivel de sonido más alto antes que se produzca distorsión.

Cuadro fijo y campo fijo

Los cuadros son imágenes fijas que van juntas para formar una imagen en movimiento. Cada segundo se muestran aproximadamente 30 cuadros. Un cuadro se forma con un máximo de dos campos. Un televisor convencional muestra estos campos uno tras otro para crear cuadros. Cuando usted hace una pausa en una imagen en movimiento, se muestra una imagen fija. Un cuadro fijo se forma con un máximo de dos campos alternativos, por lo que la imagen puede aparecer borrosa, pero la calidad general es buena. Un campo fijo no aparece borroso, pero sólo tiene la mitad de información de un cuadro fijo, por lo que la calidad de la imagen resulta inferior.

I/P/B

MPEG 2, el estándar de compresión de vídeo adoptado para ser utilizado con DVD de vídeo, codifica cuadros utilizando estos tres tipos de imagen. I: Imagen intracodificada

Esta imagen ofrece la mejor calidad y es la mejor para ser utilizada cuando se ajusta la imagen.

P: Imagen codificada predictiva

Esta imagen se calcula tomando como base imágenes I o imágenes P pasadas.

B: Imagen codificada predictiva bidireccional

Esta imagen se calcula comparando imágenes I y P pasadas y futuras, por lo que tiene el volumen de información más bajo.

PCM lineal (modulación por codificación de impulsos)

Son señales digitales sin comprimir similares a las de los CDs.

Control de reproducción (PBC)

Si un CD de vídeo tiene control de reproducción, usted podrá seleccionar escenas e información con los menús.

Frecuencia de muestreo

El muestreo es el proceso de convertir las alturas de las muestras de ondas de sonido (señal analógica) tomadas durante periodos establecidos en dígitos (codificación digital). La frecuencia de muestreo es el número de muestras tomadas por segundo, así que cuanto más alto sean los números más fiel será la reproducción del sonido original.

Windows Media y el logo de Windows son marcas o marcas registradas de Microsoft Corporation en Estados Unidos y/o en otros países.

WMA es un formato de compresión desarrollado por Microsoft Corporation. Éste obtiene la misma calidad de sonido que MP3 con archivos de menor tamaño que los de MP3.

MPEG La tecnología de decodificación de audio Layer-3 autorizada por Fraunhofer IIS y Thomson multimedia.

Fabricado bajo licencia de Dolby Laboratories. “Dolby” “Pro Logic” y el símbolo con una doble D son marcas comerciales de Dolby Laboratories.

“DTS” y “DTS Digital Surround” son marcas registradas de Digital Theater Systems, Inc.

Lista de códigos de idiomas

Abkhazio: 6566 Afar: 6565 Afrikaans: 6570 Aimara: 6588 Albanés: 8381 Alemán: 6869 Amharico: 6577 Árabe: 6582 Armenio: 7289 Asamés: 6583 Azerbaiyano: 6590 Bashkirio: 6665 Bengalí;: 6678 Bielorruso: 6669 Bihari: 6672 Birmano: 7789 Bretón: 6682 Búlgaro: 6671 Butanés: 6890 Cachemiro: 7583 Camboyano: 7577

Catalán: 6765 Checo: 6783 Chino: 9072 Coreano: 7579 Corso: 6779 Croata: 7282 Danés: 6865 Eslovaco: 8375 Esloveno: 8376 Español: 6983 Esperanto: 6979 Estonio: 6984 Faroés: 7079 Finés: 7073 Fiyano: 7074 Francés: 7082 Frisón: 7089 Gaélico: 7168 Galés: 6789 Gallego: 7176 Georgiano: 7565

Griego: 6976 Groenlandés: 7576 Guaraní: 7178 Gujarati: 7185 Hausa: 7265 Hebreo: 7387 Hindi: 7273 Holandés: 7876 Húngaro: 7285 Indonesio: 7378 Inglés: 6978 Interlingua: 7365 Irlandés: 7165 Islandés: 7383 Italiano: 7384 Japonés: 7465 Javanés: 7487 Kannada: 7578 Kazajstano: 7575 Kirguiz: 7589 Kurdo: 7585

Este producto incorpora tecnología de protección de los derechos de autor que a su vez está protegida por reivindicaciones de métodos de ciertas patentes de los EE.UU. y otros derechos de propiedad intelectual propiedad de Macrovision Corporation y otros propietarios de derechos. La utilización de esta tecnología de protección de los derechos de autor debe contar con la autorización de Macrovision Corporation, y debe ser utilizada solamente en el hogar y otros lugares de visión limitada a menos que Macrovision Corporation autorice lo contrario. La inversión de la tecnología o el desmontaje están prohibidos.

, HDCD

, High Definition Compatible Digital® y

Pacific Microsonics™ son marcas registradas o marcas de fábrica de Pacific Microsonics, Inc. en los Estados Unidos y/o en otros países.

El sistema HDCD se fabrica bajo licencia de Pacific Microsonics, Inc. Este producto está cubierto por una o más de las patentes siguientes: Patentes de los Estados Unidos con los números 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311 y 5,872,531, patente de Australia con el número 669114, y otras patentes pendientes.

Laosiano: 7679 Latín: 7665 Letón 7686 Lingala: 7678 Lituano: 7684 Macedonio: 7775 Malagasio: 7771 Malayalam: 7776 Malayo: 7783 Maltés: 7784 Maorí: 7773 Marathí: 7782 Moldavo: 7779 Mongol: 7778 Naurano: 7865 Nepalí: 7869 Noruego: 7879 Oriya: 7982 Pashto: 8083 Persa: 7065 Polaco: 8076

Portugués: 8084 Punjabi: 8065 Quechua: 8185 Romance: 8277 Rumano: 8279 Ruso: 8285 Samoano: 8377 Sánscrito: 8365 Serbio: 8382 Serbocroata: 8372 Shona: 8378 Sindhi: 8368 Singalés: 8373 Somalí: 8379 Suajili: 8387 Sudanés: 8385 Sueco: 8386 Tagalo: 8476 Tailandés: 8472 Tamil: 8465 Tártaro: 8484

Tay i k o: 8 4 7 1 Telugu: 8469 Tibetano: 6679 Tigrinia: 8473 Tonga: 8479 Turcomano: 8482 Turkmenio: 8475 Twi: 8487 Ucraniano: 8575 Urdu: 8582 Uzbeko: 8590 Vasco: 6985 Vietnamita: 8673 Volapük: 8679 Wolof: 8779 Xhosa: 8872 Yídish: 7473 Yoruba: 8979 Zulú: 9085

RQT7428

Page 32

Especificaciones

SECCIÓN DEL AMPLIFICADOR

[HT870]

Potencia de salida RMS: Modo Dolby Digital

Canal delantero 170 W por canal (6 ≠), 1 kHz, distorsión

armónica total del 10 %

Canal de sonido ambiental 70 W por canal (4 ≠), 1 kHz, distorsión

Canal central 260 W por canal (4 ≠), 1 kHz, distorsión

Canal de subgraves 260 W por canal (4 ≠), 100 Hz, distorsión

Potencia total RMS en el modo Dolby Digital 1000 W

Potencia de salida DIN: Modo Dolby Digital

Canal delantero 140 W por canal (6 ≠), 1 kHz, distorsión

Canal de sonido ambiental

55 W por canal (4 ≠), 1 kHz, distorsión

Canal central 180 W por canal (4 ≠), 1 kHz, distorsión

Canal de subgraves 180 W por canal (4 ≠), 100 Hz, distorsión

Potencia total DIN en el modo Dolby Digital 750 W

[HT520]

Potencia de salida RMS: Modo Dolby Digital

Canal delantero 60 W por canal (4 ≠), 1 kHz, distorsión

Canal de sonido ambiental 60 W por canal (4 ≠), 1 kHz, distorsión

Canal central 60 W por canal (4 ≠), 1 kHz, distorsión

Canal de subgraves 200 W por canal (4 ≠), 100 Hz, distorsión

Potencia total RMS en el modo Dolby Digital 500 W

Potencia de salida DIN: Modo Dolby Digital

Canal delantero 45 W por canal (4 ≠), 1 kHz, distorsión

Canal de sonido ambiental

40 W por canal (4 ≠), 1 kHz, distorsión

Canal central 40 W por canal (4 ≠), 1 kHz, distorsión

Canal de subgraves 140 W por canal (4 ≠), 100 Hz, distorsión

Potencia total DIN en el modo Dolby Digital 350 W

armónica total del 10 %

armónica total del 1 %

armónica total del 10 %

armónica total del 1 %

SECCIÓN DE DISCOS

Discos reproducidos [8 cm o 12 cm]

(1) DVD-RAM (Compatible con DVD-VR, disco formateado con

JPEG) (2) DVD-Audio (3) DVD-Video (4) DVD-R (Compatible con DVD-Vídeo) (5) CD-Audio (CD-DA) (6) Video CD (7) SVCD (Conforme a la directiva IEC62107) (8) CD-R/RW (Disco formateados CD-DA, Vídeo-CD, SVCD,

MP3, WMA, JPEG)

(9) MP3/WMA

≥ Relación de compresión compatible:

MP3: entre 32 kbps y 320 kbps WMA: entre 48 kbps y 320 kbps

(10) JPEG

≥ Archivos Exif Ver 2.1 JPEG Baseline ≥ Resolución de imagen: entre 320k240 y 6144k4096

píxeles (el muestreo secundario es 4:2:2 o 4:2:0)

(11) HighMAT Level 2 (Audio e imagen)

§1

El número total máximo combinado de grupos y contenidos de imágenes que pueden reconocerse: 4000 contenidos de audio e imágenes y 400 grupos.

Lector

Longitud de onda (DVD/CD) 662 nm/785 nm Potencia de láser CLASS 2/CLASS 3A

Salida de audio (Disco)

Número de canales 5.1 canales (FL, FR, C, SL, SR, SW)

Rendimiento de audio (medido en el terminal LINE OUT)

(1) Respuesta de frecuencia

≥DVD (audio lineal) 4 Hz–22 kHz (muestreo de 48 kHz)

≥DVD-Audio 4 Hz–88 kHz (muestreo de 192 kHz)

≥CD-Audio 4 Hz–20 kHz

(2) Relación señal a ruido

≥CD-Audio 95 dB (3) Gama dinámica

≥DVD (audio lineal) 95 dB

≥CD-Audio 93 dB

(4) Distorsión armónica total

≥CD-Audio 0,005 %

§1

4 Hz–44 kHz (muestreo de 96 kHz)

SECCIÓN DE SINTONIZADOR DE FM/AM, TERMINALES

Emisoras presintonizadas 15 emisoras de FM

15 emisoras de AM/MW

Modulación de frecuencia (FM)

Gama de frecuencias 87,50–108,00 MHz (en pasos de 50 kHz)

Sensibilidad 1,5 µV (IHF)

Relación señal a ruido de 26 dB 1,2 µV Terminales de antena 75 ≠ (desequilibrada)

Modulación de amplitud (AM/MW)

Gama de frecuencias 522–1629 kHz (en pasos de 9 kHz) Sensibilidad de AM, relación señal a ruido de 20 dB a 999 kHz

560 µV/m

Toma de auriculares

Terminal Estéreo, toma de 3,5 mm

SECCIÓN DE VÍDEO

Sistema de vídeo

Sistema de señales PAL 625/50, PAL525/60, NTSC

Salida de vídeo compuesto

Nivel de salida 1 Vp-p (75 ≠) Terminal Toma de contactos (1 sistema)

Toma Scart (1 sistema)

Salida de S-vídeo

Nivel de salida Y 1 Vp-p (75 ≠) Nivel de saldia C PAL; 0,3 Vp-p (75 ≠)

Terminal Terminal S (1 sistema)

Salida de vídeo componente (480P/480I)

Nivel de salida Y 1 Vp-p (75 ≠) Nivel de salida P Nivel de salida P

B 0,7 Vp-p (75 ≠) R 0,7 Vp-p (75 ≠)

Terminal Toma de contactos (Y: verde, P

Salida de vídeo RGB

Nivel de salida R 0,7 Vp-p (75 ≠) Nivel de salida G 0,7 Vp-p (75 ≠) Nivel de salida B 0,7 Vp-p (75 ≠) Terminal Toma Scart (1 sistema)

NTSC; 0,286 Vp-p (75 ≠)

Toma Scart (1 sistema)

B: azul, PR: rojo)

(1 sistema)

RQT7428

Page 33

SECCIÓN DE ALTAVOCES

[HT870] [Altavoces\delanteros\SB-PF921]

Tipo Sistema de 3 altavoces de 2 vías (Reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 6 ≠

Altavoz de graves Tipo cónico de 6,5 cm Altavoz de graves Tipo cónico de 6,5 cm Altavoz de agudos Tipo cúpula en forma de anillo de 6 cm

Potencia de entrada (IEC) 170 W Presión acústica de salida 83 dB/W (1,0 m)

Frecuencia de cruce 7 kHz

Gama de frecuencias 92 Hz–50 kHz (j16 dB)

110 Hz–45 kHz (j10 dB)

Dimensiones (AntAlt Prof)

250k1160 (Máximo)/704 (Mínimo)k247 mm

Margen de ajuste de altura de los altavoces 1160–575 mm

[Sin embargo, la altura del soporte está fijada en 704 mm]

Peso 4 kg

[HT870] [Altavoces\sonido\ambiental\SB-PS921]

Tipo Sistema de 2 altavoces de 2 vías (Reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 4 ≠

Altavoz de graves Tipo cónico de 6,5 cm Altavoz de agudos Tipo cónico de 6 cm

Potencia de entrada (IEC) 70 W (Máxima) Presión acústica de salida 81 dB/W (1,0 m)

Frecuencia de cruce 5 kHz

Gama de frecuencias 89 Hz–41 kHz (j16 dB)

100 Hz–40 kHz (j10 dB)

Dimensiones (AntAlt Prof)

250k1160 (Máximo)/704 (Mínimo)k247 mm

Margen de ajuste de altura de los altavoces 1160–575 mm

[Sin embargo, la altura del soporte está fijada en 704 mm]

Peso 3,6 kg

[HT870] [Altavoz\central\SB-PC920]

Tipo Sistema de 3 altavoces de 2 vías (Reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 4 ≠

Altavoz de graves Tipo cónico de 6,5 cm Altavoz de graves Tipo cónico de 6,5 cm Altavoz de agudos Tipo cúpula en forma de anillo de 6 cm

Potencia de entrada (IEC) 270 W Presión acústica de salida 82 dB/W (1,0 m)

Frecuencia de cruce 5 kHz

Gama de frecuencias 110 Hz–50 kHz (j16 dB)

140 Hz–45 kHz (j10 dB)

Dimensiones (AntAlt Prof) 320k97k93 mm Peso 1,5 kg

[HT870] [Subgraves\activo\SB-WA870]

Tipo Sistema de 1 altavoz de 1 vía (Reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 4 ≠

Altavoz de graves Tipo cónico de 20 cm

Presión acústica de salida 84 dB/W (1,0 m) Gama de frecuencias 34 Hz–220 Hz (j16 dB)

38 Hz–190 Hz (j10 dB)

Dimensiones (AntAlt Prof) 248k417k476,6 mm Peso 16,4 kg

(Máxima)

[HT520] [Altavoces\delanteros/sonido\ambiental\SB-FS520]

Tipo Sistema de 1 altavoz de 1 vía (Reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 4 ≠

Gama completa Tipo cónico de 6,5 cm

Potencia de entrada (IEC) 70 W (Máxima) Presión acústica de salida 80 dB/W (1,0 m) Gama de frecuencias 88 Hz–25 kHz (j16 dB)

100 Hz–22 kHz (j10 dB)

Dimensiones (AntAlt Prof) 86k180k112 mm Peso 0,73 kg

[HT520] [Altavoz\central\SB-PC520]

Tipo Sistema de 1 altavoz de 1 vía (Reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 4 ≠

Gama completa Tipo cónico de 6,5 cm

Potencia de entrada (IEC) 60 W (Máxima) Presión acústica de salida 80 dB/W (1,0 m) Gama de frecuencias 84 Hz–25 kHz (j16 dB)

96 Hz–22 kHz (j10 dB)

Dimensiones (AntAlt Prof) 181k102k112 mm Peso 0,77 kg

[HT520] [Subgraves\activo\SB-WA520]

Tipo Sistema de 1 altavoz de 1 vía (Reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 4 ≠

Altavoz de graves Tipo cónico de 17 cm

Presión acústica de salida 80 dB/W (1,0 m) Gama de frecuencias 32 Hz–220 Hz (j16 dB)

36 Hz–190 Hz (j10 dB)

Dimensiones (AntAlt Prof) 209k361k463 mm Peso 11 kg

GENERALIDADES

Alimentación CA 230 V, 50 Hz Consumo [HT870] Aparato principal 25 W

Dimensiones (AntAltProf) 430k68k359,2 mm Peso [HT870] Aparato principal 3,2 kg

Gama de temperaturas de funcionamiento r5 a r35 Gama de humedades de funcionamiento 5 a 90

Consumo en el modo de espera 0,7 W

Valores nominales del amplificador equipado con filtro de corte de

baja frecuencia

[Nota]

1. Las especificaciones están sujetas a cambios sin previo aviso. El peso y las dimensiones son aproximados.

2. La distorsión armónica total se mide mediante el analizador de espectro digital.

[HT870] Altavoz de subgraves 390 W

[HT520] Aparato principal 25 W [HT520] Altavoz de subgraves 220 W

[HT520] Aparato principal 3,2 kg

% humedad

relativa (sin condensación)

RQT7428

Page 34

Guía para solucionar problemas

Antes de solicitar el servicio de reparaciones haga las comprobaciones indicadas en la tabla de abajo. Si tiene alguna duda acerca de algunos de los puntos de comprobación o si los remedios indicados en la tabla no resuelven el problema, consulte a su concesionario para obtener instrucciones.

Alimentación Página

No se conecta la alimentación. ≥Enchufe firmemente el cable de alimentación y el cable del sistema. 9 El aparato se pone

automáticamente en el modo de espera.

La función no responde o no se puede utilizar

No hay respuesta cuando se pulsan los botones.

No hay respuesta cuando se pulsan los botones del mando a distancia.

No hay imagen ni sonido. ≥Compruebe las conexiones de vídeo o audio.

Ha olvidado su contraseña de calificaciones.

Reponga todos los ajustes a los que fueron preajustados en fábrica.

Operaciones específicas no deseadas o inesperadas

La reproducción tarda en empezar. [MP3]

Las carpetas más profundas que la capa octava en un CD de datos no se visualizan correctamente. [WMA] [MP3] [JPEG]

Durante el salto o la búsqueda aparece una pantalla de menú.

[VCD[

Los elementos programados no se reproducen. [DVD-V]

El menú de visualización en pantalla muestra “2” como una opción de pista de sonido cuando se pulsa [AUDIO], pero el audio no cambia. [DVD-A]

La reproducción empieza desde el principio de una pista cuando se cambia la pista de sonido.

[DVD-A]

Subtítulo

La posición de los subtítulos está equivocada.

No hay subtítulos. ≥Visualice los subtítulos. 14

Marcador

No se pueden agregar marcadores.

Repetición A-B

El punto B se establece automáticamente.

La repetición A-B se cancela automáticamente.

Sonido anormal o malo

Sonido distorsionado. ≥Puede producirse ruido cuando se reproducen archivos WMA. — Los efectos no funcionan. ≥Algunos efectos de audio no funcionan o tienen menos efecto con algunos discos.

Se oye ruido de zumbido durante la reproducción.

Sonido mezclado. ≥Si está utilizando el terminal scart (AV) y los terminales de entrada de audio (TV AUDIO IN) al

Menús

No se puede acceder al menú de preparación.

≥El temporizador para dormir se activó. 27

≥

Este aparato no puede reproducir discos que no sean los listados en estas instrucciones de funcionamiento.

≥

El aparato puede no funcionar correctamente debido a una tormenta eléctrica, electricidad estática o algún otro factor externo. el aparato, desconecte el cable de alimentación de CA y vuelva a conectarlo.

≥Se ha formado condensación: Espere de 1 a 2 horas hasta que ésta se evapore. ≥Compruebe que las pilas estén correctamente instaladas.

≥Las pilas están agotadas: Reemplácelas por otras nuevas. ≥Apunte el mando a distancia al sensor del mando a distancia y utilícelo.

≥Compruebe el ajuste de la alimentación o la entrada del equipo conectado. ≥Compruebe que el DVD-RAM tenga algo grabado.

≥Durante la parada, y siendo la fuente “DVD/CD”, mantenga pulsado [∫] en el aparato principal

y [S10] en el mando a distancia hasta que desaparezca “Initialized” del televisor. Apague y encienda de nuevo el aparato. Todos los ajustes volverán a los valores predeterminados.

≥La reproducción puede tardar algo en empezar cuando una pista MP3 tiene datos de imagen

fija. El tiempo de reproducción correcto no se visualizará incluso después de empezar la pista, sin embargo, esto es normal.

≥Las carpetas más profundas que la capa octava se visualizan como la octava capa. —

≥Esto es normal para los Vídeo CDs. —

≥Algunos elementos no pueden reproducirse aunque se hayan programado. —

≥Aunque no se haya grabado una segunda pista de sonido se mostrarán normalmente dos

números.

≥Esto es normal en DVD-Audio. —

≥Ajuste la posición. (“Subtitle Position” en Display Menu) 19

≥No puede añadir marcadores con DVD-RAM. ≥Si el tiempo de reproducción transcurrido del disco no aparece en el visualizador del aparato

no podrá añadir marcadores.

≥El final de un elemento se convierte en el punto B al llegar a él. —

≥La repetición A-B se cancela cuando usted pulsa [QUICK REPLAY].

≥Multi Re-master y Dolby Pro Logic II no funcionan si usted ha cambiado la velocidad de

reproducción.

≥Hay un cable de alimentación de CA o una luz fluorescente cerca del altavoz de subgraves.

Mantenga otros aparatos y cables alejados del altavoz de subgraves.

mismo tiempo, apague el equipo conectado a unos u otros terminales.

≥Seleccione “DVD/CD” como fuente. ≥Cancele la reproducción de todos los grupos, la programada y la aleatoria.

Apague el aparato y luego vuelva a encenderla. O apague

11 —

—

7, 8,

28 — —

—

— —

—

— —

—

— 15

9 9

RQT7428

Page 35

Imagen anormal o ésta no se puede ver Página

Imagen distorsionada. ≥Asegúrese de que el aparato esté conectado directamente al televisor y no esté conectado a

través de una videograbadora.

El tamaño de la imagen no cabe en la pantalla.

El televisor puede mostrar una imagen incorrecta o los colores pueden aparecer desvanecidos.

El menú no se visualiza correctamente.

La función de zoom automático no funciona bien.

La imagen del televisor desaparece o aparecen franjas en la pantalla.

≥Cambie “TV Aspect” en la ficha “Video”. ≥Utilice el televisor para cambiar el aspecto. Si su televisor no tiene esa función, cambie “4:3

Aspect” en Display Menu.

≥Cambie el ajuste del zoom. ≥El aparato y el televisor están utilizando sistemas de vídeo diferentes.

Utilice un televisor multisistema o PAL.

≥El sistema utilizado en el disco no es adecuado para su televisor.

– Los discos PAL no se pueden ver correctamente en un televisor NTSC. – Este aparato puede convertir señales NTSC a PAL 60 para verlas en un televisor PAL (“NTSC

Disc Output” en “Video” ficha).

≥Reponga la relación del zoom a a1,00. ≥Ponga “Subtitle Position” en Display Menu en “0”. ≥Ponga “4:3 Aspect” en Display Menu en “Normal”.

≥Desactive la función de zoom del televisor. ≥Utilice las otras relaciones de aspecto preajustadas o el ajuste manual. ≥La función del zoom puede no funcionar bien, especialmente con las escenas oscuras, y tal vez

no funcione en absoluto dependiendo del tipo del disco utilizado.

≥Los cargadores de los teléfonos móviles pueden causar algunas distorsiones. ≥Si está utilizando una antena interior de TV, cambia a una antena exterior. ≥El cable de la antena del televisor está demasiado cerca del aparato. Separe el cable de la

antena del televisor del aparato.

20 19

14 —

— 20

14 19 19

— 14 —

— 23 —

Vídeo progresivo

Se produce efecto fantasma cuando está activada la salida progresiva.

Las imágenes no son de salida progresiva.

≥Cambie “Video Output Mode” en Picture Menu a “480I”. Este problema se debe al método de

edición o al material utilizado en DVD-Vídeo, pero debería corregirse si usted utilizará la salida entrelazada.

≥Cuando se reproduzcan disco NTSC, pulse [PROGRESSIVE] en el aparato principal para que

se visualice “PROG.”. O seleccione “480P” en “Video Output Mode” en Picture Menu.

≥Si el aparato se conecta a un televisor a través de VIDEO OUT, S-VIDEO and SCART, la salida

será entrelazada.

13, 19

Escucha de la radio

Se oye ruido. “ST” parpadea o no se enciende. El sonido está distorsionado.

Se oye un sonido de batido. ≥Apague el televisor o sepárelo del aparato. — Se oye un zumbido bajo durante las emisiones de AM.

≥Ajuste la posición de la antena de FM o AM. ≥Utilice una antena de cuadro.

≥Separe la antena de otros cables. —

— 23

Funcionamiento del televisor

No se puede controlar el televisor.

≥Pulse primero [TV] para controlar el televisor.

[HT870]

≥Compruebe el código de mando a distancia del fabricante del televisor.

—

Visualizaciones del aparato

El visualizador está oscuro. ≥Seleccione “Bright” en “FL Dimmer” en la ficha “Others”. 21 “NO PLAY” ≥Introdujo un disco que el aparato no puede reproducir; introduzca uno que sí pueda reproducir.

“NO DISC” ≥No ha introducido un disco; introdúzcalo.

“F61” ≥Verifique y corrija las conexiones de los cables de los altavoces.

“DVD U11” ≥El disco está sucio. Límpielo. 11 “ERROR” ≥Se hace una operación incorrecta. Lea las instrucciones e inténtelo de nuevo. — “DVD H∑∑”

∑∑ significa un número.

≥Introdujo un disco en blanco.

≥No ha introducido un disco correctamente; introdúzcalo correctamente.

Si esto no soluciona el problema habrá un fallo en el suministro de alimentación. Consulte a su concesionario.

≥Puede haberse producido un problema. El número posterior a la “H” depende del estado del

aparato. Apague el aparato y luego vuelva a encenderlo. O apague el aparato, desconecte el cable de alimentación de CA y vuelva a conectarlo.

≥Si los números de servicio no desaparecen, anótelos y póngase en contacto con el personal de

servicio cualificado.

11 —

— 12

5, 7

—

Visualizaciones del televisor

“/” ≥La operación está prohibida por el aparato o el disco. — “Cannot display group xx,

content xx” “This disc may not be played in

your region”

No hay visualización en pantalla.

≥Está intentando mostrar un contenido incompatible. —

≥

Sólo puede reproducir DVD-Vídeo si su número de región es el mismo que el sus números de región se incluye el mismo número que el marca “ALL”. Confirme el número de región

≥Seleccione “On” en “On-Screen Messages” en la ficha “Display”. 21

del aparato

en el panel trasero del mismo.

del aparato

o si DVD-Vídeo tiene la

, si entre

Tapa

RQT7428

Page 36

Szanowny Nabywco

Dziękujemy za zakupienie tego produktu. Proszę dokładnie zapoznać się z tą instrukcją obsługi, aby jak najlepiej wykorzystać to urządzenie i zapewnić jego bezpieczne użytkowanie.

[HT870]: wskazuje na funkcje występujące tylko w modelu SC-HT870.

[HT520]: tylko w modelu SC-HT520.

Zestaw SC-HT870 SC-HT520 Urządzenie główne SA-HT870 SA-HT520 Przednie zestawy głośnikowe SB-PF921 SB-FS520 Środkowy zestaw głośnikowy SB-PC920 SB-PC520 Otaczające zestawy głośnikowe SB-PS921 SB-FS520 Aktywny głośnik niskotonowy SB-WA870 SB-WA520

≥Instrukcja obsługi ma zastosowanie dla modeli SC-HT870

i SC-HT520.

≥Rysunki w instrukcji obsługi pokazują model SC-HT520,

chyba że zaznaczono inaczej.

≥W instrukcji obsługi opisano głównie czynności

wykonywane przy użyciu pilota, ale można też je wykonać w urządzeniu głównym, jeżeli znajdują się na nim takie same przyciski.

UWAGA!

W TYM URZÀDZENIU ZNAJDUJE SIÈ LASER. WYKONYWANIE REGULACJI INNYCH, NIË OPISANE, LUB POSTÈPOWANIE W SPOSÓB NIE PRZEWIDZIANY W INSTRUKCJI OBSÌUGI GROZI NIEBEZPIECZNYM NAØWIETLENIEM PROMIENIAMI LASERA. PROSIMY NIE OTWIERAÃ OBUDOWY I NIE DOKONYWAÃ NAPRAW SAMODZIELNIE. PROSIMY POWIERZYÃ NAPRAWY KWALIFIKOWANEMU PERSONELOWI.

(Wewnątrz urządzenia)

OSTRZEËENIE:

ABY OGRANICZYÃ NIEBEZPIECZEÆSTWO POËARU, PORAËENIA PRÀDEM LUB USZKODZENIA URZÀDZENIA, NIE NALEËY WYSTAWIAÃ URZÀDZENIA NA DZIAÌANIE DESZCZU, WILGOCI, KAPANIE LUB ZACHLAPANIE; PONADTO NA URZÀDZENIU NIE NALEËY USTAWIAÃ ËADNYCH NACZYÆ ZAWIERAJÀCYCH PÌYNY, TAKICH JAK WAZONY.

UWAGA!

≥ NINIEJSZEGO URZÀDZENIA NIE NALEËY

INSTALOWAÃ LUB UMIESZCZAÃ W SZAFCE NA KSIÀËKI, ZABUDOWANEJ SZAFCE LUB INNEJ OGRANICZONEJ PRZESTRZENI, W CELU ZAPEWNIENIA DOBREJ WENTYLACJI. NALEËY SIÈ UPEWNIÃ, ËE ZASÌONY I INNE MATERIAÌY NIE ZASÌANIAJÀ OTWORÓW WENTYLACYJNYCH TAK, ABY ZAPOBIEC RYZYKU PORAËENIA PRÀDEM LUB POËARU W WYNIKU PRZEGRZANIA.

≥ NIE ZASÌANIAJ OTWORÓW WENTYLACYJNYCH

URZÀDZENIA GAZETAMI, OBRUSAMI, ZASÌONAMI I PODOBNYMI PRZEDMIOTAMI.

≥ NIE UMIESZCZAJ NA URZÀDZENIU ŒRÓDEÌ

OTWARTEGO OGNIA, TAKICH JAK ZAPALONE ØWIECE.

≥ POZBYWAJ SIÈ ZUËYTYCH BATERII W SPOSÓB NIE

ZAGRAËAJÀCY ØRODOWISKU NATURALNEMU.

CLASS 1 LASER PRODUCT

(Z tyłu urządzenia)

RQT7428

URZÀDZENIE JEST PRZEZNACZONE DO UËYWANIA W KLIMACIE UMIARKOWANYM.

Sprzèt powinien zostaã umieszczony w pobliëu gniazda øciennego, a wtyczka zasilania sieciowego powinna byã ìatwo dostèpna na wypadek wystàpienia trudnoøci.

To urzàdzenie moëe odbieraã zakìócenia wywoìane uëyciem telefonu komórkowego. Jeëeli takie zakìócenia wystàpià, wskazane jest zwièkszenie odlegìoøci pomièdzy urzàdzeniem a telefonem komórkowym.

Page 37

Wyposażenie

Spis treści

Prosimy o sprawdzenie i zidentyfikowanie następującego wyposażenia.

∏ 1 Pilot

[HT870]

(EUR7722X30)

[HT520]

(EUR7722X10)

∏ 2 Baterie pilota

∏ 1Kabel wideo

∏ 1 Przewód zasilania

∏ 1 Antena pętlowa AM

∏ 1 Kabel zestawu

∏ Kabli zestawów

głośnikowych

[HT870]

1kKabel 4-metrowe

[HT520]

3kKable 4-metrowe 2kKable 10-metrowe

∏ 1 Arkusz naklejek na kable

zestawów głośnikowych

∏ 4 Duże śruby z podkładką

[HT870]

∏ 8 Małe śruby

[HT870]

Czynności wstępne

Wyposażenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Szybka konfiguracja

KROK 1 Składanie przednich i otaczających

KROK 2 Ustawienie . . . . . . . . . . . . . . . . . . . . . . . . . 6

KROK 3

KROK 4 Podłączenia wideo . . . . . . . . . . . . . . . . . . .8

KROK 5 Podłączenie radia i zestawu . . . . . . . . . . . 9

KROK 6 Pilot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

KROK 7 QUICK SETUP

Zestawienie regulatorów . . . . . . . . . . . . . . . . . . . . . . . . 10

Płyty, które można odtwarzać . . . . . . . . . . . . . . . . . . . . 11

Obchodzenie się z płytami. . . . . . . . . . . . . . . . . . . . . . . 11

zestawów głośnikowych . . . . . . . . . . . . . . 4

Podłączenie zestawów głośnikowych

i głośnika niskotonowego. . . . . . . . . . . . .7

(szybka konfiguracja) . . . . . . . . . . . . . . .10

Obsługa płyt

Odtwarzanie podstawowe . . . . . . . . . . . . . . . . . . . .12

Wygodne funkcje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Pamięć położenia/Zbliżanie/Dźwięk/Napisy/ Szybkie powtórzenie/Pomijanie stron/Odtwarzanie wielokrotne/ Odtwarzanie wszystkich grup, w losowej kolejności i zaprogramowane

Używanie menu nawigacji . . . . . . . . . . . . . . . . . . . . . . . 16

Odtwarzanie płyt z danymi/Odtwarzanie płyt HighMAT™/ Odtwarzanie programów/Odtwarzanie listy do odtwarzania

Używanie menu ekranowych . . . . . . . . . . . . . . . . . . . . . 18

Zmiana ustawień odtwarzacza. . . . . . . . . . . . . . . . . . . . 20

∏ 1 Antena wewnętrzna FM

[Uwaga]

Przewód zasilający, dostarczony w zestawie, można stosować wyłącznie z tym urządzeniem. Nie wolno używać go do podłączania innego sprzętu.

Inne czynności

Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Automatyczne programowanie stacji/ Wybór zaprogramowanych kanałów/Strojenie ręczne/ Transmisja systemu danych radiowych/ Podłączenie dodatkowej anteny

Pole dźwiękowe i brzmienie dźwięku . . . . . . . . . . . 24–26

Regulacja pola dźwiękowego/Super dźwięk przestrzenny/ Skupienie w środku/Dolby Pro Logic II/ Regulacja głośności zestawów głośnikowych/ Miksowanie łączące/Poziom głośnika niskotonowego/ Pamięć ustawienia dźwięku

Inne funkcje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Timer wyłączający/Wyciszanie/ Korzystanie ze słuchawek nagłownych

Obsługa innych urządzeń . . . . . . . . . . . . . . . . . . . . . . . 28

Inne opcje ustawienia zestawów głośnikowych . . . . . 30

Wyjaśniena

Środki bezpieczeństwa. . . . . . . . . . . . . . . . . . . . . . . . . . 30

Konserwacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Słownik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Dane techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Rozwiązywanie problemów . . . . . . . . . . . . . . . . . . . . . . 34

RQT7428

Page 38

Szybka

konfiguracja

Przed rozpoczęciem składania, ustawiania i podłączania upewnij się, czy masz wszystkie podane części składowe.

4 Duże śruby z podkładką

4 Płytki mocujące

4 Podstawy

4 Rury

2 przednie i 2 otaczające zestawy głośnikowe

KROK1 [HT870]

8 Małe śruby

Składanie przednich i otaczających zestawów głośnikowych

[Uwaga]

Pary przednich i otaczających zestawów głośnikowych, jak również pary rur różnią się. – Sprawdź etykietę z tyłu zestawu głośnikowego przed

przymocowaniem rury (‹ strona 6).

– Rura z krótszym kablem zestawu głośnikowego jest

przeznaczona dla przedniego zestawu głośnikowego.

Przygotowanie

≥Aby zapobiec uszkodzeniu lub zarysowaniu, rozłóż miękką

szmatę i składaj na niej.

≥Przy składaniu używaj śrubokręta krzyżowego.

2 Przymocuj płytkę A do zestawu głośnikowego.

Koniecznie przymocuj płytkę A prosto, dokręcając lekko, na przemian śrubę górną i dolną, aż do całkowitego dokręcenia.

Zestaw głośnikowy

Styropian

Małe śruby

1 Przymocuj rurę do podstawy.

1 Przewlecz kabel zestawu głośnikowego przez podstawę.

Ściągnij nadmiar kabla.

Szczelina

2 Włóż rurę.

Kabel

Przewlecz kabel zestawu głośnikowego tutaj.

Otwór na śrubę

Zestawy głośnikowe można też przymocować w ich górnej części.

Wysokość zestawu głośnikowego w przypadku przymocowania płytki A do tylnej górnej lub dolnej części zestawu głośnikowego pokazana jest na rysunku (‹ strona 5).

3 Ułóż rurę na płytce A i zamocuj płytkę B.

Płytka B

Obróć rurę tak, aby płaska strona była zwrócona od tyłu zestawu głośnikowego.

Płytka A

Włóż rurę, pociągając jednocześnie lekko za kabel zestawu głośnikowego.

3 Przykręć rurę do

podstawy.

Sprawdź, czy śruba jest pewnie dokręcona.

Dołączone stojaki są specjalnie zaprojektowane do zamocowania zestawów głośnikowych przednich SB-PF921 i otaczających SB-PS921 Panasonic. Używaj wyłącznie w sposób podany tutaj.

Spód podstawy

Duża śruba z podkładką

Kabel

2 Przymocuj przedni i otaczający zestaw

głośnikowy do stojaka.

≥Prawe i lewe zestawy głośnikowe i stojaki są takie same. ≥Pomocne może być użycie styropianowej formy dołączonej do

urządzenia.

1 Wyjmij śrubę i rozdziel płytkę mocującą na dwie części.

Płytka B

Płytka A

Włóż zamocowanie do szczeliny i przesuń płytkę B do położenia zamocowania.

Płytka B

Występ

Szczelina

4 Przymocuj płytkę śrubą wyjętą w kroku 1.

Mała śruba

RQT7428

Mała śruba

Page 39

∫ Wysokość zestawów głośniowych przednich i

otaczających

(Rysunek zbiorczy)

Głośnik

1.160 mm

Zamocuj dolną częścią zestawu głośnikowego.

750 mm

Rura

Podstawa

Można wyregulować w tym zakresie.

818 mm

Zamocuj górną częścią zestawu głośnikowego.

575 mm

704 mm

Śruba stopera

Nie wyjmuj.

3 Wyreguluj wysokość zestawu

głośnikowego.

≥Sprawdź śruby dokręcona w procedurze na stronie 4.

Przykład: Mocowanie do stojaka dolną tylną częścią

1 Odkręć dołączoną śrubę płytki mocującej

zestaw głośnikowy, aż zamocowanie zestawu głośnikowego poluzuje się nieco i będzie go można wyregulować.

Uważaj, aby nie odkręcić śruby zbyt mocno, bo zestaw głośnikowy może odpaść i spaść.

4 Podłącz kable zestawów głośnikowych.

1 Skręć i zdejmij winylową izolację z

końców kabli zestawów głośnikowych.

Włóż przewód do końca.

Miedziany

Srebrny

Wciśnij!

2 Wciśnij kabel zestawu głośnikowego

do szczeliny.

Jeżeli kabel zestawu głośnikowego jest luźny, zdejmij gumową pokrywkę z góry rury i przewlecz kabel zestawu głośnikowego przez otwór, ciągnąc za niego jednocześnie z dołu podstawy.

Płyta tylna zestawu głośnikowego

2 Trzymając jedną rękę na podstawie, a

drugą trzymając zestaw głośnikowy, wyreguluj wysokość zestawu głośnikowego.

≥Po wyregulowaniu wysokości

zakręć mocno śrubę w płytce mocującej.

Śrubokręt krzyżowy

Śruba stopera

Wkręć, aby zapobiec ruchowi lub przesuwani się płytki mocującej poniżej tego punktu.

Wyjaśnienie

Można uzyskać dobrą akustykę, ustawiając wysokość zestawu głośnikowego tak, aby jego środek znajdował się w przybliżeniu na tej samej wysokości co środek telewizora.

5 Przymocuj kabel zestawu głośnikowego

do podstawy.

2 Ułóż kabel

zestawu

1 Wciśnij kabel

zestawu głośnikowego i przewlecz pomiędzy haczykami.

Spód podstawy

głośnikowego w szczelinie w pokrywie podstawy, najdalej jak to jest możliwe.

Kabel

∫ Zabezpieczenie zestawów głośnikowych przed przewróceniem się (przednie i otaczające zestawy

głośnikowe)

Przygotowanie

Wkręć wkręty z oczkiem (nie ma w zestawie), aby zamocować zestawy głośnikowe do ściany (‹ rysunek po prawej).

≥Potrzebne będą odpowiednie wkręty z oczkiem, pasujące do

ścian lub słupów, w które mają być wkręcone.

≥Zwróć się o ustalenie właściwego postępowania do

wykwalifikowanego inspektora budowlanego, jeżeli wkręcasz w ścianę betonową lub powierzchnię nie mającą wystarczająco silnego podparcia. Niewłaściwe wkręcenie może doprowadzić do uszkodzenia ściany lub zestawów głośnikowych.

1 Przewlecz sznurek (nie ma w zestawie) przez szczelinę z

tyłu zestawu głośnikowego, aby zapobiec spadnięciu.

2 Zawiń sznurek wokół oczka wkręta i zawiąż mocno.

Przykład:

Wkręt z oczkiem (nie ma w zestawie)

Sznurek (nie ma w zestawie)

ok. 150 mm

Tył zestawu głośnikowego

Ściana

RQT7428

Page 40

KROK2

Ustawienie

posób ustawiania zestawów głośnikowych może mieć wpływ na basy i pole dźwiękowe. Zwróć

uwagę na następujące punkty.

≥Ustaw zestawy głośnikowe na płaskiej, stabilnej powierzchni. ≥Ustawienie zestawów głośnikowych zbyt blisko podłóg, ścian i rogów może dać zbyt silne basy.

Zasłoń ściany i okna grubymi zasłonami.

≥Ustaw zestawy głośnikowe przednie, środkowy i otaczające w przybliżeniu w tej samej

odległości od słuchacza. Kąty podane na rysunku są przybliżone.

≥Inne sposoby ustawiania zestawów głośnikowych podane są na stronie 30.

[HT870]

PRZEDNI

(lewy, prawy)

≥Pary lewych i prawych zestawów głośnikowych są takie

same dla przednich i otaczających zestawów głośnikowych.

Nie używaj przedniego zestawu głośnikowego jako otaczającego zestawu głośnikowego i na odwrót. Sprawdź rodzaj zestawu głośnikowego patrząc na etykietę z tyłu głośnika

Etykieta zestawu głośnikowego

OTACZAJĄCY

(lewy, prawy)

Przykład ustawienia

Urządzenie główne

ŚRODKOWY

NISKOTONOWY

[HT520]

12 3

PRZEDNI

(lewy, prawy)

≥Przedni prawy, lewy i otaczające zestawy głośnikowe

są takie same.

Przykład ustawienia

OTACZAJĄCY (lewy, prawy)

Urządzenie główne

ŚRODKOWY

NISKOTONOWY

RQT7428

≥Używaj wyłącznie dołączonych zestawów

głośnikowych

Używanie innych zestawów głośnikowych może uszkodzić urządzenie i mieć niekorzystny wpływ na jakość dźwięku.

≥Aby zapobiec przewróceniu się zestawów głośnikowych, ustaw je

na równej powierzchni. Jeżeli nie możesz ustawić ich na równej powierzchni, podejmij odpowiednie środki bezpieczeństwa, aby zapobiec przewróceniu.

Urządzenie główne

[Uwaga]

Aby zapewnić prawidłową wentylację, trzymaj zestawy głośnikowe przynajmniej 10 mm od zestawu.

Środkowy zestaw głośnikowy

≥Drgania powodowane przez środkowy zestaw głośnikowy mogą

powodować zakłócenia obrazu, jeżeli jest on ustawiony bezpośrednio na telewizorze. Ustaw środkowy zestaw głośnikowy na stojaku lub półce.

≥Aby uniknąć spadnięcia zestawów głośnikowych, nie ustawiaj ich

bezpośrednio na telewizorze.

Głośnik niskotonowy

Ustaw po lewej lub prawej stronie telewizora, na podłodze lub solidnej półce, aby nie powodował on drgań. Zostaw z tyłu 10 cm w celu wentylacji.

Ostrzeżenie

Chwytaj zestawy głośnikowe z boku. Naciskanie na przednią siatkę może uszkodzić zestawy głośnikowe.

Przykład : [HT520]

Uwagi dotyczące korzystania z zestawów głośnikowych

≥Jeżeli będziesz odtwarzał bardzo długo bardzo głośne dźwięki

możesz uszkodzić zestawy głośnikowe i skrócić ich żywotność.

≥Aby uniknąć uszkodzenia, zmniejsz głośność w następujących

przypadkach. – Podczas odtwarzania zniekształconych dźwięków. – Kiedy zestawy głośnikowe odbierają wyjące dźwięki z

odtwarzacza płyt, zakłócenia w transmisji FM lub ciągłe sygnały

z oscylatora, płyty kontrolnej lub urządzenia elektronicznego. – Podczas regulacji brzmienia dźwięku. – Podczas włączania lub wyłączania urządzenia.

Jeżeli w telewizorze pojawią się nieregularne kolory

Dołączone zestawy głośnikowe są zaprojektowane tak, aby można było je używać w pobliżu telewizora, ale dla niektórych telewizorów i ustawień mogą one mieć wpływ na obraz.

Jeżeli to wystąpi, wyłącz telewizor na około 30 minut.

Funkcja demagnetyzująca telewizora powinna usunąć problem. Jeżeli problem występuje nadal, odsuń zestawy głośnikowe dalej od telewizora.

Ostrzeżenie

≥Urządzenie główne i dołączone zestawy głośnikowe

mogą być używane wyłącznie tak, jak pokazano w niniejszym ustawieniu. Niestosowanie się do zaleceń może doprowadzić do uszkodzenia wzmacniacza i/lub zestawów głośnikowych i może spowodować niebezpieczeństwo zapalenia. Jeżeli nastąpiło uszkodzenie lub zauważyłeś nagłą zmianę w sposobie pracy, poradź się wykwalifikowanego pracownika obsługi.

≥Nie podejmuj prób mocowania zestawów głośnikowych

do ścian przy użyciu metod innych niż opisana w niniejszej instrukcji obsługi.

Page 41

KROK3 Podłączenie zestawów głośnikowych i głośnika

[HT520]

niskotonowego

Dla ułatwienia podłączania przymocuj do kabli zestawów głośnikowych naklejki.

]Uwaga]

≥Nigdy nie zwieraj dodatnich (i) i ujemnych (j) przewodów zestawów głośnikowych. ≥Zwróć uwagę, abyś podłączył dokładnie dodatnie (miedziane) przewody do dodatnich (i) zxączy i ujemne (srebrne) przewody do ujemnych

(j) zxączy. Niewłaściwe podłączenie może doprowadzić do uszkodzenia zestawów głośnikowych.

[HT870]

Kabel zestawu głośnikowego

≥Kabel 4-metrowy:

dla środkowego zestawu głośnikowego

Naklejka na kabel zestawu głośnikowego

Arkusz nalepek na kable zestawów głośnikowych

2 PRZEDNI (prawy)

1 PRZEDNI (lewy)

Włóż przewód do końca.

NISKOTONOWY

5 Kable zestawów głośnikowych

≥3kKable 4-metrowe:

dla przednich i środkowego zestawu głośnikowego

≥2kKable 10-metrowe:

dla otaczających zestawów głośnikowych

Naklejka na kabel zestawu głośnikowego

Klik!

4 OTACZAJĄCY (prawy)

3 OTACZAJĄCY (lewy)

5 ŚRODKOWY

Srebrny Miedziany

Arkusz nalepek na kable zestawów głośnikowych

2 PRZEDNI (prawy)

1 PRZEDNI (lewy)

4 OTACZAJĄCY (prawy)

3 OTACZAJĄCY (lewy)

NISKOTONOWY

Włóż przewód do końca.

Klik!

5 ŚRODKOWY

Miedziany Srebrny

RQT7428

Page 42

KROK4 Podłączenia wideo

≥Nie podłączaj poprzez magnetowid.

Ze względu na ochronę przed kopiowaniem obraz może nie być prawidłowo wyświetlany.

≥Przed podłączaniem wyłącz telewizor i zapoznaj się z jego

instrukcją obsługi.

Kabel wideo

∫ Telewizor ze złączem VIDEO IN

Odbiornik telewizyjny

(nie ma w zestawie)

Tył urządzenia głównego

VIDEO IN

COMPONENT

VIDEO OUT

(480P/480I)

VIDEO

OUT

S-VIDEO

Kabel wideo

(w zestawie)

OUT

∫ Telewizor ze złączem S-VIDEO IN

Odbiornik telewizyjny

(nie ma w zestawie)

Tył urządzenia głównego

S-VIDEO

Kabel S-wideo

(nie ma w zestawie)

COMPONENT

VIDEO OUT

(480P/480I)

S-VIDEO

OUT

∫ Telewizor ze złączami COMPONENT VIDEO IN

Odbiornik telewizyjny

(nie ma w zestawie)

Tył urządzenia głównego

COMPONENT

VIDEO IN

COMPONENT

VIDEO OUT

(480P/480I)

VIDEO

OUT

S-VIDEO

OUT

Kable wideo

(nie ma w zestawie)

∫ Telewizor ze złączem SCART

Odbiornik telewizyjny

(nie ma w zestawie)

Kabel scart

(nie ma w zestawie)

Tył urządzenia głównego

VIDEO

OUT

Gniazdo S-VIDEO OUT

Złącze S-VIDEO OUT pozwala na uzyskanie żywszego obrazu niż złącze VIDEO OUT dzięki rozdzieleniu sygnałów chrominancji (C) i luminancji (Y). (Faktyczne rezultaty zależą od odbiornika telewizyjnego.)

Złącza COMPONENT VIDEO OUT

Złącza te można wykorzystać do wyprowadzania obrazu z przeplotem lub progresywnego i uzyskania czystszego obrazu niż e złącza S-VIDEO OUT. Podłączenie przy użyciu tych złączy pozwala na oddzielne wyprowadzanie sygnałów różnicujących kolory (P

B/PR) i sygnału luminancji (Y) w celu uzyskania większej

wierności odtwarzanych kolorów. ≥Opis złączy wejściowych komponentów sygnału wideo zależy od

telewizora lub monitora (np. Y/P

B/PR, Y/B-Y/R-Y, Y/CB/CR).

Podłącz do gniazd o tym samym kolorze.

≥

W przypadku wykonywania tego podłączenia wybierz „Video/ Y PB PR” lub „S-Video/Y PB PR” w QUICK SETUP (

‹

strona 10).

Gniazdo SCART (AV)

Aby poprawić jakość obrazu, można zmienić typ wyprowadzanego z gniazda SCART (AV) sygnału wideo z „Video“ na „S-Video“ lub „RGB“ na pasujący do używanego telewizora. Wybierz „S-Video/ Y PB PR” lub „RGB/No Output” w QUICK SETUP (‹ strona 10).

Aby wyświetlić obraz bez przeplotu

≥Podłącz do złącza wejściowego zespolonego sygnału wideo

w telewizorze kompatybilnym z 480P. (Obraz nie będzie wyświetlany prawidłowo w przypadku podłączenia do niekompatybilnego telewizora.)

≥Podczas odtwarzania płyt NTSC zmień tryb wyprowadzania

wideo na „480P“ (‹ strona 19) lub naciśnij przycisk [PROGRESSIVE] w urządzeniu głównym, aby na wyświetlaczu pojawiło się „PROG.“.

Wszystkie telewizory Panasonic posiadające złącze 480P są kompatybilne. Jeżeli dysponujesz odbiornikiem telewizyjnym innej marki, skontaktuj się z jego producentem.

[Uwaga]

Z urządzenia wyprowadzany jest obraz z przeplotem, jeżeli podłączyłeś telewizor przez złącze VIDEO OUT, S-VIDEO OUT lub SCART (AV) albo odtwarzasz płyty PAL, nawet jeśli na wyświetlaczu pokazane jest „PROG.“.

RQT7428

Page 43

KROK5 Podłączenie radia i zestawu

AUDIO

VCR

AUDIO

AUX

LINE OUT

AM ANT

LOOP

EXT

FM ANT (75

Kabel zestawu Antena pętlowa

Antena wewnętrzna FM

≥Podłącz przewód zasilania dopiero po wykonaniu wszystkich innych podłączeń. ≥Podłączenie dodatkowej anteny (‹ strona 23).

Antena wewnętrzna FM

Taśma samoprzylepna Przymocuj drugi koniec anteny w miejscu dającym najlepszy odbiór.

Antena pętlowa AM

Postaw antenę na jej podstawie. Ustaw antenę w miejscu dającym najlepszy odbiór. Trzymaj luźny kabel anteny z dala od innych przewodów i kabli.

Klik!

Głośnik niskotonowy

Urządzenie główne

Zatrzask do góry

Rozłączanie

Naciśnij na zatrzask i wyciągnij.

Kabel zestawu

Rozłączanie

Naciśnij na zatrzask i wyciągnij.

Przewód zasilania

Do gniazda zasilania

Zatrzask do góry

Oszczędzanie energii

Urządzenie główne zużywa trochę energii, nawet kiedy jest wyłączone (około 0,7 W). Aby oszczędzać energię, kiedy urządzenie nie jest długo używane, odłącz je od źródła zasilania. Po ponownym podłączeniu będzie konieczne ustawianie na nowo niektórych pozycji pamięci.

KROK6 Pilot

Pilot

Wsadź baterie w taki sposób, aby bieguny (i i j)

odpowiadały oznaczeniom w pilocie.

Baterie

≥Nie naleëy uëywaã

R6/LR6, AA, UM-3

typu baterii nadajàcych siè do ponownego ìadowania.

Nie należy:

≥stosować starych i nowych baterii. ≥używać równocześnie baterii różnych typów. ≥podgrzewać baterii lub wrzucać ich do ognia. ≥rozbierać lub doprowadzać do zwarcia. ≥próbować powtórnie ładować baterie alkaliczne lub manganowe. ≥używać baterii bez obudowy.

Nieprawidłowa obsługa baterii może spowodować wyciek elektrolitu, który może uszkodzić stykające się z nim elementy lub spowodować pożar.

Baterie należy wyjąć z pilota, jeżeli nie będzie on używany przez dłuższy okres czasu. Przechowywać w chłodnym, ciemnym miejscu.

∫ Korzystanie z pilota

Skieruj na czujnik (‹ strona 10), unikając przeszkód, z odległości do 7 m, na wprost urządzenia.

RQT7428

Page 44

KROK7 QUICK SETUP (szybka konfiguracja)

Ekran QUICK SETUP pomoże wykonać niezbędne ustawienia.

Włącz telewizor i wybierz w nim właściwy sygnał wejściowy wideo.

123456

DVD/CD

SHIFT

SETUP MUTING

Włącz urządzenie.

Aby zmienić ustawi-nia później

Wybierz „QUICK SETUP“ w zakładce „Others“ (‹ strona 21).

Wybierz „DVD/CD“.

Pokazywany jest ekran QUICK SETUP.

Zestawienie regulatorów

Strony z wyjaśnieniami podane są w nawiasach.

(29) Włączanie urządzenia.

(27)

Przełacz tryb wprowadzania wideo telewizora (29).

(13)

(13, 16, 17)

(10)

(18, 29)

Używanie funkcji oznaczonych na pomarańczowo:

Naciskając [SHIFT], naciśnij odpowiadający przycisk.

AV SYSTEM

SLEEP

TV/AV

123

456

7809

LEVEL

SKIP

CH SELECT

ENTER

SFC

POSITION MEMORY

PAG E

GROUP

TEST

-/--

CANCEL

TOP MENU

DIRECT

NAVIGATOR

DISPLAY

TV VOL

SUBWOOFER

C.S.M

FL DISPLAY

SHIFT

VCR/AUX

TUNER/BAND

DVD /CD

VOLUME

S10

SLOW/SEARCH

RETURN

TV VOL

C.FOCUS

SUPER SRND

ZOOM

SETUP

AUDIO

MUTING

REPEAT

PLAY MODE

QUICK REPLAY

SUBTITLE

PLAY

LIST

MIX 2CH

Wybór źródło (10, 22, 29).

(22, 29)

Regulacja głośności.

(13)

(13, 16, 17)

(13, 29)

SUBWOOFER

LEVEL

(26) (24) (24)

C.S.M

(26) (14) (14)

FL DISPLAY

(13)

ENTER

Potwierdź

Postępuj zgodnie z komunikatami i wykonaj ustawienia.

RDS, Przycisk wprowadzania progresywnego (13, 23)

SFC

C.FOCUS

SUPER SRND

MIX 2CH

(24, 26)

POSITION

MEMORY

ZOOM

AUDI O

SETUP MUTING

(20, 27)

PAG E

REPEAT

GROUP

(13, 14)

TEST

CH SELECT

QUICK REPLAY

PLAY MODE

(15) (15)

SUBTITLE

(25) (14) (14)

Wybierz

RETURN

ENTER

Naciśnij, aby zakończyć

SHIFT

Naciśnij, aby

opuścić. QUICK SETUP.

Przeěŕcznik „STANDBY/ON“

Gdy urzàdzenie jest podìàczone do sieci, wskaœnik ten øwieci siè, gdy urzàdzenie jest wyìàczone (przeìàczone w stan gotowoøci), a gaønie, gdy urzàdzenie jest wìàczone.

Przycisk wyboru źródła [INPUT SELECTOR] (22)

DVD /CD # FM # AM # TV # VCR # AUX # Powrót do DVD/CD

VOLUME

TUNE MODE

MEMORY

RDS

INPUT SELECTOR

SUBWOOFER LEVEL

SFC

PROGRESSIVE

Przełącznik trybu gotowości/ włączania [Í/I]

Naciśnij, aby przełączyć urządzenie z włączonego w tryb gotowości lub odwrotnie. W trybie gotowości urządzenie nadal pobiera pewną ilość energii.

Wskaźnik zasilania (AC IN)

Wskaźnik ten pali się, kiedy urządzenie jest podłączone do gniazda zasilania.

FM MODE

OPEN/CLOSE

DOWN

TUNING

Czujnik sygnałów zdalnego sterowania

SETUP

MUTING

PHONES

RQT7428

Page 45

Płyty, które można odtwarzać

Oznaczenie

Płyta Znak firmowy

DVD-RAM

DVD-Audio

DVD-Video

używane w instrukcji obsługi

[RAM]

[JPEG]

[DVD-A] —

[DVD-V]

Uwagi

Nagrane przy użyciu wersji 1.1 formatu nagrywania wideo (zunifikowany standard nagrywania wideo).

Nagrane w standardzie DCF (Design rule for Camera File system).

Niektóre płyty DVD-Audio zawierają nagrania DVD-Video. Aby odtwarzać zawartość DVD-Video, wybierz „Play as DVD-Video“ w menu Inne (Other Menu) (‹ strona 19)

—

≥Nagrane na nagrywarkach DVD-Video,

kamerach DVD-Video, komputerach osobistych itp.

≥Przed użyciem

wyjmij płyty TYPE 2 i 4 z ich opakowań.

≥Nagrane na nagrywarkach DVD-Video

Panasonic.

≥Aby odtwarzać pliki JPEG, wybierz „Play as

Data Disc“ w menu Inne (Other Menu) (‹ strona 19).

[DVD-V]

DVD-R

Video CD

[VCD]

SVCD

CD [CD]

[WMA]

CD-R CD-RW

Proces umożliwiający odtwarzanie w kompatybilnych urządzeniach.

≥Odtwarzanie powyższych płyt może nie być możliwe we wszystkich warunkach ze względu na typ płyty lub stan nagrania.

—

[MP3]

[JPEG]

[CD]

[VCD]

Płyty DVD-R Panasonic nagrane i sfinalizowane kamerach DVD-Video Panasonic są odtwarzane w urządzeniu jako DVD-Video.

—

Zgodne z normą IEC62107

Urządzenie jest kompatybilne z HDCD, ale nie obsługuje funkcji Peak Extend. (Funkcja rozszerzająca zakres dynamiczny sygnałów o wysokim poziomie) Płyty CD zakodowane jako HDCD brzmią lepiej, ponieważ są zakodowane w trybie 20-bitowym, a nie 16-bitowym jak wszystkie inne płyty CD.

≥Podczas odtwarzania HDCD na wyświetlaczu urządzenia pali się „HDCD“. ≥Urządzenie może odtwarzać płyty CD-R/RW (płyty z nagraniami audio) nagrane w

formatach podanych po lewej. Po nagraniu zamknij sesje lub sfinalizuj

≥Płyty HighMAT

Tylko pliki WMA, MP3 lub JPEG. Aby odtwarzać bez użycia funkcji HighMAT, wybierz „Play as Data Disc“ w menu Inne (Other Menu) (‹ strona 19).

na nagrywarkach DVD-Video lub

∫ Płyty, których nie można odtwarzać

Płyty DVD-ROM, CD-ROM, CDV, CD-G, DVD+R, iRW, DVD-RW, SACD, Divx Video Discs i Photo CD, DVD-RAM, których nie można wyjąć z ich kopert, DVD-RAM o pojemności 2,6-GB i 5,2-GB i „Chaoji VCD“ dostępne na rynku, włączając CVD, DVCD i SVCD niezgodne z IEC62107.

∫ Format audio płyt DVD

Urządzenie automatycznie rozpoznaje i dekoduje płyty z następującymi oznaczeniami.

Obchodzenie się z płytami

∫ Czyszczenie płyt

[DVD-A] [DVD-V] [VCD] [CD]

Przetrzyj wilgotną szmatką, a następnie wytrzyj do sucha.

płytę.

∫ Systemy wideo

– Urządzenie może odtwarzać sygnały w systemie PAL i NTSC, lecz

odbiornik telewizyjny musi być zgodny z systemem zapisu obrazu na płycie.

– Płyty nagrane w systemie PAL nie będą prawidłowo odtwarzane na

odbiorniku telewizyjnym z systemem NTSC.

– Urządzenie może przetwarzać sygnały NTSC na PAL 60 w celu

oglądania w telewizorze PAL (‹ strona 20, „NTSC Disc Output“ w zakładce „Video“).

HighMAT™ i logo HighMAT są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i/lub innych krajach.

[RAM] [DVD-R]

≥Czyścić opcjonalnym środkiem do czyszczenia płyt DVD-RAM/PD

(LF-K200DCA1, jeżeli jest dostępny).

≥Nie wolno stosować ściereczek lub środków czyszczących

przeznaczonych do płyt CD itp.

∫ Środki ostrożności podczas obchodzenia się z

płytami

≥Nie naklejać na płyty etykiet ani nalepek (Może to spowodować

wypaczenie płyty i uczynić ją niezdatną do użytku).

≥Po stronie z etykietą nie wolno pisać długopisami lub innymi

przyborami do pisania.

≥Nie wolno używać preparatów do czyszczenia płyt w aerozolu,

benzyny, rozcieńczalników, płynów antyelektrostatycznych lub innych rozpuszczalników.

≥Nie należy stosować ochraniaczy lub opakowań

zabezpieczających przed porysowaniem.

≥Nie używać następujących płyt:

– Płyt z pozostałym po usunięciu naklejek lub etykiet klejem (płyty

z wypożyczalni itp). – Płyt silnie wypaczonych lub popękanych. – Płyt o nieregularnych kształtach, np. serca.

RQT7428

Page 46

Odtwarzanie podstawowe

1 Włącz

urządzenie.

RDS

PROGRESSIVE

SFC

INPUT SELECTOR

SUBWOOFER LEVEL

2 Wybierz

„DVD/CD“.

INPUT SELECTOR

4 Włóż

płytę.

≥

Płyty dwustronne wkładaj w taki sposób, aby etykieta strony, którą chcesz odtwarzać, była skierowana ku górze.

3 Otwórz tacę

płyty.

OPEN/CLOSE

5 Rozpocznij

odtwarzanie.

TUNE MODE FM MODE

VOLUME

MEMORY

DOWN

TUNING

6 Ustaw

głośność.

DOWN

PHONES

RQT7428

[Uwaga[

Kiedy menu są wyświetlane, płyty nadal się obracają. Naciśnij [∫], kiedy skończysz, aby oszczędzać silnik urządzenia i ekran telewizora.

Jeżeli występują problemy, zapoznaj się z ich rozwiązywaniem (‹ strona 34, 35).

Page 47

Przyciski numeryczne

CANCEL

TOP MENU

342 1

ENTER

FL DISPLAY

GROUP

Zatrzymanie

Pauza

Przeskakiwanie

Przeszukiwanie

(podczas odtwarzania)

Odtwarzanie w zwolnionym tempie

(podczas pauzy)

Progresywne wideo

SLOW/SEARCH

urządzeniu

AV SYSTEM

SLEEP

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

DISPLAY

TV VOL

SUBWOOFER

LEVEL

C.S.M

FL DISPLAY

SHIFT

CH SELECT

SKIP

Tylko w

głównym

RDS

PROGRESSIVE

VCR/AUX

TUNER/BAND

-/--

S10

SLOW/SEARCH

DVD/ CD

VOLUME

DVD/CD

VOLUME

TV/AV

PLAY

LIST

ENTER

RETURN

TV VOL

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

MIX 2CH

SETUP

MUTING

PLAY MODE

SUBTITLE

SFC

POSITION

MEMORY

PAG E

GROUP

TEST

Położenie jest zapamiętane, kiedy na wyświetlaczu pokazane jest „RESUME“. ≥Naciśnij [1] (odtwarzanie),

aby wznowić.

[DVD-V] Przeglądanie poprzednich rozdziałów

(‹ strona 14, Pamięć położenia)

≥Naciśnij [∫], aby skasować

położenie.

≥Naciśnij [1] (odtwarzanie),

aby rozpocząć odtwarzanie.

≥[WMA] [MP3] [JPEG]

[34] : Pomijanie grup

podczas odtwarzania

[2 1]:Pomijanie

zawartości podczas odtwarzania

≥Do 5 kroków. ≥Naciśnij [1] (odtwarzanie),

aby rozpocząć odtwarzanie.

≥[VCD] Odtwarzanie w

zwolnionym tempie tylko do przodu.

TUNED

MONO RDS PS

MP3

ST L R PTY

DISC

PGM

SLEEP

D.MIX

PROG.

TTL GRP

WMA CSM RND HDCD SFC SEQ DVD-

AVRCD

Przeglądanie poklatkowe

(podczas pauzy)

Wybór pozycji na ekranie

Wprowadzanie numeru

Rozpoczyna nie odtwarzania od wybranej grupy

Powrót do poprzednie go ekranu

Wyświetlacz urządzenia głównego

Ekran informacyjny

Menu płyty

≥[VCD] Tylko do przodu.

Wybierz

ENTER

Potwierdź

[RAM] [DVD-A] [DVD-V] [VCD] [CD]

123

456

7809

np. aby wybrać 12: [S10]‹[1]‹[2]

[VCD] ze sterowaniem

-/--

odtwarzaniem

S10

Podczas zatrzymania naciśnij przyciski numeryczne.

[WMA] [MP3] [JPEG]

ENTER

CANCEL

np. aby wybrać 123: [1]‹[2]‹[3]‹[ENTER]

≥Naciśnij [CANCEL], aby

skasować numer(y).

[DVD-A] [WMA] [MP3] [JPEG] Folder na płycie WMA/MP3 i JPEG jest uważany za „Group”.

PAG E

GROUP

Wybierz

ENTER

Potwierdź

RETURN

[RAM] [DVD-A] [DVD-V] [WMA] [MP3]

Wyświetlacz czasu

Wyświetlacz numeru

FL DISPLAY

SUBTITLE

TOP MENU

RETURN

[JPEG]

Kiedy włączony jest pokaz slajdów:

()

SLIDE

Wyświetlacz

numeru Kiedy wyłączony jest pokaz slajdów:

PLAY

()

Wyświetlacz numeru

[WMA] [MP3] [JPEG] [CD]

(Tylko płyty tekstowe CD) Włącza/wyłącza ekran informacyjny

[DVD-A] [DVD-V] Pokazuje menu główne płyty

[DVD-V]

Pokazuje menu płyty

[VCD]

Pokazuje menu płyty

RQT7428

Page 48

Wygodne funkcje

342 1

ENTER

POSITION

MEMORY

PAG E

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION

MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

RETURN

ZOOM AUDIO

SUBTITLE

QUICK REPLAY

POSITION

MEMORY

Pamięć położenia

Zapamiętuje położenie w celu wznowienia odtwarzania.

SHIFT

ZOOM

AUDIO

Zbliżanie

Powiększa obraz panoramiczny, aby pasował do ekranu.

ZOOM

AUDIO

Dźwięk

Zmienia ścieżkę dźwiękową.

SUBTITLE

Napisy

Zmienia język napisów.

QUICK REPLAY

Szybkie powtórzenie

Powtarza scenę.

PA GE

GROUP

Pomijanie stron

Wybiera nieruchome obrazy.

SHIFT

Szczegóły podane są poniżej.

RQT7428

Pamięć położenia

(Tylko, kiedy można wyświetlić czas odtwarzania, który upłynął [JPEG]: Działa dla wszystkich zawartości JPEG.)

Położenie jest zapamiętane nawet po wyłączeniu urządzenia, zmianie źródła lub płyty.

Naciśnij [POSITION MEMORY].

Position memorized

≥Do 5 płyt. ≥Po zapamiętaniu szóstej płyty najstarsze położenie zostaje

zastąpione.

Kiedy urządzenie zostanie włączone i wybrane ponownie „DVD/CD“ lub zostanie włożona płyta, wyświetlone zostanie „RESUME“.

Naciśnij [1] (odtwarzanie), aby rozpocząć odtwarzanie od tego położenia.

Przeglądanie poprzednich rozdziałów [DVD-V]

Naciśnij [1] (odtwarzanie), kiedy wyświetlony jest następujący komunikat.

Press PLAY to Chapter Review

Odtworzone zostaną początkowe fragmenty wszystkich rozdziałów aż do bieżącego. ≥Nie naciskaj [1] (odtwarzanie), jeżeli chcesz wyłączyć

przeglądanie.

Zbliżanie

[RAM]

[DVD-V] [VCD]

Naciśnij kilkakrotnie [SHIFT]i[ZOOM], aby wybrać zaprogramowane proporcje ekranu lub „Auto“. (Just Fit Zoom)

Drobne regulacje (Manual Zoom)

Naciśnij [21]. –od k1,00 do k1,60 (z krokiem co 0,01 jednostki) –od k1,60 do k2,00 (z krokiem co 0,02 jednostki) ≥Naciśnij i przytrzymaj [21], aby zmieniać szybciej.

Just Fit Zoom 1.00

Dźwięk

[DVD-A]

[DVD-V] (z wieloma ścieżkami

dźwiękowymi) [RAM] [VCD]

Naciśnij kilkakrotnie [AUDIO], aby wybrać ścieżkę dźwiękową.

[RAM] [VCD]

Możesz używać tego przycisku do wyboru „L“, „R“ lub „LR“.

[DVD-V] (płyty karaoke) Naciśnij [21], aby wybrać „On“ (włączone) lub „Off“ (wyłączone) dla partii wokalnych. Szczegóły znajdują się w instrukcji obsługi płyty.

Audio 1

Napisy

[DVD-V] (z wieloma napisami) [VCD] (tylko SVCD) [RAM]

(Tylko On/Off)

Naciśnij kilkakrotnie [SUBTITLE], aby wybrać język napisów.

Aby wyłączyć/włączyć wyświetlanie napisów

Naciśnij [21], aby wybrać „On“ lub „Off“.

Subtitle Off

Szybkie powtórzenie

(Tylko, kiedy można wyświetlić czas odtwarzania, który upłynął)

Naciśnij [QUICK REPLAY], aby przejść o kilka sekund do tyłu.

Pomijanie stron

[DVD-A]

Podczas odtwarzania lub pauzy

Naciśnij [SHIFT]i[PAGE].

Strona zmienia się po każdym wykonaniu tego. ≥Naciśnij [RETURN], aby przejść z powrotem do strony 1.

Page 49

Przyciski numeryczne

CANCEL

342 1

ENTER

PAG E

REPEAT

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION

MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

PLAY MODE

REPEAT

Odtwarzanie wielokrotne

Odtwarzanie wszystkich grup, w losowej kolejności i zaprogramowane

[DVD-A] [DVD-V] [WMA] [MP3] [JPEG]

[VCD]

[CD] (Nie ma wyświetlacza ekranowego.)

Przy każdym naciśnięciu przycisku, kiedy urządzenie jest zatrzymane: Wszystkie grupy ([DVD-A])>Zaprogramowane> Losowe

^-----

brak wyświetlenia (normalne odtwarzanie) !--}

PLAY MODE

Szczegóły podane są poniżej.

Opuszczanie trybu wszystkich grup, zaprogramowanego i losowego

Naciśnij kilkokrotnie [PLAY MODE], kiedy urządzenie jest zatrzymane. ≥Wyłącz odtwarzanie płyty HighMAT, aby móc korzystać z

odtwarzania losowego lub zaprogramowanego. Wybierz „Play as Data Disc“ w Other menu (‹ strona 19).

≥[DVD-A] Niektóre płyty zawierają grupy dodatkowe. Jeżeli po

wybraniu grupy pojawi się ekran hasła, wprowadź hasło przy pomocy przycisków numerycznych, aby odtwarzać grupy dodatkowe. Zapoznaj się także z informacjami na okładce płyty.

Odtwarzanie wielokrotne

(Tylko, kiedy można wyświetlić czas odtwarzania, który upłynął [JPEG]: Działa dla wszystkich zawartości JPEG.)

Podczas odtwarzania

Naciśnij kilkakrotnie [REPEAT], aby wybrać pozycję do powtarzania.

Repeat Off

[RAM]

PG REPEAT # ALL REPEAT (Cała płyta) # REPEAT OFF

≥Podczas odtwarzania listy do odtwarzania

SCENE REPEAT # PL REPEAT # REPEAT OFF

[DVD-A]

TRACK REPEAT # GROUP REPEAT

[DVD-V]

CHAPTER REPEAT # TITLE REPEAT

# REPEAT OFF

[VCD] [CD] (Nie ma wyświetlacza ekranowego.)

TRACK REPEAT # ALL REPEAT (Cała płyta) # REPEAT OFF [WMA] [MP3] (Nie ma wyświetlacza ekranowego.)

CONTENT REPEAT # GROUP REPEAT [JPEG] (Nie ma wyświetlacza ekranowego.)

GROUP REPEAT

Podczas odtwarzania wszystkich grup ([DVD-A]),

# REPEAT OFF

zaprogramowanego i losowego wyświetlane jest „ALL REPEAT”.

Odtwarzanie wszystkich grup, w losowej kolejności i zaprogramowane

∫ Odtwarzanie wszystkich grup

[DVD-A]

Naciśnij [1] (odtwarzanie).

∫ Odtwarzanie losowej kole

1 [DVD-A] [DVD-V] [WMA] [MP3] [JPEG]

Naciśnij przyciski numeryczne, aby wybrać tytuł lub grupę następnie naciśnij [ENTER]).

[DVD-A]

≥Aby wprowadzić wszystkie grupy, naciśnij [21], aby

wybrać „All“, i naciśnij [ENTER].

≥Aby anulować wybór grupy, naciśnij przyciski numeryczne

odpowiadające grupie, którą chcesz anulować.

(

[WMA] [MP3] [JPEG]

All Group Playback

Press PLAY to start

np. [DVD-V]

Random Playback

Choose a title.

Title

0 ~ 9

to select

PLAY

to start

2 Naciśnij [1] (odtwarzanie).

≥Można odtworzyć do 999 zawartości dźwiękowych/

wizualnych w losowej kolejności.

∫ Odtwarzanie zaprogramowane (do 24 pozycji)

[WMA]

np. [DVD-V]

Program Play

Choose a title and chapter.

TitleNo. Chapter Time

to select and press

S.SRND TRCK C.F CHAPDTS

PL DIGITAL

Nr programu

Play

Clear

Clear all

ENTER

L C

SRSLFE

to exit

PLAY

1 Naciśnij przyciski

numeryczne, aby wybrać pozycje (

[MP3] [JPEG] a następnie

naciśnij [ENTER]).

≥

Aby wybrać liczbę 2-cyfrową

np. aby wybrać 25: [S10]‹[2]‹[5] [WMA] [MP3] [JPEG] [2]‹[5]‹[ENTER]

≥

Powtórz tę czynność, aby zaprogramować pozostałe pozycje.

np. [CD]

TUNED

MONO RDS PS

MP3

ST L R PTY

DISC

AVRCD

SLEEP

D.MIX PROG.

PGM

TTL GRP

Nr ścieżki

WMA CSM RND HDCD SFC SEQ DVD-

2 Naciśnij [1] (odtwarzanie).

Wybór wszystkich pozycji [DVD-A] [DVD-V] [WMA] [MP3] [JPEG]

(na płycie albo w tytule lub grupie) Naciśnij [ENTER] i [34], aby wybrać „ALL“, a następnie naciśnij ponownie [ENTER], aby zapisać.

Zmiana programu

[DVD-A] [DVD-V] [WMA] [MP3] [JPEG]

Naciśnij [34], aby wybrać pozycję. – Aby zmienić pozycję, powtórz krok 1. – Aby skasować pozycję, naciśnij [CANCEL] (lub wybierz „Clear“ i

naciśnij [ENTER]).

≥Naciśnij [SHIFT]i[PAGE], aby pomijać 8 linii na raz.

[VCD] [CD]

Po każdym naciśnięciu [CANCEL] kasowana jest wyświetlona pozycja.

Usuwanie całego programu

[DVD-A] [DVD-V] [WMA] [MP3] [JPEG]

Naciśnij [342 1], aby wybrać „Clear all”, i naciśnij [ENTER].

[VCD] [CD]

Kiedy urządzenie jest zatrzymane, naciśnij [∫], aby skasować całość.

Cały program zostanie również skasowany, kiedy urządzenie zostanie wyłączone, taca płyt otwarta lub wybrane zostanie inne źródło.

[VCD] [CD] Program jest zachowany w pamięci.

RQT7428

Page 50

Używanie menu nawigacji

RQT7428

Przyciski numeryczne

TOP MENU

DIRECT NAVIGATOR

342 1

ENTER

DISPLAY

PAG E

SHIFT

AV SYSTEM

SLEEP

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

DISPLAY

TV VOL

SUBWOOFER

LEVEL

C.S.M

FL DISPLAY

SHIFT

TV/AV

ENTER

SFC

POSITION

MEMORY

PAG E

GROUP

TEST

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

TOP MENU

MENU PLAY LIST

Szczegóły podane są poniżej i na następnej stronie.

Odtwarzanie płyt z danymi

[WMA] [MP3] [JPEG] Można odtwarzać pliki JPEG z płyt DVD-RAM lub płyty HighMAT bez użycia funkcji HighMAT (‹ strona 19, „Play as Data Disc“ w menu Inne (Other Menu).

∫ Korzystanie z menu odtwarzania (poza plikami JPEG na

płytach DVD-RAM)

1 Naciśnij [TOP MENU]. 2 Naciśnij [3 4], aby wybrać „All“, „Audio“

lub „Picture“, i naciśnij [ENTER].

≥Opuszczanie ekranu

Naciśnij [TOP MENU].

∫ Korzystanie z menu nawigacji

1 Naciśnij [MENU]. 2 Naciśnij [3 4 2 1], aby wybrać grupę

lub zawartość dźwiękową/wizualną, i naciśnij [ENTER].

Numer grupy i zawartości

avigation Menu

002 My favorite2

Perfume

001 My favorite1 002 My favorite2

001 Brazilian 002 Chinese 003 Czech 004 Hungarian 005 Japanese 006 Mexican 007 Philippine 008 Swedish 009 Piano 010 Vocal

DISPLAY

Grupa

005 Japanese

001 Lady Starfish

Group 005/023

to display the sub menu

Zawartość dźwiękowa/wizualna

001 Lady Starfish 002 Metal Glue 003 Life on Jupiter 004 Starperson

Content 0001/0004

JPEG

RETURN

≥Słuchanie zawartości WMA/MP3 podczas wyświetlania na

ekranie obrazu JPEG

Wybierz najpierw plik JPEG, a następnie wybierz ścieżki. (Odwrotna kolejność nie działa.)

≥Opuszczanie ekranu

Naciśnij [MENU].

Używanie ekranu zawartości do odszukania ścieżki

[CD] (tyko płyty tekstowe CD)

1 Naciśnij [TOP

MENU] lub [MENU].

aktualnie odtwarzanej

: Pliki JPEG

: Pliki WMA/MP3

Aktualnie wybrany numer

to exit

CDText

Disc Title: All By Artist Disc Artist: Pink Island Track title: Long John Platinum Track Artist: SHIPWRECKED

Ashley at Prom

City Penguin Formura one

Soccer

Baseball

Neanderthal

Cartoons

Trilobites

White Dwarf

Discovery

10.

to select and press

ENTER

1/23

RETURN

201

to exit

lub

Odtwarzanie płyt z danymi

lub

DIRECT

NAVIGATOR

PLAY

LIST

Odtwarzanie płyt HighMAT

Odtwarzanie programów

Odtwarzanie listy do odtwarzania

2 Naciśnij [3 4], aby przechodzić

pomiędzy ścieżkami, i naciśnij [ENTER].

≥Naciśnij [SHIFT]i[PAGE], aby pomijać 10 linii na raz.

Korzystanie z podmenu nawigacji [WMA] [MP3] [JPEG]

1 Kiedy wyświetlone jest menu

Naciśnij [DISPLAY].

Pokazywane pozycje różnią się w zależności od rodzaju nagrania.

Multi List Tree Thumbnail Next group Previous group

All Audio Picture

Help display Find

Grupy i zawartość

Tylko zawartości

Tylko grupy Miniatury [JPEG]

Przejście do następnych grup

Przejście do poprzednich grup

Pliki WMA/MP3 i JPEG

Tylko pliki WMA/MP3 Tylko pliki JPEG

Przełączanie pomiędzy komunikatami prowadzącymi a wskaźnikiem czasu, który upłynął

Wyszukiwanie według tytułu zawartości lub grupy (‹ poniżej)

2 Naciśnij [3 4], aby wybrać podmenu, i

naciśnij [ENTER].

∫

Wyszukiwanie według tytułu zawartości lub grupy

[WMA] [MP3] [JPEG]

Ustaw kursor na tytule grupy, aby odnaleźć grupę, lub na tytule zawartości, aby odnaleźć zawartość.

1 Wybierz „Find“ (‹ powyżej).

2 Naciśnij [3 4], aby wybrać znak i naciśnij [ENTER].

≥Powtórz, aby wprowadzić następne znaki. ≥Małe litery też są wyszukiwane. ≥Naciśnij [6 5], aby przechodzić pomiędzy A, E, I, O i U. ≥Naciśnij [2], aby wymazać znak. ≥Skasuj gwiazdkę (¢), aby wyszukiwać tytuły zaczynające się

od danego znaku.

3 Naciśnij [1], aby wybrać „Find“, i naciśnij [ENTER].

Pojawi się ekran wyników wyszukiwania.

4 Naciśnij [3 4], aby wybrać zawartość lub grupę i naciśnij

[ENTER].

Find

[WMA] [MP3]

Page 51

Odtwarzanie płyt HighMAT

Odtwarzanie programów

[WMA] [MP3] [JPEG]

1 Kiedy urządzenie jest zatrzymane

Naciśnij [TOP MENU].

2 Naciśnij [3421], aby wybrać pozycję,

posługując się instrukcjami na ekranie.

np.

New Playlist Item Long Name Display Te

Menu1

Play list2

2 Prev

Play list1

Menu3

Return

PAGE 1/3

Menu2

Play list3

≥Aby zmienić tło menu

Naciśnij [DISPLAY]. Tło zmieni się na tło zapisane na płycie.

≥Aby opuścić ekran

Naciśnij [∫].

∫ Wybieranie z listy

1 Podczas odtwarzania

Naciśnij [MENU].

2 Naciśnij [2], a

następnie [34], aby przełączać

Menu:Powoduje przejście do

następnego menu, które pokazuje listę do odtwarzania lub inne menu

Lista do odtwarzania

Playlist

Group

Content

: rozpocznie się

odtwarzanie

All By Artist

No.

Content title

Few times in summer

Less and less

And when I was born

Quatre gymnopedies

You've made me sad

I can't quit him

Evening glory

Wheeling spin

Velvet Cuppermine

Ziggy starfish

to playto select

ENTER

RETURN

to exit

pomiędzy listami list do odtwarzania, grup i zawartości.

3 Naciśnij [1], a następnie [34], aby

wybrać pozycję, i naciśnij [ENTER].

≥Naciśnij [SHIFT]i[PAGE], aby pomijać 10 linii na raz.

≥Aby opuścić ekran

Naciśnij [MENU].

[RAM]

1 Naciśnij [DIRECT NAVIGATOR].

≥Tytuły pojawiają się tylko,

jeżeli zostały wprowadzone

≥Nie można zmieniać tytułów

programów i tytułu płyty.

2 Naciśnij [34] lub

przyciski numeryczne, aby wybrać program.

≥Naciśnij [SHIFT]i[PAGE], aby pomijać 5 linii na raz. ≥Aby wybrać liczbę 2-cyfrową

np. 23: [S10]‹[2]‹ [3]

≥Naciśnij [1], aby pokazać zawartość programu i płyty.

Direct Navigator

No.

11/ 1(WED) 0:05 Monday feature1

1/ 1 (MON) 1:05 Auto action2

2/ 2 (TUE ) 2:21 Cinema3

3/ 3 (WED) 3:37 Music4

4/10(THU) 11:05 Baseball5

to select and press

Date

3 Naciśnij [ENTER].

≥Aby opuścić ekran

Naciśnij [DIRECT NAVIGATOR].

Odtwarzanie listy do odtwarzania

[RAM]

(Tylko kiedy płyta zawiera listę do odtwarzania)

1 Naciśnij

[PLAY LIST].

2 Naciśnij [34] lub

przyciski numeryczne, aby wybrać listę do odtwarzania.

≥Naciśnij [SHIFT]i[PAGE], aby pomijać 10 linii na raz. ≥Aby wybrać liczbę 2-cyfrową

np. 23: [S10]‹[2]‹ [3]

Playlist

to select and press

DateNo. Length Title

11/1 0:00:01 City Penguin1

1/ 1 0:01:20 Ashley at Prom2

2/ 2 1:10:04 Formula one3

3/ 3 0:10:20 Soccer4

4/10 0:00:01 Baseball5

4/11 0:00:01 City Penguin6

4/ 15 0:01:10 Ashley at Prom7

4/ 17 0:13:22 Formula one8

4/ 20 0:05:30 Soccer9

4/22 0:07:29 Baseball10

3 Naciśnij [ENTER].

≥Aby opuścić ekran

Naciśnij [PLAY LIST].

ENTER

Title Contents

to exit

RETURN

to exit

RETURN

Porady dotyczące tworzenia płyt WMA/MP3 i JPEG (Dla CD-R, CD-RW)

≥Płyty muszą być zgodne z ISO9660 poziom 1 lub 2 (za wyjątkiem

formatów rozszerzonych).

≥Urządzenie jest zgodne z zapisem wielosesyjnym. Jeżeli jednak

płyta zawiera wiele sesji, więcej czasu potrzeba na rozpoczęcie odtwarzania. Aby uniknąć tego, liczba sesji powinna być jak najmniejsza.

Nadawanie nazw folderom i plikom

W momencie nagrywania przed każdą nazwą folderu i pliku umieść 3-cyfrowy prefiks, pozwalający określić kolejność odtwarzania (czasami może to nie działać). Pliki muszą mieć rozszerzenie: „.WMA” lub „.wma”

np. [MP3]

katalog główny

001 group

001

001 track.mp3 002 track.mp3 003 track.mp3 002 group

„.MP3” lub „.mp3” „.JPG”, „.jpg”, „.JPEG” lub „.jpeg”

003 group

001 track.mp3 002 track.mp3 003 track.mp3 004 track.mp3

001 track.mp3 002 track.mp3 003 track.mp3

[WMA]

≥Nie można odtwarzać zabezpieczonych przed kopiowaniem plików

WMA.

[MP3]

≥Urządzenie nie jest zgodne ze znacznikami ID3. ≥Kompatybilne częstotliwości próbkowania: 8, 11,02, 12, 16, 22,05,

24, 32, 44,1 i 48 kHz

[JPEG]

≥Aby wyświetlać pliki JPEG za pomocą tego urządzenia:

– Sfilmuj je na kamerze cyfrowej zgodnej ze standardem DCF

(Design rule for Camera File system – reguła projektowania systemu plików kamery) wersja 1.0. Niektóre kamery wideo mają funkcje nie obsługiwane przez standard DCF wersja 1.0, np. automatyczne obracanie obrazu, które mogą spowodować, że obrazu nie będzie można oglądać.

– Nie wolno w żaden sposób zmieniać plików lub zapisywać ich

pod innymi nazwami.

≥Urządzenie nie może wyświetlać ruchomych obrazów, MOTION

JPEG i innych podobnych formatów, obrazów nieruchomych innych niż JPEG (np. TIFF) ani odtwarzać związanych z nimi dźwięków.

RQT7428

Page 52

Używanie menu ekranowych

(Położenie przycisków pilota pokazane jest na stronie 10.)

1234

Wybierz

DISPLAY

Wróć do poprzedniego menu

Przejdź do następnego menu

ENTER

Potwierdź

ENTER

Wybierz

Potwierdź

123

456

7809

-/--

S10

DISPLAY

(Po dwukrotnym naciśnięciu pojawi się wskaźnik czasu odtwarzania, który minął ‹ poniżej.)

Pokazywane pozycje różnią się w zależności od rodzaju nagrania.

Menu główne

Naciśnij raz.

Program Group Title Chapter Tra ck Playlist Content

Time

Audio (‹ strona 14)

Rozpoczynanie od wybranej pozycji

Pomijanie do przodu lub do tyłu (Time Slip)

1 Naciśnij dwukrotnie [ENTER], aby

wyświetlić wskaźnik przesuwania czasu.

2 Naciśnij [34], aby wybrać czas, i naciśnij

[ENTER]. ≥Naciśnij i przytrzymaj [34], aby

zmieniać szybciej.

Rozpoczynanie od określonego czasu (Time Search) Zmiana wyświetlacza pozostałego czasu/ czasu, który upłynął

[WMA] [MP3] Wyświetlanie aktualnego natężenia strumienia bitów lub częstotliwości próbkowania

Wybierz menu. Wykonaj ustawienia. Naciśnij, aby opuścić.

Still Picture

Thumbnail

Subtitle

Marker (VR)

Angle

Rotate Picture

Slideshow

Zmiana nieruchomego obrazu

Wyświetlenie miniatur

(‹ strona 14)

[RAM]

Przywoływanie znacznika nagranego przez nagrywarkę DVD-Video

Przywoływanie znacznika: [34] ‹ [ENTER]

(z wieloma kątami)

Wybór kąta

Obracanie obrazów

Włączanie/wyłączanie pokazu slajdów Zmiana czasu pokazu slajdów (0–30 s)

RQT7428

∫ Wskaźnik czasu odtwarzania, który upłynął

[JPEG])

(Poza

Stan–odtwarzanie, pauza lub odtwarzanie w zwolnionym tempie/wyszukiwanie

Aktualnie odtwarzana pozycja

Inne ustawienia

[DVD-A] (Część ruchomego obrazu) Zmiana prędkości odtwarzania

– od k0,6 do k1,4 ( z krokiem co 0,1

Play Speed

jednostki)

≥Po zmianie prędkości

– Odtwarzany dźwięk jest stereofoniczny. – Częstotliwość próbkowania 96 kHz jest

przetwarzana na 48 kHz.

∫ Play Menu (Menu odtwarzania)

(Tylko, kiedy można wyświetlić czas odtwarzania, który upłynął. [JPEG]: Działa dla wszystkich zawartości JPEG.)

Repeat

A-B Repeat

(‹ strona 15) Poza [JPEG] [RAM] (Część nieruchomego

obrazu)

Powtarzanie określonej części

Naciśnij [ENTER] w punkcie początkowym i końcowym. Naciśnij ponownie [ENTER], aby skasować.

[RAM] [DVD-V]

Marker

Aktualne położenie

Naciśnij [34], aby wybrać czas odtwarzania, który minął lub pozostały czas.

Poza [RAM]

Zaznaczanie do 5 położeń do ponownego odtwarzania

[ENTER] (Urządzenie jest teraz gotowe do przyjęcia znaczników.) Zaznaczanie położenia: [ENTER] (w żądanym miejscu) Zaznaczanie następnego położenia: [21] ‹ [ENTER] Przywoływanie znacznika: [21] ‹ [ENTER] Kasowanie znacznika: [21] ‹ [CANCEL] ≥Funkcja ta nie działa podczas odtwarzania

zaprogramowanego i losowego.

Page 53

∫ Picture Menu (Menu obrazu)

Normal Cinema1: Łagodzi obrazy i uwydatnia

szczegóły w ciemnych scenach.

(z przeplotem)

Picture Mode

Video Output Mode

Cinema2: Wyostrza obrazy i uwydatnia

Animation Dynamic User (Naciśnij [ENTER], aby wybrać „Picture Adjustment“) (‹ poniżej)

Picture Adjustment

Contrast Brightness Sharpness Colour Gamma (Reguluje jasność ciemnych części.) Depth Enhancer

Redukuje nierówne szumy w tle, dając większe poczucie głębi. Nie działa to podczas używania trybów Cinema1 lub 2 (‹ powyżej).

Podczas odtwarzania płyt NTSC

≥480I

Jeżeli wybrałeś „480P“ (‹ powyżej), wybierz metodę konwersji dla wyprowadzania progresywnego na pasującą do rodzaju materiału.

Auto1(normalne): Do oglądania materiałów

Transfer Mode

Auto2: Do oglądania materiałów filmowych

Video: Do materiałów wideo

(tak samo jak Auto1, ale możliwe jest przetwarzanie obrazu progresywnego o 30 ramkach na sekundę)

∫ Audio Menu (Menu audio)

Dolby Pro

(‹ strona 24)

Logic II

Ułatwienie słuchania dialogów w filmach

Dialogue Enhancer

Multi Re-master

[DVD-V] (Dolby Digital, DTS, MPEG, 3- lub więcej kanałowe, z dialogami nagranymi na kanale środkowym)

On ,------. Off

[RAM] [DVD-V] [DVD-A] (Tylko płyty nagrane przy 44,1 kHz i 48

kHz)

[VCD] [CD]

≥Podczas odtwarzania 2-kanałowego tych

płyt funkcja ta daje naturalniejszy dźwięk, dodając sygnały wyższych częstotliwości nie nagrane na płycie, np. podczas odtwarzania płyt DVD-Video nagranych z częstotliwością próbkowania 48 kHz przy 96 kHz. (Częstotliwość próbkowania ‹ strona 31)

≥Podczas odtwarzania wielokanałowego tych

płyt funkcja ta odtwarza wyższe częstotliwości utracone podczas nagrywania, dając dźwięk bliższy oryginalnemu.

[WMA] [MP3] (Nagranie na płycie jest inne niż 8 kHz, 16 kHz, 32 kHz) Funkcja ta odtwarza częstotliwości utracone podczas nagrywania, dając dźwięk bliższy oryginalnemu.

1 # 2 # 3 # Off ^______}

[DVD-A] [DVD-V] [CD] (LPCM/PPCM) 1 Szybkie tempo (np. pop i rock) 2 Zmienne tempo (np. jazz) 3 Wolne tempo (np. muzyka poważna) Inne płyty 1 Słaby efekt 2 Średni efekt 3 Silny efekt

(Tylko płyty nagrane przy 48 kHz)

,------. 480P

filmowych

(Progresywny)

∫ Display Menu (Menu wyświetlacza)

Information

Subtitle Position

Subtitle Brightness

4:3 Aspect

Just Fit Zoom

Manual Zoom

Bitrate Display

GUI See-through GUI Brightness

On ,------. Off ([JPEG] : Off, Date, Details)

Od 0 do s60 (z krokiem co 2 jednostki)

Auto (automatyczne), od 0 do s7 Wybór sposobu wyświetlania

obrazów przeznaczonych dla proporcji ekranu 4:3 w telewizorze o proporcjach ekranu 16:9

Normal: Rozciąga obraz w poziomie. Auto: Powiększa obrazy

panoramiczne o proporcjach 4:3, aby wypełniały większą część ekranu. Pozostałe obrazy wyświetlane są w całości na środku ekranu.

Shrink: Obrazy są wyświetlane na

środku ekranu.

Zoom: Powiększa wszystkie obrazy,

aby wypełniały ekran. Jeżeli odbiornik telewizyjny wyposażony jest w podobną funkcję, należy korzystać z niej, aby uzyskać lepszy efekt.

Wybór właściwego rozmiaru ekranu, pasującego do ekranu telewizora

Do ręcznego zbliżania i oddalania

[RAM] [DVD-V] [VCD] [DVD-A] (Część ruchomego obrazu)

On ,------. Off On ,------. Off Od s3 do r3

∫ Other Menu (Inne menu)

Play as DVD-Video

lub

Play as DVD-Audio

Play as DVD-VR, Play as HighMAT

lub

Play as Data Disc

Rodzaj/dane sygnału

LPCM/PPCM/ÎDigital/DTS/MPEG: Rodzaj sygnału kHz(Częstotliwość próbkowania)/bit/ch(Liczba kanałów)

Przykład:

3/2 .1ch

Kiedy urządzenie jest zatrzymane ≥Wybierz „Play as DVD-Video“, aby

odtwarzać zawartość DVD-Video na płycie DVD-Audio.

Kiedy urządzenie jest zatrzymane ≥Wybierz „Play as Data Disc“, aby

odtwarzać pliki JPEG z płyt DVDRAM lub płyty HighMAT bez użycia funkcji HighMAT.

.1: efekty niskiej częstotliwości

.1: (nie wyświetlany przy braku sygnału) .0: bez dźwięku przestrzennego

.1: dźwięk przestrzenny mono .2: dźwięk przestrzenny stereo (lewy/

prawy)

.1: środkowy .2: przedni lewyiprzedni prawy .3: przedni lewyiprzedni

prawyiśrodkowy

RQT7428

Page 54

Zmiana ustawień odtwarzacza

(Położenie przycisków pilota pokazane jest na stronie 10.)

)

1234 5

Wybierz

SETUP MUTING

Przejdź

SHIFT

w prawo

Pokazuje menu

Wybierz zakładkę. Wybierz pozycję. Wykonaj ustawienia. Naciśnij, aby opuścić.

konfiguracji.

Pozycja

Setup

Zakładka

Disc Video Audio Display Others

to select and press

Audio Subtitle Menus

Ratings

ENTER

English

Automatic

English

Level 8

RETURN

Ustawienie

to exit

∫Zakładka „Disc“

Audio

≥English

Wybór języka ścieżki dźwiękowej.

Subtitle

≥Automatic

Wybór języka napisów.

Menus

≥English ≥(Opcje języka) Wybór języka menu płyty. Zmiana języka menu z QUICK SETUP również zmienia to ustawienie.

Ratings

Ustawianie ograniczenia wiekowego dla odtwarzania płyt DVD-Video. ≥Postępuj zgodnie z instrukcjami

wyświetlanymi na ekranie.

§1

Opcje języka French, German, Italian, Spanish, Portuguese, Swedish i Dutch

§2

Wybrany jest oryginalny język zaprojektowany dla płyty.

Ustawienia ograniczenia wiekowego (po wybraniu poziomu 8)

≥8 No Limit

Zmiana ograniczenia wiekowego (po wybraniu jednego z poziomów 0–7)

≥Unlock Player ≥Change Password ≥Change Level ≥Temporary Unlock

≥(Opcje języka)

§4

≥English ≥(Opcje języka)

≥1 do 7 ≥

∫Zakładka „Video“

TV Aspect

Wybór ustawienia odpowiadającego używanemu odbiornikowi telewizyjnemu i preferencjom użytkownika.

≥4:3 Pan&Scan

Boki obrazu szerokoekranowego są obcinane, aby wypełniał on ekran (chyba że płyta nie dopuszcza tego).

≥4:3 Letterbox: Telewizor o zwykłych proporcjach ekranu (4:3)

Obraz szerokoekranowy jest pokazywany jako panoramiczny.

: Telewizor o zwykłych proporcjach ekranu (4:3)

ENTER

Wybierz

Potwierdź

ENTER

Wybierz

Potwierdź

123

456

7809

-/--

S10

SHIFT

≥Ustawienia pozostają niezmienione nawet po przełączeniu

urządzenia w stan gotowości.

≥Podkreślone pozycje są ustawieniami fabrycznymi.

QUICK SETUP umożliwia ustawianie kolejnych pozycji w zacieniowanych polach.

§1

≥Original

≥Other¢¢¢¢

§2

≥Other¢¢¢¢

§1

≥Other¢¢¢¢

§3

0 Lock All: Uniemożliwienie odtwarzania płyt bez ograniczeń wiekowych.

§3

Wprowadź numer kodu posługując się tabelą na stronie 31.

§4

Jeżeli język wybrany dla „Audio“ jest niedostępny, pojawią się napisy w tym języku (jeżeli są one dostępne na płycie).

SETUP

MUTING

RQT7428

TV Type

Wybór opcji zgodnej z typem odbiornika telewizyjnego.

Time Delay

W przypadku podłączenia do monitora plazmowego wyreguluj, jeżeli zauważysz, że dźwięk nie jest zsynchronizowany z obrazem.

Video Out (AV/Component)

Wybierz format sygnału wideo wyprowadzanego z gniazd SCART (AV) i komponentów sygnału wideo.

Still Mode

Określenie typu obrazu wyświetlanego w trybie wstrzymania odtwarzania.

NTSC Disc Output

Podczas odtwarzania płyt NTSC wybierz PAL 60 lub NTSC (‹ strona 11)

≥16:9: Telewizor szerokoekranowy (16:9)

≥Standard (Direct View TV)

≥CRT Projector ≥LCD TV/Projector

≥Projection TV ≥Plasma TV

≥0ms

≥20ms ≥40ms ≥60ms ≥80ms ≥100ms

≥Video/Y PB PR ≥S-Video/Y PB PR

≥RGB/No Output

≥Automatic

≥Field: Obraz nie jest rozmyty, ale jego jakość jest niższa.

≥Frame:

≥PAL60

Ogólna jakość jest wysoka, ale obraz może wydawać się rozmyty.

: W przypadku podłączenia do telewizora PAL

≥NTSC: W przypadku podłączenia do telewizora NTSC

Page 55

∫Zakładka „Audio“

Dynamic Range Compression

Audio during Search

Speaker Setting (‹ poniżej)

Ustawianie czasu opóźnienia dla zestawów głośnikowych środkowego i otaczających.

∫Zakładka „Display“

Menu Language On-Screen Messages

∫Zakładka „Others“

FL Dimmer

HighMAT

QUICK SETUP Re-initialize Setting

Powoduje to przywrócenie wszystkich wartości w menu Setup do ustawień domyślnych.

≥Off ≥On: Regulacja w celu uzyskania wyraźnego dźwięku nawet przy niskiej głośności poprzez

kompresję zakresu najniższego i najwyższego poziomu dźwięku. Wygodne podczas oglądania późno w nocy. (Działa tylko dla Dolby Digital)

≥On ≥Off

≥Środkowy: 0.0 ≥Otaczający (L/R): 0.0

/1.0/2.0/3.0/4.0/5.0 ms /5.0/10.0/15.0 ms

≥English ≥ Français ≥Deutsch ≥Italiano ≥Español ≥Português ≥Svenska ≥Nederlands ≥On ≥Off

≥Bright ≥Dim ≥Auto: Wyświetlacz jest przyciemniony podczas odtwarzania, ale rozjaśnia się podczas wykonywania

operacji.

≥Enable ≥Disable (Nie można używać funkcji HighMAT)

≥Ye s ≥No ≥Yes: Ekran hasła jest wyświetlany, jeżeli ustawiono Ratings (‹ strona 20). Należy wprowadzić

identyczne hasło. Kiedy „INIT“ zniknie z wyświetlacza, wyłącz urządzenie i włącz ponownie.

≥No

Zmiana czasu opóźnienia (Speaker Setting)

(Działa podczas odtwarzania wielokanałowego dźwięku)

(Tylko środkowy i otaczające zestawy głośnikowe) Aby uzyskać optymalne warunki odsłuchu w przypadku dźwięku 5.1kanałowego, wszystkie głośniki, za wyjątkiem głośnika niskotonowego, powinny znajdować się w takiej samej odległości od słuchacza. Jeżeli głośnik środkowy i głośniki otaczające muszą znajdować się bliżej słuchacza, należy odpowiednio dobrać do powstałej różnicy czas opóźnienia.

Czas opóźnienia dla środkowego zestawu głośnikowego

0.0

Wyjście

Exit

Czas opóźnienia dla otaczających zestawów głośnikowych

1 Naciśnij przycisk [34], aby wybrać pole czasu opóźnienia, i

naciśnij przycisk [ENTER].

2 Naciśnij przycisk [34], aby ustawić czas opóźnienia, i

naciśnij przycisk [ENTER].

Jeżeli odległość a lub b jest mniejsza niż c, znajdź różnicę

: Zalecane ustawienie

w odpowiedniej tabeli i zmień ustawienia na zalecane.

a Środkowy zestaw głośnikowy

Różnica Ustawienie ok. 34 cm 1.0 ms ok. 68 cm 2.0 ms ok. 102 cm 3.0 ms ok. 136 cm 4.0 ms ok. 170 cm 5.0 ms

b Otaczający zestaw głośnikowy

Różnica Ustawienie ok. 170 cm 5.0 ms ok. 340 cm 10.0 ms ok. 510 cm 15.0 ms

Zakończenie ustawienia zestawów głośnikowych

Naciśnij przycisk [2], aby wybrać „Exit“, i naciśnij przycisk [ENTER].

RQT7428

Page 56

Radio

. C A

TUNER/BAND

Przyciski numeryczne

ENTER

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

LEVEL

SFC

POSITION MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

WCH XCH

RDS

PROGRESSIVE

INPUT SELECTOR

RDS

INPUT SELECTOR

SUBWOOFER LEVEL

SFC

OPEN/CLOSE

-TUNE MODE

−FM MODE

MEMORY

VOLUME

TUNE MODE

MEMORY

FM MODE

DOWN

TUNING

X TUNING W

PHONES

Automatyczne programowanie stacji Wybór zaprogramowanych kanałów

Można zaprogramować po 15 stacji w zakresach FM i AM.

Tylko w urządzeniu głównym

Naciśnij przycisk wybrać „FM“ lub „AM“

[INPUT SELECTOR]

, aby

2 Naciśnij przycisk [-TUNE MODE], aby

wybrać „MANUAL“.

Po każdym naciśnięciu przycisku: MANUAL()PRESET

3 Naciśnij przycisk [X TUNING] lub

[TUNING W], aby dostroić najniższą częstotliwość (FM: 87.50/AM: 522).

4 Naciśnij i przytrzymaj przycisk

[MEMORY].

Zwolnij przycisk, kiedy wyświetlone zostanie „FM AUTO“ lub „AM AUTO“.

Tuner zaprogramuje na kanałach, w rosnącej kolejności wszystkie stacje, które może odebrać. ≥„SET OK“ zostanie wyświetlone po zaprogramowaniu stacji.

Odtworzona zostanie wtedy ostatnia ustawiona stacja.

≥Jeżeli automatyczne programowanie nie zakończyło się

sukcesem, wyświetlane jest „ERROR“. Zaprogramuj kanały ręcznie (‹ strona 23).

1 Naciśnij przycisk [TUNER/BAND], aby

wybrać „FM“ lub „AM“.

2 Naciśnij przyciski numeryczne, aby

wybrać kanał.

Albo naciśnij [XCH] lub [WCH].

Aby wybrać liczbę 2-cyfrową

np. 12: [S10]‹[1]‹[2]

DS PS TY

DISC

SLEEP

D.MIX

PROG.

TTL GRP

Podczas odbierania stacji stereofonicznej FM.

TUNED

MONO RDS PS

MP3

ST L R PTY

WMA CSM RND JPEG SFC DVD-

AVRCD

SEQ PGM

DISC

∫ Jeżeli w odbiorze FM występują

nadmierne zakłócenia

Tylko w urządzeniu głównym

Naciśnij i przytrzymaj przycisk [−FM MODE], aby wyświetlić „MONO“.

Ponownie naciśnij i przytrzymaj przycisk [−FM MODE], aby wyłączyć tryb. Tryb zostanie również wyłączony, jeżeli zmienisz częstotliwość.

S TR CH

TUNED

MP3 WMA CSM RND JPEG SFC DVD-

AVRCD

MONO RDS PS

ST L R PTY

SEQ PGM

DISC

RQT7428

Page 57

Strojenie ręczne

AUDIO

VCR

AUDIO

AUX

LINE OUT

AM ANT

LOOP

EXT

FM ANT

(75

Tylko w urządzeniu głównym

1 Naciśnij przycisk [INPUT SELECTOR],

aby wybrać „FM“ lub „AM“.

2 Naciśnij przycisk [-TUNE MODE], aby

wybrać „MANUAL“.

3 Naciśnij przycisk [X TUNING] lub

[TUNING W], aby wybrać częstotliwość.

Naciśnij i przytrzymaj przycisk [X TUNING] lub [TUNING W], aż częstotliwość zacznie zmieniać się płynnie, aby rozpocząć automatyczne strojenie. Strojenie zatrzyma się po odnalezieniu stacji.

Programowanie kanałów po kolei

1 Dostrój stację (‹ powyżej). 2 Naciśnij [ENTER]. 3 Kiedy na wyświetlaczu miga „PGM“

Naciśnij przyciski numeryczne, aby wybrać kanał.

Albo naciśnij przycisk [X CH] lub [W CH], a następnie naciśnij przycisk [ENTER].

NO RDS PS

R PTY

DISC

SLEEP

RND

D.MIX

C SEQ

PROG.

PGM

TTL GRP

Jeżeli na danym kanale zostanie zapisana nowa stacja, poprzednio zaprogramowana na nim stacja zostanie skasowana.

Transmisja systemu danych radiowych

Tylko w urządzeniu głównym

Urządzenie może wyświetlać dane tekstowe transmitowane przez system danych radiowych (RDS – Radio Data System) dostępny w niektórych miejscach. Jeżeli odbierana stacja nadaje sygnały systemu danych radiowych, na wyświetlaczu pali się „RDS“.

Naciśnij [RDS], aby wyświetlić dane tekstowe.

Po każdym naciśnięciu przycisku: PS > PTY > Wyświetlenie częstotliwości

^--------------------------------------}

Wyświetlenia PTY (typ programu)

NEWS VARIED FINANCE COUNTRY

AFFAIRS POP M CHILDREN NATIONAL

INFO ROCK M SOCIAL A OLDIES

SPORT

M.O.R. M

EDUCATE LIGHT M PHONE IN DOCUMENT

DRAMA CLASSICS TRAVEL TEST

CULTURE OTHER M LEISURE ALARM

SCIENCE WEATHER JAZZ

“M.O.R. M”=Middle of the road music (muzyka środka)

[Uwaga]

Wyświetlenia systemu danych radiowych mogą nie być dostępne, jeżeli odbiór jest zły.

RELIGION FOLK M

Podłączenie dodatkowej anteny

Jeżeli odbiór radiowy jest zły, użyj anten zewnętrznych.

≥Odłącz antenę, kiedy urządzenie nie jest używane. ≥Nie używaj anteny zewnętrznej podczas burzy z wyładowaniami atmosferycznymi.

Antena zewnętrzna FM (korzystanie z anteny telewizyjnej)

≥Odłącz antenę wewnętrzną FM. ≥Antena powinna być założona

przez wykwalifikowanego technika.

75 ≠ Kabel koncentryczny

(nie ma w zestawie)

Pozostaw podłączoną antenę pętlową.

Antena zewnętrzna AM (korzystanie z przewodu w izolacji winylowej)

Rozciągnij poziomo, wzdłuż okna lub w innym wygodnym miejscu kawałek przewodu w izolacji winylowej.

5–12 m

RQT7428

Page 58

Pole dźwiękowe i brzmienie dźwięku

C.F

SFC

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION

MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

C.FOCUS SUPER SRND

SFC

Regulacja pola dźwiękowego

Zmienia brzmienie dźwięku.

C.FOCUS

SUPER SRND

Super dźwięk przestrzenny

Dodaje efekty przestrzenne do dźwięku stereo.

C.FOCUS

SHIFT

SUPER SRND

MIX 2CH

Skupienie w środku

Do wyraźniejszych dialogów.

Dolby Pro Logic II

Zmienia dźwięk stereofoniczny na przestrzenny.

[Uwaga]

≥W przypadku podłączenia słuchawek nagłownych nie można używać

następujących systemów pola dźwiękowego. (Z wyłączeniem sterowania polem dźwiękowym)

≥Jeżeli te systemy pola dźwiękowego są używane dla niektórych źródeł, może

wystąpić pogorszenie jakości dźwięku. Jeżeli to wystąpi, wyłącz dany system pola dźwiękowego.

Szczegóły podane są poniżej.

Regulacja pola dźwiękowego

Naciśnij [SFC].

Po każdym naciśnięciu przycisku: HEAVY: Dodaje „uderzenia“ muzyce

rockowej.

CLEAR: Oczyszcza wyższe dźwięki. SOFT: Do tła muzycznego. DISCO: Stwarza wrażenie odbicia dźwięku jak w dyskotece. LIVE: Ożywia partie wokalne. HALL: Rozszerza dźwięk niczym w dużej sali. FLAT: Wyłączanie (nie jest dodawany żaden efekt) (ustawienie

fabryczne).

Sprawdzanie bieżących ustawień

Naciśnij [SFC].

TUNED

MONO RDS PS

MP3

ST L R PTY WMA CSM RND JPEG SFC DVD-

AVRCD

SEQ PGM

DISC

Super dźwięk przestrzenny

Naciśnij [SUPER SRND].

S.SRND

Po każdym naciśnięciu przycisku: MUSIC: Dodaje efekty przestrzenne do

źródeł stereofonicznych.

MOVIE: Używaj tego trybu podczas

odtwarzania nagrań filmowych.

PA RTY: Dźwięk jest stereofoniczny niezależnie od kierunku, w

którym jesteś zwrócony.

(wyłączone): Wyłączanie

TRCK C.F

CHAP DTS

PL DIGITAL

L C

LS SRSLFE

Skupienie w środku

(Płyty, na których dialogi są nagrane na kanale środkowym)

Można sprawić, że dźwięk ze środkowego zestawu głośnikowego będzie wydawał się dochodzić z telewizora.

Naciśnij [SHIFT]i[C. FOCUS].

S.SRND

TRCK C.F

CHAP DTS

CENTER FOCUS ON

≥Funkcja nie działa, kiedy włączony jest super dźwięk przestrzenny. ≥Działa to również, kiedy włączone jest Dolby Pro Logic II.

PL DIGITAL

LLC

SRSLFE

CENTER FOCUS OFF

Dolby Pro Logic II

Dolby Pro Logic II jest zaawansowanym dekoderem, tworzącym 5kanałowy dźwięk przestrzenny (lewy i prawy przedni, środkowy, lewy i prawy otaczający) z dowolnego materiału stereo, niezależnie od

tego, czy był on specjalnie zakodowany przy pomocy Dolby Surround.

Naciśnij [ÎPLII].

Po każdym naciśnięciu przycisku: MOVIE: Nagrania filmowe nagrane przy

użyciu Dolby Surround.

S.SRND TRCK C.F CHAP DTS

DIGITAL

MUSIC: źródła stereo OFF: Wyłączanie

L C

SRSLFE

RQT7428

≥Można regulować głośność otaczających zestawów głośnikowych,

aby uzyskać najlepszy efekt przestrzenny (‹ strona 25, Regulacja głośności zestawów głośnikowych).

≥Funkcja super dźwięku przestrzennego nie działa podczas

odtwarzania płyty DVD nagranej przy użyciu Dolby Digital lub DTS.

≥Kiedy super dźwięk przestrzenny jest włączony, Dolby Pro Logic II

(‹ po prawej) wyłącza się.

≥Funkcja działa tylko w trybie DVD/CD. ≥Kiedy jest efekt, pali się „ÎPLII“.

Page 59

AV SYSTEM

SLEEP

TUNER/BAND

TV/AV

123

456

7809

-/--

CANCEL

S10

SLOW/SEARCH

SKIP

VCR/AUX

DVD/ CD

VOLUME

DVD/CD

i j

VOLUME

SHIFT

TEST

CH SELECT

Regulacja głośności zestawów głośnikowych

Szczegóły podane są poniżej.

PAG E

GROUP

SFC

TEST

ENTER

C.FOCUS

SUPER SRND

REPEAT

QUICK REPLAY

ZOOM AUDIO

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

342 1

SHIFT

TOP MENU

DIRECT

NAVIGATOR

DISPLAY

TV VOL

SUBWOOFER

LEVEL

C.S.M

FL DISPLAY

SHIFT

POSITION MEMORY

CH SELECT

TEST

CH SELECT

Regulacja głośności zestawów głośnikowych

Jest to jeden ze sposobów uzyskania właściwych efektów przestrzennych. Ustaw poziom zestawów głośnikowych, do poziomu takiego samego jak przednich zestawów głośnikowych.

Przygotowanie

Naciśnij [DVD/CD].

1 Podczas zatrzymania

Naciśnij przycisk [SHIFT]i[TEST], aby odtworzyć sygnał kontrolny.

L: Przedni lewy C: Środkowy R: Przedni prawy RS: Otaczający prawy LS: Otaczający lewy

2 Naciśnij przycisk [VOLUME, r] lub [s],

aby ustawić głośność używaną zwykle przy słuchaniu.

3 Naciśnij [3] (zwiększenie) lub [4]

(zmniejszenie), aby ustawić poziom dla każdego zestawu głośnikowego.

C, RS, LS: od `6 dB do + 6 dB (L, R: Regulować można tylko zrównoważenie.)

≥Regulacja zbalansowania przednich zestawów

głośnikowych

Naciśnij [21] podczas odtwarzania sygnału kontrolnego.

Wyłączenie sygnału kontrolnego

Naciśnij ponownie [SHIFT]i[TEST].

∫ Regulacja poziomu zestawów głośnikowych

podczas odtwarzania

(Działa podczas odtwarzania wielokanałowego dźwięku lub kiedy włączone jest Dolby Pro Logic II.)

1 Naciśnij przycisk [CH SELECT], aby wybrać zestaw

głośnikowy.

L #C #R #RS #LS #SW

^------------------------------------------------}

SW: Głośnik niskotonowy ≥SW można regulować tylko, jeżeli płyta zawiera kanał

głośnika niskotonowego.

≥SW nie pojawia się na wyświetlaczu i nie można go

regulować, kiedy włączona jest funkcja Dolby Pro Logic II.

≥S pojawia się na wyświetlaczu zamiast RS i LS, kiedy

wybrane jest „MUSIC“ lub „MOVIE“ przy użyciu super dźwięku otaczającego (‹ strona 24). W takim przypadku można ustawić jednocześnie poziom obu otaczających zestawów głośnikowych. S: od `6 dB do + 6 dB

2 Naciśnij [3] (zwiększenie) lub [4] (zmniejszenie),

aby ustawić poziom dla każdego zestawu głośnikowego.

C, RS, LS, SW: od `6 dB do + 6 dB (L, R: Regulować można tylko zrównoważenie.)

≥Regulacja zbalansowania przednich zestawów

głośnikowych

Podczas odtwarzania naciśnij [21].

[Uwaga]

Dźwięk nie dochodzi z kanału SW (głośnik niskotonowy).

RQT7428

Page 60

Pole dźwiękowe i brzmienie dźwięku

SUBWOOFER

LEVEL

C.S.M

SHIFT

AV SYSTEM

SLEEP

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

DISPLAY

TV VOL

SUBWOOFER

LEVEL

C.S.M

FL DISPLAY

SHIFT

TV/AV

ENTER

SFC

POSITION MEMORY

PAG E

GROUP

TEST

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

SHIFT

Szczegóły podane są poniżej.

MIX 2CH

Miksowanie łączące

Jeżeli jest to konieczne (np. jeżeli chcesz nagrać 5,1-kanałowy dźwięk na innym urządzeniu nagrywającym), można wyprowadzać zmiksowany 2-kanałowy sygnał.

Naciśnij [SHIFT]i[MIX 2CH].

MONO RDS PS

TUNED MP3

ST L R PTY

DISC

AVRCD

SLEEP

D.MIX PROG.

PGM

TTL GRP

WMA CSM RND HDCD SFC SEQ DVD-

MIX 2CH ON !# MIX 2CH OFF

[Uwaga]

Kiedy „D.MIX“ miga na wyświetlaczu, płyta zawiera sygnały wielokanałowe, których nie można zmiksować. [DVD-A]

S.SRND TRCK C.F CHAPDTS

PL DIGITAL

L C

SRSLFE

MIX 2CH

SUBWOOFER

LEVEL

Miksowanie łączące

Miksowanie łączące sygnałów wielokanałowych do 2 kanałów.

Poziom głośnika niskotonowego

Reguluje ilość basów.

C.S.M

Pamięć ustawienia dźwięku

Pozwala na zapisanie do 30 ustawień dźwięku (jedno ustawienie na płytę).

Pamięć ustawienia dźwięku

[DVD-A] [DVD-V] [VCD] [CD]

Dostępne ustawienia dźwięku:

Poziom głośnika niskotonowego, Skupienie w środku, Regulacja pola dźwiękowego, Super dźwięk przestrzenny

Po wykonaniu ustawień pola dźwiękowego lub brzmienia dźwięku

Naciśnij i przytrzymaj przycisk [C.S.M].

MONO RDS PS

TUNED MP3

ST L R PTY WMA CSM RND JPEG SFC DVD-

AVRCD

SEQ PGM

DISC

SLEEP

D.MIX PROG.

TTL GRP

Poziom głośnika niskotonowego

Naciśnij [SUBWOOFER LEVEL].

SUB W 1>SUB W 2>SUB W 3>SUB W 4 (ustawienie fabryczne)

^--------------------------------------------------------------}

TUNED

MONO RDS PS

MP3

ST L R PTY WMA CSM RND HDCD SFC SEQ DVD-

AVRCD

DISC

SLEEP

D.MIX PROG.

PGM

TTL GRP

S.SRND

TRCK C.F

CHAPDTS

PL DIGITAL

L C

SRSLFE

∫ Przywoływanie ustawień

Urządzenie przywoła ustawienia, kiedy płyta będzie ponownie odtwarzana.

≥Ustawienia są zastępowane, kiedy je zmienisz. ≥Kiedy zapiszesz ustawienia dla 31 płyty, ustawienia dla najstarszej

płyty zostaną skasowane.

≥Naciśnij [C.S.M], kiedy wyświetlone jest „CSM”, aby wyłączyć

ustawienie dźwięku dla płyty.

≥Naciśnij [C.S.M], kiedy „CSM” jest wyłączone, aby przywołać

ustawienie dźwięku dla płyty.

RQT7428

Page 61

Inne funkcje

SLEEP

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

LEVEL

SFC

POSITION

MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

i j

VOLUME

MUTING

SLEEP

Timer wyłączający

Wyłącza urządzenie po upływie nastawionego czasu.

SETUP MUTING

Wyciszanie

Szczegóły podane są poniżej.

Timer wyłączający

Naciśnij [SLEEP], aby wybrać czas (w minutach).

DS PS

DISC

SLEEP

D.MIX

PROG.

TTL GRP

SLEEP 30_----)SLEEP 60_----)SLEEP 90

^""""" OFF(_ SLEEP 120(__}

Wyłączanie timera

Naciśnij [SLEEP], aby wybrać „OFF“.

Aby sprawdzić czas pozostały do wyłączenia

Naciśnij ponownie [SLEEP].

Aby zmienić ustawienia

Powtórz procedurę od początku.

Wyciszanie

Naciśnij [MUTING].

„MUTING” zacznie migać na wyświetlaczu urządzenia.

TUNED

MONO RDS PS

MP3

ST L R PTY

DISC

AVRCD

SLEEP

D.MIX

SEQ

PROG.

PGM

TTL GRP

WMA CSMCSM RND JPEG SFC DVD-

Aby anulować

≥Naciśnij ponownie przycisk [MUTING] lub zmniejsz głośność do

minimum (–– dB), a następnie zwiększ ją do żądanego poziomu.

≥Wyciszanie jest wyłączane po przełączeniu urządzenia w stan

gotowości.

S.SRNDS.SRND TRCK C.F CHAPDTS

PL DIGITAL

L C

SRSLFE

Korzystanie ze słuchawek nagłownych

1 Zmniejsz głośność i podłącz słuchawki

nagłowne (nie ma w zestawie).

Typ wtyczki słuchawek nagłownych: 3,5 mm stereo

VOLUME

TUNE MODE

MEMORY

RDS

PROGRESSIVE

INPUT SELECTOR

SUBWOOFER LEVEL

SFC

OPEN/CLOSE

FM MODE

PHONES

DOWN

TUNING

2 Ustaw głośność słuchawek przy pomocy

przycisku [VOLUME].

≥Dźwięk przełącza się automatycznie na stereofoniczny (2-

kanałowy).

[Uwaga]

Aby uniknąć uszkodzenia słuchu, unikaj długiego słuchania.

RQT7428

Page 62

Obsługa innych urządzeń

COMPONENT

S-VIDEO

OUT

VIDEO

OUT

VIDEO OUT

AUDIO

VCR

AUDIO

AUX

LINE OUT

(480P/480I)

AM ANT

LOOP

EXT

FM ANT (75

∫ Przykład podłączeń

Do odtwarzania dźwięku z telewizora

Zmniejsz głośność w telewizorze do minimum i steruj głośnością w urządzeniu.

Do odtwarzania dźwięku z magnetofonu

Magnetofon

(nie ma w zestawie)

Odbiornik telewizyjny

(nie ma w zestawie)

AUDIO OUT

PLAY OUT

REC IN

Do wyświetlania obrazu z magnetowidu

Wybierz wejście „VIDEO 2“ w telewizorze w tym przykładzie.

VIDEO IN

Do odtwarzania dźwięku z magnetowidu

Już podłączony

(‹ strona 8)

Do nagrywania płyt, audycji radiowych itp. na magnetofonie

Kabel audio

Kabel wideo

: Przepływ sygnałów

Magnetowid

(nie ma w zestawie)

VIDEO OUT AUDIO OUT

(nie ma w zestawie)

AV SYSTEM

TV/AV

Przyciski numeryczne

TV VOL `

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

VCR/AUX

DVD/CD TUNER/BAND

WCH

XCH

6, 5

, ;, 1

TV VOL _

RQT7428

Page 63

Obsługa telewizora i magnetowidu

Pilota można użyć do sterowania telewizorem lub magnetowidem Panasonic. Podłącz urządzenia, posługując się „Przykład podłączeń” (‹ strona 28).

[Uwaga]

Pilot może nie działać prawidłowo dla niektórych modeli.

Odbiornik telewizyjny

Przygotowanie

≥Skieruj pilota w stronę urządzenia i naciśnij [TV], aby zapalić

przycisk.

≥W celu wykonania następujących operacji skieruj pilota na

telewizor.

Włączanie/wyłączanie telewizora

Naciśnij [Í AV SYSTEM].

Przełączanie trybu wprowadzania wideo telewizora

Naciśnij [TV/AV].

Zmiana kanałów

Naciśnij [X CH] lub [W CH].

Regulacja głośności

Naciśnij [TV VOLs] lub [TV VOLr].

Zmiana kodu pilota

[HT870]

Pilot może także sterować telewizorami i magnetowidami niektórych innych marek. Zmień kod w celu operowania takimi urządzeniami (‹ poniżej).

Skieruj pilota na obsługiwane urządzenie.

Naciskając przycisk [TV] lub [VCR/AUX]

Naciśnij przyciski numeryczne, aby wprowadzić pierwszą cyfrę, a następnie drugą.

Pilot wyemituje sygnał włączania/wyłączania. Jeżeli kod będzie prawidłowy, urządzenie włączy się lub wyłączy. Jeżeli tak się nie stanie, spróbuj wprowadzić inny kod.

[Uwaga]

Po wymianie baterii wprowadź ponownie kody.

Magnetowid

Przygotowanie

≥Zmień tryb wejściowy wideo w telewizorze („VIDEO 2“ w

przykładzie).

≥Skieruj pilota w stronę urządzenia i naciśnij [VCR/AUX], aby

zapalić przycisk.

≥Skieruj pilota w stronę magnetowidu w celu wykonania

następujących operacji.

Włączanie/wyłączanie magnetowidu

Naciśnij [Í AV SYSTEM].

Odtwarzanie, pauza i zatrzymywanie

Naciśnij [1] (odtwarzanie), [;] lub [∫].

Przewijanie do przodu i do tyłu

Naciśnij [6] lub [5].

Podłączanie odtwarzacza płyt lub płyt laserowych

Podłącz zamiast magnetowidu (‹ strona 28) i wybierz „VCR” jako źródło.

Zalecane jest używanie magnetowidu z wbudowanym korektorem dźwięku. Jeżeli odtwarzacz nie posiada wbudowanego korektora, podłącz go najpierw do oddzielnego korektora, a następnie do urządzenia.

Obsługa magnetofonu

Słuchanie magnetofonu

Naciśnij kilkakrotnie [VCR/AUX], aby wybrać „AUX“ jako źródło.

Nagrywanie na magnetofonie

1 Naciśnij przycisk [DVD/CD], aby wybrać „DVD/CD“.

lub

Naciśnij przycisk [TUNER/BAND], aby wybrać „FM“ lub „AM“.

2 Włącz nagrywanie i odtwarzanie.

[HT870]

Lista kodów telewizorów Lista kodów magnetowidów

PANASONIC: 01, 29, 30, 31 AKAI: 07, 11, 28, 36, 37 ALBA: 05, 11, 12 BAUR: 32 BLAUPUNKT: 28, 36 BRANDT: 26, 41 BUSH: 02, 05, 10, 11, 12,

DAEWOO: 11, 12, 32 DUAL: 32 FERGUSON: 11, 12 FINLUX: 11, 12, 22, 23, 24,

MITSUBISHI: 14, 19, 28, 36

32, 38

25, 40

11, 12, 25, 37, 38

NOKIA: 05, 07, 37 NORDMENDE: OCEANIC: 27, 35 ORION: 02, 03, 05, 10, 11,

PHILIPS: 11, 12, 13, 15 PHONOLA 11, 12 RADIOLA: 11, 12 ROADSTAR: 39 SABA: 26, 41 SALORA: 07, 37 SAMSUNG: 11, 12, 15, 21, 25,

SANYO: 07, 17, 25, 37 SCHNEIDER: 11, 12 SEG: 39, 40 SELECO: 11, 24 SHARP: 17, 20 SIEMENS: 11, 12, 17, 28, 36 SINUDYNE: 02, 05, 11, 12, 22,

SONY: 16 THOMSON: 05, 26, 41 THORN: 06, 08, 11, 12, 14,

TOSHIBA: 03, 04, 06, 08 UNIVERSUM: 39 WHITE WESTING HOUSE:

26, 41

12, 38

34, 39

24, 38, 40

16, 25, 32

11, 12, 22, 40

PANASONIC: 01, 29, 30 AKAI: 06, 08, 16, 17, 19,

ALBA: 02, 06, 23 BAIRD: 08, 10, 37 BLAUPUNKT: 01, 26, 29, 30, 33 BUSH: 02, 09, 23 DAEWOO: 15 FERGUSON: 31 FISHER: 05, 07, 10, 11, 12 GOLDSTAR/LG: 03, 04, 36, 37 GOODMANS: 02, 03, 18, 23, 27,

GRUNDIG: 02, 23, 26, 28, 32,

HCM: 02, 23 HITACHI: 13, 14 ITT: 08, 10, 11, 37 ITT/NOKIA: 18, 27, 37 JVC: 20, 21 KENDO: 08, 09, 37 LOEWE: 03, 32 LUXOR: 08, 10, 11, 17, 19,

MATSUI: 03, 05, 09 METZ: 01 MITSUBISHI: 17, 19, 21, 32 NEC: 04, 21, 36, 37 NOKIA: 08, 10, 11, 18, 22,

27, 37

SEG: 02, 18, 23, 27 SHARP: 22 SIEMENS: 03, 10, 11, 32 SONY: 24, 25, 26 THOMSON: 21 THORN: 10 TOSHIBA: 15, 17, 19, 32 UNIVERSUM: 03, 08, 32, 37

RQT7428

Page 64

Inne opcje ustawienia zestawów głośnikowych

Środki bezpieczeństwa

∫ Mocowanie do ściany

1 Wkręć wkręt (nie ma w

zestawie) w ścianę.

2 Zawieś pewnie zestaw

głośnikowy otworem(ami) na wkręcie(tach).

≥Ściana lub słup, na którym mają

być zawieszone zestawy głośnikowe, powinien być w stanie utrzymać 10 kg na jeden wkręt. W przypadku mocowania zestawów głośnikowych do ściany zwróć się do wykwalifikowanego inspektora budowlanego. Niewłaściwe zamocowanie może spowodować uszkodzenie ściany lub zestawów głośnikowych.

[HT870]

≥W przypadku mocowania przedniego zestawu głośnikowego do

ściany zalecane jest użycie sznurka (nie ma w zestawie), aby zapobiec spadnięciu (‹ strona 5).

≥Dla zestawów głośnikowych przednich i otaczających

zamocowanych do ściany zalecane jest użycie dodatkowych kabli. (Można również wyjąć kable zestawów głośnikowych z rur dołączonych do zestawu.)

Przednie i otaczające zestawy głośnikowe [HT870]

230 mm

Ściana lub słup

Środkowy zestaw głośnikowy [HT520]

Aby zestaw głośnikowy stykał się płasko ze ścianą, wciśnij kabel zestawu głośnikowego do szczeliny.

Ustawienie urządzenia

Urządzenie należy ustawić na równej powierzchni, z dala od miejsc bezpośrednio nasłonecznionych, w których panuje wysoka temperatura, duża wilgotność lub występują nadmierne drgania. Takie warunki mogą uszkodzić obudowę i inne części, skracając w ten sposób czas pracy urządzenia.

Na urządzeniu nie wolno umieszczać żadnych ciężkich przedmiotów.

Napięcie

Nie wolno stosować źródeł zasilania o wysokim napięciu. Można w ten sposób doprowadzić do przeciążenia urządzenia i spowodować pożar.

Nie wolno stosować zasilania prądem stałym. Przed podłączeniem urządzenia do zasilania na statku lub w innym miejscu, gdzie stosowane jest zasilanie prądem stałym, należy sprawdzić dokładnie parametry źródła zasilania.

Ochrona przewodu zasilającego

Należy sprawdzić, czy przewód zasilający jest dobrze podłączony i czy nie jest uszkodzony. Złe podłączenie lub uszkodzenie przewodu może być przyczyną pożaru lub porażenia prądem elektrycznym. Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów.

Przy odłączaniu przewodu należy chwycić mocno za wtyczkę. Ciągnięcie za przewód grozi porażeniem prądem.

Nie wolno dotykać wtyczki mokrymi rękoma. Grozi to porażeniem prądem.

86 mm

Środkowy zestaw głośnikowy

[HT870]

150 mm

W takim położeniu zestaw głośnikowy może łatwo spaść, jeżeli zostanie przesunięty w prawo lub w lewo.

Przesuń zestaw głośnikowy tak, aby wkręt znalazł się tym położeniu.

∫ Zakładanie na stojaki do zestawów

głośnikowych

[HT870] (Tylko środkowy zestaw głośnikowy) [HT520] Przed kupieniem sprawdź, czy stojaki spełniają następujące warunki. Zachowaj średnicę i długość śrub i odległość pomiędzy nimi podane na rysunku.

≥Stojaki muszą być w stanie utrzymać ponad 10 kg. ≥Stojaki muszą być stabilne, nawet kiedy zestawy głośnikowe

znajdują się u góry. Przykład: [HT520] Przedni zestaw głośnikowy

(nie ma w zestawie)

Obce przedmioty i substancje

Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty. Mogą one być przyczyną porażenia prądem lub nieprawidłowej pracy urządzenia.

Należy uważać, aby do środka urządzenia nie dostały się substancje płynne. Mogą one być przyczyną porażenia prądem lub nieprawidłowej pracy urządzenia. Jeżeli do tego dojdzie, należy natychmiast odłączyć urządzenie od zasilania i skontaktować się ze sprzedawcą.

Nie wolno rozpylać na powierzchnię urządzenia lub do jego wnętrza środków owadobójczych. Zawierają one bowiem palne gazy, które mogą zapalić się, jeżeli środek dostanie się do wnętrza urządzenia.

Naprawa

Użytkownik nie powinien podejmować się naprawy urządzenia na własną rękę. Jeżeli dźwięk jest przerywany, wskaźniki przestały świecić, pojawi się dym lub wystąpi problem, który nie został omówiony w niniejszej instrukcji, należy odłączyć przewód zasilający i skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. W przypadku napraw, demontażu lub przeróbek wykonywanych przez osoby niewykwalifikowane, może dojść do porażenia prądem elektrycznym lub uszkodzenia urządzenia.

Czas eksploatacji urządzenia można wydłużyć odłączając je od zasilania, jeżeli nie będzie używane przez dłuższy okres czasu.

Konserwacja

RQT7428

Przymocuj do stojaków korzystając z tych metalowych otworów.

5 mm, skok gwintu 0,8 mm

60 mm

Stojak do zestawu głośnikowego

(nie ma w zestawie)

Grubość płytki plus 7 do 10 mm

Urządzenie należy czyścić miękką, suchą szmatką.

≥Do czyszczenia urządzenia nie wolno stosować alkoholu,

rozcieńczalników do farb lub benzyny.

≥Przed użyciem chemicznie impregnowanej szmatki przeczytaj

uważnie instrukcję dołączoną do szmatki.

Przed przenoszeniem urządzenia upewnij się, czy taca płyty jest pusta.

Niestosowanie się do tego zalecenia może narazić płytę i urządzenie na poważne uszkodzenia.

Page 65

Słownik

Dekoder

Dekoder odtwarza sygnały audio zakodowane na płytach DVD. Ten proces nazywa się dekodowaniem.

Dolby Digital

Jest to metoda kodowania sygnałów cyfrowych opracowana przez Dolby Laboratories. Oprócz dźwięku stereofonicznego, te sygnały mogą być także dźwiękiem wielokanałowym. Używając tej metody, bardzo dużo informacji audio może być nagranych na płycie.

DTS (Digital Theater Systems)

System dźwięku przestrzennego stosowany w wielu kinach na całym świecie. W tym systemie kanały są dobrze oddzielone, co umożliwia odtwarzanie realistycznych efektów dźwiękowych.

Zakres dynamiczny

Zakres dynamiczny jest to różnica pomiędzy najniższym słyszalnym dźwiękiem ponad szumami urządzenia i najwyższym poziomem dźwięku przed wystąpieniem zniekształceń.

Zatrzymana klatka i zatrzymane pole

Klatki są nieruchomymi obrazami wyświetlanymi po kolei, aby wytworzyć ruchomy obraz. Na sekundę wyświetla się około 30 klatek. Każda klatka składa się z dwóch pól. Zwykły telewizor pokazuje te pola jedno za drugim, aby wytworzyć klatki. Nieruchomy obraz otrzymuje się po naciśnięciu pauzy podczas odtwarzania. Nieruchoma klatka składa się z dwóch przeplatających się pól, co powoduje, że obraz może wydawać się rozmyty, ale ogólna jakość jest dobra. Zatrzymane pole nie jest rozmyte, ale ma tylko połowę informacji zatrzymanej klatki, więc jakość obrazu jest niższa.

I/P/B

MPEG 2 jest standardem kompresji wideo używanym w DVD-Video, koduje klatki używając 3 rodzaj obrazów. I: Całościowe kodowanie obrazu (obraz-I)

Ten obraz ma najlepszą jakość i należy go używać przy dostrajaniu.

P: Przewidywane kodowanie obrazu (obraz-P)

Ten obraz jest obliczany na podstawie poprzednich obrazów I lub P.

B: Dwukierunkowo przewidywane kodowanie obrazu (obraz-B)

Ten obraz jest obliczany przez porównanie przeszłych i przyszłych obrazów I i P, więc niesie najmniejszą ilość informacji.

Liniowe kodowanie PCM (modulacja kodowo-impulsowa)

Są to nieskompresowane sygnały cyfrowe, podobne do sygnałów na płytach CD.

Sterowanie odtwarzaniem (PBC)

Jeśli Video CD ma sterowanie odtwarzaniem, można wybrać poszczególne sceny i informacje za pomocą menu.

Częstotliwość próbkowania

Próbkowanie jest procesem przetwarzania próbek wartości amplitudy fali dźwiękowej (sygnału analogowego) pobieranych w określonych odstępach czasu na wartości cyfrowe (kodowanie cyfrowe). Częstotliwość próbkowania odpowiada liczbie próbek na sekundę, dlatego wyższa częstotliwość próbkowania oznacza wierniejsze odtwarzanie oryginalnego dźwięku.

Windows Media i logo Windows są znakami handlowymi lub zastrzeżonymi znakami handlowymi Microsoft Corporation w Stanach Zjednoczonych i/lub w innych krajach.

WMA jest formatem kompresji stworzonym przez Microsoft Corporation. Posiada taką samą jakość dźwięku jak MP3, ale rozmiar pliku jest mniejszy niż w przypadku formatu MP3.

Technologia kodowania dźwięku MPEG Layer-3 na licencji Fraunhofer IIS i Thomson multimedia.

Wyprodukowano na podstawie licencji od Dolby Laboratories. „Dolby“, „Pro Logic“ oraz symbol podwójnej litery D są znaki towarowe Dolby Laboratories.

„DTS“ i „DTS Digital Surround“ są zarejestrowanymi znakami handlowymi Digital Theater Systems, Inc.

Lista kodów jêzyków

Abchaski: 6566 Afarski: 6565 Afrikaans: 6570 Ajmara: 6588 Albański: 8381 Amherski: 6577 Angielski: 6978 Arabski: 6582 Asamski: 6583 Azerbejdżański: 6590 Bachtiarski: 6890 Baskijski: 6985 Baszkirski: 6665 Bengalski: 6678 Białoruski: 6669 Bihari: 6672 Birmański: 7789 Bretoński: 6682 Bułgarski: 6671 Czeski: 6783 Czitonga: 8479

Duński: 6865 Dutch: 7876 Esperanto: 6979 Estoński: 6984 Farelski: 7079 Fidżi: 7074 Fiński: 7073 Francuski: 7082 Fryzyjski: 7089 Gaelicki (szkocki):7168 Galijski: 7176 Grecki: 6976 Grenlandzki: 7576 Gruziński: 7565 Guarani: 7178 Gudżarati: 7185 Hausa: 7265 Hebrajski: 7387 Hinduski: 7273 Hiszpański: 6983 Chiński: 9072

Chorwacki: 7282 Indonezyjski: 7378 Interlingua: 7365 Irlandzki: 7165 Islandzki: 7383 Japoński: 7465 Jawajski: 7487 Jidysz: 7473 Joruba: 8979 Kamobodżański: 7577 Kannarski: 7578 Kaszmirski: 7583 Kataloński: 6765 Kazachski: 7575 Keczua: 8185 Kirgiski: 7589 Koreański: 7579 Korsykański: 6779 Kurdyjski: 7585 Laotański: 7679 Lingala: 7678

Produkt zawiera technologię ochrony praw autorskich, która jest chroniona przez prawa do metody zgodnie z niektórymi patentami amerykańskimi i innymi prawami własności intelektualnej posiadanymi przez Macrovision Corporation i innych użytkowników tych praw. Korzystanie z tej technologii ochrony praw autorskich musi być autoryzowane przez Macrovision Corporation i powinno służyć tylko do użytku domowego i innych ograniczonych przeznaczeń, jeżeli nie została udzielona osobna autoryzacja przez Macrovision Corporation. Imitacja lub demontaż są zakazane.

, HDCD

, High Definition Compatible Digital® i

Pacific Microsonics™ są zarejestrowanymi znakami handlowymi lub znakami handlowymi Pacific Microsonics, Inc. w Stanach Zjednoczonych i/lub innych krajach.

System HDCD wyprodukowano na licencji Pacific Microsonics, Inc. Niniejsze urządzenie podlega ochronie patentowej zgodnie z jednym lub kilkoma następującymi patentami: patent w Stanach Zjednoczonych nr 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, patent w Australii nr 669114 oraz inne patenty zgłoszone.

Litewski: 7684 Łaciński: 7665 Łotewski: 7686 Macedoński: 7775 Malajalam: 7776 Malezyjski: 7783 Malgaski: 7771 Maltański: 7784 Maoryski: 7773 Marathi: 7782 Mołdawski: 7779 Mongolski: 7778 Nauru: 7865 Nepalski: 7869 Niemiecki: 6869 Norweski: 7879 Orija: 7982 Ormiański: 7289 Paszto: 8083 Pendżabski: 8065 Perski: 7065

Polski: 8076 Portugalski: 8084 Rosyjski: 8285 Retoromański: 8277 Rumuński: 8279 Samoański: 8377 Sanskryt: 8365 Serbski: 8382 Serbsko-chorwacki:

Sindhi: 8368 Słowacki: 8375 Słoweński: 8376 Somalijski: 8379 Sundajski: 8385 Suahili: 8387 Syjamski: 8472 Syngaleski: 8373 Szona: 8378 Szwedzki: 8386 Tadżycki: 8471

8372

Ta ga l s ki : 8 47 6 Ta m il s k i: 8 4 6 5 Ta t ar s k i: 8 4 8 4 Telugu: 8469 Ti gr i n ia : 8 47 3 Turecki: 8482 Tu r km e ń sk i : 8 47 5 Tybetański: 6679 Twi: 8487 Ukraiński: 8575 Urdu: 8582 Uzbecki: 8590 Walijski: 6789 Węgierski: 7285 Wietnamski: 8673 Włoski: 7384 Wolof: 8779 Wolapik: 8679 Xhosa: 8872 Zulu: 9085

RQT7428

Page 66

Dane techniczne

SEKCJA WZMACNIACZA

[HT870]

Śr. kw. waż. mocy wyjściowej: Tryb Dolby Digital

Kanał przedni 170 W na kanał (6 ≠), 1 kHz, całk. znieksz.

harm. 10 %

Kanał otaczający 70 W na kanał (4 ≠), 1 kHz, całk. znieksz.

harm. 10 %

Kanał środkowy 260 W na kanał (4 ≠), 1 kHz, całk. znieksz.

harm. 10 %

Kanał niskotonowy 260 W na kanał (4 ≠), 100 Hz, całk. znieksz.

harm. 10 %

Śr. kw. waż. całkowitej mocy w trybie Dolby Digital 1000 W

Moc wyjściowa DIN: Tryb Dolby Digital

Kanał przedni 140 W na kanał (6 ≠), 1 kHz, całk. znieksz.

harm. 1 %

Kanał otaczający 55 W na kanał (4 ≠), 1 kHz, całk. znieksz.

harm. 1 %

Kanał środkowy 180 W na kanał (4 ≠), 1 kHz, całk. znieksz.

harm. 1 %

Kanał niskotonowy 180 W na kanał (4 ≠), 100 Hz, całk. znieksz.

harm. 1 %

Całkowita moc DIN w trybie Dolby Digital 750 W

[HT520]

Śr. kw. waż. mocy wyjściowej: Tryb Dolby Digital

Kanał przedni 60 W na kanał (4 ≠), 1 kHz, całk. znieksz.

harm. 10 %

Kanał otaczający 60 W na kanał (4 ≠), 1 kHz, całk. znieksz.

harm. 10 %

Kanał środkowy 60 W na kanał (4 ≠), 1 kHz, całk. znieksz.

harm. 10 %

Kanał niskotonowy 200 W na kanał (4 ≠), 100 Hz, całk. znieksz.

harm. 10 %

Śr. kw. waż. całkowitej mocy w trybie Dolby Digital 500 W

Moc wyjściowa DIN: Tryb Dolby Digital

Kanał przedni 45 W na kanał (4 ≠), 1 kHz, całk. znieksz.

harm. 1 %

Kanał otaczający 40 W na kanał (4 ≠), 1 kHz, całk. znieksz.

harm. 1 %

Kanał środkowy 40 W na kanał (4 ≠), 1 kHz, całk. znieksz.

harm. 1 %

Kanał niskotonowy 140 W na kanał (4 ≠), 100 Hz, całk. znieksz.

harm. 1 %

Całkowita moc DIN w trybie Dolby Digital 350 W

SEKCJA ODTWARZACZA PŁYT

Odtwarzane płyty [8 cm lub 12 cm]

(1) DVD-RAM (Kompatybilne z DVD-VR, Płyta sformatowana jako

JPEG) (2) DVD-Audio (3) DVD-Video (4) DVD-R (Kompatybilne z DVD-Video) (5) CD-Audio (CD-DA) (6) Video CD (7) SVCD (Zgodne z normą IEC62107) (8) CD-R/RW (Sformatowane jako płyty CD-DA, Video-CD, SVCD,

MP3, WMA, JPEG)

(9) MP3/WMA

≥Zgodny współczynnik kompresji:

MP3: pomiędzy 32 kb/s a 320 kb/s WMA: pomiędzy 48 kb/s a 320 kb/s

(10) JPEG

≥pliki Exif Ver 2.1 JPEG Baseline ≥Rozdzielczość obrazu: pomiędzy 320k240 a 6144k4096

pikseli (podpróbkowanie 4:2:2 lub 4:2:0)

(11) HighMAT Level 2 (dźwięk i obraz)

§1

Maksymalna całkowita łączna rozpoznawalna liczba zawartości dźwiękowych i wizualnych i grup: 4000 zawartości dźwiękowych i wizualnych i 400 grup.

Przechwytywanie

Długość fali (DVD/CD) 662 nm/785 nm Moc lasera CLASS 2/CLASS 3A

Wyprowadzanie audio (płyta)

Liczba kanałów 5.1 kanałów (FL, FR, C, SL, SR, SW)

Wydajność dźwiękowa (mierzona w złączu LINE OUT)

(1) Pasmo przenoszenia częstotliwości

≥DVD (dźwięk liniowy) 4 Hz–22 kHz (próbkowanie 48 kHz)

≥DVD-Audio 4 Hz–88 kHz (próbkowanie 192 kHz)

≥CD-Audio 4 Hz–20 kHz

(2) Stosunek sygnał/szum

≥CD-Audio 95 dB (3) Zakres dynamiczny

≥DVD (dźwięk liniowy) 95 dB

≥CD-Audio 93 dB

(4) Całkowite zniekształcenie harmoniczne

≥CD-Audio 0,005 %

§1

4 Hz–44 kHz (próbkowanie 96 kHz)

SEKCJA TUNERA FM/AM, ZŁĄCZY

Zaprogramowane stacje FM 15 stacji

AM/MW 15 stacji

Modulacja częstotliwościowa (FM)

Zakres częstotliwości 87,50–108,00 MHz (krok 50 kHz) Czułość 1,5 µV (IHF)

Stosunek sygnał/szum 26 dB 1,2 µV Złącza antenowe 75 ≠ (niezrównoważone)

Modulacja amplitudowa (AM/MW)

Zakres częstotliwości 522–1629 kHz (krok 9 kHz) Czułość AM Stosunek sygnał/szum 20 dB

dla 999 kHz 560 µV/m

Złącze dźwiękowe

Złącze Stereo, złącze 3,5 mm

SEKCJA WIDEO

System obrazu

System sygnału PAL625/50, PAL525/60, NTSC

Zespolony sygnał wyjściowy wideo

Poziom sygnału wyjściowego 1 Vp-p (75 ≠) Złącze Złącze bolcowe (1 system)

Sygnał wyjściowy S-wideo

Poziom sygnału wyjściowego Y 1 Vp-p (75 ≠) Poziom sygnału wyjściowego C PAL; 0,3 Vp-p (75 ≠)

Złącze Złącze S (1 system)

Zespolony sygnał wyjściowy wideo (480P/480I)

Poziom sygnału wyjściowego Y 1 Vp-p (75 ≠) Poziom sygnału wyjściowego P Poziom sygnału wyjściowego P

B 0,7 Vp-p (75 ≠) R 0,7 Vp-p (75 ≠)

Złącze Złącze bolcowe (Y: zielony, P

Sygnał wyjściowy wideo RGB

Poziom sygnału wyjściowego R 0,7 Vp-p (75 ≠) Poziom sygnału wyjściowego G 0,7 Vp-p (75 ≠) Poziom sygnału wyjściowego B 0,7 Vp-p (75 ≠) Złącze Złącze scart (1 system)

Złącze scart (1 system)

NTSC; 0,286 Vp-p (75 ≠)

Złącze scart (1 system)

B: niebieski,

R: czerwony) (1 system)

RQT7428

Page 67

SEKCJA ZESTAWÓW GŁOŚNIKOWYCH

HT870 Przednie zestawy głośnikowe SB-PF921

Typ System 2-drożny, 3-głośnikowy (z odbiciem basów) Głośnik(i) Impedancja 6 ≠

Głośnik niskotonowy 6,5 cm, typ stożkowy Głośnik niskotonowy 6,5 cm, typ stożkowy Głośnik wysokotonowy

Typ kopułkowy o kształcie pierścienia o średnicy 6 cm

Moc wejściowa (IEC) 170 W Ciśnienie akustyczne wyjściowe 83 dB/W (1,0 m)

Częstotliwość podziału 7 kHz

Zakres częstotliwości 92 Hz–50 kHz (j16 dB)

110 Hz–45 kHz (j10 dB)

Wymiary (szer.twys.tgłęb.)

250k1160 (maks.)/704 (min.)k247 mm

Zakres regulacji wysokości zestawu głośnikowego

[Wysokość stojaka jest jednak stała i wynosi 704 mm]

Masa 4 kg

HT870 Otaczające zestawy głośnikowe SB-PS921

Typ System 2-drożny, 2-głośnikowy (z odbiciem basów) Głośnik(i) Impedancja 4 ≠

Głośnik niskotonowy 6,5 cm, typ stożkowy Głośnik wysokotonowy 6 cm, typ stożkowy

Moc wejściowa (IEC) 70 W (maks.) Ciśnienie akustyczne wyjściowe 81 dB/W (1,0 m)

Częstotliwość podziału 5 kHz

Zakres częstotliwości 89 Hz–41 kHz (j16 dB)

100 Hz–40 kHz (j10 dB)

Wymiary (szer.twys.tgłęb.)

250k1160 (maks.)/704 (min.)k247 mm

Zakres regulacji wysokości zestawu głośnikowego

[Wysokość stojaka jest jednak stała i wynosi 704 mm]

Masa 3,6 kg

HT870 Zestaw głośnikowy środkowy SB-PC920

Typ System 2-drożny, 3-głośnikowy (z odbiciem basów) Głośnik(i) Impedancja 4 ≠

Głośnik niskotonowy 6,5 cm, typ stożkowy Głośnik niskotonowy 6,5 cm, typ stożkowy Głośnik wysokotonowy

Typ kopułkowy o kształcie pierścienia o średnicy 6 cm

Moc wejściowa (IEC) 270 W Ciśnienie akustyczne wyjściowe 82 dB/W (1,0 m)

Częstotliwość podziału 5 kHz

Zakres częstotliwości 110 Hz–50 kHz (j16 dB)

140 Hz–45 kHz (j10 dB)

Wymiary (szer.twys.tgłęb.) 320k97k93 mm Masa 1,5 kg

HT870 Aktywny głośnik niskotonowy SB-WA870

Typ System 1-drożny, 1-głośnikowy (z odbiciem basów) Głośnik(i) Impedancja 4 ≠

Głośnik niskotonowy 20 cm, typ stożkowy

Ciśnienie akustyczne wyjściowe 84 dB/W (1,0 m) Zakres częstotliwości 34 Hz–220 Hz (j16 dB)

38 Hz–190 Hz (j10 dB)

Wymiary (szer.twys.tgłęb.) 248k417k476,6 mm Masa 16,4 kg

(maks.)

1160–575 mm

(maks.)

HT520 Zestawy głośnikowe przednie/otaczające SB-FS520

Typ System 1-drożny, 1-głośnikowy (z odbiciem basów) Głośnik(i) Impedancja 4 ≠

Pełnozakresowy 6,5 cm, typ stożkowy

Moc wejściowa (IEC) 70 W (maks.) Ciśnienie akustyczne wyjściowe 80 dB/W (1,0 m) Zakres częstotliwości 88 Hz–25 kHz (j16 dB)

100 Hz–22 kHz (j10 dB)

Wymiary (szer.twys.tgłęb.) 86k180k112 mm Masa 0,73 kg

HT520 Zestaw głośnikowy środkowy SB-PC520

Typ System 1-drożny, 1-głośnikowy (z odbiciem basów) Głośnik(i) Impedancja 4 ≠

Pełnozakresowy 6,5 cm, typ stożkowy

Moc wejściowa (IEC) 60 W (maks.) Ciśnienie akustyczne wyjściowe 80 dB/W (1,0 m) Zakres częstotliwości 84 Hz–25 kHz (j16 dB)

96 Hz–22 kHz (j10 dB)

Wymiary (szer.twys.tgłęb.) 181k102k112 mm Masa 0,77 kg

HT520 Aktywny głośnik niskotonowy SB-WA520

Typ System 1-drożny, 1-głośnikowy (z odbiciem basów) Głośnik(i) Impedancja 4 ≠

Głośnik niskotonowy 17 cm, typ stożkowy

Ciśnienie akustyczne wyjściowe 80 dB/W (1,0 m) Zakres częstotliwości 32 Hz–220 Hz (j16 dB)

36 Hz–190 Hz (j10 dB)

Wymiary (szer.twys.tgłęb.) 209k361k463 mm Masa 11 kg

DANE OGÓLNE

Zasilanie Prąd zmienny 230 V, 50 Hz Zużycie mocy [HT870] Urządzenie główne 25 W

Wymiary (szer.twys.tgłęb.) 430k68k359,2 mm Masa [HT870] Urządzenie główne 3,2 kg

Zakres temperatur roboczych od i5 do i35 Zakres wilgotności roboczych

Zużycie mocy w trybie gotowości 0,7 W

Wartości znamionowe dla wzmacniacza z filtrem blokującym niskie

częstotliwości

[Uwaga]

1. Dane techniczne mogą ulec zmianie bez powiadomienia. Masę i wymiary urządzenia podano w przybliżeniu.

2. Całkowite zniekształcenie harmoniczne zostało zmierzone przy pomocy cyfrowego analizatora widma.

[HT870] Głośnik niskotonowy 390 W

[HT520] Urządzenie główne 25 W [HT520] Głośnik niskotonowy 220 W

[HT520] Urządzenie główne 3,2 kg

od 5 do 90 %

RH (bez kondensacji)

RQT7428

Page 68

RQT7428

Rozwiązywanie problemów

Przed oddaniem urządzenia do naprawy należy przeprowadzić następujące kontrole. Jeżeli masz wątpliwości co do niektórych punktów sprawdzania lub jeżeli środki zaradcze podane w tabeli nie rozwiązują problemu, zwróć się po wskazówki do dystrybutora. „Czynności wykonywane przez zakłady usługowe polegające na sprawdzeniu: działania, parametrów technicznych, czyszczeniu głowic i toru taśmy, regulacji i czyszczeniu mechanizmu, strojeniu programatorów, wymianie żarówek i bezpieczników—nie są zaliczane do ilości napraw stanowiących podstawę wymiany sprzętu zgodnie z §36, pkt. 1.3. Uchwały Nr. 71 Rady Ministrów z 1983.06.13., opublikowanej w Monitorze Polskim Nr. 21 z 1983.06.29.“ „Uszkodzenia mechaniczne, termiczne, chemiczne zewnętrznych części metalowych i z tworzyw sztucznych oraz sznury przyłączeniowe, słuchawkowe—nie podlegają gwarancji.“ „Aby uchronić sprzęt Hi-Fi przed zniszczeniem w czasie wyładowań atmosferycznych, należy odłączyć przewód zasilania sprzętu Hi-Fi z sieci oraz kabel antenowy (dotyczy instalacji indywidualnych).“

Zasilanie Strona

Brak zasilania. ≥Podłącz pewnie przewód zasilania i kabel zestawu. 9 Urządzenie automatycznie

przełącza się do trybu gotowości.

Funkcja nie odpowiada lub nie działa

Brak odpowiedzi na naciśnięcie jakiegokolwiek przycisku.

Brak odpowiedzi na naciśnięcie przycisków pilota.

Brak obrazu albo dźwięku. ≥Sprawdź podłączenia wideo lub audio.

Zapomniałeś hasła odblokowującego ograniczenie wiekowe.

Przywróć wszystkie ustawienia fabryczne.

Niepożądana lub nieoczekiwana operacja

Rozpoczęcie odtwarzania wymaga trochę czasu. [MP3]

Foldery warstwy głębszej niż ósma na płycie CD z danymi nie są prawidłowo wyświetlane. [WMA] [MP3] [JPEG]

Ekran menu pojawia się podczas pomijania lub wyszukiwania. [VCD[

Zaprogramowane pozycje nie są odtwarzane. [DVD-V]

Menu ekranowe pokazuje „2“ jako opcję ścieżki dźwiękowej, kiedy naciśnięty zostanie przycisk [AUDIO], ale dźwięk nie zmienia się. [DVD-A]

Kiedy zmieniona zostanie ścieżka dźwiękowa, odtwarzanie zostanie wznowione od początku ścieżki. [DVD-A]

Napisy

Pozycja wyświetlania napisów jest niewłaściwa.

Brak napisów. ≥Wyświetl napisy. 14

Odtwarzanie według znaczników

Nie można dodać znaczników. ≥Nie można dodawać znaczników na płycie DVD-RAM.

Powtarzanie A-B

Punkt B jest ustawiany automatycznie.

Powtarzanie A-B jest automatycznie kasowane.

Nienormalny lub nieprawidłowy dźwięk

Zniekształcony dźwięk. ≥Podczas odtwarzania plików WMA mogą pojawić się szumy. — Nie działają efekty dźwiękowe. ≥Niektóre z efektów dźwiękowych nie działają lub są mniej skuteczne dla niektórych płyt.

Podczas odtwarzania słychać brzęczenie.

Zmiksowany dźwięk. ≥Jeżeli używasz jednocześnie złącza scart (AV) i złączy wejściowych audio (TV AUDIO IN),

≥Zadziałał timer wyłączający. 27

≥Urządzenie nie odtwarza innych płyt poza wymienionymi w niniejszej instrukcji obsługi.

Urządzenie może nie działać prawidłowo na skutek wyładowania atmosferycznego, ładunków

≥

statycznych lub innych zewnętrznych czynników. ponownie. Zamiast tego wyłącz urządzenie, odłącz przewód zasilania, a następnie podłącz go ponownie.

≥Skondensowana para wodna wewnątrz urządzenia: Odczekaj 1 do 2 godzin, aby odparowała. ≥Sprawdź, czy baterie zostały prawidłowo zainstalowane.

≥Baterie są rozładowane: Wymień je na nowe. ≥

Skieruj pilota na czujnik zdalnego sterowania w urządzeniu i spróbuj wykonać operację ponownie.

≥Sprawdź zasilanie lub ustawienie wprowadzania w podłączonym urządzeniu. ≥Sprawdź, czy na płycie DVD-RAM znajdują się jakieś nagrania.

≥Kiedy urządzenie jest zatrzymane i źródłem jest „DVD/CD”, naciśnij i przytrzymaj [∫] w

urządzeniu głównym i [S10] w pilocie, aż „Initialized” zniknie z ekranu telewizora. Wyłącz urządzenie i włącz je ponownie. Wszystkie ustawienia powrócą do domyślnych wartości.

≥Jeżeli plik MP3 zawiera dane nieruchomego obrazu, rozpoczęcie odtwarzanie może trochę

potrwać. Nawet po rozpoczęciu odtwarzania ścieżki, prawidłowy czas odtwarzania może nie być wyświetlany, ale jest to normalne.

≥Foldery warstwy głębszej niż ósma są wyświetlane jako warstwa ósma. —

≥Jest to normalne dla płyt Video CD. —

≥Niektóre pozycje nie mogą być odtwarzane, nawet jeżeli zostały zaprogramowane. —

≥Nawet jeżeli druga ścieżka dźwiękowa nie jest nagrana, zwykle wyświetlane są dwa numery. —

≥Jest to normalne dla płyt DVD-Audio. —

≥Ustaw właściwą pozycję. („Subtitle Position“ w Display Menu) 19

≥Jeżeli czas odtwarzania płyty, który upłynął, nie pojawia się na wyświetlaczu urządzenia, nie

można dodawać znaczników.

≥Po osiągnięciu końca pozycji staje się on punktem B. —

≥Powtarzanie A-B zostaje skasowane po naciśnięciu przycisku [QUICK REPLAY].

≥Wielokrotne re-masterowanie i Dolby Pro Logic II nie działają, jeżeli zmienisz prędkość

odtwarzania.

≥Przewód zasilania lub świetlówka znajdują się w pobliżu głośnika niskotonowego. Trzymaj inne

urządzenia i kable z dala od głośnika niskotonowego.

wyłącz urządzenie podłączone do jednego ze złączy.

Wyłącz urządzenie, a następnie włącz

11 —

—

7, 8,

28 — —

—

— —

—

— —

—

9 9

Page 69

Menu Strona

Nie można otworzyć menu Setup.

≥Wybierz „DVD/CD“ jako źródło. ≥Anuluj odtwarzanie wszystkich grup, zaprogramowane i losowe.

— 15

Nienormalny lub nie dający się wyświetlić obraz

Obraz zniekształcony. ≥Sprawdź, czy urządzenie jest podłączone bezpośrednio do odbiornika telewizyjnego, a nie

poprzez magnetowid.

Wielkość obrazu nie pasuje do ekranu.

Obraz w odbiorniku telewizyjnym jest nieprawidłowy lub kolory wydają się wyblakłe.

Menu nie jest prawidłowo wyświetlane.

Funkcja automatycznego powiększania nie pracuje właściwie.

Obraz w telewizorze znika lub na ekranie pojawiają się pasy.

≥Zmień „TV Aspect“ w zakładce „Video“. ≥Dobierz współczynnik kształtu w odbiorniku telewizyjnym. Jeżeli telewizor nie posiada tej

funkcji, zmień ustawienie „4:3 Aspect“ w Display Menu.

≥Zmień ustawienie powiększania. ≥Urządzenie i odbiornik telewizyjny korzystają z innych systemów wideo.

Podłącz odbiornik wielosystemowy lub wyposażony w system PAL.

≥System użyty na płycie nie zgadza się z systemem telewizora.

– Płyty nagrane w systemie PAL nie będą prawidłowo odtwarzane na odbiorniku telewizyjnym z

systemem NTSC.

– Urządzenie może przetwarzać sygnały NTSC na PAL 60 w celu wyświetlania w telewizorze

PAL („NTSC Disc Output“ w zakładce „Video“).

≥Przywróć wartość a1,00 współczynnika skali. ≥Ustaw „Subtitle Position“ w menu wyświetlacza (Display Menu) na „0“. ≥Ustaw „4:3 Aspect“ w menu wyświetlacza (Display Menu) na „Normal“.

≥Wyłącz funkcję powiększania telewizora. ≥Użyj innych fabrycznych ustawień proporcji ekranu lub regulacji ręcznej. ≥Funkcja zbliżenia może nie działać zbyt dobrze, zwłaszcza dla ciemnych ujęć, i może nie

działać w zależności od rodzaju płyty.

≥Ładowarki telefonów komórkowych mogą powodować zakłócenia. ≥Jeżeli używasz telewizyjnej anteny wewnętrznej, zastąp ją anteną zewnętrzną. ≥Przewód anteny telewizyjnej znajduje się zbyt blisko urządzenia. Oddal przewód anteny

telewizyjnej od urządzenia.

20 19

14 —

—

14 19 19

— 14 —

— 23 —

Progresywne wideo

W przypadku sygnału progresywnego na obrazie pojawiają się odbicia.

Obrazy nie są wyprowadzane progresywnie.

≥Zmień „Video Output Mode“ w Picture Menu na „480I“. Ten problem jest spowodowany

zastosowaną na płycie DVD-Video metodą edycji lub nagranym materiałem, powinien jednak ustąpić, jeżeli wybierzesz sygnał z przeplotem.

≥Podczas odtwarzania płyt NTSC naciśnij [PROGRESSIVE] w urządzeniu głównym, aby

wyświetlone zostało „PROG.”. Lub wybierz „480P” w „Video Output Mode” w Picture Menu.

≥Jeżeli urządzenie jest podłączone do telewizora poprzez gniazda VIDEO OUT, S-VIDEO i

SCART, wyprowadzany będzie obraz z przeplotem.

13, 19

Słuchanie radia

Słychać zakłócenia. „ST“ miga lub nie pali się. Dźwięk jest zniekształcony.

Słychać dudnienie. ≥Wyłącz telewizor lub oddal go od urządzenia. — Podczas słuchania audycji AM

słychać brzęczenie o niskiej częstotliwości.

≥Popraw położenie anteny FM lub AM. ≥Użyj anteny zewnętrznej.

≥Oddal antenę od innych kabli. —

— 23

Obsługa telewizora

Nie można sterować telewizorem.

≥Naciśnij najpierw przycisk [TV], aby obsługiwać telewizor.

[HT870]

≥Znajdź kod pilota odpowiadający marce telewizora.

—

Komunikaty na wyświetlaczu urządzenia

Wyświetlacz jest ciemny. ≥Wybierz „Bright“ w „FL Dimmer“ w zakładce „Others“. 21 „NO PLAY“ ≥Włożyłeś płytę, której urządzenie nie może odtwarzać; włóż inną płytę.

„NO DISC“ ≥Nie włożyłeś płyty. Włóż płytę.

„F61“ ≥Sprawdź i popraw podłączenia kabli zestawów głośnikowych.

„DVD U11“ ≥Płyta jest brudna. Wyczyść ją. 11 „ERROR“ ≥Wykonano nieprawidłową czynność. Przeczytaj instrukcję i spróbuj ponownie. — „DVD H∑∑“

∑∑ oznacza numer.

≥Włożyłeś pustą płytę.

≥Nie włożyłeś prawidłowo płyty. Włóż prawidłowo płytę.

Jeżeli nie rozwiąże to problemu, występuje problem z zasilaniem. Zwróć się do dystrybutora.

≥Mógł wystąpić problem. Liczba następująca po „H“ zależy od stanu urządzenia. Wyłącz

urządzenie, a następnie włącz ponownie. Zamiast tego wyłącz urządzenie, odłącz przewód zasilania, a następnie podłącz go ponownie.

≥Jeżeli kod serwisowy nie zniknie, zanotuj go i skontaktuj się z punktem serwisowym.

11 —

— 12

5, 7

—

Komunikaty na ekranie odbiornika telewizyjnego

„/“ ≥Urządzenie lub płyta uniemożliwia wykonanie tej operacji. — „Cannot display group xx,

content xx“ „This disc may not be played in

your region“

Nie ma wyświetlacza ekranowego.

≥Próbujesz wyświetlić zawartość, która nie jest kompatybilna. —

≥Można odtwarzać tylko płyty DVD-Video, jeżeli ich numer regionalny jest taki sam lub zawiera

taki sam numer jak urządzenie lub kiedy płyta jest oznaczona „ALL“. Sprawdź numer regionalny urządzenia na jego płycie tylnej.

≥Wybierz „On“ w „On-Screen Messages“ w zakładce „Display“. 21

Okład

RQT7428

Page 70

Vážený zákazníku

Děkujeme za zakoupení tohoto výrobku. Pro dosažení optimálního výkonu a z bezpečnostních důvodu si pečlivě přečtěte tyto pokyny.

[HT870]: uvádí funkce platné jen pro model SC-HT870.

[HT520]: jen SC-HT520.

Systém SC-HT870 SC-HT520 Hlavní přístroj SA-HT870 SA-HT520 Čelní reproduktory SB-PF921 SB-FS520 Centrální reproduktor SB-PC920 SB-PC520 Prostorové reproduktory SB-PS921 SB-FS520 Aktivní nízkotónový reproduktor

(subwoofer)

SB-WA870 SB-WA520

≥Tento návod k obsluze se vztahuje k modelům SC-HT870 a

SC-HT520.

≥Není-li uvedeno jinak, ilustrace v tomto návodu k obsluze

se vztahují k modelu SC-HT520.

≥Činnosti v tomto návodu jsou popsány většinou

s dálkovým ovladačem, ale dané činnosti můžete provádět také pomocí ovládacích prvků hlavního přístroje, jestliže jsou tyto ovládací prvky stejné.

POZOR!

TENTO VŸROBEK PRACUJE S LASEROVŸM PAPRSKEM. PÂI NESPRÁVNÉM POUßITÍ OVLÁDACÍCH PRVKÛ, STEJNÊ JAKO PÂI PROVÁDÊNÍ JINŸCH POSTUPÛ, NEß JSOU POPSÁNY V TOMTO NÁVODU, MÛßE DOJÍT K NEBEZPEÇNÉMU VYZAÂOVÁNÍ. NIKDY NESNÍMEJTE VNÊJ£Í KRYT A PÂÍSTROJ SAMI NEOPRAVUJTE. SERVIS PÂENECHTE POUZE KVALIFIKOVANŸM OSOBÁM V AUTORIZOVANŸCH OPRAVNÁCH.

NEBEZPEÇÍ!

PÂI ODKRYTOVÁNÍ A ODJI£TÊNÍ BEZPEÇNOSTNÍCH SPÍNAÇÛ HROZÍ NEBEZPEÇÍ NEVIDITELNÉHO LASEROVÉHO ZÁÂENÍ. CHRAÑTE SE PÂED PÂ¡MŸM ZÁSAHEM LASEROVŸM PAPRSKEM.

UPOZORNÊNÍ:

ABYSTE SNÍßILI NEBEZPEÇÍ VZNIKU POßÁRU, ÚRAZU ELEKTRICKŸM PROUDEM NEBO PO£KOZENÍ PÂÍSTROJE, NEVYSTAVUJTE TOTO ZAÂÍZENÍ DE£TI, NADMÊRNÉ VLHKOSTI, KAPAJÍCÍ VODÊ A POSTÂÍKÁNÍ. NA ZAÂÍZENÍ BY NEMÊLY BŸT UMISÏOVÁNY ßÁDNÉ OBJEKTY NAPLNÊNÉ VODOU, JAKO JSOU NAPÂÍKLAD VÁZY.

TENTO PÂÍSTROJ JE KONSTRUOVÁN PRO POUßITÍ V MÍRNÉM KLIMATU.

Zaâízení je tâeba umístit poblíƒ zásuvky elektrické stâídavé sítê a zásuvka by mêla bÿt snadno pâístupná pro pâípad eventuálních problémû.

Tento vÿrobek mûƒe bÿt bêhem pouƒívání ru¢en rádiovou interferencí, která je zpûsobena mobilním telefonem. Jestliƒe k takovéto interferenci dojde, zajistête prosím vêt¢í vzdálenost mezi tímto vÿrobkem a mobilním telefonem.

(Uvnitř přehrávače)

RQT7428

POZOR!

V PÂÍSTROJI JE VYSOKÉ NAPÊTÍ. PÂED ODEJMUTÍM KRYTU NUTNO VYJMOUT VIDLICI SÍÏOVÉHO PÂÍVODU ZE ZÁSUVKY.

POZOR!

≥ ABYSTE ZAJISTILI DOBRÉ VENTILAÇNÍ PODMÍNKY,

NIKDY NEINSTALUJTE TENTO PÂÍSTROJ V KNIHOVNÊ, VESTAVÊNÉ SKÂÍNI NEBO JINÉM UZAVÂENÉM PROSTORU. ZAJISTÊTE, ABY ZÁVÊSY A V£ECHNY OSTATNÍ MATERIÁLY NEBRÁNILY V DOBRÉ VENTILACI, ABYSTE PÂEDE£LI NEBEZPEÇÍ ÚRAZU ELEKTRICKŸM PROUDEM NEBO NEBEZPEÇÍ POßÁRU, KTERÉ BY MOHLO VZNIKNOUT PÂEHÂÁTÍM PÂÍSTROJE.

≥ NEBLOKUJTE VENTILAÇNÍ OTVORY PÂÍSTROJE

NOVINAMI, UBRUSY, ZÁVÊSY A JINŸMI MATERIÁLY.

≥ NEPOKLÁDEJTE ZDROJE OTEVÂENÉHO OHNÊ, JAKO

NAPÂÍKLAD HOÂÍCÍ SVÍÇKY, NA PÂÍSTROJ.

≥ ZBAVTE SE BATERIÍ SPRÁVNŸM ZPÛSOBEM S

OHLEDEM NA ßIVOTNÍ PROSTÂEDÍ.

CLASS 1 LASER PRODUCT

(Zadní strana přístroje)

Page 71

Příslušenství

Obsah

Laskavě zkontrolujte množství a druh dodaného příslušenství.

∏ 1 Dálkový ovladač

[HT870]

(EUR7722X30)

[HT520]

(EUR7722X10)

∏ 2 Dálkový ovladač - baterie

∏ 1Kabel Video

∏ 1 Přívod střídavého napětí

∏ 1 AM smyčková anténa

∏ 1 FM vnitřní anténa

∏ 1 Systémový kabel

∏ Kabely k reproduktorům

[HT870]

1k4 m kabel

[HT520]

3k4 m kabely 2k10 m kabely

∏ 1 List nálepek na kabely

reproduktorů

∏ 4 Velké šrouby s

podložkou

[HT870]

∏ 8 Malé šrouby

[HT870]

[Poznámka]

Přiložený přívod střídavého napětí je určen k použití jen s tímto přístrojem. Nepoužívejte ho s jinými přístroji.

Začínáme

Příslušenství . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Jednoduché nastavení

KROK 1 Sestavení čelního a prostorových

reproduktorů . . . . . . . . . . . . . . . . . . . . . . . .4

KROK 2 Umístění. . . . . . . . . . . . . . . . . . . . . . . . . . . .6

KROK 3 Připojení reproduktorů

k nízkotónovému reproduktoru

(subwoofer) . . . . . . . . . . . . . . . . . . . . . . . . .7

KROK 4 Připojení videa . . . . . . . . . . . . . . . . . . . . . . 8

KROK 5 Připojení rádia a systému . . . . . . . . . . . . . 9

KROK 6 Dálkové ovládání . . . . . . . . . . . . . . . . . . . .9

KROK 7

Rychlé nastavení – QUICK SETUP

. . . . . .10

Referenční příručka ovladače . . . . . . . . . . . . . . . . . . . . 10

Disky, které lze přehrávat . . . . . . . . . . . . . . . . . . . . . . . 11

Manipulace s disky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Přehrávání disků

Základní přehrávání . . . . . . . . . . . . . . . . . . . . . . . . .12

Funkce ke zvýšení pohodlí . . . . . . . . . . . . . . . . . . . . . . 14

Pamět’ pozice/Zoom/Zvuk/Titulek/Rychlé přehrávání/ Přeskočení stránky/Opakované přehrávání/ Všechny skupiny, náhodné přehrávání a přehrávání programu

Použití navigačních menu . . . . . . . . . . . . . . . . . . . . . . . 16

Přehrávání datových disků/Přehrávání disků HighMAT™/ Přehrávání programů/ Přehrávání seznamu nahrávek

Použití obrazovkových menu . . . . . . . . . . . . . . . . . . . . 18

Změna nastavení přehrávače. . . . . . . . . . . . . . . . . . . . . 20

Další postupy ovládání

Rádio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Automatické přednastavení/ Výběr kanálové předvolby/ Ruční ladění/Vysílání RDS/ Připojení volitelné antény

Zvukové pole a kvalita zvuku. . . . . . . . . . . . . . . . . . 24–26

Ovládání zvukového pole/ Super Surround/Centrální reproduktor/ Dolby Pro Logic II/Nastavení úrovně reproduktoru/ Směšování/ Úroveň subwooferu/ Vlastní pamět’ zvuku

Další funkce. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Časovač zpožděného vypínání/Ztlumení/Použití sluchátek

Ovládání jiných přístrojů . . . . . . . . . . . . . . . . . . . . . . . . 28

Další možnosti umístění reproduktorů . . . . . . . . . . . . . 30

Odkaz

Bezpečnostní opatření . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Péče a údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Slovníček . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Návod k odstraňování závad . . . . . . . . . . . . . . . . . . . . . 34

RQT7428

Page 72

Jednoduché nastavení

Před zahájením montáže, nastavením a zapojením zkontrolujte, zda máte k dispozici všechny komponenty.

4 Podstavce

4 Trubice

2 Jednotky čelních a 2 prostorových reproduktorů

4 Velké šrouby s podložkou

4 Montážní desky

KROK1 [HT870]

Sestavení čelního a prostorových reproduktorů

[Poznámka]

Páry čelních a prostorových reproduktorů a páry trubic se liší. – Před připojením trubice si zkontrolujte štítek na zadní straně

reproduktoru (‹ strana 6).

– Trubice s kratším kabelem je určena pro jednotku čelního

reproduktoru.

Příprava

≥Aby nedošlo k poškození a nevznikly škrábance, položte na

měkkou látku a sestavujte na ní.

≥K montáži použijte šroubovák s křížovou hlavou.

1 Trubici nasaďte na podstavec.

1 Kabel reproduktoru protáhněte podstavcem.

Nadbytečný kabel reproduktoru zkrat’te.

Kabel reproduktoru

Kabel

Otvor na šroub

Drážka

2 Nasaďte trubici.

protáhněte tudy.

2 Montážní desku A připevněte na reproduktor.

Montážní desku A upevněte rovně. Lehce dotahujte střídavě šrouby nahoře a dole, dokud nejsou zcela dotaženy.

Reproduktor

Pěna Polyfoam

Můžete také připojit kryt k horní zadní části reproduktoru.

Výška reproduktoru je uvedena na obrázku (‹ strana 5). Jde o připojení montážní desky A k zadní horní nebo dolní části reproduktoru.

3 Umístěte trubici na desku A a připojte desku B.

Deska B

8 Malé šrouby

Malé šrouby

Deska A

Pootočte trubici tak, aby její plochá strana směřovala od zadní strany reproduktoru.

Za současného lehkého tahu za kabel reproduktoru nasaďte trubici.

3 Trubici upevněte na

podstavec.

Zkontrolujte, zda je šroub bezpečně dotažený.

Dodávané stojany jsou určeny speciálně k montáži čelních reproduktorů Panasonic SB-PF921 a prostorových reproduktorů SB-PS921. Používejte je jen podle popisu v tomto návodu.

Zadní strana podstavce

Velký šroub s podložkou

Kabel

2 Čelní a prostorový reproduktor upevněte

na stojan.

≥

Mezi levým a pravým reproduktorem a mezi stojany nejsou žádné rozdíly.

≥Při montáži může být užitečné používat pěnu Polyfoam.

1 Šroub vyšroubujte a montážní desku rozdělte na dva díly.

Deska B

Deska A

Výstupky zasuňte do štěrbiny a desku B posuňte do uzamčené polohy.

Deska B

Výstupek

Štěrbina

Desku zajistěte šroubem, který jste vyšroubovali v postupu 1.

Malý šroub

RQT7428

Malý šroub

Page 73

∫ Výška čelního a prostorových reproduktorů

(Smontováno)

Reproduktor

1.160 mm

Připojte k zadní dolní části reproduktoru.

750 mm

Tru bi ce

Podstavec

Výšku lze měnit v tomto rozsahu.

704 mm

Šroub

818 mm

Připojte k zadní horní části reproduktoru.

575 mm

dorazu

Nevyjímejte ho.

4 Zapojte kabely reproduktorů.

1 Vinylovou špičku na konci

kabelů pootočte a stáhněte.

Vodiče zcela zasuňte.

_:Měd’ `:Stříbro

Stiskněte!

Panel zadního reproduktoru

3 Nastavení výšky reproduktoru.

≥Zkontrolujte šrouby, které jste dotáhli podle postupu na straně 4.

například Připojení stojanu k zadní dolní části

1 Povolujte připojený šroub montážní desky

reproduktoru, dokud se reproduktor částečně neuvolní a dokud ho nelze nastavit.

Postupujte opatrně, abyste šroub příliš nepovolili, protože reproduktor by se mohl zcela odpojit a spadnout.

2 S jednou rukou na podstavci nastavte

druhou rukou požadovanou výšku reproduktoru (nahoru nebo dolů).

≥Po nastavení výšky reproduktoru bezpečně

dotáhněte šroub na montážní desce.

Šroubovák s křížovou hlavou

Šroub dorazu

Dotáhněte, aby se montážní deska přestala pohybovat a nesklouzla pod tento bod.

Pro informaci

Dobrou akustiku můžete vychutnávat, jestliže nastavíte výšku reproduktoru na výšku televizoru tak, aby středy reproduktorů i televizoru byly přibližně na stejné úrovni.

2 Kabel reproduktoru zamáčkněte do

drážky.

Jestliže je kabel reproduktoru zbytečně dlouhý, sejměte pryžovou čepičku z horní části trubice. Kabel reproduktoru zasunujte do otvoru a současně vytahujte kabel reproduktoru ze dna podstavce.

5 Kabel reproduktoru upevněte

k podstavci.

1 Kabel

reproduktoru stiskněte a zamáčkněte mezi háčky.

Zadní strana podstavce

2 Kabel

Kabel

reproduktoru zamáčkněte do drážky v podstavci co nejhlouběji.

∫ Zajištění reproduktorů před překocením (Čelní a prostorové reproduktory)

Příprava

Šrouby s očky (nejsou přiloženy) zašroubujte do zdi. Sjejich pomocí upevněte reproduktory ke stěně (‹ obrázek vpravo).

≥K upevnění reproduktorů ke stěně si obstarejte vhodné šrouby s

očky, jež odpovídají vlastnostem stěny a podpěr, do kterých budete šrouby s očky šroubovat.

≥Při upevňování k povrchům, u kterých si nejste jisti dostatečnou

pevností, nebo při upevňování k betonové stěně se poraďte s kvalifikovaným odborníkem. Nesprávné upevnění může mít za následek poškození stěny nebo reproduktorů.

1 Lanko (není přiloženo) protáhněte štěrbinou v zadní straně

reproduktoru a upevněte ho, aby se nepřekotil.

2 Lanko provlékněte očkem šroubku a pevně uvažte.

například

Šroub s očkem (není přiložen)

Lanko (není přiloženo)

Zadní strana reproduktoru

Stěna

Přibližně 150 mm

RQT7428

Page 74

KROK2 Umístění

sob rozmístění reproduktorů může ovlivnit basy a zvukové pole. Povšimněte si

následujících bodů.

≥Reproduktory umístěte na vodorovnou bezpečnou plochu. ≥Umístění reproduktorů do přílišné blízkosti podlah, stěn a rohů místností může mít za

následek nadměrné basy. Stěny a okna zakryjte silnými závěsy.

≥Čelní, centrální a prostorové reproduktory umístěte přibližně do stejné vzdálenosti od

pozice posluchače. Úhly na obrázcích jsou jen přibližné.

≥Další možnosti nastavení reproduktorů viz strana 30.

[HT870]

(L, R)

≥Levé a pravé páry reproduktorů jsou u čelních a

prostorových reproduktorů shodné.

Nepoužívejte čelní reproduktor jako prostorový a naopak. Ověřte si typ reproduktoru podle štítku na jeho zadní straně.

Štítek reproduktoru

PROSTOROVÝ

(L, R)

Příklad rozmístění

Hlavní přístroj

[HT520]

12 3

CENTRÁLNÍ ČELNÍ

(L, R)

≥Čelní levý, pravý a prostorové reproduktory jsou shodné.

PROSTOROVÝ

(L, R)

Příklad rozmístění

Hlavní přístroj

CENTRÁLNÍSUBWOOFERČELNÍ

SUBWOOFER

≥Používejte jen dodané reproduktory

Použití jiných reproduktorů může poškodit přístroj a negativně ovlivnit kvalitu zvuku.

≥Reproduktory umístěte na vodorovný povrch, aby nespadly.

Jestliže reproduktory nemůžete umístit na vodorovný povrch, zajistěte je vhodným způsobem, aby nespadly.

Hlavní přístroj

[Poznámka]

Aby bylo možné zajistit správné větrání, umístěte reproduktory do vzdálenosti nejméně 10 mm od systému.

Centrální reproduktor

≥Jestliže centrální reproduktor umístíte přímo na televizi, mohou

vibrace způsobené tímto reproduktorem rušit obraz. Centrální reproduktor umístěte do police nebo přihrádky.

≥Aby reproduktory nespadly, nestavte je přímo na televizor.

Subwoofer

Nízkotónový reproduktor umístěte vpravo nebo vlevo od televizoru, na podlahu nebo robustní polici, aby nedocházelo k vibracím. U zadní stěny ponechejte 10 cm k větrání.

Upozornění

Reproduktory přidržujte za boční stěny. Tlak na čelní stěnu by mohl poškodit reproduktor.

například [HT520]

Poznámky k použití reproduktorů

≥Budete-li přehrávat zvuky po delší dobu s velkou hlasitostí,

můžete poškodit své reproduktory a zkrátit jejich životnost.

≥V následujících případech snižte hlasitost, aby nedošlo

k poškození reproduktorů. – Je-li zvuk zkreslený. – Jestliže reproduktory přejímají z přehrávače pískání nebo

hlasité zkreslené zvuky, šum z vysílačů FM nebo nepřetržité signály z oscilátorů, testovacích disků nebo elektronických

zařízení. – Při nastavování kvality zvuku. – Při zapínání nebo vypínání přístroje.

Jestliže se objeví nesprávné barvy na obrazovce

Dodávané reproduktory jsou určeny k použití v blízkosti televizoru, ale u některých televizorů nebo v případě některých rozmístění reproduktorů může být obraz nepříznivě ovlivněn.

Pokud k tomuto dojde, vypněte televizor zhruba na 30 minut.

Funkce demagnetizace televizoru by měla tento problém napravit. Jestliže problém přetrvává, přemístěte reproduktory do větší vzdálenosti od televizoru.

Upozornění

≥Hlavní jednotka a dodávané reproduktory jsou určeny

k použití výhradně v tomto rozmístění. Nesprávné použití může způsobit poškození zesilovače a/nebo reproduktorů a může hrozit také nebezpečí požáru. Jestliže dojde k poškození zařízení nebo jestliže si povšimnete náhlé změny ve výkonu, poraďte se s kvalifikovaným pracovníkem servisu.

≥Nepokoušejte se namontovat tyto reproduktory na stěny

jiným způsobem, než je popsáno v tomto návodu.

RQT7428

Page 75

KROK

Na kabely reproduktorů umístěte nálepky – zapojování pak bude snazší.

\Poznámka]

≥Nikdy nezkratujte kladný (i) a záporný (j) vodič reproduktoru. ≥Zkontrolujte, zda jsou kladné vodiče (měď) připojeny ke kladným (i) svorkám a záporné vodiče (stříbro) k záporným (j) svorkám.

Nesprávné zapojení může mít za následek zničení reproduktorů.

[HT870]

Připojení reproduktorů k nízkotónovému reproduktoru (subwoofer)

Kabel reproduktoru

≥4 m kabely:

Pro centrální reproduktor

Nálepka na kabel reproduktoru

List nálepek na kabely reproduktorů

2 ČELNÍ (R)

1 ČELNÍ (L)

[HT520]

Vodiče zcela zasuňte.

SUBWOOFER

5 Kabely k reproduktorům

≥3k4 m kabely: Pro čelní a centrální reproduktory

≥2k10 m kabely: Pro prostorové reproduktory

Cvak!

Nálepka na kabel reproduktoru

4 PROSTOROVÝ (R)

3 PROSTOROVÝ (L)

5 CENTRÁLNÍ

Stříbro Měď

List nálepek na kabely reproduktorů

2 ČELNÍ (R)

1 ČELNÍ (L)

4 PROSTOROVÝ (R)

3 PROSTOROVÝ (L)

SUBWOOFER

Vodiče zcela zasuňte.

Cvak!

5 CENTRÁLNÍ

Měď Stříbro

RQT7428

Page 76

KROK4 Připojení videa

≥Jednotku nepřipojujte prostřednictvím kazetového

videopřehrávače.

Vzhledem k ochraně před kopírováním by se obraz nemusel zobrazovat správně.

≥Před připojením vypněte televizor a prostudujte si návod

k obsluze televizoru.

∫ Televizor s konektorem VIDEO IN

Televizo r

(není přiložen)

Zadní strana hlavní jednotky

VIDEO IN

COMPONENT

VIDEO OUT

(480P/480I)

VIDEO

OUT

S-VIDEO

Kabel Video

(přiložen)

OUT

∫ Televizor s konektorem S-VIDEO IN

Televizor

(není přiložen)

S-VIDEO

Kabel Video

∫ Televizor s konektory COMPONENT VIDEO IN

Televizor

(není přiložen)

Zadní strana hlavní jednotky

COMPONENT

VIDEO IN

COMPONENT

VIDEO OUT

(480P/480I)

VIDEO

OUT

S-VIDEO

OUT

Video kabely

(není přiložen)

∫ Televizor s konektorem SCART

Televizo r

(není přiložen)

S-Video kabel

(není přiložen)

Zadní strana hlavní jednotky

COMPONENT

VIDEO OUT

(480P/480I)

VIDEO

OUT

S-VIDEO

OUT

Konektor S-VIDEO OUT

S výstupem S-VIDEO OUT lze dosáhnout živějšího obrazu než s výstupem VIDEO OUT, protože signály chrominance (barevný kanál (C) a jasu (Y) jsou odděleny. (Skutečný výsledek závisí na televizním přístroji.)

Vývody COMPONENT VIDEO OUT

Tyto vývody lze použít k prokládanému nebo progresivnímu výstupu; poskytují méně čistý obraz než vývody S-VIDEO OUT. Připojení pomocí těchto vývodů přináší výstup signálu barevné diference (P

B/PR) a jasu (Y) odděleně; tím se dosahuje vyšší

věrnosti při reprodukci barev. ≥Popis přívodů komponentního videa závisí na televizi nebo

monitoru (například Y/P

B/PR, Y/B-Y/R-Y, Y/CB/CR). Spojte

konektory stejné barvy.

≥Při zapojování vyberte v menu rychlém nastavení QUICK SETUP

(‹ strana 10) volbu „Video/Y PB PR“ nebo „S-Video/Y PB PR“.

Kabel scart

(není přiložen)

Zadní strana hlavní jednotky

Chcete-li vychutnávat progresivní video

≥Připojte k zstupním zdířkám komponentníno videa televizoru

kompatibilního s 480P. (V případě připojení k nekompatibilnímu televizoru se video nezobrazí správně.)

≥Při přehrávání disků NTSC změňte výstupní režim videa na

„480P“ (‹ strana 19) nebo na hlavním přístroji stiskněte tlačítko [PROGRESSIVE], takže se na displeji zobrazí stav „PROG.“.

Všechny televizory vyrobené společností Panasonic se vstupními konektory 480P jsou kompatibilní. Máte-li jinou značku televize, poraďte se s výrobcem.

[Poznámka]

Je-li televize připojena prostřednictvím konektorů VIDEO OUT nebo S-VIDEO OUT nebo SCART (AV), nebo při přehrávání disků PAL je výstup z této jednotky prokládaný, a to i v případě, že se na displeji zobrazuje indikace „PROG.“.

RQT7428

Konektor SCART (AV)

Ke zvýšení kvality obrazu lze změnit výstup video signálu z konektoru SCART (AV) z hodnoty „Video“ na „S-Video“ nebo „RGB“ tak, aby odpovídal typu použitého televizoru. Z menu QUICK SETUP (‹ strana 10) vyberte volbu „S-Video/Y PB PR“ nebo „RGB/No Output“.

Page 77

KROK5 Připojení rádia a systému

AUDIO

VCR

AUDIO

AUX

LINE OUT

AM ANT

LOOP

EXT

FM ANT (75

Systémový kabel AM smyčková

anténa

FM vnitřní anténa

≥Po kompletním propojení všech zařízení zapojte přívodní kabel střídavého napětí. ≥Připojení volitelné antény (‹ strana 23).

FM vnitřní anténa

Lepicí pásek Druhý konec antény upevněte

na místo s nejlepším příjmem.

AM smyčková anténa

Anténu postavte na její podstavec. Anténu umístěte na místo s nejlepším příjmem. Volný kabel antény je třeba vést v dostatečné vzdálenosti od dalších vedení a kabelů.

Cvak!

Subwoofer

Hlavní přístroj

Uchopte

Odpojení

Stiskněte západku a kabel vytáhněte.

Systémový kabel

Odpojení

Stiskněte západku a kabel vytáhněte.

Přívod střídavého napětí

K domácí sit’ové zásuvce

Uchopte

Úspora energie

Hlavní jednotka spotřebovává malé množství energie i v případě, že je vypnutá (přibližně 0,7 W). K úspoře energie v případech, kdy se přístroj nebude po delší dobu používat, vytáhněte přívodní napájecí kabel ze zásuvky. Po zapojení přístroje je třeba vynulovat některé pamět’ové prvky.

KROK6 Dálkové ovládání

Dálkový ovladač

Baterie vložte tak, aby póly odpovídaly značkám

v dálkovém ovladaci (i a j).

R6/LR6, AA, UM-3

Baterie

≥ Nepouƒívejte

dobíjecí baterie.

Vyvarujte se...

≥kombinování starých a nových baterií. ≥použití různých typů baterií současně. ≥zahřívání baterií; baterie neodhazujte do ohně. ≥vzniku zkratu. ≥pokusu dobíjet alkalické nebo manganové baterie. ≥použití baterií se sloupnutým obalem.

Nesprávné zacházení s akumulátory může způsobit vytečení elektrolytu, který může poškodit kontakty a zpusobit požár.

Jestliže předpokládáte, že dálkový ovladač nebudete po delší dobu používat, baterie vyjmete. Skladujte na chladném suchém místě.

∫ Použití

Zamiřte přímo na snímač (‹ strana 10); vyhněte se veškerým překážkám a přímá vzdálenost nesmí při použití překročit 7 m.

RQT7428

Page 78

KROK7 Rychlé nastavení – QUICK SETUP

Obrazovka QUICK SETUP pomáhá provést potřebná nastavení.

Zapněte televizor a na televizoru si vyberte odpovídající vstup videa.

123 4 56

DVD/CD

SHIFT

SETUP MUTING

ENTER

Vyberte

RETURN

Registr

Zapněte přístroj.

Vyberte „DVD/CD“.

Zobrazí se obrazovka QUICK SETUP (Rychlé

Sledujte zprávy na obrazovce a proveďte nastavení.

nastavení).

Pozdější změna nastavení

Vyberte možnost „QUICK SETUP“ (Rychlé nastavení) ve volbě „Others“ (Ostatní) (‹ strana 21).

Referenční příručka ovladače

Viz referenční stránky v závorkách.

Indikátor pohotovostního režimu/zapnutí

(29)

Zapnutí přístroje.

(27)

Přepínání režimů

vstupu videa

televizoru (29).

(13)

(13, 16, 17)

(10)

(18, 29)

AV SYSTEM

VCR/AUX

Viz zdroj (10, 22, 29).

SLEEP

123

456

7809

CANCEL

SKIP

TV/AV

-/--

TUNER/BAND

DVD /CD

VOLUME

S10

SLOW/SEARCH

(22, 29)

Nastavení hlasitosti.

(13)

TOP MENU

(13, 16, 17)

DIRECT

NAVIGATOR

DISPLAY

ENTER

PLAY

LIST

RETURN

(13, 29)

TV VOL

SUBWOOFER

LEVEL

C.S.M

FL DISPLAY

SHIFT

SFC

POSITION

MEMORY

PAG E

GROUP

TEST

CH SELECT

C.FOCUS

SUPER SRND

ZOOM AUDIO

REPEAT

QUICK REPLAY

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

SUBWOOFER

LEVEL

SFC

C.FOCUS

SUPER SRND

(26) (24) (24)

C.S.M

POSITION

MEMORY

ZOOM

AUDI O

(26) (14) (14)

FL DISPLAY

(13)

PAG E

GROUP

(13, 14)

TEST

CH SELECT

REPEAT

(15) (15)

QUICK REPLAY

(25) (14) (14)

Použití funkcí označených oranžově:

Stiskněte a přidržte tlačítko přepínání funkcí [SHIFT] a stiskněte příslušné tlačítko.

Je-li pâístroj pâipojen k síti, bude tento indikátor svítit pâi vypnutí pâístroje do pohotovostního stavu a zhasne, jakmile pâístroj zapnete.

Tlačítko k volbě zdroje [INPUT SELECTOR] (22) DVD/CD

# FM # AM # TV # VCR # AUX

# Návrat k DVD/CD

RDS

PROGRESSIVE

SFC

SUBWOOFER LEVEL

INPUT SELECTOR

Tlačítko, RDS progresivní (13, 23)

Tlaçítko pro vypnutí do pohotovostního reƒimu/ zapnutí (Í/I)

Stisknutím tohoto tlaçítka se pâístroj zapíná z pohotovostního reƒimu nebo naopak vypíná. V pohotovostním reƒímu (standby) pâístroj stále spotâebovává malé mnoƒství el. proudu.

MIX 2CH

(24, 26)

SETUP MUTING

(20, 27)

PLAY MODE

Indikátor pâipojení k síti

SUBTITLE

(AC IN)

Tento indikátor svití, kdyƒ je pâistroj pâipojen k síti.

ENTER

Stiskněte k ukončení rychlé nastavení.

SHIFT

Stiskněte k ukončení.

VOLUME

TUNE MODE

MEMORY

FM MODE

OPEN/CLOSE

DOWN

TUNING

Snímač signálu dálkového ovládání

SETUP

MUTING

PHONES

RQT7428

Page 79

Disky, které lze přehrávat

Disk Logo

DVD-RAM

DVD-Audio

DVD-Video

Označení

použité

v návodu

k obsluze

[RAM]

[JPEG]

[DVD-A] —

[DVD-V]

Poznámky

Disk nahraný pomocí verze 1.1 Video Recording Format (unifikovaná norma nahrávání videa).

Disky nahrané podle normy DCF (Design rule for Camera File system).

Některé zvukové disky DVD obsahují nahrávky DVD Video. K přehrávání obsahu ve formátu DVD-Video vyberte možnost „Play as DVD-Video“ (Přehrát jako DVD-Video) v nabídce ostatních možností Other Menu (‹ strana 19).

—

≥Disk nahraný pomocí DVD videorekordéru,

DVD videokamer, osobních počítačů atd.

≥Před použitím

vyjměte disky typu TYPE 2 a 4 z kazet.

≥Disky nahrané v rekordérech videa

Panasonic DVD.

≥K přehrávání souborů ve formátu JPEG

vyberte možnost „Play as Data Disc“ (Přehrát jako datový disk) v nabídce ostatních možností Other Menu (‹ strana 19).

[DVD-V]

DVD-R

Video CD

[VCD]

SVCD

CD [CD]

[WMA]

CD-R CD-RW

Proces, který umožnuje prehrávání disku na kompatibilních prístrojích.

≥Vzhledem k typu disku nebo ke stavu nahrávek tento přístroj nemusí být vždy schopen přehrát výše uvedené druhy disků.

—

[MP3]

[JPEG]

[CD]

[VCD]

Disky Panasonic DVD-R nahrané a uzavřené nebo pomocí DVD videokamer se v tomto přístroji přehrávají jako DVD video.

—

Disky odpovídající normě IEC62107.

Tento přístroj je kompatibilní se záznamem HDCD, ale nepodporuje funkci Peak Extend. (Funkce, která rozšiřuje dynamický rozsah signálů vysoké úrovně) Disky CD kódované v HDCD znějí lépe, protože jsou kódovány se 20 bity ve srovnání s 16 bity u všech ostatních CD.

≥Během přehrávání disků HDCD svítí na displeji přístroje indikace „HDCD“. ≥Tento přístroj může přehrávat disky CD-R/RW (zvukové nahrávky na discích)

nahrané ve formátech uvedených vlevo. Po nahrání je třeba uzavřít sekce nebo disk ukončit

≥Disky HighMAT

Pouze soubory WMA, MP3 nebo JPEG. K přehrávání disku bez funkce HighMAT vyberte možnost „Play as Data Disc“ (Přehrát jako datový disk) v nabídce ostatních možností Other Menu (

na DVD videorekordérech Panasonic

∫ Disky, které nelze přehrávat

DVD-ROM, CD-ROM, CDV, CD-G, DVD+R, iRW, DVD-RW, SACD, Divx Video Disc a Photo CD, DVD-RAM, které nelze vyjmout z kazety, disky DVD-RAM s kapacitou 2,6 GB a 5,2 GB a disky „Chaoji VCD“ dostupné na trhu včetně disků CVD, DVCD a SVCD, které neodpovídají normě IEC62107.

Manipulace s disky

∫ Čištění disků

[DVD-A] [DVD-V] [VCD] [CD]

Povrch setřete vlhkým hadříkem a utřete dosucha.

∫ Zvukový formát DVD

Tento přístroj automaticky rozpoznává a dekóduje disky s těmito symboly.

‹

strana 19

∫ Video systémy

– Tento přístroj umožňuje přehrávat záznamy v normě PAL a NTSC,

ale systému, který se používá na disku, musí odpovídat také

televizor. – Disky PAL nelze správně zobrazovat na televizorech NTSC. – Tento přístroj dokáže konvertovat signály NTSC na PAL 60

k zobrazení na televizorech PAL (‹ strana 20, „NTSC Disc Output“

na kartě „Video“).

HighMAT™ a HighMAT logo jsou buď obchodní značky nebo registrované obchodní značky společnosti Microsoft Corporation a to ve Spojených státech a/ nebo v ostatních zemích.

[RAM] [DVD-R]

≥Čistěte pomocí volitelně dodávaného čističe disků DVD-RAM/PD

(LF-K200DCA1 v místech, kde je tento prostředek dostupný).

≥Nikdy nepoužívejte utěrky ani čisticí prostředky na CD atd.

∫ Opatrnost při manipulaci s disky

≥Na disky nenalepujte nálepky ani samolepicí štítky (ty by mohly

způsobit deformaci disku, který by pak byl nepoužitelný).

≥Na štítek disku nepište kuličkovým perem ani jinou psací potřebou. ≥Nepoužívejte spreje na čištění záznamů, benzín, rozpouštědla,

kapaliny proti statickému náboji ani ředidla.

≥Nepoužívejte kryty na ochranu proti škrábancům. ≥Nepoužívejte následující disky:

– Disky s obnaženým lepidlem zbylým po odstraněných štítcích

nebo nálepkách (zapůjčené disky atd.).

– Silně zprohýbané nebo prasklé disky. – Disky nepravidelného tvaru (například srdčitého tvaru).

RQT7428

Page 80

Základní přehrávání

1 Zapněte

přístroj.

RDS

SFC

PROGRESSIVE

INPUT SELECTOR

SUBWOOFER LEVEL

2 Vyberte

„DVD/CD“.

INPUT SELECTOR

4 Vložte disk.

≥Vložte oboustranné

disky tak, aby štítek strany, kterou chcete přehrávat, směřoval nahoru.

3 Otevřete

přihrádku na disk.

OPEN/CLOSE

5 Spust’te

přehrávání.

TUNE MODE FM MODE

OPEN/CLOSE

VOLUME

MEMORY

DOWN

TUNING

6 Nastavení

hlasitosti.

DOWN

PHONES

RQT7428

[Poznámka[

Disk se trvale otáčí i v době, kdy se zobrazují menu. Chcete-li skončit, abyste chránili motor přístroje a televizní obrazovku, stiskněte [∫].

Jestliže zpozorujete problémy, prostudujte si odstraňování závad (‹ strana 34, 35).

Page 81

Číselná

tlačítka

CANCEL

AV SYSTEM

SLEEP

123

456

7809

CANCEL

SKIP

TV/AV

TUNER/BAND

-/--

S10

SLOW/SEARCH

VCR/AUX

DVD/ CD

VOLUME

DVD/CD

VOLUME

Přehrávání po snímcích

(během pauzy)

Výběr položky obrazovkové ho displeje

≥[VCD] jen pohyb dopředu.

Vyberte

ENTER

Registr

TOP MENU

342 1

ENTER

FL DISPLAY

GROUP

Stop

Pauza

Přeskočení

Vyhledávání

(během přehrávání)

Zpomalené přehrávání

(během pauzy)

Progresivní video

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

LEVEL

C.S.M

FL DISPLAY

SHIFT

SKIP

SFC

POSITION MEMORY

PAG E

GROUP

TEST

CH SELECT

C.FOCUS

SUPER SRND

REPEAT

QUICK REPLAY

SLOW/SEARCH

Jen hlavní

přístroj

RDS

PROGRESSIVE

PLAY

LIST

RETURN

TV VOL

MIX 2CH

ZOOM

SETUP

AUDIO

MUTING

PLAY MODE

SUBTITLE

Zatímco se na obrazovce zobrazuje hlášení „RESUME“ (Obnovit), pozice se ukládá do paměti. ≥Stiskněte [1] (přehrávání)

k obnovení činnosti.

[DVD-V] Zobrazení předchozích kapitol

(‹ strana 14, Pamět’ pozice)

≥Stisknutím [∫] pozici

vynulujete.

≥Stisknutím [1] (přehrávání)

spustíte přehrávání.

≥[WMA] [MP3] [JPEG]

[34]: Přeskočení skupiny [

2 1]: Přeskakování

obsahu během přehrávání

≥Až 5 kroků. ≥Stisknutím [1] (přehrávání)

spustíte přehrávání.

≥[VCD] Pomalé přehrávání, jen

pohyb dopředu.

TUNED

MONO RDS PS

MP3

ST L R PTY

DISC

PGM

SLEEP

D.MIX

PROG.

TTL GRP

WMA CSM RND HDCD SFC SEQ DVD-

AVRCD

Zadávání čísla

Spuštění přehrávání od vybrané skupiny.

Návrat na předchozí obrazovku

Displej hlavního přístroje

Informační obrazovka

Nabídka disku

123

456

7809

[RAM] [DVD-A] [DVD-V] [VCD] [CD] například k zadání čísla 12: [S10]‹[1]‹[2]

-/--

[VCD] s řízením přehrávání

S10

Se zastaveným přístrojem stiskněte číselná tlačítka.

[WMA] [MP3] [JPEG]

ENTER

například k zadání čísla 123: [1]‹[2]‹[3]‹[ENTER]

CANCEL

≥Stisknutím [CANCEL]

stornujte čísla.

[DVD-A] [WMA] [MP3] [JPEG] Složka na disku WMA/MP3 a JPEG se zpracovává jako skupina „Group“.

PAG E

GROUP

Vyberte

ENTER

Registr

RETURN

[RAM] [DVD-A] [DVD-V] [WMA] [MP3]

Časový displej

Číselný displej

FL DISPLAY

[JPEG]

Je-li zapnuta prezentace:

SLIDE

()

Číselný displej

Je-li prezentace vypnutá:

PLAY

()

Číselný displej

[WMA] [MP3] [JPEG]

SUBTITLE

[CD] (Jen CD text) Zapínání/vypínání informační obrazovky

TOP MENU

[DVD-A] [DVD-V] Zobrazí horní nabídku disku

[DVD-V]

Zobrazí nabídku disku

RETURN

[VCD]

Zobrazí nabídku disku

RQT7428

Page 82

Funkce ke zvýšení pohodlí

342 1

ENTER

POSITION

MEMORY

PAG E

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION

MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

RETURN

ZOOM AUDIO

SUBTITLE

QUICK REPLAY

POSITION

MEMORY

ZOOM

AUDIO

SHIFT

ZOOM

AUDIO

SUBTITLE

QUICK REPLAY

PA GE

GROUP

SHIFT

Podrobnosti viz dále.

Pamět’ pozice

Uloží pozici k obnovení přehrávání.

Zoom

Zvětší obraz s nevyužitými plochami nahoře a dole tak, aby vyplnil obrazovku.

Zvuk

Změní zvukovou stopu.

Ti tu l ek

Změní jazyk titulků.

Rychlé přehrávání

Přehrává scénu.

Přeskočení stránky

Vyberte statické obrazy.

RQT7428

Pamět’ pozice

(Jen pokud lze zobrazit lze uplynulou dobu přehrávání. [JPEG]: Pracuje s veškerým obsahem JPEG.)

Tato pozice se uloží do paměti i po vypnutí přístroje, změně zdroje nebo výměně disku.

Stiskněte [POSITION MEMORY].

Position memorized

≥Až 5 disků. ≥Při ukládání šesté pozice na disku se přepíše první uložená

pozice.

Jestliže je jednotka zapnutá, znovu vyberte „DVD/CD“, nebo po vložení disku se zobrazí možnost „RESUME“ (Obnovit).

Stisknutím [1] (přehrávání) spustíte přehrávání od dané pozice.

Zobrazení předchozích kapitol [DVD-V]

Během zobrazení následující zprávy stiskněte [1] (přehrávání).

Press PLAY to Chapter Review

Přehrají se počátky všech kapitol až k aktuální kapitole. ≥Chcete-li prohlížení zrušit, netiskněte [1] (přehrávání).

Zoom

[RAM]

[DVD-V] [VCD]

Několikrát stiskněte [SHIFT]i[ZOOM] a vyberte předem nastavený poměr stran nebo možnost „Auto“. (Just Fit Zoom)

Jemné úpravy (Manual Zoom)

Stiskněte [21]. –od k1,00 do k1,60 (v krocích po 0,01) –od k1,60 do k2,00 (v krocích po 0,02) ≥Jestliže tlačítko [21] stisknete a přidržíte, hodnoty se budou

měnit rychleji.

Just Fit Zoom 1.00

Zvuk

[DVD-A]

[DVD-V] (s několika

zvukovými stopami) [RAM] [VCD]

K výběru zvukové stopy stiskněte několikrát [AUDIO].

[RAM] [VCD]

Toto tlačítko lze použít k výběru možnosti „L“, „R“ nebo „LR“.

[DVD-V] (Disky karaoke) K výběru zapnutí „On“ nebo vypnutí „Off“ hlasů stiskněte [21]. Podrobnosti viz návod k disku.

Audio 1

Titulek

[DVD-V] (s několika titulky) [VCD] (jen SVCD) [RAM] (jen Zap/Vyp)

K výběru jazyku titulků stiskněte několikrát [SUBTITLE].

Vymazat/zobrazit titulky

K výběru zapnutí „On“ nebo vypnutí „Off“ stiskněte [21].

Subtitle Off

Rychlé přehrávání

(Jen pokud lze zobrazit uplynulou dobu přehrávání.)

K rychlému návratu o několik sekund stiskněte [QUICK REPLAY].

Přeskočení stránky

[DVD-A]

Během přehrávání nebo při pozastavení

Stiskněte tlačítka [SHIFT]i[PAGE].

Stránka se změní při každém stisknutí tlačítek. ≥Stisknutím tlačítka [RETURN] se můžete vrátit k první stránce.

Page 83

Číselná tlačítka

CANCEL

342 1

ENTER

PAG E

REPEAT

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

PLAY MODE

REPEAT

PLAY MODE

Podrobnosti viz dále.

Opakované přehrávání

Všechny skupiny, náhodné přehrávání a přehrávání programu

[DVD-A] [DVD-V] [WMA] [MP3] [JPEG]

[VCD]

[CD] (Neexistuje obrazovkový displej.)

Kdykoliv u zastaveného přístroje stisknete toto tlačítko: Všechny skupiny ([DVD-A])>Program> Náhodně

^------- vypnuto (Normální přehrávání) (----}

Ukončení režimu všech skupin, programu a náhodného přehrávání

Je-li přehrávání zastaveno, stiskněte několikrát tlačítko [PLAY MODE]. ≥K přehrávání v náhodném pořadí a k přehrávání programů

zrušte přehrávání disku HighMAT. Vyberte možnost „Play as Data Disc“ v nabídce ostatních možností Other Menu (‹ strana 19).

≥[DVD-A] Některé disky obsahují bonusové skupiny. Jestliže

se po výběru skupiny zobrazí obrazovka k zadání hesla, zadejte heslo pomocí číselných tlačítek, abyste mohli přehrávat bonusové skupiny. Viz také přebal disku.

Opakované přehrávání

(Jen pokud lze zobrazit lze uplynulou dobu přehrávání. [JPEG]: Pracuje sveškerým obsahem JPEG.)

Během přehrávání

Stiskněte několikrát [REPEAT] a vyberte položku, která se bude opakovat.

Repeat Off

[RAM]

PG REPEAT’ ALL REPEAT (Celý disk)’ REPEAT OFF ≥Během přehrávání seznamu skladeb

SCENE REPEAT’ PL REPEAT’ REPEAT OFF

[DVD-A]

TRACK REPEAT’ GROUP REPEAT

[DVD-V]

CHAPTER REPEAT’ TITLE REPEAT

[CD] (Neexistuje obrazovkový displej.)

[VCD]

’ REPEAT OFF

TRACK REPEAT’ ALL REPEAT (Celý disk)’ REPEAT OFF

[WMA] [MP3]

CONTENT REPEAT’ GROUP REPEAT

[JPEG]

GROUP REPEAT

Během přehrávání všech skupin ([DVD-A]), programu nebo

(Neexistuje obrazovkový displej.)

’ REPEAT OFF

náhodného přehrávání se zobrazuje „ALL REPEAT“.

Všechny skupiny, náhodné přehrávání a přehrávání programu

∫ Přehrăváni všech skupin

[DVD-A]

Stiskněte [1] (přehrávání).

∫ Náhodné přehrávání

1 [DVD-A] [DVD-V] [WMA] [MP3] [JPEG]

Stisknutím číselných tlačítek vyberte titul nebo skupinu ( poté stiskněte [ENTER]).

[DVD-A]

≥K zadání všech skupin stiskněte [21], vyberte „All“ a

stiskněte tlačítko [ENTER].

≥Ke zrušení výběru skupiny stiskněte číselná tlačítka

odpovídající skupině, jejíž výběr chcete zrušit.

[WMA] [MP3] [JPEG]

All Group Playback

Press PLAY to start

napríklad [DVD-V]

Random Playback

Choose a title.

Title

0 ~ 9

to select

PLAY

to start

2 Stiskněte [1] (přehrávání).

≥Přehrávat lze nejvýše 999 prvků se zvukovým/obrazovým

obsahem v náhodném pořadí.

∫ Přehrávání podle programu (až 24 položek)

1 Pomocí číselných

tlačítek vyberte položky (

[JPEG] a pak stiskněte

[ENTER]).

≥Jak zvolit dvojciferné číslo

například k zadání čísla 25: [S10]‹[2]‹[5]

≥K naprogramování dalších položek tento krok zopakujte.

napríklad [CD]

TUNED

MONO RDS PS

MP3

ST L R PTY WMA CSM RND HDCD SFC SEQ DVD-

AVRCD

[WMA] [MP3]

[WMA] [MP3] [JPEG] [2]‹[5]‹[ENTER]

DISC

SLEEP

D.MIX PROG.

PGM

TTL GRP

Č. skladby

napríklad [DVD-V]

Program Play

Choose a title and chapter.

TitleNo. Chapter Ti me

to select and press

ENTER

S.SRND

L C

TRCK C.F

CHAPDTS

SRSLFE

PL DIGITAL

Č. programu

Play

Clear

Clear all

PLAY

to exit

2 Stiskněte [1] (přehrávání).

K výběru všech položek [DVD-A] [DVD-V] [WMA] [MP3] [JPEG]

(na disku nebo v titulu či skupině) Stiskněte [ENTER] a [34] vyberte „ALL“ (Všechny); poté znovu stiskněte [ENTER] a zaregistrujte ji.

Ke změně programu

[DVD-V] [WMA] [MP3] [JPEG]

[DVD-A]

Stisknutím [34] vyberte položku. – Ke změně položky zopakujte krok 1. – Ke zrušení položky stiskněte [CANCEL] (nebo vyberte „Clear“ –

smazat – a stiskněte [ENTER]).

≥Stiskněte tlačítka [SHIFT]i[PAGE] k přeskočení 8 řádků najednou.

[VCD] [CD]

Při každém stisku [CANCEL] se smaže zobrazená položka.

Smazání celého programu

[DVD-A]

[DVD-V] [WMA] [MP3] [JPEG]

Stisknutím [3421] vyberte „Clear all“ a stiskněte [ENTER].

[VCD] [CD]

U zastaveného přístroje stiskněte [∫] k vymazání všeho. Celý program se rovněž vymaže při vypnutí přístroje, po otevření

zásuvky na disk nebo výběrem jiného zdroje.

[VCD] [CD] Program se uloží do paměti.

RQT7428

Page 84

Použití navigačních menu

RQT7428

TOP MENU

Podrobnosti viz dále a následující strana.

Číselná tlačítka

TOP MENU

DIRECT NAVIGATOR

342 1

ENTER

DISPLAY

PAG E

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION

MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

MENU PLAY LIST

Přehrávání datových disků

[WMA] [MP3] [JPEG] Přístroj umožňuje přehrávat soubory JPEG uložené na disku DVD-

RAM nebo na disku HighMAT bez funkce HighMAT (‹ strana 19, „Play as Data Disc“ (Přehrávat jako datový disk) v nabídce ostatních možností Other Menu).

∫

Pomocí menu přehrávání

(s výjimkou souborů JPEG z DVD-RAM)

1 Stiskněte tlačítko [TOP MENU]. 2 Stiskněte [34] a vyberte možnost „All“

(Vše), „Audio“ (Zvuk) nebo „Picture“ (Obraz) a stiskněte [ENTER].

≥Opuštění obrazovky

Stiskněte [TOP MENU].

∫ Použití navigačních menu

1 Stiskněte [MENU]. 2 Stisknutím tlačítek [3421] vyberte

skupinu nebo obsah se zvukem/obrazem a stiskněte tlačítko [ENTER].

avigation Menu

002 My favorite2

Perfume

001 My favorite1 002 My favorite2

001 Brazilian 002 Chinese 003 Czech 004 Hungarian 005 Japanese 006 Mexican 007 Philippine 008 Swedish 009 Piano 010 Vocal

DISPLAY

Skupina

005 Japanese

001 Lady Starfish

Group 005/023

to display the sub menu

Prvky se zvukovým/obrazovým obsahem

001 Lady Starfish 002 Metal Glue 003 Life on Jupiter 004 Starperson

Content 0001/0004

JPEG

RETURN

≥Poslech obsahu WMA/MP3 za současného zobrazení obrazu

JPEG na obrazovce

Nejdříve vyberte soubor JPEG a poté zvolte skladby. (Opačné pořadí nefunguje.)

≥Opuštění obrazovky

Stiskněte [MENU].

Použití obrazovky s obsahem k vyhledání skladby

[CD] (jen CD text)

Stiskněte [TOP MENU] [MENU]

nebo

Číslo skupiny a obsahu, které se momentálně přehrávají

: soubory JPEG

: soubory WMA/MP3

Momentálně vybrané číslo

to exit

CDText

Disc Title: All By Artist Disc Artist: Pink Island Track title: Long John Platinum Track Artist: SHIPWRECKED

Ashley at Prom

City Penguin Formura one

Soccer Baseball

Neanderthal

Cartoons

Trilobites

White Dwarf

Discovery

10.

to select and press

ENTER

RETURN

201

1/23

to exit

nebo

Přehrávání datových disků

nebo

DIRECT

NAVIGATOR

PLAY

LIST

Přehrávání disků HighMAT

Přehrávání programů

Přehrávání seznamu nahrávek

2 Stisknutím tlačítek [34] se pohybujte

stopami a stiskněte tlačítko [ENTER].

≥Stiskněte tlačítka [SHIFT]i[PAGE] k přeskočení 10 řádků

najednou.

Použití submenu

[WMA] [MP3] [JPEG]

1 Během zobrazení nabídky

Stiskněte [DISPLAY].

Zobrazené položky se liší podle typu software.

Multi List Tree Thumbnail Next group Previous group

All Audio Picture

Help display Find

Skupiny a obsahy Jen obsah

Jen skupiny Náhledy obrázků [JPEG] Přechod na další skupiny Přechod na předchozí skupiny

WMA/MP3 a soubory JPEG Jen soubory WMA/MP3

Jen soubory JPEG Přepnutí mezi instrukcemi a indikátorem

uplynulé doby přehrávání

Výběr podle obsahu nebo názvu skupiny (‹ níže)

2 Stisknete [3 4] k výberu podmenu a

stisknete [ENTER].

∫

Vyhledávání podle obsahu nebo názvu skupiny

[WMA] [MP3] [JPEG]

K vyhledání skupiny kurzor umístěte na název skupiny, nebo kurzor umístěte na název obsahu a vyhledejte obsah.

1 Vyberte příkaz „Find“ (‹ viz výše).

2 Stisknutím tlačítek [3 4] vyberte znak a stiskněte tlačítko

[ENTER].

≥Zopakujte k zadání dalších znaků. ≥Prohledávají se i malá písmena. ≥Stisknutím [6 5] lze přecházet mezi A, E, I, O a U. ≥Stisknutím [2] se smaže program. ≥K vyhledání titulů počínaje daným znakem smažte hvězdičku

(¢).

3 Stisknutím tlačítek [1] vyberte „Find“ a stiskněte tlačítko

[ENTER].

Objeví se obrazovka s výsledky.

4 Stisknutím tlačítek [3 4] vyberte obsah nebo skupinu a

stiskněte tlačítko [ENTER].

Find

[WMA] [MP3]

Page 85

Přehrávání disků HighMAT

[WMA] [MP3] [JPEG]

1 Se zastaveným přístrojem

Stiskněte [TOP MENU].

2 Stisknutím [3421] vyberte položku

podle pokynů na obrazovce.

například

New Playlist Item Long Name Display Te

Menu1

Play list2

2 Prev

Play list1

Menu3

Return

PAGE 1/3

Menu2

Play list3

≥Změna pozadí nabídky

Stiskněte [DISPLAY]. Pozadí se změní na některé z pozadí, jež jsou uložena na disku.

≥Opuštění obrazovky

Stiskněte [∫].

∫ Výber ze seznamu

1 Během přehrávání

Stiskněte [MENU].

2 Stiskněte [2], pak

[34] - přepínáte mezi seznamem

Menu: vede k další nabídce,

která zobrazuje seznamy nahrávek nebo jiné nabídky.

Seznam nahrávek:

spustí se přehrávání

Playlist

Group

Content

All By Artist

No.

Few times in summer

Less and less

And when I was born

Quatre gymnopedies

You've made me sad

I can't quit him

Evening glory

Wheeling spin

Velvet Cuppermine

Ziggy starfish

to playto select

ENTER

Content title

RETURN

nahrávek, seznamem skupin a seznamem obsahů.

3 Stiskněte [1], poté stiskněte [34]

k výběru položky a stiskněte [ENTER].

≥Stiskněte tlačítka [SHIFT]i[PAGE] k přeskočení 10 řádků

najednou.

≥Opuštění obrazovky

Stiskněte [MENU].

to exit

Přehrávání programů

[RAM]

1 Stiskněte [DIRECT NAVIGATOR].

≥Tituly se zobrazují jen

v případě, že byly zadány

≥Nemůžete zmenit program

ani titul disku.

2 K výběru programu

stiskněte [34] nebo číselná tlačítka.

≥Stiskněte tlačítka [SHIFT]i[PAGE] k přeskočení 5 řádků

najednou.

≥Jak zvolit dvojciferné číslo

například 23: [S10]‹[2]‹[3]

≥Stisknutím [1] zobrazte obsah programu a disku.

Direct Navigator

No.

11/ 1(WED) 0:05 Monday feature1

1/ 1 (MON) 1:05 Auto action2

2/ 2 (TUE ) 2:21 Cinema3

3/ 3 (WED) 3:37 Music4

4/10(THU) 11:05 Baseball5

to select and press

Date

ENTER

3 Stiskněte [ENTER].

≥Opuštění obrazovky

Stiskněte [DIRECT NAVIGATOR].

Přehrávání seznamu nahrávek

[RAM]

(Jen pokud disk obsahuje seznam nahrávek)

1 Stiskněte

[PLAY LIST].

2 K výběru seznamu

nahrávek stiskněte [34] nebo číselná tlačítka.

≥Stiskněte tlačítka [SHIFT]i[PAGE] k přeskočení 10 řádků

najednou.

≥Jak zvolit dvojciferné číslo

například 23: [S10]‹[2]‹[3]

Playlist

to select and press

DateNo. Length Title

11/1 0:00:01 City Penguin1

1/ 1 0:01:20 Ashley at Prom2

2/ 2 1:10:04 Formula one3

3/ 3 0:10:20 Soccer4

4/10 0:00:01 Baseball5

4/11 0:00:01 City Penguin6

4/ 15 0:01:10 Ashley at Prom7

4/ 17 0:13:22 Formula one8

4/ 20 0:05:30 Soccer9

4/22 0:07:29 Baseball10

ENTER

3 Stiskněte [ENTER].

≥Opuštění obrazovky

Stiskněte [PLAY LIST].

Title Contents

to exit

RETURN

to exit

RETURN

Tipy k vytváření disků WMA/MP3 a JPEG (na CD-R, CD-RW)

≥Disky musí odpovídat normě ISO9660 úrovně 1 nebo 2 (s výjimkou

rozšířených formátů).

≥Tento přístroj je kompatibilní s disky, které obsahují více sekcí, ale

jestliže disk obsahuje více sekcí, trvá déle, než se začnou skladby přehrávat. Abyste předešli zbytečné prodlevě, používejte na disku co nejmenší počet sekcí.

Pojmenování složek a souborů

Během nahrávání zadejte složkám a souborům názvy s trojcifernou předponou v pořadí, v jakém je chcete přehrávat (nemusí to vždy fungovat). Soubory musí mít příponu: „.WMA“ nebo „.wma“ „.MP3“ nebo „.mp3“ „.JPG“, „.jpg“, „.JPEG“ nebo „.jpeg“

například [MP3]

kořenový adresář

001 group

001

001 track.mp3 002 track.mp3 003 track.mp3 002 group

001 track.mp3

003 group

002 track.mp3 003 track.mp3 004 track.mp3

001 track.mp3 002 track.mp3 003 track.mp3

[WMA]

≥Nelze přehrávat soubory WMA chráněné před kopírováním.

[MP3]

≥Tato jednotka není kompatibilní se značkami ID3. ≥Kompatibilní vzorkovací frekvence: 8, 11,02, 12, 16, 22,05, 24, 32,

44,1 a 48 kHz

[JPEG]

≥Zobrazení souborů JPEG na tomto zařízení:

– Pořizujte je digitálním fotoaparátem, který splňuje podmínky

normy DCF (Design rule for Camera File system), verze 1.0. Některé digitální kamery nabízejí funkce, které standard DCF verze 1.0 nepodporuje – například automatické otočení obrazu. Výsledkem může být nesprávná interpretace obrazu, který pak nelze zobrazit.

– Soubory nijak neměňte ani je neukládejte pod jinými názvy.

≥Tento přístroj nemůže zobrazovat pohyblivé snímky ve formátu

MOTION JPEG a v podobných formátech, statické snímky v jiných formátech než JPEG (například TIFF) ani přehrávat spojené zvuky.

RQT7428

Page 86

Použití obrazovkových menu

(Polohy tlačítek dálkového ovladače viz strana 10.)

1234

DISPLAY

Stiskněte jednou.

(Po dvojím stisknutí se zobrazí indikace uplynulé doby přehrávání, ‹ dále.)

Zobrazené položky se liší podle typu software.

Hlavní menu

Vyberte

Návrat k předchozímu menu

Vyberte menu. Proveďte nastavení. Stiskněte

Přechod k dalšímu menu

ENTER

Registr

ENTER

Vyberte

Registr

123

456

7809

-/--

S10

DISPLAY

k ukončení.

Program

Spuštění od určité položky

Group Title Chapter Tra ck Playlist Content

Přeskok inkrementálně nebo dekrementálně (Time Slip)

1 Dvojím stisknutím [ENTER] vyvolejte

zobrazení indikátoru Time Slip.

2 Stiskněte [34], zadejte čas a stiskněte

Time

[ENTER]. ≥Jestliže tlačítko [34] stisknete a

přidržíte, hodnoty se budou měnit rychleji.

Spuštění od určitého času (Time Search) Změna zobrazení zbývajícího času/ uplynulého času

∫ Indikátor uplynulé doby přehrávání

(S výjimkou [JPEG])

Podmíněné–přehrávání, pauza, nebo pomalu/vyhledání

Audio

Still Picture

Thumbnail

Subtitle

Marker (VR)

Angle

Rotate Picture

Slideshow

Současná poloha

(‹ strana 14)

[WMA] [MP3] Zobrazení aktuální přenosové rychlosti nebo vzorkovací frekvence

Přepnutí statického obrazu

Zobrazení náhledů

(‹ strana 14)

[RAM]

Vyvolání značky nahrané na rekordérech DVD Video

Vyvolání značky: [34] ‹ [ENTER]

(s několika úhly pohledu)

Výběr úhlu pohledu

Pootočení snímku

Zapnutí/vypnutí prezentace Změna časování prezentace (0-30 s)

RQT7428

Aktuální přehrávaná položka

Další nastavení

[DVD-A] (Přehrávání filmů) [RAM] [DVD-V]

Změna rychlosti přehrávání

– od k0,6 až k1,4 (v krocích po 0,1)

Play Speed

∫ Play Menu (Menu přehrávání)

(Jen pokud lze zobrazit lze uplynulou dobu přehrávání. [JPEG]: Pracuje s veškerým obsahem JPEG.)

Repeat

≥Po změně rychlosti

– Výstup je v režimu stereo. – Vzorkovací frekvence 96 kHz se převede

na 48 kHz.

(‹ strana 15)

Stisknutím [34] vyberte uplynulou dobu přehrávání nebo zbývající čas.

S výjimkou [JPEG] [RAM] (část statického obrazu)

A-B Repeat

Marker

Zopakování určené části

V počátečním a koncovém bodě stiskněte [ENTER]. Opakovaným stisknutím tlačítka [ENTER] se tento režim zruší.

S výjimkou [RAM]

Označení 5 položek k opakovanému přehrávání

[ENTER] (Nyní je přístroj připraven přijímat značky.) Označení pozice: [ENTER] (v požadovaném bodě) Označení jiné pozice: [21] ‹ [ENTER] Vyvolání značky: [21] ‹ [ENTER] Smazání značky: [21] ‹ [CANCEL] ≥Tato funkce nepracuje během přehrávání

programu a náhodného přehrávání.

Page 87

∫ Picture Menu (Menu obrazu)

Normal Cinema1: Zvyšuje čistotu obrazů a prokreslení

detailů v tmavých scénách.

prokreslení detail in dark scenes.

Picture Mode

Video Output Mode

Cinema2: Zaostřuje obrazy a zvyšuje

Animation Dynamic User (Stiskněte [ENTER] k výběru „Picture Adjustment“) (‹ dále)

Picture Adjustment

Contrast Brightness Sharpness Colour Gamma (Nastavuje jas tmavých částí obrazu.) Depth Enhancer

Snižuje hrubý šum v pozadí a poskytuje pocit větší hloubky. Tato funkce nepracuje v režimu Cinema1 nebo 2 (‹ výše).

Přehrávání disků NTSC 480I (Prokládaný) ,------. 480P (progresivní)

Jestliže jste zvolili možnost „480P“ (‹ výše), vyberte způsob převodu progresivního výstupu tak, aby výsledek odpovídal typu přehrávaného materiálu.

Auto1(normální): sledování filmového

Transfer Mode

Auto2: Ke sledování filmového materiálu

Video: Pro video materiál

(stejné jako Auto1, ale dokáže převádět progresivní video s frekvencí 30 snímků za sekundu)

∫ Audio Menu (Menu zvuk)

Dolby Pro

(‹ strana 24)

Logic II

Díky této funkci je lépe slyšet dialog filmu.

Dialogue Enhancer

Multi Re-master

[DVD-V] (Dolby Digital, DTS, MPEG, 3 nebo více kanálů v případech, kdy je dialog nahrán v prostředním kanálu)

On ,------. Off [RAM] [DVD-V]

s frekvencí 48 kHz) [DVD-A] (Disky nahrané jen s frekvencí 44,1 a 48 kHz)

[VCD] [CD]

≥Během dvoukanálového výstupu těchto

disků přináší uvedená funkce přirozenější zvuk tím, že přidává signály o vyšších frekvencích, které nejsou na disku zaznamenány, například umožňuje u disků DVD-Video nahraných se vzorkovací frekvencí 48 kHz přehrávání s frekvencí 96 kHz. (Vzorkovací frekvence ‹ strana 31)

≥Během vícekanálového výstupu těchto

disků uvedená funkce reprodukuje frekvence ztracené během nahrávání a přináší tak zvuk, jenž se více blíží originálu.

[WMA] [MP3] (Nahrávání disku je jiné než 8 kHz, 16 kHz, 32 kHz) Uvedená funkce reprodukuje frekvence ztracené během nahrávání a přináší tak zvuk, jenž se více blíží originálu.

[DVD-A] [DVD-V] [CD] (LPCM/PPCM) 1 Rychlé skladby (například pop a rock) 2 Různá tempa (například jazz) 3 Pomalé skladby (například klasická

hudba)

Jiné disky 1 Lehký efekt 2 Střední efekt 3 Silný efekt

(Disky nahrané jen

1 --. 2 --. 3 --.Off ^------------------------}

materiálu

∫ Display Menu (Menu displeje)

Information

Subtitle Position Subtitle Brightness

4:3 Aspect

Just Fit Zoom

Manual Zoom

Bitrate Display

GUI See-through GUI Brightness

On ,------. Off ([JPEG]: Off, Date, Details)

0 až s60 (v krocích po 2) Auto, 0 až s7 Výběr způsobu zobrazení obrazy

s poměrem stran 4:3 na televizoru s poměrem stran 16:9

Normal: Stranově roztáhne obrazy. Auto: vhodné obrazy s poměrem

stran 4:3 roztáhne tak, aby vyplnily více plochy obrazovky. Ostatní obrazy se zobrazují celé uprostřed obrazovky.

Shrink: obrazy se objevují

uprostřed obrazovky.

Zoom: zvětší všechny obrazy tak,

aby vyplnily obrazovku. Pokud má váš televizor podobné funkce, lepších výsledků dosáhnete, použijete-li je.

K výběru odpovídající velikosti obrazovky tak, aby se vešla na obrazovku televizoru

Zvětšování a zmenšování ručně

[RAM] [DVD-V] [VCD] [DVD-A] (Přehrávání části filmů)

On ,------. Off On ,------. Off

s3 až r3

∫ Other Menu (Další menu)

Play as DVD-Video

nebo

Play as DVD-Audio

Play as DVD-VR, Play as HighMAT

nebo

Play as Data Disc

Typ/data signálu

LPCM/PPCM/ÎDigital/DTS/MPEG: Typ signálu kHz (Vzorkovací kmitočet)/bit/ch (Počet kanálů)

Příklad:

3/2 .1ch

Se zastaveným přístrojem ≥K zobrazení obsahu DVD-Audio

vyberte možnost „Play as DVD Video“ (Přehrát jako DVD Video).

Se zastaveným přístrojem ≥K přehrávání souborů JPEG na

discích DVD-RAM nebo k přehrávání souborů disků HighMAT bez funkce HighMAT vyberte možnost „Play as Data Disc“ (Přehrát jako datový disk).

.1: Efekty nízkého kmitočtu

.1: (nezobrazuje se, není-li přiveden

signál)

.0: Bez prostorového zvuku .1: Mono prostorový zvuk .2: Stereo prostorový zvuk (levý/pravý)

.1: Centrální .2: Celní levýiCelní pravý .3: Celní levýiCelní pravýiCentrální

RQT7428

Page 88

Změna nastavení přehrávače

(Polohy tlačítek dálkového ovladače viz strana 10.)

1234 5

SHIFT

SETUP MUTING

Vyberte

Doprava

ENTER

Vyberte

Registr

ENTER

Vyberte

Registr

123

456

7809

-/--

S10

SHIFT

SETUP MUTING

Zobrazí se menu

Setup (Nastavení).

Vyberte kartu. Zvolte

požadovanou

Položka

Setup

Disc Video Audio Display Others

to select and press

Audio Subtitle Menus

Ratings

ENTER

English

Automatic

English

Level 8

RETURN

NastaveníKarta

to exit

∫ Karta „Disc“

Audio

≥English

Vyberte jazyk zvuku.

Subtitle

≥Automatic

Vyberte jazyk titulků.

Menus

≥English ≥(Jazykové možnosti)§1≥Other¢¢¢¢ Vyberte jazyk menu disku. Změna jazyka menu z rychlého nastavení QUICK SETUP rovněž změní toto nastavení.

Ratings

Nastavte úroveň hodnocení o omezení přehrávání DVD video disků.

≥Dodržujte instrukce na obrazovce.

§1

Jazykové možnosti French, German, Italian, Spanish, Portuguese, Swedish a Dutch

§2

Vybere se původní jazyk určený na disku.

Nastavení hodnocení (je-li vybrána úroveň 8)

≥8 No Limit

Změna hodnocení (je-li vybrána úroveň 0–7)

≥Unlock Player ≥Change Password ≥ Change Level ≥Temporary Unlock

≥(Jazykové možnosti)§1≥Original§2≥Other¢¢¢¢

§4

≥English ≥(Jazykové možnosti)

≥1 až 7 ≥0 Lock All: Prevence přehrávání disků bez úrovní hodnocení.

položku.

Proveďte nastavení. Stiskněte k ukončení.

≥Nastavení zůstává stejné i po přepnutí jednotky do pohotovostního

režimu.

≥Podtržené položky představují tovární nastavení.

Menu QUICK SETUP (Rychlé nastavení) umožňuje úspěšné nastavení položek ve šrafované oblasti.

§3

§1

≥Other¢¢¢¢

§3

Zadejte číslo kódu podle tabulky na stránce 31.

§4

Jestliže jazyk vybraný pro zvuk („Audio“) není k dispozici, zobrazují se titulky v daném jazyku (jsou-li uloženy na disku).

§3

RQT7428

∫ Karta „Video“

TV Aspect

Vyberte nastavení odpovídající vašemu televizoru a vašemu vkusu.

TV Type

Vyberte si odpovídající typ televizoru.

Time Delay

Při připojení k plazmovému displeji upravte nastavení, jestliže si povšimnete, že zvuk není synchronizován s obrazem.

Video Out (AV/Component)

Vyberte formát video signálu, který se povede do výstupu konektory SCART (AV) a Component.

Still Mode

Specifikujte typ obrazu, který se zobrazí při pauze.

NTSC Disc Output

Při přehrávání disků NTSC vyberte výstup PAL 60 nebo NTSC (‹ strana 11).

≥4:3 Pan&Scan

: Televizory s běžným poměrem stran (4:3) Strany obrazu širokoúhlého filmu se odříznou, takže obraz vyplní celou plochu obrazovky (není-li to na disku zakázáno).

≥4:3 Letterbox: Televizory s běžným poměrem stran (4:3)

Širokoúhlý obraz se zobrazí ve stylu „výhledu z poštovní schránky“.

≥16:9: Širokoúhlé televizory (16:9) ≥Standard (Direct View TV)

≥CRT Projector ≥LCD TV/Projector ≥Projection TV ≥Plasma TV

≥0ms

≥20ms ≥40ms ≥60ms ≥80ms ≥ 100ms

≥Video/Y PB PR ≥ S-Video/Y PB PR ≥RGB/No Output

≥Automatic ≥Field: Obraz není rozmazaný, avšak kvalita obrazu je nižší. ≥Frame:

≥PAL60

Celková kvalita obrazu je vysoká, avšak obraz se může jevit jako rozmazaný.

: při připojení k televizoru PAL

≥NTSC: při připojení k televizoru NTSC

Page 89

∫ Karta „Audio“

Dynamic Range Compression

Audio during Search

Speaker Setting (‹ níže)

Nastavte dobu prodlevy centrálního a prostorových reproduktorů.

∫ Karta „Display“

Menu Language On-Screen Messages

∫ Karta „Others“

FL Dimmer

HighMAT

QUICK SETUP Re-initialize Setting

Tím se vrátí všechny hodnoty v menu na výchozí nastavení.

≥Off ≥On: Nastavení k dosažení čistého zvuku i za nízké hlasitosti díky kompresi rozsahu nejnižší a

nejvyšší úrovně zvuku. Vhodné ke sledování pozdě v noci. (pracuje jen se systémem Dolby Digital)

≥On ≥Off

≥Centrální: 0.0 ≥Surround (L/R): 0.0

/1.0/2.0/3.0/4.0/5.0 ms /5.0/10.0/15.0 ms

≥English ≥ Français ≥Deutsch ≥Italiano ≥ Español ≥Português ≥Svenska ≥ Nederlands ≥On ≥Off

≥Bright ≥Dim ≥Auto: Během přehrávání se displej ztlumí, ale rozzáří se, pokud provádíte různé činnosti.

≥Enable ≥Disable (Nelze použít funkci HighMAT)

≥Ye s ≥No ≥Yes: Je-li nastaveno hodnocení (Ratings) (‹ strana 20), zobrazí se obrazovka k zadání hesla.

Zadejte laskavě znovu stejné heslo. Jakmile zpráva „INIT“ na displeji zmizí, přístroj vypněte a znovu zapněte.

≥No

Změna doby prodlevy (Speaker Setting)

(Účinné při přehrávání vícekanálového zvuku)

(Jen centrální a prostorové reproduktory.) Pro optimální poslech se zvukem o 5.1 kanálech by měly všechny reproduktory (s výjimkou nízkotónového reproduktoru) být umístěny ve stejné vzdálenosti od pozice posluchače. Jestliže musíte umístit centrální nebo prostorové reproduktory blíže k pozici posluchače, nastavte u nich dobu prodlevy tak, abyste daný rozdíl vyrovnali.

Doba prodlevy centrálního reproduktoru

0.0

Exit (konec)

Exit

Doba prodlevy prostorových reproduktorů

1 Stiskněte [34] k výběru pole časové prodlevy a stiskněte

[ENTER].

2 Stiskněte [34] ke změně časové prodlevy a stiskněte

[ENTER].

Je-li některá ze vzdáleností a nebo b menší než c,

: Doporučené umístění

vyhledejte si rozdíl v příslušné tabulce a změňte na doporučené nastavení.

a Centrální reproduktor

Rozdíl Nastavení Přibližně 34 cm 1.0 ms Přibližně 68 cm 2.0 ms Přibližně 102 cm 3.0 ms Přibližně 136 cm 4.0 ms Přibližně 170 cm 5.0 ms

b Prostorový reproduktor

Rozdíl Nastavení Přibližně 170 cm 5.0 ms Přibližně 340 cm 10.0 ms Přibližně 510 cm 15.0 ms

Dokončení nastavení reproduktorů

Stisknutím [2] vyberte příkaz „Exit“ a stiskněte [ENTER].

RQT7428

Page 90

Rádio

S R H

TUNER/BAND

Číselná

tlačítka

ENTER

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION

MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

WCH

XCH

OPEN/CLOSE

TUNE MODE FM MODE

MEMORY

VOLUME

MEMORY

DOWN

TUNING

PHONES

RDS

INPUT SELECTOR

RDS

INPUT SELECTOR

SUBWOOFER LEVEL

SFC

PROGRESSIVE

-TUNE MODE

−FM MODE

X TUNING W

Automatické přednastavení Výběr kanálové předvolby

V pásmu FM a AM lze nastavit až 15 stanic.

Jen hlavní přístroj

Stiskněte „FM“ nebo „AM“

[INPUT SELECTOR]

a vyberte

2 Stiskněte [-TUNE MODE] a vyberte

možnost „MANUAL“ (Ručně).

Kdykoliv stisknete toto tlačítko: MANUAL()PRESET

3 Stiskněte tlačítko [X TUNING] nebo

[TUNING W] a vylaďte nejnižší frekvenci (FM: 87.50, AM: 522).

4 Stiskněte a přidržte [MEMORY].

Jakmile se zobrazí možnost „FM AUTO“ nebo „AM AUTO“, tlačítko uvolněte.

Tuner přednastaví všechny stanice, které může přijímat, do kanálů v sestupném pořadí. ≥Jakmile jsou stanice nastaveny, zobrazí se zpráva „SET

OK“. Nastaví se poslední stanice a začne se přehrávat.

≥Je-li automatické přednastavení neúspěšné, zobrazí se

indikace chyby „ERROR“. Nastavte kanálové předvolby ručně (‹ strana 23).

1 Stiskněte [TUNER/BAND] a vyberte „FM“

nebo „AM“.

2 Pomocí číselných tlačítek vyberte

požadovaný kanál.

Alternativně stiskněte [XCH] nebo [WCH].

Jak zvolit dvojciferné číslo

napríklad 12: [S10]‹[1]‹[2]

ISC

SLEEP

D.MIX PROG.

TTL GRP

Při příjmu FM vysílání.

TUNED

MONO RDS PS

MP3

ST L R PTY

WMA CSM RND JPEG SFC DVD-

AVRCD

SEQ PGM

DISC

∫ Jestliže je v pásmu FM

nadměrný šum

Jen hlavní přístroj

Stiskněte a přidržte [−FM MODE], dokud se nezobrazí indikace „MONO“.

Ke zrušení tohoto režimu znovu stiskněte a přidržte tlačítko

−FM MODE].

[

Režim se rovněž zruší při změně frekvence.

T C

MONO RDS PS

TUNED

MP3

ST L R PTY WMA CSM RND JPEG SFC DVD-

AVRCD

SEQ PGM

DISC

RQT7428

Page 91

Ruční ladění

AUDIO

VCR

AUDIO

AUX

LINE OUT

AM ANT

LOOP

EXT

FM ANT

(75h)

Jen hlavní přístroj

1 Stiskněte [INPUT SELECTOR] a vyberte

„FM“ nebo „AM“.

2 Stiskněte [-TUNE MODE] a vyberte

možnost „MANUAL“ (Ručně).

3 Stiskněte [X TUNING] nebo [TUNING W] a

vyberte frekvenci.

Stiskněte a přidržte [X TUNING] nebo [TUNING W], dokud se nezačne frekvence přetáčet k automatickému ladění. Ladění se zastaví, jakmile je nalezena stanice.

Postupné přednastavení kanálů

1 Vylaďte stanici (‹ výše). 2 Stiskněte [ENTER]. 3 Zatímco na displeji se bliká indikace „PGM“

Pomocí číselných tlačítek vyberte požadovaný kanál.

Alternativně stiskněte [X CH] nebo [W CH], poté stiskněte [ENTER].

SLEEP

D.MIX PROG.

TL GRP

Při nastavování nové stanice do již obsazeného kanálu se vymaže stanice, jež dosud obsazovala daný kanál.

Vysílání RDS

Jen hlavní přístroj

Tento přístroj může zobrazovat textová data vysílaná systémem RDS (Radio Data System), který je dostupný v některých oblastech. Jestliže stanice, kterou posloucháte, vysílá signály RDS, na displeji se zobrazí indikace „RDS“.

Stisknutím [RDS] zobrazte textová data.

Kdykoliv stisknete toto tlačítko: PS > PTY > Displej frekvence

^--------------------------------------}

Zobrazí se PTY

NEWS VARIED FINANCE COUNTRY

AFFAIRS POP M CHILDREN NATIONAL

INFO ROCK M SOCIAL A OLDIES

SPORT

M.O.R. M

EDUCATE LIGHT M PHONE IN DOCUMENT

DRAMA CLASSICS TRAVEL TEST

CULTURE OTHER M LEISURE ALARM

SCIENCE WEATHER JAZZ

„M.O.R. M“=střední proud

[Poznámka]

Je-li příjem slabý, nemusí být dostupná zobrazení RDS.

RELIGION FOLK M

Připojení volitelné antény

Je-li příjem rádiového signálu slabý, používejte venkovní anténu.

≥Jestliže se přístroj nepoužívá, anténu odpojte. ≥Venkovní anténu nikdy nepoužívejte za bouřky.

Venkovní FM anténa (pomocí televizní antény)

≥Odpojte FM vnitřní anténu. ≥Anténa by měla být instalována

kvalifikovaným technikem.

75 ≠ Koaxiální kabel

(není přiložen)

Smyčkovou anténu zanechte připojenou.

Venkovní AM anténa (pomocí vinylového vodiče)

Kus vinylového vodiče natáhněte vodorovně přes okno nebo jiné vhodné místo.

5–12 m

RQT7428

Page 92

Zvukové pole a kvalita zvuku

C.F

SFC

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION

MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

C.FOCUS SUPER SRND

SFC

Ovládání zvukového pole

Změní kvalitu zvuku.

C.FOCUS

SUPER SRND

Super Surround

Přidává prostorové efekty stereofonnímu zvuku.

C.FOCUS

SHIFT

SUPER SRND

MIX 2CH

Centrální reproduktor

Jasnější dialogy.

Dolby Pro Logic II

Mění stereofonní zvuk na prostorový zvuk.

[Poznámka]

≥V případě připojení sluchátek nelze použít následující systém ovládání

zvukového pole. (Vyloučení ovládání zvukového pole)

≥Jestliže se některé systémy zvukových polí používají s určitými zdroji, může dojít

k poklesu kvality zvuku. Pokud k tomuto dojde, vypněte systém zvukového pole.

Podrobnosti viz dále.

Ovládání zvukového pole

Stiskněte [SFC].

Kdykoliv stisknete toto tlačítko:

HEAVY: přidá důraz rockovým skladbám. CLEAR: projasní vyšší tóny. SOFT: hudba v pozadí. DISCO: přidá ke zvuku ozvěnu, takže máte pocit, jako byste byli na

LIVE: zvýší životnost hlasů. HALL: Rozšíří zvuk, takže máte pocit, jako byste byli v hale. FLAT: zrušeno (nepřidává se žádný efekt) (tovární nastavení).

Kontrola aktuálního nastavení

Stiskněte [SFC].

disko

TUNED

MONO RDS PS

MP3

ST L R PTY WMA CSM RND JPEG SFC DVD-

AVRCD

SEQ PGM

DISC

Super Surround

Stiskněte [SUPER SRND].

Kdykoliv stisknete toto tlačítko: MUSIC: Přidává ke stereofonním zdrojům

S.SRND

TRCK C.F

CHAP DTS

prostorové efekty.

MOVIE: Tento režim použijte pri prehrávání

filmového software.

PA RTY: zvuk je stereofonní bez ohledu na to, kterým směrem se

díváte.

(vyp.) : zrušeno

≥K dosažení co nejlepšího prostorového efektu můžete nastavit

hlasitost prostorových reproduktorů (‹ strana 25, Nastavení úrovně reproduktoru).

≥Při přehrávání disků DVD nahraných v režimu Dolby Digital nebo

DTS režim Super Surround nepracuje.

≥Při zapnutém režimu Super Surround se režim Dolby Pro Logic II

(‹ vpravo) vypne.

PL DIGITAL

L C

SRSLFE

TTL

Centrální reproduktor

(Disky s dialogy nahranými v prostředním kanálu)

D P

Zvuk centrálního reproduktoru lze upravit tak, aby zněl, jako kdyby vycházel z televizoru.

Stiskněte [SHIFT]i[C. FOCUS].

S.SRND

TRCK C.F

CHAP DTS

CENTER FOCUS ON ,------. CENTER FOCUS OFF

≥

Je-li zapnutý režim Super Surround, tato funkce nepracuje.

≥Tato funkce pracuje také, je-li zapnutý režim Dolby Pro Logic II.

PL DIGITAL

LLC

LS SRSLFE

Dolby Pro Logic II

Dolby Pro Logic II je moderní dekodér, který odvozuje pětikanálový prostorový zvuk (levý a pravý čelní, centrální, levý a pravý prostorový) z libovolného stereofonního materiálu, at’ už je kódovaný specificky pro Dolby Surround, nebo ne.

Stiskněte [ÎPLII].

Kdykoliv stisknete toto tlačítko:

MOVIE: Filmy nahrané v kódování Dolby

MUSIC: Stereofonní zdroje OFF: zrušeno

≥Tato funkce pracuje jen v režimu DVD/CD. ≥„ÎPLII“ svítí, je-li účinek platný.

Surround.

S.SRND TRCK C.F CHAP DTS

DIGITAL

L C

SRSLFE

RQT7428

Page 93

SLEEP

AV SYSTEM

TV/AV

VCR/AUX

TUNER/BAND

DVD/ CD

DVD/CD

SHIFT

TEST

CH SELECT

Nastavení úrovně reproduktoru

342 1

SHIFT

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

DISPLAY

TV VOL

SUBWOOFER

LEVEL

POSITION MEMORY

C.S.M

FL DISPLAY

SHIFT

CH SELECT

SFC

PAG E

GROUP

TEST

-/--

S10

SLOW/SEARCH

ENTER

C.FOCUS

SUPER SRND

AUDIO

REPEAT

QUICK REPLAY

ZOOM

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

i j

VOLUME

Podrobnosti viz dále.

TEST

CH SELECT

Nastavení úrovně reproduktoru

Toto je jeden ze způsobů, jak dosáhnout prostorového efektu. Upravte hladinu zvuku reproduktorů stejně jako u čelních reproduktorů.

Příprava

Stiskněte [DVD/CD].

1 Se zastaveným přístrojem

K výstupu testovacího signálu stiskněte tlačítka [SHIFT]i[TEST].

L: Čelní levý C: Centrální R: Čelní pravý RS: Prostorový pravý LS: Prostorový levý

2 Stiskněte tlačítko [VOLUME, r] nebo [s]

a nastavte úroveň hlasitosti běžně používanou k poslechu zdroje.

3 Stiskněte tlačítko [3] (zvýšit) nebo [4]

(snížit) a nastavte úroveň hlasitosti jednotlivých reproduktorů.

C, RS, LS: `6 dB až +6 dB (L, R: Nastavit lze jen vyvážení.)

≥Nastavení rovnováhy čelních reproduktorů

Při výstupu testovacího signálu stiskněte tlačítko [21].

∫ Nastavení úrovně reproduktorů během

přehrávání

(Účinné při přehrávání vícekanálového zvuku nebo se zapnutým režimem Dolby Pro Logic II.)

1 Stisknutím [CH SELECT] vyberte reproduktor.

L #C #R #RS #LS #SW

^-------------------------------------------------}

SW: Subwoofer ≥Kanál SW lze nastavovat jen v případě, že disk obsahuje

kanál subwooferu.

≥Kanál SW se na displeji nezobrazí a nelze ho nastavit, je-li

zapnutý režim Dolby Pro Logic II.

≥Na displeji se namísto RS nebo LS objeví S v případech,

kdy je vybrán režim „MUSIC“ (Hudba) nebo „MOVIE“ (Film) s funkcí Super Surround (‹ strana 24). V takovém případě lze nastavit současně úroveň obou prostorových reproduktorů. S: `6 dB až +6 dB

2 Stiskněte tlačítko [3] (zvýšit) nebo [4] (snížit) a

nastavte úroveň hlasitosti jednotlivých reproduktorů.

C, RS, LS, SW: `6 dB až +6 dB (L, R: Nastavit lze jen vyvážení.)

≥Nastavení rovnováhy čelních reproduktorů

Během přehrávání stiskněte tlačítko [21].

Zastavení testovacího signálu

Znovu stiskněte tlačítko [SHIFT]i[TEST].

[Poznámka]

Z kanálu SW (subwoofer) nevychází žádný výstupní signál.

RQT7428

Page 94

Zvukové pole a kvalita zvuku

SUBWOOFER

LEVEL

C.S.M

SHIFT

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION

MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

SUBTITLE

MIX 2CH

SHIFT

MIX 2CH

SUBWOOFER

LEVEL

C.S.M

Podrobnosti viz dále.

Směšování

Směšuje vícekanálové signály do dvou kanálů.

Úroveň subwooferu

Upravuje množství basů.

Vlastní pamět’ zvuku

Ukládá až 30 nastavení zvuku (jedno nastavení na disk).

Směšování

V případě potřeby lze použít směšovaný dvoukanálový signál (například jestliže chcete nahrávat zvuk ve kvalitě 5.1 na jiném nahrávacím zařízení).

Stiskněte [SHIFT]i[MIX 2CH].

TUNED

MONO RDS PS

MP3

ST L R PTY

DISC

AVRCD

SLEEP

D.MIX PROG.

PGM

TTL GRP

WMA CSM RND HDCD SFC SEQ DVD-

MIX 2CH ON ,------. MIX 2CH OFF

[Poznámka]

Jestliže na displeji bliká „D.MIX“, disk obsahuje vícekanálové signály, které nelze mixovat do menšího počtu kanálů. [DVD-A]

S.SRND TRCK C.F CHAPDTS

PL DIGITAL

L C

LS SRSLFE

Úroveň subwooferu

Stiskněte [SUBWOOFER LEVEL].

SUB W 1>SUB W 2>SUB W 3>SUB W 4 (tovární nastavení)

^--------------------------------------------------------------}

TUNED

MONO RDS PS

MP3

ST L R PTY WMA CSM RND HDCD SFC SEQ DVD-

AVRCD

DISC

SLEEP

D.MIX PROG.

PGM

TTL GRP

S.SRND TRCK C.F CHAPDTS

PL DIGITAL

L C

LS SRSLFE

Vlastní pamět’ zvuku

[DVD-A] [DVD-V] [VCD] [CD]

Dostupná nastavení zvuku:

Úroveň subwooferu, Centrální reproduktor, Ovládání zvukového pole, Super Surround

Po nastavení zvukového pole nebo kvality zvuku

Stiskněte a přidržte [C.S.M].

MONO RDS PS

TUNED MP3

ST L R PTY WMA CSM RND JPEG SFC DVD-

AVRCD

∫ Vyvolání nastavení

Při opětovném vložení disku přístroj vyvolá příslušné nastavení.

≥Jestliže nastavení změníte, nahradí se novým. ≥Při ukládání nastavení 31. disku se přepíše nastavení nejstaršího

disku.

≥Dokud je na displeji zobrazena indikace „CSM“, stiskněte [C.S.M]

ke zrušení nastavení zvuku disku.

≥Jestliže na displeji není zobrazena indikace „CSM“, stiskněte

[C.S.M] ke zrušení nastavení zvuku disku.

SEQ PGM

DISC

SLEEP

D.MIX PROG.

TTL GRP

RQT7428

Page 95

Další funkce

SLEEP

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

SFC

LEVEL

POSITION MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM

AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

i j

VOLUME

MUTING

SLEEP

SETUP MUTING

Podrobnosti viz dále.

Časovač zpožděného vypínání

Vypne přístroj po uplynutí nastavené doby.

Ztlumení

Časovač zpožděného vypínání

Stisknutím [SLEEP] zvolte čas (v minutách).

DS PS TY

DISC

SLEEP

D.MIX

PROG.

TTL GRP

SLEEP 30_----)SLEEP 60_----)SLEEP 90

^""""" OFF(_ SLEEP 120(__}

Zrušení časovače

Stiskněte [SLEEP] a vyberte možnost „OFF“ (vyp).

Potvrzení zbývajícího času

Znovu stiskněte tlačítko [SLEEP].

Změna nastavení

Postup zopakujte od začátku.

Ztlumení

Stiskněte [MUTING].

Na displeji přístroje se bliká indikace „MUTING“.

MONO RDS PS

TUNED MP3

ST L R PTY

DISC

AVRCD

SLEEP

D.MIX

SEQ

PROG.

PGM

TTL GRP

WMA CSMCSM RND JPEG SFC DVD-

Zrušení

≥Stiskněte znovu [MUTING] nebo snižte hlasitost na minimum

(–– dB) a poté ji zvyšte na požadovanou úroveň.

≥Ztlumení se zruší po přepnutí přístroje do pohotovostního režimu.

S.SRNDS.SRND TRCK C.F CHAPDTS

PL DIGITAL

L C

LS SRSLFE

Použití sluchátek

1 Snižte úroveň hlasitosti a sluchátka

(nejsou přiložena) připojte.

Typ zástrčky sluchátek: 3,5 mm stereo

VOLUME

TUNE MODE

MEMORY

RDS

PROGRESSIVE

INPUT SELECTOR

SUBWOOFER LEVEL

SFC

OPEN/CLOSE

FM MODE

PHONES

DOWN

TUNING

2 Nastavte hlasitost sluchátek pomocí

[VOLUME].

≥Zvuk se automaticky přepne na stereo (dvoukanálové).

[Poznámka]

Sluchátka nepoužívejte příliš dlouho, abyste předešli možnému poškození sluchu.

RQT7428

Page 96

Ovládání jiných přístrojů

COMPONENT

S-VIDEO

OUT

VIDEO

OUT

VIDEO OUT

AUDIO

VCR

AUDIO

AUX

LINE OUT

(480P/480I)

AM ANT

LOOP

EXT

FM ANT (75

∫ Příklad zapojení

Přehrávání zvuku televizoru

Snižte hlasitost televizoru na minimum a hlasitost poslechu ovládejte pomocí tohoto přístroje.

Přehrávání zvuku ze zvukové kazety

Kazetový přehrávač

(není přiložen)

Televizor

(není přiložen)

AUDIO OUT

PLAY OUT

REC IN

Zobrazení vida z videorekordéru

Na televizoru v tomto příkladě vyberte vstup „VIDEO 2“.

VIDEO IN

Videorekordér

(není přiložen)

VIDEO OUT AUDIO OUT

Přehrávání zvuku z videorekordéru

Již zapojeno

(‹ strana 8)

Nahrávání disků, rádia atd. na zvukovou kazetu

Zvukový kabel (není přiložen)

Video kabely (nejsou přiloženy)

: Tok signálu

AV SYSTEM

TV/AV

Číselná tlačítka

TV VOL `

AV SYSTEM

SLEEP

TV/AV

123

456

7809

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

DISPLAY

TV VOL

SUBWOOFER

LEVEL

SFC

POSITION

MEMORY

C.S.M

PAG E

FL DISPLAY

GROUP

TEST

SHIFT

CH SELECT

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SUPER SRND

ZOOM AUDIO

REPEAT

QUICK REPLAY

VCR/AUX

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOL

MIX 2CH

SETUP MUTING

PLAY MODE

SUBTITLE

VCR/AUX

DVD/CD TUNER/BAND

WCH XCH

6, 5

, ;, 1

TV VOL _

RQT7428

Page 97

Ovládání televizoru a kazetového videorekordéru

K ovládání televizoru nebo videorekordéru Panasonic můžete používat ovladač dálkového ovládání. Zapojte své vybavení podle „Příklad zapojení“ (‹ strana 28).

[Poznámka]

Dálkové ovládání nemusí s některými modely pracovat správně.

Televizor

Příprava

≥Dálkový ovladač namiřte na televizor a stiskněte [TV], aby se

tlačítko rozsvítilo.

≥Při ovládání následujících funkcí namiřte dálkový ovladač na

televizor.

Zapínání/vypínání televizoru

Stiskněte [Í AV SYSTEM].

Přepínání do režimu vstupu videa televizoru

Stiskněte [TV/AV].

Volba kanálů

Stiskněte [X CH] nebo [W CH].

Nastavení hlasitosti

Stiskněte [TV VOLs] nebo [TV VOLr].

Změna kódu dálkového ovladače

[HT870]

Dálkový ovladač lze použít také k ovládání některých jiných značek televizorů a přehrávačů videokazet. Změňte kód tak, aby ovladač ovládal tyto přístroje (‹ dále).

Dálkovým ovladačem zamiřte na ovládaný přístroj. Stiskněte [TV] nebo [VCR/AUX]

Stisknìte èíselné tlaèítko a zadejte první èíslici. Poté zadejte druhou èíslici.

Dálkový ovladač vysílá signál k zapnutí / vypnutí přístroje. Je-li kód správný, přístroj se zapne nebo vypne. Jestliže přístroj nereaguje, zkuste zadat jiný kód.

[Poznámka]

Po výměně baterií znovu zadejte příslušný kód.

Videorekordér

Příprava

≥Změna vstupního režimu videa na televizoru („VIDEO 2“

v příkladu).

≥Dálkový ovladač namiřte na televizor a stiskněte [VCR/AUX], aby

se tlačítko rozsvítilo.

≥Při ovládání následujících funkcí namiřte dálkový ovladač na

videorekordér.

Zapínání/vypínání kazetového videorekordéru

Stiskněte [Í AV SYSTEM].

Přehrávání, pauza a stop

Stiskněte [1] (přehrávání), [;] nebo [∫].

Rychlé převíjení vpřed a vzad

Stiskněte [6] nebo [5].

Připojení laserového disku nebo přehrávače

Zapojte namísto videorekordéru (‹ strana 28) a jako zdroj vyberte „VCR“.

Doporučujeme používat přehrávač se zabudovaným ekvalizérem zvuku. Jestliže přehrávač nemá zabudovaný ekvalizér, připojte ho nejdříve k samostatnému ekvalizéru a ten teprve připojte k tomuto přístroji.

Ovládání kazetového přehrávače

Poslouchání zvukové kazety

Stiskněte několikrát [VCR/AUX] a vyberte jako zdroj možnost „AUX“.

Nahrávání na zvukovou kazetu

1 Stiskněte tlačítko [DVD/CD] a zvolte možnost „DVD/

CD“.

nebo

Stiskněte [TUNER/BAND] a vyberte „FM“ nebo „AM“.

2 Spust’te nahrávání a přehrávání.

[HT870]

Seznam kódů televizorů Seznam kódů videorekordérů

PANASONIC: 01, 29, 30, 31 AKAI: 07, 11, 28, 36, 37 ALBA: 05, 11, 12 BAUR: 32 BLAUPUNKT: 28, 36 BRANDT: 26, 41 BUSH: 02, 05, 10, 11, 12,

DAEWOO: 11, 12, 32 DUAL: 32 FERGUSON: 11, 12 FINLUX: 11, 12, 22, 23, 24,

MITSUBISHI: 14, 19, 28, 36

32, 38

25, 40

11, 12, 25, 37, 38

NOKIA: 05, 07, 37 NORDMENDE: OCEANIC: 27, 35 ORION: 02, 03, 05, 10, 11,

PHILIPS: 11, 12, 13, 15 PHONOLA 11, 12 RADIOLA: 11, 12 ROADSTAR: 39 SABA: 26, 41 SALORA: 07, 37 SAMSUNG: 11, 12, 15, 21, 25,

SANYO: 07, 17, 25, 37 SCHNEIDER: 11, 12 SEG: 39, 40 SELECO: 11, 24 SHARP: 17, 20 SIEMENS: 11, 12, 17, 28, 36 SINUDYNE: 02, 05, 11, 12, 22,

SONY: 16 THOMSON: 05, 26, 41 THORN: 06, 08, 11, 12, 14,

TOSHIBA: 03, 04, 06, 08 UNIVERSUM: 39 WHITE WESTING HOUSE:

26, 41

12, 38

34, 39

24, 38, 40

16, 25, 32

11, 12, 22, 40

PANASONIC: 01, 29, 30 AKAI: 06, 08, 16, 17, 19,

ALBA: 02, 06, 23 BAIRD: 08, 10, 37 BLAUPUNKT: 01, 26, 29, 30, 33 BUSH: 02, 09, 23 DAEWOO: 15 FERGUSON: 31 FISHER: 05, 07, 10, 11, 12 GOLDSTAR/LG: 03, 04, 36, 37 GOODMANS: 02, 03, 18, 23, 27,

GRUNDIG: 02, 23, 26, 28, 32,

HCM: 02, 23 HITACHI: 13, 14 ITT: 08, 10, 11, 37 ITT/NOKIA: 18, 27, 37 JVC: 20, 21 KENDO: 08, 09, 37 LOEWE: 03, 32 LUXOR: 08, 10, 11, 17, 19,

MATSUI: 03, 05, 09 METZ: 01 MITSUBISHI: 17, 19, 21, 32 NEC: 04, 21, 36, 37 NOKIA: 08, 10, 11, 18, 22,

27, 37

SEG: 02, 18, 23, 27 SHARP: 22 SIEMENS: 03, 10, 11, 32 SONY: 24, 25, 26 THOMSON: 21 THORN: 10 TOSHIBA: 15, 17, 19, 32 UNIVERSUM: 03, 08, 32, 37

RQT7428

Page 98

Další možnosti umístění reproduktorů

Bezpečnostní opatření

∫ Upevnění na stěnu

1 Do stěny zašroubujte šroub

(není přiložen).

2 Otvory reproduktoru bezpečně

nasaďte na šrouby.

≥Stěna nebo podpěra, ke které se

bude montovat reproduktor, musí být schopna unést váhu zhruba 10 kg na šroub. Při upevňování reproduktorů na stěnu se poraďte s kvalifikovaným odborníkem. Nesprávné upevnění může mít za následek poškození stěny a reproduktorů.

[HT870]

≥Při montáži čelních reproduktorů na stěnu doporučujeme použít

lanko (není přiloženo) k zajištění reproduktorů před pádem (‹ strana 5).

≥U čelního a prostorových reproduktorů se doporučuje používat

volitelné kabely reproduktorů. (Můžete také vyjmout kabely reproduktorů z trubic dodávaných s tímto systémem.)

Čelní a prostorové reproduktory [HT870]

230 mm

Centrální reproduktor [HT870]

150 mm

Stěna nebo sloup

Centrální reproduktor ]HT520\

Aby byl reproduktor vůči stěně kolmo, zatlačte kabel reproduktoru do drážky dole.

86 mm

Umístění

Přístroj postavte na rovný povrch tak, aby na něj nedopadalo přímé sluneční záření, aby nebyl vystaven vysokým teplotám, vysoké vlhkosti a nadměrným vibracím. Tyto podmínky by mohly poškodit skříňku a další součásti přístroje a zkrátit tak jeho životnost.

Na přístroj nepokládejte těžké předměty.

Napětí

Nepoužívejte vysokonapět’ové zdroje. Mohlo by dojít k přetížení přístroje a vzniku požáru.

Nepoužívejte stejnosměrné zdroje napětí. Při instalaci přístroje na lodi nebo jiných místech, kde se používá stejnosměrný proud, pečlivě zkontrolujte zdroj napájení.

Ochrana přívodu střídavého napětí

Zkontrolujte, zda je přívod střídavého napětí správně zapojen a zda není poškozen. Špatné zapojení a poškození kabelu může způsobit požár nebo úraz elektrickým proudem. Na kabel nepokládejte těžké předměty, kabel neohýbejte a netahejte za něj.

Při odpojování kabelu ze zásuvky uchopte kabel pevně za zástrčku. Vytahování přívodu za kabel může způsobit úraz elektrickým proudem.

Se zástrčkou nemanipulujte mokrýma rukama. Mohlo by dojít k úrazu elektrickým proudem.

Nečistoty a cizí předměty

Zabraňte vniknutí nebo pádu kovových předmětů do přístroje. Mohlo by dojít k úrazu elektrickým proudem nebo závadě.

Zabraňte vniknutí kapalin do přístroje. Mohlo by dojít k úrazu elektrickým proudem nebo závadě. Pokud k němu dojde, ihned odpojte přístroj od napájení a obrat’te se na svého prodejce.

Do přístroje nevstřikujte insekticidy. Obsahují hořlavé plyny, které by po vstříknutí do přístroje mohly vzplanout.

Servis

V této poloze reproduktor pravděpodobně spadne, pohnete-li s ním doleva nebo doprava.

Reproduktor zavěste tak, aby byl šroub v této poloze.

∫ Montované stojany reproduktorů (nejsou přiloženy)

[HT870] (Jen centrální reproduktor) [HT520] Než stojany koupíte, ověřte si, že splňují tyto podmínky. Podle obrázku si ověřte průměr a délku šroubů a vzdálenost mezi šrouby.

≥Stojany musí být schopny nést více než 10 kg. ≥Stojany musí být stabilní i v případě, že jsou v horní poloze.

například [HT520] Čelní reproduktor

5 mm, stoupání 0,8 mm

60 mm

Stojany reproduktorů (nejsou přiloženy)

Nepokoušejte se tento přístroj opravovat sami. Jestliže se přerušil zvuk, nesvítí kontrolky, objevil se kouř nebo jiný problém, který není popsán v tomto návodu k obsluze, odpojte přívod střídavého napětí a obrat’te se na svého prodejce nebo na autorizované servisní středisko. Při opravě, demontáži nebo montáži tohoto přístroje nekvalifikovanými osobami může dojít k úrazu elektrickým proudem nebo poškození přístroje.

Jestliže předpokládáte, že se přístroj nebude po delší dobu používat, odpojte ho od zdroje napájení. Prodloužíte tak jeho životnost.

Péče a údržba

Tento přístroj čistěte měkkým a suchým hadříkem.

≥K čištění tohoto přístroje nikdy nepoužívejte alkohol, ředidla,

rozpouštědla ani benzín.

≥Před použitím chemicky ošetřené utěrky si pozorně přečtěte návod

dodávaný s utěrkou.

Před přestěhováním jednotky se přesvědčte, zda je přihrádka na disk prázdná.

Zanedbání této zásady by mohlo mít za následek vážné poškození disků a přístroje.

RQT7428

Stojany upevněte k těmto kovovým otvorům.

Tloušt’ka desky plus 7 až 10 mm

Page 99

Slovníček

Dekodér

Dekodér obnovuje kódované zvukové signály na discích DVD do normálního stavu. Říká se tomu dekódování.

Dolby Digital

Metoda kódování digitálních signálů vyvinutá firmou Dolby Laboratories. Tyto signály mohou být i vícekanálové zvukové, vedle stereofonních (2kanálových) zvukových. Pomocí této metody lze na jeden disk zaznamenat velké množství zvukových informací.

DTS (Digital Theater Systems)

Tento prostorový systém je používán v mnoha kinosálech na celém světě. Kanály jsou dobře rozlišeny, takže jsou umožněny realistické zvukové efekty.

Dynamický rozsah

Dynamický rozsah je rozdíl mezi nejnižší úrovní zvuku, který lze slyšet nad šumem zařízení a nejvyšší hladinou zvuku před deformací.

Statický rámeček a statické pole

Rámečky jsou statické obrázky, které dohromady tvoří pohybující se snímek. Za sekundu se zobrazí okolo 30 rámečků. Jeden rámeček je tvořen dvěma poli. Normální televizor tvoří rámečky tak, že tato pole zobrazuje po jednom. Statický obrázek se objeví zastavením pohybujícího se snímku. Statický rámeček s skládá ze dvou střídajících se polí, takže rámeček může vypadat rozostřeně, ale celková kvalita je vysoká. Statické pole není rozmazané, ale obsahuje pouze polovinu informací statického rámečku, takže kvalita obrázku je nižší.

I/P/B

Formát komprese obrazu MPEG 2, který se používá s Video DVD, kóduje rámečky pomocí těchto tří druhů obrazu. I: Obrázek kódovaný uvnitř

Tento obraz má nejlepší kvalitu a používá se zejména při nastavení obrazu.

P: Obrázek kódovaný prediktivně

Tento obraz se vypočítá na základě minulých obrazů I nebo P.

B: Obrázek kódovaný obousměrně-prediktivně

Tento obraz je se vypočítá porovnáním minulého a budoucího obrazu I a P tak, aby obsahoval co nejméně informací.

Lineární PCM (modulace pulzního kódu)

Existují nekompresované digitální signály, podobné signálům na CD.

Ovládání přehrávání (PBC)

Pokud Video CD umožňuje ovládání přehrávání, můžete vybrat scény a informaci pomocí nabídek.

Vzorkovací frekvence

Vzorkování je proces převodu tvaru vzorků zvukových vln (analogového signálu) odebíraných s nastavenou četností na číselné hodnoty (digitální kódování). Vzorkovací frekvence je počet vzorků zachycených za sekundu, takže větší číslo znamená věrnější reprodukci původního zvuku.

Windows Media a logo Windows jsou registrovanými obchodními známkami společnosti Microsoft Corporation v USA anebo jiných zemích.

WMA je formát komprese vyvinutý společností Microsoft Corporation. Zachovává stejnou kvalitu zvuku jako MP3, ale soubor má menší velikost než u formátu MP3.

Technologie pro dekódování zvuku ve formátu MPEG Layer-3 (MP3) s licencí od Fraunhofer IIS a Thomson multimedia.

Vyráběn v licensi firmy Dolby Laboratories. „Dolby“, „Pro Logic“ a symbol dvojite D jsou ochranně známky firmy Dolby Laboratories.

„DTS“ a „DTS Digital Surround“ jsou registrované obchodní značky Digital Theater Systems, Inc.

Seznam kódù jazykù

Abcházština: 6566 Afarština: 6565 Afrikánština: 6570 Albánština: 8381 Ameharština: 6577 Angličtina: 6978 Arabšitna: 6582 Arménština: 7289 Asamština: 6583 Ayamarština: 6588 Ázerbajdžánština:6590 Barmština: 7789 Baskičtina: 6985 Baškirština: 6665 Běloruština: 6669 Bengali Bangladéština: 6678 Bhútani: 6890 Biharština: 6672 Bretonština: 6682 Bulharština: 6671

Čeština: 6783 Ćínština: 9072 Dánština: 6865 Esperanto: 6979 Estonština: 6984 Faerština: 7079 Fidži: 7074 Finština: 7073 Francouzština: 7082 Frízština: 7089 Galicijština: 7176 Grónština: 7576 Gruzínština: 7565 Guarani: 7178 Gujarati: 7185 Hausa: 7265 Hebrejština: 7387 Hindština: 7273 Holandština: 7876 Chorvatština: 7282 Indonézština: 7378

Interlingua: 7365 Irština: 7165 Islandština: 7383 Italština: 7384 Japonština: 7465 Javánština: 7487 Jidiš: 7473 Joruba: 8979 Kambodžština: 7577 Kannadština: 7578 Kašmírština: 7583 Katalánština: 6765 Kazachština: 7575 Kešuánština: 8185 Kirgizština: 7589 Korejština: 7579 Korsičtina: 6779 Kurdština: 7585 Laoština: 7679 Latina: 7665 Lingala: 7678

Tento produkt využívá technologii zabraňující neoprávněné kopírování chráněnou příslušnými U.S. patenty a další duševní vlastnictví, chráněné právy společnosti Macrovision Corporation a dalších vlastníků duševních práv. Použití této technologie musí být povoleno společností Macrovision Corporation, a je určeno výhradně pro soukromé domácí použití nebo jiné účely schválené Macrovision Corporation. Zpětné inženýrství nebo rozebírání je zakázáno.

, HDCD

Pacific Microsonics

, High Definition Compatible Digital® a

jsou registrované obchodní značky nebo obchodní značky společnosti Pacific Microsonics, Inc. a to ve Spojených státech a/nebo v ostatních zemích.

HDCD systém je vyráběn v licenci od společnosti Pacific Microsonics, Inc. Tento produkt je chráněn jedním nebo více následujícími patenty; v USA: 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531 a v Austrálii: 669114, s ostatními patenty čekajícími na vyřízení.

Litevština: 7684 Lotyština: 7686 Maďarština: 7285 Makedonština: 7775 Malagajština: 7771 Malajamština: 7776 Malajština: 7783 Maltšina: 7784 Maorština: 7773 Marathi: 7782 Moldavština: 7779 Mongolština: 7778 Nauru: 7865 Němčina: 6869 Nepálština: 7869 Norština: 7879 Orijština: 7982 Pašto, pušto: 8083 Perština: 7065 Polština: 8076 Portugalština: 8084

Punjabi: 8065 Rétorománština: 8277 Rumunština: 8279 Ruština: 8285 Řečtina: 6976 Samojština: 8377 Sanskrt: 8365 Sindština: 8368 Singapurština: 8373 Skotská keltština:7168 Slovenština: 8375 Slovinština: 8376 Somálština: 8379 Srbochorvatština:8372 Srbština: 8382 Sundština: 8385 Swahilština: 8387 Šona: 8378 Španělština: 6983 Švédština: 8386 Tagalog: 8476

Ta m il š t in a : 8 4 6 5 Ta t ar š t i na : 8 48 4 Tažik: 8471 Telugu: 8469 Thajština: 8472 Tibetština: 6679 Tigrijština: 8473 Tonžština: 8479 Turečtina: 8482 Turkménština: 8475 Twi: 8487 Ukrajinština: 8575 Urdština: 8582 Uzbečtina: 8590 Vel št ina : 6 78 9 Vietnamština: 8673 Volapuk: 8679 Wolfština: 8779 Xhosa: 8872 Zulština: 9085

RQT7428

Page 100

Technické údaje

SEKCE ZESILOVAČE

[HT870]

Výstupní výkon RMS: Režim Dolby Digital

Čelní kanál 170 W na kanál (6 ≠), 1 kHz, 10 % THD Prostorový kanál 70 W na kanál (4 ≠), 1 kHz, 10 % THD Centrální kanál 260 W na kanál (4 ≠), 1 kHz, 10 % THD Kanál subwooferu 260 W na kanál (4 ≠), 100 Hz, 10 % THD

Celkový výkon režimu RMS Dolby Digital 1000 W

Výstupní výkon DIN: Režim Dolby Digital

Čelní kanál 140 W na kanál (6 ≠), 1 kHz, 1 % THD Prostorový kanál 55 W na kanál (4 ≠), 1 kHz, 1 % THD Centrální kanál 180 W na kanál (4 ≠), 1 kHz, 1 % THD Kanál subwooferu 180 W na kanál (4 ≠), 100 Hz, 1 % THD Celkový výkon režimu DIN Dolby Digital 750 W

[HT520]

Výstupní výkon RMS: Režim Dolby Digital

Čelní kanál 60 W na kanál (4 ≠), 1 kHz, 10 % THD Prostorový kanál 60 W na kanál (4 ≠), 1 kHz, 10 % THD Centrální kanál 60 W na kanál (4 ≠), 1 kHz, 10 % THD Kanál subwooferu 200 W na kanál (4 ≠), 100 Hz, 10 % THD

Celkový výkon režimu RMS Dolby Digital 500 W

Výstupní výkon DIN: Režim Dolby Digital

Čelní kanál 45 W na kanál (4 ≠), 1 kHz, 1 % THD Prostorový kanál 40 W na kanál (4 ≠), 1 kHz, 1 % THD Centrální kanál 40 W na kanál (4 ≠), 1 kHz, 1 % THD Kanál subwooferu 140 W na kanál (4 ≠), 100 Hz, 1 % THD Celkový výkon režimu DIN Dolby Digital 350 W

FM/AM TUNER, ČÁST SVOREK

Přednastavení stanic 15 stanic FM

15 stanic AM/MW

Frekvenční modulace (FM)

Kmitočtový rozsah 87,50–108,00 MHz (krok po 50 kHz) Citlivost 1,5 µV (IHF) S/N 26 dB 1,2 µV Svorky antény 75 ≠ (nevyvážené)

Amplitudová modulace (AM/MW)

Kmitočtový rozsah 522–1629 kHz (krok po 9 kHz) Citlivost AM S/N 20 dB při 999 kHz 560 µV/m

Konektor sluchátek

Konektor Stereo, konektor 3,5 mm

SEKCE DISKŮ

Přehrávaný disk [8 cm nebo 12 cm]

(1) DVD-RAM (kompatibilní s DVD-VR, formátované disky JPEG) (2) DVD-Audio (3) DVD-Video (4) DVD-R (kompatibilní s DVD-Video) (5) CD-Audio (CD-DA) (6) Video CD (7) SVCD (odpovídající normě IEC62107) (8) CD-R/RW (disky ve formátu CD-DA, Video-CD, SVCD, MP3,

WMA, formátované disky JPEG)

(9) MP3/WMA

≥Kompatibilní kompresní poměr:

MP3: mezi 32 kb/s a 320 kb/s WMA: mezi 48 kb/s a 320 kb/s

(10) JPEG

≥Soubory verze Exif Ver 2.1 JPEG Baseline ≥Rozlišení snímku: mezi 320k240 a 6144k4096 body obrazu

(vzorkování je 4:2:2 nebo 4:2:0)

(11) HighMAT Level 2 (zvuk a obraz)

§1

Celkový kombinovaný maximální počet rozpoznatelného zvuku a obrazového obsahu a skupin: 4000 položek zvuku a snímků a 400 skupin.

Čtení

Vlnová délka (DVD/CD) 662 nm/785 nm Výkon laseru CLASS 2/CLASS 3A

Audio výstup (disk)

Počet kanálů 5.1 ch (FL, FR, C, SL, SR, SW)

Zvukový výkon (měřený na svorce LINE OUT)

(1) Frekvenční odezva

≥DVD (lineární zvuk) 4 Hz–22 kHz (vzorkování 48 kHz)

≥DVD-Audio 4 Hz –88 kHz (vzorkování 192 kHz) ≥CD-Audio 4 Hz–20 kHz

(2) Poměr S/N

≥CD-Audio 95 dB

(3) Dynamický rozsah

≥DVD (lineární zvuk) 95 dB ≥CD-Audio 93 dB

(4) Celkové harmonické zkreslení

≥CD-Audio 0,005 %

§1

4 Hz–44 kHz (vzorkování 96 kHz)

VIDEO ČÁST

Video systém

Systém signálu PAL625/50, PAL525/60, NTSC

Výstup kompozitního videa

Výstupní úroveň 1 Vp-p (75 ≠) Konektor Pin (1 systém)

Scart (1 systém)

Výstup S-Video

Výstupní úroveň Y 1 Vp-p (75 ≠) Výstupní úroveň C PAL; 0,3 Vp-p (75 ≠)

Konektor konektor S (1 systém)

Výstup komponentního videa (480P/480I)

Výstupní úroveň Y 1 Vp-p (75 ≠) Výstupní úroveň P Výstupní úroveň P

B 0,7 Vp-p (75 ≠) R 0,7 Vp-p (75 ≠)

Konektor Pin (Y: zelená, P

Video výstup RGB

Výstupní úroveň R 0,7 Vp-p (75 ≠) Výstupní úroveň G 0,7 Vp-p (75 ≠) Výstupní úroveň B 0,7 Vp-p (75 ≠) Konektor Scart (1 systém)

NTSC; 0,286 Vp-p (75 ≠)

Scart (1 systém)

B: modrá, PR: červený) (1 systém)

RQT7428

100
