Panasonic CW-XC123VU, CW-XC103VU User Manual

ROOM AIR CONDITIONER

OPERATING INSTRUCTIONS

MODEL: CW-XC103VU

CW-XC123VU

ENGLISH

Please read these operating instructions thoroughly before using
your air conditioner and keep them for future reference.

For assistance, please call: 1-800-211-PANA (7262) or send e-mail to

[e-mail]

or refer to

www.panasonic.com

F563446

1

SAFETY PRECAUTIONS

Please observe these following safety precautions when using
your air conditioner.

• Failure or negligence in observing these safety precautions
could cause fire, electrical shock or personal injury.

This symbol (with a white background)
denotes an action that is PROHIBITED.

These symbols (with a blue background) denote
actions that are COMPULSORY.

INSTALLATION PRECAUTIONS

• Due to the weight of this product, we recommend that
you have a helper to assist in the installation. To avoid
injury, use the proper method of lifting. Avoid any sharp
edges.

• Make sure the window frame to be used can
properly support this product.

• This product must be installed in accordance with all local
codes and ordinances.

• Do not install the unit in places where inflammable gas,
fumes or soot may be generated.

OPERATION PRECAUTIONS

• Operate your air conditioner from a stable 115 volt AC
supply.

• Plug into a separate 15 amp grounded outlet only.

• Use of extension cords
Avoid using extension cords. If there are no alternatives,

ensure that the cord is a UL listed 3-wire grounding type,
rated 125 volts with a minimum current-carrying rating of
15 amps, number 14 or heavier wire.

• Use a 15 amp time delay fuse or a circuit breaker .

• Do not switch off by unplugging the power plug while it is
operating. Press the OFF/ON pad to “OFF” before
unplugging.

OPERATION PRECAUTIONS

WARNING

• Do not modify the length of the power cord or use an extension cord.

• Do not touch or operate with wet hands. Do not modify or damage
the cord.

• Do not turn on the unit by inserting the power plug. Do not switch off
the unit by pulling out the power plug.

• Avoid an extended period of direct airflow.

• Do not insert sticks, fingers or other objects into the unit.

• Do not try to repair the unit yourself.

• Plug in properly before operating and use a specified power cord.

• If abnormal conditions (burnt smell, etc) occur, switch off and remove
the power plug.

CAUTION

• Do not use the unit for other purposes, than its intended use.

• Do not remove the power plug by pulling the cord.

• Do not block the air intake and outlet vanes.

• Do not splash or direct water at the unit

• Do not expose the unit to direct sunlight during operation.

• Do not operate the unit without the air filter installed or when the front
intake grille has been removed.

• Do not place any objects on the unit.

• Do not operate any combustion equipment near the unit’s airflow area.

• Switch off the breaker and remove the power plug from the socket if
the unit will not be operated for a long period.

• Pay attention to any damages on the unit caused by extensive usage.

• Ventilate the room occasionally where the unit is installed.

• Remove the power plug when cleaning the unit.

This sign warns of risk of death or serious injury.

This sign warns of injury or damage to property.

POWER SUPPLY

Time Delay Fuse : 15 Amps
Rated Voltage : 115V

• Socket Type

• Line Cord Plug

2

INSTALLATION BOX CONTENTS

Sealer 50 g
(1.8 oz) (Putty)

Type A
screws

Type C screws

Type A screw

Left side
expandable panel

Top sealing
ribbon

Top
angle

Type B screws

ACCESSORIES

AIR CONDITIONER INSTALLATION

NOTE
Check that none of the accessories are missing.

Window sash
foam seal

Type A screws

(6 pcs)
(XTN5D25A)

(5 pcs)
(CWH4580211)

(6 pcs)
(XTT4D10C)

Window sash
sealing ribbon

SCREW FURNISHED

Side
sealing
ribbon

Type A
screw

Type A Type B Type C
(Qty 6) (Qty 5) (Qty 6)

SUGGESTED TOOL LIST

Type C screws

Right side
expandable
panel

SELECT THE BEST LOCATION

(Single or Double

Window

hung window)

Front grille

SIDE VIEW

Wood Machine Tapping
Screw Screw Screw

Medium sized
screwdriver (#2
Phillips)

Tape Measure
Pencil

Level

Knife or
Scissor

19–3/

inches

16

12 inches

More than
4 inches

WINDOW REQUIREMENTS

O
FF/O

N

O
P
E
R

A
T
IO
N

TEMP/TIMER

C
O
O

L
F
A
N

H
IG

H
M
E

D
L
O

W

M
O

D
E

F

A
N
S

P
E
E

D

SET

T

IM
E
R

SET/

CANCEL

A
IR
S

W
IN

G

E
C
O
N

O
M
Y

hr

°F

Wireless

R

e
m
o
te

C
o

n
tro
l

O
F
F

/O
N

OPERATION

T
E
M

P
/T
IM

E
R

C
O

O
L

F
A

N

H

IG
H

M

E
D

L

O
W

M

O

D

E

F

A

N

S

P
E
E
D

S
E
T

TIMER

S
E
T/

C

A
N
C
E

L

A

IR
S

W
IN

G

E

C
O

N
O
M
Y

hr

°F

Wireless

R
em

ote C

ontrol

OFF/ON

O
P
E
R

A
T
IO

N

TEMP/TIMER

CO

O

L
FAN

HIG

H
M
ED
LOW

M
O

DE

FAN SPEED

SET

T
I
M
E
R

S
E
T
/
C
A
N
C
E
L

AIR SW

ING

E
C
O

N
O
M

Y

h

r

°

F

W

ireless

R
e
m

o
te

C
o
n

tro
l

OFF/ON

O
P
E
R

A
TIO

N

TEMP/TIMER

COOL
FAN

HIGH
MED
LOW

MODE

FAN SPEED

SET

T
IM
E
R

SET/
CANCEL

AIR SWING

E
C
O

N
O
M

Y

h

r

°

F

W

ire

le
ss

R
em

ote C

ontrol

• Hot sun rays hitting the outside surface
of the cabinet will create considerable
heat load. If the outside of the cabinet is
exposed to direct sunlight, consider
building an awning to shade the cabinet
while providing ample area for the heated
air to be exhausted from the condenser
(both sides) and the top.

(min)
/16”

15

15-

22

to 42-

1

/

8

”

This unit is designed for installation in
standard double hung windows.

NOTE
The unit may also be installed “through the wall”. You should,
however, observe standard carpentry practices and frame the
opening without violating local ordinances.

INSTALLATION PROCEDURES

CHASSIS INSTALLATION INTO THE CABINET

1 Slide the chassis into the cabinet.
2 Reinstall the cabinet screws.

Secure the cabinet to chassis by using screws (from
rear cabinet).

°F

T

IM
E

O

R

P
E
R

A
T
IO

TEMP/TIMER

N

hr

SET

S

O

E

F

T
/

F

/O
N

C

A
N
C
E

L

C
O
O

L
F
A

M

N

O

D
E

A
IR

S
W
IN

G
H
IG

E
C

H

O

N
O
M

Y

M
E

D
F

A
N
S

P
E

E

D
L
O

W

Wireless

R
e

m
o
te

C

o
n
tro
l

1 Remove the rear cabinet

screws and save for later use.

2 Slide the chassis out from the

cabinet.

°F

TIMER

O
P
E
R
A
T
IO

T

N

E
M
P

/T
IM
E

R

hr

S
E
T

S

O

E

F

T
/

F
/
O
N

C
A
N
C
E
L

C
O
O

L
F
A

M

N

O
D

E

A
I
R

S
W

I
N

G
H
I

E

G

C

H

O
N
O
M

Y

M
E
D

F
A

N
S
P

E
E

D
L
O
W

Wireless

Remote Control

HOW TO ASSEMBLE THE EXPANDABLE PANELS

Top sealing
ribbon (To be
attached to the
top angle)

Type B screws

NOTE
This procedure applies to left and right
of assembling expandable panel.

Top angle

Expandable panel

Side sealing ribbon
(To be attached to
the expandable
panel)

Type C screws

• Attach the top angle to the cabinet using screw type B (3 pcs).

• Insert expandable panels to cabinet sides as shown.

• Secure the first fold of expansion panel to cabinet using screw
type C (3 each).

CABINET INSTALLATION

1 Cut the “Sealing Ribbon” to the

proper length, and attach it along
the bottom edge of the bottom
window sash.

Window sash
sealing ribbon

INSTALLATION OF THE FRONT GRILLE

Depending upon the location
of the AC outlet, route the AC
cord to either the left or right
side while installing the front
grille.

This figure shows the AC cord
routed to the left side.

1 Place the front grille on the

cabinet first.

2 Secure the front grille to the

main chassis using screw
provided.

INSERT THE

Attach the (part no.
CZ-SF6P) to the frame.

Slot in the and the
frame (part no. CZ-SFW6P) to
the front grille.

°F

T
IM
E

O

R

P
E
R

A
T
IO

TEMP/TIMER

N

hr

SET

SET/

O
F
F

/O
N

CANCEL

C
O
O

L
F
A

M

N

O

D
E

A
IR

S
W

IN

G
H
IG

E
C

H

O

N
O
M

Y

M
E

D
F

A
N
S

P
E

E

D
L
O

W

Wireless

R

e
m

o
t
e

C
o

n
t
r
o
l

2 To prevent condensation water

from dripping inside, the cabinet
should be installed level or very
slightly tilted to the outside.

3 Secure the cabinet using screws.

Type A
screw

Type B
screws

Inside of
sash

Top angle

Outside of sash

Window sash

Sealing ribbon

Expandable panel

Window sill

Type A
screws

Window sash
foam seal

• Expand the expandable panel fully into the grooves of the
window frame, secure the expandable panel, left, right and
top mounting frames to the bottom of the window sash
using 4 screws type A and 2 screws type B.

• Secure the cabinet using wood screws type A.

• Cut the window sash foam seal to the proper size and
seal the opening between the top of the inside window
sash and the outside window sash.

Note :If a gap exists between the unit and window sash, you may

use “Sealer” supplied with the installation kit for a better seal.

The and the frame can be obtained separately
from your nearest servicenter.

INSERT THE AIR FILTER

Attach the air filter to the intake grille

PLACE FRONT INTAKE GRILLE OVER THE FRONT GRILLE

Slide the front intake grille slightly to the right to reattach the
tabs and then push it down to close tight.

Lift up about 90°.

2

OFF/ON

OPERATION

TEMP/TIMER

COOL
FAN

HIGH
MED
LOW

MODE

FAN SPEED

SET

TIMER

SET/

CANCEL

AIR SWING

ECONOMY

hr

°F

Wireless

Remote Control

REMOVAL OF FRONT GRILLE

1 Remove the front intake grille.

Pull up the front intake
grille about 90° and slide
it slightly to the left to
unhook the tabs.

°

F

T
I
M
E

OPERATION

R

T
E
M

P
/
T
I
M

E
R

h

r

S
E
T

OFF/ON

S
E
T
/
C
A
N
C
E
L

C
O
O

L
F
A

M
N

O

D
E

A

I
R
S
W

I
N
G

E
C

H

O

IG

N

H

O
M
Y

M
E
D

F

A

N

S

P
E
E

D
L
O
W

W

ireless

R
e
m

o
te

C
o

n
tr
o
l

2 Remove the air filter.

Tilt up and pull
out the air filter
by the holder.

3 Remove the front grille.

aa

a

Remove the adhesive tape from all sides of the front grille.

aa
bb

b

At bottom right side of the front grille, press inward on cabinet near the power cord, and pull

bb

the grille outward to the right until right tab releases.

cc

c

At the bottom left side, push inward on cabinet and pull the grille outward to the left to release

cc

the left tab.
Do not pull the bottom edge toward you more than 3 inches to prevent the two top tabs from
damage.

dd

d

Slide the front grille upwards to free the two top tabs from slots at the top of the cabinet.

dd

HOW TO ATTACH THE DRAIN PAN (OPTIONAL)

AIR CONDITIONER INSTALLATION

Condensed water drainage

This air conditioner employs a “Slinger-Up System” which is designed to splash the condensed
water on the condenser coil for maximum cooling efficiency, thus producing a splashing sound.
If the splashing sound annoys you, you can provide an outside drainage by using the following
procedure which may, however, cause a small loss of performance.

Note: The cabinet should be installed tilted slightly lower to the rear for necessary condensate

drainage. (Max. 13/32”)

1 Remove the rubber plug and slide the chassis out from

the cabinet.

3 Connect a drain hose (optional).

Fit the drain hose to the drain pan.

Note

OPERATION

ER

TIM

OFF/ON

T
E
S

R
E
IM
/T

/

P

°F

T

M

E

E

S

T

L
E
C
N
A

C

hr

Y

M
O
N
O
C
E

G
IN
W
S

IR
A

L

E
D

O

O

O
C

M

N
A
F

l
tro
n

Wireless

o
C
te
o

H

m

e

IG

R

H

D

E
E
P
S

N
A
F

D
E
M

W
O
L

Remove the
rubber plug

2 Install the optional drain pan (part no. CWH40175).

Install the drain pan at the right
corner of the cabinet using 2

INTERNAL VIEW

screws (part no. CWG86C733).
Note

The drain pan (part no.
CWH40175) can be obtained
from nearest servicenter.

Screws

Drain pan (optional)

Drain hose or tubing can be
purchased locally to satisfy your
particular needs.

4 Slide the chassis back into the

cabinet.
Reinstall the cabinet screws.
Secure the cabinet to chassis by
using screws.

Air filter

°

F

T
I
M
E

OPERATION

R

T
E
M

P
/
T
I
M

E
R

h
r

S
E
T

O

SE

FF/O

T/

N

C
A
N
CE

L

C

O
O

L
F
A

M

N

O
D
E

A

I
R
S

W
I
N

G

E
C

H

O

I

G

N

H

O
M
Y

M

E

D

F
A
N

S
P
E

E
D

L

O

W

W

ireless

R
e

m
o
te

C
o

n
tr
o
l

dd

d

dd

aa

a

aa

°

F

TIMER

O
P
E
R

A
T
IO

T

N

E
M

P
/T
IM

E
R

h
r

S
E
T

SET/

O
F
F

/
O
N

CANCEL

C

O

O

L
F
A

M
N

O
D

E

A
I
R
S

W
I
N

G
H
I

E

G

C

H

O
N

O
M
Y

M
E
D

F
A

N
S
P

E
E

D
L
O
W

W

ireless

R
e

m
o
te

C
o

n
tro

cc

c

cc

l

bb

b

bb

Maximum
13/32”

Condensed water

EXTERNAL VIEW

Drain hose
(not included)

Under-side view with drain
pan and hose in place.

°

F

T
I

M
E

O

R

P
E

R
A
T
I
O

TEM

N

P/TIM

ER

h
r

S
ET

S

OFF/ON

E
T

/
C
A

N

C

E

L

COOL
FAN

MODE

AIR SWING

HIGH

ECONOMY

MED

FAN SPEED

LOW

W

ire

le
ss

R
e

m

o

te
C
o
n

tr
o

l

3

MAIN UNIT

1

2

6

7

4

8

5

9

3

1 Air inlet louver 4 Air filter
2 Cabinet 5 Front intake

3 Power cord 6 Front grille
7 Vertical airflow direction vane

(Airflow direction adjustment up-down).
The vertical airflow direction
vane is controlled by
rotating the horizontal vane
forward or backward.

8 Ventilation lever

The ventilation lever must be in the CLOSE position in order
to maintain the best cooling conditions. When fresh air is

°F

T
IM

E

O

R

P
E

R
A

TEMP/TIMER

T
IO

N

hr

SET

S

E

OFF/ON

T

/
C
A

N
C

E

COOL

L

FAN

MODE

AIR SWING
HIGH
MED

PART IDENTIFICATION

LOW

TYPES OF SIGNAL SOUND
One long “Beep” and one short “Beep”. (Sound from the main unit.)

necessary in the room, set the ventilation lever to the OPEN

E
C
O

N

O
M

Y

FAN SPEED

Wireless

Rem

ote Control

position. The damper is opened and room air is drawn out.

grille

9 Touch control panel

e

d

a

b

g

f

i

h

c

a Display Panel
b MODE selection pad

°

F

TIMER

O
P
E

R
A

T

T

E

IO

M

N

P
/T

I
M
E

R

h
r

S
E
T

S
E

OFF/ON

T

/
C
A
N

C

E

L

C
O
O

L
F
A

M

N

O

D
E

A
IR

S
W

IN

G
H
IG
H

E
C
O

N
O

M
Y

M
E
D

F
A

N
S

P
E

E

D
L
O
W

W

ireless

R
e
m

o
te

C

o
n
t

r
o
l

c FAN SPEED selection pad
d TEMPERATURE/TIMER

setting pad

e TIMER pad
f Timer SET/CANCEL pad
g OPERATION OFF/ON pad
h AIR SWING pad
i ECONOMY pad

3

COOL
FAN

MODE

AIR SWING

MODE

AIR SWING

PART

ACCESSORIES

• Remote control • Two R03 dry-cell batteries

• and frame

REMOTE CONTROL

1 Signal Transmitter
2 OPERATION button
3 TEMPERATURE/TIMER setting button
4 TIMER button
5 TIMER SET/CANCEL button
6 MODE selection button

IDENTIFICATION

7 ECONOMY Button
8 AIR SWING button
9 Fan Speed Selection Button

4

6

AIR SWING

8

OPERATION

TEMP/TIMER

TIMER

MODE

Panasonic

1
2

SET/

CANCEL

ECONOMY

FAN SPEED

Be sure to observe the following:

• Aim remote control at control
panel on air conditioner when
operating.

• Do not drop or throw the remote

3

5

7

9

control.

• Do not place the remote control
in a location that is exposed to
direct sunlight or next to a heating
unit or other heat sources.

• Maximum distance : 10 m

°F

T
I
M
E
R

O
P

E
R
A

TEMP/TIMER

T

IO
N

hr

SET

S
E

O

T

F

/

F
/O

N

C
A
N
C
E

L

COOL
FAN

MODE

AIR SWING

HIGH

E
C

O
N
O

M
Y

MED

FAN SPEED

LOW

W
ireless

R

e
m
o
te

C
o

n
tro

l

4

HOW TO INSERT BATTERIES

OPERATING

1

Open the cover.

PREPARATION BEFORE

5

CAUTION

OPERATING THE UNIT

OPERATION

OFF/ON

OPERATION

SETTING DISPLAY TEMPERATURE

TEMP/TIMER

TEMP/TIMER

WARNING

Ensure that the power
plug is securely inserted.

A loose plug may cause a
fire or an electric shock.

2

Insert the two batteries.

NOTES

• If the unit is not going to be used for an extended period of time, remove the
power plug. Otherwise, approximately 2.5W of electricity will be used even if the
unit has been turned off using the remote control.

• If operation is stopped, and to be restarted immediately, the unit will resume
operation only after 3 minutes.

3

Close the cover.

Do not use rechargeable (Ni-Cd) batteries
because such batteries differ from the standard
dry cell batteries in shape, dimension and
performance.

Start operation by pressing

°F
hr

OPERATION.
The operation will turn on and the
display panel will light up.

°F

hr

To stop the operation, press the
OPERATION again.
The unit will stop operating and the
display panel light will turn off.

Press TEMP/TIMER ▲ or ▼ to set the

°F
hr

display temperature.

Display will
change
according to
the setting.

The temperature can be set between
60°F and 86°F.
Recommended temperature:
75°F ~ 78°F.

ABOUT THE BATTERIES

• The batteries can be used for approximately one year.

• Be sure to replace the batteries with two new identical
batteries.

• Remove the batteries if the air conditioner will not be used
for an extended period of time.

SELECTING OPERATION MODE

HIGH

FAN SPEED

MED
LOW

Press MODE to select the desired
operation .

COOL

The indicator will light up and a “beep”

FAN

sound will indicate changing setting.

COOL mode

To set room temperature to your
preference of cooling comfort.

FAN mode

T o provide air circulation without cooling
the room.
During Fan operation, temperature
setting cannot be selected.

AIR CONDITIONER OPERATION

NOTES

• The latest temperature setting will be memorized and will
appear on the display the next time it’s turned on.

• The display temperature selection is for display purpose only
and does not indicate actual room setting temperatures. Your
room temperature may not necessarily match the displayed
temperature.

SELECTING FAN SPEED

Press FAN SPEED to choose the

HIGH

speed level of the fan.
The indicator will light up and the “beep”

MED

FAN SPEED

sound will indicate changing setting.

LOW

NOTE

• The latest fan speed setting will be memorized and the indicator
will light up the next time the unit is turned on.

ADJUSTING HORIZONTAL AIR FLOW DIRECTION

Press to select AIR SWING.
The air circulation will automatically move the
horizontal louvers left and right for better air
distribution around the room.

NOTE
Using your hands to adjust the direction may cause
the louvers to malfunction. If this happens, stop
operation immediately and restart.

NOTE

Vertical
louvers

°

F

T
IM

E

OPERATION

R

TEMP/TIMER

h

r

SET

S

E

OFF/ON

T
/

C

A

N
C
E

C

L

O
O

L
F
A

M
N

O
D

E

A
IR

S
W
IN

G
H
IG

H

E
C
O

N
O

M
Y

M
E

D

F
A

N
S
P

E
E

D
L
O
W

W

ireless

Remote Control

Vertical adjustment of the airflow direction
is done manually.

5

TIMER

SET

SET/

CANCEL

SET

SET/

CANCEL

hr

°F

hr

°F
hr

°F
hr

°F

hr

°F

hr

°F

hr

°F
hr

°F
hr

°F
hr

°F

hr

°F

6

ECONOMY OPERATION

To reduce power consumption:

ECONOMY

ECONOMY

°F
hr

• Press ECONOMY.

• To cancel this operation, press once

more.

ECONOMY
Recommended for electricity cost saving. When economy button is
pressed, target temperature is shifted up 1°F , this will reduce operating
time of the compressor and therefore reduce power consumption. It
may, however, take a little longer for the compressor to cycle on and
thereby increase the room temperature slightly. Economy mode will
override your current set fan speed to “LOW”. However, the display will
still show the current set fan speed. Compressor stops when the room
temperature reaches the target temperature. It turns on again when
the room temperature rises. When power failure occurs, the economy
setting is canceled. Once power is resumed, reset the economy setting.

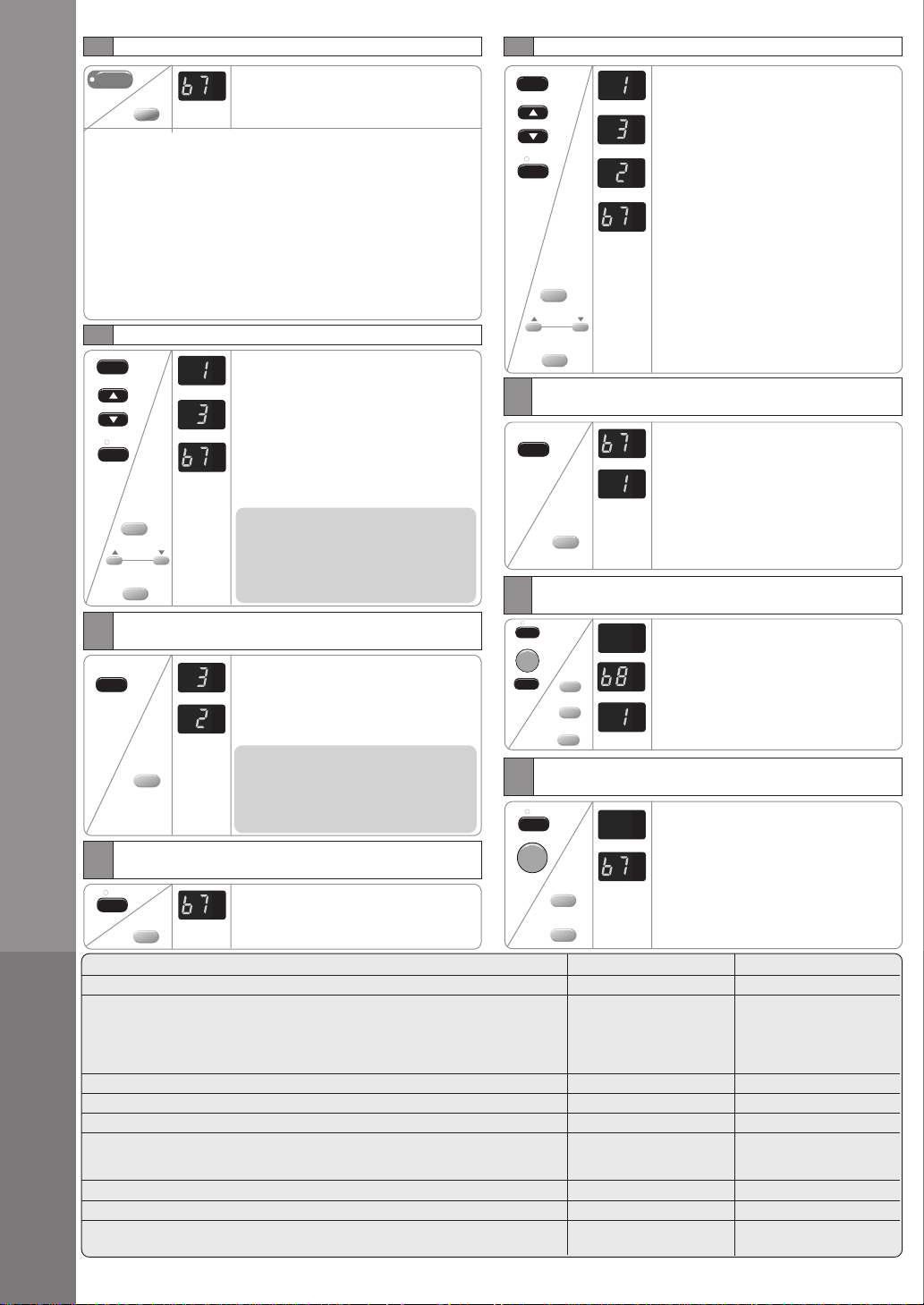

SETTING THE OFF TIMER

When the air conditioner in operation:

TIMER

°F
hr

Press the TIMER button.
The SET/CANCEL indicator light will
blink awaiting for setting.

AIR CONDITIONER OPERATION

TEMP/TIMER

SET

SET/

CANCEL

°F
hr

Press the TEMP/TIMER ▲ or ▼ button
until the preferred hour of operation is

°F

reached.

hr

Press the SET/CANCEL button to
complete the setting. At this time, the
SET/CANCEL indicator light is steady
instead of blinking.

TIMER

NOTE
The hour reading will change back to the
set temperature reading after 10

TEMP/TIMER

SET/

CANCEL

seconds. (You can also revert to
temperature setting immediately by
pressing the TEMP/TIMER ▲ or ▼
buttons again.)

CHECK TIMER SETTING DURING OFF TIMER

Press the TIMER button to check the

°F

remaining programmed timer setting.

TIMER

hr

The figure will be displayed for 10

°F

seconds then will automatically switch

hr

back to temperature setting.
NOTE

TIMER

The timer figure will change according
to the time remaining (if you set it to turn
off 3 hours from now, the timer will show
“2” at an hour later).

CANCEL TIMER SETTING DURING OFF TIMER

SET

SET/

CANCEL

SET/

CANCEL

Model CW-XC103VU CW-XC123VU
COOLING CAPACITY Btu/h 10,000 11,500
ELECTRICAL RATING Phase Single +

EER (Btu/W.h) 10.2 +
MOISTURE REMOVAL (Pints/h) 2.5 3.0
ROOM AIR CIRCULATION (Cf/min) 320 330
DIMENSIONS Height cm (inches) 37.5 (14-

NET WEIGHT kg (lb) 35 (77) +
GROSS WEIGHT kg (lb) 39 (86) +
NOISE LEVEL Indoor (Hi/Lo) dB (A) 50/46 51/47

Press the SET/CANCEL button to cancel

°F

the timer setting. The SET/CANCEL

hr

indicator light will turn off. However the
temperature remains displayed.

Frequency (Hz) 60 +
Voltage (V) 115 +
Current (Amps) 8.7 9.8
Input (W) 980 1120

Width cm (inches) 56 (22­Depth cm (inches) 60.6 (23-27/32˝) +

Outdoor (Hi/Lo) dB (A) 57/54 58/55

* Specifications are subject to change without notice for further improvement.

PRODUCT SPECIFICATIONS

SETTING THE ON TIMER

When the air conditioner in operation:
Press the TIMER button. The TIMER
indicator light will blink to await for setting.

TEMP/TIMER

Press the TEMP/TIMER
until the desired hour for operation is

▲ or ▼

reached. Press the SET/CANCEL button
to complete the setting. At this time, the
TIMER indicator light is steady instead of
blinking.
The display will show the remaining hour
to the start of the operation (if you set to
turn on 3 hours from now, the timer will
show “2” at an hour later).

TIMER

TEMP/TIMER

SET/

CANCEL

When set time is reached, the air
conditioner starts the operation under the
previous setting mode and the TIMER
indicator will light off. Now, the previous
set mode and the fan speed will light up.
Simultaneously, the display will show the
setting temperature.

CHECK TEMPERATURE/MODE/FAN SPEED
SETTING DURING ON TIMER

Press the TIMER button. The TIMER

TIMER

indicator light will blink and the previous
temperature setting will be shown.
Simultaneously, MODE and FAN
SPEED indicator will light up. This
indication will last for 5 seconds, and
then the display will show the remaining

TIMER

time. MODE and FAN SPEED indicator
light will turn off. At this time, the TIMER
indicator light is steady instead of
blinking.

CHANGE TEMPERATURE/MODE/FAN SPEED
SETTING DURING ON TIMER

SET

SET/

CANCEL

OPERATION

OFF/ON

TIMER

SET/

CANCEL

OPERATION

TIMER

Press the SET/CANCEL button to
cancel the timer setting.
Press the OPERATION. Set the desired
mode and the fan speed. Then press
OPERATION button to stop operation.
Start the TIMER setting again by
repeating the step from the “Setting the
on timer” procedures).

CANCEL TIMER SETTING DURING ON TIMER

Press the SET/CANCEL button to cancel the

OPERATION

OFF/ON

SET/

CANCEL

OPERATION

timer setting. The SET/CANCEL indicator
light will turn off. To operate the air
conditioner before reaching the set timer:

• Press the SET/CANCEL to cancel the
timer.

• Press the OPERATION button to turn on
the unit.

25

/32˝) +

1

/16˝) +

button

7

Random Auto Restart

• Operation will automatically

• If the unit was set to TIMER

• When power failure occurs, the

ENERGY SAVING HINTS

HELPFUL INFORMATION &

RANDOM AUTO RESTART

resume under the previous
operation mode.

mode, operation will not resume
automatically.

timer setting is canceled. Once
power returns, reset the timer.

ENERGY SAVING HINTS

• Setting the temperature 1°F higher save
10% electricity costs.

• Regular cleaning of the air filter preserves
efficiency.

• Keeping openings closed keeps cool air in
and hot air out.

• Avoid direct sunlight and heat.

• For health reasons do not overcool your
room.

• Your air conditioner’s cooling capacity
should match your room size.

8

CARE AND MAINTENANCE

9

CAUTION

• Clean the cabinet, front grille with a mild soap or detergent and lukewarm water.

• The front intake grille can be easily removed for cleaning purposes. Gently wash it with water and a sponge.

• The filter can be easily cleaned using a vacuum cleaner. Vacuum the front of the filter and then wash the rear with water. If it is
badly soiled, wash with a mild household detergent.
It is recommended to replace the (part no.CZ-SF6P) every 3 months.

• Do not clean with benzene, thinner, scouring powder or cloth soaked in caustic chemicals.

• If the unit is extremely dirty, heat transfer is less efficient and the unit may not cool effectively. Contact your nearest servicenter
for an annual check.

• If the air filter becomes clogged with dust, the cooling capacity will drop, and 6% of the electricity used to operate the air
conditioner will be wasted.

NOTE
Do not dry the front panel or the air filter in direct sunlight. (Exposure to direct sunlight may discolor or deform the panel.)

PRE-SEASON INSPECTION

•

Is the discharged air cold?

After 15 minutes of operation, it is normal for the temperature
difference between intake and outlet air to be more than 14.4°F
for cooling.

•

Are the air intake and outlet vanes of the indoor and outdoor
side obstructed?

•

Are the remote control batteries weak?

BEFORE

Always turn off the air conditioner and the main power supply before clean the unit.
Switch off the power supply if the unit is not going to be used for a long period of time.

Check the following points before calling for repairs or service. If the malfunction persists, please contact your
nearest servicenter. For assistance, please call: 1-800-211-PANA (7262) or send e-mail to:
[e-mail]

RECOMMENDED INSPECTION

• Usage over several seasons will reduce performance as the
unit becomes dirty.
A dirty unit may produce foul odors and dust may clog the
dehumidifying drainage.
Seasonal inspection is recommended in addition to regular
cleaning. Consult your nearest servicenter.

POSSIBLE CAUSES OF THE ABOVE PROBLEMS

Condition 1

The following sounds are normal during operation:

• A low humming sound indicating that the unit is operating.

• A soft clicking sound when the compressor turns on and off.

• A flowing sound due to circulation of the refrigerant when the
compressor is turned on.

• A splashing sound indicating condensation in the condenser
coil.

If you hear other noises, please consult your nearest servicenter.

Condition 2

• The main power cord is not plugged in.

• The internal fuse has blown.

• The main circuit breaker has tripped.

• Remote control batteries are weak.

Condition 3

BEFORE CALLING FOR SERVICE

• The room is too big for the unit’s cooling capacity.

• The ventilation lever is set to OPEN.

• The air circulation is impeded by curtains or furniture.

• After 15 minutes of operation, it is normal for the temperature
difference between intake and outlet air to be more than 14.4°F
for cooling.

If the unit is too noisy during operation.

If the unit does not operate.

If the unit does not cool properly.

Condition 4

• Humidity is high.

• Condensed water is overflowing.

• To rectify the problem, mount a drain pan to the unit.

Condition 5

• The unit is tilted inward. To rectify this, tilt the unit slightly
outward.

• Mount the optional drain pan if you prefer.

If the trouble persists after you have checked all of these,
call your authorized Panasonic dealer or servicenter.
Service information can be obtained 24 hours/day by calling:
1-800-211-PANA (7262)
To expedite the repair of your air conditioner:

• Please have your proof of purchase.

• List all symptoms the unit is exhibiting.

If water drips off the rear of the unit.

If water drips inside the room.

Panasonic Consumer Electronics Company,
Division of Matsushita Electric Corporation
of America

One Panasonic Way
Secaucus, New Jersey 07094

Panasonic Sales Company,
Division of Matsushita Electric of Puerto Rico, Inc.,

Ave. 65 de Infanteria, Km. 9.5
San Gabriel Industrial Park
Carolina, Puerto Rico 00985

Panasonic Room Air Conditioner

Limited W arranty

Panasonic Consumer Electronics Company or Panasonic Sales Company (collectively referred to as “the Warrantor”) will repair this
product with new or refurbished parts in case of defects in material or workmanship, free of charge, in the USA or Puerto Rico in accordance
to the following (All time periods start from the date of the original purchase).

SEALED REFRIGERATING SYSTEM (compressor and interconnecting tube): FIVE (5) YEARS - PARTS AND LABOR
ALL OTHER COMPONENTS: ONE (1) YEAR - PARTS AND LABOR

In-home service in the USA can be obtained during the warranty period by contacting a Panasonic Service Company (PASC) Factory
Servicenter listed in the Servicenter Directory. Or call toll free, 1-800-21 1-PANA(7262), to locate a PASC authorized Servicenter . In-home
service in Puerto Rico can be obtained during the warranty period by calling the Panasonic Sales Company telephone number listed in the
Servicenter Directory.

Note: If the unit is installed at the other than normal window height and/or has been

custom-installed (e.g., through the wall), the customer is responsible for removing
the unit from its installation prior to the performance of in-home service.

This warranty is extended only to the original purchaser. A purchase receipt or other proof of date of the original purchase is required for
service and parts replacement under this warranty.

This warranty only covers failures due to defects in materials and workmanship and does not cover normal wear or cosmetic damage. The
warranty does not cover damages which occur in shipment, or failures which are caused by products not supplied by the warrantor, or
failures which result from accident, misuse, abuse, neglect, mishandling, misapplication, faulty installation, maladjustment of customer
controls, improper maintenance, alteration, modification, power line surge, lightning damage, improper voltage supply, commercial use
such as hotel, office, restaurant, or other business or rental use of the product, or service by anyone other than a PASC Factory Servicenter
or a PASC authorized Servicenter, or damage that is attributable to acts of God.

LIMITS AND EXCLUSIONS

There are no express warranties except as listed above.
THE WARRANTOR SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING FROM THE
USE OF THIS PRODUCT, OR ARISING OUT OF ANY BREACH OF THIS WARRANTY. ALL EXPRESS AND IMPLIED
W ARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY, ARE LIMITED TO THE APPLICABLE WARRANTY
PERIOD SET FORTH ABOVE.
Some states do not allow the exclusion or limitation of incidental or consequential damages, or limitations on how long an implied
warranty lasts, so the above exclusions or limitations may not apply to you.
This warranty gives you specific legal rights and you may also have other rights which vary from state to state. If a problem with this
product develops during or after the warranty period, you may contact your dealer or Servicenter. If the problem is not handled to your
satisfaction, then write to the Consumer Affairs Department at the company address indicated above.

SERVICE CALLS WHICH DO NOT INVOLVE DEFECTIVE MATERIALS OR WORKMANSHIP AS DETERMINED
BY THE WARRANTOR, IN ITS SOLE DISCRETION, ARE NOT COVERED. COSTS OF SUCH SERVICE CALLS ARE
THE RESPONSIBILITY OF THE PURCHASER.

[For assistance, please call: 1-800-211-PANA (7262) or send e-mail to [e-mail]]

Printed in Malaysia

F0112-0

F563446

ACONDICIONADOR DE AIRE

INSTRUCCIONES DE USO

MODELO: CW-XC103VU

CW-XC123VU

ESPAÑOL

Lea estas instrucciones detenidamente antes de utilizar el aparato de aire
acondicionado, y guárdelas como referencia para el futuro.

Para solicitar asistencia llame al teléfono al cliente 1-800-211-PANA (7262) o envíe un correo electrónico
a

[e-mail]

o consulte nuestra página web

www.panasonic.com

F563446

1

Cumpla con estas instrucciones de seguridad al utilizar el aparato
de aire acondicionado.

• El incumplimiento de estas precauciones de seguridad o un
uso negligente podrían causar incendios, descargas eléctricas
o lesiones personales.

Este símbolo (con un fondo blanco) indica
una acción PROHIBIDA.

Estos símbolos (con un fondo azul) indican
acciones OBLIGAT ORIAS.

PRECAUCIONES DE INSTALACIÓN

• Debido al peso de este del aparato, se recomienda que
solicite ayuda para su instalación. Para evitar posibles
lesiones, utilice un método de elevación adecuado. Evite
los bordes cortantes.

• Asegúrese de que el marco de la ventana puede soportar
puede soportar este aparato este aparato.

• Este producto debe instalarse de acuerdo con las
normativas, códigos y ordenanzas locales.

PRECAUCIONES DE SEGURIDAD

• No instale el aparato en lugares donde puedan generarse
gases inflamables o humos.

PRECAUCIONES DE USO

• Conecte el este aparato de aire acondicionado a una
alimentación estable de 115 voltios.

• Conéctelo a una toma de 15 amperios con toma de
tierra.

• No utilice alargaderas.
Si no dispone de otra alternativa, asegúrese de que el

cable es de tipo UL de 3 hilos y toma de tierra, de 125
voltios con un mínimo de 15 amp, número 14 o superior.

• Utilice una fusible con retardo de tiempo de 15 amp o
un cortacircuitos.

• No desconecte el aparato tirando del enchufe mientras
esté en funcionamiento. Sitúe el botón OFF/ON en
“OFF” antes de desenchufar.

PRECAUCIONES DE USO

PRECAUCIÓN

• No modifique la longitud el cable de conexión ni utilice alargaderas.

• No toque ni utilice el aparato con las manos mojadas. No modifique
o dañe el cable.

• No ponga en funcionamiento el equipo introduciendo el enchufe. No
apague el aparato de aire acondicionado tirando del cable.

• Evite un periodo amplio de exposición al flujo directo de aire.

• No introduzca palos, los dedos u otros objetos en el equipo.

• No intente reparar el aparato usted mismo.

• Enchúfelo correctamente antes ponerlo en marcha y utilice un cable
del tipo especificado.

• Si se producen condiciones anormales, (olor a quemado, etc.) apague
el aire acondicionado y desenchúfelo de la red.

AVISO

• No utilice este aparato para fines para los que no ha sido
diseñado.

• No desenchufe el aparato tirando del cable.

• No bloquee las entradas de aire o rejillas de salida.

• Evite verter o salpicar agua sobre el aparato.

• No lo exponga a la luz solar directa.

• No lo ponga en funcionamiento con el filtro de aire desmontado
o cuando se haya retirado la rejilla frontal.

• No coloque ningún objeto sobre el aparato.

• No utilice ningún equipo de combustión junto al área de flujo
de aire del equipo.

• Desconecte el disyuntor y desenchufe el aparato de la red si
no va a utilizarlo durante un periodo prolongado de tiempo.

• Preste atención a cualquier daño observador en el equipo por
un uso intensivo.

• Ventile la habitación ocasionalmente.

• Desenchufe al aparato de la red antes de proceder a su limpieza.

Este símbolo indica peligro de muerte o de
lesiones graves.

Este símbolo le avisa del peligro de lesiones o
daños materiales.

ALIMENTACIÓN DE CORRIENTE

Fusible con retardo de
tiempo : 15 Amp

Voltaje nominal : 1 15V

• Tipo de conexión

• Cable con enchufe

2

CONTENIDOS DE LA CAJA DE INSTALACIÓN

Tornillos
tipo A

Tornillos tipo C

ACONDICIONADO

Tornillo tipo A

ACCESORIOS

INSTALACIÓN DEL APARATO DE AIRE

NOTA
Comprobar que no falta ningún accesorio.

Sellante 50 g
(1,8 oz) (masilla)

Cinta de sellado superior

Panel extensible lateral
izquierdo

Ángulo
superior

Tornillos tipo B

Sellante de
espuma de
cierre de
ventana

Tornillos tipo A

(6 unid.)
(XTN5D25A)

(5 unid.)
(CWH4580211)

(6 unid.)
(XTT4D10C)

Cinta sellante de
cierre de ventana

Tornillo
tipo A

(Ventalla de
guillotina
sencilla o doble)

TORNILLOS INCLUIDOS

Tipo A Tipo B Tipo C

(Cant. 6) (Cant. 5) (Cant. 6)

Cinta de
sellado lateral

Tornillo Tornillo Rosca para

para madera de máquina madera

LISTA DE HERRAMIENTAS

Tornillos tipo C

Panel
extensible
lateral
derecho

SUGERIDAS

Destornillador de
tamaño medio
(no.2 Phillips)

Cinta de métrica

Lápiz
Nivel

Cúter o tiijera

SELECCIONE LA MEJOR UBICACIÓN

Ventana

Rejilla frontal

19–3/

pulgadas

16

12 pulgadas

VISTA LATERAL

Más de 4
pulgadas

REQUISITOS DE LA VENTANA

O
FF

/O
N

O
P
E
R

A
T
IO
N

TEMP/TIMER

C
O
O

L
F
A
N

H
IG

H
M
E

D
L
O

W

M
O

D
E

F

A
N
S

P
E
E

D

SET

T

IM
E
R

SET/

CANCEL

A

IR
S

W
IN

G

E
C
O
N

O
M
Y

hr

°F

Wireless

R

e
m
o
te

C
o

n
tro
l

O
F
F

/O
N

OPERATION

T
E
M

P
/T
IM

E
R

C
O

O
L

F
A

N

H

IG
H

M

E
D

L

O
W

M

O

D

E

F

A

N

S

P
E
E
D

S
E
T

TIMER

S
E
T
/

C

A
N
C
E

L

A

IR
S

W
IN

G

E

C
O

N
O
M
Y

hr

°F

Wireless

R
em

ote C

ontrol

O
F
F

/O
N

O
P
E
R

A
T
IO
N

TEMP/TIMER

C
O

O

L
F
A

N

H
IG

H
M
E

D
L
O

W

M
O

D
E

F

A
N
S

P
E

E
D

SET

T
IM
E
R

SET/
CANCEL

A
IR

S
W
IN

G

ECONOMY

hr

°F

Wireless

R

e
m
o
t

e
C

o
n
t
r
o
l

• Los rayos solares que inciden en la ventana
crean una carga de calor considerable. Si el
exterior del armario se expone a la luz solar
directa, se recomieda proteger el armario con
un toldo y disponer de un área amplia para el
aire caliente que se expulsa desde el
condensador (ambos lados) y de la parte superior.

El aparato ha sido diseñado para la instalación en

(min)
/16”

15

15-

22

a 42-

1

/

8

”

ventanas de guillotina doble.
NOTA

El aparato también puede instalarse en la pared. Sin embargo, se deberá
cumplir con las normas estándar de la carpintería y el marco de la apertura
sin violar las ordenanzas locales.

PROCEDIMIENTOS DE INSTALACIÓN

INSTALACIÓN DEL CHASIS EN EL ARMARIO

1 Deslice el chasis en el armario.
2 Vuelva a apretar los tornillos del armario.

Fije el armario al chasis con los tornillos (desde el
armario trasero)

°F

T

IM
E

O

R

P
E
R

A
T
IO

TEMP/TIMER

N

hr

SET

S

O

E

F

T
/

F

/O
N

C

A
N
C
E

L

C
O
O

L
F
A

M

N

O

D
E

A
IR

S
W
IN

G
H
IG

E
C

H

O

N
O
M

Y

M
E

D
F

A
N
S

P
E

E

D
L
O

W

Wireless

R
e

m
o
te

C

o
n
tro
l

1 Afloje los tornillos del armario

trasero y guárdelos para su
uso posterior.

°F

TIMER

O
P
E
R

A
T
IO

T

N

E
M
P

/T
IM
E
R

hr

S
E
T

S

O

E

F

T

/

F

/
O
N

C
A
N
C

E
L

C
O

2 Deslice el chasis fuera del

armario.

O

L
F
A

M
N

O

D

E

A
I
R
S
W

I
N

G
H
I

E

G

C

H

O

N
O
M
Y

M
E
D

F
A
N
S

P
E
E

D
L
O
W

Wireless

Remote Control

MONTAJE DE LOS PANELES EXTENSIBLES

Ángulo superior

Cinta de sellado
superior (Para su
colocación en el
ángulo superior)

Tornillos tipo B

NOTA
Este procedimiento se aplica a derecha e
izquierda del panel extensible de montaje.

Panel
extensible

Tornillos tipo C

Cinta de
sellado lateral
(Para su
colocación en
el panel
extensible

• Una el ángulo superior al armario usando tornillos del tipo B (3 unido).

• Introduzca los paneles extensibles en los lados del armario
según se muestra en la figura.

• Fije la primera parte del panel de extensible al armario con el
tipo de tornillo C (3 cada uno).

INSTALACIÓN DEL ARMARIO

1 Corte la banda sellante a la

longitud adecuada y colóquela a
lo largo del borde inferior del
marco inferior.

Banda sellante del
marco inferior.

INSTALACIÓN DE LA REJILLA FRONTAL

Dependiendo de la ubicación
de la toma de corriente, dirija
el cable a través del lado
derecho o izquierdo durante
la instalación de la rejilla
frontal.

Esta figura muestra el cable
dirigido por el lado izquierdo.

1 En primer lugar, coloque la

rejilla en el armario.

2 Fije la rejilla frontal al chasis

principal usando el tornillo
que se incluye.

INTRODUZCA EL FILTRO

Monte el filtro (parte
no. CZ-SF6P) en el marco.

Fije el filtro al marco
(parte no. CZ-SFW6P) a la
rejilla frontal.

°F

T
IM

E

O

R

PER

ATIO

N

TEMP/TIMER

hr

SET

OFF/ON

SET/
CANCEL

COOL
FAN

MODE

AIR SW

ING

E
C

HIGH

O
N
O
M

Y

MED

FAN SPEED

LOW

W

ireless

Rem

ote Control

2 Para evitar que gotee en el

interior el agua de
condensación, instale el armario
a nivel o ligeramente inclinado
hacia el exterior.

3 Fije el armario con los tornillos.

Tornillo
tipo A

T ornillos
tipo B

Antepecho

• Abra el panel extensible completamente hasta que las ranuras

del marco de de la ventana. Fije los marcos de montaje de montaje
izquierdo, derecho y superior al marco inferior de la ventana
usando 4 tornillos de tipo A y dos tornillos de tipo B.

• Fije el armario usando tornillos para madera de tipo A.

• Corte el sellante de espuma del marco de la ventana al tamaño

adecuado y selle la abertura entre la parte interior del marco inferior
del interior de la ventana y el marco inferior del lado exterior.

Nota : En caso de existir un espacio entre la ventana y el marco inferior,

Tornillos
tipo A

utilice el sellante incluido en el kit de instalación para lograr un
mejor sellado.

Interior del
marco inferior

Ángulo
superior

Panel extensible

Sellante de
espuma de
cierre de
ventana

Exterior del marco
inferior

Marco inferior

Banda sellante

El filtro y el marco se pueden comprar por
separado en su distribuidor autorizado.

INTRODUZCA EL FILTRO DE AIRE

Monte el filtro de aire en la rejilla
de entrada ligeramente hacia la
derecha para volver a colocar las
pestañas y presione hacia abajo
para cerrar.

COLOCAR LA REJILLA DELANTERA DE
ENTRADA SOBRE LA PARRILLA DELANTERA

Levante la rejilla frontal hacia la derecha para volver a colocar
las pestañas.

°F

T
I
M

E

O

R

P
E

R
A
T
IO

N

TEMP/TIMER

h

r

SET

OFF/ON

S
E

T

/
C
A
N

C

E

L

C
O
O

L
F
A

M

N

O

D
E

A
IR

S
W
IN

G

ECO

H
IG

N

H

O
M

Y

M
E

D

F

A
N
S

P
E
E

D
L
O
W

W

ireless

R

e
m

o
te
C

o

n
tro

Elevar aproximadamente 90º.

l

2

CÓMO RETIRAR LA REJILLA FRONTAL

1 Desmontaje de la rejilla frontal de entrada.

Tire hacia arriba de la
rejilla de entrada
aproximadamente 90º.

°

F

T
I
M

E

OPERATION

R

T
E
M

P
/
T
I
M

E
R

h

r

S
E
T

OFF/ON

S
E

T

/
C
A
N

C

E

L

C
O
O

L
F
A

M
N

O

D
E

A

I
R
S
W

I
N
G

E
C

H

O

IG

N

H

O
M
Y

M
E
D

F

A

N

S

P
E
E

D
L
O
W

W

ireless

R
e
m

o
te

C
o

n
tr
o
l

2 Suelte el filtro de aire.

Levante y tire del
soporte del filtro
de aire.

3 Cómo desmontar la rejilla frontal.

aa

a

Retire la cinta adhesiva de todos los lados de la rejilla frontal.

aa

ACONDICIONADO

bb

b

En el lado inferior derecho de la rejilla frontal, junto al cable de conexión, presione hacia

bb

dentro, y tire de la rejilla hacia hacia fuera, hacia la derecha, hasta que se suelte la pestaña
derecha.

cc

c

En el lado inferior izquierdo, presione hacia dentro, y tire de la rejilla hacia fuera a la izquierda

cc

para soltar la pestaña izquierda.

dd

d

Deslice la rejilla frontal hacia arriba para liberar las dos pestañas superiores de las ranuras

dd

de la parte superior del armario.

MODO DE COLOCACIÓN DE LA BANDEJA DE DRENAJE (OPCIONAL)

Drenaje de agua condensada

Este aparato de aire acondicionado utiliza un sistema “Slinger-Up” que ha sido diseñado para
salpicar el agua del condensador en el serpentín del condensador para lograr la máxima eficacia

INSTALACIÓN DEL APARATO DE AIRE

de refrigeración, produciendo un sonido de salpicadura. En caso de resultar molesto dicho
sonido, dispone de un drenaje exterior utilizando el procedimiento siguiente que, sin embargo,
puede causar pequeñas pérdidas de rendimiento.

NOTA
Instale el armario ligeramente inclinado hacia atrás para lograr el drenaje de la condensación.
(Máx: 13/32")

1 Retire el tapón de goma y deslice el chasis hacia fuera.

3 Conecte una manguera de drenaje (opcional).

Coloque la manguera de drenaje
en la bandeja de drenaje.

OPERATION

ER

TIM

OFF/ON

T
E
S

R
E
IM
/T

/

P

°F

T

M

E

E

S

T

L
E
C
N
A

C

hr

Y

M
O
N
O
C
E

G
IN
W
S

IR
A

L

E
D

O

O
O
C

M

N
A
F

l
tro
n

Wireless

o
C
te
o

H

m

e

IG

R

H

D

E
E
P
S

N
A
F

D
E
M

W
O
L

NOTA
El tubo o la manguera de drenaje
se puede comprar en el comercio

Suelte el tapón
de goma

2 Instale la bandeja opcional de drenaje (parte no. CWH40175).

Instale la bandeja de drenaje en
el extremo derecho del armario

VISTA INTERNA

usando 2 tornillos (parte no.
CWG86C733).
NOTA
La bandeja de drenaje (parte no.
CWH40175) la puede adquirir en
su servicio técnico más cercano.

Tornillos

Bandeja de drenaje
(opcional)

de acuerdo a sus necesidades
particulares.

4 Deslice el chasis hacia atrás.

Vuelva a colocar los tornillos.
Fije el armario al chasis usando
tornillos.

Filtro de aire

°

F

T

I
M
E

OPERATION

R

T
E
M

P
/
T
I
M

E
R

h
r

S
E
T

O

SE

FF/O

T/

N

C
A

N
CE

L

C

O
O

L
F
A

M

N

O
D
E

A

I
R
S

W
I
N

G

E
C

H

O

I

G

N

H

O
M
Y

M

E

D

F
A
N

S
P
E

E
D

L

O

W

W

ireless

R
e

m
o
te

C
o

n
tr
o
l

dd

d

dd

aa

a

aa

°

F

TIMER

O
P
E
R

A
T
IO

T

N

E
M

P
/T
IM

E
R

h
r

S
E
T

SET/

O
F
F

/
O
N

CANCEL

C

O

O

L
F
A

M
N

O
D

E

A
I
R
S

W
I
N

G
H
I

E

G

C

H

O
N

O
M
Y

M
E
D

F
A

N
S
P

E
E

D
L
O
W

W

ireless

R
e

m
o
te

C
o

n
tro

cc

c

cc

l

bb

b

bb

Máximo
13/32"

Agua condensada

VISTA EXTERNA

Manguera de
drenaje (no
incluida)

Vista inferior con bandeja
de drenaje y manguera
colocadas.

°

F

T
I

M
E

O

R

P
E

R
A
T
I
O

TEM

N

P/TIM

ER

h
r

S
ET

S

OFF/ON

E
T

/
C
A

N

C

E

L

COOL
FAN

MODE

AIR SWING

HIGH

ECONOMY

MED

FAN SPEED

LOW

W

ire

le
ss

R
e

m

o

te
C
o
n

tr
o

l

UNIDAD PRINCIPAL

3

8

Palanca de ventilación

COMPONENTES

IDENTIFICACIÓN DE LOS

TIPOS DE SEÑAL ACÚSTICA
Un pitido largo y un pitido corto. (Sonido de la unidad principal)

1

1

2

6

7

4

8

5

9

3

Persiana de entrada de aire4Filtro de aire

2

Armario

5

Rejilla de
entrada frontal

3

Cable de conexión

7

Persiana de dirección vertical de flujo de aire

6

Rejilla frontal

(ajuste arriba-debajo del flujo de aire)
La persiana de dirección de flujo
de aire vertical se controla
girando la persiana horizontal
adelante y atrás.

°

F

h

r

C

O
O

L

F

A

M

N

O

D
E

H

IG
H

M

E
D

F

A
N
S

P
E

L

O
W

La palanca de ventilación no debe estar nunca en la posición CLOSE
(cerrado) para mantener las mejores condiciones de refrigeración.

°F

T
IM

E

O

R

P
E

R
A

TEMP/TIMER

T
IO

N

hr

SET

S

E

OFF/ON

T

/
C
A

N
C

E

COOL

L

FAN

HIGH
MED
LOW

Cuando necesite aire fresco en la habitación, ponga la palanca de

MODE

AIR SWING

E
C
O

N

O
M

Y

FAN SPEED

Wireless

Rem

ventilación en la posición OPEN (abierto). Entonces se abre la puerta y

ote Control

se expulsa el aire de la habitación.

9

Panel de control

a

COOL

b

FAN

HIGH

FAN SPEED

MED

c

LOW

e

d

°F

TEMP/TIMER

hr

MODE

AIR SWING

TIMER

SET

SET/

CANCEL

f

h

Wireless

Remote Control

OPERATION

OFF/ON

ECONOMY

g

i

a Panel de pantalla
b

Botón de selección de MODO

c

TIMER

O

P
E
R

A

T

T

E

IO

M

N

P

/T
IM

E
R

S
E
T

S
E

OFF/ON

T
/

C

A
N

C
E
L

A

IR

S
W
IN

G

E
C

O

N
O
M

Y

E
D

W

ireless

R

e
m

o
t
e
C

o
n
t
r

o
l

Botón de selección de VELOCIDAD
DEL VENTILADOR

d

Botón de TEMPERATURA/
TEMPORIZADOR

e

Botón del TEMPORIZADOR

f

Botón SET/CANCEL del
temporizador

g

Botón OFF/ON de funcionamiento

h

Botón AIR SWING

i

Botón ECONOMY

3

COOL
FAN

MODE

AIR SWING

MODE

AIR SWING

ACCESORIOS

• Mando a distancia • Dos pilas secas R03

• Filtro y marco

MANDO A DIST ANCIA

1

Transmisor de señal

2

Botón de ENCENDIDO

3

Botón de TEMPERATURA/TEMPORIZADOR

4

Botón del TEMPORIZADOR

5

Botón SET/CANCEL del temporizador

6

Botón de selección de MODO

7

Botón ECONOMY

8

Botón AIR SWING

9

IDENTIFICACIÓN DE

LOS COMPONENTES

4

Botón de selección de velocidad del ventilador

Asegúrese de enchufar el
cable correctamente a la red.

Un enchufe suelto puede
producir un incendio o
descargas eléctricas.

COLOCACIÓN DE LAS PILAS

DEL USO

1

Abra la tapa.

PREPARACIÓN ANTES

AVISO

1
2

OPERATION

TEMP/TIMER

3

SET/

TIMER

CANCEL

4

5

ECONOMY

MODE

PRECAUCIÓN

6

AIR SWING

8

NOTAS

• Si no va a utilizar el aparato durante un periodo prolongado de tiempo,

Panasonic

FAN SPEED

7

9

desenchúfelo de la red. T enga en cuenta que se consumirán aproximadamente
2,5 W de electricidad aunque el aire acondicionado se haya apagado usando el
mando a distancia.

• Si el aparato se para, y se vuelve a poner en marcha inmediatamente, sólo
funcionará después de transcurridos 3 minutos.

2

Introduzca las dos pilas.

3

Cierre la tapa.

No utilice pilas recargables (Ni-Cd) porque son
diferentes a las pilas secas estándar en tamaño,
forma y rendimiento.

Tenga en cuenta lo siguiente:

• Oriente el mando a distancia
hacia el panel de control del
aparato de aire acondicionado.

• No deje caer ni golpee el mando

°F

T
I
M
E
R

O
P

E
R
A

TEMP/TIMER

T

IO
N

hr

SET

S
E

O

T

F

/

F
/O

N

C
A
N
C
E

L

COOL
FAN

MODE

AIR SWING

HIGH

E
C

O
N
O

M
Y

MED

FAN SPEED

LOW

W
ireless

R

e
m
o
te

C
o

n
tro

l

a distancia.

• No deje el mando a distancia
expuesto a la luz solar directa o
junto a fuentes de calor.

• Distancia máxima 10 m

ACERCA DE LAS PILAS

• Las pilas tienen una duración aproximada de un año.

• Asegúrese de cambiarlas por otras dos idénticas.

• Retire las pilas del mando a distancia si no va a utilizar el
aire acondicionado durante un periodo de tiempo
prolongado.

5

FUNCIONAMIENTO DEL APARATO DE AIRE

FUNCIONAMIENTO

OPERATION

OFF/ON

OPERATION

Ponga el aparato en funcionamiento

°F
hr

con pulsando OPERATION.
El aparato de aire acondicionado se pondrá
en marcha y se iluminará la pantalla.

°F

hr

Para detener el funcionamiento, pulse
de nuevo OPERATION.
El aparato se parará y se apagará la
pantalla.

SELECCIÓN DE LA TEMPERATURA DE LA PANTALLA

Pulse TEMP/TIMER ▲ o ▼ para

°F

TEMP/TIMER

ACONDICIONADO

TEMP/TIMER

hr

La pantalla
cambiará de
acuerdo con
la selección.

configurar la temperatura de la pantalla.
La temperatura se puede seleccionar
entre 60ºF y 86ºF.
Temperaturas recomendadas:
75°F ~ 78°F.

NOTAS

• Se memorizará la selección de temperatura más reciente y se
mostrará en la pantalla la siguiente vez que se ponga en
marcha el aire acondicionado.

• La selección de temperatura de la pantalla sólo tiene fines de
visualización y no indica las temperaturas reales de la
habitación. Quizás no coincidan las dos temperaturas.

SELECCIÓN DE LA VELOCIDAD DEL VENTILADOR

Pulse FAN SPEED para elegir el nivel

HIGH

de velocidad del ventilador.

MED

El indicador parpadeará y sonará un

FAN SPEED

pitido como indicación de cambio de la

LOW

selección.

NOTA

• Se memorizará la selección de velocidad del ventilador más
reciente y se mostrará en la pantalla la siguiente vez que se
ponga en marcha el aire acondicionado.

SELECCIÓN DEL MODO DE FUNCIONAMIENTO

HIGH

FAN SPEED

MED
LOW

Pulse MODE para seleccionar el
funcionamiento deseado.

COOL

Se iluminará el indicador y se oirá un

FAN

pitido que indica el cambio en la
selección.

Modo COOL

Para seleccionar la temperatura de la
habitación según sus preferencias.

Modo FAN

Para hacer circular el aire sin refrigerar
la habitación.
Durante el modo FAN no se puede
seleccionar la temperatura.

AJUSTE HORIZONTAL DE LA DIRECCIÓN DEL
FLUJO DE AIRE

Pulse AIR SWING
La circulación de aire moverá automáticamente los
listones horizontales a derecha e izquierda para una
mejor distribución del aire en la habitación.

NOTA
Si ajusta manualmente la dirección puede hacer que
los listones no funcionen correctamente. En este
caso, pare el aparato de aire acondicionado y vuelva
a ponerlo en funcionamiento.

NOTA

Listones
verticales

°F

TIM

ER

O
P
E

R
A

TEMP/TIMER

TIO
N

h

r

SET

S

E

OFF/ON

T
/

C

A

N
C
E

C

L

O
O

L
F
A

M

N

O
D

E

A
IR

S
W
IN

G
H
IG

H

E
C
O

N
O

M
Y

M
E

D

F
A

N
S
P

E
E

D
L
O
W

Wireless

Remote Control

El ajuste vertical del flujo de aire se hace
manualmente.

5

ECONOMY

TIMER

SET

SET/

CANCEL

TIMER

SET

SET/

CANCEL

SET

SET/

CANCEL

hr

°F

hr

°F
hr

°F
hr

°F

hr

°F

hr

°F

hr

°F
hr

°F
hr

°F
hr

°F

hr

°F

MODO DE FUNCIONAMIENTO ECONOMY

ECONOMY

ECONOMY
Recomendado para reducir el consumo de energía eléctrica. Cuando
se pulsa el botón ECONOMY, la temperatura objetivo se eleva 1º. Esto
reducirá el tiempo de funcionamiento del compresor y por lo tanto el
consumo de energía. Sin embargo, puede llevar más tiempo que el
compresor se ponga en funcionamiento, con el consiguiente aumento
de temperatura en la habitación. El modo ECONOMY pondrá el modo
de velocidad del ventilador en LOW. Sin embargo, la pantalla mostrará
el modo actual. El compresor se para cuando la habitación alcanza la
temperatura deseada. Se pone en marcha de nuevo cuando se
incrementa la temperatura. Cuando se produce un corte de suministro
eléctrico, se cancela el modo ECONOMY. Cuando se pone el aparato
de nuevo en marcha, se pone a cero el modo ECONOMY.

DESCONEXIÓN DEL TEMPORIZADOR

TIMER

TEMP/TIMER

SET

SET/

CANCEL

TIMER

TEMP/TIMER

SET/

CANCEL

COMPROBACIÓN DE LA PROGRAMACIÓN DEL
TEMPORIZADOR CON EL TEMPORIZADOR APAGADO

TIMER

FUNCIONAMIENTO DEL APARATO DE AIRE ACONDICIONADO

CANCELAR LA PROGRAMACIÓN DEL
TEMPORIZADOR CON EL TEMPORIZADOR APAGADO

SET

SET/

CANCEL

CANCEL

Modelo CW-XC103VU CW-XC123VU

6

ESPECIFICACIONES DEL

CAPACIDAD DE REFRIGERACIÓN Btu/h 10.000 11.500
CARACTERÍSTICAS ELÉCTRICAS Fase Monofásico +

EER (Btu/W.h) 10,2 +
ELIMINACIÓN DE HUMEDAD (Pintas/h) 2,5 3,0
CIRCULACIÓN DE AIRE EN LA HABITACIÓN (Cf/min) 320 330

PRODUCTO

DIMENSIONES Altura cm (pulgadas) 37,5 (14-25/32˝) +

PESO NETO kg (lb) 35 (77) +
PESO BRUTO kg (lb) 39 (86) +
NIVEL DE RUIDOS Interior (Alto/bajo) dB (A) 50/46 51/47

* Las especificaciones están sujetas a cambio sin previo aviso.

TIMER

SET/

Para reducir el consumo de energía:

°F
hr

• Pulse ECONOMY.

• Para cancelar este modo de

funcionamiento, pulse de nuevo.

Cuando el aire acondicionado está en

°F
hr

funcionamiento:
Pulse el botón TIMER. El indicador SET/
CANCEL parpadeará esperando la

°F
hr

selección.
Pulse TEMP/TIMER ▲ o ▼ el botón

°F

hasta alcanzar la hora deseada.

hr

Pulse el botón SET/CANCEL para
completar la selección. El indicador
dejará de parpadear.

NOTA
La lectura de la hora cambiará a la
temperatura después de 10 segundos.
(También puede volver a visualizar la
hora pulsando los botones TEMP/
TIMER ▲ o ▼ de nuevo).

Pulse el botón TIMER para comprobar

°F

el tiempo restante programado en el

hr

temporizador.
La cifra se mostrará durante 10 segundos

°F

y volverá a la temperatura pulsando el

hr

botón TEMP/TIMER ▲ o ▼ de nuevo.)
NOTA

La cifra del temporizador cambiará de
acuerdo con el tiempo restante (si se ha
programado para su apagado en 3 horas a
partir de ahora, mostrará un “2” una hora
más tarde).

Pulse el botón SET/CANCEL para cancelar

°F

el temporizador. Se apagará el indicador

hr

SET/CANCEL. Sin embargo, se seguirá
mostrando la temperatura.

Frecuencia (Hz) 60 +
Voltaje (V) 115 +
Corriente (Amp) 8,7 9,8
Entrada (W) 980 1120

Anchura cm (pulgadas) 56 (22­Fondo cm (pulgadas) 60,6 (23-27/32˝) +

Exterior (Alto/bajo) dB (A) 57/54 58/55

ACTIVACIÓN DEL TEMPORIZADOR

Cuando no está en funcionamiento el aire
acondicionado:
Pulse el botón TIMER. Parpadeará el

TEMP/TIMER

indicador TIMER como señal de espera.
Pulse el botón TEMP/TIMER ▲ o
alcanzar la temperatura deseada. Pulse el

▼

hasta

botón SET/CANCEL para completar la
operación. En este momento, el indicador
TIMER dejará de parpadear.
La pantalla mostrará la hora restante para el
inicio (si lo programa 3 horas a partir de ahora,
la pantalla mostrará “2” una hora más tarde).
Transcurrido ese tiempo, el aparato de aire
acondicionado comienza a funcionar en el

TIMER

TEMP/TIMER

SET/

CANCEL

modo en que se encontraba anteriormente
y se apagará el indicador TIMER. Se
iluminará el indicador del modo anterior y la
velocidad del ventilador. Al mismo tiempo,
la pantalla mostrará la temperatura y el
indicador del ventilador. La pantalla mostrará
la temperatura programada.

COMPROBACIÓN DE LA TEMPERATURA/MODO/VELOCIDAD
DE VENTILADOR CON EL TEMPORIZADOR ACTIVADO

Pulse el botón TIMER. Parpadeará el

TIMER

indicador TIMER y se mostrará el valor
de temperatura programado
anteriormente. Los botones de modo y
velocidad del ventilador se iluminarán.
Esta indicación tendrá una duración de

TIMER

5 segundos, y la pantalla volverá al
tiempo restante. Se apagará el indicador
de modo y velocidad del ventilador. El
indicador TIMER dejará de parpadear.

CAMBIO DE LA TEMPERATURA/MODO/VELOCIDAD DEL
VENTILADOR CON EL TEMPORIZADOR ACTIVADO

Pulse el botón SET/CANCEL para

OPERATION

OFF/ON

SET/

CANCEL

OPERATION

cancelar el temporizador. Pulse el botón
OPERATION. Seleccione el modo y
velocidad del ventilador deseados. Pulse
el botón OPERATION para detener el
funcionamiento. Ponga el temporizador
de nuevo en funcionamiento siguiendo

TIMER

los pasos de la sección “Procedimientos
de activación del temporizador).

CANCELAR EL FUNCIONAMIENTO DEL
TEMPORIZADOR CON EL TEMPORIZADOR ACTIVADO

Pulse el botón SET/CANCEL para cancelar

OPERATION

OFF/ON

SET/

CANCEL

OPERATION

el funcionamiento del temporizador. Se
apagará el indicador SET/CANCEL.Para
poner el aparato de aire acondicionado en
marcha, antes de la hora programada en el
temporizador:

• Pulse el botón SET/CANCEL para cancelar
el temporizador.

• Pulse el botón OPERATION para poner en
marcha el aparato de aire acondicionado.

1

/16˝) +

7

Nueva puesta en marcha aleatoria

• El aire acondicionado se pondrá
en funcionamiento de nuevo
automáticamente bajo el modo
de funcionamiento anterior.

• Si el equipo estaba en el modo
TIMER, no se pondrá en
funcionamiento automáticamente.

Y CONSEJOS PARA

• Cuando se produce un corte de

AHORRO DE ENERGÍA

energía, se cancela la programación del temporizador.

INFORMACIÓN DE UTILIDAD

Cuando se ponga en funcionamiento de nuevo, ponga a
cero el temporizador.

NUEVA PUESTA EN MARCHA AUTOMÁTICA
ALEATORIA

CONSEJOS PARA EL AHORRO DE ENERGÍA

• Poner la temperatura 1ºF más alta ahorra
un 10% de energía.

• La limpieza regular del filtro de aire mejora
la eficacia.

• Mantener la habitación cerrada hace que
el aire frío permanezca en el interior y el
aire caliente en el exterior.

• Evite la luz solar directa y el calor.

• Por razones de salud, no refrigere la
habitación en exceso.

• La capacidad del aparato de aire
acondicionado debe corresponderse con el
tamaño de la habitación.

8

9

AVISO

• Limpie el armario y la rejilla frontal con un jabón o detergente suaves o agua jabonosa.

• La rejilla frontal se desmonta con facilidad para su limpieza. Lávela con agua y una esponja.

• El filtro se puede limpiar con un aspirador. Limpie con el aspirador el frente del filtro y lave la parte posterior con agua. Si está
muy sucio, lávelo con un jabón suave.
Se recomienda cambiar el filtro (parte no. CZ-SF6P) cada 3 meses.

• No utilice para la limpieza benceno, disolvente o agentes químicos cáusticos.

• Si el aparato está muy sucio, la transferencia de calor es baja y puede afectar a la eficacia de la refrigeración. Póngase en
contacto con un servicio técnico para la realización de una revisión anual.

• Si el filtro de aire se atasca con suciedad, se reducirá la capacidad de refrigeración y se estará malgastando un 6% del consumo
de energía eléctrica.

NOTA
No seque el panel frontal o el filtro de aire exponiéndolos a la luz solar. (El panel puede decolorarse o deformarse).

INSPECCIÓN ANTES DE LA TEMPORADA DE USO

•

¿Se descarga aire frío?

Tras 15 minutos de funcionamiento, es normal que la

CUIDADOS Y MANTENIMIENTO

diferencia de temperatura entre el aire de entrada y el de salida
sea superior a 14,4ºF para la refrigeración.

•

¿Están las tomas y las salidas del lado interior y exterior
obstruidas?

•

¿Están agotadas las pilas del mando a distancia?

ANTES DE

LLAMAR

POSIBLES CAUSAS DE LOS PROBLEMAS
CITADOS

Estado 1

Los sonidos siguientes son normales durante el funcionamiento:

• Un pequeño ruido que indica que el aparato está en funcionamiento.

• Un ligero sonido de clic cuando el compresor se enciende y se apaga.

• Un sonido debido a la circulación de refrigerante cuando se enciende
el compresor.

• Un sonido de salpicadura que indica la condensación en el serpentín
del condensador.

Si oye otros ruidos, consulte a su servicio técnico.

Estado 2

• El cable no está correctamente enchufado en la toma de pared.

• Se ha fundido el fusible interno.

• El disyuntor principal ha saltado.

• Las pilas del mando a distancia se están agotando.

Estado 3

• La habitación es demasiado grande para la capacidad de
refrigeración del aparato.

• La palanca de ventilación está en OPEN.

• La circulación del aire se ve impedida por cortinas o mobiliario.

• Tras 15 minutos de funcionamiento, es normal que la diferencia
de temperatura entre el aire de entrada y el de salida sea superior

ANTES DE LLAMAR PARA MANTENIMIENTO

a 14,4ºF para la refrigeración.

Apague el aparato de aire acondicionado y desconéctelo de la red antes de limpiarlo.
Asimismo, desconecte el aparato de la red si no va a utilizarlo durante un periodo prolongado de tiempo.

COMPROBACIÓN RECOMENDADA

• El uso durante varias temporadas reducirá el rendimiento
según se vaya ensuciando el aparato de aire acondicionado.
Un aparato sucio puede producir olores extraños y el polvo
puede obstruir el drenaje de deshumidificación.
Se recomienda una revisión anual además de la limpieza
regular. Póngase en contacto con su servicio técnico.

Compruebe los puntos siguientes antes de solicitar reparaciones o mantenimiento. Si el fallo de funcionamiento
persiste, póngase en contacto con un servicio técnico. Para solicitar asistencia llame al teléfono 1-800-211­PANA (7262) o envíe un correo electrónico a [e-mail]

La unidad hace demasiado ruido durante el
funcionamiento.

El aparato no funciona

La unidad no enfría correctamente.

Estado 4

• La humedad es alta.

• Rebosa el agua condensada.

• Para rectificar el problema, monte en la unidad una bandeja de
drenaje.

Estado 5

• El aparato está inclinado hacia dentro. Para rectificarlo, inclinarlo
ligeramente hacia fuera.

• Monte la bandeja de drenaje si así lo prefiere.

Si persiste el problema tras haber realizado las citadas
comprobaciones, póngase en contacto con su distribuidor
Panasonic o un servicio técnico autorizado.
Puede solicitar asistencia en el teléfono de 24 horas:
1-800-211-PANA (7262)
Para agilizar la reparación del aparato de aire acondicionado:

• Tenga a mano el justificante de compra.

• Indique los síntomas que observa en el aparato.

El agua gotea por la parte trasera del
aparato.

El agua gotea en el interior de la habitación.

Panasonic Consumer Electronics Company,
Division of Matsushita Electric Corporation
of America

One Panasonic Way
Secaucus, New Jersey 07094

Panasonic Sales Company,
Division of Matsushita Electric of Puerto Rico, Inc.,

Ave. 65 de Infanteria, Km. 9.5
San Gabriel Industrial Park
Carolina, Puerto Rico 00985

Panasonic Room Air Conditioner

Limited W arranty

Panasonic Consumer Electronics Company or Panasonic Sales Company (collectively referred to as “the Warrantor”) will repair this
product with new or refurbished parts in case of defects in material or workmanship, free of charge, in the USA or Puerto Rico in accordance
to the following (All time periods start from the date of the original purchase).

SEALED REFRIGERATING SYSTEM (compressor and interconnecting tube): FIVE (5) YEARS - PARTS AND LABOR
ALL OTHER COMPONENTS: ONE (1) YEAR - PARTS AND LABOR

In-home service in the USA can be obtained during the warranty period by contacting a Panasonic Service Company (PASC) Factory
Servicenter listed in the Servicenter Directory. Or call toll free, 1-800-21 1-PANA(7262), to locate a PASC authorized Servicenter . In-home
service in Puerto Rico can be obtained during the warranty period by calling the Panasonic Sales Company telephone number listed in the
Servicenter Directory.

Note: If the unit is installed at the other than normal window height and/or has been

custom-installed (e.g., through the wall), the customer is responsible for removing
the unit from its installation prior to the performance of in-home service.

This warranty is extended only to the original purchaser. A purchase receipt or other proof of date of the original purchase is required for
service and parts replacement under this warranty.

This warranty only covers failures due to defects in materials and workmanship and does not cover normal wear or cosmetic damage. The
warranty does not cover damages which occur in shipment, or failures which are caused by products not supplied by the warrantor, or
failures which result from accident, misuse, abuse, neglect, mishandling, misapplication, faulty installation, maladjustment of customer
controls, improper maintenance, alteration, modification, power line surge, lightning damage, improper voltage supply, commercial use
such as hotel, office, restaurant, or other business or rental use of the product, or service by anyone other than a PASC Factory Servicenter
or a PASC authorized Servicenter, or damage that is attributable to acts of God.

LIMITS AND EXCLUSIONS

There are no express warranties except as listed above.
THE WARRANTOR SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING FROM THE
USE OF THIS PRODUCT, OR ARISING OUT OF ANY BREACH OF THIS WARRANTY. ALL EXPRESS AND IMPLIED
W ARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY, ARE LIMITED TO THE APPLICABLE WARRANTY
PERIOD SET FORTH ABOVE.
Some states do not allow the exclusion or limitation of incidental or consequential damages, or limitations on how long an implied
warranty lasts, so the above exclusions or limitations may not apply to you.
This warranty gives you specific legal rights and you may also have other rights which vary from state to state. If a problem with this
product develops during or after the warranty period, you may contact your dealer or Servicenter. If the problem is not handled to your
satisfaction, then write to the Consumer Affairs Department at the company address indicated above.

SERVICE CALLS WHICH DO NOT INVOLVE DEFECTIVE MATERIALS OR WORKMANSHIP AS DETERMINED
BY THE WARRANTOR, IN ITS SOLE DISCRETION, ARE NOT COVERED. COSTS OF SUCH SERVICE CALLS ARE
THE RESPONSIBILITY OF THE PURCHASER.

[For assistance, please call: 1-800-211-PANA (7262) or send e-mail to [e-mail]]

Printed in Malaysia

F0112-0

F563446
