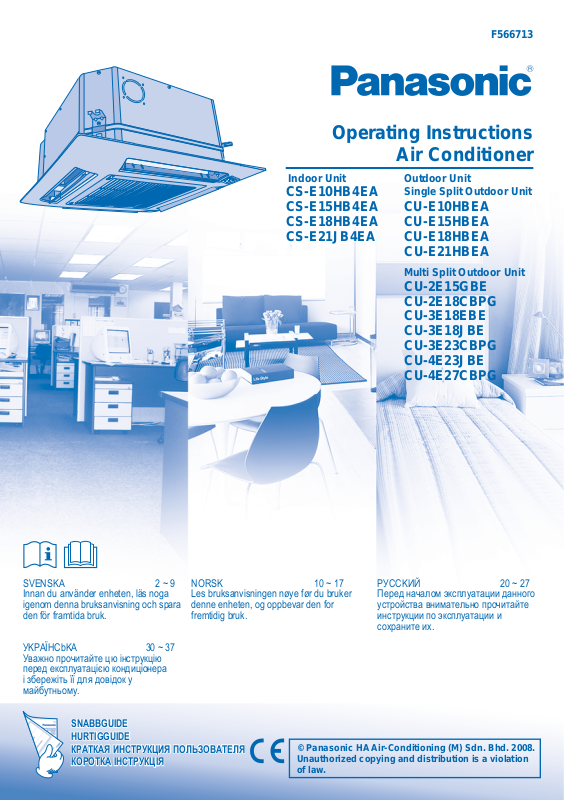

Page 1
F566713
SVENSKA
2 ~ 9
Innan du använder enheten, läs noga
igenom denna bruksanvisning och spara
den för framtida bruk.
NORSK
10 ~ 17
Les bruksanvisningen nøye før du bruker
denne enheten, og oppbevar den for
fremtidig bruk.
20 ~ 27
УKPAΪHCbKA
30 ~ 37
Уважно прочитайте цю інструкцію
перед експлуатацією кондиціонера
і збережіть її для довідок у
майбутньому.
SNABBGUIDE
HURTIGGUIDE
КРАТКАЯ ИНСТРУКЦИЯ ΠОЛЬЗОВАТЕЛЯ
КОРОТКА ІНСТРУКЦІЯ
Operating Instructions
Air Conditioner
Indoor Unit Outdoor Unit
CS-E10HB4EA
CS-E15HB4EA CU-E10HBEA
CS-E18HB4EA CU-E15HBEA
CS-E21JB4EA CU-E18HBEA
CU-E21HBEA
Multi Split Outdoor Unit
CU-2E15GBE
CU-2E18CBPG
CU-3E18EBE
CU-3E18JBE
CU-3E23CBPG
CU-4E23JBE
CU-4E27CBPG
Single Split Outdoor Unit
SVENSKA
Innan du använder enheten, läs noga
igenom denna bruksanvisning och spara
den för framtida bruk.
УKPAΪHCbKA
Уважно прочитайте цю інструкцію
перед експлуатацією кондиціонера
і збережіть її для довідок у
майбутньому.
SNABBGUIDE
HURTIGGUIDE
КРАТКАЯ ИНСТРУКЦИЯ ΠОЛЬЗОВАТЕЛЯ
КОРОТКА ІНСТРУКЦІЯ
2 ~ 9
30 ~ 37
NORSK
Les bruksanvisningen nøye før du bruker
denne enheten, og oppbevar den for
fremtidig bruk.
10 ~ 17
© Panasonic HA Air-Conditioning (M) Sdn. Bhd. 2008.
Unauthorized copying and distribution is a violation
of law.
РУCCKИЙ
Перед началом эксплуатации данного
устройства внимательно прочитайте
инструкции по эксплуатации и
сохраните их.
20 ~ 27
Page 2
Інструкція з експлуатації
Кондиціонер
Внутрішній блок Зовнішній блок
CS-E10HB4EA Зовнішній блок для
CS-E15HB4EA
CS-E18HB4EA
CS-E21JB4EA CU-E10HBEA
CU-E15HBEA
CU-E18HBEA
CU-E21HBEA
Наружный блок для
CU-2E15GBE
CU-2E18CBPG
CU-3E18EBE
CU-3E18JBE
CU-3E23CBPG
CU-4E23JBE
CU-4E27CBPG
одного внутрішнього
блока
нескольких внутренних
блоков
Назва та адреса виробника вказані на упаковці та на виробі.
© Panasonic HA Air-Conditioning (M) Sdn. Bhd. 2008.
Копіювання та розповсюдження без дозволу є
порушенням закону.
Page 3
ТЕХНІКА БЕЗПЕКИ ТЕХНІКА БЕЗПЕКИ
Отвір
для виходу
повітря
Отвір для
забору
повітря
Отвір для
забору повітря
Отвір для виходу
повітря
Отвір для забору
повітря
ОЗНАЧЕННЯ
Інструкції позначаються такими символами:
Цей символ позначає дії, які
вчиняти ЗАБОРОНЕНО.
Для того, щоб запобігти травмуванню себе та інших і пошкодженню майна, необхідно дотримуватися викладених нижче інструкцій.
Неправильна експлуатація через порушення цих інструкцій може призвести до травмування чи пошкодження майна. Серйозність
негативних наслідків позначається таким чином:
Увага
Пульт дистанційного управління
• Не використовуйте
акумулятори (Ni-Cd).
• Не дозволяйте немовлятам
та дітям гратися з пультом
дистанційного управління, щоб
уникнути випадкового ковтання
батарейок.
• Якщо кондиціонер не
використовуватиметься
протягом тривалого часу,
вийміть батарейки.
Цей символ означає небезпеку загибелі чи
отримання значної травми.
Внутрішній блок
• Не встановлюйте і не
демонтуйте агрегат самостійно.
Доручіть монтаж кондиціонера
уповноваженому дилеру чи
спеціалістам.
• Не встромляйте пальці та інші
предмети в блок - частини,
які обертаються, можуть
спричинити травму.
• Не ремонтуйте агрегат
самостійно.
• Нові батарейки того самого
типу повинні бути встановлені
згідно з указаною полярністю,
щоб уникнути несправності
пульта дистанційного
управління.
Отвір для забору
Отвір для виходу
повітря
повітря
Живлення
• Не вмикайте кондиціонер в одну розетку з
іншими електроприладами.
• Не змінюйте шнур електроживлення.
• Не користуйтеся подовжувачами.
• Не торкайтеся блоку під час роботи вогкими
руками.
• Використовуйте рекомендований шнур
електроживлення.
• Щоб уникнути небезпеки травмування в разі
пошкодження шнура живлення, його заміну
повинні здійснювати працівники виробника,
його сервісні представники чи фахівці, що
мають аналогічну кваліфікацію.
забору повітря
Отвір для
Отвір для
забору
повітря
• Цей агрегат необхідно заземлити. Окрім
того, при його монтажі рекомендується
використовувати автоматичний вимикач на
випадок витоку на заземлення або пристрій
диференціального захисту. У протилежному
разі, їхня відсутність може призвести до
Отвір
для виходу
повітря
враження електричним струмом чи пожежі.
• В екстреному випадку або у випадку
ненормальних обставин (запах гару та інше)
відключіть живлення та проконсультуйтесь у
авторизованого дилера.
Зовнішній блок
• Не встромляйте пальці та інші предмети
в блок - частини, які обертаються, можуть
30
спричинити травму.
Ці символи позначають дії,
які є ОБОВ’ЯЗКОВИМИ.
Цей символ
означає
Обережно
небезпеку
травмування чи
пошкодження
майна.
Внутрішній блок
• Не встановлюйте кондиціонер у
місцях, де є вибухонебезпечні гази.
• Не мийте кондиціонер водою,
бензолом, розчинниками чи
порошками для чищення.
• Не використовуйте кондиціонер для
інших цілей, (напр., для зберігання
продуктів).
• Не розташовуйте на шляху потоку
повітря пристроїв з відкритим
полум’ям.
• Не допускайте тривалого впливу
холодного повітря на людей.
• Переконайтеся, що дренажний
трубопровід приєднано належним
чином. Інакше вода протікатиме.
• Регулярно провітрюйте приміщення.
Живлення
• Перед тим, як чистити кондиціонер
чи здійснювати його обслуговування,
вимкніть живлення.
• Якщо кондиціонер не
використовуватиметься протягом
тривалого часу, вимкніть живлення.
• Цей кондиціонер обладнаний
вбудованою схемою захисту від
підвищення напруги. Проте для
того, щоб надійніше запобігти його
виходу з ладу через підвищену
грозову активність, ви можете
вимкнути агрегат із електромережі.
Не торкайтеся кондиціонера під час
грози, оскільки це може призвести до
враження електричним струмом.
Зовнішній блок
• Не сідайте і не ставайте на пристрій,
інакше ви можете впасти.
• Не торкайтеся алюмінієвої пластини,
гостра частина може призвести до
травмування.
• Переконайтеся, що дренажний
трубопровід приєднано належним
чином. Інакше вода протікатиме.
• Перевіряйте чи не пошкоджена
монтажна рама, після тривалої
експлуатації.
Page 4
ІНФОРМАЦІЯ З ПРАВИЛ БЕЗПЕКИ ІНФОРМАЦІЯ З ПРАВИЛ БЕЗПЕКИ
ПРИМІТКА :
ІНФОРМАЦІЯ ЩОДО ТЕРМІНУ СЛУЖБИ (ПРИДАТНОСТІ)
ЗМІСТ
Цей виріб не призначений для користування особами (включаючи дітей)
з обмеженими фізичними, сенсорними чи розумовими можливостями або
особами, які відчувають брак досвіду чи знань. Користування виробом такими
особами дозволене лише у разі нагляду чи попереднього інструктування
особою, яка відповідає за їхню безпеку. Наглядайте за дітьми, щоб вони не
бавились виробом.
ІНФОРМАЦІЯ ЩОДО ТЕРМІНУ СЛУЖБИ (ПРИДАТНОСТІ)
Встановлений виробником термін служби (придатності) цього виробу дорівнює
7 рокам з дати виготовлення за умови, що виріб використовується у суворій
відповідності до дійсної інструкції з експлуатації та технічних стандартів, що
застосовуються до цього виробу.
Дякуємо за придбання
кондиціонера компанії
Panasonic
ЗМІСТ
ТЕХНІКА БЕЗПЕКИ
ІНФОРМАЦІЯ З ПРАВИЛ БЕЗПЕКИ
УМОВИ ЕКСПЛУАТАЦІЇ
РОБОТА СПОЛУЧЕНИХ
КОНДИЦІОНЕРІВ
ЗАГАЛЬНА ІНФОРМАЦІЯ ПРО
ВИРІБ ТА ЙОГО ЕКСПЛУАТАЦІЮ
ДОГЛЯД ТА ЧИСТКА
УСУНЕННЯ НЕСПРАВНОСТЕЙ
КОРОТКА ІНСТРУКЦІЯ
ЗАДНЯ ОБКЛАДИНКА
ПРИМІТКА :
Наведені тут ілюстрації служать
тільки для пояснення; зовнішній
вигляд кондиціонера може
відрізнятися від зображеного.
Конструкція і дизайн виробу можуть
бути змінені без попередження з
метою його вдосконалення.
30
31
32
33
34~35
36
37
УКРАЇНСЬКА
Інформація для користувачів щодо збору та утилізації старого обладнання і використаних батарей
Ці символи на виробі, пакуванні та/або документації, яка додається, означають, що використані електричні та електронні
вироби і батареї не слід викидати разом із загальними побутовими відходами.
Для належного поводження, відновлення і повторної переробки старих виробів і використаних батарей здайте ї у
відповідні пункти прийому згідно із законодавством держави і Директивами 2002/96/EC і 2006/66/EC.
Утилізуючи ці вироби і батареї належним чином, Ви допоможете зберегти цінні ресурси і запобігти можливому
негативному впливові на здоров’я людей і навколишнє середовище, що може мати місце в разі неналежного поводження
з такими відходами.
Детальнішу інформацію щодо збору і повторної переробки старих виробів і батарей можна отримати у місцевому
муніципалітеті, у службах утилізації відходів чи у пунктах продажу, де Ви придбали ці вироби.
За неправильну утилізацію таких відходів можуть бути передбачені штрафи, відповідно до законодавства держави.
Для ділових користувачів у ЄС
Для отримання подальшої інформації щодо утилізації електричного та електронного обладнання звертайтесь до місцевого
торгового представника або постачальника.
[Інформація щодо утилізації в інших країнах за межами ЄС]
Ці символи дійсні лише в ЄС. Щоб дізнатися як правильно утилізувати такі вироби, звертайтесь до місцевих органів влади
або торгового представника.
Примітка щодо символу батареї (подвійний символ внизу для прикладу):
Цей символ може використовуватись у поєднанні зі символом хімічного продукту. У такому разі виріб відповідає вимогам
Pb
Директив щодо використання хімічних продуктів.
• Кондиціонер не повинен бути увімкнений під час натирання підлоги воском. Завершивши натирання, добре провітріть
приміщення перш ніж вмикати кондиціонер.
• Не встановлюйте кондиціонер у маслянистих і задимлених місцях.
31
Page 5
УМОВИ ЕКСПЛУАТАЦІЇ УМОВИ ЕКСПЛУАТАЦІЇ
УМОВИ ЕКСПЛУАТАЦІЇ
УМОВИ ЕКСПЛУАТАЦІЇ
Кондиціонер потрібно використовувати в такому температурному діапазоні
(CU-E10HBEA, CU-E15HBEA, CU-E18HBEA, CU-E21HBEA)
Температура (°C)
ОХОЛОДЖЕННЯ
ОБІГРІВ
ПРИМІТКА: • Цей кондиціонер може працювати як охолоджувач при зовнішній температурі до -10°C у нежитловому
приміщенні, наприклад, у комп’ютерній аудиторії, якщо температура повітря у приміщенні не нижче
16°C, а вологість повітря не вище 80%. Якщо зовнішня температура впаде до рівня -10°C, компресор
відключиться і відновить
• Якщо зовнішня температура виходить за межі температурного діапазону, вказаного вище, здатність
нагрівання суттєво падає і зовнішній пристрій може припинити роботу з метою захисту.
(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)
Температура (°C)
ОХОЛОДЖЕННЯ
ОБІГРІВ
Максимальна 32 23 43 26
Мінімальна 16 11 -10 -
Максимальна 30-2418
Мінімальна 16 - -10 -
роботу лише тоді, коли температура підніметься до рівня вище -10°C.
Максимальна 32 23 43 26
Мінімальна 16 11 16 11
Максимальна 30-2418
Мінімальна 16 - -10 -11
У приміщенні Назовні
*DBT *WBT *DBT *WBT
У приміщенні Назовні
*DBT *WBT *DBT *WBT
(CU-3E18JBE, CU-4E23JBE)
ОХОЛОДЖЕННЯ
ОБІГРІВ
Температура за сухим термометром
* DBT:
* WBT:
Температура за вологим термометром
32
Температура (°C)
Максимальна 32 23 46 26
Максимальна 30-2418
У приміщенні Назовні
*DBT *WBT *DBT *WBT
Мінімальна 16 11 -10 -
Мінімальна 16 - -15 -16
Page 6
Зовнішній блок
Вітальня
Кімната
РОБОТА СПОЛУЧЕНИХ КОНДИЦІОНЕРІВ РОБОТА СПОЛУЧЕНИХ КОНДИЦІОНЕРІВ
ВНУТРІШНІЙ БЛОК
(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E18JBE, CU-3E23CBPG, CU-4E23JBE, CU-4E27CBPG)
ОЗНАЧЕННЯ
Принцип системи сполучених кондиціонерів полягає у тому, що один зовнішній блок підключено до кількох внутрішніх.
ВНУТРІШНІЙ БЛОК
• Внутрішні блоки можуть працювати окремо один від одного або одночасно.
• Пріоритетним вважається той режим роботи, який встановлено на блоці, що був увімкнений першим.
• Під час роботи на різних внутрішніх блоках неможливо одночасно увімкнути режим обігріву та охолодження.
• Індикатор увімкнення блимає, вказуючи на те, що внутрішній блок перейшов у режим очікування іншого режиму
роботи.
Вітальня
УКРАЇНСЬКА
Кімната A A
Зовнішній блок
33
Page 7
CANCEL
OFF
TIMER
ON
TIMER
SPEED
FAN
AUTO
HEAT
DRY
COOL
OFF
TIMER
ON
123
OFF
CLOCK RESET
SET
TEMP
AIR SWING
OFF/ON
QUIET
AUTO
MAN
UAL
CHECK
ЗАГАЛЬНА ІНФОРМАЦІЯ ПРО ВИРІБ ТА ЙОГО ЕКСПЛУАТАЦІЮ ЗАГАЛЬНА ІНФОРМАЦІЯ ПРО ВИРІБ ТА ЙОГО ЕКСПЛУАТАЦІЮ
Панель управління
POWER
заслінка регулювання
напрямку потоку повітря
повітряний
фільтр
забірна решітка
OFF/ON
Максимальна відстань: 8м
(Зелений)
TIMER
(Оранжевий)
POWERFUL
QUIET
AIR SWING
Кнопка авто ВМК/ВИМК
• Використовується, коли пульт дистанційного
(Оранжевий)
(Оранжевий)
(Оранжевий)
AUTO
управління загубився або несправний.
Крок Дія Режим роботи
Натиснути один раз. Автоматичний
1
Натискати до одиночного
2
звукового сигналу, потім
відпустити.
Повторити крок 2. Натискати
3
до подвійного звукового
сигналу, потім відпустити.
Повторити крок 3. Натискати
4
до потрійного звукового
сигналу, потім відпустити.
Натисніть цю кнопку, щоб вимкнути агрегат.
ДЛЯ УВІМКНЕННЯ АБО ВИМКНЕННЯ КОНДИЦІОНЕРА
Приймач
режим
Режим
посиленого
охолодження
Режим
нормального
охолодження
Режим
посиленого
обігріву
Дисплей пульта
дистанційного
управління
34
•
Будь-ласка, пам’ятайте про індикатор “OFF” на дисплеї пульта дистанційного
управляння та не допускайте неправильного увімкнення/вимкнення агрегату.
TEMP
ДЛЯ ВСТАНОВЛЕННЯ ТЕМПЕРАТУРИ
Температурний діапазон: 16˚C ~ 30˚C.
•
•
Можна зекономити електроенергію, додержуючись при експлуатації
кондиціонеру рекомендованого температурного діапазону.
РЕЖИМ ОБІГРІВУ (HEAT) : 20˚C ~ 24˚C.
РЕЖИМ ОХОЛОДЖЕННЯ (COOL) : 26˚C ~ 28˚C.
РЕЖИМ М’ЯКОГО ОСУШЕННЯ (MODE) : на 1°C ~ 2°C нижче, ніж температура
у приміщенні.
ДЛЯ ВИБОРУ РЕЖИМУ РОБОТИ
АВТОМАТИЧНИЙ РЕЖИМ - Зручно для вас
• Кожні 30 хвилин агрегат автоматично вибирає режим роботи залежно від
установленої температури, температури назовні та у приміщенні. Під час
встановлення режиму роботи блимає індикатор увімкнення.
РЕЖИМ ОБІГРІВУ (HEAT) - Для одержання теплого повітря
• Для нагрівання агрегату потрібен деякий час. У цьому режимі блимає
індикатор увімкнення.
РЕЖИМ ОХОЛОДЖЕННЯ (COOL) - Для одержання
прохолодного повітря
РЕЖИМ М’ЯКОГО ОСУШЕННЯ (MODE) - Для осушення повітря у приміщенні
• Для легкого охолодження вентилятор агрегату обертається на низькій швидкості.
Page 8
ДОДАТКОВІ НАСТРОЮВАННЯ
ВИБРАТИ ШВИДКІСТЬ ОБЕРТАННЯ
УСТАНОВИТИ ТАЙМЕР
ВЕНТИЛЯТОРА (5 ВАРІАНТІВ ВИБОРУ)
• AUTO (Автоматичний режим): швидкість обертання
вентилятора внутрішнього блоку регулюється
автоматично залежно від режиму роботи.
AUTO
AIR SWING
MANUAL
ВІДРЕГУЛЮВАТИ НАПРЯМОК ПОТОКУ
ПОВІТРЯ
AUTO
КОЛИВАННЯ ПОТОКУ
ПОВІТР – АВТО
AIR SWING
• Вертикальна заслінка
регулювання напрямку
повітряного потоку
коливається вгору-вниз
автоматично.
• У режимі обігріву, повітря
деякий час подається
горизонтально, після
чого починає подаватися
горизонтально.
AIR SWING
КОЛИВАННЯ ПОТОКУ
ПОВІТР – РУЧНА
MANUAL
• Напрямок повітряного
потоку можна регулювати за
допомогою пульта ДУ.
• Не повертайте вертикальні
заслінки регулювання
повітряного потоку вручну.
УСТАНОВИТИ ТАЙМЕР
• Щоб увімкнути (ON) або вимкнути (OFF) агрегат у заданий
час.
ON
1
OFF
Оберіть таймер
2
SET
Установіть час. Підтвердьте.
увімкнення “ON”
або вимкнення
“OFF”.
• Для скасування таймера “ON” або таймера “OFF” натисніть
спочатку кнопку
ON
або
, а потім – кнопку
OFF
CANCEL
• Коли встановлено таймер увімкнення (ON), кондиціонер
може почати роботу раніше (до 35 хвилин), ніж фактично
встановлений час, щоб вчасно досягти потрібної
температури.
• Функція таймера залежить від годинника, налаштованого у
пульті дистанційного управління, і повторяється щодня після
її настроювання. Щоб настроїти годинник, ознайомтеся з
розділом “Підготовка культу дистанційного управління” на
задній обкладинці.
• У разі скасування настройок таймера вручну або
внаслідок відключення електроенергії, після відновлення
енергопостачання попередні настроювання можна відновити,
натиснувши
ДОДАТКОВІ НАСТРОЮВАННЯ
SET
.
.
УКРАЇНСЬКА
• Повітря виводиться
рівномірно через 4 випускних
отвори.
ШВИДКО ДОСЯГТИ
ПОТРІБНОЇ ТЕМПЕРАТУРИ
QUIET
ЗНИЗИТИ РІВЕНЬ ШУМУ
• Цей режим знижує рівень шуму від потоку повітря.
QUIET
•
та
можна увімкнути в усіх
режимах і скасувати натисненням відповідної
кнопки знову.
QUIET
• Режими
та
не можна вибрати
одночасно.
Щоб відобразити час у 12-годинному (до
обіду – “АМ”, після обіду – “РМ”) або 24-
CLOCK
годинному форматі, натисніть цю кнопку
і притримуйте її протягом приблизно 10
секунд.
Натисніть цю кнопку, щоб повернутися
RESET
до заводських настроювань пульта
дистанційного управління.
Щоб знизити рівень енергоспоживання у режимі
охолодження, закривайте приміщення шторами від
сонячного проміння та теплого повітря ззовні.
35
Page 9
CLOSE
OPE
N
OPE
N
CLOSE
ДЛЯ ОГЛЯДУ ПЕРЕД ПОЧАТКОМ СЕЗОНУ ПІСЛЯ ТРИВАЛОГО
ПЕРІОДУ БЕЗ ЕКСПЛУАТАЦІЇ
ВИПАДКИ, ЩО ПОТРЕБУЮТЬ
КВАЛІФІКОВАНОГО РЕМОНТУ
ВИВЕДЕННЯ З ЕКСПЛУАТАЦІЇ НА ТРИВАЛИЙ ПЕРІОД
ВКАЗІВКИ ЩОДО МИТТЯ КОНДИЦІОНЕРА
ПІДКАЗКА
ВНУТРІШНІЙ БЛОК
ПОВІТРЯНИЙ ФІЛЬТР
2
Повільно опустіть
забірну решітку.
3
Від’єднайте фільтр від
вушок і вийміть його
донизу.
1
Натисніть кнопки
блокування.
Зніміть
ДОГЛЯД ТА ЧИСТКА ДОГЛЯД ТА ЧИСТКА
• Перед тим, як чистити кондиціонер, вимкніть електроживлення.
• Не торкайтеся алюмінієвої пластини, гостра частина може
ОБЕРЕЖНО
ВКАЗІВКИ ЩОДО МИТТЯ КОНДИЦІОНЕРА
• Не використовуйте бензол, розчинники та порошки
для чищення.
• Користуйтеся тільки милом
нейтральними побутовими мийними засобами.
• Температура води не повинна перевищувати 40°C.
1
Натисніть кнопки
блокування.
призвести до травмування.
( pH7)
або
CLOSE
OPEN
ПІДКАЗКА
• Для забезпечення оптимальних робочих характеристик
блока процедура очищення повинна проводитися
регулярно. Забруднення блока може призвести до
несправності та появи помилки “H99”. Будь ласка,
проконсультуйтесь у авторизованого дилера.
ВНУТРІШНІЙ БЛОК
Легко протирайте блок
м’якою сухою тканиною.
PEN
O
CLOSE
CLOSE
2
Повільно опустіть
забірну решітку.
3
Від’єднайте фільтр від
вушок і вийміть його
донизу.
ДЛЯ ОГЛЯДУ ПЕРЕД ПОЧАТКОМ СЕЗОНУ ПІСЛЯ ТРИВАЛОГО
ПЕРІОДУ БЕЗ ЕКСПЛУАТАЦІЇ
• Перевірте чи не час міняти батарейки пульта дистанційного управління.
• Перевірте чи ніщо не перекриває який-небудь із отворів для входу й
виходу повітря.
• Користуйтесь кнопкою Auto OFF/ON (Автоматичне ВИМК./УВІМК.)
для вибору режиму охолодження/обігріву після 15 хвилин роботи.
Нормальною є наступна різниця температур між вхідним та вихідним
повітряними каналами:
Охолодження: ≥ 8°C
ВИВЕДЕННЯ З ЕКСПЛУАТАЦІЇ НА ТРИВАЛИЙ ПЕРІОД
• Увімкніть режим обігріву на 2~3 години, для ретельного очищення від
вологи внутрішніх частин.
• Вимкніть електроживлення.
• Вийміть батарейки з пульта дистанційного управління.
36
Обігрів: ≥ 14°C
ПОВІТРЯНИЙ ФІЛЬТР
• Рекомендується чистити повітряні
фільтри через кожні 6 тижні.
Зніміть
• Легко промийте/сполосніть фільтри
водою, не допускаючи пошкодження
поверхні фільтра.
• Повністю осушіть фільтри у тіні, не
допускаючи потрапляння під дію
полум’я або прямого сонячного світла.
ВИПАДКИ, ЩО ПОТРЕБУЮТЬ
КВАЛІФІКОВАНОГО РЕМОНТУ
ВИМКНІТЬ ЖИВЛЕННЯ та проконсультуйтесь у
авторизованого дилера в наступних випадках:
• Незвичайний шум під час роботи.
• Усередину пульта дистанційного управління
потрапила вода або сторонні предмети.
• Із внутрішнього блоку витікає вода.
• Часто спрацьовує автоматичний вимикач.
• Шнур живлення є теплішим, ніж звичайно.
• Невірно функціонують кнопки та перемикачі.
Page 10
УСУНЕННЯ НЕСПРАВНОСТЕЙ УСУНЕННЯ НЕСПРАВНОСТЕЙ
Симптом
Перевірка
Симптом
Причина
Наведені далі симптоми не свідчать про несправність.
Перед тим, як звертатися до фахівця, перевірте таке.
Інформаційний центр Panasonic
Miжнародні дзвінки та дзвінки з Києва: +380-44-490-38-98
Безкоштовні дзвінки зі стаціонарних телефонів в межах України : 8-800-309-8-800
Робота кондиціонера припиняється, і починає блимати індикатор таймера.
Наведені далі симптоми не свідчать про несправність.
Симптом
Із внутрішнього блоку виходить туман.• Конденсація внаслідок роботи в режимі охолодження.
Робота супроводжується звуком, що нагадує
шум води.
У приміщенні відчувається специфічний запах.• Причиною цього може бути запах вогкості, джерелом якого можуть бути стіни,
У режимі автоматичного регулювання
швидкості
обертання вентилятор внутрішнього блоку час
від часу зупиняється.
Кондиціонер не починає роботу протягом
кількох хвилин після перезапуску.
Із зовнішнього блоку виходить вода/пара.• На поверхні труб відбувається конденсація або випаровування.
Індикатор таймера увесь час горить.•
У режимі роботи індикатор ввімкнення блимає, а
вентилятор внутрішнього блоку не працює.
У режимі обігріву вентилятор внутрішнього
блоку час від часу зупиняється.
Перед увімкненням кондиціонера починає
блимати індикатор увімкнення.
Під час роботи може чутися потріскування.• Зі зміною температури відбувається розширення або звуження агрегату.
Перед тим, як звертатися до фахівця, перевірте таке.
Симптом
Функція обігріву/охолодження не працює
належним чином.
Шум під час роботи.• Перевірте, чи кондиціонер не змонтовано на похилій поверхні.
Не працює пульт дистанційного управління.
(Дисплей матовий або
сигнал передачі
слабкий.)
Блок не працює.• Перевірте чи не спрацював автоматичний вимикач.
Агрегат не реагує на сигнал з пульту
дистанційного управління.
Причина
• Поток холодоагенту в системі.
килими, меблі або одяг, що знаходяться у приміщенні.
• Це допомагає усунути запах під час роботи кондиціонера.
• Це запобігає пошкодженню компресора агрегату.
Таймер спрацьовує щоденно з одними і тими самими настроюваннями.
• Блок знаходиться у режимі розмороження, і тала вода зливається через
зовнішній блок.
• Це допомагає уникнути небажаного охолодження.
• Це – попередній етап підготовки до роботи, коли установлено таймер
увімкнення “ON”.
Перевірка
• Установіть відповідну температуру.
• Закрийте всі двері та вікна.
• Очистіть або замініть фільтри.
• Заберіть перешкоди поблизу отворів для входу і виходу повітря.
• Правильно установіть батареї.
• Замініть старі батареї.
• Перевірте чи не встановлено таймери.
• Переконайтеся, що перед приймачем немає перешкод.
• Переконайтеся, що пульт дистанційного управління знаходиться в зоні прийом
у
сигналу.
• Деякі люмінесцентні лампи можуть створювати перешкоди передавачу сигналу.
Будь ласка, проконсультуйтесь у авторизованого дилера.
УКРАЇНСЬКА
Робота кондиціонера припиняється, і починає блимати індикатор таймера.
Використовуйте дистанційне керування для відновлення коду помилки.
Натискайте на
1
кнопку протягом
5 секунд.
Натискайте кнопку
3
протягом 5 секунд,
щоб вийти з
режиму перевірки.
Вимкніть блок та повідомте код помилки авторизованому дилеру.
4
Інформаційний центр Panasonic
Miжнародні дзвінки та дзвінки з Києва: +380-44-490-38-98
Безкоштовні дзвінки зі стаціонарних телефонів в межах України : 8-800-309-8-800
TIMER
ON
123
OFF
CHECK
SET
CANCEL
CLOCK RESET
Натискайте
2
до звукового
сигналу, а
потім
запишіть код
помилки.
Примітка:
• Для деяких типів помилок
під час запуску можна
перезапустити блок у режимі
обмеженої функціональності
з 4 сингалами.
37
Page 11
Панасонік Корпорейшн
Website: http://panasonic.net/
Надруковано в Малайзії
Page 12
MEMO MEMO
Page 13
SNABBGUIDE/HURTIGGUIDE/КРАТКАЯ
Förberedelse Av Fjärrkontrollen • Forberedelse Av Fjernkontroll • Подготовка Пульта Дистанционного
Управления К Работе • Підготовка Пульту Дистанційного Управління
SNABBGUIDE/HURTIGGUIDE/КРАТКАЯ
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ/КОРОТКА
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ/КОРОТКА
ІНСТРУКЦІЯ
ІНСТРУКЦІЯ
Förberedelse Av Fjärrkontrollen • Forberedelse Av Fjernkontroll • Подготовка Пульта Дистанционного
Управления К Работе • Підготовка Пульту Дистанційного Управління
1
3
4
5
TIMER
ON
123
OFF
CHECK
CANCEL
CLOCK RESET
AUTO
HEAT
COOL
DRY
OFF
OFF
TIMERONTIMER
OFF/ON
TEMP
QUIET
TIMER
ON
123
OFF
CHECK
CLOCK RESET
SET
2
6
FAN
SPEED
AUTO
AIR SWING
MANUAL
SET
CANCEL
Dra ut • Trekk ut • Сдвиньте • Витягнути
1
Sätt i batterier av typen AAA eller R03 (kan användas ~ 1 år) •
2
Sett inn batterier type AAA eller R03 (kan brukes ~ 1 år) •
Вставьте батарейки (AAA или R03) (может использоваться ~ 1 год) •
Установіть батарейки (AAA або R03) (термін використання ~ 1 рік)
Stäng locket • Lukk dekselet • Закройте крышку • Закрийте відділення для
3
батарейок кришкою
Tryck ner CLOCK • Trykk på CLOCK • Нажмите кнопку CLOCK • Натисніть кнопку
4
CLOCK
Ställ in tiden • Still inn klokken • Установите время • Установити час
5
Bekräfta • Bekreft • Подтверждение • Підтвердити
6
1
Välj önskat läge.
Velg ønsket modus.
AUTO HEAT
DRY COOL
Выберите необходимый режим.
Оберіть потрібний режим.
2
OFF/ON
Starta/stoppa.
Start/stopp driften.
Включить/остановить работу.
Початок/завершення роботи.
3
Välj önskad temperatur.
TEMP
Velg ønsket temperatur.
Выберите необходимую температуру.
Установіть потрібну температуру.
F566713
Pursuant to at the directive 2004/108/EC, article 9(2)
Panasonic Testing Centre
Panasonic Service Europe, a division of
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, F.R. Germany
Panasonic Corporation
Website: http://panasonic.net/
Printed in Malaysia
OSTH0811-00
Loading...
