Récepteur/lecteur CD avec lecture WMA/MP3

Modèle :

CQ-C1505N

Manuel d’instructions

Français

• Veuillez lire attentivement ces instructions avant d’utiliser ce produit et conserver ce mode d’emploi pour vous y référer ultérieurement.

Page 2

Informations sur la sécurité



Référez-vous attentivement aux instructions opératoires de l’appareil et de tous les autres composants de votre système audio de véhicule avant de faire usage du système. Elles renferment des instructions sur la façon d’utiliser le système en toute sécurité et de la manière la plus efﬁ cace possible. Panasonic ne pourra pas être tenu pour responsable des problèmes résultant du non respect des instructions mentionnées dans le présent manuel.

 Le présent manuel utilise des symboles servant à indiquer comment

utiliser le produit en toute sécurité et à vous alerter des dangers potentiels résultant de connexions ou d’une utilisation incorrecte. La signiﬁ cation des symboles est expliquée ci-dessous. Il est essentiel de comprendre parfaitement la signiﬁ cation de ces symbole aﬁ n d’utiliser correctement ce manuel ainsi que l’appareil.

Ce symbole est destiné à vous alerter de la présence d’instructions de fonctionnement et d’installation

Avertissement

importantes. Le non-respect de ces directives peut avoir comme conséquence des blessures graves voire entraîner la mort.

Avertissement

Veuillez respecter les avertissements suivants lors de l’utilisation de cet appareil.

 Le conducteur ne devrait pas regarder l’écran

d’afﬁ chage ni actionner le système lorsqu’il conduit.

Le fait de regarder l’afﬁ chage ou d’utiliser le système pourrait distraire le conducteur en l’empêchant de regarder devant lui, ce qui peut provoquer des accidents. Arrêtez toujours le véhicule dans un lieu sûr et utilisez le frein à main avant de regarder l’afﬁ chage ou d’utiliser les commandes.

 Utilisez l’alimentation électrique appropriée.

Cet appareil est conçu pour fonctionner à partir d’une source d’alimentation de batterie de 12 V de courant continu avec la borne négative à la masse. Ne l’utilisez jamais avec d’autres systèmes de batterie, particulièrement des systèmes de batterie de 24 V de courant continu.

 Protégez le mécanisme de platine.

N’insérez aucun objet étranger dans la fente de cet appareil.

 Ne tentez pas de démonter ou de modiﬁ er l’appareil.

Ne tentez pas de démonter, de modiﬁ er ou de réparer l’appareil vous-même. Si le produit doit être réparé, consultez votre distributeur ou un centre de dépannage Panasonic agréé.

 N’utilisez pas l’appareil quand il est en panne.

Si l’appareil est en panne (aucune alimentation électrique, aucun son) ou dans un état anormal (des corps étrangers se sont inﬁ ltrés dedans, il est exposé à l’eau ou dégage de la fumée ou une odeur), arrêtez-le immédiatement et consultez votre revendeur.

 Conﬁ ez le remplacement des fusibles à un personnel de

dépannage qualiﬁ é.

Lorsqu’un fusible saute, éliminez la cause avant de le faire remplacer par le fusible prescrit pour cet appareil par un technicien qualiﬁ é. Un remplacement incorrect du fusible peut favoriser un dégagement de fumée, provoquer l’inﬂ ammation de l’appareil et des dommages importants au produit.

Ce symbole est destiné à vous alerter de la présence d’instructions de fonctionnement et d’installation

Attention

importantes. Le non-respect de ces instructions peut causer des dommages matériels ou corporels.

Veuillez respecter les mises en garde suivantes lors de l’installation de cet appareil.

 Débranchez le câble de la borne (–) négative de la

batterie avant de procéder à l’installation.

Le câblage et l’installation avec la borne (–) négative de la batterie connectée peuvent provoquer une électrocution et des blessures dus à un courtcircuit. Certains véhicules équipés d’un système électrique de sûreté ont des procédures particulières de débranchement des bornes de la batterie.

LE NON-RESPECT DE LA MARCHE À SUIVRE PEUT ENGENDRER L’ACTIVATION FORTUIT DU SYSTÈME ÉLECTRIQUE DE SÛRETÉ, CECI AYANT POUR RÉSULTAT DES DOMMAGES AU VÉHICULE ET DES BLESSURES, VOIRE LA MORT.

 N’utilisez jamais de composants relatifs à la sécurité

pour effectuer l’installation, faire la mise à la terre et d’autres fonctions du même type.

Ne vous servez jamais de composants relatifs à la sécurité du véhicule (réservoir d’essence, frein, suspension, volant de direction, pédales, airbag, etc.) pour effectuer le câblage ou ﬁ xer l’appareil ou ses accessoires.

 L’installation du produit sur le couvercle de l’airbag

ou à un emplacement pouvant constituer une gêne au fonctionnement de l’airbag est interdite.

Vériﬁ ez la tuyauterie, le réservoir d’essence, le câblage



électrique et les autres éléments avant d’installer l’appareil.

S’il est nécessaire de percer un trou dans le châssis de véhicule pour attache ou câbler le produit, vériﬁ er d’abord où sont localisés le faisceau de ﬁ ls électriques, le réservoir d’essence et le câblage électrique. Percez ensuite le trou en partant de l’extérieur, dans la mesure du possible.

 N’installez jamais l’appareil dans un emplacement où il

peut gêner votre champ visuel.

 Ne divisez jamais le cordon d’alimentation pour fournir

une alimentation électrique à un autre équipement.

 Après l’installation et le câblage, contrôlez si les autres

appareils électriques fonctionnent normalement.

Le fait de continuer à utiliser ces appareils dans des conditions anormales peut causer un incendie, une electrocution voire un accident de circulation.

 Dans le cas d’une installation dans un véhicule

équipé d’airbags, vériﬁ ez les mises en garde et les avertissements fournis par le constructeur du véhicule avant de procéder à l’installation.

 Assurez-vous que les ﬁ ls ne gênent pas la conduite ni le

fait d’entrer ou de sortir du véhicule.

 Isolez tous les ﬁ ls exposés pour empêcher tout court-

circuit.

Page 3

Attention

Veuillez respecter les précautions suivantes lors de l’utilisation de cet appareil.

 Maintenez le volume à un niveau approprié.

Maintenez le niveau du volume assez bas pour être attentif à la route et aux conditions de la circulation tout en conduisant.



Ce appareil est conçu pour un usage exclusif dans des automobiles.

 N’utilisez pas l’appareil pendant une période prolongée

quand le moteur est arrêté.

Le fonctionnement du système audio pendant une longue période avec le moteur arrêté aura pour effet d’épuiser la batterie.

 N’exposez pas directement l’appareil à la lumière du

soleil ou à une chaleur excessive.

Cela risque d’élever la température intérieure de l’appareil, pouvant provoquer un dégagement de fumée, l’inﬂ ammation ou d’autres dommages à l’appareil.

 N’utilisez pas ce produit dans un endroit exposé à l’eau,

à l’humidité ou à la poussière.

Son exposition à l’eau, à l’humidité ou à la poussière peut provoquer un dégagement de fumée, l’inﬂ ammation ou d’autres dommages à l’appareil. Assurez-vous tout particulièrement que l’appareil n’est pas exposé à l’humidité lors des lavages automatiques de voiture ou les jours pluvieux.

 Baissez le volume avant de connecter l’appareil à la

borne AUX.

Dans le cas contraire, les haut-parleurs pourraient être exposés à un fort volume qui risquerait de les endommager, en même temps que votre ouïe. Une connexion en directe d’un appareil externe à la sortie hautparleurs/casque sans l’utilisation d’un atténuateur peut provoquer une distortion du son ou des dommages à l’appareil externe connecté.

Veuillez observer les précautions suivantes lors de l’installation de l’appareil.



Conﬁ ez le câblage et l’installation à une personne qualiﬁ ée.

L’installation de cet appareil exige des qualiﬁ cations et une expérience spéciales. Pour obtenir une sécurité maximum, conﬁ ez l’installation à votre revendeur. Panasonic ne pourra pas être tenu pour responsable des problèmes resultant d’une installation faite par vos propres moyens.

 Suivez les instructions indiquées pour installer et câbler

le produit.

Le fait de ne pas se conformer aux instructions d’installation et de câblage du produit qui sont mentionnées peut provoquer un accident voire un incendie.

 Veillez à ne pas endommager les ﬁ ls de connexion.

Lors du câblage, veillez à ne pas endommager les ﬁ ls. Faites en sorte qu’ils ne soient pas coincés dans le châssis de véhicule ni dans les vis et qu’ils ne soient pas pris par les pièces mobiles telles que des rails de siège. Veillez à ne pas griffer, tirer, plier ou vriller les ﬁ ls. Ne les placez pas à proximité de sources de chaleur et ne posez pas d’objets lourds dessus. Si les ﬁ ls doivent être acheminés en passant sur des bords métalliques tranchants, protégez-les en les entourant de ruban adhésif ou d’une protection similaire.

 Utilisez les pièces et les outils spéciﬁ és pour effectuer

l’installation.

Utilisez les pièces fournies ou spéciﬁ ées et les outils appropriés pour installer le produit. L’utilisation de pièces autres que celles fournies ou spéciﬁ ées peut provoquer des dommages internes à l’unité. Une installation défectueuse peut provoquer un accident, favoriser une panne voire provoquer un incendie.

 Ne bloquez pas les ouvertures de ventilation ou les

fentes de la plaque de refroidissement de l’appareil.

L’obturation de ces pièces provoquera une surchauffe de l’intérieur de l’appareil et causera un incendie ou d’autres dommages.

 N’installez pas le produit à un endroit où il serait exposé

à des vibrations intenses ou serait instable.

Évitez les surfaces inclinées ou fortement incurvées pour effectuer l’installation. Si l’installation n’est pas stable, l’appareil risque de tomber pendant que vous conduisez, ce qui peut provoquer un accident ou des blessures.

 Angle d’installation

L’appareil doit être installé dans une position horizontale avec le bord avant dirigé vers le haut selon une inclinaison commode, mais pas plus de 30°. L’utilisateur doit garder à l’esprit que dans certains pays, des restrictions peuvent être imposées sur la façon et l’endroit où cette unité peut être installée. Pour plus de détails, consultez votre distributeur.

 Portez des gants par mesure de sécurité. Assurez-

vous que le câblage est terminé avant d’effectuer l’installation.

 Aﬁ n de ne pas endommager l’appareil, ne branchez

pas le connecteur d’alimentation électrique tant que la totalité du câblage n’est pas terminée.

 Ne raccordez pas plus d’un haut-parleur à un ensemble

de ﬁ ls de haut-parleur. (Excepté pour un raccordement à un tweeter)

Informations relatives à l’évacuation des déchets, destinées aux utilisateurs d’appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole ﬁ gure sur les produits et/ou les documents qui les accompagnent, cela signiﬁ e que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits à votre distributeur en cas d’achat d’un produit équivalent. En disposant correctement de ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l’environnement et la santé humaine qui pourraient survenir dans le cas contraire. Aﬁ n de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d’élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l’Union européenne

Pour en savoir plus sur l’élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l’évacuation des déchets dans les pays ne faisant pas partie de l’Union européenne

Ce symbole n’est reconnu que dans l’Union européenne. Pour disposer de ce produit, veuillez contacter les autorités locales ou votre revendeur aﬁ n de connaître la procédure à suivre.

Page 4

Indications portées les étiquettes et emplacements

ATTENTION

RAYONNEMENT LASER EN CAS D’OUVERTURE. NE REGARDEZ PAS DANS LE FAISCEAU.

Attention:

Cet appareil utilise un laser. L’utilisation de commandes ou de réglages ou encore d’une application des procédures différentes de celles spéciﬁ ées dans la présente notice peuvent se traduire par une exposition à un rayonnement dangereux.

PRODUIT LASER DE CLASSE 1

Etiquette d’avertissement

Ne tentez pas de démonter cet appareil ni de le modiﬁ er par vos propres moyens.

Cet appareil est particulièrement compliqué et

Appareils à laser

utilise une tête de lecture à laser pour récupérer les informations inscrites à la surface des disques compacts. Le laser est soigneusement blindé de manière à ce que ses rayons ne soient jamais diffusés en dehors de l’appareil. C’est la raison pour laquelle le lecteur ne doit jamais être démonté ni aucune de ses pièces être modiﬁ ées car ceci risque de vous exposer à un rayonnement laser et à des tensions potentiellement dangereux.

Assemblage de la platine (dans l’unité, partie du dessus)

Avant la lecture de ces instructions

La société Panasonic est heureuse de vous accueillir parmi le nombre grandissant des utilisateurs de ses appareils électroniques. Nous nous efforçons sans cesse de vous faire bénéﬁ cier des avantages de l’ingénierie électronique et mécanique de haute précision, laquelle préside à la fabrication d’appareils ne comportant que des composants soigneusement sélectionnés et assemblés par un personnel soucieux de la bonne réputation acquise par la qualité de son travail. Nous savons que cet appareil vous procurera de longues heures de plaisir dès que vous découvrirez la qualité, la ﬁ abilité et la valeur que nous avons intégrées dans cet appareil et vous aussi serez ﬁ er de faire partie des utilisateurs de nos produits.

Page 5

Préparatifs

Réglez le contacteur

d’allumage de votre véhicule en position ACC ou ON.

Appuyez sur [SOURCE]

tension

Première mise sous

(PWR: Alimentation).

C C A

N O

L’horloge est basé sur un système à 24 heures. Remarques:

• Réglez l’horloge quand “NO CT” apparaît sur l’afﬁ chage.

• Lors de la réception d’une station RDS de FM, le service de réglage de l’horloge (CT) met automatiquement à l’heure l’horloge.

• Appuyez longuement sur [] ou [] pour faire déﬁ ler les chiffres rapidement.

Sélection le mode radio AM. (“Radio

(AM [PO/GO]/FM )”)

Appuyez sur [DISP].

Appuyez sur [DISP] pendant plus de 2

secondes.

Réglage de l’horloge

Réglez les heures.

(afﬁ chage de l’horloge)

Les heures clignotent.

Heure saisie

Réglez les minutes.

[]: avance les minutes.

[]: recule les minutes.

Appuyez sur [DISP].

Minutes saisies

Terminé

[]: avance les heures. []: recule les heures.

Appuyez sur [DISP].

Les minutes clignotent.

Page 6

Accessoires

Manuel d’instructions

(English : YEFM285908) (Deutsch : YEFM285909) (Français : YEFM285910) (Nederlands : YEFM285911) (Svenska : YEFM285912) (Italiano : YEFM285913) (Español : YEFM285914) (Dansk : YEFM285915)

(Polski : YEFM285916) (Česky : YEFM285917) (Magyar : YEFM285918)

(Pуccкий : YEFM285919)

Quantité: 1 kit

Instructions d’installation

(English, Deutsch, Français, Nederlands : YEFM294288) (Svenska, Italiano, Español, Dansk : YEFM294289)

(Polski, Česky, Magyar, Pуccкий : YEFM294290)

Quantité: 1 kit

PAN EUROPEAN GUARANTEE

(Carte de garantie)

Quantité: 1

Kit d’installation (YEP0FZ5700)

Quantité: 1 kit

Plaque antiblocage

Boulon de ﬁ xation

(5 mm )

Cadre de montage

(YEFX0217263A)

Quantité: 1

Plaque de garniture

(YEFC051020)

Quantité: 1

Connecteur d’alimentation

(YEAJ02874)

Quantité: 1

Plaque frontale amovible

(YEFA131839A)

Quantité: 1

Remarques:

• Le nombre entre parenthèses au-dessous du nom de chaque accessoire représente la référence de la pièce pour l’entretien et la réparation.

• Les accessoires et leurs références sont sujets à changement sans préavis en vue de l’amélioration.

• Le cadre de montage et la plaque de garniture sont montés sur l’appareil principal lors de l’expédition.

Remarques:

• La télécommande pour le modèle CQ-C1505N est optionnelle (CA-RC80N).

• La télécommande optionnelle est disponible auprès de votre distributeur. (CA-RC80N)

Matsushita Electric Industrial Co., Ltd.

Web Site: http://panasonic.net

(CA-RC80N)

Mute/atténuation

Alimentation Mode (Source)

Bande Pause

Volume

Station Sélection de plage Avance rapide/ rembobinage

YEFM285910B FT1006-2116 Imprimé en Chine

Page 7

Remarques sur les disques

Si vous utilisez des CD commerciaux, ils doivent avoir l’une des deux étiquettes indiquées sur la droite. Certains disques CD de musique sont protégés contre la copie et ne peuvent pas être joués.

Comment tenir un disque

• Ne touchez jamais la surface inférieure du disque.

• Veiller à ne pas rayer la surface du disque.

• Ne pliez jamais un disque.

• Remettez le disque dans son boîtier après son utilisation.

Ne laissez pas les disques dans les endroits suivants:

• En plein soleil

• Près des appareils de chauffage de la voiture

• Dans des endroits sales, poussiéreux ou humides

• Sur les sièges ou le tableau de bord

Nettoyage des disques

Servez-vous d’un tissu sec et doux pour nettoyer en partant du centre du disque et en allant vers l’extérieur.

(CD-ROM, CD-R, CD-RW)

<Procédé Correct>

<Procédé incorrect>

Remarques sur les CD/supports CD

N’écrivez pas sur l’étiquette d’un disque à l’aide d’un stylo à pointe dure ou d’un stylo à bille.

•

Il se peut que vous rencontriez des difﬁ cultés pendant la lecture

de certains disques CD-R/RW enregistrés sur des graveurs CD (lecteurs de disques CD-R/RW) en raison de leurs caractéristiques d’enregistrement ou encore de la présence de saletés, d’empreintes digitales, de rayures, etc., à la surface du disque.

• Les disques CD-R/RW sont moins résistants aux températures et humidités élevées que les musiques CD ordinaires. C’est pourquoi il n’est pas recommandé de les laisser dans une voiture pendant de longs moments car ceci peut les endommager, voire empêcher leur lecture.

• Il est possible que l’appareil ne puisse pas lire un CD-R/RW à cause d’une incompatibilité entre le logiciel de gravure, le graveur (lecteur de CD-R/RW) et le CD.

• Ce lecteur ne peut pas lire les disques CD-R/RW si la session n’a pas été fermée.

• Ce lecteur ne peut pas lire les disques CD-R/RW qui contiennent des données autres que des données CD-DA ou MP3/WMA (comme les CD vidéo, etc.).

• Respectez rigoureusement les consignes relatives à la manipulations des disques CD-R/RW.

Face étiquetée

Étiquettes créées par une imprimante, ﬁ lms ou feuilles de protection

Disques avec des étiquettes autocollantes

Des difﬁ cultés peuvent survenir lors de la lecture des ﬁ chiers

• MP3/WMA ou à l’afﬁ chage de leurs informations enregistrés avec un certain type de logiciel de gravure ou certains graveurs de CD.

• L’extension de ﬁ chier “.mp3” ou “.wma” doit être assignée à chaque ﬁ chier selon le format du ﬁ chier.

• Cet appareil n’est pas doté de la fonction de liste de lecture.

• Bien que l’enregistrement multisession est pris en charge, l’utilisation de la fonction “Disc-at-Once” (d’un seul jet) est recommandée.

Disques de forme irrégulière

Disques avec des rayures ou des parties manquantes

Systèmes de ﬁ chiers pris en charge

ISO 9660 niveau 1/ niveau 2, Apple Extension à la norme ISO 9660, Joliet, Romeo

Remarque: Les formats Apple HFS, UDF 1.50, CD en mode MIX, et CD Extra ne sont pas pris en charge.

Formats de compression

(Recommendations: “Points importants à ne pas oublier lors de l’enregistrement de ﬁ chiers MP3/WMA” à droite.)

Enregistrement des ﬁ chiers MP3/WMA sur un support CD

• Il vous est recommandé de minimiser les risques de créer un disque qui contient deux sortes de ﬁ chiers CD-DA et des ﬁ chiers MP3/WMA.

•

Si les ﬁ chiers CD-DA sont sur le même disque que les ﬁ chiers

MP3 ou WMA, les morceaux de musique risquent de ne pas être lus dans l’ordre voulu ou de ne pas être lus du tout.

•

Quand des données MP3 et WMA sont enregistrées sur un même

Remarques à propos des disques CD-R/RW

disque, utilisez des dossiers différents pour chaque type de données.

• N’enregistrez pas de ﬁ chiers autres que des MP3/WMA ni de dossiers inutiles sur un disque.

• Le nom du ﬁ chier MP3/WMA doit être ajouté selon les règles habituelles, telles que décrites ci-après et conformément aux règles de chaque système de ﬁ chier.

• MPEG 1 audio layer 3 Taux binaire: 32 k–320 kbps VBR: Oui Fréquence d’échantillonage: 32, 44,1 ou 48 kHz

• Windows Media Audio v. 7, 8, 9* Taux binaire: 32 k–192 kbps VBR: Oui Fréquence d’échantillonage: 32, 44,1 ou 48 kHz

WMA 9 Professional/LossLess/Voice ne sont pas pris en charge.

• MPEG 2 audio layer 3 Taux binaire: 8 k–160 kbps VBR: Oui Fréquence d’échantillonage: 16, 22,05 ou 24 kHz

Page 8

Remarques à propos du MP3/WMA

Remarque: Le logiciel codage et de gravure de MP3/WMA n’est pas fourni avec cette appareil.

Points importants à ne pas oublier lors de l’enregistrement de ﬁ chiers MP3/WMA

Problèmes communs

•

Un débit binaire élevé et à une fréquence d’échantillonnage élevée

sont recommandés pour bénéﬁ cier d’une qualité audio supérieure.

•

La sélection VBR (débit binaire variable) n’est pas recommandée

parce que la durée de lecture n’est pas afﬁ chée convenablement et des sauts de passage peuvent se produire.

• La qualité de lecture audio diffère selon les circonstances de

codage. Pour plus d’informations, référez-vous au manuel de l’utilisateur de vos logiciels de codage et de gravure.

MP3*

•

Il vous est recommandé de régler le débit binaire sur “128 kbps ou plus” et “ﬁ xe”.

* La technologie de codage audio MPEG Layer-3 audio est

sous licence de Fraunhofer IIS and Thomson.

WMA

•

Il vous est recommandé de régler le débit binaire sur “64 kbps ou plus” et “ﬁ xe”.

• Ne réglez pas l’attribut de protection de copie sur le ﬁ chier

WMA, aﬁ n de permettre à l’appareil de le lire.

Attention

• N’attribuez jamais l’extension de nom de

ﬁ chier “.mp3” ou “.wma” à un ﬁ chier qui n’est pas au format MP3/WMA. Le bruit produit pourrait non seulement endommager les haut-parleurs, mais également votre ouïe.

Informations afﬁ chées

Elément afﬁ chés

• CD-TEXT

Titre du disque Titre de l’album Titre de la plage Nom du titre/de l’artiste

• MP3/WMA • WMA (Etiquette WMA)

Remarques à propos du MP3/WMA

Nom du dossier Titre de l’album Nom du ﬁ chier Nom du titre/de l’artiste

Caractères afﬁ chables

•

Longueur affichage de nom de fichier/dossier : jusqu’à 32 caractères. (Les noms de fichier et de dossier unicodés possèdent un nombre de caractères affichables réduit de moitié.)

• Le format du nom des ﬁ chiers et des dossiers se conforment

à la norme de chaque système de ﬁ chier. Pour plus de détails, référez-vous aux instructions du logiciel de gravure.

• Le jeu de caractères ASCII et des caractères spéciaux dans

chaque langue peuvent être afﬁ chés.

• MP3 (Etiquette ID3)

Remarques:

•

Avec certains logiciels de gravure avec lesquels les ﬁ chiers au format MP3/WMA ont été codés, les informations de caractère risquent de ne pas être afﬁ chées convenablement.

• Les caractères et les symboles non visualisables sont

remplacés par un astérisque (

Ordre de sélection de dossier/ordre lecture de ﬁ chier

Dossier racine (Répertoire racine)

Arborescence 1 Arborescence 2 Arborescence 3 Arborescence 4 ................. Arborescence 8

Nombre maximal de ﬁ chiers/dossiers

• Nombre maximal de ﬁ chiers: 999

• Nombre maximal de ﬁ chiers dans un dossier: 255

• Nombre maximal d’arborescences: 8

• Nombre maximal de dossiers: 255 (Dossier racine inclus.)

Remarques:

• Cet appareil compte le nombre de dossiers indifféremment

de la présence ou de l’absence de ﬁ chiers MP3/WMA.

• Si le dossier sélectionné ne contient pas de ﬁ chiers MP3/

WMA, le ﬁ chier MP3/WMA le plus proche dans l’ordre de lecture sera lu.

• L’ordre de lecture peut être différent de celui d’autres

lecteurs MP3/WMA pour un même disque.

• Le mot “ROOT” apparaît à la place du nom de dossier racine.

Windows Media, et le logo Windows sont des marque de commerce, ou des marques déposées de Microsoft Corporation aux États-Unis et/ou d’autres pays/régions.

Sélection de dossiers

Dans l’ordre

Sélection de ﬁ chiers

Dans l’ordre

(Max.)

Mentions légales

Il est interdit de par la loi sur les droits d’auteur de copier, distribuer et de livrer des matériaux protégés par les droits d’auteur tels que de la musique sans l’approbation préalable du détenteur des droits d’auteur sauf s’il est prévu d’en faire usage de divertissement personnel.

Aucune garantie

La description ci-dessus se conforme à nos enquêtes datant de septembre 2006. Il ne s’agit pas d’une garantie de capacité de reproduction et d’afﬁ chage des MP3/WMA.

Page 9

Entretien/Fusible

Cet appareil est conçu et fabriqué aﬁ n de nécessiter seulement un minimum d’entretien. Utilisez un tissu sec et doux pour effectuer le nettoyage habituel de l’extérieur. N’utilisez jamais de benzine, diluant ou autres dissolvants.

l’appareil

Nettoyage de

Si le fusible saute, consulter votre distributeur ou le centre de dépannage autorisé Panasonic le plus proche pour le remplacer.

Avertissement

Utiliser les fusibles spéciﬁ és à ampérage spéciﬁ é (15 A). L’utilisation de substituts ou de fusibles différents dont l’ampérage

•

est supérieur ou le raccordement direct de l’appareil sans passer par l’intermédiaire d’un fusible risque de provoquer un

Fusible

incendie voire endommager sérieusement l’appareil. Si le fusible de remplacement saute, se renseigner auprès du centre de service de service après-vente Panasonic agréé le plus proche.

Système antivol

L’appareil est équipé d’une façade amovible. Sans sa façade, l’autoradio ne peut absolument pas fonctionner.

Attention

• La façade amovible n’est pas étanche. Ne l’exposez pas à

l’eau ni à une humidité excessive.

•

N’essayez jamais de retirer la façade amovible en conduisant.

•

Ne laissez pas la façade amovible sur le tableau de bord ou dans

un endroit susceptible de devenir excessivement chaud.

Enlever la façade

Mettez l’appareil hors tension.

Appuyez sur []. La façade s’ouvre.

Enlevez-la en tirant vers vous.

Mettez la façade dans le boîtier.

(Système antivol)

• Ne touchez pas aux contacts de la façade amovible ni

à ceux de l’appareil principal, qui peuvent entraîner de mauvais contacts électriques par la suite.

• Si des substances sales ou étrangères se sont déposées

sur les contacts, retirez-les soigneusement avec un chiffon sec et propre.

Remettre la façade en place

Faites glisser le côté gauche de la façade

pour la mettre en place.

Appuyez sur l’extrémité droite de la façade

jusqu’à entendre un déclic.

[]

Enlever/Remettre la façade







Page 10

Caractéristiques techniques

Alimentation

Puissance consommée

Puissance de sortie maximale

Puissance de sortie

Gamme de déﬁ nition Graves/Aigus

Impédance de haut-parleur

Tension de sortie préampli.

Impédance de sortie préampli.

Dimensions (L x H x P)

Poids

Entrée AUX avant

Fréquence d’échantillonnage

Convertisseur NA

Type de tête d’analyse

Source d’éclairage

Longueur d’onde

Réponse en fréquence

Rapport signal sur bruit

Lecteur de CDRadio Généralités

Distorsion harmonique totale

Pleurage et scintillement

Séparation de canal

Impédance d’entrée

Entrée externe permise

Connecteur

12 V, courant continu (11 V – 16 V), Tension d’essai 14,4 V, borne négative à la masse Moins de 2,1 A (Mode CD, 0,5 W, 4 canaux) 50 W x 4 canaux (à 1 kHz), volume au maximum 22 W x 4 (DIN 45 324, à 4 )

Graves: ±12 dB à 100 Hz, Aigus : ±12 dB à 10 kHz

4 – 8  2,5 V (mode CD, 1 kHz, 0 dB)

200 

178 x 50 x 160 mm 1,3 kg

10 k 2,0 V 3,5 mm  Mini-broches stéréo

Sur-échantillonnage 8 fois Système DAC 1 bit Astigma 3 faisceaux Laser à semi-conducteur 790 nm 20 Hz – 20 kHz (±1 dB) 96 dB 0,01 % (1 kHz) En-dessous des limites mesurables 75 dB

Gamme de fréquences

Sensibilité utilisable

Séparation stéréo

AM (PO)

Gamme de fréquences

Sensibilité utilisable

AM (GO)

Gamme de fréquences

Sensibilité utilisable

Remarques:

• Les caractéristiques techniques et la conception peuvent être soumis à modiﬁ cation sans préavis pour raison d’améliorations.

• Certains chiffres et certaines illustrations contenus dans ce manuel peuvent être différentes de votre appareil.

87,5 MHz – 108 MHz 6 dB/µV (S/N 30 dB) 35 dB (à 1 kHz)

531 kHz – 1 602 kHz 28 dB/µV (S/N 20 dB)

153 kHz – 279 kHz 32 dB/µV (S/N 20 dB)

Page 11

Généralités

selectionne une source. (PWR) (Alimentation) allume ou éteint l’autoradio.

[VOL] (Volume)[SOURCE] (Source)

[TA/AF]

 “Système de

( données radio (RDS) dans la radiodiffusion FM”)

[MUTE]

active ou désactive la coupure du son. (SQ) (Qualité du son) sélectionne un type de son (SQ). (Maintenez-le appuyé pendant plus de 1 seconde.)

Capteur de télécommande

Allumer/Eteindre

Réglez le contacteur d’allumage de votre véhicule en position ACC ou position ON.

Allumer: Appuyez sur [SOURCE] (PWR).

Eteindre: Appuyez sur [SOURCE] (PWR)

pendant plus de 1 seconde.

Sélection de la source

Appuyez sur [SOURCE] pour modiﬁ er la source.

Radio

Lecteur de

Réglage du volume

(Gamme de réglage: 0 à 40, Par défaut: 18) Tournez la molette [VOL].

MUTE (Muet)

Fonctions générales

Activer: Appuyez sur [MUTE]. (

s’allume.) Désactiver: Appuyez sur [MUTE] une nouvelle fois.

Attention

•

Baissez le volume avant de

connecter l’appareil à la borne AUX.

Dans le cas contraire, les haut-parleurs

pourraient être exposés à un fort volume qui risquerait de les endommager, en même temps que votre ouïe.

SQ (Qualité du son)

La fonction SQ vous permet de sélectionner un type d’équaliseur d’une l’accorder au type de musique que vous écoutez.

Maintenez la touche [MUTE] (SQ) appuyée (Qualité du son) pendant au moins 1 seconde pour sélectionner le type de son (SQ), comme indiqué ci dessous :

Entrée

auxiliaire

Remarques:

• Si aucune opération n’est effectuée pendant plus de 5

secondes dans le au mode normal.

•

Les réglages de SQ, des graves et des aigus inﬂ uent les uns sur les autres. Si cette inﬂ uence provoque une distorsion du signal

audio, effectuez de nouveau le réglage des graves,

des aigus ou du volume.

•

Pour plus d’informations sur les réglages des basses, des aigus,

de la balance et fader, reportez-vous aux Paramètres audio.

*[AUX] (AUX IN) (3,5 mm  stéréo)

D’une sortie de ligne du périphérique de son/audio externe (par ex. lecteur audio a mémoire ﬂ ash, lecteur du disque dur, etc.)

*Entrée auxiliaire:

simple pression de bouton pour

(FLAT) réponse en fréquence linéaire: n’accentue aucune partie. (Par défaut) (ROCK) son rapide et intense: accentue les basses et les aigus. (POP) son à gamme étendue et profonde: accentue légèrement les basses et les aigus. (VOCAL) son clair: accentue les sonorités moyennes et ampliﬁ e légèrement les aigus.

mode de sélection SQ, l’afﬁ chage revient

Page 12

Radio (AM [PO/GO]/FM)

[SOURCE] (Source) sélectionne une source.

[DISP] (Afﬁ chage) commute les informations afﬁ chées.

[BAND]

sélectionne une bande dans la source radio. (APM) (Mémoire de présyntonisation automatique) exécute l’APM sur la source radio. (Maintenez-le appuyé pendant plus de 2 secondes.)

[TUNE ] [TUNE ]

augmenter/baisser la fréquence. (Maintenez-le appuyé pendant plus de 0,5 seconde pour lancer la recherche de stations.)

[1] à [6] sélectionne une station pré-enregistrée dans la source radio, et enregistre la station actuelle. (Maintenez-le appuyé pendant plus de 2 secondes.)

Appuyez sur [SOURCE] pour sélectionner

la source radio.

Appuyez sur [BAND] pour sélectionner une

bande de réception.

Choisissez une station.

Organigramme de fonctionnement

Réglage de la fréquence

[TUNE ]: Inférieure [TUNE ]: Supérieure

Remarque: Maintenez le bouton enfoncé plus de 0,5

seconde puis relâchez-le pour chaque recherche de station.

Sélection la station préréglée

Appuyez sur le bouton de préselection correspondant, compris entre [1] et [6] pour appeler une station présélectionnée.

Page 13

Bande Fréquence Numéro préréglé

s’allume pendant la réception d’un signal stéréo FM.

Afﬁ chage de la source radioPrésyntonisation des stations

Modiﬁ cation de l’afﬁ chage

Appuyez sur [DISP] pour changer l’afﬁ chage. Mode AM (PO/GO):

Bande/fréquence

CT (Afﬁ chage horaire d’horloge)

Mode FM (non RDS):

Bande/fréquence

Mode RDS:

PS (Nom du service de

programme)

Bande/fréquence

Un nombre maximum de 6 stations peuvent être présyntonisées respectivement dans les gammes AM, FM1, FM2, et FM3. Les stations pré-enregistrées peuvent être appelées en appuyant sur [1] à [6].

Mémoire de présyntonisation automatique (APM)

Frâce à cette fonction, les stations dont la réception est bonne seront automatiquement enregistrées dans la mémoire de présélectionne.

Choisissez une bande.

Appuyez sur [BAND] (APM) pendant plus

de 2 secondes.

Les stations présyntonisées dans les meilleures conditions de réception sont reçues pendant 5 sec. chacune après avoir effectué la présyntonisation des stations (SCAN). Pour interrompre le balayage, appuyez sur l’un des boutons compris entre [1] et [6].

Remarque: Les nouvelles stations remplacent celles précédemment enregistrées.

Présyntonisation manuel de station

Choisissez une station.

Maintenez appuyé l’un des boutons de

présélection entre [1] et [6] pour plus de 2 secondes.

(clignote une fois)

Remarque: Les nouvelles stations remplacent celles précédemment enregistrées.

Page 14

Lecteur (lecteur de CD)

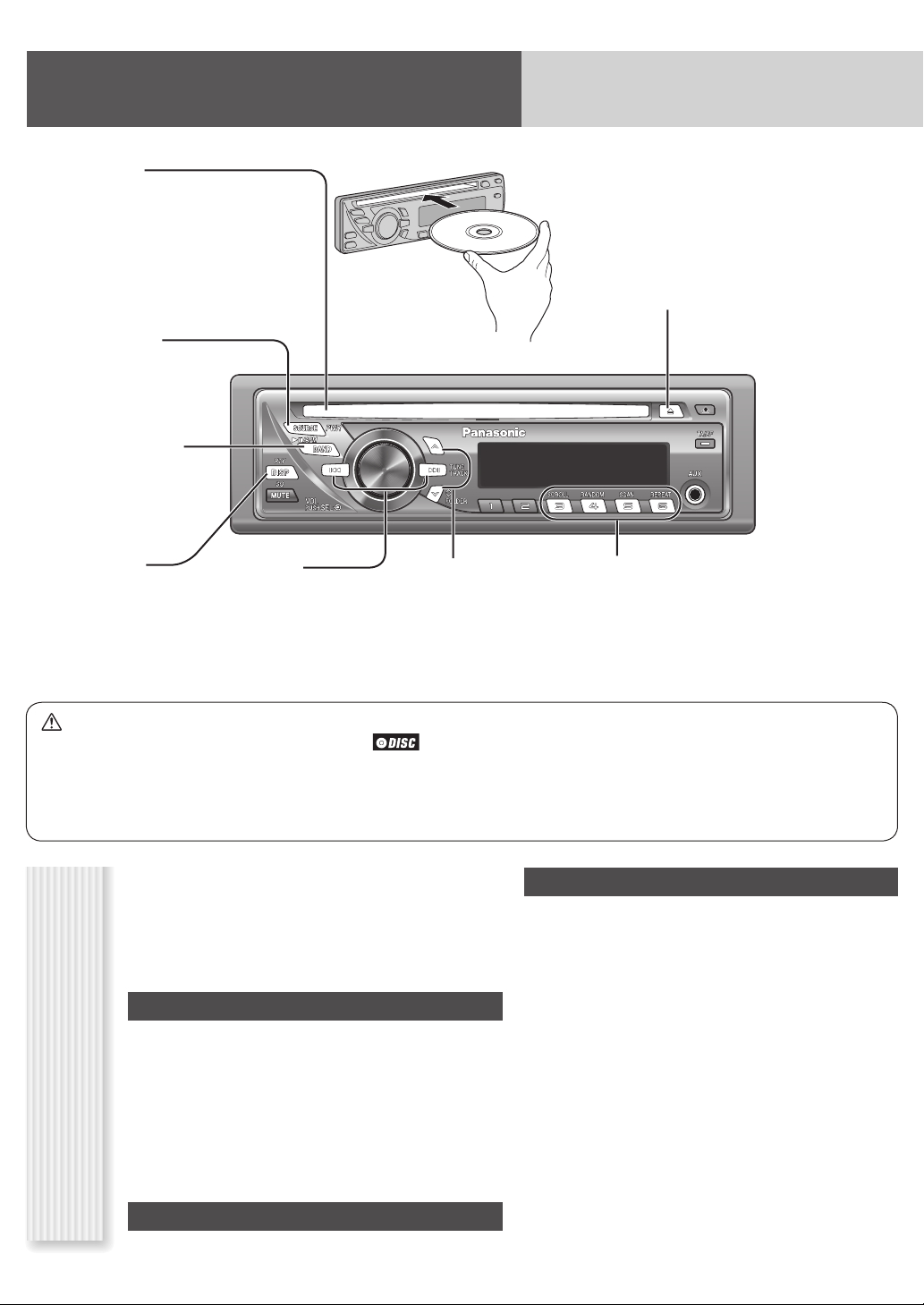

Fente à disque

Charger un disque dont la face imprimée est dirigée vers le haut. Remarque: Un disque possédant à la fois des données CD-DA et MP3/WMA peut ne pas être lu normalement.

[SOURCE] (Source) sélectionne une source.

() (Lecture/Pause) active la pause ou la lecture en source Lecteur.

[] (Ejection) éjecte le disque.

[DISP] (Afﬁ chage) commute les informations afﬁ chées.

[] []

en mode lecture, passent à la plage/le ﬁ chier précédent(e)/ suivant(e). Maintenez l’un des boutons appuyé pour avancer ou rembobiner la lecture.

Attention

• N’insérez pas de disque lors que l’indicateur est

allumé.

• Référez-vous aux sections “Remarques sur les

disques” et “Remarques à propos du MP3/WMA”.

• Cet appareil ne prend pas en charge les disques de 8 cm.

Appuyez sur [SOURCE] pour sélection la

source Lecteur de CD.

Sélectionner une section en particulier.

Sélection de piste/ﬁ chier

Appuyez sur [] / [].

Remarque: Pour effectuer une avance rapide ou un

rembobinage, maintenez l’un de ces boutons appuyé.

[] []

passe au dossier précédent/suivant.

• Si vous avez inséré un disque 8 cm et que vous ne pouvez pas

l’éjecter, éteignez puis rallumez le contact de votre voiture, puis appuyez sur [] (Ejection).

• N’introduisez pas de corps étrangers dans la fente de chargement

de disque.

[4] (RANDOM)/[5] (SCAN)/[6] (REPEAT)

active ou désactive le mode de lecture sélectionné.

[3] (SCROLL)

fait déﬁ ler les informations afﬁ chées.

Pause

Appuyez sur [BAND] (). Appuyer une nouvelle fois sur le bouton pour annuler.

Lecteur de CD (disque CD-DA):

Plage précédente/suivante

Lecteur de CD (disque MP3/WMA):

Fichier précédent/suivant

Organigramme de fonctionnement

Sélection de dossier (MP3/WMA)

Appuyez sur [] / [].

Page 15

Afﬁ chage du mode CD-DA

Numéro de la plage Temps de lecture

Modiﬁ cation de l’afﬁ chage

Appuyez sur [DISP] pour changer l’afﬁ chage.

Lecteur de CD (disque CD-DA): Lecteur de CD (disque MP3/WMA):

Normal

S’allume lorsqu’un disque est introduit.

Afﬁ chage du mode MP3/WMA

Numéro de dossier

s’allume lorsque la sélection aléatoire, la répétitionou l’exploration de dossier est appliquée.

Numéro de ﬁ chier

Afﬁ chage de la source LecteurAléatoire, Répétition, Scan

Lecture aléatoire

Toutes les chansons disponibles (plages/ﬁ chiers) sont lues dans un ordre aléatoire.

Appuyez sur [4] (RANDOM). Appuyer une nouvelle fois sur le bouton pour annuler.

Mode Lecture indicateurs

Titre du disque

Titre de la plage

Horloge

Temps de lecture

Nom du dossier/ Album*

Nom du ﬁ chier/Titre, artiste*

Horloge

*Etiquette ID3/WMA activée/désactivée

Maintenez [3] appuyé pendant plus de 2 secondes.

Le titre de l’album et le titre de la chanson/nom de l’artiste sont afﬁ chés.

(Par défaut)

Le nom du dossier/ﬁ chier

Remarques:

• Pour faire déﬁ ler le texte, appuyez sur [3] (SCROLL).

• “NO TEXT” s’afﬁ che lorsqu’il n’y a pas d’informations sur le disque.

sont afﬁ chés.

Sélection aléatoire de dossier (MP3/WMA)

Le dossier actuel est répété.

Maintenez [6] (REPEAT) appuyé pendant plus de 2 secondes. Maintenez la touche enfoncée une nouvelle fois pour annuler.

Sélection aléatoire de dossier (MP3/WMA)

Tous les ﬁ chiers du dossier actuel sont lus dans un ordre aléatoire.

Maintenez [4] (RANDOM) appuyé pendant plus de 2 secondes. Maintenez la touche enfoncée une nouvelle fois pour annuler.

Lecture en répétition

La chanson actuelle (plage/ﬁ chier) est répétée.

Appuyez sur [6] (REPEAT). Appuyer une nouvelle fois sur le bouton pour annuler.

Lecture Scan

Les 10 premières secondes de chaque chanson (plages/ ﬁ chiers) sont lues à la suite.

Appuyez sur [5] (SCAN). Appuyer une nouvelle fois sur le bouton pour annuler.

Lecture Scan de dossier (MP3/WMA)

A partir du prochain dossier, les 10 premières secondes du premier ﬁ chier de chaque dossier seront lues à la suite.

Maintenez [5] (SCAN) appuyé pendant plus de 2 secondes. Maintenez la touche enfoncée une nouvelle fois pour annuler.

Page 16

En cas de difﬁ culté

Lorsque vous soupçonnez qu’il existe un problème

Vériﬁ ez les indications ci-dessous et prenez les dispositions indiquées. Si les suggestions indiquées ne permettent pas de résoudre le problème, il est recommandée d’amener l’unité au centre de dépannage autorisé Panasonic le plus proche. Le produit doit uniquement être réparé par une personne qualiﬁ ée. Veuillez conﬁ er le contrôle et la réparation à des professionnels. Panasonic ne pourra pas être tenu pour responsable des des accidents survenant à la suite d’une négligence de contrôle de l’unité ou en raison de réparations faites par vos propres moyens.

Ne prenez jamais de mesure notamment celles qui sont mentionnées en italique dans les rubriques “Solution” décrites ci-dessous car elles représentent un trop grand risque pour être appliquées par les utilisateurs eux-mêmes.

Problème Solution

Problèmes communs

• Démarrez le moteur. (Ou tournez le

contact sur a position ACC.)

• Vériﬁ ez le câblage. (câbles de batterie,

Appareil non

alimenté

Aucun son

Bruit

Absence de son

dans le haut-parleur

d’alimentation, de masse, etc.)

•

Le fusible a sauté (Contactez le centre de

dépannage Panasonic le plus proche.)

•

Demandez à un professionnel de remplacer le fusible.

•

Assurez-vous d’utiliser un fusible de même puissance.

• Désactivez le mode MUTE.

• Vériﬁ ez le câblage.

•

Attendez que la buée disparaisse avant

d’allumer l’appareil.

• Assurez-vous que la masse est établie de

façon appropriée.

• Réglez la balance et le fondu.

• Vériﬁ ez le câblage.

gauche, droit, avant

ou arrière

Inversion des canaux

de haut-parleurs

• Connectez correctement les ﬁ ls des haut-

parleurs.

gauche et droit

Lecteur de CD

Aucun son, ou

le disque est

automatiquement

éjecté

Le son saute ou est

de mauvaise qualité

Saut du son dû

aux vibrations

Impossible

d’éjecter le

disque

• Insérez correctement le disque.

• Nettoyez le disque.

• L’angle d’inclinaison maximal est de 30°.

• Fixez l’appareil.

•

Appuyez sur

toujours de s’éjecter, contactez votre centre de réparation Panasonic le plus proche.

[]

. Si le disque refuse

Avertissement

• N’utilisez pas l’appareil dans un état anormal, par exemple, ne

produisant pas de son ou dégageant de la fumée ou une odeur désagréable, car cet état peut causer une inﬂ ammation ou une électrocution. Cessez immédiatement d’utiliser l’appareil et consultez votre revendeur.

• N’essayez jamais de réparer vous-même l’appareil, car cela est

dangereux.

Problème Solution

Radio

• Passez à une autre station dont l’onde

est plus intense.

Bruit fréquent

Les données présélectionnées ont été effacées

• Assurez-vous que la masse est établie de

façon appropriée sur le point d’attache de l’antenne.

• Lorsque le connecteur d’alimentation ou

la batterie est déconnecté(e), la mémoire des stations présélectionnées est effacée pour revenir aux paramètres par défaut.

Messages d’erreur afﬁ chés

(Le disque est automatiquement éjecté.) Le disque est sale ou à l’envers.

• Vériﬁ ez le disque.

(Le disque est automatiquement éjecté.) Le disque est rayé.

• Vériﬁ ez le disque.

Aucun fonctionnement pour une raison inconnue.

• Si le fonctionnement normal n’est

toujours pas rétabli, adressez-vous à votre distributeur ou au service de réparation Panasonic le plus proche pour demander un service de dépannage.

Impossible de lire le ﬁ chier

• Vériﬁ ez le disque.

Un ﬁ chier WMA peut être verrouillé pour raison de droits d’auteur.

• Il est impossible de lire un ﬁ chier

verrouillé pour raison de droits d’auteur.

Page 17

Système de données radio (RDS) dans la radiodiffusion FM

Les fonctions utiles telles que AF, TA, PTY sont disponibles dans les zones équipées pour une réception RDS (Système de données radio).

Certaines stations FM diffusent des données supplémentaires compatibles avec RDS. Cet autoradio offre des fonctions utiles en utilisant ces données. La disponibilité du service RDS varie en fonction des régions. Notez que si le service RDS n’est pas disponible dans la région où vous vous trouvez, le service suivant n’est pas disponible non plus. Les fonctions suivantes sont disponibles lors de la réception des stations RDS.

AF (Fréquence déroutée)

Les fonctions suivantes sont disponibles quand le mode AF est actif (

• Lorsque les conditions de réception sont médiocres, une

station dont les conditions de réception sont meilleures est automatiquement syntonisée.

• Pendant l’exécution du mode APM, seules les stations RDS

sont sélectionnées.

• Pendant le rappel d’une station présyntonisée, la station

présentant les meilleures conditions de réception est automatiquement sélectionnée. (BSR Recherche des meilleures stations)

Remarques:

• La sensibilité AF peut être ajustée.

• La gamme AF disponible peut être ajustée. (“Paramètres

de la fonction”)

allumé.)

TA (Informations routières)

Qu’est-ce que RDS?AF (Fréquence déroutée)

Les fonctions suivantes sont disponibles quand le mode TA est actif (

• Une station TP est automatiquement recherchée et reçue dès

l’instant de passage au mode TA en cas de réception d’une station non TP ou de faible réception d’une station TP.

• Pendant l’exécution d’une recherche de station ou du mode

APM, seules les stations TP sont sélectionnées.

• Lorsque la fonction TA est activée, l’appareil, même en autre

mode, se met automatiquement en mode autoradio et émet des informations routières dès que cellesci commencent. Lorsque les informations routières sont terminées, l’appareil se remet dans le mode précédent. (Mode d’attente TA)

allumé.)

PTY (Type de Programme)

Les fonctions suivantes sont disponibles quand le mode PTY est actif.

• Le PTY de la station reçue apparaît.

• Les programmes peuvent être recherchés par PTY.

Remarque: La langue du PTY peut être sélectionnée.

 “Paramètres de la fonction”)

(

Autres fonctions de RDS

CT (Afﬁ chage horaire d’horloge)

L’horloge est réglée automatiquement.

PS (Nom du service de programme)

Comme pour la fréquence, le nom de la station diffuse apparaît.

EON (Rehaussement des autres réseaux)

Les informations RDS sont constamment mises à jour en réponse à la position actuelle.

EON-TA

Les informations routières diffusées par les stations du réseau actuel et des autres réseaux peuvent être reçues.

Réception d’annonce d’informations d’urgence

L’annonce d’informations d’urgence apparaît automatiquement sur l’afﬁ chage quand elle est reçue.

Niveau AF

Maintenez [TA] (AF) appuyé pendant plus de 2 secondes pour sélectionner le niveau d’AF.

Sensibilité faible du fonctionnement AF. (Par défaut)

Sensibilité haute du fonctionnement AF.

Lorsque le réseau AF d’une station RDS n’est pas nécessaire.

PI Seek (Exploration par identiﬁ cation de programme)

Si la réception se détériore lorsque vous appelez une station présélectionnée, appuyez sur le même bouton du numéro de la station présélectionnée. La même station, avecune meilleure réception, est recherchée. Appuyez de nouveau sur le même bouton pour annuler.

(clignote)

Remarque: Pour le mode d’exploration PI Seek, annulez d’abord le mode TA, puis exécuter le mode d’exploration PI Seek.

Page 18

TA ON/OFF

Appuyez sur [TA] pour basculer entre l’activation et la désactivation TA.

Remarques:

• Il n’est pas possible d’effectuer cette opération à partir de la

télécommande.

• L’information routière est disponible en mode monaural.

routières)

• Ajuster le volume TA uniquement pendant la réception d’une

station TA.

Information routière uniquement (TA Muet)

Pour écouter uniquement les informations routières, activez le mode TA et réglez le volume sur 0 en mode FM. Une fois que l’information commence, le volume passe au volume du mode TA.

PTY ON/OFF

Maintenez [DISP] (PTY) pendant plus de 2 secondes pour basculer entre l’activation et la désactivation du mode PTY.

Recherche de programme par PTY

Les programmes peuvent être recherchés en utilisant la fonction PTY qui a été préréglée à l’origine.

Appuyez sur [1] à [6] pour sélectionner PTY dans le mode PTY.

Type de programme Table des matières

1 NEWS NEWS 2 SPEECH AFFAIRS, INFO, EDUCATE, DRAMA,

3 SPORT SPORT 4 POP M POP M 5 CLASSICS CLASSICS 6 MUSIC ROCK M, EASY M, LIGHT M,

Une autre station ayant le même PTY est recherchée en appuyant sur [BAND].

PTY (Type de Programme) TA (Informations

Remarques:

• S’il n’existe aucune station du type de programme

correspondant, “NONE” est afﬁ ché.

• Un PTY désiré apparaît pendant 5 secondes.

• Le contenu préréglé peut être modiﬁ é.

CULTURE, SCIENCE, VARIED, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, DOCUMENT

OTHER M, JAZZ, COUNTRY, NATION M, OLDIES, FOLK M

Sélection détaillée de PTY

Appuyez sur [] ou [] pour

sélectionner PTY.

SPEECH  MUSIC  NEWS  AFFAIRS  INFO  SPORT  EDUCATE  DRAMA  CULTURE  SCIENCE  VARIED  POP M  ROCK M  EASY M  LIGHT M  CLASSICS  OTHER M  WEATHER FINANCE  CHILDREN  SOCIAL  RELIGION  PHONE IN  TRAVEL  LEISURE  JAZZ  COUNTRY  NATION M  OLDIES  FOLK M  DOCUMENT

Appuyez sur [BAND].

La recherche commence.

Remarques:

• Pour interrompre la recherche, appuyer sur [BAND] (SET).

• S’il n’existe aucune station du type de programme

correspondant, “NONE” est afﬁ ché.

Changement de préréglage de PTY

Les préréglages d’origine PTY peuvent être modiﬁ es comme vous le souhaitez.

Choisissez un PTY que vous souhaitez

prérégler.

Suivez la procédure de préréglage

habituelle. ( stations” dans “Radio (AM [PO/GO]/FM)”)

 “Présyntonisation des

Page 19

Paramétrage audio

[VOL] (Volume) sélectionne une valeur dans le menu audio. (PUSH SEL) (Appuyez pour sélectionner) sélectionne des éléments dans le menu audio. [DISP] (Afﬁ chage) quitte le menu audio.

Appuyez sur [VOL] (PUSH SEL) pour afﬁ cher le menu audio.

Remarque: L’écran retourne en mode d’afﬁ chage normal si aucune opération n’est exécutée en moins de 7 secondes

menu audio (2 secondes en réglage général de volume).

Appuyez sur [VOL] (PUSH SEL) pour

sélectionner le mode à régler.

(Gamme de réglage: 0 à 40, Par défaut: 18)

(Gamme de réglage: –12 dB à +12 dB (par palier de 2 dB), Par défaut: 0 dB)

Menu audio

(Gamme de réglage: 15 niveaux chacun, CNT (centre) par défaut)

Volume

Graves

Aigus

Balance

Fondu

Tournez la molette [VOL] dans le sens

des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre pour effectuer le réglage.

: Haut : Bas

: Augmenté : Diminué

: Canal droit rehaussé : Canal gauche rehaussé

(Gamme de réglage: 15 niveaux chacun, CNT (centre) par défaut)

Remarques:

• Lorsque le fondu est réglé sur avant, la sortie préampli (arrière) est diminuée. Pour plus d’informations sur les réglages SQ (Qualité de son), référez-vous à la section Généralités.

•

Les réglages de SQ, des graves et des aigus inﬂ uent les uns sur les autres. Si cette inﬂ uence provoque une distorsion du signal audio, effectuez de nouveau le réglage des graves, des aigus ou du volume.

: Canal avant rehaussé : Canal arrière rehaussé

Page 20

Paramètres de la fonction

[VOL]

sélectionne une valeur dans le menu fonction. (PUSH SEL) (Appuyez pour sélectionner) sélectionne des éléments dans le menu fonction. [DISP] (Afﬁ chage) quitte le menu fonction.

Maintenez

Remarque: Si aucune opération n’est effectuée pendant plus de 7 secondes dans le mode de sélection fonction, l’afﬁ chage revient au mode normal

Appuyez sur [VOL] (PUSH SEL) pour

sélectionner le mode à régler.

Le bruit est réduit de manière signiﬁ cative lorsque des signaux faibles sont reçus d’une station de la bande FM. (Par défaut: OFF)

Seules les stations proposant une bonne réception sont détectée dans une recherche de station. (Par défaut: OFF)

(Par défaut: OFF) Remarque: Lorsque le mode régional est activé (ON) ou

Menu fonction

désactivé (OFF), le mode AF s’allume automatiquement.

[VOL] (PUSH SEL)

FM mode monaural

FM mode local

AM mode local

Régional RDS

appuyé pendant plus de 2 secondes pour appeler l’afﬁ chage du menu fonction.

Tournez la molette

[VOL]

dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre pour effectuer le réglage.

[FM]

[AM]

[FM]

MONO OFF

MONO ON

allumé.)

( LOCAL OFF

LOCAL ON

allumé.)

( LOCAL OFF

LOCAL ON

allumé.)

( La fréquence change

aussi pour les programmes reçus à l’extérieur de la région. La fréquence change uniquement pour les programmes reçus dans la région.

Langue PTY RDS

(Par défaut: ENGLISH)

Change la couleur d’éclairage des boutons

Vous pouvez sélectionner la couleur de l’éclairage des boutons. (Par défaut: Vert)

AUX ignoré

Si AUX n’est pas utilisé, le mode de l’éntrée auxiliaire est ignoré. lors de la sélection de la source. (Par défaut: ON (AUX non ignoré))

Anglais

Suédois

Vert

Rouge

AUX non ignoré.

AUX ignoré.

Page 21

Before Wiring/Vor der Verdrahtung/

Avant le câblage/Voor het aansluiten van de bedrading

Exclusively operated with 12 V battery with negative (–) ground. Connect the power lead (red) very last.

(for non-ISO connector)

Connect the battery lead (yellow) to the positive (+) terminal of the battery or fuse block terminal (BAT). (for non-ISO

connector)

Strip about 5 mm of the lead ends for connection.

(for non-ISO connector)

Apply insulating tape to bare leads. Secure loosened leads.

Dieses Gerät ist ausschließlich für den Anschluss an Bordnetze mit 12 V Batterie und negativer (–) Klemme an Masse bestimmt. Schließen Sie den Versorgungsleiter (rot) zum Schluss an.

(wenn kein ISO-Stecker verwendet wird)

Schließen Sie das Batteriekabel (gelb) an die positive (+) Klemme der Batterie oder an die (BAT) Klemme des Sicherungsblocks an. (wenn kein ISO-Stecker verwendet wird) Entfernen Sie etwa 5 mm der Isolierung von den Kabelenden für den Anschluss. (wenn kein ISO-Stecker verwendet wird) Isolieren Sie alle freiliegenden Leiter. Sichern Sie alle losen Leiter.

Alimentez l’appareil absolument par la batterie de 12 V avec sa polarité négative (–) mise à la masse. Raccorder le ﬁ l d’alimentation (rouge) en dernier.

(pour un connecteur non-ISO)

Connectez le ﬁ l (jaune) à la borne positive (+) de la batterie ou à la borne (BAT) de la boîte à fusibles. (pour un connecteur

non-ISO)

Dénudez les extrémités de ﬁ l de 5 mm environ pour la connexion. (pour un connecteur non-ISO) Recouvrez les ﬁ ls nus d’un ruban isolant. Resserrez les connexions de ﬁ ls.

Uitsluitend voor gebruik met een 12 V accusysteem met negatieve (–) aarding. Sluit de stroomdraad (rood) pas het allerlaatst aan.

(voor een niet-ISO aansluiting)

Sluit de accudraad (geel) aan op de positieve (+) aansluiting van de accu of van het zekeringenblok (BAT). (voor een niet-ISO

aansluiting)

Strip ongeveer 5 mm van de uiteinden van de draden om de verbinding tot stand te kunnen brengen. (voor een niet-

ISO aansluiting)

Isoleer blote draadeinden met isolatieband. Zet loshangende draden vast.

EnglishDeutschFrançaisNederlands

WMA MP3 CD Player/Receiver WMA MP3 CD-Player/Receiver

Récepteur/lecteur CD avec lecture WMA/MP3

WMA MP3 CD-speler/radio

Model: CQ-C1505N

• Please read these instructions carefully before using this product and keep this manual for future reference.

• Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung dieses Produktes aufmerksam durch und bewahren Sie sie danach für spätere Nachschlagzwecke sorgfältig auf.

• Prière de lire ces instructions attentivement avant d’utiliser le produit et garder ce manuel pour l’utilisation ultérieure.

• Leest u deze instructie alstublieft zorgvuldig door voor u dit product in gebruik neemt en bewaar deze handleiding voor later gebruik.

• Mounting angle side to side front to rear

: horizontal : 0 – 30°

• Montagewinkel seitlich

vorne-hinten

: horizontal : 0 – 30°

• Angle de montage latéral

longitudinal

: horizontal : 0 – 30°

• Bevestigingshoek links/rechts

voor/achter

: horizontaal : 0 – 30°

• Mounting space

• Einbauöffnung

• Espace nécessaire pour le montage

• Benodigde ruimte

Supplied Hardware/Mitgeliefertes zubehör/Matériel d’installation/Meegeleverde onderdelen

No. Item Diagram Q’ty No. Item Diagram Q’ty



Mounting Collar Einbauhalterung Cadre de montage Bevestigingskraag

YEFX0217263A



Lock Cancel Plate Verriegelungsfreigabeplatte Plaque antiblocage Ontgrendelingsplaat





Power Connector Versorgungsstecker Connecteur d’alimentation Stroomstekker

YEAJ02874



Mounting Bolt (5 mm ) Befestigungsschraube (5 mm ) Boulon de ﬁ xation (5 mm ) Bevestigingsbout (5 mm )





Trim Plate Abdeckplatte Plaque de garniture Afwerkingsrand

YEFC051020

  and  consist of a set. (YEP0FZ5700)  und  bestehen als Satz. (YEP0FZ5700)

  et  constituent un jeu. (YEP0FZ5700)   en  bestaan uit een set. (YEP0FZ5700)

Before Installation/Vor dem Einbau/

Avant l’installation/Voor de installatie

Consult a professional for installation.

• Verify the radio using the antenna and speakers before installation.

Wenden Sie sich zum Einbau an einen Fachmann.

• Probieren Sie den Radiobetrieb vor dem Einbau mit Antenne und Lautsprechern aus.

Prenez contact avec un spécialiste pour le montage.

• Vériﬁ ez l’autoradio avant de procéder au montage.

Vraag een vakman voor de installatie.

• Controleer voor de installatie of de radio werkt met de antenne en de luidsprekers.

Remove Mounting Collar  and Trim Plate  from the main unit temporarily, which are already mounted at shipment.

Die bei der Lieferung montierte Einbauhalterung  und Abdeckplatte  vorübergehend vom Gerät abmontieren.

Démontez provisoirement le cadre de montage  et la plaque de garniture  de l’appareil principal, qui sont déjà mis en place lors de l’expédition.

Verwijder de Bevestigingskraag  en de Afwerkingsrand , die bij het verlaten van de fabriek gemonteerd zijn, tijdelijk van het hoofdtoestel.

Installation InstructionsInstallation Instructions

EinbauanleitungEinbauanleitung

Instructions d’installationInstructions d’installation

InstallatiehandleidingInstallatiehandleiding

YEFM294288 FT1006-0 Printed in China

Gedruckt in China Imprimé en Chine

Gedrukt in China

Matsushita Electric Industrial Co., Ltd.

Web Site : http://panasonic.net

0 – 30e

53 mm

182 mm

4.5 mm – 6.0 mm

TEXT

Page 22

5 6







Clank!

Installation/Einbau/Montage/Installatie

How to install the unit/Einbau des Gerätes/Mode de montage de l’appareil/Installeren van het toestel

Bend appropriate tabs to secure the unit without backlash. Die entsprechenden Einbaulaschen so umbiegen, dass das Gerät ohne Spielraum fest sitzt. Replier les languettes de ﬁ xation appropriées pour immobiliser l’appareil sans contrecoup. Buig de juiste lipjes om zodat het toestel vast zit zonder speling.



Screw the mounting bolt



into the main unit.



Securing to the ﬁ re wall.



Snap the right and left springs into each hole.



Schrauben Sie die Befestigungsschraube  in

das Hauptgerät.



An der Feuerschutzwand sichern.



Lassen Sie die rechten und linken Federn in

den Löchern einschnappen.



Visser le boulon de ﬁ xation  dans l’appareil principal.



Saisissage du pare-feu.



Bouteroller les ressorts droit et gauche dans chaque trou.



Draai de bevestigingsbout  in het hoofdtoestel.



Vastzetten aan het brandschot.



Zet de achterkant van het hoofdtoestel vast.

Caution

When this unit is installed in dashboard, ensure that there is sufﬁ cient air ﬂ ow around the unit to prevent damage from overheating, do not block any ventilation holes on the unit.

Vorsicht

Bei Einbau des Geräts im Armaturenbrett sollte darauf geachtet werden, dass der Luftstrom um das Gerät nicht behindert ist, um Beschädigung durch Überhitzen zu verhindern, und die Belüftungsöffnungen des Geräts nicht blockiert sind.

Attention

Lorsque cet appareil est installé dans le tableau de bord, assurez-vous qu’il y a une circulation d’air sufﬁ sante autour de l’appareil aﬁ n d’éviter tout endommagement provoqué par une surchauffe et qu’aucun trou d’aération de l’appareil n’est obturé.

Let op

Wanneer dit toestel in het dashboard wordt geïnstalleerd, moet u ervoor zorgen dat er voldoende ventilatie is rond het toestel. Om oververhitting te voorkomen mogen de ventilatie-openingen in het toestel niet afgedekt worden.

Caution • Wear gloves for safety.

• Make sure that wiring is completed before installation.

Vorsicht •

Tragen Sie Handschuhe, um sich

vor Verletzungen zu schützen.

• Achten Sie vor dem Einbau darauf, dass die Verdrahtung fertiggestellt ist.

Attention • Porter des gants à des ﬁ ns de sécurité.

• S’assurer que le câblage est terminé avant l’installation.

Let op • Draag handschoenen voor uw veiligheid.

• Controleer of de bedrading correct is

aangelegd voor u gaat installeren.

Remove the cable from the battery negative terminal. Trennen Sie das Kabel von der negativen Batterieklemme ab. Retirer le câble de la borne négative de la batterie. Koppel de kabel van de negatieve aansluiting van de accu los.

Main unit securing

Befestigung des Hauptgerätes

Fixation de l’appareil principal

Vastzetten hoofdtoestel

Snapping point Einschnapppunkt Position de rupture Breekpunt

Securing to the ﬁ re wall Befestigung an Brandschutzwand Obtenir un pare-feu Vastzetten aan het brandschot

Using the rear support strap (Option) Verwendung der Einbauleiste (Option) Utiliser de la barrette de support arrière (Option) Gebruik van de achter-steunstrip (optioneel)

Tapping Screw (Option) Blechschraube (Option) Vis taraudeuse (Option) Zelftappende schroef (optioneel)

Rear Support Strap (Option) Hinterer Stützstreifen (Option) Barrette d’appui arrière (Option) Steunstrip achter (optioneel)

Mounting Bolt  Befestigungsschraube  Boulon de ﬁ xation  Bevestigingsbout 

Hexagonal nut (Option) Sechskantmutter (Option) Ecrou hexagonal (Option) Zeskantige moer (optioneel)

To the unit An das Gerät Côté appareil Naar het toestel

Rear Support Bracket (supplied with car) Einbauleiste (vorhanden im Fahrzeug) Support arrière (fourni avec votre voiture) Achter-steunbeugel (behorend bij de auto)

To the unit An das Gerät Côté appareil Naar het toestel

Using the Rubber bushing (Option) Verwendung der Gummibuchse (Option) Utiliser la bague d’amortisseur en caoutchouc (Option) Gebruik van het rubber stootkussen (optioneel)

Rubber Bushing (Option) Gummibuchse (Option) Bague en caoutchouc (Option) Rubber stootkussen (optioneel)

Mounting Bolt  Befestigungsschraube  Boulon de ﬁ xation  Bevestigingsbout 

Trim plate  mounting Anbringen der Abdeckplatte  Installation de la plaque de garniture



Bevestigen van de afwerkingsrand



How to remove the unit/Ausbau des Gerätes/

Dépose de l’appareil/Verwijderen van het toestel







3 mm

Mounting collar  insertion Bend mounting tabs.

Einsetzen der Einbauhalterung  Biegen Sie die Einbaulaschen ab.

Insertion du cadre de montage  Replier les languettes de ﬁ xation.

Inbrengen bevestigingskraag  Buig bevestigingslipjes om.

Connection of power connector  Anschluss des Versorgungssteckers  Raccordement du connecteur d’alimentation  Aansluiten van de stroomstekker 

Battery Cable reconnection Wiederanschließen des Kabels Rebranchement du câble Opnieuw aansluiten kabel

Remove the face plate. Nehmen Sie das

Bedienteil ab. Retirer le plaque de façade. Verwijder de voorplaat.

Remove the trim plate Entfernen Sie die

Abdeckplatte . Enlevez la plaque de garniture .



Verwijder de afwerkingsrand .







Lock release



Insert the lock cancel plate

 until you hear a click.



Pull the main unit.

Verriegelungsfreigabe



Setzen Sie die Verriegelungsfreigabeplatte  ein, bis Sie ein Klickgeräusch vernehmen können.



Ziehen Sie an dem

Hauptgerät.

Libération du verrouillage



Introduisez la plaque

antiblocage  jusqu’à entendre un clic.



Dégager l’appareil

principal.

Ontgrendeling



Steek de

ontgrendelingsplaat  naar binnen tot u een klik hoort.



Thek het hoofdtoestel naar

buiten.

Pull out the unit with both hands.

Ziehen Sie das Gerät mit beiden Händen heraus.

Retirez l’appareil à deux mains.

Trek het toestel met beide handen naar buiten.

.

Page 23

Wiring/Verdrahtung/Câblage/Bedrading

ACC

BATTERY 15A

Caution

To prevent damage to the unit, do not connect the power connector until the whole wiring is completed.

Vorsicht

Um Beschädigung des Gerätes zu vermeiden, schließen Sie den Versorgungsstecker erst an, nachdem die gesamte Verdrahtung vollständig beendet wurde.

Attention

Ne pas introduire la prise d’alimentation secteur dans l’appareil tant que le câblage n’est pas complètement terminé aﬁ n de ne pas risquer d’endommager l’appareil.

Let op

Om schade aan het toestel te voorkomen mag u de stroomstekker pas aansluiten wanneer de bedrading volledig is aangesloten.

Fuse (15 A) Refer fuse replacement to your nearest authorized Panasonic Service

Centre. Do not try fuse replacement by yourself. Sicherung (15 A) Wenden Sie sich zum Austausch der Sicherung an eine autorisierte Panasonic-Kundendienststelle in Ihrer Nähe. Versuchen Sie nicht, den Austausch selbst vorzunehmen. Fusible (15 A) Conﬁ er le remplacement de fusible au centre de service de service après-vente Panasonic agréé le plus proche. Ne pas essayer de remplacer le fusible tout(e) seul(e). Zekering (15 A) Laat het vervangen van de zekering over aan uw dichtstbijzijnde Panasonic service-centrum. Probeer in geen geval zelf de zekering te vervangen.

(L)/(L)/(G)/(L) (White)/(Weiß)/(Blanc)/(Wit)

Antenna Antenne Antenne Antenne

(R)/(R)/(D)/(R)

(Red)/(Rot)/(Rouge)/(Rood)

Preamp Out Connector (Rear)

Vorverstärker-Ausgang (Rückseite)

Connecteur de sortie de préampliﬁ cateur (arrière)

Uitgangsaansluiting voorversterker (achter)

C1 :

(Orange)/(Orange)/(Orange)/(Oranje)

External Mute Lead

To the Navi Mute lead of the Panasonic car navigation system or car telephone mute lead.

Externes-Stummschaltungskabel

An das Navigationssystem-Stummschaltungskabel des Panasonic Navigationssystems oder an das Autotelefon-Stummschaltungskabel.

Fil de Mise en sourdine extérieure

A raccorder au ﬁ l Navi Mute du système de navigation automobile de Panasonic ou au ﬁ l de mise en sourdine du téléphone pour véhicule.

Externe-geluiddempingsdraad

Naar de Navi Mute draad van een Panasonic auto-navigatiesysteem of naar de dempingsdraad voor deautotelefoon.

C3 :

(Brown w/black stripe)/(Braun mit schwarzem Streifen)/

(Brun à rayures noires)/(Bruin met zwarte streep)

External Remote Control Lead

When using a non-Panasonic external remote control, refer to the manufacture for their product before connecting.

Leitungsdraht für externe Fernbedienung

Wenn Sie eine externe Fernbedienung verwenden, die nicht von Panasonic hergestellt wurde, wenden Sie sich vor dem Anschluss an den Hersteller des Produktes.

Fil de la télécommande extérieure

En cas d’utilisation d’une télécommande extérieure non-Panasonic, se référer aux conseils du fabricant concerné pour les connexions électriques.

Externe afstandsbedieningsdraad

Bij gebruik van een externe afstandsbediening die niet van Panasonic is, dient u voor aansluiting de handleiding of de fabrikant van het product in kwestie te raadplegen.

A7 :

(Red)/(Rot)/(Rouge)/(Rood)

Power lead (ACC or IGN) To ACC power, +12 V DC. Versorgungskabel (ACC oder IGN) An die ACC-Stromklemme, +12 V Gleichspannung. Fil d’alimentation (ACC ou IGN) A l’alimentation ACC, +12 V CC. Stroomdraad (ACC of IGN) Naar ACC stroomvoorziening, + 12 V gelijkstroom.

A8 :

(Black)/(Schwarz)/(Noir)/(Zwart)

Ground Lead To a clean, bare metallic part of the car chassis. Massekabel An ein sauberes, metallisches Teil des Fahrzeugchassis. Fil de mise à la masse A une partie métallique propre découverte du châssis de voiture. Aarding Naar een schoon, bloot metalen onderdeel van het chassis.

A4 :

(Yellow)/(Gelb)/(Jaune)/(Geel)

Battery Lead To the car battery, continuous +12 V DC. Batteriekabel An die Batterie des Fahrzeuges, kontinuierlich +12 V Gleichspannung. Fil de batterie A la batterie de voiture, alimentation continue de +12 V CC. Accudraad Naar de accu van de auto, doorlopende stroomvoorziening + 12 V gelijkstroom.

A5 :

(Blue w/white stripe)/(Blau mit weißem Streifen)/(Bleu à rayures blanches)/(Blauw met witte streep)

Motor Antenna Relay Control Lead To Motor Antenna. (Max. 100 mA) (This lead is not intended for use with a switch actuated power antenna) Amp·Relay Control Power Lead To Panasonic power ampliﬁ er. (Max. 100 mA) (synchronized with the power on/off of ampliﬁ er)

Steuerkabel für Relais der motorbetriebenen Antenne. Zu motorbetriebenen Antenne (max. 100 mA) (Dieses Kabel dient nicht für die Verwendung mit einer über einen Schalter aktivierten motorbetriebenen Antenne.) Stromversorgungskabel für Verstärkerrelaissteuerung an den Panasonic Leistungsverstärker. (Max. 100 mA) (synchronisiert mit dem Ein/ Ausschalten der Stromversorgung des Verstärkers)

Fil de commande de relais d’antenne motorisée A l’antenne motorisée (100 mA maxi.) (Ce ﬁ l n’est pas conçu pour l’usage avec l’antenne commandée par interrupteur.) Fil d’alimentation de commande de relais d’ampliﬁ cateur à ampliﬁ cateur de puissance Panasonic. (100 mA maxi.) (synchronisé à l’application ou la coupure d’alimentation de l’ampliﬁ cateur)

Stuurdraad relais gemotoriseerde antenne Naar de gemotoriseerde antenne. (Max. 100 mA) (Deze draad is niet bedoeld voor een gemotoriseerde antenne die met een schakelaar wordt ingeschakeld.) Versterker-relais Stuurstroomdraad naar Panasonic eindversterker. (Max. 100 mA) (gesynchroniseerd met de eindversterker aan/uit)

ISO Connector  ISO-Stecker  Connecteur ISO  ISO aansluiting 

Page 24

Power connector/Versorgungsstecker/Connecteur d’alimentation/Stroomstekker

Standard ISO/ISO-Standard/Normes ISO/Standaard ISO

ACC

BATTERY 15A

()

Car Type A/Kraftfahrzeug des Typs A/Type de voiture A/Autotype A

Car Type B/Kraftfahrzeug des Typs B/Type de voiture B/Autotype B

ACC

BATTERY 15A

( )

IGN or ACC 12 V supply 12 V-Versorgung (IGN/ACC) Alimentation 12 V en IGN

ou ACC IGN of ACC 12 V

stroomvoorziening

12 V Batteries (Continuous supply) 12 V-Batterie (Dauerversorgung) Batterie de 12 V (alimentation continue) 12 V accu (doorlopende stroomvoorziening)

Car-side connector Steckverbinder am Fahrzeug Connecteur côté voiture

Stekker aan autozijde

IGN or ACC 12 V supply 12 V-Versorgung (IGN/ACC) Alimentation 12 V en IGN

ou ACC IGN of ACC 12 V

stroomvoorziening

12 V Batteries (Continuous supply) 12 V-Batterie (Dauerversorgung) Batterie de 12 V (alimentation continue) 12 V accu (doorlopende stroomvoorziening)

Car-side connector Steckverbinder am Fahrzeug Connecteur côté voiture Stekker aan autozijde

No connection Kein Anschluss Aucune connexion Geen aansluiting

12 V Batteries (Continuous supply) 12 V-Batterie (Dauerversorgung) Batterie de 12 V (alimentation continue) 12 V accu (doorlopende stroomvoorziening)

Car-side connector Steckverbinder am Fahrzeug Connecteur côté voiture

Stekker aan autozijde

Precautions (ISO Connector)

• The pin arrangement of the power connector conforms to ISO standard.

• Please check that the pin arrangement of the connector in your car conforms to ISO standard.

• For car types A and B, change the wiring of the red and yellow leads as shown at below.

• After connection, insulate the portions marked () with insulating tape.

Note: For cars other than types A and B, please consult your local car shop.

Vorsichtsmaßregeln (ISO-Stecker)

• Die Stiftbelegung des Versorgungssteckers entspricht dem ISO-Standard.

• Bitte stellen Sie sicher, dass die Stiftbelegung des Steckers in Ihrem Fahrzeug dem ISO-Standard entspricht.

• Für Fahrzeuge der Typen A und B, ändern Sie die Verdrahtung der roten und gelben Leiter gemäß Abbildung.

• Nach dem Anschluss isolieren Sie die mit () markierten Abschnitte mit Isolierband.

Hinweis: Für andere Fahrzeuge als Typ A und B, wenden Sie sich bitte an eine örtliche Pkw-Werkstatt.

Précautions (Connecteur ISO)

• La disposition des broches du connecteur d’alimentation est conforme à la norme ISO.

• Veuillez vériﬁ er si que la disposition des broches du connecteur d’alimentation dans votre voiture est conforme à la norme ISO.

• Pour les types de voiture A et B, changer le câblage des ﬁ ls rouge et jaune comme indiqué ci-dessous.

• Après avoir fait les connexions, isoler les sections marquées () avec de la bande isolante.

Remarque: Pour les voitures autres que des types A et B, veuillez consulter votre magasin de matériel automobile local.

Voorzorgen (ISO stekker)

• De pen-conﬁ guratie van de stroomstekker voldoet aan de ISO standaard.

• Controleer of de pen-conﬁ guratie van de stekker in uw auto eveneens voldoet aan de ISO standaard.

• Voor auto’s van type A en B, dient u de bedrading voor de rode en gele draden te wijzigen zoals hieronder staat aangegeven.

• Na het aansluiten dient u de gedeelten die met () gemarkeerd zijn met isolatieband af te plakken.

Opmerking: Voor andere auto’s dan die van type A en B dient u uw garage te raadplegen.

Speaker Connection/Anschluss der Lautsprecher/Branchement avec les haut-parleurs/Aansluiten van de luidsprekers

Connect as follows. Nehmen Sie den Anschluss wie folgt vor. Branchez les haut-parleurs comme suit. Sluit de luidsprekers als volgt aan.

• Use ungrounded speakers only. Allowable input : 50 W or more Impedance : 4 – 8 

Use of speakers which do not match the specifications can

cause burning, smoking or damage of the speakers.

• Distance between speaker and ampliﬁ er: 30 cm or more

• Verwenden Sie nicht geerdete Lautsprecher. Zulässige Belastbarkeit: 50 W oder mehr Impedanz : 4 – 8 

Die Verwendung von Lautsprechern, die nicht den Angaben entsprechen, kann zu Brand, Rauch und Beschädigung der Lautsprecher führen.

• Entfernung zwischen Lautsprecher und Verstärker: 30 cm oder mehr

• Utilisez uniquement des haut-parleurs non reliés à la masse.

Puissance d’entrée admissible: 50 W ou davantage Impédance: 4 – 8 

L’utilisation de haut-parleurs qui ne correspondent pas aux caractéristiques techniques adéquates peut provoquer un dégagement de fumée, l’inflammation ou l’endommagement des haut-parleurs.

• Distance entre le haut-parleur et l’ampliﬁ cateur: 30 cm ou davantage

• Gebruik uitsluitend ongeaarde luidsprekers.

Toegestaan ingangsvermogen: 50 W of hoger Impedantie: 4 – 8 

Als u luidsprekers gebruikt die niet aan de technische gegevens voldoen, kan brand, rookontwikkeling en schade aan de luidsprekers optreden.

• Afstand tussen luidspreker en versterker: 30 cm of meer

Caution

• Do not connect more than one speaker to one set of speaker leads. (except for connecting to a tweeter)

Vorsicht

• Schließen Sie niemals mehr als einen Lautsprecher an einen Satz Lautsprecherleiter an. (außer bei Anschluss eines Hochtonlautsprechers)

Attention

•

Ne raccorder pas plus d’un haut-parleur à un ensemble de

ﬁ ls de haut-parleur. (Sauf lors du raccordement à un tweeter)

Let op

•

Sluit niet meer dan één luidspreker aan op één paar

luidsprekerdraden. (Behalve bij aansluiting op een tweeter.)

• Do not use a 3-wire type speaker system having a common earth lead.

• Verwenden Sie niemals Lautsprechersysteme mit Dreierverkabelung, die einen gemeinsamen Erdungsleiter aufweisen.

• Ne pas utiliser pas de système de haut-parleur de type à 3 ﬁ ls ayant un ﬁ l de mise à la masse commun.

• Gebruik geen luidsprekersysteem met drie draden en een gedeelde aarddraad.

ISO Connector  ISO-Stecker  Connecteur ISO  ISO aansluiting 

B7 :

Rear Left + (Green) Hinten Links + (Grün) Arrière gauche + (Vert) Links achter + (Groen)

B5 :

Front Left + (White) Vorne Links + (Weiß) Avant gauche + (Blanc) Links voor + (Wit)

B3 :

Front Right + (Gray) Vorne Rechts + (Grau) Avant droit + (Gris) Rechts voor + (Grijs)

B1 :

Rear Right + (Violet) Hinten Rechts + (Violett) Arrière droit + (Violet) Rechts achter + (Paars)

B8 :

Rear Left – (Green w/black stripe) Hinten Links – (Grün mit schwarzem Streifen) Arrière gauche – (Vert à rayures noires) Links achter – (Groen met zwarte streep)

B6 :

Front Left – (White w/black stripe) Vorne Links – (Weiß mit schwarzem Streifen) Avant gauche – (Blanc à rayures noires) Links voor – (Wit met zwarte streep)

B4 :

Front Right – (Gray w/black stripe) Vorne Rechts – (Grau mit schwarzem Streifen) Avant droit – (Gris à rayures noires) Rechts voor – (Grijs met zwarte streep)

B2 :

Rear Right – (Violet w/black stripe) Hinten Rechts – (Violett mit schwarzem Streifen) Arrière droit – (Violet à rayures noires) Rechts achter – (Paars met zwarte streep)

( )

BATTERY 15A

( )

ACC

PANASONIC CQ-C1505N User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
