SmartSlice

Модульная система ввода/вывода с широким
набором интеллектуальных функций

Система ввода/вывода SmartSlice компании Omron
отличается небольшими размерами, наличием
интеллектуальных функций и простотой эксплуатации.
При использовании этой системы с модулями ведущего
устройства DeviceNet или CompoNet серии CS1/CJ1
производства Omron дополнительные средства
конфигурирования не требуются.
А благодаря уже встроенным в аналоговые модули ввода/
вывода функциям предварительного масштабирования,
суммирования, дифференцирования и сигнализации аварий
может быть сведено к минимуму программирование ПЛК.
Доступ к данным профилактического обслуживания, сбор
которых осуществляют все модули ввода/вывода, можно
получить с помощью программы CX-Integrator, с помощью
стандартных функциональных блоков ПЛК или посредством
интеллектуальных активных компонентов серии NS.

• Самая компактная система на рынке (высота 84 мм)

• Простые функции настройки, резервного копирования
и восстановления параметров

• Данные диагностики и профилактического
обслуживания на уровне входов/выходов

• Съемные клеммные блоки позволяют производить

замену модулей
без отключения проводов

•3-проводное подключение входных/выходных цепей
без отвертки (технология «push-in»)

Системные настройки

Программируемый
логический
контроллер

Интерфейсный
модуль

ПЛК серии CS1/CJ1 или
контроллер управления движением
Trajexia (только ML-II)

Модули входов/выходов

CX-One для настройки,
текущего контроля и управления
работой всех устройств OMRON

Ведомое устройство

Правый модуль переноса GRT1-TBR

Соединительный кабель GCN2-100 (1 м)
(макс. 2 шт. на станцию)

Торцевой модуль GRT1-END

Левый модуль переноса GRT1-TBL

К интерфейсному модулю можно подключить до 64 модулей входов/выходов.

1SmartSlice

Технические характеристики

Общие технические данные

Общие технические характеристики модулей SmartSlice

Напряжение питания модуля 24 В= (20,4 ... 26,4 В=)
Напряжение питания входов/

выходов
Подсоединение входов/выходов Безвинтовое по технологии «push-in» (соединение нажатием)
Помехозащищенность Соответствует требованиям IEC61000-4-4, 2 кВ (для линий питания)
Вибропрочность

Ударопрочность

Испытательное напряжение
изоляции

Сопротивление изоляции 20 МОм миним. (между изолированными цепями)
Рабочая температура

окружающей среды
Рабочая влажность окружающей

среды
Условия эксплуатации Отсутствие газов, вызывающих коррозию.
Температура хранения от –25 до 65°C (без обледенения или конденсации)
Монтаж DIN-рейка 35 мм

Интерфейсные модули

Наименование модели GRT1-PNT GRT1-PRT GRT1-DRT GRT1-CRT GRT1-ML2

Тип сети PROFINET-IO PROFIBUS-DPV1 DeviceNet CompoNet MECHATROLINK-II для

Сетевой разъем

Источник питания сетевого
интерфейса

Количество входов/выходов макс. 1024 входа и выхода (128 байт на каждый) макс. 32 байт ввода +

Количество подсоединяемых
модулей

Напряжение питания входов/
выходов

Флаги состояния 1 слово для флагов состояния интерфейсного модуля
Резервное копирование

и восстановление параметров

24 В= (20,4 ... 26,4 В=)

10 ... 60 Гц: двойная амплитуда 0,7 мм; 60 … 150 Гц: 50 м/с

2

, 3 раза в каждом направлении

150 м/с
500 В~ (между изолированными цепями)

от –10 до 55°C (без обледенения или конденсации)

от 25 % до 85 %

2 x RJ45, встроенный
коммутатор
с поддержкой протокола
дублирования канала

(MRP).

Внутренний Внешний,

макс. 64 модуля входов/выходов SmartSlice

24 В=, макс. 4 А

до 2 кбайт данных на модуль входов/выходов

Разъем типа «D-sub»
с 9 контактами

Разъем открытого
типа для DeviceNet,
со сдвоенными
безвинтовыми
клеммами (push-in)

11 ... 25 В=, 22 мА

2

4-контактный разъем

для CompoNet

Внутренний

32 байт вывода

Trajexia
2 x ML-II

макс. 1024 входа
ивыхода (128 байт
на каждый)

2 Системы автоматизации

Модули дискретных входов

Наименование модели GRT1-ID4 GRT1-ID4-1 GRT1-ID8 GRT1-ID8-1

Тип сигнала Вход пост. тока (для

выходов типа NPN)
Количество входов 4 входа 8 входов
Клеммы напряжения питания 4 x V (24 В) + 4 x G (0 В)4 x G (0В)4 x V (24В)
Напряжение состояния ВКЛЮЧЕНО миним. 15 В=
Ток состояния ВКЛЮЧЕНО макс. 6 мА на точку (при 24 В=) макс. 4 мА на точку (при 24 В=)
Напряжение состояния ВЫКЛЮЧЕНО макс. 5 В=
Ток состояния ВЫКЛЮЧЕНО макс. 1 мА
Задержка включения/выключения макс. 1,5 мс

Наименование модели GRT1-IA4-1 GRT1-IA4-2

Тип сигнала Вход 110 В~ Вход 230 В~
Количество входов 4 входа
Клеммы напряжения питания Нет
Входное напряжение 100 ... 120 В~

–15 % … +10 %, 50/60 Гц
Напряжение состояния ВКЛЮЧЕНО миним. 70 В~ миним. 120 В~
Ток состояния ВКЛЮЧЕНО миним. 4 мА
Напряжение состояния ВЫКЛЮЧЕНО макс. 20 В~
Ток состояния ВЫКЛЮЧЕНО макс. 2 мА
Задержка включения/выключения макс. 10 мс/макс. 55 мс макс. 10 мс/макс. 40 мс

Вход пост. тока (для
выходов типа PNP)

200 ... 240 В~
–15 % … +10 %, 50/60 Гц

Вход пост. тока (для
выходов типа NPN)

Вход пост. тока (для
выходов типа PNP)

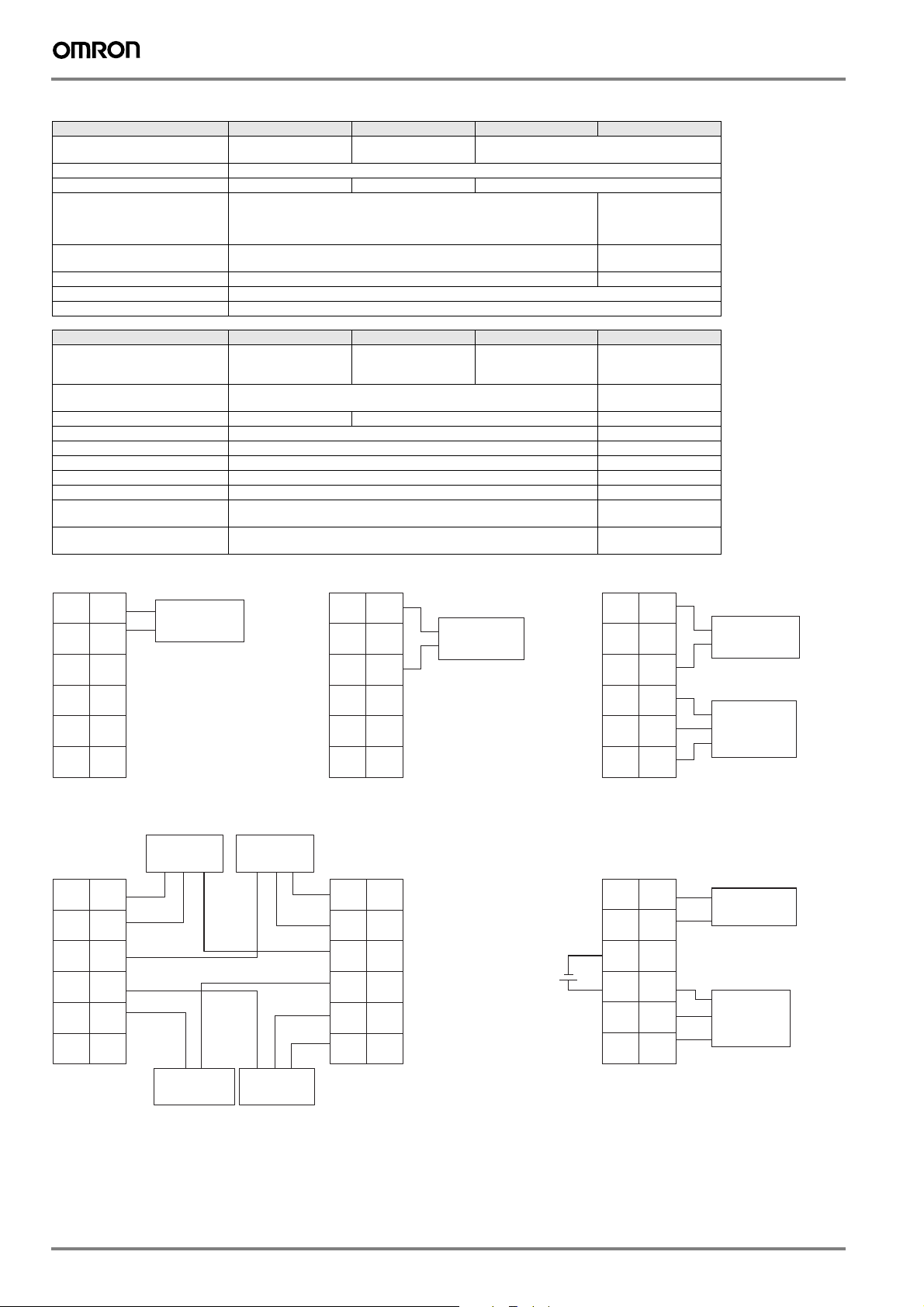

GRT1-ID4 (NPN)

+

-

2-проводной датчик
(например, концевой
выключатель)

0

V

G

2

V

G

GRT1-IA4-1/GRT1-IA4-2

0A 1A

0B 1B

0B 1B

2A 3A

2B 3B

2B 3B

0A 1A

0B 1B

0B 1B

2A 3A

2B 3B

2B 3B

GRT1-ID4 -1 (PNP)

1

V

G

3

Сигнал

24 В

0 В

3-проводной датчик
с выходом NPN
(фотоэлектрический датчик
или датчик приближения)

2-проводной датчик
(например, концевой
выключатель)

-

+

V

G

0A 1A

0B 1B

0B 1B

2A 3A

2B 3B

2B 3B

0

1

V

V

G

G

2

3

V

V

G

G

Сигнал

24 В

0 В

3-проводной датчик
с выходом NPN
(фотоэлектрический датчик
или датчик приближения)

Примечание: Входы без общей цепи.

GRT1-ID8 (NPN) GRT1-ID8-1 (PNP)

GRT1-PD8

3-проводной
датчик

0 В

24 В

Сигнал

VV

VV

GG

VV

VV

GG

+

Внешний
источник
питания входов/
выходов 24 В

−

+

-

2-проводной
выключатель

Примечание: Четыре входа с общей цепью.

3-проводной
датчик

Сигнал

24 В

0 В

GRT1-ID8

01

23

GG

45

67

GG

24 В

0 В

Сигнал

3-проводной датчик

GRT1-PC8-1

GG

VV

GG

GG

VV

GG

3-проводной
датчик

0 В

24 В

+

-

2-проводной
выключатель

3-проводной
датчик

Сигнал

0 В

24 В

0 В

24 В

3-проводной датчик

Сигнал

нал

Сиг

GRT1-ID8-1

01

VV

23

45

VV

67

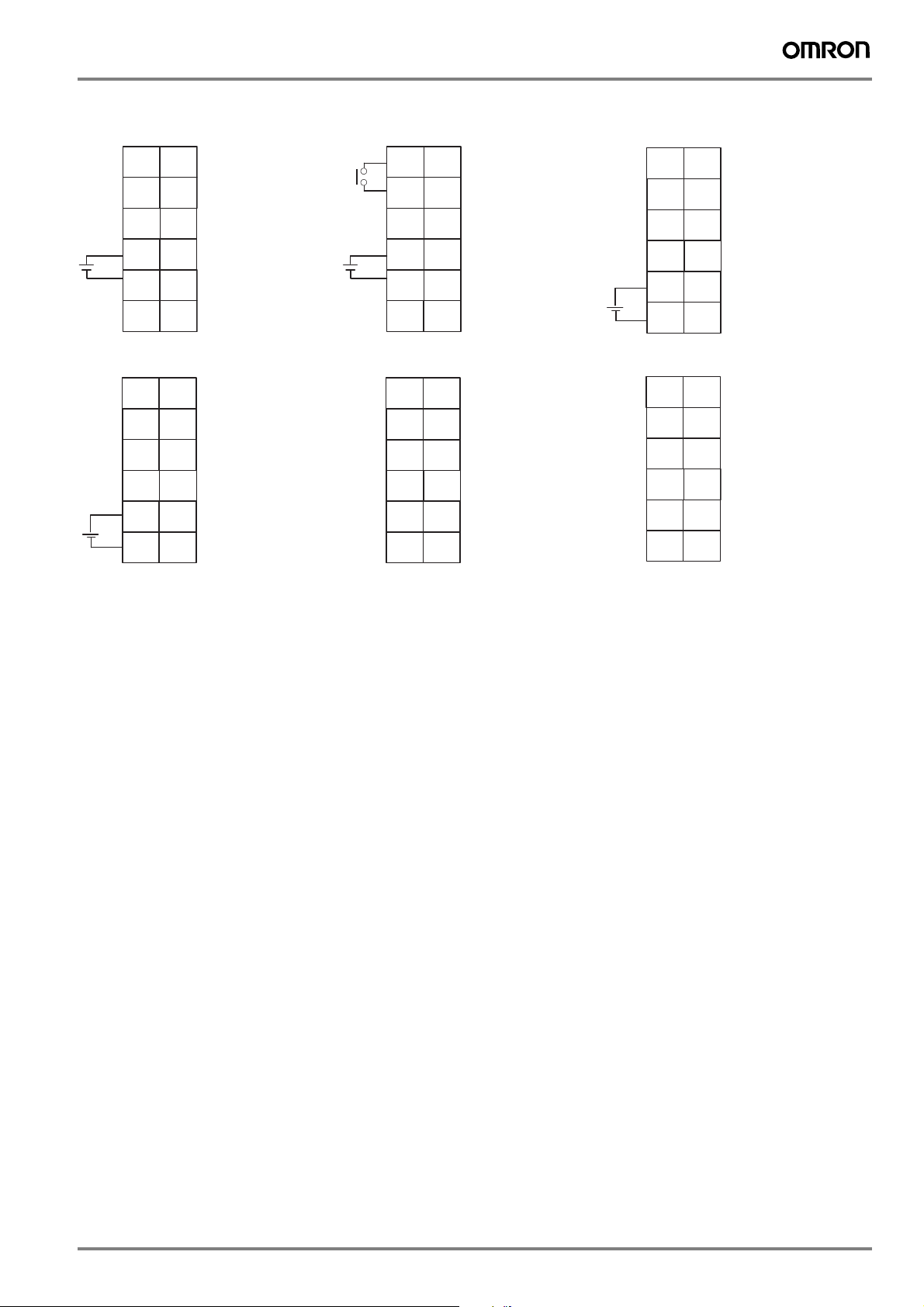

SmartSlice 3

Модули дискретных выходов

Наименование модели GRT1-OD4 GRT1-OD4-1 GRT1-OD4G-1 GRT1-OD4G-3

Тип сигнала Транзисторный выход

(NPN)

Количество выходов 4 выхода
Клеммы напряжения питания 4 x V (24 В)4 x G (0В)4 x V (24В) + 4 x G (0 В)
Номинальное напряжение 24 В= (20,4 ... 26,4 В=) Напряжение питания

Номинальный выходной ток макс. 500 мА на точку от 4 x 2,0 A при 30°C

Остаточное напряжение макс. 1,2 В= (при 500 мА) макс. 1,2 В= (при 2 А)
Ток утечки макс. 0,1 мА
Задержка включения/выключения макс. 0,5/1,5 мс

Транзисторный выход

(PNP)

Транзисторный выход (PNP),
с защитой от короткого замыкания

входов/выходов 24 В
через передние
клеммы модуля.

до 4 x 1,0 A при 55°C

Наименование модели GRT1-OD8 GRT1-OD8-1 GRT1-OD8G-1 GRT1-ROS2

Тип сигнала Транзисторный выход

(NPN)

Транзисторный выход
(PNP)

Транзисторный выход
(PNP), с защитой от

короткого замыкания

Количество выходов 8 выходов 2 выхода ( с 2 клеммами

Релейный выход
(нормально
разомкнутый)

на одно соединение)
Клеммы напряжения питания 4 x V (24 В)4 x G (0В) не предусм.
Номинальное напряжение 24 В= (20,4 ... 26,4 В=) 250 В~/24 В=
Номинальный выходной ток макс. 500 мА на точку 2 А (мин. 1 мА при 5 В=)
Остаточное напряжение макс. 1,2 В= (при 500 мА)­Ток утечки макс. 0,1 мА ­Задержка включения/выключения макс. 0,5/1,5 мс макс. 15 мс
Расчетный механический ресурс - миним. 20 млн.

срабатываний
Расчетный электрический ресурс - миним. 100 тыс.

срабатываний

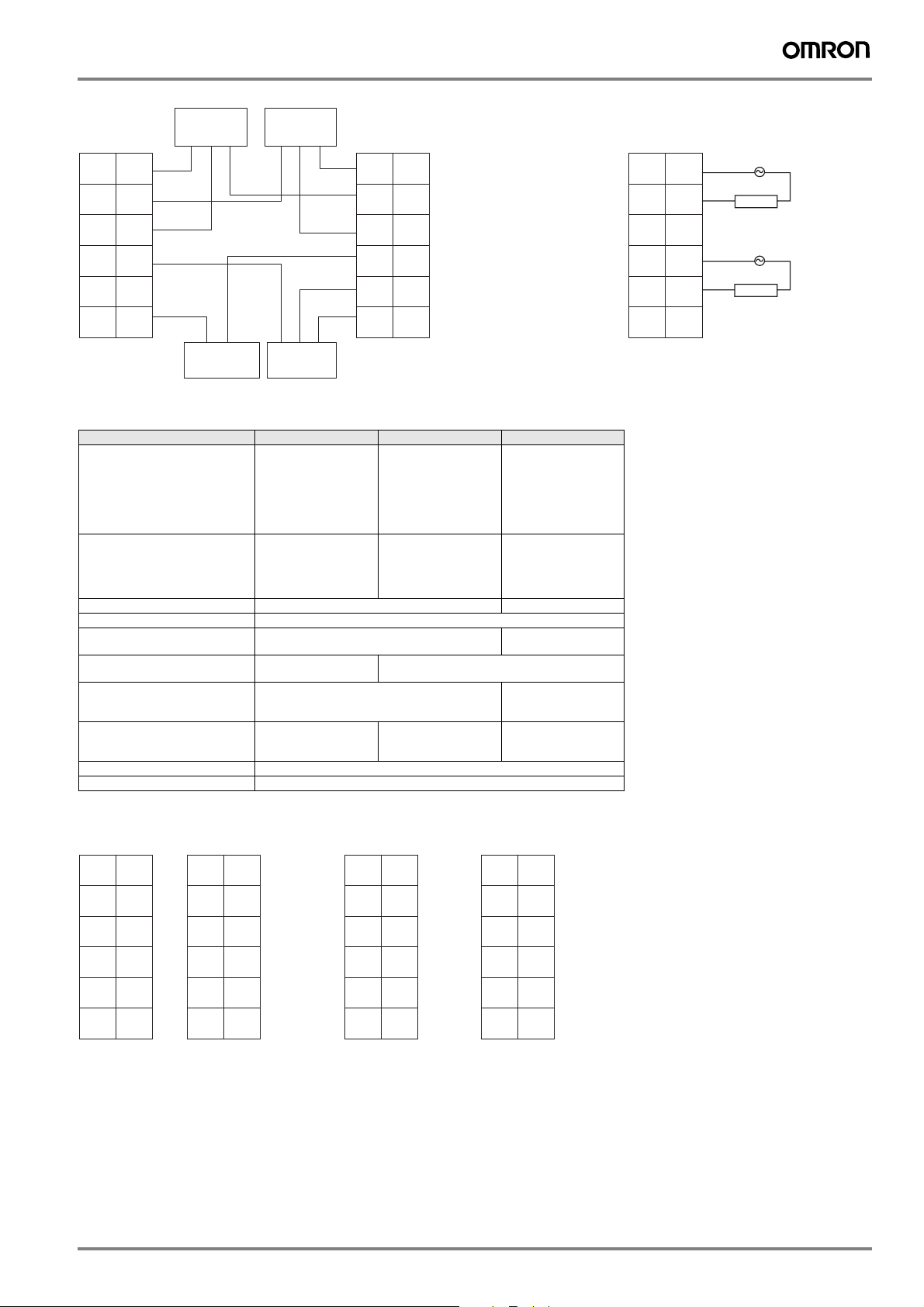

GRT1-OD4

0

1

V

V

Не под-

Не под-

ключено

ключено

2

3

V

V

Не под-

Не под-

ключено

ключено

Электромагнит,
клапан и т.п.

GRT1-OD4-1

0 3 1

Не под-

Не под­ключено

G

2

Не под­ключено

G

ключено

G

Не под­ключено

G

Электромагнит,
клапан и т.п.

GRT1-OD4G-1 (PNP)

0

1

V

V

G

G

2

3

V

V

G

G

Электромагнит,
клапан и т.п.

3-проводной
исп. механизм

3-проводной

GRT1-PC8-1 GRT1-OD8

G

V

исп. механизм

G

V

3-проводной
исп. механизм

GRT1-OD8 (NPN)

0

V

1

V

GRT1-OD4G-3 (PNP)

G

G

G

G

0

1

0

1

Электромагнит,
клапан и т.п.

24 В=

G

G

G

G

G

G

G

V

V

G

G

Электромагнит,
клапан и т.п.

3-проводной
исп. механизм

2

3

4

5

V

V

6

7

+

G

V

V

V

V

2

3

2

3

G

G

G

G

3-проводной
исп. механизм

4 Системы автоматизации

3-проводной
исп. механизм

V

V

V

V

G

G

V

V

3-проводной
исп. механизм

GRT1-OD8(G)-1 (PNP)

GRT1-OD8-1GRT1-PC8

1

0

2

3

G

G

5

4

GRT1-ROS2

0

0

C0

C0

Не под-

Не под-

ключено

ключено

1

1

Источник питания переменного
тока (или постоянного тока)

Нагрузка

Источник питания переменного
тока (или постоянного тока)

V

V

G

G

Электромагнит,
клапан и т.п.

3-проводной
исп. механизм

7

6

G

G

Модули импульсных входов/выходов

Наименование модели GRT1-CT1 GRT1-CT1-1 GRT1-CP1-L

Вход счетчика Каналы A/B

инкрементного
энкодера,
или импульсы/
направление,
или импульсы прямого/
обратного счета

Тип сигналов счетчика 24 В= (для выходов

NPN-типа)

Каналы A/B
инкрементного
энкодера,
или импульсы/
направление,
или импульсы прямого/
обратного счета

24 В= (для выходов
PNP-типа)

Макс. частота 60 кГц 100 кГц
Диапазон счета 32-разрядное двойное целое со знаком
Значения для сравнения 1 диапазон (2 значения для сравнения)2 независимых

Управляющий вход IN0, вход пост. тока (для

IN0, вход пост. тока (для выходов PNP-типа)

выходов NPN-типа)

Функции управляющего входа Запоминание, предустановка, сброс Запоминание,

Управляющие выходы OUT0, транзисторный

выход

(NPN)

OUT0, транзисторный
выход
(PNP)

Функции управляющего выхода Контроль диапазона, ручная корректировка
Дополнительные функции Оперативная перенастройка, измерение частоты

Каналы A/B/Z
инкрементного
энкодера (или
импульсы

/направление/сброс)

24 В= (для выходов
PNP-типа) или
уровень RS422
(формирователь

линии)

диапазона

предустановка, сброс,
канал Z

OUT0, OUT1,
транзисторный выход
(PNP)

C1

Не под­ключено

C1

Не под­ключено

Нагрузка

GRT1-CT1(-1) GRT1-CP1-L

GRT1-CT1 (NPN)

A

OUT

B

V

Не под-

Z/IN

ключено

Не под-

Не под-

ключено

ключено

V

V

G

G

GRT1-CT1-1 (PNP)

A

Выход

Не под-

B

ключено

Z/IN

G

Не под-

Не под-

ключено

ключено

V

V

G

G

Угловой энкодер 24 В
(все DIP-ключи ВКЛ)

Не под-

A

ключено

Не под-

B

ключено

Не под-

Z

ключено

IN

OUT0

V

OUT1

G

G

Угловой энкодер RS422
(все DIP-ключи ВЫКЛ)

A+

A-

B+

B-

Z+

Z-

IN

OUT0

V

OUT1

G

G

SmartSlice 5

Модули аналоговых входов/выходов

Наименование модели GRT1-AD2 GRT1-DA2V GRT1-DA2C

Тип сигнала Аналоговый вход:

0…20 мА, 4...20 мА,
±10 В, 0 …10 В, 0…5 В,

Аналоговый выход:
±10 В, 0 …10 В, 0…5 В,
1…5 В

1…5 В

Количество входов/выходов 2 входа 2 выхода
Разрешение 1/6000 полной шкалы
Время преобразования 2 мс/2 точки

Наименование модели GRT1-TS2P GRT1-TS2PK GRT1-TS2T

Тип сигнала Вход температуры:

Pt100 (2-проводн.,
3-проводн.)

Вход температуры:
Pt1000 (2-проводн.,
3-проводн.)

Количество выходов 2 входа
Диапазон индикации от –200 до +200°C/

от –200 до +850°C

Погрешность ±0,3 % от измеряемого значения или ±0,8°C*

(большее из значений)
± макс. 1 разряд
* (или ±0,5°C для входного диапазона –200°C ...
+200°C)

Разрешение 0,1°C (16-разрядное целое со знаком) или

0,01°C (32-разрядное двойное целое со знаком)

Время преобразования 250 мс/2 точки

Аналоговый выход:
0…20 мА, 4…20 мА

Термопара,

R, S, K, J, T, E, B, N, L,
U, W или PL2

Зависит от типа
термопары

±2°C ± макс. 1 разряд.
Имеются ограничения
на монтаж. Смотрите
руководство по
эксплуатации W455.

GRT1-AD2 GRT1-DA2V GRT1-DA2C

Выход

0

Не под-

Не под-

ключено

ключено

Не под-

Не под-

ключено

ключено

Не под-

Не под-

ключено

ключено

V0 + V1 +

0 - 1 -

Не под-

Не под-

ключено

ключено

Выход

1

Вход 0

Замкните, если
вход 0 должен
быть токовым

Не под-

Не под-

ключено

ключено

0 + 1 +

0 - 1 -

AG AG

Sh0 Sh1

Sh0 Sh1

Вход 1

Замкните, если
вход 1 должен
быть токовым

Выход

Не под-

Не под-

ключено

ключено

Не под-

Не под-

ключено

ключено

Не под-

Не под-

ключено

ключено

I0 + I1 +

0

Выход

1

0 - 1 -

Не под-

Не под-

ключено

ключено

GRT1-TS2P/PK (2-проводн.) GRT1-TS2P/PK (3-проводн.) GRT1-TS2T

0A 1A

0B 1B

0B 1B

SHT

0A

SHT

0B

Не под­ключено

SHT

1A

SHT

1B

Не под­ключено

0A 1A

0B 1B

0B 1B

SHT

0A

SHT0BSHT

Не под-

Не под-

ключено

ключено

SHT

1A

1B

Вход для термопары

Датчик холодного
спая (не снимайте)

Не под­ключено

0−0+1−

Не под­ключено

Не под­ключено

Не под­ключено

1+

Не под­ключено

Не под­ключено

6 Системы автоматизации

Модули подачи и распределения питания входов/выходов

GRT1-PD2 GRT1-PD2G GRT1-PD8

СБРОС

V(R)

Не под­ключено

V

G

Не под­ключено

Не под­ключено

Не под­ключено

Не под­ключено

V

G

Не под­ключено

24 В=

V

V

G

V

V

G

24 В=

Не под­ключено

Не под­ключено

Не под­ключено

V

G

Не под­ключено

Не под­ключено

Не под­ключено

Не под­ключено

V

G

Не под­ключено

24 В=

GRT1-PD8-1 GRT1-PC8 GRT1-PC8-1

G

V

G

G

V

G

24 В=

G

G

V

V

G

G

G

G

V

V

G

G

V

V

V

V

G

G

V

V

V

V

G

G

V

V

G

V

V

G

G

V

G

G

V

G

SmartSlice 7

Размеры (мм)

Модули входов/выходов Интерфейсные модули

Торцевые модули

GRT1-END
GRT1-END-M
GRT1-TBR

GRT1-CRT
GRT1-DRT
GRT1-ML2
GRT1-PNT
GRT1-PRT
GRT1-TBL

8 Системы автоматизации

Информация для заказа

Интерфейсные модули

Функция Характеристики Код модели

Модуль интерфейса DeviceNet До 64 модулей входов/выходов 84 x 58 x 70 GRT1-DRT
Модуль интерфейса CompoNet До 64 модулей входов/выходов (не более 32 байт ввода +

Модуль интерфейса PROFIBUS-DP До 64 модулей входов/выходов 84 x 58 x 70 GRT1-PRT
Модуль интерфейса PROFINET-IO До 64 модулей входов/выходов 84 x 58 x 70

Модуль интерфейса MECHATROLINK-II До 64 модулей входов/выходов (ведомое устройство

Торцевой модуль Для одного интерфейса шины требуется один модуль 84 x 20 x 58 GRT1-END
Торцевой модуль с функцией памяти Поддерживает замену модуля интерфейса PROFINET-IO

*1

Ожидается 06-2008

32 байт вывода)

для контроллера управления движением Trajexia)

без использования инструментов

Модули входов/выходов

Функция Характеристики Код модели

4 входа NPN 24 В=, 6 мА, 3-проводное подключение 84 x 15 x 74 GRT1-ID4
4 входа PNP 24 В=, 6 мА, 3-проводное подключение 84 x 15 x 74 GRT1-ID4-1
8 входов NPN 24 В=, 4 мА, 1-проводное подключение + 4 x G 84 x 15 x 74 GRT1-ID8
8 входов PNP 24 В=, 4 мА, 1-проводное подключение + 4 x V 84 x 15 x 74 GRT1-ID8-1
4 входа переменного тока 110 В~, 2-проводное подключение 84 x 15 x 74 GRT1-IA4-1
4 входа переменного тока 230 В~, 2-проводное подключение 84 x 15 x 74 GRT1-IA4-2
4 выхода NPN 24 В=, 500 мА, 2-проводное подключение 84 x 15 x 74 GRT1-OD4
4 выхода PNP 24 В=, 500 мА, 2-проводное подключение 84 x 15 x 74 GRT1-OD4-1
4 выхода PNP, с защитой от короткого замыкания 24 В=, 500 мА, 3-проводное подключение 84 x 15 x 74 GRT1-OD4G-1
4 выхода PNP, с защитой от короткого замыкания 24 В=, 2 А, 2-проводное подключение 84 x 15 x 74 GRT1-OD4G-3
8 выходов NPN 24 В=, 500 мА, 1-проводное подключение + 4 x V 84 x 15 x 74 GRT1-OD8
8 выходов PNP 24 В=, 500 мА, 1-проводное подключение + 4 x G 84 x 15 x 74 GRT1-OD8-1
8 выходов PNP, с защитой от короткого замыкания 24 В=, 500 мА, 1-проводное подключение + 4 x G 84 x 15 x 74 GRT1-OD8G-1
2 релейных выхода 240 В~, 2 A, нормально разомкнутые контакты 84 x 15 x 74 GRT1-ROS2

Модуль счетчика на 60 кГц, NPN Входы каналов A+B энкодера + 1 вход для канала Z/

Модуль счетчика на 60 кГц, PNP Входы каналов A+B энкодера + 1 вход канала Z/управляющий

Счетчик 100 кГц/Модуль позиционирования Входы каналов A/B/Z энкодера (переключаемый уровень

2 аналоговых входа, ток/напряжение ±10 В, 0…10 В, 0…5 В, 1…5 В, 0…20 мА, 4…20 мА 84 x 15 x 74 GRT1-AD2
2 аналоговых выхода, напряжение ±10 В, 0…10 В, 0…5 В, 1…5 В 84 x 15 x 74 GRT1-DA2V
2 аналоговых выхода, ток 0…20 мА, 4…20 мА 84 x 15 x 74 GRT1-DA2C
2 входа Pt100 Pt100, 2-проводное или 3-проводное подключение 84 x 15 x 74 GRT1-TS2P
2 входа Pt1000 Pt1000, 2-проводное или 3-проводное подключение 84 x 15 x 74 GRT1-TS2PK
2 входа термопар Типы: B, E, J, K, N, R, S, T, U, W, PL2, с компенсацией холодного

управляющий вход + 1 выход (NPN-типа)

вход + 1 выход (PNP-типа)

сигнала: RS-422 или 24 В) +
1 управляющий вход + 2 выхода (PNP-типа)

спая

84 x 58 x 70 GRT1-CRT

84 x 58 x 70 GRT1-ML2

84 x 20 x 58

84 x 15 x 74 GRT1-CT1

84 x 15 x 74 GRT1-CT1-1

84 x 15 x 74 GRT1-CP1-L

84 x 15 x 74 GRT1-TS2T

GRT1-PNT

GRT1-END-M

*1

*1

Модули расширения

Функция Код модели

Модуль питания входов/выходов, распределяет питание между группами модулей входов/выходов 84 x 15 x 74 GRT1-PD2
Модуль питания входов/выходов с электронной защитой от перегрузки, распределяет питание между группами

модулей входов/выходов
Модуль питания входов/выходов, распределяет питание между группами модулей входов/выходов, 8 x V + 4 x G 84 x 15 x 74 GRT1-PD8
Модуль питания входов/выходов, распределяет питание между группами модулей входов/выходов, 4 x V + 8 x G 84 x 15 x 74 GRT1-PD8-1
Модуль подключения питания входов/выходов, 8 x V + 4 x G 84 x 15 x 74 GRT1-PC8
Модуль подключения питания входов/выходов, 4 x V + 8 x G 84 x 15 x 74 GRT1-PC8-1
Модуль переноса, правый 84 x 20 x 58 GRT1-TBR
Модуль переноса, левый 84 x 58 x 70 GRT1-TBL
Соединительный кабель, один метр 1 м GCN2-100

84 x 15 x 74 GRT1-PD2G

Дополнительные принадлежности

Функция Код модели

Сменные клеммные блоки, упаковка из 5 шт. GRT1-BT1-5
Разъем для PROFIBUS-DP, 9-конт., D-sub PROFIBUS Connector

Разъем для PROFIBUS-DP, 9-конт., D-sub, с оконечной нагрузкой PROFIBUS Term. Conn.

Соединитель с винтовыми клеммами для CompoNet (заказ по 10 шт.) DCN4-TB4
Соединитель для ответвления CompoNet (заказ по 10 шт.) DCN4-BR4

Y-образный соединитель для CompoNet (заказ по 10 шт.) DCN4-MD4

839550

846086

SmartSlice 9

Модули ведущих устройств

Функция Код модели

Контроллер PROFINET-IO для ПЛК серии CJ1

Модуль ведущего устройства PROFIBUS-DP для ПЛК серии CS1 CS1W-PRM21
Модуль ведущего устройства PROFIBUS-DP для ПЛК серии CJ1 CJ1W-PRM21
Модуль ведущего устройства DeviceNet для ПЛК серии CS1 CS1W-DRM21-V1
Модуль ведущего устройства DeviceNet для ПЛК серии CJ1 CJ1W-DRM21
Модуль ведущего устройства CompoNet для ПЛК серии CS1 CS1W-CRM21
Модуль ведущего устройства CompoNet для ПЛК серии CJ1 CJ1W-CRM21
Модуль ведущего устройства MECHATROLINK-II для Trajexia (макс. 4 станции)TJ1-ML04
Модуль ведущего устройства MECHATROLINK-II для Trajexia (макс. 16 станций)TJ1-ML16
Программируемый терминал с ПЛК и ведущим устройством DeviceNet NSJxx-T@@@@-G5D
Программируемый терминал с ПЛК и ведущим устройством PROFIBUS-DP NSJxx-T@@@@-G5P

*1

Ожидается 06-2008

CJ1W-PNT21

*1

Программное обеспечение

Функция Код модели

CX-One, комплексный пакет программного обеспечения Omron для программирования и настройки всех компонентов системы
управления, включая ПЛК, удаленные модули входов/выходов, программируемые терминалы (HMI), сервоприводы, инверторы,
регуляторы температуры и многофункциональные датчики.

CX-ONE-AL@@ C-E
@@ = количество

лицензий (01, 03, 10)

Cat. No. P15E-RU-03A

В целях улучшения качества продукции технические характеристики могут быть
изменены без уведомления.

РОССИЯ
ООО «ОМРОН Электроникс»
улица Правды, дом 26
Москва, Росси я
Тел.: [phone]
Факс: [phone]

www.industrial.omron.ru

10 Системы автоматизации
