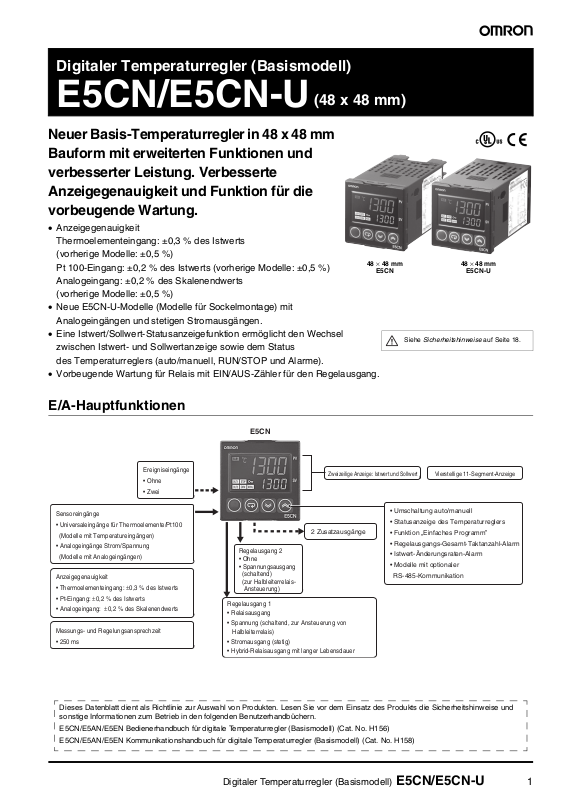

Digitaler Temperaturregler (Basismodell)

E5CN/E5CN-U

(48 x 48 mm)

Neuer Basis-Temperaturregler in 48 x 48 mm
Bauform mit erweiterten Funktionen und
verbesserter Leistung. Verbesserte
Anzeigegenauigkeit und Funktion für die
vorbeugende Wartung.

• Anzeigegenauigkeit
Thermoelementeingang: ±0,3 % des Istwerts
(vorherige Modelle: ±0,5 %)
Pt 100-Eingang: ±0,2 % des Istwerts (vorherige Modelle: ±0,5 %)
Analogeingang: ±0,2 % des Skalenendwerts
(vorherige Modelle: ±0,5 %)

• Neue E5CN-U-Modelle (Modelle für Sockelmontage) mit
Analogeingängen und stetigen Stromausgängen.

• Eine Istwert/Sollwert-Statusanzeigefunktion ermöglicht den Wechsel
zwischen Istwert- und Sollwertanzeige sowie dem Status
des Temperaturreglers (auto/manuell, RUN/STOP und Alarme).

• Vorbeugende Wartung für Relais mit EIN/AUS-Zähler für den Regelausgang.

48 × 48 mm

E5CN

Siehe Sicherheitshinweise auf Seite 18.

48 × 48 mm

E5CN-U

E/A-Hauptfunktionen

Ereigniseingänge

• Ohne

• Zwei

Sensoreingänge

• Universaleingänge für Thermoelemente/Pt100
(Modelle mit Temperatureingängen)

• Analogeingänge Strom/Spannung
(Modelle mit Analogeingängen)

Anzeigegenauigkeit

• Thermoelementeingang: ±0,3 % des Istwerts

• Pt-Eingang: ±0,2 % des Istwerts

• Analogeingang: ±0,2 % des Skalenendwerts

Messungs- und Regelungsansprechzeit

• 250 ms

E5CN

Zweizeilige Anzeige: Istwert und Sollwert

2 Zusatzausgänge

Regelausgang 2

• Ohne

• Spannungsausgang
(schaltend)
(zur Halbleiterrelais­ Ansteuerung)

Regelausgang 1

• Relaisausgang

• Spannung (schaltend, zur Ansteuerung von
Halbleiterrelais)

• Stromausgang (stetig)

• Hybrid-Relaisausgang mit langer Lebensdauer

Vierstellige 11-Segment-Anzeige

• Umschaltung auto/manuell

• Statusanzeige des Temperaturreglers

• Funktion „Einfaches Programm”

• Regelausgangs-Gesamt-Taktanzahl-Alarm

• Istwert-Änderungsraten-Alarm

• Modelle mit optionaler
RS-485-Kommunikation

Dieses Datenblatt dient als Richtlinie zur Auswahl von Produkten. Lesen Sie vor dem Einsatz des Produkts die Sicherheitshinweise und
sonstige Informationen zum Betrieb in den folgenden Benutzerhandbüchern.

E5CN/E5AN/E5EN Bedienerhandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H156)
E5CN/E5AN/E5EN Kommunikationshandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H158)

Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U 1

Produktübersicht

1 Regelausgang

Temperatureingang

2 Regelausgänge

Klemmenblock

1 Regelausgang

E5CN

Basismodell

Steckbar

Hinweis: Alle Modelle können für Heizregelung, Kühlregelung sowie Heiz- und Kühlregelung verwendet werden

Analogeingang

Temperatureingang

Analogeingang

2 Regelausgänge

1 Regelausgang

1 Regelausgang

Aufbau der Modellnummer

Bestellschlüssel

Temperaturregler

E5CN-@2M@@-@-500

1 2 3 4 5 6 7

1. Regelausgang 1

R: Relaisausgang
Q: Spannungsausgang (schaltend, zur Ansteuerung von

Halbleiterrelais)
C: Stromausgang (stetig)
Y: Langlebiger Relaisausgang (Hybrid) ✽1

2. Zusatzausgänge ✽2

2: Zwei Relaisausgänge

3. Option

M: Optionsmodul kann installiert werden

4. Art des Eingangs

T: Universal-Thermoelement/Pt 100
L: Analogeingang Strom/Spannung

5. Versorgungsspannung

Leer: 100 bis 240 V AC
D: 24 V AC/DC

6. Gehäusefarbe

Leer: Schwarz
W: Silber (weitere Informationen erhalten Sie bei Ihrer regionalen

Vertriebsniederlassung)

7. Klemmenabdeckung

-500: Mit Klemmenabdeckung

Optionsmodule

E53-CN@@N2

1 2 3

1. Geeigneter Regler

CN: E5CN

2. Funktion 1

Leer: Ohne
Q: Regelausgang 2 (Spannung (schaltend) zur Ansteuerung von

Halbleiterrelais)

P: Sensor-Spannungsversorgung

3. Funktion 2

Leer: Ohne
H: Heizungsbruch/Halbleiterrelaisdefekt/Heizungsüberstrom-

Erkennung (CT1)

HH: Heizungsbruch/Halbleiterrelaisdefekt/Heizungsüberstrom-

Erkennung (für dreiphasige Heizungsanwendungen,

2 Stromwandler)
B: Zwei Ereigniseingänge
03: RS-485-Kommunikation
H03: Heizungsbruch/Halbleiterrelaisdefekt/Heizungsüberstrom-

Erkennung (CT1) + RS-485-Kommunikation

HB: Heizungsbruch/Halbleiterrelaisdefekt/Heizungsüberstrom-

Erkennung (CT1) + zwei Ereigniseingänge
HH03: Heizungsbruch/Halbleiterrelaisdefekt/Heizungsüberstrom-

Erkennung (für dreiphasige Heizungsanwendungen, 2
Stromwandler)

4. Version

N2: Gilt nur für nach Januar 2008 hergestellte Modelle.

(Kennzeichnung auf der Verpackung: N6)

4

2 Zusatzausgänge

2 Zusatzausgänge

2 Zusatzausgänge

2 Zusatzausgänge

2 Zusatzausgänge

2 Zusatzausgänge

Hinweis: Bei Optionsmodulen (E53-CN@@N2) sind nicht alle Kombinationen der Spezifikationen für Funktion 1 und Funktion 2 möglich.

✽1. An ein Hybridrelais Ausgang darf nur AC -Lasten angeschlossen werden Der Ausgang schaltet nicht aus, wenn eine DC-Last angeschlossen

ist, da ein Triac für das Schalten des Schaltkreises verwendet wird. Weitere Informationen dazu finden Sie unter Nennwerte.

✽2. Zusatzausgänge sind Kontaktausgänge, die zur Ausgabe von Alarmen, als Regelausgang oder zur Ausgabe der Ergebnisse logischer

Operationen verwendet werden können.

2 Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U

Bestellinformationen

Regler mit Klemmenblöcken

Baugröße

1/16 DIN
48 × 48 × 78
(B × H × T)

Hinweis: Geben Sie zur Vervollständigung des Bestellcodes die Versorgungsspannung für das Modell an (d. h. E5CN-R2MT-500 AC100-240

Gehäusefar-beVersorgungs-

Schwarz

spannung

100 bis 240 V AC

24 V AC/DC

100 bis 240 V AC

24 V AC/DC

oder E5CN-R2MTD-500 AC/DC24).

Eingangsart Zusatzausgänge Regelausgang 1 Modell

Relaisausgang E5CN-R2MT-500

Thermoelement oder
Pt100

Thermoelement oder
Pt100

Analog
(Strom/Spannung)

Analog
(Strom/Spannung)

Spannungsausgang (schaltend, zur

2

2

2

2

Ansteuerung von Halbleiterrelais)
Stromausgang (stetig) E5CN-C2MT-500
Relaisausgang mit langer

Lebensdauer (Hybrid)
Relaisausgang E5CN-R2MTD-500
Spannungsausgang (schaltend, zur

Ansteuerung von Halbleiterrelais)
Stromausgang (stetig) E5CN-C2MTD-500
Relaisausgang E5CN-R2ML-500
Spannungsausgang (schaltend, zur

Ansteuerung von Halbleiterrelais)
Stromausgang (stetig) E5CN-C2ML-500
Relaisausgang mit langer

Lebensdauer (Hybrid)
Relaisausgang E5CN-R2MLD-500
Spannungsausgang (schaltend, zur

Ansteuerung von Halbleiterrelais)
Stromausgang (stetig) E5CN-C2MLD-500

E5CN-Q2MT-500

E5CN-Y2MT-500

E5CN-Q2MTD-500

E5CN-Q2ML-500

E5CN-Y2ML-500

E5CN-Q2MLD-500

Optionsmodule

Der E5CN kann durch Einbau eines der folgenden Optionsmodule um weitere Funktionen ergänzt werden.

Funktionen Modell

Ereignis­eingänge

Ereignis­eingänge

Ereignis­eingänge

Ereignis­eingänge

Kommunikation
RS-485

Kommunikation
RS-485

Kommunikation
RS-485

Kommunikation
RS-485

Kommunikation
RS-485

Heizungsbruch/Halbleiterrelaisdefekt/
Heizungsüberstrom-Erkennung

Heizungsbruch/Halbleiterrelaisdefekt/
Heizungsüberstrom-Erkennung

Dreiphasige Heizungsbruch/
Halbleiterrelaisdefekt/
Heizungsüberstrom-Erkennung

Heizungsbruch/Halbleiterrelaisdefekt/
Heizungsüberstrom-Erkennung

Dreiphasige Heizungsbruch/
Halbleiterrelaisdefekt/
Heizungsüberstrom-Erkennung

Heizungsbruch/Halbleiterrelaisdefekt/
Heizungsüberstrom-Erkennung

Hinweis: Optionsmodule können nicht bei Modellen für Sockelmontage verwendet werden.

Diese Optionsmodule sind nur in Verbindung mit nach Januar 2008 hergestellten Modellen einsetzbar (Kennzeichnung auf der
Verpackung: N6).

Regelausgang 2
(Spannung (schaltend) zur
Ansteuerung von
Halbleiterrelais)

Regelausgang 2
(Spannung (schaltend) zur
Ansteuerung von
Halbleiterrelais)

Regelausgang 2
(Spannung (schaltend) zur
Ansteuerung von
Halbleiterrelais)

Regelausgang 2
(Spannung (schaltend) zur
Ansteuerung von
Halbleiterrelais)

Sensor-Spannungs­versorgung für ES1B

Sensor-Spannungs­versorgung für ES1B

Sensor-Spannungs­versorgung für ES1B

E53-CNBN2

E53-CNQBN2

E53-CNHBN2

E53-CNPBN2

E53-CN03N2

E53-CNQ03N2

E53-CNH03N2

E53-CNHH03N2

E53-CNP03N2

E53-CNQHN2

E53-CNQHHN2

E53-CNPHN2

Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U 3

Aufbau der Modellnummer

Bestellschlüssel (Regler für Sockelmontage)

E5CN-@2@U

1 2 3 4

1. Art der Ausgänge

R: Relaisausgang
Q: Spannungsausgang (schaltend, zur Ansteuerung von

Halbleiterrelais)

C: Stromausgang (stetig)

2. Anzahl der Alarme

2: Zwei Alarme

3. Art des Eingangs

T: Universal-Thermoelement/Pt 100
L: Analogeingang

4. Ausführung für Sockelmontage

U: Ausführung für Sockelmontage

Bestellinformationen

Regler mit Steckanschluss

Baugröße

1/16 DIN Schwarz

Hinweis: Geben Sie zur Vervollständigung des Bestellcodes die Versorgungsspannung für das Modell an (d. h. E5CN-R2TU AC100-240 oder

Gehäuse-

farbe

E5CN-R2TDU AC/DC24).

Versorgungs-

spannung

100 bis 240 V AC

24 V AC/DC

Eingangsart Zusatzausgänge Regelausgang 1 Modell

Thermoelement
oder
Widerstands­thermometer

Analog
(Strom/
Spannung)

Thermoelement
oder Pt 100

2

2

2

Relaisausgang E5CN-R2TU
Spannungsausgang (schaltend,

zur Ansteuerung von
Halbleiterrelais)

Stromausgang (stetig) E5CN-C2TU
Relaisausgang E5CN-R2LU
Spannungsausgang (schaltend,

zur Ansteuerung von
Halbleiterrelais)

Stromausgang (stetig) E5CN-C2LU
Relaisausgang E5CN-R2TDU
Spannungsausgang (schaltend,

zur Ansteuerung von
Halbleiterrelais)

Stromausgang (stetig) E5CN-C2TDU

E5CN-Q2TU

E5CN-Q2LU

E5CN-Q2TDU

4 Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U

Zubehör (gesondert zu bestellen)

USB/seriell-Adapterkabel

Modell

E58-CIFQ1

Klemmenabdeckung

Anschließbar an Modelle Ausführungen mit Klemmenblock
Modell E53-COV17

Hinweis: Bei den Modellen E5CN-@@@-500 ist die

Klemmenabdeckung im Lieferumfang enthalten.

Gummidichtung

Modell

Y92S-29

Hinweis: Die Gummidichtung ist nur bei Modellen mit

Klemmenblöcken im Lieferumfang des Reglers enthalten.

Stromwandler

Bohrungsdurchmesser Modell

5,8 E54-CT1

12,0 E54-CT3

Adapter

Anschließbar an Modelle Modell

Ausführungen mit

Klemmenblock

Hinweis: Verwenden Sie diesen Adapter, wenn die Schalttafel

vorher für den E5B@ vorbereitet wurde
(Schalttafelausschnitt 72 x 72 mm).

Y92F-45

Stecksockel (für Modelle mit Sockelmontage)

Typ Modell

Frontanschlusssockel P2CF-11
Frontanschlusssockel mit Berührungsschutz P2CF-11-E
Sockel mit rückseitigen Anschlüssen P3GA-11
Klemmenabdeckung für Sockel mit rückseitigen

Anschlüssen und Berührungsschutz

Y92A-48G

CX-Thermo Support-Software

Modell

EST2-2C-MV4

Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U 5

Technische Daten

Nennwerte

Versorgungsspannung

Betriebsspannungsbereich 85 % bis 110 % der Nenn-Versorgungsspannung

Leistungs­aufnahme

Sensoreingang

Eingangsimpedanz

Regelungsart 2-Punkt- oder 2-PID-Regelung (mit Selbstoptimierung)

Regel­ausgänge

Zusatz­ausgänge

Ereignis­eingänge

Sensor-Spannungsversorgung
für ES1B

Einstellverfahren Digitale Einstellung über Tasten auf der Gerätefront

Anzeigemethode

Mehrere Sollwerte

Bankumschaltung Nicht unterstützt

Weitere Funktionen

Umgebungstemperatur
(Betrieb)

Luftfeuchtigkeit (Betrieb) 25 % bis 85 %
Lagertemperatur −25 bis 65°C (ohne Eis- oder Kondensatbildung)

E5CN

E5CN-U

Relaisausgang

Spannungsaus­gang (schaltend)
(zur Halbleiterre­lais-Ansteuerung)

Stromausgang
(stetig)

Langlebiger
Relaisausgang

Anzahl der
Ausgänge

Ausgangsspezifi­kationen

Anzahl der
Eingänge

Eingangsspezifi­kationen des exter­nen Kontakts

Modellnummer ohne D: 100 bis 240 V AC, 50/60 Hz
Modellnummer mit D: 24 V AC, 50/60 Hz; 24 V DC

100 bis 240 V AC: max. 7,5 VA (E5CN-R2T bei 100 V AC: 3,0 VA)
24 V AC/V DC: max. 5 VA/3 W (E5CN-R2TD bei 24 V AC: 2,7 VA)

100 bis 240 V AC: max. 6 VA
24 V AC/V DC: max. 3 VA/2 W (Modelle mit stetigem Stromausgang: 4 VA/2 W)

Modelle mit Temperatureingängen

Thermoelement: K, J, T, E, L, U, N, R, S, B, W oder PL II
Platin-Widerstandsthermometer: Pt100 oder JPt100
Infrarot-Thermometer: 10 bis 70°C, 60 bis 120°C, 115 bis 165°C oder 140 bis 260°C
Spannungseingang: 0 bis 50 mV

Modelle mit Analogeingängen

Stromeingang: 4 bis 20 mA oder 0 bis 20 mA
Spannungseingang: 1 bis 5 V, 0 bis 5 V oder 0 bis 10 V

Stromeingang: max. 150 Ω, Spannungseingang: min. 1 MΩ (Verwenden Sie zum Anschließen des ES2-HB
eine 1:1-Verbindung.)

E5CN

E5CN-U

E5CN
E5CN-U

E5CN 4 bis 20 mA DC/0 bis 20 mA DC, Last: max. 600 Ω, Auflösung: ca. 10.000

E5CN

2

Relaisausgang: 1 Schließer, 250 V AC, 3 A (ohmsche Last), elektrische Lebensdauer: 100.000 Schaltspiele,
Mindestlast: 5 V, 10 mA

2

Kontakteingang: EIN: max. 1 kΩ, AUS: min. 100 kΩ
Transistoreingang: EIN: Restspannung: max. 1,5 V, AUS: Leckstrom: max. 0,1 mA
Stromfluss: ca. 7 mA pro Kontakt

12 V DC ±10 %, 20 mA, mit Kurzschluss-Schutzschaltung

11-Segment-Digitalanzeige und einzelne Anzeigeleuchten
(7-Segment-Anzeigeemulation ebenfalls möglich)
Zeichenhöhe: Istwert: 11 mm; Sollwert: 6,5 mm

Über Ereigniseingänge, Tastenfunktion oder serielle Kommunikation können bis zu vier Sollwerte
(SP0 bis SP3) gespeichert und ausgewählt werden.

Manuelle Ausgabe, Heiz-/Kühlregelung, Regelkreis-Unterbrechungsalarm, Sollwertrampe, weitere
Alarmfunktionen, Heizungsbrucherkennung, 40 % Autotuning, 100 % Autotuning, Stellwertbegrenzer,
Eingangsdigitalfilter, Selbstoptimierung, Temperatureingangsverschiebung, Betrieb/Stopp,
Schutzfunktionen, Taktanzahl-Zähler Regelausgang, Radizieren, Stellwert-Änderungsraten-Begrenzung,
logische Operationen, Istwert/Sollwert-Statusanzeige, einfaches Programm, automatische Anpassung des
Kühlkoeffizienten

−10 bis 55°C (ohne Kondensat- oder Eisbildung), bei 3 Jahren Gewährleistung: −10 bis 50°C

1 Schließer, 250 V AC, 3 A (ohmsche Last), elektrische Lebensdauer: 100.000 Schaltspiele,
Mindestlast: 5 V, 10 mA

1 Wechsler, 250 V AC, 3 A (ohmsche Last), elektrische Lebensdauer: 100.000 Schaltspiele,
Mindestlast: 5 V, 10 mA

Ausgangsspannung: 12 V DC ±15 % (PNP), max. Laststrom: 21 mA, mit Kurzschlussschutz­Schaltung

1 Schließer, 250 V AC, 3 A (ohmsche Last), elektrische Lebensdauer: 1.000.000 Schaltspiele,
Lastversorgungsspannung: 75 bis 250 V AC (DC-Lasten können nicht angeschlossen werden),
anwendbare Mindestlast: 5 V, 10 mA, Leckstrom: max. 5 mA (250 V AC, 60 Hz)

6 Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U

Eingangsbereiche

Thermoelement/Pt 100

Art des

Ein-

gangs

Be-

zeich-

nung

2300
1800
1700
1600
1500
1400
1300
1200
1100
1000

900
800
700
600
500

Temperaturbereich (°C)

400
300
200
100

0

−100,0

−200,0

Einstel­lungs­nummer

−200 −199,9 −199,9 −200 −200 −199,9 −200 −200 −199,9 −200

Die Standardeinstellungen sind schattiert unterlegt dargestellt.
Relevante Normen für die jeweiligen Eingangsarten:
K, J, T, E, N, R, S, B: JIS C 1602-1995, IEC 584-1
L: Fe-CuNi, DIN 43710-1985
U: Cu-CuNi, DIN 43710-1985
W: W5Re/W26Re, ASTM E988-1990

Pt 100 Thermoelement Infrarot-Thermometer

Pt100 JPt100 K J T E L U N R S B W

1300 1300 1300

850 850 850

500,0 500,0 500,0

400,0 400 400,0 400 400,0

100,0 100,0 90

0,0 0,0 00 000 0 0 0

−20,0 −100 −20,0 −100

012345 6 7 8 9 10 11 12 13 14 15 16 17 18 24 25 19 20 21 22 23

600

Analog­eingang

115
bis

165 °C

140
bis

260 °C

260

0 bis

50 mV

Durch
Skalie­ren in
den fol­genden
Berei­chen
ver­wend­bar:

−1999
bis 9999
oder

−199,9
bis
999,9

1700 1700

1800

100

2300

PL

10 bis

60 bis

70°C

II

120 °C

120 165

JPt100: JIS C 1604-1989, JIS C 1606-1989
Pt100: JIS C 1604-1997, IEC 751
PL II: Gemäß Platinel II-Tabellen der elektromotorischen Kraft von BASF (ehem.

Engelhard)

Modelle mit Analogeingängen

Art des Eingangs Strom Spannung

Eingangsspezifi­kationen

Einstellbereich

Einstellungs­nummer

Die Standardeinstellungen sind schattiert unterlegt dargestellt.

4 bis 20 mA 0 bis 20 mA 1 bis 5 V 0 bis 5 V 0 bis 10 V

Durch Skalieren in den folgenden Bereichen verwendbar:

−1999 bis 9999, −199,9 bis 999,9, −19,99 bis 99,99 oder

−1,999 bis 9,999

01234

Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U 7

Alarmausgänge

|H|

|

Für jeden Alarm kann unabhängig voneinander einer der 13 folgenden Alarmtypen eingestellt werden. Die Werkseinstellung lautet 2: oberer
Grenzwert.

Die Zusatzausgänge werden für Alarme zugewiesen. Ein- und Ausschaltverzögerungen (0 bis 999 s) können ebenfalls festgelegt werden.

Hinweis: Bei Modellen mit Heizungsbruch-, Halbleiterrelaisdefekt- und Heizungsüberstrom-Erkennung erfolgt die Ausgabe von Alarm 1 als

Soll­wert

ODER-Verknüpfung zwischen einem der folgenden Alarmtypen und den Alarmen für Heizungsbruch, Halbleiterrelaisdefekt und
Heizungsüberstrom. Wenn für Alarm 1 nur ein Heizungsbruchalarm, Halbleiterrelais-Fehleralarm und Heizungs-Überstromalarm
ausgegeben werden soll, setzen Sie den Alarmtyp auf 0 (d. h. keine Alarmfunktion).

✽1. Über die Einstellwerte 1, 4 und 5 können die oberen und unteren

Alarmtyp

Alarmfunktion

0

AUS
Oberer und

1

✽1

unterer Grenzwert

2 Oberer Grenzwert

3 Unterer Grenzwert

Oberer und

4

unterer

✽1

Grenzwertbereich
Oberer und

5

unterer Grenzwert

✽1

mit Bereitschaft
Oberer Grenzwert

6

mit Bereitschaft
Unterer Grenzwert

7

mit Bereitschaft
Alarm bei

8

absolutem oberem
Grenzwert

Alarm bei absolu-

9

tem unterem
Grenzwert

Alarm bei absolu­tem oberem

10

Grenzwert mit
Bereitschaft

Alarm bei absolu­tem unterem

11

Grenzwert mit
Bereitschaft

Alarmausgabefunktion

Bei positivem

Wert für X

Ausgang AUS

LH

EIN
AUS

Sollwert

X

Sollwert

X

Sollwert

LH

Sollwert

LH

Sollwert

X

Sollwert

X

Sollwert

X

0

X

0

X

0

X

0

✽5

EIN
AUS

EIN
AUS

EIN
AUS

EIN
AUS

EIN
AUS

EIN
AUS

EIN
AUS

EIN
AUS

EIN
AUS

EIN
AUS

Bei negativem

Wert für X

✽2

X

EIN
AUS

Sollwert

X

Sollwert

X

Sollwert

X

Sollwert

X

X

X

X

✽3

✽4

EIN
AUS

EIN
AUS

EIN
AUS

EIN
AUS

EIN
AUS

EIN
AUS

EIN
AUS

0

0

0

0

Grenzwerte unabhängig für die einzelnen Alarmtypen
eingerichtet und als „L“ und „H“ ausgedrückt werden.

✽2. Einstellwert: 1, Alarm bei oberem und unterem Grenzwert

Sollwert

Fall 2

Sollwert

H > 0, L < 0

Fall 3 (immer EIN)

LH

|H| > |L|

Sollwert

Fall 1

LH

H < 0, L > 0

|H| < |L|

✽3. Einstellwert: 4, Alarm bei oberem und unterem

Bereichsgrenzwert

Fall 1

LH

H < 0, L > 0

|H| < |L|

Sollwert

Fall 2

Sollwert

H > 0, L < 0

LH

|H| > |L|

Fall 3 (immer AUS)

Sollwert

✽4. Einstellwert: 5, Oberer und unterer Grenzwert mit Bereitschaft

Alarm bei oberem und unterem Grenzwert, wie oben
beschrieben.

• Fall 1 und 2

Immer AUS

, wenn sich die Hysterese von oberem und unterem

Grenzwert überlappen.

• Fall 3: Immer AUS

✽5. Einstellwert: 5, Oberer und unterer Grenzwert mit Bereitschaft

Immer AUS

, wenn sich die Hysterese von oberem und unterem

Grenzwert überlappen.

Regelkreisunter-

12

brechung

---

(nur für Alarm 1)
Istwert-Ände-

13

rungsraten-Alarm

---

Sollwert

LH

Sollwert

Sollwert

LLH

Sollwert

H

LH

LH

LH

H < 0, L < 0

H < 0, L > 0

|H| = |L|

H > 0, L < 0

= |L

H < 0, L < 0

H < 0, L > 0

|H| = |L|

H > 0, L < 0

|H| = |L|

8 Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U

Eigenschaften

Thermoelement: ✽1

Modelle mit Anschlussklemmen (E5CN): (±0,3 % des Anzeigewerts oder±1°C, je nachdem, welcher Wert größer ist), max. ±1 Stelle
Modelle für Sockelmontage (E5CN-U): (±1 % des Anzeigewerts oder±2°C, je nachdem, welcher Wert größer ist), max. ±1 Stelle

Platin-Widerstandsthermometer-Eingang:

Anzeigegenauigkeit

Temperatureinfluss ✽2

Spannungseinfluss ✽2

Eingangs-Auffrischzeit

Hysterese

Proportionalband (P)

Integrationszeit (I)
Differentialzeit (D)
Regelintervall
Manuelle Arbeitspunktver-

schiebung(nur bei P/ PD Re­gelung)

Alarmeinstellbereich
Auswirkung des Leitungs-

widerstands des Fühlers
Isolationswiderstand
Isolationsprüfspannung

Vibrations­festigkeit

Stoßfestig­keit

Gewicht

Schutz­klasse

Fehlfunktion
Zerstörung
Fehlfunktion
Zerstörung
E5CN
E5CN-U
E5CN

E5CN-U
Speicherschutz
Setup-Tool

Konfigurations-Schnittstelle

Zulassungen
Normen

✽7

Erfüllte

Normen

EMV

✽1. Die Anzeigegenauigkeit von K-Thermoelementen im Bereich von −200 bis 1300°C, von T- und N-Thermoelementen bei einer Temperatur von max. −

100°C sowie von U- und L-Thermoelementen bei beliebiger Temperatur beträgt maximal ±2°C ± 1 Stelle. Die Anzeigegenauigkeit des Thermoelements
B bei einer Temperatur von max. 400°C ist nicht spezifiziert. Die Anzeigegenauigkeit von B-Thermoelementen im Bereich zwischen 400 und 800°C beträgt
max. ±3°C. Die Anzeigegenauigkeit der Thermoelemente R und S bei einer Temperatur von max. 200°C beträgt ±3°C ±max. 1 Stelle. Die
Anzeigegenauigkeit von W-Thermoelementen beträgt ±0,3 des Istwerts oder ±3°C (je nachdem, welcher Wert größer ist) ±max. 1 Stelle. Die
Anzeigegenauigkeit von PL II-Thermoelementen beträgt ±0,3 des Istwerts oder ±2°C (je nachdem, welcher Wert größer ist) ± max. 1 Stelle.

✽2. Umgebungstemperatur: −10°C bis 23°C bis 55°C, Spannungsbereich: −15 % bis 10 % der Nennspannung
✽3. K-Thermoelement bei max. −100°C: ± max. 10°
✽4. „Einheit“ steht für „technische Einheit“ und wird als Einheit nach der Skalierung verwendet. Bei Verwendung eines Temperatursensors handelt es sich

entweder um °C oder °F.

✽5. Wenn Robust Tuning (RT) aktiviert ist, beträgt die Differentialzeit 0,0 bis 999,9 (in Einheiten von 0,1 s).
✽6. Externe Kommunikation (RS-485) und Kabelkommunikation für das Setup-Tool können gleichzeitig verbunden sein.
✽7. Das Modell E5CN-U für Sockelmontage verfügt nur in Verbindung mit dem OMRON Sockel P2CF-11 über die UL-Zulassung.

Modelle mit Anschlussklemmen (E5CN) und Modelle für Sockelmontage (E5CN-U): (±0,2 % des Anzeigewerts oder ±0,8°C,
je nachdem, welcher Wert größer ist), max. ±1 Stelle

Analogeingang:

Modelle mit Anschlussklemmen (E5CN) und Modelle für Sockelmontage (E5CN-U): ±0,2 % vom Skalenendwert, max. ±1 Stelle

Stromwandler-Eingang:

Modelle mit Anschlussklemmen (E5CN): ±5 % vom Skalenendwert, max. ±1 Stelle

Thermoelementeingang (R, S, B, W, PL II):

Modelle mit Anschlussklemmen (E5CN): (±1 % des Istwerts oder ±10°C (je nachdem, welcher Wert größer ist), max. ±1 Stelle
Modelle für Sockelmontage (E5CN-U): (±2 % des Istwerts oder ±10°C (je nachdem, welcher Wert größer ist), max. ±1 Stelle

Sonstiger Thermoelementeingang: ✽3

Modelle mit Anschlussklemmen (E5CN): (±1 % des Istwerts oder ±4°C (je nachdem, welcher Wert größer ist), max. ±1 Stelle
Modelle für Sockelmontage (E5CN-U): (±2 % des Istwerts oder ±4°C (je nachdem, welcher Wert größer ist), max. ±1 Stelle

Platin-Widerstandsthermometer-Eingang:

Modelle mit Anschlussklemmen (E5CN) und Modelle für Sockelmontage (E5CN-U):
(±1 % des Istwerts oder±2°C, je nachdem, welcher Wert größer ist), ±max. 1 Stelle

Analogeingang:

Modelle mit Anschlussklemmen (E5CN) und Modelle für Sockelmontage (E5CN-U): (±1 % vom Skalenendwert), max. ±1 Stelle

250 ms
Modelle mit Thermoelement-/Pt 100 Eingang 0,1 bis 999,9 Einheiten (in Schritten von 0,1 Einheiten) ✽4

Modelle mit Analogeingang: 0,01 % bis 99,99 % des Skalenendwerts (in Schritten von 0,01 % des Skalenendwerts)
Modelle mit Thermoelement-/Pt 100 Eingang 0,1 bis 999,9 Einheiten (in Schritten von 0,1 Einheiten) ✽4

Modelle mit Analogeingang: 0,1 % bis 999,9 % des Skalenendwerts (in Schritten von 0,1 % des Skalenendwerts)
0 bis 3999 s (in Schritten von 1 s)
0 bis 3999 s (in Schritten von 1 s) ✽5
0,5 und 1 bis 99 s (in Schritten von 1 s)

0,0 % bis 100,0 % (in Schritten von 0,1 %)

−1999 bis 9999 (Position des Dezimalkommas abhängig von Eingangsart)
Thermoelement: max. 0,1°C/Ω (max. 100 Ω)

Pt 100: max. 0,1°C/Ω (max. 10 Ω)
min. 20 MΩ (bei 500 V DC)

2.300 V AC, 50/60 Hz für 1 Minute (zwischen Klemmen mit unterschiedlicher Polarität)
10 bis 55 Hz, 20 m/s2 für jeweils 10 Minuten in X-, Y- und Z-Richtung
10 bis 55 Hz, 0,75-mm-Einfachamplitude, jeweils 2 Stunden in X-, Y- und Z-Richtung
100 m/s2, jeweils 3 Mal in X-, Y- und Z-Richtung
300 m/s2, jeweils 3 Mal in X-, Y- und Z-Richtung
Regler: ca. 150 g, Halterung: ca. 10 g
Regler: ca. 110 g, Halterung: ca. 10 g
Gerätefront: IP66, hinteres Gehäuse: IP20, Klemmen: IP00
Gerätefront: IP50, hinteres Gehäuse: IP20, Klemmen: IP00
Nicht-flüchtiger Speicher (Anzahl Schreibvorgänge: 1.000.000)
CX-Thermo Version 4.0 oder höher
Auf der Unterseite des E5CN. Diese Schnittstelle dient bei Verwendung des Konfigurations-Adapter zum Anschluss eines Computers

an den E5CN. Zum Anschließen eines Computers an den E5CN wird einUSB/seriell-Adapterkabel 58-CIFQ1 benötigt. ✽6

UL 61010-1, CSA C22.2 Nr. 1010-1

EN 61010-1 (IEC 61010-1): Verschmutzungsgrad 2, Überspannungskategorie II

EMI: EN 61326
Feldstärke der elektromagnetischen Fremdeinstrahlung: EN 55011 Gruppe 1, Klasse A
Klemmen-Störspannung: EN 55011 Gruppe 1, Klasse A
EMS: EN 61326
Unempfindlichkeit gegen elektrostatische Entladung: EN 61000-4-2
Störfestigkeit gegen elektromagnetische Felder: EN 61000-4-3
Störfestigkeit gegen schnelle transiente Störungen: EN 61000-4-4
Störfestigkeit gegen leitungsgeführte Störgrößen: EN 61000-4-6
Störfestigkeit gegen Überspannungsstöße: EN 61000-4-5
Störfestigkeit gegen Netzfrequenz-Magnetfeld: EN 61000-4-8
Unempfindlichkeit gegen Spannungsabfall/-unterbrechung: EN 61000-4-11

Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U 9

USB/seriell-Adapterkabel

Geeignete
Betriebssysteme

Geeignete Software

Passende Modelle

USB­Schnittstellennorm

Übertragungsge­schwindigkeit

Steckverbinder­Spezifikationen

Spannungsversorgung

Versorgungsspannung 5 V DC
Stromaufnahme 70 mA
Umgebungstemperatur

(Betrieb)
Luftfeuchtigkeit

(Betrieb)

Lagertemperatur

Luftfeuchtigkeit
(Lagerung)

Höhenlage max. 2.000 m
Gewicht ca. 100 g

Hinweis: Auf dem PC muss ein Treiber installiert werden. Weitere

Angaben finden Sie in der Installationsanleitung im
Bedienerhandbuch für das Adapterkabel.

Windows 2000, XP oder Vista

Thermo Mini, CX-Thermo Version 4.0
oder höher

E5AN/E5EN/E5CN/E5CN-U/E5AN-H/
E5EN-H/E5CN-H

Entspricht USB-Spezifikation 1.1

38400 Bit/s

Computer: USB (Stecker Typ A)
Temperaturregler: Konfigurations­Schnittstelle (auf der Unterseite des
Reglers)

Busspannung (Versorgung erfolgt über
den USB-Host-Controller)

0 bis 55 °C (ohne Kondensat- oder
Eisbildung)

10 % bis 80 %

−20 bis 60 °C (ohne Kondensat- oder
Eisbildung)

10 % bis 80 %

Kommunikations-Spezifikationen

Anschlussart der
Kommunikations­leitung

Kommunikation RS-485 (Zweidraht, Halbduplex)
Synchronisations-

verfahren
Protokoll CompoWay/F, SYSWAY oder Modbus

Baudrate

Übertragungscode ASCII
Anzahl der

Datenbits ✽
Anzahl der

Stoppbits ✽

Fehlererkennung

Protokoll Ohne
Schnittstelle RS-485
Wiederholfunktion Ohne
Datenübertragungs

puffer
Wartezeit für Kom-

munikationsantwort

✽ Baudrate, Anzahl der Datenbits, Anzahl der Stoppbits und vertikale

Parität können einzeln über die Kommunikationseinstellungen­Ebene eingerichtet werden.

RS-485: Multipoint

Start-Stopp-Synchronisierung

1200, 2400, 4800, 9600, 19200, 38400 oder
57600 Bit/s

7 oder 8 Bits

1 oder 2 Bits

Vertikalparität (keine, gerade, ungerade)
Frame Check Sequence (FCS) mit SYSWAY
Block Check Character (BCC) mit
CompoWay/F oder CRC-16 Modbus

217 Byte

0 bis 99 ms
Standard: 20 ms

Stromwandler (gesondert erhältlich)
Nennwerte

Isolationsprüfspan­nung

Vibrationsfestigkeit 50 Hz, 98 m/s
Gewicht E54-CT1: ca. 11,5 g, E54-CT3: ca. 50 g
Zubehör

(nur E54-CT3)

1.000 V AC für eine Minute

2

Kontakte (2)
Stecker (2)

Heizungsbruchalarme,
Halbleiterrelaisfehler-Alarme und
Heizungsüberstrom-Alarme

Stromwandler-Eingang
(für Heizstrom­Erkennung)

Maximaler Heizstrom 50 A AC
Eingangsstrom-Überwa-

chungsgenauigkeit

Einstellbereich für
Heizungsbruchalarm ✽1

Einstellbereich für
Halbleiterrelaisfehler­Alarm ✽2

Einstellbereich für
Heizungs-Überstrom­alarm ✽3

✽1. Bei Heizungsbruchalarmen wird der Heizstrom gemessen, wenn

der Regelausgang eingeschaltet ist, und der für Alarm 1
zugewiesene Ausgang schaltet ein, wenn der Heizstrom den
Sollwert (d. h. den Heizungsbruch-Erkennungsstromwert)
unterschreitet.

✽2. Bei Halbleiterrelaisfehler-Alarmen wird der Heizstrom gemessen,

wenn der Regelausgang ausgeschaltet ist, und der für Alarm 1
zugewiesene Ausgang schaltet ein, wenn der Heizstrom den
Sollwert (d. h. den Halbleiterrelaisfehler-Erkennungsstromwert)
überschreitet.

✽3. Bei Heizungsüberstrom-Alarmen wird der Heizstrom gemessen,

wenn der Regelausgang eingeschaltet ist, und der für Alarm 1
zugewiesene Ausgang schaltet ein, wenn der Heizstrom den
Sollwert (d. h. den Heizungsüberstrom-Erkennungsstromwert)
überschreitet.

Modelle mit Erkennung für einphasige
Heizungen: Ein Eingang
Modelle mit Erkennung für einphasige
oder dreiphasige Heizungen: Zwei
Eingänge

±5 % vom Skalenendwert,
max. ±1 Stelle

0,1 bis 49,9 A (in Schritten von 0,1 A)
Kürzeste EIN-Zeit für die Erkennung:
100 ms

0,1 bis 49,9 A (in Schritten von 0,1 A)
Kürzeste AUS-Zeit für die Erkennung:
100 ms

0,1 bis 49,9 A (in Schritten von 0,1 A)
Kürzeste EIN-Zeit für die Erkennung:
100 ms

Kurve der elektrischen Lebenserwartung
für Relais (Referenzwerte)

500

300

Schaltspiele)

4

100

10

×

50

30

Lebensdauer (

10

5

E5CN
250 V AC, 30 V DC

3

(ohmsche Last)
cosφ = 1

1

0123456

Schaltstrom (A)

Hinweis: Schließen Sie keine DC-Last an einen Regler mit Hybrid-

Relaisausgang an.

10 Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U

Externe Anschlüsse

• Ein schaltender Spannungsausgang (Regelausgang, zur Ansteuerung von Halbleiterrelais) ist von den übrigen internen Schaltkreisen nicht

galvanisch getrennt. Schließen Sie die Klemmen des Regelausgangs bei Verwendung eines Thermoelements mit Masseverbindung nicht an
Masse an. (Wenn die Klemmen des Regelausgangs an Masse angeschlossen werden, kann das infolge von Leckströmen zu fehlerhaften
Temperaturmesswerten führen.)

• Wenden Sie sich an Ihre OMRON-Vertretung, bevor Sie die Sensor-Spannungsversorgung für andere Zwecke als zur Versorgung des ES1B

verwenden.

E5CN

Temperaturregler

Regelausgang 1

Langlebiger Relaisausgang(Hybrid)
250 V AC, 3 A (ohmsche Last)

Relaisausgang

250 V AC, 3 A (ohmsche Last)
Spannungsausgang (schaltend, zur
Ansteuerung von Halbleiterrelais)

12 V DC, 21 mA

Stromausgang (stetig)

0 bis 20 mA DC

4 bis 20 mA DC
Last: max. 600 Ω

Optionsmodule

Regelausgang 2

Spannungsausgang (schaltend, zur Ansteuerung
von Halbleiterrelais)

E53-CNHH03N2
Kommunikation (RS-485)
und Stromwandler 2

CT2

RS-485

CT1

B (+)

A (−)

12 V DC, 21 mA

11

12

13

14

15

+

NICHT
VERWENDEN

mA

NICHT
VERWENDEN

−

−

V

+

mA Volt T/c Pt
Analogeingang Temperatur­ eingang

E53-CNHBN2
Ereigniseingänge
und Stromwandler

11

12

EV1

13

CT1

EV2

14

15

NICHT
VERWENDEN

Regelausgang 2

+

Regelausgang 1

−

NICHT
VERWENDEN

−

+

E53-CNQ03N2
Kommunikation
(RS-485) und
Regelausgang 2

B (+)

11

RS-485

12

A (−)

13

+

14

15

−

A

B

B

E53-CNPBN2
Ereigniseingänge und
externe Spannungs­versorgung

EV1

EV2

+

Externe
Spannungsversorgung

−

Zusatzausgänge (Relaisausgänge)
250 V AC, 3 A

(ohmsche Last)

Zusatzausgang 2

Zusatzausgang 1

Eingangsspannungsversorgung

• 100 bis 240 V AC

• 24 V AC/DC (keine Polarität)

E53-CNPHN2
Externe Spannungs­versorgung und
Stromwandler

11

12

13

14

12 V DC,
20 mA

15

Externe
Spannungsversorgung

NICHT
VERWENDEN

CT1

Ein Heizungsbruchalarm, Heizungskurzschlussalarm,
Heizungsüberstromalarm oder Eingangsalarm
wird an den für Alarmfunktion 1 zugewiesenen
Ausgang gesendet.

E53-CNP03N2
Kommunikation (RS-485)
und externe
Spannungsversorgung

+

11

12 V DC,
20 mA

12

−

13

14

15

B (+)

RS-485

A (−)

NICHT
VERWENDEN

+

Externe
Spannungsversorgung

−

11

12

13

14

15

12 V DC,
20 mA

E53-CNH03N2

Kommunikation (RS-485)

und Stromwandler

B (+)

11

RS-485

12

A (−)

NICHT
VERWENDEN

CT1

13

14

15

E53-CN03N2
Kommunikation
(RS-485)

B (+)

RS-485

A (−)

NICHT
VERWENDEN
NICHT
VERWENDEN

NICHT
VERWENDEN

E53-CNBN2
Ereigniseingänge

11

12

13

14

15

NICHT
VERWENDEN
NICHT
VERWENDEN

EV2

EV1

11

12

13

14

15

E53-CNQHN2
Regelausgang 2
und Stromwandler

+

CT1

11

12

−

13

14

15

Regelausgang 2

NICHT
VERWENDEN

E53-CNQHHN2
Regelausgang 2
und Stromwandler 2

+

CT2

CT1

11

12

−

13

14

15

Regelausgang 2

E5CN-U

Zusatzausgang
250 V AC, 3 A (ohmsche Last)

Regelausgang 1

Relaisausgang
(drei Klemmen belegt)
1 Wechsler, 250 V AC, 3 A
(ohmsche Last)
Spannungsausgang (schaltend)
(zur Halbleiterrelais-Ansteuerung)

12 V DC, 21 mA

Stromausgang (stetig)

4 bis 20 mA DC

0 bis 20 mA DC

Last: max. 600 W

NICHT

mA

NICHT
VERWENDEN

VERWENDEN

V

mA Volt T/c Pt

Regelausgang 1

NICHT
VERWENDEN

A

B

B

Analogeingang Temperatur­ eingang

Hinweis: Als Stecksockel zur Verdrahtung muss der P2CF-11 oder PG3A-11 separat erworben werden.

(Relaisausgänge)

Zusatzausgang 1

Zusatzausgang 2
(Kühlungsseitiger Regelausgang)

Eingangsspannungsversorgung

• 100 bis 240 V AC

• 24 V AC/DC (keine Polarität)

E53-CNQBN2
Ereigniseingänge und
Regelausgang 2

11

12

EV1

13

EV2

+

Regelausgang 2

Eingangsfehler werden an den
Ausgang gesendet, der für
Alarmfunktion 1 zugewiesen ist.

14

15

−

Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U 11

Bezeichnungen der Anzeigen und Bedienelemente

(RD)

E5CN
E5CN-U

Temperatur­Maßeinheit

Die Gerätefront von E5CN und E5CN-U ist identisch.

Funktionsanzeigen

Ebenen-Taste

Betriebs-

artentaste

Abwärts-Taste

Anzeige 1

Anzeige 2

Aufwärts-Taste

Abmessungen (Maßeinheit: mm)

E5CN
Modelle mit Anschlussklemmen

48 × 48

91

78

44,8 × 44,8

48,8

Klemmenabdeckung
(E53-COV17)
(Zubehör)

58

Gummi­dichtung
(Zubehör)

6

1,5

Einbauadapter
(Zubehör)

Hinweis: Der Klemmenblock ist nicht abnehmbar.

Separat eingebaut Gruppenmontage

min. 60

Schalttafelausschnitt

+0,6

45

0

+0,6

45

0

(48 × Anzahl der Geräte − 2,5)

45

Bei der Gruppenmontage kann
NEMA 4(IP 66) nicht erreicht werden.

• Die empfohlene Schalttafelstärke beträgt 1

bis 5 mm.

• Eine Gruppenmontage in vertikaler

Richtung ist nicht möglich. (Halten Sie den
angegebenen Installationsabstand
zwischen den Reglern ein.)

• Um den Regler gemäß NEMA 4 zu

installieren, verwenden Sie beim Einbau
die Gummidichtung für den Regler.

• Wenn mehr als zwei Regler installiert

werden, muss sichergestellt werden, dass
die Umgebungstemperatur die in den
technischen Daten angegebene
Betriebstemperatur nicht übersteigt.

+0,6

+1,0

0

0

E5CN-U
Modelle für Sockelmontage

48 × 48

6

58 44,8 × 44,8

Zubehör (gesondert erhältlich)

USB/seriell-Adapterkabel

E58-CIFQ1

USB-Steckverbinder (Stecker Typ A) Serieller Steckverbinder

(84,7)

70,5

Einbauadapter
(Zubehör)

250

14,2

Separat eingebaut Gruppenmontage

min. 60

LED-Anzeige (SD)

(2.100)

Schalttafelausschnitt

+0,6

45

+0,6

45

0

LED-Anzeige

(48 × Anzahl der Geräte − 2,5)

• Die empfohlene Schalttafelstärke beträgt 1

bis 5 mm.

• Eine Gruppenmontage in ver tikaler Richtung

0

ist nicht möglich. (Halten Sie den
angegebenen Installationsabstand zwischen
den Reglern ein.)

• Wenn mehr als zwei Regler installiert

werden, muss sichergestellt werden, dass
die Umgebungstemperatur die in den
technischen Daten angegebene
Betriebstemperatur nicht übersteigt.

1.765

+1,0

0

+0,6

45

0

12 Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U

Klemmenabdeckung

E53-COV17

Gummidichtung

Y92S-29 (für DIN 48 × 48)

Hinweis: Die Abdeckung

48

48,8

22

9,1

Stromwandler

E54-CT1

E53-COV10 kann
nicht verwendet
werden.

25

3

10

Bestellen Sie die Gummidichtung separat, falls diese verloren geht
oder beschädigt wird.
Die Gummidichtung muss verwendet werden, um die Anforderungen
der Schutzklasse IP66 zu erfüllen.
(Je nach Betriebsumgebung kann die Dichtung altern, schrumpfen
oder verhärten. Daher wird empfohlen, diese regelmäßig
auszutauschen, um sicherzustellen, dass die Anforderungen der
Schutzklasse IP66 erfüllt werden. Der Zeitpunkt für den regelmäßigen
Austausch hängt von der Betriebsumgebung ab. Achten Sie auf
Festlegung dieses Prüfpunkts vor Ort. Der Austausch sollte
standardmäßig nach ca. einem Jahr erfolgen. OMRON übernimmt
keinerlei Haftung für die Wasserbeständigkeit, falls der Kunde diesen
regelmäßigen Austausch nicht durchführt.)
Die Gummidichtung muss nicht angebracht werden, wenn kein IP 66
erforderlich ist.

21

15

Ø 5,8

40

Zwei x Ø 3,5

30

2,8

7,5

10,5

E54-CT1
Durchgangsstrom (Io) / Ausgangs­spannung (Eo) (Referenzwerte)

Maximaler Dauerheizstrom: 50 A (50/60 Hz)
Wicklungszahl: 400±2
Wicklungswiderstand: 18±2 Ω

100 V

50 Hz

10

1

100 mV

Ausgangsspannung (Eo) V (eff.)

10

1 kΩ

8

Verzerrungs­faktor 10 %

3 %

1 %

100 Ω

E54-CT3

E54-CT3 Zubehör

• Kontakt

ca. Ø 3

18

• Stecker

ca. Ø 6

(22)

30

40 × 40

15

30

Anschlussbeispiel

Stecker

Ø 2,36

Ø 12

Zwei x M3 (Tiefe: 4)

Kontakt

Kabel

1

9

100 µV

10

1 10 100 mA 1 10 100

RL = 10 Ω

1.000 A

Durchflussstrom (Io) A (eff.)

E54-CT3
Durchgangsstrom (Io) / Ausgangsspan­nung (Eo) (Referenzwerte)

Maximaler Dauerheizstrom: 120 A (50/60 Hz)
(Der maximale Dauerheizstrom beträgt bei OMRON
Temperaturreglern 50 A.)
Wicklungszahl: 400±2
Wicklungswiderstand: 8±0,8 Ω

100 V

50 Hz

10

1

100 mV

Ausgangsspannung (Eo) V (eff.)

10

1

100 µV

10

1 10 100 mA 1 10 100

1 kΩ

500 Ω

8

100 Ω

50 Ω

RL = 10 Ω

Durchflussstrom (Io) A (eff.)

1 %

Verzer­rungs­faktor
10 %

3 %

1.000 A

Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U 13

Adapter

Y92F-45 Hinweis: Verwenden Sie diesen Adapter, wenn die Schalttafel bereits für den E5B@ vorbereitet wurde.

4,7

72 × 72

76

69,6 bis 77,6

Halterung (Zubehör)

8767 × 67

Am E5CN angebracht

72 × 72

Schalttafel (1 bis 8 mm)

48 × 48

2,2 4,7

77,3 (bis Rückseite des E5CN)

E5CN-U Anschlusssockel

Frontanschlusssockel
P2CF-11

Elf Schrauben M3,5 × 7,5
mit unverlierbarer U-Scheibe

max. 70

4

max. 50

7,8

2 Bohrungen,
Ø 4,5

3

max. 31,2

Hinweis: Eine Ausführung mit Finger-Berührungsschutz (P2CF-11-E) ist ebenfalls erhältlich.

Anschlussbelegung/Interne Beschaltung

4,5

(Ansicht von oben)

8

35,4

9

10 11

567

4

3

21

Hinweis: Kann auch auf einer DIN-Schiene montiert werden.

Befestigungsbohrungen

2 Befestigungsbohrungen Ø 4,5

40±0,2

Sockel mit rückseitigen Anschlüssen
P3GA-11

Ø 27

45

45

4,5 16,3 6,2

47

25,6

8,7

Hinweis: 1. Die Verwendung von anderen Sockeln beeinträchtigt die Genauigkeit. Verwenden Sie nur die angegebenen Sockel.

2. Eine Finger-Berührungsschutzabdeckung (Y92A-48G) ist ebenfalls erhältlich.

Anschlussbelegung/Interne Beschaltung

3

(Ansicht von unten)

5 6 7 8

4

3

2

1

6

9

10

11

14 Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U

Bedienung

Einstellungsebenen-Diagramm

Dieses Diagramm zeigt sämtliche Einstellungsebenen. Zum Wechsel in die Ebene für erweiterte Konfiguration ist die Eingabe von einen Passwort
erforderlich. Einige Parameter werden je nach Einstellung in der Schutzebene und Einsatzbedingungen nicht angezeigt.
Die Regelung wird gestoppt, wenn Sie von der Betriebsebene zur Konfigurationsebene wechseln.

Basismodell

Versorgungs­spannung EIN

Betriebs­ebene

✽1

Konfigurations­ebene

Drücken Sie die
Taste O mindestens
1 Sekunde lang.

Drücken Sie die Taste

O kürzer als 1 Sekunde.

c

Drücken Sie die Taste
O kürzer als 1 Sekunde.

Geben Sie das Passwort ein,
während amoV angezeigt wird.
(Einstellwert −169)

Ebene für erweiterte
Konfiguration

Parameter­Ebene

Drücken Sie die Taste O
mindestens 3 Sekunden lang.
(Die Anzeige blinkt nach 1

25

Sekunde.)

10 0

Kommunikati­onseinstel­lungen-Ebene

Drücken Sie
die Tasten
O+ M
mindestens
3 Sekunden
lang.
(Die Anzeige
blinkt nach
1 Sekunde).

Drücken
Sie die
Tasten
O+ M
mindestens

c

25

10 0

Schutzebene

Hinweis: Die Zeitdauer zum

Umschalten auf die
Schutzebene kann
durch Ändern der
Einstellung „Dauer für
das Umschalten auf
die Schutzebene“
verändert werden.

1 Sekunde
lang.

Manuelle
Betriebsart

Start in manueller Betriebsart

Start in automatischer Betriebsart

Drücken Sie die Taste O oder
die PF-Taste mindestens
1 Sekunde lang. ✽4

a-m

Drücken Sie die Taste O
mindestens 3 Sekunden
lang, während a-m
angezeigt wird. (a-m blinkt

✽3

nach einer Sekunde.)

Ebene für
manuelle
Regelung

Regelung stoppt.

Drücken Sie die
Taste O
mindestens
1 Sekunde lang.

Passwort eingeben.

Kalibrierungsebene

✽2

Regelung in Funktion

Regelung gestoppt

Wird bei einigen Modellen nicht angezeigt.

Ebenenwechsel

✽1. Sie können zur Betriebsebene zurückkehren, indem Sie eine Software-Rücksetzung durchführen.
✽2. Ein Wechsel zu der Kalibrierebene ist nur von qualifizierten Omron-Personal vorzunehmen.

Ein Wechsel von der Kalibrationsebene in eine anderer Ebene kann nur durch Ausschalten der Versorgungsspannung erfolgen.

✽3. Der Wechsel von der Ebene für manuelle Regelung zur Betriebsebene ist nur durch Bedienung der Tasten an der Gerätefront möglich.

Fehleranzeigen (Fehlerbehebung)

Bei Auftreten eines Fehlers wird dieser in der Anzeige 1 angezeigt. Ergreifen Sie je nach Fehlercode die entsprechende Abhilfemaßnahme (siehe
nachstehende Tabelle).

Anzeige 1

s.err

e333

e111

(S. Err)

(E333)

(E111)

Bedeu-

tung

Eingangs­fehler ✽

A/D­Wandler­Fehler

Speicher­fehler

Maßnahme

Prüfen Sie die Verdrahtung der Eingänge auf falsche Verdrahtung, getrennte Verbindungen
und Kurzschlüsse, und prüfen Sie die konfigurierte Eingangsart.

Schalten Sie die Versorgungsspannung aus und wieder ein. Wenn die Anzeige unverändert
bleibt, muss der Regler repariert werden. Wenn die Anzeige wieder hergestellt wird, kann
die externe Störung, die sich auf den Regler auswirkt, der vermutliche Grund sein.
Überprüfen Sie die Baugruppe bezüglich externer Störungen.

Schalten Sie die Versorgungsspannung aus und wieder ein. Wenn die Anzeige unverändert
bleibt, muss der Regler repariert werden. Wenn die Anzeige wieder hergestellt wird, kann
die externe Störung, die sich auf den Regler auswirkt, der vermutliche Grund sein.
Überprüfen Sie die Baugruppe bezüglich externer Störungen.

Hinweis: Wenn der Eingangswert innerhalb des Regelbereichs (-1999 bis 9999) liegt, den Anzeigebereich (-1999 bis 9999) jedoch überschreitet,

wird wird angezeigt, wenn der Wert unter -1999 liegt, und wird angezeigt, wenn der Wert über 9999 liegt. Unter diesen
Bedingungen funktionieren die Regel- und Alarmausgänge normal. Informationen zum Regelbereich finden Sie im E5CN/E5AN/E5EN
Bedienerhandbuch für digitale Temperaturregler (Basismodell) (Cat. No. H156)

✽ Diese Fehler werden nur bei der Anzeige von Istwert/Sollwert angezeigt. Für andere Anzeigen werden keine Fehler angezeigt.

Status bei Fehler

Regelausgang Alarmausgang

AUS

AUS AUS

AUS AUS

Betrieb wie bei
Überschreitung des
oberen Grenzwerts.

Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U 15

Parameter

Basismodell

Einige Parameter werden je nach Reglermodell und
Parametereinstellungen nicht angezeigt.
Weitere Einzelheiten finden Sie im E5CN/E5AN/

E5EN Bedienerhandbuch für digitale Temperatur­regler (Basismodell) (Cat. No. H156)

Start in manueller Betriebsart

Parameter­ebene

Anzeige der
Parameterebene
Wird nur einmal beim
Öffnen der

l.adj

Konfigurations-Ebene
angezeigt.

M

at

Autotuning
ausführen/abbrechen

off

M

Kommunikations-

cmwt

Schreibfunktion

off

M

Anzeige

ct1

Heizstromwert 1

0.0

M

Heizungsbruch-

hb1

Erkennung 1

0.0

M

Heizungsüberstrom-

oc1

Erkennung 1

50.0

M

Anzeige

ct2

Heizstromwert 2

0.0

M

Heizungsbruch-

hb2

Erkennung 2

0.0

M

Heizungsüberstrom-

oc2

Erkennung 2

50.0

M

Anzeige

lcr1

Fehlerstromwert 1

0.0

0.0

M

Fehlertrom-Alarm 1

hs1

50.0

M

Anzeige

lcr2

Fehlerstromwert 2

0.0

M

Fehlerstrom-Alarm 2

hs2

50.0

M

C

Sollwert 0

sp-0

0

M

C

Sollwert 1

sp-1

Wenn Multi-

0

Sollwert-Funktion
konfiguriert ist

M

C

Sollwert 2

sp-2

0

M

C

Sollwert 3

sp-3

0

M

Drücken Sie die Taste O kürzer als 1 Sekunde.

Drücken Sie die Taste O kürzer als 1 Sekunde.

C

Temperatureingangsverschiebung

ins

0.0

1-Punkt-Verschiebung

M

C

Temperatureingangs-

insh

signal-Verschiebungs­wert an der Obergrenze

0.0

M

C

Temperatureingangs-

insl

signal-Verschiebungs­wert an der Untergrenze

0.0

M

C

Proportionalband

p

8.0

M

Integralzeit

i

233

M

Differentialzeit

d

40

M

Kühlkoeffizient

c-sc

1.00

M

C

Totzone

c-db

0.0

M

Manuelle Arbeitspunktverschiebung

of-r

Löschen Sie den Offset während
der Optimierung bei P- oder

50.0

PD-Regelung.

M

C

Hysterese (Heizen)

hys

(2 Punkt Regelung)

1.0

Hystereseeinstellungen
(2-Punkt Regelung)

M

C

Hysterese (Kühlen)

chys

(2-Punkt Regelung)

1.0

M

Haltezeit

soak

1

M

C

Wartezone

wt-b

off

M

Ausgangs-Stellwert bei Stopp

mv-s

0.0

M

Ausgangs-Stellwert bei

mv-e

Prozesswertfehler

0.0

M

C

Sollwertrampen-Einstellwert

sprt

off

M

Stellwert-Obergrenze

ol-h

105.0

M

Stellwert-Untergrenze

ol-l

-5.0

M

Grenze der Regelausgangs-

orl

Änderungsrate

0.0

M

Radizieren

sqrp

Unterschnittpunkt

0.0

Abhängig
von der
Konfiguration.

2-Punkt-Verschiebung

PID-Einstellungen

Heizen/Kühlen

M

Versorgungsspannung EIN

Ebene für manuelle Regelung

Drücken Sie die
Taste

Nur

C

25

PID-

O mindestens

Regelung

Prozesswert

25

Wird angezeigt, wenn die
zusätzliche Prozesswertanzeige
auf EIN gesetzt ist.

M

Prozesswert/

25

Sollwert

0

M

Umschaltung auto/manuell

a-m

Nur PID-Regelung.
Wird angezeigt, wenn die
Anzeige der Auswahl auto/
manuell auf EIN gesetzt ist.

M

Sollwerteinstellung

m-sp

für Multi-Sollwert-

0

Funktion

M

Momentaner Sollwert

sp-m

während der
Sollwertrampe

0

M

Anzeige Heizstromwert 1

ct1

0.0

M

Überwachung

ct2

Heizstromwert 2

0.0

M

Anzeige

lcr1

Fehlerstromwert 1

0.0

M

Leckstrom-

lcr2

überwachung 2

0.0

M

Programmstart

prst

rset

M

Verbleibende Haltezeit

sktr

0

M

1 Sekunde lang.

Istwert/Stellwert

C

C

Drücken Sie
die Taste O
mindestens
3 Sekunde
lang.

C

Drücken Sie die Tasten O und M
mindestens 3 Sekunden lang.

Schutzebene

Hinweis: Die Zeitdauer zum Umschalten auf die Schutzebene

kann durch Ändern der Einstellung „Zeit für Wechsel
zur Schutzebene“ verändert werden.

Wechsel zur Schutzebene:

pmov

Wird nur angezeigt, wenn ein Passwort

0

eingestellt ist. Schränkt den Aufruf der
Schutzebene ein.

M

Betriebs-/Parameterschutz:
Schränkt die Anzeige und Änderung

oapt

von Menüs in der Betriebsebene,

0

Parameterebene und Ebene für
manuelle Regelung ein.

M

Konfigurations-/
Kommunikationsschutz:

icpt

Diese Schutzebene sperrt den Zugriff

1

auf die Konfigurationsebene, die
Kommunikationseinstellungen-Ebene und

M

die Ebene für erweiterte Konfiguration.

Einstellungsänderungsschutz:

wtpt

Schutz gegen Änderungen der
Konfiguration über die Tasten auf

off

der Gerätefront.

M

Parametermaske aktiviert:

pmsk

Wird nur angezeigt, wenn die
Parametermaskierung eingestellt ist.

on

M

Passwort für den Wechsel in die

prlp

Schutzebene:

0

Passworteinstellung

M

Start in
automatischer
Betriebsart

Betriebsebene

r-s

run

M

C

al-1

M

C

al1h

M

C

al1l

M

C

al-2

M

C

al2h

M

C

al2l

M

C

al-3

M

C

al3h

M

C

al3l

M

0.0

M

c-o

0.0

M

Drücken Sie die Tasten O und M mindestens
1 Sekunden lang.

Kommunikations­einstellungen-Ebene

Hinweis: Wird nur bei Modellen mit Kommunikation angezeigt.

psel

u-no

sbit

prty

sdwt

Drücken Sie die TasteO mindestens 3 Sekunde lang.
Außer beim Umschalten zwischen Automatik und Manuell angezeigt

Konfigurationsebene

Drücken Sie
die Taste O
mindestens
1 Sekunde lang.

START/STOP

Alarmwert 1

0

Oberer
Grenzwert

0

Alarm 1

Unterer
Grenzwert

0

Alarm 1

Alarmwert 2

0

Oberer
Grenzwert

0

Alarm 2

Unterer
Grenzwert
Alarm 2

0

Alarmwert 3

0

Oberer
Grenzwert
Alarm 3

0

Unterer
Grenzwert
Alarm 3

0

Stellwert-Anzeige

o

(Heizen)

Stellwert-Anzeige
(Kühlen)

Änderungen werden nach dem Aus- und wieder Einschalten
oder nach einer Software-Rücksetzung wirksam.

Protokolleinstellung:
Umschaltung zwischen
CompoWay/F (SYSWAY)

cwf

und Modbus.

M

Kommunikationseinheiten-Nr.

1

M

Kommunikations-

bps

Baudrate

9.6

M

Kommunikations-

len

Datenlänge

7

M

Kommunikations­Stoppbits

2

M

Kommunikations-Parität

even

M

Sende-Wartezeit

20

M

Abhängig von der Alarm- Konfiguration.

Abhängig von der Alarm- Konfiguration.

Abhängig von der Alarm- Konfiguration.

Drücken Sie die Taste O
kürzer als 1 Sekunde.

Nur CompoWay/F
(SYSWAY)

Drücken Sie die Taste O kürzer als 1 Sekunde.

Art des Eingangs

in-t

5

M

Obere Skalierungsgrenze

in-h

100

M

Untere Skalierungsgrenze

in-l

0

M

Dezimalpunkt

dp

Für Art des Analogeingangs

0

M

Temperatur-Maßeinheit

d-u

°C, °F

c

Für Temperatur­eingangsart

M

C

Sollwert-Obergrenze

sl-h

C

sl-l

cntl

s-hc

ptrn

c-cp

orev

alt1

C

alh1

1300

-200

onof

stnd

or-r

Sollwert begrenzen

M

Sollwert-Untergrenze

M

PID oder 2- Punkt Regelung

M

Standard oder
Heizen/Kühlen

M

Selbstoptimierung (ST)

st

Für Temperaturein-

on

gangstyp, Standard oder
PID

M

Programmstruktur

off

Bei Geräten mit schaltendem
Regelausgang

M

cp

Regelausgangs-Zykluszeit
(Heizen)

20

Einstellung des

M

Impulsausgabe-Zyklus

Regelausgangs-Zykluszeit
(Kühlen)

20

M

Direkt-/Reversbetrieb

M

Typ für Alarm 1

2

M

Hysterese
für Alarm 1

0.2

M

16 Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U

Drücken Sie die Taste O
mindestens 1 Sekunde lang.

Ebene für erweiterte Konfiguration

Typ für Alarm 2

alt2

2

M

C

Hysterese

alh2

für Alarm 2

0.2

M

Typ für Alarm 3

alt3

2

M

C

Hysterese

alh3

für Alarm 3

0.2

Paramter des

tr-t

Übertragungsausgangs

off

Analogausgang

M

Oberer Grenzwert des

tr-h

Übertragungsausgangs

100.0

M

Unterer Grenzwert des

tr-l

Übertragungsausgangs

0.0

M

Stromausgang Auswahl

o1-t

4-20

ev-m

M

1

Analogausgang

Anzahl der verwendeten
Multi-Sollwerte
Zwei Sollwerte: 1
Vier Sollwerte: 2

M

Ereigniseingang-

ev-1

Zuweisung 1

none

M

Ereigniseingang-

ev-2

Zuweisung 2

stop

M

Radizieren aktiv

sqr

off

M

Umschalten auf die erweiterte

amov

Konfigurationsebene:
Wird angezeigt, wenn der

0

Konfigurations-/Kommunikationsschutz
auf 0 gesetzt ist.

M

Wechseln durch Passworteinstellung (−169).

init

mspu

spru

rest

sb1n

sb2n

sb3n

hbu

hbl

hbh

C

st-b

alfa

at-g

C

at-h

lcma

inf

pvad

o-dp

ret

off

M

off

M

m

M

a

M

n-o

M

n-o

M

n-o

M

on

M

off

M

0.1

M

15.0

M

0.65

M

0.8

M

0.8

M

20.0

M

0.0

M

off

M

off

M

off

M

Parameter-Initialisierung

Verwendung mehrerer
Sollwerte Freigabe

Sollwertrampen-Zeiteinheit

Rücksetzung der
Alarm-Bereitschaft

Zusatzausgang 1 bei
Alarm öffnen

Zusatzausgang 2 bei
Alarm öffnen

Zusatzausgang 3 bei
Alarm öffnen

Heizungsbruch-Alarm
Freigabe

Heizungsbruch­Alarmspeicherung

Heizungsbruch­Hysterese

Stabiler Selbstoptimierungs­bereich

α

Verstärkungsfaktor für
die Selbstoptimierungs­berechnung

Selbstoptimierungs­Hysterese

Istwertschwingungsbreite­Begrenzung während
Selbst-Optimierung

Eingangs-Digitalfilter

Zusätzliche
Prozesswertanzeige

Stellwert-Anzeige

Zeit für automatische
Rückkehr zur Anzeige

a1lt

a2lt

a3lt

prlt

sero

cjc

rlrv

colr

C

pv-b

a1on

a2on

a3 on

a1of

a2of

a3of

istp

ins1

mvse

amad

off

off

off

off

off

red

off

M

off

M

M

M

off

M

on

M

M

M

5.0

M

0

M

0

M

0

M

0

M

0

M

0

M

M

M

M
rt

M

Speicherung bei Alarm 1

Speicherung bei Alarm 2

Speicherung bei Alarm 3

Dauer für das Umschalten
auf die Schutzebene

3

Eingangsfehler-Ausgabe
Freigabe

Interne
Vergleichsstellenk­ompensation

Umschaltung der
MB-Befehlslogik

Farbwechsel der
Prozesswertanzeige

Stabiler Prozesswertbereich

Einschaltverzögerung
Alarm 1

Einschaltverzögerung
Alarm 2

Einschaltverzögerung
Alarm 3

Ausschaltverzögerung
Alarm 1

Ausschaltverzögerung
Alarm 2

Ausschaltverzögerung
Alarm 3

Art der Eingangssignal­verschiebung

Freigabe des Stellwerts
bei Stopp und bei Fehler
Funktionen

Anzeige der Auswahl
auto/manuell

RT

hsu

C

lbal

C

lbab

out1

out2

sub1

sub2

csel

alsp

manl

pvrp

csca

hsl

off

hsh

lba

none

alm1

alm2

t-u

sp-m

ocu

ocl

och

on

M

M

0.1

M

M

8.0

M

3.0

M

M

M

M

M

on

M

M

M

off

M

M

off

M

M

off

M

0.1

M

Leckstrom -Alarm-Freigabe

Leckstrom -Alarm-Sperre

Leckstrom-Alarmhysterese

Erkennungszeit für
Regelkreis­Unterbrechungsalarm

0

Regelkreisu

Regelkreisunterbrechungs­Alarmbereich

Zuweisung für
Regelausgang 1

o

Zuweisung für
Regelausgang 2

Zuweisung für
Zusatzausgang 1

Zuweisung für
Zusatzausgang 2

Zeichenauswahl

Haltezeiteinheit

m

Alarmsollwert-Auswahl

Manuelle Stellwertgrenze
aktiv

Berechnungsdauer der
Istwert-Änderungsrate

4

Automatische Anpassung
desKühlkoeffizienten

Heizungsüberstrom­Erkennung

on

Heizungsüberstrom­Sperre

Heizungsüberstrom­hysterese

spdp

odsl

pvdp

pvst

svst

d.ref

0.2 5

ra1m

ra2m

ra1

ra2

rac

cmov

4

M

o

M

on

M

off

M

off

M

M

0

M

0

M

0

M

0

M

0

M

0

M

„Istwert/Sollwert“
Anzeigeauswahl

Stellwertanzeige-Auswahl

Istwert-Dezimalkomma­Anzeige

Istwert-Statusanzeige­funktion

Sollwert-Statusanzeige­funktion

Anzeige-Aktual.­Intervall

Regelausgang 1
Taktzähler
Überwachung

Regelausgang 2
Taktzähler
Überwachung

Regelausgang 1
Taktzähler
Alarm-Sollwert

Regelausgang 2
Taktzähler
Alarm-Sollwert

Regelausgangs-Taktzähler­Rücksetzung

Wechsel zur
Kalibrierebene

Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U 17

Sicherheitshinweise

ACHTUNG

Bei eingeschalteter Versorgungsspannung dürfen die Klemmen
nicht berührt werden. Es besteht die Gefahr einer Verletzung
durch einen elektrischen Schlag.

Achten Sie darauf, dass keine Metallgegenstände, Drähte oder
Metallspäne in das Gerät eindringen. Es besteht die Gefahr ei­nes elektrischen Schlags, eines Brands sowie das Risiko von
Fehlfunktionen.

Das Gerät darf nicht an Orten verwendet werden, an denen ex­plosive oder brennbare Gase vorhanden sind. Andernfalls kann
es zu leichteren Verletzungen durch Explosionen kommen.

Lassen Sie das Kabel für die Support Software nicht am Produkt
angeschlossen. Aufgrund von externe Störungen können Fehl­funktionen auftreten.

Verwenden Sie keinesfalls einen beschädigten Temperaturreg­ler oder ein beschädigtes Adapterkabel. Es besteht die Gefahr
eines leichten elektrischen Schlags sowie Brandgefahr.

Zerlegen, verändern oder reparieren Sie das Produkt nicht, und
berühren Sie keine internen Bauteile. Andernfalls besteht die
Gefahr eines leichten elektrischen Schlags, Brandgefahr und
die Gefahr von Fehlfunktionen.

ACHTUNG – Stromschlag- und Brandgefahr
a) Dieses Produkt ist als Prozesssteuerungsgerät offenen Typs

UL-gelistet. Es muss in einem Schaltschrank installiert wer­den, aus dem kein Feuer nach außen dringen kann.

b) Möglicherweise müssen zur Wartung des Produkts mehrere

Unterbrechungsschalter ausgeschaltet werden, um das Ge­rät spannungslos zu schalten.

c) Die Signaleingänge sind SELV-Stromkreise mit beschränkter

Energie. ✽1

d) Achtung: Um die Gefahr eines elektrischen Schlags zu ver-

meiden, dürfen die Ausgänge von unterschiedlichen Klasse­2-Stromkreisen nicht miteinander verbunden werden. ✽2

Wenn die Ausgangsrelais über ihre Lebensdauer hinaus ver­wendet werden, können die Kontakte unter Umständen ver­schmoren oder verschweißen.
Beachten Sie stets die Anwendungsbedingungen, und verwen­den Sie Ausgangsrelais innerhalb der Nennlast und der elektri­schen Lebenserwartung. Die Lebenserwartung von
Ausgangsrelais variiert je nach Ausgangslast und Schaltbedin­gungen erheblich.

Ziehen Sie die Klemmenschrauben mit einem Drehmoment von
0,74 bis 0,90 Nm fest. ✽3 Lose Schrauben können unter Um­ständen zu Bränden führen.

Stellen Sie die Parameter des Produkts so ein, dass sie für das
zu regelnde System geeignet sind. Andernfalls kann es zu uner­wartetem Verhalten des Geräts und unter Umständen zur Be­schädigung des Geräts ,der Anlage oder zu Verletzungen
kommen.

Eine Fehlfunktion des Temperaturreglers kann Regelvorgänge
unmöglich machen oder das Schalten von Alarmausgängen
verhindern. Dies kann Sachschaden zur Folge haben. Ergreifen
Sie zur Gewährleistung der Sicherheit im Fall einer Fehlfunktion
des Temperaturreglers geeignete Sicherheitsmaßnahmen, wie
z. B. die Installation eines autark arbeitenden Überwachungsge­räts

In der Ausgangsschaltung von Relais mit langer Lebensdauer
wird ein Halbleiter verwendet. Wenn die Ausgangsklemmen
übermäßigen elektrischen Störungen oder Überspannungsim­pulsen ausgesetzt werden, kann dadurch ein Kurzschluss ver­ursacht werden. Bleibt der Ausgang dauerhaft
kurzgeschlossen, kann dies durch Überhitzung der Heizung
oder anderer Komponenten zu einem Brand führen. Rüsten Sie
das Gesamtsystem mit geeigneten Schutzeinrichtungen aus,
um ein übermäßiges Ansteigen der Temperatur und das Aus­brechen von Feuer zu vermeiden.

Achten Sie darauf, dass keine Metallgegenstände oder abge­schnittene Drähte in den Kabelstecker für die Support Software
gelangen. Andernfalls besteht die Gefahr eines elektrischen
Schlags, eines Feuers oder einer Beschädigung des Geräts.

Achten Sie darauf, dass sich kein Staub oder Schmutz zwischen
den Stiften des Steckverbinders am Adapterkabel ansammelt.
Andernfalls besteht dadurch Brandgefahr.

Überprüfen Sie beim Einsetzen des Temperaturreglers in das
Gehäuse, ob die Haken an der Ober- und Unterseite sicher am
Gehäuse fixiert sind. Wenn der Temperaturregler nicht ord­nungsgemäß eingesetzt wird, besteht aufgrund von Kontaktver­sagen im Klemmenabschnitt oder durch unzureichende Wasser­beständigkeit Brandgefahr oder die Gefahr von Fehlfunktion.

Drücken Sie die Ausgangsbaugruppe beim Einsetzen so weit in
den Sockel, dass zwischen der Ausgangsbaugruppe und dem
Sockel kein Zwischenraum mehr besteht. Andernfalls besteht
aufgrund von Kontaktfehlern Brandgefahr und die Gefahr von
Fehlfunktionen.

✽1. Ein SELV-Stromkreis ist von der Spannungsversorgung galvanisch

getrennt und besitzt doppelte oder Schutzisolierung, die 30 V (eff.)
und 42,4 V Spitze oder 60 V DC nicht überschreitet.

✽2. Netzteile der Klasse 2 sind gemäß UL getestet und zertifiziert. Strom

und Spannung des Sekundärausgangs sind auf bestimmte Werte
beschränkt.

✽3. Das Anzugsdrehmoment für die Klemmenschrauben des E5CN-U

beträgt 0,5 Nm.

Hinweise zur sicheren Verwendung

Beachten Sie die folgenden Sicherheitshinweise, um Fehlfunktionen des
Geräts bzw. nachteilige Auswirkungen auf die Leistung oder Funktiona­lität des Geräts zu vermeiden. Andernfalls besteht die Möglichkeit des
fehlerhaften Betriebs.

1. Das Produkt ist nur für den Einsatz in geschlossenen Räumen konzi-

piert. Betreiben Sie dieses Gerät nicht an folgenden Orten:

• Orte, an denen es von Heizungen abgestrahlter Hitze ausgesetzt ist.

• Orte mit hoher Feuchtigkeit oder hohem Ölgehalt in der Umgebungs-

luft.

• Orte, die direkter Sonneneinstrahlung ausgesetzt sind.

• Orte, an denen es Stäuben oder korrosiven Gasen (insbesondere

Schwefel- oder Ammoniakgas) ausgesetzt ist.

• Orte, an denen große Temperaturschwankungen auftreten.

• Orte, die Eis- und Kondensatbildung ausgesetzt sind.

• Orte, die Schwingungen und heftigen Stößen ausgesetzt sind.

2. Das Produkt darf nur innerhalb der spezifizierten Umgebungs- und

Luftfeuchtigkeitsbereiche gelagert und betrieben werden.
Die Gruppenmontage von zwei oder mehr Temperaturreglern oder
die Montage von Temperaturreglern übereinander kann zu einem Hit­zestau in den Temperaturreglern führen, der ihre Lebenserwartung
verkürzt. In diesem Fall müssen die Temperaturregler über Lüfter
oder andere Mittel zur Luftzirkulation zwangsgekühlt werden.

3. Damit Hitze abgeführt werden kann, darf der Bereich um das Produkt

nicht blockiert werden. Blockieren Sie auch nicht die Lüftungsöffnun­gen am Produkt.

4. Achten Sie bei der Verdrahtung auf richtige Polarität.

5. Verwenden Sie zur Verdrahtung Crimp-Kabelschuhe der angegebe-

nen Größe (M3,5, Breite max. 7,2 mm). Verwenden Sie zum An­schließen blanker Drähte an den Klemmenblock Kupfer-Volldraht
oder -Litze mit einem Leiterquerschnitt von 0,205 bis 2,081 mm
spricht AWG24 bis AWG14). (Die Abisolierlänge beträgt 5 bis 6 mm).
Bis zu zwei Drähte gleichen Querschnitts und Typs oder zwei Crimp­Kabelschuhe können in eine einzelne Klemme eingeführt werden.

6. Schließen Sie keine Drähte an nicht belegte Klemmen an.

7. Verlegen Sie die Signalverkabelung des Geräts zur Vermeidung von

induktiven Störungen räumlich getrennt von Leistungskabeln mit ho­hen Spannungen oder starken Strömen. Verlegen Sie Leistungskabel
nicht zusammen mit oder parallel zur Verkabelung des Geräts. Emp­fohlen wird die Verwendung abgeschirmter Kabel und separater Ka­belkanäle. Bringen Sie einen Überspannungsschutz oder einen
Entstörfilter an Peripheriegeräten (besonders Motoren, Transformato­ren, Magneten, Magnetspulen oder anderen Geräten mit Induktivi­tätskomponente) an, die Störungen erzeugen.
Wenn an der Spannungsversorgung ein Entstörfilter verwendet wird,
überprüfen Sie zuerst die Spannung oder den Strom, und bringen Sie
den Entstörfilter so nahe wie möglich am Gerät an. Lassen Sie mög­lichst viel Platz zwischen dem Temperaturregler und Geräten, die
starke Hochfrequenzsignale (Hochfrequenz-Schweißgeräte, Hoch­frequenz-Nähmaschinen usw.) oder Spannungsimpulse erzeugen.

8. Verwenden Sie dieses Produkt mit Lasten und Spannungsversorgun-

gen, die innerhalb der spezifizierten Nennwerte liegen.

9. Stellen Sie durch Verwendung eines Schalters oder Relaiskontakts

sicher, dass die Nennspannung innerhalb von zwei Sekunden nach
dem Einschalten erreicht wird. Wird die Versorgungsspannung erst
allmählich angelegt, wird möglicherweise keine Rücksetzung ausge­führt und es kann zu Fehlfunktionen der Ausgänge kommen.

2

(ent-

18 Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U

10. Achten Sie darauf, dass dem Temperaturregler nach dem Einschal-

ten eine Aufwärmphase von mindestens 30 Minuten vor dem Beginn
des tatsächlichen Regelbetriebs eingeräumt wird, um eine korrekte
Temperaturanzeige sicherzustellen.

11. Schalten Sie bei Verwendung der Selbstabstimmungs-Funktion die

Last (z. B. Heizung) zusammen mit oder vor dem Temperaturregler
ein. Wenn der Temperaturregler vor der Last eingeschaltet wird, er­folgt die Selbstoptimierung nicht ordnungsgemäß und die Regelung
arbeitet nicht optimal.

12. In der Nähe dieses Geräts muss ein Leistungs- oder Schutzschalter

installiert werden. Dieser Leistungs- oder Schutzschalter sollte für
den Bediener leicht erreichbar sein und muss als Abschaltmöglich­keit für dieses Gerät kenntlich gemacht sein.

13. Schalten Sie die Spannungsversorgung stets aus, bevor Sie die in-

neren Bauteile des Produkts herausziehen. Die Klemmen oder elek­tronischen Komponenten dürfen niemals berührt und keinen Stößen
ausgesetzt werden. Lassen Sie beim Einsetzen der inneren Bauteile
des Produkts keine elektronischen Komponenten mit dem Gehäuse
in Berührung kommen.

14. Verwenden Sie zum Reinigen keinen Farbverdünner oder ähnliche

Chemikalien. Verwenden Sie handelsüblichen Reinigungsalkohol.

15. Nach dem Einschalten der Spannungsversorgung dauert es 2 Se-

kunden, bis sich die Ausgänge des Temperaturreglers stabilisiert ha­ben. Legen Sie dieses System (z. B. das Bedienpult) für diesen
Zeitraum aus.

16. Beim Wechsel zu bestimmten Ebenen konnen die Ausgänge ausge-

schaltet werden. Berücksichtigen Sie diesen Punkt bei der aktiven
Regelung.

17. Die Anzahl der EEPROM-Schreibvorgänge ist begrenzt. Verwenden

Sie daher den RAM-Schreibmodus, wenn Daten während der Kom­munikation oder anderen Vorgängen häufig überschrieben werden.

18. Berühren Sie vor dem Berühren des Temperaturreglers immer einen

geerdeten Metallgegenstand, um eventuell vorhandene elektrostati­sche Aufladung Ihres Körpers abzuleiten.

19. Nehmen Sie den Klemmenblock nicht ab. Andernfalls besteht die

Gefahr von Fehlfunktionen bzw. Ausfall des Geräts.

20. Regelausgänge (zur Ansteuerung von Halbleiterrelais), die schalten-

de Spannungsausgänge sind, sind von den übrigen internen Schalt­kreisen nicht galvanisch getrennt. Schließen Sie die Klemmen des
Regelausgangs bei Verwendung eines Thermoelements mit Masse­verbindung nicht an Masse an. (Andernfalls kann es durch uner­wünschte Erdschleifen zu Fehlmessungen kommen.)

21. Überprüfen Sie beim Austauschen des Gehäuses des Temperatur-

reglers den Zustand der Klemmen. Bei Verwendung korrodierter
Klemmen kann es aufgrund von Kontaktfehlern zu einem Tempera­turanstieg im Temperaturregler kommen, durch den ein Brand aus­gelöst werden kann. Sind die Klemmen korrodiert, tauschen Sie das
Gehäuse ebenfalls aus.

22. Verwenden Sie geeignetes Werkzeug, wenn Sie den Temperatur-

regler zwecks Entsorgung zerlegen. Scharfkantige Bauteile im Inne­ren des Temperaturreglers können zu Verletzungen führen.

23. Überprüfen Sie die Spezifikationen und lesen Sie die jeweiligen An-

gaben im Datenblatt und Bedienerhandbuch zum Temperaturregler
sorgfältig durch, bevor Sie eine Ausgangsbaugruppe anschließen.

24. Prüfen Sie die Ausrichtung der Steckverbinder des Kommunikations-

Adapterkabels, bevor Sie das Kabel anschließen. Wenden Sie keine
Gewalt an, wenn sich die Steckverbindung nicht leicht anschließen
lässt. Durch das Anwenden übermäßiger Kraft kann der Steckver­binder beschädigt werden.

25. Belasten Sie das Adapterkabel nicht mit schweren Gegenständen,

biegen Sie das Kabel nicht über seinen natürlichen Biegeradius hin­aus, und ziehen Sie nicht mit übermäßiger Kraft an dem Kabel.

26. Das Kabel darf nicht angeschlossen oder getrennt werden, während

Kommunikationsvorgänge ausgeführt werden. Andernfalls kann es
zu Fehlfunktionen oder Ausfällen des Geräts kommen.

27. Achten Sie darauf, dass die Metallteile des Steckverbinders am Ad-

apterkabel nicht mit den Anschlussklemmen der externen Span­nungsversorgung in Berührung kommen.

28. Berühren Sie die Steckverbinder des Adapterkabels nicht mit feuch-

ten Händen. Dies kann zu einem elektrischen Schlag führen.

Hinweise zur ordnungsgemäßen
Verwendung

Lebensdauer

1. Verwenden Sie das Produkt innerhalb der folgenden Temperatur-

und Luftfeuchtigkeitsbereiche:
Temperatur: −10 bis 55°C (ohne Eis- oder Kondensatbildung)
Luftfeuchtigkeit: 25 % bis 85 %
Bei Einbau des Geräts in einem Schaltschrank muss die Umgebungs-

temperatur unter 55°C bleiben (einschließlich Temperatur im Bereich
des Geräts).

2. Die Lebenserwartung von elektronischen Geräten wie Temperatur-

reglern wird nicht nur von der Anzahl der Relais-Schaltspiele be­stimmt, sondern auch von der Lebenserwartung interner
Elektronikbauteile. Die Lebenserwartung von Bauteilen wird von der
Umgebungstemperatur beeinflusst. Je höher die Temperatur ist, de­sto kürzer ist die Lebenserwartung, je geringer die Temperatur ist, de­sto höher ist die Lebenserwartung. Daher kann die Lebensdauer
durch Absenken der Temperatur des Temperaturreglers erhöht wer­den.

3. Wenn mehrere Temperaturregler dicht über- oder nebeneinander in-

stalliert werden, steigt die Innentemperatur aufgrund der Wärmeent­wicklung der Temperaturregler, und die Lebensdauer nimmt ab. In
diesem Fall müssen die Temperaturregler über Lüfter oder andere
Mittel zur Luftzirkulation zwangsgekühlt werden. Achten Sie jedoch
bei Zwangskühlung darauf, dass nicht nur die Klemmenbereiche ge­kühlt werden, um Messfehler zu vermeiden.

Messgenauigkeit

1. Achten Sie bei Verlängerung und Anschluss von Signalkabeln für

Thermoelemente auf die Verwendung einer Ausgleichsleitung, die für
das jeweilige Thermoelement bestimmt ist.

2. Achten Sie beim Verlängern oder Anschließen der Signalkabel des

Pt100 auf Verwendung eines Kabels mit niedrigem Widerstand. Au­ßerdem muss der Widerstand in den drei Signalleitern gleich sein.

3. Installieren Sie das Gerät in horizontaler Lage.

4. Prüfen Sie bei einer Abweichung des Messwertes die Einstellung für

die Eingangssignalverschiebung.

Wasserdichtigkeit

Die Schutzklasse ist nachfolgend angegeben. Bereiche ohne Angabe ei­ner Schutzklasse oder Bereiche mit IP@0 sind nicht wasserdicht.

Gerätefront: IP66
Hinteres Gehäuse: IP20, Klemmenbereich: IP00
(E5CN-U: Gerätefront: IP50, Gehäuserückseite: IP20, Klemmen:
IP00)

Sicherheitshinweise für den Betrieb

1. Nach dem Einschalten der Versorgungsspannung dauert es ungefähr

zwei Sekunden, bis die Ausgänge aktiviert werden. Dieser Umstand
muss besonders beachtet werden, wenn Temperaturregler in se­quenziellen Schaltungen eingesetzt werden.

2. Schalten Sie bei Verwendung der Selbstoptimierungs-Funktion die

Last (z. B. Heizung) gleichzeitig oder vor dem Temperaturregler ein.
Wenn der Temperaturregler vor der Last eingeschaltet wird, funktio­niert die Selbstoptimierung nicht ordnungsgemäß und die Regelung
arbeitet nicht optimal.

3. Wenn der Betrieb nach der Aufwärmphase des Temperaturreglers

gestartet werden soll, schalten Sie die Versorgungsspannung aus
und gleichzeitig mit dem Einschalten der Last wieder ein. (Anstelle
des Ein- und Ausschaltens des Temperaturreglers kann auch die
Betriebsart von RUN zu STOP und wieder zurück umgeschaltet
werden.)

4. Vermeiden Sie den Betrieb des Reglers in der Nähe von Funkgerä-

ten, Fernsehern oder Radios. Diese Geräte können Funkstörungen
verursachen, die die Funktion des Reglers beeinträchtigen.

Sonstiges

1. Die dem Adapterkabel beiliegende CD ist für CD-ROM-Laufwerke in

Computern ausgelegt. Versuchen Sie niemals, diese CD mit einem
Audio-CD-Spieler wiederzugeben.

2. Das Kommunikations-Adapterkabel darf nicht innerhalb kurzer Zeit

mehrfach angeschlossen oder getrennt werden. Dies kann zu einer
Fehlfunktion des Computers führen.

3. Prüfen Sie nach dem Anschließen des Adapterkabels an den Compu-

ter zunächst die Nummer der COM-Schnittstelle, bevor Sie die Kom­munikation in Betrieb nehmen. Der Computer benötigt eine gewisse
Zeit zum Erkennen der Kabelverbindung. Diese Verzögerung stellt
keine Störung dar.

4. Schließen Sie das Adapterkabel nicht über einen USB-Hub an. Da-

durch kann das Adapterkabel beschädigt werden.

5. Verwenden Sie kein Verlängerungskabel für den Anschluss des Ad-

apterkabels an einen Computer. Dadurch kann das Adapterkabel be­schädigt werden.

Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U 19

Montage

Einbau in eine Schalttafel

Damit die Installation wasserdicht ist, muss der Temperaturregler mit
einer Dichtung versehen werden. Bei der Gruppenmontage ist keine
Installation der Geräte ,nach NEMA 4 (IP66) möglich. Wenn Wasser­dichtigkeit nicht erforderlich ist, wird die Dichtung nicht benötigt.

Die Sockel P2CF-11 bzw.
P3GA-11 müssen separat bestellt werden.

3. Achten Sie beim Einsetzen des Temperaturreglers in das Gehäuse

darauf, dass die Leiterplatten parallel zueinander ausgerichtet sind
und das Dichtungsgummi ordnungsgemäß angebracht ist, und
drücken Sie den Temperaturregler E5CN in Richtung hinteres
Gehäuse, bis er einrastet. Drücken Sie während des Einschiebens
des Temperaturreglers die Haken an der Ober- und Unterseite des
Gehäuses nach unten, damit diese ordnungsgemäß einrasten.
Achten Sie darauf, dass keine elektronischen Bauteile mit dem
Gehäuse in Berührung kommen.

E53-COV17
Klemmenabdeckung
(Zubehör)

Gummidichtung
(Zubehör)

Adapter
(Zubehör)

Schalttafel

E5CN

E5CN-U

Bei Sockel mit Anschlüssen vorn
(Schalttafeleinbau ist ebenfalls möglich)

1. Der Adapter für den Fronttafeleinbau gehört auch zum

Lieferumfang des E5CN-U. Dem E5CN-U liegt jedoch keine
Gummidichtung bei (keine IP66-Dichtigkeit).

2. Setzen Sie den Regler E5CN/E5CN-U in die Einbauöffnung der

Schalttafel ein.

3. Schieben Sie den Adapter von den Klemmen aus gegen die

Schalttafel und befestigen Sie den E5CN/E5CN-U provisorisch.

4. Ziehen Sie die beiden Befestigungsschrauben am Adapter fest.

Ziehen Sie die beiden Schrauben jeweils Stück für Stück
abwechselnd fest, damit keine Verspannungen auftreten. Ziehen
Sie die Schrauben mit einem Anzugsdrehmoment von 0,29 bis
0,39 Nm fest.

Anbringen der Klemmenabdeckung

Achten Sie darauf, dass die Markierung „UP“ nach oben weist, und
setzen Sie die Klemmenabdeckung E53-COV17 in die Bohrungen
oben und unten am Temperaturregler ein.

Vorsichtsmaßnahmen bei der Verdrahtung

• Verlegen Sie Eingangs- und Leistungskabel in getrennten
Kabelkanälen, um Störsignale zu vermeiden.

• Verwenden Sie ein paarweise verdrilltes Kabel mit einem
Leiterquerschnitt von 0,205 mm
AWG14), das auf einer Länge von 5 bis 6 mm abisoliert ist.

• Verwenden Sie Crimp-Kabelschuhe zur Verdrahtung der
Klemmen.

• Ziehen Sie die Klemmenschrauben mit einem Drehmoment von
0,74 bis 0,90 Nm fest. Die Klemmenschrauben am E5CN-U
müssen jedoch mit einem Drehmoment von 0,5 Nm festgezogen
werden.

• Verwenden Sie die folgende Ausführung von Crimp-Kabelschuhen
für M3,5-Schrauben.

• Nehmen Sie den Klemmenblock nicht ab. Andernfalls besteht die
Gefahr von Fehlfunktionen bzw. Ausfall des Geräts.

2

bis 2,081 mm2 (AWG24 bis

max. 7,2 mm

max. 7,2 mm

Ausbau des Temperaturreglers aus dem
Gehäuse

Der Temperaturregler kann aus dem Gehäuse ausgebaut werden,
um Wartungsarbeiten ohne Abklemmen der Klemmenverdrahtung
ausführen zu können. Dies ist nur beim E5CN, E5AN und E5EN
möglich, nicht jedoch beim E5CN-U. Prüfen Sie die Spezifikationen
des Gehäuses und des Temperaturreglers, bevor Sie den
Temperaturregler aus dem Gehäuse ausbauen.

Werkzeugeinführöffnung

Schlitzschraubendreher
(Einheit: mm)

(1)

(2)

(3)

(1)

1. Führen Sie den Schlitzschraubendreher jeweils in die

Werkzeugeinführöffnung (eine oben und eine unten) ein, um die
Haken zu entriegeln.

2. Führen Sie den Schlitzschraubendreher in den Spalt zwischen

Gerätefront und hinterem Gehäuse ein, und hebeln Sie die
Gerätefront ein Stück weit heraus. Halten Sie die Gerätefront oben
und unten fest und ziehen sie ohne übermäßige Kraftaufwendung
vorsichtig zu sich hin.

2,00,4

20 Digitaler Temperaturregler (Basismodell) E5CN/E5CN-U

Gewährleistung und Anwendungshinweise

Lesen und Verstehen dieses Katalogs

Bitte lesen Sie vor dem Kauf der Produkte diese Anleitung, und stellen Sie sicher, dass Sie alles verstanden haben. Bei Fragen
oder Anmerkungen wenden Sie sich bitte an Ihre OMRON-Vertretung.

Gewährleistung und Haftungsbeschränkungen

GEWÄHRLEISTUNG

OMRON gewährleistet für den Zeitraum von zwei Jahren (sofern keine anderen Angaben gemacht wurden) ab Kaufdatum, dass
die Produkte frei von Material- und Herstellungsfehlern sind.

OMRON ÜBERNIMMT KEINERLEI GEWÄHRLEISTUNG ODER ZUSAGE, WEDER EXPLIZIT NOCH IMPLIZIT, BEZÜGLICH
DER NICHTVERLETZUNG VON RECHTEN DRITTER, DER HANDELSÜBLICHKEIT ODER DER EIGNUNG DER PRODUKTE
FÜR EINEN BESTIMMTEN ZWECK. JEDER KÄUFER ODER BENUTZER ERKENNT AN, DASS DER KÄUFER ODER BENUT­ZER ALLEINE BESTIMMT HAT, OB DIE JEWEILIGEN PRODUKTE FÜR DEN VORGESEHENEN VERWENDUNGSZWECK
GEEIGNET SIND. OMRON SCHLIESST ALLE ÜBRIGEN IMPLIZITEN UND EXPLIZITEN GEWÄHRLEISTUNGEN AUS.

HAFTUNGSBESCHRÄNKUNGEN

OMRON ÜBERNIMMT KEINE VERANTWORTUNG FÜR SPEZIELLE, INDIREKTE ODER FOLGESCHÄDEN, SCHÄDEN
DURCH ENTGANGENEN GEWINN ODER WIRTSCHAFTLICHE VERLUSTE JEDER ART, DIE IM ZUSAMMENHANG MIT
DEN PRODUKTEN STEHEN, GLEICH OB DIESE ANSPRÜCHE AUF EINEM VERTRAG, EINER GEWÄHRLEISTUNG,
FAHRLÄSSIGKEIT ODER VERSCHULDENSUNABHÄNGIGER HAFTUNG BASIEREN.

OMRON ist in keinem Fall haftbar für jedwede Ansprüche, die über den jeweiligen Kaufpreis des Produkts hinaus gehen, für das
der Haftungsanspruch geltend gemacht wird.

OMRON ÜBERNIMMT IN KEINEM FALL DIE VERANTWORTUNG FÜR GEWÄHRLEISTUNGS- ODER INSTANDSETZUNGS­ANSPRÜCHE IM HINBLICK AUF DIE PRODUKTE, SOWEIT NICHT DIE UNTERSUCHUNG DURCH OMRON ERGEBEN HAT,
DASS DIE PRODUKTE ORDNUNGSGEMÄSS GEHANDHABT, GELAGERT, INSTALLIERT UND GEWARTET WURDEN UND
KEINERLEI BEEINTRÄCHTIGUNG DURCH VERSCHMUTZUNG, MISSBRAUCH, UNSACHGEMÄSSE VERWENDUNG
ODER UNSACHGEMÄSSE MODIFIKATION ODER INSTANDSETZUNG AUSGESETZT WAREN.

Anwendungshinweise

EIGNUNG FÜR DIE VERWENDUNG

OMRON ist nicht dafür verantwortlich, dass die im Zusammenhang mit der Kombination von Produkten in der Anwendung des
Kunden oder der Verwendung der Produkte stehenden Normen, Regelungen oder Bestimmungen eingehalten werden.

Der Anwender muss vor Verwendung des Produkts alle notwendigen Maßnahmen ergreifen, um dessen Eignung für den
vorgesehenen Zweck zu überprüfen.

Machen Sie sich mit allen Einschränkungen im Hinblick auf die Verwendung dieses Produkts vertraut und beachten Sie diese.
VERWENDEN SIE DIE PRODUKTE NIEMALS FÜR ANWENDUNGEN, DIE EINE GEFAHR FÜR LEBEN ODER EIGENTUM

DARSTELLEN, OHNE SICHERZUSTELLEN, DASS DAS GESAMTSYSTEM UNTER BERÜCKSICHTIGUNG DER JEWEILI­GEN RISIKEN KONZIPIERT UND DIE PRODUKTE VON OMRON IM HINBLICK AUF DIE BEABSICHTIGTE VERWENDUNG
IN DER GESAMTEN EINRICHTUNG BZW. IM GESAMTEN SYSTEM ENTSPRECHEND ORDNUNGSGEMÄSS EINGESTUFT
UND INSTALLIERT WERDEN.

Haftungsausschlüsse

LEISTUNGSDATEN

Die in diesem Katalog genannten Leistungsdaten dienen als Anhaltspunkte zur Beurteilung der Eignung durch den Benutzer
und werden nicht garantiert. Die Daten können auf den Testbedingungen von OMRON basieren und müssen vom Benutzer auf
die tatsächliche Anwendungssituation übertragen werden. Die tatsächliche Leistung unterliegt den Bestimmungen von OMRON
im Abschnitt Gewährleistung und Haftungsbeschränkungen.

ÄNDERUNG DER TECHNISCHEN DATEN

Im Zuge der technischen Weiterentwicklung können jederzeit Änderungen an den technischen Daten und den verfügbaren
Zubehörteilen für das Produkt erfolgen. Bitte wenden Sie sich wegen der konkreten technischen Daten des erworbenen
Produkts an Ihre OMRON-Vertretung.

ABMESSUNGEN UND GEWICHT

Die Angaben zu Abmessungen und Gewicht sind Nennwerte, die nicht für Fertigungszwecke bestimmt sind, auch wenn
Toleranzen angegeben sind.

SÄMTLICHE ABMESSUNGEN IN MILLIMETER.

Umrechnungsfaktor für Millimeter in Zoll: 0,03937. Umrechnungsfaktor für Gramm in Unzen: 0,03527.

Cat. No. H04E-DE-01

DEUTSCHLAND
Omron Electronics GmbH
Elisabeth-Selbert-Straße 17
D-40764 Langenfeld
Tel: [phone]
Fax: [phone]
www.industrial.omron.de

Im Sinne der ständigen Produktverbesserung behalten wir uns Änderungen der
Technischen Daten ohne vorherige Ankündigung vor.

Berlin Tel: [phone]
Düsseldorf Tel.: [phone]
Hamburg Tel.: [phone]
München Tel.: [phone]
Stuttgart Tel.: [phone]

ÖSTERREICH
Omron Electronics Ges.m.b.H.
Europaring F15/502
A-2345 Brunn am Gebirge
Tel.: [phone]
Fax: [phone] 160
www.industrial.omron.at

SCHWEIZ
Omron Electronics AG
Sennweidstrasse 44, CH-6312 Steinhausen
Tel.: [phone]
Fax: [phone]
www.industrial.omron.ch
Romanel Tel: [phone]

02/2008
