BEDIENUNGSANLEITUNG
USER'S MANUAL
MMP-1
SD/USB MIXER/PLAYER
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
© Copyright
Nachdruck verboten!
Reproduction prohibited!
Inhaltsverzeichnis/Table of contents
1. EINFÜHRUNG............................................................................................................................................... 4
2. SICHERHEITSHINWEISE............................................................................................................................. 4
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 5
4. GERÄTEBESCHREIBUNG .......................................................................................................................... 6
5. INSTALLATION .......................................................................................................................................... 10
6. BEDIENUNG ............................................................................................................................................... 12
7. REINIGUNG UND WARTUNG.................................................................................................................... 21
8. TECHNISCHE DATEN................................................................................................................................ 22
1. INTRODUCTION ......................................................................................................................................... 23
2. SAFETY INSTRUCTIONS .......................................................................................................................... 23
3. OPERATING DETERMINATIONS.............................................................................................................. 24
4. DESCRIPTION ............................................................................................................................................ 25
5. INSTALLATION .......................................................................................................................................... 29
6. OPERATION ............................................................................................................................................... 31
7. CLEANING AND MAINTENANCE ............................................................................................................. 39
8. TECHNICAL SPECIFICATIONS................................................................................................................. 40
Diese Bedienungsanleitung gilt für die Artikelnummern: 11045010
This user manual is valid for the article numbers: 11045010
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com
2/40
00040292.DOC, Version 1.0
3/40
00040292.DOC, Version 1.0
BEDIENUNGSANLEITUNG
MMP-1
SD/USB-Mixer/Player
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für den OMNITRONIC MMP-1 entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie den MMP-1 aus der Verpackung.
2. SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator
betrieben werden. Das Netzteil immer als letztes einstecken.
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.
4/40
00040292.DOC, Version 1.0
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzteil ziehen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die
durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Kinder und Laien vom Gerät fern halten!
GESUNDHEITSRISIKO!
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irreparablen Gehörschäden führen können.
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Der MMP-1 mit zwei Abspieleinheiten und eingebautem Mixer ist speziell für den professionellen DJBereich konzipiert. Das Gerät besitzt eine ganze Reihe von Funktionen, die genau auf die Anforderungen
von DJs abgestimmt sind, wie z.B. Beatcounter, regelbare Wiedergabegeschwindigkeit, Cueing, nahtlose
Wiedergabe einer Endlosschleife, Einzeltitelwiedergabe, bequeme Suche über ein Drehrad und Speichern
von Hot-Cue/Loop-Punkten.
Auf dem MMP-1 lassen sich Titel im MP3-Format von SD-Karten und USB-Speichermedien mit einer
maximalen Kapazität von 32 GB abspielen. Speichermedien mit einer Kapazität von mehr als 32 GB können
nicht gelesen werden. SDHC-Speicherkarten werden erkannt. Das Dateiformat ist auf MP3 beschränkt.

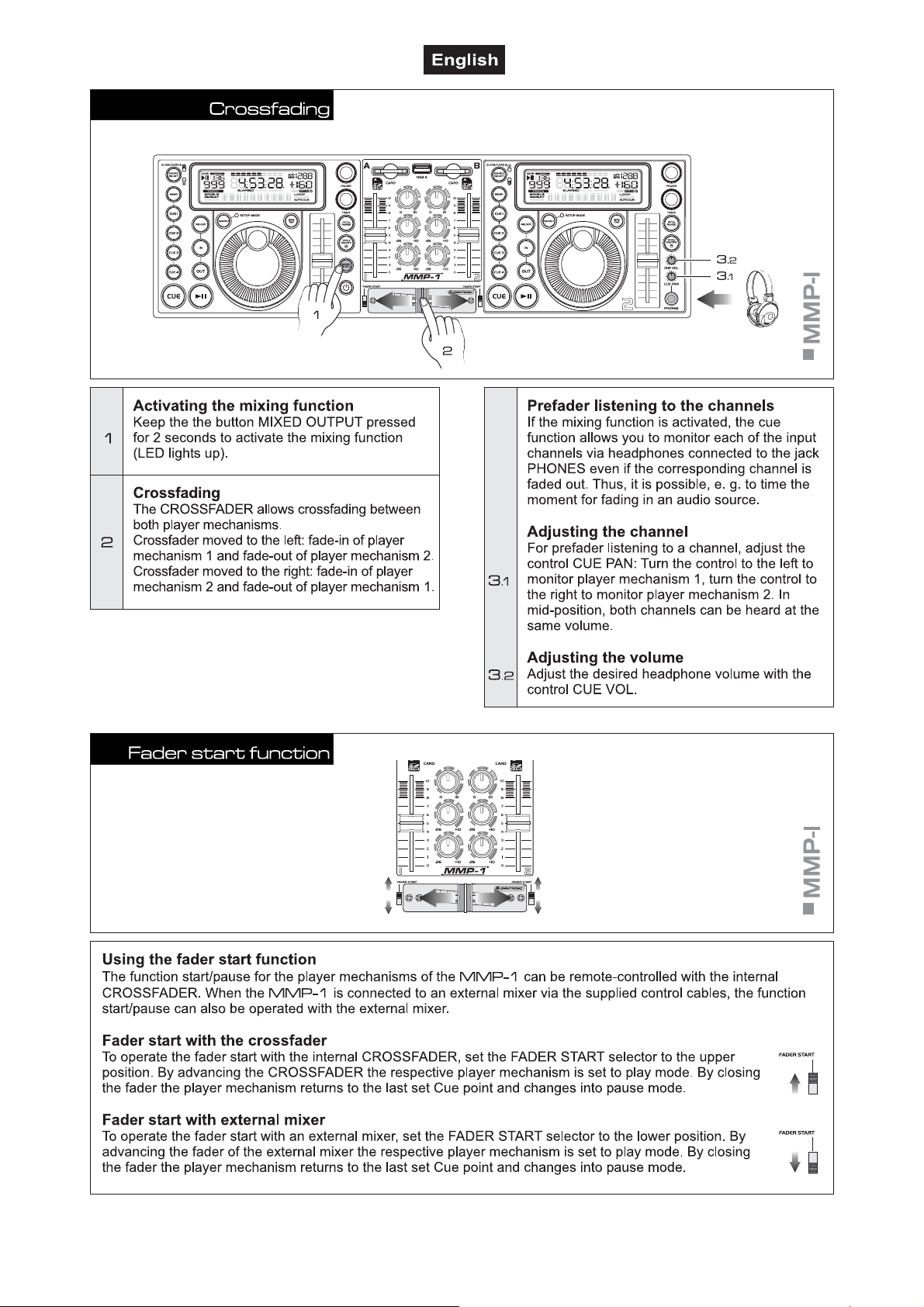

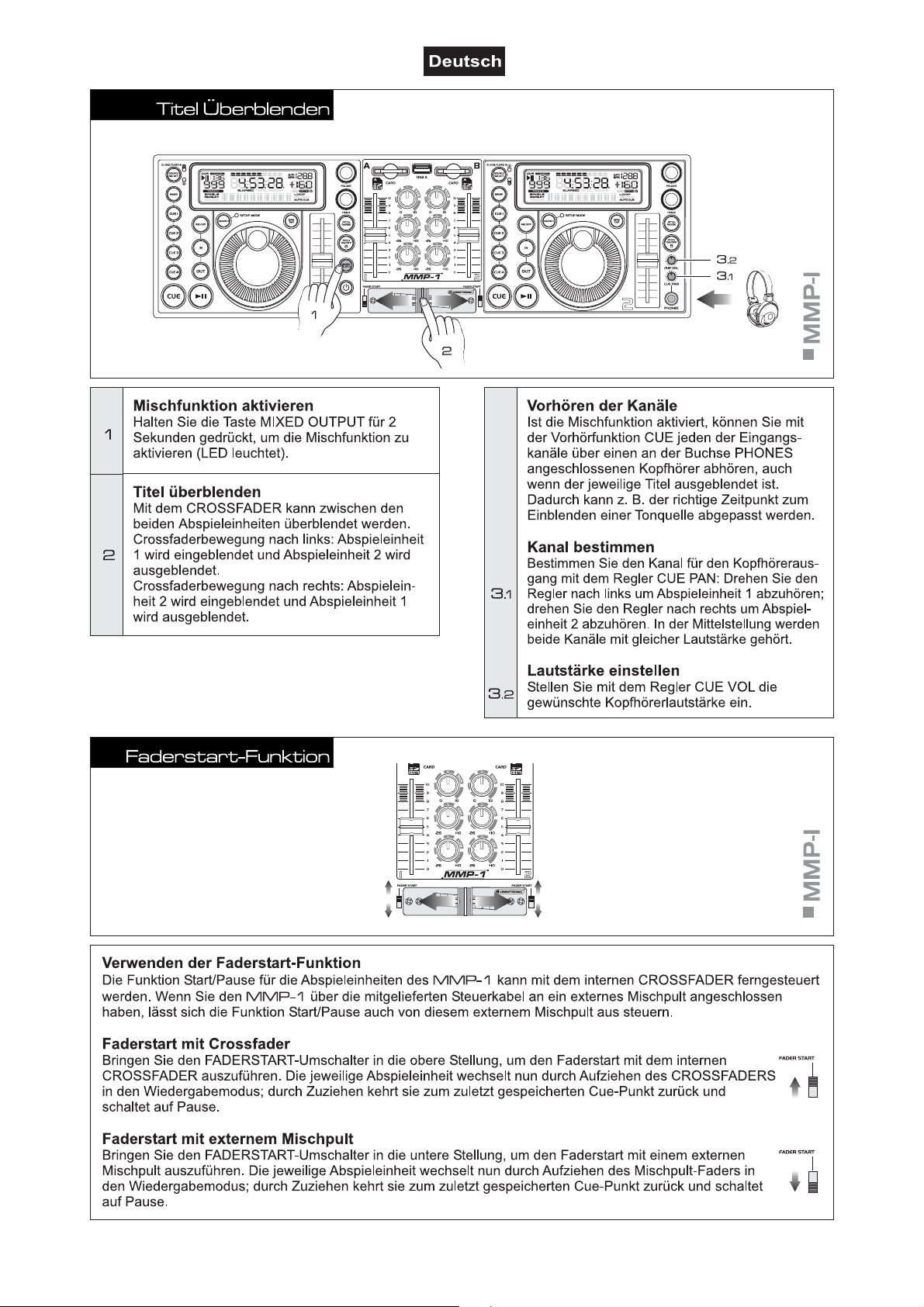

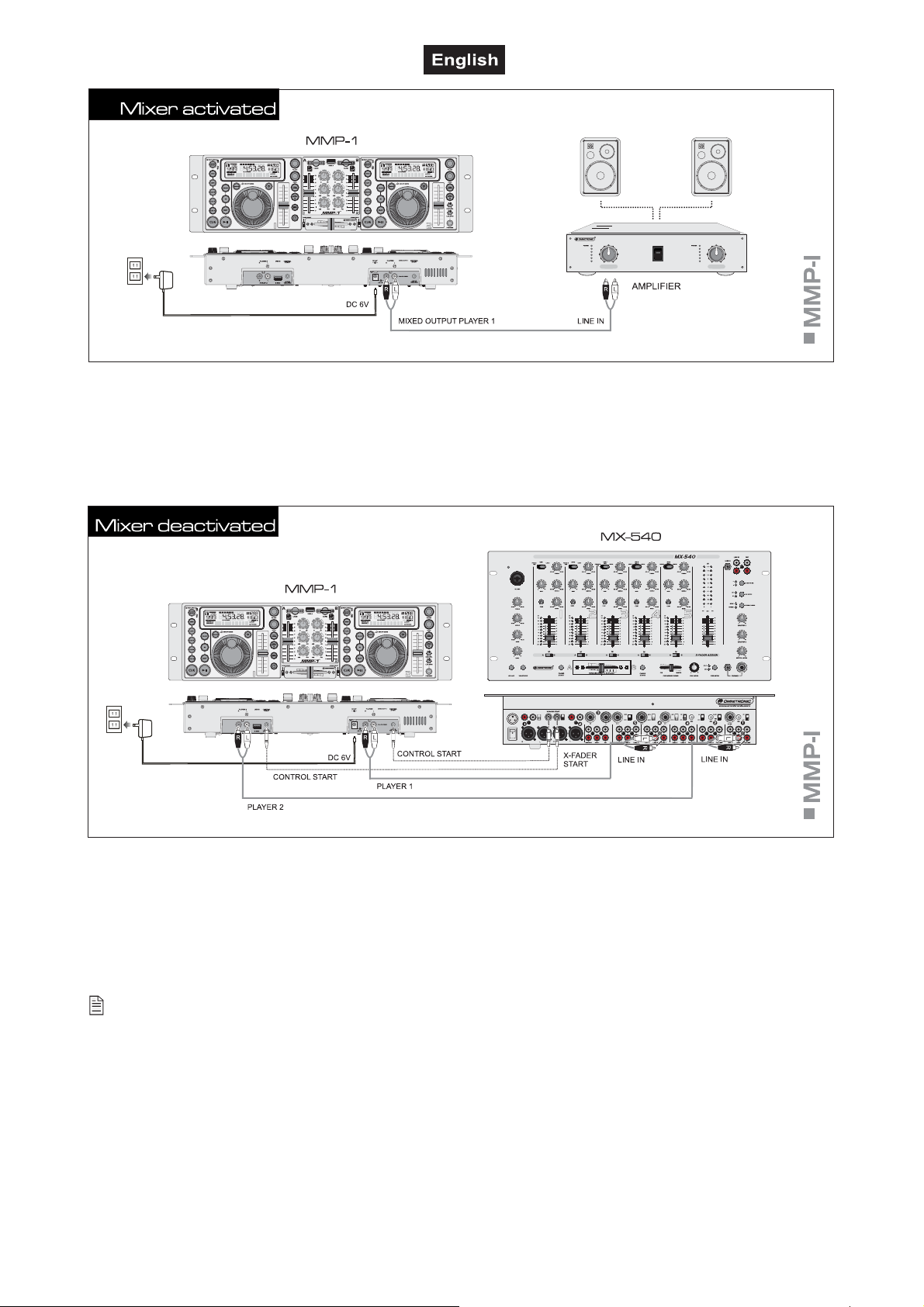

Mit dem Crossfader kann zwischen den beiden Eingangskanälen überblendet und das Mischsignal auf einen
Stereo-Ausgang geleitet werden. Alternativ kann die Mischfunktion deaktiviert und die Signale der
Eingangskanäle auf zwei getrennte Stereo-Ausgänge gegeben werden.
Der MMP-1 ist mit einem unbegrenzten Anti-Shock-Speicher ausgestattet, der Störungen durch Stöße
oder Vibration ausgleichen kann.
Dieses Produkt ist für den Anschluss an 6 V, 50/60 Hz Gleichspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. Das Netzteil ist nach Schutzklasse 2
aufgebaut und der MMP-1 entspricht Schutzklasse 3.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen 0° C und +40° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
5/40
00040292.DOC, Version 1.0
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 40° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
4. GERÄTEBESCHREIBUNG
4.1 Features
Professioneller Doppel-MP3-Player und Audiomixer für DJs
• 2 Eingangskanäle zur Wiedergabe von MP3-Dateien von SD-Karten und USB-Speichermedien jeweils mit
bis zu 32 GB
• Unbegrenztes Anti-Shock-System
• Volle MP3-Kompatibilität für CBR- und VBR-Dateien
• Bis zu 6400 Titel (bei 5 MB/MP3-Datei) auf 32 GB Speichermedien möglich
• Überragende Einlesezeit der MP3-Dateien (Sofortstart schon nach 10 ms)
• 2 Laufwerke für SD-Speicherkarten (kompatibel zu SDHC-Karten)
• 2 USB-2.0-Schnittstellen zum Anschluss von USB-Geräten (z.B. USB-Stick, MP3-Player)
• Beide Abspieleinheiten können gleichzeitig auf ein Laufwerk zugreifen und parallel abspielen

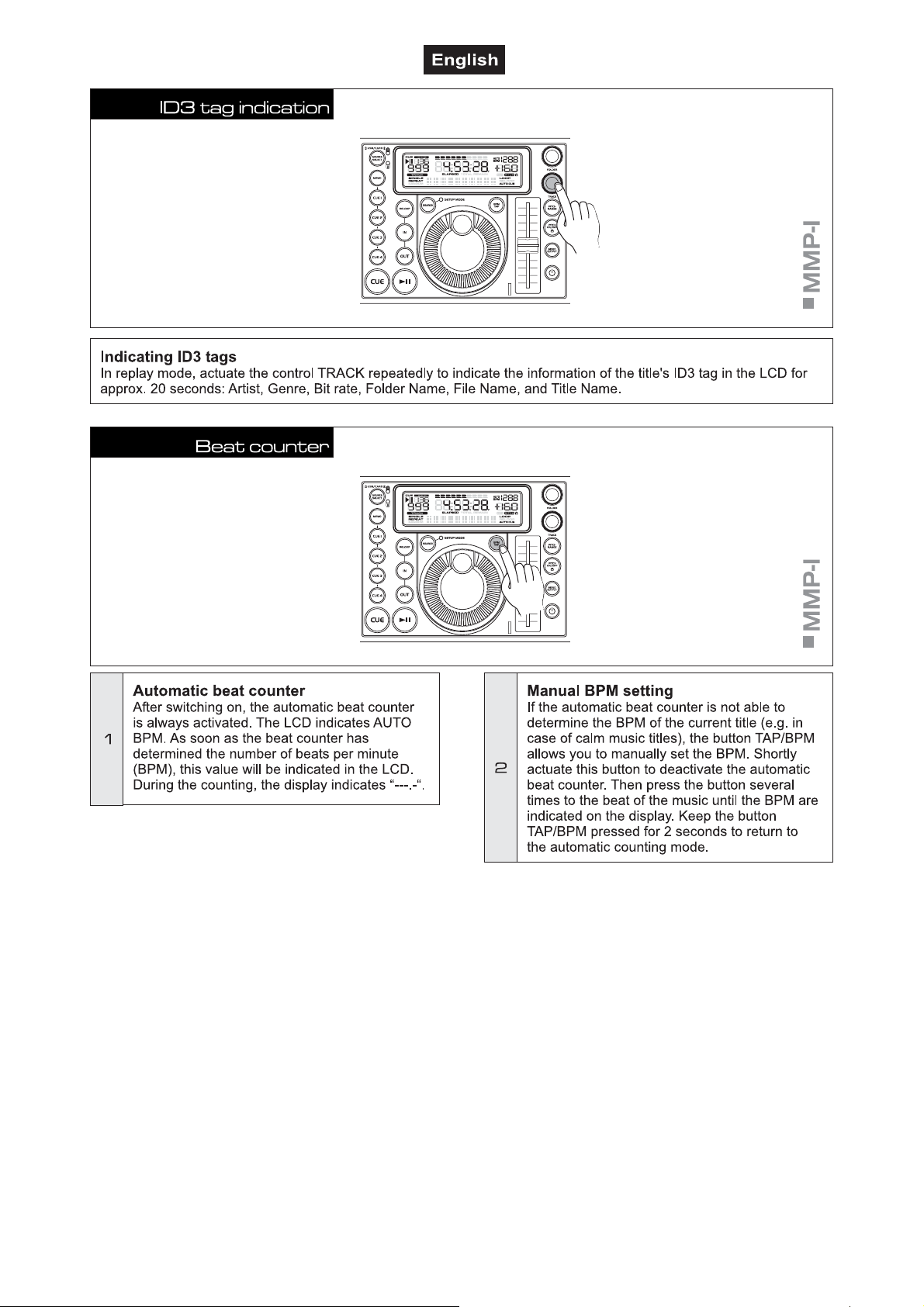

• 2 alphanumerische LCD-Displays unterstützen ID3V2-Tags (Songtitel, Interpret, Genre, Bitrate)
• Austauschbarer Crossfader mit VCA-Technologie zum Überblenden zwischen beiden Eingangskanälen
• Wählbarer Betriebsmodus: 2 getrennte Stereo-Ausgänge oder Mischsignal auf 1 Stereo-Ausgang
• Eingangskanäle mit Vorverstärkungsregler (Gain), 2-fach Klangregelung und VCA-Kanalfadern
• Vorhören der Stereo-Eingangskanäle über regelbaren Kopfhörerausgang, mit Cue-Pan-Regler

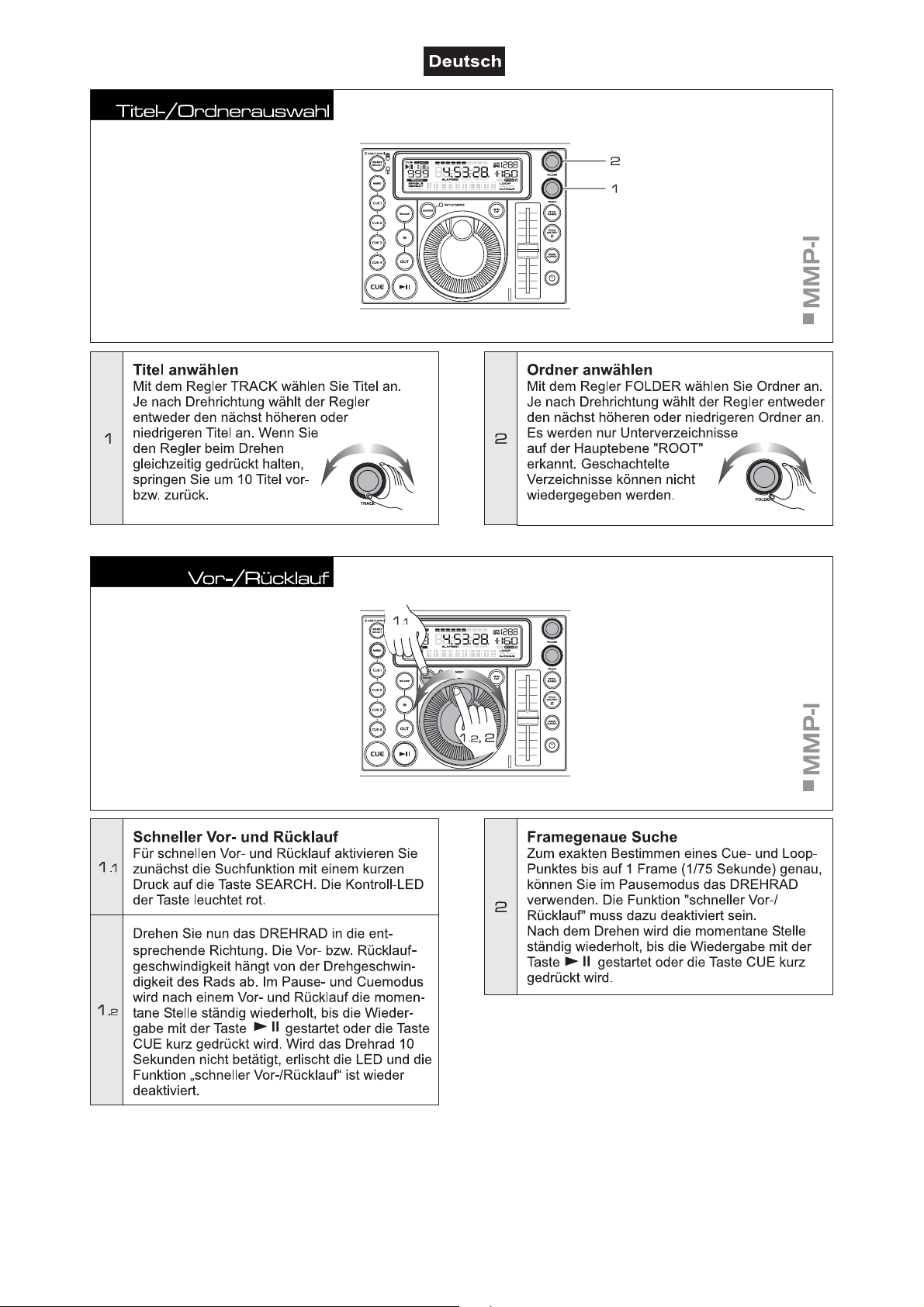

• Ordner- und Track-Suchfunktion
• Leichtlaufendes Jogdial mit Moduswahl (schnelle oder framegenaue Suche) und Pitch Bend-Funktion
• Automatischer Beatcounter (auf manuelle Betriebsart umschaltbar)
• Nahtlose Loop/Reloop-Funktion
• Pitchregelung ±4 %, ±8 % oder ±16 %

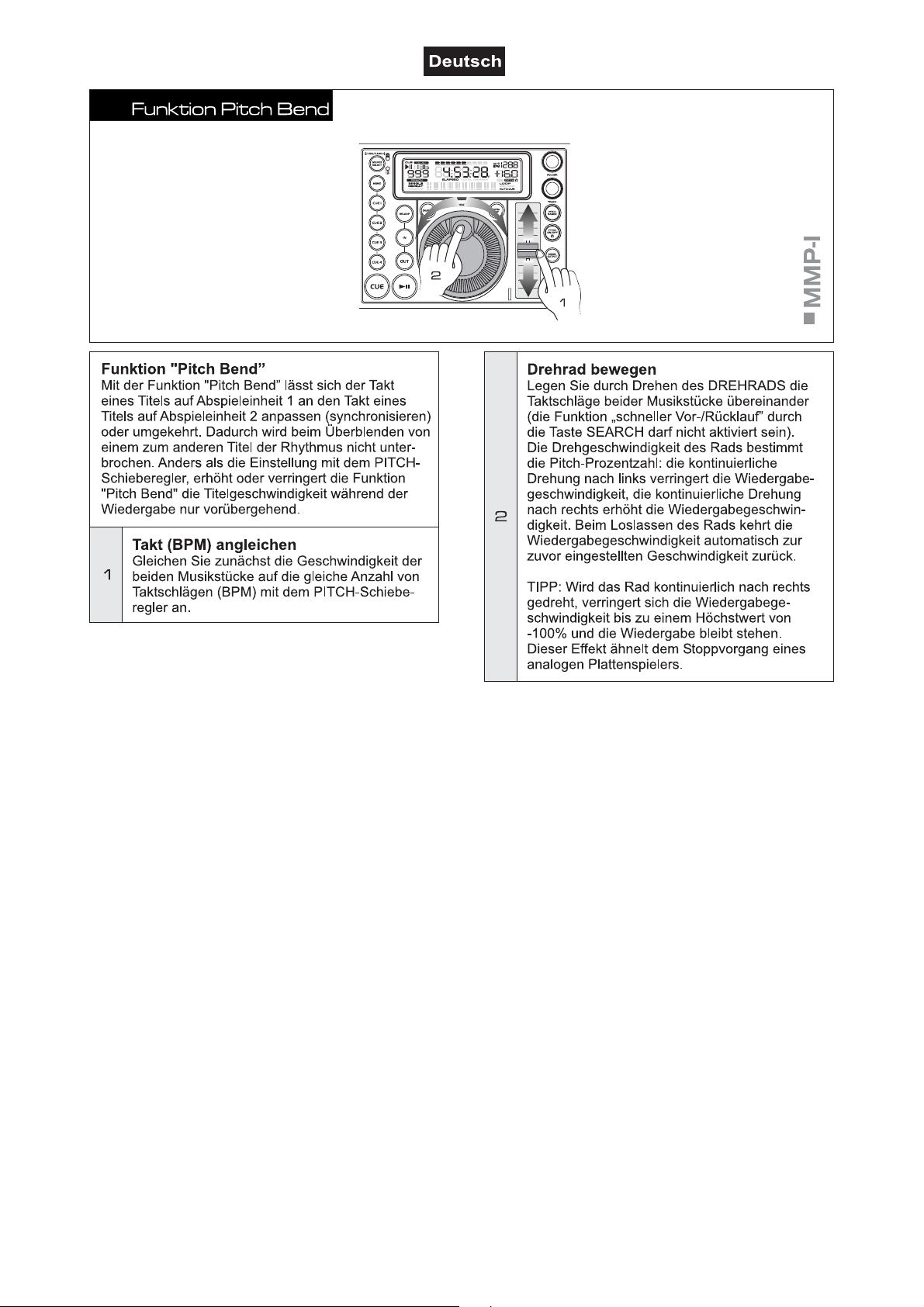

• Pitch Bend-Funktion
• Echtzeit Cue ("on the fly")

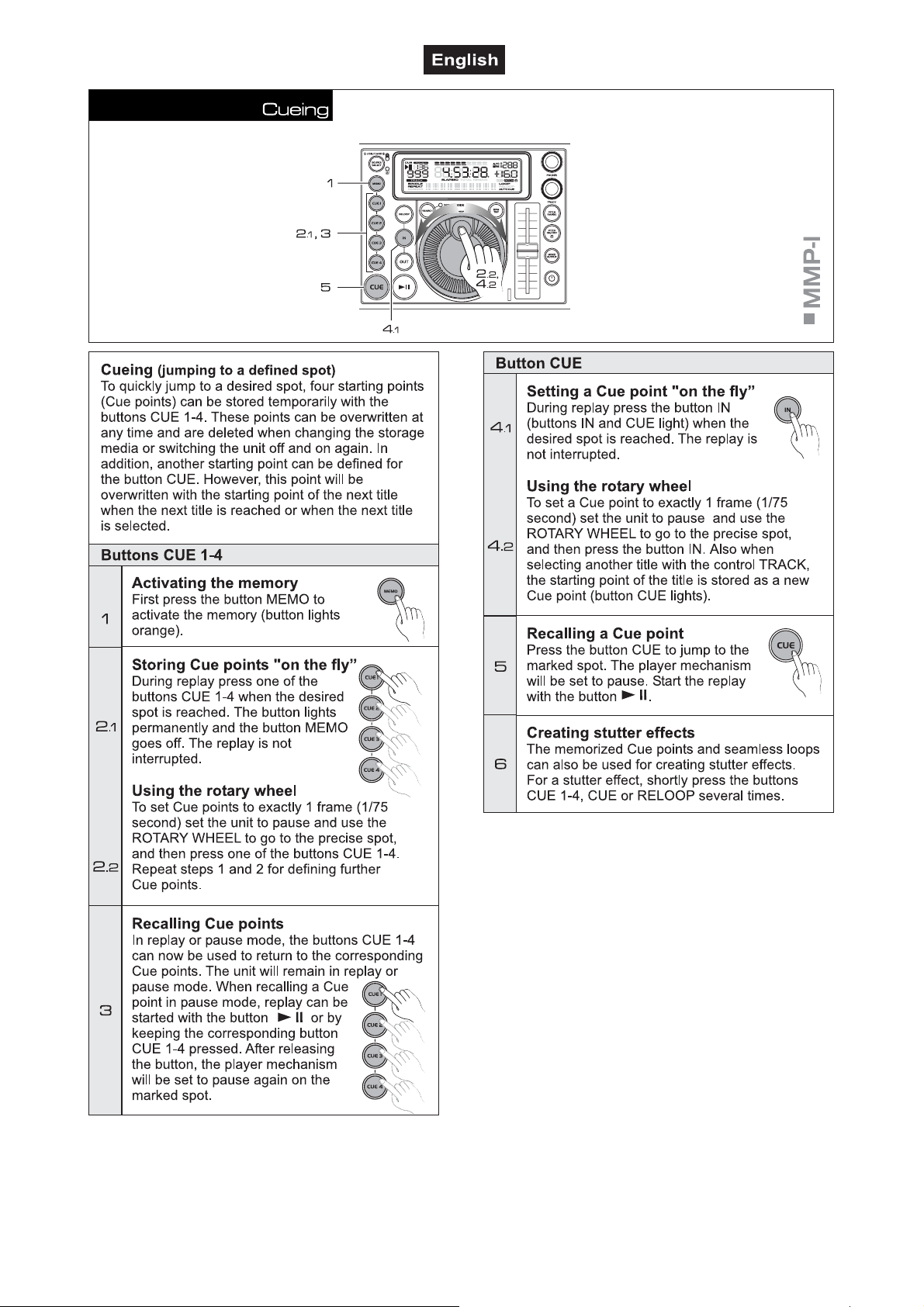

• 4 Cue-Punkt Hotkeys für Cue-Punkte und Loops
• Einzel- oder Gesamttitelwiedergabe
• Wiederholungsfunktion
• Relay-Funktion
• Faderstart-Funktion
• Anzeige von Titelrestspielzeit (Remain) oder Titelabspielzeit (Elapsed)
• Bargraph-Anzeige
• Update der Firmware per Internet-Download
• Spannungsversorgung über mitgeliefertes Netzteil
• 19"-Maße für Rackeinbau, 3 HE
6/40
00040292.DOC, Version 1.0

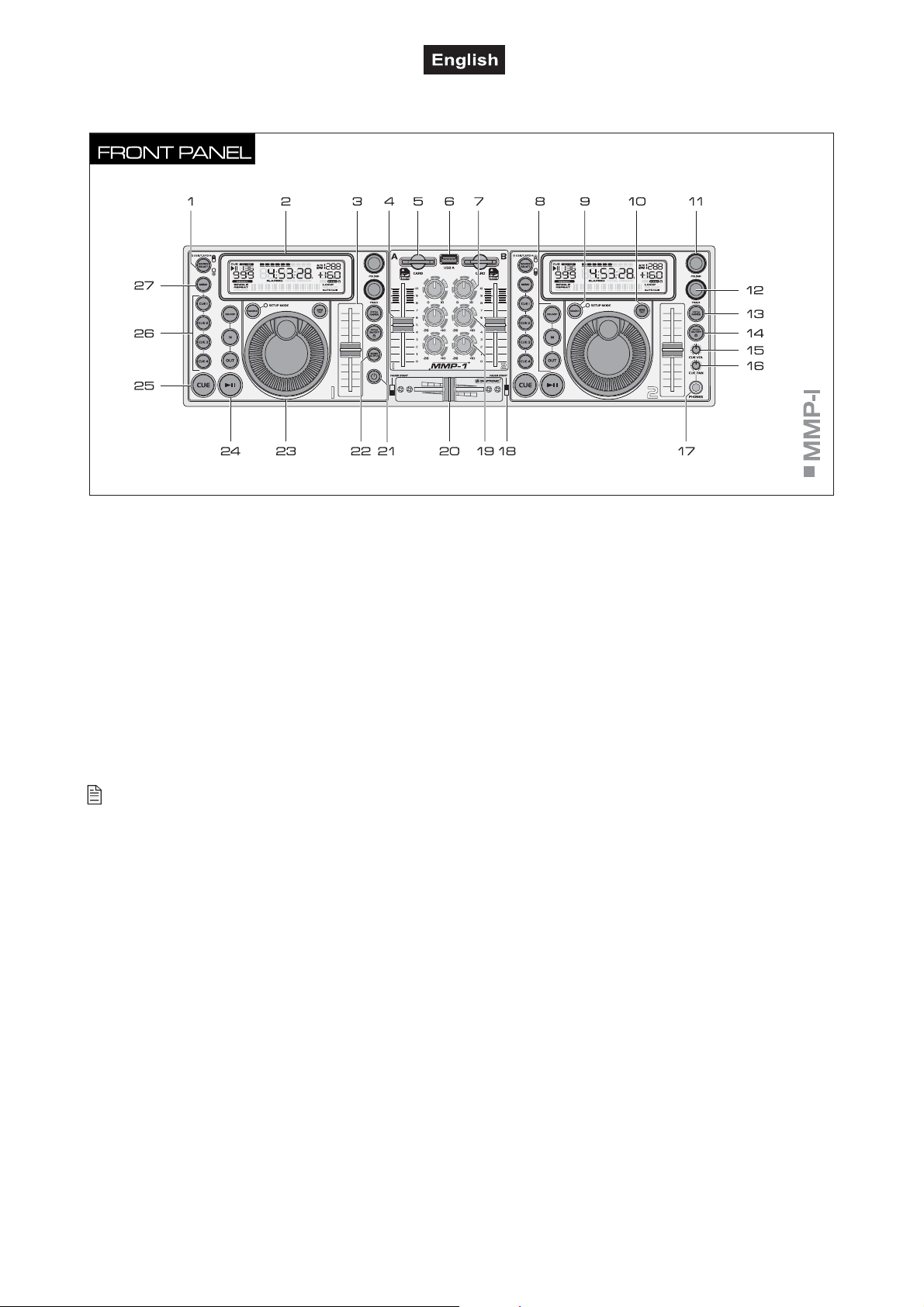

4.2 Bedienelemente und Anschlüsse
r
A
A
r
r
A
r
r
A
r

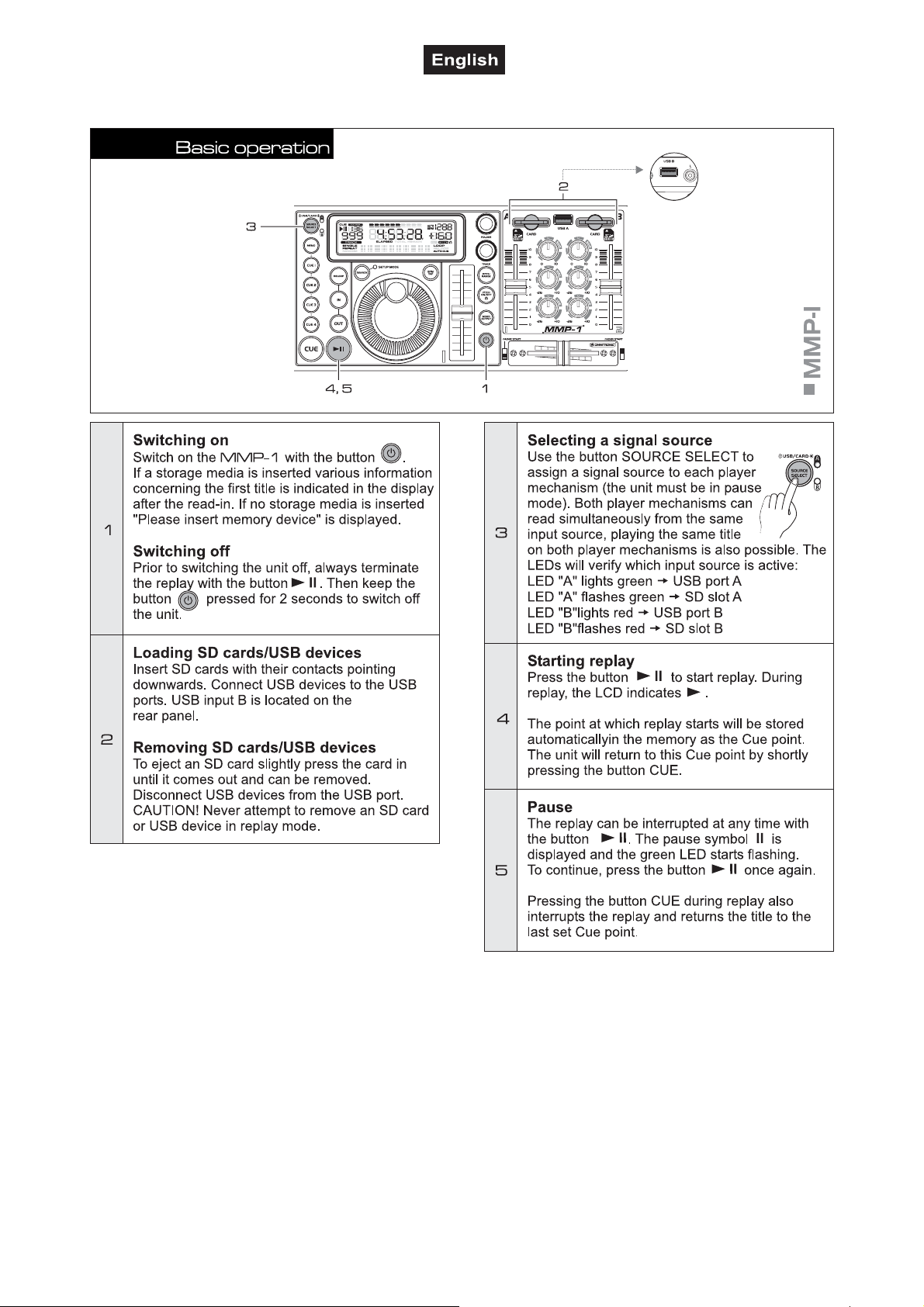

1 Laufwerkwahl
SOURCE SELECT schaltet die Abspieleinheit im Pausebzw. Cuemodus zwischen Laufwerk A und B um. Die
LEDs zeigen Ihnen, welches Laufwerk aktiviert ist. Die
grüne LED bezeichnet Laufwerk A, die rote LED
Laufwerk B. Wird das gewünschte Speichermedium nicht
auf Anhieb erkannt (z.B. wenn die Laufwerke eine
bspieleinheit mit einer SD-Karte und einem USB-Gerät
belegt sind), drücken Sie ggf. wiederholt SOURCE
SELECT und schalten Sie zwischen den Laufwerken hin
und her bis das Display den ersten Titel des
gewünschten Speichermediums anzeigt. Beide
bspieleinheiten können gleichzeitig auf ein Laufwerk
zugreifen und Titel parallel abspielen.
2 LCD-Anzeige
Zeigt alle Funktionen des Geräts und Daten de
Speichermedien an.

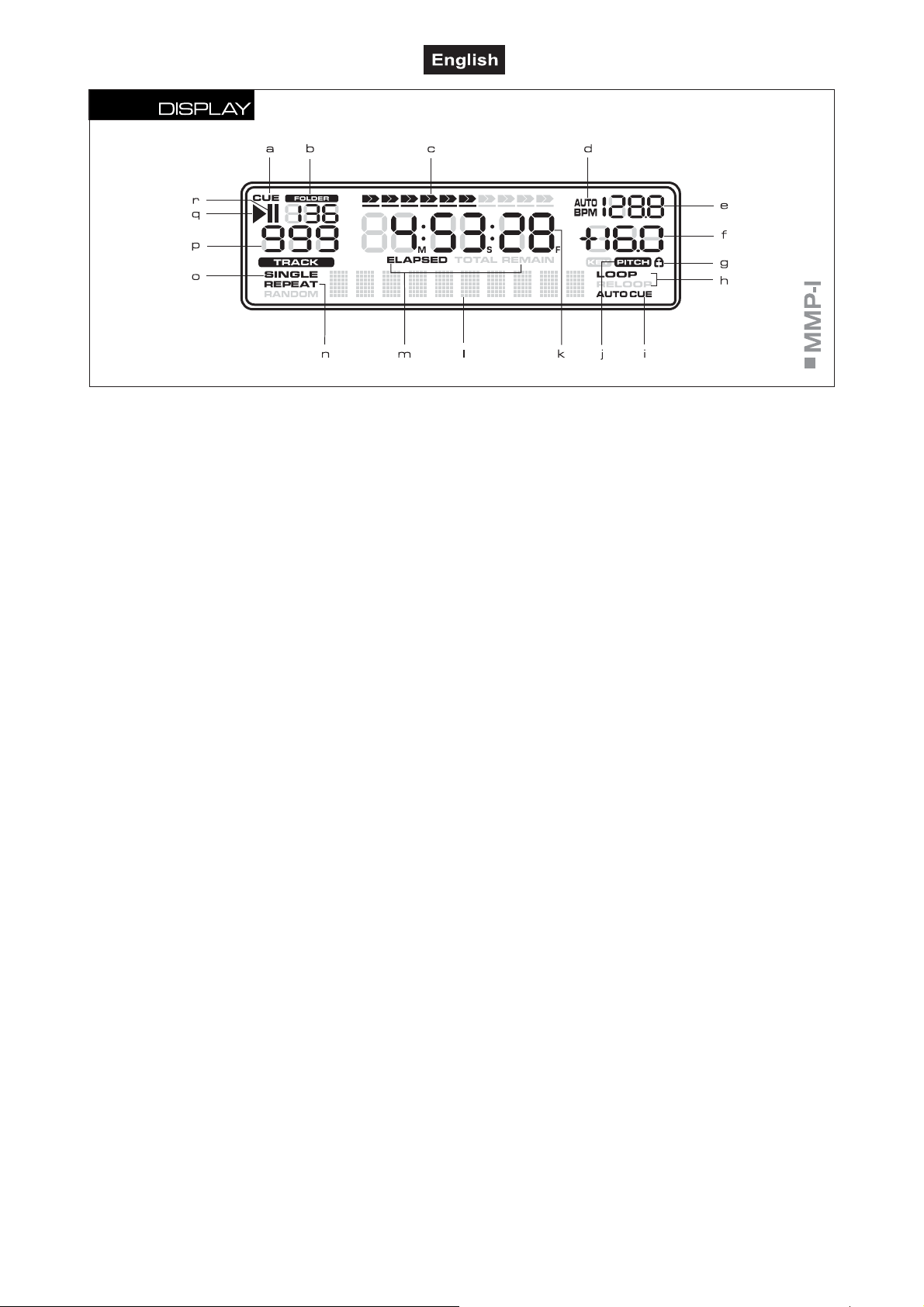

Eine detaillierte Beschreibung finden Sie im Abschnitt
DISPLAY.

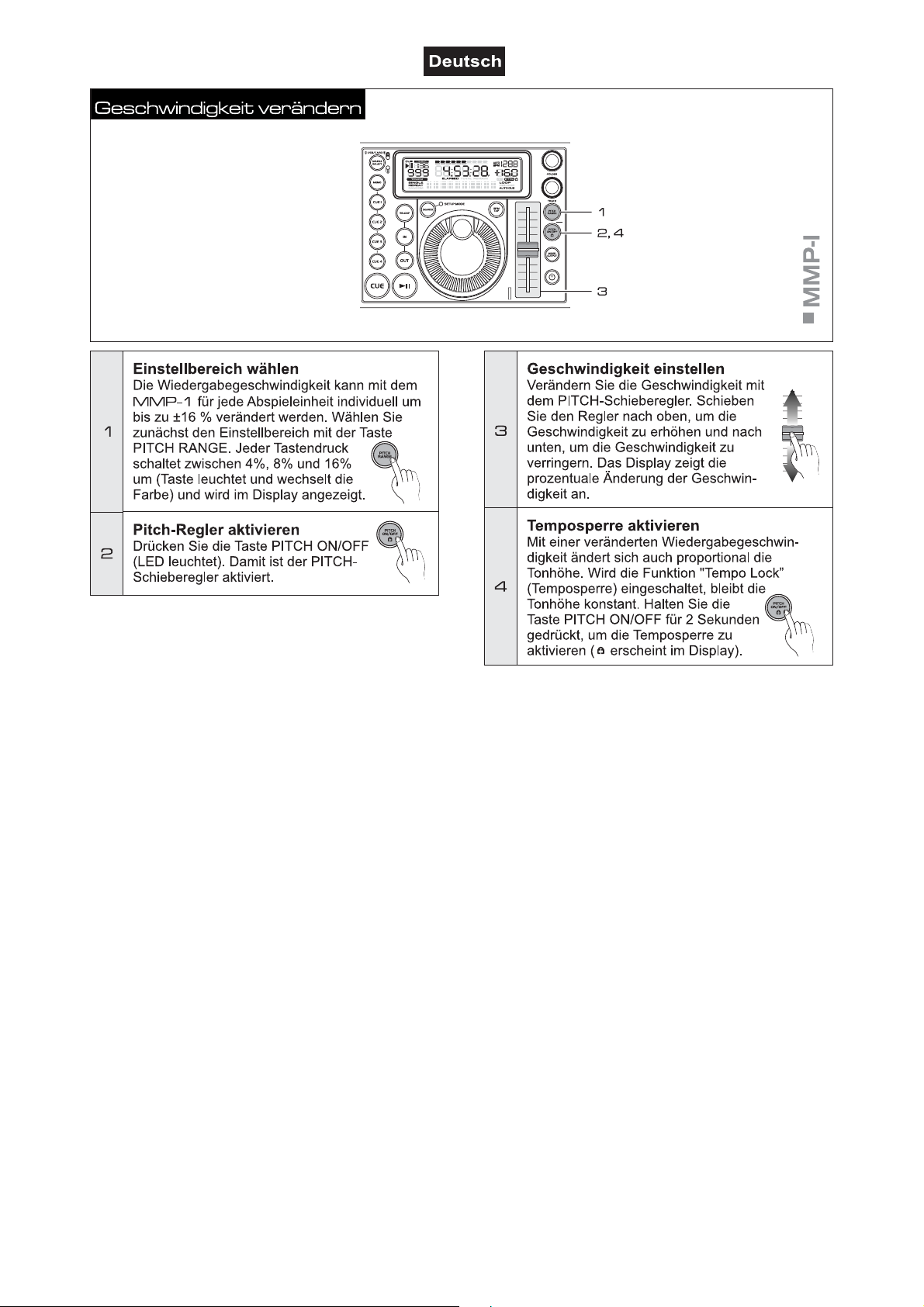

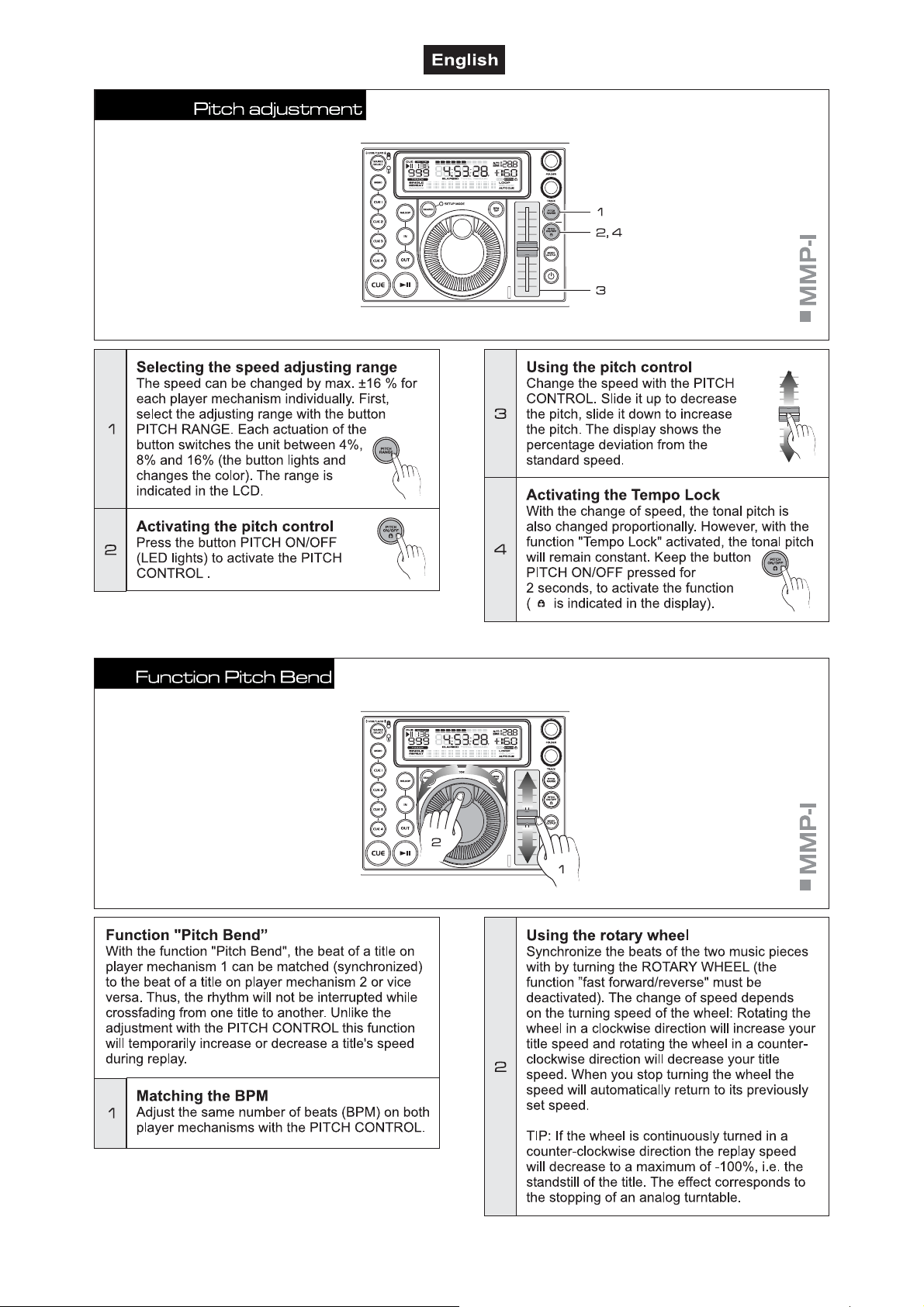

3 Pitch-Schieberegler
Bestimmt die Wiedergabegeschwindigkeit (bei aktivierte
Funktion Temposperre ohne Änderung der Tonhöhe). Die
Einstellung des Reglers ist nur bei gedrückter Taste
PITCH ON/OFF wirksam. Die Pitch-Prozentzahl wird im
Display angezeigt.
4 Kanalfader
Lautstärkeregler für Abspieleinheit 1 und 2.
5 SD-Kartenschlitz
Schieben Sie hier Ihre SD-Speicherkarte ein. Die
Kontakte der Karte müssen nach unten zeigen. Es
werden SD-Speicherkarten und SDHC-Speicherkarten
mit einer Kapazität von bis zu 32 GB und Titeln im MP3Format erkannt. ACHTUNG! Beenden Sie immer die
Wiedergabe bevor Sie eine SD-Karte ausgeben.
malen Kapazität von 32 GB und Titeln im MP3-Format.
CHTUNG! Beenden Sie immer die Wiedergabe bevo
Sie ein USB-Gerät entfernen.
7 Gain
Regelt die Eingangsverstärkung für Abspieleinheit 1 und
2. Reduzieren Sie den Gain wenn der Ausgangspegel
des MMP-1 für das nachfolgende Gerät zu hoch ist.

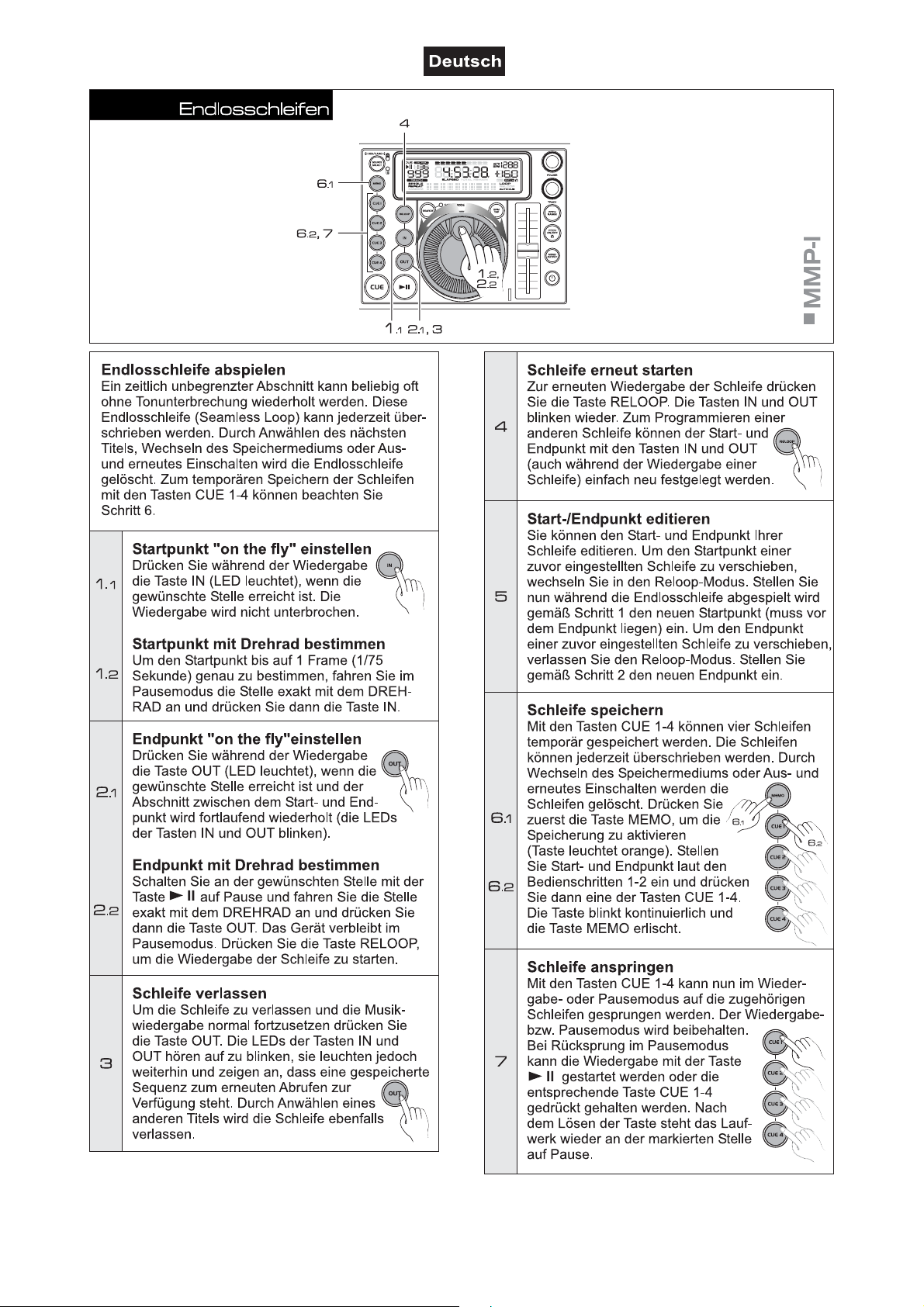

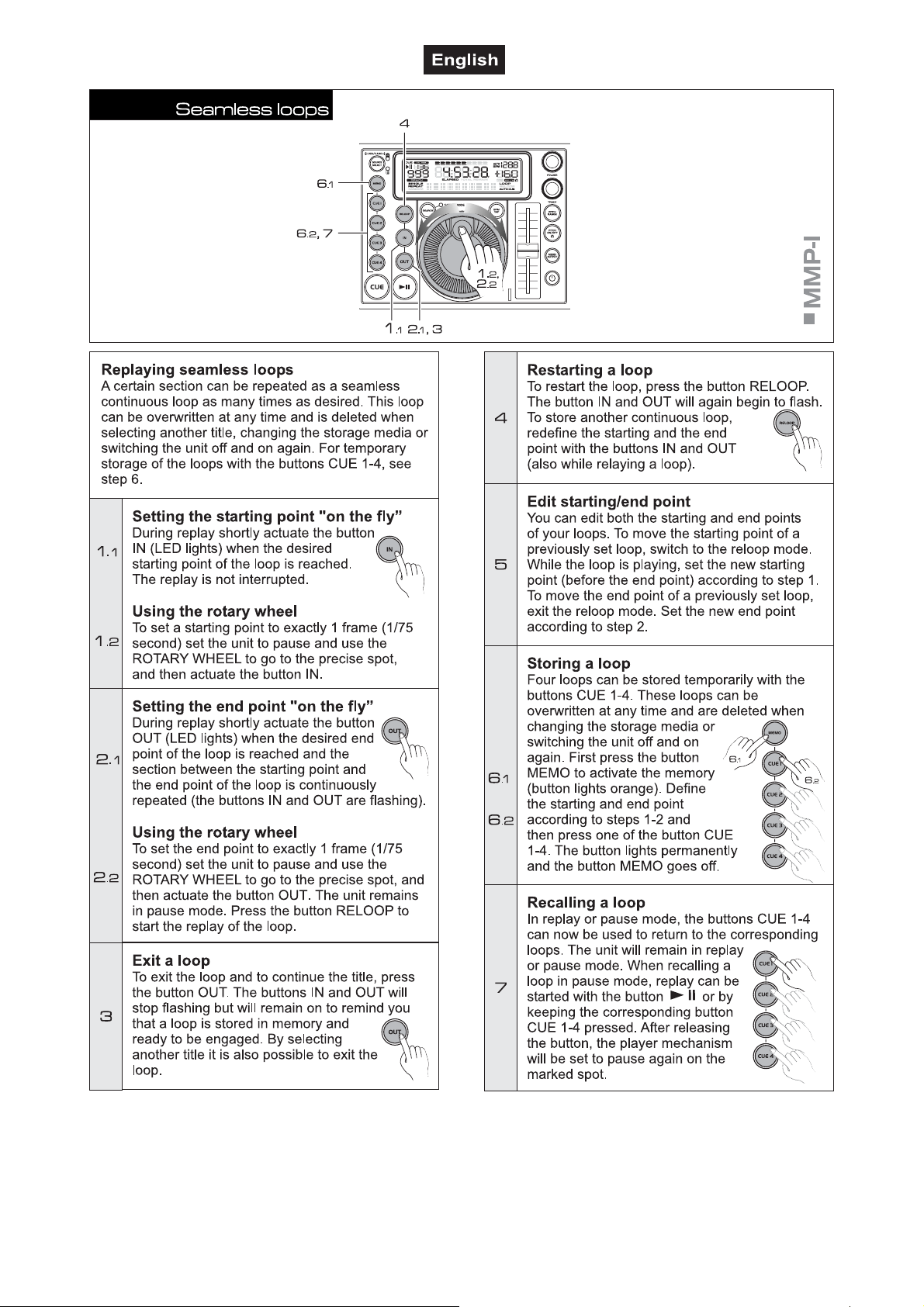

8 IN/OUT/RELOOP
Tasten zum Speichern und zur Wiedergabe eine
Endlosschleife (Seamless Loop):
IN: A Bestimmt den Startpunkt einer Schleife
B Setzt einen Cue-Punkt ohne Musikunterbrechung
(“on the fly“)
OUT: Bestimmt den Endpunkt einer Schleife, die
daraufhin sofort gestartet wird (das Display zeigt LOOP
an). Die Schleife wird solange wiederholt, bis Sie die
Taste erneut drücken.
RELOOP: Startet die erneute Wiedergabe der Schleife
(das Display zeigt RELOOP an). Drücken Sie die Taste
OUT, um die Schleife zu beenden.

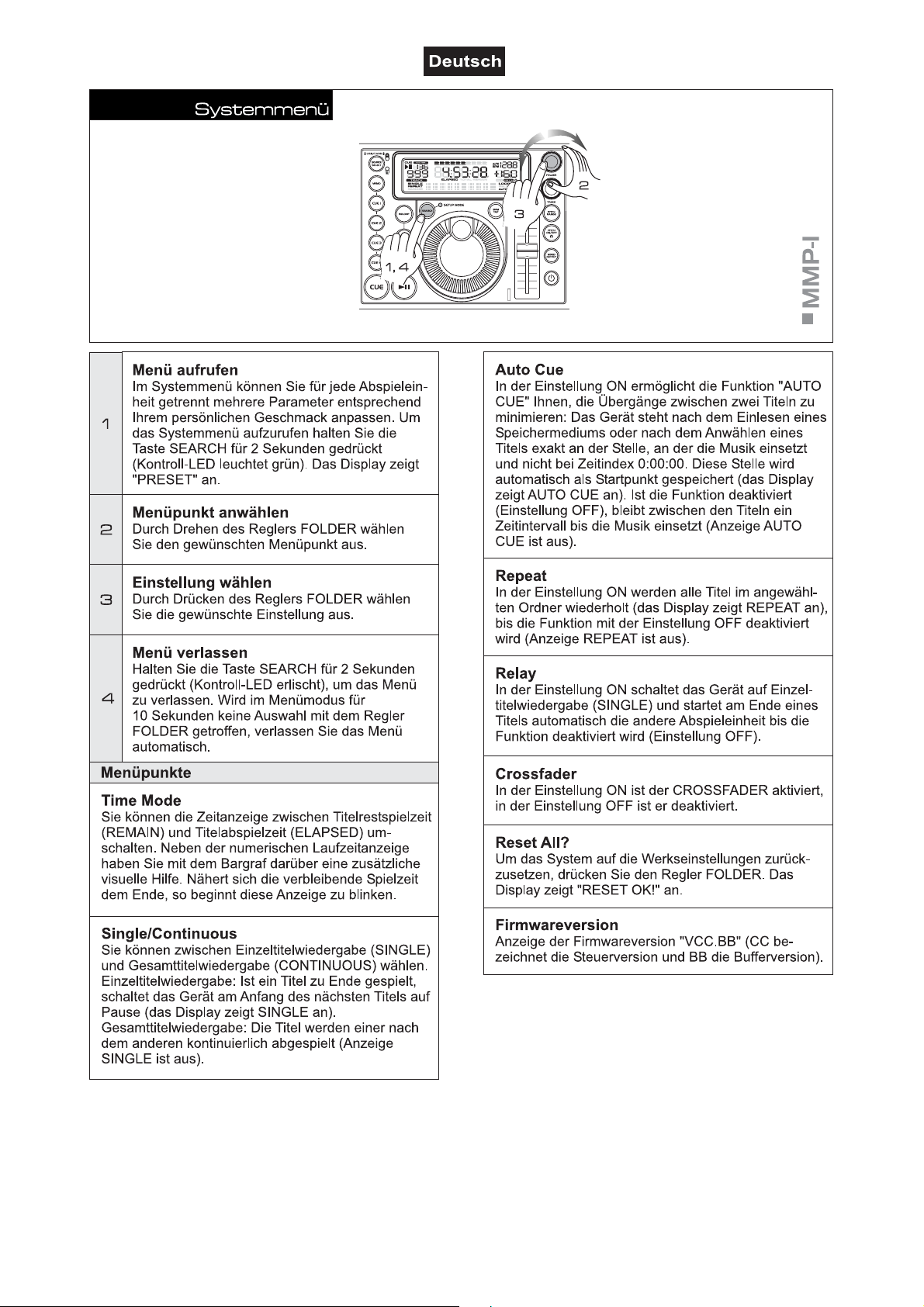

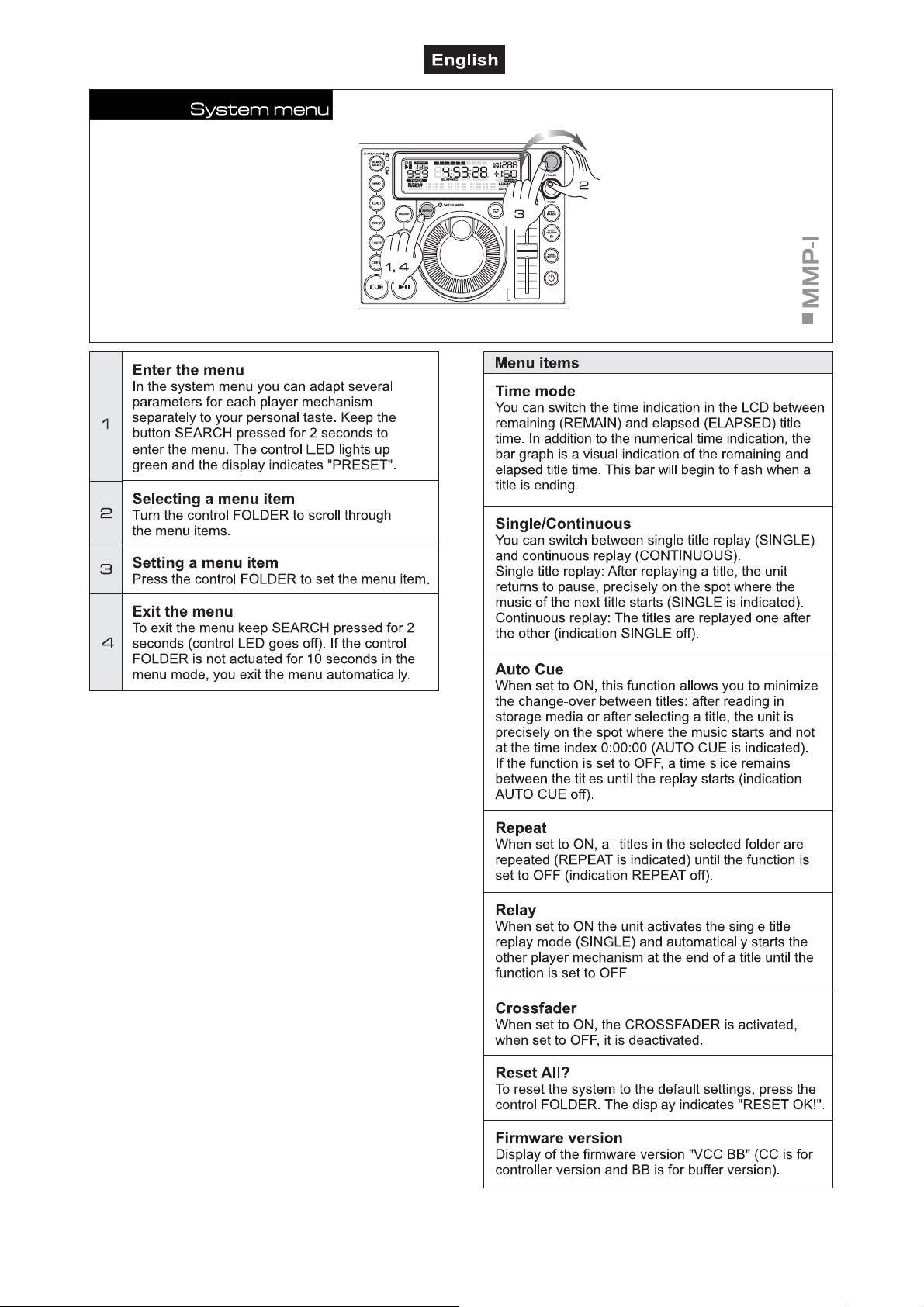

9 Suchmodus/Systemmenü
Ein kurzer Druck auf SEARCH schaltet das
DREHRAD auf die Funktion „schneller Vor-/Rücklauf“ um.
Bei aktivierter Funktion leuchtet die LED rot. Wird das
DREHRAD 10 Sekunden nicht betätigt, erlischt die LED
und die Funktion „schneller Vor-/Rücklauf“ ist wiede
deaktiviert.
B Wenn Sie SEARCH für 2 Sekunden gedrückt halten,
rufen Sie das Systemmenü des MMP-1 auf (KontrollLED leuchtet grün). Um das Menü zu verlassen, halten
Sie SEARCH erneut für 2 Sekunden gedrückt (KontrollLED erlischt). Wird im Menümodus für 10 Sekunden
keine Auswahl mit dem Regler FOLDER getroffen,
verlassen Sie das Menü automatisch.
6 USB-Anschluss A
USB-Anschluss (Typ A) zum Anschluss von USBGeräten (z.B. USB-Stick, MP3-Player) mit einer maxi-

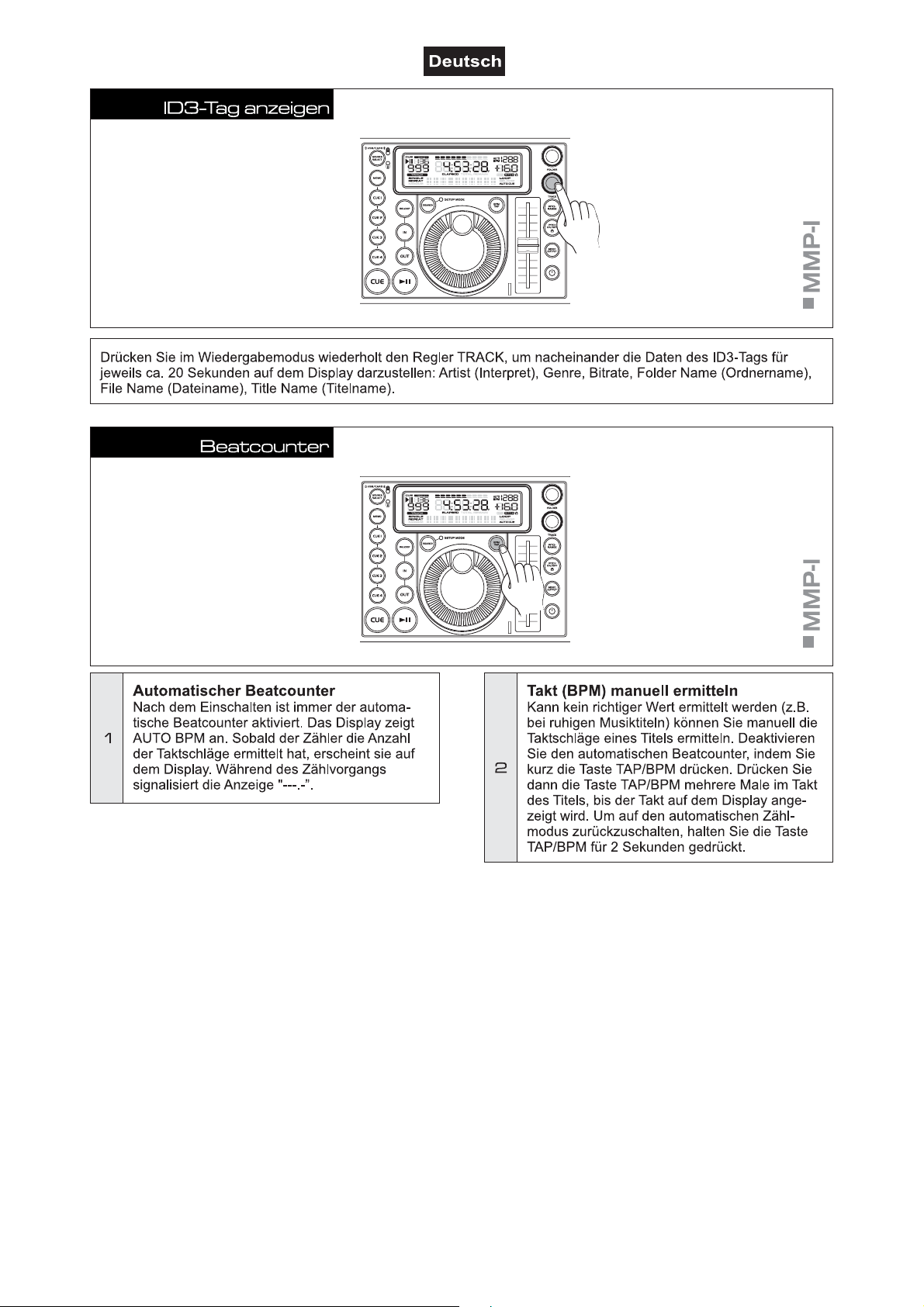

10 TAP/BPM
Mit dieser Taste können Sie manuell die Taktschläge
eines Titels ermitteln wenn der automatische Beatcounter
7/40
00040292.DOC, Version 1.0
kein eindeutiges Signal erkennt. Drücken Sie die Taste
A
A
r
r
r
A
r
r
r
r
A
A
r
A
A
A
A
kurz, um zunächst den automatischen Beatcounter zu
deaktivieren. Tippen Sie dann die Taste mehrere Male im
Takt des Titels an. Die Taktgeschwindigkeit wird auf dem
Display in BPM angezeigt. Halten Sie die Taste für 2
Sekunden gedrückt, um wieder zurück zum
automatischen Beatcounter zu schalten.
11 Ordnerwahl/Menüfunktionen
Drehen Sie den Regler nach links oder rechts, um
zwischen den Ordnern des Speichermediums zu
navigieren. Ordnernummer und -name werden im Display
angezeigt.
B Mit Druck auf den Regler wird der Name des aktuell
ausgewählten Ordners im Display angezeigt.
C Drehen Sie den Regler im Menümodus nach links
oder rechts, um Menüpunkte anzuwählen. Durch Drücken
des Reglers wählen Sie die gewünschte Einstellung aus.
Die Menüpunkte und Wahlmöglichkeiten werden im
Display angezeigt.
12 Titelwahl
Drehen Sie den Regler nach links oder rechts, um
zunächst die Titel des aktuellen Ordners und dann des
gesamten Speichermediums anzuwählen. Wenn Sie den
Regler beim Drehen gleichzeitig gedrückt halten,
springen Sie um 10 Titel vor- bzw. zurück. Titelnumme
und -name sowie und Ordnernummer werden im Display
angezeigt.
B Mit wiederholtem Druck auf den Regler werden fü
ca. 20 Sekunden jeweils die verschiedenen Daten des
ID3-Tags des Titels auf dem Display dargestellt: Artist
(Interpret), Genre, Bitrate, Folder Name (Ordnername),
File Name (Dateiname), Title Name (Titelname).
13 PITCH RANGE
Zur Auswahl des Geschwindigkeitseinstellbereichs. Jede
Tastendruck schaltet zwischen 4%, 8% und 16% und
wird im Display angezeigt.
14 Pitch/Temposperre An/Aus
Aktiviert/deaktiviert den PITCH-Schieberegler. Ist e
aktiviert, leuchtet die LED.
B Wenn Sie die Taste für 2 Sekunden gedrückt halten,
aktivieren/deaktivieren Sie die Temposperre. Bei
aktivierter Temposperre können Sie den PitchSchieberegler zur Beschleunigung und Verlangsamung
der Wiedergabegeschwindigkeit verwenden, ohne die
Stimmlage des Titels zu verändern (entsprechendes
Symbol erscheint im Display).
15 Cue-Lautstärke
Lautstärkeregler für einen an der Buchse PHONES
angeschlossenen Kopfhörer.
Wenn die Mischfunktion deaktiviert ist, hat diese
Regler keine Funktion.
16 CUE PAN
Überblendet zwischen Abspieleinheit 1 und 2 für den
Kopfhörerausgang. In der Mittelstellung werden beide
Kanäle mit gleicher Lautstärke gehört.
Wenn die Mischfunktion deaktiviert ist, hat diese
Regler keine Funktion.
17 Kopfhöreranschluss
6,3 mm Klinkenbuchse PHONES zum Anschluss eines
Stereo-Kopfhörers.
Wenn die Mischfunktion deaktiviert ist, ist diese
usgang nicht belegt.
18 Faderstart-Umschalter
Die Abspieleinheiten des MMP-1 können mit dem
internen CROSSFADER oder mit einem externen
Mischpult fernbedient werden, d.h. durch Auf- und
Zuziehen des internen CROSSFADERS oder eines
externen Mischpult-Faders wechselt die jeweilige
bspieleinheit in den Wiedergabemodus und in den
Pausemodus.
Obere Stellung: Der Faderstart wird mit dem internen
CROSSFADER ausgeführt. Die Faderstart-Anschlüsse
auf der Geräterückseite sind nicht aktiv.
Untere Stellung: Der Faderstart wird mit einem externen
Mischpult ausgeführt. Der interne CROSSFADER ist
deaktiviert.
19 Klangregler
2-fach Klangregelung für Abspieleinheit 1 und 2: HIGH =
Höhen, LOW = Bässe.
20 Crossfader
Überblendet bei aktivierter Mischfunktion (Taste MIXED
OUTPUT leuchtet) zwischen Abspieleinheit 1 und 2. In
der Mittelstellung werden beide Kanäle mit gleiche
Lautstärke gehört. Der CROSSFADER kann im
Systemmenü aktiviert bzw. deaktiviert werden.
21 An/Aus
Ein kurzer Druck auf die Taste schaltet das Gerät ein. Um
ein versehentliches Abschalten zu verhindern, schaltet
das Gerät erst ab, wenn Sie die Taste für 2 Sekunden
gedrückt halten.
22 Betriebsmodus
ktiviert/deaktiviert die Mischfunktion des Geräts.
Taste gedrückt (LED leuchtet): Die Mischfunktion ist
aktiviert, d.h. mit dem CROSSFADER kann zwischen den
beiden Eingangskanälen überblendet werden und das
Summensignal beider Abspieleinheiten liegt nur auf dem
Summenausgang MIXED OUTPUT an.
B Taste nicht gedrückt (LED aus): Die Mischfunktion ist
deaktiviert, d.h. die Signale der Eingangskanäle liegen
am Line-Ausgang der jeweiligen Abspieleinheit an.
23 Drehrad
Search-Funktion ist aktiviert (SEARCH-Taste
leuchtet): schneller Vor- und Rücklauf im Wiedergabe-,
Pause- und Cuemodus.
B Search-Funktion ist deaktiviert (SEARCH-Taste
leuchtet nicht): zur Funktion „Pitch Bend“ im Wiedergabemodus, d.h. die Rotation des Rads erzeugt eine
temporäre Veränderung der Wiedergabegeschwindigkeit
um bis zu ±100 %. Solange Sie das Rad nach links
drehen, wird der Takt des Titels verlangsamt. Solange
Sie das Rad nach rechts drehen, wird der Takt des Titels
erhöht. Sobald Sie Ihren Finger von dem Rad nehmen,
kehrt das Gerät zur vorher eingestellten Geschwindigkeit
zurück. Im Pausenmodus dient das Rad zum exakten
nfahren einer bestimmten Stelle bis auf 1 Frame (1/75
Sekunde) genau.
8/40
00040292.DOC, Version 1.0
A
r
A
r
r
A
r
24 ►
r
A
Zum Umschalten zwischen Wiedergabe und Pause.
Während der Wiedergabe leuchtet die grüne LED, im
Pausemodus blinkt die grüne LED.
25 CUE
Mit Tastendruck im Pausemodus oder während de
Wiedergabe stoppt das Gerät und kehrt zum zuletzt
eingestellten Cue-Punkt zurück und befindet sich im
Pausemodus (LED leuchtet). Wenn ein neuer Cue-Punkt
gesetzt wird, blinkt die LED.

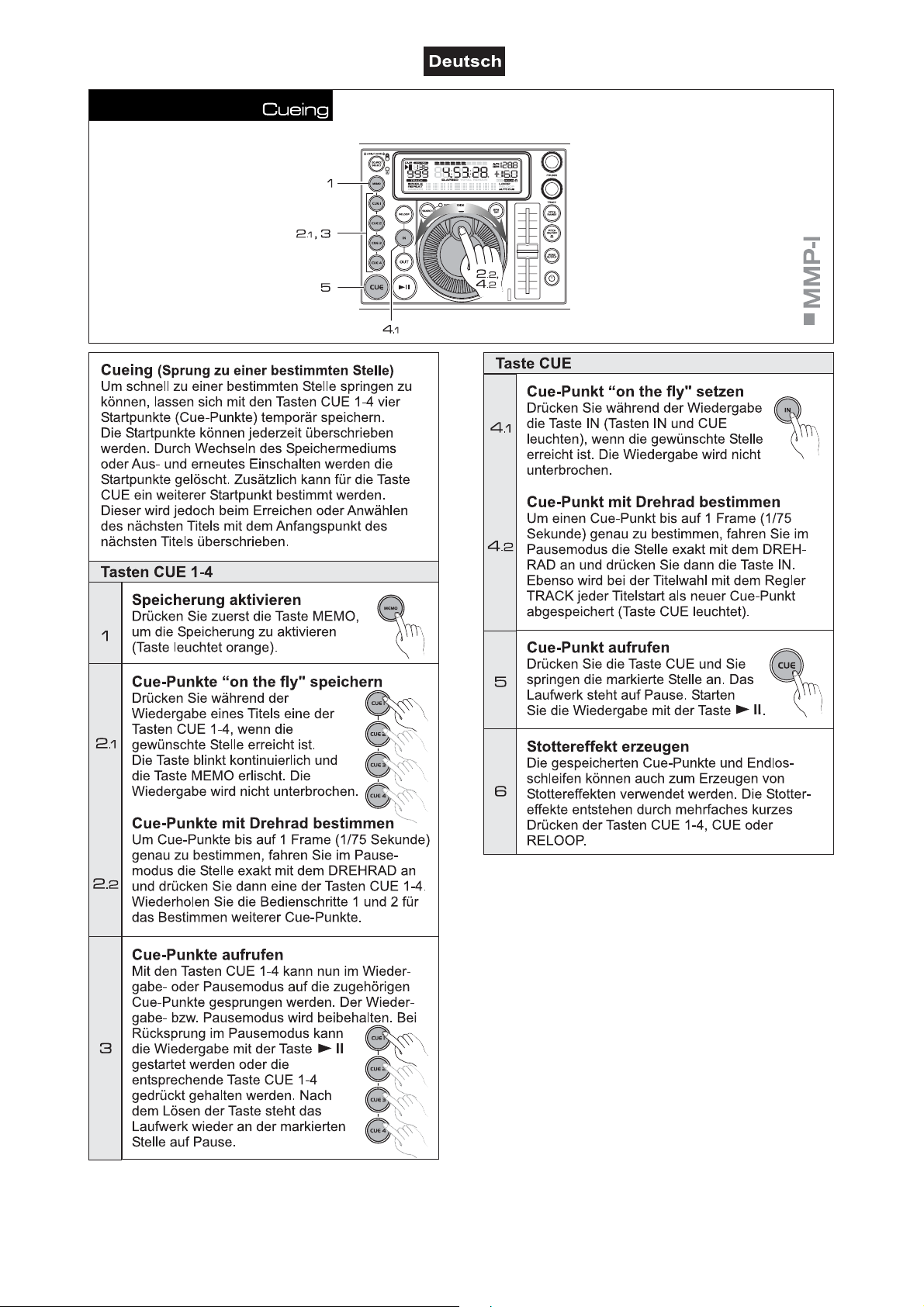

26 CUE 1-4
Zum Speichern (zuvor MEMO-Taste drücken) und
nwählen von Cue-Punkten oder Endlosschleifen.
27 MEMO
Speichert Cue-Punkte oder Endlosschleifen (Seamless
Loops) auf den Tasten CUE 1-4.

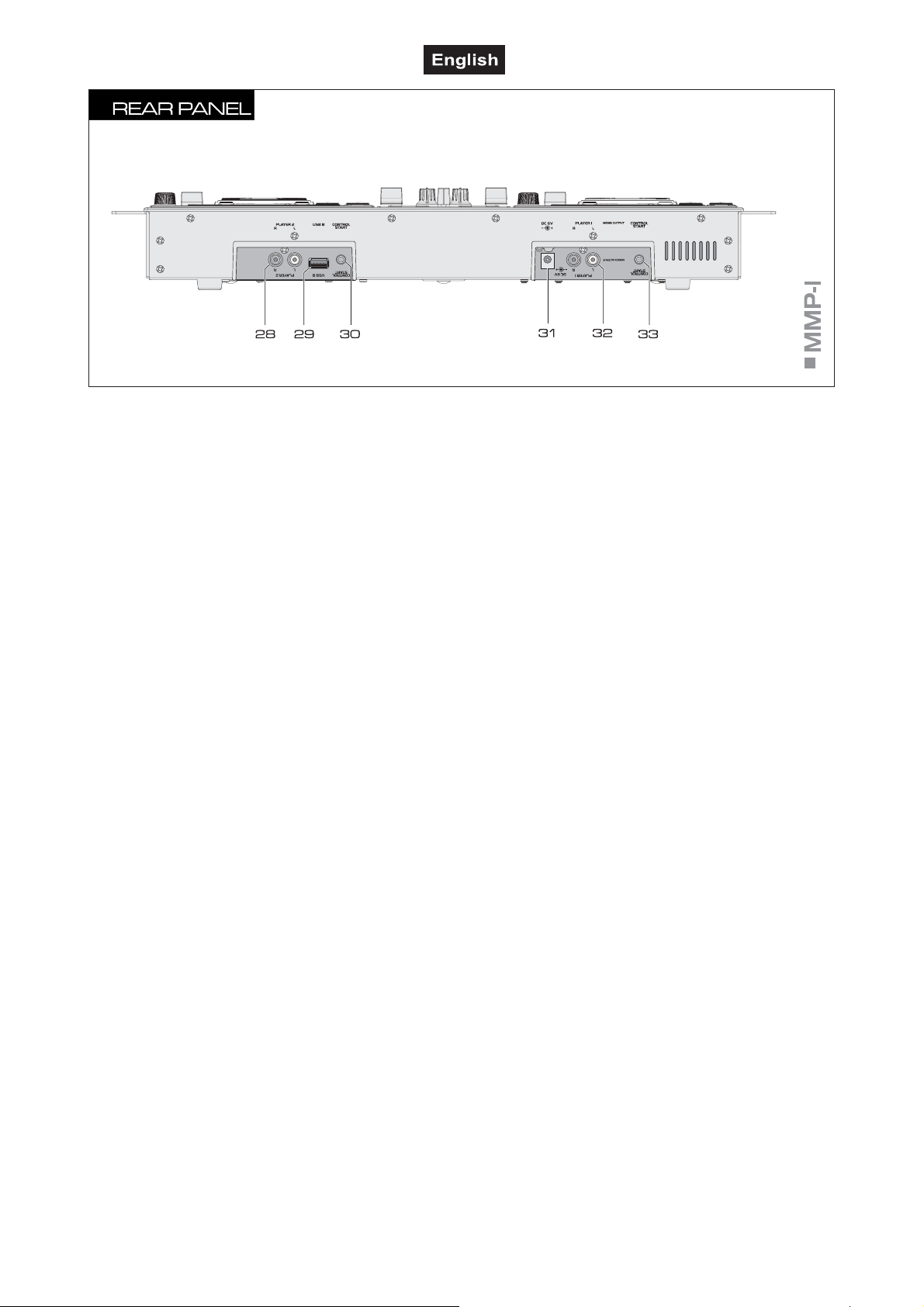

28 Line-Ausgang Abspieleinheit 2
naloger Audioausgang mit Line-Pegel von Abspieleinheit B zum Anschluss an den Line-Eingang eines
Mischpults oder Verstärkers. Die rote Buchse steht fü
den rechten Kanalausgang, die weiße für den linken
Kanalausgang.
29 USB-Anschluss B
USB-Anschluss (Typ A) für Abspieleinheit 2 zum
nschluss von USB-Geräten (z.B. USB-Stick, MP3Player) mit einer maximalen Kapazität von 32 GB und
Titeln im MP3-Format. ACHTUNG! Beenden Sie imme
die Wiedergabe bevor Sie ein USB-Gerät entfernen.
30 Control Start Abspieleinheit 2
3,5 mm Mini-Klinkenbuchse für die Fernsteuerung de
Funktion Start/Pause der Abspieleinheit 2 von einem
externen Mischpult aus. Schließen Sie das mitgelieferte
Mini-Klinkenkabel an den entsprechenden Eingang eines
kompatiblen DJ-Mischpults an. Bitte beachten Sie, dass
an diese Buchse niemals Spannung angelegt werden
darf.
31 Netzanschluss
Stecken Sie hier die Anschlussleitung des beiliegenden
Netzteils ein. Verwenden Sie ausschließlich das
mitgelieferte Netzteil. Trennen Sie immer die Verbindung
zum Netz, wenn Sie die Leitungen umstecken oder das
Gerät an einen anderen Platz stellen wollen.
32 Summenausgang/Line-Ausgang Abspielein-
heit 1
Analoger Audioausgang mit Line-Pegel des
Summensignals von Abspieleinheit 1 und 2 wenn die
Mischfunktion des Geräts aktiviert ist. Zum Anschluss an
den Line-Eingang eines Verstärkers oder aktiven
Lautsprechers.
B Bei deaktivierter Mischfunktion führt dieser Ausgang
das Signal von Abspieleinheit 1 zum Anschluss an den
Line-Eingang eines Mischpults oder Verstärkers. Die rote
Buchse steht für den rechten Kanalausgang, die weiße
für den linken Kanalausgang.
33 Control Start Abspieleinheit 1
3,5 mm Mini-Klinkenbuchse für die Fernsteuerung de
Funktion Start/Pause der Abspieleinheit 1 von einem
externen Mischpult aus. Schließen Sie das mitgelieferte
Mini-Klinkenkabel an den entsprechenden Eingang eines
kompatiblen DJ-Mischpults an. Bitte beachten Sie, dass
an diese Buchse niemals Spannung angelegt werden
darf.
9/40
00040292.DOC, Version 1.0
a
r
j
r
CUE leuchtet im Cue-Modus und blinkt, wenn ein
neuer Cue-Punkt gesetzt wurde
b FOLDER Ordnernummer
c Grafische Anzeige der verstrichenen und noch
verbleibenden Zeit. Nähert sich die verbleibende Spielzeit
dem Ende, so beginnt die Anzeige zu blinken.
d Automatischer Beatcounter ist aktiviert
e Taktgeschwindigkeit (BPM) des aktuellen Titels
Der PITCH-Schieberegler ist aktiviert
k Titelabspielzeit (ELAPSED) oder Titelrestspielzeit
(REMAIN) dargestellt in Minuten (M), Sekunden (S) und
Frames (F)
l Textzeile für Zusatzinformationen (z.B. Titel- und
Ordnername, ID3-Tag, Menüeinstellungen und Funktionen)
m Anzeige von Titelabspielzeit (ELAPSED) ode
Titelrestspielzeit (REMAIN)
f Geschwindigkeitsanpasssung in %
g Funktion Temposperre ist aktiviert
h LOOP zeigt an, dass eine Schleife gespeichert ode
abgespielt wird. RELOOP zeigt an, dass eine Schleife
wiederholt abgespielt wird oder zur Wiedergabe bereit
steht.
i Funktion “Auto Cue“ ist aktiviert
n Wiederholungsfunktion ist aktiviert
o Betriebsart Einzeltitelwiedergabe
p 3-stellige Anzeige des aktuellen Titels
q Wiedergabemodus
r Pausemodus
5. INSTALLATION
■ Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau
in ein 19"-Rack (483 mm) werden 3 HE benötigt. Achten Sie bei der Standortwahl des Geräts darauf, dass
die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist.
Dauerhafte Überhitzung kann zu Schäden am Gerät führen. Sie können das Gerät mit vier Schrauben M6 im
Rack befestigen.
■ Schalten Sie den MMP-1 und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem
Verändern von Anschlüssen aus.
10/40
00040292.DOC, Version 1.0
■ Wird der MMP-1 mit Mischfunktion betrieben, liegt das Summensignal von Abspieleinheit 1 und 2 am
Summenausgang MIXED OUTPUT an. Verbinden Sie den Ausgang über ein Cinch-Kabel mit dem LineEingang eines Verstärkers oder aktiven Lautsprechers. Achten Sie darauf, dass die rechts/links Belegung
(Steckerfarbe rot/weiß) an beiden Geräten übereinstimmt.
■ Bei aktivierter Mischfunktion lassen sich die Eingangskanäle über einen Stereo-Kopfhörer vor den Fadern
abhören. Schließen Sie den Kopfhörer an die Buchse PHONES an.
■ Wird der MMP-1 ohne Mischfunktion betrieben, führen die Line-Ausgänge das Ausgangssignal der
jeweiligen Abspieleinheit. Verbinden Sie die Ausgänge jeweils über Cinch-Kabel mit den Line-Eingängen
Ihres Mischpults oder Verstärkers. Achten Sie darauf, dass die rechts/links Belegung (Steckerfarbe rot/weiß)
an den Geräten übereinstimmt.
■ Die Laufwerke des MMP-1 lassen sich mit einem externen Mischpult mit Faderstart-Funktion
fernbedienen (z.B. OMNITRONIC MX-540). Verwenden Sie die mitgelieferten Mini-Klinkenkabel, um
die Ausgänge CONTROL START des MMP-1 jeweils mit dem entsprechenden Eingang am Mischpult zu
verbinden.
Bitte beachten Sie, dass die Faderstart-Funktion nur in Verbindung mit geeigneten Mischpulten funktioniert (z.B.
MX-540, EX-840, EX-820, CM-860). Funktionsweise: Das anzuschließende Mischpult wird über einen
3,5 mm Klinkenstecker mit dem MMP-1 verbunden. Zum Start der Wiedergabe wird der positive Anschluss (Spitze)
des Klinkensteckers über einen kurzen Impuls mit der Audiomasse verbunden. Zum Pausieren der Wiedergabe wird der
negative Anschluss (Schaft) des Klinkensteckers über einen kurzen Impuls mit der Audiomasse verbunden. Das
Mischpult muss mit einem Schalter, Taster oder Fader ausgestattet sein, der bei Betätigung des entsprechenden Kanals
zum Start die Spitze des Klinkensteckers und zum Pausieren den Schaft des Klinkensteckers mit der Audiomasse des
MMP-1 verbindet.
■ Schließen Sie den MMP-1ans Netz an.
11/40
00040292.DOC, Version 1.0

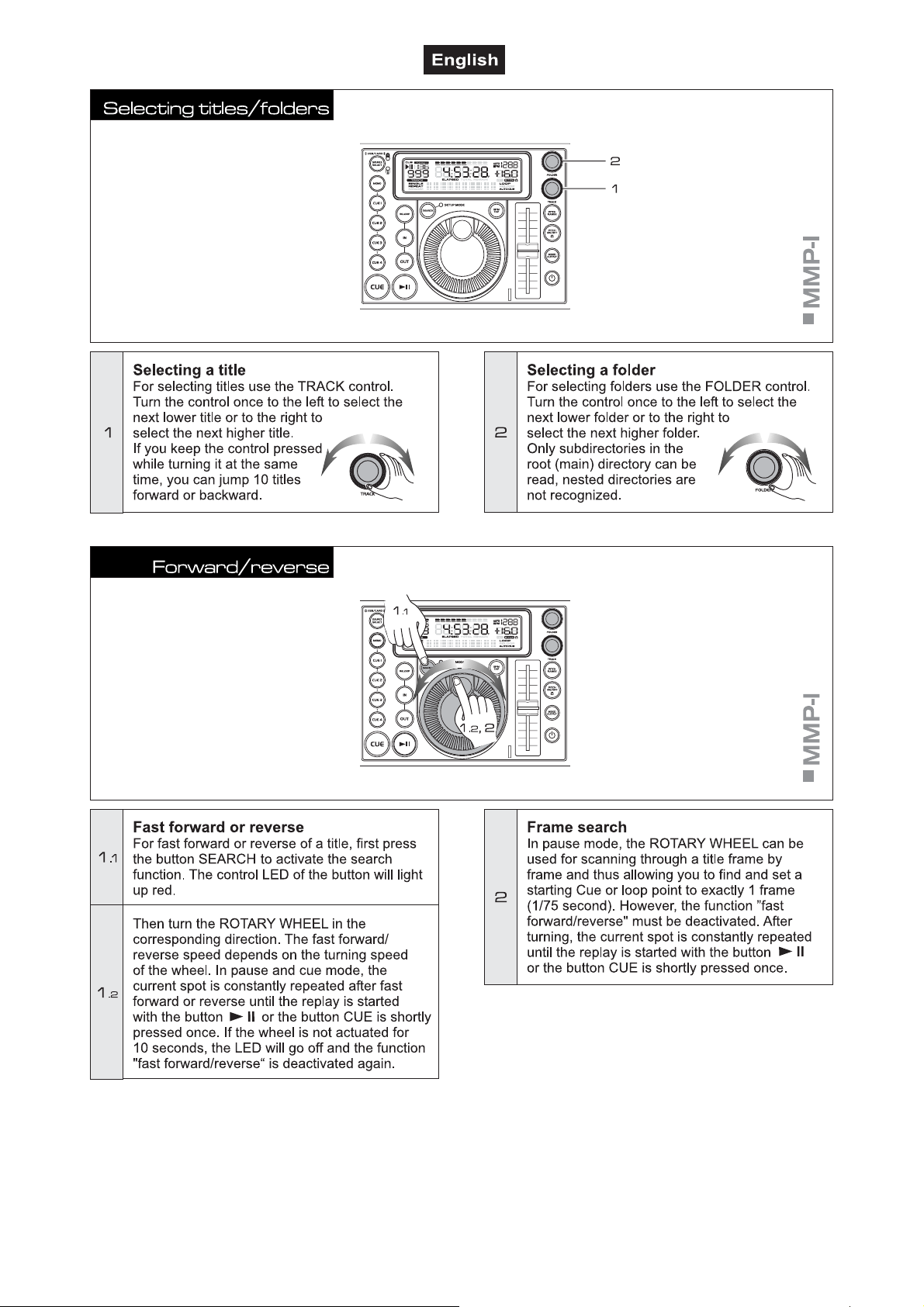

6. BEDIENUNG
12/40
00040292.DOC, Version 1.0
Loading...
