Page 1
©
BEDIENUNGSANLEITUNG
USER'S MANUAL
LH-055
DI-Box passiv
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Copyright
Nachdruck verboten!
Reproduction prohibited!
Page 2
Inhaltsverzeichnis
EINFÜHRUNG................................................................................................................................................... 3
Features ......................................................................................................................................................... 3
SICHERHEITSHINWEISE................................................................................................................................. 3
BESTIMMUNGSGEMÄßE VERWENDUNG..................................................................................................... 4
ANSCHLÜSSE .................................................................................................................................................. 5
EINIGUNG UND WARTUNG.......................................................................................................................... 6
R
TECHNISCHE DATEN ...................................................................................................................................... 6
Table of contents
INTRODUCTION ............................................................................................................................................... 7
Features ......................................................................................................................................................... 7
SAFETY INSTRUCTIONS................................................................................................................................. 7
OPERATING DETERMINATIONS.................................................................................................................... 8
CONNECTIONS ................................................................................................................................................ 9
CLEANING AND MAINTENANCE ................................................................................................................. 10
TECHNICAL SPECIFICATIONS..................................................................................................................... 10
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com
2/10
00026101.DOC, Version 1.2
Page 3
BEDIENUNGSANLEITUNG
LH-055 DI-Box passiv
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen OMNITRONIC LH-055 entschieden haben. Wenn Sie nachfolgende
Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie den LH-055 aus der Verpackung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob Transportschäden vorliegen. In diesem Fall nehmen
Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Features
Passive DI-Box
Verwandelt asymmetrischen Eingang für Instrumente in einen symmetrischen 600 Ohm Eingang für ein
Mischpult • Ground-Lift Schalter (0 dB/-20 dB/-40 dB) • 1 Parallel-Ausgang 6,3 mm Klinkenbuchse • 1
niederohmiger XLR-Ausgang
SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
3/10
00026101.DOC, Version 1.2
Page 4
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.
Kinder und Laien vom Gerät fern halten!
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um eine DI-Box zur Übertragung von Audio-Signalen. Dieses Produkt
wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, bitte sofort vom Netz trennen und die
eingelegte Batterie entnehmen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen,
bevor es erneut benutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind
von der Garantie ausgeschlossen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Inbetriebnahme des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Betreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder extrem kalten (unter 5° C) Umgebungen.
Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und
Heizkörpern fern.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
4/10
00026101.DOC, Version 1.2
Page 5

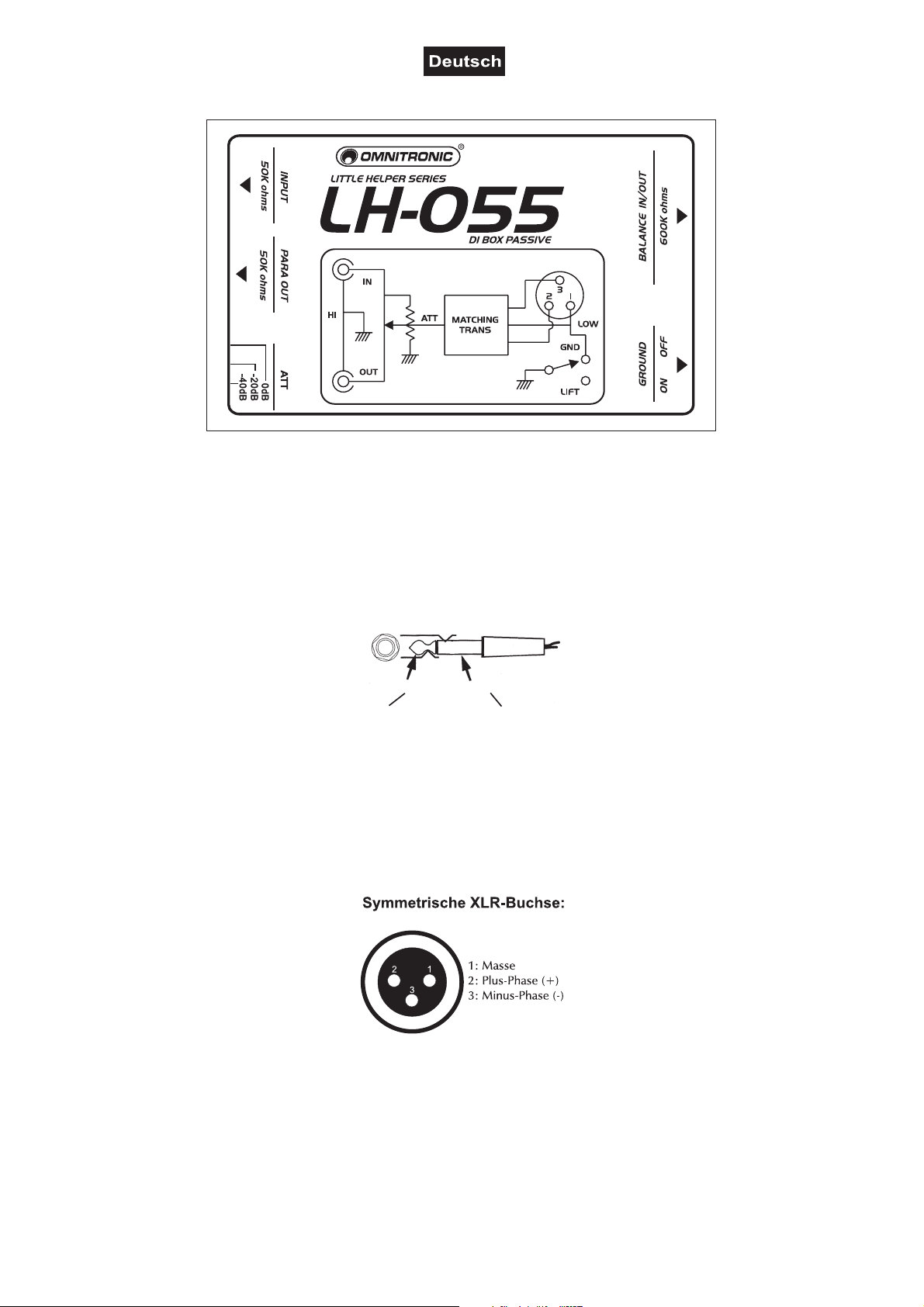

ANSCHLÜSSE
• Mit einer Direct-Injection-Box können Sie ein Musiksignal direkt von einer hochohmigen, unsymmetrischen
Leitung, z. B. zwischen Gitarre und Verstärker, abgreifen und direkt in den Mischpulteingang einspeisen.
• Um höchste Klangqualität zu erhalten verwenden Sie zum Anschluss Ihres Equipments bitte nur hochwertige Leitungen. Vergewissern Sie sich, dass die Leitungen sicher befestigt sind.
• Schließen Sie Ihre Signalquelle (z.B. E-Gitarre, Bass, Keyboard, etc.) an die Input-Buchse an.
BelegungMono-Klinkenstecker:
Tip
Plus-Phase(+) Masse
Sleeve
• Wenn Sie das Eingangssignal an einen Gitarrenverstärker etc. durchschleifen möchten, schließen Sie das
entsprechende Gerät an die Link-Buchse an.
• Bei auftretendem Brummschleifen betätigen Sie den Ground Lift-Schalter (GROUND ON/OFF).
Außerdem kann der Eingangspegel angepasst werden (0dB bei z. B. Gitarren, -20dB bei Line-Instrumenten,
-40 bei Lautsprechern).
• Schließen Sie den Mikrofon-Eingang Ihres Bühnenmischpults an die Output-Buchse an.
5/10
00026101.DOC, Version 1.2
Page 6
REINIGUNG UND WARTUNG
LEBENSGEFAHR!
V
orWartungsarbeitenunbedingtallpoligvomNetztrennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
Frequenzbereich: 15 Hz - 30 kHz
Eingangsimpedanz: 50 kOhm
Ausgangsimpedanz: 600 Ohm
Maße: 74 x 45 x 130 mm
Gewicht: 650 g
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
21.10.2008 ©
6/10
00026101.DOC, Version 1.2
Page 7
USER MANUAL
LH-055 DI-Box passiv
Keepthisdeviceawayfromrainandmoisture!
Unplugmainsleadbeforeopeningthehousing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen an OMNITRONIC LH-055. If you follow the instructions given in this manual,
we are sure that you will enjoy this device for a long period of time.
Unpack your LH-055.
Before you initially start-up, please make sure that there are no transport damages. Should there be any, do
not take the device into operation and immediately consult your dealer.
CAUTION!
Features
Passive DI-box
Converts unbalanced instrument-inputs into balanced 600-Ohms-mixer-inputs • Ground-lift switch (0 dB/-20
dB/-40 dB) • 1 parallel-output (1/4" jack plug) • 1 low-impedance XLR-output
SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
Keep away from heaters and other heating sources!
7/10
00026101.DOC, Version 1.2
Page 8
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Always disconnect from the mains, when the device is not in use or before cleaning it.
eep away children and amateurs from the device!
K
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
OPERATING DETERMINATIONS
This device is a DI-box for transmitting audio signals. This product was designed for indoor use only.
Never put any liquids on the device or close to it. Should any liquid enter the device nevertheless, disconnect
from mains immediately and remove the battery. Please let the device be checked by a qualified service
technician before you operate it again. Any damages caused by liquids having entered the device are not
subject to warranty!
Do not shake the device. Avoid brute force when operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
Do not operate the device in extremely hot (more than 35° C) or extremely cold (less than 5° C)
surroundings. Keep away from direct insulation (particularly in cars) and heaters.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, etc.
8/10
00026101.DOC, Version 1.2
Page 9

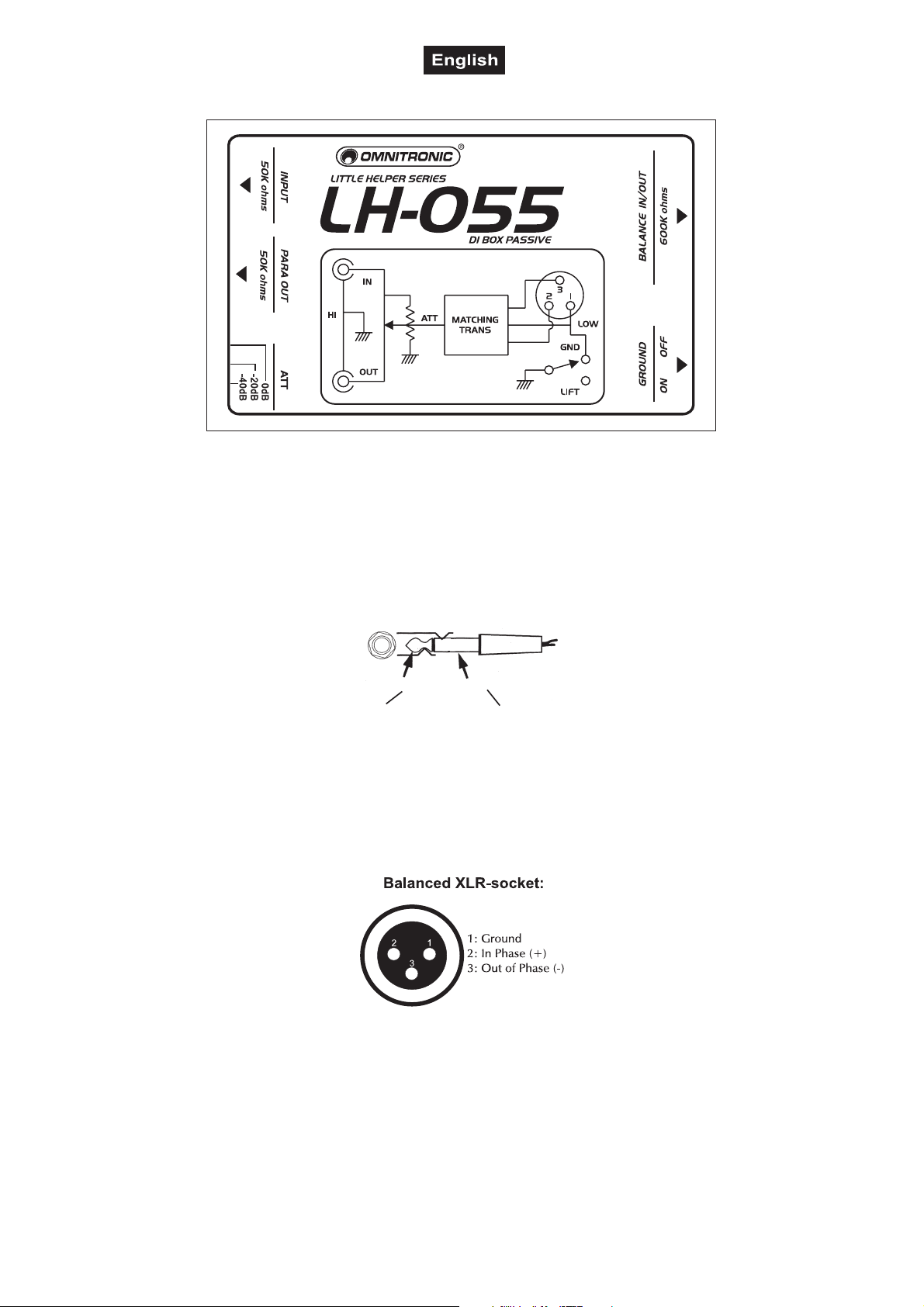

CONNECTIONS
• With a Direct-Injection-Box, you can directly take a sound signal from a highly resistant, unbalanced cable,
e.g. between guitar and amplifier, and send it directly to the mixer input.
• In order to obtain highest sound-quality, only use high-quality cables for connecting the devices. Make sure
that the cables are properly fixed.
• Connect your signal source (e.g. guitar, bass guitar, keyboard, etc.) to the Input-socket.
Occupationmono1/4“jack-plug:
Tip
InPhase(+) Ground
Sleeve
• If you want to connect the input signal to a guitar amplifier etc. please connect the device to the Linksocket.
• If there is noise please use the Ground Lift-switch You can also adapt the Input-level (0dB for e.g. guitars, 20dB for line-instruments, -40dB for speakers).
• Connect the microphone input of your stage mixer to the Output-socket.
9/10
00026101.DOC, Version 1.2
Page 10
CLEANING AND MAINTENANCE
DANGERTOLIFE!
Disconnectfrommainsbeforestartingmaintenanceoperation!
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.
TECHNICAL SPECIFICATIONS
Frequency range: 15 Hz - 30 kHz
Input impedance: 50 kOhm
Output impedance: 600 Ohms
Dimensions: 74 x 45 x 130 mm
Weight: 650 g
Please note: Every information is subject to change without prior notice. 21.10.2008 ©
