MES-15BT2 Drahtlos-PA-System
Das mobile Verstärkersystem MES-15BT2 ist eine Kombination aus einem 2-Wege-Lautsprechersystem mit
38-cm-Basslautsprecher und einem 3-Kanal-Power-Mixer mit Anschlüssen für Mikrofone und Line-Quellen
wie Notebooks und CD-Player. Der Verstärker liefert eine Leistung von maximal 90 Watt. Musik von
Smartphones oder Tablets lässt sich ganz leicht kabellos per Bluetooth auf den integrierten Audioplayer
übertragen, der darüber hinaus auch Steckplätze für USB- und SD(HC)-Speichermedien bietet und bequem
per Fernbedienung gesteuert werden kann. Das Verstärkersystem ist mit zwei drahtlosen EinzelantennenEmpfängern ausgestattet, die mit den UHF-Festfrequenzen 830 und 864 MHz arbeiten. Mit zum
Lieferumfang gehören zwei dynamische Handmikrofone, die zur drahtlosen Übertragung von Sprache oder
Gesang an die Empfänger dienen. Das Verstärkersystem ist ideal für alle netzunabhängigen und kabelfreien
Anwendungen wie Verkaufsveranstaltungen, Vorträge, Tanzschulen und Fitnessstudios. Der Betrieb mit
dem als Zubehör erhältlichen Akku ermöglicht eine Spielzeit von 4-5 Stunden. Alternativ kann das Gerät
über Netzspannung (230 V) oder externe 12-V-Stromversorgung betrieben werden. Das schwarze
Kunststoffgehäuse verfügt über einen Einbauflansch für die Stativmontage sowie einen ausziehbaren
Trolley-Griff und zwei Rollen für einen problemlosen Transport.
Alle Funktionen und Merkmale im Überblick
• Tragbares 15"-PA-System mit 2 UHF-Funkempfängern, Audioplayer und Bluetooth
• Ideal für alle netzunabhängigen und kabelfreien Anwendungen wie Sportveranstaltungen und
Präsentationen
• 3-Kanal-Power-Mixer (45 W RMS) und 2-Wege-Lautsprechersystem mit 38-cm-Basslautsprecher (15")
• MP3-Player mit Bluetooth-Empfänger, IR-Fernbedienung und Lautstärkeregler
• SD-Kartensteckplatz und USB-Anschluss
• Kabelloser Musikgenuss mit kompatiblen Bluetooth-Geräten wie Smartphones, Tablets oder Notebooks
• Integrierte UHF-Funkempfänger mit 2 passenden Handmikrofonen
• Netzbetrieb oder Akkubetrieb für bis zu 4-5 Stunden Musikgenuss
• Integrierte Ladeautomatik
• Bleigel-Akku separat erhältlich (13106993)
• 2 Mono-Mikrofonkanäle
• 1 Stereo-Eingangskanal für Line-Signalquellen wie CD-Player oder Notebooks
• Regelbarer Halleffekt für Funkmikrofone/Mikrofonkanäle
• Graphischer 5-Band-Equalizer, Master-Regler
• 2 Master-Ausgänge (Mono)
• Klemmen für externe 12-V-Stromversorgung (z. B. KFZ)
• Betrieb der Handmikrofone über zwei AA-Batterien (nicht mitgeliefert)
• Leichtes schwarzes Kunststoffgehäuse mit Metallschutzgitter, Monitorschräge und Tragegriffen
• Einbauflansch für Stativmontage
• Problemloser Transport über ausziehbaren Trolley-Griff und 2 Rollen
• Anmelde- und gebührenfrei in großen Teilen der EU (bitte länderspezifisch prüfen)
Page 3
3
• DE
Inhalt
1 Einführung ................................................. 3
2 Sicherheitshinweise ................................. 4
Bestimmungsgemäße Verwendung ........... 5
3 Bedienelemente und Anschlüsse ........... 6
4 Aufstellen und Transport ......................... 8
Stativmontage ............................................. 8
5 Inbetriebnahme ......................................... 9
Anschlüsse herstellen ................................. 9
Stromversorgung ........................................ 9
Batterien in die Funkmikrofone und die
Fernbedienung einsetzen ........................... 9
6 Bedienung ............................................... 10
Verstärkersystem ...................................... 10
Audioplayer ............................................... 11
Bluetooth-Verbindung mit mobilen
Geräten herstellen .................................... 11
7 Reinigung und Wartung ......................... 12
Sicherungswechsel ................................... 12
Lautsprecher ............................................. 12
Lagerung und Wartung des Akkus ........... 12
8 Umweltschutz.......................................... 12
9 Technische Daten ................................... 13
Zubehör .................................................... 13
1 Einführung
Willkommen bei Omnitronic! Schön, dass Sie sich
für eines unserer Produkte entschieden haben.
Diese Bedienungsanleitung zeigt Ihnen, wie Sie
das Verstärkersystem installieren und nutzen.
Damit Sie sich und andere keinen Gefahren
aussetzen, beachten Sie bitte unbedingt alle
Sicherheitshinweise in dieser Anleitung und alle
auf dem Gerät angebrachten Sicherheitshinweise.
Diese Bedienungsanleitung gilt für die
Artikelnummer: 13106961. Bitte bewahren Sie
dieses Dokument für weiteren Gebrauch auf und
geben Sie es ggf. an nachfolgende Besitzer
weiter.
Produkt-Updates, Dokumentationen, Software und
Support erhalten Sie unter www.omnitronic.de. Die
neueste Version der Bedienungsanleitung finden Sie im
Downloadbereich des Produkts.
© 2018 OMNITRONIC. Alle Rechte vorbehalten.
Dieses Dokument darf ohne schriftliche Genehmigung
des Copyrightinhabers weder ganz noch teilweise
reproduziert werden. Der Inhalt dieses Dokuments kann
ohne vorherige Ankündigung modifiziert werden, wenn
Änderungen in Methodik, Design oder Herstellung dies
erforderlich machen.
Alle in diesem Dokument erwähnten Marken gehören
den jeweiligen Eigentümern.
Page 4
4
• DE
Leitung
Pin International
2222 Sicherheitshinweise
ACHTUNG!
Gerät vor Feuchtigkeit und Nässe schützen!
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser
Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
GESUNDHEITSRISIKO!
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu
irreparablen Gehörschäden führen können.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Inbetriebnahme
•
Packen Sie das Gerät aus und überprüfen Sie es
sorgfältig auf Transportschäden, bevor Sie es
verwenden. Im Schadenfall nehmen Sie das Gerät
nicht in Betrieb und setzen sich bitte mit Ihrem
Fachhändler in Verbindung.
•
Heben Sie die Verpackung auf. Um das Gerät bei
Transport und Lagerung optimal vor Erschütterungen,
Staub und Feuchtigkeit zu schützen, benutzen Sie
bitte die Originalverpackung.
Schutzklasse
•
Der Aufbau entspricht der Schutzklasse I. Der
Netzstecker darf nur an eine SchutzkontaktSteckdose angeschlossen werden, deren Spannung
und Frequenz mit dem Typenschild des Gerätes
genau übereinstimmt. Ungeeignete Spannungen und
ungeeignete Steckdosen können zur Zerstörung des
Gerätes und zu tödlichen Stromschlägen führen.
Stromanschluss
•
Den Netzstecker immer als letztes einstecken. Der
Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
•
Lassen Sie die Netzleitung nicht mit anderen Kabeln
in Kontakt kommen! Seien Sie vorsichtig beim
Umgang mit Netzleitungen und -anschlüssen. Fassen
Sie diese Teile nie mit feuchten Händen an! Feuchte
Hände können tödliche Stromschläge zur Folge
haben.
•
Netzleitungen nicht verändern, knicken, mechanisch
belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen
bringen. Bei Missachtung kann es zu
Beschädigungen der Netzleitung, zu Brand oder zu
tödlichen Stromschlägen kommen.
•
Die Kabeleinführung oder die Kupplung am Gerät
dürfen nicht durch Zug belastet werden. Es muss
stets eine ausreichende Kabellänge zum Gerät hin
vorhanden sein. Andernfalls kann das Kabel
beschädigt werden, was zu tödlichen Stromschlägen
führen kann.
•
Achten Sie darauf, dass die Netzleitung nicht
gequetscht oder durch scharfe Kanten beschädigt
werden kann. Überprüfen Sie das Gerät und die
Netzleitung in regelmäßigen Abständen auf
Beschädigungen.
•
Die Belegung der Anschlussleitungen ist wie folgt:
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen
werden! Wenn das Gerät direkt an das örtliche
Stromnetz angeschlossen wird, muss eine
Trennvorrichtung mit mindestens 3 mm
Kontaktöffnung an jedem Pol in die festverlegte
elektrische Installation eingebaut werden. Das Gerät
darf nur an eine Elektroinstallation angeschlossen
werden, die den VDE-Bestimmungen DIN VDE 0100
entspricht. Die Hausinstallation muss mit einem
Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Metallteile
•
In das Gerät dürfen keine fremden Gegenstände
gelangen. Dies gilt insbesondere für Metallteile.
Sollten auch nur kleinste Metallteile wie Heft- und
Büroklammern oder gröbere Metallspäne in das Gerät
gelangen, so ist das Gerät sofort außer Betrieb zu
nehmen und allpolig vom Netz zu trennen. Durch
Metallteile hervorgerufene Fehlfunktionen und
Kurzschlüsse können tödliche Verletzungen zur Folge
haben.
Flüssigkeit
•
Es dürfen unter keinen Umständen Flüssigkeiten aller
Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen
eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein
könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät
hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einem
Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt
wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
Page 5
5
• DE
Umgebungsbedingungen
•
Die Umgebungstemperatur muss zwischen -5° C und
+45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in
geschlossenen Wägen) und Heizkörpern fern. Die
relative Luftfeuchte darf 50 % bei einer
Umgebungstemperatur von 45° C nicht überschreiten.
•
Verwenden Sie das Gerät nicht bei Gewitter.
Überspannung könnte das Gerät zerstören. Das
Gerät bei Gewitter allpolig vom Netz trennen
(Netzstecker ziehen).
•
Das Gerät darf nicht in einer Umgebung eingesetzt
oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit
oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen.
•
Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist
und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel
gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Installation
•
Vermeiden Sie Erschütterungen und jegliche
Gewaltanwendung bei der Installation oder
Inbetriebnahme des Geräts. Achten Sie bei der Wahl
des Installationsortes darauf, dass das Gerät nicht zu
großer Hitze, Feuchtigkeit und Staub ausgesetzt wird.
Vergewissern Sie sich, dass keine Kabel frei
herumliegen. Sie gefährden Ihre eigene und die
Sicherheit Dritter!
Inbetriebnahme
•
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie
sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen,
die sich nicht mit dem Gerät auskennen. Wenn
Geräte nicht mehr korrekt funktionieren, ist das meist
das Ergebnis von unsachgemäßer Bedienung!
Maximalleistung
•
Die angegebene Maximalleistung des Verstärkersystems beschreibt kurzfristige Leistungsspitzen
(Peak), die die Lautsprecher maximal aufnehmen
können. Die entsprechende RMS-Dauerleistung ist wie bei allen ähnlichen Lautsprechern (auch anderer
Hersteller) - deutlich geringer. Bitte achten Sie
während des Betriebs darauf, dass die
Lautsprecherboxen stets angenehm klingen. Werden
Verzerrungen hörbar ist davon auszugehen, dass
entweder der Verstärker oder eine Lautsprecher-box
überlastet ist. Dies kann schnell zu Schäden führen.
Regeln Sie daher bei hörbaren Verzerrungen die
Lautstärke entsprechend herunter, um Schäden zu
vermeiden. Durch Überlast zerstörte Boxen sind von
der Garantie ausgeschlossen.
Gewerbliche Verwendung
•
Beim Einsatz einer Beschallungsanlage in
öffentlichen bzw. gewerblichen Bereichen ist eine
Fülle von Vorschriften zu beachten. Der Betreiber
muss sich selbständig um Beschaffung der geltenden
Sicherheitsvorschriften bemühen und diese einhalten!
Reinigung und Wartung
•
Vor der Reinigung den Netzstecker aus der
Steckdose ziehen. Zur Reinigung nur ein weiches
Tuch und niemals Lösungsmittel verwenden.
•
Im Geräteinneren befinden sich außer der Sicherung
keine zu wartenden Teile. Wartungs- und
Servicearbeiten sind ausschließlich dem autorisierten
Fachhandel vorbehalten! Sollten einmal Ersatzteile
benötigt werden, verwenden Sie bitte nur
Originalersatzteile.
Eigenmächtige Veränderungen und Garantie
•
Der Serienbarcode darf niemals vom Gerät entfernt
werden, da ansonsten der Garantieanspruch erlischt.
•
Beachten Sie bitte, dass eigenmächtige
Veränderungen an dem Gerät aus
Sicherheitsgründen verboten sind.
•
Wird das Gerät anders verwendet als in dieser
Bedienungsanleitung beschrieben, kann dies zu
Schäden am Produkt führen und der
Garantieanspruch erlischt. Außerdem ist jede andere
Verwendung mit Gefahren, wie z. B. Kurzschluss,
Brand, elektrischem Schlag, etc. verbunden.
Hinweise zu Akkus und Batterien
•
Beschädigen Sie den Akku niemals. Durch
Beschädigung der Hülle des Akkus besteht
Explosions- und Brandgefahr!
•
Schließen Sie die Kontakte/Anschlüsse des Akkus
niemals kurz. Werfen Sie den Akku bzw. das Produkt
nicht ins Feuer. Es besteht Explosions- und
Brandgefahr!
•
Laden Sie den Akku regelmäßig nach, auch wenn das
Produkt nicht benötigt wird. Dadurch behält er seine
Kapazität bei und ist mehrere Jahre einsatzbereit und
somit sehr robust und langlebig. Eine gewisse
Erwärmung beim Ladevorgang ist normal.
•
Schließen Sie die Batterien nie kurz, werfen Sie sie
nie ins Feuer und versuchen Sie auch nicht, sie
wieder aufzuladen (Explosionsgefahr!). Entfernen Sie
die Batterien bei längerem Nichtgebrauch.
Ausgelaufene Batterien können bei Berührung
Hautverätzungen verursachen. Benutzen Sie in
solchen Fällen geeignete Schutzhandschuhe.
Bestimmungsgemäße Verwendung
Das Verstärkersystem MES-15BT2 dient zur mobilen
Beschallung. Die Spannungsversorgung kann mittels
230 V, 50 Hz Netzspannung, dem separat erhältlichen
Akku (12 V, 7 Ah) oder 12 V Gleichspannung von einer
externen Quelle erfolgen. Das Gerät wurde
ausschließlich zur Verwendung in Innenräumen
konzipiert.
Zulassung
Das Gerät ist zum Betrieb in der EU vorgesehen. Der
Frequenzbereich 863-865 MHz ist in der EU allgemein
zugeteilt und anmelde- und gebührenfrei. Der
Frequenzbereich 823-832 MHz ist in Deutschland
anmelde- und gebührenfrei unterliegt aber in einigen
EU-Ländern Beschränkungen: AT, LV. LT, PL, SE, GB
(Stand 2018). Stellen Sie vor dem Betrieb sicher, dass
die gewünschten Frequenzen in Ihrem Land
zugelassen sind. Weiterführende Informationen
erhalten Sie bei Ihrer nationalen Behörde.
Page 6
6
• DE
1
4
2
3
6 7
8
9 10
11 12
13
14
15
16
17
18
19 20
21
21
22
23
24
25
26
27
5

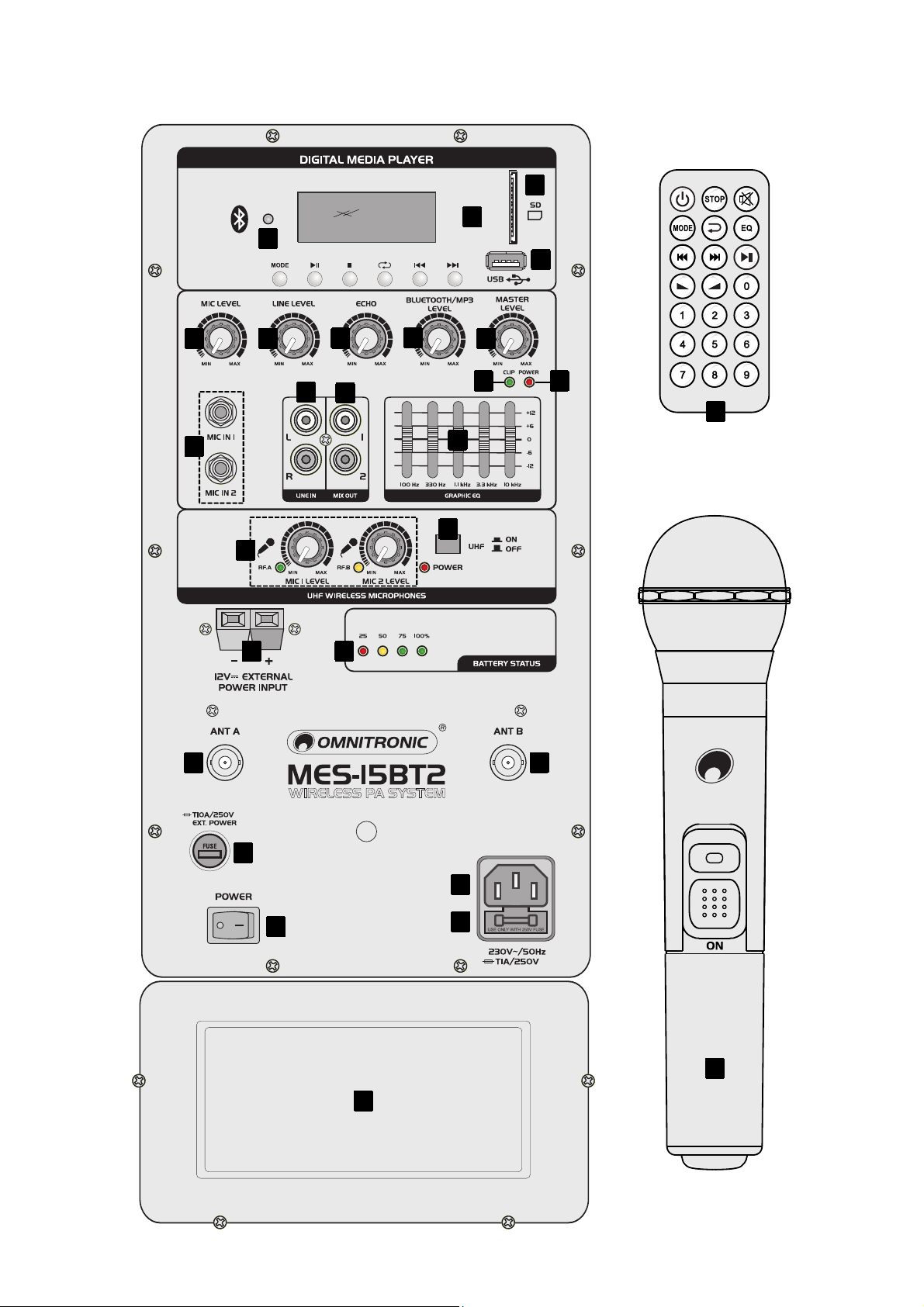

3333 Bedienelemente und Anschlüsse
Page 7
7
• DE
Nr. Element Funktion
1 Audioplayer MP3-Player mit integriertem Bluetooth-Empfänger und 6 Bedientasten.
[MODE]: Kurzer Tastendruck: Zum Umschalten zwischen USB,
Speicherkarte und Bluetooth. / Langer Tastendruck: Zum Ein/Ausschalten des Players.
[►II]: Zum Umschalten zwischen Wiedergabe und Pause.
[]: Beendet die Wiedergabe.
[]:
Zum Anwählen der Zufallswiedergabe und den Wiederholfunktionen.
[] und []: Zur Titelwahl (kurzer Tastendruck) und zum schnellen Vor/Rücklauf (langer Tastendruck).
2 Kartensteckplatz Zum Einstecken einer SD(HC)-Speicherkarte.
3 USB-Anschluss Zum Anschluss eines USB-Speichergeräts.
4 Infrarotsensor für die
Fernbedienung
Halten Sie die Fernbedienung beim Betätigen einer Taste immer in
Richtung des Sensors am Gerät. Es muss eine Sichtverbindung
zwischen der Fernbedienung und dem Gerät bestehen.
5 Fernbedienung
[ ]:
Zum Ein-/Ausschalten des Audioplayers.
[STOP]: Beendet die Wiedergabe.
[ ]:
Zum Stummschalten des Audioplayers.
[MODE]: Zum Umschalten zwischen USB, Speicherkarte und Bluetooth.
[]: Zum Anwählen der Zufallswiedergabe und den Wiederholfunktionen.
[EQ]: Zum Anwählen von Equalizereinstellungen.
[] und []: Zur Titelwahl.
[ ] und [ ]: Zum Einstellen der Grundlautstärke des Audioplayers.
[0-9]: Zifferntasten zur Direktanwahl eines Titels.
6 Pegelregler Zum Mischen der Mikrofonsignale der Eingänge MIC 1 und MIC 2 auf
das Mastersignal.
7 Pegelregler Zum Mischen des Line-Signals auf das Mastersignal.
8 Intensitätsregler Regelt die Intensität für den internen Echoeffekt für Mikrofone an den
Eingängen MIC 1 und MIC 2 und der beiden Funkmikrofone.
9 Pegelregler Zum Mischen des Audioplayer-Signals auf das Mastersignal.
10 Masterregler Bestimmt die Gesamtlautstärke.
11 Übersteuerungsanzeige Leuchtet bei Übersteuerung des internen Verstärkers. Senken Sie den
Pegel der Signalquellen entsprechend.
12 Betriebsanzeige Leuchtet bei eingeschaltetem Gerät.
13 Mikrofon-Eingänge 6,3-mm-Klinkenbuchsen zum Anschluss von Mikrofonen.
14 Line-Eingang Stereo-Eingang (Cinch L/R) zum Anschluss von Geräten mit Line-Pegel
(z. B. CD-Player).
15 Line-Ausgang Cinch-Buchsen zum Weiterleiten des Mischsignals (jeweils Mono) an
Geräte mit Line-Pegel-Eingängen, z. B. einen Mixer.
16 Klangreglung Graphischer 5-Band-Equalizer für das Mastersignal.
17 Pegelregler Zum Mischen der Funkmikrofonsignale auf das Mastersignal. Die LEDs
zeigen den Empfang des jeweiligen Funksignals an.
18 Ein-/Ausschalter Schaltet den Funkempfänger ein (POWER-Anzeige leuchtet) und aus.
19 Anschluss 12V EXT.
Zur alternativen Spannungsversorgung von einer externen 12-V-Quelle.
POWER INPUT
20 Akkuanzeige Zeigt im Akkubetrieb den Ladezustand an. Leuchtet nur die rote Anzeige,
sollte der Akku aufgeladen werden.
21 Antennenanschlüsse BNC-Buchsen für den Anschluss der Empfangsantennen.
22 Sicherungshalter Für die externe Spannungsquelle und den Akku. Ersetzen Sie die
Sicherung nur bei ausgestecktem Gerät und nur durch eine gleichwertige
Sicherung. Der korrekte Wert ist am Gerät angegeben.
23 Netzschalter Schaltet das PA-System ein und aus.
24 Netzanschluss Stecken Sie hier die Netzleitung ein.
Page 8
8
• DE
25 Sicherungshalter Für den Netzanschluss. Ersetzen Sie die Sicherung nur bei
ausgestecktem Gerät und nur durch eine gleichwertige Sicherung. Der
korrekte Wert ist am Gerät angegeben.
26 Akkufachabdeckung Entfernen Sie die Abdeckung um einen Akku einzusetzen.
27 Funkmikrofon Mit Ein-/Aus-/Stummschalter und Batterieanzeige.
4444 Aufstellen und Transport
Das Verstärkersystem kann frei aufgestellt werden. Zum Transport verfügt es über seitliche Tragegriffe
sowie einen Trolley-Griff und Rollen. Drücken und halten Sie die Taste oben auf dem Trolley-Griff gedrückt
und ziehen den Trolley-Griff bis zum Anschlag heraus. Das Verstärkersystem lässt sich nun bequem wie ein
Koffer-Trolley ziehen.
• Stellen Sie das System immer auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungsfreien und feuerfesten Untergrund auf. Vergewissern Sie sich vor der Montage, dass die Montagefläche
mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten kann (z. B. 20 kg
Gewicht - 100 kg Punktbelastung). Das Verstärkersystem darf nur auf eine Lautsprecherbox aufgestellt
werden, wenn beide durch passende Spanngurte miteinander verzurrt und gegen Umstürzen gesichert
werden.
• Lautsprecherboxen sollten immer so aufgestellt werden, dass sich Mikrofone und Plattenspieler stets hinter
den Boxen befinden. So können gefährliche und unangenehme Rückkopplungen vermieden werden. Sollte
solch eine Aufstellung der Boxen nicht möglich sein, müssen Mikrofone und Plattenspieler möglichst weit
von den Boxen entfernt stehen. Die Lautsprecherboxen eines PA-Systems platziert man normalerweise
links und rechts neben der Bühne. Stellen Sie die Boxen möglichst nicht auf der Bühne auf, sondern auf
Stativen oder geeigneten Podesten davor. Um eine optimale Schallverteilung und ein gutes Klangergebnis
zu erzielen, sollten die Lautsprecherboxen so hoch aufgestellt werden, dass sie über das Publikum
hinwegschallen. Der Basslautsprecher sollte sich auf Augenhöhe des Publikums befinden.
Stativmontage
Das Verstärkersystem kann über den Einbauflansch auf der Unterseite auf ein Stativ montiert werden.
• Stative dürfen nur auf einer ebenen Fläche mit maximal 5° Neigung aufgestellt werden.
• Beim Verwenden von Stativen unter Einfluss von Horizontalkräften, z. B. durch Wind, kann die Stand-
sicherheit beeinträchtigt werden. Es sind deshalb zusätzliche Sicherungsmaßnahmen, z. B. Anbringen von
Ballastgewichten, zu treffen.
• Werden Abspannseile oder verlängerte Ausleger verwendet, ist der Gefahrenbereich zu kennzeichnen und
gegebenenfalls abzusperren.
• Vor dem Aus- und Einfahren der Rohre muss immer ein Sicherheitsbereich um das Stativ herum
abgesperrt werden. Dieser Sicherheitsbereich muss einen Durchmesser haben, der der 1,5-fachen
maximalen Auszugshöhe entspricht. Ausgefahrene Rohre müssen immer mit den vorgesehenen
Sicherungsvorrichtungen gesichert werden!
• Die Gesamtmasse der Installation (=Gesamtgewicht aller Einzelteile) darf die zulässige Tragfähigkeit des
Montageorts niemals überschreiten.
• Die Aufstellung ist nur auf tragfähigen Flächen zulässig. Gegebenenfalls ist ein geeigneter Unterbau, z. B.
durch einen Ausgleichsfuß, zu schaffen. Bei der Wahl des Installationsmaterials ist auf optimale
Dimensionierung zu achten, um optimale Sicherheit zu gewährleisten.
• Das Stativ muss außerhalb des Handbereichs von Personen installiert werden. Ein unbeabsichtigtes
Bewegen des Systems muss verhindert werden - auch unter Brandbedingungen!
• Der Installateur ist für die Einhaltung der vom Hersteller angegebenen Traglast, der Sicherheitsanforderungen sowie der Qualifikation eventueller Mitarbeiter verantwortlich.
• Während des Aufenthalts von Personen unter der Last müssen alle notwendigen Sicherheitsmaßnahmen
getroffen werden, um Verletzungen zu vermeiden.
• Das Personal ist über den Inhalt der Betriebsanleitung und die sich aus der Nutzung des Systems
ergebenden Gefahren zu unterweisen.
• Bezogen auf den jeweiligen Standort sind alle notwendigen Maßnahmen gegen Verschieben und zur
Sicherstellung der Standsicherheit zu schaffen.
Page 9
9
• DE
5555 Inbetriebnahme
Anschlüsse herstellen
Schalten Sie das Verstärkersystem und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem
Verändern von Anschlüssen aus.
1) Schließen Sie Geräte mit Stereo-Line-Ausgang (z. B. Keyboard, CD-Player oder Laptop) an die Cinch-
Buchsen LINE IN an.
2) Schließen Sie Mikrofone an die Mikrofoneingänge MIC IN 1 und 2 symmetrisch oder unsymmetrisch
über einen 6,3-mm-Klinkenstecker an.
3) An den Cinch-Ausgängen MIX OUT 1 und 2 steht jeweils das Mono-Summensignal aller Signalquellen
zur Verfügung. Hier kann z. B. der Line-Eingang einer weiteren aktiven Lautsprecherbox zur
zusätzlichen Beschallung angeschlossen werden.
4) Für den Funkmikrofonbetrieb schließen Sie die beiliegenden Antennen an die Antennenbuchsen an und
richten sie senkrecht auf.
Stromversorgung
Die Stromversorgung des Verstärkersystems kann mittels Netzspannung und für den mobilen Einsatz auch
über den separat erhältlichen Akku oder 12 V Gleichspannung von einer externen Quelle erfolgen.
1) Für Netzbetrieb schließen Sie das Verstärkersystem über das beiliegende Netzkabel an eine Steckdose
an. Bei Netzbetrieb ist immer die Ladeautomatik für den Akku aktiv (die Akkuanzeige leuchtet), auch bei
ausgeschaltetem Gerät. Trennen Sie daher das Gerät vom Netz, wenn das Gerät über längere Zeit nicht
benötigt wird, um nicht unnötig Strom zu verbrauchen.
2) Für Akkubetrieb ist ein passender Akku (12 V, 7 Ah) als Zubehör erhältlich. Schrauben Sie die
Abdeckung ab (26), setzen Sie den Akku ein und verbinden Sie die den Pluspol mit der roten Ader und
den Minuspol mit der schwarzen Ader. Schrauben Sie die Abdeckung wieder an. Bevor das
Verstärkersystem zum ersten Mal netzunabhängig betrieben werden kann, muss der Akku voll
aufgeladen werden. Die Ladezeit beträgt zwischen 10 und 11 Stunden. Während des Ladevorgangs
kann das Gerät weiter betrieben werden.
3) Zum Aufladen des Akkus schließen Sie das Gerät über das beiliegende Netzkabel an eine Steckdose
an. Die LEDs der Akkuanzeige leuchten auf (Ladevorgang aktiv). Das Gerät ist mit einer
Ladeschutzschaltung ausgestattet. Der Akku kann daher nicht überladen werden. Trennen Sie dennoch
nach dem Aufladen das Gerät vom Netz. Andernfalls wird auch bei ausgeschaltetem Gerät stets ein
geringer Strom verbraucht.
4) Zur alternativen 12-V-Stromversorgung schließen Sie die externe Quelle (z. B. Netzgerät oder Batterie
mit mindestens 1 mm² Kabeldurchmesser) an die Federklemmen 12 V EXTERNAL POWER INPUT an.
Batterien in die Funkmikrofone und die Fernbedienung einsetzen
1) Für den Betrieb der Mikrofone sind jeweils zwei 1,5-V-Mignon-Batterien erforderlich. Schrauben Sie
dazu den unteren Teil des Mikrofons ab und legen Sie zwei Batterien wie im Batteriefach angegeben
ein. Mit frischen Batterien können die Mikrofone ca. 13 Stunden betrieben werden.
2) Die Fernbedienung des Audioplayers wird mit eingesetzter Batterie geliefert. Damit die Batterie während
der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den
Batteriekontakten. Ziehen Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus
dem Batteriehalter heraus. Anderenfalls ist die Fernbedienung nicht funktionstüchtig.
Lässt die Reichweite der Fernbedienung nach, ist die Batterie verbraucht und

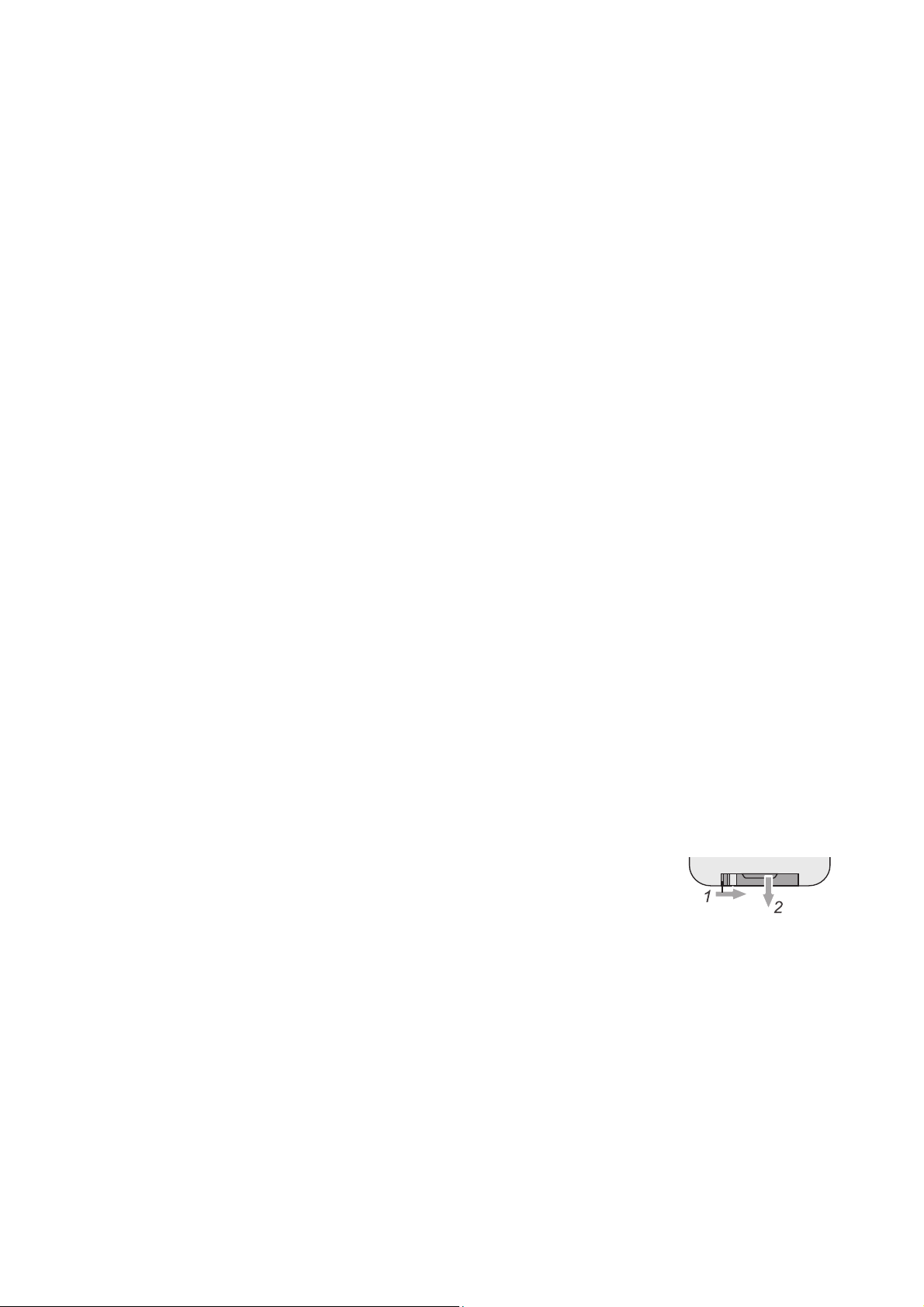

muss auswechselt werden. Drücken Sie dazu auf der Rückseite der
Fernbedienung den kleinen Riegel mit der Kerbe nach rechts drücken und
ziehen Sie gleichzeitig den Batteriehalter heraus.
3) Werden die Geräte längere Zeit nicht benutzt, nehmen Sie bitte die Batterien heraus, um die Geräte vor
einem eventuellen Auslaufen der Batterien zu schützen.
Page 10
10
• DE
6666 Bedienung
Verstärkersystem
1) Drehen Sie vor dem Einschalten den Master-Regler MASTER LEVEL für die Gesamtlautstärke ganz
nach links zurück, um Einschaltgeräusche und eine zu hohe Lautstärke zu vermeiden.
2) Schalten Sie erst die angeschlossenen Tonquellen ein, dann das Verstärkersystem. Die Betriebsanzeige
POWER leuchtet. Leuchtet nur die rote LED der Akkuanzeige bei Akkubetrieb, sollte der Akku bald
geladen werden. Schalten Sie nach dem Betrieb das Verstärkersystem immer zuerst aus.
3) Bevor das Verstärkersystem zum ersten Mal netzunabhängig betrieben werden kann, muss der Akku
voll aufgeladen werden (→5).
4) Schalten Sie den Funkempfänger mit der Taste UHF ON/OFF ein. Schieben Sie den Betriebsschalter an
den Funkmikrofonen in die Position „ON", um sie einzuschalten. Die Batterieanzeige leuchtet grün.
Leuchtet sie rot, sind die Batterien verbraucht und müssen ersetzt werden. Nach dem Einschalten der
Mikrofone wird eine Funkverbindung zum jeweiligen Empfänger aufgebaut. Die Empfangsanzeigen RF.A
und RF.B signalisieren eine bestehende Verbindung zum entsprechenden Mikrofon. Um ein Mikrofon
während des Betriebs stumm zu schalten, stellen Sie den Betriebsschalter auf die mittlere Position.
Hinweise
Die Übertragungsqualität hängt stark von den Umgebungsbedingungen ab. Beachten Sie die folgenden
Punkte für optimalen Empfang:
• halten Sie zwischen Funkmikrofon und Verstärkersystem eine Sichtlinie aufrecht.
• achten Sie darauf, dass der Abstand zwischen Funkmikrofon und Verstärkersystem nicht zu groß ist.
• halten Sie mind. 1 m Abstand zwischen den Sendern ein.
• achten Sie darauf, dass der Empfang nicht durch Gegenstände gestört ist; vermeiden Sie die
Platzierung von Funkmikrofon und Verstärkersystem in der Nähe von Objekten aus Metall oder
anderen dichten Werkstoffen sowie Computern oder anderen HF-erzeugenden Geräten (mind. 50 cm
Abstand).
• achten Sie darauf, dass die Kapazität der Batterien immer ausreichend ist.
• Wenn Sie den Funkempfänger nicht benötigen, sollten Sie ihn ausschalten, um Akkuleistung zu
sparen.
5) Drehen Sie den Master-Regler MASTER LEVEL für die Gesamtlautstärke soweit auf, dass die
nachfolgenden Einstellungen gut über die Lautsprecher zu hören sind.
6) Stellen Sie mit den Lautstärkereglern LEVEL das gewünschte Lautstärkeverhältnis für die Signalquellen
ein. Lassen Sie die Regler der nicht verwendeten Eingänge stets auf MIN.
Hinweis
Richten Sie Mikrofone nie direkt auf Lautsprecher. Dies kann zu gefährlichen und unangenehmen
Rückkopplungen führen, die einen lauten Pfeifton verursachen.
7) Optimieren Sie den Klang des Mischsignals mit dem Equalizer.
8) Den Mikrofonsignalen der Eingänge MIC 1 und MIC 2 und den Funkmikrofonen lässt sich ein Echoeffekt
hinzufügen, der über den eingebauten Effektprozessor erzeugt wird. Stellen Sie die Intensität des Effekts
mit dem Regler ECHO ein.
9) Bestimmen Sie mit dem Master-Regler MASTER LEVEL den endgültigen Pegel für die
Gesamtlautstärke des Verstärkersystems. Bei Übersteuerung leuchtet die rote Kontrollanzeige CLIP.
Leuchtet die Anzeige permanent, muss der Ausgangspegel mit dem Master-Regler gesenkt werden.
10) Schalten Sie das Verstärkersystem nach dem Betrieb aus. Die Betriebsanzeige POWER erlischt. Auch
bei ausgeschaltetem Gerät ist die Ladeautomatik aktiv, trennen Sie daher das Gerät vom Netz, wenn
das Gerät über längere Zeit nicht benötigt wird, um nicht unnötig Strom zu verbrauchen. Vergessen Sie
nicht, auch die Funkmikrofone auszuschalten. Anderenfalls sind die Batterien bis zum nächsten Betrieb
verbraucht. Stellen Sie dazu den Betriebsschalter auf die Position „OFF".
Page 11
11
• DE
Audioplayer
Die Bedienung des Audioplayers kann wahlweise über die Tasten an der Gerätevorderseite oder über die
Fernbedienung erfolgen. Wenn Sie den Audioplayer nicht benötigen, sollten Sie ihn mit einem langen
Tastendruck auf MODE ausschalten, um Akkuleistung zu sparen.
1) Stecken Sie ein USB-Gerät in den USB-Anschluss ein und/oder eine Speicherkarte in den Karten-
steckplatz.
2) Nach dem Einsetzen eines Datenträgers wird dieser als Abspielmedium angewählt und die Wiedergabe
automatisch gestartet. Das Display zeigt „►“. Während der Wiedergabe zeigt das Display die
abgelaufene Zeit des aktuellen Titels in Minuten und Sekunden an. Zusätzlich wird der Dateiname
durchlaufend eingeblendet.
3) Stellen Sie mit dem Pegelregler BLUETOOTH/MP3 LEVEL den Lautstärkepegel für den Audioplayer
ein.
4) Die Wiedergabe kann jederzeit mit der Taste [►] unterbrochen werden. Das Display zeigt „“. Soll die
Wiedergabe gestoppt werden, drücken Sie die Taste [] bzw. STOP. Das Display zeigt „“. Nach dem
Drücken der Taste [► ] startet die Wiedergabe ab dem Anfang des Titels.
5) Mit einem kurzen Druck auf die Tasten [] und [] kann auf Titel vor- oder zurückgesprungen werden.
Mit einem langen Druck wird der schnelle Vor-/Rücklauf aktiviert.
6) Mit den Tasten [ ] und [ ] auf der Fernbedienung lässt sich die interne Lautstärke des Audioplayers
einstellen.
7) Um den Ton stumm zu schalten, drücken Sie die Taste [ ]. Zum Wiedereinschalten des Tons drücken
Sie die Taste erneut.
8) Mit den Zifferntasten [0-9] auf der Fernbedienung kann ein Titel durch Eingabe seiner Nummer direkt
angewählt werden.
9) Mit einem kurzen Druck auf die Taste [] aktivieren Sie die Zufallswiedergabe und
Wiederholfunktionen.
• Einblendung „NOR“: Normale Wiedergabe
• Einblendung „RALL“: Ständige Wiederholung aller Titel des Datenträgers (Grundeinstellung)
• Einblendung „RONE“: Ständige Wiederholung des angewählten Titels
• Einblendung „FOLD“: Ständige Wiederholung des angewählten Ordners (nicht verfügbar)
• Einblendung „RAN“: Die Titel werden nun nach dem Zufallsprinzip abgespielt
10) Durch mehrfaches kurzes Drücken der Taste [EQ] auf der Fernbedienung können Sie
Equalizereinstellungen anwählen: „POP“, „JAZZ“, „CLAS“, „COV“ oder „BAS“ In der Einstellung „NOR“
findet keine Frequenzgangbeeinflussung statt.
11) Um ein USB-Gerät zu entfernen, ziehen Sie es aus dem USB-Anschluss. Um eine Speicherkarte
auszugeben, drücken Sie diese leicht an, woraufhin sie herausspringt und abgezogen werden kann.
Beenden Sie zuvor immer erst die Wiedergabe mit der Taste [►II] oder []. Entfernen Sie dann erst den
Datenträger, um Schäden oder Datenverlust zu vermeiden.

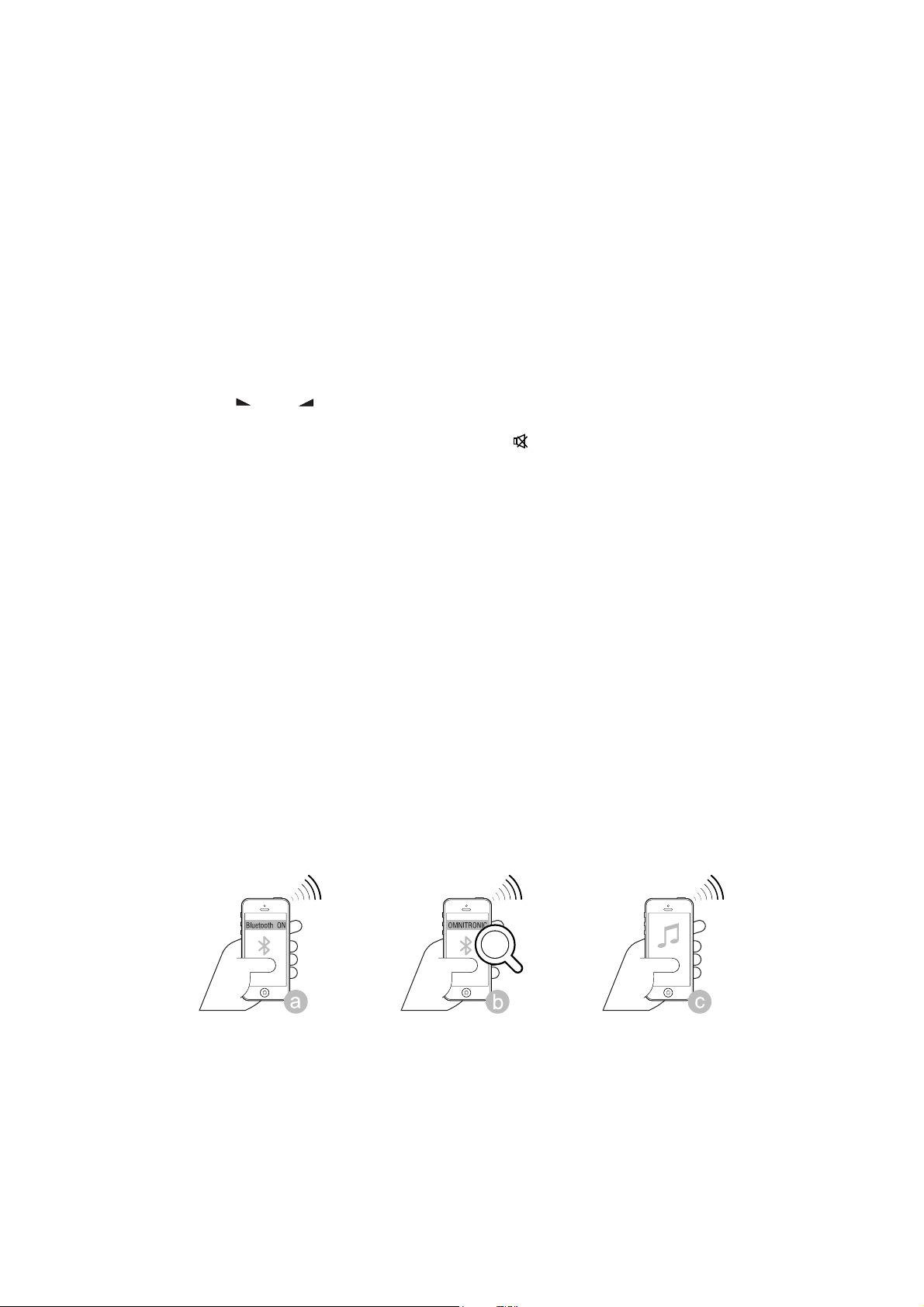

Bluetooth-Verbindung mit mobilen Geräten herstellen
Der Audioplayer verfügt über einen Bluetooth-Empfänger, mit dem Musik kabellos von mobilen Geräten wie
Smartphones, Tablets und Notebooks wiedergeben werden kann.
1) Drücken Sie die Taste [MODE] (mehrfach), bis das Display „BT NOT LINK“ einblendet. Der Audioplayer
wechselt in den Pairing-Modus.

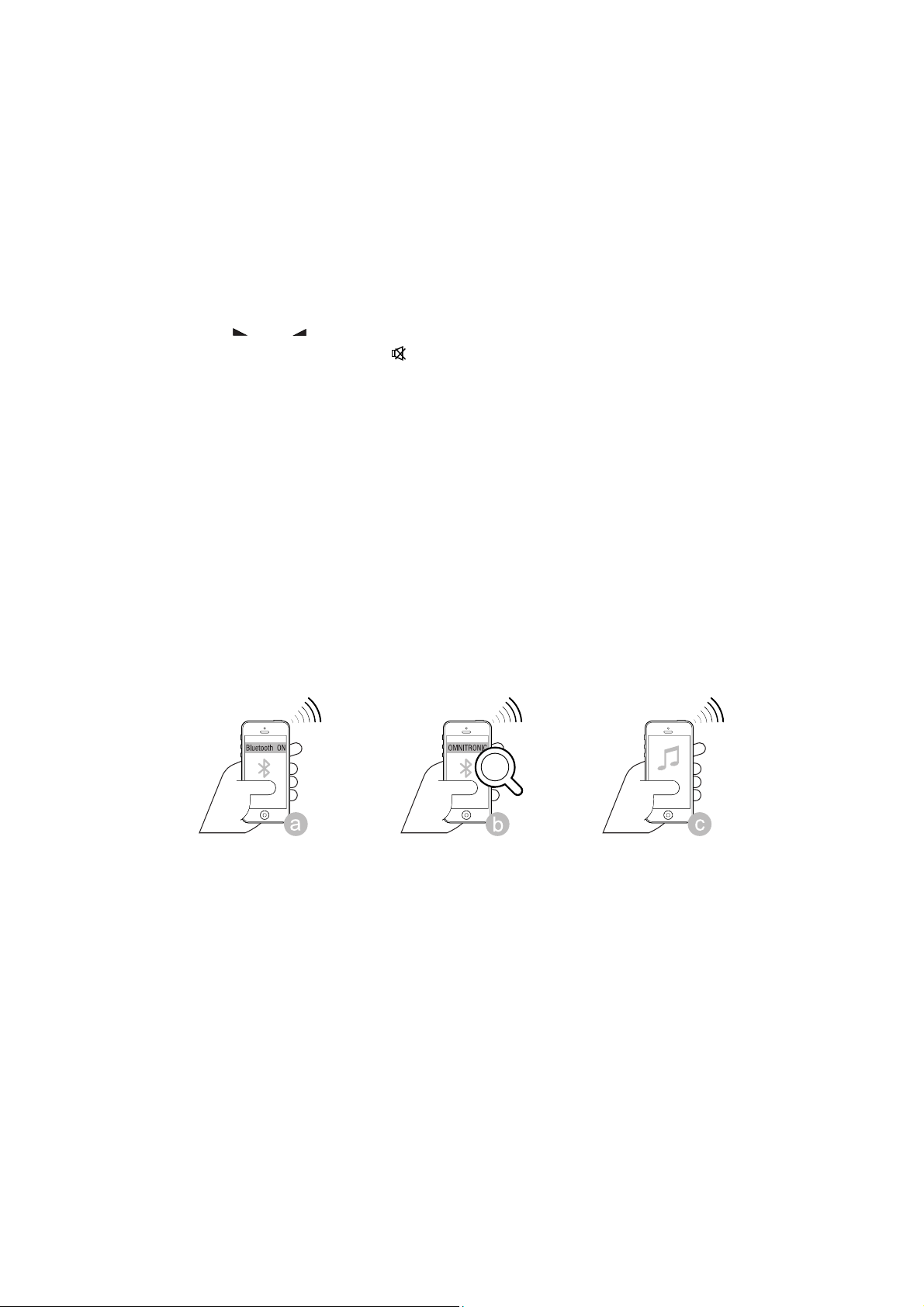

2) Aktivieren Sie die Bluetooth-Funktion an der Bluetooth-Quelle. Das Verstärkersystem wird auf dem
Display des mobilen Geräts mit „OMNITRONIC“ angezeigt. Koppeln Sie die Geräte miteinander. Das
Display des Audioplayers zeigt „BT CONNECTING“.
3) Starten Sie die Wiedergabe der Musik an der Bluetooth-Quelle wie gewohnt. Sie wird dann über das
Verstärkersystem wiedergegeben.
4) Die Bluetooth-Quelle kann auch mit dem Audioplayer bedient werden. Mit der Taste [►
Wiedergabe unterbrochen und wieder gestartet. Mit den Tasten [] und [] springen Sie auf den
nächsten Titel oder vorherigen Titel.
] wird die
Page 12
12
• DE
7777 Reinigung und Wartung
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Wenn die
Anschlussleitung dieses Geräts beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt
werden, die von Ihrem Fachhändler erhältlich ist.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
Sicherungswechsel
Wenn eine der Feinsicherungen des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs
ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen
(Netzstecker ziehen).
So gehen Sie vor:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben-
dreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Lautsprecher
Klingt die Lautsprecherbox verzerrt ist eventuell einer der Lautsprecher defekt. Um weitere Schäden an der
Box zu vermeiden, setzen Sie sich bitte mit einer Fachwerkstatt in Verbindung. Wenn an der
Lautsprecherbox klappernde Geräusche hörbar sind, könnte es sein, dass sich Schrauben durch Vibrationen
gelöst haben. In diesem Fall sollte die Lautsprecherbox von einem Fachmann überprüft werden.
Lagerung und Wartung des Akkus
Bei längerer Nichtbenutzung muss der Akku jeden Monat neu geladen werden. Ansonsten Gefahr von
dauerhaftem Leistungsverlust oder Akkuschäden. Der Akku muss unter einer Temperatur von -5° C
unbedingt aus dem Gehäuse entnommen werden! Ansonsten Gefahr von Akkuschäden. Bewahren Sie den
Akku immer an einem ausreichend warmen, trockenen und kindersicheren Ort auf.
..............................................................................................................................................................................
8888 Umweltschutz
Informationen zur Entsorgung
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur
umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl.
eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.
Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten.
Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und
überall, wo Batterien verkauft werden, abgeben. Mit der Verwertung von Altgeräten und der
ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.
Page 13
13
• DE
9999 Technische Daten
MES-15BT2
Spannungsversorgung: 230 V~ 50 Hz oder 12 V DC über Akku oder externe Quelle
Gesamtanschlusswert: 75 W
Akku (Zubehör): 12 V DC, 7 Ah (84 Wh)
Betriebsdauer: 4-5 Stunden
Ladezeit: 10-11 Stunden
Maße (L x B x H): 370 x 440 x 700 mm
Gewicht: 13,9 kg
Verstärker: Class AB
Verstärkerleistung: 45 W RMS, 90 W max.
LF-Lautsprecher: 38 cm (15")
HF-Lautsprecher: 25 mm (1")
Frequenzbereich: 62 Hz - 18 kHz
Max. Schalldruck: 112 dB (1 m)
Empfindlichkeit: 90 dB (1 W, 1 m)
Eingänge:
Mic, mono: 6,3-mm-Klinke, sym.
Line, stereo: Cinch L/R
Klangregelung: 100 Hz, 330 Hz, 1,1 kHz, 3,3 kHz, 10 kHz jeweils ±12 dB
Effektprozessor: Hall (MIC 1, 2, Funkmikrofone)
Ausgang:
Line, mono: Cinch
Audioplayer:
Wiedergabeformat: MP3, WMA
Geeignete Speichermedien: USB-Geräte und SD(HC)-Karten bis 32 GB
Dateisystem: FAT32
Bluetooth:
Trägerfrequenz: 2,4 GHz
Reichweite: ca. 10 m
Empfangsmodul:
Trägerfrequenz: 830 MHz, 864 MHz
Reichweite: ca. 30 m
Frequenzgang: 70 Hz -16 kHz
Funkmikrofone:
Frequenzstabilität: ± 0,005 %
RF-Ausgangsleistung: 10 mW
Richtcharakteristik: Niere
Batterie: 2 x 1,5 V Mignon, Typ AA
Stromverbrauch: 130 mA
Lebensdauer: 13 Stunden
Maße (DxL): 40 x 260 mm
Gewicht: 170 g
Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
Zubehör
Best.-Nr. 13106993 ACCESSORY Akku 12V/7000mAh
Best.-Nr. 60004182 OMNITRONIC M-2 Boxenhochständer
Page 14
14
• EN
MES-15BT2 Wireless PA System
The wireless PA system MES-15BT2 is a combination of a 2-way speaker system with 38 cm woofer and a
3-channel power mixer with connections for microphones and line sources such as notebooks and CD
players. The amplifier supplies a power of 90 W maximum. Stream your music wirelessly from your
smartphone or tablet via Bluetooth to the system’s built-in audio player, which also offers slots for USB
storage devices and SD(HC) memory cards and convenient control via IR remote control. The PA system
features two wireless single antenna receivers operating with the fixed UHF frequencies 830 and 864 MHz.
Delivery includes matching dynamic hand-held microphones which serve for wireless signal transmission of
speech and vocals to the receiving units. The compact PA system is a perfect partner for all mains
independent and wireless applications such as sales presentations, conferences, gyms etc. The optional
battery allows for 4-5 hours of entertainment. Alternatively, the unit can be operated with mains voltage
(230 V) or via 12 V direct current from an external source (e.g. car battery). The light-weight black plastic
enclosure features a flange for speaker stand installation and two wheels and a retractable pulling handle for
trolley-like mobility.
Overview of all features
• Portable PA system for mobile use
• Ideal for mains independent and wireless applications, e.g. at sales events, lectures and gyms
• 3-channel power mixer (45 W RMS) and 2-way speaker system with a 38 cm woofer (15")
• MP3 player with Bluetooth receiver, IR remote control and volume control
• SD card slot and USB input
• Enjoy music wirelessly from mobile Bluetooth devices such as smartphones, tablets and notebooks
• UHF receiver units and 2 matching wireless microphones
• Mains operation or battery operation for up to 4-5 hours of music playing
• Integrated automatic charging of the battery
• Lead acid battery optionally available (13106993)
• 2 mono microphone channels
• 1 stereo input channel for line signal sources e.g. CD players and notebooks
• Adjustable reverb effect for wireless microphones/microphone channels
• Graphic 5-band EQ, master volume control
• 2 master outputs (mono)
• Terminals for external 12V battery operation (e.g. car battery)
• Operation of the hand-held microphones via 2 x AA batteries (not included)
• Light-weight black plastic enclosure with metal grille, monitor shape and carrying handles
• Flange for speaker stand installation
• Two wheels and retractable pulling handle for trolley-like mobility
• License-free in large parts of the EU
Page 15
15
• EN
Contents
1 Introduction ............................................. 15
2 Safety Instructions ................................. 16
Intended Use ............................................ 17
3 Operating Elements and Connections . 18
4 Setup and Transport .............................. 20
Stand Installation ...................................... 20
5 Setup ........................................................ 21
Making the Connections ........................... 21
Power Supply............................................ 21
Inserting Batteries into the Microphones
and the Remote Control ........................... 21
6 Operation ................................................. 22
PA System ................................................ 22
Audio Player ............................................. 23
Setting up a Bluetooth Connection with
Mobile Devices ......................................... 23
7 Cleaning and Maintenance .................... 24
Replacing the fuse .................................... 24
Loudspeakers ........................................... 24
Storage and Maintenance of the
Rechargeable Battery ............................... 24
8 Protecting the Environment .................. 24
9 Technical Specifications ........................ 25
Accessories .............................................. 25
1 Introduction
Welcome to Omnitronic! Thank you for choosing
one of our products. This user manual will show
you how to install and operate the PA system.
Users of this product are recommended to
carefully read all warnings in this manual and on
the unit in order to protect yourself and others
from damage.
This user manual is valid for item number:
13106961. Please save this document for future
needs and pass it on to further owners.
For product updates, documentation, software and
support please visit www.omnitronic.de. You can find
the latest version of this user manual in the product’s
download section.
© 2018 OMNITRONIC. All rights reserved.
No part of this document may be reproduced in any
form without the written permission of the copyright
owner. The contents of this document are subject to
revision without notice due to continued progress in
methodology, design, and manufacturing.
All trademarks mentioned herein are the property of
their respective owners.
Page 16
16
• EN
Cable
Pin International
2222 Safety Instructions
CAUTION!
Keep this device away from rain and moisture!
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching the wires!
HEALTH HAZARD!
By operating speaker systems with an amplifier, you can produce excessive sound pressure
levels that may lead to permanent hearing loss.
This PA system has left our premises in absolutely perfect condition. In order to maintain this condition and
to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and
warning notes written in this user manual.
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not
accept liability for any resulting defects or problems.
Unpacking
•
Please make sure that there are no obvious
transport damages. Should you notice any
damages, do not take the device into operation and
immediately consult your local dealer.
•
Save the package and all packing materials. In the
event that a fixture must be returned to the factory,
it is important that the fixture be returned in the
original factory box and packing.
Protection Class
•
This device falls under protection class I. The
power plug must only be plugged into a protection
class I outlet. The voltage and frequency must
exactly be the same as stated on the device.
Wrong voltages or power outlets can lead to the
destruction of the device and to mortal electrical
shock.
Power Cord
•
Always plug in the power plug least. The power
plug must always be inserted without force. Make
sure that the plug is tightly connected with the
outlet.
•
Never let the power cord come into contact with
other cables! Handle the power cord and all
connections with the mains with particular caution!
Never touch them with wet hands, as this could
lead to mortal electrical shock.
•
Never modify, bend, strain mechanically, put
pressure on, pull or heat up the power cord. Never
operate next to sources of heat or cold. Disregard
can lead to power cord damages, fire or mortal
electrical shock.
•
The cable insert or the female part in the device
must never be strained. There must always be
sufficient cable to the device. Otherwise, the cable
may be damaged which may lead to mortal
damage.
•
Make sure that the power cord is never crimped or
damaged by sharp edges. Check the device and
the power cord from time to time.
•
The occupation of the connection cables is as
follows:
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth has to be connected! If the device will be
directly connected with the local power supply
network, a disconnection switch with a minimum
opening of 3 mm at every pole has to be included
in the permanent electrical installation. The device
must only be connected with an electric installation
carried out in compliance with the IEC standards.
The electric installation must be equipped with a
Residual Current Device.
Liquids
•
There must never enter any liquid into power
outlets, extension cords or any holes in the housing
of the device. If you suppose that also a minimal
amount of liquid may have entered the device, it
must immediately be disconnected. This is also
valid, if the device was exposed to high humidity.
Also if the device is still running, the device must
be checked by a specialist if the liquid has reduced
any insulation. Reduced insulation can cause
mortal electrical shock.
Foreign Objects
•
There must never be any objects entering into the
device. This is especially valid for metal parts. If
any metal parts like staples or coarse metal chips
enter into the device, the device must be taken out
of operation and disconnected immediately.
Malfunction or short-circuits caused by metal parts
may cause mortal injuries.
Page 17
17
• EN
Ambient Conditions
•
The ambient temperature must always be between
-5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters. The relative
humidity must not exceed 50 % with an ambient
temperature of 45° C.
•
This device must only be operated in an altitude
between -20 and 2000 m over NN.
•
Never use the device during thunderstorms. Over
voltage could destroy the device. Always
disconnect the device during thunderstorms.
•
This device must never be operated or stockpiled
in surroundings where splash water, rain, moisture
or fog may harm the device. Moisture or very high
humidity can reduce the insulation and lead to
mortal electrical shocks.
•
When using smoke machines, make sure that the
device is never exposed to the direct smoke jet and
is installed in a distance of 0.5 meters between
smoke machine and device.
Maximum Power
•
The given maximum power of the speaker system
describes short-term peaks the system can handle
as a maximum. The correspondent RMS power is as of all comparable systems (also from other
manufacturers) - significantly lower. The maximum
power of the speaker system must never be
exceeded. When operating the speaker system,
please make sure that the loudspeakers always
sound well. When distortions can be heard, either
the amplifier or the loudspeaker is overloaded.
Overloads can quickly lead to amplifier or speaker
damage. In order to avoid damage, please reduce
the volume immediately when distortions can be
heard. When speaker systems are destroyed by
overload, the guarantee becomes void.
Installation
•
Do not shake the device. Avoid brute force when
installing or operating the device. When choosing
the installation spot, please make sure that the
device is not exposed to extreme heat, moisture or
dust. There should not be any cables lying around.
You endanger your own and the safety of others!
Setup
•
Operate the device only after having familiarized
with its functions. Do not permit operation by
persons not qualified for operating the device. Most
damages are the result of unprofessional
operation!
Commercial Use
•
Operating an amplification system in public or
industrial areas, a series of safety instructions have
to be followed. The operator must therefore inform
himself on the current safety instructions and
consider them.
Cleaning and Service
•
Disconnect from mains before cleaning! Never use
solvents or aggressive detergents in order to clean
the device! Rather use a soft and damp cloth.
•
There are no serviceable parts inside the device
except for the fuse. Maintenance and service
operations are only to be carried out by authorized
dealers! Should you need any spare parts, please
use genuine parts.
Modifications and Guarantee
•
Never remove the serial barcode from the device
as this would make the guarantee void.
•
Please consider that unauthorized modifications on
the speaker system are forbidden due to safety
reasons!
•
If this device will be operated in any way different
to the one described in this manual, the product
may suffer damages and the guarantee becomes
void. Furthermore, any other operation may lead to
dangers like short-circuit, burns, electric shock, etc.
Batteries
•
Never damage the rechargeable battery.
Damaging the casing of the rechargeable battery
might cause an explosion or a fire!
•
Never short-circuit the contacts of the rechargeable
battery. Do not throw the rechargeable battery or
the product into fire. There is a danger of fire and
explosion!
•
Charge the rechargeable battery regularly, even if
you are not using the product. If regularly
recharged, the battery retains its capacity and is
ready to for use for several years and thus
extremely robust and long-lived. It is normal that a
certain amount of heat is generated during
charging.
•
Do not try to short-circuit, recharge, disassemble or
heat batteries (danger of explosion!). Remove the
batteries if the device is not used for a longer
period of time. Damaged/leaking batteries may
cause harm to your skin–use safety gloves.
Intended Use
The PA system
applications. The PA system can be operated with
230 V, 50 Hz mains voltage, via the optional
rechargeable battery (12 V, 7 Ah) or via 12 V direct
current from an external source. This product was
designed for indoor use only.
Approval
This product is intended for use in the EU. The
operation in the 863-865 MHz frequency range is
generally approved and license-free in all EU
member countries. The operation in the 823-832
MHz frequency range is license-free in Germany,
however, is subject to restrictions in certain areas:
AT, LV. LT, PL, SE, GB (status as of 2018). Prior to
use, make sure that the desired frequencies are
approved and legal in your country. Consult your
national authority for possible requirements.
MES-15BT2
serves for mobile PA
Page 18
18
• EN
1
4
2
3
6 7
8
9 10
11 12
13
14
15
16
17
18
19 20
21
21
22
23
24
25
26
27
5
3333 Operating Elements and Connections
Page 19
19
• EN
No. Element Function
1 Audioplayer MP3 player with built-in Bluetooth receiver and 6 operating buttons.
[MODE]: Short actuation: for switching between USB, SD and Bluetooth
operation. / Long actuation: for switching the player on/off.
[►II]: For switching between play and pause.
[]: Stops the playback.
[]: For selecting random play and repeat functions.
[] and []: For title selection (short actuation) and fast forward/reverse
(long actuation).
2 Memory card slot For inserting an SD(HC) card.
3 USB port For connecting a USB storage device.
4 Infrared sensor for the
remote control
When actuating a button, always direct the remote control towards the
sensor. There must be no obstacles between remote control and the
sensor.
5 Remote control
[ ]:
For switching the audio player on/off.
[STOP]: Stops the playback.
[ ]:
For muting the audio player.
[MODE]: For switching between USB, SD and Bluetooth operation.
[]: For selecting random play and repeat functions.
[EQ]: For selecting equalizer settings.
[] and []: For title selection.
[ ] and [ ]: For basic volume adjustment of the audio player.
[0-9]: Numerical keys for direct selection of a title.
6 Level control To mix the microphone signals of the inputs MIC 1 and MIC 2 to the
master signal.
7 Level control To mix the line signal to the master signal.
8 Intensity control Adjusts the intensity of the internal reverb effect applied to inputs MIC 1
and MIC 2 and the wireless microphones.
9 Level control To mix the audio player signal to the master signal.
10 Master control Adjusts the overall volume.
11 Clip indicator Lights if the internal power amplifier section is overloaded. Reduce the
volume of the signal sources accordingly.
12 Power indicator Lights when the PA system is powered on.
13 Microphone inputs 6.3 mm jacks for connecting microphones.
14 Line input Stereo input (RCA L/R) for connecting audio units with line level (e.g. CD
player).
15 Line output RCA jacks to feed the mixed signal (mono) to units with line level inputs,
e.g. another PA system.
16 Tone control Graphical 5-band equalizer for the master signal.
17 Level controls To mix the wireless microphone signals to the master signal. The LEDs
light when a radio signal is received.
18 On/off switch Switches the receiver module on (POWER indicator lights) and off.
19 12V EXT. POWER
For alternative power supply from a 12 V source.
INPUT terminals
20 Battery indicators Indicate the status for the rechargeable battery. If only the red indicator
lights up, the battery should be charged.
21 Antenna inputs BNC jacks for connecting the receiving antennas.
22 Fuse holder For the external power source and the rech. battery. Only replace the
fuse when the device is disconnected from mains. Only use fuses of the
same rating and power. The correct fuse value is specified on the rear
panel.
23 Power switch Switches the PA system on and off.
Page 20
20
• EN
24 Power input Used to plug in the supplied power cord.
25 Fuse holder For the mains input. Only replace the fuse when the device is
disconnected from mains. Only use fuses of the same rating and power.
The correct fuse value is specified on the rear panel.
Battery compartment cover
26
27 Wireless microphone With on/off/mute switch and battery indicator.
Remove the cover to insert a rechargeable battery.
4444 Setup and Transport
The PA system can be placed as desired. It is furnished with carrying handles, two wheels and a retractable
pulling handle for trolley-like mobility. Press and hold the button on top of the pulling handle and pull the
handle out until it stops. You can now pull the PA system like a trolley suitcase.
• Always install the PA system at a solid, plane, anti-slip, vibration-free, oscillation-free and fire-resistant
location. Before installing the system, make sure that the installation area can hold a minimum point load of
5 times the system's load (e.g. weight 20 kg - point load 100 kg). This PA system may only be installed on
top of another speaker system if both systems are lashed up with each other via appropriate clamping belts
and protected against flipping over.
• When installing a speaker system on e.g. a stage, microphones and turntables should always be located
behind the speaker systems. This way, you can avoid dangerous and unpleasant feedback. If you cannot
install the speaker systems this way, the microphones and turntables should be located as far away as
possible from speaker systems. The speaker systems of a PA system are normally located left and right to
the stage. Do not install the speaker systems on the stage, but rather on appropriate tables or platforms in
front of the stage. In order to produce a clear sound, the speaker systems should be installed in a way that
they throw the sound over the audience's heads.
Stand Installation
The PA system can be put onto a PA speaker stand via the stand flange on the lower side.
• Stands must only be installed on a plane area with a maximum inclination angle of 5°.
• When using stands under the influence of horizontal forces, e.g. through wind, the standing safety can be
impaired. This is why additional safety measures like attaching ballast weights have to be taken.
• If inclined tension cables or prolonged outriggers are used, the area of danger has to be marked or even be
blocked.
• Before lifting or lowering the telescopic tubes, you must always block a safety area around the stand or
satellite system. This safety area must have a diameter of 1.5 times the maximum height.
• The total weight of the installation (=total weight of all individual parts) must never exceed the maximum
load of the installation area.
• The installation is only allowed on carrying areas. In some cases, an appropriate substructure, e.g. via a
balancing foot, has to be created. When choosing the installation material, optimum dimensions have to be
chosen in order to secure maximum safety.
• The stand has to be installed out of the reach of people. An unintended movement of the load has to be
avoided—also in case of fire!
• The installer is responsible for adhering to the carrying capacity given by the manufacturer, the safety
requirements and the qualification of possible co-workers.
• When people are located below the load, all necessary safety measures have to be taken in order to avoid
injury.
• The personnel must be instructed on the content of the user manual and on the dangers related with
operating stands.
• Depending upon the individual installation spot, all necessary measures against movement and for
securing the standing safety have to be created.
Page 21
21
• EN
5555 Setup
Making the Connections
Switch off the PA system and the units to be connected before making or changing the connections.
1) Connect units with stereo line output (e.g. keyboard, CD player or laptop) to the RCA jacks LINE IN.
2) The MIC IN 1 and 2 microphone inputs connect dynamic microphones via balanced or unbalanced
6.3 mm plugs.
3) At each of the RCA outputs MIX OUT 1 and 2 the mono master signal of all channels is available. These
outputs allow connecting e.g. the input of another active speaker system for additional PA applications.
4) Insert the supplied antennas into the BNC jacks and put them in a vertical position.
Power Supply
The unit can be operated with mains voltage and for mobile use via the optional rechargeable battery or via
12 V direct current from an external source.
1) For mains operation, connect the device to the mains with the power cable supplied. When operating the
unit via the mains, the automatic charging for the rechargeable battery is always active (the battery
indicators light) even if the unit is switched off. To prevent unnecessary power consumption, always
disconnect the mains plug from the mains socket if the unit is not used for a longer period.
2) For battery operation, the optional 12 V, 7 Ah battery is required. Unscrew the battery compartment
cover, insert the battery, and connect the positive pole to the red core and the negative pole to the black
core. Replace the battery cover. Prior to operating the PA system off mains for the first time, the battery
must be fully charged. Charging time is between 10 and 11 hours. The unit may be operated during the
charging procedure.
3) For charging the battery, connect the unit to a power outlet via the supplied power cable. The battery
indicators light up (charging active). The unit features a protective circuit for charging which prevents
overload of the battery. However, disconnect the unit from the mains after charging. Otherwise there will
be a low current consumption even if the unit is switched off.
4) For alternative 12 V power supply connect the external source (e.g. PSU or battery with a cable diameter
of at least 1 mm²) to the spring terminals 12 V EXTERNAL POWER INPUT.
Inserting Batteries into the Microphones and the Remote Control
1) For operation, each microphone requires two 1.5 V AA batteries. Remove the cover of the battery
compartment and insert two batteries as indicated in the compartment. With new batteries, the
microphones can be operated for approx. 13 hours.
2) The remote control of the audio player is supplied with a battery inserted. An insulating foil between the
battery and the battery contacts prevents the battery from being discharged during storage. Prior to the
first operation remove the foil from the battery support on the rear side of the remote control. Otherwise
operation of the remote control is not possible.
If the range of the remote control decreases, replace the battery. For this
purpose, on the rear side of the remote control press the small bar with the
groove to the right and at the same time remove the battery support.
3) If the devices are not used for a longer period, please remove the batteries to
prevent damage in case of battery leakage.
Page 22
22
• EN
6666 Operation
PA System
1) Prior to switching on, turn down the master control MASTER LEVEL for the overall level to the left stop
position to avoid a possible switching-on noise.
2) First switch on the connected audio sources, then the PA system. The POWER indicator lights up. If only
the red LED of the battery indicators lights up during battery operation, the battery must be charged
soon. After operation, switch off the PA system first.
3) Prior to operating the PA system off mains for the first time, the rechargeable batteries must be fully
charged (→5).
4) Switch on the receiver module with the UHF ON/OFF button. To switch on the wireless microphones, set
their sliding switch to the “ON” position. The battery indicator lights up green. If it lights up red, new
batteries must be inserted. After switching on the microphones, a radio connection to each receiver unit
is set up. The reception indicators RF.A and RF.B indicate that a connection exists to the corresponding
microphone. To mute a microphone during operation, set the sliding switch to its center position.
Notes
As the transmission quality depends on local conditions, please observe the following items for optimum
receiving:
• maintain a line-of-sight between the microphones and receiver antennas.
• make sure the distance between the microphones and the receiver is not too long.
• make sure the reception is not disturbed by objects in the transmission path; avoid placing the
microphones and the receiver where metal or other dense materials may be present and computers or
other HF-generating equipment (min. 50 cm distance).
• make sure the capacity of batteries is always sufficient.
• To save battery power, always switch off the receiver module if it is not used.
5) Adjust the MASTER LEVEL control to a level that the subsequent adjustments can be heard well via the
PA system.
6) Adjust the desired volume ratio of the signal sources with the level controls. Turn the controls of the
inputs not used to MIN.
Note
Do not direct any microphones to speakers. This can result in dangerous and unpleasant acoustic
feedback which will generate a loud whistling sound.
7) Optimize the sound of the mixed signal with the equalizer.
8) A reverb effect created via the integrated effect processor can be added to a microphone signal of the
MIC 1 and MIC 2 inputs and the wireless microphones. Adjust the effect intensity with the ECHO control.
9) Determine the definite level for the master volume of the PA system with the MASTER LEVEL control. In
case of overload the red CLIP indicator lights up. If it lights continuously, turn back the master control
accordingly.
10) After operation, switch off the PA system. The POWER indicator goes off. The automatic charging for the
rechargeable battery is always active even if the unit is switched off. To prevent unnecessary power
consumption, always disconnect the mains plug from the mains socket if the unit is not used for a longer
period. Also, do not forget to switch off the wireless microphones. Otherwise the batteries will be
exhausted the next time the microphone is used. To switch off the microphones, set the individual sliding
switch to the “OFF” position.
Page 23
23
• EN
Audio Player
The audio player can either be operated via the buttons on the front panel or via the remote control. To save
battery power, you can switch off the audio player with the MODE button if the audio player is not used.
1) Insert a USB device into the USB port and/or a memory card into the card slot.
2) After loading a data carrier, it is selected as the playback medium and the playback will start
automatically. The display indicates “► “. During the playback, the display indicates the elapsed time of
the current title in minutes and seconds. Additionally, the file name will be scrolling across the display.
3) Adjust the desired volume for the audio player with the BLUETOOTH/MP3 LEVEL control.
4) To interrupt the playback, press the button [► ]. The display indicates ““. To stop the playback, press
the button [
the beginning of the title.
5) By short actuation of the buttons [] and [] you can skip titles in forward or backward direction. By
long actuation of the buttons, fast forward and reverse is activated.
6) Use the buttons [ ] and [ ] on the remote control to adjust the internal volume level of the audio player.
7) For muting the sound, press the button [ ]. To switch on the sound again, press the button once again.
8) For direct selection of a title with the numerical keys [0-9] on the remote control, enter its number.
9) With the button [
• indication “NOR“: normal play
• indication “RALL“: continuous repeat of all titles of the data carrier (basic setting)
• indication “RONE“: continuous repeat of the selected title
• indication “FOLD“: continuous repeat of the selected folder (not available)
• indication “RAN“: the titles are played in random order
10) Short repeated actuation of the button [EQ] selects an equalizer setting: “POP“, “JAZZ“, “CLAS“, “COV”
or “BAS”. When set to “NOR“, the frequency response is not affected.
11) To remove a USB device, disconnect it from the USB port. To eject a memory card, slightly press it into
the slot until it comes out and can be removed. Prior to removing a device, always terminate the
playback with the buttons [►II] or [
] or STOP. The display indicates “
], you can activate random play and repeat functions.
]. Otherwise damage or loss of data may occur.
“. After pressing the button [► ], playback will start from
Setting up a Bluetooth Connection with Mobile Devices
The audio player features a Bluetooth receiver allowing you to stream music wirelessly from your mobile
devices such as smartphones, tablets and notebooks.
1) Press the [MODE] button (repeatedly) until the display indicates “BT NOT LINK“. The audio player will
enter the pairing mode.
2) Activate the Bluetooth function at the Bluetooth source. The PA system is indicated by “
the display of the Bluetooth source. Pair the devices with each other. The audio player’s display
indicates “
BT CONNECTING
“.
3) Now play music at the Bluetooth source as you normally would and the sound will come out of the PA
system.
4) The Bluetooth source may also be operated via the audio player. To interrupt or continue the playback,
press the button [►].With the buttons [] and [] you can skip titles in forward or backward direction.
OMNITRONIC
“ on
Page 24
24
• EN
7777 Cleaning and Maintenance
We recommend a frequent cleaning of the PA system. Please use a soft lint-free and moistened cloth. Never
use alcohol or solvents!
There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers. Should you need any spare parts, please use genuine parts. If
the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer. Should you have further questions, please contact your dealer.
Replacing the fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating. Before
replacing the fuse, unplug mains lead.
Procedure:
Step 1: Open the fuseholder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuseholder.
Step 3: Install the new fuse in the fuseholder.
Step 4: Replace the fuseholder in the housing.
Loudspeakers
If the speaker system distorts, one of the loudspeakers may be defective. In this case the PA system should
not be operated any more in order to prevent further damage. Please contact your dealer. If clacking sounds
are heard from the speaker system, screws may have loosened due to the continuous vibrations. The
speaker system should be checked by a specialist.
Storage and Maintenance of the Rechargeable Battery
When the device is not in use for a longer period of time, the rechargeable battery has to be charged every
month. Otherwise danger of permanent power loss or battery damage. Remove the battery from the housing
if the temperature is below -5° C! Otherwise danger of battery damage. Always store rechargeable battery in
a warm enough, dry place where children cannot access.
..............................................................................................................................................................................
8888 Protecting the Environment
Disposal of old equipment
When to be definitively put out of operation, take the product to a local recycling plant for a
disposal which is not harmful to the environment. Devices marked with this symbol must not be
disposed of as household waste. Contact your retailer or local authorities for more information.
Remove any inserted batteries and dispose of them separately from the product.
You as the end user are required by law (Battery Ordinance) to return all used
batteries/rechargeable batteries. Disposing of them in the household waste is prohibited. You
may return your used batteries free of charge to collection points in your municipality and
anywhere where batteries/ rechargeable batteries are sold. By disposing of used devices and
batteries correctly, you contribute to the protection of the environment.
Page 25
25
• EN
9999 Technical Specifications
MES-15BT2
Power supply: 230 V~ 50 Hz
or 12 V DC via rechargeable battery or external source
Power consumption: 75 W
Rec. battery (accessory): 12 V DC, 7 Ah (84 Wh)
Battery operation: 4-5 hours
Recharging time: 10-11 hours
Dimensions (L x W x H): 370 x 440 x 700 mm
Weight: 13.9 kg
Ampilfier: Class AB
Power output: 45 W RMS, 90 W max.
LF speaker: 38 cm (15")
HF speaker: 25 mm (1")
Frequency range: 62 Hz - 18 kHz
Maximum SPL: 112 dB (1 m)
Sensitivity: 90 dB (1 W, 1 m)
Inputs:
Mic, mono: 6.3 mm jack, bal.
Line, stereo: RCA L/R
EQ: 100 Hz, 330 Hz, 1.1 kHz, 3.3 kHz, 10 kHz ±12 dB each
Effect processor: reverb (MIC 1, 2, wireless microphones)
Output:
Line, mono: RCA
Audio player:
Playback format: MP3, WMA
Available storage media: USB devices and SD(HC) cards up to 32 GB
File system: FAT32
Bluetooth:
Carrier frequency: 2.4 GHz
Range: approx. 10 m
Receiver module:
Carrier frequency: 830 MHz, 864 MHz
Range: approx. 30 m
Frequency range: 70 Hz -16 kHz
Wireless microphone:
Frequency stability: ± 0.005 %
RF power output: 10 mW
Polar pattern: omnidirectional
Battery: 2 x 1.5 V AA
Power consumption: 130 mA
Battery life: 13 hours
Dimensions (DxL): 40 x 260 mm
Weight: 170 g
Specifications are subject to change without notice due to product improvements.
Accessories
No. 13106993 ACCESSORY Battery 12V/7000mAh
No. 60004182 OMNITRONIC M-2 Speaker-System Stand
Page 26
Page 27
Page 28
MES
MESMES
MES
----
15BT2
15BT215BT2
15BT2
O
mnitronic
is a brand of Steinigke
Showtechnic
GmbH
.
Andreas-Bauer-Str. 5
97297 Waldbüttelbrunn, Germany
D00120277
Version 1.0
Loading...
