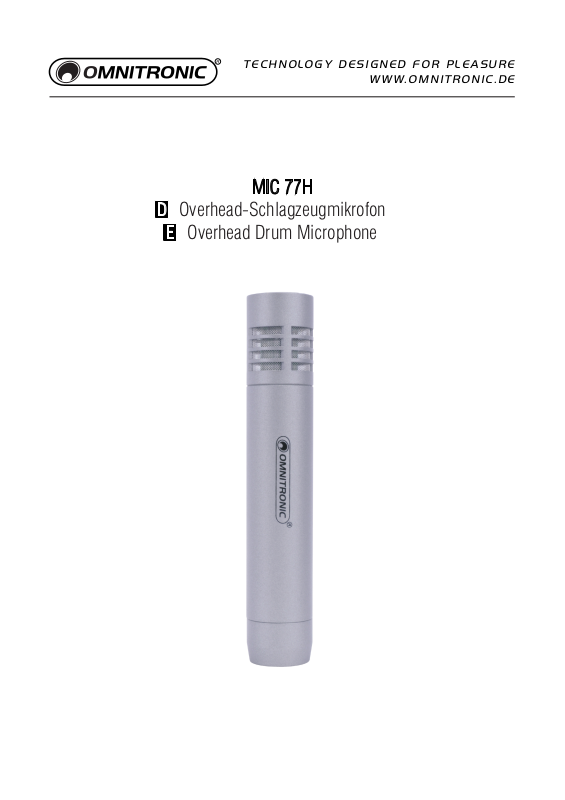

Page 1
T E CH N O L O G Y D E S I G N E D FO R PL E A S U R E
MIC 77H
D
Overhead-Schlagzeugmikrofon
E
Overhead Drum Microphone
W W W. O M N I T R O N I C . D E
Page 2
MIC 77H | Overhead-Schlagzeugmikrofon
Das Kondensatormikrofon MIC 77H ist speziell konzipiert für die Overhead-Abnahme von
Drumsets, Perkussion-Kits und akustischen Instrumenten. Die Kondensatortechnik
garantiert saubere Abnahme auch bei leisen Instrumenten. Durch das zinkverstärkte
Druckgussgehäuse ist das Mikrofon optimal für Touring-Anwendungen, aber auch für den
Studio-Einsatz geeigent. Zum Lieferumfang gehören eine Halterung, ein Windschutz und
eine Transporttasche.
Inbetriebnahme
Schrauben Sie die Halterung auf ein Stativ und klemmen Sie das Mikrofon hinein.
Verwenden Sie bei Stativen mit 1-cm-Gewinde die beiliegende Adapterschraube.
Schließen Sie das Mikrofon über ein Mikrofonkabel mit 3-poligem XLR-Stecker an den
symmetrischen XLR-Mikrofoneingang mit Phantomspeisung Ihres Audiogerätes (z. B.
Mischpult) an. Verwenden Sie für den mitgelieferten Windschutz, um die Mikrofonkapsel vor Feuchtigkeit zu schützen.
Hinweise
Verwenden Sie zur Reinigung ein trockenes Tuch. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten. Schäden, die durch manuelle
Veränderungen an diesem Produkt verursacht werden, fallen nicht unter den Garantieanspruch. Wird das Produkt zweckentfremdet oder falsch angeschlossen, kann dies zu
Schäden führen und der Garantieanspruch erlischt. Schützen Sie das Mikrofon vor
Feuchtigkeit und Hitze. Die Umgebungstemperatur muss zwischen -5° C und +45° C
liegen.
Technische Daten
Modell: 77H
Typ: Kondensator
Richtcharakteristik: Niere
Frequenzbereich: 30 Hz – 18 kHz
Impedanz: 100
Empfindlichkeit: -38 dB (± 3 dB)
Phantomspeisung: 9-52 V DC
Änderungen vorbehalten
W
D
Page 3
MIC 77H | Overhead Drum Microphone
The MIC 77H condenser microphone is specially designed for overhead recording of
drum sets, percussion kits and other acoustic instruments. The condenser technology
guarantees clear recording even with quieter instruments. With its zinc die-cast housing
the microphone is ideally suited for touring applications, as well as studio use. Delivery
includes a microphone holder, windscreen and transport bag.
Use
Screw the holder onto a stand and insert the microphone. For stands with 1 cm
thread use the supplied adapter screw. Connect the microphone via a balanced
microphone cable with 3-pin XLR plug to the XLR microphone input equipped
with phantom power of your audio unit (e.g. mixing console). Use the included
windshield to protect the capsule from moisture.
Notes
For cleaning only use a dry cloth. Maintenance and service operations are only to be
carried out by authorized dealers. Damage, caused by manual modifications on this
product is not subject to warranty. If the product is used for other purposes than
originally intended or if it is not correctly connected, it may suffer damages and the
guarantee becomes void. Protect the product against humidity and heat. The ambient
temperature must always be between -5° C and +45° C.
Technical Specifications
Model: 77H
Type: Condenser
Polar pattern: Cardioid
Frequency range: 30 Hz – 18 kHz
Impedance: 100
Sensitivity: -38 dB (± 3 dB)
Phantom power: 9-52 V DC
Subject to change
W
E
Page 4

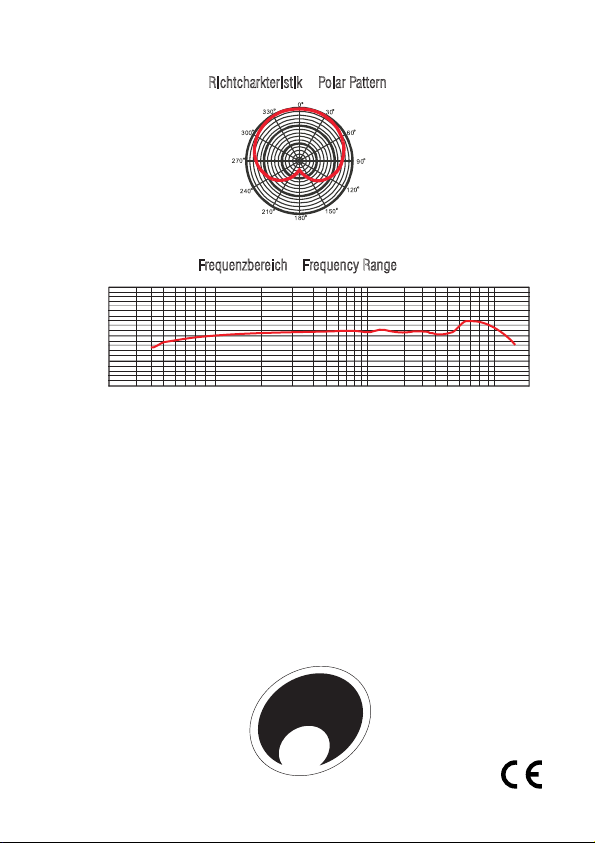

Richtcharkteristik Polar Pattern|
Frequenzbereich Frequency Range|
-20
-30
-40
-50
-60
50 100 200 500 1K 2K
20
5K
10K
20KHz
W W W. O M N I T R O N I C . D E
00089378 V1.0 ©2015Artikel/Item 13030904 MIC 77H
