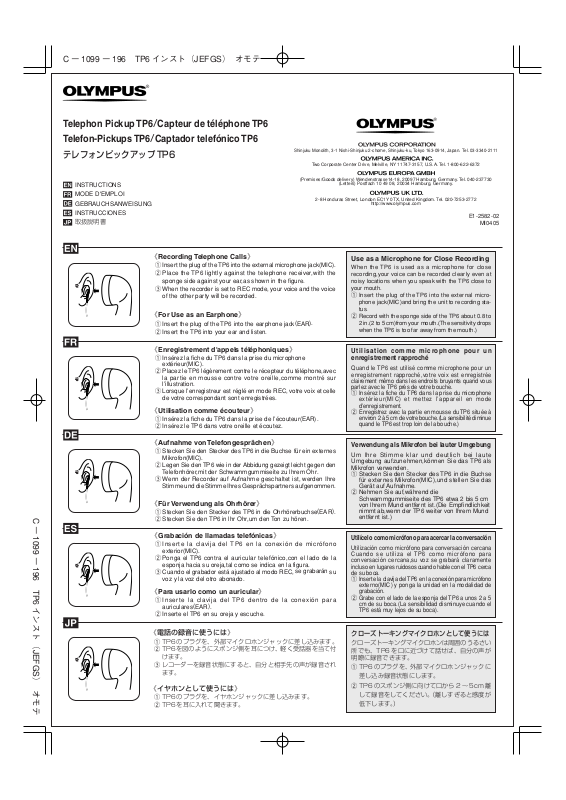

Olympus TP-6 User Manual

Telephon Pickup TP6/Capteur de téléphone TP6
Telefon-Pickups TP6/Captador telefónico TP6

テレフォンピックアップ TP6

Shinjuku Monolith, 3-1 Nishi-Shinjuku 2-chome, Shinjuku-ku, Tokyo 163-0914, Japan. Tel. [phone]

Two Cor porate Center Drive, Melville, NY 11747-3157, U.S.A. Tel. [phone]

INSTRUCTIONS

MODE D'EMPLOI

GEBRAUCHSANWEISUNG

INSTRUCCIONES

取扱説明書

(Premises/Goods delivery) Wendenstrasse14-18, 20097 Hamburg, Germany. Tel. [phone]

2-8 Honduras Street, London EC1Y 0TX, United Kingdom. Tel. [phone]

《Recording Telephone Calls》

① Insert the plug of the TP6 into the external microphone jack(MIC
② Place the TP6 lightly against the telephone receiver,with the

sponge side against your ear,as shown in the figure.

③ When the recorder is set to REC mode, your voice and the voice

of the other party will be recorded.

《For Use as an Earphone》

① Insert the plug of the TP6 into the earphone jack(EAR
② Insert the TP6 into your ear and listen.

).

《Enregistrement d'appels téléphoniques》

① Insérez la fiche du TP6 dans la prise du microphone

extérieur(MIC).

② Placez le TP6 légèrement contre le récepteur du téléphone,avec

la partie en mousse contre votre oreille,comme montré sur
l’illustration.

③ Lorsque l’enregistreur est réglé en mode REC, votre voix et celle

de votre correspondant sont enregistrées.

《Utilisation comme écouteur》

① Insérez la fiche du TP6 dans la prise de l’écouteur(EAR
② Insérez le TP6 dans votre oreille et écoutez.

).

(Letters) Postfach 10 49 08, 20034 Hamburg, Germany.

http://www.olympus.com

Use as a Microphone for Close Recording

).

When the TP6 is used as a microphone for close
recording,your voice can be recorded clearly even at
noisy locations when you speak with the TP6 close to
your mouth.

① Insert the plug of the TP6 into the external micro-

phone jack(MIC)and bring the unit to recording sta­tus.

② Record with the sponge side of the TP6 about 0.8 to

2 in.(2 to 5 cm)from your mouth.(The sensitivity drops
when the TP6 is too far away from the mouth.)

Utilisation comme microphone pour un
enregistrement rapproché

Quand le TP6 est utilisé comme microphone pour un
enregistrement rapproché,votre voix est enregistrée
clairement mêmo dans les endroits bruyants quand vous
parlez avec le TP6 près de votre bouche.

①

Insérez la fiche du TP6 dans la prise du microphone
extérieur(MIC) et mettez l’appareil en mode
d’enregistrement.

②

Enregistrez avec la partie en mousse du TP6 située à
environ 2 à 5 cm de votre bouche.(La sensibilité diminue
quand le TP6 est trop loin de la bouche.)

E1-2582-02

MI0405

《Aufnahme von Telefongesprächen》

① Stecken Sie den Stecker des TP6 in die Buchse für ein externes

Mikrofon(MIC).

② Legen Sie den TP6 wie in der Abbidung gezeigt leicht gegen den

Telefonhörer,mit der Schwammgummiseite zu lhrem Ohr.

③ Wenn der Recorder auf Aufnahme geschaltet ist, werden Ihre

Stimme und die Stimme Ihres Gesprächspartners aufgenommen.

《Für Verwendung als Ohrhörer》

① Stecken Sie den Stecker des TP6 in die Ohrhörerbuchse(EAR).
② Stecken Sie den TP6 in lhr Ohr,um den Ton zu hören.

《Grabación de llamadas telefónicas》

① Inserte la clavija del TP6 en la conexión de micrófono

exterior(MIC).

② Ponga el TP6 contra el auricular telefónico,con el lado de la

esponja hacia su oreja,tal como se indica en la figura.

③ Cuando el grabador está ajustado al modo REC,

voz y la voz del otro abonado.

se grabarán

《Para usarlo como un auricular》

① Inserte la clavija del TP6 dentro de la conexión para

auriculares(EAR).

② Inserte el TP6 en su oreja y escuche.

《電話の録音に使うには》

① TP6 のプラグを、外部マイクロホンジャックに差し込みます。
② TP6を図のようにスポンジ側を耳につけ、軽く受話器を当て付

けます。

③ レコーダーを録音状態にすると、自分と相手先の声が録音され

ます。

《イヤホンとして使うには》

① TP6 のプラグを、イヤホンジャックに差し込みます。
② TP6 を耳に入れて聞きます。

su

Verwendung als Mikrofon bei lauter Umgebung

Um lhre Stimme klar und deutlich bei laute
Umgebung aufzunehmen,können Sie das TP6 als
Mikrofon verwenden.
① Stecken Sie den Stecker des TP6 in die Buchse

für externes Mikrofon(MIC),und stellen Sie das
Gerät auf Aufnahme.

② Nehmen Sie auf,während die

Schwammgummiseite des TP6 etwa 2 bis 5 cm
von lhrem Mund entfernt ist.(Die Empfindlichkeit
nimmt ab,wenn der TP6 weiter von lhrem Mund
entfernt ist.)

Utilícelo como micrófono para acercar la conversación

Utilización como micrófono para conversación cercana
Cuando se utiliza el TP6 como micrófono para
conversación cercana,su voz se grabará claramente
incluso en lugares ruidosos cuando hable con el TP6 cerca
de su boca.

①

Inserte la clavija del TP6 en la conexión para micrófono
externo(MIC) y ponga la unidad en la modalidad de
grabación.

②

Grabe con el lado de la esponja del TP6 a unos 2 a 5
cm de su boca.(La sensibilidad disminuye cuando el
TP6 está muy lejos de su boca).

クローズトーキングマイクロホンとして使うには

クローズトーキングマイクロホンは周囲のうるさい
所でも、TP6 を口に近づけて話せば、自分の声が
明瞭に録音できます。

① TP6 のプラグを、外部マイクロホンジャックに

差し込み録音状態にします。

② TP6 のスポンジ側に向けて口から 2 〜 5cm 離

して録音をしてください。（離しすぎると感度が
低下します。）

Thank you for purchasing this Olympus product. Please pay special
attention to the important operating and handling precautions included in
these instructions. Doing so will prevent accidents and damage to the
product. To obtain optimum performance and ensure safety, please read
these instructions carefully before you start using the product.

WARNING

Ignoring this warning could result in death or serious injury.

This mark indicates prohibited actions.

Do not turn up the volume before recording your telephone

WARNING

conversation. Doing so may cause hearing loss or impairment.

Do not listen to your telephone conversation through the

earphone at high volume for extended periods of time.

Do not use this product while driving a car or operating other

machinery.

Nous vous remercions d'avoir choisi ce produit Olympus. Veuillez faire
particulièrement attention aux précautions importantes de fonctionnement
et de manipulation contenues dans ce mode d'emploi. Les respecter
évitera des accidents et des dommages au produit. Avant de commencer
à utiliser le produit, veuillez lire attentivement ce mode d'emploi afin
d'obtenir les meilleures performances et garantir la sécurité.

DANGER

Le non-respect de ce sigle peut provoquer la mort ou de
graves blessures à l'utilisateur.

Ce symbole indique des actions interdites.

Ne pas relever le volume avant d'enregistrer votre conversa-

DANGER

tion téléphonique. Le faire pourrait causer une perte ou une
diminution de l'audition.

Ne pas écouter votre conversation téléphonique à travers un

écouteur à volume élevé pendant de longues périodes.

Ne pas utiliser ce produit en conduisant une voiture ou en

commandant une autre machine.

《HANDLING PRECAUTIOÉNS》

• Do not record in the vicinity of fluorescent lamps or televisions as they may
produce signal interference.

• Do not move the receiver or distance it from the telephone recording pickup
during recording. Doing so may generate noise or cause recording to be
unstable.

• Ambient sound is picked up during recording. Try to avoid recording your
telephone conversation in a noisy environment.

《SPECIFICATIONS》

●

Type: Dynamic

●

Plug diameter: 2.5 mm●Cord length: 1.5 m

●

Weight: Approx. 7 g

●

Impedance: 170 Ω

《PRÉCAUTIONS DE MANIPULATION》

• Ne pas enregistrer à proximité de lampes fluorescentes ou de téléviseurs,
car ils peuvent produire des interférences.

• Ne pas déplacer le récepteur ni l'éloigner du capteur d'enregistrement
téléphonique pendant l'enregistrement. Le faire pourrait générer des
parasites ou rendre l'enregistrement instable.

• Le bruit ambiant est capté pendant l'enregistrement. Essayer d'éviter
l'enregistrement de votre conversation téléphonique dans un milieu bruyant.

《FICHE TECHNIQUE》

●

Type: Dynamique

●

Diamètre de la fiche: 2,5 mm

●

Poids: 7 g environ

●

Impédance: 170 Ω

●

Longueur du cordon: 1,5 m

Vielen Dank für das Vertrauen, das Sie der Firma Olympus durch den
Kauf dieses Produktes entgegengebracht haben. Bitte beachten Sie alle
Betriebs- und Handhabungs-Sicherheitshinweise in dieser
Bedienungsanleitung, um Unfälle und Schäden an diesem Produkt zu
vermeiden. Lesen Sie bitte vor der Ingebrauchnahme des Produktes
sorgfältig diese Bedienungsanleitung, um die bestmögliche Leistung und
sichere Nutzung zu gewährleisten.

WARNUNG

WARNUNG

Nichtbeachtung dieses Sicherheitshinweises kann zu schweren
Ver letzungen und körperlichen Schäden mit Todesgefahr führen.

Dieses Symbol weist auf verbotene Handlungen hin.

Vor der Aufnahme Ihres Telefongesprächs nicht die Lautstärke

erhöhen. Andernfalls kann es zu Beeinträchtigungen oder
Schäden der Hörfähigkeit kommen.

Wenn Sie Ihr Telefongespräch mittels Ohrhörer über einen

längeren Zeitraum mithören, niemals eine hohe Lautstärke
einstellen.

Dieses Produkt nicht verwenden, wenn Sie ein Fahrzeug

steuern oder Geräte, Maschinen etc. bedienen.

Muchas gracias por comprar este producto Olympus. Preste especial
atención a las importantes precauciones de manipulación y operación
incluidas en estas instrucciones. Haciéndolo evitará accidentes y daños al
producto. Para obtener un rendimiento óptimo y seguridad, lea estas
instrucciones cuidadosamente antes de comenzar a usar este producto.

ADVERTENCIA

Ignorando esta advertencia puede resultar en serias lesiones o aun la muerte.

Este símbol indica una acción prohibida.

No eleve el volumen antes de grabar una conversación

ADVERTENCIA

telefónica. Haciéndolo puede ocasionar daños o aún pérdida
de su capacidad auditiva.
No escuche una conversación telefónica a través del auricular
en un volumen alto durante largos períodos de tiempo.
No utilice este producto mientras conduce un automóvil u
opera cualquier otra maquinaria.

《BETRIEBS-SICHERHEITSHINWEISE》

• Nicht in geringem Abstand von einer Fluoreszenzlampe oder einem

Fernsehgerät aufnehmen, da hierbei Signalstöreinstreuungen auftreten
können.

• Während der Aufnahme nicht den Telefonhörer bewegen oder vom

Tonabnehmer entfernen. Andernfalls können Störgeräusche und/oder
Signalpegelschwankungen auftreten.

• Bei der Aufnahme werden auch Umgebungsgeräusche mit erfaßt.

Ver meiden Sie es, Ihr Telefongespräch bei Einwirkung starker
Umngebungsgeräusche aufzunehmen.

《TECHNISCHE DATEN》

●

Typ: Dynamisch

●

Steckerdurchmesser: 2,5 mm

●

Gewicht: Ca. 7 g

●

Impedanz: 170 Ω

●

Kabellänge: 1,5 m

《PRECAUCIONES DE MANIPULACION》

• No grave en la vecindad de lámpara fluorescentes o televisores ya que
pueden producir interferencia en las señales.

• No mueva el receptor ni lo aleje de la toma de grabación telefónica durante
la grabación. Haciéndolo puede ocasionar ruidos o causar una grabación
inestable.

• El sonido del ambiente es captado durante la grabación. Trate de evitar una
grabación telefónica en un ambiente ruidoso.

《ESPECIFICACIONES》

●

Tipo: Dinámico

●

Diámetro de la toma: 2,5 mm

●

Peso: Aprox. 7 g

●

Impedancia: 170 Ohmios

●

Longitud de cable: 1,5 m

この度は当社製品をお買い上げいただきありがとうございます。
この取扱説明書は、事故を防ぐための重要事項と製品の取り扱い方を示し
ています。ご使用前にこの取扱説明書をよく読んで、正しく安全にお使い
ください。

この表示を無視して誤った取り扱いをすると、人が死亡または

警告

重傷を負う可能性が想定される内容を示しています。

この記号は禁止内容（してはいけないこと）を示しています。

警告 操作前から音量を上げないでください。聴覚障害、聴力低下を

引き起こす恐れがあります。
大音量で長時間続けて聞きすぎないで下さい。
自動車などを運転中に使用しないでください。

《取り扱い上のご注意》

• 録音中は蛍光灯やテレビから離してお使いください。雑音が入ることがあり
ます。

• 録音中は、受話器を動かしたり、離したりしないでください。
雑音が入ったり安定した録音ができないことがあります。

• うるさい場所で録音すると、周囲の音が録音されます。

《仕様》

●

形式：ダイナミック

●

プラグ径：Ø 2.5

●

質量：約 7 ｇ

●

インピーダンス：170Ω

●

コード：1.5 ｍ
