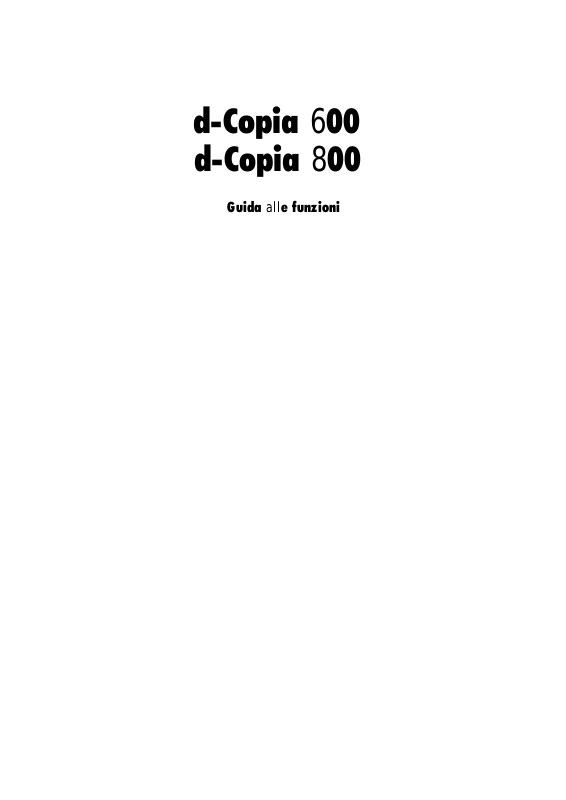

d-Copia 600

d-Copia 800

Guida alle funzioni

PUBBLICAZIONE EMESSA DA:

Olivetti S.p.A.

Gruppo Telecom Italia

Via Jervis, 77 -10015 Ivrea (TO)

Il produttore si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiasi momento e senza alcun preavviso.

ENERGY STAR è un marchio di fabbrica registrato in U.S.A.

Il programma ENERGY STAR è stato istituito dal ministero per la protezionedell’ambiente degli Stati Uniti per la riduzione del consumo di energia, in risposta alle esigenze di salvaguardia ambientale per promuovere la progettazione e l’utilizzo di apparecchiature per l’ufficio a più alto rendimento per energia assorbita.

I requisiti qualitativi di questo prodotto sono attestati dall’apposizione della marcatura sul prodotto.

Si richiama l’attenzione sulle seguenti azioni che possono compromettere la conformità sopra attestata, oltre, naturalmente, le caratteristiche del prodotto:

• errata alimentazione elettrica;

•errata installazione o uso errato o improprio o comunque difforme dalle avvertenze riportate sul manuale d’uso fornito col prodotto;

• sostituzione di componenti o accessori originali con altri di tipo non approvato dal costruttore, o effettuata da

personale non autorizzato.

Utilizzo delle funzioni macchina

Funzioni di copia...

Qualità immagine

Copie di elevata qualità di tutti i tipi di originali, comprese le fotografie.

Zoom manuale

Riduzione o ingrandimento delle immagini nell'intervallo dal 25 al 400 % (o dal 25 al 200 % se si utilizza il processore documenti).

25 %

400 %

Modo Esposizione

Regolazione automatica o manuale del livello di esposizione della copia.

Zoom predefinito

Selezione rapida di percentuali predefinite.

70% 75%

90% 106% 127% 141% 200%

50% 64% 77%

78% 121% 129% 154% 200%

Zoom automatico

Riduzione o ingrandimento delle immagini originale per adattarle ai formati carta selezionati.

279 × 432 mm: 129 %

A3: 141 % 279 × 216 mm A4

140 x 216 mm A5: 70 %

Zoom XY

Zoom verticale e orizzontale singolo.

Altezza

Larghezza

Modo duplex

Consente di creare automaticamente copie fronte/ retro da diversi tipi di originali.

Per ulteriori informazioni, vedere Funzioni di base, a partire da pagina 3-1.

Modo Separaz

Consente di copiare automaticamente documenti a due facce o rilegati su fogli diversi.

Modo sorter

Consente di creare più fascicoli da originali a più pagine.

GUIDA ALLE FUNZIONI i

Funzioni di copia avanzate...

Auto Paper Selection

Consente la selezione automatica della carta corrispondente all'originale.

Modo Margine

Utilizzato per creare margini vuoti o interni per rilegatura o note.

Modo Gruppo

Utilizzato per generare fascicoli di copie con orientamenti alternati.

Modo Centratura

Consente di personalizzare le copie centrando l'immagine sulla pagina.

Modo Fusione

Consente di unire due o quattro originali su un'unica pagina.

Cancella Bordi

Consente di eliminare i bordi non necessari sull'originale per ottenere copie più pulite.

Numerazione pagina

Consente di stampare numeri di pagina in sequenza sulle copie.

-1-

-2-

-3-

-4-

-5-

Libretto da fogli

Consente di creare libretti da originali diversi.

Modo Copertina

Consente l'utilizzo di una copertina fronte e/o retro specifica.

Libretto da libretto

Consente la riproduzione esatta dei libretti.

Sovrapposizione

Consente di copiare immagini da originali diversi su un singolo foglio.

Modo Note

Consente di aggiungere spazio per le note accanto alle immagini copiate.

ii GUIDA ALLE FUNZIONI

Scansione a lotti

Abilita la copia di un numero elevato di originali in un singolo lavoro.

200

100

Fogli di supporto per trasparenti

Utilizzare carta come fogli di supporto quando si esegue la stampa di trasparenti per proiezione.

Modo Prova

Consente di eseguire una copia di prova prima che venga generato l'intero lavoro.

Rotazione automatica

Consente di associare automaticamente l'orientamento degli originali.

Ripeti Copia

Utilizzata per creare più copie, se richiesto, dopo aver eseguito le copie iniziali.

Modo EcoPrint

Consente di utilizzare il toner in maniera più efficiente secondo le necessità.

Copia invertita

Consente di invertire il bianco e il nero o le immagini a colori.

Immagine invertita

Consente di creare immagini invertite di originali.

Modo Selezione automatica

Consente di rilevare automaticamente il formato di ciascun originale dalla pila di formati misti nel processore documenti.

GUIDA ALLE FUNZIONI iii

Forme Multi-Pagine

Consente di alimentare moduli multiparte attraverso il processore documenti.

Modo Imposta lavoro

Utilizzare questa funzione per creare un lavoro che richiede opzioni di programmazione diverse per alcuni o tutti gli originali. Ad esempio, aggiunta di copertine, zoom, cancellazione bordi.

Copia programmata

Consente di memorizzare le impostazioni utilizzate più comunemente.

Dividere semplicemente il lavoro in sezioni di programmazione. Scegliere le opzioni di programmazione ed eseguire la scansione degli originali per ciascuna sezione. Proseguire fino a quando tutte le sezioni non sono state programmate e sottoposte a scansione.

Scegliere le opzioni di programmazione per l'intero lavoro, ad esempio numero di copie, requisiti di finitura. Viene quindi eseguita la stampa del lavoro applicando le opportune opzioni di programmazione alle relative pagine.

Per maggiori informazioni su queste funzioni avanzate, vedere il capitolo 1 della Guida alle funzioni avanzate.

iv GUIDA ALLE FUNZIONI

Funzioni di gestione documenti e copie...

Formato box

Consente di aggiungere e gestire grafici per eseguire composizioni.

Box Combinazione Lavori

Consente di aggiungere i documenti utilizzati più comunemente...

Box Condivisione Dati

Consente di memorizzare i documenti utilizzati più comunemente...

in modo da renderli disponibili in seguito per la combinazione con altri lavori di copia.

che possono essere stampati senza gli originali.

Modo di gestione uscita

Consente di controllare e modificare l'ordine di copiatura degli originali.

1 2 3 4

1 4 3 2

Per maggiori informazioni su queste utili funzioni di gestione documenti/copie, vedere il capitolo 2 della Guida alle funzioni avanzate.

Funzioni per facilitare la copia...

Modo Contabilità lavori

Consente di utilizzare codici reparto per gestire e controllare i volumi di copia.

A B C

Per maggiori informazioni su queste utili funzioni, vedere il capitolo 3 della Guida alle funzioni avanzate.

Timer settimanale

Consente l'accensione/ spegnimento automatico.

OFF

Impostazione linguaggio

Consente di scegliere la lingua di visualizzazione dei messaggi corretta.

DeutschEnglish

GUIDA ALLE FUNZIONI v

Apparecchiatura opzionale...

Alimentatore laterale Finisher documenti Finisher documenti con

vassoio lavori multipli e unità di piegatura

Contatore Kit stampante Kit scanner

Kit sicurezza

Per ulteriori informazioni, vedere Apparecchiatura opzionale, a partire da pagina 4-1.

vi GUIDA ALLE FUNZIONI

Avviso

Informazioni legali e sulla sicurezza

ATTENZIONE: Si declina qualsiasi responsabilità per eventuali danni causati da

un'installazione non corretta.

Le informazioni contenute in questa guida sono soggette a modifica senza preavviso. Nelle successive edizioni potrebbero essere inserite pagine supplementari. Ci scusiamo per eventuali imprecisioni tecniche o errori tipografici contenuti nella presente edizione.

Si declina ogni responsabilità per eventuali incidenti occorsi nel seguire le istruzioni contenute in questa guida. Si declina ogni responsabilità per difetti del firmware della stampante (contenuto della memoria di sola lettura).

Questa guida e tutti gli oggetti coperti da copyright venduti, forniti o connessi alla vendita della macchina, sono protetti da copyright. Tutti i diritti riservati. La copia o altra forma di riproduzione di tutta la guida o di una sua parte oppure di tutti gli oggetti coperti da copyright è vietata senza la preventiva autorizzazione da parte di Olivetti S.p.A. Eventuali copie costituite, in parte o interamente, dal presente manuale ed eventuali materie tutelate dal copyright devono riportare la stessa nota di copyright riportata nel materiale da cui è stata eseguita la copia.

Restrizioni legali sulle copie

• Potrebbe essere vietato copiare materiale protetto da copyright senza previa autorizzazione del titolare dei diritti.

• È assolutamente vietato riprodurre banconote in valuta locale o estera.

• Potrebbe essere vietata la copia anche di altro materiale.

GUIDA ALLE FUNZIONI vii

Informazioni legali e sulla sicurezza

Programma Energy Star

In qualità di azienda partecipante al Programma internazionale Energy Star, la società dichiara che questo prodotto è conforme alle direttive specificate nel Programma internazionale Energy Star.

Informazioni relative al Programma internazionale Energy Star

Il Programma internazionale Energy Star ha come obiettivo principale la promozione di un uso efficace dell'energia e la riduzione dell'inquinamento ambientale associato al consumo di energia promuovendo la produzione e la vendita di prodotti conformi alle direttive del programma.

Gli standard del Programma internazionale Energy Star stabiliscono che le copiatrici siano dotate di una modalità di risparmio energetico durante la quale il consumo di energia venga ridotto dopo un certo periodo di inattività del dispositivo. Inoltre, gli stessi dispositivi devono essere dotati di una modalità Off (Spento) che prevede lo spegnimento automatico se il dispositivo non viene utilizzato entro un periodo di tempo specificato. Se il sistema include funzioni di stampa e fax, dopo un certo periodo di inattività del dispositivo deve essere attivata una modalità di risparmio energetico che riduce automaticamente il consumo di energia. Inoltre, gli stessi dispositivi devono essere dotati di una modalità di riposo durante la quale il consumo di energia viene ridotto al minimo se il dispositivo non viene utilizzato entro un periodo di tempo specificato. Questo prodotto è provvisto delle funzioni indicate di seguito in conformità agli standard del Programma internazionale Energy Star.

Modo Bassa potenza

Il modo Bassa potenza viene automaticamente attivato trascorsi 15 minuti dall'ultimo utilizzo del dispositivo. È possibile prolungare il periodo di inattività del sistema prima che venga attivato il modo Bassa potenza. Vedere Modo Bassa potenza a

pagina 3-16.

Modo Off (Spento)

Il modo Off (Spento) viene automaticamente attivato trascorsi 90 minuti dall'ultimo utilizzo del dispositivo. È possibile prolungare il periodo di inattività del sistema prima che venga attivato il modo Off (Spento). Vedere Modo Riposo a pagina 3-17.

Modo Riposo (se il sistema dispone di funzioni di stampa e/o fax)

Il modo Riposo viene automaticamente attivato trascorsi 90 minuti dall'ultimo utilizzo del dispositivo. È possibile prolungare il periodo di inattività del sistema prima che venga attivato il modo Riposo. Vedere Modo Riposo a pagina 3-17.

Funzione di copia sui due lati del foglio automatica

Il Programma Energy Star promuove l'utilizzo delle copie sui due lati dei fogli, per ridurre il consumo di carta. Questo dispositivo include la copia fronte/retro come funzione standard. Ad esempio, se si copiano due originali solo fronte su un singolo foglio di carta come una copia fronte/retro, è possibile ridurre la quantità di carta utilizzata. Vedere 2-facce a pagina 3-9.

viii GUIDA ALLE FUNZIONI

Riciclaggio della carta

Il Programma Energy Star promuove l'utilizzo della carta riciclata nel pieno rispetto dell'ambiente. Per informazioni sui tipi di carta consigliati, rivolgersi al proprio rappresentate di vendita o del servizio di assistenza clienti.

Convenzioni sulla sicurezza

Prima di utilizzare il sistema, leggere attentamente questa Guida alle funzioni. Conservarla vicino al sistema per una rapida consultazione.

Le sezioni di questa guida e i componenti del sistema contrassegnati con dei simboli sono avvertenze di sicurezza per proteggere l'utente, gli altri operatori e gli oggetti presenti nelle vicinanze nonché garantire un utilizzo sicuro del sistema. Di seguito sono riportati i simboli e i rispettivi significati.

PERICOLO: Questo simbolo segnala un grave rischio di infortunio o di morte qualora non si seguano correttamente le istruzioni o non vi si presti la necessaria attenzione.

AVVERTENZA: Questo simbolo segnala la possibilità di un grave rischio di infortunio o di morte qualora non si seguano correttamente le istruzioni o non vi si presti la necessaria attenzione.

Informazioni legali e sulla sicurezza

ATTENZIONE: Questo simbolo segnala un rischio di infortunio o di danno meccanico qualora non si seguano correttamente le istruzioni o non vi si presti la necessaria attenzione.

Simboli

Il simbolo indica che nella relativa sezione sono incluse avvertenze sulla sicurezza. All'interno del simbolo sono indicati specifici punti a cui prestare attenzione.

....

[Avvertenza generale]

....

[Pericolo di scossa elettrica]

....

[Alte temperature]

GUIDA ALLE FUNZIONI ix

Informazioni legali e sulla sicurezza

Il simbolo indica che nella relativa sezione sono incluse informazioni sulle azioni vietate. All'interno del simbolo sono specificate le azioni vietate.

Il simbolo z indica che nella relativa sezione sono incluse informazioni sulle azioni da eseguire. All'interno del simbolo sono specificate le azioni richieste.

....

[Azione vietata]

....

[Disassemblaggio vietato]

....

[Avvertenza di azione richiesta]

....

[Rimuovere la spina di alimentazione dalla presa]

[Collegare sempre il sistema a una presa con collegamento a

....

massa]

Per ordinare una copia sostitutiva se le avvertenze sulla sicurezza in questa Guida alle funzioni sono illeggibili o se non si dispone della Guida, rivolgersi al rappresentante del servizio di assistenza cliente (servizio a pagamento).

x GUIDA ALLE FUNZIONI

Etichette di attenzione

Le etichette di attenzione sono state fissate al sistema nei seguenti punti ai fini della sicurezza. Non provocare scosse elettriche o incendi durante la rimozione della carta inceppata o la sostituzione di toner.

Informazioni legali e sulla sicurezza

Etichette 1, 2

Elevate temperature all'interno. Non toccare i componenti in quest'area: pericolo di ustioni.

Etichetta 3

Elevato voltaggio all'interno. Non toccare i componenti in quest'area: pericolo di scosse elettriche.

Etichette 8, 9

Non toccare l'area di supporto del processore documenti per evitare che le dita o altri oggetti rimangano incastrati o stretti con conseguente rischio di lesioni.

Etichette 4, 10

Elevate temperature all'interno. Non toccare i componenti in quest'area: pericolo di ustioni.

Etichette 5, 6, 7

Elevate temperature all'interno. Non toccare i componenti in quest'area: pericolo di ustioni.

NOTA: Non rimuovere le etichette.

GUIDA ALLE FUNZIONI xi

Informazioni legali e sulla sicurezza

Precauzioni per l'installazione

Ambiente

ATTENZIONE:

Non mettere il sistema su superfici instabili o non a livello in quanto potrebbe cadere o rovesciarsi. Inoltre, in questo caso l'operatore potrebbe ferirsi o il sistema venire danneggiato.

Evitare luoghi molto umidi oppure polverosi e sporchi. Se la spina di alimentazione è sporca o polverosa, pulirla immediatamente per evitare ogni pericolo di incendio o scosse elettriche.

Evitare posizioni vicino a radiatori, termosifoni, sorgenti di calore o materiali infiammabili, per evitare ogni rischio di incendio.

Per evitare di surriscaldare il sistema e facilitare la sostituzione dei componenti e le operazioni di manutenzione, lasciare uno spazio di accesso sufficiente come illustrato qui sotto. Lasciare uno spazio adeguato, specialmente attorno al coperchio posteriore, per consentire una corretta circolazione dell'aria nel sistema.

10 cm

60 cm 70 cm

100 cm

Utilizzare sempre i fermi delle ruote orientabili per stabilizzare la macchina una volta posizionata per evitare che si possa spostare e/o capovolgere provocando lesioni.

xii GUIDA ALLE FUNZIONI

Informazioni legali e sulla sicurezza

Altre precauzioni

La sicurezza e le prestazioni del sistema possono essere compromesse da condizioni ambientali avverse. Installare il sistema in un ambiente dotato di aria condizionata (temperatura consigliata dell'ambiente: circa 23 °C, umidità: circa 50%) ed evitare i luoghi sottostanti.

• Non installare vicino a una finestra o alla luce diretta del sole.

• Non installare in posti soggetti a vibrazioni.

• Non installare in posti soggetti a variazioni drastiche della temperatura.

• Non installare in posti soggetti all'esposizione diretta di aria calda o fredda.

• Non installare in posti poco ventilati.

Se il pavimento è cedevole e delicato, le ruote orientabili potrebbero danneggiarlo se il prodotto viene spostato dopo l'installazione.

Durante le operazioni di copiatura, viene rilasciato ozono in quantità, tuttavia, non pericolose per la salute dell'operatore. In ogni caso, se il sistema è utilizzato per periodi di tempo prolungati in un ambiente poco ventilato o se si effettua un gran numero di copie, l'odore potrebbe essere poco piacevole. Al fine di mantenere un ambiente adeguato per lo svolgimento delle operazioni di copiatura, si consiglia di ventilare adeguatamente il locale che ospita il sistema.

Alimentazione/Messa a terra del sistema

AVVERTENZA:

Non utilizzare un'alimentazione con una tensione superiore a quella specificata. Non eseguire collegamenti multipli sulla stessa presa per evitare rischi di incendio o scosse elettriche.

Inserire saldamente la spina di alimentazione nella presa. In caso di contatto tra le puntine della spina e oggetti metallici, potrebbero verificarsi incendi o scosse elettriche.

Collegare sempre il sistema a una presa di corrente dotata di messa a terra per evitare rischi di incendio o scosse elettriche in caso di cortocircuito. Qualora non fosse possibile effettuare il collegamento a massa, rivolgersi al proprio Rappresentante del servizio di assistenza clienti.

Altre precauzioni

Collegare la spina di alimentazione alla presa più vicina.

Il cavo di alimentazione è utilizzato come principale dispositivo di scollegamento. Controllare che la presa sia posizionata/installata vicino al sistema e che sia facilmente accessibile.

Utilizzo delle buste di plastica

AVVERTENZA: Tenere le buste di plastica che si usano con il

sistema lontano dalla portata dei bambini poiché la plastica potrebbe aderire al naso e provocare il loro soffocamento.

GUIDA ALLE FUNZIONI xiii

Informazioni legali e sulla sicurezza

Precauzioni d'uso

Precauzioni mentre si utilizza il sistema

AVVERTENZA:

Non posizionare oggetti metallici o contenitori con acqua (vasi di fiori, tazze e così via) sopra o vicino al sistema per evitare che cadano all'interno e provochino incendi o scosse elettriche.

Non rimuovere le coperture e i pannelli dal sistema per evitare scosse elettriche prodotte dai componenti ad alta tensione presenti all'interno del sistema.

Non danneggiare, rompere o cercare di riparare il cavo di alimentazione. Non posizionare oggetti pesanti sul cavo, non tirarlo, né piegarlo o produrre altri tipi di danno per evitare rischi di incendio o scosse elettriche.

Non tentare mai di riparare o disassemblare il sistema o i relativi componenti per evitare ogni rischio di incendio, scosse elettriche o danni al laser. La fuoriuscita del fascio del laser potrebbe provocare danni alla vista.

In caso di surriscaldamento del sistema, fumo, odore strano o qualsiasi altra situazione anomala, fare attenzione a ogni rischio di incendio o scosse elettriche. Portare immediatamente l'interruttore di alimentazione nella posizione di spegnimento (posizione O), verificare di aver rimosso la spina di alimentazione dalla presa e rivolgersi al Rappresentante del servizio di assistenza clienti.

Se all'interno del sistema cadono oggetti potenzialmente dannosi (punti metallici, acqua, altri fluidi e così via), portare immediatamente l'interruttore principale di alimentazione nella posizione di spegnimento (posizione O). Quindi, controllare ripetutamente di aver rimosso la spina di alimentazione dalla presa per evitare ogni rischio di incendio o scosse elettriche. Rivolgersi al Rappresentante del servizio di assistenza clienti.

Non rimuovere o collegare la spina di alimentazione con le mani bagnate per evitare possibili scosse elettriche.

Rivolgersi sempre al Rappresentante del servizio di assistenza clienti per le operazioni di manutenzione e riparazione dei componenti interni.

xiv GUIDA ALLE FUNZIONI

Informazioni legali e sulla sicurezza

ATTENZIONE:

Non tirare mai il cavo di alimentazione per scollegarlo dalla presa; i fili elettrici potrebbero rompersi e provocare incendi o scosse elettriche (afferrare sempre la spina di alimentazione per estrarla dalla presa).

Rimuovere sempre la spina di alimentazione dalla presa prima di spostare il sistema. Se si danneggia la presa di alimentazione si possono provocare incendi o scosse elettriche.

Se non si utilizza il sistema per un breve periodo di tempo (durante le ore notturne e così via), portare l'interruttore di alimentazione principale nella posizione di spegnimento (O). Se non viene utilizzato per un lungo periodo di tempo (ferie e così via), scollegare la spina di alimentazione dalla presa di corrente per motivi di sicurezza fino al nuovo utilizzo.

Quando si solleva o si sposta il sistema, fare sempre presa solo sui componenti predisposti allo scopo.

A fini della sicurezza, rimuovere sempre la spina di alimentazione dalla presa prima di eseguire la pulizia del sistema.

Se all'interno del sistema si accumula polvere, questa potrebbe provocare un incendio o problemi analoghi. Pertanto si consiglia di rivolgersi al Rappresentante del servizio di assistenza clienti per informazioni sulla pulizia dei componenti interni. In particolare, eseguire tali operazioni prima delle stagioni più umide. Per informazioni sui costi di pulizia dei componenti interni del sistema, rivolgersi al Rappresentante del servizio di assistenza clienti.

Per motivi di sicurezza, non lasciare aperto il processore documenti.

Altre precauzioni

Non posizionare oggetti pesanti o causare altri danni al sistema.

Non aprire il coperchio anteriore né spegnere il sistema o tirare la spina di alimentazione durante l'operazione di copiatura.

Rivolgersi al rappresentante del servizio di assistenza clienti per sollevare o spostare il sistema.

Non toccare i componenti elettrici, quali connettori o schede dei circuiti di stampa per evitare che siano danneggiati dall'elettricità statica.

Non cercare di eseguire operazioni non illustrate in questa guida.

ATTENZIONE: L'utilizzo di comandi, regolazioni o l'esecuzione di procedure diverse da quelle specificate nel presente manuale potrebbe comportare l'esposizione a radiazioni pericolose.

Non guardare direttamente la luce della lampadina di scansione per evitare affaticamento o disturbi agli occhi.

GUIDA ALLE FUNZIONI xv

Informazioni legali e sulla sicurezza

Il sistema viene fornito con un hard disk (HDD). Non cercare di spostare il sistema mentre è ancora acceso. Spegnere il sistema prima di spostarlo per evitare di danneggiare l'hard disk a seguito di urti o vibrazioni.

Precauzioni con i materiali di consumo

ATTENZIONE:

Non bruciare la cartuccia del toner né la vaschetta di recupero del toner. In caso contrario, le scintille potrebbero provocare ustioni.

Tenere la cartuccia del toner e la vaschetta di recupero del toner lontano dalla portata dei bambini.

In caso di fuoriuscita di toner dalla cartuccia o dalla vaschetta di recupero, evitare l'inalazione o l'ingestione nonché il contatto con occhi e pelle.

• In caso di inalazione di toner, spostarsi in un luogo aperto e sciacquare la bocca con molta acqua. In caso di tosse persistente, rivolgersi a un medico.

• In caso di ingestione di toner, sciacquare la bocca con acqua e bere 1 o 2 bicchieri di acqua per diluire il contenuto dello stomaco. Se necessario, contattare un medico.

• In caso di contato con gli occhi, sciacquarli abbondantemente con acqua. In caso di irritazione persistente o ipersensibilità, contattare un medico.

• In caso di contatto con la pelle, lavare con acqua e sapone.

Non tentare di aprire o manomettere la cartuccia del toner o la vaschetta di recupero del toner.

Altre precauzioni

Dopo l'uso, smaltire sempre la cartuccia del toner e la vaschetta di recupero del toner nel rispetto delle leggi e delle regolamentazioni europee, nazionali e locali.

Se non si utilizza il sistema per un periodo di tempo prolungato, rimuovere la carta dal cassetto e dal vassoio universale, riporla nella confezione originale e richiuderla ermeticamente.

Non conservare l'unità in un luogo esposto a:

• Luce solare diretta

• Temperatura o umidità elevata o rapidamente variabile (limite: 40 °C)

xvi GUIDA ALLE FUNZIONI

Sicurezza del laser (Europa)

Le radiazioni del laser potrebbero essere pericolose per il corpo umano. Per tale motivo, le radiazioni del laser emesse all'interno del sistema sono sigillate ermeticamente all'interno dell'alloggiamento di protezione e del pannello esterno. Nelle normali condizioni di utilizzo del prodotto da parte di un operatore, nessuna radiazione laser può fuoriuscire dal sistema.

Questo sistema è classificato come prodotto laser di Classe 1 ai sensi della IEC 60825.

ATTENZIONE: L'esecuzione di procedure diverse da quelle specificate nel

presente manuale può comportare l'esposizione a radiazioni laser pericolose.

Queste etichette sono fissate all'unità di scansione laser all'interno del sistema e non si trovano in un'area accessibile all'operatore.

Informazioni legali e sulla sicurezza

L'etichetta illustrata di seguito è fissata al lato sinistro del sistema.

GUIDA ALLE FUNZIONI xvii

Informazioni legali e sulla sicurezza

Istruzioni di sicurezza relative all'interruzione dell'alimentazione (Europa)

ATTENZIONE: La spina di alimentazione è il principale dispositivo di isolamento.

Altri interruttori sul sistema sono solo funzionali e non adatti per isolare l'apparecchiatura dalla fonte di alimentazione.

VORSICHT: Der Netzstecker ist die Hauptisoliervorrichtung! Die anderen Schalter

auf dem Gerät sind nur Funktionsschalter und können nicht verwendet werden, um den Stromfluß im Gerät zu unterbrechen.

DICHIARAZIONE DI CONFORMITÀ

89/336/EEC, 73/23/EEC e 93/68/EEC

Si dichiara dietro propria responsabilità che il prodotto a cui si riferisce la presente dichiarazione è conforme alle seguenti specificazioni.

Limiti e metodi di misurazione delle caratteristiche di immunità delle apparecchiature IT EN55024

Limiti e metodi di misurazione delle caratteristiche di interferenza radio delle apparecchiature IT EN55022 Class B

Limiti per le emissioni di correnti armoniche per la corrente di ingresso delle apparecchiature 16 A per fase

Limitazione delle fluttuazioni di tensione e degli sfarfallii nei sistemi di alimentazione a bassa tensione per le apparecchiature con tensione di 16 A

Sicurezza delle apparecchiature IT, comprese le apparecchiature elettriche EN60950

Sicurezza delle radiazioni dei prodotti laser, classificazione delle apparecchiature, requisiti e guida d'uso EN60825-1

EN61000-3-2

EN61000-3-3

xviii GUIDA ALLE FUNZIONI

Introduzione

Questa Guida alle funzioni è suddivisa nei capitoli seguenti:

1 Componenti del sistema - In questo capitolo sono riportati i nomi e le funzioni

del sistema e del pannello comandi.

2 Operazioni preliminari - Questo capitolo contiene informazioni relative alle

operazioni preliminari richieste per effettuare le copie.

3 Funzioni di base - In questo capitolo viene descritto come accendere e

spegnere la macchina nonché eseguire semplici copie.

4 Apparecchiatura opzionale - Questo capitolo fornisce una panoramica

dell'apparecchiatura opzionale disponibile per il sistema.

5 Manutenzione - In questo capitolo sono illustrate le procedure di

manutenzione e di rifornimento del toner.

6 Problemi e soluzioni - In questo capitolo viene descritto come gestire

problemi quali le indicazioni di errore o gli inceppamenti della carta.

7 Specifiche - In questo capitolo sono riportate le specifiche tecniche del

sistema.

Guide incluse

Insieme al sistema vengono fornite le guide sottostanti. Vedere la guida relativa all'argomento desiderato.

Guida alle funzioni (questa guida)

La Guida alle funzioni contiene informazioni sulle procedure di base per eseguire copie nonché sulla risoluzione degli eventuali problemi.

Guida alle funzioni avanzate

La Guida alle funzioni avanzate contiene le descrizioni relative alle funzioni avanzate del sistema nonché le impostazioni predefinite programmate sulla macchina.

GUIDA ALLE FUNZIONI xix

Introduzione

Opzione Descrizione Esempio

Convenzioni

Questa guida utilizza le convenzioni tipografiche illustrate nella tabella riportata di seguito :

Corsivo Usato per indicare messaggi o nomi

visualizzati sul pannello comandi e per riferimenti a informazioni aggiuntive e altre pubblicazioni.

Grassetto Usato per enfatizzare e indicare

pulsanti sul pannello comandi e nello schermo a sfioramento.

Note Utilizzate per fornire ulteriori

informazioni o informazioni utili sulla funzione. Possono contenere riferimenti ad altre pubblicazioni.

Importante Usato per fornire informazioni

importanti.

Attenzione Questo simbolo segnala un rischio di

infortunio o di danno meccanico qualora non si presti la necessaria attenzione nell'eseguire o nell'astenersi dall'eseguire determinate azioni ovvero quando non si seguano correttamente le relative istruzioni.

Offre ulteriori opzioni di esposizione; per ulteriori informazioni, vedere il

capitolo 3 della Guida alle funzioni avanzate.

Dopo aver eseguito la scansione di tutti gli originali, premere Scansione

terminata.

NOTA: Per ulteriori informazioni sulla

selezione manuale della carta, vedere il capitolo 3 della Guida alle funzioni avanzate.

IMPORTANTE: Usare un panno morbido, asciutto per pulire il processore documenti e il piano.

ATTENZIONE: Per motivi di

sicurezza, scollegare sempre il cavo di alimentazione prima di pulire il sistema.

Avvertenza Questo simbolo segnala un grave

rischio di infortunio o di morte qualora non si presti la necessaria attenzione nell'eseguire o nell'astenersi dall'eseguire determinate azioni ovvero quando non si seguano correttamente le relative istruzioni.

AVVERTENZA: Alta tensione

presente nella sezione del caricatore.

xx GUIDA ALLE FUNZIONI

Indice generale

Utilizzo delle funzioni macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Informazioni legali e sulla sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii

Introduzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xix

1 Componenti del sistema

Copiatrice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Processore documenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Componenti interni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Pannello comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Schermo a sfioramento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Schermata di base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Schermata di scelta dell'utente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Schermata delle funzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Schermata Programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

2 Operazioni preliminari

Caricamento della carta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Operazioni precedenti al caricamento della carta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Caricamento della carta nei cassetti 1 e 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Caricamento della carta nei cassetti 3 e 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Caricamento della carta nel vassoio universale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Caricamento della carta nell'alimentatore laterale opzionale . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Specifica del tipo e del formato della carta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Formato carta - Cassetti 3 e 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Tipo di carta - Cassetti da 1 a 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Formato carta - Vassoio universale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Tipo carta - Vassoio universale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Caricamento degli originali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Processore documenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Utilizzo del processore documenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12

Utilizzo del piano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Selezione della lingua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

3 Funzioni di base

Accensione e spegnimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Accensione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Spegnimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Procedura di copia di base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Qualità immagine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Modo Esposizione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Riduzione/Ingrandimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Zoom automatico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Zoom manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Zoom predefinito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Zoom XY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

GUIDA ALLE FUNZIONI xxi

2-facce/Separazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

2-facce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

Separazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

Modo sorter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

Modo Interruzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

Prenotazione lavori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

Modi di alimentazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

Modo Bassa potenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

Modo Bassa potenza automatico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

Modo Riposo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17

Modo Auto Riposo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17

4 Apparecchiatura opzionale

Panoramica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

Alimentatore laterale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Finisher documenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Contatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Inserimento del contatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Kit stampante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Kit scanner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Kit sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

5 Manutenzione

Pulizia della copiatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Pulizia del processore documenti e del piano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Pulizia della lastra di esposizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Sostituzione della cartuccia del toner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

6 Problemi e soluzioni

Risoluzione dei malfunzionamenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Risposta ai messaggi di errore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

Eliminazione degli inceppamenti carta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10

Spie dei punti di inceppamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10

Precauzioni relative agli inceppamenti carta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11

Cassetto 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12

Cassetto 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13

Cassetti 3 e 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14

Vassoio universale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15

All'interno del coperchio destro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16

Alimentatore laterale opzionale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16

Trasportatore carta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18

Unità duplex . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21

Processore documenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-22

Finisher documenti opzionale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23

7 Specifiche

Copiatrice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

Prestazioni copia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2

Alimentatore laterale opzionale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3

Finisher documenti opzionale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4

Specifiche ambientali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4

Indice

xxii GUIDA ALLE FUNZIONI

Copiatrice

1 Componenti del sistema

1 Pannello comandi 2 Leva di blocco del pannello comandi 3 Processore documenti 4 Cassetto 1 5 Cassetto 2 6 Cassetto 3 7 Cassetto 4 8 Vassoio universale 9 Guide della larghezza della carta 10 Prolungamento del vassoio universale 11 Coperchio destro 12 Maniglie

GUIDA ALLE FUNZIONI 1-1

Componenti del sistema

13 Interruttore di alimentazione principale 14 Coperchio dell'interruttore di alimentazione principale 15 Coperchio inferiore processore documenti 16 Targhette indicatrici del formato degli originali 17 Piano 18 Coperchio frontale 19 Vassoio di uscita (opzionale) 20 Maniglie 21 Cavo di alimentazione

1-2 GUIDA ALLE FUNZIONI

Processore documenti

Componenti del sistema

2223

24 23

22 Lastra degli originali 23 Guide della larghezza degli originali 24 Scomparto panno per la pulitura

25 Spia caricamento originali 26 Coperchio superiore processore documenti 27 Guida di espulsione 28 Leva regolazione inclinazione processore documenti 29 Lastra di espulsione degli originali

GUIDA ALLE FUNZIONI 1-3

Componenti del sistema

Componenti interni

33 34

3031

41 40

30 Cartuccia del toner 31 Leva di rilascio della cartuccia del toner 32 Trasportatore carta 33 Manopola A1 34 Leva A2 35 Manopola A3 36 Unità duplex 37 Alimentatore carta 38 Guide della larghezza della carta 39 Linguetta di regolazione larghezza carta 40 Guida della lunghezza della carta 41 Linguetta di regolazione lunghezza carta

1-4 GUIDA ALLE FUNZIONI

Pannello comandi

21356789 1011121613 19

Componenti del sistema

Auto Espo siz .

Modo

ProgrammaFunz ioneScelta uten.Base

Form. Carta Impos

100%

Nessuno

Pinzat rice Alto sin is

Pinzat rice

/Buc at rice

4-in-1

Marg ine Sinist ro

Canc e lla Foglio

Pronta a copiare.

A4 Normale

APS Auto %

Ricicl.

Vas univ

Normale

Normale A4

NormaleA4Normale

100%

Riduzione/ Ingrandim . Esposiz .

414 18201715

1 Ghiera di regolazione della luminosità 2 Tasto e spia Copiatrice 3 Tasto e spia Stampante 4 Tasto e spia Scanner 5 Tasto e spia Gestione documenti 6 Tasto e spia Print Management 7 Tasto e spia Ripeti Copia 8 Tasto e spia Imposta lavoro 9 Tasto e spia Selezione Autom. 10 Ta st o Menu Sistema / Contatore 11 Ta st o Job Accounting 12 Tasto e spia Interruzione 13 Tasto e spia Risparmio Energetico 14 Schermo a sfioramento 15 Tasti numerici 16 Ta st o Reset 17 Ta st o Stop/Annulla 18 Tasto e spia Avvio 19 Tasto e spia Alimentazione 20 Spia di alimentazione principale

GUIDA ALLE FUNZIONI 1-5

Componenti del sistema

Schermo a sfioramento

Schermata di base

Premere Base per

Pro n ta a copiare.

visualizzare questa schermata.

A4 Normale

A4 Ricicl.

A3 Normale

A4 NormaleA4Normale

APS Auto %

Vas univ Normale

Schermata di scelta dell'utente

Premere Scelta uten. per

visualizzare questa schermata.

Pro n ta a copiare.

2-facce/ Separaz imm Orig.

Com bina re

Qualità

Numeraz.

100%

Riduzione/ Ingrandim . Espos iz.

Sort/ Gruppo

Libretto

Aut o Espo siz .

Mod o

ProgrammaFunz ioneScelta uten.Bas e

Mar gin e/ Centratura

Mod o Cope rt inaPagina

ProgrammaFunz ioneScelta uten.Ba se

Form. Carta Impos

100%

4-in-1

Mar gin e

100%

Sinist ro

Cance lla Foglio

4-in-1

Mar gin e Sinist ro

Cance lla Foglio

Nessuno

Pinza trice Alt o s inis

Pinza trice

/Bucatrice

Form. Carta Impos

Canc el la Bord i

Selez iona for. orig.

Schermata delle funzioni

Premere Funzione per visualizzare questa schermata.

Pro n ta a copiare.

Selez ione Carta Separaz

Modo Riduz ione/ Espo siz . Ingra ndim.

Qualità

Sort/ Gruppo

Schermata Programma

Premere Programma per visualizzare questa schermata.

Pro n ta a copiare.

Richiama

2-facce/

Mar gine/ Cen tra tur a

Can ce lla Bord i Cope rtin a

Selez iona for. orig.

Selez ione Automatica

Numeraz. Paginaimm Orig.

Mod o

Com bina re

Sca nsione a lotti

Sovra pp.

Libretto

ProgrammaFunz ioneScelta uten.Ba se

Form. Carta Impos

100%

4-in-1

Mar gin e

100%

Sinist ro

Cance lla Foglio

4-in-1

Mar gin e Sinist ro

Cance lla Foglio

Giù

Form. Carta Impos

Reg./canc.

Registra

Can ce lla

Cam bia nome

1-6 GUIDA ALLE FUNZIONI

2 Operazioni preliminari

Caricamento della carta

Caricare la carta nei quattro cassetti, nel vassoio universale e nell'alimentatore laterale opzionale. Per maggiori informazioni sui tipi di carta supportati, vedere il capitolo Specifiche della Guida alle funzioni avanzate.

Operazioni precedenti al caricamento della carta

Quando si apre una nuova confezione di carta, seguire le istruzioni sottostanti per smazzare i fogli prima di caricarli.

Tenendo i fogli di carta per entrambi i lati, piegare i bordi verso il basso in modo

da incurvare la parte centrale verso l'alto.

Tenendo entrambi i pollici rivolti verso

la parte centrale, raddrizzare la carta in modo che il foglio inferiore ritorni nella sua posizione originale. I pollici impediscono il raddrizzamento della pila, formando una sagoma ondulata.

Rigonfiare la carta sollevando una

mano e abbassando l'altra, quindi alternare il movimento. I singoli fogli sono leggermente sollevati e separati.

Allineare i fogli picchiettando la pila su una superficie piana.

Se la carta è arricciata o piegata, rimuovere le pieghe prima di caricarla. La carta arricciata o piegata può causare inceppamenti.

IMPORTANTE: Assicurarsi che la carta non sia pinzata o spillata per evitare possibili danni alla macchina o immagini di scarsa qualità.

Se le copie espulse non sono piane o sono impilate in modo non uniforme, rimuovere la carta dal cassetto, capovolgerla, quindi ricaricarla.

NOTA: Non esporre la carta a elevati valori di temperatura e umidità. Riporre la

carta avanzata nella confezione originale e richiuderla. Se non si prevede di utilizzare la macchina per un periodo prolungato, rimuovere la carta dai cassetti, riporla nel suo involucro originale, quindi sigillarla ermeticamente.

GUIDA ALLE FUNZIONI 2-1

Operazioni preliminari

Caricamento della carta nei cassetti 1 e 2

I cassetti 1 e 2 supportano carta standard e riciclata. In ogni cassetto è possibile caricare fino a 1500 fogli di carta comune da 80 g/m².

I cassetti supportano carta 279 × 216 mm o A4.

IMPORTANTE: Prima di caricare la carta, verificare che non sia arricciata o piegata. La carta arricciata o piegata può causare inceppamenti.

Estrarre il cassetto.

Allineare la carta sul lato destro del

cassetto.

Non superare il livello indicato.

Inserire il cassetto.

Specificare il tipo di carta caricata nel

cassetto. Vedere Tipo di carta Cassetti da 1 a 5 a pagina 2-7.

Caricamento della carta nei cassetti 3 e 4

I cassetti 3 e 4 supportano carta standard, riciclata e colorata. In ogni cassetto è possibile caricare fino a 500 fogli di carta comune da 80 g/m² o 525 fogli di carta comune da 75 g/m².

Sono supportati i formati carta seguenti: 279 x 432 mm, 216 x 356 mm, 279 x 216 mm, 140 x 216 mm, 216 x 330 mm, 216 x 343 mm, A3, B4, A4, A4R, B5, B5R, A5R, Folio, 8K e 16K

Estrarre il cassetto.

Utilizzando la linguetta di regolazione

della lunghezza della carta, posizionare il coprioriginali in corrispondenza del formato carta corretto.

I formati carta sono indicati sul cassetto.

2-2 GUIDA ALLE FUNZIONI

Operazioni preli minari

Tenendo la linguetta di regolazione

della larghezza della carta per entrambe le estremità, regolare la guida in corrispondenza del formato carta corretto.

Per passare dai formati carta in pollici

a quelli in millimetri, far scorrere il commutatore di regolazione del formato.

Tenendo la linguetta di regolazione della larghezza carta per entrambe le estremità, spostare la guida della larghezza carta in un punto non indicato della scala del formato carta.

Ruotare il commutatore di regolazione del formato (A) di 90 gradi, dalla posizione orizzontale a quella verticale.

Far scorrere la leva di regolazione del formato (B) nella posizione superiore (C) per i millimetri, o in quella inferiore (I) per i pollici.

Ruotare il commutatore di regolazione del formato di 90 gradi, dalla posizione verticale a quella orizzontale.

IMPORTANTE: Prima di caricare la carta, verificare che non sia arricciata o piegata. La carta arricciata o piegata può causare inceppamenti.

Allineare la carta sul lato destro del

cassetto.

Le guide della lunghezza e della larghezza devono poggiare sulla carta. Se è presente uno spazio, regolare nuovamente le guide in quanto potrebbero verificarsi inceppamenti.

NOTA: Non superare il livello

indicato poiché potrebbero verificarsi inceppamenti.

GUIDA ALLE FUNZIONI 2-3

Operazioni preliminari

Inserire la scheda del formato carta

appropriata nello slot per segnalare il formato della carta caricata.

Inserire il cassetto.

Specificare il formato e il tipo della

carta caricata nel cassetto. Vedere

Specifica del tipo e del formato della carta a pagina 2-6.

Caricamento della carta nel vassoio universale

Il vassoio universale supporta carta speciale (da 45 a 200 g/m²) oltre alla carta standard e riciclata. Nel vassoio universale è possibile caricare fino a 100 fogli di carta standard (80 g/m²) alla volta.

Sono supportati i formati carta seguenti: 16K, 8K, Folio, A6R e B6R a A3

La capacità del vassoio universale è riportata di seguito.

Tipo carta Capacità

Carta standard (80 g/m²) 100 fogli

Carta standard (120 g/m², 160 g/m², 200 g/m²) o trasparenti

IMPORTANTE: Assicurarsi che le cartoline e gli altri tipi di carta spessa non siano arricciati. Se necessario, correggere l'arricciatura prima di inserirli nel vassoio universale. A seconda della qualità, è possibile che la carta non possa essere alimentata attraverso la macchina.

Aprire il vassoio universale.

Per carta più larga di 216 × 279 mm o A4R, estrarre il prolungamento del vassoio universale.

Regolare le guide della larghezza

della carta in base alla larghezza del supporto.

25 fogli

2-4 GUIDA ALLE FUNZIONI

Operazioni preli minari

IMPORTANTE: Prima di caricare la carta, verificare che non sia arricciata o piegata. La carta arricciata o piegata può causare inceppamenti.

Inserire la carta nel vassoio lungo le

guide della larghezza della carta finché non si blocca.

Assicurarsi che le guide siano appoggiate al bordo della carta.

NOTA: Non superare il livello

indicato poiché potrebbero verificarsi inceppamenti.

Quando si caricano buste, aprire il lembo e mantenere il lato da stampare rivolto verso l'alto. Inserire le buste appoggiandole alle guide, con il lembo sulla destra.

NOTA: Non lasciare carta nel

vassoio universale dopo l'utilizzo.

Specificare il formato e il tipo della carta caricata nel vassoio universale.

Vedere Formato carta - Vassoio universale a pagina 2-8, e Tipo carta - Vassoio universale a pagina 2-9.

Caricamento della carta nell'alimentatore laterale opzionale

L'alimentatore laterale opzionale dispone di una capacità di 4000 fogli di carta standard 279 × 216 mm (A4 o B5) (80 g/m²).

Premere l'interruttore del sollevatore carta.

Il sollevatore carta si abbassa.

NOTA: Il sollevatore carta si

abbassa automaticamente in caso di mancanza di carta.

IMPORTANTE: Prima di caricare la carta, verificare che non sia arricciata o piegata. La carta arricciata o piegata può causare inceppamenti.

GUIDA ALLE FUNZIONI 2-5

Operazioni preliminari

Aprire il coperchio superiore, quindi

quello destro.

Allineare la carta al lato posteriore e sinistro dell'alimentatore.

NOTA: Non superare il livello

indicato poiché potrebbero verificarsi inceppamenti.

Chiudere i coperchi superiore e destro dell'alimentatore laterale.

Specificare il tipo di carta caricata nell'alimentatore laterale. Vedere Tipo di

carta - Cassetti da 1 a 5 a pagina 2-7.

Specifica del tipo e del formato della carta

Formato carta - Cassetti 3 e 4

Il formato carta deve essere specificato per i cassetti 3 e 4.

Sono supportati i formati carta seguenti: 279 x 432 mm, 216 x 356 mm, 279 x 216

mm, 140 x 216 mm, 216 x 343 mm, 216 x 330 mm, (Oficio 2), A3, B4, A4, A4R, B5, B5R, A5R e Folio

Per la rilevazione automatica del formato carta, specificare Selezione Autom..

Premere Menu Sistema / Contatore.

Premere Macchina

default.

Menu Sistema / Contatore

Menu Sistem a

Copia default

Macchina default

Gestione document i

Linguaggio

Settaggio Vass. univ

Registra form.orig.

Contabil. Lavori

Hard disk Management

Rapporto stampe

Fine

Timer settimanal

Cont rol. contatore

Utente Regolare

2-6 GUIDA ALLE FUNZIONI

Operazioni pr eliminari

Utilizzare i tasti numerici per inserire il codice gestionale a 4 cifre.

NOTA: Il codice predefinito è 6000 per i modelli da 60 cpm e 8000 per i modelli da

80 cpm. Se è installato il kit di sicurezza opzionale, immettere il codice gestionale a 8 cifre. Il codice predefinito è 60006000 per i modelli da 60 cpm e 80008000 per i modelli da 80 cpm.

Premere S o T per

selezionare Formato carta (3º cass.) o Formato carta (4º cass.).

Premere Cambia #.

Selezionare l'opzione

richiesta.

Se si seleziona Selezione Autom., scegliere l'unità di misura.

Se si seleziona Formato standard, scegliere il formato carta.

Premere Chiuso per mantenere le impostazioni oppure Retro per annullarle.

Premere Chiuso, quindi Fine.

Sullo schermo a sfioramento viene ripristinata la schermata Base.

Tipo di carta - Cassetti da 1 a 5

Menu Sistema / Contatore

Macchina def ault

Default menu

Passaggio autom. cassetto

Formato carta (3º cass .)

Formato carta (4º cass .) Tipo carta (1º cassetto) Tipo carta (2º cassetto) Cambia #

Menu Si s te ma

Formato carta (3º cass .)

Selez . for mato c arta.

Selez ione Aut om .

Formato standard

Menu Sistema Macc hina default-

A3 B4

Settaggio Modo

On / Tutti tipi carta

Auto/Pollic i Normale Riciclata

B5A4

Folio

11x17"

8½x14"

11x8½"

8½x11"

5½x8½"

8½x13½"

8½x13"

Retro

Chius o

Giù

Chius o

16K

Il tipo carta deve essere specificato quando si utilizzano i cassetti da 1 a 5.

Sono supportati i tipi carta seguenti: Normale, Riciclata, Prestampata, Fine, Colorata, Intestata, Carta spessa, Alta qualità e Person. 1-8.

Premere Menu Sistema / Contatore.

Premere Macchina

default.

Menu Sistema / Contatore

Menu Sistem a

Copia default

Macchina default

Gestione document i

Linguaggio

Settaggio Vass. univ

Registra form.orig.

Contabil. Lavori

Hard disk Management

Rapporto stampe

Timer settimanal

Cont rol. contatore

Utente Regolare

Fine

GUIDA ALLE FUNZIONI 2-7

Operazioni preliminari

Utilizzare i tasti numerici per inserire il codice gestionale a 4 cifre.

NOTA: Il codice predefinito è 6000 per i modelli da 60 cpm e 8000 per i modelli da

80 cpm. Se è installato il kit di sicurezza opzionale, immettere il codice gestionale a 8 cifre. Il codice predefinito è 60006000 per i modelli da 60 cpm e 80008000 per i modelli da 80 cpm.

Premere S o T per

selezionare l'opzione cassetto tipo carta richiesto.

Premere Cambia #.

NOTA: L'opzione Tipo carta (5º cass.) viene visualizzata solo se è installato

l'alimentatore laterale opzionale.

Selezionare il tipo carta

appropriato.

Premere Chiuso per mantenere le impostazioni oppure Retro per annullarle.

Premere Chiuso, quindi Fine.

Sullo schermo a sfioramento viene ripristinata la schermata Base.

Formato carta - Vassoio universale

Menu Sistema / Contatore

Macchina default

Default menu Settaggio Modo

Formato carta (4º cass .)

Tipo carta (1º cassetto)

Tipo carta (2º cassetto) Tipo carta (3º cassetto) Tipo carta (4º cassetto)

Menu S is te ma

Tipo carta (1º cassetto)

Selez iona e vis ualizz a tipo c arta.

Normale

Prestampata

Fine

Macchina defaultMenu S is te ma

Auto/Pollici

Normale

Riciclata Normale Normale

Color ataRiciclata

Intestat a

Cart a spessa

Alta qualità

Cliente 1

Cliente 2

Cliente 3

Cliente 4

Camb ia #

Retro

Chius o

Giù

Chius o

Cliente 5

Cliente 6

Cliente 7

Cliente 8

Il formato carta deve essere specificato per il vassoio universale. Sono disponibili le opzioni e i formati riportati di seguito. Per la rilevazione automatica del formato carta, specificare Selezione Autom..

Metodo di

impostazione

Selezione automatica

Altri formati standard

Unità Formati carta

Millimetri A3, B4, A4, A4R, B5, B5R, A5R, B6R, A6R e

Folio

ISO B5, Busta DL, Busta C5, Busta C4, Comm. #10, Comm. #9, Monarch, Executive, OUFUKU (Cartolina di ritorno), YOUKEI 2, YOUKEI 4, 216 x 343 mm, 216 x 330 mm (Oficio

2), 8K e 16K

Inserimento formato

Modelli in millimetri Verticale: da 98 a 297 mm (con incrementi di 1 mm) Orizzontale: da 148 a 432 mm (con incrementi di 1 mm)

2-8 GUIDA ALLE FUNZIONI

Premere Menu Sistema/Contatore.

Operazioni preli minari

Premere Settaggio Vass.

univ.

Selezionare l'opzione

richiesta.

Se si seleziona Selezione Autom., scegliere l'unità di misura.

Se si seleziona Ins. form., utilizzare + o - per specificare il formato

verticale e il formato orizzontale.

Nei modelli in millimetri, premere Tasti # per utilizzare i tasti numerici.

Menu Sistema / Contatore

Timer settimanal

Cont rol. contatore

Utente Regolare

Fine

Menu Sistem a

Copia default

Macchina default

Gestione document i

Linguaggio

Settaggio Vass. univ

Registra form.orig.

Contabil. Lavori

Hard disk Management

Rapporto stampe

Menu Sistema / Contatore

Sett. v assoio univ.

Form. carta Tipo carta

Selez ione Aut om . tipo carta

Ins. for m.

Alt ri standard

Unità

Cent imet ri

Pollici

Retro

Normale

Chius o

Selez.

Menu Sistema / Contatore

Sett. v assoio univ.

Form. carta Tipo carta

Selezione Auto m. tipo carta

Ins. for m.

Alt ri standard

(98 297)

297 mm 420 mm

(148 432)

Retro

Normale

Chius o

Selez.

Se si seleziona Altri standard, scegliere il

formato carta.

Premere Chiuso per mantenere le impostazioni oppure Retro per annullarle.

Premere Chiuso.

Menu Sistema / Contatore

Selezione f ormato

ISO B5 Comm.#10

Bust a DL

Bust a C5

Bust a C4

Comm .#9MOYOUKEI 2

OUFUKU HAGAKI

YOUKEI 4

8½x13½"

8½x13"

16K

Retro

Chius o

Sullo schermo a sfioramento viene ripristinata la schermata Base.

Tipo carta - Vassoio universale

Il tipo carta deve essere specificato quando si utilizza il vassoio universale.

Sono supportati i tipi di carta seguenti: Normale, Lucido, Ruvida, Pergamena,

Etichette, Riciclata, Prestampata, Fine, Cartoncino, Colorata, Perforata, Intestata, Carta spessa, Busta, Alta qualità e Person. 1-8.

GUIDA ALLE FUNZIONI 2-9

Operazioni preliminari

Premere Menu Sistema / Contatore.

Premere Settaggio Vass.

univ.

Premere Selez. tipo carta.

Selezionare il tipo di carta.

Premere Chiuso per

mantenere le impostazioni oppure Retro per annullarle.

Premere Chiuso.

Menu Sistema / Contatore

Menu Sistem a

Copia default

Macchina default

Gestione document i

Linguaggio

Settaggio Vass. univ

Registra form.orig.

Menu Sistema / Contatore

Sett. v assoio univ.

Form. carta Tipo carta

Selez ione Aut om . tipo carta

Ins. for m.

Alt ri standard

Unità

Cent imet ri

Pollici

Menu Sistema / Contatore

Selez iona t ipo car ta

Normale

Etichet te Cartoncino

Lucido

Ruvida

Pergamena

Prestampata

Fine

Color ataRiciclata

Perforat a

Intestat a

Sullo schermo a sfioramento viene ripristinata la schermata Base.

Cart a spessa

Bust a

Alta qualità

Contabil. Lavori

Hard disk Management

Rapporto stampe

Client e 1

Client e 2

Client e 3

Client e 4

Retro

Normale

Retro

Client e 5

Client e 6

Client e 7

Client e 8

Timer settimanal

Cont rol. contatore

Utente Regolare

Chius o

Selez.

Chius o

Fine

2-10 GUIDA ALLE FUNZIONI

Caricamento degli originali

Processore documenti

Il processore documenti esegue automaticamente la scansione di ciascun foglio di più originali singolarmente. Viene eseguita la scansione automatica di entrambi i lati di originali stampati fronte/retro.

Sono supportati i tipi di originali riportati di seguito.

Elementi Specifiche

Grammatura Da 45 g/m² a 160 g/m²

Formato Minimo: 140 x 216 mm, (A5R);

Capacità Standard (80 g/m²), carta colorata o carta riciclata:

Operazioni preli minari

Massimo: 279 x 432 mm, (A3)

200 fogli (30 fogli in modalità Selezione Autom.) Carta patinata: 1 foglio Carta di alta qualità (50 g/m²): 200 fogli Carta di alta qualità (110 g/m²): 145 fogli

Misure precauzionali relative al processore documenti

Non utilizzare i tipi di originali elencati di seguito.

• Trasparenti per proiezione.

• Originali delicati, come carta autocopiante, carta sgualcita o carta vinilica.

• Originali dalla forma irregolare (non rettangolare), originali bagnati o originali contenenti nastro adesivo o colla.

• Originali rilegati con fermagli o punti metallici. Rimuovere tutti i fermagli o i punti ed eliminare eventuali arricciature, increspature o sgualciture prima di caricarli.

• Originali con sezioni tagliate o con superfici estremamente scivolose.

• Originali in cui il correttore non è ancora asciutto.

• Originali con piegature. Eliminare le pieghe prima di caricarli.

Inoltre, non caricare gli originali perforati con il bordo perforato rivolto verso la direzione di alimentazione.

GUIDA ALLE FUNZIONI 2-11

Operazioni preliminari

Utilizzo del processore documenti

Rimuovere eventuali originali lasciati

nella lastra di espulsione degli originali.

IMPORTANTE: Gli originali

lasciati nella lastra di espulsione possono causare l'inceppamento dei nuovi originali.

Regolare le guide della larghezza per

adattarle agli originali stessi.

Per originali 216 × 216 mm (B4) o 279 × 432 mm (A3), estrarre la guida di espulsione.

IMPORTANTE: Verificare che le

guide della larghezza si adattino esattamente agli originali poiché la presenza di uno spazio può causare l'inceppamento degli originali. Se è presente uno spazio, regolare nuovamente le guide della larghezza degli originali.

Posizionare gli originali con il lato

stampato rivolto verso l'alto. Far scorrere il bordo anteriore nel processore documenti.

Assicurarsi che le guide siano appoggiate ai bordi degli originali.

2-12 GUIDA ALLE FUNZIONI

NOTA: Non superare il livello

indicato poiché potrebbero verificarsi inceppamenti.

Utilizzo del piano

Utilizzare per copiare libri, riviste o altri originali che non possono essere caricati nel processore documenti.

Regolare la modalità di apertura del processore documenti utilizzando la leva di regolazione dell'inclinazione del processore documenti. Spostare la leva verso sinistra per aprire il processore documenti di 60° e verso destra per aprire il processore documenti di 30°.

Operazioni preli minari

IMPORTANTE: Rimuovere gli originali dal processore documenti prima di aprirlo. Gli originali lasciati nella lastra degli originali o nella lastra di espulsione degli originali possono cadere dal sistema quando il processore documenti viene aperto. Non spostare la leva di regolazione dell'inclinazione del processore documenti quando quest'ultimo è aperto. Chiudere il processore documenti prima di utilizzare la leva.

Aprire il processore documenti.

GUIDA ALLE FUNZIONI 2-13

Operazioni preliminari

Posizionare gli originali con il lato stampato rivolto verso il basso.

Allineare l'originale alle targhette indicatrici del formato degli originali e all'angolo posteriore sinistro del piano.

Chiudere il processore documenti.

IMPORTANTE: Nel caso di originali con uno spessore superiore a 4 cm, lasciare il

processore documenti aperto durante la copia. Non sforzare il processore documenti per chiuderlo. Una pressione eccessiva può causare la rottura del vetro del piano. Attorno ai bordi e nel centro di originali aperti, come i libri, possono prodursi delle ombreggiature.

Attenzione

Per motivi di sicurezza, non lasciare aperto il processore documenti.

2-14 GUIDA ALLE FUNZIONI

Selezione della lingua

Selezionare la lingua visualizzata sullo schermo a sfioramento. Sono disponibili le lingue indicate di seguito.

Millimetri Inglese (English), tedesco (Deutsch), francese

Operazioni preli minari

Modelli Lingue

(Français), spagnolo (Español) e italiano

Premere Menu Sistema / Contatore.

Premere Linguaggio.

Selezionare la lingua

richiesta.

La lingua dello schermo a sfioramento viene cambiata di conseguenza.

Menu Sistema / Contatore

Menu Sistem a

Copia default

Macchina default

Linguaggio

Menu S is te ma

Gestione document i

Englis h F ranç ais Españ ol Deut sc h

Italiano

Linguaggio

Settaggio Vass. univ

Registra form.orig.

Contabil. Lavori

Hard disk Management

Rapporto stampe

Timer settimanal

Cont rol. contatore

Utente Regolare

Fine

Stop

GUIDA ALLE FUNZIONI 2-15

Operazioni preliminari

2-16 GUIDA ALLE FUNZIONI

3 Funzioni di base

Accensione e spegnimento

Accensione

Aprire il coperchio dell'interruttore di

alimentazione principale e spostare l'interruttore sulla posizione di accensione (posizione I).

Al termine del riscaldamento, si accende la spia Avvio verde.

La macchina è pronta per la copia.

Spegnimento

Per spegnere, premere il tasto

Alimentazione portandolo nella

posizione di spegnimento ({).

Quando la spia di alimentazione è

spenta, spostare l'interruttore di alimentazione principale nella posizione di spegnimento. Se si interrompe l'alimentazione principale prima che la spia sia spenta, l'hard disk potrebbe danneggiarsi.

GUIDA ALLE FUNZIONI 3-1

Funzioni di base

Se non si utilizza il sistema per un breve periodo di tempo (durante le ore notturne e così via), portare l'interruttore di alimentazione principale nella posizione di spegnimento (O). Se il sistema non viene utilizzato per un lungo periodo di tempo (ferie e così via), scollegare la spina di alimentazione dalla presa di corrente per maggiore sicurezza.

Procedura di copia di base

Collocare gli originali nel processore

documenti o sul piano.

Attenzione

NOTA: Per le istruzioni di

caricamento, Vedere Caricamento degli originali a pagina 2-11.

Se richiesto, regolare l'inclinazione del

pannello comandi rilasciando la leva di blocco corrispondente. Dopo la regolazione, riportare le leva nella posizione di blocco. Non appoggiare le mani o le dita sotto il pannello comandi durante la regolazione per evitare il rischio di lesioni personali.

Selezionare le opzioni di

copia Base richieste

Se si seleziona APS (Auto Paper Selection), viene selezionato automaticamente lo stesso formato carta degli originali.

Pronta a copiare.

A4 Normale

APS Aut o %

Ricicl. A3

Vas univ

Normale

A4 NormaleA4Normale

100%

Riduzione/ Ingrandim. Espos iz.

Auto Espos iz.

Modo

ProgrammaFunzioneSc elta uten.Bas e

Per modificare il formato carta, selezionare il vassoio carta in cui è caricato il formato richiesto.

Form. Carta Impos

Nessuno

Pinzatric e Alto si nis

Pinzatric e

/Bucatrice

100%

4-in-1

Marg ine Sinistro

Cancella Foglio

NOTA: Per ulteriori informazioni sulla selezione manuale della carta, vedere il

capitolo 3 della Guida alle funzioni avanzate.

3-2 GUIDA ALLE FUNZIONI

Qualità immagine

Funzioni di base

Immettere il numero di copie richieste

utilizzando i tasti numerici; il valore massimo inseribile è 9.999.

NOTA: Per informazioni su come

limitare il numero massimo di copie, vedere il capitolo 3 della Guida alle funzioni avanzate.

Premere Avvio.

Le copie vengono inviate al vassoio di uscita, il quale dispone di una capacità massima di 250 fogli

Rimuovere le copie terminate.

Sono disponibili le opzioni Qualità immagine riportate di seguito.

(80 g/m²).

Opzione Descrizione

Testo+Foto Per originali contenenti testo e fotografie.

Foto Per originali contenenti principalmente fotografie.

Testo Per originali contenenti principalmente testo.

Collocare gli originali nel processore documenti o sul piano.

Premere Funzione.

Premere Qualità imm

Orig..

Selezionare l'opzione

richiesta.

Pronta a copiare.

Selez ione Carta Separaz

Modo R iduzione/ Espos iz. Ingrandim.

Qualità

Sort / Gruppo

Qual. d ell'imm orig.

Tes to+Fot o

Foto

Tes to

2-facc e/

Mar gin e/ Centratura

Cancella Bordi Coper tina

Pronta a copiare.

Seleziona for. orig.

Selezione Auto mat ica

Numeraz. Paginaimm Or ig.

Modo

Comb inare

Scans ione a lotti

Sovrapp.

Libretto

ProgrammaFunz ioneSc elta uten.Bas e

Registra

Testo+Foto:Setta questo modo per copie di originale m ist i (tes to & foto). Foto:Aggiunge un effet to dimen. di foto. Testo:Copia penna & linee fini chiara m.

Form. Carta Impos

Giù

Form. Carta Impos

Retro

100%

4-in-1

Marg ine Sinistro

Cancella Foglio

Chius o

NOTA: Per informazioni sulla regolazione dell'esposizione in ciascun modo Qualità

immagine, vedere il capitolo 3 della Guida alle funzioni avanzate.

Premere Avvio.

Rimuovere le copie terminate.

GUIDA ALLE FUNZIONI 3-3

Funzioni di base

Modo Esposizione

Utilizzare per regolare il livello di esposizione utilizzato durante la copia delle immagini. Sono disponibili le opzioni Esposizione riportate di seguito:

Opzione Descrizione

Manuale (/)

Utilizzare per regolare manualmente il livello di esposizione. La regolazione manuale è impostata come opzione di esposizione predefinita.

Auto Esposiz. Il sistema determina il livello di esposizione più adatto

per la copia.

Modo Esposizione Fornisce opzioni di esposizione aggiuntive. È anche

possibile regolare l'esposizione da questa schermata.

Collocare gli originali nel processore documenti o sul piano.

Per regolare l'esposizione

manualmente, premere il

tasto di regolazione dell'esposizione (/).

Per utilizzare l'esposizione automatica, premere Auto

Esposiz..

Pronta a copiare.

A4 Normale

APS Aut o %

Ricicl. A3

Vas univ

Normale

A4 NormaleA4Normale

100%

Riduzione/ Ingrandim. Espos iz.

Auto Espos iz.

Modo

ProgrammaFunzioneScelta ut en.Base

Form. Carta Impos

100%

Nessuno

Pinzatric e Alto s inis

Pinzatric e

/Bucatrice

4-in-1

Marg ine Sinistro

Cancella Foglio

NOTA: È possibile incrementare o decrementare il livello di esposizione per Auto

Esposiz.. Vedere il capitolo 3 della Guida alle funzioni avanzate.

È anche possibile impostare il livello di esposizione predefinito per Auto Esposiz.. Vedere il capitolo 3 della Guida alle funzioni avanzate.

Premere Avvio.

Rimuovere le copie terminate.

3-4 GUIDA ALLE FUNZIONI

Riduzione/Ingrandimento

Consente di ridurre o ingrandire l'immagine. Sono disponibili le opzioni Riduzione/ Ingrandimento riportate di seguito:

Zoom automatico Consente di ridurre o ingrandire

279 x 216 mm

Zoom manuale Consente di ridurre o ingrandire l'immagine

25 %

Opzione Descrizione

11 × 17": 129

automaticamente l'immagine per adattarla al formato carta selezionato.

A3: 141 %

140 x 216 mm : 64 %

A5: 70 %

con incrementi dell'1 % nell'intervallo dal 25 al 400 % utilizzando il piano, o dal 25 al 200 % utilizzando il processore documenti.

Funzioni di base

400 %

Zoom predefinito Consente di ridurre o ingrandire l'immagine

utilizzando un rapporto percentuale predefinito.

Zoom XY Utilizzare per selezionare le percentuali

verticali e orizzontali. Consente di ridurre o ingrandire l'immagine con incrementi dell'1

Altezza

% nell'intervallo dal 25 al 400 % utilizzando il piano, o dal 25 al 200 % utilizzando il processore documenti.

Larghezza

Zoom automatico

Collocare gli originali nel processore documenti o sul piano.

Selezionare il formato carta

richiesto.

Pronta a copiare.

A4 Normale

APS Aut o %

Ricicl. A3

Vas univ

Normale

A4 NormaleA4Normale

100%

Riduzione/ Ingrandim. Espos iz.

Auto Espos iz.

Modo

ProgrammaFunzioneScelta ut en.Base

Form. Carta Impos

100%

Nessuno

Pinzatric e Alto s inis

Pinzatric e

/Bucatrice

4-in-1

Marg ine Sinistro

Cancella Foglio

GUIDA ALLE FUNZIONI 3-5

Funzioni di base

Premere Auto %.

Viene visualizzata la percentuale di riduzione/ ingrandimento.

Premere Avvio.

Pronta a copiare.

A4 Normale

APS Auto %

Ricicl.

Vas univ

Normale

100%

Riduzione/ Ingrandim.

Auto Espos iz.

Modo Espos iz.

ProgrammaFunz ioneScelta ut en.Bas e

Form. Carta Impos

100%

Nessuno

Pinzatric e Alto s inis

Pinzatric e /Bucatric e

L'immagine viene automaticamente ridotta o ingrandita per adattarla alla carta selezionata.

Rimuovere le copie terminate.

Zoom manuale

Collocare gli originali nel processore documenti o sul piano.

Premere Riduzione/

Ingrandim..

Pronta a copiare.

A4 Normale

APS Auto %

Ricicl. A3

Vas univ

Normale

A4 NormaleA4Normale

100%

Riduzione/ Ingrandim. Espos iz.

Auto Espos iz.

Modo

ProgrammaFunz ioneScelta ut en.Bas e

Form. Carta Impos

Nessuno

Pinzatric e Alto s inis

Pinzatric e

/Bucatrice

100%

4-in-1

Marg ine Sinistro

Cancella Foglio

4-in-1

Marg ine Sinistro

Cancella Foglio

Premere + o - per

modificare la percentuale richiesta.

Premere Tasti # per immettere la percentuale utilizzando i tasti numerici.

Premere Avvio.

Rimuovere le copie terminate.

Pronta a copiare.

Riduzione /Ingrandim.

Stan dard

Zoom

XY Zoom

Tas ti #

Auto %

100%

400%

200%

A5 A3

Registra

Form. Carta

141% A4 A3

B5 B4

122% A4 B4

A5 B5

115% B4 A3

B5 A4

86% A3 B4

A4 B5

Impos

100%

Retro Chiuso

81% B4 A4

B5 A5

70% A3 A4

B4 B5

50%

25%

3-6 GUIDA ALLE FUNZIONI

Zoom predefinito

Sono disponibili le percentuali Zoom predefinito indicate di seguito.

Modelli Percentuali predefinite

Modelli in millimetri 200 % (A5JA3), 141 % (A4JA3, A5JA4),

127 % (FolioJA3),106 % (279 × 381 mmJA3), 90 % (FolioJA4), 75 % (279 × 381 mmJA4), 70 % (A3JA4, A4JA5)

Funzioni di base

Modelli in millimetri (area Asia/Pacifico)

200 % (A5JA3), 141 % (A4JA3, B5JB4), 122 % (A4JB4, A5JB5), 115 % (B4JA3, B5JA4), 86 % (A3JB4, A4JB5), 81 % (B4JA4, B5JA5), 70 % (A3JA4, B4JB5)

Collocare gli originali nel processore documenti o sul piano.

Premere Riduzione/

Pronta a copiare.

Ingrandim..

A4 Normale

APS Auto %

Ricicl. A3

Selezionare la percentuale

predefinita richiesta.

Vas univ

Normale

A4 NormaleA4Normale

Pronta a copiare.

Riduzione /Ingrandim.

100%

Riduzione/ Ingrandim. Espos iz.

È anche possibile regolare la percentuale in incrementi dell'1 % premendo + e -.

Premere Avvio.

Stan dard

Zoom

XY Zoom

Tas ti #

Auto %

100%

400%

200%

A5 A3

Auto Espos iz.

Modo

ProgrammaFunz ioneScelta ut en.Bas e

Registra

Form. Carta Impos

Nessuno

Pinzatric e Alto s inis

Pinzatric e

/Bucatrice

Form. Carta

141% A4 A3

B5 B4

122% A4 B4

A5 B5

115% B4 A3

B5 A4

86% A3 B4

A4 B5

100%

4-in-1

Marg ine Sinistro

Cancella Foglio

Impos

100%

Retro Chiuso

81% B4 A4

B5 A5

70% A3 A4

B4 B5

50%

25%

Rimuovere le copie terminate.

GUIDA ALLE FUNZIONI 3-7

Funzioni di base

Zoom XY

Collocare gli originali nel processore documenti o sul piano.

Premere Riduzione/

Ingrandim..

Pronta a copiare.

A4 Normale

APS Auto %

Ricicl. A3

Vas univ

Normale

A4 NormaleA4Normale

100%

Riduzione/ Ingrandim. Espos iz.

Auto Espos iz.

Modo

ProgrammaFunz ioneScelta ut en.Bas e

Form. Carta Impos

100%

Nessuno

Pinzatric e Alto s inis

Pinzatric e

/Bucatrice

4-in-1

Marg ine Sinistro

Cancella Foglio

Premere XY Zoom.

Premere + o - per

modificare la percentuale per ciascun asse.

Premere Tasti # per immettere la percentuale utilizzando i tasti numerici.

Selezionare l'orientamento

dell'originale.

Premere Avvio.

Pronta a copiare.

Riduzione /Ingrandim.

Stan dard

Zoom

XY Zoom

Pronta a copiare.

Riduzione /Ingrandim.

Standard Zoom

XY Zoo m

Pronta a copiare.

Riduzione /Ingrandim.

Standard Zoom

XY Zoom

Registra

A5 A3

Tas ti #

141% A4 A3

122% A4 B4

115% B4 A3

86% A3 B4

Registra

Auto %

100%

400%

Tas ti #

Tas ti # Tas ti #

Tas ti #

200%

Form. Carta

100%

Retro Chiuso

81% B4 A4

B5 B4

70% A3 A4

A5 B5

50%

B5 A4

25%

A4 B5

Form. Carta

100%

Retro

Selezionare direzione immag ine originale.

Bor do p os t

Form. Carta

Y: X:110% 90%

Retro Chiuso

Selezionare direzione immag ine originale.

Bor do p os t

Impos

B5 A5

B4 B5

Impos

Angolo Alto s in.

Impos

Angolo Alto s in.

Chius o

Rimuovere le copie terminate.

3-8 GUIDA ALLE FUNZIONI

2-facce/Separazione

2-facce

Utilizzare per generare copie fronte/retro da numerosi originali, compresi originali fronte/retro e pagine affiancate di documenti rilegati o riviste. Sono disponibili le opzioni 2-facce riportate di seguito:

Funzioni di base

Opzione Descrizione

1-faccia

J 2-facce Consente di ottenere copie fronte/retro da

Originali Copie

Opzioni di rilegatura

ghi

def

abc

Originali Copie

2-facce

Originali Copie

J 2-facce Consente di ottenere copie fronte/retro da

abc

ghi

originali solo fronte. Se si utilizza un

numero di originali dispari, il retro dell'ultima copia sarà bianco.

Sono disponibili le opzioni di rilegatura riportate di seguito.

Aprire da Sin./Des.

Le immagini che si trovano sul retro non vengono ruotate. Le copie terminate possono essere rilegate a sinistra (esempio A).

ghi

abc

def

Aprire da Alto

Le immagini che si trovano sul retro vengono ruotate di 180°. Le copie possono essere rilegate sul margine superiore (esempio B).

originali fronte/retro.

Sono supportati i formati carta seguenti: 279 x 432 mm, 216 x 356 mm, 279 x 216 mm, 140 x 216 mm, 216 x 330 mm , 216 x 343 mm, A3, B4, A4, A4R, B5, B5R e A5R

Libro

J 2-facce Consente di ottenere copie fronte/retro da

originali quali libri e riviste.

Sono supportati i formati carta seguenti:

279 × 432 mm e 216 × 279 mm, A3, B4, A4R, B5R, A5R e 8K

Originali Copie

GUIDA ALLE FUNZIONI 3-9

Funzioni di base

Premere Funzione.

Premere 2-facce/Separaz.

Selezionare l'opzione

2-facce/Separazione richiesta.

Se si utilizza 2 facce 2-facce o Libro J 2-facce, selezionare il margine di rilegatura appropriato per le copie Originale e Terminato.

Pronta a copiare.

Selez ione Carta Separaz

Modo Riduz ione/ Espos iz. Ingrandim.

Qualità

Sort / Gruppo

2-facc e/

Mar gin e/ Centratura

Cancella Bordi Coper tina

Pronta a copiare.

2-fac ce/Split

1-facc ia

1-fa ccia

2-facc e

Libro

1-faccia

2-facce

2-facc e

2-facce

Libro

2-facce

Modo duplex.

1-facc ia

1-faccia

2-facce

2-facc e

2-facce

Libro

2-facce

2-facc e

Libro

Seleziona for. orig.

Selezione Auto mat ica

Numeraz. Paginaimm O rig.

Modo

Originale Terminat o

Aprir e da Sin./Des . Sin./D es.

Aprir e da Alto Alt o

Comb inare

Scans ione a lotti

Sovrapp.

Libretto

ProgrammaFunz ioneScelta ut en.Bas e

Registra

Può fare copie a 1-faccia (separate) o 2-fac ciate us ando originale a 1-f accia, originale libro o originale a 2-fac c.

Registra

Aprir e da

Form. Carta Impos

100%

Giù

Form. Carta Impos

100%

Retro

Form. Carta Impos

100%

Retro

Selezionare direzione immag ine originale.

Angolo

Bor do p os t

Alto s in.1-faccia

4-in-1

Marg ine Sinistro

Cancella Foglio

Chius o

Chius o2-fac ce/Split

Se richiesto, selezionare la

direzione immagine originale.

Collocare gli originali nel processore documenti o sul piano, quindi premere

Modo duplex.

1-facc ia

1-faccia

2-facc e

1-faccia

Libro

1-facc ia

2-facce

2-facc e

2-facce

Libro

2-facce

Registra

Originale Terminat o

Aprir e da Sin./Des . Sin./D es.

Aprir e da Alto Alt o

Aprir e da

Form. Carta Impos

Retro

Selezionare direzione immag ine originale.

Avvio.

Se si posiziona l'originale sul piano, viene visualizzato Esegui scansione originale/i successivo/i. Collocare l'originale successivo e premere Avvio.

Dopo aver eseguito la scansione di tutti gli originali, premere Scansione terminata.

Rimuovere le copie terminate.

100%

Bor do p os t

Chius o2-fac ce/Split

Angolo Alto s in.1-faccia

3-10 GUIDA ALLE FUNZIONI

Funzioni di base

Separazione

Utilizzare per produrre copie solo fronte da originali fronte/retro o originali contenenti pagine affiancate, come documenti o riviste. Sono disponibili le opzioni di separazione riportate di seguito:

Opzione Descrizione

2-facce

J 1-faccia Consente di ottenere copie solo fronte da

originali quali libri e riviste.

Sono supportati i formati riportati di seguito:

Originali Copie

Originale: 279 × 432 mm e 216 × 279 mm, A3, B4, A4R, B5R, A5R e 8K.

Opzioni di rilegatura

ghi

def

abc

Originali Copie

abc

ghi

abc

def

Carta: 279 × 216 mm, A4, B5 e 16K.

Aprire da Sin./Des.

Le immagini che si trovano sul retro non vengono ruotate. Le copie terminate possono essere rilegate a sinistra (esempio A).

Aprire da Alto

Le immagini che si trovano sul retro vengono ruotate di 180°. Le copie possono essere rilegate sul margine superiore (esempio B).

Libro

J 1-faccia Consente di ottenere copie solo fronte da

originali quali libri e riviste.

Sono supportati i formati riportati di seguito:

Originali

Copie

Originale: 279 × 432 mm e 216 × 279 mm, A3, B4, A4R, B5R, A5R e 8K.

Carta: 279 × 216 mm, A4, B5 e 16K.

Sono disponibili le opzioni di rilegatura riportate di seguito.

• Rilegatura sinistra: gli originali contenenti pagine affiancate vengono copiati da sinistra a destra.

• Rilegatura destra: gli originali contenenti pagine affiancate vengono copiati da destra a sinistra.

GUIDA ALLE FUNZIONI 3-11

Funzioni di base

Premere Funzione.

Premere 2-facce/Separaz.

Selezionare l'opzione

2-facce/Separazione richiesta.

Se richiesto, selezionare le opzioni di rilegatura Originale e Terminato.

Pronta a copiare.

Selez ione Carta Separaz

Modo Riduz ione/ Espos iz. Ingrandim.

Qualità

Sort / Gruppo

2-facc e/

Mar gin e/ Centratura

Cancella Bordi Coper tina

Pronta a copiare.

2-fac ce/Split

1-facc ia

1-fa ccia

2-facc e

Libro

1-faccia

2-facce

2-facc e

2-facce

Libro

2-facce

Modo duplex.

1-facc ia

2-facc e

Libro

1-faccia

1-facc ia

2-facce

2-facc e

2-facce

Libro

2-facce

Seleziona for. orig.

Selezione Auto mat ica

Numeraz. Paginaimm O rig.

Modo

Originale Terminat o

Aprir e da Sin./Des . Sin./D es.

Aprir e da Alto Alt o

Comb inare

Scans ione a lotti

Sovrapp.

Libretto

ProgrammaFunz ioneScelta ut en.Bas e

Registra

Può fare copie a 1-faccia (separate) o 2-fac ciate us ando originale a 1-f accia, originale libro o originale a 2-fac c.

Registra

Aprir e da

Form. Carta Impos

100%

Giù

Form. Carta Impos

100%

Retro

Form. Carta Impos

100%

Retro

Selezionare direzione immag ine originale.

Angolo

Bor do p os t

Alto s in.1-faccia

4-in-1

Marg ine Sinistro

Cancella Foglio

Chius o

Chius o2-fac ce/Split

Se richiesto, selezionare la

direzione immagine originale.

Collocare gli originali nel processore documenti o sul piano, quindi premere

Modo duplex.

1-facc ia

1-faccia

2-facc e

1-faccia

Libro

1-facc ia

2-facce

2-facc e

2-facce

Libro

2-facce

Originale Terminat o

Aprir e da Sin./Des . Sin./D es.

Aprir e da Alto Alt o

Registra

Aprir e da

Form. Carta Impos

Retro

Selezionare direzione immag ine originale.

Bor do p os t

Avvio.

Se si posiziona l'originale sul piano, viene visualizzato Esegui scansione originale/i successivo/i. Collocare l'originale successivo e premere Avvio.

Dopo aver eseguito la scansione di tutti gli originali, premere Scansione terminata.

Rimuovere le copie terminate.

100%

Chius o2-fac ce/Split

Angolo Alto s in.1-faccia

3-12 GUIDA ALLE FUNZIONI

Modo sorter

Funzioni di base

Utilizzare il modo sorter per eseguire la scansione di più originali e generare fascicoli di copie. Sono disponibili le opzioni sorter riportate di seguito:

Opzione Descrizione

Sort:Off Utilizzare per creare pile di copie.

Sort:On Utilizzare per generare fascicoli di copie. I

Originali Copie

Premere Funzione.

fascicoli di copie possono essere sfalsati per semplificare la separazione utilizzando l'opzione Sort: On.

Premere Sort/Gruppo.

Premere Sort:On.

Selezionare l'opzione Gruppo richiesta.

Utilizzare i tasti numerici per immettere il numero di copie.

Collocare l'originale nel processore documenti e premere Avvio.

I fascicoli di copie completi vengono inviati al vassoio di uscita.

Pronta a copiare.

Selez ione Carta Separaz

Modo Riduz ione/ Espos iz. Ingrandim.

Qualità

Sort / Gruppo

2-facc e/

Mar gin e/ Centratura

Cancella Bordi Coper tina

Pronta a copiare.

Sort/Gruppo

Sort Gruppo

Sort:Of f

Sort :On

Off

1 set

Seleziona for. orig.

Selezione Auto mat ica

Numeraz. Paginaimm O rig.

Modo

Form. Carta Impos

100%

Comb inare

Scans ione a lotti

Sovrapp.

Libretto

ProgrammaFunz ioneScelta ut en.Bas e

Registra

Tipo uscita copia può essere selezionato sc egliendo Sort o Gruppo

Retro

Giù

100%

ImposForm. Carta

4-in-1

Marg ine Sinistro

Cancella Foglio

Chius o

GUIDA ALLE FUNZIONI 3-13

Funzioni di base

Modo Interruzione

È possibile utilizzare il Modo Interruzione per interrompere temporaneamente la copia ed eseguire un'operazione più urgente.

Al termine dell'operazione urgente, è possibile riprendere il lavoro interrotto.

Premere Interruzione.

Viene visualizzato Modo interruzione OK.

Rimuovere e conservare l'originale relativo al lavoro corrente.

Collocare gli originali relativi al lavoro

di interruzione nel processore documenti o sul piano.

Selezionare le opzioni richieste per il lavoro di interruzione e premere Avvio.

Al termine, rimuovere gli originali e premere Interruzione.

Vengono ripristinate le impostazioni precedenti.

Collocare gli originali precedenti nel processore documenti o sul piano e

premere Avvio.

3-14 GUIDA ALLE FUNZIONI

Prenotazione lavori

Funzioni di base

Utilizzare il modo Pren. Lavori per eseguire la scansione e inserire nella coda il lavoro successivo durante l'elaborazione del lavoro

Sta cop iand o.

Originale

A4 1-facc ia

alto/retro

Auto %

Cont eggio /Imp .

Normale 1-facc ia Sort Vass. sinis.

Uscita

corrente. Il lavoro prenotato viene avviato dopo che è

Lavoro

terminato il lavoro corrente.

Premere Riserva pro.

copia.

Sta cop iand o.

Originale

A4 1-facc ia

alto/retro

Lavoro

Auto %

Cont eggio /Imp .

Normale 1-facc ia Sort Vass. sinis.

Uscita

Viene visualizzata la schermata Pronta a copiare. (Pren. Lavori).

Collocare gli originali relativi al lavoro in coda nel processore documenti o sul

piano.

Selezionare le opzioni

Pronta a copiare. (Pren. Lavori)

Form. Carta Impos

richieste per il lavoro prenotato.

Per annullare specificando le opzioni, premere Copia ris. Terminato.

A4 Normale

A4 Ricicl.

A3 Normale

A4 Normale

APS Auto %

Vas univ Color ata

100%

Riduzione/ Ingrandim. Espos iz.

Auto Espos iz.

Modo

ProgrammaFunz ioneScelta ut en.Bas e

Nessuno

Pinzatric e Alto s inis

Pinzatric e /Bucatric e

100%

Tempo r im.

Riserva pro. co pia

Stop /Cambia

Riserva pro. co pia

Stop /Cambia

4-in-1

Marg ine Sinistro

Cancella Foglio

Copia ris. Term inato

Premere Avvio.

Una volta completata la scansione del lavoro, viene ripristinata la schermata dello schermo a sfioramento visibile nel passaggio 1.

Il lavoro in coda viene avviato dopo che è terminato il lavoro corrente.

GUIDA ALLE FUNZIONI 3-15

Funzioni di base

Modi di alimentazione

Modo Bassa potenza

Per attivare il modo Bassa potenza, premere Risparmio Energetico.

Rimangono accese sole le spie Risparmio

Energetico, Alimentazione e Alimentazione principale.

Per riprendere la copia, eseguire una delle operazioni sottostanti:

Il sistema è pronto per la copia in 10 secondi.

Se il sistema ricevere i dati di stampa mentre è attivo il modo Bassa potenza attraverso un'unità di stampa opzionale, viene automaticamente ripristinata l'alimentazione ed elaborato il lavoro.

- Premere un tasto qualsiasi del pannello comandi.

- Collocare gli originali nel processore documenti.

- Aprire il processore documenti.

Modo Bassa potenza automatico

Nel modo Bassa potenza automatico, il sistema passa automaticamente al modo Bassa potenza dopo un periodo di inattività impostato. Il periodo di tempo predefinito

è 15 minuti.

NOTA: Per informazioni su come regolare il periodo di tempo di attivazione del

modo Bassa potenza automatico, vedere il capitolo 3 della Guida alle funzioni avanzate.

3-16 GUIDA ALLE FUNZIONI

Funzioni di base

Modo Riposo

Per attivare il modo Riposo, premere Alimentazione.

Rimane accesa solo la spia di alimentazione principale.

La quantità di energia utilizzata dal sistema è inferiore rispetto al modo Bassa potenza.

Per riprendere la copia, premere nuovamente Alimentazione. Il sistema è pronto per la copia in 30 secondi.

Se il sistema ricevere i dati di stampa mentre è attivo il modo Riposo attraverso un'unità di stampa opzionale, viene automaticamente ripristinata l'alimentazione ed elaborato il lavoro.

Modo Auto Riposo

Nel modo Auto Riposo, il sistema passa automaticamente al modo Riposo dopo un periodo di inattività impostato. Il periodo di tempo predefinito è 90 minuti

NOTA: Per informazioni su come regolare il periodo di tempo di attivazione del

modo Auto Riposo, vedere il capitolo 3 della Guida alle funzioni avanzate.

GUIDA ALLE FUNZIONI 3-17

Funzioni di base

3-18 GUIDA ALLE FUNZIONI

Panoramica

4 Apparecchiatura opzionale

Di seguito è indicata l'apparecchiatura opzionale disponibile per il sistema.

Vassoio lavori multipli

Contatore

Kit stampante

Kit scanner

Kit sicurezza

Finisher documenti Unità di piegatura

GUIDA ALLE FUNZIONI 4-1

Alimentatore laterale

Apparecchiatura opzionale

Alimentatore laterale

L'alimentatore laterale dispone di una capacità di 4000 fogli di formato 279 × 216 mm (A4 o B5).

Può essere usato insieme ai cassetti integrati nel sistema per fornire un'alimentazione carta continua per la copia.

Finisher documenti

Il finisher documenti contiene un numero elevato di copie terminate ed è in grado di offrire un metodo comodo di fascicolazione. Se provvisto degli accessori opzionali appropriati, può anche essere usato per pinzare fascicoli terminati.

Contatore

Altre opzioni includono il vassoio lavori multipli e l'unità di piegatura.

Il contatore consente di controllare l'utilizzo del sistema e offre una comoda soluzione per la gestione centralizzata di volumi di copia per i diversi reparti di un'azienda di grandi dimensioni.

4-2 GUIDA ALLE FUNZIONI

Kit stampante

Apparecchiatura opzionale

Inserimento del contatore

Inserire il contatore saldamente nel relativo alloggiamento.

Quando la funzione contatore è attivata, le copie possono essere eseguite solo se il contatore è inserito nel sistema.

Se il contatore non è correttamente inserito, viene visualizzato il messaggio Inserire contatore.

Installare il kit stampante per utilizzare il sistema come una stampante. La macchina è provvista di una scheda di rete e può essere usata come una stampante di rete accessibile da diversi computer della rete.

Kit scanner

Kit sicurezza

È possibile sfruttare le altre opzioni di espansione disponibili, compresa l'interfaccia di rete e il disco rigido.

Installare il kit scanner per utilizzare il sistema come uno scanner di rete accessibile da più computer di una rete.

I dati sottoposti a scansione vengono temporaneamente archiviati in un disco rigido interno. Questi dati vengono utilizzati per la copia e non possono essere rilevati successivamente dal sistema. I dati rimangono memorizzati nel disco rigido fino a quando non vengono sovrascritti da altri dati. Per recuperare i dati è pertanto necessario accedere al disco rigido utilizzando strumenti specifici.

Per maggiore protezione, il kit di sicurezza impedisce qualsiasi pericolo di recupero sovrascrivendo tutti i dati non necessari nell'area di archiviazione del disco rigido.

GUIDA ALLE FUNZIONI 4-3

Apparecchiatura opzionale

4-4 GUIDA ALLE FUNZIONI

5 Manutenzione

Pulizia della copiatrice

La pulizia periodica del sistema garantisce una qualità ottimale delle copie.

Per motivi di sicurezza, scollegare sempre il cavo di alimentazione prima di pulire il sistema.

Pulizia del processore documenti e del piano

IMPORTANTE: Usare un panno morbido, asciutto per pulire il processore

documenti e il piano. Non utilizzare acqua, diluenti o altri solventi organici.

Attenzione

Aprire il processore documenti. Utilizzando un panno morbido inumidito con detergente o solvente neutro, pulire il piano e la parte inferiore del processore documenti.

GUIDA ALLE FUNZIONI 5-1

Manutenzione

Pulizia della lastra di esposizione

IMPORTANTE: Usare un panno morbido, asciutto per pulire la lastra di esposizione.

Non utilizzare acqua, diluenti o altri solventi organici.

Utilizzare il panno fornito con la copiatrice per pulire la parte superiore e inferiore della lastra di esposizione.

Se la lastra di esposizione è

Pu lisca Il vetro fess ura per il fed or ig.

1.Aprire il processor del documento.

2.Pulisca superf. Di vetro più stretto sit uata sinist ra con un panno as ciutto.

3.Chiudere il proces sor del documento.

4.Premere il tasto FINE.

Se il vet ro della f es sur a è s porc o, la linea nera com parirà s ulla copia.

Fine

sporca, è possibile che venga visualizzato il messaggio Pulisca

Il vetro fessura per il fed orig. Al termine, premere Fine.

NOTA: Se durante l'utilizzo del processore documenti le copie risultano segnate da

linee nere, probabilmente la lastra di esposizione è sporca. La comparsa di linee bianche sulle copie indica che il rullo del processore documenti è sporco.

Estrarre il panno per la pulitura dal

relativo scomparto.

Aprire il processore documenti e pulire

la lastra di esposizione inferiore (A).

Tenendo la leva verde, aprire il

coperchio inferiore del processore documenti.

5-2 GUIDA ALLE FUNZIONI

Pulire la lastra di esposizione

superiore (B) e il rullo bianco (C).

Chiudere il coperchio inferiore del

processore documenti.

Sostituzione della cartuccia del toner

Manutenzione

Sostituire la cartuccia del toner quando sullo schermo a sfioramento viene visualizzato il messaggio Aggiungere toner.

Sostituire la cartuccia del toner solo se viene visualizzato questo

Pronta a copiare.

Aggiungere toner per riprendere la c opiatura.

A4 Normale

APS Auto %

Ricicl. A3

Normale A4

Normale

Vas univ Color ata

100%

Riduzione/ Ingrandim.

Auto Espos iz.

Modo Espos iz.

ProgrammaFunz ioneScelta ut en.Bas e

Form. Carta Impos

100%

Nessuno

Pinzatric e Alto s inis

Pinzatric e

Comb inare

Marg ine/ Cent rat ura

Cancella Bordi

Aggiun. toner

messaggio.

Premere Aggiun. toner per visualizzare le istruzioni di sostituzione sullo schermo a sfioramento.

Attenzione

Non bruciare la cartuccia del toner né la vaschetta di recupero del toner. In caso contrario, potrebbero sprigionarsi scintille pericolose.

Attenzione

Non tentare di aprire o manomettere la cartuccia del toner o la vaschetta di recupero del toner.

Aprire il coperchio anteriore.

Spingere la leva di rilascio della cartuccia del toner verso sinistra ed estrarre

leggermente la cartuccia usata.

GUIDA ALLE FUNZIONI 5-3

Manutenzione

Lasciare la leva di rilascio della

cartuccia del toner ed estrarre completamente la cartuccia usata.

Tenendo la maniglia della cartuccia del

toner, spingere la leva di rilascio della cartuccia nuovamente verso sinistra e rimuovere con cautela la cartuccia.

Riporre la cartuccia del toner usata nella busta di plastica fornita per lo smaltimento.

Rimuovere la nuova cartuccia del

toner dalla confezione.

Collocare la cartuccia del toner su una superficie piana. Se si appoggia la cartuccia con il lato degli ingranaggi rivolto verso il basso, posizionare sotto del materiale imbottito.

Picchiettare la parte superiore della

cartuccia del toner almeno dieci volte.

Quindi capovolgerla e picchiettare l'altra estremità almeno dieci volte.

5-4 GUIDA ALLE FUNZIONI

Sorreggendo la cartuccia del toner con

entrambe le mani, scuoterla verticalmente almeno dieci volte per distribuire uniformemente il toner.

Quindi capovolgerla e scuoterla altre dieci volte.

Tenere la cartuccia del toner in

posizione orizzontale e scuoterla da un lato all'altro almeno cinque volte.

NOTA: Non installare la cartuccia

del toner senza prima averla agitata a sufficienza. In caso contrario, potrebbero verificarsi errori a causa di un rifornimento incompleto di toner.

Manutenzione

Inserire la nuova cartuccia del toner

nel sistema.

Quando la cartuccia è inserita nella posizione corretta si sente uno scatto.

IMPORTANTE: Dopo l'uso, smaltire sempre la cartuccia del toner e la vaschetta di recupero del toner nel rispetto delle leggi e delle regolamentazioni europee, nazionali e locali.

Chiudere il coperchio anteriore.

GUIDA ALLE FUNZIONI 5-5

Manutenzione

5-6 GUIDA ALLE FUNZIONI

6 Problemi e soluzioni

Risoluzione dei malfunzionamenti

La tabella seguente indica le linee guida generali per la risoluzione dei problemi.

Se si verificano problemi relativi al sistema, leggere i controlli ed eseguire le procedure indicate nelle pagine successive. Se il problema persiste, contattare il tecnico del servizio di assistenza.

Sintomo Controlli Azioni correttive Riferimento

Il pannello comandi non risponde quando il sistema viene acceso (posizione |).

Premendo Avvio non viene eseguita alcuna copia.

I fogli forniti in uscita sono bianchi.

Il sistema è alimentato? Inserire il cavo di

alimentazione nella presa CA.

Sullo schermo a sfioramento è visualizzato un messaggio?

Gli originali sono caricati correttamente?

Determinare la risposta corretta al messaggio e rispondere in modo appropriato.

Collocare gli originali sul piano con il lato da copiare rivolto verso il basso e allinearli alle targhette indicatrici del formato.

Collocare gli originali nel processore documenti opzionale con il lato da copiare rivolto verso l'alto.

—

pagina 6-4

pagina 2-13

pagina 2-12

GUIDA ALLE FUNZIONI 6-1

Problemi e soluzioni

Sintomo Controlli Azioni correttive Riferimento

Le copie sono troppo chiare. È attivo il modo

Esposizione automatica?

È attivo il modo Esposizione manuale del sistema?

Il toner è distribuito in modo uniforme nella cartuccia del toner?

È attivo il modo EcoPrint? Disattivare il modo

Impostare il livello di esposizione corretto per l'esposizione automatica.

Utilizzare il tasto di regolazione dell'esposizione per impostare il livello di esposizione corretto.

Se si modifica il livello di esposizione predefinito, regolare l'esposizione manualmente e scegliere il livello desiderato.

Scuotere la cartuccia del toner in senso orizzontale per 10 volte.

EcoPrint selezionando Off per questa impostazione.

Guida alle funzioni avanzate, capitolo 3

pagina 3-4

Guida alle funzioni avanzate, capitolo 3

pagina 5-3

Guida alle funzioni avanzate, capitolo 1

Viene visualizzato un messaggio che indica di aggiungere toner?

La carta è umida? Sostituirla con nuova carta. pagina 2-1

Le copie sono troppo scure. È attivo il modo

Esposizione automatica?

È attivo il modo Esposizione manuale del sistema?

Le copie presentano un effetto moiré (ovvero i punti appaiono raggruppati e non allineati in maniera uniforme).

L'originale è una fotografia stampata?

Sostituire la cartuccia del toner.

Impostare il livello di esposizione corretto per l'esposizione automatica.

Utilizzare il tasto di

regolazione dell'esposizione per

impostare il livello di esposizione corretto.

Se si modifica il livello di esposizione predefinito, regolare l'esposizione manualmente e scegliere il livello desiderato.

Selezionare Foto come modo Qualità immagine.

pagina 5-3

Guida alle funzioni avanzate, capitolo 3

pagina 3-4

Guida alle funzioni avanzate, capitolo 3

pagina 3-3

Le copie non sono nitide. Il modo Qualità immagine

scelto per l'originale è corretto?

6-2 GUIDA ALLE FUNZIONI

Selezionare un modo Qualità immagine appropriato.

pagina 3-3

Problemi e soluzioni

Sintomo Controlli Azioni correttive Riferimento

Le copie sono sporche. Il piano o il processore

documenti presenta tracce di sporco?

Le immagini sono oblique. Gli originali sono caricati

correttamente?

La carta è caricata correttamente?

La carta si inceppa frequentemente.

La carta è caricata correttamente?

La carta è del tipo supportato e in buone condizioni?

Pulire il piano o il processore documenti.

Collocare gli originali sul piano con il lato da copiare rivolto verso il basso e allinearli alle targhette indicatrici del formato.

Quando si inseriscono gli originali nel processore documenti, allineare e fissare le guide della larghezza degli originali prima di caricarli.

Controllare la posizione delle guide della larghezza della carta.

Caricare correttamente la carta.

Rimuovere la carta, girarla e ricaricarla.

pagina 5-1

pagina 2-13

pagina 2-12

pagina 2-1

Le copie ottenute dal processore documenti presentano linee nere.

Le copie ottenute dal processore documenti presentano linee bianche.

La carta è arricciata, piegata o increspata?

All'interno del sistema sono rimasti pezzetti di carta strappata o inceppata?

Alcune zone della lastra di esposizione sono sporche?

Il rullo del processore documenti è sporco?

Sostituirla con nuova carta. pagina 2-1

Rimuovere la carta inceppata.

Pulire la parte superiore e inferiore della lastra di esposizione.

Seguire la procedura per rimuovere le linee nere.

Pulire il rullo del processore documenti.

pagina 6-10

pagina 5-2

Guida alle funzioni avanzate, capitolo 3

pagina 5-2

GUIDA ALLE FUNZIONI 6-3

Problemi e soluzioni

Risposta ai messaggi di errore

Se sullo schermo a sfioramento viene visualizzato uno dei messaggi seguenti, seguire la procedura corrispondente.

Messaggi di errore Controlli Azioni correttive Riferimento

Chiudere coperchio ###. Il coperchio indicato è

aperto?

Controlla coperchio. Ci sono coperchi aperti? Chiudere bene tutti i

Chiudere processor del documento.

Chiudere cassetto carta #. Uno dei cassetti non è

Resettare l'alimentatore laterale.

Rim. l'unità trasc.to dal cas. carta

Aggiungere carta #. Il cassetto indicato è

Il processore documenti è aperto?

completamente chiuso?

L'alimentatore laterale è installato correttamente sul sistema?

L'alimentatore carta è correttamente inserito nel sistema?

vuoto?

Chiudere bene tutti i coperchi.

coperchi.

Chiudere il processore documenti.

Estrarre il cassetto e reinserirlo correttamente.

Installare l'alimentatore laterale correttamente nel sistema.

Estrarre l'alimentatore carta e richiuderlo spingendolo all'interno del sistema finché non si blocca.

Caricare la carta. Se lo stesso tipo di carta è caricato in un altro cassetto con lo stesso orientamento, è possibile premere uno dei due tasti di selezione della carta che si trovano a sinistra dello schermo a sfioramento per passare a questo cassetto per la copia.

—

pagina 6-14

—

Poca carta. L'alimentatore laterale

opzionale, il cassetto 1 o il cassetto 2 è vuoto?

Capacità carta eccessiva. Rimuovere la carta dall'alimentatore laterale.

Mettere carta nel vassoio universale. formato (###)

Aggiungere carta sul vassoio universale.

6-4 GUIDA ALLE FUNZIONI

È stata superata la capacità massima dell'alimentatore laterale opzionale?

Nel vassoio universale è caricata carta del formato specificato?

Il vassoio universale è vuoto?

Caricare carta nel cassetto 1, nel cassetto 2 o nell'alimentatore laterale.

Rimuovere carta dall'alimentatore laterale opzionale in modo da non superare la capacità massima.

Caricare la carta del formato indicato nel vassoio universale.

Caricare carta nel vassoio universale.

pagina 2-2, pagina 2-5

pagina 2-5

pagina 2-8

pagina 2-4

Problemi e soluzioni

Messaggi di errore Controlli Azioni correttive Riferimento

Mettere trasparenti sul vassoio universale.

Controlla formato carta. Il sistema è caricato con

Riposiziona originale. L'orientamento della carta

Formato carta nel cassetto diverso dal formato attuale. Controlla formato carta nel cassetto.

Resetta originale o seleziona altro cassetto carta.

Resetta gli originali in elaborazione.

Ci sono trasparenti caricati nel vassoio universale?

carta di un formato non utilizzabile in base alle impostazioni correnti?

specifica è diverso da quello dell'originale?

La carta specifica è caricata? Oppure le impostazioni non sono corrette?

L'orientamento della carta specifica è diverso da quello dell'originale?

— Rimuovere gli originali dal

Caricare trasparenti nel vassoio universale.

Caricare carta di un formato che può essere utilizzato.

Modificare l'orientamento dell'originale. Se si preme Avvio senza cambiare l'originale, questo verrà copiato utilizzando il formato corrente.

Caricare la carta specifica. Modificare le eventuali impostazioni non corrette.

Modificare l'orientamento dell'originale.

processore documenti, impilarli in maniera uniforme, quindi ricaricarli.

—

pagina 2-12

Resetta gli originali in elaborazione.

Resetta originali nel processor del documento.

Questo tipo carta non cons.copiatura.

Impos. pinzare questo tipo di carta.

Impos. bucare questo tipo di carta.

Impossibile gruppo questo formato carta.

— Rimuovere gli originali dal

processore documenti, disporli secondo l'ordine originale, quindi ricaricarli.

Sono stati lasciati degli originali nel processore documenti?

Le funzioni di copia specifica possono essere utilizzate con il tipo di carta selezionato?

È stato selezionato un tipo di carta che non può essere pinzato?

È stato selezionato un tipo di carta che non può essere perforato?

L'impilatura o la fascicolazione è disponibile per il formato della carta caricata (279 x 432 mm, 216 x 356 mm, 140 x 216 mm, A3, B4, A5R, B6R, A6R, Folio)?

Rimuovere gli originali dal processore documenti.

Selezionare un altro tipo di carta.

Modificare il formato carta. —

pagina 2-12

—

GUIDA ALLE FUNZIONI 6-5

Problemi e soluzioni

Messaggi di errore Controlli Azioni correttive Riferimento

Formato carta non pinzabile. La pinzatura è disponibile

per il formato della carta caricata? Per maggiori informazioni, consultare la Guida alle funzioni del finisher documenti.

Formato carta non bucabile. La perforazione è

disponibile per il formato della carta caricata? Per maggiori informazioni, consultare la Guida alle funzioni del finisher documenti.

Non può pinzare. ##:Max punti

Rimuovere carta dal vassoio sinistra. Rimuovere la carta e premere "Invio".

È stato superato il numero massimo di pagine per la pinzatura? Per maggiori informazioni, consultare la Guida alle funzioni del finisher documenti.

È stata superata la capacità massima del vassoio di uscita?

Modificare il formato carta. —

Ridurre il numero di pagine da pinzare a un valore pari o inferiore alla capacità massima.

Rimuovere la carta dal vassoio di uscita e premere Avvio per riprendere la copia.

—

Rimuovere carta dal vassoio sinistra. Rimuovere la carta e premere "Continua".

La capacità carta finisher è stata superata. (Vassoio #) Togliere la carta, e premere tasto "Invio".

La capacità carta finisher è stata superata. (Vassoio #) Rimuovere la carta e premere "Continua".

Queste funzioni non possono essere combinate.

Limite copie per questo codice ID raggiunto. Copiatura non possibile.

È stata superata la capacità massima del vassoio di uscita durante l'utilizzo delle funzioni di stampa?

È stata superata la capacità massima del finisher documenti opzionale?

È stata superata la capacità massima del finisher documenti opzionale durante l'utilizzo delle funzioni di stampa?

Sono state selezionate funzioni che non possono essere utilizzate insieme?

È stato superato il limite massimo per la copia come specificato nel modo Contabilità lavori?

Rimuovere la carta dal vassoio di uscita e premere Continua per riprendere la copia.

Rimuovere la carta dal vassoio del finisher documenti e premere Avvio per riprendere la copia.

Rimuovere la carta dal vassoio del finisher documenti e premere Continua per riprendere la copia.

Controllare le impostazioni. —

Il volume di copia ha raggiunto il limite impostato per il reparto. Non è possibile eseguire altre copie. Utilizzare la funzione di gestione della copia per azzerare il conteggio delle copie.

—

Guida alle funzioni avanzate, capitolo 4

6-6 GUIDA ALLE FUNZIONI

Problemi e soluzioni

Messaggi di errore Controlli Azioni correttive Riferimento

Inserire contatore. Il contatore è inserito

correttamente?

Memoria piena. — La memoria del buffer è

Memoria piena. Cancellare il dato registr. Dal box.

Il toner sarà presto esaurito. — Preparare la cartuccia del

Pronta a copiare. Aggiungere toner.

— Il box dati per le funzioni di

— La cartuccia del toner del

Inserire il contatore correttamente.

piena. Stampare o eliminare i dati scansiti finora. Impossibile eseguire ulteriori copie o scansioni fino a quando non è stata eseguita una delle due operazioni.

gestione documenti ha raggiunto la capacità massima consentita. Quando si assegnano nuovi originali ai box, eliminare i dati non necessari.

toner sostitutiva.

sistema è quasi vuota; è possibile copiare una sola pagina alla volta. Preparare una cartuccia del toner sostitutiva.

—

Guida alle funzioni avanzate, capitolo 2

pagina 5-3

Aggiungere toner per riprendere la copiatura.

Ora aggiungi toner. — È in corso il rifornimento di

Prego attendere. Sta mantenendo i dati memor.

La vaschetta recupero toner è piena. Chiamata di servizio.

Contenitore bucatrice pieno. Il contenitore della carta di

— Sostituire la cartuccia del

toner.

toner. Attendere il completamento del processo.

— Manutenzione disco rigido

in corso. Attendere il completamento del processo.

— Rivolgersi al

rappresentante del servizio di assistenza clienti o a un centro di assistenza clienti autorizzato.

Consultare la Guida alle scarto della perforazione nel finisher documenti opzionale è pieno?

funzioni del finisher

documenti e smaltire la

carta di scarto della

perforazione presente nel

contenitore.

pagina 5-3

—

GUIDA ALLE FUNZIONI 6-7

Problemi e soluzioni

Messaggi di errore Controlli Azioni correttive Riferimento

Pinzatrice vuota. Aggiungere punti.

Tempo manutenzione. — Per garantire condizioni

Inceppamento carta. Rimuovere carta.

La cartuccia punti del finisher documenti opzionale è vuota?

— Se si verifica un

Consultare la Guida alle

funzioni del finisher

documenti e sostituire la

cartuccia punti.

ottimali del sistema, è

necessario eseguire le

attività di manutenzione

periodiche. Rivolgersi

immediatamente al

rappresentante del servizio

di assistenza clienti o a un

centro di assistenza clienti

autorizzato.

inceppamento carta, il

punto dell'inceppamento

viene indicato sullo

schermo a sfioramento e il

funzionamento del sistema

viene interrotto. Lasciare

acceso il sistema

(posizione |) e seguire le

istruzioni per rimuovere

l'inceppamento.

—

pagina 6-10

Aprire il cassetto 1 contr. e rim. la carta dall'interno della macchina.

Rimuovere carta dal vassoio interno del Finisher.

Pinzatrice inceppata. Rimuovere i punti.

Chiamata di servizio. Questo messaggio viene

Si è verificato un inceppamento carta nel cassetto?

È stata lasciata della carta nel finisher documenti opzionale?

Si è verificato un inceppamento punti nel finisher documenti opzionale?

visualizzato anche dopo aver aperto e chiuso il coperchio anteriore?

Rimuovere l'eventuale

carta inceppata dal

cassetto.

Rimuovere tutta la carta

rimasta nel finisher

documenti.

Consultare la Guida alle

funzioni del finisher

documenti e rimuovere i

punti inceppati.

Prendere nota del

messaggio (lettera C

seguita da un numero),

spegnere il sistema

(posizione {), scollegare il

cavo di alimentazione e

rivolgersi al rappresentante

del servizio di assistenza

clienti o a un centro di

assistenza clienti

autorizzato.

pagina 6-10

—

6-8 GUIDA ALLE FUNZIONI

Problemi e soluzioni

Messaggi di errore Controlli Azioni correttive Riferimento

Cassetto carta fuori servizio. Selezionare un altro cassetto.

L'alimentatore laterale fuori servizio. Selezionare un altro cassetto.

— Il cassetto utilizzato

presenta un problema e

non è temporaneamente

disponibile. Rivolgersi

immediatamente al

rappresentante del servizio

di assistenza clienti o a un

centro di assistenza clienti

autorizzato. Per proseguire

la copia, utilizzare l'altro

cassetto.

— L'alimentatore laterale

opzionale presenta un

problema e non è

temporaneamente

disponibile. Rivolgersi

immediatamente al

rappresentante del servizio

di assistenza clienti o a un

centro di assistenza clienti

autorizzato. Per proseguire

la copia, utilizzare l'altro

cassetto.

—

Vassoio universale non utilizzabile. Selezionare un altro cassetto.

Errore Sistema. Interruttore principale Off/On.

Errore HDD. Non si può selezionare modo contabil. Di lavori.

— Il vassoio universale

presenta un problema e

non è temporaneamente

disponibile. Rivolgersi

immediatamente al

rappresentante del servizio

di assistenza clienti o a un

centro di assistenza clienti

autorizzato. Per proseguire

la copia, utilizzare l'altro

cassetto.

— Si è verificato un errore di

sistema. Portare

l'interruttore principale nella

posizione di spegnimento e

quindi nuovamente in

quella di accensione.

— Si è verificato un errore

nell'hard disk. Rivolgersi al

rappresentante del servizio

di assistenza clienti o a un

centro di assistenza clienti

autorizzato.

—

GUIDA ALLE FUNZIONI 6-9

Problemi e soluzioni

Eliminazione degli inceppamenti carta

Se si verifica un inceppamento carta, sullo schermo a sfioramento viene visualizzato il messaggio Inceppamento carta

Inceppamento carta.

1.Apri il coperchio dx, e rimuovere la carta.

2.Aprire il cassett o carta 1.

3.Rim uovere la carta.

4.Im p il cas sett o e chiudere il c operc hio.

e il funzionamento del sistema viene interrotto. Fare riferimento alla procedure riportate per rimuovere la carta inceppata.

Spie dei punti di inceppamento

Se si verifica un inceppamento carta, la posizione dell'inceppamento è indicata da una lettera. Utilizzare la figura e la tabella sottostante per identificare l'area e individuare le istruzioni di eliminazione dell'inceppamento.

Inceppamento carta.

1.Apri il coperchio dx, e rimuovere la carta.

2.Aprire il cass etto carta 1.

3.Rimuovere la ca rta.

4.I mp il cas set to e chiu dere il c operc hio.

G G G

G G H

H H

Spia punto

inceppam.

Punto di inceppamento carta Riferimento

carta

A Cassetto 1 pagina 6-12

B Cassetto 2 pagina 6-13

C Cassetti 3 o 4 pagina 6-14

D Vassoio universale pagina 6-15

E All'interno del coperchio destro pagina 6-16

F Alimentatore laterale opzionale pagina 6-16

G Trasportatore carta pagina 6-18

6-10 GUIDA ALLE FUNZIONI

Problemi e soluzioni

Spia punto

inceppam.

carta

H Unità duplex pagina 6-21

I Processore documenti pagina 6-22

J Finisher documenti opzionale pagina 6-23

Dopo aver eliminato l'inceppamento, viene nuovamente avviata la fase di riscaldamento del sistema e il messaggio di errore viene cancellato. L'operazione di copiatura viene ripresa dalla pagina in cui si è verificato l'inceppamento.

Punto di inceppamento carta Riferimento

Precauzioni relative agli inceppamenti carta

• Non riutilizzare la carta inceppata.

• Se la carta si strappa, accertarsi di rimuovere tutti i pezzetti dal sistema. I pezzetti rimasti nel sistema possono causare successivi inceppamenti.

• Scartare la carta inceppata nel finisher documenti opzionale. L'operazione di copiatura viene ripresa dalla pagina in cui si è verificato l'inceppamento.

Avvertenza

Alta tensione presente nella sezione del caricatore. Fare attenzione quando si opera in quest'area, poiché esiste il pericolo di scosse elettriche.

Attenzione

L'unità di fissaggio è estremamente calda. Fare attenzione quando si opera in quest'area, poiché esiste il pericolo di ustioni.

GUIDA ALLE FUNZIONI 6-11

Problemi e soluzioni

Cassetto 1

Seguire i passaggi sottostanti per eliminare gli inceppamenti carta nel cassetto 1.

IMPORTANTE: Se la carta si strappa durante l'eliminazione dell'inceppamento, accertarsi di rimuovere e gettare tutti i pezzetti di carta.

Aprire il coperchio destro e rimuovere

la carta inceppata.

Spingere il punto indicato per chiudere

il coperchio destro.

Inceppamento carta.

1.Apri il coperchio dx, e rimuovere la carta.

2.Aprire il cass etto carta 1.

3.Rim uovere la carta.

4.Im p il cas sett o e chiudere il c operc hio.

Estrarre il cassetto 1 e rimuovere la

carta inceppata.

Inserire il cassetto 1.

6-12 GUIDA ALLE FUNZIONI

Cassetto 2

Problemi e soluzioni

Seguire i passaggi sottostanti per eliminare gli inceppamenti carta nel cassetto 2.

Inceppamento carta.

1.Aprire coperchio dest ro della macc hina rimuovere l'eventuale carta.

2.Chiudere il c operc hio des tro.

3.Estrarre il casset to carta 2.

4.Rimuovere la carta.

5.Estr. cass etto 1 e aprire coper. frontale.

6.Estr. unità alim. C1, aprire coper. C2 e rimuovere la carta.

7.Riposizion. unità aliment. C1 e cassetto.

IMPORTANTE: Se la carta si strappa durante l'eliminazione dell'inceppamento, accertarsi di rimuovere e gettare tutti i pezzetti di carta.

Aprire il coperchio destro e rimuovere

la carta inceppata.

Spingere il punto indicato per chiudere

il coperchio destro.

Estrarre il cassetto 2 e rimuovere la

carta inceppata.

Mentre il cassetto 2 è fuori, estrarre il

cassetto 1.

GUIDA ALLE FUNZIONI 6-13

Problemi e soluzioni

Aprire il coperchio anteriore, tirare la

leva C1 e rimuovere l'alimentatore carta.

Aprire il coperchio C2.

Rimuovere la carta inceppata.

Chiudere il coperchio C2 e riportare

l'alimentatore carta nella posizione originale.

Reinserire i cassetti 1 e 2 e chiudere il

coperchio anteriore.

Cassetti 3 e 4

Seguire i passaggi sottostanti per eliminare gli inceppamenti nel cassetto 3 o 4.

IMPORTANTE: Se la carta si strappa durante l'eliminazione dell'inceppamento, accertarsi di rimuovere e gettare tutti i pezzetti di carta.

Aprire il coperchio destro e rimuovere

la carta inceppata.

Inceppamento carta.

1.Aprire il coperc hio dx, e rimuovere la carta.

2.Aprire il cass etto carta 3.

3.Rim uovere la carta.

4.Im p il cas sett o e chiudere il c operc hio.

6-14 GUIDA ALLE FUNZIONI

Spingere il punto indicato per chiudere

il coperchio destro.

Estrarre il cassetto utilizzato e

rimuovere la carta inceppata.

Problemi e soluzioni

Se all'interno del sistema è rimasta carta inceppata, estrarre il cassetto e rimuoverla.

Inserire il cassetto.

Vassoio universale

Seguire i passaggi sottostanti per eliminare gli inceppamenti nel vassoio universale.

Rimuovere tutta la carta dal vassoio

universale.

Inceppamento carta.

1.R imuovere la c arta dal vas soio unive rsa le.

Ricaricare la carta nel vassoio universale.

GUIDA ALLE FUNZIONI 6-15

Problemi e soluzioni

All'interno del coperchio destro

Seguire i passaggi sottostanti per eliminare gli inceppamenti interni al coperchio destro.

Inceppamento carta.

1.Aprire il coperc hio destro.

2.Rim uovere la carta.

3.Chiudere il coperc hio.

IMPORTANTE: Se la carta si strappa durante l'eliminazione dell'inceppamento, accertarsi di rimuovere e gettare tutti i pezzetti di carta.

Aprire il coperchio destro e rimuovere

la carta inceppata da tutte le aree.

Spingere il punto indicato per chiudere

il coperchio destro.

Alimentatore laterale opzionale

Seguire i passaggi sottostanti per eliminare gli inceppamenti all'interno dell'alimentatore laterale.

IMPORTANTE: Se la carta si strappa durante l'eliminazione dell'inceppamento, accertarsi di rimuovere e gettare tutti i pezzetti di carta.

6-16 GUIDA ALLE FUNZIONI

Inceppamento carta.

1.Rimuovere la carta fra la copiatrice e l'aliment atore latera le.

2.R esett are l'alim. laterale s ul mainfra me.

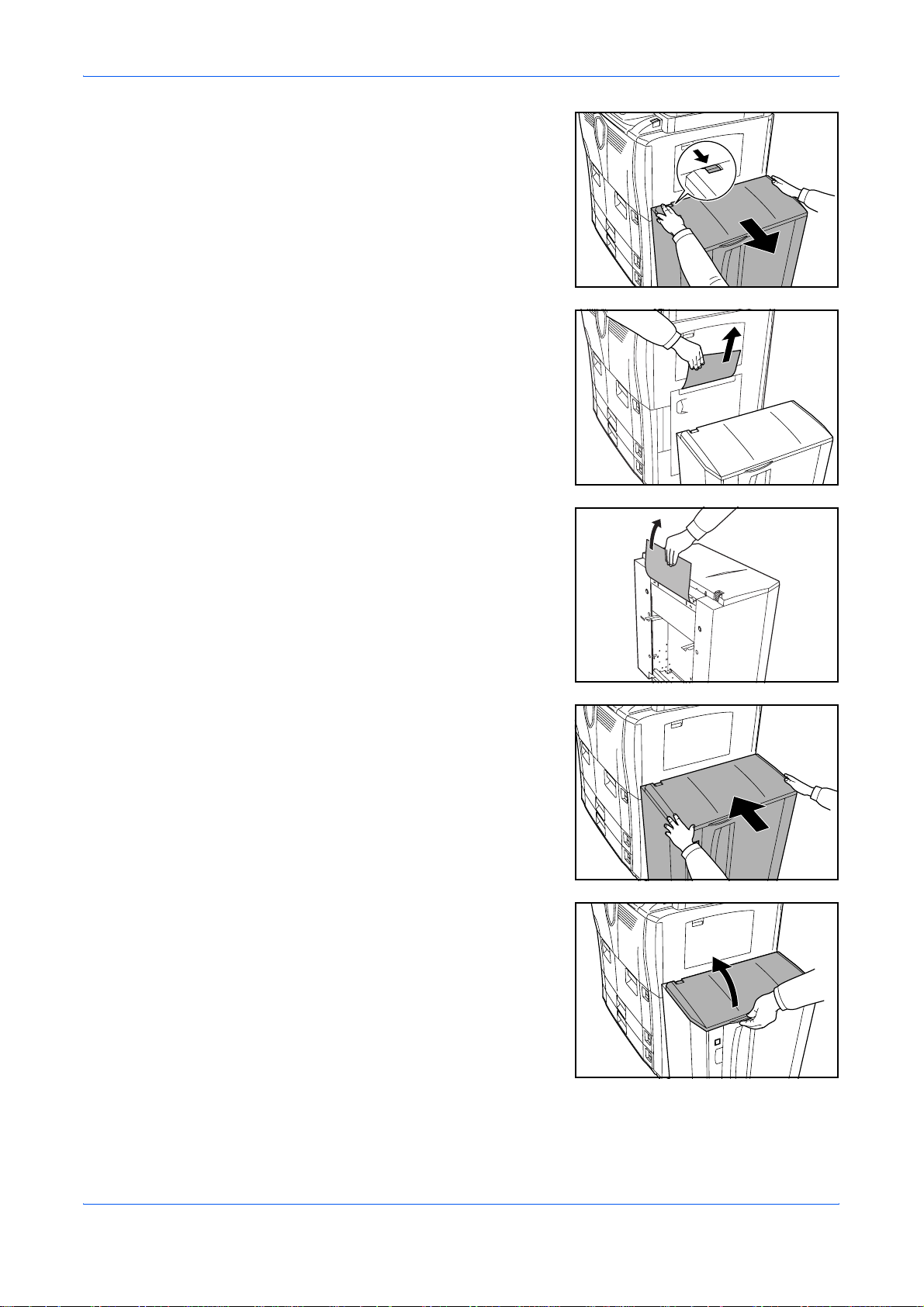

Premere il pulsante superiore

sull'alimentatore laterale e staccare quest'ultimo dal sistema.

Rimuovere la carta inceppata nello

slot di connessione dell'alimentatore laterale.

Problemi e soluzioni

Rimuovere la carta inceppata

nell'alimentatore laterale.

Fissare l'alimentatore laterale al

sistema.

Aprire il coperchio superiore

dell'alimentatore laterale e rimuovere la carta inceppata.

Chiudere il coperchio superiore

dell'alimentatore laterale.

GUIDA ALLE FUNZIONI 6-17

Problemi e soluzioni

Trasportatore carta

Seguire i passaggi sottostanti per eliminare gli inceppamenti nel trasportatore carta.

IMPORTANTE: Se la carta si strappa durante l'eliminazione dell'inceppamento, accertarsi di rimuovere e gettare tutti i pezzetti di carta.

Aprire il coperchio anteriore.

Girare la manopola A1 in senso

antiorario almeno 20 volte. La carta inceppata viene sospinta nel vassoio di uscita; rimuovere la carta.

Inceppamento carta.

1.Gira re manop. verde sinis. A1 vers o sinis

2.R imuovere la c arta dalla s ezione us cita

3.Abbass are la manopola verde A2

4.Girare manop. verde destra A3 verso sinis

5.Estrarre unità passaggio carta A2

Abbassare la leva A2 verso sinistra.

Girare la manopola A3 in senso

antiorario almeno 8 volte. La carta inceppata viene sospinta nel trasportatore carta.

6-18 GUIDA ALLE FUNZIONI

Problemi e soluzioni

Tirare la leva A2 ed estrarre

lentamente il trasportatore carta.

Avvertenza

Alta tensione presente nella sezione del caricatore. Fare attenzione quando si opera in quest'area, poiché esiste il pericolo di scosse elettriche.

Attenzione

L'unità di fissaggio è estremamente calda. Fare attenzione quando si opera in quest'area, poiché esiste il pericolo di ustioni.

Rimuovere la carta da sopra il

trasportatore carta.

Aprire il coperchio A4 e rimuovere la

carta inceppata.

Chiudere il coperchio A4.

GUIDA ALLE FUNZIONI 6-19

Problemi e soluzioni

Aprire il coperchio A5 e rimuovere la

carta inceppata.

Premere A6 e chiudere il

coperchio A5.

Aprire il coperchio A7 e rimuovere la

carta inceppata.

Chiudere il coperchio A7.

Aprire il coperchio A8 e rimuovere la

carta inceppata.

Chiudere il coperchio A8.

Riportare il trasportatore carta nella

posizione originale.

Riportare la leva A2 nella posizione

originale e chiudere il coperchio anteriore.

6-20 GUIDA ALLE FUNZIONI

Unità duplex

Problemi e soluzioni

Seguire i passaggi sottostanti per eliminare gli inceppamenti nell'unità duplex.

IMPORTANTE: Se la carta si strappa durante l'eliminazione dell'inceppamento, accertarsi di rimuovere e gettare tutti i pezzetti di carta.

Aprire il coperchio anteriore.

Tirare la leva B1 ed estrarre l'unità

duplex.

Inceppamento carta.

1.Es trarre l'unità duplex B1

Rimuovere la carta da sopra l'unità

duplex.

Aprire il coperchio inferiore dell'unità

duplex (B2) e rimuovere la carta inceppata.

Chiudere il coperchio B2.

GUIDA ALLE FUNZIONI 6-21

Problemi e soluzioni

Aprire il coperchio B3 e rimuovere la

carta inceppata.

Chiudere il coperchio B3.

Reinstallare l'unità duplex nella

posizione originale e reinserirla saldamente.

Chiudere il coperchio anteriore.

Processore documenti

Seguire i passaggi sottostanti per eliminare gli inceppamenti nel processore documenti.

IMPORTANTE: Se l'originale si strappa durante l'eliminazione dell'inceppamento, accertarsi di rimuovere e gettare tutti i pezzetti di carta.

Aprire il coperchio superiore del

processore documenti e rimuovere l'originale inceppato.

Inceppamento carta.

1.Aprire coper chio s uper. proc . del docum.

2.G irare la manopola s inistra.

3.Sos tenga il coperc hio proc. del docum.

4.R imuovere orig inale.

5.Chiudere coperc h. super. proc . del docum.

6-22 GUIDA ALLE FUNZIONI

Se la rimozione dell'originale presenta dei problemi, ruotare la rotella di alimentazione. L'originale viene sospinto in un punto in cui è più semplice rimuoverlo.

Rimuovere tutti originali lasciati sulla

lastra degli originali.

Chiudere il coperchio superiore del

processore documenti.

Problemi e soluzioni

Aprire il processore documenti e

tenendo la leva verde, aprire il coperchio inferiore del processore documenti.

Rimuovere gli originali inceppati.

Chiudere il coperchio inferiore del

processore documenti.

Chiudere il processore documenti e

ricaricare gli originali.

Finisher documenti opzionale

Se si verifica un'errata alimentazione nel finisher documenti, consultare la Guida alle funzioni del dispositivo per rimuovere l'inceppamento.

GUIDA ALLE FUNZIONI 6-23

Problemi e soluzioni

6-24 GUIDA ALLE FUNZIONI

Copiatrice

7 Specifiche

Le specifiche sono soggette a modifica senza preavviso.

Elemento Specifica

Sistema di copia Sistema elettrostatico indiretto

Originali supportati Fogli, libri e oggetti a tre dimensioni (formato massimo: A3)

Formati di copia

Cassetti 1 e 2 279 × 216 mm e A4

Cassetti 3 e 4 279 x 432 mm, 216 x 356 mm, 279 x 216 mm, 140 x 216 mm,

216 x 330 mm, 216 x 343 mm, A3, B4, A4, A4R, B5, B5R, A5R, Folio 8K e 16K.

Vassoio universale 140 x 216 mm da 279 x 432 mm, A5R da A3, B6R, A6R, Folio

8K, 16K YOUKEI 2 e YOUKEI 4

Fronte/retro 140 x 216 mm, 279 x 432 mm, A5R da A3

Margine di non copiatura Da 0,5 a 5,5 mm

Carta Per informazioni sulle specifiche della carta, vedere la Guida

alle funzioni avanzate.

Capacità di alimentazione carta

Cassetti 1 e 2 Ciascun cassetto contiene 1500 fogli di carta comune da

80 g/m²

Cassetti 3 e 4 Ogni cassetto contiene 500 fogli di carta comune da 80 g/m² o

525 fogli di carta comune da 75 g/m²

Vassoio universale 100 fogli di carta comune da 80 g/m²

Capacità vassoio di uscita 250 fogli (80 g/m²)

Tempo di riscaldamento 30 secondi

Ripristino dal modo Bassa potenza: 10 secondi Ripristino dal modo Riposo: 30 secondi (alla temperatura ambiente di 23 °C con umidità pari al 50 %)

Memoria

Bitmap Archiviazione immagini

GUIDA ALLE FUNZIONI 7-1

128 MB 40 GB

Specifiche

Ambiente di funzionamento

Temperatura Umidità Altezza

Alimentazione elettrica 120 V CA, 60 Hz, 16 A

Dimensioni (larghezza) × (profondità) ×

(altezza)

Peso Circa 188 kg

Ingombro copiatrice (larghezza) × (profondità)

Prestazioni copia

Elemento Specifica

Velocità di copia

Piano (1:1) Modello da 60 cpm 279 × 432 mm/

Da 10 a 32,5 °C Dal 15 all'80% Massimo 2.000 m

Da 220 a 240 V CA, 50/60 Hz, 9,5 A

680 × 783 × 1.190 mm

1,480 × 783 mm

A3: 31 fogli/min. 216 × 356 mm/

B4: 37 fogli/min. 279 × 216 mm/

A4: 60 fogli/min. 216 × 279 mm/

A4R: 43 fogli/min. B5: 60 fogli/min. B5R: 47 fogli/min.

Modello da 80 cpm 279 × 432 mm/

A3: 40 fogli/min. 216 × 356 mm/

B4: 50 fogli/min. 279 × 216 mm/

A4: 80 fogli/min. 216 × 279 mm/

A4R: 54 fogli/min. B5: 80 fogli/min. B5R: 58 fogli/min.

Processore documenti (1:1) Modello da 60 cpm

Modello da 80 cpm

7-2 GUIDA ALLE FUNZIONI

279 × 216 mm/ A4: 60 fogli/min.

279 × 216 mm/ A4: 80 fogli/min.

Olivetti D-COPIA 800, D-COPIA 600 Functions Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Indice generale

Copiatrice

1 Componenti del sistema

Processore documenti

Componenti interni

Pannello comandi

Schermo a sfioramento

Schermata di base

Schermata di scelta dell'utente

Schermata delle funzioni

Schermata Programma

2 Operazioni preliminari

Caricamento della carta

Operazioni precedenti al caricamento della carta

Caricamento della carta nei cassetti 1 e 2

Caricamento della carta nei cassetti 3 e 4

Caricamento della carta nel vassoio universale

Caricamento della carta nell'alimentatore laterale opzionale

Specifica del tipo e del formato della carta

Formato carta - Cassetti 3 e 4

Tipo di carta - Cassetti da 1 a 5

Formato carta - Vassoio universale

Tipo carta - Vassoio universale

Caricamento degli originali

Processore documenti

Utilizzo del processore documenti

Utilizzo del piano

Selezione della lingua

3 Funzioni di base

Accensione e spegnimento

Accensione

Spegnimento

Procedura di copia di base

Qualità immagine

Modo Esposizione

Riduzione/Ingrandimento

Zoom automatico

Zoom manuale

Zoom predefinito

Zoom XY

2-facce/Separazione

2-facce

Separazione

Modo sorter

Modo Interruzione

Prenotazione lavori

Modi di alimentazione

Modo Bassa potenza

Modo Bassa potenza automatico

Modo Riposo

Modo Auto Riposo

Panoramica

4 Apparecchiatura opzionale

Alimentatore laterale

Finisher documenti

Contatore

Kit stampante

Inserimento del contatore

Kit scanner

Kit sicurezza

5 Manutenzione

Pulizia della copiatrice

Pulizia del processore documenti e del piano

Pulizia della lastra di esposizione

Sostituzione della cartuccia del toner

6 Problemi e soluzioni

Risoluzione dei malfunzionamenti

Risposta ai messaggi di errore

Eliminazione degli inceppamenti carta

Spie dei punti di inceppamento

Precauzioni relative agli inceppamenti carta

Cassetto 1

Cassetto 2

Cassetti 3 e 4

Vassoio universale

All'interno del coperchio destro
