Olivetti D-COPIA 55, D-COPIA 45 User Manual

Manuel d’utilisation

d-Copia 45

d-Copia 55

Veuillez lire la présente notice d’utilisation avant d’employer le copieur. Conservez-la à proximité de celui-ci de façon à pouvoir vous y référer facilement.

PUBLICATION EMISE PAR :

Olivetti Tecnost, S.p.A. Direzione Home/Office

Via Jervis, 77 - 10015 Ivrea (Italie)

Mars, 2002

Le constructeur se réserve le droit d'apporter des modifications au produit décrit dans cette documentation à tout moment et sans préavis.

ENERGY STAR est une marque déposée des États-Unis.

Le programme ENERGY STAR est un plan de réduction d’énergie présenté par l’Agence pour la protection de l’Environnement des États-Unis afin de répondre aux problèmes concernant l’environnement et pour encourager le développement et l’utilisation d’équipement de bureau ayant un meilleur rendement énergétique.

Nous attirons votre attention sur les actions suivantes qui peuvent compromettre la conformité attestée ci-dessus et les caractéristiques du produit :

• Alimentation électrique erronée.

• Installation ou utilisation erronée ou non conforme aux indications exposées dans le manuel d’utilisation fourni avec le produit.

Les qualités requises pour ce produit sont garanties par le label appliqué sur le produit même.

• Remplacement de composants ou d’accessoires originaux par des pièces non approuvées par le constructeur, ou effectué par du personnel non autorisé.

REMARQUE:

Ce manuel d’utilisation contient des informations correspondant à l’utilisation des versions métriques et pouces de ce copieur. Dans le texte, nous avons généralement indiqué les messages pour l’appareil de version pouces suivis, entre parenthèses, des informations correspondant à la version métrique. Cependant, lorsqu’un message est pratiquement identique, ou lorsque la différence ne consiste qu’en une majuscule ou minuscule, nous avons indiqué les informations affichées dans la version pouces de cet appareil.

Tous droits réservés. Aucune partie de ce document ne peut être reproduite ou transmise sous quelque forme ou par quelque moyen que ce soit, électronique ou mécanique, tel que par photocopie, enregistrement ou par un système quelconque de stockage et de rappel des informations, sans l’autorisation écrite de l’éditeur.

Limitations légales relatives à la copie

• Il peut être interdit de copier des documents protégés par des droits d’auteur sans l’autorisation préalable du propriétaire des droits d’auteur.

• Il est absolument interdit de copier des billets de banque nationaux ou étrangers.

• La copie d’autres articles peut être interdite.

Veuillez lire la présente notice d’utilisation avant d’employer le copieur. Conservez-la à l’endroit spécifié de façon à pouvoir vous y référer facilement.

Les sections de la présente notice ainsi que les éléments du copieur marqués de symboles sont des avertissements en matière de sécurité, destinés, d’une part, à assurer la protection de l’utilisateur, d’autres personnes et d’objets environnants, et, d’autre part, à garantir une utilisation correcte et sûre du copieur. Les symboles et leur signification figurent ci-dessous.

DANGER: le non-respect de ces points ou le manque d’attention vis-à-vis de ceux-ci entraînera très probablement des blessures graves, voire la mort.

ATTENTION: le non-respect de ces points ou le manque d’attention vis-à-vis de ceux-ci risque de provoquer des blessures graves, voire la mort.

ATTENTION: le non-respect de ces points ou le manque d’attention vis-à-vis de ceux-ci risque de provoquer des blessures ou d’occasionner des dommages mécaniques.

Symboles

Le symbole m indique que la section concernée comprend des avertissements en matière de sécurité. Il attire l’attention du lecteur sur des points spécifiques.

................. [avertissement d’ordre général]

................. [avertissement de danger de décharge électrique]

................. [avertissement de température élevée]

Le symbole indique que la section concernée contient des informations sur des opérations proscrites. Il précède les informations spécifiques relatives à ces opérations proscrites.

.................. [avertissement relatif à une opération proscrite]

................... [démontage proscrit]

Le symbole ● indique que la section concernée comprend des informations sur des opérations qui doivent être exécutées. Il précède les informations spécifiques relatives à ces opérations requises.

.................. [alarme relative à une action requise]

.................. [ôter le cordon secteur de la prise murale]

.................. [toujours brancher le copieur sur une prise murale raccordée à la terre]

Veuillez contacter votre technicien de maintenance pour demander le remplacement de la notice si les avertissements en matière de sécurité sont illisibles ou si la notice elle-même est manquante (participation demandée).

Il est possible qu’un original ressemblant beaucoup à un billet de banque ne puisse pas être copié correctement dans certains cas rares, car ce copieur est équipé d’une fonction d’interdiction de contrefaçon.

TABLE DES MATIERES

Section 1

IMPORTANT! VEUILLEZ LIRE EN

PREMIER............................................... 1-1

ETIQUETTES “ATTENTION” ................................................... 1-1

PRECAUTIONS D’INSTALLATION .......................................... 1-2

PRECAUTIONS D’UTILISATION ............................................. 1-3

Section 2

NOM DES PIECES ................................ 2-1

1. Corps principal ................................................................... 2-1

2. Panneau de commande ..................................................... 2-4

3. Panneau tactile .................................................................. 2-6

Section 3

PRÉPARATIFS ...................................... 3-1

1. Chargement du papier ........................................................ 3-1

(1) Remarque au sujet de l’ajout de papier ..................... 3-1

(2) Chargement du papier dans les tiroirs

No.1 et No.2 .............................................................. 3-1

(3) Chargement du papier dans les tiroirs

No.3 et No.4 .............................................................. 3-3

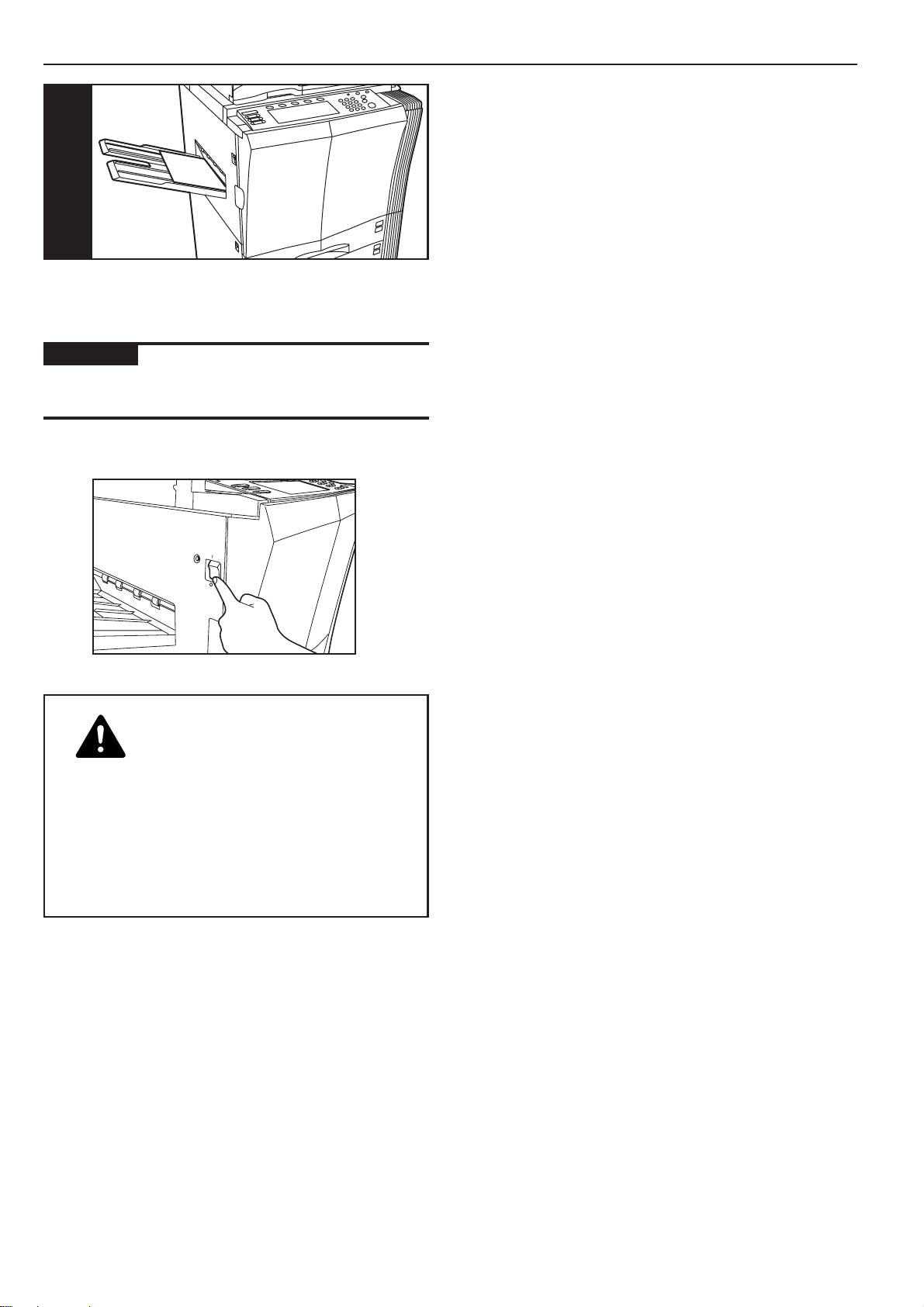

(4) Mettre du papier dans le plateau d’alimentation

manuelle ....................................................................3-4

(5) Chargement du papier dans le dispositif d’alimentation

latérale (un tiroir en option est disponible uniquement

pour les copieurs de 55 cpm) .................................... 3-5

2. Mise en place des originaux ............................................... 3-6

(1) Mise en place d’originaux dans le processeur de

document ................................................................... 3-6

(2) Mise en place d’originaux sur la vitre d’exposition .... 3-7

3. Ajout de toner ..................................................................... 3-8

Section 4

FONCTIONNEMENT DE BASE ............ 4-1

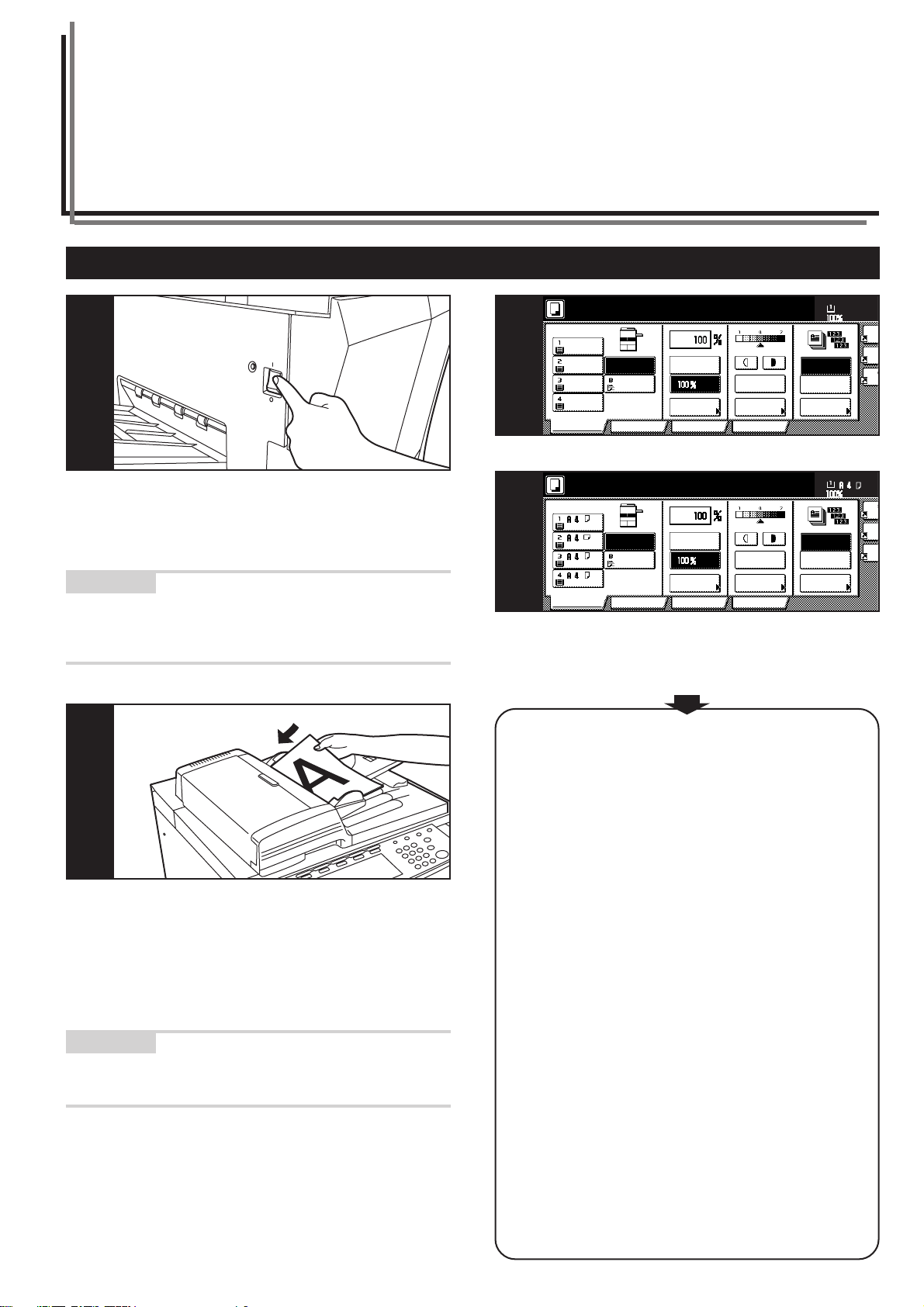

1. Procédure pour la copie de base ....................................... 4-1

2. Agrandir/réduire l’image de copie ...................................... 4-5

(1) Mode de sélection automatique de

l’agrandissement ....................................................... 4-5

(2) Mode de copie zoom ................................................. 4-6

(3) Mode de zoom présélectionné .................................. 4-7

(4) Mode de zoom XY .....................................................4-8

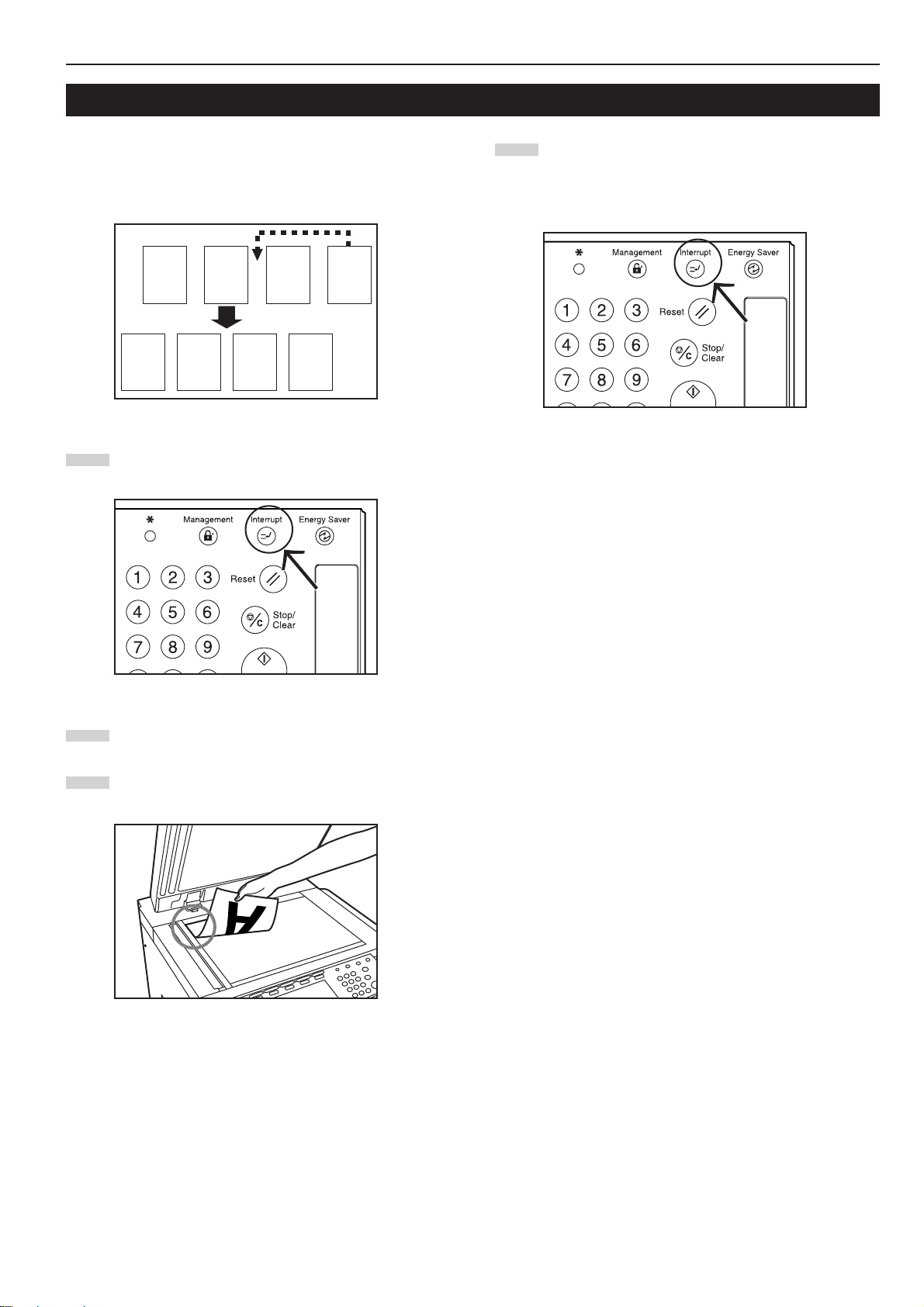

3. Interruption de copie .......................................................... 4-9

4. Réservation de travail ...................................................... 4-10

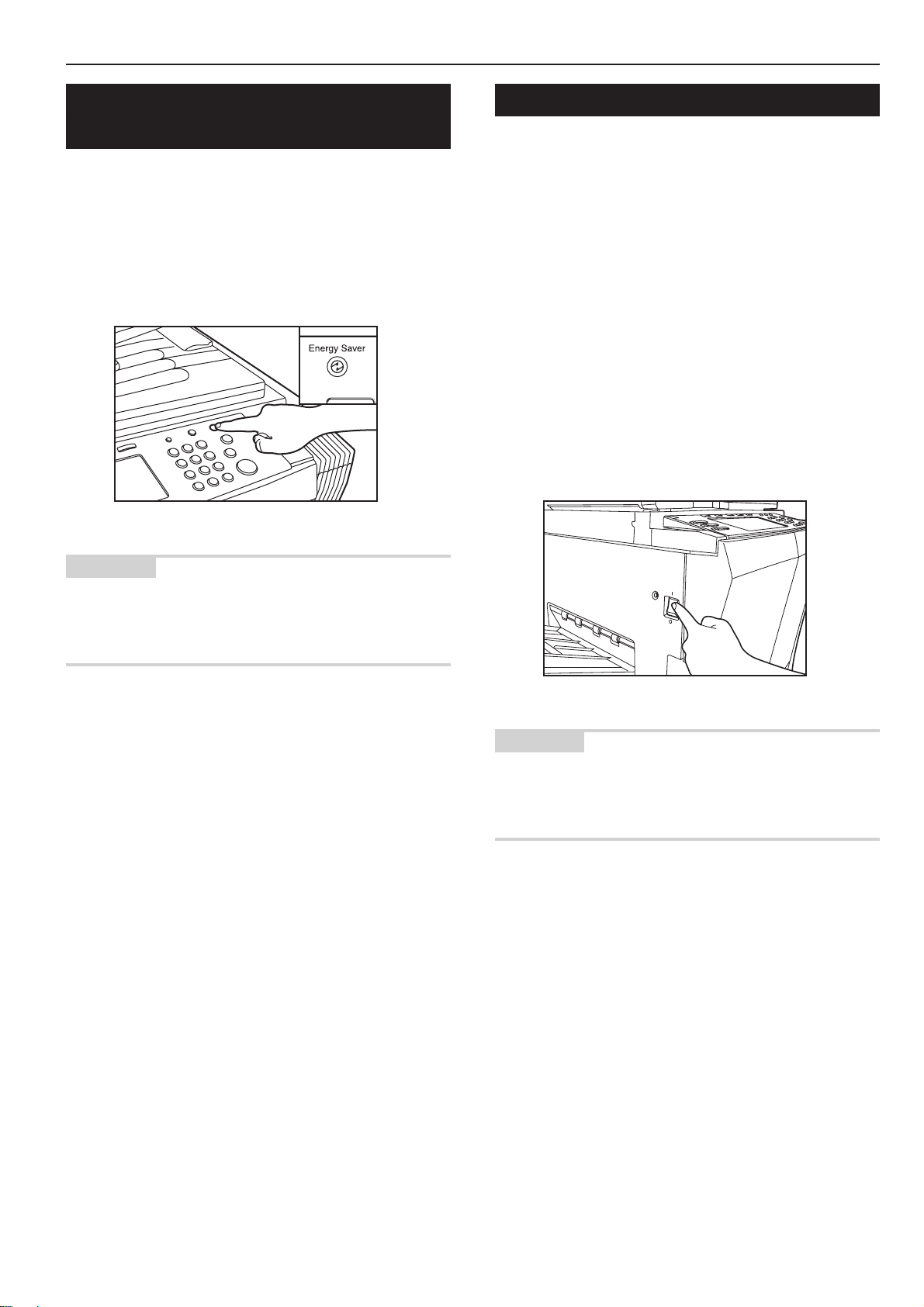

5. Fonction de préchauffage pour économie d’énergie ........ 4-11

6. Fonction d’arrêt automatique ........................................... 4-11

Section 5

AUTRES FONCTIONS UTILES ............ 5-1

1. Effectuer des copies recto/verso à partir de divers types

d’originaux [Modes de copie recto/verso] ........................... 5-1

(1) Pour effectuer des copies recto/verso à partir

d’originaux à deux faces ............................................ 5-1

(2) Pour effectuer des copies recto/verso à partir d’un

original ouvert (livres, etc.) ........................................ 5-1

(3) Pour effectuer des copies recto/verso à partir

d’originaux à une face ............................................... 5-2

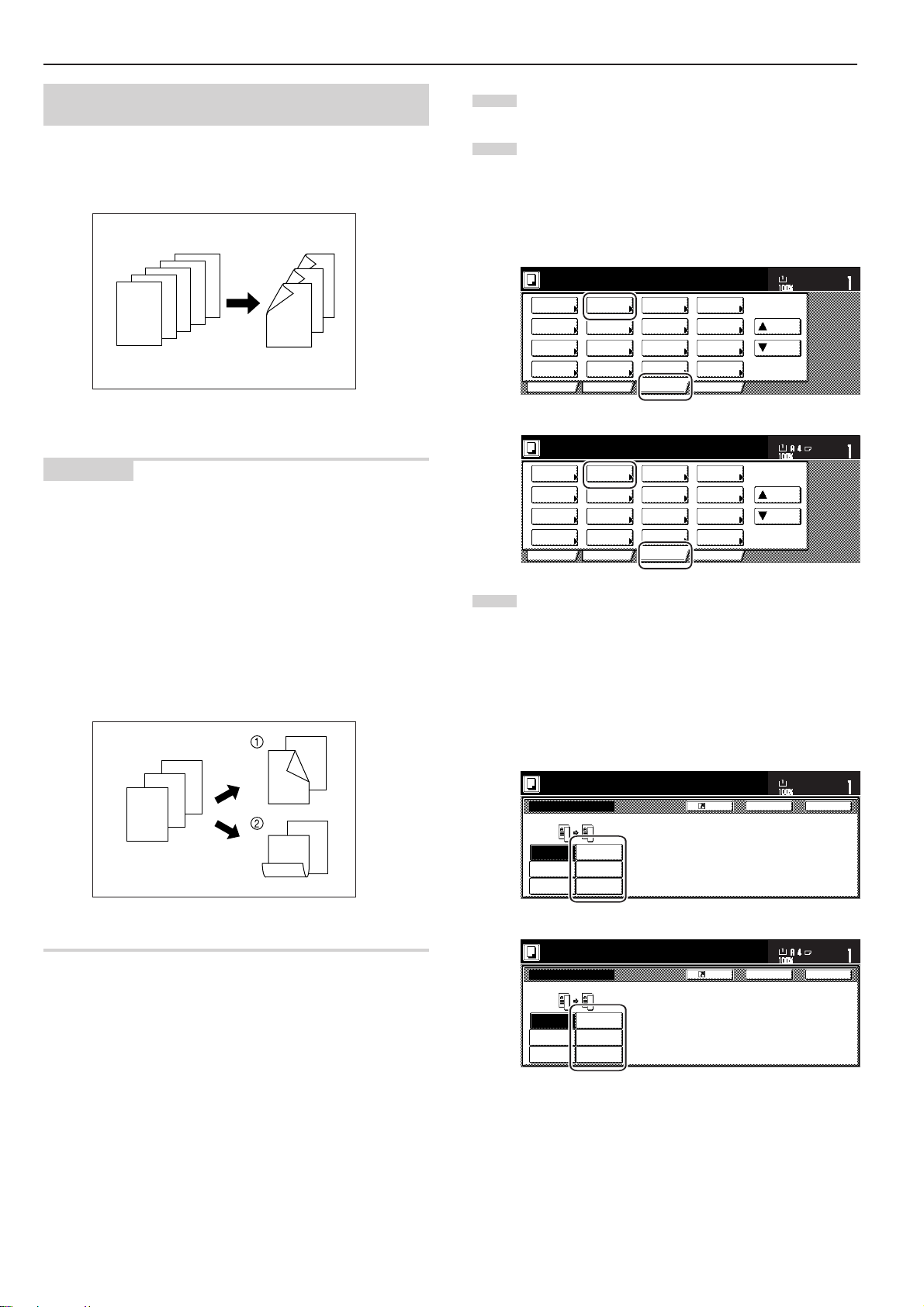

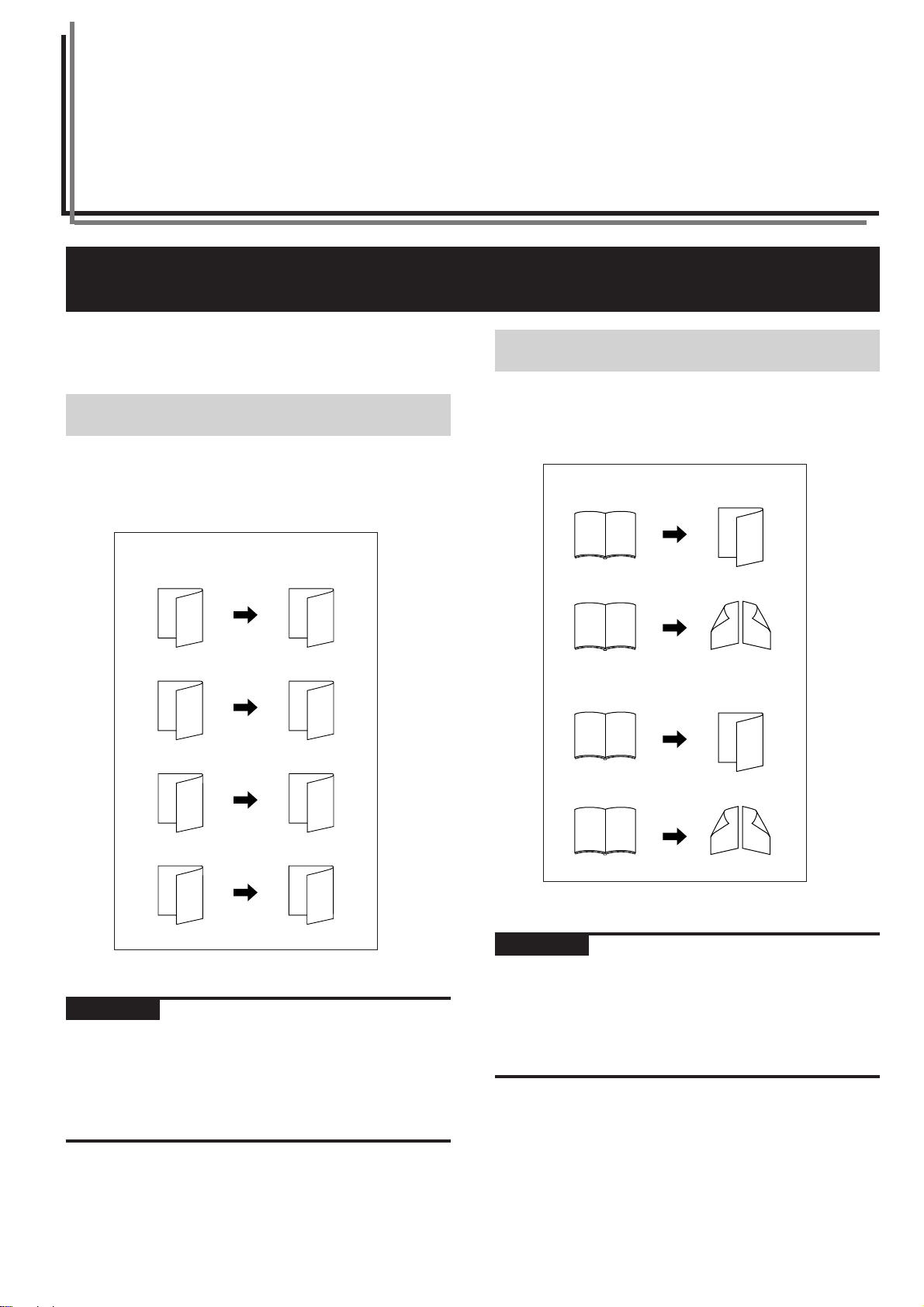

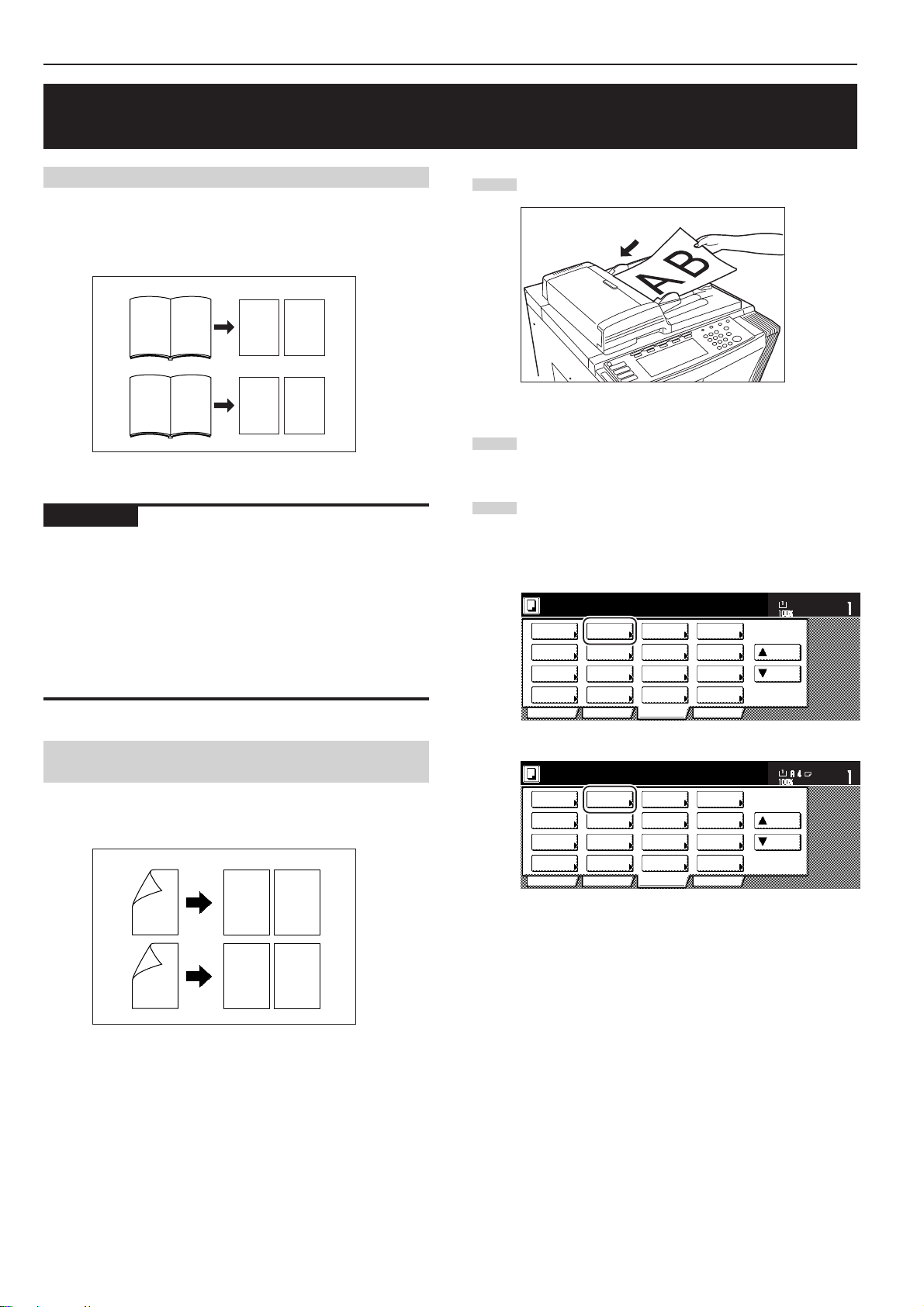

2. Copier chaque côté d’originaux ouverts (livres, magazines,

etc.) ou à deux faces sur des feuilles séparées [Modes de

copie avec séparation de pages] ....................................... 5-4

(1) Séparation de pages à partir d’originaux-livres ......... 5-4

(2) Séparation de pages à partir d’originaux à deux

faces ..........................................................................5-4

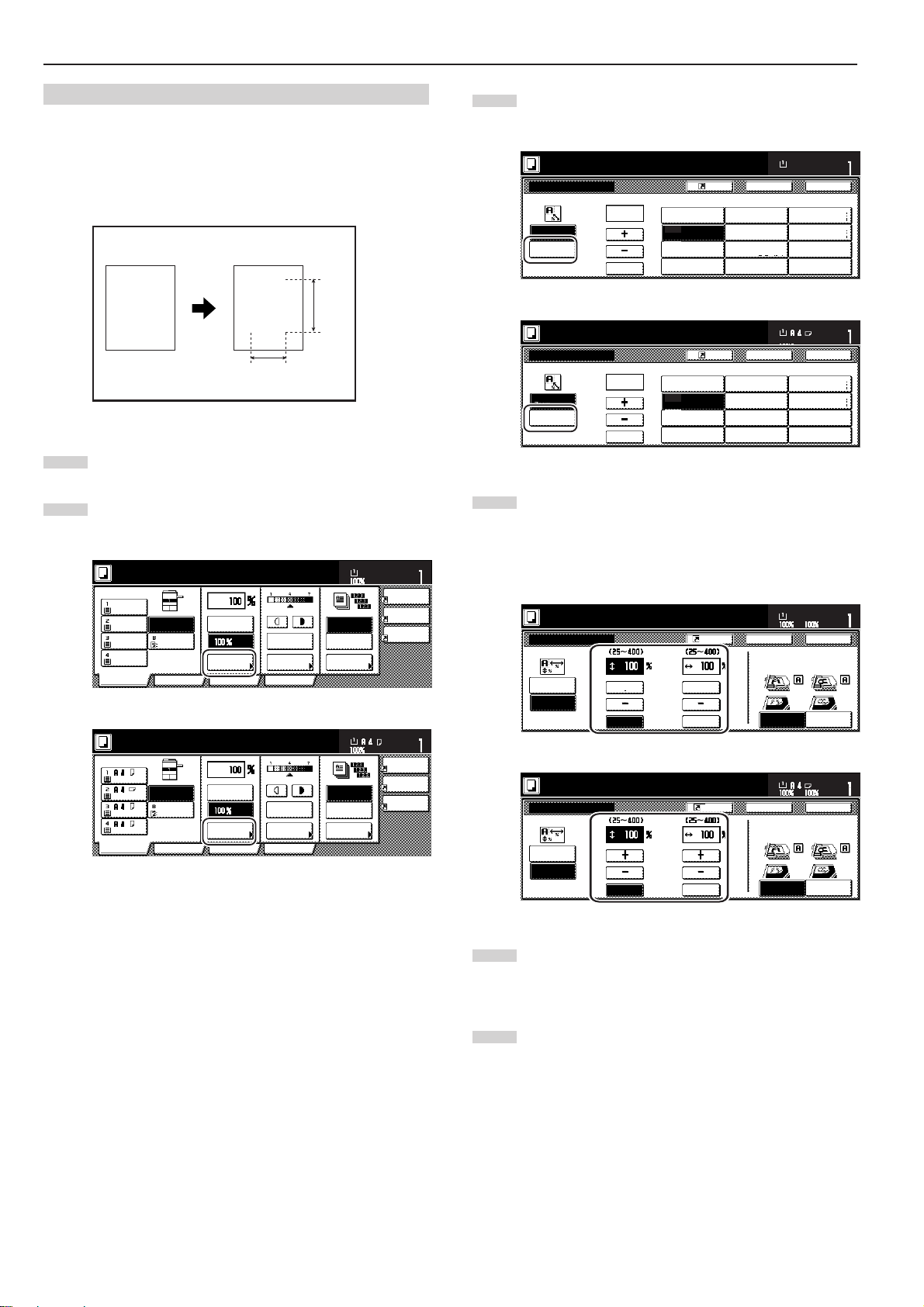

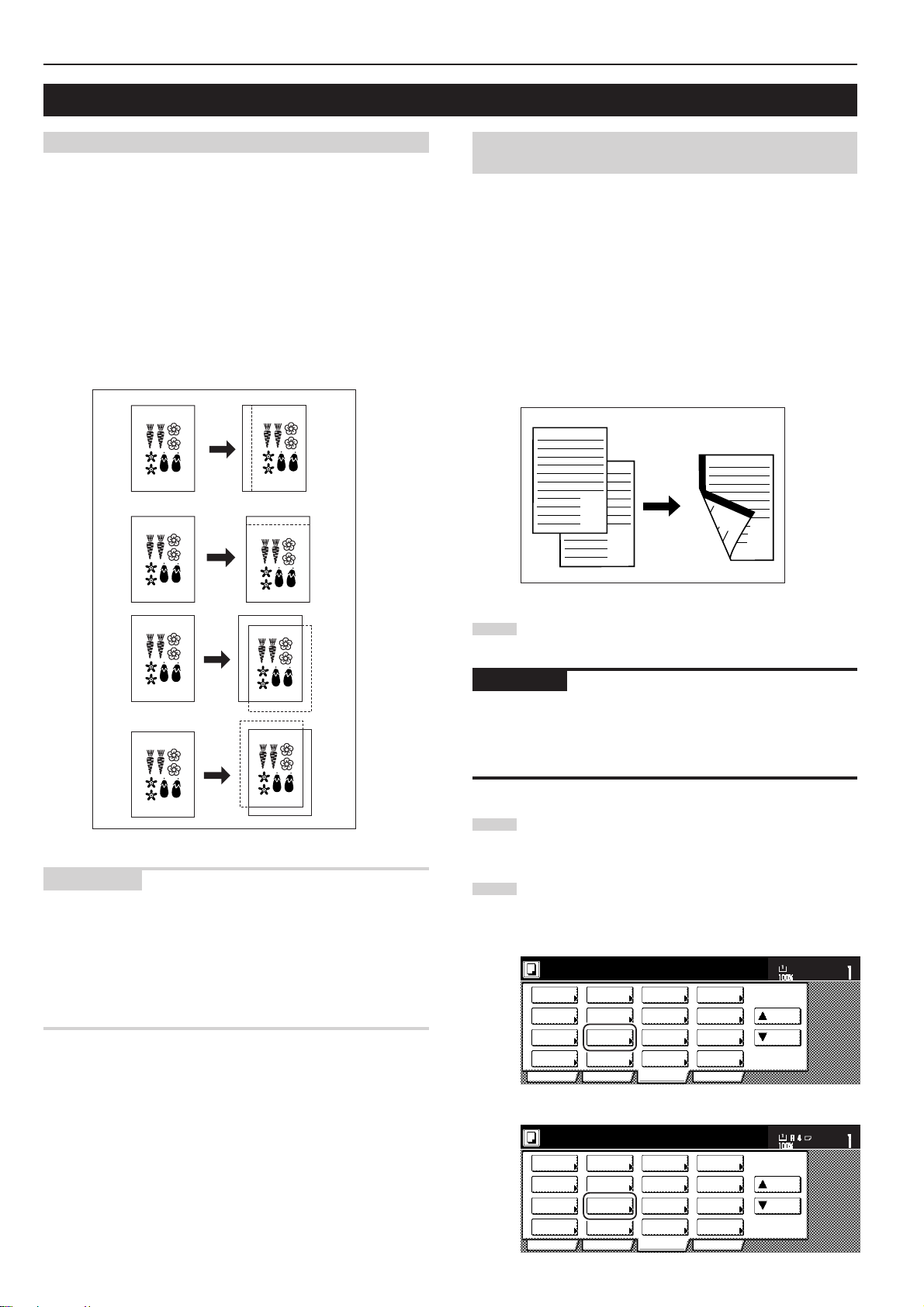

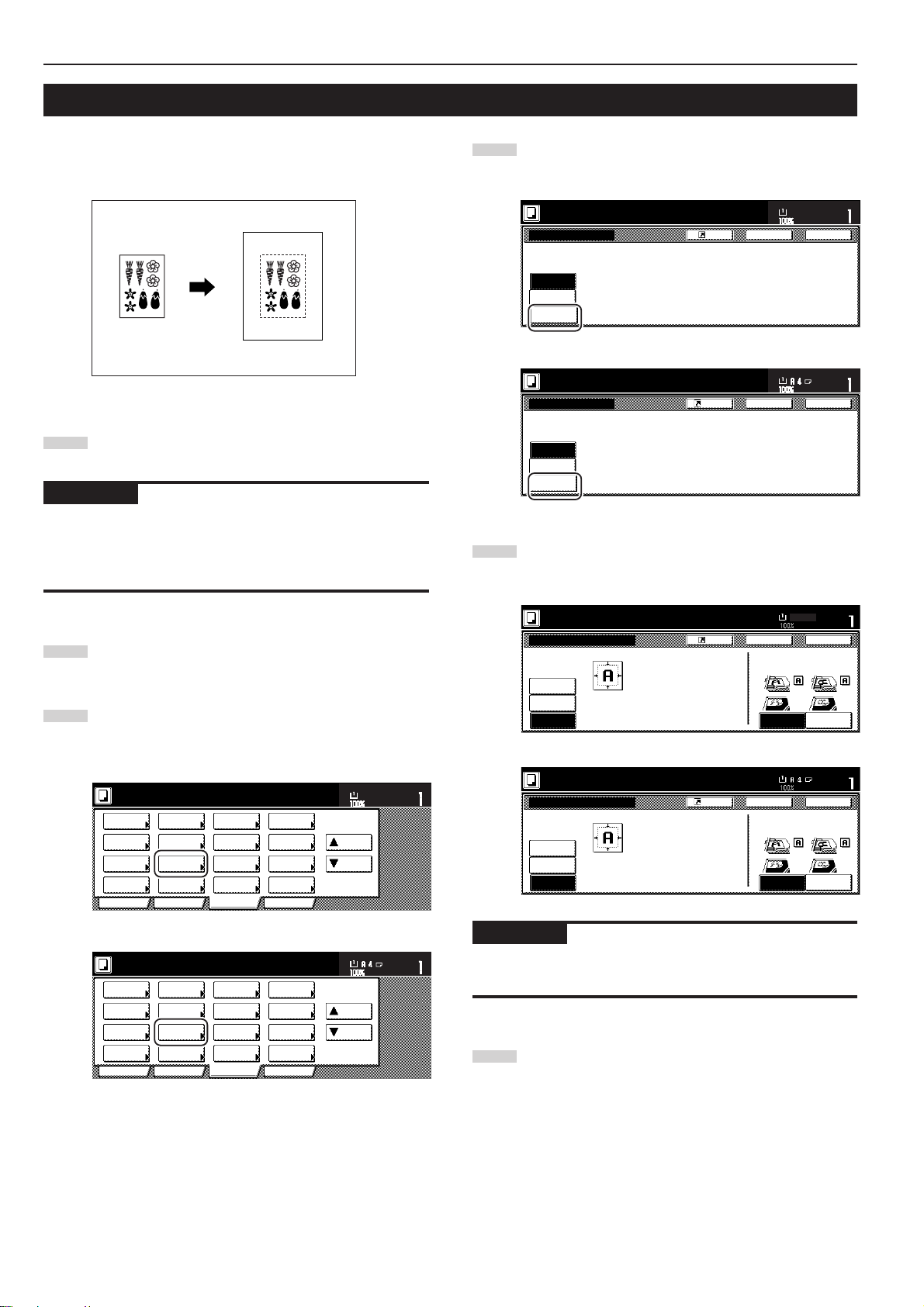

3. Créer une marge sur les copies [Mode de marge] ............. 5-6

(1) Marge standard ......................................................... 5-6

(2) Réglages distincts pour les marges du recto et du

verso Marge recto & verso ........................................ 5-6

4. Centrer l’image de la copie [Mode de centrage] ................ 5-8

5. Ajouter un espace à côté des images des copies pour y

inscrire des notes [Mode de mémo] ................................... 5-9

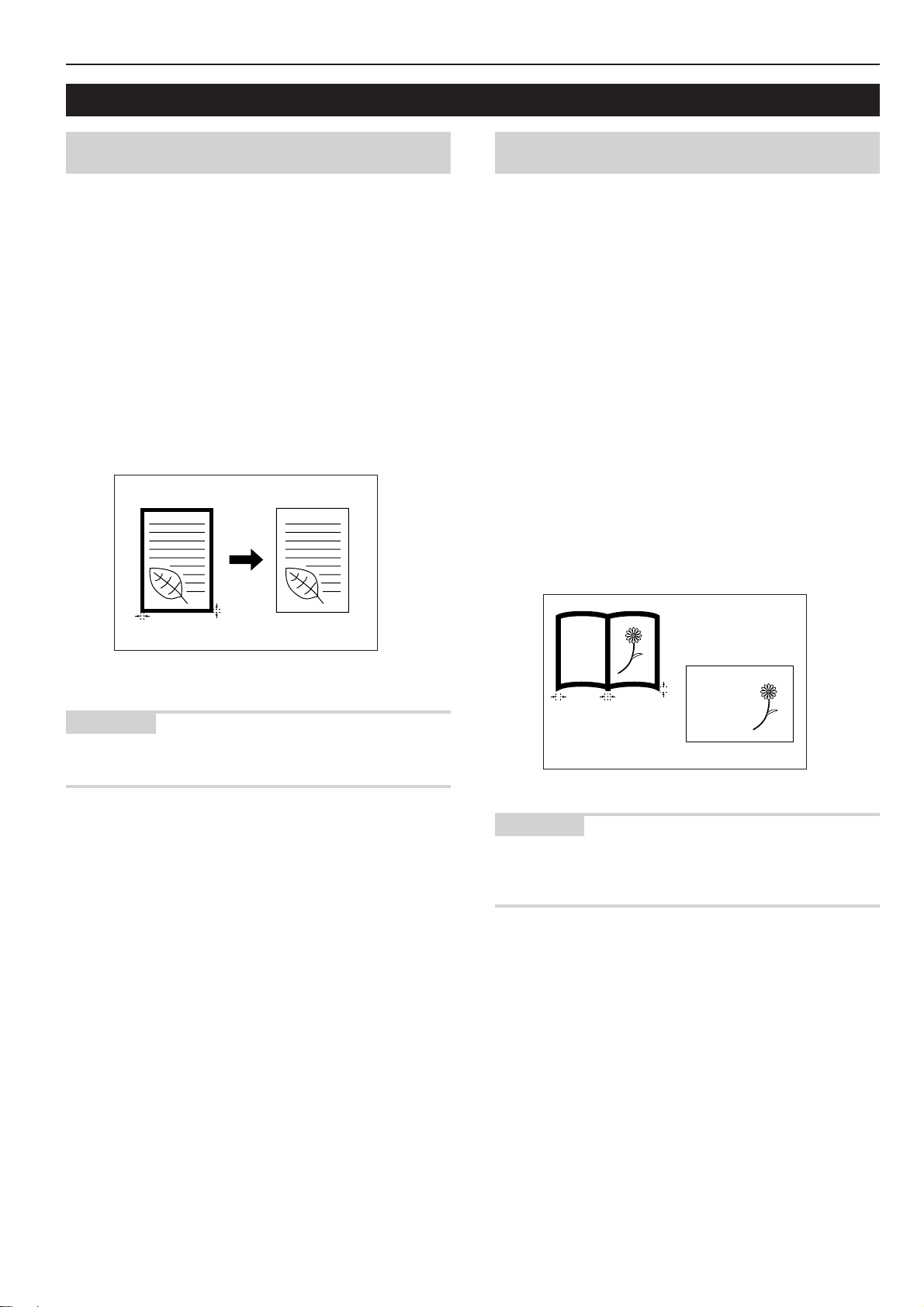

6. Reproduire des copies aux bords nets

[Modes d’effacement de bords] ........................................ 5-11

(1) Effacement des taches sur les bords des copies

(Mode d’effacement de feuille) ................................ 5-11

(2) Effacement des taches sur les bords et au milieu des

copies effectuées depuis des livres

(Mode d’effacement de livre) ................................... 5-11

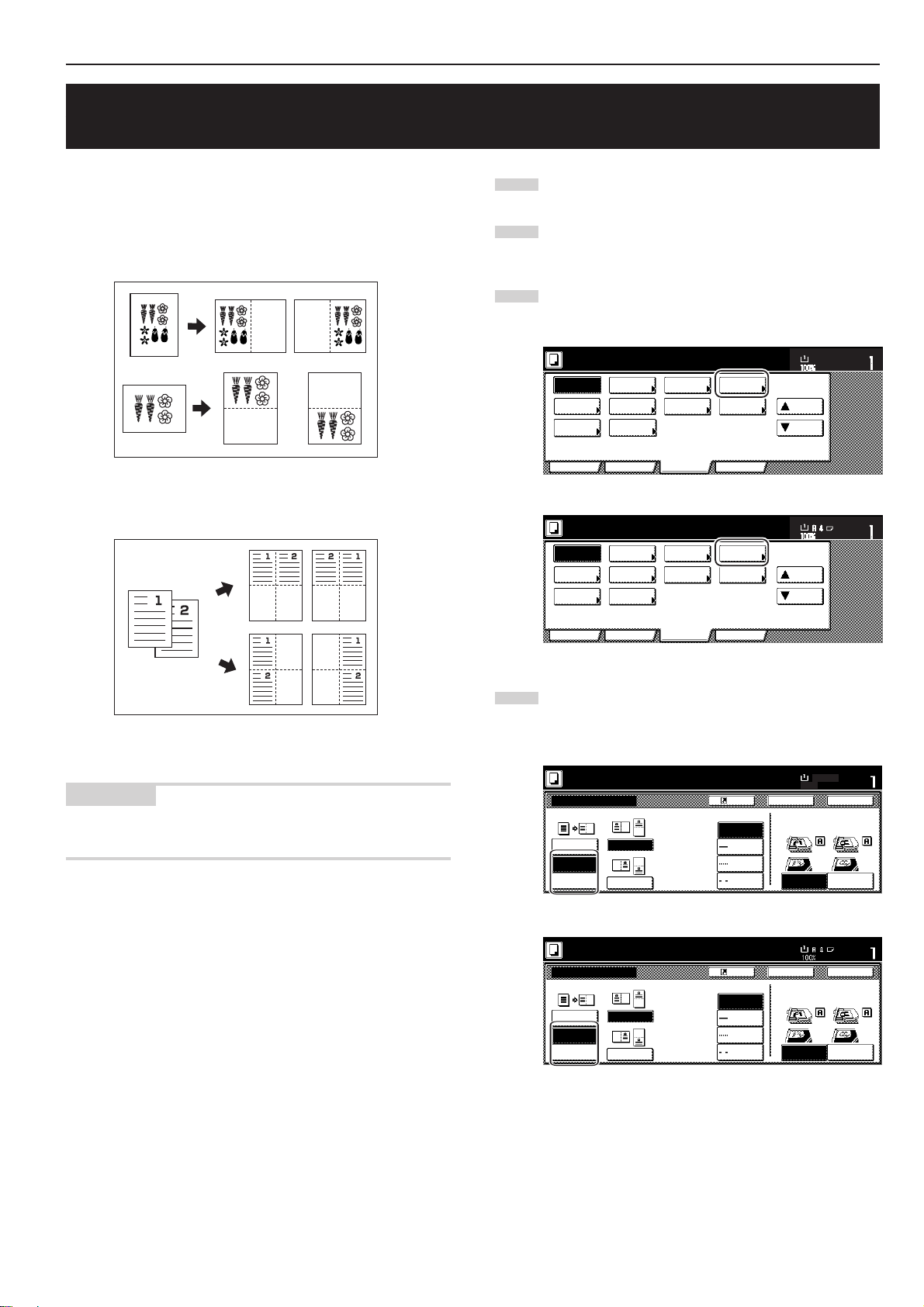

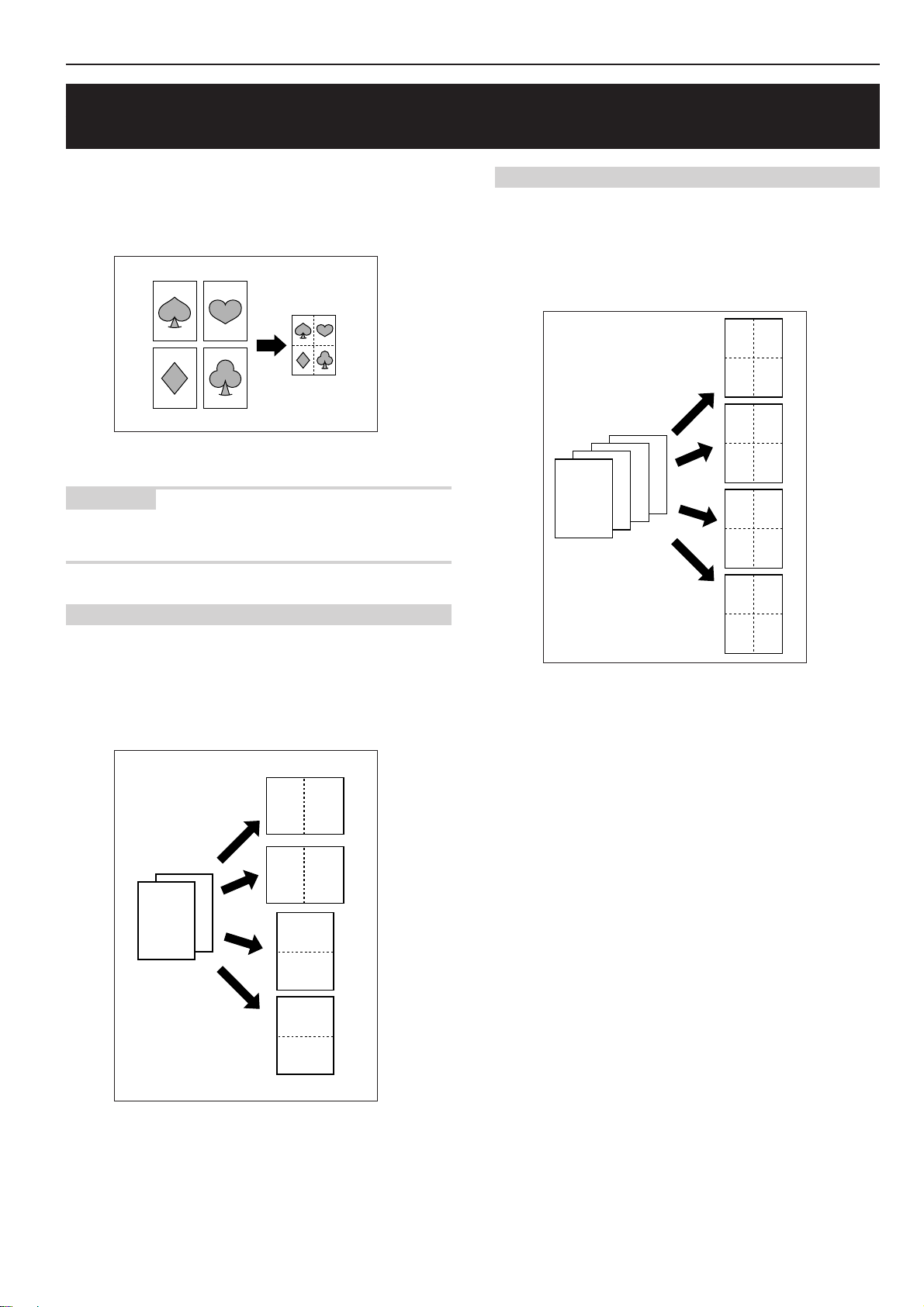

7. Assembler les images de deux ou quatre originaux sur une

seule feuille de copie [Modes de copie combinée] ........... 5-13

(1) 2 en 1 ...................................................................... 5-13

(2) 4 en 1 ...................................................................... 5-13

8. Imprimer le numéro des pages sur les copies

[Mode de numérotation des pages] .................................. 5-16

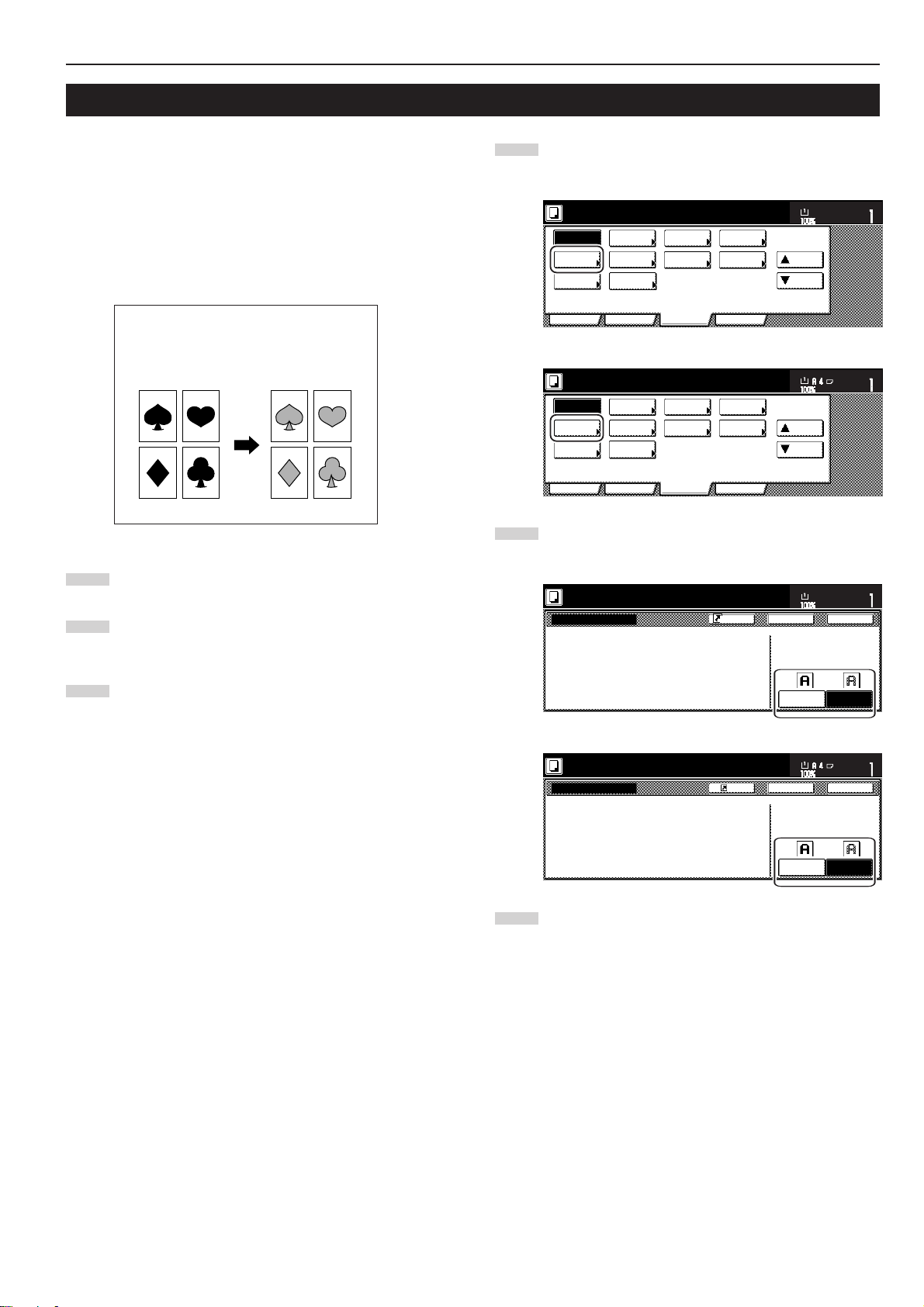

9. Superposer une image sur une autre

[Mode de superposition de filigrane] ................................ 5-20

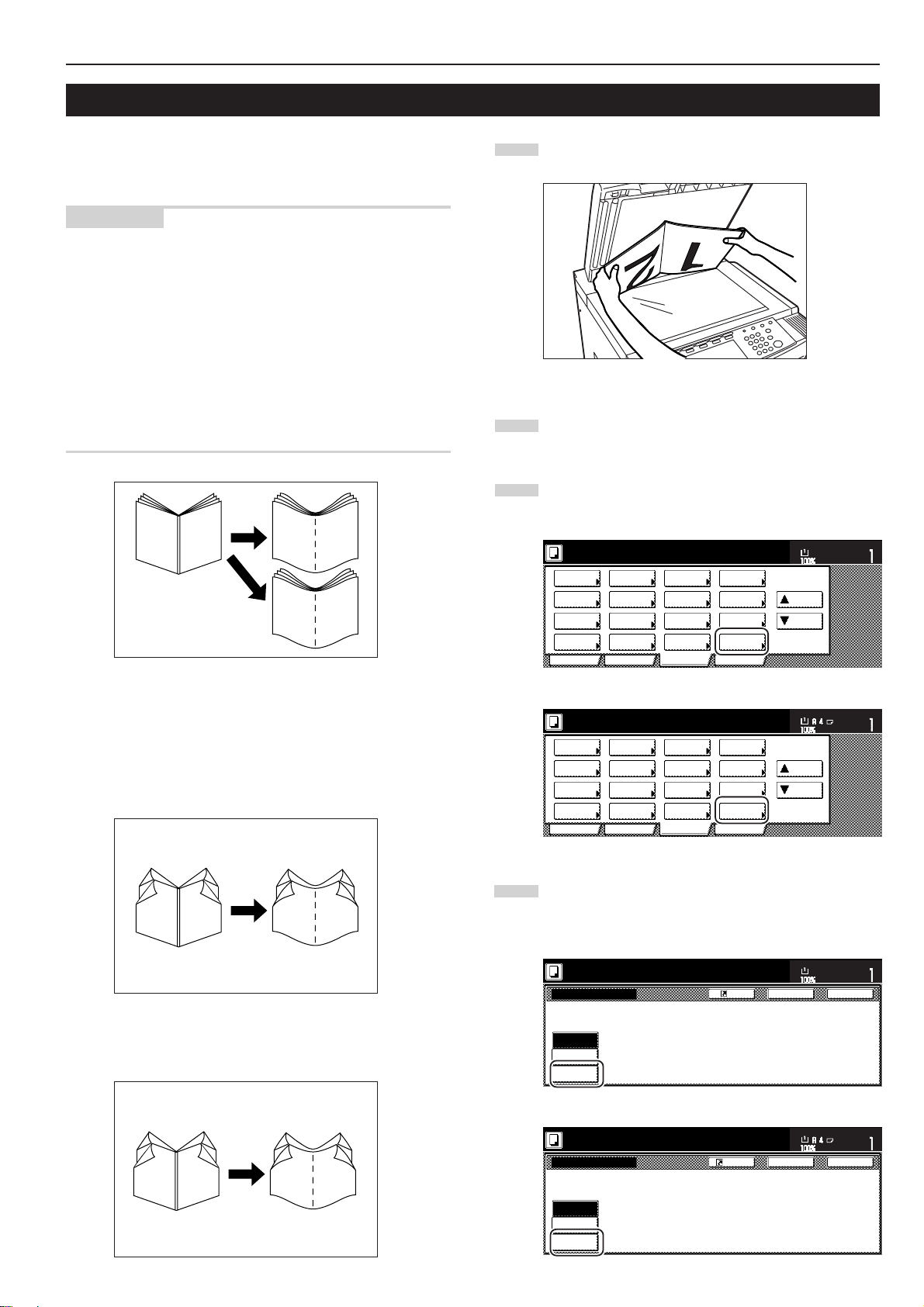

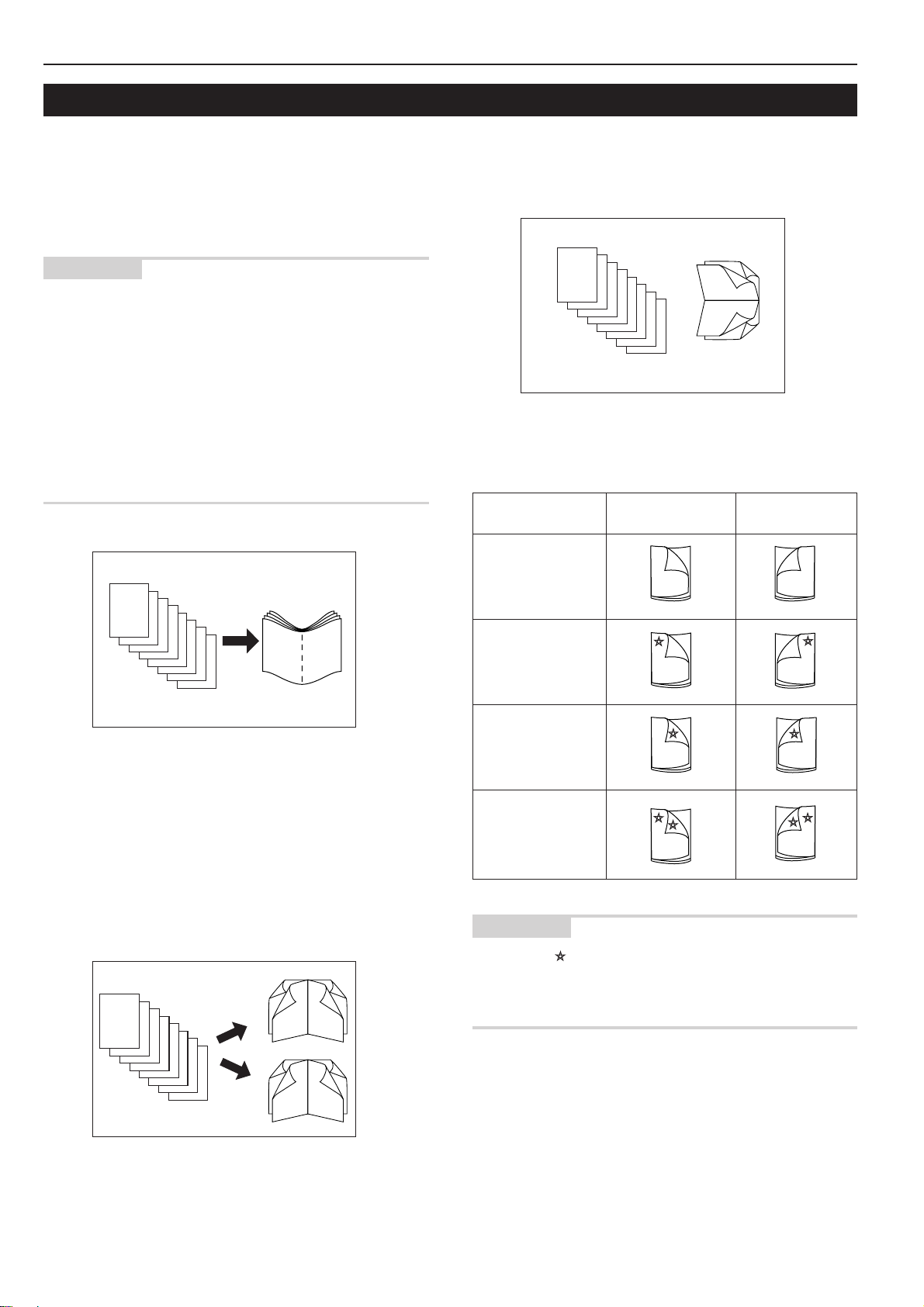

10. Faire livrets à partir d’originaux en feuilles [Mode livret] .. 5-22

11. Faire des livrets à partir de livres [Mode livre à livret] ...... 5-25

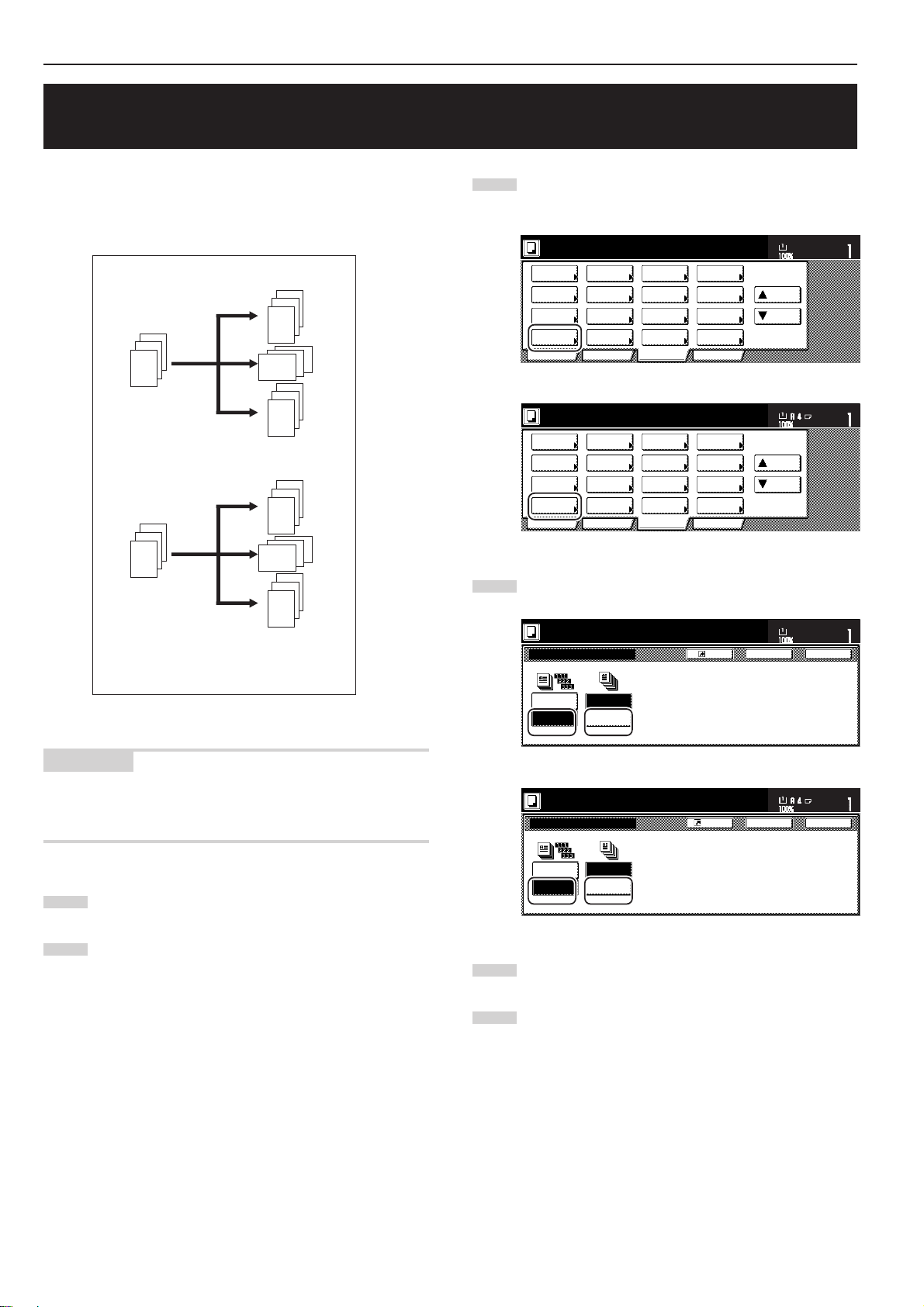

12. Tri automatisé de jeux de copies sans utiliser le

finisseur de document [Mode de tri/finition] ...................... 5-28

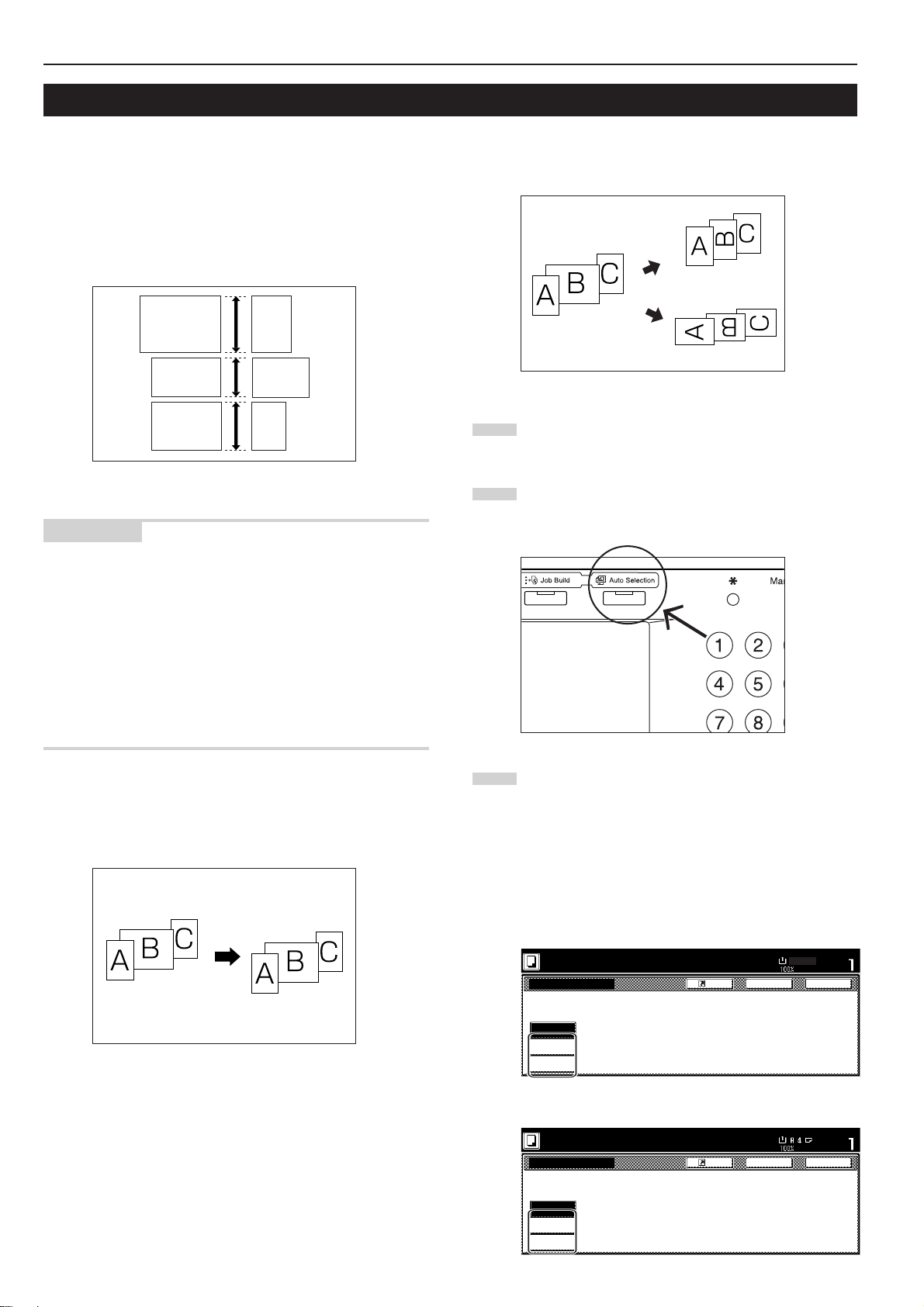

13. Fonction de rotation automatique ..................................... 5-29

14. Mode de sélection automatique/classement .................... 5-30

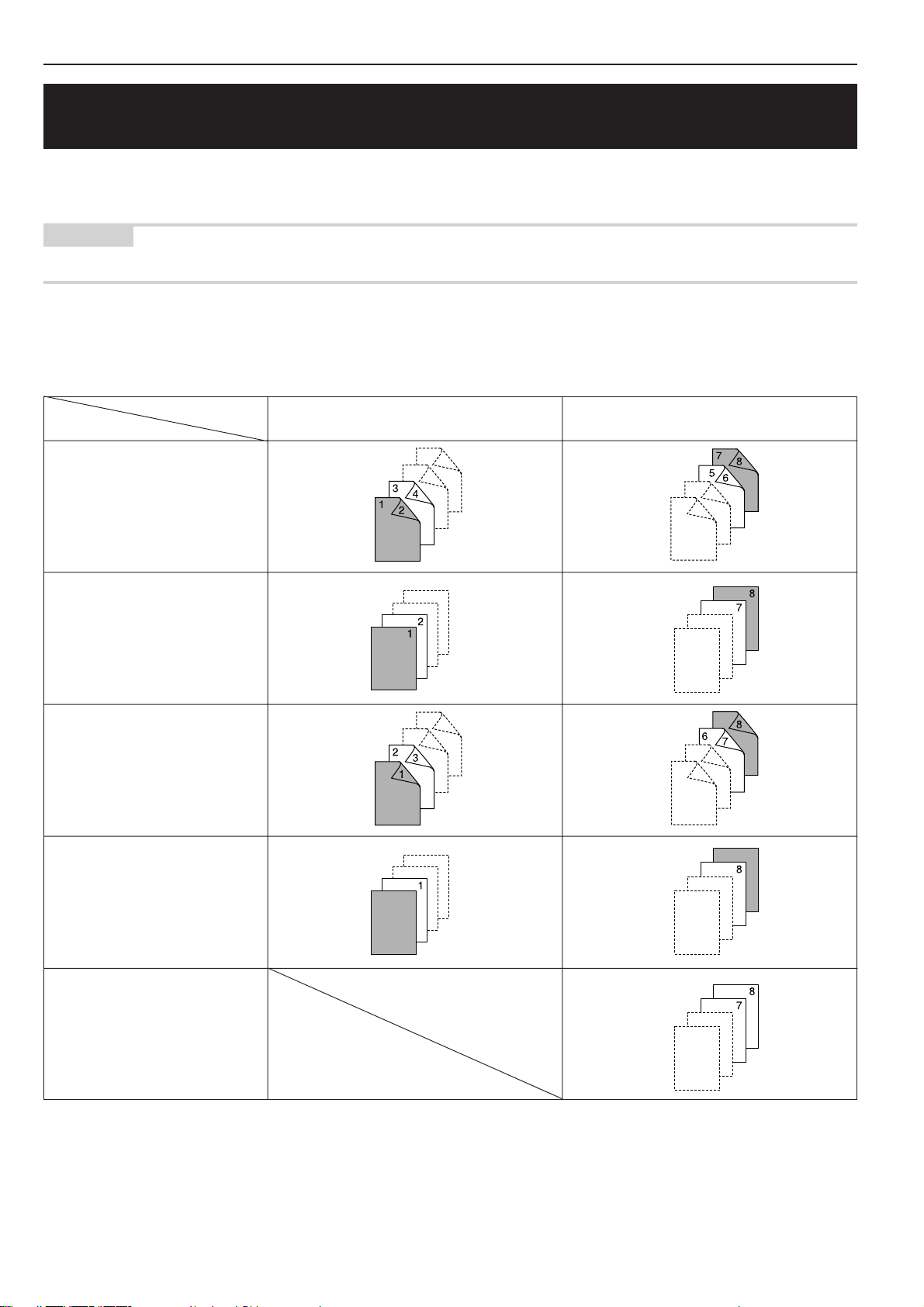

15. Ajouter une couverture avant et/ou arrière parmi des

séries de copies [Mode couverture] ................................. 5-32

16. Mode de sélection du format des originaux ..................... 5-35

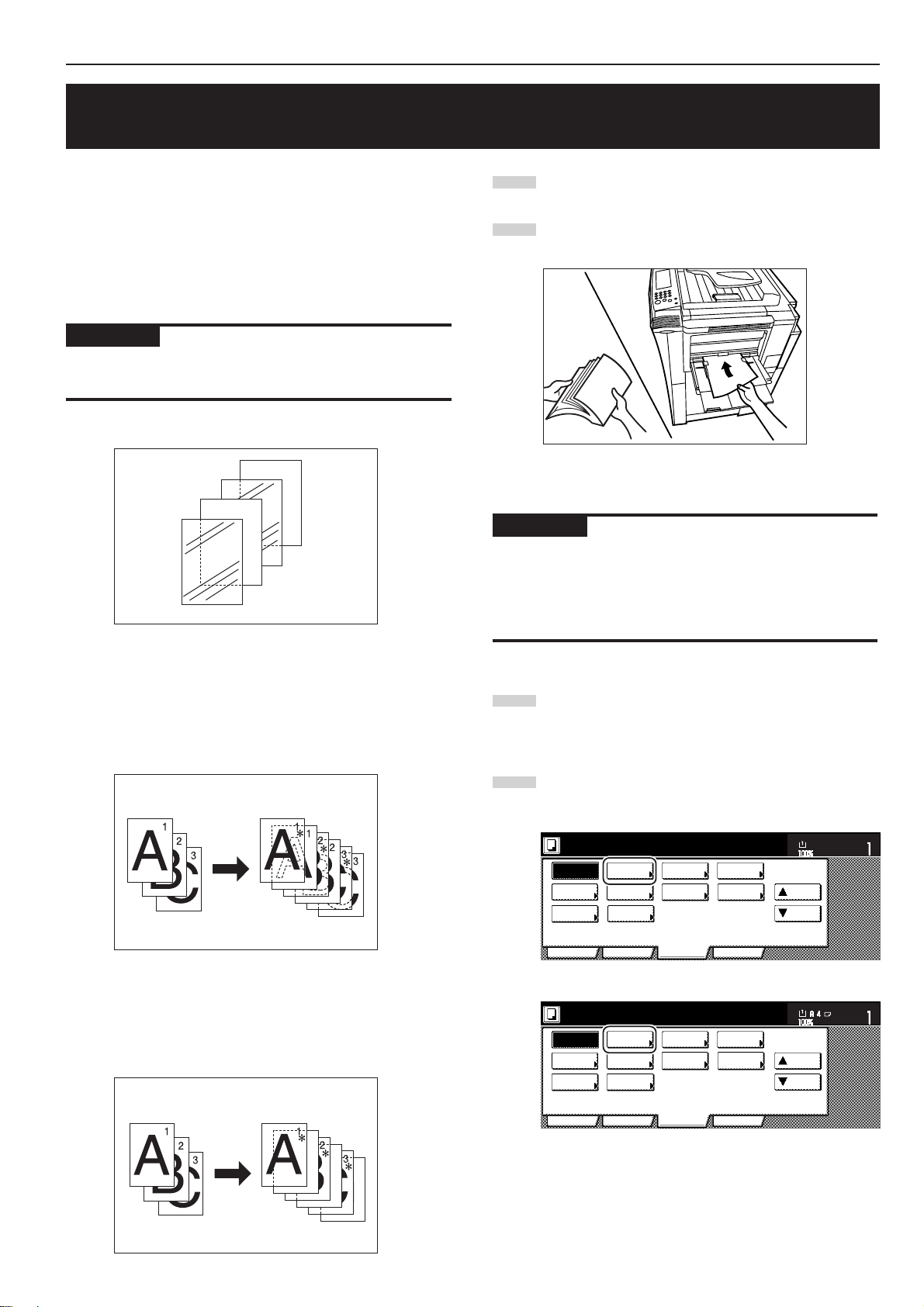

17. Alimenter du papier pour ajouter des feuilles de protection

pour les films transparents OHP

[Mode de film transparent et feuille dorsale] .................... 5-37

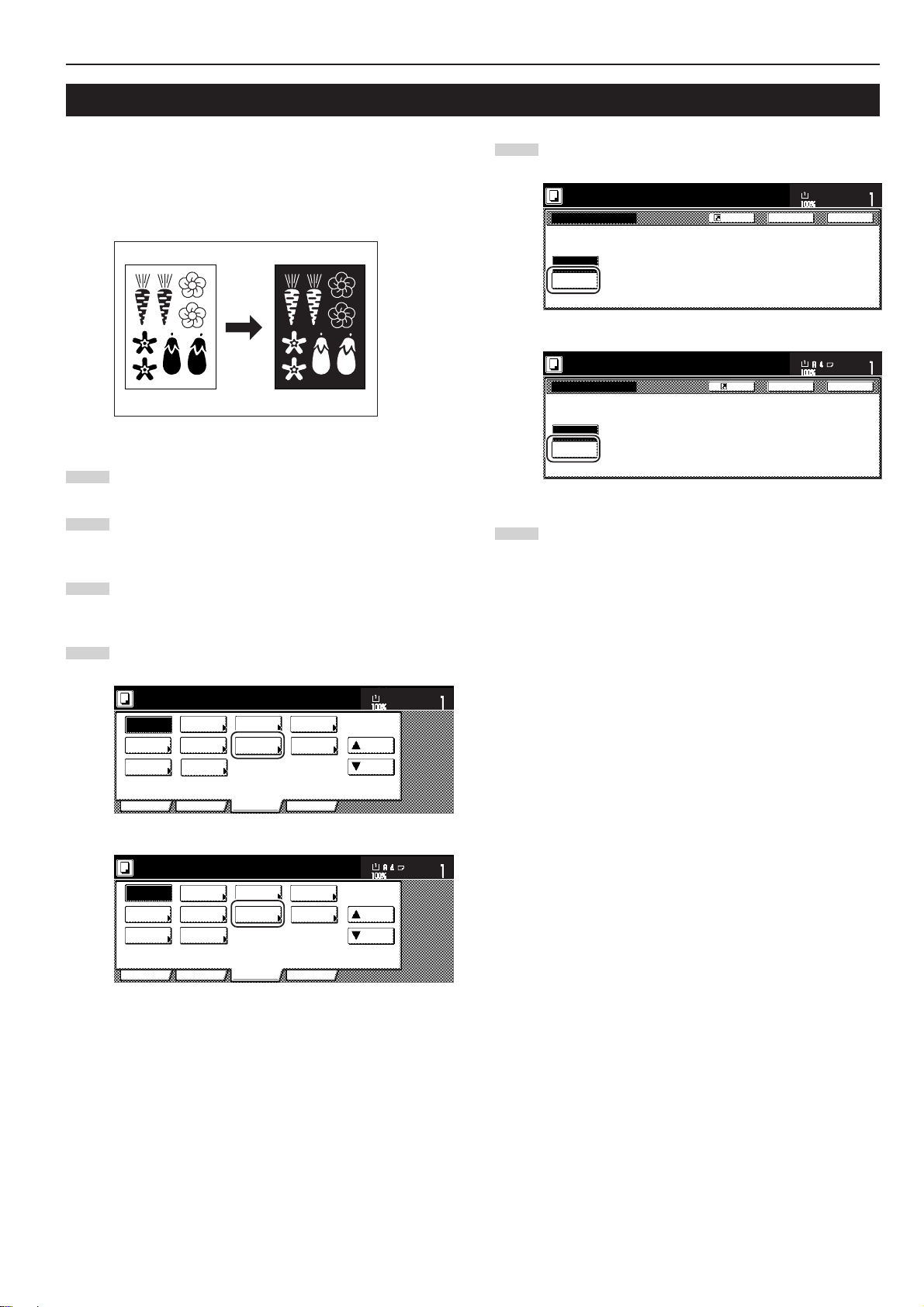

18. Inverser noir et blanc [Mode d’inversion] ......................... 5-39

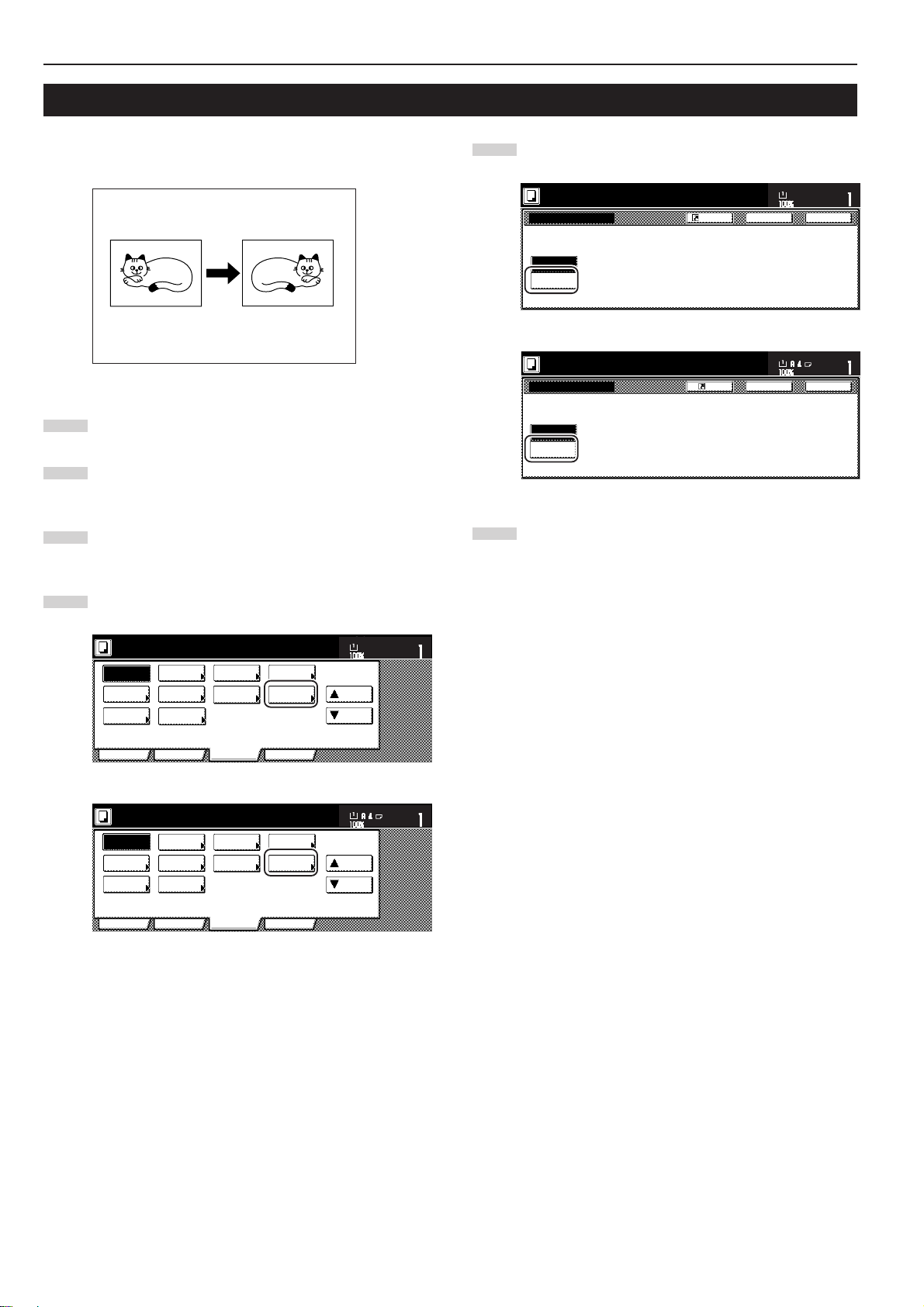

19. Produire des copies avec des images en miroir

[Mode d’image en miroir] .................................................. 5-40

20. Faire une copie d’essai avant d’effectuer un grand

volume de copies [Mode de test] ..................................... 5-41

TABLE DES MATIERES

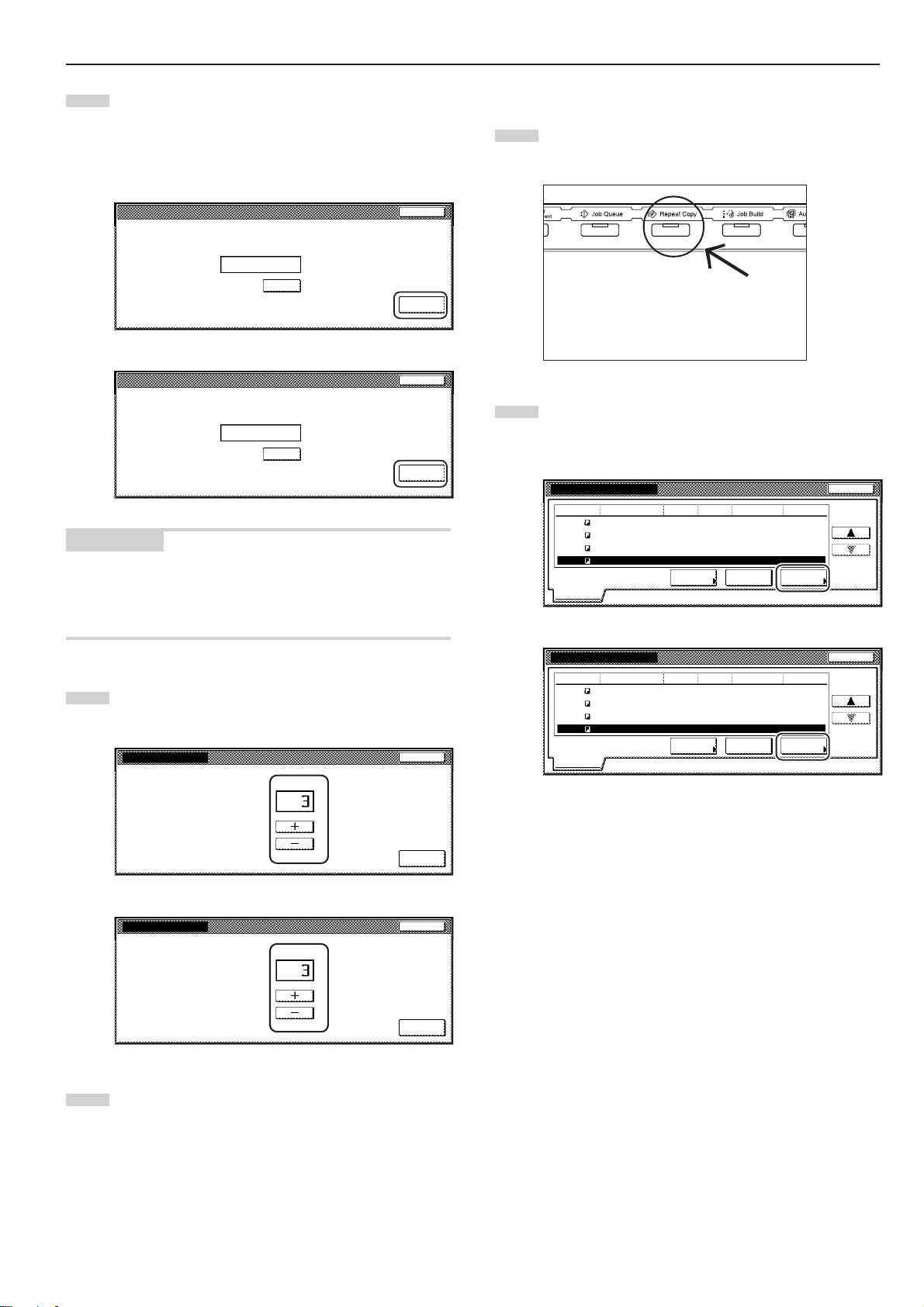

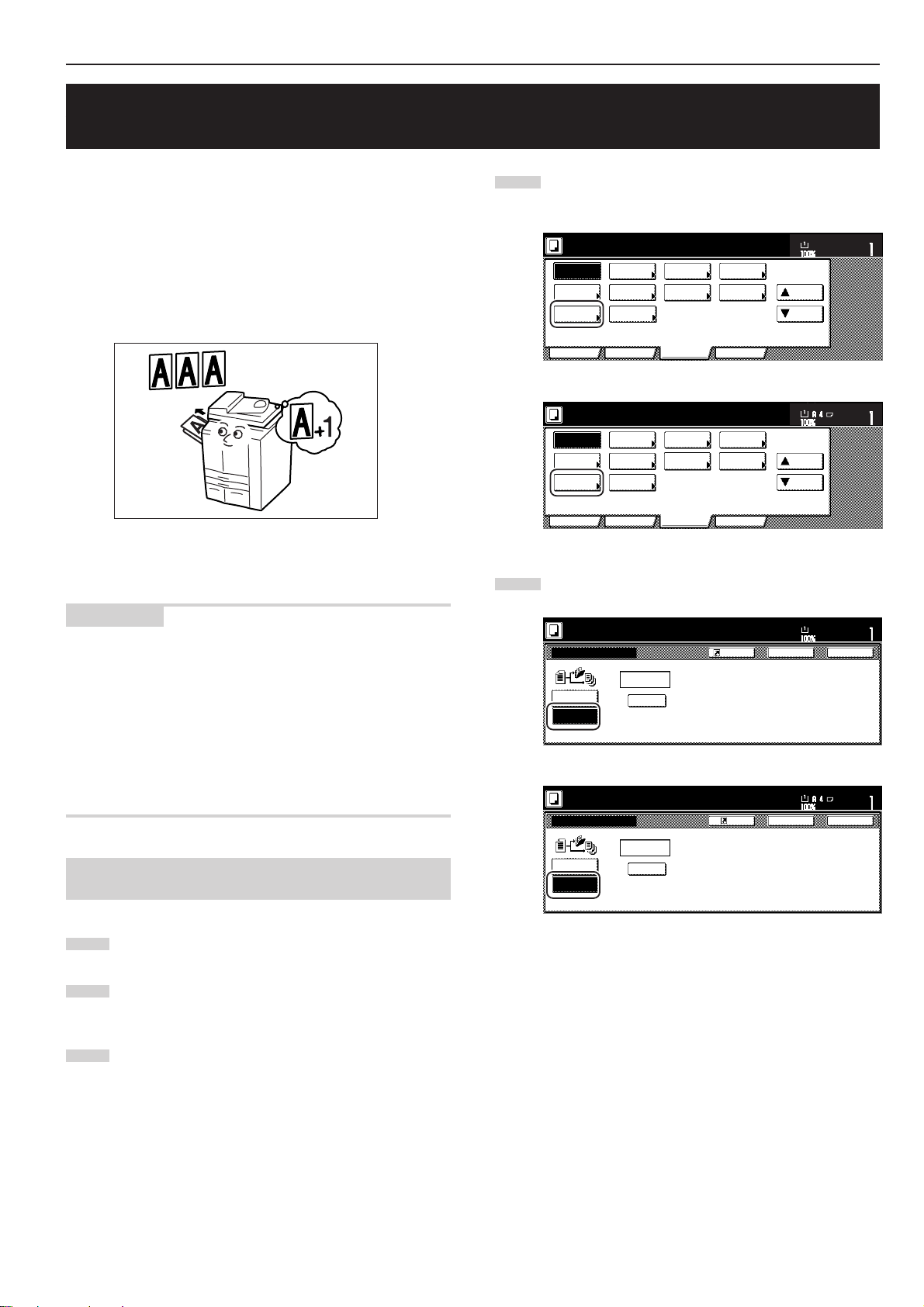

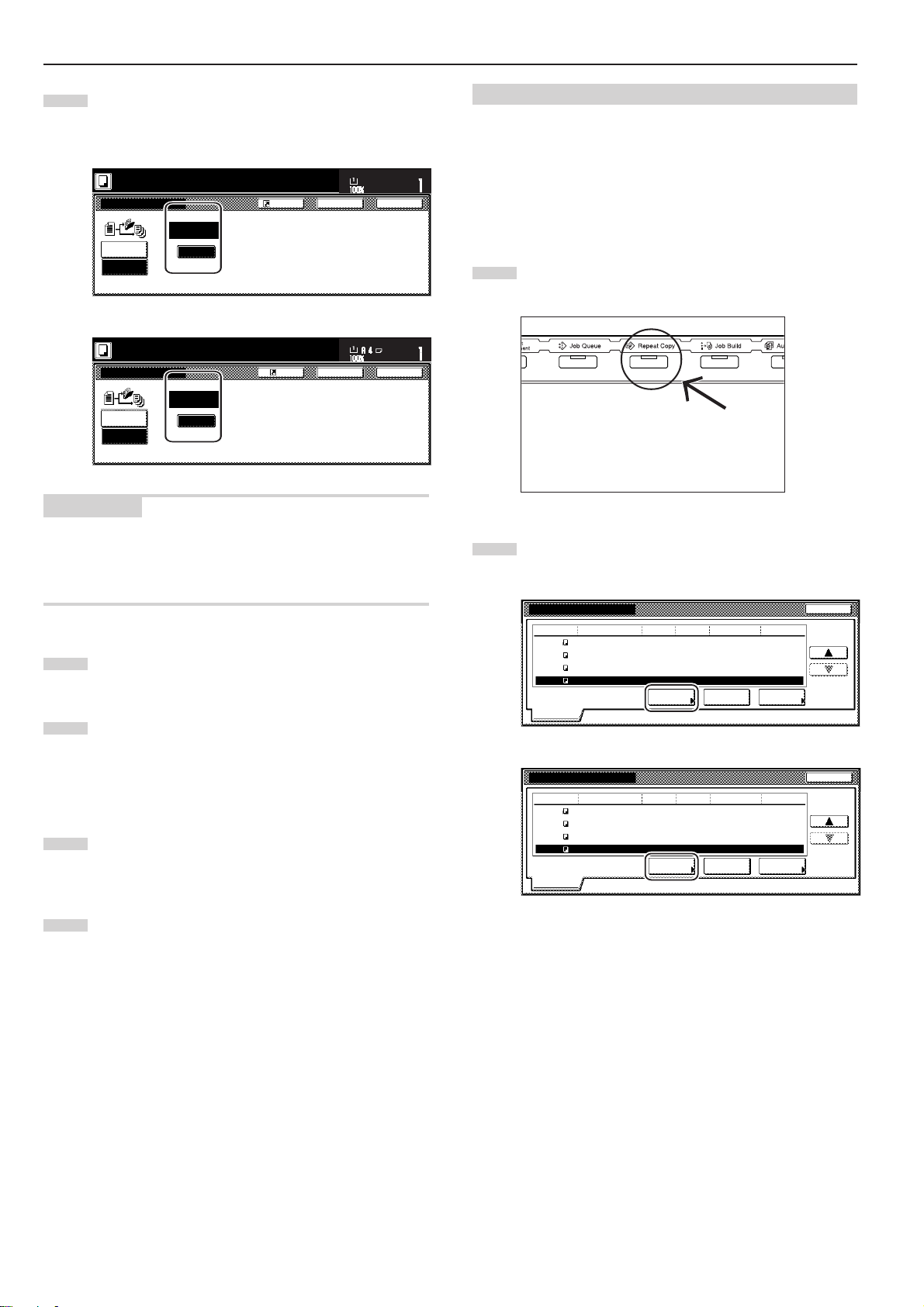

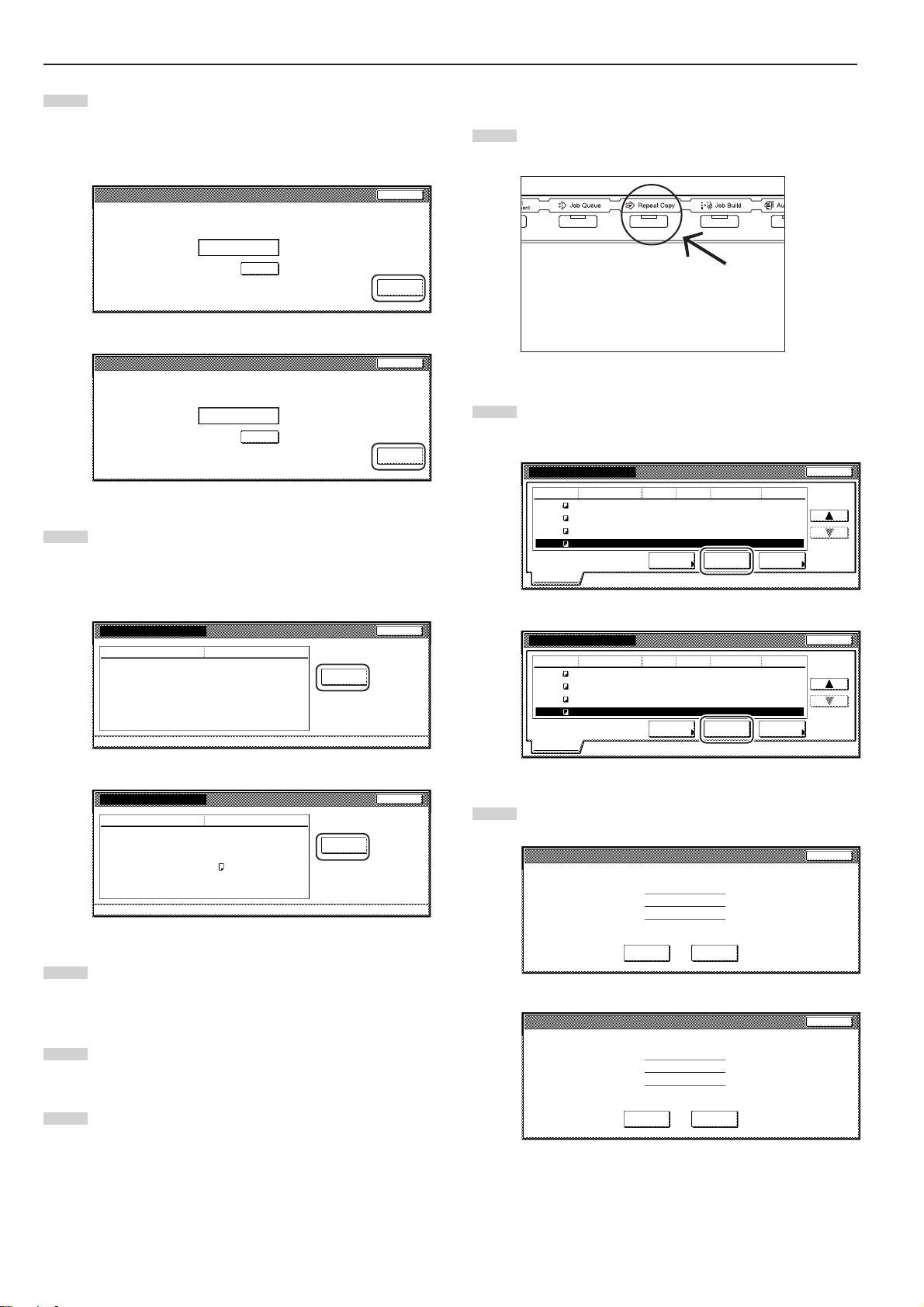

21. Effectuer de nouveau les mêmes copies une fois un travail

de copie terminé [Mode de répétition de copie] ............... 5-43

(1) Enregistrement d’un travail de copie pour une

répétition de copie ................................................... 5-43

(2) Impression en mode de répétition de copie ............ 5-44

22. Copier un grand volume d’originaux en une opération

[Mode de numérisation multiple] ...................................... 5-48

23. Economiser le toner [Mode d’impression écologique] ...... 5-49

24. Orientation des originaux mis en place ............................ 5-50

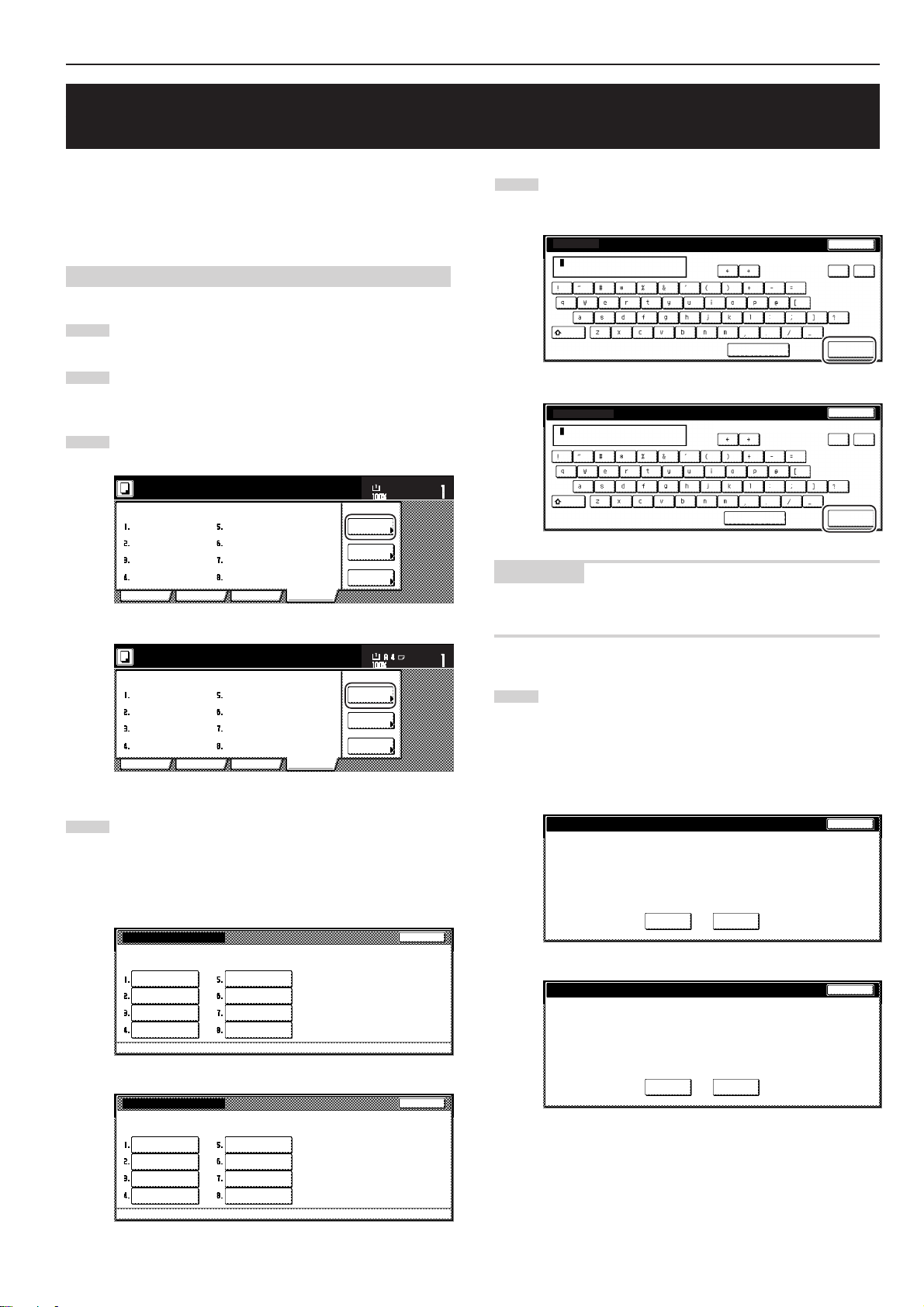

25. Pour mémoriser les réglages fréquemment utilisés

[Fonction de programme] ................................................. 5-51

(1) Enregistrement d’un programme ............................. 5-51

(2) Utiliser les réglages programmés pour effectuer des

copies ...................................................................... 5-52

(3) Modification d’un nom de programme enregistré .... 5-52

(4) Effacement d’un programme enregistré .................. 5-53

26. Touches d’enregistrement ................................................ 5-54

(1) Enregistrement d’une fonction ou d’un mode sous une

touche d’enregistrement .......................................... 5-54

(2) Effacement d’une touche d’enregistrement ............. 5-56

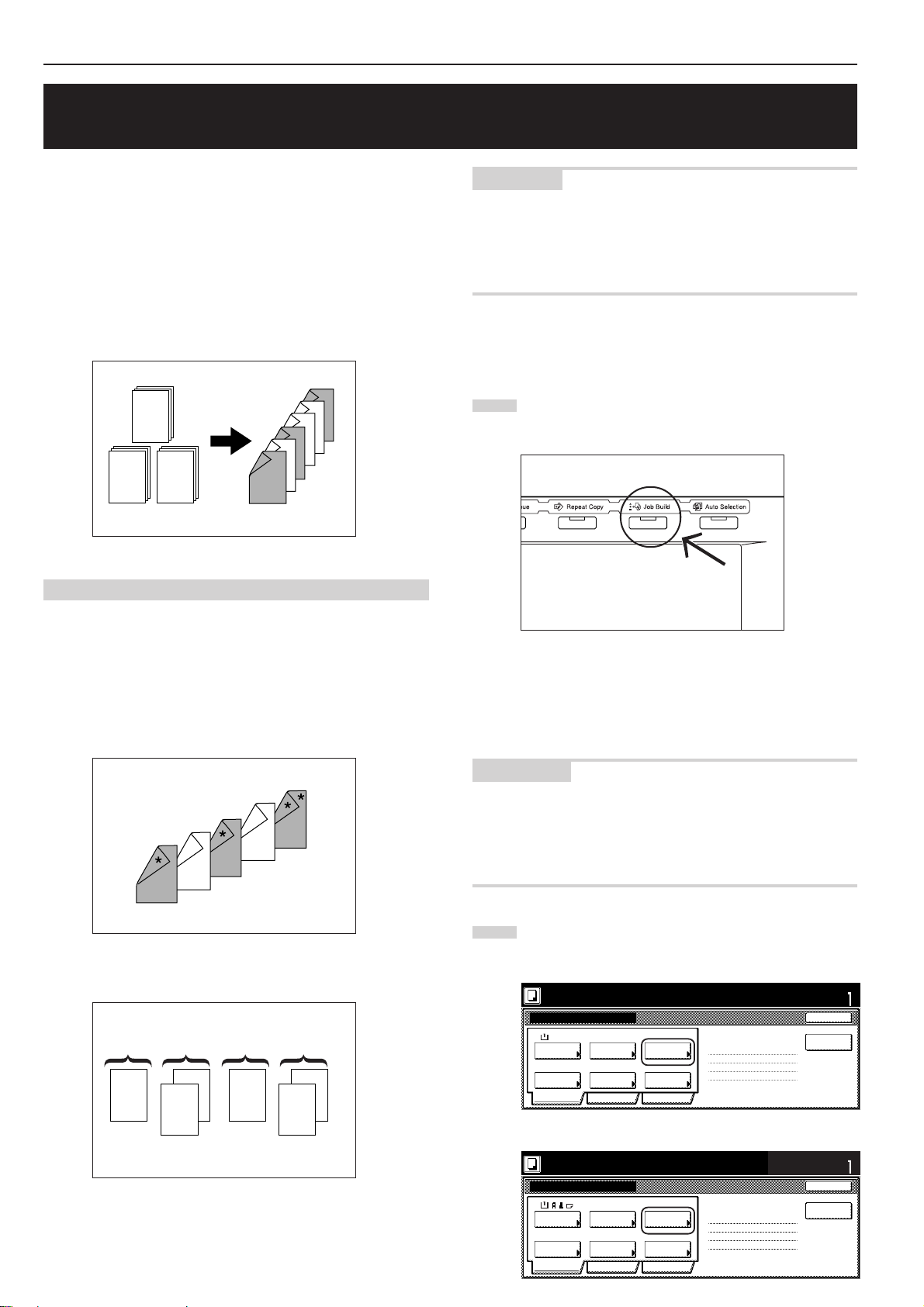

27. Ajouter facilement des couvertures ou feuillets intercalaires

entre divers jeux d’originaux en une opération

[Mode de création de copie] ............................................. 5-58

(1) Utilisation du mode de création de copie ................ 5-58

(2) Sélection des réglages et fonctions ......................... 5-63

Section 6

FONCTIONS DE GESTION DE DOCUMENT ET DE GESTION

D’IMPRESSION ..................................... 6-1

3. Réglages par défaut ......................................................... 7-18

(1) Réglages par défaut de l’appareil ............................ 7-18

(2) Accès aux réglages par défaut de l’appareil ........... 7-21

(3) Sélectionner les réglages par défaut de l’appareil .. 7-22

(4) Réglages par défaut de copie ................................. 7-35

(5) Accès aux réglages par défaut de copie ................. 7-38

(6) Sélectionner les réglages par défaut de copie ....... 7-39

4. Réglages du papier du plateau d’alimentation manuelle . 7-63

(1) Format et type de papier ......................................... 7-63

(2) Sélectionner d’autres formats standard ................... 7-64

5. Réglages par défaut pour la gestion des boîtes ............... 7-66

(1) Réglages de boîte ................................................... 7-66

(2) Accès aux réglages par défaut pour la gestion des

boîtes ....................................................................... 7-66

(3) Sélectionner les réglages par défaut pour la gestion

des boîtes ................................................................7-67

6. Gestion du disque dur ...................................................... 7-71

7. Impression de rapports .................................................... 7-72

8. Changer la langue utilisée dans les messages ................ 7-74

9. Entrer des caractères ....................................................... 7-75

Section 8

MATERIEL EN OPTION ........................ 8-1

(1) Dispositif d’alimentation latérale .................................. 8-1

(2) Finisseur de document (A) .......................................... 8-1

(3) Finisseur de document (B) .......................................... 8-6

(4) Compteur clé ............................................................... 8-7

(5) Kit d’imprimante ........................................................... 8-7

(6) Kit de réseau scanner .................................................. 8-7

(7) Kit de copieur en tandem ............................................. 8-8

1. Fonctions de gestion de document ................................... 6-1

(1) Quel est le rôle des fonctions de “gestion de

document”? ............................................................... 6-1

(2) Enregistrement des filigranes .................................... 6-1

(3) Boîte de données communes .................................... 6-4

(4) Boîtes d’impression synergique ................................ 6-9

2. Fonctions de gestion d’impression ................................... 6-20

(1) Quel est le rôle des fonctions de “gestion

d’impression”? ......................................................... 6-20

(2) Affichage des fonctions de gestion d’impression .... 6-20

(3) L’écran “Print status” ............................................... 6-21

(4) L’écran “Passé trav.” [“Rap travail”] ......................... 6-22

Section 7

FONCTIONS DE GESTION DU

COPIEUR............................................... 7-1

1. Mode de gestion de copie .................................................. 7-1

(1) Qu’est-il indiqué dans l’écran “mode de gestion de

copie”? ....................................................................... 7-1

(2) Accès aux réglages du mode de gestion de copie .... 7-3

(3) Effectuer les réglages de gestion de copie ............... 7-4

(4) Pour effectuer des copies lorsque la gestion de copie

est activée ............................................................... 7-13

2. Minuteur hebdomadaire ................................................... 7-14

(1) Réglage du minuteur hebdomadaire ....................... 7-14

(2) Accès aux réglages du minuteur hebdomadaire ..... 7-14

(3) Effectuer les réglages du minuteur hebdomadaire .. 7-15

Section 9

DEPANNAGE ........................................ 9-1

1. Si l’un des messages ci-dessous apparaît ......................... 9-1

2. Si l’un des indicateurs s’allume ou clignote ........................ 9-5

3. Lors d’un bourrage de papier ............................................. 9-6

(1) Précautions ............................................................... 9-6

(2) Procédures de retrait ................................................. 9-6

4. En cas d’autres problèmes ............................................... 9-19

Section 10

ENTRETIEN ET INFORMATIONS

OPERATIONNELLES .......................... 10-1

1. Nettoyage du copieur ....................................................... 10-1

2. Spécifications ................................................................... 10-2

3. Installation du matériel en option ..................................... 10-4

Appendice: Diagramme des combinaisons des fonctions et

réglages .................................................................................. 10-6

iii

● POUR UTILISER PLEINEMENT LES FONCTIONS AVANCEES DU COPIEUR

1 Sélectionner automatiquement du papier

copie de même format que l’original

(Page 4-2)

■ Agrandir/réduire l’image de copie d’un format d’une valeur quelconque entre 25 et 400% (entre 25% et 200% lors de l’utilisation du processeur de document) <Mode de copie zoom> (Page 4-6)

25%

400%

4 Effectuer des copies recto/verso à partir

de divers types d’originaux

(Page 5-1)

2 Effectuer des copies claires de

photographies

<Sélection de la qualité de l’image>

(Page 4-3)

abcdefghijk

■ Sélectionner le taux de zoom par pression sur une seule touche

(Page 4-7)

abc defghi

jkmn

5 Copier chaque côté d’originaux ouverts

(livres, magazines, etc.) ou à deux faces sur des feuilles séparées

<Modes de copie de séparation de page> (Page 5-4)

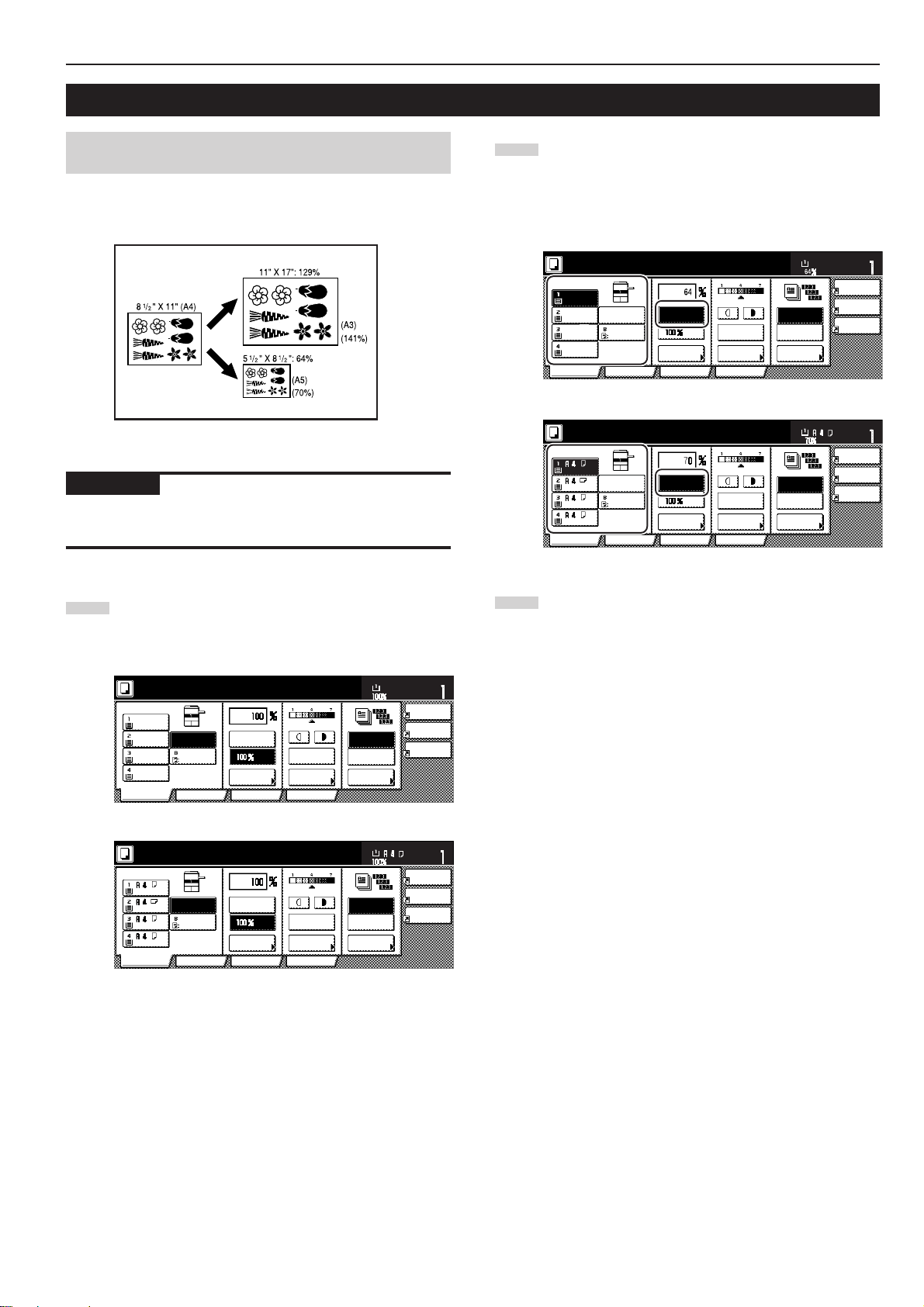

3 Plusieurs fonctions sont disponibles pour

produire des copies agrandies ou réduites

■ Agrandir/réduire l’image de copie selon le format de papier d’un tiroir spécifique

(Page 4-5)

8 1/2"✕11" (A4)

■ Agrandir/réduire indépendamment la longueur et la largeur de l’image avec des taux d’agrandissement différents

<Mode de zoom XY> (Page 4-8)

11"✕17" (A3)

129% (141%)

64% (70%)5 1/2"✕8 1/2" (A5)

Y %

X %

6 Créer une marge sur les copies

(Page 5-6)

7 Centrer l’image de la copie

(Page 5-8)

Assembler les images de deux ou quatre originaux sur une seule feuille de copie

(Page 5-13)

8 Ajouter un espace à côté des images des

copies pour y inscrire des notes

(Page 5-9)

Imprimer le numéro des pages sur les copies

(Page 5-16)

9 Reproduire des copies aux bords nets

(Page 5-11)

Superposer une image sur une autre

(Page 5-20)

-1-

-2-

-3-

-4-

A B C

Faire des livrets à partir d’originaux en feuilles <Mode livret> (Page 5-22)

Rotation automatique de l’image de copie

(Page 5-29)

Alimenter du papier pour ajouter des feuilles de protection pour les films transparents OHP

<Mode de film transparent et feuille dorsale> (Page 5-37)

Faire des livrets à partir de livres

(Page 5-25)

Copier ensemble des originaux de formats différents

(Page 5-30)

AB 1

Inverser le noir et blanc

(Page 5-39)

Tr i automatisé de jeux de copies sans utiliser le finisseur de document

(Page 5-28)

Ajouter une couverture avant et/ou arrière parmi des séries de copies

(Page 5-32)

Produire des copies avec des images en miroir

(Page 5-40)

Faire une copie d’essai avant d’effectuer un grand volume de copies

(Page 5-41)

Economiser le toner

(Page 5-49)

Effectuer de nouveau les mêmes copies une fois un travail de copie terminé

(Page 5-43)

Pour mémoriser les réglages fréquemment utilisés

(Page 5-51)

Copier un grand volume d’originaux en une opération

(Page 5-48)

Ajouter facilement des couvertures ou feuillets intercalaires entre divers jeux d’originaux en une opération

(Page 5-58)

A-1

B-1 C-1

A-1

A-3

C-2

B-3

B-1

Enregistrement des images devant être utilisées en superposition de filigrane

(Page 6-1)

Utiliser les codes d’identité pour contrôler le nombre de copies effectuées de chaque département

(Page 7-1)

Une gamme d’options complète est disponible

■ Dispositif d’alimentation latérale (Page 8-1)

Gestion de documents communs

<Boîte de données communes>

(Page 6-4)

Mettre le copieur sous/hors tension selon un programme déterminé

(Page 7-14)

MarcheArrêt

■ Finisseur de document (Page 8-1)

Pour imprimer différents originaux ayant été sauvegardés en une opération

<Boîtes d’impression synergique>

(Page 6-9)

Changer la langue utilisée sur le panneau tactile

(Page 7-74)

English Français

■ Finisseur de document + plateau multitravaux + unité de pliage central (Page 8-1)

■ Finisseur de document (Page 8-6)

■ Kit de réseau scanner (Page 8-7)

■ Compteur clé (Page 8-7)

■ Kit de copieur en tandem (Page 8-8)

■ Kit d’imprimante (Page 8-7)

Section 1 IMPORTANT! VEUILLEZ LIRE EN PREMIER

ETIQUETTES “ATTENTION”

Par mesure de sécurité, des étiquettes “Attention” ont été apposées sur le copieur aux endroits suivants. SOYEZ EXTREMEMENT PRUDENT pour éviter brûlures ou décharges électriques lorsque vous procédez à l’élimination d’un bourrage papier ou que vous remplacez la cartouche de tonner.

Etiquette 1

Te mpérature élevée à l’intérieur. Ne touchez pas les pièces de cette zone, car il y a danger de

brûlure. .....................................

Etiquette 2

Haute tension à l’intérieur. NE touchez JAMAIS les pièces de cette zone, car il y a danger de

décharge électrique.......................

Etiquette 3, 4

Te mpérature élevée à l’intérieur. Ne touchez pas les pièces de cette zone, car il y a danger

de brûlure. ...................

Etiquette 5

NE touchez PAS la zone de support du processeur de document car vous pourriez vous coincer les doigts ou coincer d’autres objets, et provoquer ainsi

des blessures. ...............................

Etiquette 6

NE PAS tenter d’incinérer les flacons de toner ou la bouteille de récupération de toner. Des étincelles dangereuses

peuvent provoquer des brûlures. ..........

REMARQUE : NE PAS ôter ces étiquettes.

1-1

PRECAUTIONS D’INSTALLATION

■ Environnement

ATTENTION

• Evitez de placer le copieur à des endroits instables ou qui ne sont pas de niveau. De tels emplacements risquent de faire basculer ou tomber le copieur. Ce type d’emplacement présente un risque de blessure aux personnes ou

de dommage au copieur. .....................................

• Evitez les endroits humides ou poussiéreux. Si la prise de courant est encrassée ou empoussiérée, nettoyez-la de façon à éviter les risques

d’incendie ou de décharge électrique...................

• Evitez les endroits proches de radiateurs, foyers ou autres sources de chaleur, ainsi que la proximité d’objets inflammables, pour éviter tout

danger d’incendie. ................................................

• Afin que le copieur conserve une température limitée et pour que la maintenance et les réparations puissent s’effectuer facilement, ménagez un espace permettant le libre accès à l’appareil, comme indiqué ci-dessous. Laissez un espace adéquat, surtout aux alentours du couvercle gauche, de façon à permettre à l’air d’être correctement expulsé du

copieur..................................................................

Arrière:

3 15/16"

Gauche:

23 5/8"

60 cm

Avant:

39 3/8"

• Employez toujours les cales de roulettes pour stabiliser le copieur une fois qu’il est en place, afin d’éviter qu’il ne se déplace et/ou ne tombe et

cause des blessures. ...........................................

100 cm

10 cm

Droite:

> =

70 cm

27 9/16"

• Si le plancher est trop fragile pour supporter le contact des roulettes, le matériau du plancher risque d’être abîmé si l’on déplace ce produit après l’installation.

• De l’ozone est libéré pendant le processus de copie, mais en quantité insuffisante pour provoquer un quelconque effet toxique sur la santé. Si toutefois le copieur est utilisé pendant une période prolongée dans une pièce mal aérée ou si vous tirez un nombre extrêmement important de copies, l’odeur dégagée peut devenir incommodante. Dès lors, pour conserver un environnement de travail approprié au tirage de copies, nous recommandons d’aérer correctement la pièce.

■ Alimentation électrique/Mise à la

terre du copieur

ATTENTION

• NE PAS utiliser d’alimentation électrique présentant une tension différente de la tension spécifiée. Evitez les raccordements multiples sur la même prise de courant. Ces situations génèrent un risque d’incendie ou de décharge

électrique..............................................................

•Branchez fermement le cordon d’alimentation dans la prise. Si des objets métalliques entrent en contact avec broches de la fiche, il y aura

risque d’incendie ou de choc électrique. ..............

•Branchez toujours le copieur sur une prise de courant reliée à la terre, afin d’éviter tout risque d’incendie ou de décharge électrique en cas de court-circuit. S’il s’avère impossible de brancher le copieur sur une prise de courant reliée à la

terre, contactez votre technicien. .........................

Autres précautions

•Brancher le cordon d’alimentation sur la prise murale la plus proche du copieur.

• Le cordon d’alimentation est utilisé comme interrupteur général. La prise du courant doit être située ou installée à proximité du matériel et être facile d’accés.

Autres précautions

• Des conditions d’environnement incorrectes risquent d’affecter la sécurité de fonctionnement et les performances du copieur. Installez l’appareil dans une pièce climatisée (température ambiante recommandée : environ 68F, 2 0 C; humidité : environ 65%) et évitez les endroits suivants lorsque vous choisissez un emplacement pour le copieur.

Evitez la proximité d’une fenêtre ou l’exposition directe à la lumière du soleil.

Evitez les endroits soumis aux vibrations.

Evitez les endroits connaissant d’importantes fluctuations de température.

Evitez les endroits directement exposés à l’air chaud ou à l’air froid.

Evitez les endroits mal aérés.

1-2

■ Manipulation des sacs en plastique

ATTENTION

• Conservez hors de portée des enfants les sacs plastiques utilisés avec le copieur. Le plastique risque en effet de coller au nez et à la bouche,

entraînant un étouffement. ...................................

PRECAUTIONS D’UTILISATION

■ Mises en garde pour l’utilisation du copieur

ATTENTION

• NE PAS poser d’objets métalliques ou d’objets

contenant de l’eau (vases, pots de fleur, tasses, etc.) sur le copieur ou à proximité de celui-ci. Ces situations présentent un risque d’incendie ou de décharge électrique si les liquides s’écoulent à

l’intérieur du copieur. ............................................

• N’ouvrir AUCUN couvercle du copieur, car il y a

danger de décharge électrique en raison de la présence de pièces soumises à haute tension à

l’intérieur du copieur. ............................................

• NE PAS endommager, couper ou tenter de

réparer le cordon d’alimentation secteur. NE PAS placer d’objet lourd sur le cordon secteur, ne pas l’étirer, le plier inutilement ou lui causer tout autre dommage. Ces types de situations présentent un risque

d’incendie ou de décharge électrique. .................

• NE JAMAIS tenter de réparer ou de démonter le

copieur ou ses pièces, car il y a risque d’incendie ou de décharge électrique ou de dommage au laser. Si le faisceau laser s’échappe, il risque

d’entraîner une cécité. ..........................................

• Si le copieur devient extrêmement chaud, s’il

dégage de la fumée et une odeur désagréable ou si toute autre manifestation anormale se produit, il y a danger d’incendie ou de décharge électrique. Placez immédiatement l’interrupteur général sur OFF (O), retirez la fiche du cordon secteur de la prise murale et appelez votre

technicien. ............................................................

• Si un corps étranger, quelle que soit sa nature

(trombones, eau, autres liquides, etc.), tombe à l’intérieur du copieur, placez immédiatement l’interrupteur général sur OFF (O), puis retirez la fiche du cordon secteur de la prise murale pour éviter tout risque d’incendie ou de décharge

électrique. Appelez ensuite votre technicien. .......

ATTENTION

• NE PAS tirer sur le cordon d’alimentation lors du débranchement de la prise. Si le cordon d’alimentation est tiré, les câbles peuvent se rompre provoquant un danger d’incendie ou de décharge électrique. (Toujours saisir la prise pour

enlever le cordon d’alimentation de la prise.).......

•TOUJOURS débrancher le cordon secteur de la prise murale avant de déplacer le copieur. Si le cordon est endommagé, il y a risque d’incendie

ou de décharge électrique....................................

•

Si le copieur n’est pas utilisé pendant une brève période (la nuit, etc.), placez l’interrupteur général sur OFF (O). Si le copieur est appelé à ne pas fonctionner pendant une période prolongée (congés, etc.), débranchez de la prise de courant la fiche du cordon secteur aux fins de sécurité, pour la période pendant laquelle le copieur ne sera pas

utilisé. ...................................................................

•TOUJOURS maintenir uniquement les pièces désignées pour soulever ou déplacer le copieur. .

•Pour des raisons de sécurité, TOUJOURS retirer la fiche d’alimentation de la prise lors de

l’exécution des opérations de nettoyage. .............

•L’accumulation de poussière à l’intérieur du copieur peut causer un risque d’incendie ou d’autres problèmes. Nous vous conseillons donc de consulter votre technicien au sujet du nettoyage des pièces internes. Le nettoyage est particulièrement efficace s’il précède les saisons à haute humidité. Consultez votre technicien au sujet du coût du nettoyage des pièces internes. ..

• NE PAS laisser le processeur de document

ouvert car il y a un risque de blessures................

• NE PAS brancher ou retirer la fiche du cordon secteur avec les mains mouillées, car il y a risque

de décharge électrique. .......................................

•Veuillez toujours contacter votre technicien de maintenance pour l’entretien ou la réparation des

pièces internes. ....................................................

1-3

PRECAUTIONS D’UTILISATION

Autres précautions

• NE PAS poser d’objet lourd sur le copieur ou évitez tout autre dommage au copieur.

• NE PAS ouvrir le couvercle avant, couper l’interrupteur général ou retirer le cordon d’alimentation secteur pendant le travail d’impression.

•Avant de lever ou déplacer le copieur, prenez contact avec votre technicien.

• Ne pas toucher aux pièces électriques, telles que les connecteurs ou les cartes de circuits imprimés. Ils pourraient être endommagés par l’électricité statique.

• NE PAS tenter de réaliser toute opération qui ne serait pas expliquée dans la présente notice.

•ATTENTION: L’utilisation de commandes ou de réglages ou l’exécution de procédures autres que ceux et celles spécifiés dans le présent document risque d’entraîner une radioexposition dangereuse.

• Ne pas regarder directement la lumière provenant de la lampe d’analyse car cela pourrait fatiguer les yeux ou les rendre douloureux.

■ Mises en garde pour la manipulation des consommables

ATTENTION

• NE PAS tenter d’incinérer les flacons de toner ou

la bouteille de récupération de toner. Des étincelles dangereuses peuvent provoquer des

brûlures. ...............................................................

• Conserver les flacons de toner et la bouteille

de récupération de toner hors de portée des

enfants. ................................................................

• Si le toner s’écoule des flacons de toner ou de la

bouteille de récupération de toner, éviter l’inhalation, l’ingestion ainsi que le contact avec

les yeux ou la peau. .............................................

En cas d’inhalation de toner, se déplacer dans un endroit aéré et se gargariser avec de grandes quantités d’eau. En cas de toux, contacter un docteur.

En cas d’ingestion de toner, rincer la bouche et boire 1 ou 2 verres d’eau pour diluer le produit dans l’estomac. Si cela est nécessaire, contacter un docteur.

En cas de contact du toner avec les yeux, rincer abondamment avec de l’eau. S’il reste quelque sensation de tendresse, contacter un docteur.

En cas de contact du toner avec la peau, laver avec du savon et de l’eau.

• NE PAS tenter d’ouvrir de force ou de détruire les

flacons de toner ou la bouteille de récupération

de toner. ...............................................................

Autres précautions

• Après leur utilisation, TOUJOURS mettre au rebut les

flacons de toner et la bouteille de récupération de toner selon les règlements et lois fédérales, nationales et locales.

• Conserver les consommables dans un endroit frais et

sombre.

• Si le copieur est appelé à ne pas fonctionner pendant

une période prolongée, retirer le papier de tous les tiroirs et du plateau de dérivation multiple et le remettre dans son emballage d’origine.

1-4

Section 2 NOM DES PIECES

1. Corps principal

4 5

1 Panneau de commande

(Effectuer ici les opérations de copie.)

2 Panneau du côté droit du panneau de commande

(Ouvrir ce panneau lors de l’ajout de toner.)

3 Panneau avant

(Ouvrir ce panneau lorsqu’un blocage de papier se produit à l’intérieur du copieur.)

4 Tiroir No.1

(Ce tiroir peut contenir jusqu’à 500 feuilles de papier copie standard.)

5 Tiroir No.2

(Ce tiroir peut contenir jusqu’à 500 feuilles de papier copie standard.)

6 Tiroir No.3

(Ce tiroir peut contenir jusqu’à 1000 feuilles de papier copie standard.)

9 8 0

8 Plateau d’alimentation manuelle

(Placer le papier sur ce plateau lors de la copie sur du papier de petit format ou des types de papier spéciaux.)

9 Guides d’insertion

(Régler ces guides selon la largeur du papier devant être mis en place sur le plateau d’alimentation manuelle.)

0 Rallonge du plateau d’alimentation manuelle

(Ouvrir cette rallonge lors de la copie sur du papier de format 8 1/2" x 11", 11" x 17", B4 ou A3.)

! Panneau droit

(Ouvrir ce panneau lorsqu’un blocage de papier se produit à l’intérieur du copieur.)

@ Bouteille de récupération de toner

(La bouteille de récupération de toner doit être remplacée par le technicien d’entretien.)

7 Tiroir No.4

(Ce tiroir peut contenir jusqu’à 1500 feuilles de papier copie standard.)

2-1

Section 2 NOM DES PIECES

& *

(

)

⁄

# Table d’original

(Placer les documents devant être copiés sur la table d’original.)

$ Guides d’insertion d’original

(Régler ces guides selon la largeur des originaux devant être copiés.)

% Panneau du processeur de document

(Ouvrir ce panneau lorsqu’un document est coincé.)

^ Indicateur de mise en place d’original

(Cet indicateur s’allume lorsque des originaux sont mis en place dans le processeur de document.)

& Table d’éjection des originaux

(Les originaux ayant été copiés sont éjectés et empilés sur cette table.)

* Levier d’ouverture du processeur de document

(Saisir ce levier pour ouvrir le processeur de document.)

( Rallonge d’éjection

(Ouvrir cette rallonge lors de l’utilisation d’originaux de grands formats tels que 8 1/2" x 14", 11" x 17", B4 et A3.)

) Unité de transport du papier

(Tirer et ouvrir cette unité lorsqu’un blocage de papier se produit à l’intérieur du copieur.)

⁄ Poignées de transport

(Faire sortir ces barres – deux barres situées sur chaque côté gauche et droit du copieur – pour les utiliser comme poignées.)

2-2

Section 2 NOM DES PIECES

¤ ›

ﬁ

ﬂ

‡

⁄

‚‹

—

¤ Échelles de format d’original

(Veiller à aligner les originaux dessus lors de la mise en place de l’original sur la vitre d’exposition.)

‹ Vitre d’exposition

(Y placer les originaux à copier. Placer les originaux face vers le bas avec les bords alignés avec les échelles de format d’original sur la gauche et à l’arrière de la vitre d’exposition.)

› Compteur de total

(Ce compteur indique le nombre total de copies effectuées jusqu’à présent sur le copieur.)

ﬁ Interrupteur principal

(Mettre cet interrupteur sur marche ( | ) avant de copier.)

ﬂ Plateau d’éjection des copies

(Les copies finies sont éjectées et empilées sur ce plateau.)

‡ Bouton de l’unité de fixation (A)

(Actionner ce bouton lorsqu’un blocage de papier se produit à l’intérieur du copieur.)

— Bouton de l’unité de transfert (C)

(Actionner ce bouton lorsqu’un blocage de papier se produit à l’intérieur du copieur.)

„

· Levier de libération de l’unité de transfert (B)

(Actionner ce levier afin d’extraire l’unité de transfert.)

‚ Unité de transfert

(Extraire cette unité lorsqu’un blocage de papier se produit à l’intérieur du copieur.)

Œ Unité recto/verso

(Extraire cette unité lorsqu’un blocage de papier se produit à l’intérieur du copieur.)

„ Leviers de libération du guide de longueur du papier

(Pincer ces leviers et ajuster le plateau guide sur la longueur du papier devant être mis en place dans ce tiroir.)

´ Leviers de libération du guide de largeur du papier

(Pincer ces leviers et ajuster les plateaux guide sur la largeur du papier devant être mis en place dans ce tiroir.)

2-3

Section 2 NOM DES PIECES

2. Panneau de commande

1 Touche et voyant [Start] (démarrer)

(Appuyer sur cette touche lorsque le voyant de cette touche est allumé et vert pour commencer à copier.)

2 Touche [Stop/Clear] (arrêt/annulation)

(Appuyer sur cette touche pour arrêter la copie ou pour changer le nombre de copies à effectuer.)

3 Touche [Reset] (remise à zéro)

(Voir “Mode initial” à la page 2-5.)

4 Touche et voyant [Energy Saver] (économie d’énergie)

(Appuyer sur cette touche pour engager le mode de préchauffage. Appuyer de nouveau sur cette même touche pour désactiver le mode de préchauffage.)

5 Touche et voyant [Interrupt] (interruption)

(Appuyer sur cette touche pour allumer le voyant de cette touche et effectuer une interruption de copie. Voir page 4-9.)

6 Touche [Management] (gestion)

(Lorsque la gestion de copie est activée, appuyer sur cette touche après la copie pour retourner à l’affichage pour l’entrée du code d’identité.)

7 Touche [ ] (réglages par défaut)

(Appuyer sur cette touche pour sélectionner les réglages par défaut ainsi que ceux se rapportant à la gestion de copie, etc.)

8 Clavier

(Utiliser ces touches pour régler le nombre de copies devant être effectuées ainsi que pour entrer d’autres valeurs.)

9 Panneau tactile

(Ce panneau indique des informations telles que les procédures d’opération, le statut de l’appareil et les diverses touches de fonction.)

0 Cadran de réglage de luminosité

(Faire tourner ce cadran pour régler la luminosité du panneau tactile.)

$%^&*0@ !

! Touche et voyant [Copier] (copieur)

(Appuyer sur cette touche pour allumer le voyant de cette touche et utiliser les fonctions de copieur de cet appareil.)

@ Touche et voyant [Printer] (imprimante)

(Appuyer sur cette touche pour utiliser les fonctions d’imprimante en option de cet appareil. Le voyant de cette touche est allumé lorsque le mode de fonctionnement imprimante de cet appareil est sélectionné. L’indicateur situé à gauche de la touche sera allumé en vert ou en orange, ou clignotera selon le statut de l’appareil.)

# Touche et voyant [Scanner]

(Appuyer sur cette touche lorsque pour utiliser des fonctions de scanner en option de cet appareil. Le voyant de cette touche est allumé lorsque le mode de fonctionnement scanner de cet appareil est sélectionné. L’indicateur situé à gauche de la touche sera allumé en vert ou en orange, ou clignotera selon le statut de l’appareil.)

$ Touche et voyant [Auto Selection] (sélection automatique)

(Appuyer sur cette touche pour allumer le voyant de cette touche et utiliser le mode de sélection automatique. Voir page 5-30.)

% Touche et voyant [Job Build] (création de copie)

(Appuyer sur cette touche pour allumer le voyant de cette touche et utiliser le mode de création de copie. Voir page 5-58.)

^ Touche et voyant [Repeat Copy] (répétition de copie)

(Appuyer sur cette touche pour allumer le voyant de cette touche et utiliser le mode de répétition de copie. Voir page 5-43.)

& Touche et voyant [Job Queue] (queue d’impressions)

(Appuyer sur cette touche pour allumer le voyant de cette touche et utiliser les fonctions de gestion d’impression de ce copieur. Voir page 6-20.)

* Touche et voyant [Document Management] (gestion de

document)

(Appuyer sur cette touche pour allumer le voyant de cette touche et utiliser les fonctions de gestion de document de ce copieur. Voir page 6-1.)

6 5 4

8 3

2-4

● Mode initial (à la fin du chauffage ou lorsque la touche [Reset] a été pressée)

Avec les réglages par défaut effectués en usine, le papier de même format que l’original est automatiquement sélectionné et le taux d’agrandissement est réglé sur “100%” (1:1) (en mode de sélection automatique de papier), le nombre de copies est réglé sur “1” et la qualité de l’image est réglée sur le mode de texte et photo.

REMARQUES

• Il est également possible de changer les réglages par défaut pour le

mode initial en effectuant la procédure des “réglages par défaut de copie” correspondante.

• Il est également possible de changer le réglage par défaut de

l’exposition de copie dans le mode initial de “mode d’exposition manuelle” à “mode d’exposition automatique”. (Voir “Mode d’exposition” à la page 7-39.)

● Fonction de remise à zéro automatique

Lorsqu’une période de temps prédéterminée s’est écoulée après la fin de la copie, la fonction de remise à zéro automatique s’engage automatiquement et le copieur retourne aux réglages suivant le chauffage (réglages du mode initial). (Cependant, le mode d’exposition de copie et le mode de qualité de l’image ne changent pas.) La copie peut être exécutée avec les mêmes réglages (mode de copie, nombre de copies et mode d’exposition) si la copie a démarré avant l’enclenchement de la fonction de remise à zéro automatique.

Section 2 NOM DES PIECES

● Fonction de changement automatique de tiroir

Si deux tiroirs contiennent du papier de même format et même orientation et si le papier de l’un des tiroirs est épuisé en cours de copie, la fonction de changement automatique de tiroir change l’alimentation papier du tiroir vide au tiroir contenant du papier. Il est également possible de spécifier quels tiroirs contiendront du papier de même format et même type pour le changement automatique.

REMARQUE

La fonction de changement automatique de tiroir peut être invalidée. (Voir “Marche/Arrêt du changement automatique de tiroir” à la page 7-22.)

2-5

Section 2 NOM DES PIECES

3. Panneau tactile

Spécifications pouces

Prêt à copier.

11x8

/2"

Normal

/2x11"

8 Couleur

/2"

11x8

Normal Normal

11x8

/2"

Recyclé

Basic Choix util.

SPA

Bypass

SMA

Auto Exposition

Réduire/ Agrandir

Fonction

8 )( $

! @

Mode Exposition

Programme

Format pap.

Tr i:Non

Tr i:Oui

Tr i / Te rminer

11x81/2"

Régl.

Combiner copie

Qualité d'image

Réduire/ Agrandir

Pret à copier.

Normal

Couleur

Normal Normal

Recyclé

Basic

APS

Bypass

Choix util. ProgrammeFonction

6*& 5 #9 78 )( $

Spécifications métriques

AMS

Exposition Auto

Réduire/ Agrandir

Exposition Mode

Format pap.

Tr i:Arrêt

Tr i:Marche

Tr i / Finition

Régl.

Fusion copie

Qualité image

Réduire/ Agrandir

%! @ 0

2-6

Section 2 NOM DES PIECES

Rect/verso Séparation

Choix util.

Fonction

Programme

Basic

Désigner form.orig.

Effacer Bordure

Mode Couverture

Épreuve

Transparent

Qualité d'image

Recto verso séparation

Choix util.

Fonction

Programme

Basic

Mode Effacement

Mode couverture

Test copie

Filigrane

Qualité image

Sél. form. original

Rect/verso Séparation

Sélection papier

Combiner copie

Réduire/ Agrandir

Marge/ Centrage

Transparent

Numérotat. pages

Fonction

Basic Choix util. Programme

Mode Couverture

Brochure

Tri / Ter miner

Effacer Bordure

Mode Exposition

Qualité d'image

Prêt à copier.

Désigner form.orig.

Auto sélection

Grand n° d'origi.

Haut

Bas

Régl.

Format pap.

11x81/2"

Inverser Miroir

Modifier copie

Épreuve

Pages de mémo

Orient. d'origine

Prêt à copier.

Haut

Bas

Régl.

Format pap.

Ecoprint

Rotation auto

Fonction

Basic

Dos OHP

11x81/2"

Sélection Sortie

Choix util. Programme

Sélection papier

Recto verso Séparation

Fusion copie

Réduire/ Agrandir

Marge/ Image

Note pages

Fonction

Basic Choix util. Programme

Mode Couverture

Livret

Mode Effacement

Exposition Mode

Qualité image

Tri / Finition

Pret à copier.

Sél. form. original

Sélection auto

Grd. # des originaux

Filigrane

Haut

Bas

Régl.

Format pap.

Inverser Miroir

Modifier copie

Sélection Sortie

Test copie

Memorisee Pages

Rég. Orig. Direction

Pret à copier.

Haut

Bas

Régl

Format pap.

Impression ECO

Rotation auto.

Fonction

Basic Choix util. Programme

Retour OHP

1 Dans cette zone sont affichés des messages se rapportant au

statut de l’appareil ou indiquant les procédures opérationnelles.

2 Dans cette zone sont affichées des informations se rapportant au

format du papier mis en place dans le tiroir et indiquant le taux d’agrandissement actuel.

3 Dans cette zone est affiché le nombre actuel de copies devant être

effectuées.

4 Touches de format de papier (Icônes du volume de papier

restant)

(Effleurer ces touches pour changer le tiroir actuellement sélectionné et changer le format de papier devant être utilisé. Le tiroir contenant le format et type de papier actuellement sélectionné sera mis en évidence.)

5 Touche “SPA” [“APS”]

(Effleurer cette touche jusqu’à ce qu’elle soit mise en évidence pour que le format de papier soit sélectionné automatiquement.)

6 Touche “Bypass”

(Effleurer cette touche pour que la copie soit effectuée sur le papier mis en place dans le plateau d’alimentation manuelle. Le type de papier ayant été enregistré pour être utilisé sur le plateau d’alimentation manuelle sera indiqué dans la touche.)

7 Touche “SMA” [“AMS”]

(Effleurer cette touche jusqu’à ce qu’elle soit mise en évidence pour que le taux d’agrandissement soit sélectionné automatiquement.)

8 Touche “Réduire/Agrandir”

(Effleurer cette touche pour modifier manuellement le taux d’agrandissement.)

9 Touche “100%” (même format)

(Effleurer cette touche pour copier l’image originale dans son format actuel “100%”.)

0 Touches du réglage de l’exposition de copie / Échelle

d’exposition de copie

(Effleurer la touche adéquate pour ajuster manuellement l’exposition de copie. L’échelle d’exposition de copie indiquera le réglage actuellement sélectionné.)

! Touche “Mode Exposition” [“Exposition Mode”]

(Effleurer cette touche pour accéder à l’écran “Mode d’exposition” [“Mode exposition”].)

@ Touche “Auto Exposition” [“Exposition Auto”]

(Effleurer cette touche jusqu’à ce qu’elle soit mise en évidence pour sélectionner le mode d’exposition automatique. En mode d’exposition automatique, le contraste de l’original sera détecté et le niveau d’exposition adéquat sera automatiquement sélectionné.)

# Touche “Tri:Non” [“Tri:Arrêt”]

(Effleurer cette touche pour effectuer des copies sans les classer.)

$ Touche “Tri:Oui” [“Tri:Marche”]

(Effleurer cette touche pour effectuer des copies en mode de tri.)

% Touche “Tri/Terminer” [“Tri/Finition”]

(Effleurer cette touche pour accéder à l’écran “Tri/Terminer” [“Tri/ Finition”].)

^ Touches d’enregistrement

(Effleurer la touche adéquate pour accéder à la fonction ou au mode désiré. Toutes les fonctions et tous les modes de la table “Fonction” peuvent être enregistrés de façon à être affichés parmi les touches d’enregistrement.)

& Table “Basic”

(Effleurer cette table pour que l’écran retourne au contenu de la table “Basic”.)

* Table “Choix util.”

(Effleurer cette table pour que le contenu de la table “Choix util.” soit affiché.)

Spécifications pouces

Spécifications métriques

( Table “Fonction”

(Effleurer cette table pour que le contenu de la table “Fonction” soit affiché.)

Spécifications pouces

Spécifications métriques

2-7

Section 2 NOM DES PIECES

) Table “Programme”

(Effleurer cette table pour enregistrer les réglages actuellement sélectionnés en un programme ou pour effacer un programme ayant été enregistré au préalable.)

REMARQUE

L’effleurement d’une touche dans laquelle une flèche (

P) est indiquée

dans le coin inférieur droit, fera apparaître l’écran de réglage correspondant.

Spécifications pouces

Prêt à copier.

Sélection papier

Mode Exposition

Qualité d'image

Tri / Ter miner

Rect/verso Séparation

Réduire/ Agrandir

Marge/ Centrage

Effacer Bordure

Basic Choix util. Programme

Désigner form.orig.

Auto sélection

Numérotat. pages

Mode Couverture

Fonction

Combiner copie

Grand n° d'origi.

Transparent

Brochure

Format pap.

11x81/2"

Haut

Bas

Spécifications métriques

Pret à copier.

Sélection papier

Exposition Mode

Qualité image

Tri / Finition

Recto verso Séparation

Réduire/ Agrandir

Marge/ Image

Mode Effacement

Basic Choix util. Programme

Sél. form. original

Sélection auto

Note pages

Mode Couverture

Fonction

Fusion copie

Grd. # des originaux

Filigrane

Livret

Format pap.

Haut

Bas

REMARQUE

Il est possible de changer les touches affichées dans les tables “Basic” et “Choix util.” ou d’ajouter de nouvelles touches en suivant la procédure indiquée dans “Personnalisation de l’écran (Fonctions principales)” à la page 7-61 ou “Personnalisation de l’écran (Ajout de fonctions)” à la page 7-61, selon le besoin.

Régl.

Touche “Enregist” (Effleurer cette touche pour enregistrer la fonction ou le mode actuellement sélectionné sous une touche d’enregistrement.)

Touche “Reve” [“Dos”] (Effleurer cette touche pour que les réglages du mode sélectionné soient remis à leurs valeurs précédentes.)

Touche “Fermer” (Effleurer cette touche pour retourner à l’écran précédent.)

Spécifications pouces

Prêt à copier.

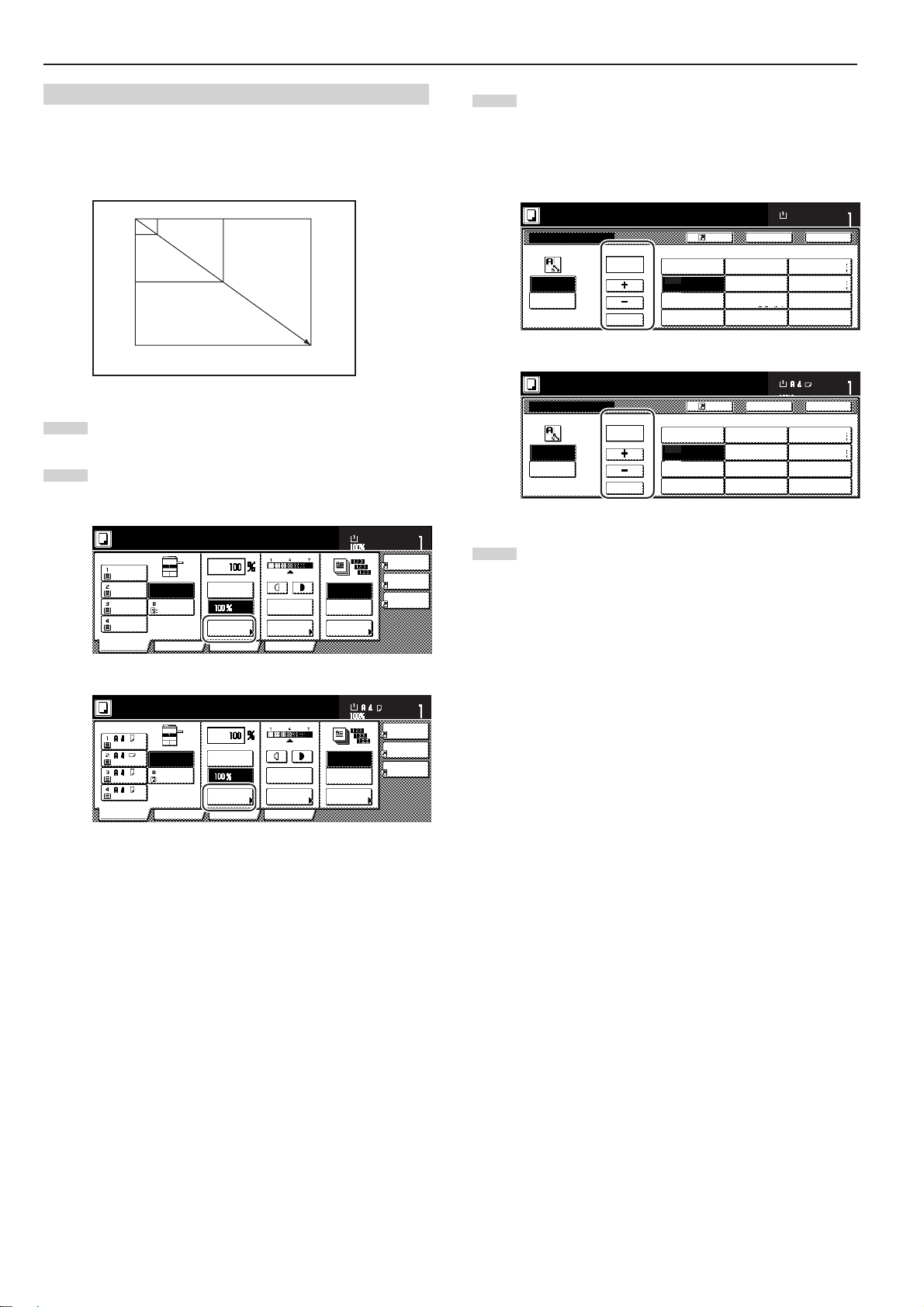

Réduire/Agrandir

Standard Zoom

Zoom XY

(25~400)

Touches#

100 %

SMA

100%

400%

200%

/2x81/2"➔11x17"

154%

/2x81/2"➔81/2x14"

129%

/2x11"➔11x17"

121%

/2x14"➔11x17"

8 78%

/2x14"➔81/2x11"

Format pap.

ReveEnregist

100%

11x81/2"

77% 11x17"➔8

64% 11x17"➔8

50% 11x17"➔5

25%

Régl.

Fermer

Spécifications métriques

141%

127%

106%

90%

Folio➔A3

11x15"➔A3

Folio➔A4

Format pap.

100%

DosEnregist Fermer

75%

A 4➔A3 A 5➔A4

70%

50%

25%

11x15"➔A4

Pret à copier.

Réduire/Agrandir

Standard Zoom

XY Zoom

(25~400)

Touches#

100 %

AMS

100%

400%

200%

A5➔A3

/2x14"

/2x11"

/2x81/2"

Régl.

A3➔A4 A4➔A5

2-8

Section 3 PRÉPARATIFS

1. Chargement du papier

Le papier de copie peut être placé dans 5 endroits dans ce copieur: 4 tiroirs et le plateau d’alimentation manuelle.

(1) Remarque au sujet de l’ajout de papier

Après avoir sorti le nouveau papier de son emballage, veiller à l’aérer plusieurs fois afin de séparer les feuilles avant de le mettre en place dans un tiroir ou sur le plateau d’alimentation manuelle.

IMPORTANT!

Lors de l’utilisation de papier spécial Pour ce copieur, le type de papier mis en place dans chaque tiroir et sur le plateau d’alimentation manuelle peut être spécifié dans “Type de papier (tiroir No.1 - No.5)” à la page 7-24 et “(1) Format et type de papier” à la page 7-62, respectivement. Le papier spécial pouvant être utilisé avec ce copieur comprend une grande variété de qualités et présentations, en particulier pour les types de papier indiqués ci-dessous. C’est pour cette raison que le risque de problème lors de la copie est plus grand lors de l’utilisation de ces types de papier. Nous vous conseillons donc, lors de l’utilisation de papier spécial tel qu’indiqué ci-dessous, d’effectuer tout d’abord des copies d’essai et de vérifier le résultat.

(2) Chargement du papier dans les tiroirs No.1 et No.2

Chacun des tiroirs peut contenir jusqu’à 500 feuilles de papier copie standard (75 g/m2 – 90 g/m2) ou de couleur.

Spécifications pouces Chacun des tiroirs peut contenir du papier de n’importe quel format compris entre 5 1/2" x 8 1/2" et 11" x 17".

Spécifications métriques Chacun des tiroirs peut contenir du papier de n’importe quel format compris entre A5R et A3.

IMPORTANT!

•Pour les copieurs de spécifications métriques, le format de papier mis en place dans chaque tiroir doit être spécifié dans “Format de papier (tiroir No.1 & No.2)” à la page 7-23.

• Le type de papier mis en place dans chaque tiroir doit être spécifié dans “Type de papier (tiroir No.1 - No.5)” à la page 7-24.

Tirer le tiroir vers soi jusqu’à ce qu’il ne puisse plus aller plus

loin.

•Papier pré-imprimé

•Feuillets d’étiquettes*

•Papier perforé

*1: Lors de l’utilisation de feuillets d’étiquettes, vérifier qu’il n’y a

absolument aucun risque que la partie adhésive des étiquettes n’entre en contact avec des pièces du copieur ou que l’une des étiquettes se détache pendant la copie. Si la partie adhésive d’une étiquette entre en contact avec le tambour ou un rouleau, ou si une étiquette se détache à l’intérieur du copieur, cela risque de provoquer des dommages importants.

Faire glisser le plateau guide de longueur du papier jusqu’à

ce qu’il corresponde à la longueur du papier qui sera mis en place dans ce tiroir. Les formats de papier sont indiqués sur le fond du tiroir.

3-1

Section 3 PRÉPARATIFS

Faire glisser les plateaux guide de largeur du papier jusqu’à

ce qu’ils correspondent à la largeur du papier qui sera mis en place dans ce tiroir.

Placer d’abord le papier contre le côté droit du tiroir,

puis installer le papier dans le tiroir.

Mettre l’étiquette du format de papier dans l’espace situé sur

le devant du tiroir pour indiquer le format du papier mis en place dans ce tiroir.

Remettre doucement le tiroir dans le copieur.

REMARQUE

Avant de laisser le copieur inutilisé pendant une période prolongée, retirer le papier des tiroirs et le renfermer dans son emballage original pour le protéger contre l’humidité.

IMPORTANT!

• S’assurer qu’il n’y a aucun pli, etc., dans le papier étant chargé dans les tiroirs. Les plis, etc., peuvent provoquer des bourrages de papier.

• NE PAS mettre plus de papier qu’indiqué sur l’étiquette située à l’intérieur du tiroir (indiquée par 1 dans l’illustration).

• Lors du chargement du papier dans un tiroir, placer la face du papier sur laquelle la copie doit être effectuée vers le bas. (Le côté de copie face généralement le haut dans l’emballage d’origine.)

•Veiller à ce que le bord du papier soit aligné de façon précise avec les plateaux guide de longueur et largeur du papier. S’il y a un espace entre le papier et l’un des plateaux guide, réajuster les plateaux guide pour correspondre parfaitement au format du papier.

3-2

Section 3 PRÉPARATIFS

(3) Chargement du papier dans les tiroirs No.3 et No.4

Le tiroir No.3 (tiroir latéral droit) peut contenir jusqu’à 1000 feuilles de papier copie standard (75 g/m2 – 80 g/m2), ou de couleur, de format 11" x 8 1/2" ou A4. Le tiroir No.4 (tiroir latéral gauche) peut contenir jusqu’à 1500 feuilles de papier de ce format.

IMPORTANT!

Le type de papier mis en place dans chaque tiroir doit être spécifié dans “Type de papier (tiroir No.1 - No.5)” à la page 7-24.

Tirer le tiroir vers soi jusqu’à ce qu’il ne puisse plus aller plus

loin.

IMPORTANT!

• S’assurer qu’il n’y a aucun pli, etc., dans le papier étant chargé dans les tiroirs. Les plis, etc., peuvent provoquer des bourrages de papier.

• NE PAS mettre plus de papier qu’indiqué sur l’étiquette située à l’intérieur du tiroir (indiquée par 1 dans l’illustration).

Mettre l’étiquette du format de papier dans l’espace situé sur

le devant du tiroir pour indiquer le format du papier mis en place dans ce tiroir.

Placer d’abord le papier contre le côté droit du tiroir,

puis installer le papier dans le tiroir.

Remettre doucement le tiroir dans le copieur.

REMARQUE

Avant de laisser le copieur inutilisé pendant une période prolongée, retirer le papier des tiroirs et le renfermer dans son emballage original pour le protéger contre l’humidité.

3-3

Section 3 PRÉPARATIFS

(4) Mettre du papier dans le plateau d’alimentation

manuelle

Des feuilles de papier copie standard ainsi que de papier spécial peuvent être mises en place dans le plateau d’alimentation manuelle. Lors de la copie sur du papier spécial, veiller à utiliser le plateau d’alimentation manuelle.

REMARQUES

• Il est possible de mettre en place jusqu’à 100 feuilles de papier copie standard ou papier spécial à la fois dans le plateau d’alimentation manuelle.

• Les types de papier spécial et le nombre de feuilles pouvant être placées dans le plateau d’alimentation manuelle à la fois sont:

Films transparents: 25 feuilles Papier épais (120 g/m2, 160 g/m2, 200 g/m2 et 110 livres): 25 feuilleslivres

IMPORTANT!

Lors de la mise en place de films transparents ou de papier épais dans le plateau d’alimentation manuelle, le type de papier doit être spécifié dans “(1) Format et type de papier” à la page 7-63.

Régler les guides d’insertion selon la largeur du papier

devant être mis en place sur le plateau d’alimentation manuelle.

Faire glisser le papier le long des guides d’insertion jusqu’à

ce qu’il s’arrête.

Ouvrir le plateau d’alimentation manuelle.

REMARQUE

Lors de la copie sur du papier de format 8 1/2" x 14", 11" x 17", B4 ou A3, toujours ouvrir la rallonge du plateau d’alimentation manuelle.

IMPORTANT!

• S’assurer qu’il n’y a aucun pli, etc., dans le papier étant chargé dans le plateau d’alimentation manuelle. Les plis, etc., peuvent provoquer des bourrages de papier.

• Si le papier est enroulé, le plisser avant de le mettre dans le plateau d’alimentation manuelle. (Le niveau d’enroulement doit être inférieur à 10 mm pour le papier standard et 5 mm pour les cartes postales.) Selon la qualité du papier, le papier peut ne pas être alimenté correctement dans le plateau d’alimentation manuelle.

• Lors du chargement du papier dans le plateau d’alimentation manuelle, placer la face du papier sur laquelle la copie doit être effectuée vers le haut. (Le côté de copie face généralement le haut dans l’emballage d’origine.) En particulier, si l’extrémité frontale du papier est quelque peu enroulée, la plisser avant de mettre le papier sur le plateau d’alimentation manuelle.

3-4

Section 3 PRÉPARATIFS

(5) Chargement du papier dans le dispositif

d’alimentation latérale (un tiroir en option est disponible uniquement pour les copieurs de 55 cpm)

Le dispositif d’alimentation latérale en option peut contenir jusqu’à 4000 feuilles de papier copie standard (75 g/m2 – 80 g/m2), ou de couleur, de format 11" x 8 1/2" ou A4.

Maintenir le commutateur de descente/montée de la table de

papier du dispositif d’alimentation latérale enfoncé.

REMARQUES

• S’il n’y a pas de papier dans le dispositif d’alimentation latérale, la table de papier du dispositif d’alimentation latérale aura déjà été automatiquement descendue jusqu’à sa position la plus basse.

• Si le panneau droit du dispositif d’alimentation latérale est ouvert, la table de papier ne bougera pas, même si ce commutateur est pressé.

Aligner le papier contre le côté gauche de la table de papier

puis placer le papier dans le dispositif d’alimentation latérale.

IMPORTANT!

• S’assurer qu’il n’y a aucun pli, etc., dans le papier étant chargé dans le dispositif d’alimentation latérale. Les plis, etc., peuvent provoquer des bourrages de papier.

• NE PAS mettre plus de papier qu’indiqué sur l’étiquette située à l’intérieur du dispositif d’alimentation latérale (indiquée par 1 dans l’illustration).

• Lors de la mise en place du papier dans le dispositif d’alimentation latérale, placer la face du papier sur laquelle la copie doit être effectuée vers le bas. (Le côté de copie face généralement le haut dans l’emballage d’origine.)

Ouvrir le panneau droit du dispositif d’alimentation latérale.

REMARQUE

Si le panneau supérieur est également ouvert, le chargement du papier dans le dispositif d’alimentation latérale sera plus aisé.

Refermer le panneau supérieur, si cela est nécessaire, puis

refermer le panneau droit.

REMARQUE

Si le copieur ne doit pas être utilisé pendant une période de temps prolongée, retirer tout le papier du dispositif d’alimentation latérale et le remettre dans son emballage d’origine afin de le protéger contre l’humidité.

3-5

Section 3 PRÉPARATIFS

2. Mise en place des originaux

(1) Mise en place d’originaux dans le processeur de

document

Le processeur de document alimente et analyse automatiquement les originaux, un par un, pour la copie. Les originaux à deux faces peuvent également être retournés automatiquement afin de produire des copies recto/verso ou des copies séparées de chacun des côtés.

1 Précautions à suivre pour l’utilisation du processeur de

document

NE PAS mettre d’originaux d’un des types suivants dans le processeur de document. De plus, lors de l’utilisation de feuilles perforées ou d’originaux ayant des perforations, NE PAS insérer le côté avec les perforations en premier.

• Films transparents OHP ou autres

• Papier carbone, originaux froissés ou originaux avec des plis marqués, et originaux mous tels que du vinyle

• Originaux non rectangulaires, originaux humides et originaux avec du ruban adhésif ou de la colle

• Originaux avec des trombones ou des agrafes (Pour utiliser de tels originaux, retirer les trombones ou agrafes et lisser tout froissement ou pli avant de les placer. Si cela n’est pas fait, les originaux pourraient se coincer.)

• Coupures de journal ou originaux avec des surfaces glissantes

• Originaux avec du liquide correcteur humide

• Originaux avec des plis (Pour utiliser de tels originaux, lisser les parties pliées avant de les placer dans le processeur de document. Si cela n’est pas fait, les originaux pourraient se coincer.)

3 Pour mettre en place des originaux dans le processeur de

document

Ajuster les guides d’insertion d’original selon le format des

originaux.

REMARQUE

Avant de placer de nouveaux originaux, retirer tous les originaux restant sur la table d’éjection des originaux. S’il reste des originaux ayant été éjectés sur la table d’éjection des originaux, ils risquent de provoquer un bourrage des nouveaux originaux.

Classer les originaux dans l’ordre et les placer face sur le

dessus (première page sur le dessus pour les originaux à deux faces) sur la table d’original. Faire glisser l’extrémité frontale des originaux dans le processeur de document, jusqu’à ce que ces derniers s’arrêtent.

2 Originaux pouvant être mis en place dans le processeur de

document

• Originaux de type feuille

• Poids de papier:

Originaux à une face: entre 35 g/m2 - 160 g/m Originaux à deux faces: entre 50 g/m2 - 120 g/m

•Formats: 11" x 17" ou A3 Max.- 5 1/2" x 8 1/2" ou A5R Min.

• Nombre de feuilles:

100 feuilles (format inférieur à 11" x 8 1/2" ou A4 [75 g/m2 ou 80 g/m2]) 70 feuilles (format supérieur à 8 1/2" x 14" ou B4 [75 g/m2 ou 80 g/m2]) 30 feuilles (en mode de sélection automatique/classement)

3-6

* Lors de la mise en place d’originaux de grands formats tel

que 8 1/2" x 14", 11" x 17", B4 ou A3, toujours ouvrir la rallonge d’éjection.

Section 3 PRÉPARATIFS

IMPORTANT!

NE PAS placer un nombre d’originaux supérieur au niveau indiqué sur l’étiquette fixée sur le guide d’insertion d’original arrière. Si un nombre d’originaux supérieur au nombre autorisé est mis en place, les originaux pourront ne pas être alimentés correctement.

(2) Mise en place d’originaux sur la vitre d’exposition

Pour effectuer des copies d’originaux ne pouvant pas être mis en place dans le processeur de document (livres, magazines, etc.), ouvrir le processeur de document et placer un original à la fois sur la vitre d’exposition.

Saisir le levier d’ouverture du processeur de document et

refermer le processeur de document. * Laisser le processeur de document ouvert lorsque des

originaux d’une épaisseur supérieure à 4 cm sont utilisés.

IMPORTANT!

Éviter d’exercer une pression excessive sur la vitre d’exposition lors de la fermeture du processeur de document. Une pression excessive de la vitre d’exposition pourrait faire casser le verre de la vitre.

REMARQUE

Lors de la copie d’originaux ouverts (livres, etc.), des ombres peuvent apparaître autour des bordures extérieures ou au milieu des images copiées.

ATTENTION

Saisir le levier d’ouverture du processeur de document et

ouvrir le processeur de document. * Avant d’ouvrir le processeur de document, retirer tous les

originaux étant sur la table d’original et la table d’éjection des originaux afin de les empêcher de tomber du processeur de document lorsque celui-ci est ouvert.

Placer l’original face vers le bas sur la vitre d’exposition et

l’aligner sur les échelles de format d’original adéquates, situées sur le côté gauche de la vitre d’exposition.

NE PAS laisser le processeur de document ouvert car il y a un risque de blessures.

3-7

Section 3 PRÉPARATIFS

3. Ajout de toner

Ajouter du toner lorsque “Ajouter toner.” apparaît. Bien que quelques copies puissent encore être effectuées lorsque ce message apparaît, nous vous conseillons d’ajouter du toner le plus rapidement possible. * NE PAS ajouter de toner à moins que ce message ne soit affiché. * Effleurer la touche “Ajout toner” pour faire apparaître la procédure

d’ajout de toner dans le panneau tactile.

Spécifications pouces

Régl.

Prêt à copier.

Ajouter toner.

11x8 1/2" Normal

/2x11"

SPA

Couleur

/2"

11x8 Normal

11x8 Recyclé

Bypass

Normal

/2"

Basic Choix util.

SMA

Réduire/ Agrandir

Fonction

Auto Exposition

Mode Exposition

Programme

Format pap.

Tri:Non

Tri:Oui

Tri / Ter miner

11x8 1/2"

Combiner copie

Qualité d'image

Réduire/ Agrandir

Ajout toner

Spécifications métriques

Régl.

Pret à copier.

Ajouter toner.

Normal

APS

Couleur

Bypass

Normal Normal

Recyclé

Basic

Choix util. ProgrammeFonction

AMS

Réduire/ Agrandir

Exposition Auto

Exposition Mode

Format pap.

Tri:Arrêt

Tri:Marche

Tri / Finition

Fusion copie

Qualité image

Réduire/ Agrandir

Ajout toner

Retourner le nouveau flacon de toner et tapoter le fond du

flacon une dizaine de fois.

Tenir fermement le flacon et secouer son contenu en le

retournant une dizaine de fois ou plus de la façon indiquée sur l’illustration.

ATTENTION

NE PAS tenter d’incinérer les flacons de toner ou la bouteille de récupération de toner. Des étincelles dangereuses peuvent provoquer des brûlures.

ATTENTION

NE PAS tenter d’ouvrir de force ou de détruire les flacons de toner ou la bouteille de récupération de toner.

Ouvrir le panneau du côté droit du panneau de commande.

Ensuite, tenir le flacon horizontalement et le secouer de

droite à gauche une dizaine de fois ou plus.

Mettre l’orifice du flacon de toner (situé sous le ▼) sur la

goupille métallique (indiquée par 1 dans l’illustration) dépassant de la fente d’approvisionnement de toner.

3-8

Section 3 PRÉPARATIFS

Faire tourner le flacon de 90 degrés dans le sens des

aiguilles d’une montre et le toner du flacon se déversera dans le copieur. * Veiller à faire tourner le flacon jusqu’à ce qu’il s’arrête, de

façon à ce que le ■ du flacon soit aligné sur le ▲ du corps principal du copieur.

Attendre jusqu’à ce tout le toner se soit écoulé du flacon.

Faire tourner le flacon de toner dans le sens contraire des

aiguilles d’une montre et le remettre dans sa position d’origine puis le détacher lentement de la fente d’approvisionnement de toner.

ATTENTION

NE PAS tenter d’incinérer les flacons de toner ou la bouteille de récupération de toner. Des étincelles dangereuses peuvent provoquer des brûlures.

Tapoter les côtés du flacon une dizaine de fois pour faire

sortir tout le toner restant.

ATTENTION

NE PAS tenter d’ouvrir de force ou de détruire les flacons de toner ou la bouteille de récupération de toner.

Refermer le panneau du côté droit du panneau de

commande.

● Après leur utilisation, TOUJOURS mettre au rebut les flacons de toner et la bouteille de récupération de toner selon les règlements et lois fédérales, nationales et locales.

3-9

Section 3 PRÉPARATIFS

3-10
