OKI ML5720, ML5721, ML5790, ML5791 User Guide [fr]

ML5720/ML5721/ML5790/ML5791

RÉFACE

Tout a été mis en oeuvre pour que les informations contenues dans ce document soient complètes, précises et à jour. Le fabricant décline toute responsabilité quant aux conséquences d'erreurs échappant à son contrôle. Le fabricant ne peut en outre garantir que les changements éventuellement apportés aux logiciels et matériels mentionnés dans ce guide par leurs fabricants respectifs n'affectent pas la validité de ces informations. Les références faites dans ce document à des logiciels d'autre provenance ne constituent pas un accord de la part du fabricant.

Toutes les mesures ont été prises pour que ce document vous apporte une aide précieuse, toutefois nous ne pouvons garantir qu'il traite dans son intégralité toutes les informations contenus.

Les derniers pilotes et manuels sont disponibles sur le site Web :

www.okiprintingsolutions.com

07106002 Iss. 1 ; Copyright © 2010 OKI Europe Ltd. Tous droits réservés. OKI est une marque déposée d'OKI Electric Industry Company, Ltd. OKI Printing Solutions est une marque d'OKI Data Corporation. Hewlett-Packard, HP et LaserJet sont des marques déposées de Hewlett-Packard Company. Microsoft, MS-DOS et Windows sont des marques déposées de Microsoft Corporation. ENERGY STAR est une marque déposée de l'Agence de protection environnementale des

États-Unis (EPA, Environmental Protection Agency). Apple, Macintosh, Mac et Mac OS sont des marques d'Apple Inc. D'autres noms de produits et noms de fabriques sont des marques ou marques déposées

de leur propriétaire.

En tant que participant au programme ENERGY STAR, le fabricant a déterminé que ce produit répond aux directives ENERGY STAR en termes de consommation d'énergie.

Ce produit est conforme aux exigences des directives du conseil 2004/108/EC (EMC), 2006/95/EC (LVD) et 2009/125/EC (EuP) avec les amendements éventuellement applicables par rapport aux lois des états membres relatives à la compatibilité électromagnétique, à la basse tension et aux produits consommateurs d'énergie.

Ce produit est conforme aux limitations de classe B de la norme EN55022. Toutefois, lorsqu'il est utilisé avec la carte d'interface réseau, la carte d'interface série RS232C ou le chargeur feuille à feuille en option, le produit est conforme aux limitations de classe A de la norme EN55022. Dans un environnement domestique, cette configuration peut causer des perturbations radio, auquel cas il peut être demandé à l'utilisateur de prendre les mesures de contrôle appropriées.

Préface > 2

Les câbles suivants ont été utilisés pour évaluer la conformité de ce produit à la directive EMC 2004/108/CE, ainsi que les autres configurations qui pourraient avoir un effet négatif sur cette conformité.

TYPE DE CÂBLE LONGUEUR

(MÈTRE)

Alimentation 1.8

USB 5.0

Parallèle 1.5

LAN (Réseau local) 5.0

Série 2.1

ABRICANT

OKI Data Corporation, 4-11-22 Shibaura, Minato-ku, Tokyo 108-8551, Japon

MPORTATEUR VERS L

OKI Europe Limited (OKI Printing Solutions) Blays House Wick Road Egham Surrey TW20 OHJ Royaume Uni

'UE/

REPRÉSENTANT AGRÉÉ

ÂME BLINDAGE

✘✘

✘ ✔

✘✘

✘ ✔

Pour toute question d'ordre général, sur les ventes et sur le support, contactez votre distributeur local.

NFORMATIONS RELATIVES À L'ENVIRONNEMENT

Fabricant > 3

ONTENU

Préface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Fabricant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Importateur vers l'UE/représentant agréé. . . . . . . . . . . . . . . . . . . . . . . .3

Informations relatives à l'environnement . . . . . . . . . . . . . . . . . . . . . . . .3

Contenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Remarques, mises en garde et avertissements . . . . . . . . . . . . . . . . . . . .6

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

À propos de ce guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Utilisation en ligne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Impression de pages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Mise en route. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Conservation des matériaux d'emballage . . . . . . . . . . . . . . . . . . . . . . . . . 9

Identification des pièces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Vue de face . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Composants internes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Vue arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Mise en place de l'imprimante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Mise sous tension de l'imprimante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Mise hors tension de l'imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Exécution d'un test d'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Raccordement à un ordinateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Raccordement de l'imprimante et de l'ordinateur . . . . . . . . . . . . . . . . . . .15

Interfaces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Interconnexion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Émulations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Installation du pilote d’imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Impression d'une page de test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Impression à partir d'un ordinateur . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

OKI DIPUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Contrôle de l'imprimante à l'aide de DIPUS. . . . . . . . . . . . . . . . . . . . . .18

Alimentation du papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Chargement de formulaires en continu. . . . . . . . . . . . . . . . . . . . . . . . . . .19

Alimentation de formulaires en continu . . . . . . . . . . . . . . . . . . . . . . . . . .20

Chargement par l'arrière (propulsion) . . . . . . . . . . . . . . . . . . . . . . . . .20

Chargement par l'avant (propulsion) . . . . . . . . . . . . . . . . . . . . . . . . . .23

Découpage de formulaires en continu . . . . . . . . . . . . . . . . . . . . . . . . .27

Alignement des perforations de découpage. . . . . . . . . . . . . . . . . . . . . .27

Ejection de formulaires en continu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Chargement de papier feuille à feuille . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Ejection du papier feuille à feuille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Modification des emplacements de papier. . . . . . . . . . . . . . . . . . . . . . . . .31

Chargement du chargeur feuille à feuille facultatif. . . . . . . . . . . . . . . . .32

Chargement du support de papier en rouleau facultatif

(ML5720/ML5790) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Réglage du levier d'épaisseur de papier . . . . . . . . . . . . . . . . . . . . . . . .35

Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

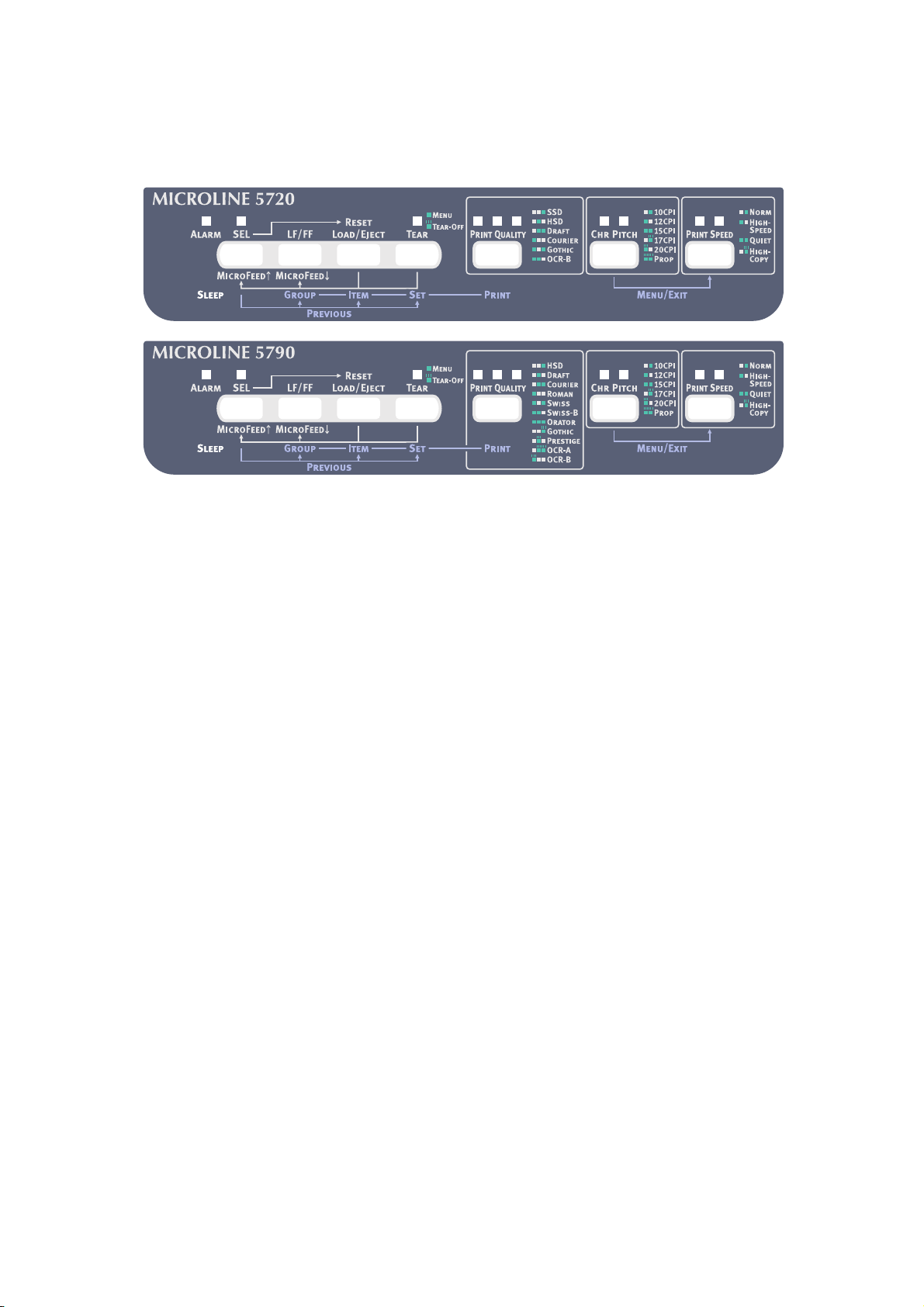

Panneau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Voyants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Fonctions des boutons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Réglage des valeurs de menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Confirmation des paramètres actuels. . . . . . . . . . . . . . . . . . . . . . . . . .42

Contenu > 4

Réglage des menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Paramètres et éléments de menus. . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Initialisation des paramètres de menus . . . . . . . . . . . . . . . . . . . . . . . .61

Réglage de la position Haut de formulaire . . . . . . . . . . . . . . . . . . . . . . . .62

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Suppression des bourrages papier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Feuille de papier bloquée dans l'imprimante . . . . . . . . . . . . . . . . . . . . .64

Formulaires en continu coincés dans l'imprimante . . . . . . . . . . . . . . . . .65

Comment réagir aux conditions d'alarme . . . . . . . . . . . . . . . . . . . . . . . . .67

Résolution des problèmes d'ordre général . . . . . . . . . . . . . . . . . . . . . . . .67

Nettoyage de l'imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

Extérieur de l'imprimante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

Intérieur de l'imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

Consommables et accessoires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Consommables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Changement de la cartouche de ruban. . . . . . . . . . . . . . . . . . . . . . . . .73

Informations pour la commande de consommables . . . . . . . . . . . . . . . .78

Installation des options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

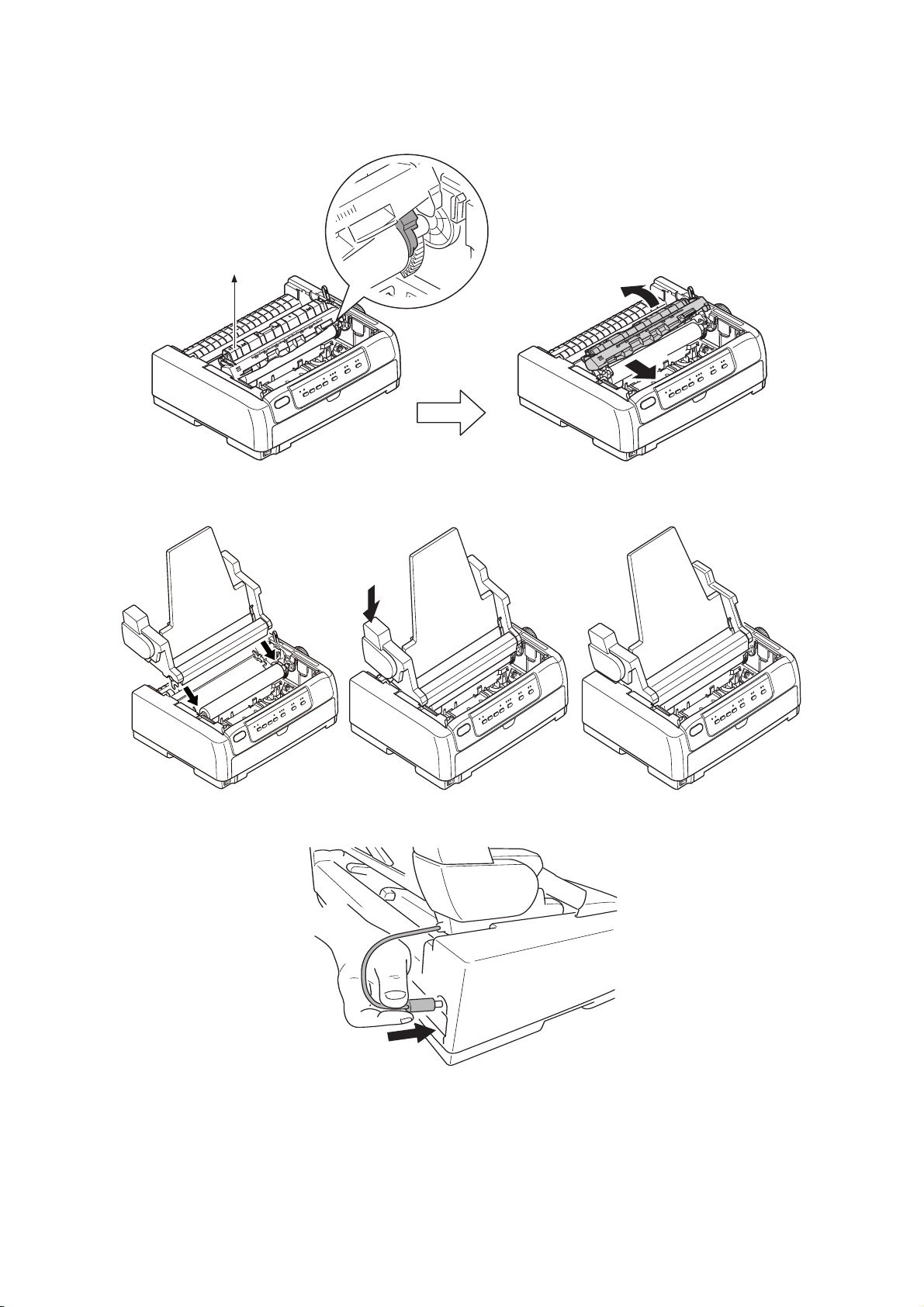

Installation du chargeur feuille à feuille . . . . . . . . . . . . . . . . . . . . . . . . . .79

Installation du support de papier en rouleau (ML5720/ML5790) . . . . . . . . .81

Installation de la carte d'interface réseau et série . . . . . . . . . . . . . . . . . . .83

Référence de commande des options. . . . . . . . . . . . . . . . . . . . . . . . . . . .83

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

Index. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

Coordonnées d'OKI Printing Solutions . . . . . . . . . . . . . . . . . . . . . . . . . .86

Contenu > 5

EMARQUES, MISES EN GARDE ET AVERTISSEMENTS

NOTE Cette indication donne des informations supplémentaires complétant le texte.

ATTENTION !

Cette indication donne des informations supplémentaires à respecter pour éviter des dysfonctionnements de la machine.

AVERTISSEMENT !

Cette indication donne des informations supplémentaires à respecter pour éviter tout risque d'accident corporel.

Pour garantir la protection de votre produit et vous assurer de bénéficier de toutes ses fonctionnalités, ce modèle a été conçu pour fonctionner uniquement avec les cartouches de ruban d'origine. Toute autre cartouche de ruban risque de ne pas fonctionner du tout, même si elle est décrite comme étant « compatible ». Si elle fonctionne, les performances du produit et la qualité de l'impression risquent d'être moindres.

Les spécifications pourront faire l'objet de modifications sans préavis. Toutes marques déposées reconnues.

Remarques, mises en garde et avertissements > 6

NTRODUCTION

Félicitations pour votre achat de cette imprimante ! Cette série d'imprimantes est conçue pour fournir une qualité d'impression de lettre à haute

fiabilité et de graphiques à haute résolution pour l'environnement d'impression de bureau. Elle allie la technologie d'impression matricielle 18 broches (ML5720/ML5721) et 24 broches (ML5790/ML5791) Serial Impact haut de gamme à des matériaux sophistiqués et une construction supérieure afin de procurer des performances élevées et une polyvalence dans une unité aux dimensions réduites. Grâce à l'attention particulière apportée à l'ergonomie et aux besoins d'applications, elle offre une convivialité et une facilité d'utilisation pour les opérateurs de tout niveau de compétences.

PROPOS DE CE GUIDE

Ce manuel est le Guide de l'utilisateur de votre imprimante (pour en obtenir la dernière version, consultez le site Web de OKI à l'adresse www.okiprintingsolutions.com). Il fait partie de la documentation générale de l'utilisateur répertoriée ci-dessous :

> Brochure sur la sécurité de l'installation : fournit des informations sur la

sécurité. Ce document papier fourni avec l'imprimante doit être lu avant l'installation de

l'imprimante.

> Manuel d'installation : explique comment déballer l'imprimante, la brancher et la

mettre sous tension. Il s'agit d'un document papier fourni avec l'imprimante.

> Le présent Guide de l'utilisateur : vous permet de vous familiariser avec votre

imprimante et d'exploiter au mieux ses multiples fonctionnalités. Il contient également des instructions pour la résolution des problèmes et la maintenance, garantissant ainsi un fonctionnement optimal de l'imprimante.

Il s'agit d'un document stocké sur le CD-ROM de documentation.

> Guide de référence technique : contient des informations techniques détaillées

destinées aux programmeurs et aux utilisateurs avancés. Il s'agit d'un document électronique disponible sur le site Web de prise en charge.

> Guide de réseau : contient des informations techniques détaillées destinées aux

administrateurs réseau portant sur la configuration de l'interface réseau optionnelle. Il s'agit d'un document électronique disponible sur le CD-ROM fourni avec la carte

d'interface réseau optionnelle.

> Aide en ligne : fournit des informations en ligne, accessibles à partir du pilote de

l'imprimante et de l'utilitaire.

Introduction > 7

TILISATION EN LIGNE

Ce guide est destiné à la lecture sur écran à l'aide de Adobe Acrobat Reader. Pour ce faire, utilisez les outils de navigation et d'affichage contenus dans Acrobat.

Vous pouvez accéder à des informations spécifiques des deux façons suivantes :

> Dans la liste des signets située à gauche de l'écran, cliquez sur la rubrique qui vous

intéresse pour y accéder directement. Si les signets ne sont pas disponibles, utilisez la « Contenu » à la page 4.

> Dans la liste des signets, cliquez sur Index pour accéder directement à l'index. Si les

signets ne sont pas disponibles, utilisez la « Contenu » à la page 4. Recherchez le terme qui vous intéresse dans l'index, classé par ordre alphabétique, puis cliquez sur le numéro de page associé au terme pour y accéder directement.

MPRESSION DE PAGES

Il est possible d'imprimer tout le manuel, des pages ou des sections spécifiques. Pour imprimer, procédez comme suit :

1. Dans la barre d’outils, sélectionnez Fichier, Imprimer (ou appuyez sur les touches Ctrl + P ).

2. Choisissez les pages à imprimer :

(a) Toutes les pages, (1), pour l’ensemble du manuel. (b) Page active, (2), pour la page en cours d’affichage.

1 2 3

3. Cliquez sur OK.

Introduction > 8

ISE EN ROUTE

AVERTISSEMENT !

Si ce n'est déjà fait, familiarisez-vous avec le contenu de la brochure sur la sécurité de l'installation fournie avec votre imprimante.

ONSERVATION DES MATÉRIAUX D'EMBALLAGE

Après avoir installé votre imprimante conformément aux instructions du Manuel d'installation, conservez les matériaux d'emballage et le carton pour le cas où vous auriez besoin d'expédier ou de transporter votre imprimante.

DENTIFICATION DES PIÈCES

Les pièces principales de votre imprimante sont identifiées et décrites brièvement cidessous.

VUE DE

FACE

1. Interrupteur d’alimentation : permet de mettre l'imprimante sous tension ou hors tension.

2. Panneau de commande : contient des boutons et des voyants (décrits en détail plus loin : « Panneau de commande » à la page 37) qui vous permettent de contrôler l'imprimante.

3. Bac de chargement papier par l'avant : pour un chargement feuille à feuille par l'avant.

4. Capot avant : ouvrez-le pour ajuster le bac de chargement papier par l'avant ou l'entraînement.

5. Bouton du cylindre d'impression

6. Levier de type de papier : Ajustez-le en fonction du type de chargement papier :

chargement par l'avant (feuille à feuille), chargement continu par l'arrière, chargement continu par l'avant ou chargement continu par le dessous.

Mise en route > 9

7. Support d'assemblage du guide d'entraînement remonté

8. Bac de chargement papier par le dessus : se soulève pour un chargement feuille à

feuille par le dessus.

9. Guide papier : réglables selon les besoins pour positionner le bord gauche de la feuille.

10. Capot supérieur : s'ouvre et se ferme afin d'offrir un accès à l'imprimante, par exemple pour un changement de cartouche de ruban. Pour minimiser le bruit, laissez le capot fermé.

OMPOSANTS INTERNES

11. Levier d'épaisseur de papier : réglé en fonction de l'épaisseur du papier.

12. Cartouche de ruban : contient le ruban d'imprimante.

13. Tête d'impression : imprime les caractères sur le papier.

14. Assemblage du guide d'entraînement remonté : retirez-le lorsque vous utilisez

l'entraînement par traction et le chargeur feuille à feuille facultatifs.

Mise en route > 10

VUE

ARRIÈRE

15. Connecteur USB : connexion à un câble d'interface USB.

16. Connecteur parallèle : connexion à un connecteur d'interface parallèle.

17. Connecteur réseau/série en option : connexion à un réseau ou une interface série.

18. Connecteur CSF/RPS en option : connexion à un chargeur feuille à feuille ou un

support de papier en rouleau.

19. Ventilateur

20. Entrée A/C : connexion au câble d'alimentation de l'imprimante.

ISE EN PLACE DE L'IMPRIMANTE

> Choisissez une surface solide et stable où placer votre imprimante. > Laissez suffisamment d'espace autour de l'imprimante (par exemple, ne pas la

placer à moins de 60 cm d'un mur) afin de ne pas entraver l'accès aux chargeurs de papier.

> Assurez-vous qu'une prise électrique reliée à la terre est disponible à proximité.

Mise en route > 11

ISE SOUS TENSION DE L'IMPRIMANTE

AVERTISSEMENT !

L'utilisation de ce matériel n'est pas garantie lorsqu'il est connecté à un onduleur et/ou à un inverseur. Une telle utilisation risque d'endommager ce matériel. N'utilisez ni onduleur ni inverseur.

1. Assurez-vous que l'interrupteur d'alimentation de l'imprimante est en position OFF.

2. Raccordez le connecteur du câble d'alimentation (1) à l'entrée A/C (2) sur

l'imprimante.

3. Raccordez le câble d'alimentation à une prise secteur 220/240 V (3a) et allumez l'interrupteur de la prise secteur (3b).

AVERTISSEMENT !

Soyez prudent lorsque vous insérez une prise secteur à trois broches. Avant de la brancher, vérifiez la position du terminal FG. Un branchement incorrect pourrait endommager non seulement l'imprimante en elle-même mais aussi les appareils périphériques et provoquer des chocs électriques, de la fumée et une ignition.

Mise en route > 12

4. Placez l'interrupteur d'alimentation de l'imprimante en position ON.

5. Vérifiez que les indicateurs SLEEP (VEILLE), ALARM (ALARME), SEL (SÉLECTION),

TEAR (DÉCOUPAGE), PRINT QUALITY (QUALITÉ D'IMPRESSION), CHR PITCH (ESPACEMENT CHR) et PRINT SPEED (VITESSE D'IMPRESSION) du panneau de commande s'allument.

ISE HORS TENSION DE L'IMPRIMANTE

1. Placez l'interrupteur d'alimentation de l'imprimante en position OFF.

2. Éteignez l'interrupteur de la prise secteur (1a) et débranchez la prise secteur (1b).

3. Débranchez le connecteur du câble d'alimentation (2) de l'imprimante (3).

Mise en route > 13

XÉCUTION D'UN TEST D'IMPRESSION

Pour vérifier que votre imprimante est opérationnelle, exécutez un test d'impression sur une feuille de papier 80 g de format A4 (par exemple) comme suit :

ATTENTION !

> Après avoir éteint l'imprimante, attendez au moins 5 secondes

avant de la rallumer. Un délai plus court entre la mise hors tension et la mise sous tension peut provoquer une panne d'alimentation de l'imprimante.

> Ne mettez pas l'imprimante hors tension lorsqu'elle est en train

d'imprimer, car cela risque d'endommager la tête d'impression.

1. Placez l'interrupteur d'alimentation de l'imprimante en position OFF.

REMARQUE Vérifiez que la cartouche de ruban est correctement installée avant d'imprimer une page de test.

2. Réglez le levier de type de papier sur le mode feuille à feuille et le levier d'épaisseur de papier sur la position 1.

3. Maintenez les boutons SEL (SÉLECTION) et LF/FF (SAUT DE LIGNE/ALIMENTATION PAPIER) enfoncés et placez l'interrupteur d'alimentation en position ON. Le voyant DEL SEL clignote.

4. Maintenez le bouton LF/FF (SAUT DE LIGNE/ALIMENTATION PAPIER) enfoncé et appuyez de nouveau sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION). Le voyant d'alarme s'allume pour signaler l'absence de papier dans l'imprimante.

5. Insérez le papier soigneusement dans l'imprimante, avec le bord long du papier contre le guide papier. L'imprimante saisit automatiquement le papier.

6. L'imprimante démarre l'impression test.

NOTE Si nécessaire, vous pouvez interrompre le test d'impression en appuyant sur le bouton SEL, puis reprendre l'impression en rappuyant sur ce même bouton.

7. Une fois le test d'impression terminé, appuyez sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION) pour éjecter le papier.

REMARQUE Si pour une raison quelconque vous souhaitez abandonner le test d'impression, appuyez sur le bouton SEL (SÉLECTION) puis sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION) l'interrupteur d'alimentation de l'imprimante en position OFF.

pour éjecter le papier, puis placez

Mise en route > 14

ACCORDEMENT À UN ORDINATEUR

Dans cette section, vous allez raccorder votre imprimante à votre ordinateur, installer le pilote d'imprimante sur votre ordinateur et imprimer une page de test.

ACCORDEMENT DE L'IMPRIMANTE ET DE L'ORDINATEUR

NTERFACES

Votre imprimante dispose de deux interfaces de données standard :

> Parallèle : pour une connexion directe à un PC. Ce port nécessite un câble parallèle

(conforme IEEE 1284) bi-directionnel.

> USB : pour une connexion à un PC exécutant Windows 2000 ou une version

ultérieure. Ce port nécessite un câble blindé de 5 m de long conforme à la norme USB version 2.0.

NOTE

> Cette interface par défaut est définie sur Interface automatique : « Host

Interface (Interface de l'hôte) » à la page 57. La fonction Interface

automatique permet à l'imprimante de recevoir des données de l'ordinateur, même lorsque toutes les interfaces, c'est-à-dire l'interface parallèle, l'interface USB et les interfaces réseau ou série facultatives, sont connectées au même moment. Vous pouvez également sélectionner une interface individuelle pour la connecter à l’imprimante.

> Les câbles d'interface ne sont pas fournis avec l'imprimante.

Les interfaces suivantes sont disponibles en tant qu'accessoires optionnels et sont décrites dans leur documentation d'installation :

> Interface série RS232 > Connexion réseau 100BASE-TX/10BASE-T

REMARQUE Pour plus d'informations sur la configuration de la connexion réseau, consultez le Guide de réseau.

Raccordement à un ordinateur > 15

NTERCONNEXION

1. Assurez-vous que l'imprimante et l'ordinateur sont hors tension.

2. Raccordez le câble d'interface requis, USB (1), parallèle (2) ou série ou réseau (3), à

l'imprimante puis à l'ordinateur.

REMARQUE Lorsque la connexion Interface automatique est activée, vous pouvez également connecter toutes les interfaces en même temps.

3. Allumez l'imprimante puis l'ordinateur.

MULATIONS

L'émulation définie par le fabricant pour votre imprimante est IBM PPR. Si vous souhaitez la remplacer par une émulation Epson ou Microline, consultez les

chapitres « Pour modifier un paramètre : » à la page 43 et « Printer Control (Contrôle de

l'imprim-ante) » à la page 44.

NSTALLATION DU PILOTE D’IMPRIMANTE

Le pilote de votre imprimante est fourni sur le CD-ROM qui accompagne l'imprimante. Insérez le CD-ROM de pilotes dans votre ordinateur et suivez les instructions affichées à

l'écran pour installer le pilote d'imprimante à utiliser avec votre imprimante.

REMARQUE Si le CD n'est pas exécuté automatiquement, cliquez sur Démarrer > Exécuter > Parcourir, recherchez le lecteur de CD-ROM, double-cliquez sur Setup.exe et cliquez sur OK.

Raccordement à un ordinateur > 16

MPRESSION D'UNE PAGE DE TEST

Exemple avec Windows XP :

1. Utilisez Démarrer > Imprimantes et télécopieurs pour afficher la fenêtre Imprimantes et télécopieurs.

2. Sélectionnez le pilote de votre imprimante.

3. Utilisez Fichier> Propriétés pour afficher la fenêtre Propriétés.

4. Sous l'onglet Général, cliquez sur le bouton Imprimer une page de test.

5. Assurez-vous qu'une page de test a été imprimée, afin de vérifier la connexion entre

l'imprimante et l'ordinateur.

Raccordement à un ordinateur > 17

MPRESSION À PARTIR D'UN ORDINATEUR

Lorsque vous imprimez sur votre imprimante à partir (par exemple) d'une application Windows sur votre ordinateur, effectuez vos sélections d'impression à partir de la fenêtre de pilote affichée à l'écran. Ces fenêtres de pilote ont été conçues afin d'offrir une utilisation conviviale et intuitive ; vous pouvez également afficher une aide en ligne en cliquant sur le bouton Aide de chaque fenêtre.

OKI DIPUS

L'utilitaire OKI DIPUS vous permet d'accéder à distance aux paramètres de l'imprimante à l'aide des applications disponibles. Vous pouvez accéder à DIPUS à partir de Démarrer >

Tous les programmes > Okidata > OKI DIPUS.

ONTRÔLE DE L'IMPRIMANTE À L'AIDE DE

Quatre utilitaires sont à votre disposition dans OKI DIPUS. Chaque utilitaire fournit l'accès aux paramètres de l'imprimante à partir de votre ordinateur. Ces utilitaires vous permettent d'afficher l'état actuel de l'imprimante et de modifier les paramètres du bouton, les paramètres du menu et les paramètres du Haut du formulaire. Toute modification apportée peut alors être chargée dans l'imprimante où elle sera enregistrée comme nouveau paramètre. Ces utilitaires représentent une alternative au panneau de commandes de l'imprimante.

Utilitaire d'installation du bouton

DIPUS

Cet utilitaire vous permet d'activer ou de désactiver les boutons du panneau de commandes de votre imprimante. Chaque bouton et sa fonction est décrit dans un message.

Utilitaire d'installation du menu

Cet utilitaire vous permet d'afficher et de modifier les paramètres de menu de vos imprimantes.

Moniteur d'état

L'utilitaire Moniteur d'état vous permet d'afficher l'état actuel de vos imprimantes, tel que En ligne, En ligne (économie d'énergie), etc. Si une erreur d'imprimante se produit, un message d'avertissement s'affiche également.

Utilitaire d'installation du Haut du formulaire

Cet utilitaire vous permet de définir la première ligne imprimée (Haut du formulaire) sur chaque page. Cet utilitaire vous permet de traiter chaque tâche d'impression individuellement.

Pour des informations détaillées sur chaque utilitaire et les différents paramètres qu'ils contiennent, reportez-vous à l'aide en ligne en cliquant sur le bouton Aide de chaque fenêtre.

Impression à partir d'un ordinateur > 18

LIMENTATION DU PAPIER

Cette section décrit comment utiliser du papier feuille à feuille et des formulaires en continu dans votre imprimante.

HARGEMENT DE FORMULAIRES EN CONTINU

Installation de formulaires en continu

1. Pour éviter tout problème d'alimentation du papier, procédez comme suit : Vérifiez

que votre imprimante est installée sur une surface à environ 75 cm au-dessus du sol.

2. Placez les formulaires en continu juste au-dessous de l'imprimante, de sorte qu'ils ne soient pas décalés de plus de 3 cm vers la gauche ou vers la droite par rapport au chemin du papier.

3. Assurez-vous que l'arrière de l'imprimante est placé à proximité et parallèlement au bord de la surface sur laquelle elle est posée, et à au moins 60 cm du mur.

Chargement par l'arrière (propulsion)

60 cm

75 cm

3 cm

Chargement par le dessous (entraînement par traction)

75 cm

3 cm

60 cm

REMARQUE Lorsque l'entraînement par traction facultatif est utilisé.

Alimentation du papier > 19

Chargement par l'avant (propulsion)

75 cm

3 cm

LIMENTATION DE FORMULAIRES EN CONTINU

HARGEMENT PAR L'ARRIÈRE (PROPULSION

1. Assurez-vous que l'imprimante est sous tension.

REMARQUE Si l'imprimante contient des feuilles de papier, éjectez-les en appliquant la procédure décrite dans « Ejection du papier feuille à feuille » à la page 31.

)

60 cm

2. Assurez-vous que le levier de type de papier est en position formulaires en continu «

ARRIÈRE ».

3. Ouvrez le capot et ajustez le levier d'épaisseur de papier en fonction du papier.

Reportez-vous à « Réglage du levier d'épaisseur de papier » à la page 35.

Ensuite, fermez le capot.

4. Retirez le bac de chargement papier par le dessus en le saisissant par les onglets de chaque côté et en le tirant vers le haut.

REAR

REMARQUE Si le réglage du levier d'épaisseur de papier n'est pas adapté au papier utilisé, l'alimentation du papier et l'impression peuvent ne pas fonctionner correctement.

Alimentation du papier > 20

5. Levez le levier de verrouillage (1) de l'entraînement à broches droit et faites glisser celui-ci de manière à ajuster la position du papier par rapport à la première marque centrale de caractère horizontale.

Appuyez sur le levier de verrouillage afin de verrouiller l'entraînement à broches dans la position souhaitée.

6. Levez le levier de verrouillage (2) de l'entraînement à broches gauche et faites glisser celui-ci dans la position requise en fonction de la largeur des formulaires en continu à utiliser. Déplacez le guide papier arrière (3) à mi-chemin entre les entraînements à broches gauche et droit.

7. Ouvrez les capots des entraînements à broches gauche et droit (1) et insérez les formulaires en continu dans le sens des flèches, en plaçant les trous à picots (2) dans les formulaires sur les broches à picots. Assurez-vous que les formulaires sont alignés correctement avec les broches à picots, puis fermez les capots.

Alimentation du papier > 21

8. Réglez l'entraînement à broches gauche en fonction de la largeur des formulaires en continu, en veillant à ce que les formulaires soient maintenus correctement (ni trop serrés, ni trop lâches) entre les entraînements à broches. Appuyez sur le levier de verrouillage afin de verrouiller l'entraînement à broches droit dans la position souhaitée.

9. Abaissez le bac de chargement papier par le dessus et faites-le glisser vers l'avant de l'imprimante jusqu'à ce que les marques soient alignées.

10. Appuyez sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION) . Les formulaires en continu sont insérés automatiquement dans l'imprimante et placés à la position d'impression de première ligne, puis le voyant SEL s'allume.

REMARQUE

> Soulevez le bac de chargement papier par le dessus si l'alimentation du

papier ne fonctionne pas correctement lorsque l'entraînement arrière est utilisé. Cette opération va stabiliser le mouvement du papier et empêcher un mauvais alignement significatif entre les feuilles, lors de l'utilisation de papier multiparties, et des espacements de ligne irréguliers.

> Lors du chargement d'un type de support continu spécifique par l'arrière,

en cas de bourrage papier, d'espacement de ligne irrégulier ou de mauvais alignement entre les feuilles de papier multiparties en raison d'un froissement du papier aux perforations et d'une variation de la reliure, utilisez l'entraînement par traction facultatif (chargement par le dessous) pour charger ce type de support.

Démontage de l'entraînement à broches arrière

Pour démonter :

1. Assurez-vous que l'imprimante est hors tension.

2. Retirez le bac de chargement papier par le dessus en le saisissant par les onglets de

chaque côté et en le tirant vers le haut.

3. Saisissez l'entraînement à broches par les onglets de chaque côté.

Alimentation du papier > 22

4. Poussez les onglets dans le sens de la flèche et tirez ensuite l'entraînement à broches dans votre direction pour le libérer.

HARGEMENT PAR L'AVANT (PROPULSION

REMARQUE Si l'imprimante contient des feuilles de papier, éjectez-les en appliquant la procédure décrite dans « Ejection du papier feuille à feuille » à la page 31.

)

Déplacement de l'assemblage d'entraînement

1. Assurez-vous que l'imprimante est hors tension.

2. Déconnectez le cordon d’alimentation.

3. Ouvrez le capot.

ATTENTION !

Soyez prudent car la tête d'impression peut être chaude après l'impression. Laissez-la refroidir avant de la toucher.

Alimentation du papier > 23

4. Retirez le support d'assemblage du guide d'entraînement remonté.

5. Retirez le bac de chargement papier par le dessus en le saisissant par les onglets de

chaque côté et en le tirant vers le haut.

6. Faites pivoter l'imprimante pour vous retrouver face au dos de celle-ci.

7. Retirez l'assemblage d'entraînement. Reportez-vous à la section « Démontage de

l'entraînement à broches arrière » à la page 22.

Alimentation du papier > 24

8. Faites pivoter l'imprimante pour vous retrouver face à l'avant de celle-ci.

9. Replacez le bac de chargement papier par le dessus en alignant les flèches puis

poussez–le vers le bas.

10. Fermez le capot.

11. Ouvrez le capot avant et retirez-le (1).

REMARQUE Si le capot avant est déjà ouvert et que le bac feuille à feuille avant a été installé, soulevez doucement le bac et retirez-le, puis retirez le capot avant.

12. En saisissant les onglets, guidez l'entraînement vers les châssis latéraux et poussezle vers le bas afin de le bloquer.

Chargement de formulaires en continu (avant)

1. Assurez-vous que l'imprimante est sous tension.

2. Assurez-vous que le levier de type de papier est en position formulaires en continu

«AVANT » .

3. Ouvrez le capot et ajustez le levier d'épaisseur de papier en fonction du papier

Reportez-vous à « Réglage du levier d'épaisseur de papier » à la page 35.

FRONT

4. Levez le levier de verrouillage de l'entraînement à broches gauche et faites glisser celui-ci de manière à ajuster la position du papier puis appuyez sur le levier de verrouillage afin de verrouiller l'entraînement à broches dans la position souhaitée.

5. Levez le levier de verrouillage de l'entraînement à broches droit et faites glisser celui-ci dans la position requise en fonction de la largeur des formulaires en continu à utiliser. Déplacez le guide papier à mi-chemin entre les entraînements à broches gauche et droit.

Alimentation du papier > 25

6. Ouvrez les capots des entraînements à broches gauche et droit et insérez les formulaires en continu dans le sens de la flèche, en plaçant les trous à picots dans les formulaires sur les broches à picots.

REMARQUE Assurez-vous que le papier est aligné dans l'imprimante, afin d'éviter toute inclinaison, tout saut de ligne irrégulier et tout bourrage de papier durant l'impression.

7. Assurez-vous que les formulaires sont alignés correctement avec les broches à picots, puis fermez les capots d'entraînement à broches.

8. Réglez l'entraînement à broches droit en fonction de la largeur des formulaires en continu, en veillant à ce que les formulaires soient maintenus correctement (ni trop serrés, ni trop lâches) entre les entraînements à broches. Appuyez sur le levier de verrouillage afin de verrouiller l'entraînement à broches droit dans la position souhaitée.

9. Remettez le capot avant en place et fermez-le.

10. Appuyez sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION). Les formulaires en

continu sont insérés automatiquement dans l'imprimante et placés à la position d'impression de première ligne, puis le voyant SEL (SÉLECTION) s'allume.

REMARQUE Lors du chargement d'un type de support continu spécifique par l'avant, en cas de bourrage papier, d'espacement de ligne irrégulier ou de mauvais alignement entre les feuilles de papier multiparties en raison d'un froissement du papier aux perforations et d'une variation de la reliure, utilisez l'entraînement par traction facultatif (chargement par le dessous) pour charger ce type de support.

Alimentation du papier > 26

Démontage de l'entraînement à broches avant

Pour démonter :

1. Assurez-vous que l'imprimante est hors tension.

2. Saisissez l'entraînement à broches par les onglets de chaque côté.

3. Poussez les onglets dans le sens de la flèche et tirez ensuite l'entraînement à

broches dans votre direction pour le libérer.

ÉCOUPAGE DE FORMULAIRES EN CONTINU

1. Avec le voyant SEL (SÉLECTION) allumé, appuyez sur le bouton TEAR (DÉCOUPAGE)

pour insérer les formulaires en continu en position de découpage.

2. Découpez soigneusement les formulaires le long des perforations, dans le sens indiqué. Ne tirez pas trop fort, car vous risqueriez de déchirer les formulaires à un endroit autre que les perforations de découpage.

3. Lorsque l'imprimante reçoit des données ou lorsque vous appuyez sur le bouton SEL (SÉLECTION) pour sélectionner l'imprimante, les formulaires en continu sont repositionnés à la position d'impression de première ligne.

LIGNEMENT DES PERFORATIONS DE DÉCOUPAGE

Si les perforations de découpage ne sont pas alignées avec le tranche-papier sur le capot supérieur, alignez-les de la manière suivante :

1. Avec le voyant SEL (SÉLECTION) allumé, appuyez sur le bouton TEAR (DÉCOUPAGE) afin de déplacer les perforations de découpage jusqu'au tranche-papier sur le capot supérieur.

2. Vérifiez la position des perforations de découpage par rapport au tranche-papier. Ajustez à la position de découpage désirée à l'aide du Saut de ligne :

(a) Pour déplacer le formulaire vers l'avant, appuyez en même temps sur les

boutons TEAR (DÉCOUPAGE) et SEL (SÉLECTION).

(b) Pour déplacer le formulaire vers l'arrière, appuyez en même temps sur les

boutons TEAR (DÉCOUPAGE) et LF/FF (SAUT DE LIGNE/ALIMENTATION PAPIER).

REMARQUE ML5720/ML5721 : La valeur du saut de ligne est définie sur 1/144 pouces.

ML5790/ML5791 : La valeur du saut de ligne est définie sur 1/180 pouces.

3. Relâchez les boutons une fois que les perforations de découpage sont alignées avec le tranche-papier.

Lorsque l'imprimante reçoit des données ou lorsque vous appuyez sur le bouton SEL (SÉLECTION) pour sélectionner l'imprimante, le papier recule jusqu'à sa nouvelle position.

Alimentation du papier > 27

JECTION DE FORMULAIRES EN CONTINU

1. Découpez les formulaires en continu. Reportez-vous à « Découpage de formulaires

en continu » à la page 27.

2. Appuyez sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION) pour déplacer le bord avant des formulaires en continu vers l'arrière, jusqu'aux Entraînements à broches.

REMARQUE

> L'imprimante bascule en mode Hors ligne. > Le voyant ALARM s'allume pour indiquer qu'il n'y a pas de papier. > Si les broches à picots sortent des trous à picots de la dernière page des

formulaires, n'essayez pas d'éjecter le papier car un bourrage papier risquerait de se produire.

3. Levez le capot de l'entraînement à broches (1) et retirez les formulaires.

4. Fermez le capot de l'entraînement à broches.

Alimentation du papier > 28

HARGEMENT DE PAPIER FEUILLE À FEUILLE

1. Assurez-vous que l'imprimante est sous tension.

NOTE Si l'imprimante contient des formulaires en continu, éjectez-les en appliquant la procédure décrite dans « Ejection de formulaires en continu » à la page 28.

2. Assurez-vous que les capots d'entraînement à broches (1) sont fermés, afin d'éviter tout risque de bourrage papier.

3. Assurez-vous que le levier de type de papier est en position feuille à feuille.

4. Pour charger la feuille de papier dans le bac de chargement papier par le dessus,

soulevez le bac par le dessus. Pour charger la feuille de papier dans le bac de chargement papier par l'avant, ouvrez

le capot avant et installez le bac à papier avant.

Alimentation du papier > 29

5. Réglez la marge de gauche du papier en ajustant le Guide papier (1) le long de l'échelle (2) relativement au début de la marque (flèche) de ligne imprimée.

Chargement par le dessus Chargement par l'avant

6. Ouvrez le capot et ajustez le levier d'épaisseur de papier en fonction du papier.

Reportez-vous à « Réglage du levier d'épaisseur de papier » à la page 35.

REMARQUE Si le réglage du levier d'épaisseur de papier n'est pas adapté au papier utilisé, l'alimentation du papier et l'impression peuvent ne pas fonctionner correctement.

7. Avec le côté à imprimer vers le bas pour le chargement par le dessus et vers le haut pour le chargement par l'avant et le bord gauche aligné avec le guide papier (1), insérez soigneusement le papier dans le bac à papier (2) de l'imprimante, jusqu'à ce qu'il soit saisi.

Chargement par le dessus Chargement par l'avant

Alimentation du papier > 30

REMARQUE

> Assurez-vous que le papier est aligné précisément le long du guide papier,

afin d'éviter qu'il ne s'incline durant l'impression et qu'il ne provoque un bourrage.

> Lorsque vous imprimez une enveloppe, ne repliez pas le rabat. Un rabat

aligné le long du Guide papier peut entraîner une inclinaison du papier lors de l'impression.

> Si vous chargez du papier épais, poussez-le suffisamment jusqu'à ce qu'il

touche les galets d'alimentation, afin d'éviter toute inclinaison et tout bourrage de papier durant l'impression.

JECTION DU PAPIER FEUILLE À FEUILLE

Lorsque l'imprimante atteint l'extrémité de la feuille, elle l'éjecte automatiquement. Si nécessaire, ajoutez une autre feuille de sorte que l'imprimante continue l'impression là où elle s'est arrêtée.

Pour éjecter une feuille laissée dans l'imprimante, procédez comme suit :

1. Appuyez sur le bouton SEL (SELECTION) pour mettre l'imprimante hors ligne.

2. Appuyez sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION) pour éjecter le

papier dans le bac à papier.

REMARQUE Les feuilles de longueur supérieure au format A4 (297 mm) peuvent dépasser l'extrémité du bac et éventuellement tomber.

ODIFICATION DES EMPLACEMENTS DE PAPIER

Vous pouvez basculer en mode d'impression feuille à feuille sans supprimer les formulaires en continu de l'imprimante.

Formulaires en continu à feuille à feuille

1. Découpez le formulaire en continu à l'endroit de découpage.

2. Appuyez sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION). L'imprimante recule

automatiquement le formulaire en continu. Placez ensuite l'imprimante en mode Hors ligne.

3. Réglez le levier de type de papier en mode feuille à feuille.

4. Pour charger du papier feuille à feuille, voir « Chargement de papier feuille à feuille »

à la page 29.

Feuille à feuille à formulaires en continu

1. Retirez toutes les feuilles de papier de l'imprimante.

2. Placez le levier de type de papier en position formulaires en continu (ARRIÉRE ou

AVANT ou PAR TRACTION).

3. Pour charger des formulaires en continu, voir « Chargement de formulaires en

continu » à la page 19.

Alimentation du papier > 31

HARGEMENT DU CHARGEUR FEUILLE À FEUILLE FACULTATIF

REMARQUE Pour connaître les instructions d'installation, voir « Installation du chargeur

feuille à feuille » à la page 79.

1. Levier de blocage du papier

2. Guide papier de droite

3. Support de feuille avant

4. Support de feuille arrière

5. Guide papier de gauche

6. Levier de verrouillage

1. Assurez-vous que le levier de type de papier est en position feuille à feuille.

2. Ouvrez le capot et ajustez le levier d'épaisseur de papier en fonction du papier.

Reportez-vous à « Réglage du levier d'épaisseur de papier » à la page 35.

3. Retirez le support de feuille avant (3).

4. Placez le levier de blocage du papier dans la position RESET (RÉINITIALISER) (1).

5. Libérez les guides papier (2, 5) en poussant les leviers de blocage (6) vers le bas.

6. Déplacez le guide papier de gauche sur la position où vous souhaitez définir le bord

gauche de la feuille, en vous assurant que ce guide papier n'est pas défini sur la droite du capteur plus de papier (creux dans le cylindre d'impression).

7. Pliez une pile de papier (au maximum 170 feuilles de 60 gm²). Alignez bien la pile, retournez et répétez la pliure. La pile de papier ne doit pas dépasser 16 mm d'épaisseur.

8. Insérez la pile de papier dans le magasin d'alimentation et poussez-la contre le guide papier de gauche (5), en vous assurant que le papier s'adapte sous les séparateurs d'angle.

9. Placez le support de feuille arrière (4) au centre.

Alimentation du papier > 32

10. Ajustez le guide papier de droite sur la largeur du papier (2).

11. Poussez les deux leviers de blocage de guide papier (6) vers le haut dans la position

de blocage.

12. Poussez doucement le levier de blocage du papier vers l'arrière dans la position de réglage.

ATTENTION !

Assurez-vous que le levier du blocage du papier est fermé (vers la position de réglage) avant d'imprimer avec CSF. S'il est ouvert, les rouleaux d'entraînement par friction ne pourront pas assurer l'alimentation en papier. L'imprimante imprimera alors sur le cylindre, ce qui pourrait endommager la tête d'impression et le cylindre.

13. Fixez le support de feuille avant (3).

HARGEMENT DU SUPPORT DE PAPIER EN ROULEAU FACULTATIF

REMARQUE Pour connaître les instructions d'installation, voir « Installation du support de

papier en rouleau (ML5720/ML5790) » à la page 81.

(ML5720/ML5790)

1. Support de papier en rouleau

2. Axe du papier

3. Séparateur de papier

4. Barre de tension

5. Guide papier

1. Réglez le levier de type de papier sur RPS.

2. Ouvrez le capot et ajustez le levier d'épaisseur de papier en fonction du papier.

Reportez-vous à « Réglage du levier d'épaisseur de papier » à la page 35.

3. Ouvrez complètement le séparateur de papier.

Alimentation du papier > 33

4. Retirez le galet presse-papier. Notez le disque à l'extrémité gauche du galet.

5. Faites glisser le galet dans un tube de papier. Vérifiez que le disque se trouve sur le côté gauche et que le papier s'enroule à partir du bas.

6. Replacez le galet presse-papier dans le support, avec le disque sur le côté gauche.

7. Alimentez le papier par-dessus le rouleau sur le support.

8. Placez le papier sur le cylindre en partant du haut de la barre de tension.

9. Faites tourner le bouton de cylindre d'impression jusqu'à ce que le bord supérieur du

papier atteigne le papier en rouleau, puis réglez le levier de type de papier sur PULL (ENTRAÎNEMENT PAR TRACTION) pour ajuster aisément la position du papier.

10. Alignez les bords de sortie et d'entrée du papier.

11. Réinitialisez le levier de type de papier sur RPS.

12. Déplacez le guide papier et ajustez-le sur la largeur du papier.

13. Abaissez le séparateur de papier dans sa position originale.

14. Tournez le bouton du cylindre d'impression pour placer le papier à la position où

l'impression doit commencer.

CHEMIN CORRECT DU PAPIER

a. Rouleau de papier b. Support de papier en rouleau

c. Cylindre d'impression d. Guide papier

Alimentation du papier > 34

ÉGLAGE DU LEVIER D'ÉPAISSEUR DE PAPIER

Ce levier possède 10 positions pour l'impression. La 10e permet de faciliter le remplacement du ruban.

Réglez le levier d'épaisseur de papier pour les différents types de papier comme suit :

POSITION DU LEVIER

TYPE DE PAPIER

1 2 3 4 5 6 7 8 9 10 REMARQUES

Papier feuille à feuille Voir ci-dessous

52 – 81 g/m² X

81 - 128 g/m² X

128 - 156 g/m² X

Carte postale X

Enveloppe X

Papier en continu Voir ci-dessous

52 – 81 g/m² X

81 - 128 g/m² X

Papier carbone ou papier autocollant (40 gm²)

2 parties X

3 parties X

4 parties X

5 parties X

6 parties X

7 parties X

Voir ci-dessous

Réglez le levier d'épaisseur de papier pour l'épaisseur globale du papier comme suit :

ÉPAISSEUR GLOBALE DU PAPIER POSITION DU LEVIER

0,06 – 0,10 mm 1

0,11 – 0,15 mm 2

0,16 – 0,20 mm 3

0,21 – 0,25 mm 4

0,26 – 0,30 mm 5

0,31 – 0,35 mm 6

0,36 – 0,40 mm 7

0,41 – 0,45 mm 8

0,46 – 0,50 mm 9

0,51 – 0,53 mm 10

Alimentation du papier > 35

NOTE

> L'impression dans les positions 5 – 10 n'est pas garantie. > Si la position du levier n'est pas adaptée à l'épaisseur du papier,

l'alimentation du papier et l'impression peuvent ne pas fonctionner correctement.

> N'imprimez pas sur des livrets bancaires, car vous risqueriez

d'endommager les broches ou le ruban.

> Lorsque le levier est en position 5 - 10 , la qualité d'impression sur le

papier carbone peut se dégrader et les caractères imprimés peuvent être illisibles.

REMARQUE

> Lors de l'utilisation d'un support de 3 pouces de large, modifiez la Position

de centrage dans les Paramètres de menu en Mode 1. Si la Position de centrage n'est pas définie sur 1, un bourrage papier est possible.

> Lors du chargement d'enveloppes, définissez l'écartement de la tête

d'impression en fonction de l'épaisseur des zones superposées et recouvertes de colle de l'enveloppe et non des zones plus minces. De cette manière, vous empêcherez une impression en teintes foncées sur certaines parties de l'enveloppe.

> N'utilisez pas du papier brillant s'il n'a pas été testé soigneusement. Ce

type de papier porte des marques du galet d'alimentation en papier ou de frottements. Par conséquent, le papier ne peut pas être chargé correctement et provoque des espacements de ligne incorrects.

> L'utilisation de feuilles au format enveloppe (par exemple pour imprimer

des extraits de comptes bancaires ou de cartes de crédit) peut provoquer des transferts d'encre si les côtés imprimés se superposent. Testez cette opération soigneusement pour vous assurer qu'elle ne cause aucun problème.

ATTENTION !

> N'utilisez pas d'étiquettes dans des feuilles individuelles car

l'impression n'est pas garantie. Faites d'abord soigneusement un test.

> Soyez prudent lorsque vous utilisez des étiquettes car elles

peuvent se décoller de leur planche si la partie adhésive n'est pas résistante. Cela peut provoquer un bourrage papier. Chargez les étiquettes dans le bac avant plutôt que dans le bac du dessus, car elles pourraient se décoller et provoquer un bourrage.

Pour obtenir plus d'informations sur l'utilisation d'enveloppes, d'étiquettes et de papiers cartonnés, reportez-vous au Guide de référence technique.

Alimentation du papier > 36

ODE D'EMPLOI

ANNEAU DE COMMANDE

Les voyants d'état/alarme et les boutons du panneau de commande vous permettent de contrôler l'imprimante et de vérifier son état. Les utilitaires OKI DIPUS permettent également de vérifier l'état de l'imprimante et de contrôler l'imprimante à partir de votre ordinateur. Reportez-vous à « OKI DIPUS » à la page 18.

Mode d'emploi > 37

OYANTS

VOYANTS COULEUR ÉTAT SIGNIFICATION

SEL (SÉLECTION) Vert OUI L'imprimante est en ligne (disponible pour

l'impression).

SANS L'imprimante est hors ligne (non disponible

pour l'impression).

CLIGNOTANT Lorsque ce voyant et le voyant ALARM

(ALARME) clignotent, cela signifie que l'impression ne peut pas reprendre à ce stade. Éteignez l'imprimante, vérifiez que le chariot se déplace correctement, puis rallumez l'imprimante.

Si le problème persiste après que vous avez rallumé l'imprimante, contactez votre revendeur.

Si le voyant TEAR (DÉCOUPAGE) clignote également, ceci indique que le capot est ouvert.

ALARM (ALARME) Rouge OUI État de fin de papier (aucun papier présent).

SANS L'imprimante présente un état normal.

CLIGNOTANT Lorsque ce voyant et le voyant SEL

(SÉLECTION) clignotent, cela signifie que l'impression ne peut pas reprendre à ce stade. Éteignez l'imprimante, vérifiez que le chariot se déplace correctement, puis rallumez l'imprimante.

Si le problème persiste après que vous avez rallumé l'imprimante, contactez votre revendeur.

Indique un bourrage papier/un changement de support/un mauvais positionnement du levier de blocage du papier

Si le voyant TEAR (DÉCOUPAGE) clignote également, ceci indique un État d'alarme de température élevée.

TEAR (DÉCOUPAGE)

ML5720/ML5721

PRINT QUALITY (QUALITÉ D'IMPRESSION)

Vert OUI Mode Menu.

SANS Position de découpage vers le bas.

CLIGNOTANT Position de découpage vers le haut.

Vert OUI

> DEL 3 > DEL 2 > DEL 2 et 3 > DEL 1 > DEL 1 et 3

> DEL 1 et 2

Sans indicateur ALARM (ALARME) clignotant :

> Indique que SSD est sélectionné. > Indique que HSD est sélectionné. > Indique que DRAFT est sélectionné. > Indique que COURIER est sélectionné. > Indique que GOTHIC est sélectionné. > Indique que OCR-B est sélectionné.

Mode d'emploi > 38

VOYANTS COULEUR ÉTAT SIGNIFICATION

CHR.PITCH (ESPACEMENT CAR.)

ML5790/ML5791

PRINT QUALITY (QUALITÉ D'IMPRESSION)

Vert OUI

DEL 1

OUI

> DEL 2 > DEL 1 > DEL 1 et 2

OUI

> DEL 2 > DEL 1 > DEL 1 et 2

CLIGNOTANT

> DEL 2

CLIGNOTANT

> DEL 2 > DEL 1 > DEL 1 et 2

Vert OUI

> DEL 3 > DEL 2 > DEL 2 et 3 > DEL 1 > DEL 1 et 3 > DEL 1 et 2 > DEL 1, 2 et 3

Avec le voyant TEAR (DÉCOUPAGE) allumé : L'imprimante est en mode de réglage du

MENU (MENU).

Avec l'indicateur Alarm (ALARME) clignotant :

> Indique un bourrage de chargement du papier. > Indique un blocage du papier/problème

d'éjection.

> Indique un réglage de support incorrect.

Sans indicateur Alarm (ALARME) clignotant :

> Indique que 10CPI est sélectionné. > Indique que 12CPI est sélectionné. > Indique que 15CPI est sélectionné.

Avec l'indicateur Alarm (ALARME) clignotant :

> Indique un réglage de levier de blocage du

papier incorrect.

Sans indicateur Alarm (ALARME) clignotant :

> Indique que 17CPI est sélectionné. > Indique que 20CPI est sélectionné. > Indique que PROP (Proportional) (PROP

(Proportionnel)) est sélectionné.

Sans indicateur ALARM (ALARME) clignotant :

> Indique que HSD est sélectionné. > Indique que DRAFT est sélectionné. > Indique que COURIER est sélectionné. > Indique que ROMAN est sélectionné. > Indique que SWISS est sélectionné. > Indique que SWISS-B est sélectionné. > Indique que ORATOR est sélectionné.

CHR.PITCH (ESPACEMENT CAR.)

CLIGNOTANT

> DEL 3 > DEL 2 > DEL 2 et 3 > DEL 1

Ve rt OUI

DEL 1

CLIGNOTANT

> DEL 2 > DEL 1 > DEL 1 et 2

OUI

> DEL 2 > DEL 1 > DEL 1 et 2

CLIGNOTANT

> DEL 2

Sans indicateur ALARM (ALARME) clignotant :

> Indique que GOTHIC est sélectionné. > Indique que PRESTIGE est sélectionné. > Indique que OCR-A est sélectionné. > Indique que OCR-B est sélectionné.

Avec le voyant TEAR (DÉCOUPAGE) allumé : L'imprimante est en mode de réglage du

MENU (MENU).

Sans indicateur ALARM (ALARME) clignotant :

> Indique que 17CPI est sélectionné. > Indique que 20CPI est sélectionné. > Indique que PROP (Proportionnel) est

sélectionné.

Indicateur ALARM (ALARME) clignotant :

> Indique un bourrage de chargement du papier. > Indique un blocage du papier/problème

d'éjection.

> Indique un réglage de support incorrect.

Avec l'indicateur Alarm (ALARME) clignotant :

> Indique un réglage de levier de blocage du

papier incorrect.

Mode d'emploi > 39

VOYANTS COULEUR ÉTAT SIGNIFICATION

PRINT SPEED (VITESSE D'IMPRESSION)

SLEEP (VEILLE) Vert CLIGNOTANT Mode faible consommation.

ONCTIONS DES BOUTONS

Vert OUI

> DEL 2 OUI > DEL 1 OUI > DEL 1 et 2 OUI

CLIGNOTANT

> DEL 2 CLIGNOTANTE > Indique que HIGH COPY (COPIE GRAND

Avec le voyant TEAR (DÉCOUPAGE) éteint :

> Indique que NORM (Normal Speed) (Vitesse

normale) est sélectionné.

> Indique que HIGH SPEED (VITESSE ÉLEVÉE)

est sélectionné.

> Indique que l'impression QUIET

(SILENCIEUSE) est sélectionnée.

QUALITÉ) est sélectionné.

Les fonctions des boutons décrites dans ce document s'appliquent au mode d'impression.

BOUTON ÉTAT FONCTION

SEL (SÉLECTION) En ligne Met l'imprimante hors ligne.

Hors ligne Met l'imprimante en ligne.

LF/FF (SAUT DE LIGNE/ALIMENTATION PAPIER)

LOAD/EJECT (CHARGEMENT/ ÉJECTION)

En ligne/Hors ligne Alimente le papier d'une ligne.

Si vous appuyez sur le bouton pendant plus de 500 ms, la machine procède à l'alimentation papier.

En ligne/Hors ligne Si le papier n'est pas

chargé : Si le papier est chargé : Formulaires en continu

Papier feuille à feuille Entraînement par traction

Charge le papier.

Rentre le papier dans l'entraînement à broches.

Éjecte la feuille de papier. Non applicable.

TEAR (DÉCOUPAGE) En ligne/Hors ligne

Formulaires en continu

Entraînement par traction

PRINT QUALITY (QUALITÉ D'IMPRESSION)

CHR. PITCH (ESPACEMENT CAR.)

PRINT SPEED (VITESSE D'IMPRESSION)

SEL (SÉLECTION) + LF/FF (SAUT DE LIGNE/ALIMENTATION PAPIER)

SEL + LOAD/EJECT (SÉLECTION + CHARGEMENT/ ÉJECTION)

En ligne/Hors ligne Sélectionner une police.

En ligne/Hors ligne Sélectionner un espacement des

En ligne/Hors ligne Sélectionner la vitesse d'impression.

En ligne/Hors ligne Non applicable.

En ligne Non applicable.

Hors ligne Maintenez enfoncé le bouton SEL

Place le formulaire en continu en position de découpage.

Non applicable.

caractères.

(SÉLECTION) et appuyez sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION) pour initialiser les nouveaux réglages de Menu (Menu).

Mode d'emploi > 40

BOUTON ÉTAT FONCTION

SEL + CHR.PITCH (SÉLECTION + ESPACEMENT CAR.)

LF/FF + LOAD/EJECT (SAUT DE LIGNE/ ALIMENTATION PAPIER + CHARGEMENT/ ÉJECTION)

LOAD/EJECT + SEL (CHARGEMENT/ EJECTION + SÉLECTION)

LOAD/EJECT + LF/FF (CHARGEMENT/ ÉJECTION + SAUT DE LIGNE/ALIMENTATION PAPIER)

TEAR + SEL (DÉCOUPAGE + SÉLECTION)

En ligne Non applicable.

Hors ligne Sélectionne la configuration MENU.

En ligne/Hors ligne Non applicable.

En ligne/Hors ligne ML5720/ML5721 Micro-alimentation (avant) 1/144 pouce

lorsque le papier est chargé.

ML5790/ML5791 Micro-alimentation (avant) 1/180 pouce

lorsque le papier est chargé.

En ligne/Hors ligne ML5720/ML5721 Micro-alimentation (inverse) 1/144

pouce lorsque le papier est chargé.

ML5790/ML5791 Micro-alimentation (inverse) 1/180

pouce lorsque le papier est chargé.

En ligne/Hors ligne ML5720/ML5721 Micro-alimentation (avant) 1/144 pouce

lorsque le papier est en position de découpage.

TEAR + LF/FF (DÉCOUPAGE + SAUT DE LIGNE/ ALIMENTATION PAPIER)

PRINT QUALITY + SEL (QUALITÉ D'IMPRESSION + SÉLECTION)

PRINT QUALITY + LF/ FF (QUALITÉ D'IMPRESSION + SAUT DE LIGNE/ ALIMENTATION PAPIER)

ML5790/ML5791 Micro-alimentation (avant) 1/180 pouce

lorsque le papier est en position de découpage.

En ligne/Hors ligne ML5720/ML5721 Micro-alimentation (inverse) 1/144

pouce lorsque le papier est en position de découpage.

ML5790/ML5791 Micro-alimentation (inverse) 1/180

pouce lorsque le papier est en position de découpage.

En ligne/Hors ligne ML5720/ML5721 Micro-alimentation (inverse) 1/144

pouce lorsque le papier est en position Haut de formulaire.

ML5790/ML5791 Micro-alimentation (inverse) 1/180

pouce lorsque le papier est en position Haut de formulaire.

En ligne/Hors ligne ML5720/ML5721 Micro-alimentation (avant) 1/144 pouce

lorsque le papier est en position Haut de formulaire.

ML5790/ML5791 Micro-alimentation (avant) 1/180 pouce

lorsque le papier est en position Haut de formulaire.

CHR.PITCH + PRINT SPEED (ESPACEMENT CAR. + VITESSE D'IMPRESSION)

En ligne/Hors ligne Accède au mode de menu.

Mode d'emploi > 41

ÉGLAGE DES VALEURS DE MENUS

Les informations suivantes décrivent les paramètres de l'imprimante et expliquent comment les modifier. Les éléments d'imprimante et leurs valeurs sont imprimés pour référence.

ONFIRMATION DES PARAMÈTRES ACTUELS

Pour imprimer les paramètres de menus actuels, utilisez une feuille A4 ou des formulaires en continu d'une largeur d'au moins 254 mm. Dans cet exemple, deux feuilles de format A4 sont utilisées.

1. Réglez le levier de type de papier en mode feuille à feuille.

2. Pour activer le mode Menu :

(a) Assurez-vous que l'imprimante est sous tension. (b) Placez la feuille dans le Bac à papier avant.

La feuille est saisie par l'imprimante.

enfoncé, puis sur le bouton PRINT SPEED (VITESSE D'IMPRESSION) pour accéder au mode Menu, Imprimer ? est imprimé.

3. Appuyez sur le bouton PRINT QUALITY (PRINT) (QUALITÉ D'IMPRESSION) (IMPRESSION) ; l'imprimante imprime tous les éléments de menus actuellement sélectionnés et leurs paramètres correspondants.

4. Quittez ou modifiez les paramètres de menus : (a) Pour quitter la confirmation des paramètres de menus, enregistrez les

paramètres actuels et appuyez simultanément sur les boutons CHR PITCH (ESPACEMENT CAR.) et PRINT SPEED (VITESSE D'IMPRESSION). Le menu Enregistrement est imprimé.

Appuyez sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION) pour éjecter le papier.

(b) Pour modifier les paramètres de menus, voir « Réglage des menus » à la

page 42

ÉGLAGE DES MENUS

REMARQUE Avant de modifier des paramètres de menus, vous souhaiterez peut-être imprimer le menu actuel tel que décrit dans « Confirmation des paramètres

actuels » à la page 42.

1. Assurez-vous que l'imprimante est sous tension.

2. Placez la feuille dans le Bac à papier. L'imprimante saisit le papier.

3. Appuyez sur le bouton CHR PITCH (ESPACEMENT CAR.) et maintenez-le enfoncé,

puis sur le bouton PRINT SPEED (VITESSE D'IMPRESSION) pour accéder au mode Menu, IMPRIMER ? est imprimé.

4. Appuyez sur le bouton LF/FF (GROUP) (SAUT DE LIGNE/ALIMENTATION PAPIER) (GROUPE), LOAD/EJECT (ITEM) (CHARGEMENT/ÉJECTION) (OPTION) ou TEAR (SET) (DÉCOUPAGE) (JEU) pour imprimer la première option de menu.

Mode d'emploi > 42

5. Pour modifier un paramètre : (a) Appuyez sur le bouton LF/FF (SAUT DE LIGNE/ALIMENTATION PAPIER) pour

passer à l'étape suivante et sur le bouton SEL + LF/FF (SÉLECTION + SAUT DE LIGNE/ALIMENTATION PAPIER) pour revenir à l'étape précédente et au groupe requis.

(b) Lorsque vous êtes dans le groupe requis, appuyez sur le bouton LOAD/EJECT

(CHARGEMENT/ÉJECTION) pour passer à l'étape suivante et sur SEL + LOAD/ EJECT (SÉLECTION + CHARGEMENT/ÉJECTION) pour revenir à l'étape précédente et à l'option requise.

(DÉCOUPAGE) pour passer à l'étape suivante ou sur SEL + TEAR/MENU (SÉLECTION + DÉCOUPAGE/MENU) pour revenir à l'étape précédente et à la valeur requise.

Répétez ces étapes pour modifier les paramètres d'autres éléments.

6. Pour quitter la confirmation des paramètres de menus, enregistrez les paramètres actuels et appuyez simultanément sur les boutons CHR PITCH (ESPACEMENT CAR.) et PRINT SPEED (VITESSE D'IMPRESSION).

Le menu Enregistrement est imprimé.

7. Appuyez sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION) pour éjecter le papier.

REMARQUE

> Un GROUPE est la classification générale des fonctions/fonctionnalités. > Une OPTION est le nom de la fonction/fonctionnalité. > Un JEU est la valeur d'une option. > La mise hors tension de l'imprimante ne provoque pas l'enregistrement

des nouveaux paramètres.

Mode d'emploi > 43

ARAMÈTRES ET ÉLÉMENTS DE MENUS

Dans les tableaux de paramètres de menu ci-dessous, les paramètres d'usine sont affichés en caractères gras.

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Printer Control (Contrôle de l'imprimante)

Font (Police)

Emulation Mode (Mode d'émulation)

Print Mode (Mode d'impression)

Draft Mode (Mode brouillon)

Pitch (Espacement)

Proportional Spacing (Espacement proportionnel)

Sélectionner le mode d'émulation.

Sélectionner la qualité des caractères ANK.

Sélectionner le mode brouillon.

Sélectionner l'espacement des caractères.

Sélectionner l'utilisation de l'espacement proportionnel.

IBM PPR, EPSON FX, MLEPSON LQ, IBM PPR,

IBM AGM

Draft

NLQ Courier NLQ Gothic NLQ OCR-B HSD SSD

HSD

SSD

10 CPP

12 CPP 15 CPP 17,1 CPP 20 CPP

Oui

Non

LQ Courier

LQ Roman LQ Swiss LQ Swiss Bold LQ Orator LQ Gothic LQ Prestige LQ OCR-A LQ OCR-B DRAFT HSD

Style Sélectionner un style

de police.

Size (Format) Sélectionner l'échelle

des caractères. Sélectionne les caractères présentant une largeur et une hauteur double et simple.

Normal

Italique

Single (Simple)

Double (Double)

Mode d'emploi > 44

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Symbol Sets (Jeux de symboles)

Character Set (Jeu de caractères)

Language Set (Langues)

Sélectionner la table de code de caractères.

Sélectionner un jeu de caractères linguistiques.

Jeu I

Jeu II

Standard (mode ML uniquement) Graphiques ligne (mode ML uniquement) Graphiques bloc (mode ML uniquement)

ASCII

French German British Danish I Swedish I Italian Spanish I Japanese Norwegian Danish II Spanish II Latin American Dutch TRS80 Swedish II Swedish III Swedish IV Turkis h Swiss I Swiss II Publisher

Jeu I

Jeu II

ASCII

French German British Danish I Swedish I Italian Spanish I Japanese Norwegian Danish II Spanish II Latin American Dutch Swedish II Swedish III Swedish IV Turkis h Swiss I Swiss II Publisher

Zero Character (Caractère zéro)

Faire en sorte que le modèle de police d'impression reçoive un caractère zéro situé à 30H dans le code ANK.

Slashed (avec barre)

Unslashed (Sans barre)

Slashed (avec barre)

Unslashed (Sans barre)

Mode d'emploi > 45

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Symbol Sets cont. (Contenu de jeux de symboles)

Code Page (Page de code)

Sélectionner une page de code.

USA

Canada French Multilingual Portugal Norway Turkey Greek_437 Greek_869 Greek_928 Greek_437 CYPRUS Polska Mazovia Serbo Croatic I Serbo Croatic II ECMA-94 Hungarian CWI Windows Greek Windows East Europe Windows Cyrillic East Europe Latin II 852 Cyrillic I-855 Cyrillic II-866 Kamenicky(MJK) ISO Latin 2 Hebrew NC (862) Hebrew OC Turkey_857 Latin 5 (Windows Turkey) Windows Hebrew Ukrainian Bulgarian ISO Latin 6 (8859/

10) Windows Baltic Baltic_774 KBL-Lithuanian Cyrillic Latvia Roman-8 Icelandic-861 Multilingual 858 ISO 8859-15 Greek_737 POL1 Macedonian BRASCII Abicomp

USA

Canada French Multilingual Portugal Norway Turkey Greek_437 Greek_869 Greek_928 Greek_437 CYPRUS Polska Mazovia Serbo Croatic I Serbo Croatic II ECMA-94 Hungarian CWI Windows Greek Windows East Europe Windows Cyrillic East Europe Latin II 852 Cyrillic I-855 Cyrillic II-866 Kamenicky (MJK) ISO Latin 2 Hebrew NC (862) Hebrew OC Turkey_857 Latin 5 (Windows Turkey) Windows Hebrew Ukrainian Bulgarian ISO Latin 6 (8859/

10) Windows Baltic Baltic_774 KBL-Lithuanian Cyrillic Latvia Roman-8 Icelandic-861 Multilingual 858 ISO 8859-15 Greek_737 Asmo 449+ Asmo 708 Arabic 864 Windows Arabic POL1 Macedonian BRASCII Abicomp

Slashed Letter 0 (Lettre O barrée)

Définir s'il faut convertir le 0 barré situé à 9BH et 9DH en page de code USA.

Mode d'emploi > 46

Oui

Non

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Chargement par l'arrière (propulsion)

Line Spacing (Interligne)

Form Tear-Off (Découpage des formulaires)

Skip Over Perforation (Ignorer la perforation)

Largeur de page (affichée uniquement pour ML5721 et ML5791)

Page Length (Taille du papier)

Sélectionner l'espacement des sauts de ligne.

Lorsque l'imprimante est inactive (0,5, 1 ou 2 sec), le papier passe de la position d'impression vers la position de découpage. Si l'imprimante reçoit des données, le papier revient à sa position d'impression d'origine.

Sélectionner s'il faut ignorer la perforation. (Lorsqu'une commande « Ignorer la perforation » est reçue, la commande reçue est prioritaire.)

Passez à 8” pour imprimer sur du papier étroit.

Sélectionner la longueur d'un formulaire en continu.

6 LPI

8LPI

Manual (Manuel)

0.5 secondes

1.0 secondes

2.0 secondes

Non

25,4 mm (1”)

345,44 mm (13,6”) 203,2 mm (8”)

279,4 mm (11”) 296,3 mm (11 2/3”) 304,8 mm (12”) 355,6 mm (14”) 431,8 mm (17”) 76,2 mm (3”) 82,6 mm (3,25”) 84,7 mm (10/3”) 88,9 mm (3,5”) 93,1 mm (11/3”) 101,6 mm (4”) 127,0 mm (5”) 139,7 mm (5,5”) 152,4 mm (6”) 177,8 mm (7”) 203,2 mm (8”) 215,9 mm (8,5”)

Initial Position (Position initiale)

Cut Position Adjust (Réglage de la position de découpage)

TOF Adjust (Ajustement du haut du formulaire)

Sélectionnez la position d'impression verticale lorsque l'imprimante est sous tension.

Sélectionner une valeur de réglage pour la position de découpage de l'extrémité d'un formulaire en continu.

Sélectionner une valeur d'ajustement pour la position de référence relativement à la position Haut de formulaire d'un formulaire en continu.

Mode d'emploi > 47

Position d'impression

Position de découpage

-20 ~ -1

+1 ~ +20

-20 ~ -1

+1 ~ +20

-30 ~ -1

+1 ~ +30

-30 ~ -1

+1 ~ +30

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Rear Feed (Push) cont.( Cont. chargement par l'arrière (propulsion))

Continuous Paper Top of Form (Haut de formulaire d'un formulaire en continu)

LF Revise (Révision de saut de ligne)

Centering Position (Position de centrage)

Sélectionner une valeur d'ajustement pour la position de référence relativement au haut de formulaire d'un formulaire en continu.

Ajuster la valeur de saut de ligne.

Elément sélectionné pour limiter le déplacement de la tête d'impression lors de l'impression de colonnes étroites. Sélectionnez le Mode 1 pour ML5720 et ML5790.

Sélectionnez le Mode 1 ou le Mode 2 pour ML5721.

2,12 mm (1/12”) 4,23 mm (2/12”) 6,35 mm (3/12”) 8,47 mm (4/12”) 10,58 mm (5/12”) 12,70 mm (6/12”) 14,82 mm (7/12”) 16,93 mm (8/12”) 19,05 mm (9/12”) 21,17 mm (10/12”)

23,28 mm (11/12”)

25,40 mm (12/12”) 27,52 mm (13/12”) Utiliser Haut du formulaire

-2

-1

+1 +2

Par défaut

Mode1 Mode2

Front Feed (Push) (Chargement par l'avant (propulsion))

Line Spacing (Interligne)

Form Tear-Off (Découpage des formulaires)

Skip Over Perforation (Ignorer la perforation)

Largeur de page (affichée uniquement pour ML5721 et ML5791)

Sélectionner l'espacement des sauts de ligne.

Sélectionner s'il faut ignorer la perforation. (Lorsqu'une commande « Ignorer la perforation » est reçue, la commande reçue est prioritaire.)

Passez à 8” pour imprimer sur du papier étroit.

6 LPI

8 LPP

Manual (Manuel)

0.5 secondes

1.0 secondes

2.0 secondes

Non

25,4 mm (1”)

345,44 mm (13,6”)

203,2 mm (8”)

Mode d'emploi > 48

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Front Feed (Push) cont. (Cont. chargement par l'avant (propulsion))

Paper Length (Taille du papier)

Initial Position (Position initiale)

Cut Position Adjust (Réglage de la position de découpage)

Sélectionner la longueur d'un formulaire en continu.

Sélectionnez la position d'impression verticale lorsque l'imprimante est sous tension.

Sélectionner une valeur de réglage pour la position de découpage de l'extrémité d'un formulaire en continu.

279,4 mm (11”) 296,3 mm (11 2/3”)

304,8 mm (12”)

355,6 mm (14”) 431,8 mm (17”) 76,2 mm (3”) 82,6 mm (3,25”) 84,7 mm (10/3”) 88,9 mm (3,5”) 93,1 mm (11/3”) 101,6 mm (4”) 127,0 mm (5”) 139,7 mm (5,5”) 152,4 mm (6”) 177,8 mm (7”) 203,2 mm (8”) 215,9 mm (8,5”)

Position d'impression

Position de découpage

-20 ~ -1

+1 ~ +20

-30 ~ -1

+1 ~ +30

TOF Adjust (Ajustement du haut du formulaire)

Continuous Paper Top of From (Haut de formulaire d'un formulaire en continu)

LF Revise (Révision de saut de ligne)

Sélectionner une valeur d'ajustement pour la position de référence relativement à la position Haut de formulaire d'un formulaire en continu.

Sélectionner une valeur d'ajustement pour la position de référence relativement au haut de formulaire d'un formulaire en continu.

Ajuster la valeur de saut de ligne.

-20 ~ -1

+1 ~ +20

2,12 mm (1/12”) 4,23 mm (2/12”) 6,35 mm (3/12”) 8,47 mm (4/12”) 10,58 mm (5/12”) 12,70 mm (6/12”) 14,82 mm (7/12”) 16,93 mm (8/12”) 19,05 mm (9/12”) 21,17 mm (10/12”)

23,28 mm (11/12”)

25,40 mm (12/12”) 27,52 mm (13/12”) Utiliser Haut du formulaire

-2

-1

+1 +2

-30 ~ -1

+1 ~ +30

Mode d'emploi > 49

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Front Feed (Push) cont. (Cont. chargement par l'avant (propulsion))

Pull (Entraîne ment par traction)

Centering Position (Position de centrage)

Line Spacing (Interligne)

Skip Over Perforation (Ignorer la perforation)

Largeur de page (affichée uniquement pour ML5721/ML5791)

Elément sélectionné pour limiter le déplacement de la tête d'impression lors de l'impression de colonnes étroites. Sélectionnez le Mode 1 pour ML5720 et ML5790.

Sélectionnez le Mode 1 ou le Mode 2 pour ML5721 et ML5791.

Sélectionner l'espacement des sauts de ligne.

Sélectionner s'il faut ignorer la perforation. (Lorsqu'une commande « Ignorer la perforation » est reçue, la commande reçue est prioritaire.)

Passez à 8” pour imprimer sur du papier étroit.

Par défaut

Mode 1 Mode 2

6 LPP 8 LPP

Non

25,4 mm (1”)

345,44 mm (13,6”)

203,2 mm (8”)

Paper Length (Taille du papier)

LF Revise (Révision de saut de ligne)

Centering Position (Position de centrage)

Sélectionner la longueur d'un formulaire en continu.

Ajuster la valeur de saut de ligne.

Elément sélectionné pour limiter le déplacement de la tête d'impression lors de l'impression de colonnes étroites. Sélectionnez le Mode 1 pour ML5720/ML5790.

Sélectionnez le Mode 1 ou le Mode 2 pour ML5721/ML5791.

279,4 mm (11”) 296,3 mm (11 2/3”)

304,8 mm (12”)

-2

-1

+1 +2

Par défaut

Mode 1 Mode 2

-14 ~ -1

+1 ~ +14

Mode d'emploi > 50

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Cut Sheet Top (H au t feuille à feuille)

Line Spacing (Interligne)

Form Tear-Off (Découpage des formulaires) (Displayed when connected to the RPS (Affiché si connexion à RPS))

Page width (Displayed only for ML5721/ML5791) (Largeur de page (affichée uniquement pour ML5721/ML5791))

Page Length (Taille du papier)

Sélectionner l'espacement des sauts de ligne.

Passez à 8” pour imprimer sur du papier étroit.

Sélectionner la longueur feuille à feuille.

6 LPI

8 LPP

Manual (Manuel)

0.5 secondes

1.0 secondes

2.0 secondes

345,44 mm (13,6”)

203,2 mm (8”)

279,4 mm (11”) 296,3 mm (11 2/3”)

304,8 mm (12”)

420,9 mm (16,57”) 355,6 mm (14”) 76,2 mm (3”) 82,6 mm (3,25”) 84,7 mm (10/3”) 88,9 mm (3,5”) 93,1 mm (11/3”) 101,6 mm (4”) 127,0 mm (5”) 139,7 mm (5,5”) 152,4 mm (6”) 177,8 mm (7”) 203,2 mm (8”) 215,9 mm (8,5”)

Initial Position (Position initiale) (Displayed when connected to the RPS (Affiché si connexion à RPS))(ML5720/ ML5790)

Cut Position Adjust (Réglage de la position de découpage) (Displayed when connected to the RPS (Affiché si connexion à RPS))(ML5720/ ML5790)

Sélectionnez la position d'impression verticale lorsque l'imprimante est sous tension.

Sélectionner une valeur de réglage pour la position de découpage de l'extrémité d'un formulaire en continu.

Mode d'emploi > 51

Position d'impression

Position de découpage

-20 ~ -1 0 +1 ~ +20

-30 ~ -1 0 +1 ~ +30

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Cut Sheet Top co nt . (Cont. haut feuille à feuille)

Wait Time (Délai d'attente)

Paper Length Control (Contrôle de la taille du papier)

Cut Sheet Auto Eject Position (Position d'éjection automatique du papier)

TOF Adjust (Ajustement du haut du formulaire)

Sélectionner le délai d'attente entre le moment où le papier est placé dans le bac et celui où il est inséré pendant que l'imprimante attend l'insertion de papier en mode manuel feuille à feuille.

Contrôler la longueur feuille à feuille.

Sélectionner une zone imprimable au bas des feuilles en mode feuille à feuille (la position centrale des caractères).

Sélectionner une valeur d'ajustement pour la position de référence relativement à la position Haut de formulaire du feuille à feuille.

La position peut être déplacée vers le bas du formulaire à l'aide de (+) et vers le haut du formulaire à l'aide de () par incréments d'1/ 144 pouce (ML5720/ ML5721) et d'1/180 pouce (ML5790/ ML5791).

Invalid (Non valide)

0.5 secondes

1.0 secondes

1.5 secondes

2.0 secondes

3.0 secondes

par le paramètre MENU

par la taille réelle du papier

6,35 mm (3/12”)

12,70 mm (6/12”) 14,82 mm (7/12”) Invalid (Non valide)

-20 ~ -1 0 +1 ~ +20

par le paramètre MENU

par la taille réelle du papier

-30 ~ -1 0 +1 ~ +30

Cut Sheet Top of Form (Haut de formulaire feuille à feuille)

LF Revise (Révision de saut de ligne)

Sélectionner la position de référence pour la position Haut de formulaire lors du chargement feuille à feuille. (Jusqu'à la section moyenne des caractères sur la première ligne.)

Ajuster un saut de ligne en mode feuille à feuille.

Mode d'emploi > 52

2,12 mm (1/12”) 4,23 mm (2/12”) 6,35 mm (3/12”) 8,47 mm (4/12”) 10,58 mm (5/12”) 12,70 mm (6/12”) 14,82 mm (7/12”) 16,93 mm (8/12”) 19,05 mm (9/12”) 21,17 mm (10/12”)

23,28 mm (11/12”)

25,40 mm (12/12”) 27,52 mm (13/12”) Utiliser Haut du formulaire

-14 ~ -1

+1 ~ +14

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Cut Sheet Top co nt . (Cont. haut feuille à feuille)

Cut Sheet Front (Chargem ent feuille à feuille par l'avant)

Centering Position (Position de centrage)

Line Spacing (Interligne)

Largeur de page (affichée uniquement pour ML5721/ML5791)

Paper Length (Taille du papier)

Elément sélectionné pour limiter le déplacement de la tête d'impression lors de l'impression de colonnes étroites. Sélectionnez le Mode 1 pour ML5720.

Sélectionnez le Mode 1 ou le Mode 2 pour ML5721.

Sélectionner l'espacement des sauts de ligne.

Passez à 8” pour imprimer sur du papier étroit.

Sélectionner la longueur feuille à feuille.

Par défaut

Mode 1 Mode 2

6 LPP 8 LPP

345,44 mm (13,6”)

203,2 mm (8”)

279,4 mm (11”) 296,3 mm (11 2/3”)

304,8 mm (12”)

355,6 mm (14”) 420,9 mm (16,57”) 76,2 mm (3”) 82,6 mm (3,25”) 84,7 mm (10/3”) 88,9 mm (3,5”) 93,1 mm (11/3”) 101,6 mm (4”) 127,0 mm (5”) 139,7 mm (5,5”) 152,4 mm (6”) 177,8 mm (7”) 203,2 mm (8”) 215,9 mm (8,5”)

Wait Time (Délai d'attente)

Paper Length Control (Contrôle de la taille du papier)

Contrôler la longueur feuille à feuille.

Invalid (Non valide)

0.5 secondes

1.0 secondes

1.5 secondes

2.0 secondes

3.0 secondes

par le paramètre MENU

par la taille réelle du papier

par le paramètre MENU

par la taille réelle du papier

Mode d'emploi > 53

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Cut Sheet Front cont. (Cont. avant feuille à feuille)

Cut Sheet Auto Eject Position (Position d'éjection automatique du papier)

TOF Adjust (Ajustement du Haut du formulaire)

Cut Sheet Top of Form (Haut de formulaire feuille à feuille)

Sélectionner une zone imprimable au bas des feuilles en mode feuille à feuille (la position centrale des caractères).

Sélectionner une valeur d'ajustement pour la position de référence relativement à la position Haut de formulaire du feuille à feuille.

La position peut être déplacée vers le bas du formulaire à l'aide de (+) et vers le haut du formulaire à l'aide de () par incréments d'1/ 144 pouce (ML5720/

21) et 1/180 (ML5790/

91).

Sélectionner la position de référence pour la position Haut de formulaire lors du chargement feuille à feuille. (Jusqu'à la section moyenne des caractères sur la première ligne.)

6,35 mm (3/12”)

12,70 mm (6/12”) 14,82 mm (7/12”) Invalid (Non valide)

-20 ~ -1 0 +1 ~ +20

2,12 mm (1/12”) 4,23 mm (2/12”) 6,35 mm (3/12”) 8,47 mm (4/12”) 10,58 mm (5/12”) 12,70 mm (6/12”) 14,82 mm (7/12”) 16,93 mm (8/12”) 19,05 mm (9/12”) 21,17 mm (10/12”)

23,28 mm (11/12”)

25,40 mm (12/12”) 27,52 mm (13/12”) Utiliser Haut du formulaire

-30 ~ -1 0 +1 ~ +30

LF Revise (Révision de saut de ligne)

Centering Position (Position de centrage)

Ajuster une quantité de saut de ligne en mode feuille à feuille.

Elément sélectionné pour limiter le déplacement de la tête d'impression lors de l'impression de colonnes étroites. Sélectionnez le Mode 1 pour ML5720/ML5790.

Sélectionnez le Mode 1 ou le Mode 2 pour ML5721/ML5791.

Mode d'emploi > 54

-14 ~ -1

+1 ~ +14

Par défaut

Mode 1 Mode 2

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Set-up (Configuration)

Graphics (Graphiques)

Graphiques 7 ou 8 bits (pour émulation ML uniquement)

Receive Buffer Size (Taille buffer réception)

Paper End Detection (Détection de fin de papier)

Print Registration 1 (Ajustement de l'impression2)

Sélectionner le sens de l'impression lorsqu'il existe des données d'impression à hauteur double sur une ligne.

Sélectionner cette option pour modifier les paramètres des graphiques.

Sélectionner la taille du tampon reçu.

Si vous sélectionnez « 1 ligne », la taille du tampon reçu est définie sur 2 Ko.

Sélectionner s'il faut détecter la fin du papier. Remplacez cette valeur par DÉSACTIVÉ pour ignorer le capteur et imprimer plus près du bas de la page.

Ajuster la position de début d'impression lors de l'impression en sens inverse. (La position se déplace vers la droite ou la gauche par incréments de 1/720 pouce.)

Uni-directional (Unidirectionnel)

Bi-directional (Bidirectionnel)

0 K 1 ligne 32 K 64 K

128 K

On (Activé)

Off (Désactivé)

-10 ~ -1

+10 ~ +1

Print Registration 2 (Ajustement de l'impression2)

Print Registration 3 (Ajustement de l'impression2)

Print Registration 4 (Ajustement de l'impression2)

Ajuster la position de début d'impression lors de l'impression en sens inverse. (La position se déplace vers la droite ou la gauche par incréments de 1/720 pouce.)

-10 ~ -1

+10 ~ +1

-10 ~ -1

+10 ~ +1

-10 ~ -1

+10 ~ +1

Mode d'emploi > 55

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Set-up cont. (Cont. Configuration)

7 or 8 Bits Data Word (Mot de données 7 ou 8 bits)

Operator Panel Function (Fonction du panneau de l'opérateur)

Reset Inhibit (Désactiver la restauration)

Print Suppress Effective (Imprimer la suppression effective)

Auto LF (Saut de ligne automatique)

Sélectionner la longueur du mot de données.

Sélectionner le fonctionnement complet ou limité.

Définissez cette option sur Oui pour empêcher que l'ordinateur n'envoie un signal de restauration lorsque vous réinitialisez les paramètres par défaut de l'imprimante.

Déterminer s'il faut activer ou désactiver une commande de configuration de suppression d'impression.

Sélectionner s'il faut effectuer une opération de saut de ligne automatique en cas de réception d'un code CR. Si l'impression comporte systématiquement un double interligne, sélectionnez Non ; en cas de surimpression, sélectionnez Oui.

Full operation (Fonctionnement complet)

Fonctionnement limité

Non

Oui

Non

Oui

Non

Oui

Auto CR (Displayed only for IBM emulation) (Retour chariot automatique (pour émulation IBM uniquement))

Imprimer code DEL (pour émulation ML uniquement)

Espacement SI Select (10 CPP) (pour émulation IBM uniquement)

Espacement SI Select (12 CPP) (pour émulation IBM uniquement)

Time Out Print (Expiration du délai d'impression)

Sélectionner Oui pour ajouter un retour chariot en cas de réception d'un saut de ligne à la fin d'une ligne.

Définissez ce paramètre sur Oui pour imprimer le code DEL (décimal 27) comme un bloc solide.

Sélectionner comment gérer une commande SI reçue en mode 10 CPP.

Sélectionner comment gérer une commande SI reçue en mode 12 CPP.

Activer ou désactiver ce délai.

Non

Oui

Non

Oui

17,1 CPP

15 CPP

12 CPI

20 CPI

Invalid (Non valide)

Valid (Valide)

Mode d'emploi > 56

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Set-up cont. (Cont. configuration)

Auto Select (Sélection automatique)

Host Interface (Interface de l'hôte)

I/F Time Out (Expiration I/F)

Espacement ESC SI (pour émulation IBM uniquement)

Indique si l'imprimante est automatiquement sélectionnée ou non une fois le papier chargé. Sélectionnez Non si vous voulez définir la position Haut de formulaire.

Sélectionnez l'interface utilisée par l'imprimante pour recevoir des commandes d'impression.

Définit la durée avant que l'interface ne passe en statut Inactivé si aucune commande d'impression n'a été reçue.

Définit l'espacement des caractères utilisé lorsque la commande ESC SI est reçue.

Oui

Non

Interface automatique

Parallèle USB En option

15 secondes

30 secondes 45 secondes 1 min 2 min 3 min 4 min 5 min

17,1 CPP

20 CPI

Select Language Set (Sélection des langages)

Print Style (Style d'impression)

Select Quiet Mode (Sélectionner le mode silencieux)

Select High Copy Mode (Sélectionner le mode Copie grande qualité)

Reverse Feed Control (Annuler le contrôle de chargement)

Print Direction at DH Mode (Sens d'impression en mode DH)

La modification de la langue remplace certains symboles standard par des caractères spéciaux utilisés dans des langages étrangers.

Sélectionner le mode d'impression Impact.

Sélectionner le mode d'impression silencieuse.

Sélectionner le mode d'impression Copie grande qualité.

Définir l'annulation du contrôle de chargement.

Sélectionner le sens d'impression à hauteur double.

Combined (Combiné)

Code Page Only (Page de code uniquement)

Normal

Vitesse élevée Quiet (Silencieux) Copie grande qualité

Mode 1

Mode 2

Mode 1

Mode 2 Mode 3 Mode 4

Stop Haut de formulaire

Haut de formulaire Terminé

Uni-directional (Unidirectionnel)

Bi-directional (Bidirectionnel)

Sleep Mode (Mode Veille)

Définir s'il faut activer ou désactiver le mode Veille.

Mode d'emploi > 57

Enable (Activer)

Disable (Désactiver)

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Set-up cont. (Cont. configuration)

Sleep Time (Durée de veille)

Pin Control (Contrôle des broches)

Pin Control Select (Sélection du contrôle des broches)

Paper End (Fin de papier)

FF Function (Fonction FF)

Définir le délai d'inactivité après lequel passer en mode veille.

Choisir d'effectuer ou non un contrôle d'impression lors de l'impression des lignes.

Sélectionner la méthode d'impression des lignes lorsque Special (Spécial) est sélectionné dans le menu Pin Control (Contrôle des broches).

Sélectionner quand il faut détecter la fin du papier.

Définir l'opération d'alimentation à réception d'un code FF après le chargement du papier.

5 min

10 min 15 min 30 min 60 min

- Standard Spécial

- Mode1 Mode2

En ligne

Hors ligne

Eject (Ejecter)

Form Feed (Alimentation papier)

Parallèle I/F

Cut Sheet Park Function (Fonction de blocage du papier feuille à feuille)

Feed Up when Menu Printing (Alimentation lors de l'impression du menu)

I-prime Sélectionner s'il faut

Auto Feed XT (pour émulation EPSON uniquement)

Bi-direction (Bidirectionnel)

Sélectionner Valide pour activer l'alimentation feuille à feuille.

Sélectionner Oui pour déplacer le papier dans le capot du chargeur pour voir l'impression du MENU.

imprimer ou effacer le contenu du tampon lors de l'initialisation en cas de réception d'IPRIME.

Sélectionner la validité d'un signal Auto Feed XT.

Définir s'il faut retourner un ID de périphérique conformément à la norme IEEE1284.

Invalid (Non valide)

Valid (Valide)

Non

Oui

Invalid (Non valide)

Buffer Print (Impression tampon)

Buffer Clear (Effacement du tampon)

Valid (Valide)

Invalid (Non valide)

Enable (Activer)

Disable (Désactiver)

Mode d'emploi > 58

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

I/F série (Affiché si connexion à une interface série)

Parity (Parité) Aucune : Absence de

bit de parité Odd (Impaire) : parité impaire Even (Paire) : parité paire Ignore (Ignorer) : Ne pas convertir le caractère en ox40 en cas d'erreur de parité.

Serial Data 7/8 bits (Données série 7/8 bits)

Protocole Sélectionner une

Diagnostic Test (Test de diagnostic)

Busy Line (Ligne occupée)

Sélectionner le bit série.

méthode de contrôle I/ F Busy (I/F occupé).

Sélectionner pour exécuter un diagnostic d'entrée/sortie des signaux d'interface RS232C.

Sélectionner pour définir la ligne occupée.

None (Aucune)

Odd (Impaire) Even (Paire) Ignore (Ignorer)

8 bits

7 bits

Ready/Busy (Prêt/Occupé) X-On/X-OFF

Prêt/Occupé & X-ON/X-OFF

Non

Oui

SSDSSD+

DTR

RTS

Baud Rate (Vitesse de transmission)

DSR Signal (Signal DSR)

DTR Signal (Signal DTR)

Busy Time (Temps d'occupation)

Stop Bit (Bit d'arrêt)

Receive Error (Erreur de réception)

Sélectionner pour définir la vitesse de transmission.

Sélectionner le signal DSR.

Sélectionner une méthode permettant de faire basculer le signal DTR d'une interface série.

Sélectionner le délai minimal entre BUSY (OCCUPÉ) et READY (PRÊT).

Sélectionner le bit d'arrêt.

Sélectionner l'erreur de réception.

9,600 bps

4,800 bps 2,400 bps 1,200 bps 600 bps 300 bps 19,200 bps

Valid (Valide)

Invalid (Non valide)

Ready on Power Up (Prêt à la mise sous tension)

Ready on Select (Prêt pour sélection)

0.2 secondes

1.0 secondes

1 bits

2 bits

Coché Pas coché

Mode d'emploi > 59

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

CSF Bin 1 (Bac CSF

2) (Affiché

lorsque le chargeur feuille à feuille est installé)

Line spacing (Interligne)

Largeur de page (affichée uniquement pour ML5721/ML5791)

Paper Length (Taille du papier)

Cut Sheet Auto Eject Position (Position d'éjection automatique du papier)

Sélectionner l'espacement des sauts de ligne

Passez à 8 pouces pour imprimer sur du papier de format lettre.

Sélectionner la longueur feuille à feuille.

Sélectionner une zone imprimable au bas des feuilles en mode feuille à feuille (la position centrale des caractères).

6 LPI

8 LPP

203,2 mm (8”)

345,44 mm (13,6”)

279,4 mm (11”)

296,3 mm (11 2/3”)

304,8 mm (12”) 355,6 mm (14”) 420,9 mm (16,57”) 76,2 mm (3”) 82,6 mm (3,25”) 84,7 mm (10/3”) 88,9 mm (3,5”) 93,1 mm (11/3”) 101,6 mm (4”) 127,0 mm (5”) 139,7 mm (5,5”) 152,4 mm (6”) 177,8 mm (7”) 203,2 mm (8”) 215,9 mm (8,5”)

6,35 mm (3/12”)

12,7 mm (6/12”) 14,82 mm (7/12”)

TOF Adjust (Ajustement du haut du formulaire)

Cut Sheet Top of Form (Haut de formulaire feuille à feuille)

Sélectionner une valeur d'ajustement pour la position de référence relativement à la position Haut de formulaire du feuille à feuille.

La position peut être déplacée vers le bas du formulaire à l'aide de (+) et vers le haut du formulaire à l'aide de (-) par incréments d'1/60 pouce.

Sélectionner la position de référence pour la position Haut de formulaire lors du chargement feuille à feuille. (Jusqu'à la section moyenne des caractères sur la première ligne.)

-20 ~ -1

+1 ~ +20

2,12 mm (1/12”) 4,23 mm (2/12”) 6,35 mm (3/12”) 8,47 mm (4/12”) 10,58 mm (5/12”) 12,70 mm (6/12”) 14,82 mm (7/12”) 16,93 mm (8/12”) 19,05 mm (9/12”) 21,17 mm (10/12”)

23,28 mm (11/12”)

25,40 mm (12/12”) 27,52 mm (13/12”) Utiliser Haut du formulaire

Mode d'emploi > 60

GROUPE ÉLÉMENT FONCTION JEUX

ML5720/ML5721 ML5790/ML5791

Cont. bac CSF 1

(Affiché lorsque le chargeur feuille à feuille est installé)

Extension Detect Sprocket

LF Revise (Révision de saut de ligne)

Centering Position (Position de centrage)

Hole (Détecter les trous à picots)

Right Margin(Fanfold) (Marge de droite (Pliage paravent))

Ajuster une quantité de saut de ligne en mode feuille à feuille.

Elément sélectionné pour limiter le déplacement de la tête d'impression lors de l'impression de colonnes étroites. Sélectionnez le Mode 1 pour ML5720.

Sélectionnez le Mode 1 ou le Mode 2 pour ML5721.

Sélectionner Enable (Activer) lors du chargement de formulaires en continu pour détecter les trous à picots, et éviter d'imprimer au niveau du trou.

Sélectionner cet élément pour définir l'espace vide (largeur) sur la droite du formulaire en continu.

-14 ~ -1

+1 ~ +14

Par défaut

Mode 1 Mode 2

Enable (Activer)

Disable (Désactiver)

Marge de droite sur 1 mm 3 mm 5,08 mm

10 mm

13 mm 15 mm 20 mm 25 mm

Right Margin (Cut Sheet) (Marge de droite (Feuille à feuille))

NITIALISATION DES PARAMÈTRES DE MENUS

Sélectionner cet élément pour définir l'espace vide (largeur) sur la droite du papier feuille à feuille.

Marge de droite

1 mm

2 mm 3 mm 4 mm 5 mm 6 mm

Pour rétablir les valeurs initiales des paramètres de menus, effectuez les étapes suivantes.

NOTE Les valeurs ajustées par les menus d'ajustement ne sont pas initialisées par la procédure suivante.

1. Mettez l'interrupteur d'alimentation en position OFF.

2. Maintenez les boutons SEL et LF/FF enfoncés, puis mettez l'interrupteur

d'alimentation en position ON (sous tension). Le voyant DEL SEL clignote.

3. Appuyez sur le bouton TEAR (DÉCOUPAGE) et maintenez-le enfoncé, puis appuyez une nouvelle fois sur le bouton SEL (SÉLECTION).

Mode d'emploi > 61

ÉGLAGE DE LA POSITION HAUT DE FORMULAIRE

Appliquez la procédure suivante pour régler le Haut de formulaire conformément à la position de référence (6,35 mm (0,25 pouce)). La position de référence fait référence à la première ligne de papier, c'est-à-dire la position à laquelle l'imprimante insère le papier lorsqu'il est chargé automatiquement.

NOTE Le réglage du Haut de formulaire peut être effectué en mode feuille à feuille ou en mode formulaires en continu.

1. Imprimez les paramètres de menus de l'imprimante tel que décrit dans «

Confirmation des paramètres actuels » à la page 42 et vérifiez que le Haut de

formulaire (en mode feuille à feuille ou en mode formulaires en continu) est bien 23,28 mm (11/12 pouce).

2. Retirez le papier feuille à feuille en appuyant sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION) ou retirez le formulaire en continu de la manière décrite dans « Ejection de formulaires en continu » à la page 28.

3. Réglez le Levier de type de papier sur le type de papier requis.

4. Placez le papier feuille à feuille dans le bac (avant ou supérieur) et réglez la position

des guides papier à la largeur du papier. En cas d'utilisation de formulaires en continu, placez le papier sur l'entraînement à

broches.

5. Pour charger le papier feuille à feuille, insérez le papier feuille à feuille dans la position Haut de formulaire et le papier est chargé automatiquement.

Pour charger le formulaire en continu, appuyez sur le bouton LOAD/EJECT (CHARGEMENT/ÉJECTION).

REMARQUE Le paramètre par défaut du Haut de formulaire est défini sur 23,28 mm (11/ 12 pouce).

6. Alignez le papier avec la position de première ligne imprimée de la manière suivante :

ML5720/ML5721 :

> Pour faire avancer un peu le papier (1/144 pouce), appuyez simultanément sur

les boutons LOAD/EJECT (CHARGEMENT/ÉJECTION) et SEL (SÉLECTION).

> Pour faire reculer un peu le papier (1/144 pouce), appuyez simultanément sur les

boutons LOAD/EJECT (CHARGEMENT/ÉJECTION) et LF/FF (SAUT DE LIGNE/ ALIMENTATION PAPIER).

ML5790/ML5791 :

> Pour faire avancer un peu le papier (1/180 pouce), appuyez simultanément sur

les boutons LOAD/EJECT (CHARGEMENT/ÉJECTION) et SEL (SÉLECTION).

Mode d'emploi > 62

> Pour faire reculer un peu le papier (1/180 pouce), appuyez simultanément sur les

boutons LOAD/EJECT (CHARGEMENT/ÉJECTION) et LF/FF (SAUT DE LIGNE/ ALIMENTATION PAPIER).

REMARQUE

> Appuyez sur le bouton TEAR (DÉCOUPAGE) pour déplacer le formulaire en

continu vers le bas avant de régler le haut du formulaire.

> Pour ML5720/ML5721 : la plage de correction spécifiée est

> Pour ML5790/ML5791 : la plage de correction spécifiée est

± 20/144 in

± 30/180 in.

7. Une fois le papier placé à la position Haut de formulaire requise, relâchez les boutons mentionnés à l'étape 6 ci-dessus. Pour enregistrer cette position comme Haut de formulaire, appuyez sur le bouton SEL, maintenez-le enfoncé et appuyez sur le bouton LF/FF.

Mode d'emploi > 63

ÉPANNAGE

UPPRESSION DES BOURRAGES PAPIER

EUILLE DE PAPIER BLOQUÉE DANS L'IMPRIMANTE

AVERTISSEMENT !

N'effectuez aucune opération à l'intérieur de l'imprimante lorsque l'interrupteur d'alimentation est en position ON.

1. Mettez l'interrupteur d'alimentation en position OFF.

2. Ouvrez le capot.

3. Définissez le levier d'épaisseur de papier sur la position 10.

AVERTISSEMENT !

La tête d'impression peut être chaude après l'impression. Laissezla refroidir avant de la toucher.

4. Retirez la cartouche de ruban. Reportez-vous à la « Changement de la cartouche de

ruban » à la page 73.

5. Éloignez la tête d'impression du papier.

Dépannage > 64

6. Faites tourner le bouton du cylindre d'impression dans la direction appropriée et retirez la feuille de papier par le haut de l'imprimante.

7. Si un morceau de papier reste coincé à l'intérieur de l'imprimante : (a) utilisez une pince pour le saisir et l'enlever ou (b) insérez une feuille pliée en trois à partir du bac à papier et faites tourner le

bouton du cylindre d'impression afin de faire passer la feuille pliée dans l'imprimante, de sorte qu'elle pousse le morceau coincé et le fasse ressortir.

8. Une fois le bourrage papier éliminé, replacez la cartouche de ruban, réinitialisez le levier d'épaisseur de papier et fermez le capot de l'imprimante.

9. Mettez l'interrupteur d'alimentation en position ON.

REMARQUE Utilisez la procédure décrite ci-dessus pour éliminer le bourrage papier lors de l'utilisation du chargement feuille à feuille par l'avant.

ORMULAIRES EN CONTINU COINCÉS DANS L'IMPRIMANTE

AVERTISSEMENT !

N'effectuez aucune opération à l'intérieur de l'imprimante lorsque l'interrupteur d'alimentation est en position ON.

1. Mettez l'interrupteur d'alimentation en position OFF.

2. Ouvrez le capot.

3. Découpez tout formulaire en continu non imprimé.

Dépannage > 65

4. Retirez le bac de chargement papier par le dessus en le saisissant par les onglets de chaque côté et en le tirant vers le haut.

5. Levez chaque capot d'entraînement à broches et retirez les formulaires en continu des entraînements à broches.

6. Faites tourner le bouton du cylindre d'impression et retirez les formulaires par le devant de l'imprimante.

7. Si un morceau de formulaire reste coincé à l'intérieur de l'imprimante, empilez deux ou trois formulaires sur les entraînements à broches et faites tourner le bouton du cylindre d'impression afin de faire sortir le morceau coincé.

8. Une fois le bourrage papier éliminé, abaissez le bac de chargement papier par le dessus et faites-le glisser vers l'avant de l'imprimante jusqu'à ce que les marques soient alignées.

Dépannage > 66

9. Fermez le capot.

10. Mettez l'interrupteur d'alimentation en position ON.

REMARQUE Utilisez la procédure décrite ci-dessus pour éliminer le bourrage papier lors de l'utilisation de la propulsion avant du formulaire en continu.

OMMENT RÉAGIR AUX CONDITIONS D'ALARME

Utilisez le tableau suivant afin de vous aider à réagir aux conditions d'alarme indiquées.

VOYANT SIGNIFICATIONS DES ALARMES ET ACTIONS

SEL (SELECTION)

Sans OUI Plus de papier. Ajoutez du papier et appuyez sur le bouton

Sans Clignotant Le levier de type de papier est réglé dans une position qui ne

Sans Clignotant Problème de chargement de feuille. Éjectez la feuille de papier.

Clignotant OUI Des données d'impression sont reçues mais l'impression ne

Clignotant Clignotant L'impression ne peut pas être reprise à ce stade. Éteignez

ÉSOLUTION DES PROBLÈMES D'ORDRE GÉNÉRAL

ALARM (ALARME)

SEL.

correspond pas au type de papier utilisé. Appuyez sur le bouton SEL et réglez le levier de type de papier dans la position correcte.

démarre pas car aucun papier n'est chargé. Insérez du papier.

l'imprimante, vérifiez que le chariot se déplace correctement, puis rallumez l'imprimante.

Si le problème persiste après que vous avez rallumé l'imprimante, contactez votre revendeur.

Utilisez le tableau suivant pour vous aider à identifier les symptômes et les causes possibles, ainsi que pour prendre des mesures correctives.

PROBLÈME CAUSE ACTION

Aucune alimentation

Aucune alimentation Le câble d'alimentation n'est

pas raccordé correctement.

Problème de prise secteur ou panne de courant.

Aucune impression

Le voyant SEL est éteint. Le pilote d'imprimante n'est

pas installé correctement.

L'imprimante vient de s'arrêter d'imprimer.

Il n'y a pas de papier dans l'imprimante.

Dépannage > 67

Vérifiez que le câble d'alimentation est raccordé correctement au niveau de l'imprimante et au niveau de la prise secteur.

Branchez un autre appareil dans cette prise afin de vérifier si elle fonctionne.

Réinstallez le pilote d'imprimante correctement.

Appuyez sur le bouton SEL.

Chargez du papier.

PROBLÈME CAUSE ACTION

Le voyant SEL est allumé mais aucune impression ne se produit.

La tête d'impression se déplace mais aucune impression ne se produit.

Décalage de la position d'impression

La position d'impression horizontale est décalée.

L'impression ralentit

Soudainement, l'imprimante imprime uniquement en mode unidirectionnel.

Le câble d'interface est déconnecté.

Vous utilisez un câble d'interface incorrect.

La cartouche de ruban n'a pas été installée.

La position de départ peut changer après la mise sous tension de l'imprimante.

Lorsque la tête d'impression surchauffe, l'imprime bascule automatiquement en mode d'impression fractionnée unidirectionnelle.

Reconnectez le câble d'interface.

Utilisez le câble d'interface correct.

Installez la cartouche de ruban.

Lors de la mise sous tension de l'imprimante, basculez du mode Hors ligne au mode En ligne en appuyant sur le bouton SEL. Réinitialisez la position de départ. Vous devez mettre l'interrupteur d'alimentation en position OFF avant de modifier la position de départ.

Lorsque la température de la tête d'impression baisse suffisamment, l'imprimante recommence à fonctionner normalement.

PE warning

Le chariot d'impression ne fonctionne pas.

L'impression est floue

Les caractères imprimés sont trop pales.

Une ligne d'impression est manquante.

L'axe du chariot est sale. Nettoyez la poussière de

papier présente sur le chariot à l'aide d'un chiffon sec.

La position du levier d'épaisseur de papier n'est pas adaptée au papier.

L'imprimante est configurée de façon à imprimer à vitesse élevée.

Le ruban est trop usé. Remplacez le ruban par un

La cartouche de ruban n'est pas installée correctement.

Le ruban a été enroulé de manière incorrecte.

Le ruban ne transfère pas correctement.

Aiguilles cassées. Contactez votre revendeur.

Modifiez le réglage du levier d'épaisseur de papier.

Sélectionnez la vitesse normale.

neuf.

Réinstallez la cartouche de ruban correctement.

Remplacez la cartouche de ruban par une neuve.

Dépannage > 68

PROBLÈME CAUSE ACTION

L'impression diffère de l'affichage à l'écran.

Des caractères ou des symboles complètement différents sont imprimés.

Haut de formulaire (endroit où l'impression débute) trop haut ou trop bas.

Configuration d'impression incorrecte pour l'application utilisateur.

Les codes de contrôle d'application de l'opération d'impression précédente sont encore activés.

Le signal de contrôle d'application d'entrée est incorrect.

Le câble d'interface n'est pas raccordé correctement.

Le Haut de formulaire n'est pas correctement sélectionné.

Resélectionnez la configuration d'impression pour les applications en fonction de leur priorité.

Initialisez l'imprimante.

Imprimez en mode de vidage hexadécimal et vérifiez le contenu des données. Effectuez des corrections dans l'application.

Reconnectez le câble correctement.

Initialisez l'imprimante.

Sélectionnez le Haut de formulaire correct pour le mode feuille à feuille et le mode formulaires en continu.

Sélectionnez la position d'impression de première ligne et ajustez la position supérieure du papier.

Marges de gauche et/ou de droite trop petites ou trop grandes.

Lors de l'utilisation de formulaires en continu, le contenu d'un formulaire est imprimé sur deux formulaires.

Lors de l'utilisation du mode feuille à feuille, le contenu d'une feuille est imprimé sur deux feuilles.

La marge de gauche ou de droite n'est pas correctement sélectionnée.

La longueur de papier sélectionnée dans l'application ne correspond pas à la longueur physique du papier.

Le paramètre de papier sélectionné dans l'application ne correspond pas au format physique du papier.

Le paramètre de lignes par page ne correspond pas à la valeur détectée automatiquement par l'imprimante.

Sélectionnez la marge correcte dans l'application.

Positions incorrectes du guide papier ou des entraînements à broches. Resélectionnez et réajustez la position en fonction du type de papier.

Resélectionnez les marges de gauche et de droite correctes dans l'application.

Faites correspondre la longueur de papier sélectionnée dans l'application à celle réellement utilisée.

Faites correspondre le paramètre de papier sélectionné dans l'application au format réellement utilisé.

Laissez suffisamment de marge en haut et en bas dans l'application.

Modifiez le réglage de saut de ligne du mode feuille à feuille.

Le contenu d'une ligne est imprimé sur deux lignes.

Les marges de gauche et/ou de droite ne sont pas correctement sélectionnées.

Dépannage > 69

Resélectionnez les marges de gauche et de droite correctes dans l'application.

PROBLÈME CAUSE ACTION

Lors de l'utilisation de formulaires en continu, plusieurs lignes blanches apparaissent sur l'impression.

Lignes verticales interrompues et irrégulières.

Espacement de ligne trop grand ou trop petit.

Impression fractionnée

Des espaces vides apparaissent dans l'impression des graphiques.

Des espaces blancs ou des caractères déformés apparaissent avec le type double hauteur ou d'autres types étendus.

Chargement feuille à feuille incorrect

Aucun chargement.

L'espacement de perforation de découpage est sélectionné.

Ce problème peut se produire avec l'impression bidirectionnelle.

L'espacement de ligne sélectionné n'est pas correct.

Il s'agit d'une erreur de chargement de papier qui se remarque tout spécialement durant l'impression de caractères réguliers.

Il s'agit d'une erreur de chargement de papier due au saut de ligne durant l'impression d'un caractère unique.

Les feuilles sont mal placées par rapport au guide papier.

Annulez l'espacement de perforation de découpage.

Utilisez l'option Print Registration (Ajustement de l'impression) pour résoudre ce problème.

Resélectionnez l'espacement de ligne correct dans l'application.

Il ne s'agit pas d'un défaut.

Il ne s'agit pas d'un défaut. Utilisez les polices intégrées

de l'imprimante lors de l'impression de documents importants ou de factures.

Chargez les feuilles en veillant à placer leur côté gauche contre le guide papier.

Les feuilles ne sont pas chargées jusqu'au bout.

Des formulaires en continu sont chargés à la place des feuilles de papier.

Déformation du papier.

Éjection impossible.

Chargement de formulaires en continu incorrect.

Aucun saut de ligne et aucun chargement de papier.

L'imprimante est en mode formulaires en continu.

Les feuilles ne sont pas chargées jusqu'au bout ou elles sont insérées en biais.

Papier froissé, plié ou autres défauts.

Papier non spécifié pour l'imprimante.

Le bouton LF/FF

Le papier s'est désengagé des entraînements à broches.

La position du levier de réglage n'est pas adapté au type de papier.

est enfoncé.

Chargez les feuilles jusqu'au bout.

Éjectez les formulaires en continu et sélectionnez le mode feuille à feuille pour l'imprimante.

Chargez les feuilles jusqu'au bout.

Changez de papier.

Utilisez des types de papier spécifiés pour l'imprimante.

Appuyez sur le bouton LOAD/ EJECT (CHARGEMENT/ ÉJECTION).

Rechargez le papier correctement.

Réglez le levier de réglage dans la position correcte.

Dépannage > 70

PROBLÈME CAUSE ACTION

Déformation du papier ou bourrage papier.

Plusieurs lignes vierges apparaissent sur l'impression.

L'espacement Ignorer la perforation sélectionné ne correspond pas aux positions de perforation de découpage physiques.

Les trous gauches des formulaires sont mal alignés avec les droits.

Papier mal tendu car distance inadéquate entre les entraînements à broches gauche et droit.

Papier chargé en biais. Placez le papier en position

Mouvement du papier bloqué. Éliminez le blocage.

Source de papier trop éloignée de l'imprimante.

Papier non spécifié pour l'imprimante.

L'espacement Ignorer la perforation est sélectionné.

La longueur de papier sélectionnée dans l'application ne correspond pas à la longueur physique du papier.

Chargez les formulaires en veillant à aligner les trous gauches avec les trous droits.

Remettez les entraînements à broches en place afin de tendre le papier.

droite.

Déplacez la source de papier plus près de l'imprimante.

Utilisez des types de papier spécifiés pour cette imprimante.

Annulez l'espacement Ignorer la perforation.

Faites correspondre la longueur de papier sélectionnée dans l'application à celle réellement utilisée. Sélectionnez la longueur du papier en nombres de lignes dans l'application.

Basculement anormal entre le mode feuille à feuille et le mode formulaires en continu.

Aucun chargement feuille à feuille.

Aucun chargement de formulaires en continu.

Les opérations de chargement de papier pour les modes feuille à feuille et formulaires en continu se produisent.

L'imprimante est en mode formulaires en continu.

L'imprimante est en mode feuille à feuille.

La feuille de papier n'est pas éjectée.

Réglez le levier de type de papier en mode feuille à feuille.

Réglez le levier de type de papier en mode formulaires en continu.

Éjectez la feuille de papier.

Dépannage > 71

ETTOYAGE DE L'IMPRIMANTE

Nous vous conseillons de nettoyer votre imprimante régulièrement afin de garantir un fonctionnement optimal.

AVERTISSEMENT !

Avant de nettoyer l'imprimante, placez l'interrupteur d'alimentation en position OFF (hors tension) et débranchez le câble d'alimentation de l'imprimante.

XTÉRIEUR DE L'IMPRIMANTE

ATTENTION !

Laissez le capot supérieur fermé afin d'éviter que du détergent ne pénètre à l'intérieur de l'imprimante.

Nettoyez l'extérieur de l'imprimante selon les besoins, mais au moins tous les six mois ou toutes les 300 heures de fonctionnement.

> Humidifiez un morceau de tissu en coton à l'aide de détergent neutre dilué et

essuyez soigneusement l'extérieur de l'imprimante.

NTÉRIEUR DE L'IMPRIMANTE

AVERTISSEMENT !

La tête d'impression devenant très chaude durant l'impression, laissez-la refroidir avant d'effectuer toute opération de nettoyage à l'intérieur de l'imprimante. N'utilisez aucun solvant inflammable pour nettoyer l'imprimante, ceci afin d'éviter tout risque d'incendie ou de choc électrique.

Nettoyez l'intérieur de l'imprimante tous les six mois ou toutes les 300 heures de fonctionnement.

À l'aide d'un tissu doux, de Cotons-tiges ou d'un aspirateur, nettoyez l'intérieur de l'imprimante comme suit :

OÙ NETTOYER QUE NETTOYER

Le chariot et autour du chariot Nettoyez et retirez les résidus

La surface de déplacement du papier

de papier, la poussière, la saleté et les morceaux de ruban déchirés.

ATTENTION !

Lors du nettoyage de l'intérieur de l'imprimante à l'aide d'un aspirateur, n'essayez pas de nettoyer des pièces plus petites que l'embout de l'aspirateur.

Pour éviter d'endommager l'imprimante, ne nettoyez aucune pièce mobile à l'intérieur de l'imprimante.

Nettoyage de l'imprimante > 72

ONSOMMABLES ET ACCESSOIRES

ONSOMMABLES

Lorsque l'image imprimée devient à peine visible ou incomplète, remplacez la cartouche de ruban.

HANGEMENT DE LA CARTOUCHE DE RUBAN

ATTENTION !

Utilisez uniquement des consommables d'origine afin de garantir la meilleure qualité et les meilleures performances pour votre matériel. Les produits qui ne sont pas des produits d'origine peuvent altérer les performances de votre imprimante et annuler la garantie.

AVERTISSEMENT !

Ne changez pas la cartouche de ruban quand l'interrupteur d'alimentation est en position ON.

1. Mettez l'interrupteur d'alimentation en position OFF.

2. Ouvrez le capot et réglez le levier d'épaisseur de papier sur la position 10.

AVERTISSEMENT !

La tête d'impression et ses alentours peuvent être chauds après l'impression. Laissez-la refroidir avant de la toucher.

3. Déplacez le chariot jusqu'au centre (2) correspondant à la position de remplacement

du ruban.

Consommables et accessoires > 73

4. Saisissez les côtés du guide de ruban, inclinez la cartouche et retirez-la du chariot.

5. En saisissant la cartouche de ruban à proximité des deux extrémités, inclinez-la et

levez-la jusqu'à ce qu'elle se déverrouille, puis retirez-la dans la direction indiquée par les flèches.

6. Débarrassez-vous de la cartouche conformément à la réglementation locale en vigueur.

Consommables et accessoires > 74

7. Retirez la nouvelle cartouche de ruban de son emballage et notez la position du guide de ruban (1), du bouton (2) et de la broche (3).

8. Dans le sens indiqué par les flèches, insérez les broches situées aux deux extrémités de la cartouche de ruban (1) dans les encoches en U (2) de l'imprimante jusqu'à ce que la cartouche de ruban soit bien en place.

NOTE Pour faciliter l'installation de la cartouche de ruban, alignez-la avec le bord supérieur des encoches. Détendez légèrement le ruban.

Consommables et accessoires > 75

9. Saisissez les côtés du guide de ruban, inclinez-le jusqu'à ce que le guide de ruban soit aligné avec la fente de la tête d'impression.

REMARQUE Veillez à enfoncer le guide jusqu'à l'extrémité de la tête d'impression.

10. Déplacez la tête d'impression horizontalement pour vérifier que le ruban est correctement installé.

Consommables et accessoires > 76

11. Tournez le bouton (1) dans le sens des aiguilles d'une montre (dans le sens de la flèche) pour enrouler le ruban.

ATTENTION !

> Ne tournez pas le ruban dans le sens inverse des aiguilles d'une

montre, car le ruban risquerait de se bloquer.

> Assurez-vous de ne pas emmêler ou endommager le ruban

lorsque vous le faites passer dans l'espace entre la tête d'impression et le guide de ruban.

12. Réglez le levier d'épaisseur de papier en fonction du papier utilisé. (Reportez-vous à

« Réglage du levier d'épaisseur de papier » à la page 35.)

13. Fermez le capot.

14. Mettez l'interrupteur d'alimentation de l'imprimante en position ON.

Consommables et accessoires > 77

NFORMATIONS POUR LA COMMANDE DE CONSOMMABLES

ÉLÉMENT MODÈLE DURÉE DE VIE RÉFÉRENCE

Cartouche de ruban (noir) ML5720/ML5790 8 millions de

caractères

ML5721/ML5791 13 millions de

caractères

44173405

44173406

Consommables et accessoires > 78

NSTALLATION DES OPTIONS

NSTALLATION DU CHARGEUR FEUILLE À FEUILLE

Pour installer le chargeur feuille à feuille (CSF) facultatif, procédez comme suit :

1. Assurez-vous que l'imprimante est hors tension.

2. Assurez-vous que le levier de type de papier est en position feuille à feuille.

RPS

REAR

FRONT

PULL

3. Ouvrez le capot d'accès et ajustez le levier d'épaisseur de papier en fonction du papier. Reportez-vous à la section « Réglage du levier d'épaisseur de papier » à la

page 35.

4. Retirez le bac de chargement papier en le saisissant par les onglets (1) de chaque côté et en le tirant vers le haut.

Installation des options > 79

5. Retirez l'Assemblage du guide d'entraînement remonté (1) en sortant les loquets (2) de chaque côté, en le tirant vers l'avant (3), puis vers le haut (4).

6. Guidez l'extrémité du chargeur feuille à feuille des deux côtés du cylindre, puis appuyez pour le bloquer.

7. Branchez le connecteur CSF dans le port CSF à l'arrière de l'imprimante.

Installation des options > 80

8. Mettez l'interrupteur d'alimentation de l'imprimante en position ON.

REMARQUE L'assemblage du guide avec CSF ne peut pas être utilisé sur les imprimantes ML5720/ML5721.

NSTALLATION DU SUPPORT DE PAPIER EN ROULEAU

(ML5720/ML5790)

Pour installer le support de papier en rouleau (RPS) facultatif, procédez comme suit :

1. Assurez-vous que l'imprimante est hors tension.

2. Assurez-vous que le levier de type de papier est réglé sur RPS.

RPS

REAR

FRONT

PULL

3. Retirez le support d'assemblage du guide d'entraînement remonté.

Installation des options > 81

4. Retirez le bac de chargement papier par le dessus en le saisissant par les onglets de chaque côté et en le tirant vers le haut.

5. Installez le séparateur (1). Insérez le RPS (2) dans les fentes d'insertion des séparateurs (3) et poussez-le vers l'arrière (4).

6. Branchez le connecteur RPS dans le port à l'arrière de l'imprimante.

Installation des options > 82

NSTALLATION DE LA CARTE D'INTERFACE RÉSEAU ET SÉRIE

Pour installer l'une des options ci-dessus, suivez les instructions d'installation sur la fiche fournie avec l'option.

ÉFÉRENCE DE COMMANDE DES OPTIONS

OPTION MODÈLE RÉFÉRENCE DE

COMMANDE

Entraînement par traction ML5720/ML5790 44753902

ML5721/ML5791 44754002

Chargeur feuille à feuille ML5720/ML5790 44497402

ML5721/ML5791 44497502

Support de papier en rouleau ML5720/ML5790 YA4053-1057G015

Unité d'entraînement ML5720/ML5790 44454902

ML5721/ML5791 44455002

Interface série RS-232C ML5720/ML5721

ML5790/ML5791

Interface réseau LAN7120E3 100BASE-TX/10BASE-T

ML5720/ML5721 ML5790/ML5791

44455102

44455302

Installation des options > 83

ARACTÉRISTIQUES

ÉLÉMENT CARACTÉRISTIQUES

Méthode d'impression Matricielle Impact

Tête d'impression ML5720/ML5721 ML5790/ML5791

Dimensions ML5720/ML5790 ML5721/ML5791

MODÈLE NUMÉRO DE

MODÈLE

ML5720 D22540B

ML5721 D22550B

ML5790 D22560B

ML5791 D22570B

18 broches, diamètre 0,33 mm (0,012 pouce) 24 broches, diamètre 0,2 mm (0,0079 pouce)

438 mm (L) x 375 mm (P) x 191 mm (H) 592 mm (L) x 375 mm (P) x 191 mm (H) (avec bouton de cylindre d'impression, support

d'assemblage du guide d'entraînement remonté et séparateur de papier)

Poids ML5720/ML5790 ML5721/ML5791

Alimentation en courant Tensi on

Fréquence

Consommation de courant (sans les options liées)

Fonctionnement ML5720/ML5721

ML5790/ML5791

Mode veille Mode économie d'énergie

Conditions environnementales Fonctionnement

Stockage

Niveau de bruit Le bruit acoustique de ce produit est inférieur à 57 dB

7,5 kg 10 kg

220 – 240V ± 10% 50/60 Hz ± 2 %

Typ. 59W (ISO/IEC10561/Letter/Draft Range 1 (Brouillon Plage 1)) Typ. 88W (ISO/IEC10561/Letter/Draft Range 1 (Brouillon Plage 1)) 15 W 2,0 W

5°C – 40°C, 20% – 80% d'humidité relative (Condition de test pour la précision d'impression : 15°C – 30°C, 40% – 70% d'humidité relative)

10°C – 50°C, 5 % – 95 % d'humidité relative L'imprimante doit être stockée dans son emballage

d'origine, sans formation d'humidité.

(A) (ML5720/ML5721) et 57 dB (A) (ML5790/ML5791), tel que mesuré conformément à la norme EN ISO

7779.

Caractéristiques > 84

NDEX

alignement des

perforations

........................ 27

bourrages papier

feuille à feuille

formulaires en continu...... 65

.................. 64

Caractéristiques .................... 84

chargement du papier

feuille à feuille

formulaires en continu...... 19

contrôle de l'imprimante à l'aide

de DIPUS

.................. 29

............................ 18

démontage

entraînement à broches

arrière

............................ 22

entraînement à broches

avant

.............................. 27

DIPUS

moniteur d'état utilitaire d'installation du

bouton

utilitaire d'installation du Haut

du formulaire

utilitaire d'installation du

.............................. 18

................. 18

............................ 18

.................. 18

éjection du papier

feuille à feuille

formulaires en continu...... 27

émulations ............................ 16

.................. 31

facultatif

chargement du chargeur

feuille à feuille

chargement du support de

papier en rouleau

support de papier en

rouleau

formulaires en continu

chargement par

l'arrière

chargement par l'avant ....23

................ 32

........... 33

........................... 32

........................... 20

test d'impression .............. 14

indications d'alarme.............. 67

installation des options

carte d'interface

réseau

carte d'interface série....... 83

chargeur feuille à

support de papier en

interface

parallèle

USB .................................. 15

............................ 83

feuille

............................. 79

rouleau

........................... 81

............................ 15

mise hors tension ................. 13

mise sous tension ................. 12

mode d'emploi ...................... 37

fonctions des boutons ...... 40

voyants............................. 38

modification des emplacements

de papier

feuille à feuille à formulaires

en continu formulaires en continu à

feuille à feuille

...................... 31

................ 31

nettoyage

extérieur

intérieur............................ 72

........................... 72

page de test.......................... 17

paramètres de menu

confirmation

initialisation ...................... 61

liste................................... 44

pilotes ................................... 16

..................... 42

Référence de commande des

options

réglage de l'épaisseur du

papier

ruban

................................ 83

................................. 35

changement

commande........................ 78

...................... 73

guide de l'utilisateur

impression

liste.....................................7

.......................... 8

haut de formulaire

définition

enregistrement ................. 63

........................... 62

identification des pannes ...... 67

impression de fichiers ........... 18

imprimante

emplacement

pièces .................................9

.................... 11

Index > 85

OORDONNÉES D

Oki Systèmes (France) S.A.

44-50 Av. du Général de Gaulle 94246 L'Hay les Roses Paris

Tel: 01 46 15 80 00 Télécopie: 01 46 15 80 60 Website: www.oki.fr

'OKI P

RINTING SOLUTIONS

Coordonnées d'OKI Printing Solutions > 86

OKI ML5720, ML5721, ML5790, ML5791 User Guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

OKI DIPUS

VOYANTS COULEUR ÉTAT SIGNIFICATION

ÉLÉMENT CARACTÉRISTIQUES
