Oki MC573DN User Manual

MC573/ES5473 MFP

Mode d’emploi

Table des matières

1 Avant de commencer ................................................................................... 5

Précautions relatives à la sécurité .................................................................................................6

Précautions générales ...................................................................................................................7

A propos de ce manuel ..................................................................................................................9

A propos des descriptions ............................................................................................................................9

Marques déposées et informations supplémentaires ..................................................................11

Licence ........................................................................................................................................13

2 Installation .................................................................................................. 14

Conditions requises de l'installation .............................................................................................15

Environnement d'installation ....................................................................................................................... 15

Espace d'installation ...................................................................................................................................16

Vérification des accessoires ........................................................................................................18

Déballage et installation de la machine .......................................................................................19

Installation de l'équipement optionnel ..........................................................................................23

Installation du module du réseau local sans fil ........................................................................................... 23

Installation d'un bac supplémentaire ..........................................................................................................24

Configuration du pilote d'imprimante .......................................................................................................... 26

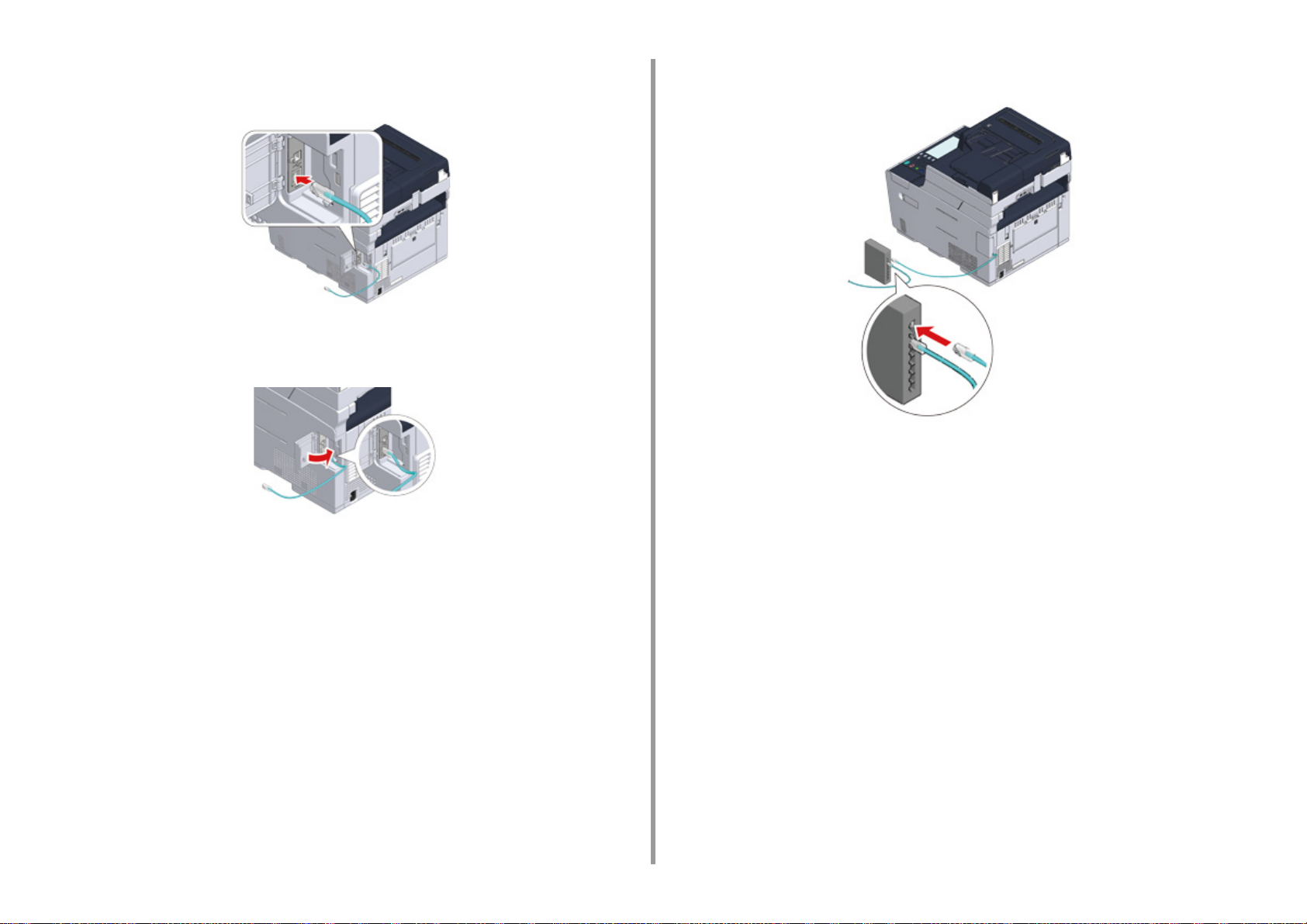

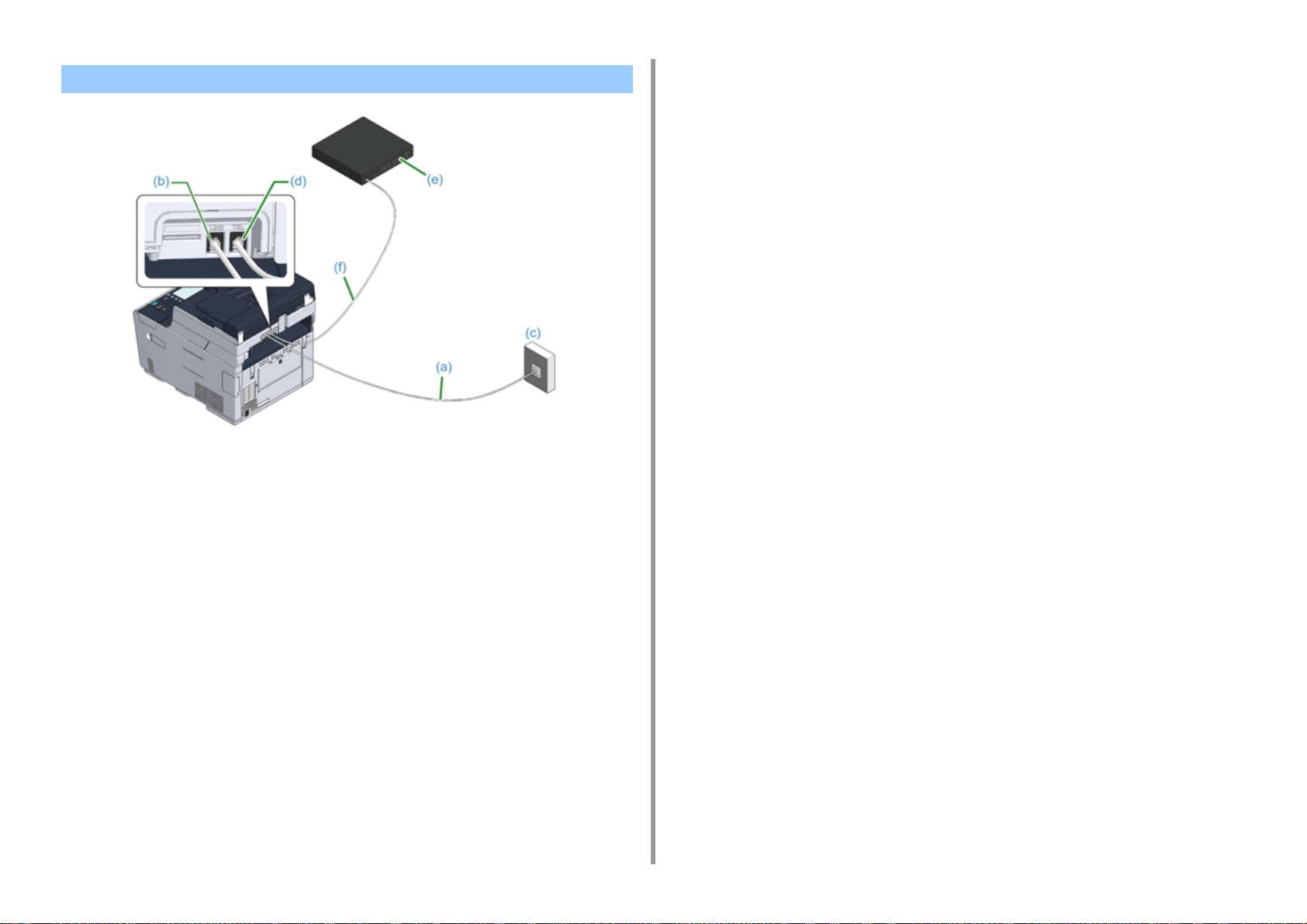

Connecter une ligne téléphonique ...............................................................................................28

Connecter une ligne publique (Si utilisée uniquement pour les fax) ...........................................................28

Connecter une ligne publique (Si connexion d'un téléphone à la machine) ...............................................29

Connecter le téléphone IP optique .............................................................................................................30

Connexion à l'environnement ADSL ...........................................................................................................31

Connecter un PBX, un téléphone fixe ou un téléphone d'affaires ..............................................................32

Connecter en tant que téléphone d'extension ............................................................................................32

Connecter un bloc d'accord CS au téléphone numérique ..........................................................................33

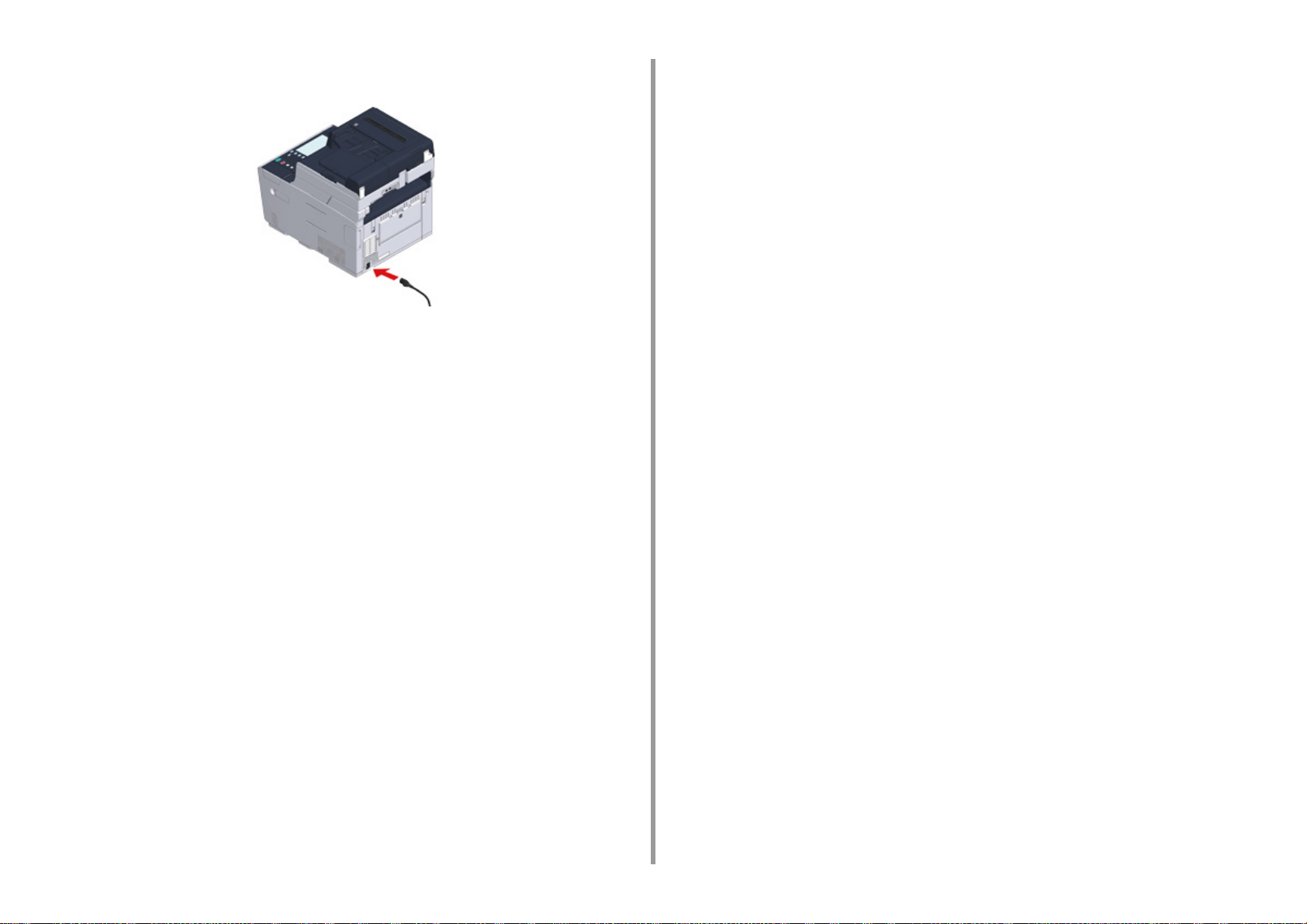

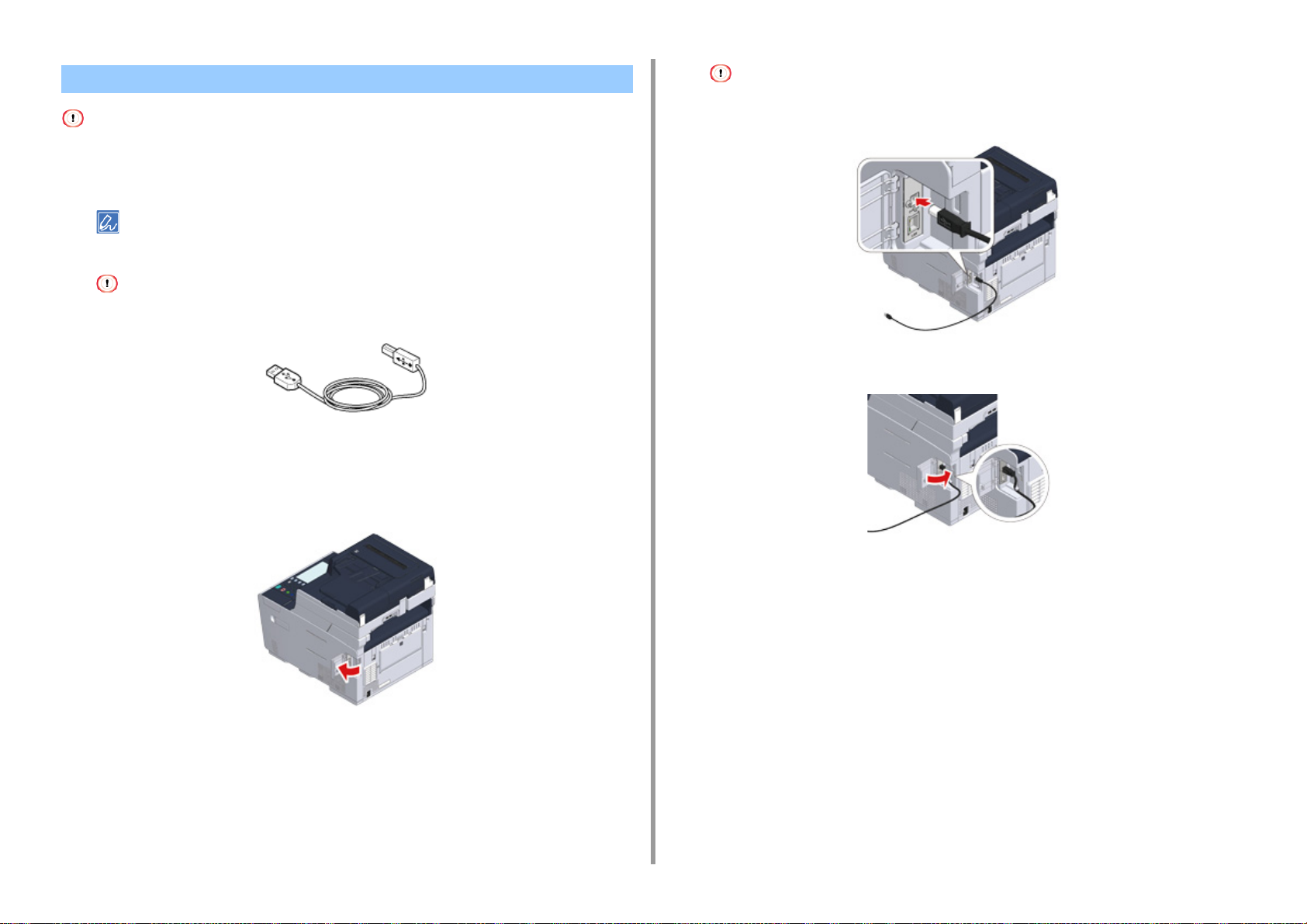

Connexion du code d'alimentation ...............................................................................................34

Connexion d'un câble du réseau local/câble USB .......................................................................36

Connexion d'un câble du réseau local ........................................................................................................ 36

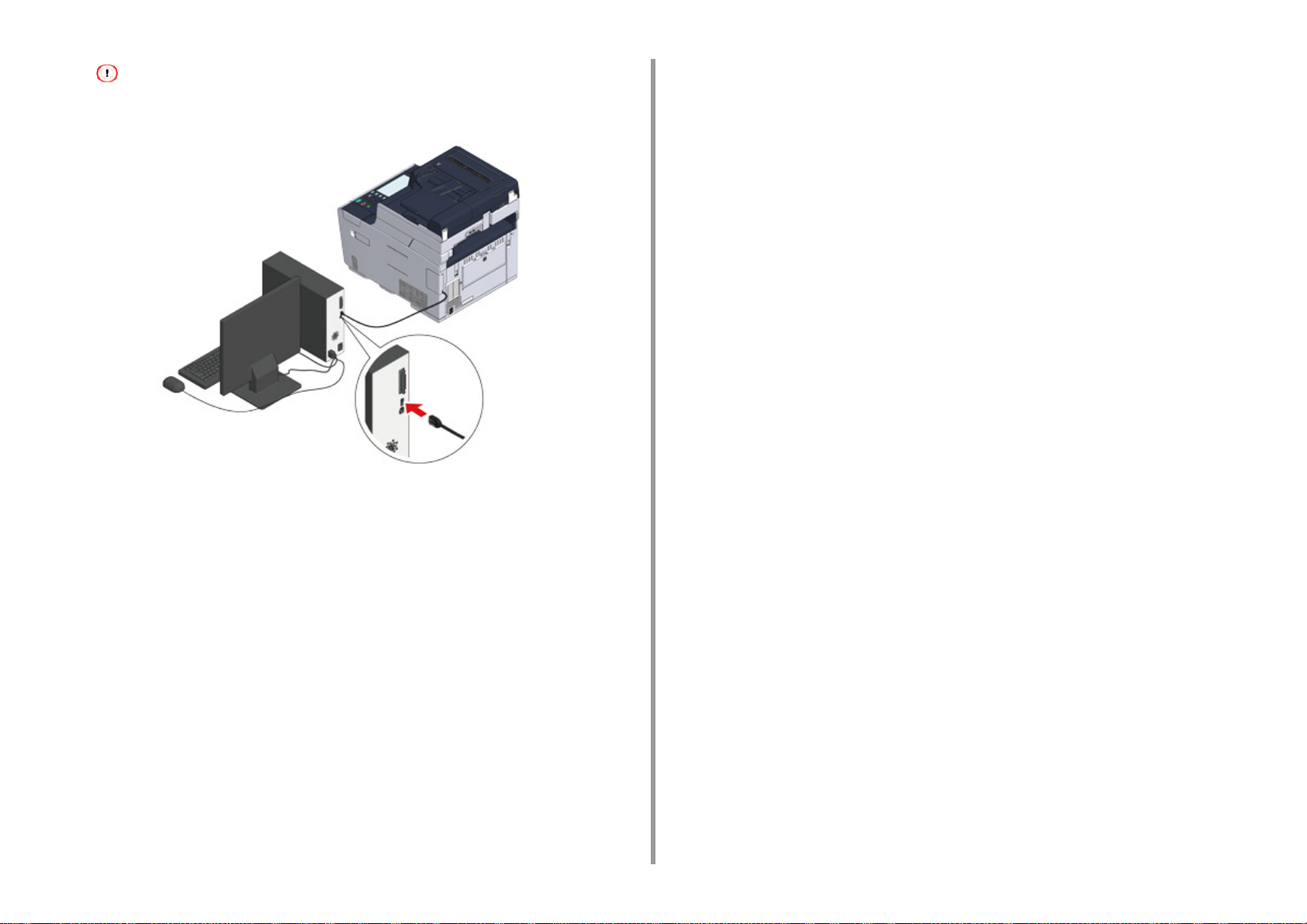

Connexion d'un câble USB .........................................................................................................................38

Chargement du papier dans le bac ..............................................................................................40

Vérification des informations de configuration .............................................................................42

Installer cette machine .................................................................................................................43

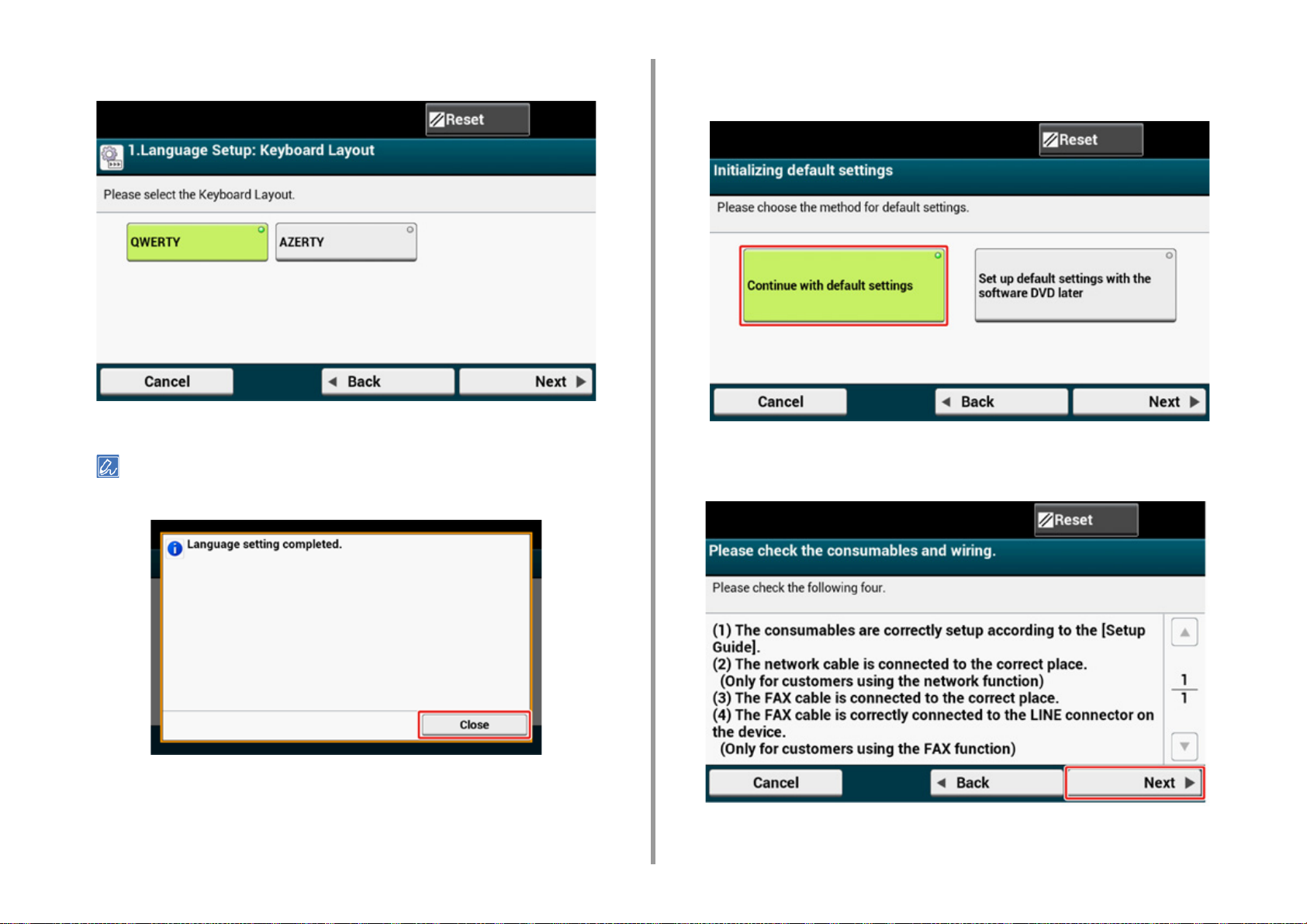

Réglage de la langue .................................................................................................................................. 43

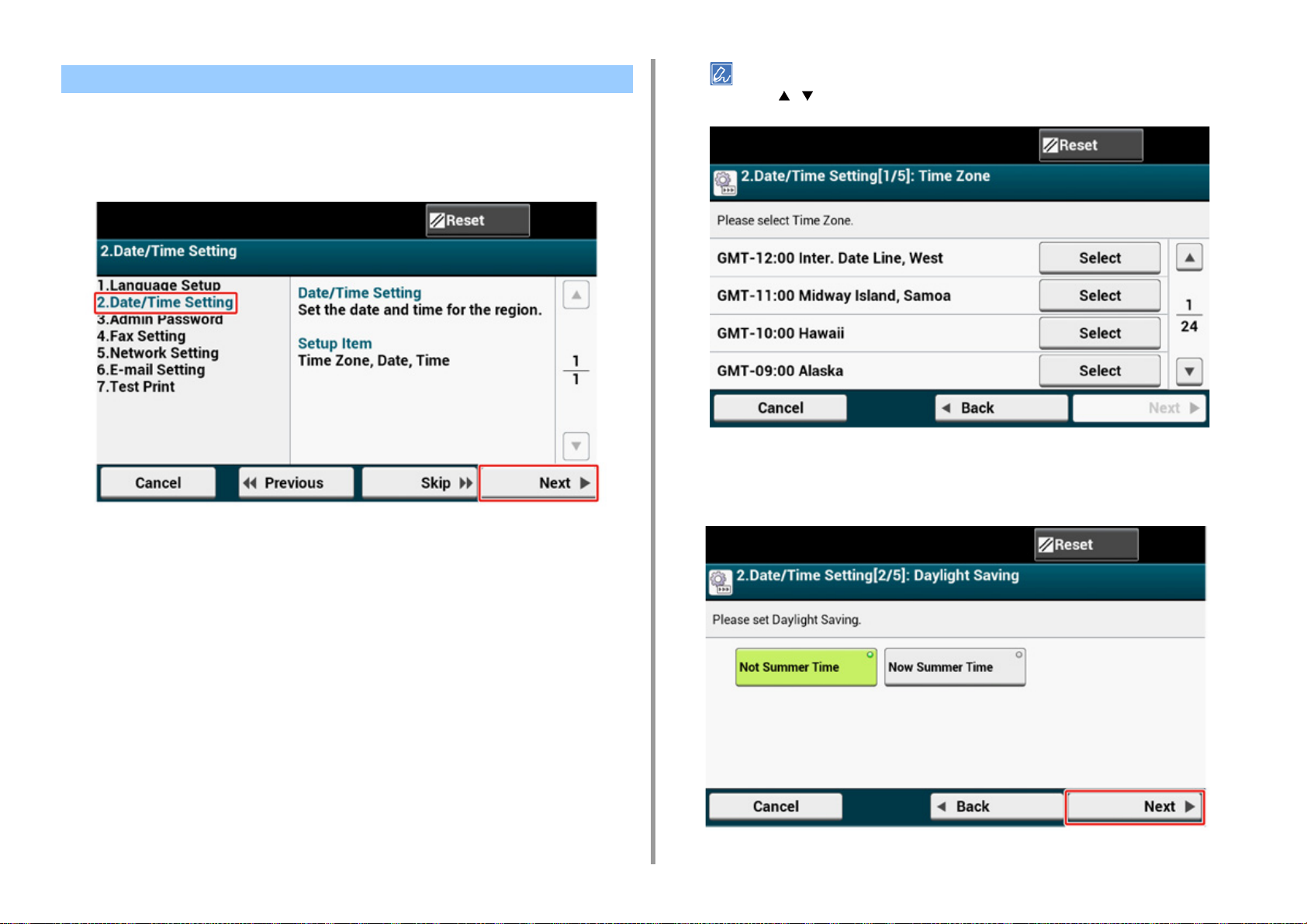

Réglage de la date et de l'heure .................................................................................................................45

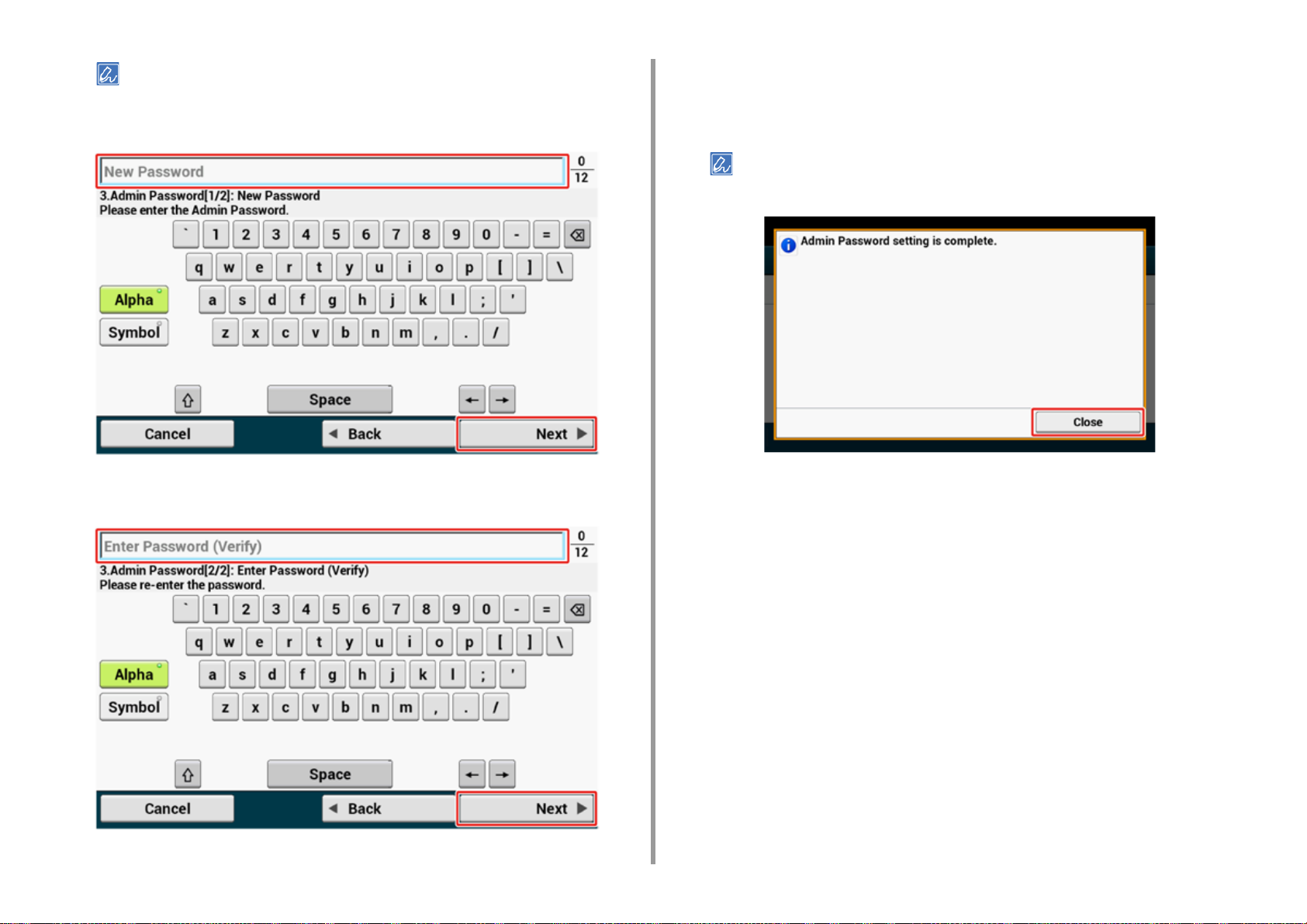

Configuration du mot de passe d'administrateur ........................................................................................47

Configuration Fax .......................................................................................................................................49

Paramètres réseau .................................................................................................................................... 50

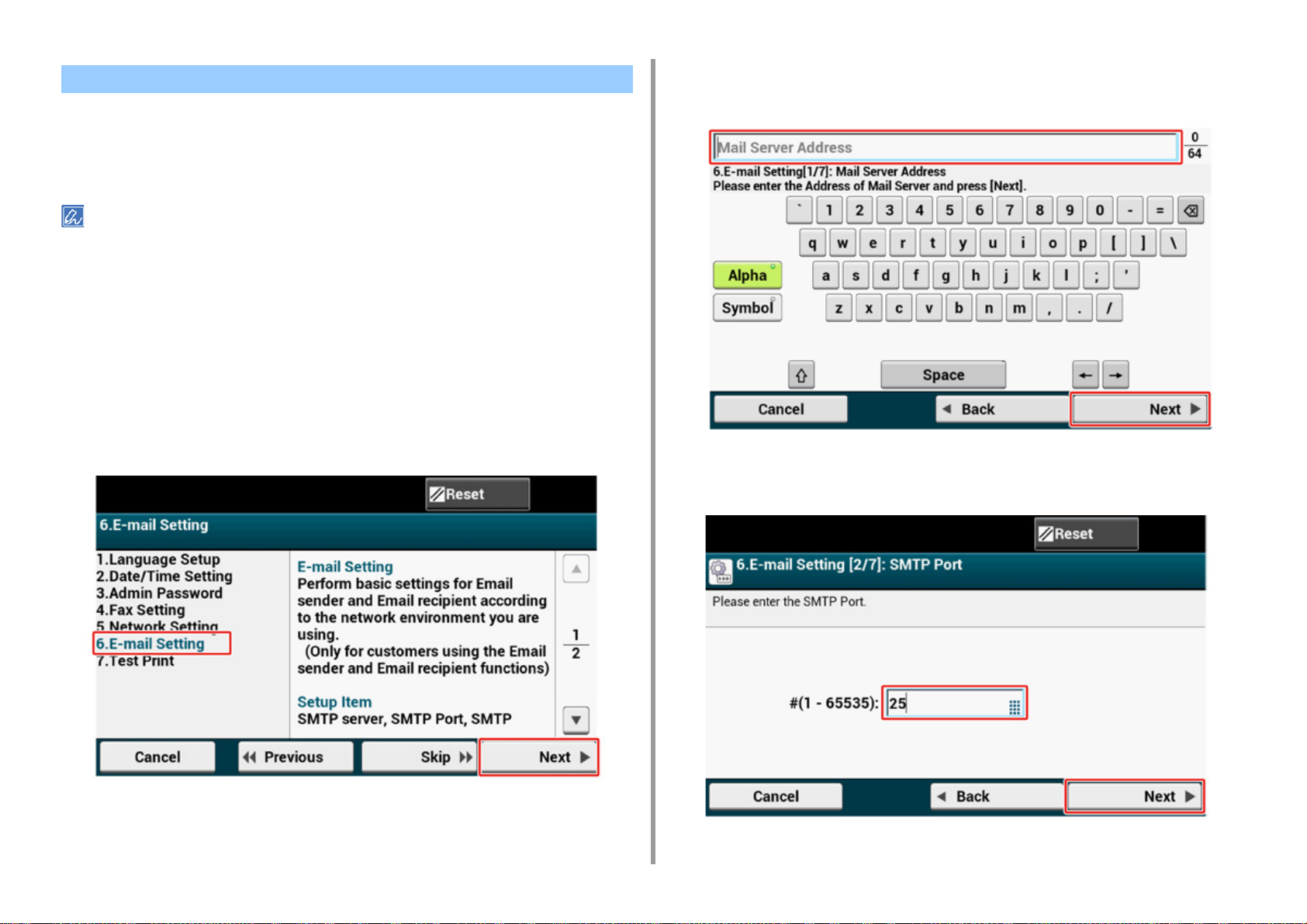

Paramètres e-mail ...................................................................................................................................... 52

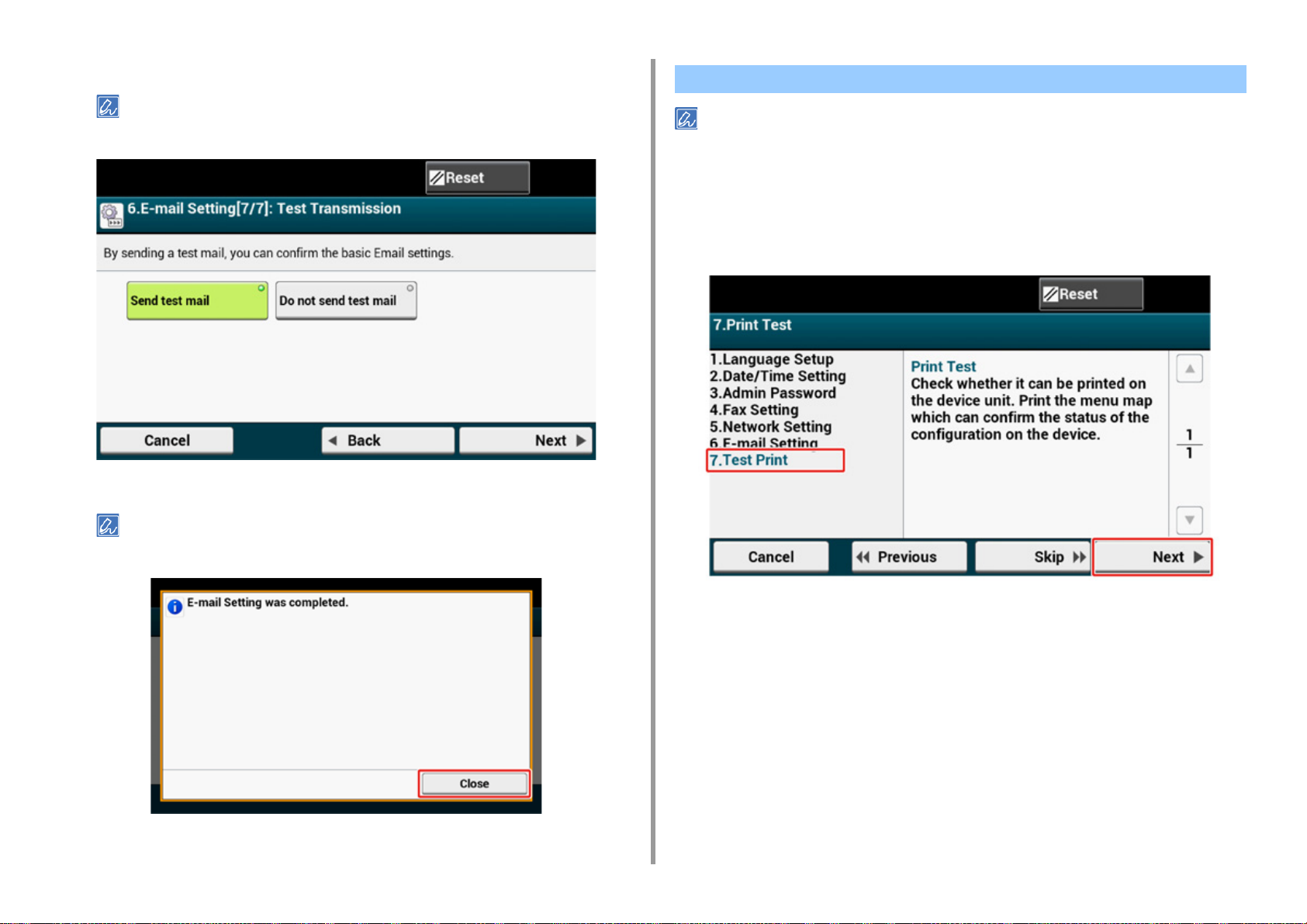

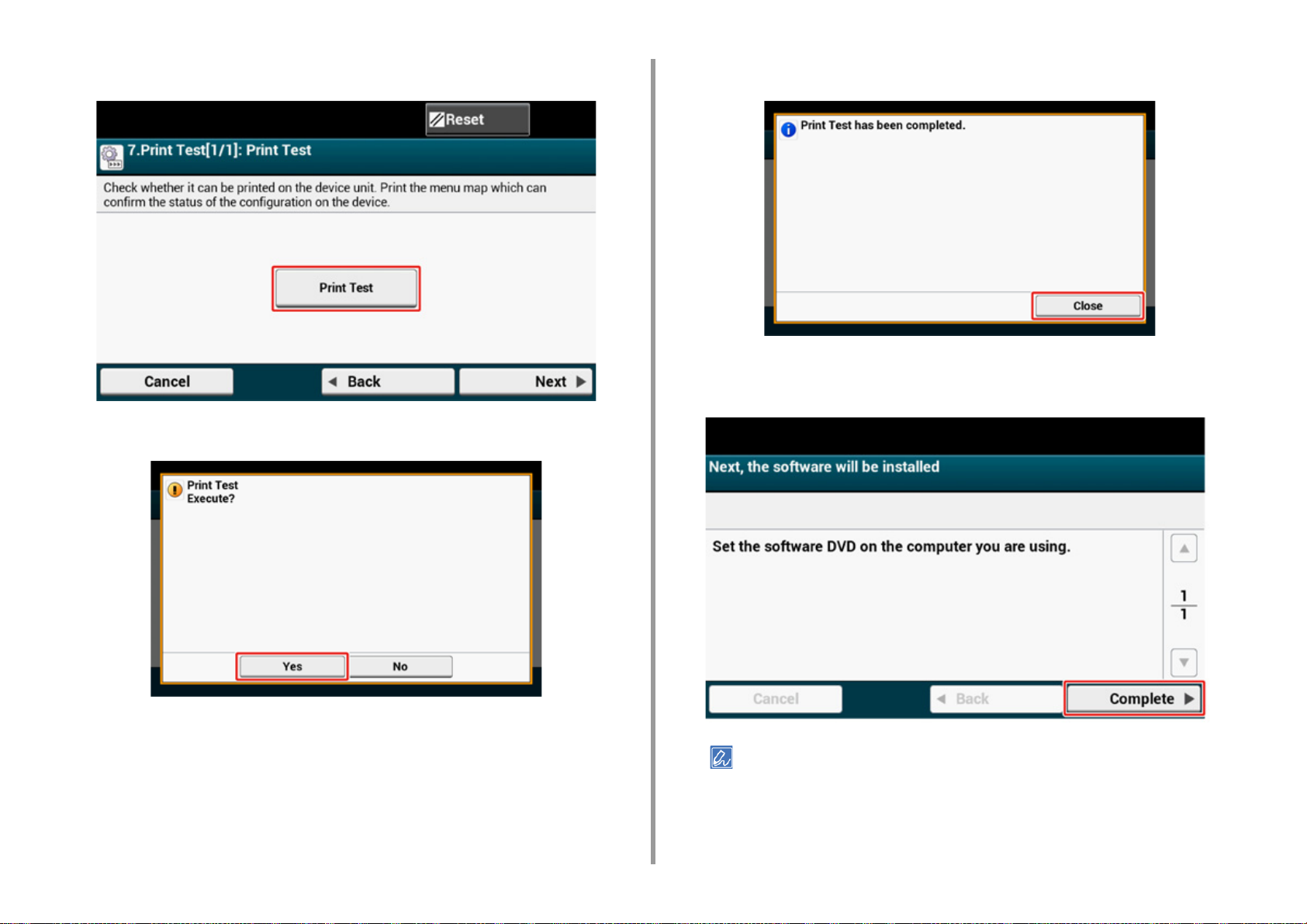

Test d'impression ....................................................................................................................................... 54

Connexion à un réseau local sans fil (Uniquement lorsque le module du réseau local sans fil est

monté) ......................................................................................................................................... 56

Avant la connexion à un réseau local sans fil ............................................................................................ 56

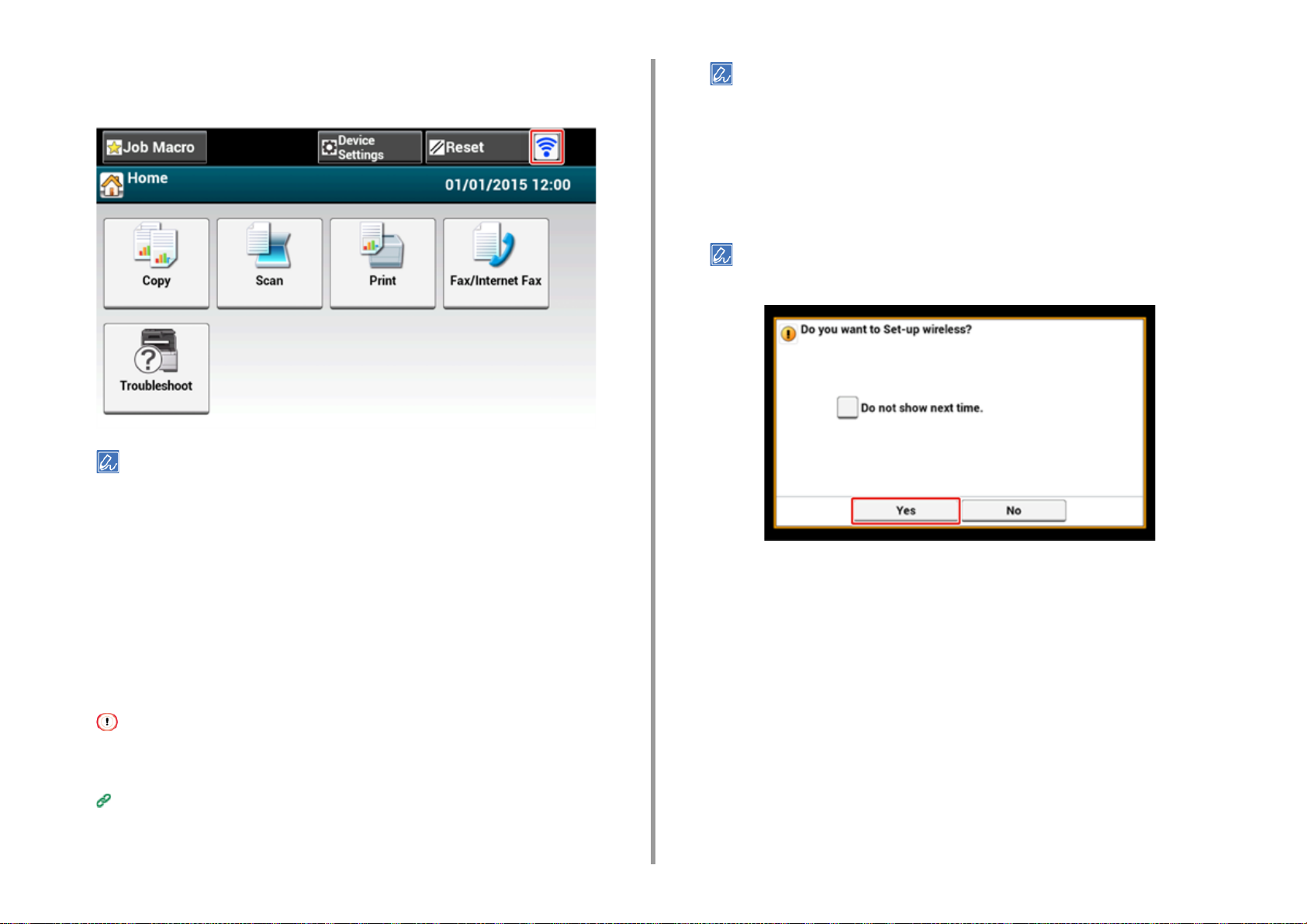

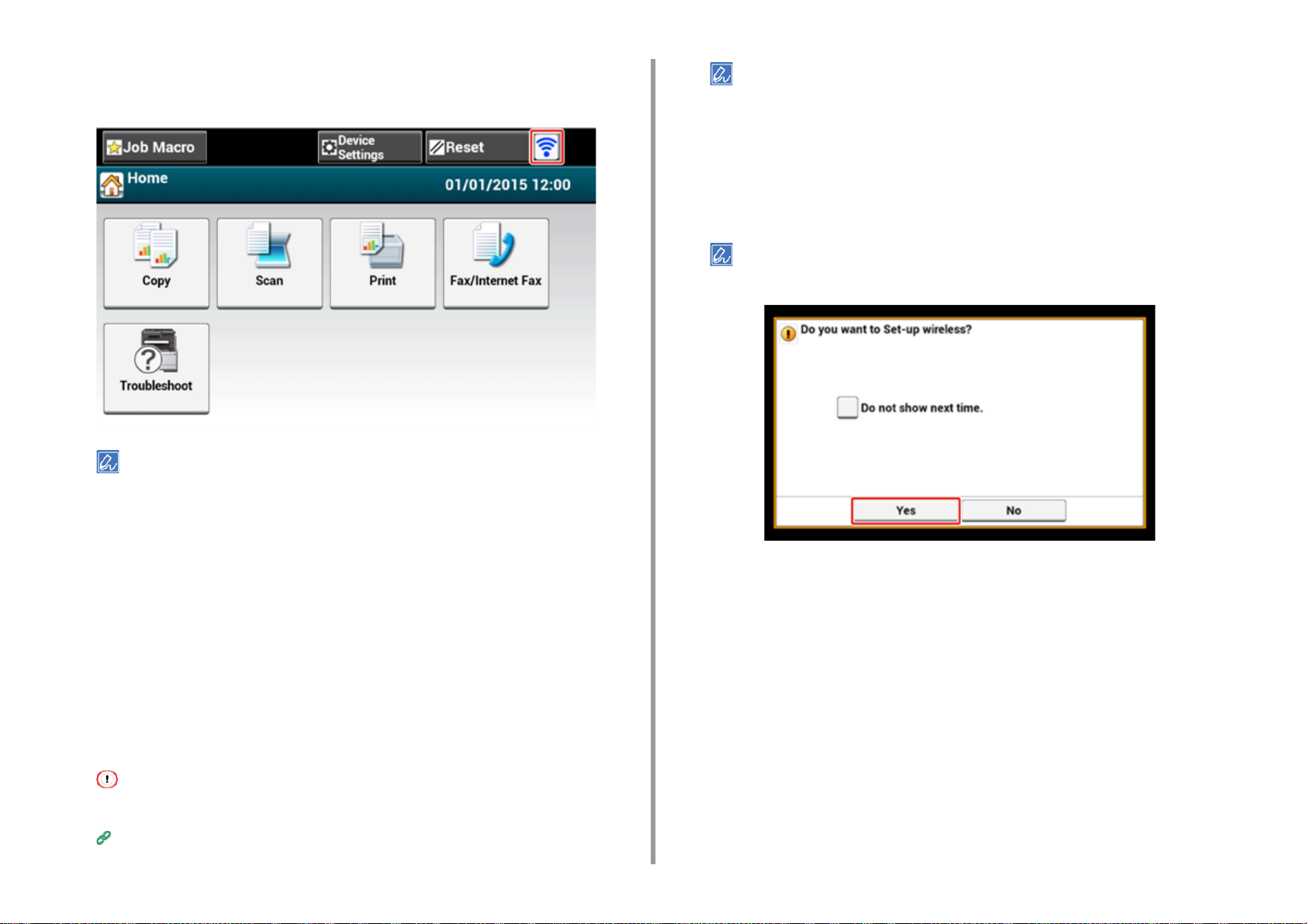

Activation de la connexion du réseau local sans fil .................................................................................... 57

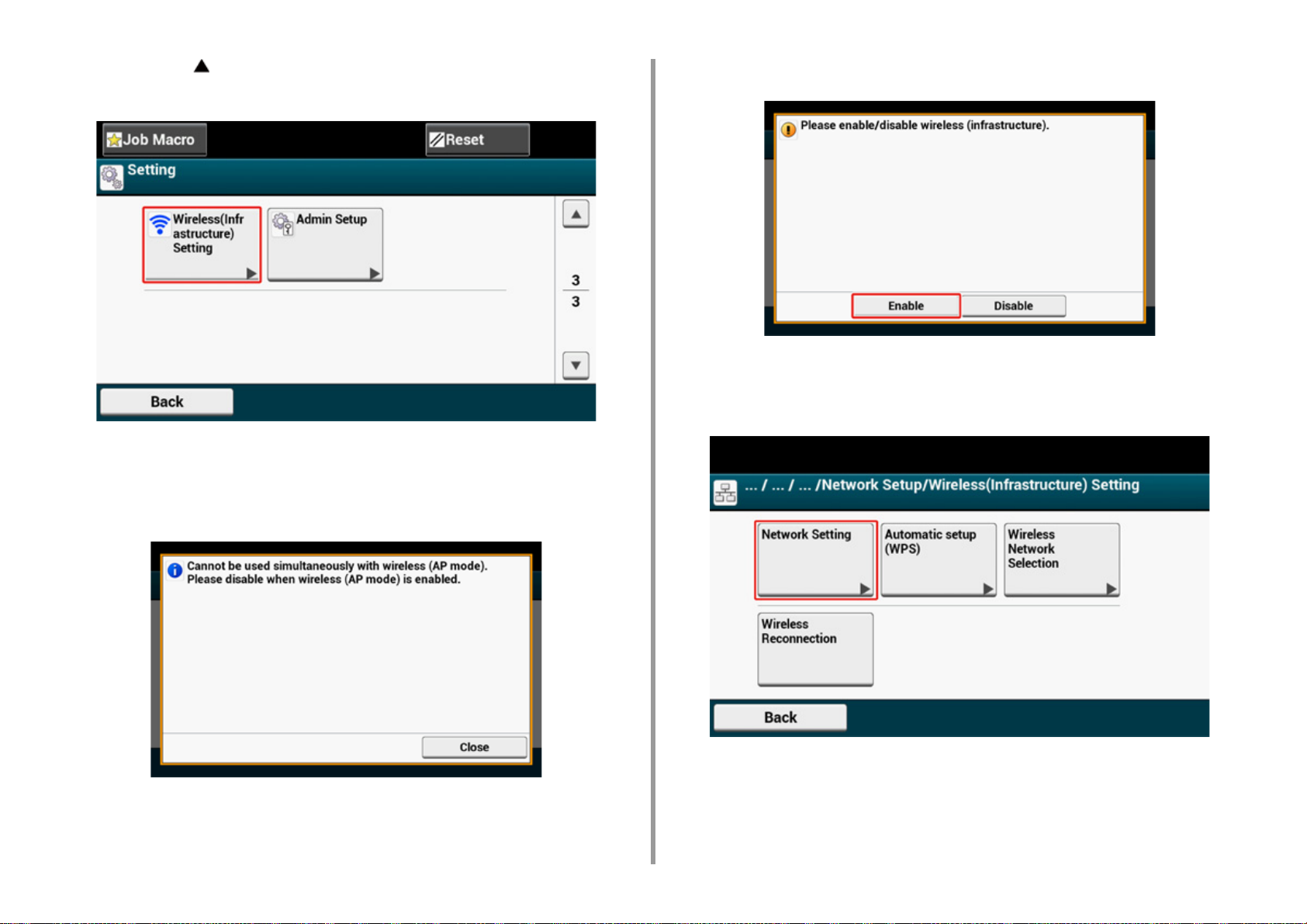

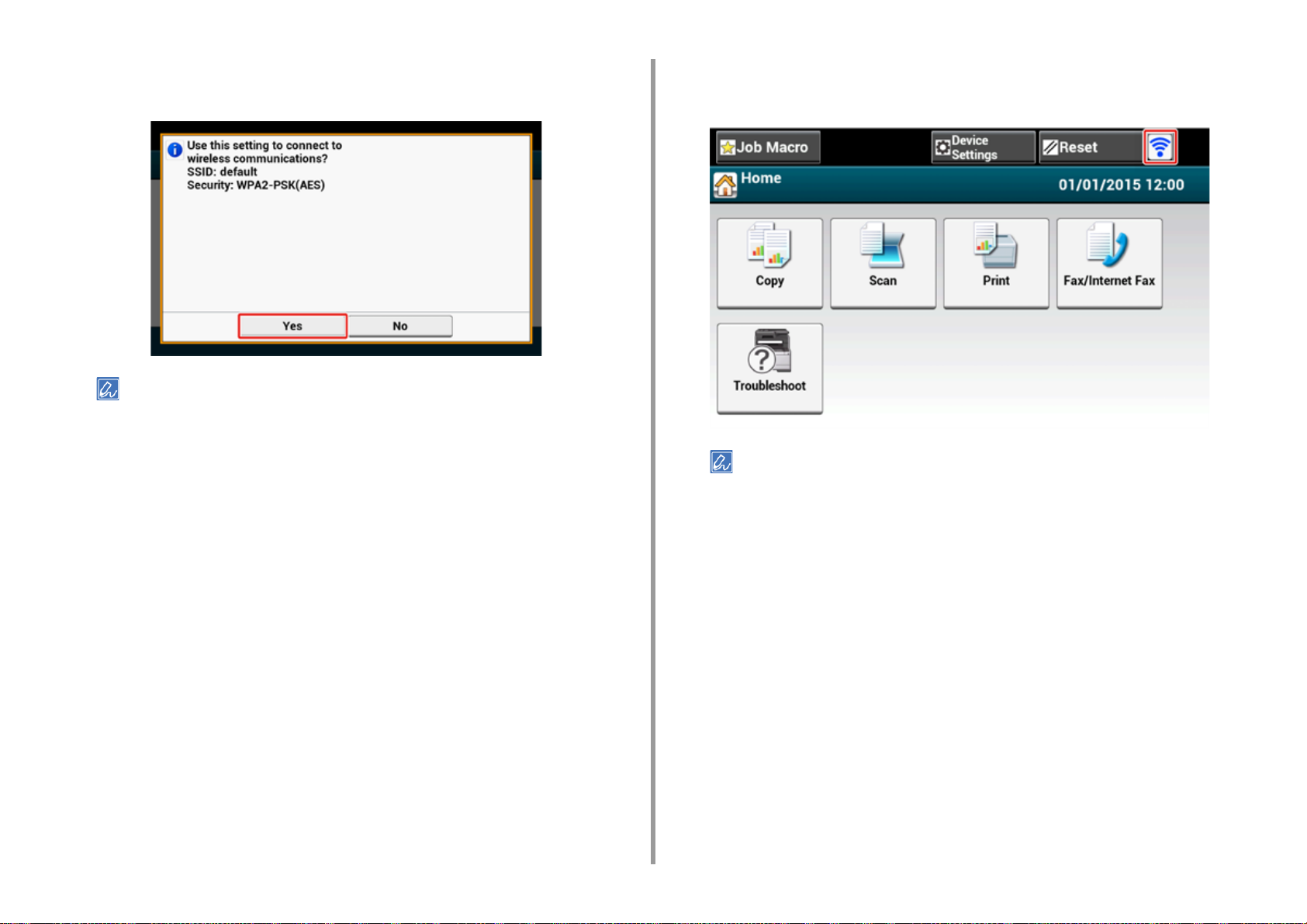

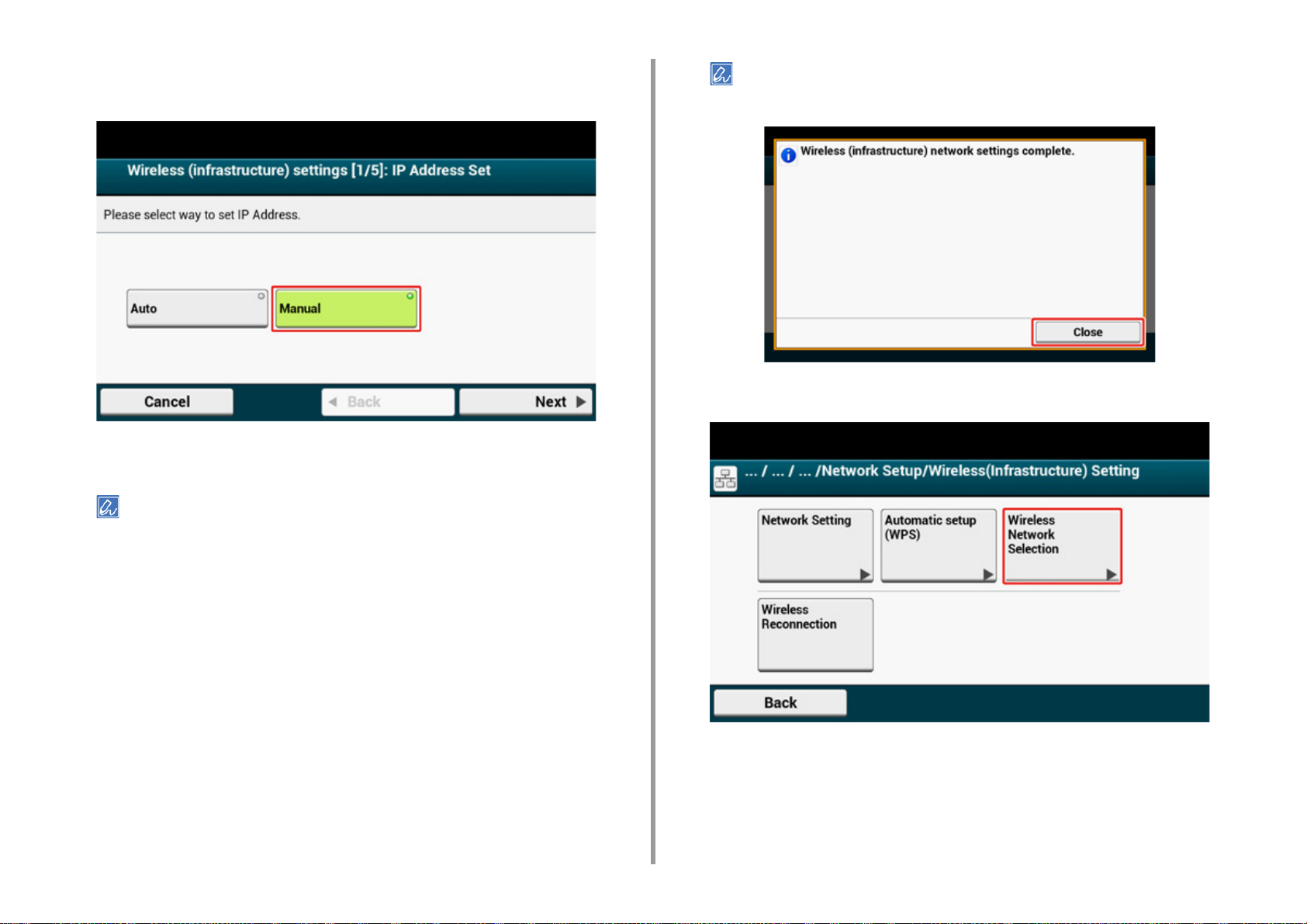

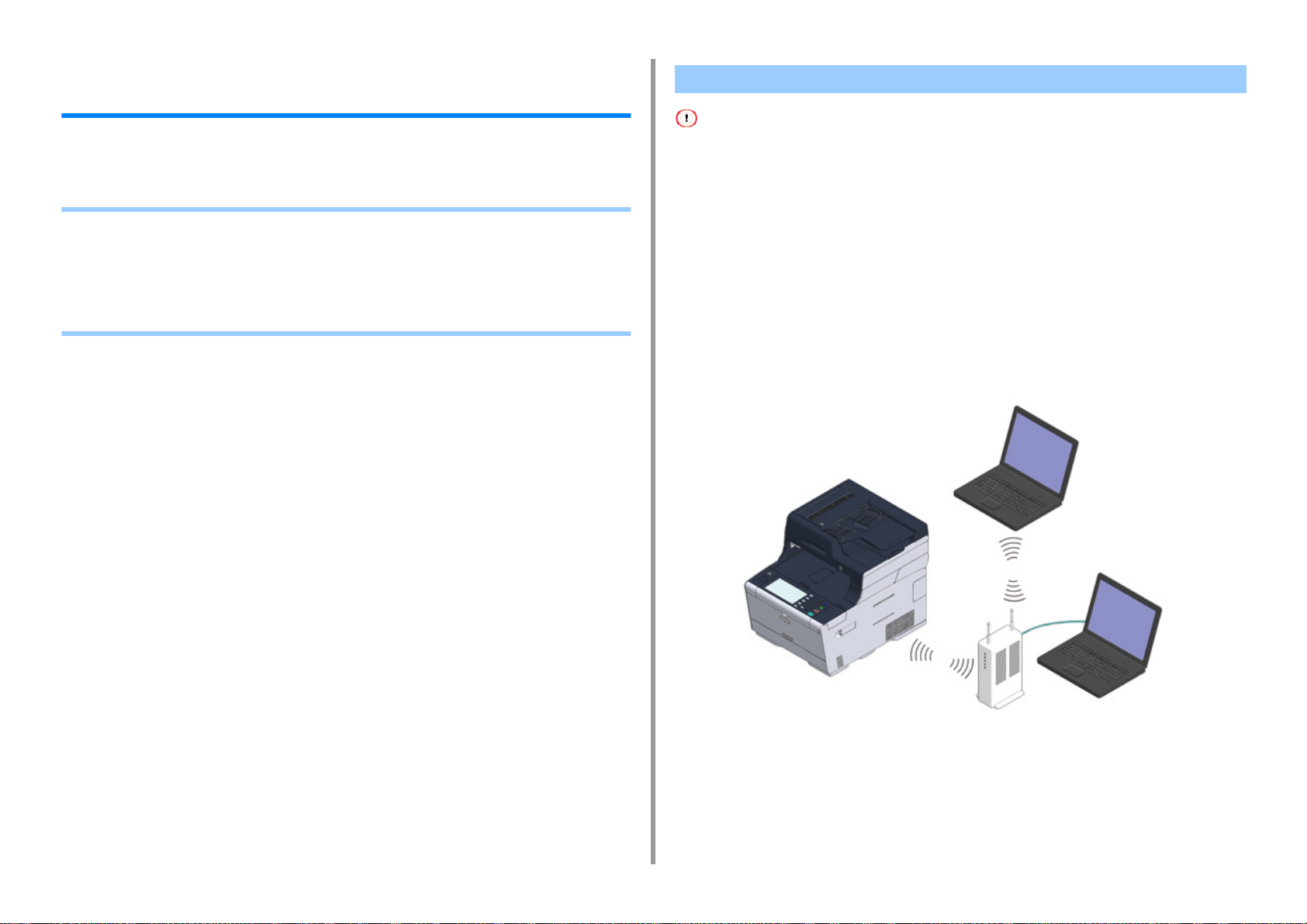

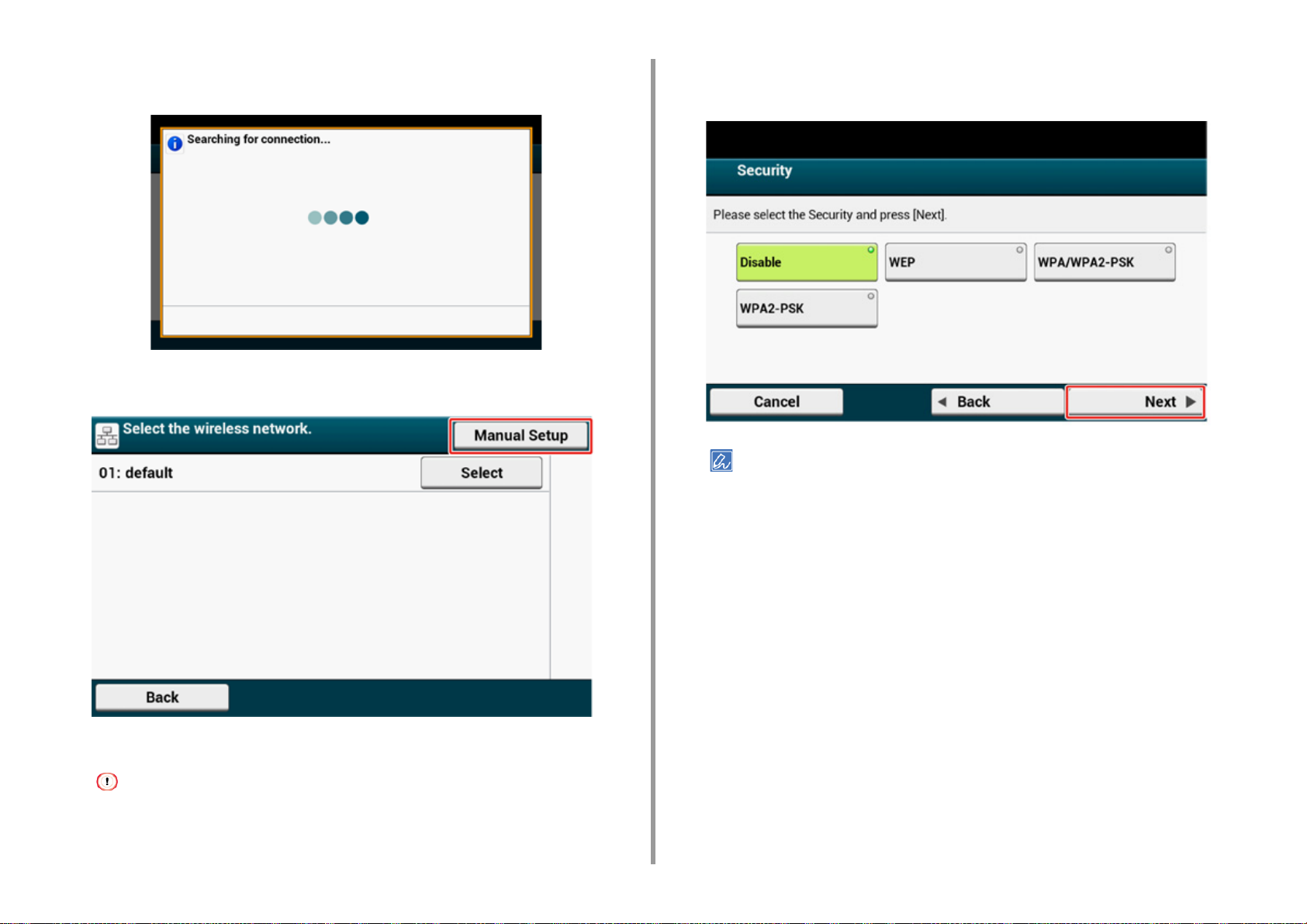

Connexion à un point d'accès (Infrastructure) ........................................................................................... 60

Configuration de [Enabling Default Gateway (Activation de la passerelle par défaut)] .............................. 73

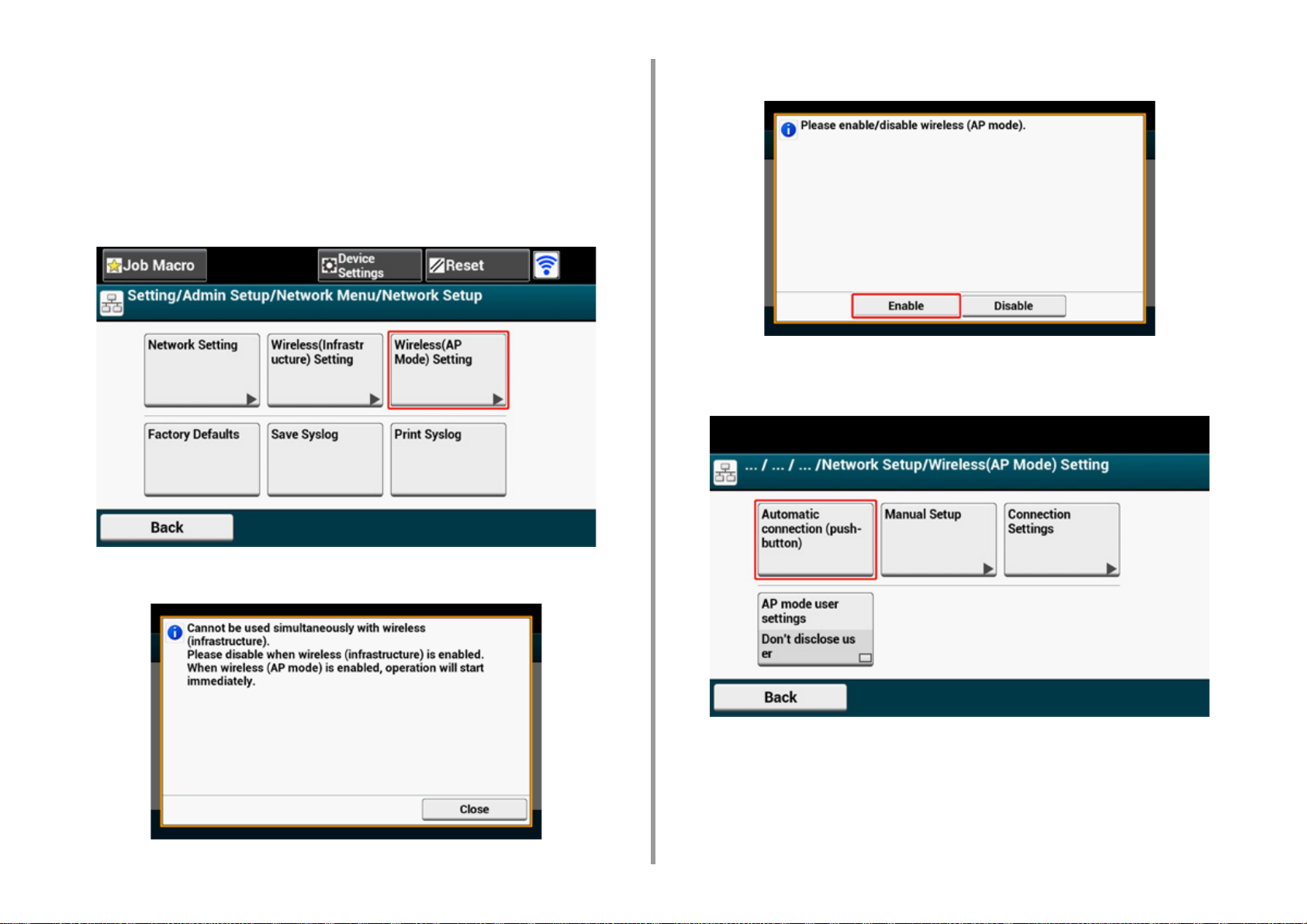

Connexion à une machine directement (Mode AP) ................................................................................... 75

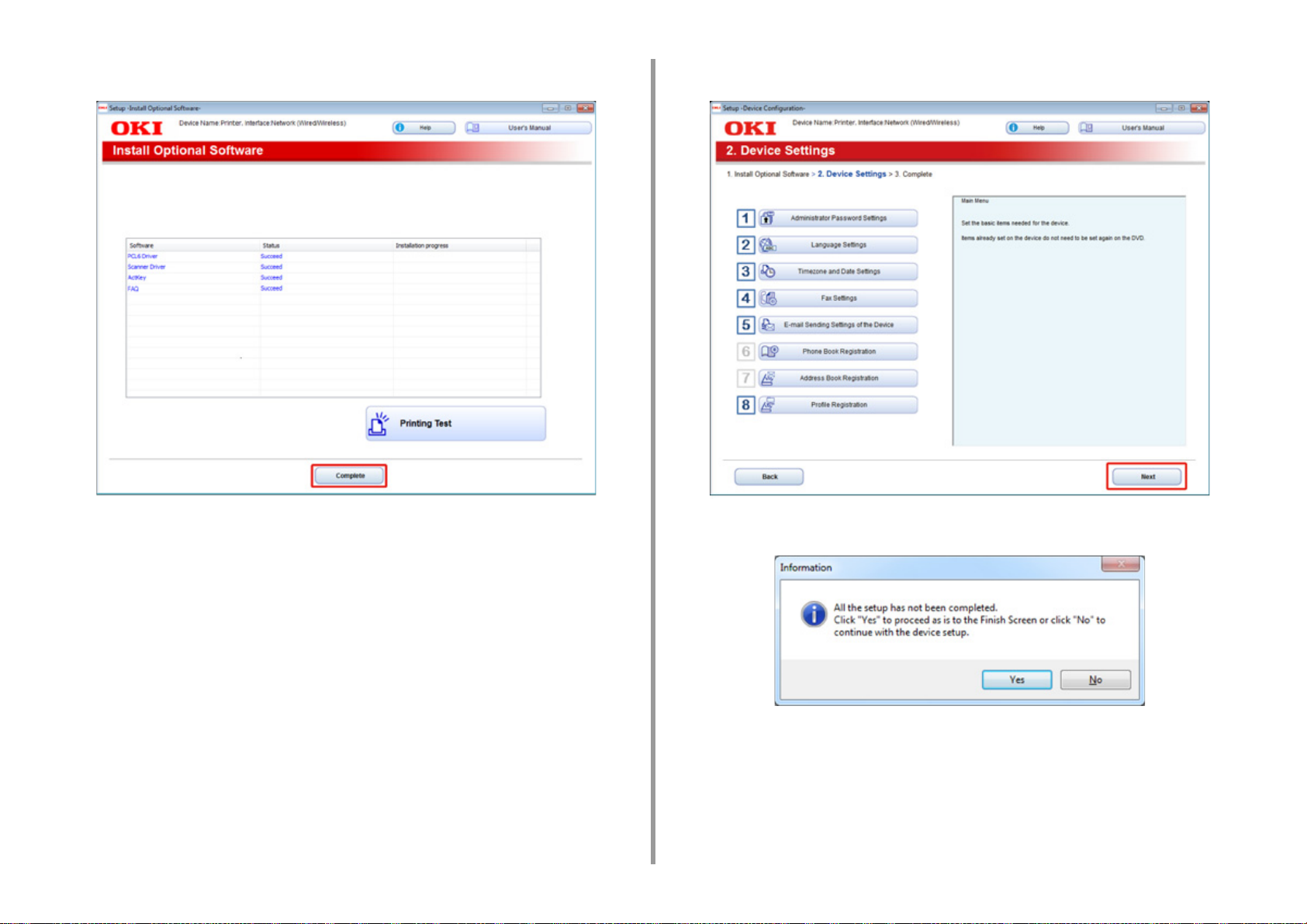

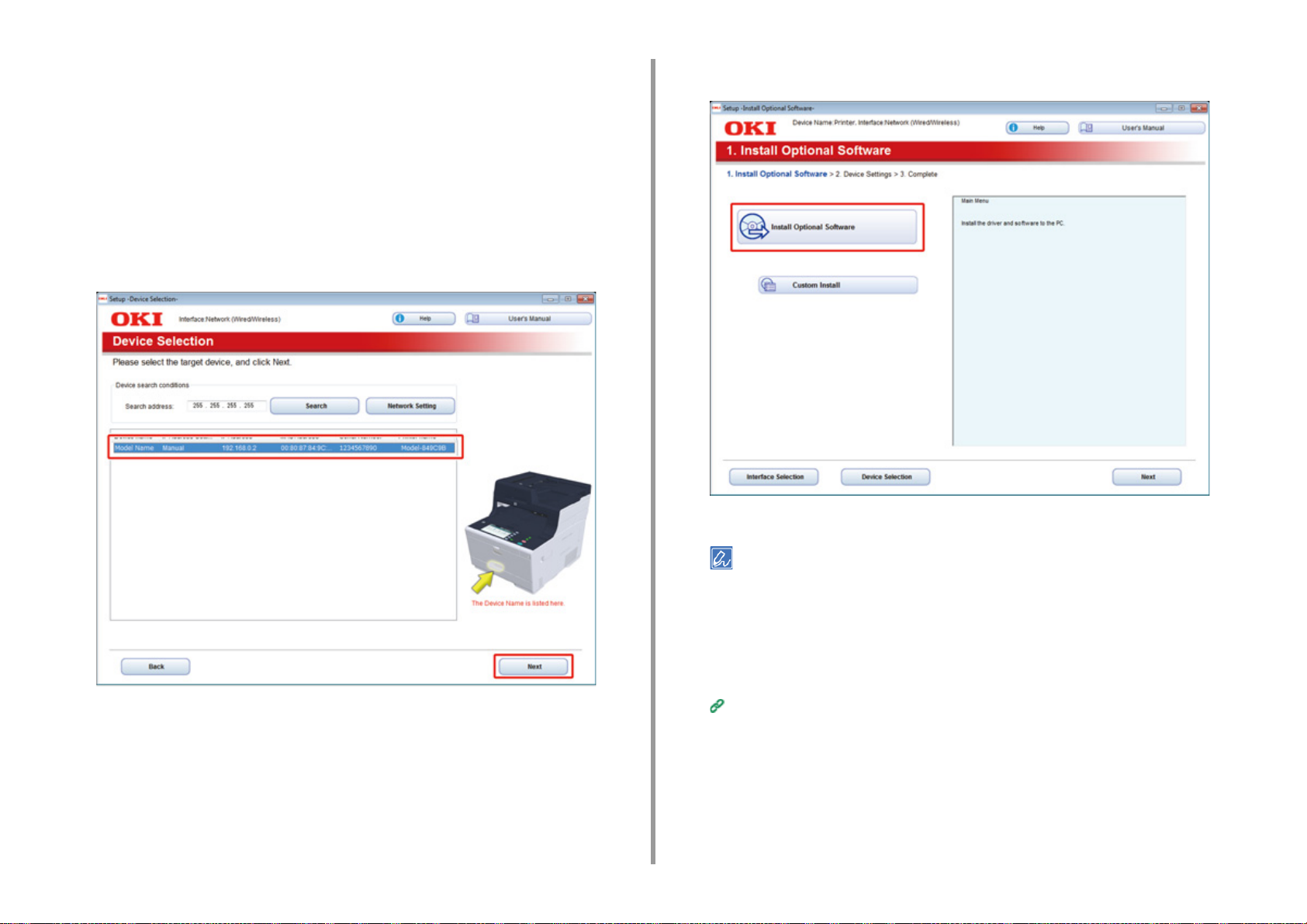

Installer un pilote et un logiciel sur un ordinateur ....................................................................... 79

Pour Windows ............................................................................................................................................ 79

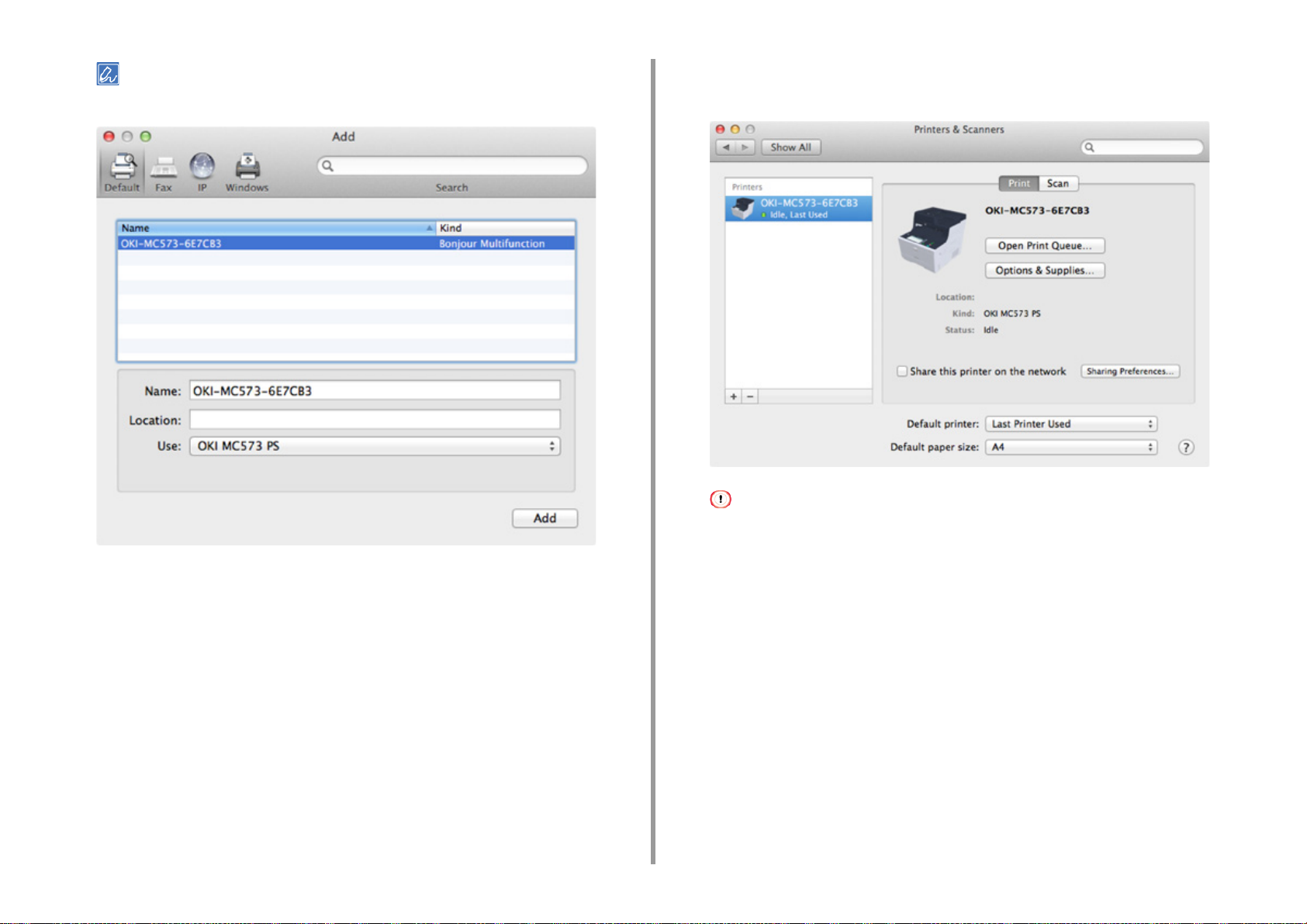

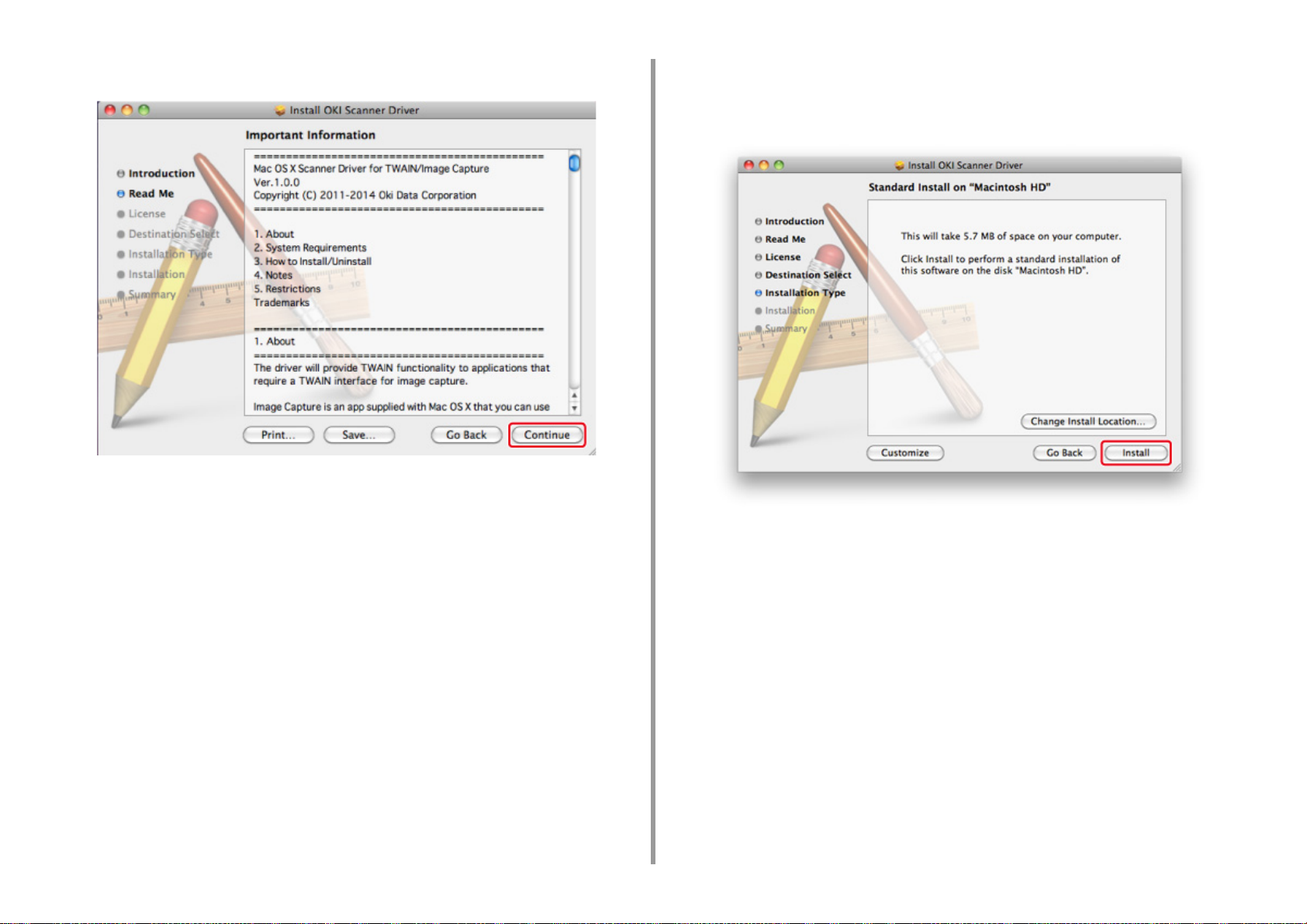

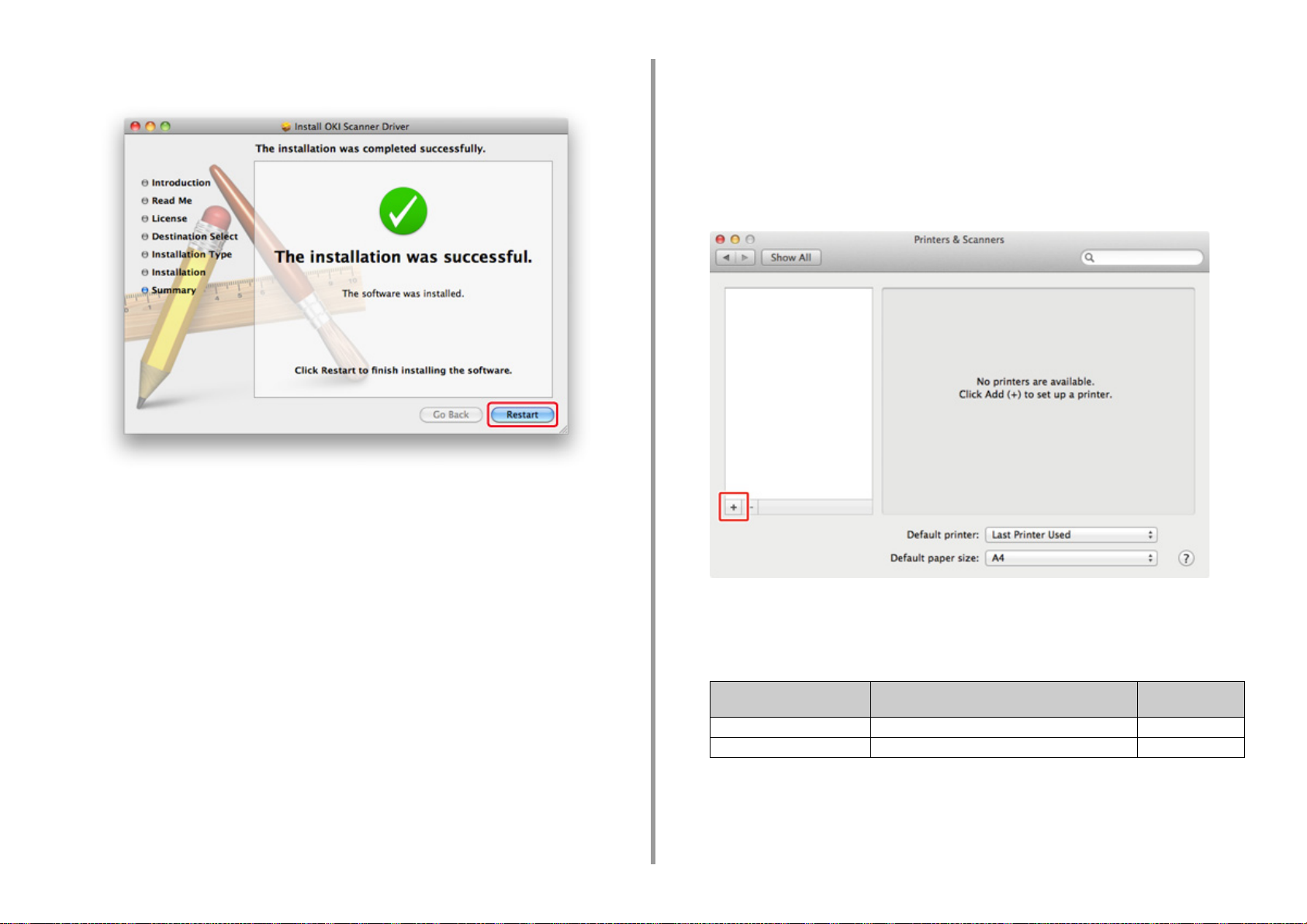

Pour Mac OS X .......................................................................................................................................... 82

3 Opérations de base ....................................................................................86

Nom des composants ................................................................................................................. 87

Vue avant ................................................................................................................................................... 87

Vue arrière ................................................................................................................................................. 88

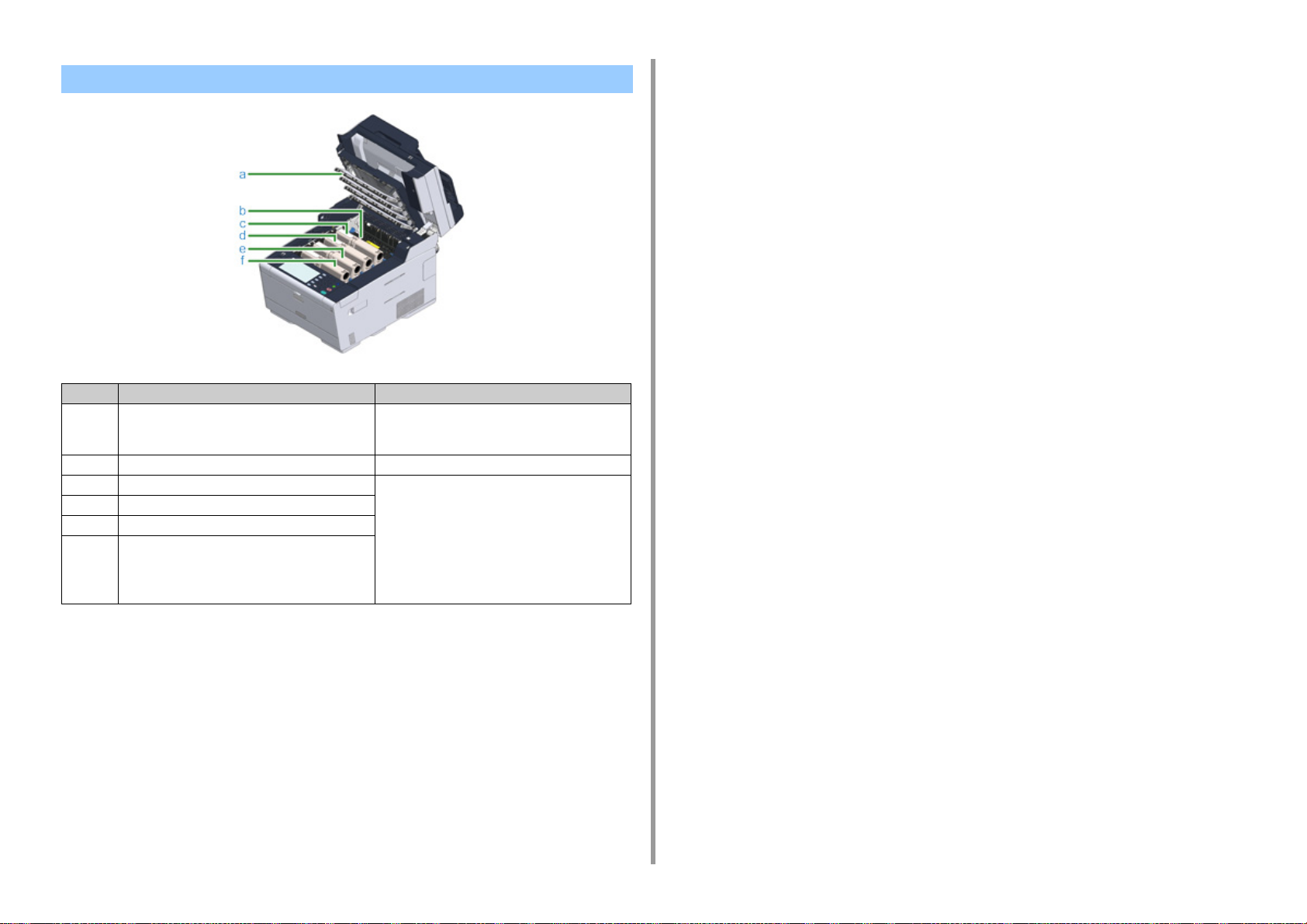

A l'intérieur de la machine .......................................................................................................................... 89

Opérations de base sur le volet de l'opérateur ........................................................................... 90

Noms et fonctions ...................................................................................................................................... 90

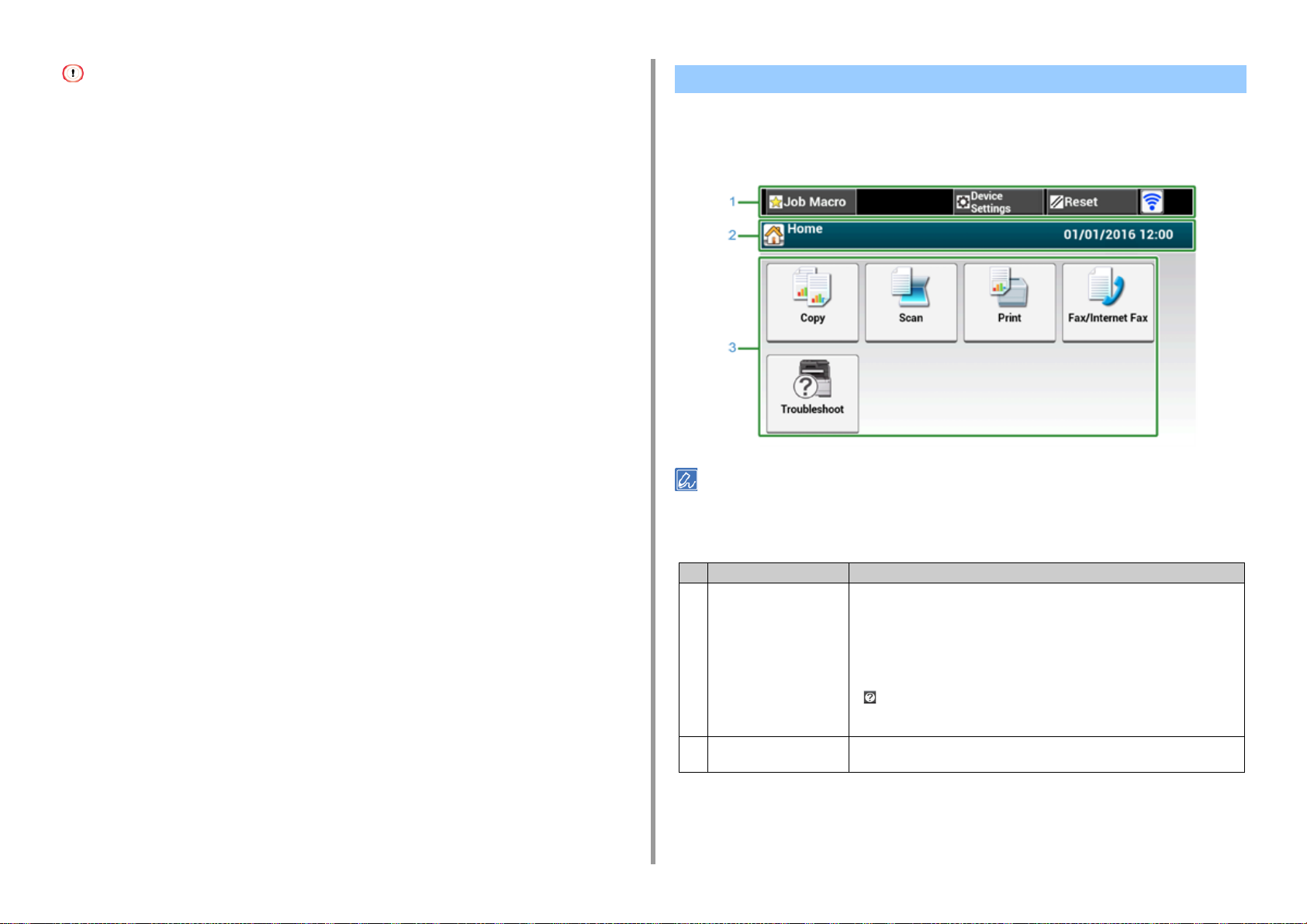

Nom et fonctions sur le panneau tactile ..................................................................................................... 91

Saisie des caractères ................................................................................................................................. 93

Réglage de l'angle du volet de l'opérateur ................................................................................................. 95

Mise en marche/arrêt de la machine .......................................................................................... 96

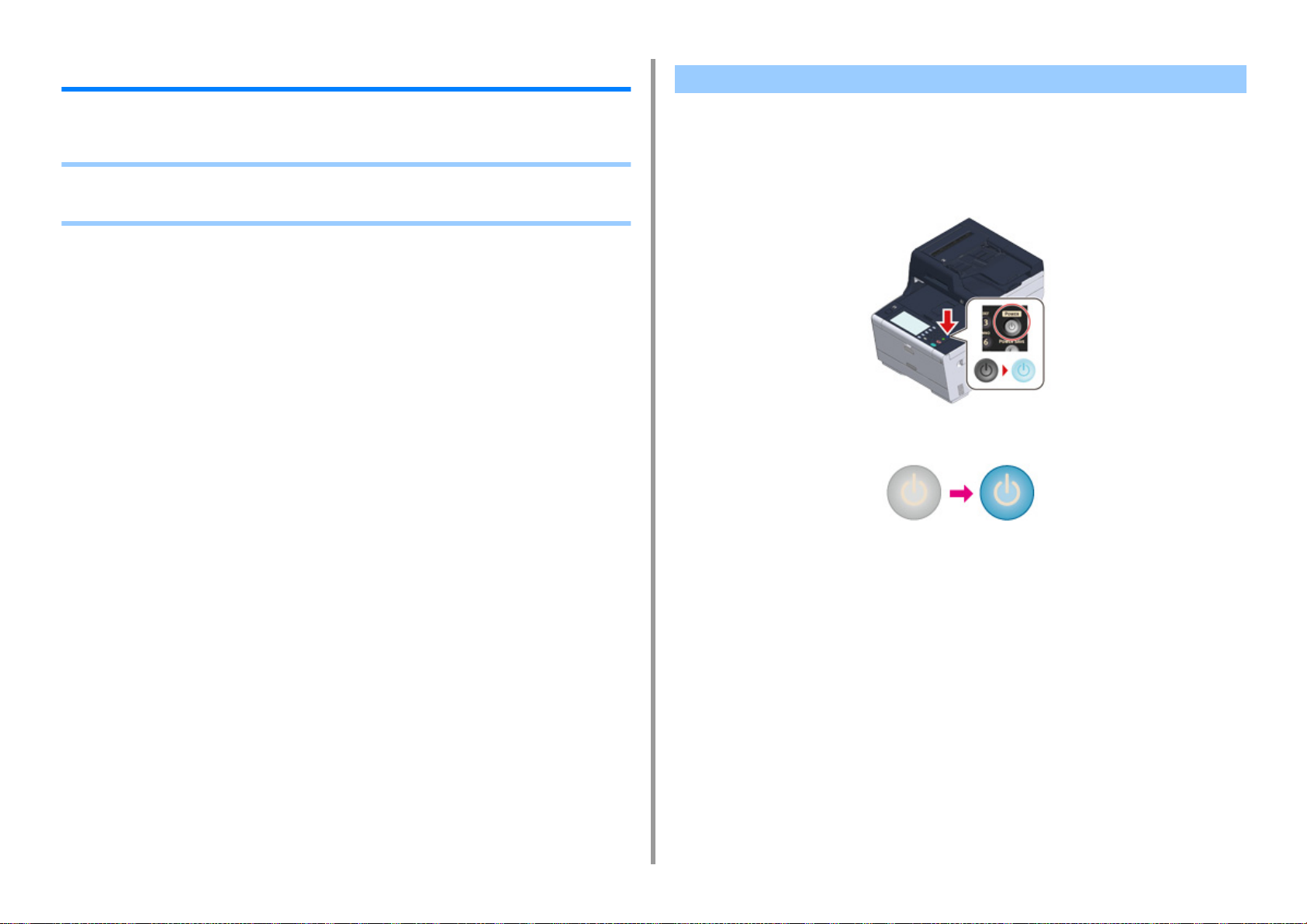

Mise en marche de la machine .................................................................................................................. 96

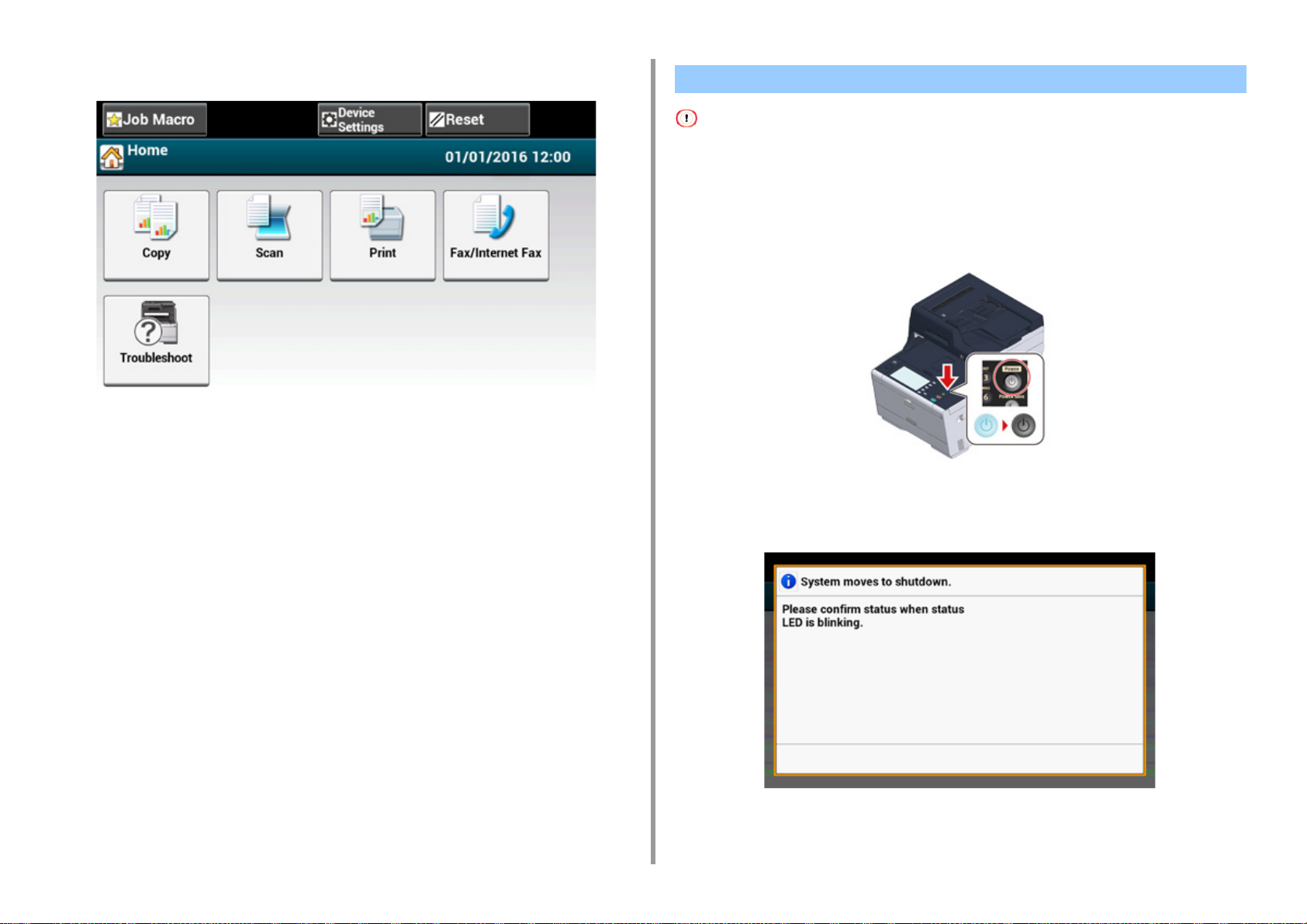

Arrêt de la machine .................................................................................................................................... 97

Chargement du papier ................................................................................................................ 99

À propos des types de papier qui peuvent être chargés ............................................................................ 99

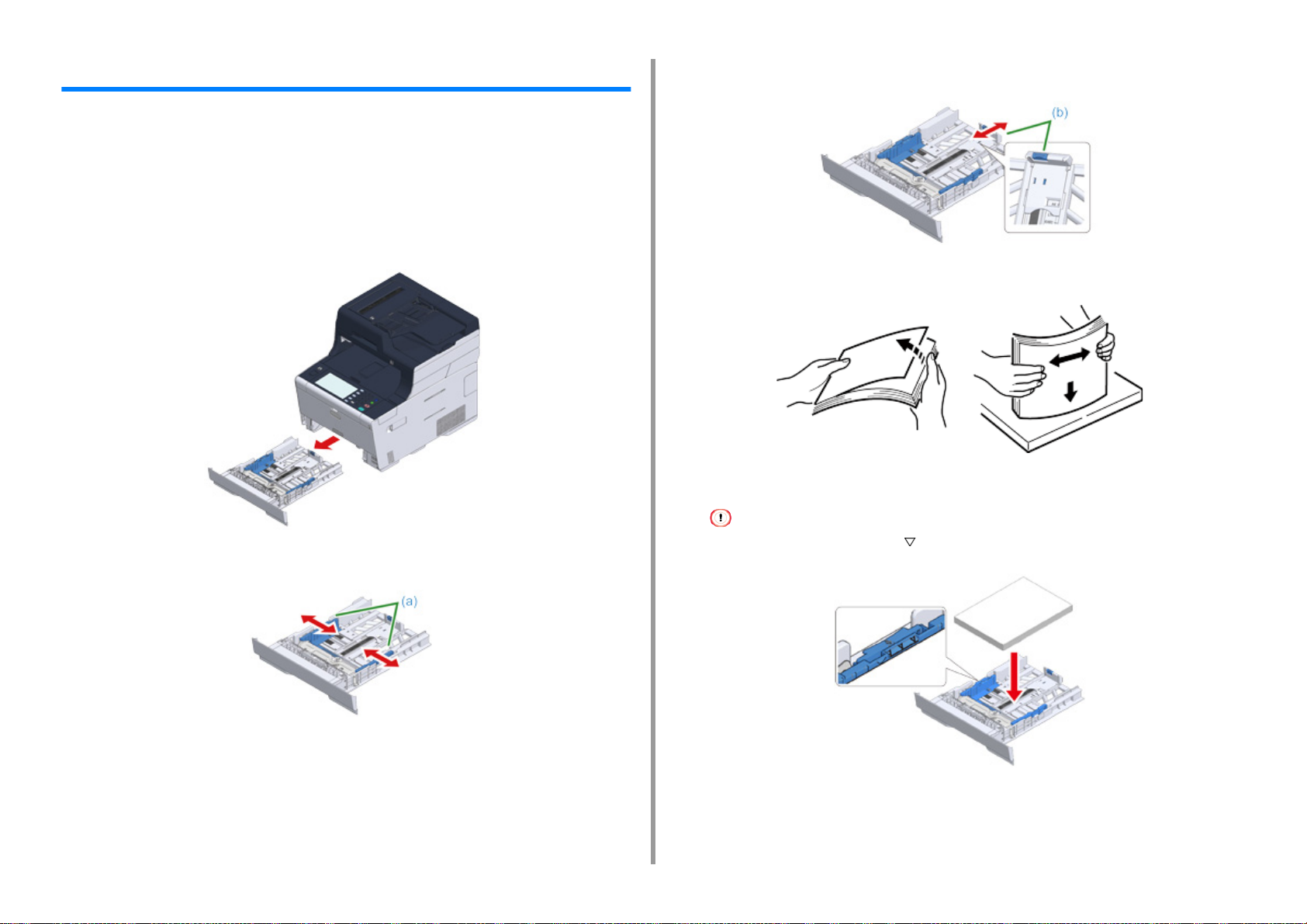

Chargement du papier dans le bac 1/2/3 ................................................................................................. 102

Chargement du papier dans le bac MF .................................................................................................... 103

Stockage du papier .................................................................................................................................. 105

Chargement d'un document ...................................................................................................... 106

A propos des documents pouvant être configurés ................................................................................... 106

Installation dans l'ADF ............................................................................................................................. 107

Installation de la vitre à document ........................................................................................................... 109

4 Copie .......................................................................................................... 110

Copie en cours ........................................................................................................................... 111

Annuler une copie ......................................................................................................................112

Spécifier le nombre de copies ....................................................................................................113

- 2 -

Descriptions des écrans pour la copie .......................................................................................114

5 Numériser ..................................................................................................117

Envoyer des données numérisées comme pièce jointe de courriel ........................................... 118

Avant d'utiliser la fonction Numériser vers courriel ................................................................................... 118

Saisie de l'adresse électronique pour envoyer un e-mail .........................................................................119

Enregistrer des données numérisées dans un dossier partagé ................................................121

Créer un dossier partagé dans un ordinateur ........................................................................................... 121

Enregistrer un (profil) de destination .......................................................................................................122

Comment utiliser la fonction Numériser vers un dossier partagé .............................................................123

Annuler la numérisation .............................................................................................................124

Descriptions des écrans pour la numérisation ...........................................................................125

Écran Numérisation vers courriel .............................................................................................................125

Écran Scan vers un dossier partagé ........................................................................................................ 128

6 Imprimer .................................................................................................... 132

Imprimer à partir d'un ordinateur (Windows) ..............................................................................133

Pour le pilote d'imprimante PCL Windows ................................................................................................133

Pour le pilote d'imprimante PS Windows ..................................................................................................134

Impression depuis un ordinateur (Mac OS X) ............................................................................136

Annuler une tâche d'impression ................................................................................................137

À propos des écrans et des fonctions de chaque pilote d'imprimante .......................................138

Pilote d'imprimante PCL Windows ............................................................................................................138

Pilote d'imprimante Windows PS ..............................................................................................................140

Pilote d'imprimante PS Mac OS X ............................................................................................................142

Descriptions des écrans pour l'impression ................................................................................147

7 Fax ............................................................................................................. 148

Opérations de base des fonctions de fax ..................................................................................149

Saisie du numéro de fax pour l'envoi d'un fax ..........................................................................................149

Annulation d'une transmission de fax .......................................................................................................150

Configuration pour les réceptions ..............................................................................................152

Configurer le mode de réception ..............................................................................................................152

DRD ..........................................................................................................................................................154

Réglage du temps d'attente entre un appel entrant et la réception (Temps d'attente de la réponse) .......155

Opération de Réception ............................................................................................................................156

Descriptions des écrans pour le fax ...........................................................................................157

L'écran de Fax ..........................................................................................................................................157

8 Entretien ................................................................................................... 160

Remplacement des consommables ...........................................................................................161

Précautions à prendre lors du remplacement des consommables .......................................................... 161

Remplacement des cartouches de toner ................................................................................................. 162

Remplacement du tambour image ........................................................................................................... 166

Remplacement simultané du tambour image et de la cartouche de toner ............................................... 170

Nettoyage de chaque pièce de la machine ............................................................................... 174

Nettoyage de la vitre pour documents ..................................................................................................... 174

Nettoyage de la tête DEL ......................................................................................................................... 175

9 Dépannage ................................................................................................177

En cas de bourrage papier ....................................................................................................... 178

Si le code erreur est « 370 », « 371 », « 372 » ........................................................................................ 178

Si le code erreur est « 380 », « 381 », « 382 », « 385 », « 389 » ............................................................ 183

Si le code d'erreur est « 390 » ................................................................................................................. 187

Si le code erreur est « 391 », « 392 », « 393 » ........................................................................................ 190

Si le code d'erreur est « 409 » ................................................................................................................. 192

En cas de bourrage de document ............................................................................................. 197

Si un document est visible dans le chemin du papier ..............................................................................197

Si un document est invisible dans le chemin du papier ........................................................................... 198

Problèmes de copie .................................................................................................................. 200

Impossible de copier ................................................................................................................................ 200

Problèmes de numérisation ...................................................................................................... 202

Impossible de numériser .......................................................................................................................... 202

Problèmes d'impression ............................................................................................................ 203

Impossible d'imprimer .............................................................................................................................. 203

Problèmes de télécopie ............................................................................................................ 205

Impossible d'envoyer un fax ..................................................................................................................... 205

Impossible de recevoir un fax .................................................................................................................. 207

Si un message d'erreur s'affiche sur le volet de l'opérateur ..................................................... 208

Liste des messages d'erreur .................................................................................................................... 208

10 Gestion/ Spécifications du fonctionnement ...........................................219

Modification du mot de passe d'administrateur ......................................................................... 220

Sauvegarde de la consommation d'énergie avec la fonction Économie d'énergie ................... 221

Définissez la durée de la période d'inactivité avant de saisir le mode Économie d'énergie .................... 221

Configuration de la durée de la période d'inactivité avant de saisir le mode Veille .................................. 222

Restrictions dans la fonction Économie d'énergie ................................................................................... 222

Éteindre automatiquement la machine (Mise hors tension automatique) ................................................ 223

Configuration de la durée de la période d'inactivité avant le fonctionnement de la Mise hors tension autom. 224

Spécifications ............................................................................................................................ 225

Spécifications générales .......................................................................................................................... 225

- 3 -

Spécifications de la photocopieuse ..........................................................................................................226

Spécifications du Fax ................................................................................................................................226

Spécifications du scanneur .......................................................................................................................227

Spécifications d'impression ......................................................................................................................227

Spécifications du réseau ........................................................................................................................... 228

Spécifications du réseau local sans fil (Option) ........................................................................................229

- 4 -

Avant de commencer

Précautions relatives à la sécurité Précautions générales A propos de ce manuel Marques déposées et informations supplémentaires Licence

Précautions relatives à la sécurité

Cette rubrique donne des instructions supplémentaires dont l'ignorance ou le non respect peuvent entrainer des blessures graves ou la mort.

Elle donne des informations supplémentaires dont l'ignorance peut causer des blessures graves.

1. Avant de commencer

- 6 -

Précautions générales

Ne touchez pas à l'interrupteur de sécurité situé à l'intérieur de la machine. Un survoltage pourrait survenir, et vous risquez d'être électrocuté. Par ailleurs, l'aiguille indiquant la vitesse pourrait se déplacer et provoquer des blessures.

Évitez d'utiliser un spray hautement combustible à proximité de la machine. Certaines pièces internes de la machine chauffent intensément et sont susceptibles de s'enflammer.

Si le couvercle commence à extrêmement chauffer, si la machine se met à produire de la fumée ou une odeur ; ou alors si vous entendez un bruit étrange, déconnectez la fiche électrique de la prise de courant, et contactez votre fournisseur. Risque d'incendie.

1. Avant de commencer

Déconnectez la fiche électrique régulièrement et nettoyez les bases des broches ainsi que l'espace situé entre ces dernières. Si vous laissez la fiche électrique connectée à la prise de courant pendant une longue période, la poussière finit par s'incruster dans les bases des broches. Un court-circuit pourrait alors survenir et causer un incendie.

Ne videz pas le toner renversé à l'aide d'un aspirateur électrique. Le nettoyage de la couche de toner avec l'aspirateur risque de produire une flamme causée par des étincelles provenant de contacts électriques ou autres. Si le toner se verse sur le sol ou ailleurs, enlevez doucement la tâche à l'aide d'un chiffon humide ou de tout autre étoffe tout en prenant soin de na pas éparpiller le toner.

Évitez d'insérer des objets dans le trou d'aération. Risque d'électrocution, d'incendie ou de blessure.

Si un liquide tel que de l'eau s'infiltre dans la machine, déconnectez la fiche électrique de la prise de courant et contactez votre fournisseur. Risque d'incendie.

Si un trombone ou tout autre corps étranger tombe à l'intérieur de la machine, débranchez-là et retirez l'objet. Risque d'électrocution, d'incendie ou de blessure.

Respectez scrupuleusement les instructions du manuel d'utilisateur relatives à tout type d'opération à effectuer sur la machine ou à son démontage. Risque d'électrocution, d'incendie ou de blessure.

Si la machine se renverse ou si son couvercle est endommagé, déconnectez la fiche électrique de la prise de courant et contactez votre fournisseur. Risque d'électrocution, d'incendie ou de blessure.

Évitez de placer un verre d'eau ou tout autre objet au-dessus de la machine. Risque d'électrocution ou d'incendie.

Ne laissez pas l'urine d'un animal domestique ou tout autre liquide s'infiltrer dans la machine. De même, évitez de laisser la machine se mouiller. Risque d'électrocution ou d'incendie.

Lorsque le couvercle de la machine est ouvert, ne touchez pas à l'unité de fusion. Risque de brûlure.

Ne jetez ni la cartouche de toner ni le tambour d'image au feu. Le toner pourrait se répandre et causer des brûlures.

Respectez scrupuleusement les instructions du manuel d'utilisateur relatives à la connexion du cordon d'alimentation, des câbles ou du fil de masse. Risque d'incendie.

- 7 -

L' opération faisant usage d'un UPS (alimentation électrique ininterrompue) ou d'un convertisseur n'est pas garantie. N'utilisez pas une alimentation électrique ininterrompue ou un inverseur. Risque d'incendie.

Ne vous approchez pas de la pièce qui permet de sortir les documents imprimés lors de l'allumage de la machine ou lorsque l'impression est en cours. Risque de blessure.

Ne touchez pas un écran à cristaux liquides cassé. Risque de blessure. Si le liquide (cristal liquide) provenant de l'écran à cristaux liquides se verse dans vos yeux ou dans votre bouche, rincez la partie touchée abondamment avec de l'eau. Demandez conseil à un médecin si nécessaire.

Ne démontez ni le tambour d'image ni la cartouche de toner et ne les ouvrez pas de force. Vous risquez d'inhaler le toner répandu, ou ce dernier pourrait vous salir les mains ou les vêtements.

1. Avant de commencer

- 8 -

1. Avant de commencer

A propos de ce manuel

Dans cette partie, vous trouverez diverses informations sur le manuel. Lisez ces rubriques avant d'utiliser le manuel.

• Avis de non-responsabilité

Des efforts ont été fournis pour s'assurer que les informations contenues dans ce document soient complètes, exactes et mises à jour. Le fabricant décline toute responsabilité sur les conséquences des erreurs dépassant son contrôle. Par ailleurs, le fabricant ne peut garantir que le remplacement du logiciel et du matériel par ceux fabriqués par d'autres entreprises, et dont nous avons fait mention dans ce manuel, n'affectera en aucune manière l'applicabilité des informations contenues dans le document. La référence faite aux produits fabriqués par d'autres entreprises ne renvoie pas nécessairement à une approbation de ce matériel d'une autre origine par le fabricant.

Tous les efforts possibles ont été fournis pour donner des informations exactes dans ce document, et lui permettre d'aider l'utilisateur autant que possible. Toutefois, nous ne donnons aucune garantie, expresse ou implicite, quant à la précision ou la complétude des informations contenues dans le manuel.

• Droits d'auteur du manuel

Tous droits réservés par la société Oki Data Corporation. Aucune partie de ce document ne doit être reproduite sous une forme quelconque ou par un moyen quelconque sans une permission écrite de la société Oki Data Corporation.

A propos des descriptions

Les signes, les symboles, les illustrations et autres descriptions sont contenus dans ce manuel.

•

A propos des marques

• A propos des symboles

• A propos des illustrations

Sauf mention contraire, le présent manuel utilise les captures d'écran des écrans suivants.

• Pour Windows : Windows 7

• Pour Mac OS X : Mac OS X 10.9

Le nom du modèle peut être [OKI MFP (OKI MFP)].

Il est possible que la description diffère selon votre système d'exploitation, votre modèle ou votre version.

A propos des marques

Ce manuel utilise les signes suivants.

Symbole Signification

Indique les précautions à prendre et les restrictions permettant un bon fonctionnement de la machine. Assurez-vous de les lire afin de pouvoir utiliser la machine correctement.

• Composition du manuel

• Mode d'emploi (PDF) ------ Stocké dans le DVD-ROM fourni avec la machine.

• Manuel avancé (PDF) ------ Téléchargez ce manuel à partir du site Web Oki data et rapportez-vous à lui.

• Manuel en ligne ------ Peut être consulté sur le site Web Oki Data.

• A propos des descriptions

• Utilisation du manuel (Guide des fonctions avancées)

Donne des informations utiles pour la mise en route de la machine. Vous devez les lire.

Indique un thème de référence. Lisez cette rubrique lorsque vous avez besoin de plus d'informations.

Indique un thème associé. Lisez cette rubrique lorsque vous avez besoin d'informations associées.

A propos des symboles

Cette section décrit les symboles et leur signification dans le manuel.

Symbole Signification

Illustration (nom du bouton) Indique un bouton (nom du bouton) sur le panneau opérateur de la machine.

- 9 -

Symbole Signification

[ ] Indique un nom de menu, celui d'un élément, une option ou d'autres éléments qui

s'affichent sur l'écran d'affichage du panneau de commande. Indique un menu, une fenêtre ou le nom d'une boite de dialogue qui s'affiche sur l'écran d'un ordinateur. Vous pouvez facilement les distinguer lors des descriptions ou des illustrations de certaines procédures.

" " Indique un message sur l'écran d'affichage ou un texte saisi.

Indique le nom d'un fichier sur un ordinateur. Indique le titre du thème d'une destination de lien.

< > Indique une touche sur le clavier de l'ordinateur.

> Indique comment afficher le menu nécessaire de la machine ou de l'ordinateur.

A propos des illustrations

Les illustrations de MC573 sont utilisées dans le présent manuel comme exemples.

Les illustrations de l'écran d'affichage sur le panneau de commande utilisées dans ce manuel s'affichent avec les paramètres d'usine par défaut.

Les descriptions contenues dans ce manuel pourraient varier en fonction du modèle dont vous disposez.

1. Avant de commencer

- 10 -

1. Avant de commencer

Marques déposées et informations supplémentaires

OKI est une marque déposée d'Oki Electric Industry Co., Ltd.

ENERGY STAR est une marque de commerce de United States Environmental Protection Agency.

Microsoft, Windows, Windows Server et Windows Vista et Internet Explorer sont des marques déposées de Microsoft Corporation.

Apple, Macintosh, Mac et Mac OS sont des marques déposées d’Apple Inc.

iPad, iPhone, iPod, iPod touch et Safari sont des marques déposées d'Apple Inc. aux ÉtatsUnis et dans d'autres pays.

AirPrint et le logo AirPrint sont des marques de commerce d'Apple Inc.

Google, Google Docs, Android, et Gmail sont des marques déposées de Google Inc.

Google Cloud Print est une marque déposée de Google Inc.

Adobe, Illustrator, Photoshop, PostScript et Reader sont des marques déposées ou des marques déposées de Adobe Systems Incorporated aux Etats-Unis et dans d'autres pays.

TYPE DE CABLE LONGUEUR

(MÈTRE)

Courant 1,8

USB 5,0

LAN 10.0

Téléphone 3,0

AME BLINDAGE

• ENERGY STAR

Les pays cibles du programme ENERGY STAR sont les États-Unis, le Canada et le Japon. Le programme ne s'applique pas aux autres pays. Ce produit est conforme à ENERGY STAR v2.0 uniquement.

• PREMIERS SECOURS D'URGENCE

Faites attention à la poudre de toner :

FeliCa est une marque déposée de Sony Corporation.

MIFARE est une marque déposée des semiconducteurs NXP.

Les autres noms de produit et noms de marques sont des marques de commerce enregistrées ou des marques de commerce de leurs propriétaires.

Ce produit est conforme aux directives européennes 2014/30/EU (EMC), 2014/35/EU (LVD), 2014/53/EU (RED), 2009/125/EC (ErP) et 2011/65/EU (RoHS), relatives à l'harmonisation des lois des pays membres de l’Union Européenne en matière de compatibilité électromagnétique, de basse tension, d'équipement radio et de télécommunication, de produits consommateurs d'énergie, de limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Les câbles suivants ont été utilisés pour évaluer ce produit pour la directive EMC 2014/30/ EU et des configurations différentes pourraient affecter cette conformité.

Si elle est avalée, donner de petits volumes d'eau froide et appelez les services médicaux. NE PAS faire vomir. Si elle est inhalée, déplacer la personne dans un endroit ouvert pour qu'elle ait de l'air frais. Appelez les services médicaux. Si elle a atteint les yeux, laver à grande eau au moins 15 minutes en gardant les yeux ouverts. Appelez les services médicaux. Les épandages doivent être traités à l'eau froide et au savon pour réduire les risques de tacher la peau ou les vêtements.

- 11 -

• INFORMATIONS ENVIRONNEMENTALES

1. Avant de commencer

- 12 -

1. Avant de commencer

Licence

Ce produit contient un logiciel mis au point par le projet Heimdal.

(Institut Royal de Technologie, Stockholm, Suède).

La redistribution et l'utilisation des formes en source et en binaire, avec ou sans modification, sont autorisées à condition que les conditions suivantes soient remplies :

1 Les redistributions du code source doivent impérativement conserver l'avis de

droit d'auteur ci-dessus, cette liste de conditions ainsi que la clause de nonresponsabilité ci-dessous.

2 En ce qui concerne les redistributions sous forme binaire, l'avis de droit

d'auteur ci-dessus, la liste des conditions à remplir et la clause de nonresponsabilité doivent impérativement figurer sur la documentation et/ou tout autre matériel fourni lors de la distribution.

3 Ni le nom de l'Institut ni ceux de ses collaborateurs ne doivent en aucun cas

être utilisés pour l'homologation ou la promotion des produits dérivés de ce logiciel sans l'obtention préalable de leur permission.

CE LOGICIEL EST FOURNI PAR L'INSTITUT ET SES COLLABORATEURS « TEL QUEL ». PAR AILLEURS, ILS DECLINENT TOUTE RESPONSABILITÉ SUR TOUTE GARANTIE EXPRESSE OU IMPLICITE, NOTAMMENT, MAIS SANS RESTRICTION, SUR LES GARANTIES IMPLICITES DE VALEUR MARCHANDE ET DE FIABILITÉ POUR UNE APPLICATION PARTICULIÈRE. L'INSTITUT OU SES COLLABORATEURS NE SERONT EN AUCUNE MANIÈRE TENUS POUR RESPONSABLES DE DOMMAGES DIRECTS, INDIRECTS, SECONDAIRES, SPÉCIAUX, EXEMPLAIRES OU CONSÉCUTIFS (NOTAMMENT, MAIS SANS RESTRICTION, EN CE QUI CONCERNE L'ACQUISITION DE BIENS OU DE SERVICES DE SUBSTITUTION; L'IMPOSSIBILITE D'UTILISATION, LA PERTE DE DONNÉES OU DE PROFITS; OU LA PERTE D'EXPLOITATION) MÊME CAUSÉS ET SELON TOUTE THÉORIE DE RESPONSABILITÉ, QUE CE SOIT DANS LE CADRE D'UN CONTRAT, RESPONSABILITÉ OBJECTIVE, OU EN CAS DE DÉLIT (NOTAMMENT EN CAS DE NÉGLIGENCE OU AUTRE) ÉMANANT D'UNE QUELCONQUE MANIÈRE DE L'UTILISATION DE CE LOGICIEL, MÊME DANS LE CAS OU L'ON A ÉTÉ PRÉVENU DE LA POSSIBILITÉ DE DOMMAGES DE CETTE NATURE.

• Mise à disposition de la licence Open Source

Le logiciel Open source ci-dessous utilise également Google Cloud Print. La licence Open Source se présente ainsi qu'il suit. json-c

Copyright (c) 2009-2012 Eric Haszlakiewicz Toute personne ayant obtenu un exemplaire de ce logiciel ainsi que la documentation y associée (le "Logiciel") a l'autorisation, de manière gratuite, de commercialiser le Logiciel sans restriction, notamment sans limitation des droits d'utilisation, de copie, de modification, de fusion, de publication, de distribution, de sous-licence, et/ou de vente des exemplaires du logiciel; et de permettre aux personnes à qui le Logiciel est fourni d'en faire autant, si les conditions ci-après sont réunies: L'avis de droit d'auteur ci-dessus et l'autorisation doivent être inclus dans tous les exemplaires ou les fractions substantielles du Logiciel. LE LOGICIEL EST FOURNI « TEL QUEL », SANS AUCUNE GARANTIE, EXPRESSE OU IMPLICITE, NOTAMMENT, MAIS SANS RESTRICTION, LES GARANTIES DE QUALITÉ MARCHANDE, DE FIABILITÉ POUR UNE APPLICATION PARTICULIÈRE ET LA PRÉVENTION DE LA CONTREFACON. LES AUTEURS OU LES DÉTENTEURS DES DROITS D'AUTEUR NE SERONT EN AUCUNE MANIÈRE TENUS POUR RESPONSABLES DE TOUTE RÉCLAMMATION, DE DOMMAGES OU DE RESPONSABILITÉS D'UNE AUTRE NATURE, QUE CE SOIT DANS LE CADRE DE L'EXÉCUTION D'UN CONTRAT, EN CAS DE DÉLIT OU AUTRE, ÉMANANT, EXTÉRIEUR À OU EN RAPPORT AVEC LE LOGICIEL OU SON UTILISATION OU D'AUTRES COMMERCIALISATIONS DE CELUI-CI.

Copyright (c) 2004, 2005 Metaparadigm Pte Ltd Toute personne ayant obtenu un exemplaire de ce logiciel ainsi que la documentation y associée (le "Logiciel") a l'autorisation, de manière gratuite, de commercialiser le Logiciel sans restriction, notamment sans limitation des droits d'utilisation, de copie, de modification, de fusion, de publication, de distribution, de sous-licence, et/ou de vente des exemplaires du logiciel; et de permettre aux personnes à qui le Logiciel est fourni d'en faire autant, si les conditions ci-après sont réunies: L'avis de droit d'auteur ci-dessus et l'autorisation doivent être inclus dans tous les exemplaires ou les fractions substantielles du Logiciel. LE LOGICIEL EST FOURNI « TEL QUEL », SANS AUCUNE GARANTIE, EXPRESSE OU IMPLICITE, NOTAMMENT, MAIS SANS RESTRICTION, LES GARANTIES DE QUALITÉ MARCHANDE, DE FIABILITÉ POUR UNE APPLICATION PARTICULIÈRE ET LA PRÉVENTION DE LA CONTREFACON. LES AUTEURS OU LES DÉTENTEURS DES DROITS D'AUTEUR NE SERONT EN AUCUNE MANIÈRE TENUS POUR RESPONSABLES DE TOUTE RÉCLAMMATION, DE DOMMAGES OU DE RESPONSABILITÉS D'UNE AUTRE NATURE, QUE CE SOIT DANS LE CADRE DE L'EXÉCUTION D'UN CONTRAT, EN CAS DE DÉLIT OU AUTRE, ÉMANANT, EXTÉRIEUR À OU EN RAPPORT AVEC LE LOGICIEL OU SON UTILISATION OU D'AUTRES COMMERCIALISATIONS DE CELUI-CI.

- 13 -

Installation

Conditions requises de l'installation Vérification des accessoires Déballage et installation de la machine Installation de l'équipement optionnel Connecter une ligne téléphonique Connexion du code d'alimentation Connexion d'un câble du réseau local/câble USB Chargement du papier dans le bac Vérification des informations de configuration Installer cette machine Connexion à un réseau local sans fil (Uniquement lorsque le module du réseau local sans fil est monté) Installer un pilote et un logiciel sur un ordinateur

2. Installation

Conditions requises de l'installation

• Environnement d'installation

• Espace d'installation

Environnement d'installation

Installez la machine dans l'environnement suivant.

Température ambiante: 10°C à 32°C

Humidité ambiante : 20% à 80% RH (humidité relative)

Température maximale à thermomètre mouillé : 25°C

• Empêchez la condensation avec précaution. Elle pourrait provoquer un dysfonctionnement.

• Si le lieu d'installation est humide à 30% RH ou moins, utilisez un humidificateur ou un tapis antistatique.

• Selon l'environnement d'installation, les bruits relatifs au fonctionnement peuvent être plus importants. Si le bruit vous dérange, nous vous suggérons d'installer la machine dans un endroit éloigné de vous ou dans une autre pièce.

•

N'installez pas la machine dans une endroit soumis à des températures élevée ou dans une endroit proche d'un feu.

•

N'installez pas la machine dans un endroit où peuvent se produire des réactions chimiques (par exemple dans un laboratoire).

•

N'installez pas la machine près de l'alcool, des diluants ou autres solvants inflammables.

•

N'installez pas la machine dans un endroit à la portée de petits enfants.

•

N'installez pas la machine dans un endroit instable (tel qu'un support instable ou un endroit incliné).

•

N'installez pas la machine dans un endroit où le taux d'humidité et la poussière sont élevés, ou dans un endroit où la machine est directement exposée à la lumière du soleil.

•

N'installez pas la machine dans un environnement où elle est exposée à l'air salin ou aux gaz corrosifs.

•

N'installez pas la machine dans un endroit où elle est exposée de fortes vibrations.

•

N'installez pas la machine dans un endroit où son évent est bloqué.

- 15 -

•

N'installez pas cette machine directement sur une moquette épaisse ou sur un tapis.

•

N'installez pas cette machine dans une pièce fermée ou autres endroits avec une mauvaise circulation et ventilation.

•

Si vous utilisez continuellement cette machine dans une petite pièce pour une période prolongée, assurez-vous de ventiler la pièce.

•

N'installez pas cette machine près d'une source qui émet des champs magnétiques fortes ou des bruits.

•

N'installez pas cette machine près d'un moniteur ou d'une télévision.

•

Portez cette machine en tenant ses deux côtés et en l'inclinant légèrement vers l'arrière.

2. Installation

Espace d'installation

Installez la machine sur une surface plane suffisamment large pour accueillir les pieds de la machine.

Laissez suffisamment d'espace autour de la machine, comme indiqué sur les figures cidessous.

• Vue supérieure

- 16 -

• Vue latérale • Vue latérale (lorsque le bac supplémentaire est installé)

2. Installation

- 17 -

Vérification des accessoires

Vérifiez que vous disposez de tous les éléments indiqués ci-dessous.

Risque de blessure.

Soulevez cette machine à 2, car elle a un poids d'environ 31 kg.

Assurez-vous d'utiliser les consommables fournis en premier. Si d'autres consommables sont utilisés en premier, la durée de vie peut ne pas être indiquée correctement ou les consommables fournis peuvent ne pas être appliqués.

2. Installation

La cartouche de toner du démarreur n'est pas installé dans le modèle ES. Installez la cartouche de toner incluse dans cette machine. Reportez-vous à "

Remplacement du tambour image".

• Software DVD-ROM

• Corps principal

• Quatre tambours (noir, cyan, magenta et jaune)

• Quatre cartouches de toner de démarrage (noir, cyan, magenta et jaune)

• Cordon d'alimentation

• Câble téléphonique

• Levier d'enveloppe

Le levier d'enveloppe est fixé au bac MF. Utilisez le levier d'enveloppe si l'enveloppe se froisse après l'impression.

Pour les instructions, rapportez-vous à "Impression sur enveloppes (Guide des fonctions avancées)".

• Les câbles du réseau local et les câbles USB ne sont pas inclus dans le package. Préparez séparément le câble adapté à votre environnement de connexion.

• Des matériaux d'emballage et de protection sont fournis pour le transport de la machine. Ne jetez pas les matériaux d'emballage car ils peuvent être réutilisées.

Pour les modèles MC, les cartouches de toner de démarrage seront installées dans les tambours, lesquels sont mis en place dans la machine avant l'expédition.

- 18 -

2. Installation

Déballage et installation de la machine

Cette section explique comment sortir la machine de son emballage et l'installer.

Risque de blessure.

Soulevez cette machine à 2, car elle a un poids d'environ 31 kg.

• Manipulez le tambour image avec précaution (le cylindre vert) car il est fragile.

• N'exposez pas le tambour image directement à la lumière du soleil ou à une forte lumière (environ 1 500 lux ou plus). Même sous une lumière ambiante, ne pas laisser le tambour image pendant 5 minutes ou plus.

• Des matériaux d'emballage et de protection sont fournis pour le transport de cette machine. Ne pas les jeter et les conserver pour une utilisation future.

Retirez la machine du carton, puis retirez les accessoires, les matériaux de

protection ainsi que le sac plastique de la machine.

Levez la machine et placez-la à l'endroit où elle doit être installée.

- 19 -

N'ouvrez pas le scanneur jusqu'à l'étape 4.

Retirez les matériaux de protection,les bandes de protection, la feuille de

protection et les paquets de déshydratants.

Tenez la poignée (B) pour ouvrir le scanneur.

2. Installation

Appuyez sur le bouton (A) et ouvrez entièrement le bac de sortie (a) jusqu'à

son arrêt.

Pincez le bout du levier bleu de la cartouche de toner et tournez-le vers l'avant

jusqu'à ce que le bout s'aligne sur l'ergot de la cartouche.

Faites pivoter les leviers des 4 cartouches de toner.

Tirez les leviers de verrouillage sur l'unité de fusion vers vous pour

déverrouiller.

Tenez la poignée de l'unité de fusion et sortez-la de la machine en la

soulevant.

En retirant l'unité de fusion, veillez à ne pas le cogner la tête LED.

Un dysfonctionnement peut survenir si vous fermez le couvercle supérieur sans avoir au préalable tourné le levier bleu. Assurez-vous de tourner le levier bleu jusqu'à ce que la partie supérieure s'aligne sur l'ergot de l'arrière de la cartouche de toner.

- 20 -

2. Installation

Poussez le levier bleu sur l'unité de fusion et retirez le stoppeur de sécurité

orange et le film.

Tenez la poignée de l'unité de fusion et alignez l'unité de fusion aux rainures

derrière les cartouches de toner, placez l'unité de fusion dans la machine.

En réglant l'unité de fusion, veillez à ne pas le cogner la tête LED.

Poussez les leviers de verrouillage du four pour verrouiller.

Fermez le bac de sortie (a) lentement et poussez le centre du bac de sortie

pour confirmation.

- 21 -

Lorsque le message d'erreur informant que le bac de sortie est ouvert ne s'affiche pas, assurez-vous que le bac de sortie est bien fermé.

Tenez la poignée (B) pour fermer le scanneur.

2. Installation

- 22 -

2. Installation

Installation de l'équipement optionnel

Cette section décrit comment installer l'équipement optionnel.

• Installation du module du réseau local sans fil

• Installation d'un bac supplémentaire

• Configuration du pilote d'imprimante

Installation du module du réseau local sans fil

Installez le module du réseau local sans fil lorsque vous voulez utilisez une connexion sans fil.

Après l'installation, assurez-vous de changer les paramètres du réseau local sans fil de [DISABLE (DÉSACTIVER)] à [ENABLE (ACTIVER)] sur le panneau de commande.

Vérifiez que la machine est éteinte et le cordon d'alimentation et tous les

câbles sont débranchés.

L'installation du module du réseau local sans fil avec la machine mise sous tension peut causer un dysfonctionnement de la machine et du module du réseau local sans fil.

- 23 -

Ouvrez le couvercle du module du réseau local sans fil.

Éjectez le connecteur du couvercle et connectez-le avec le module du réseau

local sans fil.

Installez le module du réseau local sans fil sur la machine.

2. Installation

Installation d'un bac supplémentaire

Fixez le bac supplémentaire lorsque l'augmentation du nombre de feuilles ou de papier à configurer est nécessaire.

Vous pouvez installer jusqu’à 2 bacs.

Configurez le nombre de bacs sur le pilote d'imprimante après les avoir installés.

Numéro de modèle N36501

Risque de blessure.

Fermez le couvercle du module du réseau local sans fil.

Allez à "Connexion du code d'alimentation".

Fixer le Module sans fil ne peut pas connecter la machine au réseau local sans fil.

Activez les paramètres sans fil aux étapes dans "

module du réseau local sans fil est monté)

Connexion à un réseau local sans fil (Uniquement lorsque le

- 24 -

Soulevez cette machine à 2, car elle a un poids d'environ 31 kg.

Vérifiez que la machine est éteinte et le cordon d'alimentation et tous les

câbles sont débranchés.

L'installation du bac supplémentaire avec la machine mise sous tension peut causer un dysfonctionnement de la machine et du bac supplémentaire.

2. Installation

Si vous voulez installer deux bacs supplémentaires, fixez-les ensemble avec

des pièces de verrou.

Empilez lentement les documents de la machine sur le bac supplémentaire en

alignant les côtés arrière et leurs côtés droits.

Vissez la machine et le bac supplémentaire avec les pièces de verrou.

- 25 -

Configuration du pilote d'imprimante

Lorsque le bac supplémentaire est installé, assurez-vous de configurer le nombre de bacs après l'installation du pilote d'imprimante.

Pour les informations sur l'installation du pilote d'imprimante, voir "Installer un pilote et un

logiciel sur un ordinateur

• Pour suivre cette procédure, vous devez vous connecter à l'ordinateur en tant qu'administrateur.

• Si votre MAC OS applique les conditions suivantes, vous obtenez automatiquement les informations sur l'option installée, et il ne vous est pas demandé de configurer le pilote d'imprimante.

- Lorsque l'équipement optionnel est installé avant le pilote d'imprimante

- Lorsque la machine est connectée à un réseau sur Bonjour

- Lorsque la machine est connectée via une interface USB

• Configuration du bac(s) supplémentaire(s) pour le pilote d'imprimante Windows PCL

Cliquez sur [Démarrer], puis sélectionnez [Périphériques et imprimantes].

Cliquez avec le bouton droit sur l'icône [OKI MC573 (OKI MC573)], puis

sélectionnez [OKI MC573 PCL6 (OKI MC573 PCL6)] dans [Printer properties (Propriétés de l'imprimante)].

Saisissez le nombre de bacs, puis cliquez sur [OK].

2. Installation

Sélectionnez l'onglet [Options du périphérique].

Si vous utilisez une connexion réseau TCP/IP, cliquez sur [Get Printer Settings (Obtenir les paramètres de l'imprimante)] pour configurer automatiquement le nombre de bacs.

• Configuration du bac(s) supplémentaire(s) pour le pilote d'imprimante Windows PS

Cliquez sur [Démarrer], puis sélectionnez [Périphériques et imprimantes].

Cliquez avec le bouton droit sur l'icône [OKI MC573 (OKI MC573)], puis

sélectionnez [OKI MC573 PS (OKI MC573 PS)] dans [Printer properties (Propriétés de l'imprimante)].

- 26 -

2. Installation

Sélectionnez l’onglet [Paramètres du périphérique].

Sélectionnez [Obtenir automatiquement les options installées] pour [Options

installables], puis cliquez sur [Configuration].

Sélectionnez la machine, puis cliquez sur [Options et Fournitures].

Sélectionnez l'onglet [Options (Options)].

Sélectionnez le nombre total de bacs pour [Bac disponible] et cliquez sur [OK].

Lorsque vous utilisez la connexion USB, sélectionnez le nombre total de bacs pour [Bacs disponibles] dans [Options installables].

Cliquez sur [OK].

• Configuration du bac(s) supplémentaire(s) pour le pilote d'imprimante Mac OS X

Sélectionnez [Préférences du système] dans le menu Apple.

Cliquez sur [Printers & Scanners (Imprimantes & Scanneurs)].

- 27 -

2. Installation

Connecter une ligne téléphonique

Cette rubrique explique comment connecter un câble téléphonique pour les transmissions de fax.

La méthode de connexion de la ligne téléphonique varie selon votre environnement. Connectez le câble téléphonique adaptée à votre environnement en vous reportant aux illustrations présentées dans le présent manuel.

Installez le câble téléphonique dans la fraisure de la machine de sorte qu'il soit bien fixé.

Connecter une ligne publique (Si utilisée uniquement pour les fax)

Brancher une extrémité du câble (a) téléphonique inclus dans le connecteur

(b) de LIGNE de la machine, et l'autre extrémité dans une ligne publique (analogique) (c).

• Utilisez toujours un câble téléphonique fourni avec la machine. L'utilisation d'un autre câble téléphonique peut causer un dysfonctionnement.

• Si une transmission ou une réception de fax échoue, réglez [Super G3 (Super G3)] sur [OFF (DÉSACTIVÉ)].

• Vous pouvez directement connecter une ligne ISDN. Pour ce faire, utilisez un adaptateur de terminal (AT) et branchez le au connecteur de ligne de la machine.

• Connecter une ligne publique (Si utilisée uniquement pour les fax)

• Connecter une ligne publique (Si connexion d'un téléphone à la machine)

• Connecter le téléphone IP optique

• Connexion à l'environnement ADSL

• Connecter un PBX, un téléphone fixe ou un téléphone d'affaires

• Connecter en tant que téléphone d'extension

• Connecter un bloc d'accord CS au téléphone numérique

Gardez le couvercle du « connecteur TEL » inséré.

- 28 -

Connecter une ligne publique (Si connexion d'un téléphone à la machine)

Brancher une extrémité du câble (a) téléphonique inclus dans le connecteur

(b) de LIGNE de la machine, et l'autre extrémité dans une ligne publique (analogique) (c).

Branchez le câble téléphonique (f) raccordé au téléphone externe au

connecteur TEL (e) de la machine.

Un téléphone connecté à la machine est appelé téléphone externe.

2. Installation

Retirez le couvercle du connecteur téléphonique (d).

- 29 -

• Un seul téléphone à la fois peut être connecté à la machine.

• Ne connectez pas le téléphone à la machine e parallèle. Si vous connectez le téléphone à la machine en parallèle, les problèmes suivants surviennent, ce qui empêche la machine de fonctionner correctement.

- Si vous décrochez le combiné du téléphone connecté en parallèle lorsque la machine envoie ou reçoit un

fax, l'image de fax peut être corrompu ou une erreur de communication peut survenir.

- Si l'appel entrant est un appel vocal, le téléphone peut sonner avec un retard ou s'arrêter à mi-chemin, et

si l'appel entrant est un fax, la machine pourrait ne pas recevoir de fax.

Connecter le téléphone IP optique

Branchez le câble téléphonique (a) fourni qui est connecté au dispositif

optique (téléphone IP) (d) au connecteur de LIGNE (b) de la machine.

2. Installation

• Si vous connectez un téléphone avec la fonction Fax, désactivez la fonction fax du téléphone (désactivez la réception de Fax) avant de l'utiliser.

En cas de l'interconnexion directe, il faut travailler séparément. Contacter l'opérateur du téléphone.

Retirez le couvercle du connecteur téléphonique.

Branchez le câble téléphonique (e) raccordé à un téléphone externe au

connecteur TEL (c) de la machine.

• Si une numérotation de fax échoue, réglez la ligne PBX sur [ON (ACTIVÉ)].

Installation de l'utilisateur (Guide des fonctions avancées)

• Si une transmission ou une réception de fax échoue, réglez [Super G3] sur [Désactivé].

Installation de l'utilisateur (Guide des fonctions avancées)

- 30 -

Connexion à l'environnement ADSL

En dehors du câble téléphonique inclus, un câble téléphonique de même type est nécessaire.

2. Installation

• Si une numérotation de fax échoue, réglez la ligne PBX sur [ON (ACTIVÉ)].

Installation de l'utilisateur (Guide des fonctions avancées)

• Si une transmission ou une réception de fax échoue, réglez [Super G3] sur [Désactivé].

Installation de l'utilisateur (Guide des fonctions avancées)

Branchez une extrémité du câble (a) téléphonique inclus dans le connecteur

(b) de LIGNE de la machine, et l'autre extrémité sur séparateur de ligne téléphonique (e).

Si vous utilisez un modem ADSL de type séparateur de ligne téléphonique intégré, branchez le câble téléphonique inclus (a) connecté au modem (f) au connecteur de LIGNE (b) de la machine.

Connectez le séparateur de ligne téléphonique (e) au modem ADSL (f) avec

un câble téléphonique (g) et branchez un autre câble téléphonique (h) sur la ligne publique (analogue) (c).

Retirez le couvercle du connecteur téléphonique.

Branchez le câble téléphonique (i) raccordé à un téléphone externe au

connecteur TEL (d) de la machine.

- 31 -

2. Installation

Connecter un PBX, un téléphone fixe ou un téléphone d'affaires

Branchez le câble téléphonique (a) fourni qui est connecté à la ligne publique

(analogique) (c) dans le connecteur LIGNE (b) de la machine.

Connecter en tant que téléphone d'extension

Branchez le câble téléphonique connecté à un périphérique de contrôle tel

qu'un autocommutateur privé dans le connecteur de LIGNE (a) de la machine.

Si vous utilisez une ligne téléphonique pour le fax et le téléphone, branchez le

câble téléphonique du téléphone externe au connecteur de TEL (b).

Branchez le câble téléphonique (f) connecté à un périphérique de contrôle tel

qu'un autocommutateur privé (e) dans le connecteur (d) de la machine.

• Le téléphone domicile est un commutateur simple pour l'usage domestique, qui connecte plusieurs téléphones avec une ou deux lignes téléphoniques, ce qui vous permet d'utiliser l'extension et les téléphones d'extension.

• Le téléphone professionnel est un commutateur simple, qui reçoit trois ou plusieurs lignes téléphoniques avec lesquelles de nombreux téléphones peuvent être partagés, autorisant ainsi les téléphones d'extension ou à d'autres usages.

Si vous connectez un autocommutateur privé (PBX), configurez la ligne PBX sur [ON (ACTIVÉ)].

Configuration du fax (Guide des fonctions avancées)

- 32 -

Connecter un bloc d'accord CS au téléphone numérique

Branchez le câble téléphonique (a) fourni qui est connecté à la ligne publique

(analogique) (c) dans le connecteur LIGNE (b) de la machine.

2. Installation

Retirez le couvercle du connecteur téléphonique.

Branchez le câble téléphonique (f) connecté au décodeur ou au téléviseur

numérique (e) dans le connecteur (d) de la machine.

- 33 -

Connexion du code d'alimentation

L'alimentation électrique doit répondre aux critères suivants.

CA : 110 à 127V CA (Plage 99 à 140V CA) / 220 à 240V CA (Plage 198 à 264V CA)

Fréquence : 50/60 Hz ± 2%

• Si le courant est instable, utiliser un régulateur de tension.

• La consommation d'énergie maximale de la machine est 1240 W (120V AC) / 1270 W (230V AC). Vérifiez que l'alimentation électrique est suffisante.

• Utiliser un UPS (alimentation électrique ininterrompue) ou un convertisseur n'est pas garanti. N'utilisez pas d'alimentation électrique sans coupure (onduleur) ni d'inverseur.

2. Installation

Un incendie ou un choc électrique pourrait

survenir.

•

Assurez-vous de mettre cette machine hors tension avant de brancher et de débrancher le cordon d'alimentation et le fil de terre.

•

Assurez-vous de connecter le fil de terre sur la borne de terre désignée. Si cette machine ne peut être mise à la terre, contactez votre fournisseur.

•

Assurez-vous de ne pas connecter le fil de terre à un tuyau d'eau, un tuyau à gaz ou une ligne téléphonique, ou à un paratonnerre.

•

Assurez-vous de brancher la borne de terre avant de brancher le cordon d'alimentation sur la prise de courant. Assurez-vous également de débrancher le cordon d'alimentation de la prise de courant avant de débrancher le fil de terre.

•

Assurez-vous de brancher ou de débrancher le cordon d'alimentation en tenant la prise électrique.

•

Branchez fermement le cordon d'alimentation sur la prise de courant.

•

Ne branchez ni débranchez le cordon d'alimentation avec les mains mouillées.

•

Installez le cordon d'alimentation dans un endroit où elle ne sera pas piétinée et ne placez rien sur le cordon d'alimentation.

•

Ne tordez ni nouez le cordon d'alimentation.

•

N'utilisez pas de cordon d'alimentation endommagé.

•

Ne surchargez pas la prise de courant.

•

Ne connectez pas les cordons d'alimentation de cette machine et d'autres produits électriques à la même prise de courant. Si le cordon d'alimentation de cette machine est connecté à la même prise de courant que d'autres produits électriques, en particulier une machine de conditionnement d'air, un copieur ou une déchiqueteuse, cette machine peut mal fonctionner en raison des bruits électriques. Si vous devez brancher le cordon d'alimentation de cette machine sur une prise de courant comme d'autres produits, utilisez un filtre de bruits disponible dans le commerce ou un transformateur de coupure de bruit.

•

Utilisez le cordon d'alimentation inclus dans cette machine et branchez-le directement sur la prise de courant. N'utilisez pas les cordons d'alimentation d'autres appareils pour cette machine.

•

N'utilisez pas de rallonge électrique. Si vous devez utiliser une rallonge électrique, utilisez une rallonge de 15A ou plus.

•

L'utilisation d'une rallonge électrique peut causer le dysfonctionnement de cette machine en raison d'une chute de la tension CA.

•

N'éteignez pas cette machine et ne débranchez pas le cordon d'alimentation pendant l'impression.

•

Si vous n'utilisez pas cette machine pendant une période prolongée comme les congés, les voyages, ou pour d'autres raisons, débranchez le cordon d'alimentation.

•

N'utilisez pas le cordon d'alimentation inclus dans cette machine pour d'autres produits.

- 34 -

Branchez le cordon d'alimentation sur le connecteur d'alimentation.

Branchez le cordon d'alimentation sur la prise de courant.

2. Installation

- 35 -

2. Installation

Connexion d'un câble du réseau local/câble USB

Lorsque vous utilisez la machine dans une connexion réseau câblée ou vous connectez via un câble USB, connectez le câble aux étapes suivantes.

• Connexion d'un câble du réseau local

• Connexion d'un câble USB

Connexion d'un câble du réseau local

Câble LAN n'est pas fourni.

Préparez un câble de réseau local (classe 5e ou plus, câbles en toron, droit) et

un concentrateur.

Vérifiez que la machine et l'ordinateur sont hors-tension.

Ouvrez le couvercle de l'interface sur le côté arrière de la machine en

appuyant sur sa partie centrale.

- 36 -

2. Installation

Insérez une extrémité du câble du réseau local dans le connecteur d'interface

réseau.

Passez le câble du réseau local sous l'onglet et fermez le couvercle de

l'interface.

Insérez l'autre extrémité du câble de réseau local dans le concentrateur.

Allez à la procédure pour "Chargement du papier dans le bac".

- 37 -

Connexion d'un câble USB

Aucun câble USB n'est fourni.

Préparez un câble USB.

Si vous souhaitez vous connecter en mode USB 2.0 haut débit, utilisez un câble USB 2.0 haut débit.

Cette machine ne prend pas en charge USB 3.0.

Vérifiez que la machine et l'ordinateur sont hors-tension.

Ouvrez le couvercle de l'interface sur le côté arrière de la machine en

appuyant sur sa partie centrale.

N'insérez pas le câble USB dans le connecteur de l'interface réseau. Elle pourrait provoquer un dysfonctionnement.

Passez le câble USB sous l'onglet et fermez le couvercle de l'interface.

2. Installation

Insérez une extrémité du câble USB dans le connecteur d'interface USB de la

machine.

- 38 -

Insérez l'autre extrémité du câble USB dans le connecteur d'interface USB de

l'ordinateur.

Pour Windows, n'insérez pas l'autre extrémité du câble USB dans l'ordinateur tant que l'instruction ne s'affiche pas à l'écran lorsque l'installation du pilote est en cours.

2. Installation

Allez à la procédure pour "Chargement du papier dans le bac".

- 39 -

2. Installation

Chargement du papier dans le bac

La procédure lors du chargement du papier dans le bac 1 est utilisée comme exemple.

La même procédure s'applique aux bacs 2/3 (en option).

Pour plus de détails sur le papier disponible, voir «

être chargés

».

Retirez la cassette papier.

À propos des types de papier qui peuvent

Glissez le stoppeur de papier (b) dans la longueur du papier à charger.

Ventilez une pile de papier et alignez les bords du papiers.

Charger le papier avec la face à imprimer vers le bas.

Glissez le guide papier (a) dans la largeur du papier à charger.

- 40 -

Ne chargez pas le papier au-delà de la " " marque inscrite sur le guide papier.

Fixez bien le papier chargé à l'aide du guide papier.

Remplacez la cassette de papier dans la machine.

Poussez le bac à papier jusqu'à ce qu'il s'arrête.

2. Installation

- 41 -

2. Installation

Vérification des informations de configuration

La première fois que la machine est mise sous tension, « Configuration simplifiée » s'affiche.

L'écran vous invite à entrer les informations. Vérifiez au préalable les informations requises sur la feuille d'informations de configuration ci-dessous.

Si vous sautez ces paramètres la première fois que la machine est mise sous tension, vous pouvez configurer les informations plus tard sur le panneau de commande ou l'ordinateur.

• Mot de passe Admin.

« 999999 » est réglé par défaut. Il est recommandé de changer le mot de passe d'administrateur pour protéger votre sécurité.

Élément Description Valeur de

configuration

Mot de passe Admin. Le mot de passe administrateur pour la machine. Vous

pouvez utiliser de 6 à 12 caractères. Veillez à ne pas oublier le mot de passe défini.

• Réglages Fax

Pour utiliser la fonction fax, les informations suivantes sont nécessaires.

Élément Description Valeur de

configuration

Numéro de fax Configurez le numéro de fax de cette machine. Vous

pouvez entrer jusqu'à 20 chiffres.

ID de l'expéditeur Configurez les informations sur l'expéditeur. Vous

pouvez entrer jusqu'à 22 caractères.

• Paramètres e-mail

Pour utiliser les fonctions qui nécessitent l'envoi et la réception d'e-mails tels que les fonctions Numériser vers e-mail et Fax Internet, les informations suivantes sont requises.

Élément Description Valeur de

Adresse du serveur de messagerie

Port SMTP Définissez le numéro du port SMTP.

Chiffrement SMTP Configurez [None (Aucun)], [SMTP (SMTP)], ou

Définir l'adresse de l'expéditeur (De)

Paramètres de réception Configurez [POP3 (POP3)], [SMTP (SMTP)], ou [Disable

Méthode d'authentification Configurez [No Authentication (Pas d'authent.)], [SMTP

(Authentification SMTP / POP avant SMTP) Méthode d'authentification : Nom d'utilisateur

(Authentification SMTP / POP avant SMTP) Méthode d'authentification : Mot de passe

Configurez l’adresse IP ou le nom d’hôte pour le serveur SMTP. Vous pouvez entrer jusqu'à 64 caractères.

[S TARTTL S (S TARTTLS )].

Il apparaît lors de l'envoi du courriel.

(Désactiver)]. Si [POP3 (POP3)] est sélectionné, vérifiez l'adresse du serveur POP3.

Auth (Authentification SMTP)], ou [POP Before SMTP (POP avant SMTP)]. Si [SMTP Auth (Authentification SMTP)] ou [POP Before SMTP (POP avant SMTP)] est sélectionné, vérifiez le nom d'utilisateur et le mot de passe.

Définissez un nom d'utilisateur pour l'authentification. Vous pouvez enregistrer jusqu’à 64 caractères.

Définir un mot de passe pour l'authentification. Vous pouvez enregistrer jusqu’à 64 caractères.

configuration

• Paramètres réseau

Pour connecter la machine au réseau à l'aide d'un câble du réseau local, les informations suivantes sont nécessaires.

Élément Description Valeur de

configuration

Adresse IP Configurez l'adresse IP de la machine.

Masque de sous-réseau Configurez un masque de sous-réseau.

Passerelle par défaut Configurez une adresse de passerelle.

Serveur DNS (Primaire) Configurez l'adresse IP pour un serveur DNS primaire.

Serveur DNS (Secondaire) Configurez l'adresse IP pour un serveur DNS

secondaire.

Serveur WINS (Primaire) Configure l'adresse IP pour le serveur primaire WINS.

Serveur WINS (Secondaire) Configure l'adresse IP pour le serveur secondaire WINS.

- 42 -

2. Installation

Installer cette machine

La première fois que la machine est mise sous tension ou lorsque les paramètres sont initialisés, [Easy Setup (Config. Simplifiée)] s'affiche. Suivez les instructions à l'écran pour configurer les informations requises. Vous pouvez sauter la configuration en appuyant sur [Skip>> (Sauter>>)].

Les étapes les plus simples sont indiquées ici.

• Réglage de la langue

• Réglage de la date et de l'heure

• Configuration du mot de passe d'administrateur

• Configuration Fax

• Paramètres réseau

• Paramètres e-mail

• Test d'impression

Réglage de la langue

Appuyez sur le commutateur d'alimentation sur le panneau de commande

pendant une seconde pour allumer la machine.

Lorsque la machine est allumée, le voyant DEL de l'interrupteur s'éclaire.

Lorsque l'écran de sélection de la langue dans [Easy Setup (Config.

Simplifiée)] s'affiche, appuyez sur la langue que vous souhaitez utiliser.

Appuyez sur [ ] [ ] pour passer entre les écrans.

- 43 -

2. Installation

Sélectionnez la disposition du clavier désirée.

Appuyez sur [Close (Fermer)].

L'écran passe automatiquement en 7 secondes environ sans appuyer sur [Close (Fermer)].

Appuyez [Continue with default settings (Continuer les paramètres par

défaut)].

Vérifiez que les consommables et le câblage sont configurés et appuyez sur

[Next (Suivant)].

- 44 -

Réglage de la date et de l'heure

Vérifiez que l'écran [2. Date/Time Setting (2. Réglage de la date et de l'heure)

] s'affiche et appuyez sur [Next (Suivant)].

L'écran de configuration du fuseau horaire s'affiche.

Appuyez sur [ ] [ ] pour passer entre les écrans.

Définit l’heure d’été.

Sélectionnez un paramètre adapte à votre environnement, puis appuyez sur [Next (Suivant)].

2. Installation

Appuyez sur [Select (Sélectionner)] pour le fuseau horaire que vous souhaitez

utiliser.

- 45 -

2. Installation

Appuyez sur [Manual (Manuel)].

Entrez le mois en utilisant [ ] [ ] ou le clavier numérique sur le panneau de

commande.

Utilisez le clavier numérique sur le panneau de commande pour entrer une valeur dans le champ avec l'icône (clavier numérique).

Appuyez sur la boîte de saisie [Year (An)] une fois pour entrer l'année et

appuyez sur [Next (Suivant)].

Utilisez [ ] [ ] ou le clavier numérique sur le panneau de commande pour

entrer l'heure actuelle de la même manière que l'entrée de la date, puis appuyez sur [Next (Suivant)].

Les valeurs de configuration sont mises à jour.

Appuyez sur la boîte de saisie [Day (Jour)] une fois pour entrer le jour.

- 46 -

Appuyez sur [Close (Fermer)].

L'écran passe automatiquement en 7 secondes environ sans appuyer sur [Close (Fermer)].

2. Installation

Configuration du mot de passe d'administrateur

Le mot de passe d'administrateur par défaut est "999999", cependant, nous vous recommandons fortement de définir votre propre mot de passe d'administrateur pour empêcher l'accès non autorisé au menu "installation administrateur".

Vérifiez que l'écran [3. Admin Password (3. Mot de passe Admin)] s'affiche et

appuyez sur [Next (Suivant)].

L'écran Configuration d'un nouveau mot de passe admin s'affiche.

- 47 -

Entrez un nouveau mot de passe d'administrateur et appuyez sur le bouton

[Next (Suivant)].

• Nous vous suggérons d'écrire le mot de passe défini pour ne pas l'oublier.

• Le mot de passe d'administrateur est requis lors de la modification des paramètres, etc. Notez que si vous oubliez ou perdez votre mot de passe d'administrateur, vous ne pourrez pas changer les paramètres [Admin Setup (Installation Administrateur)] ou [Easy Setup (Config. Simplifiée)].

• Définissez le mot de passe d'administrateur en utilisant 6 à 12 caractères alphanumériques.

• Le mot de passe est sensible à la casse.

Appuyez sur [Next (Suivant)].

Les valeurs de configuration sont mises à jour.

Appuyez sur [Close (Fermer)].

L'écran passe automatiquement en 7 secondes environ sans appuyer sur [Close (Fermer)].

2. Installation

Entrez à nouveau le mot de passe pour confirmer.

- 48 -

Configuration Fax

Si vous ne voulez pas utiliser la fonction fax, appuyez sur [Skip>> (Sauter>>)] pour aller à Paramètres réseau.

Vérifiez que l'écran [4. Fax Setting (Réglages Fax)] s'affiche et appuyez sur

[Next (Suivant)].

L'écran vous invitant à entrer le numéro de fax s'affiche.

2. Installation

Utilisez le clavier numérique sur le panneau de commande pour entrer le

numéro de fax et appuyez sur [Next (Suivant)].

Entrez les informations sur l'expéditeur (nom de l'expéditeur) et appuyez sur

[Next (Suivant)] sur le panneau tactile. Les valeurs de configuration sont mises à jour.

- 49 -

Les informations configurées ici sont envoyées à un tiers qui reçoit votre fax.

Appuyez sur [Close (Fermer)].

2. Installation

Paramètres réseau

Puisque les paramètres réseau sont requis lors de l'utilisation de la fonction d'impression, la fonction fax et la fonction de numérisation, vous êtes supposé régler les paramètres réseau ici. (Uniquement pour les clients qui utilisent la fonction réseau)

Vérifiez que l'écran [5. Network Setting (5. Paramètres réseau)] s'affiche, et

appuyez sur [Next (Suivant)] pour la connexion avec un câble du réseau local.

Pour la connexion sans fil, il n'est pas nécessaire de configurer le réseau ici. Appuyez sur [Skip>> (Ignorer>>)] deux fois et allez à Test d'impression. Les paramètres de la connexion sans fil sont exécutés quand la [Easy Setup (Config. Simplifiée)] est terminée.

L'écran passe automatiquement en 7 secondes environ sans appuyer sur [Close (Fermer)].

- 50 -

Vérifiez que le câblage est bien terminé.

Définir une adresse IP. Appuyez sur [Auto (Auto)].

Lors de la configuration manuelle, vérifiez les valeurs suivantes spécifiées par votre fournisseur ou votre administrateur réseau.

• Adresse IP

• Masque sous-réseau

• Passerelle par défaut

• Serveur DNS (Primaire)

• Serveur DNS (Secondaire)

• Serveur WINS (Primaire)

• Serveur WINS (Secondaire)

2. Installation

• Attendez que la mise à jour des paramètres soit terminée.

• L'écran passe automatiquement en 7 secondes environ sans appuyer sur [Close (Fermer)].

Appuyez sur [Close (Fermer)] sur l'écran suivant qui s'affiche après la mise à

jour de la configuration.

- 51 -

Paramètres e-mail

Les paramètres e-mail sont requis lors de l'utilisation de "Numériser vers courriel", "Fax Internet", et "Numériser vers Serveur Fax".

2. Installation

Entrez l'adresse du serveur de messagerie et appuyez sur [Next (Suivant)] sur

le panneau tactile.

Avant de configurer, remplissez les "Vérification des informations de configuration informations requises.

• Préparez une adresse électronique spécifiée pour cette machine. Si vous n'avez pas d'adresse courriel utilisée par cette machine, vous pouvez en obtenir en établissant un contrat avec un fournisseur ou par d'autres moyens.

• Réglez les "

• Si vous souhaitez recevoir ou imprimer des fichiers joints par courriel qui sont envoyés à cette machine, sélectionnez [POP3 (POP3)] ou [SMTP (SMTP)] pour qu'ils correspondent votre environnement de configuration de courriel.

• Si vous ne voulez pas utiliser des fonctions qui nécessitent des paramètres e-mail, appuyez sur [Skip>> (Sauter>>)] et allez à

Paramètres réseau" avant d'utiliser cette fonction.

Test d'impression.

Vérifiez que l'écran [6. E-mail Setting (6. Paramètres e-mail) ] s'affiche et

" avec les

appuyez sur [Next (Suivant)].

L'écran vous invitant à entrer l'adresse du serveur de messagerie s'affiche.

Utilisez le clavier numérique sur le panneau de commande pour entrer le port

SMTP et appuyez sur [Next (Suivant)].

- 52 -

Sélectionnez le chiffrement SMTP.

Entrez l'adresse de l'expéditeur et appuyez sur [Next (Suivant)] sur le

panneau tactile.

Si [POP3 (POP3)] est sélectionné, entrez l'adresse du serveur POP3.

Sélectionnez la méthode d'authentification.

2. Installation

Configurez le protocole de réception.

Si [SMTP Auth (Authentification SMTP)] ou [POP Before SMTP (POP avant SMTP)] est sélectionné, entrez le nom d'utilisateur et le mot de passe, puis appuyez sur [Next (Suivant)].

- 53 -

Définir s'il faut envoyer un courrier test.

2. Installation

Test d'impression

Pour envoyer un courrier test, entrez une adresse destinataire pouvant recevoir.

Après la mise à jour des paramètres, appuyez sur [Close (Fermer)].

L'écran change automatiquement environ 7 secondes sans appuyer sur [Close (Fermer)].

Si vous ne voulez pas imprimer la page test, appuyez sur [Skip>> (Sauter>>)]. La Config. Simplifiée est terminée et l'écran d'accueil s'affiche.

Vérifiez que l'écran [7. Print Test (7. Test d'impression) ] s'affiche et appuyez

sur [Next (Suivant)].

L'écran de test d'impression s'affiche.

- 54 -

2. Installation

Cliquez sur [Print Test (Test d'impression)].

Appuyez sur [Yes (Oui)].

Vérifiez que la carte de menu est imprimée et appuyez sur [Close (Fermer)].

Appuyez sur [Complete (Terminer)].

La Config. Simplifiée est terminée et l'écran d'accueil s'affiche.

- 55 -

Vous pouvez changer les paramètres de [Device Settings (Paramètres périphérique)] > [Easy Setup (Config. Simplifiée)] en haut de l'écran d'accueil quand vous le souhaitez.

2. Installation

Connexion à un réseau local sans fil (Uniquement lorsque le module du réseau local sans fil est monté)

La connexion du réseau local sans fil est désactivée par défaut. Pour utiliser la connexion du réseau local sans fil, activez Sans fil dans Installation Administrateur.

• Avant la connexion à un réseau local sans fil

• Activation de la connexion du réseau local sans fil

• Connexion à un point d'accès (Infrastructure)

• Configuration de [Enabling Default Gateway (Activation de la passerelle par défaut)]

• Connexion à une machine directement (Mode AP)

Avant la connexion à un réseau local sans fil

• (Infrastructure) sans fil et (Mode AP) sans fil ne peuvent être activés en même temps.

• Si la machine est utilisée dans un environnement de réseau sans fil, la machine ne passe pas en mode Veille profonde mais en mode Veille.

• Ne placez pas de produits électriques qui émettent des ondes radio faibles (tels que les micro-ondes ou les téléphones numériques sans cordon) près de la machine.

• La vitesse de communication d'une connexion du réseau local sans fil peut être plus lente qu'un réseau local câblé ou une connexion USB selon l'environnement. Si vous souhaitez imprimer des données importantes en tant que photo, il est recommandé de les imprimer avec une connexion à réseau local câblé ou USB.

Connexion à un point d'accès

Avant de connecter cette machine à un point d'accès du réseau local sans fil, vérifiez les éléments suivants.

- 56 -

Vérifiez si votre point d'accès du réseau local sans fil correspond aux

exigences suivantes.

Normes : IEEE 802.11 a/b/g/n Méthode d'accès : Mode Infrastructure

Vérifiez si le point d'accès du réseau local sans fil prend en charge WPS.

S'il ne prend pas en charge WPS, vérifiez le SSID et la clé de chiffrement en vous référant au manuel d'instructions inclus dans le point d'accès du réseau local sans fil ou autre document.

• UN SSID est également appelé nom de réseau ESSID ou ESS-ID.

• Une clé de chiffrement est également appelée clé de réseau, clé de sécurité, mot de passe ou clé prépartagée.

Connexion à une machine directement

Vous pouvez utiliser la machine comme un point d’accès sans fil pour connecter directement les périphériques sans fil (ordinateurs, tablettes, smartphones, etc.). Vérifiez ce qui suit.

Activation de la connexion du réseau local sans fil

Vérifiez que la machine est mise sous tension.

Appuyez sur [Device Settings (Paramètres du périphérique)] en haut sur

l'écran d'accueil.

2. Installation

Vérifiez si vos périphériques sans fil correspondent aux exigences suivantes.

Normes : IEEE 802.11 b/g/n Sécurité : WPA2-PSK(AES)

Vérifiez si vos dispositifs sans fil prennent en charge WPS-PBC (bouton-

poussoir).

Si vous n'êtes pas certain que le dispositif prend en charge WPS-PBC, effectuez une connexion manuelle après la mise sous tension de la machine.

- 57 -

Appuyez sur [ ] une fois et sur [Admin Setup (Installation de

l’administrateur)].

Entrer le mot de passe d'administrateur puis appuyer sur [OK (OK)].

Le nom de l'administrateur et le mot de passe par défaut installés en usine sont respectivement "admin" et "999999". Le mot de passe d'administrateur est changé dans Config. Simplifiée, entrez le mot de passe mis à jour.

Sur l'écran de connexion de l'administrateur, appuyez sur [OK (OK)].

Appuyez sur [ ] une fois et sur [User Install (Installation de l’utilisateur)].

2. Installation

- 58 -

2. Installation

Appuyez sur [ ] ou [ ] plusieurs fois et sur [Wireless Module (Module sans

fil)].

Appuyez sur [Enable (Activé)].

Appuyez sur le bouton d'alimentation pour mettez la machine.

Appuyez sur "Oui" si "Voulez-vous installer le réseau sans fil ?" s'affiche.

Et allez à "Connexion à un point d'accès (Infrastructure)".

Appuyez sur [Back (Retour)] jusqu'à ce que l'écran d'accueil s'affiche.

Appuyez sur le bouton d'alimentation pour éteindre la machine.

- 59 -

Connexion à un point d'accès (Infrastructure)

• Installez cette machine en place avec une bonne vue et près d'un point d'accès sans fil. (Nous suggérons que la distance entre la machine et le dispositif sans fil soit de 30 m ou moins.)

• S'il y a du métal, de l'aluminium ou un mur en béton renforcé entre la machine et les points d'accès du réseau local sans fil, les connexions peuvent être difficiles à établir.

• L'utilisation à l'extérieur de IEEE802.11a (W52/W53) est interdite par la Loi sur les émissions radio. Utilisez IEEE802.11a (W52/W53) à l'intérieur uniquement.

• Connexion avec WPS

Si un point d'accès du réseau local sans fil prend en charge WPS, vous pouvez facilement connecter le réseau local sans fil à l'aide du bouton WPS.

• Sélection d'un point d'accès du réseau local sans fil depuis le volet de

l'opérateur pour la connexion

2. Installation

Si l'écran suivant s'affiche, sélectionnez [Oui], puis procédez à l'étape 6.

Si un point d'accès du réseau sans fil ne prend pas en charge WPS, vous pouvez spécifier un point d'accès du réseau local sans fil à utiliser à partir des points d'accès du réseau local sans fil que l'imprimante détecte pour établir une connexion.

• Configuration manuelle à partir du volet de l'opérateur pour la connexion

Configurez manuellement les informations sur le point d'accès du réseau local sans fil (SSID, méthode de chiffrement et clé de chiffrement) pour connecter le réseau local sans fil.

Connexion avec WPS

Si un point d'accès du réseau local sans fil prend en charge WPS, vous pouvez facilement connecter le réseau local sans fil à l'aide du bouton de configuration facile (bouton WPS).

Pour ce faire, procédez comme suit.

Vérifiez la position du bouton WPS en se référant au manuel d'instructions

inclus dans un point d'accès du réseau local sans fil ou autre document.

Vérifiez que le point d'accès du réseau local sans fil démarrent et fonctionnent

correctement.

Allumez l’appareil.

Appuyez sur [Device Settings (Paramètres périphérique)] sur le panneau

tactile.

Appuyez sur [ ] une fois et sur [Wireless(Infrastructure) Setting

(Paramétrage sans fil(infrastructure))].

- 60 -

2. Installation

Entrez le nom et le mot de passe d'administrateur et appuyez sur [OK (OK)].

Le nom de l'administrateur et le mot de passe par défaut installés en usine sont respectivement "admin" et "999999".

Le message suivant s'affiche pour environ 5 secondes.

Appuyez sur [Enable (Activer)].

Si Votre environnement nécessite de configurer l'adresse IP, etc.

manuellement, appuyez sur [Network Setting (Paramètres réseau)]. Si vous n'avez pas besoin de configurer manuellement, allez à l'étape 12.

Appuyez sur [Manual (Manuel)] sur l'écran [Wireless (infrastructure) settings

(Paramétrage sans fil(infrastructure))].

- 61 -

2. Installation

Suivez les instructions à l'écran pour configurer l'adresse IP, le masque de

sous-réseau, la passerelle par défaut et DHCP v6.

Consultez votre fournisseur ou l'administrateur réseau à propos de la valeur de configuration.

Appuyez sur [Close (Fermer)] lorsque les paramètres sans fil (infrastructure)

sont terminés.

L'écran passe automatiquement en quelque temps sans appuyer sur [Close (Fermer)].

Appuyez sur [Automatic setup (WPS) (Configuration automatique (WPS))].

Appuyez sur [WPS-PBC].

- 62 -

2. Installation

Appuyez sur [Oui].

La machine se met à rechercher les points d'accès du réseau local sans fil. L'écran suivant s'affiche pour environ 2 minutes, pendant lesquelles vous devez appuyez et maintenir le bouton WPS pour le point d'accès du réseau local sans fil pendant quelques secondes.

Lorsque le message suivant s'affiche, appuyez sur [Close (Fermer)].

• Si l'écran suivant s'affiche, répéter la procédure depuis l'étape 13.

Vous pouvez utiliser le panneau lorsque WPS est en cours.

- 63 -

• [Chevauchement] s'affiche lorsque les boutons poussoirs sont enfoncés pratiquement 'au même moment au niveau de deux ou plusieurs points d'accès du réseau local sans fil, et que la connexion n'est pas établie. Patienter quelques instants et réessayer.

Si la marque de l'antenne s'affiche dans le coin supérieur droit de l'écran

d'accueil, la connexion est correctement établie.

2. Installation

• UN SSID est également appelé nom de réseau ESSID, ou ESS-ID.

• Une clé de chiffrement est également appelée clé de réseau, clé de sécurité, mot de passe ou clé prépartagée.

Vérifiez que le point d'accès du réseau local sans fil démarrent et fonctionnent

correctement.

Allumez l’appareil.

Si l'écran suivant s'affiche, sélectionnez [Oui], puis procédez à l'étape 6.

Le signe de l'antenne peut ne pas s'afficher sur certains écrans tels que l'écran supérieur de copie.

Sélection d'un point d'accès du réseau local sans fil depuis le volet de l'opérateur pour la connexion

Si un point d'accès du réseau local sans fil ne prend pas en charge WPS, vous pouvez spécifier un point d'accès du réseau local sans fil à utiliser à partir des points d'accès du réseau local sans fil que la machine détecte pour établir une connexion. Dans ce cas, vous devez entrer une clé de chiffrement.

Vérifiez le SSID et la clé de chiffrement en se référant au manuel d'instructions

inclus dans le point d'accès du réseau local sans fil ou autre document et notez les informations.

WPA-EAP et WPA2-EAP peuvent être configurés sur le panneau tactile. Configurez-les à partir de la page Web de cette machine.

Ouvrez la page Web de cette machine (Guide des fonctions avancées)

- 64 -

Appuyez sur [Device Settings (Paramètres périphérique)] sur le panneau

tactile.

2. Installation

Appuyez sur [ ] une fois et sur [Wireless(Infrastructure) Setting

(Paramétrage sans fil(infrastructure))].

Entrez le nom et le mot de passe d'administrateur et appuyez sur [OK (OK)].

Le nom de l'administrateur et le mot de passe par défaut installés en usine sont respectivement "admin" et "999999".

Le message suivant s'affiche pour environ 5 secondes.

Appuyez sur [Enable (Activer)].

Si Votre environnement nécessite de configurer l'adresse IP, etc.

manuellement, appuyez sur [Network Setting (Paramètres réseau)]. Si vous n'avez pas besoin de configurer manuellement, allez à l'étape 12.

- 65 -

Appuyez sur [Manual (Manuel)] sur l'écran [Wireless (infrastructure) settings

(Paramétrage sans fil(infrastructure))].

Suivez les instructions à l'écran pour configurer l'adresse IP, le masque de

sous-réseau, la passerelle par défaut et DHCP v6.

L'écran passe automatiquement en quelque temps sans appuyer sur [Close (Fermer)].

Appuyez sur [Choix du réseau sans fil].

2. Installation

Consultez votre fournisseur ou l'administrateur réseau à propos de la valeur de configuration.

Appuyez sur [Close (Fermer)] lorsque les paramètres sans fil (infrastructure)

sont terminés.

La machine se met à rechercher les points d'accès du réseau local sans fil. Veuillez patienter quelques instants.

- 66 -

Sélectionnez un point d'accès du réseau local sans fil, puis appuyez sur

[Sélectionner].

•

Si aucune des deux cases ci-dessus ne s'applique

Élément Description

Sécurité Désactiver

Clé de chiffrement Aucune entrée n'est requise.

Si le SSID affiché est le même que le SSID vérifié à l'étape 1, appuyez sur

[Yes (Oui)].

2. Installation

Si seul le message [Configuration manuelle] est affiché, ou le SSID du point d'accès du réseau local sans fil que vous souhaitez utiliser n'est pas inclus dans la liste, configurez en suivant la procédure dans "

manuelle à partir du volet de l'opérateur pour la connexion

L'écran de saisie de la clé de chiffrement adapté pour la méthode de chiffrement du point d'accès du réseau sans fil est affiché.

Entrez la clé de chiffrement vérifiée à l'étape 1 et appuyez sur [OK (OK)].

La clé de chiffrement varie en fonction du point d'accès ou de la sécurité du réseau local sans fil.

•

Si [WPA Pre-shared Key (Clé pré-partagée WPA)] s'affiche

Élément Description

Sécurité WPA/WPA2-PSK

Clé de chiffrement Entrez la clé pré-partagée.

•

Si [WEP Key (Clé WEP)] s'affiche

Élément Description

Sécurité WEP

Clé de chiffrement Entrer la clé WEP.

Configuration

Lorsque "Connexion réussie." s'affiche, appuyez sur [Close (Fermer)]. Si "La connexion a échoué" s'affiche, répétez la procédure depuis l'étape 5.

- 67 -

Si la marque de l'antenne s'affiche dans le coin supérieur droit du panneau

tactile, la connexion est correctement établie.

2. Installation

• UN SSID est également appelé nom de réseau ESSID, ou ESS-ID.

• Une clé de chiffrement est également appelée clé de réseau, clé de sécurité, mot de passe ou clé prépartagée.

Vérifiez que le point d'accès du réseau local sans fil démarrent et fonctionnent

correctement.

Allumez l’appareil.

Si l'écran suivant s'affiche, sélectionnez [Oui], puis procédez à l'étape 6.

Le signe de l'antenne peut ne pas s'afficher sur certains écrans tels que l'écran supérieur de copie.

Configuration manuelle à partir du volet de l'opérateur pour la connexion

Configurez manuellement les informations sur le point d'accès du réseau local sans fil (SSID, méthode de chiffrement et clé de chiffrement) pour connecter le réseau local sans fil.

Vérifiez la clé de chiffrement SSID et la sécurité en vous rapportant au manuel

d'instructions inclus dans le point d'accès du réseau local sans fil ou autre document et notez les informations.

Si la méthode de chiffrement est WPA-EAP et WPA2-EAP, configurez la page Web de cette machine.

Pour plus d'informations, ouvrez la page Web de cette machine et cliquez sur [Admin Setup] > [Network] > [Wireless Setting] > [Manual Setup].

Ouvrez la page Web de cette machine (Guide des fonctions avancées)

- 68 -

Appuyez sur [Device Settings (Paramètres périphérique)] sur le panneau

tactile.

2. Installation

Appuyez sur [ ] une fois et sur [Wireless(Infrastructure) Setting

(Paramétrage sans fil(infrastructure))].

Entrez le nom et le mot de passe d'administrateur et appuyez sur [OK (OK)].

Le nom de l'administrateur et le mot de passe par défaut installés en usine sont respectivement "admin" et "999999".

Le message suivant s'affiche pour environ 5 secondes.

Appuyez sur [Enable (Activer)].

Si Votre environnement nécessite de configurer l'adresse IP, etc.

manuellement, appuyez sur [Network Setting (Paramètres réseau)]. Si vous n'avez pas besoin de configurer manuellement, allez à l'étape 12.

- 69 -

Appuyez sur [Manual (Manuel)] sur l'écran [Wireless (infrastructure) settings

(Paramétrage sans fil(infrastructure))].

Suivez les instructions à l'écran pour configurer l'adresse IP, le masque de

sous-réseau, la passerelle par défaut et DHCP v6.

L'écran passe automatiquement en quelque temps sans appuyer sur [Close (Fermer)].

Appuyez sur [Choix du réseau sans fil].

2. Installation

Consultez votre fournisseur ou l'administrateur réseau à propos de la valeur de configuration.

Appuyez sur [Close (Fermer)] lorsque les paramètres sans fil (infrastructure)

sont terminés.

- 70 -

2. Installation

La machine se met à rechercher les points d'accès du réseau local sans fil. Veuillez patienter quelques instants.

Appuyez sur [Configuration manuelle].

Sélectionnez la méthode de chiffrement cochée à l'étape 1, puis appuyez sur

[Next (Suivant)].

La clé de chiffrement varie en fonction du point d'accès ou de la sécurité du réseau local sans fil.

La procédure dépend de la méthode de chiffrement sélectionné à l'étape 15.

Si vous sélectionnez [WPA/WPA2-PSK (WPA/WPA2-PSK)], sélectionnez [TKIP/AES (TKIP/AES)], et appuyez sur [Next (Suivant)]. Entrez la clé pré-partagée par la suite et sélectionnez [Next (Suivant)].

Si vous sélectionnez [WPA2-PSK (WPA2-PSK)], sélectionnez [AES (AES)], et appuyez sur [Next (Suivant)]. Entrez la clé pré-partagée par la suite et sélectionnez [Next (Suivant)].

Si vous sélectionnez [WEP (WEP)], entrez la clé WEP, et appuyez sur [Next (Suivant)].

Entrez le SSID coché à l'étape 1 et appuyez sur [Next (Suivant)].

Le SSID est sensible à la casse. Entrez correctement le SSID.

- 71 -

2. Installation

Si le contenu affiché est le même que celui coché à l'étape 1, appuyez sur

[Yes (Oui)].

Il faut environ 30 secondes pour que la machine détecte le point d'accès du réseau local sans fil.

Lorsque l'écran indique que la connexion est établie, appuyez sur [Close (Fermer)]. Si l'écran indique la connexion a échoué, appuyez sur [Close (Fermer)] et allez à

l'étape 5.

Si la marque de l'antenne s'affiche dans le coin supérieur droit du panneau

tactile, la connexion est correctement établie.

Le signe de l'antenne peut ne pas s'afficher sur certains écrans tels que l'écran supérieur de copie.

• Si la connexion du réseau local sans fil est instable

Si la connexion du réseau local sans fil est instable, lisez les avertissements dans "

Avant la connexion à un réseau local sans fil", puis changez les positions de la

machine et le point d'accès du réseau local sans fil. Si vous ne trouvez pas de solution même après avoir lu les mesures de précaution, rapprochez la machine et le point d'accès du réseau local sans fil.

- 72 -

Configuration de [Enabling Default Gateway (Activation de la passerelle par défaut)]

Pour utiliser simultanément un réseau local câblé et un réseau local sans fil, seules les interfaces dont la passerelle par défaut est activée peuvent communiquer avec les périphériques hors du segment.

Définir uniquement lors de la communication avec la périphérique en dehors du segment utilisant LAN sans fil.

[Enabling Default Gateway (Activation de la passerelle par défaut)] est réglé sur [Wired (Par câble)] par défaut. Si la machine est connectée au réseau à l'aide d''un câble LAN, vous n'avez pas besoin de cette opération.

Vérifiez que la machine est mise sous tension.

Appuyez sur [Device Settings (Paramètres du périphérique)] en haut sur

l'écran d'accueil.

Appuyez sur [ ] une fois et sur [Admin Setup (Installation de

l’administrateur)].

Entrer le mot de passe d'administrateur puis appuyer sur [OK (OK)].

2. Installation

- 73 -

Sur l'écran de connexion de l'administrateur, appuyez sur [OK (OK)].

Appuyez sur [ ] une fois et sur [Network Menu (Menu Réseau)].

Appuyez sur [Network Setup (Configuration réseau)].

Appuyez sur [Network Setting (Paramètres réseau)].

2. Installation

- 74 -

Appuyez sur [Enabling Default Gateway (Activation de la passerelle par

défaut)].

[Enabling Default Gateway (Activation de la passerelle par défaut)] est configuré a une [Wireless(Infrastructure) (Sans fil(infrastructure))].

2. Installation

Connexion à une machine directement (Mode AP)

Le réseau local (Mode AP) sans fil connecte directement les périphériques (ordinateurs, tablettes, smartphones, etc.) à la machine sans utiliser un point d’accès du réseau local sans fil.

• S'il y a du métal, de l'aluminium ou un mur en béton renforcé entre la machine et les périphériques sans fil, les connexions peuvent être difficiles à établir.

• Vous pouvez connecter jusqu'à quatre périphériques à la machine via le réseau local sans fil (mode AP). Le cinquième périphérique sera rejeté.

• Connexion automatique (bouton-poussoir)

Si vos périphériques sans fil prennent en charge WPS-PBC (bouton-poussoir), vous pouvez le connecter à l'appareil à l'aide du bouton WPS.

• Config. manuelle

Si vos périphériques sans fil ne prennent pas en charge WPS-PBC (bouton-poussoir), vous pouvez entrer le [SSID (SSID)] et le [Password (Mot de passe)] de la machine dans vos périphériques sans fil pour établir la connexion au réseau local (Mode AP) sans fil.

Appuyez sur [Enabling Default Gateway (Activation de la passerelle par défaut)] pour basculer entre [Wired (Par câble)] et [Wireless(Infrastructure) (Sans fil(infrastructure))].

Appuyez sur [Back (Retour)] jusqu'à ce que l'écran d'accueil s'affiche.

Connexion automatique (bouton-poussoir)

Si vos périphériques sans fil prennent en charge WPS-PBC (bouton-poussoir), vous pouvez le connecter à l'appareil à l'aide du bouton WPS.

Confirmez la position du bouton WPS sur votre périphérique sans fil en

utilisant le manuel joint au périphérique.

Allumez l’appareil.

Si le message "Voulez-vous installer le réseau sans fil ?" s'affiche, cochez la case [Do not show next time. (Ne plus demander.)] et appuyez sur [No (Non)].

Appuyez sur [Device Settings (Paramètres périphérique)] sur le panneau

tactile.

Appuyez sur [Admin Setup (Installation de l'administrateur)].

- 75 -

2. Installation

Entrez le nom et le mot de passe d'administrateur et appuyez sur [OK (OK)].

Le nom de l'administrateur et le mot de passe par défaut installés en usine sont respectivement "admin" et "999999".

Appuyez sur [Network Menu (Menu réseau)].

Appuyez sur [Network Setup (Config réseau)].

Appuyez sur [Wireless(AP Mode) Setting (Paramètres (Mode AP) sans fil)].

Appuyez sur [Enable (Activer)].

Appuyez sur [Automatic connection (push-button) (Connexion automatique

(bouton-poussoir))].

Le message ci-dessous s'affiche pendant environ cinq secondes.

- 76 -

2. Installation

Appuyez sur [Yes (Oui)].

Démarrez le fonctionnement du (bouton-poussoir) WPS-PBC sur votre

périphérique sans fil pour connecter la machine.

Lorsque l'écran suivant s'affiche, la configuration du réseau local sans fil est terminée.

Allumez l’appareil.

Si le message "Voulez-vous installer le réseau sans fil ?" s'affiche, cochez la case [Do not show next time. (Ne plus demander.)] et appuyez sur [No (Non)].

Appuyez sur [Device Settings (Paramètres périphérique)] sur le panneau

tactile.

Appuyez sur [Admin Setup (Installation de l’administrateur)] sur le panneau

tactile.

Entrez le nom et le mot de passe d'administrateur et appuyez sur [OK (OK)].

Le nom de l'administrateur et le mot de passe par défaut installés en usine sont respectivement "admin" et "999999".

Appuyez sur [Network Menu (Menu réseau)].

Appuyez sur [Network Setup (Config réseau)].

Appuyez sur [Wireless(AP Mode) Setting (Paramètres (Mode AP) sans fil)].

En cas d’échec de connexion, suivez les étapes présentées à la section « Configuration manuelle » pour réessayer.

Configuration manuelle

- 77 -

2. Installation

Le message ci-dessous s'affiche pendant environ cinq secondes.

Appuyez sur [Enable (Activer)].

Appuyez sur [Manual Setup (Configuration manuelle)].

Vérifiez le [SSID (SSID)] et le [Password (Mot de passe)] de la machine.

- 78 -

Entrez le [SSID (SSID)] et le [Password (Mot de passe)] que vous avez vérifié

à l’étape 10 pour connecter la machine et votre périphérique sans fil.

2. Installation

Installer un pilote et un logiciel sur un ordinateur

Installez le pilote d'imprimante, le pilote du scanner, le pilote de fax, etc. à partir du « DVDROM du logiciel » sur l'ordinateur.

Un autre logiciel d'utilitaire peut être installé simultanément.

• Pour Windows

• Pour Mac OS X

Pour Windows

Connectez la machine et l'ordinateur via un réseau ou un câble USB et démarrez l'installation.

Vérifiez l'état de cette machine avant l'installation.

• Cette machine est allumée.

• Pour la connexion réseau, cette machine est connectée au réseau via un câble du réseau local sans fil et les informations requises telles que l'adresse IP sont déjà configurées.

Insérez le « DVD-ROM de logiciel » inclus dans l'ordinateur.

Lorsque [Auto Play (Lecture auto)] s'affiche, cliquez sur [Run setup.exe

(Exécuter setup.exe)].

- 79 -

Si la boîte de dialogue [User Account Control (Contrôle du compte de l'utilisateur)] s'affiche, cliquez sur [Yes (Oui)].

Sélectionnez une langue dans la liste déroulante.

Lisez l'accord de licence, puis cliquez sur [Accept (Accepter)].

2. Installation

Lisez [Environment advice (Conseils sur l'environnement)], puis cliquez sur

[Next (Suivant)].

Sélectionnez [Network (Réseau)] ou [USB connection (Connexion USB)]

selon la méthode de connexion de la machine et l'ordinateur, puis cliquez sur [Next (Suivant)].

Si la boîte de dialogue [Windows Security Alert (Alerte de sécurité Windows)] s’affiche, cliquez sur [Allow access (Autoriser l’accès)].

Sélectionnez le nom du modèle de la machine, puis cliquez sur [Next

(Suivant)].

Cliquez sur [Install Optional Software (Installer le logiciel optionnel)].

- 80 -

L'installation démarre.

Le logiciel suivant est installé.

• Le pilote d'imprimante PCL6 (Y compris l'extension du réseau et l'utilitaire Color Swatch)

• Pilote de scanneur

•ActKey

•FAQ

Installez d'autres logiciels à partir de la fonction Installation personnalisée.

Installation du logiciel (Guide des fonctions avancées)

Assurez-vous que le logiciel est bien installé, puis cliquez sur [Printing Test

(Test d'impression)].

Sélectionnez l'imprimante pour le test d'impression test et cliquez sur [Printing Test (Test d'impression)].

Assurez-vous que le test d'impression a réussi, puis cliquez sur [OK (OK)].

2. Installation

Cliquez sur [Complete (Terminé)].

Cliquez sur [Next (Suivant)].

- 81 -

Si la boîte de dialogue suivante s'affiche, cliquez sur [Yes (Oui)].

Cliquez sur [Exit (Quitter)].

2. Installation

Pour Mac OS X

Cette section décrit comment installer le pilote d'imprimante PS et le pilote du scanneur.

Pour l'installation des utilitaires, voir ce qui suit.

Installation du logiciel (Guide des fonctions avancées)

• Installez le pilote du scanneur Mac OS X

Assurez-vous que la machine et un ordinateur sont connectés et que la

machine est allumée, puis insérez le « DVD-ROM de logiciel » inclus dans l'ordinateur.

Double-cliquez sur l'icône [OKI] sur le bureau.

[Drivers (Pilotes)] > [Scanner (Scanneur)] > Double-cliquez sur [Installer for

OSX (Installateur pour OSX)].

Cliquez sur [Continue (Continuer)].

- 82 -

2. Installation

Vérifiez que le contenu est affiché, puis cliquez sur [Continue (Continuer)].

Lisez l'accord de licence, puis cliquez sur [Continue (Continuer)].

Cliquez sur [Agree (Accepter)].

Cliquez sur [Install (Installer)].

Pour changer le lieu d'installation du pilote, cliquez sur [Change Install Location (Changer le lieu d'installation)].

Entrez le nom et le mot de passe de l'administrateur et cliquez sur [Install

Software (Installer le logiciel)].

- 83 -

Cliquez sur [Continue Installation (Continuer l'installation)].

2. Installation

Cliquez sur [Restart (Redémarrer)].

Sélectionnez [System Preferences (Préférences du système)] dans le menu

Apple.

Cliquez sur [Printers & Scanners (Imprimantes & Scanneurs)].

Cliquez sur [+].

Sélectionnez [Add Printer or Scanner... (Ajouter une imprimante ou un scanner...)] lorsque le menu est affiché.

• Installez le pilote d'imprimante Mac OS X PS

Lorsque l'installation est terminée, imprimez la page test à l'étape 15.

Assurez-vous que la machine et un ordinateur sont connectés et que la

machine est allumée.

Insérez le « DVD-ROM de logiciel » dans l'ordinateur.

Double-cliquez sur l'icône [OKI] sur le bureau.

[Drivers (Pilotes)] > [PS (PS)] > Double-cliquez sur [Installer for OSX

(Installateur pour OSX)].

Entrez le nom d'administrateur, puis cliquez sur [OK (OK)].

Suivez les instructions à l'écran pour terminer l'installation.

- 84 -

Cliquez sur [Default (Défaut)].

Sélectionnez la machine , puis sélectionnez [OKI MC573 PS] est affiché sous

[Use (Utiliser)].

Types de nom Affiché dans la connexion Liste des

Réseau OKI-MC573 (6 derniers chiffres de l'adresse MAC) Bonjour

USB OKI DATA CORP MC573 USB

méthodes

Pour changer le nom, entrez un nouveau nom dans [Name: (Nom :)].

Assurez-vous que la machine est ajoutée à [Printers (Imprimantes)] et que

[OKI MC573 PS (OKI MC573 PS)] est affiché pour [Kind (Nature)].

2. Installation

Cliquez sur [Add (Ajouter)].

Si l'écran de confirmation pour l'équipement optionnel s'affiche, cliquez sur

[OK (OK)].

- 85 -

Si [OKI MC573 PS (OKI MC573 PS)] n'est pas affiché pour [Kind (Nature)] correctement, cliquez sur [- (-)], supprimez la machine dans [Printers (Imprimantes)], puis recommencez les étapes 8 à 12.

Cliquez sur [Open Print Queue... (Ouvrir la queue d'impression...)].

Sélectionnez [Print Test Page (Imprimer la page des tests)] à partir du menu

[Printer (Imprimante)].

Opérations de base

Nom des composants Opérations de base sur le volet de l'opérateur Mise en marche/arrêt de la machine Chargement du papier Chargement d'un document

Cette section décrit les opérations de base de cette machine.

3. Opérations de base

Nom des composants

La rubrique décrit le nom de chaque composant.

• Vue avant

• Vue arrière

• A l'intérieur de la machine

Vue avant

Symbole Nom Description

a Chargeur automatique de document (ADF) Alimente automatiquement le document sur le bac à

documents vers l'unité du scanner.

b Bac à document Utilisez ceci pour lire plusieurs feuilles de document

automatiquement.

c Scanneur Scan le document automatiquement.

d Panneau de commande

Opérations de base sur le volet de l'opérateur

e Port USB Port pour insérer une mémoire USB.

f Bac MF (Bac multifonction) Des enveloppes et différentes tailles et épaisseurs

g Bouton Ouvrir Appuyez sur ce bouton pour déverrouiller lors de

h Support de papier Dessinez ce support lors de la configuration du

i Levier d'enveloppe Utiliser cet élément pour l'impression sur enveloppe.

C'est le panneau pour faire fonctionner l'imprimante. Vous pouvez trouver l'écran tactile et les boutons de fonctionnement sur le panneau.

de papier peuvent être imprimées.

l'ouverture du bac de sortie.

papier de format long dans le bac MP.

Pour les instructions, rapportez-vous à "Impression sur enveloppes (Guide des fonctions avancées)".

- 87 -

Vue arrière

3. Opérations de base

Symbole Nom Description

j Vitre pour documents Charger le document qui est impossible de définir

sur le plateau de document.

k Couvercle de la vitre à document Couverture qui contient le jeu de documents sur la

vitre d'exposition.

l Couvercle du module du réseau local sans fil Couvrir la partie d'installation du module LAN sans

fil.

Symbole Nom Description

m Bac de sortie Les impressions sont stockées ici.

Ouvrir lors du changement de consommables.

n Bac 1 Chargez le papier à imprimer.

Symbole Nom Description

a Connecteur téléphonique Insérez le câble du téléphone externe lors de

l'utilisation du fax.

b Connecteur de ligne Insérez le câble téléphonique fourni lors de

l'utilisation du fax.

c Bac de sortie arrière Ouvrez-le lorsque vous imprimez sur du papier

épais, des enveloppes, etc. Le papier sera imprimé avec le côté imprimé vers le haut.

d Connecteur d'alimentation Insérez le code d'alimentation fourni.

e Couvercle du connecteur d'interface Couvre la zone d'interface.

f Connecteur de l'interface de réseau Insérez un câble LAN lorsque l'appareil est

connecté à un ordinateur à l'aide du câble LAN.

g Connecteur de l'interface USB Insérez un câble USB lorsque l'appareil est

connecté à un ordinateur à l'aide du câble USB.

- 88 -

A l'intérieur de la machine

Symbole Nom Description

a Tête DEL LED qui expose la partie d'impression à la lumière.

Si les impressions présentent des bandes verticales ou des flous autour des lettres, nettoyez la tête LED.

b Four Fixer le toner sur le papier.

c Cartouche de toner / Tambour (J : jaune) Les cartouches de toner contiennent du toner qui

d Cartouche de toner / Tambour image (M: magenta)

e Cartouche de toner / Tambour (C : cyan)

f Cartouche de toner / Tambour image (N: noir)

est utilisé pour l'impression. Le tambour d'image forme des lettres et des images. Les cartouches de toner et les tambours d'image sont des consommables. Lorsque le message sur l'écran LCD vous invite à changer, veuillez les remplacer en conséquence.

3. Opérations de base

- 89 -

3. Opérations de base

Opérations de base sur le volet de l'opérateur

Cette section décrit le panneau de commande de la machine.

• Noms et fonctions

• Nom et fonctions sur le panneau tactile

• Saisie des caractères

• Réglage de l'angle du volet de l'opérateur

Noms et fonctions

Cette section indique les noms et les fonctions des composants du volet de l'opérateur.

N° Nom Fonction

1 Panneau tactile Vous permet de sélectionner ou de choisir un élément en

appuyant sur l'icône affichée.

2 Bouton ACCUEIL/AIDE Affiche l'écran d'accueil.

3 Bouton COPIER Affiche l'écran de la fonction Copier.

4 Bouton NUMÉRISER Affiche l'écran de la fonction Numériser.

5 Bouton IMPRIMER Affiche l'écran de la fonction d'impression.

6 Bouton FAX Affiche l'écran de la fonction Fax.

7 Indicateur de DONNÉES EN MÉMOIRE S'allume lorsque des données sont en mémoire.

8 Bouton ÉTAT Affiche l'écran du menu d'état. Clignote/s'éclaire s'il y a une

erreur. Vous pouvez vérifier la quantité restante de consommables et l'état de communication par fax.

9 Bouton EFFACER Effacer la valeur saisie.

10 Bouton DÉMARRER Démarre la copie, la numérisation, la télécopie ou l'impression

depuis une mémoire USB.

11 Bouton ARRÊTER Annule la copie, les transmissions de fax ou autres tâches.

12 Bouton ÉCONOMIE D’ÉNERGIE Accède au mode d'économie d'énergie ou le quitte.

En mode Économie d'énergie, s'allume en vert; en mode veille, elle clignote en vert (toutes les 3 secondes); en mode Veille profonde, elle clignote en vert (toutes les 6 secondes).

13 Bouton ALIMENTATION Activé ou déactivé la machine.

14 Clavier numérique Entre les numéros et les symboles.

- 90 -

• Lors du réglage de l'angle du volet de l'opérateur, prenez soin de ne pas introduire vos mains entre la machine et le volet de l'opérateur. Risque de blessure.

• N'appuyez pas fortement sur le panneau tactile et ne le poussez pas avec un objet pointu. Cela pourrait l'endommager et entrainer un dysfonctionnement.

3. Opérations de base

Nom et fonctions sur le panneau tactile

Lorsque cette machine s'allume, l'écran d'accueil s'affiche sur le panneau tactile.

• Écran d'accueil

L'image à l'écran affiche les réglages d'usine par défaut. L'écran qui apparaît lorsque la machine est allumée et prête à être utilisée peut être changé de [Device Settings (Paramètres périphérique)] > [Admin Setup (Installation Administrateur)] > [Manage Unit (Gestion de l'unité)] > [Default Mode (Mode par défaut)] sur le panneau tactile.

Élément Description

1 Zone du bouton immobile Affiche les boutons qui apparaissent sur l'écran à tout moment.

Affiche les éléments suivants.

• [MACRO DE TÂCHE]

• [Paramètres de fonction]

• [Paramètres du périphérique]

• [RÉINITIALISER]

• [Déconnexion]

• signe de l'antenne : s'affiche lorsque le réseau local sans fil est activé.

•[ ]

Seuls les boutons disponibles s'affichent sur le menu sélectionné.

2 Zone du guide de

fonctionnement et du titre

Affiche le titre de l'écran en cours et fournit un guide destiné aux éventuelles opérations.

- 91 -

3. Opérations de base

Élément Description

3 Zone principale Appuyez pour utiliser les fonctions de copie.

Appuyez pour utiliser les fonctions de numérisation.

Appuyez pour utiliser les fonctions d'impression.

Appuyez pour utiliser les fonctions de télécopie.

Les étapes et les fonctions suivantes sont affichées.

• Changement des consommables et entretien (Cartouches de toner, tambours d'image, courroies, unités de fusion)

• Maintenance et entretien de l'unité (Rouleaux d'alimentation, tête LED, tête de scanneur)

• Mode d'affichage de l'écran de chaque fonction

Les descriptions suivantes utilisent la touche [Basique] de la fonction de copie à titre d'exemple.

Élément Description

2 Zone du guide de fonctionnement et du

titre

3 Étiquettes des onglets Affiche les étiquettes pour les onglets. Appuyez sur les étiquettes

4 Zone principale Affiche un aperçu des copies qui seront effectuées avec les réglages

Vous pouvez entrer une valeur dans le champ avec affiché en utilisant le clavier numérique.

Descriptions des écrans pour la copie

Descriptions des écrans pour la numérisation

Affiche le titre de l'écran en cours et fournit un guide destiné aux éventuelles opérations.

pour basculer entres les onglets. Si un paramètre est modifié à partir du paramètre de défaut, s'affiche.

actuels. Le paramètre en cours s'affiche sur chaque bouton. <A propos des marques sur chaque bouton>

: Indique que le paramètre est modifié à partir du paramètre par

défaut.

: Indique que la page suivante existe.

/ : Indique que le paramètre est allumé ou éteint.

Élément Description

1 Zone du bouton immobile Affiche les boutons qui apparaissent sur l'écran à tout moment.

Seuls les boutons disponibles s'affichent sur le menu sélectionné.

Descriptions des écrans pour l'impression

Descriptions des écrans pour le fax

- 92 -

3. Opérations de base

Saisie des caractères

• Saisie à l'aide du panneau tactile

• Saisie à l'aide du clavier numérique

Saisie à l'aide du panneau tactile

Lorsque vous saisissez des caractères pendant la modification d'un élément, l'écran de saisie suivant s'affiche.

Vous pouvez saisir des majuscules et des minuscules, des numéros et des symboles.

• A propos de l'écran de saisie

Le nombre de boutons dans l'écran d'entrée diffère selon la saisie.

Élément Description

5 Bouton Retourner Insère un saut de ligne. Ce bouton s'affiche lorsque vous entrez un

6 Bouton gauche/bouton droit/bouton

haut/bouton bas

7 Touche de verrouillage Permets de saisir la majuscule ou la minuscule.

8 Bouton du mode d'entrée Permets de changer le mode de saisie (type de caractère) pour

Le clavier QWERTY configuré par défaut peut être changé par le clavier AZERTY. Pour changer le clavier AZERTY, sélectionnez [Manage Unit (Gestion)] > [Keyboard Layout (Disposition du clavier)] > [AZERTY (AZERTY)] sur le panneau tactile.

texte de courriel.

Déplace le curseur à gauche, à droite, en haut ou en bas.

saisir le texte.

• Saisie de caractères

Appuyez sur le panneau tactile.

Lorsque la saisie est terminée, appuyez sur [OK] ou sur [Suivant].

Pour entrer un signe diacritique, appuyez et maintenez un bouton de caractère avec [...] indiqué. Lorsqu'un signe diacritique apparaît, appuyez sur le caractère à entrer.

L'écran suivant affiche une image lorsque vous appuyez sur le bouton "a".

Élément Description

1 Champ de saisie de texte Affiche les caractères saisis.

2 Le nombre de caractères saisis/ le

nombre maximum de caractères qui peut être saisi

3 Bouton Retour arrière Efface un caractère situé juste avant le curseur.

4 Panneau de caractères Saisie les caractères.

Indique le nombre maximum de caractères à saisir et le nombre de caractères saisi.

Le type de caractère varie selon le mode de saisie.

• Changer le mode de saisie (Nombres caractères alphabétiques)

Appuyez sur [Alpha] ou [Symbol].

- 93 -

3. Opérations de base

[RU] peut s'afficher s'il s'agit du russe, et [EL] s'il s'agit du grec. Pour les autres langues, seuls [Alpha] et [Symbole] peuvent s'afficher.

• Changer le mode de saisie (Majuscule Minuscule)

Appuyez le bouton pour saisir les majuscules et les minuscules.

• Supprimer un caractère saisi

Utilisez le bouton (retour arrière) sur le panneau de commande ou le

bouton (EFFACER) sur le panneau de commande.

Le caractère placé avant le curseur ( ) est supprimé.

• Pour supprimer un caractère saisi, déplacez le curseur à droite du caractère. Pour déplacer le curseur, appuyez sur [ ], [ ], [ ], ou [ ].

• Pour effacer les caractères que vous avez entrés dans une rangée, maintenez le bouton (retour arrière) ou

le bouton (EFFACER).

Saisie à l'aide du clavier numérique

Il est impossible de saisir l'alphabet.

Veuillez saisir l'alphabet avec l'écran tactile.

Vous pouvez entrer les numéros étiquetés sur chaque touche.

- 94 -

Réglage de l'angle du volet de l'opérateur

Le panneau de commande peut être incliné pour améliorer la visibilité.

Tenez le haut centre du panneau de commande et tirez-le vers l'avant.

Pour réinstaller le panneau de commande dans sa position initiale, tirez le panneau de commande jusqu'à ce qu'il s'arrête et poussez lentement.

3. Opérations de base

- 95 -

3. Opérations de base

Mise en marche/arrêt de la machine

Cette section décrit comment mettre en marche et arrêter la machine.

• Mise en marche de la machine

• Arrêt de la machine

Mise en marche de la machine

Vérifiez qu’aucun document n’est placé sur la vitre pour documents ou l'ADF

et le couvercle de ce dernier est fermé.

Appuyez sur le commutateur d'alimentation pendant environ une seconde.

Lorsque la machine est allumée, le voyant DEL de l'interrupteur s'éclaire.

- 96 -

L'écran d'accueil s'affiche lorsque la machine est prête.

3. Opérations de base

Arrêt de la machine

• Vérifiez que la machine ne reçoit pas de données avant l'arrêt.

• Appuyez et maintenez l'interrupteur pendant 5 secondes ou plus pour forcer l'arrêt de la machine. Utilisez cette méthode uniquement si un problème survient.

Pour le dépannage de cette machine, reportez-vous à "

Appuyez sur le commutateur d'alimentation pendant environ une seconde.

Dépannage".

- 97 -

Le "système va s'éteindre". Le message "Veuillez confirmer l'état quand la LED d'état clignote." est affiché sur le panneau tactile et le voyant DEL du commutateur d'alimentation clignote à environ une seconde d'intervalle.

Après un certain temps, la machine s'éteint automatiquement, de même que le voyant DEL du commutateur d'alimentation.

Ce que vous devez faire si vous n'utilisez pas cette machine pendant une période de temps prolongée

Si vous n'utilisez pas cette machine pour une période de temps prolongée du fait de congés, voyages ou autres raisons, débranchez le cordon d'alimentation de la prise.

Cette machine n'a pas de pannes fonctionnelles si le cordon d'alimentation est débranché pour une période de temps prolongée (quatre semaines ou plus).

3. Opérations de base

- 98 -

3. Opérations de base

Chargement du papier

Cette rubrique présente les différentes informations sur le papier qui peut être chargé dans le bac à papier de cette machine.

Pour définir le type de papier et le grammage appuyez sur [Device Settings (Paramètres du périphérique)] > [Paper Setup (Config papier)] et appuyez sur le bac que vous souhaitez utiliser, puis sélectionnez [Media Type (Type de support)] ou [Media Weight (Grammage)].

• À propos des types de papier qui peuvent être chargés

• Chargement du papier dans le bac 1/2/3

• Chargement du papier dans le bac MF

• Stockage du papier

À propos des types de papier qui peuvent être chargés

• Types de papier disponibles

• A propos des formats de papier, du grammage et du nombre de feuilles pouvant être

chargées

• Papier recommandé

Types de papier disponibles

Pour une impression de haute qualité, veillez à utiliser les types de papier pris en charge qui répondent aux exigences, telles que le matériel, le grammage ou la finition de surface du papier. Utiliser du papier d'impression pour photo numérique.

Si vous imprimez sur du papier qui n'est pas recommandé par OKI Data, vérifiez soigneusement la qualité de l'impression et le mouvement du papier à l'avance pour vous assurer qu'il n' y a aucun problème.

- 99 -

3. Opérations de base

• Papier ordinaire

Type de papier Format de papier (mm) (Les

valeurs en parenthèses sont

des formats en pouce.)

A4 210 x 297 64 à 220 g/m2 (17 à 58 lb)

A5 148 x 210

A6 105 x 148

B5 182 x 257

B6 128 x 182

B6 Half 64 x 182

Letter 215,9 x 279,4 (8,5 x 11)

Legal 13 215,9 x 330,2 (8,5 x 13)

Legal 13,5 215,9 x 342,9 (8,5 x 13,5)

Legal 14 215,9 x 355,6 (8,5 x 14)

Executive 184,2 x 266,7 (7,25 x 10,5)

Instruction (5,5 x 8,5)

8,5" SQ (8,5 x 8,5)

Folio (210 x 330 mm) 210 x 330

16K (184 x 260 mm) 184 x 260

16K (195 x 270 mm) 195 x 270

16K (197 x 273 mm) 197 x 273

Index Card (3 x 5)

4x6pouce (4 x 6)

5x7pouce (5 x 7)

Format personnalisé Largeur : 64 à 216

Longueur : 90 à 1321

Grammage du papier

Pour l'impression recto-verso, 64 à

(17 à 47 lb)

176 g/m

Si vous installez du papier large ou plus étroit de 148 mm (5,8 pouces), l'impression est ralentie.

64 à 220 g/m

(17 à 58 lb)

• Enveloppe

Type de papier Format de papier (mm) (Les

valeurs en parenthèses sont

des formats en pouce.)

Monarch 98,4 x 190,5 (3,875 x 7,5) Les enveloppes doivent être

Com-9 98,4 x 225,4 (3,875 x 8,875)

Com-10 104,8 x 241,3 (4,125 x 9,5)

DL 110 x 220 (4,33 x 8,66)

C5 162 x 229 (6,4 x 9)

Grammage du papier

produites à partir du papier 85g/

(24 Ib), et leurs volets doivent être

m rabattus.

•Étiquette

Type de papier Format de papier (mm) (Les

valeurs en parenthèses sont

des formats en pouce.)

A4 210 x 297 0,1 à 0,2 mm

Letter 215,9 x 279,4 (8,5 x 11)

Grammage du papier

• Autre type de papier

Type de papier Format de papier (mm) (Les

valeurs en parenthèses sont

des formats en pouce.)

Papier à impression partielle Sujet du papier ordinaire 64 à 220 g/m2 (17 à 58 lb)

Papier couleur Sujet du papier ordinaire 64 à 220 g/m

Grammage du papier

(17 à 58 lb)

A propos des formats de papier, du grammage et du nombre de feuilles pouvant être chargées

Les formats et les types de papier disponibles, la capacité du bac sont les suivants.

•Bac 1

Format de papier disponible Capacité du bac Grammage du papier

A4 A5

A6* B5

B6* Letter Legal (13 pouces) Legal (13,5 pouces) Legal (14 pouces) Executive Statement* 8,5" SQ (8,5 x 8,5 pouces) Folio (210 x 330 mm) 16K (184 x 260 mm) 16K (195 x 270 mm) 16K (197 x 273 mm) Taille personnalisée

*1 Le papier ne peut pas être utilisé pour l'impression recto-verso. *2 Largeur : 100 à 216 mm (3,9 à 8,5 pouces), Longueur : 148 à 356 mm (5,8 à 14 pouces)

250 feuilles (si le grammage est de 80 g/m

)

Léger (64 à 74 g/m2) Moyen-Léger (75 à 82 g/m Moyen (83 à 90 g/m Moyen-Lourd (91 à 104 g/m Lourd (105 à 120 g/m Ultra Lourd1 (121 à 176 g/m

)

- 100 -

Oki MC573DN User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Table des matières

Avant de commencer

Précautions relatives à la sécurité

Précautions générales

A propos de ce manuel

A propos des descriptions

A propos des marques

A propos des symboles

A propos des illustrations

Marques déposées et informations supplémentaires

Licence

Installation

Conditions requises de l'installation

Environnement d'installation

Espace d'installation

Vérification des accessoires

Déballage et installation de la machine

Installation de l'équipement optionnel

Installation du module du réseau local sans fil

Installation d'un bac supplémentaire

Configuration du pilote d'imprimante

Connecter une ligne téléphonique

Connecter une ligne publique (Si utilisée uniquement pour les fax)

Connecter une ligne publique (Si connexion d'un téléphone à la machine)

Connecter le téléphone IP optique

Connexion à l'environnement ADSL

Connecter un PBX, un téléphone fixe ou un téléphone d'affaires

Connecter en tant que téléphone d'extension

Connecter un bloc d'accord CS au téléphone numérique

Connexion du code d'alimentation

Connexion d'un câble du réseau local/câble USB

Connexion d'un câble du réseau local

Connexion d'un câble USB

Chargement du papier dans le bac

Vérification des informations de configuration

Installer cette machine

Réglage de la langue

Réglage de la date et de l'heure

Configuration du mot de passe d'administrateur

Configuration Fax

Paramètres réseau

Paramètres e-mail

Test d'impression

Connexion à un réseau local sans fil (Uniquement lorsque le module du réseau local sans fil est monté)

Avant la connexion à un réseau local sans fil

Connexion à un point d'accès

Connexion à une machine directement

Activation de la connexion du réseau local sans fil

Connexion à un point d'accès (Infrastructure)

Connexion avec WPS

Sélection d'un point d'accès du réseau local sans fil depuis le volet de l'opérateur pour la connexion

Configuration manuelle à partir du volet de l'opérateur pour la connexion

Configuration de [Enabling Default Gateway (Activation de la passerelle par défaut)]

Connexion à une machine directement (Mode AP)

Connexion automatique (bouton-poussoir)

Configuration manuelle

Installer un pilote et un logiciel sur un ordinateur

Pour Windows

Pour Mac OS X

Opérations de base

Nom des composants

Vue avant

Vue arrière

A l'intérieur de la machine

Opérations de base sur le volet de l'opérateur

Noms et fonctions

Nom et fonctions sur le panneau tactile

Saisie des caractères

Saisie à l'aide du panneau tactile

Saisie à l'aide du clavier numérique

Réglage de l'angle du volet de l'opérateur

Mise en marche/arrêt de la machine

Mise en marche de la machine

Arrêt de la machine

Ce que vous devez faire si vous n'utilisez pas cette machine pendant une période de temps prolongée

Chargement du papier
