MC573/ES5473 MFP

Benutzerhandbuch

Inhaltsverzeichnis

1 Vor dem Start ................................................................................................ 5

Vorsichtsmaßnahmen zur Sicherheit .............................................................................................6

Allgemeine Sicherheitsanweisungen .............................................................................................7

Über dieses Handbuch ..................................................................................................................9

Über Beschreibungen ...................................................................................................................................9

Warenzeichen und andere Informationen .................................................................................... 11

Lizenz ..........................................................................................................................................13

2 Einrichten ................................................................................................... 14

Installationsanforderungen ..........................................................................................................15

Installationsumgebung ................................................................................................................................15

Aufstellraum ................................................................................................................................................16

Überprüfung des Zubehörs ..........................................................................................................18

Entpacken und Installieren des Geräts ........................................................................................19

Installieren der optionalen Ausrüstung ........................................................................................23

Installieren des Drahtlos-LAN-Moduls ........................................................................................................23

Anbringen der zusätzlichen Kassette .........................................................................................................24

Einstellen des Druckertreibers ....................................................................................................................26

Anschließen einer Telefonleitung .................................................................................................28

Verbindung mit der öffentlichen Leitung (nur für Faxverwendung) ............................................................. 28

Verbinden mit der öffentlichen Leitung (wenn ein Telefon mit dem Gerät verbunden wird). ......................29

Verbinden des Optischen-IP-Telefons ........................................................................................................30

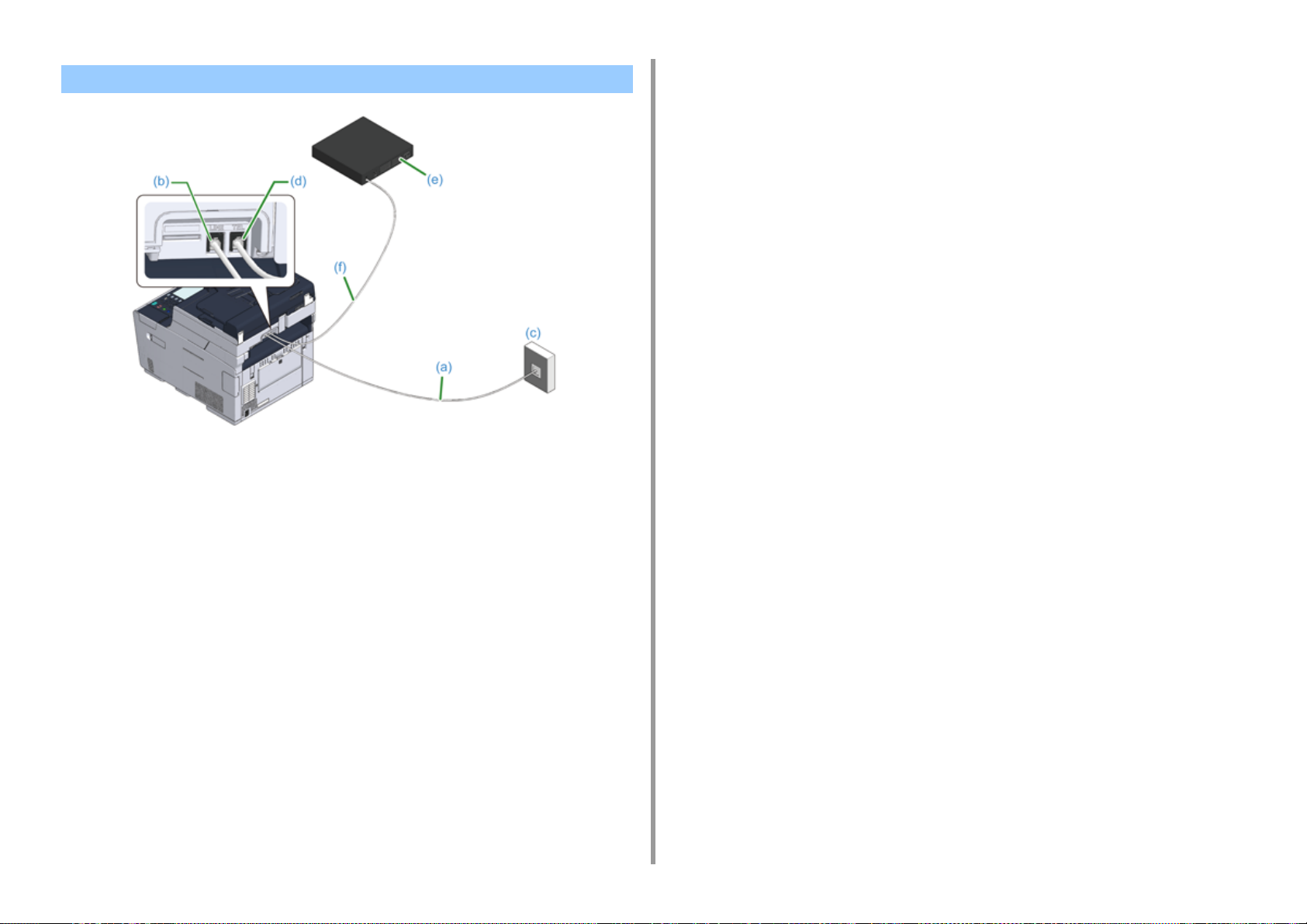

Anschließen an die ADSL-Umgebung ........................................................................................................ 31

Anschließen eines PBX, Haustelefons oder Geschäftstelefons .................................................................32

Anschließen als Nebenstellentelefon ......................................................................................................... 32

Anschließen eines CS-Tuners oder Digitalfernsehers ................................................................................33

Anschließen des Netzkabels .......................................................................................................34

Verbindung eines LAN-Kabels/USB-Kabels ................................................................................36

Verbindung eines LAN-Kabels .................................................................................................................... 36

Verbindung eines USB-Kabels ...................................................................................................................38

Papier in das Fach einlegen ........................................................................................................40

Überprüfen der Einstellungsinformationen ..................................................................................42

Einrichtung dieses Geräts ............................................................................................................43

Spracheinrichtung .......................................................................................................................................43

Datum und Uhrzeit einstellen ..................................................................................................................... 45

Einstellung des Administratorkennworts .....................................................................................................47

Faxinstallation ............................................................................................................................................. 49

Netzwerkeinstellungen ............................................................................................................................... 50

E-Mail Einstellung ...................................................................................................................................... 52

Testdruck .................................................................................................................................................... 54

Verbinden mit einem drahtlosen LAN (nur wenn das drahtlose LAN-Modul installiert ist) .......... 56

Vor der Verbindung mit einem Drahtlosen LAN ......................................................................................... 56

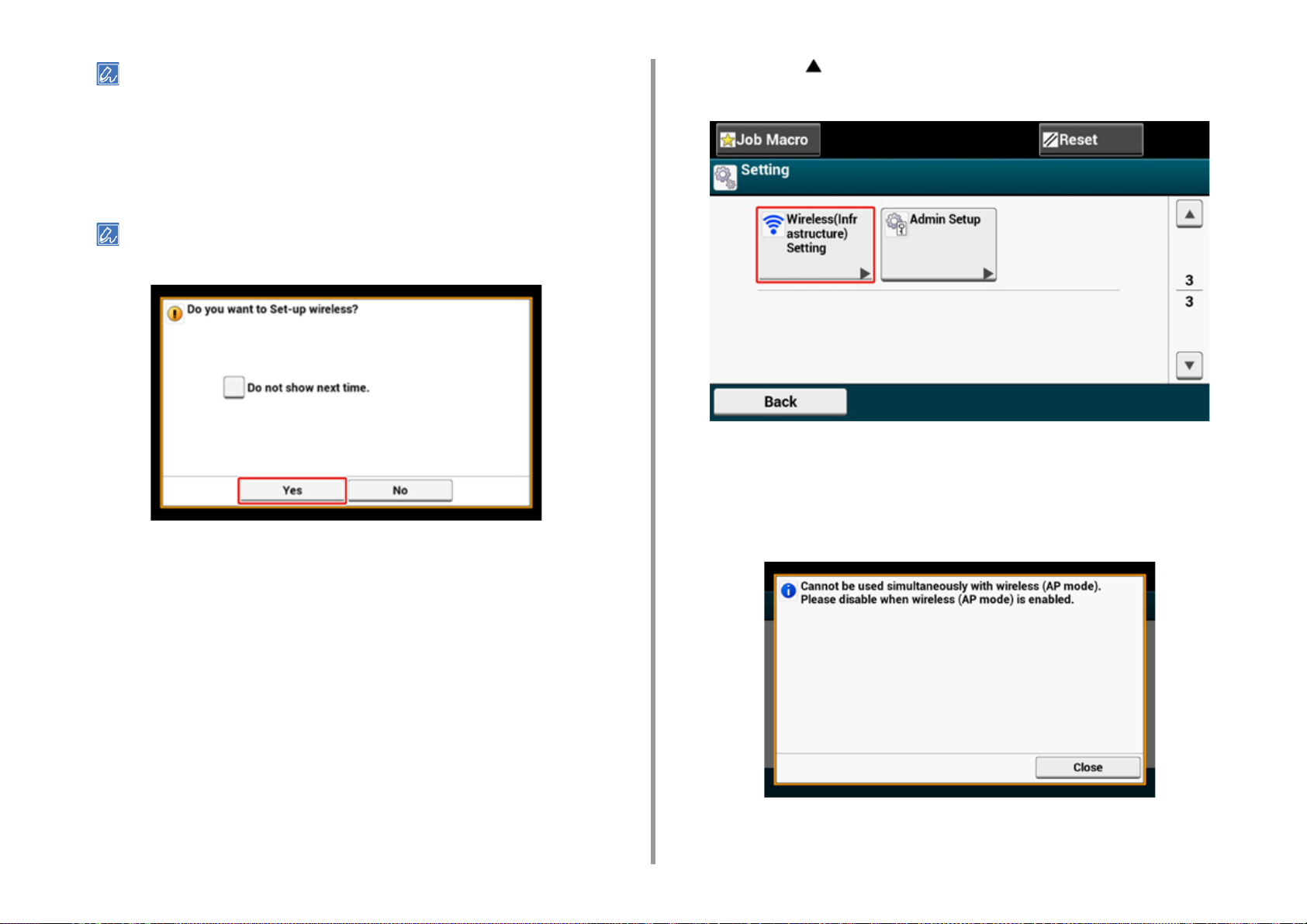

Aktivierung drahtlosen LAN Verbindung .................................................................................................... 57

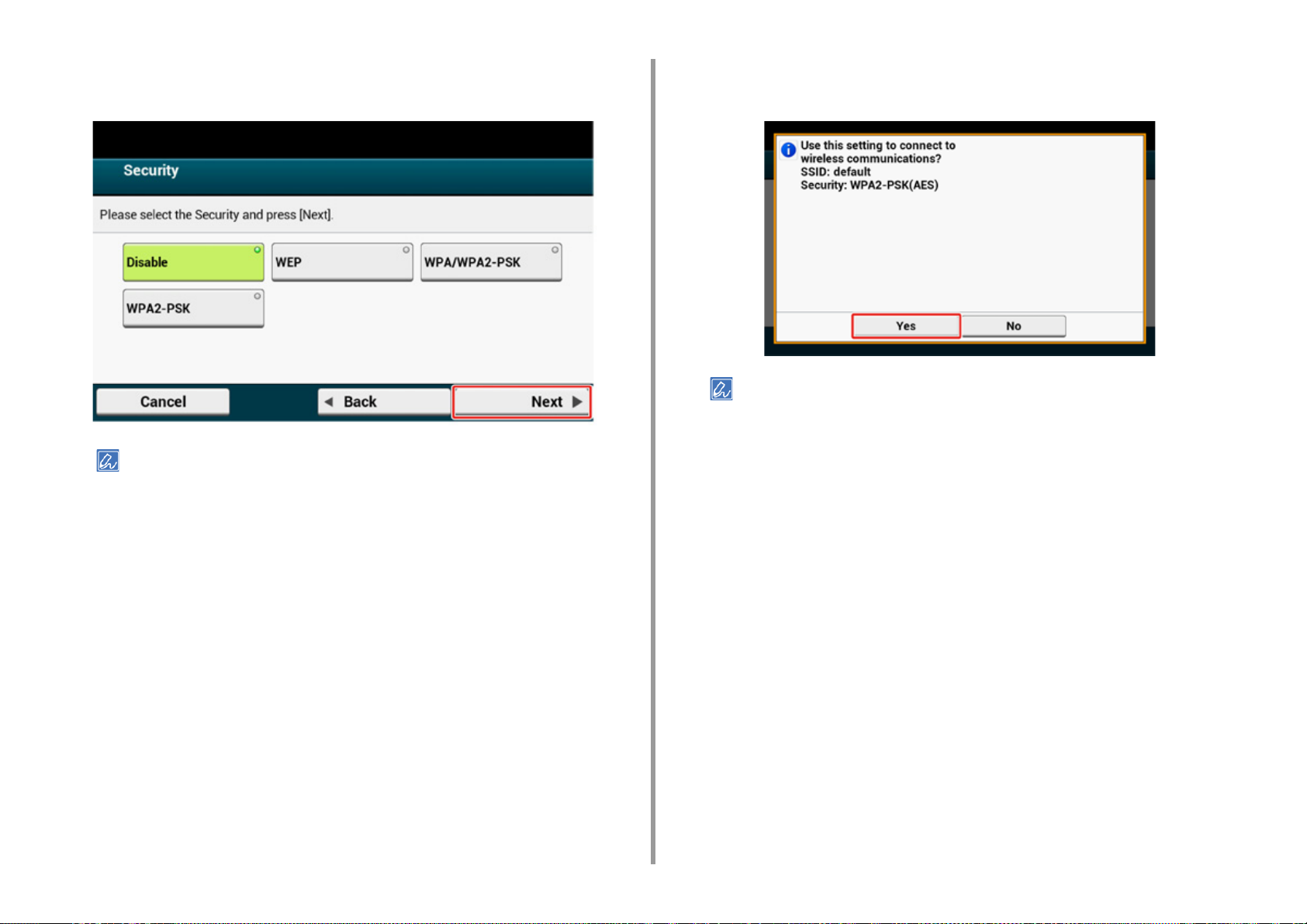

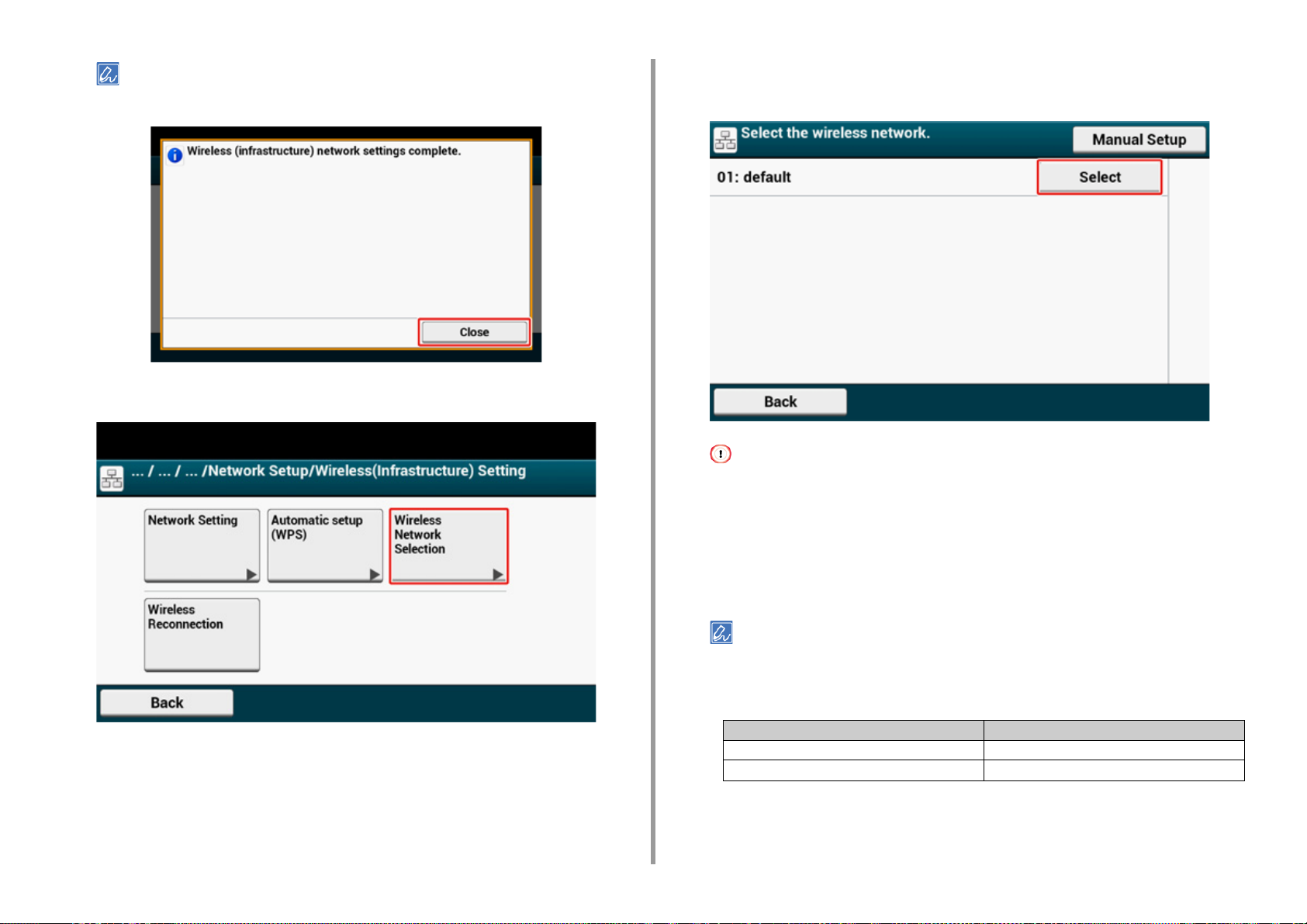

Verbindung mit einem Zugangspunkt (Infrastruktur) .................................................................................. 59

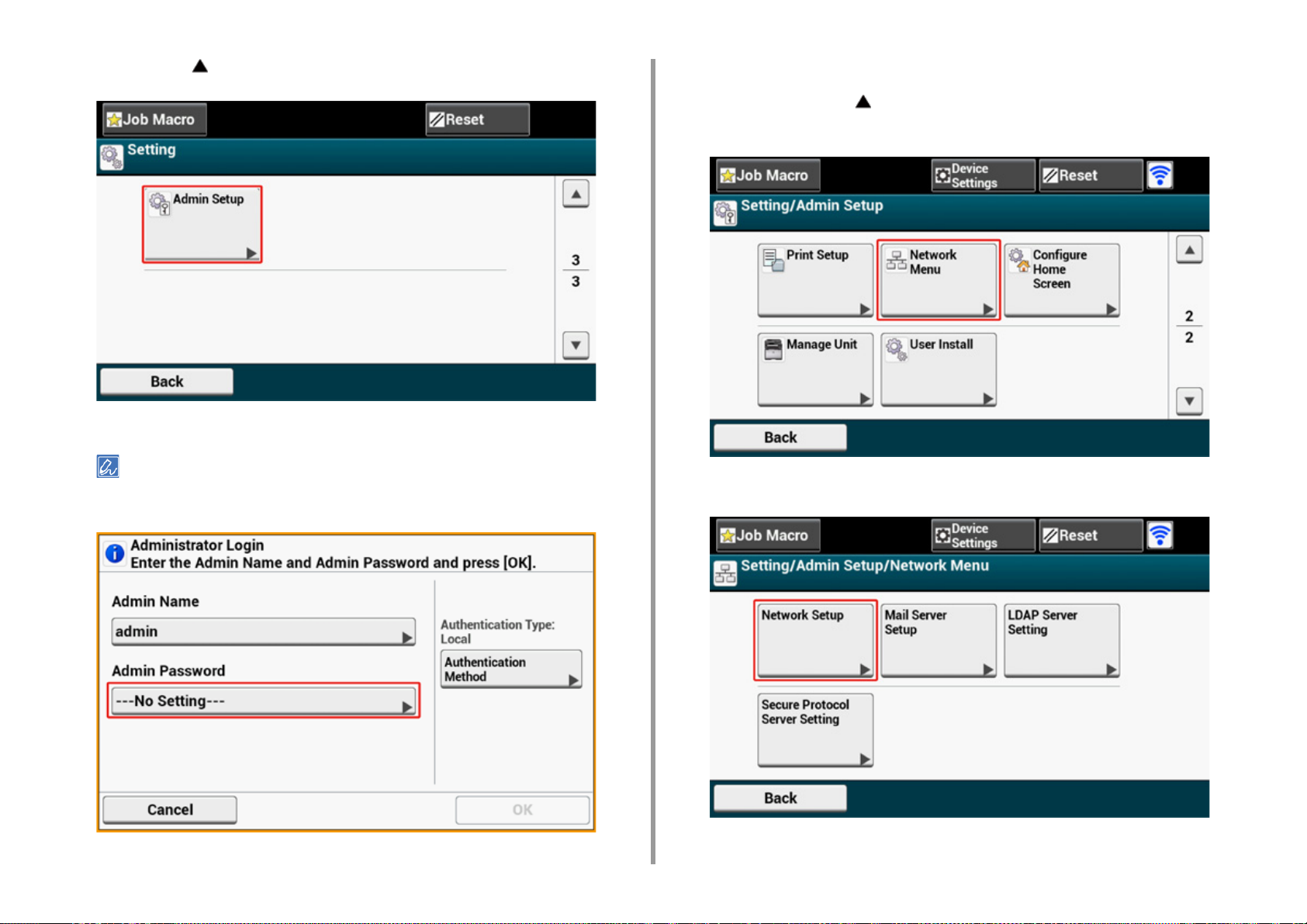

Einstellen von [Enabling Default Gateway (Standard-Gateway aktivieren)] .............................................. 72

Verbindung direkt mit dem Gerät (AP-Modus) ........................................................................................... 75

Installation eines Treibers und Software auf dem Computer ...................................................... 79

Für Windows .............................................................................................................................................. 79

Für Mac OS X ............................................................................................................................................ 82

3 Basisfunktionen ..........................................................................................86

Bezeichnungen der Teile ............................................................................................................ 87

Vorderansicht ............................................................................................................................................. 87

Rückansicht ............................................................................................................................................... 88

Geräteinnere .............................................................................................................................................. 89

Grundlegende Funktionen des Bedienfeldes .............................................................................. 90

Bezeichnungen und Funktionen ................................................................................................................ 90

Bezeichnungen und Funktionen der Tasten auf dem Bedienfeld ............................................................... 91

Eingabe von Zeichen ................................................................................................................................. 93

Anpassen des Winkels des Bedienfelds .................................................................................................... 95

Ein- oder Ausschalten des Geräts ..............................................................................................96

Einschalten des Geräts .............................................................................................................................. 96

Ausschalten des Geräts ............................................................................................................................. 97

Papier einlegen ........................................................................................................................... 99

Informationen zu den Papierarten, die eingelegt werden können .............................................................. 99

Papier in Fach 1/2/3 einlegen .................................................................................................................. 102

Papier in das Mehrzweckfach einlegen ................................................................................................... 103

Papierlagerung ......................................................................................................................................... 105

Einlegen eines Dokuments ....................................................................................................... 106

Informationen zu Dokumenten, die eingelegt werden können ................................................................. 106

Einrichtung im ADF .................................................................................................................................. 107

Einrichten über das Dokumentenglas ...................................................................................................... 109

4 Kopieren .................................................................................................... 110

Kopieren .................................................................................................................................... 111

Kopieren abbrechen ..................................................................................................................112

Festlegen der Anzahl an Kopien ................................................................................................113

Beschreibungen der Kopierbildschirme .....................................................................................114

- 2 -

5 Scannen .....................................................................................................117

Versenden gescannter Daten als E-Mail-Anhang ...................................................................... 118

Vor Verwendung von Scan an E-Mail ....................................................................................................... 118

Eingeben der E-Mail-Adresse zum Versenden von E-Mails ..................................................................... 119

Speichern gescannter Daten in einen gemeinsamen Ordner ....................................................121

Erstellen eines gemeinsamen Ordners auf dem Computer ......................................................................121

Registrieren eines Ziels (Profil) ...............................................................................................................122

Verwendung von Scan an Gemeinsamen Ordner ....................................................................................123

Scanvorgang abbrechen ............................................................................................................124

Beschreibungen der Scanbildschirme .......................................................................................125

Bildschirm Scan an E-Mail ........................................................................................................................125

Bildschirm Scan an Gemeinsamen Ordner ..............................................................................................128

6 Drucken ..................................................................................................... 132

Von einem Computer aus drucken (Windows) ..........................................................................133

Für Windows PCL-Druckertreiber .............................................................................................................133

Für Windows PS-Druckertreiber ............................................................................................................... 134

Drucken von einem Computer aus (Mac OS X) ........................................................................136

Abbrechen eines Druckauftrags ................................................................................................137

Über Anzeigen und Funktionen jedes Druckertreibers ..............................................................138

Windows PCL-Druckertreiber ................................................................................................................... 138

Windows PS Druckertreiber Zweiseitiger Druck .......................................................................................140

Mac OS X PS Druckertreiber ....................................................................................................................142

Beschreibungen der Druckbildschirme ......................................................................................147

7 Faxen ......................................................................................................... 148

Grundlagen zum Umgang mit Faxfunktionen ............................................................................149

Eingabe der Faxnummer zum Versenden eines Faxes ............................................................................149

Abbrechen einer Fax-Übermittlung ...........................................................................................................150

Einstellungen für Empfänger .....................................................................................................152

Einstellen des Empfangsmodus ...............................................................................................................152

DRD .......................................................................................................................................................... 154

Einstellen der Wartezeit zwischen einem eingehenden Anruf und wann der Empfang beginnt (Wartezeit auf

eine Antwort) ............................................................................................................................................155

Empfangsvorgang .................................................................................................................................... 156

Beschreibungen der Faxbildschirme .........................................................................................157

Faxbildschirm ...........................................................................................................................................157

8 Wartung ..................................................................................................... 160

Ersetzen von Verbrauchsmaterialien .........................................................................................161

Vorsicht beim Ersetzen von Verbrauchsmaterialien .................................................................................161

Ersetzen der Tonerkartusche ................................................................................................................... 162

Austauschen der Bildtrommel .................................................................................................................. 166

Austauschen der Bildtrommel und der Tonerkartusche gleichzeitig ......................................................... 170

Reinigung der Geräteteile ......................................................................................................... 174

Reinigung des Dokumentenglases .......................................................................................................... 174

Reinigung LED-Kopfes ............................................................................................................................ 175

9 Fehlerbeseitigung .....................................................................................177

Wenn Papierstaus auftreten ..................................................................................................... 178

Wenn der Fehlercode „370“, „371“, „372“ lautet ....................................................................................... 178

Wenn der Fehlercode „380“, „381“, „382“, „385“, „389“ lautet .................................................................. 183

Wenn der Fehlercode „390“ lautet ........................................................................................................... 187

Wenn der Fehlercode „391“, „392“, „393“ lautet ....................................................................................... 190

Wenn der Fehlercode „409“ lautet ........................................................................................................... 192

Wenn ein Dokumentenstau auftritt ............................................................................................ 197

Wenn ein Dokument im Papiertransportweg sichtbar ist ......................................................................... 197

Falls ein Dokument im Papierpfad nicht sichtbar ist ................................................................................ 198

Probleme beim Kopieren .......................................................................................................... 200

Kopieren nicht möglich ............................................................................................................................. 200

Probleme beim Scannen .......................................................................................................... 202

Scannen nicht möglich ............................................................................................................................. 202

Probleme beim Drucken ........................................................................................................... 203

Drucken nicht möglich .............................................................................................................................. 203

Probleme mit dem Faxen .......................................................................................................... 205

Fax senden nicht möglich ........................................................................................................................ 205

Fax kann nicht empfangen werden .......................................................................................................... 207

Wenn auf dem Bedienfeld eine Fehlermeldung angezeigt wird ................................................ 208

Liste mit Fehlermeldungen ....................................................................................................................... 208

10 Betriebsverwaltung/ Technische Daten ..................................................219

Ändern des Administratorkennworts ......................................................................................... 220

Einsparung des Stromverbrauchs mit der Funktion Energiesparmodus ................................... 221

Legen Sie die Länge der Leerlaufzeit fest, die vergeht, bis der Energiesparmodus aktiv wird. ............... 221

Festlegen der Länge der Leerlaufzeit, die vergeht, bis der Ruhezustand aktiv wird ................................ 222

Einschränkungen bei der Energiesparfunktion ........................................................................................ 222

Gerät automatisch abschalten (Autom. Abschaltung) .............................................................................. 223

Festlegen der Länge der Leerlaufzeit, die vergeht, bis die Autom. Abschaltung funktioniert .................. 224

Technische Daten ..................................................................................................................... 225

Allgemeine Spezifikationen ...................................................................................................................... 225

Technische Daten des Kopierers ............................................................................................................. 226

Technische Daten des Fax ....................................................................................................................... 226

- 3 -

Technische Daten des Scanners ..............................................................................................................227

Technische Daten des Druckers ............................................................................................................... 227

Technische Daten des Netzwerks ............................................................................................................228

Spezifikationen für drahtloses LAN (Option) .............................................................................................229

- 4 -

Vor dem Start

Vorsichtsmaßnahmen zur Sicherheit Allgemeine Sicherheitsanweisungen Über dieses Handbuch Warenzeichen und andere Informationen Lizenz

Vorsichtsmaßnahmen zur Sicherheit

Weist auf zusätzliche Informationen hin, die, falls sie nicht beachtet werden oder den Richtlinien nicht gefolgt wird, Verletzungen oder Tod zur Folge haben können.

Weist auf zusätzliche Informationen hin, die bei Nichtbeachten Verletzungen zur Folge haben können.

1. Vor dem Start

- 6 -

Allgemeine Sicherheitsanweisungen

Berühren Sie nicht den Sicherheitsschalter im Inneren dieses Druckers. Hochspannung kann auftreten, was einen elektrischen Schlag zu Folge haben kann. Es kann sich auch ein Zahnrad drehen, was zu Verletzungen führen kann.

Verwenden Sie kein leicht brennbares Spray in der Nähe dieses Druckers. Einige Teile im Inneren der Maschine können sehr heiß werden, was möglicherweise zu einem Brand führen kann.

Wenn die Abdeckung sehr heiß wird, das Gerät Rauch ausstößt oder Geruch verströmt oder Sie ein seltsames Geräusch hören, ziehen Sie den Netzstecker aus der Steckdose und kontaktieren Sie Ihren Händler. Es kann zu einem Brand kommen.

Wenn Flüssigkeiten wie Wasser in das Innere des Druckers gelangen, ziehen Sie den Netzstecker aus der Steckdose und kontaktieren Sie Ihren Händler. Es kann zu einem Brand kommen.

1. Vor dem Start

Trennen Sie das Gerät regelmäßig vom Stromnetz, um die Stecker und die Räume zwischen den Steckern zu reinigen. Wenn der Netzstecker in die Steckdose über einen längeren Zeitraum eingesteckt bleibt, sammelt sich Staub auf den Steckern und es kann zu einem Kurzschluss kommen, was möglicherweise zu einem Brand führen kann.

Saugen Sie verschütteten Toner nicht mit einem elektronischen Staubsauger auf. Verschütteten Toner mit einem elektrischen Staubsauger aufzusaugen kann aufgrund von Funkenbildung aus elektrischen Kontakten oder aufgrund von anderen Gründen zu Feuer führen. Wenn Toner auf dem Boden oder an anderen Orten verschüttet wird, wischen Sie den Toner vorsichtig mit einem feuchten Lappen oder einem anderen Tuch auf und achten Sie darauf den Toner nicht zu verteilen.

Stecken Sie keine Gegenstände in das Lüfterloch. Es kann zu einem Stromschlag, Feuer oder zu Verletzungen kommen.

Stellen Sie keine mit Wasser gefüllten Tassen oder andere Gegenstände auf das Gerät. Es kann zu einem Stromschlag oder Feuer kommen.

Wenn Sie eine Büroklammer oder einen anderen Fremdkörper in die Maschine fallen lassen, ziehen Sie den Netzstecker aus der Steckdose, und entfernen Sie die Fremdkörper. Es kann zu einem Stromschlag, Feuer oder zu Verletzungen kommen.

Führen Sie keine Bedienschritte durch und zerlegen Sie das Gerät nicht, sofern nicht in dieser Bedienungsanleitung angegeben. Es kann zu einem Stromschlag, Feuer oder zu Verletzungen kommen.

Wenn die Maschine hinfällt oder die Abdeckung beschädigt wird, ziehen Sie den Netzstecker aus der Steckdose und kontaktieren Sie Ihren Händler. Es kann zu einem Stromschlag, Feuer oder zu Verletzungen kommen.

Lassen Sie keinen Haustierurin oder andere Flüssigkeiten in das Innere dieser Maschine geraten und lassen diese Maschine nicht feucht werden. Es kann zu einem Stromschlag oder Feuer kommen.

Wenn die Druckerabdeckung geöffnet ist, berühren Sie nicht die Fixiereinheit. Dies kann zu Verbrennungen führen.

Werfen Sie die Tonerkartusche oder die Bildtrommel nicht ins Feuer. Der Toner kann sich entzünden, was Verbrennungen zur Folge hat.

Verbinden Sie das Netzkabel, weitere Kabel oder das Erdungskabel nur so, wie im Benutzerhandbuch angegeben. Es kann zu einem Brand kommen.

- 7 -

Der Betrieb von UVS (unterbrechungsfreie Stromversorgung) oder Wechselrichter ist nicht gesichert. Verwenden Sie keine unterbrechungsfreie Stromversorgung oder Inverter. Es kann zu einem Brand kommen.

Halten Sie sich nicht in der Nähe der Papierausgabe auf, wenn das Gerät eingeschaltet ist oder wenn der Druckvorgang läuft. Dies kann zu Verletzungen führen.

Berühren Sie die Flüssigkristallanzeige nicht, wenn diese beschädigt ist. Dies kann zu Verletzungen führen. Sollte auslaufende Flüssigkeit (Flüssigkristall) aus der Flüssigkristallanzeige in die Augen oder in den Mund gelangen, sofort mit reichlich Wasser auswaschen. Falls notwendig, ärztlichen Rat einholen.

Bildtrommel oder Tonerkartusche nicht auseinander nehmen oder gewaltsam öffnen. Sie könnten verschütteten Toner einatmen oder der Toner gelangt an Ihre Hände oder Kleidung, was diese verschmutzt.

1. Vor dem Start

HINWEIS!

Dieses Produkt ist nicht für die Verwendung im unmittelbaren Gesichtsfeld am Bildschirmarbeitspiatz vorgesehen. Um störende Reflexionen am Bildschirmarbeitsplatz zu vermeiden darf dieses produkt nicht im unmittelbaren Gesichtsfeld platziert werden.

- 8 -

1. Vor dem Start

Über dieses Handbuch

Hier werden verschiedene Informationen über dieses Handbuch zur Verfügung gestellt. Lesen Sie diese Abschnitte, bevor Sie dieses Handbuch verwenden.

• Haftungsausschluss

Es wurden alle Anstrengungen unternommen, um sicherzustellen, dass die in dieser Veröffentlichung enthaltenen Informationen vollständig und richtig sind und dem aktuellsten Stand entsprechen. Der Hersteller übernimmt keinerlei Verantwortung für die Konsequenzen von Irrtümern außerhalb der Kontrolle des Unternehmens. Zudem kann der Hersteller keine Garantie dafür übernehmen, dass durch andere Hersteller vorgenommene Änderungen an Software und Geräten, die in diesem Handbuch erwähnt werden, die Gültigkeit der hierin enthaltenen Informationen unbeeinträchtigt lassen. Die Erwähnung von Software-Produkten von Drittherstellern lässt nicht notwendigerweise den Schluss zu, dass sie vom Hersteller empfohlen werden.

Obwohl größte Sorgfalt darauf verwendet wurde, die hierin enthaltenen Informationen so akkurat und hilfreich wie möglich weiterzugeben, übernehmen wir keinerlei Garantie hinsichtlich ihrer Genauigkeit und Vollständigkeit.

• Copyright des Handbuchs

Alle Rechte sind der Oki Electric Industry Co., Ltd. vorbehalten. Kein Teil dieses Dokuments darf in irgendeiner Form oder durch irgendwelche Mittel ohne vorherige schriftliche Genehmigung von Oki Electric Industry Co., Ltd. reproduziert werden.

• Handbuchverzeichnis

• Benutzerhandbuch (PDF) ------ Wird in der DVD-ROM gespeichert, die im Lieferumfang des Geräts enthalten ist.

• Erweitertes Handbuch (PDF) ------ Laden Sie dieses Handbuch von der Webseite herunter und nehmen Sie es als Referenz.

• Online-Handbuch ------ Dieses kann auf der Webseite durchsucht werden.

Über Beschreibungen

Markierungen, Symbole, Abbildungen und andere Beschreibungen werden zur Verfügung gestellt.

•

Über Markierungen

• Über Symbole

• Über Abbildungen

Wenn nicht anders angegeben verwendet dieses Handbuch Screenshots der folgenden Bildschirme.

• Für Windows: Windows 7

• Für Mac OS X: Mac OS X 10.9

[OKI MFP (OKI-Multifunktionsgerät)] kann als Modellname verwendet werden.

Je nach Version Ihres Betriebssystems, Modells oder Ihrer Version kann die Beschreibung dieses Handbuchs variieren.

Über Markierungen

Dieses Handbuch verwendet die folgenden Markierungen.

Symbol Bedeutung

Zeigt die Vorsichtsmaßnahmen und Einschränkungen für den korrekten Betrieb dieses Geräts an. Versichern Sie sich, dass Sie diese durchlesen, um einen korrekten Betrieb des Geräts zu versichern.

Zeigt für die Verwendung des Geräts nützliche Informationen an. Dies sollte durchgelesen werden.

Zeigt ein Referenzthema an. Durchlesen, wenn mehr Informationen benötigt werden.

Zeigt ein bezogenes Thema an. Durchlesen, wenn bezogene Informationen benötigt werden.

• Über Beschreibungen

• Verwendung dieses Handbuchs (Anleitung für Fortgeschrittene)

Über Symbole

Dieser Abschnitt beschreibt die Symbole und deren Bedeutung in diesem Handbuch.

- 9 -

Symbol Bedeutung

Abbildung (Bezeichnung der Schaltfläche)

[] Zeigt Menüname, Elementname, Option und andere Elemente an, die auf der

" " Zeigt eine Nachricht auf dem Bildschirm oder einen eingegebenen Text an.

< > Zeigt eine Taste auf der Computertastatur an.

> Zeigt an, wie das gewünschte Menü von Gerät oder Computer angezeigt werden

Zeigt eine Schaltfläche (Bezeichnung der Schaltfläche) am Bedienfeld des Geräts an.

Anzeige des Bedienfelds zu sehen sind. Zeigt den Namen von Menü, Fenster oder Dialogfeld an, die auf dem Computerbildschirm angezeigt werden. Diese können in Beschreibungen oder Abbildungen in Prozeduren eindeutig unterschieden werden.

Zeigt Dateinamen auf dem Computer an. Zeigt den Titel des Themas eines Linkziels an.

kann.

Über Abbildungen

Die Abbildungen von MC573 werden in diesem Handbuch als Beispiele verwendet.

Bei den in diesem Handbuch verwendeten Abbildungen auf der Anzeige des Bedienfelds handelt es sich um die werksseitigen Standardeinstellungen.

1. Vor dem Start

Abhängig von Ihrem Modell kann diese Beschreibung abweichend sein.

- 10 -

1. Vor dem Start

Warenzeichen und andere Informationen

OKI ist eine eingetragene Marke von Oki Electric Industry Co., Ltd.

ENERGY STAR ist eine Marke der United States Environmental Protection Agency.

Microsoft, Windows, Windows Server, Windows Vista und Internet Explorer sind eingetragene Marken der Microsoft Corporation.

Apple, Macintosh, Mac und Mac OS sind eingetragene Marken von Apple Inc.

iPad, iPhone, iPod, iPod touch und Safari sind eingetragene Warenzeichen der Apple Inc., registriert in den USA und anderen Ländern.

AirPrint und das AirPrint-Logo sind eingetragene Warenzeichen der Apple Inc.

Google, Google Docs, Android, und Gmail sind Marken von Google Inc.

Google Cloud Print ist eine Handelsmarke von Google Inc.

Adobe, Illustrator, Photoshop, PostScript und Reader sind Marken bzw. Marken der Adobe Systems Incorporated in den Vereinigten Staaten und in anderen Ländern.

KABELTYP LÄNGE

(METER)

Netz 1,8

USB 5,0

LAN 10.0

Telefon 3,0

KERN SCHIRM

• ENERGY STAR

Zielländer des ENERGY STAR-Programms sind die Vereinigten Staaten, Kanada und Japan. Es ist nicht für andere Länder anwendbar. Dieses Produkt ist nur konform mit ENERGY STAR v2.0.

• Erste Hilfe im Notfall

Gehen Sie vorsichtig mit dem Patronenpulver um:

FeliCa ist ein eingetragenes Warenzeichen der Sony Corporation.

MIFARE ist ein Warenzeichen der NXP Semiconductors.

Andere Produkt- und Markennamen sind eingetragene Marken oder Marken der jeweiligen Unternehmen.

Dieses Produkt entspricht den Anforderungen der Richtlinien des EU-Rates 2014/30/EU (EMC), 2014/35/ EU (LVD), 2014/53/EU (RED), 2009/125/EC (ErP) und 2011/65/EU (RoHS), ggf. ergänzt, in der Angleichung der Rechtsvorschriften der Mitgliedsstaaten in Bezug auf elektromagnetische Verträglichkeit, Niederspannung, Funk- und Telekommunikationsendgeräte und energieverbrauchende Produkte sowie Beschränkungen bei der Verwendung bestimmter gefährlicher Substanzen in elektrischen und elektronischen Geräten.

Die folgenden Kabel wurden zur Produktevaluation in Übereinstimmung mit der EMCRichtlinie 2014/30/EU verwendet. Andere Konfigurationen könnten diese Übereinstimmung beeinträchtigen.

Bei Verschlucken lassen Sie die Person kleine Mengen kaltes Wasser trinken und einen Arzt aufsuchen. Versuchen Sie NICHT, Erbrechen herbeizuführen. Wenn es eingeatmet wird, bringen Sie die Person an die frische Luft. Begeben Sie sich unverzüglich in ärztliche Behandlung. Sollte Tonerpulver in die Augen gelangen, spülen Sie es mindestens 15 Minuten mit viel Wasser aus. Schließen Sie die Augenlider nicht. Begeben Sie sich unverzüglich in ärztliche Behandlung. Verschütteter Toner kann mit kaltem Wasser und Seife abgewaschen werden, damit keine Flecken auf der Haut oder Kleidung bleiben.

- 11 -

• Informationen zur Umwelt

1. Vor dem Start

- 12 -

1. Vor dem Start

Lizenz

Dieses Produkt enthält Software, die vom Heimdal Projekt entwickelt wurde.

(Königlich Technische Hochschule Stockholm, Schweden).

Weiterverbreitung und Nutzung im Quell- und Maschinencode, mit oder ohne Änderungen, sind gestattet, soweit die folgenden Bedingungen eingehalten sind:

1 Bei einer Weitergabe der Quellcodes muss der oben aufgeführte Copyright-

Hinweis, diese Liste an Bedingungen und der folgende Haftungsausschuss enthalten sein.

2 Bei der Weitergabe in binärer Form müssen der obigen Copyright-Hinweis,

diese Liste der Bedingungen und den folgenden Haftungsausschluss in der Dokumentation und/oder anderen mitgelieferten Materialien reproduziert werden.

3 Weder der Name der Hochschule noch die Namen ihrer Mitarbeiter dürfen

benutzt werden, um von dieser Software abgeleitete Produkte zu kennzeichnen oder deren Absatz zu fördern, es sei denn es liegt eine vorherige schriftliche Zustimmung dafür vor.

DIESE SOFTWARE WIRD VOM INSTITUT UND DEN MITARBEITER "WIE SIE SIT" UND OHNE JEDE GARANTIE, EINSCHLIESSLICH, ABER NICHT AUSSCHLIESSLICH, DE GESETZLICHE GEWÄHRLEISTUNG DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK ZUR VERFÜGUNG GESTELLT. IN KEINEM FALL IST DAS INSTITUT ODER MITARBEITER FÜR DIREKTE, INDIREKTE, BESONDERE, ODER FOLGESCHÄDEN (EINSCHLIESSLICH, ABER NICHT AUSSCHLIESSLICH, AUFTRAG VON ERSATZWAREN ODER DIENSTLEISTUNGEN, VERLUST VON DATEN ODER GEWINNEN ODER GESCHÄFTSAUSFALL) URSACHE UND HAFTUNGSTHEORIE, OB IM VERTRAG, HAFTUNGS ODER SCHULD (EINSCHLIESSLICH FAHRLÄSSIGKEIT), DIE IN KEINER WEISE AUS DER VERWENDUNG DIESER SOFTWARE, AUCH BNEI DER MÖGLICHKEIT EINES SOLCHEN SCHADENS VERANTWORTLICH.

• Offenlegung der Open Source License

Die folgende Open-Source-Software ist für die Verwendung von Google Cloud Print enthalten. Die Beschreibungen der Open-Source-Lizenzen sind nachfolgend enthalten. json-c

Copyright (c) 2009-2012 Eric Haszlakiewicz Hiermit wird die Erlaubnis erteilt, kostenlos jeder Person, die eine Kopie dieser Software und der zugehörigen Dokumentationen (die "Software") möchte, die in der Software ohne Einschränkung zu nutzen, einschließlich und ohne Einschränkung der Rechte zu verwenden, kopieren, ändern, fusionieren, zu veröffentlichen, zu verbreiten, Unterlizenzierung und / oder Verkauf von Kopien der Software, und den Personen, denen die Software zur Verfügung, so zu tun erlauben, vorbehaltlich der folgenden Bedingungen: Der obige Urheberrechtsvermerk und dieser Erlaubnisvermerk sind in allen Kopien oder wesentlichen Teilen der Software enthalten. DIESE SOFTWARE WIRD VOM INSTITUT UND DEN MITARBEITER "WIE SIE SIT" UND OHNE JEDE GARANTIE, EINSCHLIESSLICH, ABER NICHT AUSSCHLIESSLICH, DE GESETZLICHE GEWÄHRLEISTUNG DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK ZUR VERFÜGUNG GESTELLT. IN KEINEM FALL SOLLEN AUTOREN ODER INHABER HAFTUNG FÜR SCHADEN ODER SONSTIGE HAFTUNG, OB IN EINEM VERTRAG, SCHADENSERSATZ ODER ANDEREN, DIE AUS ODER IN VERBINDUNG MIT DER SOFTWARE ODER DER VERWENDUNG ODER ANDERER UMGANG SOFTWARE HAFTBAR GEMACHT WERDEN.

Copyright (c) 2004, 2005 Metaparadigm Pte Ltd Hiermit wird die Erlaubnis erteilt, kostenlos jeder Person, die eine Kopie dieser Software und der zugehörigen Dokumentationen (die "Software") möchte, die in der Software ohne Einschränkung zu nutzen, einschließlich und ohne Einschränkung der Rechte zu verwenden, kopieren, ändern, fusionieren, zu veröffentlichen, zu verbreiten, Unterlizenzierung und / oder Verkauf von Kopien der Software, und den Personen, denen die Software zur Verfügung, so zu tun erlauben, vorbehaltlich der folgenden Bedingungen: Der obige Urheberrechtsvermerk und dieser Erlaubnisvermerk sind in allen Kopien oder wesentlichen Teilen der Software enthalten. DIESE SOFTWARE WIRD VOM INSTITUT UND DEN MITARBEITER "WIE SIE SIT" UND OHNE JEDE GARANTIE, EINSCHLIESSLICH, ABER NICHT AUSSCHLIESSLICH, DE GESETZLICHE GEWÄHRLEISTUNG DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK ZUR VERFÜGUNG GESTELLT. IN KEINEM FALL SOLLEN AUTOREN ODER INHABER HAFTUNG FÜR SCHADEN ODER SONSTIGE HAFTUNG, OB IN EINEM VERTRAG, SCHADENSERSATZ ODER ANDEREN, DIE AUS ODER IN VERBINDUNG MIT DER SOFTWARE ODER DER VERWENDUNG ODER ANDERER UMGANG SOFTWARE HAFTBAR GEMACHT WERDEN.

- 13 -

Einrichten

Installationsanforderungen Überprüfung des Zubehörs Entpacken und Installieren des Geräts Installieren der optionalen Ausrüstung Anschließen einer Telefonleitung Anschließen des Netzkabels Verbindung eines LAN-Kabels/USB-Kabels Papier in das Fach einlegen Überprüfen der Einstellungsinformationen Einrichtung dieses Geräts Verbinden mit einem drahtlosen LAN (nur wenn das drahtlose LAN-Modul installiert ist) Installation eines Treibers und Software auf dem Computer

2. Einrichten

Installationsanforderungen

• Installationsumgebung

• Aufstellraum

Installationsumgebung

Installieren Sie das Gerät in folgender Umgebung.

Umgebungstemperatur: 10°C bis 32°C

Umgebungsfeuchtigkeit: 20 % bis 80 % rF (relative Feuchtigkeit)

Maximale Feuchttemperatur: 25°C

• Achten Sie darauf, Kondensation zu vermeiden. Sie könnte zu Fehlfunktionen führen.

• Bei der Installation des Geräts an einem Ort mit 30 % Luftfeuchtigkeit oder weniger verwenden Sie einen Luftbefeuchter oder eine antistatische Matte.

• Je nach Installationsumgebung ist der Betrieb des Druckers lauter. Wenn Sie das Geräusch stört, schlagen wir vor, das Gerät an anderer Stelle oder in einen anderen Raum zu installieren.

• Gerät nicht an einem Ort mit hohen Temperaturen oder in der Nähe von Feuer

installieren.

• Gerät nicht an einem Ort installieren, an dem chemische Reaktionen auftreten

können (wie z. B. ein Labor).

• Installieren Sie das Gerät nicht neben Behältern, die Alkohol, Verdünner, oder

flammbare Flüssigkeiten enthalten.

• Installieren Sie diese Maschine nicht an einem Ort der kleiner Kindern zugänglich ist.

• Installieren Sie diese Maschine nicht an einem instabilen Ort (z.B. wackelige Theken

oder geneigte Flächen, usw.).

• Installieren Sie diese Maschine nicht an einem Ort mit hoher Luftfeuchtigkeit oder

Staub oder an einem Ort an dem die Maschine direkter Sonneneinstrahlung ausgesetzt ist.

• Installieren Sie diese Maschine nicht in Umgebungen mit salzhaltiger Luft und

korrosiven Gasen.

• Installieren Sie diese Maschine nicht an einem Ort an dem es starken Vibrationen

ausgesetzt ist.

• Installieren Sie diese Maschine nicht an einem Ort an dem ihr Lüfter blockiert ist.

- 15 -

• Installieren Sie diese Maschine nicht direkt auf einem dicken Teppich oder

Teppichboden.

• Installieren Sie diese Maschine nicht in einem geschlossenen Raum oder anderen

Orten mit schlechter Belüftung.

• Wenn Sie das Gerät über lange Zeit in einem kleinen Raum benutzen, sorgen Sie

bitte dafür, dass Sie den Raum lüften.

• Nicht in der Nähe von starken magnetischen Feldern oder Lärmquellen installieren.

• Stellen Sie den Drucker entfernt von Monitoren und Fernsehgeräten auf.

• Tragen Sie diese Maschine, indem beide Seiten halten und ihre Rückseite leicht nach

unten neigen.

2. Einrichten

Aufstellraum

Stellen Sie das Gerät auf eine ebene Fläche, die breit genug ist, um Platz für die Standfüße zu bieten.

Gewährleisten Sie ausreichend Platz um das Gerät herum, wie in den Abbildungen unten dargestellt.

• Ansicht von oben

- 16 -

• Seitenansicht • Seitenansicht (wenn die zusätzliche Kassette installiert ist)

2. Einrichten

- 17 -

2. Einrichten

Überprüfung des Zubehörs

Überprüfen Sie, ob alle unten aufgeführten Bestandteile vorhanden sind.

Dies kann zu Verletzungen führen.

Heben Sie diesen Drucker mit 2 Personen an, weil er etwa 31 kg wiegt.

Nutzen Sie zuerst die mitgelieferten Verbrauchsmaterialien. Wenn andere Verbrauchsmaterialien zuerst benutzt werden, kann es daran liegen, dass das Haltbarkeitsdatum nicht richtig angezeigt wird oder die mitgelieferten Verbrauchsmaterialien nicht verwendet werden.

•Hauptgerät

Die Starter-Tonerkartuschen werden für MC-Modelle in die Bildtrommeln, die vor Auslieferung des Geräts bereits eingesetzt werden, integriert.

Die Starter-Tonerkartusche ist im ES-Modell nicht installiert. Installieren Sie die Tonerkartusche, die im Lieferumfang des Geräts enthalten ist. Lesen Sie „

Austauschen der Bildtrommel“.

• DVD-ROM mit Software

• Stromkabel

• Telefonkabel

• Vier Bildtrommeln (Schwarz, Cyan, Magenta und Gelb)

• Vier Starter-Tonerkartuschen (Schwarz, Cyan, Magenta und Gelb)

• Umschlaghebel

Der Umschlaghebel ist am Mehrzweckfach angebracht. Verwenden Sie den Umschlaghebel, falls Umschläge nach dem Drucken Knicke aufweisen.

Anweisungen entnehmen Sie dem Abschnitt „Auf Briefumschlägen drucken (Anleitung für Fortgeschrittene)“.

• LAN-Kabel oder USB-Kabel sind nicht im Paket enthalten. Bereiten Sie ein für Ihre Verbindungsumgebung passendes Kabel separat vor.

• Beim Transport des Geräts werden Verpackungs- und Polstermaterial verwendet. Werfen Sie Verpackungsmaterial nicht weg, da Sie es künftig noch brauchen könnten.

- 18 -

2. Einrichten

Entpacken und Installieren des Geräts

Dieser Abschnitt beschreibt, wie Sie das Gerät entpackt und installiert wird.

Dies kann zu Verletzungen führen.

Heben Sie diesen Drucker mit 2 Personen an, weil er etwa 31 kg wiegt.

• Geben Sie besonders bei der Handhabung der Bildtrommel acht (der grüne Zylinder), da diese leicht brechen kann.

• Setzen Sie die Lichttrommel nicht direktem Sonnenlicht oder heller Beleuchtung (von mehr als ca. 1500 lux) aus. Setzen Sie die Lichttrommel nicht einmal der Raumbeleuchtung für mehr als 5 Minuten aus.

• Für den Transport des Geräts werden Verpackungs- und Polstermaterialien benötigt. Entsorgen Sie diese nicht, sondern lagern Sie diese zur späteren Verwendung.

Entnehmen Sie das Gerät aus dem Karton und entfernen Sie das Zubehör, die

Polstermaterialien und die Plastikhülle von Ihrem Gerät.

Heben Sie das Gerät an und bringen Sie es dorthin, wo es aufgestellt werden

soll.

- 19 -

Öffnen Sie die Scannereinheit nicht, bis Sie Schritt 4 erreicht haben.

Entfernen Sie die Polstermaterialien, die Schutzbänder, das Schutzblatt und

die Trockenmittelbeutel.

Halten Sie den Griff (B), um die Scannereinheit zu öffnen.

2. Einrichten

Drücken Sie die Taste (A) und öffnen Sie das Ausgabefach (a), bis dieses

stoppt.

Drücken Sie die Spitze des blauen Hebels der Tonerkartusche zusammen und

drehen ihn vorwärts, bis die Spitze mit dem Zapfen der Kartusche zusammentrifft.

Drehen Sie die Hebel aller 4 Tonerkartuschen nach diesem Prinzip.

Ziehen Sie die Verriegelungshebel auf der Fixiereinheit zum Entsperren in Ihre

Richtung.

Halten Sie die Fixiereinheit am Griff fest und heben Sie sie aus dem Gerät.

Beim Entfernen der Fixiereinheit achten Sie darauf, nicht an den LED-Kopf zu stoßen.

Wenn Sie das Ausgabefach schließen, ohne den blauen Hebel zu drehen, kann dies eine Fehlfunktion verursachen. Stellen Sie sicher, dass Sie den blauen Hebel drehen, bis die Oberseite mit der Lasche auf der Rückseite der Tonerpatrone ausgerichtet ist.

- 20 -

2. Einrichten

Drücken Sie den blauen Hebel auf der Fixiereinheit und entfernen Sie den

orangefarbenen Sicherheitsverschluss und -film.

Halten Sie die Fixiereinheit am Griff fest und richten Sie sie an den Rillen

hinter der Tonerkartusche aus. Setzen Sie die Fixiereinheit in das Gerät.

Beim Einstellen der Fixiereinheit achten Sie darauf, nicht an den LED-Kopf zu stoßen.

Zum Verriegeln drücken Sie die Hebel der Fixiereinheit.

Schließen Sie das Ausgabefach (a) langsam und drücken Sie zur Bestätigung

auf die Mitte des Ausgabefachs.

- 21 -

Wenn die Fehlermeldung, dass das Ausgabefach offen ist, nicht verschwindet, stellen Sie sicher, dass das Ausgabefach sicher geschlossen ist.

Halten Sie den Griff (B), um die Scannereinheit zu schließen.

2. Einrichten

- 22 -

2. Einrichten

Installieren der optionalen Ausrüstung

In diesem Abschnitt wird beschrieben, wie optionale Zubehörteile installiert werden.

• Installieren des Drahtlos-LAN-Moduls

• Anbringen der zusätzlichen Kassette

• Einstellen des Druckertreibers

Installieren des Drahtlos-LAN-Moduls

Installieren Sie das Drahtlos-LAN-Modul, wenn Sie eine drahtlose Verbindung nutzen möchten.

Stellen Sie nach der Installation sicher, dass Sie die Drahtlose LAN Einstellung von [DISABLE (DEAKTIVIEREN)] auf [ENABLE (AKTIVIEREN)] im Bedienfeld ändern.

Überprüfen Sie, dass das Gerät ausgeschaltet ist und dass das Stromkabel

und alle anderen Kabel ausgesteckt sind.

Die Installation des Drahtlos-LAN-Moduls mit angeschaltetem Gerät kann zu Fehlfunktionen am Gerät und am Drahtlos-LAN-Modul führen.

- 23 -

Öffnen Sie die Abdeckung des Drahtlos-LAN-Moduls.

Entfernen Sie den Anschluss von der Abdeckung und verbinden Sie ihn mit

dem Drahtlos-LAN-Modul.

Schließen Sie das Drahtlos-LAN-Modul an das Gerät an.

Schließen Sie die Abdeckung des Drahtlos-LAN-Moduls.

2. Einrichten

Anbringen der zusätzlichen Kassette

Bringen Sie die zusätzliche Kassette an, wenn Sie die Anzahl der Blätter Papier erhöhen.

Es können bis zu 2 Fächer angebracht werden.

Nach dem Anbringen der Fächer stellen Sie deren Zahl auf dem Druckertreiber ein.

Modell-Nummer N36501

Dies kann zu Verletzungen führen.

Heben Sie diesen Drucker mit 2 Personen an, weil er etwa 31 kg wiegt.

Überprüfen Sie, dass das Gerät ausgeschaltet ist und dass das Stromkabel

und alle anderen Kabel ausgesteckt sind.

Gehen Sie zu "Anschließen des Netzkabels".

Durch Anbringen des drahtlosen Moduls kann das Gerät nicht mit dem drahtlosen LAN verbunden werden.

Aktivieren Sie die Drahtloses Einstellung in den Schritten in "

drahtlose LAN-Modul installiert ist)

Verbinden mit einem drahtlosen LAN (nur wenn das

Die Installation der zusätzlichen Kassette mit angeschaltetem Gerät kann zu Fehlfunktionen am Gerät und an der zusätzlichen Kassette führen.

- 24 -

2. Einrichten

Wenn Sie zwei zusätzliche Kassetten installieren möchten, verbinden Sie sie

mit den Verriegelungsstücken.

Stapeln Sie das Gerät langsam auf der zusätzlichen Kassette und richten Sie

ihre Rückseiten und rechten Seiten aus.

Verschrauben Sie das Gerät und die zusätzliche Kassette mit den

Verriegelungsstücken.

- 25 -

Einstellen des Druckertreibers

Wenn die zusätzliche Kassette installiert ist, vergewissern Sie sich, die Anzahl der Fächer einzustellen, nachdem der Druckertreiber installiert wurde.

Informationen zur Installation des Druckertreibers finden Sie unter "Installation eines Treibers

und Software auf dem Computer

• Um diese Prozedur durchführen zu können müssen Sie als Administrator am Computer angemeldet sein.

• Wenn Ihr Mac OS die folgenden Bedingungen anwendet wird die Information für die Installationsoption automatisch erhalten, und Sie müssen den Drückertreiber nicht setzten.

- Wenn das Zusatzgerät vor dem Druckertreiber installiert wird

- Wenn das Gerät mit einem Netzwerk über Bonjour verbunden ist

- Wenn das Gerät über USB-Schnittstelle verbunden ist

• Einstellen zusätzliche(n) Kassette(n) im Windows PCL Druckertreiber

Klicken Sie auf [Start], und wählen Sie dann [Geräte und Drucker].

Klicken Sie mit der rechten Maustaste auf [OKI MC573 (OKI MC573)] und

wählen Sie [OKI C573 PCL6 (OKI C573 PCL6)] in den [Printer Properties (Druckereigenschaften)].

Geben Sie die Anzahl der Fächer ein und klicken Sie auf [OK].

2. Einrichten

Wählen Sie die Registerkarte [Geräteoptionen].

Bei Verwendung einer TCP/IP-Netzwerkverbindung klicken Sie auf [Get Printer Settings (Druckereinstellungen abrufen)], um die Anzahl der Fächer automatisch zu setzen.

• Einstellen zusätzliche(n) Kassette(n) im Windows PS Druckertreiber

Klicken Sie auf [Start], und wählen Sie dann [Geräte und Drucker].

Klicken Sie mit der rechten Maustaste auf [OKI MC573 (OKI MC573)] und

wählen Sie [OKI C573 PS (OKI C573 PS)] in den [Printer Properties (Druckereigenschaften)].

- 26 -

2. Einrichten

Wählen Sie die Registerkarte [Geräte-Einrichtung].

Wählen Sie [Installierte Optionen automatisch] für [Installierbare Optionen]

und klicken Sie dann auf [Setup].

Wählen Sie das Gerät aus und klicken Sie auf [Optionen und Zubehör].

Wählen Sie die Registerkarte [Options (Optionen)].

Wählen Sie die Gesamtzahl der Fächer für [Verfügbares Fach] und klicken Sie

auf [OK].

Bei Verwendung eines USB-Anschlusses wählen Sie die Gesamtzahl der Fächer für [Verfügbare Fächer] in [Installierbare Optionen].

Klicken Sie auf [OK].

• Einstellen der zusätzliche(n) Kassette(n) im Mac OS X Druckertreiber

Wählen Sie [Einrichten der Systemumgebung] aus dem Apple-Menü.

Klicken Sie auf [Printers & Scanners (Drucker & Scanner)].

- 27 -

2. Einrichten

Anschließen einer Telefonleitung

Dieser Abschnitt beschreibt, wie ein Telefonkabel für Faxübermittlungen verbunden werden kann.

Die Verbindungsmethode für die Telefonleitung variiert abhängig von Ihrer Umgebung. Verbinden Sie ein für Ihre Umgebung passendes Telefonkabel, indem Sie sich auf die Abbildungen in diesem Handbuch beziehen.

Befestigen Sie das Telefonkabel im Gerätefach so, dass es nicht locker ist.

Verbindung mit der öffentlichen Leitung (nur für Faxverwendung)

Stecken Sie ein Ende des im Lieferumfang enthaltenen Telefonkabels (a) in

den LINE-Anschluss (b) des Geräts und das andere Ende in die öffentliche Leitung (analog) (c).

• Verwenden Sie ausschließlich das Telefonkabel, das mit dem Gerät mitgeliefert wird. Die Verwendung eines anderen Telefonkabels kann zu Fehlfunktionen führen.

• Wenn die Faxübertragung oder der Empfang nicht funktioniert, setzen Sie [Super G3 (Super G3)] auf [OFF (AUS)].

• Sie können eine ISDN-Leitung nicht direkt verbinden. Verwenden Sie zur Verbindung einen Anschlussadapter (TA) und verbinden Sie den LINE-Anschluss mit dem Gerät.

• Verbindung mit der öffentlichen Leitung (nur für Faxverwendung)

• Verbinden mit der öffentlichen Leitung (wenn ein Telefon mit dem Gerät verbunden wird).

• Verbinden des Optischen-IP-Telefons

• Anschließen an die ADSL-Umgebung

• Anschließen eines PBX, Haustelefons oder Geschäftstelefons

• Anschließen als Nebenstellentelefon

• Anschließen eines CS-Tuners oder Digitalfernsehers

Lassen Sie die Abdeckung des „TEL-Anschlusses“ eingesteckt.

- 28 -

Verbinden mit der öffentlichen Leitung (wenn ein Telefon mit dem Gerät verbunden wird).

Stecken Sie ein Ende des im Lieferumfang enthaltenen Telefonkabels (a) in

den LINE-Anschluss (b) des Geräts und das andere Ende in die öffentliche Leitung (analog) (c).

2. Einrichten

Stecken Sie das Telefonkabel (f), das mit dem externen Telefon verbunden ist,

in den TEL-Anschluss (e) des Geräts.

Ein Telefon, das an das Gerät angeschlossen ist, wird als externes Telefon bezeichnet.

Nehmen Sie die Telefonanschluss-Abdeckung (d) ab.

- 29 -

• Nur ein Telefon kann auf einmal angeschlossen werden.

• Verbinden Sie das Telefon und das Gerät nicht mit einem Parallelanschluss. Wenn Sie parallel zum Gerät ein Telefon anschließen, können folgende Fehler auftreten, die die korrekte Funktion des Geräts beeinflussen können.

- Wenn Sie den Telefonhörer abheben, der parallel zum Gerät verbunden ist, wenn ein Fax gesendet oder

empfangen wird, kann das Faxbild beschädigt werden, oder ein Fehler bei der Kommunikation auftreten.

- Wenn der Eingehende Anruf ein ein Sprachanruf ist, kann es vorkommen, dass das Telefon später klingelt

oder auf halben Weg stoppt. Wenn der eingehende Anruf ein Fax ist, dann es vorkommen, dass das Gerät das Fax nicht empfangen kann.

2. Einrichten

Verbinden des Optischen-IP-Telefons

Stecken Sie das im Lieferumfang enthaltene Telefonkabel (a), das mit dem

optischen Gerät (IP-Telefon) (d) verbunden ist, in den LINE-Anschluss (b) des Geräts.

• Wenn Sie ein Telefon mit der Fax-Funktion verbinden, deaktivieren Sie vor der Verwendung die Fax-Funktion des Telefons (Faxempfang deaktivieren).

Im Fall der direkten Zusammenschaltung ist werden weitere Installationsarbeiten benötigt. Setzen Sie sich mit Ihrem Telefonanbieter in Verbindung.

Nehmen Sie die Telefonanschluss-Abdeckung ab.

Stecken Sie das Telefonkabel (e), das mit einem externen Telefon verbunden

ist, in den TEL-Anschluss (c) des Geräts.

• Falls eine Faxanwahl fehlschlägt, stellen Sie die PBX-Leitung auf [ON (EIN)].

Benutzerinstallierung (Anleitung für Fortgeschrittene)

• Wenn die Faxübertragung oder der Empfang nicht funktioniert, setzen Sie [Super G3] auf [AUS].

Benutzerinstallierung (Anleitung für Fortgeschrittene)

- 30 -

Anschließen an die ADSL-Umgebung

Neben dem im Lieferumfang enthaltenen Telefonkabel wird ein Telefonkabel des gleichen Typs benötigt.

2. Einrichten

• Falls eine Faxanwahl fehlschlägt, stellen Sie die PBX-Leitung auf [ON (EIN)].

Benutzerinstallierung (Anleitung für Fortgeschrittene)

• Wenn die Faxübertragung oder der Empfang nicht funktioniert, setzen Sie [Super G3] auf [AUS].

Benutzerinstallierung (Anleitung für Fortgeschrittene)

Stecken Sie ein Ende des im Lieferumfang enthaltenen Telefonkabels (a) in

den LINE-Anschluss (b) des Geräts und das andere Ende an den Telefonsplitter (e).

Wenn Sie einen eingebauten Telefonsplitter und ein ADSL-Modem verwenden, stecken Sie das mitgelieferte Telefonkabel (a), das in das ADSL-Modem (f) eingesteckt ist, in den LINE-Anschluss (b) des Geräts.

Verbinden Sie den Telefonsplitter (e) mit dem ADSL-Modem (f) unter

Verwendung eines Telefonkabels (g), und anschließend stecken Sie ein anderes Telefonkabel (h) in die öffentliche Leitung (analog) (c).

Nehmen Sie die Telefonanschluss-Abdeckung ab.

Stecken Sie das Telefonkabel (i), das mit einem externen Telefon verbunden

ist, in den TEL-Anschluss (d) des Geräts.

- 31 -

Anschließen eines PBX, Haustelefons oder Geschäftstelefons Anschließen als Nebenstellentelefon

Stecken Sie das Telefonkabel, das mit dem Steuergerät, wie beispielsweise

PBX, in den LINE-Anschluss (a) des Geräts.

2. Einrichten

Stecken Sie das im Lieferumfang enthaltene Telefonkabel (a), das mit der

öffentlichen Leitung (analog) (c) verbunden ist, in den LINE-Anschluss (b) des Geräts.

Stecken Sie das Telefonkabel (f), das mit dem Steuergerät, wie beispielsweise

PBX (f), in den TEL-Anschluss (d) des Geräts.

• Haustelefon ist ein einfacher Schalter für die Verwendung zu Hause, der mehrere Telefone mit einer oder zwei Telefonleitungen verbindet, und somit als Erweiterung oder für Türsprechanlagen verwendet werden kann.

• Das Geschäftstelefon ist ein einfacher Schalter, der drei oder mehrere Telefonleitungen verbindet, wobei mehrere Telefone geteilt werden können. Dies ermöglicht die Verwendung von Telefonen mit Nebenstellen oder eine andere Nutzung.

Falls Sie eine Telefonleitung für Fax und Telefon verwenden, stecken Sie das

Telefonkabel des externen Telefons in den TEL-Anschluss (b).

Bei der Verbindung eines PBX (private Telefonanlage), setzen Sie die PBX-Leitung auf [ON (EIN)].

Faxeinrichtung (Anleitung für Fortgeschrittene)

- 32 -

Anschließen eines CS-Tuners oder Digitalfernsehers

Stecken Sie das im Lieferumfang enthaltene Telefonkabel (a), das mit der

öffentlichen Leitung (analog) (c) verbunden ist, in den LINE-Anschluss (b) des Geräts.

2. Einrichten

Nehmen Sie die Telefonanschluss-Abdeckung ab.

Stecken Sie das Telefonkabel (f), das mit dem CS-Tuner oder Digitalfernseher

(e) verbunden ist, in den TEL-Anschluss (d) des Geräts.

- 33 -

Anschließen des Netzkabels

Die Stromversorgung muss den folgenden Bedingungen entsprechen:

AC: 110 bis 127V AC (Bereich 99 bis 140V AC) / 220 bis 240V AC (Bereich 198 bis 264V AC)

Frequenz: 50/60 Hz ± 2%

2. Einrichten

Brand-oder Stromschlaggefahr.

• Achten Sie darauf diese Maschine auszuschalten, bevorSie das Netzkabel oder das

Erdungskabel.

• Stellen Sie sicher, dass Sie das Erdungskabel an den dafür vorgesehenen

Masseanschluss anschließen. Wenn diese Maschine nicht geerdet werden kann, wenden Sie sich an Ihren Händler.

• Bei instabiler Spannung sollte ein Spannungsregulator verwendet werden.

• Der maximale Energieverbrauch des Geräts beträgt 1240 W (120V AC) / 1270 W (230V AC). Prüfen Sie, ob die Stromversorgung ausreichend ist.

• Ein Betrieb mit unterbrechungsfreier Stromversorgung (UPS), oder Wechselrichter ist nicht garantiert. Verwenden Sie keine unterbrechungsfreien Stromversorgungen (UPS) oder Inverter.

• Achten Sie darauf, dass Sie das Erdungskabel nicht mit dem Boden einer

Wasserleitung, Gasleitung oder Telefonleitung oder mit einen Blitzableiter zu verbinden.

• Stellen Sie sicher, dass Sie an den Erdungsanschluss anschließen, bevor Sie das

Netzkabel mit der Steckdose verbinden. Stellen Sie auch sicher, dass der Netzstecker aus der Steckdose gezogen ist, bevor Sie das Erdungskabel trennen.

• Das Verbinden oder Trennen des Stromkabels von der Spannungsquelle darf nur am

Netzstecker erfolgen. Ziehen Sie nicht am Kabel.

• Stecken Sie das Netzkabel sicher in die Steckdose.

• Stecken Sie das Netzkabel nicht mit nassen Händen ein oder aus.

• Legen Sie das Netzkabel an eine Stelle, die von keinem Benutzer betreten wird, und

stellen Sie keinerlei Gegenstände auf das Kabel.

• Bündeln oder verknoten Sie das Stromkabel nicht.

• Verwenden Sie das Netzkabel bitte nicht, wenn es beschädigt ist.

• Überlasten Sie die Steckdose nicht.

• Schließen Sie die Kabel dieses Geräts und die Kabel anderer elektrischer Geräte

nicht an dieselbe Steckdose an. Wenn das Netzkabel dieses Geräts zusammen mit anderen elektrische Geräten, insbesondere einer Klimaanlage, Kopierer oder Aktenvernichter, mit der gleichen Steckdose verbunden ist, können an diesem Gerät wegen elektrischer Störungen Fehlfunktionen auftreten. Wenn Sie das Netzkabel dieses Geräts zusammen mit anderen elektrische Geräten mit der gleichen Steckdose verbinden, verwenden Sie einen im Handel erhältlichen Entstörfilter.

• Verwenden Sie das mit diesem Gerät mitgelieferte Netzkabel, und stecken Sie das

Kabel direkt in die Steckdose. Verwenden Sie das Stromkabel nicht für andere Produkte als dieses Gerät.

• Verwenden Sie kein Verlängerungskabel. Wenn Sie ein Verlängerungskabel

verwenden müssen, verwenden Sie ein Verlängerungskabel mit 15A oder mehr.

• Bei Verwendung eines Verlängerungskabels können bei dem Gerät aufgrund eines

Wechselstrom-Spannungsabfalls möglicherweise Störungen auftreten.

• Während des Druckvorgangs sollten Sie davon absehen das das Gerät

auszuschalten oder das Netzkabel zu entfernen.

• Wenn Sie nicht mit diesem Gerät für längere Zeit wegen Ferien, Ausflüge, oder aus

anderen Gründen, nicht arbeiten sollten, ziehen Sie bitte das Netzkabel.

• Verwenden Sie das im Lieferumfang enthaltene Stromkabel nicht für andere Produkte

als dieses Gerät.

- 34 -

Stecken Sie das Stromkabel in den Netzanschluss.

Stecken Sie das Stromkabel in den Wandstecker.

2. Einrichten

- 35 -

2. Einrichten

Verbindung eines LAN-Kabels/USB-Kabels

Wenn Sie das Gerät mit einer verkabelten Netzwerkverbindung oder über USB-Kabel mit einem Computer verbinden, verbinden Sie das Kabel mit den folgenden Schritten.

• Verbindung eines LAN-Kabels

• Verbindung eines USB-Kabels

Verbindung eines LAN-Kabels

Ein LAN-Kabel ist nicht im Lieferumfang enthalten.

Bereiten Sie ein LAN-Kabel (Kategorie 5e oder höher, gedreht, gerade) und

einen Hub vor.

Prüfen Sie, ob das Gerät und der Computer ausgeschaltet sind.

Öffnen Sie die Schnittstellenabdeckung auf der Rückseite des Geräts, indem

Sie auf dessen Mittelteil drücken.

- 36 -

2. Einrichten

Stecken Sie ein Ende des LAN-Kabels in die Verbindung für die

Netzwerkschnittstelle.

Führen Sie das LAN-Kabel unterhalb des Etiketts durch und schließen Sie

dann die Schnittstellenabdeckung.

Führen Sie das andere Ende des LAN-Kabels in den Hub ein.

Gehen Sie zum Vorgang „Papier in das Fach einlegen“.

- 37 -

Verbindung eines USB-Kabels

Ein USB-Kabel ist nicht im Lieferumfang enthalten.

Halten Sie ein USB-Kabel bereit.

Wenn Sie in USB 2.0 Hochgeschwindigkeitsmodus verbinden möchten, verwenden Sie ein Hochgeschwindigkeits USB 2.0 Kabel.

Dieses Gerät unterstützt USB 3.0 nicht.

Prüfen Sie, ob das Gerät und der Computer ausgeschaltet sind.

Öffnen Sie die Schnittstellenabdeckung auf der Rückseite des Geräts, indem

Sie auf dessen Mittelteil drücken.

2. Einrichten

Stecken Sie das USB-Kabel nicht in die Netzwerk-Schnittstellenverbindung. Sie könnte zu Fehlfunktionen führen.

Führen Sie das USB-Kabel unterhalb des Etiketts durch und schließen Sie

dann die Schnittstellenabdeckung.

Stecken Sie ein Ende des USB-Kabels in den USB-Schnittstelle auf der

Rückseite des Geräts.

- 38 -

Stecken Sie ein Ende des USB-Kabels in den USB-Schnittstelle am Computer.

Stecken Sie unter Windows das andere Ende des USB-Kabels nicht in den Computer, bis die Anleitung am Bildschirm angezeigt wird und die Installation des Treibers im Gange ist.

2. Einrichten

Gehen Sie zum Vorgang „Papier in das Fach einlegen“.

- 39 -

2. Einrichten

Papier in das Fach einlegen

Dieses Verfahren wird als Beispiel für das Einlegen von Papier in Fach 1 verwendet.

Das gleiche Verfahren gilt für Fach 2/3 (optional).

Details zum verfügbaren Papier, siehe „

werden können

Ziehen Sie die Papierkassette heraus.

“.

Informationen zu den Papierarten, die eingelegt

Schieben Sie den Papierstopper (b) auf die Länge des einzulegenden

Papiers.

Fächern Sie einen Stapel Papier auf und richten Sie die Kanten des Papiers

aus.

Schieben Sie die Papierführung (a) auf die Breite des einzulegenden Papiers.

- 40 -

Legen Sie das Papier mit der Druckseite nach unten ein.

Legen Sie kein Papier über Markierung " " an der Papierführung.

Sichern Sie das eingelegte Papier mit der Papierführung.

Die Papierkassette zurück in das Gerät setzen.

Schieben Sie das Papierkassette ein, bis diese stoppt.

2. Einrichten

- 41 -

2. Einrichten

Überprüfen der Einstellungsinformationen

Beim ersten Einschalten des Geräts wird „Easy Setup (Netzwerkeinrichtung)“ angezeigt.

Sie werden aufgefordert Informationen einzugeben. Überprüfen Sie vorher die erforderlichen Informationen in der Übersicht zu den Einstellungsinformationen.

Wenn Sie beim ersten Einschalten des Geräts diese Einstellungen überspringen, können Sie sie zu einem späteren Zeitpunkt auf dem Bedienfeld oder Computer vornehmen.

• Admin-Kennwort

„999999“ ist die Werkseinstellung. Zur Verbesserung der Sicherheit wird empfohlen, das Administratorkennwort zu ändern.

Objekt Beschreibung Einstellungswert

Admin-Kennwort Das Administratorkennwort des Geräts. Es können

zwischen 6 und 12 Zeichen verwendet werden. Vergessen Sie nicht das Kennwort festzulegen.

• Fax Grundeinstellung

Zur Verwendung der Fax-Funktion werden folgende Informationen benötigt.

Objekt Beschreibung Einstellungswert

Faxnummer Richten Sie die Faxnummer des Geräts ein. Sie können

bis zu 20 Zahlen eingeben.

Absender-ID Richten Sie die Informationen des Absenders ein. Sie

können bis zu 22 Zeichen eingeben.

• Netzwerkeinstellung

Um das Gerät mit einem LAN-Kabel an ein Netzwerk anzuschließen, werden folgende Informationen benötigt.

• E-Mail Grundeinstellung

Um Funktionen zu verwenden, bei denen das Senden und Empfangen von E-Mails erforderlich ist, wie etwa „Scan an E-Mail“ und „Internet-Fax“, werden folgende Informationen benötigt.

Objekt Beschreibung Einstellungswert

Adresse des E-Mail-Servers Richten Sie die IP-Adresse oder den Hostnamen des

SMTP-Servers ein. Sie können bis zu 64 Zeichen eingeben.

SMTP-Anschluss Zum Einstellen der SMTP-Anschlussnummer.

SMTP-Verschlüsselung Stellen Sie [None (Ohne)], [SMTP (SMTP)] oder

[S TART TLS (S TARTT LS)] ei n.

Absender-E-Mail-Adresse (Von) Diese erscheint, wenn eine E-Mail gesendet wird.

Empfangseinstellung Stellen Sie [POP3 (POP3)], [SMTP (SMTP)] oder

[Disable (Deaktivieren)] ein. Wird [POP3 (POP3)] ausgewählt, überprüfen Sie die POP3-Serveradresse.

Authentifizierungsmethode Stellen Sie [No Authentication (Keine Authentifizierung)],

[SMTP Auth (SMTP-Authentifizierung] oder [POP Before SMTP (POP bevor SMTP)] ein. Wird [SMTP Auth (SMTP-Authentifizierung)] oder [POP Before SMTP (POP vor SMTP)] ausgewählt, überprüfen Sie den Benutzernamen und das Kennwort.

(SMTP-Authentifizierung / POP vor SMTP) Authentifizierungsmethode: Benutzername

(SMTP-Authentifizierung / POP vor SMTP) Authentifizierungsmethode: Kennwort

Benutzernamen für die Authentifizierung einstellen. Bis zu 64 Zeichen können registriert werden.

Passwort für die SMTP-Authentifizierung einstellen. Bis zu 64 Zeichen können registriert werden.

Objekt Beschreibung Einstellungswert

IP-Adresse Richten Sie die IP-Adresse des Geräts ein.

Teilnetzmaske Richten Sie eine Teilnetzmaske ein.

Standard-Gateway Richten Sie eine Gateway-Adresse ein.

DNS-Server (primär) Richten Sie die IP-Adresse für den primären DNS-Server

ein.

DNS-Server (sekundär) Richten Sie die IP-Adresse für den sekundären DNS-

Server ein.

WIN-Server (primär) Stellt die IP-Adresse für den primären WINS-Server ein.

WINS-Server (sekundär) Stellt die IP-Adresse für den sekundären WINS-Server

ein.

- 42 -

2. Einrichten

Einrichtung dieses Geräts

Wenn das Gerät das erste Mal eingeschaltet wird oder wenn die Einstellungen initialisiert werden, wird [Easy Setup (Leichtes Setup)] angezeigt. Folgen Sie den Anweisungen auf dem Bildschirm, um die erforderliche Information festzulegen. Sie können die Einstellung mit [Skip>> (Überspringen>>)] überspringen.

Die einfachsten Schritte werden hier gezeigt.

• Spracheinrichtung

• Datum und Uhrzeit einstellen

• Einstellung des Administratorkennworts

• Faxinstallation

• Netzwerkeinstellungen

• E-Mail Einstellung

• Testdruck

Spracheinrichtung

Drücken Sie den Netzschalter im Bedienfeld für eine Sekunde, um das Gerät

einzuschalten.

Wenn das Gerät eingeschaltet ist, schaltet sich die Netzschalter LED Lampe ein.

Wenn der Sprachauswahlbildschirm in [Easy Setup (Leichtes Setup)]

angezeigt wird, drücken Sie die Sprache, die Sie verwenden möchten.

Drücken Sie [ ] [ ], um Bildschirme zu wechseln.

- 43 -

2. Einrichten

Wählen Sie das gewünschte Tastaturbelegung.

Drücken Sie [Close (Schließen)].

Der Bildschirm wechselt automatisch in etwa 7 Sekunden, ohne dass Sie [Close (Schließen)] drücken.

Drücken Sie [Continue with default settings (Mit Standardeinstellungen

fortfahren)].

Prüfen Sie, ob die Verbrauchsmaterialien und Verkabelung eingerichtet sind

und drücken Sie dann [Next (Weiter)].

- 44 -

Datum und Uhrzeit einstellen

Prüfen Sie, ob der [2. Date/Time Setting (2. Einstellung Datum/Uhrzeit)]

angezeigt wird und drücken Sie dann [Next (Weiter)].

Der Zeitzonen-Einstellungsbildschirm erscheint.

Drücken Sie [ ] [ ], um Bildschirme zu wechseln.

Sommerzeit einstellen.

Wählen Sie eine Einstellung aus, die zu Ihrer Umgebung passt und drücken Sie auf [Next (Weiter)].

2. Einrichten

Drücken Sie [Select (Auswählen)] für die Zeitzone, die Sie verwenden

möchten.

- 45 -

2. Einrichten

Drücken Sie [Manual (Manuell)].

Geben Sie den Monat mit [ ] [ ] oder dem Ziffernblock auf dem

Bedienpanel ein.

Verwenden Sie den Ziffernblock auf dem Bedienpanel, um einen Wert in das Feld mit dem (Ziffernblock) Symbol einzutragen.

Drücken Sie das [Year (Jahr)] Werteingabefeld, um das Jahr einzugeben und

drücken Sie dann [Next (Weiter)].

Verwenden Sie [ ] [ ] oder den Ziffernblock auf dem Bedienfeld, um die

aktuelle Zeit auf die gleiche Weise einzutragen, wie die Datumseingabe und drücken Sie dann [Next (Weiter)].

Die Einstellungswerte wurden aktualisiert.

Drücken Sie das [Day (Tag)] Werteingabefeld, um den Tag einzugeben.

- 46 -

Drücken Sie [Close (Schließen)].

Der Bildschirm wechselt automatisch in etwa 7 Sekunden, ohne dass Sie [Close (Schließen)] drücken.

2. Einrichten

Einstellung des Administratorkennworts

Das ab Werk eingestellte Administratorkennwort ist „999999“, wir empfehlen jedoch dringend, Ihr eigenes Administratorkennwort festzulegen, um den unbefugten Zugriff zum Menü „Admin-Einrichtung“ zu verhindern.

Prüfen Sie, dass der Bildschirm [3. Admin Password (3. Admin-Kennwort)]

angezeigt wird, und drücken Sie dann [Next (Weiter)].

Der Bildschirm zur Einstellung eines neuen Administratorkennworts erscheint.

- 47 -

Geben Sie ein neues Administratorpasswort ein und drücken Sie [Next

(Weiter)].

• Wir empfehlen Ihnen, Ihr eingestelltes Passwort aufzuschreiben und nicht zu vergessen.

• Das Administratorpasswort ist erforderlich, wenn die Einstellungen geändert werden usw. Bedenken Sie, dass wenn Sie Ihr Administratorpasswort vergessen oder verlieren, Sie die [Admin Setup (Admin-Einrichtung)] oder [Easy Setup (Leichtes Setup)] Einstellungen nicht ändern können.

• Legen Sie das Administratorkennwort mit 6 bis 12 alphanumerischen Zeichen fest.

• Beachten Sie Groß- und Kleinschreibung des Passworts.

Drücken Sie [Next (Weiter)].

Die Einstellungswerte wurden aktualisiert.

Drücken Sie [Close (Schließen)].

Der Bildschirm wechselt automatisch in etwa 7 Sekunden, ohne dass Sie [Close (Schließen)] drücken.

2. Einrichten

Geben Sie das Passwort zur Bestätigung erneut ein.

- 48 -

Faxinstallation

Wenn Sie die Faxfunktion nicht verwenden wollen, drücken Sie [Skip>> (Überspringen>>)] um zu

Netzwerkeinstellungen

Prüfen Sie, dass der Bildschirm [4. Fax Setting (4. Fax Grundeinstellung)]

angezeigt wird, und drücken Sie dann [Next (Weiter)].

Sie werden aufgefordert, die Faxnummer einzugeben.

zu gehen.

Verwenden Sie den Ziffernblock auf dem Bedienpanel, um die Faxnummer

einzugeben und drücken Sie [Next (Weiter)].

Geben Sie die Information des Senders ein (Sendername) und drücken Sie

[Next (Weiter)] auf dem Touch Panel. Die Einstellungswerte wurden aktualisiert.

2. Einrichten

- 49 -

Die Information, die hier eingestellt wird, wird an den Empfänger des Faxes gesendet.

Drücken Sie [Close (Schließen)].

2. Einrichten

Netzwerkeinstellungen

Da Netzwerkeinstellungen erforderlich sind, wenn Sie die Druckfunktion, Faxfunktion und Scanfunktion verwenden, müssen Sie das Netzwerk hier einstellen. (Nur für Kunden, die die Netzwerkfunktion verwenden)

Prüfen Sie, ob der [5. Network Setting (5. Netzwerkeinstellung)] Bildschirm

angezeigt wird und drücken Sie dann [Next (Weiter)] zur Verbindung mit einem LAN-Kabel.

An dieser Stelle brauchen Sie für die drahtlose Verbindung keine Netzwerkeinstellungen vorzunehmen. Drücken Sie [Skip>> (Überspringen>>)] zweimal und gehen Sie zu Testdruck. Die Einstellungen der drahtlosen Verbindung werden vorgenommen, nachdem das [Easy Setup (Leichtes Setup)] beendet wurde.

Der Bildschirm wechselt automatisch in etwa 7 Sekunden, ohne dass Sie [Close (Schließen)] drücken.

- 50 -

Prüfen Sie, ob die Verkabelung korrekt durchgeführt wurde.

Festlegen einer IP-Adresse. Drücken Sie [Auto (Automatisch)].

Wenn Sie manuell auswählen, prüfen Sie die folgenden Werte, die von Ihrem Provider oder Netzwerkadministrator bestimmt wurden.

• IP-Adresse

• Subnetzmaske

• Standard-Gateway

• DNS-Server (Primär)

• DNS-Server (Sekundär)

• WINS-Server (Primär)

• WINS-Server (Sekundär)

2. Einrichten

• Warten Sie, bis die Einstellungsaktualisierung abgeschlossen ist.

• Der Bildschirm wechselt automatisch in etwa 7 Sekunden, ohne dass Sie [Close (Schließen)] drücken.

Drücken Sie [Close (Schließen)] auf dem folgenden Bildschirm, der angezeigt

wird, wenn die Einstellungen aktualisiert wurden.

- 51 -

E-Mail Einstellung

E-Mail Einstellung ist erforderlich, wenn Sie "Scan zu E-Mail", "Internet Fax" und "Scan zu Fax Server" verwenden.

Geben Sie die Mailserver-Adresse ein und drücken Sie [Next (Weiter)] auf

dem Touch Panel.

2. Einrichten

Vor der Einstellung füllen Sie „Überprüfen der Einstellungsinformationen erforderlichen Informationen aus.

• Erstellen Sie eine E-Mail-Adresse für dieses Gerät. Wenn Sie keine E-Mail-Adresse haben, die dieses Gerät verwenden kann, besorgen Sie sich eine E-Mail-Adresse, indem Sie einen Vertrag mit einem Provider abschließen oder auf andere Weise.

• Treffen Sie "

• Wenn Sie E-Mail Anhänge erhalten und drucken möchten, die an dieses Gerät gesendet werden, wählen Sie [POP3 (POP3)] oder [SMTP (SMTP)], um Ihre E-Mail Einstellungsumgebung anzupassen.

• Wenn Sie diese Funktionen nicht verwenden wollen, die E-Mail Einstellungen benötigen, drücken Sie [Skip>> (Überspringen>>)] um zu "

Netzwerkeinstellungen" bevor Sie diese Funktion verwenden.

Testdruck" zu gehen.

Prüfen Sie, ob der [6. E-mail Setting (6. E-Mail-Einstellung)] Bildschirm

“ mit den

angezeigt wird und drücken Sie dann [Next (Weiter)].

Der Bildschirm, der Sie auffordert, die Mailserver-Adresse einzugeben, wird angezeigt.

Verwenden Sie den Ziffernblock auf dem Bedienpanel, um den SMTP Port

einzugeben und drücken Sie [Next (Weiter)].

- 52 -

Wählen Sie SMTP Verschlüsselung.

Geben Sie die Absender-Adresse ein und drücken Sie [Next (Weiter)] auf dem

Touch Panel.

Wenn [POP3 (POP3)] ausgewählt ist, geben Sie die POP3 Server-Adresse ein.

Wählen Sie Authentifizierungsmethode.

2. Einrichten

Legen Sie das Empfangsprotokoll fest.

Wenn [SMTP Auth (SMTP-Authentifizierung)] oder [POP Before SMTP (POP vor SMTP)] ausgewählt ist, geben Sie den Benutzernamen und das Passwort ein und drücken Sie dann [Next (Weiter)].

- 53 -

Legen Sie fest, ob Sie eine Testmail senden wollen.

2. Einrichten

Testdruck

Um eine Testmail zu senden, geben Sie die Empfangsadresse ein, die empfangen kann.

Nach Aktualisierung der Einstellungen, drücken Sie [Close (Schließen)].

Der Bildschirm schaltet in etwa 7 Sekunden automatisch um, ohne auf [Close (Schließen)] zu drücken.

Wenn Sie die Testseite nicht drucken möchten, drücken Sie [Skip>> (Überspringen>>)]. Leichtes Setup ist abgeschlossen und der Startbildschirm erscheint.

Prüfen Sie, ob der [7. Print Test (7. Test drucken)] Bildschirm angezeigt wird

und drücken Sie dann [Next (Weiter)].

Der Drucktest Bildschirm wird angezeigt.

- 54 -

2. Einrichten

Klicken Sie [Print Test (Test drucken)].

Drücken Sie [Yes (Ja)].

Prüfen Sie, dass die Menüstruktur gedruckt wird und drücken Sie dann [Close

(Schließen)].

Drücken Sie [Complete (Abgeschlossen)].

Leichtes Setup ist abgeschlossen und der Startbildschirm erscheint.

- 55 -

Sie können die Einstellungen über [Device Settings (Geräteeinstellungen)] > [Easy Setup (Leichtes Setup)] oben auf dem Startbildschirm ändern, wann immer Sie möchten.

2. Einrichten

Verbinden mit einem drahtlosen LAN (nur wenn das drahtlose LAN-Modul installiert ist)

Drahtlosen LAN Verbindung ist standardmäßig deaktiviert. Um die Drahtlosen LAN Verbindung zu verwenden, aktivieren Sie Drahtloses im Admin Setup.

• Vor der Verbindung mit einem Drahtlosen LAN

• Aktivierung drahtlosen LAN Verbindung

• Verbindung mit einem Zugangspunkt (Infrastruktur)

• Einstellen von [Enabling Default Gateway (Standard-Gateway aktivieren)]

• Verbindung direkt mit dem Gerät (AP-Modus)

Vor der Verbindung mit einem Drahtlosen LAN

• Wireless-(Infrastruktur) und Wireless-(AP-Modus) können nicht gleichzeitig aktiviert sein.

• Wenn das Gerät in einer Drahtlos-Netzwerkverbindung verwendet wird begibt sich das Gerät nicht in den tiefen Ruhezustand, aber in den Ruhezustand.

• Platzieren Sie kein elektrisches Produkte, die schwache Funkwellen erzeugen (z.B. Mikrowellen oder schnurlose Digitaltelefone) neben dem Gerät.

• Die Verbindungsgeschwindigkeit einer drahtlosen LAN-Verbindung kann langsamer sein, als eine verdrahtete LANoder USB-Verbindung. Dies ist abhängig von der Umgebung. Wenn Sie große Daten, wie ein Foto, ausdrucken möchten, wird empfohlen, dies mit einer verdrahteten LAN- oder USB-Verbindung durchzuführen.

Verbindung mit einem Zugangspunkt

Bevor Sie dieses Gerät mit einem drahtlose LAN-Zugangspunkt verbinden, prüfen Sie folgendes.

- 56 -

Überprüfen Sie, ob Ihr Drahtlos-LAN-Zugangspunkt den folgenden

Anforderungen entspricht.

Standards: IEEE 802.11 a/b/g/n Zugriffsmethode: Infrastruktur-Modus

Überprüfen Sie, ob der Drahtlos-LAN-Zugangspunkt WPS unterstützt.

Falls nicht, prüfen Sie den SSID und den Schlüssel zur Verschlüsselung. Lesen Sie dazu das Handbuch, das mit dem Dahtlos-LAN-Zugangspunkt mitgeliefert wurde, oder andere Dokumente.

• SSID wird auch als Netzwerkname oder ESSID ESS-ID bezeichnet.

• Ein Schlüssel zur Verschlüsselung wird auch als Netzwerkschlüssel, Sicherheitsschlüssel, Kennwort oder PreShared Key bezeichnet.

Verbindung direkt mit dem Gerät

Sie können das Gerät als einen drahtlose Zugangspunkt verwenden, um kabellose Geräte direkt zu verbinden (Computer, Tablets, Smartphones usw.). Prüfen Sie folgendes.

Aktivierung drahtlosen LAN Verbindung

Prüfen Sie, ob das Gerät eingeschaltet ist.

Drücken Sie [Device Settings (Geräteeinstellungen)] oben auf dem

Startbildschirm.

2. Einrichten

Überprüfen Sie, ob Ihre drahtlosen Geräte den folgenden Anforderungen

entsprechen.

Standards: IEEE 802.11 b/g/n Sicherheit: WPA2-PSK(AES)

Prüfen Sie, ob Ihre drahtlosen Geräte WPS-PBC (Drucktasten) unterstützen.

Wenn Sie nicht sicher sind, ob das Gerät WPS-PBC unterstützt, verbinden Sie es manuell, nachdem Sie es eingeschaltet haben.

- 57 -

2. Einrichten

Drücken Sie [ ] einmal und drücken Sie [Admin Setup (Admin-Einrichtung)].

Geben Sie das Administratorpasswort ein und drücken Sie dann [OK (OK)].

Der Administratorname und das Passwort sind ab Werk "admin" beziehungsweise "999999". Wenn das Administratorpasswort in Leichtes Setup geändert wurde, geben Sie das geänderte Kennwort ein.

Im Administrator Log-In Bildschirm, drücken Sie [OK (OK)].

Drücken Sie [ ] einmal und drücken Sie [User Install (Benutzerinstallation)].

Drücken Sie [ ] oder [ ] mehrmals und drücken Sie anschließend

[Wireless Module (Drahtloses Modul)].

- 58 -

Drücken Sie auf [Enable (Aktivieren)].

Drücken Sie [Back (Zurück)], bis der Startbildschirm angezeigt wird.

Drücken Sie die Einschalttaste, um das Gerät auszuschalten.

Drücken Sie die Einschalttaste, um das Gerät einzuschalten.

Drücken Sie "Ja", wenn "Möchten Sie Drahtloses einrichten?" auf dem Touch

Panel angezeigt wird.

2. Einrichten

Verbindung mit einem Zugangspunkt (Infrastruktur)

• Stellen Sie den Drucker an einem Ort mit freier Sicht auf und in der Nähe eines Zugriffspunkts auf das drahtlose LAN. (Wir empfehlen einen Abstand zwischen Drucker und drahtlosem Gerät von weniger als 30 m.)

• Sollte sich Metall, Aluminium oder eine Stahlbetonwand zwischen dem Gerät und den Drahtlos-LAN-Zugriffspunkten befinden kann es sein, dass sich der Verbindungsaufbau schwierig gestaltet.

• Außenanwendung von IEEE802.11a (W52/W53) ist durch das Funkverkehrsgesetz verboten. Verwenden Sie IEEE802.11a (W52/W53) nur innen.

• Verbindung mit WPS

Wenn ein drahtloser LAN-Zugriffspunkt WPS unterstützt können Sie sich über die WPSTaste mit dem drahtlosen LAN verbinden.

• Auswahl eines Drahtlos-Zugriffspunktes aus dem Bedienfeld zur

Verbindung

Sollte ein Drahtlos-Zugriffspunkt WPS nicht unterstützen könne Sie einen drahtlosen LANZugriffspunkt spezifizieren, den Sie verwenden möchten. Dies kann von den drahtlosen LAN-Zugriffspunkten, die der Drucker zum Aufbau einer Verbindung erkennt, vorgenommen werden.

• Manuelle Verbindungseinstellung vom Bedienfeld

Setzen Sie die Informationen des Wireless LAN-Zugangspunktes (SSID, Verschlüsselungsmethode und Verschlüsselungspasswort) manuell und stellen Sie die Verbindung mit Wireless LAN her.

Gehen Sie dann zu "Verbindung mit einem Zugangspunkt (Infrastruktur)".

Verbindung mit WPS

Wenn ein drahtloser LAN-Zugriffspunkt WPS unterstützt können Sie sich einfach über die Taste zur Einrichtung (WPS-Taste) mit dem drahtlosen LAN verbinden.

Führen Sie die Verbindung mit der folgenden Prozedur durch.

Prüfen Sie die Position der WPS-Schaltfläche indem Sie sich auf das

Handbuch beziehen, das mit dem drahtlosen LAN-Zugriffspunkt geliefert wurde, oder auf ein anderes Dokument.

Prüfen Sie, dass der LAN-Zugriffspunkt startet und korrekt arbeitet.

Schalten Sie das Gerät ein.

- 59 -

Wenn der folgende Bildschirm erscheint, drücken Sie auf [Ja], und fahren dann mit Schritt 6 fort.

Drücken Sie [Device Settings (Geräteeinstellungen)] auf dem Bedienfeld.

Drücken Sie [ ] einmal und drücken Sie [Wireless(Infrastructure) Setting

(Einstellung drahtlos(Infrastruktur))].

Geben Sie Administratorname und Kennwort ein und drücken Sie auf [OK

(OK)].

Der standardmäßige Administratorname und das Password sind jeweils "admin" und "999999".

Die folgende Nachricht wird für ungefähr 5 Sekunden angezeigt werden.

Drücken Sie auf [Enable (Aktivieren)].

2. Einrichten

- 60 -

2. Einrichten

Wenn Ihre Umgebung es verlangt, IP-Adressen usw. manuell einzustellen,

drücken Sie [Network Setting (Netzwerkeinstellung)]. Wenn Sie es nicht manuell einstellen müssen, gehen Sie zu Schritt 12.

Drücken Sie [Manual (Manuell)] auf dem [Wireless (infrastructure) settings

(Einstellung drahtlos(Infrastruktur))] Bildschirm.

Befolgen Sie die Bildschirmanweisungen, um die IP-Adresse, Subnetzmaske,

Standard-Gateway und DHCP v6 einzustellen.

Fragen Sie Ihren Provider oder Netzwerkadministrator nach den Einstellungswerten.

Drücken Sie [Close (Schließen)], wenn die Einstellung drahtlos(Infrastruktur)

abgeschlossen ist.

Der Bildschirm wechselt automatisch, ohne dass Sie [Close (Schließen)] drücken.

- 61 -

2. Einrichten

Drücken Sie auf [Automatic setup (WPS) (Automatische Einrichtung (WPS))].

Drücken Sie auf [WPS-PBC].

Drücken Sie auf [Ja].

Das Gerät startet, um die Wireless LAN-Zugangspunkte zu suchen. Der folgende Bildschirm wird automatisch für ca. 2 Minuten angezeigt. Drücken und halten Sie in dieser Zeit die WPS-Taste für den drahtlosen LAN-Zugriffspunkt für ein paar Sekunden.

- 62 -

Wenn WPS geführt wird können Sie das Bedienfeld nicht verwenden.

2. Einrichten

Wenn der folgende Bildschirm angezeigt wird, drücken Sie [Close (Schließen)].

• Wenn der folgende Bildschirm angezeigt wird, wiederholen Sie das Verfahren ab Schritt 13.

Wenn das Antennenzeichen oben rechts auf dem Startbildschirm angezeigt

wird, ist die Verbindung richtig eingerichtet.

Die Anzeige für die Antenne wird in manchen Bildschirmen, wie dem oberen Bildschirm für Kopieren, nicht angezeigt.

• [Overlap] wird angezeigt, wenn mehrere WPS-Tasten fast zur gleichen Zeit bei 2 oder mehr Drahtlos-LANZugriffspunkt gedrückt werden und keine Verbindung aufgebaut wurde. Warten Sie einen Moment, und versuchen Sie es erneut.

Auswahl eines Drahtlos-Zugriffspunktes aus dem Bedienfeld zur Verbindung

Prüfen Sie den Schllüssel für die SSID und Verschlüsselung, indem Sie sich

auf das Handbuch beziehen, welches in drahtloser Zugriffspunkt oder einem anderen Dokument enthalten ist, und schreiben Sie die Informationen auf.

WPA-EAP und WPA2-EAP können auf dem Touch Panel nicht festgelegt werden. Legen Sie sie von der Webseite des Geräts fest.

- 63 -

2. Einrichten

Öffnen der Webseite dieses Geräts (Anleitung für Fortgeschrittene)

• SSID wird auch als Netzwerkname, ESSID oder ESS-ID bezeichnet.

• Ein Schlüssel zur Verschlüsselung wird auch als Netzwerkschlüssel, Sicherheitsschlüssel, Passwort oder PreShared Key bezeichnet.

Prüfen Sie, dass der LAN-Zugriffspunkt startet und korrekt arbeitet.

Schalten Sie das Gerät ein.

Wenn der folgende Bildschirm erscheint, drücken Sie auf [Ja], und fahren dann mit Schritt 6 fort.

Drücken Sie [ ] einmal und drücken Sie [Wireless(Infrastructure) Setting

(Einstellung drahtlos(Infrastruktur))].

Geben Sie Administratorname und Kennwort ein und drücken Sie auf [OK

(OK)].

Der standardmäßige Administratorname und das Password sind jeweils "admin" und "999999".

Die folgende Nachricht wird für ungefähr 5 Sekunden angezeigt werden.

Drücken Sie [Device Settings (Geräteeinstellungen)] auf dem Bedienfeld.

- 64 -

2. Einrichten

Drücken Sie auf [Enable (Aktivieren)].

Wenn Ihre Umgebung es verlangt, IP-Adressen usw. manuell einzustellen,

drücken Sie [Network Setting (Netzwerkeinstellung)]. Wenn Sie es nicht manuell einstellen müssen, gehen Sie zu Schritt 12.

Drücken Sie [Manual (Manuell)] auf dem [Wireless (infrastructure) settings

(Einstellung drahtlos(Infrastruktur))] Bildschirm.

Befolgen Sie die Bildschirmanweisungen, um die IP-Adresse, Subnetzmaske,

Standard-Gateway und DHCP v6 einzustellen.

- 65 -

Fragen Sie Ihren Provider oder Netzwerkadministrator nach den Einstellungswerten.

Drücken Sie [Close (Schließen)], wenn die Einstellung drahtlos(Infrastruktur)

abgeschlossen ist.

Der Bildschirm wechselt automatisch, ohne dass Sie [Close (Schließen)] drücken.

Drücken Sie [Drahtlos-Netzwerkauswahl].

Wählen Sie einen drahtlosen LAN-Zugriffspunkt zur Verbindung und drücken

Sie dann auf [Auswählen].

Wenn nur [Manuelle Einrichtung] angezeigt wird, oder der SSID des drahtlos LAN Zugriffspunks, den Sie in der Liste nicht aufgeführt haben möchten, führen Sie die folgende Prozedur in "

vom Bedienfeld

Der für die Verschlüsselungsmethode des ausgewählten drahtlosen LAN-Zugriffspunkt passende Verschlüsselungs-Schlüssel wird angezeigt.

Manuelle Verbindungseinstellung

2. Einrichten

Das Gerät startet, um die Wireless LAN-Zugangspunkte zu suchen. Bitte warten Sie etwas.

- 66 -

Geben Sie den Kodierungsschlüssel, den Sie in Schritt 1 geprüft haben ein

und drücken Sie dann [OK (OK)].

Das Verschlüsselungspasswort unterscheidet sich in Abhängigkeit von dem Wireless LAN-Zugangspunkt oder der Sicherheit.

•

Wenn [WPA Pre-shared Key (WPA-Vorinstallierter Schlüssel)] angezeigt wird

Option Beschreibung

Sicherheit WPA/WPA2-PSK

Verschlüsselungsschlüssel Geben Sie den vorinstallierten Schlüssel ein.

• Wenn [WEP Key (WEP-Schlüssel)] angezeigt wird

2. Einrichten

Item Beschreibung

Sicherheit WEP

Kodierungsschlüssel Geben Sie den WEP-Schlüssel ein.

• Wenn keiner der obigen zwei Fälle auftritt

Option Beschreibung

Sicherheit Deaktivieren

Verschlüsselungsschlüssel Es ist keine Eingabe erforderlich.

Wenn die angezeigte SSID die gleiche ist, wie die SSID, die Sie in Schritt 1

geprüft haben, drücken Sie [Yes (Ja)].

Wenn das Symbol für die Antenne auf der oberen rechten Seite des

Bedienfeldes angezeigt wird, ist die Verbindung korrekt aufgebaut.

Die Anzeige für die Antenne wird in manchen Bildschirmen, wie dem oberen Bildschirm für Kopieren, nicht angezeigt.

Wenn "Verbindung erfolgreich." angezeigt wird, drücken Sie [Close (Schließen)]. Wird "Anschluss fehlgeschlagen" angezeigt, wiederholen Sie den Vorgang ab Schritt 5.

Manuelle Verbindungseinstellung vom Bedienfeld

Legen Sie die Informationen des drahtlosen LAN-Zugangspunktes (SSID, Verschlüsselungsmethode und Verschlüsselungspasswort) manuell fest, um ein kabelloses LAN anzuschließen.

Prüfen Sie den SSID Kodierungsschlüssel und Sicherheit, indem Sie in das

Benutzerhandbuch sehen, dass bei dem Drahtlosen LAN-Zugangspunkt dabei war oder andere Dokumente und schreiben Sie die Information auf.

Wenn die Verschlüsselungsmethode WPA-EAP und WPA2-EAP ist, nehmen Sie die Einstellungen von der Webseite des Geräts vor.

Für Details, öffnen Sie die Website des Geräts und klicken Sie auf [Admin Setup] > [Netzwerk] > [Drahtloseinstllungen] > [Manuelle Einrichtung].

Öffnen der Webseite dieses Geräts (Anleitung für Fortgeschrittene)

- 67 -

• SSID wird auch als Netzwerkname oder ESSID, ESS-ID bezeichnet.

• Ein Schlüssel zur Verschlüsselung wird auch als Netzwerkschlüssel, Sicherheitsschlüssel, Kennwort oder PreShared Key bezeichnet.

Prüfen Sie, dass der LAN-Zugriffspunkt startet und korrekt arbeitet.

Schalten Sie das Gerät ein.

Wenn der folgende Bildschirm erscheint, drücken Sie auf [Ja], und fahren dann mit Schritt 6 fort.

Drücken Sie [Device Settings (Geräteeinstellungen)] auf dem Bedienfeld.

Drücken Sie [ ] einmal und drücken Sie [Wireless(Infrastructure) Setting

(Einstellung drahtlos(Infrastruktur))].

Geben Sie Administratorname und Kennwort ein und drücken Sie auf [OK

(OK)].

Der standardmäßige Administratorname und das Password sind jeweils "admin" und "999999".

Die folgende Nachricht wird für ungefähr 5 Sekunden angezeigt werden.

2. Einrichten

- 68 -

2. Einrichten

Drücken Sie auf [Enable (Aktivieren)].

Wenn Ihre Umgebung es verlangt, IP-Adressen usw. manuell einzustellen,

drücken Sie [Network Setting (Netzwerkeinstellung)]. Wenn Sie es nicht manuell einstellen müssen, gehen Sie zu Schritt 12.

Drücken Sie [Manual (Manuell)] auf dem [Wireless (infrastructure) settings

(Einstellung drahtlos(Infrastruktur))] Bildschirm.

Befolgen Sie die Bildschirmanweisungen, um die IP-Adresse, Subnetzmaske,

Standard-Gateway und DHCP v6 einzustellen.

- 69 -

Fragen Sie Ihren Provider oder Netzwerkadministrator nach den Einstellungswerten.

Drücken Sie [Close (Schließen)], wenn die Einstellung drahtlos(Infrastruktur)

abgeschlossen ist.

Der Bildschirm wechselt automatisch, ohne dass Sie [Close (Schließen)] drücken.

Drücken Sie [Drahtlos-Netzwerkauswahl].

Das Gerät startet, um die Wireless LAN-Zugangspunkte zu suchen. Bitte warten Sie etwas.

Drücken Sie auf [Manuelle Einrichtung].

2. Einrichten

- 70 -

Geben Sie die SSID ein, die Sie in Schritt 1 geprüft haben ein und drücken Sie

dann [Next (Weiter)].

Für die SSID muss die Groß-/Kleinschreibung beachtet werden. Geben Sie die SSID korrekt ein.

2. Einrichten

Geben Sie die Kodierungsmethode ein, die Sie in Schritt 1 geprüft haben und

drücken Sie dann [Next (Weiter)].

Das Verschlüsselungspasswort unterscheidet sich in Abhängigkeit von dem Wireless LAN-Zugangspunkt oder der Sicherheit.

Wenn der angezeigte Inhalt der gleiche ist, wie der, den Sie in Schritt 1 geprüft

haben, drücken Sie [Yes (Ja)].

Das Gerät wird ungefähr 30 Sekunden brauchen, um den Wireless LAN-Zugangspunkt zu erkennen.

Wenn der Bildschirm anzeigt, dass die Verbindung aufgebaut wurde, drücken Sie [Close (Schließen)].

Wenn der Bildschirm anzeigt, dass die Verbindung fehlgeschlagen ist, drücken Sie [Close (Schließen)] und gehen zurück zu Schritt 5.

Das Verfahren hängt von der Kodierungsmethode ab, die Sie in Schritt 15

gewählt haben.

Wenn Sie [WPA/WPA2-PSK (WPA/WPA2-PSK)] gewählt haben, wählen Sie [TKIP/AES (TKIP/AES)], und drücken Sie [Next (Weiter)]. Geben Sie danach den Pre-Shared Key ein und wählen Sie [Next (Nächste)].

Wenn Sie [WPA/WPA2-PSK (WPA/WPA2-PSK)] gewählt haben, wählen Sie [AES (AES)], und drücken Sie [Next (Weiter)]. Geben Sie danach den Pre-Shared Key ein und wählen Sie [Next (Nächste)].

Wenn Sie [WEP (WEP)] gewählt haben, geben Sie den WEP-Schlüssel ein und drücken Sie [Next (Weiter)].

- 71 -

Wenn das Symbol für die Antenne auf der oberen rechten Seite des

Bedienfeldes angezeigt wird, ist die Verbindung korrekt aufgebaut.

2. Einrichten

Einstellen von [Enabling Default Gateway (Standard-Gateway aktivieren)]

Um ein verkabeltes LAN und ein drahtloses LAN gleichzeitig zu nutzen, können nur Schnittstellen mit aktivierten Standard-Gateways mit Geräten aus dem Segment kommunizieren.

Nehmen Sie die Einstellung nur bei der Kommunikation mit Geräten außerhalb des Segments vor, die ein drahtloses LAN nutzen.

[Enabling Default Gateway (Standard-Gateway aktivieren)] ist werksseitig auf [Wired (Verkabelt)] gesetzt. Wenn das Gerät über ein LAN-Kabel mit dem Netzwerk verbunden ist, ist dieser Vorgang nicht erforderlich.

Prüfen Sie, ob das Gerät eingeschaltet ist.

Drücken Sie [Device Settings (Geräteeinstellungen)] oben auf dem

Startbildschirm.

Die Anzeige für die Antenne wird in manchen Bildschirmen, wie dem oberen Bildschirm für Kopieren, nicht angezeigt.

• Bei einer instabilen LAN-Verbindung

Wenn eine Drahtloses LAN Verbindung instabil ist, lesen Sie die Warnungen in "

Vor der Verbindung mit einem Drahtlosen LAN" und ändern Sie anschließend die

Position des Gerät und des drahtlosen LAN-Zugangspunkts. Wenn Sie selbst nach Lesen der Warnungen keine Lösung finden, bringen Sie das Gerät und den Drahtlosen LAN-Zugangspunkt nah zueinander.

- 72 -

2. Einrichten

Drücken Sie [ ] einmal und drücken Sie [Admin Setup (Admin-Einrichtung)].

Geben Sie das Administratorpasswort ein und drücken Sie dann [OK (OK)].

Der Administratorname und das Passwort sind ab Werk "admin" beziehungsweise "999999". Wenn das Administratorpasswort in Leichtes Setup geändert wurde, geben Sie das geänderte Kennwort ein.

Im Administrator Log-In Bildschirm, drücken Sie [OK (OK)].

Drücken Sie einmal [ ] und anschließend [Network Menu (Menü

„Netzwerk“)].

Drücken Sie [Network Setup (Netzwerk-Setup)].

- 73 -

Drücken Sie auf [Network Setting (Netzwerkeinstellung)].

Drücken Sie [Enabling Default Gateway (Standard-Gateway aktivieren)].

[Enabling Default Gateway (Standard-Gateway aktivieren)] ist auf [Wireless(Infrastructure) (Drahtlos(Infrastruktur))] gesetzt.

Drücken auf [Enabling Default Gateway (Standard-Gateway aktivieren)] wechselt zwischen [Wired (Verdrahtet)] und [Wireless(Infrastructure) (Drahtlos(Infrastruktur))].

Drücken Sie auf [Back (Zurück)], bis der Startbildschirm angezeigt wird.

2. Einrichten

- 74 -

Verbindung direkt mit dem Gerät (AP-Modus)

Wireless LAN-(AP-Modus) verbindet drahtlose Geräte (Computer, Tablets, Smartphones etc.) direkt mit dem Gerät, ohne einen Wireless LAN-Zugangspunkt zu verwenden.

• Wenn Metall, Aluminiumrahmen oder eine verstärkte Betonwand zwischen dem Gerät und den Drahtloses Geräten liegt, können Verbindungen schwerer herzustellen sein.

• Bis zu vier Geräte können mit dem Gerät über Drahtloses LAN (AP Modus) verbunden werden. Das fünfte Gerät wird abgewiesen.

• Automatische Verbindung (Schaltfläche)

Wenn Ihre drahtlosen Geräte WPS-PBC (Drucktaste) unterstützen, können Sie sie über die WPS-Taste mit dem Gerät verbinden.

• Manuelle Einrichtung

Wenn Ihre Drahtloses Geräte WPS-PBS (Druck-Taste) nicht unterstützen, können Sie die [SSID (SSID)] und das [Password (Kennwort)] des Geräts in Ihre Drahtloses Geräte eingeben, um sich mit dem Drahtlose LAN (AP Modus) verbinden.

Automatische Verbindung (Schaltfläche)

Geben Sie Administratorname und Kennwort ein und drücken Sie auf [OK

(OK)].

Der standardmäßige Administratorname und das Password sind jeweils "admin" und "999999".

Drücken Sie [Network Menu (Netzwerk-Menü)].

Drücken Sie [Network Setup (Netzwerk-Setup)].

Drücken Sie [Wireless(AP Mode) Setting (Wireless-(AP-Modus)-Einstellung)]

2. Einrichten

Wenn Ihre drahtlosen Geräte WPS-PBC (Drucktaste) unterstützen, können Sie sie über die WPS-Taste mit dem Gerät verbinden.

Bestätigen Sie die Position der WPS-Taste an Ihrem Drahtloses Gerät über

das Handbuch, das an Ihrem Gerät befestigt ist.

Schalten Sie das Gerät ein.

Wenn die Meldung „Möchten Sie drahtlos Einrichten?“ erscheint, wählen Sie das [Do not show next time. (Nächstes Mal nicht mehr anzeigen.)] Kontrollkästchen und drücken Sie [No (Nein)].

Drücken Sie [Device Settings (Geräteeinstellungen)] auf dem Touch-Panel.

Drücken Sie auf [Admin Setup (Admin-Einrichtung)].

Die folgende Nachricht wird für etwa fünf Sekunden angezeigt.

- 75 -

2. Einrichten

Drücken Sie auf [Enable (Aktivieren)].

Drücken Sie [Automatic connection (push-button) (Automatische Verbindung

(Drucktasten))].

Drücken Sie auf [Yes (Ja)].

Starten Sie den WPS-PBS (Druck-Taste) Betrieb auf Ihrem Drahtloses Gerät,

um sich mit dem Gerät zu verbinden.

Wenn der folgende Bildschirm angezeigt wird, ist die Einstellung des Drahtlos-LAN abgeschlossen.

- 76 -

Sollte die Verbindung fehlschlagen, folgen Sie den Schritten in der "Manuellen Einrichtung", um es erneut zu versuchen.

2. Einrichten

Manuelle Einrichtung

Schalten Sie das Gerät ein.

Wenn die Meldung „Möchten Sie drahtlos Einrichten?“ erscheint, wählen Sie das [Do not show next time. (Nächstes Mal nicht mehr anzeigen.)] Kontrollkästchen und drücken Sie [No (Nein)].

Drücken Sie [Device Settings (Geräteeinstellungen)] auf dem Bedienfeld.

Drücken Sie [Admin Setup (Admin-Einrichtung)] auf dem Bedienfeld.

Geben Sie Administratorname und Kennwort ein und drücken Sie auf [OK

(OK)].

Der standardmäßige Administratorname und das Password sind jeweils "admin" und "999999".

Drücken Sie [Network Menu (Netzwerk-Menü)].

Drücken Sie [Network Setup (Netzwerk-Setup)].

Drücken Sie [Wireless(AP Mode) Setting (Wireless-(AP-Modus)-Einstellung)]

Die folgende Nachricht wird für etwa fünf Sekunden angezeigt.

- 77 -

2. Einrichten

Drücken Sie auf [Enable (Aktivieren)].

Drücken Sie auf [Manual Setup (Manuelle Einrichtung)].

Überprüfen Sie [SSID (SSID)] und [Password (Passwort)] des Geräts.

Geben Sie die [SSID (SSID)] und das [Password (Kennwort)] ein, das Sie in

Schritt 10 geprüft haben, um das Gerät und Ihr Drahtloses Gerät zu verbinden.

- 78 -

2. Einrichten

Installation eines Treibers und Software auf dem Computer

Installieren Sie den Druckertreiber, Scannertreiber, Faxtreiber etc. von der „Software DVDROM“ auf den Computer.

Andere Dienstprogramm-Software kann gleichzeitig angeschlossen werden.

• Für Windows

• Für Mac OS X

Für Windows

Verbinden Sie das Gerät und den Computer über ein Netzwerk oder USB-Kabel und starten Sie die Installation.

Überprüfen Sie vor dem Beginn der Installation den Gerätestatus.

• Dieses Gerät ist eingeschaltet.

• Für eine Netzwerkverbindung wird das Gerät über ein LAN-Kabel mit dem Netzwerk verbunden, wobei erforderliche Informationen wie IP-Adresse bereits eingestellt sind.

Legen Sie die mitgelieferte "Software-DVD-ROM" in den Computer ein.

Klicken Sie auf [Run setup.exe (setup.exe ausführen)], wenn [Auto Play

(Autom. Aufspielen)] angezeigt wird.

- 79 -

Wenn das Dialogfeld [User Account Control (Benutzerkontensteuerung)] angezeigt wird, klicken Sie auf [Yes (Ja)].

Wählen Sie eine Sprache aus der Dropdown-Liste.

Lesen Sie die Lizenzbestimmungen und klicken Sie auf [Accept

(Akzeptieren)].

2. Einrichten

Lesen Sie die [Environment advice (Umgebungsratschläge)] und klicken Sie

auf [Next (Weiter)].

Wählen Sie [Network (Netzwerk)] oder [USB connection (USB-Verbindung)]

gemäß der Verbindungsmethode des Geräts und Computers und klicken Sie anschließend auf [Next (Weiter)].

Wenn das Dialogfeld [Windows Security Alert (Windows-Sicherheitsalarm)] angezeigt wird, klicken Sie auf [Allow access (Zugriff zulassen)].

Wählen Sie den Modellnamen des Geräts und klicken Sie auf [Next (Weiter)].

Klicken Sie auf [Install Optional Software (Optionale Software installieren)].

- 80 -

Die Installation beginnt.

Die folgende Software wird installiert.

• PCL6-Druckertreiber (einschließlich Netzwerkerweiterung und Dienstprogramm Color Swatch)

• Scannertreiber

•ActKey

•FAQ

Installieren Sie weitere Software unter "Benutzerdefinierte Installation".

Installieren der Software (Anleitung für Fortgeschrittene)

Stellen Sie sicher, dass die Software erfolgreich installiert wurde und klicken

Sie anschließend auf [Printing Test (Test drucken)].

Wählen Sie den Drucker für den Testdruck aus und klicken Sie auf [Printing Test (Test drucken)].

Stellen Sie sicher, dass der Testdruck erfolgreich war und klicken Sie anschließend auf [OK (OK)].

2. Einrichten

Klicken Sie auf [Complete (Abgeschlossen)].

Klicken Sie auf [Next (Weiter)].

- 81 -

Wenn das folgende Dialogfeld angezeigt wird, klicken Sie auf [Yes (Ja)].

Klicken Sie auf [Exit (Beenden)].

2. Einrichten

Für Mac OS X

In diesem Abschnitt wird erläutert, wie der PS-Druckertreiber und Scannertreiber installiert werden.

Zur Installation von Dienstprogrammen, beachten Sie bitte Folgendes:

Installieren der Software (Anleitung für Fortgeschrittene)

• Installieren Sie den Mac OS X-Scannertreiber

Stellen Sie sicher, dass das Gerät mit einem Computer verbunden und die

Stromversorgung eingeschaltet ist. Legen Sie anschließend die "SoftwareDVD-ROM" in den Computer ein.

Doppelklicken Sie auf das [OKI]-Symbol auf dem Desktop.

[Drivers (Treiber)] > [Scanner (Scanner)] > Doppelklicken Sie auf [Installer for

OSX (Installationsprogramm für OSX)].

Klicken Sie auf [Continue (Fortsetzen)].

- 82 -

2. Einrichten

Prüfen Sie, dass der Inhalt angezeigt wird und klicken Sie anschließend auf

[Continue (Fortsetzen)].

Lesen Sie die Lizenzbestimmungen und klicken Sie auf [Continue

(Fortsetzen)].

Klicken Sie auf [Agree (Zustimmen)].

Klicken Sie auf [Install (Installieren)].

Zur Änderung des Speicherorts der Treiberinstallation klicken Sie auf [Change Install Location (Installationsort ändern)].

Geben Sie Administratorname und Kennwort ein und klicken Sie auf [Install

Software (Installieren der Software)].

Klicken Sie auf [Continue Installation (Installation fortsetzen)].

- 83 -

2. Einrichten

Klicken Sie auf [Restart (Neustart)].

Wählen Sie [System Preferences (Einrichten der Systemumgebung)] aus dem

Apple-Menü.

Klicken Sie auf [Printers & Scanners (Drucker & Scanner)].

Klicken Sie auf [+].

Wählen Sie [Add Printer or Scanner... (Drucker oder Scanner hinzufügen...)], wenn das Menü angezeigt wird.

• Installieren Sie den Mac OS X PS-Druckertreiber

Wenn die Installation abgeschlossen ist, führen Sie in Schritt 15 einen Testdruck au

Stellen Sie sicher, dass das Gerät und der Computer miteinander verbunden

sind, und das Gerät eingeschaltet ist.

Legen Sie die "Software-DVD-ROM" in den Computer ein.

Doppelklicken Sie auf das [OKI]-Symbol auf dem Desktop.

[Drivers (Treiber)] > [PS (PS)] > Doppelklicken Sie auf [Installer for OSX

(Installationsprogramm für OSX)].

Geben Sie das Administratorkennwort ein, dann drücken Sie [OK (OK)].

Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation abzuschließen.

- 84 -

Klicken Sie auf [Default (Standard)].

Wählen Sie das Gerät aus und wählen Sie anschließend [OKI MC573 PS]

ter [Use (Verwendung)] aus.

Namenstypen In der Verbindung angezeigt Methodenliste

Netzwerk OKI-MC573 (die letzten 6 Ziffern der MAC-Adresse) Bonjour

USB OKI DATA CORP MC573 USB

Zur Änderung des Namens geben Sie einen neuen Namen in [Name: (Name:)] ein.

Stellen Sie sicher, dass das Gerät zu [Printers (Drucker)] hinzugefügt wurde

und [OKI MC573 PS (OKI C573 PS)] für [Kind (Art)] angezeigt wird.

2. Einrichten

Klicken Sie auf [Add (Hinzufügen)].

Klicken Sie auf [OK (OK)], wenn der Bestätigungsbildschirm für optionale

Ausrüstung angezeigt wird.

- 85 -

Wenn [OKI MC573 PS (OKI MC573 PS)] nicht richtig für [Kind (Art)] angezeigt wird, klicken Sie [- (-)], löschen Sie das Gerät von [Printers (Drucker)] und führen Sie Schritte 8 bis 12 erneut durch.

Klicken Sie auf [Open Print Queue... (Druckerwarteschlange öffnen...)].

Wählen Sie [Print Test Page (Testseite drucken)] aus dem [Printer (Drucker)]

Menü aus.

Basisfunktionen

Bezeichnungen der Teile Grundlegende Funktionen des Bedienfeldes Ein- oder Ausschalten des Geräts Papier einlegen Einlegen eines Dokuments

In diesem Abschnitt werden grundlegende Funktionen des Geräts beschrieben.

3. Basisfunktionen

Bezeichnungen der Teile

Dieser Abschnitt beschreibt die Bezeichnung jeder Komponente.

• Vorderansicht

• Rückansicht

• Geräteinnere

Vorderansicht

Symbol Name Beschreibung

a Automatischer Dokumenteneinzug (ADF) Dokumente auf der Dokumentenablage automatisch

der Scannereinheit zuführen.

b Dokumentenablage Verwenden Sie diese Funktion, um mehrere

Dokumentseiten automatisch zu lesen.

c Scanner-Einheit Scannt das Dokument automatisch.

d Bedienfeld

Grundlegende Funktionen des Bedienfeldes

e USB-Anschluss Anschluss zum Einsetzen eines USB-Speichers.

f MZ-Fach (Mehrzweckfach) Umschläge und verschiedene Papierformate und -

g Schaltfläche öffnen Drücken Sie beim Öffnen des Ausgabefachs diese

h Papierstütze Ziehen Sie an dieser Stütze, wenn Sie langes

i Umschlaghebel Verwenden Sie diesen, wenn Sie Umschläge

Dies ist der Bereich zur Bedienung des Druckers. In diesem Bereich finden Sie das Touch Panel und die Bedientasten.

Dicken können gedruckt werden.

Taste zum Entriegeln.

Papier im Mehrzweckfach einlegen.

drucken. Anweisungen entnehmen Sie dem Abschnitt „Auf Briefumschlägen drucken (Anleitung für Fortgeschrittene)“.

- 87 -

Rückansicht

3. Basisfunktionen

Symbol Name Beschreibung

j Dokumentglas Dokumente laden, die nicht auf die

Dokumentenablage gelegt werden können.

k Dokumentenglas-Abdeckung Abdeckung, die das Dokument auf dem

Dokumentenglas hält.

l Abdeckung für Wireless LAN Modul Abdeckung für den Installationsteil des drahtlosen

LAN-Moduls.

Symbol Name Beschreibung

m Ausgabefach Ausdrucke werden hier abgelegt.

Beim Austausch von Verbrauchsmaterialien öffnen.

n Fach 1 Papier zum Bedrucken einlegen.

Symbol Name Beschreibung

a Telefonanschluss Das Kabel des externen Telefons bei Verwendung

des Fax anschließen.

b LINE-Anschluss Das mitgelieferte Telefonkabel bei Verwendung des

Fax anschließen.

c Hinteres Ausgabefach Öffnen Sie diesen, wenn Sie auf dickem Papier,

Umschlägen, usw. drucken. Das Papier wird mit der bedruckten Seite nach oben ausgegeben.

d Netzanschluss Schließen Sie das mitgelieferte Netzkabel an.

e Internet-Anschlussabdeckung Bedeckt den Schnittstellenbereich.

f Netzwerk-Schnittstellenverbindung Schließen Sie ein LAN-Kabel an, wenn das Gerät

über dieses Kabel mit einem Computer verbunden wird.

g USB-Schnittstellenanschluss Schließen Sie ein USB-Kabel an, wenn das Gerät

über dieses Kabel mit einem Computer verbunden wird.

- 88 -

Geräteinnere

Symbol Name Beschreibung

a LED-Kopf LED, die den Druckteil dem Licht aussetzt. Wenn

Ausdrucke vertikale Streifen oder verschmierte Buchstaben aufweisen, reinigen Sie den LED-Kopf.

b Fixiereinheit Toner auf Papier fixieren.

c Tonerkartusche / Bildtrommel (Y: Gelb) Tonerkartuschen enthalten Toner, der zum Drucken

d Tonerkartusche / Bildtrommel (M: Magenta)

e Tonerkartusche / Bildtrommel (C: Cyan)

f Tonerkartusche / Bildtrommel (K: Schwarz)

verwendet wird. Die Bildtrommel formt Buchstaben und Bilder. Tonerkartuschen und Bildtrommeln sind Verbrauchsmaterialien. Wenn eine Meldung auf dem LCD-Panel Sie dazu auffordert, ersetzen Sie diese entsprechend.

3. Basisfunktionen

- 89 -

3. Basisfunktionen

Grundlegende Funktionen des Bedienfeldes

In diesem Abschnitt wird das Bedienfeld des Geräts beschrieben.

• Bezeichnungen und Funktionen

• Bezeichnungen und Funktionen der Tasten auf dem Bedienfeld

• Eingabe von Zeichen

• Anpassen des Winkels des Bedienfelds

Bezeichnungen und Funktionen

Dieser Abschnitt beschreibt die Bezeichnungen und Konmponenten auf dem Bedienfeld.

Nr. Name Funktion

1 Berührfeld Ermöglicht Ihnen die Auswahl oder das Setzen eines Elements

durch drücken auf das angezeigte Symbol.

2 HOME-/HILFE-Schaltfläche Zeigt den Home-Bildschirm an.

3 KOPIEREN-Schaltfläche Zeigt den Kopierfuktion-Bildschirm an.

4 SCAN-Schaltfläche Zeigt den Scanfuktion-Bildschirm an.

5 DRUCKEN-Schaltfläche Zeigt den Druckfunktion-Bildschirm an.

6 FAX-Taste Zeigt den Faxfunktion-Bildschirm an.

7 Anzeige DATEN IM SPEICHER Leuchtet, wenn Daten im Speicher vorhanden sind.

8 STATUS-Taste Zeigt das Statusmenü an. Blilnkt/leuchtet auf, wenn ein Fehler

auftritt. Sie können die verbleibenden Verbrauchsmaterialien und den Status der Faxkommunikation überprüfen.

9 LÖSCHEN-Taste Den eingegebenen Wert löschen.

10 START-Taste Startet den Kopier-, Scan-, Fax- oder Druckvorgang vom USB-

Speicher.

11 STOPP-Taste Bricht das Kopieren, die Faxübertrgung und andere Aufträge ab.

12 Taste für ENERGIESPARMODUS Schaltet den Energiesparmodus ein oder aus.

Leuchtete grün im Energiesparmodus; blinkt grün im Ruhezustand (alle 3 Sekunden); blinkt grün im Totaler Ruhezustand (alle 6 Sekunden).

13 POWER-Taste Schaltet das Gerät ein oder aus.

14 Zehnertastatur Gibt Nummern und Symbole ein.

- 90 -

• Beim Verändern des Winkels des Bedienfeldes darauf achten, dass Ihre Hände nicht zwischen Gerät und Bedienfeld verklemmen. Es kann zu Verletzungen führen.

• Das Bedienfeld nur leicht berühren und nicht mit einem spitzen Gegenstand bearbeiten. Dies kann zu Schäden am Bedienfeld und zu Fehlfunktionen führen.

3. Basisfunktionen

Bezeichnungen und Funktionen der Tasten auf dem Bedienfeld

Wenn sich das Gerät anschaltet wird der Home-Bildschirm am Bedienfeld angezeigt.

• Home-Bildschirm

Das Bild des Bildschirms zeigt die Werkseinstellungen. Der Bildschirm der erscheint, wenn das Gerät eingeschaltet wird und sich bereit macht, kann über [Device Settings (Geräteeinstellungen)] > [Admin Setup (Admin-Einrichtung)] > [Manage Unit (Management)] > [Default Mode (Standardmodus)] auf dem Touch Panel geändert werden.

Option Beschreibung

1 Stationärer Schaltflächen-

Bereich

2 Titel und Betriebsanleitung-

Bereich

Zeigt Schaltflächen an, die immer auf dem Bildschirm erscheinen. Ziegt die folgenden Elemente an.

• [Auftrags-Makro]

• [Funktionseinstellungen]

• [Geräteeinstellungen]

• [ZURÜCKSETZEN]

• [Abmeldung]

• Antennen-Symbol:erscheint, wenn das drahtlose LAN aktiviert ist.

•[ ]

Im ausgewählten Menü werden nur verfügbare Schaltflächen angezeigt.

Zeigt den Titel des aktuellen Bildschirms an und stellt eine Anleitung für mögliche Operationen zur Verfügung.

- 91 -

3. Basisfunktionen

Option Beschreibung

3 Hauptbereich Hier drücken für Kopierfunktionen.

Hier drücken für Scanfunktionen.

Hier drücken für Druckfunktionen.

Hier drücken für Faxfunktionen.

Die folgenden Schritte und Funktionen werden angezeigt.

• Verbrauchsmaterialien ersetzen und Gerät warten (Toner-Kartuschen, Bildtrommeln, Riemeneinheiten, Fixiereinheiten)

• Wartung und Pflege des Geräts (Einzugsrollen, LED-Kopf, Scan-Modul)

• Bildschirm jede Funktion anzeigen

Die folgenden Beschreibungen verwenden die Registerkarte [Basic] der Kopierfunktion als Beispiel.

Option Beschreibung

2 Titel und Betriebsanleitung-Bereich Zeigt den Titel des aktuellen Bildschirms an und stellt eine Anleitung

für mögliche Operationen zur Verfügung.

3 Registerkarten-Etiketten Zeigt die Etiketten für die Registerkarten an. Drücken Sie auf eine

Etikette, um zwischen den Registerkarten umzuschalten. Wenn eine Einstellung von den Standardeinstellungen geändert wurde, wird angezeigt.

4 Hauptbereich Zeigt eine Vorschau der Kopierausgabe an, die mit den aktuellen

Einstellungen ausgegeben wird. Die aktuelle Einstellung wird auf der jeweiligen Unterseite angezeigt. <Über Markierungen an der unteren Seite>

: Zeigt an, dass die Einstellung von den Standardeinstellungen

geändert wurde.

: Zeigt an, dass die nächste Seite verlassen wird.

/ : Zeigt an, ob die Einstellung auf an oder aus gestellt ist.

Sie können mit der Zehnertastatur einen Wert in das Feld eingeben, in dem angezeigt wird.

Beschreibungen der Kopierbildschirme

Beschreibungen der Scanbildschirme

Option Beschreibung

1 Stationärer Schaltflächen-Bereich Zeigt Schaltflächen an, die immer auf dem Bildschirm erscheinen.

Im ausgewählten Menü werden nur verfügbare Schaltflächen angezeigt.

Beschreibungen der Druckbildschirme

Beschreibungen der Faxbildschirme

- 92 -

3. Basisfunktionen

Eingabe von Zeichen

• Eingabe mit dem Bedienfeld

• Eingabe mit der Zehnertastatur

Eingabe mit dem Bedienfeld

Wenn Sie bei der Einstellung eines Artikels Zeichen eingeben müssen wird der folgende Eingabebildschirm angezeigt.

Sie können Groß- oder Kleinbuchstaben, Nummern und Symbole eingeben.

• Informationen zum Eingabebildschirm

Die Anzahl der Schaltflächen im Eingabebildschirm ändert sich abhängig von der Eingabe.

Option Beschreibung

5 Zurück Schaltfläche Führt einen Zeilenumbruch aus. Diese Schaltfläche erscheint bei der

6 Schaltfläche links/Schaltfläche rechts,

Schaltfläche nach oben/Schaltfläche nach unten

7 Feststelltaste Schaltet zwischen Groß- und Kleinschreibung um.

8 Schaltfläche für den Eingabemodus Schaltet den Eingabemodus (Symbole und Nummern) für den

Die standardmäßig eingestellte QWERTY-Tastatur kann auf die AZERTY-Tastatur umgeschaltet werden. Zur Umschaltung auf die AZERTY-Tastatur, wählen Sie [Manage Unit (Management)] > [Keyboard Layout (Tastaturbelegung)] > [AZERTY (AZERTY)] auf dem Touch Panel.

Eingabe eines Textkörpers einer E-Mail.

Bewegt den Cursor nach links, rechts, oben oder unten.

Eingabetext um.

• Eingabe von Zeichen

Drücken Sie auf das Bedienfeld

Nach Beendigung der Eingabe drücken Sie auf [OK] oder [Weiter].

Zur Eingabe eines diakritischen Zeichens drücken und halten Sie die Schaltfläche für Zeichen, mit [...] angezeigt. Sobald das diakritische Zeichen erscheint drücken Sie auf das Zeichen, welches Sie einfügen möchten.

Der nachfolgende Bildschirm zeigt ein Bild, wenn die Schaltfläche "a" gehalten wird,

Option Beschreibung

1 Texteingabefeld Zeigt die eingegebenen Zeichen an.

2 Die Anzahl der eingegebenen Zeichen/

maximale Anzahl an Zeichen, die eingegeben werden können.

3 Rücktaste Löscht die Zeichen vor dem Cursor.

4 Zeichenfeld Gibt Zeichen ein.

Gibt die maximale Anzahl der Zeichen an, die eingegeben werden können und die Anzahl der eingegebenen Zeichen.

Der Zeichentyp schaltet abhängig vom Eingabemodus um.

- 93 -

3. Basisfunktionen

• Umschalten des Eingabemodus (Zahlen Buchstaben)

Drücken Sie [Alpha] oder [Symbol].

[RU] kann für Russisch und [EL] für Griechisch angezeigt werden. Für andere Sprachen wird nur [Alpha] und [Symbol] angezeigt.

• Umschalten des Eingabemodus (Großschrift Kleinschrift)

Drücken Sie auf die Schaltfläche, um zwischen Groß- und Kleinschreibung

umzuschalten.

• Löschen eines eingegebenen Zeichens

Verwenden Sie die (Rücktaste) auf dem Touch Panel oder die

(LÖSCHEN)-Taste auf dem Bedienfeld.

Das Zeichen vor dem Cursor ( ) wird gelöscht.

• Zum Löschen eines eingegebenen Zeichens, setzen Sie den Cursor rechts neben das Zeichen. Zum Bewegen den Cursors, drücken Sie [ ], [ ], [ ] oder [ ].

• Um in einer Reihe eingegebene Zeichen zu löschen, halten Sie die (Rücktaste) oder (LÖSCHEN)-Taste gedrückt.

Eingabe mit der Zehnertastatur

Sie können die Zahlen eingeben, mit der jede Taste beschriftet wurde.

Das Alphabet kann nicht eingegeben werden.

Geben Sie das Alphabet bitte auf dem Bedienfeld ein.

- 94 -

Anpassen des Winkels des Bedienfelds

Zur Verbesserung der Sichtbarkeit kann das Bedienfeld nach vorne und hinten gekippt werden.

Halten Sie das Bedienfeld oben in der Mitte fest und ziehen Sie es nach

vorne.

Um das Bedienfeld wieder in seine Ursprungsposition zu bringen, ziehen Sie es nach vorne, bis es stoppt und dann drücken Sie es langsam zurück.

3. Basisfunktionen

- 95 -

3. Basisfunktionen

Ein- oder Ausschalten des Geräts

Dieser Abschnitt beschreibt, wie Sie das Gerät ein- und ausschalten.

• Einschalten des Geräts

• Ausschalten des Geräts

Einschalten des Geräts

Stellen Sie sicher, dass sich keine Vorlagen auf dem Vorlagenglas oder im

ADF befinden und die ADF-Abdeckung geschlossen ist.

Halten Sie den Netzschalter etwa eine Sekunde lang gedrückt.

Wenn das Gerät eingeschaltet ist leuchtet die LED des Netzschalters.

- 96 -

Wenn das Gerät betriebsbereit ist, wird der Home-Bildschirm angezeigt.

3. Basisfunktionen

Ausschalten des Geräts

• Prüfen Sie, dass das Gerät keine Daten empfängt, bevor Sie es herunterfahren.

• Drücken Sie den Netzschalter und halten Sie ihn 5 Sekunden oder länger gedrückt, um ein Abschalten zu erzwingen. Verwenden Sie diese Methode beim Auftreten von Fehlern.

Für Fehlerbeseitigungen am Gerät beziehen Sie sich auf "

Halten Sie den Netzschalter etwa eine Sekunde lang gedrückt.

Fehlerbeseitigung".

- 97 -

Die Meldung "System moves to shutdown. Please confirm status when status LED is blinking."Das System beginnt mit dem Abschalten. Bitte bestätigen Sie den Status, wenn die LED blinkt" wird auf dem Bedienfeld angezeigt und die LED-Lampe des Stromschalters blinkt in Abständen von ca. einer Sekunde.

Nach einer Weile schaltet sich das Gerät automatisch ab und das LED des Leistungsschalters erlischt.

Was Sie beachten sollten, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden

Wenn Sie dieses Gerät über einen längeren Zeitraum aufgrund von Ferien, Kurzurlaub oder aus anderen Gründen nicht verwenden, ziehen Sie das Netzkabel aus der Steckdose.

Das Gerät weist keine Funktionsstörungen auf, wenn das Netzkabel über einen längeren Zeitraum entfernt wird (länger als 4 Wochen).

3. Basisfunktionen

- 98 -

3. Basisfunktionen

Papier einlegen

Dieses Kapitel beschreibt verschiedene Informationen über Papier, welches in das Papierfach dieses Geräts eingelegt werden kann.

Zum Einstellen von Papiertyp und Gewicht, drücken Sie [Device Settings (Geräteeinstellungen] > [Paper Setup (Papiereinrichtung)] und anschließend auf das Fach, das Sie verwenden möchten. Wählen Sie dann [Media Type (Medientyp)] oder [Media Weight (Mediengewicht)].

• Informationen zu den Papierarten, die eingelegt werden können

• Papier in Fach 1/2/3 einlegen

• Papier in das Mehrzweckfach einlegen

• Papierlagerung

Informationen zu den Papierarten, die eingelegt werden können

• Verfügbare Papiertypen

• Informationen zu Papiergrößen, Gewicht und Anzahl der Blätter, die eingelegt werden

können

• Empfohlenes Papier

Verfügbare Papiertypen

Zum Erreichen eines hochwertigen Druckergebnisses versichern Sie sich, dass Sie nur unterstützte Papierarten verwenden, welche die Anforderungen erfüllen. Dazu zählt Material, Gewicht und Papieroberfläche. Verwenden Sie Druckerpapier für Digitalfotos.

Wenn Sie auf Papier drucken, das von OKI nicht empfohlen wurde, prüfen Sie die Druckqualität und die Bewegung des Papiers im Voraus, um sicherzustellen, dass keine Probleme auftreten.

- 99 -

3. Basisfunktionen

• Normales Papier

Papiertyp Papierformat (mm) (Werte in

Klammern sind Zoll-Größen.)

A4 210 x 297 64 bis 220 g/m2 (17 bis 58 lb)

A5 148 x 210

A6 105 x 148

B5 182 x 257

B6 128 x 182

B6 Hälfte 64 x 182

Letter 215,9 x 279,4 (8,5 x 11)

Legal 13 215,9 x 330,2 (8.5 x 13)

Legal 13,5 215,9 x 342,9 (8.5 x 13,5)

Legal 14 215,9 x 355,6 (8.5 x 14)

Exekutiv 184.2 x 266.7 (7.25 x 10,5)

Anweisung (5,5 x 8,5)

8,5 Quadratzoll (8,5 x 8,5)

Folio (210 x 330 mm) 210 x 330

16K (184 x 260 mm) 184 x 260

16K (195 x 270 mm) 195 x 270

16K (197 x 273 mm) 197 x 273

Karteikarte (3 x 5)

4x6 Zoll (4 x 6)

5x7 Zoll (5 x 7)

Benutzerdefiniertes Format Breite: 64 bis 216

Länge: 90 bis 1321

Für Duplexdruck, 64 bis 176 g/m bis 47 lb)

64 bis 220 g/m

Papiergewicht

Wenn Sie Papier einlegen, das 148 mm (5,8 Zoll) breit ist oder schmaler, wird das Drucken langsamer.

(17 bis 58 lb)

• Umschlag

Papiertyp Papierformat (mm) (Werte in

Klammern sind Zoll-Größen.)

Monarch 98,4 x 190,5 (3.875 x 7,5) Umschläge müssen aus 85 g/m

Com-9 98,4 x 225,4 (3.875 x 8,875)

Com-10 104,8 x 241,3 (4.125 x 9,5)

DL 110 x 220 (4.33 x 8,66)

C5 162 x 229 (6.4 x 9)

Papier hergestellt sein die Laschen müssen gefaltet sein.

Papiergewicht

(24 lb) und

(17

• Etikett

Papiertyp Papierformat (mm) (Werte in

Klammern sind Zoll-Größen.)

A4 210 x 297 0,1 bis 0,2 mm

Letter 215,9 x 279,4 (8,5 x 11)

Papiergewicht

• Andere Papiersorte

Papiersorte Papierformat (mm) (Werte in

Klammern sind Zoll-Größen.)

Teilweise bedruckbares Papier Entspricht normalem Papier 64 bis 220 g/m2 (17 bis 58 lb)

Farbiges Papier Entspricht normalem Papier 64 bis 220 g/m

Papiergewicht

(17 bis 58 lb)

Informationen zu Papiergrößen, Gewicht und Anzahl der Blätter, die eingelegt werden können

Verfügbare Papiergrößen und typen sowie Fachkapazität sind wie folgt.

•Fach 1

Verfügbare Papiergröße Fachkapazität Papiergewicht

A4 A5

A6* B5

B6* Letter Legal (13 Zoll) Legal (13,5 Zoll) Legal (14 Zoll) Exekutiv Statement* 8,5 Quadratzoll (8,5 x 8,5 Zoll) Folio (210 x 330 mm) 16K (184 x 260 mm) 16K (195 x 270 mm) 16K (197 x 273 mm) Benutzerdefinierte Größe

*1 Papier kann nicht für Duplexdruck verwendet werden. *2 Breite: 100 bis 216 mm (3,9 bis 8,5 Zoll), Länge: 148 bis 356 mm (5,8 bis 14 Zoll)

250 Blatt (bei einem Papiergewicht von 80 g/

)

Leicht (64 bis 74 g/m Mittelleicht (75 bis 82 g/m Mittel (83 bis 90 g/m Mittelschwer (91 bis 104 g/m Schwer (105 bis 120 g/m Ultraschwer1 (121 bis 176 g/m

)

- 100 -

Oki MC573, ES5473 MFP User Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhaltsverzeichnis

Vor dem Start

Vorsichtsmaßnahmen zur Sicherheit

Allgemeine Sicherheitsanweisungen

Über dieses Handbuch

Über Beschreibungen

Über Markierungen

Über Symbole

Über Abbildungen

Warenzeichen und andere Informationen

Lizenz

Einrichten

Installationsanforderungen

Installationsumgebung

Aufstellraum

Überprüfung des Zubehörs

Entpacken und Installieren des Geräts

Installieren der optionalen Ausrüstung

Installieren des Drahtlos-LAN-Moduls

Anbringen der zusätzlichen Kassette

Einstellen des Druckertreibers

Anschließen einer Telefonleitung

Verbindung mit der öffentlichen Leitung (nur für Faxverwendung)

Verbinden mit der öffentlichen Leitung (wenn ein Telefon mit dem Gerät verbunden wird).

Verbinden des Optischen-IP-Telefons

Anschließen an die ADSL-Umgebung

Anschließen eines PBX, Haustelefons oder Geschäftstelefons Anschließen als Nebenstellentelefon

Anschließen eines CS-Tuners oder Digitalfernsehers

Anschließen des Netzkabels

Verbindung eines LAN-Kabels/USB-Kabels

Verbindung eines LAN-Kabels

Verbindung eines USB-Kabels

Papier in das Fach einlegen

Überprüfen der Einstellungsinformationen

Einrichtung dieses Geräts

Spracheinrichtung

Datum und Uhrzeit einstellen

Einstellung des Administratorkennworts

Faxinstallation

Netzwerkeinstellungen

E-Mail Einstellung

Testdruck

Verbinden mit einem drahtlosen LAN (nur wenn das drahtlose LAN-Modul installiert ist)

Vor der Verbindung mit einem Drahtlosen LAN

Verbindung mit einem Zugangspunkt

Verbindung direkt mit dem Gerät

Aktivierung drahtlosen LAN Verbindung

Verbindung mit einem Zugangspunkt (Infrastruktur)

Verbindung mit WPS

Auswahl eines Drahtlos-Zugriffspunktes aus dem Bedienfeld zur Verbindung

Manuelle Verbindungseinstellung vom Bedienfeld

Einstellen von [Enabling Default Gateway (Standard-Gateway aktivieren)]

Verbindung direkt mit dem Gerät (AP-Modus)

Automatische Verbindung (Schaltfläche)

Manuelle Einrichtung

Installation eines Treibers und Software auf dem Computer

Für Windows

Für Mac OS X

Basisfunktionen

Bezeichnungen der Teile

Vorderansicht

Rückansicht

Geräteinnere

Grundlegende Funktionen des Bedienfeldes

Bezeichnungen und Funktionen

Bezeichnungen und Funktionen der Tasten auf dem Bedienfeld

Eingabe von Zeichen

Eingabe mit dem Bedienfeld

Eingabe mit der Zehnertastatur

Anpassen des Winkels des Bedienfelds

Ein- oder Ausschalten des Geräts

Einschalten des Geräts

Ausschalten des Geräts

Was Sie beachten sollten, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden

Papier einlegen

Informationen zu den Papierarten, die eingelegt werden können
