Oki C7350 series User Manual

C7350 Series

uživatelská příručka

Předmluva

Vynaložili jsme maximální úsilí, aby informace v tomto dokumentu byly kompletní, přesné a platné. Oki nemá žádnou zodpovědnost za následky chyb, které jsou mimo jeho kontrolu. Oki také nemůže zaručit, že změny v programovém vybavení a na zařízeních jiných výrobců, na které odkazuje tato příručka, neovlivní použitelnost podávané informace. Odkaz na programové vybavení vytvořené jinými společnostmi neznamená, že by ho společnost Oki schvalovala.

I když bylo vyvinuto odpovídající úsilí, aby tento dokument byl tak přesný a užitečný jak je to možné, nedáváme žádnou záruku, až přímou tak nepřímo vyjádřenou, ohledně přesnosti a kompletnosti zde obsažených informací.

Nejnovější ovladače a příručky jsou k dispozici na webovské stránce Oki:

http://www.okieurope.com

Oki a Microline jsou registrované obchodní značky společnosti Oki Electric Industry Company Ltd.

Energy Star je obchodní značka agentury United States Enviromental Protection Agency.

Microsoft, MS-DOS a Windows jsou registrované obchodní značky společnosti Microsoft Corporation.

Názvy jiných výrobků a jiné obchodní značky jsou registrované ochranné známky jiných vlastníků.

Jako účastnik programu Energy Star, výrobce zaručuje, že tento produkt splňuje směrnice Energy Star pro energetickou účinnosž.

Tento výrobek splňuje podmínky Council Directive 89/336/EEC (EMC) 73/23/EEC (LVD) a 1999/5/EC (R&TTE) spolu s použitelnými změnami, pro sjednocování zákonů členských zemí (CE) vztahujících se k elektromagnetické kompatibilitě elektronických a telekomunikačních zařízení.

C7350 Uživatelská příručka > 2

Obsah

Předmluva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Poznámky, Upozornění a Varování . . . . . . . . . . . . . . . 8

Úvod. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Vlastnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Používání této příručky . . . . . . . . . . . . . . . . . . . . 11

Používání online. . . . . . . . . . . . . . . . . . . . . . . 11

Tisk stránek . . . . . . . . . . . . . . . . . . . . . . . . . 12

Začínáme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Vybalení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Obsah disků CD-ROM . . . . . . . . . . . . . . . . . . . . . 14

CD1 - Ovladače . . . . . . . . . . . . . . . . . . . . . . . 14

CD2 - Příručky. . . . . . . . . . . . . . . . . . . . . . . . 14

CD3 - Sít’ . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Umístění tiskárny. . . . . . . . . . . . . . . . . . . . . . . . 15

Části tiskárny . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Uvádění do provozu . . . . . . . . . . . . . . . . . . . . . . . . 19

Odstranění těsnící výplně a ochranných fólií . . . . . 19

Instalace kazety s tonerem . . . . . . . . . . . . . . . . . 24

Vkládání papíru . . . . . . . . . . . . . . . . . . . . . . . . . 28

Manuální podávání . . . . . . . . . . . . . . . . . . . . . . . 32

Připojení k napájecí síti. . . . . . . . . . . . . . . . . . . . 33

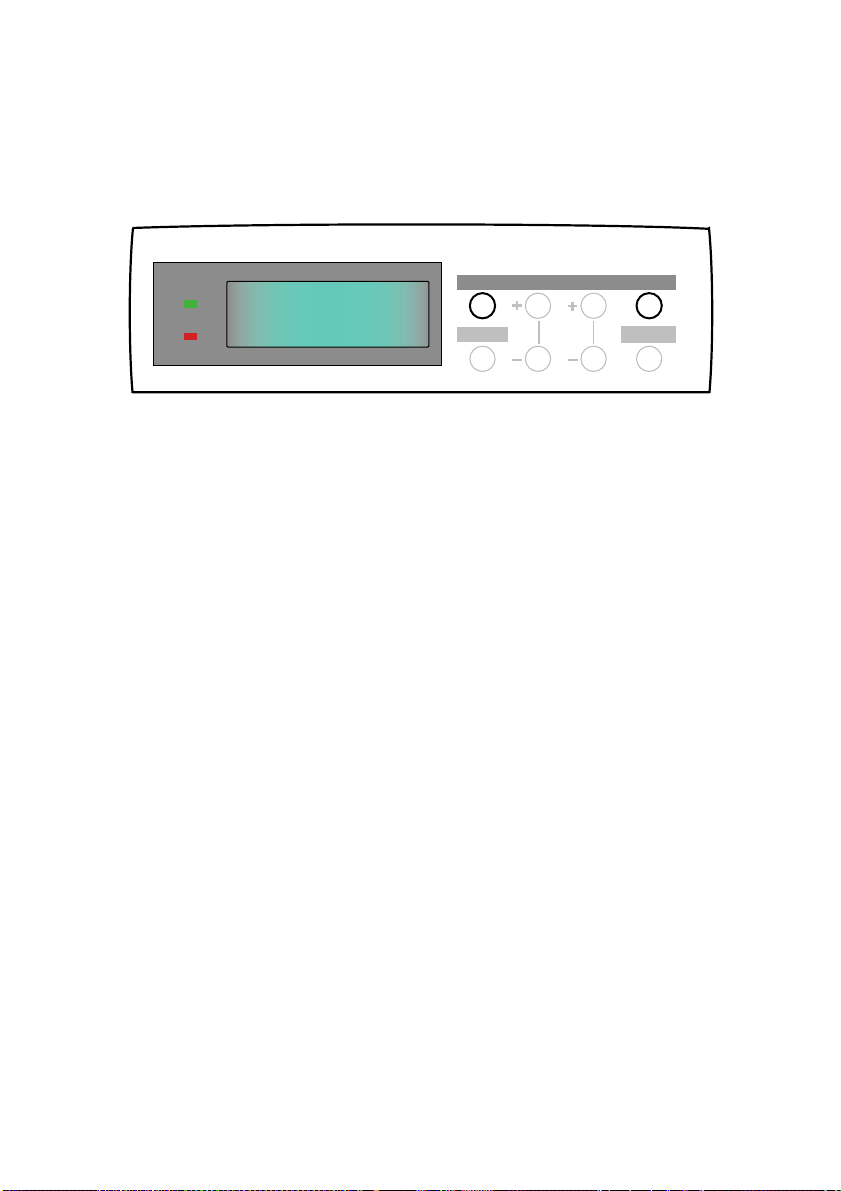

Ovládací panel . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Nastavení menu. . . . . . . . . . . . . . . . . . . . . . . . . 35

Změna jazyka displeje . . . . . . . . . . . . . . . . . . 35

Tisk potvrzení . . . . . . . . . . . . . . . . . . . . . . . . 36

Podávání papíru, rozměr a media. . . . . . . . . . . 36

Papír, typy obálek, průsvitné fólie a samolepky. . . . .40

Podávání a výstup papíru . . . . . . . . . . . . . . . . . . 41

Rozměry papíru. . . . . . . . . . . . . . . . . . . . . . . 41

Nastavení gramáže papíru a media . . . . . . . . . 42

Nastavení tiskárny . . . . . . . . . . . . . . . . . . . . . . . 43

Potvrzení aktuálního nastavení . . . . . . . . . . . . 43

Změna nastavení . . . . . . . . . . . . . . . . . . . . . . 43

Seznam nastavení menu. . . . . . . . . . . . . . . . . . . 44

Menu tiskových úloh. . . . . . . . . . . . . . . . . . . . 44

Information menu . . . . . . . . . . . . . . . . . . . . . 45

Test Tisk menu . . . . . . . . . . . . . . . . . . . . . . . 45

Menu vypnutí tiskárny (shutdown). . . . . . . . . . 45

Print menu . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Colour menu . . . . . . . . . . . . . . . . . . . . . . . . . 47

C7350 Uživatelská příručka > 3

Menu System configuration . . . . . . . . . . . . . . 50

PCL Emulace . . . . . . . . . . . . . . . . . . . . . . . . . 52

PPR Emulace . . . . . . . . . . . . . . . . . . . . . . . . . 54

Vypnutí. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Rozhraní . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Ovladače tiskárny. . . . . . . . . . . . . . . . . . . . . . . . . . 70

Jaký ovladač tiskárny? . . . . . . . . . . . . . . . . . . . . 70

Instalace ovladače tiskárny . . . . . . . . . . . . . . . . . 71

Sít’ové rozšíření ovladače tiskárny . . . . . . . . . . . . 72

Instalované možnosti . . . . . . . . . . . . . . . . . . . . . 73

Přísun papíru, velikost a média – výchozí

hodnoty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Výchozí nastavení médií s ovladačem PCL. . . . . 75

Výchozí nastavení médií s ovladačem

PostScript . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Barevný tisk . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Faktory, které ovlivňují vzhled výtisků . . . . . . . 77

Volba metody přizpůsobení barvy. . . . . . . . . . . . . 79

RGB nebo CMYK?. . . . . . . . . . . . . . . . . . . . . . 79

Přizpůsobení barev fotografií . . . . . . . . . . . . . . 79

Přizpůsobení specifických barev. . . . . . . . . . . . 80

Tisk živých barev . . . . . . . . . . . . . . . . . . . . . . 80

Přizpůsobení barev s ovladačem PCL . . . . . . . . . . 81

Používání vzorníku barev . . . . . . . . . . . . . . . . 82

Správa barev s ovladačem PCL . . . . . . . . . . . . 82

Přizpůsobení barev s ovladačem PostScript . . . . . . 84

Oki přizpůsobení barev . . . . . . . . . . . . . . . . . . 84

Přizpůsobení barev PostScript . . . . . . . . . . . . . 85

Bez přizpůsobení barev. . . . . . . . . . . . . . . . . . 86

Přizpůsobení barev Windows ICM. . . . . . . . . . . 86

Používání profilů ICC . . . . . . . . . . . . . . . . . . . 87

Přizpůsobení barev Pantone® . . . . . . . . . . . . . 88

Provoz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Více stran na jednom listu. . . . . . . . . . . . . . . . . . 90

Ovladač PCL . . . . . . . . . . . . . . . . . . . . . . . . . 90

Ovladač PostScript . . . . . . . . . . . . . . . . . . . . . 91

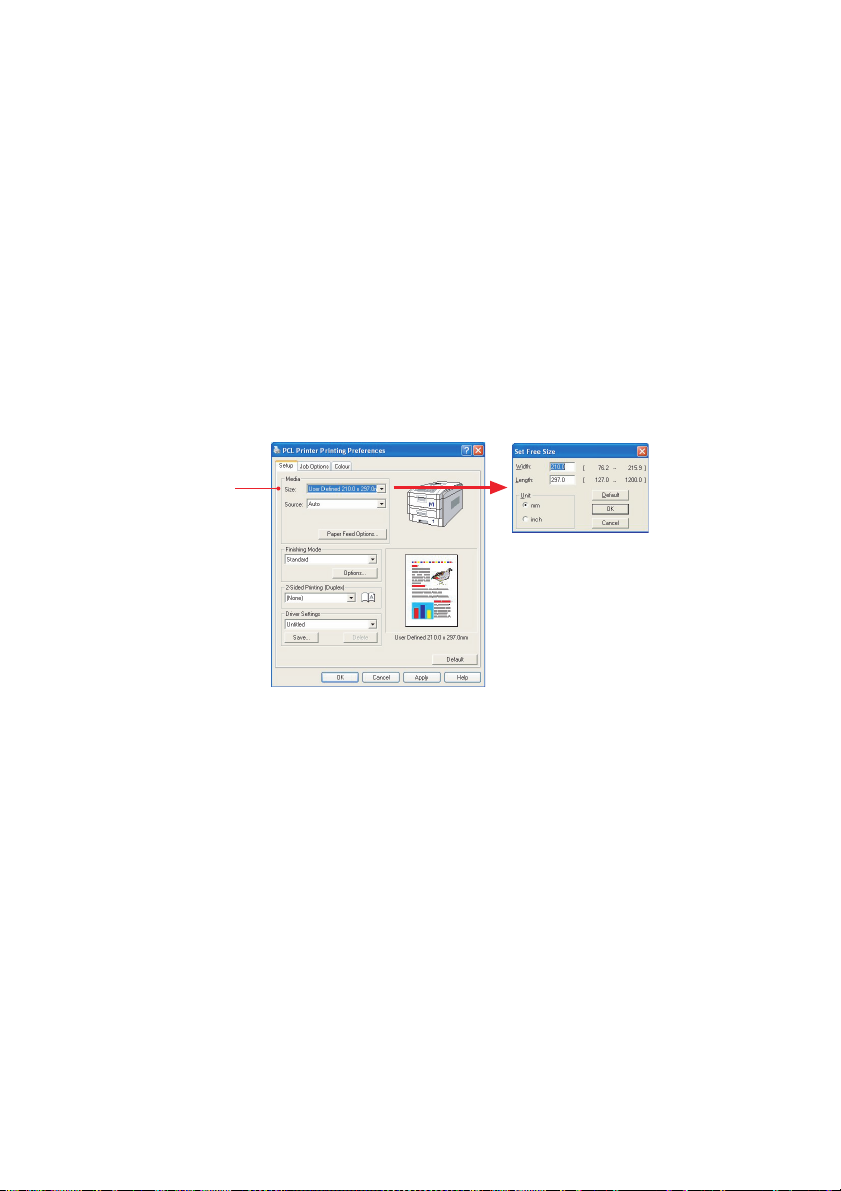

Rozměry zákaznických stránek . . . . . . . . . . . . . . 92

Ovladač PCL . . . . . . . . . . . . . . . . . . . . . . . . . 92

Ovladač PostScript . . . . . . . . . . . . . . . . . . . . . 93

Rozlišení tisku . . . . . . . . . . . . . . . . . . . . . . . . . . 94

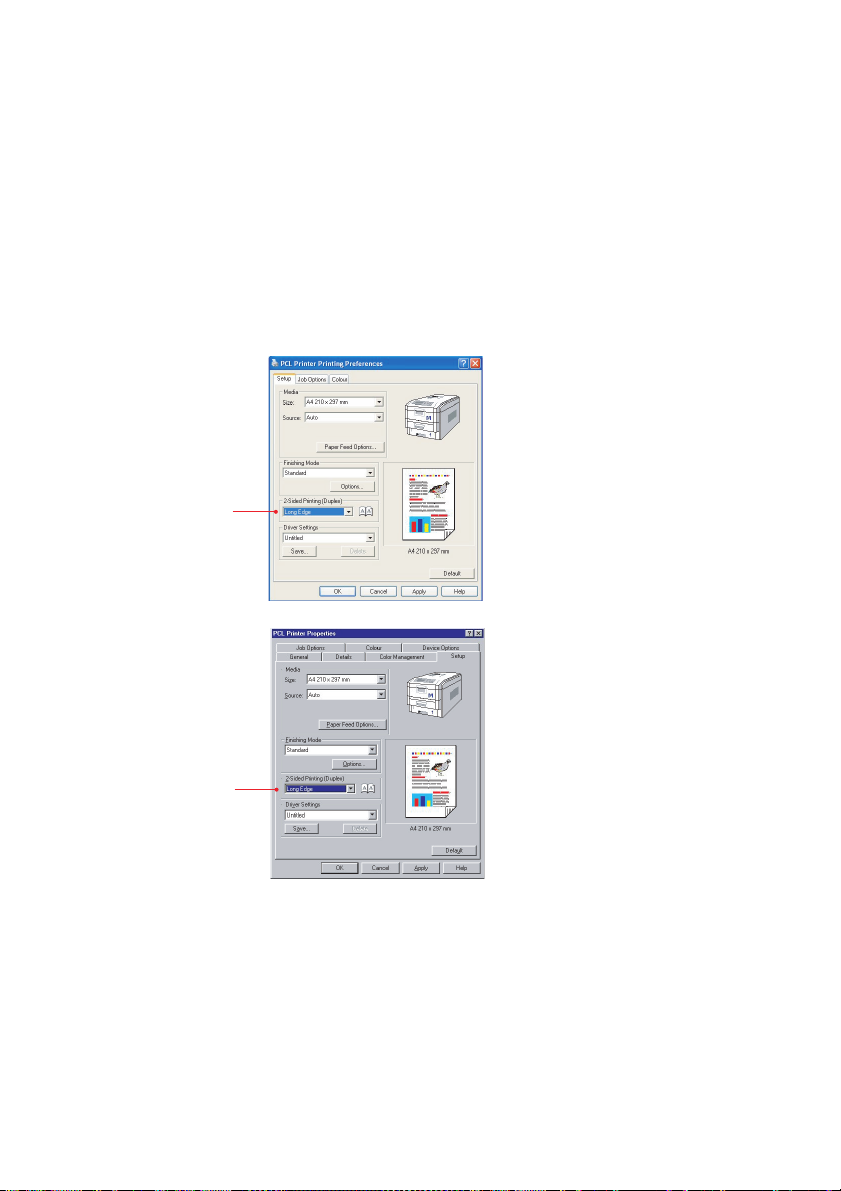

Duplexní tisk . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Ovladač PCL . . . . . . . . . . . . . . . . . . . . . . . . . 95

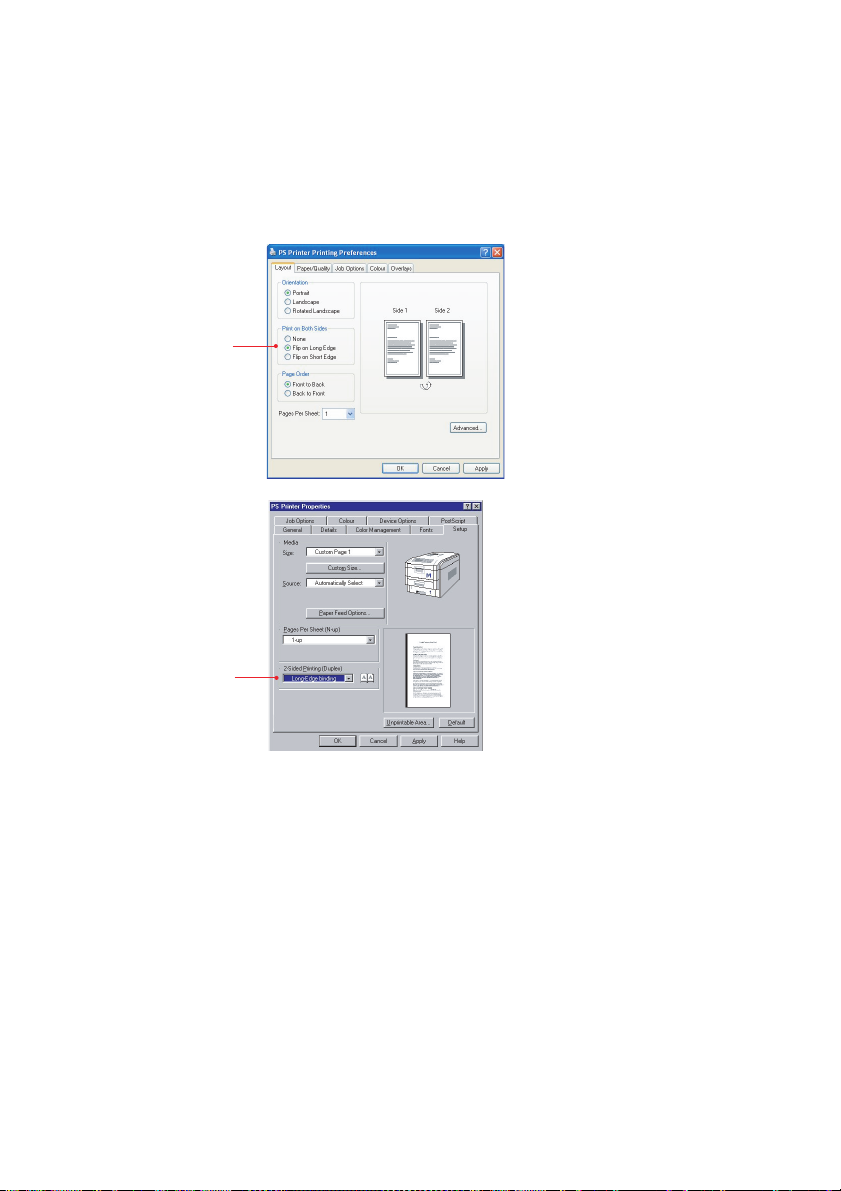

Ovladač PostScript . . . . . . . . . . . . . . . . . . . . . 96

C7350 Uživatelská příručka > 4

Tisk brožur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Ovladač PCL . . . . . . . . . . . . . . . . . . . . . . . . . 97

Ovladač PostScript . . . . . . . . . . . . . . . . . . . . . 98

Tisk vodoznaků . . . . . . . . . . . . . . . . . . . . . . . . . 99

Ovladač PCL . . . . . . . . . . . . . . . . . . . . . . . . . 99

Ovladač PostScript . . . . . . . . . . . . . . . . . . . . .100

Snášení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101

Substituce fontů. . . . . . . . . . . . . . . . . . . . . . . . .102

Ovladač PostScript – Windows XP . . . . . . . . . .102

Ovladač PostScript – Windows 98 . . . . . . . . . .103

Tisk seznamu fontů uložených na tiskárně . . . . .103

Korektura a tisk . . . . . . . . . . . . . . . . . . . . . . . . .104

Tisk kopií . . . . . . . . . . . . . . . . . . . . . . . . . . .105

Vymazání kopií . . . . . . . . . . . . . . . . . . . . . . .105

Zabezpečený tisk . . . . . . . . . . . . . . . . . . . . . . . .106

Důvěrný tisk . . . . . . . . . . . . . . . . . . . . . . . . .107

Vymazání důvěrných tiskových úloh . . . . . . . . .107

Uložení na pevný disk. . . . . . . . . . . . . . . . . . . . .108

Tisk kopií . . . . . . . . . . . . . . . . . . . . . . . . . . .109

Vymazání kopií . . . . . . . . . . . . . . . . . . . . . . .109

Tisk překrývání . . . . . . . . . . . . . . . . . . . . . . . . .110

Co jsou překrývání? . . . . . . . . . . . . . . . . . . . .110

Příklad použití překrývání . . . . . . . . . . . . . . . .110

Přehled požadovaných kroků . . . . . . . . . . . . . .110

Vytváření dokumentů pro použití

překrývání. . . . . . . . . . . . . . . . . . . . . . . . . .111

Načtení tiskového souboru pro použití k

překrývání. . . . . . . . . . . . . . . . . . . . . . . . . .112

Definování překrývání . . . . . . . . . . . . . . . . . .114

Tisk plakátů. . . . . . . . . . . . . . . . . . . . . . . . . . . .118

Údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .119

Doplňování papíru . . . . . . . . . . . . . . . . . . . . . . .119

Výměna kazety s tonerem. . . . . . . . . . . . . . . . . .122

Výměna obrazového válce. . . . . . . . . . . . . . . . . .128

Výměna přenosového pásu . . . . . . . . . . . . . . . . .134

Výměna zapékací jednotky . . . . . . . . . . . . . . . . .138

Čistění hlavy led. . . . . . . . . . . . . . . . . . . . . . . . .140

Transport tiskárny . . . . . . . . . . . . . . . . . . . . . . .142

Odstraňování problémů . . . . . . . . . . . . . . . . . . . . . .144

Hlášení na displeji LCD . . . . . . . . . . . . . . . . . . . .144

Zaseknutí papíru . . . . . . . . . . . . . . . . . . . . . . . .147

V zásobníku papíru. . . . . . . . . . . . . . . . . . . . .147

Za předním krytem . . . . . . . . . . . . . . . . . . . .148

C7350 Uživatelská příručka > 5

Na převodním pásu . . . . . . . . . . . . . . . . . . . .149

Za zadním krytem . . . . . . . . . . . . . . . . . . . . .150

V zapékací jednotce . . . . . . . . . . . . . . . . . . . .151

V duplexní jednotce . . . . . . . . . . . . . . . . . . . .153

V některém z dalších zásobníků papíru. . . . . . .155

Režim paralelního přenosu . . . . . . . . . . . . . . . . .156

Řešení problémů . . . . . . . . . . . . . . . . . . . . . . . .157

Problémy s podáváním papíru. . . . . . . . . . . . .157

Byl odstraněn zaseknutý papír, ale tiskárna

netiskne . . . . . . . . . . . . . . . . . . . . . . . . . . .157

Tisk z Windows . . . . . . . . . . . . . . . . . . . . . . . . .158

Nelze nakonfigurovat paralelní spojení . . . . . . .158

Nelze nakonfigurovat spojení přes USB. . . . . . .158

S paralelním spojením je tisk zkomolen nebo

nesprávný. . . . . . . . . . . . . . . . . . . . . . . . . .159

Nelze tisknout . . . . . . . . . . . . . . . . . . . . . . . .159

Zobrazí se chyba aplikace nebo všeobecná

chyba ochrany . . . . . . . . . . . . . . . . . . . . . . .160

Nedostačující velikost paměti . . . . . . . . . . . . .160

Pomalý tisk. . . . . . . . . . . . . . . . . . . . . . . . . .160

Tiskárna požaduje výměnu papíru, aby mohla

pokračovat v tisku . . . . . . . . . . . . . . . . . . . .161

Nezřetelný tisk . . . . . . . . . . . . . . . . . . . . . . .161

Různé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .163

Tiskárna je zapnutá, ale nepřechází do režimu

online. . . . . . . . . . . . . . . . . . . . . . . . . . . . .163

Nezačne zpracování sít’ové úlohy. . . . . . . . . . .163

Zrušení tiskové úlohy . . . . . . . . . . . . . . . . . . .163

Tiskárna vydává podivné zvuky . . . . . . . . . . . .164

Trvá to dlouho, než tiskárna začne

tisknout . . . . . . . . . . . . . . . . . . . . . . . . . . .164

Při stírání potištěné plochy se stírá toner . . . . .164

Volitelné příslušenství . . . . . . . . . . . . . . . . . . . . . . .165

Přídavná pamět’. . . . . . . . . . . . . . . . . . . . . . . . .165

Interní pevný disk . . . . . . . . . . . . . . . . . . . . . . .168

Duplexní jednotka . . . . . . . . . . . . . . . . . . . . . . .170

Instalace. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .170

Další zásobníky papíru . . . . . . . . . . . . . . . . . . . .171

S700 Systém Scancopier. . . . . . . . . . . . . . . . . . .173

Specifikace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .174

Vnější rozměry. . . . . . . . . . . . . . . . . . . . . . . . . .176

Spotřební materiál . . . . . . . . . . . . . . . . . . . . . . . . .177

C7350 Uživatelská příručka > 6

Výchozí nastavení od výrobce . . . . . . . . . . . . . . . . .178

Print menu . . . . . . . . . . . . . . . . . . . . . . . . . . . .178

Media menu. . . . . . . . . . . . . . . . . . . . . . . . . . . .178

Colour menu . . . . . . . . . . . . . . . . . . . . . . . . . . .179

System Config menu . . . . . . . . . . . . . . . . . . . . .179

PCL Emulation menu. . . . . . . . . . . . . . . . . . . . . .180

PPR Emulation menu . . . . . . . . . . . . . . . . . . . . .180

FX Emulation menu . . . . . . . . . . . . . . . . . . . . . .181

Parallel menu. . . . . . . . . . . . . . . . . . . . . . . . . . .182

USB menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . .182

Network menu. . . . . . . . . . . . . . . . . . . . . . . . . .182

Memory menu . . . . . . . . . . . . . . . . . . . . . . . . . .183

Disk Maintenance menu . . . . . . . . . . . . . . . . . . .183

System Adjust menu . . . . . . . . . . . . . . . . . . . . .183

Maintenance menu . . . . . . . . . . . . . . . . . . . . . . .184

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .185

Podrobnsti o kontactování Oki . . . . . . . . . . . . . . . . .1 87

C7350 Uživatelská příručka > 7

Poznámky, Upozornění a Varování

POZNÁMKA Poznámka poskytuje další informace k doplnění hlavního textu.

VAROVÁNÍ!

Upozornění poskytuje další informace, které mohou vést k nesprávné funkci zařízení nebo k poškození v případě, že by byly ignorovány.

UPOZORNĚNÍ!

Upozornění poskytuje další informace, které mohou vést k nesprávné funkci zařízení nebo k poškození v případě, že by byly ignorovány.

PRO ZAJIŠTĚNÍ NEJVYŠŠÍ KVALITY A VÝKONU VAŠEHO HARDWARU POUŽÍVEJTE POUZE ORIGINÁLNÍ SPOTŘEBNÍ MATERIÁL SPOLEČNOSTI OKI. JINÉ NEŽ ORIGINÁLNÍ PRODUKTY SPOLEČNOSTI OKI MOHOU POŠKODIT VÝKON VAŠÍ TISKÁRNY A ZPŮSOBIT UKONČENÍ PLATNOSTI ZÁRUKY. SPECIFIKACE PODLÉHAJÍ ZMĚNĚ BEZ PŘEDCHOZÍHO OZNÁMENÍ.VEŠKERÉ OCHRANNÉ ZNÁMKY JSOU UZNÁVÁNY.

C7350 Uživatelská příručka > 8

Úvod

Gratulujeme vám k nákupu této barevné tiskárny Oki! V této kapitole najdete přehled hlavních vlastností vaší tiskárny

doplněný radami jak používat Uživatelskou příručku, abyste při používání tiskárny z ní získali maximum.

Vlastnosti

Je možno vybírat ze tří odlišných modelů: C7350n, C7350dn, C7350dtn.

> Rychlý tisk - 24 stran barevného tisku za minutu, 26 stran

monochromatického tisku za minutu.

> Tisk brožur. > Jednoprůchodová digitální technologie dosahující vysokou

jakost, rychlost a spolehlivost.

> Pro výstup velmi vysoké kvality rozlišení 1200 x 600 dpi. > Rychlý spolehlivý duplexní tisk na obě strany papíru

(standardní pro C7350dn a C7350dtn, volitelný pro

C7350n).

> Vysokorychlostní obousměrné paralelní rozhraní (IEEE-

1284) a rozhraní USB 2.0 Full Speed.

> V oboru standardní připojení k síti pomocí interní sítě. > Automatické přepínání rozhraní mezi USB, paralelním

rozhraním a sít’ovými rozhraní.

> Vysokokapacitní 20Gb pevný disk. > Emulace PCL5c a PCL6 pravý Adobe PostScript 3 s

automatickým přepínáním.

> Univerzální manipulace s papírem ze standardního

zásobníku s kapacitou 530 listů a z víceúčelového

zásobníku s kapacitou 100 listů s instalovaným druhým a

třetím zásobníkem až do maximální kapacity 1690 listů.

> Gramáž papíru od 60 g/m > Standardní víceúčelový podavač pro sortiment štítků,

obálek atd.

C7350 Uživatelská příručka > 9

do 203 g/m2.

> Plynulý výstup výtisků do výstupního odkladače 500 listů

(tiskem dolů) a odkládače 100 listů tiskem nahoru.

> Ohleduplnost k životnímu prostředí: pokročilý režim

úspory energie minimalizuje spotřebu energie, konstrukce

sodděleným tonerem a obrazovým válcem snižuje odpad

> Automatické vyrovnávání barev: aby byl zajištěn

konzistentní výstup, tiskárna automaticky kontroluje

barvy při zapnutí tiskárny, při každém otevření a zavření

horního krytu a automaticky vyrovnává barvy. Může být

dokonce nastavena tak, aby vyrovnávala barvy během

dlouhých tisků.

> Automatické detekování tiskového media: tiskárna

detekuje gramáž media, které se zavádí do tiskárny a

potom automaticky nastavuje teplotu zapékání, rychlost

(pokud je to nutné) a nabíjecí napětí, aby zajistila správné

zapékání a kvalitu tisku.

> Vaše tiskárna je jednou z rodiny barevných tiskáren Oki

C7350n/C7350dn/C7350dtn, jejichž konfigurace je

uvedena v následující tabulce:

MODEL DUPLEX PEVNÝ

DISK

C7300n Volitelné Volitelné Volitelné Volitelné Volitelné

C7300dn Standardní Volitelné Volitelné Volitelné Volitelné

C7300dtn Standardní Volitelné Standardní Volitelné Standardní

C7350 Uživatelská příručka > 10

DRUHÝ ZÁSOBNÍK

TŘETÍ ZÁSOBNÍK

SKŘÍŇ

Používání této příručky

Tato příručka vás bude provázet postupně rozbalením, nastavením a provozem vaší tiskárny, aby vám pomohla co nejlépe využít její mnohé pokročilé vlastnosti. obsahuje též pokyny pro odstraňování problémů a pokyny pro údržbu, aby bylo zajištěno, že tiskárna bude pracovat co nejlépe. Najdete zde též návod jak přidávat volitelné příslušenství když to bude potřeba.

Tato uživatelská příručka byla psána tak, že jedna tiskárna byla použita jako model a to se odráží v ilustracích a ukázkách obrazovek. To co uvidíte bude vhodné pro model, který instalujete.

Tato uživatelská příručka byla navržena tak, aby vám poskytla jasné vysvětlení jak instalovat a udržovat vaši novou tiskárnu. Informace jsou sestaveny v logické posloupnosti, aby výsledkem byla úspěšná instalace.

POZNÁMKA

Informace v této příručce jsou doplněn rozsáhlou online

nápovědou obsaženou v programu ovladače tiskárny.

Používání online

Tato příručka je určena k čtení na obrazovce pomocí programu Adobe Acrobat Reader. Použijte vyhledávací a prohlížecí nástroje, které poskytuje program Acrobat.

Specifické informace můžete vyhledat dvěma způsoby:

> V seznamu záložek dole na levé straně obrazovky klikněte

na námět, který vás zajímá a program přeskočí v textu na

tento námět. (Pokud nejsou záložky nabízeny, použijte

obsah.)

> V seznamu záložek klikněte na Index a program přeskočí

v textu na Index. (Pokud nejsou záložky nabízeny,

použijte obsah.) V abecedně uspořádaném indexu najděte

termín, který vás zajímá, klikněte na číslo stránky tohoto

termínu a program skočí na stránku obsahující tento

termín.

C7350 Uživatelská příručka > 11

Tisk stránek

Je možno vytisknou celou knihu, jednotlivé stránky nebo oddíly knihy. Postupuje se následovně:

1. Na nástrojové liště vyberte [File (soubor)], potom [Print (tisk)] (nebo stiskněte klávesy Ctrl + P).

2. Vyberte, které stránky chcete vytisknout: (a) [All pages (všechny stránky)], vytiskne se celá

příručka.

(b) [Current page (aktuální stránka)], vytiskne se

stránka na kterou se právě díváte.

se stránky, jejichž čísla jsou v rozsahu, který jste zadali.

3. Klikněte na [OK].

C7350 Uživatelská příručka > 12

Začínáme

Vybalení

VAROVÁNÍ !

Tiskárna má hmotnost 48 kg. Z bezpečnostních důvodů by s ní měli manipulovat 2 lidé.

Po vybalení tiskárny a nalezení vhodného místa, kam ji umístíte, překontrolujte, zda jste dostali všechny součásti.

1. Tiskárna.

2. 4 kazety s tonerem (Cyan (azurová), Mangenta

(purpurová), Yellow (žlutá) a Black (č erná)).

3. Disky CD-ROM, obsahující ovladače tiskárny, sít’ový software a dokumentaci (viz obsah na následující stránce).

4. Čistič čoček LED (není na obrázku).

5. Neprůsvitný plastikový sáček (není na obrázku).

6. 2 sít’ové šňůry (UK a evropská).

7. Příručka uvádění tiskárny do chodu (není na obrázku).

Uschovejte veškerý balící materiál pro usnadnění případného transportu tiskárny.

C7350 Uživatelská příručka > 13

Obsah disků CD-ROM

Disky CD-ROM dodávané s tiskárnou obsahují následující software:

CD1 - Ovladače

> Oki LPR > CD Install > Oki Template > Ovladače tiskárny (ve všech jazycích)

Tyto softwarové utility se stručně popisují v nápovědě na CD a mohou se instalovat podle potřeby.

CD2 - Příručky

> Uživatelská příručka tiskárny

CD3 - Sí

t’

> PrintSuperVision > NDPS > Oki CD Install > Oki Storage Device Manager > PDF Direct Printing > Print Control software

> Sít’ová uživatelská příručka

C7350 Uživatelská příručka > 14

Umístění tiskárny

Umístěte tiskárnu na plochu dostatečně velkou a pevnou, aby vyhověla s ohledem na váhu a rozměry tiskárny. Kolem tiskárny musí být dostatečný volný prostor, aby byl k tiskárně snadný přístup a bylo ji možno udržovat.

40cm

20cm

60cm

48kg

20cm

60cm

48 Kg.

C7350 Uživatelská příručka > 15

Části tiskárny

1. Horní kryt

2. Ovládací panel

3. Uvolňovací západka horního krytu

4. Víceúčelový podávač (manuální podávání)

5. Prodloužení podpěry papíru

6. Vodítka papíru

7. Přední kryt

8. Zásobník papíru

9. Indikátor zásoby papíru

10. Sít’ový vypínač

C7350 Uživatelská příručka > 16

11. Tiskové hlavy LED (4)

12. Vybíjecí válec

13. Zapékací jednotka

14. Obrazový válec a kazeta s tonerem (azurová)

15. Obrazový válec a kazeta s tonerem (purpurová)

16. Obrazový válec a kazeta s tonerem (žlutá)

17. Obrazový válec a kazeta s tonerem (černá)

C7350 Uživatelská příručka > 17

18. Sít’ová zásuvka

19. Zadní výstupní nosič papíru

20. Rozhraní a zásuvka pro volitelnou kartu

21. Konektor rozhraní USB

22. Konektor paralelního rozhraní

23. Sít’ové rozhraní

C7350 Uživatelská příručka > 18

Uvádění do provozu

Před připojením tiskárny k počítači a k napájecí síti se musí instalovat kazety s tonerem a do zásobníků papíru se musí vložit papír.

Odstranění těsnící výplně a ochranných fólií

1. Odstraňte veškeré lepící pásky a těsnící výplně z tiskárny.

2. Otevřte horní kryt.

C7350 Uživatelská příručka > 19

3. Odstraňte těsnící výplň tiskových hlav LED mezí hlavami LED a horním krytem.

C7350 Uživatelská příručka > 20

4. Vyjměte čtyři obrazové válce a umístěte je na rovnou plochu.

UPOZORNĚNÍ!

> Nikdy nevystavujte obrazové válce působení světla

po dobu delší než 5 minut.

> Vždy držte obrazové válce za jejich konce. > Nikdy nevystavujte obrazové válce působení

přímého slunečního světla.

> Nikdy se nedotýkejte zeleného povrchu obrazového

válce.

C7350 Uživatelská příručka > 21

5. Ze všech čtyř obrazových válců sundejte ochrannou fólii.

C7350 Uživatelská příručka > 22

6. Čtyři obrazové válce vložte zpět do tiskárny. Při tom se

přesvědčte, zda se každý válec nachází ve správné pozici s ohledem na jeho barvu.

7. Zatlačte výstupek (1) dopředu a z každého obrazového válce odstraňte zaslepovací destičku.

C7350 Uživatelská příručka > 23

Instalace kazety s tonerem

VAROVÁNÍ!

Při manipulaci s tonerem buďte velice opatrní.

> Toner může být škodlivý při vdechnutí, polknutí

nebo když se dostane do očí.

> Toner může též zašpinit ruce a oděv.

1. Vyjměte čtyři barevné kazety s tonerem z jejich obalů.

2. Kazetu s tonerem několikrát protřepejte a potom ji držte

vodorovně a odstraňte krycí pásku. Z prostoru za barevnou uvolňovací páčkou toneru vyjměte přepravní zámek.

C7350 Uživatelská příručka > 24

3. Vložte kazetu s tonerem do odpovídajícího obrazového válce, nejprve levou stranu tak, aby kolík lokalizující buben zapadl do otvoru jeho kazety s tonerem. Přesvědčte se, že barva kazety s tonerem souhlasí s barvou obrazového válce.

C7350 Uživatelská příručka > 25

4. Jemně zatlačte kazetu s tonerem dolů a zasuňte pojistný kolík do drážky v obrazovém válci.

5. Jemně zatlačte barevnou páčku směrem do zadní části tiskárny až na doraz. Tím se uvolní průchod toneru do obrazového válce.

C7350 Uživatelská příručka > 26

6. Uzavřete horní kryt.

C7350 Uživatelská příručka > 27

Vkládání papíru

1. Vyjměte zásobník papíru z tiskárny.

C7350 Uživatelská příručka > 28

2. Nastavte vodítka papíru a zadní zarážku podle rozměru použitého papíru.

3. Abyste zabránili zaseknutí papíru:

> Neponechávejte mezery mezi papírem a vodítky papíru a

mezi papírem a zadní zarážkou.

> Nepřeplňujte papírem zásobníky papíru. Kapacita

zásobníku je závislá na typu papíru a jeho gramáži.

> Nevkládejte do zásobníku poškozený papír. > Nevkládejte do zásobníku současně papíry rozdílných

rozměrů, rozdílné jakosti a tloušt’ky.

> Během tisku nevyjímejte z tiskárny zásobník papíru. > Jemně uzavrete zásobník papíru

C7350 Uživatelská příručka > 29

4. Jestliže je namontován spodní zásobník papíru, nemůže se z něj tisknout, pokud v zásobníku nad ním není vložen papír.

(1)

(2)

(1)

(2)

C7350 Uživatelská příručka > 30

(1)

5. Při tisku s výstupem potištěnou stranou dolů se přesvědčte, že je uzavřen zadní výstup papíru (papír vystupuje z horní části tiskárny). Papír se stohuje ve stejném pořadí v jakém se tiskne a kapacita podávače je přibližně 100 listů, závisí to na gramáži papíru.

6. Při tisku s výstupem potištěnou stranou nahoru se přesvědčte, že je otevřen zadní výstup papíru a je vyklopena podpěra papíru. Papír se stohuje v obráceném pořadí než v jakém se tiskne a kapacita podávače je

přibližně 500 listů, závisí to na gramáži papíru.

UPOZORNĚNÍ!

Neotvírejte ani nezavírejte během tisku zadní výstup papíru, mohlo by to způsobit zaseknutí papíru.

POZNÁMKA Pro silný papír (karton) používejte vždy zadní výstup papíru.

7. Papír s firemní hlavičkou vkládejte potištěnou stranou dolů, jak je to ukázáno pro tisk papíru na výšku i na šířku:

C7350 Uživatelská příručka > 31

Manuální podávání

1. Otevřte víceúčelový podavač papíru a roztáhněte vodítka papíru.

2. Vložte papír a nastavte vodítka papíru podle rozměru použitého papíru.

3. Pro tisk po jedné straně papíru vkládejte papír do víceúčelového podavače papíru tištěnou stranou nahoru, a pro oboustranný tisk vkládejte papír tištěnou stranou dolů.

4. Nepřeplňujte papír nad rysku Papír naplněn ukazatele zásoby papíru (přibližně 100 listů, závisí to na gramáži papíru).

5. Obálky a papír s firemní hlavičkou vkládejte tištěnou stranou nahoru, jak je ukázáno pro papír tištěný na výšku i na šířku.

UPOZORNĚNÍ!

Neotvírejte ani nezavírejte během tisku zadní výstup papíru, mohlo by to způsobit zaseknutí papíru.

C7350 Uživatelská příručka > 32

Připojení k napájecí síti

VAROVÁNÍ!

Přesvědčte se, že je vypnut hlavní sít’ový vypínač na tiskárně a že není zasunuta sít’ová zástrčka do napájecí sítě.

1. Zasuňte sít’ovou šňůru (1) do zásuvky na tiskárně a její druhý konec do uzemněné sít’ové zásuvky a zapněte napájení střídavého proudu.

2. Zapněte hlavní sít’ový vypínač tiskárny (ON, (zapnuto)) (2).

Tiskárna absolvuje stádium inicializace a zahřívání. Když je tiskárna připravena, rozsvítí se kontrolka READY (zeleně) a bude trvale svítit, na displeji LCD se objeví ONLINE.

POZNÁMKA Po instalaci nových kazet s tonerem se může na displeji objevit hlášení TONER LOW (dochází toner) nebo CHANGE TONER (vyměnit toner). Jestliže toto hlášení nezmizí po tisku několika stránek, reinstalujte odpovídající kazetu s tonerem.

C7350 Uživatelská příručka > 33

Ovládací panel

Ready

Attention

Online

Item

Value

Select

Cancel

10 9 8

1. Kontrolka attention (výstražná) (červená). ON (zapnuto) – vyžaduje se pozornost obsluhy, ale tisk bude pokračovat. FLASHING (blikání) indikuje, že se vyžaduje pozornost obsluhy, ale tisk se zastaví.

2. Kontrolka Ready (Připraveno) (zelená). ON (zapnuto) – tiskárna připravena k příjmu dat. FLASHING (blikání) indikuje, že se zpracovávají data nebo nastala chyba.

3. Displej z kapalných krystalů. (LCD) panel. Dva řádky o maximálně 24 alfanumerických znacích zobrazujících status tisku, položky menu v režimu menu a chybová hlášení.

4. Tlačítko Menu. Krátkým stisknutím se přejde do režimu MENU. Druhým krátkým stisknutím se vybere druhé menu. Po stisknutí po dobu delší než 2 sekundy se prochází různými menu (přetáčí se obrazovka).

5. Tlačítko Item (+) (položka). Po krátkém stisknutí se přejde na další položku menu.

6. Tlačítko Value (+) (hodnota). Po krátkém stisknutí se přejde na další nastavení hodnoty ve stejné položce menu.

7. Tlačítko Select (vybrat). Po krátkém stisknutí se vybere menu, položka nebo hodnota indikovaná na displeji LCD.

8. Tlačítko Cancel (zrušit). Po stisknutí se zruší tisková úloha.

9. Tlačítko Value (–) (Hodnota). Po krátkém stisknutí se přejde zpět na předchozí nastavení hodnoty ve stejné položce menu.

C7350 Uživatelská příručka > 34

10. Tlačítko Item (–) (Položka). Po krátkém stisknutí se přejde zpět na předcházející položku menu.

11.Tlačítko Online. Přepíná mezi stavem tiskárny online a offline. Když se tlačítko Online stiskne v režimu Menu, tiskárna se vrátí do stavu ONLINE. Když se stiskne při zobrazeném DATA PRESENT (přítomná data), přinutí to tiskárnu vytisknout data zbývající v tiskárně. Rovněž tehdy, když nastane chyba indikující papír špatného rozměru v tiskárně, stlačení tlačítka Online nutí tiskárnu, aby tisknula.

Nastavení menu

Změna jazyka displeje

Item

Online

Item

Ready

Attention

Proveďte následující instrukce, aby se změnil jazyk v kterém se zobrazuje text na displeji LCD tiskárny.

1. Stiskněte tlačítko Online aby se tiskárna vrátila do stavu offline.

Value

Select

Cancel

2. Opakovaně stiskněte tlačítko Menu, dokud se nezobrazí text SYSTEM CONFIG MENU.

3. Stiskněte tlačítko Select (vybrat).

4. Stiskněte opakovaně tlačítko Item (položka), dokud se

nezobrazí text LANGUAGE (jazyk).

5. Stiskněte opakovaně tlačítko Value (hodnota), dokud se nezobrazí požadovaný jazyk.

6. Stiskněte tlačítko Select (vybrat). U vybraného jazyka se objeví hvězdička (*).

7. Když jste ukončili nastavování jazyka displeje, stiskněte tlačítko Online.

C7350 Uživatelská příručka > 35

Tisk potvrzení

Vytiskne seznam nastavení menu, aby se potvrdila správnost konfigurace tiskárny.

Ready

Attention

Online

Item

Value

Select

Cancel

Item

1. Stiskněte dlouze tlačítko Menu, dokud se nezobrazí text INFORMATION MENU, potom stiskněte tlačítko Select (vybrat).

2. Potvrďte, že na displeji LCD je zobrazeno PRINT MENU MAP (tisk mapy menu).

3. Stiskněte tlačítko Select (vybrat), aby se vytisknula mapa menu.

Podávání papíru, rozměr a media

Tiskárna automaticky detekuje gramáž a rozměr papíru. Máte ale volbu tato nastavení následujícím způsobem potlačit:

Z ovládacího panelu tiskárny můžete vybrat:

> jaký používat papír > rozměr papíru, který chcete použít > gramáž papíru (tloušt’ku) > typ papíru

POZNÁMKA > Jestliže nastavení na tiskárně se liší od nastavení

vybraného na vašem počítači, tiskárna nebude tisknout a na displeji LCD se objeví chybové hlášení.

> Následující nastavení se uvádějí pouze jako vodítko.

Některé softwarové aplikace vyžadují, aby podávání papíru, rozměr a nastavení media bylo vybráno v aplikaci (nastavení stránky).

C7350 Uživatelská příručka > 36

Volba podávání papíru

Ready

Attention

Online

Item

Value

Select

Cancel

Item

Podávání papíru, rozměr papíru a typ media může být vybráno manuálně na ovládacím panelu tiskárny takto.

1. Stiskněte tlačítko Online, aby se tiskárna vrátila do stavu offline.

2. Stiskněte opakovaně tlačítko Menu, dokud se nezobrazí PRINT MENU (tisk menu) a potom stiskněte tlačítko Select (vybrat).

3. Stiskněte dlouze tlačítko Item (položka), dokud se nezobrazí PAPER FEED (podávání papíru).

4. Stiskněte dlouze tlačítko Value (hodnota), dokud se nezobrazí požadované podávání papíru, potom stiskněte tlačítko Select (vybrat). U vybraného podávání papíru se zobrazí hvězdička (*).

POZNÁMKA Když je nastaveno AUTO TRAY SWITCH (automatické přepínání zásobníků) na ON a je instalováno více zásobníků papíru než jeden, podávání papíru se automaticky přepne na další dostupný podávač papíru, aby se zajistil tisk bez přerušení.

C7350 Uživatelská příručka > 37

Rozměr papíru

Item

Online

Item

Ready

Attention

POZNÁMKA

1. Když se používají zásobníky papíru, standardní rozměry

papíru se rozpoznají automaticky podle vybraného nastavení CASSETTE SIZE. Rozměr papíru je nutno nastavovat pouze pro zákaznické rozměry papíru.

2. Když se používá víceúčelový podavač papíru (MP)

(manuální podávání), musí se vybrat rozměr papíru.

Value

Select

Cancel

1. Stiskněte tlačítko Online, aby se tiskárna navrátila do stavu offline.

2. Stiskněte dlouze tlačítko Menu, dokud se nezobrazí PRINT MENU (tisk menu), potom stiskněte tlačítko Select (vybrat).

3. Stiskněte opakovaně buď tlačítko Item (+) (položka) nebo (–) dokud se nezobrazí EDIT SIZE (editování rozměru).

4. Stiskněte dlouze buď tlačítko Value (+) (hodnota) nebo (–), dokud se nezobrazí požadovaný rozměr papíru a

potom stiskněte tlačítko Select (vybrat). U vybraného rozměru papíru se objeví hvězdička (*).

5. Stiskněte tlačítko Online, aby se tiskárna navrátila do stavu ONLINE.

6. Před tiskem souboru vyberte správné nastavení tiskárny v ovladači tiskárny.

C7350 Uživatelská příručka > 38

Typ média a gramáž

Tiskárna automaticky detekuje typ papíru a gramáž. Máte ale volbu dále popsaným způsobem tato nastavení potlačit:

Ready

Attention

Online

Item

Value

Select

Cancel

Item

UPOZORNĚNÍ!

Když není správně nastaven typ media a gramáž media, kvalita tisku se zhoršuje a může se poškodit válec zapékací jednotky.

1. Stiskněte tlačítko Online, aby se tiskárna navrátila do stavu offline.

2. Stiskněte dlouze tlačítko Menu dokud se nezobrazí MEDIA MENU, potom stiskněte tlačítko Select (vybrat)

3. Stiskněte dlouze tlačítko Item (+) (položka) nebo (–), dokud se nezobrazí MEDIA TYPE nebo MEDIA WEIGHT (gramáž media) pro požadovaný zásobník.

4. Stiskněte dlouze tlačítko Value (+) (hodnota) nebo (–) dokud se nezobrazí požadovaný typ papíru nebo gramáž a potom stiskněte tlačítko Select (vybrat). U vybraného typu nebo gramáže papíru se objeví hvězdička (*).

5. Stiskněte tlačítko Online, aby se tiskárna vrátila do stavu online.

Před tiskem souboru vyberte správné nastavení papíru v ovladači tiskárny.

C7350 Uživatelská příručka > 39

Papír, typy obálek, průsvitné fólie a samolepky

Při výběru papíru a obálek pro tiskárnu doporučujeme dodržovat následující pokyny:

> Veškerý papír a obálky by měly být uloženy naplocho v

suchém prostředí, neměly by být vystaveny působení přímého slunečního světla nebo zdrojů tepla.

> Používejte obálky určené pro laserové tiskárny. > Používání vícevrstvého papíru nebo papíru s výraznou

texturou výrazně snižuje životnost obrazového válce a zhoršuje jakost tisku. Jakost tisku lze zlepšit nastavením media na ‘Ultra heavy (ultra těžký)’. To však sníží rychlost tisku a nedovolí používání volby duplex.

> Nepoužívejte příliš hladký nebo lesklý papír. > Nepoužívejte reliéfní hlavičkový papír, velmi hrubý papír

nebo papír, jehož obě strany mají velmi rozdílnou zrnitost.

> Nepoužívejte perforovaný papír, papír s vystřiženými

okénky nebo s roztřepenými okraji.

> Nepoužívejte obálky s okénky nebo s kovovými sponkami. > Nepoužívejte obálky se samolepícími chlopněmi. > Nepoužívejte vlhký, poškozený nebo pokroucený papír a

obálky.

> Nepoužívejte kopírovací papír, papír NCR, fotocitlivý papír,

papír citlivý na tlak nebo papír citlivý na teplotu.

> Media musí být navržena pro použití v barevných

laserových tiskárnách a fotokopírkách.

> Media musí být schopna vydržet teplotu 200°C po dobu

0.1 sec.

> Samolepky musí pokrývat celý nosný list. > Nosný list nebo lepidlo se nesmí dotýkat žádné části

tiskárny.

Podávání a výstup papíru

Výběr, který podavače papíru a který z výstupu výtisků použít a to, zda je dostupný simplexní tisk (tisk na jedné straně papíru)

C7350 Uživatelská příručka > 40

nebo duplexní tisk (na obou stranách papíru) závisejí na rozměru papíru, gramáži a typu používaného media. Orientujte se podle následující tabulky:

Rozměry papíru

ROZMĚR PAPÍRU

A4 Simplex/

A5 Simplex/

A6 Simplex Není k

B5 Simplex/

Letter Simplex/

Legal (13palců)

Legal (14palců)

Executive Simplex/

Obálky (Com 9; Com 10; DL; C5; C4; Monarch

Zákaznické (šířka 76.2 až

215.9mm; výška

127.0 až 1200mm)

PODÁVÁNÍ VÝSTUP

ZÁSOBNÍK 1ZÁSOBNÍK

Duplex

Simplex/ Duplex

Duplex

Není k dispozici

Simplex Není k

2 A 3

Simplex/ Duplex

dispozici

Simplex/ Duplex

Není k dispozici

dispozici

MANUÁLNÍ ZADNÍ

Simplex/ Duplex

Simplex Simplex Není k

Simplex/ Duplex

Simplex Simplex Není k

(TISKEM NAHORU)

Simplex/ Duplex

HORNÍ (TISKEM DOLŮ)

Simplex/ Duplex

dispozici

Simplex/ Duplex

dispozici

C7350 Uživatelská příručka > 41

Nastavení gramáže papíru a media

MOŽNOSTI UKONČENÍ

GRAMÁŽ PAPÍRU

60 až 64 g/m

65 až 74 g/m

75 až 90 g/m

91 až 104 g/m

105 až 122 g/m

123 až 203 g/m

—Průsvitné fólie S N/A S S N/A

0.1 až 0.17 mm

0.17 až 0.2 mm

MOŽNOSTI UKONČENÍ:

S Simpex (tisk na jedné straně) D Duplex (oboustranný tisk), pokud je instalovaná duplexní

S/D Simplex nebo Duplex N/A Není k dispozici

NASTAVENÍ MÉDIÍ

PODÁVÁNÍ ZE ZÁSOBNÍKU 1

Lehká SSSSS

Středně lehkáSSSSS

Střední S/D S/D S S/D S/D

Středně těžká S/D S/D S S/D S/D

Těžká SSSSS

Ultra těžká N/A N/A S S N/A

Nálepky 1 N/A N/A S S N/A

Nálepky 2 N/A N/A S S N/A

jednotka.

PODÁVÁNÍ ZE ZÁSBONÍKŮ 2 A 3

MANUÁLNÍ PODÁVÁNÍ

POZNÁMKA Recyklovaný papír je poněkud tenčí než odpovídá hmotnosti papíru (hmotnost balení po 500 kusech) označené na obalu. Aby se zajistilo správné zapékání toneru na takový papír, přesvědčte se, že MEDIA TYPE je nastaveno na RECYCLED a MEDIA WEIGHT (gramáž media) je nastaveno na AUTO.

ZADNÍ

(TISKEM NAHORU)

HORNÍ

(TISKEM DOLŮ)

C7350 Uživatelská příručka > 42

Nastavení tiskárny

Potvrzení aktuálního nastavení

Aktuální nastavení menu lze potvrdit vytištěním mapy menu.

Item

Online

Item

Ready

Attention

1. Stiskněte tlačítko Online, aby se tiskárna vrátila do stavu offline.

2. Stiskněte dlouze tlačítko Menu dokud není k dispozici INFORMATION MENU.

3. Stiskněte dlouze tlačítko Select (vybrat), dokud vás displej nevyzve k tisku mapy menu.

4. Stiskněte tlačítko Select (vybrat), aby se vytiskla mapa menu. Když se vytiskne mapa menu, tiskárna se vrátí do stavu online.

Value

Select

Cancel

Změna nastavení

5. Stiskněte dlouze tlačítko Menu, dokud se nezobrazí žádané menu, potom stiskněte tlačítko Select (vybrat).

6. Stiskněte dlouze tlačítko Item (+) (položka) nebo (–),

dokud se nezobrazí žádaná položka.

7. Stiskněte dlouze tlačítko Value (+) (hodnota) nebo (–), dokud se nezobrazí žádaná hodnota.

8. Stiskněte tlačítko Select (vybrat). Výběr hodnoty se potvrdí hvězdičkou (*), která se objeví napravo od hodnoty.

9. Stiskněte tlačítko Online, aby se tiskárna vrátila do stavu online.

C7350 Uživatelská příručka > 43

Seznam nastavení menu

V následujících tabulkách jsou uvedena dostupná nastavení tiskárny. Předvolená (výchozí) nastavení jsou vytištěna tučně.

Menu tiskových úloh

Zobrazí se pouze, když je instalován pevný disk.

POLOŽKA HODNOTA POPIS

ENTER PASSWORD (ZADAT HESLO)

SELECT JOB (VYBRAT ÚLOHU)

**** Nastaví heslo tvořené

No jobs, All jobs, File name 1 až nn

čtyřciferným číslem (0~9).

Tato položka se zobrazí i tehdy, když OP MENU ”ALL CATEGORY” je nastaveno na DISABLED v menu Admin.

Vybírá úlohu pro zabezpečený tisk.

Tato položka se zobrazí i tehdy, když OP MENU ”ALL CATEGORY” je nastaveno na DISABLED v menu Admin.

C7350 Uživatelská příručka > 44

Information menu

POLOŽKA HODNOTA POPIS

PRINT MENU MAP Execute Tiskne seznam menu.

PRINT FILE LIST Execute Tiskne seznam souborů

PRINT PCL FONT Execute

PRINT PS FONT Execute

PRINT EPSON FX FONT Execute

PRINT GL/2 PALETTE GL/2

PRINT DEMO1 TO 32 Execute Tiskne ukázkovou

PRINT ERROR LOG Execute Tiskne deník chyb.

Execute Tiskne vzorek barvy

úloh.

Tiskne interní seznamy fontů.

Menu select pen (pouze když je platné HP-GL2).

stránku.

Test Tisk menu

POLOŽKA HODNOTA POPIS

PRINT ID CHECK PATTERN

Execute Tiskne kontrolní ID

obrazec aby se detekovaly špatné ID.

Zobrazí se pouze tehdy, když je "TEST PRINT MENU" v menu System Maintenance nastaveno na ENABLE.

Menu vypnutí tiskárny (shutdown)

POLOŽKA HODNOTA POPIS

SHUTDOWN START Execute Posloupnost při vypnutí

C7350 Uživatelská příručka > 45

tiskárny. Doporučuje se používat, když je instalován pevný disk, aby se zabránilo ztrátě dat.

Print menu

POLOŽKA HODNOTA POPIS

TRA Y 1 MEDIA TYPE Plain (obyčejný);

TRAY 2 AND 3 MEDIA TYPE

TRA Y 1, 2 AND 3 MEDIA WEIGHT

MP TRAY PAPERSIZE A4; A5; A6; B5; Legal

MP TRAY MEDIA TYPE Plain (obyčejný);

MP TRAY MEDIA WEIGHT

UNIT OF MEASURE Palce, milimetry Nastavuje jednotky pro

X DIMENSION 3 palce až 8.5 palců

Y DIMENSION 5–11–47.2in.

Letterhead (s hlavičkou); Transparency (průhledná folie); Bond; Recycled; Card stock (karty); Rough (hrubý).

User type 1 - 5 Plain; Letterhead;

Transparency; Bond; Recycled; Card stock; Rough.

User type 1–5 Auto; Light; Medium

light; Medium; Medium heavy; Heavy; Ultra heavy

14; Legal 13.5; Legal 13; Letter; Executive;

Custom; Com-9 envelope; Com-10 envelope; Monarch envelope; DL Envelope; C5 Envelope; C4 Envelope

Letterhead (s hlavičkou); Labels (nálepky),Transparency (průhledná folie); Bond; Recycled; Card stock (karty); Rough (hrubý); User type 1–5

Auto; Light; Medium light; Medium; Medium heavy; Heavy; Ultra heavy

76–210–216mm

127–297–1200mm

Vybírá typ papíru pro Zásobník 1. (Zásobníky 2 a 3 se zobrazí pouze tehdy, když jsou namontovány.)

User type 1 - 5 se zobrazují pouze tehdy, když jsou registrovány vhostitelském PC. Jestliže jsou specifikovány znakové řetězce Media, budou se zobrazovat místo nich.

Nastavuje gramáž papíru pro vybraný zásobník papíru. Zásobníky 2 a 3 se zobrazí pouze tehdy, když jsou namontovány.

Nastavuje rozměry papíru pro víceúčelový (MP) podavač papíru.

Nastavuje typ papíru pro víceúčelový (MP) podavač papíru.User type 1 - 5 se zobrazují pouze tehdy, když jsou registrovány.

Nastavuje gramáž papíru pro víceúčelový (MP) podavač papíru.

zákaznické rozměry papíru.

Nastavuje zákaznické rozměry papíru. Aby toto nastavení fungovalo musí být rozměr papíru MP podávače nastaven na custom (zákaznický).

C7350 Uživatelská příručka > 46

Colour menu

POLOŽKA HODNOTA POPIS

AUTO DENSITY MODE Auto; Manual Vybírá zda je úprava

ADJUST DENSITY Execute Jestliže se vybere

COLOUR TUNING Print pattern Tiskne pro uživatele

hustoty a kompenzace Toner Respo nse Curve (TRC) automatická.

Auto: Úprava hustoty běží automaticky za specifických podmínek a projevuje se vkompenzaci TRC.

Manual:Tiskárna samovolně nespouští úpravu hustoty.

Execute,tiskárna okamžitě upraví hustotu a to se projeví v TRC kompenzaci. Úprava hustoty se musí vykonat, když je tiskárna nečinná. Může být neplatná, jestliže se vykoná v nějakém jiném stavu tiskárny.

obrazec k nastavení TRC. Obvykle není toto nastavení potřebné, protože se TRC upravuje automaticky na doporučené úrovně prostřednictvím úpravy hustoty a kompenzace TRC. Tato funkce dovoluje úpravu TRC podle vašich požadavků použitím menu úpravy HIGHLIGHT, MID-TONE, a DARK pro každou z barev CMYK.Výsledek úpravy se projeví jako offset hodnoty (přidávání) ke korekcím provedeným proostřednict vím funkce Adjust Density/TRC Compensation.

C7350 Uživatelská příručka > 47

POLOŽKA HODNOTA POPIS

CYAN, MAGENTA, YELLOW OR BLACK HIGHLIGHT

CYAN, MAGENTA, YELLOW OR BLACK MID-TONE

CYAN, MAGENTA, YELLOW OR BLACK DARK

CYAN, MAGENTA, YELLOW OR BLACK DARKNESS

ADJUST REGISTRATION Execute Když se vybere tato

CYAN REGISTRATION – FINE ADJUST

MAGENTA REGISTRATION – FINE ADJUST

YELLOW REGISTRATION – FINE ADJUST

+1,+2,+3, 0,-3,-2,-1 Upraví HIGHLIGHT

+1,+2,+3, 0,-3,-2,-1

+1,+2,+3, 0,-3,-2,-1 Upraví hustotu

+1,+2,+3, 0,-3,-2,-1 Provádí jemnou úpravu

+1,+2,+3, 0,-3,-2,-1

(světlou oblast), MIDTONE (střední tonalitu) nebo DARK (tmavost) v Cyan, Magenta, Yellow nebo Black TRC.

(+) indikuje úpravu směrem k tmavší úrovni a (–) směrem ke světlejší úrovni.

mechanismu Cyan, Magenta, Yellow nebo Black.

Nastavení pro každou hodnotu CMYK se projeví jako offset hodnota (přidávání) pro korekci prostřednictvím funkce Adjust Density/ TRC Compensation.

položka, tiskárna provede Auto Adjust Registration (automatická úprava barevného soutisku).

Musí se vykonat v nečinném stavu (Auto Registration OFF).

soutisku barev v Cyan, Magenta nebo Yellow oproti Black v horizontálním směru. Úprava se projeví jako offset (přidání) hodnoty ke korekcím prostřednictvím Auto Colour Registration Correction. Hodnoty se upravují v přírůstcích

0.026 mm. Příklad: jestliže se papír pohybuje nahoru jestliže hodnota se zvětšila (+) znamená to, že se obrázek ve vztahu k ní pohybuje směrem dolů.

C7350 Uživatelská příručka > 48

POLOŽKA HODNOTA POPIS

INK SIMULATION Off; Euroscale Tiskárna má svůj vlastní

INK LIMIT Dark; Medium; Light Vybírá limit pro tlouštku

CMY 100% DENSITY Disable; enable Vybírá Aktivovat/

generátor simulace procesu, který simuluje standardní barvy v tiskárně.

Tato funkce se aktivuje pouze u úloh s jazykem Postscript.

vrstvy toneru. Jestliže se při tisku DARK (tmavý) objeví kroucení papíru vyberte printing, select MEDIUM (střední) nebo LIGHT (světlý). Občas to pomáhá redukovat kroucení.

blokovat 100% výstup oproti kompensaci CMY100% TRC. Zpravidla funkce TRC compensation řídí příslušnou hustotu tisku, a proto není 100% výstup vždy aktivován. Výběr ENABLE dovolí100% výstup. Při skutečném tisku jsou také hodnoty TCR kontrolovány prostřednictvím Colour Matching (přizpůsobení barev). Tato funkce se používá pro speciální účely; například ke specifikaci barev pro prostor barev CMYK v PS.

C7350 Uživatelská příručka > 49

Menu System configuration

POLOŽKA HODNOTA POPIS

POWER SAVE DELAY TIME

PERSONALITY Auto emulation; PCL;

USB PS-PROTOCOL

IEEE 1394 PS PROTOCOL

NETWORK PS PROTOCOL

5 min; 15 min; 30 min; 60 min; 240 min.

IBM PPR III XL; Epson FX; Adobe PostScript; HP-GL2

ASCII

RAW

ASCII

RAW

ASCII

RAW

Nastavuje čas po němž vstoupí tiskárna do režimu úspory energie.

Vybírá jazyk emulace tiskárny. Povšimněte si, že lze vybrat pouze jazyky, které jsou ativovány v sekci Personality menu Maintenance (údržba).

Specifikuje režim komunikačního protokolu PostScript (PS) pro data z USB. (V režimu RAW, Ctrl-T je neplatný.)

Zobrazí se jenom tehdy, když je instalována volitelná deska IEEE1394.

Specifikuje režim PS komunikace dat z IEEE1394.

(V režimu RAW, Ctrl-T je neplatný.)

Specifikuje režim dat komunikačního protokolu PS.

(V režimu RAW, Ctrl-T je neplatný.)

CLEARABLE WARNING

On; Job PCL emulace: Nastavuje

C7350 Uživatelská příručka > 50

čas po němž se vymažou chybová hlášení.Jestliže je nastaveno On, stiskněte přepínač Error Delete (vymazání chyb), aby se zobrazila chyba. Jestliže je nastaveno Job, chyba zůstane zobrazena dokud se nepřijme další úloha.

PS emulace: Chybová hlášení se zobrazují pouze během úlohy, bez ohledu na nastavení.

POLOŽKA HODNOTA POPIS

AUTO CONTINUE On; Off Nastavuje automatické

MANUAL TIMEOUT 60 sec; 30 sec; Off Nastavuje čas, který

WAIT TIMEOUT Off; 5–90–300 sec Nastavuje dobu mezi

LOW TONER Continue; Stop Jestliže je nastaven na

zotavení tiskárny po přetečení paměti nebo při přeběhu tiskárny.

uplyne od okamžiku kdy tiskárna žádá doplnění papíru a okamžikem, kdy se úloha ukončí, když není papír doplněn.

Pracuje pouze v režimu PostScript.

příjmem posledního byte dat a mezi automatickým vysunutím stránky.

Pracuje pouze v režimu PCL.

VrežimuPS bude úloha zrušena.

CONTINUE (pokračovat), dovoluje tiskárně pokračovat v tisku, když se zobrazí Low toner (dochází toner). Jestliže je vybráno STOP, tiskárna přejde do režimu offline, když se zobrazí Low toner (dochází toner).

JAM RECOVERY ON; OFF Nastavuje se, zda má

C7350 Uživatelská příručka > 51

po odstranění zaseknutého papíru pokračovat tisk. Jestliže se nastaví OFF, tisková úloha, která se tisknula, když se zaseknul papír, bude zrušena po odstranění aseknutého papíru. Když je nastaveno ON, tisková úloha bude po odstranění zaseknutého papíru pokračovat.

POLOŽKA HODNOTA POPIS

ERROR REPORT ON; OFF Když je nastaveno ON,

LANGUAGE English; German;

French; Italian; Spanish; Swedish; Norwegian; Danish; Dutch; Turkish; Portuguese; Polish; Russian; Greek

vytiskne se po výskytu interní chyby chybové hlášení.

Pracuje pouze v režimu PostScript.

Vybírá jazyk displeje tiskárny.

PCL Emulace

POLOŽKA HODNOTA POPIS

FONT SOURCE Resident; Dimm0;

Downloaded (zaveden)

FONT NO. I000 až 1083 Nastavuje číslo fontu

Vybírá umístění použitého PCL fontu.

Dimmo se zobrazí pouze tehdy, když existuje a je zasunut v zásuvce font DIMM ROM.

Downloaded se zobrazí pouze tehdy, když byly fonty zavedeny do tiskárny.

PCL. Rozsah této proměnné

se mění v závislosti na nastavení FONT SOURCE (zdroj fontů) v tomto okamžiku. Jestliže je pro FONT SOURCE nastaven výchozí font, číslo začíná u 0. Jinak začíná u 1. Maximální hodnota se rovná počtu fontů instalovaných ve FONT SOURCE.

FONT PITCH 0.44–10.00–99.99cpi Nastavuje šířku fontu

C7350 Uživatelská příručka > 52

ve znacích na palec (cpi). Zobrazuje se jenom tehdy, když je font obrysovým fontem s konstantní mezerou.

POLOŽKA HODNOTA POPIS

FONT HEIGHT 4.00–12.00–999.75pt Nastavuje velikost fontu

SYMBOL SET PC-8 Vybírá sadu znakových

A4 PRINT WIDTH 78 column (sloupců);

WHITE PAGE SKIP OFF; ON Vybírá, zda tisknout

CR FUNCTION CR; CR+LF Nastavuje činnost po

LF FUNCTION LF; LF+CR Nastavuje činnost po

PRINT MARGIN Normal; 1/5 palce;

80 column

1/6 palce

v bodech (pt). Zobrazuje se pouze tehdy, když font je obrysový proporcionální font.

symbolů PCL.

Vybírá-počet znaků na řádku po němž následuje automaticky návrat na začátek (A4 papír), režim PCL.

stránky, které neobsahují žádná data (bílé stránky), režim PCL.

přijetí kódu CR, vrežimu PCL.

přijetí kódu LF, v režimu PCL.

Nastavuje oblast papíru na kterou nelze tisknout (okraje).

Normal: kompatibilní s PCL emulací

1/5 palce: domestic model emulation.

1/6 palce: HIPER-W emulation.

TRUE BLACK ON; OFF PCL: Nastavuje, kde

C7350 Uživatelská příručka > 53

použít Composite Black (smíchanou z barev CMYK) nebo Pure Black (jenom černý toner) pro (100%) černou barvu v obrazových datech. OFF: Režim používající Composite Black. ON: Režim používající Pure Black (neplatí u PostScript).

PPR Emulace

POLOŽKA HODNOTA POPIS

CHARACTER PITCH 10CPI; 12CPI; 17CPI;

CHARACTER SET Set 1; Set 2 Specifikuje sadu znaků.

SYMBOL SET IBM 437 Specifikuje sadu

LETTER 0 STYLE Disable; Enable Specifikuje styl, který

ZERO CHARACTER Normal; Slashed Nastavuje, zda má být

LINE PITCH 6 LPI; 8 LPI Specifikuje mezeru

WHITE PAGE SKIP OFF; ON Specifikuje zda tiskárna

CR FUNCTION CR; CR+LF Nastavuje činnost po

LF FUNCTION LF; LF+CR Nastavuje činnost po

LINE LENGTH 80 COL; 136 COL Specifikuje počet znaků

20CPI; PROPORTIONAL

Specifikuje rozteč znaků v této emulaci.

symbolů.

zaměňuje 9BH písmenem O a 9DH nulou

nula odlišena od písmene O přeškrtnutím nebo nemá.

mezi řádky.

vysunuje čisté stránky. To není k dispozici u

oboustranného tisku (duplex).

příjmu kodu CR.

příjmu kodu LC

na řádce.

FORM LENGTH 11in; 11.7in; 12in Specifikuje délku papíru

TOF POSITION 0.0in – 1.0in Specifikuje vzdálenost

LEFT MARGIN 0.0in – 1.0in Specifikuje vzdálenost

C7350 Uživatelská příručka > 54

v palcích.

tisku od horní hrany papíru v palcích.

tisku od levé hrany papíru v palcích.

POLOŽKA HODNOTA POPIS

FIT TO LETTER Disable; Enable Nastavuje režim tisku,

TEXT HEIGHT Same; Diff Nastavuje výšku znaku.

který může směstnat vytištěná data., equivalentní 11 palcům (66 řádek), v tištitelné oblasti formátu LETTER.

SAME: Bez ohledu na CPI, stejná výška

DIFF: Podle CPI, výška znaků se mění.

HP-GL/2 Emulace

POLOŽKA HODNOTA POPIS

PEN 0 - 15 WIDTH 0.0 – 12.0 mm

Pen (per o) 0: 0.13 mm Pen 1: 0.18 mm Pen 2: 0.25 mm Pen 3: 0.35 mm Pen 4: 0.50 mm Pen 5: 0.65 mm Pen 6: 0.70 mm Pen 7: 0.80 mm Pen 8: 0.90 mm Pen 9: 1.0 mm Pen 10: 1.4 mm Pen 11: 2.0 mm Pen 12: 3.0 mm Pen 13: 5.0 mm Pen 14: 8.0 mm Pen 15: 12.0 mm

Specifikuje šířku Pen 0 15 pro menu palette, která se má používat v kresbách GL/2.

Specifikovaná šířka neplatí, jestliže PALETTE není specifikována jako PALETTE SOURCE a výchozí šířka pen je v tomto případě 0.35mm.

To nemá vliv na režim GL/2 v PCL.

C7350 Uživatelská příručka > 55

POLOŽKA HODNOTA POPIS

PEN 0 - 15 COLOUR 0.0 – 12.0 mm

Pen 0: 0 Pen 1: 1 Pen 2: 2 Pen 3: 3 Pen 4: 4 Pen 5: 5 Pen 6: 6 Pen 7: 7 Pen 8: 8 Pen 9: 12 Pen 10: 19 Pen 11: 27 mm Pen 12: 35 mm Pen 13: 68 mm Pen 14: 100mm Pen 15: 255 mm

ORIGIN Corner

Centre

PEN 0 FUNCTION White pen (bílé pero)

End plot (konec grafu)

Specifikuje barvu Pen 0- 15 pro menu palette, která se má použít v kresbách GL/2.

Specifikovaná barva neplatí, jestliže PALETTE není specifikována jako PALETTE SOURCE.

To nemá vliv na režim GL/2 v PCL.

Specifikuje počátek v kresbách GL/2.

To nemá vliv na režim GL/2 v PCL.

(Počátek v režimu GL/2 v PCL je levém spodním rohu.)

Specifikuje chování Pen 0 v kresbách GL/2. Když je nastaveno END PLOT, příkaz vybrat PEN 0 vyzve k tisku, potom k vysunutí papíru.

To nemá vliv na režim GL/2 v PCL.

CHARACTER PITCH 6 CPI; 9 CPI Specifikuje výchozí

C7350 Uživatelská příručka > 56

rozměr znaků vkresbách GL/2.

To nemá vliv na režim GL/2 v PCL.

POLOŽKA HODNOTA POPIS

SELECT PAPER Edit size; Plotsize all;

Plotsize equip

Specifikuje metodu určení rozměru papíru v kresách GL/2.

EDITSIZE vybráno – v tomto menu bude vybrán papír vhodný pro Edit Size.

PLOTSIZE vybránopapír, jehož rozměry jsou větší než a nejblíže ke specifikované hodnotě Plot Size bude vybrán ze všech použitelných papírů (all) nebo z papírů vložených do tiskárny (equip).

To nemá vliv na režim GL/2 v PCL.

C7350 Uživatelská příručka > 57

Parallel menu

POLOŽKA HODNOTA POPIS

PARALLEL Enable; Disable Vybírá paralelní

BI-DIRECTION Enable; Disable Vybírá obousměrnou

ECP Enable; Disable Vybírá režim ECP.

ACK WIDTH Narrow (0.5µs);

ACK/BUSY TIMING ACK-in-Busy; ACK-

I-PRIME 3µS; 50µS; Disable Nastavuje nebo blokuje

OFFLINE RECEIVE Enable; Disable Když je nastavena na

Medium (1.0µs); Wide (3.0µs)

while-Busy

(Centronics) rozhraní.

komunikaci.

Nastavuje šířku ACK pro kompatibilní příjem.

Nastavuje pořadí výstupu pro ACK a BUSY (obsazený) během příjmu.

ACK IN BUSY: BUSY=LOW (nízký) do konce pulzu ACK.

ACK WHILE BUSY: BUSY=LOWdo středu pulzu ACK.

signál i-Prime

Enable, tato funkce udržuje příjem beze změny signálu rozhraní, dokonce i když se objeví alarm (poplach).

Rozhraní zůstane otevřeno i když je stisknut přepínač Off- line na panelu operátora.

Rozhraní vysílá signál BUSY pouze tehdy, když je přijímací vyrovnávací pamět’ plná nebo když se objeví servisní volání.

C7350 Uživatelská příručka > 58

USB menu

POLOŽKA HODNOTA POPIS

USB Enable; Disable Vybírá rozhraníUSB.

SOFT RESET Enable; Disable Vybírá příkaz soft reset.

OFFLINE RECEIVE Enable; Disable Když je nastavena na

Enable, tato funkce udržuje příjem beze změny signálu rozhraní, dokonce i když se objeví poplach.

Rozhraní zůstane otevřeno i když je stisknut přepínač Off- line na panelu operátora.

Rozhraní vysílá signál BUSY pouze tehdy, když je přijímací vyrovnávací pamět’ plná nebo když se objeví servisní volání.

IEEE1394 menu

(Zobrazí se pouze tehdy, když je instalováno rozhraní IEEE

1394.)

POLOŽKA HODNOTA POPIS

SPEED S100; S200; S400 Nastavuje horní limit

SBP2 Enable; Disable Enables (aktivuje)/

přenosové rychlosti v komunikační vrstvě (S400: 400MB/Sec. nebo méně).

Displej pouze anglicky.

Disables (blokuje) protokol SBP2.

C7350 Uživatelská příručka > 59

Network menu

POLOŽKA HODNOTA POPIS

TCP/IP Enable; Disable Vybírá protokol TCP/IP.

NETWARE Enable; Disable Vybírá protokol

Netware.

ETHERTALK Enable; Disable Vybírá protokol

NETBEUI Enable; Disable Vybírá protokol

FRAME TYPE Auto; 802.2; 802.3

DHCP/BOOTP Enable; Disable Vybírá, jestli je DHCP/

RARP Enable; Disable Vybírá, jestli je výběr

IP ADDRESS xxx.xxx.xxx.xxx Konfiguruje IP adresu

SUBNET MASK xxx.xxx.xxx.xxx Konfiguruje masku

GATEWAY ADDRESS xxx.xxx.xxx.xxx Konfiguruje adresu

PRINT SETTINGS ON; OFF Vybírá tisk mapy menu

INITIALISE ON; OFF Vybírá inicializace sítě.

Ether-II; snap

Ethertalk.

NetBEUI.

Vybírá rám typu Ethernet.

BOOTP automatické.

RARP automatický.

ze 12 numerických znaků.

podsítě ze 12 numerických znaků.

gateway ze 12 numerických znaků.

network.

C7350 Uživatelská příručka > 60

Memory menu

POLOŽKA HODNOTA POPIS

RECEIVE BUFF SIZE Auto; 0.5MB; 1MB;

RESOURCE SAVE Auto; Off; 0.5MB;

FLASH INITIALIZE Execute Inicializuje

PS FLASH RESIZE 1Mb; 0.5Mb; 1.5Mb;

2MB; 4MB; 8MB; 16MB; 32MB

1MB; 2MB; 4MB; 8MB; 16MB; 32MB

0Mb

Nastavuje velikost přijímací vyrovnávací paměti, která bude záviset na velikost paměti instalované vtiskárně.

Nastaví velikost oblasti rychlé vyrovnávací paměti (cache) fontu, která bude záviset na velikost paměti instalované v tiskárně.

přepisovatelnou pamět’ typu flash, pokud je vestavěná.

Mění velikost oblasti přepisovatelné paměti typu flash.

POZNÁMKA: Vpřepisovat elné paměti typu flash jsou uložena speciální data, proto nemůžete specifikovat 100%.

Disk údržby

POLOŽKA HODNOTA POPIS

HDD INITIALIZE Execute Rozdělí pevný disk na

oddíly (partition) a každý oddíl zformátuje.

PARTITION #1 Common; PCL; PS Nastavuje používání

PARTITION #2 Common; PCL; PS Nastavuje používání

PARTITION #3 Common; PCL; PS Nastavuje používání

HDD FORMATTING Partition 1; Partition 2;

Partition 3

C7350 Uživatelská příručka > 61

oddílu číslo 1.

oddílu číslo 2.

oddílu číslo 3.

Formátuj e specifikované oddíly.

Menu System adjust (úprava systému)

POLOŽKA HODNOTA POPIS

X ADJUST 0.00 mm; +0.25 to

Y ADJUST 0.00 mm; +0.25 to

DUPLEX X ADJUST 0.00mm;

DUPLEX Y ADJUST 0.00mm;

TRAY 1 LEGAL 14 Legal 14; Legal 13.5

TRAY 2 LEGAL 14 Legal 14; Legal 13.5

TRAY 3 LEGAL 14 Legal 14; Legal 13.5

PCL TRAY 2 ID# 1–5–59 Nastavuje číslo

PCL TRAY 3 ID# 1–20–59

PCL MP TRAY ID# 1–4–59 Nastavuje číslo MP

+2.0 mm; – 2.0 to –

0.25 mm

+2.0 mm; – 2.0 to –

0.25 mm

+0.25 to +2.0mm;

-2.0 to -0.25mm

+0.25 to +2.0mm;

-2.0 to -0.25mm

Upravuje globální pozici horizontálně v přírůstcích 0.20.

Upravuje globální pozici vertikálně v přírůstcích

0.20.

Upravuje globální pozici horizontálně v přírůstcích 0.20.

Upravuje globální pozici vertikálně v přírůstcích

0.20.

Nastavuje rozměr papíru legal v zásobníku.

zásobníku pro PCL emulaci.

(Zobrazuje se pouze, když jsou zásobníky instalovány.)

podávače pro PCL emulaci.

C7350 Uživatelská příručka > 62

Menu Maintenance (údžba)

POLOŽKA HODNOTA POPIS

EEPROM RESET Execute Inicializuje EEPROM pro

SAVE MENU Execute Uloží aktuální nastavení

RESTORE Execute Vrátí se k uloženému

POWER SAVE Enable; Disable Vybírá režim úspory

PAPER BLACK SETTING +1; +2; 0; –2; –1 Upravuje tisk, aby

PAPER COLOUR SETTING

TRANSPR BLACK SETTING

TRANSPR COLOUR SETTING

+1; +2; 0; –2; –1

+1; +2; 0; –2; –1 Upravuje tisk, aby

+1; +2; 0; –2; –1

každou jednotku.

menu.

nastavení menu. (Zobrazí se pouze když

nastavení menu je uloženo).

energie, když není přijat žádný vstup ve specifikované době. Viz též menu System adjust (úprava systému).

kompensoval snížení kvality kvůli rozdílu teploty při tisku na papír.

kompensoval snížení kvality kvůli rozdílu teploty při tisku na průhledné fólie.

C7350 Uživatelská příručka > 63

Menu Usage (využití)

POLOŽKA HODNOTA POPIS

TOTAL PAGE COUNT nnnnnn Ukazuje celkový počet

TRA Y 1 PAGE COUNT nnnnnn

TRAY 2 PAGE COUNT nnnnnn

TRAY 3 PAGE COUNT nnnnnn

MP TRAY PAGE COUNT nnnnnn

COLOUR PAGE COUNT nnnnnn

MONOCHROME PAGE COUNT

BLACK DRUM LIFE Remaining nnn%

CYAN DRUM LIFE Remaining nnn%

MAGENTA DRUM LIFE Remaining nnn%

YELLOW DRUM LIFE Remaining nnn%

BELT LIFE Remaining nnn%

FUSER LIFE Remaining nnn%

BLACK TONER 15K = xxx%;

CYAN TONER 15K = xxx%;

MAGENTA TONER 15K = xxx%;

nnnnnn

7.5K = xxx%

vytištěných stránek.

Ukazuje počet stránek vytištěných z každého zásobníku. (Zobrazují se pouze instalované zásobníky.)

Počet stránek vytištěných barevně a monochromaticky.

Zobrazuje zbývající životnost těchto položek v procentech.

Zobrazí zůstatek toneru.

YELLOW TONER 15K = xxx%;

7.5K = xxx%

C7350 Uživatelská příručka > 64

Menu Administrator

(K tomuto menu má přístup pouze systémový administrátor.) Do tohoto menu vstoupíte, když při zapínání tiskárny držíte

stisknutá tlačítko Item +/Item – (položka).

POLOŽKA HODNOTA POPIS

ALL CATEGORY Aktivovat/blokovat

PRINT JOBS MENU Enable/Disable Aktivovat_blokovat

INFORMATION MENU Enable/Disable

SHUTDOWN MENU Enable/Disable

PRINT MENU Enable/Disable

MEDIA MENU Enable/Disable

COLOUR MENU Enable/Disable

SYSTEM CONFIG MENU Enable/Disable

PCL EMULATION MENU Enable/Disable

PPR EMULATION MENU Enable/Disable

FX EMULATION MENU Enable/Disable

PARALLEL MENU Enable/Disable

USB MENU Enable/Disable

IEEE 1394 MENU Enable/Disable

NETWORK MENU Enable/Disable

všechny kategorie User Menu.

Nastaveno na Disable (Blokovat), uživatelská menu nejsou ukázána. Panel Lock (zámek panelu) je stále k dispozici.

PRINT JOBS MENU (menu tisk úloh).

Nastavení Disable, PRINT JOBS MENU (menu tisk úloh) není zobrazeno. (PRINT JOB MENU (menu tisku úlohy) je zobrazeno, když toto nastavení MENU je nastaveno na ENABLE dokonce i když ALL CATEGORY (všechny kategorie) je nastaveno na DISABLE.

Menu označená Aktivovat/blokovat.

Nastavení na Disable, příslušné menu není zobrazeno.

C7350 Uživatelská příručka > 65

POLOŽKA HODNOTA POPIS

MEMORY MENU Enable/Disable

DISK MAINTENANCE Enable/Disable

SYSTEM ADJUST MENU Enable/Disable

MAINTENANCE MENU Enable/Disable

USAGE MENU Enable/Disable

COLOUR MENU Execute To je menu k resetování

BLOCK DEVICE MENU Initialise lock – YES;

PEAK POWER CONTROL Normal/Low Nastavuje PEAK POWER

Menu označená Aktivovat/blokovat.

Nastavení na Disable, příslušné menu není zobrazeno.

dat TRC, které byly uloženy (zachovány pro sledování).

Například, správné hodnoty nemohly být zjištěny kvůli ”mimořádné” situaci.

To je určeno hlavně pro účely údržby a normálně se neužívá.

Aktivovat/blokovat změny nastavení, které se týkají inicializace Block Device (HDD, FLASH).

Jestliže nastaveno na YES, panel operátora neukazuje položku FLASH INITIALISE a položku PS FLASH RESIZE v DISK MAINTENANCE a MEMORY MENU.

CONTROL.

C7350 Uživatelská příručka > 66

Vypnutí

Za normálních okolností by měla být používána funkce úspora energie, aby nebylo nutné vypínat tiskárnu. Pokud si ovšem přejete vypínat tiskárnu manuálně, postupujte dále uvedeným způsobem:

Item

Online

Item

Ready

Attention

UPOZORNĚNÍ!

NIKDY nevypínejte tiskárnu když tiskne. Jestliže byl instalován pevný disk, MUSÍ SE

POSTUPOVAT dále uvedeným způsobem před vypnutím tiskárny, aby se ochránila data úlohy uložená na pevném disku.

Doporučuje se, abyste zachovali tento postup při každém vypínání tiskárny z jakéhokoliv důvodu.

Po každém vypnutí tiskárny (OFF) čekejte aspoň 10 sekund než ji znovu zapnete (ON). To umožní aby se vyrovnaly výkonové poměry v tiskárně. Předčasné zapnutí může mít za následek selhání tiskárny.

Value

Select

Cancel

1. Stiskněte dlouze tlačíko Menu, dokud se nezobrazí SHUTDOWN MENU, potom stiskněte tlačítko Select (Vybrat).

2. Stiskněte znovu tlačítko Select, aby se vykonala (EXECUTE) zastavovací posloupnst.

3. Když displej informuje, že je vypnutí dokončeno, vypněte tiskárnu sít’ovým vypínačem.

C7350 Uživatelská příručka > 67

Rozhraní

Vaše tiskárna je vybavena řadou datových rozhraní:

1. Paralelní – Pro př ímé připojení k počítači PC. Tento port vyžaduje obousměrný paralelní kabel (kompatibilní s IEEE

1384).

2. USB – Pro připojení k počítači PC, který provozuje Windows 98 nebo vyšší (nikoliv Windows 95 aktualizované na Windows 98) nebo Macintosh. Tento port vyžaduje kabel vyhovující USB verzi 2.0 nebo vyšší.

Činnost tiskárny není zaručena, když je zařízení kompatibilní s USB připojeno souběžně s jinými zař ízeními kompatibilními s USB.

Při připojování více tiskáren stejného typu se tyto tiskárny objeví jako *****, ***** (2), ***** (3), atd. Tato čísla závisí na pořadí připojování nebo zapínání každé tiskárny.

3. Ethernet – Připojuje se sít’ovým kabelen. Tento port je standardní na všech ”n” modelech, volitelný na ostatních.

C7350 Uživatelská příručka > 68

> Jestliže připojujete tiskárnu k samostatnému počítači,

postupujte podle kapitoly s názvem ”Ovládače tiskárny”.

> Jestliže má být tiskárna instalována jako sít’ová tiskárna,

hledejte před instalací ovladačů tiskárny informace v relevantních oddílech Průvodce sítí o dalších podrobnostech, jak konfigurovat sít’ové připojení.

POZNÁMKA Když připojujete tiskárnu do sítě, bude se po vás požadovat oprávnění administrátora sítě.

C7350 Uživatelská příručka > 69

Ovladače tiskárny

CD1 obsahuje ovladače tiskárny. Nejnovější informace o instalaci ovladače tiskárny si prosím přečtěte v souboru „readme“ na tomto CD.

V ovladači Oki je zabudována speciální záložka „AskOki“. Pokud máte ze svého počítače přístup na Internet, poskytne Vám tato záložka přístup na bohatý zdroj nápovědy a podpory specifické pro Vaši tiskárnu na speciálně vytvořené webové stránce, která je k dispozici v mnoha jazycích.

Jaký ovladač tiskárny?

Vaše tiskárna je dodána s ovladači Windows pro PCL a PostScript (PS). Můžete nainstalovat jakýkoli z nich nebo oba, pokud si to přejete. Volba ovladače závisí na Vaší aplikaci.

> Jestliže používáte fonty TrueType a netisknete grafiku typu

PostScritp (včetně souborů „.eps“), zvolte ovladač PCL. Ten bude efektivnější a poskytne dobré výsledky. Ovladač PCL se doporučuje pro nejobecnější kancelářské aplikace.

> Jestliže používáte fonty PostScript nebo budete tisknout

grafiku typu PostScript, zvolte ovladač PostScript. V takovém případě bude provoz rychlejší a grafika se vytiskne v nejlepší kvalitě. Ovladač POstScript se doporučuje pro aplikace DTP (desktop publishing).

POZNÁMKA Řádková grafika v této příručce je typu PostScript. Chcete-li si tedy vytisknout části této příručky, zvolte ovladač PostScript. Jinak se řádková grafika vytiskne pouze při nízkém rozlišení.

Jestliže se Vaše aplikace liší tolik, že žádný z ovladačů nevyhoví Vašim potřebám, můžete se rozhodnout, že instalujete oba. V takovém případě zvolte ovladač, který plánujete používat nejčastěji jako výchozí ovladač Windows. Většina aplikací vám umožní zvolit jinou tiskárnu z dialogu tisku, takže můžete tisknout pomocí alternativního ovladače, kdykoliv budete potřebovat. Jestliže instalujete oba ovladače, prostě zvolte v průběhu instalace stejný port tiskárny (LPT1, USB nebo sít’ový port).

Pokud chcete, mů žete si stáhnout ovladač PCL XL (PCL6) z webové stránky http://www.okieurope.com. Jeho použití může vést k menším tiskovým souborům, rychlejšímu tisku a

C7350 Uživatelská příručka > 70

přesnější reprodukci originálního počítačového souboru. Funkce tisku brožur, tisku plakátů, překrývání a vodoznaku jsou k dispozici pouze při použití dodaného ovladače PCL 5c.

Instalace ovladače tiskárny

1. Když máte spuštěné Windows, vložte CD-ROM (CD1) s

ovladačem tiskárny do jednotky CD-ROM.

2. Jestliže se CD nespustí automaticky, použijte [Start][Run...] a zadejte E:\setup (tam, kde E je Vaše jednotka CD-ROM) v poli „Open“.

3. Klikněte na [OK]. Tento program nastavení Vám nabídne několik množností

jako změnu jazyka panelu operátora tiskárny a provedení zkušebního tisku, aby se zajistilo, že tiskárna funguje správně.

4. Klikněte na [Driver Installation] (Instalace ovladače) a pak na [Install Printer Driver] (Instalovat ovladač tiskárny) a pro dokončení instalace ovladače tiskárny postupujte podle pokynů na obrazovce.

POZNÁMKA >Nezapomeňte si zaznamenat, jaké nástroje jsou k

dispozici na CD. Například nástroj Nápověda stručně popisuje každou softwarovou utilitu.

>Sít’ové připojení poskytne záložkám ovladače tiskárny

další mimo těch, které existují pro místní připojení.

C7350 Uživatelská příručka > 71

Sít’ové rozšíření ovladače tiskárny

Dostupné pouze na připojení sítě TCP/IP. Doplňková služba sít’ové rozšíření ovladače tiskárny je k dispozici

pouze, jestliže byla Vaše tiskárna instalována pomocí instalačního programu ovladače na CD ovladačů.

Při volbě [Get Printer Settings] (Získat nastavení tiskárny) se ptá ovladače tiskárny na volby instalovaného hardware a aktivuje příslušná nastavení.

Sít’ové rozšíření ovladače tiskárny umožňuje prohlížet (ale ne měnit) na záložkách Status nebo Device Options (volby zařízení) status následujících položek:

> instalované zásobníky papíru a jim přiřazená média. > celkovou velikost a procentové využití disku/paměti. > zbývající toner v procentech.

C7350 Uživatelská příručka > 72

Instalované možnosti

Tato část vysvětluje, jak přizpůsobit nastavení ovladače tiskárny, aby se využil veškerý instalovaný volitelný hardware.

Instalované ovladače tiskárny se objeví v okně „Printers“ (Tiskármy) Vašeho počítače. Toto okno lze normálně otevřít přes menu Start nebo z ovládacího panelu Windows. (Pokud je to nutné, podívejte se do dokumentace k Windows).

Pro přístup na vlastnosti tiskárny klikněte pravým tlačítkem myši na ikonu ovladače a zvolte Properties (Vlastnosti) z menu, které se objeví.

PostScript PCL

WINDOWS XP/2000

PostScript PCL

WINDOWS 98

1. Počet instalovaných zásobníků. (Nezahrnuje víceúčelový zásobník v přední části).

2. Duplexová jednotka pro oboustranný tisk.

3. Ovladač interního pevného disku.

C7350 Uživatelská příručka > 73

4. Pamět’ instalovaná v tiskárně.

POZNÁMKA Pro umožnění úpravy dostupného množství paměti PostScritp a rychlé vyrovnávací paměti fontu je k dispozici tlačítko Memory (Pamět’) v ovladači Windows 98 PS. Ovladač tyto hodnoty automaticky upravuje, když je nastavena velikost instalované paměti, a normálně nepotřebují další úpravu.

Přísun papíru, velikost a média – výchozí hodnoty

Preferované nastavení pro tyto položky je Automatic. Lze je však nastavit manuálně následujícím způsobem. Následující instrukce ovladače tiskárny jsou poskytnuty jako

pouhé vodítko. Některé softwarové aplikace vyžadují volbu nastavení přísunu papíru, velikosti a médií z tohoto softwaru (obvykle z Page Setup (Nastavení stránky)).

Instalované ovladače tiskárny se objeví v okně „Printers“ (Tiskárny) Vašeho počítače. Toto okno lze normálně otevřít přes menu Start nebo z ovládacího panelu Windows. (Pokud je to nutné, podívejte se do dokumentace k Windows).

Ilustrace v této kapitole ukazují dialogy pro Windows XP a Windows 98. Dialogy pro Windows 2000 jsou téměř stejné jako dialogy pro Windows XP a dialogy pro Windows NT jsou velmi podobné.

Pro přístup na vlastnosti tiskárny klikněte pravým tlačítkem myši na ikonu příslušného ovladače tiskárny a zvolte Printing

Preferences (Preference tisku) (Windows XP/2000) nebo Properties (Vlastnosti) (Windows 98) z menu, které se objeví.

C7350 Uživatelská příručka > 74

Výchozí nastavení médií s ovladačem PCL

Windows XP/2000

Windows 98

1. Zvolte velikost papíru, na který budete tisknout.

2. Zvolte, ze kterého zásobníku chcete podávat. Zásobník

můžete také zvolit, když na něj kliknete v grafickém obrazu.

3. Zvolte typ média, na které budete tisknout. Tato položka je viditelná pouze, když byl zvolen konkrétní zásobník.

4. Toto tlačítko otevře druhý ilustrovaný dialog. Odtud byste si mohli zvolit tisk první strany Vašeho dokumentu na různých médiích, např. hlavičku Vaší společnosti. Pro mnoho aplikací můžete ušetřit hodně času a úsilí zaváděním různých médií do každého zásobníku použitím této účinné doplňkové služby.

5. Uložte svá nejčastěji používaná nastavení do speciálního souboru nastavení, abyste je mohli okamžitě vyvolat.

C7350 Uživatelská příručka > 75

Výchozí nastavení médií s ovladačem PostScript

Windows XP/2000

Windows 98

1. Zvolte, ze kterého zásobníku chcete podávat papír.

2. Zvolte, zda chcete svůj dokument vytisknout černobíle

nebo barevně.

3. V dialogu Advanced (Pokročilí) zvolte velikost papíru ve zvoleném zásobníku.

4. Zvolte typ média, na které budete tisknout.

POZNÁMKA Položky nastavené pro použití „Printer Settings“ (Nastavení tiskárny) budou používat nastavení z menu, která jsou právě na tiskárně.

C7350 Uživatelská příručka > 76

Barevný tisk

Ovladače tiskárny PCL a PostScript dodané s Vaší C7350 poskytují několik ovladačů pro změnu barevného výstupu z Vaší tiskárny. Pro obecné použití postačí nastavení Auto, které poskytuje vhodná výchozí nastavení, jež povedou k dobrým výsledkům u většiny dokumentů.

Mnoho aplikací má vlastní nastavení barev a ta mohou mít prioritu před nastaveními ovladače tiskárny. Podívejte se prosím do dokumentace Vaší softwarové aplikace na podrobnosti o funkcích správy barev konkrétního programu.

Faktory, které ovlivňují vzhled výtisků

Pokud si přejete manuálně upravit nastavení barev ve Vašem ovladači tiskárny, uvědomte si prosím, že reprodukce barev je složité téma a existuje mnoho faktorů, které je třeba brát v úvahu. Některé z nejdůležitějších faktorů jsou uvedeny dále.

Rozdíly mezi rozsahem barev, který může monitor nebo tiskárna reprodukovat

Ani tiskárna, ani monitor není schopen reprodukovat plný barevný rozsah viditelný lidským okem. Každé zařízení je omezeno na určitý barvený rozsah. Navíc tiskárna nemůže reprodukovat všechny barvy zobrazené na monitoru a naopak.

Obě zařízení používají velmi rozdílné technologie pro prezentaci barvy. Monitor používá červené (Red), zelené (Green) a modré (Blue) fosfory (nebo kapalné krystaly LCD), tiskárna používá azurový (Cyan), žlutý (Yellow), purpurový (Magenta) a černý (Black) toner nebo inkoust.

Monitor může zobrazovat velmi živé barvy, jako jsou intenzivní červené a modré, které nelze snadno vytisknout na žádné tiskárně, která používá toner nebo inkoust. Podobně některé vytištěné barvy (např. některé žluté) nelze přesně zobrazit na monitoru. Tento nesoulad mezi monitory a tiskárnami je často hlavním důvodem, proč se vytištěné barvy neshodují s barvami zobrazenými na obrazovce.

Podmínky prohlížení

Výtisk může vypadat velmi rozdílně v závislosti na podmínkách osvětlení. Např. barvy na výtisku mohou vypadat odlišně, když si

C7350 Uživatelská příručka > 77

jej prohlížíte u okna, kterým svítí slunce, ve srovnání s tím, jak bude vypadat ve standardním kancelářském zářivkovém osvětlení.

Nastavení barev ovladače tiskárny

Manuální nastavení barev ovladače tiskárny může změnit vzhled výtisku. K dispozici je více voleb, které pomáhají sladit vytištěné barvy s barvami zobrazenými na obrazovce. Tyto volby jsou vysvětleny v následujících oddílech této příručky.

Nastavení monitoru

Ovládání jasu a kontrastu na Vašem monitoru může změnit, jak vypadá dokument na obrazovce. Kromě toho teplota barvy monitoru ovlivňuje jak „teplé“ nebo „studené“ barvy vypadají.

POZNÁMKA Několik voleb Colour Macthing (Přizpůsobení barev) se odvolává na Colour Temperature (Teplotu barvy) Vašeho monitoru. Mnohé moderní monitory umožňují přizpůsobit teplotu barvy pomocí ovládacího panelu monitoru.

Na typickém monitoru je několik nasatvení:

> 5000k Nejteplejší; žlutavé nasvícení, typicky používané

v prostředí umělecké grafiky.

> 6500k Chladnější; blíží se podmínkám denního světla. > 9300k Studené; výchozí nastavení mnoha monitorů a

televizorů.

(k = stupně Kelvina, jednotka měření teploty)

Jak zobrazuje barvu Vaše softwarová aplikace

Některé grafické aplikace jako Corel Draw nebo Adobe Photoshop mohou zobrazovat barvy odlišně než „kancelářské“ aplikace jako Microsoft Word. Více informací naleznete v online nápovědě nebo uživatelské příručce Vaší a aplikace.

Typ papíru

Použitý typ papíru může také významně ovlivnit vytištěnou barvu. Např . výtisk na recyklovaném papíru může vypadat méně výrazně než výtisk na speciálním lesklém papíru.

C7350 Uživatelská příručka > 78

Volba metody přizpůsobení barvy

Neexistuje správný způsob, jak dosáhnout souladu mezi zobrazeným dokumentem na Vašem monitoru a jeho ekvivalentem ve vytištěné formě. Existuje mnoho faktorů, které hrají roli ve snaze docílit přesné a reprodukovatelné barvy.

Následující pokyny Vám mohou pomoci docílit dobrý barevný výstup z tiskárny. Existuje několik navrhovaných metod v závislosti na typu dokumentu, který tisknete.

POZNÁMKA Tyto návrhy jsou pouhým vodítkem. Vaše výsledky se mohou lišit v závislosti na aplikaci, ze které tisknete. Některé aplikace bez varování potlačí všechna nastavení přizpůsobení barev v ovladači tiskárny.

RGB nebo CMYK?

Pokyny pro volbu metody přizpůsobení barev rozlišují mezi reprezentací RGB, červenou (Red), zelenou (Green) a modrou (Blue) a CMYK, azurovou (Cyan), purpurovou (Magenta), žlutou (Yellow), černou (Black).

Obecně bude většina dokumentů, které budete tisknout, ve formátu RGB. Ten je nejobvyklejší a jestliže neznáte režim barev Vašeho dokumentu, předpokládejte, že je to RGB.

Typicky jsou dokumenty CMYK podporovány pouze v profesionálních aplikacích Desktop Publishing a v grafických aplikacích.

Přizpůsobení barev fotografií

Pouze RGB

Oki Přizpůsobení barev je obecně dobrou volbou. Zvolte metodu přizpůsobení vhodnou pro Váš monitor.

RGB nebo CMYK

Jestliže tisknete fotografie z grafické aplikace jako Adobe Photoshop, můžete použít Soft-Proofing pro simulaci vytištěného obrazu na Vašem monitoru. K tomu můžete použít ICC-Profiles dodané na CD ovladačů a pak tisknout pomocí profilů ICC jako Print (Output) Space.

C7350 Uživatelská příručka > 79

Přizpůsobení specifických barev

Někdy můžete potřebovat přesně přizpůsobit vytištěnou barvu jinému vytištěnému materiálu. Např. barva loga společnosti může být vyžadována přesně.

Pouze RGB

> Oki Colour Matching (Přizpůsobení barev) a

nastavení sRGB (ovladač PCL nebo PS).

> Volba PostScript Colour Matching pomocí volby

Absolute Colorimetric (pouze ovladač PS).

> Použijte utilitu Colour Swatch (Vzorník barev) k

vytištění diagramu vzorníku barev RGB a zadejte požadované hodnoty RGB do vybírače barev Vaší aplikace (pouze ovladač PCL).

RGB nebo CMYK

Jestliže tisknete z grafické aplikace jako Adobe Photoshop, můžete použít Soft-Proofing pro simulaci vytištěného obrazu na Vašem monitoru. K tomu můžete použít ICC-Profiles dodané Oki a pak tisknout pomocí profilů ICC jako Print Space (nebo Output Space) (pouze PS).

Alternativně použijte volbu PostScript Colour Matching s nastavením Absolute Colorimetric.

Tisk živých barev

Pouze RGB

Použijte Oki Colour Matching s nastavením Monitor 6500K Vivid, sRGB nebo nastavením Digital Camera (PCL nebo PS).

RGB nebo CMYK

Použijte PostScript Colour Matching s volbou Saturation (ovladač PS).

C7350 Uživatelská příručka > 80

Přizpůsobení barev s ovladačem PCL

Volby Colour Matching (Přizpůsobení barev) v ovladači PCL jsou určeny pro data RGB a jsou vhodné pro většinu obecných kancelářských aplikací.

> V okně Printers (Tiskárny) klikněte pravým tlačítkem

myši na ikonu příslušné tiskárny a zvolte Printing

Preferences (Preference tisku) (Windows XP/2000) or Properties (Vlastnosti) (Windows 98), pak zvolte záložku Colour (Barva).

1. Zvolte barvu Manual.

2. Zvolte přizpůsobení barev Manual.

3. Zvolte z následujících možností:

Monitor (6500k) perceptual

Monitor (6500K) vivid

Monitor (9 300K) Optimální pro tisk fotografií při použití monitoru

Digitální fotoaparát

sRGB Optimální pro přizpůsobování specifických

Optimální pro tisk fotografií při použití monitoru s teplotou barvy 6500 K.

Optimální pro tisk jasných barev při použití monitoru s teplotou barvy 6500 K. Ideální pro kancelářskou grafiku.

s teplotou barvy 9300 K. Optimální pro tisk fotografií pořízených

digitálním fotoaparátem. Tato volba má tendenci vytvářet výtisky se světlejšími a jasnějšími barvami. U některých fotografií může být lepší jiné nastavení v závislosti na subjektu a podmínkách při jejich pořízení.

barev, jako jsou barvy loga společnosti. Barvy, které patří do rozsahu barev tiskárny, se vytisknou bez jakékoli modifikace, a pouze barvy, které jsou mimo rozsah tisknutelných barev, se modifikují.

C7350 Uživatelská příručka > 81

Používání vzorníku barev

Funkce Print Colour Swatch (vytisknout vzorník barev) umožňuje vytisknout diagramy, které obsahují určitý rozsah vzorových barev. Pod každým vzorem barvy jsou odpovídající hodnoty RGB (Red, Green, Blue). To Vám umožní vybrat specifické barvy v aplikacích, které dovolují vybírat vlastní hodnoty RGB.

Tuto funkci použijte pro přizpůsobení Vašeho výstupu konkrétní vytištěné barvě tam, kde barva zobrazená na Vašem monitoru není tak důležitá

1. Vytiskněte si vzorník barev a pak zvolte barvu, která nejlépe vyhovuje Vašim potřebám.

2. Poznamenejte si hodnotu RGB pod Vámi zvolenou barvou.

3. Pomocí vybírače barev Vašeho programu zadejte tytéž

hodnoty RGB (z kroku 2) a změňte položku na tuto barvu.

POZNÁMKA Barva RGB zobrazená na Vašem monitoru se nemusí shodovat s tím, co se vytisklo na vzorníku barev. V takovém případě je to pravděpodobně způsobeno rozdílem mezi reprodukcí barvy monitorem a tiskárnou.

Správa barev s ovladačem PCL

Tato funkce Vám umožňuje instalovat alternativní barevné profily pro Vaši tiskárnu. Barevný profil je speciální soubor, který obsahuje data barev o Vaší tiskárně, aby pomohl počítači provést nezbytné konverze z rozsahu barev obrazového zdroje (monitor, digitální fotoaparát, skener) do rozsahu barev obrazu Vaší tiskárny.

C7350 Uživatelská příručka > 82

CD ovladačů dodané s tiskárnou obsahuje různé barevné profily určené k popisu charakteristik barev Vaší tiskárny pro různá tisková média.

Pro instalaci těchto souborů a jejich přiřazení k ovladači tiskárny:

> V okně Printers (tiskárny) klikněte pravým tlačítkem myši

na ikonu příslušné tiskárny a zvolte Properties (Vlastnosti) z menu, které se objeví.

1. Klikněte na tlačítko Add… (přidat) a jděte na adresář Profiles na CD.

2. Jděte na podadresář Vaší verze Windows.

3. Klikněte na jakýkoli profil, jehož název implikuje jeho

přiřazení k této tiskárně. Jestliže je jich více, držte stisknutou klávesu Ctrl a klikněte na všechny relevantní soubory.

4. Klikněte na tlačítko Add (přidat) pro instalaci všech zvolených souborů a jejich přiřazení k tomuto ovladači.

5. Pro uložení nastavení a zavření okna Properties (vlastnosti) klikněte OK.

C7350 Uživatelská příručka > 83

Přizpůsobení barev s ovladačem PostScript

Ovladač PostScript nabízí několik různých metod ovládání barevného výstupu z tiskárny.

Některé volby přizpůsobení barev pracují pouze pro určité typy dat. Níže uvedená tabulka shrnuje různé volby přizpůsobení barev, které jsou k dispozici v ovladači PostScript, a typy dat, které ovlivňují.

VOLBA PŘIZPŮSOBENÍ BAREV DATA RGB DATA CMYK

Oki Přizpůsobení barev Ano Ne

Přizpůsobení barev PostScript Ano Ano

Simulace inkoustu CMYK Ne Ano

Přizpůsobení Windows ICM

Používání profilů ICC Ano Ne

a. Nikoli Windows NT 4

Oki přizpůsobení barev

Toto je syst é m přizpůsobení barev chráněný vlastnickým právem a ovlivňuje pouze data RGB. Z voleb přizpůsobení barev jsou nastavení Perceptual nejlepší pro tisk fotografií;nastavení Vivid nebo Digital Camera vedou k nejjasnějším barvám a sRGB je nejlepší volbou pro přizpůsobení specifických barev (jako při tisku loga společností)

Ano Ne

K dispozici jsou tři teploty monitoru, které pomáhají sladit vytištěné barvy s barvami zobrazenými na obrazovce.

Monitor (6500k) perceptual

Monitor (6500K) vivid

Monitor (9300K) Optimální pro tisk fotografií. Digitální fotoaparát Optimální pro tisk fotografií pořízených digitálním

Optimální pro tisk fotografií.

Optimální pro tisk jasných barev. Ideální pro kancelářskou grafiku.

fotoaparátem. Tato volba má tendenci vytvářet výtisky se světlejšími a jasnějšími barvami. U některých fotografií může být lepší jiné nastavení v závislosti na subjektu a podmínkách při jejich pořízení.

C7350 Uživatelská příručka > 84

sRGB Optimální pro přizpůsobování specifických barev, jako

jsou barvy loga společnosti. Barvy, které patří do rozsahu barev tiskárny, se vytisknou bez jakékoli modifikace, a pouze barvy, které jsou mimo rozsah tisknutelných barev, se modifikují.

Přizpůsobení barev PostScript

Používá PostScript Colour Rendering Dictionaries (slovníky ztvárnění barev) zabudované v tiskárně a ovlivňuje, jak data RGB, tak CMYK.

Záměry ztvárnění

Když se tiskne dokument, dochází ke konverzi barevného prostoru dokumentu do barevného prostoru tiskárny. Záměry ztvárnění jsou ve své podstatě (1) soubory pravidel, které určují, jak se bude tato konverze barev realizovat.

Dodané záměry ztvárnění jsou uvedeny níže:

Perceptual Nejlepší volba pro tisk fotografií. Komprimuje rozsah barev

Saturation Nejlepší volba pro tisk jasných a saturovaných barev, jestliže

Absolute Colorimetric

zdroje do rozsahu barev tiskárny a přitom udržuje celkový vzhled obrazu. To může změnit celkový vzhled obrazu, protože se všechny barvy shlukují.

Vám příliš nezáleží na tom, jak přesné tyto barvy jsou. Z tě chto důvodů je to doporučená volba pro grafy, diagramy atd. Mapuje plně saturované barvy v rozsahu zdroje do zcela saturovaných barev v barevném rozsahu tiskárny.

Nejlepší pro tisk jednolitých barev a odstínů, jako jsou loga společnosti atd. Přizpůsobuje přesně barvy společné pro obě zařízení a ztvárňuje barvy mimo barevný rozsah do jejího nejbližšího tisknutého ekvivalentu. Snaží se o tisk bílé tak, jak se zobrazuje na obrazovce. Bílá na monitoru se často velmi liší od bílé papíru a to může vést k barevným závojům, zejména ve světlejších oblastech obrazu.

C7350 Uživatelská příručka > 85

Relative Colorimetric

Dobré pro kontrolu barevných obrazů CMYK na stolní tiskárně. Je velmi podobná metodě Absolute Colorimetric s výjimkou, že škáluje bílou zdroje na (obvyklou) bílou papíru, tedy na rozdíl od Absolute Colorimetric se snaží brát v úvahu bílou barvu papíru.

Bez přizpůsobení barev

Tato volba vypíná veškeré přizpůsobení barev, ale umořňuje použít CMYK Ink Simulation. Tato metoda ovlivňuje pouze data CMYK a simuluje, jak by vypadal výstup z tiskařského lisu používajícího inkousty typu SWOP, Euroscale nebo Toyo.

Přizpůsobení barev Windows ICM

> Pouze Windows 98, Me, 2000, XP. > Ovlivňuje pouze data RGB. > ICM je systém správy barev zabudovaný ve Windows.

Windows ICM používá profily ICC pro váš monitor a tiskárnu, tyto profily popisují barvy, které je schopno Vaše zařízení reprodukovat. Profily ICC lze přiřadit k Vaší tiskárně přes záložku Colour Management (Správa barev) na ovladači tiskárny. Tento postup je podobný jako postup dříve popsaný v této kapitole pro ovladač PCL.

V závislosti na tom, jak jste instalovali ovladač tiskárny, mohou být barevné profily již ovladači přiřazeny.

Windows ICM používá informace v těchto profilech pro konverzi barev ve Vašich dokumentech na barvy, které může tiskárna reprodukovat. Způsob provedení konverze lze ovládat přes ovladač ICM Intent na ovladači tiskárny.

POZNÁMKA Oki poskytuje také alternativu k Windows ICM s přizpůsobením barev pomocí funkce ICC Profiles. Ta je podobná jako Windows ICM, ale nabízí několik doplňkových služeb navíc.

Používání profilů ICC

Tato metoda ovlivňuje pouze data RGB. Používání profilů ICC poskytuje metodu přizpůsobení barev RGB podobně jako přizpůsobení barev pomocí Windows ICM. Hlavní výhodou ve srovnání s přizpůsobením barev pomocí Windows ICM je, že poskytuje prostředky používání vstupních i výstupních profilů.

C7350 Uživatelská příručka > 86

Windows ICM matching umožňuje pouze volbu výstupních profilů.

Vstupní profily poskytují informace o barvě v původním zařízení, které se použilo pro pořízení nebo zobrazení obrazových dat. Vstupní zařízení může být např. skener, digitální fotoaparát nebo monitor.

Výstupní profily poskytují informace o zařízení, na kterém tisknete.

Používání funkce ICC Profiles umožňuje volbu vstupního profilu (např. digitálního fotoaparátu), i výstupního profilu (např. tiskárny C7350). Používá oba tyto profily ke generování RCD (Colour Rendering Dictionary) (Slovníku ztvárnění barev) a ten se používá k co nejvěrnějšímu přizpůsobení barev.

POZNÁMKA Tato funkce nemusí fungovat u všech aplikačních programů. Mnohé profesionální grafické aplikace však nabízejí podobnou funkci v nastavení tisku, kde lze vybrat zdrojový (vstupní) prostor barev a vytisknout (výstupní) prostor barev.

Následující ilustrace jsou pro Windows 98. Jiné verze Windows jsou docela podobné.

5 6

1. Klikněte na tlačítko New (Nové)… pro vytvoření nového nastavení pro Vaši aplikaci.

2. Zvolte vstupní profil, který se shoduje s Vaším zdrojovým zařízením obrazu.

3. Zvolte výstupní profil pro Vaši tiskárnu.

4. Zvolte styl ztvárnění (viz. „rendering items“ pod

„PostScript Colour Matching“ dříve).

C7350 Uživatelská příručka > 87

5. Zvolte smysluplný název pro tato nastavení. To Vám umožní vyvolat je, kdykoli je budete potřebovat.

6. Pro uložení Vašich nastavení klikněte OK.

Přizpůsobení barev Pantone

Pokud vytváříte grafické obrazy na Vašem počítači pomocí bodových barev Pantone, používá tato volba zabudované tabulky Pantone, aby se poskytla co nejlepší shoda barev. Opět platí, že shoda barev zobrazených na Vašem monitor a vytištěných barev velmi závisí na schopnostech monitoru.

C7350 Uživatelská příručka > 88

Provoz

Předchozí oddíl o Ovladačích tiskárny vysvětloval, jak nastavit výchozí provoz různých funkcí. Na ně se přistupovalo přes program Windows.

Tento oddíl vysvětluje, jak změnit provoz tiskárny pro specifické tiskové úlohy, když je to nutné.

Zde se používá stejná strana Properties (Vlastnosti) ovladače tiskárny, ale přistupuje se na ni přímo z Vašeho aplikačního programu Windows.

Na tomto pohledu může být strana vlastností ovladače jednodušší než na zde uvedených ilustracích a může ukazovat pouze ta nastavení, která budete chtít upravit.

Většina aplikací umožňuje přístup na vlastnosti tiskárny z tiskového dialogu dokumentu.

C7350 Uživatelská příručka > 89

Více stran na jednom listu

Ovladač PCL

1. Zvolte počet stran (maximálně 16) na listu.

2. Klikněte na tlačítko Options (Volby) a zvolte

požadovanou hranu strany, rozložení a okraje.

POZNÁMKA Vzhledem k tomu, že jsou okna PCL podobná pro všechny verze Windows, jsou ukázány pouze okna PCL u Windows XP.

C7350 Uživatelská příručka > 90

Ovladač PostScript

1. Zvolte počet stran na listu.

2. Klikněte na tlačítko Unprintable area (Netisknutelná oblast) a nastavte okraje.

WINDOWS XP/2000

WINDOWS 98

C7350 Uživatelská příručka > 91

Rozměry zákaznických stránek

Zákaznické stránky lze tisknout ze zásobníku 1 a víceúčelového podavače (ruční podávání). Nastavení tiskárny pro víceúčelový zásobník musí být před použitím ručně nastaveno na rozměry zákaznického papíru. Šířka zákaznické stránky může být od

76.2 mm do 216 mm a délka od 127 mm do 1200 mm.

Ovladač PCL

1. Zvolte User Defined (Definované uživatelem) a

zadejte do boxu, který se objeví, měřítka šířky a délky.

POZNÁMKA Vzhledem k tomu, že jsou okna PCL podobná pro všechny verze Windows, jsou ukázány pouze okna PCL u Windows XP.

NEBO Pro uložení nastavení pro použití později:

1. Na záložce Setup (Nastavení) zvolte Paper Feed Options (Možnosti podávání papíru), pak tlačítko Custom Size (Zákaznické rozměry).

2. Zadejte relevantní informace do Width (Šířky) a Height (Délky) a pojmenujte rozměry Vašeho dokumentu v Name (Názvu).

3. Klikněte na tlačítko Add…(přidat) pro přidání tohoto

formátu do seznamu.

4. Klikněte na OK tolikrát, aby se zavřel dialogový box tiskárny.

POZNÁMKA Rozměr zákaznické stránky je přidán na poslední místo seznamu Paper Size (Rozměr papíru) Lze definovat až 32 rozměrů stránky.

C7350 Uživatelská příručka > 92

Ovladač PostScript

Pro Windows XP/2000

1. Klikněte na záložku Paper/Quality (Papír/kvalita).

2. Klikněte na Advanced… (Pokročilí) tlačítko.

3. Zvolte Custom Page Size (Rozměry zákaznické stránky) a zadejte do boxu, který se objeví, šířku, délku

a další parametry.

WINDOWS XP/2000

WINDOWS 98

C7350 Uživatelská příručka > 93

Rozlišení tisku

1. Zvolte požadované rozlišení tisku.

2. Pokud se to požaduje, nastavte Toner Save (Šetřit toner).

POZNÁMKA Vzhledem k tomu, že jsou okna PCL a PostScript podobná pro všechny verze Windows, jsou ukázány pouze okna PCL u Windows XP.

1 2

C7350 Uživatelská příručka > 94

Duplexní tisk

Duplexní tisk lze provádět pouze na standardní rozměry papíru a na papíru o gramáži mezi 75 a 105 g/m

Volitelná duplexní jednotka musí být instalována do tiskárny a aktivována před tím, než je možno provádět duplexní tisk.

Ovladač PCL

1. Zvolte vázání na dlouhé hraně nebo na krátké hraně.

WINDOWS XP/2000

C7350 Uživatelská příručka > 95

WINDOWS 98

Ovladač PostScript

1. Zvolte vázání na dlouhé hraně nebo na krátké hraně.

WINDOWS XP/2000

C7350 Uživatelská příručka > 96

WINDOWS 98

Tisk brožur

Volitelná duplexní jednotka musí být instalována do tiskárny a aktivována před tím, než je možno provádět tisk brožur.

Některé softwarové aplikace nemusí podporovat tisk brožur. Nastavení zprava doleva umožňuje tisk brožury pro čtení zprava

doleva, které se používá v některých jazycích.

Ovladač PCL

1. Zvolte tisk brožur.

2. Klikněte na tlačítko Options… (Možnosti) a nastavte podrobnosti brožury.

POZNÁMKA Vzhledem k tomu, že jsou okna PCL podobná pro všechny verze Windows, jsou ukázány pouze okna PCL u Windows XP.

C7350 Uživatelská příručka > 97

Ovladač PostScript

POZNÁMKA Ovladač PostScript Windows 98 nepodporuje tisk brožur.

1. Zvolte tisk brožur.

C7350 Uživatelská příručka > 98

Tisk vodoznaků

Ovladač PCL

1. KLikněte na tlačítko Watermark (Vodoznak) na záložce Job Options (Možnosti úlohy).

2. Zvolte vodoznak ze seznamu a klikněte OK.

3. Pro vytvoření nového vodoznaku nebo editaci stávajícího vodoznaku a specifikaci jeho vlastností klikněte na New (Nový) nebo resp. Edit (Editovat).

POZNÁMKA Vzhledem k tomu, že jsou okna PCL podobná pro všechny verze Windows, jsou ukázány pouze okna PCL u Windows XP.

C7350 Uživatelská příručka > 99

Ovladač PostScript

POZNÁMKA Ovladač PostScript Windows XP nepodporuje tisk brožur.

1. KLikněte na tlačítko Watermark (Vodoznak) na záložce Job Options (Možnosti úlohy).

2. Zvolte vodoznak ze seznamu a klikněte OK.

3. Pro vytvoření nového vodoznaku nebo editaci stávajícího vodoznaku a specifikaci jeho vlastností klikněte na New (Nový) nebo resp. Edit (Editovat).

C7350 Uživatelská příručka > 100

WINDOWS 98
