C532/ES5432

Manual do Utilizador

Índice

1 Antes de começar ........................................................................................ 4

Precauções relacionadas com segurança .....................................................................................5

Precauções gerais .........................................................................................................................6

Acerca deste manual .....................................................................................................................8

Sobre as descrições .....................................................................................................................................8

Marcas Registadas e Outras Informações ..................................................................................10

Licença ........................................................................................................................................12

2 Instalação .................................................................................................... 13

Requisitos de instalação ..............................................................................................................14

Ambiente de instalação ..............................................................................................................................14

Espaço de instalação .................................................................................................................................15

Verificar os acessórios .................................................................................................................17

Desempacotar e instalar a máquina ............................................................................................18

Instalando o Equipamento Opcional ............................................................................................21

Instalando o módulo LAN sem fios .............................................................................................................21

Instalar a Unidade de Tabuleiro Adicional ..................................................................................................22

Configurar o controlador da impressora .....................................................................................................24

Conectando o Código de Energia ................................................................................................26

Ligar um Cabo LAN/Cabo USB ...................................................................................................28

Ligar um Cabo LAN ....................................................................................................................................28

Ligar um Cabo USB ....................................................................................................................................29

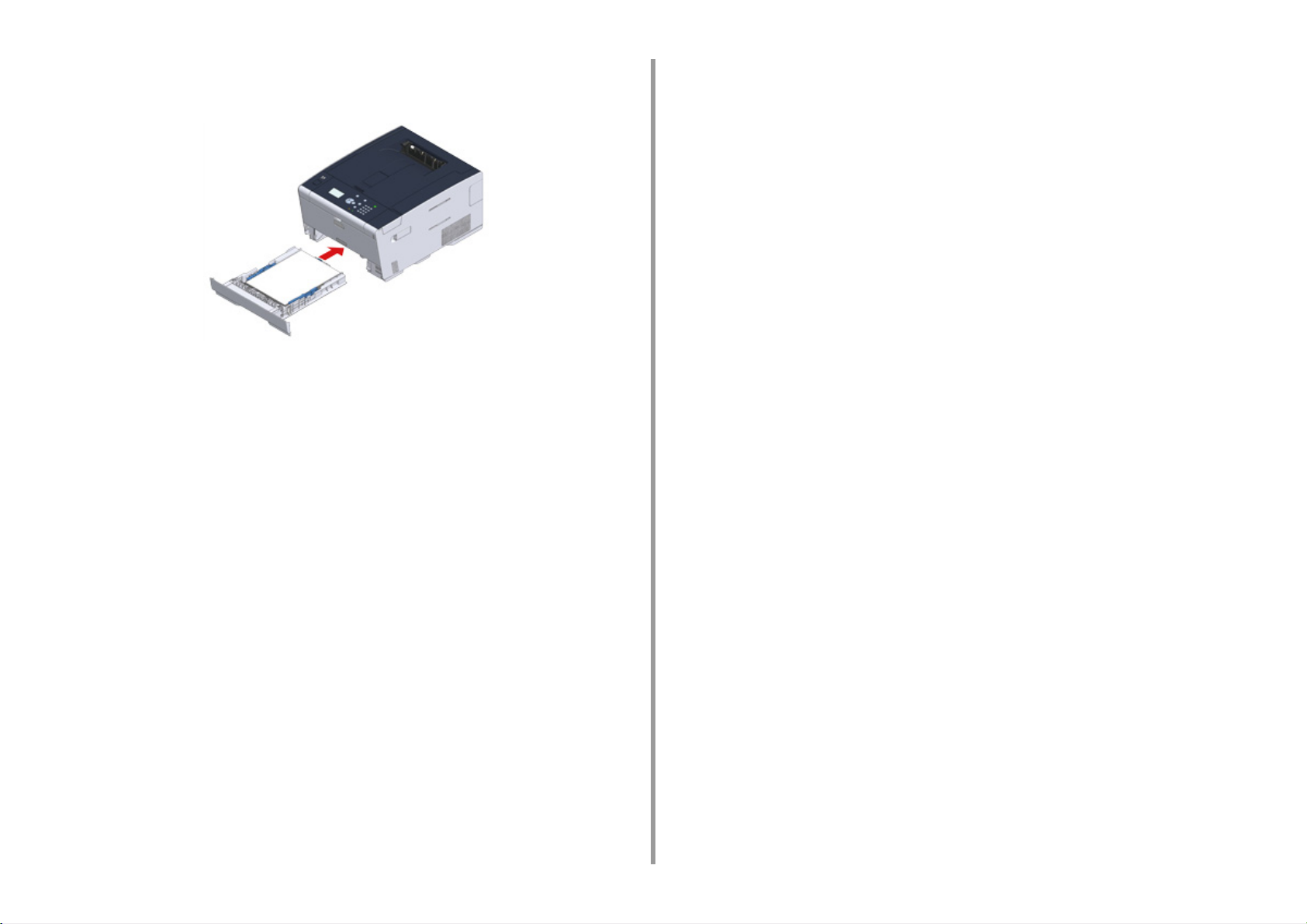

Colocar Papel no Tabuleiro ..........................................................................................................31

Configurar esta máquina .............................................................................................................33

Configuração de Idioma .............................................................................................................................33

Definir a Data e a Hora ...............................................................................................................................34

Definir a Palavra-passe do Administrador ..................................................................................................34

Definições de Rede ....................................................................................................................................35

Teste de Impressão ....................................................................................................................................36

Ligar a LAN sem fios (Apenas quando o módulo LAN sem fios está montado) ..........................37

Antes de se Conectar a uma LAN Sem Fios ..............................................................................................37

Ativar a Ligação à LAN Sem Fios ...............................................................................................................38

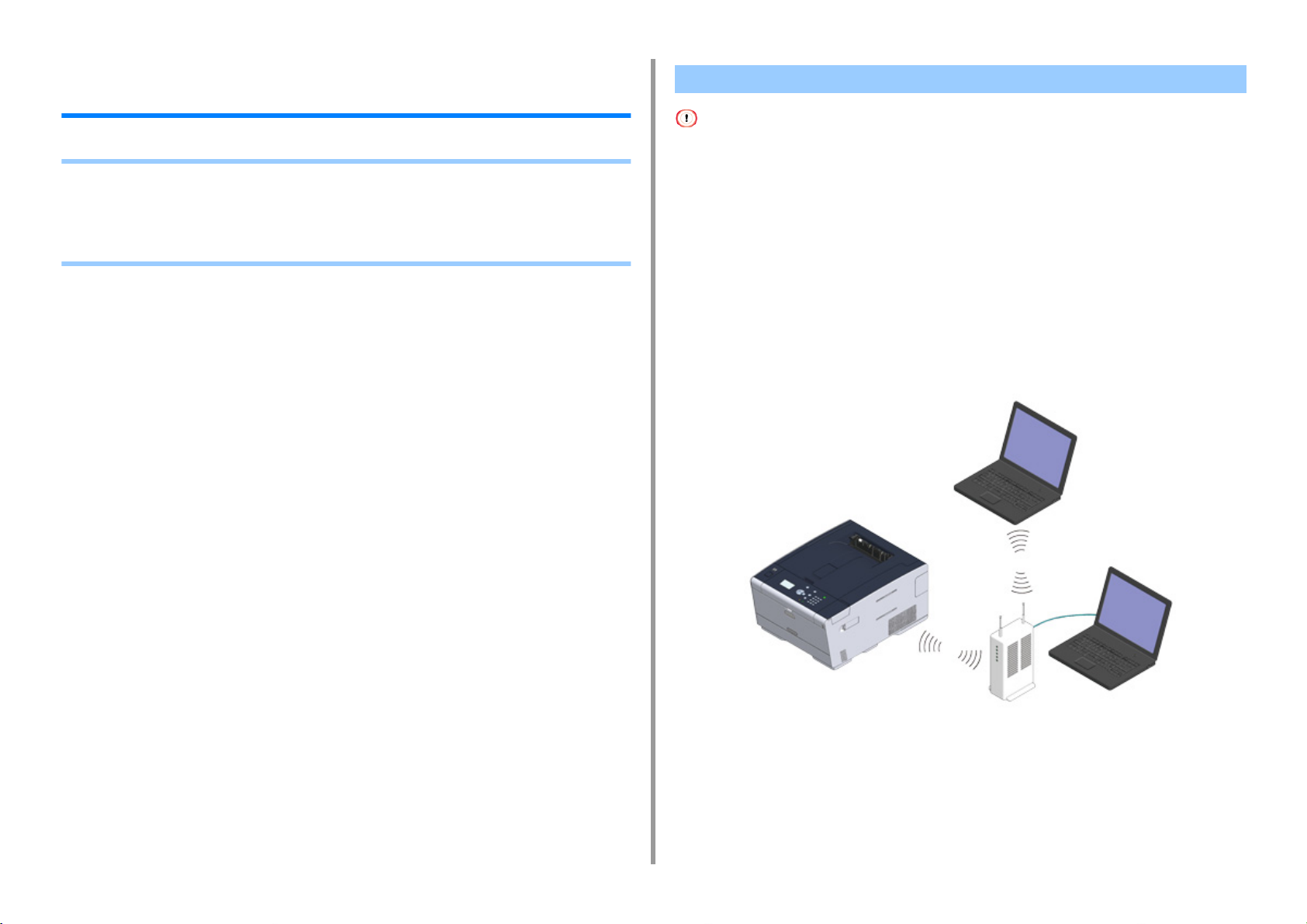

Conectar a um Ponto de Acesso (Infraestrutura) .......................................................................................39

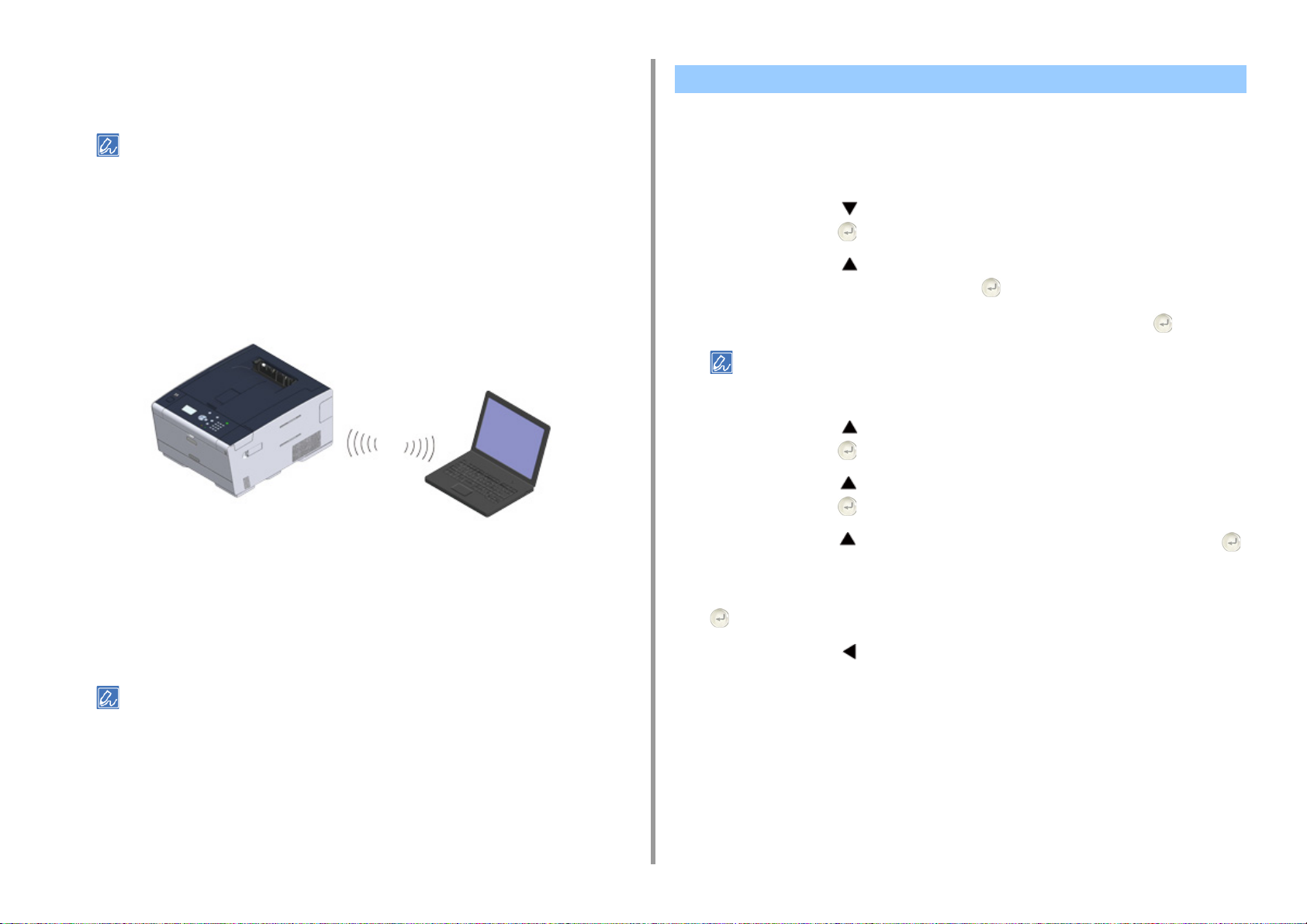

Conectar Diretamente à Máquina ...............................................................................................................43

Instalar um driver e software no computador ..............................................................................45

Para Windows ............................................................................................................................................45

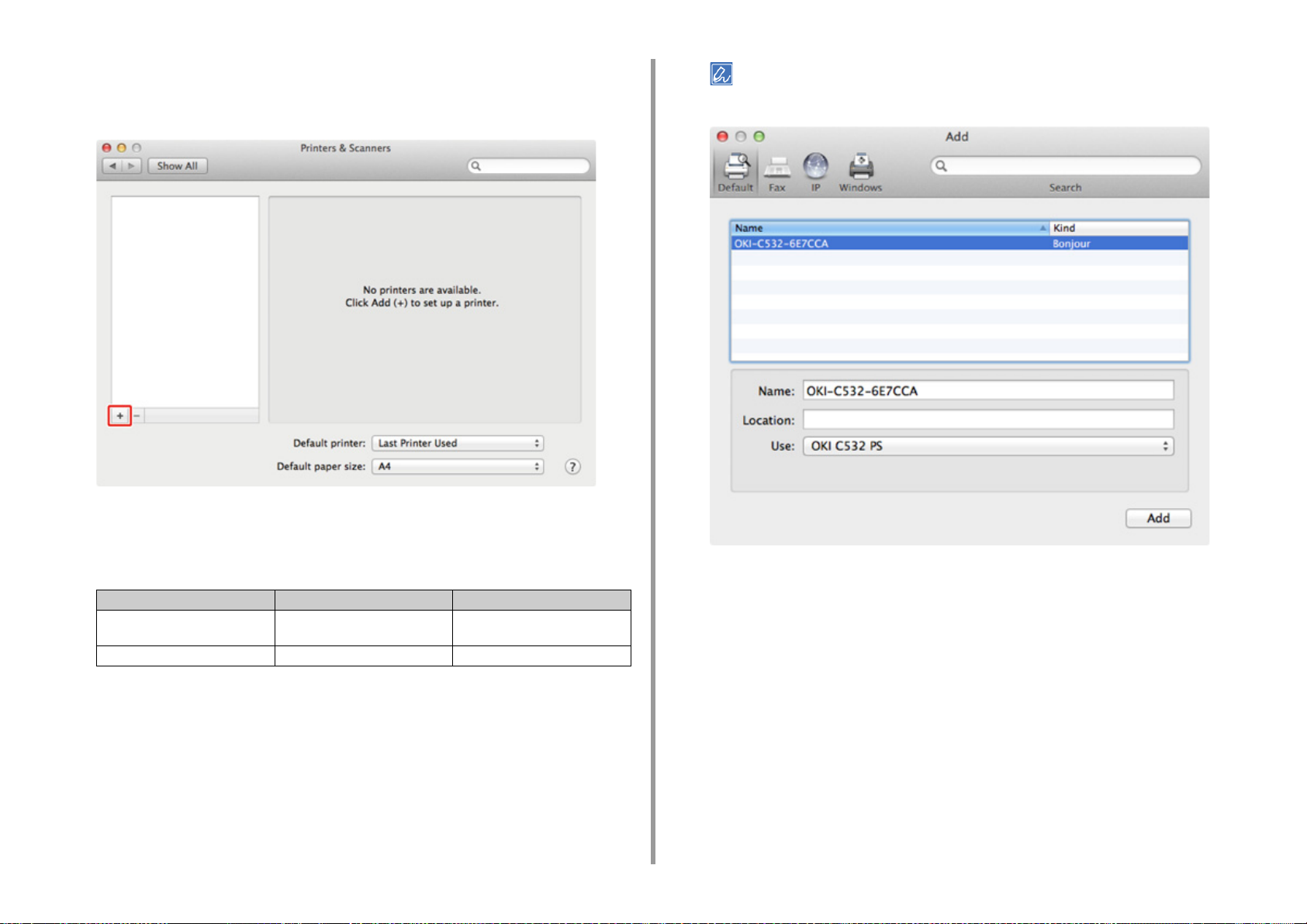

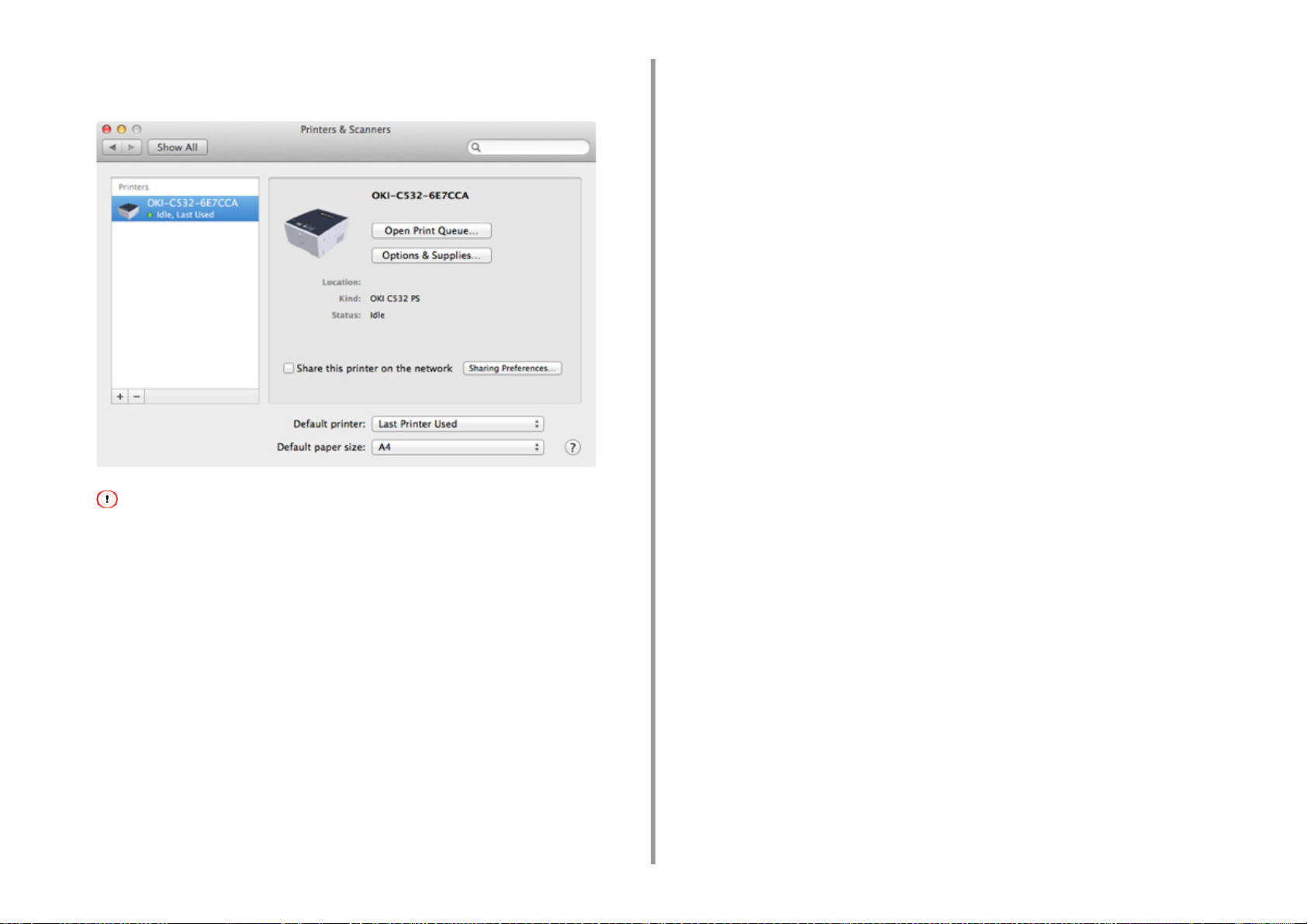

Para Mac OS X ...........................................................................................................................................48

3 Funcionamento básico ...............................................................................51

Nomes dos componentes ........................................................................................................... 52

Perspetiva frontal ....................................................................................................................................... 52

Perspetiva posterior ................................................................................................................................... 53

Dentro da máquina .................................................................................................................................... 53

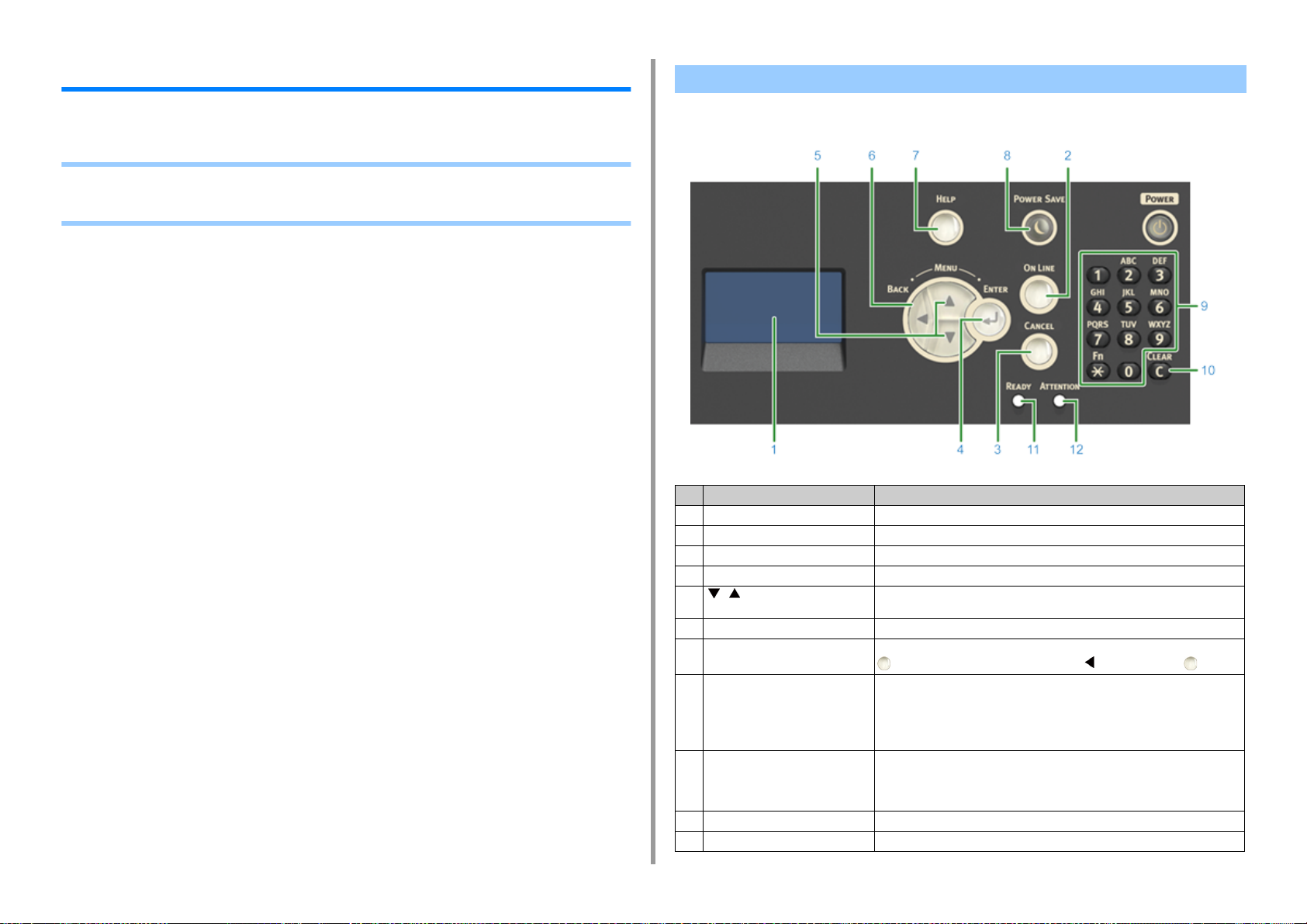

Operações básicas no painel de operação ................................................................................ 54

Nomes e funções ....................................................................................................................................... 54

Inserir com o Teclado Numérico ................................................................................................................ 55

Ligar ou desligar a máquina ....................................................................................................... 56

Ligar a Máquina ......................................................................................................................................... 56

Desligar a máquina .................................................................................................................................... 57

Carregar o papel ......................................................................................................................... 58

Sobre tipos de papel que podem ser inseridos .......................................................................................... 58

Carregar papel no Tabuleiro 1/2/3 ............................................................................................................. 61

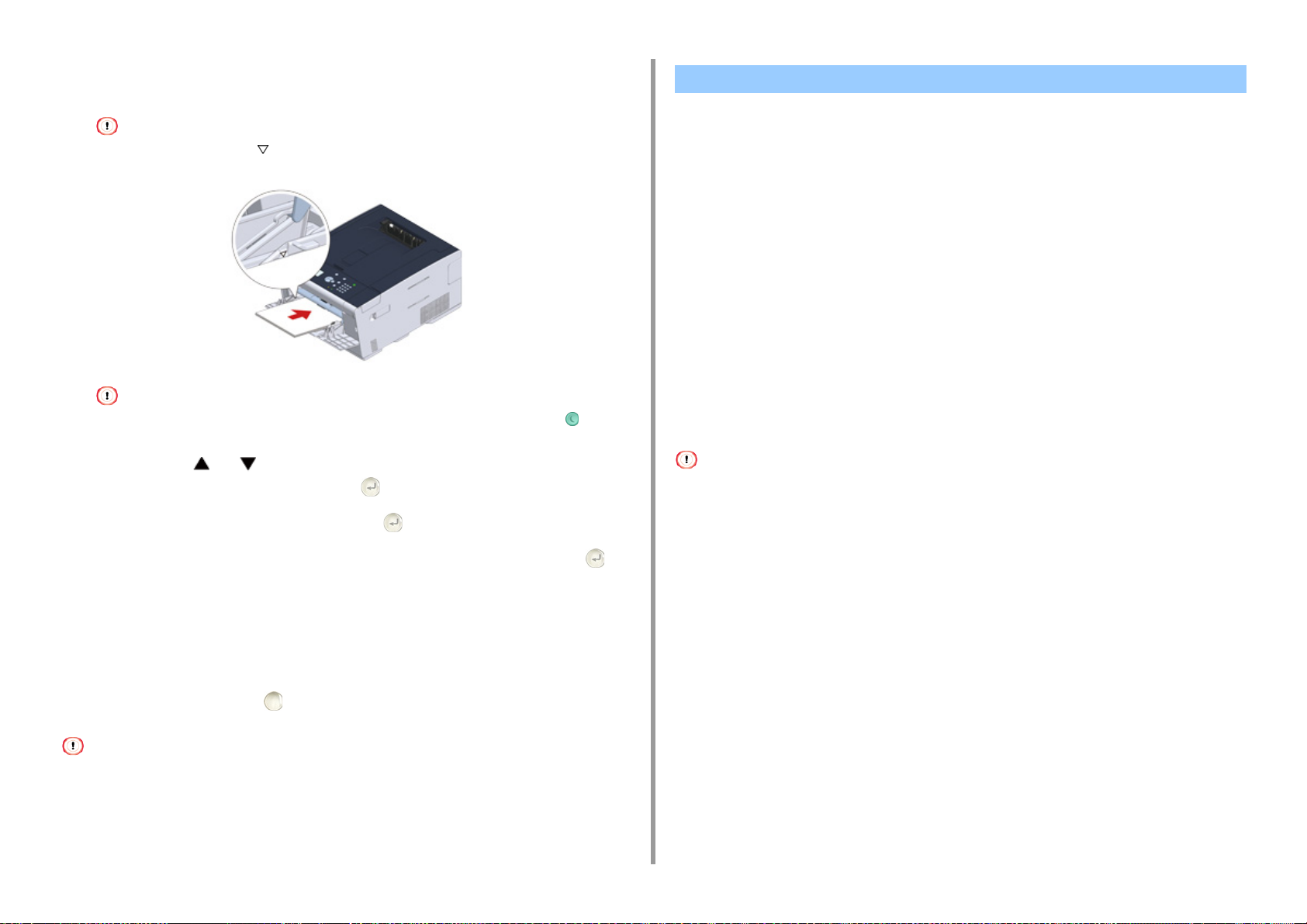

A colocar papel no tabuleiro multiusos ...................................................................................................... 63

Armazenamento de papel .......................................................................................................................... 64

4 Imprimir .......................................................................................................65

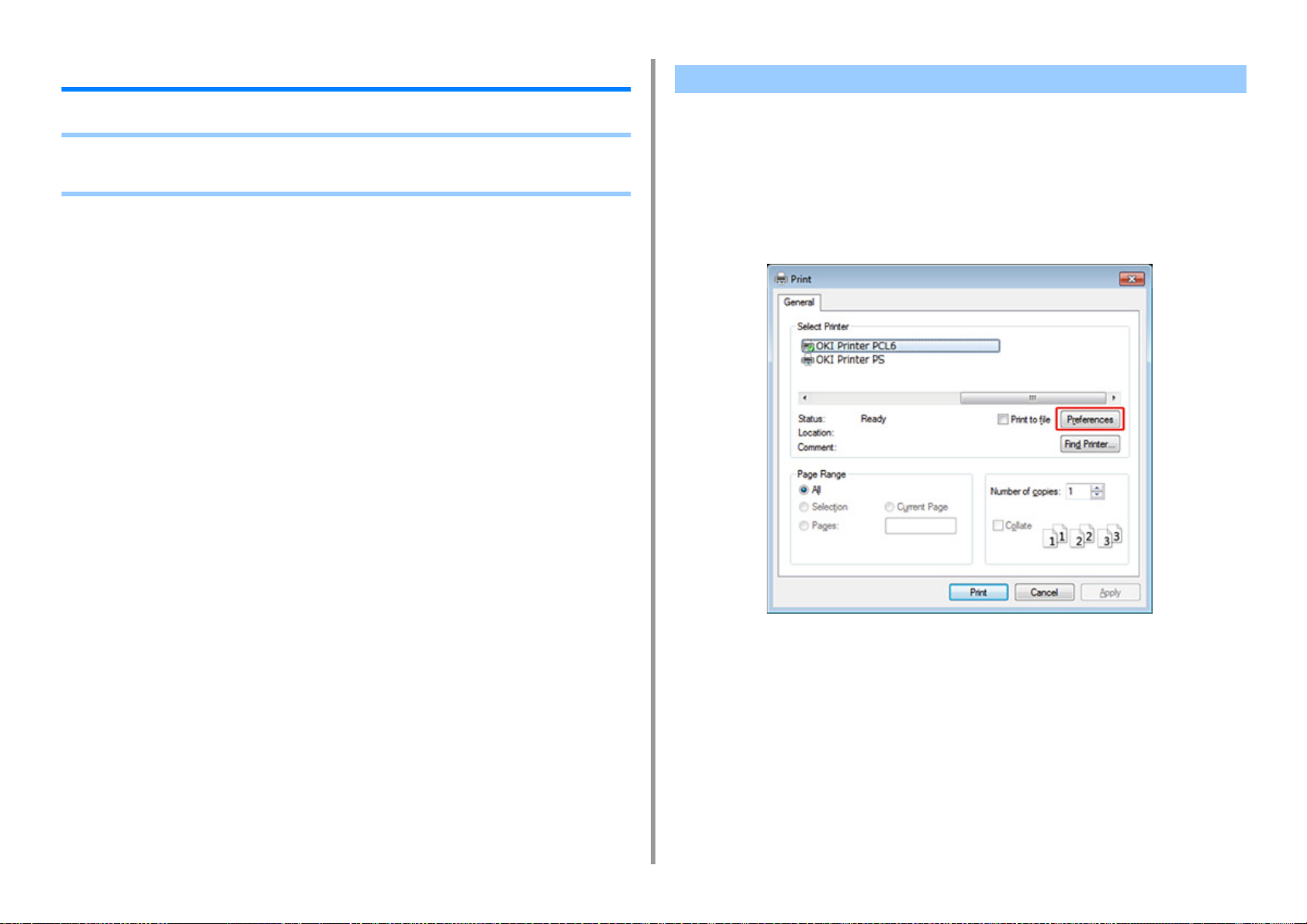

Imprimir a partir de um computador (Windows) .......................................................................... 66

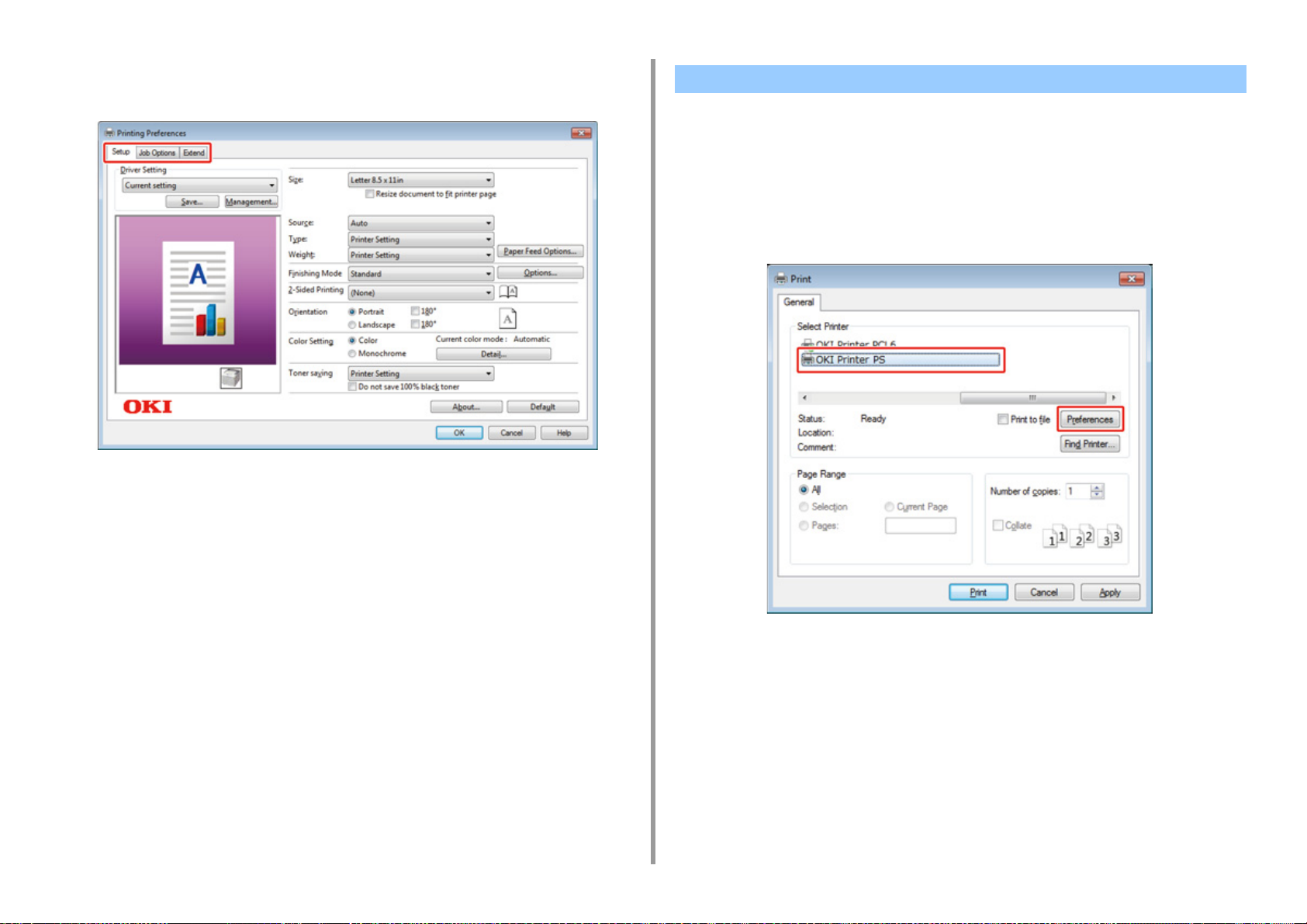

Para driver de impressora Windows PCL .................................................................................................. 66

Para driver de impressora Windows PS .................................................................................................... 67

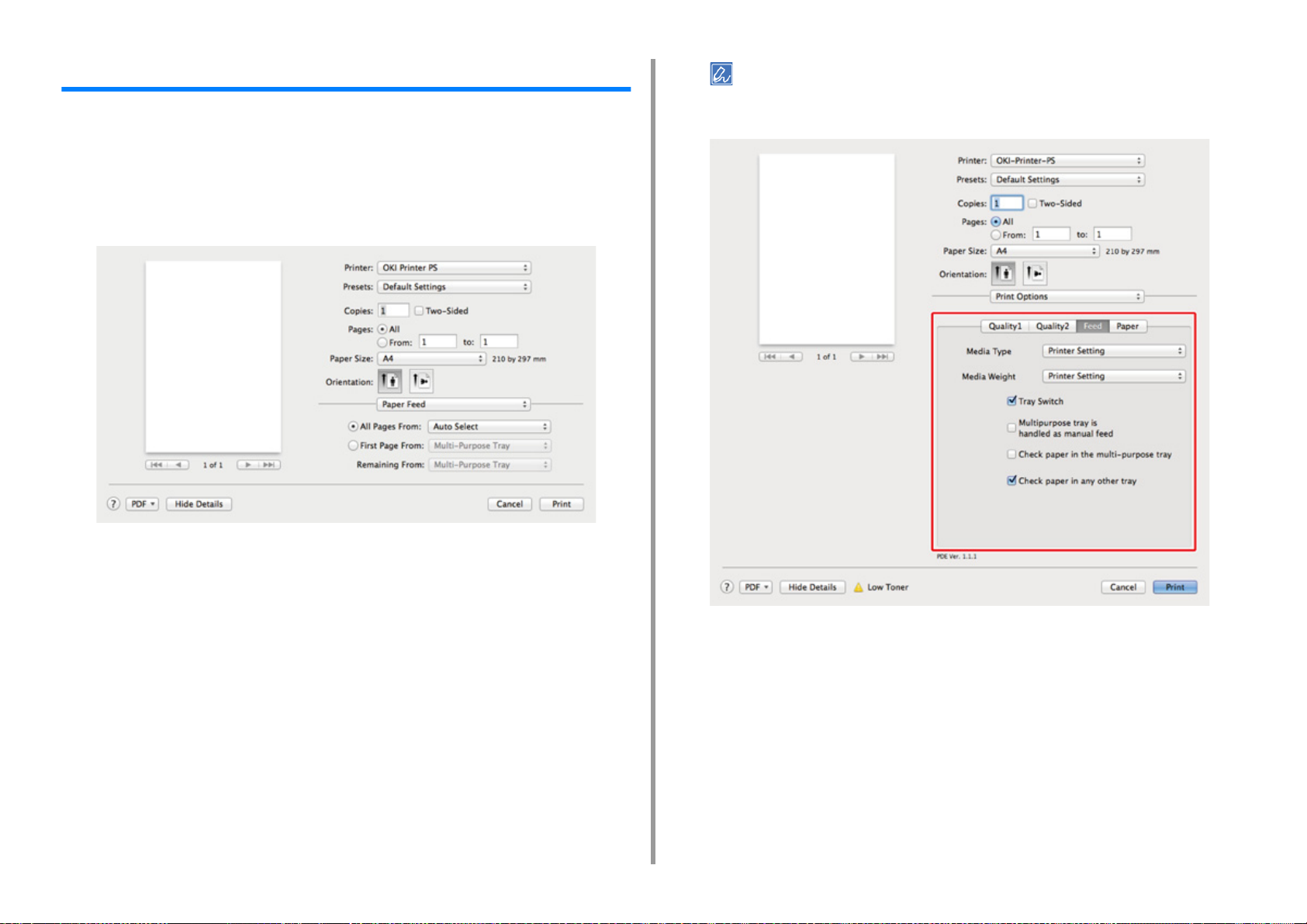

Imprimir a partir de um computador (Mac OS X) ........................................................................ 69

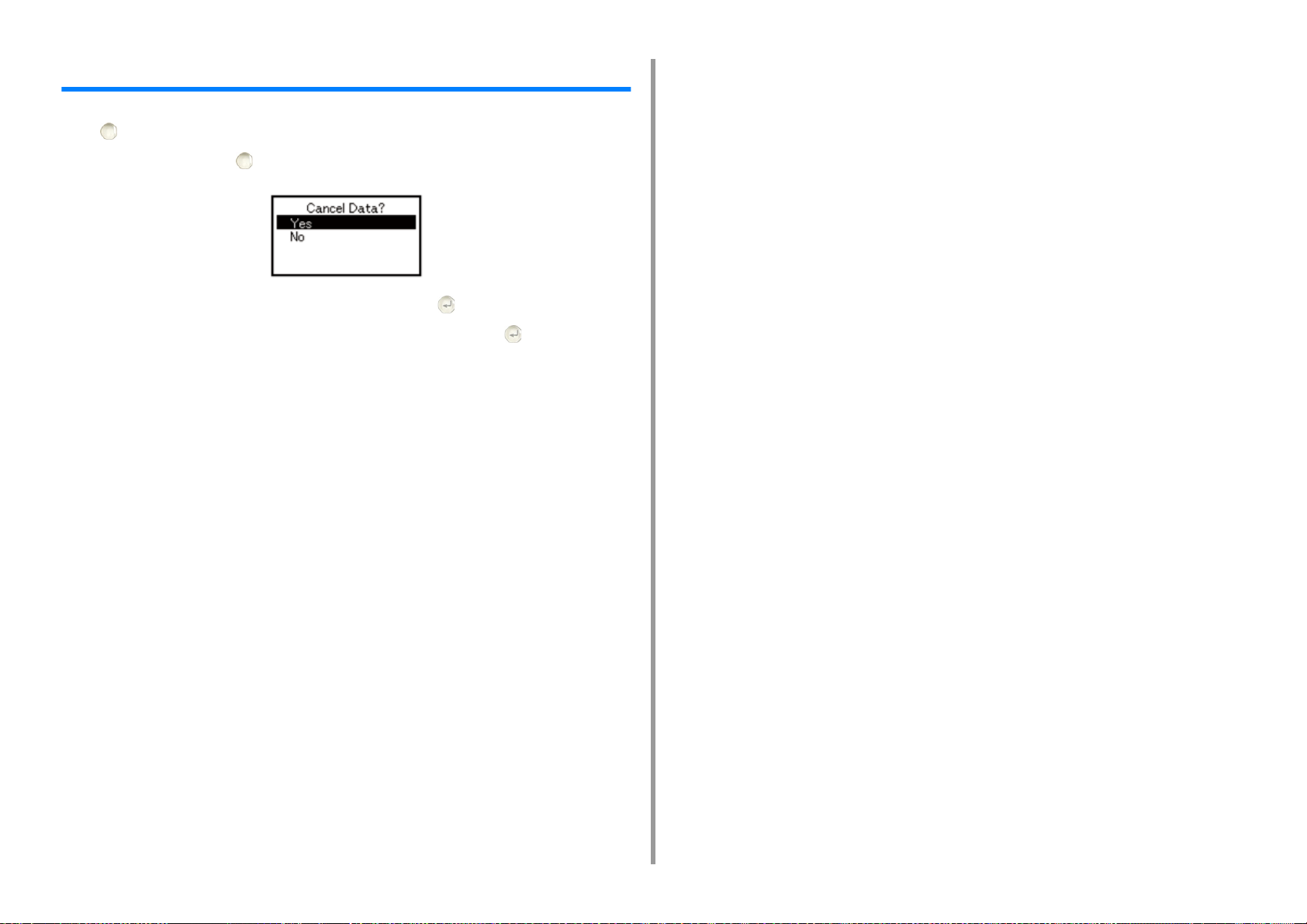

Cancelar uma tarefa de impressão ............................................................................................. 70

Sobre os Ecrãs e Funcionalidades de cada Driver da Impressora ............................................. 71

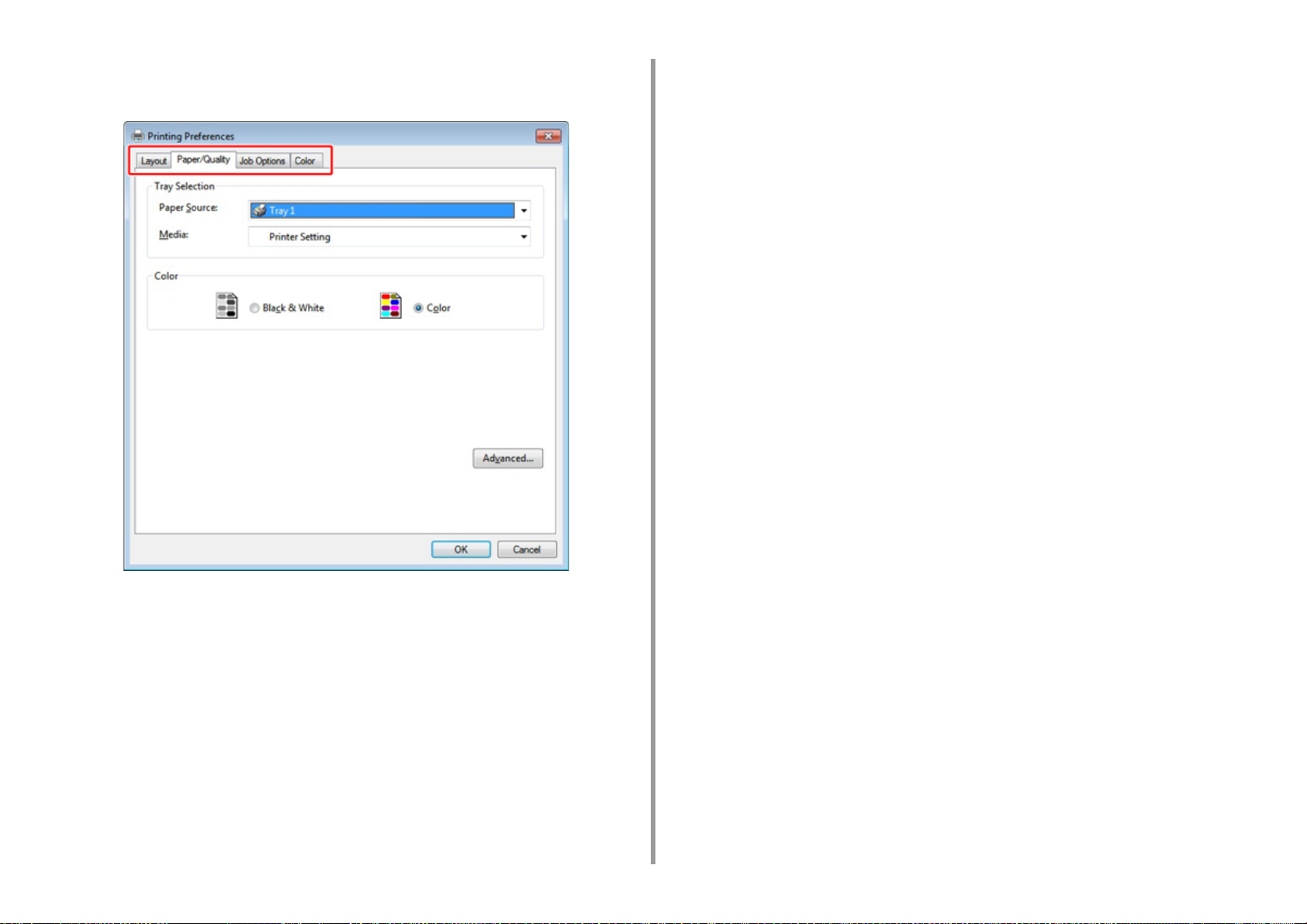

Drivers de impressora Windows PCL ........................................................................................................ 71

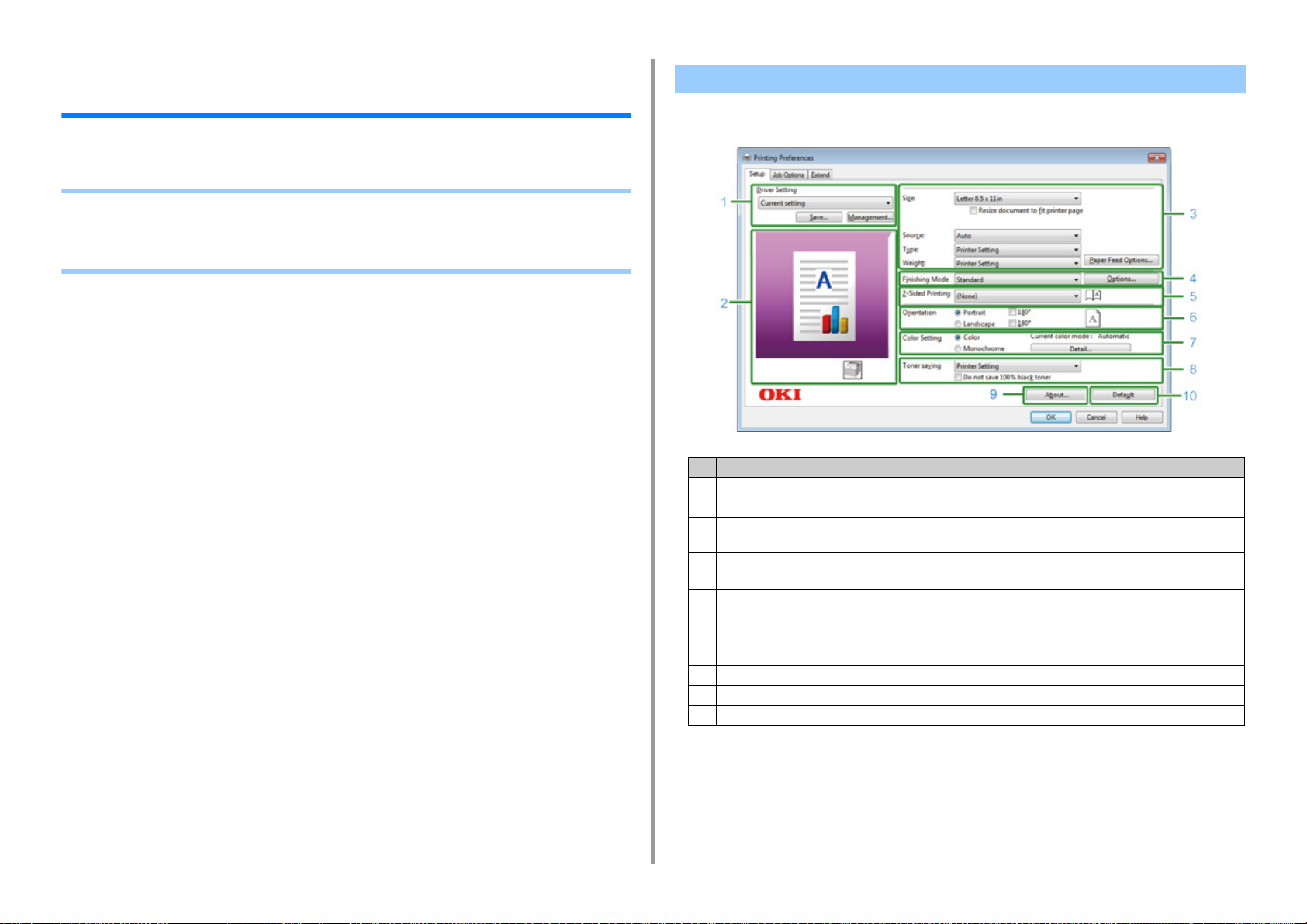

Driver de impressora Windows PS ............................................................................................................ 73

Controlador de impressora Mac OS X PS ................................................................................................. 75

5 Manutenção .................................................................................................80

Substituir consumíveis ................................................................................................................ 81

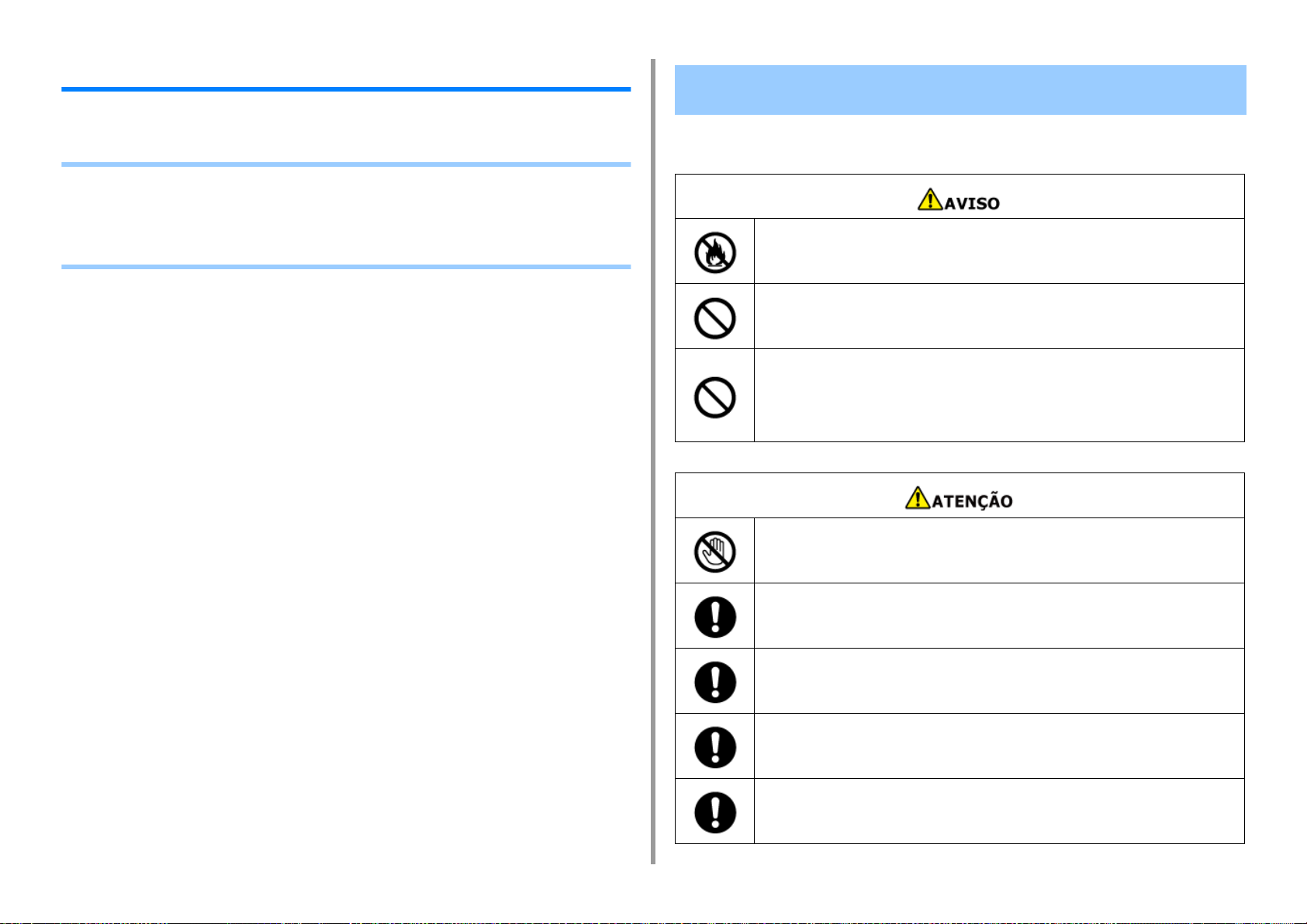

Advertências quando efectua uma substituição de consumíveis .............................................................. 81

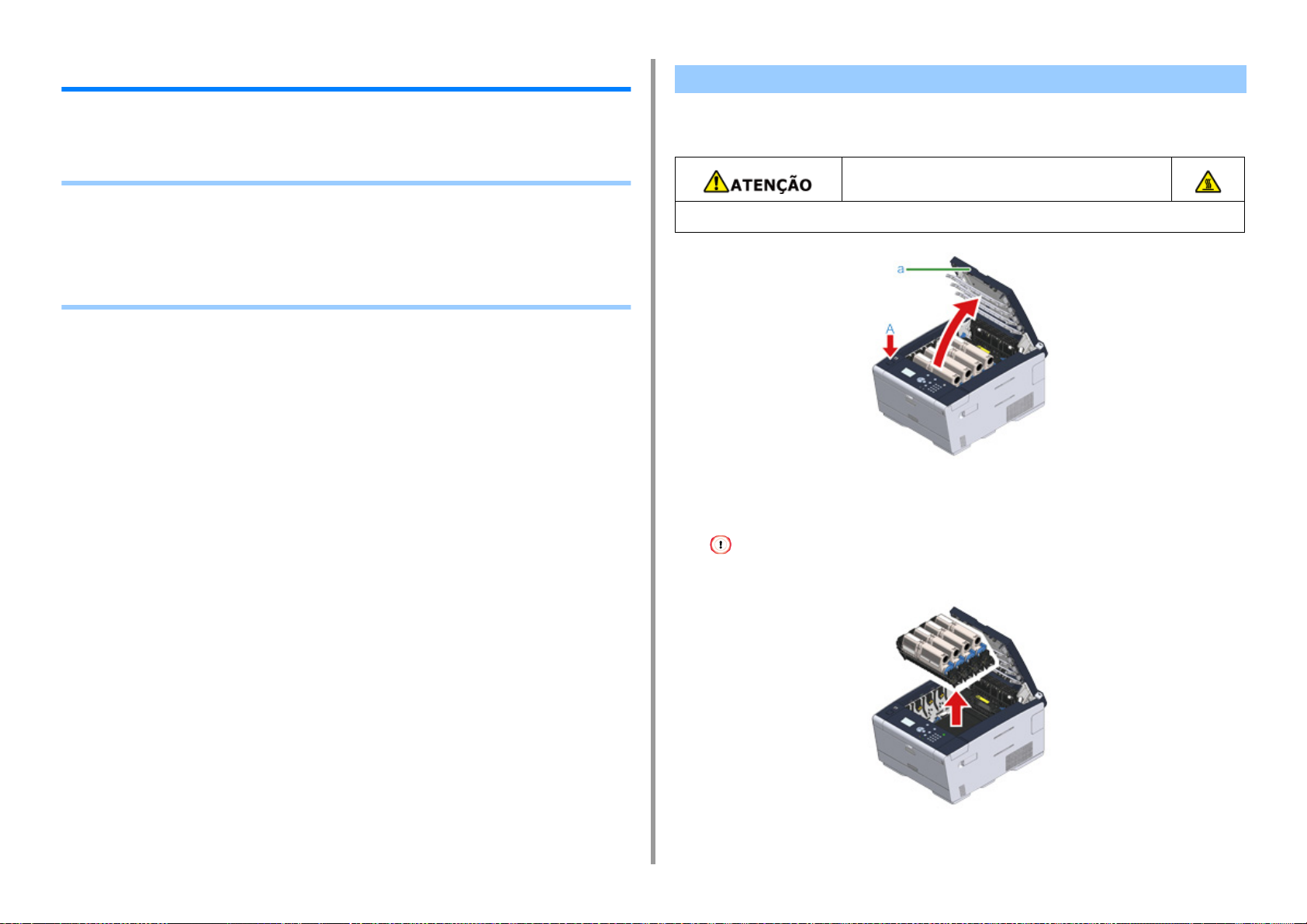

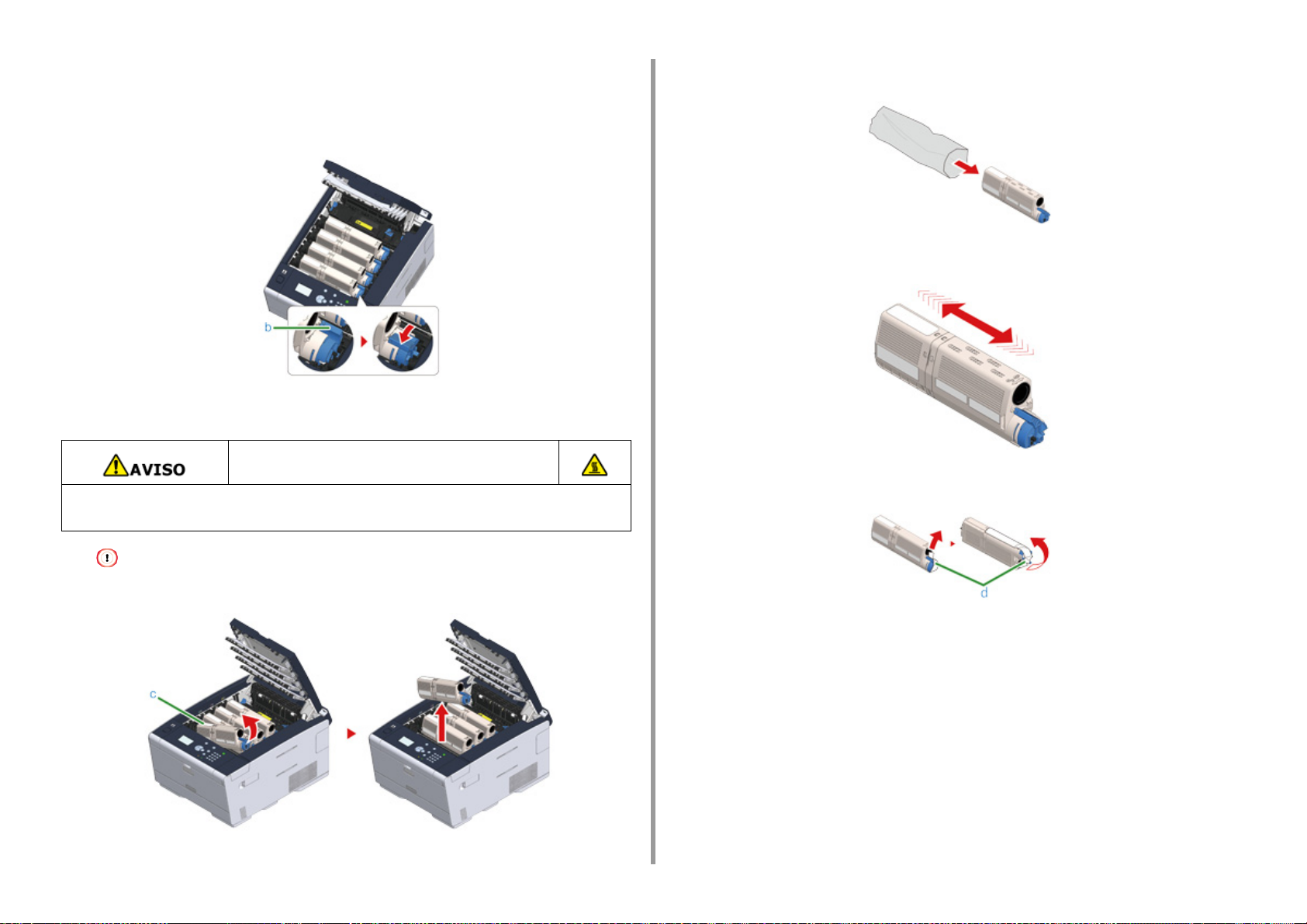

Substituir o cartucho de toner .................................................................................................................... 82

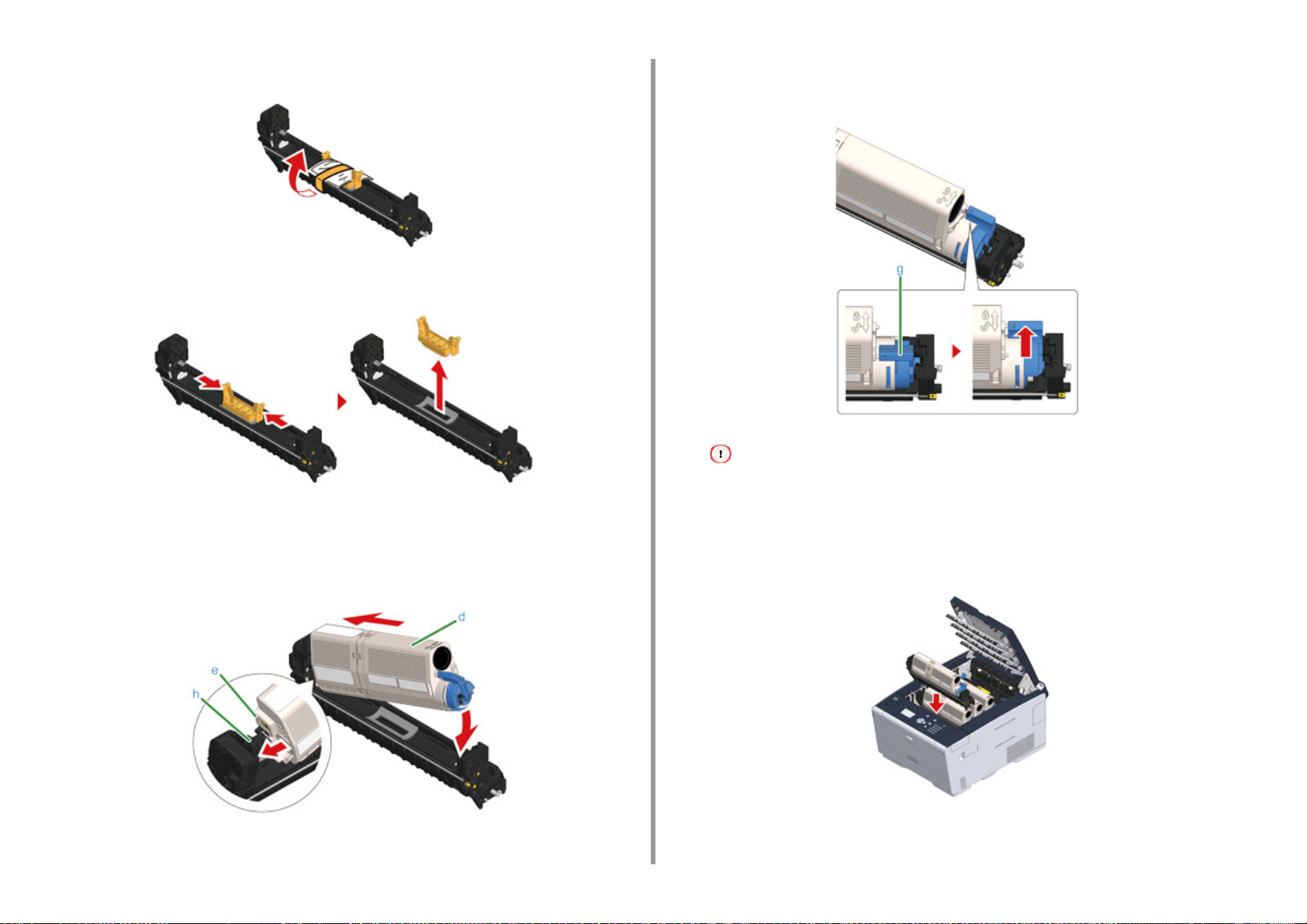

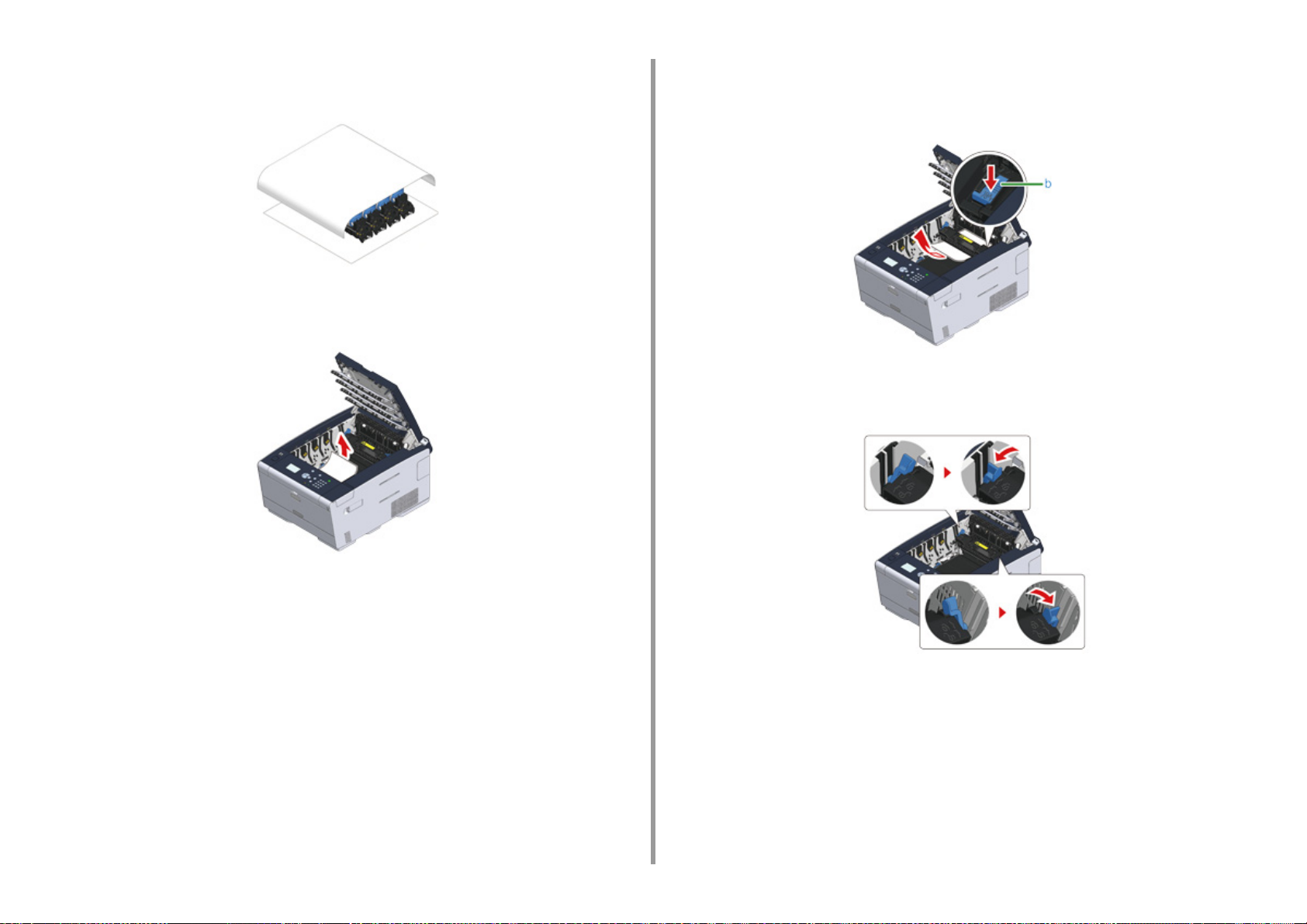

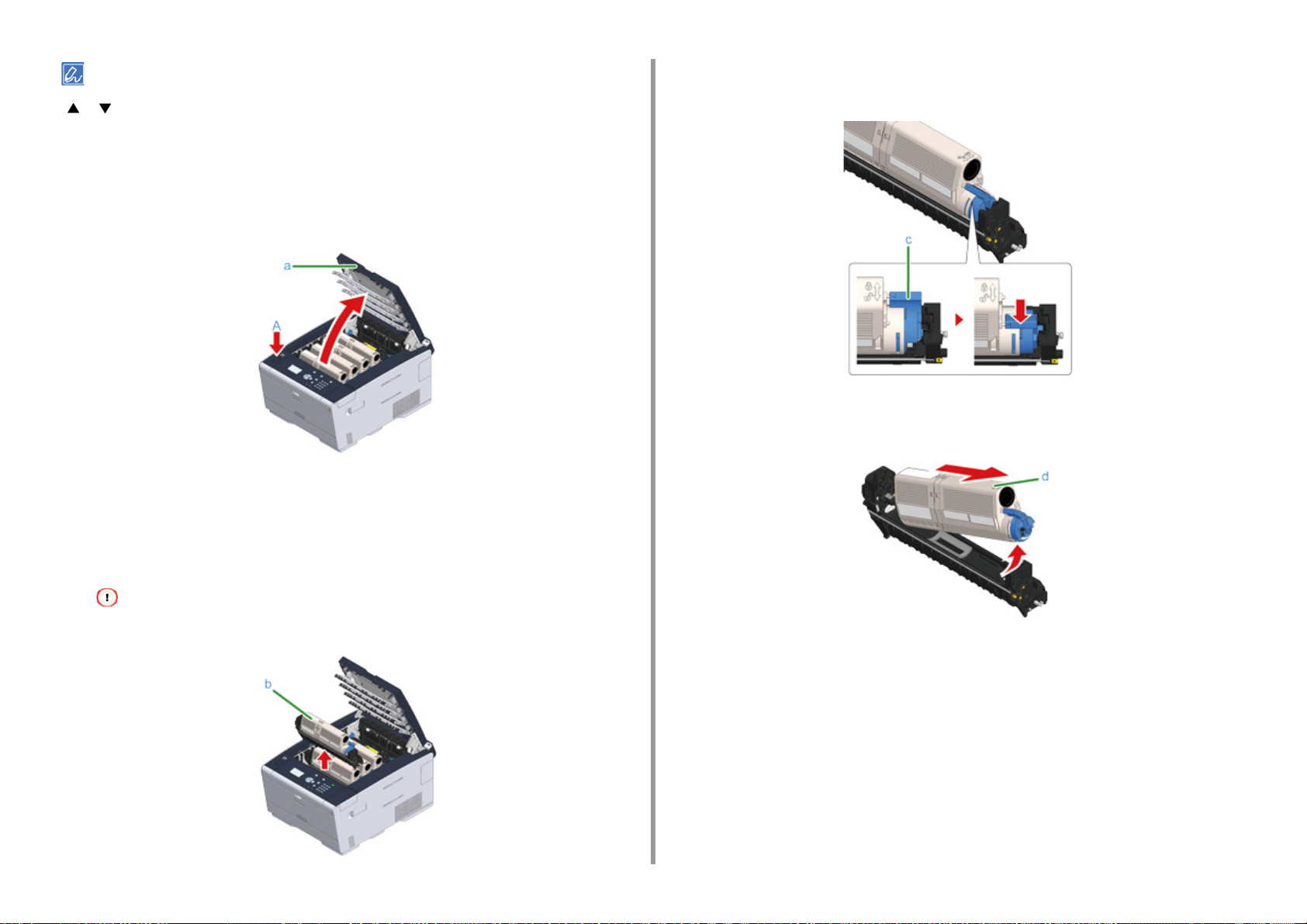

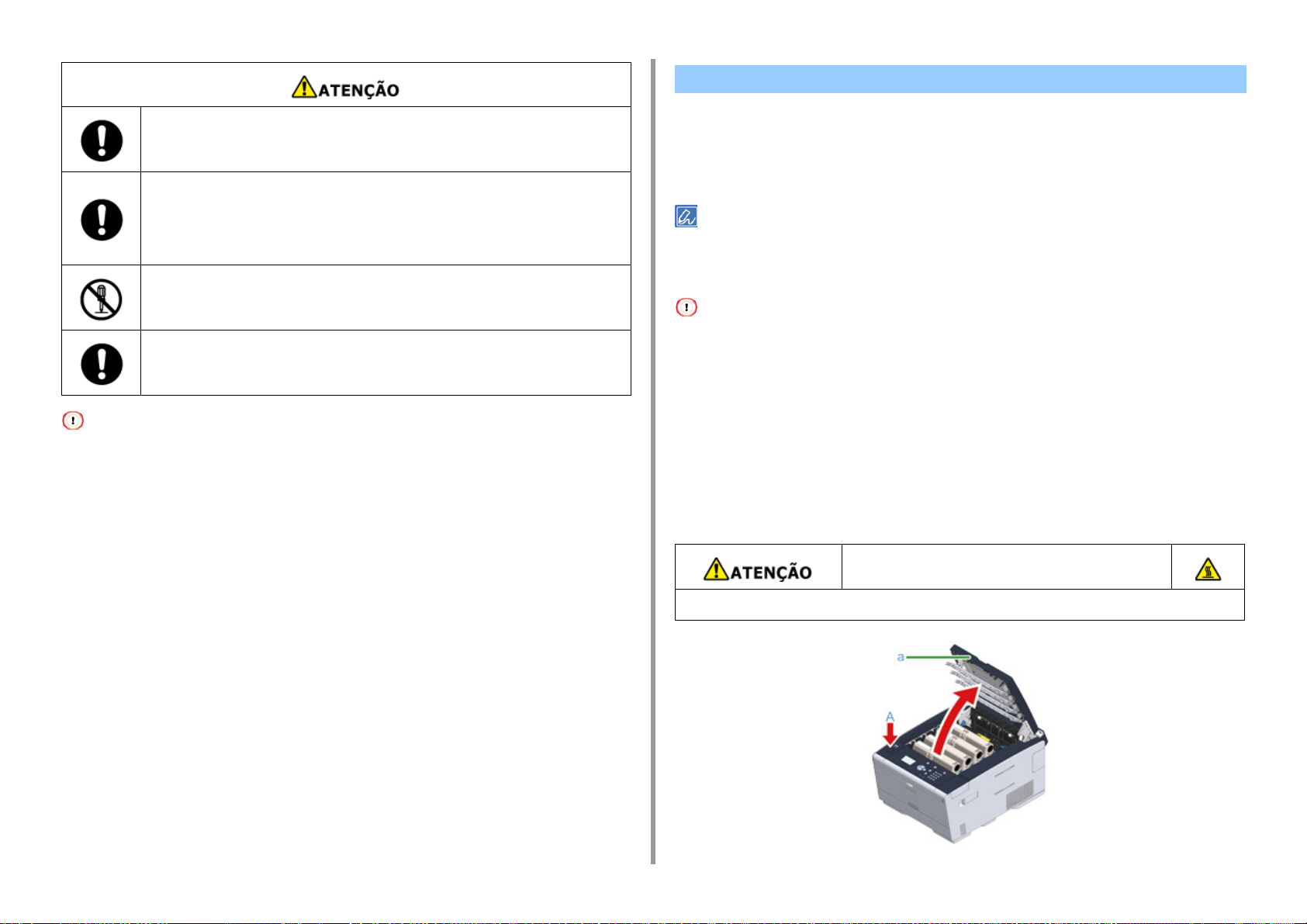

Substituir o tambor de imagem .................................................................................................................. 85

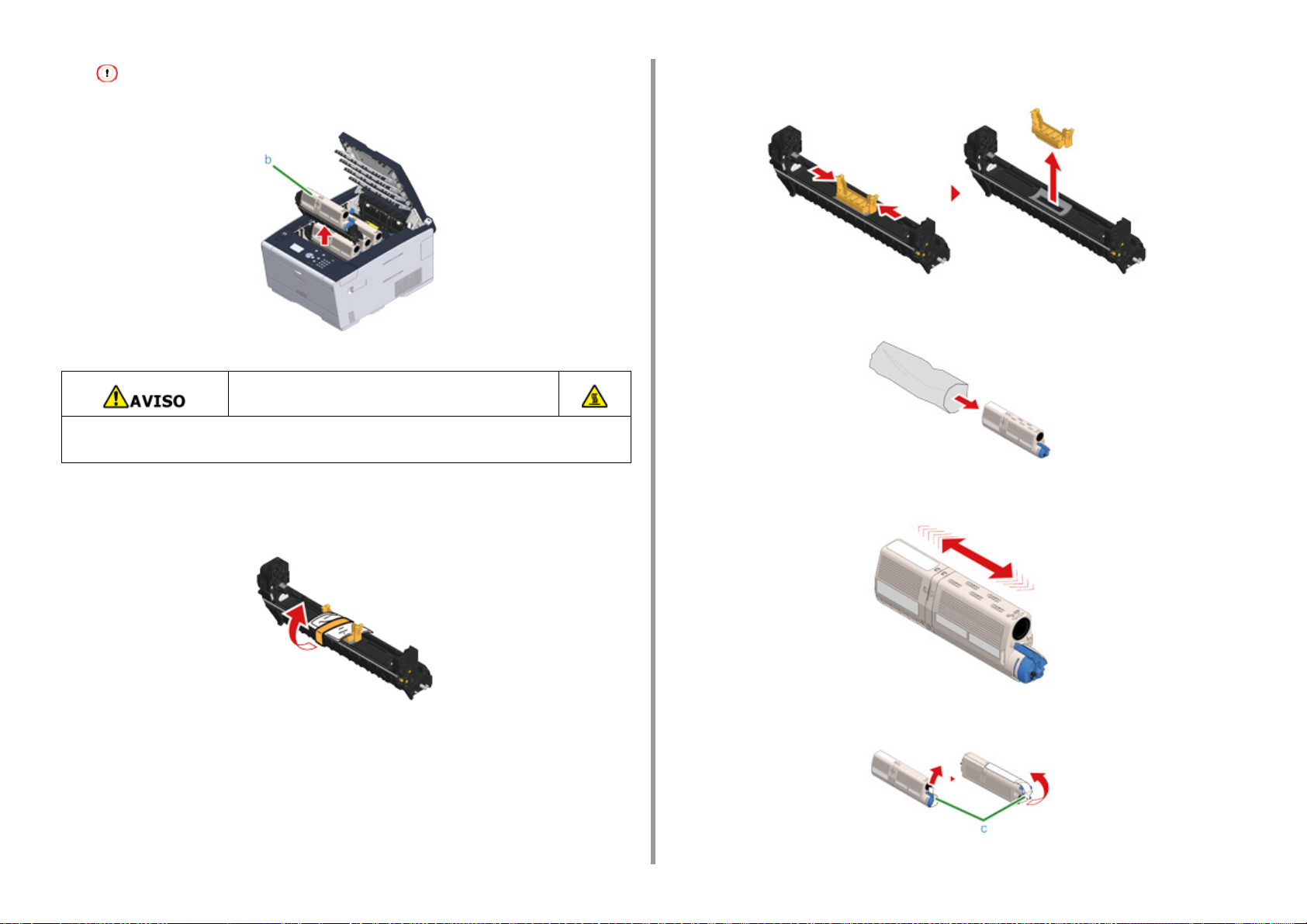

Substituir o tambor de imagem e o cartucho de toner ao mesmo tempo .................................................. 88

Limpa cada parte da máquina .................................................................................................... 92

Limpar a cabeça de LED ........................................................................................................................... 92

6 Resolução de Problemas ...........................................................................94

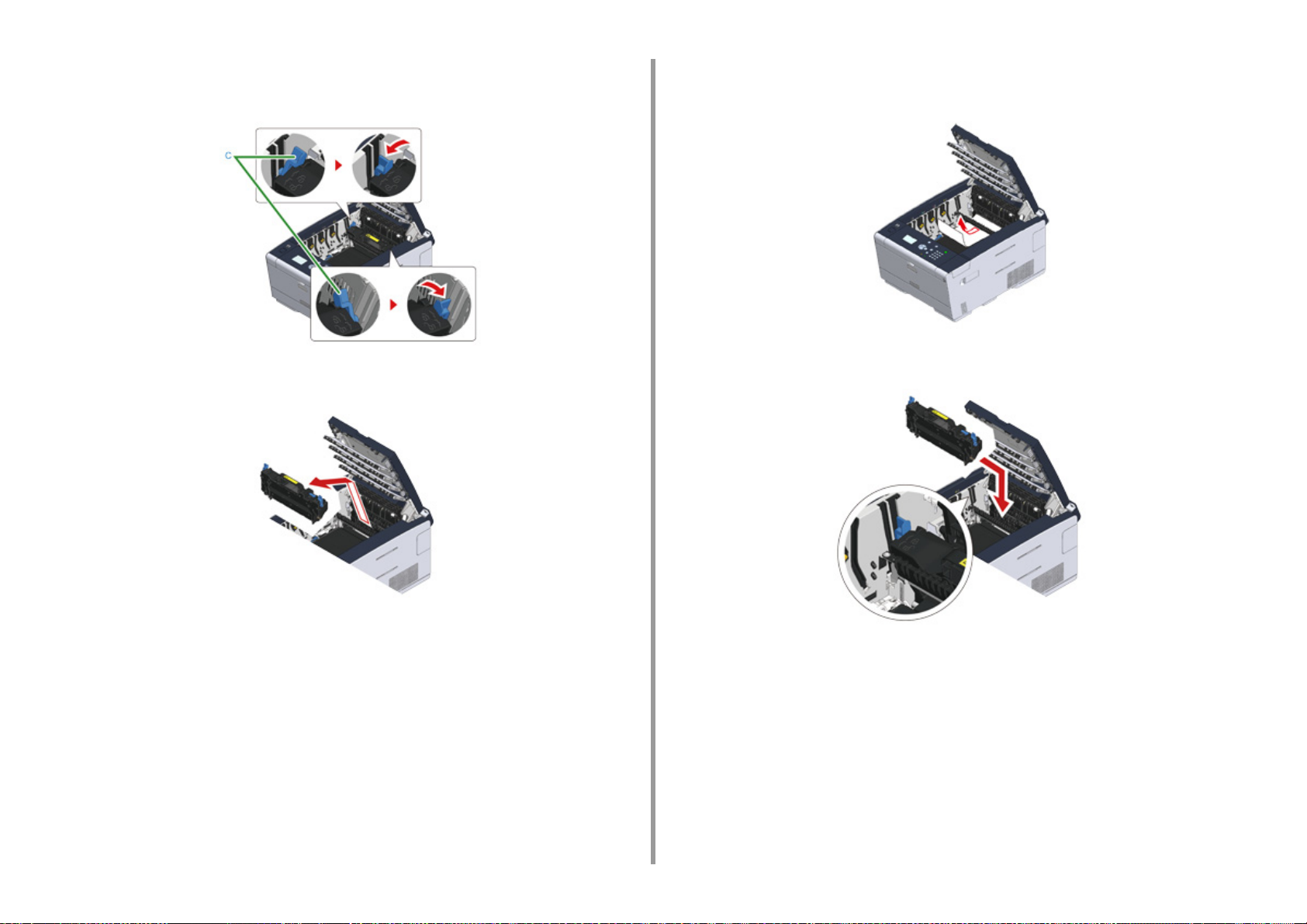

Se ocorrer encravamento de papel ............................................................................................ 95

Se o código de erro for "370", "371" ou "372" ............................................................................................ 95

Se o Código de Erro for "380", "381", "382", "385", "389" ......................................................................... 99

- 2 -

Se o código de erro for "390" ...................................................................................................................102

Se o código de erro for "391", "392" ou "393" ..........................................................................................104

Se o código de erro for "409" ...................................................................................................................105

Problemas de Impressão ...........................................................................................................109

Impossível imprimir ...................................................................................................................................109

Se uma mensagem de erro for exibida no painel do operador .................................................. 111

Lista de mensagens de erro ..................................................................................................................... 111

7 Especificações/ Gestão de funcionamento ........................................... 120

Alterar a Palavra-passe de Administrador .................................................................................121

Poupar consumo de energia com a função Poupança de Energia ...........................................122

Defina o período de tempo inactivo antes de entrar no modo de Poupança de Energia .........................122

Defina o período de tempo inactivo antes de entrar no modo de Hibernação .........................................123

Restrições nas Funções de Poupança de Energia ..................................................................................123

Desactivação Automática da Máquina (Desactivação Auto) .................................................................... 124

Defina o período de tempo em pausa antes de entrar em Desligar Automático ......................................125

Especificações ...........................................................................................................................126

Especificações gerais ...............................................................................................................................126

Especificações de impressão ...................................................................................................................127

Especificações de rede ............................................................................................................................128

Especificações de rede local sem fios (Opção) ........................................................................................128

- 3 -

Antes de começar

Precauções relacionadas com segurança Precauções gerais Acerca deste manual Marcas Registadas e Outras Informações Licença

Precauções relacionadas com segurança

Indica informação adicional que, se ignorada ou se não for seguida, pode resultar em ferimentos pessoais ou morte.

Indica informação adicional que, se ignorada, pode resultar em ferimentos pessoais.

1. Antes de começar

- 5 -

Precauções gerais

Não toque no interruptor de segurança dentro da máquina. Pode ocorrer alta tensão, que resulta em choque eléctrico. Também uma engrenagem pode rodar, resultando em ferimentos.

1. Antes de começar

Não limpe toner espalhado usando aspirador de pó eléctrico. Limpar o toner espalhado com um aspirador de pó eléctrico pode resultar em ignição devido a faíscas dos contactos eléctricos ou outros motivos. Se o toner salpicar o chão ou outros lugares, limpe o toner delicadamente com um pano húmido ou outro pano enquanto com cuidado para não espalhar o toner.

Não use um spray inflamável perto da máquina. Algumas partes dentro da máquina ficam muito quentes, resultando possivelmente em incêndio.

Se a tampa ficar extremamente quente, a máquina emite fumo ou odor, ou pode ouvir um som estranho, desligue o cabo de alimentação da tomada e contacte o seu revendedor. Pode resultar em incêndio.

Se algum liquido tal como água entrar na máquina, desligue o cabo de alimentação da tomada e contacte o seu revendedor. Pode resultar em incêndio.

Se deixar cair um clipe ou outros objectos estranhos na máquina, desligue o cabo de alimentação da tomada e retire os objectos estranhos. Pode resultar em choque eléctrico, incêndio ou ferimentos.

Não realize nenhuma operação ou desmontagem além da indicada no manual de utilizador. Pode resultar em choque eléctrico, incêndio ou ferimentos.

Se a máquina caiu ou a tampa estiver danificada, desligue o cabo de alimentação da tomada e contacte o seu revendedor. Pode resultar em choque eléctrico, incêndio ou ferimentos.

Desligue regularmente o cabo de alimentação, e limpe as bases de e entre os pinos da tomada. Se a ficha eléctrica for deixada ligada à tomada durante um longo período de tempo, o pó cola-se às bases das lâminas da ficha e pode ocorrer um curto-circuito, que poderá resultar em incêndio.

Não coloque qualquer objecto nos furos de ventilação. Pode resultar em choque eléctrico, incêndio ou ferimentos.

Não coloque um copo cheiro com água ou outros objectos na máquina. Pode resultar em choque eléctrico ou incêndio.

Não deixe urina de animal ou outro líquido entrar no interior da máquina, ou permitir que a máquina se molhe. Pode resultar em choque eléctrico ou incêndio.

Quando a tampa da máquina está aberta, não toque na unidade do fusor. Pode resultar em queimaduras.

Não queime o cartucho de toner nem o tambor de imagem. O toner pode incendiar-se, resultando em queimaduras.

Não ligue o cabo de alimentação, cabos ou o fio de terra de outra forma que não a indicada no manual do utilizador. Pode resultar em incêndio.

A operação de usar UPS (fonte de energia ininterrupta) ou inversores não é garantida. Não use uma fonte de alimentação ininterrupta ou um inversor. Pode resultar em incêndio.

- 6 -

1. Antes de começar

Não se aproxime da peça de saída de papel quando ligar a alimentação ou quando a impressão está em curso. Pode resultar em ferimentos.

Não toque num ecrã de cristais líquidos danificado. Pode resultar em ferimentos. Se o líquido (cristal líquido) que vazou do ecrã de cristais líquidos entrar nos seus olhos ou boca, enxagúe imediatamente com uma grande quantidade de água. Procure ajuda médica se necessário.

Não desmonte o tambor de imagem ou o cartucho de toner, nem force a sua abertura. Pode inalar toner derramado, ou o toner pode cair nas suas mãos ou roupas, sujando-as.

- 7 -

1. Antes de começar

Acerca deste manual

Aqui é exibida informação variada sobre este manual. Leia estas secções antes de utilizar este manual.

• Termo de responsabilidade

Foram feitos todos os esforços, no sentido de garantir que a informação contida neste documento é completa, precisa e actualizada. O fabricante não assume qualquer responsabilidade pelo resultado dos erros fora do seu controlo. O fabricante também não pode garantir que alterações no software e no equipamento feitas por outros fabricantes e referidas neste manual não afectarão a aplicabilidade da informação contida nele. Menções a produtos de software fabricados por outras companhias não constituem necessariamente um aval da parte do fabricante.

Embora tenham sido envidados todos os esforços para tornar este manual o mais preciso e útil possível, não nos responsabilizamos, expressa ou implicitamente, pela exactidão ou integralidade da informação nele contida.

• Direitos de autor do manual

Todos os direitos reservados pela Oki Electric Industry Co., Ltd. Nenhuma parte deste documento pode ser reproduzido de alguma forma ou por quaisquer meios sem autorização prévia por escrito da Oki Electric Industry Co., Ltd.

• Composição do manual

O seguinte manual está incluído neste produto.

• Manual de Utilizador (PDF) ------ Armazenado no DVD-ROM que vem com a máquina.

• Manual Avançado (PDF) ------ Transfira este manual da Pág. Web e consulte-o.

Sobre as descrições

São exibidas marcas, símbolos, ilustrações e outras descrições.

•

Sobre marcas

• Acerca dos símbolos

• Sobre as ilustrações

Salvo especificação em contrário, este manual utiliza captações de ecrã dos ecrãs seguintes.

• Para Windows: Windows 7

• Para Mac OS X: Mac OS X 10.9

[OKI Printer (OKI Impressora)] pode estar escrito como o nome do modelo.

Dependendo do modelo ou versão do seu sistema operacional, a descrição neste documento pode ser diferente.

Sobre marcas

Este manual usa as seguintes marcas.

Símbolo Significado

Indica as advertências e restrições para utilizar esta máquina correctamente. Certifique-se de que lê as instruções para garantir que utiliza a máquina correctamente.

Indica informação que é útil para utilizar esta máquina. Recomendamos a sua leitura.

Indica um tópico de referência. Ler para quando precisar de mais informação.

• Sobre as descrições

• Como utilizar este manual (Guia Avançado)

Indica um tópico relacionado. Ler para quando precisar de informação relacionada.

Acerca dos símbolos

Esta secção descreve os símbolos e o seu significado neste manual.

Símbolo Significado

Ilustração (nome do botão) Indica um botão (nome do botão) no painel de operação da máquina.

- 8 -

Símbolo Significado

[ ] Indica um nome de menu, nome de item, opção ou outros itens que são exibidos

no ecrã de exibição do painel de controlo. Indica um nome de menu, de janela ou caixa de diálogo que é exibido no ecrã de um computador. Podem distinguir-se claramente nas descrições ou ilustrações nos procedimentos.

" " Indica uma mensagem no ecrã de exibição ou texto inserido.

Indica um nome de ficheiro num computador. Indica o título do tópico de um destino de ligação.

< > Indica uma tecla no teclado do computador.

> Indica como exibir o menu necessário na máquina ou no computador.

Sobre as ilustrações

As ilustrações do C532 são utilizadas neste manual como exemplos.

As ilustrações do painel de exibição utilizadas neste manual são exibidas com as predefinições de fábrica.

As descrições neste manual podem variar, dependendo do seu modelo.

1. Antes de começar

- 9 -

1. Antes de começar

Marcas Registadas e Outras Informações

A OKI é uma marca registada da Oki Electric Industry Co., Ltd.

ENERGY STAR é uma marca comercial da United States Environmental Protection Agency.

Microsoft, Windows, Windows Server, Windows Vista e Internet Explorer são marcas registadas de Microsoft Corporation.

Apple, Macintosh, Mac e Mac OS são as marcas comerciais registadas da Apple Inc.

iPad, iPhone, iPod, iPod touch e Safari são marcas comerciais registadas da Apple Inc., nos Estados Unidos da América e em outros países.

AirPrint e o logótipo AirPrint são marcas comerciais da Apple Inc.

Google, Google Docs, Android e Gmail são marcas comerciais da Google Inc.

Google Cloud Print é uma marca comercial da Google Inc.

Adobe, Illustrator, Photoshop, PostScript e Reader são marcas comerciais registadas da Adobe Systems Incorporated nos Estados Unidos da América e em outros países.

TIPO DE CABO COMPRIMENTO

(METROS)

Energia 1,8

USB 5,0

LAN 10,0

Telefone 3,0

NÚCLEO BLINDAGEM

• ENERGY STAR

Os países destinatários do programa ENERGY STAR são os Estados Unidos, o Canadá e o Japão. Este não é aplicável a outros países. Este produto é compatível apenas com a norma ENERGY STAR v2.0.

• PRIMEIROS SOCORROS DE EMERGÊNCIA

Tenha cuidado com o pó do tinteiro:

FeliCa é uma marca registada da Sony Corporation.

MIFARE é uma marca registada da NXP Semiconductors.

Outros nomes de produtos e marcas são marcas comerciais registadas ou marcas comerciais dos respectivos proprietários.

Este produto está em conformidade com os requisitos das Directivas do Conselho 2014/30/EU (EMC), 2014/35/EU (LVD), 2014/53/EU (RED), 2009/125/EC (ErP) e 2011/65/EU (RoHS), conforme emendado, onde aplicável, com vista à aproximação à legislação dos Estados-membros relativamente à Compatibilidade electromagnética, Baixa tensão, Equipamento terminal de rádio e telecomunicações, Produtos consumidores de energia e Restrição de utilização de determinadas substâncias perigosas em equipamentos eléctricos e electrónicos.

Os cabos indicados a seguir foram utilizados para avaliar se o produto está em conformidade com a directiva EMC 2014/30/EU e as configurações diferentes da existente podem afectar essa conformidade.

Se engolido, beba pequenas quantidades de água fria e procure ajuda médica. NÃO tente induzir o vómito. Se inalado, leve a pessoa para uma área aberta com ar fresco. Procure ajuda médica. Se for para os olhos, enxagúe com largas quantidades de água durante pelo menos 15 minutos mantendo as pálpebras abertas. Procure ajuda médica. Derrames devem ser tratados com água fria e sabão para ajudar a reduzir o risco de manchar a pela ou a roupa.

- 10 -

• INFORMAÇÃO AMBIENTAL

1. Antes de começar

- 11 -

1. Antes de começar

Licença

Este produto contém software desenvolvido pela Heimdal Project.

(Royal Institute of Technology, Estocolmo, Suécia).

A redistribuição e uso em fonte e em formas binárias, com ou sem modificações, são permitidos desde que as seguintes condições se verifiquem:

1 Redistribuições de código de fonte tem que conter o aviso de direitos de

cópia, esta lista de condições e a seguinte renúncia.

2 Redistribuições em forma binária têm que reproduzir o aviso de direitos de

cópia, esta lista de condições e a seguinte renúncia na documentação e/ou outros materiais fornecidos com a distribuição.

3 Nem o nome do Instituto nem os nomes dos seus colaboradores podem ser

usados para aprovar ou promover produtos derivados deste software sem autorização escrita específica prévia.

ESTE SOFTWARE É FORNECIDO PELO INSTITUTO E COLABORADORES "COMO ESTÁ" E QUAISQUER GARANTIAS EXPRESSAS OU IMPLÍCITAS, INCLUINDO, MAS NÃO LIMITADAS ÀS GARANTIAS IMPLÍCITAS DE COMERCIALIZAÇÃO E ADEQUAÇÃO A UM DETERMINADO PROPÓSITO SÃO REJEITADAS. EM QUALQUER CIRCUNSTÂNCIA SERÁ O INSTITUTO E OS SEUS COLABORADORES RESPONSÁVEIS POR QUAISQUER DANOS DIRECTOS, INDIRECTOS, ACIDENTAIS, ESPECIAIS, EXEMPLARES, OU CONSEQUENCIAIS (INCLUINDO, MAS NÃO LIMITADOS A, AQUISIÇÃO DE BENS OU SERVIÇOS DE SUBSTITUIÇÃO; PERDA DE UTILIZAÇÃO, DADOS, OU LUCROS; OU INTERRUPÇÃO DE NEGÓCIO) CONTUDO CAUSADOS E EM QUALQUER TEORIA DE RESPONSABILIDADE, QUER EM CONTRATO, RESPONSABILIDADE RIGOROSA, OU ACTO ILÍCITO (INCLUINDO NEGLIGÊNCIA OU OUTRA) RESULTANTE DE QUALQUER FORMA DE USO DESTE SOFTWARE, MESMO QUE AVISADOS DA POSSIBILIDADE DA OCORRÊNCIA DE TAL DANO.

Copyright (c) 2009-2012 Eric Haszlakiewicz A permissão é portanto concedida, sem custos, por qualquer pessoa que contenha uma cópia deste software e dos ficheiros da documentação associada (o "Software"), para lidar com o Software sem restrição, incluindo sem limitação dos direitos a utilizar, copiar, modificar, unir, publicar, distribuir, sub-licenciar, e/ou vender cópias do Software e para permitir a pessoas a quem o software foi facultado para o fazer, sujeitos às seguintes condições. O aviso de direitos de autor acima e este aviso de permissão devem estar incluídos em todas as cópias ou partes substanciais do Software. O SOFTWARE É FACULTADO "COMO ESTÁ", SEM GARANTIA DE QUALQUER TIPO, EXPRESSA OU IMPLÍCITA, INCLUINDO MAS NÃO LIMITADO A GARANTIAS DE COMERCIALIZAÇÃO E ADEQUAÇÃO A UM DETERMINADO PROPÓSITO E NÃO INFRAÇÃO. EM CASO ALGUM DEVEM OS AUTORES OU DETENTORES DOS DIREITOS DE AUTOR SEREM RESPONSÁVEIS POR QUALQUER RECLAMAÇÃO, DANOS OU OUTRAS RESPONSABILIDADES, QUER NUMA ACÇÃO DE CONTRATO, DELITO OU DE OUTRO MODO, QUE SURJA PARA OU RELACIONADO AO SOFTWARE OU AO USO OU OUTROS ASSUNTOS NO SOFTWARE.

Copyright (c) 2004, 2005 Metaparadigm Pte Ltd A permissão é portanto concedida, sem custos, por qualquer pessoa que contenha uma cópia deste software e dos ficheiros da documentação associada (o "Software"), para lidar com o Software sem restrição, incluindo sem limitação dos direitos a utilizar, copiar, modificar, unir, publicar, distribuir, sub-licenciar, e/ou vender cópias do Software e para permitir a pessoas a quem o software foi facultado para o fazer, sujeitos às seguintes condições. O aviso de direitos de autor acima e este aviso de permissão devem estar incluídos em todas as cópias ou partes substanciais do Software. O SOFTWARE É FACULTADO "COMO ESTÁ", SEM GARANTIA DE QUALQUER TIPO, EXPRESSA OU IMPLÍCITA, INCLUINDO MAS NÃO LIMITADO A GARANTIAS DE COMERCIALIZAÇÃO E ADEQUAÇÃO A UM DETERMINADO PROPÓSITO E NÃO INFRAÇÃO. EM CASO ALGUM DEVEM OS AUTORES OU DETENTORES DOS DIREITOS DE AUTOR SEREM RESPONSÁVEIS POR QUALQUER RECLAMAÇÃO, DANOS OU OUTRAS RESPONSABILIDADES, QUER NUMA ACÇÃO DE CONTRATO, DELITO OU DE OUTRO MODO, QUE SURJA PARA OU RELACIONADO AO SOFTWARE OU AO USO OU OUTROS ASSUNTOS NO SOFTWARE.

• Divulgação da licença de código aberto

O seguinte software de código aberto está incluído para a utilização do Google Cloud Print. As descrições sobre a licença de código aberto estão mostradas em baixo. json-c

- 12 -

Instalação

Requisitos de instalação Verificar os acessórios Desempacotar e instalar a máquina Instalando o Equipamento Opcional Conectando o Código de Energia Ligar um Cabo LAN/Cabo USB Colocar Papel no Tabuleiro Configurar esta máquina Ligar a LAN sem fios (Apenas quando o módulo LAN sem fios está montado) Instalar um driver e software no computador

2. Instalação

Requisitos de instalação

• Ambiente de instalação

• Espaço de instalação

Ambiente de instalação

Instale a máquina no seguinte ambiente.

Temperatura ambiente: 10 ºC a 32 ºC

Humidade ambiente: 20% a 80% UR (Humidade relativa)

Temperatura máxima da lâmpada fria: 25 °C

• Tenha cuidado para evitar condensação. Pode causar um mau funcionamento.

• Se instalar a sua máquina onde a humidade do ar seja 30% HR ou inferior, utilize um humidificador ou um tapete anti-estático.

• Dependendo do local de instalação, o barulho de funcionamento pode ser mais alto. Se o barulho o incomodar, sugerimos que instale a máquina num local longe de si ou noutra divisão.

• Não instale a máquina num local sujeito a altas temperaturas ou ao pé de fogo.

• Não instale a máquina num local onde possam ocorrer reações químicas (como num

laboratório).

• Não instale a máquina perto de álcool, diluentes ou outros solventes inflamáveis.

• Não instale a máquina num local perto do alcance de crianças.

• Não instale a máquina num local instável (tais como uma estante trémula ou

superfícies desiguais).

• Não instale a máquina num local com elevados níveis de humidade ou poeiras, ou

num local onde fique exposta à luz solar direta.

• Não instale a máquina num ambiente em que fique exposta a ar salino ou gás

corrosivo.

• Não instale a máquina num local em que fique exposta a elevados níveis de

vibração.

• Não instale a máquina num local em que os orifícios de ventilação fiquem

bloqueados.

- 14 -

• Não instale a máquina directamente num tapete grosso ou carpete.

• Não instale a máquina numa sala fechada ou outros locais com má circulação e

ventilação.

• Se utilizar continuamente a máquina numa pequena sala durante um longo período

de tempo, certifique-se que ventila a sala.

• Instale a máquina longe de uma fonte que emita campos magnéticos fortes ou ruido.

• Instale a máquina longe de monitores ou TVs.

• Mover a máquina exige que duas pessoas permaneçam à frente e atrás da máquina,

respectivamente, segurando as pegas na base da máquina e a movam.

2. Instalação

Espaço de instalação

Instale a máquina numa superfície plana e com espaço suficiente para acomodar os pés da máquina.

Deixe espaço suficiente à volta da impressora, como se mostra nas imagens abaixo.

• Vista superior

• Vista lateral

- 15 -

• Vista lateral (quando o tabuleiro adicional estiver instalado)

2. Instalação

- 16 -

Verificar os acessórios

Verifique se tem todos os elementos mostrados abaixo.

Pode resultar em ferimentos.

São precisas 2 pessoas para levantar a máquina, porque pesa aproximadamente 23 kg.

Assegure-se que utiliza consumíveis fornecidos em primeiro lugar. Se forem usados antes outros consumíveis ou unidades de manutenção, o tempo de vida pode não ser apresentado correctamente ou os consumíveis fornecidos podem não ser aplicados.

2. Instalação

O cartucho do toner de inicialização não está instalado nos modelos ES. Instale o cartucho do toner que é enviado com esta máquina. Consulte "

Substituir o tambor de imagem".

• DVD-ROM de software

• Cabo de alimentação

• Corpo principal

• Quatro tambores de imagem (preto, ciano, magenta e amarelo)

• Quatro cartuchos de toner iniciais (preto, ciano, magenta e amarelo)

• Alavanca para envelopes

A alavanca para envelopes está anexada ao tabuleiro multiusos. Utilize a alavanca para envelopes se estes enrugarem após serem impressos.

Para instruções, consulte “Imprimir em envelopes (Guia Avançado)”.

• Os cabos USB ou LAN não estão incluídos no pacote. Prepare o cabo que se adequa ao seu ambiente de conexão em separado.

• Os materiais de empacotamento e de enchimento são utilizados quando se transporta a máquina. Não deite fora os materiais de embalagem, pois podem ser utilizados no futuro.

Para os modelos MC, os cartuchos de toner iniciais estão instalados na imagem tambores, que são instalados na máquina antes do envio.

- 17 -

2. Instalação

Desempacotar e instalar a máquina

Esta secção descreve como desempacotar e instalar a máquina.

Pode resultar em ferimentos.

São precisas 2 pessoas para levantar a máquina, porque pesa aproximadamente 23 kg.

• Tenha cuidado extra ao manusear o tambor de imagem (o cilindro verde), pois é frágil.

• Não exponha o tambor de imagem à luz direta do sul ou luz interior muito brilhante (aproximadamente mais de 1.500 lux). Mesmo na luz ambiente interior, não deixe o tambor de imagem exposto durante mais de 5 minutos.

• As embalagens e material de amortecimento são necessários para transportar a máquina. Não o elimine, guarde para utilização futura.

Retire a máquina da caixa e então remova os acessórios, remova o material

de amortecimento e o saco de plástico da máquina.

Levante a máquina e coloque-a onde será instalada.

- 18 -

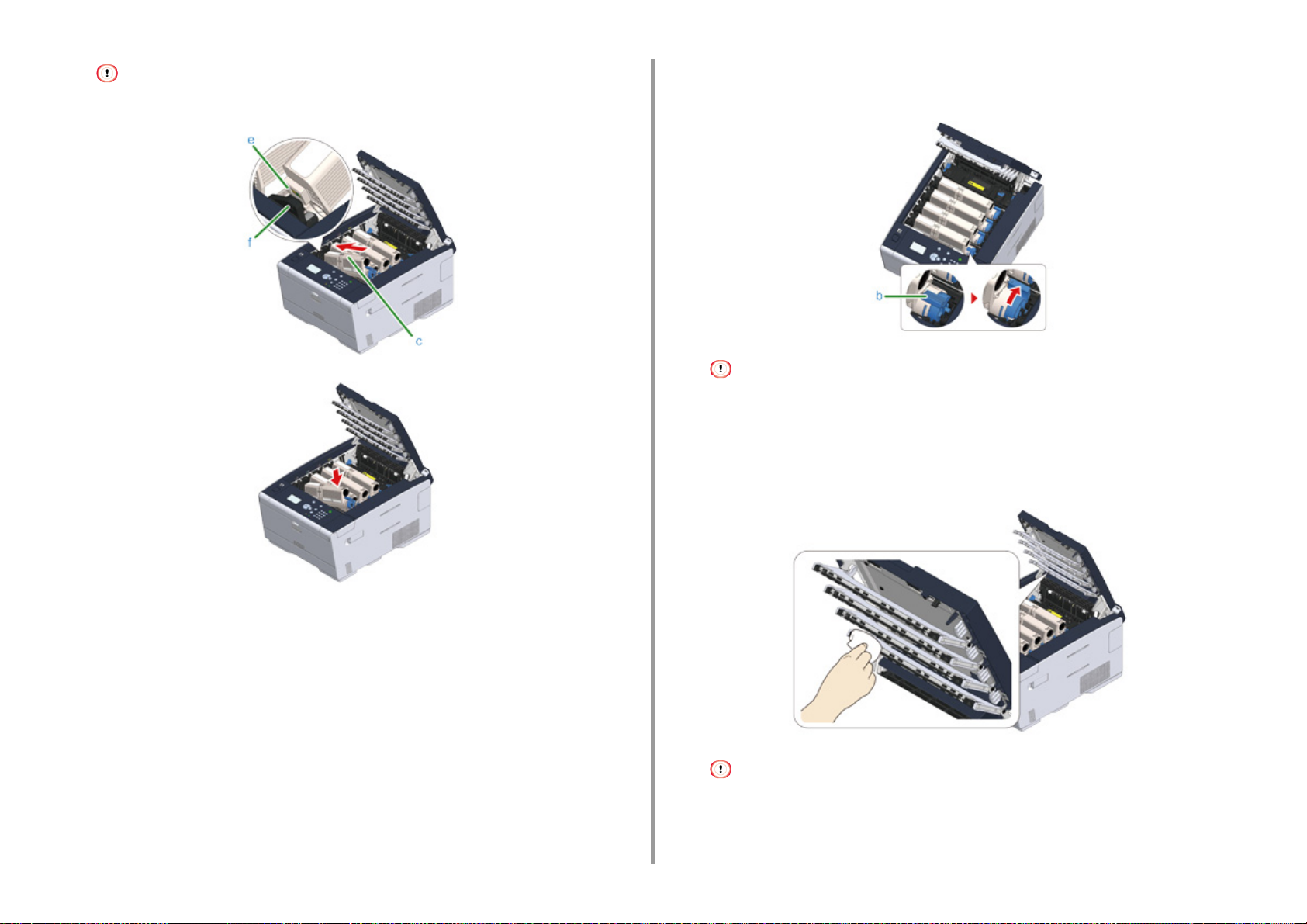

Remova as fitas de protecção, a folha protectora e os packs dessecantes.

Prima a tecla (A) e abra o tabuleiro de saída (a) até que pare.

2. Instalação

Aperte a ponta da alavanca azul do cartucho do toner e gire-a para a frente

até que a ponta fique alinhada com a argola do cartucho.

Rode as alavancas dos 4 cartuchos de toner.

Se fechar o tabuleiro de saída sem rodar a alavanca azul, pode causar uma avaria. Certifique-se que roda a alavanca azul até a sua parte superior ficar alinhada com a argola na parte de trás do cartucho de toner.

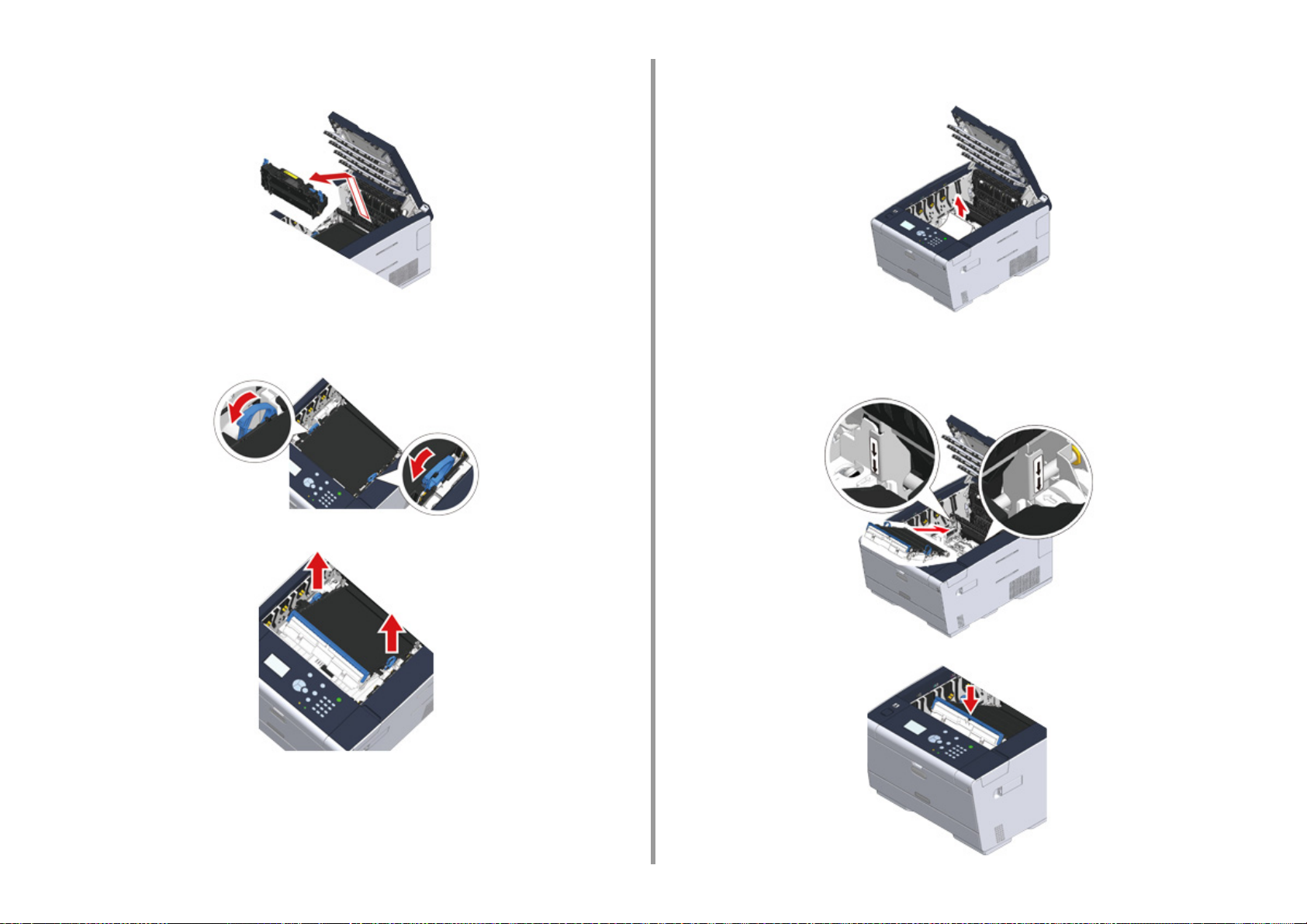

Empurre as alavancas de fecho na unidade do fusor na sua direcção para

destrancar.

Segure a pega da unidade do fusor e levante-a, retirando-a da máquina.

Empurre a alavanca azul da unidade fusora e remova o travão de segurança

cor de laranja e a película.

- 19 -

2. Instalação

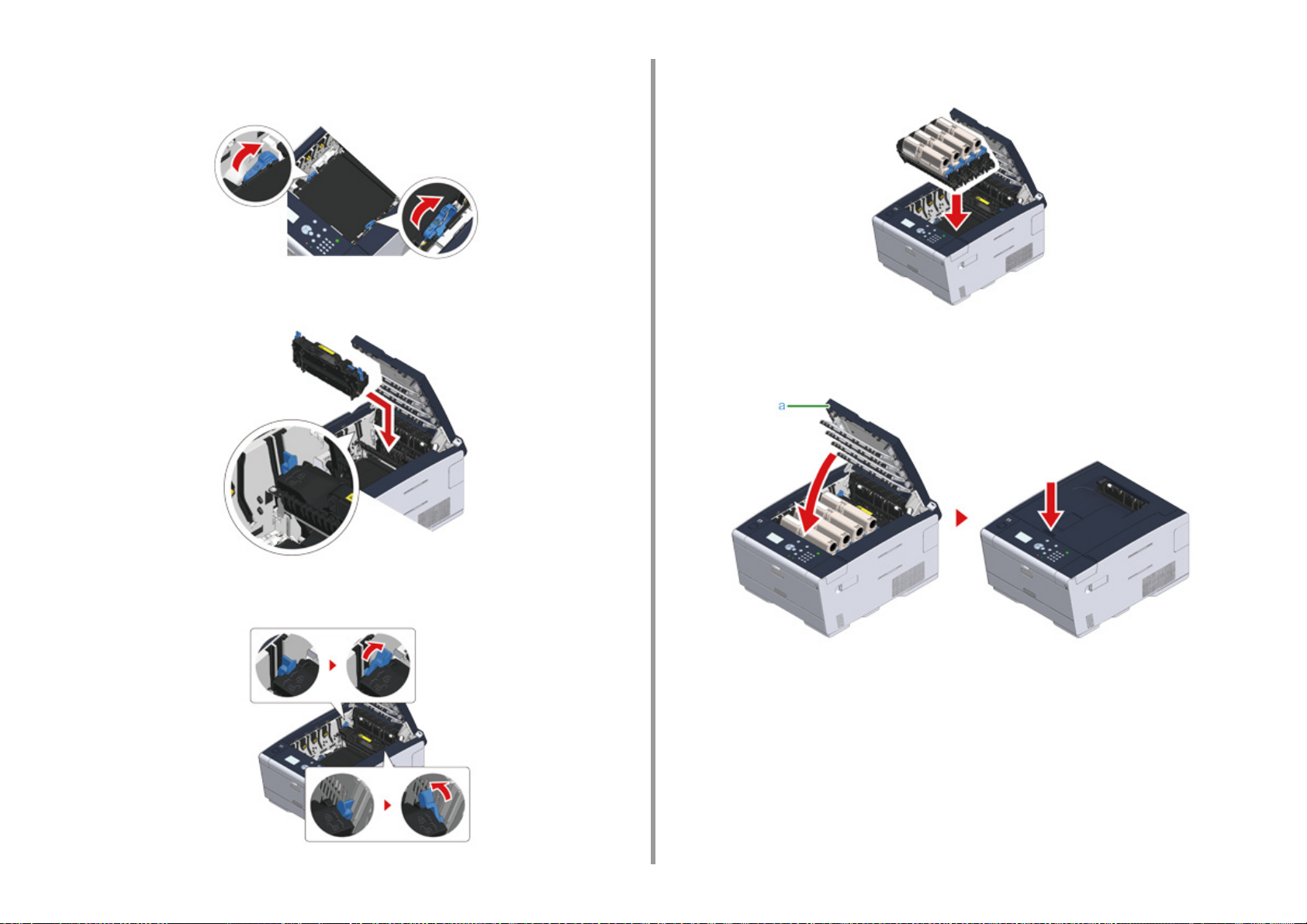

Segure a pega da unidade do fusto e alinhando a unidade do fusor com as

ranhuras, antes dos cartuchos de toner, coloque a unidade do fusor na máquina.

Empurre as alavancas de travagem na unidade do fusor para bloqueio.

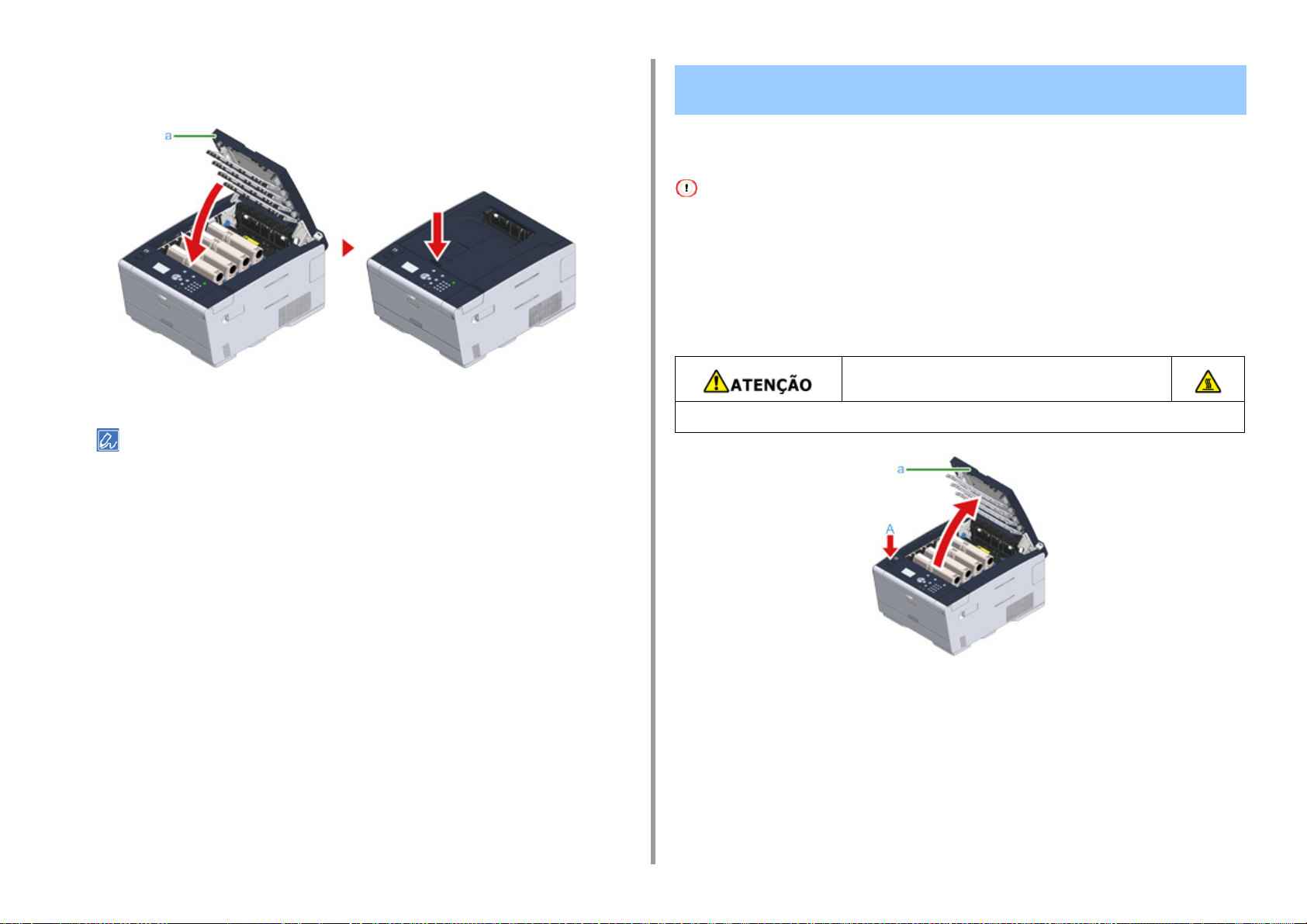

Feche o tabuleiro de saída (a) lentamente e empurre o centro do tabuleiro de

saída para confirmação.

Quando a mensagem de erro que o tabuleiro de saída está aberto não desaparece, assegure-se que o tabuleiro de saída está fechado com segurança.

- 20 -

2. Instalação

Instalando o Equipamento Opcional

Esta secção descreve como instalar equipamento opcional.

• Instalando o módulo LAN sem fios

• Instalar a Unidade de Tabuleiro Adicional

• Configurar o controlador da impressora

Instalando o módulo LAN sem fios

Instalar o módulo LAN sem fios quando desejar usar uma conexão sem fios. Após a instalação, assegure-se que muda as definições da LAN sem fios de [DISABLE (DESACTIVAR)] para [ENABLE (ACTIVAR)] no painel de controlo.

Verifique se a máquina está desligada e se o cabo e todos os outros estão

desligados.

Instalar o módulo LAN sem fios com a máquina ligada pode causar que a máquina e o módulo LAN sem fios não funcionem correctamente.

Abra a tampa do módulo LAN sem fios.

- 21 -

Ejete o conector da tampa e conecte-o com o módulo LAN sem fios.

Instalar módulo LAN sem fios na máquina.

Feche a tampa do módulo LAN sem fios.

2. Instalação

Instalar a Unidade de Tabuleiro Adicional

Anexe a unidade de tabuleiro adicional quando aumentar o número de folhas ou papel a ser carregado.

Até 2 tabuleiros podem ser instalados.

Define o número de tabuleiros na driver da impressora depois de os instalar.

Número do Modelo N36501

Pode resultar em ferimentos.

São precisas 2 pessoas para levantar a máquina, porque pesa aproximadamente 23 kg.

Consultar "Conectando o Código de Energia".

Anexar o módulo sem fios não conecta a máquina à LAN sem fios.

Ative a definição de sem fios nos passos em "

montado)

Ligar a LAN sem fios (Apenas quando o módulo LAN sem fios está

- 22 -

Verifique se a máquina está desligada e se o cabo e todos os outros estão

desligados.

Instalar o tabuleiro opcional com a máquina ligada pode fazer a máquina e o acessório funcionarem incorrectamente.

2. Instalação

Se deseja instalar dois tabuleiros adicionais, junte-os com as peças de

encaixe.

Empilhe lentamente a máquina na unidade do tabuleiro adicional alinhando as

suas partes de trás e lados direitos.

Aparafuse a máquina e unidade de tabuleiro adicional com as peças de

encaixe.

- 23 -

Configurar o controlador da impressora

Quando a unidade de tabuleiro adicional é instalado, certifique-se que o número de tabuleiro depois da driver da impressora ser instalada.

Para a informação de instalar a driver da impressora, ver "Instalando o módulo LAN sem

fios

• Para seguir este procedimento, deve iniciar sessão no computador como administrador.

• Se o seu Mac OS se aplicar às seguintes condições, a informação sobre o acessório instalado é obtida automaticamente, não sendo necessário que defina o controlador da impressora.

- Quando a máquina está conectada à rede sobre Bonjour

- Quando a máquina está conectada através da interface USB

- Quando o equipamento opcional é instalado antes da driver da impressora está instalado

• Definir o(s) Tabuleiro(s) Adicionai(s) para a Driver da Impressora Windows PCL

Clique [Iniciar] e então seleccione [Dispositivos e impressoras].

Clique com a tecla direita em [OKI C532 (OKI C532)] e depois seleccione [OKI

C532 PCL6 (OKI C532 PCL6)] a partir de [Printer properties (Propriedades da Impressora)].

Selecione o número total de tabuleiros e depois clique em [OK].

2. Instalação

Seleccione a guia [Opções do dispositivo].

• Se for utilizada a ligação de rede TCP/IP, clique [Get Printer Settings (Obter definições da impressora)] para definir automaticamente o número de tabuleiros.

• Para o driver da impressora Windows XPS, siga os passos para o driver da impressora Windows PCL para fazer as definições.

• Definir o(s) Tabuleiro(s) Adicionai(s) para o Driver da Impressora Windows PS

Clique [Iniciar] e então seleccione [Dispositivos e impressoras].

- 24 -

2. Instalação

Clique com o botão direito em [OKI C532 (OKI C532)] e depois seleccione

[OKI C532 PS (OKI C532 PS)] a partir de [Printer properties (Propriedades da Impressora)].

Seleccione a guia [Configuração do dispositivo].

Seleccione [Obter opções instaladas automaticamente] para [Opções

instaláveis] e clique [Configurar].

• Definir o(s) Tabuleiro(s) Adicionai(s) para a Driver da Impressora Mac OS X

Seleccione [Preferências do sistema] a partir do menu Apple.

Clique em [Printers & Scanners (Impressoras e Scanners)].

Seleccione a impressora e clique em [Opções e consumíveis].

Selecione o separador [Options (Opções)].

Selecione o número total de tabuleiros para [Tabuleiro Disponível] e depois

clique em [OK].

Quando utiliza uma ligação USB, selecione o número total de tabuleiros para [Tabuleiros disponíveis] em [Opções instaláveis].

Clique em [OK].

- 25 -

Conectando o Código de Energia

O fornecimento de energia deve cumprir as seguintes condições.

2. Instalação

Pode resultar em choque eléctrico ou

incêndio.

CA: 110 a 127V AC (Gama 99 a 140V AC) / 220 a 240V AC (Gama 198 a 264V AC)

Frequência: 50/60 Hz ± 2%

• Se o abastecimento de energia for instável, use um regulador de voltagem.

• O consumo máximo de energia da máquina é 1220 W (120V CA) / 1250 W (230V CA). Verifique se a fonte de alimentação é suficiente.

• A operação que utiliza um fornecimento de energia ininterrupto (UPS) ou inversores não é garantida. Não use um fornecimento de energia ininterrupta (UPS) ou inversor.

• Certifique-se que desliga a máquina antes de ligar ou desligar o cabo de alimentação

e o fio de terra.

• Certifique-se de conectar o fio terra a um terminal de aterramento designado.

Se a máquina não puder ter ligação a terra contacte o seu revendedor.

• Certifique-se de não conectar o fio de terra a terra de tubo de água, tubo de gás ou

linha telefónica, ou a um pára-raios.

• Certifique-se de conectar o terminal de terra antes de conectar o cabo de

alimentação à tomada eléctrica. Certifique-se também de desligar o cabo de alimentação da tomada eléctrica antes de desligar o fio de terra.

• Certifique-se de ligar ou desligar o cabo de alimentação segurando a ficha de

alimentação.

• Conecte o cabo de alimentação com segurança na tomada.

• Não ligue ou desligue o cabo de alimentação com as mãos molhadas.

• Instale um cabo de alimentação num local onde não se tropece e não lhe pendure

nada.

• Não amarre ou trance o cabo de alimentação.

• Não use cabos de alimentação danificados.

• Não sobrecarregue a tomada.

• Não conecte os cabos de alimentação da máquina e outros produtos eléctricos na

mesma tomada. Se o cabo de alimentação da máquina estiver conectado à mesma tomada que outros produtos eléctricos, especialmente um ar condicionado, fotocopiadora, ou fragmentadora, esta máquina pode avariar devido a ruido eléctrico. Se tiver de conectar o cabo de alimentação da máquina à mesma tomada de outros produtos, utilize um filtro de ruido disponível comercialmente ou um transformador de redução de ruido.

• Utilize o cabo de alimentação incluído na máquina, e ligue o cabo directamente à

tomada. Não utilize um cabos de alimentação de outros produtos com esta máquina.

• Não utilize uma extensão. Se tiver de utilizar uma extensão, escolha uma que tenha

categoria 15A ou superior.

• A utilização de uma extensão pode resultar na avaria da máquina devido à queda de

tensão AC.

• Não desligue a máquina ou desligue o cabo de alimentação durante a impressão.

• Se não utilizar a máquina durante um longo período de tempo devido a férias,

viagens, ou outros motivos, desligue o cabo de alimentação.

• Não use o cabo de alimentação fornecido com este produto com outros produtos.

- 26 -

Ligue a ficha eléctrica no conector de alimentação.

Ligue a ficha eléctrica à tomada eléctrica.

2. Instalação

- 27 -

2. Instalação

Ligar um Cabo LAN/Cabo USB

Quando utilizar a máquina com uma conexão de rede por cabo ou se ligar a um computador através de um cabo USB, ligue o cabo respeitando os passos seguintes.

• Ligar um Cabo LAN

• Ligar um Cabo USB

Ligar um Cabo LAN

Um cabo LAN (de categoria 5e ou superior, par torcido, direito) não é fornecido.

Prepare um cabo LAN (de categoria 5 ou superior, par torcido, direito) e hub.

Assegure-se que a máquina e o computador estão desligados.

Abra a tampa do interface na parte de trás da máquina, premindo a parte

central do mesmo.

- 28 -

Insira uma ponta do cabo LAN no conector da interface de rede.

Passe o cabo LAN debaixo a mesa e depois feche a tampa do interface.

Ligue a outra extremidade do cabo LAN no hub.

Ligar um Cabo USB

Um cabo USB (Alta Velocidade USB 2.0) não é fornecido.

Prepare um cabo USB.

Se pretender ligar no modo USB 2.0 de alta velocidade, utilize um cabo USB de USB 2.0 de alta velocidade.

Assegure-se que a máquina e o computador estão desligados.

Abra a tampa do interface na parte de trás da máquina, premindo a parte

central do mesmo.

2. Instalação

Ir para o procedimento de "Colocar Papel no Tabuleiro".

- 29 -

Insira uma extremidade do cabo USB no conector da interface USB da

máquina.

2. Instalação

Não insira o cabo USB no conector da interface de rede. Pode causar um mau funcionamento.

Passe o cabo USB sob o separador e depois feche a tampa do interface.

Insira uma extremidade do cabo USB no conector da interface USB da

máquina.

Para Windows, não insira a outra extremidade do cabo USB no computador até ser exibida uma instrução no ecrã quando a instalação do controlador está em curso.

Ir para o procedimento de "Colocar Papel no Tabuleiro".

- 30 -

2. Instalação

Colocar Papel no Tabuleiro

O procedimento quando colocar papel no tabuleiro 1 é utilizado aqui como exemplo.

Aplica-se o mesmo procedimento ao tabuleiro 2/3 (Opcional).

Para detalhes sobre o papel disponível, ver "

Puxe a gaveta de papel para fora.

Deslize a guia de papel (a) para a largura de papel a carregar.

Sobre tipos de papel que podem ser inseridos".

Folheie bem um conjunto de folhas de papel e depois alinhe as margens do

papel.

Carregue o papel com o lado de impressão virado para cima.

Não insira papel além da marca " " na guia de papel.

Deslize o travão do papel (b) para o comprimento do papel a carregar.

- 31 -

Prenda o papel que colocou com a guia de papel.

Substitua a bandeja de papel na máquina.

Empurre a gaveta de papel até que a mesma pare.

2. Instalação

- 32 -

2. Instalação

Configurar esta máquina

A primeira vez que ligar a máquina ou quando as definições foram inicializadas, configure a máquina com a informação necessária.

• Configuração de Idioma

• Definir a Data e a Hora

• Definir a Palavra-passe do Administrador

• Definições de Rede

• Teste de Impressão

Configuração de Idioma

O idioma predefinido é Inglês. Para alterar o idioma para outro que não seja Inglês, siga os passos abaixo.

Pressione o botão repetidament para selecionar [Setting (Definição)] e

pressione o botão (Enter).

Pressione o botão uma vez para selecionar [Admin Setup (Configuração

do Administrador)] e pressione o botão (Enter).

Introduza a palavra-passe do administrador e pressione o botão (Enter).

A palavra-passe do administrador predefinida é "999999". Introduza o primeiro caractere da palavra-passe utilizando o teclado numérico e

pressione o botão (Enter). Introduza o segundo caractere da palavra-passe utilizando o teclado numérico e pressione o botão (Enter). Introduza o resto da palavra-passe da mesma forma. Quando acabar de introduzir a palavra-passe, pressione o botão (Enter).

Pressione repetidamente o botão para selecionar [Manage Unit (Gestão)]

e pressione o botão (Enter).

Pressione repetidamente o botão ou para selecionar [Language

Maintenance Setup (Configuração de Idioma)] e pressione o botão (Enter).

- 33 -

Verifique se [Select Language (Selecionar Idioma)] está selecionado e

pressione o botão (Enter).

Pressione repetidamente o botão ou para selecionar o idioma que

pretende utilizar e pressione o botão (Enter).

Verifique se [*] é exibido à esquerda do idioma selecionado.

Pressione o botão (Voltar) três vezes para retornar ao ecrã de [Admin

Setup (Configuração do Administrador)] .

Definir a Data e a Hora Definir a Palavra-passe do Administrador

2. Instalação

Pressione o botão para selecionar [Setting (Definição)] e depois pressione

o botão (Enter).

Pressione o botão para selecionar [Admin Setup (Configuração do

Administrador)] e pressione o botão (Enter).

Introduza a palavra-passe do administrador e pressione o botão (Enter).

A palavra-passe do administrador predefinida é "999999".

Pressione o botão ou para selecionar [User Install (Instalar Utilizador)]

e pressione o botão (Enter).

Verifique se [Time Zone (Fuso Horário)] está selecionado e pressione o botão

(Enter).

Introduza o valor da definição e pressione o botão (Enter).

Verifique se [*] é exibido à esquerda do valor definido.

Pressione o botão (Voltar) para retornar ao ecrã de [User Install (Instalar

Utilizador)].

Pressione o botão ou para selecionar [Time Setup (Configuração da

Hora)] e pressione o botão (Enter).

Pressione o botão ou para selecionar [Manual Setup (Configuração

Manual)] e pressione o botão (Enter).

Pressione o botão , ou utilize o teclado numérico para introduzir o mês,

dia, ano e horas, depois pressione o botão (Enter).

Os valores de definição são atualizados.

Pressione o botão (Voltar) para retornar ao ecrã de [Ready To Print

(Pronto a Imprimir)].

A palavra-passe do administrador predefinida é "999999".

Recomendamos que altere a palavra-passe do administrador para aumentar a segurança. Defina a palavra-passe de administrador utilizando entre 6 a 12 caracteres alfanuméricos.

Tenha atenção para não se esquecer de definir a palavra-passe.

Pressione o botão para selecionar [Setting (Definição)] e depois pressione

o botão (Enter).

Pressione o botão para selecionar [Admin Setup (Configuração do

Administrador)] e pressione o botão (Enter).

Introduza a palavra-passe do administrador e pressione o botão (Enter).

A palavra-passe do administrador predefinida é "999999".

Pressione o botão ou para selecionar [Manage Unit (Gestão)] e

pressione o botão (Enter).

Pressione o botão ou para selecionar [Admin Password (Palavra-

passe do Administrador)] e pressione o botão (Enter).

Introduza uma nova palavra-passe e pressione o botão (Enter).

Introduza novamente a palavra-passe para confirmar e pressione o botão

(Enter).

O valor de definição é atualizado e o ecrã retorna ao de [Admin Setup

(Configuração do Administrador)].

Pressione o botão (Voltar) para retornar ao ecrã de [Ready To Print

(Pronto a Imprimir)].

- 34 -

Definições de Rede

Uma vez que as configurações de rede são necessárias quando utiliza a máquina, deve configurar a rede o mais cedo possível.

As definições para uma conexão de rede com fios são descritas nesta secção. Para uma conexão de rede sem fios, consultar "Ligar a LAN sem fios (Apenas quando o módulo LAN

sem fios está montado)

Pressione o botão para selecionar [Setting (Definição)] e depois pressione

o botão (Enter).

Pressione o botão para selecionar [Admin Setup (Configuração do

Administrador)] e pressione o botão (Enter).

Introduza a palavra-passe do administrador e pressione o botão (Enter).

A palavra-passe do administrador predefinida é "999999".

Verifique se as ligações foram corretamente acabadas.

Pressione o botão ou para selecionar [Network Menu (Menu de

Rede)]e pressione o botão (Enter).

Quando selecionar [Manual (Manual)], verifique os valores seguintes especificados por o seu fornecedor ou administrador de rede.

Endereço de IP Máscara de Sub-Rede Gateway Predefinido Servidor DNS (Primário) Servidor DNS (Secundário) Servidor WINS (Primário) Servidor WINS (Secundário)

Para a definição de [Manual (Manual)], pressione o botão (Voltar) para retornar ao ecrã de [Network Setting (Configuração de Rede)] e introduza os valores um a um.

Pressione o botão (Voltar) para retornar ao ecrã de [Ready To Print

(Pronto a Imprimir)].

2. Instalação

Pressione o botão ou para selecionar [Network Setup (Configuração

de Rede)]e pressione o botão (Enter).

Pressione o botão ou para selecionar [Network Setting (Definição de

Rede)]e pressione o botão (Enter).

Defina um endereço IP. Pressione o botão ou para selecionar [IP

Address Set (Definir endereço IP)] e pressione o botão (Enter).

Pressione o botão ou para selecionar [Auto (Automático)] e pressione

o botão (Enter).

- 35 -

Teste de Impressão

Quando as definições estiverem completas, imprima uma página teste para verificar as mesmas.

Pressione o botão para selecionar [Setting (Definição)] e depois pressione

o botão (Enter).

Pressione o botão para selecionar [Reports (Relatórios)] e pressione o

botão (Enter).

Pressione o botão ou para selecionar [Configuration (Configuração)] e

pressione o botão (Enter).

Quando [Execute (Executar)] é exibido, pressione o botão (Enter).

Se não quiser imprimir uma página teste, pressione o botão (Voltar) para cancelar a impressão de teste e retornar ao menu anterior.

O ecrã retorna a [Ready To Print (Pronto a Imprimir)].

2. Instalação

- 36 -

2. Instalação

Ligar a LAN sem fios (Apenas quando o módulo LAN sem fios está montado)

• Antes de se Conectar a uma LAN Sem Fios

• Ativar a Ligação à LAN Sem Fios

• Conectar a um Ponto de Acesso (Infraestrutura)

• Conectar Diretamente à Máquina

Antes de se Conectar a uma LAN Sem Fios

• Sem fios(Infraestrutura) e Sem fios(modo AP) não podem estar ativados ao mesmo tempo.

• Se a máquina for utilizada num ambiente de rede sem fios, esta não entra em modo de Hibernar profundo, mas entra em modo Hibernar.

• Não coloque quaisquer produtos eléctricos que emitam ondas rádio fracas (como microondas ou telefones sem fios digitais) perto da máquina.

• A velocidade de comunicação de uma ligação de rede local (LAN) sem fios pode ser mais lenta do que de uma ligação de rede local (LAN) com fios ou ligação USB, dependendo do ambiente. Se pretender imprimir dados de grandes dimensões, como fotografias, recomendamos que imprima com uma ligação de rede local (LAN) com fios ou ligação USB.

Conectar a um Ponto de Acesso

Antes de ligar esta máquina a um ponto de acesso LAN sem fios, verifique o seguinte.

- 37 -

Verifique se o ponto de acesso LAN sem fios satisfazem os seguintes

requisitos.

Standards: IEEE 802.11 a/b/g/n Método de acesso: Modo de infra-estrutura

Verifique se o ponto de acesso LAN sem fios suporta WPS.

Se não suporta WPS, verifique o SSID e a chave encriptada até consultar o manual de instruções que está incluído no ponto de acesso LAN sem fios ou outros documentos.

2. Instalação

Ativar a Ligação à LAN Sem Fios

A ligação à LAN sem fios está desativa por predefinição. Para usar a ligação LAN sem fios, ative Sem Fios na Configuração do Administrador.

• O SSID também é chamado de nome de rede, ESSID ou ESS-ID.

• Uma chave de encriptação também é chamada uma chave de rede, chave de segurança, palavra-passe ou chave pré-compartilhada.

Conectar Diretamente à Máquina

É possível utilizar a máquina como um ponto de acesso sem fios para ligar directamente dispositivos sem fios (computadores, tablets, smartphones, etc.). Verifique o seguinte.

Verifique se os seus dispositivos sem fios satisfazem os seguintes requisitos.

Standards: IEEE 802.11 b/g/n Segurança: WPA2-PSK(AES)

Verifique se os seus dispositivos sem fios satisfazem os requisitos de WPS-

PBC (premir botão).

Se não tem a certeza se o dispositivo suporta WPS-PBC, ligue manualmente depois de ligar a máquina.

Certifique-se de que a máquina está ligada.

Pressione o botão repetidament para selecionar [Setting (Definição)] e

pressione o botão (Enter).

Pressione o botão uma vez para selecionar [Admin Setup (Configuração

do Administrador)] e pressione o botão (Enter).

Introduza a palavra-passe do administrador e pressione o botão (Enter).

A palavra-passe do administrador predefinida é "999999". Se a palavra-passe do administrador for alterada, insira a palavra-passe atualizada.

Pressione o botão para selecionar [User Install (Instalar Utilizador)] e

pressione o botão (Enter).

Pressione o botão para selecionar [Wireless Module (Módulo Sem Fios)] e

pressione o botão (Enter).

Pressione o botão para selecionar [Enable (Ativar)] e pressione o botão

(Enter).

Verifique se [*] é exibido à esquerda de [Enable (Ativar)], e pressione o botão

(Enter).

Pressione o botão (Voltar) até o ecrã inicial ser exibido.

Pressione o botão de alimentação para desligar a máquina.

Consultar "Conectar a um Ponto de Acesso".

- 38 -

Conectar a um Ponto de Acesso (Infraestrutura)

• Instale esta máquina num local com boa visibilidade e perto do ponto de acesso sem fios. (Sugerimos que a distância entre a máquina e o dispositivo sem fios seja de 30 m ou inferior.)

• se houver metal, faixas de alumínio ou uma parede de betão reforçado entre a máquina e os pontos de acesso de rede local (LAN) sem fios, as ligações podem ser mais difíceis de estabelecer.

• Uso exterior da IEEE802.11a (W52/W53) é proibido pela Lei sobre a Rádio. Utilize IEEE802.11a (W52/W53) apenas no interior.

• Ligar com WPS

Se um ponto de acesso de rede local (LAN) sem fios suportar WPS, pode ligar à rede local (LAN) sem fios com a tecla WPS.

• Seleccionar um Ponto de acesso da rede local sem fios a partir do Painel do

operador para ligar

Se um ponto de acesos sem fios não suportar WPS, pode especificar um ponto de acesso de rede local (LAN) sem fios que pretenda utilizar a partir dos pontos de acesso de rede local (LAN) sem fios que a impressora detecta para estabelecer uma ligação.

• Definir a partir do Painel do operador manualmente para ligar

Defina manualmente a informação do ponto de acesso à LAN sem fios (o SSID, método de encriptação e chave de encriptação) manualmente para ligar à rede local ( LAN) sem fios.

Ligar com WPS

Pressione o botão repetidament para selecionar [Setting (Definição)] e

pressione o botão (Enter).

Pressione repetidamente o botão para selecionar [Wireless(Infrastructure)

Setting (Definição de Sem Fios (Infraestrutura))] e pressione o botão (Enter).

Introduza a palavra-passe do administrador e pressione o botão (Enter).

A palavra-passe do administrador predefinida é "999999". Se a palavra-passe do administrador for alterada, insira a palavra-passe atualizada.

A mensagem “Não é possível utilizar o Sem fios (Modo AP) ao mesmo tempo” é apresentada durante aproximadamente cinco segundos.

Selecione [Enable (Ativar)] e pressione o botão (Enter).

Se o seu ambiente necessita que defina manualmente um endereço de IP,

etc., pressione o botão para selecionar [Network Setting (Definição de Rede)] e pressione o botão (Enter). Se não necessita de definir manualmente, vá para o passo 12.

Pressione o botão para selecionar [Manual (Manual)] no ecrã [Wireless

(infrastructure) settings (Definições de sem fios (infraestrutura))] e pressione o botão (Enter).

Siga as instruções no ecrã para definir o endereço de IP, máscara de sub-

rede, gateway predefinido e DHCP v6.

2. Instalação

Se um ponto de acesso de rede local (LAN) sem fios suportar WPS, pode facilmente ligar à rede local (LAN) sem fios com a tecla de configurar fácil (tecla WPS)

Verifique a posição do botão WPS ao consultar o manual de instruções

incluído no ponto de acesso LAN sem fios ou outros documentos.

Verifique se o ponto de acesso de rede local (LAN) se inicia e está a funcionar

devidamente.

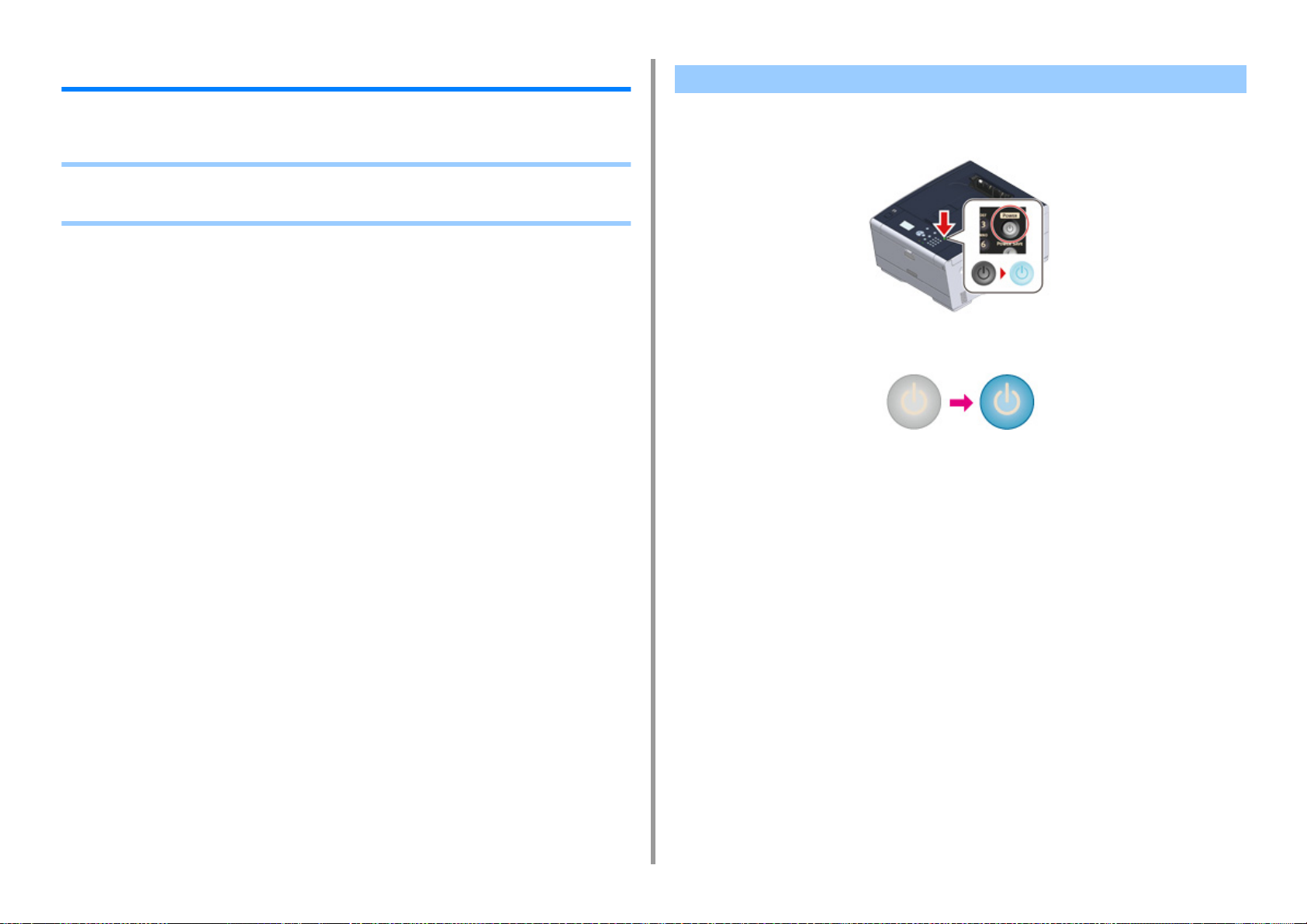

Ligue a máquina.

Verifique se o ecrã exibe "Pretende configurar a rede sem fios?" e se [Yes (Sim)] está selecionado, pressione o botão (Enter) e vá para o passo 6.

- 39 -

Pergunte ao seu fornecedor ou administrador de rede acerca do valor de definição.

Selecione [Close (Fechar)] quando as definições de Sem Fios (infraestrutura)

estiverem completas e pressione o botão (Enter).

O ecrã muda automaticamente passado pouco tempo sem que tenha de pressionar [Close (Fechar)].

Pressione repetidamente o botão para selecionar [Automatic Setup(WPS)

(Configuração Automática (WPS))] e pressione o botão (Enter).

Pressione o botão para selecionar [WPS-PBC (WPS-PBC)] e pressione o

botão (Enter).

Quando [Execute push-button method? (Executar método do botão?)] for

exibido, selecione [Yes (Sim)] e pressione o botão (Enter).

A impressora irá começar a procurar os pontos de acesso à rede local (LAN) sem fios. É exibida no ecrã a mensagem “Método de Funcionamento por Teclas...”. Prima e mantenha premido o botão WPS no ponto de acesso sem fios LAN enquanto a mensagem é apresentada.

2. Instalação

• O SSID também é chamado de nome de rede, ESSID ou ESS-ID.

• Uma chave de encriptação também é chamada uma chave de rede, chave de segurança, palavra-passe ou chave pré-partilhada.

Verifique se o ponto de acesso de rede local (LAN) se inicia e está a funcionar

devidamente.

Não pode operar o painel quando o WPS está em curso.

Quando [WPS connection successful. (Conexão WPS bem-sucedida.)] for exibido, selecione [Close (Fechar)] e pressione o botão (Enter).

• Quando [Connection failed. Timeout (Falha na conexão. Excedeu o tempo)] é exibido, repita o procedimento a partir do passo 14.

• [Sobrepor] é exibido quando várias teclas WPS são premidas quase ao mesmo tempo em dois ou mais pontos de acesso de rede local (LAN) sem fios e a ligação não está estabelecido. Aguarde um pouco e volte a tentar.

Se a marca da antena for exibida no canto superior direito do ecrã inicial, a

ligação foi estabelecida corretamente.

A marca da antena pode não ser exibida em alguns ecrãs.

Seleccionar um Ponto de acesso da rede local sem fios a partir do Painel do operador para ligar

Se um ponto de acesso da rede local (LAN) sem fios não suportar WPS, pode especificar um ponto de acesso de rede local (LAN) sem fios que pretenda utilizar a partir dos pontos de acesso de rede local (LAN) sem fios que a impressora detecta para estabelecer uma ligação. Nesse caso, deve inserir uma chave de encriptação.

Ligue a máquina.

Verifique se o ecrã exibe "Pretende configurar a rede sem fios?" e se [Yes (Sim)] está selecionado, pressione o botão (Enter) e vá para o passo 6.

Pressione o botão repetidament para selecionar [Setting (Definição)] e

pressione o botão (Enter).

Pressione repetidamente o botão para selecionar [Wireless(Infrastructure)

Setting (Definição de Sem Fios (Infraestrutura))] e pressione o botão (Enter).

Introduza a palavra-passe do administrador e pressione o botão (Enter).

A palavra-passe do administrador predefinida é "999999". Se a palavra-passe do administrador for alterada, insira a palavra-passe atualizada.

A mensagem “Não é possível utilizar o Sem fios (Modo AP) ao mesmo tempo” é apresentada durante aproximadamente cinco segundos.

Selecione [Enable (Ativar)] e pressione o botão (Enter).

Se o seu ambiente necessita que defina manualmente um endereço de IP,

etc., pressione o botão para selecionar [Network Setting (Definição de Rede)] e pressione o botão (Enter). Se não necessita de definir manualmente, vá para o passo 12.

Verifique a posição da tecla SSID e de encriptação ao consultar o manual de

instruções incluído com o ponto de acesso de rede local (LAN) sem fios ou outros documentos e anote a informação.

WPA-EAP e WPA2-EAP não podem ser definidos no painel do operador. Defini-los a partir da página Web desta máquina.

Abrir a página web desta máquina (Guia Avançado)

- 40 -

Pressione o botão para selecionar [Manual (Manual)] no ecrã [Wireless

(infrastructure) settings (Definições de sem fios (infraestrutura))] e pressione o botão (Enter).

Siga as instruções no ecrã para definir o endereço de IP, máscara de sub-

rede, gateway predefinido e DHCP v6.

Pergunte ao seu fornecedor ou administrador de rede acerca do valor de definição.

Selecione [Close (Fechar)] quando as definições de Sem Fios (infraestrutura)

estiverem completas e pressione o botão (Enter).

O ecrã muda automaticamente passado pouco tempo sem que tenha de pressionar [Close (Fechar)].

Pressione repetidamente o botão para selecionar [Wireless Network

Selection (Seleção da Rede Sem Fios)] e pressione o botão (Enter).

A impressora irá começar a procurar os pontos de acesso à LAN sem fios. Aguarde um momento.

Item Descrição

Segurança Desactivar

Chave de encriptação Não é necessária qualquer entrada.

Se o SSID exibido for o mesmo do verificado no passo 1, selecione [Yes

(Sim)] e pressione o botão (Enter).

Quando "Conexão bem-sucedida." for exibido, selecione [Close (Fechar)] e pressione o botão (Enter).

Se "Conexão falhou." for exibido, repita o procedimento a partir do passo 5.

Se a marca da antena for exibida no canto superior direito do ecrã inicial, a

ligação foi estabelecida corretamente.

2. Instalação

Selecione um ponto de acesso à LAN sem fios para se conectar e pressione o

botão (Enter).

Se apenas [Configurar manual] for exibido, ou o SSID do ponto de acesso de rede local (LAN) sem fios que pretender utilizar não estiver incluído na lista, defina através do seguinte procedimento em "

Painel do operador manualmente para ligar

O ecrã de inserção da chave de encriptação que é adequado para o método de encriptação do ponto de acesso de rede local (LAN) sem fios seleccionado é exibido.

Introduza a chave de encriptação e pressione o botão (Enter).

A chave de encriptação varia dependendo do ponto de acesso ou segurança à rede local (LAN) sem fios.

Se for exibido [WPA Pre-shared Key (Chave Pré-compartilhada WPA)]

•

Item Descrição

Segurança WPA/WPA2-PSK

Chave de encriptação Introduza a chave pré-partilhada.

• Se for exibido [WEP Key (Chave WEP)]

Item Descrição

Segurança WEP

Chave de encriptação Introduzir chave WEP.

• Se nenhum dos dois casos indicados acima se aplicar

Definir a partir do

A marca da antena pode não ser exibida em alguns ecrãs.

Definir a partir do Painel do operador manualmente para ligar

Defina manualmente a informação do ponto de acesso à LAN sem fios (o SSID, método de encriptação e chave de encriptação) manualmente para ligar à rede local sem fios.

Verifique a chave de encriptação SSID e o método de encriptação ao

consultar o manual de instruções incluído num ponto de acesso à LAN sem fios ou outros documentos e anote a informação.

Se o método de encriptação for WPA-EAP e WPA2-EAP, defina a partir da página Web desta máquina.

Para detalhes, abra a página Web desta máquina e clique em [Configuração do Administrador] > [Rede] > [Configuração Sem Fios] > [Configuração Manual].

Abrir a página web desta máquina (Guia Avançado)

• O SSID também é chamado de nome de rede, ESSID ou ESS-ID.

• Uma chave de encriptação também é chamada uma chave de rede, chave de segurança, palavra-passe ou chave pré-partilhada.

Verifique se o ponto de acesso de rede local (LAN) se inicia e está a funcionar

devidamente.

- 41 -

Ligue a máquina.

Verifique se o ecrã exibe "Pretende configurar a rede sem fios?" e se [Yes (Sim)] está selecionado, pressione o botão (Enter) e vá para o passo 6.

Pressione o botão repetidament para selecionar [Setting (Definição)] e

pressione o botão (Enter).

Pressione repetidamente o botão para selecionar [Wireless(Infrastructure)

Setting (Definição de Sem Fios (Infraestrutura))] e pressione o botão (Enter).

Pressione repetidamente o botão para selecionar [Wireless Network

Selection (Seleção da Rede Sem Fios)] e pressione o botão (Enter).

A impressora irá começar a procurar os pontos de acesso à rede local (LAN) sem fios. Aguarde um momento.

Selecione [Manual Setup (Configuração Manual)] e pressione o botão

(Enter).

Introduza o SSID verificado no passo 1 e pressione o botão (Enter).

2. Instalação

Introduza a palavra-passe do administrador e pressione o botão (Enter).

A palavra-passe do administrador predefinida é "999999". Se a palavra-passe do administrador for alterada, insira a palavra-passe atualizada.

A mensagem “Não é possível utilizar o Sem fios (Modo AP) ao mesmo tempo” é apresentada durante aproximadamente cinco segundos.

Selecione [Enable (Ativar)] e pressione o botão (Enter).

Se o seu ambiente necessita que defina manualmente um endereço de IP,

etc., pressione o botão para selecionar [Network Setting (Definição de Rede)] e pressione o botão (Enter). Se não necessita de definir manualmente, vá para o passo 12.

Pressione o botão para selecionar [Manual (Manual)] no ecrã [Wireless

(infrastructure) settings (Definições de sem fios (infraestrutura))] e pressione o botão (Enter).

Siga as instruções no ecrã para definir o endereço de IP, máscara de sub-

rede, gateway predefinido e DHCP v6.

Pergunte ao seu fornecedor ou administrador de rede acerca do valor de definição.

Selecione [Close (Fechar)] quando as definições de Sem Fios (infraestrutura)

estiverem completas e pressione o botão (Enter).

O ecrã muda automaticamente passado pouco tempo sem que tenha de pressionar [Close (Fechar)].

O SSID é sensível a maiúsculas e minúsculas. Introduza o SSID correctamente.

Selecione o método de encriptação verificado no passo 1 e pressione o botão

(Enter).

A chave de encriptação varia dependendo do ponto de acesso ou segurança à rede local (LAN) sem fios.

O procedimento depende do método de encriptação que selecionou no passo

15.

Se selecionou [WPA/WPA2-PSK (WPA/WPA2-PSK)], selecione [TKIP/AES (TKIP/ AES)] e pressione o botão (Enter). Depois introduza a Chave Pré-compartilhada e selecione [Next (Próximo)].

Se selecionou [WPA2-PSK (WPA2-PSK)], selecione [AES (AES)] e pressione o botão

(Enter). Depois introduza a Chave Pré-compartilhada e selecione [Next (Próximo)].

Se selecionou [WEP (WEP)], introduza a Chave WEP e pressione [Next (Próximo)].

Se o valor exibido for o mesmo do verificado no passo 1, selecione [Yes (Sim)] e pressione o botão (Enter).

Demora cerca de 30 segundos até a impressora detectar o ponto de acesso à rede local (LAN) sem fios.

Quando o ecrã indicar que a ligação foi bem-sucedida, selecione [Close (Fechar)] e pressione o botão (Enter).

Se o ecrã indicar que a ligação falhou, pressione [Close (Fechar)] e volte para o passo

Se a marca da antena for exibida no canto superior direito do ecrã inicial, a ligação foi estabelecida corretamente.

- 42 -

A marca da antena pode não ser exibida em alguns ecrãs.

• Se a ligação de rede local (LAN) sem fios for instável

Se a ligação LAN sem fios estiver instável, leia as advertências em "Antes de se

Conectar a uma LAN Sem Fios

acesso à LAN sem fios. Se não conseguir encontrar uma solução mesmo depois de ler as advertências, coloque a máquina e o ponto de acesso LAN sem fios juntos.

" e mude as posições da máquina e do ponto de

2. Instalação

Conectar Diretamente à Máquina

A LAN sem fios (modo AP) liga diretamente dispositivos sem fios (computadores, tablets, smartphones, etc.) à máquina sem usar um ponto de acesso de LAN sem fios.

• Se houver metal, faixas de alumínio ou uma parede de betão reforçado entre a máquina e os dispositivos sem fios, as ligações podem ser mais difíceis de estabelecer.

• É possível ligar até quatro dispositivos à máquina através da LAN sem fios (modo AP). O quinto dispositivo será rejeitado.

• Ligação automática (premir botão)

Se os seus dispositivos sem fios suportarem WPS-PBC (botão de premir), pode ligar-se à LAN sem fios (modo AP) com o botão WPS.

• Configuração manual

Se os seus dispositivos sem fios não suportarem WPS-PBC (botão de premir), pode introduzir o [SSID (SSID)] e a [Password (Palavra-passe)] da máquina nos seus dispositivos sem fios para se ligar à LAN sem fios (modo AP).

Ligação automática (premir botão)

Se os seus dispositivos sem fios suportarem WPS-PBC (botão de premir), pode ligar-se à LAN sem fios (modo AP) com o botão WPS.

Confirme a posição do botão WPS no seu dispositivo sem fios através do

manual fornecido com o dispositivo.

Ligue a máquina.

Se a mensagem "Pretende configurar a rede sem fios?" aparecer, selecione [No (Do not show next time) (Não (Não mostrar da próxima vez))].

Pressione o botão para selecionar [Setting (Definição)] e pressione o

botão (Enter).

Pressione o botão para selecionar [Admin Setup (Configuração do

Administrador)] e pressione o botão (Enter).

- 43 -

2. Instalação

Introduza a palavra-passe do administrador e pressione o botão (Enter).

A palavra-passe do administrador predefinida é "999999". Se a palavra-passe do administrador for alterada, insira a palavra-passe atualizada.

Pressione o botão para selecionar [Network Menu (Menu de Rede)] e

pressione o botão (Enter).

Pressione o botão para selecionar [Network Setup (Configuração de

Rede)] e pressione o botão (Enter).

Pressione repetidamente o botão para selecionar [Wireless(AP Mode)

Setting (Definição de Sem Fios (Modo AP))] e pressione o botão (Enter).

A mensagem “Não é possível utilizar o Sem fios (Infraestrutura) ao mesmo tempo” é apresentada durante aproximadamente cinco segundos.

Selecione [Enable (Ativar)] e pressione o botão (Enter).

Pressione o botão para selecionar [Automatic Setup (Pushbutton)

(Configuração automática (Botão de premir))] e pressione o botão (Enter).

Quando [Pushbutton method (método de Botão para premir)] for exibido,

selecione [Yes (Sim)].

Inicie a operação do WPS-PBC (botão de premir) no seu dispositivo sem fios

para se ligar à máquina.

Quando o seguinte ecrã aparecer, a configuração da LAN sem fios estará concluída. Em caso de falha de ligação, siga os passos em "Configuração Manual" para tentar

novamente.

Pressione o botão para selecionar [Setting (Definição)] e pressione o

botão (Enter).

Pressione o botão para selecionar [Admin Setup (Configuração do

Administrador)] e pressione o botão (Enter).

Introduza a palavra-passe do administrador e pressione o botão (Enter).

A palavra-passe do administrador predefinida é "999999".

Pressione o botão para selecionar [Network Menu (Menu de Rede)] e

pressione o botão (Enter).

Pressione o botão para selecionar [Network Setup (Configuração de

Rede)] e pressione o botão (Enter).

Pressione repetidamente o botão para selecionar [Wireless(AP Mode)

Setting (Definição de Sem Fios (Modo AP))] e pressione o botão (Enter).

A mensagem “Não é possível utilizar o Sem fios (Modo AP) ao mesmo tempo” é apresentada durante aproximadamente cinco segundos.

Selecione [Enable (Ativar)] e pressione o botão (Enter).

Pressione o botão para selecionar [Manual Setup (Configuração Manual)]

e pressione o botão (Enter).

Verifique o [SSID (SSID)] e a [Password (Palavra-passe)] da máquina.

Introduza o [SSID (SSID)] e a [Password (Palavra-passe)] que verificou no

passo 10 para ligar a máquina e o seu dispositivo sem fios.

Configuração Manual

Ligue a máquina.

Se a mensagem "Pretende configurar a rede sem fios?" aparecer, selecione [No (Do not show next time) (Não (Não mostrar da próxima vez))].

- 44 -

2. Instalação

Instalar um driver e software no computador

Instalar a driver da impressora a partir do "Software DVD-ROM" no computador.

Outro software utilitário pode ser instalado ao mesmo tempo.

• Para Windows

• Para Mac OS X

Para Windows

Conecte a máquina e o computador através de uma rede ou cabo USB e dê início à instalação.

Verifique o estado desta máquina antes de instalar.

• Esta máquina está ligada.

• Para ligação à rede, esta máquina está ligada à rede através do cabo LAN e já está configurada informação necessária, tal como o endereço IP.

Insira o "DVD-ROM do Software" incluído no computador.

Quando é exibido [Auto Play (Reproduzir automaticamente)], clique em [Run

setup.exe (Executar setup.exe)].

- 45 -

Se aparecer a caixa de diálogo [User Account Control (Controlo de conta de utilizador)], clique em [Yes (Sim)].

Selecione um idioma na lista pendente.

Leia o contrato de licença e depois clique em [Accept (Concordo)].

2. Instalação

Leia a [Environment advice (Recomendação de ambiente)] e clique em [Next

(Seguinte)].

Selecione [Network (Rede)] ou [USB connection (ligação USB)] de acordo

com o método de ligação da máquina e do computador e depois clique em [Next (Seguinte)].

Se a caixa de diálogo [Windows Security Alert (Alerta de Segurança do Windows)] for apresentada, clique em [Allow access (Permitir acesso)].

Selecione o nome do modelo da máquina e depois clique em [Next

(Seguinte)].

Clique em [Install Optional Software (Instalar software opcional)]

- 46 -

A instalação inicia-se.

O seguinte software é instalado.

• Controlador de Impressora PCL6 (Incluindo Extensão de Rede e Utilitário de Amostra de Cor)

•FAQ

Instalar outro software a partir de instalação personalizada.

Instalar o software (Guia Avançado)

Certifique-se de que o software foi instalado com sucesso e clique em

[Printing Test (Teste de Impressão)].

Selecione a impressora para o teste de impressão e clique em [Printing Test (Teste de Impressão)].

Certifique-se de que o teste de impressão foi bem-sucedido e clique em [OK (OK)].

2. Instalação

Clique em [Complete (Concluído)].

Clique em [Next (Seguinte)].

Se a caixa de diálogo seguinte for exibida, clique em [Yes (Sim)].

- 47 -

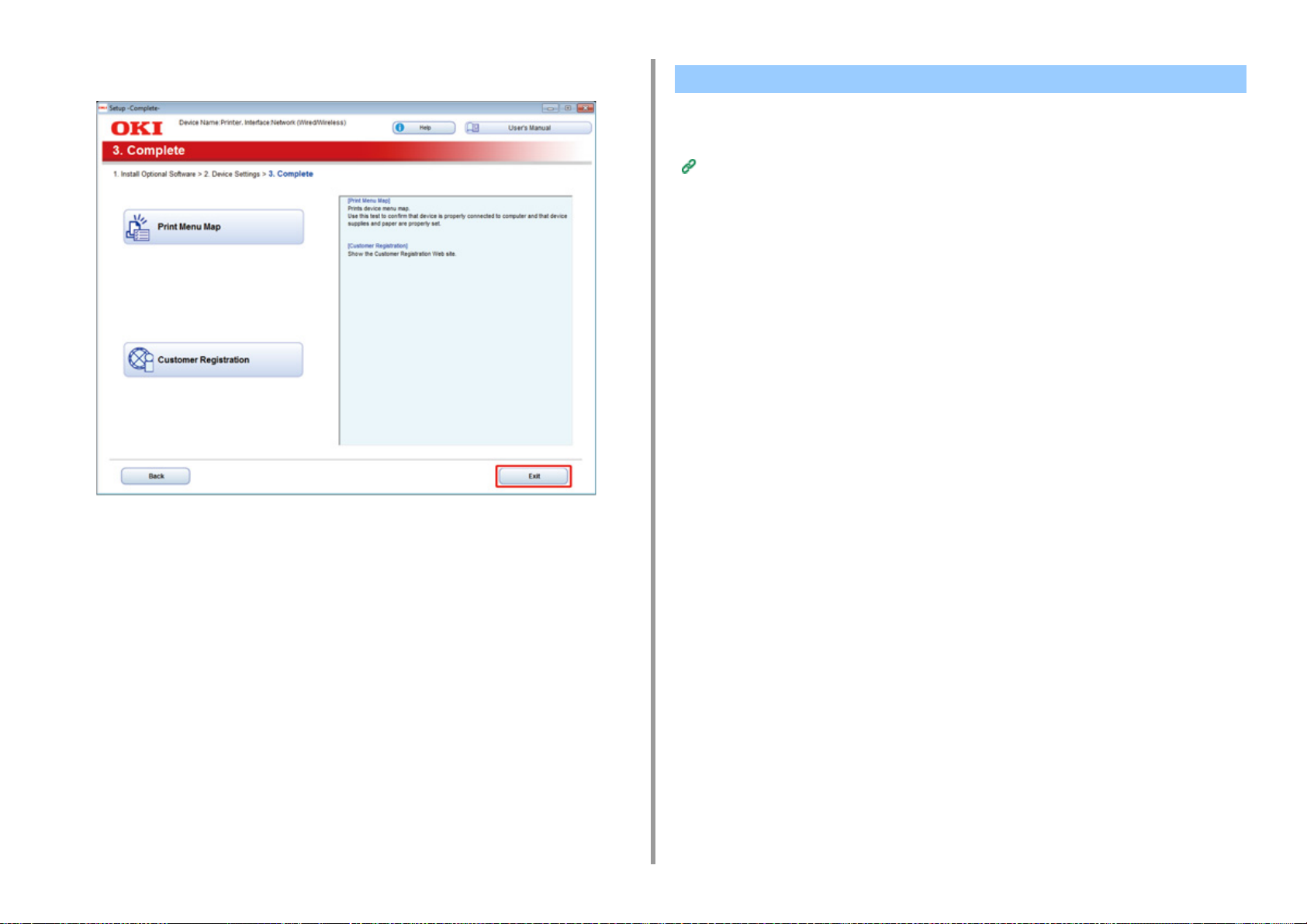

Clique [Exit (Sair)].

Para Mac OS X

Esta secção descreve como instalar o driver da impressora PS.

Para instalação de utilitários, consulte o seguinte.

Instalar o software (Guia Avançado)

Quando a instalação terminar, imprima uma página teste no passo 15.

Certifique-se de que a máquina e o computador estão ligados e a máquina

está ligada.

Insira o "DVD-ROM do Software" no computador.

Faça um duplo clique no ícone [OKI] no ambiente de trabalho.

[Drivers (Drivers)] > [PS (PS)] > Dê um duplo clique em [Installer for OSX

(Instalador para OSX)].

Introduza a palavra-passe de administrador, e clique em [OK (OK)].

Siga as instruções no ecrã para completar a instalação.

2. Instalação

- 48 -

Selecione [System Preferences (Preferências do sistema)] a partir do menu

Apple.

Clique em [Printers & Scanners (Impressoras e Scanners)].

Clique em [+].

Selecione [Add Printer or Scanner... (Adicionar Impressora ou Scanner...)] quando o menu for exibido.

2. Instalação

Para mudar o nome, introduza o novo nome em [Name: (Nome:)].

Clique em [Default (Padrão)].

Selecione a máquina e, em seguida, selecione [OKI C532 PS] em [Use

(Usar)].

Tipos de nomes Exibido na ligação Lista de métodos

Rede OKI-C532 (últimos 6 dígitos do

endereço MAC)

USB OKI DATA CORP C532 USB

Bonjour

- 49 -

Clique em [Add (Adicionar)].

Se o ecrã de conformação para o equipamento adicional for apresentado,

clique em [OK (OK)].

Certifique-se que a máquina é adicionada a [Printers (Impressoras)] e [OKI

C532 PS (OKI C532 PS)] é exibido para [Kind (Tipo)].

2. Instalação

Se [OKI C532 PS (OKI C532 PS)] não estiver exibido corretamente em [Kind (Tipo)], clique em [- (-)] retire a máquina de [Printers (Impressoras)] e repita as etapas 8 a 12 novamente.

Clique em [Open Print Queue (Fila da Impressão Aberta)].

Seleccione [Print Test Page (Imprimir página de teste)] a partir do menu

[Printer (Impressora)].

- 50 -

Funcionamento básico

Nomes dos componentes Operações básicas no painel de operação Ligar ou desligar a máquina Carregar o papel

Esta secção descreve as especificações básicas da máquina.

3. Funcionamento básico

Nomes dos componentes

O capítulo descreve o nome de cada componente.

• Perspetiva frontal

• Perspetiva posterior

• Dentro da máquina

Perspetiva frontal

Símbolo Nome

a Painel de operação

Operações básicas no painel de operação

bPorta USB

c Tabuleiro Multiusos

d Abrir tecla

e Tabuleiro de Saída (tampa superior)

f Tampa do módulo LAN sem fios

g Sustentador do papel

h Alavanca para envelopes (Utilize esta alavanca quando imprimir em envelopes. Para

instruções, consulte “Imprimir em envelopes (Guia Avançado)”.)

- 52 -

3. Funcionamento básico

Perspetiva posterior

Símbolo Nome

a Tabuleiro de saída posterior

b Conetor de energia

c Tampa do conector do interface

d Conetor de interface de rede

e Conetor de interface USB

Dentro da máquina

Símbolo Nome

a Cabeça LED

b Unidade fusora

c Cartucho de toner / Tambor (A: amarelo)

d Cartucho de toner / Tambor de imagem (M: magenta)

e Cartucho de toner / Tambor (C: ciano)

f Cartucho de toner / Tambor de imagem (K: preto)

g Tabuleiro 1

- 53 -

3. Funcionamento básico

Operações básicas no painel de operação

Esta secção descreve o painel do operador da máquina.

• Nomes e funções

• Inserir com o Teclado Numérico

Nomes e funções

Esta secção descreve os nomes e funções dos componentes no painel de operação.

Nº. Nome Função

1 Ecrã de exibição Indica o estado da impressora ou instruções.

2 ONLINE Altera entre ONLINE e OFFLINE.

3 CANCELAR Cancela imediatamente o trabalho de impressão actual.

4 ENTER Define o item realçado.

5 , • Exibe itens do menu.

6 ANTERIOR Retorna ao ecrã anterior.

7 AJUDA Exibe o ecrã de ajuda. Para fechar o ecrã de Ajuda, prima a tecla (AJUDA)

8 POUPANÇA DE ENERGIA • Entra ou sai do modo de poupança de energia.

• Selecciona um item do menu ou percorra o ecrã de exibição.

novamente ou prima a tecla (VOLTAR) ou (CANCELAR) .

• Sai do modo de Hibernação.

Acende-se verde no modo poupança de energia e pisca verde no modo de hibernação.

9 Teclado numérico • Insere números.

10 LIMPAR Clarifica o valor inserido.

11 Indicador PRONTO Acende a luz verde no modo ONLINE e desliga no modo OFFLINE.

• Insere caracteres alfabéticos e símbolos.

Utilize o teclado numérico para inserir a palavra-passe.

- 54 -

3. Funcionamento básico

Nº. Nome Função

12 Indicador ATENÇÃO A luz laranja pode acender-se ou piscar se ocorrer um erro na máquina.

Inserir com o Teclado Numérico

Utilizar para inserir números e caracteres alfabéticos. Os caracteres disponíveis e como alternar tipos de caracteres é mostrado abaixo.

Número

<1> 1

<2> a b c 2 a

<3> d e f 3 d

<4> g h i 4 g

<5> j k l 5 j

<6> m n o 6 m

<7> p q r s 7 p

<8> t u v 8 t

<9> w x y z 9 w

<0> 0

Prima a tecla (ELIMINAR) para eliminar um caractere quando inserir a palavra-passe.

Para inserir "abc"

Prima <2> (ENTER) <2> <2> (ENTER) <2> <2> <2> (ENTER).

- 55 -

3. Funcionamento básico

Ligar ou desligar a máquina

Esta secção descreve como ligar e desligar a máquina.

• Ligar a Máquina

• Desligar a máquina

Ligar a Máquina

Mantenha premido o botão interruptor durante cerca de um segundo.

Quando a máquina é ligada, a luz LED do interruptor acende-se.

O ecrã de espera surge quando a máquina está pronta.

- 56 -

Desligar a máquina

• Verifique se a máquina não está a receber dados antes de encerrar.

• Prima e segure o botão de alimentação durante 5 segundos ou mais para desligar a máquina de forma forçada. Use este método apenas se um problema tiver ocorrido.

Para a resolução de problemas desta máquina, ver "Resolução de Problemas

Mantenha premido o botão interruptor durante cerca de um segundo.

A mensagem "Encerramento. Por favor, aguarde. A máquina desliga-se automaticamente" é exibida no ecrã de exibição e a luz LED do interruptor pisca em intervalos de cerca de um segundo.

Algum tempo depois, a máquina desliga-se automaticamente e a luz LED do interruptor apaga-se.

3. Funcionamento básico

O que deve fazer se não utilizar esta máquina durante um longo período de tempo

Se não for utilizar esta máquina durante um longo período de tempo, devido a férias, viagens ou por outros motivos, desligue a ficha elétrica da tomada elétrica.

Esta máquina não irá apresentar avarias funcionais se a ficha elétrica for desligada da corrente durante um longo período de tempo (quatro semanas ou mais).

- 57 -

3. Funcionamento básico

Carregar o papel

Este capítulo descreve várias informações sobre o papel que pode ser inserido no tabuleiro de papel desta máquina.

Para definir o tipo e peso do papel, prima as teclas [Setting (Definições)] > [Paper Setup (Configurar papel)] e prima no tabuleiro que quer utilizar e seleccione [Media Type (Tipo de suporte)] e [Media Weight (Gramagem do suporte)].

• Sobre tipos de papel que podem ser inseridos

• Carregar papel no Tabuleiro 1/2/3

• A colocar papel no tabuleiro multiusos

• Armazenamento de papel

Sobre tipos de papel que podem ser inseridos

Tipos de papel disponíveis

Para executar uma impressão de alta qualidade, certifique-se de que utiliza os tipos de papel suportados que satisfazem os requisitos, como material, gramagem ou acabamento da superfície do papel Utilize papel para impressão de fotografias digitais.

Se imprimir em papel que não seja recomendado pela OKI, verifique a qualidade de impressão e o movimento do papel antes cuidadosamente para garantir que não surgem problemas.

• Papel comum

Tipo de papel Tamanho do papel (mm)

(valores entre parêntesis são

tamanhos em polegadas.)

A4 210 x 297 64 to 220 g/m2 (17 para 58 lb)

A5 148 x 210

A6 105 x 148

B5 182 x 257

B6 128 x 182

Meio B6 64 x 182

Carta 215,9 x 279,4 (8,5 x 11)

Ofício13 215,9 x 330,2 (8,5 x 13)

Ofício13,5 215,9 x 342,9 (8,5 x 13,5)

Ofício 14 215,9 x 355,6 (8,5 x 14)

Executivo 184,2 x 266,7 (7,25 x 10,5)

Statement (5,5 x 8,5)

8.5"SQ (8,5 x 8,5)

Fólio 210 x 330

16K(184x260mm) 184 x 260

16K(195x270mm) 195 x 270

16K(197x273mm) 197 x 273

Ficha (3 x 5)

4x6 pol. (4 x 6)

5x7 pol. (5 x 7)

Personalizado Largura: 64 a 216

Comprimento: 90 a 1321

Gramagem do papel

Para impressão duplex, 64 to 176 g/

(17 to 47 lb)

Se definir um papel que tem 148 mm (5,8 polegadas) de largura ou mais estreito, a impressão fica mais lenta.

64 to 220 g/m

(17 para 58 lb)

- 58 -

3. Funcionamento básico

• Envelope

Tipo de papel Tamanho do papel (mm)

(valores entre parêntesis são

tamanhos em polegadas.)

Envelope Com-9 98,4 x 190,5 (3,875 x 7,5) Os envelopes devem ser em papel

Envelope Com-10 98,4 x 225,4 (3,875 x 8,875)

Envelope Monarch 104,8 x 241,3 (4,125 x 9,5)

Envelope DL 110 x 220 (4,33 x 8,66)

Envelope C5 162 x 229 (6,4 x 9)

Gramagem do papel

de 85 g/m estar dobradas.

(24 lb), e as abas devem

•Etiqueta

Tipo de papel Tamanho do papel (mm)

(valores entre parêntesis são

tamanhos em polegadas.)

A4 210 x 297 0,1 a 0,2 mm

Carta 215,9 x 279,4 (8,5 x 11)

Gramagem do papel

• Outro Tipo de papel

Tipo de papel Tamanho do papel (mm)

(valores entre parêntesis são

tamanhos em polegadas.)

Papel de impressão parcial Equivalente a papel comum 64 to 220 g/m2 (17 para 58 lb)

Papel colorido Equivalente a papel comum 64 to 220 g/m

Gramagem do papel

(17 para 58 lb)

Sobre os tamanhos de papel, gramagem e número de folhas que podem ser inseridas

Tamanho e Tipo de Papel, e capacidade do tabuleiro como se segue.

•Tabuleiro 1

Tamanho do papel disponível Capacidade do tabuleiro Gramagem do papel

A4 A5

A6 B5

B6 Carta Ofício13 Ofício13,5 Ofício 14 Executivo Declaração

8.5" SQ Fólio 16K(184x260mm) 16K(195x270mm) 16K(197x273mm) Tamanho Personalizado

*1 O papel não pode ser utilizado para impressão duplex. *2 Largura: 100 a 216 mm (3,9 a 8,5 polegadas), Comprimento: 148 a 356 mm (5,8 a 14 polegadas)

250 folhas (se a gramagem for 80g/m

)

Leve (64 to 74 g/m2) Médio leve (75 to 82 g/m Médio (83 to 90 g/m Pesado Médio (91 to 104 g/m Pesado (105 to 120 g/m Ultra pesado1 (121 to 176 g/m

)

• Tabuleiro 2/3 (Opcional)

Tamanho do papel disponível Capacidade do tabuleiro Gramagem do papel

A4 A5 B5 Carta Ofício13 Ofício13,5 Ofício 14 Executivo

8.5" SQ Fólio 16K(184x260mm) 16K(195x270mm) 16K(197x273mm) Tamanho Personalizado

530 folhas (se a gramagem for 80g/m

)

Leve (64 to 74 g/m2) Médio leve (75 to 82 g/m Médio (83 to 90 g/m Pesado Médio (91 to 104 g/m Pesado (105 to 120 g/m Ultra Pesado 1 (121 to 176 g/m

)

- 59 -

*1 Largura: 148 a 216 mm (5,8 a 8,5 polegadas), Comprimento: 210 a 356 mm (8,3 a 14 polegadas)

3. Funcionamento básico

• Tabuleiro Multiusos

Tamanho do papel disponível Capacidade do tabuleiro Gramagem do papel

A4 A5

A6 B5

B6 B6 Metade Carta Ofício13 Ofício13,5 Ofício 14 Executivo Declaração

8.5" SQ Fólio 16K(184x260mm) 16K(195x270mm) 16K(197x273mm) Cartão Index 4x6 polegadas 5x7 polegadas Tamanho Personalizado Envelope Com-9 Envelope Com-10 Envelope Monarch Envelope DL Envelope C5

100 folhas (se a gramagem for 80g/m 10 folhas (envelopes)

)

Leve (64 to 74 g/m Médio leve (75 to 82 g/m Médio (83 to 90 g/m Pesado Médio (91 to 104 g/m Pesado (105 to 120 g/m Ultra pesado1 (121 to 176 g/m Ultra Pesado2 (177 to 220 g/m

)

• Envelopes

Os envelopes não devem ter torções, enrolamentos ou outras deformações. Os envelopes devem também ser do tipo rectangular nas abas, com cola que permanece intacta quando sujeita ao sistema de fusíveis de pressão do rolo quente na máquina. Os envelopes com janelas não são adequados.

•Etiquetas

As etiquetas devem ser do tipo recomendado para uso em copiadoras e impressoras laser, nos quais a página básica de transporte é totalmente coberta por etiquetas. Outros tipos de materiais de etiqueta podem danificar a máquina devido ao desprendimento das etiquetas durante o processo de impressão.

*1 O papel não pode ser utilizado para impressão duplex. *2 Largura: 64 a 216 mm (2,5 a 8,5 polegadas), Comprimento: 90 a 1321 mm (3,5 a 52 polegadas)

Papel recomendado

A máquina suporta uma variedade de meios de impressão, incluindo uma gama de gramagens e tamanhos de papel. Esta secção descreve como escolher e utilizar os meios. Para obter o melhor desempenho utilize papel com gramagem de 75 a 90 g/m e impressoras a laser. Não é recomendável o uso de papel gravado em relevo ou muito texturizado. Papel de carta pré-impresso pode ser usado, mas a tinta não pode ser compensada quando exposta a altas temperaturas do fusível usado no processo de impressão.

o papel comum que é desenhado para utilizar em fotocopiadoras

- 60 -

Carregar papel no Tabuleiro 1/2/3

O procedimento quando se coloca o papel no Tabuleiro 1, é usado como exemplo e o mesmo é aplicado ao Tabuleiro 2/3 (opcional).

Puxe a gaveta de papel para fora.

Deslize a guia de papel (a) para a largura de papel a carregar.

3. Funcionamento básico

Folheie bem um conjunto de folhas de papel e depois alinhe as margens do

papel.

Carregue o papel com o lado de impressão virado para cima.

Não insira papel além da marca " " na guia de papel.

Deslize o travão do papel (b) para o comprimento do papel a carregar.

- 61 -

Prenda o papel que colocou com a guia de papel.

3. Funcionamento básico

Empurre a gaveta de papel até que a mesma pare.

Prima a tecla ou do painel de controlo para seleccionar [Setting

(Definições)] e prima a tecla (ENTER) .

Seleccione [Paper Setup (Config. Papel)] e prima a tecla (ENTER).

Definir [Paper Size (Tamanho de Papel)].

Definir [Media Type (Tipo de Suporte)].

Definir [Media Weight (Gramagem do suporte)].

Prima a tecla (ONLINE) para retornar ao ecrã de standby.

Seleccione no tabuleiro em que o papel está carregado, e depois prima a

tecla (ENTER) .

- 62 -

A colocar papel no tabuleiro multiusos

• Não pressione nem puxe o papel enquanto imprime no papel alimentado pelo tabuleiro multiusos. Para parar de imprimir, abra o tabuleiro de saída.

Para instruções sobre como remover o papel, consultar "Se ocorrer encravamento de papel

• Se abrir e fechar o tabuleiro multiusos vigorosamente, o rolo de alimentação de papel do tabuleiro multiusos pode cair e atrapalhar o carregamento de papel. Se o rolo de papel do tabuleiro multiusos tiver caído, levante o rolo de alimentação do papel antes de carregar o papel.

Abra o tabuleiro multiusos para a frente introduzindo os dedos na reentrância

frontal.

3. Funcionamento básico

Abra o sub-suporte.

Ajuste o guia do alimentador manual de papel para a largura do papel a

carregar.

Segure na parte central do suporte do papel e puxe-o para fora.

- 63 -

Certifique-se de que os rolos de alimentação de papel estão na posição

correta.

Se o rolo de alimentação de papel cair, empurre-o para a frente e conserte-o.

Insira o papel com o lado de impressão para cima até que os seus limites

toquem a entrada de alimentação.

3. Funcionamento básico

Armazenamento de papel

Guarde o papel nas condições indicadas abaixo, para manter a sua qualidade.

Não insira papel além da marca " ".

Se a impressora estiver no modo de poupança de energia, prima o botão (Poupança de Energia) para a reactivar a partir desse modo.

Prima a tecla ou do painel de controlo para seleccionar [Setting

(Definições)] e prima a tecla (ENTER) .

Seleccione [Paper Setup (Config. Papel)] e prima a tecla (ENTER).

Introduza papel no tabuleiro multiusos e depois prima a tecla (ENTER) .

Definir [Paper Size (Tamanho de Papel)].

Definir [Media Type (Tipo de Suporte)].

Definir [Media Weight (Gramagem do suporte)].

Prima a tecla (ONLINE) para retornar ao ecrã de standby.

• Dentro de um armário ou outro local seco e escuro

• Numa superfície plana

• Temperatura: 20°C

• Humidade: 50% RH (humidade relativa)

Não guarde papel nos locais indicados abaixo:

• Directamente no chão

• Onde o papel esteja exposto à luz solar directa

• Perto do lado de dentro de uma parede exterior

• Em uma superfície irregular

• Onde electricidade estática possa ser gerada

• Onde a temperatura aumente excessivamente e haja alterações rápidas de temperatura

• Perto desta máquina de um ar condicionado, aquecedor ou conduta

• Não desenrole o papel até antes de utilizar.

• Não deixe o papel fora da embalagem durante um longo período de tempo. Se o fizer poderá resultar em problemas de impressão.

• Dependendo do meio da impressora, ambiente, condições de armazenamento a qualidade de impressão pode deteriorar-se e a impressão pode sair enrolada.

• Não coloque papéis de tamanhos, tipos ou gramagens diferentes.

• Quando acrescentar as folhas de papel, remova o papel carregado no tabuleiro multiusos, embrulhe todo o conjunto de folhas e alinhe as margens das folhas para as carregar.

• Não coloque nada a não ser papel de impressão no tabuleiro multifunções.

- 64 -

Imprimir

Imprimir a partir de um computador (Windows) Imprimir a partir de um computador (Mac OS X) Cancelar uma tarefa de impressão Sobre os Ecrãs e Funcionalidades de cada Driver da Impressora

O "Bloco de Notas" para o Windows e o "Editor de Texto" para Mac OS X são utilizados como exemplo. Os ecrãs e os passos podem variar dependendo da aplicação.

4. Imprimir

Imprimir a partir de um computador (Windows)

• Para driver de impressora Windows PCL

• Para driver de impressora Windows PS

Para driver de impressora Windows PCL

Abra um ficheiro para imprimir.

Seleccione [Imprimir] no menu [Ficheiro].

Seleccione o controlador da impressora.

Clique em [Preferências].

- 66 -

Altere as definições em cada separador para que se adeqúem às suas

necessidades.

Clique em [OK].

Clique em [Imprimir] no ecrã [Imprimir].

Para driver de impressora Windows PS

Abra um ficheiro para imprimir.

Seleccione [Imprimir] no menu [Ficheiro].

Seleccione o controlador de impressora PS.

Clique em [Preferences].

4. Imprimir

- 67 -

Altere as definições em cada separador para que se adeqúem às suas

necessidades.

4. Imprimir

Clique em [OK (OK)].

Clique em [Print] no ecrã [Print].

- 68 -

Imprimir a partir de um computador (Mac OS X)

Pode escolher, com o controlador da impressora, o tamanho do papel, o tabuleiro de papel, o peso do papel e o tipo de papel.

Abra um ficheiro para imprimir.

Seleccione [Imprimir] no menu [Ficheiro].

4. Imprimir

Se os detalhes da configuração não forem exibidos na caixa de diálogo de impressão para Mac OS X10.8.5 a

10.11,clique em [Show Details (Mostrar Detalhes)] na parte inferior da caixa de diálogo.

Selecione a máquina a partir de [Printer (Impressora)].

Selecione o tamanho do papel a partir de [Paper Size (Tamanho do papel)].

Altere as definições em cada painel para que se adeqúem às suas

necessidades.

- 69 -

Clique em [Imprimir].

Cancelar uma tarefa de impressão

Para cancelar dados enquanto imprime ou durante preparação para impressão, prima o botão (CANCELAR) no painel do operador.

Prima a tecla (CANCELAR) para exibir o seguinte ecrã.

Para cancelar a impressão, seleccione "Sim" e prima a tecla (ENTER).

Para continuar a impressão, seleccione "Não" e prima a tecla (ENTER) .

Se não ocorrer qualquer operação dentro de três minutos, o ecrã desaparece e a impressão reinicia.

4. Imprimir

- 70 -

4. Imprimir

Sobre os Ecrãs e Funcionalidades de cada Driver da Impressora

Esta secção descreve os ecrã e as funções dos controladores da impressora.

• Drivers de impressora Windows PCL

• Driver de impressora Windows PS

• Controlador de impressora Mac OS X PS

Drivers de impressora Windows PCL

• Separador [Configuração]

Item Descrição

1 Definições do Controlador Salvar as suas configurações.

2 Layout de Imagem Exibe uma amostra de imagem para o layout definido.

3 Suporte Especifica o tamanho do papel, o Tipo, o peso, o método de

alimentação de papel ou outras configurações.

4 Modo de Finalização Especifica a impressão de múltiplas páginas, ou outras

configurações.

5 Impressão frente e verso (Duplex) Especifica esta configuração quando quiser imprimir em frente e

verso.

6 Orientação Especifica a orientação de impressão.

7 Definições de Cor Alterna entre a impressão a cores e monocromática.

8 Poupança de toner Reduz a densidade da impressão para economizar toner.

9 Sobre Exibe o número do imobilizado da impressora.

10 Predefinido Devolve a configuração às definições de origem de fábrica.

- 71 -

• Aba [Opções de tarefa] • Separador [Outras configurações]

4. Imprimir

Item Descrição

1 Qualidade Especifica a resolução durante a impressão.

2 Escala Especifica o aumento/redução do tamanho de impressão.

3 Cópias Especifica o número de cópias a imprimir.

4 Tipo de Tarefa Especifica o tipo de impressão.

5 Avançado Define outras configurações de impressão.

6 Padrão Redefine cada valor de imagem no separador no seu valor

predefinido.

Item Descrição

1 Marcas d'água Especifica quando quer utilizar Marca D'Água.

2 Sobrepor Define quando o formato de impressão que está registado na

impressora, antecipadamente, como sobreposições.

3 Tipos de letra Especifica as fontes TrueType e as fontes da impressora.

4 Autenticação do Utilizador Especifica a autenticação do utilizador.

- 72 -

4. Imprimir

Driver de impressora Windows PS

• Aba [Esquema]

• Separador [Papel/Qualidade]

Item Descrição

1 Orientação Especifica a orientação de impressão.

2 Impressão frente e verso Especifica esta configuração quando quiser imprimir em frente e

verso.

3 Ordem das páginas Especifica a ordem das páginas a imprimir.

4 Formato da página Especifica o número de páginas a ser impressas numa folha de

papel e impressão em folheto.

5 Layout de Imagem Exibe uma amostra de imagem para o layout definido.

6 Avançado Permite-lhe escolher as definições detalhadas de qualidade e

tamanho de papel.

Item Descrição

1 Selecção de tabuleiro Altera o tabuleiro de papel de alimentação.

2 Cor Seleciona Cor ou Preto e Branco.

3 Avançado Permite-lhe escolher as definições detalhadas de qualidade e

tamanho de papel.

- 73 -

4. Imprimir

• Aba [Opções de tarefa]

Item Descrição

6 Avançado Define outras configurações de impressão.

7 Autenticação de utilizador Especifica a autenticação do utilizador.

8 Sobre Exibe o número do imobilizado da impressora.

9 Predefinido Devolve a configuração às definições de origem de fábrica.

• Separador [Cor]

Item Descrição

1 Qualidade Especifica a resolução durante a impressão. Se seleccionar

[Poupança de Toner], a densidade da tinta diminui para poupar toner.

2 Tipo de trabalho Especifica um tipo de trabalho e o número de cópias a imprimir.[Job

Type Option (Tipo de opção de Trabalho)] pode ser utilizado se for seleccionado [Store to Shared (Armazenar para Partilhado)] ou [Private Print (Impressão Privada)].Se seleccionar a tarefa [Collate (Agrupar)], são impressos vários documentos em unidades de cópias.

3 Ajustar à página Se selecionar a caixa de verificação [Resize document to fit printer

page (Redimensionar o documento para encaixar na página da impressora)], o documento será impresso num papel de tamanho diferente.

4 Marcas de água Especifica quando quer utilizar Marca D'Água.

5 Sobrepor Define quando o formato de impressão que está registado na

impressora, antecipadamente, como sobreposições.

Item Descrição

1 Modo de cor Especifica o ajuste de cor para impressão a cores.

2 Poupança de toner Poupa toner quando imprime.

3 Avançado Define algumas outras configurações de impressão.

4 Amostra de Cores Inicia Utilitário de Amostra de Cores.

5 Predefinido Devolve a configuração às definições de origem de fábrica.

- 74 -

4. Imprimir

Controlador de impressora Mac OS X PS

• Painel [Esquema]

Item Descrição

1 Número de páginas/folhas Selecciona o número de páginas a ser impressas em por folha de

papel.

2 Orientação de esquema Especifica o esquema quando da impressão de múltiplas páginas

em uma única folha de papel.

3 Linhas de demarcação Especifica o tipo de demarcação.

4 Frente e verso Especifica quando implementar impressão de marca d'água.

5 Inverte a orientação da página Reverte a direcção da impressão ao seleccionar esta caixa de

selecção.

6 Reversão esquerda/direita Mude a impressão da esquerda para a direita ao seleccionar esta

caixa de selecção.

• Painel [Correspondência de Cores]

Item Descrição

1 ColorSync Especifica as funções de ColorSync.

2 Cor da impressora Executa a correspondência de cores com a impressora.

3 Perfil Especifica o o perfil.

• Painel [Processamento de papel]

- 75 -

Item Descrição

1 Agrupar as Páginas Imprima em unidades de cópia ao seleccionar esta caixa de selecção.

4. Imprimir

Item Descrição

2 Páginas a serem impressas Especifica as páginas a imprimir

3 Ordem das páginas Especifica a ordem das páginas a imprimir.

4 Ajustar ao Tamanho de Papel Imprime para adequar ao tamanho de papel. Amplia ou reduz para

encaixar no tamanho do papel de saída. Aumente ou diminua um documento para alinhar com o tamanho do papel ao seleccionar esta caixa de selecção.

5 Saída de Tamanho de Papel Selecciona o tamanho do papel ao seleccionar a caixa de selecção

[Alinhar ao Tamanho de Papel]

6 Somente reduzir Só diminui um documento para alinhar com o tamanho do papel ao

seleccionar esta caixa de selecção.

• Painel [Alimentação Papel]

• Painel [Capa]

Item Descrição

1 Impressão de capa Especifica a impressão da capa.

2 Tipo de capa Especifica o comprimento ao imprimir a capa.

3 Informação de custo Esta função não está disponível.

Item Descrição

1 Todas as páginas Especifica o tabuleiro de papel de alimentação. Se especificar

[Selecção Auto] o tabuleiro é automaticamente seleccionado.

2 Somente cabeçalho de página Seleccione esta opção para imprimir a primeira página num

tabuleiro específico.

3 Páginas restantes Seleccione esta opção para imprimir as restantes páginas num

tabuleiro específico.

- 76 -

• Painel [Cor] • Painel [Opções de impressão]

4. Imprimir

Item Descrição

1 Escala de cinzentos Especifica o uso da impressão monocromática.

2 Cor Especifica alinhamento ao modo cor quando imprimindo em cores.

- 77 -

Item Descrição

1 Qualidade1, Qualidade2, Alimentação,

Papel

Especifica a qualidade da impressão, poupança de toner, tipo de papel, etc.

4. Imprimir

• Painel [Autenticação Utilizador]

Item Descrição

1 Usar Autenticação do Utilizador Seleccione esta caixa de selecção para utilizar a autenticação do

utilizador ao imprimir.

2 Nome de Utilizador O nome do utilizador para a autenticação do utilizador.

3 Palavra-passe A palavra-passe para autenticação do utilizador.

4 Tipo de Autenticação Especifica um tipo de autenticação a ser utilizado.

5 Resumo de Conta Especifica um nome e tipo de conta.

• Painel [Secure Print (Impressão Segura)]

Item Descrição

1 Tipo de Tarefa Especifica o tipo de tarefa. [Job Type Option (Opção Tipo de

Trabalho)] pode ser utilizado se [Secure as Shared Job (Armazenar como Partilhado)] ou [Private Print (Impressão Privada)] for seleccionado.

2 Opção Tipo de Trabalho Especifique um nome de trabalho a ser exibido no painel de controlo

e palavra-passe exigida quando imprimir.

O [Authentication type (Tipo de Autenticação)], [Summary Account (Conta Resumo)] podem ser ativados do menu Apple, selecione [System Preferences (Preferências de Sistema)] > [Printers & Scanners (Impressoras e Scanners)], selecione o dispositivo e ative o dispositivo no separador [Options (Opções)] de [Options & Supplies (Opções e Materiais)].

- 78 -

• Painel [Níveis de Suprimento]

Item Descrição

1 Consumíveis Exibe o tempo restante dos consumíveis.

4. Imprimir

O painel de [Supply Levels (Níveis de Suprimento)] poderão não surgir, dependendo do ambiente, tal como a forma de ligação do dispositivo.

- 79 -

Manutenção

Substituir consumíveis Limpa cada parte da máquina

Esta categoria descreve a substituição de consumíveis e limpeza para garantir uma utilização confortável da máquina, para uma vida útil mais longa.

5. Manutenção

Substituir consumíveis

Esta secção descreve como substituir os consumíveis.

• Advertências quando efectua uma substituição de consumíveis

• Substituir o cartucho de toner

• Substituir o tambor de imagem

• Substituir o tambor de imagem e o cartucho de toner ao mesmo tempo

Advertências quando efectua uma substituição de consumíveis

Observe as seguintes advertências quando efectua uma substituição.

Não queime o toner nem o cartucho de toner. O toner vai espalhar-se, resultando em queimaduras.

Não armazene um cartucho de toner num local onde esteja exposto a chamas vivas. O toner pode incendiar-se, resultando em incêndio ou queimaduras.

Não limpe toner espalhado usando um aspirador elétrico. Aspirar toner espalhado com um aspirador elétrico pode resultar em combustão devido às faíscas provenientes dos contactos elétricos ou por outros motivos. Se o toner se espalhar no chão ou noutros lugares, limpe o toner delicadamente com um pano húmido ou outro pano.

- 81 -

Algumas partes dentro da máquina ficam muito quentes. Não toque nos locais à volta do rótulo "CUIDADO QUENTE". Pode resultar em queimaduras.

Mantenha os cartuchos de toner longe do alcance de crianças. Se uma criança engolir toner acidentalmente, procure ajuda médica imediatamente.

Se o pó do toner for inalado, gargareje com grandes quantidades de água e mova a pessoa para um local com ar fresco. Procure ajuda médica se necessário.

Se o toner cair nas suas mãos ou noutras áreas da pele, lave cuidadosamente com água e sabão.

Se o toner entrar para os olhos, lave-os imediatamente com muita água. Procure ajuda médica se necessário.

Se ingerir toner, cuspa-o. Procure aconselhamento médico, caso necessário. Procure ajuda médica se necessário.

Ao manusear papel encravado ou substituir cartuchos de toner, tenha cuidado para não sujar a roupa ou as mãos com o toner. Se o toner cair na roupa, lave-a com água fria. Se o toner ficar quente por lavagem com água quente ou outros métodos, o toner irá manchar o tecido e tornar-seá impossível de retirar.

Não desmonte o tambor de imagem ou o cartucho de toner. Pode inalar toner derramado, ou o toner pode cair nas suas mãos ou roupas, sujandoas.

Armazene cartuchos de toner utilizados colocando-os num saco com cuidado para não espalhar o toner.

• Utilize consumíveis genuínos OKI para garantir um desempenho ideal dos produtos.

• Os custos por assistências devido a problemas causados pela utilização de consumíveis outros que não consumíveis genuínos OKI são faturados, independentemente da garantia ou de estar presente no contrato de manutenção. (Apesar de o uso de consumíveis não genuínos nem sempre resultar em problemas, tenha cuidado extra quando utiliza.)

5. Manutenção

Substituir o cartucho de toner

Quando a mensagem "Pouco toner [COR]" ("[COR]" indica C (ciano), M (magenta), Y (amarelo) ou K (preto)) aparecer no visor, prepare um cartucho de toner de substituição.

Quando o "Toner [COLOR (COR)] Vazio. Substituir por um novo cartucho de toner" aparece e a impressão para, substituir o cartucho do toner.

Mesmo que os cartuchos de toner de ciano (azul), magenta (vermelho) ou amarelo cheguem ao fim, pode imprimir a preto e branco selecionando [Monocromático] ou [Escala de cinzentos]. No entanto, assim que o cartucho de toner chegar ao fim, substitua-o o mais depressa possível, pois se não o fizer, pode danificar o tambor de imagem.

• Tenha um cartucho de toner novo à mão, pois a qualidade de impressão diminui se passar mais de um ano após ter quebrado o selo.

• Se substituir o cartucho de toner/tambor de imagem durante a utilização, o consumo do toner utilizada não será contada normalmente.

• Ao abrir e fechar o tabuleiro de saída após a mensagem "Instalar Toner" ser exibida, consegue imprimir. Substitua o cartucho de toner pois, se não o fizer, pode danificar o tambor de imagem.

• Se retirar um cartucho de toner antes de chegar ao fim, o pó do toner pode entornar-se.

Prepare os cartuchos de toner novos.

Prima a tecla (A) e abra o tabuleiro de saída (a) completamente.

- 82 -

Pode resultar em queimaduras.

A unidade fusora está extremamente quente. Não lhe toque.

5. Manutenção

Identifique o cartucho de toner vazio pela cor da etiqueta.

Aperte a ponta da alavanca azul (b) do cartucho de toner e gire-a na sua

direcção até que a ponta esteja alinhada na argola do cartucho.

Levante o cartucho de toner (c) do lado direito e retire-o da máquina.

Pode resultar em queimaduras.

Nunca queime cartuchos de toner usados. Podem explodir e os resíduos de toner dispersarem-se e causarem queimaduras.

Desempacote um novo cartucho de toner.

Abane o cartucho várias vezes na vertical e horizontal.

Retire a fita adesiva (d) do cartucho de toner.

Quando retirar os consumíveis, tenha atenção para não lhes acertar com a cabeça do LED.

- 83 -

Instale um novo cartucho de toner (c) alinhando o entalhe do lado esquerdo

(e) com a saliência (f) do tambor de imagem de maneira a que o cartucho de toner e as etiquetas de cores do tambor de imagem fiquem alinhados. Depois insira com cuidado o lado direito no lugar respetivo.

Não instale um cartucho de toner sem ter retirado a fita adesiva.

Segure o cartucho, aperte a ponta da alavanca azul (b) do cartucho de toner e

gire-a até que a ponta esteja alinhada com a argola do cartucho.

• Se fechar o tabuleiro de saída sem rodar a alavanca azul quando estiver a instalar o cartucho de toner no tambor de imagem, pode causar uma avaria. Certifique-se que roda a alavanca azul até a sua parte superior ficar alinhada com a argola na parte de trás do cartucho de toner.

• Se o cartucho de toner não estiver devidamente montado, pode piorar a qualidade de impressão.

Limpe a lente da cabeça de LED com um toalhete de papel macio e sem pêlo.

5. Manutenção

- 84 -

Não use solventes, como álcool metílico ou diluentes. Eles danificam a cabeça de LED.

Feche o tabuleiro de saída (a) lentamente e empurre o centro do tabuleiro de

saída para confirmação.

5. Manutenção

Substituir o tambor de imagem

Quando a mensagem "Unidade Tambor de Imagem final da vida útil [COLOR (COR)]" aparecer no ecrã, prepare um tambor de imagem de substituição. Se continuar a imprimir, a mensagem "Instalar Novo Tambor de Imagem/Vida útil de Tambor de Imagem" será exibida.

Quando a mensagem "Vida útil tambor de imagem [COLOR (COR)]" é exibida e a impressão pára, substitua o tambor de imagem.

Quando utiliza papel A4 (impressão simplex), o ciclo de substituição estimado de um tambor de imagem é de aproximadamente 30.000 páginas. Esta estimativa assume a condição de uso normal (três páginas impressas de cada vez). A impressão de uma página de cada vez reduz a duração do tambor de imagem para cerca de metade.

O número real de páginas impressas pode ficar reduzido novamente a metade em relação à estimativa, dependendo das condições de impressão.

Recicle os cartuchos de toner.

Se tiver de eliminar cartuchos de toner usados, coloque-os em sacos de polietileno ou em outro recipiente e certifiquese de que segue os regulamentos ou as instruções das entidades locais.

• O número real de páginas que pode imprimir com o tambor de imagem depende da forma como o utiliza. Pode ficar reduzido a metade em relação à estimativa acima, dependendo das condições de impressão.

• A qualidade de impressão pode deteriorar-se após 1 ano de ter desempacotado o cartucho de toner. Substitua o cartucho de toner por um novo.

• Embora, se abrir e fechar a tampa superior possa aumentar um pouco a duração do tambor de imagem recomendase que o substitua logo que aparecer a mensagem "Vida útil Tambor de Imagem".

• Se premir a tecla ou no painel de controlo para seleccionar [Setting (Definições)] > [Admin Setup (Config Admin)] > [Manage Unit (Gerir Unidade)] > [System Setup (Config Sistema)] e definir [Status in Near Life (Estatuto Fim de Vida útil)] para [Disable (Desactivar)], a mensagem "Vida útil Tambor de Imagem [COLOR (COR)]" não será exibida.

• Utilize consumíveis genuínos OKI para garantir um desempenho ideal dos produtos.

Esta secção descreve como substituir o tambor de imagem quando pretende continuar a utilizar o cartucho de toner.

• Se utilizar um tambor de imagem novo com os cartuchos de toner que estão em utilização, a indicação de toner restante dos cartuchos não é apresentada correctamente. As mensagens "Toner Baixo [COLOR (COR)]" ou "Toner Incompatível/ [COLOR (COR)]" também podem ser exibidas pouco tempo depois da substituição.

• Tenha cuidado extra ao manusear o tambor de imagem (o cilindro verde), pois é frágil.

- 85 -

Pode alterar a definição de apresentação da mensagem "Fim de vida do tambor de imagem [COLOR]". Prima a tecla

ou no painel de controlo para seleccionar [Setting (Definição)] > [Admin Setup (Admin. Config.)] > [User Install (Instalar Utilizador)] > [Drum Near Life Timing (Vida do Tambor perto do fim)] no painel de controlo para mudar a definição. Os valores disponíveis são entre 500 e 3 000 (em aumentos de 500).

Prepare novo tambor de imagem.

Prima a tecla (A) e abra o tabuleiro de saída (a) completamente.

5. Manutenção

Segure o cartucho, aperte a ponta da alavanca azul (c) do cartucho de toner e

gire-o para a frente até que a ponta se alinhe com a argola do cartucho.

Levante o cartucho de toner (d) do lado direito e retire-o do tambor de

imagem.

Identifique o tambor de imagem que chegou ao fim da sua vida pela sua cor

da etiqueta.

Retire o tambor de imagem (b) da máquina e coloque-o numa superfície

plana.

Quando retirar os consumíveis, tenha atenção para não lhes acertar com a cabeça do LED.

- 86 -

Desempacote o novo tambor de imagem e coloque-o numa superfície plana.

5. Manutenção

Remova o pacote dessecante.

Remova a tampa do toner.

Instale o cartucho de toner (d) retirado no passo 6 alinhando o entalhe do lado

esquerdo (e) com a saliência (h) do tambor de imagem de maneira a que o cartucho de toner e a etiqueta de cor do tambor de imagem fiquem alinhados. Depois insira com cuidado o lado direito no lugar respetivo.

Segure o cartucho, aperte a ponta da alavanca azul (g) do cartucho de toner e

gire-a até que a ponta esteja alinhada com a argola do cartucho.

Se fechar o tabuleiro de saída sem rodar a alavanca azul quando estiver a instalar o cartucho de toner no tambor de imagem, pode causar uma avaria. Certifique-se que roda a alavanca azul até a sua parte superior ficar alinhada com a argola na parte de trás do cartucho de toner.

Verifique a etiqueta de cor do novo tambor de imagem e coloque o tambor na

máquina.

- 87 -

Feche o tabuleiro de saída (a) lentamente e empurre o centro do tabuleiro de

saída para confirmação.

Recicle os tambores de imagem.

Se tiver de deitar fora um tambor de imagem, coloque-o dentro de um saco de plástico ou numa embalagem semelhante e deite-o fora respeitando as leis ou disposições municipais em vigor.

5. Manutenção

Substituir o tambor de imagem e o cartucho de toner ao mesmo tempo

Esta secção descreve como substituir o tambor de imagem e o cartucho de toner por novos ao consumíveis ao mesmo tempo.

• Tenha cuidado extra ao manusear o tambor de imagem (o cilindro verde), pois é frágil.

• Não exponha o tambor de imagem à luz direta do sul ou luz interior muito brilhante (aproximadamente mais de 1.500 lux). Não deixe o tambor de imagem exposto durante mais de 5 minutos, mesmo que seja à iluminação da divisão.

Prepare novo tambor de imagem e um cartucho de toner.

Prima a tecla (A) e abra o tabuleiro de saída (a) completamente.

Pode resultar em queimaduras.

A unidade fusora está extremamente quente. Não lhe toque.

- 88 -

Identifique o cartucho de toner vazio pela cor da etiqueta.

Retire o tambor de imagem (b) da máquina e coloque-o numa superfície

plana.

Quando retirar os consumíveis, tenha atenção para não lhes acertar com a cabeça do LED.

Pode resultar em queimaduras.

Nunca queime tambores de imagem ou cartuchos de toner usados. Podem explodir e os resíduos de toner dispersarem-se e causarem queimaduras.

Remova a tampa do toner.

Desempacote um novo cartucho de toner.

5. Manutenção

Desempacote o novo tambor de imagem e coloque-o numa superfície plana.

Remova o pacote dessecante.

- 89 -

Abane o cartucho várias vezes na vertical e horizontal.

Retire a fita adesiva (c) do cartucho de toner.

Instale um novo cartucho de toner (d) alinhando o entalhe do lado esquerdo

(e) com a saliência (f) do tambor de imagem de maneira a que o cartucho de toner e a etiqueta de cor do tambor de imagem fiquem alinhados. Depois insira com cuidado o lado direito no lugar respetivo.

Para o método de instalação, ir a "Substituir o cartucho de toner".

Segure o cartucho, aperte a ponta da alavanca azul (g) do cartucho de toner e

gire-a até que a ponta esteja alinhada com a argola do cartucho.

Verifique a etiqueta de cor do novo tambor de imagem e coloque o tambor na

máquina.

Feche o tabuleiro de saída (a) lentamente e empurre o centro do tabuleiro de

saída para confirmação.

5. Manutenção

- 90 -

Recicle os tambores de imagem e os cartuchos de toner.

Se tiver de deitar fora um tambor de imagem, coloque-o dentro de um saco de plástico ou numa embalagem semelhante e deite-o fora respeitando as leis ou disposições municipais em vigor.

5. Manutenção

- 91 -

5. Manutenção

Limpa cada parte da máquina

Esta secção descreve como limpar a máquina e peças.

• Limpar a superfície da máquina (Guia Avançado)

• Limpar os Cilindros de Alimentação de Papel (Tabuleiro 1/Tabuleiro 2/Tabuleiro 3) (Guia Avançado)

• Limpar rolos de alimentação de papel (Tabuleiro multiusos) (Guia Avançado)

• Limpar a cabeça de LED

Limpar a cabeça de LED

Limpe a cabeça de LED se as impressões apresentarem linhas verticais, imagens esbatidas ou a periferia das letras estiver esborratada.

• Não use solventes, tais como álcool metílico ou diluentes, pois podem danificar a cabeça de LED.

Prima a tecla (A) e abra o tabuleiro de saída (a) completamente.

Pode resultar em queimaduras.

A unidade fusora está extremamente quente. Não lhe toque.

- 92 -

Limpe as quatro lentes das cabeças de LED com um toalhete de papel macio

e sem pelo.

Feche o tabuleiro de saída (a) lentamente e empurre o centro do tabuleiro de

saída para confirmação.

5. Manutenção

- 93 -

Resolução de Problemas

Se ocorrer encravamento de papel Problemas de Impressão Se uma mensagem de erro for exibida no painel do operador

6. Resolução de Problemas

Se ocorrer encravamento de papel

Esta secção descreve como fazer quando o papel fica encravado. Verifique o código do erro no painel do operador e consulte a página correspondente.

• Se o código de erro for "370", "371" ou "372"

• Se o Código de Erro for "380", "381", "382", "385", "389"

• Se o código de erro for "390"

• Se o código de erro for "391", "392" ou "393"

• Se o código de erro for "409"

Se o código de erro for "370", "371" ou "372"

Prima a tecla (A) e abra o tabuleiro de saída (a) completamente.

Pode resultar em queimaduras.

A unidade fusora está extremamente quente. Não lhe toque.

Retire os quatro tambores de imagem da máquina e coloque-os numa

superfície plana.

- 95 -

Quando retirar os consumíveis, tenha atenção para não lhes acertar com a cabeça do LED.

6. Resolução de Problemas

Tape os tambores que retirou com papel para evitar que fiquem expostos à

luz.

Se conseguir ver uma ponta do papel encravado, puxe-o, com cuidado, na

direcção da parte posterior da impressora (na direcção da seta).

Se o papel encravar na unidade de fusor, pressione a alavanca de

desbloqueio (b) na unidade de fusor e lentamente puxe o papel encravado na sua direcção.

Incline as alavancas de fecho em ambos os lados da unidade de fusor na sua

direcção.

- 96 -

6. Resolução de Problemas

Segure a pega da unidade do fusor e levante-a, retirando-a da máquina.

Gire as alavancas de fecho em ambos os lados da unidade de correia na sua

direcção e remova a unidade de correia, segurando as alavancas de fecho.

Remova o papel encravado lentamente, puxando a margem.

Segure as alavancas de fecho da unidade de correia e coloque a unidade de

correia dentro da máquina.

- 97 -

6. Resolução de Problemas

Gire as alavancas de fecho em ambos os lados da unidade de correia para a

frente.

Segure a pega da unidade do fusor e coloque a unidade dentro da máquina.

Volte a colocar os quatro tambores de imagem dentro da máquina

Feche o tabuleiro de saída (a) lentamente e empurre o centro do tabuleiro de

saída para confirmação.

Incline as alavancas de fecho em ambos os lados da unidade de fusor.

A tarefa está terminada.

- 98 -

Se o Código de Erro for "380", "381", "382", "385", "389"

Prima a tecla (A) e abra o tabuleiro de saída (a) completamente.

Pode resultar em queimaduras.

A unidade fusora está extremamente quente. Não lhe toque.

6. Resolução de Problemas

Tape os tambores que retirou com papel para evitar que fiquem expostos à

luz.

Remova o papel encravado lentamente, puxando a margem.

Retire os quatro tambores de imagem da máquina e coloque-os numa

superfície plana.

Quando retirar os consumíveis, tenha atenção para não lhes acertar com a cabeça do LED.

- 99 -

Se o papel encravar na unidade de fusor, prima a alavanca de desbloqueio na

unidade de fusor e lentamente puxe o papel encravado na sua direcção.

6. Resolução de Problemas

Incline as alavancas de fecho (c) em ambos os lados da unidade de fusor na

sua direcção.

Segure a pega da unidade do fusor e levante-a, retirando-a da máquina.

Se o papel encravado continuar na máquina, segure ambos os lados do papel

e retire-o com cuidado.

Segure a pega da unidade do fusor e coloque a unidade dentro da máquina.

- 100 -

Oki C532, ES5432 User manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Índice

Antes de começar

Precauções relacionadas com segurança

Precauções gerais

Acerca deste manual

Sobre as descrições
